Как установить твердотельный накопитель mSATA в настольный ПК

Пользователь любого возраста, образования и компьютерной квалификации в состоянии установить твердотельный накопитель mSATA. Отвертка и руководство пользователя компьютера — вот и все, что нужно, чтобы установить SSD-накопитель.

Требуемое оборудование

• Твердотельный накопитель Crucial mSATA
• Отвертка с немагнитным наконечником
• Руководство пользователя компьютера

Специальные рекомендации

Если ваш твердотельный накопитель Crucial mSATA будет использоваться как основной накопитель системы, мы рекомендуем использовать ПО для переноса (клонирования) данных, чтобы скопировать старые файлы с существующего диска на новый твердотельный накопитель Crucial mSATA. Это ПО можно приобрести у сторонних поставщиков.

Меры предосторожности

• Статическое электричество может повредить компоненты системы. Чтобы защитить новый твердотельный накопитель mSATA и компоненты компьютера от статического электричества во время установки, коснитесь любой неокрашенной металлической поверхности на раме компьютера или наденьте антистатический браслет, прежде чем прикасаться к внутренним компонентам. Любое из этих действий поможет безопасно снять остаточный заряд статического электричества, накапливающегося на теле естественным образом.

• Держите твердотельный накопитель Crucial mSATA только за боковые кромки с помощью большого и указательного пальцев. Не прикасайтесь к компонентам и разъемам, чтобы не повредить их.

Вы также можете посмотреть видео об установке твердотельного накопителя mSATA.

Инструкции по установке в корпус настольного ПК

1. Убедитесь, что ваше рабочее место защищено от статического электричества. Уберите все пластиковые пакеты и бумагу.
2. Выключите компьютер. Затем отсоедините кабель питания.
3. Нажмите и удерживайте кнопку питания в течение 3–5 секунд, чтобы снять остаточный заряд статического электричества.
4. Снимите крышку с корпуса настольного ПК. Дополнительную информацию см. в руководстве пользователя компьютера.

5. Чтобы защитить новый твердотельный накопитель mSATA и компоненты компьютера от статического электричества во время установки, коснитесь любой неокрашенной металлической поверхности на раме компьютера или наденьте антистатический браслет, прежде чем прикасаться к mSATA и внутренним компонентам.
6. Найдите разъем mSATA на материнской плате компьютера. Его точное местонахождение см. в руководстве пользователя компьютера.
7. Если к разъему mSATA на материнской плате подключен другой твердотельный накопитель, отсоедините его. Сведения о нахождении и извлечении твердотельного накопителя mSATA см. в руководстве пользователя.
8. Вставьте твердотельный накопитель Crucial mSATA в нужный разъем согласно иллюстрациям в данном руководстве. Совместите выемки на твердотельном накопителе mSATA с выемками разъема mSATA и вставьте накопитель, как показано на иллюстрации. Не давите слишком сильно.

9. Если с материнской платой предоставляются винты, закрепите накопитель mSATA с помощью винтов. Если в гнезде mSATA для крепления накопителя используются зажимы, убедитесь, что они защелкнуты вокруг накопителя. Дополнительные сведения о фиксации накопителя см. в руководстве пользователя или на иллюстрации ниже.

10. После успешного крепления накопителя mSATA установите крышку корпуса и подключите кабель питания. Включите компьютер.
11. Если вы не скопировали данные со старого накопителя, установите операционную систему и все необходимые драйверы, служебные программы и приложения. Установка завершена.

Рекомендации по устранению неисправностей

• Если вставить твердотельный накопитель с интерфейсом mSATA в соответствующий разъем не удается, не применяйте чрезмерных усилий. Убедитесь, что вы вставляете накопитель именно в разъем mSATA (он может быть похож на другие разъемы, но должен быть четко обозначен в руководстве к компьютеру). Если вставить твердотельный накопитель Crucial mSATA в разъем по-прежнему не удается, обратитесь в службу технической поддержки Crucial.
• Если после установки загрузка не начинается, проверьте правильность подключения всех кабелей и составляющих компьютера. При установке накопителя можно случайно выдернуть из разъема кабель, что приведет к невозможности запуска компонентов. Если после проверки всех кабелей загрузка по-прежнему не начинается, обратитесь в службу технической поддержки Crucial.
• При перезапуске компьютера после установки может появиться запрос на обновление параметров системы. Дополнительную информацию см. в руководстве к компьютеру. Если найти нужные сведения не удалось, обратитесь в службу технической поддержки Crucial.
• Если при загрузке система BIOS не распознает накопитель mSATA, выключите компьютер и установите накопитель заново (для этого нужно вытащить его из разъема mSATA, вставить обратно и закрепить в соответствии с инструкциями по установке, приведенными выше). Снова включите компьютер. Система BIOS должна распознать накопитель. Если этого не произошло, обратитесь в службу технической поддержки Crucial.

Как подключить жесткий диск к компьютеру

Жесткие диски и SSD бывают как внутренними, так и внешними, могут различаться форм-фактором и типом интерфейса. В этой статье мы расскажем об особенностях подключения к компьютеру и ноутбуку разных типов накопителей.

Как подключить внутренний HDD или SATA SSD к компьютеру

Перед подключением внутреннего накопителя нужно определить его форм-фактор и интерфейс подключения. Устаревшие жесткие диски используют интерфейс IDE, современные – SATA2/SATA3. Все версии интерфейса SATA имеют обратную совместимость, в отличие от IDE. Основные форм-факторы – это 2.5 и 3.5 дюйма, сравнить их размеры можно на картинке в разделе подключения к ноутбуку.

Если вам нужно подключить устаревший IDE накопитель к современной материнской плате, где отсутствуют соответствующие разъемы, придется приобрести переходник с IDE на SATA. Впрочем, использование жестких дисков со старым видом интерфейса в современных ПК лишено смысла. Исключением являются случаи, когда нужно перенести данные на более новый и скоростной HDD.

Для установки устройства выключите компьютер (или из розетки/сетевого фильтра, или с помощью переключателя на блоке питания), и снимите боковую крышку. Установите накопитель в отсек для жестких дисков и подключите к нему шлейфы (не забудьте про шлейф питания). Надежно закрепите устройство винтами с обеих сторон – это продлит срок его службы, снижая нежелательные вибрации. Крепить жесткие диски рекомендуется как минимум 4 винтами, для SSD достаточно двух, поскольку в них нет движущихся частей. Если форм-фактор жесткого диска или SSD 2.5-дюймовый, то желательно приобрести крепежные салазки и установить его в них.

Отсек для накопителей

Расположение соответствующих интерфейсу накопителя разъемов на материнской плате можно посмотреть в руководстве пользователя или на сайте компании-производителя.

Подключение жесткого диска IDE

Подключение жесткого диска/SSD SATA

Как подключить внутренний жесткий диск или SSD к ноутбуку

Если для подключения накопителя ноутбук требует разборки, мы рекомендуем обратиться к специалистам или воспользоваться подробным гайдом для конкретной модели устройства.

Важно: Установить в ноутбук HDD форм-фактора 3.5 дюйма не получится. Поддерживаются только 2.5-дюймовые накопители.

Если же для установки жесткого диска или SSD в ваш ноутбук достаточно снять крышку, открутив пару винтов или использовав защелку, то алгоритм мало отличается от установки подобного устройства в компьютер – достаточно использовать соответствующие разъемы.

Как подключить mSATA или M.2 SSD к компьютеру

mSATA – интерфейс для компактных SSD, как правило, используемых в ноутбуках. К материнским платам для компьютеров mSATA диски подключаются через переходник на обычный SATA разъем, если возникает подобная необходимость, а на плате нет соответствующего слота.

SSD с интерфейсом M.2 – другой вариант компактных твердотельных накопителей. Они используются как в компьютерах, так и в ноутбуках, а для подключения достаточно вставить планку накопителя в разъем.

На данный момент существуют 3 типа M.2 накопителей: B, M и B&M. Первые 2 типа устройств можно подключать только к разъему такого же типа, а последний – к любому.

Совет: Перед покупкой M.2 SSD проверьте спецификации накопителя и материнской платы, чтобы убедиться в их совместимости. Если возникнут сомнения – можно проконсультироваться на профильных форумах.



Как подключить внешний HDD

Чтобы подключить к ПК внешний накопитель, используйте совместимый USB или USB/mini(micro)USB кабель. Подождите несколько секунд, пока устройство будет обнаружено.

Если после подключения HDD не определяется, одна из наиболее вероятных причин — нехватка питания. В таком случае вам понадобится особый USB-кабель с разветвителем. Первый штекер будет использоваться для передачи данных, а второй – для питания, поэтому будут заняты сразу два USB-слота. Впрочем, могут быть и другие причины того, что компьютер не видит жесткий диск – подробнее мы рассмотрим их в соответствующем разделе.

Решение проблем

Если Windows не отображает подключенный внутренний HDD – зайдите в «Управление дисками» через Панель управления. Возможно, там будет накопитель без метки тома – щелкните правой кнопкой мыши и назначьте метку. Если устройство не инициализировано – тоже сделайте правый клик, выберите соответствующий пункт меню и действуйте согласно подсказкам системы. После этого еще раз кликните по диску и выберите «Создать простой том».

Примечание: Не перепутайте новый HDD с другими устройствами для хранения информации – при неправильном выборе можно случайно удалить данные

Диска нет в «Управлении дисками», обновление конфигурации в диспетчере устройств тоже не помогает? Перезагрузите компьютер и нажимайте во время загрузки кнопку F2 или DEL, пока не откроется BIOS. Зайдите в раздел дисков (может называться, например, Storage Configuration или Drive) и проверьте, видит ли компьютер HDD, а также включены ли нужные разъемы (например, SATA). Сделать это можно в одноименном разделе.

В случаях, когда не определяется внешний накопитель – первым делом проверьте «Управление дисками», потом работоспособность USB-слота, кабеля и наличие актуальных драйверов. Если проблем не обнаружено, попробуйте использовать кабель с разветвителем. Когда не помогает ничего из описанного, велика вероятность неисправности самого жесткого диска – протестируйте его на другом оборудовании или обратитесь в сервисный центр.

Как подключить SSD диск к компьютеру: пошаговая инструкция

Наверх

• Рейтинги
• Обзоры
  • Смартфоны и планшеты
  • Компьютеры и ноутбуки
  • Комплектующие
  • Периферия
  • Фото и видео
  • Аксессуары
  • ТВ и аудио
  • Техника для дома
  • Программы и приложения
• Новости
• Советы
  • Покупка
  • Эксплуатация
  • Ремонт
• Подборки
  • Смартфоны и планшеты
  • Компьютеры
  • Аксессуары
  • ТВ и аудио
  • Фото и видео
  • Программы и приложения
  • Техника для дома
• Гейминг
  • Игры

Как подключить SSD диск к компьютеру для чайников



SSD – твердотельный накопитель последнего поколения. Его разработка — очень важное достижение для развития компьютерных технологий. Главными достоинствами SSD являются высокая скорость работы и долгий срок службы. Пользователи используют этот носитель информации для усовершенствования своего компьютера, когда хотят увеличить скорость работы с диском и, тем самым, увеличить производительность ПК. Процесс его установки в принципе не труден, но у некоторых людей может вызвать вопросы. Мы расскажем подробнее об этапах установки SSD.

Как подготовить SSD к установке

Прежде чем приступить непосредственно к замене накопителя, следует подготовиться к программной и физической установке винчестера. В основном формат SSD — 2,5 дюйма. Если замена накопителя проходит в ноутбуке, не будет никаких проблем, так как штатный разъем вполне подходит для SSD. А вот в стационарном компьютере находится винчестер, у которого размер 3,5 дюйма. В связи с этим нужно правильно подобрать место для установки SSD. Еще одним важным элементом его установки будет специальный адаптер, который имеет интересное название «салазки». Он поможет зафиксировать винчестер, у которого размер поменьше, чем у стандартного разъема.

Так как SSD обладает более высокой скоростью по сравнению с HDD, будет разумно установить его в качестве системного накопителя. Для этого нужно установить на него операционную систему. Ее можно перенести с другого диска или установить с нуля. Для переноса, а точнее клонирования, надо использовать специальные программы. Конечно, для клонирования операционной системы понадобится намного меньше времени, чем для установки с нуля. Однако второй вариант позволит получить чистую систему.

Обратите внимание, SSD не поддерживает старый интерфейс IDE. В связи с этим не получится установить диск на материнскую плату, используя этот тип подключения.

Установка

SSD имеют небольшие размеры, что позволяет устанавливать их практически в любом месте корпуса ПК. Лучшим вариантом будет установка в отсек, предназначенного для HDD. Размер такого отсека 3,5 дюйма. Для такой установки необходимо выполнить следующие шаги:

1. Приготовьте переходник для установки SSD и обязательно проверьте можно ли в нем закрепить накопитель при помощи винтов.
2. Выключите ПК. После полного завершения его работы, снимите боковую крышку системного блока.
3. Расположите SSD внутри переходника и установите его внутрь 3.5-дюймового отсека. Обязательно закрепите его винтами.
4. Для подключения накопителя нужны кабели SATA. Большой кабель предназначается для питания, а маленький отвечает за обмен данных.
5. Подающий кабель должен выходить из блока питания и входить в соответствующий разъем на SSD.
6. Для того чтобы соединить накопитель с материнской платой используется кабель SATA. На материнской плате есть разъемы SATA разных версий. Самым подходящим для подключения будет разъем SATA

После установки соберите компьютер обратно, закройте боковую крышку и запустите его для определения нового накопителя.

Как настроить SSD в качестве логического диска

Если вы включите компьютер, на котором установлена Windows, начнется автоматическая инициализация нового оборудования. Зайдите в утилиту «Управление дисками» и отформатируйте SSD.Сделать это можно тремя способами.

1. Самый быстрый способ открыть консоль — нажатие на сочетание клавиш «WIN» + «X». Далее в появившемся меню надо выбрать «Управление дисками».
2. Также можно нажать на клавиши «WIN» + «R» и в строку «Выполнить» ввести «diskmgmt.msc».
3. Нажать правой кнопкой мыши на «Мой компьютер». В появившемся меню выбрать «Управление». Далее открыть «Управление дисками».

Результат действий первых двух вариантов будет одинаковым. Обратите внимание, что на клавише «WIN» на клавиатуре вместо надписи нанесен всем известный значок Windows.

У вас есть возможность разбить новый накопитель на несколько дисков, а также поменять его название на любую букву. После того, как все эти процедуры будут выполнены, перезагрузите компьютер. Теперь смело можете наполнить диск всей необходимой информацией.

Как настроить SSD в качестве загрузочного диска

Если вы решились установить SSD в качестве системного накопителя, после настройки Windows на нем и его расположении в компьютере, нужно выполнить вход в BIOS. На ноутбуках или компьютерах разных производителей за это отвечают разные клавиши. Обычно это F2, F10 или Delete. Начните быстро нажимать на соответствующую кнопку сразу же при нажатии на кнопку включения ПК.

Если возникнут трудности с входом в BIOS, поищите дополнительную информацию в инструкции к материнской плате вашего компьютера. Передвигаться по меню БИОСа в современных компьютерах можно с помощью мышки. Но в большинстве случаев для этого используются стрелки вверх, вниз, влево и вправо на клавиатуре.

После открытия BIOS вверху найдите раздел «Boot» и перейдите в него.

В меню этого раздела выберите «Boot Device Priority». Эта настройка отвечает за приоритетное устройство памяти, с которого будет загружаться операционная система. Соответственно, там надо выбрать загрузку с SSD.

Для сохранения измененных параметров необходимо нажать на «F10». После этого начнется перезагрузка компьютера. Теперь вы можете установить или клонировать операционную систему на SSD.

Установку можно сделать с загрузочного диска или флешки, а для клонирования примените специальное программное обеспечение.

Подключение SSD к компьютеру не вызовет затруднений и позволит провести апгрейд своими силами и руками. В ноутбук SSD можно установить вместо дисковода. Если установить операционную систему на SSD вместо HDD, вы заметите значительное увеличение скорости и производительности ПК. Это, несомненно, большой плюс для любого пользователя, особенно для любителей поиграть в игры. Большинство людей, перешедших на SSD, довольны своим выбором и не хотят возвращаться к работе с HDD.



Переходник с mSATA to SATA

Небольшой обзор небольшого переходника, позволяющего подключить SSD диски формата mSATA к обычному SATA разъему.

История о том, как у меня появился диск mSATA. Не очень интересная, но без нее обзор был бы ну очень коротким.

У одного моего знакомого начал сыпаться диск в ноутбуке Lenovo. Я посоветовал ему сразу поставить SSD для загрузки системы и обычный диск вместо DVD. В общем, довольно распространенное решение.
После изучения ноутбука, выяснилось, что там уже стоит SDD емкостью аж целых 24Gb! Этот диск должен был использоваться для кеширования данных, а вернее загружаемых программ и, что по словам производителя, после некоторого времени работы ускорит их загрузку. Понятно, что 5 или больше лет назад SSD диски стоили дорого, и производитель не мог поставить диск нормального объема, т.к. это сильно повлияло бы на цену ноутбука. Для того, чтобы все это работало, нужно было поставить специальный софт, которого не было в системе.
В связи с выше сказанным, проблема дисков решалась гораздо проще: вместо 24 гигабайтного был установлен диск на 128 Гб с которого и стартовала система. А посыпавшийся диск был заменен на новый.
Но это все присказка. В результате у меня остался SSD диск формата mSATA на 24 Гб. Вещь, на мой взгляд в данный момент практически бесполезная.

По роду своей работы мне приходится создавать в день множество небольших файлов (до 100 килобайт) и загружать их на сайт. Через пару недель таких файлов собирается несколько сотен. Я их периодически удаляю, но делать это каждый день нельзя, т.к. они могут пригодиться в ближайшее время. В результате, когда я сохраняю вновь созданный файл или загружаю его куда-либо, открывшийся визард пытается вычитать весь каталог и винт (WD blue) начинает дико шуршать. А время открытия визарда заметно увеличивается (это даже не минута, а около десятка секунд, но все же). Под системой у меня стоит 128Гб SSD Kingstone, который служит верой и правдой уже более 5 лет. Очевидным решением может стать перенос папки с файлами на этот диск. Но ее размер включая временные и другие нужные мне для работы файлы примерно пару гигабайт. А за время работы на моем SSD практически не осталось свободного места. Я, конечно, перенес все закачки, рабочий стол и пр. на обычный диск, но количество используемых программ и размер от версии к версии увеличивается и свободное пространство тает на глазах.
Я, конечно, поменяю свой SSD на больший, но это будет позже. А пока, я вспомнил о 24 гигабайтном диске, валяющимся у меня в столе. Пару дней поиска на Али и Ebay ушло, чтобы найти недорогой переходник с mSATA на обычный SATA разъем (должен заметить, что вариантов множество, от простого переходника разъем в разъем, до mSATA to USB или переходника с корпусом).
Последнее время, я чаще покупаю всякие мелочи именно на Ebay, потому что введенные Али правила на доставку с треком сводит на нет покупку недорогих вещей. Был найден один из самых недорогих вариантов на Ebay. В оригинале переходник стоил $1.94, но продавец не смог отказаться от моего предложения в $1.86 (крутая экономия 🙂 ).
Ехал переходник около месяца, трек отслеживался только по Китаю.
Данное устройство представляет собой просто конвертацию одного разъема в другой. В связи с этим, никак не влияет на скорость диска. Она зависит исключительно от самого диска и скорости порта компьютера.
Размеры адаптера: 82 х 50 х 5 мм. Рядом на фото обычный 2,5 » диск.

В него можно поставить SSD диск формата mSATA: 50 х 30 мм.

Диск крепится двумя винтиками.

Если кому интересно, скорости данного SSD

В общем, качественный переходник, свою функцию выполняет отлично. Я думал, что народ будет избавляться любой ценой от дисков небольшого объема. Но поиск по доскам объявления дал минимальную цену чуть меньше $10, а на Али и Ebay еще выше. Так что искать специально диск mSATA и брать переходник смысла нет. Тем более, что цена на SSD сейчас сильно упала и в оффлайне можно купить SSD MLC 2.5″ диск 120-128 Гб всего за $30-33 с гарантией 36 месяцев и более. Он может быть полезен если у вас «завалялся» SSD такого формата или для сервисников и админов. Хотя, как мне кажется, такие диски распространены не очень широко.

Подключение SSD диск к компьютеру » PCmodern.ru

Установить SSD как системный диск или второй накопитель может каждый пользователь. Ничего сложного в этой процедуре нет, несмотря на то, что в некоторых случаях придётся менять настройки BIOS и вручную создавать разделы. Как пройти все этапы правильно, рассказываем в нашей инструкции.

Подготовка к установке

Прежде чем подключать накопитель, необходимо подготовить все необходимые комплектующие. Стандартный форм-фактор SSD — 2,5 дюйма. Если вы устанавливаете его в ноутбук, то никаких проблем не будет. При подключении же SSD к материнской плате компьютера можно столкнуться с отсутствием необходимых креплений. У старых корпусов есть только полочки под HDD с форм-фактором 3,5 дюйма. Разместить на них SSD просто не получится.
Если в системном блоке нет места для закрепления твердотельного накопителя, то необходимо приобрести переходник — салазки. Он как раз покрывает эту разницу в 1 дюйм, позволяя установить SSD на полку для HDD. Оставлять накопитель без крепления не рекомендуется. Он не такой хрупкий, как HDD, но тоже подвержен механическим повреждением при физическом воздействии. Салазки же уберегут от SSD от ненужной тряски и ударов.
В этих салазках SSD будет чувствовать себя комфортно.
Если накопитель подключается в качестве второго диска, то необходимо убедиться в наличии свободных кабелей для подключения. Если интерфейса для передачи данных нет, то его придётся покупать — в комплекте с SSD он не поставляется.
Красный кабель используется для передачи данных.
Если вы подключаете SSD с интерфейсом M.2, то кабель не понадобится, как и салазки. Такой диск вставляется в специальный слот на материнской плате. Если на «матери» нет разъёма M.2, то используется адаптер для подключения диска в слот PCI Express 16x.
SSD-накопитель с интерфейсом M.2 выглядит как обычная плата.
Если у ноутбука есть слот M.2, то он обычно свободен. Однако это не относится к бюджетным моделям и ультрабукам, у которых он почти всегда занят. В случае с ноутбуком значение имеет также индекс после названия интерфейса: 2242 и 2260. Это длина модуля в миллиметрах. Чтобы не ошибиться при выборе, смотрим характеристики ноутбука перед покупкой SSD.

Подключение накопителя

SSD устанавливается в обесточенный системный блок или ноутбук. Для удобства все дальнейшие действия мы рассмотрим на примере ПК. На ноутбуке для установки SSD обычно достаточно снять нижнюю крышку.

1. Отключаем системный блок от сети.
2. Снимаем боковую крышку.
3. Устанавливаем SSD в слот для дисков. Если подходящей полки нет, используем салазки для увеличения объёма устройства или другой способ крепления.

4. Вставляем накопитель вместе с адаптером и прикручиваем его к системному блоку.
5. Находим кабели для подключения SSD. Большой кабель отвечает за питание диска, маленький, как мы уже разобрались — за передачу данных.
   Для подключения SSD требуется два кабеля.
6. Большой кабель идёт из блока питания. Кабель SATA необходимо вставить в соответствующий слот на материнской плате.
   Находим на материнской плате разъём SATA и подключаем к нему SSD.

После успешного подключения устройства собираем системный блок и включаем компьютер в сеть. Не имеет значения, будет SSD системным или вторым диском. Подключение выполняется одинаково. Единственное отличие — оставите ли вы внутри системного блока другой диск.

Настройка диска

Порядок настройки во многом зависит от того, в каком качестве будет использоваться подключенный SSD. Если накопитель нужен только для хранения файлов, то для начала работы достаточно его отформатировать или просто проверить работоспособность. Посмотрим, как это сделать, на примере Windows 10.

1. Кликаем правой кнопкой по меню «Пуск» и вызываем утилиту «Управление дисками».
2. Находим в списке подключенный SSD.

На других версиях Windows утилиту «Управление дисками» можно найти с помощью встроенного поиска или через «Панель управления». Если на SSD ранее были записаны какие-то данные, то он готов к работе — у диска есть буква, логические разделы. Если накопитель только что куплен, рекомендуем его отформатировать. Для этого кликаем по диску правой кнопкой и выбираем соответствующую команду. Рекомендуем использовать файловую систему NTFS.
Можно также разбить SSD несколько частей. Для этого кликаем по свободному пространству и выбираем опцию «Создать простой том». Мастер поможет выделить пространство под каждый раздел, назначить букву и выполнить форматирование.
Даже если SSD используется как второй диск, ему нужны логические разделы.
SSD имеет смысл использовать в качестве второго диска только в том случае, если первый — тоже твердотельный накопитель. Если же вы загружаете систему с HDD, то имеет смысл поменять диски местами: сделать SSD основным, а HDD — вторым, для хранения пользовательских данных. Это позволит существенно повысить производительность компьютера. Для клонирования системы используйте программы, которые мы разобрали в материале о том, как скопировать данные с одного SSD на другой. Для HDD это руководство также применимо.
После переноса системы необходимо изменить в BIOS порядок загрузки, чтобы первым запускался SSD, на котором теперь хранятся файлы Windows. Сделать это можно через раздел Boot. Внутри него представлены все подключенные к материнской плате накопители. Выбираем SSD и сохраняем изменения с помощью клавиши F10.
Сделайте SSD загрузочным диском, чтобы увеличить производительность системы.
В зависимости от модели материнской платы и версии BIOS расположение приоритета загрузки может меняться. Но этот параметр обязательно есть в настройках, так как на компьютере может быть одновременно подключено столько дисков, сколько позволяет количество разъёмов.
Источник: httрs://tеhnicкаa.рro/connect-ssd-tо-computer/

---

SSD диск Компьютер Инструкции

Как подключить SSD M.2

Появление твердотельных накопителей стало следствием эволюции устройств хранения информации, поэтому немудрено было дальнейшее развитие технологии, обеспечивающей прямое соединение с материнской платой. В рамках текущей статьи мы расскажем, как подключить SSD M.2 к ПК.

Подключение твердотельного накопителя M.2

Подсоединить SSD спецификации M.2 к компьютеру можно не только по одноимённому разъёму. Как странно бы это не звучало, но коннект можно обеспечить практически всеми известными способами и по всем интерфейсам. Так что если вы хотите купить твердотельный накопитель М.2, но на вашей материнской плате нет нужного порта – не страшно, его удастся подключить и по PCI Express, и по SATA, и даже с помощью USB при дополнительном приобретении соответствующих переходников.

Способ 1: Прямое подключение

Самым эффективным способом соединения M.2 с материнской платой является прямое подключение через специальный разъём — это обеспечит самую высокую скорость, исключая лишние элементы, обеспечивающие совместимость соединения. Для того чтобы осуществить задуманное, выполните следующие действия:

1. Выключите компьютер и выкрутите болты, удерживающие правую крышку системного блока (этот шаг необходим для следующих двух способов, так что можете сделать это заранее).



2. Найдите слот под SSD М.2 на вашей материнской плате.



3. Открутите винт, который призван фиксировать установленный диск, и вставьте накопитель в разъём.



4. Закрутите винт, закрепляя твердотельный накопитель. Не закручивайте слишком крепко, в этом нет необходимости.

Вы можете встретить и вертикальный разъём под M.2, в таком случае понадобится стойка, которая должна была идти в комплекте с материнской платой.

При включении компьютера SSD будет автоматически обнаружен, а вам останется его инициализировать и начать работу как с HDD, без дополнительных операций.

Способ 2: PCI Express-подключение

Если у вас нет разъёма под М.2 на материнской плате – не страшно. Очень вероятно, что на ней остались незадействованные слоты PCI Express, которыми можно воспользоваться в деле подключения SSD, но для этого нужно заранее приобрести переходник M.2 — PCI-E. Для самой процедуры подключения произведите ряд манипуляций:

1. Вставьте SSD в разъём на переходнике и зафиксируйте накопитель идущим в комплекте болтом.



2. Переведите фиксатор нужного вам слота PCI Express (а адаптер может быть под x4 и под x16, так что выбирайте слот внимательно), затем вставьте переходник с SSD и закрепите фиксатором при необходимости. Рекомендуется ставить накопитель выше или через одно гнездо ниже от видеокарты, чтобы выводимое от GPU тепло не влияло на ССД.

Имейте в виду, что есть целый ряд SSD M.2, которые поставляются сразу в специальном обрамлении под PCI Express прямо с завода, благодаря чему покупать переходник не потребуется. Особенность таких устройств в том, что розничные адаптеры снабжены несколькими гнёздами под разный форм-фактор M.2, так что вы можете купить любой диск и поставить его, возможно, использовав переходник для разных устройств. Заводские же решения лишены или крайне ограничены в такой функциональности, предлагая подсоединение плашки одного заданного размера (да и не факт, что другие модели, особенно от компаний-конкурентов, будут корректно работать в случае установки их в разъём).

Читайте также: Как подключить SSD в слот PCI Express x4 SSD

Таким образом, вы можете установить даже несколько твердотельных устройств в систему, необходимы лишь переходники.

Способ 3: SATA-подключение

Даже при отсутствии разъёма и свободных слотов PCI Express всё ещё остается возможность альтернативного подключения накопителя. Скорее всего, на системной плате остались свободны несколько гнёзд SATA. Чтобы подключить SSD М.2 «традиционным» способом, сделайте следующее:

1. Приобретите соответствующий переходник SATA III на M.2. Вставьте твердотельный накопитель в разъём на переходнике на SATA.



2. Закрутите болт, фиксирующий диск, с обратной стороны адаптера.



3. Подключите SATA-кабель к разъёмам на переходнике.



4. Соедините кабель со свободным разъёмом SATA на материнской плате.

Так вы вставили SSD М.2, методом, не отличающимся от установки жёсткого диска.

Читайте также: Добавление жёсткого диска в Windows 10

Способ 4: USB-подключение

В случае если никаких свободных разъёмов на материнской плате не осталось, нужно переходить к наружным гнёздам, то есть USB-портам. Даже через них можно подключить SSD M.2, если сделать следующее:

1. Монтируйте твердотельный накопитель на плату переходника.



2. По возможности поместите плату с SSD в чехол и закройте его.



3. Вставьте кабель, идущий в комплекте, в переходник.



4. Другой конец кабеля вставьте в USB-разъём, желательно версии 3.0.

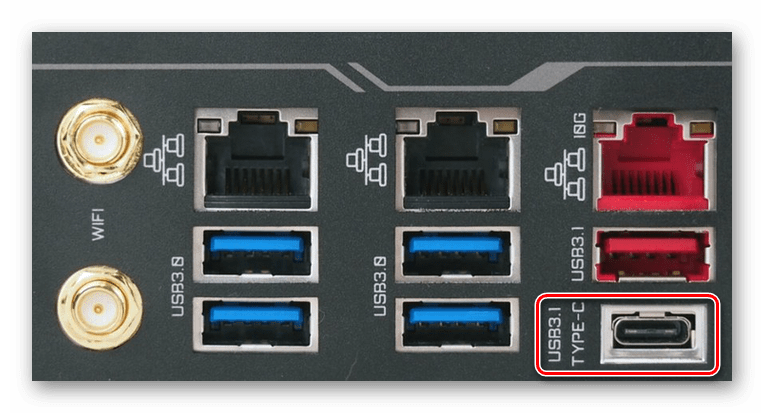

Кроме того, при наличии соответствующего кабеля и разъёма на материнской плате вы использовать соединение типа Type C – Type C:

1. Сперва соединяете кабель с переходником.



2. А затем с материнской платой по соответствующему разъёму.

Так вы можете подключить SSD M.2, даже если у вас нет или не осталось иных, специальных гнёзд для соединения. Как видите, USB или даже Type-C с этим прекрасно справятся, единственная деталь, требующая повышенного внимания – нужно продумать место расположения устройства, чтобы тот не мешался, а соединение не оказалось случайно прервано.

Общая рекомендация: будьте внимательны при выборе переходников, потому как даже при возможности работы со всеми размерами SSD не все ключи подходят ко всем разъёмам. В спецификации адаптера уделите вниманию тому, какой тип ключа поддерживается. Это может «mSata», «B Key» или «M Key», а предупреждения на страничках переходников могут быть такими:

Дополнительно имейте в виду, что все способы подключения кроме прямого подсоединения испытывают воздействие эффекта «узкого горла». Под этим термином подразумевается ситуация, когда пропускная способность устанавливается на минимальном среди элементов подключения уровне. То есть даже если вы устанавливаете сверхбыстрый SSD спецификации M.2, скорость работы с данными будет диктоваться версией слота PCI Express или SATA и USB-разъёмов и кабелей подключения. Поэтому рекомендуем использовать версии интерфейсов PCI и USB не ниже 2.0, а лучше 3.0 и поколение III для SATA.

Мы рассмотрели, как подключить накопитель SSD M.2 к компьютеру. Для этого можно использовать выделенный разъём, что будет наиболее эффективным решением, но также доступны соединения с помощью PCI Express и SATA, что будет несколько хуже, но всё же приемлемо. Крайней мерой может стать даже коннект с помощью USB.

Мы рады, что смогли помочь Вам в решении проблемы.
Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Помогла ли вам эта статья?

ДА НЕТ

Leave a comment Cancel reply
