Последовательный порт или COM-порт (произносится «ком-порт», от англ.
COMmunication port) — двунаправленный последовательный интерфейс, предназначенный для обмена байтовой информацией.
Последовательный потому, что информация через него передаётся по одному биту, бит за битом (в отличие от параллельного порта). Наиболее часто для последовательного порта персональных компьютеров используется стандарт RS-232C.
Ранее последовательный порт использовался для подключения терминала, позже для модема или мыши. Сейчас он используется для соединения с источниками бесперебойного питания, для связи с аппаратными средствами разработки встраиваемых вычислительных систем.


9-контактный разъём COM-порта

Хотя некоторые другие интерфейсы компьютера — такие как Ethernet, FireWire и USB — также используют последовательный способ обмена, название «последовательный порт» закрепилось за портом, имеющим стандарт RS-232C, и предназначенным изначально для обмена информацией с модемом.

С помощью COM-порта можно соединить два компьютера, используя так называемый «нуль-модемный кабель».


Варианты разъёма COM-порта типа DB-9F

Наиболее часто используются Д-образные разъёмы: 9- и 25-контактные, (DB-9 и DB-25 соответственно).
Раньше использовались также DB-31 и круглые восьмиконтактные DIN-8.
Максимальная скорость передачи обычно составляет 115200 бит/с.

Стандарт на него был разработан в 1969 году.

В настоящее время в персональных компьютерах всё ещё встречается данный вид интерфейса, несмотря на значительное вытеснения другими портами: PS/2 (подключение мыши и клавиатуры), USB универсальная последовательная шина с питанием.

Материал из Википедии — свободной энциклопедии







Возможно Вас заинтересует:

Разъем последовательного порта на материнской плате.

COM порт

Передача данных от центрального процессора к любому периферийному устройству и наоборот контролируется заданием запроса на прерывание IRQ…

Прерывания и адреса

Передача данных от центрального процессора к любому периферийному устройству и наоборот контролируется заданием запроса на прерывание (IRQ) и адреса ввода-вывода (I/O address). Для внешнего периферийного устройства запрос на прерывание и адрес ввода-вывода приписываются тому порту, через который оно подсоединяется.

Сами слова «запрос на прерывание» сообщают, что прерывается работа ЦП и ему предписывается заняться данными, поступающими с какого-либо устройства. Всего существует 16 прерываний — от 0 до 15. Все последовательные и параллельные порты, как правило, требуют своего собственного запроса прерывания, за исключением того, что порты СОМ1 и COM3, а также COM2 и COM4 зачастую имеют общий запрос прерывания.

Для каждого порта нужно указывать уникальный адрес ввода-вывода, который подобен почтовому ящику для приходящей на адрес ЦП корреспонденции, в котором она хранится до обработки. Если какой-либо запрос на прерывание или адрес ввода-вывода используются одновременно более чем одним устройством, то ни одно из них не будет работать надлежащим образом и может даже «зависнуть» ПК.

При проблемах с портом проверьте, какие запросы на прерывание и адрес ввода-вывода ему приписаны.

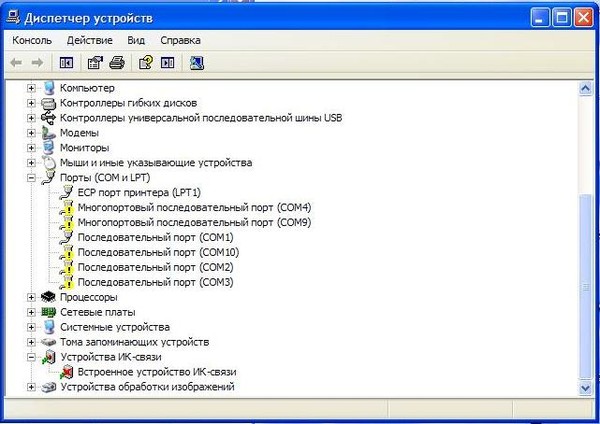

Панель управления — Система — Устройства — Порты СОМ и LPT

Если вы увидите перед какой-либо строчкой желтый кружок с восклицательным знаком внутри, то, возможно, найдете причину «помехи». Выделив строчку, нажмите «Свойства — Ресурсы». В поле «Список конфликтующих устройств» найдите, что вызывает конфликт. Если окажется, что это какая-нибудь старая плата, не поддерживающая Plug & Play, то она будет указана в списке как «Неизвестное устройство».

Чтобы разрешить проблему, измените для одного из устройств-нарушителей запрос на прерывание или адрес ввода-вывода. Если порт находится на системной плате, то используйте для этого программу начальной установки системы System Setup (BIOS).

Для вхождения в System Setup во время запуска ПК нажмите клавишу «Delete», «F1» или иную — узнайте в документации на систему. Во многих программах начальной установки можно назначать запрос на прерывание и адрес ввода-вывода (установить ресурсы) для каждого конкретного порта, отменив старые.

Найдите неиспользуемый запрос на прерывание или адрес ввода-вывода.

Панель управления — Система — Устройства — Компьютер

Вы увидите полный список применяемых ресурсов. Если неиспользуемых запросов на прерывание нет, то попробуйте отключить с помощью System Setup неиспользуемый порт.

После этого…

Система — Устройства — Конфликтующее устройство — Ресурсы

Выключите функцию «Автоматическая настройка». В окне «Перечень ресурсов» выберите тип ресурса, нажмите кнопку «Изменить» и в поле «Значение» задайте новое (неиспользуемое) значение запроса на прерывание или адрес ввода-вывода.

Установка параметров паралельных портов

Параллельные порты обозначаются аббревиатурой LPT.

Компьютер автоматически приписывает каждому обнаруженному параллельному порту адреса от LPT1 до LPT3.

Если вы устанавливаете второй параллельный порт, убедитесь, что он не использует уже имеющийся запрос на прерывание. В некоторых компьютерах LPT1 и LPT2 по умолчанию применяют IRQ7. С помощью Диспетчера устройств установите IRQ5 для LPT2. Если это невозможно, то используйте программу Setup CMOS вашей системы.

Стандартные установки ресурсов параллельных портов

LPT-порт Запрос на прерывания Адрес ввода-вывода
LPT1 IRQ7 ЗВС
LPT2 IRQ7 378
LPT3 IRQ5 278

Установка параметров последовательных портов

Каждый последовательный порт идентифицируется с помощью одного из восьми возможных СОМ-адресов — СОМ1, COM2 и т. д., каждому из которых соответствуют свой уникальный адрес ввода-вывода и запрос на прерывание.

Будьте внимательны при установке в ПК устройства, требующего СОМ-порта. Порты СОМ1 и COM2 имеют стандартные адреса ввода-вывода и запросы на прерывание, которые нигде не должны изменяться (обычно могут быть изменены только в программе Setup CMOS вашего ПК). Если для нового устройства требуется назначить порт СОМ1 или COM2, то при загрузке ПК войдите в программу Setup и либо отключите последовательный порт, приписанный к СОМ1 или COM2, либо, если нужно освободить соответствующие установки для добавляемого устройства, измените идентифицирующие его запрос на прерывание и адрес ввода-вывода.

Заметьте, что все стандартные адреса ввода-вывода используют только третье и четвертое прерывания. Поскольку два устройства не должны использовать один и тот же запрос на прерывание, то постарайтесь для новых внешних устройств приписать портьте COM3 по COM3, вручную устанавливая запросы на прерывание и адреса ввода-вывода с помощью Диспетчера устройств (диалоговое окно

«Свойства: Система» ).

Стандартные установки ресурсов последовательных портов

СОМ-порт Запрос на прерывание Адрес ввода-вывода
СОМ1 IRQ4 3F8
COM2 IRQ3 2F8
COM3 IRQ4 ЗЕ8
COM4 IRQ3* 2Е8
СОМ5 IRQ4* ЗЕО
СОМ6 IRQ3* 2ЕО
СОМ7 IRQ4* 338
СОМ8 IRQ3* 238

* Могут быть установлены с помощью Диспетчера устройств Windows 9x (Свойства: Система)

Оптимизация последовательных портов

Компьютер имеет один либо два встроенных последовательных порта в виде 9-штырькового разъема, обычно расположенных на задней панели компьютера. С помощью такого порта за единицу времени можно передать лишь 1 бит данных, в то время как посредством параллельного — 8 бит. Скорость работы последовательного порта зависит от универсального асинхронного приемо-передатчика (UART), преобразующего проходящий через шину ПК параллельный поток данных в однобитовый.

Как правило, современные ПК поставляются с UART модели 16550. В этом случае максимальная пропускная способность составляет 115 кбит/с, что обеспечивает достаточную полосу пропускания для большинства последовательных устройств. Более старые UART моделей 16450 и 8250 с этой задачей уже не справляются. Но иногда производительности UART 16550 может оказаться недостаточно, ведь некоторые аналоговые модемы обрабатывают сжатые данные со скоростью 230 кбит/с, а адаптеры ISDN — до 1 Мбит/с. Так что, если вам требуется большая скорость передачи данных, покупайте плату расширения с UART модели 16750, способной работать со скоростью 921 кбит/с.

Работа с параллельными портами

Параллельные порты обычно используются для принтеров, хотя через них могут подключаться к ПК и другие устройства, например сканеры. С их помощью можно передавать данные со скоростью от 40 Кбайт/с до 1 Мбайт/с, а иногда даже с большей.

В основном все ПК поставляются с одним параллельным портом в виде 25-штырькового разъема на задней панели. Чтобы добавить второй порт, необходимо купить контроллер ввода-вывода и установить его в разъем расширения на системной плате. Параллельный порт бывает четырех типов — однонаправленный, двунаправленный, с улучшенными возможностями (ЕРР-порт) и с расширенными возможностями (ЕСР-порт). Для каждого из них характерны различные скорость и возможности. Порты большинства новых ПК поддерживают все четыре режима, и чтобы узнать, какой из них обеспечивает параллельный порт, посмотрите в программе Setup (CMOS Setup utility) вашего ПК раздел периферийных устройств (Integrated peripherals).

Однонаправленный порт иногда называется также SPP-портом. Эта базовая конфигурация пропускает данные со скоростью 40-50 Кбайт/с лишь в одном направлении — к принтеру или другому внешнему устройству.

Двунаправленный порт. Обеспечивает двусторонний обмен данными со скоростью передачи от 100 до 300 Кбайт/с между ПК и внешним устройством. При этом информация о состоянии последнего поступает в компьютер.

Порт с улучшенными возможностями (ЕРР). Разработан для внешних дисководов и сетевых адаптеров, требующих высокой производительности. Обеспечивает скорость передачи данных от 400 Кбайт/с до 1 Мбайт/с и более.

При установке в программе System Setup опции ЕРР предлагаются версии 1.7 и 1.9. Практически для всех периферийных устройств, купленных в последние годы, нужно выбирать 1.9.

Порт с расширенными возможностями (ЕСР). Повышает скорость и расширяет возможности обмена данными между внешним устройством и компьютером. Если принтер и иное периферийное устройство поддерживают ЕСР, то они непосредственно выдают сообщения о состоянии устройств и ошибках.

Если в программе. System Setup задать опцию ЕСР, то появится строчка для выбора DMA-канала (канал непосредственного доступа к памяти, direct memory access). Необходимо задать его так же, как и при запросе на прерывание. Чтобы предотвратить возникновение конфликтов DMA-каналов, просмотрите свободные из них в окне «Свойства: Компьютер» , как описано выше. Если конфликта не избежать, то вернитесь к двунаправленному режиму порта.

Лучший порт для урагана данных.

В новых системах и периферийных устройствах параллельные и последовательные порты стали заменять универсальной последовательной шиной (Universal Serial Bus , USB). С ее помощью можно достичь скорости передачи данных до 12 Мбит/с, а также подключать при наличии всего одного порта клавиатуры, мониторы, мыши и многие другие (до 127) устройства, которые, как и с решающим сходные задачи SCSI-интерфейсом, могут быть соединены «цепочкой» . При этом используется всего один запрос прерывания. USB-шину можно устанавливать и на более старые компьютеры, купив соответствующую плату расширения.

Параллельный порт обеспечивает довольно высокую скорость передачи, поскольку эта передача осуществляется побайтно. При этом при большой длинœе кабеля или при не очень интенсивном обмене данными удобнее оказывается последовательный порт.

Последовательный порт (Serial Port) передает в одном направлении одновременно всœего лишь 1 бит данных. Данные могут передаваться через данный порт как от компьютера к внешнему устройству, так и наоборот.

Последовательные порты компьютера обычно соответствуют международному опорному стандарту RS-232C (Reference Standard 232 версии С), в связи с этим к этому порту можно подсоединить любое устройство, ĸᴏᴛᴏᴩᴏᴇ также ориентировано на данный стандарт (к примеру, мышь, модем, последовательный принтер или последовательный порт другого компьютера). Этот интерфейс использует 9 каналов связи: один из них служит для передачи данных от компьютера, другой – для приема данных от периферийного устройства. Остальные 7 каналов используются для управления процессом обмена данными.

Последовательный порт состоит из микросхемы UART (Universal Asynchronous Receiver/Transmitter – универсальный асинхронный приемник/передатчик) и вспомогательных компонентов. Микросхема UART принимает байты данных от шины компьютера (в которой они передаются параллельно), преобразует их в последовательность битов, добавляет служебные биты и затем выполняет передачу данных, а также выполняет обратные действия по приему последовательности битов и перевода кода из последовательного в параллельный.

Современные микросхемы UART оснащены буферной памятью и обеспечивают скорость передачи данных до 115 Кбит/с. Новые высокоскоростные разновидности последовательного порта – улучшенный последовательный порт ESP (Enhanced Serial Port) и Super ESP (Super Enhanced Serial Port) обеспечивают передачу данных до 460 Кбит/с.

Данные при последовательной передаче разделяются служебными битами, такими, как стартовый бит и стоп-бит. Эти биты указывают на начало и конец передачи последовательных бит данных. Данный метод передачи позволяет осуществить синхронизацию между приемной и передающей стороной, а также выровнять скорость обмена данными.

Для идентификации и распознавания ошибок при последовательной передаче в состав посылки дополнительно может включаться бит контроля четности. Значение бита контроля четности определяется двоичной суммой всœех передаваемых битов данных. В режиме, когда бит контроля четности четный (Even Parity), значение бит контроля четности равно 0, в случае если сумма битов четная, и 1 – в противном случае. Биты контроля четности имеют инверсные (обратные) значения (соответственно 1 или 0), в случае если бит контроля четности нечетный (Odd Parity).

Стандартная комплектация компьютера содержит два последовательных порта. Отличие разъема последовательного порта от параллельного состоим в том, что данный разъем имеет 9 контактных штырей, а не гнезд (ʼʼотцовскийʼʼ разъем) (рис. 1.3.11а). Со стороны кабеля подключаемого устройства используется ʼʼматеринскийʼʼ разъем (рис. 1.3.11б). Длина кабеля последовательного порта ограничена 18 м. Основным устройством, подключаемым к последовательному порту, являются старые модели модемов и мышей.

Некоторые компьютеры, особенно ориентированные на коммуникационные приложения, могут иметь последовательные порты, выполненные по другим стандартам (к примеру, RS-449A или RS-613) и имеющие более высокую скорость передачи данных на более дальние расстояния.

Рис. 1.3.11. Последовательный порт: а) 9-контактный разъем компьютера;

б) кабель-переходник последовательный порт-USB

1.3.2.3.13. Порт PS/2

Порт PS/2 (6-контактный) назван так, потому, что он впервые появился в компьютерах производства фирмы IBM серии PS/2. Из 6 контактов используются 4 контакта͵ один из которых предназначен для передачи данных, второй – для сигналов тактовой частоты (в диапазоне 10-16,7 кГц), на третий контакт подается электропитание (+5В), а на четвертый – земля. Передача данных выполняется аналогично тому, как и в последовательном порту, но при передаче данных на устройство добавляется один бит подтверждения. В современных компьютерах имеется два порта PS/2 предназначенные для подключения мыши (зелœеный разъем) и клавиатуры (фиолетовый разъем) (рис. 1.3.12а), однако эти устройства переходят на использование порта USB. Штекеры кабелœей устройств PS/2 (мыши и клавиатуры) приведены на рис. 1.3.12б.

Рис. 1.3.12. Порт PS/2: а) гнезда портов компьютера; б) штекеры кабеля

Последовательный порт — понятие и виды. Классификация и особенности категории «Последовательный порт» 2017, 2018.

Описание интерфейса RS-232, формат используемых разъемов и назначение выводов, обозначения сигналов, протокол обмена данными.

Интерфейс RS-232, совсем официально называемый «EIA/TIA-232-E», но более известный как интерфейс «COM-порта», ранее был одним из самых распространенных интерфейсов в компьютерной технике. Он до сих пор встречается в настольных компьютерах, несмотря на появление более скоростных и «интеллектуальных» интерфейсов, таких как USB и FireWare. К его достоинствам с точки зрения радиолюбителей можно отнести невысокую минимальную скорость и простоту реализации протокола в самодельном устройстве.

Физический интерфейс реализуется одним из двух типов разъемов: DB-9M или DB-25M, последний в выпускаемых в настоящее время компьютерах практически не встречается.


9-контактная вилка типа DB-9M
Нумерация контактов со стороны штырьков
Направление сигналов указано относительно хоста (компьютера)
Контакт Сигнал Направление Описание
1 CD Вход Обнаружена несущая
2 RXD Вход Принимаемые данные
3 TXD Выход Передаваемые данные
4 DTR Выход Хост готов
5 GND Общий провод
6 DSR Вход Устройство готово
7 RTS Выход Хост готов к передаче
8 CTS Вход Устройство готово к приему
9 RI Вход Обнаружен вызов
Контакт Сигнал Направление Описание
1 SHIELD Экран
2 TXD Выход Передаваемые данные
3 RXD Вход Принимаемые данные
4 RTS Выход Хост готов к передаче
5 CTS Вход Устройство готово к приему
6 DSR Вход Устройство готово
7 GND Общий провод
8 CD Вход Обнаружена несущая
9 Резерв
10 Резерв
11 Не используется
12 SCD Вход Обнаружена несущая #2
13 SCTS Вход Устройство готово к приему #2
Контакт Сигнал Направление Описание
14 STXD Выход Передаваемые данные #2
15 TRC Вход Тактирование передатчика
16 SRXD Вход Принимаемые данные #2
17 RCC Вход Тактирование приемника
18 LLOOP Выход Локальная петля
19 SRTS Выход Хост готов к передаче #2
20 DTR Выход Хост готов
21 RLOOP Выход Внешняя петля
22 RI Вход Обнаружен вызов
23 DRD Вход Определена скорость данных
24 TRCO Выход Тактирование внешнего передатчика
25 TEST Вход Тестовый режим

Из таблиц видно, что 25-контактный интерфейс отличается наличием полноценного второго канала приема-передачи (сигналы, обозначенные «#2»), а также многочисленных дополнительных управляющих и контрольных сигналов. Однако, часто, несмотря на наличие в компьютере «широкого» разъема, дополнительные сигналы на нем просто не подключены.

Логические уровни передатчика: «0» — от +5 до +15 Вольт, «1» — от -5 до -15 Вольт.

Логические уровни приемника: «0» — выше +3 Вольт, «1» — ниже -3 Вольт.

входное сопротивление приемника не менее 3 кОм.

Данные характеристики определены стандартом как минимальные, гарантирующие совместимость устройств, однако реальные характеристики обычно существенно лучше, что позволяет, с одной стороны, питать маломощные устройства от порта (например, так спроектированы многочисленные самодельные data-кабели для сотовых телефонов), а с другой — подавать на вход порта инвертированный TTL-уровень вместо двуполярного сигнала.

CD — Устройство устанавливает этот сигнал, когда обнаруживает несущую в принимаемом сигнале. Обычно этот сигнал используется модемами, которые таким образом сообщают хосту о обнаружении работающего модема на другом конце линии.

RXD — Линия приема хостом данных от устройства. Подробно описана в разделе «Протокол обмена данными».

TXD — Линия передачи хостом данных к устройству. Подробно описана в разделе «Протокол обмена данными».

DTR — Хост устанавливает этот сигнал, когда готов к обмену данными. Фактически сигнал устанавливается при открытии порта коммуникационной программой и остается в этом состоянии все время, пока порт открыт.

DSR — Устройство устанавливает этот сигнал, когда включено и готово к обмену данными с хостом. Этот и предыдущий (DTR) сигналы должны быть установлены для обмена данными.

RTS — Хост устанавливает этот сигнал перед тем, как начать передачу данных устройству, а также сигнализирует о готовности к приему данных от устройства. Используется при аппаратном управлении обменом данными.

CTS — Устройство устанавливает этот сигнал в ответ на установку хостом предыдущего (RTS), когда готово принять данные (например, когда предыдущие присланные хостом данные переданы модемом в линию или есть свободное место в промежуточном буфере).

RI — Устройство (обычно модем) устанавливает этот сигнал при получении вызова от удаленной системы, например при приеме телефонного звонка, если модем настроен на прием звонков.

В протоколе RS-232 существуют два метода управления обменом данных: аппаратный и программный, а также два режима передачи: синхронный и асинхронный. Протокол позволяет использовать любой из методов управления совместно с любым режимом передачи. Также допускается работа без управления потоком, что подразумевает постоянную готовность хоста и устройства к приему данных, когда связь установлена (сигналы DTR и DSR установлены).

Аппаратный метод управления реализуется с помощью сигналов RTS и CTS. Для передачи данных хост (компьютер) устанавливает сигнал RTS и ждет установки устройством сигнала CTS, после чего начинает передачу данных до тех пор, пока сигнал CTS установлен. Сигнал CTS проверяется хостом непосредственно перед началом передачи очередного байта, поэтому байт, который уже начал передаваться, будет передан полностью независимо от значения CTS. В полудуплексном режиме обмена данными (устройство и хост передают данные по очереди, в полнодуплексном режиме они могут делать это одновременно) снятие сигнала RTS хостом означает его переход в режим приема.

Программный метод управления заключается в передаче принимающей стороной специальных символов остановки (символ с кодом 0x13, называемый XOFF) и возобновления (символ с кодом 0x11, называемый XON) передачи. При получении данных символов передающая сторона должна соответственно остановить передачу или возобновить ее (при наличии данных, ожидающих передачи). Этот метод проще с точки зрения реализации аппаратуры, однако обеспечивает более медленную реакцию и соответственно требует заблаговременного извещения передатчика при уменьшении свободного места в приемном буфере до определенного предела.

Синхронный режим передачи подразумевает непрерывный обмен данными, когда биты следуют один за другим без дополнительных пауз с заданной скоростью. Этот режим COM-портом не поддерживается .

Асинхронный режим передачи состоит в том, что каждый байт данных (и бит контроля четности, в случае его наличия) «оборачивается» синхронизирующей последовательностью из одного нулевого старт-бита и одного или нескольких единичных стоп-битов. Схема потока данных в асинхронном режиме представлена на рисунке.

Один из возможных алгоритмов работы приемника следующий:

  1. Ожидать уровня «0» сигнала приема (RXD в случае хоста, TXD в случае устройства).
  2. Отсчитать половину длительности бита и проверить, что уровень сигнала все еще «0»
  3. Отсчитать полную длительность бита и текущий уровень сигнала записать в младший бит данных (бит 0)
  4. Повторить предыдущий пункт для всех остальных битов данных
  5. Отсчитать полную длительность бита и текущий уровень сигнала использовать для проверки правильности приема с помощью контроля четности (см. далее)
  6. Отсчитать полную длительность бита и убедиться, что текущий уровень сигнала «1».

Последовательный порт это устройства ввода-вывода (I/O device). Как устройство I/O это только путь для передачи данных из компьютера и в него. существует также множество других устройств ввода-вывода, таких как последовательные порты, паралельные порты, контроллеры дисков, сетевые карты, устройства универсальной последовательной шины USB, и т.п. Большинство компьютеров имеют один или два последовательный порта . Какждый имеет 9-ти контактный разъем (иногда 25-ти контактный) (рис.1) на задней стенке системного блока компьютера. Программы могут отсылать данные (байты) через контакт отправки данных (output) и получать байты через другой контакт приема данных (input). Все остальные контакты служат для управления и земли.

) это несколько больше чем просто разъем. Он преобразует данные из паралельного представления в последоватльное и меняет электрическое представление данных. Внутри компьютера, биты данных передаются в паралельном виде (используется несколько проводов для передачи данных одновременно). Последовательный поток данных это последовательность битов всего по одному проводу (такому как провод передачи и приема данных на разъеме последовательного порта). Для того и служит это устройство, чтобы создать такой поток данных из паралельного вида в последовательный (внутри компьютера) и передать на контакт передачи данных (и соответственно наоборот).

Большинство электронных компонентов последовательного порта сосредоточено в одно компьютерном чипе (микросхеме) называемом UART .

Контакты и провода

Старые компьютеры используют 25-ти контактные разъемы, но только 9 контактов реально задействовано на сегодняшний день. Каждый из 9-ти контактов соединен обычно с проводом. за исключением двух проводов для передачи и приема данных, остальные используются для контроля и земли. Напряжение на каждом из контактов и проводов измеряется относительно сигнальной земли. Поэтому минимальное количество проводом для двунаправленной передачи данных — 3. В редких случаях для работы может хватитть и двух проводов (без сигнальной земли), однако это может привести к низкой производительности, и иногда к ошибкам при передаче данных.

Остается еще несколько проводов, которые предназначены только для управления (контроля) и не используются для передачи данных. Все эти сигналы могли бы передаваться по одной линии, но вместо этого, для выделены отдельные провода. Некоторые (или все вместе) эти сигнальные линии называются «линии состояния модема». Линии состояния могут находиться в одном из двух состояний установленном (включено) +12 вольт или сброшенном (выключено) -12 вольт. Одни из этих проводов сигнализируют компьютеру о том, что нужно прекратить передачу данных через последовательный порт. Другие в свою очередь сигнализируют устройству, подключенному к последовательному порту, прекратить передачу даных в компьютер. Если подключенно устройство это модем, то оставшиеся линии могут указывать модуме на то, что нужно занять телефонную линию или сигнализируют компьютеру о том, что соединение было установлено или что есть звонок на телефонной линии (значит кото-то соединиться с компьютером). Смотрите раздел Контакты и сигналы с более полной информацией.

RS-232 или EIA-232, и т.п.

Последовательный порт (serial port ) (не путать с USB) обычно соответствует стандарту RS-232-C , EIA-232-D , или EIA-232-E . Это три обозачения одного и тоже. Основной стандарт RS (рекомендованный стандарт — Recommended Standard) получил префикс EIA (Electronics Industries Association) и позднее EIA/TIA после того как организация EIA было объединена с TIA (Telecommunications Industries Association). Спецификация EIA-232 также охватывает синхронную передачу данных, но в большинстве случаев синхронная передача данных не поддерживается чипами в компьютерах. Обозначение RS устарело, однако до сих пор широко используется. EIA будет использоваться далее на этом сайте более часто. Некоторые документы используют полное обозначение EIA/TIA.

Обмен данными (Скорости передачи данных)

Данные (байты из которых состоят письма, картинки и т.п.) проходят через последовательный порт. Скорости передачи данных (такие как 56k (56000) бит/сек) называются (неверно) «скоростью». Большинство людей неверно говорят «скорость» вместо «коэффициент скорости».

Важно знать, что средняя скорость передачи данных зачастую меньше максимально заявленной. Задержки (или периоды ожидания) и в результате скорость становится меньше. Эти задержки могут увеличиваться в щависимости от типа контроля передачи данных. Даже в лучшем случае всегда есть задержки между байтами, пусть даже и небольшие (несколько микросекунд). Если устройство, соединенное с компьютером через последоватльный порт не может работать на полной скорости, то средняя скорость должна быть уменьшена.

Контроль передачи данных

Контроль передачи данных означает возможность ограничить поток передачи данных через последовательный порт. Для последовательного порта это означает возможность остановить и потом возобновить передачу данных без потери байтов.

Serial port (серийный порт, последовательный порт или COM-порт -, communications port) — это последовательный интерфейс с двойной направленностью.

Почему порт назвается последовательным? Потому, что вся информация по этому порту передается шагом равным одному биту. В нем данные передаются бит за битом, в отличие от параллельного порта.

Несмотря на то, что в некоторых других интерфейсах как, например, в Ethernet , FireWire и USB , применяется последовательный обмен данными, название «последовательный порт» закрепилось за портом, обладающим стандартом RS-232C .

Данный порт, в сравнении с другими «последовательными» технологиями, обладает отличительной особенностью: в нем отсутствует какое-либо временное требование между 2 байтами. Временные требования существуют только между битами одного байта. Величина, обратная временной паузе между битами одного байта, носит название «baud rate» (скорость передачи). Кроме того, в данной технологии нет такого понятия, как «пакет». Другие технологии «последовательной» передачи данных (X.25, USB или Ethernet), используют «пакеты», также в них существуют и жесткие временные требования между битами одного пакета.

В части протоколов связи с индустриальным оборудованием имеются жесткие временные требования между байтами последовательного порта. Реализация в многозадачных операционных системах со слабой поддержкой реального времени этих протоколов очень сложна. К этим системам относятся и Windows. Вот почему для работы с этими протоколами зачастую применяют MS-DOS или более устаревшее программное обеспечение.

Самый распространенный для последовательного порта стандарт — RS-232C. Ранее последовательный порт применялся для подключения терминала, позднее его использовали для подключения модема или мыши. В настоящее время его применяют в качестве средства соединения с источниками бесперебойного питания, а также в качестве средства связи с аппаратными средствами разработки встраиваемых вычислительных систем, спутниковыми ресиверами, кассовыми аппаратами и приборами систем безопасности.

Благодаря COM-порту появляется возможность подключить друг к другу два ПК, применяя так называемый «нуль-модемный кабель». Данный метод использовался со времен MS-DOS в целях перекачки файлов с одного компьютера на другой. В UNIX-системах он использовался для терминального доступа к другой машине, а в операционных системах Windows — для отладчика уровня ядра.

Довольно популярный в свое время в IBM-совместимых ПК последовательный порт, сегодня уже морально устарел. Однако, следует отметить, что он еще нередко используется в промышленном и узкоспециальном оборудовании, а также на некоторых современных компьютерах. Последовательный порт активно вытесняется интерфейсом USB и FireWire.

Однако имеются специальные стандарты эмуляции последовательного порта над USB и над Bluetooth . Кстати, любопытно, но именно Bluetooth-технология проектировалась разработчиками в качестве беспроводной версии последовательного порта. Программная эмуляция порта широко используется и по сей день. Так, практически все мобильные телефоны сегодня эмулируют внутри себя COM-порт и модем, с целью реализации тетеринга (доступа компьютера к сети Интернет через GPRS/EGDE/3G). А вот непосредственно для физического подключения к компьютеру применяется USB, Bluetooth или Wi-Fi технологии.

Кроме того, программная эмуляция последовательного порта возможна для гостевых пользователей виртуальных машин VMWare и Microsoft Hyper-V. Основной целью данной процедуры является подключение отладчика уровня ядра Windows к гостевому клиенту.

Достоинства COM-порта

Главное преимущество данной технологии состоит в простоте подключения.

Недостатки COM-порта

Главными недостатками данного порта являются его низкая скорость, большие размеры разъемов, а также высокие требования к времени отклика операционной системы. Также, в данном стандарте наблюдается высокое количество прерываний (одно прерывание на каждые 8 байт).

Разъемы

Самыми распространенными разъемами стандарта являются 9-ти и 25-ти контактные (DB-9 и DB-25, соответственно), которые были стандартизированы в 1969 году. Это D-образные разъемы. Помимо них использовались и другие, но из этого же семейства: DB-31 и круглые восьмиконтактные DIN-8.

Максимальная скорость передачи (в обычном исполнении) достигает 115 200 бод.

Аппаратура

Разъем обладает следующими контактами:

  • DTR (Data Terminal Ready) — выход на ПК, вход — на модеме. Отвечает за готовность компьютера к работе с модемом. Сброс вызывает почти полную перезагрузку модема. В случае с мышью, данный провод используется для осуществления питания.
  • DSR (Data Set Ready) — вход на ПК, выход — на модеме. Отвечает за готовность модема. Если линия в нуле, то в некоторых операционных системах невозможно открыть порт в качестве файла.
  • RxD (Receive Data) — вход на ПК, выход — на модеме. Обозначает поток входящих в ПК данных.
  • TxD (Transmit Data) — выход на ПК, вход — на модеме. Обозначает поток исходящих от ПК данных.
  • CTS (Clear to Send) — вход на ПК, выход — на модеме. Компьютер должен приостановить процесс передачи данных, пока данный провод не будет выставлен в единицу. Применяется в аппаратном протоколе управления потоком в целях недопущения переполнения на модеме.
  • RTS (Request to Send) — выход на ПК, вход — на модеме. Модем должен приостановить процесс передачи данных, до тех пор, пока провод не будет выставлен в единицу. Применяется в аппаратном протоколе управления потоком в целях недопущения переполнения в оборудовании/драйвере.
  • DCD (Carrier Detect) — вход на ПК, выход — на модеме. После установления связи с модемом с той стороны возводится в единицу, сбрасывается в ноль, в случае разрыва связи. Аппаратура ПК может производить прерывание, в случае наступления подобного события.
  • RI (Ring Indicator) — вход на ПК, выход — на модеме. После детерминации вызывного сигнала телефонного звонка, возводится модемом в единицу. Аппаратная часть ПК может производить прерывание, в случае наступления подобного события.
  • SG (Signal Ground) — общий сигнальный провод порта. Важно: земля — не общая . Обычно провод имеет изоляцию от корпуса ПК или модема.

В нуль-модемном кабеле применяются две перекрещенные пары: TXD/RXD и RTS/CTS.

UART 16550 — стандартная аппаратура порта. Сегодня включена в SuperIO микросхему на материнской плате. Со времен IBM PC, она оснащена аппаратной очередью байтов. Она существенно снижает число возникающих прерываний.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Схемы автоматика в быту. Управление приборами через сом-порт компьютера

Автор разработал программу и устройство для управления различными электро и радиоприборами с помощью компьютера. Устройство подключают к одному из СОМ-портов, а управлять приборами можно как с помощью экранных клавиш, так и внешних датчиков.

Схема устройства показана на рис.1. Его основа — микросхема 74HC595, представляющая собой 8-разрядный сдвиговый регистр с последовательным вводом и последовательным и параллельным выводами информации. Параллельный вывод осуществляется через буферный регистр с выходами, которые имеют три состояния. Информационный сигнал подают на вход SER (вывод 14), сигнал записи — на вход SCK (вывод 11), а сигнал вывода — на вход RSK (вывод 12). На микросхеме DA1 собран стабилизатор напряжения 5 В для питания регистра DD1.

Рисунок 1. Схема устройства

Устройство подключают к одному из СОМ-портов компьютера. Информационные сигналы поступают на контакт 7 розетки XS1, сигналы завиписи информации — на контакт 4, а сигналы вывода информации — на контакт 3. Сигналы СОМ-порта согнласно стандарту RS-232 имеют уровни около -12 В (лог.1) и около +12 В (лог.0). Сопряжение этих уровней с входными уровнями регистра DD1 выполнено с помощью резисторов R2, R3, R5 и стабилитронов VD1-VD3 с напряжением стабилизации 5,1 В.

Сигналы управления внешними приборами формируются на выходах Q0-Q7 регистра DD1. Высокий уровень равен напряжению питания микросхемы (около 5 В), низкий — менее 0,4 В. Эти сигналы являются статическими и обновляются на момент поступления высокого уровня на вход RSK (вывод 12) регистра DD1. Светодиоды HL1-HL8 предназначены для наблюдения за работой устройства.

Управление устройством осуществляется с помощью разработанной автором программы UmiCOM. Внешний вид главного окна программы показан на рис.2.

Рисунок 2. Внешний вид программы UniCOM

Псоле ее запуска следует выбрать свбодный СОМ-порт и скорость переключения выходов. В строки таблицы вводят состояние каждого из выходов устройства (высокий уроень — 1, низкий — 0 или пусто). Программа «перебирая» в рабочем цикле столбцы таблицы, устанавливает на выходах устройства соответствующие логические уровни. Занесенная в таблицу информация автоматически сохраняется при завершении работы программы и загружается вновь при ее следующем запуске. Для наглядности, в левой части окна программы подсвечены номера выходов, на которых установлен высокий уровень.

Управление приборами можно осуществлять и с помощью внешних контактных датчиков, которые подключают к входам 1-3 и линии +5 В. Они должны работать на замыкание или размыкание контактов. Пример схемы подключения датчиков показан на рис.3.

Рисунок 3. Подключение контактных датчиков

При нажатии на экранную клавишу «Настройка входов» открывается окно «Согласование входов и выходов» (рис.4. ), где выбирают входы, которые будут изменять состояние выходов. Имитировать работу входов можно нажимая на экранные клавиши «1», «2», «3» основного окна программы. В тех случаях, когда приборами нельзя управлять с помощью логических уровней, следует применить реле, схема подключения которого показана на рис.5 , или транзисторную оптопару (рис.6. ).

Рисунок 4. Согласование входов и выходов

Рисунок 5. Схема подключения реле

Рисунок 6. Схема подключения транзисторной оптопары

Большинство деталей монтируют на печатной плате из односторонего фольгированного стеклотекстолита толщиной 1…1,5 мм, чертеж которой показан на рис.7. Резисторы R1-R6 монтируют на выводах розетки XS1.

Рисунок 7. Чертеж печатной платы

В устройстве применены резисторы С2-23. МЛТ, оксидные конденсаторы — К50-35 или импортные, розетка XS1 — DB9F. Помимо указанных на схеме стабилитронов, можно применить BZX55C5V1 или отечественные КС174А, светодиоды — любые. Питают устройство от стабилизированного или нестабилизированного источника питания нпаряжением 12 В и током до 100 мА.

Данная книга посвящена возможностям персонального IBM-совместимого компьютера по сопряжению с внешними устройствами через параллельный, последовательный и игровой порты, которые имеются практически в любом современном ПК. В качестве внешних устройств выступают ЦАП и ЛЦП, схемы управления электромоторами, трансиверы, модемы, различные индикаторы, датчики и пр.; приводятся тексты программ управления с подробными комментариями.

Книга предназначена для широкого круга читателей, интересующихся информатикой, электроникой и вычислительной техникой. Она будет полезна студентам технических вузов и колледжей в качестве учебного пособия при изучении аппаратной части ПК, а также радиолюбителям, которые стремятся наиболее полно использовать возможности домашнего компьютера. Начинающие программисты найдут здесь большое количество исходных текстов программ, а инженеры-электронщики почерпнут новые идеи для красивой реализации своих профессиональных проектов.

Книга посвящена проблемам сопряжения персонального компьютера с современными электронными устройствами при помощи параллельных, последовательных и игровых портов. В ней приведено много примеров, показывающих, как ПК может собирать информацию из окружающего мира и управлять внешними устройствами. Кроме того, предлагается программное обеспечение, написанное на языках Turbo Pascal и Visual Basic. Это сочетание аппаратной и программной части и раскрывает суть понятия «сопряжение компьютера».

Наиболее известны параллельный, последовательный и игровой порты, которые встроены практически в каждый ПК. Поэтому схемы, рассмотренные в данной книге, можно использовать со всеми типами компьютеров: настольными, портати иными, карманными IBM PC и совместимыми с ними, Macintosh, Amiga, PSTON1 и др.

Книга предназначена для широкого круга читателей, в числе которых: специалисты, использующие, компьютер для взаимодействия с внешним миром; программисты, которые разрабатывают аналогичное ПО; инженеры, мечтающие соединить цифровые электронные устройства с ПК; студенты, желающие на практике усвоить, как компьютер сопрягается с внешними устройствами; все, кто изучает новейшие способы применения компьютеров.

Год выпуска: 2001
Ан П.
Жанр:
Издательство: М.: ДМК Пресс
Формат: DjVu
Размер: 3,1 МБ
Качество: Отсканированные страницы
Количество страниц: 320

Программа для чтения книги: DjVuReader

Предисловие 9
1. Параллельный, последовательный и игровой порты 13
1.1. Параллельный порт 13
1.1.1. Разъемы 14
1.1.2. Внутреннее устройство 15
1.1.3. Программное управление 19
1.2. Последовательный интерфейс RS232 26
1.2.1. Последовательная передача данных 26
1.2.2. Разъем и кабель порта RS232 28
1.2.3. Внутреннее аппаратное устройство 29
1.2.4. Программное управление 35
1.3. Игровой порт 41
1.3.1. Разъем 42
1.3.2. Внутреннее аппаратное устройство 42
1.3.3. Программное управление 44

2. Необходимое оборудование 49
2.1. Источники питания 49
2.1.1. Источник питания постоянного тока 49
2. 1.2. Источники питания +5, -5, +12, -12 В 50
2.1.3. Опорные напряжения 54
2.1.4. Преобразователи напряжения 55
2.1.5. Схемы источников питания с гальванической развязкой 56
2.2. Логические пробники 57
2.3. Цифровые и аналоговые генераторы сигналов 57
2.3.1. Цифровые генераторы сигналов 58
2.3.2. Аналоговые генераторы сигналов 60
2.4. Экспериментальные платы параллельного, последовательного и игрового портов 62
2.4.1. Экспериментальная плата параллельного порта 62
2.4.2. Экспериментальная плата последовательного порта 65
2.4.3. Экспериментальная плата игрового порта 67
2.4.4. Устройство экспериментальных плат 69
2.5. Средства разработки плат 71

3. Программы управления экспериментальными платами 75
3.1. Программное обеспечение для экспериментальной платы параллельного порта 76
3.1.1. Описание программы CENTEXP.PAS 76
3.1.2. Описание программы CENTEXP 79
3.2. Программное обеспечение для экспериментальной платы последовательного порта 84
3. 2.1. Описание программы RS232EXP.PAS 84
3.2.2. Описание программы RS232EXP 88
3.3. Программное обеспечение для экспериментальной платы игрового порта 93
3.3.1. Описание программы GAMEEXP.PAS 94
3.3.2. Описание программы GAMEEXP 98
3.4. Программные библиотеки ресурсов 100

4. Расширение возможностей параллельного, последовательного и игрового портов 113
4.1. Расширение возможностей параллельного порта 113
4.1.1. Увеличение количества линий ввода/вывода при помощи микросхем с малой степенью интеграции 113
4.1.2. Увеличение количества линий ввода/вывода при помощи микросхемы 8255 116
4.2. Расширение возможностей последовательного порта 123
4.2.1. Преобразователи уровней RS232/TT/1 123
4.2.2. Увеличение количества линий ввода/вывода с помощью UART 124
4.2.3. Микросхема ITC232-A для сопряжения с последовательным портом 130
4.3. Увеличение количества линий игрового порта 132
4.4. Последовательно-параллельные преобразователи 132
4. 5. Параллельно-последовательные преобразователи 134
4.6. Шифраторы и дешифраторы данных 135
4.7. Шина l2C 143
4.7.1. Принцип работы 144
4.7.2. Временные диаграммы работы шины l2C 145
4.7.3. Реализация на базе параллельного и последовательного портов… 146
4.7.4. Микросхемы, поддерживающие стандарт!2С 147
4.8. Последовательный периферийный интерфейс 147
4.9. Шина MicroLAN 147
4.10. Сопряжение между схемами ТТЛ и КМОП 148
4.11. Защита цифровых линий ввода/вывода 149

5. Управление внешними устройствами 152
5.1. Мощные устройства коммутации 152
5.1.1. Устройства коммутации на оптопарах 152
5.1.2. Транзисторные устройства коммутации 152
5.1.3. Устройства коммутации на основе схемы Дарлингтона 153
5.1.4. Устройства коммутации на полевых транзисторах 153
5.1.5. Устройства коммутации на МОП транзисторах с защитой 154
5.2. Устройства управления светодиодами 155
5.2.1. Стандартные светодиоды 155
5. 2.2. Маломощные светодиоды 156
5.2.3. Многоцветные светодиоды 156
5.2.4. Инфракрасные светодиоды 157
5.3. Устройства управления реле 158
5.3.1. Реле с сухими контактами 158
5.3.2. Транзисторные устройства управления реле 159
5.4. Мощные управляющие интегральные микросхемы 159
5.4.1. Многоканальные управляющие интегральные микросхемы 159
5.4.2. Буферные устройства управления с защелками 160
5.5. Оптоэлектронные полупроводниковые реле на тиристорах 163
5.6. Устройства управления двигателями постоянного тока 164
5.7. Устройства управления шаговыми двигателями 166
5.7.1. Устройства управления четырехфазными шаговыми двигателями…. 166
5.7.2. Устройства управления двухфазными шаговыми двигателями 168
5.8. Управление звуковыми устройствами 169
5.8.1. Устройства управления пьезоэлектрическими динамиками, зуммерами и сиренами 170
5.8.2. Устройства управления громкоговорителями 170
5.9. Устройства управления дисплеями 172
5. 9.1. Многоразрядные светодиодные дисплеи со встроенными схемами управления 172
5.9.2. Растровые светодиодные дисплеи со встроенными схемами управления 176
5.9.3. Многоразрядные светодиодные растровые дисплеи со встроенными схемами управления 178
5.9.4. Жидкокристаллические растровые дисплейные модули 181
5.10. Устройства управления мускульными кабелями 186

6. Измерение аналоговых величин 188
6.1. Аналого-цифровые преобразователи 188
6.1.1. АЦП с параллельным интерфейсом ввода/вывода 188
6.1.2. АЦП с последовательным интерфейсом ввода/вывода 205
6.1.3. Аналоговый процессор АЦП TSC500 217
6.2. Преобразователи напряжение-частота 221
6.2.1. Принципы преобразования напряжение-частота 221
6.2.2. Преобразователь напряжение-частота LM331 222
6.3. Цифровые датчики интенсивности света 224
6.3.1. Линейная матрица световых детекторов TSL215 227
6.3.2. Другие цифровые оптоэлектронные датчики 231
6.4. Цифровые датчики температуры 232
6. 4.1. Термометр DS1620 233
6.4.2. Цифровой температурный датчик 238
6.4.3. Жидкокристаллические температурные модули 240
6.5. Цифровые датчики влажности 243
6.6. Цифровые датчики расхода жидкости 245
6.7. Цифровые датчики магнитного поля 247
6.7.1. Цифровой датчик FGM-3 индукции магнитного поля 247
6.7.2. Цифровой датчик магнитного поля 248
6.8. Радиосистемы точного времени 248
6.9. Клавиатура 253

7. Сопряжение компьютера с другими цифровыми устройствами 254
7.1. Цифро-аналоговые преобразователи 254
7.1.1. Простой ЦАП R-2R 254
7.1.2. ЦАП с параллельным вводом ZN428 254
7.1.3. ЦАП DAC0854 с последовательным интерфейсом ввода/вывода… 257
7.2. Цифровые потенциометры 261
7.3. Модули памяти 264
7.3.1. Модуль EEPROM объемом 2 Кб с последовательным вводом/выводом ST93C56C 264
7.3.2. EEPROM с шиной PC 270
7.4. Системы отсчета реального времени 275
7.5. Генераторы сигналов с цифровым управлением 281
7. F 302
8.4.2. Требования к передаваемым последовательным данным 304
8.5. Модем для работы в бытовой электросети LM1893 305
8.6. Интерфейс RS485 306
8.7. Инфракрасные линии передачи данных 307

Список литературы 312
Предметный указатель 313

  • 29. Предотвратить проникновение вредоносных программ на подключенный к сети компьютер помогает …
  • 30. Проверка состава и работоспособности компьютерной системы – это назначение __________________ программного обеспечения.
  • 33. Расположите прообразы современных вычислительных устройств, появившиеся в механический период, в правильной последовательности.
  • 34. Гарвардская архитектура вычислительной системы отличается от принстонской
  • 35. Один из физических каналов ввода-вывода компьютера – разъем – называется аппаратным(-ой) …
  • 36. Многопользовательский характер работы операционной системы достигается благодаря…
  • 39. Процесс создания экспертных систем не включает этап…
  • 40. Моделирование – это…
  • 41. И компилятор, и интерпретатор …
  • 42. Элементы массива в памяти компьютера упорядочены по…
  • 43. В объектно-ориентированном программировании понятию объекта соответствует схема…
  • 45. Независимую связь между несколькими парами компьютеров в сети не обеспечивают …
  • 46. Сети с отличающимися протоколами передачи данных объединяют с помощью …
  • 47. Обеспечивает доступ к web-документам и навигацию между этими документами по гиперссылкам сервис …
  • 48. Безопасность циркулирующих данных через открытые каналы связи обеспечивает …
  • 49. Количество информации в слове «Информатика» при условии, что для кодирования используется 32-значный алфавит, равно _______ битам(-ов).
  • 57. Определение целей моделирования осуществляется на этапе …
  • 58. Виды моделирования
  • 59. Перевод исходной программы на языке программирования в эквивалентную программу на языке машинных команд называется
  • 60. Сеть, где каждый компьютер может играть роль как сервера, так и рабочей станции, имеет ________________ архитектуру.
  • 61. При создании цифровой подписи задается(-ются) …
  • 62. Количество информации, которое содержит сообщение, уменьшающее неопределенность знания в 2 раза, называется …
  • 63. Модему, передающему сообщения со скоростью 28 800 бит/сек., для передачи 100 страниц текста в 30 строк по 60 символов каждая в кодировке ascii потребуется ______ секунд(-ы).
  • 65. Укажите последовательность логических операций в порядке убывания их приоритетов.
  • 66. Электронная схема, запоминающая 1 бит информации, – это …
  • 67. Прикладной программой является
  • 79. Электронные схемы для управления внешними устройствами – это …
  • 80. Промежуточный буфер с быстрым доступом, содержащий копию той информации, которая хранится в памяти с менее быстрым доступом, но с наибольшей вероятностью может быть оттуда запрошена, называют …
  • 81. В состав интегрированной системы программирования входят …
  • 82. Если размер кластера на жестком диске 512 байт, а размер файла 864 байт, то на диске под него будет отведено (то есть недоступно для других файлов) _______ кластер(а).
  • 84. Верно утверждение, что …
  • 85. Протоколы, которые работают на прикладном уровне модели osi, – это
  • 86. Для кодирования 20 различных состояний достаточно ________ двоичных разрядов.
  • 87. Из чисел 105987, 193, 7345, 2850 к записи числа в восьмеричной системе счисления относится …
  • 88. Персональные компьютеры относятся к ________поколению эвм.
  • 90. Исполняемые файлы имеют расширения имени …
  • 91. Блок-схема цикла с постусловием имеет вид …
  • 92. Сетевую топологию, где несколько компьютеров объединяется в сеть коммутатором, называют …
  • 93. В кодировке ascii слово мегабайт займет _______ байтов(-а). Решение:
  • 94. Последняя цифра числа 7896543126710 в двоичной системе счисления равна …
    • Транзисторы представляют собой элементарные полупроводниковые приборы, которые сегодня являются основными элементами для построения микросхем логики, памяти, процессора и других устройств компьютера.

      Системные шины – это наборы проводников для передачи данных, адресов и сигналов управления между устройствами компьютера.

      Контроллеры ПРАВИЛЬНЫЙ ОТВЕТ

    80. Промежуточный буфер с быстрым доступом, содержащий копию той информации, которая хранится в памяти с менее быстрым доступом, но с наибольшей вероятностью может быть оттуда запрошена, называют …

      Внешняя память – это энергонезависимая память, предназначенная для длительного хранения программ и данных. К устройствам внешней памяти относят накопители на жестких, гибких магнитных дисках, оптических компакт-дисках, накопители на магнитной ленте, флэш-накопители. Она существенно медленней внутренней оперативной и сверхоперативной кэш-памяти.

      кэш-памятью ПРАВИЛЬНЫЙ ОТВЕТ

    81. В состав интегрированной системы программирования входят …

      текстовый редактор – ПРАВИЛЬНЫЙ ОТВЕТ

      калькулятор

      редактор связей – ПРАВИЛЬНЫЙ ОТВЕТ

      графический редактор

    Решение:

    Процесс создания программ включает в себя следующие этапы: составление исходного кода программы на языке программирования; этап трансляции, необходимый для создания объектного кода программы; создание загрузочного модуля, готового к исполнению. В самом общем случае для создания программы на выбранном языке программирования нужно иметь следующие компоненты: 1.Текстовый редактор

    2. Компилятор . Исходный текст с помощью программы-компилятора переводится в промежуточный объектный код.

    3. Редактор связей , который выполняет связывание объектных модулей и машинного кода стандартных функций, находя их в библиотеках, и формирует на выходе работоспособное приложение – исполнимый код.

    82. Если размер кластера на жестком диске 512 байт, а размер файла 864 байт, то на диске под него будет отведено (то есть недоступно для других файлов) _______ кластер(а).

    Решение:

    Каждый жесткий диск состоит из пакета пластин. На каждой стороне каждой пластины имеются концентрические кольца, называемые дорожками. Каждая дорожка разбивается на фрагменты, называемые секторами, причем все дорожки на диске имеют одинаковое количество секторов. Сектор представляет собой минимальную физическую единицу хранения данных на внешнем носителе . Размер сектора всегда представляет собой одну из степеней числа 2, и почти всегда равен 512 байт. Группы секторов условно объединяются в кластеры. Кластер является наименьшей единицей адресации к данным. Когда файл записывается на диск, файловая система выделяет соответствующее количество кластеров для хранения данных файла. Например, если каждый кластер равен 512 байт, а размер сохраняемого файла составляет 800 байт, то для его хранения будут выделены два кластера.

    Допустим, ваш файл располагается в 10 кластерах размером по 1024 Кб, причем в последнем – десятом кластере он занимает всего десять байт. Что происходит с оставшимся почти свободным килобайтом? Ничего. Он просто пропадает для пользователя.

    83. С помощью цифрового фотоаппарата получено изображение с разрешением 3456×2592 точек и глубиной цвета 3 байта/пиксель. Для просмотра используется монитор с установленными параметрами разрешения 1280×1024 и цветопередачей 16 битов. Информационный объем изображения при отображении его на этом мониторе уменьшится в _____ раз (получившееся значение округлить).

    Решение:

    Для подсчета необходимо учесть разрешение и глубину цвета у изображения и монитора, при этом находим отношение: Здесь глубина цвета приводится к единой величине – битам, которая и используется для расчета. Так, у изображения будетточек, а для одной точки выделяется, тогда размер изображения равенАналогично для монитора, но здесь при отображении на экранеточек на одну точку выделяется 16 битов.

    Схема подключение датчика движения своими руками

    Бывает что нужно установить на даче,или в доме освещение которое будет срабатывать при движение или человека или еще кого либо.

    С этой функцией хорошо справиться датчик движения, который и был заказан мной с Aliexpress. Ссылка на который будет внизу. Подключив свет через датчик движения, при прохождении человека через его поле видения, свет включается, горит 1 минуту. и снова выключается.

    В данной статье рассказываю, как же подключить такой датчик, если у него не 3 контакта, а 4 как у этого.

    Блок питания из энергосберегающей лампочки своими руками

    Когда нужно получить 12 Вольт для светодиодной ленты , или еще для каких то целей, есть вариант сделать такой блок питания своими руками.

    Данный регулятор позволяет плавно регулировать переменным резистором скорость вращения вентилятора .

    Схема регулятора скорости напольного вентилятора вышла простейшей. Чтобы влезть в корпус от старой зарядки телефона Nokia. Туда же влезли клеммы от обычной электро розетки.

    Монтаж довольно плотный, но это было обусловлено размерами корпуса..

    Освещение для растений своими руками

    Освещение для растений своими руками

    Бывает проблема в недостатке освещения растений , цветов или рассады,и возникает необходимость в искусственном свете для них,и вот такой свет мы сможем обеспечить на светодиодах своими руками .

    Регулятор яркости своими руками

    Всё началось с того,что после того как я установил дома галогенные лампы на освещение. При включении которые не редко перегорали. Иногда даже 1 лампочка в день. Поэтому и решил сделать плавное включение освещения на основе регулятора яркости своими руками,и прилагаю схему регулятора яркости.

    Термостат для холодильника своими руками

    Термостат для холодильника своими руками

    Всё началось с того, что вернувшись с работы и открыв холодильник обнаружил там тепло. Поворот регулятора термостата не помог — холод не появлялся. Поэтому решил не покупать новый блок, который к тому же редкий, а сам сделать электронный термостат на ATtiny85. С оригинальным термостатом разница в том, что датчик температуры лежит на полке, а не спрятан в стенке. Кроме того, появились 2 светодиода — они сигнализируют что агрегат включен или температура выше верхнего порога.

    Датчик влажности почвы своими руками

    Датчик влажности почвы своими руками

    Данное устройство можно использовать для автоматического полива в теплицах, цветочных оранжереях, клумбах и комнатных растениях. Ниже представлена схема, по который можно изготовить простейший датчик (детектор) влажности (или сухости) почвы своими руками. При высыхании почвы,подается напряжение,силой тока до 90мА,чего вполне хватит,включить реле.

    Так же подойдет,для автоматического включения капельного полива,что бы избежать избытка влаги.

    Схема питания люминесцентной лампы

    Схема питания люминесцентной лампы.

    Часто при выхода из строя энергосберегающих ламп,в ней сгорает схема питания,а не сама лампа. Как известно, ЛДС со сгоревшими нитями накала надо питать выпрямленным током сети с использованием бесстартерного устройства запуска. При этом нити накала лампы шунтируют перемычкой и на который подают высокое напряжение для включения лампы. Происходит мгновенное холодное зажигание лампы, резким повышением напряжения на ней, при пуске без предварительного подогрева электродов. В данной статье мы рассмотрим пуск лдс лампы своими руками .

    USB клавиатура для планшета

    Как-то вдруг, чего-то взял и удумал купить для своего ПК новую клавиатуру. Желание новизны не поборимо. Поменял цвет фона с белого на чёрный, а цвет букв с красно — чёрного на белый. Через неделю желание новизны закономерно ушло как вода в песок (старый друг лучше новых двух) и обновка была отправлена в шкаф на хранение – до лучших времён. И вот они для неё наступили, даже не предполагал, что это случиться так быстро. И поэтому название даже лучше подошло бы не которое есть,а как подключить usb клавиатуру к планшету.

    Часы на ИН-14 лампах своими руками

    Часы на ИН-14 лампах своими руками

    Давно хотел выложить статью,по изготовлению своими руками часов на лампах ИН-14 ,или как еще отзываются-часы в стиле стим-панк.

    Постараюсь поэтапно и останавливаясь на ключевых моментах изложить только самое главное. Индикация часов хорошо видна как днем так и ночью, и сами по себе очень красиво смотрятся,особенно в хорошем деревянном корпусе.Общем,приступаем.

    6 идей бытовой автоматизации для изготовления своими руками

    (электронные схемы, описания работы)

    Данный прибор служит для поддержания и регулирования температуры, например в системе отопления. Термостат простой, надежный, не критичен к месту размещения и не боится морозов, может быть использован в автоматике систем отопления (термостат для отопления, термостат для инкубатора, термостат комнатный, термостат для теплиц), в системе защиты от перегрева, пожарной сигнализации, как термостат для теплых полов. Нагрузкой термостата может служить тэн, установленный в котле отопления, лампы инкубатора, трехфазное реле, нагревательный элемент, нагревательный элемент теплого пола, газовый электроклапан типа GSAV15R 1/2″, для поддержания температуры в погребе, для поддержания температуры в гараже.

    Термостат содержит минимум элементов и как следствие очень надежен, не требует программирования. Схема термостата состоит из усилительного каскада на операционном усилителе AD822, термочувствительного диода, переменного резистора R2=10кОм для регулировки поддерживаемой температуры, R1 для установки гестерезиса.

    Термостат позволяет поддерживать температуру от 15 до 95 градусов.

    Плату с элементами и реле можно поместить в отдельную коробочку, которую как и термочувствительный диод закрепить непосредственно на котле. Диоды служат для отображения состояния термостата: диод 1 — индикация питания, диод 2 — индикация включения нагрузки.

    Щиток позволит вам автоматизировать такие функции как включать и выключать электроприборы по сотовому телефону. Где бы вы не находились, достаточно лишь набрать номер и дождаться гудков. Чтобы выключить нагрузку, нужно позвонить на номер щитка с другого номера (например, вставить другую сим-карту). Мощность управляемой нагрузки ограничена типом применяемого реле.

    Допустим, вы решили зимой посетить дачу, но чтобы по приезду не ждать несколько часов, пока она прогреется, просто набираете номер телефона, стоящего в щитке за пару часов до приезда.

    В моем случае использовался телефон nokia3310 с синтезатором мелодий. Длятого, чтобы телефон в щитке включал нагрузку только от вашего телефона, нужно запрограммировать его звонок на ваш номер на определенную мелодию. когда вы позвоните на телефон щитка, телефон щитка проиграет определенную мелодию, которую расшифрует микроконтроллер. Роль детектора мелодий выполняет микрофон. Затем сигнал с микрофона поступает на вход детектора и дальше в контроллер. Чтобы обойтись без микрофонного усилителя и повысить помехоустойчивость, микрофон нужно приложить к динамику телефона непосредственно.

    Естественно, микроконтроллер сначало надо запрограммировать.

    Прошивка для контроллера находится здесь:

    Прошивка настроена на прием трех импульсов на выключение и прием пяти импульсов на включение. Интервал между импульсами — 265 мс.

    Внешний вид устройства может быть таким:

    С наступлением дачного сезона становится актуальным энергообеспечение дачных домов, там где нет централизованного подвода электроэнергии.

    Один из альтернативных источников энергообеспечения служит солнечная батарея. Однако стоимость ее довольно высока, поэтому встает вопрос о более эффективном ее использовании. Наибольшая отдача батареи происходит при перпендикулярном ее ориентировании на солнце. Однако солнце не стоит на месте, оно перемещается с востока на запад. В данной статье описано устройство, автоматически ориентирующее батарею строго на солнце.

    Идея упростить конструкцию системы ориентации солнечных батарей состоит в том, чтобы использовать готовый блок ориентации спутниковой антэнны, так называемый мотоподвес. Пользователю остается лишь прикрепить блок солнечных батарей к мотоподвесу, и по уровню сигнала, снимаемого с датчиков солнечной батареи, блок электроники сориентирует антенну точно на солнце.

    Мотоподвес предназначен для отслеживания спутников, находящихся на геостационарной орбите (т. е. при повороте он не только вращает батарею, но и наклоняет ее, в результате чего батарея будет ориентирована точно на солнце. Сигнал для поворота формируется двумя фотодиодами, расположенными на солнечной батарее и ориентированными на дугу с углом между собой в 30 градусов. Питание схемы в начальный момент необходимо из резервного источника питания(аккумулятора). Рассмотрим детально процесс ориентирования.

    Допустим батарея находится в промежуточном положении между западом и востоком. С восходом солнца на востоке левый фотодиод освещается сильнее правого, в результате чего на IN1 формируется логическая единица и батарея поворачивается на восток до освещения 2-го фотодиода и появления единицы на IN2, после чего мотор мотоподвеса останавливается. Затем, по мере продвижения солнца на запад правый фотодиод освещается сильнее, что приводит к появлению единицы уже на IN2 и мотор включается в другом направлении. Батарея как бы догоняет солнце. Переменные резисторы служат для подстройки чувствительности системы ориентации. Резистор R1 служит для ограничения тока коллектора мотора во время пуска. Конденсатор С3—керамический, служит для фильтрации помех искрения щеток.

    Здесь рассказано, как предельно просто, не вдаваясь в сложности,используя минимум комплектующих, установить охранную или охранно-пожарную сигнализацию дома или коттеджа.

    В настоящее время существует великое множество охранных систем. Большую часть из них

    составляют электронные охранные системы, которые в свою очередь делятся на цифровые и аналоговые охранные системы и т.д. и т.п..

    При этом оборудование постоянно усложняется, становится дороже.

    От всего этого свободно это устройство.

    Описание работы схемы:

    При нарушении цепи охраны (в следствии проникновения) выключается реле P1, вследствии чего включается сигнальное устройство.

    Используемые детали:

    реле P1—любое реле с напряжением срабатывания 12 Вольт и током моммутирования 1А.Нам потребуется та пара контактов, которая срабатывает при отпускании реле. Сигнальное устройство—любое типа «Маяк» или от сигнализации автомобиля. Геркон—любой, выдерживающий ток 100 мА и напряжение 12 Вольт.

    По конструктиву:

    Герконами защищаем места, где наиболее вероятно проникновение (двери, окна, калитка, забор). Провод для периметра, сигнальное устройство и провода подвода питания необходимо замаскировать. Количество герконов не стоит превышать 10, иначе тяжее будет найти повреждение (как в елочной гирлянде).

    Зачем это нужно: если открыть сайт lyngsat.com можно увидеть, насколько большое и разнообразное количество отечественных и зарубежных программ в отличном качестве передают спутники. Однако ручная перенастройка соспутника на спутник очень трудоемкое занятие и занимает много времени, а иногда и просто невозможно, если антена стоит в труднодоступном месте. Для этого и служит мотоподвес, в состав которого обычно входит мотор, механизм поворота, датчики крайнего положения и энкодер.

    Для того чтобы управлять поворотом спутниковой антены, нужен мотоподвес с энкодером. Тогда подавая питание на мотоподвес и подсчитывая количество импульсов с энкодера вседа можно знать положение антены. Обычно подсчет импульсов ведется относительно некоторой точки, которую нужно определить заранее с помощью датчика крайнего положения. Назовем эту точку HOME, что по английски значит «дом». Далее определяем, сколько импульсов на градус делает наш энкодер. Это можно сделать, прочитав документацию мотоподвеса или рассчитав значение опытным путем. Далее выставляем антену в крайнее положение и подсчитывая количество импульсов выставляем ее на нужный спутник. Можно предварительно найдя какой-нибудь спутник, настраиваться относительно него. Например Eutelsat W4 at 36.0°E в Московской области находится строго на юге и вы на него настроены, количество импульсов енкодера—5 на градус. А Express AM1 at 40.0°E расположен на 4 градуса западнее(левее,если смотреть на юг.) То есть количество импульсов при повороте на Express AM1 at 40.0°E = 4*5=20. Включаем мотор и через 20 импульсов при правильной настройке мотоподвеса попадаем на Express AM1 at 40.0°E.

    В данной конструкции подсчет импульсов, формирование включения моторов, запоминание позиции выполняет компъютер, а обмен сигналами выполняется через паралельный порт.

    Управление мотоподвесом осуществляется с компьютера через паралельный порт. Программа написана на Делфи.

    Для работы программы надо установить файл test.txt на диск С для записи параметров программы. Для работы так же требуется драйвер LPT, который должен находиться в той же дирректории, что и программа.

    Этот механизм поможет уложить спать ребенка. Устройство состоит из актуатора, генератора, усилителя, блока питания и конечно самой кровати.

    Принципиальная схема устройства показана на рисунке:

    Микросхема L298 — мостовой драйвер. При появлении на входе IN1 логической единицы, а на IN2 логического нуля актуатор двжется в одну сторону, при противоположной раскладке — в другую. По входу ENA осуществляется управление скоростью актуатора.

    Управление L298 осуществляется микроконтроллером ATmega16. Прошивка для него находится здесь.

    Порядок работы следующий: при возникновении сигнала от микрофона (ребенок проснулся и закричал) включается актуатор, выполняет 20 качаний. Если после этого сигнал от микрофона продолжает идти, качание продолжается.

    Регулировка скорости и частоты качаний регулируется с помощью резисторов R1, R2. Микрфон располагается в непосредственной близости от ребенка. Питание качалки осуществляется от любого стабилизированного источника на 12 В и ток 4 А.

    UART и с чем его едят / Хабр

    После

    Vogue

    истерии появилось множество вопросов, как подключить плату к компьютеру. И многие люди даже не понимают, что же такое UART. И я решил рассказать здесь какой это мощный инструмент.


    Роутер превращается в компьютер, если к нему по UART подключить клавиатуру и дисплей

    От телеграфа к COM-порту

    Протокол UART (Universal asynchronous receiver/transmitter) или, по-русски, УАПП (универсальный асинхронный приемопередатчик) — старейший и самый распространенный на сегодняшний день физический протокол передачи данных. Наиболее известен из семейства UART протокол RS-232 (в народе – COM-порт, тот самый который стоит у тебя в компе). Это, наверное, самый древний компьютерный интерфейс. Он дожил до наших дней и не потерял своей актуальности.

    Надо сказать, что изначально интерфейс УАПП появился в США как средство для передачи телеграфных сообщений, и рабочих бит там было пять (как в азбуке Морзе). Для передачи использовались механические устройства. Потом появились компьютеры, и коды ASCII, которые потребовали семь бит. В начале 60-х на смену пришла всем известная 8-битная таблица ASCII, и тогда формат передачи стал занимать полноценный байт, плюс управляющие три бита.

    В 1971 году, когда уже начался бум микросхем, Гордон Белл для компьютеров PDP фирмы Western Digital сделал микросхему UART WD1402A. Примерно в начале 80-х фирмой National Semiconductor был создан чип 8520. В 90-е был придуман буфер к интерфейсу, что позволило передавать данные на более высоких скоростях. Этот интерфейс, не претерпев практически никаких изменений, дошел и до наших дней

    Физика интерфейса

    Чтобы понять, что роднит и отличает разные UART-интерфейсы, разберем принцип работы самого популярного и любимого нами протокола RS-232. Дотошно расписывать все тонкости его работы я не буду. Об этом написан ни один десяток мегабайт статей, и если ты умеешь пользоваться Гуглом, то без проблем найдешь всю необходимую информацию. Но основы я расскажу, благо с ними можно уже круто всем рулить, а всякие фишки используются очень редко.

    Основные рабочие линии у нас – RXD и TXD, или просто RX и TX. Передающая линия – TXD (Transmitted Data), а порт RXD (Received Data) – принимающая.
    Эти линии СОМ-порта задействованы при передаче без аппаратного управления потоком данных. При аппаратном потоке задействованы еще дополнительные интерфейсные линии (DTS, RTS и пр.). Выход передатчика TX соединен с входом приемника RX и наоборот. Электрический принцип работы RS-232 отличается от стандартной 5-вольтовой TTL логики. В этом протоколе логический нуль лежит от +3 до +12 вольт, а единица от -3 до -12, соответственно. Промежуток от -3 до +3 вольт считается зоной неопределенности. Учти, что все напряжения указаны относительно корпуса компьютера, или земли. Теперь, я думаю, ты понимаешь, зачем в компьютерном блоке питания существует сразу два напряжения: -12 и +12 вольт. Они были введены специально для работы СОМ-порта.


    Приём сигнала по RS-232 (взято из книги М.Гук «Аппаратные интерфейсы ПК»)

    Такая большая амплитуда рабочих напряжений, целых 24 вольта, нужна в первую очередь для помехоустойчивости линий связи. По стандарту, длина кабеля, по которому у нас бегают данные, может быть 15 м. Хотя на практике люди умудрялись заставлять его работать даже на 25 м. Электрические параметры RS-232 – это главная характеристика, которая отличает его от других протоколов семейства UART.

    Следующие характеристики – формат посылки и скорость передачи данных – полностью применимы ко всем видам UART и обеспечивают их совместимость через несложные схемы сопряжения.

    Стандартная посылка занимает 10 бит. Но правило это распространяется только на стандартные настройки СОМ-порта. В принципе, его можно перенастроить так, чтобы он даже интерфейс One-Wire понимал. В режиме простоя, когда по линии ничего не передается, она находится в состоянии логической единицы, или -12 вольт. Начало передачи обозначают передачей стартового бита, который всегда равен нулю. Затем идет передача восьми бит данных. Завершает посылку бит четности и стоповый бит. Бит четности осуществляет проверку переданных данных. Стоповый бит говорит нам, что пересылка данных завершена. Надо отметить, что STOP-бит может занимать 1, 1.5, и 2 бита. Не стоит думать, что это дробные биты, это число говорит только о его длительности. Стоповый бит, как и стартовый, равен нулю.


    Сигнал UART на экране осциллографа. Виден старт бит, данные и стоповый бит. Спасибо DIHALTза картинку

    Скорость работы

    Даже если тебе раньше никогда не приходилось работать с СОМ-портом, по крайней мере, в модеме ты должен знать номинальные скорости работы: 9600, 28800, 33600, 56000 и т.п. Сколько бит в секунду убегает из нашего порта? Вот смотри, допустим, скорость у нас 9600 бит в секунду. Это означает, что передача одного бита будет занимать 1/9600 секунды, а пересылка байта – 11/9600. И такая скорость для байта верна только в случае, если стоп-бит будет занимать один бит. В случае, если он занимает два стоп-бита, то передача будет 12/9600. Это связано с тем, что вместе с битами данных передаются еще специальные биты: старт, стоп и бит четности. Линейка скоростей СОМ-порта стандартизирована. Как правило, все устройства работают на трех стандартных скоростях: 9600, 19200, 115200. Но возможны другие варианты, даже использование нестандартных скоростей или скорости, меняющейся во времени, – с этим я сталкивался при разборе полетов очередного устройства.

    Такой разный протокол

    Видов UART существует великое множество. Я не буду перечислять их наименования, ибо, если ты владеешь английским, то сумеешь и сам нагуглить. Но самые основные не отметить нельзя! Напомню, что главное отличие интерфейсов состоит в среде и способе передаче данных. Данные могут передаваться даже по оптоволокну.

    Второй по распространению интерфейс после RS-232 – это RS-485. Он является промышленным стандартом, и передача в нем осуществляется по витой паре, что дает ему неплохую помехоустойчивость и повышенную скорость передачи до 4 мегабит в секунду. Длина провода тут может достигать 1 км. Как правило, он используется на заводах для управления разными станками.

    Надо сказать, что IRDA, или инфракрасная связь, которая встроена в большинство телефонов и КПК, тоже по сути является UARTом. Только данные передаются не по проводам, а с помощью инфракрасного излучения.

    В SMART-картах (SIM, спутниковое телевиденье, банковские карты) – тех самых устройствах, которые мечтает похачить каждый уважающий себя фрикер – тоже используется наш любимый UART. Правда, там полудуплексная передача данных, и логика работы может быть 1,8/3,3 и 5 вольт. Выглядит так, будто RX запаян с TX на одном конце и на другом – в результате, один передает, другой в этот момент слушает, и наоборот. Это регламентировано стандартом смарт-карт. Так мы точно знаем, сколько байт пошлем, и сколько нам ответит карточка. Тема достойна отдельной статьи. В общем, запомни, что UART есть практически везде.


    Устройства, которые имеют на своём борту UART, по часовой стрелке: мышка, ридер-эмулятор SMART-карт, КПК Palm m105, отладочная плата для микроконтроллера ATtiny2313 (или AT89C2051), модем.

    Сопряжение интерфейсов

    Я уже глаза намозолил разными интерфейсами, но как с ними работать-то? Ну, с обычным RS-232 понятно, а, допустим, с 5-вольтовым юартом как быть? Все просто: существуют различные готовые микросхемы-преобразователи. Как правило, в маркировке они содержат цифры «232». Увидел в схеме микруху с этими цифирями – будь уверен: скорее всего, это преобразователь. Через такие микросхемы с небольшим обвязом и сопрягаются все интерфейсы UART. Я не буду рассказывать о промышленных интерфейсах, а скажу о тех преобразователях, которые интересуют нас в первую очередь.

    Самый известный преобразователь интерфейса – это микросхема, разработанная фирмой MAXIM, которая и получила от нее часть своего названия (max232). Для ее работы требуется четыре конденсатора от 0,1 микрофарады до 4 микрофарад и питание 5 вольт. Удивительно, что эта микросхема из 5 вольт генерирует отрицательное напряжение, чтобы сопрягать 5-вольтовый UART с RS-232.

    Существуют микросхемы сопряжения USB с UART, например, микросхема ft232rl. В Ubuntu для этой микросхемы уже встроены драйвера. Для Windows их придется качать с официального сайта. После установки драйверов в системе появится виртуальный СОМ-порт, и с ним уже можно рулить различными устройствами. Советую не принимать эти микросхемы, как единственно возможные. Найдется громадное количество более дешевых и интересных аналогов, посему наседай на Гугл и поймешь, что мир UARTа – это круто.

    В целом, микросхемы стоят достаточно дорого и порой можно обойтись более сложными, но зато более дешевыми схемами на паре транзисторов.

    Что нам это дает?

    Как ты понял, интерфейс UART присутствует во многих устройствах, в которых стоит какой-либо процессор или контроллер. Я даже больше скажу: если там стоит контроллер, то юарт есть стопудово (только он не всегда может использоваться). Как правило, по этому интерфейсу идет наладка и проверка работоспособности девайса. Зачастую производитель умалчивает о наличии этого интерфейса в изделии, но найти его несложно: достаточно скачать мануал на процессор и, где находится юарт, ты будешь знать. После того, как ты получишь физический доступ к железяке по нашему интерфейсу, можно его настроить на свое усмотрение или даже заставить работать, так как надо тебе, а не как задумал производитель. В общем, – выжать максимум возможностей из скромного девайса. Знание этого протокола дает также возможность подслушать, что же творится в линиях обмена между различными процессорами, так как часто производители организуют целые юарт-сети в своем устройстве. В общем, применений много, главное – интуитивно понимать, как это делать.

    Апдейтим роутер

    Намедни я намутил себе WiFi-роутер WL-520GU и, прочитав статью Step’a «Level-up для точки доступа» (][ #106), успешно установил туда Linux. Но у меня возникли проблемы с монтированием swap-раздела жесткого диска. Так появилась необходимость посмотреть лог загрузки точки доступа – подмонтировался раздел или нет – причем, как говорится, на лету, чтобы сразу вносить необходимые изменения. Шестым чувством я подозревал, что в моем роутере просто обязан быть UART. Я взял в руки крестовую отвертку и начал его разбирать. Дело тривиальное, но с заковыркой – потайные винтики находятся под резиновыми ножками (если решишь повторить, помни, что при разборе ты лишаешься гарантии). Моему взору предстала достаточно скучная плата, где все «chip-in-one»: один центральный процессор, в который включено все, внешняя оператива, флеша, преобразователь питания и рядок разъемов с кнопками. Но на плате была не распаянная контактная площадка, точнее сказать, отверстия под иголки. Их было четыре штуки. Вот он UART, это очевидно! По плате даже без мультиметра видно, что крайние иголки – это +3,3 вольта и второй – земля. Средние контакты, соответственно, RX и TX. Какой из них что, легко устанавливается методом научного тыка (спалить интерфейс очень проблематично).
    Сразу хочу отметить, что интерфейс UART в каждом роутере выглядит по-разному. В большинстве случаев, это не распаянные отверстия на плате. Правда, в одном роутере от ASUS я даже встретил полностью подписанный разъем.

    Собираем преобразователь

    Чтобы подключить роутер к компу, необходимо сопрячь интерфейсы RS-232 с UARTом роутера. В принципе, можно подключить к USB, используя указанную выше микросхему FT232RL, – что я и сделал при первой проверке роутера. Но эта микросхема – в достаточно сложном для пайки корпусе, посему мы поговорим о более простых решениях. А именно – микросхеме MAX232. Если ты собираешься питаться от роутера, то там, скорее всего, будет 3,3 вольта, поэтому лучше использовать MAX3232, которая обычно стоит в КПК (схему распайки нетрудно найти в инете). Но в моем роутере присутствовало питание +5 вольт на входе, а указанных микросхем у меня великое множество, и я не стал заморачиваться. Для сборки нам потребуются конденсаторы 0,1 мкФ (4 штуки) и сама микросхема. Запаиваем все по традиционной схеме, и начинаем эксперименты.


    Исходники для сборки

    На выход я сразу повесил 9-пиновый разъем типа «папа», чтобы можно было легко подключить нуль-модемный кабель. Если ты помнишь, во времена DOSа такими кабелями делали сетку из двух компов и резались в «Дюкнюкем». Провод для наших целей собрать несложно. Правда, получится не полный нуль-модем и через него особо не поиграешь, но рулить точкой доступа будет самое то! Тебе понадобятся два 9-пиновых разъема типа «мама», корпуса к ним и провод, например, от старой мышки или клавы (главное, чтобы в нем было три провода). Сначала соединяем земли ¬- это пятый контакт разъемов; просто берем любой провод и с обоих сторон припаиваем к 5-му контакту. А вот с RX и TX надо поступить хитрее. С одного конца провода запаиваем на 3-й контакт, а с другого – на 2-й. Аналогично с третьим проводом, только с одного конца запаиваем на 2-й контакт, с другого – на 3-й. Суть в том, что TX должен передавать в RX. Прячем запаянные разъемы в корпус — и готов нуль-модемный кабель!


    Распаянные иголки на плате роутера.

    Для удобства монтажа в материнку роутера я впаял штырьковый разъем, а в монтажку с MAX232 – обратный разъем и вставил платку, как в слот. RX и TX роутера подбираются экспериментально.


    Собраная плата

    Теперь надо запитать микросхему преобразователя. Общий провод у нас присутствует уже прямо в разъеме на мамке роутера. А вот + 5 вольт находится прямо у входа питания роутера, в месте, где подключается адаптер. Точку нахождения 5 вольт определяем вольтметром, измеряя разные узлы относительно земли роутера.
    Подключаем питание. Включаем и начинаем наши злостные эксперименты.


    Прожигаем отверстие для вывода проводов


    Распаянный СОМ-порт


    Всё в сборе. Обратите внимание, что красный провод питания идёт к разъёму адаптера роутера. Узелок внутри сделан, для того чтобы рывком на оторвать припаянные провода.

    Настройка терминала

    Нам нужно настроить терминальную программу. В Винде все достаточно просто: запускаем Hyper Terminal, отключаем программную и аппаратную проверку данных, выставляем скорость 115200 и один стоповый бит. А вот в Линухе дело обстоит чуть хитрее. У меня Ubuntu, и рассказывать буду про нее. Для начала разберись, как в твоей сборке именуется СОМ-порт. В моем случае СОМ1 был ttyS0 (если использовать к примеру микросхему FT232, то он будет именоваться ttyUSB0). Для работы с ним я использовал софтинку minicom.

    Запускай ее с параметрами: minicom -l -8 -c on -s. Далее выбирай «Настройки последовательного порта»:
    Последовательный порт /dev/ttyS0

    * Скорость/четность/биты 115200 8N1
    * Аппаратное управление потоком — нет
    * Программное управление потоком — нет

    Сохраняем настройки. Софтина попробует проинициализировать модем — не обращай внимания. Чтобы вызвать меню, нажми <ctrl-a z>. Там можно менять настройки, например: включить/выключить эхо — Е.
    Настройка

    Я не рекомендую подключать микросхему преобразователя к роутеру, дабы проверить ее функционал. Допускается только брать с него питание. Проверка проходит очень просто — необходимо перемкнуть RX с TX. Сначала перемыкаешь в СОМ-порте 2-й и 3-й контакт — проверяешь настройки терминалки. Пишешь что-то на клаве: если символы возвращаются, значит, все ОК. Также проверяешь кабель, те же контакты. Потом подключаешь микросхему, и уже у нее на выходе ставишь перемычку. Я заостряю на этом внимание, потому что, например, у меня возникли проблемы, и ничего не работало, пока я все не проверил и не нашел ошибку.

    После всех настроек можешь смело цеплять к роутеру и искать RX-TX на роутере, периодически выдергивая из него питание. Если все сделано правильно, то при подаче питания ты увидишь лог загрузки роутера. Принимай поздравления, теперь у тебя полный аппаратный рут, так, будто ты сидишь за монитором с клавой роутера.


    Лог загрузки роутера в программе minicom

    Автономное плаванье

    Согласись, делать через терминальную программу то же самое, что удобнее сделать через SSH – не айс. Мне хотелось превратить роутер в автономный Linux-компьютер, со своей хитрой архитектурой. Для этого нужно, чтобы данные с клавиатуры передавались по UART, и по нему же выводились на монитор. Паять и разрабатывать устройство было лениво. Тогда-то и пришла идея заюзать для этих целей пылящийся без дела КПК. По сути, наладонник будет исполнять роль контроллера клавиатуры и дисплея, ну и служить сопряжением интерфейсов.

    Сначала я попробовал древнейший Palm m100. Но, видимо, у него очень маленькая буферная память, и от количества данных, которые идут с роутера, ему становилось плохо. Я взял другой — промышленный КПК, с нормальным СОМ-портом и терминалкой. Подключил, вставил в док и, в результате, получил небольшой линукс-компьютер. В принципе, вместо дорогущего промышленного КПК подойдет большинство наладонников, работающих под операционкой WinCE, главное – найти подходящий терминальный софт.


    Линукс компьютер 🙂

    Итоги

    Итак, я показал небольшой пример использования UART. Если ты вкуришь в этот протокол, то поверь, станешь просто повелителем различных железок. Есть он практически везде, и через него можно сопрягать, казалось бы, совершенно разные вещи. К примеру, к тому же роутеру при небольших настройках подключается мобильный телефон по юарту, – и раздает с него интернет. В общем, применений куча. Не бойся экспериментировать, самообразовываться и реализовать свои идеи.

    Этот пост является отредактированной для хабра версией моей статьи в Хакере № 05/09 «Главный инструмент фрикера».

    Литература:
    1. Михаил Гук «Аппаратные интерфейсы ПК» — просто студенческая библия по персоналке.
    2. en.wikipedia.org/wiki/RS-232
    3. easyelectronics.ru/tag/rs232

    Serial Port Monitor — Сниффер COM порта. RS232/485 Analyzer

    Запуск/остановка мониторинга последовательного порта, открытого другим приложением (доступно в версииях Professional и Company)
    Serial Port Monitor полностью совместим с Windows 10 (x32 и x64)
    Serial Port Monitor и все его драйверы имеют цифровую подпись
    Одновременный контроль неограниченного количества последовательных портов
    Возможность добавления нескольких портов для мониторинга в рамках одной сессии
    Поддерживает все виды COM-портов: стандартные встроенные порты, порты плат расширения, виртуальные программные последовательные порты, COM-порты Bluetooth, USB to SERIAL адаптеры и др.
    Мониторинг передачи данных и ее логирование
    Расширенный диалог отправки: легко отправлять различные типы данных, применять псевдонимы для быстрого набора текста и автоматизации, отправлять файлы и замыкать функции и команды, изменять параметры последовательного порта в процессе работы (доступно в версииях Professional и Company)
    Сбор данных в режиме реального времени
    Различные визуализаторы мониторинга: табличное представление, вид строки, дамп и терминал
    Логирование входящих и исходящих потоков данных
    Файл с данными можно разбить на несколько файлов или задать ему определенный размер
    Возможность экспорта необработанных данных в файл из терминального вида
    Разноцветная визуализация команд в табличном видовом представлении
    Любое программное/аппаратное обеспечение, работающее с последовательным портом, может контролироваться
    Возможность перехватывать и записывать все последовательные управляющие коды ввода/вывода (IOCTLs), отслеживая все их данные и параметры
    Настраиваемое логирование сессии мониторинга (несколько форматов временных меток, различные системы счисления, настраиваемая длина строки и т.д.)
    Удобное и гибкое управление сессией мониторинга: сохранение и загрузка всех данных мониторинга, функции экспорта и перенаправления в файл
    Экспорт сессии мониторинга (HTML, ASCII текст, Unicode текст, Exсel CSV) и автоматическое перенаправление в файл (Serial Port Monitor автоматически добавит в файл все данные мониторинга в режиме реального времени)
    Поддерживает копирование всех записанных данных в буфер обмена
    Поддерживает автоматическое добавление данных до и после передачи пакета
    Поддерживается полнодуплексный режим
    Визуализируется статус управляющих линий
    Уникальные инструменты фильтрации потока с пресетами
    Поддерживаются все скорости передачи данных
    Гибкая конфигурация: стоп-биты, управление потоком, контроль четности, биты данных, выделение и пр.
    Удобный гибкий интерфейс: программное обеспечение разработано специально для обеспечения легкого доступа к последовательным портам, никаких навыков программирования не требуется
    Раздел комментариев для табличного отображения
    Быстрая настройка фильтров на панели инструментов
    Если мониторинг неактивен, может быть создан новый файл перенаправления данных
    Статистика в строке состояния от первого до последнего подсвечивает IRP в виде «Таблица». В IRP появились подсказки по их расшифровке
    Фильтрация данных по портам
    Данные, которые приложение пыталось записать в порт, отображаются дополнительно к фактически записанным данным
    Автоматическую прокрутку для представления терминала можно отключить
    Опция командной строки позволяет продолжить запись в файл, вместо того, чтобы перезаписывать существующие данные

    Строение персонального компьютера. Ч.8. Внутренний интерфейс пер-сонального компьютера : Бизнес-книги

    По способу передачи информации интерфейсы подразделяются на параллельные и последовательные. В параллельном интерфейсе все биты передаваемого слова (обычно байта) выставляются и передаются по соответствующим параллельно идущим проводам одновременно. В PC традиционно используется параллельный интерфейс Centronics, реализуемый LPT-портами. В последовательном же интерфейсе биты передаются друг за другом, обычно по одной линии. СОМ порты PC обеспечивают последовательный интерфейс в соответствии со стандартом RS-232C.

    Порт — электронный блок, с помощью которого компьютер обменивается данными с другими устройствами. Компьютеры имеют множество портов, которые предназначены для подсоединения к ним различных кабелей через их разъемы.

    С функциональной точки зрения порты являются стандартными, а с физической – расположение портов варьируется. Контактные разъемы большинства портов расположены на системной плате, некоторые порты используют плату расширения.

    Последовательный интерфейс (RS-232)

    В старых больших и мини-ЭВМ очень популярны были последовательные интерфейсы, в которых данные передаются побитно. Они отличались простотой, универсальностью, помехозащищенностью и позволяли соединять устройства, находящиеся на приличном расстоянии — в разных концах машинных залов, на разных концах коридоров и этажах вычислительных центров. По наследству некоторые из этих интерфейсов достались первым персональным компьютерам, однако уже в скором времени, чтобы обеспечить поддержку быстро растущей производительности, все шире начали применять параллельные шины.

    Последовательные порты ввода/вывода (асинхронные), обозначаемые COM1-COM3, предназначены для обеспечения общецелевого интерфейса со многими различными видами электронного оборудования. Физически разъемы СОМ — порта представляют собой 9-контактный (вилка) 2-рядный Sub-D разъем, хотя иногда можно встретить (в устаревших устройствах или в некоторых модемах) 25-контактные разъемы.

    Интерфейс RS-232C предназначен для подключения к компьютеру стандартных внешних устройств (принтера, сканера, модема, мыши и др.), а также для связи компьютеров между собой.

    Основными преимуществами использования RS-232C по сравнению с Centronics являются возможность передачи на значительно большие расстояния и гораздо более простой соединительный кабель. В то же время работать с ним несколько сложнее. Последовательные порты передают данные медленнее (до 115kбит/с), поэтому служат для подключения таких устройств, как мышь, внешний модем, дигитайзер, источников бесперебойного питания (ИБП), а также для других электронных коммуникаций (видеомагнитофон и видеокамеру, кабельное телевидение, идентификаторы штрихового кода и т.п.). Такие периферийные устройства обычно изолированы от более специфичного (собственного) интерфейса между портом и микропроцессором. Возможно подключения лишь одного устройства к порту.

    Последовательный интерфейс удобнее при большей длине кабеля, т.к. при посылке данных по более длинному кабелю качество сигнала ухудшается. Последовательное соединение удобнее еще и тем, что физический диаметр кабеля меньше, и его легче пропускать через стены и электрические изоляционные трубы. Кроме того, последовательное соединение предпочтительнее по экономическим соображениям, т.к. используется только одна линия данных и снижается стоимость кабеля.

    Стандарт EIA RS-232-C, CCITT V.24

    Скорость передачи              115 Кбит/с (максимум)

    Расстояние передачи           15 м (максимум)

    Характер сигнала Несимметричный по напряжению

    Количество драйверов        1

    Количество приемников     1

    Схема соединения                Полный дуплекс, от точки к точке

     Широко используемый последовательный интерфейс синхронной и асинхронной передачи данных определяется стандартом EIA RS-232-C и рекомендациями V.24 CCITT. Изначально создавался для связи компьютера с терминалом. В настоящее время используется в самых различных применениях. Интерфейс последовательных портов обеспечивает наряду с предельной простотой реализации высокую помехозащищенность на длинных линиях. Главный элемент последовательного интерфейса — 16450 UART микросхема (Universal Asynchrony Receiver Transmitter, универсальный асинхронный приемо-передатчик), обеспечивающая максимальную скорость передачи данных 115200 бит/с, обычно интегрирована в микросхему южного моста системного чипсета. Основные параметры последовательного интерфейса приведены в таблице.

    Интерфейс RS-232-C соединяет два устройства. Линия передачи первого устройства соединяется с линией приема второго и наоборот (полный дуплекс). Для управления соединенными устройствами используется программное подтверждение (введение в поток передаваемых данных соответствующих управляющих символов). Возможна организация аппаратного подтверждения путем организации дополнительных RS-232 линий для обеспечения функций определения статуса и управления.

    Пересылка данных по линии RS-232 осуществляется побитно, последовательно друг за другом, при этом возможен обмен данными в двух направлениях. Передача данных осуществляется в асинхронном режиме, каждый «пакет» данных состоит из стартового бита, 8 бит данных и стопового бита, причем как прием, так и передача осуществляются с одной тактовой частотой. Для снижения вероятности ошибок в пакет данных иногда включается дополнительный бит контроля четности. Амплитуда сигналов достигает величины + / — 12 В, благодаря чему обеспечивается высокая помехозащищенность передаваемых по кабелю данных. Данные могут передаваться как в одну, так и в другую сторону (дуплексный режим). Порядок обмена по интерфейсу RS-232C приведен в таблице 1.

    Таблица 1



    Наименование       Направление      Описание             25 контактный разъем)   9 контактный разъем

    DCD           IN           Carrier Detect (Определение несущей)       8             1

    RXD           IN           Receive Data (Принимаемые данные)        3             2

    TXD           OUT       Transmit Data (Передаваемые данные)     2             3

    DTR           OUT       Data Terminal Ready (Готовность терминала)       20           4

    GND           —              System Ground (Корпус системы)               7             5

    DSR            IN           Data Set Ready (Готовность данных)        6             6

    RTS            OUT       Request to Send (Запрос на отправку)       4             7

    CTS            IN           Clear to Send (Готовность приема)             5             8

    RI               IN           Ring Indicator (Индикатор)            22           9



    Назначение сигналов следующее:

    FG — защитное заземление (экран).

    TxD — данные, передаваемые компьютером в последовательном коде (логика отрицательная).

    RxD — данные, принимаемые компьютером в последовательном коде (логика отрицательная).

    RTS — сигнал запроса передачи. Активен во все время передачи.

    CTS — сигнал сброса (очистки) для передачи. Активен во все время передачи. Говорит о готовности приемника.

    DSR — готовность данных. Используется для задания режима модема.

    SG — сигнальное заземление, нулевой провод.

    DCD — обнаружение несущей данных (детектирование принимаемого сигнала).

    DTR — готовность выходных данных.

    RI — индикатор вызова. Говорит о приеме модемом сигнала вызова по телефонной сети.

    Наиболее часто используются трех- или четырехпроводная связь (для двунаправленной передачи). Схема соединения для четырехпроводной линии связи показана на рисунке.

    Для двухпроводной линии связи в случае только передачи из компьютера во внешнее устройство используются сигналы SG и TxD. Все 10 сигналов интерфейса задействуются только при соединении компьютера с модемом.

    Формат передаваемых данных показан на рисунке. Собственно данные (5, 6, 7 или 8 битов) соопровождаются стартовым битом, битом четности и одним или двумя стоповыми битами. Получив стартовый бит, приемник выбирает из линии биты данных через определенные интервалы времени. Очень важно, чтобы тактовые частоты приемника и передатчика были одинаковыми, допустимое расхождение — не более 10%). Скорость передачи по RS-232C может выбираться из ряда: 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с.

    Все сигналы RS-232C передаются специально выбранными уровнями, обеспечивающими высокую помехоустойчивость связи. Отметим, что данные передаются в инверсном коде (логической единице соответствует низкий уровень, логическому нулю — высокий уровень).

    Для подключения произвольного УС к компьютеру через       RS-232C обычно используют трех- или четырехпроводную линию связи, но можно задействовать и другие сигналы интерфейса.

    Обмен по RS-232C осуществляется с помощью обращений по специально выделенным для этого портам COM1 (адреса 3F8h-3FFh, прерывание IRQ4), COM2 (адреса 2F8h-2FFh, прерывание IRQ3), COM3 (адреса 3F8h-3EFh, прерывание IRQ10), COM4 (адреса 2E8h-2EFh, прерывание IRQ11). Форматы обращений по этим адресам можно найти в многочисленных описаниях микросхем контроллеров последовательного обмена UART (Universal Asynchronous Receiver/Transmitter), например, i8250, КР580ВВ51.



    Назначение контактов разъемов последовательного интерфейса

    DB9            DB25     Сигнал  Вход/Выход       Значение

    1  8             DCD (Data Carrier Detect)               Вход      Обнаружение несущей данных

    2  3             RXD (Receive Data)          Вход      Принимаемые данные

    3  2             TXD (Transmit Data)        Выход   Передаваемые данные

    4  20           DTR (Data Terminal Ready)           Выход   Готовность терминала

    5  7             GND (Ground)     Корпус Сигнальная земля

    6  6             DSR (Data Set Ready)      Вход      Готовность модема

    7  4             RTS (Request To Send)     Выход   Запрос передачи

    8  5             CTS (Clear To Send)          Вход      Сброс для передачи

    9  22           RI (Ring Indicator)             Вход      Индикатор звонка



    BIOS современных компьютеров поддерживает до 4 СОМ-портов, причем для их обслуживания выделяются всего 2 прерывания: IRQ3 и IRQ4. Стандартные значения адресов и прерываний для СОМ — портов приведены в таблице.

    Обычно на системной плате располагаются 2 СОМ-порта — СОМ1 и СОМ2, параметры которых можно задавать непосредственно из BIOS. Если же они не используются, то лучше их отключить, чтобы освободить IRQ для других устройств. Порты СОМ3 и СОМ4, в случае необходимости их использования, создаются операционной системой Windows.

    Порт          Базовый адрес   Линия прерывания

    СОМ1        3F8h      IRQ4

    СОМ2        2F8h      IRQ3

    СОМ3        3E8h      IRQ4

    СОМ4        2E8h      IRQ3

    При всех достоинствах интерфейса RS-232 (совместимость с широким спектром устаревшего оборудования), как правило, последовательные порты остаются незадействованными (модемы, для подключения которых они в основном предназначены, теперь устанавливаются внутри компьютеров), и в современных компьютерах вместо RS-232 используется более современная USB-шина для подключения внешних устройств.

    Особенность современных интерфейсов — учтенная еще на предварительных стадиях их разработки универсальность, призванная сократить число типов портов и упростить за счет этого схемотехнику компьютера. Это открывает дорогу к выпуску высоко интегрированных микросхем, что, в свою очередь, обусловливает электрические характеристики интерфейсов (уровни напряжений, частоты). Так, например, повсеместное применение нашли низковольтные дифференциальные схемы передачи сигналов как лучше соответствующие параметры современных микросхем системной логики.

    Интересно, что большинство новых и перспективных разработок в области интерфейсов основано на возвращении к последовательному принципу передачи данных. Это касается как беспроводных, так и обычных кабельных технологий. Круг не замыкается, просто интерфейс выходит на уровень принципиально более совершенных решений, базирующихся на накопленном индустрией опыте и фантастических технологических достижениях.

    Какие есть порты на компьютере


    Порты и разъемы компьютера

    В любом компьютере есть несколько небольших отверстий для подключения дополнительных устройств. Большинство из них называется портами. А некоторые — разъемами.

    Грань между тем, что называется портом, а что разъемом достаточно тонкая. Поэтому можно использовать любое из этих определений – это не будет большой ошибкой.



    Такие отверстия находятся сзади, спереди или сбоку в зависимости от вида компьютера.

    В ноутбуках, например, порты расположены на боковых частях.

    В стационарных ПК большинство разъемов находится на задней стенке системного блока. А некоторые размещены еще и на передней части.

    Количество портов зависит от фирмы-изготовителя, «крутости» компьютера и даты его выпуска.



    USB (ю-эс-би)

    Самый популярный разъем. Обычно таких отверстий в компьютере несколько.

    Дело в том, что USB порт универсален – через него можно подключить практически любое современное оборудование. И принтер со сканером, и мышку с клавиатурой.

    Сейчас почти все производители снабжают свою технику специальным кабелем: один конец которого вставляется в устройство, а другой в USB разъем.

    Кроме того, этот порт служит не только для подключения компьютерного оборудования, но и для передачи данных. Например, для переноса фотографий из фотоаппарата или мобильного телефона в компьютер и наоборот.

    Ну, и, конечно же, через этот разъем подключаются USB флешки.

    Бесспорным преимуществом является скорость передачи информации. При таком подключении она достаточно высокая – данные переносятся быстро.

    Но и это еще не все! Через USB можно подключить устройство не только, чтобы что-то с него скопировать, но и для подзарядки аккумулятора. Таким образом, мы и информацию переносим и технику подзаряжаем.

    Это касается мобильных телефонов, планшетов, электронных книг, автомобильных навигаторов, музыкальных плееров и других устройств.

    Другие порты/разъемы компьютера

    Так как существует их довольно много, я расскажу про каждый буквально в двух словах.

    Аудио разъемы – один для звуковых колонок или наушников, другой для микрофона. Их бывает и больше, и они служат для подключения другого аудио оборудования. На многих компьютерах они специально сделаны разных цветов, чтобы было понятнее, куда какой шнур вставлять.

    Картридер – в него вставляется флеш-карта памяти.

    Таким образом можно посмотреть записанные на ней данные, а также скопировать их.

    Порт Ethernet – служит для подключения к компьютерной сети (соединения компьютеров между собой) и для подключения проводного интернета.

    HDMI – используется для передачи высококачественного видео. Через него можно соединить компьютер и современный телевизор, домашний кинотеатр или проектор.

    DisplayPort – еще один порт для подключения аудио и видео техники к компьютеру.

    или Mini DisplayPort

    DVI порт – для передачи видео с компьютера на аналоговые или цифровые устройства (мониторы, телевизоры, проекторы).

    eSATA – подключение внешних жестких и оптических дисков (винчестеров, CD\DVD дисководов). Часто встречаются комбинированные порты eSATA и USB. Такой разъем можно использовать еще и в качестве USB.

    D-SUB (VGA) – предназначен для подключения внешнего монитора или проектора. Сейчас вместо него используются другие более «продвинутые» порты (HDMI, DisplayPort).

    S-Video – порт для подключения аналоговых устройств («старых» телевизоров и пр.)

    IEEE 1394 (FireWire, i-Link) – порт для цифровых устройств: видео и фотокамер, другой мультимедийной техники. Также через него подключаются некоторые принтеры, сканеры и внешние жесткие диски.

    PS/2 – для подключения проводной компьютерной мышки и клавиатуры. Часто это два разноцветных разъема под шнуры таких же цветов.

    RJ11 – разъем модема. Используется для подключения компьютера к интернету по телефонной линии. Внешне похож на порт Ethernet, только меньше по размеру.

    COM – раньше использовался для подключения модемов или «древних» мышек, а также для соединения двух компьютеров. Сейчас является устаревшим и практически не используется.

    LPT – для подключения периферийного оборудования (принтеров, сканеров и т.д.). Устарел.

    Порт PCMCIA или ExpressCard – встречается в ноутбуках. Представляет собой длинное отверстие, закрытое пластиковой заглушкой или откидной шторкой.

    Часто используется в качестве адаптера. В него вставляется специальная карта, на которой находятся разные порты/разъемы для подключения других устройств.

    Еще через этот разъем можно «добавить» к ноутбуку ТВ-тюнер, жесткий диск, звуковую карту и массу другого оборудования. Но сейчас компьютеры выпускаются уже без этого порта – USB разъемы его вытеснили.

    Все-таки маленький универсальный порт гораздо удобнее, чем какие-то специальные карты.

    Kensington Lock (разъем для Кенсингтонского замка) – встречается у ноутбуков.

    В него вставляется специальный шнур с замком, который крепится к любому неподвижному предмету. Таким образом, компьютеры защищают от кражи в магазинах и на выставках.

    Автор: Илья Кривошеев

    Что такое компьютерный порт и для чего он используется? — Сеть без проблем

    Когда вы слышите термин «порт компьютера», что вы думаете об этом? Порты USB? Порты TCP/IP? Это может запутать. Существует два класса портов — физический и виртуальный. Порт USB является примером физического порта, а порт TCP/IP — примером виртуального порта.

    Виртуальные порты превосходят по численности физические порты, поэтому мы начнем с физических. Оба класса можно найти практически на любом электронном устройстве. Телефоны, планшеты, компьютеры, даже электронные компоненты в автомобилях и других машинах могут иметь оба класса. Для наших целей мы будем говорить о компьютере в этой статье. Просто знайте, что это может быть практически любое устройство.

    Что такое порт?

    Итак, что такое порт? Мы можем называть эти порты гнездами или розетками, но правильным термином является порт. Основная функция этих портов состоит в том, чтобы позволить одному оборудованию подключаться к другому, чтобы они могли общаться друг с другом. С технической точки зрения это порты ввода/вывода (I/O или IO). Количество портов, которые может иметь устройство, ограничено доступным физическим пространством.

    Есть две группы портов — последовательный и параллельный. Группировка основана на том, как порт разрешает связь.

    Последовательный порт может допускать передачу только одного бита за раз. Подумай о поезде. Только одна часть поезда может находиться на определенном участке пути одновременно. Двигатель едет до грузового вагона, грузовой вагон едет до последнего вагона. Если любые два из них находятся на одном и том же участке пути в одно и то же время, это крушение поезда или столкновение.

    То же самое касается данных, проходящих через последовательный порт. Бит один и бит два не могут быть на одной и той же секции кабеля одновременно, или есть столкновение, и вещи не работают.

    Параллельный порт может допускать одновременную передачу множества битов. Подумайте о многополосном шоссе. Каждого транспортного средства на шоссе немного. На любом конкретном участке шоссе рядом может находиться 5, 10, может быть, 20 автомобилей. Это значительно ускоряет общение. Если не понятно, как, то так и будет.

    Допустим, мы отправляем сообщение двум людям, например, «Привет», поездом и грузовиком. Мы отправляем его одному человеку на поезде, а другому — на грузовике. Каждое приветственное письмо написано на передней части грузовика и на передней части вагона.

    Человек, ожидающий поезда, серийный метод, увидит H на двигателе, затем E на следующем грузовом вагоне, затем первый L на следующем вагоне, затем второй L на следующем вагоне и O на финальная машина.

    Человек, ожидающий грузовики на 5-полосной трассе, увидит, как все грузовики прибывают одновременно, бок о бок, и излагает привет.

    Типы физических портов

    Порт DE-9 или RS-232 — общего пользования

    Вы можете увидеть их на некоторых компьютерах, но они становятся все менее и более распространенными за пределами промышленного мира. Раньше они использовались с мышью, клавиатурой и множеством других устройств.

    PS/2 — общего пользования

    В основном на старых компьютерах порт Personal System/2 (PS/2) чаще всего использовался для клавиатур и мышей. Они имеют цветовую кодировку — фиолетовый для клавиатуры и зеленый для мыши.

    Порты PS/2 все еще можно увидеть на компьютерах в учреждениях с высоким уровнем безопасности. Наличие только мыши и клавиатуры PS/2 устраняет необходимость в портах USB. Там, где есть USB-порт, есть шанс украсть данные или внедрить вредоносное ПО.

    USB-порт: общая информация

    Существуют две основные основные спецификации для портов универсальной последовательной шины (USB), которые сегодня можно увидеть, USB 2 и USB 3. Эти спецификации относятся к скорости передачи данных, а не к их физическому форм-фактору. Есть несколько различных форм-факторов, которые будут рассмотрены ниже, в этом разделе.

    USB 2.0 имеет максимальную скорость передачи данных всего 480 Мбит/с. Существуют разные версии USB 3, но все они визуально очень похожи, за исключением некоторых маркировок, которые указывают версию. USB 3.0 — до 5 Гбит / с, USB 3.1 — до 10 Гбит/с, а USB 3.2 — до 20 Гбит/с. Да, есть и USB 4. Устройство USB 3 будет работать через старые порты USB 2, но будет передавать данные только со скоростью USB 2.

    Визуально, USB 2 типа A и типа B и их аналоги USB 3 могут быть легко различимы по цвету блока внутри разъема. У более быстрого USB 3.0 есть синий блок, а у более медленного USB 2.0 — черный блок. У других типов USB-разъемов такого блока нет. Мы рассмотрим их ставки перевода в своих разделах.

    Если вам нужна дополнительная информация о различных типах USB-кабелей , у нас также есть статья для этого.

    USB Type A — общего пользования

    Вы определенно знаете порт USB Type A. Это порт, способный передавать данные и передавать энергию. Выдает электричество примерно на 5 вольт. Сила тока может варьироваться от 100 мА до 500 мА или 0,5 А.

    Дескриптор типа A относится к форм-фактору порта. Это наиболее распространенный прямоугольник, в котором половина имеет блок с разъемами, а другая половина открыта для получения соответствующего соединения. У нас также есть статья об исправлении портов USB.

    USB Type B — общего пользования

    Порт USB типа B, чаще всего встречающийся на настольных принтерах, имеет квадратное отверстие. Они входят в стандарты USB 2 и USB 3. USB 2 выглядит как концевой профиль сарая, а USB 3 выглядит как каменный камин.

    USB Type C — общего пользования

    Более новый форм-фактор USB решает проблему правильного подключения кабеля. В любом случае будет работать. Это обратимый разъем. Он также проводит питание при напряжении около 5 вольт, но с более высокой силой тока, чем USB Type A. Он может достигать 5 А. Это делает быструю зарядку одной из ее особенностей.

    RJ-11 — Связь

    Мы вряд ли найдем RJ-11 на устройстве, если оно не используется для связи по телефону или факсу. Да, это телефонная розетка. Он может пассивно передавать электрический сигнал, но некоторые телефонные линии несут ток, который может вызвать у вас сильный шок, если вы не будете осторожны. Даже если они старомодны, уважайте их.

    RJ-45 — Связь

    Скорее, называемый сетевым разъемом, порт RJ-45 представляет собой 8-контактный порт для подключения устройств к сети с помощью кабеля Ethernet. Это похоже на телефонный разъем, но чуть шире.

    Разъем TRS 3,5 мм — Аудио

    Они чаще всего используются для аудио устройств. Зеленый — для подключения колонок или наушников. Розовый используется для микрофонов. Синий используется для прямого соединения с аудиоустройством. Это также известно как линейный вход. Есть и другие виды, но они не распространены на домашних устройствах.

    Порт VGA/SVGA — Видео

    Порт Video Graphics Array (VGA) или Super Video Graphics Array (SVGA) используется для подключения мониторов или проекторов к компьютеру. VGA может обеспечить разрешение до 640 × 480, а SVGA — более 800 × 600.

    Оба типа выглядят одинаково. Они похожи на DE-9, но имеют 3 ряда по 5 отверстий, где DE-9 имеет ряд 5 и ряд 4 под ним.

    DisplayPort — видео и аудио

    Если на вашем компьютере есть слот, который выглядит как прямоугольник с одним побрившимся углом, это DisplayPort. Это 20-контактный разъем для подключения видеоустройств. Он также способен передавать звук по кабелю, поэтому, если подключаемое устройство имеет динамики, оно должно также прослушивать звук с вашего компьютера.

    HDMI — видео и аудио

    Порт High Definition Media Interface (HDMI) очень популярен. Это также видеопорт, и он также может передавать аудиосигнал. Они встречаются на большинстве ПК и многих телевизоров.

    Это разные физические порты, с которыми вам, скорее всего, придется столкнуться. Если порт, который вы просматриваете, здесь не найден, в Интернете есть много ресурсов по идентификации портов.

    Виртуальные порты

    Существует 65 535 виртуальных портов, и все они связаны с сетевыми коммуникациями. Каждый из них может иметь различное использование, в зависимости от типа данных, проходящих через них. Эти порты используются для протокола управления передачей (TCP) или протокола дейтаграмм пользователя (UDP) или для обоих.

    TCP часто смешивается с интернет-протоколом (IP). Возможно, вы видели это как TCP/IP. TCP используется для открытия соединения между двумя устройствами для передачи данных. Это достигается за счет того, что одно устройство обращается к другому, и затем между ними создается соглашение о передаче данных. Это известно как соединение рукопожатия. Это может занять немного времени.

    UDP не устанавливает соединение. Это только начинает передавать. Это быстрее, но поскольку нет никакого соглашения о том, как что-то делать, могут возникать ошибки.

    Теоретически, любой вид сетевого взаимодействия может происходить через любой порт. Это могло бы привести в замешательство тысячи доступных портов. Поэтому мы стараемся следовать стандарту, чтобы облегчить жизнь. У Управления по присвоению номеров в Интернете (IANA) есть реестр портов и то, для чего они используются.

    Когда пакет связи входит в компьютер, он несет информацию о том, к какому порту он хочет подключиться. Вот как компьютер может сказать, что делать с этими пакетами. Вот почему вы можете просматривать веб-страницы, передавать файлы и печатать по одному и тому же сетевому кабелю.

    Возможно, вы видели номера портов, используемые в IP-адресах. Это будет число после точки с запятой в IP, например 192.168.0.1:8080.

    Ниже приведен список портов, которые вы, скорее всего, встретите. Мы бросили в последнем для всех игроков старой школы там.

    портОписание
    20Передача данных по протоколу передачи файлов (FTP) происходит по этому порту
    21Управляющие сообщения протокола передачи файлов (FTP), отправленные на этом
    22Безопасная оболочка (SSH)
    23Telnet
    25Простой протокол передачи почты (SMTP) для электронной почты
    53Система доменных имен (DNS)
    69Тривиальный протокол передачи файлов (TFTP) упрощенная версия FTP
    80Протокол передачи гипертекста (HTTP)
    8080Протокол передачи гипертекста (HTTP) Альтернатива
    123Сетевой протокол времени (NTP) для компьютеров с синхронизацией времени
    143Протокол доступа к интернет-сообщениям (IMAP) для электронной почты
    161Простой протокол управления сетью (SNMP)
    194Интернет-ретранслятор (IRC)
    443Протокол передачи гипертекста по TLS / SSL (HTTPS) Безопасные соединения
    465SMTP с проверкой подлинности через TLS / SSL (SMTPS)
    587Отправка сообщения электронной почты (SMTP)
    515Line Printer Daemon (LPD) подключает принтеры к компьютеру
    666Doom, шутер от первого лица (FPS)

    Порты, Порты, Порты …

    Теперь вы знаете о наиболее часто встречающихся физических и виртуальных портах, а также о том, чем они занимаются. Добавьте это в закладки для удобства или распечатайте.

    Вы сталкивались с какими-то странными портами? У вас есть вопросы по поводу других портов или вам нужна более подробная информация? Дайте нам знать об этом в комментариях. Мы здесь, чтобы помочь.

    Статьи по теме:

    Порты COM и USB. Компьютер + мобильник: эффективное взаимодействие

    Порты COM и USB

    Порты – устройства, через которые компьютер может обмениваться информацией с внешним оборудованием. Строго говоря, сами порты – это микросхемы, находящиеся внутри компьютера, а на заднюю стенку системного блока выведены подключенные к ним разъемы (рис. 1.3).

    Рис. 1.3. Разъемы портов.

    Сначала в компьютерах появился последовательный (serial) порт. Иначе он называется COM-порт или RS-232. К COM-порту подключают кабель, состоящий из нескольких проводов, оканчивающийся 9-штырьковым разъемом. Информация через этот порт передается в виде последовательности электрических импульсов. По одному проводу (Tx) компьютер передает информацию внешнему устройству, а по другому (Rx) – принимает.

    Стандарт RS-232 остается неизменным уже более десяти лет. На материнской плате компьютера предусмотрено два последовательных порта – COM1 и COM2. На задней стенке любого системного блока присутствует хотя бы один разъем последовательного порта (COM1). Второй порт (COM2) в современных компьютерах обычно просто не выведен на заднюю стенку, хотя на материнской плате соединительная колодка для него сделана.

    Подключать устройства к последовательному порту рекомендуется, пока компьютер выключен. На практике это требование обычно игнорируют, что иногда приводит к выходу из строя или подключаемого устройства, или самого порта.

    Параметры COM-портов можно настроить следующим образом.

    1. Запустите Диспетчер устройств. Для этого нажмите кнопку Пуск и выберите пункт Панель управления. Дважды щелкните кнопкой мыши на значке Система. На вкладке Оборудование нажмите кнопку Диспетчер устройств.

    2. Дважды щелкните на пункте Порты COM и LPT.

    3. Выберите порт, параметры которого нужно изменить, и выполните команду Свойства. Откроется окно Свойства: Последовательный порт (СОМ2) (рис. 1.4).

    Рис. 1.4. Параметры порта.

    На вкладке Параметры порта окна Свойства: Последовательный порт (СОМ2) доступно несколько параметров. Из них нам может понадобиться первый параметр Скорость (бит/с), определяющий, с какой скоростью порт способен передавать и принимать данные. По умолчанию задано значение 9600 бит/с. Предполагается, что с такой скоростью способно работать любое устройство, подключаемое к порту. Однако многие современные устройства, в том числе модемы и data-кабели для сотовых телефонов, могут обмениваться данными с компьютером с гораздо большей скоростью. Поэтому, если при низкой скорости передачи подключенное устройство работает устойчиво, можно попробовать увеличить значение до 57 600 или 115 200 бит/с – данные будут передаваться гораздо быстрее.

    4. Выберите из списка нужное значение скорости порта и нажмите кнопку OK.

    Остальные настройки последовательных портов обычно изменять не нужно. Вернуть все настройки порта к первоначальным значениям можно, нажав кнопку Восстановить умолчания.

    Порты шины USB (universal serial bus – универсальная последовательная шина) обязательно присутствуют в любом современном компьютере (см. рис. 1.2). Этот стандарт подключения внешних устройств постепенно пришел на смену последовательному порту. Данные здесь, как и через COM-порт, передаются по двум проводам. По третьему проводу на подключаемые устройства подается напряжение питания +5 В.

    Максимальная скорость обмена данными через порт USB почти в 1000 раз выше, чем через последовательный порт. Правда, при подключении телефона, который является большим «тугодумом», это несущественно. Важнее то, что стандартом гарантирована возможность «горячего», во время работы компьютера, подключения устройств к портам USB. Кроме того, USB-порты не требуют настройки. В Диспетчере устройств отображаются сведения о токе, который потребляет каждое устройство, подключенное к USB-портам.

    Существует три типа разъемов USB, различающиеся только формой и размером (рис. 1.5).

    «Обычный», плоский разъем типа A служит для подключения кабеля к компьютеру. Таким же разъемом оснащены миниатюрные адаптеры, которые вставляются непосредственно в порт USB на системном блоке. Особенно удобно подключать такой адаптер, когда дополнительные порты выведены на переднюю панель системного блока. Если на передней панели разъемов USB нет, а подбираться к задней стенке компьютера каждый раз затруднительно, поможет кабель-удлинитель с разъемами типа А на обоих концах.

    Рис. 1.5. Разъемы USB.

    Разъем типа B используют для соединения кабеля с периферийными устройствами: принтерами и модемами.

    Для подключения к портативным устройствам (телефонам, камерам) применяют разъем мини-USB или мини-B.

    Данный текст является ознакомительным фрагментом.

    Продолжение на ЛитРес

    Какие есть разъемы на материнской плате, названия — гайд в 4 разделах

    Основой любого ПК является материнка. В нее ставятся все остальные внутренние элементы. Благодаря ей они функционируют как единый организм. Зная, для чего нужен каждый из слотов на плате, можно без сложностей поставить в нее компоненты, если они вышли из строя, нужен апгрейд системы или хочется собрать компьютер самостоятельно.

    Разъемы на материнской плате

    Материнка — это платформа со множеством слотов для элементов начинки ПК. Какими они бывают и как называются основные порты — в этом разделе.

    Процессор

    Это главный элемент сборки, который отвечает за ее производительность. Он устанавливается в разъем под названием сокет. Расположен порт практически в центре платы. Он выглядит как большой квадрат со множеством отверстий или «ножек».

    От производителя и поколения процессора зависит его совместимость с сокетом материнки. Это стоит учитывать, иначе поставить «камень» в плату просто не получится. Впрочем, узнать, подходят ли компоненты друг другу, просто: наименования разъемов указываются в характеристиках обоих устройств.

    В тему: Что такое материнская плата в компьютере и на что она влияет: 5 поясняющих разделов

    Жесткий диск

    Без накопителя для хранения пользовательских и системных файлов не обойтись. Классические винчестеры, как и большинство твердотельных носителей, подключаются кабелем SATA 3 в соответствующий порт. Однако среди SSD дисков есть модели, которые вставляются в другой слот на системной плате. Он называется M2.

    Примечание: кроме хранилищ, в SATAшный вход можно подключить оптический привод.

    Видеокарта

    Дискретный видеоадаптер устанавливается в большинство сборок, ведь без него не получится запустить крутые игры или профессиональные программы для работы с 3D-графикой. Кроме того, встречаются процессоры, где попросту нет интегрированного графического ядра.

    Подключается GPU в разъем, который называется «PCI e x16» или «PCI express x16».

    При подборе карты стоит помнить: некоторые дискретки занимают два слота.

    Гнездо для ГПУ находится в нижней части платы. Бывает, что в материнке их несколько. Это позволяет параллельно подключить к системе несколько графических адаптеров, чтобы улучшить производительность в играх.

    Пригодится: Какую материнскую плату выбрать — 8 ключевых критериев

    Питание

    Эти порты расположены в двух местах:

    1. рядом с портом под оперативку;
    2. чуть выше сокета — главный разъем питания.

    Число пинов (контактов) на разных моделях может отличаться: от 24 до 28.

    ОЗУ

    Под оперативу на системной плате выделены специальные гнезда, количество которых на разных моделях зависит от того, какой объем RAM поддерживает материнка. Слоты имеют продолговатую форму и размещены чуть правее ЦП.

    Совет: при выборе стоит учитывать, с каким типом памяти совместима «мать».

    Читайте также: Как узнать чипсет материнской платы — 3 способа

    Система охлаждения

    Для поддержания оптимального климата внутри корпуса в него устанавливаются вентиляторы. Помимо вспомогательных вентиляторов, которые расположены спереди/сзади и работают на выдув/вдув соответственно, имеется и основная система охлаждения. Называется она процессорным кулером.

    В боксовых версиях ЦП вентилятор идет в комплекте. Если не планируется разгон процессора в будущем, то базовым вариантом вполне можно обойтись. Устанавливается он прямо над CPU.

    Для питания охлаждающей системы на плате есть специальные разъемы. Они отличаются количеством контактов.

    Вентилятор для ЦП как раз подсоединяется к последнему — четырехконтактному входу. Другие порты используются для подключения корпусного охлаждения.

    Дополнительное оборудование

    Все девайсы, вроде аудиоинтерфейсов, телевизионных тюнеров и прочих компонентов «второстепенной» важности, можно вставлять в стандартный PCI слот. В эту же категорию следует отнести разъем для батарейки «CMOS».

    Благодаря ей настройки БИОС, а также системное время сохраняются, даже если компьютер перезагружается или отключается.

    Передняя панель системного блока

    Здесь имеются входы, куда подключают периферийные устройства. Их количество зависит от модели платы:

    • USB;
    • вход для подключения наушников;
    • микрофонный выход.

    Все подсоединить правильно нетрудно: порты подписаны.

    Также спереди системного блока есть клавиши включения / выключения — Power switch, перезапуска — Reset switch, и светодиодные индикаторы: Power Led — питания, HDD Led — загрузки винчестера. Для их подключения выделена область с контактами. Здесь нет единого стандарта, потому их внешний вид и расположение на каждой материнке может отличаться.

    Задняя панель системного блока

    Тут находится большое количество разъемов, и некоторые из них такие же, что и спереди. Подключение портов не отличается. Разница лишь в том, что, как правило, на тыльной стороне их больше, чем на фронтальной.

    USB порты

    Используются для дополнительных девайсов, которые не нужно постоянно отключать: адаптер вай-фай, карты захвата видео, колонки, МФУ и прочее оборудование.

    COM порт

    В прошлом он использовался для подсоеднинения печатающих устройств. Но на современных платах разъем встречается крайне редко, поскольку уже устарел: большинство современной техники синхронизируется с компьютером по юсб.

    Сеть и интернет

    «Ethernet», который также имеет название «RJ 45» — единственный в своем роде порт, потому его трудно спутать с другими. На слоте есть маленькие, почти незаметные окошки. Они показывают, работает ли сеть.

    Полезно: Совместимость процессора и материнской платы — как подобрать комплектующие: гайд в 3 разделах

    Видео

    Для вывода изображения монитор подключается в один из трех входов: DVI, HDMI, VGA. Второй — самый востребованый. Он способен обеспечить наилучшее качество картинки. Третий — все еще используется, но уже теряет актуальность.

    Аудио

    Чаще всего есть 3-6 входов для подключения акустики и микрофона.

    Разъемы ноутбука

    В большинстве своем порты на десктопных и ноутбучных материнках одинаковы, но все же встречаются интерфейсы, которых в стационарных ПК нет. Таких всего два:

    1. PCMCIA — ExpressCard — узенький слот, который прикрывает заглушка. В него ставится карта расширения, где могут быть дополнительные порты. Можно, например, использовать ее для создания USB хаба.

    2. Kensington Lock — бережет лэптоп от воров. В разъем вставляется специальный провод, оснащенный замком, и привязывается к любому предмету по аналогии с велосипедными противоугонными замками.

    Примечание: Замок Кенсингтона бывает и в некоторых десктопных вариантах, но реже, чем в ноутбуках.

    Инструкция: Установка процессора на материнскую плату: 3 шага

    Зная, какие бывают слоты на материнках, выбрать подходящее устройство становится проще. Также эта информация пригодится, когда нужно правильно подключить все комплектующие во время сборки, апгрейда ПК своими руками.

    Как увеличить количество COM портов на компьютере?

    Периодически возникает ситуация, когда на компьютере нет СОМ портов или они уже заняты, а подключить устройство необходимо, что делать в такой ситуации?

    Под СОМ-портом в статье понимается один из интерфейсов RS-232, RS-422 или RS-485.

    Ниже представлены несколько вариантов решения такой ситуации.

    Преобразование или разветвление интерфейсов RS-232, RS-422, RS-485

    У вас есть свободный СОМ-порт, но он имеет другой интерфейс или нужно два порта вместо одного.

    или

    В этой ситуации вы можете воспользоваться рекомендацией из данной статьи, а именно воспользоваться преобразователем интерфейсов или разветвителем.

    Преобразование USB в COM

    У вас есть свободный USB разъем, но нет СОМ порта.

    Специальный конвертер USB в COM позволит добавить СОМ порт в компьютер. После установки драйвера, вы сможете воспользоваться СОМ-портом, как будто он всегда был в вашем компьютере.

    Самые простые конвертеры USB в COM – Uport и I-7561U.

    Преобразование Ethernet в COM

    Бывают ситуации, когда компьютер находится довольно далеко от устройства с СОМ портом, но можно воспользоваться сетью Ethernet. В этом случае вас выручит Ethernet-сервер последовательных интерфейсов, который позволяет работать с конечными устройствами через виртуальный СОМ порт.

    Самые распространенные Ethernet-серверы последовательных интерфейсов – tDS-700 и Nport 5000, больше в разделе Серверы последовательных интерфейсов.

    А если вы используете протокол Modbus RTU, то корректнее применить специальный Modbus-шлюз, вместо сервера последовательных интерфейсов, потому что шлюз позволяет избежать ошибок при передаче специализированных протоколов через Ethernet. Modbus-шлюзы находятся в разделе Шлюзы Modbus.

    Добавление COM-портов через Wi-Fi

    Если у компьютера есть возможность подключения к точке доступа Wi-Fi, как подключить дополнительные устройства с СОМ портом?

    На выручку придет специальный сервер интерфейсов с Wi-Fi NPort W2000. Точки доступа находятся в разделе Беспроводные решения.

    Добавление COM-портов через шины PCI, PCIe, ISA

    А если вам нужно много независимых и разных СОМ-портов в компьютере, что использовать?

    В этом случае можно поставить специальную многопортовую плату с несколькими СОМ-портами, которая устанавливается в один из слотов PCI, PCI Express или ISA.

    Большой выбор плат доступен в разделе Мультипортовые платы.


    За более подробной информацией обращайтесь к специалистам IPC2U по телефону: +7 (495) 232 0207 или по e-mail: [email protected]

    Диагностика и логи – Помощь

    В этой статье мы расскажем:

    • что такое порт,
    • как проверить доступность порта через telnet,
    • для чего нужны команды ping и traceroute,
    • как диагностировать сеть с помощью MTR,
    • как посмотреть журнал сайта.

    Что такое порт

    Когда решено обменяться данными по локальной сети, устройства связываются друг с другом. Для этого каждому устройству нужно иметь свой IP-адрес и открыть порты для взаимодействия.

    Порт — это числовой идентификатор приложения или процесса в диапазоне от 0 до 65 535. На устройстве может находиться сразу несколько сетевых приложений, которые привязаны к разным портам, при этом за сеанс нужно подключиться только к одному приложению. Поэтому порт открывает соединение с конкретным приложением и обслуживает его, пока сеанс не завершится.

    Проверить порт сервера на доступность можно следующими способами:

    Как проверить, открыт ли порт, командой Telnet

    Telnet — это утилита, с помощью которой можно соединиться с удалённым портом любого компьютера и установить канал связи. Это реализация клиентской части протокола с тем же названием (стандартный порт telnet — 23). Для использования telnet нужно знать, какой порт использует искомое приложение, а также имя или IP-адрес сервера. Если при работе с telnet не указать порт, утилита проверит доступность сервера аналогично команде ping.

    Рассмотрим, как узнать, открыт ли порт на компьютере или сервере в Windows и Linux.

    Важно: в Windows Vista и Windows 7/8/10 утилита telnet по умолчанию отключена. Вы можете установить утилиту по инструкции от Microsoft.

    1. 1.

      Нажмите Пуск или сочетание клавиш Win + R.

    2. 2.

      В поле поиска введите «cmd» и нажмите кнопку ОК.

    3. 3.

      В командной строке введите команду:

      telnet имя_сервера номер_порта

      или:

      telnet IP_сервера номер_порта

      Если командная строка или терминал возвращает ошибку, то порт закрыт:

      Как с помощью telnet в Windows 10 проверить порт

      Если окно становится полностью пустым или на экране появляется приглашение сервера, порт открыт:

      Как выглядят в Windows и Linux (Ubuntu, Centos) открытые порты

    1. 1.

      Запустите терминал. Для этого в поисковой строке введите слово «Терминал» или нажмите комбинацию клавиш Ctrl+Alt+T.

    2. 2.

      Установите утилиту telnet:

      sudo apt install telnet

    3. 3.

      В терминале введите команду:

      telnet имя_сервера номер_порта

      или:

      telnet IP_сервера номер_порта

      Если командная строка возвращает ошибку, то порт закрыт:



      Если порт открыт, появится следующее сообщение:

      Telnet: подключение к порту

    Как пользоваться ping и traceroute

    Ping — это утилита, с помощью которой возможна проверка доступности сервера по IP с компьютера. Опрашиваемому узлу отправляются эхо-запросы (ICMP-пакеты Echo Request). Если до узла дошёл запрос, в ответ он должен отправить ICMP-пакет с принятыми данными и эхо-ответ (Echo Reply). Подробнее в статье Команда Ping.

    Traceroute — это утилита, с помощью которой можно отследить путь запроса к серверу, а также проблемы, связанные с доступностью удалённого сервера. Утилита отправляет запрос узлу и последовательно опрашивает все маршрутизаторы на пути. Подробнее о работе утилиты и её установке читайте в статье Утилиты Traceroute и Tracert.

    Если у вас кириллический домен

    Кириллические домены необходимо вводить в формате Punycode. Для перевода домена в Punycode воспользуйтесь сервисом. Введите имя вашего домена и нажмите Конвертировать.

    Чтобы проверить доступность сайта или IP адреса, выберите инструкцию для вашей ОС.

    1. 1.

      Нажмите Пуск или сочетание клавиш Win + R.

    2. 2.

      В поле поиска введите «cmd» и нажмите кнопку ОК.

    3. 3.

      В окне терминала введите нужную команду:

      • ping — ping имя_сайта или ping IP_сервера,

      Команда ping: как проверить доступность сервера или компьютера

      • traceroute — tracert имя_сайта или tracert IP_сервера.

      Telnet: порт Windows 7

    1. 1.

      Запустите терминал. Для этого в поисковой строке введите слово «Терминал» или нажмите комбинацию клавиш Ctrl+Alt+T.

    2. 2.

      В открывшемся окне терминала введите нужную команду:

      • ping — ping имя_сайта или ping IP_сервера,

      • traceroute — traceroute имя_сайта или traceroute IP_сервера.

    1. 1.

      Найдите в Spotlight утилиту Network Utility (Сетевая утилита) и запустите её.

    2. 2.

      В открывшейся программе выберите нужную вкладку:

      • ping — на вкладке «Ping» введите имя домена или IP-адрес и нажмите кнопку Ping:

      • traceroute — на вкладке «Traceroute» введите имя домена или IP-адрес и нажмите кнопку Trace:

    Готово, мы рассмотрели, как пользоваться командой ping и как запустить tracert.

    Результатом работы каждой из этих команд будет несколько строк в окне терминала. Результат команды ping покажет количество переданных и потерянных пакетов при обмене с узлом, а также время приёма и передачи. Результатом traceroute будет трассировка маршрута к узлу.

    Вы можете скопировать полученный результат или прислать скриншот с результатом исполнения в службу поддержки.

    Диагностика сети при помощи MTR

    MTR — программа, которая сочетает функционал команд traceroute и ping в одном инструменте. MTR проверяет соединение между локальной системой и указанным узлом (IP или доменом). Программа отправляет запрос к узлу, как команда ping, и показывает маршрут пакета, как traceroute.

    Диагностика сети WinMTR:

    1. 1. Скачайте дистрибутив WinMTR.
    2. 2.

      Распакуйте архив и запустите программу от имени администратора:

      Centos: открытые порты

    3. 3.

      Нажмите Options, в настройках отключите галочку Resolve names. Нажмите OK:

    4. 4.

      В поле «Host» введите ваше доменное имя или IP-адрес. Нажмите Start:

    5. 5.

      Когда число отправленных пакетов (колонка «Sent») будет более 200, нажмите Stop:

      Диагностика сети Winmtr

    6. 6.

      Нажмите Export TEXT и сохраните результат работы программы:

      Centos: проверить открытые порты

    Результат работы содержит:

    • Hostname — IP-адрес или домен узла. Значение «No response from host» говорит о блокировке ICMP-пакетов в узле;
    • Loss % — процент потерянных ответов от данного узла. Например, при «No response from host» процент потерь равен 100 — значит, маршрутизатор не ответил на ICMP-запрос;
    • Sent — количество отправленных запросов узлу;
    • Recv — количество полученных ответов от узла;
    • Best — наименьшее время задержки, мс;
    • Avrg — среднее время задержки, мс;
    • Worst — наибольшее время задержки, мс;
    • Last — время задержки последнего полученного пакета, мс.

    На Linux утилита MTR установлена по умолчанию.

    1. 1.

      Запустите терминал. Для этого в поисковой строке введите слово «Терминал» или нажмите комбинацию клавиш Ctrl+Alt+T.

    2. 2.

      Если утилита MTR не установлена, введите команды:

      • для Ubuntu/Debian: sudo apt install mtr
      • для CentOS: sudo yum install mtr
      • для Fedora: sudo dnf install mtr
    3. 3.

      Введите команду:

      mtr -n -c 300 -r 123.123.123.123

      Где 123.123.123.123 — IP-адрес вашего сайта.

    4. 4.

      Дождитесь окончания выполнения запроса. В окне терминала вы увидите результат работы утилиты MTR:

    Результат работы содержит:

    • HOST — IP-адрес или домен узла. Значение «???» говорит о блокировке ICMP-пакетов в узле;
    • Loss% — процент потерянных ответов от данного узла. Например, при «???» процент потерь равен 100 — значит, маршрутизатор не ответил на ICMP-запрос;
    • Snt — количество отправленных запросов узлу;
    • Last — время задержки последнего полученного пакета, мс;
    • Avg — среднее время задержки, мс;
    • Best — наименьшее время задержки, мс;
    • Wrst — наибольшее время задержки, мс;
    • StDev — среднеквадратичное отклонение времени задержки, мс.

    В MacOS MTR не установлена по умолчанию. Чтобы установить MTR вручную:

    1. 1.

      Запустите терминал. Для этого нажмите Cmd + Пробел, в поисковой строке введите слово «Терминал» и нажмите Enter.

    2. 2.

      Если у вас не установлен пакетный менеджер Brew, установите его командой:

      ruby -e "$(curl -fsSL https://raw.githubusercontent.com/Homebrew/install/master/install)" < /dev/null 2> /dev/null

      Для выполнения команды укажите пароль пользователя. При успешном результате появится уведомление с текстом «Installation successful!»

    3. 3.

      Затем установите MTR командой:

      brew install mtr

    4. 4.

      После установки запустите MTR:

      sudo /usr/local/sbin/mtr yourdomain.com

      Где yourdomain.com — ваш домен. Для выполнения команды также потребуется ввести пароль пользователя.

    5. 5.

      Подождите примерно 10 минут, пока MTR отправит около 300 пакетов и соберёт информацию о задержках и потерях. В окне терминала вы увидите результат работы утилиты MTR:

      Результат должен содержать:

      • Host — IP-адрес или домен узла. Значение «???» говорит о блокировке ICMP-пакетов в узле;
      • Loss % — процент потерянных ответов от данного узла. Например, при «???» процент потерь равен 100 — значит, маршрутизатор не ответил на ICMP-запрос;
      • Snt — количество отправленных запросов узлу;
      • Last — время задержки последнего полученного пакета, мс;
      • Avg — среднее время задержки, мс;
      • Best — наименьшее время задержки, мс;
      • Wrst — наибольшее время задержки, мс;
      • StDev — среднеквадратичное отклонение времени задержки, мс.

    Если вы обнаружили потери на промежуточных узлах, проблемы нет. Промежуточные маршрутизаторы могут не отвечать на ICMP-запросы, а просто пропускать дальше трафик. Если же потери обнаружены на конечном узле, отправьте результат работы программы в службу поддержки. В сообщении укажите ваш внешний IP-адрес. Узнать IP-адрес можно на сайте REG.RU.

    Как просмотреть журналы сайтов

    Журналы сайтов расположены в корневой директории хостинга в папке logs. Логи хостинга можно просмотреть как через хостинг-панели управления, так и по FTP и SSH. Подробнее о том, что такое логи, зачем они нужны и как их читать мы описали в статье Логи сервера.

    В панели управления хостингом
    1. 1. Войдите в панель управления хостингом.
    2. 2.

      Перейдите в Менеджер файлов, а затем в директорию logs:

    3. 3.

      Для просмотра журнала скачайте необходимый файл на локальный ПК. Для этого выделите строку с названием журнала и нажмите кнопку Скачать:

    1. 1. Войдите в панель управления хостингом.
    2. 2.

      В разделе «Файлы» нажмите Диспетчер файлов:

    3. 3.

      Кликните на папку logs:

    4. 4.

      Для просмотра журнала скачайте необходимый файл на локальный ПК. Для этого выделите строку с названием журнала и нажмите кнопку Скачать:

    1. 1. Войдите в панель управления хостингом.
    2. 2.

      Перейдите во вкладку «Файлы», а затем в директорию logs:

    3. 3.

      Для просмотра журнала скачайте необходимый файл на локальный ПК. Для этого выделите строку с названием журнала и нажмите кнопку Скачать:

    По FTP или SSH

    Теперь вы знаете, как проверить, открыт ли порт на сервере, как использовать ping и traceroute, и как посмотреть логи сайта.

    Была ли эта статья полезной?

    Да Нет

    Пользователи, считающие этот материал полезным: 5 из 6

    Как проверить, открыт ли порт

    В этой статье мы расскажем, что такое порт, какие они бывают и как проходит проверка порта на локальном и удаленном компьютере.

    Вы можете узнать, открыт ли порт, с помощью нашего сервиса проверки доступности портов.

    Что такое порт

    Порт — это числовой идентификатор программы или процесса, который обслуживает сетевые соединения на заданном IP-адресе. Номера портов могут быть от 0 до 65 535.

    Каждое устройство (компьютер, ноутбук, мобильный телефон и др.) имеет свой IP-адрес. Он дает возможность организовывать сетевые соединения между устройствами. Но на отдельном устройстве может быть запущено несколько сетевых приложений одновременно. Например, есть интернет-сервер с IP-адресом. На нем расположен: веб-сервер, почтовый сервер, FTP-сервер. Как сделать так, чтобы мы могли связаться именно с почтовым сервером? Для этого и нужен порт. Порты предоставляют возможность идентифицировать сетевые приложения на отдельно взятом компьютере.

    Есть стандартные порты, такие как:

    • порт 80 — для  веб-сервера, который работает по протоколу HTTP,
    • порт 443 — для защищенного SSL-сертификатом веб-сервера, который работает по протоколу HTTPS,
    • порт 21 — для FTP-протокола (протокола передачи файлов).

    Как проверить, открыт ли порт

    Проверка порта на доступность возможна как для своего (локального) компьютера , так и для удаленного.

    Как узнать, какие порты открыты на локальном компьютере в Windows
    1. Вызовите командную строку сочетанием клавиш Win+R

    2. Введите команду «cmd» и нажмите ОК:

    1. Пропишите команду netstat -a и кликните Enter:

    Готово, перед вами список открытых портов на вашем компьютере.

    Как узнать, какие порты открыты на удаленном компьютере

    Провести проверку портов на открытость удаленного компьютера можно при помощи команды telnet.

    Telnet — это утилита, с помощью которой можно соединиться с удаленным портом любого компьютера. Telnet позволяет установить связь, чтобы передавать команды и получать ответы (например, сделать проброс портов).

    В Windows 7/8/10 и Vista утилита telnet отключена по умолчанию. Утилиту можно установить по инструкции.

    Как проверить доступность порта с помощью команды telnet в Windows:
    1. Вызовите командную строку сочетанием клавиш Win+R.

    2. Введите команду «cmd» и нажмите ОК.

    3. В окне терминала введите команду:  telnet имя_сервера номер_порта (например, telnet mysite.ru 31).

      Можно проверить порт на доступность по IP, если ввести команду telnet IP_сервера номер_порта (например, telnet 10.0.119.127 31).

    • Если на экране появится текст «“telnet” не является внутренней или внешней командой, исполняемой программой или пакетным файлом», то на вашем компьютере отключена утилита и ее надо установить по инструкции:

    • Если экран станет полностью пустым или появится приглашение сервера, значит порт открыт:





    Что такое компьютерный порт: типы и их характеристики

    Порт в компьютерной сети является конечной точкой связи, а в операционной системе это логическая структура, распознать точный метод, иначе тип сетевой службы. Эти конечные точки распознают комбинацию каждого протокола и его адреса, используя 16-битные числа без знака, называемые номером порта. Протоколами, использующими номера портов, являются TCP (протокол управления передачей) и UDP (протокол пользовательских дейтаграмм). Номер порта в каждой компьютерной сети использует тип протокола и IP-адрес хоста.Существуют определенные порты, используемые для идентификации конкретных служб, чтобы перенаправить входящий пакет работающему приложению. В этой статье обсуждаются компьютерные порты и их применение.

    Что такое порт на компьютере/компьютерный порт?

    Компьютерный порт или коммуникационный порт — это точка соединения, используемая в качестве интерфейса между компьютером и периферийными устройствами, такими как клавиатура, мышь, принтер, дисплей, монитор, флэш-накопитель USB и динамик. Компьютерный порт передает данные с любого периферийного устройства на компьютер.Обычно коммуникационные порты бывают двух типов, и их можно классифицировать на основе используемого протокола и типа связи, например, последовательные и параллельные порты.

    Порт компьютера


    Характеристики порта компьютера

    Характеристики порта компьютера следующие.

    • Интерфейс между внешними устройствами и компьютером.
    • Порты на материнской плате можно подключить кабелем внешнего устройства путем заглушки.
    • Внешние устройства, подключаемые через порты: клавиатура, мышь, микрофон, монитор, динамики и т. д.

    Типы компьютерных портов

    В компьютерной сети доступны различные типы портов. Некоторые из них обсуждаются ниже.

    Компьютерные порт-типы

    • PS / 02
    • Parallel Port
    • Parallel Port
    • Ethernet
    • VGA Port
    • USB-порт
    • DVI PORT
    • HDMI PORT
    • Порт
    Порт PS/02 компьютер

    Это разъем DIN с 6 контактами.Этот тип порта предназначен для подключения клавиатуры и мыши. Он разработан и реализован персональными системами IBM. Эти порты имеют цветовую маркировку. Для клавиатуры он фиолетовый, а для мыши зеленый.

    Конфигурация контактов клавиатуры и мыши одинакова, поэтому компьютеры не идентифицируют себя при подключении к неправильным портам.


    Последовательный порт

    Последовательный порт используется для подключения периферийных устройств по последовательному протоколу с целью единовременной передачи 1-битных данных по единственной линии связи.Лучшим примером этого порта является D-Subminiature, иначе разъем D-sub, и основная функция этих портов — передавать сигналы RS232.

    Параллельный порт

    Параллельный порт также используется в качестве интерфейса между компьютером и его периферийными устройствами по кабелю или по одной линии связи. Лучшим примером этого порта является порт принтера.

    Порт Ethernet

    Этот тип порта используется для подключения сетевого кабеля к компьютеру.После подключения кабеля к порту Ethernet он может вести к кабельному модему, сетевому концентратору, интернет-шлюзу или DSL-модему. Большинство компьютеров имеют порт Ethernet. Если порт поврежден, его можно заменить, вставив плату адаптера.

    Порт VGA

    VGA расшифровывается как Video Graphics Array. Он трехрядный с 15-контактным разъемом DE-15. Он используется во многих мониторах, ноутбуках, графических картах, проекторах и т. д. Иногда этот порт использовался в ноутбуках, иногда в других портативных устройствах вместо полноразмерного разъема VGA.

    Текущие ЖК-мониторы, а также светодиодные мониторы поддерживают порты VGA, однако качество изображения может ухудшиться. Этот порт передает аналоговые видеосигналы с разрешением до 648X480. Некоторые ноутбуки оснащены портами VGA для подключения внешних мониторов или проекторов.

    USB-порт

    Существуют различные типы портов, которые используются в компьютерной сети, включая USB-порт, который используется чаще всего. Универсальный последовательный порт очень эффективен.Основная функция этого порта — подключение всех периферийных устройств ПК, таких как принтеры, клавиатуры, внешние жесткие диски, мыши, сканеры, камеры и многое другое. Этот порт доступен на всех типах компьютеров, таких как ноутбуки, настольные компьютеры, ноутбуки, планшеты и т. д.

    Порт DVI

    Этот порт является цифровым интерфейсом между контроллером дисплея в компьютерах, а также выходным видеоустройством, таким как монитор, иначе проектор.Он был разработан для обеспечения передачи цифровых видеосигналов без потерь, а также для замены аналоговой технологии VGA.

    Эти порты делятся на три типа, а именно DVI-I, DVI-D и DVI-A. Здесь порт DVI-I объединяет аналоговые и цифровые сигналы, порт DVI-A просто обрабатывает аналоговые сигналы, а порт DVI-D просто обрабатывает цифровые сигналы.

    Компьютерный порт HDMI

    HDMI означает мультимедийный интерфейс высокой четкости. Он действует как цифровой интерфейс для подключения устройств высокой четкости, а также сверхвысокой четкости, таких как телевизоры высокой четкости, компьютерные мониторы, игровые приставки, видеокамеры высокой четкости, проигрыватели Blu-Ray и т. д.Этот порт передает аудиосигналы, такие как сжатое/несжатое и несжатое видео.

    Этот порт содержит 19 контактов, а последняя версия HDMI 2.0 используется для передачи цифрового видеосигнала с разрешением до 4096 × 2160 и 32 аудиоканалов.

    Порт компьютера дисплея

    Этот тип порта представляет собой один из видов интерфейса цифрового дисплея, содержащий несколько аудиоканалов и другие типы данных. Этот порт был разработан ассоциацией производителей компьютеров и микросхем.Это порты Sony, Maxell, Philip & Lattice, которые были стандартизированы VESA (Ассоциация стандартов видеоэлектроники). Основное назначение этого порта — заменить порты DVI и VGA. Он несет аудио, видео, USB и другие типы данных. Его можно масштабировать с другими типами интерфейсов, такими как DVI и HDMI, с использованием активных или пассивных адаптеров. Последняя версия этого порта — Display Port 1.3, поддерживающая разрешение до 7680 x 4320.

    Часто задаваемые вопросы

    1).Что такое компьютерный порт?

    Компьютерный порт — это разъем на боковой стороне компьютера для подключения внешних устройств, таких как клавиатура, принтер, мышь, модем, сканер и т. д.

    2). Какие существуют типы портов в компьютерной сети?

    Порты USB, Ethernet, DisplayPort, Thunderbolt и т. д.

    3). Что такое последовательный порт?

    Последовательный порт — это один из типов последовательного интерфейса связи, который используется для одновременной передачи и отправки 1-битной информации.

    4). Что такое VGA?

    VGA или Video Graphics Array — это интерфейс дисплея или стандартный монитор, используемый в большинстве персональных компьютеров.

    5). Какова функция порта HMDI?

    Этот порт используется для передачи высококачественных аудио- и видеосигналов с высокой пропускной способностью между внешними устройствами.

    Вот что такое порты в компьютерной сети. Функции компьютерных портов заключаются в том, что они действуют как точка подключения везде, где можно подключить периферийный кабель, чтобы обеспечить передачу данных с устройства на компьютер.Вот вам вопрос, что такое аппаратный порт компьютера?

    .

    Как проверить открытые порты TCP/IP в Windows (Как)

    Каждый раз, когда приложение пытается получить доступ к сети, оно получает порт TCP/IP, что означает, что этот порт не может использоваться ничем другим. Так как же проверить открытые порты, чтобы увидеть, какое приложение уже использует их?

    IP-адрес указывает компьютер или другое сетевое устройство в сети. Когда одно устройство отправляет трафик на другое, IP-адрес используется для маршрутизации этого трафика в нужное место.Как только трафик попадает в нужное место, ваше устройство должно знать, какое приложение или служба отправляет трафик. Тут на помощь приходят порты. Если IP-адрес подобен адресу улицы в почтовом ящике, порт подобен имени человека в этом доме, который получает почту. В большинстве случаев вам не нужно беспокоиться о портах. Но иногда вы можете столкнуться с приложением, настроенным на прослушивание трафика на том же порту, который использует другое приложение. В этом случае вам необходимо определить приложение, которое уже использует этот порт.

    Существует множество способов узнать, какое приложение имеет заблокированный порт, но мы рассмотрим несколько встроенных способов использования командной строки, а затем покажем вам отличное бесплатное приложение, которое еще больше упростит эту задачу. Все эти методы должны работать независимо от того, какую версию Windows вы используете.

    Используйте встроенные инструменты, чтобы увидеть, что происходит на порту

    У нас есть две команды, чтобы показать вам. Первый список активных портов вместе с именем процесса, который их использует.В большинстве случаев эта команда работает нормально. Однако иногда имя процесса не поможет вам определить, какое приложение или служба на самом деле имеет связанный порт. В течение этого времени вам необходимо просматривать активные порты вместе с их идентификационными номерами процессов, а затем просматривать эти процессы в диспетчере задач.

    Вариант первый: Просмотр использования портов вместе с именами процессов

    Сначала вам нужно открыть командную строку в режиме администратора. Нажмите «Пуск», затем введите «команда» в поле поиска.Когда в результатах появится «Командная строка», щелкните ее правой кнопкой мыши и выберите «Запуск от имени администратора».

    В командной строке введите следующий текст и нажмите Enter:

     netstat -ab

    После нажатия Enter до полного отображения результатов может пройти минута или две, так что наберитесь терпения. Прокрутите список вниз, чтобы найти порт (после двоеточия справа от вашего локального IP-адреса), и вы увидите имя процесса под этой строкой.Если вы хотите немного упростить задачу, помните, что вы также можете отправить результаты команды в текстовый файл. Затем вы можете просто найти в текстовом файле номер порта, который вы ищете.

    Например, вы видите, что порт 49902 связан с процессом с именем pickpick.exe. PicPick — это редактор изображений в нашей системе, поэтому мы можем предположить, что порт на самом деле связан с процессом, который регулярно проверяет наличие обновлений приложения.

    Второй вариант: просмотр использования порта, включая идентификаторы процессов

    Если имя процесса для просматриваемого номера порта затрудняет определение того, с чем связано ваше приложение, вы можете попробовать командную версию, показывающую идентификаторы процессов (PID) вместо имен.Введите в командной строке следующее и нажмите Enter:

     netstat -aon

    В столбце справа перечислены идентификаторы PID, поэтому найдите тот, который связан с портом, который вы пытаетесь разрешить.

    Затем откройте Диспетчер задач, щелкнув правой кнопкой мыши любое свободное место на панели задач и выбрав «Диспетчер задач».

    Если вы используете Windows 8 или 10, перейдите на вкладку «Подробности» в диспетчере задач.В более ранних версиях Windows эта информация будет отображаться на вкладке «Процессы». Отсортируйте список процессов по столбцу «PID» и найдите PID, связанный с тестируемым портом. Вы можете узнать больше о том, какое приложение или служба имеет связанный порт, просмотрев столбец «Описание».

    Если нет, щелкните процесс правой кнопкой мыши и выберите «Открыть расположение файла». Расположение файла, скорее всего, даст вам представление о том, какое приложение задействовано.

    Оказавшись там, вы можете использовать «Завершить процесс», «Открыть расположение файла» или «Перейти к сервису», чтобы контролировать или останавливать процесс.

    Используйте NirSoft CurrPorts, чтобы увидеть, что прослушивается на порту

    Если вы действительно не любите командную строку или предпочитаете использовать простой инструмент, чтобы сделать все за один шаг, мы рекомендуем отличную бесплатную утилиту CurrPorts от NirSoft. Загрузите инструмент, просто убедитесь, что у вас правильная версия (стандартная версия предназначена для 32-разрядной версии Windows, а версия x64 — для 64-разрядной версии Windows). Это портативное приложение, поэтому вам не нужно его устанавливать.Вам просто нужно распаковать папку загрузки и запустить исполняемый файл.

    В окне CurrPorts выполните сортировку по столбцу «Локальный порт», найдите запрашиваемый порт и просмотрите все — имя процесса, PID, порт, полный путь процесса и т. д.

    Чтобы сделать это еще проще, дважды щелкните любой процесс, чтобы увидеть все подробности в одном окне.

    После того, как вы определили, с каким приложением или службой связан исследуемый порт, вам решать, как с этим справиться.Если это приложение, вы можете ввести другой номер порта. Если это служба или вы не можете указать другой номер порта, вам, вероятно, придется остановить службу или удалить приложение.

    .

    Защита портов и протоколов

    Сначала узнаем о роли портов и протоколов, покажем, как определить какие порты открыты и какие приложения их используют. позже мы расскажем вам об услугах, т.е. специализированных программах поддержка других приложений или других служб. Причины, почему это того стоит чтобы узнать о сервисах и как ими управлять, есть два: Первый — сервисы они более или менее контролируют доступ к своим портам.Во-вторых — чаще всего они работают как привилегированный пользователь — System или Local Service .

    Порты и протоколы и доступ к компьютеру.

    Перед подключением двух компьютеров друг к другу через сеть на основе протокола TCP/IP должен согласовать номер порта, на котором будет проходить передача информации. В сетях порт — это не физическое гнездо, как USB-разъем, а заранее определенный номер, используемый обоими компьютеры, используемые для определения «канала», на котором это происходит обмен данными.Соединение устанавливается следующим образом: Компьютер инициатор отправляет запрос на указанный IP-адрес и порт. Единица измерения цель, с другой стороны, прослушивает этот порт и на основе IP-номера исходного компьютера и информации, содержащейся в инициирующем сообщении, решает отклонить или принять соединение. В глобальной паутине он использует в основном есть два протокола (относящихся к TCP/IP) для связи между компьютерами. Это TCP (протокол управления передачей) и UDP. (Протокол пользовательских датаграмм).При использовании компьютеров TCP установить постоянное соединение между собой и принимающим компьютером подтверждает прибытие каждой посылки. Если передающий блок не получает подтверждение о получении посылки, отправляет ее повторно. Гарантировать это надежная передача данных от источника к получателю, но генерирует много нагрузка на сеть, потому что они передаются вне фактического потока данных по-прежнему управлять пакетами. В протоколе UDP все по-другому. Исходный компьютер отправляет всю информацию в сеть пакетами UDP и не проверяет, полностью ли он достиг пункта назначения.Возможно это казаться безнадежным решением, но это только так кажется. Протокол UDP идеально подходит для передачи аудиопотоков. или видео, где потеря нескольких байтов или даже одного пакета практически незаметен для пользователя, а сеть менее загружена из-за отсутствия пакетов управления.

    Назначение портов протоколам

    Принцип большинства сетевых решений таков: одно приложение — один порт (или диапазон портов).Таким образом, порт тесно связан с протокол, используемый программой, прослушивающей его. TCP и UDP так называемой протоколы транспортного уровня, т.е. они отвечают для физической передачи данных в виде пакетов. Роль протоколов слои приложение должно интерпретировать пакеты для использования данного инструмента. К подключиться к программе нужно знать на каком порту она слушает и какой протокол используется. Приведем простой пример: когда мы подключаемся к веб-сервер, наш браузер подключается к серверу через порт 80 и использует протокол HTTP.Почти все видели исходный код HTML. Это то, что отправляется через TCP, а протокол HTML создает веб-сайт на основе исходного кода и браузер отображает его на мониторе.

    Порт Протокол Примечания
    21 FTP Протокол передачи файлов.
    22 СШ Безопасный вход в оболочку систем Unix/Linux
    23 Телнет Протокол простого символьного терминала.
    25 SMTP Почтовый протокол (отправитель)
    80 HTTP Протокол передачи веб-документов.
    110 Точка доступа 3 Почтовый протокол (получатель)
    137-139 НЕТБИОС Базовая сетевая система ввода/вывода
    443 HTTPS Безопасный сеанс HTTP

    Номера портов и соответствующие протоколы стандартизированы (см. стол).Это означает, что веб-сервер почти всегда ответит на ваш запрос. порт 80 или 443, почтовый сервер всегда будет связываться с программой электронной почты на портах 25 и 110. Это значительно облегчает трафик в сети, потому что нам не нужно каждый раз узнавать о конфигурации порты сервера, которые мы собираемся использовать. Конечно вы можете настроить веб-сервер (или любой другой) для просмотра его содержимого был доступен на другом порту. Иногда это так. потом адрес в браузере пишется так: http://www.jakisserwer.pl:1234 /.

    Установление соединения с портом

    Приложение на клиентском компьютере, желающее подключиться к какой-либо службе или другое приложение на сервере создает сетевое соединение и он отправляет пакет, содержащий его IP-адрес и номер порта, который он хочет connect, например 80 для протокола HTTP.

    Предположим, вы используете TCP. В этом случае связь существует между серверный порт 80 и динамический порт (т. е. случайный свободный порт из диапазон 1024-16383) клиента.Теперь мы можем много обмениваться с сервером пакеты, передавать и получать килобайты различной информации, проверяя кстати правильную передачу, пока не закончим подключение (или не сделаем это сервер).

    При использовании UDP весь процесс упрощается: мы отправляем на сервер ( собственно только «в сторону» сервера — обращаемся и играем в world) UDP-пакет с некоторой информацией. Здесь мы не уверены, сервер получит пакет из-за отсутствия механизмов контроля передачи по этому протоколу.

    Если сервер, на который мы отправляем данные, не прослушивает порт, z мы пытаемся подключиться — наши пакеты отбрасываются. Это так как для TCP, так и для UDP. Отсюда легко сделать вывод – чем меньше открытые порты, на которых слушает наш компьютер — тем более сложно кража со взломом.

    Ставим активные порты

    Вы не можете ограничить количество открытых портов, не зная, какие порты активны и какие программы их используют — мы можем только полностью отключите доступ извне и тем самым предотвратите себе связь с ресурсами Интернета или локальной сети.Хотя нет один инструмент, который предоставляет всю необходимую информацию — мы поможем вам с несколькими вспомогательными программами. Первый — Диспетчер задач. Показывает все запущенные процессы, отображает их PID (идентификатор) и владельца процесса. Для запуска диспетчера задач нажмите [ Shift+Ctrl+Esc] .

    По умолчанию Менеджер не отображает PID. Чтобы изменить его, перейдите на вкладку Процессы , нажмите меню Просмотр и Выберите столбцы… , установите флажок PID и нажмите OK. Второй инструмент, который мы будем использовать, это список задач , запускать из командной строки, особенно с ключом /SVC, показ запущенных служб для каждого из процессов. Кроме того будем использовать программу netstat , тоже запускать из строки команды. добавив переключатель /O, благодаря которому вы узнаете, что такое PID программы, кто открыл каждое из активных подключений:

    Теперь несложно догадаться, что достаточно проверить PID в Диспетчере задач и мы сразу знаем, какая программа использует данный порт и по какому адресу она подключается.Сравните PID 332 из окна netstat и Диспетчер задач . Вы уже знаете, какую страницу мы просматриваем и в каком браузере? Простой.

    Если в системе нет активных подключений, мы не увидим никаких результатов после выполнения netstat /O. Чтобы получить список всех портов, даже неактивных, но прослушивающих, вызовите netstat /A из командной строки. Чтобы дополнительно отобразить PID владельцев портов и номера портов вместо их имен, мы собираемся запустить netstat / ANO. Пример вызова ниже.

    90 122

    Мы видим много прослушиваемых портов как для TCP, так и для UDP и два активных ПТС. Теперь легко выяснить, какие программы прослушивают эти порты. На сайте организации IANA, занимающейся регистрацией портов и сопутствующие услуги (http://www.iana.org/assignments/port-numbers) давайте проверим сервис на порту 139, работающий на нашем компьютере с идентификатором процесса 4. Это Служба сеанса NetBIOS .Согласно Менеджер job эта служба была запущена как пользователь System . Порт 1465 был динамически назначен веб-браузеру. Гавань 1900 по протоколу UDP используется svchost.exe . Список задач / SVC показывает, что процесс запускается более 20 служб и не может быть выполнен с помощью этих инструментов, чтобы узнать, какая служба его использует. В этом случае Смотрим еще раз список IANA и видим, что этот порт отвечает для поддержки uPnP.

    Таким образом, вы можете получить информацию о каждом активном или прослушиваемом порте на вашем компьютере.

    Ограничение доступа к портам

    Основной целью нашей операции будет ограничение количества портов доступны извне. Мы можем сделать это тремя способами:

    • Брандмауэр подключения к Интернету . Это легко настроить Инструмент позволяет блокировать весь входящий трафик, кроме ответы на соединения, инициированные с нашего компьютера.Блокировка доступа снаружи к портам прослушивания.
    • Фильтрация TCP/IP. Разрешить вам отклонить или принять входящий вызов на основе исходного адреса, номера порта или протокол вызывающего компьютера.
    • Фильтрация IPSec. Механизм аналогичен фильтрам TCP/IP, но обеспечить дополнительную защиту с помощью шифрования или аутентификации входящий звонок.

    Сведения о настройке и использовании брандмауэра Windows вы найдете в другой статье, поэтому мы не будем это обсуждать темы.

    Фильтрация TCP/IP

    В Windows XP этот параметр очень ограничен, так как он имеет фильтр могут использоваться только входящие пакеты и только на основе номера порта и имя протокола. Для включения фильтра TCP/IP выполните следующие действия: Откройте Панель управления и в ней Сетевые подключения , щелкните правой кнопкой мыши подключение к Интернету и выберите Свойства . Во вкладке General выберите Internet Protocol (TCP/IP) и нажмите кнопку Свойства .На следующем шаге во вкладке Общие вкладки Свойства нажмите кнопку Advanced и выберите вкладку Options. Потом в поле Настройки опционально проверьте Фильтрация TCP/IP и нажмите кнопку Свойства. На последнем этапе установите флажок Включить фильтрацию и введите критерии фильтрации.

    Существует только одна логическая причина, по которой параметры фильтра TCP/IP настолько скрыты в системе.На самом деле эта услуга бесполезный. Без возможности фильтрации IP-адресов его полезность она незначительна и на практике ограничивается блокировкой всех порты с указанными исключениями. Фильтр протоколов тоже ничего стоит, потому что практически весь сетевой трафик идет после Протоколы TCP, UDP и ICMP. Если ты их заблокируешь — ты не будешь собой можно было пользоваться интернетом. Безопаснее, чем фильтрация TCP/IP использовать встроенный брандмауэр подключения к Интернету .

    IP-безопасность (IPSec)

    IPSec — хороший механизм безопасности. Он может контролировать трафик входящие и исходящие, а также на основе конкретной модели фильтрации соединение может быть заблокировано, разрешено, аутентифицировано и зашифровано или аутентифицированы и зашифрованы одновременно. В отличие от контроля TCP/IP, который указывает только разрешенные или заблокированные IP-адреса, IPSec согласовывает безопасное соединение между компьютеры.Локальная консоль безопасности, где вы можете для установки оснастки IPSec доступно только в системе Windows XP Professional и запускается из командной строки ( mmc). IPSec лучше всего работает в больших сетях с большим количеством важных данных, например, в корпоративных и банковских системах, поэтому мы не будем по установке и настройке этого инструмента.

    Отключить избыточные службы

    Многие службы Windows XP работают по умолчанию.Большинство запускается автоматически вместе с системой. Закрытие ненужных услуги, мы можем повысить не только безопасность, но и эффективность компьютер. Консоль управления службами доступна на панели управления . Выберите Инструменты администрирования (категория Производительность и обслуживание ) и щелкните значок Услуги .

    Запущенные службы будут известны из столбца Статус . Столбец Тип запуска определяет, как службы будут включены. Автоматический — вкл. system, Manual — только если этого требует программа, Отключено — Служба не будет запущена, даже если потребуется по программе. Большинство сервисов можно включать и выключать по желанию.
    Но! Прежде чем бросаться отключать любую службу после дикого исступления очередь, помните — отключение нужной системе службы приведет к невозможность его запуска.

    Службы, которые вы можете безопасно отключить:

    • ClipBook — если у вас нет приложения ClipBook Viewer
    • Служба отчетов об ошибках — если вы не хотите, чтобы Windows отправлял в Microsoft за информацией и сбоями системы и приложений, отключите его следующим образом: введите Панель управления, Система, Дополнительно, Отчетность ошибки и переключите параметр на Отключить отчеты об ошибках .
    • Публикация через FTP — Из соображений безопасности отключите эту службу, если она вам действительно не нужна.
    • Общий доступ к удаленному рабочему столу NetMeeting — Предоставляет рабочий стол в программе NetMeeting . Если вы не используете его или не хотите им делиться рабочий стол — отключить.
    • Сеть DSDM DDE
    • Диспетчер автоматического подключения удаленного доступа — отключите его, если вы не используете модем.
    • Диспетчер сеансов справки удаленного рабочего стола — отключите, если вы не используете удаленный помощник.
    • Удаленный регистр — отключите эту службу для большей безопасности.
    • Биржевой склад — Практически неиспользуемый сервис.
    • Маршрутизация и удаленный доступ
    • Simple Mail Transfer Protocol — отключите его, если на вашем компьютере нет почтового сервера
    • Телнет

    Рекомендуется оставить для других служб значения по умолчанию.Хороший принято сначала переводить сервис в ручной режим, работать на компьютере в течение нескольких дней и отключать службу только тогда, когда аномального поведения системы не обнаружено.

    .

    Что такое компьютерные порты? Интерфейсы ввода и вывода в компьютерных сетях

    Все компьютеры, будь то ноутбуки или настольные компьютеры, Windows, Mac, Linux или любая другая операционная система, имеют порты. Порты могут быть физическими и виртуальными. Стандартный компьютер имеет оба типа портов, поэтому оба имеют свои собственные определенные функции. Порты, будь они физическими или виртуальными, — это то, как устройства, периферийные устройства, компьютерные сети или программное обеспечение взаимодействуют и взаимодействуют друг с другом.

    Сегодня мы решили вникнуть в это и объяснить — доступным для понимания каждому способом — всевозможные компьютерные порты и проблемы, которые могут возникнуть при их использовании.

    Физические компьютерные порты

    Физические компьютерные порты — это те, с которыми пользователи более знакомы. Порт USB или порт HDMI являются распространенными примерами физических портов компьютера. Оба типа портов можно найти как на Mac, так и на ПК. Порты могут соответствовать различным стандартам, например, у вас может быть несколько портов USB 3.0 и, возможно, один порт USB 2.0 в системе, но в остальном функции стандартизированы.

    Порты виртуальных компьютеров

    Порты виртуальных компьютеров используются сетевыми устройствами для взаимодействия друг с другом. Они используются службами, работающими на компьютере, которые могут отправлять данные или прослушивать входящие запросы. Сетевые порты обозначаются номерами, а некоторые порты зарезервированы для определенной службы. Например, SSH обычно использует порт 22, а FTP — порт 20 или 21.

    Ваш маршрутизатор имеет виртуальные порты, которые позволяют направлять трафик на различные устройства в вашей сети. Например, если у вас есть сетевой принтер и вы отправляете документ на печать, маршрутизатор отправит команду на принтер через внутренние порты. На первый взгляд кажется, что маршрутизатор использует только IP-адрес принтера для отправки команды печати, но виртуальные порты работают, гарантируя, что команда печати получает действительный IP-адрес.

    Проблемы с портами

    И физические, и виртуальные компьютерные порты имеют свой собственный набор проблем.С физическими портами проблемы часто бывают простыми, в то время как с виртуальными портами возникают проблемы, которые часто трудно обнаружить и еще труднее устранить.

    Проблемы с физическими портами

    Физические порты подвержены физическим повреждениям, таким как удары булавкой или падение ноутбука. Все порты могут быть повреждены водой. Некоторые порты могут быть повреждены, если на них внезапно поступит слишком много энергии. Перенапряжение, скорее всего, произойдет в случае портов USB.Если вы подключаете устройство, которое потребляет больше энергии, чем может обеспечить порт USB, это может вызвать скачок напряжения. Некоторые USB-порты достаточно умны, чтобы их можно было отключить, если это произойдет, как и автоматический выключатель, но другие могут быть повреждены.

    Проблемы с виртуальными портами

    Виртуальные порты не могут быть повреждены сами по себе, но они представляют угрозу для систем, которым они принадлежат. Большинство атак находят и нацелены на открытые незащищенные порты.Наиболее распространенной контрмерой в этом случае часто является брандмауэр, ограничивающий трафик/информацию, проходящую через порт. Брандмауэр может генерировать несколько ложных флагов, что лучше, чем передача вредоносных программ. Брандмауэры в системе и сети необходимы для обеспечения безопасности виртуальных портов.

    К счастью, просто открыть виртуальный порт непросто. Открытые выделенные порты уже используются маршрутизатором или другим устройством. Все остальные порты закрыты по умолчанию и должны быть открыты с помощью инструментов командной строки или других подобных инструментов.

    .

    Как определить открытые и заблокированные порты TCP/UDP

    Вы ищете способ узнать, какие порты открыты и какие порты заблокированы на вашем компьютере? Порты — это в основном логические соединения между двумя компьютерами или сетевыми устройствами для обмена данными. Номера портов варьируются от 1 до 65 536, а некоторые номера портов назначаются для определенных задач, например порт 80 для передачи данных HTTP.

    Порт 21 для FTP, порт 25 для SMTP, порт 110 для POP3, порт 23 для Telnet и т. д.Есть много портов, которые, если их оставить открытыми, могут представлять высокий риск для безопасности. Многие вирусы распространяются на разные компьютеры из-за открытых портов, например вирус Sasser, который использовал порт 445 (общий доступ к файлам Windows) для заражения тысяч компьютеров. Прочтите мою предыдущую статью о предотвращении удаленных подключений к вашему компьютеру.

    Есть несколько способов проверить открытые порты, мой любимый — использовать инструменты сканера портов.Они бесплатны, и вам не нужно устанавливать какое-либо программное обеспечение для сканирования открытых портов. Вы также можете сканировать любой компьютер, если знаете его IP-адрес. Если вы настоящий гик или хардкорный администратор, вы можете использовать Netstat для проверки открытых портов.

    Средства сканирования портов

    Действительно хорошим сканером портов является Shopper T1 , который позволяет сканировать один порт, диапазон портов или наиболее распространенные конфиденциальные порты, такие как FTP, NetBIOS и т. д.

    Установите IP-адрес вашего текущего подключения к Интернету по умолчанию, чтобы вы могли проверить свой домашний или офисный маршрутизатор, чтобы увидеть, какие порты прослушиваются. Веб-сервис проведет проверку каждого порта и напечатает строку, показывающую, ответил он или нет.

    Если вы ищете способ протестировать свой сервер или веб-сайт, чтобы увидеть, какие порты могут быть открыты, вы можете попробовать этот классный инструмент от Pentest-Tools. Просто введите URL-адрес веб-сайта, который вы хотите протестировать, и выберите, хотите ли вы выполнить быстрое сканирование или полное сканирование.Полное сканирование требует регистрации, но оно того стоит, если вы хотите убедиться, что ваш сервер в безопасности.

    Как видите, на этом сервере есть несколько известных общеизвестных уязвимостей, а это значит, что хакеры могут легко их использовать.

    Используя оба этих инструмента, вы можете быстро проверить наличие ненужных служб или устаревшего программного обеспечения на вашем компьютере или сервере, которые могут позволить хакеру получить несанкционированный доступ. Наслаждаться!

    .

    КАК: Компьютерные порты и их роль в компьютерных сетях

    Компьютерные порты являются неотъемлемой частью всех вычислительных устройств. Компьютерные порты обеспечивают интерфейсы ввода и вывода, которые устройство должно связывать с периферийными устройствами и компьютерными сетями. Наиболее важные порты на компьютерах используются для компьютерных сетей.

    Физические порты

    Порт может быть физическим или виртуальным. Физические сетевые порты позволяют подключать кабели к компьютерам, маршрутизаторам, модемам и другим периферийным устройствам.Несколько различных типов физических портов, доступных на оборудовании компьютерной сети, включают:

    • Порты Ethernet: квадратные точки подключения кабелей Ethernet.
    • USB-порты: прямоугольные точки подключения USB-кабелей.
    • Последовательные порты: круглые точки подключения для последовательных кабелей.

    Порты в беспроводных сетях

    В то время как проводные компьютерные сети основаны на физических портах и ​​кабелях, беспроводным сетям они не нужны.Например, в сетях Wi-Fi номера каналов представляют полосы радиосигналов.

    портов интернет-протокола

    Виртуальные порты являются неотъемлемой частью сетей Интернет-протокола (IP). Эти порты позволяют приложениям совместно использовать аппаратные ресурсы, не мешая друг другу. Компьютеры и маршрутизаторы автоматически управляют сетевым трафиком через виртуальные порты. Брандмауэры дополнительно обеспечивают некоторый контроль над потоком трафика на каждом виртуальном порту из соображений безопасности.

    В IP-сетях эти виртуальные порты нумеруются от 0 до 65535. Дополнительные сведения см. в разделе Что такое номер порта?

    Проблемы с портами в компьютерных сетях

    Физические порты могут перестать работать по одной из нескольких причин. Причины сбоя порта включают:

    • Скачки напряжения (для устройств, физически подключенных к сети).
    • Наводнение.
    • Внутренняя ошибка.
    • Повреждение, вызванное контактами кабелей (вызванное слишком тугой вставкой кабелей или попыткой подключить к порту не тот кабель).

    За исключением повреждения контакта, физический осмотр аппаратного обеспечения порта, очевидно, не обнаружит ничего неправильного. Выход из строя одного порта многопортового устройства (например, сетевого маршрутизатора) не влияет на работу других портов.

    Скорость и уровень технических характеристик физического порта также не могут быть определены только путем физического осмотра. Например, некоторые устройства Ethernet работают с максимальной скоростью 100 Мбит/с, в то время как другие поддерживают Gigabit Ethernet, но физический интерфейс в обоих случаях одинаков.Точно так же некоторые разъемы USB поддерживают версию 3.0, а другие поддерживают только 2.x, а иногда даже 1.x.

    Самая распространенная проблема, с которой сталкиваются пользователи виртуальных портов, — это сетевая безопасность. Интернет-злоумышленники регулярно проверяют порты веб-сайтов, маршрутизаторов и других шлюзов. Брандмауэр значительно помогает защититься от этих атак, ограничивая доступ к портам по количеству портов. Чтобы быть наиболее эффективным, брандмауэр обеспечивает чрезмерную защиту и иногда блокирует трафик, который пользователь хотел разрешить.Методы настройки правил, которые брандмауэры используют для обработки трафика, такие как политики переадресации портов, могут быть очень сложными для людей, которые не могут ими управлять.

    .Список портов COM

    — COMMON PL

    Несмотря на то, что последовательные порты (аппаратные COM1) исчезли с портативных компьютеров, COM-портов в системе много. В основном они касаются Bluetooth-соединения, а также встроенного GSM-модуля (в нетбуках). Эти COM по большей части бесполезны: COM, принадлежащие устройствам Bluetooth, открываются очень долго, особенно когда устройства находятся вне зоны действия. Это создает иллюзию сбоя системы или зависания программы. Однако после долгого времени и проверки всех доступных портов программа продолжается.Большинство попыток использовать встроенный GSM-модуль для передачи данных обычно заканчиваются неудачей; отправка AT-команды на один из COM-портов часто приводит к зависанию операционной системы. Именно поэтому была создана отдельная программа, позволяющая отключать COM-порты для наших приложений: после их отключения эти порты не видны в приложениях из пакета gm_pol, но в системе они все равно работают, так что не получится выключить Bluetooth или модуль GSM.

    Программа доступна по аббревиатуре «Список COM-портов» в группе «Газмодем» после установки пакета gm_pol.Он также доступен в каждом окне настройки параметров передачи после щелчка правой кнопкой мыши в окне выбора COM-порта.

    В прокручивающемся окне слева имеем содержимое ключа «HKEY_LOCAL_MACHINE\HARDWARE\DEVICEMAP\SERIALCOMM» системного реестра. После запуска редактора реестра Windows regedit.exe мы можем найти указанный выше путь:

    Содержимое ящиков приведено в качестве примера, но применяются некоторые «правила». Если мы работаем на ноутбуке, COM1 обычно является аппаратным последовательным портом, встроенным постоянно, COM3 используется для поддержки модема PSTN, а порядок дальнейших COM зависит от конкретного компьютера.Если до этого были установлены USB/COM-конвертеры, то положение в списке зависит от порядка их установки.

    Возвращаясь к списку COM-портов, ‘Abort’ используется для отключения программы, ‘OK’ для подтверждения изменений и закрытия программы, а Max.L.COM для определения максимального количества обслуживаемых COM-портов. Кнопка используется для выбора всех элементов в списке.

    В правой панели вы можете включить/отключить COM-порты. Щелчок по левому окну обновит оба окна.Если мы запускаем программу в первый раз и не знаем, какие COM-порты предназначены для передачи, следует отключить все порты, кроме COM3, который обычно присутствует в системе (встроенный PSTN-модем). Тогда, если у нас есть уже установленный преобразователь USB/COM или интерфейс ОптоГАЗ типа COGUSB-0x (со стороны системы он тоже COM, с той разницей, что подключается по USB), достаточно включить (или выключите) нужное устройство к USB-порту и нажмите на левой панели.Окна обновятся (предыдущее содержимое левого окна вверху и экран прокручивается), и вы сможете определить, какой COM появился (или исчез). Выбираем его в правой панели и пробуем через него установить соединение.

    При считываниях, проводимых непосредственно на сайте, мы обычно используем только преобразователь ОптоГАЗ (1 COM-порт), остальные можно отключить. Остальные программы начинают с открытия всех тех, которые отмечены как активные в правой панели COM, и это часто занимает много времени.При чтении конвертеров с ноутбука мы не будем использовать модем PSTN (COM3). Аналогично в случае чтения регистраторов CRS-03, поскольку регистратор не отображает свой адрес GM. Достаточно оставить только COM порт, на котором работает конвертер ОПТОГАЗ и выбрать в меню программы Reading Converter (GMWin.exe) Options\Searching for конвертер.

    Тему подготовил: Радослав Подгурский

    .

    3 причины, по которым USB-порты заменяют последовательные порты

    Первоначальный IBM PC включал последовательные порты RS-232, что способствовало распространению формата передачи данных, существовавшего десятилетиями. Тысячи промышленных устройств, от расходомеров до других типов лабораторных приборов, традиционно имеют RS-232 в качестве стандартного порта ввода/вывода. В 2004 году большинство новых ПК перестали поставляться с последовательным интерфейсом RS-232 как частью их стандартной или базовой конфигурации. Обычные настольные периферийные устройства ПК, такие как принтеры, сканеры и факсимильные аппараты, в настоящее время изготавливаются с портами USB.

    Что такое USB?

    USB-порт

    Универсальная последовательная шина, или USB, — это внешний порт, который служит интерфейсом между внешними устройствами и компьютером. Первые персональные компьютеры IBM имели порт RS-232, к которому подключались внешние устройства, такие как клавиатура или мышь. Сегодня порты USB заменяют порты RS-232. В USB-порт можно подключить почти что угодно. Сюда входят клавиатуры, камеры, мыши, джойстики, модемы, zip-дисководы, дисководы для гибких дисков, принтеры и сканеры.

    USB предлагает производителям периферийных устройств три ключевых преимущества:

    1. Совместимость:

      За последние несколько лет последовательные порты практически исчезли с ПК, а на смену им пришли порты USB.Существуют тысячи промышленных устройств с последовательными портами, и это изменение вызывает проблемы. К счастью, вы можете купить недорогой адаптер, позволяющий подключить USB-порт к последовательному устройству. Эти устройства работают хорошо, однако они являются лишь временной мерой.

    2. Скорость:

      USB позволяет передавать данные в среднем в десять раз быстрее обычного параллельного порта. Это также быстрее, чем последовательный порт. Средняя скорость передачи через последовательный порт составляет 150 кбит/с; порт USB до 12 Мбит/с.USB 2 в сорок раз быстрее, с максимальной скоростью передачи 480 Мбит/с. Он обратно совместим с USB 1. Это означает, что если новый компьютер поставляется с USB 2, можно использовать старые USB-устройства. Конечно, они будут работать на скоростях USB 1, но все равно будут работать исправно.

    3. Прочность: Порты USB

      более надежны, чем последовательные порты. Последовательные порты НЕ являются надежными, крошечные штифты очень легко согнуть или сломать. С другой стороны, порты USB очень прочные.

    Исправление проблем с USB-C в Windows

    Обзор USB-C

    С помощью подключения USB-C вы можете заряжать свой ПК с Windows 11, а также подключаться к другим устройствам USB Type-C, таким как мобильные телефоны, док-станции, видеоадаптеры и другие устройства с портом USB-C.

    К сожалению, некоторые комбинации аппаратного и программного обеспечения могут вызывать проблемы.Если это произойдет, вы можете получить уведомление о том, что с подключением USB-C что-то не так. Мы предоставили несколько советов ниже, которые помогут вам исправить ситуацию. И если вы хотите изменить, видите ли вы уведомления о проблемах с USB, вот как это сделать:

    1. Выберите Найдите , введите usb и выберите Настройки USB из списка результатов.

      Открыть настройки USB

    2. Включение или отключение уведомлений о подключении .

    Вот некоторые уведомления USB-C, которые вы можете получить в случае возникновения проблемы:

    Возможно, вы сможете починить USB-устройство

      Проблема с вашим USB-устройством. Выполните следующие действия, чтобы попытаться исправить это. (Код ошибки ____)

    Попробуйте эти решения

    Возможная причина

    1. Найдите код ошибки на ПК с Windows 11 и запишите его.

    2. Для кода ошибки, который вы видите, выполните действия по устранению неполадок, описанные в разделе Коды ошибок в диспетчере устройств в Windows.

    Примечание. Это относится ко всем кодам ошибок, отображаемым в диспетчере устройств, за исключением кода ошибки 28 (драйверы для устройства не установлены).

    USB-устройство, к которому вы подключились, сообщило о проблеме или о проблеме с драйвером устройства.

    Чтобы найти код ошибки на ПК с Windows 11
    1. Нажмите кнопку Пуск , затем введите Диспетчер устройств и выберите Диспетчер устройств из списка результатов.

    2. В диспетчере устройств найдите устройство. Он должен быть отмечен желтым восклицательным знаком.

    3. Выберите устройство, нажмите и удерживайте (или щелкните правой кнопкой мыши) его, а затем выберите Свойства . Код ошибки отображается под Состояние устройства .

    Медленно подключено зарядное устройство USB

    Чтобы ускорить зарядку, используйте зарядное устройство и кабель, входящие в комплект поставки устройства.

    Попробуйте эти решения

    Возможные причины

    • Используйте зарядное устройство и кабель, входящие в комплект поставки ПК.

    • Убедитесь, что зарядное устройство подключено к зарядному порту USB-C на вашем ПК.

    • Используйте баллончик со сжатым воздухом для очистки порта USB-C на вашем ПК.

    • Зарядное устройство несовместимо с вашим ПК.

    • Зарядное устройство недостаточно мощное для зарядки ПК.

    • Зарядное устройство не подключено к зарядному порту на вашем ПК.

    • Мощность кабеля для зарядки недостаточна для зарядного устройства или ПК.

    • Пыль или грязь внутри USB-порта вашего устройства мешали правильной установке зарядного устройства.

    • Зарядное устройство подключено через внешний концентратор или док-станцию.

    Примечания:

    • ПК с разъемами USB Type-C имеет более высокие пределы мощности.Если разъем поддерживает USB Power Delivery, он может заряжаться еще быстрее при более высоких уровнях мощности.

    • Для более быстрой зарядки ваш компьютер, зарядное устройство и кабель должны соответствовать отраслевым стандартам. Ваше зарядное устройство и кабель также должны поддерживать уровни мощности, необходимые вашему компьютеру для более быстрой зарядки. Например, если вашему ПК требуется 12 В и 3 А для самой быстрой зарядки, зарядное устройство 5 В, 3 А не обеспечит вам самую быструю зарядку.

    • Зарядные устройства без стандартного разъема USB Type-C могут использовать проприетарный нестандартный разъем, который не поддерживается вашим ПК.

    ПК не заряжается

    Чтобы ускорить зарядку, используйте зарядное устройство и кабель, входящие в комплект поставки устройства.

    Попробуйте эти решения

    Возможные причины

    • Используйте зарядное устройство и кабель, входящие в комплект поставки ПК.

    • Убедитесь, что зарядное устройство подключено к зарядному порту USB-C на вашем ПК.

    • Используйте баллончик со сжатым воздухом для очистки порта USB-C на вашем ПК.

    • Зарядное устройство несовместимо с вашим ПК.

    • Зарядное устройство недостаточно мощное для зарядки ПК.

    • Зарядное устройство не подключено к зарядному порту на вашем ПК.

    • Кабель для зарядки не соответствует требованиям к питанию зарядного устройства или ПК.

    • Пыль или грязь внутри USB-порта вашего устройства могут мешать правильной установке зарядного устройства.

    • Зарядное устройство подключено к вашему ПК через внешний концентратор или док-станцию.

    Примечания:

    • ПК с разъемами USB Type-C имеет более высокие пределы мощности.Если разъем поддерживает USB Power Delivery, он может заряжаться еще быстрее при более высоких уровнях мощности.

    • Для более быстрой зарядки ваш компьютер, зарядное устройство и кабель должны соответствовать отраслевым стандартам. Ваше зарядное устройство и кабель также должны поддерживать уровни мощности, необходимые вашему компьютеру для более быстрой зарядки. Например, если вашему ПК требуется 12 В и 3 А для самой быстрой зарядки, зарядное устройство 5 В, 3 А не обеспечит вам самую быструю зарядку.

    • Зарядные устройства без стандартного разъема USB Type-C могут использовать проприетарный нестандартный разъем, который не поддерживается вашим ПК.

    Функциональность устройства USB или Thunderbolt может быть ограничена

    Убедитесь, что устройство, к которому вы подключаетесь, поддерживается и что вы используете правильный кабель.

    Попробуйте эти решения

    Возможные причины

    • Убедитесь, что ваш компьютер поддерживает те же функции USB-C, что и подключенное устройство.

    • Убедитесь, что кабель поддерживает те же функции USB-C, что и подключенное устройство.

    • Убедитесь, что устройство или ключ подключены напрямую к вашему ПК.

    • Убедитесь, что устройство или адаптер подключены к порту USB-C на вашем ПК, который поддерживает правильный альтернативный режим.Например, если вы подключаете устройство с альтернативным режимом Thunderbolt, убедитесь, что вы подключаетесь к порту USB-C, который поддерживает Thunderbolt.

    • Устройство или ключ, к которому вы подключились, имеет новые функции для USB-C, которые не поддерживаются вашим компьютером.

    • Устройство, к которому вы подключились, имеет новые функции для USB-C, которые кабель не поддерживает.

    • Устройство или ключ не подключены к правильному порту USB-C на вашем ПК.

    • Устройство или ключ использует внешний концентратор или док-станцию ​​для подключения к вашему ПК.

    • К вашему ПК подключено слишком много других устройств или ключей в альтернативном режиме.

    Примечания:

    • USB Type-C имеет новую функцию под названием «Альтернативные режимы». Если ваш кабель USB-C имеет эту функцию, вы можете подключаться к устройствам, отличным от USB, которые поддерживают тот же альтернативный режим. Например, если ваш кабель USB-C имеет альтернативный режим Thunderbolt, вы можете подключаться к устройствам Thunderbolt. Нет никаких настроек для включения — ваше устройство автоматически использует соответствующий режим, если он поддерживается.

    • Функция альтернативного режима должна поддерживаться аппаратным и программным обеспечением ПК, а также подключенным устройством или ключом. Вам также может понадобиться специальный кабель USB-C.

    Подключение дисплея может быть ограничено

    Соединение DisplayPort/MHL может не работать.Попробуйте использовать другой кабель.

    Попробуйте эти решения

    Возможные причины

    • Убедитесь, что ваш ПК, внешний дисплей и кабель поддерживают альтернативные режимы DisplayPort или MHL.

    • Убедитесь, что устройство или ключ подключены напрямую к вашему ПК.

    • Убедитесь, что устройство или адаптер подключены к порту USB-C на вашем ПК, который поддерживает правильный альтернативный режим. Например, адаптер альтернативного режима DisplayPort должен быть подключен к порту USB-C на вашем ПК, который поддерживает альтернативный режим DisplayPort.

    • Устройство или ключ, к которому вы подключились, имеет новые функции для USB-C, которые не поддерживаются вашим ПК.

    • Устройство, к которому вы подключились, имеет новые функции для USB-C, которые кабель не поддерживает.

    • Устройство или ключ не подключены к правильному порту USB-C на вашем ПК.

    • Устройство или ключ подключены к вашему ПК через внешний концентратор или док-станцию.

    • К вашему ПК подключено слишком много других устройств или ключей, использующих соединение USB-C.

    Примечания. USB Type-C имеет новую функцию под названием «Альтернативные режимы», которая позволяет использовать не-USB-соединения с кабелем USB-C и соединением. Нет никаких настроек для включения — ваше устройство автоматически использует соответствующий режим, если он поддерживается. Вот альтернативные режимы отображения, которые может поддерживать ваш кабель:

    • DisplayPort

      Альтернативный режим DisplayPort позволяет проецировать видео и воспроизводить звук на внешнем дисплее, поддерживающем DisplayPort.

    • МХЛ

      Альтернативный режим MHL позволяет проецировать видео и воспроизводить звук на внешнем дисплее, поддерживающем MHL.

    • HDMI

      Альтернативный режим HDMI позволяет проецировать видео и воспроизводить звук на внешнем дисплее, поддерживающем HDMI.

    Используйте другой порт USB

    Этот порт USB не поддерживает DisplayPort, Thunderbolt или MHL. Подключите USB-устройство к другому USB-порту на вашем ПК.

    — ИЛИ —

    USB-устройство может иметь ограниченную функциональность при подключении к этому порту.Подключите USB-устройство к другому USB-порту на вашем ПК.

    Попробуйте эти решения

    Возможные причины

    • Убедитесь, что устройство или ключ подключены напрямую к вашему ПК.

    • Убедитесь, что устройство или ключ подключены к порту USB-C на вашем ПК, который поддерживает функции устройства или ключа. Например, если вы подключаете устройство Thunderbolt, убедитесь, что оно подключено к порту USB-C на вашем ПК, который поддерживает Thunderbolt.

    Устройство USB может работать неправильно

    Возможно, ваш компьютер не обеспечивает достаточного питания USB-устройства.Подключите адаптер питания к USB-устройству или попробуйте использовать другой компьютер.

    Попробуйте эти решения

    Возможные причины

    • Если USB-устройство может питаться от внешнего источника, подключите его к внешнему источнику питания.

    • Подключайте компьютер к внешнему источнику питания и не используйте его от батареи.

    • Отключите все неиспользуемые USB-устройства, подключенные к вашему ПК.

    • Ваш компьютер не может питать устройство, к которому вы подключены, потому что это устройство не поддерживается.

    • Аккумулятор вашего ПК разряжен, поэтому он временно ограничивает количество энергии, которое может обеспечить устройство.

    • Ваш компьютер подает питание на другие устройства, поэтому он временно ограничил подачу питания на устройство, к которому вы только что подключились.

    • Устройство, к которому вы подключились, требует больше энергии, чем может обеспечить ПК.

    Неподдерживаемый аудиоадаптер USB

    Вместо этого подключите цифровой аудиоадаптер USB-C.

    Попробуйте это решение

    Возможная причина

    Если к компьютеру подключен аналоговый аудиоадаптер USB-C, отключите его, а затем вместо него подключите цифровой аудиоадаптер USB-C.

    Ваш компьютер не поддерживает аудиоадаптер, к которому вы подключились.

    Примечание. Существует два типа аудиоадаптеров USB-C: аналоговые и цифровые. Большинство ПК поддерживают только цифровые аудиоадаптеры USB-C, которые содержат оборудование, преобразующее цифровые аудиоданные с ПК в аналоговый сигнал, который могут воспроизводить наушники или динамики.Цифровые аудиоадаптеры USB-C часто дороже аналоговых аудиоадаптеров.

    Обзор USB-C

    С помощью подключения USB-C вы можете заряжать свой ПК с Windows 10, а также подключаться к другим устройствам USB Type-C, таким как мобильные телефоны, док-станции, видеоадаптеры и другие устройства с портом USB-C.

    К сожалению, некоторые комбинации аппаратного и программного обеспечения могут вызывать проблемы. Если это произойдет, вы можете получить уведомление о том, что с подключением USB-C что-то не так. Мы предоставили несколько советов ниже, которые помогут вам исправить ситуацию. И если вы хотите изменить, видите ли вы уведомления о проблемах с USB, вот как это сделать:

    1. Нажмите кнопку Пуск , затем выберите Настройки > Устройства > USB .

      Открыть настройки USB

    2. Установите или снимите флажок Уведомлять меня о проблемах с подключением к USB-устройствам .

    Вот некоторые уведомления USB-C, которые вы можете получить в случае возникновения проблемы:

    Возможно, вы сможете починить USB-устройство

      Проблема с вашим USB-устройством.Выполните следующие действия, чтобы попытаться исправить это. (Код ошибки ____)

    Попробуйте эти решения

    Возможная причина

    1. Найдите код ошибки на ПК с Windows 10 (или телефоне) и запишите его.

    2. Для кода ошибки, который вы видите, выполните действия по устранению неполадок, описанные в разделе Коды ошибок в диспетчере устройств в Windows.

    Примечание. Это относится ко всем кодам ошибок, отображаемым в диспетчере устройств, за исключением кода ошибки 28 (драйверы для устройства не установлены).

    USB-устройство, к которому вы подключились, сообщило о проблеме или о проблеме с драйвером устройства.

    Чтобы найти код ошибки на ПК с Windows 10

    1. Нажмите кнопку Пуск  , затем в поле поиска на панели задач введите диспетчер устройств и выберите Диспетчер устройств из списка результатов.

    2. В диспетчере устройств найдите устройство. Он должен быть отмечен желтым восклицательным знаком.

    3. Выберите устройство, нажмите и удерживайте (или щелкните правой кнопкой мыши) его, а затем выберите Свойства . Код ошибки отображается под Состояние устройства .

    Чтобы найти код ошибки на телефоне с Windows 10

    Медленно подключено зарядное устройство USB

    Чтобы ускорить зарядку, используйте зарядное устройство и кабель, входящие в комплект поставки устройства.

    Попробуйте эти решения

    Возможные причины

    • Используйте зарядное устройство и кабель, входящие в комплект поставки ПК (или телефона).

    • Убедитесь, что вы подключаете зарядное устройство к зарядному порту USB-C на вашем ПК (или телефоне).

    • Используйте баллончик со сжатым воздухом для очистки порта USB-C на вашем ПК (или телефоне).

    • Зарядное устройство несовместимо с вашим ПК (или телефоном).

    • Зарядное устройство недостаточно мощное для зарядки ПК (или телефона).

    • Зарядное устройство не подключено к зарядному порту на вашем ПК (или телефоне).

    • Мощность кабеля для зарядки недостаточна для зарядного устройства, ПК или телефона.

    • Пыль или грязь внутри USB-порта вашего устройства мешали правильной установке зарядного устройства.

    • Зарядное устройство подключено через внешний концентратор или док-станцию.

    Примечания:

    • ПК (или телефон) с разъемами USB Type-C имеют более высокие пределы мощности.Если разъем поддерживает USB Power Delivery, он может заряжаться еще быстрее при более высоких уровнях мощности.

    • Для более быстрой зарядки ваш компьютер (или телефон), зарядное устройство и кабель должны соответствовать отраслевым стандартам. Ваше зарядное устройство и кабель также должны поддерживать уровни мощности, необходимые вашему ПК (или телефону) для более быстрой зарядки. Например, если вашему ПК требуется 12 В и 3 А для самой быстрой зарядки, зарядное устройство 5 В, 3 А не обеспечит вам самую быструю зарядку.

    • Зарядные устройства без стандартного разъема USB Type-C могут использовать проприетарный нестандартный разъем, который не поддерживается вашим ПК (или телефоном).

    ПК (или телефон) не заряжается

    Чтобы ускорить зарядку, используйте зарядное устройство и кабель, входящие в комплект поставки устройства.

    Попробуйте эти решения

    Возможные причины

    • Используйте зарядное устройство и кабель, входящие в комплект поставки ПК (или телефона).

    • Убедитесь, что вы подключаете зарядное устройство к зарядному порту USB-C на вашем ПК (или телефоне).

    • Используйте баллончик со сжатым воздухом для очистки порта USB-C на вашем ПК (или телефоне).

    • Зарядное устройство несовместимо с вашим ПК (или телефоном).

    • Зарядное устройство недостаточно мощное для зарядки ПК (или телефона).

    • Зарядное устройство не подключено к зарядному порту на вашем ПК (или телефоне).

    • Зарядный кабель не соответствует требованиям к питанию зарядного устройства, ПК или телефона.

    • Пыль или грязь внутри USB-порта вашего устройства могут мешать правильной установке зарядного устройства.

    • Зарядное устройство подключено к вашему ПК (или телефону) через внешний концентратор или док-станцию.

    Примечания:

    • ПК (или телефон) с разъемами USB Type-C имеют более высокие пределы мощности.Если разъем поддерживает USB Power Delivery, он может заряжаться еще быстрее при более высоких уровнях мощности.

    • Для более быстрой зарядки ваш компьютер (или телефон), зарядное устройство и кабель должны соответствовать отраслевым стандартам. Ваше зарядное устройство и кабель также должны поддерживать уровни мощности, необходимые вашему ПК (или телефону) для более быстрой зарядки. Например, если вашему ПК требуется 12 В и 3 А для самой быстрой зарядки, зарядное устройство 5 В, 3 А не обеспечит вам самую быструю зарядку.

    • Зарядные устройства без стандартного разъема USB Type-C могут использовать проприетарный нестандартный разъем, который не поддерживается вашим ПК (или телефоном).

    Устройство USB может не работать

    Попробуйте подключить его к ПК.

    Попробуйте эти решения

    Возможная причина

    • Убедитесь, что на вашем телефоне с Windows 10 установлены все последние обновления для Windows.Чтобы проверить наличие последних обновлений, на Пуск проведите пальцем по списку Все приложения, а затем выберите Настройки > Обновление и безопасность > Обновление телефона > Проверить наличие обновлений . Это позволяет проверить наличие последних обновлений для Windows и новейших драйверов устройств. Дополнительные сведения см. в разделе Обновления Windows 10.

    • Если на вашем телефоне с Windows 10 уже установлена ​​последняя версия Windows 10 Mobile, попробуйте вместо этого подключить ваше устройство к ПК с Windows 10.

    В устройстве, к которому вы подключились, есть драйвер, который не поддерживается версией Windows 10 Mobile, на которой работает ваш телефон. Сведения о поддерживаемых устройствах см. в разделе Универсальная последовательная шина (USB).

    Функциональность устройства USB или Thunderbolt может быть ограничена

    Убедитесь, что устройство, к которому вы подключаетесь, поддерживается и что вы используете правильный кабель.

    Попробуйте эти решения

    Возможные причины

    • Убедитесь, что ваш ПК (или телефон) поддерживает те же функции USB-C, что и подключенное устройство.

    • Убедитесь, что кабель поддерживает те же функции USB-C, что и подключенное устройство.

    • Убедитесь, что устройство или ключ подключены напрямую к вашему ПК (или телефону).

    • Убедитесь, что устройство или ключ подключены к порту USB-C на вашем ПК (или телефоне), который поддерживает правильный альтернативный режим.Например, если вы подключаете устройство с альтернативным режимом Thunderbolt, убедитесь, что вы подключаетесь к порту USB-C, который поддерживает Thunderbolt.

    • Устройство или ключ, к которому вы подключились, имеет новые функции для USB-C, которые не поддерживаются вашим ПК (или телефоном).

    • Устройство, к которому вы подключились, имеет новые функции для USB-C, которые кабель не поддерживает.

    • Устройство или ключ не подключены к нужному порту USB-C на вашем ПК (или телефоне).

    • Устройство или ключ использует внешний концентратор или док-станцию ​​для подключения к вашему ПК (или телефону).

    • К вашему ПК (или телефону) подключено слишком много других устройств или ключей в альтернативном режиме.

    Примечания:

    • USB Type-C имеет новую функцию под названием «Альтернативные режимы». Если ваш кабель USB-C имеет эту функцию, вы можете подключаться к устройствам, отличным от USB, которые поддерживают тот же альтернативный режим. Например, если ваш кабель USB-C имеет альтернативный режим Thunderbolt, вы можете подключаться к устройствам Thunderbolt. Нет никаких настроек для включения — ваше устройство автоматически использует соответствующий режим, если он поддерживается.

    • Функция альтернативного режима должна поддерживаться аппаратным и программным обеспечением ПК или телефона, а также подключенным устройством или аппаратным ключом. Вам также может понадобиться специальный кабель USB-C.

    Подключение дисплея может быть ограничено

    Соединение DisplayPort/MHL может не работать.Попробуйте использовать другой кабель.

    Попробуйте эти решения

    Возможные причины

    • Убедитесь, что ваш ПК (или телефон), внешний дисплей и кабель поддерживают альтернативные режимы DisplayPort или MHL.

    • Убедитесь, что устройство или ключ подключены напрямую к вашему ПК (или телефону).

    • Убедитесь, что устройство или ключ подключены к порту USB-C на вашем ПК (или телефоне), который поддерживает правильный альтернативный режим. Например, адаптер альтернативного режима DisplayPort должен быть подключен к порту USB-C на вашем ПК (или телефоне), который поддерживает альтернативный режим DisplayPort.

    • Устройство или ключ, к которому вы подключились, имеет новые функции для USB-C, которые не поддерживаются вашим ПК (или телефоном).

    • Устройство, к которому вы подключились, имеет новые функции для USB-C, которые кабель не поддерживает.

    • Устройство или ключ не подключены к нужному порту USB-C на вашем ПК (или телефоне).

    • Устройство или ключ подключен к вашему ПК (или телефону) с помощью внешнего концентратора или док-станции.

    • К вашему ПК (или телефону) подключено слишком много других устройств или ключей, использующих соединение USB-C.

    Примечания. USB Type-C имеет новую функцию под названием «Альтернативные режимы», которая позволяет использовать не-USB-соединения с кабелем USB-C и соединением. Нет никаких настроек для включения — ваше устройство автоматически использует соответствующий режим, если он поддерживается. Вот альтернативные режимы отображения, которые может поддерживать ваш кабель:

    • DisplayPort

      Альтернативный режим DisplayPort позволяет проецировать видео и воспроизводить звук на внешнем дисплее, поддерживающем DisplayPort.

    • МХЛ

      Альтернативный режим MHL позволяет проецировать видео и воспроизводить звук на внешнем дисплее, поддерживающем MHL.

    • HDMI

      Альтернативный режим HDMI позволяет проецировать видео и воспроизводить звук на внешнем дисплее, поддерживающем HDMI.

    Эти два ПК (мобильные устройства) не могут обмениваться данными

    Попробуйте подключить один из них к мобильному устройству (ПК).

    Попробуйте это решение

    Возможные причины

    Вместо этого подключите ПК с Windows 10 к телефону с Windows 10.

    Эти типы соединений в настоящее время не поддерживаются:

    Используйте другой порт USB

    Этот порт USB не поддерживает DisplayPort, Thunderbolt или MHL. Подключите USB-устройство к другому USB-порту на вашем ПК.

    — ИЛИ —

    USB-устройство может иметь ограниченную функциональность при подключении к этому порту. Подключите USB-устройство к другому USB-порту на вашем ПК.

    Попробуйте эти решения

    Возможные причины

    • Убедитесь, что устройство или ключ подключены напрямую к вашему ПК (или телефону).

    • Убедитесь, что устройство или ключ подключены к порту USB-C на вашем ПК (или телефоне), который поддерживает функции устройства или ключа. Например, если вы подключаете устройство Thunderbolt, убедитесь, что оно подключено к порту USB-C на вашем ПК (или телефоне), который поддерживает Thunderbolt.

    Устройство USB может работать неправильно

    Возможно, ваш компьютер (или телефон) не обеспечивает достаточного питания USB-устройства.Подключите адаптер питания к USB-устройству или попробуйте использовать другой компьютер (или телефон).

    Попробуйте эти решения

    Возможные причины

    • Если USB-устройство может питаться от внешнего источника, подключите его к внешнему источнику питания.

    • Подключайте компьютер (или телефон) к внешнему источнику питания и не работайте от батареи.

    • Отключите все неиспользуемые USB-устройства, подключенные к вашему ПК.

    • Ваш компьютер (или телефон) не может питать устройство, к которому вы подключены, поскольку это устройство не поддерживается.

    • Аккумулятор вашего ПК (или телефона) разряжен, поэтому он временно ограничивает количество энергии, которое может обеспечить устройство.

    • Ваш компьютер (или телефон) обеспечивает питанием другие устройства, поэтому он временно ограничил питание устройства, к которому вы только что подключились.

    • Устройство, к которому вы подключились, требует больше энергии, чем может обеспечить ПК (или телефон).

    Неподдерживаемый аудиоадаптер USB

    Вместо этого подключите цифровой аудиоадаптер USB-C.

    Попробуйте это решение

    Возможная причина

    Если к компьютеру подключен аналоговый аудиоадаптер USB-C, отключите его, а затем вместо него подключите цифровой аудиоадаптер USB-C.

    Ваш компьютер не поддерживает аудиоадаптер, к которому вы подключились.

    Примечание. Существует два типа аудиоадаптеров USB-C: аналоговые и цифровые. Большинство ПК поддерживают только цифровые аудиоадаптеры USB-C, которые содержат оборудование, преобразующее цифровые аудиоданные с ПК в аналоговый сигнал, который могут воспроизводить наушники или динамики.Цифровые аудиоадаптеры USB-C часто дороже аналоговых аудиоадаптеров.

    Объяснение компьютерных портов: USB, Thunderbolt, HDMI

    Кому нужны порты? Кажется, что в настоящее время вы можете подключить большинство своих периферийных устройств с помощью беспроводных интерфейсов, таких как Bluetooth и WiFi. Это почти правда. Однако физические соединения быстрее, имеют большую пропускную способность и более надежны.Не говоря уже о том, что знание своих портов однажды может спасти вам жизнь! В этой ситуации вот наш путеводитель по самым популярным компьютерным портам. Это даст вам базовое понимание, которое необходимо для всех..

    Прежде чем продолжить, мы хотели бы напомнить нашим читателям, что по возможности нужно покупать высококачественные кабели – в конечном итоге это сэкономит вам время и деньги.

    Порты USB

    U niversal S серийный B us, пожалуй, самое известное имя порта.Это стандарт, используемый для передачи данных, и последние версии настолько быстры, что по одной ссылке можно передать все ваши видео, аудио и интернет-пакеты. Хорошими примерами являются док-станции и репликаторы портов — все они подключаются к вашему ноутбуку с помощью одного USB-кабеля!

    Люди путаются, когда дело доходит до соглашений об именах USB. Мы не можем винить их. Орган по сертификации USB меняет их с каждым новым стандартом. Вот основные термины, которые необходимо знать при работе с портами USB:

    • Стандарт USB — описывает все, от физических разъемов и кабелей до протоколов связи.На данный момент существует 4 основные версии — от USB1.0 до USB4.0.
    • Порт USB – физический разъем типа розетки (гнездовой), определенный стандартом USB. Оригинальный и самый известный порт USB — Type A , впервые описанный в версии 1.0 Стандарта.
    • Скорость USB — это скорость, с которой соединение USB может передавать данные. Орган по стандартизации USB использует имена и числа для обозначения максимальной скорости, поддерживаемой данным портом USB: Низкая скорость (1.5 Мбит/с), Full Speed ​​(12 Мбит/с), High Speed ​​(480 Мбит/с), SuperSpeed ​​(5 Гбит/с) и SuperSpeed+ (от 10 Гбит/с до 40 Гбит/с). Не волнуйтесь, если вас смущают названия, на самом деле их никто не использует. Когда люди хотят сослаться на скорость данного USB-порта, они просто используют значение Гбит / с или версию стандарта USB, которую он поддерживает. Например, я могу сказать: «Это порт USB 3.0». Это позволит сразу получить всю необходимую информацию о возможностях рассматриваемого порта.



    USB тип A и тип B

    *Также известен как USB-A и USB-B или USB 2.0 Тип А и В

    Это оригинальные разъемы USB, которые на сегодняшний день несколько устарели. Со стороны компьютера вы найдете гнездо USB типа A, а периферийное устройство будет иметь гнездо типа B. Наличие различных типов разъемов для компьютера (также называемого хостом ) и периферийного устройства было сделано намеренно. . Цель состоит в том, чтобы избежать повреждения, непреднамеренно подключив два хоста друг к другу.

    Если разъем USB типа A поддерживает интерфейс USB 2.0, он будет обозначаться как USB 2.0 Type A . В наши дни все разъемы типа A и B, которые вы увидите, поддерживают как минимум стандарт USB 2.0, обеспечивая максимальную скорость до 480 Мбит/с.

    Стоит отметить, что Type A, определяемый стандартом USB 1.0, и Type A, определяемый стандартом USB 2.0, физически идентичны на 100% — у них одинаковое количество контактных контактов (4) и форм-фактор. Разница в скорости, которую они поддерживают.

    Периферийные устройства, подключенные к порту USB-A компьютера, могут рисовать не более 2.5 Вт ( 500 мА при 5 В).

    Типы A и B в настоящее время заменяются новыми USB 3.0 Type A и B.

    USB Micro тип B (Micro-B)

    *Также известен как Micro-B

    Micro-B используется преимущественно смартфонами. Он поддерживает стандарт USB 2.0, что означает, что он достигает скорости 480 Мбит/с . Интересно, что разъем имеет 5 контактов — на один больше, чем у USB-A. Этот контакт используется для поддержки USB OTG (On The Go) — функции, которая позволяет смартфонам работать с внешними накопителями, камерами и другими периферийными устройствами.Кабель должен иметь специальную разводку внутри, если он поддерживает USB OTG.

    USB 3.0, тип A и тип B

    *Также известен как USB-A 3.0 и USB-B 3.0 или SuperSpeed ​​типа A и SuperSpeed ​​типа B

    Новый 3.0 Type A ощущается и выглядит так же, как и старый Type A. Но если вы его откроете, внутри вы обнаружите, что у него на 5 контактов больше, или всего 9. Эти дополнительные контакты позволяют порту передавать данные с более высокой скоростью. Однако разъем USB 3.0 Type B полностью отличается от старого 2.0 версия.

    Новые порты впервые определены в стандарте USB 3.0 с максимальной скоростью передачи 5 Гбит/с . В следующем USB 3.1 порты остались физически без изменений, но благодаря улучшениям в Стандарте их скорость передачи увеличилась вдвое до 10Гбит/с .

    Одной из наиболее важных особенностей разъема USB 3.0 типа A является то, что он имеет ту же форму и размер, что и старый USB тип A, что обеспечивает полную обратную совместимость. Совершенно нормально вставлять 2.0 подключается к порту 3.0 и наоборот. Единственным недостатком является то, что такое соединение будет работать на более медленных скоростях 2.0.

    Однако порт USB-B 3.0 не имеет 100% совместимости со старым USB-B. Вы можете вставить старый Type B в новый, но не наоборот.

    Максимальная мощность, которую может обеспечить USB-A 3.0, составляет около 4,5 Вт ( 900 мА при 5 В).

    Как отличить порты USB 2.0 и USB 3.0? Отличить их можно либо по цвету , либо по логотипам , видимым на боковых сторонах портов.Однако, если вы хотите быть абсолютно уверенным, рекомендуем прочитать техническую спецификацию для вашего компьютера.

    Схемы раскраски USB следующие: порты, окрашенные в черный цвет или в серый , скорее всего, являются USB 2.0; синий и желтый должны поддерживать версию 3.0 или выше. Кроме того, желтый цвет означает, что порт относится к типу с режимом сна и зарядки . Порты USB, окрашенные в красный цвет , скорее всего, реализуют стандарт 3.1 версия стандарта.

    Тем не менее, имейте в виду, что новые компьютеры, особенно ноутбуки, не имеют цветовых схем, а имеют все порты USB, окрашенные в черный цвет.

    Если вы хотите узнать, как определить версию USB-порта по логотипу, ознакомьтесь с нашей таблицей с версиями USB и разъемами ниже.



    USB 3.0 микро тип B

    * Также известен как Micro-B SuperSpeed ​​

    Этот порт не так популярен и используется немногими периферийными устройствами.Он поддерживает скорость до 10 Гбит/с при использовании протокола USB 3.1. Внутри разъема вы найдете 10 контактов.

    USB тип С

    * Также известен как USB-C

    Если и будет один порт, чтобы управлять ими всеми, то, вероятно, это USB-C. Он становится суперпопулярным, поскольку поддерживает огромное количество протоколов: USB 2.0, USB 3.0, USB 3.1, USB 3.2 и USB 4.0 с добавлением Thunderbolt 3, DisplayPort, HDMI и других. Если вы хотите узнать, какой из стандартов поддерживает ваш USB-C, вам придется прочитать документацию к вашему компьютеру.Будьте осторожны, очень часто бывает так, что компьютер имеет USB-C, который не поддерживает Thunderbolt 3. Может быть даже более экстремальная ситуация (хотя и очень редко), когда, например, конкретный порт USB-C не работает. поддерживает только USB 2.0.

    В настоящее время максимальная пропускная способность для порта USB Type C составляет 40 Гбит/с — в случае использования Thunderbolt 3 или USB4.0.

    Приятной особенностью USB-C является то, что он обеспечивает подачу питания (PD) до 100 Вт, а иногда даже немного больше.В результате многие новые компьютеры заряжаются исключительно через USB-C вместо старого разъема типа «бочонок». Тем не менее, мы рекомендуем по возможности выбирать ноутбук с выделенным зарядным портом. Это даст вам дополнительную гибкость и более сильную физическую связь. Поскольку кабели питания, как правило, тяжелые, мы считаем, что разъем USB-C недостаточно прочный для этой цели.

    Разъем USB-C является двунаправленным, поэтому при его подключении не нужно уделять особого внимания.Внутри порта USB-C вы найдете 24 контакта!

    Сравнительная таблица — версии USB, разъемы, скорости и логотипы

    * Имейте в виду, что из-за запутанных соглашений об именах версия USB-порта может называться более чем одним именем.



    Видеопорты

    VGA

    V ideo G raphics Массив используется для передачи аналогового видео. Порт VGA использует разъем DE-15, которому почти 40 лет.Максимальное поддерживаемое разрешение точно не определено, но обычно составляет около [email protected]. Поскольку кабель VGA передает аналоговые видеоданные, особенно важно, чтобы он был высокого качества. Если вы сегодня купите новый компьютер, скорее всего, в нем не будет порта VGA. Однако на большинстве старых отремонтированных ПК он будет.

    ДВИ

    DVI расшифровывается как D igital V isual I Интерфейс и используется для передачи несжатых видеоданных.DVI не передает звук. Хотя DVI является цифровым интерфейсом, он также является кабелем передачи аналогового видеосигнала, совместимым с интерфейсом VGA. Имя вашего порта DVI указывает, какой формат он поддерживает.

    DVI-I (встроенный) поддерживает как цифровое, так и аналоговое видео. С помощью очень дешевого пассивного адаптера вы можете подключить свой дисплей VGA или HDMI к источнику DVI-I. Подключение монитора DisplayPort тоже возможно, но потребуется использовать более дорогой активный адаптер (конвертер).

    DVI-D поддерживает только цифровой формат. Это означает, что порт DVI-D не поддерживает устаревший интерфейс VGA. Использование старого монитора VGA возможно только с активным адаптером.

    DVI-A передает только аналоговый сигнал. Максимальное разрешение, которое вы можете ожидать для этого режима, составляет около 1920×[email protected] . Сигнал DVI-A совместим со стандартом VGA. Таким образом, подключение VGA-дисплея к порту DVI-A с помощью пассивного адаптера тривиально.С другой стороны, если вы хотите подключить монитор HDMI, вам нужно будет купить преобразователь. Этот преобразователь должен быть запитан. Большинство активных преобразователей питаются от порта USB.

    DVI Одноканальный и Двухканальный

    DVI может иметь два цифровых режима работы: одноканальный, который поддерживает максимум 1920×[email protected] , и двухканальный, поддерживающий 2560×[email protected] или [email protected] .

    Примечание. Производители оборудования могут использовать порты DVI со всеми доступными контактами.Это не гарантирует, что порт относится к типу DVI-I. Это просто предупредительный шаг, который позволяет избежать повреждения контактов в случае, если пользователь попытается вставить неправильный кабель. Лучше всего проверить поддерживаемый интерфейс DVI из руководства устройства.

    Стандарт

    DVI активно не развивается и был заменен HDMI и DisplayPort.

    HDMI

    HDMI означает H high- D efinition M ultimedia I интерфейс; он способен передавать цифровых видео и аудио данных.Это самый популярный видеоинтерфейс, поддерживаемый практически любым компьютером и бытовой электроникой. Например, очень легко подключить ноутбук к телевизору с помощью кабеля HDMI.

    Интерфейс HDMI находится в активной разработке, и каждые несколько лет выпускаются новые версии.

    В отличие от DVI, HDMI не может передавать аналоговое видео. Не волнуйтесь, если у вас старый VGA-дисплей. Вы все еще можете использовать его с помощью активного преобразователя. Мониторы DVI Single Link будут работать с простым пассивным адаптером.Подключение монитора DisplayPort также возможно с помощью пассивного адаптера.

    В настоящее время управление несколькими независимыми дисплеями через один порт HDMI невозможно; для этой цели вам нужно будет использовать интерфейс DisplayPort.

    Стандарт HDMI имеет несколько версий, каждая из которых поддерживает свой набор разрешений и функций. Мы создали короткую сравнительную таблицу с версиями HDMI и поддерживаемыми разрешениями. Если вам нужна более подробная информация, мы рекомендуем посетить страницу Википедии.

    * При несжатом формате 24 бит/пиксель RGB

    Типичные порты HDMI, которые вы увидите: Type A (стандартный HDMI) и Type C ( Mini HDMI ). Ваш ПК или ноутбук, вероятно, будет иметь стандартный тип, в то время как небольшие устройства, такие как планшеты, будут использовать мини. Все чаще случается так, что порт USB-C также способен передавать сигнал HDMI. Узнайте больше о HDMI через USB-C.

    Не все кабели HDMI одинаковы, и не всегда легко сказать, какой из них подходит именно вам.Тема очень длинная, и мы не будем ее здесь обсуждать. Однако вы можете найти руководство на веб-сайте HDMI.

    DisplayPort

    Как и HDMI, порт DisplayPort (DP) используется для передачи цифровых видео- и аудиоданных. Стандарт был создан производителями ПК и чипов, чтобы заменить старые VGA и DVI. Протокол является новым в способе передачи данных. Он делает это с помощью пакетов — как в Интернете. Хотя DisplayPort имеет совершенно другой способ передачи данных по сравнению с HDMI, у него есть совместимый режим, который позволит вам подключить DVI Single Link или HDMI с помощью простого пассивного преобразователя.Для всех других режимов, таких как VGA и DVI Dual Link, потребуется активный адаптер с питанием. Хорошей новостью является то, что DP обеспечивает собственное питание, поэтому любой преобразователь DP не будет иметь висящего дополнительного силового кабеля.

    Физические разъемы, используемые DisplayPort: стандартный DisplayPort, Mini DisplayPort и недавно USB-C. Официальный сайт DP предоставит вам дополнительную информацию о DisplayPort через USB-C.

    Особенностью DP, которую вы можете оценить, является MST ( M ulti- S tream T ransport).Он был представлен в версии 1.2 стандарта и позволяет управлять несколькими мониторами через один порт. Однако обратите внимание, что каждый промежуточный дисплей также должен поддерживать эту функцию. Скорее всего, если дисплей имеет 2 разъема DP, он, скорее всего, будет их поддерживать. Это руководство от Dell может помочь вам в этой теме.

    Как и HDMI, DP имеет несколько версий. Ознакомьтесь с нашей сравнительной таблицей версий DisplayPort и поддерживаемых разрешений.

    * При несжатом формате 24 бит/пиксель RGB

    Возможно, вам интересно, лучше ли DisplayPort, чем HDMI.Нет явного победителя. Оба стандарта имеют схожие возможности с некоторыми тонкими различиями.

    DisplayPort и HDMI

    Плюсы DisplayPort

    • Предназначен для дисплеев ПК.
    • Multi-Stream Transport — последовательное подключение нескольких мониторов.
    • Последняя версия DisplayPort (v2.0) поддерживает более высокое разрешение, чем последняя версия HDMI (2.1).
    • Порт источника DP
    • подает питание — любому активному преобразователю, который вы собираетесь использовать, не потребуется дополнительный кабель питания.
    • Улучшенный соединитель – стандартный размер DP имеет защелкивающийся механизм.
    • Без лицензионных отчислений – в результате каждый платит меньше за продукты DP.

    Плюсы HDMI

    • Ориентирован на бытовую электронику, но также очень популярен среди компьютеров.
    • Обратный аудиоканал (ARC) — позволяет телевизору отправлять звук обратно на AVR или звуковую панель — дополнительные аудиокабели не нужны.
    • HDMI Ethernet Channel (HEC) — добавляет Ethernet к каналу HDMI. Таким образом, устраняется необходимость в дополнительном сетевом кабеле для вашего Smart TV.

    Удар молнии 3

    Предыдущие версии Thunderbolt использовали разъем Mini DisplayPort. Однако для версии 3 Intel решила перейти на новый USB Type C в надежде, что больше производителей начнут поддерживать эту технологию. Если рядом с вашим портом USB Type C есть логотип молнии , скорее всего, это Thunderbolt 3.

    Будьте осторожны , иногда порт USB будет помечен ударом молнии, но он будет использоваться для обозначения функции режима ожидания и зарядки USB, а не Thunderbolt 3.

    Thunderbolt можно охарактеризовать как туннельную архитектуру. Он предназначен для объединения нескольких базовых протоколов (например, DisplayPort и PCIe) в один интерфейс. Это выгодно, так как общая скорость канала может быть разделена между этими протоколами.

    Максимальная пропускная способность, которую может обеспечить один порт Thunderbolt 3, составляет 40 Гбит/с . Для достижения этих скоростей вам необходимо купить соответствующий кабель . Обычно такой кабель имеет цифру 3.При покупке рекомендуется убедиться, что кабель также поддерживает USB 3.1 (10 Гбит/с) и DisplayPort. Хорошим примером является кабель Apple Thunderbolt 3.

    Не все порты Thunderbolt 3 одинаковы. Некоторые ноутбуки оснащены портом с низким энергопотреблением, который имеет 2x линий PCIe вместо стандартных 4. Системы с 2 линиями поддерживают только до 20 Гбит/с, то есть ваши периферийные устройства (например, жесткий диск) не будут используя весь их потенциал. Системы с 4 линиями будут поддерживать скорость до 40 Гбит/с.Например, если вы собираетесь купить машину Dell, вы можете проверить на их веб-сайте, поддерживает ли интересующий вас компьютер 4 или 2 линии PCIe.

    Если вам интересно, что Thunderbolt 3 может сделать для вас, вот основные варианты использования:

    • Док-станции Thunderbolt 3
      Вы можете подключить док-станцию ​​к порту Thunderbolt 3. Он даст вам дополнительные порты, к которым вы сможете подключить периферийные устройства, и в то же время он будет заряжать и питать ваш ноутбук мощностью до 100 Вт.При покупке док-станции убедитесь, что она использует новейшую технологию Thunderbolt 3 под названием Titan Ridge . Эта новая версия обеспечивает поддержку DisplayPort версии 1.4, а также совместимость с портами USB-C, которые не являются Thunderbolt 3. На самом деле это означает, что новый Thunderbolt 3 Titan Ridge позволяет вашей док-станции работать не только с портом Thunderbolt 3, но и со стандартным USB-C 3.1.
    • Внешний графический адаптер Thunderbolt 3
      Почему бы не превратить тонкий ноутбук в рабочую станцию ​​для игр и редактирования видео? Если он поддерживает Thunderbolt 3, вы сможете подключить внешний адаптер G raphics P U nit (также eGFX), который превратит ваш компьютер в электростанцию.Кроме того, eGPU будет питать и заряжать ваш ноутбук мощностью до 100 Вт.
      Важно ! Перед покупкой внешнего графического устройства убедитесь, что ваш порт Thunderbolt 3 использует 4 линии PCIe. Некоторые ноутбуки могут иметь маломощный порт с двумя линиями PCIe, что означает, что он не будет использовать все возможности eGPU. Для дальнейшего изучения темы мы рекомендуем эту ветку форума.
    • Thunderbolt 3 Высокоскоростная сеть
      Thunderbolt 3 может обеспечить одноранговое соединение 10GbE.При работе в этом режиме интерфейс начинает работать как виртуальный Ethernet-адаптер. Это может быть полезно для передачи больших объемов данных между компьютерами. Вы даже можете создать мини-рабочую группу с общим хранилищем. Дополнительные сведения по этой теме вы найдете в руководстве по работе с сетью Thunderbolt.
    • Внешнее хранилище Thunderbolt 3
      К порту Thunderbolt 3 можно подключить внешний накопитель NVMe, что позволит получить дополнительное хранилище со сверхвысокой скоростью передачи данных (2400 МБ/с при чтении и 1800 МБ/с при записи).Это примерно в 5 раз быстрее, чем у твердотельного накопителя SATA III, подключенного через порт USB 3.1. Кроме того, внешний накопитель может не нуждаться в источнике питания, если он потребляет менее 15 Вт.

    На веб-сайте Thunderbolt есть страница продукта, на которой можно ознакомиться с некоторыми сертифицированными устройствами. Это также даст вам общее представление о возможностях технологии. Если вы хотите узнать больше, мы рекомендуем прочитать следующий технический обзор.

    Thunderbolt 3 Основные технические характеристики

    • Максимальная пропускная способность 40 Гбит/с.
    • Поддержка USB 3.1 (10 Гбит/с).
    • Поддержка
    • DisplayPort 1.2 — совместимость с существующими кабелями и дисплеями (DP v1.4 поддерживается Thunderbolt 3 Titan Ridge).
    • Видео 4K с частотой 60 Гц для двух дисплеев (5K с частотой 60 Гц для одного).
    • Двунаправленная подача питания — до 100 Вт на ноутбук и 15 Вт от ноутбука на периферийные устройства.
    • Одноранговое соединение Ethernet 10 Гбит/с.
    • Гирляндное подключение до 6 устройств к одному порту Thunderbolt 3.

    Как защитить порты USB

    «Он не отвечает на антивирусное программное обеспечение… 1200 компьютеры заражены… их всех нужно выключить… это потребуется более 2000 часов, чтобы исправить это… Мы в КРИЗИСНОМ РЕЖИМЕ!»

    Похоже ли это на вызов, который вы хотите решить для своей организации? Только в этом году пришлось многим.

    USB-накопители и порты предназначены для передачи информации с одно устройство на другое более эффективно. К несчастью для нас, хороших парней, не всегда все идет по плану. Наряду с помогающими организациями большие и маленькие, порты USB также открыли нашим компьютерам потенциал внедрение вирусов и потеря ценных данных. Но мы не можем просто выключите их, потому что нам нужно использовать их для выполнения нашей работы! Так что нам делать?? Это довольно загадка!

    Так как же защитить эти порты, чтобы их могли использовать только хорошие парни?

    Позвольте мне показать вам три способа начать работу:

    1. Программное обеспечение

      У многих людей сложилось впечатление, что они абсолютно должны купить программное обеспечение для защиты своих USB-портов.Без их ведома Microsoft имеет встроенную возможность блокировки портов USB. Для большего Информация, зацените этот майкрософт Статья Базы знаний. К сожалению, это является решением «все или ничего».

      Для тех из вас, кому нужно немного дополнительной безопасности — возможно больше, чем Microsoft может предоставить вам в одиночку — есть программное обеспечение программы, доступные для покупки, которые предоставляют больше возможностей, когда они приходят для предоставления и запрещения доступа к портам USB.Если вы хотите купить что-то вроде этого, вы заметите, что эти программы ОЧЕНЬ гибкий. Большинство из них имеют возможность назначать доступ только для чтения, чтения/записи. возможности, полный отказ или полный контроль над определенными устройствами или файлами. Вы можете запрограммировать программное обеспечение, чтобы разрешить только определенные носители, например клавиатуру. или мышь, но отрицать все остальное. Вы можете предоставить временное или запланированное доступ к определенным носителям или типам файлов, а также контролировать, какие приложения пользователям разрешено передавать на съемные устройства и обратно.Большинство позволяют вам назначить эти настройки конкретному имени пользователя или группы, и применять их к любому компьютеру, на который входит пользователь. В общем, эти программы очень легко адаптируются, и их можно настроить так, чтобы они подходили почти чьи-либо потребности.

      Так как лично у меня не было необходимости покупать любое программное обеспечение, подобное этому, у меня нет рекомендаций для вас (извините?). Но если вы действительно заинтересованы в этом материале, сделайте некоторое исследование, прежде чем купи это! Я бы посоветовал зайти в Google и ввести «Защита USB-порта». варианты» или «ПО для защиты USB-порта» в поиск бар.И как по волшебству… много полезного появится раньше ты.

    2. Аппаратное обеспечение

      Если программное обеспечение, о котором я упоминал выше, звучит слишком по-Форт-Ноксовски для вашей ситуации вы можете подумать о физическом решении.

      На рынке есть замки, которые запирают кабель, соединяющий клавиатуру или мышь с компьютером, и держат его там! Его нельзя отключить от USB-порта без ключа. Если вы спросите меня, это что-то вроде замка безопасности с двойной дозой.Он не только не позволяет людям подключаться к вашему USB-накопителю, но и удерживает ваши периферийные устройства на месте! Как кто-то может украсть клавиатуру, которую он не может отключить от вашей башни?! Если вас действительно интересует этот тип блокировки, зайдите в Google и выполните поиск «Блокировка USB-порта». И снова, как по волшебству… много полезного появится перед вами. Выбирай с умом. (Или попробуйте их все! Они не слишком дорогие или что-то в этом роде). Или взгляните на наши корпуса ЦП для защиты USB, эти компьютерные корпуса могут ограничивать или блокировать доступ к ЛЮБОМУ USB-накопителю, кнопкам включения/выключения, сетевым портам и т. д.

    3. Образование

      Правда в том, что большинство компьютеров можно защитить от вирусов с помощью небольшого образование и здравый смысл. Расскажите своим сотрудникам о опасности открытия сомнительных файлов и передачи данных между рабочим компьютер и личное устройство. Большинство людей не знают, что вирусы могут быть перенесены на все виды носителей, даже на файлы музыки и изображений. Никто не хочет нести ответственность за сбой сети, потому что они загрузили последнее аудио из вчерашнего эпизода американского идола.Пусть ваш коллеги знают о потенциальных угрозах, и я уверен, они будут стремитесь защитить себя и бизнес.

    Больше возможностей для обеспечения безопасности ваших компьютеров, ноутбуков и AV-оборудования, позвоните нам по телефону (800) 466-7636. Это было наше личное миссия, чтобы сохранить ваше оборудование в безопасности для последнего 25 лет.

    USB-портов все еще работают в спящем режиме? Вот как это исправить

    USB-устройства

    по-прежнему потребляют энергию вашего ноутбука даже в спящем режиме.Вот как это изменить.

    Я использую свой ноутбук почти как настольную студию звукозаписи. Он стоит у меня в подвале с подключенными к нему всевозможными USB-устройствами, включая USB-аудиоинтерфейс, USB-миди-контроллер и USB-концентратор, к которому подключена моя мышь. Одна вещь, которая меня действительно беспокоит в этой настройке, заключается в том, что все эти USB-устройства остаются включенными, когда я переношу свой ноутбук в спящий режим. На самом деле, это не имеет большого значения.

    Сколько энергии?

    Количество электроэнергии, которое он использует, вероятно, минимально.Но меня беспокоит то, что я вижу этот USB-аудиоинтерфейс с мигающим индикатором, указывающим на то, что он включен, но не может подключиться к моему компьютеру. Если бы этот ноутбук находился не в моем подвале, а, скажем, в гостиной или комнате в общежитии, я вижу, как столешница, полная тупых мигающих USB-устройств, может раздражать еще больше.

    Если не считать полного выключения компьютера каждый раз, когда я выхожу из комнаты, или отключения USB-устройств, я не смог найти решения для этой проблемы. Поддержание питания USB-портов, когда компьютер находится в спящем режиме, — это предполагаемое поведение Windows 10.

    Короче говоря, моя проблема с USB-устройствами, остающимися включенными, была решена путем настройки моего ноутбука на спящий режим вместо сна. Не идеальное решение, но оно работает для меня. Читайте дальше, чтобы узнать больше.

    Как отключить питание USB-портов, когда ноутбук находится в режиме гибернации

    Сначала позвольте мне рассказать о нескольких вещах, которые мне не помогли , а не . Несколько настроек Windows 10, похоже, связаны с питанием USB-портов, и когда все они оказались для меня тупиковыми.

    В меню «Дополнительные параметры питания» есть параметр, который позволяет включать или отключать выборочную приостановку USB. Этот параметр позволяет вашему компьютеру переводить USB-порты в режим пониженного энергопотребления во время сна, а не отключать их полностью. К сожалению, включение или отключение этой функции на меня не повлияло.

    В диспетчере устройств, если вы зайдете в свойства USB-устройства, вы увидите вкладку «Управление питанием» с параметром «Разрешить компьютеру отключать это устройство для экономии энергии».Это кажется многообещающим, но опять же, изменение этой настройки не помогло моему делу.

    На форумах и сайтах вопросов и ответов я видел предложения по возиться с настройками BIOS, но не собирался этого делать (я также слышал, что это не работает).

    В конце концов, уловка изменила поведение моего ноутбука, поэтому я перехожу в режим гибернации, а не в спящий режим, когда закрываю крышку.

    «Но подождите», — скажете вы. «В Windows 10 нет режима гибернации!»

    О, но есть.Ознакомьтесь со статьей Брайана: Как включить режим гибернации в Windows 10

    Теперь, когда я закрываю крышку ноутбука и ухожу, все индикаторы на моих USB-устройствах гаснут. Намного лучше.

    Конечно, у сна и гибернации есть свои плюсы и минусы. Но для меня единственный профессионал, который меня волнует, — это избавление от этих надоедливых мигающих огней.

    Используете ли вы режим сна или гибернации в Windows 10? Расскажите почему в комментариях.

    Как узнать, есть ли на вашем ноутбуке порт USB-C Power Delivery (PD)

    Протокол USB-C Power Delivery — это спецификация, обеспечивающая более гибкую и быструю зарядку устройств.Этот протокол Power Delivery (PD) был разработан вместе с USB-C. USB-C — это подключение к физическому порту. В основном это означает, что:

    • Поскольку разъем USB-C является двусторонним, его можно вставлять в порт любым способом, не переворачивая — точно так же, как разъемы Lightning от Apple.
    • Устройства, использующие порт питания USB-C, не должны иметь порт питания для зарядного устройства и отдельные порты USB.
    • Устройства с этим протоколом можно заряжать через порт, а также разряжать другие устройства через тот же порт.
    • Теперь устройства можно заряжать намного быстрее при 100 Вт (5 ампер при 20 вольт), что более чем в 6 раз без подачи питания USB-C. Максимальная скорость зарядки USB-C без подачи питания составит 15 Вт.

    Читайте также: Что такое док-станция Thunderbolt 3 и для чего она используется?

    Реклама — продолжить чтение ниже


    Как это работает?

    Когда два устройства с поддержкой USB-C PD подключаются друг к другу, они сначала согласовывают контракт на питание.Вы можете назвать это рукопожатием. Переговоры включают в себя количество энергии, которое может выдержать устройство-получатель, а также то, сколько может выдать донор/источник.

    На основе этих данных устройства устанавливают совместимую скорость, которая подходит им обоим, а затем начинается процесс зарядки и разрядки.


    Читайте также: Спецификации и характеристики USB 3.0, 3.1, 3.2, 4.0 и Thunderbolt


    Как определить порт подачи питания USB-C

    Итак, как узнать, что в вашем ноутбуке есть порт USB-C, который также можно использовать для его зарядки? Вы, конечно, можете посмотреть это в руководстве устройства.Однако самый простой способ — проверить порт на вашем ПК. Вы можете определить порт USB-C PD только по его характеристикам.

    Во-первых, это должен быть разъем USB-C, который существенно отличается от старых версий USB. В основном он имеет закругленные углы, в отличие от прямоугольных на разъемах USB-A. Этот порт и его разъемы также работают независимо от того, как вы их подключаете. Поэтому нет необходимости постоянно переворачивать его правильно.

    Следовательно, если ваш ноутбук поставлялся с зарядным устройством с таким разъемом или использует его, вы уже выиграли.В противном случае вам нужно проверить порт на вашем компьютере на наличие символа батареи рядом с ним. Если вы видите символ батареи рядом с портом USB-C, у вас также есть победитель.

    Наконец, все порты Thunderbolt 3 поддерживают подачу питания, что можно определить по символу молнии рядом с портом.


    Читайте также: 5 способов использования Thunderbolt 3 (USB-C)


    Важно, что не все порты USB типа C можно использовать для питания ноутбука. Вы должны ознакомиться с руководством или спецификацией вашего устройства, прежде чем совершить его покупку.Если вы можете физически осмотреть ноутбук, обратите внимание на символ батареи, чтобы убедиться, что ваш ноутбук действительно можно заряжать через порт USB-C.

    Связанные

    Настройка Windows на включение и выключение USB-устройств в спящем режиме

    16 ноября 2017 г. Админ Оставьте ответ »

    Клавиатура или мышь не работают после выхода компьютера из спящего режима? Когда вы заряжаете телефон через USB-порт, перевод компьютера в спящий режим отключит питание USB-портов, и ваш телефон перестанет заряжаться.В этом руководстве мы покажем вам 2 способа настроить Windows на включение или выключение USB-устройств в спящем режиме.

    Метод 1: включение/отключение энергосбережения на USB-портах

    1. Нажмите клавишу Windows + R, чтобы открыть окно «Выполнить». Введите devmgmt.msc и нажмите Enter.
    2. Когда откроется окно диспетчера устройств, разверните ветку Контроллеры универсальной последовательной шины , затем щелкните правой кнопкой мыши устройство Корневой USB-концентратор и выберите Свойства .

    3. Перейдите на вкладку «Управление питанием». Если вы хотите, чтобы USB-порты продолжали подавать питание в спящем режиме, просто снимите флажок « Разрешить компьютеру отключать это устройство для экономии энергии ». Или отметьте его, чтобы разрешить Windows отключать USB-порты для экономии энергии.

    4. Повторите шаги 3 и 4 для всех корневых концентраторов USB на компьютере.

    Примечание. Windows снимет флажок « Разрешить отключение этого устройства для экономии энергии », когда устройство будет отключено от USB-порта или будет перезагружен ПК.Чтобы этого не произошло, используйте описанный ниже метод для отключения настройки выборочной приостановки USB.

    Способ 2: включение/отключение настройки выборочной приостановки USB

    1. Нажмите клавишу Windows + R, чтобы открыть окно «Выполнить». Введите powercfg.cpl и нажмите Enter.
    2. Когда откроется окно параметров электропитания, щелкните ссылку Изменить параметры плана справа от текущего плана электропитания.

    3. Щелкните ссылку « Изменить дополнительные параметры питания ».

    4. Разверните « Настройки USB », а затем разверните « Выборочная приостановка USB ». Установите для него значение Disabled , если вы хотите, чтобы Windows не отключала питание любых подключенных USB-устройств.

      Leave a comment
