Основные характеристики блока питания для компьютера

Опубликовано 26.10.2018 автор — 4 комментария

Привет, друзья! Сегодня я расскажу вам, про основные характеристики блока питания, на которые следует обратить внимание, при покупке этого девайса.

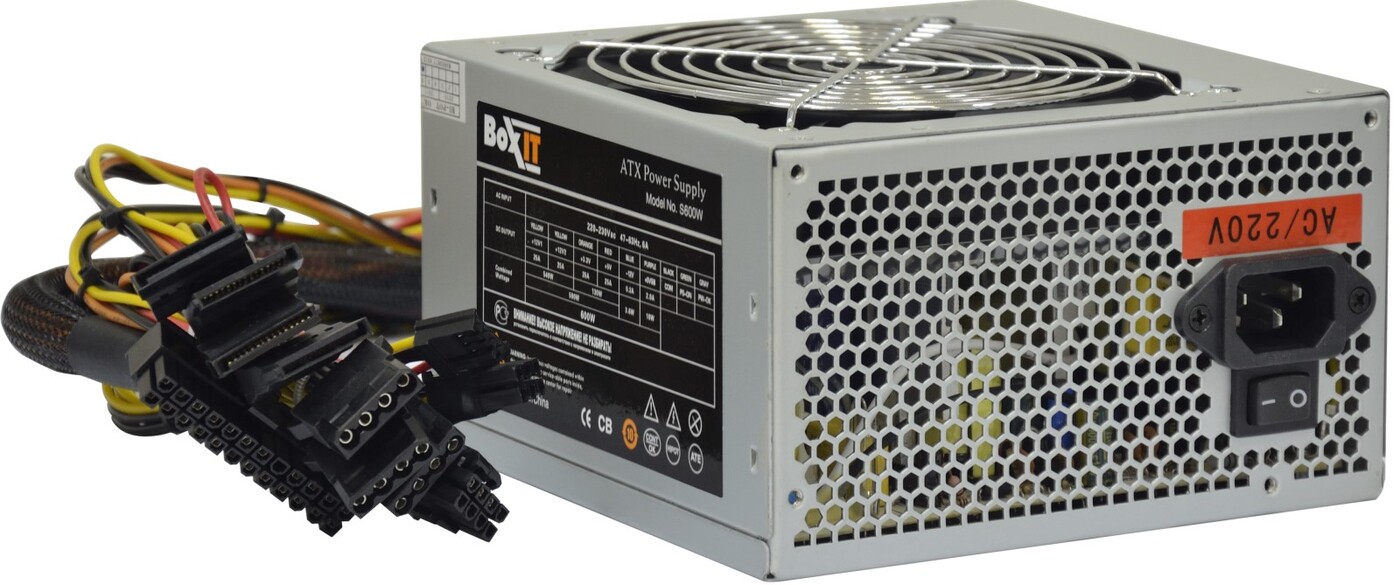

Для наглядности возьмем конкретный пример — Chieftec GPS-600A8 600W, и рассмотрим те технические характеристики, которые указаны в описании товара большинства приличных интернет-магазинов.

Мощность

В нашем случае указано 600 Вт, чего вполне достаточно для игрового компьютера. Это – основная характеристика, которой следует руководствоваться при выборе этого типа комплектующих для системного блока.

У вас может возникнуть закономерный вопрос – а что, если не указана эта характеристика в описании товара? Советую держаться подальше от такого магазина: логично предположить, что если администрация не считает важным приводить главные параметры, то и остальной рабочий процесс организован per rectum.

Связываться с такими специалистами – нажить себе лишней головной боли.

Коэффициент полезного действия

Этот параметр показывает, сколько «высосанной» из розетки электроэнергии будет преобразовано в полезную нагрузку компьютера. У хороших блоков питания этот показатель не ниже 80%, о чем свидетельствует соответствующий сертификат. Меньшим КПД страдают только дешевые некачественные блоки питания. Не рекомендую покупать такой – неизвестно, сколько он проработает. Да и экономия тут мнимая – вы, все равно, переплатите за электроэнергию, которую БП, с низким КПД, потребляет больше.

Форм-фактор и габариты

Физические размеры блоков питания для ПК, строго стандартизованы и отвечают форм-фактору. Также формфактором регламентируется выходное напряжение и типы кабелей, для питания всех потребителей энергии.

Так как самый распространенный форм-фактор сегодня ATX, рекомендую ориентироваться именно на него.

Питание

В этом разделе указываются типы коннекторов, подключения нагрузки 12В для всех устройств – материнской платы, процессора, дополнительного питания для видеокарты, а также наличие и количество штекеров SATA и/или Molex.

При несоответствии стандартов, во время сборки компьютера у вас ничего не получится подключить, даже чисто физически.

Возможность модульного подключения кабелей, обычно также указывается, хотя такая опция – уже дело личных предпочтений пользователя.

Охлаждение

Хороший тон – указать не просто наличие воздушного охлаждения, но и диаметр кулера. На основании этого, покупатель может сделать предположение об уровне шума, издаваемым блоком питания. Учитывайте, что самые шумные – устаревшие 80-миллиметровые вентиляторы, а самые тихие – новые модные 120-миллиметровые, которые шумят меньше, благодаря меньшей частоте вращения.

Наличие подсветки

Дополнительная «фича», которая никак не влияет на производительность компьютера, но может быть интересна в эстетическом плане. Из комплектующих, оборудованных светодиодами, в полупрозрачном корпусе, можно собрать компьютер, который будет светиться, как новогодняя елка.

Как опытный пользователь, повидавший всякое, могу гарантировать, что в большинстве случаев такая «елочка» умиляет владельца в течение первых нескольких недель, потом же начинает раздражать. Вообще грустно, если не предусмотрена возможность отключения подсветки.

Страна-производитель

Если вы рассчитываете, что здесь у нас широчайший выбор, могу вас разочаровать: большинство электроники, сегодня, производится в Китае. Не стоит думать, что такие комплектующие, хуже остальных деталей «желтой» сборки или «американцев» (которые уже почти не производятся и попадают к нам редко).

Такое заблуждение неактуально, как минимум, лет пять и обусловлено тем, что раньше в Поднебесной, таки массово выпускалась некачественная электроника.

Я не говорю, что она и сегодня не выпускается – на рынке, все еще можно найти лютый контрафакт, который не соответствует вообще никаким стандартам. Одновременно с этим, в продаже масса качественной китайской электроники, которая не уступает аналогам.

Во многом и от того, что аналогов попросту нет, так как 95% товаров маркируются гордой надписью Made in China. Поэтому, в первую очередь, рекомендую обращать внимание на бренд. И, если вы сомневаетесь, какому из них стоит отдать предпочтение, могу порекомендовать тот же Chieftec, устройства от которого, редко подводят своих владельцев.

Вот и вся общая характеристика блоков питания, важная при сборке компьютера самостоятельно. Некоторые магазины могут приводить чуть ли не всю спецификацию по каждому устройству, но обычному пользователю это не нужно.

Если все вышеперечисленные характеристики БП соответствуют вашим требованиям, то правильно собранный компьютер, в большинстве случаев, работает. А если не работает – он попросту собран неправильно.

Также на эту тему советую, почитать про сертификаты блоков питания и срок службы блока питания компьютера. Инструкцию как рассчитать мощность блока питания вы найдете здесь.

Спасибо за внимание и до следующих встреч! Не забудьте подписаться на новостную рассылку, чтобы не пропустить важные полезные публикации.



С уважением, автор блога Андрей Андреев

Друзья, поддержите блог! Поделитесь статьёй в социальных сетях:

Технические характеристики адаптеров питания для продуктов Seagate

Изображение продуктаНаименование продуктаТехнические характеристики блоков питания
Expansion для настольных ПК

12 В

2 А

Штекер 5,5 x 2,5 мм

Положительная полярность

Expansion для настольных ПК

12 В

2 А

Штекер 5,5 x 2,5 мм

Положительная полярность

FreeAgent Desktop

12 В

2 А

Штекер 5,5 x 2,5 мм

Положительная полярность

FreeAgent Desk для Windows

12 В

2 А

Штекер 5,5 x 2,5 мм

Положительная полярность

FreeAgent Desk для Mac

12 В

2 А

Штекер 5,5 x 2,5 мм

Положительная полярность

FreeAgent Xtreme

12 В

2 А

Штекер 5,5 x 2,5 мм

Положительная полярность

FreeAgent Pro

12 В

2 А

Штекер 5,5 x 2,5 мм

Положительная полярность

GoFlex Desk

12 В

2 А

Штекер 5,5 x 2,5 мм

Положительная полярность

GoFlex Desk для Mac

12 В

2 А

Штекер 5,5 x 2,5 мм

Положительная полярность

Backup Plus для настольных ПК

12 В

2 А

Штекер 5,5 x 2,5 мм

Положительная полярность

Backup Plus для настольных систем Mac

12 В

2 А

Штекер 5,5 x 2,5 мм

Положительная полярность

 Backup Plus для настольных ПК

12 В

2 А

Штекер 5,5 x 2,5 мм

Положительная полярность

Backup Plus для настольных систем Mac

12 В

2 А

Штекер 5,5 x 2,5 мм

Положительная полярность

Seagate Pushbutton Backup

12 В

3 А

Штекер 5,5 x 2,5 мм

Положительная полярность

Внешний жесткий диск Seagate eSATA

12 В

3 А

Штекер 5,5 x 2,5 мм

Положительная полярность

Seagate Showcase

12 В

2 А

Штекер 5,5 x 2,5 мм

Положительная полярность

Seagate Portable Drive

5,4 В

1,3 А

Штекер 5,5 x 2,5 мм

Отрицательная полярность

 FreeAgent Go Dock+

12 В

2 А

Штекер 5,5 x 2,5 мм

Положительная полярность

OneTouch I

12 В

2 А

Штекер 5,5 x 2,5 мм

Положительная полярность

OneTouch II

12 В

3 А

Штекер 5,5 x 2,5 мм

Положительная полярность

OneTouch III

12 В

2 А

Штекер 5,5 x 2,5 мм

Положительная полярность

OneTouch IV

12 В

2 А

Штекер 5,5 x 2,5 мм

Положительная полярность

Maxtor Basics Desktop

12 В

2 А

Штекер 5,5 x 2,5 мм

Положительная полярность

Maxtor Personal Storage

12 В

2 А

Штекер 5,5 x 2,5 мм

Положительная полярность

BlackArmor WS 110

12 В

2 А

Штекер 5,5 x 2,5 мм

Положительная полярность

Импульсный блок питания, технические характеристики, состав, особенности применения, фото блока.

Смотреть блок питания S-350 12 вольт 29А Mean Well

Импульсный блок питания IPS 13,8V/20A BM предназначен для питания в стационарных условиях различной радиоэлектронной аппаратуры, в том числе КВ трансиверов IC-746PRO, FT-757, TS-570 и многих других, устройств автомобильной электроники, электродвигателей постоянного тока, приборов освещения и других потребителей энергии.

Особенности блока питания
  Для повышения надежности энергоснабжения наиболее ответственных потребителей при возможном отключении питающей сети в блоке питания предусмотрена возможность подключения резервной аккумуляторной батареи.

  • Напряжение на аккумуляторной батарее, при котором происходит ее автоматическое подключение к нагрузке, (12,0…12,4)В.
  • Напряжение на аккумуляторной батарее, при котором происходит ее автоматическое отключение от нагрузки, (10,5…10,75)В.
  • Напряжение на аккумуляторной батарее, при котором происходит ее автоматическое подключение к прибору при наличии напряжении питающей сети переменного тока, не более 9В.
  • Блок питания способен работать в диапазоне напряжения питающей сети переменного тока (180…250)В.

Нестабильность выходного напряжения при изменении напряжения питающей сети во всем рабочем диапазоне и токе нагрузки 0,9 Iмакс, не более 1%.
Нестабильность выходного напряжения при изменении тока нагрузки от 0 до 0,9 Iмакс при номинальном напряжении питающей сети, не более 1%.
Температурный дрейф выходного напряжения в режиме стабилизации напряжения, не более 0,02%/С.

Защита от перегрузок

В блоке питания защита от перегрузок и коротких замыканий осуществляется автоматически путем перехода из режима стабилизации напряжения в режим ограничения тока и наоборот.

Импульсный блок питания допускают заземление одной из выходных клемм.
По способу защиты человека от поражения электрическим током блок питания соответствует классу 01, а по степени защиты корпусом электрического оборудования – классу IP20
Электрическая прочность изоляции между замкнутыми контактами сетевого шнура и корпусом прибора, между замкнутыми выходными клеммами и корпусом прибора, а также между замкнутыми контактами сетевого шнура и замкнутыми выходными клеммами прибора, выдерживает без пробоя испытательное напряжение 1000В эффективного значения.

Технические характеристики импульсного блока питания

Параметры Значения
Входное напряжение переменного тока 220 В (187…242 В)
Выходное напряжение постоянного тока 13 В
Максимальный выходной ток 20 A
Возможность подключения батареи да
Пульсации выходного напряжения не более 100мВ эффективного значения
Пульсации выходного напряжения в режиме ограничения тока не более 300мВ эффективного значения
Максимальный выброс выходного напряжения при сбросе нагрузки
от 0,9 Iмакс до 0 в режиме стабилизации напряжения
не более 7% от Uвых эффективного значения
Цифровой индикатор нет
Режим работы круглосуточный
Относительная влажность 95% при температуре +35*С
Конструктивное исполнение настольный
Индикация выхода красный LED
Температура окружающего воздуха 0*С до +40*С
К. П.Д. прибора при максимальной выходной мощности
не менее 0,8
Размер корпуса источника питания 150×95×170 мм (Ш×В×Г)
Масса источника питания не более 1,4 кг
Виды блока питания

Блок питания импульсный 13 вольт, фото с боку — Блок питания импульсный 13 вольт 20А

Описание самодельного блока питания для КВ трансивера Перейти

Характеристики и выбор блока питания — CyberGuru.ru

Written on . Posted in Корпуса и охлаждение

Итак, после многочисленных вопросов и непоняток, я решил как-то попытаться объяснить как можно подробнее принцип работы, конструкцию и требования к работе блоков питания (БП). Разумеется, часть статьи будет не понятна многим из-за использования терминов касающихся электроники, но всё же это не тупик, вы можете задать вопросы на нашем форуме, на которые мы вам постараемся как можно более доходчиво ответить.
.. Начнём с очень простого объяснения.

Принципы работы и назначение блоков питания

Блок питания — это преобразователь электрической энергии поступающей из сети переменного тока в энергию, которая предназначена для питания всей аппаратной части персонального компьютера (ПК). Стандартное входное питание (сеть) это 220В 50Гц (или, как, например, в Японии 120В 60Гц). Выходы постоянного блока притания тока в +5В, +12В и +3,3В +3,3В и +5В используются для питания всех микросхем и электроники, +12В используются для питания электродвигателей, как моторы в CD/DVD приводах или жёстких дисках, также от +12В питаются вентиляторы. Разумеется все электродвигатели или любой электронный компонент нуждается в стабильном питании, также имеются оптимальные значения напряжений, это +/- 0.5В отклонения от нормальных. Повышая (к примеру) 3.3В на 3.8В компонент, питающийся из данного источника понесёт огромную перегрузку, а также может прийти в негодность.

Итак, разберём каждый канал блока притания по отдельности.

Питание +12В в основном (как сказано выше) предназначено для питания электродвигателей, данный источник должен обеспечивать большой выходной ток, особенно в компьютерах с большим количеством приводов и жестких дисков. Также вентиляторы потребляют энергию с данного источника. Потребление вентилятора составляет от 100 до 250мА (миллиампер). На данный момент это значение ниже, от 50 до 100мА. Блок питания работает в прерывистом режиме, т.е. если напряжение выходит за штатные пределы, он «притормаживает» до нормализации. В большинстве блоков питания, перед получением разрешения на запуск системы проходит внутренняя проверка и тестирование выходного напряжения. После завершения самотестирования, на материнскую плату посылается сигнал «Power_Good» (в переводе «Питание в Норме»). Если сигнал не поступает, материнская плата откажет в запуске. Также существует проблема нестабильности внешней сети (линия 220В или 120В), она может оказаться ниже или выше, что приводит к перегреву блока питания. Если напряжения выходят из нормы, сигнал Power_Good пропадает, и это приводит к принудительному выключению системы. Бывают случаи, когда при запуске ПК вентиляторы реагируют, а сам компьютер не подаёт признаков жизни. Это происходит, когда сигнал Power_Good не поступает, но блок питания за неправильно выполненной защитной схемой начинает подачу энергии. Правильно выполненная схема уже на материнской плате должна отказаться от старта системы, т.к. жёсткие диски и другие приводы не имеют данной схемы и могут очень быстро сгореть.

Данный метод защиты был разработан компанией IBM. Они предусмотрели факт того, что далеко не все имеют UPS и стабилизаторы, а сеть «в розетках» безжалостно скачет если ваш сосед решил включить сварочный аппарат чтобы сварить решетку на балконе :-). Температура очень сильно влияет на стабильность работы. Зная что выходные диоды это полупроводники (полупроводник, как и любой другой материал, меняет своё сопротивление току при изменении температуры) помимо того, что они становятся резисторами, они ещё и перестают успевать «закрываться», что приводит к моментальному сгоранию блока питания и бывают случаи когда и компьютер тоже, но об этом мы поговорим подробнее позже. ..

Вернёмся к сигналу Power_Good: данный сигнал используется для ручного сброса. Он подаётся на микросхему тактового генератора, эта микросхема управляет формированием тактовых импульсов и вырабатывает сигнал начальной перегрузки. Если сигнальную цепь Power_Good заземлить, то генерация тактовых сигналов прекратится и процессор остановится, после размыкания вырабатывается кратковременный сигнал начальной установки процессора и разрешается прохождения сигнала Power_Good для выполнения АППАРАТНОЙ ПЕРЕЗАГРУЗКИ ПК.

Системы блоков питания АТХ имеют свойство выключения программными средствами, например современные системы Windows или Linux обладают поддержкой управления питанием (APM — advanced power managment). При выборе команды «выключить» или «halt» или других, данная функция автоматически отключает источник питания. Старые системы АТ не имели данной функции и выводилось сообщение о том, что можно выключить компьютер.

Подробнее о сигнале Power_Good

Сигнал имеет напряжение +5В (может гулять от 4 до 6). Вырабатывается, как уже сказано выше, после самопроверки. Разрыв между ОК всей системы и подачи сигнала где-то 0.1-0.5 секунд. Поступающий сигнал идёт напрямую к тактовому генератору, который формирует сигнал для начальной установки процессора. Если сигнал Power_Good отсутствует, тактовый генератор постоянно будет подавать сигнал сброса на процессор, чтобы он не смог начать работать на зашкаленных уровнях питания. Как только поступает сигнал, функция сброса отключается и выполняется инициализация программы записанной в BIOS (rom) по адресу ffff:0000

В хороших, правильных блоках питания сигнал Power_Good поступает только после того, как питание во всех каналах нормализуется, обычные, дешевые, могут начать подачу сигнала, даже если тест ещё не пройден. Тут стОит вспомнить материнскую плату Soyo Ultra Dragon Platinum КТ333 которая инициализировалась с задержкой 3-4 секунды, это что ни на есть, идеально выполненная система защиты. Материнская плата имеет чип на входе питания, который не позволит начать работать компонентам до тех пор, пока показатели напряжения не нормализуются. Зачастую на блоках питания данной самопроверки вообще нет, просто ставят один выход +5В на провод, где должен идти Power_Good сигнал. Бывает что после замены материнской платы, компьютер начинает безжалостно «глючить», это объясняется тем, что некоторые мат платы более чувствительны к подаче питания.

Вопрос о питании (мощности) и их параметрах

На самом деле, мощность блока питания в 300 Вт, предостаточно для десктоп компьютера, но есть один небольшой нюанс: качество блоков питания приводит к слишком большим скачкам напряжения, при использовании блока питания хотя бы более чем на 50%! A теперь я углублюсь в дебри, а точнее в элементарные понятия электроники и объясню «как и почему».

Блоки питания для компьютера имеют одну платку, а не огромный трансформатор, который порой приходилось катать на тележке :-). Как это смогли сделать? Решение этому было гениальное: изобретение «импульсного блока питания»…

Теперь, я объясню принцип работы трансформатора с тележкой и импульсного. Трансформатор работает по принципу индукции, т.е. имеется 2 обмотки: одна входная (допустим 220В 50Гц) и вторая на выходное напряжение. Чтобы между обмотками всё же сработал «физический закон индукции», обмотки должны иметь общий стержень, а точнее сердечник, который является сбором множества стальных пластинок формой «Е» и «I», это и есть проводник между обмотками. Мощный трансформатор (с выходом допустим на 12В и 300Вт (300/12=25А)) может перевалить за 10-15 Кг, плюс к этому, понадобится трансформатор на 5 и 3.3 вольт, что будет ещё где-то 5кг…

Всё это было, и старые компьютеры «ВЦ» работали на трансформаторах занимающих огромное пространство… Но компании должны были придумать нечто новое, чтобы пользователи могли носить свой компьютер на руках, а не на телеге… Тут и пришло время затронуть импульсные блоки питания, которые раньше просто-напросто не могли быть реализованы за нехваткой технологии…

Импульсный блок питания, принцип его работы

Напряжение подаётся на выпрямитель тока. Теперь уже имеем 200В и никаких Гц. Уже постоянное напряжение подаётся на транзисторы. Как известно, транзистор это как реле, самая главная его функция — возможность контролировать маленьким током большой. Т.е. большой ток, проходящий через транзистор, будет одинаков с маленьким, который проходит по транзистору как «задающий» ток. Маленький же ток выходит из генератора частоты, формирующий квадратный сигнал частотой в (примерно) 400Кгц (400 000 Гц).

Вся эта «байда» проходит через множество компонентов, как маленькие трансформаторы (они нужны для генератора тока и логической части блока питания) и выходит на трансформатор, но трансформатор не обычный, который склеен из «Е» и «I», а тороидальный (кругленький такой). Этот трансформатор, может позволить себе быть маленьким по одной простой причине: ток, проходящий через него, высокой частоты (400Кгц). Известно, что ток, преобразованный в более чем 100Кгц, имеет свойство «выходить с центра проводника», т.е. он уже течет только по поверхности проводника и с очень большой легкостью «отделятся» от него, и переходит на другой. Как вы, наверное, замечали, телефонные провода стальные с медным покрытием, «это же целый резистор» — скажете вы, но нет! Ток в телефонных проводах передается с высокой частотой, и течет только по поверхности. Таким образом, провод дешевый и не хуже полностью медного.

Ток преобразуется в нужное напряжение и подаётся на транзисторы и ДД (два диода, поставленных навстречу друг к другу) которые являются «клапанами». Как это происходит: пара транзисторов, контролируемых «умным» чипом, подают напряжение на эти диоды, на каждый диод — по транзистору. На выходе у блока питания, есть конденсаторы, которые являются «бочками накопителями», эти диоды «открываются» друг за другом (никогда вместе, а если вместе, то писец блоку) и дают «удар» напряжения на конденсатор. Умный чип, в это время измеряет выходные напряжения и задаёт частоту, с которой должны они открываться и наполнять конденсатор. Хоть и трудно поверить, но блок питания работает в тот момент, когда у него нет питания — т. е. он постоянно «высасывает» с конденсатора на выходе…

Как вы уже наверное заметили, эта система очень сложная и «хрупкая»… На конденсаторе постоянно «скачет» напряжение, т.к. допустим 12В получается страшным методом «долбать» по конденсаторам более высоким напряжением и ждать пока оно не упадёт… Т.к. туда идёт не постоянный ток, в конденсаторе постоянно скачет напряжение, т.е. с 13 до 11 вольт, например… Но это случай «нормального блока питания». В основном, можно заметить скачки и до 2-х вольт (с 10 до 14) что не просто недопустимо, а как удар серпом по всем компонентам компьютера!

А теперь ответ на вопрос «нельзя ли для стабилизации поставить конденсаторы на входе к жесткому диску и т.д.?». Ответ: НИ В КОЕМ СЛУЧАЕ! Если повесить конденсаторы на входе, это будет равно тому, что поставить их в параллели (это так и будет), а запараллеленые конденсаторы имеют общую ёмкость, которая вычисляется по формуле (C1хC2)/(C1+C2). Емкость получится другая. Если же ёмкость у вас больше, получится следующее: во время «открытия» одного из диодов, чип будет следить за наполнением конденсатора, который по имению большей ёмкости чем задали на фабрике почему то не наполняется, и придёт очередь открыться другому, а если они оба открылись, я уже говорил что будет :). Если же всё таки ёмкость не на много больше чем заданная, то диоды просто перегреются…

Немного данных о диодах: например диоды которые стоят на выпрямителях тока, мощные, но они медленные. У диодов и транзисторов есть скорость открытия и закрытия при определённом проходящем токе, т.е. диоды работающие на более чем 20А и при этом должны открываться и закрываться с большой частотой. Они очень сложные и дорогие, в первую очередь они стойкие на температуру… Часто, дешевые блоки питания имеют два диода «жестко спаянных» друг с другом и подвешенные на алюминиевый радиатор. Это значит, что тепло они могут отдавать только по лапкам, толщиной в 2мм. Эти бедолаги зашкаливают за максимальную температуру и начинают «пахнуть», а часто не сразу сгорают, а ещё и «уносят с собой в могилу абсолютно всё», т. к. могут остаться открытыми и наполнить конденсатор внештатными напряжениями, которые убьют наш компьютер…

Это всё печально, но это одна из многих причин «горения блоков питания»… В дорогих блоках питания, эти диоды залиты в силиконовый корпус, который сам теплопроводный, а диоды (полупроводниковое соединение) монтированы на металлическую пластину, которая опирается на теплопроводную резинку и всё это прикреплено к радиатору. Такие блоки практически никогда не горят от перегрева диодов, т.к. помимо этого, эти диоды ИДЕНТИЧНЫ по всем характеристикам, а «спаянные» могут и отличатся, создавая таким образом дополнительную нагрузку на самих себя и на их транзисторы контроллеры…

Теперь, имея схему того «как работает эта зверушка» можно понять, почему я говорил про сбои напряжения на выходе. Измерив осциллографом выходной ток, можно увидеть что он почти ровный без нагрузки, а подключив один жесткий диск в 1Гб уже получим скачки в 300мв, подключив пару 20Гб дисков, можно увидеть и +/- 1В, а если ещё и всю сеть компьютера питающуюся с 12В, можно увидеть более чем 2В скачки. При таких режимах работы, компьютер будет глючить, виснуть и приходить в негодность в очень короткие сроки… Мощные блоки питания (< 400Вт) имеют тот самый слитый блок двух диодов, что уже служит знаком надёжности, плюс ко всему диоды быстрее и мощнее, как и все транзисторы, что гарантирует более стабильное напряжение на выходе.

У хороших блоков питания помимо всего прочего, имеется хорошая изоляция и утечка тока не более 500мкА. Это важно если у вас сеть 220В не имеет хорошего заземления.

Немного критериев, которые нужно знать при выборе блока питания

1. MTFB (mean time before failure — примерное время до первой неполадки) или MTTF (mean time to failure — тоже самое что и предыдущее), обычно это минимум 100 тысяч часов.
2. Диапазон изменения входного напряжения при сохранении стабильной работы блока питания. Для 110В хороший блок питания должен выдержать от 90 до 130, для 220В — 180 до 270.
3. Пиковый ток при включении. Это значение тока, проходящего по системе в момент инициализации блока питания. Чем меньше, тем лучше, т.к. блок питания не несёт такой большой тепловой удар.
4. Время (в мс — миллисекундах) удержания выходного напряжения в пределах точно заданных значений после отключения входного (20 мс — хорошее, 10-15 мс — зашибись) 🙂
5. У блока питания есть один недостаток: он подстраивается под поглощаемый ток, например система поглощает практически постоянное кол-во энергии, но есть момент, когда SCSI 10000 rpm диск (поглощающий много) выключает двигатель для перехода в режим «засыпания» и блок питания, должен успеть снизить частоты «наполнения» конденсатора. До того как он это сделает, БП делает выброс выработанной энергии. Время на «раздумье» данного параметра измеряется в микросекундах. Последнее время эта проблема почти не существует, т.к. технология контроля поглощение/генерация довольно продвинулась.
6. В хороших БП есть схема защиты выходных напряжений (в основном вешается на клей к радиаторам, т. к. не является частью платы БП). Просто-напросто наличие данной схемы — это уже хорошо, а если она ещё и точная и рабочая, так это вообще идеально :). Значения её должны быть «отключение при превышении 1/5 напряжения», т.е. для 5В — 6В это критическое напряжение. При зашкаливании, линия 5В принудительно отключается.
7. Мощность на выходах БП на каждом канале. Параметр означает максимальную сумму Ампер которую способен сгенерировать БП без угрозы повреждения.
8. Стабилизация напряжения при изменении нагрузки от «мин» до «мах» — похожее с пунктом 5.
9. Отношение поглощение от сети/вырабатывание на выходе (КПД). Значение, показывающее кол-во энергии которая преобразовывается в тепло во время преобразования тока. Измеряется в %. Чем больше значение эффективности, тем лучше (точнее выработка блока питания и меньше тепла в корпусе).
10. Ripple, или реакция на шум. Практически одно и тоже что и 5, только реакция на скачки на входе блока питания.

Ремонт блоков питания

НЕ ТРОГАЙТЕ ИХ! Они не столь дорогие, чтоб рисковать вашей жизнью или целым компьютером (насчет что дороже — каждому своё 🙂 ). Как вы заметили, импульсные блоки питания имеют кучу контролей, множество точных компонентов, которые требуют наличие осциллографа и хорошего тестера для их проверки. Время, затраченное на ремонт блока питания очень велико, а сломавшийся блок питания всегда останется сломавшимся, даже если вы его почините, т.к. сломался он потому, что он низкокачественный. А в низкокачественных деталях есть «скрытые» неполадки, проследить которые, очень сложно…

Источник: WhatIs.ru

Технические характеристики блоков питания

Встал вопрос о блоках питания для моих самоделок. На всем известном интернет магазине я закупил несколько экзепляров для понимания картины происходящего на рынке дешовых и недорогих БП (блоков питания).

Естественно я был наслышен о несоответствии «китайских характеристик» реальности. И было принято решение испытать полученные блоки питания. Было использовано домашнее оборудование — не поверенное и не аттестованное. Не смотря на это, я считаю, что  результаты похожи на правду.

Так же были испытаны блоки питания от различных устройств. Надо сказать, что БП от сгоревших роутера и хаба обеспечивают лучшие характеристики, чем дешовые БП.

Ожидаемый результат:

  • пригодность для питания WS2812b (номинальное напряжение питание +3.5~+5.3 В, рекомендованное 4,5~5,5 В)
  • пригодность для питания Atmega328P-AU ( допустимый диапазон +1,8~+5,5 В)
  • пригодность питания RGB, RGBW светодиодных лент 12 В ( установим диапазон 11-14 В как приемлемы)

 Также производится оценка пригодности БП для питания других устройств.

Основные характеристики блоков питания:

Определяющее значение имеют несколько характеристик блоков питания, далее приведен их перечень, с короткой разшифровкой значений.

Выходное напряжение— выходное напряжение которое обеспечивает блок питания в заданном диапазоне значений тока нагрузки. Как правило на холостом ходу блок питания дает несколько завышенное напряжение. В номинальном диапазоне нагрузок ниже напряжения холостого хода и как правило снижается с повышением нагрузки. В моих записях приводится диапазон напряжений от напряжения холостого хода до напряжения при максимально допустимой нагрузке.

Выходной ток- максимальный ток, который может быть отдан в нагрузку. Различают длительный ток нагрузки, кратковременный ток нагрузки и импульсный ток нагрузки. Импульсный ток нагрузкий может значительно превышать значения других токов, за счет энергии накопленной в фильтрах блока питания. Кратковременный ток нагрузки может превышать ток, который может быть выдан в нагрузку при длительной работе.

Этими тонкостями пользуются западные и китайские производители электроники, приводя «не честные» характеристики БП (блоков питания).

Амплитуда пульсаций, пульсации выходного напряжения — выходное напряжение БП не идеальное, всегда присутствует паразитная переменная составляющая. В моих данных приведена амплитуда от минимального до максимального значения переменной составляющей.

Частота первой гармоники пульсаций— для борьбы с помехами необходимо понимать спектральный состав пульсаций. Так как в цепях питания применяють ФНЧ, в том или ином виде, то частота первой гармоники является необходимой информацией для проектирования цепей защиты от помех по питанию.

Нагрузочная характеристика блока питания— график показывающий зависимость выходного напряжения БП от тока нагрузки. График может быть полезен при пректировании устройства, при оценке пригодности блока питания для питания устройства. При анализе причин неработоспособности.

Тип защиты от перегрузки— я встречал следующие типы защиты от перегрузки блока питания:

  • защита от превыщения тока с отключением выходного напряжения
  • защита с ограничением выходного тока по значению
  • защита с ограничением отдаваемой мощности в нагрузку
  • защита от перегрева

Защита от перегрузки БП очень большая тема, но ее подробное освещение не входит в цели этого текста.

При снятии характеристик используются следующие приборы и оборудование:

Не известное нагрузочное устройство из тогоже китайского магазина:



Осциллограф Hantek6022BL:

А также еще один блок питания ELEMENT PSN-305D для сервисных функций:

Программное обеспечение:

OpenHantek

WX-Maxima



Импульсные блоки питания серии WBP

Блоки питания KIPPRIBOR серии WBP выпускаются в металлическом корпусе (48. .360Вт) и предназначены для использования в системах промышленной автоматики в качестве источников питания стабилизированным напряжением 24 В постоянного тока.

Наличие дополнительно встроенных защит в блоках питания KIPPRIBOR серии WBP позволяет их защитить в нештатных ситуациях.

Блоки питания KIPPRIBOR серии WBP выпускаются мощностью на: 24; 48; 72; 100; 150; 240; 360 Вт.


Отличительные особенности блоков питания KIPPRIBOR серии WBP:



Параметр Модификация блока питания
WBP — 1024.24P WBP — 1048.24P WBP — 1072.24.M WBP — 1100.24.M
WBP — 1150.24.M
WBP — 1240.24.M WBP — 1360. 24.M
Входное напряжение 100…240 VAC
Частота питающей сети 50-60 Гц
Пусковой ток 22 А / 115 VAC
44 А / 230 VAC
Ток потребления 1 А 1 А 1,5 А 2,5 А 3 А 5 А 6 А
Номинальная мощность 24 Вт 48 Вт 72 Вт 100 Вт 150 Вт 240 Вт 360 Вт
Максимальный ток нагрузки 1 А 2 А
3 А
4 А 6,3 А 10 А 15 А
Выходное напряжение 24 VDC
Подстройка выходного напряжения ±2 VDC
Амплитуда пульсации выходного напряжения 150 мВ 100 мВ
Допустимое отклонение выходного напряжения ±1 %
Встроенный вентилятор охлаждения
Нет
Есть Есть
Защита от перенапряжения Есть
Защита от перегрузки Есть
Защита от короткого замыкания Есть
КПД 83 % 81 % 82 %
Материал корпуса Пластик Металл
Степень защиты IP20
Температура эксплуатации -20…+50 °C
Габаритные размеры 45x96x74,5 мм 56x110x121 мм 75x110x121 мм

Описание клемм, элементов управления и индикации:

Обозначение элемента Назначение элемента
DC ON
Зеленый светодиодный индикатор (наличие выходного напряжения)
V Adj. Подстройка выходного напряжения
+ Плюс нагрузки (выход 1*)
Минус нагрузки (выход 1*)
+ Плюс нагрузки (дублирующий выход 1*)
Минус нагрузки (дублирующий выход 1*)
Клемма заземления
N Подключение нулевого провода
L Подключение фазного провода

* — физически блок питания имеет один канал, но для удобства подключения нагрузки он соединен с четырьмя выходными клеммами.

Схема установки блоков питания:

Монтаж на DIN-рейку

Монтаж на плоскость*

*- блоки питания в пластиковом корпусе (модификации WBP-1024, WBP-1048) по умолчанию имеют две пластиковые проушины для крепления на плоскость.

для блоков питания в металлическом корпусе (модификации WBP-1072, WBP-1100, WBP-1150, WBP-1240, WBP-1360) необходимо дополнительно установить металлическую проушину, которая входит в комплект поставки.

Габаритные размеры:

WBP-1024.24P / WBP-1048.24P
пластиковый корпус
WBP-1072.24M / WBP-1100.24M
металлический корпус
WBP-1150.24M / WBP-1240.24M / WBP-1360.24M
металлический корпус





Пример обозначения:  WBP-1100.24M

Вы заказали одноканальный блок питания, мощностью 100 Вт, с выходным напряжением 24 VDC в металлическом корпусе.

Комплект поставки:

1. Блок питания – 1 шт.

2. Проушина для крепления на плоскость* – 1 шт.

* — Для блоков питания в металлическом корпусе дополнительная металлическая проушина поставляется в комплекте и устанавливается при необходимости. У блоков питания в пластиковом корпусе по умолчанию установлены две пластиковые проушины.

Блок питания — Системный блок

Компьютерный блок питания (или, сокращенно, блок питания, БП) — вторичный источник электропитания, предназначенный для снабжения узлов компьютера электроэнергией постоянного тока, путём преобразования сетевого напряжения до требуемых значений.

Основной принцип работы блока питания

Основной принцип работы импульсных блоков питания заключается в выпрямлении сетевого напряжения с последующим преобразованием его в переменное высокочастотное напряжение прямоугольной формы, которое понижается трансформатором до нужных значений, выпрямляется и фильтруется.Таким образом, основную часть схемы любого компьютерного блока питания, можно разделить на несколько узлов, которые производят определённые электрические преобразования.

Основные узлы блока питания

  • Сетевой выпрямитель. Выпрямляет переменное напряжение электросети (110/230 вольт).

  • Высокочастотный преобразователь (Инвертор). Преобразует постоянное напряжение, полученное от выпрямителя в высокочастотное напряжение прямоугольной формы. К высокочастотному преобразователю отнесём и силовой понижающий импульсный трансформатор. Он понижает высокочастотное переменное напряжение от преобразователя до напряжений, требуемых для питания электронных узлов компьютера.

  • Узел управления. Является «мозгом» блока питания. Отвечает за генерацию импульсов управления мощным инвертором, а также контролирует правильную работу блока питания (стабилизация выходных напряжений, защита от короткого замыкания на выходе и пр.).

  • Промежуточный каскад усиления. Служит для усиления сигналов от микросхемы ШИМ-контроллера и подачи их на мощные ключевые транзисторы инвертора (высокочастотного преобразователя).

  • Выходные выпрямители. С помощью выпрямителя происходит выпрямление — преобразование переменного низковольного напряжения в постоянное. Здесь же происходит стабилизация и фильтрация выпрямленного напряжения.

Это основные части блока питания компьютера. Их можно найти в любом импульсном блоке питания, начиная от простейшего зарядника для сотового телефона и заканчивая мощными сварочными инверторами. Отличия заключаются лишь в элементной базе и схемотехнической реализации устройства.

Характеристики блока питания.

Основной характеристикой БП является его мощность. Она должна быть равна суммарной мощности, которую потребляют комплектующие ПК при максимальной вычислительной нагрузке, а при нормальном выборе, т.е при адекватном покупателе, хорошо, если она превышает этот показатель на 100 Вт и более. В противном случае компьютер может выключаться в моменты пиковой нагрузки, перезагружаться или, что гораздо хуже, блок питания сгорит, а если, сгорая, подаст (на материнку, винчестеры, DVD±RW) высокое напряжение, то в «мир иной» он отойдет не один, а обязательно в дружной кампании этих устройств (частая практика).

Одна из таких программ — Power Watts PC, бесплатная, русскоязычная и вполне адекватнаяВы можете самостоятельно сделать ориентировочные расчеты мощности, которая необходима для питания Вашего компьютера. Каждый компонент системы потребляет какое-то количество энергии, сложив значения энергопотребления для всех комплектующих внутри корпуса ПК, и добавив 20% про запас, Вы получите желаемую мощность блока питания. Кроме того, в Интернете можно найти специальные «программы-калькуляторы», для расчетов такого рода.Как уже говорилось и Вы сами поняли, этот калькулятор позволяет  рассчитать мощность блока питания для ПК любой конфигурации.Интерфейс программы прост и понятен, поэтому Вы без труда разберетесь в ней и рассчитаете необходимую мощность.

  • КПД(Коэффициент полезного действия)

Высокая мощность, сама по себе не гарантирует качественной работы. Помимо нее, имеют значение и другие параметры, например – КПД. Этот показатель говорит о том, какая доля потребляемой блоком питания энергии из электрической сети достается комплектующим компьютера. Чем выше КПД, тем меньше греется блок питания (и нет необходимости усиленного охлаждения с помощью шумного вентилятора), т.е. более эффективно преобразует энергию из электрической розетки в заявленные ватты и, конечно, тем меньше расходует энергии впустую, на обогрев.

КПД блока питания оценивается своей системой медалей — стандарт «80 PLUS»

.Этот стандарт подразумевает несколько уровней эффективности: Platinum, Gold, Silver и Bronze, и спецификации каждого из них, имеют собственный набор требований. Разумеется, блоки питания «80 PLUS Platinum» или «80 PLUS Gold» будут более эффективными (КПД 90% и выше), чем их обычные собратья, но они и стоят дороже. Поэтому здесь лучше воспользоваться правилом — выбирайте модель с сертификацией «80 PLUS», а уровень «медали» подбирайте, исходя из вашего бюджета (но не ниже бронзы).Кроме всего прочего, информация по всем модулям стандарта «80 PLUS», доступна на сайте организации 80plus.org. Производители сертифицируют по нему заведомо качественные модели, поскольку блоки питания с дешёвой схемотехникой просто не пройдут по критериям. Именно по этой причине данный сертификат является дополнительной гарантией качества, т.е ищите БП с ним.

Power Factor Correction

Значительно поднять КПД («бэпэшника») позволяет модуль PFC, что по-русски означает «коррекция фактора мощности». Модуль PFC — специальный элемент, предназначенный для коррекции коэффициента мощности и направленный на защиту сети. PFC условно делится на активный (Active) и пассивный (Passive).Рекомендуем покупать блоки питания с PFC (они позволяют добиться высокого уровня КПД — до 95%), причем активным (Active), ибо APFC, дополнительно выравнивает входное напряжение, что в свою очередь позволяет стабильно работать всем устройствам, выводящим аналоговый сигнал из компьютера.Заметим, что модели с APFC немного дороже, чем их «пассивные собратья», но разница в эффективности, позже отразится в Ваших счетах за электроэнергию.

  • Максимальная сила тока на отдельных линиях

Общая мощность блока питания складывается из мощностей, которые он может обеспечить на отдельных линиях питания. Если нагрузка на одну из них превысит допустимый предел, то система потеряет стабильность, даже если суммарная потребляемая мощность будет далека от номинала. Всего (как Вы уже знаете) существуют три линии 12В; 5В и 3.3В; чуть подробнее о них.12-вольт подается, прежде всего, на мощные потребители электроэнергии – видеокарту и центральный процессор. Блок питания должен обеспечивать на этой линии как можно большую мощность. Для питания высокопроизводительных видеокарт используются две 12-вольтовые линии. Линии с напряжением 5В снабжают питанием материнскую плату, жесткие диски и оптические приводы ПК. Линии на 3.3В, идут только на материнскую плату и обеспечивают питанием оперативную память.Также стоит сказать, что нагрузка на линии в современных системах, как правило, неравномерна и здесь стоит учитывать, что «тяжелее» всех приходится 12-вольтовому каналу, особенно в конфигурациях с мощными видеокартами, однако про линии 5В/3.3В также забывать не стоит, их суммарный ток не должен превышать 30% от общего тока блока питания.

При указании габаритов БП производители, как правило, ограничиваются обозначением форм-фактора, который должен отвечать стандарту ATX 2.X. Смотрите это на самом блоке питания (стрелка 1 на изображении) или на прилагающейся к нему документации. Также при покупке советуем сравнивать его габариты с размерами «посадочного места» в корпусе вашего ПК. Обратите внимание, если на корпусе стоит надпись «noise killer» (стрелка 2 на изображении), то вентилятор вращается по возможности медленно, что снижает уровень звука. Скорость же вращения регулируется специальным температурным датчиком.

Старый блок питания (стандарт АТ), который включает и выключает компьютер при помощи обычного сетевого выключателя, далеко не самый лучший вариант. Сейчас его покупку можно оправдать только тем, что у вас дома «древняя» машина, в которую физически нельзя вставить более современный модуль.Лучше выбирать АТХ-устройство, которое работает только после команды материнской платы. Такая технология дает возможность убрать из блока высоковольтный провод и улучшить безопасность. Даже если блок АТХ сгорит, вероятность, что пострадает что-то еще, намного ниже. В свою очередь АТХ стандарт насчитывает несколько разных модификаций. Версия АТХ 2.03, выпускается для мощных компьютеров с большим потреблением энергии.

  • Система Cable-managment.

Это название объединяет способ подключения кабелей к блоку питания. Суть технологии в том, что к модулю подключаются только нужные кабели, идущие в комплекте поставки.

Например, блок обладает множеством кабелей, которые позволяют подключить, скажем, от 3 до 5 жестких дисков, до 2—3 видеокарт и т.п. Но ведь обычно в компьютере установлено максимум три винчестера и одна видеокарта. В этом случае получается, что все эти неиспользуемые кабели просто висят в системном блоке и только мешают охлаждению, т.к. затрудняют циркуляцию воздуха.  Технология модульного подключения кабелей позволяет, по мере необходимости, подключать только нужные в данный момент кабели, а ненужные оставлять «вне». У таких модулей несъемными являются только основные кабели, например, для питания системной платы, процессора и один кабель для дополнительного питания видеокарты.

БП должен не только обеспечивать необходимую мощность, но и правильно подводить напряжение ко всем компонентам, а для этого нужны соответствующие разъемы.Например, разъемов Molex должно быть хотя бы не меньше шести штук (хотя можно расширять спец.разветвителем, но его надо покупать). В компьютере с двумя жесткими дисками и парой оптических приводов уже задействованы четыре таких разъема, а к Molex могут подключаться и другие устройства – например, корпусные вентиляторы и «древние» видеокарты с интерфейсом AGP.  Длина кабелей питания должна быть достаточной для того, чтобы они могли дотянуться до всех необходимых разъемов. Еще одна немаловажная дополнительная опция, наличие которой крайне желательно, – оплетка у кабеля.Она, во-первых, существенно упрощает монтаж компьютера и подключение новых устройств, а во-вторых, позволяет избежать зажимов и переломов кабелей вследствие их запутывания.

  • Охлаждение и шум

Во время работы, компоненты блока питания сильно нагреваются и требуют усиленного охлаждения. Для этого используются вентиляторы (встроенные в его корпус) и радиаторы. Большинство используют один вентилятор размера 80 или 120 мм (которые работают довольно шумно), причем, чем выше мощность БП, тем более интенсивный поток воздуха требуется для того, чтобы его охладить. Для снижения уровня шума в качественных системах используются схемы контроля скорости вращения вентиляторов в соответствии с температурой внутри модуля блока.

Некоторые модели позволяют пользователю самому определять скорость вращения вентилятора с помощью регулятора на задней стенке, также есть модели, которые продолжают «прокачивать» воздух спустя некоторое время после выключения компьютера. Благодаря этому, компоненты компьютера быстрее остывают после работы.

Качественные блоки питания оснащаются различными системами для защиты от скачков напряжения, перегрузки, перегрева и короткого замыкания. Эти функции защищают не только блок питания, но и другие компоненты компьютера.Заметим, что наличие таких систем в блоке питания не исключает необходимости использования источников бесперебойного питания и сетевых фильтров.

  • Время наработки на отказ

Как правило, гарантия в N-ое количество часов работы – один из признаков качественного изделия. Да, такие модели стоят несколько дороже, но зато производитель определяет гарантированное время работы устройства. Оптимальным вариантом здесь является срок 3—5 лет. Информация об этом содержится в руководстве по эксплуатации, а так же продублирована на упаковке.

Характеристики источника питания — TWI

Основной задачей источника питания для дуговой сварки является подача регулируемого сварочного тока при напряжении, необходимом для процесса сварки. Процессы дуговой сварки предъявляют различные требования к элементам управления, необходимым для создания требуемых условий сварки, и они, в свою очередь, влияют на конструкцию источника питания. Чтобы понять, как требования процессов влияют на конструкцию источника питания, необходимо понимать взаимодействие источника питания и характеристик дуги.

Если изобразить зависимость напряжения сварочной дуги при различной длине дуги от сварочного тока, получаются кривые, показанные на рис. 1. Наибольшее напряжение — это напряжение холостого хода источника питания. После зажигания дуги напряжение быстро падает, так как газы в дуговом промежутке становятся ионизированными и электропроводными, электрод нагревается и размер столба дуги увеличивается. Сварочный ток увеличивается по мере падения напряжения до тех пор, пока не будет достигнута точка, в которой соотношение между напряжением и током становится линейным и начинает подчиняться закону Ома.На рис. 1 важно отметить, что при изменении длины дуги изменяются и напряжение, и сварочный ток: более длинная дуга дает более высокое напряжение, но с соответствующим падением сварочного тока, и наоборот. Эта характеристика сварочной дуги влияет на конструкцию источника питания, поскольку большие изменения сварочного тока при ручной сварке металлической дугой (MMA) и сварке TIG нежелательны, но необходимы для процессов MIG/MAG и дуговой сварки с флюсовой проволокой.

Поэтому источники питания

MMA, TIG и дуги под флюсом имеют так называемую падающую выходную мощность или статическую характеристику постоянного тока, а источники питания MIG/MAG и FCAW имеют плоскую или статическую характеристику постоянного напряжения. Для большинства источников питания наклон характеристики можно изменить, чтобы сгладить или сделать более крутыми кривые, показанные на Рис. 2 и Рис. 3

На рис. 2 показаны статические характеристики источника питания с падающим или постоянным током, которые могут использоваться для процессов MMA или TIG, наложенные на кривые характеристик дуги. При ручной сварке длина дуги постоянно меняется, так как сварщик не может поддерживать постоянную длину дуги. При использовании источника постоянного тока при изменении длины дуги из-за манипулирования сварщиком сварочной горелки происходит лишь небольшое изменение сварочного тока – чем круче кривая, тем меньше изменение тока, поэтому не будет скачков тока и достигается стабильное состояние сварки.Поскольку именно сварочный ток определяет такие характеристики, как проплавление и расход электрода, это означает, что длина дуги менее критична, что облегчает задачу сварщика по получению качественных сварных швов без дефектов. Как правило, изменение ±5 вольт приводит к изменению примерно на ±8 ампер при сварочном токе 150 ампер.

В некоторых ситуациях, например, при сварке в потолочном положении или когда сварщик сталкивается с переменными корневыми зазорами, лучше, если сварщик может лучше контролировать скорость наплавки, позволяя ему изменять скорость путем изменения длины дуги. .В такой ситуации будет полезна более плоская характеристика источника питания.

При дуговой сварке под флюсом также используется источник питания с падающей характеристикой, в котором сварочный ток и скорость подачи электрода согласованы со скоростью, с которой проволока плавится и перемещается через дугу в сварочную ванну — «скоростью выгорания». Это согласование параметров осуществляется системой контроля, которая использует напряжение дуги для управления скоростью подачи электрода – если длина дуги/напряжение увеличиваются, скорость подачи проволоки увеличивается для восстановления равновесия.Характеристика источника питания с постоянным напряжением показана на рис. 3. Это показывает, что по мере изменения длины дуги и, следовательно, напряжения происходит большое изменение сварочного тока – по мере удлинения дуги сварочный ток падает, по мере того как дуга укорачивает ток увеличивается.

В источниках питания MIG/MAG и FCAW сварочный ток регулируется скоростью подачи проволоки, при этом сварочный ток определяет скорость, с которой сварочная проволока плавится и перемещается через дугу в сварочную ванну – «выгорание» показатель.Следовательно, с уменьшением тока скорость прогорания также падает, расплавляется меньше проволоки и кончик проволоки приближается к сварочной ванне. При этом снижается напряжение, увеличивается сварочный ток и, следовательно, скорость прогорания. Поскольку скорость подачи проволоки постоянна, прогорание превышает подачу проволоки, так что желаемая длина дуги, напряжение и ток восстанавливаются. Происходит и обратное – укорочение дуги вызывает снижение напряжения, рост тока, увеличение скорости прогорания, что приводит к удлинению дуги, увеличению напряжения и падению сварочного тока до заданных условий сварки. устанавливаются заново.Опять же, типичное значение изменения сварочного тока для источника питания с постоянным напряжением будет в районе ±40 ампер при изменении длины дуги на ±5 вольт. Эта функция дает нам так называемую «саморегулирующуюся дугу», когда изменения длины дуги, напряжения и тока автоматически возвращаются к требуемым значениям, обеспечивая стабильные условия сварки. Это несколько облегчает задачу сварщика по сравнению со сваркой MMA или TIG. Хотя в принципе можно использовать источник питания с постоянным напряжением для сварки ММА, сварщику гораздо труднее оценить скорость выгорания, чем длину дуги, поэтому возникает нестабильность дуги, и этот метод неприменим на практике.

В дополнение к этому контролю напряжения сварочной дуги важна скорость, с которой источник питания реагирует на короткое замыкание – это известно как динамическая характеристика источника питания. Короткие замыкания возникают во время зажигания дуги и при сварке MIG/MAG во время переноса погружения. Когда напряжение падает до нуля, когда происходит короткое замыкание, ток возрастает. Если это увеличение тока быстрое и неконтролируемое, то кончик электрода перегорает, как электрический предохранитель, что приводит к чрезмерному разбрызгиванию – слишком медленное увеличение, и электрод может вонзиться в сварочную ванну и погасить дугу. Это не имеет большого значения при использовании процесса MMA, поскольку максимальный ток при нулевом напряжении контролируется наклоном кривой статической характеристики, и сварщик может легко установить дуговой промежуток. Однако это важно в процессе MIG/MAG, где используется источник питания с плоской статической характеристикой, а ток может возрасти до чрезвычайно высокого значения, в частности, при сварке в режиме погружения или короткого замыкания.

Таким образом, электрический компонент, называемый катушкой индуктивности, вводится в электрическую цепь источника питания.Это устройство противодействует изменениям сварочного тока и, следовательно, замедляет скорость увеличения тока при коротком замыкании. Индуктивность является переменной и может быть отрегулирована для обеспечения стабильного состояния, как показано на рис. 4. Индуктивность в сварочной цепи также приводит к меньшему количеству коротких замыканий в секунду и более длительному времени горения дуги, что обеспечивает более гладкий сварной шов лучшей формы. Однако слишком большая индуктивность может привести к такому медленному нарастанию сварочного тока, что дуге будет недостаточно времени для восстановления и расплавления кончика проволоки, так что сварочная проволока затем застрянет в сварочной ванне.Индуктивность во время переноса струи также способствует лучшему и менее резкому зажиганию дуги.

Эта статья была написана Джином Мазерсом.

Характеристики выходного импеданса источника питания постоянного тока

Оперативные руководства

Резюме

Импеданс выходного каскада типичного источника питания постоянного тока обычно составляет от одного до нескольких ом. Это выходное сопротивление без обратной связи; т. е. выходное сопротивление до того, как к выходу будет применена какая-либо обратная связь.

Описание

Обратная связь

феноменально полезна для обеспечения источника питания постоянного тока с почти идеальными характеристиками. Именно поэтому регулирование нагрузки измеряется в сотых долях процента. Основная причина этого заключается в том, что он обеспечивает источник питания, если он является источником напряжения, с почти нулевым импедансом или в качестве источника тока с высоким выходным импедансом. Как оно работает? Примечание: контуры обратной связи используются для управления выходным напряжением и током источника питания постоянного тока.

Полное сопротивление выходного каскада типичного источника питания постоянного тока обычно составляет от одного до нескольких ом.Это выходное сопротивление без обратной связи; т. е. выходное сопротивление до того, как к выходу будет применена какая-либо обратная связь. Если бы не применялась обратная связь, у нас не было бы и близкого регулирования нагрузки, которое мы фактически получаем. Однако, когда управляющий усилитель обеспечивает отрицательную обратную связь для корректировки изменений выходного сигнала при приложении нагрузки, рабочие характеристики преобразуются в соотношении 1 + T, где T — коэффициент усиления контура системы обратной связи. Например, выходное сопротивление источника постоянного тока, работающего при постоянном напряжении, становится равным:


Коэффициент усиления контура T примерно равен коэффициенту усиления операционного усилителя, умноженному на затухание цепи делителя напряжения.В практических системах управления с обратной связью усиление усилителя довольно велико при постоянном токе и вблизи него, возможно, до 90 дБ усиления. Это снижает постоянный ток и низкочастотный выходной сигнал источника питания до нескольких миллиом или менее, обеспечивая почти идеальные характеристики регулирования нагрузки. Другим фактором в практических системах управления с обратной связью является контролируемое снижение усиления контура с увеличением частоты для поддержания стабильности. Таким образом, при более высокой частоте выходной импеданс источника питания постоянного тока, работающего в качестве источника напряжения, увеличивается до значения импеданса разомкнутого контура по мере уменьшения коэффициента усиления контура. Это показано на графиках выходного импеданса на рис. 1 для источника питания постоянного тока Agilent 6643A. Рис. 1. Выходной импеданс блока питания постоянного тока системы Agilent 6643A 35 В, 6 А

Как видно из рисунка 1, при работе с постоянным напряжением источник питания постоянного тока 6643A составляет всего около 1 мОм при 100 Гц и имеет индуктивную выходную характеристику с увеличение частоты по мере уменьшения коэффициента усиления контура.

Как видно на рис. 1, управление с обратной связью работает аналогичным образом при работе с постоянным током.В то время как источник напряжения в идеале имеет нулевое выходное сопротивление, источник тока в идеале имеет бесконечное сопротивление. При работе с постоянным током источник питания постоянного тока 6643A имеет полное сопротивление 10 Ом при частоте 100 Гц и емкостное спад при увеличении частоты. Однако для 6643A это не столько коэффициент усиления контура управления постоянным током, который падает с частотой, сколько емкость выходного фильтра, преобладающая над выходным импедансом. Хотя 6643A можно использовать в качестве отличного, хорошо регулируемого источника тока, он в первую очередь оптимизирован для использования в качестве источника напряжения.Некоторая выходная емкость служит для этой цели.

Одним из примеров использования графиков выходного импеданса источника питания постоянного тока является оценка возможной величины пульсаций переменного тока, вызванных нагрузкой, на основе частоты и амплитуды тока, потребляемого нагрузкой при питании от блок питания, работающий на постоянном напряжении.

Типы силовых полупроводников | Тех

Типы силовых полупроводников

Мы представили, как сделать источник питания постоянного тока от подключения к сети и источник питания переменного тока до последнего столбца.Эти преобразования в основном выполняются с помощью цепей, и они используют электричество без отходов, например, инверторы для бытовой техники и устройства, которые эффективно используют солнечную и ветровую энергию. Кроме того, поскольку он также используется для эффективного переключения двигателя с низкой скорости на высокую, он также используется для управления двигателем гибридного автомобиля. Они также включены в бытовую технику, например, в светодиодное освещение. Полупроводник, который управляет и подает питание, используемое для этих цепей, называется «силовым полупроводником».» Они соответствуют от малой электрической мощности до большой электрической мощности в зависимости от места, где они используются.

Силовые полупроводники выполняют следующие четыре функции.

  1. Преобразование постоянного напряжения в переменное
  2. Преобразование напряжения переменного тока в напряжение постоянного тока
  3. Изменить частоту переменного напряжения на другую частоту
  4. Преобразование напряжения постоянного тока в другое напряжение постоянного тока

Это требования инвертора. Вы можете видеть, что 1 и 2 — это преобразование постоянного тока в переменный или преобразование переменного тока в постоянный. 4 — это преобразование постоянного тока, а 3 — преобразователь частоты. Существует несколько типов силовых полупроводников, которые в основном представляют собой «силовой транзистор» и «тиристор», которые выполняют переключение, и «диод», который не выполняет переключение. В настоящее время материалом для силовых полупроводников в основном является кремний. Однако SiC (карбид кремния) и GaN (нитрид галлия), которые лучше проводят электричество, чем кремний, и имеют меньшие потери мощности, считаются перспективными материалами для силовых полупроводников следующего поколения.

В последнее время одним из силовых полупроводников, находящихся в стадии разработки, является «MOSFET (полевой транзистор металл-оксид-полупроводник)». MOSFET используется в местах с низким энергопотреблением, таких как мобильные телефоны и блоки питания компьютеров, и имеет особенность, заключающуюся в том, что скорость отклика очень высока. Кроме того, существует устройство под названием «БТИЗ (биполярный транзистор с изолированным затвором)», которое используется там, где требуется большая мощность.

Хотя «IGBT» имеет более низкую скорость отклика, чем «MOSFET», характеристики выдерживаемого напряжения выше.Следовательно, он имеет характеристику, заключающуюся в том, что потери мощности при включении переключателя малы при протекании большого тока. Это свойство выгодно для использования в бытовой технике, экологически чистых автомобилях, электромобилях, автомобилях на топливных элементах и ​​газоэлектрических гибридных автомобилях, промышленных машинах и т. д., поэтому оно используется в широком спектре продуктов.

Не будет преувеличением сказать, что эволюция силовых полупроводников способствовала развитию, в частности, электромобилей.На самом деле, электромобили впервые были импортированы из США в 1917 году и эксплуатировались в Японии. Хотя отечественные электромобили тоже разрабатывались, но однажды после Второй мировой войны они исчезли. Причина в том, что «дальность поездки невелика, несмотря на то, что он оснащен аккумуляторной батареей большого объема» и «недостаточная мощность по сравнению с бензиновыми и дизельными автомобилями». Производительность аккумуляторной батареи и двигателя была низкой, слишком большой и тяжелой, поэтому пробег не увеличился.

Фото: Автобус с электроприводом Osaka Blue Bus (около 1937 г.)

После этого, с нефтяным шоком, произошедшим в 1970-х, электромобили снова стали привлекать внимание. К этому времени схемы также были миниатюризированы за счет замены транзисторов и т. д., а также были улучшены характеристики различных частей. А развитие силовых полупроводников, включая этот транзистор, поддерживает современные электромобили.

Оценка производительности и тестирование производительности силовых полупроводников

Итак, как вы оцениваете производительность этих силовых полупроводников? И как вы проводите тесты производительности для этого? С точки зрения оценки производительности существует пять требований к новейшим силовым полупроводникам; 1.более высокое напряжение пробоя, 2. более низкий ток утечки, 3. более низкое значение сопротивления в открытом состоянии, 4. более высокий уровень питания и 5. быстрое время переключения.

Другими словами, он не ломается даже при высоком напряжении, имеет низкий ток утечки и меньшее сопротивление в открытом состоянии, может использовать большую мощность и имеет более короткое время переключения. В идеале время переключения составляет 0 секунд, а значение сопротивления во включенном состоянии и потери из-за тока утечки равны 0 Вт. Однако для достижения этого есть физический предел, поэтому разработчик хочет быть как можно ближе к этому.И для оценки этих характеристик, разумеется, они потребуются и на стороне тестируемого оборудования. Подробное содержание будет передано в следующую колонку; даже если вы разработаете устройство, которое может выполнять высокоскоростное переключение, вы не сможете провести измерения, если у вас нет тестового устройства, которое может правильно его оценить.

Кроме того, другие требования к характеристикам продукта включают возможность его использования даже при высоких температурах и обеспечение стабильной работы при серийном производстве.Поскольку среда использования варьируется в зависимости от конечного продукта. В крайних случаях он работает при -50 °C или не ломается даже при температуре выше 150 °C. Необходимо принять решение.

Выход очень плохой, если только один из 100 удовлетворяет производительности, и цена устройства будет выше. Конечно, только небольшое количество продуктов в партии может выдержать использование в экстремальных условиях космоса; например, его нельзя починить, как спутник. Но даже если в обычных условиях урожайность плоха для использования, есть проблема с дизайном продукта.

Важно пройти тест на надежность, особенно при установке в оборудовании, требующем безопасности, таком как автомобили, или в местах, где требуется стабильность, например на электростанциях и подстанциях. Естественно, испытательное оборудование, которое может точно измерить эти показатели надежности, также является важным фактором при разработке силовых полупроводников.

Связанные технические статьи

Рекомендуемые продукты

Источники питания Matsusada Precision — лучший выбор для оценки силовых полупроводников.

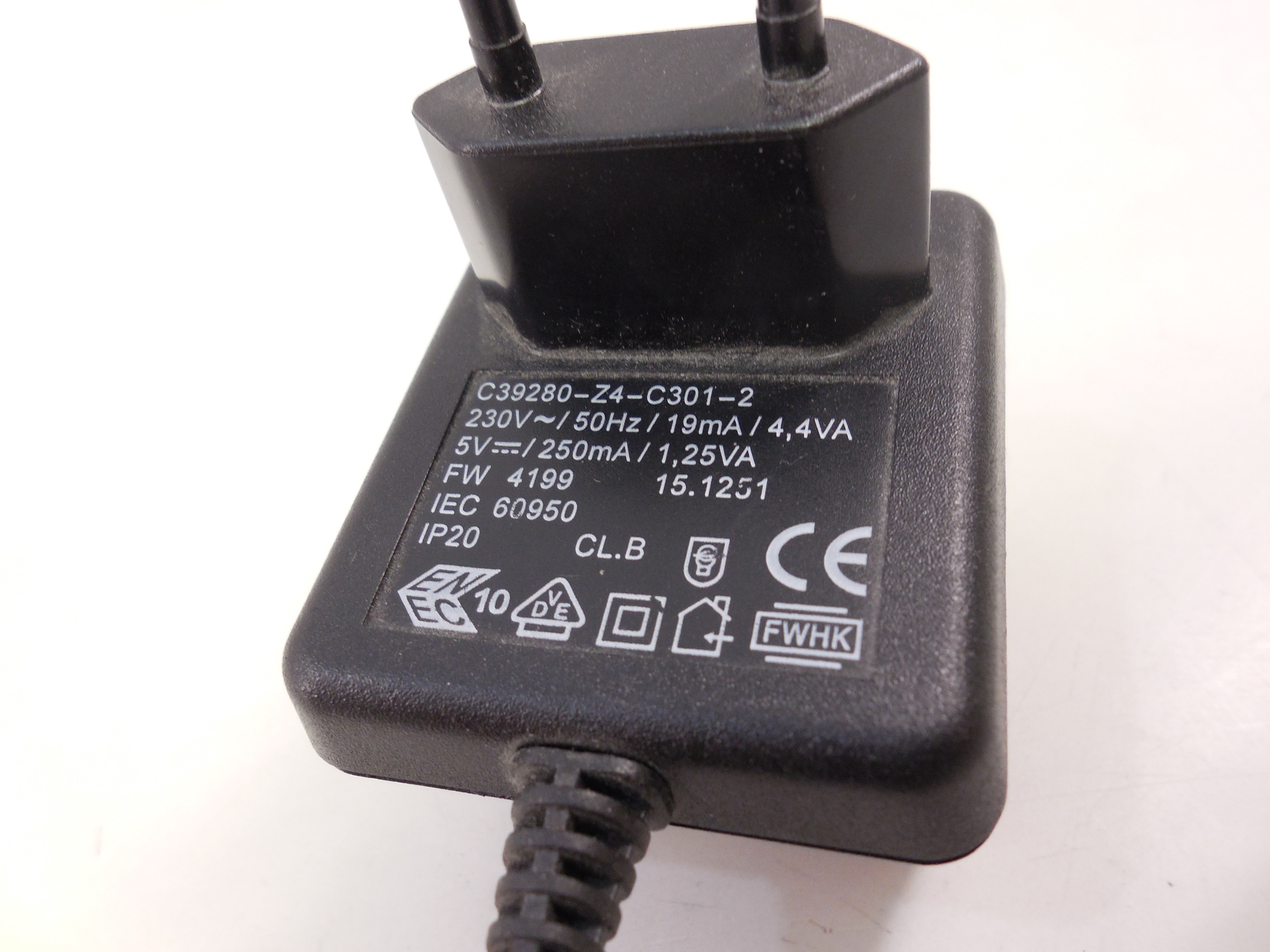

Характеристики и различия адаптера питания и импульсного источника питания_Shenzhen Topow Electronics Co., Ltd.

  Адаптеры питания отличаются от импульсных источников питания. Их технические характеристики, форма, размер, точность, плотность, производительность и другие параметры различны, и их применение также различно. Адаптер питания есть в основном подходит для небольших электрических приборов и электроники, в то время как Импульсный источник питания представляет собой устройство преобразования тока, которое управляет всей переключатель и подходит для всех электронных устройств.Следующий редактор будет сосредоточиться на объяснении характеристик и различий между адаптерами питания и импульсные источники питания.


  1. Характеристики адаптера питания и импульсного источника питания

  Характеристики импульсного источника питания:

  Использование переключателя цепи управления для проведения высокоскоростного прохода и отрезать, преобразовать постоянный ток в высокочастотный переменный ток и предоставить его трансформатору для преобразования, тем самым генерируя требуется один или несколько наборов напряжений.Причина превращения в переменного тока высокой частоты заключается в том, что КПД высокочастотного переменный ток в цепи трансформатора трансформатора намного выше, чем 50Гц, поэтому коммутирующий трансформатор можно сделать очень маленьким, да и не очень жарко во время работы, а стоимость очень низкая. Если вы не измените 50 Гц на For высокая частота, импульсный блок питания не имеет смысла.

  Характеристики адаптера питания:

  Производители адаптеров питания производят преобразователи мощности (переменного тока в постоянный), большинство которые преобразуются из переменного тока в постоянный, а затем через компьютер, он не может защитить компьютер, но в нем есть запоминающее устройство (также называемое зарядным устройством). компьютеру для хранения энергии, поэтому компьютер может быть защищен в случае сбой питания.

  И импульсные блоки питания, и адаптеры являются импульсными блоками питания, которые состоят из высокочастотных переключающих ламп и их цепей управления. Блок питания адаптера представляет собой регулируемый импульсный блок питания, а Импульсное зарядное устройство имеет функцию плавающего заряда. Напряжение становится больше по мере уменьшения тока, а затем есть только напряжение, но нет ток.

Прочитать рекомендации:

Мобильный источник питания с накопителем энергии серии S1000

Мобильный источник питания с накопителем энергии серии S900

Мобильный источник питания с накопителем энергии серии S450

Каковы методы обнаружения оборудования для тестирования адаптеров?

Как установить и использовать автомобильное зарядное устройство?

Определение характеристик электромагнитных помех системы на раннем этапе проектирования системы

ЭМС

Каковы наиболее распространенные ошибки?



Часто в коммерческой, промышленной, медицинской и военной отраслях системные инженеры ждут, пока система не пройдет квалификацию, прежде чем заняться критически важными функциями для обеспечения соответствия ЭМС и электромагнитных помех соответствующим стандартам.Наиболее распространенной ошибкой является убеждение, что источник питания с сертификатами соответствия электромагнитным помехам требуемым системным стандартам обеспечит соответствие системы электромагнитным помехам. Слишком часто оказывается, что это неверное предположение.

Испытания блока питания

на соответствие электромагнитным помехам контролируются соответствующими стандартами для каждой целевой отрасли. Методы испытаний и настройки контролируются отдельными стандартами безопасности/ЭМС и предусматривают процессы и элементы управления, гарантирующие согласованность испытаний на электромагнитные помехи независимо от конкретного применения, для которого предназначен источник питания.

Первоначальный выбор источника питания определяется системными требованиями. Первоначально требования к мощности системы, такие как выходное напряжение и мощность, определяют выбор источника питания. Основные требования, которые следует учитывать:

  • Класс I (система заземлена) или класс II (без заземления). Вход класса I с использованием заземления даст лучшие результаты, поскольку синфазный ток и напряжение отводятся на землю. Для преобразователей постоянного тока модуль с металлическим корпусом и соединением для штыря корпуса поможет уменьшить излучаемые помехи при подключении к подходящему заземляющему слою печатной платы, но обычно потребуются дополнительные компоненты внешнего фильтра для уменьшения кондуктивных излучений.



  • Системный ток утечки на землю (для медицинских систем могут быть применимы требования к малому току утечки и касанию пациента). Если требуется низкий ток утечки на землю, фильтрация синфазных помех внутри источника питания ограничена, поэтому индуктивные элементы на системном уровне следует планировать заранее, включая фильтры электромагнитных помех медицинского ввода. Если стандартная утечка на землю применима (максимум 3,5 мА) на системном уровне, можно использовать источник питания, рассчитанный на низкую утечку на землю, и модифицировать его внутри, чтобы улучшить подавление синфазного шума в случае возникновения проблем.



  • Требуется ли соответствие классу A или класса B проводимым и излучаемым электромагнитным помехам? Определите, какая маржа ниже лимита требуется. Многие системные инженеры требуют запаса в 6 дБ. Использование источника питания, совместимого с классом A, в приложении класса B может потребовать дополнительной фильтрации (индуктивной и емкостной) на системном уровне.



Характеристики источника питания



После того, как основные потребности в электроэнергии известны, можно оценить другие характеристики отдельных источников питания, которые могут повлиять на соответствие системы электромагнитным помехам:

  • Входные и выходные соединения – они могут быть установлены как часть поставки или могут потребовать дополнительных соединений со стороны заказчика.Кабели, встроенные в источник питания (например, настольного типа), будут проверены во время испытаний на соответствие источника питания. Кабели, которые добавляются во время установки системы, неизвестны и обычно являются источником излучения, поэтому особое внимание следует уделять длине кабелей, близости к другим кабелям и/или коммутационным компонентам системы и логическим схемам. Кабель будет имитировать антенну и распространять шум по всей длине. Индуктивные компоненты, размещенные на длинных участках кабеля, могут уменьшить излучаемые и кондуктивные помехи.



  • Монтажные приспособления – настольного типа, для монтажа на печатной плате или жесткого механического монтажа. Жесткие механические крепления всегда желательны для входных требований класса I, которые полагаются на твердое заземление, чтобы обеспечить наилучшее подавление синфазных помех. Для монтажа на шасси и питания типа печатной платы используйте все предусмотренные монтажные отверстия/крепления, чтобы обеспечить надежное механическое соединение для надлежащего заземления. Преобразователям постоянного тока, установленным на печатных платах, потребуется по крайней мере одна заземляющая пластина на печатной плате, чтобы отделить питание от сигнальных дорожек.Если на модуле DC-DC с металлическим корпусом предусмотрен штырек корпуса, предусмотрите в начальной конструкции системной печатной платы возможность подключения или отключения штыря корпуса во время первоначальных проверочных испытаний на электромагнитные помехи.



  • Частоты переключения системы, если таковые имеются, должны быть хорошо изучены до начала испытаний на электромагнитные помехи. Эти основные частоты и связанные с ними гармоники будут проявляться во время начальных тестовых графиков, и их не следует путать с частотами переключения источника питания.



  • Дополнительные входные фильтры электромагнитных помех в системе могут потребоваться в зависимости от спецификации источника питания для тока утечки на землю, номинального класса электромагнитных помех и внешних подключений, поэтому на раннем этапе проектирования необходимо предусмотреть дополнительное пространство.



XP Power предоставляет заказчику техническую помощь на месте и в испытательных лабораториях на всех этапах тестирования системы заказчика. XP Power также имеет четыре объекта с возможностями тестирования EMI для поддержки тестирования на уровне системы для клиентов.

Каковы электрические характеристики мощности сварки? – JanetPanic.com

Каковы электрические характеристики мощности сварки?

Все источники сварочного тока имеют два типа рабочих характеристик, а именно статическую характеристику и динамическую характеристику. Статическую выходную характеристику можно легко установить, измерив установившееся выходное напряжение и ток обычным методом нагрузки переменными резисторами.

Какие существуют четыре типа источников сварочного тока?

Существует четыре основных типа сварки. MIG – дуговая сварка металлическим электродом в среде защитного газа (GMAW), TIG – дуговая сварка вольфрамовым электродом в среде защитного газа (GTAW), электродуговая сварка металлическим электродом (SMAW) и дуговая сварка с флюсовой проволокой (FCAW).

Для чего используются сварочные источники питания?

Основной функцией источника сварочного тока является преобразование электрической энергии в тип тока, который подходит для выполняемой сварки.

Каковы характеристики сварки?

Четыре важных параметра: сварочный ток, удлинение проволочного электрода, сварочное напряжение и скорость перемещения дуги. Эти параметры в значительной степени влияют на характеристики сварного шва. Поскольку эти факторы могут варьироваться в широком диапазоне, они считаются основными корректировками при любой операции сварки.

Какие три основных компонента сварочного источника питания?

Содержимое

  • 2.1 трансформатор.
  • 2.2 Генератор и генератор переменного тока.
  • 2.3 Инвертор.
  • 2.4 Другие типы.

Что такое характеристики сварочной дуги?

Сварочная дуга представляет собой сильноточный электрический разряд низкого напряжения, обычно работающий в диапазоне от 10 до 2000 ампер и от 10 до 50 вольт. В сварочной цепи дуга действует как нагрузочное сопротивление.

Какой тип сварочного источника питания необходим для GTAW?

Для сварки алюминия методом GTAW требуется источник питания переменного тока для разрушения оксидов, образующихся на поверхности при нагревании металла.Однако почти во всех других случаях сварки в среде защитного газа постоянный ток с импульсным током предпочтительнее. Это позволяет лучше контролировать образование валика и подвод тепла к сварному шву.

Каковы характеристики хорошей свариваемости?

Основные условия качества сварки для получения продукции такого высокого качества включают следующее:

  • Трещин и отверстий в буртике не обнаружено.
  • Бусина имеет равномерные волны, ширину и высоту.
  • Готовое изделие соответствует проектным размерам и практически не имеет деформации.
  • Сварка соответствует требуемой прочности.

Что такое первичная мощность при сварке?

Первичная мощность: часто упоминается как входное линейное напряжение и сила тока, доступные сварочному аппарату от основной линии электропередачи цеха. Часто выражаемая в ваттах или киловаттах (кВт), первичная входная мощность представляет собой переменный ток и может быть однофазным или трехфазным.

Почему электрод покрыт флюсом?

Электрод покрыт металлической смесью, называемой флюсом, которая выделяет газы при разложении для предотвращения загрязнения сварного шва, вводит раскислители для очистки сварного шва, вызывает образование шлака, защищающего сварку, улучшает стабильность дуги и обеспечивает легирующие элементы для улучшения качество сварки.

В каком процессе сварки используются комбинированные характеристики источника питания?

При дуговой сварке под флюсом также используется источник питания с падающей характеристикой, в котором сварочный ток и скорость подачи электрода согласованы со скоростью, с которой проволока плавится и перемещается через дугу в сварочную ванну — «скоростью выгорания».

Характеристики динамической нагрузки высоковольтного источника питания

Характеристики динамической нагрузки высоковольтного источника питания
Ан-11
Импульсные высокочастотные источники питания

Spellman имеют минимальную выходную емкость, предусмотренную конструкцией.Динамические изменения нагрузки могут быстро разрядить выходную емкость, в результате чего выходное напряжение выйдет за пределы спецификации статического регулирования. Даже если ступень нагрузки потребляет ток, который находится в пределах номинального тока источника питания, может быть некоторый «падение» выходного напряжения. Этот спад воспринимается делителем обратной связи по напряжению, который, в свою очередь, заставляет цепь напряжения дать команду источнику питания увеличить выходное напряжение, чтобы вернуть устройство в соответствие со спецификацией регулирования статического напряжения. Ничто из этого не происходит мгновенно, на все требуется время.Обычно время восстановления источников питания Spellman (если указано и измерено) составляет от отдельных единиц до десятков миллисекунд.

На величину спада в основном влияют следующие параметры:

  1. Емкость выходной секции источника питания и любая внешняя, паразитная или нагрузочная емкость
  2. Величина тока нагрузки, потребляемого от источника питания
  3. Продолжительность события шага нагрузки

Период времени и общая форма формы волны восстановления напряжения (недодемпфированная, сверхдемпфированная или критически демпфированная) зависят от параметров, описанных выше, в дополнение к компенсационным характеристикам контуров напряжения и тока источника питания.

Отклик источника питания
Значения компенсации контура выбираются для различных характеристик, связанных с производительностью, таких как: динамическое восстановление, подавление пульсаций и общий запас стабильности источника питания. Это все взаимосвязанные характеристики, и изменение значений компенсации контура для улучшения одной категории производительности может отрицательно сказаться на другой. Компания Spellman, как правило, уделяет особое внимание общей стабильности источника питания и характеристикам пульсаций при выборе значений компенсации контура для наших стандартных источников питания, поскольку, как правило, динамические характеристики не указаны.Если требуются определенные характеристики восстановления динамической нагрузки, то этот уникальный блок должен быть построен с проведением испытаний в области проектирования, чтобы установить базовые спецификации в качестве отправной точки того, что может быть достигнуто на индивидуальной основе.

Когда клиенты спрашивают о характеристиках восстановления динамической нагрузки, важно, чтобы мы понимали точную природу приложения. Кроме того, нам необходимо понять, как измеряется и задается динамическая реакция нагрузки.Обычно указывается время восстановления напряжения от 10% до 90%, а также процент от максимально допустимого превышения номинального напряжения. Приемлемы и другие методы, если и Spellman, и заказчик согласны друг с другом в том, как вещи измеряются и определяются.

Для выполнения этих типов измерений реакции на динамическую нагрузку может потребоваться специальное испытательное оборудование; например, приспособления с динамической нагрузкой, которые могут включать и выключать нагрузку электронным способом, чтобы можно было получить формы отклика восстановления напряжения.В зависимости от выходного напряжения, тока и мощности источника питания, изготовление этого типа приспособления для испытания динамической нагрузки может варьироваться от недорогого до приемлемого по сложности; к непомерно дорогой и очень, очень сложной инженерной задаче.

Leave a comment
