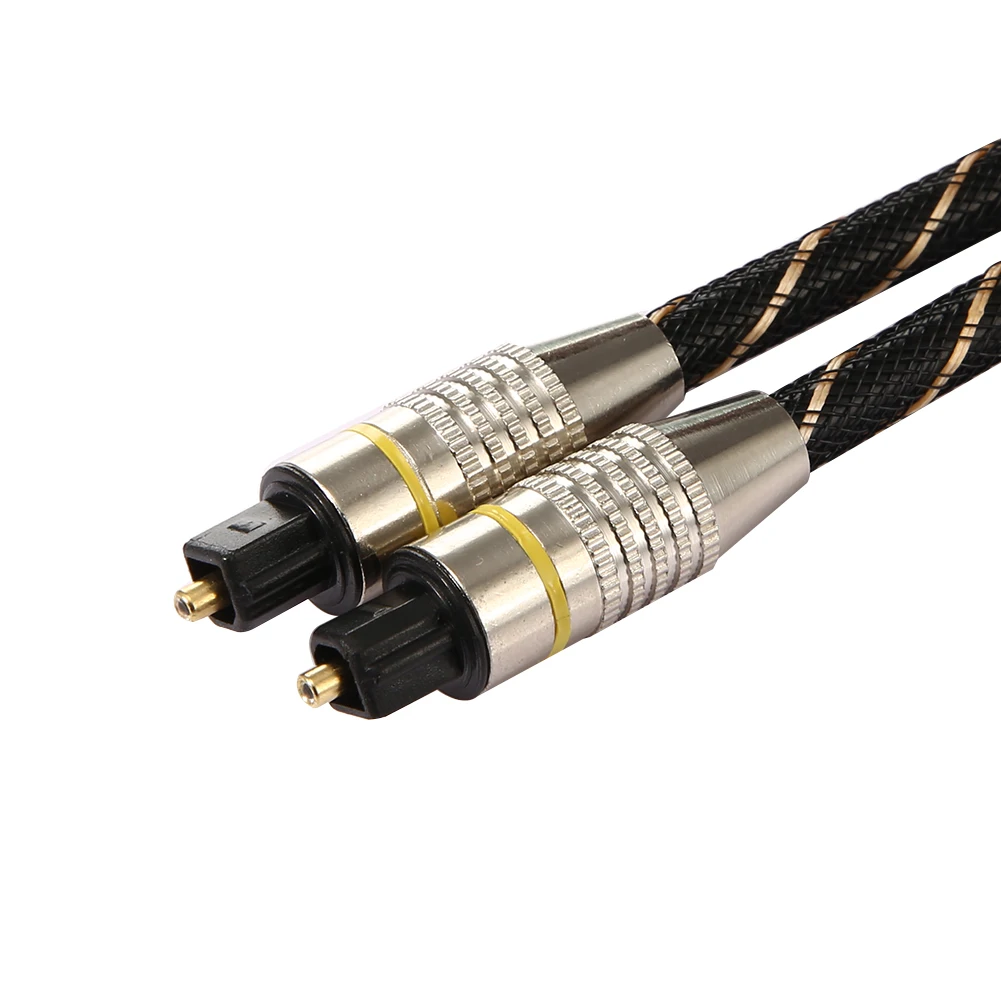

Кабель оптика волокно: Ваш браузер устарел — Москва

Содержание

Компоненты оптических систем кабель внутренний/внешний

FO-AWS2-IN/OUT-50-1-LSZH-BK

MM 50/125 (ОМ2)1 волокнозаказ, мПо запросу В корзину

FO-AWS2-IN/OUT-50-12-LSZH-BK

MM 50/125 (ОМ2)12 волоконзаказ, мПо запросу В корзину

FO-AWS2-IN/OUT-50-16-LSZH-BK

MM 50/125 (ОМ2)16 волоконзаказ, мПо запросу В корзину
заказ, мПо запросу В корзину

FO-AWS2-IN/OUT-50-4-LSZH-BK

MM 50/125 (ОМ2)4 волокна1214 мПо запросу В корзину

FO-AWS2-IN/OUT-50-8-LSZH-BK

MM 50/125 (ОМ2)8 волокон2500 мПо запросу В корзину

FO-AWS2-IN/OUT-503-1-LSZH-BK

MM 50/125 (ОМ3)1 волокнозаказ, мПо запросу В корзину
заказ, мПо запросу В корзину

FO-AWS2-IN/OUT-503-16-LSZH-BK

MM 50/125 (ОМ3)16 волоконзаказ, мПо запросу В корзину

FO-AWS2-IN/OUT-503-2-LSZH-BK

MM 50/125 (ОМ3)2 волокназаказ, мПо запросу В корзину

FO-AWS2-IN/OUT-503-4-LSZH-BK

MM 50/125 (ОМ3)4 волокназаказ, мПо запросу В корзину
заказ, мПо запросу В корзину

FO-AWS2-IN/OUT-504-1-LSZH-BK

MM 50/125 (OM4)1 волокнозаказ, мПо запросу В корзину

FO-AWS2-IN/OUT-504-12-LSZH-BK

16 волоконзаказ, мПо запросу В корзину

FO-AWS2-IN/OUT-504-16-LSZH-BK

16 волоконзаказ, мПо запросу В корзину
заказ, мПо запросу В корзину

FO-AWS2-IN/OUT-504-4-LSZH-BK

MM 50/125 (OM4)4 волокназаказ, мПо запросу В корзину

FO-AWS2-IN/OUT-504-8-LSZH-BK

MM 50/125 (OM4)8 волоконзаказ, мПо запросу В корзину

FO-AWS2-IN/OUT-62-1-LSZH-BK

MM 62.5/125 (OM1)1 волокнозаказ, мПо запросу В корзину
заказ, мПо запросу В корзину

FO-AWS2-IN/OUT-62-16-LSZH-BK

MM 62.5/125 (OM1)16 волоконзаказ, мПо запросу В корзину

FO-AWS2-IN/OUT-62-2-LSZH-BK

MM 62.5/125 (OM1)2 волокназаказ, мПо запросу В корзину

FO-AWS2-IN/OUT-62-4-LSZH-BK

MM 62.5/125 (OM1)4 волокназаказ, мПо запросу В корзину
заказ, мПо запросу В корзину

FO-AWS2-IN/OUT-9-1-LSZH-BK

SM 9/1251 волокнозаказ, мПо запросу В корзину

FO-AWS2-IN/OUT-9-12-LSZH-BK

SM 9/12512 волоконзаказ, мПо запросу В корзину

FO-AWS2-IN/OUT-9-16-LSZH-BK

SM 9/12516 волоконзаказ, мПо запросу В корзину
заказ, мПо запросу В корзину

FO-AWS2-IN/OUT-9-4-LSZH-BK

SM 9/1254 волокна2860 мПо запросу В корзину

FO-AWS2-IN/OUT-9-8-LSZH-BK

SM 9/1258 волокон1075 мПо запросу В корзину

Соединение оптических волокон: просто о сложном | Полезные статьи

Волоконно-оптические линии связи (ВОЛС) все увереннее входят нашу жизнь. Оптическое волокно на сегодняшний день — самая перспективная среда передачи информации, а значит, все чаще возникает необходимость в развертывании сетей на волоконно-оптическом кабеле. И самой тонкой и трудоемкой задачей в организации такой сети является соединение и обжим волоконно-оптического кабеля.

Наиболее надежным соединением является сварка, но сварка оптического волокна своими силами требует наличия высокотехнологичного и дорогостоящего оборудования и высокой квалификации специалиста, осуществляющего работу.

Однако если вам не нужны услуги по соединению волокон в промышленных масштабах, можно попробовать справиться своими силами, применяя технологию соединения с помощью сплайсов — специальных соединителей оптических волокон.

Как соединить волоконно-оптический кабель

Соединение волоконно-оптического кабеля предполагает выполнение следующих этапов работы:

1. Подготовка оптического волокна (разделка кабеля, очистка волокна, снятие буферных покрытий в многоволоконных кабелях). После подготовки вы должны получить участок оголенного оптического волокна такой длины, которая рекомендована производителем соединителя, который вы будете использовать.
2. Скалывание оптического волокна. Этот этап требует максимальной точности, качество скола — гарантия надежного соединения с минимальным затуханием и потерями информации на стыке.

3. Введение волокна в пазы с направляющими соединителя, их точное позиционирование и фиксация.
4. Укладка соединенных волокон в муфту или кассету кабельной организации.

Инструменты и материалы для соединения волоконно-оптического кабеля

Для осуществления всех этих этапов вам понадобятся:

1. Собственно соединители: сплайсы (для каждого волокна — свой сплайс).
2. Кабель-организатор (сплайс-кассета или муфта) для упаковки соединенных волокон в единый пучок.
3. Инструменты для зачистки (стриппер, монтажные ножницы) и скалывания (ручной или автоматический скалыватель) оптических волокон.

Выбирая сплайсы и инструментарий, ориентируйтесь на тот вид кабеля, который вы планируете соединять. В небольших локальных сетях чаще всего приходится иметь дело с простым дуплексным двухволоконным кабелем, содержащим многомодовое оптическое волокно диаметром 125 микрон, но могут быть задействованы кабели для вертикальной прокладки, прокладки вне помещения, содержащие четыре и более волокон.

Оболочка таких кабелей, как правило, содержит кевларовые нити, для разрезки которых понадобятся монтажные ножницы.

После снятия оболочки кабеля зачищенное оптическое волокно необходимо очистить — протереть смоченной в спирте не оставляющей ворса тканью. Протирать волокно в один проход, для каждого волокна использовать незагрязненный участок ткани.

Самым тонким этапом в соединении оптоволокна является скалывание. Делать это необходимо специальным инструментом. Ручные (наиболее простые и недорогие) скалыватели требуют определенного навыка. Если вам нет нужды часто сращивать оптику, ручного скалывателя достаточно, но перед тем как браться за рабочее волокно — потренируйтесь, постарайтесь добиваться максимально ровного и гладкого скола под углом 90 градусов. Для контроля скола пригодится микроскоп или сильная лупа.

Последний этап — закрепление волокон в соединителе — напрямую зависит от типа и качества соединителя. Постарайтесь выбрать сплайсы с максимально удобным механизмом подгонки концов волокна.

Укладка слайсов в пазы кассеты обычно не вызывает затруднений.

Безусловно, соединение оптических волокон (как и большинство работ по организации кабельных систем) не самая элементарная задача, но при должном терпении и усидчивости с ней вполне можно справиться самостоятельно.


Оптический кабель IN/OUT, OS2, 9/125, 16 волокон, LSZH, черный

В связи с нестабильным курсом доллара, цены на сайте не являются окончательными. Точную стоимость товара уточняйте у наших менеджеров.

Информация размещенная на сайте, не является публичной офертой

1. Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе, стоимости товаров, изображений и фотографий, носит  исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ.

2. Нажатие на кнопки «Купить», «Разместить заказ», «Оформить заказ», а также последующее заполнение тех или иных форм, не накладывает на владельцев сайта никаких обязательств.

3. Присланное по e-mail сообщение, содержащее копию заполненной формы заявки на сайте, не является ответом на сообщение потребителя или подтверждением заказа со стороны владельцев сайта.

4. Все материалы, размещенные на сайте являются собственностью владельцев сайта, либо собственностью организаций, с которыми у владельцев сайта есть соглашение о размещении материалов. Копирование любой информации может повлечь за собой уголовное преследование.

5. Регистрируясь на сайте или оставляя тем или иным способом свою персональную информацию, Вы делегируете право сотрудникам компании обрабатывать вашу персональную информацию.

6. Для аналитических целей на сайте работает система статистики, которая собирает информацию о посещенных страницах сайта, заполненных формах и т.д. Сотрудники компании имеют доступ к этой информации.

7. Покупатель соглашается с тем, что Интернет-магазин вправе передавать информацию о размещенных Покупателем заказах третьим лицам.

Переданная Интернет-магазином информация, включающая данные о номере и содержании заказа, электронного адреса и номера телефона Покупателя, может быть использована исключительно в целях оценки деятельности Интернет-магазина и улучшения качества обслуживания Покупателей.

8. Оформляя заказ на сайте или иным способом становясь клиентом нашей компании, вы принимаете условия оферты.


Что такое оптоволоконный кабель | ЗВУКОВАЯ КОММУНИКАЦИЯ

Многомодовое волокно используется для более коротких расстояний, потому что большее открытие сердечника позволяет световым сигналам отскакивать и отражать больше на этом пути. Больший диаметр позволяет одновременно передавать несколько световых импульсов через кабель, что приводит к большему количеству передачи данных. Это также означает, что есть больше возможностей для потери сигнала, уменьшения или помех. Многомодовая волоконная оптика обычно использует светодиод для создания светового импульса.

В то время как медные кабельные кабели стали традиционным выбором для телекоммуникационных, сетевых и кабельных соединений в течение многих лет, волоконная оптика стала обычной альтернативой. Большинство телефонных компаний междугородных линий теперь выполнены из волоконно-оптических кабелей. Оптическое волокно обладает большей информацией, чем обычная медная проволока, благодаря более высокой пропускной способности и более высокой скорости. Поскольку стекло не проводит электричество, волоконная оптика не подвержена электромагнитным помехам, а потери сигнала минимизируются.

Кроме того, волоконно-оптические кабели могут быть погружены в воду и использоваться в более опасных средах, таких как подводный кабель. Волоконно-оптические кабели также более прочные, более тонкие и легче, чем медные кабели, и их часто не нужно поддерживать или заменять. Однако медная проволока дешевле волоконной оптики и уже установлена ​​во многих областях, где волоконно-оптический кабель не был развернут. Стекловолокно также требует большей защиты внутри внешнего кабеля, чем медь, а установка новых кабелей требует больших затрат, как это обычно бывает при любой установке кабеля.

Волоконная оптика использует

Компьютерные сети — общий вариант использования оптической оптики, благодаря способности оптического волокна передавать данные и обеспечивать высокую пропускную способность. Аналогичным образом, волоконная оптика часто используется в радиовещании и электронике для обеспечения лучших соединений и производительности.

Военная и космическая индустрия также использует оптическое волокно в качестве средства связи и передачи сигналов в дополнение к его способности обеспечивать температурное зондирование. Волоконно-оптические кабели могут быть полезны из-за их более легкого веса и меньшего размера.

Волоконная оптика часто используется в различных медицинских инструментах для обеспечения точного освещения. Он также все чаще позволяет биомедицинским датчикам, которые помогают в минимально инвазивных медицинских процедурах. Поскольку оптическое волокно не подвержено электромагнитным помехам, оно идеально подходит для различных тестов, таких как сканирование МРТ. Другие медицинские приложения для волоконной оптики включают рентгеновское изображение, эндоскопию, светолечение и хирургическую микроскопию.

ОПТИЧЕСКИЙ ВОЛОКОННЫЙ КАБЕЛЬ

Количество волокон в кабеле варьируется от 4 до 96 (по запросу предоставляется больше волокон). Оптические волоконные кабели, как правило, подвергаются 4 технологическим линиям, таким как линия окраски, линия вторичного покрытия, линия SZ-Stranding Line и оболочка.

Окрасочная производственная линия:

Процесс окраски волокон выполняется для маркировки волокна. Для облегчения идентификации внутридисковых волокон внутри корпуса они кодируются цветом. Цвета не влияют. на оптические свойства волокон. Волокна окрашиваются с использованием отверждаемых УФ-чернил, которые выбраны в качестве промышленного стандарта, легко в зачистке, соединении и стабильности оптических потерь при различных нагрузках.

Линия по производству вторичного покрытия:

Этот процесс использует полибутилентерефталат (PBTP) в качестве материала трубы, который обладает очень хорошими тепловыми, гидролизными и механическими свойствами. Трубка содержит волокна и заполнена специальным типичным гелем. Вторичное покрытие или процесс труб используются для защиты оптических волокон во время прокладки кабелей и установки.

Производственная линия SZ-Stranding:

Процесс скручивания, который находится вокруг центрального элемента с покрытием из полиэтилена, применяет метод SZ-Stranding. Скручивание заполнено желе в качестве наводнения, чтобы заполнить любое пространство блока потоком воды в кабель.

Линия для производства обшивки:

Линия обшивки — это устройство, которое обеспечивает защиту сердечника оптического кабеля от механических, термических и химических воздействий, связанных с хранением, установкой и эксплуатацией. Ключевое покрытие покрыто ламинированной оболочкой из алюминиевого полиэтилена (LAP), содержащей сажу, для обеспечения электрического заземления и барьера для влаги. В оболочке также используется одна гофрированная стальная лента. между внутренней и внешней оболочкой для обеспечения механической защиты. Оболочка обычно печатается для идентификации типа кабеля конкретной точки.

Волоконно-оптический кабель: работа, применение и многое другое

В этом блоге мы обсуждаем следующие темы:

  1. Наука о волоконно-оптических кабелях
  2. Что такое оптоволоконный кабель (OFC)?
  3. Производство оптоволоконного кабеля (OFC) в Индии
  4. Какие существуют типы оптоволоконного кабеля
  5. Разница между многомодовым и одномодовым оптоволоконным кабелем
  6. Для чего используется оптоволоконный кабель?

В дополнение к этим темам мы также будем отвечать на следующие часто задаваемые вопросы:

  1. Кто изобрел оптоволокно?
  2. Какие бывают 2 типа оптоволоконного кабеля?
  3. Какое оборудование необходимо для оптоволоконного интернета?
  4. Что используется для изготовления оптических волокон, используемых для связи?
  5. Почему кремнезем используется для изготовления оптических волокон?
  6. Каков принцип оптоволоконной связи?
  7. Какова пропускная способность оптического волокна?
  8. Перечислите несколько преимуществ оптоволоконной связи?

Обзор

Необходимость всегда оставаться на связи, как для частных лиц, так и для предприятий, привела к росту спроса на высокие скорости Интернета с высоким качеством и стабильностью. Кроме того, инновации в телекоммуникационном секторе увеличили развертывание сетевых архитектур на основе широкополосной связи. Все это дало огромные возможности для роста отрасли оптоволоконного кабеля

.

Наука о волоконно-оптических кабелях

Волокно — это тонкий, как волос, материал, изготовленный из стекла. Как правило, оптическое волокно имеет диаметр 125 микрометров (мкм), что на самом деле является диаметром оболочки или внешнего отражающего слоя. Сердечник или внутренний передающий цилиндр может иметь гораздо меньший диаметр (иногда 10 мкм).Световые лучи направляются в волокно внутри сердцевины посредством процесса полного внутреннего отражения. Это может происходить на больших расстояниях с небольшим затуханием или снижением плотности. Степень затухания варьируется в зависимости от длины волны с небольшим затуханием по интенсивности.

Что такое OFC (оптоволоконный кабель)?

Волоконно-оптический кабель состоит из очень тонких нитей стекла или пластика, известных как оптические волокна; один кабель может иметь как две жилы, так и несколько сотен жил.

Эти оптоволоконные кабели передают информацию в виде данных между двумя точками с использованием оптических или световых технологий. Как только световые лучи проходят по оптоволоконному кабелю (OFC), они появляются на другом конце. Потребуется фотоэлемент, чтобы преобразовать импульсы света обратно в электрическую информацию, которую сможет понять компьютер.

Проходя по оптоволоконному кабелю, несколько раз зажгите стены. Луч света не выходит за края, потому что падает на стекло под очень небольшим углом.А затем оно снова отражается, как если бы стекло на самом деле было зеркалом. Это называется полным внутренним отражением. Другим фактором, который удерживает его в трубе, является структура кабеля.

Fiber предлагает множество преимуществ, основными из которых являются более высокая пропускная способность и радиус действия. Оптоволоконные кабели (OFC) теперь предпочтительнее старых медных телекоммуникационных кабелей, поскольку они обеспечивают высокоскоростные широкополосные услуги. Оптическое волокно теряет 3% сигнала на расстоянии 100 метров, а медные провода теряют 94%. Кроме того, оптические волокна более долговечны по сравнению с медными проводами, которые очень хрупкие.Медный провод можно очень легко прослушивать, в то время как оптические волокна не излучают сигналы, которые можно прослушивать. Оптическое волокно обеспечивает гораздо меньшую задержку (время, необходимое для передачи данных) по сравнению с медными проводами.

Давайте послушаем из первых уст больше об оптоволоконных кабелях (OFC)

Производство оптоволоконных кабелей в Индии

Индийский рынок оптоволоконных кабелей набирает обороты. Рост обусловлен постоянными инвестициями правительства Индии в развитие сетевой инфраструктуры OFC в различных проектах. Прогнозируется, что индийский рынок оптоволоконных кабелей (OFC) будет расти со среднегодовым темпом роста 17 % до 2023 года. Благодаря правительственным инициативам, таким как Digital India, Smart Города, или Бхаратнет. Кроме того, рост числа центров обработки данных в Индии будет способствовать дальнейшему росту.

Телекоммуникационная отрасль является основным пользователем оптоволоконных технологий. Растущая потребность в круглосуточном высокоскоростном подключении и рост трафика данных из-за таких услуг, как голосовая связь, обмен сообщениями по электронной почте, загрузка и потоковое видео.

Индийские производители OFC прилагают огромные усилия для удовлетворения внутреннего спроса на оптоволоконные кабели. Для этого им также нужна поддержка для обеспечения устойчивого развития экономики в целом. В ряде развитых стран такие инициативы, как налоговые льготы, значительные проектные субсидии, финансовая поддержка НИОКР, способствовали увеличению числа отечественных игроков. У индийских производителей есть возможности и возможности, и им также нужна аналогичная поддержка со стороны правительства.

STL Tech — один из самых надежных производителей сквозных оптоволоконных кабелей и единственная компания в мире с полностью интегрированным конвейером «кремний-программное обеспечение». Мы специализируемся на всем: от производства оптоволоконных кабелей различных типов и для различных применений до проектирования и установки интегрированных гипермасштабируемых оптоволоконных сетей. Инновационные волоконно-оптические продукты STL используются во множестве крупномасштабных приложений, таких как дальние, городские, FTTx, кабельное телевидение, умный город, интеллектуальные транспортные сети, доступ, защита и безопасность, а также помещения.Мы также специализируемся на различных конфигурациях волоконно-оптических кабелей, таких как ленточные, со свободной трубкой и с плотным буфером, для всех типов воздушных и подземных прокладок.

С 2019 года STL инвестировала более 1500 крор индийских рупий в расширение своих производственных мощностей по производству оптического волокна с 30 000 до 50 000 км волокна. Наша глобальная волоконно-оптическая сеть в настоящее время составляет 33 миллиона километров оптоволокна и обслуживает Индию и другие международные географические регионы, такие как Великобритания и США. Мировое присутствие STL охватывает предприятия по производству оптических заготовок нового поколения, оптоволокна, кабелей и подсистем межсоединений в таких странах, как Индия, Китай, Бразилия и Италия.

STL сотрудничает с операторами связи, государственными организациями, поставщиками интернет-услуг, инфраструктурными компаниями, поставщиками коммунальных услуг и т. д., чтобы поставлять и устанавливать высокопроизводительные волоконно-оптические сети будущего. В Индии STL сотрудничает с правительствами различных штатов для поддержки общенациональной программы оптоволоконной сети страны — BharatNet. Кроме того, Центр передового опыта STL предлагает самые современные основные исследования и разработки в области волоконных технологий и выдал более 216 патентов в отрасли.

Какие существуют типы оптоволоконных кабелей?

Волоконно-оптический кабель классифицируется на основе 3 факторов — показателя преломления, используемых материалов и способа распространения света.

База по показателю преломления OFC бывает двух типов:

  • Волокна со ступенчатым показателем преломления:  Состоит из сердцевины, заключенной в оболочку, которая имеет единый постоянный показатель преломления.
  • Волокна с градиентным показателем преломления: Показатель преломления оптического волокна уменьшается по мере увеличения радиального расстояния от оси волокна.

В зависимости от материалов OFC бывает 2 типов:

  • Пластиковые оптические волокна: Поли(метилметакрилат) используется в качестве основного материала для передачи света.
  • Стекловолокно: Состоит из очень тонких стеклянных волокон.

В зависимости от способа распространения света OFC подразделяются на:

  • Одномодовые волокна: Используется для передачи сигналов на большие расстояния.
  • Многомодовые волокна: Используется для передачи сигналов на короткие расстояния.

Разница между многомодовым и одномодовым оптоволоконным кабелем

В зависимости от типа продукта рынок можно разделить на одномодовое волокно и многомодовое волокно. Одномодовое волокно позволяет распространять один тип световой моды за раз. Однако многомодовый оптоволоконный кабель может распространять несколько мод. Многомодовое оптическое волокно можно использовать для коротких расстояний, тогда как одномодовый оптоволоконный кабель можно использовать для приложений на большие расстояния.Следовательно, ожидается, что сегмент одномодового волокна будет расти намного быстрее в течение прогнозируемого периода из-за их применения на больших расстояниях и низкой стоимости установки по сравнению с многомодовым волокном.

Диаметр сердцевины одномодового волокна

(9 мкм) намного меньше, чем у многомодового волокна (50 мкм и 62,5 мкм). Его типичный диаметр ядра составляет 9 мкм. Это позволяет многомодовому волокну иметь более высокую светособирающую способность и упрощает соединения. Диаметр оболочки одномодового и многомодового волокна составляет 125 мкм.

Для чего используется оптоволоконный кабель?

Волоконно-оптические кабели могут передавать огромные объемы данных на очень высоких скоростях. По этой причине оптоволоконные технологии служат различным целям.

Высокоскоростной Интернет

Волокно оптические кабели менее громоздкий, легкий, более гибкий и передает больше данных по сравнению с медью кабели

Сеть

Будь то между компьютерами внутри здания или между зданиями, оптоволоконный кабель всегда является предпочтительным способом для более быстрого подключения к сети.

Данные центры

Используется для подключение периферийных центров обработки данных или структурированная кабельная система внутри центров обработки данных также.

Заявление о защите

Очень высокий уровень данных безопасность требуется в военных и аэрокосмических приложениях. Оптоволоконный кабели предлагают идеальное решение для передачи данных в оборонном секторе.

Часто задаваемые вопросы

Кто изобрел оптоволокно?

C Харлес Куен Као открыл определенные физические свойства стекла в 1960-х годах, которые заложили основу для высокоскоростной передачи данных в информационную эпоху

Какие бывают 2 типа оптоволоконного кабеля?

Существуют два типа волоконно-оптических кабелей – многомодовые и одномодовые.Многомодовое волокно  способно передавать несколько световых лучей (мод) одновременно, поскольку оно имеет различные оптические свойства в сердцевине. Одномодовое волокно имеет гораздо меньший размер сердцевины (9 микрон). Он имеет единственный световой путь и может преодолевать гораздо большие расстояния до 100 км.

Какое оборудование необходимо для оптоволоконного интернета?

Поставщикам услуг требуется маршрутизатор с поддержкой оптоволокна (часто Интернет-провайдеры называют «жилым шлюзом» для того, чтобы приспосабливается к оптоволоконным скоростям

Что используется для изготовления оптических волокон, используемых для связи?

Оптические волокна изготавливаются в несколько этапов:
Сначала идет изготовление преформы, за которой следует вытягивание волокна, его покрытие и намотка.Преформа — это гигантская версия конечного изделия из волокна. Он имеет показатели преломления центральной сердцевины и оболочки, равные показателям желаемого изделия.

Почему диоксид кремния используется для изготовления оптических волокон?

Потому что диоксид кремния имеет широкий диапазон длин волн с хорошей оптической прозрачностью. Его можно вытягивать в волокна при достаточно высоких температурах, и он имеет удобный широкий переход в стеклообразное состояние (относительно пологая кривая вязкости).

Каков принцип оптоволоконной связи?

Волоконно-оптическая связь работает на принципе  полного внутреннего отражения, благодаря которому световые сигналы могут передаваться из одного места в другое с нулевой потерей энергии.

Какова пропускная способность оптического волокна?

Оптическое волокно имеет широкую полосу пропускания благодаря скорости, с которой могут передаваться данные, и диапазону частот, в котором данные могут передаваться без какого-либо затухания.

Перечислите несколько преимуществ оптоволоконной связи.

  1. Волоконно-оптический кабель имеет гораздо большую пропускную способность по сравнению с медными кабелями.
  2. Может передавать больший объем данных по сравнению с другими металлическими кабелями.
  3. Экономичный и экономичный при меньшем энергопотреблении.
  4. Прочный и гибкий, с меньшим ухудшением качества сигнала.

Волоконно-оптический кабель — General Cable®

С 1983 года General Cable успешно снабжает крупных операторов связи, подрядчиков и дистрибьюторов более чем в 70 странах мира. Конструкции кабелей и контролируемые производственные процессы обеспечивают сохранение оптических характеристик неизолированных волокон, предлагая решения для всех типов сред: воздуховодов, подземных, воздушных, внутренних помещений, туннелей и т. д.По сравнению с обычными кабелями, конструкция μSheath® обеспечивает уникальные преимущества, обеспечивающие значительную экономию времени и средств на всех уровнях (проектирование, строительные работы, прокладка, соединение и т. д.), например:

  • Подходит для любого типа волокна и окружающей среды
  • Ультракомпактный, легкий, простой в использовании
  • Модульная конструкция и легкий ввод/доступ к волокну (как на конце кабеля, так и в середине пролета)
  • Подходит для всех современных методов укладки и соединения

Аналогичный кабель со свободной трубчатой ​​конструкцией также может быть предложен для емкости до 144OF.

General Cable может предложить индивидуальные кабельные решения и предложить техническую помощь: выбор решений, информацию о прокладке и соединении волоконно-оптических кабелей и т. д. Пожалуйста, свяжитесь с нами по адресу [email protected]
μSHEATH ® и μCABLE ® для магистральных сетей, сетей дальней связи и сетей FTTx Подробнее >>

Кабели со свободной трубкой и UNIGAINE Подробнее >>

μSHEATH ® и μCABLES для FT TH и применения внутри помещений
Подробнее >>


Другие Подробнее >>

Smiths Interconnect — оптоволоконные кабели

500-00002 MT (1 × 12) до MT (1 × 12) вверх-вниз Лента 1. 2 Краткое описание продукта
500-00003 MPO (1 × 12) – FC (12) Вверх-вверх Лента/кабель  2,0 Краткое описание продукта
500-00005 MPO (1 × 12) — MPO (1 × 12) вверх-вниз Кабель 2,0 Краткое описание продукта
500-00007 MT (1 × 12) до MPO (1 × 12) вверх-вниз Лента 1.8 Краткое описание продукта
500-00010 MPO (2 × 12) – MPO (2 × 12) вверх-вниз Кабель 5,0 Краткое описание продукта
500-00011 MPO обратной связи (2 × 12) Вверх Кабель 0,17 Краткое описание продукта
500-00012  MPO (2 × 12) разделить MPO на 2 × (1 × 12) вверх-вниз Лента/кабель  0. 3 Краткое описание продукта
500-00017 MT (1 × 12) на FC/ПК (12) Вверх Лента/волокно 2,0 Краткое описание продукта
500-00020 петлевой MPO (1 × 12) Вверх Кабель 0,17 Краткое описание продукта
500-00021 MPO (1 × 12) — MPO (1 × 12) Вверх-вверх Кабель 10 Краткое описание продукта
500-00022 MPO (1×12) – MPO (1×12) Вверх-вверх Кабель 15 Краткое описание продукта
500-00023 MPO (1×12) – MPO (1×12) Вверх-вверх Кабель 100 Краткое описание продукта
500-00027 MPO (1×12) – MPO (1×12) вверх-вниз Кабель 100 Краткое описание продукта
500-00028 MPO (1×12) – MPO (1×12) вверх-вниз Кабель 200 Краткое описание продукта
500-00030 MPO (1×12) – MPO (1×12) вверх-вниз Кабель 300 Краткое описание продукта
500-00035 MPO (2×12) до MPO (2×12) вверх-вниз Кабель 10 Краткое описание продукта
500-00036 MPO (2×12) до MPO (2×12) вверх-вниз Кабель 20 Краткое описание продукта
500-00040 MPO (2×12) до MPO (2×12) вверх-вниз Кабель 100 Краткое описание продукта
500-00041 MPO (2×12) до MPO (2×12) вверх-вниз Кабель 200 Краткое описание продукта
500-00042 MPO (2×12) до MPO (2×12) вверх-вниз Кабель 300 Краткое описание продукта
500-00043  MPO (2 × 12) – MPO (2 × 12) вверх-вниз Кабель 2. 0 Краткое описание продукта
500-00044  МТ (2×12) с разделением на МТ 2× (1×12) вверх-вниз Лента 0,3 Краткое описание продукта
500-00045 MPO (2×12) до MPO (2×12)/цвета морской волны вверх-вниз Кабель 5,0 Краткое описание продукта
500-00046 Петля MPO (2×12) / цвет морской волны Вверх Кабель 0.17 Краткое описание продукта
500-00049 MPO (2×12) до MPO (2×12)/цвета морской волны вверх-вниз  Кабель 2,0 Краткое описание продукта
500-00050  MPO (2 × 12) в MPO (2 × 12)/цвета морской волны вверх-вниз Кабель 10 Краткое описание продукта
500-00051 MPO (2×12) до MPO (2×12)/цвета морской волны вверх-вниз Кабель 20 Краткое описание продукта

Компоненты оптического волокна: что это такое?

Какие компоненты оптического волокна?

Обычно оптическое волокно состоит из трех основных компонентов: сердцевина, по которой передается свет; оболочка, окружающая сердцевину с более низким показателем преломления и содержащая свет; и покрытие, которое защищает хрупкое волокно внутри.

Сердечник

Сердечники , несущие свет, являются наименьшими компонентами оптического волокна. Сердцевина оптического волокна обычно изготавливается из стекла, хотя некоторые из них изготавливаются из пластика. Стекло, используемое в ядре, представляет собой чрезвычайно чистый диоксид кремния (SiO2), материал настолько прозрачный, что вы можете смотреть через него на 5 миль, как если бы вы смотрели через домашнее окно.

В производственном процессе используются легирующие примеси, такие как германий, пятиокись фосфора или оксид алюминия, для повышения показателя преломления в контролируемых условиях.

Сердечники оптических волокон изготавливаются разных диаметров для различных применений. Размер типичных стеклянных сердечников варьируется от 3,7 мкм до 200 мкм. Размеры сердечника, обычно используемые в телекоммуникациях, составляют 9 мкм, 50 мкм и 62,5 мкм. Пластиковые сердцевины оптических волокон могут быть намного больше, чем стеклянные. Популярный размер пластикового сердечника составляет 980 мкм.

Облицовка

Оболочки окружают сердцевину и обеспечивают более низкий показатель преломления, необходимый для работы оптического волокна. Они являются компонентами второго слоя оптоволокна.Когда используется стеклянная оболочка, оболочка и сердцевина изготавливаются вместе из одного и того же материала на основе диоксида кремния в постоянно расплавленном состоянии. В процессе производства к сердечнику и оболочке добавляется различное количество примесей, чтобы поддерживать разницу в показателях преломления между ними около 1%.

Типичная сердцевина может иметь показатель преломления 1,49 на длине волны 1300 нм, в то время как показатель преломления оболочки может составлять 1,47. Однако эти числа зависят от длины волны. Сердцевина одного и того же волокна будет иметь разный показатель преломления на разной длине волны.

Как и сердечник, оболочка изготавливается стандартных диаметров. Двумя наиболее часто используемыми диаметрами являются 125 мкм и 140 мкм. Оболочка 125 мкм обычно поддерживает размеры сердечника 9 мкм, 50 мкм, 62,5 мкм и 85 мкм. Оболочка 140 мкм обычно имеет сердечник 100 мкм.

Покрытие

Как естественные защитные компоненты оптического волокна, покрытие имеет большое значение. Он поглощает удары, царапины, царапины и даже влагу, которые могут повредить облицовку. Без покрытия оптическое волокно очень хрупкое.Один микроскопический надрез в оболочке может привести к разрыву оптического волокна при его изгибе. Покрытие необходимо для цельностеклянных волокон, и они не продаются без него.

Покрытие носит исключительно защитный характер. Это никак не влияет на светопропускную способность оптического волокна. Внешний диаметр покрытия обычно составляет 250 мкм или 500 мкм. Как правило, покрытие бесцветное. Однако в некоторых случаях покрытие окрашено, чтобы можно было идентифицировать отдельные оптические волокна в группе оптических волокон.

Покрытие на оптическом волокне выбирается для определенного типа характеристик или окружающей среды. Одним из самых распространенных видов покрытия является акрилат. Это покрытие обычно наносится в два слоя. Первичное покрытие наносится непосредственно на облицовку. Это покрытие является мягким и обеспечивает амортизацию оптического волокна при его изгибе. Вторичное покрытие более твердое, чем первичное, и обеспечивает твердую внешнюю поверхность. Акрилат, однако, имеет ограничения по температурным характеристикам.Типичный акрилат может работать при температуре до 125°C.

Силикон, углерод и полиимид — это покрытия, которые можно найти на оптических волокнах, используемых в суровых условиях, например, в авионике, аэрокосмической и космической промышленности. Их также можно использовать в оптических волокнах, предназначенных для добычи полезных ископаемых или бурения нефтяных и газовых скважин.

Стандарты

Несмотря на то, что возможно множество комбинаций размеров сердцевины и оболочки, необходимы стандарты, чтобы обеспечить правильное соответствие волоконно-оптических разъемов и оборудования. Это особенно важно при работе с такими маленькими компонентами оптического волокна, как те, которые используются в волоконной оптике, где даже небольшие отклонения могут сделать всю систему бесполезной.

Две организации публикуют стандарты, определяющие характеристики оптических волокон, используемых в телекоммуникационной отрасли; это Ассоциация телекоммуникационной отрасли (TIA) и Международный союз электросвязи (МСЭ). Хотя TIA и ITU публикуют множество стандартов на оптическое волокно, ключевыми стандартами, с которыми вам следует ознакомиться, является ANSI/TIA-568-C.3, ITU-TG.653, ITU-TG.655 и ITU-T G.657.

Стандарт ANSI/TIA-568-C.3 применим к компонентам оптического волокна в помещениях. Стандарты ITU применимы к одномодовому оптоволоконному кабелю . Ниже приведены их описания:

>ITU-TG.652: Характеристики одномодового оптического волокна и кабеля

>ITU-T G.655: Характеристики одномодового оптического волокна и кабеля со смещенной дисперсией

>ITU-T G. 657: Характеристики одномодового оптического волокна и кабеля с ненулевой дисперсией и смещенной дисперсией

Эти стандарты содержат важную информацию, которая определяет характеристики оптического волокна, Волоконно-оптический кабель и такие компоненты, как Волоконно-оптические кабельные соединители и сращивания.

Материалы

В качестве одного из компонентов оптического волокна сердцевина и оболочка обычно изготавливаются из стекла. Но можно использовать и другие материалы, если производительность волокна должна быть сбалансирована с затратами на установку волокна, оснащение его разъемами и обеспечение надлежащей защиты от повреждений. Во многих случаях волокна должны проходить только на короткое расстояние, и преимущества высокого качества всех стеклянных волокон становятся менее важными, чем просто экономия денег.Существуют также обстоятельства, при которых волокна подвергаются суровым условиям, таким как вибрация, экстремальная температура, многократные манипуляции или постоянное движение. Различные классификации волокон были разработаны для соответствия различным условиям, факторам стоимости и требованиям к производительности.

Основные классификации волокон по материалам: :

Стекловолокно : Они имеют стеклянную сердцевину и стеклянную оболочку. Они используются, когда требуются высокие скорости передачи данных, большие расстояния передачи или их комбинация.Стекловолокна являются наиболее хрупкими из различных доступных типов, поэтому их необходимо устанавливать в условиях, где они не будут подвергаться серьезному обращению, или они должны быть защищены специальными кабелями или кожухами, чтобы гарантировать, что они не будут повреждены. не поврежден.

Стеклянные волокна обычно используются для передачи данных на большие расстояния, а также для сетей между зданиями и офисами.

Кремнезем в пластиковой оболочке (PCS) : Эти волокна имеют стеклянную сердцевину и пластиковую оболочку.Ядро больше, чем цельностеклянное волокно; обычно 200 мкм при толщине оболочки 50 мкм. Подобно стеклянному оптическому волокну с силиконовым покрытием, пластиковое покрытие оптического волокна PCS обычно используется с термопластическим буфером, который окружает пластиковую оболочку. Типичная спецификация волокна PCS составляет 200/300 мкм. Пластиковая оболочка также служит защитным слоем для стеклянной сердцевины, поэтому покрытие, обычно присутствующее на цельностеклянном волокне, не входит в состав волокон PCS. Волокна PCS обычно используются для промышленных датчиков и медицинских/стоматологических приложений.

Силикагель с твердой оболочкой (HCS) : Эти волокна аналогичны волокну PCS, но имеют стеклянную сердцевину с оболочкой из твердого полимера или другого материала, обычно более прочного, чем другие материалы оболочки. Кварцевое волокно с твердой оболочкой обычно используется в местах, где прочность является главным фактором, например, на производстве, в автоматизации производства и в других областях, где удары и вибрация могут сделать стандартное стекловолокно ненадежным. Оптические волокна HCS обычно намного больше, чем стеклянные оптические волокна.Очень популярный размер 200/230 мкм.

Пластиковое волокно : Эти волокна имеют пластиковую сердцевину и пластиковую оболочку. Их выбирают из-за их низкой стоимости, надежности и простоты использования, и они устанавливаются там, где не требуется высокая пропускная способность и большие расстояния передачи. Хотя пластиковые волокна не подходят для высокопроизводительной передачи на большие расстояния, они все же могут передавать сигналы с полезной скоростью передачи данных на расстояния менее 100 м. Очень популярен размер 980/1000 мкм. Пластиковое волокно обычно предназначено для видимых длин волн в диапазоне 650 нм.Некоторые типичные места для пластикового волокна включают домашние развлекательные системы, автомобили и системы управления производством. Они также могут использоваться в соединениях между компьютерами и периферийными устройствами и в медицинском оборудовании.

Преимущества пластикового оптоволокна с большой сердцевиной

Легко восхищаться широкой полосой пропускания и возможностями передачи на большие расстояния стекловолокна. Он явно превосходит любой другой носитель. Однако многим приложениям не требуется высокая пропускная способность на больших расстояниях.Есть много применений для оптического волокна в вашем доме. Возможно, у вас уже есть домашняя развлекательная система, в которой используется пластиковое оптоволокно, или у вас может быть автомобиль, в котором пластиковое оптоволокно используется для подключения аудиоустройств или DVD-чейнджера. Ни одно из этих приложений не требует высокой пропускной способности на больших расстояниях. Эти приложения идеально подходят для пластиковых оптических волокон с большой сердцевиной. Пластиковое оптическое волокно обычно предназначено для работы с видимой длиной волны около 650 нм. Возможность видеть свет, выходящий из оптического волокна, имеет значительное преимущество; не требуется дорогостоящего испытательного оборудования.Измеритель мощности необходим для измерения света, выходящего из стеклянного оптического волокна, работающего в инфракрасном диапазоне. Измерители мощности могут стоить дороже, чем ваша домашняя развлекательная система.

Сводка

После краткого ознакомления с компонентами оптического волокна мы все же проанализируем преимущества волокна. Большая сердцевина пластикового оптического волокна имеет еще одно преимущество перед маленькими стеклянными волокнами: ее легко совместить с другим волокном, источником света или детектором. Представьте, что вы выравниваете два человеческих волоса так, чтобы их концы соприкасались и находились точно по центру.Теперь представьте, что вы делаете то же самое с двумя сырыми макаронами.

Связанный артикул : Преимущества и недостатки оптического волокна

                                 Понимание огнестойкости оптоволоконного кабеля

Что такое волоконно-оптический кабель Узнайте больше о волоконно-оптических кабелях



Что такое оптоволоконный кабель? Волоконно-оптический кабель , также известный как оптоволоконный кабель , представляет собой узел, аналогичный электрическому кабелю, но содержащий одно или несколько оптических волокон, которые используются для передачи света. Элементы оптического волокна обычно по отдельности покрыты пластиковыми слоями и заключены в защитную трубку, подходящую для среды, в которой будет проложен кабель. (1)

Оптический кабель, впервые коммерчески развернутый в 1977 году, является основным источником дальней связи с высокой пропускной способностью между телефонными компаниями, многосайтовыми организациями и различными другими приложениями для связи на большие расстояния. Состав оптического кабеля начинается с внешней оболочки, которая изготовлена ​​из прочного и часто гибкого материала.Затем следует пластиковая крышка, используемая для связывания отдельных волоконно-оптических кабелей. Оптическое волокно обычно состоит из прозрачной сердцевины, окруженной прозрачным материалом оболочки с более низким показателем преломления. Свет удерживается в ядре за счет полного внутреннего отражения. Свет с одной или несколькими длинами волн проходит через ядро ​​и продолжает путешествовать внутри ядра из-за окружающей его оболочки с более низким показателем преломления, которая отражает свет назад, когда он пытается вырваться.



Что такое оптическое волокно?

  Оптическое волокно  – это гибкое прозрачное стекло/волокно, изготовленное путем вытягивания стекла (кремнезема) или пластика до диаметра, немного превышающего диаметр человеческого волоса.Передача – это передача сигнала в виде светового импульса по стеклянному (кремнеземному) волокну.

Типы



Оптический сердечник

Оптические волокна передают световые сигналы в так называемых модах . Различные способы перемещения: мода — это просто путь, по которому световой луч следует по волокну. Один из способов — идти прямо по середине волокна. Другой — отскакивать от волокна под небольшим углом. Другие режимы включают отскок вниз по волокну под другими углами, более или менее крутыми.

Одномодовый

Самый простой тип оптического волокна называется одномодовым . У него очень тонкое ядро ​​диаметром около 5-10 микрон (миллионных долей метра). В одномодовом волокне все сигналы проходят прямо по середине, не отражаясь от краев (желтая линия на диаграмме). По одномодовым волокнам обычно передаются кабельное телевидение, Интернет и телефонные сигналы, собранные вместе в огромный жгут. Такие кабели могут передавать информацию на расстояние более 100 км (60 миль).

Многорежимный

Другой тип оптоволоконного кабеля называется многомодовым . Каждое оптическое волокно в многомодовом кабеле примерно в 10 раз больше, чем в одномодовом кабеле. Это означает, что световые лучи проходят через ядро ​​по множеству различных путей (желтые, оранжевые, синие и голубые линии) — другими словами, в нескольких разных режимах. Многомодовые кабели могут передавать информацию только на относительно короткие расстояния и используются (среди прочего) для соединения компьютерных сетей вместе.



Одномодовые и многомодовые волокна

Еще более толстые волокна используются в медицинском инструменте, называемом гастроскопом  (разновидность эндоскопа), который врачи втыкают кому-то в горло для обнаружения заболеваний в желудке. Гастроскоп представляет собой толстый оптоволоконный кабель, состоящий из множества оптических волокон. На верхнем конце гастроскопа расположены окуляр и лампа. Лампа направляет свет по одной части кабеля в желудок пациента. Когда свет достигает желудка, он отражается от стенок желудка и попадает в линзу в нижней части кабеля.Затем он возвращается по другой части кабеля в окуляр врача. Другие типы эндоскопов работают так же и могут использоваться для осмотра различных частей тела. Существует также промышленная версия инструмента, называемая фиброскопом, которую можно использовать для изучения таких вещей, как недоступные части механизмов в двигателях самолетов.

Произведения искусства: Вверху: Свет распространяется по-разному в одномодовых и многомодовых волокнах. Внизу: Внутри типичного одномодового оптоволоконного кабеля (не в масштабе).Тонкая сердцевина окружена оболочкой примерно в десять раз большего диаметра, пластиковым внешним покрытием (примерно в два раза больше диаметра оболочки), некоторыми укрепляющими волокнами из прочного материала, такого как арамидная пряжа, с защитной внешней оболочкой снаружи.



Конструкция оптоволоконных кабелей

Чтобы оптоволоконные кабели заменили медные кабели, они должны безопасно применяться и обслуживаться во всех приложениях и средах, где проложены и обслуживаются кабели с металлическими жилами.Из-за своей хрупкой структуры оптоволоконные кабели должны быть защищены и должны иметь очень хорошие механические свойства для работы в таких средах, как подземные каналы, прямое захоронение или воздушное применение.

Однако сами стеклянные оптические волокна очень хрупкие и очень чувствительны к механическому обращению и ударам. Поэтому стеклянные волокна оптического волокна обертываются защитными материалами, включая покрытие и кабели, чтобы выдерживать механические удары и удары при установке и обслуживании. .

В связи с вышеупомянутыми фактами оптоволоконные кабели имеют четыре характеристики;

  1. БУФЕР (оптоволокно)
  2. ПРОЧНЫЕ ЭЛЕМЕНТЫ
  3. ОБОЛОЧКА ВОЛОКОННОГО КАБЕЛЯ
  4. ВОДЯНОЙ/ЗАТОПЛЯЮЩИЙ 90 БАРЬЕР 10904ER



    Конструкция оптоволоконного кабеля

    1)

    БУФЕР (оптоволокно)

    В оптоволоконном кабеле буфер — это один из типов компонентов, используемых для инкапсуляции одного или нескольких оптических волокон с целью обеспечения таких функций, как механическая изоляция, защита от физического повреждения и идентификация волокна.

    Неокрашенные стеклянные волокна состоят из сердцевины и оболочки, и обе они основаны на кварце или других стеклянных материалах.

    Буфер может иметь форму миниатюрного канала, содержащегося внутри кабеля и называемого «свободным буфером (свободная трубка)» или «плотным буфером». Рыхлый или плотный буфер может содержать более одного волокна и иногда содержит смазывающий (тиксотропный) гель. «Плотный буфер» состоит из полимерного покрытия, находящегося в тесном контакте с первичным покрытием, нанесенным на волокно в процессе производства



    Волоконно-оптические кабели со свободной трубкой и плотным буфером

    Свободная трубка:

    Предназначен для суровых условий окружающей среды на открытом воздухе.В кабелях со свободной трубкой волокно с покрытием «плавает» в прочной, стойкой к истиранию трубке большого размера, заполненной оптическим гелем.

    Плотный буфер: Кабели с плотным буфером

    , напротив, оптимизированы для использования внутри помещений. В конструкции с плотным буфером вместо использования гелевого слоя кабеля со свободной трубкой используется двухслойное покрытие.

    19-дюймовые стойки



    Плотный буфер и волокно с покрытием



    Волоконно-оптический кабель с плотным буфером

    2)

    УСИЛЕННЫЕ ЭЛЕМЕНТЫ

    Силовой элемент — это дополнительный компонент кабеля с оболочкой, который помогает защитить и укрепить конструкцию кабеля.В большинстве случаев это арамидная пряжа и стекловолокно, но также может быть гибкий, но жесткий стержень из стекловолокна, который проходит по всей длине кабеля. Часть оптоволоконного кабеля, состоящая из арамидной пряжи, стальных нитей или нитей из стекловолокна, которые повышают прочность кабеля на растяжение.

    Конструктивные и прочностные элементы могут быть сплошной или многопроволочной стальной проволокой, арамидной пряжей или стекловолокном. Они должны иметь высокий модуль Юнга, высокую деформационную способность, гибкость и малый вес на единицу длины.



    3)

    ОБОЛОЧКА ВОЛОКОННОГО КАБЕЛЯ

    Кабина с оптоволоконным кабелем окружена внешней оболочкой для уменьшения истирания и первой линии защиты от окружающей среды. Этот слой кабеля обычно изготавливается из продуктов на основе пластика и называется оболочкой оптоволоконного кабеля или оболочкой оптоволоконного кабеля. Он устойчив к проникновению воды, оставаясь при этом инертным к газам и жидкостям, воздействию которых может подвергаться кабель в течение срока службы

    Оболочка оптоволоконного кабеля содержит сердцевину кабеля и имеет различную сложность от одной простой экструдированной пластиковой оболочки до многослойной конструкции, состоящей из двух и более оболочек и с промежуточным бронированием.

    Типы:



    PE – Полиэтилен (MDPE – PE средней плотности / HDPE – PE высокой плотности)

    • Основной материал внешней оболочки.
    • Хорошая стойкость к ультрафиолетовому излучению (солнечному свету) благодаря саже.
    • Хорошая гибкость в широком диапазоне температур.
    • Хорошая стойкость к истиранию и растрескиванию.



    ПВХ – Поливинилхлорид



    • Обеспечивает хорошую механическую защиту.
    • Эластичен при нормальных температурах установки.
    • Огнестойкий (типовой материал стояка)
    • Используется во многих помещениях.
    • Можно защитить от солнечного света с помощью различных УФ-ингибиторов.



    LSZH – малодымный, без галогенов



    • Огнезащитный состав с низким содержанием дыма и отсутствием галогенсодержащих материалов
    • Для использования в непроветриваемых местах, доступных для людей, например, в метро и туннелях.
    • Хорошие механические характеристики.



    4)

    ВОДЯНОЙ/ЗАТОПЛЯЮЩИЙ БАРЬЕР

    Волоконно-оптические кабели обычно прокладываются в негерметичных трубопроводах и кабельных каналах. Волокна должны быть эффективно защищены от влаги и затопления водой, чтобы обеспечить эксплуатационную надежность волоконно-оптических кабелей.

    А пластиковый материал оболочки имеет очень ограниченную защиту от проникновения воды в кабель.

    Гидроизоляция общего назначения для обычных кабелей представляет собой аксиально уложенную алюминиевую фольгу/полиэтиленовую ламинированную пленку непосредственно внутри полиуретановой или полиэтиленовой пластиковой оболочки; и/или использование влагостойких составов, таких как набухающая стеклянная пряжа, вокруг волокон.

    Влагостойкие составы включают вазелин и силиконовый каучук. Эти заполняющие компаунды должны быть мягкими, самовосстанавливающимися, легко удаляемыми, обеспечивать защиту металлических компонентов кабеля от коррозии, не разрушаться со временем и не наносить вред другим компонентам.Эти материалы обладают еще одним полезным свойством амортизировать волокна от вибрации.



    ОБРАЗЕЦ ВОЛОКОННО-ОПТИЧЕСКОГО КАБЕЛЯ

    Ниже приведена иллюстрация базовой конструкции оптоволоконного кабеля

    .





    • 7 важных моментов, чтобы продуть оптоволоконный кабель подальше

      7 важных моментов для продувки оптоволоконного кабеля, давайте подробно рассмотрим важные советы по продувке кабеля.Продувка кабелей — это процесс задувания кабелей в телекоммуникационные каналы с помощью н…

      0 лайков
    • Установка FTTH Технологии

      Технологии установки FTTH Содержание Инновационный подход к установке FTTH Технологии…1 Совместное использование инфраструктуры…2 Совместное использование воздуховодов во Франции…2.1 Канализационные трубы…2.2 Клемма…

      1 Нравится
    • Что такое кабель MPO

      Что такое кабель MPO? Резюме Многожильные соединители Push On (MPO) — оптоволоконные соединители, состоящие из нескольких оптических волокон, представляют собой многоволоконные нажимные соединители, или сокращенно MPO. Пока дес…

      1 Нравится
    • Наружный шкаф IP55

      Мы обнаружили, что недостаточно информации о 19-дюймовом наружном шкафу IP55, поэтому мы проведем расследование. Если вы читаете эту статью, то наверняка планируете сделать заготовку с…

      0 лайков
    • Каво Фибра Оттика

      Что такое Cavo Fibra Ottica? Cavo Fibra Ottica  -Siamo abituati all’idea che le informazioni viaggino in diversi modi.Quando parliamo in un telefono fisso, un cavo di filo trasporta i…

      0 лайков
    • Что такое оптоволоконный кабель

        Что такое оптоволоконный кабель? Волоконно-оптический кабель, также известный как оптоволоконный кабель, представляет собой узел, аналогичный электрическому кабелю, но содержащий одно или несколько оптических волокон, которые используются для передачи …

      0 лайков
    • 19-дюймовый стоечный шкаф

      Что такое 19-дюймовый отдельно стоящий стоечный шкаф? 19-дюймовые отдельно стоящие стоечные шкафы представляют собой надежное и экономичное решение. Монтаж или подключение PDU как на передней, так и на задней панели шкафа. Т…

      0 лайков
    • Сколько стоит установка оптоволоконного кабеля?

      В среднем прокладка оптоволоконного кабеля стоит от 1 до 6 долларов США за 30 см в зависимости от количества волокон. Точную цену электромонтажа всего здания назвать очень сложно, однако…

      0 лайков
    • Регламент строительных материалов (CPR) для кабелей

      CPR для кабелей (Регламент строительной продукции) для кабелей стал юридическим требованием в июле 2017 года.КПП для оптоволоконных кабелей предназначен для стационарной прокладки в зданиях и…

      0 лайков
    • 5 фактов о волоконно-оптических кабелях

      Как известно, волоконно-оптические кабели чрезвычайно легкие по сравнению с медными кабелями, а также тонкие и быстрые. Однако что еще интересного можно узнать о волоконно-оптических кабелях? Мы создали …

      1 Нравится

    Волоконно-оптический кабель — обзор

    7.

    4 Сенсорные системы на основе волоконно-оптических кабелей

    Системы волоконно-оптических кабелей представляют собой еще один тип внешних систем обнаружения утечек. Они аналогичны предыдущему обсуждению измерительных кабелей, но вместо использования электрических сигналов эти системы состоят из волоконно-оптических кабелей и использования проходящего света для обнаружения утечек. Как и в случае с сенсорными кабелями, которые обсуждались ранее, оптоволоконные системы обнаружения утечек располагаются в непосредственной близости от трубопровода: в пределах 10 см для газопроводов и 15 см для жидкостного трубопровода.На рис. 7.10 показано, где можно проложить оптоволоконные кабели для обнаружения утечек для газопровода и жидкостного трубопровода. Обратите внимание, что фактическое место прокладки кабеля определяется товаром трубопровода и экологическими соображениями, такими как надземная или подземная прокладка, наличие воды, тип почвы и т. д.

    Рисунок 7.10. Пример установки оптоволокна.

    Волоконно-оптические кабельные системы использовались и продаются в качестве систем обнаружения утечек в трубопроводах благодаря их способности реагировать на локальные удаленные вибрации или температурные изменения.Как более подробно обсуждается в следующих параграфах, эти системы основаны на явлениях рамановского и бриллюэновского рассеяния проходящего света для выявления локализованных изменений вдоль волоконно-оптического кабеля.

    Рамановское рассеяние, или эффект комбинационного рассеяния, возникает, когда проходящий световой импульс сталкивается с тепловыми молекулярными колебаниями. Волоконно-оптические кабели состоят из одной или нескольких нитей волокна из легированного кварцевого стекла. Кварцевое стекло представляет собой форму диоксида кремния с аморфной твердой структурой. Термические изменения в кварцевом стекле вызывают колебания решетки, которые, в свою очередь, вызывают взаимодействие между фотонами проходящего светового импульса и электронами молекул решетки. Это взаимодействие приводит к рассеянию света, известному как комбинационное рассеяние. Эффект комбинационного рассеяния света заключается в том, что часть рассеянного света отражается обратно к передающему источнику, где он детектируется.

    Бриллюэновское рассеяние похоже на комбинационное рассеяние в том смысле, что оба отраженных световых импульса являются результатом взаимодействия прошедшего светового импульса с тепловыми или вибрационными изменениями в волоконно-оптическом кабеле. Разница между ними заключается в том, что комбинационное рассеяние — это взаимодействие с молекулами решетки, а бриллюэновское рассеяние вызвано низкочастотными фононами, которые присутствуют при локализованных тепловых изменениях.

    Как уже отмечалось, рамановское и бриллюэновское отраженное излучение появляется в определенных местах оптоволоконного кабеля, которые претерпевают физические изменения в результате локализованных внезапных изменений температуры или индуцированных вибраций. Воздействие этих внезапных изменений температуры или индуцированной вибрации часто называют микроизгибами. Микроизгибы возникают по мере того, как кабель меняет положение в ответ на движение грунта, например, при возможной вибрации, связанной с проникновением, движением трубы, внезапными и локализованными движениями кабеля, или при изменении оптических свойств кабеля в ответ на тепловое воздействие. изменения.

    Волоконно-оптическая система обнаружения утечек состоит из оптоволоконного кабеля, источника света, такого как лазер, систем синхронизации и управляющей логики. Источник света, а также логические системы синхронизации и управления (иногда называемые контроллером обнаружения утечек) расположены на одном конце оптоволоконного кабеля.

    В качестве системы обнаружения утечек контроллер обнаружения утечек оптоволоконного кабеля постоянно отслеживает появление рамановского и бриллюэновского отраженного света. Наличие отраженного света указывает на локальную замену оптоволоконного кабеля.В частности, контроллер обнаружения утечек посылает световой импульс и отслеживает любые отраженные сигналы. Этот процесс передачи и контроля происходит в очень быстрой и непрерывной последовательности.

    Итак, как изменяются физические характеристики оптоволоконного кабеля в ответ на утечку? Ответ на этот вопрос заключается в том, что для газопроводов это обусловлено товарным эффектом Джоуля-Томсона; однако для жидкостных трубопроводов это происходит, когда более теплый товар проникает в окружающее пространство. Заметим, что во втором случае это означает, что товар не должен находиться в равновесии с температурой почвы.

    Эффект Джоуля-Томсона описывает, как изменится температура газа, когда он будет проталкиваться через отверстие, такое как клапан или маленькое отверстие (т. е. утечку). Когда газ нагнетается через отверстие, выходящий пар расширяется, что приводит к снижению температуры газа. Это изменение температуры передается материалу, с которым контактирует пар. В нашем случае это будет стенка трубы в месте утечки, окружающий грунт и оптоволоконный кабель, если он прикреплен или находится в непосредственной близости от трубы и места утечки. Идентифицированные предметы начинают остывать из-за эффекта Джоуля-Томсона, и их температура будет уменьшаться.

    Если оптоволоконный кабель находится в непосредственной близости от трубопровода или присоединен к нему, то на это конкретное местоположение кабеля также будет влиять изменение температуры, вызванное выходящим паром. Это снижение температуры вызывает физические изменения в оптоволоконном стекле в этом месте, что приводит к рассеянию переданного лазерного луча или другого источника света.

    Линии с жидкими товарами генерируют изменения в оптоволоконном кабеле за счет передачи пролитого тепла на оптоволоконный кабель. Эта теплопередача предполагает, что температура разлитого продукта существенно отличается от окружающей среды трубопровода и стационарной температуры оптоволоконного кабеля, что приведет к локальному изменению температуры. Передача также предполагает, что пролито достаточное количество товара и что это изменяет температуру оптоволоконного кабеля, а также окружающей среды. Как и в случае с газопроводом, изменение температуры волоконно-оптического кабеля изменяет характеристики волоконно-оптического стекла, вызывая, таким образом, рамановские и бриллюэновские отражения.

    В промышленности идентификация утечки и ее местонахождение в соответствии с температурными изменениями называется распределенным измерением температуры (DTS). Система является распределенной, поскольку она воспринимает локальные изменения температуры по длине оптоволоконного кабеля. И наоборот, если оптоволоконный кабель в целом медленно меняет температуру, то система не воспримет это как аномалию и не подаст сигнал тревоги.

    Чтобы продемонстрировать это, на рис. 7.11 представлено сравнение зависимости между температурой грунта и температурой трубопровода. Как видно из этого рисунка, по мере продвижения товара по трубопроводу он остывает. Таким образом, чем дальше от насоса или источника тепла перемещается товар, тем ближе он становится к температуре земли и температуре оптоволоконного кабеля. В этом примере минимальная температура товара составляет примерно 95°F (35°C), а температура земли примерно 73°F (22.8°С). Это достаточная разница температур для изменения характеристик оптоволоконного кабеля. Однако, если температура товара и температура земли/оптоволокна равны или почти равны друг другу, то воздействие на оптоволоконный кабель будет недостаточным, чтобы вызвать тревогу в случае разлива.

    Рисунок 7.11. Пример тепловой дельты.

    Поскольку тепловое воздействие на оптоволоконный кабель локализовано, и мы очень точно знаем скорость, с которой распространяется световой импульс, мы можем очень точно определить место утечки.Мы полагаемся на уравнение. (7.5), но вместо термина V ρ мы подставим скорость света. Когда мы знаем время, которое потребовалось световой волне, чтобы добраться до локализованного места теплового изменения и обратно, мы можем точно рассчитать расстояние.

    Время обнаружения утечек оптоволоконного кабеля для обнаружения производительности может варьироваться от очень быстрого до нулевого. Различия в том, насколько быстро волоконно-оптическая система обнаружит изменение характеристик волокна, зависит от того, насколько быстро изменение температуры, вызванное разливом, передается кабелю и как быстро происходит изменение температуры из-за разлива.Очень быстрое время обнаружения достигается, если разлив товара вызывает изменение температуры в кабеле в течение нескольких секунд после выброса. И наоборот, если дельта температуры кабеля очень мала или отсутствует, или если разлив товара не передает достаточное изменение температуры кабелю, то обнаружение не произойдет.

    Таким образом, скорость обнаружения волоконно-оптической системой DTS изменения температуры зависит от многих переменных окружающей среды. Эти переменные являются динамическими в течение года и срока службы трубопровода.Таким образом, изменчивость влияний окружающей среды создает ситуацию, указывающую на то, что в отрасли не разработана общепринятая методология картирования производительности или какие-либо связанные методы для определения или расчета времени отклика установленной системы.

    Хотя время обнаружения утечки варьируется, волоконно-оптические системы DTS, как правило, очень устойчивы к ложным срабатываниям. При правильной установке и калибровке DTS отслеживает только локальное изменение температуры или движение грунта.Он не реагирует на изменения температуры, влияющие на весь кабель, например, на нагрев или охлаждение земли. Эти системы также довольно невосприимчивы к медленным изменениям температуры трубопроводного продукта, если система была правильно установлена.

    Оптоволоконное обнаружение утечек также включает возможности распределенного акустического зондирования (DAS). DAS является результатом исследования по выявлению вторжений третьих лиц. По сути, оптоволоконный кабель генерирует обратно рассеянный свет, если оптоволоконный кабель механически «возбуждается» в локализованной области.Это возбуждение является результатом очень локализованных вибраций, наводимых на кабель внешними силами. Рытье и выемка грунта в районе трубопровода или в непосредственной близости от него является примером события, которое может вызвать вибрации внутри оптоволоконного кабеля. Другой потенциальной причиной вибрации может быть утечка, особенно если быстрое высвобождение товара механически воздействует на окружающую среду.

    Таким образом, волоконно-оптические системы DTS и DAS позволяют получить очень точное местонахождение возможного разлива.Они довольно устойчивы к ложным срабатываниям и могут обнаружить разлив в течение нескольких секунд. Еще одним преимуществом этих систем является то, что вам не придется заменять кабели в случае пролива.

    К отрицательным характеристикам обнаружения утечек через оптоволокно относится вероятность того, что системе потребуется много времени для обнаружения или не обнаружения утечки из-за изменяющихся условий окружающей среды или влияния третьих лиц. Эти системы также очень дороги в установке при рассмотрении вопроса о модернизации трубопровода.Любые усилия по модернизации сопряжены со значительным риском и затратами, поскольку они включают рытье траншей и рытье траншей в непосредственной близости от всей длины трубопровода. Кроме того, в зависимости от длины трубопровода, для полного охвата может потребоваться более одной системы. Хотя волоконно-оптические кабели могут быть протянуты на относительно большие расстояния, для большинства трубопроводов может потребоваться более одного приемопередатчика, а затем и более одной системы обнаружения утечек по оптоволоконному кабелю.

    В таблице 7.2 представлены сводные данные о возможностях оптоволоконных систем обнаружения утечек.

    Таблица 7.2. Волоконно-оптические чувствительные кабеля обнаружения атрибуты

    Время обнаружения утечек DTS Minial
    классификация Рейтинги Примечания
    секунды до бесконечности экологически безопасны
    Systems Systems DTS меньше. Системы DAS могут генерировать больше сигналов тревоги при реагировании на различные акустические источники окружающей среды, такие как транспортные средства
    Системы DAS выше
    Затраты на модернизацию Высокая Риски Высокая Земляные работы в непосредственной близости от трубопровода
    Ограничения по расстоянию Ограниченные

    Каковы преимущества и недостатки оптоволоконного кабеля? Оптическое волокно или оптоволоконный кабель — это гибкое прозрачное волокно, изготовленное из волочильного стекла, которое чаще всего используется в качестве средства передачи света между двумя концами волокна и находит широкое применение в оптоволоконной связи, где они позволяют передавать на больших расстояниях и с большей пропускной способностью (скоростью передачи данных), чем у проводных кабелей. Следует ли мне использовать оптоволоконные кабели в моей сети? Одномодовое или многомодовое волокно? Не волнуйтесь, прочитайте этот пост, чтобы узнать о преимуществах и недостатках оптоволоконного кабеля, а затем сделайте правильный выбор.

    Преимущества и недостатки волоконно-оптического кабеля

    Преимущества оптоволоконного кабеля

    Волоконно-оптические кабели имеют гораздо большую пропускную способность, чем металлические кабели. Количество информации, которое может быть передано в единицу времени по волокну по сравнению с другими средами передачи, является его наиболее существенным преимуществом.

    Оптическое волокно обеспечивает низкие потери мощности, что позволяет передавать данные на большие расстояния. По сравнению с медью, в сети самое длинное рекомендуемое расстояние для меди составляет 100 м, а для оптоволокна — 2 км.

    Волоконно-оптические кабели невосприимчивы к электромагнитным помехам. Его также можно без опасений использовать в средах с электрическими шумами, поскольку электрические шумы не влияют на волокно.

    По сравнению с медью оптоволоконный кабель имеет почти в 4,5 раза большую пропускную способность, чем проволочный кабель, и площадь поперечного сечения в 30 раз меньше.

    Волоконно-оптические кабели намного тоньше и легче металлических проводов. Они также занимают меньше места с кабелями той же информационной емкости. Меньший вес облегчает установку волокна.

    Оптические волокна трудно прослушивать. Поскольку они не излучают электромагнитную энергию, их нельзя перехватить. Поскольку физическое прослушивание оптоволокна требует большого мастерства, чтобы сделать это незамеченным, оптоволокно является наиболее безопасным средством передачи конфиденциальных данных.

    Оптическое волокно имеет большую прочность на растяжение, чем медное или стальное волокно того же диаметра.Он гибкий, легко гнется и устойчив к большинству агрессивных элементов, воздействующих на медный кабель.

    Сырья для стекла много, в отличие от меди. Это означает, что стекло можно производить дешевле, чем медь.

    Недостатки оптоволоконного кабеля

    Оптические волокна трудно сращивать, и в волокне происходит потеря света из-за рассеяния. У них ограниченная физическая дуга кабелей. Если их слишком сильно согнуть, они сломаются.

    Оптические волокна дороже в установке, и их должны устанавливать специалисты.Они не такие прочные, как провода. Для оптического волокна часто требуется специальное испытательное оборудование.

    Волоконно-оптический кабель представляет собой небольшой и компактный кабель, и он очень чувствителен к обрезанию или повреждению во время монтажа или строительных работ. Волоконно-оптические кабели могут обеспечить огромные возможности передачи данных. Таким образом, когда в качестве среды передачи выбран оптоволоконный кабель, необходимо решить вопросы восстановления, резервного копирования и обеспечения живучести.

    Передача по оптическому волокну требует повторения через интервалы расстояния.Волокна могут порваться или иметь потери при передаче, когда они огибают изгибы радиусом всего в несколько сантиметров.
