Как выбрать и проложить интернет-кабель внешней и внутренней прокладки

Появление оптоволокна сделало революцию в передачи данных. Скорость света превышает электрический сигнал, и теперь огромные объемы данных можно за доли секунды передавать в любой уголок мира. Также улучшилось качество передаваемого сигнала.

По океаническому дну проложены тысячи оптоволоконных кабелей, соединяющих весь мир. Именно по ним передается ваше сообщение на электронную почту, посты в фейсбук и видеопоток любимого ролика на ютюбе.От компьютера до оптоволоконных линий информация передается по витой паре, от которой и зависит стабильность Вашего интернета.

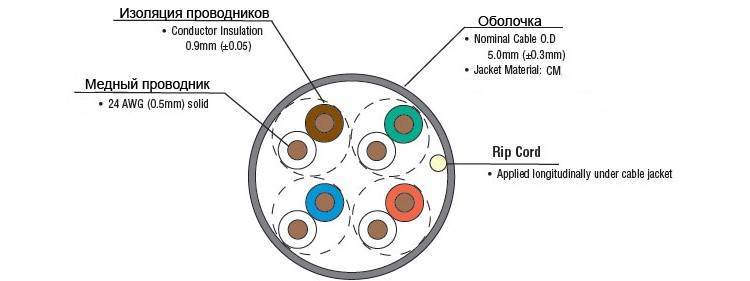

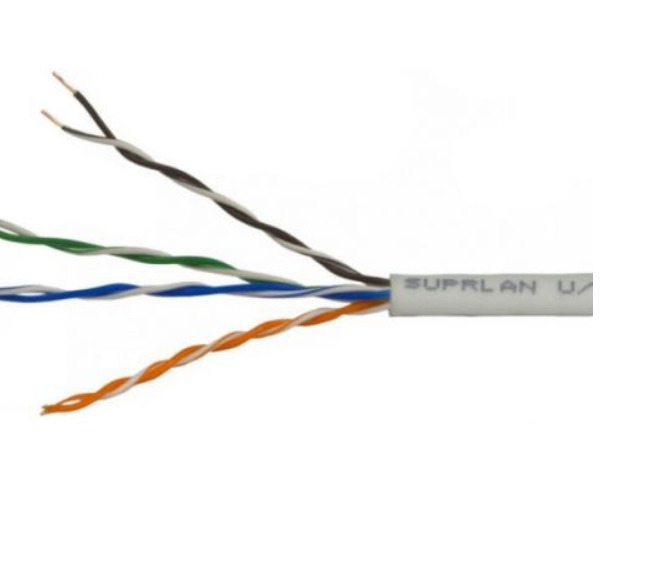

Это 8-жильный кабель, с жилами скрученными попарно. Такая конструкция уменьшает взаимное электромагнитное воздействие, которое может ухудшить качество передачи данных.

Почему не все линии оптоволоконные? На близком расстоянии преимущества оптики нивелируются, а объем передаваемых данных с одного компьютера или даже целого офиса не такой огромный.

Витая пара не требует сложного оборудования при монтаже и в отличии от оптики может подключаться напрямую к ПК.

Если безответственно отнестись к выбору или допустить ошибки при монтаже, вероятны отрицательные последствия:

  • Упадут базовые характеристики канала связи, снизится фактический трафик, возникнут потери информации;
  • Повредятся контакты, из-за чего исчезнет сигнал;
  • Снизится срок эксплуатации линии.

Чтобы потом не жаловаться на плохое соединение и не страдать от того, что где-то отошел кабель, лучше с самого начала выбрать оптимальные для Ваших условий параметры.

Так а как же выбирать, и какие именно характеристики имеют болшее значение

Здесь играют роль разные факторы, включая материал проводника, толщина, наличие экрана и даже тип внешней оболочки. Если неправильно выбрать тип изоляции, фактический срок эксплуатации сильно сократится и уже через полгода она станет непригодной.

В помещении и на улице прокладывается витая пара с разной оболочкой, и если проигнорировать этот критерий, могут возникнуть проблемы при эксплуатации.

Что будет с интернет-кабелем для внутренней прокладки на улице

В помещении монтируется витая пара с ПВХ-оболочкой характерного белого цвета. Такой материал не распространяет горение и выделяет меньше токсичных вещей, чем полиэтилен. Кроме того он более мягкий, потому легче монтируется.

Но, его нельзя прокладывать на улице, так как у него малый диапазон рабочих температур от -20°C до +30°C. При сильном морозе или на жаре оболочка трескается и осыпается, оголяя тонкие жилки. Также ПВХ боится ультрафиолетового излучения солнечного света, потому прокладывается исключительно внутри зданий.

Он вообще не подходит для наружной прокладки, даже в такой специальной трубе для кабеля, так как внутри будет накапливаться влага, от которой со временем осыпается изоляция.

Для улицы предназначена витая пара в черной поэтиленовой изоляции. Она хорошо переносит экстремальные температуры, солнечный свет, влагу и механические нагрузки, но токсична при горении, потому не прокладывается в помещении.

Важно придерживаться рекомендаций по типу прокладки. Даже если необходимо небольшой участок кабеля вывести на улицу, лучше добавить отрезок с полиэтиленовой изоляцией, чем дальше тянуть ПВХ. Если этого не сделать, от влаги и температуры пострадает оболочка, и придется заново прокладывать всю линию.

Если на срок эксплуатации больше влияет тип изоляции, то на легкость и качество монтажа влияет материал проводника. Как и силовые провода, в витой паре применяются медные жилки, но в более дешевых аналогах можно встретить биметалл.

Какая между ними разница?

Биметаллическая жила — это алюминиевый стержень покрытый медным напылением. За счет такой технологии удешевляется производство, потому чаще всего биметалл можно встретить у китайских производителей.

Но, цена — это единственное преимущество биметаллической витой пары, против медной. А вот недостатков у нее хватает:

  • Малый срок эксплуатации, так как алюминий при контакте с медью окисляется и разрушается;
  • Биметалл менее гибкий чем медь и часто ломается при сгибании, потому монтируется сложнее;
  • Легко деформируется при высоких температурах;
  • Теряются технические параметры, так как алюминий обладает меньшей проводимостью чем медь, а толщина жил стандартизирована.

Внешне биметалл и медь очень похожи, но их можно отличить с помощью простого эксперимента. Если поджечь зажигалкой оголенную жилу, то более качественная медная потемнеет, но сохранит форму, а биметаллическая — сразу деформируется.

Дешевый биметаллический интернет-кабель годится разве что для прокладки вот в таких кабель-каналах, где он будет защищен от механических повреждений. Для подключения роутера в квартире лучше медный. Если случайно зацепить, то меньше вероятность, что сломаются жилки. Тем более разница за погонный метр не такая уже и большая, потому экономить на десяти метрах нет никакого смысла.

Вместе с материалом обращайте внимание на сечение проводника. Стандартный размер составляет от 0,48 мм² до 0,6 мм². Толщина не влияет на базовые характеристики, но от нее зависит прочность. Тонкие жилки чаще ломаются при изгибе.

Биметалл используется в витых парах категории 5е или ниже, не рассчитанных на широкополосную передачу данных. Они применяются максимум для разветвления компьютерной сети по квартире, для более серьезных задач нужна 6 категория или выше.

По каким параметрам определяются категории?

Главная функция витой пары — передавать информацию, и от свойств проводника зависит скорость и частота передачи данных. Именно по этим параметрам определяется категория. Классификация актуальных на данный момент категорий выглядит следующим образом:

  • cat.3 — 2-х парная витая пара, применяемая интернета, но скорость маленькая — до 10 Мбит/с при максимальной частоте 16 МГц;
  • cat.5 — 4-парная, поддерживающая диапазон частот до 100 МГц и скорость до 100 Мбит/с, применяется для телефонных линий и компьютерных сетей Ethernet;
  • cat.5e — с улучшенными характеристиками. Более тонкая, поддерживает частоту до 125 МГц и скорость до 100Мбит/с (при 4 парах до 1000 Мбит/с). Самая распространенная в локальных кабельных сетях;
  • cat.6 — неэкранированная витая пара со способностью передавать информация на скорости 10Гбит/с и частоте 250 МГц в радиусе 55 м. Предназначена для серверов в сетях Ethernet;
  • cat.6а — улучшенная экранированная модификация, с расширенным диапазоном частот до 500 МГц;
  • cat.7 — защищенный 4-парный кабель с частотной полосой до 700 Мгц, обеспечивающий передачу данных на скорости 10 Гбит/с, применяется в телекоммуникационных сетях;
  • cat.
    7a — улучшенная версия cat.7 с частотой до 1000 МГц и трафиком 40 Мбит/с в радиусе 100м.

Все категории до cat.5e считаются устаревшими. Хотя cat.3 и cat.5 еще можно встретить в эксплуатации, но сейчас их легче найти в музее, чем магазине.

Для локальной офисной сети или интернета вполне хватает cat.5e. 100 Мбит/с более чем достаточно для хорошего интернета и быстрого обмена информацией между 100 и более ПК, а при использовании всех четырех пар поддерживается 1000 Мбит/с.

cat.6 более полезна для крупных систем видеонаблюдения с цветными камерами, посылающими большие объемы видеоинформации на сервер каждую секунду. cat.6а оптимальная для телетрансляции, где необходима высокая скорость для передачи объемного видеосигнала и потери пакетов данных недопустимы.

7 категория и выше предназначена для крупных серверов. Это дорогой высокотехнологичный кабель специализированного предназначения, и для обычных офисных СКС он не применяется.

Категория обозначает максимальную скорость и частоту передачи данных. Но, из-за помех базовые характеристики могут снижаться. Чтобы этого не произошло, важно подобрать оптимальный тип экрана. Это защитная металлическая оплетка, тип которой зашифрованный в маркировке.

От чего защищает экран

Вокруг силового провода под напряжением образуется электромагнитное поле, и если параллельно проложить еще информационный кабель, то могут возникнуть помехи. Упадет скорость передачи информации, могут возникнуть потери. От таких помех защищает экранирование.

Общий экран находится под внешней изоляцией и закрывает все 4 пары, а индивидуальный — каждую по отдельности. Может быть как двойное экранирование, так и полностью его отсутствие. По буквам маркировки определяется тип витой пары (TP):

  • U — неэкранированная;
  • F — экранированная фольгой;
  • S — экранированная проволочной оплеткой.

Проволочная оплетка надежнее, чем фольга, так как усиливает конструкцию и защищает от механических повреждений.

Первая буква обозначает наличие и тип общего экрана, а вторая — индивидуального. Исходя из этого можно расшифровать аббревиатуру:

  • U/UTP — экранирование отсутствует;
  • F/UTP — общий экран из фольги;
  • S/UTP — общее экранирование проволочной оплеткой;
  • SF/UTP — общий экран из проволоки и фольги;
  • U/FTP — индивидуальное экранирование фольгой;
  • S/FTP и F/FTP — двойное экранирование;
  • SF/FTP — двойное экранирование, где общая оболочка из проволоки и фольги.

Из-за экранирования увеличивается стоимость, но выше надежность и качество. Для обычного интернета в квартире можно обойтись простым U/UTP. Для офисных магистралей в кабель-канале оптимальный вариант F/UTP, а при открытой прокладке лучше S/UTP.

Как монтировать интернет-кабель

Установка, как и выбор, играет большую роль в дальнейшей эксплуатации проложенной сети. Даже дорогая качественная витая пара при неправильном монтаже может потерять технические характеристики или перестать передавать сигнал в критический момент.

Чтобы этого не произошло, важно подобрать оптимальный способ прокладки, и с ответственностью отнестись к монтажным работам.

Прокладка в квартире, офисе и на улице

В помещениях для монтажа применяют кабель-каналы. С ними легко развести локальную сеть или интернет, так как видно, где проложена линия. Для обслуживания или расширения сети достаточно просто открыть крышку. Кроме того, пластиковый корпус защищает от случайных механических повреждений, а огнеупорный пластик даже от пожара.

Для прокладки параллельно с питанием в кабель-канал ставится перегородка, разделяющая силовые линии от сетевых. Это нужно для того, чтобы частично заглушить электромагнитное воздействие и не допустить помех в сети.

Витая пара также может прокладываться в открытую по стене или по воздуху. Для воздушно-навесной прокладки по опорам применяется специальная конструкция, усиленная тросом. Конфигурация размещения троса может отличаться, тем не менее важно само его наличие. Без него может случится провис или обрыв. Постоянные колебания от ветра приведут к перелому жилок и потеряется контакт.

Под землей прокладывается по трубам, защищающим от грызунов, давления грунта и лопаты. Без труб это делать рискованно, так как может случиться повреждение из-за просадки почвы, а из-за влаги сократится срок эксплуатации.

Удлинение и разветвление сети без потери качества

Важно соблюдать длину, так как с расстоянием увеличиваются потери и ухудшается передаваемый сигнал. У всех производителей бухты по 305 м. Именно такой размер считается стандартом.

Фактически, витая пара передает сигнал и на большую дистанцию, но при этом производитель не может гарантировать базовые характеристики, а именно частоту 125 МГц и скорость 100 Мбит/с для cat.5e. Чтобы оградить пользователя от соблазна увеличения дистанции (с целью «экономии»), размер бухты не превышает стандартных 305 м.

Для увеличения длины и разветвления сети применяются коммутаторы (свитчи). Они выполняют функцию удлинителя-тройника, когда сигнал входящий в один порт разветвляется на остальные и усиливается. Так с помощью свитча с конфигурацией портов 8+1 можно развести интернет на 8 ПК.

Через свитчи также подключается видеонаблюдение. Для камер POE необходимы специальные свитчи POE, передающие по витой паре кроме видеосигнала электричество, тем самым обеспечивая питание камер. Для этого важно сделать обжимку по соответствующему стандарту.

Как правильно обжать витую пару

В быту компьютер или роутер лучше подключать патч-кордом, так как он более надежный и прочный. Но, иногда это невозможно из-за большого расстояния к свитчу, потому требуется обжимка витой пары.

Для этого нужны коннекторы RJ-45 и обжимные клещи. Сначала нужно на конце удалить 25-30мм внешней изоляции и расположить проводки в оптимальном порядке.

Далее нужно аккуратно обрезать жилки для выравнивания длины, вставить до упора в коннектор повернутый контактами вверх и обжать.

Порядок расположение цветов зависит от типа подключения. Это может быть, как прямая так и перекрестная схема. Для подключения роутера или ПК к интернету применяется прямая схема по стандарту EIA/TIA-568B:

  1. бело-оранжевый;
  2. оранжевый;
  3. бело-зеленый;
  4. синий;
  5. бело-синий;
  6. зеленый;
  7. бело-коричневый;
  8. коричневый.

Существует еще стандарт EIA/TIA-568A. По факту, он отличается только цветом проводников используемых для питания. Из-за того, что некоторое POE-оборудование не работает с EIA/TIA-568A, общепринятым считается стандарт EIA/TIA-568B.

Перекрестная схема или Crossover применяется в двух случаях:

  • Для Fast Ethernet со скоростью передачи данных 100 Мбит/с;
  • Для Gigabit Ethernet с трафиком 1 Гбит/с.

Иногда обжимка может потребоваться для соединения поврежденного участка.

Как соединить два отрезка витой пары

Часто при неаккуратном монтаже в участке изгиба могут сломаться жилы. Покупать новый кабель на всю длину или свитч для такого случая нет смысла, потому отрезки можно соединить другими способами.

Самый дешевый вариант — скотчлок. Это маленькая коробочка, соединяющая два проводка. Для соединения двух отрезков из 4 пар понадобится таких 8 штук. Важно соблюдать цвет проводков, чтобы не нарушить схему соединения.

Нужно до упора вставить жилы в соединитель и резко нажать пассатижами на кнопку, после чего раздастся характерный хруст. Скотчлоки бывают разные, но лучше брать с защитным гидрофобным гелем, чтобы контакты не окислялись.

Недостаток такого соединения в том, что оно громоздкое и ненадежное. Скотчлок не защищен экраном от чего могут снизиться характеристики или возникнут проблемы с сетевым соединением.

Более безопасный способ — соединитель типа RJ-45 — RJ-45. Это обычная коробочка с портами с противоположных сторон. Для подключения достаточно просто обжать концы провода, что занимает не больше минуты.

Преимущество данного способа в том, что при необходимости кабель можно легко разъединить. Но, так как сетевой коннектор со временем может расшататься, начнет пропадать сигнал или возникнут потери пакетов данных.

Более надежный, но сложный вариант соединения — сращивателем под забивку. В отличие от соединителя, здесь жилы надежно закреплены внутри, и защищены от внешнего воздействия пластиковым корпусом.

Для FTP выпускаются специальные соединители и сращиватели в экранированном варианте.

При соединении двух отрезков высока вероятность возникновения потерь. Если при пользовании домашним интернетом они не чувствительны, то для крупных СКС такие потери могут сказаться падением производительности. Потому, планируйте сеть, так чтобы потом витую пару не пришлось добавлять или используйте свитчи.

Сетевой кабель и системы прокладки к нему, а также все инструменты и наконечники Вы найдете в интернет-магазине АксиомПлюс, специалисты которого помогли нам с разъяснениями по данным вопросам.

Категории UTP кабеля витая пара для информационных сетей

Кабель витая пара – это одна или несколько пар скрученных между собой с заданным шагом изолированных проводов помещенных в общую пластиковую оболочку.

При организации кабельных или локальных сетей в быту и небольших офисах о категории сетевого кабеля можно не задумываться, так как на небольших расстояниях и малых скоростях передачи информационных данных этот вопрос не актуален. Сети можно делать практически из любого кабеля, вилок и розеток RJ45, которые предлагает рынок.

В настоящее время для создания компьютерных сетей, как правило, используется неэкранированный кабель витая пара категории CAT5, как недорогой и обеспечивающий достаточную для потребителя скорость передачи данных. Кабель витых пар категории CAT5 Вы видите на фотографии.

Если вы определились с категорией кабеля витая пара, то можете приобрести его в магазине Lan-art, оставив онлайн заявку на доставку в любую точку России и стран СНГ.

Категории lan кабеля витая пара классифицированы в спецификации EIA/TIA-568 и в международном стандарте ISO 11801. В России действует два госта ГОСТ Р 53246-2008 (копия американского ANSI/TIA/EIA-568B) и ГОСТ Р 53245-2008 (разработан на основе технического регламента одного из крупных производителей кабелей витых пар). На странице я привел только часть информации из документов, которая поможет создать компьютерную сеть со знанием дела.

Виды экранирования кабеля витая пара

Конструкцию lan кабеля витая пара обуславливает требуемая скорость передачи данных. Кабель бывает неэкранированный, экранированный и обозначается следующим образом.

Экран выполняет сразу две задачи, снижает излучение электромагнитных полей самими витыми парами в окружающее пространство и защищает их от внешних электромагнитных полей. Экранированный utp кабель применяется исключительно при прокладке магистральных линий и в производственных помещениях с большими электромагнитными полями. В быту и офисах, как правило, используется не экранированный кабель UTP.

Виды жил кабелей витая пара

Жилы витых пар в lan кабелях бывают двух видов, из одиночного проводника и многожильные. Диаметр жил в одножильных витых парах составляет 0,51 мм. Кабели с одножильными проводниками применяют для монтажа сетей в коробах, кабель — каналах и по стенам. К тому же его легче монтировать в коммуникационных приборах.

С многожильными проводниками кабель применяют только там, где он может подвергаться частым изгибам, например, соединять компьютер с розеткой стандарта RJ, их еще называют патч-кордами. Затухание сигнала в кабеле из многожильных витых пар больше, чем у кабеля, сделанного из одножильных проводников. Для обжатия многожильных витых пар нужны специальные коннекторы 8P8C стандарта RJ. Они отличаются тем, что зубцы в ламелях разведены в стороны, как у пилы.

Цвет оболочки кабеля витая пара в зависимости от назначения

Оболочка utp кабеля витая пара, как правило, изготавливается из поливинилхлорида с добавлением мела для хрупкости при зачистке и бывает разных цветов, которые обозначают область применения.

Маркировка кабеля витая пара

По форме lan кабель витая пара бывают круглый и плоский. На оболочке кабеля через каждый метр или фут (0,3 м) наносится маркировка, в которой указан производитель, категория кабеля, метраж и другая информация. Это позволяет определять протяженность проложенной линии без линейки.

Как видно из маркировки на фото, данный кабель предназначен для работы при температуре окружающей среды до 75°С, UTP – без экранирования, 4PR – имеет 4 витые пары, EIA/TIA-568 – соответствует спецификации EIA/TIA-568, метки на кабеле в футах.

Внутри оболочки, параллельно витым парам часто можно встретить капроновую нить, которая служит для повышения механической прочности кабеля в целом, а также позволяет разрезать вдоль оболочку при разделке кабеля без повреждения витых пар. Для этого нужно на пару сантиметров освободить витые пары от оболочки, взяться за нить и потянуть ее в обратную сторону. Оболочка легко прорежется вдоль кабеля. Эту нить еще называют разрезной.

Категории кабеля витая пара

По мере совершенствования технологических возможностей количество категорий увеличивалось, и в настоящее время достигло семи. Главным критерием для отнесения utp кабеля к одной из категорий является его скоростные возможности по передаче информационных данных. Скорость измеряется, в Мбит/сек. Чем число больше, тем больший объем информации способен пропустить кабель витых пар в единицу времени.

Витые пары в lan кабеле имеют волновое сопротивление 100±25 Ом, все дополнительные соединения, в том числе и скрутки, вносят изменение в величину сопротивления, что снижает скорость передачи данных. Особенно актуально влияние на протяженных участках сетей.

В настоящее время на практике повсеместно для построения локальных сетей и Интернет применяется lan кабель витая пара категории САТ5е, данные передаются, как правило, только по 2 парам, оранжевого и зеленого цвета.

Кабель витая пара шестой категории CAT6

Кабель витых пар шестой категории CAT6 легко отличить от кабеля пятой категории, даже не разбираясь в маркировке.

На фотографии видно, что пары проводов в кабеле витая пара шестой категории CAT6 свиты с более частым шагом и по центру кабеля имеется, в отличие от кабеля CAT5, дополнительная изоляция между парами. Такая конструкция позволяет снизить перекрестные помехи и тем самым увеличить скорость передачи информационных данных.

Какой выбрать кабель UTP – омеднённый алюминий или медный?

Позавчера обратился постоянный клиент, в связи с переездом в другое крыло здания, требовалось провести структурированную кабельную сеть (СКС) длиной 310 метров в 5 офисных помещений, обжать коннекторы для 14 компьютеров и 4 оргтехники (МФУ, плоттер, принтер), обвязать все это через роутер и маршрутизатор. Все устройства до жути знакомы, так как клиент постоянный и обращается в месяц раз, а еще, всю эту работу я уже проделывал в первом крыле. Во время проведения работ столкнулся с некоторыми вопросами, ответ на которые дал мне этот блог https://www.vistlan.ru/info/blog/, может кому-то будет интересен. Так вот, в процессе работы мне пришла мысль описать и сравнить наиболее популярные виды сетевых UTP кабелей.

На рынке уже давно помимо медного UTP кабеля, есть омедненный алюминий, который стоит в 3 раза дешевле. Многие не раздумывая берут второе, так как цена, значительно ниже. Но давайте рассмотрим, действительно ли витая пара из биметалла так хороша?

Преимущества и недостатки кабеля с омедненным алюминием

Такой кабель вкратце обозначают CCA, что расшифровывается как «Copper Coated Aluminum» и «Cooper Clad Aluminum». В этой витой паре внутренний стержень состоит из алюминия, а наружная часть покрыта слоем меди.

Как уже указывал, стоимость омеднённого кабеля Cat 5e в несколько раз ниже, в отличии от полноценного медного. Алюминий имеет более высокое сопротивление, чем медь, поэтому скорость ниже, поддержка высокочастотной передачи отсутствует. Однако, имея омеднённую поверхность это снимает все ограничения, так как передача происходит по внешней части проводника. Но, не все так просто, как описано в теории.

Раскладка алюминиево-медного кабеля не составляет проблем и не вызывает ни каких дополнительных сложностей, все трудности и тому подобные танцы с бубном начинаются в момент обжима коннекторов. Дело в том, что коннекторы, как правило, имеют медный нож технологии Isolation Displacement Contact (IDC) и изначально были разработаны для работы с медью, в процессе зажима эти зубцы прорезая оплетку врезаются в проводник, тут уже все зависит от того, с чем контачат зубья, если с медью, — отлично, если с алюминием, то со временем, в случае постоянного перепада температур контакт полностью или частично пропадет. Я бы такой кабель использовал лишь в случае монтажа в одном офисном помещении, на большой объем не стал бы рисковать, определено можно нарваться на будущие хлопоты.

Еще одним минусом является нагрев проводников. Ни для кого не секрет, что контакт меди и алюминия под напряжением вызывает нагрев, а когда провода в пучке, это создает сильный перегрев, и оплетка кабеля начинает плавиться. Та же проблема при соединении медного ножа коннектора с алюминиевым сердечником проводника. Наверное, вы спросите, откуда напряжение в кабеле витой пары? Отвечу, напряжение может быть при использовании Power over Ethernet (PoE), в данном методе кабель используется ни только для передачи данных, но для подачи питания. А так как ток постоянный, то он проходит не только через медь, но и через алюминий, создавая большое сопротивление и нагрев.

Ни смотря на то, что омеднено-алюминиевый кабель активно используется в СКС, я делаю выводы, что лучше переплатить, чем потом доплачивать.

Плюсы и минусы медного кабеля витой пары

Минусов, пожалуй, нет, за исключением иногда встречаемых тонких жил. Производители зачастую пытаются сэкономить на расходе меди в процессе производства. Такие кабеля имеют тонкую сердцевину, в связи с чем провод ломается от сильного загиба; второй проблемой является обжим, ножи IDC не могут плотно контактировать с жилами. Ну вот, пожалуй, и все.

Лучшее «Спасибо» — ваш репост

Максимальная длина витой пары (кабеля utp категории 5е)

Витая пара – это цельный медный кабель UTP с диаметром жилы 0,51 мм. Изоляция жил изготовлена из полиэтилена высокой плотности. Длина одного витка жил составляет 30 мм, а одного витка пар кабеля равна 200 мм. Внешняя оболочка выполнена из поливинилхлорида (ПВХ).

Максимальная длина витой пары

Витая пара имеет свою максимальную длину, при которой хорошо подается сигнал и она составляет не более 100 метров между усилителем сигнала, то есть конечным устройством и точкой доступа. Максимальная длина определяется в связи с одним свойством слаботочного кабеля, передающего электричество. Дело в том, что только на расстоянии не более 100 метров витая пара может обеспечивать сигнал без ощутимых перебоев. Еще один момент, во избежание потери некоторой части сигнала и появлении помех сигнала, следует помнить о том, что витую пару не рекомендуется прокладывать вблизи силовых кабелей. При параллельной прокладке минимальное расстояние между витой парой и силовым кабелем должна составлять не меньше 12,5 сантиметров. При отсутствии возможности прокладки кабеля на необходимом расстоянии, можно воспользоваться экранированным вариантом витой пары например кабеля FTP.

Монтаж неэкранированного кабеля UTP

Самое главное правило при монтаже кабеля utp категории 5е – витая пара должна выдерживать минимальный и необходимо допустимый радиус изгиба, который должен составлять восемь внешних диаметров самого кабеля. Если изгиб становится сильней, то это может привести к тому, что могут увеличиться внешние наводки на сигнал и может разрушиться оболочка кабеля. В процессе монтажа экранированного кабеля витой пары рекомендуется внимательно наблюдать за целостностью экрана, расположенного по всей поверхности длины кабеля. При сильном растяжении или большем изгибе кабеля экран может разрушиться, что приведет к снижению устойчивости к помехам, в том числе к электромагнитными. Дренажный провод необходимо соединять с экраном разъема. Конкретных требований к допустимой максимальной длине витой пары, на которую должна быть удалена оболочка кабеля при монтаже, не существует. Есть мнение, что каждый монтажник, руководствуясь своим здравым смыслом, может сам удалять оболочку кабеля на столько, на сколько этого требует правильное терминирование пар кабеля. Но все же, при решении проводки витой пары, необходимо учитывать и вышеуказанные рекомендации по монтажу кабеля UTP категории 5е витой пары.

Витая пара в квартире – ввод, прокладка, разводка

Вступление

Всем знакома ситуация, когда в отремонтированной квартире нужно сделать подводку кабеля для подключения компьютера к выделенной линии Интернет. Чем и как это сделать правильно в этой статье.

Суть выделенной линии

Для квартирной разводки кабеля для Интернет подключения нет никакой разницы, какой способ подключения используется в вашем доме.

Точка подключения к Интернет вашей квартиры должна располагаться в слаботочной секции этажного щитка или в щите, который её заменяет. Реже провайдеры делают точку доступа в самой квартире.

Неважно используется в вашем доме оптоволоконное подключение или подключение простым кабелем, от точки доступа до компьютера(ов) вашей квартиры, компьютерная разводка делается кабелем витая пара.

Нужно отметить, что витая пара самый простой кабель из группы кабелей связи. Хотя его парность может достигать нескольких сотен, его скорее можно отнести к устаревающим. Для домашних и офисных сетей витая пара идеальна, а вот для прокладки внешних линий связи более современный оптический кабель. Посмотреть пример и характеристики бронированного оптического кабеля связи вы можете перейдя по ссылке. Это кабель ИКБ-М.

Что такое кабель витая пара?

Отличное изобретение человечества, электрический кабель для слаботочной сети, под названием витая пара (twisted- pair — TP). ГОСТ Р 54429-2011.

В названии этого кабеля заключена вся его суть. Во-первых, он слаботочный, означает, что кабель используется в сетях напряжением не более 24 В. Это линии связи и управления. К ним относятся телефония, Интернет, домофон, сигнализации и т.д.

Во-вторых, витая пара означает, что при производстве этого кабеля его жилы попарно скручены между собой. Самый простой кабель витая пара состоит из одной пары жил (маркируется 1 PR). Далее 2 пары (2PR), 4 пары, далее 6, 8, 10, 12, …, 24, 25, 50 пар.

Как выбирается витая пара в квартире

Для компьютерной сети квартиры разумным выбором будет кабель витая пара из 4 пар, всего 8 жил. Использование двух парного кабеля не дает возможностей расширению сети и не подходит под некоторые протоколы.

При покупке кабеля, используйте эти советы:

1. Кабель витая пара нельзя соединять скруткой или подобными соединениями, подходящими для нормальной электропроводки. Для их соединения, которого нужно в квартире избегать, нужно использовать переходники, или репитеры.

Переходники ослабляют (ухудшают) сигнал. Репитеры, требуют питания и стоят денег. Поэтому кабель нужно брать от устройства до устройства, а лучше бухтой с запасом.

2. Класс кабеля лучше выбрать 5-й. Чем выше класс кабеля витая пара, тем качественнее передача сигнала.

3. Экранирование кабеля не обязательный, но желательный параметр для выбора витой пары.

4. Каждая жила кабеля должна быть однопроволочной, как на фото.

Прокладка витой пары в квартире

По существующим правилам, для каждой квартиры должна быть сделана точки доступа с возможностью отключения. Делает её провайдер, чаще в виде специальной розетки.

Прокладка кабеля от точки доступа до компьютера или распределительного устройства (роутера) вашей домашней сети выполняется единым кабелем без стыковых соединений.

Если такие разрывы нельзя избежать, например, при сложных переходах или большой длине, для соединения используются репитеры. Они требуют подключения к электропитанию.

Ввод кабеля витая пара в квартиру осуществляется через отверстие в наружной стене квартиры. Оно делается специально или используется существующее отверстие для ввода кабельных линий. Новое отверстие в стене нужно оформить пластиковой гильзой (любой кусок пластиковой трубы).

На участке от этажного щита до ввода в квартиру кабель нужно проложить в коробе. Реально открытая прокладка витой пары, не только не эстетична, но и не безопасна в смысле повреждения.

В квартире после ремонта прокладку витой пары делают в пластиковом коробе или в плинтусе с кабель-каналом. «Разбрасывать» кабель по полу не только не красиво, но и опасно для повреждения кабеля. Помните, кабель витая пара для компьютера, починить скруткой не получится. Для телефона можно и скрутить.

Самым простым способом прокладки кабеля по квартире, остается закрепление кабеля на деревянном плинтусе пластиковыми скобами (крепеж кабеля круглый).

Витая пара в квартире: разводка кабеля

Повторюсь в третий раз — соединить кабель витая пара в квартире для компьютерной сети скруткой или клемниками нельзя. Как следствие, распаячных коробок для разветвления кабеля быть не может.

Кабель витая пара прокладывается неразрывными линиями от точки доступа до компьютера, если в квартире он (компьютер) один. Или прокладывается едиными линиями от точки доступа до роутера и от роутера до компьютеров квартиры (дома).

Для подключения кабеля к устройствам (роутеру и сетевой плате компьютера) используются специальные разъёмы, называемые Джеки, маркировка RJ-45.

  • Если в сети не используется роутер, то распиновку кабеля делаем по схеме:

  • Если есть роутер, то концы витой пары обжимаются одинаково (1-1,2-2 и т.д.).

Вывод

Кабель витая пара в квартире лучший и единственно правильный вариант для монтажа локальной компьютерной сети и подключения компьютера к выделенной линии Интернет. Используйте 4-х парный кабель витая пара, класс 5 или 5е. Лучше в экране (FTP).

©ehto.ru

Еще статьи

Витая пара — обзор

7.6.2 Топология LAN

В локальной сети в качестве среды передачи в основном используются коаксиальные кабели, оптические волокна или кабели с витой парой. В качестве топологии LAN используются топологии «звезда», «шина» и/или «кольцо». Эти три типа топологий LAN показаны на рисунке 7.5.

РИСУНОК 7.5. Три типа топологии ЛВС.

В сети звезда каждый узел связан с центральным узлом. Эта сеть является типичной в глобальной сети.Центральный узел является общим и выполняет коммутационные функции для всех. Каждый узел связан с центром через свою линию передачи. Топология «звезда» используется в основном во внутриофисной сети. В качестве линий передачи используются витые пары или оптоволоконные кабели. Его достоинства в том, что он прост в управлении и подходит для одноранговой связи. Недостатком является то, что он не надежен, не расширяем и не гибок, потому что центральный узел выполняет все функции переключения — если что-то пойдет не так, сеть окажется в беде.

В сети bus каждый узел связан с общей для всех узлов шиной. Информация, выдаваемая узлом, передается по шине. Коаксиальный кабель в основном используется для шинной сети. Каждый узел имеет свою коммуникационную функцию. Даже когда узел находится в беде, это не оказывает негативного влияния на другие узлы. Поэтому сеть надежная. А структура сети легко изменяется и расширяется. Любой узел может быть подключен к шине в любое время. В этой сети может быть размещено множество каналов за счет предоставления различных несущих частот, что делает ее широкополосной сетью.Однако в сети низкий уровень безопасности данных, передаваемых между узлами. Наконец, когда у автобуса проблемы, все движение идет не так, как надо.

В кольцевой сети используются кабели с витой парой или оптоволоконные кабели. В этой системе разрешена односторонняя передача. Сеть является закрытой, и каждый узел находится в определенной последовательности. Когда узел в кольце отправляет сообщение в сеть, оно передается по кольцу до тех пор, пока сообщение не вернется к исходному узлу. Сообщение искажается при прохождении через кольцо.Но каждый узел, который его получает, воспроизводит и передает соседнему узлу. Поэтому расстояние кольца можно увеличить. Шинные и кольцевые сети действуют как системы многоадресной передачи. То есть любой узел в сети может выдать сообщение и получить его. Внедрив адекватную технологию контроля доступа, можно реализовать некоторые функции коммутации и вещания.

В дополнение к вышеупомянутым топологиям LAN существуют модифицированные топологии LAN, такие как сеть U bus .Когда коаксиальные кабели используются для системы широкополосной сети, необходимо установить головное оборудование, которое будет действовать как усилитель сигнала. Шинная система U-типа показана на рисунке 7.6. Сигналы передаются от головного узла к клиенту по кабелю. Кабель называется исходящей линией и используется только для передачи входных сигналов. С другой стороны, сигналы передаются от клиентов к головному узлу по кабелю. Кабель называется входящей линией и используется только для передачи выходных сигналов.Для обеспечения входящей и исходящей передачи по одному кабелю используется метод умножения частотного разделения, чтобы сделать связь эффективной и действенной. Этот тип топологии используется для городской двусторонней системы кабельного телевидения.

РИСУНОК 7.6. Шинная сеть U-типа.

Для создания шинной сети с односторонними линиями передачи, такими как оптические кабели, используется топология звезда-шина . В центре сети установлен звездообразный ответвитель. Каждый узел в сети имеет передатчик и приемник.Звездообразный ответвитель имеет входные клеммы и выходные клеммы. Передатчик каждого узла связан с входным терминалом, а приемник связан с выходным терминалом. Сигнал, выдаваемый узлом, отправляется всем узлам через звездообразный ответвитель. Это ведет себя так же, как в шинной сети.

Существует еще одна кольцевая сеть: два провода подключены к центральному узлу, который называется концентратором . Эта топология сети образует кольцевую сеть через концентратор. Когда узел в беде, его обходят; связь может быть выполнена за исключением проблемного узла.

В последнее время получили развитие беспроводные локальные сети. На частотах до 10 Мбит/с осуществляется связь между мобильным терминалом и базовой станцией, расположенной на потолке. Используется для внутренней связи. Топология сети представляет собой звездообразную сеть, которая обеспечивает от 1 до n каналов связи.

Неэкранированная витая пара (UTP) — CAT 1 — CAT5, 5e, CAT6 и CAT7

Кабель с неэкранированной витой парой (UTP) , безусловно, является самым популярным кабелем в мире.Кабель UTP используется не только для сети, но и для традиционного телефона ( UTP-Cat 1 ). Существует семь различных типов UTP категорий , и в зависимости от того, чего вы хотите достичь, вам потребуется соответствующий тип кабеля. UTP-CAT5e — самый популярный кабель UTP, пришедший на смену старому коаксиальному кабелю, который не мог удовлетворить постоянно растущую потребность в более быстрых и надежных сетях.

Характеристики UTP

Характеристики UTP очень хорошие, с ними легко работать, устанавливать, расширять и устранять неполадки, и мы рассмотрим различные схемы подключения, доступные для UTP, как создать прямой кабель UTP, правила безопасной эксплуатации и много других классных вещей!

Итак, давайте кратко рассмотрим каждую из доступных сегодня категорий UTP вместе с их характеристиками:

Рис. 1.Различные категории UTP и их характеристики

Категория 1/2/3/4/5/6/7 — спецификация для типа медного провода (большинство телефонных и сетевых проводов медные) и разъемов. Цифры (1, 3, 5 и т. д.) относятся к пересмотру спецификации и на практике относятся к количеству витков внутри провода (или качеству соединения в гнезде).

CAT1 обычно используется для телефонного провода. Этот тип провода не способен поддерживать трафик компьютерной сети и не скручивается.CAT1 также используется телекоммуникационными компаниями, предоставляющими услуги ISDN и PSTN. В таких случаях проводка между сайтом клиента и сетью оператора выполняется кабелем типа CAT 1.

CAT2, CAT3, CAT4, CAT5/5e, CAT6 и CAT 7 — это спецификации сетевых проводов. Этот тип провода может поддерживать компьютерную сеть и телефонный трафик. CAT2 используется в основном для сетей Token Ring, поддерживающих скорость до 4 Мбит/с. Для более высоких скоростей сети (100 Мбит/с и выше) необходимо использовать CAT5e, но для почти исчезнувших требований скорости 10 Мбит/с будет достаточно CAT3.

Кабели

CAT3, CAT4 и CAT5 на самом деле представляют собой 4 пары скрученных медных проводов, а CAT5 имеет больше витков на дюйм, чем CAT3, поэтому может работать на более высоких скоростях и большей длины. Эффект «скручивания» каждой пары кабелей гарантирует, что любые помехи, представленные/уловленные одним кабелем, нейтрализуются партнером кабеля, который скручивается вокруг исходного кабеля. CAT3 и CAT4 используются для сетей Token Ring, где CAT 3 может обеспечить поддержку максимальной скорости 10 Мбит/с, а CAT4 увеличил ограничение до 16 Мбит/с.Обе категории имеют ограничение в 100 метров.

Более популярный провод CAT5 позже был заменен спецификацией CAT5e, которая обеспечивает улучшенные характеристики перекрестных помех, позволяя поддерживать скорость до 1 Гбит/с. CAT5e является наиболее широко используемой спецификацией кабельных систем во всем мире и, в отличие от кабелей следующих категорий, очень щадящая, когда не соблюдаются рекомендации по подключению и развертыванию кабеля.

Провод

CAT6 изначально был разработан для поддержки гигабитного Ethernet, хотя существуют стандарты, которые разрешают гигабитную передачу по проводу CAT5e.. Он похож на провод CAT5e, но содержит физический разделитель между четырьмя парами для дальнейшего снижения электромагнитных помех. CAT6 может поддерживать скорость 1 Гбит/с на расстоянии до 100 метров, а также 10 Гбит/с на расстоянии до 55 метров.

В настоящее время большинство новых кабельных систем используют CAT6 в качестве стандарта, однако важно отметить, что все кабельные компоненты (разъемы, коммутационные панели, коммутационные шнуры и т. д.) должны быть сертифицированы CAT6, и необходимо уделять особое внимание правильному подключению кабеля. заканчивается.

В 2009 году был представлен кабель CAT6A с более высокими характеристиками, обеспечивающий лучшую защиту от перекрестных помех и электромагнитных помех.

Организации, выполняющие установку с использованием кабелей CAT6, должны запросить подробный отчет об испытаниях с использованием сертифицированного анализатора кабелей, чтобы убедиться, что установка была выполнена в соответствии с рекомендациями и стандартами CAT6.

CAT7 — это более новая спецификация медного кабеля, предназначенная для поддержки скорости 10 Гбит/с при длине до 100 метров.Для этого кабель имеет четыре индивидуально экранированные пары, а также дополнительный экран кабеля для защиты сигналов от перекрестных помех и электромагнитных помех (ЭМП).

Из-за чрезвычайно высоких скоростей передачи данных все компоненты, используемые при установке кабельной инфраструктуры CAT7, должны быть сертифицированы CAT7. Сюда входят патч-панели, патч-корды, разъемы и разъемы RJ-45. Неиспользование компонентов, сертифицированных CAT7, приведет к снижению общей производительности и провалу любых сертификационных тестов CAT7 (например,g с помощью кабельного анализатора), поскольку стандарты производительности CAT7, скорее всего, не будут соблюдены. Сегодня CAT7 обычно используется в центрах обработки данных для магистральных соединений между серверами, сетевыми коммутаторами и устройствами хранения.

На следующих страницах показано, как прокладывается кабель UTP, и различные схемы подключения. Это стоит посетить и прочитать о нем.

Заинтересованные читатели также могут посетить наш раздел «Сетевые кабели», чтобы выбрать среди множества статей, посвященных кабелям UTP, X-Over, оптоволоконным кабелям и многому другому.

Вернуться к секции сетевых кабелей

Кабель UTP, FTP и STP

После многих лет работы с компьютерами и другими проводными устройствами в наших домах и офисах мы все хорошо знакомы с тем, как выглядят кабели Ethernet. Будь то подключение к интернет-маршрутизатору, беспроводной точке доступа или другому сетевому устройству, например принтеру, мы регулярно используем соединительные кабели Ethernet.

Многие из нас также понимают разницу между кабелем Cat5e и кабелем Cat6; номер с более высоким номером (это Cat6, для тех, кто не в ладах с математикой) — это более новый стандарт Ethernet, который обеспечивает более высокую скорость передачи данных и лучше защищает от перекрестных помех и других помех.Эта информация имеет решающее значение, когда вы находитесь в магазине или делаете покупки в Интернете и должны решить, какой тип кабеля Ethernet вам нужен. В идеале вам нужно, чтобы кабель соответствовал типу вашей сети (то есть Cat5e или Cat6), хотя кабель Cat6 обратно совместим с Cat5e.

Однако это не единственное различие, которое вы должны понимать при покупке — существует также набор из трех букв, используемых для описания типов кабелей Ethernet. Профессионалы (или опытные любители) среди нас уже знают, что эти кабели имеют внутри четыре витые пары проводников.А поскольку кабели Ethernet обычно обозначаются как «UTP», «FTP» или «STP», даже новички теперь могут легко догадаться, что «TP» означает «витые пары».

Но остается расшифровать буквы «U», «F» и «S». Давайте посмотрим, как легко мы можем это сделать.

Неэкранированные кабели Ethernet

Небольшое замечание о витых парах: метод был изобретен самим г-ном Телефоном, Александром Грэмом Беллом, еще в конце 19-го века. Первоначально телефонные кабели имели только прямые проводники, но по мере того, как распределение электроэнергии стало обычным явлением, помехи от линий электропередач стали обычной проблемой при передаче телефонных сигналов.Белл обнаружил, что может значительно уменьшить электромагнитные помехи (ЭМП), создаваемые близлежащими линиями электропередач, просто скрутив телефонные провода. Тот же революционный подход до сих пор используется в кабелях Ethernet в качестве меры защиты от помех; все типы кабелей, которые мы упомянули, используют витые пары проводников.

Однако этого не всегда достаточно. В некоторых средах уровень электромагнитных помех выше нормы, поэтому существуют кабели, обеспечивающие еще большую защиту от помех.Защита называется экранированием, и она возвращает нас к «U», «F» и «S».

Обычные Ethernet-кабели с витой парой обычно прекрасно работают без дополнительного экранирования при использовании в домашних и небольших офисных сетях, где нет большого количества оборудования, вызывающего электромагнитные помехи. Поскольку он неэкранированный («U»), его называют кабелем «неэкранированная витая пара» (или сокращенно UTP). Производить кабели без дополнительного внутреннего экранирования гораздо дешевле, поэтому UTP — это самый дешевый кабель Ethernet, который вы можете купить.

Без жесткого экранирующего материала внутри UTP является самым тонким и гибким кабелем Ethernet на рынке, что делает его самым простым в работе и установке. Он также имеет дополнительное преимущество, поскольку не требует заземления; подробнее об этом в ближайшее время. Большинство патч-кабелей Ethernet или оптических кабелей, которые вы увидите в продаже, имеют UTP.

Экранированные кабели Ethernet

Теперь рассмотрим FTP и STP, каждый из которых является экранированным кабелем Ethernet.Термины могут немного сбивать с толку, потому что они часто используются взаимозаменяемо, и каждый из них имеет дополнительные компоненты внутри кабеля для защиты сигналов от помех. Однако между ними есть разница.

В кабеле FTP

специально используется экран из фольги («F»), обернутый вокруг корпуса витой пары, и не защищает пары по отдельности. Кабель STP обычно покрывает каждую из витых пар отдельно либо фольгой, либо проводом в плотной оплетке, с другим слоем фольги или экрана в оплетке, покрывающим весь пакет проводников.Это делает кабель STP полностью экранированным («S»). Как вы, вероятно, догадались, STP обеспечивает наилучшую защиту от электромагнитных помех благодаря нескольким слоям экранирования.

Так как же выбрать между ними? Это уравновешивание, в зависимости от того, сколько помех испытывает ваше учреждение и насколько велик ваш бюджет. Среда с большим количеством тяжелого оборудования, мощных электродвигателей и флуоресцентного освещения, вероятно, будет генерировать достаточно электромагнитных помех, чтобы потребовать использования кабеля STP Ethernet, даже если это самый дорогой выбор, часто в два раза дороже, чем кабель UTP или FTP.Значительные, но менее интенсивные помехи могут позволить вам сэкономить деньги, используя FTP-кабель.

Некоторые коммерческие ситуации определенно требуют использования кабеля FTP Ethernet. Когда вам нужна максимально быстрая передача данных или когда ваш кабель должен покрывать большие расстояния, превосходная производительность кабеля FTP будет иметь огромное значение. Он не только устраняет большинство электромагнитных помех, но также предотвращает посторонние перекрестные помехи, возникающие на высокой скорости между витыми парами. FTP-кабель полезен для защиты сигналов от «прослушивания», поскольку дополнительное экранирование предотвращает утечку сигналов.

Работать с Ethernet-кабелем STP и FTP сложнее, поскольку дополнительное экранирование делает его толще и жестче, а необходимость сохранения экранирования делает кабель более хрупким. Оба типа кабеля также требуют заземления, так как именно здесь шунтируются помехи, цепляющиеся за экран. Экранированные кабели лучше всего устанавливать и обслуживать профессионалы; конечно, это люди, которые, скорее всего, будут их использовать, поскольку UTP достаточно почти для всех домашних и случайных приложений.

Наконец, немного дополнительной информации для полноты картины. Если вы сталкиваетесь с выбором между прямым или перекрестным кабелем, вам почти всегда нужен прямой кабель. В перекрестных кабелях некоторые проводники в разъемах перевернуты, но в наши дни они используются только для подключения к очень старым компьютерам или сетевым коммутаторам.

Вы также можете иногда встретить варианты FTP и STP, называемые ScTP (экранированная витая пара, которая представляет собой FTP с оплеткой вместо фольги вокруг проводников), PiMF (пары в металлической фольге, которая представляет собой версию STP, в которой используется фольга вокруг проводников). каждая пара) или SSTP (двойная экранированная витая пара, STP с фольгой вокруг каждой пары и оплеткой вокруг корпуса).Если вы не инженер или техник, вам, вероятно, не нужно копать так глубоко; знания UTP, FTP и STP будет более чем достаточно.

В чем разница между CAT5e и CAT6?

Кабели Ethernet

постоянно модернизируются для увеличения пропускной способности и снижения уровня шума, поэтому определить, какой кабель выбрать, может быть сложно. В этой статье мы рассмотрим различия между CAT5e и CAT6, чтобы вы могли принять обоснованное решение и найти лучшее решение для своего приложения.

Что такое кабель CAT5e?

CAT5e, также известный как «Категория 5e» или «Расширенная категория 5», представляет собой стандарт сетевого кабеля, ратифицированный в 1999 году. CAT5e предлагает значительно улучшенную производительность по сравнению со старым стандартом CAT5, включая до 10 раз более высокую скорость и значительно большую способность преодолевать расстояния без под влиянием перекрестных помех. Кабели CAT5e обычно представляют собой витые пары 24-го калибра, которые могут поддерживать гигабитные сети на расстоянии сегмента до 100 м.

Что такое кабель CAT6?

CAT6, производный от категории 6, появился всего через несколько лет после CAT5e.CAT6 — это стандартизированный кабель витой пары для Ethernet, обратно совместимый со стандартами кабелей CAT5/5e и CAT3.

Кабели CAT6, как и CAT5e, поддерживают сегменты Gigabit Ethernet длиной до 100 м, но их также можно использовать в 10-гигабитных сетях на ограниченном расстоянии. В начале этого века CAT5e обычно работал на рабочих станциях, тогда как CAT6 использовался в качестве магистральной инфраструктуры от маршрутизатора до коммутаторов.

CAT5e и полоса пропускания CAT6

И CAT5e, и CAT6 могут поддерживать скорость до 1000 Мбит/с или гигабит в секунду.Этого более чем достаточно для скорости большинства интернет-соединений. Вероятность того, что у вас в настоящее время есть подключение к Интернету, с которым вы можете достичь скорости до 500 Мбит/с, мала.

Основное различие между кабелем CAT5e и CAT6 заключается в пропускной способности, которую кабель может поддерживать для передачи данных. Кабели CAT6 предназначены для рабочих частот до 250 МГц по сравнению со 100 МГц для CAT5e. Это означает, что кабель CAT6 может обрабатывать больше данных одновременно. Думайте об этом как о разнице между 2-х и 4-х полосным шоссе.На обоих вы можете двигаться с одинаковой скоростью, но 4-полосное шоссе может одновременно выдерживать гораздо больше трафика.

CAT5e по сравнению со скоростью CAT6

Поскольку кабели CAT6 работают на частоте до 250 МГц, что более чем в два раза выше, чем у кабелей CAT5e (100 МГц), они обеспечивают скорость до 10GBASE-T или 10-Gigabit Ethernet, тогда как кабели CAT5e могут поддерживать до 1GBASE-T или 1-Gigabit Ethernet. Гигабитный Ethernet.

CAT5e по сравнению с CAT6 Перекрестные помехи

CAT5e и CAT6 — это кабели с витой парой. Оба используют медные провода, обычно с 4 витыми парами (8 проводов) на кабель.В прошлом производительность 250 МГц, обеспечиваемая CAT6, часто достигалась за счет использования в проводке нейлоновых сплайнов, которые изолировали каждую из четырех витых пар, делая кабель жестким. В настоящее время кабели CAT6 более гибкие, в них используются другие методы снижения шума.

Независимо от того, используется ли сплайн, CAT6 имеет более строгие требования к перекрестным помехам и системному шуму. CAT6 не только обеспечивает значительно более низкие помехи или перекрестные помехи на ближнем конце (NEXT) при передаче по сравнению с CAT5e, но также улучшает равноуровневые перекрестные помехи на дальнем конце (ELFEXT), обратные потери (RL) и вносимые потери (IL).Результатом является меньший системный шум, меньше ошибок и более высокая скорость передачи данных.

CAT5e по сравнению с максимальной длиной CAT6

И CAT5e, и CAT6 предлагают длину до 100 м на сегмент сети. Максимально достижимые скорости никогда не будут достигнуты за пределами этой длины. Это может привести к медленному или сбою соединения или даже к его полному отсутствию. Если требуется преодолеть расстояние более 100 м, сигнал можно усилить с помощью повторителей или коммутаторов.

При использовании для 10GBASE-T максимальная длина кабеля CAT6 уменьшается до 55 м.После этого расстояния скорость падает до 1GBASE-T. Чтобы иметь возможность использовать 10GBASE-T на всех 100 м, рекомендуется использовать кабель CAT6A, также называемый кабелем расширенной категории 6.

CAT5e и CAT6 Визуальные отличия

В большинстве случаев категория кабеля указана на кабеле. В противном случае вы не сможете определить категорию кабеля по цвету или разъему RJ45, но кабели CAT6 часто толще кабелей CAT5e, поскольку в них используются более толстые медные провода.

CAT5e по сравнению сCAT6 Стоимость

На стоимость кабелей Ethernet влияет множество характеристик, основными из которых являются длина, качество, содержание меди и производитель. Как правило, вы обнаружите, что стоимость кабелей CAT6 на 10-20% выше, чем у кабелей CAT5e.

Заключение: CAT5e по сравнению с кабелем CAT6

При выборе подходящего кабеля необходимо учитывать множество соображений. Какая необходима скорость сети: 100 Мбит/с, 1000 Мбит/с или 10 Гбит/с? Каково количество пользователей? При большом количестве пользователей становится важной частота кабеля (МГц).Кабель для внутреннего или наружного использования? Кабель должен быть жестким или гибким? Возможны ли источники помех? И так далее. В конце концов, выбор сводится к вашему приложению.

Часто утверждают, что не стоит вкладывать средства в кабели с более высокими характеристиками, например, CAT6, поскольку существующее оборудование в сетевой инфраструктуре не требует скорости 10 Гбит/с. Но оборудование со временем обновляется; гораздо проще обновить оборудование, чем прокладывать новые кабели.Разница в цене между CAT5e и CAT6 невелика, и обычно лучше выбрать кабель лучшего качества, тем самым подготовив сетевую инфраструктуру и производительность к ближайшему будущему.

Однако самым важным соображением, независимо от вашего выбора CAT5e или CAT6, является то, что вы всегда выбираете кабель со 100% медным покрытием. Факты показывают, что некачественная кабельная система может стать причиной до 70 процентов простоев сети, хотя обычно на нее приходится лишь 5 процентов первоначальных инвестиций в сеть.Так что не рискуйте массовым сбоем, экономя на кабельной системе, которая не обеспечивает гарантированной производительности. Всегда ищите поставщика, который предоставляет пожизненную гарантию на кабели CAT5e и CAT6, прошедшие независимую проверку ETL, например Black Box.



Простой выбор подходящего патч-кабеля CATx или оптоволоконного кабеля для вашего конкретного приложения.

Типы Ethernet-кабелей — Cat 3, 4, 5, 5e, 6, 6a, 7, 8

Существует три типа кабелей Ethernet: коаксиальный кабель , витая пара и оптоволоконный кабель .В современных локальных сетях витая пара является наиболее популярным типом кабелей, но использование оптоволоконных кабелей растет, особенно в сетях высокого класса. Коаксиальный кабель обычно используется для кабеля через Интернет. Давайте подробно объясним все три типа кабелей Ethernet .



Кабели Ethernet Основные сведения:

Наиболее распространенный сетевой кабель называется Cat 5, Cat 5e, Cat 6, Cat 6a, Cat7, все они имеют разные функции, поэтому необходимо купить или выбрать правильный кабель для правильного применения.

Эти сетевые кабели используются для подключения различных сетевых компонентов через коммутаторы и маршрутизаторы Ethernet к компьютерам, серверам и другим сетевым устройствам — при наличии интерфейса Ethernet их можно подключить с помощью кабеля Ethernet.

Кабели Ethernet для подключения в большинстве офисных и домашних сред основаны на витой паре — все категории Cat 5, Cat 6 и Cat 7 использовали этот формат. При скручивании проводов ток будет уравновешен, например, в одном проводе ток движется в одном направлении, а в другом проводе ток течет в другом направлении, что позволяет нейтрализовать все внешние поля вокруг витой пары. выключенный.

Таким образом, данные могут передаваться на большие расстояния без необходимости принятия чрезмерных мер предосторожности.

Типы кабелей Ethernet:

1: Коаксиальный кабель

Коаксиальный кабель имеет внутренний проводник, проходящий посередине кабеля. Проводник окружен слоем изоляции, который затем окружен другим экраном несущего проводника, что делает этот тип кабеля устойчивым к внешним препятствиям.Этот тип кабеля бывает двух типов: тонкий и толстый. Каждый тип имеет максимальную скорость передачи 10 Мбит/с. Коаксиальные кабели ранее использовались в компьютерных сетях, но теперь их заменили кабели с витой парой.

  • Оболочка: Это внешняя оболочка коаксиального кабеля. Защищает кабель от физического повреждения.
  • Плетеный экран: Этот экран защищает сигналы от внешних помех и шума. Этот щит сделан из того же металла, что и ядро.
  • Изоляция: Изоляция защищает сердцевину. Это также закладывает основу для отделения от плетеного экрана. Поскольку и в основе, и в покрытом экране используется один и тот же металл, без этого слоя они будут соприкасаться и образовывать короткое замыкание на проводе.
  • Проводник: Проводник передает электронные сигналы. На основе проводника коаксиальный кабель можно разделить на два типа; одножильный коаксиальный кабель и многожильный коаксиальный кабель.

В одножильном коаксиальном кабеле используется одна центральная металлическая (обычно медная) жила, а в многожильном коаксиальном кабеле используется несколько тонких металлических жил.На следующем изображении показаны оба типа кабеля.

2: Витая пара

В витой комнате четыре пары проводов. Эти провода скручены почти друг с другом, чтобы уменьшить перекрестные помехи и внешние помехи. Этот тип кабелей распространен в современных локальных сетях.

Витая пара может использоваться для телефонных и сетевых кабелей. Он поставляется в двух версиях: UTP (неэкранированная витая пара) и STP (экранированная витая пара) . Разница между ними заключается в том, что кабель STP имеет дополнительный уровень защиты для защиты данных от внешних помех.

Сходства и различия между кабелями STP и UTP

  • И STP, и UTP могут передавать данные на скоростях 10 Мбит/с, 100 Мбит/с, 1 Гбит/с и 10 Гбит/с.
  • Кабели
  • STP дороже, чем кабели UTP, потому что они содержат больше материала.
  • Оба кабеля используют один и тот же модульный разъем RJ-45 (зарегистрированный слот).
  • STP обеспечивает большую устойчивость к шумам и электромагнитным помехам, чем кабель UTP.
  • Максимальная длина двух сегментов кабеля составляет 100 метров или 328 футов.
  • Два кабеля могут поддерживать до 1024 узлов на сегмент.

На следующем изображении показаны оба типа кабеля витой пары.

3: Волоконно-оптический кабель

Этот тип кабеля использует оптические волокна для передачи данных в виде светового сигнала. Кабели имеют пряди из стекловолокна, окруженные оболочкой.

Сердечник обернут в оболочку; Обшивка завернута в буфер, а буфер завернут в кожух.

  1. Ключ для передачи информационных сигналов в виде света.
  2. Оболочка отражает свет обратно в сердцевину.
  3. Буфер предотвращает утечку света.
  4. Эта оболочка защищает кабель от физических повреждений.

Волоконно-оптические кабели полностью устойчивы к электромагнитным и радиочастотным помехам. Этот кабель может передавать данные на большие расстояния с максимальной скоростью. Он может передавать данные на 40 км со скоростью 100 Гбит/с.

Волоконно-оптические кабели используют свет для передачи данных.Он отражает свет из одной точки в другую. Существует два типа волоконно-оптических кабелей в зависимости от того, сколько света они пропускают в данный момент времени; СМФ в ММФ.

Этот тип кабеля может поддерживать большую длину кабеля, чем кабели других типов (несколько миль). Кабель не имеет электромагнитных помех. Как видите, этот кабельный метод имеет множество преимуществ перед другими способами, но главный его недостаток – это более высокая стоимость.

Существует два типа оптоволоконных кабелей:

  • Одномодовое волокно (SMF) – для передачи информации используется только один световой пучок.Используется для более длинных расстояний.
  • Многомодовое волокно (MMF) – использует несколько световых лучей для передачи данных. Дешевле, чем SMF.

Обычно используются четыре типа разъемов:

  1. ST (коннектор с прямым наконечником)
  2. SC (абонентский разъем)
  3. FC (оптоволоконный канал)
  4. LC (коннектор Lucent)

Категории кабелей Ethernet

Доступны различные кабели для Ethernet и других телекоммуникационных и сетевых приложений.Эти сетевые кабели, которые описываются их различными категориями, например. Кабели Cat 5, Cat-6 и т. д., которые часто признаются TIA (Ассоциацией телекоммуникационной отрасли), и их краткое описание приведено ниже:

.
  • Категория 1:     Не признается TIA/EIA. Это форма проводки, которая используется для стандартной телефонной (POTS) проводки или для ISDN.
  • Категория 2:     Не признается TIA/EIA. Это была форма проводки, которая использовалась для сетей Token Ring со скоростью 4 Мбит / с.
  • Категория 3:      Этот кабель соответствует стандарту TIA/EIA-568-B. Он используется для сетей передачи данных, использующих частоты до 16 МГц. Он был популярен для использования в сетях Ethernet 10 Мбит/с (100Base-T ), но теперь его заменил кабель Cat-5.
  • Категория 4:     Этот кабель не распознается TIA/EIA. Однако его можно использовать для сетей, передающих частоты до 20 МГц. Он часто использовался в сетях Token Ring 16 Мбит/с .
  • Категория 5:      Это не принимается TIA/PTA.Это широко используемый сетевой кабель для сетей 100Base-T и 1000Base-T, который позволяет передавать данные по Ethernet со скоростью 100 Мбит/с и выше (125 МГц для 1000Base-T). Кабель Cat 5 заменил версию Cat 3 и на несколько лет стал стандартом для кабеля Ethernet. Кабели Cat 5 устарели и не рекомендуются для новых установок.

В кабеле Cat 5 используются витые пары для предотвращения внутренних перекрестных помех, XT, а также перекрестных помех для внешних проводов, AXT. Хотя это и не стандартизировано, в кабеле Cat 5 обычно используется 1.5 – 2 витка на сантиметр.

В кабеле Cat 5 используется витая пара для предотвращения внутренних перекрестных помех. Хотя это и не стандартизировано, кабели категории 5 обычно используются через каждые 1,5–2 витка на сантиметр.

  • Cat-5e:      Этот тип кабеля признан TIA/EIA и определен в TIA/EIA-568 и был обновлен в 2001 году. Он имеет несколько более высокие характеристики частоты, поскольку он повышает производительность кабеля Cat-5 до 125 Мбит/с.

Cat-5e можно использовать для 100Base-T и 1000Base-t (Gigabit Ethernet).Стандарт Cat 5e для улучшенного Cat 5, и это форма кабеля Cat 5, изготовленная в соответствии с более высокими спецификациями, хотя физически такая же, как Cat 5. Он протестирован на соответствие более высоким спецификациям, чтобы гарантировать, что он может работать на более высоких скоростях передачи данных. Витые пары в сетевых кабелях, как правило, имеют тот же уровень скручивания, что и кабели категории 5.

Cat-5e можно использовать с 100Base-T и 1000Base-t (Gigabit Ethernet). Стандарт Cat 5e был улучшен, это форма кабеля Cat 5, которая производится с более высокими характеристиками, чем Cat 5, и тестируется с более высокими характеристиками, чтобы сделать его более способным к передаче данных.

  • Cat-6:      Этот кабель соответствует стандарту TIA/EIA-568-B, что значительно улучшает характеристики Cat-6. Во время производства Cat 6 кабелей сцепляются более плотно, чем Cat 5 или Cat 5e, и они имеют внешний экран из фольги или оплетки. Защита экрана защищает провода витой пары внутри кабеля Ethernet и помогает предотвратить коррозию и шумовые помехи. Кабели Cat-6 технически могут поддерживать скорость до 10 Гбит/с , но только до 55 метров.
  • Категория 6a:      Буква «a» в категории 6a означает «расширенный», стандарт был пересмотрен в 2008 году.Кабели Cat 6a способны поддерживать удвоенную максимальную пропускную способность и способны поддерживать более высокие скорости передачи по более длинным сетевым кабелям. Кабели Cat 6a в целом хорошо защищены, поэтому можно исключить путь отталкивания. Однако это делает их менее гибкими, чем кабели категории 6.
  • Cat-7:     Это неофициальный номер для кабелей класса F по стандарту ISO/IEC 11801. Он состоит из четырех индивидуально экранированных пар внутри общего экрана. Он предназначен для приложений, где требуется передача частот до 600 Мбит/с .
  • Cat-8:    Эти кабели все еще находятся в стадии разработки, но в ближайшем будущем они улучшат скорость и общую производительность.

Дополнительные сведения о кабелях Cat-5 и Cat-5e приведены ниже. В настоящее время они широко используются в сетях Ethernet.

Обзор характеристик Ethernet-кабеля
Категория Экранирование Макс. скорость передачи (на 100 м) Максимальная пропускная способность
Категория 3 Неэкранированный 10 Мбит/с 16 МГц
Категория 5 Неэкранированный 10/100 Мбит/с 100 МГц
Категория 5е Неэкранированный 1000 Мбит/с / 1 Гбит/с 100 МГц
Категория 6 Экранированный или неэкранированный 1000 Мбит/с / 1 Гбит/с >250 МГц
Категория 6а Экранированный 10000 Мбит/с / 10 Гбит/с 500 МГц
Категория 7 Экранированный 10000 Мбит/с / 10 Гбит/с 600 МГц
Категория 8 Подробности будут опубликованы позже

Кабельные разъемы Ethernet

RJ45, зарегистрированный разъем Jack 45, представляет собой физический разъем, используемый кабелями Ethernet, и обычно используется в качестве сетевого кабеля.От Ethernet категории 3 до Cat 6 используется формат RJ45. Кабели Ethernet Cat 7 можно подключать к разъему RJ45, но обычно используется специальная версия под названием GigaGate45 (GG45). К счастью, они обратно совместимы с RJ45, поэтому нет необходимости в совершенно новой установке для перехода на Cat 7.

Разъем RJ45, используемый на конце кабеля Ethernet, представляет собой небольшую пластиковую заглушку с небольшим креплением, которое можно отсоединить, когда нужно отсоединить кабель. Термин «штекер» относится к штыревому концу соединения сетевого кабеля, а слот обычно расположен на порту или гнездовом устройстве.

Разъем RJ45 имеет восемь контактов, расположенных на расстоянии 1 мм друг от друга, а провод вставляется и зажимается для обеспечения надежного соединения. Фактический тип разъема называется 8P8C — восемь положений — восемь контактов.

Строго говоря, фактический тип разъема должен быть увеличен до 8P8C, а модель подключения — RJ45, но на самом деле термин RJ45 почти повсеместно используется для кабелей Ethernet.



Сети доступа и физические носители

Сети доступа и физические носители В разделах 1.3 и 1.4 мы рассмотрели роли конечных систем и маршрутизаторов в сетевой архитектуре. В этой секции мы рассматриваем сеть доступа — физические ссылки, которые соединяют конечная система к своему пограничному маршрутизатору , т. е. к первому маршрутизатору на пути от конечной системы к любой другой удаленной конечной системе.  Поскольку доступ сетевые технологии тесно связаны с технологиями физических носителей (оптоволокно, коаксиальная пара, витая пара, телефонный провод, радиоспектр), считаем эти две темы вместе в этом разделе.На Рис. 1.5—1 показаны связи сетей доступа. выделено красным.
Рисунок 1.5-1: Сети доступа Сети доступа можно условно разделить на три категории:
  • бытовых сетей доступа , подключение домашней оконечной системы к сеть;
  • институциональные сети доступа , соединяющие конечные системы в бизнесе или образовательное учреждение в сеть;
  • мобильных сетей доступа , подключение мобильной конечной системы к сеть
Эти категории не являются сложными и быстрыми; некоторые корпоративные оконечные системы могут хорошо использовать технологию сети доступа, которую мы приписываем жилому доступу сети, и наоборот.Наши описания ниже предназначены для общего (если не каждого) случая.

Жилые сети доступа

Домашняя сеть доступа соединяет домашнюю конечную систему (обычно ПК, но, возможно, веб-телевидение или другая домашняя система) к пограничному маршрутизатору. Наверное наиболее распространенная форма домашнего доступа — использование модема через POTS. (обычная старая телефонная система) коммутируемая линия к интернет-провайдеру (провайдер). Домашний модем преобразует цифровой выход ПК в аналоговый. формат для передачи по аналоговой телефонной линии.модем в ISP преобразует аналоговый сигнал обратно в цифровую форму для ввода к маршрутизатору провайдера. В этом случае «сеть доступа» — это просто коммутируемое соединение «точка-точка» к пограничному маршрутизатору. точка-точка link — это обычная телефонная линия с витой парой. (Мы обсудим скрученные пару позже в этом разделе.) Сегодняшние скорости модема позволяют коммутируемому доступу в скорость до 56 Кбит/с. Однако из-за низкого качества витой пары линия между многими домами и интернет-провайдерами, многие пользователи получают эффективную скорость значительно менее 56 Кбит/с.Для подробного обсуждения практических аспектов модемов см. веб-страницу Института глобальных коммуникаций (IGC) на Модемы и передача данных.

В то время как модемы с коммутируемой связью требуют преобразования цифровых данных конечной системы в аналоговую форму для передачи, так называемая узкополосная технология ISDN (Цифровая сеть с интеграцией служб) [Тихоокеанский Bell 1998] позволяет осуществлять полностью цифровую передачу данных из дома. конечная система по «телефонным» линиям ISDN к центральному офису телефонной компании. Хотя ISDN изначально задумывался как способ передачи цифровых данных из одного конца телефонной системы к другому, это также важная сеть технология доступа, обеспечивающая более высокую скорость доступа (например, 128 Кбит/с) из дома в сеть передачи данных, такую ​​как Интернет. В этом случае, ISDN можно рассматривать просто как «лучший модем» [NAS 1995]. Хорошим источником дополнительной информации о ISDN на WWW является Дэн Страница Кегеля ISDN.

Модемы с коммутируемым доступом и узкополосные ISDN уже являются широко распространенными технологиями.Две новые технологии, Асимметричная цифровая абонентская линия (ADSL) [ADSL 1998] и гибридный оптоволоконный коаксиальный кабель (HFC) [Cable 1998] в настоящее время развернут. ADSL концептуально аналогичен модемам с коммутируемым доступом: это новая модемная технология снова работает по существующему телефону с витой парой линий, но может передавать со скоростью примерно до 8 Мбит/с от маршрутизатора интернет-провайдера. к домашней оконечной системе. Скорость передачи данных в обратном направлении, от от домашней оконечной системы к маршрутизатору центрального офиса менее 1 Мбит/с. Асимметрия скоростей доступа приводит к термину «асимметричный». в АДСЛ. Асимметрия в скорости передачи данных отражает убеждение, что домашние пользователи с большей вероятностью будут потребителями информации (принося данные в свои дома), чем производитель информации.

ADSL использует мультиплексирование с частотным разделением, как описано в предыдущем раздел. В частности, ADSL делит канал связи между разместите провайдера на трех непересекающихся полосах частот:

    • высокоскоростной нисходящий канал в диапазоне от 50 кГц до 1 МГц;
    • среднескоростной восходящий канал в диапазоне от 4 кГц до 50 кГц;
    • и обычный двухсторонний телефонный канал POT , в диапазоне от 0 до 4 кГц. группа.
Одной из особенностей ADSL является то, что услуга позволяет пользователю обычный телефонный звонок по каналу POTs, одновременно серфинг в Интернете. Эта функция недоступна для стандартных модемов удаленного доступа. Фактическая пропускная способность нисходящего и восходящего потоков, доступная для пользователь зависит от расстояния между домашним модемом и модемом интернет-провайдера, калибр витой пары и степень электрических помех. Для качественной линии с незначительными электрическими помехами требуется 8 Мбит/с. скорость передачи в нисходящем направлении возможна, если расстояние между домом и провайдер меньше 3000 метров; скорость передачи в нисходящем направлении падает примерно до 2 Мбит/с на расстоянии 6000 метров.Скорость восходящего потока колеблется от 16 Кбит/с до 1 Мбит/с.

В то время как модемы ADSL, ISDN и dailup используют обычные телефонные линии, HFC сети доступа являются расширениями существующей кабельной сети, используемой для вещания кабельное телевидение. В традиционной кабельной системе головной конец кабеля станция вещает через разводку коаксиального кабеля и усилители к резиденциям. (Мы обсудим коаксиальный кабель позже в этой главе.) Как показано на рис. 1.5-2, оптоволокно (также будет обсуждаться скоро) подключите головной конец кабеля к перекресткам на уровне района, от какой традиционный коаксиальный кабель затем используется для подключения к отдельным домам и квартиры.Каждое соседнее соединение обычно поддерживает от 500 до 5000 дома.


Рисунок 1.5-2: Гибридная оптоволоконно-коаксиальная сеть доступа

Как и в случае с ADSL, для HFC требуются специальные модемы, называемые кабельными. модемы. Компаниям, предоставляющим кабельный доступ в Интернет, требуется их клиенты либо покупают, либо арендуют модем. Одной из таких компаний является CyberCable. который использует Motorola Кабельный модем CyberSurfer и обеспечивает высокоскоростной доступ в Интернет для большинство районов Парижа. Как правило, кабельный модем является внешним устройство и подключается к домашнему ПК через порт 10-BaseT Ethernet.(Мы мы подробно обсудим Ethernet в главе 5.) Кабельные модемы разделить сеть HFC на два канала, нисходящий и восходящий канал. Как и в случае с ADSL, нисходящему каналу обычно выделяется больше полоса пропускания и, следовательно, большая скорость передачи. Например, ниже по течению скорость системы CyberCable составляет 10 Мбит/с, а исходящая скорость составляет 768 Кбит/с. Однако с HFC (а не с ADSL) эти скорости распределяются между домов, как мы обсудим ниже.

Одной из важных характеристик HFC является то, что это Средняя.В частности, каждый пакет, отправленный головным узлом, проходит по нисходящему каналу. по каждой ссылке на каждый дом; и каждый пакет, отправленный домом, путешествует по восходящий канал к головному узлу. По этой причине, если несколько пользователей получают разные интернет-видео по нисходящему каналу, фактическое скорость, с которой каждый пользователь получает свое видео, будет значительно меньше, чем нисходящая скорость. С другой стороны, если все активные пользователи просматривают веб-страницы, тогда каждый из пользователей может фактически получать веб-страницы на полном нисходящем канале. скорость, так как небольшая группа пользователей редко получает веб-страницу в точно в то же время.Поскольку восходящий канал также является общим, пакеты отправленные двумя разными домами одновременно, столкнутся, что еще больше уменьшает эффективную пропускную способность восходящего потока. (Мы обсудим это столкновение вопрос более подробно, когда мы будем обсуждать Ethernet в главе 5.) Сторонники ADSL быстро указывают, что ADSL — это соединение «точка-точка». между домом и интернет-провайдером, поэтому вся полоса пропускания ADSL выделена а не поделился. Сторонники кабельного телевидения, однако, утверждают, что Сеть HFC обеспечивает более высокую пропускную способность, чем ADSL [@Home 1998].Битва между ADSL и HFC за высокоскоростное жилое пространство доступ явно начался, например, [@Home 1998].

Корпоративные сети доступа

В корпоративных сетях доступа используется локальная сеть (LAN). для подключения конечной системы к пограничному маршрутизатору. Как мы увидим в главе 5 описано множество различных типов технологий локальных сетей. Однако, Технология Ethernet в настоящее время является наиболее распространенной технологией доступа. в корпоративных сетях. Ethernet работает со скоростью 10 Мбит/с или 100 Мбит/с (а теперь даже на скорости 1 Гбит/с).Он использует либо медную витую пару, либо коаксиальный кабель для соединить несколько конечных систем друг с другом и с ребром маршрутизатор. Пограничный маршрутизатор отвечает за маршрутизацию пакетов, пункты назначения за пределами этой локальной сети. Как и HFC, Ethernet использует общий среду, чтобы конечные пользователи совместно использовали скорость передачи данных в локальной сети. В последнее время технология общего Ethernet мигрирует в сторону коммутации. Технология Ethernet. Коммутируемый Ethernet использует несколько коаксиальных кабелей или сегменты Ethernet на основе витой пары, подключенные к «коммутатору», чтобы разрешить полная пропускная способность Ethernet для доставки различным пользователям на одной и той же локальной сети одновременно [Cisco 1998].Мы будем более подробно ознакомьтесь с общим и коммутируемым Ethernet в главе 5.

Сети мобильного доступа

Сети мобильного доступа используют радиочастотный спектр для подключения оконечной мобильной системы. (например, ноутбук или КПК с беспроводным модемом) к базовой станции, как показано на рис. 1.5-1. Эта базовая станция, в свою очередь, подключена к пограничный маршрутизатор сети передачи данных.

Развивающийся стандарт беспроводной передачи данных — Cellular Digital. Пакетные данные (CDPD) [Wireless 1998]. Как следует из названия, сеть CDPD работает как оверлейная сеть (т.е., как отдельная, меньшая «виртуальная» сеть, как часть большей сети) внутри сотовой телефонной сети. Таким образом, сеть CDPD использует тот же радиочастотный спектр, что и система сотовой связи, и работает на скоростях в десятках кбит в секунду. Как и в кабельных сетях доступа и общий Ethernet, конечные системы CDPD должны совместно использовать среду передачи с другими оконечными системами CDPD в соте, охватываемой базовой станцией. Протокол управления доступом к среде (MAC) используется для разрешения совместного использования каналов. среди конечных систем CDPD; мы подробно рассмотрим протоколы MAC в главе 5.

Система CDPD поддерживает протокол IP и, таким образом, позволяет система для обмена IP-пакетами по беспроводному каналу с IP-базой станция. Сеть CDPD может фактически поддерживать несколько сетевых уровней. протоколы; помимо IP также поддерживается протокол ISO CNLP. CDPD не поддерживает никаких протоколов выше сетевого уровня. С точки зрения Интернета CDPD можно рассматривать как расширение Интернета. тон набора (т. е. возможность передачи IP-пакетов) по беспроводному каналу между мобильной конечной системой и интернет-маршрутизатором.Отличное введение для CDPD [Waung 98].

1.5.2 Физический носитель

В предыдущем подразделе мы представили обзор некоторых наиболее важные сетевые технологии доступа в Интернет. При описании этих технологий мы также указали используемые физические носители. Например, мы сказали, что HFC использует комбинацию оптоволоконного кабеля и коаксиального кабеля. Мы сказал, что обычные модемы, ISDN и ADSL используют медную витую пару. И мы сказали, что сеть мобильного доступа использует радиочастотный спектр.В В этом подразделе мы даем краткий обзор этих и других трансмиссий. СМИ, которые обычно используются в Интернете.

Чтобы определить, что подразумевается под «физическим носителем», давайте немного задумаемся о короткой жизни бита. Подумайте о небольшом путешествии от одной конечной системы через ряд каналов и маршрутизаторов к другой конечная система. Этот бедный бит передается много-много раз! Источник конечная система сначала передает бит, а вскоре после этого первый маршрутизатор в сериале получает бит; затем первый маршрутизатор передает бит и вскоре после этого второй маршрутизатор получает бит и т. д.Таким образом, наш бит, путешествуя от источника к месту назначения, проходит через серию пар передатчик-приемник. Для каждой пары передатчик-приемник бит отправляется путем распространения электромагнитных волн по физической среде . Физическая среда может принимать различные формы и формы, и не обязательно быть одного типа для каждой пары передатчик-приемник на пути. Примеры физической среды включают медную витую пару, коаксиальный кабель, многомодовый оптоволоконный кабель, наземный радиочастотный спектр и спутниковое радио спектр.Физические носители делятся на две категории: управляемые носители и неуправляемый носитель . С управляемыми средами волны направляются вдоль твердая среда, такая как оптоволоконный кабель, медная витая пара или коаксиальный кабель. В неуправляемых средах волны распространяются в атмосфере и в космическом пространстве, например, в цифровом спутниковом канале или в CDPD система.

Некоторые популярные физические носители

Предположим, вы хотите подключить здание, чтобы разрешить компьютерам доступ в Интернет. или интранет — если вы используете медную витую пару, коаксиальный кабель, или оптоволокно? Какой из этих носителей обеспечивает самую высокую скорость передачи данных самые большие расстояния? Эти вопросы мы рассмотрим ниже.

Но прежде чем мы перейдем к характеристикам различных управляемых сред видов, скажем несколько слов об их стоимости. Фактическая стоимость объекта физическая связь (медный провод, оптоволоконный кабель и т. д.) часто относительно незначительные по сравнению с другими сетевыми затратами. В частности, труд стоимость, связанная с установкой физической ссылки, может составлять заказы на порядок выше стоимости материала. По этой причине многие строители прокладывают витую пару, оптическое волокно и коаксиальный кабель к каждому комната в здании.Даже если изначально используется только один носитель, хороший шанс, что в ближайшем будущем можно будет использовать другой носитель, и так деньги сэкономлены но не надо прокладывать дополнительные провода.

Медная витая пара

Самая дешевая и наиболее часто используемая среда передачи — витая пара медный провод. За более чем сто лет он использовался телефонными сетями. На самом деле более 99% проводных соединений от телефонной трубки к местному телефону в переключателе используется медная витая пара.Большинство из нас видели витую пару в наших домах и на работе. Витая пара состоит из двух изолированных медные проволоки толщиной около 1 мм каждая, расположенные в виде правильной спирали; см. Рисунок 1.5-3. Провода скручены вместе, чтобы уменьшить электрические помехи от подобных пар поблизости. Как правило, ряд пары связываются вместе в кабель, обернув пары в защитную оболочку. щит. Пара проводов представляет собой единую линию связи.


Рисунок 1.5-3: Витая пара

Неэкранированная витая пара (UTP) обычно используется для компьютерных сетей. внутри здания, то есть для локальных сетей (LAN).Скорость передачи данных для локальных сетей, использующих витую пару, сегодня диапазон скоростей составляет от 10 Мбит/с до 100 Мбит/с. Данные Достигаемые скорости зависят от толщины проволоки и расстояние между передатчиком и приемником. Распространены два типа UTP в локальных сетях: категория 3 и категория 5. Категория 3 соответствует голосовому витая пара, обычно встречающаяся в офисных зданиях. Офисные здания часто предварительно соединены двумя или более параллельными парами витой пары категории 3; одна пара используется для телефонной связи, а дополнительные пары может использоваться для дополнительных телефонных линий или для организации локальной сети.10 Мбит/с Ethernet, один из наиболее распространенных типов локальных сетей, может использовать UTP категории 3. Категория 5 с большим количеством витков на сантиметр и тефлоновой изоляцией, может обрабатывать более высокие скорости передачи данных. Ethernet 100 Мбит/с на UTP категории 5 стал очень популярен в последние годы. В последние годы категория 5 УТП стал обычным для предустановки в новых офисных зданиях.

Когда в 1980-х годах появилась оптоволоконная технология, многие люди с пренебрежением относились к витая пара из-за ее относительно низкой скорости передачи данных.Некоторые люди даже посчитали, что оптоволоконные технологии полностью заменят витые пара. Но витая пара так просто не сдалась. Современный технология витой пары, такая как UTP категории 5, может обеспечить скорость передачи данных 100 Мбит/с на расстоянии до нескольких сотен метров. Еще более высокие ставки возможны на более короткие расстояния. В итоге получилась витая пара как доминирующее решение для высокоскоростных сетей LAN.

Как обсуждалось в разделе 1.5.1, витая пара также широко используется для доступ в Интернет в жилом помещении.Мы увидели, что технология коммутируемого модема позволяет доступ со скоростью до 56 Кбит/с по витой паре. Мы также видели, что ЦСИС доступен во многих сообществах, обеспечивая скорость доступа около 128 Кбит/с по витой паре. Мы также видели, что ADSL (Асимметричная цифровая абонентская петля) позволила пользователям доступ в Интернет со скоростью свыше 6 Мбит/с по витой паре.

Коаксиальный кабель

Как и витая пара, коаксиальный кабель состоит из двух медных жил, но два проводника скорее концентрические, чем параллельные.С этой конструкцией и специальная изоляция и экранирование, коаксиальный кабель может иметь более высокий бит скорости, чем витая пара. Коаксиальный кабель бывает двух видов: основной диапазон коаксиальный кабель и широкополосный коаксиальный кабель .

Коаксиальный кабель основной полосы частот, также называемый 50-омным кабелем, длиной около сантиметра. толстый, легкий и легко гнется. Он обычно используется в локальных сетях; на самом деле компьютер, которым вы пользуетесь на работе или в школе, вероятно, подключен к локальной сети либо коаксиальным кабелем основной полосы частот, либо UTP.Взгляни на подключение к интерфейсной плате вашего компьютера. Если вы видите похожий на телефон разъем и какой-то провод, напоминающий телефонный провод, вы используете UTP; если вы видите Т-образный разъем и кабель, выходящий с обеих сторон Т-образного разъема, вы используете коаксиальный кабель основной полосы частот. Термин «основная полоса» появляется от того, что поток битов сбрасывается прямо в кабель, без смещения сигнала в другую полосу частот. Ethernet 10 Мбит/с можно использовать либо UTP, либо коаксиальный кабель основной полосы частот.Как мы обсудим в Глава 5, использование UTP для 10 Мбит/с Ethernet немного дороже, поскольку UTP требует дополнительного сетевого устройства, называемого концентратором .

Широкополосный коаксиальный кабель, также называемый 75-омным кабелем, немного толще, тяжелее и жестче, чем разновидность основной полосы. Когда-то он широко использовался в локальных сетях и все еще можно найти в некоторых старых установках. Для локальных сетей, основная полоса частот Кабель сейчас предпочтительнее, так как он дешевле, легче физически ручка и не требует соединительных кабелей.Однако широкополосный кабель довольно распространен в системах кабельного телевидения. Как мы видели в разделе 1.5.1, Системы кабельного телевидения недавно были объединены с кабельными модемы для предоставления бытовым пользователям доступа в Интернет по тарифу 10 Мбит/с или выше. С широкополосным коаксиальным кабелем передатчик смещает цифровой сигнал в определенную полосу частот, а результирующий аналоговый сигнал передается от передатчика к одному или нескольким приемникам. И основная полоса, и широкополосный коаксиальный кабель можно использовать в качестве управляемой общей среды .Конкретно, несколько оконечных систем могут быть подключены непосредственно к кабелю, и все конечные системы получают все, что передает любой из компьютеров. Мы мы рассмотрим этот вопрос более подробно в главе 5.

Волоконная оптика

Оптическое волокно представляет собой тонкую гибкую среду, которая проводит импульсы свет, при этом каждый импульс представляет собой бит. Одно оптическое волокно может поддерживать огромные скорости передачи данных, до десятков или даже сотен гигабит в секунду. Они невосприимчивы к электромагнитным помехам, имеют очень низкое затухание сигнала до 100 километров, и их очень трудно прослушивать.Эти характеристики имеют сделали оптоволокно предпочтительной управляемой средой передачи на большие расстояния, особенно для зарубежных ссылок. Многие междугородние телефонные сети в Соединенные Штаты и другие страны теперь используют исключительно оптоволокно. Волоконная оптика также распространен в магистральной сети Интернет. Однако высокая стоимость оптических устройств, таких как передатчики, приемники и переключатели, препятствовало их развертыванию для ближнего транспорта, например, в локальной сети или в дом в жилой сети доступа.AT&T Labs предоставляет отлично сайт по волоконной оптике, включая несколько симпатичных анимаций.

Наземные и спутниковые радиоканалы

Радиоканалы передают сигналы в электромагнитном спектре. Они являются привлекательным носителем, поскольку не требуют установки физического «провода», может проникать сквозь стены, обеспечивать связь с мобильным пользователем и потенциально может нести сигнал на большие расстояния. Характеристики радиоканала сильно зависят от среды распространения и расстояния на которым должен передаваться сигнал.Экологические соображения определяют потери на трассе и затухание теней (которые уменьшают мощность сигнала по мере прохождения на расстоянии и вокруг/сквозь препятствующие объекты), многолучевое замирание (из-за отражения сигнала от мешающих объектов) и помех (из-за других радиоканалов или электромагнитных сигналов).

Наземные радиоканалы можно в целом разделить на две группы: те, которые работают как локальные сети (обычно охватывают от 10 до несколько сотен метров) и широкополосные радиоканалы, которые используются для мобильных услуги передачи данных (обычно работающие в столичном регионе). На рынке представлен ряд продуктов для беспроводных локальных сетей, работающих в 1 до 10 Мбит/с. Услуги мобильной передачи данных (например, стандарт CDPD мы коснулись в разделе 1.3), как правило, предоставляют каналы, которые работают на скорости 10 кбит/с. См. [Гудман 97] для обзора и обсуждения технологии и продукции.

Спутник связи связывает два или более наземных микроволновых передатчика/приемника, известные как наземные станции. Спутник принимает передачи на одной частоте диапазон, регенерирует сигнал с помощью повторителя (обсуждается ниже) и передает сигнал на другой частоте.Спутники могут обеспечить пропускную способность в диапазон гигабит в секунду. В связи используются два типа спутников: геостационарные спутники и низковысотные спутники.

Геостационарные спутники постоянно остаются над одной и той же точкой на Земной шар. Это стационарное присутствие достигается размещением спутника в орбита на высоте 36 000 километров над поверхностью Земли. Это огромное расстояние между наземной станцией через спутник и обратно на наземную станцию ​​вводит существенная задержка распространения сигнала 250 миллисекунд.Тем не менее, спутниковые каналы часто используются в телефонных сетях и в магистральных Интернета.

Низковысотные спутники располагаются намного ближе к Земле и не оставаться постоянно над одной точкой на Земле. Они вращаются вокруг Земля так же, как Луна вращается вокруг Земли. Обеспечить непрерывное охват области, много спутников, которые будут размещены на орбите. В настоящее время есть многие низковысотные системы связи находятся в разработке. Иридиум система, например, состоит из 66 маловысотных спутников.Ллойда спутниковые созвездия предоставляют и собирают информацию о Iridium а также другие системы спутниковой группировки. Спутник на малой высоте Технология может быть использована для доступа в Интернет когда-нибудь в будущем.

Вернуться к Оглавление

Ссылки

[@Home 1998] @Home, «xDSL по сравнению с гибридной волоконно-коаксиальной (HFC) кабельной модемной сетью @HOME™: факты», 1998.
[ADSL 1998] Форум ADSL, ADSL Учебник, 1998.
[Cable 1998] Cable Data News, «Обзор технологий и услуг кабельных модемов», 1998 г.
[Cisco 1998] Cisco, «Проектирование Межсетевые сети с коммутируемыми локальными сетями», 1998 г.
[Гудман 1997] Д. Гудман (председатель), «The Эволюция непривязанных коммуникаций», National Academy Press, декабрь 1997 года.
[NAS 1995] Национальной академии наук, «The Непредсказуемая определенность: информационная инфраструктура до 2000 года». 1995.
[Pacific Bell 1998] Тихоокеанский регион Белл, «Руководство пользователя ISDN», http://www.pacbell.com/products/business/fastrak/networking/isdn/info/isdn-guide/index.html.
[Ваунг 1998] В.Ваунг, «Беспроводной Мобильные сети передачи данных. Подход CDPD, «Форум беспроводных данных», 1998.
[Wireless 1998] Форум беспроводной передачи данных, «CDPD Системная спецификация версии 1.1, 1998 г.
Авторские права Кит В. Росс и Джим Куросе 1996-2000 гг.

Кабель Ethernet имеет значение?

При настройке устройств, подключенных к Интернету, в наших домах или офисах, кабели — это то, на что мы не обращаем особого внимания, если вообще обращаем. Да, мы гарантируем, что один конец кабеля подключен к одному устройству, а другой — к точке доступа, но помимо этого мы редко задумываемся о кабелях.

Вы когда-нибудь задумывались, какой длины должен быть ваш кабель и влияет ли его длина на соединение?

В этом кратком и простом руководстве мы обсудим различные кабели Ethernet, уделив особое внимание тому, как длина кабеля влияет на ваше интернет-соединение.

Давайте углубимся:

Общие сведения о кабелях Ethernet (и их типах)

Проще говоря, кабель Ethernet — это наиболее распространенный тип сетевого кабеля, который используется для подключения двух или более устройств для обмена файлами и подключения к Интернету.

Хотя ничто не сбивает с толку Ethernet и то, как они работают, решение о том, какой тип Ethernet подходит для ваших нужд, может сбивать с толку.

Давайте демистифицируем типы кабелей Ethernet и уточним, какие из них подходят для каких операций.

При просмотре кабелей Ethernet вы найдете их с маркировкой cat, за которой следует число или число и буква. Кат указывает категорию, а число, следующее за ним, показывает версию спецификации, используемую кабелем.

Более высокое число в кабеле Ethernet в основном указывает на то, что кабель поддерживает более высокие скорости и более высокую частоту, выраженную в мегагерцах.Это позволяет кабелям поддерживать более быстрые соединения и более высокую пропускную способность.

Кратко обсудим типы категорий Ethernet.

ПРИМЕЧАНИЕ : поскольку это краткое руководство, а не исчерпывающее руководство по Ethernet, мы пропустим все категории Ethernet и обсудим наиболее распространенные (Cat 5, Cat 5e, Cat 6, Cat 6a и Cat 7)

1: Ethernet кат. 5

Кабели Ethernet

Cat5, хотя на данный момент устарели, обеспечивают скорость сети до 100 Мбит/с. Они рассчитаны на частоту 125 МГц и служат заменой Ethernet Cat 3.Если у вас еще нет Ethernet Cat 5, пожалуйста, не используйте этот тип, потому что он медленный.

2: Ethernet Cat 5e

Следующая категория — ethernet cat5e, что означает расширенный ethernet cat5. Хотя физической разницы между Cat 5 и Cat 5e нет, кабель Cat 5e может отклонять нежелательные сигналы между сетями связи.

Cat5e также поддерживает более высокие скорости — 125 Мбит/с — по сравнению со своим предшественником и имеет более низкую стоимость. Таким образом, вы можете обнаружить, что кабель cat5e используется регулярно.

3: Ethernet кат. 6

Кабель Cat 6 — это лучшее и современное усовершенствование Cat 5 и Cat 5e. Кабели категории 6 намотаны плотно и снабжены экранирующей оплеткой, которая защищает витую пару проводов внутри кабеля от электрических помех от внешних источников, нарушающих нормальный поток данных в кабеле (перекрёстные помехи).

Кабели

Cat 6 также поддерживают более высокие скорости до 10 Гбит/с при длине 55 м. Однако кабель Cat 6 дороже по сравнению с аналогами Cat 5 и Cat 5e.

4: Ethernet Cat 6a

Расширенная версия Cat 6, Cat 6a, представляет собой усовершенствование кабеля Cat 6.

Этот кабельный стандарт поддерживает удвоенную максимальную пропускную способность по сравнению с кабелями категории 6, сохраняя при этом более высокую скорость передачи на большие расстояния.

Кабели Ethernet

категории 6a более долговечны и менее гибки, чем кабели категории 6, благодаря более надежному экранированию, которое помогает им лучше предотвращать перекрестные помехи, чем кабели категории 6.

5: Ethernet кат. 7

По умолчанию кабели Ethernet Cat 7 являются лучшей версией кабелей Cat 6 и Cat 6a, поскольку они поддерживают более высокую пропускную способность и более быструю передачу на большие расстояния с использованием новейшей технологии Ethernet.

Кабели Cat 7 способны передавать до 100 Гбит/с на расстоянии 20 м. Кабели также имеют эффективное экранирование, помогающее блокировать шумы и перекрестные помехи в каналах связи. В кабеле Cat 7 используется модифицированный разъем GigaGate45, совместимый с Ethernet-портами RJ45.

Хотя кабель Cat 7 является гораздо лучшим выбором и более функциональным, чем предыдущие кабели Ethernet, его приобретение может быть затруднительным из-за использования модифицированного разъема GigaGate45, запатентованной технологии.

ПРИМЕЧАНИЕ . Существуют и другие категории кабелей Ethernet, но мы пока не будем углубляться в них. Вы можете использовать внешние ресурсы, чтобы узнать больше о технологии Ethernet и ее различных применениях.

Теперь, когда мы убрали категории Ethernet, давайте углубимся в вопрос:

Имеет ли значение длина кабеля Ethernet?

Простой ответ на этот вопрос: НЕТ: длина кабеля Ethernet не оказывает существенного влияния на скорость сети, особенно с современными кабелями и сетями!

Однако это не означает, что вы можете подключить один конец кабеля Ethernet к одному уголку земного шара, а другой — к вашему устройству и ожидать, что он будет работать так же, как соединение, подключенное напрямую к маршрутизатору, находящемуся в двух шагах от вас. ты.

Проще говоря, существует предел длины кабеля. Хотя не существует определенного ограничения на размер кабеля Ethernet, более длинные кабели могут привести к некоторому снижению задержки.

Это снижение в основном связано с расстоянием, которое сигнал должен пройти по кабелю. Чем дальше расстояние перемещения, тем выше вероятность возникновения помех. Это очень маловероятно, особенно если вы сравниваете два кабеля вместе.

До тех пор, пока длина кабеля Ethernet не превысит 100 м, эффект едва заметен, так как большинство кабелей Ethernet могут без проблем работать более 100 м.Это будет в значительной степени зависеть от типа используемого кабеля Ethernet и поддерживаемой максимальной полосы пропускания.

Например, если вы проложите кабель Cat 5 или Cat 5e менее чем на 100 м, вы не заметите изменения скорости. Однако, если вы увеличите длину до более чем 100 м, скорость может значительно упасть до 10-15 Мбит/с, скажем, со 100 Мбит/с.

Подводя итог, можно сказать, что в зависимости от типа вашей сети Ethernet длина менее 100–110 м вряд ли повлияет на вашу скорость. Однако имейте в виду, что вы будете испытывать большую задержку на больших расстояниях.

Заключение

В заключение:

Не существует определенного способа сказать, при какой длине кабеля Ethernet возникнут проблемы.

Следовательно, при принятии решения о том, какой кабель Ethernet использовать, выбирайте современный вариант и учитывайте свой бюджет и используемую структуру сети.

Спасибо за чтение — и получайте удовольствие от подключения ваших устройств.

.

Leave a comment
