Power LED на материнской плате — что это и куда подключать?

Сразу короткий ответ: Power LED является индикатором питания, горит зеленым при включенном компьютере.

Любая материнская плата содержит специальную область подключения контактов передней панели системного блока. На некоторых материнках данная область подписана, например на платах MSI — обозначается как JFP1:

РЕКЛАМА

Подключать необходимо соблюдая полярность, при неправильном подключении — замыкание не произойдет, просто светодиод гореть не будет. Если не указано где плюс/минус — в большинстве случаев плюс слева, пример (PLED это Power LED):

РЕКЛАМА

Также желательно прочесть инструкцию материнской платы. Важно понимать: сама плата содержит подсказки подключения, необходимо просто правильно их понимать.

Под одной надписью обычно содержится другая — это означает что первая пара верхних контактов соответствует первой надписи, соответственно вторая пара — второй надписи:

РЕКЛАМА

Надеюсь вы поняли о чем я)

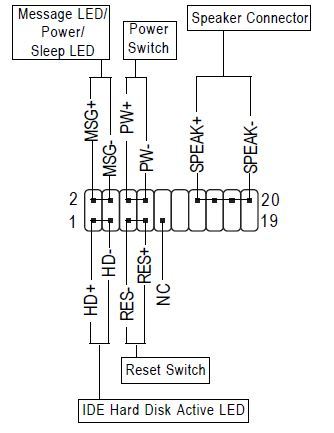

Пример корректного подключения Power LED:

PS: обязательно посмотрите мануал материнки!

На заметку:

  1. Power SW — провод кнопки включения ПК.
  2. HDD LED — индикатор активности жесткого диска HDD (или твердотельного диска SSD).
  3. RESET SW — провод работы кнопки перезагрузки.
  4. SPEAKER — провод работы специального динамика (спикера), который например может издавать служебные сигналы определенной последовательности, сообщающие тип неисправности материнской платы.

Надеюсь данная информация оказалась полезной. Удачи и добра!

На главную! 28. 03.2021

Как подключить к материнской плате переднюю панель?


Подключение материнской платы – это весьма интересно, хоть и индивидуально. Ведь разные модели могут иметь разные разъёмы, расположение разъёмов и особенности. Однако в общих чертах можно дать обобщённое руководство по подключению материнской платы, которое я приведу ниже.

В данной статье приведу инструкцию по подключению материнской платы на примере ASRock P67 Pro3. Она может отличаться по некоторым вещам от других плат, поэтому не пугайтесь, если у вас будет что-то не так, как я пишу.

Смотрите внимательно, и всё получится. А если не получился, то спрашивайте, я помогу вам.

Итак, для удобства приведу план-картинку, и будут рассказывать, что и куда подключать на материнской плате.

Как подключить материнку к питанию

Перед тем, как подключить материнскую плату к питанию, выделим из БП два кабеля — Main Power Connector 20+4 pin, состоящий из 24-х или 20-ти контактов и 12V Power Connector, состоящий из 4-х или 8-ми контактов. Первая необходима для питания самой платы, вторая обеспечивает работу процессора компьютера. Вы можете почитать подробнее о типах разъёмов блока питания.

В нашем случае материнка питается от 24-х канального кабеля, а процессор от 8-ми канального. Перед, как подключить материнскую плату к питанию, найдите эти кабели, и подключи их в соответствующие разъёмы.

Естественно, что разъёмы подключения БП к материнской плате снабжены замками-защёлками, поэтому добейтесь характерного щелчка, во избежание внезапного отключения питания. Ознакомьтесь с подробным описанием подключения блока питания.

Подключение дисковода

Перед установкой данного устройства необходимо определить тип подключения.

Дисковод необходимо поместить в специально отведенное для него место внутри системного блока. Стандартно – это верхняя передняя часть корпуса.

Подключение дисковода с типом интерфейса IDE

После установки дисковода внутри корпуса, нужно подключить к нему кабель питания и шлейф данных.


Шлейф данных


Кабель питания дисковода

Кабель питания подсоединяется так же, как и разъемы питания центрального процессора и видеокарты.

Шлейф данных необходимо аккуратно, не прилагая силы, вставить в разъем на задней панели дисковода.


Подключение шлейфа данных к дисководу

Другой конец шлейфа нужно подсоединить к одному из каналов IDE контроллера на плате.


Расположение IDE контроллеров

  • Под цифрой 1 на рисунке изображен IDE контроллер, на котором может быть установлено два устройства с перемычками Master и Slave.
  • Под цифрой 2 IDE контроллер так же может включать в себя два устройства. В режиме ведущего – это перемычка Master, а в режиме ведомого – это Slave.
  • Под номером 3 – контроллер флоппи-дисковода.

Чтобы выбрать необходимую перемычку (Master или Slave) нужно осмотреть корпус дисковода. Положение перемычки указано там.

Осталось зафиксировать дисковод к системному блоку 4 болтами, которые входят в комплектацию.

Подключение дисковода с типом интерфейса SATA

Установка дисковода с типом SATA (используется у современных устройств) идентична установке дисковода с типом IDE. Различие заключается в разъеме, который необходимо подключить к дисководу и материнской плате.


SATA-кабель


SATA-порты

Стоит заметить, что разъем питания у современных дисководов отличается от кабеля питания, упомянутого ранее. Ниже представлена фотография подключения SATA-кабеля и нового кабеля питания к дисководу.


Слева – кабель питания, справа – SATA

Бывает и такое, что у дисковода старый разъем питания, но при этом используется тип интерфейса SATA. Такие дисководы используются очень редко, но существуют.

Осталось лишь закрепить дисковод в корпусе 4 болтами и проверить, надежно ли он зафиксирован.

Как включить отображение дня недели в панели задач

Похожие главы из других книг

Здесь также необходимо воспользоваться схемой, которая указана в инструкции к материнской плате.

Не забываем и про USB-разъемы на корпусе. Он представлен в единственном числе, так что запутаться здесь невозможно.


При стандартном расположении F-панели, результат должен получиться таким: Итоговый результат Однако, на этом процесс не окончен. Установка материнской платы Установка материнской платы — самый сложный этап сборки компьютера.


В комплекте к вашей материнской плате должна идти прямоугольная планка с различными отверстиями под разъемы платы, служащие для подключения таких внешних устройств, как монитор, колонки, клавиатура, мышь и др. Дополнительной наградой за аккуратность и последовательность действий при выполнении работы станет идеально работающий компьютер и чувство гордости за свои достижения. Самый большой контактный кабельный разъем ATX Power отвечает за подачу питания к материнской плате. Подключение питания процессора Центральный процессор ставится на отведенное для него гнездо, а на него надевается радиатор с кулером.


При выборе новой материнской платы под существующие у вас устройства, необходимо учитывать следующие элементы Положите корпус правой боковой стенкой вниз. Подключение коннекторов Подключение коннекторов позволяет соединить МП с передней панелью системного блока.


Закрываем прижимную рамку защитная крышечка на ней должна будет при этом отлететь, ее можно выбросить. Ниже будет представлена расшифровка обозначений: Power SW — позволяет включать и выключать ПК; Reset SW — отвечает за перезагрузку системы в случае необходимости; Power LED — подсоединяются к специальным лампочкам, которые загораются при запуске системы, обозначая то или иное действие.

Подключение материнской платы к системному блоку Обычно разъемы располагаются в правой части МП. Как правило, располагается недалеко от слотов оперативной памяти.

Самое сложное — снять процессор и его радиатор. Она содержит всевозможные контроллеры, порты, слоты, системную логику, стабилизаторы и другие компоненты и является, по сути, 3. Заодно уже желательно убрать в корпусе все скопившуюся там пыль. Если у вас все же возникли проблемы — сверьтесь с инструкцией, которая прилагается к МП. Нужно разобраться, как правильно подсоединить шлейфы и подключить другие органы управления. Ошибка допущенная при сборке ПК и её фатальные последствия — Обзор

Проверка подключения входов для наушников и микрофона

Это пункт будет актуален для тех случаев, когда компьютер разбирался/собирался и после этого звук на передней панели перестал работать. Необходимо удостовериться, что панель действительно подключена – разъем подсоединен к нужным контактам на материнской плате, а целостность подводящих проводов не нарушена. Для подключения передней панели могут использоваться как цельная колодка двух типов – AC’97 и HD Audio, так и раздельные коннекторы с маркировкой.

Формат AC’97 является устаревшим и в настоящее время встречается редко. В то же время стандарт HD Audio (High Definition Audio) используются сейчас повсеместно. На материнской плате разъем для подсоединения штекера HD Audio передней панели обычно имеет буквенное обозначение, например, F_Audio.

Если вы все же не уверены в том, куда подсоединять колодку, воспользуйтесь руководством к вашей материнской плате. Ниже мы приводим распиновку AC’97 и HD Audio.

Схема подключения отдельных коннекторов к AC’97:

Подключение USB с передней панели

Во всех современных корпусах кабель подключения USB разъемов с передней панели выглядит следующим образом:

Гнездо с 9 пинами, предназначенное для подключения USB, маркируется надписью F_USB или просто USB, и выглядит следующим образом:

Сложностей в данном случае возникнуть не должно — не смотря на визуальную схожесть с другими разъемами (в первую очередь с COM), подключить туда данный провод не получится, из-за другого расположения пинов.

Однако, в старых корпусах можно встретить провод, где вместо одного большого коннектора на конце провода будет несколько мелких. В таком случае нужно подключать провода по следующей схеме:

  • Питание — обозначается как +5V, VCC.
  • Данные — (минус) — обычно обозначается как D-, DATA-, USB-.
  • Данные + (плюс) — обычно обозначается как D+, DATA+, USB+.
  • Земля — обычно обозначается как GND, GROUND.

Подключение накопителя

Осталось подключить только хард-диск или твердотельный накопитель. Для его соединения с платой используется кабель формата SATA. Такие провода входят в набор поставки платы, и купив ее, в коробке вы найдете несколько штук.

Для его соединения с платой используем кабель формата SATA

В нижней части платы (а иногда и в боковой) можно увидеть соответствующий разъем.

Разъемы для SATA-кабеля

Для присоединения хард-диска нужно просто воткнуть кабель в гнездо SATA до щелчка. Также к диску потребуется подключить кабель питания.

Видео — Как подключить жесткий диск

Как подсоединить фронтальную панель к мат плате

Для подключения используется схожий по форме с USB штекер. Перед подсоединением рекомендуется изучить инструкцию, в которой присутствует схема всех разъемов. Два коннектора обозначены следующими надписями:

Если корпус старый, то подсоединять нужно коннектор с наименованием AC97 при условии, что коннектор HD_AUDIO отсутствует. С новым корпусом подключать следует штекер с маркировкой HD_AUDIO. Требует воткнуть его в разъемы мат платы с соответствующим обозначением и контактами. Присоединить неправильно не выйдет. Если после правильного подсоединения наушники не работают следует перепроверить параметры устройств и наличие драйвера.

LENOVO

У Леново может быть дополнительный блок коннектора, который идет в комплекте с материнской платой. Если его нет, то нумерация идет слева направо – от 1 до 14. Аналогично внизу идут нечётные от 1 до 13 и вверху четные от 2 до 14. Нас интересует девятый и одиннадцатый пин с надписями: PWR Switch + и PWR Switch -.

BIOSTAR

Выпускаются два вида материнок. В первом случае все понятно, и кнопочка имеет обозначение «ON/OFF». Во втором случае идет нумерация от 1 до 10. Нумерация идет таким образом, что внизу идут нечетные цифры (1, 3, 5, 7, 9), а вверху четные (2, 4, 6, 8, 10). Далее в табличке смотрим на 7 и 8 подключение с надписями «PWR_SW_P» и «PWR_SW_N».

Как подключить кабели передней панели к материнской плате моего компьютера

Подключение кабелей от передней панели материнской платы необходимо для использования переключателей включения / выключения ПК, индикатора жесткого диска, включения портов USB на передней панели и других функций. В этой статье мы объясняем

как подключить кабели от передней панели к материнской плате моего компьютера

Что такое передняя панель материнской платы?

Вы когда-нибудь задавались вопросом что такое материнская плата и для чего она нужна ? Это операционный центр, содержащий ряд мест и соединителей. Он содержит переднюю панель с набором контактов, которые позволяют кабельное соединение Чтобы включить компьютер, используйте светодиодные индикаторы на корпусе, активируйте передние USB-порты и используйте динамик или внутренний динамик для выявления любых ошибок на материнской плате.

Кабели или разъемы корпуса компьютера (шасси)

L ‘ шкаф оборудования содержит кабель «HDD LED» или индикатор жесткого диска, кабель «POWER LED», который является индикатором питания оборудования, кабель «POWER SWITCH» для включения и выключения компьютера, кабель «SPEAKER» для внутреннего динамика и кабель «Reset SW» для кнопки «Reset».

Как мне подключить кабели от передней панели к материнской плате моего ПК?

La процедура подключения кабеля передней панели материнской платы не сложно, но следует делать осторожно. По этой причине вам удобно следовать инструкциям, которые мы приводим ниже, чтобы вы могли выполнить эту задачу успешно и без каких-либо неудобств.

Откройте шкаф или корпус

Прежде всего, вы должны открыть шкаф или кейс . Для этого наденьте антистатический браслет и возьмите отвертку. Ослабьте винты, удерживающие крышку корпуса, снимите крышку и отложите ее в сторону. Убедитесь, что заменить батарею BIOS материнской платы если вы заметили, что дата на вашем компьютере постоянно меняется.

Подготовьте кабели USB.

Снимите зажим, которым кабели USB соединяются с передней частью корпуса. Ensuite, отдельные разъемы à отдельные штифты для отображения имени каждого.

Найдите панель подключения материнской платы

часто панель разъемов материнской платы находится в правом нижнем углу материнская плата . Вы можете легко идентифицировать его, потому что каждый контакт назван в честь разъема. На некоторых материнских платах сбоку от заголовка есть слово «ПАНЕЛЬ».

Распознает кабельную нагрузку

На некоторых кабелях указано отрицательное или положительное значение нагрузки. Если ваши кабели не указывают это, можно ориентироваться на цвет . Белые провода представляют собой отрицательный заряд, а другие цвета — положительные. Если оба кабеля черные, убедитесь, что название разъема направлено наружу.

Подключите кабели к материнской плате

Каждая пара кабелей должна быть подключена точно в том месте, которое указано на коммутационной панели материнской платы. В зависимости от модели и типа карты вы обнаружите, что в большинстве случаев название коннектора сокращено

, заменив «POWER SWITCH» на «PWR SW» или «POWER LED» на «P LED». Это связано с ограниченным пространством на материнской плате. Вы можете использовать этот шаг, чтобы отремонтировать и установить кнопку включения если вы считаете, что компонент неисправен.

Подключите кабели от передней панели к материнской плате вашего ПК.

Обычно кабель USB 2.0 имеет девять контактов и один глухой контакт, поэтому мы можем подключить его только одним способом. На материнской плате ты увидит разъем с надписью «USB» . Кабель USB 3.0 имеет двадцать контактов, и вы можете подключить его к синему разъему в правом нижнем углу платы.

Важно отметить, что кабель USB 3.0 также должен быть подключен односторонним образом. Для этого проверьте выступ (вилка разъема) и углубление, в которое входит этот выступ.

Рекомендация по разъему «SPEAKER»

Кабель «SPEAKER» должен быть подключен к разъему на материнской плате, который состоит из четырех контактов, даже если этот кабель имеет только два. Разъем «SPEAKER» не является обязательным. но он очень полезен для диагностики материнской платы, поскольку издает разные звуки или гудки при неисправности. Таким образом, независимо от того, есть ли у вас лучшие типы материнских плат, обратите внимание, что все они имеют одну и ту же переднюю панель.
