Как обжать интернет кабель RJ-45: правильная схема обжима кабеля

В этой инструкции я покажу как обжать сетевой кабель LAN и изготовить интернет кабель своими руками без инструмента. Вместо кримпера (специального инструмента для обжима витой пары в RJ-45) мы будем использовать обычную отвертку. А для зачистки витой пары – нож.

В статье как обжать витую пару в RJ-45 я показывал весь процесс с использованием кримпера. И обещал подготовь руководство по обжиму интернет кабеля без обжимных клещей. Здесь все просто: если у вас уже есть специальный инструмент, то все эти инструкции вам скорее всего не нужны, вы и так в теме. А если вы ищите в интернете, как своими руками изготовить сетевой кабель, то у вас кримпера скорее всего нет. И покупать вы его не собираетесь, по той причине, что он вам просто не нужен. Инструмент не дешевый, и купить его, чтобы обжать два коннектора – не лучшая идея. Поэтому, можно все сделать с помощью обычной отвертки и ножа. Да, может получится немного колхозно и не с первого раза, но получится. Зато бюджетно и без сторонней помощи.

Нам понадобятся такие материалы и инструменты:

  • Сам кабель витая пара. Я взял маленький кусочек, у вас же кабель должен быть необходимой длины. Покупайте немного с запасом.
  • Коннекторы RJ-45. Для изготовления одного сетевого кабеля нужно два коннектора. Но обязательно купите больше. Коннектор одноразовый. И если что-то не получится с первого раза, придется снова идти в магазин.
  • Отвертка, с помощью которой мы будем обжимать витую пару в коннектор RJ-45.
  • Нож для зачистки витой пары.
  • И желательно еще кусачки, чтобы подровнять проводки. Так же можно использовать кусачки, которые есть обычно на плоскогубцах. Если у вас нет ни кусачек ни плоскогубцев, то можно обрезать кабель ножницами, или ножом. Это не очень просто правильно, но в крайнем случае можно.

Вот такой набор у меня:

Нож у меня немного большой для такого дела, но это неважно. Главное, чтобы острый был

( 2 оценки, среднее 5 из 5 )

Понравилась статья? Поделиться с друзьями:

Вопрос: Как сделать сетевой кабель? — Компьютеры и электроника

Содержание статьи:



Как удлинить и соединить Интернет кабель в домашних условиях

Показать описание

Как удлинить и соединить Интернет кабель в домашних условиях?
Очень часто возникает необходимость удлинить Интернет кабель по дому. Например, чтобы перенести роутер из одной комнаты в другую или протянуть сетку из одной комнаты в другую. Другая, похожая по смыслу ситуация, когда нужно соединить порванный кабель, после того, как его погрыз кот или порезали вандалы в подъезде. Можно, конечно, вызвать монтёра провайдера, либо стороннего специалиста по объявлению и он всё сделает. Но во-первых, это время, потраченное на ожидание специалиста. Во-вторых — это деньги, которые Вы заплатите ему за работу. Зачем, если всё можно сделать своими руками в домашних условиях?!
5 способов, как соединить витую пару!
Как соединить витую пару?
Часто большинстве случаев пользователи пытаются восстановить интернет-кабель или сетевой кабель по старинке, как электрический — сделав скрутку и заизолировав все изолентой..

Скрутка витой пары?
Джойнер — бочонок-соединитель RJ45.
LAN-соединитель выглядит в виде маленькой прямоугольной коробочки с разъёмами RJ45 с друх сторон. Грубо говоря, тип «мама-мама»..
Соединение витой пары между собой с помощью Каплер (Coupler).
Каплер выполнен в виде открывающейся коробочки с 16 ножевыми контактами. Кстати, такой же принцип используется и в сетевых розетках..
Соединитель витой пары без разъема с помощью обычной сетевой розетки RJ45.
Внутри такая розетка представляет из себя 8 ножевых контактов с одной стороны и разъём RJ45 — с другой:
стороны часть кабеля нужно отвёрткой заправить в ножики, в соответствии с цветной схемой. Вторую часть кабеля надо обжать в коннектор и вставить в разъём. Готово..
Как соединить витую пару Скотчлок-соединитель?
Скотчлок-соединитель (ScotchLok UY2) Для тех, кто всё же является фанатом скруток есть более современный вариант, чем просто скручивать между собой жилы. Называется он Скотчлок..
Интернет кабель между собой — зачищаем его от общей изоляции с обеих сторон и раскладываем по цветам. В скотчлок заправляем жилы цвет-в-цвет. После того, как они заправлены, сверху одеваем колпачок соединителя и зажимаем пассатижами.

Видео взято с канала: Дневник Сисадмина




ИНТЕРНЕТ РОЗЕТКА.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ.

Видео взято с канала: Роман Романов.




Как правильно обжать интернет кабель. Витая пара RJ45

Показать описание

Обжимные инструменты для RJ45 большой выбор на китайском Алиекспресс http://ali.pub/2w80ts.
Понравившийся мне наборчик для обжимки и проверки кабеля http://ali.pub/2w80wb.
Тоже такие же клещи для обжимки http://ali.pub/2w810s.
Обжимный инструмент без лишнего набора http://ali.pub/2w8125.
Еще вариант обжимника http://ali.pub/2w8134.
Этот самый надежный, но дороговат http://ali.pub/2w8152.
В этом видео я покажу, как обжать интернет кабель RJ45 (сетевой, витая пара) самому, с помощью инструмента для обжимки витой пары.Если вы будете делать как я показал на видео, все будет работать правильно..

Подписывайтесь на канал, чтоб не пропустить следующие видео. Если видео пригодилось, ставьте лайки, чтобы мое видео увидело больше людей..
In this video I show you how to compress internet cable (network cable, twisted pair). And it will show the correct sequence of connecting the internet cable (network, twisted pair) in a clip!
If you’ll connect the internet cable (network, twisted pair) such as a video that everything will work properly and smoothly.

Видео взято с канала: Электронщик




Обжим кабеля для интернета. НА 4 или 8 проводов (RJ45). Своими руками

Видео взято с канала: REMO-BLOG




Как правильно обжать интернет кабель. Витая пара

Видео взято с канала: Poleznoe TV




Как обжать интернет кабель отверткой (без специального инструмента).

Видео взято с канала: MOSPARKRU




Как обжать сетевой кабель (витую пару). 4 Способа

Видео взято с канала: ServLesson


Как сделать патч корд своими руками или оконцевать экранированный витой кабель Cabeus с коннектороми RJ-45

Как сделать патч корд своими руками или оконцевать экранированный витой кабель Cabeus с коннектороми RJ-45.

ШАГ 1

Для работы Вам потребуется:

  • Коннектор 6 категории экранированный к примеру Cabeus 8P8C-SH-C6-TWP (коннектор витой пары для соединения электрических контактов, 6 категории , экранированный)
  • Витая пара экранированная 6 категории к примеру Cabeus STP-4P-Cat.6a-SOLID-IN-PVC (витая экранированная пара, 4 пары, 6A категории, однопроволочный, для внутренней прокладки)
  • Колпачок коннекторов к примеру Cabeus CAP-YL ( изолирующий пластиковый кожух желтого цвета для защиты коннекторов витых пар)
  • Обжимное устройство для обжима RJ-45 Cabeus HT-500 (устройство для монтажа коннекторов с витыми интернет кабелями)
  • Устройство для зачистки кабеля HT-S501 A ( инструмент для обрезки витых интернет кабелей)

ШАГ 2

Отрежьте витой кабель на нужную длину и оденьте с обоих сторон кабеля 2 изолирующих колпачка. Колпачки нужны для защиты соединения а пластиковые замочки защищают от поломки разъем при частых перекоммутациях

ШАГ 3

Обрежьте с помощью устройства зачистки витой кабель по 20 мм с обоих концов. Для этого выполните кольцевую обрезку кабеля и снимите подрезанную часть верхней изоляции кабеля

ШАГ 4

Разверните фольгу на внешнюю сторону изоляции.

Фольга является экранирующим элементов проводов

ШАГ 5

Отрежьте лишнюю экранирующую фольгу оставив примерно 1.5 см.

ШАГ 6

Накрутите на фольгу провод дренажный, который обеспечивает механическую целостность экрана.

ШАГ 7

Удалите с витого кабеля защитную ленту

ШАГ 8

Подготавливаем проводники кабеля витого для установки в коннектор

Выровняйте 8 проводников и расположите их в ряд.

ШАГ 9

Расположите проводники по цветам. Наиболее распространенный стандарт TIA-T568B (наиболее распространенный стандарт соединения телекоммуникационного оборудования) расположение проводников (бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый , коричневый)

ШАГ 10

Возьмите HT-500 (обжимное устройство витых пар производителя Кабеус) обжимное устройство и отрежьте проводники примерно на 15 мм от края очищенного кабеля

ШАГ 11

Проводники будут как на фотографии разложены в плоский ряд по стандарту TIA-T568B

ШАГ 12

Продвиньте проводники в коннектор Cabeus 8P8C-SH-C6-TWP до упора. Проводники должны все войти до конца и у вас должно получиться как на этом фото.

ШАГ 13

Возьмите инструмент обжима Cabeus HT-500 и обожмите полученное соединение. В момент термирования ножи-контакты коннектора пробьют изоляцию проводников и плотно соприкоснутся с проводниками. На ощупь не нужно прикладывать сильное усилие, вы почувствуете небольшое сжатие, что достаточно для создание надежного электрического соединения и создания контакта между кабелем и разъемами коннектора.

ШАГ 14

Визуально убедитесь что все проводники находятся в горизонтальной плоскости внутри коннектора. Наденьте с обоих сторон изолирующий кожух.

Поздравляем вы собрали свой первый медный экранированный патч-корд rj45 (интернет кабель для соединения сетевого оборудования). Если вы не хотите тратить время то вы можете всегда приобрести шнуры для интернета (для витых кабелей) в магазине сетевого оборудования ANBIK.RU

ООО » Анбик РК «

ИНН: 7724794791

ОГРН: 1117746480125

Юридический адрес: 115201, г. Москва, ул. Котляковская, д.7

На правах рекламы

Как обжать витую пару: распиновка, схема | Роутеры (маршрутизаторы) | Блог

Подключение домашней электроники, обычно, сводится к одному — провод в розетку и поехали. Компьютерная техника достаточно «поумнела», чтобы не требовать от пользователя диплома физико-математика. Когда-то сложные, требующие спецподготовки действия, перестали пугать современного домашнего пользователя: не важно, переустановить операционную систему на рабочей машинке или настроить роутер для домашнего пользования. Вместе с электроникой поумнел и юзер — теперь можно открыть сайт, почитать инструкцию и повторить все на практике. Например, любители «балуются» настройкой домашних серверов, файлохранилищ или видеонаблюдения, где устройства соединяются с помощью витой пары. А поэтому в таких «развлечениях» приходится часто обжимать провода. Хотя на рынке есть готовые решения, они все приведены к стандарту и вряд ли пригодятся для уникальных задач конкретного пользователя, поэтому любому домашнему энтузиасту приходится делать витые пары своими руками. Тем более для этого есть все, что нужно: инструмент, запчасти и провода. Остается только найти инструкцию и смело приступать к экспериментам.

Витая пара — это несколько проводников, которые «завиты» в определенном порядке как между собой, так и вместе. Так как цифровая техника понимает только цифровой язык, по проводам приходится передавать огромное количество разнообразных сигналов: с разной длиной волны, разным напряжением и формой. Все это кодируется и декодируются специальными «приемниками» как с одной стороны, так и с другой. На качество и целостность битов в проводе могут влиять разные факторы. Например, любые источники магнитных волн и радиосигналов — как микроволновые печи или роутеры с частотой 5 ГГц.

Вообще, передача данных по сети подчиняется не только законам физики, а поэтому имеет много смежных характеристик. Например, на сигнал и его дальнобойность влияет материал, из которого изготовлены проводники в кабеле и то, каким образом они расположены внутри оболочки. Мы говорили об этом подробно в материале о том, как работает витая пара и как происходит передача данных.

Для чего нужна витая пара

Несмотря на то, что беспроводные технологии давно окутывают корпоративные сети, старая добрая проводка все еще остается актуальной, если нужно создать безопасную, быструю и стабильную сеть. И даже в домашних условиях иногда «полезно» подключаться по кабелю. Например, чтобы провести быстрый канал на несколько этажей в большом доме или просто подключить умный телевизор по проводу, когда просмотр любимых кинофильмов прерывается из-за слабого WiFi-приемника. А если захочется организовать видеонаблюдение в доме и за его пределами — без витой пары и PoE просто физически не обойтись.

Веди куда хочешь и сколько хочешь — главное, чтобы хватило портов на роутере. Единственное, что может помешать новичку — это отсутствие практических навыков. Ведь для сборки своего патч-корда необходимо хотя бы один раз увидеть, как обжимается провод и какие мелочи при этом нужно учитывать.

Что нужно для работы

Стоит сказать, что на рынке сетевых устройств можно найти готовые витые пары. Их называют патч-кордами — такие кабели обычно выпускаются по стандартным лекалам и не отличаются большим ассортиментом по размеру или качеству. Тем более, что их не везде можно применить — готовый кабель с коннектором на конце не провести под крышей или через тонкое отверстие без повреждения коннекторов. Более того, готовые провода не могут предложить пользователю тот же уровень качества и стабильности, как у кабеля собственного изготовления. Ведь «для себя» можно выбрать самые лучшие комплектующие. Для создания топовой витой пары понадобится:

  • Провод. Витая пара делится на категории, которые обозначают максимальные характеристики проводников. Для домашнего пользования выбирают модели категории 5e. Важно, чтобы жилы витых пар были сделаны из меди, а не омедненного алюминия или вовсе, чистого алюминия.
  • Коннекторы. Они также делятся по типу и соответствуют обозначениям, которые применяются к кабелю. То есть, для провода 5e нужны коннекторы 5e. Качественные коннекторы имеют целиком позолоченные контакты – учитываем это при покупке. Потому что бывает бутафория — когда позолота есть только в месте соединения коннектора и контактов в принимающем устройстве.
  • Кримпер. Выбор инструмента ограничен финансами и фронтом работы. Если необходимо обжать пару проводов в год, можно остановиться на самом простом кримпере. Если сборка витых пар станет работой на каждый день — смотрим получше и подороже.
  • Нож. Если кримпер не имеет режущих кромок, то можно взять канцелярский или сапожный — любой, которым удобно очистить кабель от внешней оболочки.
  • Отвертка. Секретный инструмент.
  • Устройство для проверки. После обжима кабель необходимо проверить на качество сигнала и отсутствие короткого замыкания. Если это промышленные масштабы или, хотя бы, построение серьезной домашней сети — лучше использовать специальный тестер витых пар. Если подключение приставки к интернету — достаточно откатать новый кабель на заведомо рабочих устройствах и убедиться, что все работает.

Подготовка к обжиму

Перед обжимом нужно подготовить витую пару. Пусть это будет отрезок с небольшим запасом:

Обычного Cat. 5e кабеля с медными жилами и мягкой качественной оболочкой хватит для домашних задач с головой.

Даже опытный мастер может «запороть» процесс, поэтому коннектор — это расходный материал. Пусть и они тоже будут в запасе:

Простые коннекторы типа 5e — золотые и бутафорские.

Для реализма будем использовать самый простой кримпер из доступных на рынке:

Такого инструмента хватит для нужд домашнего мастера и даже специалиста.

Отвертка с плоским жалом:

Секретный инструмент.

Определяемся со способом обжима витой пары. Например, для соединения типа компьютер-компьютер раньше использовали перекрестное расположение пар в коннекторе. А для соединения компьютера с роутером — прямую распиновку. Сейчас вся техника автоматически перекидывает нужные пары местами и для стандартных задач можно всегда использовать прямой способ обжима:

Оба коннектора обжимаются идентично.

Подготовка провода и коннектора

Зачищаем провод примерно на полторы длины коннектора. Стараемся сделать максимально аккуратно, чтобы не повредить оболочку самих жил:

Каждая пара различается по цветам и скручена в определенном порядке. Необходимо раскрутить проводники, но так, чтобы скрытая часть провода под оболочкой оставалась в заводском скрученном виде. Это необходимо для сохранения помехоустойчивости на всех участках провода, вплоть до коннекторов. Не забываем распределить провода по цветам, как показано на схеме распиновки:

Примеряем провод к коннектору, чтобы определиться с нужной длиной проводников. Красными линиями на фото обозначены границы для оболочки и самих витых пар:

Чтобы удержать пучок в правильном порядке, можно прижать их пальцем возле края оболочки, а затем аккуратно перенести хлипкую конструкцию в коннектор. В нем есть специальные салазки для каждого провода — поэтому после того, как каждый проводник попадет на свою дорожку, просто вставляем кабель до упора. Не забываем отвести в сторону нейлоновую нить:

Обязательно следим, чтобы все пары достигли крайних точек в салазках и полностью накрылись ножами контактов:

Оболочка провода должна также достигнуть сужения в месте, где начинаются салазки, чтобы одноразовая защелка полностью накрыла своей плоскостью широкую часть провода:

Обжим

Убеждаемся в качестве подготовки конструкции и переносим ее в рабочий паз инструмента. В обжимной каретке присутствуют ограничитель и защита от неправильного положения коннектора — не спешим и делаем внимательно:

Когда коннектор окажется в правильном положении в инструменте, сжимаем ручки кримпера практически до упора, после чего будет слышен щелчок — сработает стопор оболочки в коннекторе:

Зубцы кримпера имеют одинаковый шаг и соответствуют контактам в коннекторе. При сжатии ручек они попадают в пазы с контактами и продавливают их через оболочку проводников:

Проверка качества

Вынимаем готовый провод и проверяем качество обжима. Во-первых, убеждаемся в том, что ножи полностью «врезались» в провода:

Во-вторых, проверяем качество фиксации оболочки провода в коннекторе:

Если один из контактов не достает до проводника, то можно сделать «контрольный» обжим в кримпере или использовать секретный инструмент.

Доработка

Бывает, что некоторые зубцы кримпера не достают до каждого контакта в одинаковой степени и оставляют часть пар без контакта. Для этого необходимо настроить обжимную каретку, которая подвижна и регулируется с помощью фиксирующих болтов. Однако, можно быстро исправить положение с помощью секретного инструмента — отвертки. Просто дожимаем нужный контакт плоскостью:

Нажимаем с силой, аккуратно, без ударов по отвертке, не расшатывая контакт, чтобы ножи прорезали оболочку проводника и соединились с медными проводниками. Впрочем, так можно обжать весь провод, если под рукой нет кримпера. Долго и неудобно, но осуществимо:

То же самое с защелкой для оболочки — давим до щелчка:

Проверяем работу

Для проверки можно использовать специальный тестер, который находит обрывы, короткое замыкание и проверяем распиновку обжима. Без спецтехники тоже можно обойтись — подключаем компьютер к роутеру с помощью нового кабеля и ждем подключения:

Затем проверяем качество интернета:

Тариф на месте, скорость соответствует заявленной — провод готов к труду и обороне.

Как подключить сетевой провод. Как обжать сетевой кабель LAN своими руками

В данной статье разберем обжимку сетевого кабеля. Многие люди так или иначе сталкиваются с проблемами патч-кордов (обжатая витая пара). Некорректное выниманием штекеров, неправильная прокладка кабеля, неправильный монтаж, вот далеко не полный список проблем, с которыми мы сможем столкнуться при подключении интернета в нашем доме. Проблема заключается еще и в том, что не каждый сможет разглядеть ошибки в работе стороннего специалиста. После прочтения данного материала вы станете уверенно обращаться с кримпером, узнаете варианты схем опрессовки кабеля, научитесь обжимать витую пару с отверткой. Далее мы разберем разные виды кабелей и распространенные ошибки при обжиме витой пары.

Зачем это может понадобиться

Вариантов использования витопарного кабеля очень много, практически для любого LAN соединения или телефонной распиновки понадобится обжать кабель в домашних условиях.

  • Установка локальной сети дома. Соединяя несколько компьютеров в домашнюю локальную сеть понадобится соединить компьютеры/лэптопы с роутером/маршрутизатором, это происходит посредством вышеописанного провода.
  • Подключение Интернета. Хотя основные магистрали интернет соединений прокладывают оптоволоконным соединением, в квартиры приходит витая пара. Поэтому очень важно научится обжимать ее самому, ведь настолько распространенная вещь должна быть знакома каждому.
  • Видеонаблюдение – еще один распространенный способ применения витопарного кабеля. Это не обязательно какой-то промышленный монтаж нескольких десятков видеокамер, вполне достаточно и небольшой веб камеры перед квартирной дверью, для которой и понадобится умение правильно использовать кримпером.
  • Проведение телефонной линии. Как не странно, но в настоящее время телефонные линии проводят тем же видом кабельного соединения. Так что умение пригодится и при прокладке линии телефонной передачи.

Какие потребуются инструменты

  1. Кримпер (“обжимник”/”витопарные клещи”). Инструмент для крепления коннекторов на сам кабель. Один из главных инструментов для обжатия кабеля интернета. Без него не обойдется ни один набор инструментов для работы с витой парой.
  2. Стриппер (“кусачки”/”витопарный нож”). Инструмент для снятия изоляции, используется в комплекте с “обжимником” (первым делом изоляция снимается “ножом”, после этого кримпером ставится коннектор). Зачастую “ножом” оборудован сам “обжимник”, но это не всегда качественный инструмент и отдельные “кусачки” обычно на порядок качественнее.
  3. Инструмент для кроссировки (“кросс”). Не используется напрямую при обжиме, этот инструмент пригодится для монтирования соединений в распределительных щитах и подключении витой пары в сетевые розетки.
  4. Тестер кабеля (“Тестер”). Диагностический инструмент, служит для проверки целостности и пропускной способности, проверки последовательности обжимки проводов.
  5. Коннекторы кабельные (“Вилка”/“RJ” называется так из-за маркировки Rj 12, Rj 11,Rj 45 …). Штекер, который устанавливается на зачищенный провод и втыкается в разъем сетевой карты компьютера/свич/хаб/роутер/маршрутизатор.

Инструкция по обжиму витой пары с отверткой

В критической ситуации обжать интернет кабель можно и при помощи подручных инструментов (хочу предупредить сразу, все это делается на свой страх и риск). Для того чтобы это сделать нам понадобится.

  • Нож. Для зачистки проводов потребуется что-нибудь острое, это необязательно должен быть специализированный, подойдет канцелярский или обычный хорошо заточенный кухонный нож.
  • Бокорезы. Для выравнивнивания проводов в витопарном кабеле не обязательно нужны именно бокорезы, могут подойти и обычные домашние ножницы или плоскогубцы с кусачками.
  • Отвертка. Собственно с помощью которой мы и будем обжимать коннектор.
  • Кабель витой пары (с запасом), коннекторы RJ (советую тоже взять с запасом ввиду того, что не обязательно получится обжать кабель таким варварским способом).

Инструмент подготовлен, приступаем к делу.

Порядок работ с кримпером

Кримпером обжать интернет кабель намного легче. В этом случае основная проблема не перепутать порядок подключения пар проводов. Цветовых схем подключения существует очень много, потому перечисление и разбор каждой займет очень много времени, представлю основной стандарт “T568A” (порядка 80% подключений будет производиться по этому стандарту).

Разделка сетевого кабеля витая пара для обжатия первый и самый ответственный шаг при обжатии. От аккуратности и правильности его выполнения зависит надежность соединения проводников кабеля витых пар с вилкой RJ45, и как конечный результат, стабильность доступа к сети Интернет.

Главное при разделке не допустить надсечки проводников витых пар и исключить их перехлест в месте зажима фиксатором в вилке RJ-45. В клещах для обжима вилок RJ-11, RJ-45, как правило, есть специальные ножи для обрезания кабеля витая пара по длине и подрезки его внешней оболочки. Но я этими функциями клещей никогда не пользуюсь, так как неоднократно приходилось сталкиваться с последствиями такой обрезки.

Дело в том, что кабель витая пара далек от идеальной окружности, так как все пары перевиты вокруг друг друга, при обрезке в клещах медные жилы проводников зачастую надсекаются и достаточно нескольких перегибов, чтобы они отломались. Гарантию надежности может дать только ручная подготовка конца кабеля для обжатия.

Разделка сетевого кабеля начинается со снятия внешней оболочки. Для этого одна губка бокорезов заводится внутрь кабеля. Нужно следить, чтобы на режущую кромку не попали проводники. В большинстве кабелей внутри проходит капроновая разрезная нить. После вскрытия пару сантиметров оболочки можно взяться за нее и отведя с натягом разрезать оболочку на 4-5 см. Далее оболочка загибается в сторону и срезается бокорезами. Многие рекомендуют снимать оболочку на 14 мм, но при такой длине практически не возможно хорошо развить и выровнять проводники витых пар.


Далее развиваются против часовой стрелки сами витые пары, обычно они свиты по часовой стрелке, если смотреть на торец кабеля. Развить их надо таким образом, чтобы на глубину оболочки до 5-8 мм пары были в одной плоскости. Это условие нужно соблюдать, чтобы исключить передавливание проводников фиксатором вилки при обжатии клещами. При этом надо сразу ориентировать пары по цветам, с учетом цветовой маркировки для обжатия.


Цветовая схема обжатия витой пары по варианту B, самый распространенный вариант.

Развиваются и выпрямляются проводники витых пар до тех пор, пока они не окажутся в одной плоскости в месте зажима фиксатором вилки RJ. Укорачиваются проводники витых пар до длины 14 мм, вставляются в вилку RJ-11, RJ-45. Обязательно нужно проверить, чтобы все проводники оказались под зубцами контактов и чередование их, соответствовало цветовой маркировке. Иногда в момент заправки поводов в вилку они меняются местами. Проводники при цветовой схеме В, расположены через один, белый с цветными полосками – цветной. Это позволяет одним взглядом быстро проверить правильность заправки проводов.

Как обжать RJ-11, RJ-45 клещами (кримпером)

Обжим utp кабелей компьютерных витых пар в вилке RJ-11, RJ-45 выполняют специальным обжимным инструментом — клещами для обжима вилок. Такие клещи профессионалы называют Кримпер . По конструкции они бываю двух типов, рычажные и прессовые. Рычажные клещи (на фото слева) стоят не дорого и работают соответственно. Требуется прилагать большое усилие и обжатие получается с перекосом. Лучшими являются HT-500, на правом фото, они лишены отмеченных недостатков. Конструкция их такова, что при обжатии витых пар, утапливающая контакты в вилке гребенка, движется строго перпендикулярно к вилке.


Для обжатия сетевого кабеля клещами, необходимо разделать и заправить витые пары в вилку, вставить вилку RJ-11 или RJ-45 в требуемую ячейку клещей и руками свести их ручки до упора.


Прижать защелку вилки RJ-11, RJ-45 к ее корпусу и вынуть из клещей готовый для эксплуатации обжатый вилкой RJ-45 кабель витых пар.

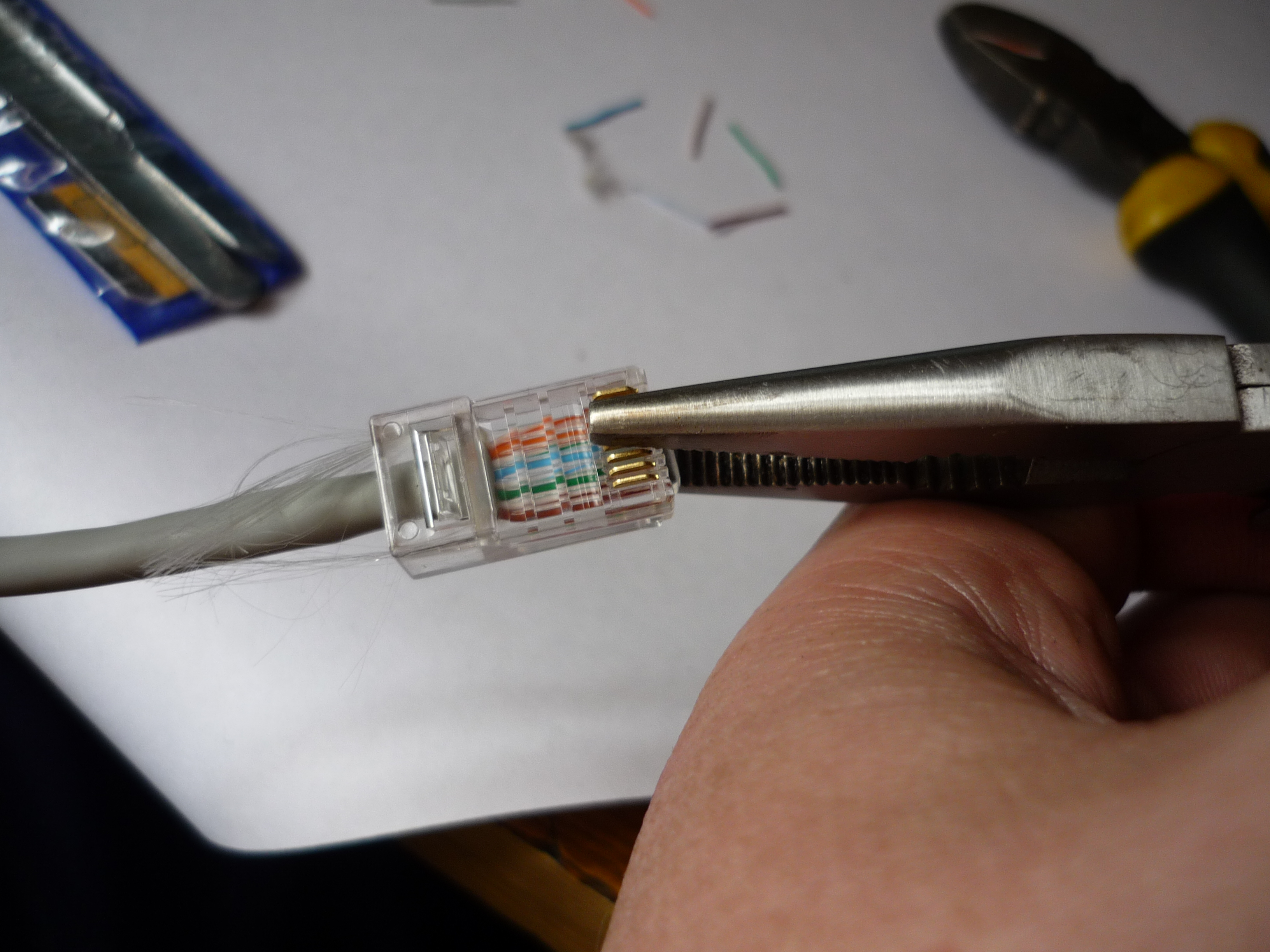

Как обжать RJ-11, RJ-45 без клещей

Бывают необходимо срочно обжать кабель вилкой RJ-11 или RJ-45, а клещей под рукой нет. В таком случае можно сделать обжатие без специализированного инструмента вручную. Вставляете разделанные проводники витых пар в вилку, в соответствии с требуемой цветовой схемой , зажимаете RJ в тисках за фиксатор, и с помощью биты от отвертки маленьким молоточком простукивая по бите, углубляете ламели до нужной глубины. Защелкиваете зажим кабеля на корпусе вилки.

Толщина лезвия биты не должна превышать 0,55 мм, так как толщина ламели в вилках RJ составляет 0,56 мм. Иначе можно расплющить изолирующие бортики. Подпружиненные контакты розетки будут цепляться за эти места и контакта не будет. Если все же повредили бортики, нужно лезвием острого ножа срезать в местах повреждения свисающие края.

Как повторно обжать RJ-11, RJ-45

Бывают, казалось на первый взгляд, более тупиковые ситуации. Необходимо срочно обжать на сетевой кабель вилку RJ-11 или RJ-45, а новой вилки под рукой нет. Для этой задачи есть тоже простое решение. Необходимо зажать в тиски корпус вилки за фиксатор и на 1 мм вытащить ламели из посадочных мест, поддевая их поочередно с торцов шилом.


Ножом подрезать защелку с ближней стороны к кабелю, извлечь ее и вынуть старые витые пары. Разобрал вилку RJ-45 полностью для демонстрации ее составных частей.


Обжать в вилку RJ-11 или RJ-45 новые витые пары по выше описанной технологии.


Так как фиксатор utp кабеля при разборке вилки был удален, необходимо зафиксировать кабель в вилке, капнув несколько капель в образовавшееся окно от удаленной защелки силикона, клея или герметика. Если возникла необходимость удлинить или восстановить повреждение кабеля витых пар, то можно это сделать пайкой или скруткой . Надежность паяного соединения превышает любые механические способы.

Чаще всего монтаж и подключение интернет розетки, относящейся к слаботочным линиям, производится в тройном блоке:

  • обычная 220 Вольт
  • интернет-розетка
  • телевизионная под ТВ

У большинства моделей, например от фирмы Schneider Electric (серия Unica), Legrand, Lezard принцип монтажа практически одинаков и не содержит кардинальных отличий.

Пошагово рассмотрим весь цикл подключение интернет розетки.

Интернет кабель

Монтаж начинается с установки в слаботочном щите роутера и подключении его от силовой розетки 220В.

Далее в отдельном кабельном канале или штробе, не связанной с силовыми линиями, прокладывается 4-х парный кабель UTP серии 5E.

Такой кабель обеспечивает скорость соединения до 1 Гигабита в секунду на расстоянии до 100м. Вот его технические характеристики:

Бывают экранированные и не экранированные разновидности. Фольга в качестве экрана выступает в сетях, где есть нормальное заземление.

На один такой кабель 5E (4 пары), можно подключить только две розетки. При этом отдельно будут задействованы по 2 пары.

Монтаж ведется цельным проводом напрямую от щита до подрозетника. Заводите кабель в монтажную коробку и оставляете необходимый запас — от 15см и более.

Монтаж интернет розетки

С розетки предварительно снимаете накладку и вытаскиваете суппорт для удобства монтажа.

Если позволяет конструкция розетки, рамку на подрозетник можно смонтировать изначально. Благодаря пазам в рамке можно легко регулировать горизонтальность ее расположения.

Винтами 3*25мм предварительно закручиваете всю конструкцию. При этом уровнем электрика Pocket Electric проверяете точность установки и затягиваете винты окончательно.

Производители в последнее время начали выполнять рамки из алюминиевого сплава, они конечно крепче по конструкции, но при этом не будут магнититься к уровню. Придется поддерживать его одной рукой на весу.

Далее, откусываете и оставляете в подрозетнике запас провода, длиной максимум 15см. Снимаете верхний слой изоляции с кабеля UTP.

Для съема изоляции, чтобы не повредить жилы, лучше использовать специальный инструмент – стриппер. Но можно все это сделать аккуратно и обыкновенным канцелярским ножом.

Верхний слой с кабеля нужно очистить на длину не более 2,5см. Отрезаете лишнюю в данном случае нить, которая идет между жилами.

Крепкая нить в кабелях с витой парой, нередко используется для облегчения вскрытия оболочки на большой длине. Она даже так и называется – разрывная нить. В телефонных кабелях ею разделяют пучки и повивы.

Слегка расплетаете по отдельности жилки. Далее вытаскиваете внутреннюю часть розетки с контактами.

Как правило, к любой марке, будь то TV, интернет розетка или обычная 220 Вольт, должна идти инструкция.

Инструкция к интернет розетке Schneider Electric Unica –
Инструкция к Legrand –

Стандарты и схема подключения

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

  • по стандарту “A”
  • по стандарту “B”

В большинстве случаев используется второй вариант — «B». Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

  • протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.
  • “A” – к нижней цветовой маркировке

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

  • бело-оранжевый

На другой стороне:

  • бело-коричневый

Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Отрезок без изоляции должен быть минимальной длины. Все эти повивы, делаются не с проста. Их точное количество на 1 метр кабеля строго рассчитано и регламентируется.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

Розетка фактически уже подключена. Осталось ее вставить на место в суппорт.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

Когда вы захлопываете крышку, ножи автоматически прорезают изоляцию и образуется контактное соединение. В инструкции таких марок нередко указывают, что при подключении провода, использование специальных обжимок-кроссователей запрещено.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Подключение к роутеру и обжим коннектора

После монтажа самой интернет розетки остается правильно подключить кабель к роутеру в коммуникационном щите.

Снимаете изоляцию с другого конца кабеля на 2-3см. Жилы распушиваете и вставляете в определенном порядке, согласно стандарту TIA-568B, или просто «B».

Расположение цветов считается слева-направо:

  • бело-оранжевый
  • бело-коричневый

Стандарт «A» иногда применяется, если вам нужно соединить один компьютер с другим. Здесь один конец кабеля обжимаете по стандарту «B», а другой по «A». Вообще если оба конца кабеля обжаты по одному стандарту (АА или BB), то это называется — патч-корд. А если они поменяны местами (AB или BA), то — кросс.

Жилы опять же зачищать не нужно. Просто вставляете их в коннектор до упора.

После чего все это запрессовывается специальным кримпером. Некоторые это делают тоненькой отверткой или лезвием ножа, правда так можно легко повредить коннектор.

Кабеля cat5E и cat6 в коннекторе RJ45 обжимаются по одному принципу. Другая «вилка» здесь не требуется. Различия у кабелей в скорости передачи данных, у cat6 она больше.

Проверка интернет-подключения

После монтажа интернет-розетки и коннектора на другом конце кабеля, желательно проверить подключение и целостность всех соединений. Сделать это можно самым дешевым китайским прибором.

В чем его суть? Есть генератор сигнала, который подает импульсы по определенным кодам, и приемник. Генератор подключается в месте установки роутера, а приемник непосредственно в саму розетку.

После подачи импульсов происходит сравнение сигналов. Если все исправно, поочередно загораются зеленые светодиодные лампочки на корпусе приемника. Если где-то обрыв или короткое замыкание, то одна или больше лампочек гореть вообще не будут.

Когда подобное произошло, то в первую очередь нужно грешить на плохой контакт в коннекторах. Чаще всего именно там, на какой-либо жиле, полностью не срезается изоляция и соответственно не будет соединения.

В самом конце, готовый проверенный кабель с коннектором подключается к роутеру.

Полный комплект всех инструментов для разделки, обжатия, прозвонки интернет кабеля utp можно заказать на АлиЭкспресс (доставка бесплатная).

Как подключить 4-х жильный телефонный кабель

А что делать, если у вас для интернета используется 4-х жильный телефонный кабель, а розетка под стандарт 8 жил? Как подключить схему в этом случае?

Простое соединение по цветам здесь не поможет. То есть, если вы бело-синию жилу вставите в контакт с бело-синей маркировкой и аналогично по расцветке подсоедините все остальные жилы, сигнала не будет.

Объясняется это тем, что для передачи сигнала нужно использовать контакты 1-2-3-6.

С одной стороны две жилы заводите на контакты 1-2:

зеленый = синяя жила


В этом случае все должно работать без проблем. Только запомните, что здесь самое главное не цвета, а именно позиции . Цвета используются для того, чтобы было визуально легче различать позиции одной и той же жилы на разных концах кабеля.

Также имейте в виду, что при использовании 4-х проводов, т.е. двух пар витой пары, вы сможете достигнуть скорости до 100Мбит/сек. А вот для гигабитной сети (1Гбит/сек) уже понадобятся все 8 проводов.

Ошибки при подключении интернет розетки

1 Неправильное подключение жил согласно протокола.

Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.

Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.

При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.

2 Не значительной, но все же ошибкой считается, если жилы с контактных пластин розетки срезать не после закрытия крышки, а до этого момента.

То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.

А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.

3 Зачистка внешней изоляции на большое расстояние, вплоть до стен подрозетника, как в обычных сетях 220В.

Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.

По стандарту не допускается раскручивание витой пары более чем на 13мм , иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.

Жизнь без интернета немыслима для многих жителей земли. Он необходим для работы, учёбы, досуга, его используют в офисах и дома. Подключить компьютер к Сети можно тремя видами кабеля: коаксиальным, витой парой или оптоволокном. Первый сегодня уже не используется, последний немало стоит, а второй применяется активно и повсюду.

Как провести витую пару в доме или в квартире

Витая пара — это кабель, который используется для прокладки компьютерной сети. Провайдер заводит его в помещение при подключении к интернету клиента. Разводка кабеля внутри — задача более сложная, ведь провода не должны мешать и портить интерьер.

Для подведения интернета к зданиям предпочтение сегодня чаще отдаётся оптоволокну, а витая пара используется для прокладки коммуникационной сети по внутренним помещениям. Это связано с тем, что она дешевле, проще и удобнее в монтаже.

Кабель типа «витая пара» состоит из одной или нескольких пар изолированных проводников, скрученных между собой и покрытых пластиковой оболочкой

Чтобы проложить кабель в квартире или доме, нужны дополнительные вложения, поэтому некоторые пытаются сделать это самостоятельно. Но при этом следует помнить основные правила:

  1. Нельзя оставлять провода незащищёнными, позволять им свободно свисать вдоль стен или лежать на полу. В идеале кабель нужно прокладывать под штукатуркой, но если сделать это невозможно, то его прячут в специальные пластиковые короба.
  2. Не следует сильно изгибать кабели, это может ухудшить качество сигнала.
  3. Запрещено располагать рядом электрические и сетевые провода . Расстояние между ними не должно быть меньше 5 см при горизонтальной и 30 см при вертикальной прокладке.

Что такое обжим витой пары и для чего он нужен

Интернет-кабель подключается к компьютеру через специальный разъём. Называется он RJ45. Но для осуществления обмена данными провод нужно не просто вставить в соответствующее отверстие, а правильно обжать.

Подключение интернет-кабеля к компьютеру или ноутбуку производится через специальный разъём, который называется RJ45

Кабель для соединения с интернетом, как правило, представляет собой четыре пары заключённых в общую изоляцию разных по цвету и скрученных между собой медных проводков. Обжим витой пары подразумевает под собой расположение проводников в правильной последовательности и запрессовка их в разъём при помощи специального инструмента, который обеспечивает надёжный контакт для передачи электрических сигналов.

Как обжать витую пару (распиновка интернет-кабеля)

Для обжима витой пары используются:


Цветовые схемы распиновки

Существует две основные схемы, по которым можно обжать витую пару: прямая и перекрёстная.

Они отличаются между собой по способу расположения жил кабеля (цветовая схема распиновки). В первом случае на обоих концах провода жилы располагаются в одинаковой последовательности:


Такой способ применяется чаще всего, например, когда нужно обжать кабель для соединения разных по назначению устройств (компьютера, ноутбука, телевизора и т. д.) с роутером или модемом.

При необходимости перекрёстной распиновки жилы кабеля в первом коннекторе имеют такую же последовательность, как и в предыдущем случае, а на втором располагаются по такой цветовой схеме:


Перекрёстный обжим используется при соединении одинаковых по назначению устройств, например, двух компьютеров или роутеров. Но сегодня он почти не применяется, так как современные сетевые карты и маршрутизаторы умеют автоматически определять схему обжима кабеля и подстраиваться под неё.

Инструкция по обжиму кримпером

Обжать витую пару совсем несложно:

  1. Подготовьте кабель, коннектор RJ45 и обжимной инструмент.
  2. Освободите кабель от наружной обмотки приблизительно на 2–3 сантиметра от края. Для этого можно воспользоваться кримпером: в нём предусмотрены специальные ножи.

    Использование кримпера требует тренировки, так как им можно перерезать провода витой пары при освобождении кабеля от наружной обмотки. Поэтому некоторые предпочитают выполнять эту операцию с помощью обыкновенного ножа.

    Снять наружную обмотку с витой пары можно с помощью кримпера или обычного ножа

  3. Раскрутите и выровняйте парные проводки витой пары. Расположите их в правильной последовательности в соответствии с выбранной схемой обжима. Приложите кабель к коннектору и отрежьте лишнее. Открытые провода нужно оставить на такую длину, чтобы в нижнюю часть разъёма зашёл кабель в оболочке.

    Чтобы отмерить длину свободных проводников, нужно приложить к кабелю коннектор

  4. Обрежьте излишне длинные проводки с помощью кримпера.

    В кримпере есть специальный нож, которым можно обрезать длинные проводки

  5. Вставьте все жилы кабеля в коннектор до самого конца.

    Провода витой пары должны заходить в разъём до самого конца, под контактные площадки

  6. Обожмите витую пару с помощью кримпера. Для этого вставьте разъём в его гнездо до щелчка и несколько раз сожмите ручки инструмента.

    Обжимать витую пару кримпером очень удобно, так как в нём есть специальное гнездо для коннектора

Я не раз самостоятельно обжимала витую пару дома и на работе. Сделать это с помощью специального инструмента очень легко, главное — правильно расположить проводки по цвету. А вот обрезать наружную оболочку кабеля кримпером нужно аккуратно. Мой опыт показывает, что если приложить лишние усилия, то перерезается не только внешняя изоляция, но и внутренние жилы.

После обжатия витой пары наружная обмотка должна частично входить в коннектор. Если жилы кабеля выглядывают из разъёма, то обжим нужно провести заново.

Наружная оболочка кабеля должна частично заходить в разъём

Инструкция по обжиму отвёрткой

Обжать кабель можно не только с помощью специального инструмента, но и обычной отвёрткой. Этот способ более трудоёмок, а вероятность некачественного результата выше. Но он будет единственно возможным для тех, у кого под рукой нет кримпера. Для выполнения работы понадобятся:


Обжимать кабель нужно следующим образом:


Видео: как обжать витую пару отвёрткой — наглядная инструкция

Обжим четырёхжильной витой пары

Помимо восьмижильной витой пары есть и четырёхжильная. Она используется реже, потому что обеспечивает скорость передачи данных не более 100 Мбит/с (на стандартном кабеле скорость может достигать 1000 Мбит/с). Но такой кабель дешевле, поэтому он активно используется в небольших сетях с малыми и средними объёмами информации.

Процесс обжима четырёхжильной витой пары такой же, как и восьмижильной: используются такие же коннекторы и обжимные клещи. Но при этом в разъёме задействуется только часть контактов, а именно 1, 2, 3 и 6, а остальные остаются пустыми.

Цветовые обозначения проводников в четырёхжильной витой паре могут быть разными, но чаще всего встречаются два варианта:

  1. Бело-оранжевый, оранжевый, бело-синий, синий.
  2. Бело-оранжевый, оранжевый, бело-зелёный, зелёный.

В первый и второй контакты всегда вставляются бело-оранжевая и оранжевая жилы соответственно. А в третьем и шестом будут либо синие, либо зелёные провода.

Фотогалерея: цветовая схема обжима витой пары из четырёх жил

Четырёхжильную витую пару легче обжать, чем восьмижильную При обжиме четырёхжильной витой пары оранжевые проводники чаще всего занимают первый и второй контакты При обжиме четырёхжильной витой пары в третьем и шестом контактах могут использоваться зелёные провода Схема обжима четырёхжильной витой пары с синими и коричневыми проводниками встречается очень редко

Видео: обжим витой пары на 4 жилы

Как удлинить интернет-кабель

Заводя интернет в квартиру или дом, провайдер оставляет небольшой запас кабеля. Но если компьютер нужно переместить в другую комнату, то могут возникнуть проблемы. Есть несколько способов удлинить провод:

  1. Заменить кабель. Для этого обычно требуется обратиться к своему провайдеру, который его и поменяет. Но предварительно необходимо купить витую пару нужной длины, а после заплатить за услуги техника.
  2. Поставить сетевой коммутатор. Решение проблемы таким образом — не самый дешёвый вариант, но помимо удлинения кабеля он даёт возможность подключать к сети и другие устройства в доме.
  3. Использовать Wi-Fi роутер. Беспроводная передача данных отменит необходимость в использовании кабеля вообще. Подключиться к интернету можно будет в любой точке квартиры.
  4. Купить специальный переходник-удлинитель. Он прост в использовании, небольшой по размеру и недорого стоит. Это самый популярный способ увеличить длину интернет-провода.
  5. Скрутить провода вручную. Такой метод позволит без дополнительных затрат нарастить кабель до нужной длины, но качество сигнала при этом часто снижается.

Фотогалерея: как соединить и удлинить интернет-кабель

При скрутке кабеля снижается качество передаваемого сигнала Использование переходника является самым простым и недорогим способом удлинить интернет-кабель Для удлинения интернет-кабеля можно использовать коммутатор, но это будет самым дорогим решением

Как правильно скрутить кабель

Поскольку скрутка проводов не требует никаких дополнительных затрат и специальных инструментов, многие применяют этот способ для удлинения кабеля в домашних условиях. Сделать это можно по-разному.

  1. Если вы не хотите заново обжимать кабель, то уже заведённую в дом или квартиру витую пару нужно разрезать в любом удобном месте и вставить туда кусок провода нужной длины. Но важно помнить про существенный минус: на пути соединения с интернетом будет два места скрутки, а это не может не повлиять на скорость передачи данных. Причём чем длиннее провод, тем хуже.
  2. Если вы готовы к тому, чтобы заново обжать кабель, то срежьте его обжатый конец, удлините провод и закрепите новый коннектор RJ45. Так на вашем кабеле будет только одно место скрутки.

Соединять между собой нужно одинаковы по цвету жилы, а места соединения необходимо хорошо заизолировать.

Видео: как скрутить интернет-кабель

Как раздвоить интернет-кабель

Часто пользователи сети задаются вопросом, как раздвоить интернет-кабель. Такие меры могут потребоваться в нескольких ситуациях:

  • при перемещении ноутбука по квартире/дому, т. е. необходимости подключить его к интернету в разных комнатах;
  • при наличии нескольких компьютеров/ноутбуков и необходимости подключить их к интернету.

Решается проблема разными способами.

  1. В обоих случаях самый простой выход из положения — купить Wi-Fi-роутер. Но не все хотят подключаться к сети таким образом.
  2. Если требуется именно кабельное соединение, то наиболее надёжный вариант — коммутатор. Его преимущество в том, что все подключённые через него устройства получают доступ к интернету одновременно. Более того, таких устройств может быть столько, сколько есть портов в сетевом оборудовании.
  3. Переходник-разветвитель — ещё один удобный и недорогой вариант. Но подключить к Всемирной паутине через него можно только два компьютера, не более.
  4. Некоторые пользователи сети предлагают вручную разветвить интернет-кабель. Для этого к каждой жиле нужно примотать по две такого же цвета, всё хорошо заизолировать и развести провода в помещении. Но такой способ не гарантирует качества соединения, поэтому специалисты применять его не рекомендуют. Кроме того, подключаться к сети таким кабелем можно только поочерёдно, одновременно два компьютера в такой ситуации работать не будут.

Фотогалерея: способы подключения двух и более устройств к сети

Переходник-разветвитель RJ45 является самым простым и удобным способом подключения двух ПК к интернету одновременно Разветвление витой пары путём скрутки жил не гарантирует хорошей передачи сигнала и качественного интернета Wi-Fi соединение даёт возможность беспроводного подключения к интернету Сетевой коммутатор позволяет подключить к сети столько устройств, сколько в нём предусмотрено портов

Рекомендуем также

Изготавливаем сетевой кабель сделать самому своими руками

Думаю, все знают, для чего необходим сетевой кабель. С его помощью вы сможете объединить два компьютера напрямую или подключиться к сети. В этой статье я хочу рассказать вам, как можно сделать сетевой кабель своими руками. Это очень просто, даже не имея кримпера. Для этого подойдут подручные инструменты, имеющиеся дома у каждого.

Итак, приготовьте ножовочное полотно, молоток и пассатижи. Затем обрежьте сетевой кабель, который еще называют витой парой, до необходимой вам длины. Запаситесь коннекторами RJ-45. Советую купить их больше, чем необходимо, поскольку нет никакой гарантии, что у вас получится обжать коннектор с первого раза, а они одноразовые. Все это имеется в наличии на рынках и в магазинах радиотехники.

Как только у вас все будет готово, определяемся с вариантом обжима. Он может быть прямым, а может быть перекрестным. Первый вариант применяется тогда, когда вам нужно соединить устройство с хабом или свитчем. Второй вариант – для подключения одного компьютера к другому напрямую.

Возьмите сетевой кабель и снимите с одного конца около одного сантиметра изоляции. После этого вы увидите восемь жилок. Их обмотку снимать не нужно. В зависимости от варианта обжима выстроите их в необходимой последовательности, после чего подравняйте и подрежьте. Теперь в таком положении вставьте сетевой кабель в коннектор.

Берете плоскогубцы и фиксируете ими коннектор за пластмассовый хвостик. Для удобства процедуры попросите кого-нибудь вам помочь. Так вам будет легче выполнять дальнейшие действия. Далее берете ножовочное полотно и с его помощью сажаете каждый контакт на свое место. Делайте это тщательно, чтобы каждая жилка была надежно прижата. Лучше всего для этого подходит полотно толщиной полмиллиметра.

Проследите за тем, чтобы оно было приложено четко к контакту. В противном случае вы можете задеть и поломать пластиковую перегородку, отделяющую контакты друг от друга. Если же это все-таки произошло, то аккуратно верните ее в исходную позицию.

Следующая наша задача заключается в том, чтобы зафиксировать наш коннектор на самом кабеле. На коннекторе имеется специальный зажим. Надавите на него отверткой, и после этого он будет неподвижен. На этом обжим закончен. Нужно теперь убедиться в работоспособности сделанного провода. Для этой цели подойдет любой китайский тестер.

Приложите один щуп к оголенной жиле с одной стороны, а другой к соответствующему контакту. Если тестер запищал – контакт есть. Повторите данную процедуру для каждой жилы. Если все в порядке, обожмите коннектор с противоположной стороны кабеля аналогичным образом. Когда закончите, проверьте тестером и вторую сторону.

Кабель работает? Отлично. Прокладка сетевого кабеля в вашем помещении будет зависеть только от вашей фантазии. Постарайтесь сделать так, чтобы его не было видно. С одной стороны, это не нарушит эстетический вид комнаты, с другой – вы полностью исключите возможность его механического повреждения. Особенно это актуально, если у вас есть домашние животные, которые очень любят перегрызать такие провода. На этом у меня все.

Как обжать сетевой кабель без обжимки своими руками

Как обжать сетевой кабель без обжимки

Содержание статьи:

Сетевой кабель — штука капризная, то штекер отвалится, то начнёт болтаться из стороны в сторону. Когда звонишь своему провайдеру и говоришь что у тебя нет интернета, присылают монтажников, и те, в первую очередь, производят обжим сетевого кабеля и замену коннектора RJ45.

Но что делать, если коннектор отвалился ночью? Не сидеть же без интернета до утра, дожидаясь пока придут монтажники? Правильно, можно взять и переподключить сетевой кабель своими руками, без специального инструмента. В данном случае речь идёт про так называемую обжимку — клещи для витой пары.

Схемы обжима интернет-кабеля

Прежде чем рассказать, на сайте строительного журнала samastroyka.ru, как обжать сетевой кабель без обжимки, нужно разобраться вот с чем. Во-первых, для обжима сетевого кабеля применяется две схемы — прямое и перекрёстное соединение.

Всего в сетевом кабеле находится восемь жил разных цветов, в некоторых случаях, может быть использовано всего четыре. Вот именно их и нужно определённым образом завести в коннектор, после чего обжать, хорошо зафиксировать в нем.

Не буду вдаваться в подробности, и разбирать каждую из существующих схем подключения интернет кабеля, скажу только вот что. В большинстве случаев, достаточно будет соединить интернет кабель по следующей схеме (слева направо):

  • Бело оранжевый;
  • Оранжевый;
  • Бело-зеленый;
  • Синий;
  • Бело-синий;
  • Зелёный;
  • Бело-коричневый;
  • Коричневый.

Перед подключением коннектора RJ45, с сетевого кабеля нужно будет снять оплётку, примерно 3 см, и расправить проводники витых пар согласно вышеуказанной цветовой схеме.

Ну а далее останется завести каждую из жил сетевого кабеля в коннектор, после чего обжать его без использования клещей.

Как обжать сетевой кабель без обжимки

На замену клещам для подключения коннектора сетевого кабеля нам придётся тонкая шлицевая отвёртка. Её конец должен быть достаточно острым и тонким, таким, чтобы можно было бы надавить контакты коннектора, и обжать провода тем самым. Итак, заводим сначала провода в коннектор и вставляем каждую из жил на своё место (слева направо) по указанной схеме. Крайним справа должен быть расположен коричневый провод сетевого кабеля.

Далее берём и защёлкиваем общий фиксатор на коннекторе, чтобы жилы сетевого кабеля никуда не делись. После этого, берём тонкую отвёртку, и надавливаем на каждый контакт коннектора RJ45. Таким образом, будет проткнута изоляция жилы и обеспечено надёжное соединение коннектора с сетевым кабелем.

Если нужно, то проделываем аналогичную работу со вторым концом сетевого кабеля. Теперь остаётся подсоединить Wi-Fi роутер к компьютеру или просто сетевой кабель, и проверить, всё ли правильно было сделано. При правильном подключении, на роутере радостно заморгает лампочка, что будет говорить о том, что контакт есть, и скоро вы получите доступ во Всемирную паутину.

Оценить статью и поделиться ссылкой:

Подключите домашнюю сеть к проводной сети: 5 простых шагов

Возможно, вы уже заметили, что я большой поклонник использования кабелей — в отличие от Wi-Fi — в качестве способа расширения домашней сети. Подключение к домашней проводке — единственный способ получить наиболее производительную систему, в том числе систему с большим количеством клиентов Wi-Fi. И это обязательно, если вы хотите работать с несколькими гигабайтами.

Прокладка кабелей — это определенно проблема, а иногда и по довольно необычной причине. Читатель по имени Мартин написал мне на днях, в частности:

.

[…] Мне пришлось просверлить кучу маленьких отверстий, чтобы протолкнуть проволоку.Ничего особенного. Дело в том, что к тому времени, когда я добрался до нужного места, головка разъема была повреждена. Теперь у меня нерабочий кабель. […]

Что ж, Мартин, я тебя чувствую. Но использование готовых сетевых кабелей в вашем случае — не лучший вариант. Самое главное, этот кабель по-прежнему работает нормально, и вы очень близко.

Верно, реальная физическая работа по прокладке кабелей из одного места в другое (и установка монтажных коробок) — самая сложная часть домашнего электромонтажа.

Если вы готовы это сделать или уже сделали, этот пост поможет вам разобраться с остальным. Это проще, чем вы думаете, и пригодится, когда вам нужно починить домашнюю сеть.

Хотите лучшую сеть Wi-Fi для вашего большого дома? Пора запачкать руки!

Электромонтаж в вашем доме: что вам нужно

Прежде всего, вам необходимо определить места, в которые нужно проложить кабели и от них. Сетевой кабель имеет два конца. Как правило, они оба одинаковые. Но ради этого поста назовем их A и B .

A — это начало кабеля, а B — его конец. Точнее, конец A входит в коммутатор (или маршрутизатор), а конец B — в проводное устройство (например, компьютер, вещатель Wi-Fi или другой коммутатор).

Определение местоположения

Для создания ячеистой системы с проводным транзитом во многих домах вам понадобится только один или два кабеля.

В этом случае вы прокладываете кабель (и) от того места, где находится маршрутизатор, к месту, где вы хотите разместить спутниковое устройство (а) Wi-Fi, которое должно быть на другом конце дома или, по крайней мере, в его середине.

В качестве альтернативы вы можете проложить кабель от модема (или любого источника Интернета) к тому месту, где вы хотите разместить маршрутизатор Wi-Fi. Все дело в правильном размещении оборудования, чтобы обеспечить наилучшее покрытие.

С другой стороны, если вы хотите сделать все возможное и подключить весь дом, вам понадобится место, где сходятся концы A всех кабелей. Лучше всего разместить их все в маленькой комнате или чулане, где ваша линия доступа в Интернет входит в дом.

Оттуда проведите концы кабелей B к разным частям дома, сколько хотите.Лично у меня в доме по две на каждую комнату. Место, которое я использую как свой офис, у меня есть пара на каждую стену.

Какой сетевой кабель брать

Если вам нужно проложить кабель только на открытом пространстве, можно использовать готовый длинный кабель. Но есть вероятность, что вам придется проложить кабели за стеной, на чердаке, вне дома и т. Д.

Типы кабелей

В этом случае лучше покупать оптом. Теперь вы можете отрезать любую длину, какую захотите, а объемные кабели намного более доступны, чем готовые альтернативы.

Кстати, если вы собираетесь прокладывать кабели на чердаке или за пределами дома, рекомендуется использовать водонепроницаемые кабели или кабелепровод, если вы живете в районах с суровой погодой или экстремальными температурами.

В районе залива Сан-Франциско, где я живу, по моему опыту, внутренние кабели могут без проблем прослужить десятилетия на открытом воздухе. Погода играет большую роль. Но в целом всегда лучше использовать качественные кабели.

Получите объем, достаточный для всего дома. (Обратите внимание, что каждому кабелю нужно немного провисать.) Как правило, веретена высотой 330 м более чем достаточно для большого дома.

Классы кабелей (CAT5e, CAT6, CAT7, CAT8)

Что касается классов кабелей, то для домашних приложений нет заметной разницы между CAT5e и CAT6 (или CAT6a). Оба могут обеспечивать скорость до 10 Гбит / с, но при разной максимальной длине.

CAT5e действительно может передавать 10 Гбит / с, несмотря на общепринятое мнение, что максимальная скорость этого класса составляет 1 Гбит / с.

CAT7 похож на CAT6, только лучше с точки зрения непрерывной длины.CAT8 может передавать до 40 Гбит / с. Подробнее о них в этом посте о настройке домашней сети.

Конечная скорость соединения определяется вашим коммутатором или маршрутизатором и конечным устройством. Так что кабеля CAT5e хватит практически для любого дома. Но не помешает перейти на CAT6 (или более высокий класс).

Правило состоит в том, что чем сложнее прокладывать кабели, тем чаще следует использовать кабель более высокого (и более дорогого) класса. Выберите подходящее для вас соотношение затрат на оплату труда и неполных затрат.

Основное правило разводки сети

Прокладка сетевых кабелей отличается от домашней электропроводки. Вам понадобится по одному кабелю для каждого подключения n.

Это потому, что вы не можете разделить сетевой кабель, как электрический провод или служебную линию (телефонную или коаксиальную), и ожидать, что он будет работать.

Единственный способ сделать одно сетевое соединение доступным для нескольких проводных устройств — через коммутатор. И для этого нужно несколько кабелей.

Тем не менее, давайте возьмем этот конкретный сценарий:

Если линия доступа к Интернету проходит в подвале, то именно там вы и хотите разместить свой маршрутизатор.Теперь, если вы хотите использовать проводное устройство в гостиной (например, Xbox), а другое — в офисе (настольный компьютер), вот два способа подключения:

Стандартное подключение к дому — рекомендуется
  • Один кабель, идущий из подвала в гостиную.
  • Еще один кабель из подвала в офис.
  • Подключите концы кабелей A к маршрутизатору, а концы B — к проводным устройствам.

Миссия выполнена!

Подключение к дому методом гирляндной цепи — не идеально, но более реально
  • Один кабель из подвала в гостиную.
  • Выключатель в гостиной.
  • Еще один кабель из гостиной в офис.
  • Подключите конец A первого кабеля к маршрутизатору.
  • Теперь подключите конец B первого кабеля и конец A второго кабеля к коммутатору.
  • Затем подключите конец B второго кабеля к настольному компьютеру.
  • Используйте третий короткий (готовый) кабель для подключения Xbox к коммутатору.

Любой метод подключения будет работать одинаково хорошо с точки зрения скорости — они отличаются только количеством проводов, запчастей и трудозатрат.

И на самом деле вы, вероятно, будете использовать оба. Это потому, что даже если вы используете стандартный способ, всегда есть вероятность, что вам потребуется подключить больше проводных устройств, чем количество сетевых портов, доступных в определенном месте.

И это подводит нас к следующей важной части: то, что вы прикрепляете к концам кабелей.

Какие запчасти получить

Комплектные кабели не включают в себя компоненты, которые заставляют их работать как сетевые прямо из коробки.

Другими словами, это общие провода, которые можно использовать для множества различных приложений.Прежде чем секция сможет работать как сетевой кабель, мы должны превратить каждый конец в сетевой разъем или порт.

Итак, нам нужно получить эти модульные биты и установить их на концах A и B каждого кабеля.

Разъем против порта (обжим против разъема)

Разъем — это конец, который входит в сетевой порт. Гнездо — это сетевой порт, к которому вы можете подключить разъем. Это разъемы типа «папа» и «мама».

Сетевой разъем (вверху) и сетевой обжим. Делают порт или коннектор соответственно.

Детали для этих концов обычно называются разъемами , и , портами , но вы также можете найти их с маркировкой RJ45 Crimps и RJ45 Jacks соответственно. (Есть много других названий, например, , , , и т. Д.)

Если вы купите готовый сетевой кабель, то заметите, что оба конца обжаты разъемами. И это хорошо, если возможно, всегда используйте готовые кабели, которые бывают разных подходящих ( коротких) длины , для подключения проводных устройств к вашей сети.

Да, вы можете сделать один (я сам сделал много), но я бы порекомендовал вместо с использованием разъемов (обжимных) на концах кабелей, когда дело доходит до домашней проводки. Лучше всего превратить их в сетевые порты. Я говорю из-за многолетнего опыта.

Вот несколько причин:

  • Меньше работы: Гораздо проще и быстрее подключить порт (разъем RJ45) к кабелю.
  • Более высокие шансы на успех: Вероятность ошибки с домкратом намного на тоньше, чем с обжимом.Обратите внимание, и вы сможете сделать идеальный сетевой порт с первой попытки — подробнее ниже.
  • Стабильность: Сетевой порт остается неподвижным, что позволяет кабелю за ним оставаться неизменным.
  • Гибкость: Если у вас есть сетевой порт, вы можете использовать кабель любой длины для подключения к нему.

Тем не менее, давайте все согласны с тем, что мы будем использовать разъемы RJ45. Теперь цель — создать сетевой порт на любом конце кабеля .

Также домкраты можно купить оптом. Вам нужно два для каждого кабеля, так что получите необходимое количество, а затем еще пару в качестве запасных. Стоят они относительно недорого.

Домашняя проводка: подходящие кабели и разъемы

Упомянутый выше тип кабеля для больших объемов (CAT5e, CAT6 и т. Д.) Является лишь частью сделки. Фактическая оценка сетевого кабеля также зависит от того, что вы подкладываете на каждом конце, в зависимости от того, какой из них ниже.

Итак, если вы используете общий кабель CAT5e с гнездами CAT6, вы получите сетевой кабель CAT5e.И правило всегда использовать кабель и модульные биты той же марки .

Если вам по какой-то причине необходимо их перепутать, имейте это в виду:

Вы можете использовать гнезда CAT6 (или обжимы) на кабеле CAT5e, но наоборот — не лучшая идея. Итак, если вы решите использовать проводку CAT6, не используйте концевые биты CAT5e.

Также убедитесь, что вы используете того же типа на обоих концах кабеля.

Патч-панель состоит из множества разъемов RJ45 (сетевых портов), расположенных в одном месте для облегчения управления.

Если вы хотите проложить пять или более кабелей, рекомендуется приобрести патч-панель для их концов А вместо множества отдельных сетевых портов.

Каждый порт на панели пронумерован, что позволяет узнать, какой кабель к какому месту идет. (То есть, если вы также пронумеруете другой конец кабелей такими же цифрами.)

Между прочим, если вам нужно проложить больше кабелей, чем количество портов LAN на вашем маршрутизаторе, то также пора приобрести коммутатор, чтобы добавить больше портов к маршрутизатору.

Необходимые инструменты

Для работы, которую мы собираемся выполнить, а именно превращения концов кабеля в сетевые порты, нам понадобятся два устройства. Оба относительно недорогие, стоят около 20 долларов каждый.

Мои верные инструменты для перфорации (красный) и обжима, я использую их много лет, и они до сих пор работают хорошо. Обратите внимание на 12-портовую патч-панель и одиночный разъем.
A Инструмент для вырубки

Это устройство, с помощью которого вы вставляете внутренние провода кабеля в гнездо. Пользоваться им очень просто и весело.

Обжимной инструмент (или ножницы)

Этот инструмент предназначен в первую очередь для обжима сетевого кабеля, превращая его концы в сетевые разъемы. Но он также отлично подходит для разрезания кабеля или снятия его экрана, чтобы обнажить внутренние провода.

А вот за то, что мы здесь делаем, вы можете обойтись ножницами.

Электромонтаж в вашем доме: внутри сетевого кабеля

Внутри каждого сетевого кабеля (категории CAT5e или выше) вы найдете восемь маленьких проводов в четырех витых парах.

Каждая пара имеет свой собственный цвет, включая синий, оранжевый, зеленый и коричневый, причем один провод имеет сплошной цвет, а другой — в основном белый с цветной полосой.

Важно помнить об этих цветах, поскольку каждый провод должен соответствовать разъему в определенном порядке.

Четыре витые пары проводов внутри сетевого кабеля. Обратите внимание на тягу.

Кроме этого, вы также найдете тонкую, но очень прочную веревку, которая служит опорой, когда вам нужно протянуть кабель из одного места в другое.

В результате вы можете довольно сильно натянуть сетевой кабель, не повредив его. Только не тяните слишком сильно .

Между прочим, при прокладке сетевого кабеля убедитесь, что вы немного провисаете, а затем оставляете лишние на обоих концах. Его всегда можно обрезать короче или свернуть, но сделать наоборот очень сложно.

Схема подключения

Чтобы добавить порт (или разъем) к концу кабеля, необходимо знать схему подключения. Их два, в том числе Т-568А и Т-568Б .

(Не беспокойтесь о деталях этих чисел. Считайте их собственными именами.)

Это популярные оконечные устройства или выводы для кабелей Ethernet категории CAT5e и выше (CAT6 / a, CAT7, CAT8 и т. Д.). Это два конкретных способа согласования цвета проводов с контактами клеммных колодок (разъема или порта).

Т-568А против Т-568Б

Любой из этих шаблонов будет работать, пока вы используете один и тот же на на обоих концах . В данном случае у нас есть стандартный кабель Straight-Through Ethernet .

Если вы используете T-568A на одном конце и T-568B на другом, вы получите кабель Crossover Ethernet . Этот кабель не будет работать как прямой, но он отлично подходит для прямого подключения двух устройств без маршрутизатора между ними.

Тем не менее, как правило, это , а не — хорошая идея перепутать два конца кабеля. Выберите один и продолжайте с ним работать. Последовательно!

Стоит отметить, что в целом T-568B является предпочтительной схемой подключения, которую я использую для этой статьи, а также в реальной жизни.Если вы покупаете готовый кабель, скорее всего, он также использует эту схему подключения.

Между прочим, если вы используете неправильные шаблоны (даже если они одинаковы на обоих концах), кабель не будет работать вообще или будет работать на пониженной скорости (10 Мбит / с или 100 Мбит / с). Ничего хорошего.


Чтобы узнать, использует ли кабель какой шаблон, взгляните на его разъем. Сначала переверните его так, чтобы сторона с зажимом находилась подальше от вас. Теперь, если первая булавка — зеленая полоса, это T-568A; если полоса оранжевая, это Т-568Б.

Две общие клеммы сетевых кабелей.

Теперь посмотрим на другой конец. Если он такой же, значит, это прямой кабель. Если нет, то это кроссовер. (По умолчанию все сетевые кабели прямые, вы должны указать, что вы хотите, чтобы кроссовер нашел его.)

Конечно, всегда можно отрезать кончик кабеля и заново его обжать. Однако, опять же, в этой публикации мы этого не делаем.

Как вы можете понять из вышеприведенной схемы, обжатие кабеля довольно болезненно и подвержено ошибкам.

Это потому, что:

  1. Сначала вы должны расположить все восемь маленьких проводов в определенном порядке, как показано выше — удачи в этом!
  2. Затем отрежьте концы проводов, чтобы все они были ровными — удачи снова!
  3. Затем вставьте их все в крошечный обжимной штекер, не нарушая рисунка — убедитесь, что вы задерживаете дыхание, когда находитесь на нем.
  4. После этого вставьте саму вилку с неплотно присоединенными проводами в отверстие обжимного устройства.
  5. Наконец, обожмите все это одной рукой, скрестив пальцы другой, в большой надежде, что порядок проводов не будет нарушен во время процесса.

Хорошо, это не , что больно, но вы поняли.


Подключение к домашней сети: как создать сетевой порт

Сделать сетевой порт (CAT5e или выше) на конце кабеля намного проще, чем превратить его в разъем, на .

Вам нужно иметь дело только с одним проводом за раз.Если вы не страдаете дальтонизмом, вы не можете ошибиться. Следующие шаги помогут.

Я использовал детали CAT5e для фотографий, но все то же самое, если вы используете CAT6 и более высокие эквиваленты.

Между прочим, я выбрал CAT5e, потому что кабель обычно имеет меньше защитных слоев, чем кабели более высокого класса, и поэтому на нем легко сделать четкие фотографии процесса. Кроме того, изображения служат только в качестве примеров и не являются частью реального проекта — я был бы слишком занят, чтобы делать фотографии (и моя рука не была бы такой фотогеничной).

1. Определите схему подключения

Взгляните на разъем и определите, какую схему подключения вы будете использовать. Опять же, подойдет любой, но Т-568Б — самый распространенный.

Обратите внимание на то, что каждая канавка имеет свой цвет, соответствующий цветам жил кабеля, как упоминалось выше.

Крупный план сетевого Keystone Jack: обратите внимание на узор T-568B, нижний ряд цветов: оранжевый, сплошной оранжевый, синий, сплошной синий. Остальные по ту сторону.

2. Подготовить провод

Обрежьте наконечник кабеля, чтобы удалить части внутренних проводов, которые вы могли случайно повредить во время установки — что-то, что произошло в случае Мартина, касалось верхней части столба.

Снимите примерно 1 дюйм экрана, чтобы вытащить провода.

Теперь используйте обжимной инструмент (или ножницы), чтобы удалить примерно 2,5 см экрана, чтобы обнажить медные провода. Разложите их витыми парами. (Вы можете отрезать шнурок или просто убрать его с дороги.)

3. Установить провода на домкрат

Держите пары как можно вместе. Теперь прижмите их по отдельности к пазам домкрата, подбирая цвета рисунка (в данном случае T-568B.)

Нет необходимости прижимать их слишком сильно, достаточно сильно, чтобы они не выпали.

Прижмите провод по отдельности к гнезду, соблюдая схему подключения (T-568B). Вот правая сторона.
А вот и левая сторона.
А вот сверху.

4. Бей их!

А теперь самое интересное. Используйте инструмент для перфорации, чтобы протолкнуть провода в канавку — по одной.

Поместите инструмент Punch-down поверх канавки так, чтобы сторона с лезвием находилась снаружи.

Для этого понадобится поверхность (подойдет стена). Убедитесь, что вы поместили лезвие наконечника инструмента на за пределами — это обрежет лишнюю проволоку. Теперь быстро нажмите на нее. Вы услышите приятный звук щелчка.

Обратите внимание, как обрезается лишний провод.
Все чисто!

Повторите то же самое с остальными проводами, и вы получите сетевой порт, идеально подключенный к кабелю. (Крепление на самом деле очень тугое, намного прочнее , чем соединительная головка с ручным обжимом.)

5. Присоедините порт к лицевой панели

Теперь, если у вас есть монтажная коробка, прикрепите порт к лицевой панели коробки, и миссия выполнена. В противном случае вы можете приобрести коробку для поверхностного монтажа. Даже если вы оставите кабель свободным, у вас все равно будет только сетевой порт.

У каждого Keystone Jack есть зажим, чтобы он плотно прилегал к лицевой пластине.
Как это.
Вот настоящий новый сетевой порт.

И все. Теперь повторите тот же процесс с другим концом кабеля и остальными кабелями, и вы только что серьезно подключили свой дом.

Подключение коммутационной панели похоже на подключение кучи разъемов в одном месте. Принцип тот же: вы подбираете цвета проводов с желобками на панели.

Подключение коммутационной панели осуществляется по тому же принципу, что и для одиночного разъема.

Под каждой панелью вы также увидите схемы распиновки для методов подключения T-568A и T-568B. Выберите один и последовательно придерживайтесь его. Кстати, на патч-панели вы можете найти все восемь проводов кабеля с одной стороны.

Советы:

Подключите один порт панели к B-концу соответствующего кабеля.Проверьте это, чтобы убедиться, что вы все поняли правильно. Это сделано для того, чтобы избежать того случая, когда вы неправильно прочтете узор или расположение цветов на панели и примените , что , к остальным портам.

Также обратите внимание, что если вы сделаете ошибку при подключении одного порта, это может привести к каскадному подключению к остальным портам.

Если вы ошиблись, вы можете просто выдернуть провода из панели — вы не повредите ее — обрежьте кабель и попробуйте еще раз.

Патч-панель упрощает организацию сетевых кабелей и управление ими.

Опять же, убедитесь, что у вас есть панель с достаточным количеством портов для того количества кабелей, которые вы проложили. В этом примере я использовал панель с 12 портами, хотя у меня было всего шесть строк. Кстати, я закончил эту работу менее чем за 30 минут, включая время, потраченное на фотографии.

Электромонтаж в вашем доме: вынос

Опять же, то, что я описал выше, является самой простой частью домашнего электромонтажа, хотя это может показаться самым устрашающим. Будем надеяться, что последнее только перед , чтобы вы прочитали этот пост.

Итак, вот трюк: попросите кого-нибудь долговязого сделать саму работу по прокладке кабелей. Как только концы кабелей будут торчать из стены (или пола), отправьте их домой! Пришло время развлечься и сэкономить деньги на работе.

Очень приятно видеть, насколько улучшилась ваша домашняя (Wi-Fi) сеть после этого, особенно когда вы можете утверждать, что сделали это (все) самостоятельно!

Как использовать собственный маршрутизатор с вашим интернет-провайдером

Многие резаки для шнура хотели бы получить немного больше контроля над своей сетью.Большинство интернет-провайдеров заставляют вас использовать устройство в качестве шлюза-маршрутизатора для вашей домашней сети. Что делать, если вы хотите, чтобы маршрутизатор контролировал вашу сеть?

Большинство коммерческих маршрутизаторов работают по принципу plug-and-play. Все, что вам нужно, это общедоступный источник интернет-адреса, подключенный к вашему WAN- или «Интернет-порту». Проводные соединения Ethernet подключаются к вашим портам LAN. Войдите в маршрутизатор и настройте свое имя и пароль Wi-Fi, и все готово.

Однако устройство вашего интернет-провайдера по умолчанию не раздает общедоступные интернет-адреса.Вместо этого он действует как маршрутизатор шлюза и управляет нашими сетями, раздавая частный IP-адрес 192.168.x.x или 10.x.x.x.

Это потому, что устройство интернет-провайдера на самом деле является модемом И маршрутизатором. Модем принимает сигнал по коаксиальному кабелю и демодулирует его в сигнал для передачи по сети Ethernet. (Модем — сокращение от модулятор / демодулятор.) Этот сигнал представляет собой общедоступный интернет-адрес, который он передает своему внутреннему маршрутизатору для управления вашей сетью, раздающего частные IP-адреса.

Мы хотим, чтобы модем ISP продолжал модуляцию и демодуляцию, но мы хотим, чтобы вместо того, чтобы давать этот общедоступный интернет-адрес своему собственному внутреннему маршрутизатору, мы хотим, чтобы модем ISP передавал его нашему маршрутизатору.

Есть несколько способов сделать это. Я кратко обсудил эту тему в недавней статье о настройке сильного Wi-Fi в вашем доме. В этой статье будет рассказано, как разрешить маршрутизатору управлять вашей домашней сетью, а не вашим интернет-провайдером для каждого крупного провайдера.

Использование собственного маршрутизатора от ISP

Как я уже сказал ранее, ваш маршрутизатор работает по принципу plug and play, если он может получить общедоступный IP-адрес в Интернете. В конечном счете, я рекомендую вам приобрести и использовать собственный кабельный модем, чтобы сэкономить на ежемесячной плате за устройство, и использовать собственный маршрутизатор в качестве шлюза вашей сети.

Однако вы можете захотеть использовать модем вашего провайдера, прежде чем добавлять расходы на владение собственным кабельным модемом. Итак, давайте рассмотрим каждого крупного интернет-провайдера, и я объясню, как настроить их устройства, чтобы дать вашему маршрутизатору интернет-адрес.

Переведите Xfinity с модема Comcast в режим моста

Comcast назвала свои интернет-сервисы Xfinity. Довольно просто указать модему Xfinity передать маршрутизатору общедоступный адрес в Интернете. Comcast называет эту функцию «режимом моста» на своих модемах.Выполните следующие действия, чтобы перевести модем Xfinity в «Режим моста»

.
  1. Перейдите к инструменту администрирования устройств. Обычно его можно открыть в браузере и перейдя по адресу http://10.0.0.1.
  2. Войдите в свой Xfinity Router. Если вы не знаете пароль, возможно, вам придется сбросить модем Xfinity до настроек по умолчанию, удерживая кнопку сброса на задней панели в течение 10–15 секунд. Пароль по умолчанию — обычно admin / admin.
  3. В левом столбце выберите Gateway > At a Glance
  4. Рядом с Bridge Mode выберите Enable
  5. Вы получите предупреждающее сообщение, объясняющее, что это будет делать.Нажмите OK

Теперь ваш модем просто выдает Интернет-адрес. Используйте соединение Ethernet для подключения к порту WAN вашего маршрутизатора. Я рекомендую выполнить сброс настроек маршрутизатора до заводских, а затем перенастроить его в качестве шлюза.

Если вы хотите отказаться от связи, Comcast предлагает тарифные планы Xfinity Internet Only, так что вы можете отказаться от этого комплекта телевизора.

Перевод маршрутизатора Fios в режим моста

У меня Fios Internet Only уже много лет. Это отличный интернет-провайдер для ножниц для шнура.Основная причина в том, что вам даже не нужен модем! Прежде чем пытаться перенастроить их модем для передачи вашего интернет-адреса, я настоятельно рекомендую вам ознакомиться с моей статьей об использовании вашего собственного маршрутизатора с Fios. В статье подробно рассказывается, как Fios уже готов к Ethernet. Они используют только коаксиальный кабель, потому что обычно отлавливают потребителей кабеля.

Однако, если вы используете Fios TV, я не рекомендую его, потому что вам все равно понадобится коаксиал для вашего Fios TV. Если вы находитесь в такой ситуации, вы можете установить модем Fios в режим моста, выполнив следующие действия.

  1. Войдите в свой роутер Fios через соединение Ethernet.
  2. Выберите Моя сеть> Сетевые подключения> Дополнительно. Отключите перечисленные точки доступа и нажмите Применить.
  3. Выберите «Настройки беспроводной сети»> «Основные настройки безопасности» и выключите беспроводную связь на частоте 2,4 и 5 ГГц. Нажмите «Применить».
  4. Выберите брандмауэр и установите минимальную безопасность для IPv4 и IPv6. Щелкните Применить.
  5. Выберите «Широкополосное соединение» из списка, затем «Настройки». Снимите флажок Брандмауэр подключения к Интернету.
  6. щелкните Release в рамках аренды DHCP. Теперь вы потеряете подключение к Интернету.
  7. Установите для Интернет-протокола значение «Нет IP-адреса». Щелкните Применить.
  8. Выберите Моя сеть> Сетевые подключения> Сеть (дом / офис). Измените IP-адрес маршрутизатора на 10.0.0.1. По сути, это делает роутер Fios собственной частной сетью. Если вам нужен доступ к устройству Fios, вы можете подключить портативный компьютер к порту WAN и вручную назначить портативному компьютеру адрес 10.0.0.x, чтобы вернуться в конфигурацию.
  9. В разделе моста установите флажок «Широкополосное соединение (Ethernet / коаксиальный кабель)» и снимите флажки с обеих беспроводных точек доступа. Измените «Распространение IP-адресов» на «Отключено».
  10. Нажмите «Применить». Маршрутизатор Fios должен работать в режиме моста. Подключите маршрутизатор к порту LAN и настройте его как шлюз.

Использование собственного маршрутизатора с AT&T U-Verse

AT&T имеет тенденцию быть немного загадочной, когда дело касается клиентов, использующих собственное оборудование. Кроме того, они, похоже, не используют «режим моста».Однако вы можете использовать их маршрутизатор в качестве шлюза в «сеть DMZ». По сути, это выполнит то, что мы хотим, и позволит вашему маршрутизатору стать шлюзом для вашей сети. Вот шаги

  1. Подключите маршрутизатор к маршрутизатору AT&T.
  2. Войдите в маршрутизатор U-Verse и перейдите в «Настройки» -> «Брандмауэр» -> «Приложения, отверстия и DMZ».
  3. Выберите свой маршрутизатор из списка проводных устройств и щелкните ссылку «Выбрать» это устройство, затем измените настройку ниже на «Разрешить все приложения (режим DMZ +)».Затем нажмите «Сохранить».
  4. Затем перейдите в Настройки -> LAN -> Назначение IP-адресов. В поле настроек для основной точки (вашего маршрутизатора, который вы выбрали на шаге 3) убедитесь, что для назначения адреса установлено значение Public. Если это не так, измените его на «Общедоступный» и «Сохранить».
  5. Выключите маршрутизатор AT&T и маршрутизатор. Подключите маршрутизатор AT&T к порту LAN маршрутизатора шлюза.
  6. Теперь ваш шлюзовой маршрутизатор должен получить общедоступный интернет-адрес от маршрутизатора AT&T.

Использовать собственный маршрутизатор со спектром из Устава

Интернет-сервис

Charter называется «Спектр.»Использует различные модемы с этим сервисом, поэтому охватить все это будет сложно. Вот страница, которая связывает различные руководства к текущим модемам Spectrum. В каждом из них будут инструкции по режиму моста. Если у вас в настоящее время есть их телевизионная служба, они предлагают планы Spectrum Internet Only, если вы хотите отрезать шнур от их телевизионной службы.

Нужна дополнительная информация?

Если эта статья не ответила на ваш конкретный вопрос, перейдите на нашу домашнюю страницу ! Он поможет вам найти доступных интернет-провайдеров, потоковые сервисы для удовлетворения ваших потребностей, информацию об антеннах и многие другие инструменты и ресурсы, которые помогут вам сэкономить деньги на телевидении и доступе в Интернет.

Чтобы получить советы и рекомендации по отключению кабеля, а также по другим техническим вопросам, не забудьте присоединиться к нашей странице в Facebook.

Присоединяйтесь к миллионам ножниц для шнура

* Раскрытие информации: обоснованная причина поддерживается за счет небольшой комиссии за покупки, сделанные по ссылкам на некоторые продукты на этом веб-сайте. Мы не принимаем компенсацию от компаний, пытающихся повлиять на наш обзор продуктов.

Часто задаваемые вопросы — Интернет — My ImOn

Спасибо, что выбрали скоростной интернет ImOn! В этом разделе содержится полезная информация о вашем Интернет-сервисе ImOn.

Часто задаваемые вопросы об Интернете

Щелкните вопрос, чтобы перейти непосредственно к ответу.

  1. В. Что такое скорость загрузки и скорость выгрузки?
  2. В. Интернет и Wi-Fi — это одно и то же?
  3. В. Что мне делать, если я не могу подключиться к Интернету?
  4. В. Как несколько пользователей повлияют на мою скорость Интернета?
  5. В. Могу ли я приобрести собственный модем?
  6. В. Как далеко может дойти сигнал Wi-Fi моего роутера?

____________________________________________________________________________________

  1. В.Что такое скорость загрузки и скорость отдачи?
    A. Скорость загрузки — это скорость, с которой данные из Интернета передаются на ваше устройство (компьютер, планшет, телефон и т. Д.). Когда вы смотрите видео, слушаете песню, получаете электронную почту или выполняете поиск в Google, вы используя вашу скорость загрузки. Скорость загрузки — это скорость передачи данных с вашего компьютера в Интернет. Вы используете свою скорость загрузки, когда публикуете видео на YouTube, размещаете изображения в социальных сетях, отправляете электронные письма или сохраняете файлы в облаке.
  2. В. Interent и W-Fi — это одно и то же?
    A. Интернет и Wi-Fi — это совершенно разные вещи. Интернет — это общедоступная сеть, которая позволяет вам получать доступ к различным веб-сайтам, таким как Google или Amazon. С другой стороны, Wi-Fi — это способ передачи вам интернет-сигнала. Wi-Fi использует маршрутизатор, позволяющий подключаться к Интернету без использования каких-либо проводов.
  3. В. Что мне делать, если я не могу подключиться к Интернету?
    А.
  4. В. Как несколько пользователей повлияют на мою скорость Интернета?
    A. Каждый человек или устройство, использующее ваше Интернет-соединение, разделяет полосу пропускания. Чем больше устройств, тем больше скорость вашего Интернета делится, что приводит к меньшей пропускной способности для каждого устройства. Для достижения наилучших результатов проверьте, сколько пользователей и устройств в вашей сети и что они делают. Действия, которые используют наибольшую пропускную способность, — это потоковая передача видео, онлайн-игры, видеочат и загрузка больших файлов.Кроме того, избегайте запуска программ в фоновом режиме, которые используют полосу пропускания. Если вы не используете устройство, выключите его или отключите от Интернета, чтобы освободить полосу пропускания для других пользователей
  5. В. Могу ли я приобрести собственный модем?
    A. Да, вы можете использовать свой собственный модем с большинством служб ImOn. Любой модем DOCIS 3.1, не поддерживающий VoIP, должен работать с сетью ImOn. Если вы решите приобрести собственный модем, вам нужно будет связаться со службой поддержки клиентов ImOn, чтобы активировать его в нашей сети.Имейте в виду, что мы не поддерживаем и не предлагаем техническую поддержку для модемов, приобретенных клиентом, если у вас возникнут какие-либо проблемы.
  6. В. Как далеко может дойти сигнал Wi-Fi моего роутера?
    A. Большинство маршрутизаторов Wi-Fi имеют радиус действия до 300 футов в помещении. Однако для достижения наилучших результатов подключенное устройство должно находиться в пределах 150 футов от маршрутизатора. Хотя сигнал Wi-Fi может проникать через большинство стен, сигнал будет ухудшаться по мере того, как через большее количество стен ему придется пройти. Рекомендуется разместить маршрутизатор Wi-Fi на высоте в центре дома.Вам следует избегать другой электроники, такой как микроволновые печи, беспроводные телефоны, радионяни и беспроводные колонки, поскольку они могут мешать сигналу Wi-Fi.

По любым вопросам, на которые мы не ответили, обращайтесь в ImOn по телефону 319-298-6484 или по электронной почте [email protected]

Мы будем рады помочь.

Практикуется с домашним интернет-шлюзом 5G от T-Mobile

(Изображение: T-Mobile)

Новый домашний интернет-сервис T-Mobile уже здесь — буквально.На прошлой неделе я заказал у оператора беспроводной связи альтернативный кабель и начал его тестировать. Вот некоторые из моих первых впечатлений.

Обычно мы сами не тестируем интернет-провайдеров здесь, в PCMag. Вместо этого мы проводим широкие опросы читателей, такие как наша функция «Самые быстрые интернет-провайдеры». Домашние интернет-соединения трудно установить и удалить, они ограничены в географическом масштабе, и давайте посмотрим правде в глаза: у большинства людей нет особого выбора. Но это меняется с появлением новых сервисов, таких как домашний Интернет 5G от T-Mobile, которые могут передавать домашнее подключение 4G или 5G более чем в 600 различных городских районов.

Один интересный лакомый кусочек: чтобы получить новую услугу T-Mobile, вам необходимо, чтобы в вашем районе был доступен 5G, но эта услуга отлично работает на 4G. Мой модем на моей кухне начал день на 4G, хотя через несколько часов он перешел на среднюю полосу пропускания 5G. T-Mobile действительно хочет разместить их в как можно большем количестве точек 5G, потому что 5G — это все неиспользуемые ресурсы.

T-Mobile обещает скорость около 100 Мбит / с, но она действительно будет варьироваться в зависимости от вашей локальной сети. Verizon также имеет домашнюю услугу 5G, которая работает намного быстрее, но имеет гораздо меньшее покрытие.В то время как система T-Mobile использует охватывающий город 4G и 5G средней полосы, Verizon 5G Home полагается на 5G миллиметрового диапазона, который я пока видел только на расстоянии 800 футов или около того от каждой сотовой станции в моем тестировании. У Verizon есть панель 5G рядом со мной, которая обеспечивает 3 Гбит / с, когда вы находитесь прямо рядом с ней, но мой дом находится на 275 футов к северу от системы 5G Verizon. 275 футов!

Маршрутизатор представляет собой относительно стильный серый цилиндр.

Обе системы используют существующую сеть сотовой связи; разница заключается в аппаратном обеспечении и предлагаемых тарифных планах.Домашнее интернет-оборудование больше по размеру, поэтому лучше принимает сигнал и поддерживает больше устройств, чем небольшие точки доступа или телефоны; он также поставляется с действительно безлимитным тарифным планом.

Другие компании предлагают беспроводной домашний Интернет в различных областях, иногда используя сотовые сети. Но эта статья не является обзором всей индустрии интернет-провайдеров; Я просто хочу рассказать вам о своем первом опыте работы с роутером T-Mobile.

Стоимость услуги T-Mobile составляет 60 долларов в месяц, включая налоги и сборы, без контракта.T-Mobile решает, имеете ли вы право на участие, исходя из наличия доступной емкости сети в вашем районе. Таким образом, у вас может быть отличное покрытие T-Mobile, но если все это используется телефонами людей или слишком много других людей уже подписались на домашний Интернет, вы не получите квалификации.


Easy Setup

Я знаю, что в моем районе огромное количество доступной емкости, поэтому я зарегистрировался в пятницу и получил маршрутизатор во вторник. Это серый пластиковый цилиндр производства Nokia, высотой примерно с ваше предплечье.Он подключается к стене, фиксирует соединение T-Mobile 4G или 5G и ретранслирует его как Wi-Fi 6 в ваш дом.

На задней панели расположены два порта LAN, которые можно использовать совместно с Wi-Fi; порт USB-C; разъем питания; странный специализированный порт для устройств ИБП; и порт RJ-11 для стационарных телефонов. Согласно T-Mobile, порты USB-C и RJ-11 не работают. В модеме установлена ​​батарея емкостью 5000 мАч, которая, по словам T-Mobile, может поддерживать маршрутизатор в течение восьми часов без питания.

Не все из этих портов работают, но, по крайней мере, работают Ethernet.

Настройка устройства заняла менее 10 минут. Он поставляется с предварительно настроенной конфигурацией, с активированным тарифным планом и встроенной SIM-картой. Я подключил канистру, загрузил приложение на свой Samsung Galaxy S21 Ultra, выбрал пароли, и все готово.

Гаджет лучше улавливает сигнал, чем первоклассный телефон. В то время как мой Galaxy S21 сообщил о -98 дБм сигнала 4G, маршрутизатор сообщил о -90 дБм вначале и -83 дБм позже в тот же день, что является существенной разницей. Нет четкого способа добавить внешнюю антенну, если вам нужен еще лучший сигнал.

В верхней части устройства есть крошечный сенсорный ЖК-экран, показывающий мощность соединения, количество подключенных устройств и полученные SMS-сообщения (после трех часов работы в сети я уже получал SMS-спам). Но вы действительно хотите настроить его либо через сопутствующее приложение для смартфона, либо через вместительный и простой в использовании веб-интерфейс.

Небольшой ЖК-дисплей в верхней части маршрутизатора отображает уровень сигнала.

Параметры маршрутизатора

просты в настройке, но чрезвычайно просты.Очень простой веб-интерфейс показывает состояние сети, использование данных, мощность сигнала и некоторую отладочную информацию. Вы можете играть с каналами и их полосой пропускания (до 80 МГц) в сетях 2,4 ГГц и 5 ГГц.

рекомендовано нашими редакторами

Веб-интерфейс прост, но понятен.

Мне бы хотелось больше возможностей для настройки сети Wi-Fi.

В веб-интерфейсе нет перенаправления портов, фильтрации MAC-адресов, явных параметров VPN, черных или белых списков, а также родительского контроля.В приложении для телефона-компаньона вы можете установить время отключения определенных устройств (например, отключение портативного компьютера ребенка на ночь). Мне бы хотелось увидеть еще один шаг, на котором я мог бы отключить как детскую сотовую связь T-Mobile, так и Wi-Fi, используя один и тот же интерфейс, поскольку все учетные записи связаны.

В виджете «Устройства» есть необъяснимая опция для «Системы Mesh Wi-Fi 6» без ссылки на нее в руководстве. Мне любопытно это.


Что дальше? Много тестов

Я использую T-Mobile в качестве основного рабочего соединения в течение следующего месяца.Я использую его для видеозвонков, загрузки файлов и просмотра новых серий Invincible по мере их выхода. Я планирую время от времени использовать две разные VPN. Я собираюсь попробовать устройство в другом окне, а также по другому адресу, если у меня будет возможность. Вы не должны использовать устройство по другому адресу или в дороге, но я хотел бы посмотреть, возможно ли это.

Я подключил небольшой компьютер, который будет запускать тесты скорости каждые 20 минут в течение всего дня. Это проверит согласованность соединения, а также сделает меня активным пользователем, гарантируя, что скорость не будет снижена.

Я знаю, что вам нужны результаты тестов, но вы еще не можете их получить! Извините, но я установил это всего на несколько часов, а скорость колебалась от 30 Мбит / с (без 5G) до 250 Мбит / с (с 5G). Так что пройдет как минимум месяц, прежде чем я сделаю выводы о производительности этой службы. Меня больше всего беспокоит стабильность, учитывая эти колебания скорости. Производительность мобильной сети меняется в зависимости от использования, и в таком городском районе, как мой, постоянно появляются люди, которые заходят в сотовую ячейку и выходят из нее.Так что ищите полную оценку где-нибудь в мае или июне. А пока скажи мне, на что обратить внимание.

Есть вопросы или хотите, чтобы я протестировал что-то конкретное? Ответь мне в комментариях.

Нравится то, что вы читаете?

Подпишитесь на информационный бюллетень Race to 5G , чтобы получать наши новости о мобильных технологиях прямо на ваш почтовый ящик.

Этот информационный бюллетень может содержать рекламу, предложения или партнерские ссылки. Подписка на информационный бюллетень означает ваше согласие с нашими Условиями использования и Политикой конфиденциальности.Вы можете отказаться от подписки на информационные бюллетени в любое время.

Полное руководство по подключению домашних сетей Ethernet — LazyAdmin

Хотя беспроводные сети и ячеистые сети становятся лучше с каждым годом, ничто не может сравниться с проводным сетевым подключением. Проводное соединение Ethernet обеспечит вам самую высокую пропускную способность (скорость), самую низкую задержку и самое стабильное сетевое соединение, которое вы можете получить у себя дома.

Единственная проблема с проводными соединениями Ethernet заключается в том, что вам придется протянуть кабели через ваш дом, предпочтительно через стены.Если вы не ремонтируете свой дом, это может стать проблемой.

Я делал это дважды в своих собственных домах, когда ремонтировал свой предыдущий дом. И в моем нынешнем доме, который был полностью закончен, когда мы его купили.

В этой статье я помогу вам выбрать подходящие материалы, проведу вас через процесс протяжки сетевых кабелей и дам несколько советов.

Планирование проводки домашней сети

Как и в любом проекте, вы должны начать с плана.Нам нужно не только знать, где нам нужны наши проводные соединения Ethernet, но также и где они объединяются и как туда добраться.

Я разбил планирование на пару этапов:

  1. Составьте простой план дома .
    Это действительно помогает визуализировать все проводные сетевые соединения.
  2. Определите расположение подключений Ethernet .
    Имейте в виду, что дети вырастают и, возможно, получают компьютер или игровую консоль в своей комнате.Подумайте о месте для сетевого принтера и, конечно, не забудьте о точках доступа.
  3. Где разместить роутер и коммутатор?
    Вы можете разместить выключатель на каждом этаже, если это удобнее, или проложить все кабели в одном месте. Я предпочитаю иметь все сетевые подключения в одном месте, так что вы можете использовать один коммутатор большего размера или лучше использовать коммутаторы.
  4. Как вы собираетесь проложить кабель?
    Чердак и ползун — хорошие пути для прокладки кабелей через ваш дом.
  5. Сколько портов Ethernet в одном месте?
    Настоятельно рекомендуется использовать два разъема Ethernet на каждое местоположение. Кабели UTP не так дороги, а дополнительные расходы на дополнительный порт Ethernet минимальны. Но добавление одного позже будет стоить вам намного больше работы и, вероятно, денег.

    Только для точек доступа, конечно, хватит и одной сетевой розетки.

Вы можете пропустить кабели через воздуховоды HVAC или любой другой канал циркуляции воздуха. Но имейте в виду, что для этого вам может понадобиться использовать кабели статической камеры 6.

Средство проектирования домашней сети

Вы можете использовать Unifi Design Center, чтобы помочь вам спланировать установку домашней сети. Инструмент позволяет разместить сетевое оборудование и протянуть все провода. Это немного больше работы, но действительно может помочь вам в планировании разводки домашней сети.

Вы можете использовать план этажа как основу для рисования стен. Затем вы можете разместить в нем свое домашнее сетевое оборудование и проводку Ethernet. Кабели Ethernet расположены не так аккуратно, как хотелось бы, но это просто для того, чтобы дать вам представление о возможностях.

И одна из крутых и действительно полезных вещей в Unifi Design Center — это то, что вы также можете видеть зону покрытия беспроводной сети. Таким образом, вы можете выбрать правильное место для своих точек доступа или, возможно, дополнительное место, если необходимо.

Если вы хотите узнать больше о размещении точек доступа, вам следует прочитать эту статью, в которой я более подробно объясню, где лучше всего разместить точки доступа.

Лучший кабель Ethernet для разводки домашней сети

Итак, когда наш план выполнен, мы собираемся посмотреть, что нам нужно.И, конечно же, самая важная часть — это кабель Ethernet. Кабели Ethernet классифицируются по категориям (Cat). Категории определяют скорость кабеля, насколько быстро он может передавать данные по кабелю.

При выборе кабеля для домашней сети Ethernet важна не только скорость, но и качество кабеля. Не тратьте деньги на кабели CCA (алюминий с медной оболочкой). Чтобы получить максимальную производительность и скорость от кабеля UTP, он должен иметь действительно низкое сопротивление, чего можно достичь только с помощью полностью неизолированных медных кабелей.

С кабелями CCA не следует использовать PoE (Power over Ethernet). Из-за более высокого сопротивления кабели нагреваются, и при увеличении длины они будут передавать на устройство меньшую мощность. Еще одна проблема с кабелями CCA заключается в том, что они хрупкие и не очень гибкие. Это может привести к обрыву проводов внутри кабеля.

Cat 6 против Cat 6a

В наши дни кабели UTP категории 6 являются минимальным стандартом для использования в установках. Теперь всегда есть много недоразумений по поводу разницы между Cat 6 и Cat 6a.Последний дороже, почти в 2 раза, но действительно ли он вам нужен?

Мбит / с
Скорость Пропускная способность Цена 500 футов / 150 метров
Cat 6 10 Гбит / с до 55 метров / 1 ок. $ 55, —
Cat 6a 10 Гбит / с 500 МГц ок. $ 99, —

Как видите, что-то происходит со скоростью кабеля Cat 6.Он поддерживает 10 Гбит / с, но только на расстоянии до 37-55 метров . Еще немного, и скорость снова упадет до 1 Гбит / с.

Но это еще не все, Cat 6 также имеет более низкую полосу пропускания, 250 МГц (Cat 5e имеет только 100 МГц). Итак, почему это важно? Вы можете сравнить пропускную способность с полосами движения на шоссе. На обеих автомагистралях вы можете проехать 70 миль в час, но Cat 6 имеет только 2 полосы, а Cat 6a — 5 полос. Таким образом, Cat 6a может передавать гораздо больше данных одновременно, чем Cat 6.

Так какой из них купить? Для домашнего использования Cat 6 в большинстве случаев более чем достаточно.Длина кабеля легко не превысит 37 метров, поэтому вы получите 10 Гбит / с. Пропускной способности 250 МГц более чем достаточно для вашей домашней сети.

одножильный и многожильный

Кабель

Solid UTP имеет по одному сплошному проводу на жилу. В кабеле UTP 8 проводников, поэтому в сплошном кабеле UTP имеется 8 сплошных проводов.

В многожильных кабелях UTP провода в проводнике состоят из нескольких проводов, намотанных друг на друга. Это сделает кабели более гибкими.

Для разводки домашней сети вы хотите использовать сплошные кабели UTP, потому что сплошные кабели можно легко вставить в настенные розетки и патч-панели.Многожильные кабели используются только для изготовления соединительных кабелей из коротких кабелей, которые вы используете между коммутатором и коммутационной панелью.

Еще одна причина выбрать твердый кабель UTP заключается в том, что вы можете покупать только твердые кабели UTP оптом (от 250 футов (75 метров) до 1000 футов (330 метров).

Кабели статического давления Cat6

Как упоминалось ранее, вы можете провести домашнюю проводку Ethernet через воздуховоды HVAC или любые другие воздуховоды для циркуляции воздуха. Но для этого вам может потребоваться специальный тип кабеля Ethernet, кабели Plenum Cat6.Эти кабели Cat6 имеют специальную оболочку, предотвращающую распространение огня на расстояние не более 5 футов.

Убедитесь, что вы проверили местные нормы пожарной безопасности, чтобы узнать, есть ли требования к кабелям, которые вы можете использовать в своих воздуховодах HVAC. Кабели статического давления дороже обычных кабелей Cat6.

Кабель стояка Cat6

Так же, как и с кабелями статического давления для воздуховодов HVAC, в некоторых странах требуется, чтобы вы использовали кабель Riser Cat6 (CMR) в гипсокартоне или между этажами. Как и кабели Plenum is CMR, огнестойкие, что предотвращает распространение огня, например, между этажами.

Кабели

CMR дешевле, чем кабели Plenum Cat6, и в большинстве стран их достаточно для использования в жилых помещениях. Опять же, убедитесь, что вы проверили местный пожарный кодекс на соответствие требованиям в вашем районе.

Лучшие бренды кабелей Ethernet

На рынке существует множество кабелей Ethernet разных марок, какой из них следует покупать? Имейте в виду, что вам понадобятся кабели Cat6 с одножильными медными проводниками .

Также я рекомендую приобрести кабель 23AWG .Медные провода кабеля 23AWG толще, что лучше при использовании Power over Ethernet. Провода 23AWG имеют ширину 0,57 мм, провода 24AG — 0,52 мм.

Я перечислил пару лучших брендов кабелей Ethernet, чтобы помочь вам начать выбор лучшего кабеля UTP:

Патч-панель для домашней сети

Вы можете подключить разъем RJ45 к твердому кабелю UTP, но это действительно не рекомендуется. Свисающие кабели Ethernet выглядят некрасиво, с ними нелегко работать, а найти правильный кабель сложнее.Но что еще более важно, кабели UTP с одножильными проводами хрупкие и не должны сильно изгибаться .

Патч-кабели

, которые вы используете между коммутационной панелью и коммутатором, имеют многожильные провода, что делает их гибкими и их легче сгибать (без разрыва проводов).

Так что лучше использовать патч-панель. Эти патч-панели не всегда должны быть большими и монтироваться в стойку. Для домашней сети также существуют патч-панели, которые можно монтировать на стене, и они намного меньше.

Патч-панель с 12 портами без крышки

На рынке доступно несколько вариантов. На самом деле, лучший вариант зависит от того, сколько у вас подключений. Для подключения до 12 Ethernet мне очень нравится использовать эти настенные патч-панели:

Экранированная патч-панель TRENDnet с 12 портами Cat6A, с поддержкой 10G, Cat5e, Cat6, Cat6A совместима, металлический корпус, цветная маркировка для проводки T568A и T568B, управление кабелями, настенный монтаж, черный, TC-P12C6AS
  • 10G-Ready 12-портовая патч-панель
  • Патч-панели Cat6A обеспечивают стабильное соединение с медными гигабитными и 10G коммутаторами
  • Экранированная конструкция для устранения электромагнитных помех и перекрестных помех
  • Совместимость с кабелями Cat5e, Cat6 и Cat6A
  • Настенный металлический корпус

Если вам нужно более 12 портов, вы можете использовать два из них или выбрать коммутационную панель на 24 порта и использовать монтажный шарнир высотой 1U.

Настенные розетки Ethernet

Итак, для другого конца кабеля Ethernet нам понадобятся настенные розетки Ethernet. В целом розетки в США отличаются от розеток в ЕС. В США можно приобрести настенные розетки со съемными гнездами для трапецеидальных искажений. Это значительно упростит установку.

Поскольку мы используем сплошные провода, вам понадобятся гнезда для трапецеидальных искажений, которые можно пробить, например, эти гнезда для трапецеидальных искажений Cat6 на Amazon. Для ЕС вам понадобятся розетки Ethernet, подобные этим на Amazon.

Разъемы Ethernet для поверхностного монтажа

Вы не всегда можете использовать розетку для подключения к сети Ethernet. Например, с вашей точкой доступа вы можете использовать розетку для поверхностного монтажа. Вы можете разместить их в удобном месте, а затем использовать обычный соединительный кабель между розеткой и точкой доступа.

Эта точка доступа находится на потолке в туалете.

Использование штекеров RJ45 на твердом кабеле UTP

Кабели

Solid UTP на самом деле не предназначены для обжима разъема RJ45.Но это не значит, что это невозможно. Только нужно покупать подходящие штекеры RJ45, разница в лопастях разъема RJ45

.

Как вы можете видеть на изображении выше, лезвие посередине протыкает многожильный медный провод, что невозможно с сплошными медными проводами. В случае сплошных медных проводов лезвия должны снимать изоляцию сбоку, чтобы они соприкасались с медными проводами.

Инструменты, необходимые для домашней проводки Ethernet

У нас есть все наши сетевые продукты, но вам также понадобятся некоторые специализированные инструменты, чтобы начать с домашней проводки Ethernet:

  • Инструмент для обжима Ethernet — если вы собираетесь подключать штекеры RJ45
Распродажа Обжимной инструмент TRENDnet, инструмент для обжима, резки и снятия изоляции, для любого кабеля Ethernet или телефонного кабеля, встроенный резак и инструмент для снятия изоляции, 8P-RJ-45 и 6P-RJ-12, RJ-11, цельностальная конструкция, черный, TC- CT68

Прокладка кабелей

Имея все инструменты и детали, мы можем начать с прокладки кабелей.В большинстве случаев вы подключаете два или более кабеля Ethernet к одному и тому же месту. Вы можете измерить длину необходимого кабеля, но это сложно сделать правильно.

Более надежным является проложить один кабель, отрезать его до нужной длины, вытащить, сделать второй (или несколько) кабель и снова проложить их вместе.

Убедитесь, что у вас достаточно длины на каждом конце кабеля . Вы хотите правильно провести кабели к патч-панели. Также неплохо иметь дополнительную длину на стороне розетки на случай, если с подключением что-то не так.

Цвет кабеля Ethernet Номер для заказа

После того, как вы вытащили все кабели, пора подключиться к разъемам RJ45 (если вы их используете) и гнездам трапецеидального искажения. На гнездах трапецеидального искажения и патч-панели вы, вероятно, найдете два стандарта окраски , 568A и 568B (или просто A и B ).

568B — наиболее часто используемый стандарт как в США, так и в Европе. 568A больше используется в странах Тихоокеанского региона.

Порядок цветов кабеля Ethernet для 568B:

  1. Белый / оранжевый
  2. Оранжевый
  3. Белый / зеленый
  4. Синий
  5. Белый / синий
  6. Зеленый
  7. Белый / коричневый
  8. Коричневый

Если у вас в руке штекер RJ45, удерживайте зажим. то левая сторона — пин 1.

Подключение к гнезду трапецеидального искажения

Гнезда для трапецеидального искажения

подключить довольно просто. На них нанесен цветовой код, точно указывающий, куда должен идти провод. Просто проложите кабель над правильным проводником и подключите его с помощью перфоратора. Видео ниже объясняет / показывает, что это действительно хорошо:

Убедитесь, что вы следуете цветному коду на разъеме трапецеидального искажения или патч-панели, который соответствует 568B или 568A, если вы используете его у себя дома.

Подключение штекеров RJ45

Подключение штекеров RJ45 требует немного больше практики, но если вы не торопитесь, это действительно полезно. Просто убедитесь, что вы зачистили кабель достаточно далеко, на 5 см / 2 дюйма. Это упростит прокладку проводов в правильном порядке.

В этом видео очень хорошо объясняется, как подключать штекеры RJ45.

Тестирование проводки домашней сети Ethernet

После того, как вы вытащили и подключили все кабели Ethernet, самое время их протестировать.Теперь есть два способа проверить кабель: с помощью кабельного тестера (лучший способ) или с помощью сетевого устройства (ноутбука и коммутатора).

Вы можете подумать, что самый быстрый способ — просто подключить ноутбук одним концом, а другой подключить к коммутатору. Если у вас есть доступ в Интернет, значит, кабель в порядке. Ну, почти. Проблема с кабелями Ethernet в том, что они также работают, если правильно подключены только 4 провода.

Синий и коричневый провода используются только для сетевых подключений 1 Гбит. Так что теоретически, когда оранжевый и зеленый провода подключены правильно, вы можете получить сетевое соединение.Но только при скорости сети 100Мбит.

Тестеры кабелей

Тестер кабеля проверит каждый отдельный провод в кабеле Ethernet. Это лучший способ проверить правильность подключения кабелей Ethernet и их исправность.

Каждый провод обозначается светом на кабельном тестере. Если индикатор не загорается, значит, у вас неисправное соединение.

Лучшее решение — отрезать кожух трапецеидального искажения или разъем RJ45 и начать все сначала.

Завершение

Я надеюсь, что эта статья помогла вам начать работу над домашним проектом проводки Ethernet.Убедитесь, что вы покупаете качественные кабели и гнезда для трапецеидальных искажений. Имейте в виду, что замена кабелей Ethernet — это большая работа.

Если у вас есть вопросы или предложения, оставьте комментарий ниже.

Вам также могут понравиться следующие статьи:

Домашний интернет-сервис 5G от T-Mobile: практический отчет

Новый домашний широкополосный шлюз / беспроводной маршрутизатор 5G компании

T-Mobile имеет важное значение по одной большой причине: это альтернатива кабельным монополиям, доминирующим на большинстве основных рынков США.К сожалению, мы не можем дать объективный ответ по двум причинам.

Во-первых, то, что T-Mobile официально называет своим высокоскоростным интернет-шлюзом T-Mobile (5G21-12W-A), — это «5G» — и качество и полоса пропускания беспроводного сигнала, который вы получаете в своем доме, будут зависеть от любого числа. факторов, наиболее значимым из которых будет расстояние от шлюза до ближайшей вышки сотовой связи 5G. Вам также необходимо сопоставить то, что мы обнаружили, с тем, что предлагает ваш собственный, конкурирующий широкополосный интернет-провайдер.К счастью, тарифный план T-Mobile достаточно гибкий, поэтому вы, вероятно, сможете создать свою собственную одномесячную пробную версию.

В моем случае кабель, к сожалению, по-прежнему является лучшим вариантом для моей семьи из четырех человек, живущей в доме, заполненном устройствами потокового мультимедиа и игровыми ноутбуками. Маршрутизатор 5G от T-Mobile обеспечивает достаточную пропускную способность примерно для половины моей семьи, но не достаточно для всех нас четверых и многих наших устройств.

Честно говоря, мы никогда не испытывали всего, что может предложить высокоскоростной интернет-шлюз T-Mobile.Хотя T-Mobile называет мой дом «охваченным» услугами 5G, на самом деле все было не так просто.

Марк Хахман / IDG

Комната моего сына просто обеспечила самый сильный сигнал 5G, так что именно там оказался маршрутизатор T-Mobile.

Технические характеристики и настройка

Тарифный план маршрутизатора T-Mobile является комплексным: после подтверждения вашего права за 50 долларов в месяц T-Mobile отправит вам предварительно настроенный маршрутизатор со вставленной активированной SIM-картой. (50 долларов в месяц фактически включают в себя кредит AutoPay в размере 10 долларов в месяц, поэтому фактическая цена составляет 60 долларов в месяц.) Годового контракта тоже нет. Если вы решите, что услуга не для вас, вы можете просто позвонить в T-Mobile, отменить, и компания пришлет вам этикетку с предоплатой, чтобы упаковать и вернуть оборудование 5G21-12W-A.

Цены T-Mobile уже на уровне или ниже, чем даже самые дешевые кабельные контракты, а T-Mobile обещает безлимитный Интернет без ограничений по объему данных или дросселирования. Тем не менее, T-Mobile заявляет, что сервис «не предназначен для использования без присмотра», поэтому не планируйте загружать дистрибутивы Linux через BitTorrent.

Благодаря своей карте покрытия, T-Mobile знает, будет ли ваш дом достаточно близко к вышке сотовой связи, чтобы принимать удовлетворительный сигнал. Однако, если вы чувствуете себя действительно занудным, вы можете посетить такой сайт, как CellMapper.net, и узнать, насколько близко находится ближайшая вышка сотовой связи и какие диапазоны беспроводной связи используют эти вышки.

Внешне маршрутизатор T-Mobile напоминает мне Harman Kardon Invoke, цилиндрическую умную колонку, производство которой прекращено, которая, как и маршрутизатор T-Mobile, имела цветной дисплей вверху.Его высота составляет 8,5 дюйма, диаметр — 4,75 дюйма, и он питается от штепсельной вилки, похожей на настенную бородавку, и удобного длинного шестифутового шнура. Это удобно, так как вам нужно расположить шлюз как можно ближе к внешней стене или окну, чтобы получить максимальный доступный сигнал. Внутри находится радиомодуль Wi-Fi 6 (802.11ax) с четырьмя антеннами для создания беспроводной сети, к которой будут подключаться ваши клиентские устройства. Вы также можете использовать его два гигабитных порта Ethernet для проводных сетевых подключений.

Марк Хахман / IDG

Два гигабитных порта Ethernet и цилиндрический разъем для источника питания — единственные функциональные порты на шлюзе 5G T-Mobile.

У шлюза

T-Mobile есть некоторые особенности: порт USB-C, порт ИБП для источника бесперебойного питания и телефонный разъем RJ-11 на задней панели маршрутизатора. но ни один из них не работает — по крайней мере, насколько я могу судить. Я попытался подключить USB-блок питания, но ничего не вышло. У меня не было подходящего ИБП для тестирования.

В 5G21-12W-A есть внутренняя батарея, которая позволяет использовать шлюз без кабеля — ну, вроде того. Для настройки маршрутизатора необходимо сначала включить его, дать ему загрузиться, а затем пройтись по дому или квартире, чтобы найти лучший сигнал.Жидкокристаллический экран наверху передает информацию об этом сигнале в режиме реального времени, хотя он выключится через несколько секунд, если вы не нажмете на него в спящем режиме. Вы также можете «пролистать» несколько экранов, на которых будет указано количество подключенных устройств, любые служебные сообщения от T-Mobile и многое другое.

Вот еще одна причуда: при работе от батареи нельзя использовать ни Ethernet, ни Wi-Fi. Это странно, поскольку, когда я ездил по своему району со шлюзом 5G21-12W-A, чтобы проверить мощность сигнала, уровень заряда батареи упал всего на пару процентных пунктов, а это означает, что должен реально предлагать подключение к Интернету в случае отключения питания. отключение.Это просто не так.

Вы также можете подумать, что «беспроводной» шлюз можно установить где угодно, в отличие от шлюза с проводным кабелем, который можно установить только возле входа коаксиального кабеля в дом. К сожалению нет. Как правило, идеальное место — возле окна, которое частично не закрыто сетчатым экраном. А местоположение имеет значение больше, чем вы думаете: ваша беспроводная сеть также должна быть организована с учетом местоположения шлюза.

В то время как шлюз 5G21-12W-A сообщил, что мой дом весь в «слабом» (2 из 5 полос) сигнале, мне удалось установить только «хороший» (3 из 5 полосок) сигнал в угол комнаты моего сына, рядом с его окном.И это, прямо посреди его Lego, стало моим новым беспроводным шлюзом!

Марк Хахман / IDG

Настройка шлюза 5G T-Mobile означает обход маршрутизатора вокруг вашего помещения в поисках лучшего сигнала.

Настройка

заняла всего пару минут и контролировалась приложением для смартфона T-Mobile. Как только обычные тонкости были выполнены — выбор пароля администратора, установка SSID и т. Д. — шлюз был запущен и работал. Приложение T-Mobile предлагает быструю и удобную панель инструментов, на которой отображается текущий уровень сигнала, подключенные устройства и т. Д.Веб-интерфейс (к которому по умолчанию можно получить доступ через http://192.168.12.1, когда шлюз подключен) предлагает гораздо больше деталей, хотя и без особых объяснений для людей, менее знакомых с 5G и сетевыми технологиями в Общее.

Производительность и повседневное использование

Я использовал шлюз T-Mobile 5G21-12W-A около трех недель, подключая по беспроводной сети развлекательные устройства, такие как игровая консоль Xbox, а также планшет и ПК моих сыновей. Учитывая, сколько они используются во время летних каникул, я подумал, что они станут отличной проверкой того, останется ли сигнал T-Mobile постоянным.По словам моих детей, за этот период сигнал упал трижды — обычно всего на несколько секунд, но один раз на немного больше.

Марк Хахман / IDG Мобильное приложение

T-Mobile позволяет вам постоянно следить за своим маршрутизатором, но его функциональность несколько не хватает.

Скорость тоже тестировал, конечно. Когда все устройства были отключены, скорость варьировалась от 180 Мбит / с до 120 Мбит / с в нисходящем направлении — опять же, на том, что приложение T-Mobile сочло «хорошим» сигналом, или тремя полосами из пяти.Скорость восходящего потока, независимо от того, загружаете ли вы видео на YouTube или создаете резервные копии файлов или фотографий в облаке, достигла чуть менее 50 Мбит / с, что по-прежнему намного, намного выше, чем 14 Мбит / с, которые предлагает мой провайдер кабельного телевидения Comcast со своим сервисом 400 Мбит / с. план. Эти тесты проводились с беспроводным клиентом, находящимся рядом с маршрутизатором, и никакие другие устройства не были подключены к шлюзу.

Мои дети, конечно же, не сообщали о каких-либо проблемах во время игр или общения с друзьями через Zoom или Facebook Messenger, и они могли загружать обновления игр в обычном режиме.Я также без проблем транслировал видео 4K / 60fps с YouTube. Наконец, я повторно провел тест видеопотока, одновременно выполняя тест скорости, и увидел скорость загрузки 111 Мбит / с, в то время как обновления Windows загружались по беспроводной сети на другой компьютер. В видеопотоке пропало 102 кадра из 18 000 — ничего не заметно. Игровая служба Google Stadia также сообщила о соединении со скоростью 59 Мбит / с (опять же, при потоковой передаче видео) и одобрила соединение в качестве кандидата на использование службы, хотя я не пробовал.

Стоит отметить, что мой шлюз T-Mobile был , а не , подключенным к 5G. Вкладка «Еще» в приложении T-Mobile покажет вам, к какой полосе частот подключено ваше устройство. Обычно это диапазон 4 (определенный T-Mobile как диапазон 4G LTE). Приложение сотовой связи на моем телефоне T-Mobile с поддержкой 5G также показало, что телефон (а не маршрутизатор) иногда подключается к полосам 2, 66 или 71 — опять же, ко всем полосам 4G LTE. T-Mobile действительно предоставляет услуги 5G на вышках сотовой связи, расположенных вдоль автомагистралей Bay Area, но эта вышка находилась на другом конце города, и я сомневаюсь, что маршрутизатор когда-либо к ней подключался.Также невозможно заставить маршрутизатор использовать конкретный диапазон LTE или 5G.

Упоминается в статье

Маршрутизатор шлюза T-Mobile работает хорошо, в пределах разумного. В моем двухуровневом доме, спрятанном в холме, сигналы Wi-Fi теряются в лабиринте стен, полов и потолков. Мой традиционный шлюз интернет-провайдера, встроенный в подвал, изо всех сил пытается передать сигнал по всему дому без повторителей. Я был несколько удивлен, увидев, что сигнальное приложение моего телефона сообщает о соединении Wi-Fi со скоростью 65 Мбит / с только от маршрутизатора, но мой ноутбук не смог подключиться.

Мне гораздо больше повезло, подключив шлюз T-Mobile к дискретному ячеистому маршрутизатору. По совпадению, я также получил для оценки сверхдешевую сетевую систему Vilo, поэтому я просто соединил крошечные узлы сетки вокруг моего дома. Это было эффективное и недорогое дополнение к тому, что предлагал T-Mobile, покрывая мой дом покрытием Wi-Fi.

Сервисы Wi-Fi и инструменты управления T-Mobile, однако, явно отсутствуют. В то время как T-Mobile прекрасно сообщает вам, какие устройства подключены, вы обнаружите, что через пользовательский интерфейс приложения вам придется либо отключать каждое устройство по отдельности, либо назначать время для их отключения.Я также не мог найти никаких вариантов ни в приложении, ни в веб-интерфейсе для создания гостевой сети, что в наши дни является просто ставкой для домашних сетей.

Mark Hachman / IDG

Наконец, мне не удалось подключиться к моей офисной VPN GlobalProtect через маршрутизатор T-Mobile. Эта ошибка, по крайней мере, хорошо документирована и связана с проблемой конфигурации IPv6. Хотя мне удалось подключиться, настроив некоторые сетевые параметры на моем ПК, более долгосрочное решение проблемы включает откат прошивки маршрутизатора.Согласно форумам службы поддержки T-Mobile, маршрутизатор также не работает с Hulu + LiveTV.

Кому следует подписаться на домашний интернет-сервис T-Mobile?

Я начал свою практическую работу с высокоскоростным интернет-шлюзом T-Mobile (5G21-12W-A) с очень своевременной точки зрения — ломая мертвую хватку провайдеров кабельного телевидения над американскими потребителями. Администрация Байдена уже нацелена на монополии на широкополосную связь, но принятие изменений будет зависеть от Федеральной комиссии по связи.

Исходя из своего опыта, я не могу сказать, каков полный потенциал шлюза T-Mobile. Я полагаю, что есть несколько мест, где доступен 5G, но нет кабеля. На данный момент преимущество в производительности, вероятно, связано с кабельной широкополосной связью (или даже более труднодоступной оптоволоконной широкополосной услугой). Между тем у людей, живущих в сельской местности, вероятно, не будет больше шансов получить широкополосную связь 5G, чем у широкополосных кабелей или оптоволокна, оставив их на милость поставщиков DSL или спутниковых услуг или, если им повезет, доступный, высокопроизводительный WISP (поставщик услуг беспроводного Интернета).

И все же не всем нужен сверхбыстрый широкополосный доступ. Если вы небольшая семья, которая транслирует видео, проверяет электронную почту и загружает обновления Windows в фоновом режиме, вам обязательно стоит попробовать маршрутизатор T-Mobile. Большинство широкополосных подключений уже могут удовлетворить эти потребности, а высокоскоростная широкополосная связь (более 200 Мбит / с) является в большей степени требованием для более крупных домашних хозяйств с несколькими активными устройствами потоковой передачи или используемыми ноутбуками.

И, конечно же, цены. Здесь все кардинально меняется.Цена в 50 долларов в месяц довольно привлекательна, особенно по сравнению с счетами за кабельное телевидение, которые легко могут превысить 100 долларов в месяц (включая услуги телевидения). Добавьте ограничения на данные и возможные сборы за превышение, и расходы тоже быстро возрастут.

Помните, T-Mobile не просит вас отключить кабель или даже сменить провайдера широкополосного доступа. За 50 долларов вы можете просто позвонить или связаться с T-Mobile и подписаться на месяц. Представитель T-Mobile сказал, что через месяц, если вы решите отменить, T-Mobile отправит вам предоплаченную этикетку для возврата высокоскоростного интернет-шлюза T-Mobile (5G21-12W-A) и соответствующим образом оплатит ваш счет. .Даже с учетом текущих ограничений T-Mobile это заманчивое предложение.

Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию. Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.

Проект оптоволоконного кабеля RGTC обеспечит широкополосный доступ в Интернет.

Телефонный кооператив Richland Grant Telecom планирует в этом году начать прокладку оптоволоконного кабеля к системе помещений, чтобы обеспечить широкополосный доступ в Интернет в малообеспеченных домах в поселках Клейтон, Скотт и Хейни в Округ Кроуфорд.

Оптоволоконный проект, предназначенный для обслуживания 393 сельских жилых домов и по крайней мере одного предприятия, стал возможен частично благодаря гранту в размере 2 364 000 миллионов долларов из средств ARPA, который недавно был присужден Комиссией по государственной службе штата Висконсин.

Операционный менеджер RGTC Джош Лиен объяснил, что финансирование ARPA было решающим для того, чтобы телефонный кооператив смог взять на себя проект стоимостью 5 667 237 долларов.

RGTC установила оптоволоконный кабель для своих членов в 2014 и 2015 годах. Проект заменил медный кабель, по которому услуги DSL предоставлялись членам RGTC в округе Кроуфорд, начиная примерно с 2000 года.

Новый проект предоставит ту же волоконно-оптическую систему клиентам, которые в настоящее время не являются членами RGTC. По словам Лиена, те, кто решит воспользоваться услугами RGTC в рамках нового проекта, станут членами класса B Телефонного кооператива Richland Grant. Члены класса B не будут иметь права голоса или зарабатывать капитальные кредиты, как другие члены RGTC.

Тем не менее, новые члены RGTC класса B будут иметь почти все, что есть у нынешних членов RGTC, включая широкополосный доступ в Интернет со скоростью до гигабайта.Цены будут такими же, как у текущих участников, а это означает, что при самой низкой скорости оптоволокна, загрузке 30 Мбит / с и загрузке 15 Мбит / с это будет стоить 63 доллара. Для увеличения номинальной цены доступны более высокие скорости. Например, 120 Мбит / с вниз и 60 Мбит / с в настоящее время стоит 85 долларов. В дополнение к широкополосному Интернету члены класса B также смогут выбирать для приема телевидения высокой четкости с большим разнообразием каналов и даже на стационарный телефон.

Новые члены должны будут заплатить единовременную плату за подключение в размере 150 долларов, чтобы оптоволоконный кабель был доставлен к их месту жительства.

Однако Lien просил потенциальных новых клиентов проявить терпение. Операционный менеджер подчеркнул, что нет необходимости звонить в RGTC перед прокладкой оптоволоконного кабеля. Лиен хотел, чтобы клиенты не звонили и ждали, пока RGTC свяжется с ними, когда услуга станет доступной в какой-то момент в будущем.

В настоящее время RGTC считает, что прокладка кабеля может начаться в следующем году. У кооператива есть все необходимое, и он считает, что для установки доступны подрядчики.

Лиен признал, что проблемы с цепочкой поставок препятствуют доступности телекоммуникационного оборудования всех видов, как и многие другие вещи, которых сейчас не хватает.

Leave a comment
