Что такое микрофонные разъемы: классификация, где применяются?

Смотрите также обзоры и статьи:

Виды кабеля и виды разъемов

Для домашней звукозаписи важно не только само музыкальное оборудование, но и соединение всех участвующих в этом мероприятии инструментов и устройств. Здесь имеется в виду кабель, его качество и его присоединение. Зачастую на это не обращается внимание, но от качества коммуникации зависит качество звука. Это уже проверено многими людьми при разных условиях с применением разного оборудования. И вывод после этого напрашивается лишь один – без качественного кабеля и с неграмотным соединением получить хороший результат нереально.

Кабеля, которые можно использовать для записи звука бывают следующих видов:

  • Симметричные, они же балансные – состоят из двух сигнальных кабелей и одной оплетки из металла.
  • Несимметричные или небалансные – состоят из одного сигнального кабеля и одной оплетки из металла.

Лучше применять балансные кабели, поскольку с двух концов они имеют одинаковую распайку, и их жилы не поменяны местами. Это дает положительный эффект, заключающийся в наименьшем числе различного шума.

Если говорить о разъемах, то их тоже несколько видов:

  • Jack – второе его название большой (толстый) джек. Он длиной 6,3 мм. Или 1,4 дюйма. Это штекер, и он может быть двух- и трехконтактным.

Двухконтактный имеет гильзу и кончик. Трехконтактный имеет помимо гильзы и кончика дополнительное кольцо. Все элементы разделены между собой черными колечками. Трехконтактные применяются как балансные моно-кабели при нужной распайке, а не только для стерео. Другими словами, трехконтактный джек может применяться как для моно, так и для стерео, то двухконтактный – только для моно. Этот разъем применяется для подключения музыкальных инструментов, таких как гитара, синтезатор, а также микрофонов и процессоров. Но и это не все. Также разъем стерео джека применяют для подключения монитора к звуковой карте, а также присоединение усилителя для наушников.

Как мы видим, этот разъем достаточно универсален и применим во многих устройствах.

  • Мини джек – это точно такой разъем, как и большой джек, только меньшего размера. Он также бывает двухконтактным и трехконтактным. Зачастую мини джек используется только в наушниках.

  • Разъем Canon XLR – он является профессиональным, поэтому в бытовой аудиотехнике обычно не используется. Визуально он представляет из себя разъем из металла или пластика с тремя штырями. Эти штырьки соответствуют трем контактам, как и у джека. Такой разъем может обслуживать огромное количество профессионального музыкального оборудования, такого как мониторы, микрофон с пультом звукоуправления, усилитель для наушников, аудиоинтерфейс и прочее.

  • RCA-Jack или тюльпан – применяется не только в любительских аппаратах, но и в дешевых мониторах тоже может иногда встречаться.

В кругах профессионалов обычно они применяются как разъемы цифрового интерфейса, а также на микшерных пультах в качестве выходов для устройства записи. Для видеоустройств и в различной бытовой технике этот разъем является самым распространенным.

Советы для подключения микрофона и наушников

Более близкая и простая тема, не касающаяся серьезных звукозаписывающих студий, даже домашних – это подключение микрофона, наушников или гарнитуры к компьютеру. Для этого там имеются специальные отверстия, их два: в первое подключается микрофон, а во второе — наушники. Эти два инструмента могут быть заменены одним единым, которое называется гарнитура. Гарнитура имеет два отдельных трехконтактных штекера TRS: для микрофона и для наушников.

Ноутбуки и смартфоны имеют всего одно гнездо, которое может использоваться гарнитурой смартфона, идущей в наборе, и это гнездо снабжено четырехконтактным штекером TRRS.

Если сравнивать эти два гнезда — в компьютере и в смартфоне, то они имеют разную распайку. По этой причине, если вы подключите гарнитуру от смартфона к компьютеру работать она не станет, также как не будет работать компьютерный микрофон, если его присоединить к смартфону.

И лишь наушники будут работать как с компьютера, так и с телефона.

Петличные микрофоны при производстве подготавливаются для смартфонов или для компьютеров. В первом варианте применен четырехконтактный штекер, распайка которого аналогична гарнитуре смартфона. Логично, что если подключить его к компьютеру, то работать он не станет.

Сейчас можно приобрести набор из двух микрофонов, которые продаются в комплекте. Один из них предназначается для смартфона, а второй для использования и подключения к компьютеру. При использовании переходника их можно подключать друг к другу – тот, что идет к компьютеру можно подключить к телефону или смартфону, а тот что идет к смартфону подключить к компьютеру.

Чтобы подключить телефонную гарнитуру на компьютер, но при этом компьютер оснащен раздельными гнездами для наушников и микрофона, то вам нужно применить переходник, который называется сплиттер. Гарнитуру нужно подсоединить к переходнику, а его штекер воткнуть в гнезда компьютера. Их два: зеленый к гнезду наушников, розовый – к гнезду микрофона.

При помощи этого же переходника можно микрофон для телефона присоединить к компьютеру, при этом понадобится только штекер розового цвета, а зеленый не будет участвовать. В том случае, если ноутбук имеет гнездо для гарнитуры, использование переходника не потребуется, а четырехконтактный микрофон подключится непосредственно к ноутбуку — это если гнездо совмещенное. Если вход под микрофон отдельный, то нужен либо переходник сплиттер, либо какой-то другой переходник.

В ситуации, когда нужно компьютерную гарнитуру подключить к телефону, нам понадобится сплиттер, но уже с противоположным действием, когда два гнезда выводятся на единый штекер. Такой же сплиттер пригодится при подключении компьютерного микрофона к смартфону.

Если смартфон не увидит и не станет реагировать на микрофон, то можно добавить в переходник резистор, который подменит собой сопротивление микрофона, как было бы при использовании мобильной гарнитуры.

Не исключено, что придется воспользоваться имитацией наушников.

Самое главное – это то, что всегда нужно помнить о том, что разъемы нужны для того, чтобы обеспечить хорошее подключение, а также отключение всех элементов аудиоаппаратуры, фиксирование кабелей в проектном положении. Они очень важны, поэтому не стоит экономить на них – нужно стараться использовать самые качественные как разъемы, так и саму кабельную продукцию. Может быть не нужно относиться к этим словам с фанатизмом, однако приобретать и использовать откровенно некачественные материалы совершенно неразумно. Есть производители, которые давно уже зарекомендовали себя с хорошей стороны, поэтому если поискать, то можно обязательно найти хорошие материалы по разумной цене.

По этой причине мы предлагаем вам посетить наш интернет магазин electronoff.ua и ознакомиться с широким ассортиментом товаров. Здесь вы непременно найдете все, что нужно.

Опубликовано: 2020-04-30 Обновлено: 2021-08-30

Автор: Магазин Electronoff

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Как называется разъем для наушников 3 5 мм

Также их называют «джек» (Jack) и «фоно джек» (phono jack). Начнем с того, что термин «джек» — неправильный. С английского языка (из которого этого слово и было заимствовано) «jack» переводится как «гнездо». Изначально оно означало «панельный разъем» (кабельный разъем при этом назывался «plug»), однако сейчас все чаще употребляется в том же смысле, что и слово «гнездо» у нас (ответная часть типа «мама»). То есть, «jack» — это гнездо разъемов любого типа, будь то «XLR jack» или «RCA jack». Но в русском языке слово «джек» уже устоялось в качестве названия определенного типа разъемов, и менять это не имеет смысла.

На данный момент существует несколько типов джеков. Все типы по количеству контактов можно разделить на двухконтактные и трехконтактные. Первые (их часто называют «моно» или «несимметричные» джеки) предназначены для несимметричной передачи сигнала, а вторые (часто называемые «стерео» или «симметричными» джеками) можно применять как для несимметричной, так и для симметричной или двухканальной передачи сигнала. Контакты разъема (как гнезда, так и штекера), в свою очередь, имеют определенные названия, и по первым буквам этих названий трехконтактные джеки называют также «TRS джеки».

Так, контакт S называется Sleeve. Из всех значений слова «sleeve», для разъема, по-моему, больше всего подходит «гильза». Контакт T называется Tip (что означает «кончик»). Контакт R называется Ring (по-русски — «кольцо»). В двухконтактном разъеме контакта Ring нет. При использовании двухконтактного разъема контакт Sleeve соединяется с общим или земляным проводником, например экранирующой оплеткой, а контакт Tip — с сигнальным проводником. Трехконтактный разъем при использовании для симметричной коммутации распаивается следующим образом: контакт Sleeve соединяется с общим проводником. Контакт Tip предназначен для передачи сигнала в фазе. В этом случае он называется «hot», «плюс», «фаза», «фаза плюс» или «горячий». Контакт 3 предназначен для передачи сигнала в противофазе. Его называют «cold», «минус», «противофаза», «фаза минус» или «холодный».

При двухканальной передаче, контакт Sleeve используется для соединения с общим проводником, а контакты Tip и Ring — для сигнальных проводников первого и второго канала соответственно. Частным случаем двухканальной передачи является передача стереофонического сигнала. Ярким примером этому могут служить наушники. При стереофонической передаче, контакт Sleeve — общий, контакт Tip передает сигнал левого канала, а контакт Ring — правого. Другим случаем двухканального использования разъемов типа джек является двунаправленная передача звуковых сигналов. Ярким примером этому может служить разъем разрыва (insert) канала на микшерном пульте. Как и везде, контакт Ring — общий, а вот стандарта распайки для второго и третьего контактов не существует. Один из двух оставшихся контактов — выход, а второй — вход.

1/4″ PHONE


Как уже говорилось, на данный момент существует несколько типов разъема джек. Один из них чаще всего называется «четвертьдюймовым (1/4») джеком«, но также его можно называть «phone» или «большой джек». Это, пожалуй, самый распространенный тип разъема — его можно встретить практически на всех типах звуковых приборов. С его помощью передаются звуковые сигналы от приборов записи и обработки, музыкальных инструментов, сигналы тайм-кода, различных контроллеров и т.  д.

Четвертьдюймовые джеки бывают двух- и трехконтактные. Названия контактов и распайка полностью соответствуют приведенным выше правилам.

На сегодняшний день компания Amphenol предлагает 5 серий кабельных разъемов 1/4″ PHONE. Серия T — чрезвычайно прочные и надежные разъемы, оборудованные патентованным кабельным зажимом Jaws. Разъемы этой серии с стандартным кабельным зажимом позволяют использовать их с кабелем диаметром от 3 до 6 мм, разъемы с «большим» кабельным зажимом можно использовать уже с кабелем диаметром от 6 до 7 мм. Но, в силу довольно большого диаметра корпуса разъемов серии T их не всегда удается использовать в звуковом оборудовании с плотно установленными панельными разъемами (например в микшерах). По этому были разработаны серии MUSICIAN и MUSICIAN II с меньшим диметром корпуса. Эти две серии немного отличаются дизайном, но основное их отличие в том, что разъемы MUSICIAN используются с кабелем диаметром до 6,5 мм, а MUSICIAN II — до 8 мм. Также есть серия для использования с очень толстым кабелем, диаметром от 7,5 мм до 10,5 мм, называется T JUMBO. Разъемы серии T SWITCHPLUG разработаны специально для подключения гитар. В этом разъеме используется уникальное пружинное контактное кольцо, оно выполняет очень важную функцию: обеспечивает бесшумное переподключение гитары под нагрузкой. Контактное кольцо обеспечивает замыкание контактов T и S при подключении / отключении гитары избегая при этом нежелательного шума.

1/8″ PHONE


1/8 дюйма примерно равно 3,5 мм, по этому в названии этого разъема часто используют размер в метрической системе измерения. Он же «миниджек», он же «джек 3,5 мм». Этот разъем диаметром 3,5 мм широко известен по бытовой аппаратуре. В профессиональной аппаратуре он чаще всего применяется для подключения наушников, да и то — в маленьких звуковых модулях, переносном оборудовании и прочих устройствах, где важен размер гнезда. Большее распространение миниджек получил в мультимедийном оборудовании. Чаще всего применяются трехконтактные миниджеки, двухконтактные я видел только один раз — на блоке дистанционного управления от CD плеера.

Названия контактов и их распайка соответствует правилам для разъемов типа джек.

Разъемы серии K позволяют закрепить кабель от 2,5 до 5 мм, а если снять мягкий хвостовик, то и до 7 мм.

Особенности панельных разъемов


Гнезда разъемов типа джек, кроме основной функции — обеспечения механического и электрического контакта с ответной частью, часто обладают функциями переключателя, для чего эти гнезда имеют дополнительные контакты. Обратите внимание на электрическую схему разъема ACJS-MN-5: при включении штекера происходит размыкание контактов 2 и 5 от основных контактов гнезда (4 и 3).

Разветвители для наушников. Переходники для двух пар наушников.

Усовершенствованные способы подключения наушников



Вся компьютерная техника постоянно развивается и усовершенствуется, появляются её новые виды и модели, а в них уже совсем другие и более продвинутые разъёмы для соединений. Но как же быть с теми моделями, которые были выпущены гораздо раньше или в них вообще нет подходящего разъёма для подключения, например, наушников, микрофонов. Особую популярность на сегодняшний день завоевало общение в интернете с использованием сервиса для онлайн коммуникаций Skype. Для ведения таких бесед через скайп оптимальным является наличие некоторых необходимых аксессуаров: камеры, микрофона, наушников. И всё это становится нереально подсоединить, если в планшете, ноутбуке или другом устройстве в наличие только один вход. Также бывают жизненные ситуации, когда компьютерное устройство одно, желающих его прослушать с помощью наушников двое, и становится неудобным им слушать через одну пару наушников. Во всех подобных случаях на помощь могут прийти различные разветвители для наушников.

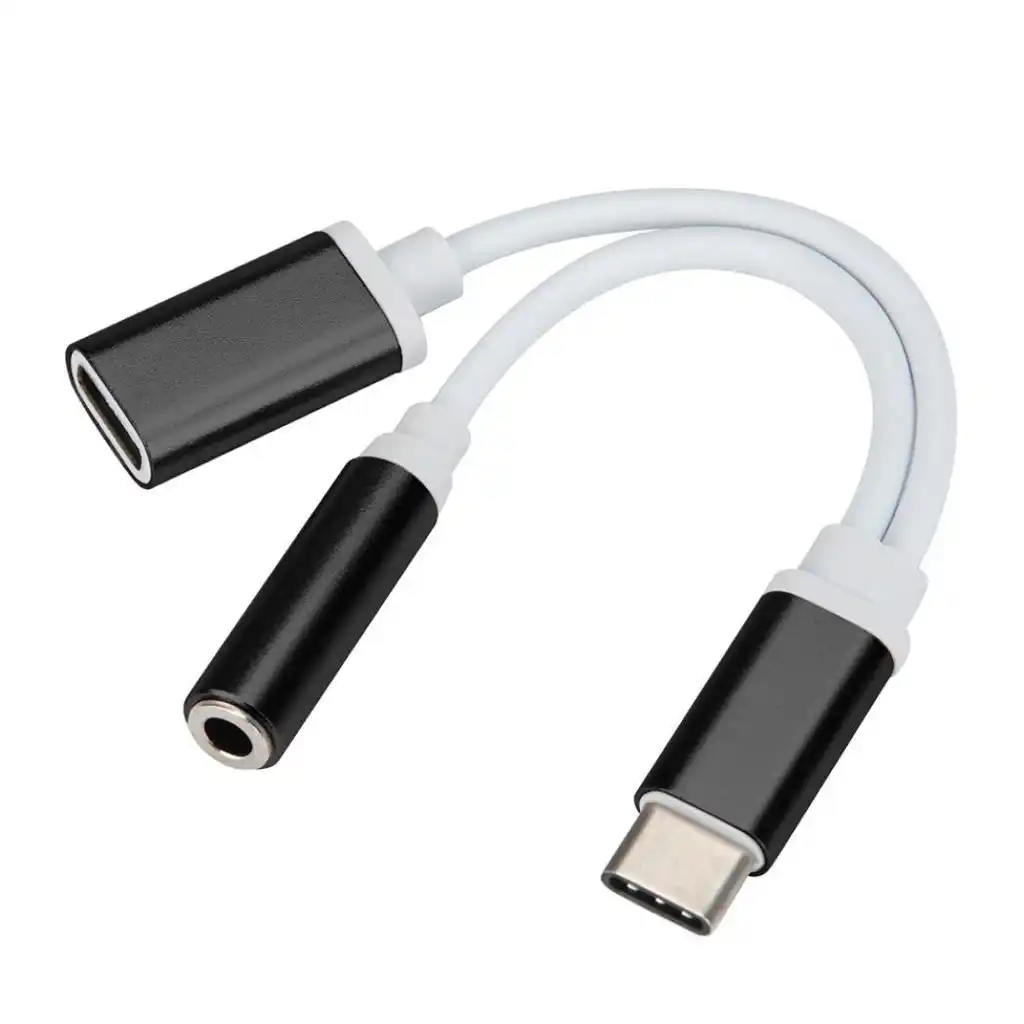

Разнообразие переходников для подсоединения дополнительных устройств



Разветвитель для подключения микрофона и наушников в один разъём, аудио сплиттер (кабель-разветвитель для наушников на два гнезда с jack 3. 5) и любой другой хаб-раздвоитель с целью прослушивания купить в Киеве и других городах можно через интернет-магазин Stall. Здесь же можно увидеть всё разнообразие существующих хабов. Такие разветвители являются практичным и удобным средством для подсоединения гарнитур различных видов, они обладают отличным качеством и длительным сроком службы. Такие переходники помогают также продлить срок эксплуатации подключаемых гаджетов, а сами компьютерные устройства сделать ещё практичнее и функциональнее. Они позволяют общаться в интернете голосом при визуальном контакте, а возможность с помощью одного переходника и подключённых к нему двух пар наушников вполне качественно слушать музыку или смотреть фильм делает их просто незаменимыми.



Stall – интернет-магазин с неограниченными возможностями



Если у Вас сложилась ситуация, когда необходимым становится пользование микрофоном, наушниками или даже двумя их парами, но их невозможно подключить напрямую, то Вы всегда можете надеяться на то, что в интернет-магазине Stall найдёте то, что нужно для простого и эффективного присоединения гарнитур к компьютерному устройству. На сайте нашей компании представлена разнообразная продукция, среди которой есть товары на любой вкус, соответствующие всем современным требованиям, к тому же, по самой доступной цене среди всех подобных предложений в других интернет-магазинах. Для выбора нашим клиентам нужно зайти на сайт, пользуясь фильтром, ознакомиться со всеми вариантами продукции и определиться. В случае возникновения каких-либо трудностей, можно обратиться за консультацией к нашим специалистам по телефонам, размещённым на сайте. Мы предоставляем услуги по предоплате, также возможен расчёт при получении заказа. Все средства могут быть перечислены на карту «Приватбанка», через кошелёк WebMoney, при получении заказа в почтовом отделении. Мы гарантируем качество всех видов продукции, которое не нарушиться при доставке. Все товары, согласно размещённых на сайте условий, могут быть возвращены в четырнадцатидневные сроки с даты приобретения товара. Обратившись в интернет-магазин Stall, Вы поймёте, что выбрали самый надёжный, удобный и быстрый способ купить необходимую вещь. Сотрудничество с нами поможет сэкономить время, силы, деньги и остаться довольным приобретённым товаром и его ценой.

Основные типы разъемов для подключения в музыкальной индустрии

Самые популярные и распространенные разъемы для подключения в музыкальной индустрии (звуковая студия, сцена, постоянные инсталляции). Какие разъемы бывают, для чего и куда используются. Что значат все эти термины джеки, тюльпаны, каноны и спиконы.

В разнообразии типов и названий разъемов, а так же аудио кабелей, и что куда подключаеться, и как правильно, новичку легко потеряться. Итак, чтобы уберечь вас, от неправильных покупок и неправильных подключений или просто в качестве справочника по названиям каждого типа подключения и тому, как они выглядят — для этого и создан этот гайд.

1. Разъем 1/4″ (четверть дюйма).
Пожалуй, наиболее распространенное соединение, которое можно найти на музыкальном оборудовании, четвертьдюймовый разъем — это тип подключения, который используется на электрогитарах и гитарных усилителях. Сам штекер всегда представляет собой гнездо 1/4 дюйма или 6,3 мм с одным черным «обручем», называемым изолирующим кольцом (это означает, что это «моно» или одноканальное соединение). Доступны как «инструментальные кабели» (с экранированными кабелями), используемые для подключения инструментов и линейного уровня, и «акустические кабели» (неэкранированные), которые используются для подключения динамиков к усилителям, гитарных усилителей к кабинетам.

Также известные как…
-Jack 1/4″ TS
-Телефонный разъем (они обычно использовались в ранних телефонных станциях)
-6.3 мм джек
-Гитарный джек
-Джек

2. Разъем симметричный (или стереоразъем) 1/4″.
Как следует из названия, этот штекер точно такого же размера, как и предыдущий. Разница между ними в том, что это соединение способно передавать два аудиоканала (например, стереосигнал с отдельным левым и правым каналом). Это делается с помощью конструкции «наконечник, кольцо, рукав» (TRS — tip, ring, sleeve), сама заглушка теперь разделена двумя черными «обручами». Кончик — заостренный конец, кольцо — это отрезок после первого черного обруча, а рукав — после второго.

Наконечник и кольцо несут сигналы левого и правого каналов, а рукав действует как общая земля. Наиболее распространенное использование стереоразъема — это выход для наушников на синтезаторах, пианино, микшерных пультах, записывающем оборудовании, гитарных усилителях и Hi-Fi оборудовании.

Такой же штекер часто называют сбалансированным гнездом 1/4″. Не вдаваясь в технические подробности, балансные аудиоподключения используют штекеры TRS (симметричное соединение требуется на обоих концах) для формирования монофонического (одноканального) соединения, которое гораздо менее восприимчиво к внешним шумам, особенно при прокладке длинных кабелей. Этот тип подключения чаще всего встречается на аудиоинтерфейсах и записывающем оборудовании, микшерных пультах и оборудовании PA. В руководствах по оборудованию обычно указывается, имеет ли ваше оборудование балансные соединения.

Также известные как…
-Jack 1/4″ TRS
-Стерео 1/4″ джек
-TRS джек
-Сбалансированный джек
-Стерео телефонный разъем

3. Разъем стерео миниджек.
Сейчас это, пожалуй, самое распространенное аудиоподключение из всех. Стерео мини-джек — это штекер, который вы обычно найдете в наушниках MP3-плеера. Это соединение меньше, с штекером 3,5 мм (1/8 дюйма). Если вы обратили внимание, то увидите, что это тоже устройство TRS с двумя изоляционными кольцами. И, опять же, левый и правый каналы соединены наконечником и кольцом с рукавом в качестве общей земли.

Чаще всего они используются для наушников портативных музыкальных плееров, для подключения MP3-плееров к автомобильным стереосистемам и аудиоразъемов на компьютерах. Моно-миниджеки существуют (отмечены одним черным кольцом / изолирующим кольцом), но используются относительно нечасто.

Также известные как…
-Jack 1/8″ TRS
-Стерео миниджек
-Разъем 3,5 мм
-1/8″ джек
-Иногда его называют «разъем для наушников»


4. Разъем RCA.
Штекер RCA может быть вам так же знаком, как штекеры мини-джек, поскольку они часто используются в Hi-Fi и домашнем аудиооборудовании. Аббревиатура RCA означает Radio Corporation of America, и именно они были ответственны за развитие этой связи. Они инициировали замену разъемов 1/4″ TRS Jack на фонографах в 1940-х годах, чтобы их можно было подключать к усилителям, поэтому этот тип подключения также называют разъемом Phono.

RCA — это несбалансированное монофоническое соединение, которое обычно встречается в DJ-оборудовании, оборудовании Hi-Fi, аудиоинтерфейсах и часто на входах и выходах на микшерных пультах, и обычно (но не всегда) имеет красный цвет соединение правого канала и белый цвет левого канала.

Также известные как…
-Разъем RCA
-Тюльпан
-Фоно разъем
-Cinch разъем
-Иногда его неправильно называют «вспомогательный кабель» (AUX).


5. Разъем XLR.
Соединение XLR — это еще одно балансное соединение. Используемое во многих профессиональных аудиоприложениях, его конструкция представляет собой цилиндр диаметром примерно 2 см с от 3 до 7 штырей (папа) или отверстий (мама). Наиболее часто используемый формат в аудиоприложениях — это 3-контактный XLR. Изначально производившиеся Cannon Electronics и выпущенные как линейка Cannon X, это привело к тому, что они стали известны как «Cannon». Второй ревизией был Cannon XL (с переключателем блокировки), а третьей — Cannon XLR. Таким образом, это соединение стало известно как XLR.

XLR используется в широком спектре музыкальных и аудиоприложений благодаря тому, что он сбалансирован и очень безопасен. Как правило, гнездовые разъемы XLR обычно принимают выходные сигналы от устройств (например, микрофона), а штекеры XLR обычно используются для подключения ко входам (микрофонный предусилитель на микшерном пульте или стационарный, или активные студийные мониторы).

В результате, наиболее часто используемым кабелем XLR является надежный микрофонный провод с гнездовым штекером XLR на одном конце и штекером XLR на другом. Обычно используется для микрофонных кабелей, мониторных динамиков, аудиоинтерфейсов, приложений PA и многого другого.

Также известные как…
-XLR
-Канон разъем
-Микрофонный разъем


6. Разъем Speakon.
Разработанный компанией Neutrik, он доступен в вариантах с 2, 4 и 8 полюсами, хотя 2 и 4 полюса чаще всего используются в повседневных аудиоприложениях. Speakon предназначен для приема сильноточных сигналов. Как правило, кабели с такими разъемами подключаются к разъемам на панели и имеют поворотный замок, который фиксирует их в розетке. Это делает разъемы Speakon идеальными для приложений живого звука, чаще всего для подключения усилителей мощности к динамикам. В результате очень распространены кабели Speakon to XLR.

Также известные как…
-Speakon
-Спикон


7. Разъем MIDI (данные).
Разъемы в стиле DIN, используемые для протокола MIDI. Кабели MIDI (цифровой интерфейс музыкальных инструментов) используются с середины 1980-х годов для соединения компьютеров, секвенсоров, клавишных, барабанных модулей, блоков эффектов и других устройств, управляя ими с помощью команд данных MIDI. MIDI-соединения также несут MTC (MIDI Time Code), который используется для синхронизации DAW, секвенсоров, инструментов и других MIDI-устройств.

Такие разъемы в стиле DIN бывают разных форматов и конфигураций контактов, но, вероятно, вы больше всего привыкли к пятиконтактным разъемам MIDI. В отличие от других разъемов, о которых мы говорили до сих пор, MIDI-кабели предназначены только для передачи данных.

Также известные как…
-MIDI
-5-штырьковый разъем


8. Разъемы ADAT Lightpipe (цифровое аудио).
ADAT Lightpipe начался с цифровых многодорожечных магнитофонов Alesis ADAT, представленных в 1992 году. Lightpipe передает восемь каналов несжатого 24-битного цифрового звука (с частотой дискретизации 44,1 кГц или 48 кГц) по оптоволоконному кабелю и первоначально использовался для передачи звука между рекордерами ADAT. Хотя сам рекордер ADAT вошел в учебники истории, его формат Lightpipe стал повсеместным стандартом, используемым в цифровых микшерных консолях, преобразователях, аудиоинтерфейсах, устройствах эффектов и т. д.

В последние годы все больше инженеров предпочитают делать трекинг и микшировать с более высокой частотой дискретизации для создания звука сверхвысокой точности. Чтобы обеспечить более высокую частоту дискретизации цифрового звука, проходящего через Lightpipe, была разработана поддержка «Sample Multiplexing» или S / MUX. В то время как ADAT Lightpipe обычно позволяет передавать восемь каналов цифрового звука с частотой 44,1 или 48 кГц, S / MUX позволяет передавать четыре канала цифрового звука с частотой 88,2 или 96 кГц или два канала цифрового звука с частотой 176,4 или 192 кГц.

Технология S / MUX поверх Lightpipe — вот почему вы часто можете увидеть четыре порта ADAT на многих современных устройствах — два для ввода, два для вывода. Однако не все аудиооборудование с портами ADAT Lightpipe поддерживает S / MUX, поэтому важно (как всегда!) ознакомиться с руководством.

Также известные как…
-ADAT
-Цифровой разъем

9. Разъем Word Clock.
Коаксиальный протокол BNC (British Naval Connection) используется в студии для передачи Word Clock, сигнала, используемого для синхронизации DAW, цифровых магнитофонов и других устройств, подключаемых через S / PDIF, AES / EBU, ADAT или другие цифровые аудиоформаты.

Также известные как…
-Word Clock
-BNC разъем
-Разъем для синхронизации

Все эти разъемы в значительной степени покрывают наиболее распространенные аналоговые аудиоподключения. Итак, теперь вы можете отличить Speakon от сбалансированного разъема и можете с уверенностью попросить стереофонический мини-джек к паре RCA для подключения iPod к DJ-микшеру, зная, что вас не ждут неприятные сюрпризы, когда вы вернетесь домой. Ну, по крайней мере, сюрпризов, связанных с кабелем.

Про аудио кабели вы можете почитать в нашей статье ВСЕ ПРО АУДИО КАБЕЛИ

Как выбрать наушники? | Sulpak

Наушники – настоящая находка для меломана. Они позволяют вам взять свою любимую музыку всюду – на работе, в транспорте, на прогулке. И при этом не мешать окружающим.

Казалось бы, ничего сложного в выборе наушников нет, и многие не уделяют этому особое внимание. Но для настоящего ценителя музыки значение имеет каждая деталь звучания. Поэтому наушникам следует уделить внимания не меньше, чем самому источнику звука.

В нашем современном мире достаточное количество наушников, для разных нужд и разной формы и размеров, разных цветов. Когда Вы приходите в магазин, то увидите разное количество наушников, что безусловно затруднит Вас с выбором. В этой статье мы расскажем Вам как подобрать наушники и для каких целей.

ТИПЫ НАУШНИКОВ

Первое на что смотрят при выборе наушников — это типы наушников. Бывают различные типы наушников, а именно:

True Wireless. Эти наушники еще называют беспроводными наушниками, соединяющиеся по bluetooth каналу. То-есть левый наушник независимо от правого наушника подключается к телефону по bluetooth каналу, и наоборот, то-есть два наушника подключаются к гаджету независимо друг от друга, что позволит Вам подключить один из двух наушников.

Вкладыши (Таблетки). Такой тип наушников самые распространенные. Обычно, при покупке смартфона или плеера именно такие наушники идут в комплекте.

Внутриканальные (Вставные). Эти наушники обрели популярность относительно недавно. По внешнему виду похожи на вкладыши. Такие наушники хорошо входят в ушной канал, затыкая полностью ухо, тем самым обеспечивает хорошую звукоизоляцию от внешних шумов.

True Wireless (Беспроводные)

Вкладыши (Таблетки)

Внутриканальные (Вставные)

Накладные. Наушники накладываются на ухо, прижимаясь к нему снаружи.

Полноразмерные. Это такой тип наушников, у которого амбушюры полностью закрывают ушную раковину. Не путать «полноразмерные» с «накладными» наушниками.

ТИП ПОДКЛЮЧЕНИЯ НАУШНИКОВ

Выбирая наушники обратите внимание на тип подключения наушников. Существует два типа наушников, то есть беспроводные (bluetooth) и проводные. Беспроводные наушники подключаются по bluetoth-каналу, что позволит Вам не переживать о проводах. Проводные наушники подключаются к телефону напрямую.

НАЗНАЧЕНИЕ НАУШНИКОВ

Наушники бывают разные, для разных нужд. Например:

Игровые наушники. Такой тип наушников идеально подойдут если Вы игроман, или играете в игры, обычно на таких наушниках есть микрофон подведенный ко рту, чтобы во время игры Вы могли общаться с другими игроками.

Спортивные наушники. Данные наушники подойдут для людей, которые занимаются спортом. Приобретая такие наушники Вы можете не беспокоиться что они выпадут к примеру во время пробежки.

Обычные наушники. Наушники подойдут для повседневного применения, слушать музыку, смотреть фильмы и видео.

Игровые наушники

Спортивные наушники

Обычные наушники

РАЗЪЕМ НАУШНИКОВ

Подбирая наушники к Вашему гаджету, очень важно присмотреться к типу разъема наушника, к примеру, если у Вашего гаджета разъем MiniJack 3,5 мм, то разъем MicroJack 2,5 мм не подойдут, в этом случае необходимо будет купить переходник к данному типу разъема.

Существуют еще разъем USB, такие наушники подключаются к телефонам, у которых нет отверстия для наушников в 3,5 мм.

Разъемы Lightning обычно бывают только на гаджетах от Apple. И подключаются только наушники к гаджетам Apple с разъемом Lightning.

Остальные параметры наушников

В зависимости от Ваших предпочтений, приобретая наушники Вы можете обратить внимание на дополнительные возможности наушников. К примеру, если Вы хотите регулировать звук в наушниках, а также переключать плейлист, не доставая для этого гаджет к которым они подключены, то для Вас есть решение, а именно наушники с регулятором громкости и управлением воспроизведения.

Практически во всех наушниках встроен микрофон. Микрофон поможет Вам при разговоре, не доставая смартфон, что позволит быстро ответить и наслаждаться общением. Микрофон также поможет и водителям, ведь сидеть за рулем, да и еще с телефоном в руках — опасно.

Современные наушники бывают с влагозащитой и без. Влагозащита необходима к примеру если вы случайно уронили наушники в воду, или же попали под дождь, то в этом случае Вы можете не переживать о том, что попавшая вода испортит наушники.

Акустическое оформление

Также необходимо обратить внимание на акустическое оформление наушников, которое бывает «закрытым», «открытым» и промежуточным — «полуоткрытым». Название пафосное, но на самом деле все просто. Я думаю, вы не раз видели большие наушники, такие, которые закрывают все ухо целиком. Присмотритесь к ним как-нибудь, вы сможете заметить, что у некоторых моделей внешняя стенка самого наушника закрыта наглухо, а у некоторых «вся в дырочках», или даже просто покрыта сеткой. В первом случае — это закрытые наушники, во втором — открытые. Есть и некий промежуточный вариант с «полуприкрытыми дырочками» — полуоткрытые.
На что это влияет, кроме внешнего вида? В первую очередь, на звукоизоляцию. В закрытых наушниках вы ничего не слышите вокруг, и никто не слышит, что играет у вас. В открытых все наоборот — вы слышите всех, и все слышат то, что у вас играет в наушниках. С первого взгляда может показаться, что открытые наушники вообще не нужны, так как имеют одни минусы. Но это совсем не так, из-за глухой задней стенки динамика, звук не выходит наружу, отражается от нее и идет обратно в ухо, что вносит небольшие искажения, некую гулкость. Производители стараются всеми силами бороться с этим эффектом, обклеивая внутренние стенки наушника различными материалами, придумывая разные конструкционные изыскание, но радикального средства нет. Закрытые наушники с качеством звучания, аналогичным открытым, сделать сложнее, в результате, если мы возьмем две модели одинакового ценового диапазона, то открытые будут играть лучше (но у каждого правила есть свои исключения). С другой стороны, если вы будете использовать наушники в метро, или ваши домочадцы не очень любят вашу музыку — то вариантов у вас практически нет, кроме как брать закрытые модели. Также закрытое акустическое оформление подойдет любителям баса. Бас в таких наушниках обычно воспроизводится сочнее, хотя не всегда точнее.
Закрытость и открытость характерны не только для больших мониторных наушников, но и для любых наушников, даже у маленьких вставных наушников тоже могут быть «дырочки».
На что совсем не стоит смотреть при выборе, так это на всякого рода «революционные технологии», типа bluetooth-наушников или даже банальных радионаушников. Похожая ситуация с наушниками пятиканального звука. Нормально сконструировать наушники с одним динамиком сложно, а с двумя — еще сложнее. Почти невозможно в таком маленьком объеме ушной чашки добиться согласованности звучания. А засунуть пять и засунуть согласованно — слишком сложно! Поэтому в такие наушники просто воткнуты 5 динамиков и все. На этом производитель успокоился. Как они будут вместе играть — уже не важно. Для прослушивания музыки такие наушники вообще не пригодны. Для компьютерных игр — с большим натягом.

Микрофон и разъем для наушников

Мне нравится создавать бесплатный контент, полный советов для моих читателей, вас. Я не принимаю платное спонсорство, мое мнение принадлежит мне, но если вы сочтете мои рекомендации полезными и в конечном итоге купите что-то, что вам нравится, по одной из моих ссылок, я мог бы получить комиссию без каких-либо дополнительных затрат для вас. Узнать больше

Как вы, возможно, знаете, ваш микрофон бесполезен, если вы не подключите его к разъему. Это позволяет ему отправлять звуковые сигналы на ваш компьютер или другое аудиоустройство.

Точно так же вы не можете использовать наушники, не подключив их к гнездам. Чтобы отправлять и получать аудиосигналы, микрофоны и наушники должны быть подключены через разъемы.

Вы слушаете музыку, посещаете онлайн-курсы или работаете дома и вам нужно слушать аудио со своего ноутбука или ПК? Вы беспокоитесь о подключении наушников к компьютеру?

На первый взгляд, разъем для микрофона и наушников выглядят одинаково, потому что во многих случаях у них одинаковые разъемы.

Но, как я объясню, разъем для микрофона и разъем для наушников — это не одно и то же с точки зрения дизайна и функциональности.

Если у вас есть штекер TRS, вы можете использовать его только для несимметричного монофонического подключения, поэтому вы не можете подключить микрофон к разъему для наушников. Однако во многих случаях разъем для наушников может использоваться как микрофонный, если порт предназначен для преобразования аудиосигнала.

Если у ваших устройств есть штекер TRRS, вы можете использовать его взаимозаменяемо и подключить микрофон к разъему для наушников. Причина в том, что разъемы TRRS могут как отправлять, так и принимать сигналы.

Итак, если у ваших устройств есть штекер TRRS, вы можете использовать его взаимозаменяемо и подключить микрофон к разъему для наушников.

В этом посте мы рассмотрим:

Разъемы для микрофона и наушников: в чем разница?

Гнездо для микрофона — это гнездовой разъем в микрофонном или микрофонном кабеле. Выход известен как микрофонный штекер. Гнездо подключается к штекеру для передачи звука.

Гнездо для наушников — это разъем, к которому вы подключаете штекеры наушников для получения звука.

Короче говоря, микрофонный разъем предназначен для приема микрофонных сигналов от микрофонного штекера.

С другой стороны, разъем для наушников предназначен для передачи сигналов на разъем для наушников.

Таким образом, один принимает, а другой отправляет звуковой сигнал.

TRS против TRRS Plug

TRS обозначает наконечник, кольцо и гильзу и относится к одной секции штекера.

По сути, это трехжильный штекер, к которому подключаются разные проводники. Штекеры TRS бывают разных размеров от 6.35 мм до 2.5 мм.

Люди используют штекер TRS для микрофонного или стереофонического аудиовхода, но вы не можете использовать их для обоих.

Например, основной гитарный кабель называется TS, потому что у него два проводника, а у TRS — три.

Также есть вилки TRRS и TRRRS с большим количеством проводников.

Штекер наушников имеет значение, поскольку он определяет качество звука, влияет на передаваемый аудиосигнал и влияет на возможности кабеля. В этом случае он может определить, доступна ли поддержка микрофона.

Новейшие устройства имеют встроенные разъемы TRRS (4-контактный XLR), которые позволяют взаимозаменяемо использовать микрофон, гарнитуру или наушники.

Можно ли использовать микрофонный разъем в разъеме для наушников?

Это один из самых распространенных вопросов, потому что обычно на вашем ноутбуке или компьютере имеется только один разъем.

Во многих случаях разъем для наушников можно использовать как микрофонный.

Это потому, что большинство новых компьютеров и ноутбуков оснащены одним аудиоразъемом, который преобразует аудиосигналы как для микрофона, так и для наушников.

Стандартный штекер TRRS имеет толщину 3.5 мм, он совместим с большинством разъемов для микрофона и наушников.

Если вилка имеет другой размер, необходим переходник. Проверьте, нужно ли вам от мужчины к женщине или штекер переходника от женщины к мужчине.

Если на вашем устройстве есть штекер TRRS, вы можете подключить микрофон к разъему для наушников.

Если в вашем устройстве есть TRS-штекер, вы, скорее всего, не сможете.

Но с учетом сказанного вы должны знать, что вы не можете подключить микрофонный разъем к разъему для наушников, когда используете профессиональное оборудование.

Разъем для микрофона и разъем для наушников — НЕ одно и то же

Так что имейте в виду, что, как правило, вы не можете использовать микрофонный разъем для воспроизведения звука в наушниках.

Это потому, что даже если они могут использовать общее соединение XLR или TRS, это не одно и то же.

В некоторых случаях вы заметите, что разъемы для микрофона и наушников объединены в один и тот же разъем, но они предназначены для выполнения разных функций.

Кроме того, нельзя менять местами микрофонные кабели с акустическими кабелями!

          Йост Нуссельдер, основатель Neaera, является контент-маркетологом, папа и любит пробовать новое оборудование, в основе которого лежит гитара, и вместе со своей командой он с 2020 года создает подробные статьи в блоге, чтобы помочь лояльным читателям с записью и советы гитары.

Проверьте меня на Youtube где я пробую все это снаряжение:


Подписаться

выбираем разветвители с USB, для двух пар наушников и другие модели. Как подключить?

Слушать музыку любят практически все люди. И если раньше, чтобы насладиться любимой мелодией, требовалось включить радио или телевизор, то сейчас это можно сделать и при помощи других, небольших и незаметных устройств. Достаточно просто подсоединить наушники либо к компьютеру, либо к телефону. А если хочется поделиться любимой мелодией с кем-то, то тут на помощь приходят переходники. Они настолько удобные, что многие предпочитают хранить такой аксессуар у себя в сумке или кармане просто на всякий случай.

Особенности

Переходник для наушников или, как его еще называют разветвитель, представляет собой такое приспособление, которое можно подключить одновременно к одному или нескольким устройствам. Используя его, можно послушать музыку с любимым или родным человеком и не мешать окружающим людям. Звук получается одинаково качественным в обеих парах наушников.

Переходники можно подключить к самым разным устройствам. Это могут быть и телефоны, и компьютеры, и ноутбуки, и любые другие устройства. Главное, чтобы был подходящий разъем в 3,5 миллиметра. Но даже если нет такого разъема, это не станет препятствием. Ведь в специализированных магазинах можно приобрести еще один специальный переходник с RCA на мини-джек. Несмотря на сложности, результат вполне порадует.

Если разветвители будут хорошего качества, то звук будет очень качественным.

Использование дополнительного приспособления никаким образом не искажает звучание. Единственное исключение – низкокачественные аксессуары, купленные в китайских интернет-магазинах.

Разновидности

Сейчас существует большое количество таких, казалось бы, не слишком важных устройств, как переходники. Ведь практически каждая компания, которая занимается производством аудиотехники, старается выпустить собственные модели разветвителей. К тому же чаще всего они продаются в комплекте с телефоном или ноутбуком. Любые из переходников можно с легкостью подключить через USB-разъем. Друг от друга они отличаются разве что декором и ценой.

Среди такого большого количества переходников стоит выделить три основных вида приспособлений. Переходники могут быть следующими:

  • для двух пар наушников;
  • для двух и более пар наушников;
  • хаб для микрофона и наушников.

Помимо этих изделий, можно выделить еще кабель-переходник для наушников, однако он обычно является только удлиненной разновидностью описанных выше вариантов.

Чтобы понять, что собой представляют все эти приспособления, необходимо рассмотреть их более подробно.

Переходник на две пары наушников

Такое устройство является самым универсальным и распространенным среди других. Многие считают его практически незаменимым, особенно в путешествии. Ведь с его помощью можно не только послушать музыку, не раздражая своих соседей, но также и сэкономить заряд аккумулятора в телефоне или плеере. А это очень важно в длительных поездках, особенно если рядом нет розетки. Данный разветвитель позволяет слушать музыку или смотреть фильм вместе с другим человеком, при этом не мешая всем другим окружающим.

Если устройство имеет размер «гнезда» в 3,5 миллиметра, то к нему можно легко подключить подобный переходник.

Переходник для двух и больше пар наушников

Такой тип разветвителя отличается от вышеописанного всего лишь большим количеством гнезд. Благодаря таким переходникам к необходимому устройству можно подсоединить одновременно несколько наушников. Чаще всего такие разветвители применяются в тех аудиториях, где дети или взрослые изучают иностранные языки. Ведь таким образом можно разбить класс на группки, и учить каждую из них по отдельности.

Помимо этого, ученики так смогут полностью сосредоточиться на нужном материале и не отвлекаться на любые посторонние шумы, которые раздаются вокруг них. Такой подход также дает возможность учителю контролировать урок и послушать, до конца ли был выучен необходимый материал.

В повседневной жизни подобные наушники дают возможность одновременно слушать песни в компании, что не только удобно, но и практично.

Переходник для микрофонов и наушников

Сегодня особо популярными стали видеозвонки по интернету. Поэтому многие ищут удобный вариант инструмента для общения. Современные ноутбуки и компьютеры имеют не только отдельный разъем для наушников, но также и отдельный разъем для микрофона. Его размер равен 3,5 мм. А вот большая часть планшетов и телефонов оснащены только одним разъемом, предназначающимся для наушников. Поэтому такой переходник поможет подключить к устройству одновременно оба приспособления. Плюсом является и то, что можно одновременно слушать и вести разговор. Кроме того, это позволяет с удобством общаться, а фоном прослушивать музыкальный трек. Это тоже очень удобно в некоторых случаях.

Как подключить?

Как следует из всего вышеописанного, использовать переходник чаще всего можно для проводных наушников. Подключение не потребует от человека слишком много усилий. В любом случае проводные наушники должны обязательно иметь аналоговый звуковой разъем. Принцип подключения заключается в следующих действиях.

  1. Для начала необходимо подключить сам переходник к специальному разъему. Сделать это максимально просто, ведь соответствующий разъем, как правило, один.
  2. Далее можно сразу же подключать наушники к уже подсоединенному устройству. Это удобно и очень просто. Подключать можно сразу две пары наушников.
  3. Затем остается только отрегулировать звук до нужной громкости и приступать к прослушиванию музыки или просматриванию любимого фильма.

В том случае, если наушники беспроводные, процедура подключения будет немного отличаться. Разветвители для беспроводных наушников позволяют подключить данное устройство к любому источнику, которое «не реагирует» на современный аксессуар. Сам принцип соединения практически ничем не отличается от вышеописанного. Достаточно просто сделать те же манипуляции, то есть подсоединить одно устройство к другому при помощи USB-переходника. Но затем потребуются дополнительные «операции». Процесс выглядит довольно просто.

  1. Для начала устройство должно обязательно определиться компьютером.
  2. Затем произойдет поиск драйверов. Занимает это всего несколько минут.
  3. Следующий пункт – это их установка. То есть компьютер обязательно должен признать переходник. В противном случае звук не сможет обрабатываться с его помощью.

Если же будет использоваться Bluetooth-адаптер для телевизора, то настройка не потребуется. В этом случае, чтобы система смогла полностью заработать, потребуется подключить передатчик к линейному входу, который находится непосредственно на корпусе источника звукового сигнала. Бывают случаи, когда в телевизоре нет разъема на 3,5 миллиметра. Тут понадобится еще один переходник с RCA на мини-джек. После того как переходник заработает и определится подключаемым устройством, можно попробовать включить наушники. Они должны самостоятельно подключиться к передатчику. В результате этого звуковой сигнал должен подаваться на звуковое устройство. Работает такая, казалось бы, сложная схема довольно просто и эффективно.

Подводя итог, можно сказать, что переходники для наушников могут потребоваться в абсолютно разных ситуациях: и дома, и на работе, и на учебе, и даже на отдыхе. А также стоит отметить и то, что их подключение никоим образом не влияет на качество звукового сигнала выбранного устройства. Поэтому при необходимости можно спокойно покупать такой аксессуар.

Обзор переходника для наушников и микрофона смотрите далее.

Гнездо для наушников 6,3 мм (6,35 мм)

Гнездо для наушников 6,35 мм, которое чаще используется в профессиональном аудиооборудовании, является устаревшим стандартом. Этот разъем использовался в прошлом для DVD-плееров. Стандартный разъем для наушников до сих пор используется в музыкальных инструментах, таких как электрогитары и аналогичные устройства.

Гнездо для наушников 6,3 мм сегодня встречается редко и очень редко используется.Разъем 6.3 можно найти только в профессиональном музыкальном оборудовании, старых моделях микрофонов и металлоискателях.

Количество контактов, из которых состоят гнезда для наушников, позволяет разделить его на два типа. Есть двухконтактный и трехконтактный варианты. Каждый из них имеет уникальную распиновку.

Двухконтактный:
  • Микрофон — это первый контакт.
  • Вторая земля
  • Это три контакта
Три контакта:
  • Второй — земля или общий.
  • Третий — шлифованный.

Аудиоразъем 4,4 мм

Как мы уже упоминали, также имеется гнездо для наушников диаметром 4,4 мм.

Сбалансированный штекер Pentagon 4,4 мм — относительно недавнее изделие. Он находится где-то между 3,5-мм разъемом для гарнитуры и высококачественным XLR-разъемом. Это 5-полюсный штекер TRRRS, который используется в профессиональной звуковой и телекоммуникационной отраслях.

Существует множество вариантов подключения TRRRS. Это самый популярный в наушниках:

  • Наконечник: левый канал (положительная полярность)
  • Кольцо: левый канал (отрицательная полярность)
  • Кольцо: правый канал (положительная полярность)
  • Кольцо: правый канал (отрицательная полярность)
  • Гильза: Земля / щит

С разъемом TRRRS на 4.4 мм, у нас есть два балансных канала, которые производят пропорциональный стереосигнал. Более тихий и эффективный способ передачи стереозвука в наушники — это сбалансированный звук.

Многие возразят, что сбалансированные подключения наушников, такие как 4,4 мм TRRRS, не имеют смысла и предлагают минимальное улучшение по сравнению с несимметричным стерео. Наука, стоящая за сбалансированным и неравным звуком, ясна. Теперь вопрос, А стоит ли ?

Другие разъемы для наушников: Bluetooth и беспроводные наушники

Давайте поговорим о решении Apple убрать разъем для наушников со своих смартфонов.Это было серьезное решение, которое было принято нелегко. Чтобы сделать такой огромный выбор, должен был быть другой вариант кабеля Lightning. Этой альтернативой были беспроводные наушники и, в частности, технология наушников Bluetooth.

Для беспроводных наушников требуются передатчик и приемник. Беспроводной передатчик передает исходный звук по беспроводной сети, а приемник, встроенный в наушники, улавливает звук и преобразует его в звук.

Эти беспроводные аудиосигналы можно кодировать.Это означает, что они содержатся в другом вызове и не передаются в виде звуковых волн. Беспроводные сигналы обычно находятся в радиочастотном или инфракрасном диапазоне частот. Важно закодировать движение, иначе оно будет передано как слышимый звук.

Передатчик принимает аудиосигнал и кодирует его перед отправкой по беспроводной сети на приемник. Приемник декодирует беспроводной сигнал и получает к нему доступ.

Давайте теперь быстро рассмотрим подключения беспроводных наушников.

Беспроводные радиочастотные наушники Connect

Беспроводные наушники RF передают звук по беспроводной сети, используя радиочастоты, как следует из их названия. Диапазон частот обычно чрезвычайно высокочастотный / VHF (30–300 МГц) или сверхвысоких частот / UHF (3300 МГц — 3 ГГц).

Производители беспроводных наушников обычно разрабатывают свои продукты для работы в узком диапазоне радиочастот.

РЧ-сигналы обычно проходят от 15 до 100 м и не требуют прямой видимости между передатчиком и приемником для правильной работы.

Наушники

Wireless RF позволяют использовать столько наушников, сколько нам нравится, для прослушивания одного и того же радиоканала.

Прослушивание радиочастотного сигнала может вызывать помехи и статический заряд. Низкие шумы и отсутствие басов ежедневно присутствуют в сигналах беспроводных радиочастотных наушников.

Подключение беспроводных наушников Bluetooth

Bluetooth — это международный стандарт цифровой беспроводной связи. Bluetooth кодирует и передает цифровой звук, а не аналоговый звук, как в большинстве беспроводных радиочастотных или инфракрасных систем.Bluetooth работает с радиочастотами в диапазоне 79 частот с центром на 2,45 ГГц.

Bluetooth позволяет подключать до восьми устройств одновременно без помех. Это возможно, потому что каждое соединение меняет частоту 1600 раз в минуту.

Подключение беспроводных инфракрасных наушников

Инфракрасные беспроводные наушники передают звук, закодированный с помощью инфракрасных волн (диапазон частот от 300 ГГц до 430 ТГц).

Беспроводная ИК-связь надежнее RF, но зависит от прямой видимости.

По функциям пульт дистанционного управления для телевизора взаимодействует с телевизором.

Подключение через USB

Изменены подключения к разъему для наушников для ноутбуков и ПК. Компьютерные разъемы легко повредить. Компьютерные разъемы можно повредить или выбросить.

Производители настроили так, что все больше наушников для ноутбуков и ПК используют стандартное соединение USB. Также проще добавить стереоканалы для балансировки нужного звука через USB-соединения.

Связанное сообщение: Top Full Guide 2022: Как починить разъем для наушников?

Я предлагаю переключиться на USB для наушников вашего ПК, если вам надоели штекеры 3,5 мм. Это намного удобнее. USB теперь является нормой для ноутбуков и ПК.

Порт USB — это еще один тип разъема, который можно найти в игровых гарнитурах. Линейный выход и этот порт есть почти на всех источниках звука. Они годами использовались со всеми компьютерами и портативными компьютерами, поскольку именно через них передается информация с портативных флэш-носителей.

Этот тип разъема для наушников встречается редко, так как он в основном используется в гарнитурах для киберспорта. Они хорошо отрегулированы и имеют много кнопок.

USB раньше можно было найти только на компьютерах. Однако сегодня такие порты можно найти на большинстве ЖК-телевизоров, многих музыкальных станциях и некоторых планшетах. Вы также можете найти порт micro USB на смартфонах, куда наушники можно подключить напрямую (не все модели) или через адаптер.

Характеристики
  • Встроенный усилитель делает звук от USB-разъема более мощным, чем у обычных наушников.Некоторые телефоны и плееры поставляются с усилителем. Однако этого редко бывает достаточно, чтобы удовлетворить всех пользователей.
  • Наушники
  • USB с разъемами USB можно подключать к ним через разъемы USB. Для них не требуется внешний цифро-аналоговый преобразователь, поскольку наушники оснащены микросхемой с аналогичной функциональностью.

USB-наушники потребляют много энергии, что является проблемой. Стандартный аккумулятор может быть быстро разряжен током, протекающим через порт. Это связано с тем, что средняя USB-гарнитура потребляет около 5 вольт.Эта проблема отсутствует, когда гарнитура подключена к компьютеру или другому стационарному устройству.

Дополнительная информация: как использовать гарнитуру с одним разъемом на ПК? Наверх Полное руководство 2022

USB тип C

Apple начала использовать USB Type C во всех своих телефонах после замены 3,5-мм разъема для гарнитуры. В iPhone 7 и более поздних моделях теперь есть разъемы типа C вместо мини-разъемов. Micro-USB Type C также значительно улучшил качество звука.

Распиновка разъема USB Type C

Какого размера стандартный разъем для наушников?

3.Плагин 5 мм — самый распространенный тип наушников. Современные смартфоны имеют USB-C и порты Lightning для подключения наушников. Промышленным стандартом по-прежнему остается штекер 3,5 мм.

Вероятно, вы раньше использовали наушники или вкладыши-вкладыши и знаете, как выглядит этот плагин. Диаметр штекера 3,5 мм. Штекеров для наушников может быть несколько разного вида, но все они имеют одинаковый диаметр 3,5 мм.

Речь идет о наушниках и динамиках, предназначенных для личного использования. Другой стандарт используется для звукового оборудования профессионального уровня.При мощном оборудовании 3,5 мм не рекомендуется.

Примечание: Разъем 3,5 мм можно найти во всех наушниках, наушниках и полочных динамиках. Это верно, даже если в комплект не входит профессиональное оборудование. Это не будет разъем 3,5 мм; это будут соединения USB и Bluetooth.

Какой размер у стандартного разъема усилителя?

Стандартный размер гнезда усилителя — 6,3 мм. Он толще стандартного гнезда для наушников и выглядит именно так.Доступны переходники для соединений от 3,5 мм до 6,3 мм. Гнездовой адаптер длиной 3,5 мм можно использовать с штыревым адаптером 6,3 мм.

Альтернативное подключение

Bluetooth — это будущее наушников и наушников. Наушники Bluetooth революционизируют способы использования наушников. Bluetooth — отличная альтернатива наушникам, которые когда-то были неудобством для бега или приготовления пищи.

Беспроводные наушники становились все более популярными, и производители стали их предлагать.Только те, кому не нравятся ограничения батарей, скорее всего, откажутся от перехода на Bluetooth. Хотя они правы в том, что технологии должны улучшаться, все же есть некоторые оптимистичные люди.

Наушники и вкладыши

Bluetooth — отличные варианты для смартфонов и ноутбуков.

Для чего нужен штекер для наушников?

Разъем для наушников:

  • Он напрямую влияет на передаваемый аудиосигнал.
  • Это косвенно влияет на общее качество и звук.
  • Это говорит нам о возможностях кабеля (микрофон, поддержка стерео и т. Д.).

Во-первых, давайте разберемся с двумя концепциями передачи сигнала от источника звука на наши наушники.

Моно VS Стерео аудио

Есть два типа аудиосигналов, которые могут передаваться между источником звука и наушниками

  • Монофонический (моно).
  • Стереофонический (стерео).

Моно-звук использует только один аудиоканал, а стереофонические сигналы используют две аудиодорожки (левую или правую).

Стереозвук создает иллюзию звука, идущего в разных направлениях, что имитирует естественный слух. Этот эффект достигается за счет двух отдельных аудиоканалов, воспроизводящих звук в стереонаушниках или динамиках. Это известно как эффект объемного звука .

Моно сигнал — это звук, воспроизводимый только с одной позиции.

Сбалансированный VS небалансный звук

Более подробно обсудите сбалансированный и несбалансированный звук.

Сбалансированный звук относится к соединению звука и передаче сигналов в сбалансированном виде .

Нам нужен усилитель, обеспечивающий симметричный выход, и кабель, способный передавать этот выход.

Симметричный выход имеет две фазы сигнала (или горячий или холодный сигнал) на канал. Название «сбалансированный» относится к равному сопротивлению каждой ступени относительно земли.

В отличие от разъемов TRS, разъемы XLR имеют контакты вместо наконечников, колец и гильз. Однако они работают одинаково. Разъем XLR5 имеет 5 проводов, как и разъемы TRRRS.

Преимущества сбалансированного звука

Симметричные соединения имеют преимущество перед несимметричными соединениями.Это связано с тем, что шумовые помехи можно подавить с помощью метода, называемого подавлением синфазного сигнала (CMR).

Любые шумовые помехи, которые поражают симметричные фазы кабеля, отражаются одинаково. Наушники, которые в данном случае являются приемником, заботятся только о различиях между ступенями.

Помехи, которые поровну складываются с обеими фазами, не являются разницей и устраняются усилителем при их повторном объединении. CMR — это процесс, который устраняет шум и сохраняет исходный звук.

Поскольку симметричный кабель устраняет шумовые помехи, он может работать дольше и использоваться в шумных условиях.

Несбалансированное стерео и несбалансированное моно?

Например:
Кабель не может передавать симметричный сигнал (TS, несимметричные разъемы TRS).

Звук считается несимметричным, если он не соответствует требованиям для сбалансированного звука.

У вас должна быть возможность посылать четыре типа сигнала через выход (например, усилитель) через кабель на пару наушников.

Инженеры могут использовать несимметричный для передачи сигнала микрофона. Иногда это называют несимметричным штекером, поскольку звук не сбалансирован.

Теперь мы можем поддерживать как симметричные моно сигналы, так и несимметричные стереосигналы, добавив еще один проводник, R .

Заключение

На начальные вопросы о разъемах для наушников, функциях и , какой размер стандартного разъема для наушников , даны ответы. Удивительно видеть, как эта небольшая деталь повседневных наушников может играть такую ​​важную роль в передаче аудиосигнала.

Хотя очевидно, что телефонные компании сейчас больше заинтересованы в беспроводных наушниках, разъемы для наушников остаются полезной технологией. Hooke Audio Надеюсь, вам понравилась эта статья.

Похожие сообщения:

Лучшие студийные наушники 2022 года: обзор ведущих брендов

Что на самом деле делают кольца на разъеме для наушников? Мы узнали

Добро пожаловать в Дополнительная информация , серия, посвященная вездесущим, но упускаемым из виду элементам, скрытым в ваших любимых продуктах.На этой неделе: полоски на разъеме для наушников.

С появлением беспроводных наушников разъем для наушников постепенно упирается в покой, но без борьбы это не выйдет. Дизайн, уходящий корнями в — конец 1800-х -х годов, наверняка найдет применение в проводных наушниках, ноутбуках и различном аудиооборудовании на долгие годы.

Если вы хоть на секунду задумывались о том, чтобы вставить штекер своего старого набора проводных EarPods или других наушников в разъем, вы наверняка заметили серию маленьких цветных пластиковых колец на нем. в разном количестве от штекера к штекеру.Для чего они нужны?

Генри Филлипс

Работа штекера и гнезда для наушников на самом деле очень проста: передавать аудиосигналы от источника и передавать их в наушники, где они воспроизводятся как аудио. Эти кольца играют решающую роль не из-за того, что они делают, а из-за того, чего они не делают.

Изготовленные из непроводящего материала (обычно пластика), эти кольца служат для разделения вилки на различные токопроводящие секции, известные как штыри, которые и выполняют работу.Каждая вилка должна иметь как минимум два контакта (и, следовательно, как минимум одно кольцо, чтобы разделять их): одна секция для передачи сигнала, а другая для использования в качестве обратного пути и заземления, что помогает нейтрализовать любые искажения или помехи. звуковой сигнал усиливается по пути.

В итоге о наушниках можно многое сказать, взглянув на их штекер. Одно кольцо означает моно воспроизведение. Этот базовый штекер передает только один канал звука как на левый, так и на правый наушник. Два звонка означают стерео.Эти вилки имеют три контакта: один для левого канала, один для правого и один для заземления. Три разделительных кольца означают, что у вас есть два стереофонических контакта, а также контакт микрофона, и именно с ним вы, скорее всего, столкнетесь, когда будете смотреть на наушники для смартфонов.

Цена : $ 14

КУПИТЬ

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Различий между разъемами для наушников 2,5 мм, 3,5 мм и 6,35 мм

Несмотря на то, что беспроводные наушники очень близки к предоставлению тех же возможностей, что и проводные, они еще не совсем там. Вот почему до сих пор используются проводные наушники с различными типами разъемов.

Хотя наиболее распространенным и широко признанным является 3,5 мм (1/8 дюйма), также регулярно используются два других размера.Это 2,5 мм (3/32 дюйма) и 6,35 мм (1/4 дюйма), каждый из которых имеет свои собственные цели.

В этом руководстве по разнице между разъемами для наушников 2,5 мм, 3,5 мм и 6,35 мм я объясню все, что вам нужно знать о различных типах разъемов и штекеров для наушников.

Гнезда, вилки, порты и розетки

Прежде чем мы начнем, я думаю, что важно осветить тот факт, что не существует стандартного термина для описания двух основных компонентов.

Вы могли слышать все эти термины на каком-то этапе.Этими терминами являются гнезда, вилки, порты и розетки. Я думаю, что самый простой способ прояснить это — использовать универсальные термины для описания каждого из них.

Внимание мальчики и девочки…

Наиболее распространенные типы аудиоподключений — мужской и женский. Итак, , что такое штекер и гнездо аудиоразъема ? Штекерное соединение обычно предназначено для вставки в соответствующее гнездовое соединение. Например, конец кабеля наушников вставлен в аудиоустройство.

Штекерный тип подключения на аудиоустройствах может обозначаться как гнездо или штекер. Женское соединение часто называют портом или розеткой. В оставшейся части этого руководства я буду использовать термины «гнездо» и «гнездо».

различных размеров

Как видно из названия, все эти гнезда и гнезда имеют разный размер. Самый распространенный размер, о котором вы услышите, — это диаметр гнезда или гнезда. Кроме того, обычно это миллиметры (мм).

Длина каждого домкрата разная, а не только диаметр. Как правило, разъемы 2,5 мм имеют стандартную длину, а разъемы 3,5 мм и 6,35 мм могут иметь некоторые отклонения от своей длины.

Диаметр и длина…

Хотя есть некоторые различия в длине для двух диаметров, они обычно находятся в определенном диапазоне для каждого из них. Начиная с разъема 2,5 мм, его длина почти всегда будет близка к 11 мм (0,43 дюйма).

3.Гнездо 5 мм имеет длину от 14 до 17 мм (от 0,55 до 0,69 дюйма). Длина разъема 6,35 мм составляет от 30 мм до 31 мм (от 1,18 до 1,22 дюйма). Наибольшая разница в длине — это разъем 3,5 мм.

То же, но другое…

Хотя длина разъема 3,5 мм больше всего варьируется, он также является наиболее распространенным типом аудиоразъема. Большинство наушников оснащены разъемом длиной 15 мм. Они совместимы с большинством компьютеров, смартфонов, планшетов, персональных музыкальных плееров и т. Д.

Далее я более подробно расскажу о различных типах аудиоразъемов и розетках по мере того, как мы узнаем о различиях между разъемами для наушников 2,5 мм, 3,5 мм и 6,35 мм.

Гнезда и гнезда 6,35 мм (1/4 дюйма)

Область, в которой вы, скорее всего, найдете гнездо или гнездо 6,35 мм (1/4 дюйма), — это при использовании усилителя с музыкальными инструментами. Если вы когда-либо подключали к усилителю гитару или бас-гитару, скорее всего, вы использовали разъем и розетку 6,35 мм (1/4 дюйма).

Музыкальное и профессиональное оборудование…

Похоже на разъем, к которому вы привыкли на конце наушников, только в увеличенной версии. Помимо музыкальных инструментов, другие места, где вы можете найти этот тип разъема и гнезда, находятся на профессиональных наушниках, аудиоинтерфейсах и микшерных консолях.

Гнезда и гнезда 3,5 мм (1/8 дюйма)

Как уже упоминалось, это самый распространенный тип разъема для наушников сегодня, но это не единственное место, где вы их найдете.Это также наиболее распространенный размер вспомогательных (или вспомогательных) кабелей, которые часто используются с беспроводными динамиками, автомобильными стереосистемами, компьютерами и т. Д.

Их можно найти повсюду…

Из-за того, что разъемы настолько распространены, это означает, что вы также можете найти подходящие разъемы во многих местах. Вы найдете их на смартфонах, планшетах, компьютерах, музыкальных плеерах, диктофонах, автомобильных стереосистемах, домашних стереосистемах, микшерных консолях и многом другом.

Гнезда и вилки 2,5 мм (3/32 дюйма)

Это наименее распространенный тип разъемов и вилок.Хотя и сегодня его можно найти в некоторых продуктах. Скорее всего, вы найдете разъем 2,5 мм в радиоприемниках двусторонней связи, беспроводных стационарных телефонах и некоторых видеокамерах.

Быстрее, пока они не ушли…

По мере того, как беспроводные технологии быстро развиваются, вы будете видеть все меньше и меньше этих разъемов и розеток. 2,5-миллиметровый разъем и розетка почти исчезли, так как из-за меньшего размера они легче защелкиваются.

Не только для наушников

Несмотря на то, что все эти разъемы обычно называют «разъемами для наушников», это не означает, что это все, для чего они используются.Хотя это, безусловно, их наиболее распространенное и признанное использование, отсюда и название, их можно найти во многих других приложениях.

В связи с тем, что в настоящее время все большее распространение получает признание более широкого разнообразия употреблений, вы можете услышать, что используется более новый, более точный термин. Вместо «разъема для наушников» эти же элементы теперь обычно называют «аудиоразъемом».

Разнообразие использования…

Вот еще несколько мест, где вы обычно можете увидеть эти гнезда и розетки. Микрофоны, аудиовход / аудиовыход (вспомогательные), гарнитуры, громкоговорители, музыкальные инструменты, студийное оборудование, домашние кинотеатры и многое другое.

Возможности подключения

Размер и длина — не единственное отличие между аудиоразъемами и розетками . Каждый тип имеет разные возможности подключения и немного отличается по разводке. Это позволяет им отправлять и получать различные типы сигналов. Итак, далее я подробно расскажу обо всех доступных в настоящее время возможностях подключения.

Наконечники, кольца и втулки…

Каждое гнездо и гнездо можно подключить по-разному, что изменит типы сигналов, которые они могут передавать.У них будет несколько проводников и внутренних проводов, которые можно идентифицировать с помощью наконечников, колец и гильз.

Наконечник, как и следовало ожидать, является самой точкой домкрата. У домкратов с кольцами они расположены в средней части, обычно разделенной резиновым кольцом. Втулку можно найти у самого основания домкрата.

Несколько вариантов…

Как минимум, домкрат будет содержать наконечник и гильзу. В зависимости от того, сколько сигналов требуется, можно добавить кольцо.Каждое кольцо вводит дополнительный провод, что увеличивает количество сигналов, отправляемых по кабелю.

Розетки следуют тому же процессу, но в обратном порядке. Единственные гнезда и гнезда, которые не являются взаимозаменяемыми, — это TS (наконечник втулки), так как это потенциально может вызвать короткое замыкание. Любые домкраты или розетки с кольцами могут использоваться универсально; однако все функции могут не работать.

Вот разбивка различных вариантов подключения…

TS — Домкраты и розетки с наконечником

При подключении TS внутри кабеля находятся два провода.К муфте прикреплен один провод, обеспечивающий как заземляющий, так и обратный канал для звука. Второй провод, прикрепленный к наконечнику, обеспечивает монофонический аудиоканал.

Только монофонический звук…

Этот тип подключения не часто встречается в наушниках, поскольку они чаще используют стереозвук, а не моно. Скорее всего, вы увидите кабель TS с гитарой или бас-гитарой, поскольку им нужен только монофонический сигнал.

TRS — Домкраты и гнезда с кольцевой гильзой

Соединения

TRS гораздо более распространены, поскольку они обеспечивают стереофонический аудиосигнал.Это вводит в кабель дополнительный провод, всего три. Подключение провода TRS происходит по схеме, очень похожей на разъем TS.

Существует два разных типа проводки TRS, самый распространенный из которых — несимметричный. Гильза снова обеспечивает как заземление, так и обратный канал. Однако на этот раз проволочный наконечник обеспечивает левый канал, а кольцевой провод обеспечивает правый канал.

Симметричный и несимметричный…

При несимметричном подключении, которое чаще всего встречается в наушниках, отправляется только один сигнал.Затем он перенаправляется на левую и правую стороны ваших наушников или динамиков.

Для сбалансированного стереофонического подключения необходимы два кабеля, поэтому в наушниках их не найти. Разводка немного другая. Гильза по-прежнему является заземляющим и обратным каналом. Однако кончик — это положительный сигнал, а кольцо — отрицательный сигнал.

Если подключить наушники или колонки к симметричной розетке, звук будет ужасным. Это связано с тем, что одинаковые сигналы посылаются на противоположные полярности каждого драйвера.

TRRS — Домкраты и розетки с кольцом и наконечником

Поскольку большинство наушников теперь предлагают функцию микрофона для использования со смартфонами, компьютерами и планшетами, требуется дополнительный канал. Добавление дополнительного кольца дает дополнительный провод и канал. Электропроводка для соединений TRRS соответствует двум разным стандартам.

До 2015 года соблюдался стандарт OMTP с использованием следующих соединений. Наконечник для левого канала, кольцо для правого канала, второе кольцо для микрофонного канала, а гильза по-прежнему используется в качестве заземления и возврата.

Последний стандарт…

С 2015 года стандарт перешел в CTIA почти для всех электронных устройств потребительского уровня. Соединения — наконечник для левого канала и кольцо для правого канала, только на этот раз второе кольцо теперь является заземлением и возвращается, а гильза теперь является каналом микрофона.

Различные типы подключений

Теперь вы лучше понимаете разницу между разъемами для наушников 2,5 мм, 3,5 мм и 6,35 мм.Но не все наушники используют эти соединения. Доступно много других типов подключений. Я расскажу о других типах наушников , с которыми вы, вероятно, столкнетесь.

Молния

Возможно, вы знакомы с разъемом Lightning, если у вас когда-либо был iPhone или iPad. Это собственный метод подключения Apple для зарядки своих устройств. С момента выпуска iPhone 5 Apple убрала разъем для наушников.

Поскольку разъем для наушников 3,5 мм не заменялся, теперь доступен ряд наушников с разъемом Lightning.Он находится на месте разъема 3,5 мм, хотя это создает проблему, если вы хотите заряжать телефон и одновременно слушать звук.

USB

Многие наушники и гарнитуры, предназначенные для компьютеров, используют соединение USB. В настоящее время используются два основных типа USB-соединений, наиболее распространенным из которых является USB Type-A большего размера.

Теперь, когда многие электронные устройства следуют примеру Apple, вы также можете найти наушники, использующие более новое, меньшее соединение USB Type-C.Если дела пойдут в этом направлении, вы начнете видеть намного больше людей этого стиля.

XLR

Соединение XLR обычно используется в профессиональном оборудовании, таком как студии, микшеры и аудио стойки. Вы могли видеть их в более старых аналоговых микрофонах, усилителях или в системах PA (Public Announcement).

Некоторые профессиональные наушники и гарнитуры имеют разъем XLR. Кабель часто бывает отсоединяемым и иногда предлагает множество различных вариантов подключения.

Адаптеры

При наличии всех этих различных типов подключений, что делать, если ваше гнездо не соответствует розетке ? К счастью, есть более доступные и качественные варианты переходников, чем разновидности разъемов и розеток.

При поиске адаптера следует иметь в виду необходимое количество каналов. Вам нужен TRS, TRRS или TS? Все они доступны, но сначала убедитесь, что вы знаете, что требуется. Вот несколько примеров адаптеров хорошего качества, которые я рекомендую…

VCE — 6.Переходник с 35 мм на штекер 3,5 мм

Этот адаптер от VCE позволяет пользователям подключать разъем 3,5 мм к порту 6,35 мм. Позолоченные разъемы 24K улучшают проводимость и снижают вероятность коррозии. Это стереозвук TRS.

ANTOBO — переходник с вилки 3,5 мм на розетку 6,35 мм

Если вы обнаружите, что вам нужно сделать прямо противоположное, адаптер ANTOBO позволяет вам подключить штекер 6,35 мм к гнезду 3,5 мм. Изготовленный из чистой меди, он обеспечивает превосходную проводимость, минимальные потери сигнала и предотвращает коррозию.Опять же, он использует TRS для стереозвука.

JXMOX — Адаптер USB Type-C на гнездо 3,5 мм

Если вы приобрели новый смартфон или планшет, у которого нет разъема для наушников, но у вас есть качественные наушники, это может быть для вас. Подключите разъем 3,5 мм к порту USB Type-C с помощью этого качественного адаптера от JXMOX. Используется разъем TRRS.

DESOFICON — Адаптер 2-в-1 Lightning на гнездо 3,5 мм

Помните проблему, о которой я упоминал, с использованием гнезда Lightning для наушников? Что ж, DESOFICON придумал решение.Этот адаптер 2-в-1 подключается к разъему Lightning вашего iPhone или iPad, а затем предоставляет как дополнительное гнездо Lightning, так и гнездовое гнездо 3,5 мм. Используется разъем TRRS.

Нужны отличные наушники или дополнительная информация о подключении наушников?

Позвольте нам помочь вам найти именно то, что вам нужно, поэтому ознакомьтесь с нашими подробными обзорами лучших легких наушников, лучших проводных наушников, лучших наушников с заушником, лучших шумоизолирующих наушников, лучших наушников Sony, самых надежных Наушники-вкладыши и лучшие наушники USB-C, которые вы можете купить в 2022 году.

Также ознакомьтесь с нашими исчерпывающими обзорами лучших наушников для микширования и мастеринга, лучших наушников Lightning для iPhone и iPad, лучших наушников для рок- и металлической музыки и лучших наушников стоимостью менее 200 долларов, имеющихся в настоящее время на рынке.

И не пропустите наши удобные руководства о том, как исправить изогнутый разъем для наушников, как работают разъемы и вилки для наушников, как удалить сломанный разъем для наушников, как исправить эхо в наушниках и есть ли дополнительные (вспомогательные) разъемы и наушники Jacks the Same для получения дополнительной полезной информации.

Различия между разъемами для наушников 2,5 мм, 3,5 мм и 6,35 мм — последние мысли

К настоящему времени вы сможете быстро и легко определять различные типы подключения наушников. Разные размеры разъемов и портов, а также различные типы подключения, такие как TS, TRS и TRRS.

Независимо от того, какой тип разъема или порта используются в наушниках или аудиоустройстве, обычно существует способ их подключения. Я порекомендовал наиболее популярные адаптеры.Однако с вашими новыми знаниями вы легко сможете найти то, что вам нужно.

А теперь идите, подключите наушники и наслаждайтесь высококачественным звуком. Приятного прослушивания!

Использование разъема для наушников для внешнего аудио

Использование разъема для наушников для внешнего аудио

Необходимые устройства и способы их подключения для передачи внешнего звука на устройство Apple с разъемом для наушников

По сценарию Джареда
Обновлено больше недели назад

Если у вашего основного коммутатора есть разъем для наушников, вы можете использовать его для входа для получения внешнего звука в Switcher

Примечание: Использование разъема для наушников для подключения внешнего звука поддерживает только монофонический звук.Если вам нужен стереозвук, вам необходимо подключиться через порт USB-C или Lightning вашего устройства.

В этой статье рассказывается:

Как определить, есть ли на вашем устройстве разъем для наушников

Разъем для наушников представляет собой небольшой круглый вход / выход на верхнем или нижнем крае устройства. Совместимые устройства и расположение разъемов для наушников показаны на схеме ниже.

Если на вашем устройстве нет разъема для наушников, вам потребуется либо порт Lightning, либо порт USB-C.

Необходимый предусилитель, кабели и / или адаптеры

  1. Предусилитель: Предусилитель — это аудиоустройство, которое преобразует внешний аудиосигнал, например микрофон XLR, в сигнал, который может распознать ваше устройство Apple.

  2. Кабель TRRS 1/8 дюйма (3,5 мм): Чтобы подключить предусилитель к разъему для наушников устройства Apple, вам понадобится кабель TRRS 1/8 дюйма (3,5 мм). Некоторые предусилители включают в себя кабель или имеют один встроенный, в то время как другие могут иметь только выходное гнездо.Есть несколько предусилителей, которые будут работать, но мы рекомендуем Saramonic SmartRig II, который также имеет встроенный кабель TRRS 1/8 дюйма (3,5 мм).

  3. XLR или кабель 1/4 дюйма TS / TRS: Для подключения внешнего микрофона или микшера к предусилителю вам понадобится кабель XLR или 1/4 дюйма TS / TRS. Тип необходимого кабеля будет зависеть от доступных выходов микшера или микрофона.

Как подключить внешний микрофон

При использовании традиционного микрофона XLR вам понадобится предусилитель.

  1. Подключите один конец кабеля XLR к микрофону, а другой конец — к входному разъему предусилителя.

  2. Затем подключите один конец кабеля TRRS 1/8 дюйма (3,5 мм) к выходному разъему предусилителя, а другой конец — к разъему для наушников устройства Apple.

  3. Теперь ваше главное коммутирующее устройство распознает предусилитель и подключенный микрофон в качестве основного аудиосигнала для ваших видео

Как подключить внешний аудиомикшер

  1. Подключите к микшеру внешние аудиоустройства, такие как микрофоны и ноутбуки.

  2. Подключите выход микшера ко входу предусилителя. В большинстве микшеров есть секция, обозначенная как «основные выходы», которые представляют собой либо выходы 1/4 дюйма, либо выходы XLR, либо иногда и то, и другое. В зависимости от того, какой у вас микшер, вам понадобится соответствующий кабель для подключения к предусилителю.

  3. Connect выход предусилителя в разъем для наушников устройства Apple с помощью кабеля 1/8 дюйма (3,5 мм).

Примечание: Многие микшеры имеют левый и правый аудиовыходы для стерео, но многие предусилители не стереофонические, а разъем для наушников на вашем устройстве iOS ограничен только монофоническим звуком.По умолчанию подключите выходной кабель к левому выходу микшера. Некоторые микшеры по умолчанию работают в моно, если к правому выходу ничего не подключено. Помните, что если у вас есть микрофон или другой аудиосигнал, который панорамируется вправо, и вы используете только левый выход, вы не услышите этот сигнал на своем видео.

Как взломать разъем для наушников

В какой-то момент в ваших аудиопроектах, сделанных своими руками, вам понадобится способ ввода звука в ваши схемы.Один из наиболее универсальных способов сделать это — использовать стереофонический аудиоразъем 3,5 мм. Их можно извлечь из старого набора портативных аудионаушников. Если вы отрезаете вкладыши, вы можете подключить разъем к источнику звука и подключить провода напрямую к вашим цепям.

В этом руководстве я покажу вам, как подключить два наиболее распространенных типа аудиоразъемов — TRS и TRRS.

T означает «наконечник»; R означает «кольцо», а S означает «рукав»:

Аудиоразъем TRS

Аудиоразъемы

TRS находятся на стандартных стереонаушниках без микрофона.После того, как вы разрежете кабель, вы, вероятно, найдете один из трех распространенных способов подключения:

  1. Оболочка заземления из медного провода, обернутая вокруг двух изолированных проводов аудиосигнала.
  2. Два отдельных изолированных провода, каждый со своим сигнальным проводом и заземляющим проводом внутри.
  3. Разделите изолированные провода для заземления, правого аудио и левого аудио в одном кабеле.

Обычно красные провода — это правый аудиоканал, а синие провода — это левый аудиоканал.Проверьте изображение ниже, чтобы увидеть, какие провода являются проводами аудиосигнала, а какие — проводами заземления в наиболее распространенных схемах подключения TRS (изображение любезно предоставлено DIY Perks на YouTube).

Провода подключаются к штекеру TRS следующим образом:

В зависимости от типа вилки у вас может быть доступ к контактам внутри корпуса разъема. Провода подключаются к контактам вилки следующим образом (изображение любезно предоставлено Робом Робинеттом):

Если вам нужен только моно вход, провода левого и правого аудиоканала можно соединить вместе.

После того, как вы определили провода, просто припаяйте их к правильным входным каналам в вашей схеме или прикрепите штыревые разъемы, чтобы их можно было использовать на макетной плате.

TRRS Аудиоразъем

Аудиоразъем TRRS находится на наушниках iPhone и других наушниках с микрофоном. После того, как вы разрежете пластиковую изоляционную оболочку, вы найдете 5 отдельных проводов:

  • Горит красный провод: сигнал правого аудиоканала
  • Красный и медный витой провод: масса для правого аудиоканала
  • Сплошной зеленый провод: сигнал левого аудиоканала
  • Зеленый и медный скрученный провод: масса для левого аудиоканала
  • Красно-зеленая оболочка с медным проводом внутри: внутренний медный провод — сигнал микрофона, внешняя оболочка — заземление микрофона.

Вы также найдете пластиковый шнур, который используется для усиления кабеля наушников:

Штекер TRRS подключается к проводам следующим образом:

Если вы можете добраться до контактов внутри корпуса штекера, контакты штекера TRRS соединяются следующим образом:

Если вам нужен только монофонический аудиовход с разъемом TRRS, вы можете объединить красный и зеленый провода, чтобы получить один монофонический аудиопровод, а затем объединить провода заземления, чтобы получить один провод заземления.

Leave a comment
