2. Блок питания или корпус с блоком питания?

Если вы собираете профессиональный или мощный игровой компьютер, то блок питания рекомендуется выбирать отдельно. Если речь идет об офисном или обычном домашнем компьютере, то можно сэкономить и приобрести хороший корпус в комплекте с блоком питания, о чем речь пойдет в следующей статье.

3. Чем отличается хороший блок питания от плохого

Самые дешевые блоки питания (20-30$) по определению не могут быть хорошими, так как производители в этом случае экономят на всем чем только можно.  Такие блоки питания имеют плохие радиаторы и много не распаянных элементов и перемычек на плате.

На этих местах должны быть конденсаторы и дроссели, предназначенные для сглаживания пульсаций напряжения. Именно из-за этих пульсаций происходит преждевременный выход их строя материнской платы, видеокарты, жесткого диска и других компонентов компьютера. Кроме того, такие блоки питания часто имеют маленькие радиаторы, из-за которых происходит перегрев и выход из строя самого блока питания.

Качественный блок питания имеет минимум не распаянных элементов и радиаторы большего размера, что можно заметить по плотности монтажа.

4. Производители блоков питания

Одни из лучших блоков питания производит компания SeaSonic, но действительно стоящие модели у них стоят слишком дорого, а более дешевые уступают аналогам от других брендов по соотношению цена/мощность.

Тоже касается бренда Corsair – дорогие БП у них качественные и тихие, а дешевые в точности наоборот (начинка слабовата, вентиляторы не лучшего качества).

Довольно высоким качеством зарекомендовали себя блоки питания немецкого бренда be queit!, сейчас цена на них сравнительно доступная. Они отличные во всех отношениях, если есть возможность – берите не раздумывая.

Такой некогда популярный производитель как Cooler Master сейчас не пользуется спросом, в ассортименте осталось мало стоящих моделей. Его место занял бренд для энтузиастов Zalman, где можно найти интересные решения как среднем, так и нижнем ценовом диапазоне. Но самые бюджетные их модели имеют довольно слабую начинку.

Одними из лучших по соотношению цена/качество являются блоки питания Thermaltake и Chieftec. Да среди них бывает брак, но в целом БП хороши за свою цену, особенно Chieftec, заслужившие высокую популярность хорошей надежностью. Это рекомендация номер один нашего сайта для экономных пользователей.

Очень давно на рынке известна компания FSP, которая производит блоки питания под разными брендами по ОЕМ-лицензии, а также под своими собственными брендами FSP и Qdion. Но дешевые FSP часто имеют короткие провода и мало разъемов, а хорошие стоят слишком дорого. Пожалуй, это самый переоцененный бренд на рынке, сейчас не представляющий из себя ничего интересного. Что же касается бюджетных Qdion, то мы рекомендуем обходить их стороной – это очень слабые и ненадежные БП больше для дешевых офисных ПК. Лучше уж взять самый бюджетный HIPER.

Примерно на одном уровне с последними и по мнению многих худшими являются блоки питания AeroCool бюджетной серии VX, они чаще всех горят, унося с собой другие комплектующие. Исключение составляет несправедливо недооцененная серия KCAS, качество которых пожалуй лучшее за свою цену.

В плотную к ним подбирается хорошо зарекомендовавший себя производитель кулеров DeepCool. Если вы не хотите переплачивать за дорогой бренд, но при этом получить качественный блок питания, обратите внимание на эту торговую марку. Они просты снаружи, но добротно сделаны внутри.

Из тех брендов, которые известны в более узких кругах, можно отметить очень качественные и дорогие Enermax, Fractal Design, Lepa, но в рознице их не так уж и много, да и мало находится желающих столько переплачивать. А вот БП известного немецкого бренда Cougar мы не можем порекомендовать, уж слишком много на них нареканий в плане надежности и шумности.

5. Мощность блока питания

Мощность – это основная характеристика блока питания. Мощность блока питания рассчитывается как сумма мощности всех компонентов компьютера + 30% (на пиковые нагрузки).

Для офисного компьютера вполне достаточно минимальной мощности блока питания 400 Ватт. Для мультимедийного компьютера (фильмы, простые игры) лучше взять блок питания на 500-550 Ватт, вдруг вы потом захотите поставить видеокарту. Для игрового компьютера с одной видеокартой желательно установить блок питания мощностью 600-650 Ватт. Для мощного игрового компьютера с несколькими видеокартами может потребоваться блок питания мощностью 750 Ватт и более.

5.1. Расчет мощности блока питания

Вы можете самостоятельно рассчитать мощность необходимого вам блока питания исходя из того сколько потребляет каждый элемент вашего компьютера.

• Процессор 25-220 Ватт (уточняйте на сайте продавца или производителя)
• Видеокарта 50-300 Ватт (уточняйте на сайте продавца или производителя)
• Материнская плата начального класса 50 Ватт, среднего класса 75 Ватт, высокого класса 100 Ватт
• Жесткий диск 12 Ватт
• SSD-диск 5 Ватт
• DVD-привод 35 Ватт
• Модуль памяти 3 Ватт
• Вентилятор 6 Ватт

Не забудьте добавить к сумме мощностей всех компонентов 30%, это обезопасит вас от неприятных ситуаций.

5.2. Программа для расчета мощности блока питания

Для более удобного расчета мощности блока питания существует прекрасная программа «Power Supply Calculator». Она также позволяет рассчитать необходимую мощность источника бесперебойного питания (ИБП или UPS).

Программа работает на всех версиях Windows с установленным «Microsoft .NET Framework» версии 3.5 или выше, который обычно уже установлен у большинства пользователей. Скачать программу «Power Supply Calculator» и если понадобится «Microsoft . NET Framework» вы можете в конце статьи в разделе «Ссылки».

6. Стандарт ATX

Современные блоки питания имеют стандарт ATX12V. Этот стандарт может быть нескольких версий. Современные блоки питания изготавливаются по стандартам ATX12V 2.3, 2.31, 2.4, которые и рекомендуются к приобретению.

7. Коррекция мощности

Современные блоки питания обладают функцией коррекции мощности (PFC), что позволяет им меньше потреблять энергии и меньше греться. Существует пассивная (PPFC) и активная (APFC) схема коррекции мощности. КПД блоков питания с пассивной коррекцией мощности достигает 70-75%, с активной – 80-95%. Рекомендую приобретать блоки питания с активной коррекцией мощности (APFC).

8. Сертификат 80 PLUS

Качественный блок питания обязательно должен иметь сертификат 80 PLUS. Эти сертификаты бывают разного уровня.

• Certified, Standard – блоки питания начального класса
• Bronze, Silver – блоки питания среднего класса
• Gold – блоки питания высокого класса
• Platinum, Titanium – топовые блоки питания

Чем выше уровень сертификата, тем выше качество стабилизации напряжения и другие параметры блока питания.  Для офисного, мультимедийного или игрового компьютера среднего класса достаточно обычного сертификата. Для мощного игрового или профессионального компьютера желательно брать блок питания с бронзовым или серебряным сертификатом. Для компьютера с несколькими мощными видеокартами – с золотым или платиновым.

9. Размер вентилятора

Некоторые блоки питания все еще оснащаются вентилятором размером 80 мм.

Современный блок питания должен иметь вентилятор размером 120 или 140 мм.

Рекомендую приобретать блок питания с вентилятором 120 мм, так он меньше шумит, лучше охлаждает и ему легко подобрать замену в случае выхода из строя.

10. Разъемы блока питания

Конфигурацию разъемов блоков питания уточняйте на сайте продавца или производителя.

11. Модульные блоки питания

В модульных блоках питания лишние кабели можно отстегнуть и они не будет мешаться в корпусе. Это удобно, но такие блоки питания стоят несколько дороже.

12.

1. Зайдите в раздел «Блоки питания» на сайте продавца.
2. Выберете рекомендуемых производителей.
3. Выберете необходимую мощность.
4. Задайте другие важные для вас параметры: стандарты, сертификаты, разъемы.
5. Последовательно просматривайте позиции, начиная с более дешевых.
6. При необходимости уточняйте конфигурацию разъемов и другие недостающие параметры на сайте производителя или другого интернет-магазина.
7. Покупайте первую подходящую по всем параметрам модель.

Таким образом, вы получите оптимальный по соотношению цена/качество блок питания, удовлетворяющий вашим требованиям за минимально возможную стоимость.

13. Ссылки

По ссылке ниже вы можете скачать программу для расчета мощности блока питания и ИБП (требуется Framework 3.5 или выше).

Если вам понравилась статья, пожалуйста поддержите наш сайт и поделитесь ссылкой на нее в соцсетях

Блок питания Corsair CX650M 650W
Блок питания Thermaltake Smart Pro RGB Bronze 650W
Блок питания Zalman ZM600-GVM 600W

Как выбрать блок питания для ПК?

Блок питания — не первый компонент, который мы выбираем при сборке компьютера, но в итоге он может оказаться одним из самых важных. Именно блок питания можно считать «сердцем» любого ПК — если он выйдет из строя, то может «потянуть за собой» и другие комплектующие, от процессора до видеокарты и даже материнской платы.

К счастью, сейчас найти в продаже качественный, надежный и энергоэффективный блок питания достаточно просто. Мощность при этом может быть и достаточно низкой (для обычного домашнего ПК или офисной машины), так и весьма высокой (для рабочих станций и геймерских компьютеров).

В этой статье мы рассмотрим все важные моменты, на которые стоит обратить внимание при выборе блока питания, а также предложим вам выбрать из десятка отличных моделей, которые есть в магазинах нашего каталога.

Ответы на важные вопросы

Мощность

Для расчета нужной вам мощности в первую очередь нужно определиться с другими компонентами системы — в частности, материнской платой, процессором, видеокартой и накопителями данных. Затем нужно использовать какой-нибудь из онлайн-калькуляторов — такие есть, к примеру, на сайтах многих производителей блоков питания.

При этом ни в коем случае нельзя покупать блок питания, мощность которого всего на несколько ватт выше, чем пиковое энергопотребление вашего компьютера. Всегда стоит оставить запас хотя бы в 100-150 Вт, еще лучше — в 200 Вт.

Кроме того, если в будущем вы планируете сделать апгрейд с заменой старых компонентов на заметно более мощные (особенно это касается процессоров Intel и видеокарт), лучше учесть это заранее, а то в процессе апгрейда придется менять еще и блок питания, а это процесс довольно-таки утомительный.

Стоит помнить о том, что заявленные TDP часто консервативны. Так, флагманские CPU вроде Intel Core i9-11900K могут на пике мощности требовать от БП до 300 Вт (!) энергии. В таких случаях лучше использовать блок питания мощностью хотя бы в 850 Вт.

Габариты

В компактный корпус форм-фактора mini-ITX не поместится блок питания типа ATX12V, а в ATX-корпусе использовать блок питания типа SFX смысла нет. Стандарты размеров БП таковы:

-ATX12V (PS/2) [150 x 86 x 140 мм (ширина, высота, глубина)]
-SFX12V с 80 мм вентилятором [100 x 63. 5 x 125 мм]
-SFX12V с 80 мм вентилятором и уменьшенной глубиной [125 x 63.5 x 100 мм]
-SFX-L [125 x 63.5 x 130 мм] (этот «стандарт» ввела компания Silverstone в 2014 году, после чего его начали использовать и другие бренды)

Размеры реальных коммерческих моделей очень часто отличаются от референсных — убедитесь в том, что выбранный БП отвечает требованиям, указанным в характеристиках корпуса!

Сертификаты 80 PLUS

Эти сертификаты, которые выдаются каждой модели БП отдельно, обозначают уровень энергоэффективности. Чем он выше, тем меньше энергии из розетки без всякой пользы конвертируется в тепло. Кроме того, чем лучше такой рейтинг, тем меньше придется работать системе охлаждения. Лучше всего выбрать модель как минимум с «бронзовым» рейтингом, а если бюджет позволяет, то и с «золотым». Остальные будем считать излишеством в подавляющем большинстве случаев.

Полный список этих рейтингов (от лучшего к худшему) выглядит так:

-80 PLUS Diamond
-80 PLUS Titanium
-80 PLUS Platinum
-80 PLUS Gold
-80 PLUS Silver
-80 PLUS Bronze
-80 PLUS White

Кабели

Еще одно важное решение, которое нужно принять во время выбор блока питания — тип его конструкции. Модульный или нет? За модульный — со съемными кабелями — придется заплатить больше, зато внутри вашего ПК в этом случае будет меньше лишних кабелей, которые могут мешать потоку воздуха и неопрятно выглядят.

Если вы хотите сэкономить, то никаких особенно серьезных проблем не возникнет; к тому же, многие бюджетные БП сейчас используют наполовину модульную конструкцию — как минимум несколько кабелей у них отстегиваются.

Уровень шума

Все больше и больше людей уделяют фактору шума особое внимание при сборке компьютера. И блок питания может играть здесь очень важную роль! Во-первых, стоит помнить о том, что чем выше энергоэффективность модели (чем лучше ее сертификат 80 PLUS), тем меньше она выделяет лишнего тепла — тем меньше придется стараться ее вентилятору.

Во-вторых, стоит обратить внимание на уровень шума, заявленный производителем. У лучших БП это всего 15-20 дБ, но обычно он составляет 20-30 дБ. Если уровень шума выше, то — в зависимости от расположения корпуса — он будет явно различим.

10 лучших блоков питания для ПК

Как правильно выбрать блок питания для компьютера

От блока питания зависит нормальная работа всех комплектующих. Этот компонент, на первый взгляд, не оказывает существенного воздействия на общую производительность. Но надежный БП — как хороший системный администратор в офисе: пока работает как надо — его труд незаметен. Поэтому чтобы понять, как правильно выбрать блок питания для компьютера, стоит внимательно подойти к анализу характеристик его (БП) характеристик и спецификаций железа.

Расчет мощности

Как выбрать мощность блока питания для компьютера

Как правило, в качестве основной характеристики этого компонента ПК указывают общую теоретическую мощность. Эта цифра имеет значение, но не является решающей. Полагаясь только на нее, нельзя определиться, какой БП выбрать для ПК. Более важным параметром является сила тока по линиям +12 В. Именно от них питаются высокопроизводительные комплектующие (процессор, видеокарта).

Игровой БП OCZ. Красным выделены линии +12 В. При теоретической суммарной мощности 864 Вт практическое значение составляет всего 680 Вт.

Для расчета оптимальной мощности блока питания сначала следует умножить значения максимального тока по каждой линии +12 В на напряжение и сложить результаты. Если линия +12 В одна, запас мощности должен составлять около 20 % от реального потребления компонентов. Если таковых две и более – от суммарного результата следует отнять примерно 30 %. Получившееся число и будет указывать на практическую мощность БП по основной линии. По дополнительным (+5, +3,3) дефицит мощности не возникает, так как эти линии используются для питания более экономичных компонентов.

Пример 1

Пример 2

Энергопотребление компонентов

Потребление каждого компонента обычно указывается производителем. Чтобы понять, как выбрать блок питания для компьютера, рекомендуется внимательно изучить спецификации выбранного железа.

• ЦП расходует электроэнергии от 50 (бюджетные Core i3) до 250 (флагманы AMD) ватт. Благодаря применению более современного техпроцесса Intel отличаются большей экономичностью. Восьмиядерные Core i7 и Xeon нового поколения потребляют 100-150 Вт, AMD FX – до 250.
• У видеокарт разброс по этому параметру еще больше: находящиеся на одном уровне (игровые видеокарты бюджетного класса) GeForce GTX 750 Ti и Radeon R7 360 расходуют 60 и 150 Вт, соответственно. Стоит отметить, что в топовом сегменте разница не так существенна: и GTX 980 Ti, и Radeon R9 Fury потребляют примерно по 300 Вт энергии.
• Традиционные жесткие диски размера 3,5″ требуют до 20-30 Вт энергии в момент раскрутки, но в процессе работы их потребление снижается до 5-10 Вт. SSD в этом плане смотрятся привлекательнее: скачков тока при старте они не создают, и постоянно «кушают» до 5 Вт электроэнергии.
• Материнской плате и оперативной памяти тоже следует уделить внимание. Вместе они расходуют до 20-50 Вт по линии +12 В. Остальная часть нагрузки приходится на цепи +3,3 и +5 В.
• До 5 Вт будет расходовать мощная воздушная система охлаждения. Для «гидравлики» этот показатель находится на примерно таком же уровне.

Производители указывают потребление комплектующих у себя на сайте. На иллюстрации — скриншот с официального ресурса ark.intel.com

Разъемы

Большинство современных блоков питания оснащаются достаточным количеством кабелей и штекеров для всех компонентов. В более доступных моделях проводка подключена напрямую к плате методом пайки, в топовых моделях шнуры отстегиваются. Чтобы понять, какой БП выбрать для компьютера, нужно подсчитать количество нужных кабелей и их форму.

Коннекторы блоков питания унифицированы. В составе любого современного PSU есть (как минимум) 24-контактный шнур системной платы, 4-контактный кабель питания ЦП, 6-контактный провод для видеокарты, а также Molex и SATA-коннекторы для периферии и жестких дисков. В принципе, этого достаточно для обеспечения нормального питания. Но с целью снижения сопротивления жил при передаче больших токов — производители железа увеличивают количество контактов и проводов. Для ЦП применяют 8 пинов вместо 4, а для видеокарт — 8 вместо 6. Такие разъемы полностью совместимы (8-контактным коннектором можно запитать видеокарту с 6 выводами, 4-контактный штекер будет подавать напряжение на плату с 8-контактным гнездом, и т.д.), но рекомендуется учитывать и подбирать соответствующее число контактов.

Основные виды разъемов блока питания

Примеры расчета энергопотребления ПК

В качестве примера можно привести сборку недорогого игрового компьютера на базе Intel Core i3-6300 (самый быстрый двухъядерный процессор) и GeForce GTX 750 Ti. Под систему и для игр установлен SSD на 128 Гб, для хранения контента – жесткий диск на 1 Тб. Оперативной памяти 8 Гб. ЦП потребляет 51 Вт, ГП – 60 ВТ, системная плата с ОЗУ – до 30, SSD-накопителю нужно 2 Вт, жесткому диску – 10 Вт. Суммарная нагрузка – около 160 Вт, или 13 А по линии +12 В. С таким железом способны справиться даже бюджетные блоки питания, поставляемые в комплекте с компьютерными корпусами.
Если же оставить все железо, но сменить процессор на Intel Core i7-6700, а видеокарту – на Radeon R9 Fury X – расход электроэнергии ЦП вырастет всего на 15 Вт, а вот ГП будет «кушать» почти на 250 Вт больше, чем GTX 750 Ti. 160 Вт+15 Вт+250 Вт=425 Вт или 35 А по линиям +12 В. С учетом запаса в 30 % суммарная мощность 12-вольтовых цепей БП должна составить минимум 45 А. Пример подходящего БП — Aerocool KCAS-700W. При мощности 700 Вт он способен выдать до 53 А по линии +12 В.

Aerocool KCAS-700W — мощный БП для игрового ПК

Заключение

Зная, как  выбрать блок питания для ПК, можно обеспечить бесперебойное функционирование всех компонентов, при этом еще и сэкономив. Некоторые модели блоков питания, относящиеся к бюджетной категории, могут оснащаться качественной и сильной цепью +12 В. Другие же, напротив, при заявленной высокой мощности, значительную часть ватт выдают по линиям, не подвергающимся нагрузкам. В подобной ситуации большое и заманчивое число на этикетке привлекает пользователей, но платят они за возможности, которые на практике востребованы не будут.

Какой блок питания выбрать для компьютера — напрямую зависит от энергопотребления комплектующих, области применения ПК и финансовых возможностей. Для бытового компьютера, собранного из недорогих и экономичных деталей, нередко достаточно даже БП, поставляющегося в комплекте с корпусом. Геймеры могут обратить внимание на продвинутые модели от именитых производителей, таких как Corsair, Zalman или Thermaltake.

Топ-15 лучших блоков питания для компьютера — Рейтинг 2021 года

Если не знаете, как выбрать блок питания, помните – это не тот элемент, на котором можно сэкономить. Некачественный источник питания может отказать в работе и утянуть за собой остальные комплектующие. Именно поэтому мы не указали Aerocool, Gygabite, ExeGate и другие фирмы, имеющие проблемы с компонентной базой или использующие некачественные китайские комплектующие, но изобилующие подсветкой и прочими декоративными элементами.

• Защита. В любом БП их должно быть три уровня защиты: от короткого замыкани, от перенапряжения, от избыточного тока. Это тот минимум, который гарантирует вам безопасность при эксплуатации.
• Сертификат соответствия – существует несколько степеней от 80+ до 80+ Titanium. Золотой серединой при этом считаются  80+ Bronze (КПД на уроне 85%), Silver ( 87%) Gold (87-90%) и 80+ Platinum (90-94%). Окончательный выбор зависит от сложности системы, соответственно.
• Коэффициент полезного действия – чем выше КПД, тем большую эффективность демонстрирует эта комплектующая деталь ПК при работе с пиковыми нагрузками. Обозначается этот показатель в «%», а аргументируется классом, о чем сказано ниже.
• Количество вентиляторов – даже для продвинутых игровых систем вряд ли есть смысл ориентироваться на БП, имеющие более 2 вентиляторов. Чем больше вентилятор, тем тише он будет работать. Особенно хорошо себя проявляют 140-мм вертушки. В сочетании с алюминиевыми радиаторами пассивной системы охлаждения вы добьетесь экономии энергии и снижения шума.
• Система кабелей – существуют модульные, полумодульные и не модульные. Последние имеют несъёмную конструкцию, и не предусматривают установки дополнительных кабелей. В модульных системах каждый кабель, соответственно, съемный, а для их крепления применяются специальные гнезда. Модульность положительно сказывается на удобстве при прокладке кабелей, но из-за посредника в виде съемного провода со временем могут возникать потери тока.

Мы забыли упомянуть такого производителя как Cougar. За исключением низшего сегмента и моделей до 500 Вт, компания предлагает достойные продукты во всех ценовых категориях по адекватной цене из-за невысокой популярности бренда и шумов на высоких оборотах.

Блок питания. Источник питания. Блок питания для компьютера. – MediaPure.Ru

Блок питания — устройство, предназначенное для питания постоянным током комплектующих компьютера. От выбора блока питания напрямую зависит стабильная работа компьютера. Многие пользователи хотят сэкономить на покупки блока, результат не запускается компьютер или запускается с десятого раза плюс остальные детали быстрее изнашиваются, в частности жесткие диски выходят из строя после того как сгорел дешевый БП. Поэтому мы советуем не экономить на блоке, качественный блок питания для компьютера будет основой будущих апгрейдов (модернизаций). Блок питания следует выбирать из расчета потребления токадеталями компьютера.

Компьютерные магазины очень часто рекламируют высокопроизводительные ПК для специалистов: работа с графикой (3D), дизайнеры, верстальщики, а также геймеры. И хотя в подобные системы не получится установить слабые процессоры или видеокарты, недобросовестные сборщики систем могут значительно сэкономить на расходах, используя дешёвые блоки питания с недостаточной мощностью.

В дорогом компьютере дешёвый блок питания – это немалая угроза не только для общей стабильности системы, но также и для срока службы комплектующих, особенно это касается тех, кто покупает компьютер в сборке, пропуская тщательный выбор такого важного компонента, как блок питания. Действительно, надёжные модели, работой которых вы сможете наслаждаться в течение нескольких лет, частенько не претендуют на первенство только из-за того, что они дороже стоят, но те, кто покупал дорогой БП — ни разу об этом не пожалел. На сегодняшний день политика покупки БП приобрела дополнительные тонкости – новые АТХ блоки с модульным подключением кабелей, проблема с ИБП, чрезмерные аппетиты многоядерных процессоров и пары видеокарт, работающих в связке SLI (Nvidia) или CrossFire (ATI или AMD). В этой статье мы познакомим читателя с нюансами выбора БП по всем факторам, определяя, какая мощность и специфика нужна в той или иной конфигурации. Проверяйте, какой блок питания вам предоставили, когда вы заказываете сборку компьютера, вы всегда можете найти отзывы в интернете о БП, не экономьте время, не перекладывайте выбор комплектующих на менеджера интернет-магазина.

Кто-то скажет, для геймерского компьютера вам необходим блок питания 1000 Вт. Это не так, все зависит от конфигурации в целом, в большинстве своем на энергопотребление влияет видеоадаптер, процессор, а также необходимость запаса при желании дальнейшего оверклокинга. Блок питания компьютера выдает сразу несколько напряжений постоянного тока, содержит фильтры, системы защиты по току, температуре и т.д.

Как расcчитать мощность блока питания

Вам поможет эта страница с калькулятором расчета мощности вашего БП. На этой странице вы сможете выбрать тип системы, количество ядер CPU, количество видеокарт в связке, любой возможной периферии, вплоть до количества кулеров в системе.

Метод расчета мощности БП

Для того, чтобы подсчитать насколько мощный блок питания необходим вашему компьютеру, необходимо: начать с 100 W. Добавить 50 W для каждого жесткого диска и DVD/Blu-Ray дисковода. Добавить от 80 W до 100 W для каждой видеокарты и процессора, а так же добавить по 65 W за каждый Гб памяти.

Мощность блока питания. Очень важно выбрать блок питания с мощностью наиболее соответствующей потребностям вашего ПК. Недостаточная мощность приведет к аппаратным неисправностям, а большая – это потраченные деньги и потребление лишней энергии. Как определить нужную мощность?
Стандартные компьютеры отлично работают с блоками питания на 500 Вт. Более мощные требуют от 500 Вт и выше. Блок питания для компьютера, зачастую, выбирают на вес. Он должен быть «тяжелым», гораздо тяжелее, чем более дешевые аналоги. По своему опыту могу сказать, что для любого офисного компьютера вполне достаточно блока питания на 300 Вт. Для геймерского хватит БП на 500–600 Вт, для самых мощных игровых компьютеров с парой-тройкой видеокарт в режиме SLI, Crossfire или графических станций – необходим блок на 600 или более 800 Вт.

Параметры и стандарты АТХ

В процессе выбора блока питания пользователю необходимо определиться со следующим: версия АТХ-стандарта, необходимая мощность по каждой вольтажной линии (основные – это 3.3 В, 5 В и 12 В), совместимость с ИБП (источником бесперебойного питания). Если вы собираете медиацентр, то особенно дорогих модели БП использовать не придется, а если вы хотите систему для игр и тяжелой работы с графикой и 3D, то вам понадобится БП не более 700W.

Габариты (форм-фактор). Большинство блоков питания предназначены для стандартных форм-факторов материнской платы ATX. Однако, в некоторых случаях требуются БП, которые совместимы с малыми габаритыми материнской платы и корпуса, такими как MiniATX, MicroATX или FlexATX. Их найти тяжелее, особенно в интернет-магазинах, но если вы часто посещаете радио-рынки, то это не проблема. Но помните, хорошие качественные корпуса для медиацентров стоят довольно дорого, вы будете тратить деньги лишь на готовую систему охлаждения корпуса и качество его сборки.

Шум. Вентилятор блока питания, пожалуй, несколько лет назад был самым громким компонентом всего компьютера. Какой шум вы готовы терпеть, это вопрос личных предпочтений. Блок питания можно поискать с более тихими вентиляторами, но это не будет означать работу при более высокой температуре. Блоки с тихими вентиляторами стоят гораздо дороже обычных.

БП — «специально» для мощных ПК. Если вы собираетесь запускать двойные видеокарты, то убедитесь, что блок питания позиционируется как SLI совметимый (для карты NVIDIA) или Crossfire (для ATI карт). Хотя, можно подключить питание пары видеокарт всевозможными переходниками к старым моделям, но чтобы добиться от парных конфигураций видеокарт максимальной производительности, необходимы БП с запасом их энергопотребления. Но поддержка 2-х и 4-х ядерных процессоров и видеокарт в парном режиме (Quad/Dual core CPU support, SLI and CrossFire support) – это миф: самые мощные процессоры с любым количеством ядер, так и любые видеокарты в любом режиме не предъявляют к блоку питания никаких дополнительных требований, кроме необходимости выдать нужную мощность. Если мощность соответствует, а нужные разъемы присутствуют, то любой блок питания будет работать стабильно, вне зависимости от того, есть на его коробке эти наклейки или нет, вышеуказанные маркировки рассчитаны на неопытного пользователя.

Активный или пассивный PFC?

PFC (Power Factor Correction) – коррекция коэффициента мощности. Коэффицентом мощности называется отношение активной мощности к полной (активной + реактивной).

Так как реальная нагрузка обычно имеет еще индуктивную и емкостную составляющие, то к активной мощности добавляется реактивная. Нагрузкой реактивная мощность не потребляется – полученная в течение одного полупериода сетевого напряжения, она полностью отдается обратно в сеть в течение следующего полупериода, впустую нагружая питающие провода. Получается, что от реактивной мощности толку ноль, и с ней по возможности борются, с помощью различных корректирующих устройств.

Преимущества активного PFC:

Активный PFC обеспечивает близкий к идеальному коэффициент мощности (у активного 0.95-0.98 против 0.75 у пассивного).
Активный PFC стабилизирует входное напряжение основного стабилизатора, блок питания становится менее чувствительным к пониженному сетевому напряжению.
Активный PFC улучшает реакцию блока питания во время  кратковременных  провалов сетевого напряжения. Стабилизатор напряжения очень важен при скачках, происходит немало случаев потери работоспособности комплектующих именно по этому случаю.

Недостатки активного PFC:

Снижает надежность блока питания, так как усложняется устройство самого блока питания. Требуется дополнительное охлаждение. В целом преимущества активного PFC перевешивают его недостатки.

В принципе, можно не обращать внимания на тип PFC. В любом случае, при покупке блока питания меньшей мощности, в нем, скорее всего, будет пассивный PFC, при покупке более мощного блока от 500 W – вы, скорее всего, получите блок с активным PFC.

Любой компьютерный источник питания имеет несколько шин, иными словами, выдает разные напряжения. Это 12, 5 и 3.3 В, плюс несколько вспомогательных линий. Каждая шина имеет какой-то максимальный ток, ограничивающий ее мощность, а суммарная мощность всех шин и формирует итоговое значение. Данные цифры указываются практически всегда, причем не только финальное значение, но и формула распределения, поясняющая происхождение цифры 650 Вт, например. Казалось бы – все максимально просто. Но нет, именно здесь производители пытаются немного приукрасить возможности своего продукта. Касаясь только мощности, в двух словах можно сказать так: любой более-менее современный компьютер нагружает блок питания в основном по шине +12V, потребление тока от шин +5V и +3.3V сравнительно мало, и суммарной мощности более 100 Вт от этих линий не требуется. Производители хитрят так: они указывают общую мощность, делая вклад шин +5V и +3.3V под 200 Вт. Если вы видите такой трюк, то смело отнимайте от предложенного значения всё, что в сумме гипотетических возможностей названных выше двух линий превышает 120-130 Вт. Иногда такая «корректировка» делает из заявленных 500 чуть ли не 400 Вт. Собирая даже очень мощный компьютер, можно смело ограничиться блоком питания на 800 Вт, получив при этом хороший запас для будущего апгрейда. Покупать БП на 1000 Вт, 1200 Вт, 1300 Вт и т.д. следует лишь в случае построения высокопроизводительной системы с хорошим разгонным потенциалом (например, геймерская машина с SLI троицей GeForce GTX 480) .

КПД блока питания

Для того, чтобы БП с КПД 80% обеспечить на выходе мощность 400W, он должен потреблять от сети не больше 500W. Тот же блок питания, но с КПД 70%, будет потреблять около 571W. Опять же, если блок питания не сильно нагружен, например на 300W, то и потреблять от сети он будет тоже меньше, 350W при КПД 80% и приблизительно 286 при КПД 70%.
Организация, которая тестирует БП на соответствие определенному уровню сертификации. Сертификация 80 Plus проводилась только для электросети 115В, распространенной в США. Начиная с уровня 80 Plus Bronze, блоки питания тестируются для использования в электросети 230В. Например, для прохождения сертификации уровня 80 Plus Bronze КПД блока питания должен быть 81% при нагрузке 20%, 85% при нагрузке 50% и 81% при нагрузке 100%.

Разъемы блока питания или как подключить блок питания

• Connector 20+4 pin — 24-х контактный разъем для материнской платы (главный разъем). Может быть монолитный или отстегивающимися четырьмя контактами. Всегда только один. В старых моделях только 20 pin.
• +12V Power Connector — квадратный 4-х контактный разъем для материнской платы. Как правило, требуется один, реже два.
• EPS12V Power Connector — прямоугольный 8-иконтактный разъем для серверных материнских плат. Требуется в случае потребления высоких мощностей. Как правило, устанавливается в БП, соответствующих стандарту EPS12V.
• PCI Express Power Connector — прямоугольный 6-и контактный разъем для видеокарт (может быть 8-ми контактный *). Используется для питания современных видеокарт. Для более современных видеоадаптеров таких разъемов требуется два. Если у вашего БП есть запас по мощности, то можно купить переходник (4 контактный на power connector на 6 pin PCI Express.
• Peripheral Power Connector — 4-х контактный разъем (molex) для дополнительных устройств. Применяется для питания периферийных устройств.
• SATA Power Connector — лоский разъем для современных жестких дисков и оптических приводов.
• Floppy Drive Power Connector — 4-хконтактный разъем для дисководов.

* В современных блоках питания встречается PCI Express Power Connector с 8 контактами, необходимый для питания топовых моделей видекарт.

Обязательно проверьте точное соответствие количества 12-вольтовых штекеров (6- или 8-контактных) для вашей видеокарты. К примеру, современная технология модульного подключения различной переферии Cable management  позволяет подключить к БП только нужные кабели и не наводить беспорядок в корпусе.

Охлаждение. Бытует мнение, что блоки питания, оснащенные 120-мм вентиляторами, тихие по определению, что верно далеко не всегда. Естественно, на холостом и малонагруженном ходу соответствующий уровень шума будет избыточен. Однако, при прочих равных, наличие 120-мм вентилятора, расположенного на дне питателя, все же предпочтительней, так как в корпусе классической конструкции это обеспечит некоторый отток воздуха, отработанного процессорным кулером, необходимо только, чтобы ножки вашего корпуса, позволяли совершать отвод тепла.

Производители БП

Производители блоков питания делятся на 3 группы:

1. Производят свою продукцию – это такие бренды, как FSP,  HEC, Seasonic, Delta, Hipro.
2. Производят свою продукцию, частично перекладывая производство на другие компании, например Corsair, Silverstone, PC Power & Cooling, Zalman.
3. Перепродают под собственной маркой (некоторые влияют на качество и выбор компонентов, некоторые нет), например Chiftec, Cooler Master, Gigabyte, OCZ, Thermaltake.

Можно смело приобретать продукцию Thermaltake, Zalman, FSP, Cooler Master, Hiper, на этих БП было собственоручно собрано множество высокопроизводительных систем, бесперебойно работающих по сей день . В интернете можно найти обзоры и тесты многих блоков питания и ориентироваться по ним.

Покупая блок питания, держитесь подальше от бюджетных производителей с сомнительным качеством, таких как Antec, Enermax, PC Power, PowerMan, SuperPower и т.д. Работа, а точнее постоянные перебои и скачки энергии низкокачественного блока питания могут повредить системе. Сэкономив сейчас, можно потерять через год. Производитель устройства крайне важен. Большинство моделей Thermaltake работает стабильно, неоднократно проверено на собственном опыте.

Мы призываем подходить к выбору блока питания для будущего компьютера со всей ответственностью, особенно, если вы геймер или дизайнер-верстальщик, обрабатывающий большие объемы графической информации. Ведь данный компонент влияет на все – стабильность работы системы, срок службы компонентов, вентиляцию корпуса и производимый шум.  Поверьте: даже далеко не самая мощная система будет работать и радовать лучше, если ее построить в качественном корпусе и запитать от хорошего блока питания. Проверенные мной на практике и которые я могу порекомендовать любому: БП от Thermaltake или FSP. Конечно, важно и охлаждение, но об этом я расскажу в другой статье, так как в большинстве своем, на данном аспекте сказывается выбор корпуса ПК.

Виды защиты в блоках питания для ПК

Защиту, которую могут обеспечить современные блоки питания обычно обозначают следующими аббревиатурами:

• Short Circuit Protection (SCP). Защита от короткого замыкания на выходных разъемах. Однако она является строго обязательной и всегда присутствует даже в довольно старых моделях.
• Over Power Protection (OPP) является защитой от суммарной перегрузки по шинам. Этот вид защиты обязательный.
• Over Current Protection (OCP) является защитой по току, когда ток по шине превышает установленный. Обязательной защита не является, хотя и используется практически везде.
• Over Voltage Protection (OVP) – защита, срабатывающая, когда напряжения сильно превышают допустимые, например, при выходе блока питания из строя. Является обязательной, поэтому всегда реализуется.
• Under Voltage Protection (UVP) – то же самое, только работает при понижении напряжения.
• No-Load Operation (NLO) — защита при работе в режиме «без нагрузки».
• Overheating Protection (OTP) — защита от перегрева.

Я искренне надеюсь, что данная статья поможет вам ответить на вопрос «Как выбрать блок питания?».

Как выбрать блок питания для ПК на 500-600 Вт?

Неопытные покупатели часто выбирают блок питания на остаточные деньги уже после всех остальных компонентов сборки ПК. Этот подход не является верным, ведь именно от стабильности энергоснабжения БП зависит здоровье материнской платы, видеокарты и особенно дисков, то есть еще и сохранение личных файлов (документов, фотографий, видеозаписей). Сверхмощные модели БП на 700 – 1000 Ватт нужны только для компьютеров с несколькими видеокартами в связке NVLink. Большинству же пользователей хватит блока питания на 500 – 600 Вт, главное предоставить выбор проверенному временем бренду. Мы подобрали для вас пять, по нашему мнению, оптимальных БП.

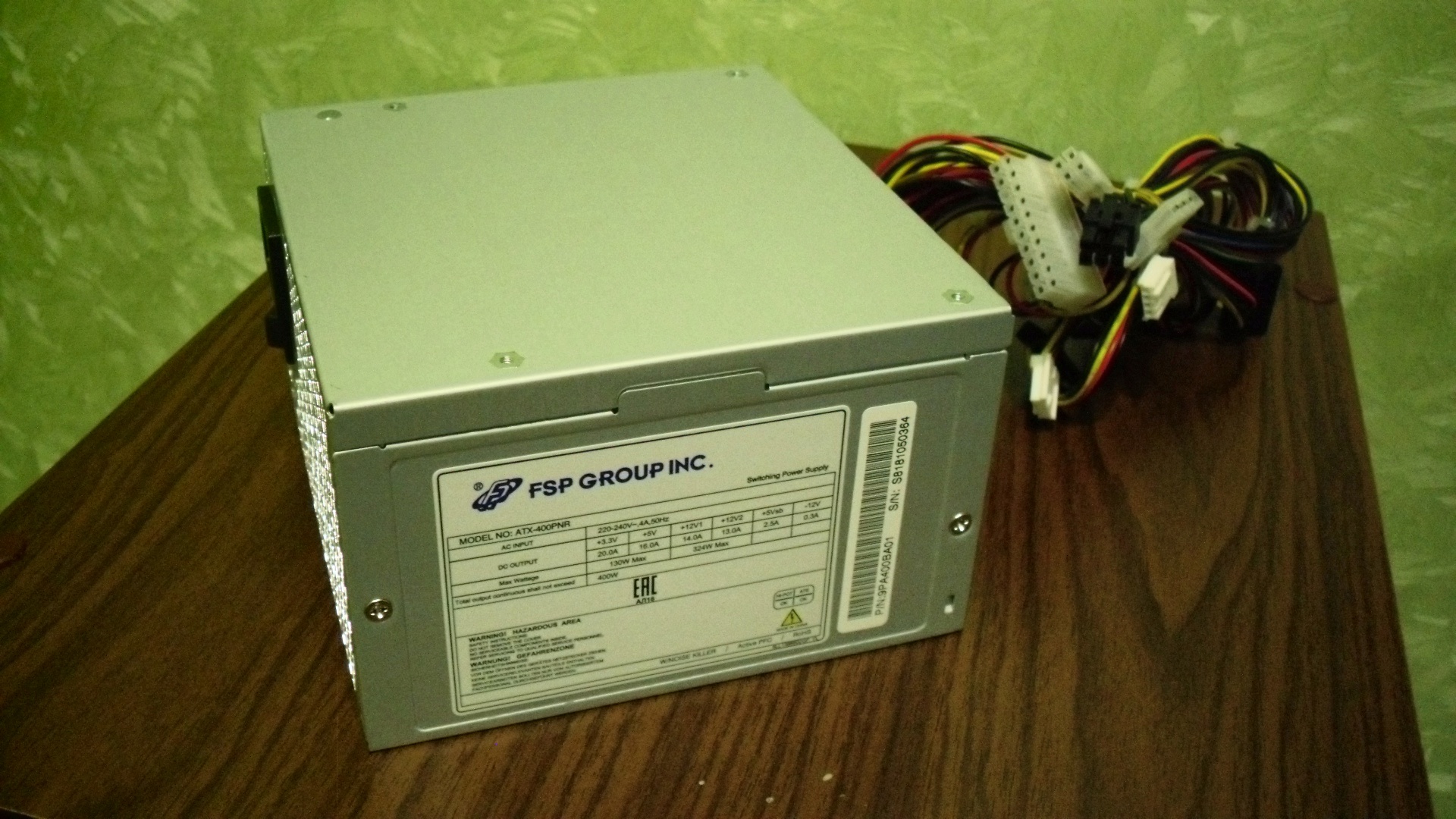

Компания FSP является одним из немногих в мире разработчиков собственной электронной начинки БП, тогда как большинство других брендов используют сторонние решения. Базовой серией БП FSP вот уже много лет является PNR, которая недавно получила обновление до Pro-версии — черный окрас корпуса и более длинные провода. Построен PNR Pro на классической схеме групповой стабилизации, а линия +12 вольт разделена на две подлинии — для питания процессора и видеокарты отдельно. Вентилятор работает на относительно высокой скорости, поэтому данный БП нельзя назвать бесшумным, зато эффективное охлаждение позволяет устанавливать его даже в корпусах с верхним расположением БП.

Компания Gigabyte известна среднестатическому пользователю ПК в первую очередь своими материнскими платами и видеокартами. Тем не менее, выпускает она под своим брендом и блоки питания — на базе ОЕМ-платформы MEIC. Начальная модель Gigabyte P550B построена на все той же групповой схеме стабильности, но имеет уже сплошную линию +12 В. Это позволяет перераспределять электроэнергию между мощным процессором и видеокартой по мере необходимости. Уровень шума тоже средний, однако коэффициент полезного действия чуть выше 85 процентов, что равно сертификату энергосбережения 80 PLUS Bronze.

Серия блоков питания Deepcool DA, она же Aurora, традиционно выделяется на фоне «одноклассников» более длинными кабелями, а теперь модель DA600-M стала полностью модульной. На отечественном рынке это, пожалуй, самый дешевый БП со всеми съемными проводами. Производителем электронной начинки выступает компания CWT: групповая стабилизация, сертификат 80 PLUS Bronze и средний уровень шума. К тому же, Deepcool установила долговечный конденсатор (выдерживает 105°C) и реализовала возможность работы при входном напряжении от 110 до 220 вольт. Это может быть полезным и в наших краях, особенно в сельской местности, где напряжение падает вплоть до 170 В.

Бренд be quiet!, который принадлежит немецкой компании Listan, является самым популярным в Европе производителем БП. А серия System Power — это базовая серия be quiet!, которая включает три подсерии: Bulk без коробки, немодульную в коробке и полумодульную. За электронную начинку отвечает тоже немецкая компания HEC (материнская компания другого бренда БЖ — Cougar). Принцип работы уже прогрессивный DC-DC с разрешающей стабилизацией линий +5 и 3.3 В. Вентилятор хоть и не фирменный be quiet! (как у на ступеньку старшей серии Pure Power), а производства Yate Loon, однако бесшумный по крайней мере при небольшой нагрузке на БП.

Почти все блоки питания Chieftec построены на схемотехнике CWT (исключение составляет лишь серия Polaris на платформе High Power). В отличие от вышеупомянутого Deepcool на младшей «бронзовой» групповой стабилизации CWT, Chieftec Core BBS-600S построен уже в старшей разрешении DC-DC CWT с сертификатом 80 PLUS Gold (КПД составляет 90%). Благодаря этому Core выделяет минимум побочного тепла и способен охлаждаться при низких оборотах вентилятора Hong Hua даже при высокой нагрузке (при максимальной нагрузке пропеллер, конечно же, разгоняется на полную).

Выводы

Итак, подытожив все вышенаписанное, для сборки ПК в корпусе с верхним расположением БП рекомендуем модель с высокооборотным вентилятором, такую как FSP ATX-500PNR Pro или Gigabyte P550B. Для тех, кому аккуратный кабель-менеджмент важнее энергосбережения, лучше всего подойдет модульный Deepcool DA600-M. Ценителям тишины стоит немного доплатить за be quiet! System Power 9 600W и Chieftec Core BBS-600S.

Читайте также:

«Какой SSD диск является самым надежным?»

Как выбрать блок питания ПК

Один из наименее интересных, но наиболее важных компонентов ПК — это блок питания. Конечно, компьютеры работают на электричестве, и оно не подается напрямую от стены к каждому компоненту в корпусе ПК. Вместо этого электричество переходит от переменного тока (AC), поставляемого энергокомпанией, в постоянный ток (DC), используемый компонентами ПК, с требуемым напряжением.

Заманчиво купить любой блок питания для работы вашего ПК, но это не лучший выбор.Блок питания, который не обеспечивает надежное или чистое питание, может вызвать множество проблем, в том числе нестабильность, которую трудно определить. Фактически, отказ источника питания часто может вызывать другие проблемы, такие как случайные перезагрузки и зависания, которые в противном случае могут оставаться загадочными.

Таким образом, вы захотите уделить выбору источника питания столько же времени и внимания, сколько вашему ЦП, графическому процессору, оперативной памяти и вариантам хранения. Правильный выбор блока питания обеспечит максимальную производительность и поможет продлить срок службы.

Обсуждаемые цены и наличие продуктов были верны на момент публикации, но могут быть изменены.

Несмотря на то, что при выборе источника питания необходимо учитывать несколько важных факторов — как и в случае с любым другим компонентом ПК, — определить один из наиболее важных факторов невероятно просто. Вам не нужно проводить тесты или читать обзоры, чтобы узнать, какая мощность вам нужна.Вместо этого вы можете использовать такой инструмент, как калькулятор блоков питания Newegg , чтобы точно определить, сколько мощности требуется для вывода вашего нового блока питания.

Чтобы использовать инструмент, вам необходимо выбрать компоненты из раскрывающихся списков для каждой категории. Приведенный выше инструмент обновлен с использованием новейших опций для центрального процессора (ЦП), материнской платы, графического процессора (ГП), оперативной памяти (ОЗУ) и т. Д. Хотя инструмент не детализирует детали каждого компонента, он делает это там, где это необходимо, и исключает догадки при принятии решения о том, сколько энергии вам нужно.

Например, если вы собираете (или покупаете) ПК с процессором серии Ryzen7, графическим процессором Nvidia GeForce RTX 2060, 16 гигабайтами (ГБ) ОЗУ, состоящими из двух накопителей по 8 ГБ, твердотельным накопителем емкостью 256 ГБ (SSD) ) и жесткий диск (HDD) емкостью 1 ТБ 7200 об / мин, тогда рекомендуется мощность 576 Вт. В целях безопасности вы можете выбрать блок питания на 600 Вт, а покупка подходящего варианта осуществляется одним нажатием кнопки.

Предвидеть обновления при покупке блока питания

Конечно, вы можете запустить несколько сценариев, чтобы убедиться, что вы справитесь со своими долгосрочными потребностями.Например, при обновлении до Nvidia GeForce RTX 2080 рекомендуемая мощность повышается до 631 Вт, в то время как удвоение ОЗУ увеличивает рекомендацию до 582 Вт. Если со временем вы сможете сделать и то, и другое, то вам понадобится как минимум 637 Вт.

Вы поняли. Не планируйте просто удовлетворить свои потребности сегодня, вместо этого немного загляните в будущее и подумайте, какие изменения вы, возможно, захотите внести позже. А если вы покупаете предварительно собранный ПК, вам нужно знать, какой блок питания он использует, чтобы убедиться, что он может справиться со всем, что вы можете добавить, или что его достаточно легко заменить в какой-то момент. .

Важное замечание относительно мощности: длительная мощность и пиковая мощность — это разные вещи. Как правило, показатель «максимальная мощность» блока питания относится к непрерывной (стабильной) мощности, которую блок питания будет постоянно выдавать, в то время как пиковая мощность относится к повышенной максимальной (импульсной) мощности, которую может выдавать блок питания, хотя и за очень короткое время. времени (например, 15 секунд). При покупке блока питания убедитесь, что его постоянная мощность соответствует вашим потребностям, иначе у вас могут возникнуть проблемы, когда ваш компьютер будет работать с полной нагрузкой.

Наконец, не беспокойтесь о том, что покупка блока питания с более высоким номиналом означает, что вы обязательно будете использовать больше энергии. Блок питания будет потреблять только электроэнергию, требуемую компонентами вашего ПК, и поэтому, хотя покупка блока питания большего размера, чем вам нужно, может быть пустой тратой денег, вам не придется больше платить за работу с ПК из-за того, что Это.

Защита

Некоторые производители блоков питания встраивают средства защиты, чтобы защитить ваши компоненты от проблем, связанных с питанием.Эти средства защиты часто увеличивают стоимость источника питания, но они также могут обеспечить некоторое дополнительное спокойствие.

Первый — защита от перенапряжения, которая относится к схеме или механизму, отключающим блок питания, если выходное напряжение превышает указанный предел напряжения, который часто превышает номинальное выходное напряжение. Эта защита важна, поскольку высокое выходное напряжение может вызвать повреждение компонентов компьютера, подключенных к источнику питания.

Вторая — защита от перегрузки и сверхтока.Это цепи, которые защищают блок питания и компьютер путем отключения блока питания при обнаружении чрезмерного тока или силовой нагрузки, включая токи короткого замыкания.

Ваттность — это лишь мера производительности источника питания. Другой — его рейтинг эффективности, который является мерой того, сколько мощности постоянного тока он посылает на ПК и сколько теряется в основном на тепло. Эффективность важна, потому что она влияет на то, сколько вы потратите на поддержание вашего ПК в рабочем состоянии.

В качестве примера рассмотрим ПК, которому требуется мощность 300 Вт. Если вы используете блок питания с КПД 85%, ваш компьютер будет потреблять около 353 Вт входной мощности от вашей энергетической компании. С другой стороны, блок питания с КПД всего 70% потребляет от сети 428 Вт мощности. Выбор более эффективного источника питания сэкономит немного денег на ежемесячном счете за электроэнергию.

В то же время, блок питания с более высоким рейтингом эффективности позволит вашему ПК также работать с меньшим охлаждением.Каждый компонент ПК выделяет некоторое количество тепла, что снижает его производительность. Более эффективный источник питания будет рассеивать меньше тепла, что будет означать более тихую систему благодаря вентиляторам, которым не нужно работать так же быстро или долго, большей надежности и более длительному сроку службы.

Что такое сертификация 80 PLUS?

Когда вы будете искать блоки питания, вы увидите многие из них с наклейками сертификации 80 PLUS. 80 Plus — это программа сертификации, которую производители могут использовать, чтобы гарантировать, что их блоки питания будут соответствовать определенным требованиям к эффективности.80 PLUS имеет различные уровни, от базовой сертификации до Titanium, а источники питания оцениваются независимыми лабораториями, чтобы обеспечить следующие уровни эффективности для потребительских систем питания 115 В:

Когда вы покупаете блок питания в Newegg, вы можете выбрать фильтрацию по уровню сертификации 80 PLUS. Это упрощает достижение именно того уровня эффективности, которого вы хотите достичь на своем новом ПК.

— не единственный показатель способности источника питания поддерживать все ваши компоненты.Питание компонентов осуществляется по шинам, и, хотя каждая шина напряжения требует внимания, наибольшее внимание следует уделять шине (-ам) +12 В, которые обеспечивают питание наиболее энергоемких компонентов, поскольку процессор и видеокарты PCIe получают питание. их сила от них.

Современный источник питания должен выдавать не менее 18 А (ампер) на шине (ах) +12 В для современного компьютера массового потребления, более 24 А для системы с одной видеокартой класса энтузиастов и не менее 34A, когда речь идет о высококачественной системе SLI / CrossFire.Значение выходной силы тока, о котором мы говорим, является совокупным значением для блоков питания с более чем одной шиной +12 В.

Конечно, вам следует искать это суммарное общее количество выходных сигналов, и вы не всегда можете сложить шины +12 В для расчета комбинированного выхода. Например, блок питания с маркировкой + 12V1 @ 18A и + 12V2 @ 16A может иметь суммарную выходную мощность только 30A вместо 34A. Ищите эту информацию в подробных технических характеристиках элемента или на информационной этикетке блока питания.

Если вы собираетесь использовать конфигурацию SLI / Crossfire, вы должны убедиться, что шина (и) +12 В обеспечивает не менее 34 А. Разные источники питания обозначены по-разному — некоторые показывают максимальную силу тока, обеспечиваемую каждой шиной, а некоторые обеспечивают максимальную суммарную максимальную мощность, например, 396 Вт, что равняется 396 Вт / 12 В = 33 А.

Еще одно важное соображение — это количество шин, по которым блок питания питает свои компоненты. Проще говоря, источник питания может обеспечивать только одну шину +12 В для обеспечения всего питания компонентов вашего ПК, или он может иметь несколько шин.Использование одной шины означает, что вся мощность доступна для всех подключенных к ней компонентов — это упрощает настройку, поскольку вам не нужно беспокоиться о согласовании компонентов с направляющими, но это также означает, что сбой источника питания, такой как скачок напряжения, повлияет на все компоненты. И наоборот, наличие нескольких направляющих дает некоторую защиту от катастрофического отказа, но требует большей осторожности при настройке.

Следующее соображение простое — вам нужно выбрать форм-фактор, который, как вы уверены, физически впишется в ваш корпус.К счастью, в отношении блоков питания есть стандарты, как и в отношении корпусов и материнских плат.

Эта тема может оказаться довольно сложной, но важно помнить, что вам нужно подобрать источник питания в соответствии с корпусом и материнской платой. Ниже приводится общий обзор наиболее важных на сегодняшний день форм-факторов источников питания.

ATX

Несмотря на то, что блоки питания с форм-фактором AT все еще доступны для покупки, блоки питания с форм-фактором AT, несомненно, являются устаревшими продуктами, которые скоро исчезнут.Даже блоки питания более позднего форм-фактора ATX (ATX 2.03 и более ранние версии) теряют популярность. Основные различия между форм-факторами блоков питания ATX и AT:

1. Источники питания ATX обеспечивают дополнительную шину напряжения + 3,3 В.
Блоки питания
2. ATX используют один 20-контактный разъем в качестве основного разъема питания.
Блоки питания
3. ATX поддерживают функцию мягкого выключения, позволяющую программно отключать питание.

ATX12V

Форм-фактор ATX12V сейчас является наиболее распространенным выбором.Существует несколько различных версий форм-фактора ATX12V, и они могут сильно отличаться друг от друга. Спецификация ATX12V v1.0 добавила к оригинальному форм-фактору ATX 4-контактный разъем +12 В для подачи питания исключительно на процессор, а также 6-контактный вспомогательный разъем питания, обеспечивающий напряжение + 3,3 В и + 5 В. В следующей спецификации ATX12V v1.3, помимо всего прочего, был добавлен 15-контактный разъем питания SATA.

Существенное изменение произошло в спецификации ATX12V v2.0, которая изменила формат основного разъема питания с 20-контактного на 24-контактный, удалив 6-контактный вспомогательный разъем питания.Кроме того, спецификация ATX12V v2.0 также изолировала ограничение тока на 4-контактном разъеме питания процессора для шины 12 В 2 (ток + 12 В разделяется на шины 12 В 1 и 12 В 2). Позже спецификации ATX12V v2.1 и v2.2 также повысили требования к эффективности и потребовали различных других улучшений.

Все блоки питания ATX12V имеют такую ​​же физическую форму и размер, что и форм-фактор ATX.

EPS12V, SFX12V и другие

В форм-факторе блока питания EPS12V используется 8-контактный разъем питания процессора в дополнение к 4-контактному разъему форм-фактора ATX12V (это не единственное различие между этими двумя форм-факторами, но для большинства пользователей настольных компьютеров, знающих этого должно быть достаточно).Форм-фактор EPS12V изначально был разработан для серверов начального уровня, но все больше и больше материнских плат для настольных ПК высокого класса теперь оснащены 8-контактным разъемом питания процессора EPS12V, который позволяет пользователям выбрать блок питания EPS12V.

Обозначение малого форм-фактора (SFF) используется для описания ряда меньших блоков питания, таких как SFX12V (SFX означает малый форм-фактор), CFX12V (CFX означает компактный форм-фактор), LFX12V (LFX означает низкопрофильный Форм-фактор) и TFX12V (TFX означает тонкий форм-фактор).Все они меньше стандартных блоков питания форм-фактора ATX12V с точки зрения физических размеров, и блоки питания малого форм-фактора необходимо устанавливать в соответствующие компьютерные корпуса малого форм-фактора.

Блок питания бесполезен, если он не подключается к каждому компоненту вашего ПК и не питает его. Это означает, что он должен иметь все необходимые типы разъемов.

Первый разъем, который следует рассмотреть, — это главный разъем, питающий материнскую плату.Этот разъем бывает двух типов: 20-контактный и 24-контактный. Последний становится все более популярным, и вполне вероятно, что ваш блок питания предоставит оба варианта. Просто проверьте, чтобы убедиться.

Далее идет разъем питания процессора, который выпускается в 4-контактном и 8-контактном вариантах. Как и в случае с основным разъемом питания, многие современные материнские платы перешли на больший формат. Опять же, убедитесь, что ваш блок питания совместим.

Наиболее часто используемый разъем питания — это 4-контактный разъем Molex.Он используется для множества компонентов, включая старые жесткие диски, оптические приводы, вентиляторы и некоторые другие устройства. Более новые компоненты SATA имеют собственный разъем питания SATA, и вы также можете использовать адаптеры Molex для SATA, если они у вас закончились. И вы даже можете использовать кабели-разветвители, чтобы увеличить количество подключаемых компонентов, но помните о верхних пределах вашего источника питания.

Теперь, когда мы рассмотрели наиболее важные факторы, связанные с питанием, при выборе источника питания следует учитывать еще несколько моментов.Это не так важно, но они могут повлиять на то, насколько приятным будет источник питания в течение всего срока службы вашего ПК.

Шум вентилятора

Как мы уже говорили, источники питания вырабатывают тепло. Это означает, что они требуют, чтобы вентиляторы оставались прохладными и работали эффективно. Вам нужно подумать о том, насколько тихо вы хотите, чтобы ваш компьютер работал, что во многом будет зависеть от вашей среды. Если ваш компьютер работает в тихом месте, то более крупные вентиляторы, которые вращаются медленнее для перемещения того же количества воздуха, скорее всего, приведут к более тихому ПК.

Нет никаких реальных стандартов в отношении охлаждения блоков питания, поэтому вам нужно будет сравнить маркетинговые материалы для ваших вариантов блоков питания. Это одна из областей, где подробные обзоры будут особенно полезны, поскольку они, как правило, измеряют, насколько громким является источник питания на разных уровнях работы, и поэтому предлагают некоторые рекомендации относительно того, насколько громко вы можете рассчитывать на работу вашего ПК.

Кабельная проводка

Наконец, существует три основных типа кабелей питания. Независимо от того, выберете ли вы проводную, модульную или гибридную систему, будет зависеть, насколько чистым будет внутри вашего корпуса и сколько работы вам потребуется, чтобы ваш компьютер оставался незагроможденным и организованным.

Жесткая разводка кабелей означает, что каждый разъем напрямую подключен к источнику питания и поэтому будет присутствовать независимо от того, нужен он или нет. Преимущество проводных систем — и оно невелико при использовании современных источников питания — состоит в том, что они проще и не требуют дополнительного сопротивления с дополнительными разъемами.

Модульная кабельная разводка означает, что каждый разъем может быть добавлен по мере необходимости. Это упрощает поддержание вашего корпуса в чистоте и лаконичности, но также вносит некоторую дополнительную сложность — и цену — и некоторое дополнительное сопротивление благодаря дополнительным физическим соединениям.Однако для большинства пользователей это, скорее всего, неактуально.

есть некоторые кабели, такие как подключение к основному источнику питания, которые физически подключены, а другие являются дополнительными. Гибридная система может представлять собой хороший компромисс, поскольку требуются определенные кабели, и даже если дополнительное сопротивление модульных соединений минимально, этого достаточно легко избежать.

Очевидно, что нужно многое выбрать для выбора блока питания, и это важное решение при сборке нового ПК.Но если вы потратите немного времени на то, чтобы убедиться, что ваш блок питания обеспечивает компоненты вашего ПК надежным, стабильным и безопасным питанием, вы сэкономите огромное количество времени в долгосрочной перспективе и сделаете ваш компьютер лучше и эффективнее. машина.

Как выбрать источник питания [Простое руководство]

Концептуализация и сборка ПК вашей мечты — непростая задача, но, к счастью, правильное понимание некоторых основ дает вам хорошие возможности для остальной части сборки.

Лучше всего начать с блока питания, и нет лучшего способа выбрать блок питания, чем сосредоточиться на функциях, описанных в нашем руководстве.

В отличие от некоторых других компонентов, на блок питания определенно не стоит экономить, особенно если вы потратили руку и ногу на высокопроизводительный графический процессор или процессор.

Прежде всего, вам понадобится блок питания, достаточно мощный, чтобы работать со всем, но при этом качественный, который не испортит ваше дорогое оборудование! Но есть также несколько других факторов, которые следует учитывать.На что следует обращать внимание при выборе блока питания? Давайте нырнем.

Важность мощности

Если есть одно общее правило, когда дело доходит до выбора правильного блока питания, оно гарантирует, что блок питания соответствует требованиям к мощности вашей видеокарты, процессора и других компонентов.

Чтобы вывести его из строя, каждому компоненту компьютера для правильной работы требуется определенное количество энергии от блока питания.При недостаточной мощности компьютер может работать некорректно или вообще не запускаться.

Графический процессор и процессор, как правило, являются наиболее энергоемкими компонентами и, следовательно, будут двумя основными факторами, которые следует учитывать при выборе правильного блока питания.

К счастью, когда дело доходит до видеокарт и процессоров, производители всегда дают приблизительную оценку того, сколько энергии может потреблять компонент, и это выражается либо как расчетная тепловая мощность (TDP), либо как максимальная потребляемая мощность.

Однако, несмотря на то, что центральный процессор и графический процессор будут отвечать за большую часть энергопотребления, другим компонентам также требуется их доля сока.

Самый простой способ оценить энергопотребление ПК — использовать калькулятор, подобный этому. Важно отметить, что у блока питания всегда должна быть «передышка».

Если бы вы создали ПК, который потребляет, скажем, 345 Вт, то вы могли бы подумать, что блок питания на 350 Вт идеально подойдет, но это не так.В действительности, блок питания работает с максимальной эффективностью, когда потребляемая мощность составляет от 50% до 80% от его общей выходной мощности.

ненавидят слишком много тепла, и лучший способ поднять температуру — поддерживать их под большой нагрузкой в ​​течение длительного времени.

Тем не менее, мы рекомендуем следующее: как только вы определите базовую мощность, стремитесь к блоку питания, который может выдавать примерно вдвое большую мощность. Таким образом, вы получите более тихий, безопасный, долговечный блок питания, который также оставит место для будущего расширения и разгона.

Рейтинговая система 80PLUS

В наш век надвигающейся климатической катастрофы и роста цен на электроэнергию вы можете сэкономить немного денег, заплатив немного больше за блок питания с более высоким рейтингом эффективности, чем у более дешевого конкурента. Система сертификации 80PLUS оценивает блоки питания именно на этом основании.

Хотя сертификация является добровольной, она показывает, насколько хорошо блок питания преобразует мощность стандартной настенной розетки в более низкое напряжение, необходимое для внутренних компонентов.По сути, все сводится к тому, сколько энергии тратится впустую при преобразовании, то есть сколько тепла производит блок питания.

Сертификация доступна только для блоков питания, которые расходуют не более 20% своей мощности, отсюда и название сертификата 80PLUS. Большинство блоков питания имеют маркировку, измеряемую по скользящей шкале из известных драгоценных металлов.

Классификация простирается от 80PLUS до бронзы, серебра, золота, платины и титана. В целом золото — идеальная золотая середина для домашних пользователей.Платиновые и титановые блоки обычно зарезервированы для ПК, которые большую часть времени работают под большой нагрузкой, например для серверов и рабочих станций.

Понимание рельсов

Если вы искали блок питания, то, скорее всего, встретили «шины +12 В» или что-то подобное в спецификации блока питания. Помимо, казалось бы, запутанного названия, эта функция определяет, сколько шин подает питание на различные компоненты компьютера.

Рейка — это путь к печатной плате, по которому устройство потребляет электроэнергию.Блок питания с одной направляющей имеет, как вы уже догадались, одну направляющую. Многорельсовые системы распределяют мощность между несколькими рельсами. Обе схемы имеют свои преимущества.

Блоки питания с одной шиной питают всю мощность блока от одной шины ко всем подключенным к ней частям, гарантируя, что каждый компонент имеет достаточно мощности для правильной работы.

Тем не менее, это подвергает оборудование риску в случае скачка напряжения или неисправности, поскольку в таких ситуациях компьютер может легко сгореть и не подлежит ремонту.

С другой стороны, многорельсовый блок может выдерживать скачки напряжения благодаря встроенной системе защиты от перегрузки по току и короткого замыкания в каждой шине. И наоборот, блоки с несколькими рельсами не позволяют равномерно распределять мощность по каждой рельсе. Вместо этого каждой рейке назначается максимальная мощность, и она не может превышать этот порог мощности.

Эта функция сама по себе не является проблемой, если вы гарантируете, что энергоемкие компоненты, такие как графический процессор, получают питание от соответствующей шины. Производители отлично справляются с записью распределения мощности по направляющим на корпусе блока питания или в руководствах пользователя.

При выборе блока питания убедитесь, что в данной модели есть все необходимые разъемы. Блоки питания обычно имеют один из трех разъемов.

Первый — это 6-контактный кабель (75 Вт), второй — 8-контактный кабель (150 Вт), а третий — 6 + 2-контактный, подключенный к шести- или 8-контактному входу благодаря двум дополнительным, съемные штифты.

Обычно видеокартам требуется комбинация из шести или восьми выводов или даже по одному каждого из них.Это зависит от того, насколько энергоемким является сам графический процессор, и в зависимости от того, насколько энергоемкий кулер.

Далее нам нужно подумать, какие разъемы нужны материнской плате для питания процессора и других компонентов. Материнские платы обычно имеют один из четырех разъемов: 24-контактный, 20-контактный, 8-контактный и 4-контактный.

Как и в случае с видеокартами, все дело в том, чтобы источник питания имел правильный разъем. Большинство современных материнских плат, особенно предназначенных для игр, используют 20- или 24-контактные разъемы.

Модульность

Все большую популярность среди блоков питания приобретает модульность, благодаря которой соединительные кабели можно подсоединять к задней части блока и снимать с нее в зависимости от требований к питанию компонентов ПК.

Основным преимуществом модульного блока питания является то, что с его помощью можно легко уменьшить количество кабелей, так как неиспользуемые кабели не будут занимать место внутри корпуса. Это упрощает прокладку кабелей, а также может улучшить воздушный поток, что приведет к лучшему охлаждению.

Вдобавок внутренняя часть корпуса будет просто выглядеть лучше.Модульные блоки питания немного дороже немодульных, но, насколько нам известно, они являются выгодным вложением.

Сводка

Подводя итог, при выборе правильного блока питания для вашего ПК необходимо иметь в виду:

• Мощность
• Эффективность
• Рейки
• Разъемы
• Модульность

Мощность, безусловно, самая важная часть, и блок питания должен иметь правильные разъемы, чтобы быть совместимым с вашим ПК, но это не так. Это не значит, что вы не должны думать о других несущественных вещах.

И последнее: всегда покупайте блоки питания от надежных производителей, таких как Corsair или Thermaltake, и избегайте малоизвестных, не внушающих доверия.

Как упоминалось во введении, у вас может возникнуть соблазн сэкономить несколько долларов, купив более дешевый блок питания, но лучше не рисковать, потому что неисправный блок питания может легко повредить другие компоненты.

— Как выбрать блок питания для игрового компьютера

Блок питания — один из самых недооцененных и недооцененных компонентов игровой системы.Строителям-новичкам обычно сложно исследовать и выбирать лучший источник питания для своих нужд. Это просто потому, что на рынке представлены сотни источников питания, и при принятии решения о покупке учитывается слишком много переменных. Однако принятие неправильного решения при покупке блока питания может иметь пагубные последствия в будущем.

Блок питания часто считается сердцем игрового автомата или любого ПК в этом отношении. Точно так же, как сердце снабжает кровью все органы, работа источника питания заключается в том, чтобы гарантировать, что компоненты вашего ПК получают чистый, постоянный поток электричества.Невыполнение этого требования может привести к широкому спектру проблем, начиная от незначительных неудобств, таких как шум вентилятора, до катастрофического отказа и даже смерти нескольких компонентов внутри системы. Таким образом, источник питания является одним из важнейших компонентов системы, требующим особого внимания при принятии решения о покупке.

Что такое блок питания?

Блок питания или блок питания — это компонент, который преобразует переменный ток, исходящий из настенной розетки, в постоянный ток, необходимый для работы компонентов ПК.В отличие от бытовой техники, для правильной работы компонентов ПК требуется постоянный постоянный ток. Блок питания обеспечивает чистое и эффективное преобразование тока из переменного в постоянный, а затем подает его на конкретные компоненты, которые в нем нуждаются. Блок питания не может напрямую влиять на внешний вид или производительность вашего ПК, но без источника питания компьютер даже не включится. Следовательно, это основная и важная часть ПК, которой следует уделить должное внимание.

Что искать в блоке питания?

Есть несколько ключевых особенностей, на которые следует обратить внимание при покупке блока питания. Поначалу список может показаться немного ошеломляющим, но все это довольно простые вещи, если рассматривать их по отдельности, и даже начинающий сборщик ПК должен иметь возможность выбрать лучший источник питания для своей системы, если он учтет эти параметры. Давайте рассмотрим их один за другим.

Емкость

Перед тем, как выбрать блок питания, вам необходимо выяснить, сколько энергии вам действительно потребуется от блока питания для работы компьютера.Здесь важно различать, что источник питания не «обеспечивает» питание, а компоненты компьютера «потребляют» энергию. Следовательно, наличие более мощного источника питания не приведет к автоматическому увеличению вашего счета за электроэнергию.

Есть два способа, которыми пользователь может оценить количество энергии, которое требуется его системе.

• Путем нахождения тестов производительности на таких сайтах, как Tom’s Hardware или на каналах YouTube, таких как GamersNexus, для отдельных компонентов системы (в основном, CPU и GPU), а затем их суммирования, оставляя дополнительный запас для небольших устройств, таких как диски и вентиляторы.Это должно дать вам минимальную номинальную мощность.
• Использование одного из многих калькуляторов мощности блоков питания, подобных этому, от OuterVision. Эти калькуляторы дадут вам оценку после учета компонентов в вашей сборке. Имейте в виду, что эти калькуляторы часто переоценивают потребляемую мощность компонентов и могут предложить блок питания, который больше, чем вам нужно.

Как правило, вы должны оставить около 150-200 Вт дополнительного запаса мощности в мощности вашего источника питания.Это означает, что если сумма потребляемой мощности всех ваших компонентов под нагрузкой достигает 650 Вт, блок на 800 Вт должен быть хорошим выбором для этого набора оборудования. Это должно оставить вам достаточно места для обновления или разгона, если вы сочтете нужным.

Хотя оставлять существенный запас мощности в мощности блока питания — это хорошая идея, перезарядка блока питания на несколько сотен ватт — это не так. Если вы покупаете блок питания на 1000 Вт для компьютера, который может потреблять только до 650 Вт под нагрузкой, вы, по сути, тратите деньги на неиспользуемую мощность.

Недобросовестная покупка блока питания также является большим запретом. Не стоит недооценивать потребности вашего блока питания, покупая именно ту мощность, которую, по вашему мнению, ваша система будет использовать на пике. В нашем примере покупка блока мощностью 650 Вт будет плохой идеей, поскольку любые скачки тока или напряжения приведут к срабатыванию блока питания и принудительному перезапуску под нагрузкой. Следовательно, следует обеспечить достаточный запас по месту, при этом сохраняя общую пропускную способность в разумных пределах.

Эффективность

Еще один важный фактор, который необходимо учитывать при принятии решения о покупке, — это эффективность блока питания.Источники питания имеют разные уровни эффективности, и они «оцениваются» в зависимости от того, насколько они эффективны. Но в чем должны быть эффективные блоки питания? Как мы ускользнули ранее, источник питания преобразует мощность переменного тока от стены в мощность постоянного тока, которая требуется для компонентов. Однако часть энергии естественным образом теряется в процессе в виде отработанного тепла. Хороший источник питания преобразует около 80% входящей мощности в постоянный ток. Действительно хороший блок питания может преобразовать более 90% входящей мощности.Вот почему более эффективный блок питания лучше.

Итак, как узнать эффективность блока питания? Существует рейтинговая система, известная как рейтинговая система «80 PLUS», которая оценивает эффективность источников питания и присваивает им различные рейтинговые категории. Согласно Википедии, 80 PLUS — это программа добровольной сертификации, предназначенная для содействия эффективному использованию энергии в блоках питания компьютеров (БП). Рейтинг 80 PLUS в основном говорит нам, насколько эффективен источник питания при преобразовании мощности переменного тока в мощность постоянного тока.

Чтобы получить один из значков сертификации 80 PLUS, источник питания должен поддерживать определенный уровень эффективности при нагрузках ниже 20%, 50% и 100%. Существует также новый рейтинг Titanium, который учитывает эффективность блока питания при нагрузке 10%.

В следующей таблице представлены различные рейтинги 80 PLUS и их значение с точки зрения эффективности.

Здесь важно отметить, что система 80 PLUS не является окончательным ответом для потребителя, который принимает решение о покупке.Эти рейтинги необходимо учитывать наряду с другими факторами, перечисленными здесь. Тем не менее, рекомендуется оставаться выше рейтинга 80 PLUS Bronze даже для бюджетных устройств, а 80 PLUS Gold часто считается золотым пятном с точки зрения эффективности для игровой системы. Более высокие единицы под маркой Titanium и Platinum часто имеют высокую надбавку и, как правило, не обеспечивают наилучшего соотношения цены и качества.

Производитель

Производитель блока питания очень важен по нескольким причинам.Во-первых, многие безымянные производители блоков питания указывают свои блоки питания на мощность, которая намного выше, чем они могут реально обеспечить в течение продолжительных периодов времени. Это означает, что, хотя на странице продукта может быть указано 800 Вт, блок питания может даже не достичь этого значения во время работы. Это может быть особенно проблематично для начинающих строителей, которые, возможно, купили безымянный дешевый блок питания только потому, что он рекламировал определенный рейтинг. Во-вторых, эти производители используют дешевые электронные компоненты внутри блока питания, чтобы сократить расходы и предоставить дешевый продукт, что наводит на мысль, что они просто заключили очень выгодную сделку, что на самом деле не так.

На самом деле, большинство производителей, кроме нескольких уважаемых, не имеют смысла покупать блоки питания. Блок питания — это та область конструкции, где вы не хотите идти на компромиссы. Поэтому вы всегда должны выбирать хороший блок от одного из уважаемых брендов, которые производят качественные блоки питания:

• Corsair
• Seasonic
• EVGA
• Silverstone
• CoolerMaster
• FSP
• SuperFlower
• Thermaltake
• Be Quiet !
• Antec

Даже после выбора производителя вы должны оценивать каждое из их устройств индивидуально.Помните, что производители должны поставлять несколько продуктов по разным ценам, поэтому даже солидным производителям приходится срезать углы, чтобы соответствовать своим целевым ценам. Поэтому онлайн-обзоры и отзывы сообщества о конкретном устройстве могут быть действительно полезными в этом отношении.

Рельсы и ток

Производители часто указывают количество «шин» +12 В в их блоках питания. Это тоже фактор, который следует учитывать. Блок питания «с одной шиной» имеет одну мощную шину +12 В, которая подает питание на компоненты, а блок питания с несколькими шинами делит свой выход между двумя или даже более шинами +12 В.С точки зрения производительности оба они безопасны в использовании и работают одинаково хорошо. Их различия заключаются в том, как они распределяют и преобразуют мощность внутри блока питания, и, как правило, оба они отлично работают в игровой системе.

На что вам обязательно стоит обратить внимание, так это на текущий номинал шины +12 В. Его можно найти на странице продукта и на боковой стороне самого блока питания. Обычно на блоке питания печатается таблица, в которой указаны все номинальные значения тока, на которые рассчитан блок питания.Здесь наиболее важным рейтингом является рейтинг +12 В, поскольку именно шина +12 В обеспечивает ток как для ЦП, так и для графического процессора. Поэтому вы должны убедиться, что текущий номинальный ток шины +12 В достаточен для ваших компонентов. Например, известно, что AMD RX 580 потребляет около 35 А тока на пике. Поэтому в идеале блок питания должен иметь номинальный ток +12 В выше 40 А, поскольку любой всплеск тока может вызвать жесткую перезагрузку. Номинальное значение +12 В в таблице также будет содержать общую мощность, которую рассчитана на обеспечение шины +12 В, и это также следует принимать во внимание.

Текущие рейтинги для различных видеокарт можно найти в Интернете, и обычно лучше всего покупать блок питания с достаточным запасом мощности, когда дело доходит до количества тока, который он может подавать на шину +12 В.

Компоненты

Это то, что средний потребитель не в состоянии проверить, но компоненты блока питания имеют большое значение. Обычно в более дешевых блоках питания без названия используются более дешевые электронные компоненты, которые влияют на выходную мощность в системе, а также на общую долговечность блока питания.Чтобы узнать, используются ли в БП хорошие компоненты или сейчас, могут пригодиться экспертные обзоры. Это люди, которые могут разобрать блок питания и проанализировать его отдельные компоненты, чтобы написать обоснованный обзор. Проверка экспертами обзоров и разборок блока питания даст вам необходимую информацию о компонентах.

Об этом также можно судить по самой странице продукта. Ищите такие бренды, как «Японские конденсаторы» или «Дроссели премиум-класса», которые, по общему признанию, могут вводить в заблуждение, но дают общее представление о надежности блока питания, если он указан на сайте известного производителя.Еще один хороший способ оценить качество компонентов внутри блока питания — сравнить их вес. Это может показаться смешным, но более тяжелые блоки питания, как правило, изготавливаются из более надежных компонентов, чем те, которые кажутся более легкими в руке. Имейте в виду, что это не окончательные тесты, а общие оценки, которые могут помочь вам получить представление о качестве устройства, не обращаясь к профессиональному обзору.

Заявление об ограничении ответственности: пользователи НЕ должны открывать какие-либо блоки питания самостоятельно. Вы не только аннулируете гарантию производителя, но и можете повредить устройство.Более важным является тот факт, что компоненты внутри могут сильно шокировать вас, что может даже привести к смерти. Всегда доверяйте демонтаж и тестирование блоков питания профессионалам.

Форм-фактор и модульность

Возможно, вам также придется принять решение относительно форм-фактора вашего блока питания в зависимости от корпуса вашего ПК. На рынке представлены 3 распространенных форм-фактора:

• ATX: Стандартный форм-фактор блока питания.Подходит для большинства корпусов ATX и MicroATX форм Mid-Tower или Full Tower. Такой размер и форма блока питания являются стандартом для современных ПК. Блоки питания ATX обычно имеют размеры 150 × 86 × 140 мм (5,9 × 3,4 × 5,5 дюйма).
• SFX: Эти блоки питания представляют собой блоки питания малого форм-фактора, которые предназначены для размещения в небольших корпусах, таких как корпуса Mini-ITX, или в других корпусах с ограниченным пространством для блока питания. В них используются те же выводы и компоненты, что и в блоках питания ATX, но они меньше по размеру.SFX имеет размеры 125 × 63,5 × 100 мм (ширина × высота × глубина) с вентилятором 60 мм по сравнению со стандартными размерами ATX 150 × 86 × 140 мм.
• SFX-L: Этот форм-фактор представляет собой разновидность форм-фактора SFX с единственной разницей в увеличенной глубине. Большая глубина блока питания позволяет разместить в нем вентилятор большего размера, чем блоки питания SFX. SFX-L имеет размеры 125 × 63,5 × 130 мм, чтобы освободить место для 120-мм вентилятора.

Есть много других форм-факторов блока питания, но они не распространены в потребительском пространстве для игровых и офисных ПК.Блок питания ATX удовлетворит потребности большинства потребителей.

Еще нужно добавить сюда модульность источника питания. В настоящее время производители предлагают 3 различных варианта модульности. Некоторые блоки питания являются немодульными, некоторые — полумодульными, а некоторые — полностью модульными. Основное различие между ними — крепление кабелей. В немодульных блоках питания все кабели подключены к блоку, и их нельзя отсоединить.С другой стороны, полумодульные кабели имеют только часть предварительно подключенных кабелей, в то время как полностью модульные кабели не имеют предварительно подключенных кабелей. Полностью модульные блоки питания позволяют пользователям выбирать, какие кабели подключать к блоку питания, чтобы уменьшить путаницу в кабелях. Они, как правило, тоже дороже.

Как проверить блок питания

Допустим, вы выбрали модель блока питания из сотен существующих моделей, которая соответствует вашим конкретным критериям. Как бы вы определить, достаточно ли он хорош или нет? Вот несколько советов и приемов, которые помогут вам окончательно принять решение о блоке питания и сделать его правильным.

Обзоры и список уровней:

Тестирование блока питания немного недоступно для обычного потребителя, поэтому лучше оставить это экспертам. Проверка обзоров модели источника питания, которую вы рассматриваете, является жизненно важным шагом для принятия окончательного решения. Следующие авторитетные рецензенты предоставляют отличные экспертные обзоры по источникам питания.

• JohnnyGuru
• KitGuru
• AnandTech
• Tom’s Hardware
• Hard OCP
• Секреты оборудования

Помимо конкретных обзоров, на форумах Linus Tech Tips можно найти также обширный список уровней блоков питания.Этот Tier List может быть полезным инструментом для быстрого сравнения двух моделей блоков питания, не читая их обширные обзоры. Это может значительно упростить покупателю выбор одной конкретной модели блока питания.

Кабели

Кабели, поставляемые с блоком питания, могут дать хорошую оценку общего качества блока питания. Во-первых, вы должны убедиться, что в комплект поставки блока питания входят кабели, необходимые для вашей системы. Как правило, вам придется посмотреть на свою видеокарту и проверить, сколько разъемов PCIe Power требуется для нее.В дополнение к этому, вы должны принять во внимание все аксессуары с питанием от SATA и MOLEX внутри вашей системы и убедиться, что блок питания предлагает для них достаточное количество разъемов и кабелей. Количество и тип кабелей, поставляемых с блоком питания, указаны на странице продукта, а также на упаковке блока питания.

Отсюда вы можете судить о качестве блока питания, используя прилагаемые кабели. Если блок питания очень высокого качества, например Corsair RM850x, он будет поставляться с несколькими 8-контактными разъемами PCIe (3 в случае 850x).Также будут включены дополнительные разъемы ATX 12V и SATA. Эти дополнительные кабели могут отсутствовать в более дешевых и некачественных моделях. Более того, качество кабелей может быть ниже, а сами кабели могут быть тоньше и менее армированными. Кабели с оплеткой или плоские черные кабели, как правило, также входят в состав премиальных моделей.

Aesthetics

Хотя вы не должны судить о книге по обложке, вам определенно следует судить о блоке питания по внешнему виду.Взгляните на внешнюю оболочку блока питания. Дешевый низкокачественный блок может даже не иметь порошкового покрытия и иметь дешевый металлический вид. БП хорошего качества также включают в себя плоские черные кабели и разъемы, что улучшает общий вид системы. Более дешевые блоки питания могут включать разноцветную проводку без рукавов, что может легко испортить внешний вид вашей сборки.

Это не окончательные тесты качества блока питания, однако это эффективные индикаторы. Если производитель решил сэкономить несколько центов, отказавшись от порошковой краски, более чем вероятно, что на самих компонентах под капотом было срезано больше углов.Лучше потратить больше и оставаться в безопасности, чем сожалеть.

Заключительные слова

Хотя блоки питания могут быть не самыми привлекательными компонентами в сборках ПК, они — одна из самых важных частей головоломки. Принятие неправильного решения в процессе покупки блока питания может привести к серьезным проблемам в будущем. Блоки питания — один из немногих компонентов, где категорически не рекомендуется экономить несколько долларов или искать выгодную сделку.Обычно советуют наоборот; потратьте немного больше, чтобы обеспечить безопасность компонентов вашего ПК. Вам также следует взглянуть на наш выбор лучших блоков питания в 2021 году.

Этого подробного руководства должно быть достаточно, чтобы новичок в сборке ПК мог выбрать идеальный блок питания для своей системы. Если вы примете во внимание перечисленные здесь факторы, то более чем вероятно, что выбранный вами блок питания останется с вами надолго.

Лучшие советы по выбору правильного источника питания

Существует множество технических характеристик оборудования, которые следует учитывать при установке новой рабочей станции в офисе, но прежде всего следует сосредоточиться на блоке питания (PSU).Выбор неисправного, некачественного блока питания часто приводит к нестабильной работе системы и снижению производительности. Следуя этому руководству, убедитесь, что у вас есть идеальный источник питания для ваших рабочих станций.

Больше — не всегда лучше
Многие пользователи предполагают, что чем выше общая мощность, тем выше производительность блока питания. Хотя огромные блоки питания мощностью 1800 Вт полезны для работы с несколькими дисками и приложений с интенсивной графикой, они не нужны и часто стоят вам руки и ноги.

Большинство компьютеров не всегда работают на полную мощность.Фактически, если на вашем компьютере есть видеокарты, процессоры и оперативная память среднего уровня, 600 Вт более чем достаточно.

Чтобы точно определить, сколько вам нужно, онлайн-калькуляторы блоков питания дадут вам приблизительную оценку вашего ежедневного потребления энергии. После того, как вы рассчитали, сколько мощности вам нужно, в идеале вам понадобится блок питания с немного более высоким пределом общей мощности, чтобы обеспечить некоторый запас на случай, если вы захотите установить дополнительные компоненты позже.

Обратите внимание на показатели эффективности
Высокоэффективные блоки питания, как правило, имеют более эффективные компоненты, потребляют меньше энергии и выделяют меньше тепла, что избавляет вас от огромных ежемесячных счетов за электроэнергию и охлаждение.

Лучший способ определить, эффективен ли ваш блок питания, — это найти блоки с сертификатом «80 Plus». Эта сертификация означает, что блок имеет КПД не менее 80% и теряет примерно 20% тепла.

Обратите внимание, что более высокие показатели эффективности равны более высоким ценам, поэтому не забудьте сопоставить потенциальную экономию энергии и охлаждения с первоначальной стоимостью блока питания.

Рассмотрите более крупные блоки питания
Хотя они могут быть довольно громоздкими, блоки питания большего размера более надежны, чем легкие модели.Большие блоки питания оснащены более совершенными внутренними компонентами и улучшенным управлением охлаждением. Вентиляторы тоже больше, а это значит, что они могут пропускать больше воздуха, производить меньше шума и сохранять рабочую станцию ​​прохладной.

Выбирайте кабели с умом
Что касается кабельной разводки, у вас есть три варианта: проводная разводка, частично модульная кабельная разводка или полностью модульная кабельная разводка.

• Жесткие кабели подключаются непосредственно к блоку питания. Хотя эта установка дешевле, чем два других варианта кабельной разводки, количество вилок ограничено и не подходит для настройки.
• Полностью модульная кабельная разводка означает, что все кабели блока питания съемные, что упрощает установку и прокладку кабелей. Однако эти модели блоков питания, как правило, намного дороже, чем другие типы кабелей.
• Частично модульная кабельная разводка сочетает в себе лучшее из обоих миров, обеспечивая необходимые кабели для блока питания и оставляя место для других компонентов по умеренной цене.

Узнайте о производителе
В идеале, ваш блок питания должен быть предоставлен надежным производителем, который предлагает разумные гарантии и всестороннюю поддержку.Большинство людей склонны выбирать блоки питания Corsair, Seasonic и Antec, но вам все равно следует потратить время на изучение продуктов.

Поищите отзывы покупателей о конкретной марке и модели вашего блока питания. Если это невозможно, узнайте мнение специалиста по аппаратному обеспечению.

Выбор подходящего оборудования может быть чрезвычайно трудным, особенно если у вас нет технических знаний. Поэтому, если вам нужны дополнительные инструкции по всем вопросам, связанным с оборудованием, позвоните нам сегодня. Мы будем более чем рады ответить на любые ваши вопросы.

Как выбрать блок питания

Когда большинство людей выбирают ПК, они, как правило, сосредотачиваются на деталях, которые менее привлекательны, таких как процессоры и видеокарты, но по какой-то причине люди склонны забывать о менее ярких компоненты. Это понятно, потому что никто не будет слишком взволнован, когда на рынке появится чуть более надежный и эффективный блок питания, но важно помнить, насколько важен качественный блок питания для вашего компьютера. При сборке или настройке компьютера важно проделать небольшую домашнюю работу, чтобы убедиться, что вы собираетесь получить правильный блок питания для своей сборки.Чтобы точно определить, что вам нужно от блока питания, вам следует принять во внимание несколько вещей:

Мощность

Самое важное, что нужно иметь в виду при выборе источника питания, — это мощность системы. потребуется. Это ситуация, когда больше не всегда лучше. Хотя абсолютно необходимо, чтобы блок питания обеспечивал достаточную мощность для всех компонентов, когда они находятся под большой нагрузкой, если вы переборщите, ваш компьютер может быть менее эффективным при выполнении задач, не требующих такой высокой нагрузки на ЦП или ГП.Пиковая эффективность большинства блоков питания составляет 40–80% от максимальной мощности блока питания. Мы предлагаем увеличить мощность блока питания примерно до 60%, чтобы достичь оптимального уровня эффективности, оставив при этом некоторый запас для любых будущих обновлений.

Точная мощность, которая потребуется компьютеру, зависит от того, какие компоненты вы решите выбрать для своей сборки. Процессоры и видеокарты более высокого уровня требуют гораздо больше энергии, чем их аналоги на низком уровне. Чтобы точно определить, сколько энергии вам понадобится, вы можете использовать калькулятор источника питания, чтобы выбрать отдельные компоненты и точно определить, сколько энергии потребуется вашей системе.Если вы планируете разогнать свою машину, обязательно используйте калькулятор, который это учитывает.

КПД

Рейтинг КПД блока питания важен, потому что блоки с более высоким КПД, как правило, имеют более качественные компоненты, расходуют меньше энергии и выделяют меньше тепла — все это способствует снижению шума вентилятора. Блок питания с рейтингом эффективности 80 процентов обеспечивает 80 процентов своей номинальной мощности в качестве мощности для вашей системы, а остальные 20 процентов теряет в виде тепла.

Существует несколько уровней рейтингов 80 Plus, включая: бронза, серебро, золото и платина. Если вы хотите узнать об этом немного больше, вы можете прочитать один из наших предыдущих блогов по этой теме здесь.

Cable Management

Вам нужно будет выбрать, хотите ли вы иметь модульный блок питания или нет. Модульные блоки питания популярны, потому что они позволяют легко и просто организовать электрические подключения. В стандартных блоках питания всегда есть неиспользуемые кабели, которые нужно связать и спрятать где-нибудь внутри корпуса, и это может быть неэстетично и может мешать воздушному потоку в небольших корпусах.

Однако модульные блоки питания имеют ряд недостатков. Каждое соединение может увеличивать сопротивление цепи, потенциально делая ее менее эффективной. Хотя модульные блоки питания со временем совершенствовались, подключение никогда не было таким эффективным, как прямой провод. Однако для большинства пользователей возможность иметь чистый и аккуратный ПК перевешивает небольшое снижение эффективности.

Качество

Это одна из самых важных вещей, о которых нужно подумать при покупке блока питания.Вы можете сэкономить деньги в краткосрочной перспективе, выбрав недорогой блок питания, но если вы сэкономите на качестве, то позже можете столкнуться с множеством проблем. Качественный блок питания прослужит весь срок службы вашего ПК, поэтому мы настоятельно рекомендуем сделать домашнюю работу и выбрать премиальную марку.

5 основных моментов, которые следует учитывать при выборе блока питания для ПК

Одним из компонентов оборудования, на которое никогда не следует экономить при сборке ПК, независимо от бюджета, является блок питания (PSU). Как правило, выбор источника питания — одна из последних частей головоломки при сборке ПК.В конце концов, вам нужно определиться со всеми остальными частями, чтобы знать, какой блок питания подходит для этой сборки.

Однако, как это ни странно звучит, мощность — не единственное, что нужно учитывать при выборе P.S.U. Вот почему в сегодняшнем посте мы рассмотрим все моменты, которые необходимо учитывать при выборе правильного источника питания для вашей сборки.

Реклама — Продолжить чтение ниже

Также прочтите: Все, что вам нужно знать перед сборкой первого ПК

1.Мощность

Мы не можем говорить о блоках питания, не упомянув предварительно их мощность. Ваш блок питания должен соответствовать требованиям к мощности всех компонентов вашего ПК. Как правило, в любой сборке процессор и видеокарта являются наиболее энергоемкими компонентами.

Таким образом, они будут обеспечивать большую часть требуемой мощности. Однако это не означает, что все остальные компоненты, такие как вентиляторы, не потребляют никакой энергии. Они это делают, только гораздо меньше. Компьютер с недостаточной мощностью может работать некорректно, если вообще.Вот почему мощность — определенно первый шаг к выбору правильного источника питания.

К счастью, однако, производители всегда дают приблизительные оценки того, сколько энергии потребляет их продукция. Они представлены либо как расчетная тепловая мощность, либо как максимальная потребляемая мощность. Кроме того, существует множество онлайн-калькуляторов блоков питания, которые могут определить точное количество энергии, которое потребуется вашему компьютеру.

В идеале блок питания должен превышать требования к мощности вашего ПК. Почему? Что ж, блоки питания работают лучше всего, когда им остается немного передышки.Если вы стремитесь к максимальной эффективности, вам нужно, чтобы ваш блок питания работал от 50% до 80% своей пиковой мощности.

Таким образом вы гарантируете, что выбранный вами блок питания ПК не будет перегреваться. Что очень важно, поскольку нет ничего более сильного в источниках питания, чем тепло. Поэтому, если вы хотите по-настоящему упростить жизнь своему источнику питания, подумайте о покупке такого, который может обеспечить вдвое большую мощность, чем вам нужно. Он будет тихим, долговечным и оставит дополнительное пространство для маневра для будущих обновлений.

Читайте также: Что важнее? Размер ОЗУ или скорость процессора?

2. Рейтинговая система 80 Plus

Если вы делали покупки в витринах, то, возможно, заметили некоторые блоки питания с рейтингом 80 Plus. Этот рейтинг показывает, насколько хорошо блок питания преобразует мощность из сетевой розетки в более низкое напряжение, необходимое для компонентов ПК. Всегда есть некоторая потраченная впустую сила.

Но блоки питания с таким рейтингом гарантированно потратят не более 20% от него.Отсюда и название 80 Plus. Есть и другие подкатегории под 80 Plus, которые указывают на качество. На самом деле их пять. Basic 80 plus также известен как White . Затем идут Bronze , Gold , Platinum и Titanium .

В идеале для большинства пользователей золото должно быть золотой серединой. Обратите внимание, что для общего использования и даже игр нет никакой необходимости даже рассматривать платиновые и титановые блоки питания. Они наиболее подходят для сильно загруженных систем, таких как рабочие станции и серверы.

Но даже БП с бронзовым или белым рейтингом обязательно будет эффективнее, чем без номинала. Полное раскрытие информации, сертификация является добровольной. Следовательно, теоретически может существовать источник питания без номинала, но более эффективный, чем модели с титановым номиналом.

Это нас точно не удивит. Но, как сказал бы Homer Simpson , блок питания с титановым рейтингом — это блок питания с титановым рейтингом. Но без рейтинга БП может быть что угодно. Это может быть даже титановый блок питания.Однако лучше не рисковать.

Также читайте: Что такое кэш процессора и как он работает

3. Рассмотрим рельсы

Rails может быть непростой задачей для понимания. Тем более, что в спецификациях они обычно указаны как что-то более запутанное, например, шины +12 В. Rails в основном определяет, сколько «путей» подает питание на различные компоненты ПК. Возникает вопрос: что такое рельс?

Ну, шина — это путь к печатной плате, через который устройство потребляет энергию.Источники питания с несколькими рельсами распределяют мощность по нескольким рельсам. Блок питания с одной направляющей имеет только один канал. Источники питания с одной шиной обеспечивают полную мощность блока от одной шины ко всем подключенным к ней частям. Это гарантирует, что каждый компонент будет иметь достаточно мощности для работы.

Они несут недостаток в том, что ваше оборудование подвергается огромному риску скачков напряжения. С другой стороны, многорельсовые блоки питания могут справляться с скачками напряжения благодаря встроенной системе предотвращения перегрузки по току и короткого замыкания в каждой шине.

Примечательно то, что нет равномерного распределения мощности по каждой рельсе. Но это в лучшем случае лишь незначительное неудобство. Все, что вам нужно сделать, это подключить энергоемкие компоненты, такие как графический процессор и процессор, к соответствующим направляющим. Это рельсы с более высоким порогом мощности. Распределение мощности по рельсам изображено как на самом корпусе БП, так и в руководстве пользователя. Так что это действительно не должно быть проблемой

Также читайте: Разница между процессором и ядрами

4.Штыревые соединители

Выбирая блок питания для ПК, вы также хотите убедиться, что в вашем блоке питания есть все необходимые разъемы. Источники питания обычно имеют один из трех разъемов; 6-контактный кабель, 8-контактный кабель или 6 + 2-контактный кабель, который подключается к 6- или 8-контактному входу благодаря двум съемным контактам. Например, видеокартам требуется комбинация 6- или 8-контактного разъема, а иногда и каждого из них.

Все зависит от энергоемкости графического процессора и его систем охлаждения.Кроме того, вы должны учитывать, какие разъемы используются на вашей материнской плате. Большинство материнских плат используют 20- или 24-контактный разъем, но могут быть и другие. Опять же, это еще одна причина, по которой вы должны выбрать блок питания после того, как определились со всем остальным оборудованием.

Еще раз, и мы не можем это подчеркнуть, не экономьте на блоке питания, потому что вы немного переборщили с бюджетом, выбирая другие компоненты. Плохой блок питания подвергает опасности все остальные дорогостоящие устройства.

Также читайте: Разгон ЦП: объяснение разгона базовой частоты и множителя

5. Модульность

Модульность означает, что кабели разъема питания можно снимать или присоединять к блоку питания. Основным преимуществом здесь является уменьшение количества кабелей, поскольку немодульные блоки питания поставляются с фиксированными кабелями, выходящими из них. Большинство из которых вы в конечном итоге не используете, а просто застреваете.

Меньше путаницы с кабелями не только делает корпус более красивым, но и улучшает циркуляцию воздуха.Это приводит к созданию прохладной рабочей среды для оборудования, как в прямом, так и в переносном смысле. Модульные блоки питания также более портативны.

Но, как вы уже догадались, все эти удобства отражаются на цене. В конце концов, вопрос о том, перевешивают ли преимущества модульности повышение цены, зависит от вас. Если вы не можете позволить себе полностью модульный блок питания и хотите избежать полностью немодульного блока, вы всегда можете выбрать полумодульный блок.

Полумодульные блоки будут иметь некоторые несъемные кабели, постоянно торчащие из задней части блока.Однако это будут только необходимые, а это значит, что у вас не будет неиспользованных кабелей, лежащих внутри корпуса вашего ПК.

Также читайте: Общие сведения о наборах микросхем материнских плат Intel и AMD

Подводя итог, при покупке блока питания необходимо учитывать мощность, КПД, шины, разъемы и модульность. Конечно, не все из них необходимы. Если вы не хотите прилагать усилий, вам просто нужно убедиться, что мощность соответствует норме, а в блоке питания есть все разъемы, необходимые для работы с вашим ПК.

Имейте в виду, что выбор плохого блока питания для ПК на самом деле принесет больше вреда, чем пользы. Поэтому наличие многорельсового блока питания с некоторыми гарантиями качества должно быть в вашем списке приоритетов.

Также читайте: Действительно ли тактовая частота процессора имеет значение?

Как выбрать идеальный блок питания

В наших усилиях по оказанию помощи нашим клиентам в выборе блока питания Corsair , или блока питания, наиболее часто задаваемые вопросы связаны с тем, как и почему следует делать тот или иной выбор.Посмотрим правде в глаза, компьютерные энтузиасты определенно образованная и любознательная толпа, поэтому старый ответ типа «потому что я так сказал», который мы получили от папы в детстве, не годится. Конечно, мы хотели бы продать всем на планете блок питания AX1500i Digital ATX Power Supply , но это тоже неправильный подход.

На многие вопросы по выбору блока питания можно ответить, изучив некоторые базовые основы. В этом практическом руководстве обсуждаются эти основы и помогут вам выбрать блок питания, который идеально подходит для создаваемой вами системы.

Выбор блока питания за четыре простых шага

Четыре шага для выбора блока питания очень просты. Первый шаг — оценить потребности вашего процессора и материнской платы в питании. Затем определите, сколько мощности потребуется вашему графическому решению. Затем необходимо учесть дополнительные компоненты и влияние разгона. Наконец, определите, какая мощность блока питания вам понадобится, суммируя эти требования к мощности и принимая во внимание некоторые соображения эффективности.

Небольшое онлайн-исследование даст вам все, что вам нужно знать, чтобы определить свои требования к питанию.Мы покажем вам, как использовать эту информацию, чтобы выбрать блок питания, который полностью соответствует вашим потребностям.

Шаг 1. Определение требований к питанию ЦП / материнской платы

И ЦП, и ГП получают коэффициент, называемый расчетной тепловой мощностью или TDP. Это число относится к максимальному количеству тепловых ватт, которое система охлаждения должна рассеивать и поддерживать максимальную рабочую температуру процессора или графического процессора или ниже. Вы можете легко определить максимальную потребляемую мощность вашего процессора и графического процессора, используя очень простой поиск Google.

Например, процессор Intel Core i7-4790K с четырьмя ядрами и 8 МБ кэш-памяти имеет TDP 88 Вт. У процессора, такого как AMD FX-9590 , с восемью ядрами, TDP 220 Вт!

AMD FX9590

Конечно, ЦП — не единственный компонент на материнской плате, который рассеивает энергию. Обычно мы допускаем 75 Вт для компонентов на самой материнской плате. Хотя это число может варьироваться, 75 Вт — неплохое консервативное число и адекватная приблизительная оценка для использования при выборе блока питания.

Итак, предполагая, что мы используем упомянутую выше AMD, допустимая мощность комбинации ЦП / материнская плата будет составлять 220 Вт для ЦП плюс 75 Вт для материнской платы, или 295 Вт.

Шаг 2. Расчет требований к мощности графического процессора

Современные графические процессоры могут потреблять огромное количество энергии; особенно карты с двумя GPU. AMD Radeon ™ R9 295X2, например, имеет TDP 500 Вт! Вот несколько примеров видеокарт с одним GPU, которые потребляют много энергии под нагрузкой: AMD Radeon ™ HD 5970 (слева) и NVIDIA GTX480 (справа).Они рассчитаны на TDP 294 Вт и TDP 250 Вт соответственно.

Опять же, информация о TDP легко доступна в Интернете. Введите «HD 5970 TDP» или «GTX480 TDP» в Google или Bing, и вы поймете, что мы имеем в виду! Или вы можете перейти к базе данных TDP Geeks3D GPU, чтобы получить полный список TDP для большинства графических процессоров.

Планируете ли вы использовать два или более графических процессора с использованием SLI или CrossFireX ™? Если да, то соответственно умножьте TDP вашего графического процессора! Также убедитесь, что вы подсчитали количество необходимых разъемов питания PCIe.Если у вас есть две карты, для каждой из которых требуется два разъема питания PCIe, блок питания только с двумя разъемами питания PCIe не будет работать, если вы не наберете несколько адаптеров.

Для нашей гипотетической системы давайте выберем один графический процессор GTX480. Теперь наши требования к мощности составляют 250 Вт для графического процессора, плюс 295 Вт для процессора и материнской платы, что в сумме составляет 545 Вт.

А как насчет «Совместимости с Haswell?»

Весной 2013 года мы много слышали о новых процессорах Intel Haswell Core и о том, будут ли блоки питания совместимы с состояниями сна C6 и C7 процессоров Intel Core 4-го поколения.

В лабораториях Corsair мы протестировали несколько компьютеров на базе Haswell с каждым блоком питания Corsair. Все блоки питания Corsair работают с платформой Haswell, но определенные комбинации компонентов могут привести к неожиданному отключению источника питания при переходе ПК в спящий режим или могут помешать ПК выйти из спящего режима. В мире DIY практически невозможно гарантировать 100% совместимость со 100% возможных комбинаций сборки. Но, к счастью, если возникает проблема, отключение состояний сна C6 и C7 в BIOS решает практически любую проблему.Конечно, если вы хотите обеспечить 100% совместимость с режимами сна Haswell с низким энергопотреблением, любой блок питания Corsair от CX750 и выше будет работать правильно. Для получения дополнительной информации о совместимости с этими состояниями сна с низким энергопотреблением, см. В нашем блоге здесь .

Шаг 3: Учет других компонентов и разгона

Большинство других элементов, которые входят в состав компьютера, потребляют относительно мало дополнительной энергии. Мы перечислим здесь несколько частей в качестве примера, чтобы завершить нашу номинальную мощность.Следующие компоненты составляют довольно хорошо оборудованную игровую установку:

• 5 вентиляторов, которые обычно потребляют 3-5 Вт каждый
• 1 SSD Corsair, который потребляет колоссальные 2 Вт. максимум
• Жесткий диск «зеленого» типа емкостью 500 ГБ, который обычно потребляет максимум 10 Вт.
• Дисковод CD / DVD, который обычно потребляет максимум 30 Вт.

Итого 67 Вт.Чтобы не усложнять наши цифры, позвольте разрешить 75 Вт.

Конечно, разгон CPU или GPU может легко добавить 50-100 Вт или больше энергопотребления (каждого!). Зачем строить систему, которая не поддерживает небольшой разгон?!? Мы собираемся добавить по 50 Вт каждый для разгона процессора и графического процессора, чтобы учесть умеренный разгон каждого из них.

Итак, теперь наши требования к мощности выглядят следующим образом: 295 Вт для процессора / материнской платы, плюс 250 Вт для графического процессора, плюс 75 Вт для других компонентов, плюс 100 Вт для разгона. В сумме это 720 Вт.

Шаг 4. Определение целевой мощности блока питания

Мы рекомендуем вам выбрать блок питания, который будет соответствовать целевым требованиям к мощности вашей системы при работе от 50 до 80% от номинальной мощности. Почему? Причина в том, что в этом диапазоне блоки питания наиболее эффективны.

Поскольку многие блоки питания Corsair имеют вентиляторы, которые не раскручиваются до тех пор, пока их температура значительно не поднимется, что требует нагрузки приличного размера, еще одно преимущество блока питания немного большего размера будет означать, что блок питания будет тихим даже под нагрузкой.Мы задокументировали эту функцию в нескольких предыдущих блогах: Это был эксперимент с двумя из блоков питания AX и , в этом использовались пять блоков питания серии RM .

Дополнительная емкость также дает вам некоторую возможность уверенного обновления в будущем, будь то добавление одного или двух дополнительных жестких дисков или более агрессивный разгон.

Какая мне нужна эффективность?

Все блоки питания Corsair работают с КПД не менее 80% при нагрузках более 10% и сертифицированы отраслевой организацией 80 PLUS® .Некоторые блоки питания более эффективны, чем другие — наши блоки питания AX и AXi с сертификатом Platinum имеют КПД более 92%, а наш AX1500i имеет сертификат Titanium , что означает, что его КПД выше 94%. Чем эффективнее блок питания, тем меньше энергии расходуется в виде тепла. И чем меньше избыточного тепла, тем тише будет БП, потому что вентилятор не должен так сильно вращаться. Однако высокоэффективные блоки питания дороже в производстве, поэтому, как правило, они имеют более высокую цену.

Модульный или немодульный?

К некоторым блокам питания кабели питания постоянно подключены. Это наименее затратный способ изготовления блока питания с отличным соотношением цены и качества.

Немодульный блок питания серии CX

Мы также предлагаем модульные блоки питания, в которых многие (или, в некоторых моделях нашей серии, все) кабели питания являются съемными. Эти модульные блоки питания позволяют подключать только необходимые кабели, что упрощает сборку системы и дает большие преимущества при прокладке кабелей.

Полумодульный блок питания должен иметь как минимум 24-контактный и 8-контактный разъем питания процессора. Иногда еще один или два кабеля. Это кабели, которые будет использовать любой компьютер, поэтому нет необходимости запускать блок питания без них.

Полумодульный блок питания TX-M

Полностью модульный блок питания позволяет отключать все силовые кабели. Хотя определенный кабель, такой как 24-контактный, может никогда не потребоваться для работы с компьютером, наличие всех съемных кабелей позволяет легко устанавливать и снимать блок питания, а также упрощает прокладку кабеля.Гораздо проще протянуть кабель питания под материнской платой или за лотком материнской платы, когда он ни к чему не подключен с обоих концов.

Полностью модульный блок питания AXi

Пример нашей системы

До сих пор мы определили общую мощность, которая нам нужна, и подумали о некоторых ключевых функциях, которые нам нужны. Определяющий выбор обычно делается на основе того, какой тип системы вы строите. Ниже перечислены некоторые отличные варианты для установленной нами потребности в 720 Вт.Поскольку использованные нами числа являются высшим эшелоном каждого компонента, работающего на 100%, нам нужно лишь немного округлить, чтобы попасть в пиковую часть кривой эффективности блока питания. Все, что находится в районе 750-850 Вт, должно хватить.

Сборка по соотношению цена / производительность

Для пользователя, который ищет возможности в сочетании с полумодульным блоком питания мощностью 850 Вт, RM850 будет хорошим выбором. Он подходит для широкого диапазона бюджетов, оставаясь при этом в хорошем рабочем диапазоне по теплу, эффективности и шуму.

Разгонная установка

Пользователь, который увлекается серьезными играми или частым разгоном, может отлично использовать эффективный модульный блок питания. Professional Series ™ HX750 обеспечит накладные расходы при интенсивном использовании, требовательных играх и умеренном разгоне, работая при этом эффективно и тихо.

«Экстремальная» сборка системы

Для максимальной расширяемости вам нужен блок питания с большим запасом мощности.Блок питания AX1500i Digital ATX — сверхмощный и сверхэффективный, с полностью модульными кабелями, которые идеально подходят для нескольких графических процессоров. У этого блока питания есть все, что нужно для высочайшей производительности системы. Конечно, прежде чем делать этот выбор, нужно иметь в виду размер AX1500i. При колоссальной глубине 224 мм это самый большой из всех блоков питания Corsair.

Заключение

Простое решение при выборе блока питания — просто купить самый большой блок питания, соответствующий вашему бюджету и корпусу, который вы используете.А поскольку источник питания производит ровно столько мощности, сколько требуется, на самом деле не существует такой вещи, как «слишком большая мощность». Однако для большинства людей такой подход не всегда лучший. Технически возможно иметь блок питания, который имеет слишком большую мощность, если у вас есть такой большой блок в вашей системе, что ваша максимальная нагрузка значительно ниже 20% мощности блока питания. В случаях, когда речь идет о бюджете, очень важен правильный выбор блока питания, чтобы вы не тратили больше, чем необходимо.Таким образом, вам не обязательно включать AX1500i в свой HTPC, и из нашей линейки есть гораздо лучший выбор для такого приложения.

Итак, информированная и интеллектуальная оценка ваших потребностей в энергопотреблении — это место, с которого можно начать при выборе идеального блока питания для вашего ПК. Как только вы узнаете размер, нужно будет найти баланс между функциями, эстетикой и вашими бюджетными проблемами.

Мы надеемся, что это руководство будет полезным для наших клиентов, планирующих покупку блока питания. Вставьте эту информацию в ящик для инструментов вашего ПК и используйте ее, чтобы выбрать идеальный блок питания для вашей системы.
