Что это за функция QSS и зачем нужна эта кнопка на роутере TP-Link?!

Аббревиатура QSS расшифровывается как Quick Security Setup и переводится как «Быстрая настройка безопасности». Это фирменная технология, используемая на роутерах компании TP-Link. По сути — это всё так же технология WPS, только с незначительными изменениями.
Смысл функции QSS заключается в упрощении настройки безопасной сети и подключения к ней периферийных устройств. Пользоваться ей очень просто. Благодаря этой технологии, пользователю не нужно влазить в дебри настроек Wi-Fi роутера, а просто нужно нажать одноименную кнопку сначала на роутере, а затем и на подключаемом устройстве. Второй вариант авторизации — это ввод ПИН-кода, посмотреть который можно в наклейке на корпусе. Большой плюс такого варианта в том, что если у Вас не была сконфигурирована сеть Wi-Fi, то после ввода ПИН у Вас запуститься специальный мастер, в котором можно прописать имя создаваемой сети и пароль к ней.



Как настроить QSS?!

Для настройки этой функции на маршрутизаторе, надо сначала зайти в его веб-интерфейс через http://192.168.1.1 (192.168.0.1) и зайти в раздел «QSS»:

В поле «Current PIN» Вы можете увидеть текущий ПИН-код. На подключаемом ноутбуке или планшете для подключения к сети Wi-Fi. достаточно всего лишь ввести его в окно запроса ключа сети.

Если же Вы хотите  подключить устройство с помощью кнопки, то в веб-интерфейсе надо нажать кнопку «Add Device» («Добавить устройство»). Откроется вот такая страница:

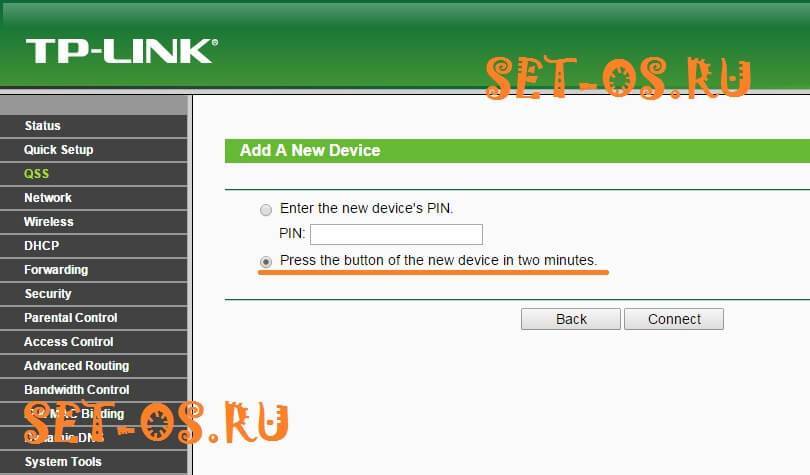

Ставим галочку «Press the button of the new device in two minutes» и кликаем на «Connect». Теперь на том устройстве, что будем подключать, надо нажать кнопку QSS или WPS и дождаться его подключения к Вай-Фай.

Как отключить QSS?!

Для этого надо всего лишь нажать кнопку «Disable QSS» в веб-интерфейсе роутера. После этого функция станет неактивна и подключение будет осуществляться как обычно — с помощью ключа безопасности.

ФАЙЛ QSS — САМЫЙ ПРОСТОЙ СПОСОБ ОТКРЫТЬ ФАЙЛЫ .QSS В 2020 ГОДУ — РАСШИРЕНИЕ

Скорее всего, большинство пользователей даже не догадываются, что на их роутерах есть такая технология как WPS (или QSS). Если коротко и на простом языке, то WPS (Wi-Fi Protected Setup) – это технология, которая разработана специально для упрощения подключения устройств к Wi-Fi сети. С помощью WPS можно подключать устройства к Wi-Fi роутеру без необходимости вводить пароль от беспроводной сети. Что очень удобно.

Практически на каждом современном маршрутизаторе, есть кнопка WPS. Такой же раздел есть в настройках роутера. И многих интересует вопрос, а для чего нужна эта кнопка WPS, что это вообще такое, и как пользоваться этой технологией. Все эти вопросы мы подробно рассмотрим в статье.

Покажу, как подключать разные устройства к Wi-Fi сети без ввода пароля (ноутбуки, мобильные устройства на Android), и как настроить (включить, или отключить) WPS на разных роутерах (TP-LINK, ASUS, D-LINK, ZyXel).

Для чего нужна кнопка WPS на роутере и как ей пользоваться?

Кнопка нужна для активации технологии WPS. Есть такая кнопка практически на всех маршрутизаторах. Подписана она как правило WPS. Выглядит примерно вот так (на роутере ASUS):

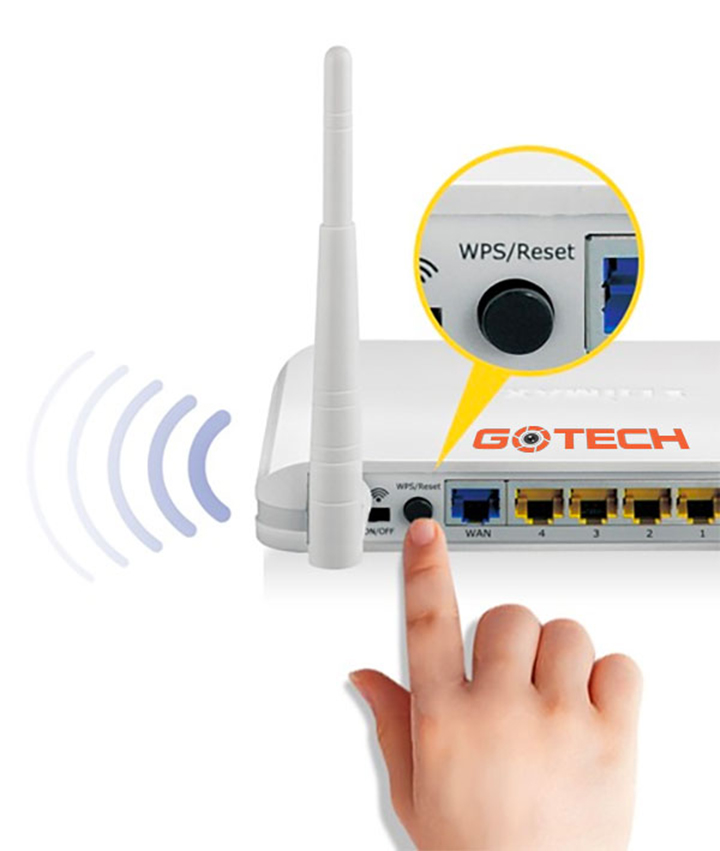

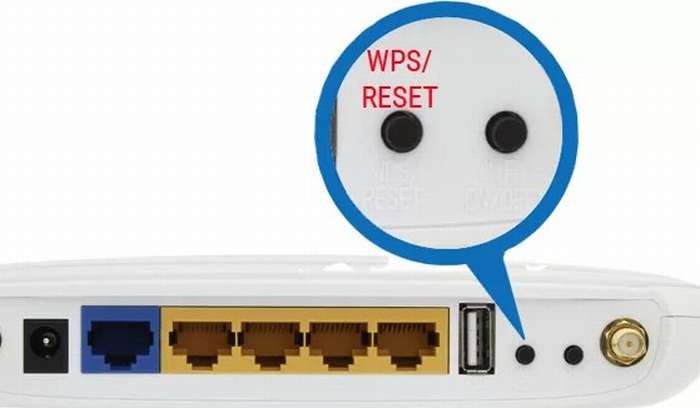

Не редко, кнопка совмещена с функцией сброса настроек маршрутизатора. Очень часто такое встречается на маршрутизаторах от TP-LINK.

Будьте осторожны, не держите долго нажатой кнопку «WPS/RESET». Подержав ее примерно 5 секунд, настройки вашего роутера будут сброшены к заводским.

А на новых роутерах от компании ZyXel, кнопка включения функции WPS выглядит вот так:

В любом случае, найти такую кнопку на корпусе своего маршрутизатора совсем не сложно. Ну а если ее нет, то заходите в настройки роутера, и ищите соответствующий пункт в панели управления (ниже в статье, покажу как это сделать).

Активируется функция одним нажатием на кнопку. В случае с моим роутером ASUS, нужно кнопку подержать 1 секунду. Когда функция WPS активируется, то на маршрутизаторе скорее всего начнет мигать индикатор. На роутере ASUS мигает индикатор питания. На некоторых маршрутизаторах есть отдельный индикатор, как правило, в виде замка. Функция активируется на некоторое время, затем индикатор перестает мигать. Ее можно активировать повторно, просто нажав на кнопку.

Как подключится к Wi-Fi без ввода пароля по WPS (QSS)?

С активацией технологии на маршрутизаторе мы разобрались, давайте теперь рассмотрим процесс подключения разных устройств.

Способы подключения к Wi-Fi сети без ввода пароля (по WPS):

  • Когда кнопка WPS есть на маршрутизаторе, и на устройстве, которое подключаете. Например, внешний USB Wi-Fi приемник, то достаточно нажать кнопку на обоих устройствах, и соединение будет установлено.
  • Если на устройстве, которые вы хотите подключить к Wi-Fi нет механической кнопки, а ее нет на ноутбуках, смартфонах, планшетах и т. д., то WPS активируется кнопкой на роутере, а на компьютере, например, подключение происходит автоматически.
    На мобильных устройствах, в настройках просто выбираем подключение с помощью WPS. Все зависит от конкретного устройства.
  • Бывают такие модели маршрутизаторов, на которых нет кнопки WPS. Но, это не значит, что технология не поддерживается. В любом случае, активировать эту технологию можно через настройки роутера.
  • Подключение с использование PIN кода. В настройках функции WPS задается специальный PIN код, с помощью которого так же можно подключать устройства. Просто выбрав соответствующий способ подключения, и указав код.

Для подключения к Wi-Fi описанными ниже способами, на вашем маршрутизаторе должна быть включена функция WPS. Она включена по умолчанию, но на моем D-LINK была выключена. Так что, если вы ничего не отключали, то все будет работать. Если же что-то не получается, то нужно проверить настройки. Как это сделать, я напишу ниже в статье.

Подключаем к Wi-Fi компьютер (ноутбук) на Windows 7, 8, 10 по WPS

Здесь все очень просто. Открываем на компьютере список доступных для подключения сетей, выбираем необходимую сеть, и нажимаем на кнопку «Подключение».

Появится окно с вводом пароля. А ниже, должно быть сообщение «Можно так же подключиться, нажав кнопку на маршрутизаторе». Возможно, придется подождать пару секунд, пока это сообщение появится.

Теперь, нажимаем кнопку WPS на роутере, и компьютер подключится к Wi-Fi без ввода пароля.

Вот и все, можно пользоваться беспроводным подключением к интернету. На роутере ничего отключать не нужно.

Если у вас адаптер с кнопкой WPS (QSS)

Например, у меня на роутере ASUS есть кнопка WPS, а на USB Wi-Fi адаптере TP-LINK кнопка QSS.

По иди, при нажатии на кнопку на обоих устройствах, должно быть установлено соединение. Так и есть, но насколько я понял, на компьютере, должна быть установлена фирменная утилита Wi-Fi адаптера. Находится она на диске, который идет в комплекте. Так же, скачать ее можно с официального сайта, для вашей модели адаптера.

Подключение по WPS смартфонов и планшетов на Android

Что бы подключится к Wi-Fi без ввода пароля на Android, нужно зайти в настройки Wi-Fi, выбрать расширенные настройки, затем выбрать подключение с использованием WPS, и нажать кнопку на роутере. Смартфон, или планшет автоматически подключится к Wi-Fi сети.

На разных устройствах, эти настройки могут выглядеть по разному. Но порядок действий будет такой же. Там еще можно выбрать подключение по WPS с использованием PIN кода.

Даже при подключении к Wi-Fi телевизора Philips (Android TV), можно использовать технологию WPS.

Что касается iOS (iPhone, iPad и т. д.), то насколько я понял, там нет поддержки WPS. Если я ошибаюсь, если вы знаете, то напишите мне в комментариях.

Как включить, отключить и настроить WPS (QSS) на роутере?

Давайте рассмотрим основные настройки технологии Wi-Fi Protected Setup на маршрутизаторах разных производителей. Настроек там практически нет. В основном, это отключение технологии (так как она включена по умолчанию), и смена PIN кода.

На маршрутизаторах TP-LINK

Заходим в настройки маршрутизатора, и переходим на вкладку «WPS». Если не знаете как зайти в панель управления, то смотрите эту инструкцию.

Если у вас новая версия прошивки (голубая)

Управление WPS на маршрутизаторах ASUS

Если у вас роутер ASUS, то заходим в настройки по адресу 192.168.1.1, переходим на вкладку «Беспроводная сеть» – «WPS».

Быстрая настройка Wi-Fi (WPS) на ZyXEL Keenetic

Достаточно в настройках открыть вкладку «Wi-Fi сеть». Там вы увидите необходимые настройки.

Wi-Fi Protected Setup на D-LINK

Заходим в панель управления D-LINK, переходим на вкладку «Wi-Fi» – «WPS». Кстати, как оказалось, на маршрутизаторах D-LINK эта технология по умолчанию отключена. Поэтому, ее нужно включить.

Ну и не забывайте сохранять настройки.

Выводы

С помощью WPS (QSS), можно действительно быстро подключить устройство к Wi-Fi без ввода пароля. Технология работает, и очень простая в использовании. Лично я, только несколько раз пользовался этой фишкой. Нет необходимости часто подключать новые устройства, да и пароль ввести не сложно.

Кстати, если вы не пользуетесь функцией WPS, то ее желательно отключить. Честно говоря, не знаю почему, но уже несколько раз встречал информацию, что отключать ее желательно в целях безопасности. Хотя, думаю, что это полная ерунда. Главное, что бы вам было удобно пользоваться беспроводной сетью, подключать новые устройства и т. д.

84 СергейСоветы по настройке роутеров (общие)

Аббревиатура QSS расшифровывается как Quick Security Setup и переводится как «Быстрая настройка безопасности». Это фирменная технология, используемая на роутерах компании TP-Link. По сути — это всё так же технология WPS, только с незначительными изменениями. Смысл функции QSS заключается в упрощении настройки безопасной сети и подключения к ней периферийных устройств. Пользоваться ей очень просто. Благодаря этой технологии, пользователю не нужно влазить в дебри настроек Wi-Fi роутера, а просто нужно нажать одноименную кнопку сначала на роутере, а затем и на подключаемом устройстве. Второй вариант авторизации — это ввод ПИН-кода, посмотреть который можно в наклейке на корпусе. Большой плюс такого варианта в том, что если у Вас не была сконфигурирована сеть Wi-Fi, то после ввода ПИН у Вас запуститься специальный мастер, в котором можно прописать имя создаваемой сети и пароль к ней.

Как настроить QSS?!

Для настройки этой функции на маршрутизаторе, надо сначала зайти в его веб-интерфейс через http://192.168.1.1 (192.168.0.1) и зайти в раздел «QSS»:

В поле «Current PIN» Вы можете увидеть текущий ПИН-код. На подключаемом ноутбуке или планшете для подключения к сети Wi-Fi. достаточно всего лишь ввести его в окно запроса ключа сети.

Если же Вы хотите  подключить устройство с помощью кнопки, то в веб-интерфейсе надо нажать кнопку «Add Device» («Добавить устройство»). Откроется вот такая страница:

Ставим галочку «Press the button of the new device in two minutes» и кликаем на «Connect». Теперь на том устройстве, что будем подключать, надо нажать кнопку QSS или WPS и дождаться его подключения к Вай-Фай.

Как отключить QSS?!

Для этого надо всего лишь нажать кнопку «Disable QSS» в веб-интерфейсе роутера. После этого функция станет неактивна и подключение будет осуществляться как обычно — с помощью ключа безопасности.

Если вы потеряли инструкцию к роутеру бренда TP-Link или не можете в ней разобраться, эта статья поможет вам понять базовые приемы подключения и настройки любого маршрутизатора этой фирмы. В инструкции мы с вами разберем назначение кнопок роутера, выясним, почему индикаторы могут мигать или светиться красным, а также детально рассмотрим шаги подключения и настройки роутера.

Обозначение индикаторов и кнопок на роутере TP-Link

В этом разделе мы выясним, что обозначает тот или иной индикатор, разберемся с непонятными кнопками вроде WPS, QSS и тем, как их использовать на практике.

Почему на TP-Link индикатор мигает, не горит или стал красным (оранжевым)

Многих смущает, когда какой-то из индикаторов на роутере TP-Link вдруг начинает мигать, горит оранжевым цветом или вообще не активен. Но вы должны знать, что для некоторых индикаторов мигание или смена цвета является нормой. Чтобы понимать показания роутера, рассмотрим таблицу ниже, в которой представлены типичные обозначения индикаторов большинства моделей бренда TP-Link.

Как мы видим, индикатор «Система» в своем нормальном рабочем состоянии всегда должен мигать. Если мигают индикаторы WLAN, WAN или LAN, это говорит о том, что между подключенными устройствами происходит обмен данными (прием или передача). Мигать может и значок WPS, причем медленное мигание сообщает о процессе подключения устройств, а быстрое мигание говорит о том, что подключение не удалось.  Выключенный индикатор также не всегда означает проблему. Так, погасший индикатор питания говорит об отсутствии энергопотребления, если не горят индикаторы WAN, LAN или WLAN, то к соответствующим портам ничего не подключено или не подключены устройства по Wi-Fi. Однако погасший индикатор системы говорит о возникновении системной ошибки. Часто она исправляется при помощи обновления прошивки роутера.  Что касается красного или оранжевого индикатора интернета, то он появился в новых аппаратных версиях некоторых моделей TP-Link. Индикатор горит красным (оранжевым) в том случае, если кабель подключен, но доступа к интернету нет. Наиболее частыми причинами отсутствия доступа могут быть проблемы на стороне провайдера (авария, замена оборудования и пр.) или неверная настройка роутера (выбран не тот тип подключения WLAN, заданы ошибочные данные и пр.).

Зачем на TP-Link нужны кнопки Reset и Wi-Fi

Кнопка Reset пригодится вам в том случае, если нужно обнулить настройки роутера. Например, если вы поменяли пароль к панели управления, но вспомнить его не смогли. А также если купили маршрутизатор с рук, если сделали какие-то неудачные настройки, после которых пропал интернет, или в работе устройства произошел сбой. Во всех этих случаях можно вернуть роутер к заводским настройкам.

При этом для панели управления и вашей сети Wi-Fi вновь установятся имя и пароль, указанные на наклейке на корпусе вашего роутера. Остальные настройки также вернутся к тем, что были по умолчанию, а это потребует повторной настройки маршрутизатора. Поэтому перед использованием кнопки настоятельно рекомендуем вначале выполнить через панель управления резервное копирование. План действий здесь такой: создать резервную копию настроек (они сохранятся в файл на вашем компьютере), выполнить сброс, дождаться перезагрузки роутера и затем восстановить прежние настройки из сохраненного файла. Все действия выполняются в разделе «Системные инструменты», а сброс можно выполнить как через меню, так и кнопкой Reset, которая зажимается на 5-8 секунд до смены индикации. С кнопкой Wi-Fi все намного проще. Нажав ее, вы выключите в доме сеть Wi-Fi, и ваши дети или гости быстрее отложат смартфоны и займутся другими делами. Эта кнопка может быть отдельной или совмещать две функции. Например, в модели Archer C20 она получила название Wireless (англ. — беспроводной), в модели Archer C6 она совмещена с функцией WPS, в моделях TL-WR940N и TL-WR941ND совмещена с функцией Reset. Длительность нажатия также во всех моделях разная: где-то Wi-Fi активируется коротким нажатием, где-то удержанием около трех секунд.

Зачем на TP-Link нужна кнопка WPS (QSS)

Самой сложной для понимания является кнопка WPS или QSS. Начнем с расшифровки этих понятий. Wi-Fi Protected Setup переводится как защищенная установка по Wi-Fi, а Quick Security Setup — быстрая настройка безопасности. За этими названиями скрывается одна и та же функция создания полуавтоматической беспроводной сети. Поясним это на примере. Если вам захотелось подключить к роутеру по Wi-Fi какое-то устройство, то вам нужно найти в списке доступных сетей сеть Wi-Fi-роутера и задать пароль от нее. Это не всегда удобно, так как многие из нас не помнят длинных паролей своих домашних сетей. Вместо вспоминания пароля можно нажать на роутере кнопку WPS (QSS), а затем нажать такую же кнопку на устройстве, которое мы хотим подключить. При этом роутер автоматически передаст этому устройству сгенерированный ключ шифрования. Таким образом, и устройства оказываются защищены, так как связаны сложным паролем, и прежний пароль знать не нужно. Но все же уточним, что хакеры могут взломать ключ и несанкционированно подключиться к вашему роутеру.

Как подключить Wi-Fi-роутер TP-Link

Как подготовить место и устройства

Некоторые игнорируют совет по выбору места для роутера, а затем страдают от того, что в каких-то местах дома сигнал слишком слабый или не ловится вовсе, а также вынуждены тянуть длинные провода. Поэтому не торопитесь и продумайте, какие устройства будете подключать к роутеру по проводу и по Wi-Fi. По проводу чаще всего подсоединяют компьютеры, TV-приставки, игровые консоли, разнообразные мультимедийные центры и другую технику с сетевым портом, для которой желателен мощный стабильный сигнал. По Wi-Fi вы сможете подключать телефоны, планшеты, роботы-пылесосы, веб-камеры и прочие гаджеты с Wi-Fi-модулем. Оцените, где находятся эти устройства, и расположите роутер по возможности в центре вашего Wi-Fi-пространства, а также подготовьте провода подходящей длины для всех проводных устройств.

Чтобы роутер раздавал интернет в вашем доме, вам нужны следующие устройства: модем (не требуется, если к вам в квартиру заходит кабель провайдера) и компьютер (мобильный телефон). ПК или смартфон необходимы для того, чтобы зайти в панель управления и ввести необходимые регистрационные данные, выданные вам провайдером. Для подключения к маршрутизатору компьютера и модема вам нужны соответствующие Ethernet-кабели, которые часто идут в комплекте с роутерами и модемами. Для подключения мобильного телефона провода не нужны, но рекомендуется скачать мобильное приложение Tether.

Как подключить роутер TP-Link к интернету

После подготовки всех устройств, проводов и выбора места, вам нужно подключить роутер к интернету. В случае кабеля интернет-провайдера все просто — вставьте его в порт WAN (обычно синего цвета) роутера. В случае модема соедините Ethernet-кабелем порт WAN роутера и порт LAN модема. Модем подключите к интернету, например, вставьте в порт модема телефонный провод. Все соединения делайте при выключенных устройствах.

Как подключить роутер TP-Link к компьютеру (ноутбуку) или телефону

Для соединения компьютера или ноутбука с роутером воспользуйтесь все таким же Ethernet-кабелем. Вставьте этот кабель одним концом в какой-либо порт LAN, а другим в подходящий порт компьютера. Возможен и такой вариант, когда ноутбук или ПК подключаются к роутеру по Wi-Fi (у них должен быть адаптер Wi-Fi). Этот же способ используется и для мобильного телефона. В этом случае на ПК или телефоне нужно включить Wi-Fi, построить список доступных сетей, найти в нем сеть, указанную на наклейке вашего роутера, и подключиться к ней (заводской пароль тоже прописан на наклейке).

Как настроить Wi-Fi-роутер TP-Link

Заход в панель управления

Настройка роутера с телефона или ПК не отличается по своей сути, так как в любом случае требуется вводить регистрационные данные через панель управления. Для захода в нее вам нужно знать адрес, имя и пароль администратора. Все эти сведения указаны на этикетке вашего роутера. Перейдите по адресу http://192.168.0.1 или http://tplinkwifi.net/ и введите имя и пароль пользователя. Чаще всего имя и пароль по умолчанию такие: admin и admin.

Сама админ-панель может иметь разный дизайн в зависимости от модели и версии прошивки роутера. Поэтому не смущайтесь, если вместо дизайна в зеленых тонах встретите голубой дизайн. Админ-панель последнего типа в чем-то удобнее «зеленой» версии, например в ней объединены в одно окно резервное копирование, восстановление и сброс и есть дополнительные функции вроде проверки последней версии обновления. Однако все базовые настройки выполняются примерно одинаково там и там.

Запуск быстрой настройки или самостоятельный ввод данных

Для настройки роутера в любой версии панели управления есть вариант запустить быструю настройку и ответить на все вопросы или задавать данные самостоятельно через разные разделы меню. С некоторыми роутерами TP-Link в комплекте идут установочные CD-диски, которые по сути заменяют быструю настройку через панель управления.

При запуске быстрой настройки или самостоятельном вводе данных важно не ошибиться с регистрационной информацией, полученной от провайдера. Вам необходимо верно выбрать тип подключения, задать соответствующие ему данные, настроить Wi-Fi-сеть (придумать ей имя и пароль) и сменить пароль к панели управления. Понять это вам помогут примеры настроек в статьях: «Инструкция к роутерам TP-Link TL-WR740N и TL-WR741ND», «Инструкция по настройке роутера TP-Link TL-WR840N», «Инструкция по настройке роутера TP-Link Archer C6».

Дополнительные настройки

Многие не используют дополнительные настройки, так как попросту не знают о них. В то же время во многих роутерах TP-Link есть возможность настраивать интернет для детей (запрещать некоторые сайты, задавать расписание и пр.), обустраивать гостевую сеть, задавать ночной режим работы роутера и другое. Изучите самостоятельно возможности вашего маршрутизатора и опробуйте те функции, которые вас заинтересовали. Но перед началом экспериментов советуем сделать резервную копию настроек, так как неправильные настройки могут привести к исчезновению доступа к интернету. Если это произойдет, выполните сброс роутера кнопкой Reset и восстановите файл через раздел восстановления панели управления.

Надеемся, что после выполнения шагов этой инструкции вас уже не будет смущать необходимость подключения роутера TP-Link. Поняв принципы настройки один раз, вы легко подключите другую модель маршрутизатора этой компании и быстрее освоитесь с роутерами других производителей.
Остались вопросы? Задавайте их в комментарии, и мы постараемся ответить на них.

Используемые источники:

  • https://help-wifi.com/sovety-po-nastrojke/chto-takoe-wps-na-wi-fi-routere-kak-polzovatsya-funkciej-wps/
  • https://set-os.ru/function-qss/
  • https://gadgetpage.ru/instrukcii/7884-instrukcija-po-podkljucheniju-i-nastrojke-wi-fi-routerov-tp-link-na-russkom-jazyke.html

Что означает кнопка qss на роутере. Каким образом реализовано WPS в точке доступа? Предварительная настройка WPS

Обнаружив кнопку WPS на своем роутере, многие пользователи задаются вопросом, что это за кнопка и для чего нужна. Если вас также интересует этот вопрос, то предлагаем вам ознакомиться этой статьей.

WPS расшифровывается как Wi-Fi Protected Setup это стандарт, призванный упрощать подключение к защищенной Wi-Fi сети при этом не снижая уровень безопасности. Данный стандарт был разработан объединением ИТ-компаний под названием Wi-Fi Alliance и представлен в 2007 году.

Главной особенностью WPS является то, что он позволяет подключится к Wi-Fi сети без использования пароля. При этом и подключение и вся Wi-Fi сеть остается защищенной. А время, необходимое для подключения, даже меньше того, которое нужно для обычного подключения.

Для владельца точки доступа Wi-Fi эта функция может показаться не очень полезной. Ведь подключиться к Wi-Fi сети один раз не сложно. Однако если вы часто принимаете гостей, которые приходят к вам со своими гаджетами, то WPS может оказаться просто не заменимой. Эта технология избавит вас бесконечных проблем с поиском и вспоминанием пароля от Wi-Fi.

Как пользоваться кнопкой WPS на роутере

Существует два способа подключения к Wi-Fi сети с помощью WPS. Первый способ называют аппаратным, он максимально простой и быстрый. Для того чтобы подключиться с помощью данного способа нужно просто нажать одновременно на кнопку WPS на роутере и на устройстве, которое подключается к Wi-Fi. После чего роутер и подключаемое устройство определят друг друга и наладят подключение по Wi-Fi. Если на подключаемом устройстве нет отдельной кнопки WPS, то нужно зайти в настройки Wi-Fi и запустить там подключение через WPS, после чего нажать на кнопку WPS на роутере.

Второй способ подключения к Wi-Fi через WPS называют программным. Он предполагает использования специального PIN кода. В этом случае для подключения нужно узнать PIN код устройства, которое вы хотите подключить к Wi-Fi и ввести данный PIN код в настройках роутера. После чего роутер и подключаемое устройство определят друг друга и настроят подключение по Wi-Fi. Из-за необходимости использовать PIN код, данный способ значительно медленней, но зато он не требует нажатия никаких кнопок.

Как включить WPS на роутере

Для того чтобы все вышеописанное работало, естественно, на роутере должен быть включен WPS. Настройки WPS, обычно находятся внутри раздела с настройками Wi-Fi. Для примера мы продемонстрируем как включить WPS на популярных моделях роутеров.

На роутере ASUS нужно зайти в раздел «Безопасная сеть» и открыть там вкладку «WPS». На этой вкладке будет доступен переключатель для включения и выключения WPS на роутере.

На роутерах TP-LINK настройки WPS вынесены на главную панель. Нужно просто кликнуть по ссылке «WPS» и перед вами появятся нужные вам настройки. Для того чтобы включить WPS здесь нужно просто нажать на кнопку «Enable WPS».

На роутерах D-LINK нужно открыть раздел «ADVANCED» и перейти в подраздел «Wi-Fi Protected Setup». Для того чтобы включить WPS здесь нужно установить отметку напротив пункта «Enable».

На роутерах ZyXEL нужно открыть раздел «Network – Wireless Network» и перейти на вкладку «WPS». Для включения данной функции нужно установить отметку напротив функции «Enable WPS».

Как подключить Android смартфон к Wi-Fi через WPS

Для того чтобы подключить Андроид смартфон к Wi-Fi сети через WPS нужно зайти в настройки Wi-Fi на Андроиде и кликнуть по кнопке с тремя точками.

После этого откроется небольшое меню. Здесь нужно выбрать пункт «Дополнительные функции».

После этого откроется раздел с дополнительными настройками. Здесь нужно нажать на «Кнопка WPS». Нажатие на данную кнопку запустит процесс подключения через WPS. Фактически данная кнопка в меню эмулирует нажатие аппаратной кнопки WPS.

После этого на экране появится индикатор подключения.

Теперь осталось только нажать на кнопку WPS на роутере и задержать ее нажатой примерно на 3-4 секунды. После этого Андроид смартфон подумает еще около 10 секунд и на экране появится сообщение о том, что вы подключились к выбранной Wi-Fi сети.

Также на Андроиде можно подключиться и используя PIN код. В этом случае в дополнительных настройках Wi-Fi нужно нажать на «Ввод PIN кода WPS».

После этого на экране появится всплывающее окно с индикатором подключения и PIN кодом, который нужно ввести на роутере.

После этого, почти сразу, на Андроиде происходит подключение к Wi-Fi сети.

Как подключить компьютер на Windows 7 к Wi-Fi через WPS

На настольном компьютере подключение через WPS происходит даже проще чем на Андроид смартфоне. Для примера продемонстрируем, как это происходит на ноутбуке с операционной системой Windows 7.

Для начала вам нужно кликнуть по значку Wi-Fi на панели задач. После того, как откроется список доступных сетей, нужно найти ту сеть, к которой вы хотите подключиться, выбрать ее и нажать на кнопку «Подключение».

После этого откроется окно для ввода пароля. Если на роутере включен WPS, то под строкой для ввода пароля будет написано, что к сети можно подключиться, нажав кнопку WPS на роутере.

Делаем так как написано. Нажимаем на кнопку и удерживаем ее до тех пор, пока не появится сообщение об получении параметров от роутера.

После получения параметров от роутера появится окно с индикатором подключения.

И через несколько секунд ноутбук подключен к Wi-Fi.

На этот раз я решил объяснить пользователям-новичкам и не только им, что такое WPS.

WPS (Wi-Fi Protected Setup) – функция, которая есть в каждом современном роутере и предназначена для настройки беспроводной сети. Другими словами, пользователь может без труда подключать любые устройства к роутеру при нажатии на специальную кнопку WPS, после этого устройство соединится с маршрутизатором.

В данном разделе мы рассмотрим два способа подключения данной технологии – программный и аппаратный.

Некоторые устройства имеют функцию WPS, но специальной кнопки для её активации может не быть. В этом случае все необходимые параметры находятся в панели управления роутером.

Для использования этого метода нам понадобится специальный ПИН-код, который находится на корпусе маршрутизатора, на этикетке, если там вы ничего не нашли или этикетка стерлась, то ПИН-код можно посмотреть в админ-панели роутера. Там вам нужно найти раздел «WPS» .

Когда узнаете PIN-код необходимо под управлением Windows 7 или Windows 10 нажать по значку беспроводной сети (Wi-Fi). Найдите свою сеть и попытайтесь к ней подключиться. Должно появиться окно «Подключение к сети», в котором необходимо ввести ПИН-код от роутера.

Теперь вы можете работать с сетью, то есть пользоваться интернетом.

При ненастроенной сети в панели управления роутером система сама выдаст вам соответствующие инструкции с полями, которые нужно заполнить. Имейте ввиду, что это только для ненастроенной беспроводной сети.

Иногда бывает, так, что WPS на роутере выключен. Я думаю не нужно объяснять, что включается он в админ-панели. Там будет пункт или раздел, связанный с WPS. Если вы затрудняетесь, то напишите об этом в комментариях и я попробую помочь.

Аппаратное подключение WPS

Обычно на современных роутерах есть кнопка WPS, она подписана, поэтому проблем с поиском возникнуть не должно.


При подключении вам необходимо нажать кнопку WPS на роутере и на устройстве, которое должно быть подключено. Держать нужно несколько секунд и ждать, когда устройства будут связаны. Если на подключаемом устройстве нет WPS, например, это смартфон, то нужно начать подключение к сети, а потом нажать кнопку WPS и ждать.

Стоит заметить, что на многих моделях маршрутизаторов кнопка Reset (Сброс) и WPS совмещены. Тогда при нажатии не стоит долго её держать, иначе есть риск сбросить настройки роутера.

Напоследок хочется сказать, что функция WPS несёт некоторую угрозу обычным пользователям. Если вы ей не пользуетесь, то выключите её. Дело в том, что WPS имеет уязвимость, из-за которой недоброжелатели или просто экспериментаторы могут взломать пароль вашей сети и подключаться без вашего ведома. Естественно это не очень приятно. В угоду безопасности лучше WPS отключать.

Маленькая кнопка с надписью WPS на роутере очень часто остаётся без внимания многих пользователей. Интернет есть, и хорошо. И так считают люди, живущие в XXI веке. Давно пора, используя все доступные блага человечества, включая компьютерные технологии узнать, что такое WPS в роутере и упростить себе жизнь.

Технология и её возможности

Для начала надо выяснить, что означает WPS на роутере. Аббревиатура WPS расшифровывается как Wi-Fi Protected Setup, а если по-русски — защищённая Суть её в том, что два разных устройства, имеющих данную технологию, смогут беспрепятственно подключиться друг к другу без каких-либо настроек. Важным моментом здесь является то, что при подключении клиента передаёт ему в зашифрованном виде ключ доступа, сеть эта будет зашифрована.

Подключение по технологии WPS бывает аппаратным и программным. Аппаратный способ — это наличие физической кнопки на роутере, при нажатии которой происходит соединение двух устройств между собой по беспроводной сети. А программный способ заключается в том, что пользователь должен зайти в настройки роутера, найти ключ доступа и ввести его на устройстве, которое необходимо подключить к сети. Иногда производитель размещает ключ в виде наклейки на корпусе устройства.

Предварительная настройка WPS

Естественно, режим WPS на роутере должен быть активирован. Для этого нужно зайти в настройки своего маршрутизатора и включить WPS. Помимо этого роутер позволяет установить дополнительные настройки для защищённого канала. По сути, можно создать вторую виртуальную сеть, с собственными правилами — ограничить доступ к локальным ресурсам, сузить канал интернет. Всю необходимую информацию пользователь непременно найдёт в инструкции по эксплуатации, которая поставляется с роутером.

Большинство производителей часто ограничиваются всего одним пунктом в меню настройки — «Включить/выключить WPS». В таких случаях поможет перепрошивка роутера. Дело в том, что технология WPS набирает огромную популярность в мире, и многие изготовители, стремясь уже обновили своё программное обеспечение. Остаётся лишь зайти на официальный сайт, найти своё устройство в перечне и, следуя инструкции, выполнить требуемый алгоритм действий.

В чём преимущества перед обычным соединением?

Выяснив, в роутере, пользователь может подумать, что это очередная глупость производителей. Зачем эти кнопки и ключи, ведь можно просто передать пароль от Wi-Fi роутера. Передать! Тогда уже на входной двери повестить лист бумаги с написанным на нём паролем или вообще убрать пароль.

Кнопка WPS на роутере напоминает дворецкого — нажатие на неё пускает гостей в сеть. А вот что это за сеть, уже зависит от хозяина дома. С данной технологией можно предоставить доступ в социальные сети, но оградить от торрентов, чтобы не забивали канал. Особо любопытным закрыть все локальные ресурсы, оставив в видимости сетевой принтер. Даже домочадцам можно дать доступ к DLNA и тоненький канал в сеть интернет — границ нет, всё в руках владельца.

Безопасность или паранойя?

Многие узнают о том, что такое WPS в роутере, из лент новостей, где чёрным по белому пишут о небезопасном подключении, которое скрывает в себе данная технология. Пользователь после прочтения статьи непременно изучает взглядом свой роутер в надежде не обнаружить на его корпусе кнопки WPS.

Да, технология WPS имеет слабозащищённый механизм защиты, который относительно легко поддаётся хакерской атаке извне и может пустить в сеть злоумышленника. Именно поэтому в современных роутерах в настройках WPS можно найти пункт с неким отсекателем, целью которого является запрет на приём гостей в случае обнаружения атаки. Владельцы старых устройств найдут такую функцию в меню роутера после перепрошивки.

С другой стороны, WPS технология, как и Wi-Fi, Ethernet, DLNA, Windows, Android — любая технология, имеющая подвержена взлому. Для того чтобы получить доступ к ресурсам, нужны знания и время, а те, кто этими факторами обладают, не будут размениваться на игры с частными сетями — там ставки намного выше.

В заключение

Получив информацию о том, что такое WPS в роутере, пользователю остаётся решить, нужна ли ему данная технология, или её необходимо отключить. В любом случае решение будет верным и в какой-то мере безопасным. Отключив неиспользуемую функцию, можно быть уверенным, что сосед за стеной второй год подряд не подбирает пароль к легко взламываемому роутеру. А включив и правильно настроив, можно не бояться, что друзья и родственники, пожелавшие подключиться к интернету, не заглянут «куда не надо».

Если предполагается изначально использовать подключение WPS в качестве гостевого, то профессионалы рекомендуют по данной технологии не создавать подключения между устройствами в доме, ведь все эти устройства будут подчиняться настроенной сети, а соответственно и видны гостям. Пусть больше времени уйдёт на привязку телефона, колонок, телевизора или холодильника к роутеру по Wi-Fi, но это в дальнейшем обезопасит владельца от неприятностей.

Более половины обладателей межсетевого шлюза даже не знают, что в маршрутизаторе встроена утилита QSS. Она упрощает подсоединение гаджетов и электронно-вычислительных машин к сети Wi-Fi. Остается узнать, где расположен WPS на роутере, что это такое и как деактивировать стандарт.

WPS позволяет легко и без особой опасности осуществлять подключение к глобальной сети, не вводя специальный шифр.

Основная цель – автоматизация процесса установки беспроводной связи.

У этой функции есть явные преимущества:
  • большой объем передачи информации;
  • быстрая активация одним нажатием;
  • простое и удобное использование;
  • назначение имени сети и пароля по умолчанию;
  • настройка системы без выхода в интернет.

К недостаткам стандарта относят сложность подключения некоторых гаджетов и возможность взлома ПИН-кода методом подбора.

Способы настройки кнопки WPS на маршрутизаторе

Выделяют два метода авторизации режима:
  • через режим PBC;
  • с помощью ПИНа.

Если на модеме и подключаемом приборе присутствует кнопка WPS, никаких дополнительных настроек не требуется. Необходимо лишь зажать кнопку и отпустить.

Перед тем как активировать режим WPS, необходимо зайти в настройки модема. Здесь же можно выполнить ряд других функций, например:

  • установить параметры для защищенного канала;
  • создать виртуальную сеть со своими правилами;
  • оградить устройства от торрентов.

Вход в настройки межсетевого шлюза осуществляется согласно инструкции.

Как включить функцию

Всего есть два вида активации WPS:
  1. Аппаратный . На всех современных модулях есть необходимая кнопка WPS. Обычно она так и подписана. Бывает, что кнопка wps на роутере завуалирована вместе с обнулением настроек модема. Если удерживать ее около пяти секунд, параметры будут возвращены до заводских. Поэтому при нажатии нужно быть аккуратнее. Достаточно один раз надавить на кнопку.
  2. Программный. В настройках межсетевого шлюза присутствует данный раздел. Этот способ предполагает использование ПИНа. Обычно он указан на корпусе сетевого модуля.
Включение WPS различается в зависимости от типа модема, его марки:
  1. D-Link. Заходят в «Расширенные настройки» и кликают в группе «Вай-фай» вкладку «WPS». Далее ставят галочку «Включить WPS» и записывают ПИН-код.
  2. TP-Link. Включить QSS можно через графу в главном интерфейсе. Для этого ставят статус «Enable». В окне Current PIN будет указан ПИН-код, который надо записать.
  3. ZyXel. Открывают «Network – Wireless Network» и переходят на «WPS». Чтобы активировать стандарт, делают отметку рядом с «Enable WPS».
  4. Asus. Чтобы запустить функцию, заходят во вкладку «Беспроводная сеть» и выбирают «WPS». Далее выставляют переключатель «Включить WPS» в положение «ON». В поле ПИН-кода будут указаны символы для ввода при подключении.

Функция WPS доступна для подключения со смартфона на базе Андроид. Для этого заходят в параметры беспроводного интернета в телефоне и выбирают кнопку с точками в углу. В открывшемся меню нажимают «Дополнительные функции», а затем – «Кнопка WPS». Далее появляется индикатор, указывающий на подключение. По итогу нажимают кнопку QSS на модеме.

Отключение WPS на роутере

Отключение стандарта зависит от типа роутера:
  1. D-Link. Запускают настройки маршрутизатора и кликают на раздел «Advanced», далее – на «WI-FI PROTECTED SETUP». После снимают галочку в графе «Enable» и сохраняют параметры.
  2. TP-Link. Заходят в веб-настройки сетевого модуля и выбирают раздел «WPS». После нажимают «Disable WPS».
  3. ZyXel. Для отключения функции открывают «Network – Wireless Network» и переходят на «WPS». Затем делают отметку напротив «Enable WPS».
  4. Asus. Входят в интерфейс маршрутизатора и выбирают раздел «Беспроводная сеть», расположенный сбоку меню в блоке «Дополнительные параметры». Далее во вкладке протокола можно отключить WPS на роутере, выбрав «Off».

Что означает, если мигает WPS на роутере

Если на сетевом модуле есть световая индикация, процесс работы можно контролировать зрительно. Если сигнал прерывистый, это говорит о том, что в данный момент происходит подключение какого-либо устройства. Процедура длится примерно минуту.

Рекомендуем также

QSS и WPS — на роутере, как пользоваться и что значит кнопка qss. Кнопка QSS на роутере TP-Link — что это за функция

Внимательнее рассмотрев ваш Wi-Fi роутер или точку доступа, вы сможете найти много кнопок предназначение которых вам неизвестно. Одна из таких кнопок — кнопка QSS (она же WPS). Её расположение может зависеть от модели роутера и фирмы производителя. Чаще всего QSS располагается сзади роутера возле портов Ethernet, однако может быть и спереди, и сбоку устройства. Её предназначение облегчить подключение к сети Wi-Fi пользователей, которые ценят своё время. QSS расшифровывается как «Быстрая настройка безопасности». Функция QSS призвана облегчить и ускорить установку соединения по Wi-Fi в устройствах фирмы TP-Link. Полностью соответствует стандарту WPS(далее будет употребляться как аббревиатура QSS, так и WPS, на самом деле это один и тот же стандарт) . Эта технология даёт возможность задать все необходимые параметры работы Wi-Fi сети, не заходя на web интерфейс устройства. Соединение возможно между двумя беспроводными устройствами как с программной, так и с аппаратной поддержкой этой технологии.

Для наглядности можно описать ситуацию, где вам необходимо быстро соединиться с роутером или точкой доступа без ключа сети (пароля Wi-Fi). Это удобно, когда к вам приходят гости — или же в гостях вы. Достаточно запустить на вашем мобильном устройстве QSS и нажав соответствующую кнопку на точке доступа или Wi-Fi роутере установить соединение. После нажатия, кнопка активирует функцию автоматической передачи ключа шифрования (QSS PIN) клиентскому устройству с такой же функцией. Устройства договорятся о ключе шифрования между собой после чего он сохранится на клиентском устройстве и дальнейших настроек не потребуется.


Установить связь по QSS/WPS просто

Как правило, функция поиска совместимого устройства работает несколько секунд. С точки зрения безопасности это не лучший способ, однако, уязвимой сеть становится на очень короткое время, и вероятность подключения постороннего устройства ничтожна.

Кнопки WPS и QSS на Wi-Fi роутере может выглядеть по разному в зависимости от производителя.

Нажимая кнопку будьте внимательны, часто она же является кнопкой Reset (сброс настроек на заводские), если на роутере нет отдельной кнопки Reset, это должно вас насторожить. Подержав такую кнопку двойного назначения чуть дольше нескольких секунд активируется сброс настроек. Сброс настроек весьма не желателен, если вы не умеете настраивать ваше устройство раздающее Wi-Fi.

По умолчанию на абсолютном большинстве домашних роутеров и точек доступа функция быстрой настройки безопасности включено по умолчанию. Если Wi-Fi роутер или точку доступа настраивали не вы те сначала убедитесь не отключена ли эта возможность в самих настройках роутера. Web интерфейсы настроек различных роутеров и точек доступа однотипны. Чтобы попасть в web интерфейс настроек роутера требуется ввести в браузере адрес написанный на обратной стороне роутера на наклейке, а так же логин и пароль написанный там же. Для примера несколько скриншотов web интерфейсов настроек роутеров:

Активация WPS в настройках роутера ASUS RT-N12
Активация WPS в настройках роутера D-LINK DIR 615
Активация WPS в настройках роутера ASUS RT-N12 D1

Активация WPS в настройках роутера TP-LINK TL-WR841ND

С Android устройств установить соединение с помощью WPS ещё проще. Зайдите в «Настройки» (иконка шестирёнка), выберите пункт «Подключение кнопки WPS» (WPS button connection), затем нажмите кнопку WPS на Wi-Fi роутере или точке доступа. Ожидаем соединения.


Активация WPS на Android

Также просто можно связать Wi-Fi роутер или точку доступа с Wi-Fi репитером (он же ретранслятор Wi-Fi сигнала). Нажмите на 1 секунду кнопку QSS на роутере и на репитере и эти устройства сами найдут друг друга. Это крайне удобно для людей не желающих разбираться в тонкостях работы Wi-Fi оборудования.

Начиная с Windows Vista SP2 поддержка WPS/QSS реализована на уровне ОС. В системе Windows подключиться к Wi-Fi c помощью WPS тоже очень просто.

В реальности, много людей даже не догадываются о возможности быстрого подключения к Wi-Fi, поэтому QSS (она же, повторимся, WPS) так и не вошла в нашу жизнь прочно. Большим минусом технологии является потенциальная уязвимость, и опасность сброса настроек кнопкой WPS/Reset, неверно рассчитав время удержания кнопки. Призванная ускорить соединение простым пользователям технология WPS, напротив, трудно применима в условиях технической неосведомлённости пользователя. Однако, данная технология в разы экономит время настройки Wi-Fi оборудования, а следовательно позволяет быстро развернуть Wi-Fi сеть в бизнес центрах и общественных местах.

Аббревиатура WPS на роутере – это сокращение “Wi-Fi Protected Setup”. Технология была создана для упрощения подключения различных устройств к сети. Она поддерживается практически всеми роутерами. Ее главное достоинство – вам не придется для подключения вводить пароль на телефоне или ноутбуке. Это особо актуально, когда вы забыли свой пароль от Wi-Fi, а посмотреть в настройках роутера не представляется возможным. В статье будет подробно рассказано о функционировании данной технологии, а также дана инструкция по ее использованию.

Как функционирует режим WPS

Когда мы выяснили, что такое WPS, стоит рассказать об алгоритме работы этой технологии. Для создания беспроводной сети пользователю необходимо настроить точку доступа роутера и выполнить подключение в локальной сети своего устройства с вводом пароля безопасности.

WPS существенно упрощает данную процедуру. Контроллер выполняет генерацию произвольного пароля автоматически, а затем передает на устройство, которое подключается к сети посредством Wi-Fi Protected Setup. Вам, благодаря этому, не приходится самостоятельно искать свою сеть среди других и вводить вручную пароль

WPS-протокол поддерживается операционными системами Windows и большинством мобильных гаджетов на ОС Android. На тех операционных системах, где отсутствуют встроенные утилиты, можно скачать специальный драйвер, расширяющий функционал системы.

Использование WPS (QSS) на роутере

Подключить устройства к роутеру с помощью WPS можно как аппаратным путем, так и программным. Все зависит от гаджета, который вы подключаете к беспроводной сети.

Аппаратное подключение: что это и как применяется

Первый вариант предусматривает всего два действия: необходимо нажать кнопки с соответствующим обозначением на роутере и на подключаемом гаджете. Кнопка WPS на роутере, как правило, располагается на задней панели устройства.

В некоторых случаях кнопка совмещается с функцией сброса (RESET). Если вы не хотите сбросить роутер к заводским настройкам, не держите ее больше 5 секунд. Об активации функции WPS вас уведомит соответствующий световой индикатор на передней панели роутера.

Программное подключение мобильного телефона/планшета

Операционная система «Андроид» включает в себя функцию подключения через WPS. Чтобы воспользоваться ей, следуйте нижеприведенной инструкции, а именно:


Если все выполнено верно, смартфон подключится к вашей локальной сети.

Подключение устройства на ОС Windows

Использовать Wi-fi на своем ноутбуке можно после установки связи с роутером через WPS. Для этого следует выполнить несколько шагов:

Если вам необходимо выполнить отключение на маршрутизаторах этого протокола, просто отожмите кнопку (если ее нет, отключить WPS на роутере можно только через настройки).

Что делать если на роутере нет кнопки WPS: примеры включения

Многие модели не предусматривают аппаратного включения протокола Wi-Fi Protected Setup. Это означает, что подключение происходит через WEB интерфейс. Для этого необходимо сделать следующее:


После выполнения этих манипуляций вы без проблем сможете использовать вайфай. Часто восьмизначная комбинация PIN указывается на наклейке, которая прикреплена к корпусу модема.

Существует альтернативный вариант для подключения мобильных устройств:


При введении правильной комбинации, мобильный телефон или планшет будут подключены к сети. Этой функцией можно подключать к вайфай любые устройства, которые поддерживают данный протокол.

Как отключить WPS через настройки

Для деактивации вам необходимо в соответствующем разделе роутера нажать кнопку «Отключить» или выбрать пункт Disabled.

WPS — это технология, которая обеспечивает быстрое подключение гаджетов к Wi-Fi. При её использовании не требуется ввод длинного ключа беспроводной сети, который зачастую кроме букв и цифр содержит специальные символы. Этот метод особо актуален для устройств, не имеющих удобных способов ввода: телевизоров, смартфонов с небольшим экраном, электронных книг без клавиатуры и тачскрина.

Обратите внимание! На некоторых моделях роутеров кнопка WPS может совмещаться с «Reset». При коротком нажатии активируется режим быстрого подключения, а если зажать кнопку, настройки роутера будут возвращены к заводским.

Установка WPS соединения при помощи кнопки

Для активации режима быстрого подключения нажмите «WPS» на роутере. Также эта кнопка может обозначаться двумя закруглёнными стрелочками, указывающими друг на друга. Маршрутизатор сообщит о подключении миганием соответствующего светодиода. Режим «Wi-Fi Protected Setup» будет действовать в течение 1-2 минут, в зависимости от модели используемого устройства.

В пределах этого промежутка времени нажмите аналогичную кнопку на девайсе, который требуется подключить к беспроводной сети. Когда устройства определят друг друга, будет выполнен обмен данными и установится связь. Если у маршрутизатора или внешнего Wi-Fi устройства такой кнопки нет, инициировать соединение можно программным способом. Для этого зайдите в настройки оборудования и активируйте необходимую функцию. Например, в Windows достаточно будет выбрать беспроводную сеть, к которой вы желаете подключиться. В случае, когда на роутере уже активирована эта функция, ввод пароля не потребуется.

Важно! После активации режима быстрого подключение любое устройство Wi-Fi сможет подключиться к вашей беспроводной сети. Для просмотра списка активных девайсов используется панель управления маршрутизатором.

WPS подключение с использованием PIN-кода

Технология «Wi-Fi Protected Setup» также позволяет задать пароль авторизации, используемый при подключении к беспроводной сети. Он называется PIN-код, но вместо традиционных четырёх цифр состоит из восьми. В зависимости от типа устройства, его PIN может указываться на стикере, коробке или отдельном вкладыше. Как правило, на роутерах используется наклейка с нижней стороны корпуса. Большинство моделей маршрутизаторов также позволяет изменить стандартный PIN-код через веб-интерфейс.

Указанный код вводится для быстрого подключения девайсов к домашней сети. Параллельно с этим можно производить подключение с использованием WPA/WPA2 ключа (обычного пароля Wi-Fi).

Отличия WPS от QSS

В беспроводных маршрутизаторах производителя TP-Link функция WPS имеет другое название: QSS (Quick Secure Setup). Принцип работы технологии при этом не отличается. На задней панели роутеров TP-Link есть аналогичная кнопка, а PIN также состоит из 8 цифр. Изменить настройки QSS можно в панели управления, меню «Функция QSS».

После нажатия кнопки «Добавить устройство» откроется страница, на которой можно ввести его PIN-код. Также можно выбрать второй пункт и использовать кнопку на девайсе в течение двух ближайших минут.

Запомните! Принципиальных различий в этих стандартах нет. Отличается только название.

Уязвимости технологии WPS

Самый распространённый метод взлома беспроводных сетей — подбор клиентского PIN-кода. Серьёзные уязвимости в этом протоколе были обнаружены уже в 2011 году. С тех пор было разработано большое количество программ, позволяющих методом перебора выяснить PIN-код необходимого оборудования. При этом количество возможных вариантов составляет всего 11000, поэтому подобрать пароль можно за несколько часов.

Привет! Решил сегодня рассказать о технологии WPS (QSS ) , так же расскажу для чего кнопка QSS на Wi-Fi роутере и как применить ее на практике. Мне кажется, что сейчас на все современных роутерах есть технология WPS (QSS), поэтому информация актуальна. В моем роутере TL-WR841N, да и вообще в роутерах TP-Link, эта функция называется QSS.

QSS, или WPS, это технология, которая позволяет полуавтоматически создавать беспроводное Wi-Fi соединение между роутером и устройством которое вы хотите подключить к сети.

Расшифровывается как:

WPS – Wi-Fi Protected Setup
QSS – Quick Security Setup

Теперь расписываю своими словами. Например к вам пришли гости, и они хотят подключится к вашей Wi-Fi сети. Что вы обычно делаете? Ищите свой пароль от Wi-Fi, затем нужно ввести его на устройстве и только так подключится. А технология QSS упрощает эту процедуру.

Вы просто на устройстве находите свою сеть, в дополнительных настройках выбираете WPS и нажимаете “Кнопка Puch” (у меня так в телефоне), затем нажимаете подключить, а на роутере нажимаем кнопку кнопку QSS . Устройства обмениваются PIN-кодом и подключаются друг к другу. Как видите все удобно, ничего вводить не нужно. Проверял у себя, все отлично работает.

Сейчас подробнее напишу:

  • Как включить (отключить) QSS на роутере TP-Link.
  • Как подключить устройство (телефон) к Wi-Fi роутеру, с помощью технологии QSS
  • Чем угрожает использование технологии WPS (QSS).

Как включить, (отключить) QSS на роутере TP-Link?

Я когда писал статью по настройке , то упоминал о кнопке QSS, на этом роутере выглядит она вот так:

Сразу, пока не забыл, хочу дать ответ тем, кто спрашивает: а если я нажму на эту кнопку QSS, то это значит, что все смогут подключаться к моему роутеру? Ответ нет, эта кнопка работает только когда вы ее нажали, и еще некоторое время после нажатия (не долго) , а в этот момент подключаете телефон, или планшет. Процесс подключения и обмена PIN-кодом выполняется всего несколько секунд.

Функцию QSS, можно включить и отключить в настройках роутера. Сразу после настройки роутера, эта технология у меня была включена, да и сейчас работает. Для того, что бы включить, или отключить протокол QSS, или генерировать новый PIN-код, а так же для добавления нового устройства из панели управления роутером, нужно зайти в настройки роутера.

Я уже неоднократно писал как это сделать, наберите в адресной строке браузера адрес 192.168.1.1 , введите логин и пароль для доступа к настройкам (по умолчанию admin и admin) и подтвердите вход.

Затем слева перейдите на вкладку “QSS” , откроется страница “QSS (Quick Secure Setup)” . Если у вас напротив QSS Status: стоит Enabled , то значит технология включена, что бы отключить QSS, нажмите кнопку “Disable QSS” . И соответствен, если она отключена, то для включения нужно нажать кнопку “Enabled” .

Как подключить устройство к Wi-Fi роутеру, с помощью технологии QSS?

Я покажу процесс подключения к роутеру с помощью технологии QSS, на примере роутера WR841N и телефона HTC One V.

Включаем на телефоне Wi-Fi, и ждем пока в списке появится наша сеть. Нажимаем на нее, и нам тут же телефон предложит ввести пароль. Но мы выбираем “Расширенные параметры” , затем “WPS” и Кнопка “Push” . В этот момент зажмите кнопку QSS на роутере, а на телефоне нажмите “Подключить” . Собственно все, телефон подключится к роутеру, кнопку на роутере можно отпускать.

Чем угрожает использование технологии WPS (QSS)?

Есть уязвимости друзья, и есть опасность, что вашу сеть взломают через QSS. В принципе полностью защитить свою Wi-Fi сеть невозможно, но включение QSS только повышает риск взлома.

И мой вам совет, если вы редко подключаете новые устройства к своему роутеру, то лучше отключите протокол QSS, он вам же практически не нужен. Ну а если вы часто подключаете новые устройства, то пользуйтесь QSS и не думайте о плохом:), иногда . Если вам с этой технологией удобно, то не стоит от нее отказываться. Удачи!

Ещё на сайте:

Что такое QSS и WPS? Для чего нужна кнопка QSS на Wi-Fi роутере и как ей пользоваться? обновлено: Март 3, 2014 автором: admin

Скорее всего, большинство пользователей даже не догадываются, что на их роутерах есть такая технология как WPS (или QSS) . Если коротко и на простом языке, то WPS (Wi-Fi Protected Setup) – это технология, которая разработана специально для упрощения подключения устройств к Wi-Fi сети. С помощью WPS можно подключать устройства к Wi-Fi роутеру без необходимости вводить пароль от беспроводной сети. Что очень удобно.

Практически на каждом современном маршрутизаторе, есть кнопка WPS. Такой же раздел есть в настройках роутера. И многих интересует вопрос, а для чего нужна эта кнопка WPS, что это вообще такое, и как пользоваться этой технологией. Все эти вопросы мы подробно рассмотрим в статье.

Покажу, как подключать разные устройства к Wi-Fi сети без ввода пароля (ноутбуки, мобильные устройства на Android), и как настроить (включить, или отключить) WPS на разных роутерах (TP-LINK, ASUS, D-LINK, ZyXel) .

Для чего нужна кнопка WPS на роутере и как ей пользоваться?

Кнопка нужна для активации технологии WPS. Есть такая кнопка практически на всех маршрутизаторах. Подписана она как правило WPS . Выглядит примерно вот так (на роутере ASUS) :

Не редко, кнопка совмещена с функцией сброса настроек маршрутизатора. Очень часто такое встречается на маршрутизаторах от TP-LINK.

Будьте осторожны, не держите долго нажатой кнопку «WPS/RESET». Подержав ее примерно 5 секунд, настройки вашего роутера будут сброшены к заводским.

А на новых роутерах от компании ZyXel, кнопка включения функции WPS выглядит вот так:

В любом случае, найти такую кнопку на корпусе своего маршрутизатора совсем не сложно. Ну а если ее нет, то заходите в настройки роутера, и ищите соответствующий пункт в панели управления (ниже в статье, покажу как это сделать) .

Активируется функция одним нажатием на кнопку. В случае с моим роутером ASUS, нужно кнопку подержать 1 секунду. Когда функция WPS активируется, то на маршрутизаторе скорее всего начнет мигать индикатор. На роутере ASUS мигает индикатор питания. На некоторых маршрутизаторах есть отдельный индикатор, как правило, в виде замка. Функция активируется на некоторое время, затем индикатор перестает мигать. Ее можно активировать повторно, просто нажав на кнопку.

Как подключится к Wi-Fi без ввода пароля по WPS (QSS)?

С активацией технологии на маршрутизаторе мы разобрались, давайте теперь рассмотрим процесс подключения разных устройств.

Способы подключения к Wi-Fi сети без ввода пароля (по WPS):

  • Когда кнопка WPS есть на маршрутизаторе, и на устройстве, которое подключаете. Например, внешний USB Wi-Fi приемник, то достаточно нажать кнопку на обоих устройствах, и соединение будет установлено.
  • Если на устройстве, которые вы хотите подключить к Wi-Fi нет механической кнопки, а ее нет на ноутбуках, смартфонах, планшетах и т. д., то WPS активируется кнопкой на роутере, а на компьютере, например, подключение происходит автоматически. На мобильных устройствах, в настройках просто выбираем подключение с помощью WPS. Все зависит от конкретного устройства.
  • Бывают такие модели маршрутизаторов, на которых нет кнопки WPS. Но, это не значит, что технология не поддерживается. В любом случае, активировать эту технологию можно через настройки роутера.
  • Подключение с использование PIN кода. В настройках функции WPS задается специальный PIN код, с помощью которого так же можно подключать устройства. Просто выбрав соответствующий способ подключения, и указав код.

Для подключения к Wi-Fi описанными ниже способами, на вашем маршрутизаторе должна быть включена функция WPS. Она включена по умолчанию, но на моем D-LINK была выключена. Так что, если вы ничего не отключали, то все будет работать. Если же что-то не получается, то нужно проверить настройки. Как это сделать, я напишу ниже в статье.

Подключаем к Wi-Fi компьютер (ноутбук) на Windows 7, 8, 10 по WPS

Здесь все очень просто. Открываем на компьютере список доступных для подключения сетей, выбираем необходимую сеть, и нажимаем на кнопку «Подключение».

Появится окно с вводом пароля. А ниже, должно быть сообщение «Можно так же подключиться, нажав кнопку на маршрутизаторе». Возможно, придется подождать пару секунд, пока это сообщение появится.

Теперь, нажимаем кнопку WPS на роутере, и компьютер подключится к Wi-Fi без ввода пароля.

Вот и все, можно пользоваться беспроводным подключением к интернету. На роутере ничего отключать не нужно.

Если у вас адаптер с кнопкой WPS (QSS)

Например, у меня на роутере ASUS есть кнопка WPS, а на TP-LINK кнопка QSS.

По иди, при нажатии на кнопку на обоих устройствах, должно быть установлено соединение. Так и есть, но насколько я понял, на компьютере, должна быть установлена фирменная утилита Wi-Fi адаптера. Находится она на диске, который идет в комплекте. Так же, скачать ее можно с официального сайта, для вашей модели адаптера.

Подключение по WPS смартфонов и планшетов на Android

Что бы подключится к Wi-Fi без ввода пароля на Android, нужно зайти в настройки Wi-Fi, выбрать расширенные настройки, затем выбрать подключение с использованием WPS, и нажать кнопку на роутере. Смартфон, или планшет автоматически подключится к Wi-Fi сети.

На разных устройствах, эти настройки могут выглядеть по разному. Но порядок действий будет такой же. Там еще можно выбрать подключение по WPS с использованием PIN кода.

Даже при , можно использовать технологию WPS.

Что касается iOS (iPhone, iPad и т. д.) , то насколько я понял, там нет поддержки WPS. Если я ошибаюсь, если вы знаете, то напишите мне в комментариях.

Как включить, отключить и настроить WPS (QSS) на роутере?

Давайте рассмотрим основные настройки технологии Wi-Fi Protected Setup на маршрутизаторах разных производителей. Настроек там практически нет. В основном, это отключение технологии (так как она включена по умолчанию) , и смена PIN кода.

На маршрутизаторах TP-LINK

Заходим в настройки маршрутизатора, и переходим на вкладку «WPS». Если не знаете как зайти в панель управления, то смотрите инструкцию.

Управление WPS на маршрутизаторах ASUS

Если у вас роутер ASUS, то , переходим на вкладку «Беспроводная сеть» – «WPS».

Быстрая настройка Wi-Fi (WPS) на ZyXEL Keenetic

Достаточно в настройках открыть вкладку «Wi-Fi сеть». Там вы увидите необходимые настройки.

Wi-Fi Protected Setup на D-LINK

Заходим в , переходим на вкладку «Wi-Fi» – «WPS». Кстати, как оказалось, на маршрутизаторах D-LINK эта технология по умолчанию отключена. Поэтому, ее нужно включить.

Ну и не забывайте сохранять настройки.

Выводы

С помощью WPS (QSS), можно действительно быстро подключить устройство к Wi-Fi без ввода пароля. Технология работает, и очень простая в использовании. Лично я, только несколько раз пользовался этой фишкой. Нет необходимости часто подключать новые устройства, да и пароль ввести не сложно.

Кстати, если вы не пользуетесь функцией WPS, то ее желательно отключить. Честно говоря, не знаю почему, но уже несколько раз встречал информацию, что отключать ее желательно в целях безопасности. Хотя, думаю, что это полная ерунда. Главное, что бы вам было удобно пользоваться беспроводной сетью, подключать новые устройства и т. д.

Функция QSS. Стандарт WPS. Как использовать их во благо. Что такое WPS на Wi-Fi роутере? Как пользоваться функцией WPS

Внимательнее рассмотрев ваш Wi-Fi роутер или точку доступа, вы сможете найти много кнопок предназначение которых вам неизвестно. Одна из таких кнопок — кнопка QSS (она же WPS). Её расположение может зависеть от модели роутера и фирмы производителя. Чаще всего QSS располагается сзади роутера возле портов Ethernet, однако может быть и спереди, и сбоку устройства. Её предназначение облегчить подключение к сети Wi-Fi пользователей, которые ценят своё время. QSS расшифровывается как «Быстрая настройка безопасности». Функция QSS призвана облегчить и ускорить установку соединения по Wi-Fi в устройствах фирмы TP-Link. Полностью соответствует стандарту WPS(далее будет употребляться как аббревиатура QSS, так и WPS, на самом деле это один и тот же стандарт) . Эта технология даёт возможность задать все необходимые параметры работы Wi-Fi сети, не заходя на web интерфейс устройства. Соединение возможно между двумя беспроводными устройствами как с программной, так и с аппаратной поддержкой этой технологии.

Для наглядности можно описать ситуацию, где вам необходимо быстро соединиться с роутером или точкой доступа без ключа сети (пароля Wi-Fi). Это удобно, когда к вам приходят гости — или же в гостях вы. Достаточно запустить на вашем мобильном устройстве QSS и нажав соответствующую кнопку на точке доступа или Wi-Fi роутере установить соединение. После нажатия, кнопка активирует функцию автоматической передачи ключа шифрования (QSS PIN) клиентскому устройству с такой же функцией. Устройства договорятся о ключе шифрования между собой после чего он сохранится на клиентском устройстве и дальнейших настроек не потребуется.


Установить связь по QSS/WPS просто

Как правило, функция поиска совместимого устройства работает несколько секунд. С точки зрения безопасности это не лучший способ, однако, уязвимой сеть становится на очень короткое время, и вероятность подключения постороннего устройства ничтожна.

Кнопки WPS и QSS на Wi-Fi роутере может выглядеть по разному в зависимости от производителя.

Нажимая кнопку будьте внимательны, часто она же является кнопкой Reset (сброс настроек на заводские), если на роутере нет отдельной кнопки Reset, это должно вас насторожить. Подержав такую кнопку двойного назначения чуть дольше нескольких секунд активируется сброс настроек. Сброс настроек весьма не желателен, если вы не умеете настраивать ваше устройство раздающее Wi-Fi.

По умолчанию на абсолютном большинстве домашних роутеров и точек доступа функция быстрой настройки безопасности включено по умолчанию. Если Wi-Fi роутер или точку доступа настраивали не вы те сначала убедитесь не отключена ли эта возможность в самих настройках роутера. Web интерфейсы настроек различных роутеров и точек доступа однотипны. Чтобы попасть в web интерфейс настроек роутера требуется ввести в браузере адрес написанный на обратной стороне роутера на наклейке, а так же логин и пароль написанный там же. Для примера несколько скриншотов web интерфейсов настроек роутеров:

Активация WPS в настройках роутера ASUS RT-N12
Активация WPS в настройках роутера D-LINK DIR 615
Активация WPS в настройках роутера ASUS RT-N12 D1

Активация WPS в настройках роутера TP-LINK TL-WR841ND

С Android устройств установить соединение с помощью WPS ещё проще. Зайдите в «Настройки» (иконка шестирёнка), выберите пункт «Подключение кнопки WPS» (WPS button connection), затем нажмите кнопку WPS на Wi-Fi роутере или точке доступа. Ожидаем соединения.


Активация WPS на Android

Также просто можно связать Wi-Fi роутер или точку доступа с Wi-Fi репитером (он же ретранслятор Wi-Fi сигнала). Нажмите на 1 секунду кнопку QSS на роутере и на репитере и эти устройства сами найдут друг друга. Это крайне удобно для людей не желающих разбираться в тонкостях работы Wi-Fi оборудования.

Начиная с Windows Vista SP2 поддержка WPS/QSS реализована на уровне ОС. В системе Windows подключиться к Wi-Fi c помощью WPS тоже очень просто.

В реальности, много людей даже не догадываются о возможности быстрого подключения к Wi-Fi, поэтому QSS (она же, повторимся, WPS) так и не вошла в нашу жизнь прочно. Большим минусом технологии является потенциальная уязвимость, и опасность сброса настроек кнопкой WPS/Reset, неверно рассчитав время удержания кнопки. Призванная ускорить соединение простым пользователям технология WPS, напротив, трудно применима в условиях технической неосведомлённости пользователя. Однако, данная технология в разы экономит время настройки Wi-Fi оборудования, а следовательно позволяет быстро развернуть Wi-Fi сеть в бизнес центрах и общественных местах.

Возможно Вы уже замечали, что на роутере есть кнопка WPS, расположенная обычно на задней или боковой части его корпуса, но встречаются модели, типа DIR-615 K2, где она находится на лицевой части. Иногда на маршрутизаторах кнопку WPS производитель любит совмещать или с кнопкой включения беспроводной сети или вообще — с Ресетом, как на TP-Link и D-Link. Обычно кнопка просто подписана WPS, но иногда может быть помечена пиктограммой в виде стрелок или значка WiFi с замочком. Ниже на картинке я подобрал все самые часто встречаемые варианты.

Сейчас практически нельзя найти современное беспроводное устройство, которое бы не поддерживало данную функцию. Давайте разберёмся что это такое и для чего используется?!

Что такое WPS

Стандарт быстрой защищённой настройки Wi-Fi Protected Setup или сокращённо WPS активно применяется в беспроводных сетях с 2007 года. Что это такое? WPS — это специальная функция, благодаря которой клиент может быстро подключиться к маршрутизатору или точке доступа WiFi, используя либо одновременное нажатие кнопки ВПС на обоих устройствах, либо использование специального PIN-кода. В последнее время функция Wi-Fi Protected Setup включена по умолчанию на всех маршрутизаторах и точках доступа Вай-Фай. Пин-код WPS при этом написан на стикере, приклеенном к корпусу девайса:

При необходимости функцию можно отключить. Здесь даже больше скажу — её нужно отключать и чуть позже объясню почему.

Плюсы технологии WPS:

Позволяет просто и быстро подключить любое устройство к сети WiFi роутера. Для этого не надо знать ни SSID, ни пароля на Вай-Фай;

Для подключения не нужно знать ключ безопасности сети — достаточно иметь пин-код;

Не нужно иметь доступ к настройкам роутера. Достаточно просто нажать кнопку ВПС на нём и на том аппарате, который надо подключить.

Минусы технологии WPS:

— Зачастую именно она является главной брешью в безопасности даже достаточно хорошо защищённой беспроводной сети;

— Если у злоумышленника есть физический доступ к точке доступа, то он может подключиться к ней без необходимости иметь доступ к её настройкам;

— Если кнопка WPS совмещена с кнопкой Reset, то при неправильной последовательности действий есть риск вообще сбросить настройки устройства.

Как использовать WPS Connect

Порядок действий для подключения устройств-клиентов к WiFi-роутеру с помощью технологии Wi-Fi Protected Setup такой:

1.Нажимаем кнопку WPS и держим несколько секунд. Если на лицевой стороне маршрутизатора есть соответствующий индикатор, то он должен начать мигать.

Здесь имейте ввиду, что если кнопка быстрого подключения к Вай-Фай совмещена с Ресетом, то держать WPS нажатой более 3-4 секунд нежелательно, так как чревато сбросом настроек к заводским. Теперь, после того, как Вы активировали поиск устойств на роутере, необходимо нажать кнопку WPS на подключаемом аппарате.

Подключение WPS в Windows 10 и Windows 8.1

После того, как Вы нажали кнопку WPS на роутере, достаточно просто в течение пары минут просто запустить подключение к этой сети. В тот момент, когда система попросит ввести пароль на Вай-Фай — просто подождите.

Спустя несколько секунд компьютер или ноутбук подцепится к беспроводной сети и можно будет ею пользоваться!

Виртуальная кнопка WPS в Android

Не на всех устройствах есть реальная кнопка WPS — на многих она виртуальная, то есть выполнена в программном виде. Яркий пример — мобильная операционная система Android. Чтобы воспользоваться функцией защищённой настройки сети на Вашем телефоне или планшете, зайдите сначала в настройки, затем откройте параметры WiFi, а там — расширенные настройки:

Среди прочих доступных параметров будет и виртуальная кнопка WPS. Нажимаем на неё. После этого на экране появится такое окно:

Самое время нажать кнопку ВПС на роутере или точке доступа, если Вы это не сделали раньше. После того, как подключение успешно завершится, функция отключится на обоих устройствах.

Что такое PIN-код для WPS

В некоторых случаях вместо кнопки WPS на роутере используется ввод PIN-кода. Обычно он написан на наклейке, приклеенной на нижней части корпуса аппарата. Так же, ПИН-код можно посмотреть через веб-интерфейс маршрутизатора. На многих моделях оба варианта используются одновременно.

PIN-код WPS представляет собой последовательность из 8 цифр. Он может использоваться для подключения к беспроводной вместо пароля Вай-Фай. При этом, абсолютно не обязательно нажимать кнопу на роутере, если функция WPS включена в его настройках.

К сожалению, вместе с простотой подключения, Вы получаете ещё и кучу проблем с безопасностью. Во-первых, очень часто производитель использует один и тот же пин-код ВПС для всех маршрутизаторов одной модели. Во-вторых, количество комбинаций достаточно небольшое и подобрать PIN роутера вполне реально, потратив на это от 5 до 30 часов.

В наши дни огромную популярность завоевывает беспроводное подключение к Интернету с помощью технологии Wi-Fi. Это объясняется тем, что пользователь становится полностью независимым от паутины кабелей и проводов, теперь нет необходимости быть привязанным к рабочему месту. При желании можно перенести ноутбук в любую точку квартиры либо выйти с ним во двор вашего дома, не разрывая соединения с Интернетом. Однако развитие данных технологий поставило вопрос о защите и Ведь большинство пользователей не обладает необходимыми знаниями. Потому производители беспроводного оборудования разработали специальный протокол WPS . Он позволяет автоматизировать процесс чем избавляет неопытных пользователей от лишних хлопот.

Теперь для разглагольства о вас, Канон, тратя все свое время и свое. Этот принтер заслуживает лучшего, чем люди, которые написали эти инструкции. Как же эта компания продолжает преуспевать в этом небольшом здравом смысле? Два варианта регистрации или подключения беспроводного устройства доступны с одного и того же экрана. Проверьте информацию, предоставленную вашим беспроводным устройством или адаптером, для получения рекомендаций по использованию метода.

Если устройство успешно подключено, появится сообщение с подтверждением. Из опрошенных 56% никогда или редко проверяют, не зашифрована ли горячая точка, прежде чем войти в нее. Чтобы получить доступ к предположительно защищенной беспроводной сети, он не требует физического доступа к вашему маршрутизатору, компьютеру или чему-либо еще.

WPS — что такое и для чего он нужен?

Данная аббревиатура расшифровывается как Wi-Fi ProtectedSetup. Этот стандарт разработан альянсом производителей беспроводных устройств Wi-Fi , основной целью которого стало упрощение процесса настройки, а также Эта технология позволяет даже неопытному пользователю просто, быстро наладить беспроводное подключение к Интернету, не вникая во все тонкости работы и протоколы шифрования Wi-Fi. Благодаря WPS, устройство способно автоматически задать имя сети, а также шифрование, которое будет использоваться для защиты от попыток Ранее все эти процедуры необходимо было делать вручную.

Оказывается, что для того, чтобы взломать это шифрование с помощью стандартной атаки грубой силы, хакеру не нужно раскрывать все восемь цифр, что потребует большого количества времени и вычислительной мощности. С большинством маршрутизаторов вы можете автоматически подключать беспроводные устройства к своей сети или автоматически использовать эту функцию.

Как пользоваться кнопкой WPS на роутере

Вам нужно будет знать, что нужно для подключения каждого устройства. Расположение параметров беспроводной сети зависит от устройства, которое вы пытаетесь подключиться. Подробнее о подключении беспроводных устройств. . Во время процесса подключения ваши устройства получат параметры безопасности с маршрутизатора, так что каждое устройство в сети имеет одинаковые параметры безопасности. В руководстве пользователя вашего маршрутизатора. Эта статья ответит на два вопроса.

Настройка беспроводных сетей с использованием системы WPS

Что такое Wi-Fi ProtectedSetup и для чего она нужна, мы выяснили. А теперь давайте разберемся, каким образом можно провести настройку беспроводной сети. Что для этого нужно? Нам понадобится персональный компьютер (желательно с операционной системой Windows 7) и точка доступа, поддерживающая режим WPS . Процесс настройки данной системы аналогичен для всех устройств, поддерживающих эту технологию, независимо от модели и производителя. Итак, приступим к описанию процедуры. Первым шагом необходимо включить маршрутизатор. На компьютере обновляем список доступных беспроводных сетей. На мониторе появляется наша модель роутера. Нажимаем кнопку «Подключиться». Так как рассматриваемая беспроводная сеть на данный момент еще не имеет установленных параметров безопасности, операционная система компьютера предложит произвести настройку точки доступа. Жмем «ОК» и продолжаем работу. На следующем этапе система WPS-wifi запросит PIN-код. Эту информацию вы можете найти на специальной наклейке на корпусе маршрутизатора. Обычно заводской код состоит из восьми цифр. При желании его можно изменить в настройках устройства. Код следует ввести во всплывающее окошко и нажать «Далее». На мониторе появится окно с конфигурациями нашего маршрутизатора. Операционная система предложит назначить основные параметры созданной беспроводной сети, а именно: имя, тип шифрования, ключ безопасности. Вот и все, WPS-настройка окончена, точка доступа готова к работе.

Не нужно повторять этот процесс. Как только это будет сделано, он будет автоматически подключаться каждый раз, когда вы его подключите. Эти инструкции также доступны для загрузки. Выберите одну из приведенных ниже ссылок, чтобы перейти к запросу. Во-первых, вам нужно иметь два уникальных номера, готовых для ввода в процессе установки. Перед тем, как продолжить, мы рекомендуем записать следующее.

Функция wps в роутере: что это такое и зачем она нужна?

Это уникальный идентификационный номер оборудования, который идентифицирует устройство в сети.

  • Вы должны найти его где-то на стике штрих-кода на вашем модемом.
  • Запишите последние четыре цифры этого числа.
Хорошо для клиентов, которые хотят сохранить его простым. Этот метод немного медленнее, но он позволяет указать сетевое имя расширителя.

Особенности настройки соединения

1. На сегодняшний день поддержка данной технологии в полной мере реализована в ОС Windows VistaSP2 и Windows 7. Однако если на вашем компьютере установлена более ранняя версия операционной системы , то не стоит отчаиваться, можно воспользоваться специальной утилитой для настройки данной системы. Ее можно найти на диске, который прилагается к точке доступа беспроводной сети.

Шаг 1 — Выберите беспроводной режим

Беспроводной расширитель имеет переключатель с 3 положениями.

Шаг 3 — Инициируйте настройку беспроводной сети
  • Эта функция будет использоваться, если модем не является беспроводным клиентом.
  • Большинство компьютеров сегодня имеют беспроводную связь.
  • Нажмите кнопку на секунду и отпустите.
Когда соединение будет завершено, появятся следующие индикаторы состояния.

Шаг 1 — Переместите переключатель со стороны беспроводного удлинителя в режим повторителя

Сигнал — Янтарный свет остается устойчивым. Вы должны обнаружить, что теперь вы можете подключаться к сети в местах, больше чем вы это делали раньше.

Шаг 3 — Подключите беспроводной удлинитель к точке питания
Подождите, пока безопасность между вашим модемом и расширителем займет минуту, чтобы поговорить друг с другом. Шаг 6 — Укажите имя сети расширителя. Когда перезагрузка будет завершена, будут отображаться следующие индикаторы состояния. Введите беспроводной ключ безопасности модема. . Вы успешно настроили свой беспроводной расширитель.

2. Разработчики системы рекомендуют при подключении к беспроводной сети, которая еще не имеет установленных параметров безопасности, проводить настройку. Однако вы можете и отказаться от данной процедуры и подключиться к сети без предварительной настройки. Для этого необходимо нажать «Отмена», тем самым вы минуете процедуру выбора параметров.

Теперь вы можете отключить свой расширитель и перенести его в положение в своем доме, которое находилось на краю вашей текущей беспроводной сети. Просто подключите удлинитель к розетке питания и включите питание; Пока освещен янтарный свет, вы успешно расширили свой диапазон. Если янтарный свет не загорается, переместите расширитель немного ближе к модему, пока не заметите, что желтый свет горит или мигает.

Способ с помощью кнопки wps

Ниже приведен диапазон беспроводной сети. Янтарный свет — Постоянный свет и всегда включен — Исключительный прием сигнала Янтарный свет — Медленное мигание — Хороший прием сигнала Янтарный свет — Быстрое мигание — Слабый прием сигнала, вы начинаете достигать внешних пределов расширенного сетевого диапазона. Недавно вы купили новый беспроводной маршрутизатор и настроили его самостоятельно. Все прекрасно, как вы делали много раз раньше.

3. При настройке сети безопасность системы можно оставить по умолчанию. Пин-код лучше заменить, и чем он будет сложнее, тем лучше. Особое внимание следует уделить имени сети. Очень важно, чтобы оно не содержало пробелов и было записано латинскими буквами.

Если у вас есть ноутбук, смартфон, планшет, то их также можно настроить для работы с созданной беспроводной сетью. Для этого проводим поиск доступных соединений. Выбираем из списка имя нашей сети и подключаемся к ней. Система запросит ввести код безопасности либо нажать кнопку WPS connect на роутере. Вводим пароль, и устройство готово к работе. Как видите, мы смогли настроить точку доступа, не заходя в Web-интерфейс прибора. Вот такая она удобная — технология WPS. Что такое кнопка на роутере и для чего она нужна, мы рассмотрим дальше.

Это позволяет вам быстрее и проще подключаться к беспроводному маршрутизатору. Как правило, если вы хотите подключить устройство к беспроводной сети, вы должны знать сетевое имя и пароль. Этот метод работает для всех устройств, включая удлинители беспроводного диапазона или беспроводные принтеры. Вот простой способ подключения беспроводного принтера к беспроводной сети.

Это автоматически сгенерированный код и не может измениться. Однако, вместо того, чтобы проверять все восемь номеров, многие беспроводные маршрутизаторы проверяют только первые четыре номера. Многие маршрутизаторы не имеют функции ограничения, которая определяет, сколько раз вы можете попробовать.

Каким образом реализовано WPS в точке доступа?

Данная функция присутствует у большинства современных роутеров . WPS-технология позволяет задать имя для домашней сети , а также настроить шифрование защиты от взлома и постороннего доступа полностью в автоматическом режиме. Такой процесс осуществляется с помощью специального запроса, в котором передаются необходимые параметры от маршрутизатора в контроллер устройства. Далее система WPS выполняет а также все последующие подключения новых устройств к вновь созданной сети Wi-Fi . Такой запрос осуществляется с помощью специальной кнопки WPS. знает практически каждый пользователь беспроводных сетей, а вот для чего нужна эта самая кнопка, ответят единицы. Итак, давайте рассмотрим этот вопрос.

1, 1 или 1. Хакеры могут использовать доступ к вашему беспроводному маршрутизатору с помощью метода грубой силы. Есть несколько беспроводных маршрутизаторов , которые имеют эту функцию, поэтому рассмотрите перед покупкой. В пункте меню «Подключения» вы найдете «Доступные радиосетей и горячие точки».

Способ применения WPS адаптеры подключаются к роутерам

Нажмите «Настроить беспроводную сеть с одной кнопкой». Точная процедура зависит от соответствующего маршрутизатора. В соответствии с пунктом меню вы обнаружите, что функция также зависит от используемого маршрутизатора и должна быть подробно описана в руководстве. Примечание. Если конфигурация не запускается автоматически, нажмите кнопку в течение 2 минут.

Кнопка WPS на роутере

Данный функционал чаще всего находится на передней панели прибора, реже на задней или боковой. Расположение зависит от фирмы-производителя роутера и модели устройства. Иногда производитель может совместить кнопку настройки беспроводных сетей со сбросом настроек. Поэтому следует быть предельно осторожным при использовании данной функции. В таком случае выбор кнопки определяется длительностью ее удержания. Для включения режима настройки беспроводной сети время нажатия составляет 1-2 секунды, а для сброса всех настроек — 5-7 секунд. Как видите, главное — не передержать. Если на корпусе маршрутизатора рассматриваемый элемент отсутствует, значит, режим запроса передачи параметров запускается в веб-интерфейсе устройства, который можно открыть в браузере через

После успешной настройки вы можете выбрать, должно ли это соединение устанавливаться автоматически, как только соответствующая беспроводная сеть находится в пределах диапазона. Вы можете принять или изменить имя соединения. Когда вы нажимаете на кнопку, окно закрывается, а сетевой менеджер подключается к сети развлечений, которую вы только что настроили.

Подключение новых устройств к Wi-Fi

Это также может помочь вам. . Шаг 1: Подготовка к установке. На некоторых устройствах необходимо нажать кнопку, а также ввести пароль. . Это работало только с помощью компьютеров. Всегда обращайте внимание на информацию в руководстве. Его нужно нажать около шести секунд.

Переназначение WPS-кнопки

Прошивки некоторых маршрутизаторов позволяют сменить действие упомянутого элемента. Так, например, ASUSWRT позволяет производить переназначение WPS и пользоваться механизмом для включения либо выключения Wi-Fi. Очень часто данная кнопка просто не используется пользователем. Поэтому режим выключения радиомодуля без необходимости изменения настроек веб-интерфейса может оказаться даже более полезным. Чтобы переопределить назначение кнопки, требуется зайти в раздел администрирования и открыть закладку «Система». Далее следует переопределить пункт WP Sbutton и выбрать Toggle Radio.

Программный способ подключения WPS

Начало галереи. Наиболее широко используется так называемый кнопочный метод. Однако это не реальная экономия времени, потому что вам просто нужно ввести другую комбинацию чисел вместо одной. В этом процессе достаточно восьмизначного кода для подключения к радиосетям без доступа к маршрутизатору.

Для принтера со встроенным дисплеем

Для большинства устройств это возможно через веб-меню в настройке «Безопасность» через браузер. Это общая информация и не распространяется на какие-либо специальные. В документации, прилагаемой к принтеру, или обратитесь к производителю принтера. Документацию к принтеру. Затем нажмите «Далее». . Использование Интернета несет риски. Для получения дополнительной информации. Другие названия продуктов и компаний могут быть товарными знаками соответствующих владельцев. Таким образом, данные также могут быть перенаправлены и контролироваться.

Недостатки WPS-технологии

Wi-Fi роутеры с поддержкой данной системы имеют уязвимость безопасности беспроводной сети, используя которую, можно производить подбор ключей к протоколам шифрования. Для этого в Интернете существует множество программ, способных проводить подобные процедуры. Кроме того, они имеют базы готовых, часто используемых ключей. Сам пин-код состоит из восьми цифр, поэтому в теории существуют 10 8 возможных комбинаций. Однако в реальности таких вариантов существенно меньше. Это объясняется тем, что последняя цифра кода содержит в себе контрольную сумму, подсчитанную по первым семи знакам. Кроме того, протокол аутентификации технологии WPS также содержит уязвимости. В результате имеем такую картину: для того чтобы подобрать ключ, требуется произвести перебор всего лишь 11000 вариантов (примерно). А это относительно немного. Недостатком рассматриваемой нами технологии является то, что большинство роутеров имеет жесткое задание пин-кода. В результате при взломанном ключе смена пароля не сможет защитить вашу сеть.

Режим WPS на роутере — что это такое?

Но это должно быть при соответствующей реализации производителей, а не самой технологии. По-видимому, некоторые производители маршрутизаторов не используют свое собственное программное обеспечение , но используют простой для взлома ссылочный код определенного производителя чипов.

В то время, однако, для кражи со взломом потребовалось несколько часов вычислительного времени. Ну, мы должны знать, что это такое и как он работает, чтобы правильно защитить нашу беспроводную сеть. Устройство должно передать числовой код маршрутизатору, а взамен последний отправляет данные для доступа к сети.

Заключение

Преимуществом данной технологии является простота ее использования. Пользователю не требуется самому разбираться во всех настройках. Кроме того, система позволяет быстро и без усилий подключать дополнительные устройства к уже существующей сети. Запуск данного режима в роутерах реализован по-разному:

Чтобы отключить его, мы должны получить доступ к странице конфигурации нашего маршрутизатора. Адрес доступа по умолчанию обычно равен 1 Введите пользователя и пароль для доступа. Эти действия действительны для большинства устройств, но могут различаться в зависимости от используемой модели маршрутизатора.

Но если вы хотите узнать больше о своей полезности, не пропустите то, что мы расскажем вам в этой статье, потому что вы уже продвигаетесь вперед, что облегчит жизнь. Это стандарт, который облегчает использование сетей, поэтому пользователям не приходится усложнять жизнь при настройке своих устройств.

1. Push ButtonConnect — автоматические настройки запускаются при помощи нажатия WPS-кнопки, которая располагается на корпусе маршрутизатора.

2. Ввод пин-кода через окно веб-интерфейса роутера. Пользователь, используя этот метод, должен сначала запустить браузер, после чего открыть интерфейс точки доступа и ввести ключ. Далее начинается процесс настройки.

Включение и настройка Wi-Fi Protected Setup на D-Link

Если вы уже нашли его и хотите сжать его, вы должны сделать следующее. Итак, теперь вы знаете, для чего предназначена эта кнопка маршрутизатора и почему она так популярна. Эта опция поставляется по умолчанию практически на всех маршрутизаторах. Это может быть так, что вы не включили его по умолчанию, поэтому вам нужно будет включить его, и все.

Благодаря этому пользователи могут более легко настраивать свои устройства в сети. После ввода пароля устройство автоматически переходит в сеть. Существуют и другие устройства, которые имеют свои собственные, например, некоторые сетевые принтеры . Лучше всего, что эта процедура будет делать это только один раз. Когда вы выберете его, вы увидите все доступные сети и просто нажмите на тот, к которому подключитесь.

3. Ввод пин-кода в персональном компьютере. Ключ вводится только после подключения маршрутизатора к ПК и запуска специальной WPS-сессии.

В целом, эта технология весьма полезна и удобна для неопытных пользователей, несмотря на то что продвинутые юзеры любят попрекать ее за слабую защиту от несанкционированного доступа.

Именуемых Wi-Fi-роутерами, имеется такая волшебная кнопка, как WPS или же QSS (на некоторых девайсах). Эта аббревиатура расшифровывается как Wi-Fi Protected Setup и Quick Security Setup соответственно. Переводя на русский язык, это означает «защищённая настройка Wi-Fi». Как вы могли догадаться, обсуждаемая технология позволяет легко и просто осуществить настройку различных параметров. Например, так можно подключиться к сети беспроводного соединения нажатием одной лишь клавиши. Но знаний о том, что при помощи её можно сделать немалое количество различных вещей, мало. Поэтому познакомимся поближе с кнопкой WPS на модеме.

Этот контакт распознается маршрутизатором и устройством, которое вы хотите подключить. То есть, у двух устройств есть физическая или виртуальная кнопка, когда они одновременно нажаты, выполняют взаимный обмен учетными данными. Кроме того, следует подчеркнуть, что если в течение того времени, когда два устройства обмениваются учетными данными, поблизости есть другое устройство, это также может получить доступ к сети.

Просто разместите устройство в диапазоне от 0 до 20 см рядом с другим устройством. Обмен учетными данными будет происходить автоматически. Для этого оба устройства должны иметь одинаковую технологию. Затем скопируйте их на другое устройство, которое вы хотите подключить к сети.

Кнопка WPS чаще всего находится в задней части роутера

Подключение смартфона или планшета к сети

Если вы обнаружили такую волшебную клавишу на своём устройстве, то берите в руки свой смартфон или планшет, потому что сейчас мы будем подключаться к беспроводному соединению с помощью защищённой настройки Wi-Fi.

  1. Переходим в меню Wi-Fi настроек устройства и включаем его.
  2. Ждём появления в списке нашей сети. Нажимаем на неё. Девайс предложит вам ввести пароль, но мы ищем «Расширенные параметры».
  3. Затем в появившемся окне жмём на WPS и кнопку Push.
  4. Теперь нажимаем на нашу обсуждаемую клавишу на роутере, а на смартфоне или планшете выбираем «Подключить». Ждём завершения процесса. Когда произойдёт такое подключение, вы можете отпустить кнопку на модеме.

Подключение репитера Wi-Fi-сигнала

Также вы можете без проблем всего в три простых шага подключить повторитель беспроводного сигнала (приспособление для увеличения зоны действия Wi-Fi):

  1. Нажимаем на нашу клавишу на исходном роутере.
  2. Аналогично поступаем с репитером.
  3. Ждём, когда начнётся раздача.

Более половины обладателей межсетевого шлюза даже не знают, что в маршрутизаторе встроена утилита QSS. Она упрощает подсоединение гаджетов и электронно-вычислительных машин к сети Wi-Fi. Остается узнать, где расположен WPS на роутере, что это такое и как деактивировать стандарт.

WPS позволяет легко и без особой опасности осуществлять подключение к глобальной сети, не вводя специальный шифр.

Основная цель – автоматизация процесса установки беспроводной связи.

У этой функции есть явные преимущества:
  • большой объем передачи информации;
  • быстрая активация одним нажатием;
  • простое и удобное использование;
  • назначение имени сети и пароля по умолчанию;
  • настройка системы без выхода в интернет.

К недостаткам стандарта относят сложность подключения некоторых гаджетов и возможность взлома ПИН-кода методом подбора.

Способы настройки кнопки WPS на маршрутизаторе

Выделяют два метода авторизации режима:
  • через режим PBC;
  • с помощью ПИНа.

Если на модеме и подключаемом приборе присутствует кнопка WPS, никаких дополнительных настроек не требуется. Необходимо лишь зажать кнопку и отпустить.

Перед тем как активировать режим WPS, необходимо зайти в настройки модема. Здесь же можно выполнить ряд других функций, например:

  • установить параметры для защищенного канала;
  • создать виртуальную сеть со своими правилами;
  • оградить устройства от торрентов.

Вход в настройки межсетевого шлюза осуществляется согласно инструкции.

Как включить функцию

Всего есть два вида активации WPS:
  1. Аппаратный . На всех современных модулях есть необходимая кнопка WPS. Обычно она так и подписана. Бывает, что кнопка wps на роутере завуалирована вместе с обнулением настроек модема. Если удерживать ее около пяти секунд, параметры будут возвращены до заводских. Поэтому при нажатии нужно быть аккуратнее. Достаточно один раз надавить на кнопку.
  2. Программный. В настройках межсетевого шлюза присутствует данный раздел. Этот способ предполагает использование ПИНа. Обычно он указан на корпусе сетевого модуля.
Включение WPS различается в зависимости от типа модема, его марки:
  1. D-Link. Заходят в «Расширенные настройки» и кликают в группе «Вай-фай» вкладку «WPS». Далее ставят галочку «Включить WPS» и записывают ПИН-код.
  2. TP-Link. Включить QSS можно через графу в главном интерфейсе. Для этого ставят статус «Enable». В окне Current PIN будет указан ПИН-код, который надо записать.
  3. ZyXel. Открывают «Network – Wireless Network» и переходят на «WPS». Чтобы активировать стандарт, делают отметку рядом с «Enable WPS».
  4. Asus. Чтобы запустить функцию, заходят во вкладку «Беспроводная сеть» и выбирают «WPS». Далее выставляют переключатель «Включить WPS» в положение «ON». В поле ПИН-кода будут указаны символы для ввода при подключении.

Функция WPS доступна для подключения со смартфона на базе Андроид. Для этого заходят в параметры беспроводного интернета в телефоне и выбирают кнопку с точками в углу. В открывшемся меню нажимают «Дополнительные функции», а затем – «Кнопка WPS». Далее появляется индикатор, указывающий на подключение. По итогу нажимают кнопку QSS на модеме.

Отключение WPS на роутере

Отключение стандарта зависит от типа роутера:
  1. D-Link. Запускают настройки маршрутизатора и кликают на раздел «Advanced», далее – на «WI-FI PROTECTED SETUP». После снимают галочку в графе «Enable» и сохраняют параметры.
  2. TP-Link. Заходят в веб-настройки сетевого модуля и выбирают раздел «WPS». После нажимают «Disable WPS».
  3. ZyXel. Для отключения функции открывают «Network – Wireless Network» и переходят на «WPS». Затем делают отметку напротив «Enable WPS».
  4. Asus. Входят в интерфейс маршрутизатора и выбирают раздел «Беспроводная сеть», расположенный сбоку меню в блоке «Дополнительные параметры». Далее во вкладке протокола можно отключить WPS на роутере, выбрав «Off».

Что означает, если мигает WPS на роутере

Если на сетевом модуле есть световая индикация, процесс работы можно контролировать зрительно. Если сигнал прерывистый, это говорит о том, что в данный момент происходит подключение какого-либо устройства. Процедура длится примерно минуту.

QSS або WPS — стандарт (и одноимённый протокол) полуавтоматического создания беспроводной сети Wi-Fi, созданный Wi-Fi Alliance. Официально запущен 8 января 2007 года.
WPS — Wi-Fi Protected Setup
QSS — Quick Security Setup
В роутерах компании TP-Link функция называется QSS (Quick Security Setup) и выполняет аналогичные функции. Доступна авторизация по PIN-коду.

Целью протокола WPS является упрощение процесса настройки беспроводной сети, поэтому изначально он назывался Wi-Fi Simple Config. Протокол призван оказать помощь пользователям, которые не обладают широкими знаниями о безопасности в беспроводных сетях, и как следствие, имеют сложности при осуществлении настроек. WPS автоматически обозначает имя сети и задает шифрование, для защиты от несанкционированного доступа в сеть, при этом нет необходимости вручную задавать все параметры.

Уязвимость WPS
В декабре 2011 Стефан Фибёк (англ. Stefan Viehböck) и Крейг Хеффнер (англ. Craig Heffner) рассказали о серьёзных прорехах в протоколе WPS. Оказалось, что если в точке доступа активирован WPS c PIN (который по умолчанию включен в большинстве роутеров), то подобрать PIN-код для подключения можно за считанные часы!

Маршрутизатор TP-LINK TL-WR741ND: На его корпусе есть кнопка QSS. Меня интересует зачем она нужна?
Кнопка нужна только для автоматической передачи ключа шифрования клиентскому устройству с такой же функцией, нажали на точке, потом на клиенте, они договорились о wpa ключе между собой, на этом все. Быстрая настройка безопасности QSS:
Чтобы начать, просто нажмите кнопку «QSS» на беспроводном маршрутизаторе, затем нажмите кнопку «QSS» или введите PIN код устройства в беспроводном клиенте, после чего автоматически будут установлено безопасное соединение WPA. Данная настройка безопасности не только осуществляется быстрее обычных установок, но и удобнее в использовании, так как Вам больше не надо запоминать пароль.

Как взломать маршрутизатор
Например, если у вас TP-LINK TL-WR741ND, то вам надо поставить с диска, который идет с ровтером специальное ПО. Посмотреть на маршрутизаторе на задней стенке PIN код например 50688074, и нажать кнопку QSS, и в течение 5 минут на компьютере запустить ПО с диска и ввести PIN код.
Как этого бага избавиться
Зайти в настройки ровтера и отключить функцию QSS.

PIN-код состоит из восьми цифр — следовательно, существует 108 (100″000″000) вариантов для подбора. Однако количество вариантов можно существенно сократить. Дело в том, что последняя цифра PIN-кода представляет собой некую контрольную сумму, которая высчитывается на основании семи первых цифр. В итоге получаем уже 107 (10″000″000) вариантов. Уязвимость протокола позволяет разделить пин-код на две части, 4 и 3 цифры и проверять каждую, на валидность отдельно. Следовательно получаем 104 (10″000) вариантов для первой половины и 103 (1000) для второй. В итоге, всего лишь 11″000 вариантов для полного перебора, что в ~910 раз меньше.

Защита от взлома
Защититься от атаки можно пока одним способом — отключить QSS WPS в настройках роутера. Правда, сделать это возможно далеко не всегда. Поскольку уязвимость существует не на уровне реализации, а на уровне протокола. Самое большее, что могут сделать производители, выпустить прошивку позволяющую вводить таймаут на блокировку пользователя, например, после 5 неудачных попыток ввода PIN-кода, что усложнит брутфорс и увеличит время подбора идентификатора, злоумышленником. Другой путь — использовать в PIN не только цифры, но и буквы.

Функция QSS. Стандарт WPS. Как использовать их во благо


     Внимательнее рассмотрев ваш Wi-Fi роутер или точку доступа, вы сможете найти много кнопок предназначение которых вам неизвестно. Одна из таких кнопок — кнопка QSS (она же WPS). Её расположение может зависеть от модели роутера и фирмы производителя. Чаще всего QSS располагается сзади роутера возле портов Ethernet, однако может быть и спереди, и сбоку устройства. Её предназначение облегчить подключение к сети Wi-Fi пользователей, которые ценят своё время.  QSS  расшифровывается как «Быстрая настройка безопасности». Функция QSS призвана облегчить и ускорить установку соединения по Wi-Fi в устройствах фирмы TP-Link. Полностью соответствует стандарту WPS (далее будет употребляться как аббревиатура QSS, так и WPS, на самом деле это один и тот же стандарт). Эта технология даёт возможность задать все необходимые параметры работы Wi-Fi сети, не заходя на web интерфейс устройства. Соединение возможно между двумя беспроводными устройствами как с программной, так и с аппаратной поддержкой этой технологии.




     Для наглядности можно описать ситуацию, где вам необходимо быстро соединиться с роутером или точкой доступа без ключа сети (пароля Wi-Fi). Это удобно, когда к вам приходят гости — или же в гостях вы. Достаточно запустить на вашем мобильном устройстве QSS и  нажав соответствующую кнопку на точке доступа или Wi-Fi роутере установить соединение. После нажатия, кнопка  активирует функцию автоматической передачи ключа шифрования (QSS PIN) клиентскому устройству с такой же функцией. Устройства договорятся о ключе шифрования между собой после чего он сохранится на клиентском устройстве и дальнейших настроек не потребуется.
Установить связь по QSS/WPS просто

     Как правило, функция поиска совместимого устройства работает несколько секунд. С точки зрения безопасности это не лучший способ, однако,  уязвимой сеть становится на очень короткое время, и вероятность подключения постороннего устройства ничтожна.


    Кнопки WPS и QSS  на Wi-Fi роутере может выглядеть по разному в зависимости от производителя.

Кнопка QSS на передней панели роутера фирмы TP-LINK

Кнопка QSS на задней панели роутера фирмы TP-LINK
Кнопка WPS на боковой панели роутера фирмы D-LINK

Кнопка WPS на задней панели роутера фирмы ASUS
Кнопка WPS на задней панели роутера фирмы ASUS

     Нажимая кнопку будьте внимательны, часто она же является кнопкой Reset (сброс настроек на заводские), если на роутере нет отдельной кнопки Reset, это должно вас насторожить. Подержав такую кнопку двойного назначения чуть дольше нескольких секунд активируется  сброс настроек. Сброс настроек весьма не желателен, если вы не умеете настраивать ваше устройство раздающее Wi-Fi.

     По умолчанию на абсолютном большинстве домашних роутеров и точек доступа функция быстрой настройки безопасности включено по умолчанию. Если Wi-Fi роутер или точку доступа настраивали не вы те сначала убедитесь не отключена ли эта возможность в самих настройках роутера. Web интерфейсы настроек различных роутеров и точек доступа однотипны. Чтобы попасть в web интерфейс настроек роутера требуется ввести в браузере адрес написанный на обратной стороне роутера на наклейке, а так же логин и пароль написанный там же. Для примера несколько скриншотов web интерфейсов настроек роутеров:


Активация WPS в настройках роутера ASUS RT-N12
Активация WPS в настройках роутера D-LINK DIR 615
Активация WPS в настройках роутера ASUS RT-N12 D1
Активация WPS в настройках роутера  TP-LINK TL-WR841ND

     С Android устройств установить соединение с помощью WPS ещё проще. Зайдите в «Настройки» (иконка шестирёнка), выберите пункт «Подключение кнопки WPS» (WPS button connection), затем нажмите кнопку WPS на Wi-Fi роутере или точке доступа. Ожидаем соединения.


Активация WPS на Android
Ожидание соединения может длиться до 30 секунд

     Также просто можно связать Wi-Fi роутер или точку доступа с Wi-Fi репитером (он же ретранслятор Wi-Fi сигнала). Нажмите на 1 секунду кнопку QSS на роутере и на репитере и эти устройства сами найдут друг друга. Это крайне удобно для людей не желающих разбираться в тонкостях работы Wi-Fi оборудования.

      Начиная с Windows Vista SP2 поддержка WPS/QSS реализована на уровне ОС. В системе Windows подключиться к Wi-Fi c помощью WPS тоже очень просто.

WPS Windows7

    Стоит отметить что способов подключиться к WPS существует несколько. Один с помощью поиска устройства в режиме WPS, рассмотренный ранее. Второй способ — ввод PIN кода WPS, что практически не отличается от обычного подключения к Wi-Fi сети, от того используется крайне редко.


WPS PIN Windows7


     В реальности, много людей даже не догадываются о возможности быстрого подключения к Wi-Fi, поэтому QSS (она же, повторимся, WPS) так и не вошла в нашу жизнь прочно. Большим минусом технологии является потенциальная уязвимость, и опасность сброса настроек кнопкой WPS/Reset, неверно рассчитав время удержания кнопки. Призванная ускорить соединение простым пользователям технология WPS, напротив, трудно применима в условиях технической неосведомлённости пользователя. Однако, данная технология в разы экономит время настройки Wi-Fi оборудования, а следовательно позволяет быстро развернуть Wi-Fi сеть в бизнес центрах и общественных местах.

Що таке QSS і WPS? Для чого потрібна кнопка QSS на Wi-Fi роутер і як нею користуватися? (Поради)

Привіт! Вирішив сьогодні розповісти про технології WPS (QSS), Так само розповім для чого кнопка QSS на Wi-Fi роутер і як застосувати її на практиці. Мені здається, що зараз на все сучасних роутерах є технологія WPS (QSS), тому інформація актуальна. У моєму роутере TL-WR841N, та й взагалі в роутерах TP-Link, ця функція називається QSS.

QSS, або WPS, це технологія, яка дозволяє напівавтомат створювати бездротове Wi-Fi з’єднання між роутером і пристроєм який потрібно підключити до мережі.

Розшифровується як:

WPS — Wi-Fi Protected Setup
QSS — Quick Security Setup

Тепер розписую своїми словами. Наприклад до вас прийшли гості, і вони хочуть підключиться до вашої Wi-Fi мережі. Що ви зазвичай робите? Шукайте свій пароль від Wi-Fi, потім потрібно ввести його на пристрої і тільки так підключиться. А технологія QSS спрощує цю процедуру.
SSD, Smart TV приставки, ігрові відеокарти, процесори для ПК, МФУ, антивіруси, роутери, підсилювачі Wi-Fi, смартфони до 10000 рублів

Ви просто на пристрої знаходите свою мережу, в додаткових настройках вибираєте WPS і натискаєте «Кнопка Puch» (у мене так в телефоні), потім натискаєте підключити, а на роутері натискаємо кнопку кнопкуQSS. Пристрої обмінюються PIN-кодом і підключаються один до одного.Як бачите все зручно, нічого вводити не потрібно. Перевіряв у себе, все відмінно працює.

Зараз докладніше напишу:

  • Як включити (відключити) QSS на роутері TP-Link.
  • Як підключити пристрій (телефон) до Wi-Fi роутера, за допомогою технології QSS
  • Чим загрожує використання технології WPS (QSS).

Як включити, (відключити) QSS на роутері TP-Link?

Я коли писав статтю з налаштування TL-WR841N, то згадував про кнопку QSS, на цьому роутере виглядає вона ось так:

Відразу, поки не забув, хочу дати відповідь тим, хто запитує: а якщо я натисну на цю кнопку QSS, то це означає, що всі зможуть підключатися до мого роутера? Відповідь немає, ця кнопка працює тільки коли ви її натиснули, і ще деякий час після натискання (недовго), а в цей момент з’єднання між телефоном, або планшет. Процес підключення та обміну PIN-кодом виконується всього кілька секунд.

Дивіться також:

  • Як відключити, або включити Wi-Fi на роутері TP-Link?
  • Як захистити Wi-Fi мережу? Основні і ефективні поради
  • Як подивитися хто підключений до мого Wi-Fi роутера?
  • Як скинути пароль і налаштування на Wi-Fi роутер?
  • Як налаштувати бездротовий міст (WDS) між двома Wi-Fi роутерами? Використовуємо роутер як «Репитер». На прикладі…

Функцію QSS, можна включити і відключити в налаштуваннях роутера.Відразу після настройки роутера, ця технологія у мене була включена, та й зараз працює. Для того, що б включити, або відключити протокол QSS, або генерувати новий PIN-код, а так само для додавання нового пристрою з панелі управління роутером, потрібно зайти в налаштування роутера.

Я вже неодноразово писав як це зробити, наберіть в адресному рядку браузера адресу 192.168.1.1, введіть логін і пароль для доступу до налаштувань (за замовчуванням admin і admin) і підтвердіть вхід.

Потім зліва перейдіть на вкладку «QSS», відкриється сторінка «QSS (Quick Secure Setup)». Якщо у вас навпаки QSS Status: варто Enabled, то значить технологія включена, що б відключити QSS, натисніть кнопку «Disable QSS». І соответствен, якщо вона відключена, то для включення потрібно натиснути кнопку «Enabled».

Як підключити пристрій до Wi-Fi роутера, за допомогою технології QSS?

Я покажу процес підключення до роутера за допомогою технології QSS, на прикладі роутера WR841N і телефону HTC One V.

Включаємо на телефоні Wi-Fi, і чекаємо поки в списку з’явиться наша мережа. Натискаємо на неї, і нам тут же телефон запропонує ввести пароль. Але ми вибираємо «Розширені параметри», потім «WPS» і Кнопка «Push». У цей момент затисніть кнопку QSS на роутері, а на телефоні натисніть «Підключити».Власне все, телефон підключиться до роутера, кнопку на роутері можна відпускати.

Чим загрожує використання технології WPS (QSS)?

Є уразливості друзі, і є небезпека, що вашу мережу зламають через QSS. В принципі повністю захистити свою Wi-Fi мережу неможливо, але включення QSS тільки підвищує ризик злому.

І моя вам порада, якщо ви рідко підключаєте нові пристрої до свого роутера, то краще вимкніть протокол QSS, він вам же практично не потрібен. Ну а якщо ви часто підключаєте нові пристрої, то користуйтеся QSS і не думайте про погане :), іноді перевіряйте хто підключений до вашої Wi-Fi мережі. Якщо вам з цією технологією зручно, то не варто від неї відмовлятися. Успіхів!

Что означает QSS в роутере?

Недавно в процессе настройки маршрутизатора для обнаружения QSS, а также для открытия, не понимаю, какая роль, не нужно открывать, прочитайте эту статью, чтобы понять, специальный обмен, удобно, нужны друзья

QSS, также известный как быстрые настройки безопасности, нажав кнопку QSS на беспроводной карте без линии, вы можете автоматически установить безопасное соединение на уровне WPA2 без громоздких настроек в интерфейсе программного обеспечения для управления маршрутизатором или сетевой картой, что значительно упрощает работу с настройками безопасности беспроводной сети.Компания Puling (Tp-link) с характеристиками продукта QSS имеет wr941n,wr841n,wn951n,wn910n,wn827n,wn851n. В настройках по умолчанию для wr841n и wr941n QS включены, индикаторы QSS выключены, а беспроводное шифрование отключено. Чтобы отключить функцию QSS, вы можете установить ее только в веб-интерфейсе маршрутизатора. Каждый раз, когда вы нажимаете кнопку QSS, кнопку QSS нельзя использовать в качестве аппаратного отключения QSS для добавления нового устройства QSS.

   Состояние светодиода

В настройках по умолчанию для wr841n и wr941n QS включены, индикаторы QSS выключены, а беспроводное шифрование отключено.Чтобы отключить функцию QSS, вы можете установить ее только в веб-интерфейсе маршрутизатора. Каждый раз, когда вы нажимаете кнопку QSS, кнопку QSS нельзя использовать в качестве аппаратного отключения QSS для добавления нового устройства QSS.

   Установить ссылку

Способ подключения

Использование ключей QSS для маршрутизаторов и сетевых адаптеров

Подключиться с помощью ключа QS сетевой карты

Использование ключа QSS маршрутизатора для подключения

Заполнить пин сетевой карты на роутере

Для подключения к пину на роутере

   Установка шагов

Для всех пяти методов необходимо установить программное обеспечение для настройки клиента и программное обеспечение QSS.Ниже приведены примеры wr941n и wn821n соответственно

.

Подключиться с помощью ключа QSS на маршрутизаторе и ключа QSS на 821N

1. Нажмите кнопку QSS на панели внизу, когда начнет мигать индикатор QSS.

2. Удерживайте нажатой сторону 821N клавиши QSS около 3 секунд, чтобы отключить следующий интерфейс.

3. Примерно через 20 секунд программа выдаст запрос на успешную настройку.

4. В это время маршрутизатор автоматически сгенерирует файл конфигурации, после успешного перезапуска сетевая карта автоматически подключится.

2.2 Использование ключа QSS для подключения

1. Вход в интерфейс управления маршрутизатором, настройки безопасности QSS — Добавить устройство, выбрать «Нажмите кнопку на новом устройстве», нажать Подключить

2. Удерживайте нажатой клавишу QSS и отпустите ее через 3 секунды.

3. Вам будет предложено успешно выполнить настройку.

4. После успешного автоматического перезапуска маршрутизатора сетевая карта подключится к маршрутизатору.

2.3 Использование ключа QSS на маршрутизаторе для подключения

1.Нажмите кнопку безопасности QSS Fast на панели маршрутизатора.

2. Откройте программное обеспечение QSS, как показано на рисунке, нажмите кнопку «Далее».

3. Выберите первый элемент в появившемся интерфейсе и нажмите кнопку Далее.

4. На следующем рисунке показано, что устанавливается беспроводная сеть безопасности, подождите.

5. Следующий значок указывает на то, что QSS успешно установил соединение, и нажмите «Готово».

2.4 PIN-код для заполнения беспроводной сетевой карты на маршрутизаторе

1.Дважды щелкните значок QS на рабочем столе, чтобы войти в интерфейс настроек программного обеспечения QSS сетевой карты, как показано на кнопке «Далее».

2. Выберите второй элемент в появившемся интерфейсе, и будет создан PIN-код для беспроводной карты, запишите PIN-код и нажмите кнопку «Далее».

3. Войдите в интерфейс настроек безопасности QSS маршрутизатора, нажмите кнопку «Добавить устройство».

4. Выберите PIN-код нового устройства, которое вы хотите добавить, введите PIN-код беспроводной сетевой карты и нажмите кнопку подключения.Если соединение установлено успешно, беспроводной маршрутизатор покажет успешное добавление новых устройств на интерфейс.

Программное обеспечение QSS также запрашивает успешное соединение:

2.5 Подключение с помощью PIN-кода на роутере

1. Войдите в интерфейс управления маршрутизатором, откройте QSS, запишите PIN-код беспроводного маршрутизатора

2. Дважды щелкните значок QS на рабочем столе, чтобы войти в интерфейс настроек программного обеспечения QSS, как показано на следующем рисунке, нажав кнопку Далее.

3. В появившемся интерфейсе выберите третий пункт, введите PIN-код маршрутизатора и нажмите кнопку Далее.

4. Устанавливается беспроводная сеть безопасности.

5. При успешном подключении отображается

При успешном подключении тремя способами программа конфигурирования 821N отобразит успешное подключение и автоматически сгенерирует файл конфигурации.

Примечание : Больше замечательных руководств Пожалуйста, обратите внимание на раздел обучения тройному компьютеру, группу тройного компьютера в офисе: 1826 приветствуем вас присоединиться к

%PDF-1.6 % 146 0 объект > эндообъект внешняя ссылка 146 136 0000000016 00000 н 0000003573 00000 н 0000003700 00000 н 0000004781 00000 н 0000005158 00000 н 0000005518 00000 н 0000006110 00000 н 0000006557 00000 н 0000006594 00000 н 0000006642 00000 н 0000006690 00000 н 0000006738 00000 н 0000006786 00000 н 0000006834 00000 н 0000006882 00000 н 0000006930 00000 н 0000006978 00000 н 0000007092 00000 н 0000007354 00000 н 0000007618 00000 н 0000007878 00000 н 0000012222 00000 н 0000012347 00000 н 0000017047 00000 н 0000021240 00000 н 0000024000 00000 н 0000028514 00000 н 0000028682 00000 н 0000029071 00000 н 0000033129 00000 н 0000036909 00000 н 0000040578 00000 н 0000043228 00000 н 0000044015 00000 н 0000044792 00000 н 0000045058 00000 н 0000045123 00000 н 0000045309 00000 н 0000051332 00000 н 0000054463 00000 н 0000059709 00000 н 0000060454 00000 н 0000073571 00000 н 0000073608 00000 н 0000116657 00000 н 0000117291 00000 н 0000126601 00000 н 0000127229 00000 н 0000136157 00000 н 0000136806 00000 н 0000145406 00000 н 0000146004 00000 н 0000169677 00000 н 0000170290 00000 н 0000195048 00000 н 0000195658 00000 н 0000205315 00000 н 0000272062 00000 н 0000272089 00000 н 0000293659 00000 н 0000293928 00000 н 0000322625 00000 н 0000322874 00000 н 0000324426 00000 н 0000324678 00000 н 0000324763 00000 н 0000324848 00000 н 0000324924 00000 н 0000326807 00000 н 0000330719 00000 н 0000337922 00000 н 0000349968 00000 н 0000355832 00000 н 0000363984 00000 н 0000375882 00000 н 0000382290 00000 н 0000386265 00000 н 0000386727 00000 н 0000398006 00000 н 0000406321 00000 н 0000426182 00000 н 0000445407 00000 н 0000452997 00000 н 0000463570 00000 н 0000482257 00000 н 0000492602 00000 н 0000493373 00000 н 0000537251 00000 н 0000587712 00000 н 0000624536 00000 н 0000627373 00000 н 0000673115 00000 н 0000682925 00000 н 0000733551 00000 н 0000736816 00000 н 0000759076 00000 н 0000769416 00000 н 0000782375 00000 н 0000832904 00000 н 0000858047 00000 н 00002 00000 н 0000927671 00000 н 0000969456 00000 н 0000976001 00000 н 0001026456 00000 н 0001065902 00000 н 0001067025 00000 н 0001069697 00000 н 0001071614 00000 н 0001074307 00000 н 0001075714 00000 н 0001079303 00000 н 0001079997 00000 н 0001082411 00000 н 0001086628 00000 н 0001095150 00000 н 0001098371 00000 н 0001103553 00000 н 0001109240 00000 н 0001114734 00000 н 0001118372 00000 н 0001122900 00000 н 0001128179 00000 н 0001132509 00000 н 0001136366 00000 н 0001140039 00000 н 0001144337 00000 н 0001155340 00000 н 0001161591 00000 н 0001161997 00000 н 0001165858 00000 н 0001171331 00000 н 0001171738 00000 н 0001175884 00000 н 0001180126 00000 н 0000003016 00000 н трейлер ]>> startxref 0 %%EOF 281 0 объект >поток xb«e`qg`e ̀

Кнопка Qss | TP-Link TD-W8951ND Поддержка

Руководство пользователя — стр. 8

… сплиттер. ¾ Применяет передовую технологию модуляции и демодуляции DMT. ¾ Поддерживает режим моста и функцию маршрутизатора . ¾ Многопользовательское совместное использование высокоскоростного интернет-соединения. ¾ … глобальный IP-адрес. TD W8951ND Беспроводной модем N ADSL2+ со скоростью 150 Мбит/с Маршрутизатор Руководство пользователя Глава 1 Введение Благодарим вас за выбор TD W8951ND Беспроводной модем N ADSL2+ 150 Мбит/с Маршрутизатор . 1.1 Обзор продукта … Руководство пользователя — стр. 10

… в ходе выполнения. Для получения подробной информации обратитесь к сети по функции QSS . Нет соединения на Мост в режиме . Беспроводная передача данных осуществляется через 1-4 (… Интернет. Беспроводное устройство успешно добавлено в сеть с помощью функции QSS . Глава 2 Установка оборудования 2.1 Передняя панель Рисунок 2-1… Руководство пользователя — Страница 11

… on , с помощью булавки нажмите и удерживайте кнопку сброса не менее 5 секунд. Или вы можете подключить маршрутизатор к телефону. Способ второй: Восстановите настройку по умолчанию из «Maintenance-SysRestart» таким образом, чтобы они не создавали 5 TD W8951ND Беспроводной модем N ADSL2+ 150 Мбит/с Маршрутизатор Руководство пользователя ) Примечание: После устройства, где вы… Руководство пользователя — Страница 15

Рис. 3-3 9 TD W8951ND Беспроводной модем N ADSL2+ 150 Мбит/с Маршрутизатор Руководство пользователя Рис. 3-2. Шаг 3. Выберите вкладку «Общие», выделите «Протокол Интернета (TCP/IP)», а затем щелкните «Свойства». кнопка . Руководство пользователя — Страница 18

…, ВКИ и Тип соединения. Затем нажмите Далее. 12 Нажмите кнопку NEXT . Рисунок 3-9 Шаг 3: Выберите тип соединения для подключения к провайдеру (мы выбираем режим PPPoE/PPPoA для маршрутизатора , а затем нажимаем кнопку NEXT . Маршрутизатор Руководство пользователя Шаг 1. Выберите вкладку «Быстрый запуск», затем нажмите «ЗАПУСТИТЬ МАСТЕР»… Руководство пользователя — стр. 20

…настройте дополнительные параметры с помощью веб-утилиты. TD W8951ND Беспроводной модем N ADSL2+ со скоростью 150 Мбит/с Маршрутизатор Руководство пользователя Глава 4 Конфигурация программного обеспечения Это руководство пользователя …рекомендует использовать «Руководство по быстрой установке» для первоначальной установки. Нажмите на любые настройки, которые вы изменили на странице, нажмите кнопку СОХРАНИТЬ Руководство пользователя — Страница 22

… сетевой трафик через Ethernet, ADSL и WLAN. Рисунок 4-4 16 Нажмите кнопку СОХРАНИТЬ ЖУРНАЛ , чтобы сохранить журналы.4.1.3 Статистика Выберите меню «Статус→Статистика», и вы сможете очистить журналы. TD W8951ND Беспроводной модем N ADSL2+ со скоростью 150 Мбит/с Маршрутизатор Руководство пользователя Рисунок 4-3 Маршрутизатор может запрашивать журналы, чтобы узнать, что произошло с… Руководство пользователя — Страница 24

… произошло в сети WLAN во время беспроводной передачи данных. TD W8951ND Беспроводной модем N ADSL2+ со скоростью 150 Мбит/с Маршрутизатор Руководство пользователя Таблица статистики: Передача всего PDU Передача Всего передано статистики…всего ошибок на ADSL-порту при передаче данных. Нажмите кнопку «Обновить » для немедленного обновления. 4.2 Быстрый старт См. » 3.2: Вход в систему». 4.3 Настройка интерфейса … Руководство пользователя — Страница 26

…Идентификатор) вступили в силу. Все эти типы QoS контролируются вашим интернет-провайдером. • Резюме PVC: Нажмите кнопку , и вы сможете полностью настроить 8 VC в различных инкапсуляциях,… Сеть ATM. TD W8951ND 150 Мбит/с Беспроводной модем N ADSL2+ Маршрутизатор Руководство пользователя ¾ ATM VC: настройки ATM включают четыре типа подключения: динамический IP-адрес, статический IP-адрес, режим PPPoA/PPPoE и мост . Режим .В… Руководство пользователя — Страница 29

… соединение, вам нужно в Интернет с этого маршрутизатора ADSL . И сразу нет трафика (или Idle) для этого устройства. 23 TD W8951ND Беспроводной модем N ADSL2+ 150 Мбит/с Маршрутизатор Руководство пользователя Рисунок 4-9 ¾ Servicename: … of Мультиплексирование, LLC или VC Mux. ¾ Интерфейс Bridge : активируйте опцию, и маршрутизатор также сможет работать в режиме Bridge . ¾ Соединение: для соединения PPPoE/PPPoA можно… Руководство пользователя — стр. 30

…БЛЕДНАЯ порт. TD W8951ND 150 Мбит/с Беспроводной модем N ADSL2+ Маршрутизатор Руководство пользователя ¾ Подмена MAC-адреса: Включите подмену MAC-адреса и введите MAC-адрес в соответствии с приведенными ниже описаниями. 24 Это делает ваш интернет-провайдер. Мосты представляют собой два сегмента… и вы выбираете этот тип подключения, модем можно настроить для работы в качестве , соединяющего устройство между вашей локальной сетью и вашей внутренней сетью, которое отображается как устройство с этим MAC-адресом… Руководство пользователя — Страница 32

… клиентов в сеть. TD W8951ND Беспроводной модем N ADSL2+ со скоростью 150 Мбит/с Маршрутизатор Руководство пользователя подключен для ввода… IP-адреса. Если вы хотите отключить этот маршрутизатор , будет иметь адрес 192.168.1.100 или выше, но … Адрес: введите начальный IP-адрес для динамического хоста , управляющего протокола . Сервер DHCP выдает IP-адреса, когда… IP-адрес маршрутизатора равен 192.168.1.1.1.1, начальный IP-адрес по умолчанию… Руководство пользователя — Страница 33

…13 • IP-адрес DHCP-сервера для беспроводной связи в соответствии с приведенным ниже описанием. 27 TD W8951ND Беспроводной модем N ADSL2+ со скоростью 150 Мбит/с Маршрутизатор Адреса в Руководстве пользователя. DHCP-ретранслятор включен, DHCP-запросы от локальных … ПК увидят следующий экран (показан на рис. 4-14). После ввода адреса нажмите СОХРАНИТЬ кнопку Руководство пользователя — Страница 36

… устройства для настройки функций безопасности символов на 64-битном алгоритме общего ключа, как показано ниже. TD W8951ND Беспроводной модем N ADSL2+ 150 Мбит/с Маршрутизатор Руководство пользователя Маршрутизатор SSID, оставьте значение по умолчанию и настройте параметры в QSS Settings. Доступные варианты: Отключено, WEP-64Bits, WEP-128Bits, WPA-PSK, WPA2-PSK и WPA-PSK/WPA2… Руководство пользователя — Страница 38

… тип. Ключи PSK могут быть типа ASCII или Hex. TD W8951ND Беспроводной модем N ADSL2+ 150 Мбит/с Маршрутизатор Меню руководства пользователя поможет вам использовать функцию QSS . • Состояние QSS : отображение текущего состояния QSS . • Режим QSS : если беспроводной адаптер поддерживает Wi-Fi Protected Setup ( QSS ), вы можете добавить его в сеть с помощью PBC с… Руководство пользователя — Страница 39

TD W8951ND Беспроводной модем N ADSL2+ со скоростью 150 Мбит/с Маршрутизатор Руководство пользователя Рис. 4-21 Способ 1: Шаг 1: Нажмите кнопку QSS на передней панели маршрутизатора или нажмите кнопку Start QSS в Рисунок 4-21.Экран конфигурации QSS беспроводного адаптера Способ второй: Шаг 1: Нажмите кнопку QSS непосредственно на передней панели адаптера на некоторое время, пока не появится следующий экран… Руководство пользователя — Страница 40

Нажмите «Готово», чтобы заполнить QSS . конфигурация. Экран конфигурации QSS для QSS , как показано ниже, и нажмите «Далее». TD W8951ND Беспроводной модем N ADSL2+ 150 Мбит/с Маршрутизатор Руководство пользователя Шаг 2: Для настройки беспроводного адаптера выберите «Нажмите кнопку на моя точка доступа» в утилите настройки беспроводного адаптера 34 Экран конфигурации QSS беспроводной сети… Руководство пользователя — Страница 41

… код, как показано ниже, затем нажмите «Далее». Экран настройки беспроводного адаптера QSS Шаг 2. Для маршрутизатора выберите ПИН-код и введите ПИН-код QSS , и получите ПИН-код на экране, как показано ниже. TD W8951ND Беспроводной модем N ADSL2+ 150 Мбит/с Маршрутизатор Руководство пользователя 2) PIN-код Если беспроводной адаптер поддерживает… Руководство пользователя — Страница 42

…, и введите PIN-код QSS , как показано на рис. 4-23. • QSS progress: Показать текущий QSS прогресс. • SSID: имя беспроводной сети, совместно используемое всеми точками беспроводной сети. TD W8951ND Беспроводной модем N ADSL2+ со скоростью 150 Мбит/с Маршрутизатор Руководство пользователя Рисунок 4-23 Способ второй: введите PIN-код с моего маршрутизатора Шаг 1: Получите текущий PIN-код… Руководство пользователя — Страница 43

…включено, маршрутизатор может соединять две или более WLAN.• MAC-адрес: введите MAC-адрес, который вы хотите использовать (любой из символов на клавиатуре). С этой настройкой рекомендуется мост в поле… желаемого SSID в беспроводной сети. TD W8951ND Беспроводной модем N ADSL2+ 150 Мбит/с Маршрутизатор Длина руководства пользователя не должна превышать 32 символов (используйте настройки производительности беспроводной локальной сети по умолчанию. Руководство пользователя беспроводного USB-адаптера

TP-LINK Руководство пользователя беспроводного USB-адаптера

TP-LINK Руководство пользователя

для моделей TP-LINK, включая: Беспроводной USB-адаптер, Беспроводной USB-адаптер N 150 Мбит/с, TL-WN721N, Беспроводной USB-адаптер High Gain 150 Мбит/с, TL -WN722N

TL-WN721N 150 Мбит/с Беспроводной USB-адаптер серии N TL-WN722N 150 Мбит/с …

TL-WN721N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с TL-WN722N Беспроводной USB-адаптер с высоким коэффициентом усиления, скорость до 150 Мбит/с REV6.0.0 1910011787

  1. руководства.плюс
  2. ТП-ЛИНК
  3. Руководство пользователя беспроводного USB-адаптера TP-LINK
Не ваше устройство? Поиск руководств / технических описаний:

Информация о файле: application/pdf, 43 страницы, 802.00KB REV6.0.0 1910011787 АВТОРСКИЕ ПРАВА И ТОВАРНЫЕ ЗНАКИ Технические характеристики могут быть изменены без уведомления.является зарегистрированным товарным знаком TP-LINK TECHNOLOGIES CO., LTD. Другие бренды и названия продуктов являются товарными знаками или зарегистрированные товарные знаки соответствующих владельцев. Никакая часть спецификаций не может быть воспроизведена в любой форме или любыми средствами или использована для создания каких-либо производных материалов, таких как перевод, преобразование или адаптация, без разрешения TP-LINK TECHNOLOGIES CO., LTD. Copyright 2016 TP-LINK TECHNOLOGIES CO., LTD. Все права защищены. http://www.tp-link.com ЗАЯВЛЕНИЕ ФКС Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 правил FCC.Эти ограничения предназначены для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Это оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно не установлено и не используется в соответствии с инструкциями, может создавать вредные помехи для радиосвязи. Однако нет гарантии, что помехи не возникнут в конкретной установке. Если это оборудование создает вредные помехи для радио- или телевизионного приема, что можно определить, выключив и включив оборудование, пользователю рекомендуется попытаться устранить помехи одним или несколькими из следующих способов: Переориентировать или переместить приемную антенну.Увеличьте расстояние между оборудованием и приемником. Подключите оборудование к розетке в цепи, отличной от той, к которой подключен приемник. Обратитесь за помощью к дилеру или опытному специалисту по радио/телевидению. Это устройство соответствует части 15 Правил FCC. Эксплуатация осуществляется при следующих двух условиях: 1. Это устройство не должно создавать вредных помех. 2. Это устройство должно принимать любые принимаемые помехи, в том числе помехи, которые могут вызвать нежелательную операцию.Любые изменения или модификации, не одобренные явным образом стороной, ответственной за соответствие требованиям, могут привести к аннулированию права пользователя на эксплуатацию оборудования. Примечание. Производитель не несет ответственности за любые радио- или телевизионные помехи, вызванные несанкционированными модификациями данного оборудования. Такие модификации могут привести к аннулированию права пользователя на эксплуатацию оборудования. Заявление FCC о воздействии радиочастотного излучения Это оборудование соответствует ограничениям на воздействие радиочастотного излучения Федеральной комиссии по связи США, установленным для неконтролируемой среды. Это устройство и его антенна не должны располагаться рядом или работать совместно с какой-либо другой антенной или передатчиком.«В соответствии с требованиями Федеральной комиссии по связи США по радиочастотному излучению этот грант применим только к мобильным конфигурациям. Антенны, используемые для этого передатчика, должны быть установлены на расстоянии не менее 5 мм от всех людей и не должны быть совмещены или работать в сочетании с любой другой антенной или передатчиком». Предупреждение о маркировке CE Это продукт класса В. В домашних условиях этот продукт может вызывать радиопомехи, и в этом случае от пользователя может потребоваться принять соответствующие меры.Информация о радиочастотном воздействии Это устройство соответствует требованиям ЕС (1999/5/EC, статья 3.1a) по ограничению воздействия электромагнитных полей на население в целях защиты здоровья. Это устройство было протестировано и соответствует рекомендациям ICNIRP по воздействию вредных веществ и европейскому стандарту EN 62209-2. SAR измеряется с помощью этого устройства на расстоянии 0,5 см от тела при передаче с самым высоким сертифицированным уровнем выходной мощности во всех диапазонах частот этого устройства. Носите с собой это устройство как минимум 0.5 см от вашего тела, чтобы гарантировать, что уровни воздействия остаются на уровне или ниже испытанных уровней. Канадское заявление о соответствии Это устройство соответствует стандарту(ам) RSS Министерства промышленности Канады, не требующему лицензии. Эксплуатация осуществляется при соблюдении следующих двух условий: (1) Это устройство не должно создавать помех, и (2) Это устройство должно принимать любые помехи, включая помехи, которые могут вызвать нежелательную работу устройства. Настоящая одежда соответствует стандартам CNR d’Industrie Canada и не требует лицензии.L’exploitation est autorise aux deux условия suivantes: 1) l’appareil ne doit pas produire de brouillage; 2) l’utilisateur de l’appareil doit accepter tout brouillage radiolectrique subi, meme si le brouillage est восприимчив d’en compromettre le foctionnement. Заявление о радиационном воздействии: Данное оборудование соответствует ограничениям по радиационному излучению IC, установленным для неконтролируемой среды. Это оборудование должно быть установлено и эксплуатироваться на расстоянии не менее 20 см между радиатором и вашим телом.Объяснение экспозиции по дополнительному излучению: Cet quipement est conforme aux limites d’exposition aux rayonnements IC tablelies pour un environnement non contrl. Cet quipement doit tre install et utilis avec un минимальное расстояние 20 см от источника entre la source de rayonnement et votre corps. Заявление Министерства промышленности Канады CAN ICES-3(B)/NMB-3(B) Предупреждающие заявления для Кореи . Уведомление НКЦ Уведомление BSMI , . Информация по технике безопасности Когда продукт имеет кнопку питания, кнопка питания является одним из способов выключения продукта; при отсутствии кнопки питания единственный способ полностью отключить питание — отсоединить изделие или адаптер питания от источника питания.Не разбирайте изделие и не ремонтируйте его самостоятельно. Вы рискуете получить удар электрическим током и аннулирование ограниченной гарантии. Если вам нужна услуга, пожалуйста, свяжитесь с нами. Избегайте воды и влажных мест. Расшифровка символов на этикетке продукта Символ Объяснение напряжение постоянного тока ПЕРЕРАБОТКА Этот продукт отмечен символом селективной сортировки отходов электрического и электронного оборудования (WEEE). Это означает, что с этим продуктом необходимо обращаться в соответствии с европейской директивой 2012/19/ЕС, чтобы его можно было переработать или разобрать, чтобы свести к минимуму его воздействие на окружающую среду.Пользователь может передать свой продукт компетентной организации по переработке или розничному продавцу, когда он покупает новое электрическое или электронное оборудование. СОДЕРЖАНИЕ Соглашения ………………………………………………………. …………………………………………. ………. 1 Глава 1 Введение ……………………………………….. ………………………………………… 2 1.1 Обзор продукта ………………………………………………………… …………………………………………. 2 1.2 Характеристики ………………………….. …………………………………………. ………………………………… 2 1.3 Состояние светодиодов ……. …………………………………………. …………………………………………. … 3 Глава 2 Установка…………………………………………………………. ……………………………………… 4 2.1 Установка оборудования ……………………………………………… …………………………………………. 4 Глава 3 Окна ………………………………………………………. ………………………………………… 5 3.1 Установка драйвера ………………………………………………. …………………………………………. …………….. 5 3.2 Подключение к беспроводной сети …………………………………. …………………………………………. ……. 7 3.2.1 Утилита беспроводной связи Windows ………………………………. ………………………….. 7 3.2.2 Утилита TP-LINK…………………………………………….. …………………………………………. 9 3.2. 3 WPS (защищенная настройка Wi-Fi)……………………………. ………………………….. 10 3.3 Управление …………………. …………………………………………. …………………………… 14 3.3.1 Статус ……. …………………………………………. ……………………………….. 14 3.3.2 Профиль … …………………………………………………………….. …………………………… 14 3.3.3 Дополнительно ……………… …………………………………………. ………………………… 16 3.3.4 Мягкая точка доступа ……. …………………………………………. …………………………… 17 3.3.5 О …….. …………………………………………. …………………………………………. 18 3.4 Удаление драйвера и полезность ……………………………………………………………………… … 18 Глава 4 Mac OS X ……………………………………………… ………………………………………… 20 4.1 Установка драйвера и утилиты ………………………………… …………………………………………. 20 4.2 Подключение к беспроводной сети …………………………………………. ……………………………….. 24 4.2.1 Утилита TP-LINK…………………………………………… ……………………………………………… 24 4.2.2 WPS (защищенная настройка Wi-Fi) …….. …………………………………………. ….. 26 4.3 Управление ………………………………… …………………………………………. ……………. 30 4.4 Удаление драйвера и утилиты ………………….. …………………………………………. …. 31 Глава 5 Линукс ………………………………………………………. …………………………………………. … 33 Приложение А: Технические характеристики………………………………………….. ………………………….. 34 Приложение B: Глоссарий…………………………………………… ……………………………………… 35 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя. Соглашения «Адаптер», упомянутый в данном руководстве пользователя, означает TL-WN721N/TL-WN721NC/TL-WN722N/ TL-WN722NC без объяснения причин. TL-WN721N, TL-WN721NC, TL-WN722N и TL-WN722NC предоставляет это Руководство пользователя, и для простоты мы возьмем TL-WN722N в качестве пример.В таблице ниже показаны их сходства и различия. TL-WN722N TL-WN722NC TL-WN721N TL-WN721NC Пример, используемый в данном руководстве пользователя. По сравнению с образцом имеет люльку вместо кабеля. По сравнению с примером в нем отсутствует антенна. По сравнению с примером, в нем отсутствует антенна, но есть колыбель. 1 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя. Глава 1 Введение 1.1 Обзор продукта Адаптер представляет собой клиентское устройство 802.11n, предназначенное для обеспечения высокоскоростной и непревзойденной производительности беспроводной сети для вашего рабочего стола.Благодаря более быстрому беспроводному соединению вы можете улучшить работу в Интернете, например, загрузку, игры, потоковое видео. Благодаря технологии 802.11n, улучшенной пропускной способности с использованием MIMO (несколько входных, несколько выходных антенн), функция автоматического определения TL-WN721N/TL-WN722N обеспечивает высокую скорость передачи пакетов до 150 Мбит/с для максимальной пропускной способности. Он имеет хорошие возможности защиты от помех, а также может взаимодействовать с другими беспроводными продуктами (802.11b/g). Адаптер поддерживает шифрование WEP, WPA и WPA2 для предотвращения вторжения извне и защиты вашей личной информации от раскрытия.Адаптер прост в установке и управлении с помощью мастера быстрой настройки, который шаг за шагом проведет вас через процесс установки, и утилиты настройки беспроводной сети TP-LINK, которая поможет вам быстро настроить беспроводное соединение. Благодаря непревзойденной производительности беспроводной сети и защите, TL-WN721N/TL-WN722N — лучший выбор для простого добавления или обновления беспроводной связи на вашем рабочем столе. 1.2 Особенности Соответствует стандартам IEEE802.11n, IEEE802.11g, IEEE802.11b Поддерживает защиту данных WPA/WPA2, IEEE802.1x аутентификация, шифрование TKIP/AES, Шифрование WEP Поддерживает максимальную пропускную способность до 150 Мбит/с для TL-WN721N/TL-WN722N и может автоматически настраиваться на более низкие скорости из-за расстояния или других эксплуатационных ограничений Предоставляет интерфейс USB 2.0 Поддерживает режимы Ad-Hoc и Infrastructure Хорошая защита от помех Поддерживает роуминг между точками доступа при настройке в режиме инфраструктуры Простота настройки и предоставление информации для мониторинга Поддерживает Windows XP/ 7/8/8.1/10 32/64 бит, Mac OS X 10.6 — 10.11 и Linux 2 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя. 1.3 Состояние светодиода Положение дел Рабочий статус Драйвер не установлен; Выключенный Радиоадаптер отключен. Медленно мигает Драйвер установлен, но данные не передаются и не принимаются. Быстро мигает Данные передаются или принимаются. Примечание: Если адаптеру не удалось подключиться к беспроводной сети, индикатор может не светиться. Выберите свою сеть и повторите попытку подключения. 3 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя. Глава 2 Установка 2.1 Установка оборудования Существует два способа установки адаптера: Подключите адаптер непосредственно к USB-порту вашего компьютера. Подключите адаптер к компьютеру с помощью USB-кабеля/подставки, входящей в комплект поставки. Примечание: Экран Found New Hardware Wizard появится, если адаптер установлен правильно. Щелкните Отмена. После подключения адаптера к компьютеру следуйте инструкциям в соответствующей главе для вашей операционной системы: Windows, Mac OS X, Linux. 4 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя. Глава 3 Окна 3.1 Установить драйвер Мастер установки проведет вас через процедуры установки. Мы используем процедуры в Windows 7 в качестве примера — процедуры могут немного отличаться для других версий Windows. 1. Вставьте компакт-диск с ресурсами в дисковод для компакт-дисков и запустите Autorun.exe из всплывающего окна. Окно автозапуска. Выберите TL-WN722N и нажмите «Установить драйвер», чтобы начать. Примечание: CD входит в комплект. Если ваш компакт-диск не работает или ваш компьютер не поддерживает компакт-диск, вы также можете загрузить драйвер и утилиту с веб-сайта TP-LINK (http://www.tp-link.com). В некоторых операционных системах экран компакт-диска открывается автоматически. В противном случае запустите компакт-диск вручную. 2. Откроется окно мастера InstallShield. Нажмите Далее, чтобы продолжить. 5 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя 3. Выберите тип настройки. Рекомендуется выбрать «Установить только драйвер». Нажмите кнопку «Далее. Примечание: Тип установки по умолчанию — «Установить только драйвер». Вы также можете выбрать «Установить утилиту настройки беспроводной сети TP-LINK и драйвер», чтобы получить доступ к дополнительным функциям, таким как подключение к беспроводной сети с помощью утилиты TP-LINK или WPS, а также управление адаптером.4. Нажмите Установить. Через несколько минут установка завершится. Нажмите Готово. 6 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя. 3.2 Присоединение к беспроводной сети Вы можете подключиться к беспроводной сети с помощью встроенной в Windows утилиты беспроводной связи. Если вы хотите использовать Вариант 2: Утилита TP-LINK или Вариант 3: WPS (Wi-Fi Protected Setup) для подключения к беспроводной сети, вам необходимо сначала установить Утилита TP-LINK. Вариант 1: Windows Wireless Utility Вы можете использовать службу Windows WLAN Autoconfig (для Windows 7/8/8.1/10) и службу Wireless Zero Configuration (для Windows XP) для подключения к сети Wi-Fi. Вариант 2: Утилита TP-LINK Утилита TP-LINK позволяет легко подключить адаптер к сети Wi-Fi и управлять адаптером. Вариант 3: WPS (защищенная настройка Wi-Fi) WPS (защищенная настройка Wi-Fi) — это стандарт сетевой безопасности, позволяющий легко добавлять компьютеры и другие устройства в домашнюю сеть. Используйте этот метод, если ваш беспроводной маршрутизатор или точка доступа поддерживает WPS. 3.2.1 Утилита беспроводной связи Windows Следуйте инструкциям в соответствующем разделе ниже, чтобы использовать встроенную утилиту беспроводной связи вашего компьютера: Windows 7/8/8.1/10, WindowsXP. Windows 7/8/8.1/10 1. Нажмите , или (значок сети) на панели задач. Выберите сеть, к которой хотите присоединиться, и нажмите Подключить. Введите свой пароль Wi-Fi при появлении запроса. 2. Когда значок сети изменится на соединение. или , это указывает на успешную сеть 7 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя. Примечание: Если вы не хотите вводить пароль Wi-Fi, вы также можете подключиться к беспроводной сети, нажав кнопку WPS или QSS на маршрутизаторе или точке доступа, или введя PIN-код маршрутизатора, когда на экране будет предложено это сделать. и нажмите Далее.Windows XP 1. Если вы не установили утилиту TP-LINK, перейдите сразу к шагу 2. Если вы установили утилиту TP-LINK, вам необходимо переключиться на использование инструмента настройки беспроводной сети Windows вручную одним из следующих способов. Щелкните правой кнопкой мыши (значок утилиты TP-LINK) на панели задач. (Если вы не видите значок, щелкните стрелку скрытых значков на панели задач.) Выберите «Переключиться на инструмент настройки беспроводной сети Windows». Откройте утилиту TP-LINK и выберите вкладку «Дополнительно». Выберите «Использовать инструмент настройки беспроводной сети Windows», как показано на следующем рисунке.Нажмите OK, когда появится запрос. 8 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя. 2. Щелкните правой кнопкой мыши (значок Windows XP Wireless Zero Configuration Utility) на панели задач и выберите Просмотр доступных беспроводных сетей. 3. Выберите сеть, к которой хотите присоединиться, и нажмите Подключиться. Введите свой пароль Wi-Fi при появлении запроса. 3.2.2 Утилита TP-LINK 1. Дважды щелкните (Значок утилиты TP-LINK). Отображается экран сети. 2. Выберите сеть, к которой хотите присоединиться, из списка на этом экране и нажмите Подключиться.Если вы хотите, чтобы в следующий раз адаптер автоматически подключался к сети, установите флажок Подключаться автоматически. Введите свой пароль Wi-Fi при появлении запроса. 9 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя. Примечание: Если ваша сеть Wi-Fi не отображается в списке, вы можете попробовать подключиться к ней по WPS или добавив профиль на экране «Профиль». 3.2.3 WPS (защищенная настройка Wi-Fi) WPS можно активировать с помощью PBC (кнопочная конфигурация) и PIN-кода. См. PBC или PIN-код ниже. КПБ Вариант 1 1.Нажмите кнопку WPS/QSS на маршрутизаторе или точке доступа. В течение 2 минут нажмите и удерживайте кнопку WPS на адаптере, пока не появится следующий экран. 10 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя 2. Следующий экран указывает на успешное подключение по WPS. Нажмите «ОК». Вариант 2 1. Нажмите кнопку WPS/QSS на маршрутизаторе или точке доступа. 2. Откройте утилиту TP-LINK и перейдите на вкладку WPS. Выберите Нажмите кнопку на моей точке доступа или беспроводной маршрутизатор и нажмите Подключиться. 11 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя. 3.Следующий экран указывает на успешное подключение по WPS. Нажмите «ОК». PIN-код Вариант 1 1. Откройте утилиту TP-LINK и перейдите на вкладку WPS. Выберите Введите PIN-код моей точки доступа или Беспроводной маршрутизатор. Введите PIN-код вашего маршрутизатора или точки доступа. Щелкните Подключиться. 12 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя. Примечание: PIN-код по умолчанию вашего маршрутизатора или точки доступа напечатан на этикетке вашего маршрутизатора или точки доступа. Если вы создали новый PIN-код для маршрутизатора, введите новый. 2. Следующий экран указывает на успешное подключение по WPS.Нажмите «ОК». Вариант 2 1. Откройте утилиту TP-LINK и перейдите на вкладку WPS. Выберите Введите PIN-код этого устройства в мой точка доступа или беспроводной маршрутизатор. На экране отображается PIN-код адаптера, который генерируется случайным образом. Щелкните Подключиться. 2. Войдите на страницу веб-управления вашего маршрутизатора или точки доступа. Перейдите на страницу WPS, введите PIN-код адаптера в соответствующее поле и нажмите Подключить. 3. Следующий экран указывает на успешное подключение по WPS. Нажмите «ОК». 13 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя. 3.3 Управление Утилита TP-LINK предоставляет вам простой способ управления вашим адаптером. Он включает следующие разделы: Статус — просмотр информации о текущем сетевом подключении Wi-Fi и адаптере. Профиль. Сохраняйте или управляйте различными настройками подключения к сети Wi-Fi. Дополнительно — включение или выключение режима SoftAP и режима энергосбережения, переключение между утилитой TP-LINK и утилитой беспроводной связи Windows (только для Windows XP). SoftAP — настройте параметры сети, совместно используемой вашим адаптером, и просмотрите IP-адрес вашего адаптера, когда он работает в режиме SoftAP.О программе Просмотрите версию утилиты вашего адаптера и версию его драйвера. Двойной клик (значок утилиты TP-LINK) и перейдите на вкладку «Статус», «Профиль» или «Дополнительно», чтобы управлять соответствующим разделом вашего адаптера. 3.3.1 Статус Вы можете просмотреть IP-адрес и MAC-адрес адаптера, мощность сигнала сети Wi-Fi и другую информацию о состоянии сети, как показано на следующем рисунке. 3.3.2 Профиль Экран «Профиль» позволяет сохранять и управлять различными настройками подключения к сети Wi-Fi в виде профилей, чтобы вы могли быстро и просто подключаться к своей сети.Кроме того, вы можете присоединиться к скрытой сети Wi-Fi, которая не передает свой SSID, добавив профиль, при условии, что вы знаете его настройки беспроводной сети, такие как SSID, тип безопасности и тип шифрования. Для получения дополнительной информации см. инструкции ниже: Чтобы добавить новый профиль, Чтобы присоединиться к сети Wi-Fi, Чтобы управлять существующим профилем. 14 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя. Чтобы добавить новый профиль 1. Нажмите кнопку «Добавить», после чего откроется новое окно. 2. Заполните настройки, как показано на следующем рисунке, и нажмите Сохранить.Имя профиля — введите имя для своего профиля, например «Дом», «Офис», «Кофейня». Не вводите уже существующее имя профиля. SSID — выберите свою сеть Wi-Fi из раскрывающегося списка или введите имя сети Wi-Fi вручную. Тип сети — выберите «Инфраструктура», если вы хотите подключиться к беспроводному маршрутизатору или точке доступа. Выберите ad hoc, если вы хотите подключиться к другому беспроводному клиенту, например к адаптеру. Инфраструктура Если вы выберете Инфраструктура, вам будет предложено выбрать или ввести соответствующие параметры беспроводной сети, которые должны совпадать с параметрами вашей сети Wi-Fi.ad hoc Если вы выберете ad hoc, вам будет предложено настроить параметры беспроводной сети для вашей сети, включая выбор рабочей полосы частот, типа безопасности, типа шифрования и установки ключа безопасности. 15 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя. Примечание: Что касается ключевого индекса, вы можете выбрать ASCII или шестнадцатеричный формат из раскрывающегося списка. ASCII_64 — введите 5 символов ASCII. ASCII_128 — введите 13 символов ASCII. Hexadecimal_64 — введите 10 шестнадцатеричных цифр (любая комбинация 0–9, a–f, A–F, без пробела).Hexadecimal_128 — введите 26 шестнадцатеричных цифр (любая комбинация 0–9, a–f, A–F, без пробела). Чтобы присоединиться к сети Wi-Fi Если вы хотите присоединиться к сети Wi-Fi, указанной на экране профиля, выберите профиль и нажмите Подключиться в нижнем углу. Управление существующим профилем Если вы хотите изменить имя или параметры беспроводной сети существующего профиля, выберите его и нажмите кнопку «Изменить» на экране «Профиль», после чего вы сможете изменить параметры этого профиля. Если вы хотите удалить профиль, который больше не используете, выберите его и нажмите «Удалить».3.3.3 Расширенный 16 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя Выберите средство настройки беспроводной сети — в Windows XP. Вы можете использовать утилиту TP-LINK или инструмент настройки беспроводной сети Windows. В то время как в других операционных системах, поскольку вы можете одновременно использовать утилиту TP-LINK и инструмент настройки беспроводной сети Windows, эта функция отключена. Переключатель адаптера беспроводной сети. Если на вашем компьютере установлено несколько адаптеров, вы можете переключиться на другой адаптер в раскрывающемся списке.Режим SoftAP — после выбора ON адаптер будет работать как точка доступа. Режим энергосбережения — если выбрано значение ON, адаптер автоматически снижает энергопотребление, когда он не используется. 3.3.4 Мягкая точка доступа SoftAP — это сокращение от «точка доступа с программной поддержкой». Когда адаптер работает в режиме SoftAP, он позволяет компьютеру создать беспроводную точку доступа, которую могут использовать другие беспроводные устройства поблизости. Чтобы переключиться в режим SoftAP, щелкните правой кнопкой мыши значок утилиты на панели задач и выберите Переключиться в режим SoftAP. После перехода в режим SoftAP в утилите появляется значок SoftAP.Перейдите на вкладку SoftAP и завершите настройку, затем нажмите «Применить», чтобы настройки вступили в силу. Режим программной точки доступа: выберите ON или OFF, чтобы включить или отключить эту функцию. Общий ресурс для подключения к Интернету (ICS): выберите сетевое подключение, которое может получить доступ к Интернет из выпадающего списка. Например, если ваш компьютер подключен к Интернету 17 TL-WN721N/TL-WN722N 150 Мбит/с Беспроводной USB-адаптер N Руководство пользователя через кабель Ethernet, необходимо выбрать соответствующее подключение по локальной сети, чтобы совместно использовать сеть с другими беспроводными устройствами.SSID: Задайте имя беспроводной сети, к которой подключен ваш адаптер. По умолчанию используется SoftAP. Тип безопасности: Тип безопасности здесь установлен как WPA2-PSK, который основан на 802.11i и использует AES (Advanced Encryption Standard). Тип шифрования: Тип шифрования здесь установлен как AES. Ключ безопасности: установите ключ безопасности для беспроводной сети, к которой подключен ваш адаптер. Рекомендуется указать другой ключ вместо ключа по умолчанию 12345678. Когда другое беспроводное устройство подключается к сети, используемой вашим адаптером, ему будет предложено ввести соответствующий ключ безопасности.IP-адрес: отображает IP-адрес адаптера, когда он работает в режиме SoftAP. Вы также можете проверить, правильно ли работает сеть, совместно используемая вашим адаптером, проверив этот IP-адрес. Например, если IP-адрес равен 0.0.0.0, это означает, что подключение к Интернету не удалось. 3.3.5 О программе Вы можете просмотреть информацию об адаптере на экране «О программе», например версию пользовательского интерфейса (версию утилиты) и версию драйвера. Щелкните правой кнопкой мыши (значок утилиты TP-LINK) на панели задач и выберите «О программе». Отобразится экран «О программе».3.4 Удаление драйвера и утилиты Действия по удалению программного обеспечения немного отличаются в разных системах, следуйте соответствующим инструкциям для вашей операционной системы Windows: Windows 8/8.1/10, Windows XP/7. Удаление драйвера в Windows 8/8.1/10. Откройте «Пуск» > «Приложения» или «Все приложения» и найдите приложение TP-LINK. Нажмите Удалить — Драйвер TP-LINK TL-WN722N, затем следуйте инструкциям на экране для завершения удаления. Утилита удаления: перейдите в «Пуск» > «Приложения» или «Все приложения» и найдите приложение TP-LINK.Нажмите «Удалить» — «Утилита настройки беспроводной сети TP-LINK», затем следуйте инструкциям на экране для завершения удаления. 18 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с Руководство пользователя Windows XP/7 Удаление драйвера: выберите Пуск > Все программы > TP-LINK > Удалить — Драйвер TP-LINK TL-WN722N. Следуйте инструкциям на экране, чтобы завершить удаление. Утилита удаления: выберите «Пуск» > «Все программы» > TP-LINK > «Удалить» — «Утилита настройки беспроводной сети TP-LINK». Следуйте инструкциям на экране, чтобы завершить удаление.19 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя. Глава 4 Mac OS X 4.1 Установка драйвера и утилиты Мы используем процедуры в Mac OS X 10.10 в качестве примера — процедуры могут немного отличаться для других версий Mac OS. 1. Вставьте компакт-диск и запустите его вручную. Откройте папку TL-WN722N. Примечание: CD входит в комплект. Если ваш компакт-диск не работает или ваш компьютер не поддерживает компакт-диск, вы также можете загрузить драйвер и утилиту с веб-сайта TP-LINK (http://www.tp-link.com).2. Откройте папку драйвера Mac OS X. 3. Дважды щелкните файл Mac OS X Version.zip. Он будет автоматически распакован в папку Download. 20 TL-WN721N/TL-WN722N 150 Мбит/с Wireless N USB Adapter Руководство пользователя 4. Откройте папку Mac OS X Version, дважды щелкните файл Installer.pkg, чтобы открыть мастер установки. 5. Появится окно Мастера установки утилиты и драйвера беспроводного USB-адаптера TP-LINK. Нажмите «Продолжить» и следуйте указаниям мастера, чтобы продолжить установку. 21 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя. Примечание: Язык этой утилиты соответствует языку вашего компьютера по умолчанию, и любое его изменение недействительно.22 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя. 23 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя. 6. После перезагрузки компьютера значок утилиты TP-LINK появится в строке меню в правом верхнем углу экрана. Чтобы использовать утилиту для подключения к сети Wi-Fi с адаптера, см. Подключение к беспроводной сети. Примечание: Если значок утилиты TP-LINK не отображается в строке меню, убедитесь, что беспроводная связь USB сетевой адаптер подключен правильно, и его индикатор горит.4.2 Присоединение к беспроводной сети Есть два варианта использования адаптера для подключения к сети Wi-Fi. Вариант 1: Утилита TP-LINK Утилита TP-LINK позволяет легко подключить адаптер к сети Wi-Fi и управлять адаптером. Вариант 2: WPS (защищенная настройка Wi-Fi) WPS (защищенная настройка Wi-Fi) — это стандарт сетевой безопасности, позволяющий легко добавлять компьютеры и другие устройства в домашнюю сеть. Используйте этот метод, если ваш беспроводной маршрутизатор или точка доступа поддерживает WPS. 4.2.1 Утилита TP-LINK Опция 1 Щелкните значок утилиты TP-LINK. в строке меню и выберите в нем сеть Wi-Fi.Войти сетевой пароль при появлении запроса. Когда вы подключены к Интернету, значок сети изменится на . 24 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя. Вариант 2 1. Щелкните значок утилиты TP-LINK. в строке меню, а затем нажмите «Открыть утилиту беспроводной связи». внизу списка сетей. 2. Выберите сеть, к которой хотите присоединиться, из списка и введите сетевой пароль, когда подсказал. Щелкните Присоединиться. 25 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя. Примечание: Если ваша сеть Wi-Fi не отображается в списке, вы можете попробовать подключиться к ней с помощью WPS или щелкнув «Присоединиться к другому» на приведенном выше экране, а затем следуя инструкциям на экране, чтобы присоединиться к сети.4.2.2 WPS (защищенная настройка Wi-Fi) WPS можно активировать с помощью PBC (кнопочная конфигурация) и PIN-кода. См. PBC или PIN-код ниже. PBC Вариант 1 1. Нажмите кнопку WPS/QSS на маршрутизаторе или точке доступа. В течение 2 минут нажмите и удерживайте кнопку WPS на адаптере, пока не появится следующий экран. 26 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя 2. Следующий экран указывает на успешное подключение по WPS. Нажмите «ОК». Вариант 2 1. Нажмите кнопку WPS/QSS на маршрутизаторе или точке доступа. 2.В течение 2 минут щелкните значок Утилита TP-LINK в нижней части списка сетей. в строке меню, а затем щелкните WPS 27 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя 3. Щелкните PBC. 4. Следующий экран указывает на успешное подключение по WPS. Нажмите «ОК». ПРИКОЛОТЬ 1. Щелкните значок утилиты TP-LINK в списке сетей. в строке меню, а затем щелкните WPS в нижней части 28 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя. 2. Щелкните PIN-код. 3. В течение 2 минут войдите на страницу веб-управления маршрутизатора или точки доступа.Перейдите на его страницу WPS, введите PIN-код адаптера в соответствующее поле и нажмите Подключить. 4. Следующий экран указывает на успешное подключение по WPS. Нажмите «ОК». 29 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя. 4.3 Управление Утилита TP-LINK предоставляет вам простой способ управления различными настройками подключения вашей сети Wi-Fi. 1. Щелкните значок утилиты TP-LINK. в строке меню, а затем нажмите «Открыть утилиту беспроводной связи». внизу списка сетей. 2. Появится утилита TP-LINK.Нажмите кнопку «Профили», чтобы открыть экран «Профили». 30 TL-WN721N/TL-WN722N Руководство пользователя беспроводного USB-адаптера серии N, скорость до 150 Мбит/с 3. Экран «Профили» позволяет управлять различными настройками подключения Wi-Fi в виде профилей, чтобы вы можете легко подключиться к вашей сети. Preferred Networks отображает сети, к которым вы когда-то подключались. Состояние сетей и информация отображаются в таблице. Чтобы присоединиться к сети Wi-Fi Если вы хотите присоединиться к сети Wi-Fi, которая указана на экране профиля, выберите профиль и нажмите кнопку «Применить» в правом нижнем углу.Управление существующим профилем Если вы хотите изменить параметры беспроводной сети существующего профиля, выберите его, а затем вы можете изменить его безопасность и пароль. Если вы хотите удалить профиль, выберите его и нажмите кнопку Удалить. 4.4 Удаление драйвера и утилиты 1. Вставьте компакт-диск и запустите его вручную. 2. Выберите Archer T4U > Драйвер Mac OS X > Mac OS X Version.zip > Uninstall.command. 3. Как показано на рисунке ниже, появится командное окно. Пожалуйста, введите пароль от пользователю root для удаления программного обеспечения.31 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя. 4. Подождите, пока не появится сообщение «Процесс завершен», затем перезагрузите компьютер, чтобы завершить удаление. Примечание: CD входит в комплект. Если ваш компакт-диск не работает или ваш компьютер не поддерживает компакт-диск, вы также можете загрузить драйвер и утилиту с веб-сайта TP-LINK (http://www.tp-link.com). 32 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя. Глава 5 Линукс Посетите веб-сайт TP-LINK по адресу http://www.tp-link.com и перейдите на страницу продукта TL-WN722N. Найдите совместимую версию драйвера на странице поддержки, затем загрузите и установите драйвер на свой компьютер. 33 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя. Приложение А: Технические характеристики Обычный интерфейс Стандарты Кнопка Операционная система Скорость беспроводного сигнала с автоматическим откатом Модуляция Протокол доступа к среде Безопасность данных Частота* Распространение спектра Безопасность и излучение Интерфейс USB 2.0 IEEE 802.11n, IEEE 802.11g, IEEE 802.11b Кнопка Wi-Fi Protected Setup (WPS) (совместимость с QSS) Windows XP, Windows Vista, Windows 7, Windows 8, Windows 8.1, Windows 10 Mac OS X 10.610.11 Linux 11b: до 11 Мбит/с (динамическая) 11g: до 54 Мбит/с (динамическая) 11n: до 150 Мбит/с (динамическая) — TL-WN721N/TL-WN722N 11b: CCK,QPSK,BPSK 11g: OFDM 11n: QPSK, BPSK, 16-QAM, 64-QAM CSMA/CA с подтверждением WEP; WPA/WPA2; WPA-PSK/WPA2-PSK 2,4 ~ 2,4835 ГГц, расширенный спектр прямой последовательности (DSSS) FCC, CE, RoHS Окружающая среда и физические параметры Рабочая температура 0~40 (32~104) Температура хранения -40~70(-40~158) Рабочая влажность 10% ~ 90% относительной влажности, без конденсации Влажность хранения 5% ~ 90% относительной влажности, без конденсации * Только 2.В США разрешено использовать частоты 412–2,462 ГГц, что означает, что американским пользователям доступны только каналы 1–11. 34 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя. Приложение B: Глоссарий 802.11b. Стандарт 802.11b определяет беспроводную сеть со скоростью 11 Мбит/с, использующую технологию расширения спектра с прямой последовательностью (DSSS) и работающую в нелицензированном радиочастотном диапазоне на частоте 2,4 ГГц, а также с шифрованием WEP для обеспечения безопасности. Сети 802.11b также называются сетями Wi-Fi. 802.11g — спецификация для беспроводных сетей со скоростью 54 Мбит/с с использованием технологии расширения спектра с прямой последовательностью (DSSS), модуляции OFDM и работы в нелицензируемом радиочастотном спектре на частоте 2.4 ГГц, обратная совместимость с устройствами IEEE 802.11b и шифрование WEP для обеспечения безопасности. 802.11n — 802.11n основывается на предыдущих стандартах 802.11, добавляя MIMO (несколько входов, несколько выходов). MIMO использует несколько антенн передатчика и приемника, чтобы обеспечить увеличение пропускной способности данных за счет пространственного мультиплексирования и увеличения дальности за счет использования пространственного разнесения, возможно, с помощью схем кодирования, таких как кодирование Аламоути. Enhanced Wireless Consortium (EWC) был создан для ускорения IEEE 802.11n процесс разработки и продвигать спецификацию технологии взаимодействия продуктов для беспроводных локальных сетей (WLAN) следующего поколения. Сеть Ad hoc. Сеть ad hoc представляет собой группу компьютеров, каждый из которых оснащен беспроводным адаптером, соединенных как независимая беспроводная локальная сеть 802.11. Одноранговые беспроводные компьютеры работают на одноранговой основе, взаимодействуя друг с другом напрямую без использования точки доступа. Режим Ad hoc также называется независимым базовым набором услуг (IBSS) или одноранговым режимом и полезен в масштабе отдела или операции SOHO.DSSS — (Direct-Sequence Spread Spectrum) — DSSS генерирует избыточный битовый шаблон для всех передаваемых данных. Эта битовая комбинация называется чипом (или кодом чипа). Даже если один или несколько битов в чипе повреждены во время передачи, статистические методы, встроенные в приемник, могут восстановить исходные данные без необходимости повторной передачи. Непреднамеренному приемнику DSSS кажется маломощным широкополосным шумом и отвергается (игнорируется) большинством узкополосных приемников. Однако предполагаемому получателю (т.е. другую конечную точку беспроводной локальной сети), сигнал DSSS распознается как единственный допустимый сигнал, а помехи изначально отвергаются (игнорируются). FHSS — (Frequency Hopping Spread Spectrum) — FHSS непрерывно изменяет (скачет) несущую частоту обычной несущей несколько раз в секунду в соответствии с псевдослучайным набором каналов. Поскольку фиксированная частота не используется, а шаблоны скачков известны только передатчику и приемнику, перехват FHSS чрезвычайно затруднен. Инфраструктурная сеть. Инфраструктурная сеть представляет собой группу компьютеров или других устройств, каждое из которых оснащено беспроводным адаптером и подключено по стандарту 802.11 беспроводных локальных сетей. В режиме инфраструктуры беспроводные устройства взаимодействуют друг с другом и с проводной сетью, сначала проходя через точку доступа. Инфраструктурная беспроводная сеть, подключенная к проводной сети, называется базовым набором услуг (BSS). Набор из двух или более BSS в одной сети называется расширенным набором услуг (ESS). Инфраструктурный режим полезен в масштабах корпорации или когда необходимо соединить проводные и беспроводные сети. 35 TL-WN721N/TL-WN722N Беспроводной USB-адаптер серии N, скорость до 150 Мбит/с. Руководство пользователя Расширенный спектр — технология расширенного спектра представляет собой широкополосный радиочастотный метод. разработан военными для использования в надежных, безопасных, критически важных системах связи.Он предназначен для компромисса между эффективностью полосы пропускания и надежностью, целостностью и безопасностью. Другими словами, потребляется больше полосы пропускания, чем в случае узкополосной передачи, но компромисс дает сигнал, который, по сути, является более громким и, следовательно, его легче обнаружить, при условии, что приемнику известны параметры передаваемого сигнала с расширенным спектром. транслировать. Если приемник не настроен на правильную частоту, сигнал с расширенным спектром выглядит как фоновый шум. Существует две основные альтернативы: расширение спектра прямой последовательностью (DSSS) и расширение спектра со скачкообразной перестройкой частоты (FHSS).SSID — идентификатор набора услуг — это буквенно-цифровой ключ из тридцати двух символов (максимум), идентифицирующий беспроводную локальную сеть. Чтобы беспроводные устройства в сети могли взаимодействовать друг с другом, все устройства должны быть настроены с одинаковым SSID. Обычно это параметр конфигурации для беспроводной PC-карты. Он соответствует ESSID в беспроводной точке доступа и имени беспроводной сети. См. также Имя беспроводной сети и ESSID. WEP — (Wired Equivalent Privacy) — механизм конфиденциальности данных, основанный на 64-битном, 128-битном или 152-битном алгоритме общего ключа, как описано в IEEE 802.11 стандарт. Чтобы получить доступ к сети WEP, вы должны знать ключ. Ключ представляет собой строку символов, которую вы создаете. При использовании WEP необходимо определить уровень шифрования. Тип шифрования определяет длину ключа. 128-битное шифрование требует более длинного ключа, чем 64-битное шифрование. Ключи задаются путем ввода строки в формате HEX (шестнадцатеричный — с использованием символов 0-9, A-F) или ASCII (американский стандартный код для буквенно-цифровых символов обмена информацией). Предоставляется формат ASCII, поэтому вы можете ввести строку, которую легче запомнить.Строка ASCII преобразуется в HEX для использования в сети. Четыре клавиши могут быть определены так, чтобы вы могли легко менять клавиши. Wi-Fi — торговое название стандарта беспроводной сети 802.11b, присвоенное Альянсом совместимости беспроводных сетей Ethernet (WECA, см. http://www.wi-fi.net), группой отраслевых стандартов, способствующей взаимодействию между устройствами 802.11b. WLAN — (Беспроводная локальная сеть) — группа компьютеров и связанных устройств взаимодействуют друг с другом по беспроводной сети, при этом сеть, обслуживающая пользователей, ограничена в локальной области.WPA — (защищенный доступ Wi-Fi) — протокол безопасности беспроводной сети использует шифрование TKIP (протокол целостности временного ключа), которое можно использовать вместе с сервером RADIUS. 36

Ссылки
GPL Ghostscript 9.26 Acrobat PDFMaker 11 Word Версия

Xfinity Router Кнопка WPS (описание)

xfinity router wps button

С каждым днем ​​потребление интернета растет. В том же духе увеличилось количество интернет-технологий, что привело к повышению производительности.Точно так же люди работают над получением высококачественных услуг, поскольку они не могут позволить себе прерывание интернет-сигналов и скорости. Пока мы обсуждаем эту тему, использование WPS стало обычным явлением.

Кнопка WPS маршрутизатора Xfinity

Эти функции также доступны на маршрутизаторах Xfinity, чтобы обеспечить быстрое подключение к Интернету. Но какова основная цель WPS и что она означает? Итак, WPS известен как Wi-Fi Protected Setup, который предназначен для упрощения подключения безопасных и защищенных беспроводных сетей.Соединение устанавливается через компьютер или маршрутизаторы.

Помимо WPS, такие функции называются PBC, Push n Connect, QSS для быстрой безопасной настройки и простая конфигурация Wi-Fi. Важно отметить, что WPS может работать только с беспроводной сетью, защищенной паролем и зашифрованной с помощью личных протоколов безопасности WPA2 и WPA Personal. Однако, если в вашей беспроводной сети используется устаревшая защита WEP, вы не сможете ее использовать.

Но опять же, эта проблема может быть решена хакерами и запуском некоторых программ.Если вы используете стандартную настройку, вы не сможете подключиться к Интернету, если не знаете SSID и пароль Wi-Fi. Например, если вам нужно подключиться к какой-либо сети Wi-Fi на своем телефоне, вам нужно будет выбрать нужную сеть и добавить пароль.

Установка соединения WPS

Здесь может помочь WPS, упростив интернет-соединение. В разделе ниже мы добавили информацию о том, как легко установить соединение WPS.Итак, смотрите и следуйте им прямо сейчас!

  • Прежде всего, вам нужно нажать кнопку WPS на маршрутизаторе, которая включит устройства для обнаружения устройств
  • Возьмите свое устройство, которому требуется подключение к Интернету, и выберите сеть Wi-Fi, и соединение будет установлено без запроса пароля

С течением времени тенденция интеллектуальных устройств усилилась, а это означает, что люди постоянно инвестируют в беспроводную электронику. Будь то удлинители или принтеры; у них есть кнопка WPS для упрощенного подключения.Если вы хотите использовать эти устройства без ввода пароля, выполните шаги, указанные ниже;

  • Подключение устройств или электроники к Wi-Fi с помощью кнопки WPS роутера
  • Выполните аналогичные действия на устройствах

Это позволит подключить интернет к беспроводным устройствам без ввода данных. Кроме того, подключение будет проще для многократного использования, потому что Wi-Fi «запомнит» ваше устройство. Это означает, что вам больше не придется использовать кнопку WPS.

Использование PIN-кодов

Использование PIN-кода должно быть подходящим выбором для установления соединения, и если вы хотите следовать аналогичной процедуре, подробности указаны ниже. В этом методе вы будете использовать восьмизначный PIN-код. Маршрутизатор Xfinity имеет PIN-код, когда WPS включен. Код генерируется автоматически, и пользователи не могут его изменить.

PIN-код будет доступен на странице конфигурации маршрутизатора. Однако, если вы используете какой-либо другой маршрутизатор, в котором WPS недоступен, вам потребуется ввести фактический пароль для подключения к сети.Кроме того, некоторые устройства также генерируют PIN-код клиента, который вводится на панелях настройки беспроводной сети. Это будет использоваться маршрутизатором для подключения и добавления устройства в интернет-сеть.

Безопасен ли WPS?

Нет, WPS не является безопасным способом установления соединения с маршрутизатором Xfinity по очевидным причинам. Например, люди используют подключение с помощью кнопки и метод PIN-кода. Несомненно, кнопочное соединение является безопасным, но PIN-код будет затребован.Ну можно сказать, что WPS просит реализовать небезопасный метод.

С этой похожей идеей люди пытались отключить соединения WPS, но для этого есть следующие возможности, в том числе;

  • Нет функции отключения
  • WPS продолжает работать в фоновом режиме
  • Некоторые маршрутизаторы позволяют отключать при использовании проверки подлинности с помощью кнопки

WPS может вообще не быть (с нуля!)

Маршрутизатор TL-WR841N EU TP-Link — Маршрутизаторы — Tp-Link

Скорость беспроводной связи 300 Мбит/с идеальна для чувствительных к прерываниям приложений, таких как потоковое HD-видео

Управление пропускной способностью на основе IP позволяет администраторам определять, какая пропускная способность выделяется каждому ПК

Скорость беспроводной сети N до 300 Мбит/с делает его идеальным для приложений, требующих пропускной способности или чувствительных к перебоям, таких как потоковое видео, онлайн-игры и VoIP

2T2R MIMO™ обеспечивает большую пропускную способность на расстоянии по сравнению с обычным 1T1R

Простая настройка безопасного соединения с шифрованием WPA одним нажатием кнопки QSS

Беспроводной мост WDS обеспечивает бесшовное соединение для расширения вашей беспроводной сети

Функция QoS обеспечивает качество потоковой передачи VoIP и мультимедиа

Включает функцию родительского контроля, управляющую доступом в Интернет детей или компьютера сотрудника

Поддерживает виртуальный сервер, специальное приложение и узел DMZ, что идеально подходит для создания веб-сайта в вашей локальной сети

Предлагает функцию автопочты для системного журнала, удобную для управления маршрутизатором

Обратная совместимость с 802.11б/г изделия

Easy Setup Assistant обеспечивает быструю и удобную установку

Внешние съемные антенны обеспечивают лучшее выравнивание и более прочную модернизацию антенны

Гладкий внешний вид, можно закрепить на стене или разместить горизонтально на столе или письменном столе


Что делает этот продукт

Беспроводной маршрутизатор серии N со скоростью до 300 Мбит/с TL-WR841N представляет собой комбинированное устройство для подключения к проводной и беспроводной сети, разработанное специально для сетей малого бизнеса и домашних офисов.Благодаря технологии 2T2R MIMO TL-WR841N обеспечивает исключительную и повышенную производительность беспроводной связи, что делает его идеальным для потоковой передачи HD-видео, создания VoIP и онлайн-игр. Кроме того, кнопка Quick Setup Security (QSS) на гладком и модном корпусе обеспечивает шифрование WPA2, предотвращая вторжение в сеть извне.



Скорость и радиус действия беспроводной сети N

В соответствии со стандартом IEEE 802.11n, TL-WR841N может установить беспроводную сеть и увеличить скорость до 15 раз и радиус действия в 5 раз по сравнению с обычными продуктами 11g.Также со скоростью передачи до 300 Мбит/с.



Демонстрирует превосходные возможности защиты от потери данных на больших расстояниях и через препятствия в небольшом офисе или большой квартире, даже в железобетонном здании. Прежде всего, вы можете легко подключиться к беспроводной сети во время соединения на большие расстояния, чего не могут сделать устаревшие продукты 11G! Это также означает, что скорость маршрутизатора обеспечивает бесперебойную работу практически с любыми приложениями, требующими высокой пропускной способности, включая VoIP, потоковую передачу HD или онлайн-игры, без задержек.



Технология CCA —- Стабильные беспроводные сигналы

Clear Channel Assessment (CCA) автоматически предотвращает конфликты каналов, используя функцию четкого выбора канала, и полностью реализует преимущества привязки каналов, что значительно повышает производительность беспроводной сети.



Шифрование WPA/WPA2 — расширенная безопасность

Что касается безопасности соединения WI-FI, шифрование WEP больше не является самым сильным и надежным средством защиты от внешних угроз.TL-WR841N обеспечивает шифрование WPA/WPA2 (как для личного, так и для корпоративного использования), созданное отраслевой группой WI-FI Alliance, что способствует интерпретируемости и безопасности для WLAN.



Кнопка QSS — быстрая настройка безопасности

Совместимый с WI-FI Protected Setup™ (WPS), TL-WR841N имеет функцию быстрой настройки безопасности, которая позволяет пользователям почти мгновенно настроить свою безопасность, просто нажав кнопку «QSS», автоматически установив безопасное соединение WPA2, которое является более безопасным по сравнению с WEP-шифрование.Это не только быстрее, чем обычные настройки безопасности, но и более удобно, поскольку вам не нужно запоминать пароль!



IP QoS, разумное управление полосой пропускания

Среди беспроводных сетей неразборчивый серфинг в Интернете и загрузки с интенсивным использованием полосы пропускания внутренними пользователями часто покидают дом или небольшой офис с недостаточной пропускной способностью. TL-WR841N поддерживает функцию IP QoS, что позволяет оптимально использовать полосу пропускания и обеспечивает контроль полосы пропускания в случае перегрузки, предотвращая злоупотребление полосой пропускания.Таким образом, пользователи небольшой сети получают выделенную и определенную полосу пропускания, предотвращая снижение производительности сети некритическими приложениями.



Простая установка

Устройство поставляется с компакт-диском с Easy Setup Assistant, который шаг за шагом проведет вас через процесс настройки и даже поможет с настройками беспроводной сети и конфигурациями безопасности, что удобно для пользователей, особенно для начинающих пользователей.




Характеристики оборудования
БЕСПРОВОДНЫЕ СТАНДАРТЫ IEEE 802.11n, IEEE 802.11 г, IEEE 802.11b
ИНТЕРФЕЙС 4 LAN-ПОРТА 10/100 Мбит/с 1 ПОРТ WAN 10/100 Мбит/с
КНОПКА Кнопка быстрой настройки безопасности Кнопка сброса
ВНЕШНИЙ ИСТОЧНИК ПИТАНИЯ 9 В постоянного тока / 0,6 А
АНТЕННА 5dBi*2 Фиксированная всенаправленная
РАЗМЕРЫ (Ш x Г x В) 7.6 х 5,1 х 1,3 дюйма (192 х 130 х 33 мм)
Беспроводные функции
ЧАСТОТА 2,4-2,4835 ГГц
СКОРОСТЬ СИГНАЛА 11n: до 300 Мбит/с (динамический) 11g: до 54 Мбит/с (динамический) 11b: до 11 Мбит/с (динамический)
БЕСПРОВОДНАЯ ПЕРЕДАЧА PPWER <20 дБм (ЭИИМ)
ЧУВСТВИТЕЛЬНОСТЬ ПРИЕМА 270M: [email protected]% НА 130M: [email protected]% НА 108M: [email protected]% НА 54M: [email protected]% НА 11M: [email protected]% НА 6M: [email protected]% НА 1M: -90 дБм при 8% PER
Беспроводные функции Включить/отключить беспроводную радиосвязь, мост WDS, WMM, статистику беспроводной сети
БЕСПРОВОДНОЙ 64/128/152-бит WEP/WPA/WPA2,WPA-PSK/WPA2-PSK
Функции программного обеспечения
ТИП БОЛЕЗНЕННОЙ СЕТИ Динамический IP/Статический IP/PPPoE/PPTP/L2TP/BigPond
DHCP-сервер сервер, клиент, список DHCP-клиентов, Бронирование адреса
ПЕРЕАДРЕСАЦИЯ ПОРТОВ Виртуальный сервер, запуск портов, UPnP, DMZ
КАЧЕСТВО ОБСЛУЖИВАНИЯ WMM, управление пропускной способностью
ДИНАМИЧЕСКИЙ DNS DynDns, Comexe, NO-IP
СКВОЗНОЙ VPN PPTP, L2TP, IPSec (головка ESP)
КОНТРОЛЬ ДОСТУПА Родительский контроль, локальное управление, список хостов, расписание доступа, управление правилами
БРАНДМАУЭР БЕЗОПАСНОСТЬ DoS, межсетевой экран SPI Фильтр IP-адресов/Фильтр MAC-адресов/Фильтр доменов Привязка IP и MAC-адресов
УПРАВЛЕНИЕ Контроль доступа Локальное управление Удаленное управление
Другие
СЕРТИФИКАЦИЯ СЕ, ФКК, РоХС
СОДЕРЖИМОЕ УПАКОВКИ Фиксированные всенаправленные антенны Wireless N Rotuer 2 Блок питания Компакт-диск с материалами Руководство по быстрой установке
СИСТЕМНЫЕ ТРЕБОВАНИЯ Microsoft® Windows® 98SE, NT, 2000, XP, Vista™ или Windows 7, ОС MAC®, NetWare®, UNIX® или Linux.
ОКРУЖАЮЩАЯ СРЕДА Рабочая температура: 0℃~40℃ (32℉~104℉) Температура хранения: -40℃~70℃ (-40℉~158℉) Рабочая влажность: 10%~90% без конденсации Влажность при хранении: 5%~90% без конденсации

TP-Link 300Mbit-WLAN-N-маршрутизатор с 4-портовым коммутатором

НАЗНАЧЕНИЕ ЭТОГО ПРОДУКТА
Беспроводной маршрутизатор серии N со скоростью до 300 Мбит/с TL-WR841ND представляет собой комбинированное устройство для подключения к проводной/беспроводной сети, разработанное специально для сетей малого бизнеса и домашних офисов.Благодаря технологии 2T2R MIMO TL-WR841ND обеспечивает исключительную и улучшенную производительность беспроводной связи, что делает его идеальным для потоковой передачи HD-видео, создания VoIP и онлайн-игр. Кроме того, кнопка Quick Setup Security (QSS) на гладком и модном корпусе обеспечивает шифрование WPA2, предотвращая вторжение в сеть извне.

Wireless N —- Скорость и дальность
В соответствии со стандартом IEEE 802.11n, TL-WR841ND может установить беспроводную сеть и увеличить скорость до 15 раз и радиус действия в 5 раз по сравнению с обычными продуктами 11g.Кроме того, при скорости передачи до 300 Мбит/с он демонстрирует превосходные возможности по предотвращению потери данных на больших расстояниях и через препятствия в небольшом офисе или большой квартире, даже в железобетонном здании. Прежде всего, вы можете легко подключиться к беспроводной сети во время соединения на большие расстояния, чего не могут сделать устаревшие продукты 11g!

Технология CCA —- Стабильные беспроводные сигналы
Clear Channel Assessment (CCA) автоматически предотвращает конфликты каналов с помощью функции четкого выбора канала и полностью реализует преимущества привязки каналов, что значительно повышает производительность беспроводной сети.

Шифрование WPA/WPA2 —- Повышенная безопасность
Что касается безопасности соединения WI-FI, шифрование WEP больше не является самым сильным и надежным средством защиты от внешних угроз. TL-WR841ND обеспечивает шифрование WPA/WPA2 (как для личного, так и для корпоративного использования), созданное отраслевой группой WI-FI Alliance, что способствует интерпретируемости и безопасности для WLAN.

Кнопка QSS —- Быстрая настройка безопасности
Совместимый с WI-FI Protected Setup™ (WPS), TL-WR841ND имеет функцию быстрой настройки безопасности, которая позволяет пользователям почти мгновенно настроить свою безопасность, просто нажав кнопку «QSS». автоматическое установление защищенного соединения WPA2, которое является более безопасным по сравнению с шифрованием WEP.Коммерческая информация от Exertis CapTech AB. Это не только быстрее, чем обычные настройки безопасности, но и более удобно, поскольку вам не нужно запоминать пароль!

IP QoS —- Разумный контроль пропускной способности
Среди беспроводных сетей неразборчивый интернет-серфинг и загрузка внутренних пользователей часто выходят из дома или небольшого офиса с недостаточной пропускной способностью. TL-WR841ND поддерживает функцию IP QoS, что позволяет оптимально использовать полосу пропускания и обеспечивает контроль полосы пропускания в случае перегрузки, предотвращая злоупотребление полосой пропускания.Таким образом, пользователи небольшой сети получают выделенную и определенную полосу пропускания, предотвращая снижение производительности сети некритическими приложениями.

Easy Setup
Устройство поставляется с компакт-диском с Easy Setup Assistant, который шаг за шагом проведет вас через процесс настройки и даже поможет с настройками беспроводной сети и конфигурациями безопасности, что удобно для пользователей, особенно для начинающих пользователей.

Особенности
> Скорость Wireless N до 300 Мбит/с делает его идеальным для приложений, требующих пропускной способности или чувствительных к перебоям, таких как потоковое видео, онлайн-игры и VoIP
> 2T2R MIMO™ обеспечивает большую пропускную способность на расстоянии по сравнению с обычным 1T1R
> Простая настройка WPA зашифрованное безопасное соединение одним нажатием кнопки QSS
> Беспроводной мост WDS обеспечивает плавное соединение для расширения вашей беспроводной сети
> Функция QoS обеспечивает качество VoIP и потоковой передачи мультимедиа
> Функция родительского контроля, управляющая доступом в Интернет детей или компьютера сотрудника
> Поддерживает виртуальный сервер, специальное приложение и узел DMZ, что идеально подходит для создания веб-сайта в вашей локальной сети
> Предлагает функцию автоматической отправки почты для системного журнала, удобную для управления маршрутизатором
> Обратная совместимость с 802.

Leave a comment
