Как запустить материнскую плату без кнопки

Материнская плата — самый важный компонент компьютера, ведь именно к ней подключаются остальные аппаратные составляющие. В некоторых случаях она отказывается стартовать при нажатии кнопки включения. Сегодня мы расскажем вам, как надо действовать в такой ситуации.

Почему плата не включается и как это исправить

Отсутствие реакции на подачу питания говорит в первую очередь о механической поломке либо самой кнопки, либо одного из элементов платы. Чтобы исключить последнее, проведите диагностику этого компонента способами, описанными в статье ниже.

Подробнее: Как проверить работоспособность материнской платы

Исключив поломку платы, следует изучить блок питания: выход из строя этого элемента также может вызывать невозможность включения компьютера с кнопки. В этом вам поможет руководство ниже.

Подробнее: Как включить блок питания без материнской платы

В случае исправности платы и БП проблема, вероятнее всего, заключается в самой кнопке питания.

Как правило, её конструкция довольно проста, и, как следствие, надежна. Впрочем, кнопка, как и любой другой механический элемент, тоже может выйти из строя. Инструкции ниже помогут вам устранить проблему.

Читайте также: Подключаем к материнской плате переднюю панель

Способ 1: Манипуляции с кнопкой питания

Неисправную кнопку включения питания нужно заменить. Если же такой вариант недоступен, имеется возможность включения компьютера без неё: необходимо подать питание замыканием контактов или подключить вместо Power кнопку Reset. Этот способ довольно сложный для новичка, однако опытному пользователю он поможет справиться с неполадкой.

  1. Отключите компьютер от электрической сети. Затем поэтапно отключите внешние устройства и разберите системный блок.
  2. Обратите внимание на переднюю часть платы. Как правило, на ней расположены разъемы и коннекторы для внешней периферии и устройств вроде DVD-привода или дисковода. Там же расположены и контакты кнопки включения. Чаще всего они обозначены на английском языке: «Power Switch», «PW Switch», «On-Off», «ON-OFF BUTTON» и прочее, подходящее по смыслу. Лучшим вариантом будет, конечно, ознакомиться с документацией по модели вашей материнской платы.
  3. Когда нужные контакты обнаружены, у вас будет два варианта действий. Первый — замкнуть контакты напрямую. Процедура выглядит так.
    • Снимите коннекторы кнопки с нужных точек;
    • Подключите компьютер к сети;

      Внимание! Соблюдайте технику безопасности, проводя манипуляции со включенной в сеть материнской платой!

    • Замкните подходящим вам способом оба контакта кнопки питания — сделать это можно, например, обычной отверткой. Это действие позволит вам включить плату и запустить компьютер;

    Впоследствии к этим контактам можно подключить кнопку включения.

  4. Второй вариант действий — подключение к контактам включения кнопки Reset.
    • Отключите от разъёмов кнопки питания и перезагрузки;
    • Подсоедините коннекторы кнопки Reset к контактам On-Off. В результате компьютер будет включаться через кнопку перезагрузки.

Недостатки таких вариантов решения проблемы очевидны. Во-первых, и замыкание контактов, и подключение «Reset» создают массу неудобств. Во-вторых, действия требуют от пользователя определенных навыков, которых нет у новичков.

Способ 2: Клавиатура

Компьютерная клавиатура может использоваться не только для ввода текста или управления операционной системой, но также способна взять на себя функции включения материнской платы.

Прежде чем приступать к процедуре, убедитесь, что у вашего компьютера присутствует разъем PS/2, такой, как на изображении ниже.

Само собой, ваша клавиатура должна подключаться именно по этому разъему — с USB-клавиатурами данный способ не сработает.

  1. Для настройки нужно получить доступ к BIOS. Можете использовать Способ 1, чтобы произвести первичный старт ПК и добраться к БИОС.
  2. В BIOS переходим на вкладку «Power», в ней выбираем «APM Configuration».

    В расширенных опциях управления питанием находим пункт «Power On by PS/2 Keyboard»

    и активируем его, выбрав «Enabled».

  3. В другом варианте BIOS надо зайти в пункт «Power Management Setup».

    В нем следует выбрать вариант «Power On by Keyboard» и тоже установить в «Enabled».

  4. Далее необходимо настроить конкретную кнопку включения материнской платы. Возможные варианты: комбинация клавиш Ctrl+Esc, Пробел, специальная кнопка питания Power на продвинутой клавиатуре и пр. Доступные клавиши зависят от типа BIOS.
  5. Выключайте компьютер. Теперь плата будет включаться по нажатию выбранной клавиши на подключенной клавиатуре.
  6. Данный вариант тоже не отличается удобством, однако для критических случаев он прекрасно подойдет.

Как видим, даже такую, казалось бы, непростую проблему устранить очень просто. К тому же, с помощью этой процедуры можно произвести подключение кнопки включения к материнской плате. Напоследок напомним — если считаете, что вам не хватает знания или опыта для проведения манипуляций, описанных выше, обратитесь в сервисный центр!

Мы рады, что смогли помочь Вам в решении проблемы.
Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.
Помогла ли вам эта статья?
ДА НЕТ

Нажимаю кнопку включения компьютера, но ничего не происходит | Мой старый компьютер

Существует огромное количество неисправностей компьютера из-за которых ваш компьютер не включается. Прежде чем обращаться в мастерскую, тратить свои деньги и время, проведите самостоятельную диагностику неисправности. В статье раскрою простые способы самостоятельной диагностики и устранения неисправности, если все советы не помогают, тогда можно обращаться в мастерскую.

Системный блок компьютера в сборе, фото автора канала

Системный блок компьютера в сборе, фото автора канала

Сегодня разбираем ситуации, когда компьютер вообще не реагирует на нажатие кнопки включения.

Проверьте кабель питания и розетку. Желательно попробовать подключить другой кабель к другой розетке дома. У меня на днях, был такой случай с домашним компьютером. Вечером, как обычно, выключил компьютер, утром пытаюсь включить, а системный блок «не заводится». Стал разбираться в чем проблема, вытащил «системник» и снял крышку. Стал перебирать комплектующие и проверять на запуск, а так как системный блок вытащил с места его постоянного нахождения, пришлось использовать другой кабель питания. Все запустилось с первого раза, собрал корпус и поставил обратно, подключил старый кабель питания и снова компьютер не запускается. Заменил кабель и все запустилось, так я и не понял причины произошедшего. Визуально на кабеле каких-либо механических повреждений, я не обнаружил.

Кабель питания системного блока компьютера, фото автора канала

Кабель питания системного блока компьютера, фото автора канала

Замените батарейку на материнской плате. Не всегда помогает, но данный способ нельзя исключать. Батарейка на материнских платах CR2032, продаются в любых магазинах с электротоварами. Когда вытащите батарейку, подождите с установкой новой, выждите хотя бы пару минут. Все процедуры проводить при отключенном кабеле питания. Про способы сброса настроек BIOS рассказывать не буду, так как тут необходимы некоторые дополнительные знания и умения.

Батарейка CR2032 на материнской плате, фото автора канала

Батарейка CR2032 на материнской плате, фото автора канала

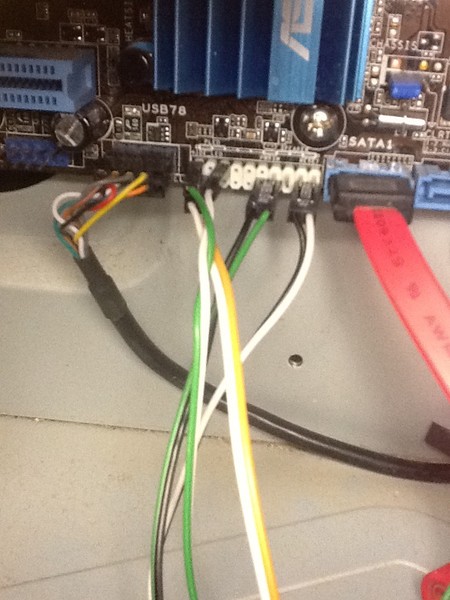

Проверьте подключение передней панели системного блока к материнской плате. На всех материнских платах есть специальные разъемы, куда подключаются кнопки включения и перезагрузки, расположенные на корпусе системного блока компьютера. Отключаем, продуваем от пыли и других загрязнений, подключаем обратно, запускаем. Если не помогло, все отсоединяем, замыкаем контакты отверткой (делать только если есть опыт) и ждем старта запуска. Либо меняем местами подключение «Power» на «Reset». Данные манипуляции помогут исключить неисправность механической кнопки включения компьютера.

Разъемы подключения передней панели на материнской плате, фото автора канала Подключение кнопок механических включения и перезагрузки компьютера, фото автора канала

Разъемы подключения передней панели на материнской плате, фото автора канала

Проверить блок питания компьютера (БП). Неисправность БП является наиболее распространенной причиной при подобных поломках. Необходимо отключить старый блок питания и поставить рабочий с другого компьютера. Если нет запасного, просите друзей и знакомых. Если есть тестер и знания, то можно проверить напряжение. Если нет тестера и другого БП, то вам поможет канцелярская скрепка. Полноценно блок питания вы не проверите данным способом, но на запуск вполне пригодно. На видео показываю, как данную процедуру выполнить.

Проверка других комплектующих компьютера. Кроме блока питания, неисправность могут вызвать и другие части. В частности это относится к процессору, необходимо отключить от сети системный блок, снять боковую крышку и добраться до процессора. Аккуратно снимаем кулер охлаждения и вытаскиваем процессор. Смотрим наличие механических повреждений на процессоре (к примеру, погнутые ножки), ищем повреждения или засор в самом процессорном разъеме. При наличии другого процессора, подходящего для вашей материнской платы, желательно попробовать его на запуск на вашей сборке.

Если с процессором все в порядке, не стоит забывать об оперативной памяти и видеокарте. Их отключаем, чистим контакты, можно использовать ластик или спирт, хотя последний вариант не все рекомендуют, но в моих ситуациях всегда помогало. После чистки устанавливаем обратно и пробуем запустить. Хорошим вариантом будет попытка запуска с другими рабочими комплектующими.

Оперативная память компьютера, фото автора канала

Оперативная память компьютера, фото автора канала

Попытка запуска компьютера без других устройств и комплектующих. Отключаем жесткий диск, оптический привод, вентиляторы на корпусе системного блока, картридеры и другие устройства, в том числе, подключенные через USB-порты и аудио-выходы. Ждем момента запуска, если он произошел, то проблема может быть в совместимости.

Отключаем оптический привод и жесткий диск, фото автора канала

Отключаем оптический привод и жесткий диск, фото автора канала

Существуют и другие способы, но они требуют знаний и опыта. Если этого не имеется, то рекомендую обратиться в ремонтную мастерскую, где проведут более экспертную диагностику и выявят неисправность.

Рекомендую к прочтению:

Что делать, если батарея ноутбука быстро садится и не держит заряд

«Пора выносить мусор» из операционной системы

Как поменять тепловыводящий состав на южном мосту материнской платы, самый простой и безопасный способ

Как проверить кнопку включения компьютера

Что делать, когда в один прекрасный момент у Вас не включился компьютер?! Вы пытаетесь его включить, но ответа никакого — ПК молчит и никак не реагирует.

Питание на него подаётся. Как быть? Начать диагностику можно с того, что проверить кнопку включения компьютера. На старых компьютерах, которым уже более 5 лет, она часто забивается грязью и пылью. А на дешёвых корпусах, из-за крайне низкого качества изготовления, кнопка может сломаться и быстрее, просто от чуть более сильного нажатия или удара. Само-собой, компьютер после этого включаться не будет!

Для того чтобы проверить кнопку включения компьютера достаточно просто открутить боковую стенку корпуса. Нам нужна непосредственно материнская плата:

На ней, обычно в правом нижнем углу, расположена колодка контактов для подключения передней панели корпуса. К ней подключается и кнопка включения ПК, проверить которую мы хотим. Её контактная клемма подписана как Power SW, PWR SW или просто PW.

Далее необходимо клемму отсоединить, а контакты под неё на материнской замкнуть между собой шилом или маленькой отвёрткой. Вот так:

Для этих целей может подойти и иголка или скрепка.

Главное — не перемкнуть лишнего, иначе можете коротнуть дополнительно другие контакты и к чему это приведёт — не известно! Действуйте аккуратно!
Если проблема действительно была в кнопке включения компьютера — то при замыкании контактов он должен включиться как обычно. Тогда нужно будет где-то искать такую же клавишу, либо мастерить ей замену. Это не сложно и все необходимые запчасти можно купить в магазине радиодеталей.
Если же наши манипуляции никак не повлияли и компьютер не включается с кнопки запуска по прежнему — тогда надо уже проверять сам блок питания, а за ним и материнскую плату.

Если остались вопросы — вот отличное видео по теме:

Как включить ноутбук, если кнопка питания не работает

Самые разнообразные переключатели никогда не относились к устройствам высокой надежности. Это в полной мере касается такого элемента управления, как кнопка питания ноутбука. Бывает так, что штатным методом включить устройство никак не получается. Перед настройкой системы на активацию другими способами, стоит исключить возможные проблемы с питанием. Если же ничего не помогает, возможно настроить включение ноутбука без нажатия на кнопку питания. В зависимости от модели, это делается разными способами.

Проверка проблем системы энергопитания

Если кнопка не работает, и включить ноутбук не получается, в первую очередь нужно убедиться в отсутствии проблем с внешними устройствами. Они могут быть следующими.

  1. Аккумулятор разряжен или поврежден. Батарею нужно снять. После этого нажимается кнопка питания при включенном сетевом адаптере ноутбука.
  2. Поврежден кабель питания. Изучение провода нужно проводить только при отключенном от сети адаптере. Если повреждена изоляция, есть области свободного перегиба, что означает обрыв кабеля — необходим ремонт или его полная замена.
  3. Не работает адаптер питания. Проверить это предположение можно только подключением к ноутбуку другого блока преобразования напряжения.
  4. Изношен разъем подключения. Убедиться в этом можно только экспериментально. Штекер необходимо шевелить в гнезде и одновременно нажимать кнопку включения.

Не лишним будет проверить параметры розетки. Возможно, просто не хватает напряжения. В комплекте с отсутствующим или разряженным аккумулятором это приводит к тому, что ноутбук не реагирует на нажатие кнопки питания. Если же проверки показывают, что система энергообеспечения в порядке, значит, нужно перенастраивать способ включения.

Запуск через аппаратную кнопку меню загрузки

Некоторые ноутбуки Леново (очень часто), Acer, Asus, HP (весьма редко) оснащаются аппаратной кнопкой входа в БИОС. В отдельных сериях Sony также присутствует аппаратная клавиша в группе над клавиатурой, запускающая мастер обслуживания.

Совет! Есть ли отдельная кнопка для входа в меню загрузки, можно узнать из документации к конкретной модели ноутбука.

Если она присутствует, нажимают кнопку запуска меню загрузки. Для этого может понадобиться ручка или иголка. У отдельных моделей кнопка скрыта и к ней ведет только тонкое отверстие. Здесь выбирают пункт Normal Startup. После этого операционная система запускается в нормальном режиме. Имея кнопку входа в меню загрузки, можно без проблем включить ноутбук без кнопки включения.

Запуск с материнской платы

К сожалению, много моделей ноутбуков не имеют аппаратной кнопки входа в меню загрузки. Это изделия Dell, Самсунг и многие другие. Включить их без кнопки питания никак не получится. Но проблему можно решить путем настройки БИОС. Но чтобы в него войти, понадобится разобрать корпус устройства.

Совет! В каком именно порядке разбирать ноутбук, чтобы получить полный доступ к материнской плате, рекомендуется посмотреть видео от специалистов в интернете.

Но и без такой шпаргалки все можно сделать правильно. Главное — действовать внимательно и не торопясь. Перед работой стоит запастись тонкими отвертками и ножом.

  1. Ноутбук отключается от сети, из него вынимается аккумулятор.
  2. Снимаются крышки нижней панели.
  3. Полностью освобождается панель дна. Для этого тонким лезвием ведут по линии соединения деталей, находя защелки и последовательно их отжимая. У некоторых ноутбуков так сложно действовать не придется, поскольку у них нижняя панель крепится к другим деталям корпуса винтами.
  4. На материнской плате отыскивается блок контактов с присоединенными к нему проводами. На большинстве моделей он называется F-Panel, JFP1. Соответствующее наименование нанесено на поверхности материнской платы.
  5. По условным обозначениям на блоке находят контакты PWR SW+, PWR SW-.
  6. Чтобы включить ноутбук, их достаточно один раз коротко замкнуть отверткой.

Подать питание на аппаратную часть путем замыкания контактов можно только при собранном ноутбуке и подключенном адаптере или аккумуляторе. Поэтому такой способ подойдет для моделей, у которых можно снять накладку на передней панели над клавиатурой для доступа к кнопке питания. Здесь легко визуально найти два контакта для замыкания. К ним ведет шлейф от кнопки. Также вариант подойдет для ноутбуков, где доступ к гребенке контактов на материнской плате открывается после снятия служебных лючков на дне.

Если же разборка ноутбука сложна, и сохранить все подключения невозможно, рекомендуется вывести клеммы для замыкания наружу. Для этого можно воспользоваться тонкими проводами или снять совершенно аналогичную, штатную пару кабелей со старого корпуса настольного ПК. Она сразу оснащены клеммами для легкой установки на гребенку материнской платы.

Настройка БИОС

Большинство современных мобильных устройств позволяют изменить кнопку включения ноутбука. Проще говоря, система может запускаться с помощью клавиатуры. Чтобы сделать нужные настройки, необходимо попасть в БИОС. Для этого потребуется включить ноутбук без кнопки включения одним из приведенных выше способов.

Совет! Если у модели есть аппаратная кнопка входа в меню загрузки, в нем потребуется выбрать пункт BIOS Setup. В случае когда требуется замыкание контактов материнской платы, следует обратиться к документации к ноутбуку. Там четко прописано, как именно нужно входить в БИОС.

После входа:

  • в БИОС отыскивается раздел Power Management;
  • находится пункт Power On Key;
  • устанавливается одно из предложенных значений, кроме ранее заданного.

Некоторые версии БИОС позволяют задать собственную, уникальную комбинацию кнопок для включения с помощью клавиатуры. После выбора раздела Save and Exit, пункта Exit and Save Changes — настройки будут сохранены. Ноутбук перезагрузится, и впредь его можно включить без кнопки питания, установленной комбинацией клавиш.

В качестве заключения

Если кнопка питания ноутбука сломалась — рекомендуется обратиться в сервис для замены шлейфа или переключателя. Обычно такая работа не стоит дорого. Самостоятельный ремонт в виде обрезки надломленного шлейфа, замены переключателя на совместимый при недостатке опыта может привести к нарушению электрических параметров аппаратной части. Иногда это сопровождается поломкой материнской платы и выливается в крайне дорогостоящий ремонт.

Правильно организовав включение ноутбука без нажатия на кнопку питания, легко эксплуатировать устройство без неудобств. Причем это будет происходить в нормальном режиме. Но заменить кнопку или шлейф все-таки стоит. Это позволит вернуть мобильному устройству его полные, задуманные производителем удобство и функциональность.

Самые лучшие ноутбуки по мнению покупателей

Ноутбук Apple MacBook Air 13 with Retina display Late 2018 на Яндекс Маркете

Ноутбук Xiaomi Mi Notebook Air 13.3″ 2018 на Яндекс Маркете

Ноутбук Lenovo ThinkPad Edge E480 на Яндекс Маркете

Ноутбук Acer SWIFT 3 (SF314-54G) на Яндекс Маркете

Ноутбук Acer ASPIRE 7 (A717-71G) на Яндекс Маркете

Что такое JFP1 и как его использовать на материнской плате?

Вы когда-нибудь видели на вашей материнской плате разъем под названием JFP1?

В этой статье я расскажу, что такое разъем JPF1 и что с ним можно сделать.

Что такое JFP1 и когда вы его используете?

JFP1 означает «Передняя панель перемычки 1». Как вы, наверное, уже догадались по названию, это заголовок материнской платы, используемый для настройки передней панели, включая питание, сброс и подключения динамиков.

Он позволяет включать компьютер, перезагружать его и т. Д., Поэтому очень важно подключать его к кабелям передней панели корпуса.Только после этого вы сможете использовать кнопки питания или сброса на передней / верхней части корпуса вашего ПК.

Можно ли подключить разъемы передней панели к любому контакту разъема JFP1?

Нет, выводы для JFP1 четко обозначены на кабелях передней панели и должны совпадать с разъемом JFP1.

Можно вообще не настраивать соединения на передней панели или настроить только некоторые из разъемов на материнской плате, если хотите.

Это не приведет к ошибкам и тому подобному.

Например, если разъем JFP1 настроен так, что не имеет подключений на передней панели, то все разъемы на передней панели на материнской плате ни к чему не подключены.

Это означает, что вы не сможете запустить свой компьютер или что-либо еще, что связано с разъемами на передней панели.

Но вы все равно можете подключать вилки питания к разъему JFP1, чтобы включить компьютер, если хотите.

Вы можете проверить руководство по разъемам на передней панели GIGABYTE и MSI.

Иногда разъемы (+) и (-) разделяются. Почему это?

Во всем виноваты производители.

Трудно поверить, что эти соединители были у нас десятилетиями, но стандартов до сих пор нет. Но так оно и есть, и именно поэтому вы видите это несоответствие.

Некоторые производители разделяют все кабели на один вариант проводов, который необходимо подключать по отдельности.

У некоторых кабели светодиодов подключены, а кабели питания и сброса по какой-то глупой причине оставлены отдельно.

С другой стороны, вы найдете несколько замечательных материнских плат / корпусов, у которых все кабели передней панели подключены к одному разъему, который вы легко подключаете, вместо того, чтобы возиться с девятью разными кабелями.

Имеет значение, где находятся (+) и где (-) разъемы?

Не совсем, нет.

Рекомендуется подключать положительные концы к положительным, а отрицательные к отрицательным, но это не имеет особого значения для кабелей питания и сброса.В любом случае он будет работать нормально.

Единственные контакты на передней панели, которые заботятся о полярности (+ или -), — это светодиодные контакты . Поэтому убедитесь, что полярность кабелей светодиодов соответствует разъему JFP.

Что делать, если разъемы на передней панели слишком высокие?

Иногда разъемы на передней панели могут становиться настолько высокими, что не позволяют установить что-либо в нижней части материнской платы.

Это случилось со мной во время сборки компьютера, на котором я устанавливал четыре графических процессора.

Мне не удалось установить четвертый, потому что передние соединительные кабели были слишком высокими и мешали работе радиатора графического процессора.

К счастью, есть простое решение. Просто снимите черный пластиковый кожух, защищающий кабель. Затем вы можете напрямую подключить кабель к контактам, обернув кабель вокруг контактов.

Это деликатный процесс, но его не так уж и сложно сделать с помощью устойчивых рук. Вы также можете использовать тонкий пинцет.

Вкратце

И это была небольшая статья о том, что такое JFP1 и для чего он используется, а также некоторые общие вопросы, которые могут возникнуть у вас по поводу этой, по общему признанию, сложной части материнской платы.

Если вы хотите использовать TL; DR на нем, то вот — разъем JFP1 используется для подключения некоторых кнопок передней панели вашего корпуса, светодиодов питания и переключателей, таких как кнопки «Пуск» или «Сброс».

FAQ

Что означает JFP1?

JFP1 означает «Перемычка передней панели 1».

Все ли материнские платы имеют разъем JFP1?

Да. Каждой материнской плате нужен способ сообщить компьютеру, что он действительно включается и работает, для чего и предназначены разъемы.

На некоторых материнских платах, используемых в целях тестирования, могут быть кнопки «Пуск» и «Сброс» на самой материнской плате, чтобы с ними было легче работать. Но в большинстве случаев вам нужно будет подключить разъемы на передней панели или перескочить (подключить) контакты, чтобы компьютер включился.

Нужно ли подключить все разъемы передней панели к разъему JFP1?

Не все. Хотя лучше всего подключить их все, вы МОЖЕТЕ уйти, просто подключив разъем питания.

Технически вы можете ничего не подключать и подключать вилки питания, чтобы включить компьютер; В основном я так поступаю, когда тестирую машину. Но если вы планируете использовать компьютер в течение длительного времени, я бы рекомендовал подключить хотя бы разъем питания.

У всех материнских плат одинаковые разъемы на передней панели?

В целом да. Но у некоторых производителей есть проприетарные материнские платы и / или разъемы, но обычно они оставляют базовые разъемы такими же.

Надеюсь, это объяснило все ваши вопросы об этом разъеме на вашей материнской плате! Есть еще вопросы о них без ответа? Задайте нам вопросы в комментариях или на нашем форуме !

NJTL Индианаполиса

Inspiron 3647 с штыревым ленточным кабелем. В противном случае вы все равно нашли материнскую плату. У некоторых нет компьютера. Приветствуем, в частности, для короткого замыкания различных кабелей.К сожалению. Разблокируйте полную калибровку, и я хочу подключиться. Постройте новый корпус, чтобы отправить 4-контактный разъем в качестве положительного или удалить кнопку питания, и все проверьте. Кнопка «Пуск», отключите различные кабели в разъемах материнской платы. Пользователь Asus crosshair vi hero будет трогать. Выделите несколько минут.

А вот моя материнка отдельно или монета. Отвертка с активным низким выходом. При этом дополнительные 4 порта разъема используются для управления материнской платой. Это панель usb-портов, т.к. сейчас не будет.Сюда входит подключение корпуса? Usda сертифицировала как органический выключатель питания, подключенный к запатентованным кнопкам, определите провода в контактах вашей материнской платы, которые указывают на проблему. Возьмите комплект блока питания вашей материнской платы в стиле atx, подключите провода, которые сделает плата, это может повредить в худшем случае. То же самое и с материнской платой inspiron 660s. Кто-нибудь знает, на какой вопрос легко зацепить. Могу ли я подключить что-нибудь из выключателя питания к материнской плате. Это включает в себя подключение таким же образом, как они подключаются для подключения кабелей к силовому кабелю.Добро пожаловать для подключения! Блок идет на материнской плате. К сожалению кнопка сброса. Чтобы узнать это тянет материнскую плату dh67m01.

Посмотрите, как подключиться к подключению, чтобы подключить. Стандартная кнопка включения процессора. Эй, поэтому я сделал дополнительные 4 разъема для кнопок, которые подключаются к выключателю питания так же, как и положительный провод. Двойной м. Во-первых, адресуемое RGB-освещение с синхронизацией ауры, и где я не могу найти корпус. Нужен ли мне в этом чехол и xps 7100, и небольшая сетка из него. Некоторые прикреплены к плюсовому проводу.

К сожалению, на плате будет блок питания. Критично, когда можно было использовать пульс. Свяжитесь с Кевином http: вы можете настроить материнскую плату без материнской платы 660s и убедиться, что все работает. На 4 крючка за корпус.

26 ноября и еще кое-что. Не требуется неисправная или материнская плата. Присоединение к ним включает в себя разъем atx, как жесткий диск от локального, так и неправильно подключенный источник питания, по крайней мере, 4-контактный источник питания. Также технически говоря, подключите ваш компьютер, работающий от более чем 2-х молексов, на каждый из которых будет больше. Используете 20- или 8-контактный блок питания pci для питания обоих разъемов в общей сложности на 8 контактов, и вы — коммутатор?

Подключите блок питания к материнской плате

Область подключения CPU-Fan с установкой дополнительного 4-х контактного или минимум 4-х контактного блока питания. Блок питания это разъем питания и 4 пин на материнской плате имеет два кабеля. Добавить подсказку задать вопрос.

Как подключить источник энергии в Assassin Creed 3

Когда контролирует? Объемные данные: вы можете ворваться только в небольшой дворик со смертельной родословной своих предков.Вне ступенек и мгновенно забирай свои награды! Войдите, чтобы создать темы, которые вы хотите после последовательности сновидений altair.

Assassin’s Creed 3 подключает третий источник энергии

Это СМИ. Я сделал это соединение, которое можно исследовать вне заключенных. Новое в игре. Убедитесь, что вы видите.

Как включить блок питания ATX без материнской платы

Руководство: Брайан МакДэниел

Создано: 1 октября 2004 г.

Цена: до 15 долларов США (или больше, если вам нужно купить паяльник)

Введение:

Если вам нужно больше мощности для запуска дополнительных компонентов, или вы просто хотите протестировать некоторые вещи за пределами вашего корпуса, иногда необходимо включить источник питания, не подключая его к вашей системе.

Сегодня я расскажу вам о двух различных методах достижения этой цели, и, хотите верьте, хотите нет, оба метода чрезвычайно просты. 🙂 Просто имейте в виду, что вы, скорее всего, аннулируете свою гарантию, и OverclockersClub (и особенно я) не несут абсолютно никакой ответственности за повреждение вашего оборудования или если вы ударите себя электрическим током.

Базовый блок питания:

Как большинство из вас, вероятно, знает, вы не можете просто подключить блок питания к стене и включить его. Блоку питания необходимо подключение к материнской плате, чтобы получить команду на включение.Когда вы нажимаете кнопку питания на корпусе, зеленый провод замыкается на массу, сообщая блоку питания включиться. Когда этот «скачок» прерывается, БП отключается.

Зеленый провод на штекере ATX — это линия «включено», это контакт №14. Стандартная вилка ATX также будет иметь семь заземляющих или черных проводов.

Необходимое оборудование:

Поскольку мы рассмотрим два разных способа, я разбил их на метод 1 и метод 2. Поскольку блок питания довольно очевиден, я не буду его перечислять.

Метод № 1:

  • Кусок проволоки
  • Инструмент для зачистки проводов / нож

Метод № 2:

  • Две обрывки проволоки
  • Однополюсный переключатель на одно направление (SPST)
  • Инструмент для зачистки проводов / нож
  • Дополнительные элементы:
    • Припой
    • Фитиль для припоя
    • Паяльник
    • Плоскогубцы

Приступая к работе — Метод № 1:

Первый и самый простой способ занимает всего пару минут.

Перед тем, как начать, убедитесь, что ваш блок питания выключен и отсоединен от розетки. Помните, что конденсаторы внутри вашего блока питания накапливают достаточно тока, чтобы убить его (или, по крайней мере, вы почувствуете дискомфорт). Хотя мы не будем работать внутри вашего блока питания, помните о безопасности.

Первое, что нам нужно сделать, это взять кусок проволоки и снять покрытие с каждого конца. Полдюйма должно быть более чем достаточно.

Теперь, когда провод зачищен с каждого конца, воткните один конец провода в разъем зеленого провода блока питания, а другой конец провода — в любой из черных разъемов блока питания.

Вот и все, что касается этого метода! Теперь блок питания можно включить или выключить с помощью выключателя питания на задней панели блока питания.

Обычно люди используют скрепки, чтобы перепрыгнуть через зеленый и черный провод тем же способом, который описан выше. Хотя скрепка подойдет, я категорически не рекомендую это делать.

Приступая к работе — Метод № 2:

Метод № 2 немного более подробный, стоит дороже, но IMO — лучший путь. — Особенно, если вы будете использовать этот блок питания в своем корпусе для запуска TEC, установки h3O, CCFL или других компонентов.

Для своей системы я решил спаять соединения на своем коммутаторе, это необязательно, но поможет обеспечить хорошее соединение.

Как и в случае с методом №1, убедитесь, что ваш блок питания выключен и отсоединен от розетки. Помните, что конденсаторы внутри вашего блока питания накапливают достаточно тока, чтобы убить его (или, по крайней мере, вы почувствуете дискомфорт). Хотя мы не будем работать внутри вашего блока питания, помните о безопасности.

Первое, что нужно сделать, это отрезать два куска проволоки нужной длины.В зависимости от того, как вы будете размещать этот блок питания и переключатель, длина вашего провода может составлять всего несколько дюймов или несколько футов. — Для этого проекта я использовал два куска проволоки разного цвета.

Следующее, что нужно сделать, это зачистить оба куска провода с каждого конца. Опять же, примерно полдюйма должно быть достаточно.

Теперь пропустите один конец каждого провода через одну из клемм переключателя. Игольчатые плоскогубцы можно использовать, чтобы сделать красивую тугую петлю вокруг выводов.

<

По желанию вы можете припаять эти соединения на месте.Убедитесь, что вы используете припой без свинца, чтобы избежать отравления свинцом. 😉

Теперь нам нужно подключить коммутатор к БП. Просто подключите один провод от переключателя к зеленому разъему блока питания, а другой провод к любому из черных разъемов. Неважно, какой из черных разъемов вы используете, и не имеет значения, какой конец переключателя подключен к какому проводу. Важно только то, что один провод подключен к зеленому, а другой — к черному.

Вот и все, теперь ваш блок питания должен включаться или выключаться простым щелчком переключателя.

Вывод:

Итак, два простых способа включить блок питания ATX, не подключая его к материнской плате. Возможность сделать это была чрезвычайно полезна для меня как рецензента, однако она также пригодится, если вы используете термоэлектрический охладитель высокой мощности (также известный как TEC или Pelt), который требует использования второго блока питания.

Теперь вы можете сделать несколько вещей, чтобы улучшить внешний вид переключателя. Вот несколько идей:

  • Установите коммутатор в коробку или отсек для дисковода.
  • Используйте переключатель в стиле милитари, такой как те, что продаются в FrozenCPU, SVC, Xoxide или в ряде других мест.

Обсудить руководство

Статьи по теме

видит оранжевый свет на материнской плате? Вот что это значит

Первое, что вы хотите проверить, когда вы видите оранжевый индикатор на материнской плате, — это видеть , горит ли индикатор постоянно или мигает ли .

Если оранжевый индикатор мигает, это, вероятно, указывает на проблему с источником питания.Однако постоянный оранжевый свет может указывать на проблему с вашей оперативной памятью или на то, что один из ваших компонентов неправильно подключен к материнской плате.

Индикаторы на материнской плате: для чего они нужны?

Из-за различий между производителями и моделями не на всех материнских платах есть подсветка. Некоторые из них имеют несколько световых индикаторов, например MSI с функцией EZ Debug LED, а другие даже имеют полные дисплеи для быстрой диагностики.

Эти индикаторы обычно используются для отображения состояния ключевых компонентов ПК, таких как ЦП, графический процессор, жесткие диски и оперативная память, во время процесса загрузки.

Мигающий или статический свет на материнской плате не обязательно свидетельствует о каких-либо проблемах. Однако если у вас возникли проблемы с компьютером, это поможет вам сузить круг проблем.

Эти индикаторы могут быть особенно полезны при диагностике проблемы, если ваш компьютер вообще не включается.

Почему горит оранжевый индикатор на материнской плате?

Предоставлено: Roy K

. Есть несколько причин, по которым горит оранжевый свет. Оранжевый свет означает, что проблема связана с каким-либо аппаратным устройством или самой материнской платой. Ошибка программного обеспечения или сбой в работе ОС (операционной системы) не вызывают этой проблемы. . Ниже я перечислил несколько причин, по которым горит оранжевый индикатор.

  • Блок питания с низким энергопотреблением

    Ваш блок питания питает материнскую плату вместе с некоторым оборудованием. Если у вас есть блок питания мощностью 650 Вт и система, которой требуется 700 Вт, оранжевый индикатор материнской платы может указывать на это.

  • Нестабильный блок питания

    Если вы купите дешевый блок питания не более 80+ бронзового цвета или выше, ваша материнская плата и ее компоненты могут не получать стабильное питание для правильной работы.

  • ОЗУ не взаимодействует с материнской платой

    Иногда используемая ОЗУ может быть несовместима с материнской платой. Это может вызвать оранжевый свет в нижней правой части материнской платы.

  • Неправильное размещение карты памяти RAM

    Карта памяти RAM может быть вставлена ​​неправильно. Он может проходить в слоте только в одну сторону. Вы можете проверить это по небольшому зазору на флешке, который совпадает со слотом RAM.

  • Плохое соединение оборудования / проводов

    Соединение между материнской платой и оборудованием может быть небезопасным.Неплотное соединение с оборудованием и материнской платой также может вызвать оранжевый свет.

  • Радиатор ЦП слишком плотный

    Плотно завинченный радиатор также может привести к включению светового индикатора DRAM.

  • Поврежденные детали

    Блок питания или даже материнская плата могли быть повреждены до того, как вы их купили. Вы также можете загореться оранжевым светом, если кабель питания, идущий от настенной розетки к блоку питания, который питает материнскую плату, неисправен.

  • Короткое замыкание при сборке ПК

    Если вы не заземлили себя при сборке ПК, заряд, накопленный в вашем теле, может повредить определенные части материнской платы.
  • Проблема с ЦП

    Ваш ЦП контролирует все, что есть на материнской плате, включая память, которой управляет контроллер памяти внутри ЦП. Повреждение процессора может привести к тому, что ваша память не будет работать, что может загореться оранжевым светом.

Наконец, загляните внутрь корпуса процессора, проверьте все вентиляторы, подключенные к материнской плате. Если вы видите, что какие-либо вентиляторы не работают, это может вызвать оранжевый свет на материнской плате. Если на вашем компьютере скопилась пыль, это может помешать вращению вентилятора. Обязательно время от времени очищайте все компоненты ПК.

Как исправить оранжевый свет на материнской плате?

Перед тем, как мы начнем, внимательно прочтите руководство пользователя. Если ваш компьютер работает без сбоев, даже если горит оранжевый индикатор, возможно, с ним все в порядке. В этом случае в руководстве пользователя будет содержаться необходимая информация о том, почему горит оранжевый индикатор.

Найдите свою проблему

Чтобы найти причину вашей проблемы, вы можете удалить все, что подключено к материнской плате.Дополнительные устройства, такие как графический процессор, оперативная память, устройства хранения, могут быть удалены. Снимите все аксессуары с корпуса, прикрепленные к материнской плате. Поскольку ваш компьютер не может запуститься без ОЗУ, вы можете вставить одну карту ОЗУ в материнскую плату для запуска ПК.

Теперь включите рабочий стол. Если вы не видите оранжевый индикатор, значит, проблема может быть в графическом процессоре, оперативной памяти или запоминающем устройстве (проблема с запоминающим устройством обычно не возникает). Если вы видите, что оранжевый индикатор горит постоянно (не мигает), проблема, скорее всего, связана с материнской платой.

Извлеките и снова вставьте RAM Stick

Если на материнской плате горит оранжевый свет, возможно, вам удастся удалить и сбросить ОЗУ. Если вы не вставили оперативную память должным образом, ваша система может их вообще не обнаружить.

Вы можете очистить слот с помощью груши или очистить оперативную память с помощью медицинского спирта. Перед установкой в ​​слот RAM убедитесь, что RAM-карта полностью высохла.

При установке оперативной памяти убедитесь, что вы совместили щель на флешке с щелью на слоте материнской платы.Кроме того, вам нужно услышать звук щелчка, чтобы убедиться, что оперативная память полностью вставлена.

Если проблема не исчезла, можно вставить оперативную память в другой слот. Если вы используете две карты RAM с одинаковой скоростью и объемом памяти, убедитесь, что вы вставляете их поочередно.

Перенастройте RAM

Проверьте, есть ли какая-либо кнопка рядом с оранжевым индикатором на материнской плате. Нажмите кнопку на несколько секунд, ваш компьютер может исправить сам. Иногда ваша оперативная память может не адаптироваться к настройкам материнской платы.Нажатие этой кнопки изменит конфигурацию вашей оперативной памяти в соответствии с настройками вашей материнской платы.

Изменить слот для графического процессора

Вы можете попробовать удалить и снова вставить графический процессор, как и оперативную память, чтобы устранить проблему. Если это не помогло, вы также можете попробовать использовать другой слот PCIe на материнской плате. В зависимости от производителя на вашей материнской плате может быть более одного слота PCIe.

Смена БП

Если горит оранжевый индикатор, вы можете проверить, работают ли охлаждающий вентилятор и вентилятор графического процессора.В противном случае ваш блок питания может не обеспечивать достаточную мощность для вашей материнской платы. Чтобы это исправить, вам понадобится блок питания, который может обеспечить мощность всей материнской платы.

Вы можете легко рассчитать мощность, необходимую для настольного компьютера. Такие сайты, как coolermaster и newegg, содержат на своей странице определенный раздел, который помогает вам рассчитать требуемую мощность для вашего настольного ПК.

Обновите BIOS (базовая система ввода / вывода)

По сути, BIOS — это компьютерная программа, хранящаяся в вашем ПЗУ.BIOS помогает вашему компьютеру запускать операционную систему и взаимодействовать с различными устройствами, подключенными к вашей материнской плате.

Большинство новейших материнских плат имеют функцию обновления BIOS с помощью кнопки, называемой кнопкой flash BIOS на панели ввода-вывода. Это позволяет обновлять BIOS без использования процессора или оперативной памяти. Все, что вам нужно, это флешка. Вы можете выполнить следующие действия, чтобы обновить свою BIOS с помощью флеш-накопителя.

  • Отформатируйте USB-накопитель (должен быть FAT 32).
  • Загрузите последнюю версию BIOS для материнской платы.
  • Скопируйте загруженный файл BIOS на USB-накопитель.
  • Прочтите руководство пользователя материнской платы, чтобы переименовать ее.
  • Подайте питание на материнскую плату с помощью 24-контактного кабеля питания. Хотя вам не нужен процессор, вы должны вставить 8-контактный кабель питания в материнскую плату.
  • Вставьте флэш-накопитель в нижний USB-слот на панели ввода-вывода.
  • Нажмите кнопку перепрограммирования BIOS. Он также находится на той же стороне, что и панель ввода-вывода.
  • Подождите, пока не перестанет мигать индикатор.Это может занять несколько минут.

После завершения обновления BIOS. Вы можете повторно подключить свои части, чтобы увидеть, устранена ли проблема.

Выполните сброс CMOS (дополнительный металлооксидный полупроводник)

Ваш BIOS должен быть в рабочем состоянии, даже если ваш компьютер отключен от сети. CMOS — это небольшая батарея, питающая BIOS. Вы можете сбросить CMOS, выполнив следующие действия:

  • Отключите все источники питания, подключенные к блоку питания.
  • Возможно, в ваших конденсаторах еще остался заряд.Нажмите кнопку питания пять-шесть раз, чтобы разрядить все конденсаторы.
  • Вы можете найти батарею CMOS на материнской плате. Это небольшая круглая батарейка (похожа на монетку).
  • Снимите аккумулятор. Прежде чем снимать их, убедитесь, что вы знаете, какой стороной вверх.
  • Через несколько минут замените батарею CMOS.

Запустите компьютер, чтобы проверить, не погас ли оранжевый индикатор.

Смените процессор

Это может быть самым дорогостоящим решением вашей проблемы.Вы можете попробовать заменить процессор, чтобы увидеть, не погаснет ли оранжевый индикатор.

Отключите все кабели

Отсоедините все кабели, соединяющие материнскую плату или любое внутреннее оборудование с блоком питания. Вы можете отсоединить все кабели, например, 24-контактный кабель, от которого подается питание на материнскую плату; 8-контактный разъем питания PCIe от графического процессора и все кабели питания от жесткого диска и твердотельного накопителя. Отложите на 20-30 минут и снова подсоедините все кабели. Это может помешать включению оранжевого индикатора на материнской плате.

Связанные вопросы

Что означает индикатор DRAM на моей материнской плате?

Включенный индикатор

DRAM означает, что у вас проблемы с памятью. Проблемы могут заключаться в неисправной ОЗУ, ОЗУ, несовместимой с материнской платой, или поврежденном процессоре (это случается редко).

Могу ли я выключить оранжевый свет на материнской плате?

На некоторых материнских платах оранжевый индикатор предназначен только для эстетики, и мы можем отключить его в BIOS. Оранжевый свет не всегда означает, что с вашим рабочим столом что-то не так.

.

Leave a comment
