Micro-USB-кабели и питание Raspberry Pi / Хабр

На ресурсах, посвящённых Raspberry Pi, часто всплывает вопрос о том, почему в углу экрана появляется маленький значок молнии, причём — даже тогда, когда используемого блока питания более чем достаточно для обеспечения того, что нужно плате. Этот значок указывает на понижение напряжения и выводится даже в тех случаях, когда напряжение, выдаваемое источником питания, падает ниже 4,63±0,07В на очень короткий промежуток времени.

Пользователи разной интересной электроники (пару лет назад и я был таким) обычно не особенно задумываются о Micro-USB-кабелях, используемых для питания их систем. Я решил произвести некоторые измерения, направленные на выяснение того, как применение различных кабелей влияет на параметры питания. И надо сказать, что хотя всё больше и больше устройств оснащаются разъёмами USB Type-C, кабели для которых обычно более качественны, чем Micro-USB-кабели, Micro-USB-разъёмы всё ещё используются в подавляющем большинстве устройств.

Это касается не только Raspberry Pi, но и других подобных устройств, получающих питание по Micro-USB-кабелям (например — это мобильные телефоны, заряжаемые по Micro-USB).

Сразу поделюсь моим основным выводом, который заключается в том, что для подачи питания на различные электронные устройства и для зарядки телефонов лучше пользоваться USB-кабелями с проводниками, толщина которых, как минимум, соответствует AWG20.

Теория

Теория, на которой основано моё исследование, достаточно проста, но это нечто такое, о чём начинающие пользователи Raspberry Pi и «обычные» люди, как правило, не задумываются. Дело в том, что каждый проводник электричества характеризуется определённым сопротивлением (то есть — его можно представить себе в виде резистора). В соответствии с законом Ома напряжение зависит от сопротивления проводника и от силы тока. В результате для сигнальных кабелей, на которых не бывает (значительного) тока, сопротивление проводов особой роли не играет. А вот если говорить о силовых кабелях и о силе тока в несколько сотен миллиампер (или в несколько ампер), сопротивление проводников начинает играть заметную роль. Даже если оно невелико, при прохождении по проводнику тока большой силы произойдёт заметное падение напряжения. А падение напряжения на питающих кабелях — это попросту потери напряжения, которое не дойдёт до того места, где оно нужно. Если источник питания, например, выдаёт 5,0В, а из-за кабеля напряжение падает на 0,3В, то устройство получит лишь 4,7В.

Сопротивление проводников зависит от материала, из которого они сделаны, от площади их сечения (толщины) и от их длины. Сопротивление возрастает при увеличении длины проводника и уменьшается при увеличении его толщины. Для того чтобы уменьшить «просадку» напряжения — нужно уменьшить сопротивление кабеля, для чего надо либо использовать более толстый кабель, чем раньше, либо более короткий кабель, либо кабель, в котором сочетается и то, и другое. В описаниях к большинству Micro-USB-кабелей нет сведений о толщине используемых в них проводов.

Обычно в них применяются, для всех линий, достаточно тонкие проводники. Но если речь идёт о более качественных кабелях, то в их описаниях обычно есть сведения об этом (и для линий питания в этих кабелях обычно используются провода, соответствующие AWG20).

Зарядные устройства

В качестве источников питания для Raspberry Pi и для других подобных штуковин часто используются зарядные устройства для телефонов. Существует много видов зарядных устройств. Я выбрал четыре штуки — просто потому что они оказались под рукой, и проверил, как их выходное напряжение зависит от тока, потребляемого подключёнными к ним устройствами. Речь идёт о следующих зарядных устройствах: Baseus FC67E (отличный зарядник), зарядное устройство, которое шло в комплекте с каким-то планшетом Lenovo, пара no-name-зарядников, которые прилагались к ещё каким-то устройствам. Насколько я знаю, где-то у меня были зарядные устройства на 1,5 А и на 2 А, но я не смог их найти.

Достаточно интересно то, что я обнаружил, что все эти зарядные устройства ведут себя довольно стабильно во всём поддерживаемом ими диапазоне силы тока (я, честно говоря, не ожидал, что они так хорошо себя проявят).

Зарядные устройства

Методика тестирования

Я использовал электронную нагрузку TENMA 72-13200, подключённую напрямую к USB-коннектору (male) кабеля, соединённого с источником питания. Некоторое падение напряжения происходит на выводах электронной нагрузки, и лучше было бы подключить мультиметр прямо к контрольной точке, но, так как измерительные выводы довольно массивны, я решил в этот раз на данный факт внимания не обращать (я, на самом деле, забыл об этом, проверяя первые два зарядника, а потом мне просто не захотелось ещё раз проводить те же самые измерения). И, кроме того, это падение напряжения не играет особой роли, так как тут я стремлюсь лишь увидеть общую картину.

Электронная нагрузка TENMA 72-13200

Результаты испытаний зарядных устройств


▍Baseus FC67E (5В/3А, 9В/2,66А, 12В/2А)



▍Lenovo 5В/1А



▍Зарядное устройство no-name №1 5В/1А



▍Зарядное устройство no-name №2 5В/1А



▍Выводы по тестированию зарядных устройств

Я не ждал, что два no-name-зарядника хорошо, без падения напряжения, отработают на всём заявленном диапазоне силы тока.

Кроме того, надо отметить, что зарядное устройство Lenovo смогло выйти за пределы номинальных показателей (возможно — ненадолго, так как я испытывал зарядники лишь в течение 10-20 секунд). В результате я могу сделать вывод о том, что протестированные мной зарядные устройства достаточно стабильны (правда, я проводил лишь статические испытания, я не тестировал динамические характеристики источников питания).

Кабели

Я отыскал в моей коробке с проводами несколько кабелей и взял ещё один — тот, которым обычно пользуюсь.

Для того чтобы протестировать кабели, я воспользовался моим любимым источником питания — Envox BB3. В роли электронной нагрузки выступил аппарат TENMA 72-13200, но в этот раз я ещё подключил к контрольной точке мультиметр (Brymen BM869S) для того чтобы получить точные результаты измерений. Выход BB3 подключён к USB-A-коннектору (female). TENMA и мультиметр подключены к Micro-USB-коннектору (female), а тестируемый кабель соединяет эти коннекторы во время испытаний.

Я протестировал 4 кабеля:

  • Обычный короткий кабель (25 см), который, если я ничего не путаю, шёл с каким-то пауэрбанком.
  • Обычный кабель длиной 90 см, которым была укомплектована какая-то плата для разработки и отладки ПО.
  • Обычный кабель длиной 200 см, который я купил много лет назад для того, чтобы подавать питание на Raspberry Pi 1.
  • Кабель Tronsmart длиной 180 см (с линиями питания, выполненными 20AWG-проводами). Похожие кабели есть у Anker.

В этот тест я мог бы включить и ещё один кабель — такой, который поставляется со смартфонами (особенно — с такими, которые поддерживают быструю зарядку). У меня есть такой кабель (с разъёмом Micro-USB), но он во время испытаний использовался в другом месте, поэтому его я не протестировал. Правда, он, если его проверить, должен показать хорошие результаты, так как сейчас он применяется для питания одного Raspberry Pi и предупреждение о падении напряжения при этом не выводится.

TENMA 72-13200 и Envox BB3Мультиметр Brymen BM869S

Результаты испытаний Micro-USB-кабелей


▍Обычный кабель длиной 25 см



▍Обычный кабель длиной 90 см



▍Обычный кабель длиной 200 см



▍Кабель Tronsmart длиной 180 см (с линиями питания, выполненными проводом 20AWG)


В данном случае, если поднять входное напряжение до 5,2В (как сделано в официальном источнике питания для Raspberry Pi), то можно получить 4,73В при 1,2А, и 4,614В при 1,5А. В результате данный кабель очень хорошо подходит для подачи питания на Raspberry Pi 3/4 в том случае, когда нужен кабель подлиннее.

Итоги

Оказалось, что зарядные устройства для телефонов, даже no-name, достаточно стабильны на всём диапазоне поддерживаемой ими силы тока (вывод этот, правда, я сделал на основе испытания всего четырёх зарядников). Но USB-кабели, если учесть падение напряжения, вызываемое ими, очень сильно влияют на передачу питания от его источника к различным устройствам.

Первые три кабеля — это обычные дешёвые кабели, которые не стоит использовать для питания «прожорливых» устройств. Кабели, которые идут со смартфонами, обычно достаточно хороши, поэтому их вполне можно применять для питания тех же Raspberry Pi. Что-то другое есть смысл использовать в том случае, если нужны более длинные кабели, или если имеются кабели более высокого качества.

Найти хороший Micro-USB-кабель непросто, так как большинство производителей не указывает в характеристиках кабеля сведения о толщине используемых в нём линий питания. Если вы выбираете кабель и можете ориентироваться на толщину проводов, используемых в нём, берите тот, где используются провода толщиной как минимум AWG20 или больше (тогда число в маркировке вида AWGxx будет меньше).

В результате, учитывая то, что Raspberry Pi (без периферийных устройств) при полной нагрузке потребляет до 1А (3/3B/3B+) или до 1,5А (Raspberry Pi 4), в появлении значка с молнией (или в выдаче уведомления dmesg о падении напряжения), скорее всего, будет виноват не источник питания, а кабель.

Сталкивались ли вы с проблемами подбора источников питания и кабелей для Raspberry Pi?


Как подключить питание usb?

Ответ мастера:

Питание по USB, как правило, подключено в конфигурациях компьютера по умолчанию. Но если возникают проблемы, связанные с питанием с помощью usb-порта, у нас на руках всегда должна находиться инструкция к материнской плате.

Нам потребуется наличие — инструкции к материнской плате; — USB-кабеля; — драйвера устройства.

Для включения питания портативных устройств от USB убедимся сначала в том, что он у нас активный. Это нужно сделать с помощью БИОСа. Загружая компьютер, нажмем клавишу Delete (либо какую-то другую, все зависит от модели материнской платы), перейдем к разделу Power Management. Убедимся, что питание от USB подключено на нашем компьютере, если же нет – изменим необходимые настройки и сохраним их.

Подсоединим заряжаемое устройство с компьютером. Обращаем внимание, что большинство из них заряжается лишь в сетевом режиме, поэтому лучше будет перед этим прочесть инструкцию, которая идет в комплекте с устройством. Если зарядка устройства предусматривается и для USB, то посмотрим на пиктограмму, расположенную в правом верхнем углу, именно она отвечает за аккумулятор.

Установим драйвер заряжаемого нами устройства, если возникли проблемы при выполнении коннекта с компьютером. Некоторыми устройствами (как правило, это касается более старых моделей сотовых телефонов) поддерживается сопряжение с компьютером лишь в режиме PC Suite, в ином случае наш аппарат просто не будет опознан системой.

Если же возникают проблемы с зарядкой устройства с помощью USB, то сразу проверим все имеющиеся порты и воспользуемся для проверки, по возможности, сразу несколькими устройствами. Внимательно изучим инструкцию к материнской плате (если у нас ее нет, то загрузим ее из Интернета) и проверим, соответствуют ли параметры БИОСа.

Также откроем крышку компьютера, чтобы убедиться, что провода блока питания подсоединены к проводам модулей USB-портов. Если же наши порты вышли из строя, то стоит заменить их новыми. Купить их можно в компьютерном магазине или точке продаж радиотехники нашего города. Устанавливая их, также руководствуемся инструкцией.

Как проверить кабель USB — микро USB

С помощью тестера KCX 017  и нагрузочного резистора мы можем не только узнать реальные характеристики USB зарядных устройств, но и проверить качество USB кабеля. Иногда возникает такая ситуация — сам блок питания проверен, характеристики реальные, а вот телефон все равно продолжает заряжаться в два раза дольше положенного. Причина — некачественный кабель. Проверить это очень легко. Нам понадобятся:
1) Блок питания, характеристики которого мы заблаговременно проверили с помощью того же тестера и резистора. 2) Тестер USB KCX 017. 3) Нагрузочный резистор 1-2А.


Итак, наши «подопытные». У нас в наличии 3 кабеля USB — микро USB
№1 — кабель от повер банка TOMO V8
№2 — кабель «фабричного» китайского производителя.
№3 — кабель неизвестного производства, скорее всего, тоже китайского
(длина каждого кабеля не превышает 30см)



Подключаем кабель №1 к разъему USB нашего блока питания, а штекер микро USB к тестеру KCX 017. Переключатель на резисторе сперва устанавливаем на значение 1А, потом на 2А.

Результаты:


 Нагрузка 1А: ток 1А, напряжение 5,23V
Нагрузка 2А: ток 1,91А, напряжение 5,11V
Вывод: кабель №1 прекрасно справляется со своими обязанностями, будет заряжать устройства быстро и качественно!



Проделываем то же с кабелем №2:


Нагрузка 1А: ток 0,99А, напряжение 5,17V
Нагрузка 2А: ток 1,88А, напряжение 4,98V
Вывод: небольшое падение напряжения при токе 2А, но настолько незначительное, что никак не отразится на скорости заряда. Стоит отметить, что данный кабель может быть использован не только для заряда устройств, но и для синхронизации данных с ПК.   Вердикт: годен!



И наконец, экземпляр №3:


Нагрузка 1А: ток 0,90А, напряжение 4,65V
Нагрузка 2А: ток 1,53А, напряжение 4,09V
Вывод: если на токах до 1 ампера кабель хоть как-то справляется с возложенными для него обязанностями (хотя напряжение проседает до 4,65v), то при токах близких к 2А он уже никуда не годится. Напряжение падает почти до 4V, а этого совсем недостаточно для заряда современных смартфонов!



Вот так, с помощью тестера KCX 017 и нагрузочного резистора, мы нашли слабое звено в цепочке «зарядник USB — телефон» и избавились от некачественной продукции, заполонившей полки наших магазинов.

Приобрести тестеры USB и нагрузочные резисторы вы можете в наших магазинах  МАГИЯ ЗАРЯДА и LaCrosse-NN


автор: Сергей.  http://lacrosse-nn.ru
Запрещается использование материалов статьи без ссылки на сайт автора.

Шнур для принтера дл поключения питания: сетевой и USB

Принтеры стали необходимым устройством в современном мире. Почти в каждом доме сейчас рядом с компьютером есть и принтер. Невозможно представить себе любой офис без этого, безусловно, важного устройства. С помощью принтера печатаются документы, фотографии и порой даже целые книги. Ни один ученик школы или университета не может обойтись без принтера.Но прежде чем им пользоваться необходимо его подключить и настроить.

Белый USB кабель

О чём пойдет речь:

Особенности подключения

Для подключения принтера к компьютеру и его дальнейшей эксплуатации потребуется два кабеля: кабель сетевой и USB. По стандарту они идут в комплекте при покупке устройства для печати (есть производители, например НР, которые заведомо не комплектуют принтер кабелем, а кабели от других принтеров, например Canon попросту не подойдут). Но бывает и так, что провода от принтера теряются или приходят в негодность. И возникает вопрос о покупке новых проводов.

Подключение кабеля

Подключение принтера через USB шнур присутствует почти на всех моделях принтеров, но существуют исключения, имеющие и другие разъемы для подключения. Например принтер Самсунг ML-1210 имеет совершенно другой разъем для подключения к компьютеру. То же самое относится к принтеру HP 1100, который имеет свой оригинальный шнур для принтеров НР.

USB (Universal Serial Bus) кабель

Чаще других используется для подключения принтера к ПК.  Очень важно выбрать действительно качественный кабель USB. Из-за его низкого качества возникают различные неполадки, например:

  • ПК не может распознавать принтер;
  • снижается скорость передачи данных;
  • не запускается печать;
  • подключение может пропасть в любую минуту.

USB кабель черный

Чтобы избежать вышеперечисленных и многих других проблем необходимо серьезно и внимательно подбирать провод по всем параметрам. Это не так уж и сложно сделать. Необходимо разобраться в основных критериях выбора и адекватно сопоставлять возможности принтера с объемами предстоящей ему работы

Длина кабеля

Большинство USB кабелей для подключения принтера к компьютеру имеет длину 2-3м. Чаще всего этого более чем достаточно для подключения дома и в большинстве офисов. Иногда бывает, что длинны не достаточно, для таких случаев выпускаются провода длинной до 5‐м.

USB кабель черный

Но стоит заметить, что при увеличении длины провода качество передачи данных заметно ухудшается. Поэтому для больших МФУ (например, производства НР) стоит подбирать шнур длиной не более 3‐м иначе это сильно отразится на работе.

Маркировка кабеля

На каждом шнуре нанесена вся информация, подразумевающая под собой несколько параметров. Чаще всего, высокоскоростной USB кабель (а в сокращении называется USB 2.0) состоит двух витых пар:

  1. 28 AWG — передача данных
  2. 20 — 28(в зависимости от длинны кабеля) AWG — питание.
  3. HIGH-SPEED 2.0 — скорость передачи данных;
  4. 28AWG/2C+28AWG — (AWG — Американский стандарт измерения проводников).

Маркировка кабеля

Маркировка и возможная длина кабеля:

  • 28 AWG = 0.81 м
  • 26 AWG = 1. 31 м
  • 24 AWG = 2.08 м
  • 22 AWG = 3.33 м
  • 20 AWG = 5.00 м
  • Shield — отметка указывает на что кабель экранированный (защищенный внутри фольгой или дополнительными проводниками в виде сетки;
  • Pair — жилы провода скручены в пару.

Например, шнур для стандартного принтера марки Canon будет иметь вот такую маркировку:

Ферритовый бочонок

Имеется на большинстве USB шнуров. Подавляет высокочастотные помехи в процессе работы. Присутствует практически на всех кабелях. Не обязателен на USB проводе, но лучше выбирать с ним.

Кабель ферритовый

Сетевой кабель

Так называется шнур для подсоединения принтера к источнику питания. Для большинства принтеров этот шнур выглядит одинаково: на одном конце вилка, на другом разъем 2-pin. Все провода промаркированы — по стандарту имеют чёрный цвет.

При выборе сетевого шнура следует обратить внимание на:

  • Толщину. Сечение провода должно быть о,75 мм или 0,5 мм. Проще говоря — чем кабель толще, тем он лучше;
  • Гибкость. Шнур должен быть эластичен, если при сгибании он начинает трескаться на местах изгибов — это не качественный провод, который долго не прослужит.
  • Состав. По принятым стандартам все сетевые шнуры должны быть изготовлены из меди. Это объясняется тем что, медь — отличный электрический проводник. Это придает надежность и гибкость проводу. Если в составе шнура другой металл — то это стопроцентная дешевая подделка.

Кабель питания

Итак, выбрать подходящие провода для принтера не так уж и сложно (если конечно речь идет о распространенных моделях, например принтерах марки Canon). Главное определиться насколько качественными и мощными должны быть кабели. Конечно же возникают сложности с такими производителями как НР и Самсунг (имеется ввиду конкретная модель Самсунг ML-1210), но и их можно решить обратившись к грамотному специалисту или самостоятельно изучив информацию.

Как быстро и легко получить питание от USB-порта

Знаете ли вы, что вы можете получать электричество через USB-порт? Возможность получать электричество из источника USB очень полезна, поэтому будьте уверены, что в этой статье мы покажем вам, как это сделать из простой способ.  Конечно, это не так распространено, как подключите USB-накопитель к мобильному телефону для передачи файлов .

Как работает USB-соединение?

Есть 3 спецификации USB, 2.0 является наиболее распространенным вариантом, который существует практически на каждом компьютере, поэтому мы будем ссылаться на него, потому что обе версии 1.0 и 3.0 разные, но вы можете узнать как увеличить скорость передачи с USB-накопителя, если он медленный

Эти USB-разъемы имеют 4 разъема, если вы используете microUSB, то их будет 5, но объяснение то же самое. Кабели USB имеют внутри 4 провода или небольшие кабели.

Эти кабели состоят из: Контакт 1: напряжение 5 В ( филь красный), более известный как положительный ток. Контакт 2: данные — ( филь зеленый) Контакт 3: данные + (серый или белый провод) и вывод 4: Земля, также называемая землей или отрицательным током (черный провод)

Благодаря этому USB-хост, который является именем устройства, с которого поступают данные и электрический ток, может питать и передавать информацию на внешнее устройство, будь то ваш смартфон или, возможно, камера.

На контактах 1 и 4 находится то место, где электрический ток является передаваемое , в то время как остальные контакты служат для передачи данных.

Это электричество передается через USB-кабель, он имеет выходное напряжение 5 В, единственный вариант — допустимая сила тока, которая может варьироваться от 500 мА, что обычно является стандартным измерением, до 1500 мА, что больше, чем все, что отмечает его стена. переходники.

USB 3.0 может измерять ток 900 мА. Однако следует отметить, что есть устройства, подобные устройству Apple, где iPhone выдает 2100 мА при 5 В.

Имея всю эту информацию и принимая во внимание работу USB-кабелей, а также передаваемые ими вольты и силы тока, как вы можете использовать их для получения электричества? Затем мы покажем вам, как это сделать шаг за шагом.

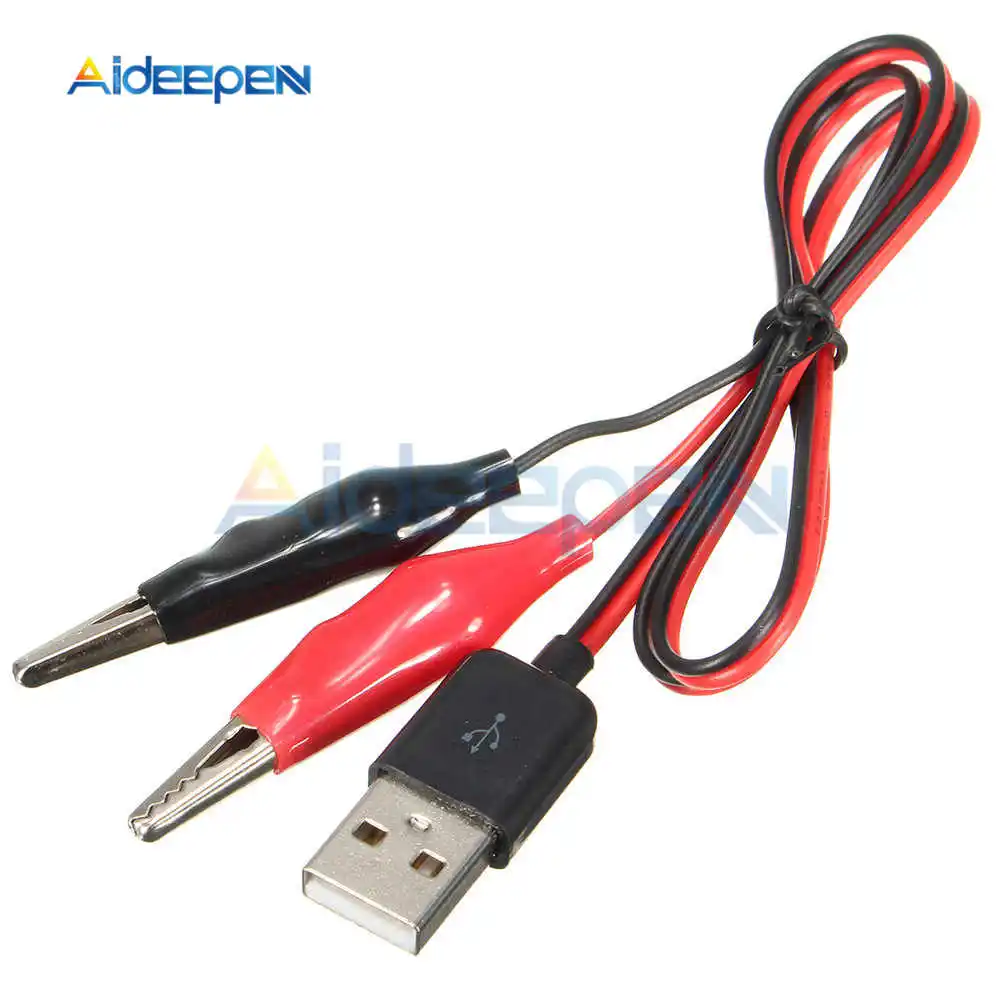

Как легко получить электричество от USB-порта?

Чтобы преобразовать ваш USB как проводник электричества , вам понадобятся некоторые материалы, такие как USB-кабель, оловянный рулон, оловянный паяльник, небольшой выключатель, изолента (необязательно) и вольтметр, чтобы проверить, что все в порядке. Расширьте удлинитель сотового телефона USB без потери сигнала .

В этом руководстве мы будем использовать небольшой переключатель, с помощью которого используются батареи, и в небольшом куске алюминия, где он отмечает полярность, вы должны отметить положительный и отрицательный.

шаг 1

Первое, что нужно сделать, это взять USB-кабель и отрезать ту сторону, которую вы обычно используете для подключения к мобильному телефону (это не та сторона кабеля, которая подключается к источнику питания).

шаг 2

Теперь с той стороны проволоки, которую вы режете, вам нужно Найдите положительное и отрицательное . Вы сможете увидеть 4 цветных провода, но вы будете использовать только красный (положительный полюс) и черный (отрицательный). Остальные кабели можно обрезать, чтобы не мешать процессу

шаг 3

Вы должны раздеть красная и черная нить , уловку, которую вы можете использовать, — использовать зажигалку и немного ее нагреть le кабель удалить то, что его покрывает.

шаг 4

Теперь с помощью оловянного паяльника вам нужно отпаять маленькие кусочки алюминия от переключателя, а со стороны, которую вы пометили как положительную, вам нужно припаять общий поток с оловом , а с отрицательной стороны, нужно пропаять черный провод.

шаг 5

На этом последнем шаге вам просто нужно подключить USB-накопитель к источнику питания и перед включением выключателя , измерьте напряжение с помощью вольтметра, чтобы убедиться, что все в порядке. После этого вам просто нужно включить переключатель того, что вы собираетесь использовать, и вуаля, вы можете рассчитывать на бесконечный ток. Вам также будет интересно узнать, как подключите USB-накопитель к мобильному телефону для передачи файлов .

И все, у вас уже будет кабель, с помощью которого будет легко проводить электричество, вам просто нужно наклеить изоленту или что угодно, и все.

Подать дополнительное питание на usb кабель.

Выбираем недорогой USB-хаб

Что делать, если необходимо переместить информацию с одного флэш-накопителя на другой, или провести синхронизацию данных на несколько внешних устройств, а такие нужные USB-порты уже заняты принтером, клавиатурой, мышкой, камерой, или USB-модемом? Отсоединить все лишние в данный момент приборы, а после необходимых действий присоединить снова? Неудобно, нудно и вредно для компьютера. Для решения таких проблем и придумано устройство, называемое USB-хаб или USB-концентратор. Эта статья расскажет о том, как выбрать подходящий USB-хаб для ваших потребностей.

Что такое USB-хаб?

USB-хаб (hub – центр деятельности) или концентратор – это своеобразный разветвитель портов, позволяющий расширить функционал компьютера за счет увеличения количества подключаемых внешних устройств, оборудованных интерфейсом – USB. Это посредник между компьютером и USB-приборами. Интерфейс USB (универсальная последовательная шина), как уже понятно из названия, изначально разрабатывался для обеспечения подключения любых девайсов к соответствующему контроллеру на ЭВМ. Такой контроллер называется USB-контроллером, он программно управляем, и обеспечивает программную логику коммуникации с внешними устройствами, подключение которых осуществляется с помощью специального USB-кабеля. Этот кабель в разрезе имеет несколько (от 2 до 6) медных скрученных по спирали парных медных проводов (витая пара) для передачи и приёма данных, и два провода для обеспечения питания внешнего устройства. Если провести свободную аналогию, то USB-хаб — это дорожная развязка с регулировщиком при рации.

Коротко об USB


Как уже говорилось выше, USB-хаб обеспечивает связь между любыми периферийными приборами и компьютером. Сам интерфейс был разработан еще в 1994 году, и с тех пор разделился на несколько спецификаций. Поскольку современные USB-хабы имеют на своем корпусе порты с несколькими спецификациями, то для выбора хорошего устройства стоит разобраться, чем они друг от друга отличаются. Спецификации различаются по поддерживаемой скорости передачи данных, максимальной силе тока, которую может выдать контроллер, количеством подключаемых устройств.


  • USB1 Режимы передачи данных: Low-speed – от 10-1500 Кбит/c; Full-speed — от 0,5-12 Мбит/с; поддержка до 127 подключаемых устройств; контроллер способен выдавать до до 500 мА при 5 В напряжения.
  • Usb0 Режимы передачи данных: кроме Low-speed и Full-speed доступен Hi-speed — 25-480 Мбит/с, остальные характеристики те же. Полная совместимость с USB 1.1, то есть старые устройства работают и с новым интерфейсом, только на пониженных скоростях.
  • USB0 Изменен тип кабеля. Добавлены 4 медных провода передачи/приема в виде другого контактного ряда. Полная совместимость с предыдущими спецификациями. Максимальная скорость до 4,8 Гбит/c. Увеличена сила тока, выдаваемого контроллером с 500 до 900 мА.
  • USB1 Новый разъем, который позволяет вставлять кабель USB в порт любой стороной. Скорость передачи данных увеличена вдвое по сравнению с USB 3.0. Сила тока от контроллера возросла до 5 А.

Типы устройств


Прежде чем дать какой-то конкретный совет по выбору надежного USB-хаба рассмотрим основные типы концентраторов:

  1. PCI или PCI-express карта. Такой hub выполнен в виде модуля для материнской платы компьютера, и размещается непосредственно в ее PCI или PCI-express слот. Относительно дешевые модели на внешней панели имеют от 2-х до 8-ми портов USB разных спецификаций.
  2. Внешний пассивный (не питаемый) USB-хаб. Недорогой, но надежный вариант, выполнен в виде внешнего устройства, имеющего несколько портов (от 3 до 7) USB и напрямую подключенным к компьютеру USB-кабелем. Имеет свои плюсы и минусы. Из плюсов очевидная компактность, минусом же является небольшое количество портов и отсутствие внешнего источника питания. Не стоит забывать, что многие подключаемые приборы не имеют собственного источника питания, и при работе с несколькими особо «прожорливыми» устройствами (принтер, проектор, сканер, цифровая камера) могут возникнуть проблемы.


  1. Внешний активный (с внешним питанием) USB-хаб. Обычно весьма компактное внешнее устройство с большим количеством портов USB (более 10) разной спецификации. В отличии от предыдущего типа оборудован кабелем питания с вилкой для сети переменного тока, но также подключен USB-кабелем к компьютеру. Не имеет ограничений для подключения устройств. В том числе позволяет комфортно работать с несколькими (до 5) USB-хабами нижнего уровня, то есть подключёнными как внешние устройства.
  2. ExpressCard контроллер – это приспособление для ноутбуков. Необходимо вставить небольшой модуль в слот ExpressCard и вы получите несколько рабочих USB-слотов.

Какой выбрать?


Вот мы и подошли к главному вопросу: как выбрать USB-хаб? Прежде всего, посчитайте сколько всего и какие устройства вам нужно будет подключать к концентратору. Высчитайте суммарную потребляемую ими энергию. Потребляемую энергию можно узнать в интернете или в руководстве по эксплуатации девайса.

Внутренние типы устройств


Прежде всего, нужно подумать о том, какой тип концентратора вам нужен. Внутренний или внешний? Если внутренний, то проверьте, что в материнской плате есть свободный соответствующий слот (PCI или PCI-express). Питание такая плата внутреннего USB концентратор будет забирать у блока питания компьютера, поэтому проверьте что его хватит на все подключаемые устройства. Есть отличные модели по соотношению цена-качество, но тем не менее такой выбор теряет популярность и используется чаще всего, когда встроеный контроллер не удовлетворяет требованиям по скорости, например, при переходе с USB 1.1 на USB 2.0. Эксперты не рекомендуют производить установку внутреннего USB-хаба самостоятельно, ведь она сопряжена с вскрытием крышки системного блока, а также требует установки дополнительного программного обеспечения.

Если выбор ваш пал на внешний тип, то на какой? С внешним питанием или без? Первые стоят дороже, но и преимущества предоставляют большие. Не будет никакого толка от 7-ми портов, если питания на них не будет хватать.

Внешнее пассивное устройство


Пассивные модели будут снижать энергопотребление USB-порта, если на устройство, подключенное к нему, будет не хватать энергии, соответственно и скорость обмена данными будет падать, и даже самый лучший USB-хаб подобного типа обернется для вас разочарованием. Но с другой стороны если кроме флеш-карты и USB-зажигалки вы подключать не планировали, то за счет компактности и мобильности последнего вы сможете сохранить рабочее пространство и в случае необходимости взять устройство с собой. Старайтесь выбирать с учетом на будущее. Сейчас разъём – USB 2.0 уже сдает позиции и производители, учитывая совместимость с младшими устройствами, стараются оснащать свои концентраторы новыми USB 3.0 шинами. Например, одна из популярных моделей в 2016 от d-link DUB-1341 имеет 4 порта USB 3.0.

Активные внешние USB-хабы


Если же вам необходимо множество дополнительных USB-разъёмов лучше выбрать активный хаб, собственное питание даст возможность для подключения самых разнообразных устройств без ущерба в скорости. При приходе в магазин присмотритесь к устройству, оцените длину исходящего кабеля (от USB-хаба к компьютеру), удостоверьтесь, что его длины хватит для соединения. Осмотрите и сам исходящий кабель, проводники в нем должны быть упакованы в фольгу, сверху которых медные чулочки, оканчиваясь ферритовыми застежками. Только такой кабель надежно защищен от электромагнитных колебаний.


На форумах часто попадаются жалобы, даже на устройства с высоким рейтингом, на слишком близкое расположение USB-разъёмов друг к другу, что не позволяет подключать некоторые девайсы «по соседству». Учитывайте вес USB-хаба. Он не должен быть ни слишком легким не слишком тяжелым. ориентируйтесь на вес DVD-плеера или Wi-Fi роутера, если конечно не хотите, чтобы игривый ветерок ворвавшись окно опрокинул вашего новоприобретенного друга вместе с проводами, да и подключение устройств обойдется без передерживания легковесного устройства.

1. Сам зарядник (или любое другое устройство с USB хостом) просаживается, когда с него берут больше тока, чем он может дать. В обычном режиме напряжение на выходе заряди поддерживается на уровне 5.0в — 5.2в
А вот на другом конце кабеля уже возможна просадка! Чем более качественные провода и разъёмы в них используются, тем меньше просадка напряжения. (именно потому не получится выжать 2А, используя плохой кабель — напряжение просядет, телефон это увидит и умерит аппетит)

2+3. Стандарт USB (до 2.1 включительно) обязывает производителей устройств потреблять не более 0.5А при работе. В USB 3.0 этот порог поднят до 1А. Более того, USB хост не обязан поддерживать устройства с потреблением даже 0.5А — по стандарту, при первоначальном подключении, устройство сообщает, какой ток ему требуется для работы, и хост отвечает, может ли он это обеспечить. Согласно стандарту, при инициализации устройство не должно потреблять более 0.1А
И здесь вступает в дело индустрия телефонов и стандарт разъёма для зарядки microUSB. Когда стандарт USB, предназначенный для коммуникации, начали применять «тупо» для обеспечения устройств питанием, началась путаница. Если при подключении к ПК телефон мог «спросить», сколько тока он может выдавать, «тупые» зарядки не поддерживали никакой инициализации и установления соединения, и от них можно было брать… а как узнать, сколько можно взять ампер от зарядки? Какой ток потреблять телефону, когда втыкается 5 вольт?? И вообще, вдруг это не тупая зарядка, а кабель с перебитыми шинами данных, подключенный к ПК, с которого нельзя брать больше 0. 5А???
В общем, придумали проверять, замкнуты ли шины данных, и если замкнуты — брать, например, 1А. У других производителей, того же Apple, зарядка подавала на шину данных определенное напряжение, которое телефон определял, распознавал зарядку как «свою» и потреблял уже, например, 2А.
Потом Qualcomm придумал QuickCharge, сделал умную зарядку и пустил по кабелю вместо 5 вольт целых 9. В новых версиях вольтаж поднялся до 12, а потом и вообще до 20. И всё это по USB… Что-то не туда меня занесло. Какой там дальше пункт?

4. Предохранителей в зарядках я не видал. Обычно проседает напряжение, вольт эдак до четырех. На такой напруге телефон уже не может брать много ампер и автоматически уменьшает потребляемый ток.

5. Стандартный вольтаж, на котором теоритически могут заряжаться девайсы — в диапазоне 4.0-5.5 вольт (у меня есть зарядка с 5.5). С QuickCharge 3.0 — вольтаж до 20 вольт. В зависимости от качества кабеля, через него может течь до 2 ампер. Ну максимум 3, больше не стоит — перегреется место контакта и все поплавится нафиг.

6. В каком направлении? Зарядка это вообще побочная вещь в стандарте USB. Если вы про подключение телефона к ПК, при котором он заряжается — обычно всегда такое работает. Если OTG — на своем телефоне мне удавалось сделать так, чтобы он при этом ещё и заряжался. Но далеко не всегда. В этом режиме согласно стандарту USB, телефон должен служить источником питания, а не наоборот, заряжаться от подключенного к нему устройства.

Инструкция

Посетите любую мастерскую, где занимаются ремонтом компьютерных мониторов. Попросите там плату встроенного USB-хаба от неисправново монитора. По сути, такая плата — и есть готовый хаб, только без корпуса . Даже если монитор полностью выходит из строя, плату хаба его неисправность обычно никоим образом не затрагивает.

Приобретите кабель, имеющий с одной стороны обычную USB-вилку, рассчитанную подключение к материнской плате компьютера, а с другой — USB-вилку квадратного сечения, предназначенную для присоединения к сканеру или принтеру.

Найдите на плате хаба контакты, рассчитанные на подключение внешнего питания. Возьмите блок питания от игровой приставки Play Station Portable или аналогичный стабилизированный с выходным напряжением в 5 В, рассчитанный на максимальный ток в 2 А. Подключите его к соответствующим контактам платы, соблюдая полярность.

Попробуйте отыскать на плате контактные площадки, предназначенные для впайки светодиода. Если они есть, впаяйте в плату, соблюдая полярность, светодиод желаемого цвета. Иногда отсутствует и резистор для светодиода — тогда впаяйте и его. Сопротивление этого резистора должно быть близким к одному килоому.

Установите плату в любой подходящий по размерам корпус из пластмассы. В нем заранее вырежьте отверстия для разъемов и светодиода. Закрепите плату в корпусе, используя ее крепежные отверстия. Для этого примените винты, гайки и стойки, сделанные из старых авторучек.

Собранный хаб соедините кабелем с компьютером. Включите в сеть блок питания. Приступите к пользованию прибором. Ни в коем случае не подключайте к нему одновременно устройства, суммарный потребляемый ток которых (даже не непрерывный, а лишь пусковой) превышает тот, на который рассчитан блок питания. Во всех случаях, не пытайтесь даже кратковременно снять с одного гнезда хаба более 500 мА.

Связанная статья

У многих пользователей с появлением второго компьютера возникает необходимость подключить его к существующей локальной сети, имеющей выход в интернет. Сложность заключается в том, что у компьютеров всего один разъем, соответственно необходимо расширить эту способность.

Вам понадобится

  • Хаб, витая пара, пластиковые разъемы, специальный обжимной инструмент.

Инструкция

С помощью функции plug&play операционная система определит устройство и предложит установить на хаб драйвера . Если система не обнаружила установленное устройство, запускаем программу установки нового оборудования из панели управления Windows.

Помещаем компакт диск с ПО в привод и указываем путь для установки драйверов. По окончании установки устройство готово к дальнейшей работе.

Обжимаем кусок витой пары нужной длины с помощью обжимного инструмента и подключаем к разъему на хаб е. Второй конец также обжимаем и подключаем к разъему Ethernet на втором компьютере . Порядок обжима проводов указан в руководстве пользователя хаб а.

Активируем правой кнопкой мыши на значке «Мой компьютер» команду «Свойства». На вкладке «Имя компьютера » нажимаем кнопку «Изменить» и присваиваем подключаемому компьютеру имя и общую с первым компьютером рабочую группу, например MSHOME.

Активируем команду «Свойства», нажав на расположенный в трее значок «Подключение по локальной сети». Затем активируем «Свойства» соединения «Протокол Интернета TCP/IP» и вручную присваиваем IP адрес подключаемому компьютеру – 192.168.0.2. Устанавливаем значение 255.255..255.0 для маски подсети . Аналогично проделываем те же операции для первого компьютера, присвоив ему IP адрес 192.168.0.1.

Полезный совет

Будьте внимательны при обжиме пластиковых наконечников, поскольку исправить неверно собранный разъем невозможно. В таком случае, необходимо будет кусок витой пары вместе с неправильным разъемом отрезать и сделать новый.

Источники:

  • Пошаговое описание настройки локальной сети

Хабы необходимы не только для того, чтобы напрямую соединять компьютеры. Это еще и мощный инструмент файлообмена, а также удобный пользовательский онлайн-чат. Неудивительно, что некоторые посетители файлообменников так или иначе начинают задумываться о создании собственного хаба.

Инструкция

Прежде чем начинать процесс создания собственного хаба, определитесь с его названием, которое должно быть запоминающимся, чтобы его узнавали как вы сами, так и ваши будущие посетители . Как только имя придумано, зайдите на сайт Dynamic DNS и зарегистрируйтесь на одном из серверов no-ip.com либо dyndns.org.

После того как вы получите красивый удобный для запоминания адрес хаба, скачайте специальную программу-сервер. Она будет запускаться на вашем компьютере и соединяться с удаленным сервером . В большинстве случаев для создания хабов используется небольшая в 1Мб программа PtokaX, не требующая каких-либо особенных знаний по установке.

Запустите программу PtokaX и настройте ее для работы. Большинство настроек оставьте стандартными по умолчанию, за исключением трех пунктов. В графе «Название хаба» впишите имя хаба. В графе «Адрес хаба» укажите IP-адрес хаба, который вы получили на сайте Dynamic DNS. В графе «Ник в чате админа» введите тот ник, который вы будете использовать для разговоров в меню «Юзеры»-«Чат».

Нажмите на клавишу «Применить», а затем на функцию «Запустить хаб». Тем самым вы активируете созданный хаб.

Проверьте работу вашего хаба. Для этого откройте DC++, программу-клиент для сети Direct Connect, и зайдите в меню настроек. Добавьте адрес созданного хаба, нажмите на клавишу «Соединиться», и вы окажетесь на странице своего хаба.

Не забывайте, что недостаточно просто создать собственный файлообменник и ждать появления посетителей. Необходимо предпринимать активные действия по привлечению пользователей на ваш хаб, ведь кроме вас никто не знает о его существовании. Поэтому будет нелишним зарегистрировать хаб на сайте hublist.org, а также связаться с администраторами других систем обмена файлами, чтобы они добавили ваш хаб в свой список хабов-друзей.

Видео по теме

Иногда возникает необходимость в обеспечении возможности управления компьютером при помощи двух мышей одновременно. Например, преподаватель может таким образом оперативно вмешаться в действия обучаемого. Никаких дополнительных программ для этого не потребуется.

Инструкция

Приобретите вторую мышь. Она обязательно должна иметь интерфейс USB.

Независимо от того, к какому порту подключена первый манипулятор (COM, PS/2 или USB), второй обязательно подключите к свободному USB-порту.

Убедитесь, что теперь управлять компьютером можно двумя манипуляторами одновременно. Правда стрелка на экране будет общая.

Привыкните к логике, с которой работают две мыши. Если перемещать сразу две из них, скорость и направление движения стрелки будет определяться вовсе не разностью векторов перемещения каждой из них. Правило гораздо проще: кто начал двигать манипулятор позже, то и управляет стрелкой. Чтобы перехватить управление, надо на мгновение остановить мышь, а затем продолжить ее перемещения. Алгоритм реагирования компьютера на вращение колесика мыши аналогичен.

Помните, что в ранних версиях операционной системы Linux с ядром 2.4 даже один USB-манипулятор в некоторых случаях работает только в том случае, если подключена вторая PS/2-мышь.

Если в машине недостаточно USB-портов, для подключения дополнительного манипулятора используйте USB-хаб. Ни в коем случае не перегружайте его по току.

При желании подключите более двух мышей — столько, сколько имеется свободных USB-портов, плюс одну — в разъем PS/2. Практического применения такая конфигурация не имеет, поэтому строить ее можно разве что ради шуточного эксперимента.

Манипуляторы с интерфейсами COM и USB подключайте как при выключенном, так и при включенном компьютере, с интерфейсом PS/2 — только при выключенном.

Для использования в учебных или шуточных целях иногда удобно в качестве второго манипулятора использовать беспроводной.

Изготовить устройство, по функционалу аналогичное ноутбуку , можно и в домашних условиях. Такой портативный компьютер сможет работать только от сети, окажется несколько тяжелее, но его по-прежнему можно будет переносить в обычном чемодане-дипломате.

Всем привет! Сегодня расскажу о компактном USB Хабе, который удивил свои функционалом. Мало того, что он имеет отличные скоростные характеристики, позволяет подключить 4 девайса USB3.0, использовать внешнее питание для энергозатратных внешних HDD дисков, так он еще может помочь в поездке зарядить сразу несколько устройств. При этом обладает очень маленькими размерами (5,5см/5,5см/1см)(Д/Ш/В) и стоит чуть больше 10 баксов. Он подойдет всем и в поездке и дома и на даче. Под катом будут замеры скорости, испытания в качестве зарядного хаба, при помощи 2 нагрузок и 4 телефонов и разборка.

Предыстория Каждый раз, когда едем в поездку, приходится брать с собой несколько зарядок. Можно конечно, брать одну и пользоваться ей по очереди для всех девайсов, но это не наш случай. Тем более парк устройств растет, и все они требуют, чтобы их срочно накормили зарядили. Здесь же и умные часы и экшн камера и 2 смартфона. И иногда сталкиваешься с такой ситуацией, когда заселяешься в отель, а там одна-две розетки. Времени после дневных разъездов остается немного, поэтому хотелось бы чтобы девайсы заряжались одновременно. Можно брать с собой тучу зарядок, и сетевой фильтр/ удлинитель. Гораздо проще взять с собой коробочек чуть больше спичечного одну хорошую зарядку и кабеля. А еще можно подключить к телефону/планшету с OTG жесткий диск и скинуть на него нафотканый, или наснятый материал. Если есть необходимость расплодить USB порты вашего планшета и по вставлять в него флешки мышки клавиатуры для работы, в этом тоже поможет этот малыш.

Упаковка и комплектация Поставляется хаб вот в такой вот простенькой коробочке


Сзади написаны данные производителя и модель хаба


Открываем коробочку, нас встречает хаб в пакетике


В комплекте идет метровый дата кабель, и



Внешний вид и размеры. Хаб представляет собой маленький квадратный коробочек, черного цвета, изначально порты заклеены пленкой


С обратной стороны есть только наклеечка


Поверхность шероховатая, пальцы не собирает.
Хаб обладает синим светодиодом, он просто горит, не моргает. Светодиод заметный, но не яркий, ночью не мешает.
(У меня комп вообще не выключается, поэтому вопрос ярких светодиодов в ночной темноте раньше очень напрягал) Вспомнились времена жизни в однушке, когда комп находился недалеко от кровати…


С одной стороны выполнены 2 USB 3.0 порта


Со второй 1 USB3.0 порт


С третьей еще один USB 3.0 порт.


С четвертой стороны вход для дата кабеля и для внешнего питания.

Очень удобно, что сабж обладает компактными размерами.
Длина


Ширина


Высота

Входы для флэшек выполнены очень удобно, можно расположить даже неудобные толстые носители.

Переходим к разборке Никаких винтов, защелок, все очень плотно подогнано, открывается не просто.


Вот сама плата


Базируется на чипе RTS5411


Для светодиода сделан вот такой туннельчик из поролона


Вид с другой стороны


К качеству пайки у меня лично претензий нет, виден почерк Orico.

Тесты Для начала проверим Скоростные характеристики этого малыша, для проверки максимальной скорости в моих условиях я использовал SSD Samsung 840 на 120 ГБ который расположен
Тестируем


Вот скорость скидывания фильма на диск с еММС Тут все еще ограничено возможностями чтения с еММС.

Перейдем к тестированию режима зарядки

Для начала подключаем к одной 3-х амперной зарядке сабж, а к нему 4 телефона.


Дополнительная информация



Все заряжаются. Так как тестера у меня всего два, проверил, что в этот момент «кушают» два телефона

Переходим к тяжелой артиллерии. Достаем еще 2 нагрузки, одна на 2 А, и еще одна на 3А
Подключаем 1А



Другой нагрузкой 1А


Обе нагрузки включены на 1А


Одна нагрузка включена на 2А, вторая на 1А


Обе нагрузки включены на 2А, но тут уж не вытянет зарядка
Ток распределяется на обе нагрузки


Даем 3А на один USB Порт


Дублируем для проверки вторым тестером


Подключаю «быструю зарядку» 9V, Но тут ничего удивительного, сабж может передавать только до 5V, поэтому ни о каких Quick Charge он не знает.
Подключаем к планшету 4 устройства подряд
— Hdd 500Gb
— SSD Samsung на 120GB
— Флешка на 8GB
— Флешка на 16GB


Никаких проблем у хаба не возникает.
Если подключаем к телефону на андроид, питания для запуска HDD не хватает, поэтому вставляем кабель для внешнего питания (5V). Все определяется. Здесь видно как лампочка питания у жесткого горит. когда питания не хватает, соответственно не горит.



При работе хаб совсем не греется, всегда холоднее температуры руки.
Если подключить зарядное устройство, дата кабель к ПК, и также телефон, телефон будет заряжаться и также определиться как съемное устройство, (ту конечно зависит от устройства).

Вывод. Данный хаб могу посоветовать абсолютно всем.
Во первых — он от фирмы, которая является дочкой Orico (ни для кого не секрет)
Во вторых — позволяет увеличить количество USB портов у устройств, у которых их дефицит
В третьих — Работает с любыми устройствами (будь то ПК, Планшет, Телефон с OTG(проверено под Windows, Android))
В четвертых — Обладает отличными скоростными характеристиками
В пятых — занимает минимум места (полезно в поездке и при организации рабочего места)
В шестых — Позволяет возить с собой только одну зарядку, чтобы зарядить сразу до 4-х устройств
В седьмых — Позволяет подключать требовательные к питанию HDD диски
В восьмых — Адекватная цена за качество
Из минусов отмечу разве что-то, что Хаб не поддерживает быструю зарядку.

Всем спасибо за внимание! Удачных покупок!

Планирую купить +20 Добавить в избранное Обзор понравился +37 +50

Сделать кабель питания USB

Вот как сделать кабель питания USB, когда вам нужно что-то запитать от USB, но у вас нет кабеля с подходящим разъемом для все, что вы хотите власти.

Кабель питания USB с новым разъемом.
Кабель USB с оригинальными разъемами.
Новый кабель питания USB в использовании.

В моем случае я хотел подключить плату контроллера двигателя Maestro к управлять некоторыми серводвигателями. Моим источником питания был USB-телефон RavPower. зарядное устройство/аккумулятор. На плате было несколько штыревых разъемов для Вход 5 вольт. Итак, я пошел в секонд-хенд и купил USB-кабель с разъемом для подключения к блоку питания. Затем я заменил другой конец кабеля штепсельной розеткой, чтобы подключить к плате.

Непосредственно перед подключением кабеля.
Подключение кабеля к плате контроллера мотора.

Изготовление кабеля питания USB

Первым делом нужно было отрезать ненужный разъем. Затем я использовал острый нож сделать надрез вдоль куртки, стараясь не повредить провода внутри.Будьте осторожны, чтобы не порезаться. Затем оттяните куртку. В моем кабеле провода были дополнительно защищены сеткой и фольгой.

Обрезание ненужного разъема.
Делаем разрез на куртке.
Отстегнуть куртку.

Я отодвинул экран, чтобы обнажить провода внутри.

Оттягивание защитной сетки.
Оттягивание защитной фольги.

Есть два провода питания (красный и черный) и два провода данных (белый и зеленый). Внутри разъема USB контакты питания два внешних контакта и контакты данных являются двумя внутренними.

Провода питания и передачи данных.
Контакты питания и данных.

Снова используя нож, я аккуратно отрезал короткий отрезок изоляции от конец красного и черного проводов и оторвал. Я сделал это с помощью нож, потому что инструмент, который я обычно использую для обрезки проводов, не работает проводом такого малого диаметра. Если ваш инструмент работает, вы можете использовать его вместо.

Резка изоляции.
Снятие изоляции.
Изоляция удалена.

Как я уже сказал, в моем случае мне нужно было подключиться к двум контактам типа показанный ниже, называется штекерным разъемом. Для этого у меня есть женщина контактный разъем и вырезаем из него двухконтактный разъем.если ты не знакомы с этим, то см. на этой странице все о работе с контактными заголовками.

Две булавки.
Гнездовой контактный разъем — вид сбоку.
Гнездовой разъем с двумя отверстиями.

При подготовке к пайке штырькового разъема к двум проводам данных, Сначала я отрезал термоусадочную трубку для обоих проводов и вставил их. на провода.

Затем я припаял красный и черный провода данных к контактному разъему. осторожно держите термоусадочную трубку подальше от тепла, так как я не хотел, чтобы они сжимались, пока я еще паял.

Резка термоусадочных трубок.
Надевание термоусадочной трубки на провод.
Припайка проводов к розетке.

Затем я надел термоусадочную трубку на открытый металл там, где должен был сделал пайку и использовал тепловую пушку, чтобы усадить трубку поверх металл, изолируя его.

Использование тепловой пушки.
Крупный план нагрева термоусадочной трубки.

Хотя я еще мог видеть, какой провод был красным, и, следовательно, какой из два отверстия разъема были положительными, я хотел пометить красным на разъем какой-то.Хороший трюк — использовать красный лак для ногтей, но я не было. Поэтому вместо этого я отрезал полоску белой ленты, приклеил ее. сторону разъема с красным проводом и покрасил ее в красный цвет с помощью красной ручка. Если бы у меня была бюрократическая волокита, я мог бы использовать ее вместо этого.

Маркированный разъем.
Резка белой ленты.
Маркировка красным.

Поскольку провода данных не нужны, я их обрезал. я мог бы иметь оставил их такими, но я не хотел, чтобы металл в этих проводах соприкасаются друг с другом и посылают ложный сигнал. Поэтому я покрыл их заканчивается термоусадочной трубкой.

Перерезание проводов данных.
Надевание термоусадочных трубок на провода передачи данных.

Чтобы закончить конец кабеля, я сначала отрезал кусок фольги от рулона. типа алюминиевой фольги, которую обычно можно найти в продуктовых/продовольственных магазинах. используется на кухне для упаковки продуктов. Я обернул это вокруг провода, так как оригинальной фольги уже не хватало.

Затем я откинул сетку и куртку.

Резка алюминиевой фольги.
Обертывание фольгой.
Установка фольги, сетки и куртки на место.

Однако это уже не очень хорошо покрывало все, поэтому я надел кусок термоусадочной трубки большого диаметра, который закрывал все, и снова использовал тепловую пушку, чтобы усадить его.

Надеваем дополнительную термоусадочную трубку.
Усадка термоусадки.

А вот и готовый модифицированный кабель питания USB.

Готовый кабель питания USB.

И здесь я подключаю один конец к зарядному устройству/аккумулятору телефона, а другой конец с новым разъемом в мотор Maestro плата контроллера.

Подключение к зарядному устройству/аккумулятору телефона.
Установка нового разъема.
Кабель питания USB на месте.

Видео — кабель питания USB Maker

В следующем видео показаны все вышеперечисленные шаги.Это также показывает использование метр, чтобы продемонстрировать, к каким контактам идут провода питания и данных разъем USB.

Таможенное постановление NY N070895 — Тарифная классификация USB-кабеля и адаптера переменного тока из Китая

CLA-2-85:OT:RR:NC:N1:112

Г-н Кевин Андерсон
Elsa L Inc.
800 A Street
Сан-Рафаэль, Калифорния 94901

RE: Тарифная классификация кабеля USB и переменного тока адаптер питания из Китая

Уважаемый г-н.Андерсон:

В своем письме от 30 июля 2009 г. Вы запросили решение о классификации тарифов.

Речь идет о кабеле USB и адаптере переменного тока. Оба элемента импортируются как часть настольного органайзера и сборки цифровой фоторамки. Классификация настоящего настольного органайзера и сборки цифровой фоторамки была рассмотрена в постановлении № N061357.

Кабель USB используется для передачи данных (изображений) между персональным компьютером и цифровой фоторамкой.Кабель USB также используется для зарядки внутренней батареи рамы. Аккумулятор цифровой фоторамки можно заряжать, используя порт USB персонального компьютера или адаптер переменного тока. Адаптер питания переменного тока представляет собой преобразователь переменного тока в постоянный, который используется вместе с кабелем USB для зарядки внутренней батареи цифровой фотографии (рамка вместо использования порта USB персонального компьютера). На боковой стороне адаптера переменного тока имеется разъем/розетка USB. Адаптер питания переменного тока подключается непосредственно к стандартной электрической розетке, кабель USB подключается к адаптеру питания переменного тока и к цифровой фоторамке.

Применимой субпозицией для USB-кабеля будет 8544.42.2000, Гармонизированная тарифная сетка Соединенных Штатов (HTSUS), которая предусматривает «Изолированный провод, кабель…: Прочие электрические проводники на напряжение не более 1000 В: Оснащенные соединители: Прочее: Типа, используемого для телекоммуникаций». Ставка пошлины будет Free.

Применимой подпозицией для адаптера питания переменного тока будет 8504.40.9510 Гармонизированная тарифная таблица Соединенных Штатов (HTSUS), которая предусматривает «Электрические трансформаторы, статические преобразователи и катушки индуктивности…: Статические преобразователи: Прочее: Выпрямители и выпрямители аппаратура: Источники питания: Выходной мощностью не более 50 Вт.Ставка пошлины составит 1,5%.

Ставки пошлин приведены для вашего удобства и могут быть изменены. Текст самого последнего HTSUS и соответствующих ставок пошлин можно найти в Интернете по адресу: http://www.usitc.gov/tata/hts/.

Настоящее постановление вынесено в соответствии с положениями части 177 Таможенных правил (19 C. F.R. 177).

Копия постановления или указанный выше контрольный номер должны быть предоставлены вместе с ввозными документами, поданными при ввозе данного товара.Если у вас есть какие-либо вопросы относительно адаптера питания переменного тока, обратитесь к национальному специалисту по импорту Линде М. Хакетт по телефону 646-733-3015. По всем другим вопросам обращайтесь к национальному специалисту по импорту Стивену Полличино по телефону (646) 733-3008.

С уважением,

Роберт Б. Сверупски
Директор
Национальный отдел специалистов по товарам

Мониторы и аксессуары

Цены, характеристики, доступность и условия предложений могут быть изменены без предварительного уведомления. Защита цен, согласование цен или гарантии цены не распространяются на внутридневные, ежедневные предложения или акции с ограниченным сроком действия.Ограничения по количеству могут применяться к заказам, включая заказы на товары со скидкой и рекламные товары. Несмотря на все наши усилия, небольшое количество товаров может содержать ошибки в ценах, опечатках или фотографиях. Правильные цены и акции проверяются в момент размещения заказа. Эти условия применяются только к продуктам, продаваемым HP.com; Предложения реселлера могут различаться. Товары, продаваемые HP.com, не предназначены для немедленной перепродажи. Заказы, которые не соответствуют положениям, условиям и ограничениям HP.com, могут быть отменены. Контрактные и оптовые клиенты не имеют права.

Рекомендуемая производителем розничная цена HP может быть снижена. Рекомендованная производителем розничная цена HP указана либо как отдельная цена, либо как зачеркнутая цена, а также указана цена со скидкой или рекламная цена. На скидки или рекламные цены указывает наличие дополнительной более высокой рекомендованной розничной цены зачеркнутой цены. 10 Pro обновлена ​​до Windows 7 Professional, Windows 8 Pro или Windows 8.1: Эта версия Windows, работающая с процессором или наборами микросхем, используемыми в этой системе, имеет ограниченную поддержку со стороны Microsoft. Дополнительные сведения о поддержке Microsoft см. в разделе часто задаваемых вопросов о жизненном цикле поддержки Microsoft по адресу https://support.microsoft.com/lifecycle

Ultrabook, Celeron, Celeron Inside, Core Inside, Intel, логотип Intel, Intel Atom, Intel Atom Inside, Intel Core, Intel Inside, логотип Intel Inside, Intel vPro, Itanium, Itanium Inside, Pentium, Pentium Inside, vPro Inside, Xeon, Xeon Phi, Xeon Inside и Intel Optane являются товарными знаками корпорации Intel или ее дочерних компаний в США.С. и/или другие страны.

Гарантия на дом доступна только для некоторых настраиваемых настольных ПК HP. Необходимость обслуживания на дому определяется представителем службы поддержки HP. Заказчику может потребоваться запустить программы самопроверки системы или исправить выявленные неисправности, следуя советам, полученным по телефону. Услуги на месте предоставляются только в том случае, если проблема не может быть устранена удаленно. Услуга недоступна в праздничные и выходные дни.

Компания HP передаст ваше имя и адрес, IP-адрес, заказанные продукты и связанные с ними расходы, а также другую личную информацию, связанную с обработкой вашего заявления, в Bill Me Later®. Bill Me Later будет использовать эти данные в соответствии со своей политикой конфиденциальности.

Microsoft Windows 10: не все функции доступны во всех выпусках или версиях Windows 10. Для использования всех возможностей Windows 10 может потребоваться обновление и/или приобретение отдельно аппаратного обеспечения, драйверов, программного обеспечения или обновления BIOS. Windows 10 автоматически обновляется, что всегда включено. Могут взиматься сборы с интернет-провайдера, и со временем могут применяться дополнительные требования к обновлениям. См. http://www.microsoft.com.

Участвующие в программе HP Rewards продукты/покупки относятся к следующим категориям: принтеры, бизнес-ПК (марки Elite, Pro и рабочие станции), выберите аксессуары для бизнеса и выберите чернила, тонер и бумага.

smartPower 150-101 Одиночный USB-порт питания для монтажа на панели для сертифицированного FAA самолета

Все продукты поставляются с 60-дневной гарантией возврата денег и ограниченной гарантией на один (1) год. Гарантия будет аннулирована, если устройство было вскрыто или повреждено. Если у вас возникнут какие-либо проблемы с устройством, позвоните по телефону 520-889-1177 или напишите нам по адресу [email protected], и мы с радостью поможем вам и устраним проблему.

ГАРАНТИЙНОЕ ПОКРЫТИЕ

GUARDIAN AVIONICS/CO GUARDIAN LLC.ГАРАНТИИ ПЕРВОНАЧАЛЬНОМУ ПОКУПАТЕЛЮ, ЧТО ЭТОТ ИЗВЕЩАТЕЛЬ НЕ БУДЕТ ДЕФЕКТОВ МАТЕРИАЛА И ИЗГОТОВЛЕНИЯ ДЛЯ ЗАМЕНЫ ИЗДЕЛИЯ, РЕМОНТА ИЗДЕЛИЯ ИЛИ ЗАМЕНЫ ИЗДЕЛИЯ ОТРЕМОНТИРОВАННЫМ ИЗДЕЛИЕМ ПО УСМОТРЕНИЮ ИЗГОТОВИТЕЛЯ. НАСТОЯЩАЯ ГАРАНТИЯ АННУЛИРУЕТСЯ, ЕСЛИ ИЗДЕЛИЕ БЫЛО ПОВРЕЖДЕНО В РЕЗУЛЬТАТЕ СЛУЧАЙНОГО СЛУЧАЯ, НЕРАЗУМНОГО ИСПОЛЬЗОВАНИЯ, НЕРАВНОМЕРНОСТИ, ВНЕДРЕНИЯ ИЛИ ИНЫХ ПРИЧИН, НЕ ВОЗНИКШИХ ИЗ-ЗА ДЕФЕКТОВ МАТЕРИАЛА ИЛИ ИЗГОТОВЛЕНИЯ. НАСТОЯЩАЯ ГАРАНТИЯ РАСПРОСТРАНЯЕТСЯ ТОЛЬКО НА ПЕРВОНАЧАЛЬНОГО ПОКУПАТЕЛЯ ПРОДУКТА.

Отказ от ответственности

Любые подразумеваемые гарантии, вытекающие из этой продажи, включая, помимо прочего, подразумеваемые гарантии описания, товарного состояния и пригодности для определенной цели, ограничены по продолжительности указанным выше гарантийным периодом. Ни при каких обстоятельствах Производитель не несет ответственности за невозможность использования этого продукта или за любой косвенный, специальный, случайный или последующий ущерб, а также затраты или расходы, понесенные потребителем или любым другим пользователем этого продукта, будь то из-за нарушения контракт, халатность, строгая ответственность в деликте или иным образом.Производитель не несет ответственности за какие-либо телесные повреждения, материальный ущерб или любой специальный, случайный, случайный или косвенный ущерб любого рода, возникший в результате утечки газа, пожара или взрыва.

В некоторых штатах не допускаются ограничения срока действия подразумеваемой гарантии, поэтому указанное выше ограничение может на вас не распространяться. В некоторых штатах не допускается исключение или ограничение косвенных или случайных убытков, поэтому вышеуказанные ограничения или исключения могут не применяться к вам.

Обратите внимание, что Guardian Avionics не несет ответственности за утрату и/или ущерб в результате ошибок при установке или пайке.

Средства правовой защиты

Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые различаются в зависимости от штата.

Гарантийные обязательства

В течение вышеуказанного гарантийного периода ваш продукт будет заменен на аналогичный продукт, если дефектный продукт будет возвращен с предоплатой почтовых расходов в Guardian Avionics, отдел обслуживания клиентов, 1840 E Valencia Rd, Suite 216, Tucson, AZ. 85706 вместе с подтверждением даты покупки. Пожалуйста, включите примечание с описанием проблемы при возврате устройства.Гарантия на замененный продукт будет действовать до конца исходного гарантийного периода или в течение шести месяцев, в зависимости от того, что дольше. За исключением стоимости почтовых расходов, плата за замену дефектного товара не взимается.

Важно: Не пытайтесь вскрыть устройство. Если блок вскрыт, гарантия аннулируется.

Сигнализатор угарного газа не заменяет страхование имущества, инвалидности, жизни или иное страхование любого рода. Соответствующее страховое покрытие является вашей ответственностью.Проконсультируйтесь со своим страховым агентом.

Регистрация гарантии

На ваше устройство автоматически распространяется ограниченная гарантия сроком на 1 год с даты покупки при условии, что вы сохранили доказательство покупки (счет-фактуру). Чтобы быть в курсе последних обновлений и новостей о наших продуктах, заполните гарантийный талон, поставляемый с продуктом, и отправьте его нам по адресу:

CO Guardian LLC dba Guardian Avionics.
1840 E Valencia Rd, Suite 216
Tucson, AZ 85706

У вашего устройства есть серийный номер.Убедитесь, что полученное вами устройство имеет тот же серийный номер, который указан в вашем счете-фактуре.

Для гарантийного обслуживания

Если у вас возникнут какие-либо проблемы с устройством, вы можете обратиться за помощью в наш отдел обслуживания клиентов по телефону 520-889-1177. Даже если вы приобрели устройство у одного из наших дистрибьюторов, вы можете связаться с нами напрямую по следующему адресу для получения технической поддержки или в случае возникновения каких-либо проблем с вашим устройством:

Guardian Avionics
CO Guardian LLC.
1840 E Valencia Rd, Suite 216
Tucson, AZ 85706

Телефон 520-889-1177
Факс 520-889-8249
Эл.

Архитектура USB (универсальная последовательная шина) используется в качестве стандарта для разъемов и связанных с ними сигналов и подачи питания с 1996 года. За это время в спецификации было внесено множество изменений для повышения производительности систем, использующих эти стандарты.Последние разработки, применимые к конструкциям блоков питания, включают разъем USB Type-C, спецификацию USB Power Delivery и спецификацию USB Programmable Power Supply. Эти усовершенствования делают USB отличным вариантом для подачи питания, тогда как в прошлом USB был в основном поставщиком данных и сигналов с ограниченными возможностями питания. В этом посте мы обсудим взаимосвязь между USB Type-C, USB Power Delivery и USB Programmable Power Supply, а также то, как они связаны с источниками питания.

  • USB Type-C: — стандартный разъем USB; Преимущества включают компактный, гладкий и обратимый дизайн.
  • USB Power Delivery: — это спецификация, которая позволяет нагрузке и источнику питания согласовывать несколько стандартных уровней подачи питания. USB Power Delivery увеличивает мощность USB до 100 Вт и особенно полезна при подаче питания на несколько устройств.
  • Программируемый источник питания USB : дополнительная спецификация к USB Power Delivery, описывающая, как нагрузка и источник питания взаимодействуют для повышения уровня подачи питания.Эта функция может быть особенно полезна для зарядки аккумуляторов.

Разъем USB Type-C

Конструкция разъема USB Type-C (также называемого USB-C) симметрична, поэтому его можно подключать любым способом, то есть нет лицевой стороны вверх или вниз. Это позволяет вставлять вилку быстрее и проще, чем в предыдущих конструкциях USB-разъемов. В предыдущих конструкциях соединителя пользователь должен был визуально осмотреть соединитель, чтобы определить правильную ориентацию, или пройти процесс проб и ошибок, вставляя соединитель; создавая легкое, но слишком знакомое неудобство. Еще одна особенность штекера USB Type-C заключается в том, что он имеет закругленные края, и это обеспечивает преимущество самовыравнивающейся характеристики при вставке штекера.

Штекер USB Type-C предназначен для обеспечения среднего уровня мощности (менее 100 Вт), а характеристики, связанные с небольшим штекером, позволяют подавать питание на широкий спектр компактных электронных устройств. Одним из преимуществ использования USB-разъемов для подачи питания и сигналов является то, что это сложная конструкция с относительно низкими затратами на разработку.Во многом это связано с экономией на масштабе, полученной за счет широкого распространения разъема на глобальном уровне. Еще одним преимуществом является то, что система была проверена большим количеством пользователей и проектов продуктов, а это означает, что дизайн продемонстрировал свою надежность и оставляет очень небольшую вероятность возникновения каких-либо неизвестных проблем в работе. Важно отметить, что USB Type-C обычно стоит дороже, чем USB-разъемы предыдущего поколения, из-за сложности и скорости, которую обеспечивает USB Type-C. Однако по мере того, как разъемы USB Type-C становятся все более распространенными, ожидается, что стоимость будет скорректирована соответствующим образом.

Несоответствующие приложения USB Type-C

Разработчик может выбрать разъем USB Type-C из-за элегантного дизайна, небольшого размера и низкой стоимости, но решить не соответствовать стандартам USB Power Delivery. Вероятность повреждения оборудования несоответствующей конструкцией будет низкой, если напряжение несоответствующего источника питания составляет 5 В, а максимальный ток нагрузки меньше номинального тока разъема 5 А.Существует значительный риск повреждения нагрузки, если несоответствующий источник питания обеспечивает выходное напряжение, превышающее устаревшее напряжение USB, равное 5 В.

Связь между USB Type-C, Power Delivery и 3.1 Gen 2

Разъем USB Type-C тесно связан с USB 3.1 Gen 2 и USB Power Delivery. Это часто создает путаницу в отношениях между концепциями Type-C, 3.1 Gen 2 и USB Power Delivery. Важно отметить, что хотя эти понятия связаны и дополняют друг друга, они независимы.Устройство или источник питания могут использовать разъем USB и не поддерживать USB 3.1 Gen 2 или USB Power Delivery.

Важно отметить, что протоколы USB могут быть реализованы с разъемами, отличными от указанных разъемов USB. Клиент может выбрать использование протоколов передачи данных и питания USB, чтобы воспользоваться чрезвычайно большими усилиями по разработке и проверке, уже развернутыми USB, но не использовать стандартизированные разъемы USB для создания собственной системы.

Питание через USB

Одной из целей USB является обеспечение функциональной совместимости между соответствующими реализациями старых и новых версий спецификаций. В предыдущих версиях стандартов USB подаваемое напряжение было указано равным 5 В. Стандарт USB Power Delivery допускает подаваемое напряжение 5 В, 9 В, 15 В или 20 В и уровни мощности до 100 Вт.

Версия Максимальная мощность Напряжение Максимальный ток
USB 2. 0 2,5 Вт 5 В 500 мА
USB 3.1 4,5 Вт 5 В 900 мА
USB-BC 1.2 7,5 Вт 5 В 1,5 А
USB Type-C 1.2 15 Вт 5 В 3 А
USB-PD 100 Вт 5/9/15/20 В 5 А
Эволюция уровней мощности USB

USB Power Delivery устанавливает рабочие протоколы, гарантирующие, что более высокое напряжение, доступное в последних версиях USB, не повредит устаревшее оборудование, рассчитанное на работу с напряжением 5 В.Чтобы предотвратить такое повреждение, USB Power Delivery требует, чтобы соответствующее оборудование изначально подавало на нагрузку 5 В с максимальным током 900 мА. Связь между нагрузкой и источником питания может тогда установить более высокий максимальный ток нагрузки и большее рабочее напряжение. Если после подключения нагрузки и источника питания связь не устанавливается, конфигурация источника питания остается равной 5 В и максимальному току нагрузки 900 мА. Если связь между нагрузкой и источником питания будет потеряна после того, как она была установлена, источник питания безопасно вернется к конфигурации 5 В и 900 мА.

Уровни мощности, указанные USB Power Delivery

Приложения USB Power Delivery

Преимущество USB Power Delivery в создании единого источника питания, который можно использовать для питания нескольких продуктов, будет иметь наибольшую выгоду, когда продукты сложные и дорогие. Примером приложения для USB Power Delivery является источник питания, который используется для зарядки сотовых телефонов, ноутбуков, планшетов, смарт-часов и наушников. Все эти продукты достаточно сложны, так что дополнительные затраты и сложность связи с источником питания являются приемлемыми.Кроме того, пользователь может находиться в транспортном средстве, комнате, офисе или путешествовать там, где он ожидает получить питание для этих устройств, но сочетание различных мощностей будет трудно предсказать. В этих сценариях источники питания USB Power Delivery будут согласовываться с каждым устройством, чтобы обеспечить надлежащую конфигурацию напряжения и тока в соответствии с требованиями этой нагрузки.

Хотя заявления о том, что USB Power Delivery обеспечит более быструю зарядку аккумуляторов, не являются ошибочными, они могут быть неправильно поняты.Время, необходимое для зарядки аккумулятора, ограничено конструкцией аккумулятора и мощностью источника питания. Внедрение USB Power Delivery сократит время, необходимое для зарядки аккумулятора, если зарядка аккумулятора ограничивается мощностью зарядного устройства, а не конструкцией аккумулятора. USB Power Delivery не сократит время зарядки по сравнению с источником питания с фиксированной выходной мощностью, если выходная мощность обоих источников одинакова.

Продукты, которые могут не подходить для USB Power Delivery, менее сложны и менее дороги с относительно низкими требованиями к питанию. Менее дорогие продукты могут быть не в состоянии покрыть затраты на проектирование и производство из-за встроенной в устройство функции USB Power Delivery для связи с источником питания. В большинстве приложений, где источник питания выбирается для питания нагрузки, мощность источника питания будет выбираться только в соответствии с требованиями нагрузки.Если был указан источник питания большей мощности, то избыточная мощность источника питания приведет к тому, что размер и стоимость источника питания превысят требуемые. Мощность источника питания USB Power Delivery должна быть рассчитана на максимальную номинальную мощность настраиваемого источника. Система с небольшой нагрузкой, которая может питаться либо от источника питания USB Power Delivery, либо от источника питания меньшего размера, повлечет за собой снижение стоимости и габаритов при использовании источника питания USB Power Delivery.

USB-программируемый блок питания

Протокол USB Programmable Power Supply обеспечивает больший контроль над подачей питания, чем устаревшие протоколы и протоколы USB Power Delivery. В то время как операционный протокол USB Power Delivery определяет, как источники питания USB обеспечивают дискретные уровни напряжения, операционный протокол USB Programmable Power Supply устанавливает возможность управления выходным напряжением и характеристиками тока источника питания на детальном уровне.

Применение программируемого источника питания USB

Типичным приложением, требующим точного контроля напряжения и тока, которое предлагает программируемый источник питания USB, является зарядка аккумуляторов.В традиционной топологии зарядного устройства аккумуляторной батареи источник напряжения подается на схему управления зарядом аккумуляторной батареи, а выход системы обеспечивает надлежащее напряжение и ток для зарядки аккумуляторной батареи. Это хорошо работает, когда характеристики зарядного напряжения и тока батареи стандартизированы, и, таким образом, схема зарядки батареи может иметь стандартную конструкцию. Для приложений, где для батареи требуется индивидуальный профиль напряжения и тока, программируемый источник питания USB может быть лучшим решением.С источником питания с программируемым источником питания USB нагрузка будет контролировать состояние батареи и подавать команды источнику питания, чтобы батарея заряжалась с правильным профилем напряжения и тока. Следует отметить, что когда для зарядки аккумулятора используется конфигурация программируемого источника питания USB, команда разработчиков должна будет спроектировать, внедрить и протестировать алгоритм и схемы зарядки аккумулятора, тогда как при выборе стандартной схемы зарядки аккумулятора поставщик аккумулятора схема зарядки выполнила большинство или все эти задачи.

Заключение

Разъем USB Type-C и спецификация USB Power Delivery значительно расширяют стандарты USB. В то время как внедрение полного стандарта позволит значительно улучшить системы, значительные преимущества также могут быть реализованы при реализации только частей нового стандарта и протокола. Ожидается, что разъем USB Type-C будет использоваться во многих традиционных приложениях подачи питания 5 В с требованиями по току нагрузки 5 А или меньше из-за небольшого размера, улучшенной конструкции и низкой стоимости разъема.

Категории: Новости отрасли , Выбор продукта

Вам также может понравиться


Есть комментарии по этому посту или темам, которые вы хотели бы видеть в будущем?
Отправьте нам электронное письмо по адресу [email protected] ком

Выбор кабеля Micro USB для питания отладочных плат или зарядки телефонов

Вчера один человек связался со мной в Facebook и спросил, есть ли шанс, что я сделаю «какой кабель usd-micro usb лучше», так как в Интернете не так много четкой информации. Его цель состояла в том, чтобы зарядить свой телефон, но многие платы для разработки поставляются с портом micro USB, и я читал много комментариев о питании платы.Это также случилось со мной, и основной причиной может быть либо источник питания, который не работает в соответствии с номинальным значением (обычно 5 В / 2 А), либо кабель micro USB, сопротивление которого может быть немного высоким, что приводит к падению напряжения. Вы узнаете, что у вас могут быть проблемы с питанием, когда плата отказывается загружаться и обычно зацикливается или случайным образом перезагружается, особенно при высокой нагрузке. Первое решение состоит в том, чтобы получить источник питания, который обеспечивает правильное напряжение и силу тока, и вы можете проверить это с помощью USB Charger Doctor, ультра дешевого инструмента, который будет отображать как напряжение, так и интенсивность на ЖК-дисплее, хотя он будет работать только с зарядными устройствами. с USB-портом.

А как насчет кабеля micro USB? Давайте рассмотрим реальную проблему, которая хорошо описана в посте о сопротивлении USB-кабеля, но я резюмирую ниже. Во-первых, все проводники имеют небольшое сопротивление, и обычно чем толще кабель, тем меньше сопротивление. Значение American Wire Gauge (AWG) часто используется для описания толщины кабеля с числами от 0 до 40 в диапазоне от большего диаметра/меньшего сопротивления/более высокой емкости до меньшего диаметра/большего сопротивления/меньшей емкости.Что касается USB-кабеля, для USB-кабелей часто используются AWG20–AWG28, и последний, кажется, очень распространен для проводов данных, но здесь важно значение AWG для проводов питания (5 В / GND) кабеля. Сопротивление также зависит от длины кабеля с более длинными кабелями, имеющими большее сопротивление, а также от контактного сопротивления USB, но я не уверен, что мы можем что-то с этим сделать. В любом случае, это означает, что здесь лучше подойдет короткий кабель с более низким значением AWG, как показано в таблице ниже из вышеупомянутого поста с использованием нагрузок 5 В/1 А и 5 В/1 А. В этой таблице предполагается контактное сопротивление 30 мОм, поэтому значения будут ниже, если сопротивление меньше.

Платы

обычно могут работать в диапазоне около 5В. В качестве аргумента предположим, что плата принимает входное напряжение от 4,5 В до 5,5 В постоянного тока. и будет перезагружаться, если напряжение упадет ниже 4,5 В. Если вы используете источник питания 5 В с неоптимальным номиналом и длиной AWG, напряжение упадет более чем на 0,5 В (красная зона выше), и плата не будет работать должным образом. 5 В / 1 А (5 Вт) очень распространены на макетных платах, в то время как достижение 10 Вт возможно, поскольку вам потребуется высокая нагрузка плюс, возможно, какое-то USB-устройство хранения данных для достижения уровня мощности.

Основываясь на этих результатах, нам нужен кабель AWG20 (в идеале) длиной менее одного метра, и чем короче, тем лучше. Поэтому я искал такие кабели в Интернете и нашел кучу. Я не проверял ни одного, но они могут быть хорошими кандидатами на просмотр:

Есть много других, просто найдите кабель micro USB AWG20 или, в некоторых случаях, кабели micro USB для зарядки, и вы должны найти приличные кабели, которые не должны вызывать проблем с питанием или зарядкой. Последний кабель в списке выше (eBay) был протестирован с ключом Charger Doctor, показывающим 4.95 В / 3,47 А по кабелю (длина 1,8 метра). Значение напряжения должно быть ниже при измерении на самодельной зарядной плате из-за внутреннего сопротивления кабеля, но оно по-прежнему показывает, что кабель допускает от 3 до 4 ампер.

Жан-Люк основал CNX Software в 2010 году на полставки, прежде чем уйти с должности менеджера по разработке программного обеспечения и начать писать ежедневные новости и обзоры на полную ставку позже в 2011 году.

USB-C собирается увеличить мощность со 100 Вт до 240 Вт, что достаточно для питания более мощных ноутбуков

Скоро большинство портативных ПК перестанут быть и должны быть оснащены уродливым бочкообразным разъемом и проприетарным блоком питания для зарядки.Форум разработчиков USB (USB-IF) только что объявил (через CNET ), что более чем удвоит количество энергии, которое вы можете передать по кабелю USB-C до 240 Вт, что означает, что вы в конечном итоге сможете чтобы подключить тот же многоцелевой кабель USB-C, который вы сейчас используете на легких ноутбуках, планшетах и ​​телефонах, для зарядки всех, кроме самых мощных игровых ноутбуков.

Раньше максимальная мощность USB-C Power Delivery составляла 100 Вт, и это определенно немного сдерживало отрасль — например, хотя мой собственный Dell XPS 15 технически может заряжаться через USB-C, для зарядки ему требуется мощность 130 Вт. и работать на полную мощность одновременно.Некоторые производители продают нестандартные адаптеры USB-C (у меня есть док-станция Dell мощностью 130 Вт), но они не всегда поставляются в комплекте с машинами и обычно имеют фиксированный несъемный кабель для предотвращения неправильного использования.

Но с мощностью 240 Вт — то, что USB-IF называет «расширенным диапазоном мощности» или сокращенно EPR — вы теоретически можете заряжать полноценный игровой ноутбук Alienware m17 через USB-C.

Вам, конечно, потребуются новые зарядные устройства и кабели USB-C, чтобы воспользоваться преимуществами новой спецификации, хотя, надеюсь, вы сможете определить, что есть что: «Все кабели EPR должны быть визуально идентифицированы с помощью элементов идентификации кабеля EPR», читает часть требований USB-IF для новой спецификации. Кабель должен поддерживать до 5 А и 50 В, чтобы соответствовать требованиям.

Судя по приведенным ниже фотографиям, производителям, возможно, также придется изменить дизайн своих зарядных устройств:

Разумеется, все еще будут исключительно мощные ноутбуки, требующие мощности более 240 Вт. Блоки питания мощностью 330 Вт по-прежнему входят в стандартную комплектацию некоторых машин, и всегда есть экзотические ноутбуки, для работы которых требуется более одного блока питания. Игровые настольные компьютеры обычно требуют гораздо большей мощности: блок питания мощностью 650 Вт или выше требуется для новейших графических карт для настольных ПК, а 240 Вт может быть недостаточно для новейших игровых консолей от Sony и Microsoft.

С другой стороны, некоторые компьютеры с годами становятся все более эффективными. Показательный пример: новый красочный iMac поставляется с адаптером питания мощностью 143 Вт. Через год или два он станет реальным кандидатом на питание через USB-C.

Leave a comment
