Синий usb порт что это: Для чего нужен красный USB порт?

Содержание

Технические и Визуальные отличия USB 2.0 от USB 3.0


1) Спецификация usb 2.0 была представлена в 2000 году, а usb 3.0 в 2008, следовательно, 3 версия более современная, чем 2.

2) Теоретическая, максимальная скорость usb 2.0 — 60 мегабайт в секунду.
    Теоретическая, максимальная скорость usb 3.0 — 625 мегабайт в секунду

3) Приблизительная, максимальная, реальная скорость usb, с учетом потерь в следствии, различных факторов и особенностей, составляет:

до 25 – 40 мегабайт у usb 2.0
до 400 – 450 мегабайт у usb 3.0

4) Сила тока usb 2.0 — 500ma (миллиампер)
    Сила тока usb 3.0 — 900ma (миллиампер)

Большая сила тока, позволяет использовать более энергозависимые устройства, заряжать быстрее мобильные устройства, так же подключать большее количество устройств, например, через usb разветвитель.

5) USB 3.0 использует асинхронную передачу данных, то есть данные передаются одновременно в 2 направлениях, если очень упростить, то данные одновременно считываются и записываются…

Рекомендуется не превышать длину кабеля в 5 метров для usb 2. 0 и 3 метра для usb 3.0, для сохранения стабильности и во избежание потерь производительности.

Как отличить usb 2 от usb 3 визуально


Внешне, визуально отличить usb 2.0 от usb 3.0 можно по следующим признакам:

1) USB 2.0, внешне отличается от USB 3.0, цветом пластика и цветом провода.

У usb 2.0 пластик может быть черным, серым, белым,

У usb 3.0 светло-синим или темно синим, в аналогичные цвета может окрашиваться оболочка провода, корпус разъема.


2) Количество контактов usb 2.0 — 4, usb 3.0 — 9. Увидеть их можно, заглянув внутрь разъема, при достаточно ярком освещении. (На верхнем фото (1), разъемы были вскрыты, что бы наглядно продемонстрировать различия.)

3) Толщина. Провод у 3 версии, обычно толще, чем у 2 из-за количества проводов. Толщина не всегда достоверный признак, из – за разного сечения (толщины), каждого провода и его изоляции, которая варьируется в зависимости от производителя и используемых материалов.

Совместность usb 2.0 и 3.0

USB 3.0 разрабатывался с целую заместить USB 2.0, следовательно, он обратно совестим с устройствами, поддерживающими USB 2.0.

При подключении устройств usb 3.0 в порт 2.0, либо наоборот устройств usb 2.0 в порт 3.0, => максимальная, реальная скорость будет около 25 – 40 мегабайт в секунду, то есть на уровне usb 2.0.

При подключении устройств usb 3.0 в порт 3.0 и устройств usb 2.0 в порт 2.0, => максимально допустимая, реальная скорость будет равна скорости usb 3 для первого случая и usb 2 для второго случая.

Отличить порты 3 версии от 2 на компьютере, либо ином устройстве, можно так же по цвету пластика внутри разъема.

Как определить порты USB по их символам —

10 лет назад мир технологий только начинал объединяться вокруг стандарта связи. В то время, будучи технологом, подразумевало наличие множества различных кабелей для ваших гаджетов.

USB 3.0 был запущен еще в 2008 году, но некоторые из нас все еще не замечают различий между этой итерацией и USB 2. 0. С тех пор USB стал общепринятым стандартом подключения наших периферийных устройств. Принятие USB, безусловно, было поддержано внедрением micro USB в мобильной сфере, что уничтожило любые попытки подтолкнуть к созданию пользовательских зарядных портов.

Но даже если сегодня все USB-порты выглядят и ведут себя одинаково, между ними есть некоторые различия, которые легко пропустить. Например, вы могли заметить, что ваш телефон заряжается быстрее, когда вы подключаете его к определенному порту USB на вашем компьютере. Или вы можете обнаружить, что только один из ваших портов позволит заряжать телефон, пока компьютер выключен. Почему это происходит? Вы можете страдать от классического случая путаницы USB 2.0 и USB 3.0.

USB 2.0 против USB 3.0

Есть веская причина, почему USB 3.0 с самого начала приобрел большую популярность. Производители поспешили принять эту технологию, потому что она экспоненциально быстрее, чем USB 2.0.

С точки зрения скорости, порт USB 3. 0 теоретически может передавать данные в десять раз быстрее (до 5 Гбит / с) по сравнению с USB 2.0 (480 Мбит / с). Я использовал это слово теоретически, потому что скорость передачи сильно зависит от вашей конфигурации и кабеля данных, который вы используете. Точнее, с USB 3.0 вы достигнете практической скорости около 300 МБ / с, в то время как скорость USB 2.0 достигает пика около 40 МБ / с.

USB 3.0 также лучше с энергопотреблением. В то время как USB 2.0 может потреблять только 500 мА, USB 3.0 может потреблять более 900 мА. Это приведет к меньшим периодам перезарядки для ваших мобильных устройств, если вы используете питание от ПК / ноутбука.

Проверьте, есть ли на вашем компьютере / ноутбуке порт USB 3.0

Если вы недавно приобрели новый компьютер, у вас обязательно будет хотя бы один порт USB 3.0. У чуть более старых ноутбуков обычно есть один порт USB 3.0 и два порта USB 2.0. Тем не менее, прежде чем пытаться найти правильный порт, вы должны сначала подтвердить, что у вас есть порт USB 3. 0. Вот как:

На винде
  1. Нажмите Windows ключ + R открыть диалоговое окно «Выполнить». Тип devmgmt.msc и ударил Войти.
  2. В диспетчере устройств прокрутите вниз до Универсальные контроллеры последовательной шины и раскройте раскрывающееся меню. Если вы обнаружите запись USB 3.0 и драйвер хост-контроллера, вы можете смело предположить, что у вас есть хотя бы один порт USB 3.0.
На Mac
  1. Нажмите на Значок Apple в верхней левой части экрана. Затем выберите Об этом Mac.
  2. в Об этом Mac окно, выберите Системный отчет.
    Замечания:
    Если вы все еще на OS X 10.9 (Mavericks) или ниже, нажмите на Больше информации.
  3. В Системная информация, нажмите на аппаратные средства, затем разверните вкладку USB.
  4. Как и в Windows, порты USB перечислены в зависимости от их типа. Убедитесь, что у вас есть порт USB 3.0, проверив, есть ли у элемента «USB 3.0В названии.

Теперь, когда вы подтвердили, что на вашем компьютере есть порт USB 3.0, давайте выясним, какой это порт.

Определение порта USB 3.0 на вашем ноутбуке / компьютере

Если у вас есть порт USB 3.0 в вашей системе, хорошо знать, какой порт даст вам лучшую производительность. Существует два основных способа, с помощью которых вы не можете определить свой порт USB 3.0: по логотипу и по цвету порта.

По логотипу

USB 3.0 также продавался как SuperSpeed ​​USB. Большинство производителей используют логотип SuperSpeed ​​USB, чтобы вы знали, что имеете дело с портом USB 3.0. Если вы видите префикс SS перед обычным логотипом USB, вы успешно определили порт USB 3.0.

Замечания: Если у вас есть новый ноутбук / ПК, ваш производитель мог удалить префикс SS со значка. Это распространено среди новых систем, в которых каждый порт USB 3.0.

Вы также можете столкнуться с логотипом USB, за которым следует значок зарядки. Это означает, что порт способен использовать превосходную скорость передачи данных USB 3.0 для быстрой зарядки мобильных устройств.

Если вам повезет, вы обнаружите, что ваш компьютер будет по-прежнему подавать питание на этот порт зарядки, пока система выключена. Это позволит вам использовать этот порт аналогично настенной розетке для зарядки мобильных устройств без необходимости включать компьютер.

Замечания: Даже обычные порты, на которых нет символа молнии, способны заряжать ваши мобильные устройства. Но даже если они USB 3.0, их мощность ограничена, и общее время зарядки будет больше.

По цвету

Официальные рекомендации для производителей, использующих порты USB 3.0, это использовать синий цвет для внутренней части порта. Это позволяет отличить их от USB 2.0, который имеет черный или белый цвет внутри.

Замечания: Этому руководству следует подавляющее большинство производителей, независимо от пола порта USB 3.0 (мужской или женский).

Заключение

Если вас интересует обратная совместимость, продукт USB 3.0 полностью совместим с портом USB 2.0. Тем не менее, продукт USB 3.0 будет ограничен скоростью порта USB 2.0, поэтому любые преимущества в скорости или мощности не будут использоваться.

Понятно, что USB 2.0 постепенно заменяется новыми, более мощными итерациями порта USB. В 2017 году группа разработчиков USB объявила о выпуске USB 3.2. Эта технология способна обрабатывать несколько линий данных одновременно, что приводит к еще большей скорости передачи.

Но технические гиганты уже готовят почву для нового универсального стандарта. Ожидается, что USB-C станет единственным портом, который будет заряжать и подключать наши телефоны, ноутбуки, консоли в ближайшем будущем.

Увеличение usb портов. Что делать, если в компьютере не хватает USB-портов

В один “прекрасный” день может возникнуть такая ситуация, что на вашем компьютере станет не хватать портов для подключения usb-устройств .


Допустим, у вас – ноутбук. Подключили к нему мышь, принтер, флешку… И на этом свободные usb-разъемы закончились – еще одну флешку уже вставить некуда.
Или, например, имеется стационарный компьютер в магазине. К нему необходимо подключить следующие устройства: клавиатуру, мышку, принтер, веб-камеру, сканер штрих-кодов, usb-токен для работы бухгалтерской программы. После подключения свободных usb-портов не осталось – флешку уже нет возможности подключить.

Что же делать, если на компьютере не осталось свободных usb-разъемов ?

Самый простой способ выйти из такой ситуации – это приобрести USB-хаб

.

USB-хаб, USB-концентратор, USB-разветвитель – это всё разные названия одного устройства. USB-хаб подключается к свободному рабочему usb-порту вашего компьютера, и дает вам дополнительные два, три и более usb-разъема. Для его работы никаких драйверов на компьютер устанавливать не требуется.

Самый обычный USB-хаб (пассивный ) стоит совсем не дорого. Подойдет для подключения флешек, мышки.Помните, что устройство, подключенное к usb-разъему, получает питание от самого разъема. Поэтому если к такому хабу подключить несколько энергоемких устройств, то они могут работать некорректно, либо вообще не будут работать.

Если вы собираетесь подключать к USB-хабу несколько устройств (или энергоемкие устройства), то нужно приобретать активный usb-концентратор с собственным блоком питания .

Такой usb-хаб по размерам будет больше пассивного, т.к. в нем присутствует преобразователь напряжения на 5В. И стоить он будет дороже.

Данный хаб одним кабелем подключается к usb-порту компьютера, а другим – в розетку.

Основное преимущество такого концентратора – это стабильное электропитание всех usb-портов. Поэтому к нему можно спокойно подключать любые usb-устройства: будь то внешний жесткий диск или веб-камера.

Из своего личного опыта могу посоветовать семипортовый usb-разветвитель D-Link DUB-H7 . Отличный хаб, работает стабильно и надежно:

Есть еще способы, как добавить usb-портов вашему компьютеру . Правда подойдут они для владельцев стационарных системных блоков, а не ноутбуков.

Можно приобрести USB-планку , которая позволит увеличить количество портов с задней стороны системного блока.

Для ее установки вам потребуется вскрыть системный блок компьютера – найти на материнской плате свободный девяти- (или десяти-) штырьковый разъем USB – подключить к нему вашу планку – затем закрепить ее винтом (или защелкой):
Прежде чем покупать такую USB-планку – лучше сначала убедиться, что на материнской плате вашего компьютера точно есть свободный разъем для ее подключения.

Еще один вариант увеличения количества usb-портов, подходящий для системного блока – это использование PCI-карты с USB портами . Она также вставляется в соответствующий разъем на материнской плате компьютера.

Кстати, при покупке рекомендую обратить внимание на PCI-карты с интерфейсом USB 3.0. Установив такой модуль в компьютер, вы увеличите не только количество usb-портов, но и скорость передачи данных по ним.

Итак, если вы все-таки решились увеличить количество USB -портов, тогда нужно узнать, есть ли свободные коннекторы для подключения шлейфа с USB -портами. Если данные коннекторы обнаружатся, то все просто. Нужно приобрести шлейф с портами. Такое устройство вставляется в переднюю панель корпуса компьютера и подключается к коннектору на материнской плате (см. рисунок). Точное расположение коннекторов смотрите в руководстве к материнке. Есть также варианты для вывода портов на заднюю панель корпуса. Стоимость от 5у.е.

2 шаг

Если же у вас нет свободных коннекторов, либо вы не хотите возиться с их подключением, тогда вам поможет внешний USB -контроллер. Это устройство представляет собой плату, на которой размещены несколько портов USB , а также хост-контроллер. Эти девайсы бывают двух типов. Первый вставляется в PCI -слот на материнской плате, и порты выводятся на заднюю панель. Второй тип вставляется в переднюю часть корпуса и порты выводятся на фронтовую панель ПК.

Стоят подобные устройства от 20у.е.

3 шаг

Еще один вариант подразумевает использование USB -хабов. Хаб представляет собой устройство с несколькими портами USB , которое подключается к свободному порту USB . Говоря простым языком, USB -хаб это удлинитель с разветвителем. Данный способ является самым быстрым и безопасным, т.к. не нужно лезть внутрь компьютера. Стоят такие девайсы от 25у.е.

Всем привет! Сегодня мы рассмотрим сразу несколько вопросов на тему,

как подключить USB к компьютеру. Во-первых, мы научимся подключать любые устройства к ПК или ноутбуку. А во-вторых, я расскажу, каким образом можно подключить к компьютеру дополнительные USB порты, если вам их не хватает для всех устройств. Итак, поехали!

USB порт на сегодняшний день самый распространенный тип подключения устройств к компьютеру или ноутбуку. Данных разъем бывает трех — 1.0, 2.0 и 3.0. Если первый сейчас можно встретить только на самых старых компах, то второй и третий используются в наши дни. По своей сути они отличаются скоростью передачи данных. А по внешнему виду, что для нас сейчас более важно — цветом. USB 2.0 имеет черный цвет разъема и вилки, USB 3.0 — синий. Более подробно о спецификациях и отличиях стандартов можете почитать .

Перед тем, как подключить USB провод к компьютеру, посмотрите на вилку своего гаджета — если синий разъем подключить в черный порт, то устройство не будет использовать все свои скоростные характеристики по максимуму. Если же черную вилку воткнуть в синюю, то не случится абсолютно ничего — просто порт USB 3.0 будет отрабатывать на той скорости, которая максимальна для 2.0.

Итак, смотрим на заднюю панель своего компьютера, находим порт USB того же цвета, что и вилка, и подключаем.

После этого устройство либо определится само в системе, если это клавиатура, мышь, веб-камера или какой-либо еще простенький и распространенный девайс, на который в Windows уже имеется драйвер. Либо для работы необходимо будет установить программное обеспечение, которое прилагается к устройству на CD.

Как подключить дополнительные USB порты к компьютеру?

На любой современной материнской плате уже имеются встроенный USB порты — как 2.0, так и 3.0. Однако обычно мы подключаем столько всякой различной перефирии, что их запросто может не хватать, например, для того, чтобы подключить флешку или внешний диск и перекинуть на него свежие фотографии.

Подключение USB планки на заднюю панель

Что делать? Есть два пути. Первый, предпочтительный — докупить отдельную планку с USB портами и вставить ее в дополнительные слоты, имеющиеся на задней панели корпуса — в те же, куда мы крепим видео или звуковую карту, беспроводной адаптер, и другие комплектующие, подключаемые напрямую к плате. Выглядит это следующим образом:

Для того, чтобы осуществить эту задачу, нужно, чтобы материнская плата поддерживала подключение дополнительных портов USB. Определить это можно по наличию на системной плате разъемов, маркированных USB или USB 3.

Разъемы для USB 3. 0 большие, имеют много контактов и рассчитаны на подключение сразу двух портов в одной вилке.

USB 2.0 меньше и в каждый из них можно подключить по 2 порта поотдельности.


Соответственно, смотрим на наличие таких разъемов на материнке, покупаем соответствующие планки, закрепляем их в задней части корпуса и подключаем в свои разъемы.

Подключение блока с USB портами вместо флопика

Еще одна разновидность такого способа увеличения количества портов — специальный блок с USB, который вставляется в передней части корпуса вместо старого дискетника — флопика 3.5

Вариантов исполнения такого блока множество. Например, совмещенный для подключения USB 2.0 и 3.0

А в следующем примере порты USB 2.0 совмещены с разъемами для подключения микрофона и наушников

Подключение такого блока происходит точно так же, как и вышеописанной планки — к соответствующим разъемам на материнской плате.

Внешний USB-хаб

Наконец, еще один вариант увеличения количества портов — купить внешний USB-хаб. Однако здесь есть ряд минусов, из-за которых я бы не стал соединять через него какое-либо серьезное оборудование, а использовал бы его только для флешек или, на крайний случай, мыши.

Поскольку это хаб, вся нагрузка с нескольких его портов идет на один единственный компьютерный, к которому он сам подключен. Из-за этой перенагрузки те или иные устройства могут периодически отваливаться, что не есть гут. Если же подключить к USB хабу жесткий диск, то подаваемой через него электроэнергии может не хватить для его работы. Поэтому даный способ оставляем только для легкого фастфуда — флешек.

Здравствуйте уважаемые читатели, в последнее время все популярнее становится скоростной разъем USB 3.0 постепенно вытесняя его предшествующую версию, однако не все материнские платы им оснащены. Многим пользователям уже не хватает стандартной скорости USB 2.0 и хочется чего-то более быстрого. Покупать новую материнскую плату зачастую слишком затратно, поэтому выход один, это установка платы расширения, которую мы произведем в этом обзоре.

Внешне, отличие USB 3.0 от 2.0 состоит в том, что разъем USB 3.0 синего цвета, а также имеет большее количество контактов. USB 3.0 также имеет обратную совместимость устройствами, расчитанными на его предыдущую версию.

1) Разъем USB 3.0 имеет 8 контактов, а USB 2.0 всего 4, это повышает пропускную способность до 5 Гбит/с.

2) Также, контроллер может одновременно принимать и отправлять данные, что увеличивает скорость работы.

3) USB 3.0 имеет более высокий показатель силы тока. Жесткий диск, который на USB 2.0 не запускался, будет работать вполне стабильно. Также, те устройства, которым стандартно не хватало силы тока USB 2.0, будут заряжаться быстрее.

4) USB 3.0 совместим со своими предыдущими версиями. Если вы подключите старое USB 2.0 устройство, то оно будет работать на максимально возможной для него скорости.

Контроллер поставляется в картонной коробке красного и белого оттенков. Вся информация на коробке на английском языке. Производитель заверяет нас в отменном качестве своего продукта, что написано на коробке аж 4 раза. На коробке ошибочно изображен контроллер, отличающийся от того, что идет в комплектации.

Контроллер предназначен для установки в слот PCI Express x1

Сама комплектация состоит из:

1) Контроллер USB 3.0
2) mini-CD диск с драйверами
3) Руководство пользователя

Для начала снимем крышку с корпуса

Теперь необходимо снять заглушку с того разъема, в который вы собираетесь ставить контроллер

Вид изнутри

«Расчищаем» место под контроллер, (к примеру, у меня нужно сдвинуть провода) и вставляем карту. Карта вставилась легко и ровно

Вид контроллера с задней части корпуса

Теперь нужно найти шуруп, для того, чтобы зафиксировать контроллер. В комплекте его к сожалению нет.

Все, шуруп на месте, установка контроллера в ПК завершена.

После установки контроллера и включения компьютера, операционной системе не удалось самостоятельно установить драйвера…

…поэтому мы воспользуемся CD диском, который был в комплекте.

На диске находится 6 папок, среди которых нам нужна VL800

Заходим в эту папку, запускаем установку (setup.exe), затем последовательно нажимаем кнопку далее.

Примечание: если у вас отсутствует Локальный диск C, то установка будет выдавать ошибку до тех пор, пока вы не вставите любой USB накопитель. Однако драйвера все равно установятся на системный диск.

Установка завершена.

Проверяем все ли в порядке. Для этого заходим в диспетчер устройств.

Теперь видно, что драйвера установились правильно и устройство определилось.

В руководстве пользователя содержался отдельный лист посвященный установке драйверов на Windows 7 x64, содержащий множество сложных, для рядового пользователя, действий. В нем предлагалось открыть специальный файл, предназначенный для редактирования драйверов вручную, однако на всем диске с драйверами такого файла не обнаружилось. Пришлось специально для теста установить Windows 7 x64 и проверить на ней. Были проведены аналогичные действия, написанные выше, и драйвера установились без проблем. Соответственно, инструкцию в руководстве пользователя можно просто игнорировать.

Также проверим новую версию драйвера, скачанную с сайта via-labs.com
Установщик успешно обнаружил устройство и установил драйвера. Однако после перезагрузки компютера по его требованию, мы видим это:

При подключении любых USB устройств к контроллеру не происходило никакой реакции. Были попытки установить драйвера поверх старых, а также при полном удалении предыдущей версии драйверов. Смена ПК не помогла. Отсюда вывод: не всегда новые драйвера лучше старых, главное в них не новизна, а стабильность работы.

Все, что вам нужно знать о портах USB

Порт универсальной последовательной шины (USB) можно найти на всех современных устройствах — от телефона до компьютера и принтера — они практически везде! USB-порты, являющиеся отраслевым стандартом для передачи цифровых данных на короткие расстояния, позволяют USB-устройствам подключаться друг к другу с помощью USB-кабелей и передавать цифровые данные. Они также могут подавать электроэнергию по кабелю на устройства, которые в ней нуждаются.


Темы, которые мы рассмотрим в этой статье
  • Вещи, которые можно подключить к порту USB
  • Типы портов: USB-A, USB-B и USB-C
  • Разбивка скоростей передачи данных USB
  • Возможности питания USB 3.2
  • Совместимость кабелей и возможности
  • Альтернативы портам USB
  • Ключевые выводы
  • Рекомендуемая литература

Вещи, которые можно подключить к порту USB

Многие электронные устройства поддерживают интерфейсы USB, и они в основном используются для компьютерных сетей. Некоторые из них включают:

  • Широкополосные и сотовые USB-модемы, используемые для доступа в Интернет
  • Сетевые USB-адаптеры
  • USB-принтеры
  • Клавиатуры
  • Микрофоны
  • Смартфоны
USB-накопители

также можно использовать для копирования файлов между устройствами (например,грамм. передача файлов с компьютера на компьютер без сети).


Типы портов

: USB-A, USB-B и USB-C

USB тип A

USB Type-A — это наиболее часто встречающаяся форма разъема USB, которая используется во многих компьютерных и периферийных устройствах, а также в других электронных устройствах, в том числе в тех, которые используют варианты Mini-A и Micro-A (см. пункт). Стандартные разъемы USB Type-A имеют прямоугольную форму и имеют четкие верх и низ, что требует их правильной ориентации перед подключением, что является очень клеветнической конструктивной характеристикой.

Порты USB Type-A, Mini-A и Micro-A (изображение из Википедии)

USB тип B Порт USB B (изображение от Novation)

Менее распространенный USB Type-B имеет порт квадратной формы, который электрически идентичен разъемам USB Type-A. Они часто используются на принтерах, а также на некоторых мониторах и концентраторах USB. Его варианты Mini-B и Micro-B можно найти в широком спектре электроники, как и их аналоги типа A, от планшетов и портативных устройств GPS до сотовых телефонов.

Порты USB Type-B, Mini-B и Micro-B (изображение из Википедии)

USB Type-C

Type-C — новейший разъем USB. Он меньше по размеру, имеет овальную форму, имеет симметричную форму и является двусторонним, поэтому его легче подключать, что устраняет одну из самых распространенных жалоб на USB Type-A. Он создан, чтобы заменить предыдущие форм-факторы USB и предоставить стандартную, перспективную и полнофункциональную опцию для разработчиков оборудования. Поскольку порты USB Type-C становятся все более распространенными на мобильных устройствах и потребительском оборудовании, рынок промышленных ПК (IPC) также начинает интегрировать соединения USB Type-C в новейшие коммерческие устройства.Предназначенный для того, чтобы стать универсальным портом как для коммерческих, так и для промышленных компьютеров, USB Type-C призван воплотить в жизнь мечту о новом универсальном стандарте подключения.

*Примечание. Разъем USB Type-C не следует путать со стандартами USB 3. 1 или USB 3.2

.

Разбивка скоростей передачи данных USB

Важно знать характеристики различных USB-портов, их скорость передачи данных и подачу питания, доступную для различных портов.Стандарты, которые представляют  производительность  USB, выражаются в числовых значениях, таких как USB 2.0. 3.1 или 3.2.

Спецификация USB 1.0 предлагает максимальную скорость передачи данных 12 мегабит в секунду (Мбит/с). Максимальная скорость USB 2.0 составляет 480 Мбит/с. USB 3.0, 3.1 и 3.2 немного сложнее. Упростим их.

  • USB 3.2 Gen 1 (ранее известный как USB 3.0) обеспечивает скорость передачи, известную как SuperSpeed ​​5 Гбит/с, что примерно в 10 раз превышает скорость USB 2.0 стандарт.
  • USB 3.2 Gen 2 (ранее известный как USB 3.1) обеспечивает скорость SuperSpeed ​​10 Гбит/с через существующие разъемы USB-A и USB-C (удвоенная скорость по сравнению с USB 3.2 Gen 1).
  • USB 3.2 Gen 2×2, предлагающий SuperSpeed ​​20 Гбит/с, доступен только для разъемов USB-C, использующих двухполосную операцию.

Форум разработчиков USB (USB-IF), группа, которая курирует разработку стандартов USB, надеется, что каждый сможет вместо этого использовать более удобные для человека термины: USB 2.0 — это USB Hi-Speed, а варианты версии 3 — это USB SuperSpeed ​​5 Гбит/с, USB SuperSpeed ​​10 Гбит/с и USB SuperSpeed ​​20 Гбит/с.

*Примечание. До того, как было объявлено об этих новых поколениях, многие продукты USB 3.0 и USB 3.1 уже существовали. Если порт помечен как USB 3.0, следует предположить, что скорость передачи данных будет достигать 5 Гбит/с.

USB 2.0 (черные вставки) и USB 3.2 Gen 1 (синие вставки)
(Изображение из History Computer)

Очень важно понимать разницу в скорости передачи при подключении устройств через USB.Из-за огромного скачка в скоростных возможностях даже между USB 2.0 (480 Мбит/с) и USB 3.2 Gen 1 (5 Гбит/с) многие производители выделяют порты USB 3.2 Gen 1 Type-A с помощью синих вставок, особенно когда они появляются на одном устройства в качестве портов USB 2. 0. Кроме того, логотип USB SuperSpeed ​​или его аббревиатура «SS» может использоваться для обозначения портов USB 3.2, особенно когда все порты USB на данном устройстве являются USB 3.2.

USB 3.2 Type-A (слева) и USB 3.2 Type-C (справа)
(изображение из блога Onlogic)

*Примечание: в то время как USB 3.2 Gen 2 и Gen 2×2 имеют впечатляющие скорости передачи данных, многие устройства еще не имеют возможности чтения или записи на таких скоростях, и фактические скорости будут зависеть от хоста и устройств назначения, а также от возможностей устройства. Используется USB-кабель (читайте дальше, чтобы узнать больше).


Мощность USB 3.2

USB 3.2 Gen 1 и Gen 2 поддерживают спецификацию USB Power Delivery Specification (USB PD), при этом Gen 2 обеспечивает питание до 20 вольт при 5 ампер с потенциальной общей мощностью 100 Вт через поддерживаемое оборудование.По сравнению с предыдущим стандартом USB 2.0, обеспечивающим мощность 2,5 Вт, это действительно огромный шаг вперед.

Хотя USB Type-C, USB 3.1 и USB 3.2 иногда называют взаимозаменяемыми, это совершенно разные вещи. Разъемы USB Type-A и USB Type-C используются для облегчения соединений USB 3.2 Gen 1 и Gen 2, а USB C также используется для облегчения соединений USB 3.2 Gen 2×2. Ожидается, что в большинстве систем IPC по-прежнему будут использоваться разъемы USB Type-A и USB Type-C, а также поддержка нескольких скоростей передачи данных, а также управление питанием в будущем.В дальнейшем от производителей будет зависеть надлежащая маркировка USB-портов, чтобы избежать путаницы. Следовательно, ожидайте увидеть больше логотипов и символов SuperSpeed, изображенных выше, на новых устройствах.


Совместимость кабелей и возможности

Наконец, USB-кабель — это последняя переменная, о которой следует помнить, пытаясь максимально использовать скорость передачи и выходную мощность USB 3.1 и 3.2. Во время передачи данных все три части уравнения данных должны быть совместимы со скоростью передачи.Сюда входят источник (ваш компьютер), USB-кабель и целевое устройство (жесткий диск или другая система). Например, кабели, поддерживающие USB 3.2 Gen 2 и способные передавать данные со скоростью до 10 Гбит/с, состоят из 15–18 проводов. Между тем, кабели USB 2.0 содержат только 5 или 6 проводов.

Дополнительные провода в кабелях USB 3.1 не только обеспечивают сверхбыструю передачу данных и значительное увеличение выходной мощности, но и позволяют использовать дополнительные функции. Например, при условии совместимости оборудования и кабеля USB 3.1 также могут предлагать возможности DisplayPort! Это обеспечивает возможность вывода видео 4k, передачи данных, выходной мощности и даже входной мощности по одному кабелю. С добавлением этих новых возможностей создание нового стандартного порта (USB Type-C) означает, что в ближайшем будущем для подавляющего большинства подключений может потребоваться значительно меньше шнуров.


Порты USB Альтернативы

Порты USB

являются альтернативой последовательным и параллельным портам на старых ПК.Они поддерживают гораздо более быструю (часто в 100 раз и даже больше) передачу данных по сравнению с последовательной или параллельной.

В компьютерных сетях вместо USB иногда используются порты Ethernet. Принимая во внимание, что для некоторых типов компьютерной периферии иногда доступны порты FireWire. И Ethernet, и FireWire обеспечивают более высокую производительность по сравнению с USB, хотя эти интерфейсы не передают питание по проводу.


Ключевые выводы

Запуск USB Type-C и дальнейший выпуск USB 3.1 Gen 2 и USB 3.2 предлагают захватывающие возможности для современных вычислительных устройств, но, как вы уже заметили, они также привнесли некоторую путаницу. Вот основные выводы, которые помогут вам управлять своими мыслями:

  • USB Type-C — это НЕ то же самое, что USB 3.2.
    • USB Type-C ТОЛЬКО описывает физический разъем.
    • ТОЛЬКО USB 3.2 описывает фактические возможности порта.
  • Разъем Type-C не указывает автоматически на то, что USB-порт будет поддерживать USB 3.2 Gen 2 или USB 3.2 Gen 2×2 со скоростью передачи данных (10 Гбит/с или 20 Гбит/с).
  • Термин «USB 3.1» или «USB 3.2» может использоваться для описания портов, поддерживающих передачу данных со скоростью 5 Гбит/с (USB 3.2 Gen 1) или 10 Гбит/с (USB 3.2 Gen 2).
  • Для обеспечения максимальной скорости передачи данных, выходной мощности и дополнительных функций (например, видео 4K) требуются соответствующие кабели и совместимое оборудование.
  • USB 3.2 полностью обратно совместим с предыдущими версиями.USB Type-C не имеет строго обратной совместимости из-за нового форм-фактора порта, но адаптеры легко доступны.

На этом мы подошли к концу этого блога. Мы понимаем, что это может сбивать с толку, поэтому не стесняйтесь комментировать любые вопросы или обмениваться мыслями в разделе комментариев ниже!


Рекомендуемая литература

Обзор компьютерных портов: типы, функции и сравнение

Что такое Power over Ethernet (PoE)?


Продолжить чтение

Блокировщик USB-портов — упаковка из 4 шт., Цветовой код: синий

СТАНДАРТНЫЕ ВАРИАНТЫ ПОСТАВКИ

— 2 фунта стерлингов.99 Royal Mail 1st Class
— 7,99 фунтов стерлингов на следующий рабочий день
— БЕСПЛАТНО на следующий рабочий день при заказе на сумму свыше 75,00 фунтов стерлингов

Указанная стоимость доставки основана на стандартных заказах на материковую часть Великобритании. Доступны другие варианты. Дополнительная информация

Информация о доставке

  • БЕСПЛАТНО на следующий рабочий день* доставка для всех заказов на сумму свыше 75,00 фунтов стерлингов
  • Заказы на сумму менее 75,00 фунтов стерлингов весом менее 1 кг отправляются службой доставки Royal Mail 1-го класса по цене 2,99 фунтов стерлингов
  • Доставка 1-го класса Royal Mail не отслеживается и не регистрируется
  • заказов на сумму менее 75 фунтов стерлингов.00, что весят более 1 кг отправляются нашей курьерской службой на следующий рабочий день* по цене 7,99 фунтов стерлингов
  • Курьерская доставка отслеживается
  • Возможна доставка по субботам и по расписанию — просто сделайте свой выбор на кассе
  • В рабочий день все заказы, полученные до 17:00 для Royal Mail или 16:30 для нашей курьерской службы, отправляются в тот же день (при наличии на складе)
  • Заказы, полученные после указанного выше времени или в выходные или праздничные дни, будут отправлены с нашего склада на следующий рабочий день.
  • Заказы, полученные после 17:00 или в выходные или праздничные дни, будут отправлены с нашего склада на следующий рабочий день

* Следующий рабочий день применяется только к адресам на материковой части Великобритании, за исключением субботы, воскресенья и государственных праздников.

Для получения дополнительной информации о наших вариантах доставки, пожалуйста, нажмите здесь

Информация о возврате

Мы уверены, что вы останетесь довольны любыми товарами, приобретенными у Lindy.Однако, если вы изменили свое мнение о товаре и являетесь частным потребителем (т. е. не корпоративным клиентом), вы можете вернуть его нам для полного возмещения при условии, что:

  • Вы уведомляете нас в течение 30 календарных дней со следующего дня после получения товара
  • Товар(ы) возвращается в течение 30 дней после отмены . 30 дней начинаются на следующий день после того, как вы уведомили нас об отмене
  • Товар(ы) возвращается неповрежденным и неиспользованным, в оригинальной упаковке и со всеми руководствами, компонентами и программными пломбами (если применимо) без изменений

Если вы являетесь бизнес-клиентом , обратите внимание, что вышеуказанные пункты не относятся к покупкам B2B, и поэтому вам следует прочитать Раздел 5 наших Положений и условий

В соответствии с Положением о потребительских договорах (информация, аннулирование и дополнительные сборы) 2013 мы хотели бы сообщить вам следующую важную информацию:

  • Мы вернем в течение 14 дней с момента получения товара (т.е. когда мы получаем возвращенные товары) или доказательства того, что товары были возвращены нам
  • Мы вернем все полученные деньги, включая стоимость исходящей доставки, однако, если вы выбрали более дорогой способ, чем самый дешевый, предлагаемый стандартный вариант доставки по умолчанию, мы вернем только стандартный вариант доставки по умолчанию, который вы могли выбрать
  • Мы не возмещаем стоимость обратной доставки нам
  • Мы имеем право вычитать денежные средства из суммы возмещения, если товары имеют признаки неразумного использования, что привело к уменьшению их стоимости.Мы не будем вычитать за снятие упаковки для осмотра товара, но мы можем вычесть за износ, если товар не был проверен, но использовался. Плата за это составляет 5 фунтов стерлингов или 15% от стоимости продукта (в зависимости от того, что больше)
  • .

Поврежденный при транспортировке
Если вы получили товар, поврежденный при транспортировке, пожалуйста:

  • Подписать накладную о том, что товар прибыл поврежденным
  • Сообщите нам об этом в течение 24 часов с момента получения

Неисправный или неполный товар по прибытии
Вы можете вернуть товар, который прибыл неисправным или некомплектным, для полного возмещения или замены при условии, что:

  • О дефектных товарах вы сообщаете нам в течение 7 рабочих дней со дня, следующего за днем ​​получения товара
  • Если товар некомплектный или есть недостача, вы сообщите нам в течение 3 дней с момента получения товара
  • Товар, который вы возвращаете, укомплектован всеми прилагаемыми руководствами, компонентами и программным обеспечением

Если после проверки нашим техническим отделом., продукт признан неисправным, мы возместим ваши разумные расходы на обратную перевозку.

Неисправность в течение гарантийного срока
Если в продукте возникает неисправность в течение гарантийного срока, вы имеете право на ремонт, возмещение или замену по нашему усмотрению.

Товары, возвращенные как неисправные, если дефект не обнаружен, будут возвращены покупателю.

Как вернуть нам товар
Самый быстрый и простой способ вернуть товар — заполнить онлайн форму возврата товара .

Или вы можете связаться с нашим техническим отделом по телефону:

Тел.: 01642 754040
Факс: 01642 754049
Электронная почта: [email protected]

Кроме того, вы можете загрузить, заполнить и отправить по факсу форму отмены модели

.

Мы рекомендуем вам возвращать любые товары через почтовые службы или транспортные службы, требующие подписи при доставке.

Обратите внимание:   Приведенная выше информация относится к заказам, размещенным в разделе для конечных пользователей нашего веб-сайта.Для зарегистрированных торговых и бизнес-клиентов, размещающих заказы в торговых или бизнес-разделах сайта, действуют другие условия доставки и возврата.

Что означают разные цвета портов USB? – Rampfesthudson.com

Что означают разные цвета портов USB?

Порты и заглушки USB 1.0 и 2.0 могут быть белого или черного цвета. Порты и разъемы USB 3.0 окрашены в синий цвет. Порты USB для сна и зарядки часто бывают желтыми, оранжевыми или красными. Эти порты могут заряжать телефоны или электронные устройства, даже когда компьютер выключен.Розетки Micro USB-A белого цвета.

Каковы цветовые коды портов USB?

Стандартные цвета внутренней части кабелей USB: красный, черный, белый и зеленый. Каждый из этих цветов указывает на назначение провода — будь то зарядка или передача данных. Хотя стандартные цвета проводов в кабеле USB — красный, черный, белый и зеленый, не волнуйтесь, если это не относится к вашему кабелю.

Какого цвета самый быстрый USB?

Спецификация и скорость USB

Стандартный Имя Цвет
USB 1.0 Низкая скорость Белый
USB 1.0 Полная скорость Белый
USB 2.0 Высокоскоростной Черный
USB 3.0 Суперскорость Синий

Все порты USB 3.0 синие?

Во-первых, проверьте физические порты на вашем компьютере — порты USB 3.0 иногда (но не всегда) имеют синий цвет, поэтому, если какой-либо из ваших USB-портов синий, ваш компьютер оснащен USB 3.0. Вы также можете проверить логотип над портом на наличие логотипа USB 3.0 SuperSpeed ​​(на фото ниже).

Порты USB 3.0 желтые?

4 ответа. Желтый USB-порт обычно обозначает «всегда включенный» порт. Он подает питание на подключенное к нему устройство, даже когда ноутбук выключен. Обычно это стандарт, но не всегда.

Какого цвета порт USB 3.1?

Бирюзовый
Цветовая маркировка порта USB

Цвет Тип Спецификация USB
Синий USB-A или USB-B USB 3.0 Суперскорость
Бирюзовый USB-A или USB-B USB 3.1, поколение 1
Красный USB-A с функцией сна и зарядки USB 3.1 Gen 2 USB 3.2
Желтый USB-A с функцией сна и зарядки USB 2.0 или USB 3.0

Может ли USB 3.0 быть черным?

Розетки на портах USB 3.0 обычно имеют синий цвет, чтобы их можно было отличить от розеток на портах USB 2.0, которые имеют черный цвет. На рис. 4 показан USB 3.0 на разъеме кабеля USB 3.0. Рис. 4 Логотип USB 3.0 на кабеле USB 3.0.

Что такое зеленый порт USB?

Тот, что с зеленым штекером USB, представляет собой зарядное устройство QuickCharge 3.0 для поддерживаемого устройства, но выдает только 5 В/1 А для неподдерживаемого устройства (например, iPhone, iPad). Версия с синим USB-разъемом — это зарядное устройство QuickCharge 3.0 + VoltageBoost + PowerIQ, способное выдавать 2,0 А для устройства Apple.

Что такое USB типа D?

Разъем USB Type D совпадает с версией 4.1 стандарта USB с теоретической максимальной скоростью передачи 1 ТБ/с. Устройства могут запрашивать до 1,21 ГВт мощности при условии, что блок питания хоста имеет достаточную мощность.

Какие порты настольного компьютера обычно доступны?

Если у вас есть ПК, возможно, вы уже знакомы с компьютерными портами и подключениями, доступными на вашем устройстве.

Возможно, вы не знаете, что некоторым из этих портов уже десятки лет. Например, скромный 3.5-мм разъем на колонках, компьютерах и других аудиоустройствах, к которым вы подключаете наушники, основан на четвертьдюймовой версии той же технологии, которая использовалась телефонными операторами в 1870-х годах [1].

Мы прошли долгий путь от тех предшественников 19-го века. Фактически, мир компьютерных портов взорвался в современную эпоху.

Существует множество различных типов компьютерных портов, которые позволяют пользователям расширять функциональные возможности своих компьютеров и подключаться к ряду вспомогательных устройств.

Что такое компьютерный порт?

Начнем с основ. Компьютерный порт — это «точка соединения или интерфейс между компьютером и внешним или внутренним устройством», согласно Techopedia [2].

Проще говоря, это означает, что вы можете использовать порты для подключения различных устройств к вашему ноутбуку или настольному компьютеру или использовать их для зарядки вашего ПК.

Характеристики порта компьютера:

  • Вспомогательные аксессуары, подключенные к порту, могут включать динамики, клавиатуру, внешний монитор, мышь и другие устройства.
  • Подключайте устройства напрямую к порту или, альтернативно, используйте кабель для подключения устройства и подключения через порт (он же адаптер).
  • С точки зрения внутренней структуры компьютера, порт — это слот на материнской плате компьютера.

Сколько портов на компьютере?

Количество портов на компьютере зависит от модели и марки ПК. Иногда параметры порта очень минимальны.

В этом случае вы всегда можете инвестировать в док-станцию ​​с количеством портов и типами портов, которые вам нужны для работы или развлечений.

Какие существуют типы компьютерных портов?

Доступны различные варианты портов. Некоторые порты основаны на технологиях, которым десятилетия или даже более ста лет. Другие порты — это новые дополнения к миру технологий, предназначенные для лучшей и быстрой передачи данных, например Thunderbolt 3™.

На странице описания продукта компьютера всегда будет раздел, состоящий из, казалось бы, случайных букв и цифр. Например, в описании может быть указано, что у него есть «порт RJ-45» или «3.5-мм аудиоразъем».

Без правильного контекста эти слова мало что вам скажут. Ниже приведены общие сведения о типах компьютерных портов, которые вы можете увидеть на настольных компьютерах, ноутбуках и внешних мобильных устройствах.

Для чего нужен каждый компьютерный порт?

Разъем для наушников или аудиоразъем

Аудиоразъем есть на многих планшетах, телефонах и большинстве компьютеров. Это небольшой круглый порт, к которому можно подключить большинство проводных наушников и динамиков. Это самый распространенный аудиоразъем, и вы, вероятно, видели его.Они существуют уже несколько десятилетий.

С учетом сказанного, они уже уходят. Если у вас есть одна из более новых моделей iPhone, вы заметите, что Apple полностью избавилась от этого разъема [3].

RJ-45

Вы можете увидеть порт RJ-45 как на бизнес-ноутбуках, так и на стандартных настольных компьютерах. Этот порт данных в стиле Ethernet позволяет пользователям напрямую подключаться к проводным сетям [4].

HDMI

Необходимо подключить настольный компьютер к внешнему монитору высокой четкости (HD) или к телевизору? Здесь на помощь приходит порт HDMI [5].Один из этих мощных портов может подключить монитор с разрешением до 4K.

При этом вывод на два дисплея только через один порт невозможен. Кроме того, HDMI также может передавать звук вместе с видео, поэтому, если на вашем внешнем устройстве есть динамики, вы также получите звук.

HP предлагает ряд кабелей HDMI, а также адаптеров для всех ваших потребностей во внешних устройствах. У вас нет порта HDMI на вашем настольном компьютере или ноутбуке? Используйте адаптер HP USB-C/HDMI 2.0 для подключения ноутбука к дополнительному дисплею или телевизору.

DisplayPort

Считающийся высшим уровнем подключения к дисплею, доступным на рынке [6], DisplayPort может питать монитор с разрешением 4K или три HD-дисплея через док-станцию ​​для ноутбука. Ноутбуки с DisplayPort, как правило, используют mini DisplayPort. разъем или выводить свои сигналы через порты USB Type-C.

Конечно, есть дисплеи, у которых нет разъемов DisplayPort, но с помощью адаптера вы все равно можете подключиться к монитору или дисплею HDMI. Вы также можете использовать соединение DisplayPort для передачи звука в дополнение к видео.

DVI

DVI или цифровой визуальный интерфейс можно найти как на проекторах, так и на компьютерных мониторах. Это реже, чем HDMI и DisplayPort, потому что технология, стоящая за ним, уходит. С учетом сказанного вы можете рассмотреть устройство с портом DVI, если вы используете старые, но качественные мониторы, для которых они требуются [7].

Устройство чтения карт памяти MicroSD

Этот небольшой слот предназначен для чтения карт памяти microSD. Вы можете увидеть эти карты в смартфонах, которые используют microSD для дополнительной памяти компьютера.

В вашем ноутбуке довольно мало памяти? Если на вашем компьютере есть слот для карты microSD, вы можете приобрести недорогую карту microSD, чтобы расширить возможности хранения. Кроме того, вы можете использовать эти удобные маленькие карточки для установки приложений для Windows 10 [8].

Устройство чтения SD-карт

Если у вас есть цифровая камера, возможно, вы уже знакомы с этим маленьким портом. Используется для чтения карт памяти с фотоаппаратов. Если вы переносите изображения с зеркальной камеры на компьютер, наличие встроенного устройства чтения карт может быть очень удобным и упрощает загрузку изображений с камеры [9].

USB Type-A

Это самый распространенный порт для настольных компьютеров и ноутбуков, который вы увидите. Этот порт поддерживает скорости USB 2.0 или USB 3.0. USB Type-A считается оригинальным USB-разъемом и может подключаться к почти безграничному набору вспомогательных устройств, таких как внешние динамики, мыши и принтеры [10].

Пример: Внешняя клавиатура для ПК.

USB Type-B

Этот разъем квадратной формы встречается не на каждом компьютере.При этом многие концентраторы, док-станции и принтеры используют его в качестве входного разъема. Чтобы использовать эти устройства, вам понадобится провод USB Type-A — Type-B [11].

Пример: Принтер к компьютеру.

USB Type-C

Ожидается, что USB Type-C заменит предыдущие типы USB: USB Type A, USB Type B и micro USB. Почему? Это гибкий и быстрый порт, который может поддерживать ряд стандартных интерфейсов.

Скорее всего, скоро вы увидите Type-C на всех будущих устройствах.Он намного тоньше, чем старые USB-порты, и легко помещается в сверхтонкие ноутбуки. Кроме того, вы не можете вставить корректор USB Type-C неправильно, потому что он может войти как правильной стороной вверх, так и вверх ногами.

Type-C может передавать файлы, заряжать компьютер, выводить сигналы DisplayPort и работать как порт Thunderbolt [12]. Настоящий вопрос в том, есть ли что-то, чего не может USB Type-C?

USB 2.0

Этот тип порта, также называемый высокоскоростным USB или USB 2, может передавать данные со скоростью до 480 Мбит/с.USB 2.0 является наиболее распространенной скоростью USB и работает со многими вспомогательными устройствами. Этот порт встречается в конфигурациях Type-A, Type-B и mini или micro USB [13].

USB 3.0

На компьютерах порт USB 3.0 представляет собой прямоугольный разъем типа A. Они невероятно быстрые со скоростью передачи до 5 Гбит/с. Это в десять раз быстрее, чем скорость передачи данных USB 2.0.

Если вы ищете один из них на своем ноутбуке, эти порты часто имеют светло-голубой цвет или имеют небольшой логотип «SS» рядом с ними [14].

USB 3.1 Gen 1 и Gen 2

При подключении USB 3.1 Gen 1 вы получите ту же скорость 5 Гбит/с, что и порт USB 3.0, но этот конкретный разъем будет совместим только с портами USB Type-C. Благодаря обратной совместимости он также работает с устройствами USB 3.0 и USB 2.0.

Для USB 3.1 Gen 2 это соединение почти точно такое же, как и его предшественник, но быстрее, со скоростью передачи данных до 10 Гбит/с [15].

Micro USB

Такого вы вряд ли увидите ни на ноутбуке, ни на настольном ПК.Тем не менее, это вездесущий порт, который можно найти на смартфонах, MP3-плеерах, инструментах GPS-навигации, принтерах, камерах и планшетах с низким энергопотреблением [16].

Mini USB

Этот небольшой разъем встречается реже, чем micro USB, и немного больше по размеру. Иногда вы найдете его на внешних жестких дисках, игровых контроллерах и других аксессуарах. Хотя вы обычно не найдете порт мини-USB на своем компьютере, вы можете получить провод, который подключается от Type-A, Type-C или micro USB к mini USB [17].

Некоторые кабели mini-USB предназначены для работы с мобильными устройствами только одной марки или типа.Если вы когда-либо получали сообщение «Возможно, этот аксессуар не поддерживается» при попытке зарядить устройство, это такая же несовместимость кабеля.

Thunderbolt 3

Порт Thunderbolt 3 оправдывает свое название, это самое быстрое соединение, которое вы найдете на рынке сегодня. Последний Thunderbolt может передавать данные с головокружительной скоростью до 40 Гбит/с [18].

Технические характеристики Thunderbolt 3:

  • В восемь раз быстрее, чем USB 3.0
  • В четыре раза больше пропускной способности видео, чем HDMI
  • Передача всего фильма с разрешением 4K менее чем за 30 секунд или устройство Thunderbolt
Thunderbolt 3 может одновременно питать два монитора 4K, поскольку он может передавать два сигнала DisplayPort.Вы также можете подключить дополнительные графические карты, чтобы играть в высокотехнологичные игры с большим объемом графики на ультратонком ноутбуке.

Лучшие применения для Thunderbolt 3:

  • Подключение дополнительных дисплеев
  • док-станция
  • Внешняя графика
  • Внешняя графика
  • USB-накопитель
  • Сетевые кабели

кабелей, док-станция и адаптеры для соединения всего и что-либо

вспомогательное устройство, но у вас нет подходящего порта или адаптера для его использования, не паникуйте.HP предлагает впечатляющий набор док-станций и других устройств для подключения, позволяющих в полной мере использовать возможности вашего ПК.

Являетесь ли вы геймером, который хочет установить потрясающую игровую систему и победить всех своих врагов, или генеральным директором, который ищет надежный бизнес-ноутбук для заключения сделок по всему миру, у HP есть устройство, которое соответствует этим требованиям и превосходит их.

Компьютерные порты для любых технологических потребностей

Когда вы покупаете новый настольный компьютер или ноутбук, вы должны учитывать множество функций.Варианты хранения, процессор, память и размер — все это основные факторы, которые будут определять ваше решение.

Одним из аспектов компьютеров, о котором вы можете не подумать во время поиска, является доступность портов. Однако порты, доступные на вашем ПК, могут определять общую функциональность вашего компьютера, особенно если вы полагаетесь на внешние устройства для улучшения работы или развлечений.

Об авторе

Мишель Уилсон пишет статьи для HP® Tech Takes.Мишель — специалист по созданию контента, который пишет для различных отраслей, включая технические тенденции и новости СМИ.

Популярные настольные компьютеры HP

Советы по определению типов портов USB

Введение

USB очень распространен, потому что он незаменим для передачи данных и зарядки. В современной жизни мы можем видеть один или несколько портов USB на настольных компьютерах, ноутбуках, телевизорах, игровых устройствах, автомобилях, медиаплеерах, телефонах и других электрических устройствах и т. д.USB-устройства очень важны для нашей жизни. Посмотрите на свой компьютер или смартфон, мы, вероятно, знаем, для чего он используется, однако меньше людей знают полное название USB и каковы настоящие значения протоколов USB и типов USB.

USB-порты, кабели, типы и разъемы

Каталог


Вот несколько простых шагов для идентификации USB-портов с разными стандартами.

Ⅰ Рисунок USB-порты и стандарты

USB (универсальная последовательная шина) предназначена для стандартных интерфейсов ввода и вывода.Он широко используется в продуктах преобразования информации, таких как персональные компьютеры и мобильные устройства. Интерфейс USB поддерживает горячую замену, функции plug-and-play и может быть подключен к различным внешним устройствам, таким как мышь, клавиатура и т. д. Для зарядки нашего мобильного телефона используется разъем USB. Эти USB-устройства дают нам большое удобство. USB-зарядные устройства, USB-разъемы, USB-концентраторы, USB-порты и USB-кабели — все ли USB одинаковы? Что такое USB 2.0 и USB 3.0? Что означают низкая скорость, полная скорость и высокая скорость? Что такое тип A, тип B и тип C? Здесь вы получите полный ответ.

USB 1.0/2.0/3.0 , как мы часто говорим, относится к техническим характеристикам. Самая большая разница между ними — это скорость, то есть они указывают скорость передачи файлов по USB. Максимальная пропускная способность USB 3.0 составляет до 5,0 Гбит/с (640 МБ/с). В настоящее время многие высокоскоростные U-диски или жесткие диски портативных электрических устройств используют USB 3.0 или USB 3.1. USB также включает старый стандарт USB 1.1 и стандарт USB 2.0. Традиционная максимальная скорость передачи USB 1.1 составляет 12 Мбит/с.Как правило, производители называют свою продукцию, соответствующую стандарту USB 1.1, «полноскоростной USB». Когда высокоскоростной USB 2.0 был впервые представлен, максимальная скорость передачи составляла всего 240 Мбит/с. Позже в октябре 1999 года группа промоутеров USB увеличила скорость до 480 Мбит/с, что в 40 раз быстрее, чем у традиционного USB 1.1. USB 2.0 обратно совместим с USB 1.1. Конечно, устройства USB 1.1 «совместимы вверх» с USB 2.0, но они не могут достичь скорости передачи USB 2.0 и автоматически остаются на низкой скорости.Максимальная длина кабеля USB 2.0 составляет 5 метров, но при использовании пяти USB-адаптеров максимальная длина может достигать 30 метров.
Хотя вы по-прежнему сможете подключать устройства старой школы с разъемами USB Type-A или USB Type-B, но теперь у вас есть больше вариантов, то есть USB4. USB4 — это система USB, указанная в спецификации USB4, которая была выпущена в версии 1.0 29 августа 2019 года Форумом разработчиков USB. Он использует протокол Thunderbolt 3 для обеспечения скорости, в два раза превышающей скорость USB-версии, которую он заменяет.Архитектура USB4 определяет метод динамического совместного использования одного высокоскоростного канала с несколькими типами конечных устройств для наилучшего обслуживания передачи данных по типу и приложению.



  • Типы портов USB-A, USB-B и USB-C — какой из них быстрее?

Type-A/B/C определяет внешний вид портов USB. Например, мышь, клавиатура, флэш-накопитель USB и другие интерфейсы, которые мы используем, как правило, относятся к типу A, который также является наиболее широко используемым интерфейсом.Тип B чаще встречается в принтерах, мониторах и других устройствах. В прошлом Micro USB и Mini USB, обычно используемые в мобильных телефонах, были портативными версиями USB 2.0. Внешний вид Type-C очень узнаваемый, более тонкий. Его главная особенность — переворачивание, т. е. разъем USB-C не имеет ориентации вверх или вниз, поэтому вам никогда не придется переворачивать его, чтобы подключить.

Type-A — наиболее распространенный тип USB-портов на компьютерах. У него есть примечательная особенность: требования направления.Разъем (штекерный порт) должен быть вставлен в интерфейс (гнездовой порт) с определенного направления, кроме того, поскольку внешний вид двух сторон штекерного порта USB очень близок, этот процесс вставки часто допускает ошибки.
2) Тип-B : Обычно используется в принтерном оборудовании

Type-B является наиболее распространенным и популярным типом интерфейса данных на принтерах и дисплеях, и некоторые дисплеи также используют его.
3) Тип Micro-B : Стандарт USB для мобильных устройств

В настоящее время в большинстве телефонов Android используется интерфейс Micro USB (USB Micro-B), который до сих пор широко используется в различных мобильных портативных устройствах.
4) Type-C : станет основным

Хотя Type-C только что появился, можно предвидеть, что по мере развития технологии USB Type-C различные ноутбуки, планшеты и даже смартфоны в будущем начнут использовать интерфейс USB Type-C.



Ⅱ USB-порт Цвета Значение

Цвет

Разъем USB

Стандарт скорости USB

Примечание

Белый

USB-A или USB-B Микро USB-A

USB 1.0 или USB 1.1

*

Черный

USB-A или USB-B Микро-USB-B

Высокоскоростной порт USB 2.0

*

Синий

USB-A или USB-B

USB 3.0, сверхскоростной

*

Красный

USB-A с функцией сна и зарядки

USB 3.1 поколение 2

USB 3.2

Обычно обозначает «всегда включенный» порт

.

Желтый

USB-A с функцией сна и зарядки

USB 2.0 или USB 3.0

Более высокая мощность или «всегда включенный» порт


Ⅲ USB-C vsType C

Type-C аналогичен USB C , потому что USB C также называется USB Type-C.Однако между ними есть небольшие различия. Давайте посмотрим на следующие факты.
Особенности разъема USB-C:
1. Ультратонкий
Старый размер порта USB составляет 14 мм * 6,5 мм, а размер порта USB-C — всего 8,4 мм * 2,6 мм.
2. Нет ориентации
Как и в случае с Lightning, проблем не возникнет независимо от того, вставлен он в розетку или перевернут. Утверждается, что он может выполнять до 10 000 повторных подключений и отключений.

3. Высокая скорость передачи
Максимальная скорость передачи порта USB-C составляет 10 Гбит/с, что намного быстрее, чем у USB 3.0.
4. Двусторонняя передача
В отличие от старого порта USB, мощность может передаваться только в одном направлении. Порт USB-C является двунаправленным , поэтому он может иметь два способа передачи мощности. Таким образом, пользователи могут не только использовать ноутбуки для зарядки мобильных устройств, но и использовать другие устройства или мобильные источники питания для зарядки ноутбуков.
5. Надежный блок питания
Кабель стандартной спецификации, оснащенный разъемом Type-C, может пропускать ток 3 А, а также оснащен блоком питания Super USB мощностью до 100 Вт.
6. Обратная совместимость
USB-C может быть совместим со старым протоколом USB, но пользователям потребуется дополнительный адаптер.
USB-C относится к порту типа C, который использует стандарт USB 3.1, но следует отметить, что USB-C не равен типу C. Поскольку существует множество

устройства типа C, которые могут достигать скорости передачи только USB 2.0 или USB 3.0.
С развитием технологий Type-C также поддерживает стандарт USB3.1. Поскольку напряжение и ток увеличиваются, потребление кодирования снижается с 20% по сравнению с USB 3.от 0 до 3%. Другими словами, пользователи могут быстро передавать данные и видео через Type-C или заряжать быстрее. Также пользователи могут заряжать другие устройства с помощью своих мобильных телефонов. Что касается дисплея, то при использовании Type-C для передачи данных нет необходимости использовать еще один шнур питания для питания дисплея, что решает проблему грязных настольных кабелей. Даже относительно высококлассные порты HDMI и DP не могут этого сделать.
Разъем USB-C можно расширить до трех: питание/передача USB/VGA или HDMI, который является основным интерфейсом USB следующего поколения.Кабель type-c также очень помогает при появлении 5G. Поскольку порт становится меньше, продвигается выравнивание электронных продуктов. А при передаче аудио и видео линия передачи данных tc имеет более высокую скорость. В настоящее время известные производители технологий, такие как Sony и Apple, широко используют кабели типа C в своих электрических устройствах, поскольку они могут поддерживать несколько форматов и снижают ограничения USB. Короче говоря, появление 5G на самом деле хочет, чтобы все получили более высокую пропускную способность, поэтому соответствующие вспомогательные средства также должны не отставать.Кабель type-c, несомненно, является одним из них.



Ⅳ USB 2.0 и USB 3.0

Хотя USB был разработан для протокола USB3.1, мы часто видим на устройствах два типа USB 2.0 и USB 3.0. Как мы различаем эти два типа интерфейса в повседневном использовании? Некоторые люди скажут, что порт USB 3.0 синий, а порт USB 2.0 черный, что легко отличить. На самом деле это не так. Несмотря на то, что большинство портов USB3.0 используют синий цвет, есть много особых случаев. Вот несколько примеров.



Цвет портов USB на некоторых моделях не имеет какой-либо специальной обработки и внешне ничем не отличается от USB 2.0 тип, и он весь черный. Однако перед логотипом он часто помечается буквой «SS». «SS» — это сокращение от «SuperSpeed ​​USB», что означает разъем или порт, использующий стандарт USB 3.0. Черный тип USB также подходит для USB 3.0.



Все порты USB в новых ноутбуках Apple MacBook соответствуют стандарту USB 3.0, но для того, чтобы они соответствовали цвету корпуса компьютера, используется белый дизайн разъема.



Порты USB на игровых ноутбуках Razer также являются портами USB 3.0, но чтобы соответствовать ярко-зеленой подсветке клавиатуры на корпусе и логотипу Razer, цвет USB-порта принимает «зеленый». Это повышает узнаваемость машины и бренда, потому что ни один сторонний производитель не принял зеленый дизайн интерфейса USB.



Кроме того, различают металлические контакты портов USB. Как правило, USB 2.0 использует ряд из 4 контактов, в то время как USB 3.0 имеет двухрядную конструкцию контактов с 5 контактами в переднем ряду и 4 контактами в заднем ряду.



Кроме того, имеется гибридный порт eSATA и USB 2.0, к которому можно подключать как USB-устройства, так и устройства с интерфейсом eSATA. Однако они распространены в бизнес-моделях прошлых лет.



Ⅴ Согласно этикеткам за портами USB

Знак » + » — представляет интерфейс USB с высокой выходной мощностью по току. Обычный USB-интерфейс обеспечивает максимальный ток 500 мА, но он может не работать при работе с устройствами с «высоким энергопотреблением», такими как мобильные жесткие диски и оптические USB-приводы.Поэтому, когда он появился, выходной ток на этом интерфейсе может достигать 1000 мА (1 А), что значительно увеличивает возможности привода.
« SS » — на самом деле это символ USB 3.0. Если на этикетке порта USB указано «SS» (или «SuperSpeed»), это порт USB 3.0. Если это «SS 10», это порт USB 3.1.
» Логотип Lightning » — обычно появляется на ноутбуках, а порт USB с ним имеет функцию зарядки при отключении питания. То есть он может использовать собственный аккумулятор или внешний блок питания для зарядки мобильного устройства, когда оно выключено.Знак молнии со стрелкой указывает на Thunderbolt 3: двусторонняя зарядка и двусторонняя передача данных. Thunderbolt 3 поддерживает пропускную способность до 40 Гбит/с, а также сниженное энергопотребление и возможность передавать по интерфейсу до 100 Вт энергии. Это также означает, что один кабель — это все, что вам нужно для подачи питания и передачи большого объема информации (вплоть до видеоданных для двух дисплеев с частотой 60 Гц 4K) даже на такое сложное устройство, как компьютер, и с него, что делают многие производители ноутбуков. поспешили воспользоваться.

USB — важный интерфейс компьютера. Почти 90% внешних устройств подключены к нему для мобильных жестких дисков, таких как U-диски, принтеры и т. д. Понимание приведенной выше информации может проанализировать и решить наиболее распространенные проблемы нераспознанных внешних устройств USB. В то же время нам также очень полезно выбирать USB-продукты.



Ⅵ Часто задаваемые вопросы о типах и версиях USB

1. Какие существуют типы портов USB?

Типы USB-портов и разъемов
USB-A
USB-B
USB-B Mini
USB-B Micro
USB-C
Lightning



2.Как я могу определить разницу между портами USB 2.0 и 3.0?

Как правило, вы можете отличить USB 1.0, 2.0 и 3.0 только по цвету. Хотя размер и форма могут быть идентичными, важно обратить внимание на цвет пластика внутри устройства. USB 1.0 имеет белый пластиковый цвет, USB 2.0 — черный, а USB 3.0 — синий.



3. В чем разница между USB типа A и C?

USB-A имеет гораздо больший физический разъем, чем тип C, тип C примерно такого же размера, как разъем micro-USB…. Преимущество разъема типа C в том, что его можно вставлять любой стороной вверх, поскольку контакты разъема одинаковы с обеих сторон.



4. Одинаковы ли порты USB 2.0 и 3.0?

Разъемы A по-прежнему работают правильно, поэтому любое устройство 2.0 с кабелем 2.0 можно использовать с портами или концентраторами 3.0. Подводя итог: для устройств USB 3.0 требуются кабели 3.0. … Кабели USB 2.0 можно использовать с портами 3.0, но скорость передачи упадет до 2.0.



5. Почему мой порт USB 3.0 не работает?

Обновите BIOS до последней версии или проверьте USB 3.0 включен в BIOS. Во многих случаях ваша материнская плата будет нести ответственность за программные проблемы, связанные с вашими портами USB 3.0 или любыми другими портами на материнской плате. По этой причине обновление BIOS до последней версии может исправить ситуацию.

Альтернативные модели

Часть Сравнить Производители Категория Описание
Произв.Номер детали: 01530008Z Сравните: Текущая часть Производитель: Литтельфузе Категория: Держатели предохранителей Описание: Держатель предохранителя, 32 В, 32 В, 15 А, автомобильный ножевой держатель предохранителя, штифт, 1
ПроизводительНомер детали: 01530008Z Сравните: 01530008Z VS 01530008Z Производитель: Литтельфузе Категория: Держатели предохранителей Описание: Держатель предохранителя, 32 В, 32 В, 15 А, автомобильный ножевой держатель предохранителя, штифт, 1
ПроизводительНомер детали: 01530009Z Сравните: 01530008Z VS 01530009Z Производитель: Литтельфузе Категория: Держатели предохранителей Описание: Патрон предохранителя 15A 32V Штифт через отверстие
ПроизводительНомер детали: 153008 Сравните: 01530008Z ВС 153008 Производитель: Литтельфузе Категория: Держатели предохранителей Описание: Держатель предохранителя 15A 250VAC Клемма проводов

Как определить кабельные разъемы USB

Вас смущает множество USB-кабелей, которые накопились за эти годы? Вам нужно иметь возможность назвать или определить тип разъема на одном конце USB-кабеля? На изображении выше показано большинство разъемов USB, которые использовались с момента дебюта USB примерно в 1998 году.

USB-разъемы

в течение последних 20 лет сбивали с толку, но, возможно, следующий контекст поможет устранить некоторые недоразумения. Стандарт USB был разработан группой компаний в середине 1990-х годов. Цель состояла в том, чтобы упростить подключение внешних устройств к компьютерам и заменить множество обычных разъемов. Apple iMac, выпущенный в 1998 году, был первым массовым компьютером со встроенными портами USB. Теперь мы называем этот оригинальный стандарт USB 1.0. С годами появились более новые версии, такие как USB 2.0, были разработаны USB 3.0 и USB 4.0. Вместе с новыми стандартами или версиями появились новые разъемы.

Важно знать о USB 1.0, USB 2.0 и USB 3.0 два разных разъема, которые мы называем USB A и USB B. Конец A кабеля подключается к вашему Mac. Конец B кабеля подключается к устройству, например внешнему жесткому диску или принтеру. Это сбивает с толку, потому что есть несколько разъемов USB A и несколько разъемов USB B.

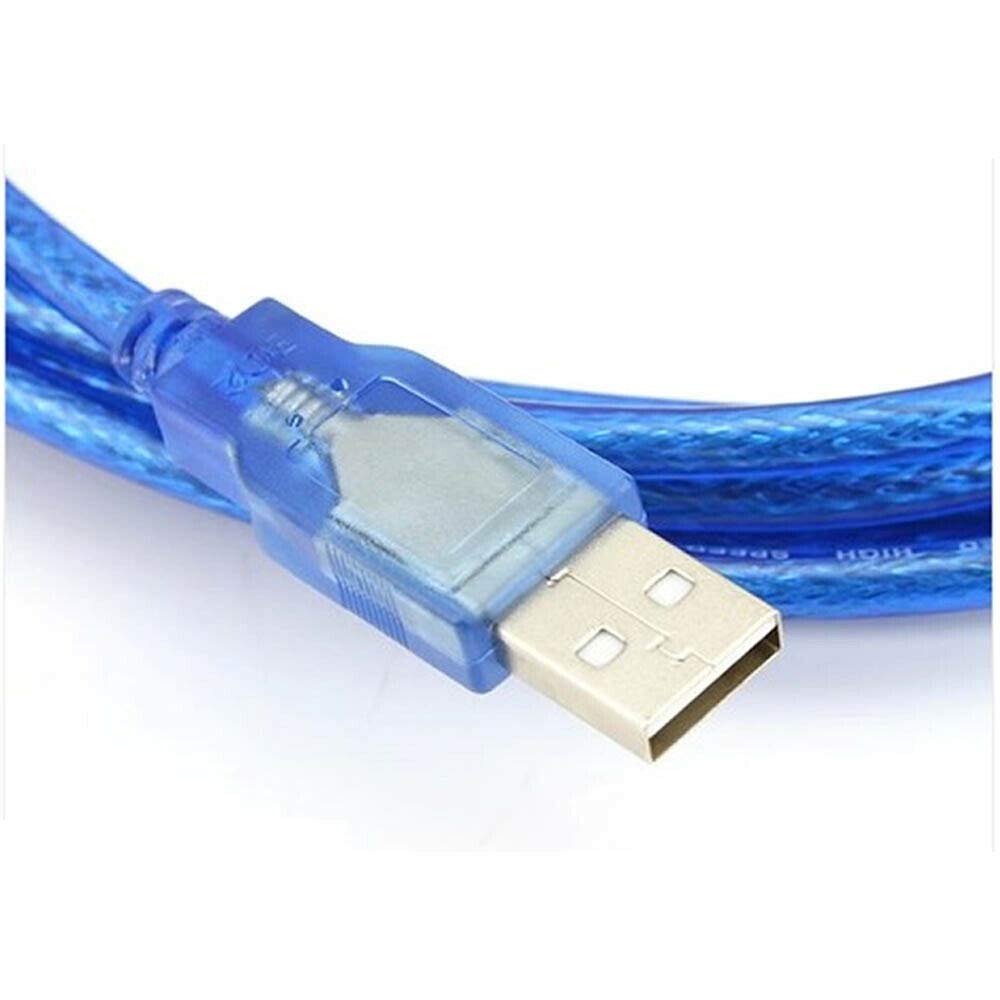

Кратко поговорим о разъеме USB A.Посмотрите на изображения USB 2.0 A Male и USB 3.0 A Male на изображении выше. В стандартах USB 1.0 и USB 2.0 используется один и тот же разъем USB A, но в USB 3.0 внесено небольшое изменение. Это тонкое отличие заключается в том, что пластиковая деталь посередине синяя в версии 3.0 и белая в версии USB 2.0 и 1.0. Это, безусловно, самый распространенный USB-разъем, который люди видят. Этот разъем — это то, о чем думает большинство людей, когда думают о USB-разъеме.

Разъем USB B вызывает много путаницы.Люди часто не распознают его как тип разъема USB, и существует множество типов разъемов USB B. Найдите минутку, чтобы посмотреть на 5 различных разъемов USB B на изображении выше. Существуют обычные, мини и микро версии. Есть также версии 2.0 и 3.0. Мини- и микроверсии были разработаны для использования на небольших и/или тонких устройствах, таких как цифровые камеры, видеомагнитофоны или тонкие внешние жесткие диски USB.

Примерно в 2016 году Apple начала устанавливать новый тип USB-порта на свои компьютеры Mac.Он называется портом USB-C. На изображении ниже показаны порт USB-C сбоку компьютера Mac и кабель USB-C слева. USB-C представляет новый разъем. Он имеет немного другой размер и форму, чем любой из его предшественников, и это первый USB-разъем, который можно вставлять в любой ориентации. Другими словами, нет ни правого, ни перевернутого.

Если вам нужна дополнительная информация об идентификации ваших USB-кабелей, о различных скоростях передачи данных или возможностях подачи электроэнергии, ознакомьтесь с этими превосходными статьями от Consolidated Electronic Wire and Cable and Houk Consulting

. .

Leave a comment
