TP-Link TD-W8951ND

Универсальное решение

Модель TD-W8951ND представляет собой устройство 3-в-1 и сочетает в себе функции высокоскоростного модема DSL, маршрутизатора NAT с 4 портами 10/100 Мбит/с и беспроводной точки доступа серии N. Маршрутизатор TD-W8951ND с помощью телефонной линии устанавливает высокоскоростное ADSL2+ подключение к Интернет. После установления соединения, вы можете пользоваться проводными/беспроводными функциями устройства для обмена медиа-файлами, просмотра веб-страниц, разговора по IP-телефону или даже просмотра потокового видео высокой четкости из любого места в вашем доме и даже во дворе. Экономьте время и деньги, используя одно устройство вместо многих, для установки которых потребуется больше времени и места.

Высокоскоростное подключение к Интернет и производительность беспроводной связи

В отличие от доступа в Интернет на базе dial-up, подключение к Интернет через DSL всегда находится в рабочем состоянии, нет необходимости ждать подключения для выхода в сеть.

Модель TD-W8951ND поддерживает новейший стандарт ADSL, отличается более высокой производительностью (скорость входящего трафика до 24 Мбит/с, скорость исходящего трафика 3,5 Мбит/с) и большим радиусом действия беспроводного сигнала. Благодаря поддержке стандарта IEEE 802.11n, с помощью модели TD-W8951ND можно построить беспроводную сеть и получить лучшие характеристики беспроводного соединения, большую скорость передачи данных, стабильность подключения и зону покрытия. Вы сможете получить в 9 раз большую скорость передачи данных и в 4 раза большую зону покрытия по сравнению с обычными устройствами стандарта IEEE 802.11g. Используя беспроводное подключение, вы сможете организовать совместный доступ в Интернет по высокоскоростному DSL-соединению в любом месте вашего дома и даже во дворе. Вы сможете обмениваться фотографиями, музыкой, файлами, и даже работать с приложениями, чувствительным к пропускной способности канала, такими как потоковое видео высокой четкости — что раньше не было доступно устройствам, поддерживающим стандарт IEEE 802.
11g.

Идеален для работы с мультимедиа-приложениями, одновременно использующими данные, аудио и видео

Порт VLAN позволяет привязывать постоянные виртуальные каналы к различным портам LAN для лучшей работы различных приложений, например, таких как IP-телевидение. Функция приоритезации трафика (QoS) имеет ряд настроек, которые позволяют разграничить трафик Интернет на основе приоритетов для обеспечения стабильной работы IP-телевидения или онлайн-игр без задержек и разрывов. Поэтому пользователи смогут оценить преимущества беспрерывного подключения к Интернет, не задумываясь о пропускной способности сети. Модель TD-W8951ND также поддерживает функции IGMP multicast и IGMP snooping, что делает устройство идеальным для работы с мультимедиа-приложениями. Вы сможете по-настоящему оценить высококачественное потоковое аудио и видео.

Повышенная защита сети и гибкое управление

В модели TD-W8951ND используются межсетевые экраны NAT and SPI, которые проверяют содержание входящих пакетов, предотвращая потенциальные атаки из Интернет.

Для большего удобства, устройство поддерживает контроль доступа на основе MAC-адреса, IP-адреса, доменного имени или приложений, таких как MSN, Yahoo Messenger, поэтому родители или системные администраторы могут ограничивать доступ для персонала или детей. Помимо веб-интерфейса, модель TD-W8951ND также имеет функции TR-069 и SNMP, которые автоматически обновляет встроенное программное обеспечение и другие настройки по мере их появления у вашего поставщика Интернет-услуг. Все эти функции помогут повысить уровень защиты вашей сети и облегчить ее управление.

Настройка модема (ADSL) TP-LINK TD-W8951ND (internet + IPTV) | Компьютер-сервис

Еще один модем, интерфейс которого, на мой взгляд перемудрен. Хотя в общем-то, если настраивать этот маршрутизатор только для интернета, то сложностей возникнуть не должно, тем более для этого есть так называемый «Мастер настройки». Но вот если вы планируете настроить этот модем для интернети и телевидения от Ростелеком, то есть несколько моментов в дизайне роутера, которые необходимо знать.

Настройка модема

1. Заходим в интерфейс модема, вбиваем в адресную строку:  192.168.1.1 , логин: admin, пароль: admin .

2. Заходим в раздел — Настройка интерфейса, подраздел — Интернет. Выбираем из списка первый  — PVC0 — канал, удаляем его настройки, нажав на кнопку — Удалить — снизу. Проделываем тоже самое со всеми 7-ю каналами.

3. Выбираем снова нулевой канал — PVC0 — и настраиваем подключение к интернету. Прописываем — VPI: 0,  VCI: 33, поставщик услуг выбираем: PPPoA/PPPoE, вписываем логин и пароль, выданный провайдером Ростелеком. Также обратите моменты на другие дополнительные настройки, на которые указывают красные стрелочки скриншота снизу. Жмем — Сохранить.

4. Настраиваем подключение к IPTV. Выбираем первый канал — PVC1 — Прописываем — VPI: 0,  VCI: 50, поставщик услуг выбираем: Режим «Мост». Жмем кнопку — Сохранить.

5. Выбираем раздел — Настройка интерфейса, подраздел — Беспроводная сеть. Выбираем режим аутентификации:  WPA2-PSK, устанавливаем нужный вам пароль на Wi-Fi, ставим такие же настройки как на скриншоте снизу. Жмем кнопку — Сохранить.

6. Теперь нужно распределить LAN-порты роутера под интернет и телевидение. Заходим в раздел — Расширенные настройки, подраздел — VLAN. Функция VLAN — Включено, жмем кнопку — Определить группу VLAN.

7.  Выбираем первый индекс VLAN, прописываем и ставим галочки как на скриншоте ниже. Жмем кнопку — Сохранить.

8. Выбираем второй индекс VLAN, настравиваем 4-ый порт под IPTV. Ставим настройки так же как на скриншоте ниже. Жмем кнопку — Сохранить.

Должны появится две группы.

9. Снова заходим в раздел — Расширенные настройки, подраздел — VLAN. Жмем кнопку — Назначить VLAN PVID для каждого интерфейса.

10. Проставляем идентификаторы как на скриншоте ниже. Жмем — Сохранить.

11. Теперь осталось только перезагрузить модем. Выбираем раздел — Эксплуатация устройсва, подраздел — Перезагрузка системы. Перезагружаем модем с текущими настройками.

Модем готов к работе.

P.S. Друзья, если вам понравилась статья, поставьте лайк — это мотивирует к дальнейшей работе. Подписывайтесь на канал, комментируйте.

TP-Link TD-W8951ND, TD-W8901ND, TD-8816, TD-8817





Внешний вид:

                                                                                                                        8901                                                                  8951

8816/8817



Для настройки устройства его необходимо соеденить проводом с ПК:





Получите доступ к WEB интерфейсу устройства. Для этого запустите web-обозреватель и наберите в адресной строке IP адрес маршрутизатора: 192.168.1.1

Появится окно для ввода логина/пароля для доступа к WEB интерфейсу устройства. В поле «Пользователь» наберите

admin, в поле «Пароль» также наберите admin. Нажмите кнопку «ОК».











Если логин и пароль введены правильно, вы увидите следующее окно:





В главном меню выбираем пункт «Quick Start» и нажимаем кнопку «RUN WIZARD«.

В появившемся меню нажимаем «next«:







Значение в данном меню можно оставить по умолчанию, никакого влияние на работу интернета данная функция не оказывает далее нажимаем «next«:





Для работы в режиме роутер выбираем PPPoE/PPPoA и нажимаем «

next«





Указываем логин и пароль для подключения в соответствующие поля.

Указываем VPI и VCI можно посмотреть по ссылке.





После ввода необходимых параметров нажимаем «next«





для сохранения настроек нажимаем «next«





После сохранения настроек, если все введено верно, появится авторизация.

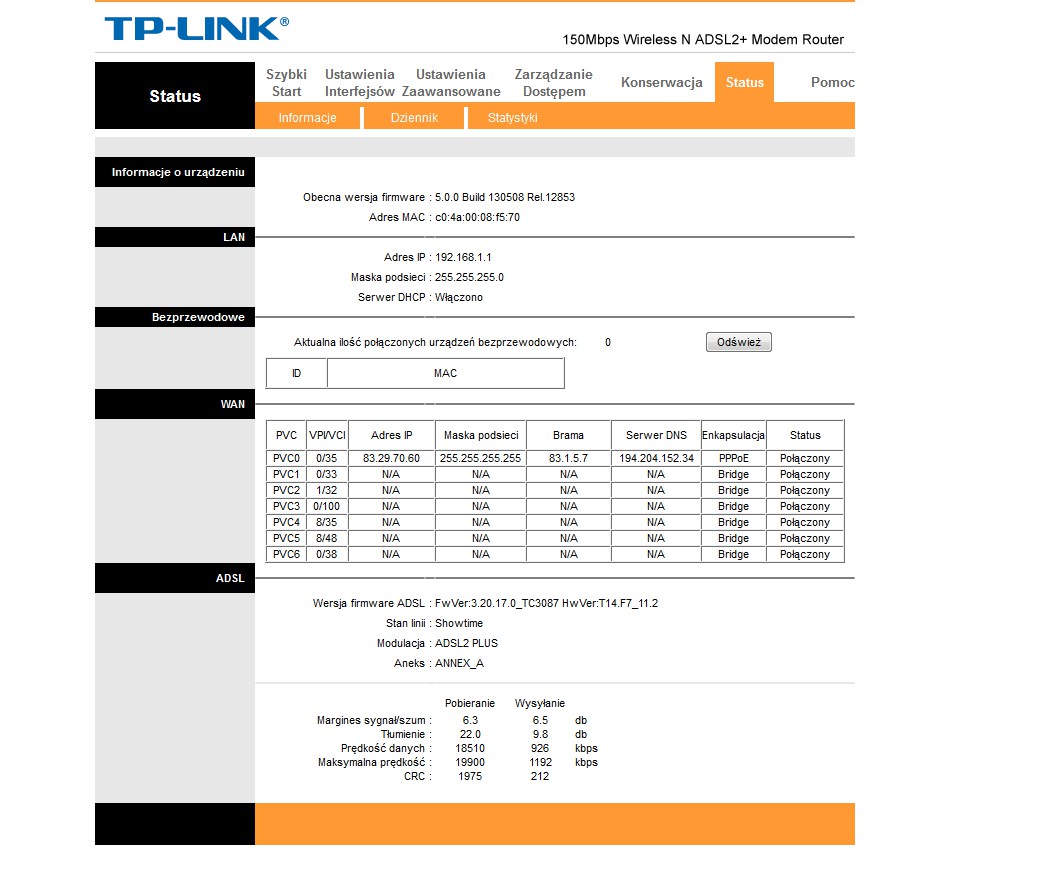

Параметры соединения можно увидеть при открытии вкладки <

Status>:

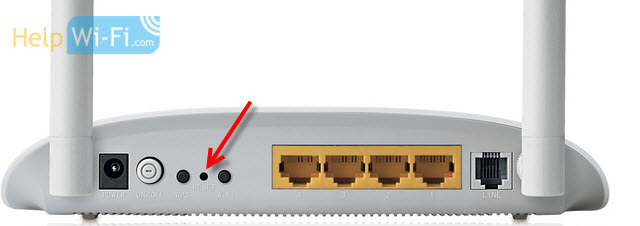

Важно!!! Если у Вас постоянно слетают настройки модема проведите манипуляции согласно информации по ссылке.





В поле «Internet IP Address»  будет указан ваш IP-адрес доступа к Интернет, это и будет говорить о успешном подключении.



После настройки модема необходимо сменить для доступа к нему. Для этого выберите меню «Maintenance» и в поле «New Password» указать новый пароль:













Настройка беспроводного интерфейса

(Если Ваша модель поддерживает беспроводной интерфейс)

На основной странице меню настроек кликните на раздел В главном меню выбираем пункт «Interface Setup» и нажимаем кнопку «Wireless«:

1.     в открывшемся ниже меню проверяем наличие галочки на пункте «Activated» в разделе «Access Point«;

2.     в поле «SSID» указываем имя Вашей беспроводной сети

3.     в поле «Authentication Type» раздела «QSS Settings» выбираем WPA2-PSK;

4.     в поле «Pre-shared Key

» раздела «WPA2-PSK» указываем пароль беспроводного соединения (он должен состоять из 8 и более символов, допускаются только латинские буквы и цифры можно указывать что-то одно либо чередовать).

5.     далее нажимаем «save» и можно настраивать беспроводное соединение на ПК либо другом устройстве.









Проброс портов

В главном меню выбираем пункт «Advanced Setup» и нажимаем кнопку «NAT«:



Для проброса портов необходимо выбрать активный интерфейс (например PVC0), только после этого появятся следующие пункты:





Для проброса определенных портов выбирам «

Virtual server«:





В поле «Start Port Number» указываем номер порта, который нужно пробросить. Далее в поле «Local IP Address» указываем IP устройства на которое пробрасывается порт (например Ваш ПК 192.168.1.2).

Далее нажимаем «save». На этом настройка завершена.





Настройка роутера TP-LINK TD-W8151N для работы с Ростелекомом. Роутер TP-LINK TD-W8151N, пошаговая инструкция

В местах, где прокладка кабеля по технологиям Ethernet и FTTx затруднена или нецелесообразна, компания «Ростелеком» для обеспечения доступа к Интернету потребителям использует существующие телефонные линии связи. В этом случае пользователям требуется приобрести специальное устройство (модем), осуществляющее согласование цифровых цепей компьютера с аналоговым кодированным сигналом ADSL провайдера. В случае создания у потребителя локальной сети, потребуется приобретение отдельного роутера (маршрутизатора).

TP Link TD W8151N совмещает функции обоих устройств. Он является лучшей альтернативой в этом случае. Используя рекомендации, изложенные в статье, обладатель модема-роутера сможет самостоятельно установить, подключить и выполнить настройку TP Link TD W8151N Ростелеком.

Внешний вид роутера

Корпус изделия выполнен из белого пластика с большим количеством декоративных отверстий для естественной вентиляции.

Фронтальную панель занимает линейка подсвеченных пиктограмм, информирующих пользователя о включении роутера, соединении с провайдером по ADSL линии, работе в сети Интернет, состоянии WI-FI модуля, работе режима безопасной синхронизации WPS.

На задней панели расположен коннектор WAN-порта (тип RJ-11) для подключения к линии провайдера «Ростелеком» и коннектор порта LAN (тип RJ-45) для подключения стационарного компьютера (ПК). Здесь же находится гнездо для подключения блока питания и кнопка POWER его включения (ON/OFF). Рядом расположены кнопки включения модуля WI-FI, безопасного подключения к беспроводной сети (WPS), сброса настоек к заводским значениям (RESET).

Несъемная антенна диапазона WI-FI имеет шарнирный механизм, позволяющий ориентировать ее в разных плоскостях.

Комплект поставки

В случае приобретения роутера в торговой сети, перед проведением установки и подключения изделия пользователь должен проверить исходную комплектацию.

В базовый комплект поставки входят:

  • роутер TP Link TD W8151N;
  • адаптер сетевого питания «9В 0,6А»;
  • сплиттер, разделяющий входную телефонную линию на 2 отдельных разъема;
  • 2 кабеля с коннекторами RJ-11 для подключения телефонного аппарата и роутера к сплиттеру;
  • кабель (патч-корд) с коннекторами RJ-45 для подключения компьютера к роутеру;
  • комплект документации.

Перед проведением подключения оборудования для организации домашней локальной сети пользователь должен внимательно ознакомиться с материалами, изложенными в прилагаемой документации.

Подключение оборудования

Место установки роутера должно быть выбрано заранее с учетом близости розеток сети переменного тока в помещении, достижения максимальной площади покрытия зоны беспроводной сети. На корпус сплиттера нанесены обозначения разъемов для подключения ADSL линии провайдера, телефонного аппарата и WAN-порта роутера кабелями из комплекта поставки.

Коннектор порта LAN роутера кабелем из комплекта поставки соединяется с разъемом конфигурации RJ-45 компьютера (ПК). Последним к штекерному разъему роутера подключается адаптер питания и нажимается кнопка POWER в положение ON. После загорания сигнального индикатора на передней панели роутер готов к настройке.

Предварительные работы

Перед проведением настройки роутера TP Link TD W8151N сетевая карта компьютера, подключенного к его LAN-порту, должна иметь определенную конфигурацию. Она должна быть настроена на автоматическое получение адресов IP и DNS-сервера. Для проверки требуется на странице подключений компьютера нажать правой клавишей мышки на изображение его кабельного соединения с роутером и в выпадающем меню раскрыть пункт «Свойства».

В новом окошке надо выбрать TCP/IPv4 протокол и в его свойствах проверить установку «галочек» в графах получения адресов автоматически. Если требование не выполнено, это надо сделать вручную и подтвердить действие нажатием клавиши OK.

Вход в интерфейс роутера

Выполнение настройки модема TP Link TD W8151N «Ростелеком» производится в его интерфейсе. Для входа в него требуется ввести адрес роутера в локальной сети в адресную строку любого веб-браузера, который используется на компьютере. Информация о нем доступна на этикетке, закрепленной на нижней части корпуса изделия. Здесь же можно узнать параметры авторизации, необходимые при входе.

Адрес, необходимый для настройки TP Link TD W8151N «Ростелеком», представляет собой комбинацию 192.168.1.1. После его ввода и нажатия клавиши Enter на клавиатуре в открывшемся окне требуется ввести данные первоначальной авторизации — admin/admin. Главная страница интерфейса становится доступной после нажатия кнопки «Вход».

Быстрая настройка

В зависимости от прошивки ПО меню может быть представлено на разных языках. Перед выполнением настройки TP Link TD W8151N «Ростелеком» рекомендуется в целях безопасности изменить заводской пароль входа администратора. Это можно сделать в разделе «Обслуживание» на вкладке «Администратор». Требуется придумать новый пароль и подтвердить его. После нажатия клавиши «Сохранить» роутер перезагрузится. Следующий вход надо производить с новым паролем администратора.

Предварительно надо внимательно ознакомиться с параметрами, прописанными в договоре. Их потребуется вводить при заполнении соответствующих страниц. В разделе «Быстрый старт» надо нажать клавишу «Мастер настройки». В открывшемся окне выбирается часовой пояс и нажимается кнопка «Далее». На следующем шаге надо отметить тип соединения, предоставляемого провайдером. Для ADSL Ростелеком использует соединение PPPoE. После нажатия кнопки «Далее» на открывшейся странице заполняются поля, отмеченные в договоре: имя пользователя; пароль; VPI/VCI; PPPoE LLC. Ввод значений заканчивается нажатием кнопки «Далее».

В новом окне надо ввести данные, определяющие работу беспроводной сети. Имя (SSID) придумывается самостоятельно. Пароль доступа должен содержать набор английских букв разных регистров, цифр и быть длиной не менее 8 знаков (лучше 10-25). Остальные значения по умолчанию можно оставить без изменений. После ввода данных следует нажать кнопку «Далее». В следующем окне сообщается об окончании быстрой настройки и предлагается проверить введенные значения параметров. Если замечаний не последует, то, нажав «Далее» еще раз, можно прочитать сообщение об успешном завершении быстрой настройки.

Настройка TP Link TD W8151N ADSL «Ростелеком», выполненная в режиме «Быстрый старт», охватывает все параметры, необходимые для работы роутера в локальной сети.

Для проверки выполненных настроек надо перейти в раздел «Настройка интерфейса», используя в нем вкладки «Интернет» и «Беспроводная сеть».

Изменять значения введенных параметров во вкладке «Интернет» может понадобиться при смене регионального провайдера «Ростелеком» или при замене поставщика услуги. Вносить изменения во вкладке «Беспроводная сеть» может потребоваться при неудовлетворительной работе мобильных устройств на выбранном канале в режиме «авто», желании смены пароля доступа к сети WI-FI. Настройку TP Link TD W8151N «Ростелеком» можно начинать с этого раздела, минуя «Быстрый старт».

Заключение

Используя на практике рекомендации статьи, пользователь сможет успешно самостоятельно выполнить настройку роутера TP Link TD W8151N «Ростелеком» для работы в локальной сети. Приобретенное устройство с успехом сможет выполнять функции модема и маршрутизатора для сетей ADSL.

ADSL-маршрутизатор TP-Link TD-W8151N предназначен для создания домашней или офисной беспроводной сети.

Вы также можете использовать эту модель для проводного подключения одного компьютера. В данной статье описывается настройка этого устройства.

Подключение

Перед началом настройки маршрутизатор необходимо подключить к сети. Данный роутер предназначен для подсоединения тонких телефонных кабелей – ADSL. Если интернет от провайдера Ростелеком приходит к вам через Ethernet-кабель (восьми- или четырехжильная витая пара) – вам необходимо приобрести другое устройство.

В желтый LAN-порт включите коннектор патчкорда, идущего от вашего персонального компьютера. Вы также можете подключиться к роутеру посредством Wi-Fi. Для настройки параметров маршрутизатора можно использовать любые устройства, на которых установлен браузер.

Автоматическая настройка

В комплекте с маршрутизатором обычно поставляется специальный DVD-диск с утилитой для быстрой настройки сети. Подключите компьютер к устройству и вставьте диск в DVD-привод. В запустившейся программе вы можете выбрать язык интерфейса, а также модель своего роутера — TP-Link TD-W8151N.

Далее просто следуйте инструкциям приложения. Рекомендуется заранее подготовить вашу копию договора о предоставлении услуг с Ростелеком, так как там записаны данные, необходимые для настройки (пароль и логин для PPPoE-подключения, либо адреса для Static IP). Узнать логин и пароль от Интернета поможет .

Авторизация в интерфейсе TP-Link

Для того чтобы получить доступ к настройкам TD-W8151N, пользователи должны войти в специальный интерфейс через свой веб-обозреватель:

  • Кликните по значку сетевого подключения в трее Windows (слева от часов и даты).
  • Нажмите на гиперссылку «Центр управления…».
  • Перейдите в раздел с названием «Параметры адаптера» с помощью вкладки в навигационном меню.
  • Дважды щелкните по иконке текущего локального подключения.
  • Кликните по кнопке «Сведения».
  • В открывшемся окне найдите параметр «Шлюз». Это IP-адрес вашего TP-Link TD-W8151N. Скопируйте его.
  • Запустите любой браузер на компьютере или ноутбуке, подключенном к сети роутера.
  • В адресную строку вставьте заранее скопированный адрес и нажмите Enter. Пункты 1-6 можно пропустить, если на задней крышке вашего маршрутизатора есть наклейка со всей необходимой для входа информацией.

  • В открывшемся окне авторизации абоненты Ростелеком должны указать пароль и логин для получения доступа к меню конфигураций роутера. Их также можно найти на этикетке на корпусе устройства. Обычно, в оба поля необходимо ввести «admin».

После вышеуказанных действий вы будете перенаправлены на главную страницу интерфейса для настройки модема TD-W8151N.

Конфигурации подключения к интернету

В первую очередь вам понадобится настроить соединение с Ростелеком для получения доступа в интернет:

  • В навигационном меню, расположенном в верхней части странички, выберите закладку «Interface Setup» («Интерфейс настроек»).
  • Откройте самый первый подраздел – «Internet» («Интернет»).
  • Вам необходимо указать значения параметров VPI и VCI, которые зависят от региона, в котором вы проживаете. Например, для Москвы это будут числа «0» и «35» соответственно. Для других населенных пунктов эти настройки следует уточнить, позвонив оператору технической поддержки абонентов.


  • Если вы указали PPPoE – введите свой логин и пароль, выделенные вам провайдером. Для статического адреса необходимо указать IP, Subnet Mask (маску подсети), Gateway (шлюз), и DNS-сервера. Если вы выбрали динамическую адресацию – никаких дополнительных параметров указывать не надо.
  • Кликните по кнопке «Save» («Сохранить») внизу страницы.

Если вы все сделали правильно – роутер подключится к серверам Ростелеком, и у вас появится интернет. Если же роутер по-прежнему не работает, то можно проконсультироваться с .

Настройка Wi-Fi

После основных настроек вы можете задать параметры беспроводной сети для более удобного использования:

  • Перейдите в раздел «LAN» («Локальная сеть») в верхнем меню.
  • Если вы хотите, чтобы маршрутизатор автоматически раздавал адреса подключившимся к сети устройствам – присвойте параметру «DHCP» значение «Enabled» («Включить»). Если вам удобнее каждый раз прописывать адреса вручную – отключите данную опцию («Disabled»).

  • Нажмите «Save».
  • Теперь откройте вкладку «Wireless» («Беспроводная сеть»).
  • Напротив «Access Point» («Точка доступа») установите отметку возле «Enabled», чтобы включить передачу данных по Wi-Fi.

  • В ниспадающем списке «Channel» («Канал») выберите «Russia».
  • Немного ниже найдите параметр «SSID». Здесь нужно ввести имя вашей точки доступа, например, «My_Wi-Fi_Router».
  • В категории «Authentication Type» («Проверка подлинности») выберите «WPA2-PSK».

  • Тип шифрования (Encryption) лучше выбрать комбинированный — «TKIP/AES».
  • В текстовом поле напротив «Pre-shared key» («Код доступа») напишите пароль для своей сети.
  • Сохраните изменения.

Завершение

В целях безопасности рекомендуется изменить пароль для доступа к меню конфигураций маршрутизатора. Для этого перейдите в раздел «Maintenance» («Обслуживание») во вкладку «Administration» («Администрирование»). Здесь нужно дважды ввести новый пароль. Не стоит дублировать ключ от Wi-Fi сети, это может быть небезопасно.

После изменения всех параметров устройство необходимо перезагрузить. Для этого откройте вкладку «SysRestart» («Перезагрузка»). Установите отметку напротив «Current settings» («Текущие настройки») и нажмите кнопку «Restart».

* поля являются обязательными к заполнению

Фильтр

* : Выберите Acorp A-link Asus Billion Compex Corecess D-Link Huawei Level One Linksys Netland Siemens Sweex Tenda TP-Link ZTE Zyxel: Выберите 660 v. 3 660 v.1 660 v.2 660 v.1 (telnet) DIR-300D1/320D1/615N1 500T 524T 2500/2600U v.1 2500/2600U v.2 w422g 5210S MT880 WRL254G FBR-1161 AG241V2 ECA-100 CL-110 CC300011 D820R 531B RR24 AP WL600g 3115 630S DSL-200 p334 DIR-300 DIR-300 (firmware rus) DIR-300 (firmware NRU) p-330w ee DIR-615 2740U DIR-100 NBG334W EE Keenetic TP-Link TL-WR740/741ND, TL-WR841ND TP-Link TL-WR740/741ND, TL-WR841ND (rus) TD-W8960N WL-520GC DSL-2xxxU (firmware NRU) DIR-300 (firmware NRU C1) Keenetic v.2 660 ht3 Keenetic DSL TD-8817,TD-W8151N,TD-W8951ND h218N

* : Выберите Физ. лицо Юр. лицо Дом. сеть: Выберите Брест Витебск Гомель Гродно Минск Могилев Бобруйск

поиск

Настройки модемов

    Настройка модемов TP-Link TD-8817, TD-W8151N
    и TD-W8951ND в режим PPPoE- маршрутизатора

    1. Сначала нужно настроить сетевую карту Вашего компьютера, как показано в .
    2. Теперь приступаем к настройке модема. Наберите в адресной строке вашего Интернет- браузера (Opera, Internet Explorer и т. д.) адрес 192.168.1.1 и нажмите клавишу «Enter» . Появится окно с запросом Имени пользователя и Пароля. Прописываем:
      Имя пользователя: admin ;
      Пароль: admin ;
      и нажимаем кнопку «Отправить» .
    3. Откроется главное меню модема на разделе «Status» . Переходим в раздел «Inrerface Setup» .
    4. В открывшемся окне выбираем подраздел «Internet» и начинаем настройку.
      Внимание! Значение Virtual Circuit :
      для юридических лиц : Virtual Circuit = PVC1 ;
      для физических лиц : Virtual Circuit = PVC0 .
      Параметр Status отмечаем Activated .
      Внимание! Значения VPI и VCI :
      для юридических лиц : VPI = 0 , VCI = 33 ;
      для физических лиц : VPI = 1 , VCI = 34 .
      Остальные настройки выставляем как показано на скриншоте:
      ATM QoS выбираем UBR ;
      ISP отмечаем PPPoA/PPPoE ;
      — в полях Username и Password вводим Имя пользователя и Пароль для доступа в Интернет, выданные менеджером при подключении;
      Encapsulation выбираем PPPoE LLC ;
      Bridge Interface отмечаем Deactivated ;
      Connection отмечаем Always On (Recommended) ;
      TCP MSS Option оставляем 1400 ;
      Get IP Address отмечаем Dynamic ;
      NAT выбираем Enable ;
      Default Route отмечаем Yes ;
      TCP MTU Option оставляем 1480 ;
      — для Dynamic Route: RIP2-B значение Direction выбираем None ;
      Multicast выбираем Disabled ;
      MAC Spoofing отмечаем Disabled .
      «SAVE» .

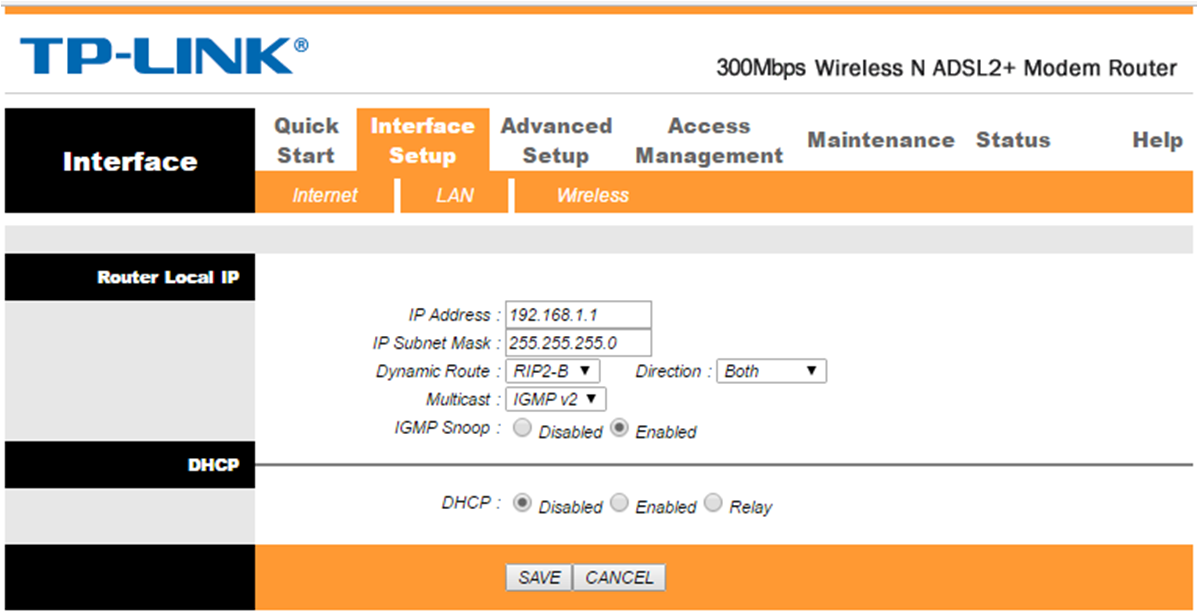

    5. Переходим в подраздел «LAN» .
      — Для Dynamic Route: RIP2-B значение Direction выбираем None ;
      Multicast выбираем Disabled ;
      IGMP Snoop отмечаем Disabled ;
      DHCP отмечаем Disabled .
      Нажимаем кнопку «SAVE» .
    6. Далее выбираем раздел «Advanced Setup» . Из открывшихся подразделов выбираем «ADSL» .
      В строке ADSL Mode выбираем Auto Sync-Up ;
      В строке ADSL Type выбираем ANNEX A/I/J/L/M .
      После того, как все параметры введены, нажимаем кнопку «SAVE» .
      На этом настройка модема завершена. Если всё сделано верно, то на модеме должна будет загореться лампочка Internet . Никаких дополнительных соединений на ПК создавать не нужно. Можно приступать к работе в Интернет!
    7. Внимание! Настоятельно рекомендуется сменить пароль на вход в конфигуратор модема.
      Для этого заходим в раздел «Maintenance» и выбираем подраздел «Administration» .
      — В графе New Password (Новый пароль) вводим пароль, который придумаете и будете знать только Вы;
      — В графе Confirm Password (Подтвержденный пароль) вводим новый пароль повторно.
      Нажимаем кнопку «SAVE» .
    8. Если Ваш модем поддерживает Wi-Fi, то его настройку на TP-Link TD-W8951ND можно посмотреть

Маршрутизатор TP-Link TD-W8151N предназначен для проводного подключения одного компьютера или для создания беспроводной сети. Данная модель роутера работает с использованием тонких телефонных кабелей — ADSL. Это устройство не предназначено для подключения через Ethernet-кабель (восьми- или четырехжильная витая пара). Учитывайте это при выборе маршрутизатора. В статье вы узнаете, как правильно произвести настройки даной модели роутера.

Подключение роутера к компьютеру

На начальном этапе настройки роутера необходимо подключить его. Для этого воткните патчкорд, идущий от вашего компьютера, в желтый LAN-порт роутера. Или же подключите роутер к компьютеру с помощью Wi-Fi. Подсоедините устройство к питанию.

Запуск автоматической настройки

Как правило, в комплекте с маршрутизатором идет DVD-диск, с помощью которого можно осуществить автоматическую настройку устройства. Для этого вставьте диск в привод компьютера, после чего автоматически запуститься програма автоматической настройки. В открывшемся окне выберите язык интерфейса и модель своего роутера — TP-Link TD-W8151N. Далее пошагово следуйте инструкции программы. Заранее подготовьте копию вашего договора с Ростелеком о предоставлении услуг, т.к. вам понадобится информация, содержащаяся в нем (логин и пароль для PPPoE-подключения, либо адреса для Static IP). Если этой информации у вас нет, то узнать логин и пароль для интернета читайте в даной статье ниже.

Вход в админку роутера

Для настройки конфигураций роутера вручную, необходимо войти в web-интерфейс TP-Link TD-W8151N. Для этого необходимо знать IP-адрес вашего роутера. Эта информация находится на нижней крышке устройства. Если этих данных, по той или иной причине, нет, то сделайте следующее:

  • Нажмите на значок сетина панели Windows вашего компьютера (рядом с часами и временем).
  • Кликните строку «Центр управления».
  • Выберите вкладку «Параметры адаптера» в меню.
  • Двойным кликом нажмите на текущее локальное подключение.
  • Нажмите кнопку «Сведения».
  • В открывшемся окне найдите и скопируйте параметр «Шлюз». Это IP-адрес вашего маршрутизатора, который необходим для входа в систему настроек.
  • Теперь, когда вам известен адрес роутера, можно выполнить вход в web-интерфейс настроек:
  • В адресную строку любого браузера вставьте скопированный адрес или пперепешите его с роутера и нажмите «Enter».

В открывшемся окне необходимо указать логин и пароль для доступа к системе настроек роутера. Эту информацию также можно найти на наклейке на корпусе устройства. Чаще всего подходит комбинация «admin» и «admin». После введеных данных откроется главная страница интерфейса.

Настройка подключения к интернету

  • Выберите вкладку «Interface Setup» («Интерфейс настроек») в меню, расположенном в верхней части страницы.
  • Войдите в подраздел «Internet» («Интернет»).
  • Теперь необходимо указать значения параметров VPI и VCI. Эти данные индивидуальны для каждого региона страны. Уточнить эту информацию относительно вашего региона можно, позвонив в .

  • Выберите протокол соединения в графе»Encapsualation» («Инкапсуляция»), который указан в вашем договоре с провайдером. Как правило, это будет протокол PPPoE. Но если вы подключили дополнительную функцию «Постоянный IP», то вам следует выбрать «Static IP».

  • Для подключения PPPoE необходимо ввести свой логин и пароль, которые предоставил вам Ростелеком.
  • Для подключения Static IP укажите «IP», «Subnet Mask» (Маска подсети), «Gateway» (Шлюз), «DNS-сервера». Эту информацию, вы можете найти в договоре.
  • Нажмите кнопку «Save» (Сохранить).
  • В случае, если все настройки выполнены правильно, то вы сможете без проблем пользоваться интернетом от Ростелеком. Если же интернет так и не заработает, то можете обратится за помощью в техподдержку провайдера.

Настройка Wi-Fi подключения

Теперь можно настроить параметры беспроводной сети:

  • В верхнем меню выберети раздел «LAN» (Локальная сеть).
  • Если вы желаете, чтобы роутер автоматически раздавал адреса подключившимся к сети устройствам, выберите для параметра «DHCP» значение «Enabled» (Включить). Если же вы хотите каждый раз прописывать адреса вручную, отключите данную функцифу(«Disabled»).

  • Нажмите «Save».
  • Войдите в закладку » Wireless» (Беспроводная сеть).
  • Для передачи данных по Wi-Fi установите отметку «Enable» (Включить) в графе «Access Point» (Точка доступа).

  • В ниспадающем списке «Channel» (Канал) выберите «Russia».
  • Придумайте и впишите название вашей точки доступа в параметр » SSSI».
  • Выберите пункт «WPA2-PSK» в категории «Authentication Type» (Проверка подлинности).

  • В графе «Encryption» (Тип шифрования) Выберите «TKIPAES».
  • Придумайте и впишите пароль для своей сети в графу «Pre-shared key» (Код доступа).
  • Сохраните изменения.

Подведем итоги

Теперь необходимо изменить пароль для доступа к Web-интерфейсу вашего роутераа, чтобы никто не смог внести изменения в его конфигурации. Для этого во вкладке «Administration» (Администрирование) перейдите в раздел «Manetenance» (Обслуживание). Здесь дважды введите придуманный пароль.

В завершении всех произведенных настроек необходимо перезагрузить роутер. В закладке «SysRestart» (Перезагрузка) установите отметку в графе «Current settings (Текущие настройки) и кликните кнопку «Restart». После перезагрузки можете с удовольствием пользоваться интернетом.

ADSL-маршрутизатор TP-Link TD-W8151N предназначен для создания домашней или офисной беспроводной сети.

Вы также можете использовать эту модель для проводного подключения одного компьютера. В данной статье описывается настройка этого устройства.

Подключение

Перед началом настройки маршрутизатор необходимо подключить к сети. Данный роутер предназначен для подсоединения тонких телефонных кабелей – ADSL. Если интернет от провайдера Ростелеком приходит к вам через Ethernet-кабель (восьми- или четырехжильная витая пара) – вам необходимо приобрести другое устройство.

В желтый LAN-порт включите коннектор патчкорда, идущего от вашего персонального компьютера. Вы также можете подключиться к роутеру посредством Wi-Fi. Для настройки параметров маршрутизатора можно использовать любые устройства, на которых установлен браузер.

Автоматическая настройка

В комплекте с маршрутизатором обычно поставляется специальный DVD-диск с утилитой для быстрой настройки сети. Подключите компьютер к устройству и вставьте диск в DVD-привод. В запустившейся программе вы можете выбрать язык интерфейса, а также модель своего роутера — TP-Link TD-W8151N.

Далее просто следуйте инструкциям приложения. Рекомендуется заранее подготовить вашу копию договора о предоставлении услуг с Ростелеком, так как там записаны данные, необходимые для настройки (пароль и логин для PPPoE-подключения, либо адреса для Static IP). Узнать логин и пароль от Интернета поможет .

Авторизация в интерфейсе TP-Link

Для того чтобы получить доступ к настройкам TD-W8151N, пользователи должны войти в специальный интерфейс через свой веб-обозреватель:

  • Кликните по значку сетевого подключения в трее Windows (слева от часов и даты).
  • Нажмите на гиперссылку «Центр управления…».
  • Перейдите в раздел с названием «Параметры адаптера» с помощью вкладки в навигационном меню.
  • Дважды щелкните по иконке текущего локального подключения.
  • Кликните по кнопке «Сведения».

  • В открывшемся окне найдите параметр «Шлюз». Это IP-адрес вашего TP-Link TD-W8151N. Скопируйте его.
  • Запустите любой браузер на компьютере или ноутбуке, подключенном к сети роутера.
  • В адресную строку вставьте заранее скопированный адрес и нажмите Enter. Пункты 1-6 можно пропустить, если на задней крышке вашего маршрутизатора есть наклейка со всей необходимой для входа информацией.

  • В открывшемся окне авторизации абоненты Ростелеком должны указать пароль и логин для получения доступа к меню конфигураций роутера. Их также можно найти на этикетке на корпусе устройства. Обычно, в оба поля необходимо ввести «admin».

После вышеуказанных действий вы будете перенаправлены на главную страницу интерфейса для настройки модема TD-W8151N.

Конфигурации подключения к интернету

В первую очередь вам понадобится настроить соединение с Ростелеком для получения доступа в интернет:

  • В навигационном меню, расположенном в верхней части странички, выберите закладку «Interface Setup» («Интерфейс настроек»).
  • Откройте самый первый подраздел – «Internet» («Интернет»).
  • Вам необходимо указать значения параметров VPI и VCI, которые зависят от региона, в котором вы проживаете. Например, для Москвы это будут числа «0» и «35» соответственно. Для других населенных пунктов эти настройки следует уточнить, позвонив оператору технической поддержки абонентов.


  • Если вы указали PPPoE – введите свой логин и пароль, выделенные вам провайдером. Для статического адреса необходимо указать IP, Subnet Mask (маску подсети), Gateway (шлюз), и DNS-сервера. Если вы выбрали динамическую адресацию – никаких дополнительных параметров указывать не надо.
  • Кликните по кнопке «Save» («Сохранить») внизу страницы.

Если вы все сделали правильно – роутер подключится к серверам Ростелеком, и у вас появится интернет. Если же роутер по-прежнему не работает, то можно проконсультироваться с техподдержкой .

Настройка Wi-Fi

После основных настроек вы можете задать параметры беспроводной сети для более удобного использования:

  • Перейдите в раздел «LAN» («Локальная сеть») в верхнем меню.
  • Если вы хотите, чтобы маршрутизатор автоматически раздавал адреса подключившимся к сети устройствам – присвойте параметру «DHCP» значение «Enabled» («Включить»). Если вам удобнее каждый раз прописывать адреса вручную – отключите данную опцию («Disabled»).

  • Нажмите «Save».
  • Теперь откройте вкладку «Wireless» («Беспроводная сеть»).
  • Напротив «Access Point» («Точка доступа») установите отметку возле «Enabled», чтобы включить передачу данных по Wi-Fi.

  • В ниспадающем списке «Channel» («Канал») выберите «Russia».
  • Немного ниже найдите параметр «SSID». Здесь нужно ввести имя вашей точки доступа, например, «My_Wi-Fi_Router».
  • В категории «Authentication Type» («Проверка подлинности») выберите «WPA2-PSK».

  • Тип шифрования (Encryption) лучше выбрать комбинированный — «TKIP/AES».
  • В текстовом поле напротив «Pre-shared key» («Код доступа») напишите пароль для своей сети.
  • Сохраните изменения.

Завершение

В целях безопасности рекомендуется изменить пароль для доступа к меню конфигураций маршрутизатора. Для этого перейдите в раздел «Maintenance» («Обслуживание») во вкладку «Administration» («Администрирование»). Здесь нужно дважды ввести новый пароль. Не стоит дублировать ключ от Wi-Fi сети, это может быть небезопасно.

После изменения всех параметров устройство необходимо перезагрузить. Для этого откройте вкладку «SysRestart» («Перезагрузка»). Установите отметку напротив «Current settings» («Текущие настройки») и нажмите кнопку «Restart».

Бренд X Интернет — TP-Link TD-W8951ND

Это модем/маршрутизатор в одном устройстве.

Перед настройкой убедитесь, что на передней панели модема/маршрутизатора горит зеленый индикатор DSL.

Если у вас нет хорошего сигнала DSL, вы не сможете заставить это работать, независимо от того, сколько вы настроите. Любые проблемы с сигналом DSL должны быть решены до того, как вы попытаетесь запустить этот маршрутизатор.

Прежде чем настраивать наш роутер, давайте подключим его и подключим телефонный шнур и убедимся, что у нас хороший сигнал.

Фары спереди. Вот что они означают.



Нас интересует свет «DSL». Этот должен быть зеленым и сплошным, а не мигающим. Если у вас нет хорошего сигнала DSL, никакие настройки не решат проблему. Проверьте свои кабели, убедитесь, что дата установки прошла, дайте пять или десять минут, чтобы найти сигнал. Если это все еще не работает, сообщите нам о проблеме, и мы попросим кого-нибудь проверить линию.

Перед настройкой убедитесь, что у вас хороший сигнал DSL.

Подключите телефонный шнур к маршрутизатору. Подключите компьютер к маршрутизатору с помощью кабеля Ethernet.

Откройте веб-браузер, например Safari или Chrome, и введите числовой IP-адрес 192.168.1.1, как показано ниже. Маршрутизатор должен вернуться и запросить у вас имя пользователя и пароль. Это не должно занять много времени — задержка означает, что что-то не так.

Имя пользователя «admin» и пароль по умолчанию также «admin».

Если это сработало, вы должны увидеть стартовый экран TP-Link, как показано ниже.Нажмите «Далее».

Примечание. Если ваш маршрутизатор уже настраивался ранее, вы можете увидеть экран «Ручная настройка», описание которого приведено ниже, в нижней части этой веб-страницы.

На следующей странице находятся все ваши настройки подключения. Удобно, что все они в одном месте. Установите все, как вы видите это ниже. Имя пользователя и пароль будут немного отличаться для каждого клиента. Вы уже должны были получить имя пользователя и пароль от Brand X Internet по электронной почте.

Это все, что нужно для настройки соединения DSL.

Нажмите «Далее», и мы настроим Wi-Fi, как показано ниже.

На странице выше «SSID» — это имя сети Wi-Fi. Вы можете установить его на все, что вам нравится. Обычно мы устанавливаем его на «Бренд X Интернет».

«Предварительный ключ» — это ваш пароль для WiFi.

После завершения настройки маршрутизатор должен немедленно подключиться к сети.

«WAN» ниже — это соединение DSL.Обратите внимание, что у него есть IP-адрес, который кажется действительным. В данном случае это 71.165.183.168. У вас будет что-то похожее, но не то же самое. Это означает, что вы в сети.



Ручные настройки

Можно задать настройки без использования мастера настройки. Выберите «Интерфейс» в меню, а затем либо «Интернет» (чтобы настроить параметры DSL), либо «Беспроводная связь» (чтобы исправить настройки Wi-Fi).

Параметры такие же, как обсуждались в предыдущем разделе мастера установки.

Ниже находится страница настроек Wi-Fi. Их ужасно много, и большинство настроек можно игнорировать. Важными настройками являются «SSID», который является именем сети, и «Предварительный ключ», который является паролем. Вы также должны проверить «Тип аутентификации» и «Шифрование».

Когда вы внесли изменения в настройки Интернета или WiFi, нажмите «Сохранить». Это так далеко внизу страницы, что вы даже не можете увидеть его на картинке ниже, но оно есть, если вы прокрутите страницу вниз. Сброс настроек маршрутизатора может занять минуту или две после сохранения изменений.



TP-Link TD-W8951ND Сброс настроек по умолчанию

Здесь вы найдете, как сбросить настройки роутера TP-Link TD-W8951ND.

  1. Маршрутизатор TP-Link TD-W8951ND
  2. Вход в маршрутизатор TP-Link TD-W8951ND
  3. Руководство для маршрутизатора TP-Link TD-W8951ND
  4. TP-Link TD-W8951ND Заводские настройки
  • Нужен роутер TP-Link TD-W8951ND?
    • 1.Когда вы не можете получить доступ к роутеру по IP-адресу или ваш логин и пароль не совпадают.
    • 2. Если вы хотите удалить все ранее настроенные параметры.
    • 3. Когда роутер работает не так, как вы ожидаете.

    Сброс настроек роутера TP-Link TD-W8951ND

    Кнопка сброса расположена на задней панели роутера. Используйте острый инструмент, например.скрепка или ручка, чтобы нажать кнопку. Нажмите и удерживайте кнопку в течение 20 секунд, роутер перезагрузится и вернется к заводским настройкам.

    Примечание! После сброса настроек TP-Link TD-W8951ND все настройки, относящиеся к соединению и сети, необходимо настроить заново. После сброса роутер перезагрузится. При первом запуске сбрасываются заводские настройки и компьютер теряет связь с роутером примерно на 30 секунд. Затем вы можете войти в интерфейс настройки маршрутизатора TP-Link TD-W8951ND и перенастроить сеть.

    Сброс проблем роутера TP-Link TD-W8951ND

    Если сброс настроек роутера не удался, вероятно, вы недостаточно долго удерживали кнопку сброса, попробуйте еще раз.

    Безопасность TP-Link TD-W8951ND после сброса

    Изменить пароль по умолчанию для TP-Link TD-W8951ND

    После сброса роутера TP-Link TD-W8951ND устройство получает заранее заданный пароль от производителя, всем известный и написанный на коробке устройства.Хакеры знают об этом и всегда пытаются получить доступ к вашей сети с помощью этих предопределенных паролей. Все специалисты по безопасности рекомендуют сменить пароль по умолчанию сразу после сброса настроек роутера TP-Link TD-W8951ND.

    Изменить IP-адрес TP-Link TD-W8951ND по умолчанию

    После сброса TP-Link TD-W8951ND роутер получает первый возможный адрес (192.168.0.1), измените его на 192.168.0.99 или что-то похожее, которое вы легко запомните, если это возможно.Вы можете изменить используемые IP-адреса на группу, зарезервированную для частных сетей. Это защитит ваш роутер TP-Link TD-W8951ND от вредоносных действий (подделка межсайтовых запросов CSRF), которые чаще всего атакуют через браузер пользователя и пытаются добраться до роутера с использованием IP-адреса, установленного по умолчанию.

    Изменить SSID TP-Link TD-W8951ND (имя Wi-Fi)

    После сброса TP-Link роутер по умолчанию получает SSID (имя Wi-Fi).Эти предопределенные имена от производителя известны и ограничены в количестве, что позволяет сканировать их, чтобы быстро и легко обнаруживать сеть и ее параметры при совпадении. Вы должны изменить имя сети сразу после сброса устройства, также регулярная замена затрудняет идентификацию сети и защищает от последующей атаки.

    TP-Link TD-W8951ND Поддержка и руководства

    Посмотреть 5 видео для TP-Link TD-W8951ND ниже.

    , чтобы просмотреть все 21 видео, которые у нас есть для этого продукта.

    Руководство пользователя — Страница 4

    … Парк, Наньшань, Шэньчжэнь, П. Китай Р. TP ССЫЛКА TECHNOLOGIES CO., LTD ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ Для следующего оборудования: Описание продукта: 150 Мбит / с Беспроводной N ADSL2 + Modem + Маршрутизатор Модель №: TD W8951ND Торговая марка: TP ссылка Мы объявляем наша собственная ответственность, что… маркировка этой декларации: Ян Хунлян Продукт Менеджер по международному бизнесу TP ССЫЛКА TECHNOLOGIES CO. , LTD. Руководство пользователя — стр. 8

    … можно подключить к сети и подключить до 6,5 км. ¾ Поддерживает удаленную настройку и управление через локальную сеть Ethernet с использованием любого веб-браузера. TD W8951ND 150 Мбит/с Беспроводная связь N ADSL2 + Модем Маршрутизатор Пользователь Глава 1 Введение Благодарим вас за выбор TD W8951ND 150 Мбит/с Беспроводная связь N ADSL2 + Модем Маршрутизатор .1.1 Обзор продукта Устройство предназначено для подключения к сети Ethernet , локальной сети или компьютерам через стандартный… Руководство пользователя — Page 9

    TD W8951ND 150MBPS 150MBPS Беспроводной N ADSL2 + Модем Маршрутизатор Пользователь
    Интернет . ¾ Обеспечивает надежную функцию защиты от электростатического разряда и перенапряжения с быстродействующей полупроводниковой схемой защиты от перенапряжения. ¾ Высокоскоростная и асимметричная передача данных в режиме , обеспечивает безопасную и эксклюзивную полосу пропускания Поддерживает все промышленные стандарты ADSL. ¾ Совместимость со всеми распространенными DSLAM (CO). ¾ … Руководство пользователя — Страница 12

    … кабеля ADSL с витой парой в настенную розетку. TD W8951ND 150 Мбит/с Беспроводная связь N ADSL2 + Модем Маршрутизатор Пользователь ¾ Маршрутизатор может выполнить следующие действия, чтобы установить его.Шаг 3: Включите TD W8951ND . Перед подключением кабеля отключите питание и оставьте порт Ethernet компьютера или обычный концентратор/коммутатор порт , а другой конец держите руками сухими. Шаг… Руководство пользователя — Страница 14

    … Мое сетевое окружение, а затем выберите Свойства (показаны на рис. 3-1). TD W8951ND 150 Мбит/с Беспроводная связь N ADSL2 + Модем Маршрутизатор Пользователь Глава 3 Быстрая установка Руководство 3.1 Настройка ПК После того, как вы напрямую подключите свой ПК к TD W8951ND или подключите ваш адаптер к концентратору/коммутатору, который подключен к маршрутизатору , вам необходимо настроить его. Шаг 1: Щелкните меню «Пуск» на вашем ПК IP с адресом . Руководство пользователя — стр. 15

    TD W8951ND 150MBPS 150MBPS беспроводной N ADSL2 + модем маршрутизатор пользователь Руководство Рис. 3-2. Шаг 3. Выберите вкладку «Общие», выделите Интернет-протокол (TCP/ IP ), а затем нажмите «Свойства». кнопка.Рисунок 3-3 9 Руководство пользователя — Страница 16

    Введите ping 192.168.1.1 на своем ПК, и маршрутизатор будет установлен. Рисунок 3-5 10 Теперь вы можете настроить ПК для проверки сетевого соединения . TD W8951ND 150MBPS ADSL2 N ADSL2 + Modem Маршрутизатор Пользователь Руководство Шаг 4: Настройка IP IP Адрес Как показано на рисунке 3-4.Щелкните меню «Пуск» на следующем экране и нажмите «Ввод». Если отображаемый результат похож на экран… Руководство пользователя — Страница 17

    … ваш компьютер не подключен к экрану быстрой настройки . Рисунок 3-7 11 TD W8951nd 150 Мбит / с беспроводной N ADSL2 + Modem + Modem Маршрутизатор пользователь Руководство Если результат отображается на экране, показанном ниже, он следующий ниже шаги ниже, чтобы устройство и индикаторы на адаптере вашего ПК были в диапазоне из 192. 168.1.2 ~ 192.168.1.254. 3.2 Логин Как только ваш хост-компьютер… Руководство пользователя — Страница 18

    … вашим провайдером: Имя пользователя , Пароль , VPI, VCI и Тип соединения . Затем нажмите Далее. 12 Рисунок 3-9 Шаг 3: Выберите тип подключения к , подключите к провайдеру (Мы выбираем режим PPPoE/PPPoA для маршрутизатора , а затем нажимаем кнопку NEXT. Рисунок 3-8 Шаг 2: Настройте время для пример здесь), а затем нажмите кнопку ДАЛЕЕ. TD W8951ND 150 Мбит/с Беспроводная связь N ADSL2 + Модем Маршрутизатор Пользователь Руководство пользователя — Страница 19

    Рисунок 3-12 ) Примечание: Если Access Point активирован, функция беспроводной связи будет доступна даже без внешней антенны благодаря дополнительной печатной антенне. Чтобы принять меры безопасности беспроводной сети , см. раздел «Быстрый старт».Рис. 3-13 13 TD W8951ND 150 Мбит/с Беспроводная сеть N ADSL2 + Модем Маршрутизатор Пользователь Рисунок 3-11 Шаг 5: Настройте правила для WLAN и… Руководство пользователя — стр. 20

    … сможет просматривать информацию об устройстве, включая LAN , WAN и ADSL. TD W8951ND 150 Мбит/с Беспроводная связь N ADSL2 + Модем Маршрутизатор Пользователь
    Глава 4 Программное обеспечение Конфигурация В этом руководстве пользователя рекомендуется использовать «Руководство по быстрой установке » для первой установки .После успешного входа в систему вы можете настроить и управлять устройством. Для продвинутых пользователей , если вы хотите узнать больше об этом… Руководство пользователя — стр. 37

    …-бит метод шифрования сильнее, чем 64-битный. То 31 Меню изменит , чтобы предложить соответствующие настройки . Рисунок 4-17 3) WPA-PSK Для настройки
    WPA-PSK параметров выберите опцию WPA-PSK из раскрывающегося списка. TD W8951ND 150MBPS ADSL2 N ADSL2 + Modem Маршрутизатор пользователь Пользователь Руководство 2) WEP-128bits до Настройка WPA-64Bits Настройки , выберите WPA- 64Bits из выпадающего списка. Руководство пользователя — стр. 38

    …, вы можете быстро добавить новое беспроводное устройство в существующую сеть. Меню изменит , чтобы предложить соответствующие настройки .Рисунок 4-19 5) WPA-PSK/WPA2-PSK Для настройки WPA-PSK/WPA2-PSK параметров выберите параметр WPA-PSK/WPA2-PSK из раскрывающегося списка. TD W8951ND 150MBPS ADSL2 N ADSL2 + Modem Маршрутизатор Пользователь Руководство Меню будет Изменить , чтобы предложить соответствующие настройки . Ключи PSK могут быть… Руководство пользователя — Страница 41

    …: Введите PIN-код в мой маршрутизатор Шаг 1: Для конфигурации QSS и получите код PIN на экране, как показано ниже, затем нажмите Далее. Нажмите PIN-код , код , вы можете добавить его в сеть с помощью PIN-кода следующими двумя способами. TD W8951ND 150MbPS ADSL2 N ADSL2 + Modem Router пользователь Руководство 2) PIN-код код Если беспроводной адаптер поддерживает Wi-Fi защищенный Настройка и метод PIN… Руководство пользователя — стр. 59

    … Список фильтров будет отображаться как «Далее». TD W8951ND 150MBPS ADSL2 N ADSL2 + Modem Маршрутизатор пользователь Руководство пользователя Руководство , затем вы хотите сделать правило вступить в силу, выберите Да, чтобы активировать правило. Другие операции для примера. Шаг 2: Выберите IP / MAC Filter Set Index и IP / MAC Filter Rule Index для правила, затем выберите интерфейс «PVC0» и выберите направление «Исходящий…

    Мы еще не получили ни одного отзыва о TP-Link.

    TP-Link TD-W8951ND — имя пользователя/пароль по умолчанию и IP-адрес маршрутизатора по умолчанию

    Для доступа к TP-Link TD-W8951ND вам потребуется IP-адрес и данные для входа (имя пользователя и пароль).

    Важно: Это не данные для входа в систему вашего интернет-провайдера.

    Вы можете найти эту информацию в Руководстве к вашему роутеру TP-Link TD-W8951ND. Если у вас нет руководства под рукой или вы не хотите искать учетные данные для входа в полное руководство, вы можете использовать руководство по быстрой установке, которое вы можете найти ниже.Для доступа к странице входа в маршрутизатор важно, чтобы вы были подключены к маршрутизатору. Совет: Если у вас проблемы с Wi-Fi и нет возможности подключиться к роутеру, вы можете соединить компьютер и роутер кабелем LAN.

    Руководство по входу в систему для TP-Link TD-W8951ND

    • Откройте предпочитаемый браузер и введите 192.168.1.1 в адресную строку, чтобы получить доступ к панели администратора вашего роутера.

    • Далее вы увидите 2 поля, где вы можете ввести имя пользователя и пароль маршрутизатора.

    • Согласно нашей базе данных, имя пользователя по умолчанию для вашего маршрутизатора TP-Link TD-W8951ND — admin , а соответствующий пароль — admin .
    • Введите имя пользователя и пароль, нажмите кнопку входа, и теперь у вас должен быть доступ к пользовательскому интерфейсу маршрутизатора.

    Если учетные данные не работают, попробуйте следующий метод

    В приведенном ниже списке вы можете найти некоторые из наиболее часто используемых комбинаций имени пользователя и пароля для маршрутизаторов TP-Link.Попробуйте следующие комбинации. Если у вас возникли проблемы со входом в роутер или вы забыли пароль.

    2011
    Имя пользователя Пароль
    Admin admin admin
    (Blank) admin
    admin ttnet
    admin
    Создать в настройке
    N / A N / A N / A N / A
    (N / A) Super
    (Blank) (Blank)
    пусто) создано пользователем

    Наиболее распространенные IP-адреса, используемые маршрутизаторами TP-Link

    Вы пробовали несколько разных IP-адресов, но ни один из них не работает? Тогда вам следует попробовать IP-адреса из следующего списка.

    Ни один из способов мне не помог, и я до сих пор не могу получить доступ к своему TP-Link TD-W8951ND!

    Если ничего не помогло и вам очень нужен доступ к вашему роутеру TD-W8951ND, также есть возможность сброса до заводских настроек. В большинстве случаев вы можете выполнить сброс до заводских настроек, нажав маленькую кнопку на задней панели маршрутизатора на 10-20 секунд. После этого роутер загорается и требуется несколько минут для сброса всех настроек. После сброса к заводским настройкам маршрутизатор теряет соединение со всеми другими подключенными устройствами, и после такого сброса некоторые устройства необходимо повторно подключить к маршрутизатору.Если вы не уверены, вам следует обратиться к специалисту, который поможет вам снова настроить маршрутизатор.

    Инструкции для TP-Link TD-W8951ND

    Спецификация — TP-Link TD-W8951ND

    TP-Link TD-W8951ND Переадресация портов

    TP-Link TD-W8951ND Переадресация портов не работает?

    Вы пытались согнуть колени, но по-прежнему сталкиваетесь с проблемой переадресации портов на TP-Link TD-W8951ND? Ну, есть причина, Мудрецы сказали: «Противоположность сети не работает». Таким образом, это требует проб и ошибок, чтобы заставить его работать.

    Здесь давайте рассмотрим распространенные проблемы с переадресацией портов на маршрутизаторе TP-Link TD-W8951ND и способы их устранения.


    1. Возможно, вы находитесь за более чем одним маршрутизатором

    Чаще всего ваш компьютер подключается к вашему домашнему маршрутизатору (TP-Link TD-W8951ND), который затем подключается к маршрутизатору вашего интернет-провайдера перед подключением к Интернету (переадресация портов через 2 маршрутизатора).Чтобы узнать это, войдите в свой маршрутизатор TP-Link TD-W8951ND и проверьте IP-адрес на странице состояния. Если он не совпадает с вашим внешним IP-адресом (быстрый поиск в Google «what is my IP» должен помочь), то ваш TP-Link TD-W8951ND не является маршрутизатором с выходом в Интернет. В этом случае вам может потребоваться войти на первый маршрутизатор и включить DMZ для IP-адреса второго маршрутизатора (TP-Link TD-W8951ND).

    2.Вы включили статический IP-адрес на своих устройствах, которые запрашивают переадресацию портов на вашем маршрутизаторе TP-Link TD-W8951ND

    ?

    Да, мы повторяем шаг, который мы знаем, но крайне важно, чтобы вы были уверены. Если ваш IP-адрес меняется каждый раз, когда вы перезагружаете ПК/консоль, это означает, что сетевые настройки по-прежнему установлены на динамические. Выполните шаг 1 в этом руководстве, перезагрузите устройство и убедитесь, что IP-адрес не изменился. Теперь вы можете идти. (В некоторых случаях, хотя статический IP-адрес включен правильно, может потребоваться перезагрузка для правильного повторного использования IP-адреса.Ну перезагрузка работает) Конечно, переадресация портов работает без статического IP-адреса, но как только вы выключите устройство, вы можете потерять IP-адрес и не получать входящий трафик от маршрутизатора TP-Link TD-W8951ND.

    3. Убедитесь, что вы ввели правильный IP-адрес при переадресации портов в TP-Link TD-W8951ND

    Войдите в раздел «Переадресация портов» вашего маршрутизатора TP-Link TD-W8951ND и проверьте правильность введенного IP-адреса.Сначала поймите, какое конечное устройство будет использовать этот порт (XBOX / PS3 / PS4 / ПК / IP-камера) и введите IP-адрес этого устройства.
    Примечание. Если ваш маршрутизатор TP-Link TD-W8951ND говорит, что вы должны выбрать имя своего компьютера из раскрывающегося списка для правила переадресации портов вместо IP-адреса, убедитесь, что имена компьютеров не повторяются, и вы выбрали правильное имя. .

    4. Проверьте поле «Внешние IP-адреса» в правиле переадресации портов маршрутизатора TP-Link TD-W8951ND

    .

    Проверьте, есть ли в маршрутизаторе TP-Link TD-W8951ND поле «Внешний IP-адрес» в разделе переадресации портов. Убедитесь, что вы вводите «0.0.0.0» в поля «Внешний IP-адрес».
    Внешние IP-адреса не вводятся, если вы не ограничиваете доступ с определенных адресов WAN. Вы также не будете вводить IP-адреса локальной сети или свой собственный общедоступный IP-адрес.

    5. Дважды проверьте/настройте параметры брандмауэра TP-Link TD-W8951ND

    В наш век кибербезопасность имеет первостепенное значение. Некоторые разработчики маршрутизаторов выпускают маршрутизаторы с большим количеством встроенных брандмауэров.Хотя это, безусловно, хорошо, некоторые из этих параметров могут ограничивать входящие соединения, даже если на маршрутизаторе TP-Link TD-W8951ND установлено правило переадресации портов. К счастью, мы, программисты, люди скромные. Маршрутизаторы поставляются с отличной информацией на странице справки, и беглый взгляд должен сказать вам, какие настройки необходимо изменить/отключить. Обычно вы можете просто установить минимальные настройки брандмауэра на маршрутизаторе TP-Link TD-W8951ND. И не волнуйтесь, ваш компьютер будет по-прежнему защищен.

    6. Убедитесь, что настройки брандмауэра вашего ПК разрешают входящий трафик порта от маршрутизатора TP-Link TD-W8951ND

    Брандмауэр/антивирус Windows/Mac/Linux может блокировать соединения.
    Вам нужно только одно антивирусное приложение и брандмауэр. Убедитесь, что вы включили брандмауэр Windows и что никакой другой брандмауэр не установлен. Затем попробуйте добавить порты в приложение брандмауэра, а не только в программу, которая будет их использовать.
    Если вы используете стороннее антивирусное решение, проверьте, есть ли в нем встроенный брандмауэр как часть антивирусного решения.Беглый взгляд на домашнюю страницу приложения должен дать вам подсказку.

    7.

    Использование одного и того же порта в разных правилах переадресации портов роутера TP-Link TD-W8951ND Порт

    — это вход в вашу домашнюю сеть, и его можно перенаправить только на один компьютер/IP-адрес за раз. Убедитесь, что вы не указали один и тот же порт в нескольких правилах переадресации на маршрутизаторе TP-Link TD-W8951ND.

    8.Включен ли DMZ на вашем маршрутизаторе TP-Link TD-W8951ND?

    DMZ — это правило «открыть все порты». На большинстве маршрутизаторов это правило просто переопределяет правила переадресации портов. Вы можете отключить DMZ и попробовать еще раз.

    9. Перезагрузите TP-Link TD-W8951ND после добавления правил переадресации портов

    Некоторые маршрутизаторы, как и большинство приложений, требуют перезагрузки после применения или изменения настроек. Простая настройка в обычном цикле питания (Почему я пытаюсь произвести на вас впечатление? Отключите шнур питания и воткните его обратно, вот и все, что я говорю) помогает решить большинство проблем.

    10. Вы выполняли полную перезагрузку маршрутизатора TP-Link TD-W8951ND?

    Сброс к заводским настройкам — это простой способ удалить ненужные моды, обновления и пользовательские настройки на маршрутизаторе TP-Link TD-W8951ND. Сброс настроек TP-Link TD-W8951ND вернет его к исходному состоянию, как при покупке. Теперь давайте попробуем еще раз

    11. Все перепробовали, но безрезультатно? Пора посетить шоу-рум.

    И последнее, но не менее важное: ваш маршрутизатор TP-Link TD-W8951ND может быть неисправен. Хотя это редкость в сегодняшнюю эпоху «удовлетворенности клиентов», это все же возможно. Бывали случаи, когда отдельные единицы оборудования или целая линейка моделей имели ошибки в прошивке (программисты тоже люди). Первым шагом будет поиск обновления прошивки, в котором, скорее всего, будет исправлена ​​ошибка. Если это не поможет или обновление недоступно, вы имеете право вломиться в офис вашего дилера и запросить, нет, спрос на новую модель!

    TP-LINK / TD-W8951ND : WPS включен

    Примечание.
    Если вы не можете решить проблему после выполнения этих инструкций, возможно, мы сможем помочь.Получите помощь от службы поддержки RouterCheck.


    Понимание проблемы «WPS включен»

    WPS (или WiFi Protected Setup) — это система, используемая многими производителями маршрутизаторов для упрощения настройки домашнего Wi-Fi. Есть два способа, с помощью которых маршрутизаторы с поддержкой WPS позволяют устройствам подключаться: либо путем ввода PIN-кода (обычно его можно найти на наклейке в нижней части маршрутизатора), либо путем нажатия кнопки на маршрутизаторе.К сожалению, хакеры могут взломать маршрутизаторы, на которых включен WPS, поэтому по возможности его следует отключить. Маршрутизаторы с включенным WPS становятся легкой добычей для хакеров, даже если используется WPA2.


    Каков риск не решить эту проблему?

    Угроза для вас из-за проблем с безопасностью WiFi немного отличается от угроз, исходящих от других уязвимостей.Проблема безопасности WiFi — очень локальная проблема. Хакеры со всего мира не могут воспользоваться плохой безопасностью WiFi и попытаться проникнуть в вашу сеть. Реальная угроза заключается в том, что ваши соседи и люди, находящиеся в непосредственной близости от вас, пытаются проникнуть в вашу сеть.

    Местные жители, взламывающие вашу домашнюю сеть, представляют совсем другую угрозу, чем профессиональные хакеры, и они будут делать совсем другие вещи.В то время как организованные хакеры хотят быстро заработать на вас, крадя конфиденциальные материалы или перенастраивая вашу сеть в своих интересах, местные любители ищут нечто совершенно иное.

    Во-первых, дилетант может просто хотеть напакостить. Они взломают вашу сеть для развлечения — чтобы посмотреть, смогут ли они это сделать. Если они это сделают, то вам лучше надеяться, что это все, что они делают.Люди, взламывающие чужие сети, часто продолжают свое зло, удаляя файлы или вызывая другие проблемы.

    Другой тип местного жителя, который проникает в сеть своего соседа, ищет что-то другое. Они хотят использовать ваше интернет-соединение, чтобы сделать что-то, что они не хотят отследить до себя. Что бы они ни хотели сделать, будь то опасное, аморальное или откровенно незаконное, они не хотят быть теми, к кому это прослеживается.Если они находятся в вашей сети, они не будут отслежены до них — они будут отслежены до вас.

    Документация поставщика

    Часто полезно просмотреть документацию маршрутизатора, чтобы узнать, как исправить проблемы. Перейдите на сайт поддержки поставщика, где можно загрузить документацию.


    Как исправить проблему «WPS включен»


    Шаг 1: Войдите в свой маршрутизатор

    Вы используете веб-браузер для взаимодействия с маршрутизатором и устранения проблем с его конфигурацией.Однако, прежде чем вы сможете взаимодействовать с браузером, вы должны войти в него. RouterCheck может дать вам подробные инструкции по входу в ваш маршрутизатор.

    Шаг 2: Если вы успешно вошли в систему, откроется домашняя страница вашего маршрутизатора.

    Шаг 3: Перейдите на страницу WPS (защищенная настройка Wi-Fi).

    Вы хотите найти страницу с настройками для WPS (Примечание: это может быть или не быть на той же странице, что и обычная безопасность беспроводной сети).Название страницы может быть похоже на:

    • WPS-настройки
    • Беспроводные Настройки
    • Беспроводная безопасность
    • Безопасность Wi-Fi

    Перейдите на эту страницу, нажав соответствующие пункты меню и кнопки.

    Шаг 4: В случае успеха откроется страница WPS (защищенная настройка Wi-Fi) вашего маршрутизатора.

    Шаг 5. Отключите WPS

    Найдите флажок, который позволяет вам контролировать, включен или выключен WPS. Примечание. Некоторые маршрутизаторы не позволяют отключать WPS.

    Шаг 6: Повторно запустите RouterCheck.

    Теперь, когда вы устранили проблему, снова запустите RouterCheck, чтобы убедиться, что вы действительно устранили проблему.

    TP-LINK TD-W8951ND | Нептех

    Что делает этот продукт

    TD-W8951ND Беспроводной маршрутизатор с модемом N ADSL2+ со скоростью 150 Мбит/с — это устройство «все в одном», которое предназначено для предоставления конечным пользователям универсального решения для получения и совместного использования высокоскоростного доступа в Интернет по проводной/беспроводной сети. С Easy Setup Assistant на компакт-диске, брандмауэром SPI и NAT, механизмом QoS и другими расширенными функциями вы можете легко настроить защищенную беспроводную сеть и наслаждаться просмотром в Интернете, обменом файлами, VoIP, потоковой передачей аудио и видео.

    Универсальное решение

    Устройство 3-в-1 TD-W8951ND сочетает в себе функции высокоскоростного модема DSL, 4-портового маршрутизатора NAT 10/100 Мбит/с и беспроводной точки доступа N. Используя телефонную линию с поддержкой DSL, TD-W8951ND может установить высокоскоростное подключение к Интернету ADSL2+. После настройки проводные/беспроводные функции устройства можно использовать для обмена мультимедиа между устройствами, работы в Интернете, разговоров по IP-телефону или даже для потоковой передачи HD-видео из любой точки вашего дома или даже двора.Экономьте время и деньги, используя одно устройство вместо нескольких устройств, которые требуют больше времени для настройки и занимают больше места.

    Высокоскоростной доступ в Интернет и производительность беспроводной сети

    В отличие от коммутируемого подключения к Интернету, DSL-соединение с Интернетом всегда активно, поэтому пользователям не нужно набирать номер или ждать, чтобы получить доступ к Интернету. Поддерживая новейшие стандарты ADSL, TD-W8951ND обеспечивает более высокую производительность (до 24 Мбит/с входящего и 3,5 Мбит/с исходящего) и большую зону действия от местного интернет-провайдера (ISP).

    Соответствует стандартам IEEE 802.11n, TD-W8951ND может устанавливать беспроводную сеть и обеспечивать лучшую производительность, скорость передачи, стабильность и покрытие. Вы можете получить в 9 раз большую скорость и в 4 раза большую дальность действия по сравнению с обычным продуктом 11G и делиться своим высокоскоростным DSL-соединением с Интернетом, фотографиями, музыкой, файлами и даже приложениями с высокой пропускной способностью, такими как беспроводная потоковая передача HD-видео, которые не могут быть обеспечены 11 г продуктов из любой точки дома или даже на заднем дворе!.

    Идеально подходит для приятной игры в три игры

    Port VLAN связывает определенные порты LAN и PVC для различных услуг, таких как IPTV. Встроенный механизм QoS TD-W8951ND предоставляет различные политики QoS, которые помогают расставить приоритеты в интернет-трафике, чтобы обеспечить бесперебойную потоковую передачу IPTV и онлайн-игры без задержек. Таким образом, пользователи могут пользоваться преимуществами бесперебойного сетевого подключения, не беспокоясь о перегрузке трафика. В сочетании с функциями многоадресной рассылки IGMP и отслеживания IGMP TD-W8951ND представляет собой идеальное решение для мультимедийных приложений.

    Расширенная сетевая безопасность и гибкое управление

    TD-W8951ND использует брандмауэры NAT и SPI (проверка пакетов с отслеживанием состояния), которые проверяют содержимое входящих пакетов до того, как они будут пропущены, предотвращая потенциальные атаки из Интернета. Для дополнительного удобства он поддерживает управление доступом на основе MAC-адресов, IP-адресов, доменных имен или приложений, таких как MSN или Yahoo Messenger, так что родители и сетевые администраторы могут устанавливать политики ограниченного доступа для детей или персонала.Помимо веб-конфигурации, TD-W8951ND также предоставляет TR-069 и SNMP, которые автоматически обновляют прошивку устройства и другие настройки, когда они становятся доступными у интернет-провайдера пользователя. Все эти функции помогают пользователям повысить безопасность своей сети и сделать управление сетью более гибким.

    Безопасность одной кнопки WPS

    Чтобы настроить безопасное шифрование своей сети, пользователям нужно просто нажать кнопку «WPS» на своем TD-W8961ND, затем нажать кнопку «WPS» или ввести PIN-код маршрутизатора в беспроводном клиенте, и он автоматически установит безопасный WPA. связь.Это не только быстрее, чем обычные настройки безопасности, но и более удобно, поскольку пользователям не нужно запоминать пароль!

    Простота использования

    Easy Setup Assistant с многоязычной поддержкой находится на компакт-диске продукта. Пользователи могут выбрать свой родной язык при настройке своего устройства и завершить настройку подключения к Интернету, параметры беспроводной сети и настройки безопасности без использования многоязычного словаря.

    Leave a comment
