Ремонт матриц ноутбуков своими руками

Самое подробное описание: ремонт матриц ноутбуков своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Матрица для ноутбука состоит из нескольких элементов собранных в пакет, зафиксированный по краям. Также в пакет, снизу, вмонтирована лампа подсветки. Само стекло матрицы соединяется с дешифратором гибкими шлейфами. Плата закреплена на корпусе матрицы, на ней размещен разъем для подключения соединяющего шлейфа.

Если падение ноутбука или неосторожность пользователя привели к механическому дефекту, другой альтернативы, кроме как замена матрицы, нет. Для этого необходимо извлечь разбитую и установить новую. Когда заменяемая матрица будет снята, по обозначению на этикетке можно будет узнать тип для правильного выбора замены, хотя часто достаточно просто знать модель ноутбука.

Порядок разборки для отсоединения матрицы различается для каждой конкретной модели, поэтому описывать эту процедуру в формате данного материала нет смысла.

Замена матрицы ноутбука быстрый, но дорогостоящий вариант ремонта, в таком решении есть смысл, когда другого выхода нет.

Зачастую дефектную подсветку можно спутать с неисправной видеокартой ноутбука. Чтобы убедиться в поломке подсветки нужно подключить внешний монитор к разъёму на корпусе ноутбука. Если изображение на мониторе есть – явно проблемы с матрицей.

Нет видео.

Видео (кликните для воспроизведения).

Подсветка состоит из двух элементов, непосредственно лампы и инвертора. Инвертор необходим для создания рабочего напряжения лампы, которое составляет от 400 до 800 вольт. Такие значения необходимы, потому что в матрицах применяются CCFL лампы, или лампы с холодным катодом. Понятие «холодный», условное, просто катод не подогревают, при работе элемента температура электрода достаточно высокая.

Чтобы разобраться, какой элемент неисправен, подключают заведомо исправную лампу к выходу инвертора. Также для этого можно использовать, допустим, разбитую матрицу с целой подсветкой. Тестовая лампа засветилась – точно знаем, что инвертор исправен. В противном случае заменить инвертор гораздо удобнее, чем менять лампу.

Первым признаком неисправности лампы является подсветка экрана красноватым тоном. Причем, после минуты работы разогретая лампа восстанавливает белое свечение. Со временем эффект усиливается, в результате, колба лампы лопается возле катода и подсветка пропадает вовсе. Также при неисправной лампе подсветки явно низкая яркость экрана.

Замена лампы достаточно трудоемкая и деликатная процедура. Сначала нужно снять защитную пленку с платы дешифратора и торцов матрицы. Затем отклеить плату и аккуратно развернуть её наружу.

После отклеить фольгу, освободить от защелок и снять металлическую планку прикрывающую отражатель подсветки. Перед демонтажем отражателя провода лампы нужно освободить из фиксаторов на корпусе матрицы.

Снять конструкцию теперь достаточно просто. Лампа расположена внутри каркаса из жести. Осталось заменить сгоревшую лампу, исправной.

Обратная сборка конструкции является наиболее трудоёмким этапом работы. Нужно следить, чтобы при установке отражателя лампа встала на свое место. В противном случае подсветка экрана после сборки будет неравномерной. К тому же есть риск повредить стекло матрицы или сломать лампу. Если не уверены в успехе, лучше доверьте замену лампы специалисту.

Признаками неисправного дешифратора может быть полностью белый экран, негативная картинка, отключение картинки через некоторое время после включения, цветные тонкие полосы на экране или широкая полоса, иногда размером в половину изображения.

Ремонт этого элемента матрицы усложнен из-за того, что плата соединена со стеклом шлейфами, которые не отключаются. При неаккуратном обращении пленка с проводниками может быть легко повреждена или оторвана от платы, а это ремонту не подлежит.

Именно такие обрывы или отслоения шлейфов могут быть причиной полос, показанных на картинке выше. Еще полосы на экране появляются при банальной плохой пайке самого разъёма подключения дешифратора.

Причиной белого экрана часто является сгоревший предохранитель – схема остается без питания. Нужно помнить, что предохранители без причины не горят! Если досталась такая неисправность, прежде чем восстанавливать контакт, нужно тщательно проверить элементы платы на наличие короткого замыкания. В большинстве случаев закороченными оказываются керамические конденсаторы фильтров питания или микросхема стабилизатора 3.3 вольт.

При обрыве шлейфа, которым матрица соединяется с системной платой ноутбука, возможен весь набор симптомов. Полосы на экране, белый экран, моргание или полное отсутствие подсветки, искажение цвета или яркости картинки – результат такого дефекта. Есть только один фактор, отличающий эту проблему от всех рассмотренных выше. Проявление неисправности связано с движением экрана. Если при движении верхней половинки ноутбука с изображением проблемы, нужно вооружившись тестером прозвонить шлейф и заменить проблемные проводники.

Также необходимо уделять внимание соединению шлейфа с платой дешифратора. Разъём шлейфа иногда бывает окислен. После ремонта или замены матрицы обязательно нужно закрепить шлейф возле разъёма скотчем.

И так у нас неисправна матрица, не важно как мы поставили этот диагноз, допустим это так.

Самая частая проблема связанная с матрицами это ее механическое повреждение, то бишь разбитие, если это так, тогда матрицу можно только заменить, ремонту она уже не подлежит.

Если матрица не разбита то ее все же можно попробовать отремонтировать, об этом и будет наша сегодняшняя статья, а именно ремонт матрицы ноутбука своими руками.

Для начала нам нужно определиться какова класса у нас матрица в ноутбуке.

Матрицы делятся на два больших лагеря:
— Ламповые матрицы (уже не производятся но очень широко распространены в ноутбуках прошлого поколения)
— Светодиодные матрицы (то бишь те которые используются сейчас).

В ламповых матрицах принцип работы разумеется это подсветка экрана лампами с помощью инвертора который обычно вынесен за пределы матрицы.

В светодиодных же принцип проще, светодиодный. Светодиоды используются в качестве подсветки экрана.

В данной статье мы не будем рассмтаривать как отремонтировать инвертор ноутбука своими руками, об этом мы поговорим как-нибудь в следующий раз. В этой статье мы говорим именно о ремонте матрицы ноутбуков своими силами.

И так Демонтировали матрицу из крышки, переворачиваем, и что мы видим, плату, на котрой находится множество различных SMD компонентов.

Нет видео.
Видео (кликните для воспроизведения).

Снимаем пленку изолирующую плату и начинаем прозвон питаний вашей матрицы, на самом деле это можно сделать от гнезда, методом прозвонки, Чтобы узнать сопротивление каждого контакта воспользуемся даташитом с распиновкой.

Нашли пробитую цепь? Отлично, выясняем по даташиту за что она отвечает и меняем элемент к которому она относится.

При пайке на матрице главное что нужно учесть это температуру. Паяйте сплавами Розе или Вуда при температуре не выше 150 градусов т.к. пластик который находится за платой может расплавиться, да и вообще температура может повредить устройство.

Если на плате все элементы впорядке следует проверить источники освещения, если со светодиодными все просто, подать источник питания на светодиодную ленту и все сразу станет понятно, то с лампами нужно работать через инвертор так как напряжение на лампах порядка 1000 Вольт!

Не пугайтесь, это не опасно т.к. ток слабый, если инвертор не подает питание на лампы матрицы значит проблемы нужно искать с него, но о ремонтре инвертора мы поговорим в будущих статьях, в этой мы рассмотрели как можно провести ремонт матрицы ноутбука своими руками. Если вы не уверены в своих силах то лучше обратитесь к специалистам нашего сервисного центра Devpoint Hardware.

Вернуться к списку статей

Компьютеры так прочно вошли в нашу жизнь, что представить ее без этого полезного изобретения уже невозможно. Без компьютера не обходятся не только предприниматели, программисты и студенты, но и обычные люди. Наше время требует от нас особой динамичности, в любой момент нам может понадобится информация. Как раз в таких ситуациях нас выручает мобильный телефон и портативный компьютер, или ноутбук.

Как правило с телефоном проблем не возникает.Он маленький, его удобно и легко носить с собой, а если мы не будем принимать во внимание эксклюзивные модели по заоблачным ценам, то можно так же сказать, что он вполне доступен всем и по цене.

Другое дело – ноутбуки. Для качественной работы нужен качественный компьютер, чтобы и памяти в нем было много, и внешне он выглядил прилично, чтобы был функционален в работе и «легок на подъем».

Такая вещица обойдется в кругленькую сумму, и неудивительно, что мы чаще и охотнее меняем мобильный телефон, а не компьютер. К тому же некоторых сразу отпугивает мысль о том, что в случае покупки нового ноута придется переносить всю информацию, все перенастраивать и привыкать к новой клавиатуре.

Ноутбуки служат нам верой и правдой, но все же иногда, к большому сожалению, выходят из строя. Сервисных центров, где можно починить ноутбук, имеется достаточно. Но если посмотреть на прайс-лист, то задумываешься – не проще ли купить новый компьютер? Стоит ли овчинка выделки?

Конечно, специалисты сервисных центров не рекомендуют самим ремонтировать ноутбук, особенно если в этих делах вы не разбираетесь, поскольку всегда бывает сложно починить компьютер именно после такого вмешательство неспециалиста.

Если же вы готовы взять на себя риск поэкспериментировать либо же у вас просто нет выхода, поскольку ремонт обойдется в копеечку или же у вас нет времени ждать починки, то поспешу вас обрадовать, некоторые неполадки вы можете устранить сами в домашних условиях, если будете следовать этой инструкции.

Самое «нежное» место портативного компьютера – его дисплей. Именно его очень легко разбить, если обращаться с ноутбуком неаккуратно. Конечно, вам вряд ли придет в голову бить по матрице отбойным молотком, а вот от случайностей никто не застрахован.

Представим, что в один неблагополучный день это случилось. И как назло – на починку нет денег, к тому же вам нужно срочно закончить курсовик, который вы как раз начали набирать, сдавать его нужно уже вот-вот, а если отправить компьютер в сервисный центр, то вы никак не успеваете! Но не будем паниковать, а попробуем сами заменить матрицу ноутбука.

Для начала нужно убедиться, что речь идет именно о поломке. Дело в том, что матрицы ноутбуков имеют некоторые особенности. Вы, конечно, замечали, что lcd-матрица по краям менее яркая, чем в центре, это связано с тем, что lcd-матрица не умеет работать от отраженного света и обязательно нуждается в лампе подсветки. Т.е. это не брак производства, не поломка, а особенность матрицы. Поэтому в таких случаях менять ее нет никакой необходимости.
Если же на мониторе становится почти неразличимым или пропадает изображение, то это значит, что вышла из строя лапма подсветки или же инвентор (плата преобразования лампы подсветки).

Если на экране монитора вдруг исчезли горизонтальные и вертикальные полосы, то причина в поломке дешифратора матрицы и вероятнее всего – повреждение шлейфа.

Если же экран вашего монитора весь в ярких точках или битых пикселях, то вы при наличии гарантийного свидетельства можете рассчитывать на замену матрицы, но это при условии, что таких точек больше десяти и что это не было оговорено заранее компанией-производителем.

А вот когда матрица совершенно точно нуждается в замене, то это при наличии серьезных царапин и повреждений. В любом случае, замена матрицы дома обойдется дешевле, чем в сервисном центре и уж конечно дешевле, чем покупка нового ноута, да и времени займет от 15 до 30 минут.

А теперь давайте перейдем непосредственно к процедуре замены матрицы в домашних условиях.

1. Начнем с техники безопасности: перво-наперво обязательно нужно отключить питание ноубука от сети и отсоединить батарею. Батарея находится на нижней панели ноутбука – переворачиваем его и отсоединяем батарею.

2. Теперь снова переворачиваем ноутбук, раскрываем его и смотрим на монитор. В его углах имеются резиновые заглушки, под которыми, в свою очередь, спрятаны болты, которые удерживают рамку. Поскольку загрушки приклеены, то извлекать их следует очень аккуратно, можно подцепить иголочкой или тонкой отверткой.

3. Далее нужно открутить сами болты.

4. Помимо болтов, рамка удерживается защелками, нужно аккуратно ее отсоединить от монитора.

5. После того как вы снимите рамку, то увидите в нижней части под матрицей металлические крепления. На них также находятся болты, которые удерживают матрицу на крышке компьютера.

6. Когда вы отсоедините матрицу, обращайтесь с ней аккуратно, лучше производить все последующие манипуляции на мягкой ткани.

7. Теперь необходимо отсоединить все разъемы подключения питания и передачи данных. Это легко сделать, только нужно обязательно проверить, не осталось ли где приклеенных шлейфов.

8. Обратите внимание на то, что сама матрица удерживается на боковых болтах крепления ноутбука, которых может быть от четырех до восьми в зависимости от модели.

Итак, мы сняли матрицу. Теперь нужно повторить те же самые действия в обратном порядке, но уже с новой матрицей.

1. Вы устанавливаете новую матрицу на место старой.
2. Вы заново подключаете все разъемы подключения питания и передачи данных.
3. Вы закрепляете все болты, надеваете резиновые заглушки.
4. Теперь можно подключить батарею и включить ноутбук в сеть.

Дело сделано! Включаем ноутбук и проверяем, как работает новая матрица.

Теперь к вам будут обращаться за помощью друзья и знакомые, и кто знает, быть может, вы так набьете руку на смене матриц, что решите открыть свой бизнес. Почему бы и нет? Ведь лучше менять чужие матрицы и зарабатывать на этом деньги, чем ломать свои и тратиться на ремонт.
Удачи!

Здравствуйте. Сегодня я постараюсь дать небольшое руководство по самостоятельному ремонту чего-либо на примере замены сломанной петли экрана ноутбука. Да, чтобы её заменить, нужно разобрать пол ноутбука и на первый взгляд это звучит страшно, но на самом деле всё достаточно просто и на всё про всё уходит немногим больше часа.
Кому интересно, заходим…

Итак, сломался ноутбук, или какая-либо другая техника, с чего начать?
1. Конечно можно не париться, выкинуть и купить новый. Иногда это самый оптимальны вариант, но если это не он, идём дальше.
2. Можно отдать в ремонт. Это дешевле, чем купить новый, но это не самое бюджетное решение.
3. Самостоятельный ремонт. На это пойти могут далеко не все, ибо страшно сделать хуже, чем есть, но при условии аккуратности и «прямых рук», почему бы и нет.

За 4,5 бакса и за час с небольшим (месяц ожидания доставки не в счёт ;), сломанный ноутбук стал отремонтированным.
Сколько такой ремонт может стоить в сервисном центре я не узнавал, но явно не двойную стоимость запчастей. Точно также можно заменить и любую другую часть, например разбитую матрицу, неисправную камеру, про «хард» или DVD привод я уже даже не упоминаю.
В общем, господа, не бойтесь заниматься самостоятельным ремонтом, но правильно оценивайте свои силы, ибо Viam supervadet vadens (лат. ) или Дорогу осилит идущий.

Меня интересует удачный опыт ремонта матрицы, кроме замены лампы.

А с падением – это частный случай, который находится сейчас перед мной.

Спасибо за проявленный интерес.

_________________
Все, что не удается запрограммировать на ассемблере – приходится паять.

Могу продать ВСЁ, но устроит ли вас цена.

На счёт ноу-хау. В конце 90-х нам втюхивали Тефаль, как ноу-хау “на сковородке”.
А на деле: первое упоменание которое я встречал, А.Е.Чичибанин “органика” аж 1954г издание и достижение российских химиков.
Может не в тему, но “удевительное рядом . “

А матрицы действительно актуально. У меня опыт малый, а похать с нуля .
На халяву не надеюсь, ндеюсь найти понимание.

_________________
Все, что не удается запрограммировать на ассемблере – приходится паять.

Могу продать ВСЁ, но устроит ли вас цена.

И как вы определяете, если не секрет, какой конденсатор неисправный – выпаивая все подряд или на плате ?

_________________
Все, что не удается запрограммировать на ассемблере – приходится паять.

Могу продать ВСЁ, но устроит ли вас цена.

_________________
Все, что не удается запрограммировать на ассемблере – приходится паять.

Могу продать ВСЁ, но устроит ли вас цена.

Если у вас появились полосы на мониторе – не спешите выбрасывать матрицу, ее можно реанимировать!
Ноу-хау. По-любому.

[info]sergiokrm
February 12th, 16:59

Пару часов назад обновил предыдущий пост про матрицу 19″, после в ходе экспериментов выяснил одну важную вещь. Оказывается, оторванные от платы матрицы шлейфы дешифраторов можно довольно легко вернуть обратно (в случае, когда шлейфик оторвался от стекла, вряд ли что-то удастся сделать). Как присобачить его обратно? Да очень просто – ПРИПАЯТЬ! 🙂

По порядку:
1. Отделяем нарушенный шлейф полностью.
2. Смываем ацетоном остатки проводящего клея, которым был приклеен шлейф изначально.
3. Обильно наносим хороший флюс и на шлейф и на плату (у меня RMA-223-TF) и лудим паяльником используя маленькое жало “миниволна”, о котором я писал ранее. Жало собирает на своей поверхности весь лишний припой – замкнутых контактов нет.
4. Смываем весь флюс. На ранее позолоченных контактах должны остаться небольшие выпуклые наплывы припоя. Делать надо аккуратно, чтобы получить как можно более одинаковые бугорки.
5. Наносим совсем небольшое количество того же флюса, совмещаем контакты на шлейфе и на плате, равномерно греем posting.php?mode=quote&f=181&p=12617 термовоздушкой. Припой плавится, шлейф плывет и под действием поверхностного натяжения припоя сам находит свое место (подобно чипу BGA). Шлейф при этом размягчается от нагрева и принимает идеально плоскую контактную поверхность (при его отделении вначале, оно деформируется). Благодаря прозрачности шлейфа можно делать выводы о наличии замыканий между соседними контактами. У меня с первого же раза получилось без них. Шлейф сделан из материала, похожего по внешнему виду и свойствам на полиамид или каптоновую ленту. При температуре плавления припоя он просто становится мягче, но не меняет своих линейных размеров.

Пробовал на разбитой матрице, которой уже нечего терять. Сейчас буду пробовать на рабочей, но дефектной матрице из предыдущего поста. Постараюсь сделать фото.

Еще раз убедился в необходимости приобретения микроскопа.
Взято с сайта Сергея из Краматорска http://sergiokrm.livejournal.com/
Хотел еще вчера отправить,но сайт не дает писать часто сообщения

.Может уже кто еще вчера матрицу отремонтировал бы.

Практически в любой семье используется персональный (домашний) компьютер или, что более вероятно, ноутбук. Ноутбук наиболее часто подвергаются всевозможным негативным воздействиям, и обычно страдает экран – матрица ноутбука.

Матрица довольно таки хрупкая деталь (стекло), и неаккуратное обращение с ноутбуком ведет к ее поломке. Если вдруг вы случайно уронили свой ноутбук, в экран попала пробка от шампанского, любимый кот столкнул ноутбук с ваших колен и так далее, и после этого на экране любимого ноутбука появились полосы, подтеки, темные места или трещины, – ремонт (замена) матрицы вам гарантированы.

Ремонт матрицы для ноутбука можно осуществить в домашних условиях, подразумеваем наличие отвертки, огромного желания попробовать ремонтировать самому и новой (купленной) матрицы. Допустим, у вас имеется все вышеперечисленное, плюс необходимые знания и нужное программное обеспечение. Смело беритесь за замену матрицы и далее написано не для вас, вы и так прекрасно осознаете все негативные последствия неудачной замены. Но если вы первый раз держите в руках отвертку и первый раз разбираете свой ноутбук, стоит знать, что эта деталь (матрица) совсем не дешевая, и поменять ее довольно проблематично для далекого от техники человека. С самого начала нужно правильно подобрать новую матрицу: матовая или глянцевая, подсветка лампами или светодиодами. Вас может неприятно удивить несовпадение крепежей новой матрицы, хотя вы вроде бы купили совместимую модель, поскольку подогнать крепежи для не специалиста – задача довольно трудная. Второй интереснейший момент: после установки новой матрицы необходимо настроить программное обеспечение для работы ноутбука с новым экраном и перепрошить BIOS, что при отсутствии необходимых навыков тоже весьма проблематично.

Так что, покопавшись в себе, стоит смирить гордыню и направить свои натруженные стопы в сторону соседнего сервисного центра, где вы, конечно же, обязательно найдете поддержку и понимание. Лучше доверьте профессионалам починку матрицы вашего любимого ноутбука.

В статье описаны особенности материнской платы ноутбука, причины порчи материнской платы и преимущества профессионального ремонта перед самостоятельным

Данная статья кратко рассказывает о структуре матрицы нетбука, причинах ее поломок и этапах замены, а так же в ней даны советы для увеличения жизни дисплея

Статья о том, где качественно и за умеренную цену можно произвести ремонт, замену матрицы для ноутбука

В данной статье вы получите рекомендации, которые помогут продлить жизнь вашему аккумулятору для ноутбука

Подробные видеоинструкции замены некоторых моделей матриц далее в этой статье.

Для замены негодной матрицы на ноутбуке необходимо:

  1. Отключите блок питания и выньте из ноутбука батарею.
  2. Матрица ноутбука (экран) вставлена в пластиковую рамку, в которой имеются винтики, закрытые заглушками. Удалите заглушки и выкрутите винтики и сохраните и то и другое в коробочке.
  3. Аккуратно отделите рамку со стороны экрана обеими руками.
  4. Открутите матрицу от крепежных стоек или вместе со стойками от крышки корпуса и положите ее на клавиатуру. Осторожно, не оторвите шлейфы.
  5. Как только вы положили матрицу на клавиатуру, вы увидите два шлейфа, первый – шлейф данных и второй – шлейф преобразователя. Аккуратно отсоедините оба шлейфа. Матрица демонтирована.
  6. Монтаж выполняется в обратной последовательности.

Асы говорят, что можно заморозить ноут, потереть ластиком поврежденные кластеры или включить специальную программу.

Если Вас интересуют именно битые пиксели, то нужно понимать, что есть совсем мёртвые, а есть пока ещё заболевшие.

Если пиксель абсолютно чёрный, не просвечивает, и при механическом воздействии не меняет цвета, то скорее всего, он мертв. Если он цветной или чёрный, но если слегка надавить – меняет цвет -то просто заболевшний. Но если ничего не предпринять, то он может совсем умереть, а такие вещи восстановлению, насколько мне известно, не подлежат, и придётся менять всю матрицу.

У меня была такая тема с тонким монитором. Пробовала программы. В интернете находила только платные, но у одной нашла лазейку, поэтому справилась и с пробной версией. Сразу скажу, в каком-то смысле процесс трудозатратный и времяпожирающий. Пробовала тереть ватной палочкой – там было уже больше 2х-3х десятков битых пикселей, поэтому уже испортить дело не боялась. Добавила новые! В общем, пришлось нести в ремонт и ставить более толстую матрицу. Если у Вас тонкий сам по себе монитор, то совет – не кладите на него ничего! А то я перелезла с одного бронебойного ноута (Dell) на другой (Lenovo), а привычка что-то класть на него осталась. Вот и был результат.

Сейчас с этой более толстой матрицей спустя полгода тоже начались проблемы. Вылез один битый пиксель. Цветной. Но один. Стоит слегка надавить,потереть ватной палочкой – прошло. Если воздействовать снова – появляется.

Такой небольшой опыт. Если Вы экспериментатор и ноут не жалко – можете попробовать. А если там пара битых пикселей и Вы дрожите над этой машинкой – лучше не экономить, ибо скупой платит дважды, и отнести в ремонт, где дело сделают профессионалы, пусть даже сами будут тереть ватной палочкой или ластиком, что вряд ли 🙂

Про заморозку, кстати, ничего не знаю, но вряд ли это положительно повлияет на его функциональность. Да и вот зима ещё не совсем кончилась, просто вынести его на улицу до работы – тот же эффект.

Продолжая тему о самостоятельном апгрейде/ремонте наших электронных помощников, поговорим о восстановлении самой уязвимой части мобильного компьютера. Сегодняшний рассказ посвящен тому, как заменить матрицу на ноутбуке.

Дабы точно не ошибиться в выборе, ведь современные LED-матрицы стоят не особо дешево, можно купить абсолютно такую же, как разбирая. Однако в точности такой в продаже может не оказаться. В этом случае допустимо подобрать взаимозаменяемый аналог. К счастью, абсолютное большинство недорогих и среднебюджетных лэптопов, выпущенных в последние годы, оснащаются типовыми дисплеями, с поиском деталей к которым проблемы сегодня нет.

Возможно, при поисках нового «фэйса» для вашего электронного друга вы натолкнетесь на веб-сервисы, которые автоматически подбирают совместимые запчасти по модели компьютера. Стоит ли им доверять? Как я уже говорил, одна и та же модель может быть оборудована разными экранами, и если подобный сервис выдаст вам несколько вариантов, вы запутаетесь еще больше. С другой стороны, если сервис принадлежит серьезному специализированному магазину (Aliexpress к таковым не относится), можете обратиться за разъяснениями к его консультантам.

Вернемся к парт-номеру на этикетке. На картинке ниже он подчеркнут зеленой линией.

Зная этот код, достаточно скормить его Гуглу или Яндексу вместе со словом «купить», и, если деталь не является редкой или сильно устаревшей, вам откроются десятки предложений Интернет-магазинов.

В парт-номерах зашифрованы некоторые параметры матриц, в частности – диагональ и производитель. В моем примере – LTN156AT37, экран имеет диагональ 15,6” (число 156) и выпущен он компанией Samsung, на что указывает шифр завода LTN.

И у старой, и у новой детали обязательно должны совпадать:

  • Диагональ, иначе новая просто не подойдет по величине.
  • Разрешение. Этот параметр иногда указывают только в пикселях, например, 1280×800. Иногда – вместе с буквенными обозначениями, вроде WSVGA, WXGA и т. д. Последние помимо разрешения учитывают соотношение сторон экрана. Более детальную информацию о том, что это означает, можете получить из Википедии.
  • Тип подсветки – LED (светодиодный, чаще всего встречающийся на современных лэптопах) или CCFL (ламповый – относительно устаревший).
  • Форм-фактор: толщина, расположение и тип креплений к корпусу крышки, место подключения видеошлейфа, количество контактов разъема. 40-пиновыми разъемами оборудованы современные LED-матрицы, 30-пиновыми – чаще ламповые, но не всегда. 20-пиновые (редкие) встречаются при том и другом типе подсветки. В случае несовпадения только распиновки разъема новый экран можно подключить через специальный адаптер-переходник.

Попробуем для примера подобрать аналог уже упомянутой «морды» – LTN156AT37 (встречается на некоторых моделях Acer).

Зайдем на сайт любого интернет-магазина, где есть ее описание.

Получается, на замену подойдет любая матрица, у которой:

  • Диагональ – 15,6”.
  • Разрешение – 1366×768 WXGA.
  • Подсветка – LED.
  • Разъем – 30 pin.
  • Крепления (ушки под винты) – вверху и внизу, разъем для шлейфа – снизу справа, толщина – slim (тонкая).

Теперь обратимся к каталогам и выберем из них товары с аналогичными характеристиками. Впрочем, можно этого и не делать, поскольку магазины часто приводят списки аналогов в описании каждой матрицы. Но так как сведения там не всегда достоверны, лучше перепроверить.

На фото ниже хорошо заметно, что крышка MacBook Air примерно вдвое тоньше крышки MacBook Pro. У второго матрица съемная.

Кстати, стремясь делать что-то похожее на макбуки (внешне, но не качеством), подобные «лайфхаки» с клеем используют и производители из Поднебесной.

Несъемность клееных матриц Apple, конечно же, условная. Опытные ремонтники давно научились их снимать и менять, но тем, кто никогда раньше подобного не делал, лучше не пытаться им подражать, ибо вероятность испортить дорогостоящие детали близка к 99%.

Ремонт разбитого экрана с клееной матрицей на дешевых китайских лэптопах, как правило, невозможен из-за отсутствия в продаже запасных частей. А также нецелесообразен по стоимости.

Дальше приступим к демонтажу рамки дисплея – детали, которая окружает экран. На передней части рамок обычно есть небольшие резиновые накладки, которые предохраняют экран от соприкосновения с клавиатурой при закрытии крышки. Под некоторыми из этих накладок находятся винты, которые держат рамку.

Используя лезвие ножа, аккуратно отделите накладки от рамки. Старайтесь не дотрагиваться пальцами до их нижней поверхности, покрытой липкой массой, иначе они в дальнейшем будут плохо держаться.

Следом выкрутите все винты. Если их нет, значит, рамка держится только на защелках.

Подденьте рамку руками и постарайтесь отделить от экрана. Если она не поддается, вставьте в щель между ней и основной частью крышки пластиковую карту или медиатор и осторожно ведите ими вдоль периметра, отщелкивая защелки.

Некоторые рамки дополнительно фиксируются двусторонним скотчем. Для их снятия приходится прикладывать чуть больше усилий.

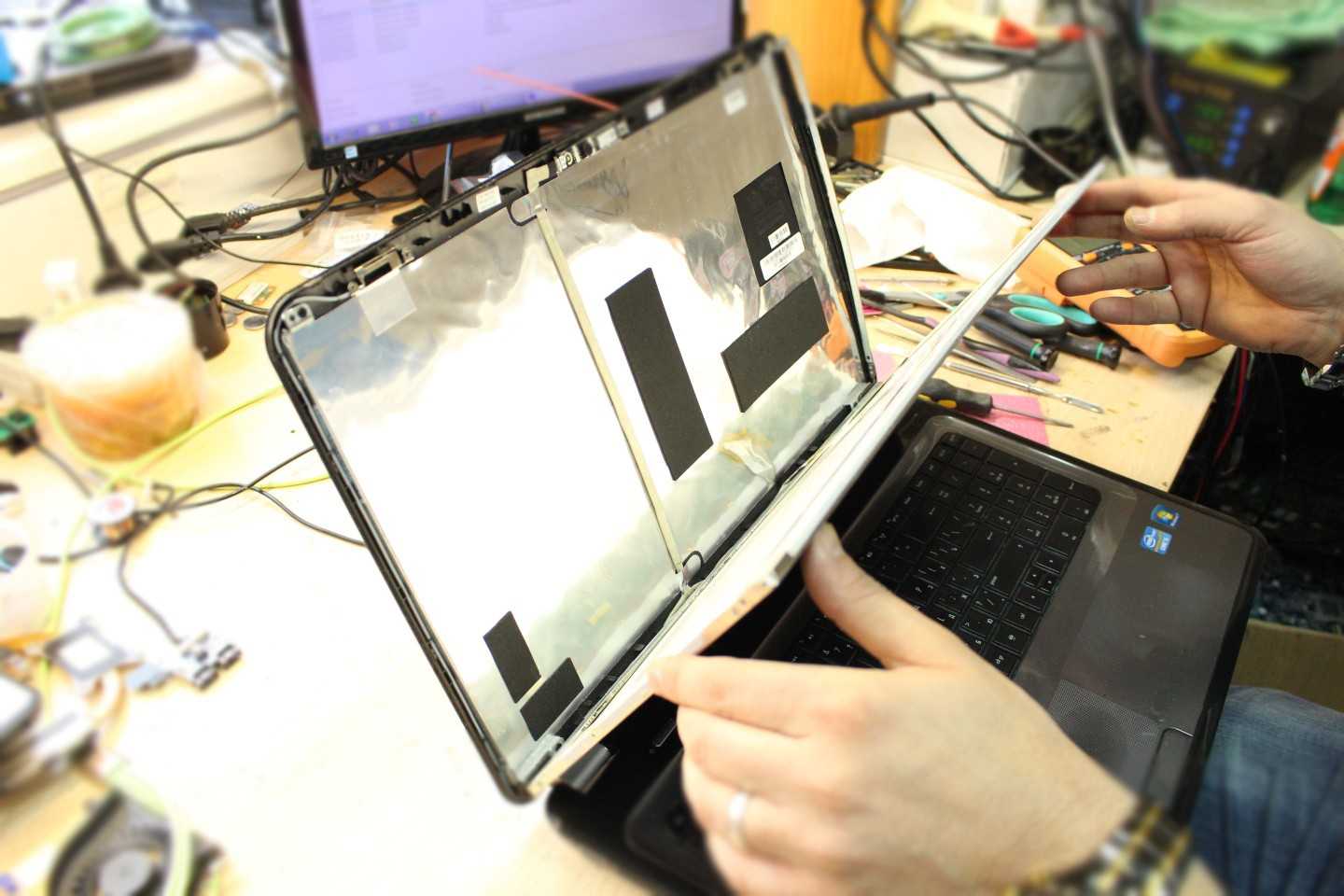

Отсоединив рамку, отложите ее в сторону. Теперь перед вами – сама матрица. Чаще всего они тоже крепятся к крышке лэптопа винтами, но есть модели, которые вставляются в пазы.

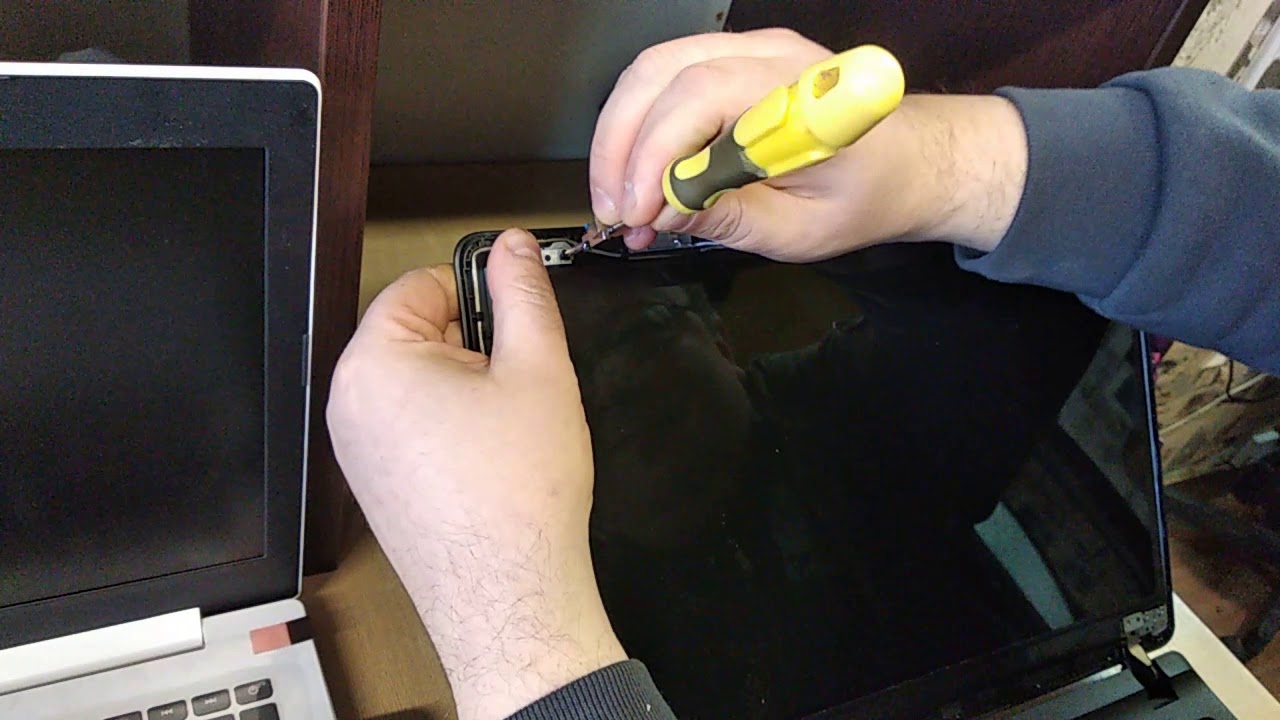

Выкрутите винты, удерживающие матрицу, потом возьмите ее за края и положите на клавиатуру «лицом» вниз.

Следующий этап – отключение видеошлейфа и кабеля инвертора – устройства управления подсветкой, которое на CCFL-матрицах имеет отдельный коннектор. Первым делом отсоедините шлейф: аккуратно отклейте скотч, которым он прикреплен к задней стенке матрицы и, помогая себе спуджером, извлеките его из разъема. Следом отключите инвертор. Если к матрице прилегает шлейф веб-камеры, также отсоедините его.

Кстати, на этом этапе вы как раз и узнаете, что за экран установлен на вашем компьютере. Парт-номер, по которому определяют его модель, как вы помните, указан на этикетке.

Установка новой матрицы и сборка дисплея производятся в обратном порядке.

К чему подключать основные разъемы шлейф-переходника, думаю, понятно. LED – к порту LED-матрицы. CCFL – к видеокабелю ноутбука. Из портов инвертора вам понадобится только один – тот к которому подойдет кабель вашего CCFL-инвертора.

После подключения зафиксируйте шлейф-переходник на задней панели матрицы клейкой лентой, и можете собирать ноутбук. Если всё сделано правильно, машина не заметит подмены.

Жаль, что наши электронные друзья стареют слишком быстро. Вот и настало время, когда вчера еще шустрый ноутбук стал «ползать, как…

Выше скорость, больше пространство: как заменить жесткий диск на ноутбуке

Решившись когда-то купить ноутбук, вы наверняка предвидели, что длительность его активной «жизни» не составит больше 3 лет. Дальше ваш «питомец»…

Как восстановить работоспособность роутера, у которого не работает WAN-порт (например, сгорел)

В этой статье описано как полноценно использовать роутер TP-Link со сгоревшим WAN-портом, мы восстановим работоспособность роутера и всех его функций.…

Калибровка аккумулятора ноутбука: в чем ее смысл и как провести ее правильно

Аккумуляторные батареи мобильных компьютеров очень любят удивлять своих владельцев. Поработав 1-2 года как положено, они начинают чудить: то, показывая полную…

Обзор беспроводных наушников Case Guru CG Pods: качество, которое не бьет по карману

Еще несколько лет назад никто и представить не мог, что мы сможем отказаться от наскучивших всем проводов и слушать музыку…

Что представляет из себя ремонт экрана лэптопа? Это — обычная замена жидкокристаллической матрицы. Такая процедура элементарна, и в сервисных центрах с ней справляются практически за 30 минут. Правда, тут есть одна заминка: в сервисном центре могут потребовать ну совсем неприемлемую сумму за диагностику и монтаж. Что же делать в таких случаях? Как починить экран ноутбука, не переплачивая за это? Если на чистоту, то здесь все настолько легко, что бывалый пользователь справится с демонтажом и заменой минут за двадцать. Остались сомнения по поводу места проведения замены? Можно ли починить экран ноутбука самостоятельно? Еще бы!

Самое качественное и хорошее дело — это дело, за которое берешься своими руками. Если вас гложут сомнения или вы боитесь что-нибудь напутать, то предлагаем вам ознакомиться с поэтапной инструкцией по разборке и сборке экрана ноутбука, после прочтения которой вы сможете сразу же браться за дело. Особых технических познаний тут не потребуется, если вы когда-нибудь разбирали электронную бытовую технику. Вы сами сможете сэкономить свои средства и время, да и опыт будет очень полезным.

Вооружаемся рабочим компьютером с доступом к интернету и проделываем следующие действия:

  1. Откройте поисковую систему и введите название модели своего ноутбука.
  2. В технических характеристиках устройства должен быть указан тип экрана, его размеры и модель.
  3. Опять же не без помощи интернета вбиваем название и размеры нужного дисплея, заходим в любой интернет-магазин и заказываем его.

Обилие техники в магазине позволяет найти самый оптимальный дисплей по цене и качеству.

Для проведения замены матрицы понадобятся следующие инструменты:

  1. Небольшая крестовая отвертка. Отлично подойдут универсальные модели с небольшим количеством разных насадок.
  2. Какой-нибудь острый предмет. Скальпель, острый нож или слегка заточенный медиатор — прекрасно справятся со своей задачей. Но помните, что предметы острые, старайтесь использовать их с особой осторожностью.

Как починить матрицу ноутбука, если в наличии есть все необходимые предметы? Не будем вас томить. Приступим к объяснению первого этапа.

Важно! Не забудьте про элементарную технику безопасности и перед началом работ обесточьте прибор.

Для того чтобы демонтировать жидкокристаллический экран с лицевой части лэптопа, нужно следовать следующей инструкции:

  • Найдите те винты, на которых держится экранная рамка. Обычно они расположены в углах и закрыты специальными мягкими насадками.
  • Избавьтесь от насадок, возьмите в руки крестовую отвертку и откручивайте винтики. Не забудьте отложить их в надежное место, чтобы без трудностей вернуть все на место.

Важно! На некоторых этапах сборки появится еще несколько винтов. Постарайтесь не перепутать их!

  • Рамка снимается без затруднений. Просто снимите ее с защелок из пластика, которые расположены по периметру рамки.

Важно! Возможно, в некоторых местах она будет посажена на клей или липкую полоску.

Модели ноутбуков бывают разные, но для всех действует один и тот же принцип. Если вы успешно сняли пластиковую рамку, то с самим экраном и инвертором вы справитесь еще быстрее. В данной процедуре может возникнуть только одна трудность — снятия матрицы с петель. Но и здесь есть свои лазейки, которые помогут избежать риска что-нибудь повредить:

  1. Снимите винты, которые держат экран. Располагаться они должны на задней части.
  2. Теперь снимите петли, которые фиксируют матрицу.

Важно! Не прилагайте больших усилий, когда демонтируете матрицу, иначе — вы рискуете вывести какой-нибудь компонент из строя.

Следующий этап — это отключение кабеля VGA от задней части дисплея.

Важно! Извлечение шлейфа стоит проводить с особой осторожностью.

Чаще всего шлейф держится на кусочке ленты, которая расположена на задней части матрицы. Достаточно осторожно потянуть за шлейф вниз, чтобы отключить его.

Важно! Некоторые модели оснащены специальными защелками, которые не позволяют ему “отвалиться”.

Теперь нужно демонтировать сломавшеюся матрицу: просто открутите винты, что ее держат, и снимите ее. За кабель инвертора браться не торопитесь.

Как отремонтировать экран ноутбука дальше? Осталось совсем немного!

Подавляющее число дисплеев оснащены кабелем инвертора, который находится прямиком под экраном. Особенно часто такой расположение актуально для старых моделей лэптопов.

Важно! Плата инвертора — это длинная печатная плата, к которой и подключается кабель розового или черного цвета. Это и есть кабель инвертора.

Для его удаления необходимо немного за него потянуть. При сборке вы точно не ошибетесь с правильностью установки кабеля, поскольку подключить его возможно только с правильной стороной.

Если вы справились со всеми предыдущими этапами на раз-два, то установка новой матрицы покажется для вас плевым делом. Просто поэтапно проделайте всю ту же процедуру, только в обратном порядке. Но здесь есть один нюанс — с новой матрицей придется быть еще более осторожным, не торопитесь при ее установке.

Ну что ж, теперь вы можете экономить свои средства, занимаясь интересными тонкостями монтажа портативных устройств прямо у себя на дому. Желаем вам в этом удачи!

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3. 6 проголосовавших: 14

Замена матрицы ноутбука в Саратове

Главная > Ремонт ноутбуков в Саратове > Замена матрицы ноутбука в Саратове

Экран ноутбука — самая хрупкая его часть, и она зачастую выходит из строя. Мы меняем матрицы во все ноутбуках, независимо от производителя и формата. Почему вам стоит выбрать нас:

  • Стоимость. Только мы осуществляем срочную замену матрицы в Саратове по цене обычной. Больше никаких доплат за срочность!
  • Быстрота. У нас собственный склад матриц для большинства моделей ноутбуков, что позволяет заменить экран ноутбука за 2 час.
  • Качество. На устанавливаемые матрицы дается гарантия до 1 года! Кроме того, если в течение 14 дней после замены матрицы ваc не устроит качество произведенных работ, мы вернём вам деньги.
  • Выходной контроль. Все матрицы мы проверяем на битые пиксели и можем с уверенностью сказать, что ни одного битого пиксела на вашей новой матрице не будет!
  • Скидка на вторую замену. Вы меняли матрицу в другом сервисном центре, а теперь разбили вновь? Принесите нам ноутбук и, если остался, акт выполненных работ по замене первой матрицы. Мы заменим вам её со скидкой 10%.

Мы меняем матрицы в ноутбуках любых производителей

Замена матрицы ноутбука своими руками

Мастера нашего сервисного центра настоятельно не рекомендуют менять матрицы самостоятельно или доверять ремонт случайным малопонятным «пионерам». Ведь, при разбитии матрицы могли быть повреждены и другие элементы ноутбука (рамка крепления экрана, петли, шлейфы). Мы всегда держим запас этих комплектующих на складе, чтобы ремонтировать ноутбук максимально быстро. Кроме того, в случае неправильной установки и подключения вы можете как «убить» новую матрицу, таквывести из строя материнскую плату ноутбука.

Цены на замену матриц

Цены указаны с учетом стоимости как матрицы так и работы:

Диагональ ноутбукаСтоимость замены экрана
10,1″от 2500 р.
11,6″от 3000 р.
12,1″от 3500 р.
13,3″от 3000 р.
14,0″от 3500 р.
15,4″от 2500 р.
15,6″от 3000 р.
16,0″от 4000 р.
17,3″от 5000 р.
18,0″1000 р.
Доплата за срочностьНет!

Замена матрицы на ноутбуке. Через 30 минут будет готово!

В случае, если у вас остались вопросы — позвоните 8 (8452) 254-274 в Саратове (с 08-00 до 21-00).

Оставив заявку на ремонт фотоаппарата с помощью формы обратной связи, Вы получаете скидку 8%!

Оставить заявку

Принося в ремонт два устройства (например, фотоаппарат и ноутбук или ноутбук и планшет), Вы получаете скидку 10% на ремонт каждого из них.

Ремонт в Энгельсе

Больше нет необходимости везти фотоаппарат на ремонт в Саратов. В Энгельсе, в самом центре города, открыт приемный пункт. Сэкономьте свое время.

Обновление карт навигаторов

Собираетесь в отпуск или командировку? Время обновить карты в своем навигаторе! Новые карты 2022 года. В том числе Крым и акватория Волги. Подробнее…

Другие услуги по ремонту ноутбуков:

Как мы работаем

На Ваш выбор, Вы можете:Доставить и сдать технику в ремонт самостоятельно
по адресу: г. Саратов, ул. Пугачева, 10 корпус 1 офис 302 (схема проезда). Диагностика бесплатно!

Диагностика производится бесплатно в течение одних суток после доставки устройства в наш сервисный центр.

Бесплатная диагностика заключается в анализе неисправности и определении рентабельности, сроков и стоимости ремонта.

Согласование ремонта

С Вами свяжется инженер, который будет ремонтировать
Вашу технику, расскажет о необходимом устройству ремонте
и его стоимости, ответит на все Ваши вопросы.

Если Вы откажетесь от ремонта, то можете забрать свое устройство в любое время без оплаты.

Ремонт

При отсутствии запасных частей на нашем складе,
мы заказываем запчасти и по их прибытию
выполняем ремонт Вашего устройства.

Тест устройства

По окончанию ремонта мы проведем обязательный комплекс нагрузочных тестов, рекомендованных производителем
Вашего устройства.

Выдача устройства

Оформляем документацию
(акт выполненных работ, гарантийный талон).

Выдаем рекомендации по уходу и эксплуатации.

В случае курьерской доставки, доставляем устройство
Вам на дом.

Контакты

Адрес: г. Саратов, ул. Пугачёва, 10, корпус 1 офис 302
Телефон: (8452) 254-274
Viber: +79372254274
E-mail: [email protected]

Записаться на ремонт

Продолжая использовать наш сайт, Вы даете согласие на обработку файлов cookie и других пользовательских данных (подробнее). Если Вы не хотите, чтобы Ваши данные обрабатывались, покиньте сайт.

Введите Ваш номер телефона
и мы вам перезвоним

Спасибо!
Мы свяжемся с Вами в ближайшее время

Узнайте стоимость ремонта
за 30 секунд

Спасибо!
Мы свяжемся с Вами в ближайшее время

Введите Ваш номер телефона
и мы вам перезвоним

Спасибо!
Мы свяжемся с Вами в ближайшее время

Как нас найти?

Мастерская расположена по адресу
г. Саратов ул. Пугачева 10/1. Это район 1-й Советской больницы, недалеко от магазина «Магистраль»

Перед тем как приехать, обязательно позвоните (254-274), можем быть на выезде у клиентов.

Спасибо!
Мы свяжемся с Вами
в ближайшее время.

© 2009-2022 — Все права защищены — remontphoto64. ru
Обращаем Ваше внимание! Сайт не является публичной офертой, в соответствии со статьей 437 Гражданского кодекса РФ.
Точную и окончательную информацию о наличии и стоимости указанных товаров и услуг Вы можете получить по телефону: (8452)254-274

Самостоятельная замена матрицы ноутбука | Today Computer

Posted at 13:37h in Помощь в ремонте by admin

Внимание! Данная статья расчитана на опытного и уверенного пользователя ПК, понимающего что и для чего он делает.

Ноутбук Lenovo g550 с разбитым экраном.

Отключаем питание ноутбука и снимаем аккумуляторную батарею.

Первым делом нужно аккуратно снять защитные наклей — пломбы, под которыми находятся крепежные болты. Затем открутить все болты и оттянуть рамку на себя, как показано на рисунке 2

Снимаем верхнюю рамку.

Откручиваем матрицу от боковых петель, по 4 болта с каждой стороны (на некоторых моделях может быть 3)

Снимаем матрицу с петель и кладем экраном вниз

Смотрим и если нужно записываем модель матрицы, которая стояла в ноутбуке.

В нашем случае это LTN156AT02 (фирмы Samsung) остальные надписи можно не смотреть.

Отключаем шлейф от матрицы. ВАЖНО! При отключении шлейфа будьте предельно осторожны. чтобы не повредить разъем и шлейф.

Если у Вас нет под рукой новой матрицы, то идем в магазин и покупаем нужны матрицу или ее аналог от другого производителя. Параметры матрицы при это останутся те же.

Подключаем шлейф.

Устанавливаем новую матрицу на место старой. Крепим боковые болты.

Одеваем и крепим рамку. Включаем ноутбук.

И ноутбук как новый.

Кстати, если Вы разбили ноутбук в течении гарантийного периода, не стоит обращаться по гарантии, так как по правилам гарантийного обслуживания, с гарантии снимаются устройства имеющие механические повреждения, попадания внутрь воды и посторонних объектов.

Наши мастера произведут замену матрицы на ноутбуке настолько аккуратно, что при более сложной поломке Вы сможете уверенно обратиться по гарантии и попросить производителя осуществить бесплатные ремонт или замену ноутбука. т. (843) 239-02-53

Замена матрицы ноутбука своими руками

На сегодняшний день в сервисные центры часто обращаются с повреждениями матрицы ноутбука.

Обычно это связано с механическими повреждениями нанесенными пользователями в результате эксплуатации устройства.

Поменять матрицу ноутбука нужно при:

  • Повреждении матрицы в следствии удара;
  • Повреждение самого ноутбука, например при падении;
  • На некоторых ноутбуках матрица может повредиться при переносе ноутбука взявшись за один край, из-за этого происходит сильный изгиб корпуса и дисплея;
  • Попадании предметов на клавиатуру при закрывании крышки ноутбука; Заливание экрана жидкостью; Механические повреждения, например тычки ручкой и т.д;
  • Появление нерабочих пикселей из-за брака или при эксплуатации;
  • При перепадах напряжения, при износе или неверных выходных токах некоторых компонентов ноутбука выходят из строя контроллеры, лампы подсветки, микросхемы и прочее.

Обычно определить неработоспособность матрицы можно самостоятельно, это хорошо видно визуально.

Обозначим признаки поврежденной матрицы:

  • Повреждение стекла матрицы при ударе, в результате чего появляются полосы, пятна, матрица мерцает.
  • При заливании матрицы возможно пропадание изображения как всего, так и частично.
  • При воздействии различными предметами возникают полосы, пятна и сколы.
  • При появлении битых пикселей видно полосы горизонтальные и вертикальные, а так же точки обычно светлых оттенков.
  • Так же появление различных цветных полос, неполного изображения может говорить о проблемах со шлейфом или микросхемой ноутбука.

Замена матрицы обычно производится в сервисных центрах, например chip-servis. Стоимость матрицы начинается от 2000р и до значительно больших значений.

Работа по замене матрицы оценивается от 1000р, но при наличии навыков можно эту процедуру произвести самостоятельно.

Итак, вы реши поменять матрицу самостоятельно. Для проведения таких работ нужно хоть немного иметь опыта в обращении с отверткой и прочим инструментарием, нам понадобится (отвертки с магнитным наконечником, пинцет, сервисная пластиковая лопатка для демонтажа).

В основном конструкция ноутбуков схожа, поэтому данная инструкция применима к большинству моделей от разных производителей.

1. Первый важный момент – отключаем питание и снимаем аккумулятор.

2. Переворачиваем ноутбук и откручиваем все винты на задней стороне. Болтики нужно разложить по разным коробкам, так как они могут отличаться в различных частях монтажа.

3. Теперь снимаем пластиковые или металлические элементы корпуса. Разборка ноутбука Дальнейшие действия зависят от модели ноутбука. Для некоторых моделей действий описанных выше достаточно для снятия матрицы, а в некоторых требуется дальнейший разбор компонентов ноутбука.

4. Аккуратно отсоединяем все шлейфа и провода, для удобства можете записывать ваши действия или делать фото каждого этапа работ, ведь все придется собирать обратно.

5. Далее, откручиваем болты, которыми дисплей крепится к основанию корпуса. Для некоторых моделей этого достаточно для продолжения извлечения матрицы, но на некоторых требуется разобрать глубже. Разобранный ноутбук

6. Убираем заглушки с дисплея аккуратно поддевая их острым тонким предметом. Теперь мы видим болтики, их откручиваем.

7. Теперь ответственный момент, нам нужно разделить экран на две части с помощью лопатки или другого подходящего инструмента. Эту процедуру нужно проводить не спеша и очень аккуратно, особенно в месте нахождения web камеры.

8. Следующий этап — достаем матрицу, предварительно отключив шлейфы, открутив болты крепления от крышки. Теперь матрица свободна.

9. Далее снимаем крепления от матрицы. Достаем из корпуса матрицу и разворачиваем задней частью к себе и аккуратно отсоединяем шлейф, который идет по задней крышке. Новая матрица для экрана ноутбука

10. Матрица извлечена и нам остается установить новую матрицу, собрав все в обратном порядке, но для этого новую матрицу еще нужно приобрести.

Матрицу можно найти различными способами, например записав номер матрицы самостоятельно найти в интернете или обратиться в сервисный центр, где вам подберут нужную модель.

После подбора матрицы и ее установки в ноутбук, проверяем работоспособность. Если при включении вас порадовала картинка с загрузкой БИОС, то все в порядке. Если изображения нет или есть дефекты, то вероятно, что то, неправильно подключено и нужно проверить соединение шлейфов, компонентов или обратиться в сервисный центр.

Бывают случаи, когда новая матрица неработоспособна, такое тоже не стоит учитывать, особенно при заказе у не проверенных поставщиков. Выход снова обратиться в сервисный центр для ее проверки.

Замена матрицы (экрана) в ноутбуке

В данной статье мы покажем и расскажем как меняется матрица в ноутбуке, процесс этот совершенно не сложный при наличии инструмента, прямых рук и необходимых запасных частей, то есть самой матрицы ноутбука и занимает 20-30 минут в правильном сервисе. Нужна только отвертка и аккуратность. Но даже на такой простой операции попадаются индивидуумы которые умудряются спалить ноутбук (это касается господ по объявлениям «ремонт ноутбука на дому»).

Для опытов возьмем ноутбук HP Compaq 615, принципы замены схожи в подавляющем большинстве ноутбуков. Пыль мы специально не стали удалять, видите до чего доводят некоторые ноутбуки. не забывайте что необходимо периодически чистить ноутбук от пыли. Итак, поехали. Помните первое правило при ремонте ноутбука ? Нужно полностью обесточить ноутбук и снять аккумулятор :

Далее нужно удалить пластиковые или резиновые заглушки, они закрывают винты, они обычно по углам :

Удалять удобно стоматологическим зондом :

Удалили все заглушки, под ними винты. Выкручиваем все :

Далее отжимаем по периметру все защелки спец инструментом, можно взять пластиковую карту или медиатор:

Сняли верхнюю часть крышки, видим матрицу :

В этом ноутбуке установлена матрица 15. 6 LED , со стандартным креплением по бокам :

Вот видны винтики по короткой стороне матрицы. Выкручиваем.

Достали матрицу. Аккуратно отклеиваем скотч который держит разъем, ни в коем случае не дергаем с усилием за шлейф. Они очень нежные.



Смотрим на наклейку на матрице и подбираем нужную :

Так же полезно ознакомится со статьей как выбрать матрицу для ноутбука.

Подобрали нужную матрицу, собираем все в обратном порядке. Не забываем надежно зафиксировать разъем на матрице ! Как правило родной скотч очень липкий и его можно использовать повторно, но для гарантии можно продублировать полоской нового.

Мы рассмотрели самый простой и он же самый распространенный вариант замены матрицы в ноутбуке. Какие могут быть подводные камни ?

  • Заменили матрицу, стала не корректно работать клавиатура
  • Заменили матрицу не правильно регулируется подсветка
  • Заменили матрицу нет изображения или нет подсветки

Во всех этих случаях требуется прошивка матрицы. Случаи эти не частые, но встречаются. Для грамотного сервиса это не составляет никаких проблем, +5 минут к работе. Но мастера из «ремонт ноутбука на дому» как правило это сделать не могут.

Как вы видите, процесс замены матрицы не сложный. Если соблюдать меры безопасности при работе с электроникой (обесточивать!) то все это можно проделать самостоятельно. Купив нужную матрицу для ноутбука.

Но к сожалению, очень много «мастеров» забывают отключать аккумулятор, плохо фиксируют разъем на матрице, а уж про прошивку матрицы они и слышать не слышали.

Обращайтесь к профессионалам. Замена матрицы на ноутбуке в течении 30 минут. Вас не будет волновать проблема выбора матрицы, возможная проблема прошивки матрицы ноутбука. Вы платите за конечный результат.



Как заменить разбитый дисплей самому?

Перед началом работ надо обесточить аппарат, отключив зарядное устройство и сняв аккумулятор.

Первым делом, нужно найти места, где болты скрепляют рамку с верхней крышкой, обычно они закрыты резинками или пластиковыми наклейками, их нужно аккуратно удалить, собрав их куда-нибудь отдельно (на них остается клей и они обычно сразу к чему-нибудь приклеиваются и их легко потерять), потом выкрутить все винты, они могут быть разной длинны: желательно запомнить куда и какие должны быть завинчены обратно.

После того, как все винты выкручены надо снять рамку матрицы, специалисты снимают ее при помощи своих пальцев и ногтей (потому что твердость ногтей как раз такая, которой достаточно чтобы снять рамку, но не достаточно, чтобы нанести повреждения пластику), поддевая ногтями пластик со стороны экрана (в центре самой длинной части рамки обычно прямо под встроенной вебкамерой) нужно просунуть часть больших пальцев рук между самой матрицей и пластиком и аккуратно, начиная от середины, двигать руками к углам рамки. Если все действия выполняются правильно, то вы услышите характерный звук: как защелки высвобождаются, и рамка постепенно отходит от матрицы и крышки ноутбука, если часть защелок сломалось, то в этом нет ничего страшного.

Сняв рамку, немного повозившись с местами, где рамка прикрывает шарниры, вы увидите, что матрица крепится к металлическим направляющим шарниров, обычно матрица крепится на 4-8 болтиков по 2-4 с каждой стороны.

Выкручивая болты, надо придерживать матрицу, шлейф, который присоединен к матрице, не рассчитан на механическое напряжение и может порваться даже от слабого натяжения.

После удаления болтов аккуратно положите матрицу на клавиатуру так(часто шлейф от вебкамеры идет вместе с общим шлейфом и его желательно сразу отключить от встроенной вебкамеры), чтобы шлейф оставался в свободном положении.

Если матрицу ни разу не меняли, то место соединения шлейфа с разъемом на матрице заклеено скотчем, возможно даже двумя, надо аккуратно отклеить этот скотч без рывков и аккуратно отсоединить шлейф от матрицы, ни в коем случае нельзя сильно тянуть за шлейф, если он не отсоединяется, то возможно вы что-то делаете не так, и у шлейфа есть защелки, которые надо освободить.

После того как вы освободили разбитую матрицу, поставьте на ее место рабочую матрицу и соберите ноутбук в обратном порядке. Чтобы наглядно увидеть, как меняется дисплей ноутбука, можно зайти на «youTube» и ввести в строку поиска: «замена матрицы экрана дисплея на ноутбуке» .

Этапы замены матрицы на ноутбуке. Этапы замены матрицы ноутбука Asus

Когда происходит поломка экрана, многие пользователи заносят свой портативный компьютер в сервисный центр, а некоторые попросту покупают новое устройство. Замена матрицы на ноутбуке у специалистов может обойтись очень дорого, хотя в 90% случаев дисплей устройства можно заметить самостоятельно, тем самым сохранив немалую сумму. Если у вас есть желание сэкономить деньги, а оно наверняка присутствует, тогда мы рекомендуем вам ознакомиться с предложенной инструкцией.

С чего начать

Итак, если вам нужно заменить экран на портативном компьютере, тогда, соответственно, необходимо приобрести новый дисплей, который принадлежит вашему устройству. Уделите достаточное внимание выбору нового элемента, так как если вы купите экран не от своего девайса, тогда существует большая вероятность, что он просто не подойдет, да и подключить его не получится. Замена матрицы на ноутбуке должна проходить за чистым столом, помните о том, что вам потребуется много места. Также, помимо нового дисплея, вам необходима будет крестовая отвертка, с помощью которой и будет производиться разбор корпуса устройства.

Схема

Замена матрицы ноутбука Asus или другого будет происходить практически идентично, а поэтому мы приведем общую инструкцию. Первым делом, как мы уже упоминали выше, вам потребуется приобрести новый дисплей. Если вы желаете в конечном итоге получить экран с более высокими характеристиками, в таком случае вы сможете обратиться к специалистам, которые помогут вам подобрать деталь.

Замена матрицы ноутбука Lenovo может быть произведена максимально быстро. В том случае, если вы живете в крупном городе, вы сможете легко подобрать дисплей и установить его. Если у вас нет возможности отправиться в специализированный сервис и приобрести необходимый компонент, тогда вы сможете совершить прямой заказ нового дисплея с помощью сети Интернет. Экран вы сможете также найти и в магазинах, только перед тем как осуществлять заказ, вам следует убедиться в том, что выбранный дисплей точно подойдет для вашего портативного компьютера. Для того чтобы не ошибиться, вы можете просто посетить сайт разработчика, где будут указаны все характеристики вашего устройства, в том числе и какой экран был установлен.

Чему отдать предпочтение

Если у вас нет полной уверенности в том, что выбранный дисплей с лучшими характеристиками подойдет для вашего устройства и после того как произойдет замена матрицы на ноутбуке он может работать корректно, тогда лучше выбирать экран идентичный тому, что был установлен в вашем устройстве. Также вам необходимо уделить особое внимание производителю дисплея, так как даже, казалось бы, идентичные модели могут быть оборудованы разными микросхемами. Убедитесь в том, что экран был наделен необходимым типом подсветки, а точнее, это может быть LED или CCFL. Замена матрицы ноутбука Acer требует особого внимания, и об этом ни в коем случае не стоит забывать.

Ремонт

Теперь стоит перейти к решению вопроса о том, как заменить дисплей. В большинстве случаев не требуется полная разборка устройства, хотя в некоторых ситуациях это все же может потребоваться. Первым делом необходимо правильно разместить устройство, чтобы вам было удобно работать, после чего нужно извлечь резиновые прокладки, которые предназначены для предотвращения столкновений экрана портативного компьютера с его нижней частью. Замена матрицы ноутбука Asus должна проходить в хорошо освещенном помещении, поэтому, если света не хватает, мы рекомендуем установить настольную лампу.

Работу нужно начинать только после полного обесточивания устройства, поэтому выключаем его и отсоединяем провод от сети. После того как будут извлечены резиновые прокладки, вы сможете увидеть шурупы, которые предназначены для фиксации корпуса и дисплея. Шурупы аккуратно откручиваем с помощью крестовой отвертки и складываем их в одном месте. В некоторых моделях мобильных ПК также могут быть размещены дополнительные крепежные шурупы. Если они присутствуют, тогда вы сможете найти данные элементы в нижнем углу корпуса.

Финал

Теперь перед вами стоит самая сложная и кропотливая задача, а точнее, вам потребуется снять внешнюю раму. После этого аккуратно извлеките нерабочий дисплей. Далее вы увидите два или три шлейфа, которые идут к экрану от нижней части устройства, их вам также потребуется отсоединить. Ни в коем случае не вытягивайте данные элементы, так как вы можете их повредить и, соответственно, проблему сумеете решить только в специализированном сервисе. После полного извлечения старого дисплея вам необходимо его отложить и начать подключение нового. Замена матрицы на ноутбуке не занимает много времени, но для того чтобы получить положительный результат, вам обязательно нужно действовать крайне внимательно и не спеша.

Самостоятельная замена матрицы ноутбука

Экран ноутбука, или его матрица, одна из самых дорогих деталей, к тому же самая уязвимая к разного рода повреждениям. Ремонт может быть очень дорогим, а замена часто стоит половину стоимости самого компьютера. Но сделать это можно и самостоятельно, так как поменять экран на ноутбуке не так уж и сложно. Конечно, такая работа потребует некоторых навыков и знаний в плане устройства компьютеров. Также вам понадобится какой-нибудь инструмент, в основном отвертка, и будьте осторожны — пластиковые части корпуса ноутбука довольно тонкие и хрупкие.

Дефекты основной матрицы и причины

Неисправности дисплея обычно видны сразу после их появления. Иногда дефекты изображения проявляются незаметно, а со временем разрастаются, пока не распространяются на большую площадь. Но чаще всего они являются результатом неосторожного обращения — ударов по экрану, падения ноутбука и прочих неприятностей. Они могут выглядеть по-разному:

  • В некоторых областях экрана появляются мерцающие области, а в остальных — нормальные области. Это происходит при попадании жидкости на экран.
  • Изображение размыто, цвета мерцают, появляются полосы. Происходит это из-за нарушения жидкокристаллической структуры матрицы, если к ней поднести сильный магнит.
  • Белые полосы по всей ширине или высоте экрана — битые пиксели. Такой дефект появляется из-за заводского брака, и обычно выявляется довольно быстро, когда еще не истек срок гарантии.
  • Разбитое стекло может привести к появлению полос и размытости изображения.Причина – удар по экрану, падение ноутбука и другие механические повреждения.

Вы можете самостоятельно поменять экран на ноутбуке или отнести его в ремонт. В любом случае использовать ноутбук с неисправной матрицей практически невозможно. Рано или поздно он полностью выйдет из строя.

Знаки поломки

Когда на экране есть механические повреждения в виде треснутого стекла, это видно сразу и сомнений не вызывает. Но бывает, что матрица тут ни при чем, а дефектное изображение выдает графический процессор. Проблема может быть программной, например, из-за неподходящих драйверов. Поэтому еще до замены матрицы этот вопрос нужно прояснить. Это легко сделать — просто подключите другой монитор или телевизор к ноутбуку с помощью кабеля HDMI. Если на них нет изображения, то проблема скорее всего программная. Если изображение нормальное, то видеосистема тут ни при чем, а дело в самом экране, и тогда его точно надо менять.

Как найти новый дисплей для ноутбука

Первое, что вам нужно, это новая матрица, такая же, как и старая.Отремонтировать его не получится, только заменить. С ноутбуков других моделей, даже такого же размера, не получится. Это одна из самых дорогих деталей, поэтому к выбору нужно подходить ответственно. Можно, конечно, узнать точную модель матрицы для своего ноутбука и купить ее в магазине, но надо быть готовым заплатить за нее несколько тысяч рублей. Можно поступить иначе — купить точно такой же неисправный ноутбук, но с нормальным дисплеем. Она будет стоить даже дешевле новой матрицы, к тому же будет источником других запчастей.

Подготовительные работы

Для замены экрана ноутбука не нужен паяльник или другие сложные инструменты. Нужно просто найти хорошо освещенное, чистое место, где будет удобно работать с мелкими деталями и ничего не потеряется. На столе должно быть достаточно места, чтобы ничего нельзя было сложить в кучу, но удобно было разложить — иначе можно ненароком повредить новую матрицу. Из инструментов вам понадобится:

  • Маленькая отвертка Phillips.
  • Пинцет.
  • Пластиковый шпатель – для разборки корпуса, где используется большое количество защелок.

Перед началом работы оцените свое умение работать с таким оборудованием — разборка ноутбука требует аккуратности и осторожности, это довольно хрупкое устройство. Если есть сомнения, лучше доверить эту работу специалистам.

Отсоединение экрана ноутбука

Очень редко можно встретить модели, где для доступа к матрице нужно просто снять защитную боковую рамку. Обычно для этого требуется снять клавиатуру и верхний корпус — не забудьте сначала отключить компьютер от сети и вынуть аккумулятор. Затем кабель отсоединяется от матрицы и можно отсоединить весь экранный блок — он крепится болтами. При разборке обратите внимание на шурупы — они бывают в разных местах разного размера, и сложите их сразу отдельными стопками. Рамка экрана крепится несколькими шурупами и притом защелками по всему периметру. Поэтому после откручивания шурупов нужно приподнять угол рамы и пластиковой лопаткой открутить все защелки по периметру.Возле веб-камеры есть провода, будьте там очень осторожны, иначе можно случайно зацепить и перерезать их.

В целом поменять матрицу на ноутбуке не сложно, если не торопиться и запомнить всю последовательность действий, чтобы потом правильно все собрать в обратном порядке. И не прилагайте чрезмерных усилий, если что-то не отсоединяется — лучше смотреть внимательно, возможно, где-то болт просто не откручен.

Снятие и замена матрицы

Заменить матрицу на ноутбуке Lenovo или Acer, или любом другом, дойдя до стадии разобранного дисплея, очень просто. Осталось открутить болты крепления его к задней стенке крышки и отсоединить все тросы. После этого матрицу можно аккуратно взять за боковые поверхности и приподнять. За матрицей находится кабель от Wi-Fi антенны и веб-камеры. Отсоединяется, просто потянув за конец. Так что менять матрицу можно и на Леново, и на Асере, и на всех остальных.

Повторная сборка

Когда все разобрано и неисправная деталь удалена, остается сущий пустяк – поменять дисплей на ноутбуке на новый и собрать все в обратном порядке.Подробно все описывать нет смысла — конструкции ноутбуков в деталях различаются, но сложностей возникнуть не должно. Не забудьте соединить все петли на своих местах. И не пытайтесь собрать все наглухо сразу, а потом просто включить — всегда есть шанс, что новая матрица не подойдет или сама бракованная. Поэтому можно сначала просто подключить все кабели, вставить аккумулятор и включить компьютер. Если изображение хорошее, его можно снова выключить и продолжить сборку — без батареи, разумеется.

Работа по замене экрана не очень сложна, но требуется практически полная разборка ноутбука, что само по себе может вызвать проблемы из-за конструктивных особенностей. Так что не торопитесь, и все получится. Процесс разборки корпуса той или иной модели ноутбука обычно можно найти на YouTube, и это значительно упрощает задачу. Да и разобрать его крышку намного проще — здесь нужно лишь аккуратно расстегнуть защелки.

Самостоятельная замена шлейфа матрицы ноутбука

Замена шлейфа матрицы на ноутбуке может понадобиться, если изображение не появляется или имеет некоторые дефекты – полосы, мерцание и многие другие.Эта работа не сложная, и ее вполне можно выполнить своими руками при должном внимании и аккуратности. Этот ленточный кабель представляет собой серию экранированных проводов, соединяющих материнскую плату с дисплеем. Именно через него изображение передается на экран ноутбука. Он проходит в месте крепления крышки и корпуса компьютера, поэтому со временем из-за множества складок при открытии и закрытии ноутбука может порваться какая-то проводка. Иногда это происходит из-за заводского брака или плохого качества провода.Помимо пропадания изображения на экране или его ухудшения, может возникнуть опасность при замыкании оборванных проводов с поврежденной изоляцией. Из-за этого достаточно высокое напряжение питания по сигнальным проводам может попасть на очень чувствительные компоненты материнская плата или матрица и отключите их.

Признаки повреждения шлейфа матрицы ноутбука

Нельзя по внешним признакам однозначно определить, что требуется именно замена шлейфа экрана на ноутбуке.Ведь подобные признаки могут быть при повреждении матрицы, при неправильной работе видеосистемы и даже из-за программных сбоев. Поэтому полезно сначала определить проблему. Программную часть и видеосистему можно вывести из-под подозрения, просто подключив компьютер к монитору или телевизору через кабель HDMI. Если изображение нормальное, то вариантов всего два — матрица и петля. Из них последний самый дешевый, а экран может стоить целых полноутбука. Основные признаки неисправности именно этого провода следующие:

  • Иногда изображение может исчезать, а затем появляться снова. Иногда мерцает постоянно или с перерывами.
  • В разных местах экрана появляются полосы, которые могут менять свое положение.
  • Появляется красноватая рябь.
  • Вертикальные полосы различных типов, которые могут непредсказуемым образом менять свой цвет.

Напротив, дефекты изображения при неисправной матрице остаются постоянными – полосы не меняют своего вида и расположения, а поврежденные участки могут постепенно увеличиваться, но не меняют своего расположения.Неустойчивый контакт в обрыве провода шлейфа и вызывает постоянное или прерывистое мерцание картинки на экране. При потере контакта изображение может полностью приобрести какой-то оттенок или вовсе исчезнуть. Перемещение крышки может вызвать все эти изменения. Они могут появляться в разных сочетаниях. Такое поведение позволяет заподозрить проблему в шлейфе, а не в матрице.

Замена шлейфа матрицы своими руками

Нужно знать, что процесс замены матричного шлейфа на ноутбуке Asus и, например, HP несколько отличается, так как все модели имеют конструктивные отличия и разбираются по-разному.Поэтому будем рассматривать это в общих чертах, не уточняя, что и где откручивать. Также помните, что в разных ноутбуках используются разные кабели и заменить их аналогом от другой модели обычно не получится — используются разные провода, разные разъемы, да и разводка у них тоже наверняка разная. Поэтому приобретать деталь нужно именно от нужной модели ноутбука, либо снимать с такого же нерабочего. Кстати, покупка нерабочего компьютера той же модели иногда оказывается выгодной = это хороший источник многих дорогих или редких запчастей.Как заменить ленточный кабель? Это не очень сложно, но трезво оцените свои способности разобрать такое хрупкое и сложное устройство, как ноутбук.

Уложите новый провод так же, как и старый. Если он был прикреплен клейкой лентой или приклеен, сделайте то же самое.

А так как пришлось вскрывать корпус, то не лишним будет заодно почистить систему охлаждения от пыли.

Можно ли починить разбитый ЖК-экран без замены?

Замена треснувшего ЖК-экрана в полностью функциональном ноутбуке — это отличное решение для окружающей среды (и для вашего кошелька).

Как мы упоминали ранее, компания LaptopScreen.com предотвратила выбросы CO2 более чем на 170 тысяч тонн (374 785 846 фунтов), предоставив своим клиентам доступную замену ЖК-дисплеев, которые в противном случае могли бы заменить свои ноутбуки; и это число продолжает расти с каждым днем.

Мы рады предоставить нашим клиентам возможность действовать экологически безопасным образом, и в то же время мы также стараемся уменьшить собственный углеродный след, используя переработанные упаковочные материалы, предоставляя безбумажные платежные и отгрузочные документы и перерабатывая нашу старую электронику в ответственном порядке. способ.

Но можно ли пойти еще дальше и починить треснувшую ЖК-панель?

Одним словом – нет.

Мы попросили наш отдел графики составить схему устройства жидкокристаллического дисплея (это не относится к дисплеям AMOLED, которые используются в небольших устройствах):

Нажмите на изображение, чтобы развернуть его

ЖК-экран

состоит из узла задней подсветки, ЖК-матрицы и может включать в себя дополнительные слои спереди для добавления глянцевого эффекта или рассеивания отражений, а также может включать слой сенсорного экрана поверх.

Всего несколько лет назад замена лампы CCFL в некоторых случаях была приемлемым способом сэкономить деньги на ремонт 5-летнего тусклого ЖК-дисплея, но с массовым внедрением дисплеев со светодиодной подсветкой и постепенным отказом от традиционных ламп CCFL. , современная светодиодная подсветка практически никогда не выходит из строя.

Это подводит нас к наиболее часто ломаемой части экрана ноутбука — ЖК-матрице. В основе ЖК-матрицы находятся две стеклянные подложки, образующие герметичный сосуд для раствора жидких кристаллов, формирующих изображение. Каждый пиксель химически напечатан на каждой из двух стеклянных плоскостей, и каждый ЖК-пиксель имеет три транзистора, называемых субпикселями, которые становятся прозрачными (переориентируются, как оконные жалюзи) при подаче электрического тока. Свет проходит от задней подсветки через субпиксель к цветному фильтру, отображающему один из трех основных цветов: красный, зеленый или синий. Смешивая интенсивность и комбинацию этих основных цветов, каждый пиксель может отображать до 16,5 миллионов цветов по отдельности.

Но что происходит, когда экран треснул?

Защитный сосуд для жидких кристаллов сломан, и те черные пятна чернил, которые характерны для физически поврежденного ЖК-дисплея, начинают распространяться через трещины и просачиваться за пределы стеклянных подсостояний.

К сожалению, даже если стекло снова склеить суперклеем и снова заполнить раствором жидких кристаллов, тысячи транзисторов вдоль трещины будут безвозвратно разорваны (дисплей 1080p имеет 2 073 600 пикселей и 6 220 800 субпиксельных транзисторов) — сшивание их вместе похоже на к нейрохирургии. Поскольку для того, чтобы ЖК-панель вообще работала, требуется очень много небольших соединений, именно поэтому практически нет поддельных или контрафактных экранов для ноутбуков. Для создания современного работающего ЖК-дисплея требуется передовой технологический комплекс с чистыми помещениями и промышленными системами фильтрации.

В настоящее время некоторые сенсорные экраны могут быть заменены отдельно от ЖК-модуля, но даже они постепенно становятся тоньше и сложнее – некоторые ЖК-модули уже включают в свою конструкцию сенсорный экран – и в этих случаях сенсорные экраны могут быть заменены только вместе с модулем. ЖК.

Замена ЖК-дисплея по-прежнему является гораздо лучшей альтернативой замене ноутбука. Это не только лучше для окружающей среды, но и сохраняет все ваши файлы и настройки; вы получаете то устройство, к которому привыкли; и с таким количеством видеороликов, размещенных нашими счастливыми клиентами, которые впервые в жизни самостоятельно заменяют свои экраны — также справедливо отметить, что ремонт ваших собственных вещей может быть таким же полезным и захватывающим, как покупка нового устройства!

Copyright (©) Экран ноутбука. ком

Нравится Будьте первым, кто лайкнет этот пост! Разборка ноутбука

Framework: 10/10, но идеально ли это?

Расшифровка ниже взята из заранее написанного сценария; это может не совсем точно представлять готовое видео.

Введение

Возможно, вы не помните, как ранее в этом году небольшая новая компания Framework объявила о выпуске 13-дюймового ноутбука, который был разработан с нуля с учетом ремонтопригодности и модульности. Вы, , возможно, не помните, но мы с нетерпением ждали эту вещь 4 долгих месяца, и наконец она здесь: каркасный ноутбук. Прежде чем мы разберем его, давайте перемотаем назад, потому что ноутбук Framework настолько удобен для сборки , что у вас есть возможность собрать его самостоятельно. Так что… конечно, мы выбрали этот вариант.

Содержимое коробки для ноутбука Framework

Внутри нашего пакета Framework три коробки содержат все компоненты, которые нам понадобятся для создания работающего ноутбука. В первой коробке — машина с голыми костями, а под ней — единственный инструмент, который вам понадобится, чтобы заменить что-либо внутри: удобную отвертку с двумя битами и рычажком на другом конце. Первоначально Framework надеялась продавать эту «сделай сам» еще менее собранную, но затем объявила в блоге ранее в этом году, что у них возникли некоторые логистические проблемы с этим планом, поэтому последние штрихи — это все, что мы действительно можем здесь сделать. . Все равно крутая идея!

В коробке с компонентами находится карта беспроводной связи Intel, 16 ГБ ОЗУ, твердотельный накопитель Western Digital NVMe на 250 ГБ, флэш-накопитель на 32 ГБ для установки Windows, шесть различных вариантов портов и три потрясающих патча для фреймворка.Когда вы покупаете каркасный ноутбук, собранный или нет, вы можете выбрать собственную версию всех этих частей или попросить их не включать в себя то, что у вас уже есть.

Установка деталей

Чтобы попасть внутрь ноутбука и установить эти детали, мне достаточно закрутить 5 винтов Torx на нижней части корпуса. Это невыпадающие винты, поэтому они не выпадают и не теряются, что мне очень нравится. Затем я переворачиваю ноутбук и поднимаю клавиатуру в сборе, которая удерживается на месте с помощью магнитов, как и в более новых ноутбуках Surface Pro.

Под клавиатурой находится чистая красота . Каждый основной компонент помечен, и есть даже QR-код, который приведет вас прямо на страницу запасных частей на торговой площадке Framework. Две планки ОЗУ по 8 ГБ вставляются в свои дома вместе с накопителем и картой Wi-Fi — после некоторого уговора с антенными кабелями. Наконец, мы выберем наши порты!

Одна из самых крутых идей Framework заключалась в создании небольших модулей для преобразования четырех портов USB-C в несколько альтернативных вариантов подключения: HDMI, DisplayPort, USB-A, устройство чтения карт памяти MicroSD или даже дополнительное хранилище.Они похожи на маленькие встроенные ключи.

Мы пока не собираемся устанавливать Windows, так что загрузка пока ничего не даст, но это и есть весь процесс сборки! И опять же, это не только способ купить ноутбук Framework — они определенно продадут вам предварительно собранную машину, как и любая другая компания. Но что в этом веселого?

Сравнение с другими флагманскими ноутбуками

Со всей этой модульностью можно ожидать, что ноутбук будет очень толстым или, может быть, действительно уродливым по современным стандартам ноутбуков, но это совсем не так, по крайней мере, на мой взгляд.   Ноутбук Framework чуть толще, чем HP Envy 14, которым я пользовался последние несколько месяцев, и его гораздо легче ремонтировать. Даже самый тонкий 13-дюймовый MacBook Pro в самой толстой части всего на долю миллиметра тоньше, чем Framework.

Извлечение карты беспроводной сети, накопителя и памяти

Итак, приступим к разборке: мы быстро пройдемся по всему, что мы уже собрали, поскольку вы знаете, как это работает. Порты выдвигаются нажатием кнопки, затем невыпадающие винты… поднимается клавиатура… беспроводная карта… хранилище… и память.

Извлечение аккумулятора

Поскольку компания Framework разработала его с нуля с учетом ремонтопригодности, они, конечно же, предусмотрели простую процедуру замены батареи. Чтобы заменить аккумулятор в ноутбуке Framework, все, что вам нужно сделать, это отсоединить его и ослабить три невыпадающих винта. Это прекрасная вещь: без клея, неудобных поддеваний, без удаления других частей, так что вы можете заменить целую батарею менее чем за 5 минут, и это здорово, потому что батареи выйдут из строя, несмотря ни на что, поскольку они в конечном итоге потеряют свою способность. держать заряд.Эта батарея имеет небольшой размер, поэтому она будет проходить циклы быстрее, но ее так легко заменить, что это почти не проблема.

Снятие динамика

Двигаясь дальше, динамики выдвигаются из этих стоек с отверстиями для винтов легким поддеванием, а затем все, что остается сделать, это отсоединить кабель, который их соединяет.

Снятие дисплея

В дисплее воплощена еще одна гениальная идея: магнитный безель! Если вам нужно заменить дисплей или вам просто нужна рамка другого цвета, просто снимите ее, и все готово! Я на самом деле продолжу и удалю весь этот дисплей, чтобы ноутбук не раскачивался до конца этого разбора.

Снятие материнской платы

Следующим я нацелился на материнскую плату, так как это тоже сменный модуль! Пять винтов удерживают его, затем три, чтобы отсоединить радиатор, и он вынут. Плата разрежена, чтобы деталь была дешевой и легкой для замены, но на ней установлен процессор Intel Core i7 11-го поколения. С заменяемой материнской платой вы можете легко обновить свой процессор с i5 начального уровня до i7 или, если у Framework будет свой путь, вплоть до процессора Intel следующего поколения в следующем году, хотя я бы не стал. именно на это и рассчитывайте.

Загадка о ремонтопригодных брендах

Нам бы очень хотелось, чтобы это произошло, но мы видели печальную версию этой истории раньше: компания выходит вперед, чтобы разрушить рынок с ремонтопригодным продуктом, мы возлагаем надежды, но компании в конечном итоге все равно. достаточно, чтобы производить модернизированные детали, или приходится ставить под угрозу ремонтопригодность, чтобы оставаться актуальным на рынке. Я скажу, что Framework — самая многообещающая версия этой истории, которую я видел за долгое  время, но это сложная головоломка! Просто будьте осторожны со своими завышенными ожиданиями.

Хватит разглагольствовать: вернемся к хорошему. В этой полости мало что осталось, но мне любопытно, что находится под этими углублениями, куда вставляются порты. Несколько винтов и алюминиевая крышка открывают световод!

Удаление клавиатуры

Наконец, давайте взглянем на клавиатуру в сборе. На данный момент вы, вероятно, не удивитесь, узнав, что все это модульное — клавиатура крепится как минимум на 50 винтах, но ее можно заменить! Подсказка, подсказка, Apple.Трекпад, с другой стороны, самый простой: четыре винта, и он поднимается.

Заключительные мысли и оценка

Можно с уверенностью сказать, что мы в восторге от этой штуки. Фреймворк превзошел даже то, на что мы надеялись в ремонтопригодном ноутбуке, и сумел сделать это в сверхтонком и доступном корпусе. Единственная небольшая проблема , которая у нас есть, заключается в том, что четыре порта USB-C на материнской плате припаяны, и даже это не имеет большого значения, поскольку большую часть времени к ним будут подключены адаптеры.

Я скрещиваю пальцы в пользу версии 2 с выделенным графическим процессором, но я знаю, что многие сотрудники iFixit перейдут на одну из них со своих MacBook Pro 2012 года выпуска в этом году. Если вы ищете новый ноутбук прямо сейчас, обязательно рассмотрите ноутбук с фреймворком, он заслуживает нашей самой высокой рекомендации. Ноутбук Framework получает чрезвычайно редкую оценку 10/10 по нашей шкале ремонтопригодности.

О, и одно замечание перед тем, как мы пойдем. Обычно мы покупаем собственные демонтированные устройства сразу же после их публичного релиза, но Framework был достаточно любезен, чтобы прислать нам это раньше, чтобы мы сняли это видео.Нам это нравится, но, очевидно, мы поставили им 10 баллов не за это. Если вы можете придумать причину, по которой эта штука не заслуживает 10 баллов, сообщите нам об этом в комментариях ниже.

Замена деталей ноутбука: рекомендации по ремонту своими руками

Вам не придется отправлять свой ноутбук в дорогую ремонтную мастерскую, если какая-то деталь сломается. Если у вас есть необходимые инструменты и знания, вы можете сами ремонтировать или модернизировать свой ноутбук, экономя время и деньги. Прежде чем взять отвертку и начать разбирать компьютер, узнайте о некоторых методах, которым необходимо следовать.В конце концов, есть причина, по которой специалисты по ремонту ИТ должны иметь профессиональные сертификаты.

Заземлите себя

Если вы когда-нибудь ходили по ковру и касались металлической дверной ручки, вы знаете, на что способно статическое электричество. Относительно небольшой удар, который вы получаете, может проникнуть в компьютер, когда вы его разберете, а внутренние компоненты обладают гораздо большей чувствительностью. Если вы не будете осторожны, ваша попытка ремонта может разрушить важные детали. Прежде чем прикасаться к чему-либо внутри ноутбука, ненадолго положите руку на металлический предмет, чтобы рассеять статическое электричество. Когда вы берете в руки какие-либо периферийные карты, держите их за края; масла на вашей коже могут повредить цепи. Антистатический браслет на запястье поможет вам оставаться на земле во время работы. Всегда отключайте ноутбук от сети переменного тока и извлекайте аккумулятор.

Документируйте все

В зависимости от того, какой ремонт вы выполняете, вам придется открутить винты и компоненты, чтобы добраться до того, что вы пытаетесь починить. Ноутбуки более компактны, чем настольные компьютеры, и им не хватает места, поэтому вы должны быть особенно осторожны. Запомните, куда идет каждый винт, в каком порядке вы разбирали компьютер, и при необходимости сделайте снимки.Храните винты разных размеров отдельно и маркируйте их.

Используйте минимальную силу

Если деталь не встает на место легко и сразу, не пытайтесь применить к ней силу. Это еще одна причина, по которой вам нужно все маркировать и документировать; может быть легко поместить не ту карту обратно в слот. Перед извлечением карты найдите фиксирующие зажимы рядом с гнездом для карты. Если эти зажимы сломаются, карта может не остаться там, где она должна быть. Если слишком сильно надавить на карту, электрические контакты могут погнуться или сломаться.

Обратитесь за профессиональной консультацией

Хотя с ремонтом ноутбука можно справиться самостоятельно, для некоторых могут потребоваться специальные инструменты, которых у вас нет. Если вам нужен капитальный ремонт или просто есть вопросы, не стесняйтесь обращаться к нам.

Физическая безопасность, из публикации Safeguarding Your Technology, NCES Publication 98-297 (Национальный центр статистики образования)

    ГЛАВА 5
Защита вашей системы:
Физическая безопасность





Введение в физическую безопасность

Большинство людей думают о замках, решетках, сигнализации и охранниках в форме, когда они думают о безопасности. Хотя эти контрмеры никоим образом не означает единственные меры предосторожности, которые необходимо учитывать при попытке защитить информационную систему , они являются совершенно логичным местом для начала. Физическая безопасность является жизненно важной частью любого плана обеспечения безопасности и имеет основополагающее значение для всех усилия по обеспечению безопасности — без него информационная безопасность (глава 6), программное обеспечение безопасность (глава 7), безопасность доступа пользователей (глава 8) и сетевые безопасности (глава 9) значительно труднее, если не невозможно, положить начало.Физическая безопасность относится к защите строительных площадок и оборудование (и вся информация и программное обеспечение , содержащееся в нем) от кражи, вандализм, стихийные бедствия, техногенные катастрофы и случайные повреждения (например, от скачков напряжения, экстремальных температур и пролитой кофе). Требуется прочная конструкция здания, подходящая аварийная готовность, надежное электроснабжение, надлежащий климат-контроль и надлежащая защита от злоумышленников.


  Часто задаваемые вопросы

В. Как я могу обеспечить адекватную безопасность сайта, когда я застрял в старый и ветхий объект?
А. Защита вашего сайта обычно является результатом ряда компромиссов: что вам нужно по сравнению с тем, что вы можете себе позволить и реализовать.В идеале старый а непригодные здания заменяются современными и более пригодными к эксплуатации объекты, но это не всегда так в реальном мире. Если вы найдете себя в этой ситуации, используйте процесс оценки риска , описанный в Глава 2, чтобы определить ваши уязвимости и узнать о предпочтительных решениях безопасности. Реализуйте те решения, которые вы можете, с помощью понимание того, что любые шаги, которые вы предпринимаете, делают вашу систему настолько более безопасным, чем это было. Когда приходит время спорить о новом объекты, документирование тех уязвимостей, которые не были устранены ранее должны способствовать вашему доказательству необходимости.

В. Даже если бы мы захотели внедрить эти правила физической безопасности, как бы мы это сделали?
А. Решить, какие рекомендации принять, является наиболее важным шагом. Результаты вашей оценки риска должны вооружить вас информацией требуется для принятия взвешенных решений.Ваши выводы могут даже показать, что не каждое руководство требуется для удовлетворения конкретных потребностей вашего сайта (и безусловно, будут некоторые вариации, основанные на приоритетах потребностей). Один раз принятое решение, однако на самом деле инициировать стратегию часто так же просто, как повышение осведомленности персонала и настаивание на соблюдении правил. Немного стратегии могут потребовать базовых навыков «разнорабочего» для установки простого оборудования. (например, замки с ключом, огнетушители и устройства защиты от перенапряжения), в то время как другие определенно требуют услуг консультантов или подрядчиков со специальными экспертиза (т. г., оконные решетки, автоматическое пожарное оборудование и сигнализация системы). В любом случае, если организация решит, что необходимо и возможно реализовать заданную стратегию безопасности, установив оборудование не должны требовать усилий, выходящих за рамки рутинных процедур для заполнения внутренних Заказы на работу и найм авторитетных подрядчиков.


Определение контрмер часто требует творчества: не ограничивайтесь традиционными решениями.

  В. Что, если мой бюджет не позволяет нанять охранников на полный рабочий день?
A. Наем охранников на полный рабочий день — это только один из многих вариантов решения деятельность по мониторингу безопасности. Сотрудники, занятые неполный рабочий день, дежурят во время особо критические периоды — другое. Как и видеокамеры и использование другой персонал (от менеджеров до администраторов), обученный контролировать безопасность как часть их обязанностей. Дело в том, что путем мозгового штурма диапазона из возможных контрмер решений можно придумать несколько эффективные способы контроля вашего рабочего места. Суть в том, что функция выполняется. Как это делается, второстепенно и полностью зависит от организации и ее уникальных требований.


Рекомендации по разработке политики безопасности можно найти в главе 3.


  Вопросы политики

Физическая безопасность требует, чтобы строительные площадки были защищены таким образом, чтобы сводит к минимуму риск кражи и уничтожения ресурсов . Чтобы выполнить это, лица, принимающие решения, должны быть обеспокоены строительством здания, помещением задания, аварийные процедуры, правила, регулирующие оборудование размещение и использование, источники питания, обращение с продуктом и отношения с внешними подрядчиками и агентствами.

Физическая установка должна быть надежно защищена, чтобы предотвратить лица, не имеющие права входить на площадку и использовать оборудование с делать это. Чтобы быть безопасным, здание не должно ощущаться как крепость. Хорошо продуманный планы по обеспечению безопасности здания могут быть инициированы без добавления ненужных нагрузку на свой персонал. В конце концов, если им потребуется доступ, они его получат — при условии, что они знают и соблюдают установленные организацией правила. политики и рекомендации по безопасности (см. главу 3).Единственный способ обеспечить это требует, чтобы до того, как кому-либо будет предоставлен доступ к вашей системе, они сначала подписали и вернули действующее Соглашение об обеспечении. Этот необходимая политика безопасности слишком важна, чтобы допускать исключения.


Как более подробно обсуждалось в главе 2, угроза — это любое действие, действующее лицо или событие, которые способствует риску



Физические угрозы (примеры)

Примеры физических угроз включают:
  • Природные явления (например,г. , наводнения, землетрясения и торнадо)
  • Другие условия окружающей среды (например, экстремальные температуры, высокая влажность, проливные дожди и молнии)
  • Умышленные акты разрушения (например, кража, вандализм и поджог)
  • Непреднамеренные разрушительные действия (например, пролитые напитки, перегруженные электрические розетки и плохая сантехника)


Контрмера – это спланированная и предпринятая мера противодействия другому действию или потенциальному действию.
  Контрмеры физической безопасности

Следующие контрмеры решают проблемы физической безопасности, которые может повлиять на ваш сайт(ы) и оборудование. Эти стратегии рекомендуется, когда оценка риска выявляет или подтверждает необходимость противостоять потенциальным нарушениям физической безопасности вашей системы.

  Контрмеры бывают разных размеров, форм и уровней сложности.В этом документе делается попытка описать ряд стратегии, потенциально применимые к жизни в сфере образования организации. Стремясь сохранить этот фокус, те контрмеры, которые маловероятны для применения в образовании сюда включены организации , а не . Если после оценки риска например, ваша группа безопасности определяет, что ваша организация требует высококлассных контрмер, таких как сканеры сетчатки глаза или голосовые анализаторов, вам нужно будет обратиться к другим справочникам по безопасности и возможно, даже потребуется нанять надежного технического консультанта.

Создание безопасной среды: Строительство зданий и помещений: 17
  • Не вызывайте ненужного интереса к своим важным объектам: Безопасный помещение должно иметь «низкую» видимость (например, не должно быть знаков перед зданием и разбросаны по коридорам объявляя о «дорогом оборудовании и конфиденциальной информации Сюда»).

Выберите только те контрмеры, которые соответствуют осознанные потребности, выявленные во время риска оценка (Глава 2) и поддержка политика безопасности (глава 3).

  • Максимальная защита конструкции: Безопасное помещение должно иметь высота стен и несгораемые потолки.
  • Сведите к минимуму внешний доступ (двери): В охраняемой комнате должны быть только одна или две двери — они должны быть сплошными, огнеупорными, запирающимися и под наблюдением назначенных сотрудников службы безопасности.Двери в охраняемую комнату ни в коем случае не следует открывать.
  • Свести к минимуму внешний доступ (окна): Безопасная комната не должна имеют слишком большие окна. Все окна должны иметь замки.
  • Ответственное обслуживание запирающих устройств: Запирание дверей и окон может быть эффективной стратегией безопасности, если это целесообразно власти ответственно хранят ключи и комбинации. Если есть нарушение, каждый скомпрометированный замок должен быть изменен.

  • Исследуйте варианты, отличные от традиционных замков с замочной скважиной, для обеспечения безопасности областях, насколько это разумно:
  • На основании результатов вашего риска оценки (см. главу 2), рассмотрите альтернативные стратегии физической безопасности, такие как оконные решетки, противоугонные кабели (т. е. подается звуковой сигнал, когда какой-либо элемент оборудования отключается от системы), карты с магнитными ключами и датчики движения.



Признайте, что некоторые контрмеры являются идеальными и могут оказаться неосуществимыми, если, например, ваша организация расположена в старом здании.
  • Будьте готовы к пожару: В идеальном мире защищенная комната должны быть защищены от возгорания автоматической системой пожаротушения. система. Обратите внимание, что вода может повредить электронное оборудование, поэтому рекомендуются системы двуокиси углерода или галогенные агенты. Если внедрены, персонал должен быть обучен использованию противогазов и других защитное снаряжение. Средства ручного пожаротушения (т. огнетушители) также должны быть легко доступны, а персонал должен быть должным образом обучены их использованию.
  • Поддержание приемлемого климата в помещении: Хорошее правило большой палец в том, что если людям удобно, то оборудование обычно удобно, но даже если люди ушли домой на ночь, комнатная температура и влажность не могут достигать крайних значений (т. е. его следует поддерживать между 50 и 80 градусов по Фаренгейту и влажности 20 и 80 процентов). Обратите внимание, что диски повреждаются не морозами, а конденсат, который образуется при оттаивании.
  • Будьте особенно осторожны с второстепенными материалами в надежном компьютерный зал: Технически это указание должно гласить: «не есть, пить или курить около компьютеров », но вполне вероятно невозможно убедить персонал внедрить такое положение. Другие второстепенные материалы, которые могут вызвать проблемы в безопасной среде и, следовательно, должны быть устранены, включают шторы, пачки бумаги и другие легковоспламеняющиеся предметы.


Не скажите это, если вы не имеете в виду — введение политики, которая вас не беспокоит для обеспечения соблюдения заставляет пользователей задаться вопросом, вы серьезно относитесь и к другим правилам.







Запирание важного оборудования в безопасном шкафу может быть отличные результаты стратегии безопасности показывают, что это оправдано.

  Охранное снаряжение:
  • Хранить критически важных систем отдельно от общих систем : Приоритет оборудования в зависимости от его критичности и роли в обработке конфиденциальную информацию (см. главу 2).Храните в безопасных местах исходя из этих приоритетов.
  • Размещайте компьютерное оборудование с умом: Оборудование не должно быть видимым или досягаемым из оконных и дверных проемов, а также следует ли размещать его рядом с батареями, вентиляционными отверстиями, вентиляционными кондиционеры или другие работы с воздуховодами. Рабочие станции, которые не регулярно отображать конфиденциальную информацию, всегда следует хранить в открытые, видимые места для предотвращения скрытого использования.
  • Защита кабелей, вилок и других проводов от пешеходного движения: Отключение над незакрепленными проводами опасно как для персонала, так и для оборудования.
  • Вести учет вашего оборудования: Поддерживать актуальные журналы производители оборудования, модели и серийные номера в безопасное место. Не забудьте включить список всех прилагаемых периферийное оборудование . Подумайте о видеосъемке оборудования (в том числе крупным планом). Такие явные свидетельства владение может быть полезным при работе со страховкой компании.
  • Техническое обслуживание и ремонт оборудования: Иметь планы на аварийный ремонт ответственного оборудования.Либо есть техник кто обучен делать ремонт на персонале или договариваться с кто-то, у кого есть свободный доступ к сайту, когда ремонтные работы нужный. Если позволяют средства, рассмотрите возможность создания обслуживания контракты для вашего критического оборудования. Местные поставщики компьютеров часто предлагают контракты на обслуживание продаваемого ими оборудования, и многие поставщики рабочих станций и мейнфреймов также предоставляют такие услуги. После заключения контракта убедитесь, что контакт информация хранится в легкодоступном месте. Техническая поддержка номера телефонов, номера договоров на техническое обслуживание, клиент идентификационные номера, серийные номера оборудования и почтовые информация должна размещаться или храниться в журнале регистрации рядом с система для удобства поиска. Помните, что ремонт компьютеров технические специалисты могут получить доступ к вашей конфиденциальной информации . информация , поэтому убедитесь, что они знают и следуют вашим политики в отношении внешних сотрудников и подрядчиков, которые имеют доступ ваша система.

Кому нужен контракт на техническое обслуживание?

«Ударное техническое обслуживание» — это тонкое искусство ударов по чувствительному элементу. электронное оборудование до тех пор, пока оно не вернется в надлежащее рабочее состояние.




  Отпор воровству: 18
  • Открыто обозначьте свое оборудование как свое: Отметьте свое оборудования очевидным, постоянным и легко идентифицируемым образом.Используйте яркую (даже флуоресцентную) краску на клавиатуре , мониторе . задние и боковые стороны, а также корпуса компьютеров. Это может уменьшить стоимость компонентов при перепродаже, но воры не могут удалить их типы идентификаторов так же легко, как наклеивать этикетки.
  Потеря компьютера в результате кражи связана как с финансовыми затратами (стоимость замены оборудования), так и с информационными затратами (файлы, содержащиеся на жестком диске).

  • Негласно идентифицируйте ваше оборудование как ваше: Маркируйте внутреннюю часть оборудования с наименованием организации и контактными данными информация, служащая веским доказательством права собственности.
  • Затруднить несанкционированный доступ к оборудованию: Заменить обычные винты корпуса с винтами с внутренним шестигранником или аналогичные устройства, требующие специального инструмента (например,г., шестигранный ключ), чтобы открыть их.
  • Ограничение и контроль доступа к областям оборудования: Поддерживайте актуальность список лиц, которым разрешен доступ в чувствительные зоны. Никогда разрешить перемещение или обслуживание оборудования, если задача не разрешена заранее и обслуживающий персонал может произвести подлинный рабочий заказ и проверить, кто они. Требовать фото или др. формы идентификации при необходимости. Журналы всей такой активности следует поддерживать. Персонал должен быть обучен всегда ошибаться осторожную сторону (и организация должна поддерживать такие осторожность, даже когда это оказывается неудобным).

  Посещение портативного оборудования и компьютеров: 19

  • Никогда не оставляйте ноутбук компьютер без присмотра: Маленький, дорогой вещи часто исчезают очень быстро — еще быстрее из общественные места и автомобили!




В то время как конвейерная лента рентгеновского излучения является предпочтительным способом провоз ноутбука через службу безопасности аэропорта (по сравнению с подвергая компьютер воздействию магнитных полей прохода или жезловые сканеры), это также отличное место для воровства.Воры любят «нечаянно» взять не ту сумку и исчезнуть, пока пассажиры роются в карманах в поисках незакрепленного монеты, которые продолжают срабатывать металлоискатели. Используйте рентген конвейерной лентой, но никогда не сводите глаз с ноутбука!



Требовать от пользователей ноутбуков прочтения рекомендуемых инструкций по поездкам, которые должны прилагаться к оборудованию. документация.

  • Храните портативные компьютеры с умом: Храните ноутбуки в сейфе отеля а не в гостиничном номере, в гостиничном номере, а не в машине, и в багажник автомобиля, а не заднее сиденье.
  • Правильно укладывайте переносные компьютеры: Просто потому, что багажник автомобиля безопаснее, чем его заднее сиденье, не означает, что ноутбук не будет поврежден незакрепленным домкратом. Даже если машина не украдено, его все равно можно испортить. Уберите ноутбук и его батарея безопасно!
  • Не оставляйте портативный компьютер в багажнике автомобиля на ночь или надолго. периоды времени: В холодную погоду может образовываться конденсат и повредить машину. В теплую погоду высокие температуры (усиливается замкнутым пространством) также может повредить жестких дисков .

Это действительно происходит!

Портфель Джека был его жизнью. Ну, может быть, это была не вся его жизнь, но в ней определенно было лучшее. часть его профессиональной жизни. В ней хранились его зачетные книжки, планы уроков, магистерская диссертация — все очень важные вещи в мире учителя средней школы.

И не будет преувеличением сказать, что Джек был очень удивлен, когда его жизнь (портфель) загорелась однажды днем ​​в школьной столовой.Он не мог этого объяснить, но, тем не менее, обнаружил, что сидит перед районным технологом, пытающимся сделать именно это — объяснить, почему его портфель загорелся и уничтожил, среди более важных для него вещей, запасную батарею, которую он носил для школьный портативный компьютер.

— Так, — спросил технолог, — вы говорите, что удивлены тем, что ваш портфель загорелся? Ну, я вам скажу, я рад, что пострадала только ваша сумка. Разве вы не знали, что оголенные клеммы батареи могут вызвать искру? Разве вы не знали, что проводом может служить любой кусок металла, даже скрепка? Вот и все, что нужно: неправильно хранящаяся батарея, скрепка и что-нибудь горючее — и бац, у тебя же пожар.Ваш дом мог сгореть прошлой ночью из-за этого. Или ваша школа могла бы иметь сегодня днем. Разве ты этого не знал?»

Джек почти ответил, что, конечно же, не знал обо всех этих опасностях, и что технолог должен был предупредить его о них до того, как он одолжил ноутбук и дополнительную батарею. Но вместо этого он лишь смущенно покачал головой. В конце концов, вместе со своей зачетной книжкой, планами уроков и магистерской диссертацией он только что сжег батарею ноутбука за 200 долларов, которая ему не принадлежала.

  Регулировать источники питания:
  • Будьте готовы к перебоям в электроснабжении: Для этого (1) подключите все электрооборудование к ограничителям перенапряжения или электрические силовые фильтры; и (2) использование бесперебойного питания Источники (ИБП) для использования в качестве вспомогательного электроснабжения критически важных оборудования на случай отключения электроэнергии.

Соблюдайте рекомендации производителя по хранению портативного компьютера батареи — они несут живые заряды и способны зажечь огонь, если с ними не обращаться должным образом.

  • Защита источников питания от угроз окружающей среды: Учитывать наличие профессионального электрика по проектированию или перепроектированию вашего электрического система, чтобы лучше противостоять пожарам, наводнениям и другим стихийным бедствиям.
  • Тщательно выбирайте розетку: во включение оборудования в розетку, машин, которые вытягивают в значительной степени от источника питания может повлиять и быть затронутым, меньшее оборудование, которое получает энергию из той же розетки.
  • Защита от негативного воздействия статического электричества в офисных помещениях: Установка антистатических ковровых покрытий и антистатических подкладок, использование антистатиков спреи и поощрять персонал воздерживаться от прикосновения к металлу и других агентов, вызывающих статическое электричество, перед использованием компьютера оборудование.


Защита вывода:
  • Держите копировальные аппараты, факсимильные аппараты и сканеры в открытом доступе: Эти типы оборудования являются очень мощными инструментами для распространение информации, настолько мощное, что их использование необходимо контролировать.
  • Назначить принтеры пользователям с аналогичным уровнем допуска: Вы не хотят, чтобы сотрудники просматривали конфиденциальную финансовую информацию (например,грамм., зарплаты сотрудников) или конфиденциальную информацию о студентах (например, записи), пока они ждут печати своих документов. это лучше посвятить принтер финансовому директору, чем разбрасывать конфиденциальные данные по принтеру общего пользования. Не стесняйтесь размещать принтеры в запертых комнатах, если это необходимо. требует ситуация.
  • Надлежащим образом маркируйте печатную информацию: Конфиденциальные распечатки должны быть четко идентифицированы как таковые.
  • Требовать соответствующих процедур безопасности от обычных перевозчиков, когда отправка/получение конфиденциальной информации: Почта, доставка, мессенджер, и курьерские службы должны быть необходимы для удовлетворения ваших стандарты безопасности организации при работе с вашими конфиденциальными Информация.
  • Надлежащим образом утилизируйте конфиденциальные отходы: Распечатайте копии конфиденциальная информация не должна размещаться в общем доступе мусорные баки, если только не измельчить.(сравнимые требования к удаление электронных копий конфиденциальной информации может быть находится в главе 6.)


Это действительно происходит!

Доктор Гамильтон был всем, о чем только мог мечтать школьный округ. Она была великим провидцем, доверенным лицом. лидер и превосходный суперинтендант… но она была ужасна со стопками бумаг, которые держала на своем столе.К счастью для нее и округа, у нее был столь же компетентный секретарь. Люси всегда была на шаг впереди доктора. Гамильтон с документами. Она знала, где найти последний черновик письма Правлению. Она знала какая форма должна быть заполнена, когда. Она знала, сколько экземпляров ежемесячного отчета нужно убежать.

Однажды днём доктор Гамильтон выбежала из своего кабинета к столу Люси: «Вы не уничтожили эти документы, которые я дал вам сегодня утром, у вас есть?

Как всегда, Люси, конечно же, выполнила задание вскоре после того, как оно было передано ей.Она сказала об этом доктору Гамильтону и спросила, в чем дело.

«Я думаю, что я случайно дал вам свою единственную копию речи, которую я выступаю в Торговой палате сегодня вечером, — ответила обезумевшая женщина, зная, что она никогда не сможет воспроизвести контур вовремя для встреча.

— Не волнуйся, — сказала Люси, сияя от гордости, что ее предусмотрительность вот-вот снова окупится. резервные копии каждого листа бумаги, который вы мне даете, прежде чем я включу уничтожитель бумаг.Посмотрим в моей заявке кабинет».

Доктор Гамильтон глубоко вздохнул с облегчением — Люси снова спасла положение. Однако внезапно проницательный суперинтендант сделал паузу: «Что вы имеете в виду, когда делаете копии всего, что я вам даю, прежде чем включить уничтожитель бумаг?»






Контрольный список физической безопасности

Хотя может возникнуть соблазн просто обратиться к следующему контрольному списку в качестве план обеспечения безопасности, это ограничило бы эффективность рекомендаций.Они наиболее полезны, когда инициируются как часть более крупного плана по разработать и внедрить политику безопасности во всей организации. Другой в главах этого документа также рассматриваются способы настройки политики в соответствии с вашими потребностями. конкретные потребности организации — концепция, которую не следует игнорировать, если вы хотят максимизировать эффективность любого данного руководства.

    Контрольный список безопасности для главы 5
Краткость контрольного списка может быть полезной, но она никоим образом не компенсирует детализации текста.

Контрольно-пропускные пункты
для физической безопасности
Создание безопасной среды: строительство зданий и помещений
  1. Имеется ли в каждой охраняемой комнате или помещении ограниченный обзор (например, нет ненужных приметы)?

  1. Комната или объект были построены со стенами во всю высоту?

  1. Имеется ли в помещении или помещении несгораемый потолок?

  1. Есть два или меньше дверных проема?

  1. Надежны ли двери и пожаробезопасны ли они?

  1. Двери оборудованы замками?

  1. Оконные проемы для обеспечения безопасности должны быть как можно меньше?

  1. Окна оборудованы замками?

  1. Надежно ли защищены ключи и комбинации дверных и оконных замков?

  1. Наличие альтернатив традиционным замкам и ключам для обеспечения безопасности (например,г., бары, кабели для защиты от краж, карты с магнитными ключами и датчики движения) обдуманный?

  1. Правильно ли установлено автоматическое и ручное пожарное оборудование?

  1. Персонал надлежащим образом подготовлен к действиям в случае пожара?

  1. Всегда ли поддерживается приемлемая комнатная температура (т.е., между 50 и 80 градусов по Фаренгейту)?

  1. Всегда ли поддерживаются допустимые диапазоны влажности (т. е. между 20 и 80 процентов)?

  1. Действуют ли и соблюдаются ли правила приема пищи, питья и курения?

  1. Содержит все несущественные, потенциально воспламеняющиеся материалы (например,г., шторы и стопки компьютерной бумаги) были удалены из безопасных зон?

Охранное оборудование
  1. Было ли оборудование определено как критически важное или общего назначения и изолировано от других? надлежащим образом?

  1. Размещено ли оборудование вне поля зрения и досягаемости через двери и окна, и вдали от радиаторов, вентиляционных отверстий, кондиционеров и других воздуховодов?

  1. Защищены ли вилки, кабели и другие провода от пешеходного движения?

  1. Имеются ли актуальные записи всех торговых марок оборудования, названий моделей и серийные номера хранятся в надежном месте?

  1. Назначены ли квалифицированные специалисты (персонал или поставщики) для ремонта критическое оборудование, если и когда оно выйдет из строя?

  1. Имеет контактную информацию для специалистов по ремонту (например,г., номера телефонов, номера клиентов, номера договоров на техническое обслуживание) хранились в защищенном но доступное место?

  1. Должны ли ремонтники и внешние техники соблюдать политики безопасности организации в отношении конфиденциальной информации?

Отпор краже
  1. Все ли оборудование имеет явную маркировку, которая четко и ясно постоянно идентифицирует своего владельца (т.г., название школы)?

  1. Все ли оборудование имеет скрытую маркировку, позволяющую использовать только уполномоченный персонал? знать бы искать (например, внутри обложки)?

  1. Были ли предприняты шаги, чтобы затруднить доступ посторонних лиц? вмешиваться в оборудование (например, заменяя винты корпуса винтами с внутренним шестигранником). винты)?

  1. Были ли предоставлены сотрудникам службы безопасности актуальные списки персонала и их соответствующий орган доступа?

  1. Должны ли сотрудники службы безопасности проверять личность неизвестных прежде чем разрешить доступ к объектам?

  1. Должны ли сотрудники службы безопасности вести журнал всего ввезенного и ввезенного оборудования? из безопасных районов?

Обслуживание портативного оборудования и компьютеров
  1. Знают ли пользователи, что нельзя оставлять ноутбуки и другое портативное оборудование без присмотра вне офиса?

  1. Знают ли пользователи и соблюдают ли они правила транспортировки и хранения? для ноутбуков и другой портативной техники?

Регулировка источников питания
  1. Используются ли устройства защиты от перенапряжений со всем оборудованием?

  1. Имеются ли источники бесперебойного питания (ИБП) для критически важных систем?

  1. Были ли источники питания «изолированы» от угроз окружающей среды с помощью профессиональный электрик?

  1. Уделено ли внимание использованию электрических розеток, чтобы избежать перегрузки?

  1. Сведено ли к минимуму отрицательное воздействие статического электричества за счет использования антистатическое ковровое покрытие, подушечки и спреи по мере необходимости?

Защита выхода
  1. Копировальные аппараты, факсимильные аппараты и сканеры хранятся на виду?

  1. Назначены ли принтеры пользователям с одинаковым уровнем допуска?

  1. Каждая печатная копия конфиденциальной информации помечена как «конфиденциально»?

  1. Должны ли внешние службы доставки соблюдать меры безопасности при транспортировке конфиденциальной информации?

  1. Все ли бумажные копии конфиденциальной информации уничтожаются перед отправкой? отброшен?




Как заменить экран ноутбука

ЖК-панель, из которой состоит экран вашего ноутбука, является одним из компонентов, который чаще всего выходит из строя.Если экран перестанет работать, не думайте, что вам придется копаться в карманах, чтобы купить новый ноутбук. Сменные экраны можно купить для большинства моделей, и замена неисправного экрана обычно намного дешевле, чем покупка нового ноутбука. Более того, вам не нужно отправлять его или платить кому-то за работу: вы можете заменить экран ноутбука дома с помощью некоторых основных инструментов.

Мы предоставляем практическое руководство о том, как действовать, начиная с диагностики того, действительно ли экран является виновником.Однако мы предполагаем, что вы точно знаете, что проблема связана с видеосистемой, а не с чем-то совершенно посторонним, например с жестким диском. Обратите внимание, что некоторые ноутбуки соединяются друг с другом немного иначе, чем показано здесь, но применяются те же принципы.

Как заменить экран ноутбука

1. Сначала нужно определить проблему. Если экран мерцает или сначала загорается, а затем гаснет, или изображение появляется, но очень тускло, возможно, вышел из строя инвертор, управляющий подсветкой.Если да, перейдите к шагу 3.

2. Если экран полностью черный или, возможно, показывает мусор, подключите внешний монитор и, если необходимо, нажмите соответствующую клавишу, чтобы переключиться на него. Если у вас нет изображения на мониторе, возможно, проблема в видеосхеме, поэтому замена экрана не поможет. К сожалению, похоже, вам придется купить новый ноутбук.



3. Во-первых, в целях безопасности как для ноутбука, так и для себя (имея в виду, что в ноутбуке есть высокое напряжение, несмотря на то, что он питается от низковольтной батареи), отключите его зарядное устройство и извлеките внутреннюю батарею.Если он у вас есть, наденьте заземленную антистатическую повязку. В противном случае заземлите себя, прикоснувшись к радиатору или любому другому заземленному металлическому предмету.



4. Рамка экрана иногда крепится винтами, спрятанными за резиновыми заглушками. Если это так, удалите их с помощью очень маленькой ювелирной отвертки. Теперь удалите винты. По мере продвижения держите каждый набор винтов в безопасности и отдельно, отмечая, где они подходят.



5. Открутив все винты, снимите лицевую панель с помощью небольшой отвертки с плоским лезвием или пластикового инструмента (пластиковые инструменты более безопасны и с меньшей вероятностью повредят или поцарапают пластиковый корпус ноутбука).Начните с одной точки и работайте, пока она не ослабнет. Если вы определили, что виновата ЖК-панель, а не инвертор, перейдите к шагу 8.



6. Если вы определили инвертор как потенциальную причину проблемы, то теперь должна быть видна длинная узкая печатная плата, установленная между экраном и корпусом, возможно, внизу. Аккуратно открутите.



7. Отключив инвертор, отсоедините кабели, которые к нему подключаются — один обеспечивает питание, а другой — к ЖК-панели.Снимите плату и запишите номер детали, чтобы можно было заказать новую. Перейдите к шагу 10.



8. Если вы определили экран как проблемный компонент, отвинтите ЖК-панель от крышки ноутбука. На некоторых моделях сначала нужно открутить металлическую подставку, а затем отвинтить панель от подставки.



9. Отсоедините многожильный кабель, который подключается к панели, возможно, сзади. Отсоединить кабель может быть так же просто, как вытащить его из розетки, но также может быть зажим, который вам нужно сдвинуть наружу или вверх.Просто будьте осторожны, так как это хрупкие компоненты, которые легко повредить.

Теперь снимите панель, запишите ее артикул и закажите новую. Держите различные винты и свои заметки в безопасности, пока вы ожидаете доставки.



10. Когда прибудет сменный компонент, снова подсоедините провода, которые вы отсоединили от старого, и привинтите его на место. Перед заменой лицевой панели было бы неплохо проверить, работает ли она, но держите палец подальше от инвертора.



11. Завершите сборку ноутбука, заменив лицевую панель (она должна просто защелкнуться) и, если на лицевой панели есть винты, замените и их.

Leave a comment
