Питаемся правильно: как выбрать блок питания для компьютера

Какой блок питания выбрать 2020?

хорошая модель на 600 Вт – Xilence Performance X XP550R9; по цене и качеству на 700 Вт – Chieftec PowerPlay Gold GPU-550FC; премиальный блок питания на 1000 Вт – Corsair RMx Series CP-9020177-EU; лучший БП для компактного корпуса – Seasonic Prime Ultra Gold.

Как правильно подобрать мощность блока питания для компьютера?

Оптимальную мощность БП можно рассчитать по сумме TDP (термопакета) процессора и видеокарты, умноженной на 1,5. Так, для процессора Core i5-8600 (TDP 65 Ватт) и видеокарты AMD Radeon RX 560 (TDP 75 Ватт) подойдет блок питания мощностью не ниже 450 Ватт.

Какой фирмы выбрать блок питания?

Фирмы-производители блоков питания

Поэтому лучше потратить чуть больше денег и купить что-то от известных, надёжных, проверенных производителей. Лучшие блоки питания выпускают фирмы Antec, AeroCool, be quiet!, Chieftec, Corsair, DeepCool, ENERMAX, FSP, SeaSonic, Thermaltake, ZALMAN.

Как подобрать блок питания по разъемам?

Итак, оптимальная мощность блока питания рассчитывается по сумме термопакета (TDP) видеокарты и процессора, умноженной на 1,5. Например, если TDP видеокарты — 250 Вт, а процессора – 80 Вт, то необходимая нам мощность равна 415 Вт.

Какой блок питания нужен для GTX 1660?

Компания NVIDIA рекомендует использовать для систем с GTX 1660 Ti блоки питания мощностью 400 Вт, в то же время на коробке MSI GeForce GTX 1660 Ti GAMING X 6G есть пожелание оснащать ПК блоками от 450 Вт.

Как правильно подобрать блок питания для светодиодной ленты?

Если вы приобретаете влагозащищенную светодиодную ленту для установки на улице или во влажном помещении, то и источник питания следует приобретать герметичный (влагозащищенный). На нем должна быть указана степень пылевлагозащиты IP65, IP66 или IP67.

Как рассчитать сколько нужно ватт для компьютера?

Мощность блока питания варьируется примерно от 300 Ватт в час на простеньких ПК и до 1600 Ватт в час и более – на мощных геймерских машинах. Но следует знать, что это значения, которые может выдавать блок питания, а не сколько по факту потребляет компьютер.

Где посмотреть мощность блока питания?

Она будет написана в ваттах (W). На крайний случай, если по какой — либо причине вы не нашли мощность на этикетке блока питания, всегда можно найти эту информацию в интернете, введя в поиск его модель, которая будет написан на все той же этикетке. Зачастую цифры в названии модели блока питания означают его мощность.

Как рассчитать мощность блока питания формула?

Загвоздка в том, что мощность на блоках питания указана в амперах. Поэтому мощность в ваттах нужно перевести в мощность в амперах. Для этого есть специальная формула: I*P=Y. Где I – это амперы, Р – это вольты, У – это ватты.

Какой блок питания самый надежный?

В число самых надежных блоков питания определенно входит модель Group AURUM PRO от компании FSP. Соответствует стандарту 80 Plus Gold с эффективностью более 90%.

Какой лучше купить блок питания для компа?

ТОП-9 лучших блоков питания для компьютера

• Как правильно выбрать блок питания для компьютера?
• Недорогой ценовой сегмент
• GIGABYTE GZ-EBS50N-C3500W.
• FSP Group Q-Dion QD450.
• AeroCool VX500500W.
• Лучшие блоки питания в средней ценовой категории
• Deepcool DQ550ST 550W.
• FSP Group ATX-600PNR.

21 мая 2020 г.

Какой мощности нужен блок питания для игрового компьютера?

В среднем для игрового ПК с одной видеокартой требуются модели от 500 до 700 Вт, с двумя видеокартами — от 650 до 850 Вт.

Для офисных ПК без видеокарты хватит блока питания и на 300 – 400 Вт.

Какой блок питания нужен для RTX 2060?

Мощность блока питания для системы с GeForce RTX 2060 должна составлять не менее 500 ватт. Из видеовыходов у видеокарты есть DVI-D, HDMI версии 2.0b и два DisplayPort версии 1.4a. Поддерживается одновременная работа видеокарты с двумя дисплеями с разрешением 8K при 60 Гц.

Сколько надо ватт для блока питания?

для современных офисных и домашних компьютеров вполне подойдут блоки питания мощностью 400-450 Вт, со встроенной видеокартой или дискретной видеокартой low-end класса; для игровых компьютеров среднего уровня (без SLI и Crossfire) — 550-650 ватт.

Как подобрать блок питания для компьютера, как правильно подобрать БП для ПК

► Сборка Компьютера на заказ. ✅ Любые конфигурации! Гарантия 3 года!

Калькулятор мощности блока питания Опубликовано 10.03.2021 При сборке персонального компьютера или майнинг фермы (рига) необходимо правильно подобрать блок питания. При этом возникает вопрос «Сколько мощности нужно моей системе?«. Для этого нужно точно рассчитать мощность БП. Чтобы сделать это быстро, можно использовать удобный калькулятор мощности блока питания. Список калькуляторов: Заказать обратный звонок: Смотрите также: ►Как установить/заменить и проверить блок питания компьютера ►Игровая сборка на AMD Ryzen 5 3600 и Radeon RX 5700 XT ►Бюджетный игровой компьютер на i5-9400F и GTX 1660Super ►Экстремальная игровая сборка i9-9900KS + RTX 2080Ti ►Игровой ПК «Лидер» i7-9700K + RTX 2080 Super ►Игровой компьютер «Arctic Edition 2019» i7 9700K + RTX 2070 ►Cборка ПК на Ryzen 7 1700 и RX 580 ►Cборка ПК на Ryzen 7 1800X и GTX 1080 Ti ►Сборка на Ryzen 7 2700X и RX Vega 64 ►Сборка на INTEL Core i5 9600K и RTX 2060 ►Конфигурации компьютера для видеомонтажа Система комментариев DISQUS была отключена, старые комментарии скопированы простым текстом. В дальнейшем, будет установлена др. система комментирования. 4 Комментария: • comprayexpress.ru Модератор • 2 месяца назад: Добавили онлайн-калькулятор от Be Quiet! • Stepan Novoselov • год назад: Добавил в закладки) все выдают примерно одинаковые результаты, где-то с запасом , где-то нет. • Ane4kasunny • год назад: Отличные онлайн калькуляторы. Я предпочтение отдала cooler master. • Sergey Vlodimirovich Petrov • год назад: Вовремя попался калькулятор. Больше понравился, который на сайте Outervision.com « Предыдущая записьНазад

ПРЕИМУЩЕСТВА РЕМОНТА В СЦ КОМПРАЙЭКСПРЕСС

Выезд мастера или курьера в течение 1 часа БЕСПЛАТНО

Доставка до сервисного центра БЕСПЛАТНО

Диагностика на новейшем оборудовании БЕСПЛАТНО

Оригинальные комплектующие КЛАССА A+

Официальная гарантия на ремонт ДО 365 ДНЕЙ

<marquee>► Чиним то, что не могут другие! ✅ Оригинальные запчасти! ✅ Бесплатная диагностика и выезд! ✅ Гарантия 1 год!</marquee>

Самая ключевая фраза данной статьи будет :

«Не экономь на блоке питания!»

При покупке комплектующих и сборки системы с нуля, не стоит относить блок питания к второстепенным вещам.

Ведь именно он будет обеспечивать питание энергией ваши процессоры, видеокарты, материнские платы и жёсткие диски.

Начнём по порядку о том, на что же стоит обращать наибольшее внимание.

Производители.

Зачастую именно этот фактор является одним из самых главных. Производитель, который дорожит своей репутацией, точно не будет выпускать «бенгальские огни с верёвочками». По сему, в первую очередь подбираем проверенного производителя.

Сейчас, когда блоки питания, не просто преобразователи из переменного в постоянный ток. Производители наделяют их такими вещами как

защита от короткого замыкания, повышенного и пониженного напряжения, перегрузки по току, пониженного напряжения выходных каналов, перегрева, непредвиденных импульсов. Особенно это полезно в странах пост советского пространства, где мягко говоря – «электричество, не очень качественное». Также, БП снабжаются тихими вентиляторами, модульной системой проводов и многими другими удобными вещами, очень даже необходимыми и полезными.

Бодрым середнячком по качеству является компания

Chieftec, вместе сThermaltake (те БП, что не ниже серии Toughpower). Также к середнячкам по качеству, смело можно отнести блоки питания от Enhance, Hiperи Antec. Особняком над ними по возрастанию расположились блоки питанияCoolerMaster, FSP, Zalman, Corsair, Seasonic, Enermax. В любом случае, купив один из перечисленных блоков питания, можно быть более уверенным за качество элементной базы внутри.

На сайтеrealhardtechx.comможно посмотреть реальных производителей блоков питания (

OEM). Ведь более 80% «производителей» блоков питания, просто заказывают их у других 20%, а сами разрабатывают только дизайн и клеят наклейки.

Какие же фирмы можно отнести к ненадёжным? Espada, Gembird, PowerMan, FOX (в большинстве случаев) и список можно продолжать.

Как же не попасться на удочку мошенников? Нужно всего лишь внимательнее смотреть на ценник.

Если вам предлагают БП мощностью 600W, по цене за которую конкуренты предлагают 450W модель, то в 90% случаев — вам предлагают некачественный товар (бенгальские огни). Отправную точку в цене, лучше всего брать усреднённую у таких компаний как FSP и Chieftec.

*Данные взяты в суммарно по данным сервис центров, проблемах у пользователей и с помощью препарирования блоков питания.

Необходимая мощность блока питания.

Всевозможные калькуляторы по выбору БП, на сайтах производителей, обычно завышают необходимую мощность, которая действительно необходима системе.

Тем не менее, лучше всего брать БПс запасом.

Недостаток мощности, в лучшем случае может способствовать появлению графических артефактов от нехватки питания видеокарты, внезапным выключением компьютера, перегревом комплектующих и «ни на что не похожей» работе компьютера.

Так же, если блок питания постоянно работает на пределе, он гораздо быстрее изнашивается. Уменьшается ёмкость конденсаторов, высыхает электролит из-за постоянно высокой температуры, выходит из строя вентилятор из за постоянно высоких оборотов, происходит общий износ всех фильтрующих компонентов, из-за более высокой температуры и высокой нагрузки на них.

В худшем случае же, вас ждёт замена сгоревшего БП, вместе со сгоревшей материнской платой, видеокартой и жёстким диском (не дай Бог). Так что, «Не экономьте на блоке питания». Запомните это словосочетание, во избежании проблем.

Запас в 150-250w,хоть как то защитит ваш блок питания от преждевременного выхода из строя, а так же сбережёт бюджет на новый БП, при будущем апгрейде. Плюс изрядно уменьшит шум от вентилятора БП. Не стоит также забывать, что со временем блок питания теряет мощность. Связано это с износом компонентов, в основном конденсаторов.

Узнать в среднем, какая именно мощность блока питания вам нужна просто:

Складываем:

Процессор.

Нужно узнать на сайте производителя процессора или на сайте продавца, о его максимальном тепловыделении (в Ваттах). Это и будет (буквально) его потребляемая мощность.

Видеокарта.

Визуально определить сколько штырьков, вставляется в видеокарту.

Ни одного – меньше 75W, один 6-pinдо 150W, два 6-pinдо 225W, 8-pin + 6-pin – до 300W.

Так же нельзя не отметить, что при выборе БП под мощную систему, стоит обратить внимание на то, чтобы в блоке питания, было достаточно разъёмов для питания видеокарт, а так же чтобы сила тока соответствовала требованиям. Зачастую, видеокарты требуют по 25А на канал, имейте это в виду. Ничего страшного конечно не будет при нехватке, но провода могут ощутимо греться, а компоненты блока питания сильно изнашиваться.

При сложении потребления процессора и видеокарты, получаем число к которому прибавляем мат. плату (не больше 30W), оперативную память (не больше 20W), cd—rom+ жёсткие диски (не более 50W), pci— периферия (span>W).

И в сумме получаем примерное количество ватт, нужное вашей системе. Остаётся приплюсовать запасные, 150-250W мощности и мы получаем нужную мощность, требуемого БП.

*Данные взяты с учётом того, что в системе будет не больше 4 планок памяти, не больше 2-х CD-приводов, 4 жёстких дисков, и 3-х pci

Тишина работы.

Тихий блок питания – несомненно, огромный плюс.

Блоки питания с вертикальным расположением вентилятора благополучно уходят в прошлое, оставляя место блокам питания с горизонтально расположенным вентилятором большего диаметра и более низкими оборотами (хотя есть тихие индивиды от Antec, с двумя вертикально расположенными вентиляторами), что создаёт гораздо меньше шума от подшипника вентилятора, и меньше шума трения воздуха о лопасти, за счёт уменьшения скорости его вращения.

Некоторые компании пошли дальше, создав ещё более тихие блоки питания, которые практически невозможно услышать; на столь низких оборотах они работают. Всё благодаря высокому КПД, что значительно уменьшает выброс энергии в виде тепла. А так же благодаря вентиляторам, основанным на системе плавного управления скоростью вращения, с использованием широтно-импульсной модуляции (ШИМ). Это позволяет в зависимости от температуры и нагрузки, плавно управлять скоростью вращения вентилятора.

Очень хочется отметить блоки питания, такой известной компании в мире блоков питания как Enermax, с её серией 87+

Вентилятор которой может работать со скоростью 330 оборотовмин при низкой нагрузке.

Кроме того, одними из «не громких» производителей БП, считаются Seasonic, Corsair и Zalman. К сожалению, бюджетные блоки питания, зачастую бывают обделены такими привилегиями как тихая работа.

Отдача мощности по линии 12W.

Почти все компоненты современного компьютера, питаются от линии 12 вольт. И надобность в линиях 3.3V и 5Vне такая большая. Однако китайские производители, гордо именуемые NoName, думают иначе. Вместо того, чтобы отдавать большую мощность по 12 вольтовой линии, они отдают половину по линиям 3.3Vи 5V. Это значительно уменьшает стоимость производства за счёт выравнивания нагрузки (спаренная стабилизация) между линиями, однако чревато тем, что при повышенной нагрузке на линию 12V — все линии начинают «проваливаться» в напряжении. Чревато это произвольными выключениями компьютера (при наличии защиты) или данный блок питания просто сгорит. Чаще всего горят компоненты напрямую подключенные к БП – видеокарты, материнские платы, жёсткие диски.

Во первых, нужно убедиться в том, что блок сертифицирован по стандарту ATX 12V версии 2. 1 и выше. Это практически автоматически избавляет вас от неправильно спроектированного блока питания. Начиная с этой версии стандарта, все блоки оснащаются минимум двумя 12V с отдаваемой мощностью выше 14А.

Смотреть стоит и на этикетку, в колонку 12V — суммарная нагрузочная мощность.

Если эта цифра на 150W и более отличается от общей заявленной мощности, то такой блок питания приобретать точно не стоит. У самых качественных блоков питания, отдача по линии 12V доходит до 99%(!). Бывает так, что на наклейке ничего не сказано про максимальную нагрузочную мощность по линии 12V. Это означает, что производитель скрывает истинные характеристики, и от приобретения данного блока питания также стоит отказаться.

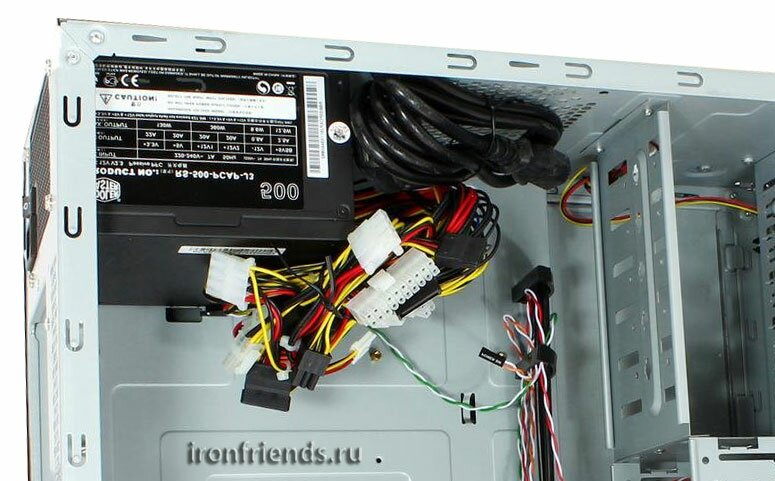

Такие блоки питания, ставят и производители корпусов в комплекте с которыми идёт блок питания. Однако, если производитель корпуса – довольно известный производитель блоков питания, это может означать – более высокое качество комплектного БП.

И всё же, очень ценным пожеланием при покупке корпуса с БП, будет его замена на более качественный. Или же можно сэкономить и приобрести сразу корпус без БП, коих сейчас всё больше и больше. Цена за блок питания в них не учитывается (~500-800р).

В будущем это, возможно, сэкономит вам нервы, время и деньги.

Узнать, сколько мощности отдаёт блок питания по линии 12V, можно на сайте производителя или на сайте магазина где вы хотите купить блок питания, в описании товара. Чем больше это значение стремится к общей мощности блока питания, тем качественнее блок питания и тем лучше его элементная база.

Второстепенные факторы и удобства.

Многие, кроме убранного рабочего места, желают видеть и убранные, не торчащие из всех мест провода внутри системного блока. Для этого была придумана модульная система проводов.

Те провода, которые не используются, просто отстёгиваются и не болтаются, где попало в системном блоке. К тому же, модульные провода всегда идут в оплётке. Это не позволяет им растрепаться и получить повреждения, их можно уложить так, как захочется. Кроме эстетической, это имеет и практическую пользу в виде уменьшения зон с застоявшимся тёплым воздухом, благодаря свободному от проводов пространству в системном блоке.

Так же стоит обратить внимание на длину проводов. Довольно часто не хватает длинны проводов основного питания для материнской платы (24+4). Особенно если на вашей материнской плате разъём питания располагается не с краю, а в центре, или вы имеете просторный корпус, в котором материнская плата располагается над блоком питания.

Пара слов о КПД, корректоре мощности, рабочих диапазонах.

Высокий КПД (коэффициент полезного действия) — очень важен тем, кто не хочет платить за нагретый воздух лишние деньги.

То есть — чем выше КПД, тем меньше энергии теряется, и тем меньше блок питания выделяет тепла -> меньше шумит -> больше срок службы.

При мощном «железе», так же будет ощутимая экономия на счетах за электричество.

Активная коррекция коэффициента мощности (PFC) – более эффективна чем, пассивная.

Стоит выбирать блоки питания именно с активной коррекцией коэффициента мощности. Она даёт блоку питания возможность работать в различных диапазонах напряжений, и как следствие – чуть лучший КПД (используется полностью электронная система без дросселя, что помогает свести паразитные токи к минимуму). Ещё одним небольшим плюсом Active PFC над Passive PFC, является выделение меньшего количества электромагнитного излучения.

Мифы о КПД и PFC в блоках питания.

Есть миф, что PFC как то влияет на КПД — так вот это действительно миф. PFC и КПД связаны только косвенно и друг на друга почти не влияют. Предназначение PFC — это разгрузка питающей сети от реактивной мощности.

Ещё один глупый миф, но не менее актуальный — «если блок 400W, то он потребляет 400W постоянно«. Блок питания потребляет из сети только то, что необходимо комплектующим в компьютере + издержки КПД. Допустим КПД блока питания 80%, значит для отдачи 100W он заберет из них ещё 20W (100-80=20). Итого получается 120W. Для подачи 400W, потребуется 480W из розетки.

Заключение.

Мы разобрали все критерии, на основе которых не сложно выбрать качественный, соответствующий своим характеристикам блок питания, который сохранит питание всех ваших комплектующих на должном уровне.

1. Обратим внимание на опыт производителя.

2. Определим нужную мощность.

3. Определимся с шумовыми характеристиками.

4. Проверим отдачу по линии 12V

5. Узнаем о PFC, КПД, длине проводов

И повторим самый главный совет:

Не экономьте на блоке питания и не покупайте блок питания «на сдачу».

Удачного выбора!

Блок питания представляет собой очень важный компонент персонального компьютера, который преобразовывает 220 В, идущие по электросети, в напряжение от 3,3 до 12 В – в зависимости от потребностей того или иного элемента. Многие пользователи относятся к покупке подобного устройства халатно, покупая его вместе с корпусом, так сказать, на сдачу. Однако, если планируется собрать довольно мощную и высокопроизводительную машину, следует к выбору подобного элемента подойти со всей ответственностью.

Дело в том, что некачественный или неподходящий блок питания быстро выведет из строя различные детали, например, видеокарту, материнскую плату или процессор, ремонт или замена которых обойдется довольно дорого. В связи с этим, мы решили посвятить наш сегодняшний обзор лучшим блокам питания этого года, которые только есть на рынке. Однако прежде чем приступить к анализу характеристик и эксплуатационных возможностей той или иной модели, давайте сначала разберемся с ключевыми моментами, на которые необходимо обращать внимание при покупке подобного устройства.

Краткое содержание рейтинга: (скрыть/показать)

Как правильно выбрать блок питания для компьютера?

Сначала давайте подробнее рассмотрим, какое напряжение для каких элементов предназначено. 3,3 В рассчитано на питание всех каскадов системной логики, в том числе самой материнской платы и оперативной памяти. 5 В используется для логики PCI  и IDE элементов, причем сюда относятся и SATA устройства. 12 В является наиболее загруженной линией, так как она используется для работы видеокарты и процессора. Первые две линии в большинстве случаев загружены не слишком сильно, поэтому особого внимания при покупке им можно не уделять – даже минимальных значений практически всегда будет достаточно.

Нагрузка на последнюю линию весьма высока, так как от нее питаются наиболее требовательные в плане ресурсов видеокарта и процессор. Обязательно обращают внимание и на количество разъемов в данном устройстве. Блоки последних поколений способны обеспечивать дополнительное питание видеокарты, тем более, что они выпускаются все более и более мощными, соответственно, требования к количеству ресурсов будут гораздо выше.

Габаритные размеры особой роли не играют – их можно подбирать под корпус, однако иногда делают наоборот: сначала выбирают устройство, а уже в зависимости от его величины покупают корпус. Чаще всего встречается стандарт АТХ, однако в продаже есть и более компактные модели – SFX, TFX, CFX. Они подойдут пользователям, стремящимся создать систему, занимающую минимум свободного пространства. Обязательно следует обращать внимание на коэффициент полезного действия изделия. Рассчитать требуемую мощность блока не очень сложно – необходимо сложить все показатели элементов и прибавить 15% запаса на случай, если в дальнейшем планируется модернизировать компьютер.

При составлении нашего рейтинга лучших блоков питания мы учитывали отзывы пользователей и профессионалов, соотношение цены и качества модели. Для того, чтобы вам было удобнее его читать, мы решили разделить его на три группы – дешевые, средние и дорогие. Надеемся, что после прочтения данного обзора, вы сможете с легкостью подобрать для себя требуемое оборудование.

Недорогой ценовой сегмент

3. GIGABYTE GZ-EBS50N-C3500W

Это достаточно хороший выбор для домашнего или офисного персонального компьютера, который планируется использовать, главным образом, при работе с документацией. Основным элементом является преобразователь постоянного тока, который сможет обеспечить все элементы необходимым напряжением. Кроме того, внутри имеется специальная система защиты, которая предохраняет устройство от возникновения короткого замыкания. Это позволяет сохранить работоспособность элементов в персональном компьютере. Номинальная мощность данного оборудования составляет 500 Вт – этого вполне достаточно для подключения видеокарты средней мощности и четырехъядерного процессора. Помимо этого, под корпусом есть еще несколько систем защиты – от перегрузки и от скачков напряжения, которые также могут весьма негативно сказаться на всем компьютере. Диаметр вентилятора составляет 120 мм – это обеспечивает качественное охлаждение элементов и не допускает перегрева оборудования. Габаритные размеры составляют 15х8,5х14 см – стандартные показатели, которые подойдут для большинства системных блоков.

Разъемов вполне достаточно для подключения большого количества устройств. Для материнской платы тип разъема 2-+4 pin, для процессора 4+4 pin, для видеокарты 6+2 pin. Кроме того, предусмотрено три разъема 15 pin для подключения разного рода SATA устройств (обычно в их качестве выступают жесткие диски), есть один разъем 4 pin Floppy, который используется для питания дисковода. Устройство помещено в металлический корпус из нержавеющей стали, окрашенной в черный цвет. Поверхность корпуса идеально гладкая, что позволяет защитить ее от скапливания пыли. Отверстие под все провода оборудовано резиновым колечком, не допускающим перетирание оплетки. Кулер закрыт тонкой проволочной решеткой, благодаря которой обеспечивается большой доступ свежего воздуха, к тому же прямо через нее можно добраться до вентилятора и почистить ее.

Ещё:  Топ-10 лучших внешних аккумуляторов для ноутбука: как выбрать хороший пауэрбанк?

Преимущества:

• Красивый внешний вид;
• Одна из самых низких цен на всем рынке;
• Есть все необходимые разъемы.

Недостатки:

• Тесты выявили, что реальная мощность составляет всего 350 Вт, что на 150 Вт ниже по сравнению с заявленной производителем.

GIGABYTE GZ-EBS50N-C3500W

2. FSP Group Q-Dion QD450

Эта модель в продажу поступает без упаковки, в связи с чем, из комплектации имеется только резинка, позволяющая удерживать шлейфы в компактном состоянии. Корпус выполнен из тонкой стали, над вентилятором располагается штампованная решетка. Крышка корпуса обладает не совсем привычной формой. Винты, удерживающие ее на своем месте, установлены по бокам, кроме того, на нем предусмотрены специальные фиксирующие выступы, расположенные на той же грани, где выходят шлейфы. На задней панели находится выключатель питания. На входе установлены специальные конденсаторы, которые способны нормально функционировать при температуре до 85 градусов, конденсаторы, располагающиеся на выходе могут выдерживать и более высокую температуру – до 110 градусов. Всего есть 5 шлейфов – для материнской платы 20+4 pin (его длина составляет 34 см), шлейф для подключения к процессору 4 pin (длина – 32 см), шлейфы, позволяющие подключить PATA винчестер и дисковод (его длина 28+15 см), а также два шлейфа для установки SATA винчестеров.

Охлаждается данное устройство при помощи вентилятора диаметром 120 мм, который способен вращаться со скоростью до 1650 оборотов в минуту, он оборудован подшипником скольжения. Для своей цены данный блок отличается превосходной эффективностью работы – она может достигать порядка 84-85%.

Преимущества:

• Приемлемый уровень температуры;
• Надежная система охлаждения;
• Выдает высокий коэффициент полезного действия.

Недостатки:

• Вентилятор достаточно сильно шумит вне зависимости от своей загруженности.

FSP Group Q-Dion QD450

1. AeroCool VX500500W

Несмотря на довольно низкую стоимость, этот блок питания отличается высокими показателями мощности, привлекательным внешним видом. Он хорошо подойдет не только для обыкновенных офисных или домашних компьютеров, но и для достаточно мощных игровых машин. В конструкции предусмотрена поддержка модулей С6/С7, что делает его подходящим для размещения в системных блоках, где подобное устройство располагается внизу. Корпус выкрашен в черный цвет, решетка имеет весьма оригинальную форму, что делает блок более стильным. Несмотря на то, что вентилятор имеет диаметр 120 мм, он функционирует практически бесшумно. Но торце есть наклейка, на которой указываются все мощностные характеристики данного устройства. Масса блока составляет 1375 граммов. Все шнуры помещены в оплетку из пластика, которая отличается хорошей надежностью. Для подключения материнской платы есть кабель с разъемом 20+4 pin, для процессора – 4+4 pin. Провода довольно длинные – 44 и 47 см, поэтому их хватит даже для довольно большого системного блока. Кроме того, имеется кабель 6 pin для питания видеокарты, предусмотрено большоое количество разъемов для подключения различных SATA, Floppy и Molex устройств.

Уровень коэффициента полезного действия довольно высокий. Даже при значительной нагрузке на блок шум не возрастает. Напряжение на все разъемы выдается стабильно, в полной мере отсутствуют проседания или скачки напряжения. Показатели мощности строго совпадают с заявленными производителем.

Преимущества:

• Провода имеют надежную пластиковую оплетку;
• Сам блок питания смотрится довольно стильно;
• Шума во время работы практически не издает;
• Предусмотрено несколько систем защиты – от перегруза, возникновения короткого замыкания и скачков напряжения;
• Превосходно стабилизирует входное напряжение.

Недостатки:

• Не обнаружено.

AeroCool VX500500W

Лучшие блоки питания в средней ценовой категории

3. Deepcool DQ550ST 550W

Для своего показателя мощности, который составляет 550 Вт, данное устройство стоит не слишком дорого. Модель оборудована стальным корпусом, выкрашенным в черный цвет, причем ее габаритные размеры строго соответствуют формату АТХ, который устанавливается в большинстве системных блоков, поэтому проблем с размещением данного устройства внутри компьютера возникнуть не должно. На верхней крышке есть оригинальная решетка, под которой скрывается вентилятор диаметром 120 мм. На одном из бортов есть наклейка – на ней приведены все ключевые эксплуатационные качества и технические показатели данного оборудования. Линия на 12 В позволяет выдать силу тока вплоть до 45 А, есть также линии 3,3 и 5 В – они выдают меньше – до 20 А. Мощность первой составляет 540 Вт, второй – 110 Вт. Кабели несъемные, защитной оплетки в данной конструкции не предусмотрено. Набора разъемов вполне хватит для того, чтобы сформировать современный персональный компьютер.

Ещё:  Топ-10 лучших хостингов для сервера

Коэффициент полезного действия весьма высок – свыше 90%. Для этой ценовой категории такой показатель просто превосходный. Соответственно, эффективность работы такого оборудования будет на высоте. Благодаря ему работа компьютерного железа будет максимально стабильной даже в случае, если пользователь решил разогнать скорость работы процессора и видеокарты. У блока есть приличный запас прочности, чтобы все показатели находились в требуемом диапазоне. Как отмечают пользователи, на настоящий момент эта модель является одной из лучших в плане соотношения цены и качества.

Преимущества:

• Довольно высокий коэффициент полезного действия, причем он ничуть не меняется при повышении нагрузки;
• Даже под серьезной нагрузкой уровень шума довольно низкий;
• Устройство выдает стабильное напряжение.

Недостатки:

• Провода несъемные.

Блок питания Deepcool DQ550ST 550W

2. FSP Group ATX-600PNR

Номинальная мощность данного устройства составляет всего 400 Вт, что делает его не слишком подходящим для мощных игровых компьютеров. Эта модель отличается превосходной надежностью и продолжительным периодом эксплуатации – по этим параметрам она значительно опережает большинство существующих на рынке товаров. Внешний вид модели довольно простой – корпус металлический, неокрашенный. Вместо решетки типа гриль находится стандартная штамповка. Через нее свежий воздух проходит через вентилятор, а нагретый проходит через соты, находящиеся на задней панели. Все остальные грани сплошные. Габариты стандартные для устройства формата АТХ – 140х150х86 мм. На корпусе также есть кнопка включения/отключения питания. Провода выполнены в виде шлейфов, однако они довольно короткие, поэтому данная модель лучше всего подойдет для установки в корпус персонального компьютера с нижним расположением блока питания. Диаметр вентилятора составляет 120 мм, он оборудован 7 лопастями, общая мощность его работы составляет 3,6 Вт.

В конструкции предусмотрена система пассивного охлаждения, представленная в виде пары радиаторов, которые будут отводить лишнее тепло от основных силовых элементов. Не предусмотрен модуль коррекции коэффициента мощности, из-за чего в значительной степени повышается расход электроэнергии. Входные конденсаторы способны выдерживать температуру до 85 градусов, они отличаются хорошим качеством изготовления. Коэффициент полезного действия не слишком высокий – при пиковых нагрузках он может достигать 78,5%. Система охлаждения работает очень качественно, благодаря чему все элементы блока питания не нагреваются до температуры выше 40 градусов – это позволяет в значительной степени продлить срок службы данного оборудования.

Преимущества:

• За свою цену отличается приемлемой мощностью;
• Хорошо стабилизирует напряжение в системном блоке.

Недостатки:

• Если нагрузка будет больше 500 Вт, то устройство может автоматически отключиться.

FSP Group ATX-600PNR

1. AeroCool KCAS-650M

Это не слишком дорогая продукция, однако она обладает хорошим запасом мощности – 650 Вт. Модель помещена в металлический окрашенный корпус, есть тумблер включения. Металл, из которого выполнен корпус, довольно тонкий, что сразу чувствуется на ощупь. Решетка вентилятора типа гриль, она сконструирована таким образом, чтобы лопасти забирали максимально возможный объем воздуха и направляли его на охлаждение различных устройств. Все кабели помещены в сетку из нейлона, что в значительной степени увеличивает их показатели прочности. Провода обладают сечением AWG 18. Диаметр вентилятора составляет 135 мм. Это вполне логично, учитывая тот факт, что устройство довольно мощное и нуждается в усиленной системе охлаждения. Он вращается на основе специального подшипника качения, максимальная скорость, которую он способен развить, составляет 1700 оборотов в минуту.

Данный блок питания подойдет и для игровых компьютеров, которые оборудованы только одной видеокартой. Показатель коэффициента полезного действия достаточно высок, хоть и не запредельный. Пульсации на выходе практически отсутствуют, что надежно защищает все элементы персонального компьютера от перегорания. Набор кабелей ограничен, однако есть все необходимое. Несмотря на приличный диаметр вентилятора, он работает практически бесшумно.

Преимущества:

• На всех линиях поддерживается стабильное напряжение;
• Почти не шумит во время работы;
• Приличный уровень коэффициента полезного действия;
• Приятный внешний вид.

Недостатки:

• Не обнаружено.

AeroCool KCAS-650M

Лучшие модели в ценовой категории премиум

3. GIGABYTE G750H

Данное устройство отличается модульной конструкцией, к тому же оно обладает сертификатом 80 Plus Gold, благодаря чему обеспечивается высокий коэффициент полезного действия оборудования – он может достигать порядка 92%. При изготовлении используются качественные японские конденсаторы, которые способны выдерживать довольно высокую температуру, но сами при этом редко когда нагреваются выше 40 градусов. Мощность оборудования довольно высокая, поэтому и вентилятор установлен большой – его диаметр составляет 140 мм, он вращается за счет двух шарикоподшипников. Кабели отличаются повышенной жесткостью, плоские и достаточно длинные, хорошо подойдут как при верхней, так и при нижней установке блока питания.

Ещё:  Обзор хостинга JustHost для сайтов без лимитов на NVMe

Дизайн модели вполне стандартен для таких устройств, на одной из граней есть наклейка с эксплуатационными характеристиками блока питания. Кабели разной длины, поэтому перепутать их не удастся. Максимальная мощность устройства составляет 750 Вт. Есть несколько систем защиты: предохраняющая от перегрузки по мощности и силе тока, от прохождения повышенного или пониженного напряжения. Сборка качественная и надежная – это неудивительно при такой стоимости данного оборудования.

Преимущества:

• Реальная мощность в точности соответствует заявленной;
• Превосходно стабилизирует напряжение;
• Высокие показатели КПД.

Недостатки:

• Немного шумит.

GIGABYTE G750H

2. Cooler Master V650 Modular 650W (RS650-AFBAG1)

На втором месте среди лучших блоков питания этого года, находящихся в дорогом ценовом сегменте оказалось это довольно интересное устройство. Прежде всего, стоит сказать несколько слов по поводу его внешнего вида. Корпус металлический, смотрится весьма надежно. Решетка, под которой находится вентилятор, выполнена в виде ячеек, по форме напоминающих пчелиные соты. Кроме того, она заключена в рамку из тонированной стали. На боковых сторонах корпуса находятся штампованные полоски. Все разъемы для подключения кабелей подписаны, поэтому запутаться при установке устройства не удастся. Габаритные размеры стандартные – полностью вписываются в формат АТХ. Масса устройства тоже не слишком большая – всего 1,4 кг.

Данная модель может использоваться для работы в электросетях, напряжение которых находится в пределах от 100 до 240 В. В связи с этим, можно не опасаться отключения устройства при падении напряжения. Максимальная мощность оборудования составляет 650 Вт, причем коэффициент полезного действия очень высок – он может достигать 99,7%. Производится блок питания по технологии раздельной стабилизации напряжения, что обеспечивает продолжительный срок службы изделия.

Преимущества:

• Очень высокий показатель коэффициента полезного действия;
• Предусмотрены все необходимые системы защиты;
• По всем линиям выдается стабильная сила тока;
• Конструкция модульная – проводов внутри минимум;
• Продолжительный срок гарантийного обслуживания, составляющий 5 лет;
• Работает довольно тихо.

Недостатки:

• Не обнаружены.

Cooler Master V650 Modular 650W (RS650-AFBAG1)

1. Thermaltake Toughpower DPS G RGB 650W

Лидером нашего рейтинга блоков питания года является эта модель. Она характеризуется достаточно интересным внешним видом – корпус окрашен в черный цвет, все разъемы аккуратно обозначены и подписаны, вентиляционная решетка обладает оригинальной формой – отверстия вытянутые, имеют прямоугольную форму. Стоит отметить, что подобные отверстия расположены не только на самой крышке, непосредственно над вентилятором, но и на стенках, по бокам от него. Среди пользователей бытует мнение, что сделаны они были не столько для того, чтобы улучшить систему охлаждения, сколько для того, чтобы кольцевая светодиодная подсветка вентилятора была более заметной. На дне корпуса находится наклейка с основными параметрами данного оборудования.

Пиковая выходная мощность значительно выше по сравнению с заявленной производителем – указано, что она составляет 650 Вт, но при необходимости данный параметр увеличивается до 780 Вт. Это позволяет использовать данное оборудование для сборки мощных игровых компьютеров. Устройство поддерживает входное напряжение в пределах 100-240 Вт. Корпус изготовлен из достаточно толстого металла, имеет черную окраску. В качестве основного элемента системы охлаждения здесь выступает вентилятор диаметром 140 мм при скорости вращения 1500 оборотов в минуту. Часть его площади закрыта специальным экраном, который позволяет оптимизировать перемещение воздушных потоков в самом корпусе изделия.

Преимущества:

• Очень оригинальный внешний вид;
• Предусмотрена RGB подсветка светодиодного типа;
• Увеличенное количество разъемов;
• Превосходная эффективность работы;
• Есть приложение для компьютера, позволяющее анализировать все процессы, происходящие в блоке питания.

Недостатки:

• За исключением высокой цены не обнаружено.

Блок питания для обзорщика! ✔ Обзор цифрового блока питания Thermaltake Toughpower DPS G 650WThermaltake Toughpower DPS G RGB 650W

Ну вот наш обзор лучших блоков питания для компьютеров подошел к своему логическому завершению. Надеемся, что вам было интересно его читать. Если же у вас остались определенные вопросы по поводу той или иной модели, то вы можете задать их в комментариях к данной статье. Мы постараемся разъяснить непонятные вам моменты в кратчайшие сроки.

Как выбрать блок питания для ПК. Как рассчитать мощность? Какие бренды лучше?Как выбрать блок питания для ПК — расчет мощностиИспользуемые источники:

• https://comprayexpress.ru/blog/kalkulyator-moshchnosti-bloka-pitaniya/
• http://www.xtechx.ru/c36-pomoshh-novichkam/vibor-bloka-pitania-psu-choice/
• https://zen-top.ru/top-luchshih-blokov-pitanija-dlja-pk/

Как выбрать блок питания для компьютера

Здравствуйте, уважаемые читатели моего блога! На свой почтовый ящик получил много писем от пользователей, которые задавали мне вопросы, касающиеся неудовлетворительной работы своих компьютеров и периферийных устройств.

Ну а сегодня мы с Вами поговорим о том, как выбрать блок питания для компьютера. Итак, для начала разрешите опубликовать письмо, которое я получил на свой E-mail.

Здравствуйте, многоуважаемый Дмитрий! У меня случилась беда с моим компьютером. Дело в том, что позавчера вечером из моего компьютера раздался сильный взрыв, после чего сразу же пошел белый дым. Я успел быстро его обесточить, пока он не стал гореть пламенем. Причиной этому послужило резкое увеличение напряжения почти в 2,5 раза. В общем, блок питания моего компьютера выгорел полностью, а материнская плата к счастью живая. Теперь вот возник вопрос, а как выбрать блок питания для компьютера? Что для этого нужно знать, чтобы купленный блок питания отвечал всеми необходимыми требованиями? Буду Вам признателен, если Вы напишите статью на эту тему. С уважением, Сергей Николаевич!

Как видите, бывают и такие пироги с компьютерами. Компьютеры способны гореть и взрываться.

Именно такое письмо пришло мне на почтовый ящик, когда я находился в командировке. В виду своей занятости ответить на данное письмо я не имел возможности, поэтому в сегодняшней статье для всех читателей и, конечно же, для Вас Сергей Николаевич я решил поделиться советом, как выбрать блок питания для компьютера.

Блок Питания может выйти из строя по той простой причине, что в нем давненько уже не выполнялась профилактика, вот Вам статья как это правильно и своевременно нужно будет делать:

Как самим выполнить профилактику?

Для начала нам следует выяснить причину, почему же возник взрыв в компьютере!? Также следует выяснить какие компоненты компьютера вышли из строя, ведь может получиться так, что компьютер вообще весь выгорел, и уже нет никакого смыла ремонтировать его. Но это уже самый худший сценарий. В нашей сегодняшней статье мы рассматриваем случай, когда вышел из строя только сам блок питания. Ведь очень часто сам блок питания служит причиной сбоев при работе за компьютером, вот к примеру еще одна моя статья на данную тему:

У Вас тормозит компьютер? Тогда Вам сюда!

В таком случае вариантов два: отдать сгоревший блок питания на ремонт или все-таки купить новый. Однако не исключено, что ремонт сгоревшего блока обойдется Вам в половину стоимости нового. Допустим, что наш блок питания выгорел полностью и его ремонт не целесообразен.

Ну что же давайте рассмотрим, как выбрать блок питания для компьютера правильно? Да-да ПРАВИЛЬНО, а не просто сходить и купить первый попавшийся на витрине магазина блок питания.

Как выбрать блок питания для компьютера?

Вначале я бы хотел подчеркнуть, что при приобретении компьютера немногие покупатели обращают внимание на блок питания (БП), установленный в покупаемом системном блоке. И совершенно напрасно, так как блок питания влияет непосредственно на стабильность работы Вашего компьютера и его долговечность.

Некачественный или маломощный БП отрицательно повлияет на работу компьютера — например, он будет зависать, выдавать какую-либо ошибку или же вообще самопроизвольно выключаться. Запомните это.

В результате этого могут возникнуть весьма неприятные последствия — например, к возникновению неисправностей в дорогостоящих комплектующих компьютера. В связи с этим всегда нужно интересоваться тем блоком питания, который установлен в системном блоке. Но наиболее оптимальным вариантом будет самостоятельный выбор блока питания и покупка его отдельно от системного блока.

Ниже будет подробно рассмотрен вопрос — как выбрать блок питания для компьютера?

I. Мощность блока питания

Основным показателем любого БП является его мощность, которая должна рассчитываться конкретно для каждого компьютера. Мощность блока питания зависит от мощности, потребляемой всеми компонентами системы. Для расчета количества энергии, потребляемой Вашим компьютером, следует сложить параметры энергопотребления всех его отдельных устройств – процессора, жесткого диска, видеокарты и пр.

Для того, чтобы узнать потребляемую мощность каждого устройства на своем компьютере, Вы можете зайти на сайт производителя и для каждого компонента устройства узнать потребляемую мощность.

После того, как будет суммирована потребляемая мощность всех компонентов, к полученному результату нужно добавить еще примерно 15–25 %. Этот запас необходим во избежание постоянной работы блока питания на своей максимальной мощности. В дальнейшем это сможет увеличить срок его эксплуатации.

Вообще расчет мощности для того же блока можно выполнить вручную или автоматически. Сегодня в сети Интернет есть множество онлайн-калькуляторов, позволяющих произвести автоматический расчет мощности. Для этого нужно всего лишь выбрать те комплектующие, которые установлены в вашем системном блоке — тип процессора, жесткого диска, оперативной памяти, материнской платы, видеокарты, а также дополнительных устройств, и затем указать количество каждого установленного компонента.

Однако следует иметь в виду, что не все онлайн-калькуляторы одинаково производят расчет и иногда значения оптимальной мощности, подсчитанные на двух разных калькуляторах, отличаются друг от друга более чем на 100 Вт.

Давайте с Вами в качестве примера расчета мощности вручную рассмотрим комплектацию обычного домашнего компьютера, размещенного в корпусе Midi Tower, в котором имеется воздушная система охлаждения. Для такого компьютера вполне достаточно мощности блока питания, приблизительно равной всей мощности, потребляемой процессором, и 80% от общей мощности других компонентов системы. Это объясняется тем, что невозможно одновременно использовать все устройства с максимальной мощностью.

Также необходимо убедиться, что на линиях +3,3 В, +5 В и +12 В наибольшее напряжение для потребляемой мощности находится в пределах значений, которые может обеспечивать блок питания.

Чтобы определить общую мощность системы, удобно будет воспользоваться таблицей максимального значения тока на основных линиях питания для каждого устройства.

В нашем примере компьютер имеет следующую конфигурацию:

— процессор AMD Athlon 64 3800+ с суммарной мощностью 89 Вт;

— вентилятор процессора — 2,16 Вт;

— вентилятор блока питания — 3 Вт;

— вытяжной вентилятор корпуса — 3 Вт;

— системная плата Asus A8N-SLI — 31 Вт;

— два модуля памяти DIMM DDR400 512 Мб — 20 Вт;

— видеокарта NVIDIA GeForce 6800 — 73 Вт;

— четыре жестких диска SATA, 160 Гб, 7200 об/мин — 56 Вт;

— DVD-RW — 15,6 Вт;

— USB-хост — 10 Вт;

— хост FireWire — 25 ВТ;

— звуковая карта PCI — 4,2 Вт;

— сетевая карта PCI — 3,4 Вт.

Общая мощность блока питания будет рассчитываться следующим образом:

N = (2,16+3+3+31+20+73+56+15,6+10+25+4,2+3,4)*0,8+89 = 286,1 Вт

Вывод: смотрите, что получается, что даже для такой производительной конфигурации компьютера вполне достаточно блока питания мощностью 300 Вт. Плюс ко всему этому должен быть запас в 1,5-2 раза чтобы такой блок питания не работал на пределе мощности, отсюда следует, что ресурс БП значительно увеличится.

Таким образом, обращаю Ваше внимание, что выбирая БП для компьютера, следует обращать внимание прежде всего не на максимальную мощность, а на номинальную. Это как раз та мощность, которую постоянно может обеспечивать блок питания в течение длительного времени.

Также важно иметь в виду, что все устройства в системном блоке подключаются отдельно к одному или нескольким каналам напряжения, от которых они потребляют ток.

Блок питания способен выдавать разное напряжение по нескольким таким каналам. В настоящее время наиболее предпочтительным параметром следует считать мощность по каналам +12V. В связи с этим будет лучше, если в БП будет несколько таких каналов (+12V1, +12V2, +12V3 … +12Vn). Соответственно, чем больше будет суммарная мощность этих каналов, тем лучше. Ведь на каналы +12V приходится основная часть нагрузки, так как к ним подключается процессор, жесткий диск, видеокарта и другие ключевые компоненты компьютера.

К примеру на рисунке ниже видно, что имеются 3 канала +12V, ток 18A и суммарная мощность 360W. Это и есть номинальная мощность.

Другой пример БП FSP. На рисунке ниже видно, что присутствуют две линии +12V (14А и 13А). При этом номинальная мощность этого БП составляет 324W (2), тогда как максимальная составляет 400W (1).

В настоящее время практически всем домашним или рабочим компьютерам требуется блок питания мощностью 400 — 500 Вт. А для домашних и игровых компьютеров понадобятся блоки питания чуть помощнее — на 450 – 550 Вт. А для более продвинутых игровых компьютеров, а также для компьютеров, в которых встроены две видеокарты, рекомендуется использовать блоки питания с мощностью порядка 600 – 700 Вт. Но если вы намереваетесь разгонять все компоненты своего системного блока, то лучше остановить свой выбор на более мощном БП.

Что же еще нужно знать, чтобы знать как выбрать блок питания для компьютера. А знать нужно типы и дополнительные характеристики, которые мы сейчас и рассмотрим.

II. Типы блоков питания

В зависимости от способа подключения отходящих линий, блоки питания можно разделить на три типа:

1. Стандартный тип

БП стандартного типа представляет собой недорогую и простую модель, где все кабели подсоединены напрямую к блоку питания. Благодаря этому потери при проводной передаче сводятся к минимуму.

Однако в системном блоке образуется беспорядочное сплетение кабелей, что создает целый ряд препятствий для эффективной работы системы охлаждения и свободной циркуляции воздуха.

2. Модульный тип

В блоке питания подобного типа соединение с кабелями осуществляется при помощи специальных разъемов. Это позволяет пользователю подключать кабели по мере надобности. Благодаря использованию модульного БП можно убрать незадействованные кабели или упорядочить их.

Это позволит обеспечивать свободную циркуляцию воздуха в системном блоке. Но у модульных блоков питания имеется и свой недостаток — наличие высоких потерь при проводной передаче.

3. Гибридный тип

Блоки питания гибридного типа комбинируют в себе достоинства стандартных и модульных блоков. В гибридных БП самые важные кабели подключаются непосредственно к блоку, а дополнительные – с помощью модульного решения. В результате обеспечивается снижение потерь при проводной передаче и происходит упорядочивание кабелей в системном блоке.

III. Коррекция коэффициента мощности (PFC)

Еще бы я хотел Вам сказать, что выбираемый Вами блок питания должен иметь модуль PFC или коррекцию коэффициента мощности. Эта величина является главной характеристикой импульсных блоков питания и обозначает наличие в них схемы, позволяющей приблизить значения полезной и полученной мощностей.

Коррекция коэффициента мощности служит для сглаживания образующихся пульсаций и «растягивания» их по времени. Это позволяет корректировать коэффициент мощности и стабилизировать показатели работы всей схемы электропитания.

Блок питания может содержать пассивный или активный модуль PFC. Пассивный модуль PFC — это обычная катушка (дроссель), которая сглаживает пульсацию напряжения. Но эффективность работы такого модуля довольно низкая, из-за чего его устанавливают только в дешевые, бюджетные блоки питания.

Активный модуль PFC — это дополнительная плата, предназначенная для стабилизации входного напряжения и поглощения кратковременных провалов напряжения. Благодаря использованию активного модуля PFC можно обеспечивать почти идеальный коэффициент мощности. Кроме того, производится фильтрация сетевых помех и улучшается работа всего БП. В связи с этим рекомендую Вам приобретать блок питания именно с активным модулем коррекции мощности.

Не забываем обращать внимание на разъемы кабелей БП. Рекомендую Вам приобретать БП стандарт которого не ниже ATX 2.2, которые в свою очередь содержат все необходимые разъемы для подключения к внешним устройствам.

Другие характеристики блока питания:

Одной из значимых характеристик блока питания является его бесшумность. На БП вентиляторы могут устанавливаться либо снизу, либо на боковой стенке. В недорогих БП иногда не бывает предусмотрена система автоматической регулировки числа оборотов вентилятора. В результате вентилятор в блоке питания работает на максимальных оборотах, создавая при этом повышенный шум и очень часто перегреваясь. Поэтому при выборе БП необходимо тщательно обратить внимание на вентилятор. Лучше всего выбирать блок питания с вентилятором наибольших размеров — к примеру, 120х120 мм. Чем больше габаритные размеры вентилятора, тем лучше обеспечивается бесшумность его работы.

Весьма распространено мнение, согласно которому для определения качества исполнения БП нужно подержать его в руках, оценивая при этом его вес. Большой вес БП говорит об отсутствии экономии на деталях, больших габаритах трансформаторов и оптимальном количестве дросселей.

Но данная точка зрения уже является устаревшей, так как современные модели БП для компьютеров могут иметь относительно небольшой вес и малые габариты при сверхвысокой мощности. Это достигается в первую очередь благодаря улучшенной схеме блока питания и уменьшенных размеров силового трансформатора.

И еще я бы хотел вам сказать, что если вам нужно  выбрать блок питания для своего MacBook, то можете ознакомиться в этом выпуске:

Что касается производителя блока питания, то на него практически сразу же необходимо обращать внимание. Разумеется, блоки питания от известных и проверенных производителей тоже могут быть с каким-либо дефектом, однако всё же производство их продукции осуществляется не в кустарных условиях и каждое изделие проходит тщательный контроль качества. К сожалению, среди БП от неизвестных производителей встречается масса изделий с очень плохим качеством сборки, которые не соответствуют заявленным характеристикам.

Итак, завершая сегодняшнюю статью, я бы хотел добавить, что к числу надежных производителей можно отнести блоки питания производства таких фирм, как Hiper, OCZ, FSP, Zalman, Cooler Master, Antec, Enermax и ряда других изготовителей.

Естественно, не нужно лишний раз экономить на покупке БП для своего компьютера. В противном случае такая экономия обернется для вас необходимостью покупки нового процессора или новой материнской карты, которые перестанут функционировать из-за неполадок в работе блока питания. Важно помнить, что приобретение фирменного блока питания с высоким качеством изготовления является одним из условий стабильной работы вашего компьютера.

Если у вас возникли какие-либо вопросы, предложения или пожелания относительно этой статьи или всего блога в целом, тогда жду ваших комментариев, уважаемые друзья!

Как выбрать блок питания для компьютера

Блок питания снабжает электричеством все остальные комплектующие. От него зависит стабильность и надежность системы, поэтому экономить или халатно относиться к выбору не стоит. Поломка блока питания часто грозит выходом из строя остальных деталей. В этой статье мы разберем основные принципы выбора блока питания, опишем их виды и назовем несколько хороших производителей.

Выбираем блок питания для компьютера

Сейчас на рынке представлено множество моделей от разных производителей. Они отличаются не только по мощности и наличию определенного количества разъемов, но и имеют разной величины вентиляторы, сертификаты качества. При выборе необходимо учитывать эти параметры и еще несколько.

Вычисление необходимой мощности блока питания

В первую очередь следует определить, сколько электричества потребляет ваша система. Исходя из этого нужно будет подобрать подходящую модель. Расчет может производиться вручную, вам потребуется только информация о комплектующих. Жесткий диск потребляет 12 Ватт, SSD – 5 Ватт, плашка оперативной памяти в количестве одной штуки – 3 Ватта, а каждый отдельно взятый вентилятор – 6 Ватт. О мощностях остальных комплектующих читайте на официальном сайте производителя или спрашивайте у продавцов в магазине. Добавьте к полученному результату примерно 30%, чтобы избежать неполадок при резком увеличении потребления электричества.

Расчет мощности блока питания с помощью онлайн-сервисов

Существуют специальные сайты калькуляторы мощности блоков питания. Вам потребуется выбрать все установленные компоненты системного блока, чтобы отобразилась оптимальная мощность. В результат учитывается дополнительное 30% от значения, поэтому вам не нужно делать это самостоятельно, как было описано в предыдущем способе.

На просторах интернета находится множество онлайн-калькуляторов, все они работают по одному и тому же принципу, поэтому вы можете выбрать любой из них для расчета мощности.

Расчет мощности блока питания онлайн

Наличие сертификатов 80 plus

Все качественные блоки обладают сертификатом 80 plus. Certified и Standard присваивается блокам начального уровня, Bronze и Silver – среднего, Gold – высокий класс, Platinum, Titanium – самый высокий уровень. Компьютеры начального уровня, предназначенные для офисных задач, могут работать на БП начального уровня. Дорогостоящее железо требует большей мощности, стабильности и безопасности, поэтому тут разумно будет присмотреться к высокому и топовому уровню.

Охлаждение блока питания

Устанавливаются вентиляторы различных размеров, чаще всего встречаются 80, 120 и 140 мм. Средний вариант показывает себя лучше всего, практически не шумит, при этом хорошо охлаждает систему. Такому вентилятору также проще найти замену в магазине в случае, если он вышел из строя.

Присутствующие разъемы

В каждом блоке присутствует набор обязательных и дополнительных разъемов. Давайте их подробнее рассмотрим:

1. ATX 24 pin. Имеется везде в количестве одной штуки, необходим для подключения материнской платы.
2. CPU 4 pin. Большинство блоков оснащено одним разъемом, но встречается и два штуки. Отвечает за питание процессора и подключается непосредственно к материнской плате.
3. SATA. Подключается к жесткому диску. Во многих современных блоках присутствует несколько разделенных шлейфов SATA, что позволяет удобнее подключать несколько жестких дисков.
4. PCI-E необходим для подключения видеокарты. Мощному железу потребуется два таких разъема, а если вы собираетесь подключать две видеокарты, то покупайте блок с четырьмя разъемами PCI-E.
5. MOLEX 4 pin. Подключение старых жестких дисков и приводов осуществлялось с использованием данного разъема, но сейчас им найдется свое применение. Дополнительные кулеры можно подключить с помощью MOLEX, поэтому желательно наличие нескольких таких разъемов в блоке на всякий случай.

Полумодульные и модульные блоки питания

В обычных БП кабели не отсоединяются, но если необходимо избавиться от лишнего, то рекомендуем обратить внимание на модульные модели. Они позволяют отсоединить любые ненужные кабели на время. Кроме этого присутствуют полумодульные модели, в них съемная только часть кабелей, но производители часто называют их модульными, поэтому стоит внимательно ознакомиться с фотографиями и уточнить информацию у продавца перед покупкой.

Лучшие производители

Компания SeaSonic зарекомендовала себя как один из лучших производителей блоков питания на рынке, но их модели и стоят дороже конкурентов. Если вы готовы переплатить за качество и быть уверенными, что он проработает стабильно многие годы, присмотритесь к SeaSonic. Нельзя не упомянуть про известные многим бренды Thermaltake и Chieftec. Они изготавливают отличные модели в соответствии с цена/качество и идеально подойдут для игрового компьютера. Поломки бывают очень редко, а также почти не встречается брак.Если вы присматриваете бюджетный, но качественный вариант, то подойдут компании Coursar и Zalman. Однако самые дешевые их модели не отличаются особой надежностью и качеством сборки.

Надеемся, что наша статья помогла вам определиться с выбором надежного и качественного блока питания, который бы идеально подошел для вашей системы. Мы не рекомендуем к покупке корпуса со встроенным БП, поскольку чаще всего в них устанавливаются ненадежные модели. Еще раз хочется отметить, что на этом не нужно экономить, лучше присмотреть модель дороже, но быть уверенным в ее качестве.

Мы рады, что смогли помочь Вам в решении проблемы.
Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Помогла ли вам эта статья?

ДА НЕТ

рейтинг производителей, характеристики, правила выбора. Необходимая мощность блока питания

И бумаги для записей от компании ASRock.

1. Предыстория.

История началась с того, как пару лет назад я услышал о необходимости мощного блока питания для компьютеров на базе Athlon/P4 и решил сменить свой старенький Linkworld 200W, стоявший тогда на моем Athlon 1333. Подозреваю, что тогда мне крупно повезло и данный блок все-таки отправился на пенсию не забрав с собой половины комплектующих, несмотря на то, что под нагрузкой завышал напряжение по +12V аж до +13.2V, заставляя все системные вентиляторы взвывать при запуске чего-либо ресурсоемкого, как то Photoshop или BurnK7. Я по своей наивности считал, что у меня стоит «умный» кулер, изменяющий обороты в зависимости от нагрузки по термодатчику, но когда я узнал что это не так, то волосы встали дыбом. Через неделю, скопив необходимую сумму на новый блок питания, я пришел в фирму и купил блок LCT, заявленный как 300Вт. Пока ехал домой, читал наклейки и радовался огромным заявленным токам, но, установив данный блок в свой компьютер, понял — надули. Напряжения стали еще хуже и, кроме того, компьютер начал вырубаться при увеличении нагрузки. Блок был после продолжительной ругани с менеджерами возвращен в обмен на деньги, на которые я тут же взял в другой фирме другой «триставатник» LPK (Linkworld). Ситуация повторилась — ненормально завышенные напряжения, сильный нагрев блока. Поговорив с менеджером, удалось найти в запасах фирмы новый блок, коим оказался PowerMaster FA5-1 (300W пиковых) и хотя свои 250Вт он вытягивал (Казалось бы, а что еще нужно?), впоследствии возникли новые проблемы… об этом чуть позже.

2. Блоки питания стандарта ATX/ATX12V

Для начала, пару слов о требованиях к блокам питания по общепринятым стандартам. Для блоков питания ПК существует определенный стандарт, которого рекомендуется придерживаться производителям блоков. Документ, описывающий требования, можно почитать на сайте www.formfactors.org. Следует отметить, что для блоков питания стандарта ATX, требования немного ниже, нежели к ATX12V, поэтому старые блоки питания на аналогичную мощность могут иметь меньшие максимальные токи по выходам.

Распределение нагрузок для блоков стандарта ATX12V.

	+3.3 VDC	+5 VDC	+12 VDC	-5 VDC	-12 VDC	+5 VSB
200W	14A	21A	10A	0.3A	0.8A	1.5A
250W	20A	25A	13A	0.3A	0.8A	1.5A
300W	28A	30A	15A	0.3A	0.8A	2.0A

В данной таблице приведены максимально возможные нагрузки по одиночным выходам для блоков питания, сертифицированных на соответствие стандарту. Суммарная нагрузка для всех выходов блока не должна превышать соответственно 200/250/300Вт. Приведу также диаграмму нагрузок по выходам для блока 300Вт.

В данной диаграмме по шкале Y приведена максимальная нагрузка на выход +12V, а по горизонтальной — суммарная нагрузка на +3.3V и +5V. Обведенная область является допустимыми токами по выходам в различных комбинациях, например при нагрузке в 180Вт по +3.3V & +5V блок питания обязан выдавать по выходу +12V примерно до 100Вт, оставшиеся 20Вт распределяются между дополнительными выходами.

В пределах данной области, напряжения на блоке питания должны укладываться в допустимый стандартом диапазон:

Выход	Диапазон	Минимум	Максимум
+12V	+-5%	+11.40V	+12.60V
+5V	+-5%	+4.75V	+5.25V
+3.3V	+-5%	+3.14V	+3.47V

При выходе за допустимые нормы возможны всяческие неприятности, как-то перегрев и спонтанное выключение жестких дисков или перезагрузки системы. Значит будем в дальнейшем ориентироваться на обязательное соответствие напряжений стандарту.

3. Мощность блока питания

Как ни странно, но большинство серьезных обозревателей блоков питания сходятся на одном и том же мнении — потребление самого навороченного компьютера не превышает 150-200Вт и более мощный блок не имеет смысла. И тем не менее, пользователи жалуются на нехватку мощности даже трехсотватных блоков от именитых производителей, а производители оборудования, как-то видеокарт или материнских плат все чаще заявляют о необходимости использования блоков питания мощностью 300-350Вт и выше… В чем же дело? Бытует мнение, что производители стараются таким образом подстраховаться от низкокачественных блоков питания, которые держат данную нагрузку лишь в течение нескольких секунд, имея реальную мощность намного ниже (пиковая мощность обычно выше долговременной на 30%, если производитель не смухлевал с простой перемаркировкой этикетки). Поэтому, блок с пиковой мощностью в 200Вт имеет долговременную дай бог 180Вт, а то и ниже.

Отчасти такое предположение верно, но пользователи на форумах все чаще заявляют о нехватке мощности качественных блоков питания, которые без проблем выдерживают долговременную нагрузку 300-350Вт, вплоть до срабатывания защиты по перегрузке и выхода напряжений за пределы допусков, заявленных в стандарте ATX/ATX12V, которым качественные блоки обычно полностью соответствуют. В чем же дело? Почему для мощного компьютера, потребляющего по всем расчетам не более 250Вт, требуется качественный и честно выдающий свою мощность блок питания, ватт эдак на 400-500?

Для того чтобы разобраться в данном вопросе, была написана программа, в которую были занесены данные о потреблении различных устройств, собранные по крупицам с большого количества сайтов. Первая версия, производившая расчет мощности по рекомендациям для сборщиков от AMD, показывала неоднозначные результаты. В руководстве от AMD предлагается узнать энергопотребление процессора, умножив ток ядра на напряжение, поделив это всё на 12, и умножив на 1.25 (с учетом примерного КПД стабилизатора питания процессора на материнской плате). Затем, вычисляется суммарное потребление комплектующих компьютера, и умножается на 0.8 (80% мощности всех устройств) и складывается с потреблением процессора. Но как видно, этот алгоритм почему-то подразумевает питание процессора от +12V, которое имеется далеко не на всех системах (особенно старых) на базе процессоров AMD. Кроме того, в таких системах основная нагрузка зачастую приходится на выход +5V, практически не нагружая +12V. Вот оно! Получается, если система по всем подсчетам потребляет не более двухсот ватт, надо учитывать распределение нагрузок по выходам и если нагрузка по +5V & +3.3V доходит до 180-200Вт, надо думать о блоке питания с честными 300Вт или выше, иначе возможны неприятности с срабатыванием защиты или выходом напряжений за допустимые нормы, при загрузке блока питания лишь на две трети. Мне показалось также несколько странным, что в рекомендациях на блоки питания ATX12V отсутствуют блоки мощнее 300Ватт, хотя таких блоков питания на рынке уже много. Возможно, для системы со стандартными комплектующими и в самом деле не нужно более мощного блока, а более мощные требуются любителям разгона и моддинга.

4. Программа для расчета мощности блока питания

Данная программа была написана для вычисления мощности блока питания, требуемого пользовательской системой, с выбранной конфигурацией. Именно мощности блока, а не комплектующих. Были занесены данные о большом количестве процессоров, их базовой мощности, с коэффициентами, позволяющими оценивать изменение потребляемой мощности при разгоне и повышении напряжения на ядре. Также, можно выбрать источник питания для процессора, что полезно для владельцев материнских плат без поддержки дополнительного питания ATX12V (P4), например, на популярной в оверклокерских кругах Epox 8RDA+ процессор питается от +5V. В целом алгоритм прост, вычисляется приблизительное потребление по различным выходам, выбирается наиболее загруженный и масштабируется, отталкиваясь от требований к блокам питания ATX12V. Программа пытается автоматически определить некоторые параметры, но для большинства других требуется ручная коррекция (как-то для кулеров, и тд). Также, имеется функция теста напряжений в простое и под нагрузкой, с выводом процентов отклонения от стандартных значений. К сожалению, данная функция отлаживалась только на трех материнских платах с микросхемами мониторинга Winbond и на материнских платах с другими системами мониторинга возможны некорректные показания.

Как видно из данного скриншота, мой блок питания FSP300-60BTV(PF) уже загружен довольно близко к своему пределу, что косвенно подтверждает просевшее на 4% напряжение +5V при тесте нагрузки на процессор, что уже близко к предельно допустимому напряжению в +4.75V.

Скачать и опробовать программу можно здесь — Power.exe

Будьте осторожны, программа требует режима администратора в WindowsXP и может вызвать зависание системы, в связи с использованием низкоуровневого доступа к оборудованию. Перед тестированием рекомендуется закрыть все приложения для уменьшения нагрузки на процессор для получения более корректных результатов теста.

5. Критерии выбора блока питания

Во-первых, убедитесь что блок питания произведен известным производителем, и его мощность соответствует заявленной на этикетке. Но мощность блока питания это еще не всё, кроме того, он должен давать «качественные ватты». То есть, он не должен давать помех на оборудование находящееся в компьютере и иметь низкий уровень пульсаций. Возможно, Вы спросите — для чего? Но ведь это блок питания, он кормит ваш компьютер:) Зачем ему скармливать всякую гадость? Может ведь и «расстройство желудка» случиться:)

Однажды, начитавшись обзоров в интернете, я решил сменить свой сомнительный PowerMaster FA5-1 на нечто более благородное и мой выбор пал на FSP300-60BTV(PF). Несмотря на то, что напряжения стали лишь ненамного лучше, была замечена одна интересная вещь — интегрированная звуковая в Epox 8RDA+ резко прибавила в качестве по тесту Audio RightMark. А я ведь уже отчаялся получить качественный звук на nForce2 APU… и как оказалось, рано. Ниже привожу результаты тестирования с разными блоками питания, в качестве LoopBack использовался шнурок от TV-Tuner, запись производилась на линейный вход материнской платы (при записи на более качественную плату некоторые параметры в разы лучше, поэтому обратите внимание лишь на разницу):

Как видно, разница просто огромна. Так что любителям качественного звука тоже стоит обратить внимание, на то, чем Вы кормите ваших питомцев:)

И это еще не всё… Некоторое время назад мной была написана статья о «плясках частот» на материнских платах с чипсетом nForce2, которые оказались плясками таймера APIC. Так вот, после смены блока питания ситуация изменилась к лучшему. Таймер стал вести себя намного стабильнее, и биение мной замечено только при установке параметра «Bus Throttle» в BIOS материнской платы. Возможно, это случайное совпадение, но кто знает… Cообщения об исчезновении данной проблемы при смене блока питания были и от других владельцев материнских плат на базе nForce2.

Также, немаловажный критерий при выборе блока питания — это его шумность. Дешевые блоки, вроде PowerMaster или Linkworld, зачастую не имеют системы автоматической регулировки оборотов вентилятора, либо просто перегреваются, и по этой причине вентиляторы в них всегда работают на предельных оборотах, заглушая все имеющиеся в системе кулеры. Менять на менее оборотистые, по-моему неудачная идея, особенно если блок сильно греется. Для слабых блоков вентилятор может быть единственным, что удерживает их от сгорания.

Также, косвенный критерий качества исполнения блока питания — его вес. Он должен быть не менее 2кг, а на блоках с пассивным PFC и того больше. Большой вес означает отсутствие экономии на комплектующих, и большого размера трансформаторов с радиаторами.

Из имеющихся на российском рынке блоков питания, хорошо зарекомендовали себя следующие производители:

1. FSP. Блоки питания производятся подразделением Fortron/Source (FSP Group) — — SPI Electronic, и являются OEM поставщиками БП для InWin, AOpen, Zalman. Будьте внимательны при покупке, на рынке замечены подозрительно дешевые блоки питания FSP300, по цене чуть выше $20, которые возможно являются облегченным вариантом для систем начального уровня, либо подпольно перемаркированными из 250Вт. К слову, мой блок питания имеет на входе конденсаторы по 470мф, и сечение всех проводов соответствует минимально допустимому, хотя на старых версиях этого блока стояли конденсаторы 680мф, и все провода были одинаково толстые. Кроме того, вместо шести разъемов данный блок имеет только пять. Упрощение незначительное, но тенденция настораживает… но возможно, блоки для сторонних заказчиков FSP оно и не коснулось.

2. InWin. Один из наиболее известных производителей корпусов, ранее использовали блоки от FSP Group, но в настоящее время наладили своё производство, не менее качественное. Данные блоки питания обычно имеют логотип PowerMan, который не является зарегистрированной торговой маркой, и поэтому может свободно использоваться (Российская фирма Ниеншанц продает под этой маркой блоки питания фирмы Sirtec).

3. Sirtec. Блоки данной фирмы продаются под марками High Power, Powerman, PowermanPro, Thermaltake. Рекомендуются к покупке модели 360Вт и выше

4. Delta/LiteON. В настоящий момент встречаются в корпусах HP, иногда требуют доработки паяльником.

На зарубежном рынке очень популярны блоки питания вроде Antec и Enermax, но в Россию они, к сожалению практически не поставляются.

6. Заключение

Как ни банально, имеет смысл лишь повторить многократно сказанную фразу — не стоит экономить на блоке питания, потому как сэкономив 30-50 долларов на блоке, вы можете потерять комплектующих на тысячу долларов. Кроме того, использование хорошего источника питания улучшает параметры других составляющих компьютера, как, например звуковой платы, и увеличивает стабильность системы в целом. И главное — необходимость мощного блока питания это не миф, а суровая реальность. Особенно для тех владельцев систем на базе AMD, чьи материнские платы не поддерживают питание процессора от «хвоста» ATX12V (P4).

Всем привет. Очень часто вижу на форумах сообщения, где обсуждается какие комплектующие лучше всего ставить, чтобы добиться максимальной производительность от компьютера.

В основном обсуждают производительность процессора и видеокарты. Подробней о них читайте в статьях:

— как выбрать процессор

Но при этом, мало кто учитывает насколько важен блок питания или БП, ведь от качества его работы будет зависеть работа всей системы. Сегодня мы рассмотрим как выбрать блок питания для компьютера. Собирая игровой компьютер с нуля, мы подбираем для него мощную основу, состоящую из , видеокарты , и . Для нормальной работы игрового ПК, важно учитывать мощность и производителя блока питания (БП), ведь далеко не всегда вам удастся ограничиться блоком питания, который идёт в комплект с корпусом.

А ведь мы ещё и планируем хотябы на 1ГГц и до максимума 🙂 Собственно совсем скоро мы поговорим о разгоне подробней и рассмотрим все хитрости правильного разгона.

Чтобы не пропустить. А сейчас рассмотрим подробней что такое БП и как выбрать мощный блок питания.

2 Как правильно выбрать блок питания для компьютера — вывод

Как видите не экономить на БП можно в случае если вы покупаете офисный рабочий компьютер. Который лиж-бы работал и не создавал проблем. В таком случае можно сэкономить.

Также экономия уместна при выборе между слишком навороченным и просто хорошим БП для обычного домашнего компьютера не самой низкой мощности. В таком случае я выбираю соотношение цена/качество а именно Golden Field или Chieftec.

В последнем случае потребуется мощный блок питания который не только мощью своей заслужит ваше доверие а и качеством работы.

Если вы приобретаете себе мощный ПК, выбирайте качественный блок питания с запасом мощности 20-30% . С таким блоком питания у вас не возникнет проблем с напряжением. Удачи!

Начнем с очевидного — с мощности . Запомните, что покупаемый блок питания должен иметь не менее чем 25% запас по мощности от пиковой в собираемой системе (подсчитать ее нетрудно — в Интернете много онлайн-калькуляторов). С учетом же будущего апгрейда стоит закладывать до 50% запаса — это не только позволит в будущем серьезно поднять энергопотребление, но и снизит нагрузку на БП, обеспечив ему работу в самом оптимальном участке кривой КПД.

Коэффициент полезного действия у импульсных блоков питания нелинеен — на малой нагрузке и при максимальной он ниже, чем при средней (в районе 50-60%). Однако наиболее важен нам КПД именно при максимальной нагрузке, особенно, если речь идет о системах с высоким энергопотреблением. Если Вы собираете простенький ПК с блоком питания ватт на 250, то КПД его не будет иметь решающего значения — даже дешевый «китаец» будет греться незначительно. А вот при мощностях за 500 Вт разница в несколько процентов КПД уже даст серьезную разницу в нагреве, а это прямо влияет не только на шум блока питания, но и на его ресурс, особенно, когда радиаторы и крыльчатка вентилятора уже успеют набрать пыль.

Мы рекомендуем рассматривать к покупке только блоки питания с сертификацией 80 Plus , указывающей на то, что КПД блока питания выше 80% (это не только обещает малый нагрев, но и прямо указывает на качество комплектующих). Вариантов сертификации несколько, приведем их в порядке роста КПД: Bronze->Silver->Gold->Platinum->Titanium. И, если при мощностях в пределах 500 Вт блок 80 Plus Bronze будет вполне сбалансированным выбором, то в районе киловатта уже стоит смотреть на «платину», а то и «титан».

В перечне характеристик нужно обязательно обратить внимание еще на один пункт. Речь идет о наличии PFC — физически работа этой системы состоит в минимизации сдвига фазы, неизбежного в сетях переменного тока из-за наличия на входе блока питания конденсаторов высокой емкости. Если у блока питания без PFC коэффициент мощности составляет около 70%, то активные PFC способны довести его почти до идеальной единицы — а при нагрузке в киловатт это обеспечивает ни много ни мало экономию до 300 ватт потребляемой мощности. Но не забывайте, что не всякая схема PFC способна «подружиться» с источниками бесперебойного питания — так как в дешевых ИБП форма напряжения далека от идеальной синусоиды, PFC буквально «сходит с ума», отказываясь работать.

Блок питания — это компонент ПК, который переводит сетевые 220 В в нужные для различных устройств 3.3-12 В. И, увы, очень многие относятся к выбору блока питания… никак — просто берут его на сдачу от покупки других комплектующих, зачастую сразу вместе с корпусом. Однако если вы собираете что-то мощнее мультимедийного компьютера, то делать этого не стоит — плохой блок питания может легко вывести из строя дорогостоящие процессоры или видеокарты, и чтобы потом не было как в поговорке «скупой платит дважды» — лучше купить сразу хороший БП.

Теория

Для начала разберемся, какие напряжения отдает блок питания. Это линии 3.3, 5 и 12 вольт:

• +3.3 В — предназначена для питания выходных каскадов системной логики (и вообще питания материнской платы и ОЗУ).
• +5 В — питает логику почти всех PCI- и IDE-девайсов (в том числе и SATA-устройств).
• +12 В — самая загруженная линия, питает процессор и видеокарту.

В подавляющем большинстве случаев 3.3 В берутся с той же обмотки, что и 5 В, поэтому для них указывается суммарная мощность. Эти линии нагружены относительно слабо, и если у вас в компьютере не стоит 5 терабайтных жестких дисков и парочки звуковых видеокарт — не имеет особого смысла обращать на них внимания, если блок питания выдает по ним хотя бы 100 Вт — этого вполне хватит.

Но вот линия 12 В является очень загруженной — по ней питается и процессор (50-150 Вт), и видеокарта (до 300 Вт), поэтому самым важным в блоке питания является то, сколько ватт он может отдать по линии 12 В (и эта цифра к слову обычно близка в суммарной мощности блока питания).

Второе, на что нужно обратить внимание, это разъемы блока питания — чтобы не было так, что видеокарте требуется парочка 6 pin, а у блока питания только один на 8 pin. Основное питания (24 pin) есть на всех блоках питания, на это внимание можно не обращать. Дополнительное питания CPU представлено в виде 4, 8 или 2 х 8 pin — зависит от мощности процессора и материнской платы, соответственно смотрите, чтобы на блоке питания был кабель с нужным числом контактов (важно — 8 pin для видеокарты и для процессора различаются, не пытайтесь их менять местами!)

Далее — дополнительное питание видеокарты. Некоторые низкоуровневые решения (вплоть до GTX 1050 Ti или RX 460) могут довольствоваться питанием через слот PCI-E (75 Вт), и им дополнительное питания не нужно. Однако более мощные решения могут требовать от 6 pin до 2 х 8 pin — следите, чтобы у блока питания они были (у некоторых блоков питания контакты могут выглядеть как 6+2 pin — это нормально, если вам нужно 6 pin — то подсоединяете основную часть с 6 контактами, если нужно 8 — добавляете еще 2 на отдельном кабеле).

Питание периферии и накопителей происходит или через SATA-коннектор, или через Molex — там никаких разбиений на пины нет, просто смотрите, чтобы у блока питания было столько нужных коннекторов, сколько у вас периферийных устройств. В некоторых случаях, если у блока питания не хватает пинов для питания видеокарты, можно купить переходник Molex — 6 pin. Однако в современных БП такая проблема достаточно редка, да и сами Molex почти исчезли с рынка.

Форм-факторы блоков питания — подбираются или под корпус, или, наоборот, если вы выбрали хороший БП определенного форм-фактора, то уже корпус подбираете под него и материнскую плату. Самый распространенный стандарт — это ATX, который скорее всего вы и встретите. Однако есть более компактные SFX, TFX и CFX — они подходят тем, кто хочет создать очень компактную систему.

Коэффициент полезного действия БП — это отношение полезной работы к затраченной энергии. В случае с блоками питания их КПД можно узнать по сертификату 80 Plus — от Bronze до Platinum: у первого он составляет при 50% нагрузке 85%, у последнего — уже 94%. Бытует мнение, что блок питания с сертификатом 80 Plus Bronze на 500 Вт реально может отдать 500 х 0.85 = 425 Вт. Это не так — блок сможет отдать 500 Вт, просто из сети при этом он возьмет 500 х (1/0.85) = 588 Вт. То есть чем лучше сертификат — тем меньше вам придется платить за электричество и не более того, а с учетом того, что разница в цене между Bronze и Platinum может составлять и 50% — особого смысла переплачивать за последний нет, экономия на электричестве окупится ох как не скоро. С другой стороны — большая часть дорогих БП имеет сертификат как минимум Gold, то есть вас «заставят» экономить электричество.

Power Factor Correction (PFC)

Современные блоки становятся все мощнее, а провода в розетках не меняются. Это приводит к возникновению импульсных помех – блок питания тоже не лампочка и потребляет, как и процессор, энергию импульсами. Чем сильнее и неравномернее нагрузка на блок, тем больше помех он выпустит в электросеть. Для борьбы с этим явлением разработан PFC.

Это мощный дроссель, устанавливаемый после выпрямителя до фильтрующих конденсаторов. Первое, что он делает, это ограничивает ток заряда вышеупомянутых фильтров. При включении в сеть блока без PFC очень часто слышен характерный щелчок – потребляемый ток в первые миллисекунды может в несколько раз превышать паспортный и это приводит к искрению в выключателе. В процессе работы компьютера модуль PFC гасит такие же импульсы от заряда разнообразных конденсаторов внутри компьютера и раскрутки моторов винчестеров.

Встречаются два варианта исполнения модулей – пассивный и активный. Второй отличается наличием управляющей схемы, связанной с вторичным (низковольтным) каскадом блока питания. Это позволяет быстрее реагировать на помехи и лучше их сглаживать. Так же, так как в схеме PFC достаточно много мощных конденсаторов, активный PFC может «спасти» компьютер от выключения, если на какую-то долю секунды исчезло электричество.

Расчет необходимой мощности блока питания

Теперь, когда с теорией покончено, переходим к практике. Для начала нужно подсчитать, какую мощность будут потреблять все компоненты ПК. Для этого проще всего воспользоваться специальным калькулятором — я рекомендую этот . Вбиваете в него свой процессор, видеокарту, данные по ОЗУ, дискам, количество кулеров, сколько часов в день используете ПК и т.д, и в итоге получаете вот такую диаграмму (я выбрал вариант с i7-7700K + GTX 1080 Ti):

Как видим, под нагрузкой такая система потребляет 480 Вт. По линии 3.3 и 5 В, как я и говорил, нагрузка невелика — всего 80 Вт, столько отдаст даже самый просто БП. А вот по 12 В линии нагрузка уже 400 Вт. Разумеется, не стоит брать блок питания впритык — на 500 Вт. Он, конечно, справится, но, во-первых, в будущем, если вы захотите проапгрейдить свой компьютер, то БП может стать узким местом, а во-вторых при 100% нагрузке блоки питания очень громко шумят. Так что стоит сделать запас хотя бы 100-150 Вт и брать блоки питания начиная с 650 Вт (у них обычно по 12 В линии отдача от 550 Вт).

Но тут возникает сразу несколько нюансов:

1. Не стоит экономить и брать встроенный в корпус БП на 650 Вт: они все поголовно идут без PFC, то есть один скачок напряжения — и вы в лучшем случае идете за новым БП, а худшем — и за другими комплектующими (вплоть до процессора и видеокарты). Далее — то, что на них написано 650 Вт, далеко не значит, что они столько смогут отдать — нормальным считается напряжение, отличное от номинала не больше чем на 5% (а еще лучше — 3%), то есть если БП отдает по 12 В линии меньше 11.6 В — его брать не стоит. Увы, в noname БП, встроенных в корпус, просадки при 100% нагрузке могут быть и 10%, и что еще хуже — они могут выдавать ощутимо более высокое напряжение, что вполне может убить материнскую плату. Так что ищите БП с активным PFC и сертификатом 80 Plus Bronze или лучше — это гарантирует, что внутри стоят хорошие компоненты.
2. На коробке с видеокартой может быть написано, что ей требуется БП на 400-600 Вт, когда она сама едва 100 потребляет, а калькулятор мне выдал вообще 200 Вт под нагрузкой — обязательно ли брать БП на 600 Вт? Нет, абсолютно нет. Компании, производящие видеокарты, сильно перестраховываются, и специально завышают требования к БП, чтобы даже люди со встроенными в корпус БП скорее всего смогли поиграть (ибо даже самый простой 600 Вт БП уж при нагрузке в 200 Вт напряжение просаживать не должен).
3. Если вы собираете тихую сборку, то имеет смысла взять БП в полтора и даже 2 раза мощнее того, что реально потребляет ваша система — при 50% нагрузке такой БП может вообще не включить кулер для охлаждения.

Как видите, ничего особо трудного в выборе блока питания нет, и если вы выберите его по критериям выше, то обеспечите себе комфортную работу за ПК без всяких сбоев по вине некачественного БП.

К счастью, в прошлом остались времена, когда среднестатистический игровой ПК потреблял много энергии, шумел как пылесос, и с почти такой же эффективностью собирал пыль. Однако вопрос, какой блок питания выбрать для компьютера, актуален и в 2017 году. Требования железа к напряжениям и токам изменились, но и требования пользователей к компьютерам. Как правильно выбирать БП в 2017 году — попробуем разобраться.

С переходом на техпроцессы 14-16 нанометров все чипы в ПК стали очень экономичными. Даже топовый Intel Core i7-7700K потребляет меньше 100 Вт, если не забавляться с экстремальным разгоном. Аналогично и с видеокартами: это раньше геймерские ГП были еще теми печками, и требовали для работы пары разъемов внешнего питания, и массивного кулера с воющей турбиной, для охлаждения. Реальность такова, что даже Nvidia Titan X, монстр, кладущий на лопатки любую игру, кушает всего 250 Вт энергии. А более массовая GTX 1080 — без разгона потребляет до 180 Вт. Поэтому если конфигурация CrossFire или SLI из 2-3 видеокарт не интересует — то киловаттный блок абсолютно лишний.

Если не углубляться в изучение рынка и поиски редкого товара, то в основной массе в продаже представлены только те блоки, которых достаточно для сборки игрового ПК. Модели, мощностью менее 400 Вт, практически не встречаются, да и те что есть — обычно отличаются не самой низкой ценой, а потому экономить на ваттах нет никакого смысла. И, наконец, цифры, указанные на этикетке и в описании (400, 500 или 600 Вт) — напрямую не указывают на возможности БП. Гораздо важнее не максимальная суммарная мощность в продолжительном режиме (а число на упаковке — это именно она), а потенциал линии (линий) 12 вольт. Все самые прожорливые железки (процессор, видеокарта и жесткие диски на 3,5″) питаются именно от нее. По линии 3,3 В нагрузки идут совсем смехотворные, а линия 5 В хоть и может нагружаться достаточно (жесткими дисками и SSD формата 2,5″, USB девайсами), но там запаса мощности всегда много.

Как выбрать мощность блока питания для компьютера

Мы определились, что выбирать мощность блока питания следует, исходя из возможностей линии 12 вольт. В сети существуют различные онлайн-калькуляторы мощности, однако алгоритм их подсчета часто известен только разработчикам сервиса. Подсчитать нагрузку можно и самому. Из школьного курса физики следует, что 1 ватт — это 1 вольт, умноженный на 1 ампер. Зная потребление процессора и видеокарты (а они указываются в характеристиках), для расчета силы тока следует разделить их потребляемую мощность на 12 (напряжение по линии питания). Для видеокарты с TDP 120 Вт (например, GeForce GTX 1060) требуемый ток составляет 10 А. То же самое стоит проделать и с TDP процессора.

БП на 450 Вт способен выдать всего 312 Вт по линиям +12 В

Если для видеокарты с TDP 120 Вт требуется 10 А, а для процессора с TDP 95 Вт — около 8 А, то линия 12 В должна выдавать не менее 18 А. Также к этой силе тока следует прибавить по 1 А на каждый HDD формата 3,5″, и еще примерно 20 % от общей цифры — в качестве запаса. То есть, для ПК с TDP процессора 95 Вт, видеокарты — 120 Вт, и парой жестких дисков — сила тока на выходе линии +12 В должна составлять (10+8+1+1)+20 %, то есть 20 А или 240 Вт. Такую мощность по силам обеспечить даже БП на 400 Вт.

Линий +12 В в блоке питания может быть как несколько, так и всего одна. Наличие нескольких линий обусловлено тем, что стандарт ATX до версии 2.3 ограничивал силу тока по одной линии значением в 20 А. Чтобы обойти ограничение, производители стали разделять линии, однако в большинстве современных БП разделение виртуальное (напряжение всех линий обеспечивается общим выпрямителем). Чтобы избежать лишних хлопот с поиском реальной суммарной мощности по всем линиям — желательно выбрать блок питания стандарта ATX 2.3 и новее, где это ограничение убрали.

КПД и сертификаты

Какой БП выбрать для ПК — зависит не только от его мощности, но и эффективности. Одним из ключевых критериев является КПД. Чем он выше — тем ближе будет величина мощности, полученной из розетки, к мощности, отданной компонентам компьютера. У дешевых китайских моделей КПД обычно составляет 60-70 % , то есть, чтобы выдать мощность 70 Вт — такой блок возьмет из розетки все 100 Вт. Для того, чтобы выделять блоки питания с высоким КПД, была придумана система сертификации 80+, а позже — введено новое «металлическое» деление блоков на категории по КПД.

• Сертификат 80+ означает, что блок питания способен поддерживать КПД на уровне 80 % при нагрузках 20, 50 и 100 % от максимальной.
• Сертификат 80+ Bronze повышает требования до 81 % под нагрузкой 20 и 100 %, а под 50 % требует не менее 85 % КПД.
• Сертификат 80+ Silver выдается, если под нагрузками 20 и 100 % от максимальной КПД составляет 85 %, а под 50 % — 89 %.
• Сертификат 80+ Gold устанавливает требования к КПД не менее 88 % при нагрузке 20 и 100 %, а при 50 % — не менее 94 %.
• Сертификат 80+ Platinum требует, чтобы при 20 % нагрузки КПД был не меньше 90 %, 50 % — не ниже 94 %, а под полной нагрузкой — от 91 %.
• Сертификат 80+ Titanium выдвигает самые строгие требования. Добавлено условие выдачи КПД не ниже 90 % при нагрузке 10 % от максимальной мощности, при 20 % он должен превышать 94 %, при 50 % — 96 %, а под полной нагрузкой — 91 %.

Важно заметить, что «металлических» сертификатов не дают блокам питания, работающим только от европейских сетей в диапазоне 200-250 В, но не поддерживающих сети США. Поэтому отсутствие наклейки может говорить лишь о том, что продукт не рассчитан на Америку, а не его низком качестве.

Напрямую на функциональность БП КПД не влияет. Однако чем он выше — тем меньше будет потреблять ПК, и тем меньше он будет греться. Многие дешевые блоки тоже могут выдавать под нагрузкой в диапазоне 50-70 % от максимальной мощности КПД выше 80 %, однако у них все может меняться в зависимости от конкретного экземпляра. Однако и у моделей подороже высокий КПД — еще не признак надежной элементной базы. Никто зачастую не гарантирует, что блок сохранит свои первоначальные свойства через несколько лет. Поэтому кроме КПД, важно учитывать и качество компонентов.

Качество компонентов БП

Перед тем, как выбрать блок питания для ПК, важно убедиться, что в нем использованы качественные преобразователи, конденсаторы и другие элементы схемотехники. Однако этот параметр так просто не оценить, в характеристиках его нет. Поэтому чтобы не ошибиться — придется навестить Гугл и посмотреть обзоры, тесты и разборки приглянувшейся модели блока питания.

Если БП имеет внутри плохие конденсаторы и слабое охлаждение — они могут деградировать, потерять емкость. Как итог — через пару лет БП с «серебряным» сертификатом превращается в тыкву становится не сильно лучше, чем безымянный «китаец» за 500 гривен. Стоит обращать внимание на блоки с активным PFC, которые обычно отличаются достойным качеством и легче переносят перепады нагрузок, скачки напряжения. Конечно это не аксиома, бывают исключения, но обычно производители не решаются применять относительно дорогую и сложную схему активной коррекции мощности, чтобы затем испортить все дешевыми конденсаторами, которые вздуются через полгода.

Охлаждение и шум

Если лет 10 назад многие были готовы мириться с шумом компьютера, лишь бы он все тянул на максимальных настройках, то сейчас всем хочется тихий ПК. Именно по этой причине в блоках питания сейчас практически не используются вентиляторы, диаметром 80 мм. Они сильно шумят, но нагнетают мало воздуха. Предпочтение стоит отдавать БП, оборудованным «карлсонами» на 120 мм, а лучше — 140 . Такие кулеры могут захватить своими большими лопастями много воздуха, сохраняя обороты в пределах 2 тысяч за минуту.

Кроме вентиляторов, стоит посмотреть и на радиаторы внутри блока. Благо сейчас, благодаря большим кулерам и обилию решеток, радиаторы внутри видны даже на фото. Массивный радиатор эффективнее отводит тепло от выпрямителей и преобразователей, которые греются в процессе работы, позволяя тем поддерживать оптимальные рабочие условия и выдавать хороший КПД . Если решеток у блока минимум — лучше его не покупать: такой БП качественно охладить можно лишь продувкой воздуха под мощным напором. Это значит, что он или будет греться, или реветь под нагрузкой как реактивный истребитель.

Кабели и разъемы

Как правильно выбрать блок питания для компьютера — зависит не только от технических характеристик его «начинки», но и от кабелей, которыми он оборудован. Сейчас пользуются популярностью модульные БП с отстегивающимися шнурами. Это и хорошо, и плохо одновременно. Хорошо потому, что какие-то лишние провода можно убрать, чтобы они не мешали. А плохо — потому, что каждое соединение — это плюс к сопротивлению и место утечки энергии на нагрев. У хороших разъемов этот минус сведен к минимуму, но отстегивающиеся шнуры питания материнской платы (24 пин) и процессора (4 или 8 пин) — ересь. Ведь эти кабели нужны в любом случае, делать их съемными — бессмысленная и даже немного вредная затея.

В принципе, любой современный БП подойдет к любому ПК. Но кому хочется городить паутину из переходников и удлинителей? Поэтому важно учитывать тип имеющихся штекеров, их количество, и длину шнуров. Последнее особо важно при выборе БП в корпус с нижним его расположением. Ведь материнские платы по старинке оснащают 4-контактным гнездом питания процессора вверху, и дотянуть кабель к нему снизу бывает нелегко. Для корпуса с нижним расположением БП оптимальная длина кабеля 4 пин (или 4+4 пин) — от 35-40 см. А вот при верхнем расположении — и 30-сантиметрового «огрызка» обычно достаточно. То же самое касается и жестких дисков/SSD: если БП находится внизу, а отсек для них — вверху (или наоборот) — важно, чтобы длины кабелей хватило.

1. Кабель питания дисковода FDD (устарел) 2. Разъем Molex 3. SATA кабель питания 4. 6+2 пин для видеокарт 5. 6 пин для видеокарт 6. 8-контактный кабель для питания процессоров с TDP более 120 Вт 7. 4+4 пин разъем питания процессора 8. 24-контактный разъем питания системной платы

Разъемы 4-пин, 24-пин, Molex и SATA обязательны для всех современных БП, но количество двух последних может варьироваться. Блоки питания с менее, чем двумя портами питания SATA и столькими же «Молексами» покупать не стоит. Даже если пока в ПК стоит всего один жесткий диск — где гарантия, что через годик-два вы не захотите поставить еще один, или добавить вентиляторов?

Калькулятор энергопотребления компьютера. Как подобрать блок питания для компьютера

После успешного открытия международного форума технической поддержки, Enermax предлагает своим клиентам новый полезный „сервис -советчик“: Новый онлайн-калькулятор мощности блока питания позволяет пользователям быстро и легко подсчитать энергопотребление системы. По случаю открытия нового сервиса пользователи могут выиграть три популярных блока питания от Enermax.

Перед покупкой блока питания большинство покупателей задаются вопросом, какой уровень энергопотребления нужен для электропитания их системы. Не всегда указания отдельных производителей достаточно точны, чтобы подсчитать общую сумму энергопотребления всей системы. Многие пользователи следуют в этом случае девизу «лучше больше, чем меньше». Результат: выбор слишком мощного и более дорогого блока питания, который будет нагружаться на полной мощности системы всего лишь на 20-30 процентов. При этом следует учитывать, что современные блоки питания, такие как Enermax достигают КПД выше 90 процентов только при нагрузке блока питания около 50 процентов.

Посчитай и выиграй
К открытию калькулятора мощности блока питания Enermax представляет эксклюзивный конкурс. Требования к участию: Enermax предлагает три различных конфигурации системы. Участники должны с помощью калькулятора мощности блока питания подсчитать энергопотребление системы. Между всеми правильными ответами Enermax разыгрывает три популярных блока питания:

Более подробная информация о конкурсе находится .

БП калькулятор экономит время и деньги
Новый калькулятор блока питания от Enermax («Power Supply Calculator») предназначен для того, чтобы помочь пользователям надежно и точно рассчитать потреблениe их системы. Калькулятор основан на обширной и постоянно обновляемой базе данных со всеми видами компонентов системы, начиная от процессора, видеокарты заканчивая мелочами, вроде корпусного вентилятора. Это избавит пользователей не только от долговременного поиска данных энергопотребления отдельных компонентов, но и во многих случаях сэкономит затраты. Так как для большинства простых офисных и игровых систем блока питания мощностью 300 — 500 Вт более чем достаточно.

Профессиональная поддержка Enermax
Более месяца назад Enermax объявил об открытии международного форума поддержки. На форуме Enermax участники имеют возможность получить квалифицированную помощь в решении технических проблем и ответы на все вопросы касательно продукции Enermax. Кроме того, новый форум предоставляет платформу для энтузиастов со всего мира, на котором они могут обмениваться опытом и советами по настройке и оптимизации их компьютеров. За профессиональную помощь на форуме отвечают менеджеры продукции и инженеры Enermax- то есть сотрудники компании, которые в первую очередь ответственные за разработку продуктов Enermax.

Еще 3 года назад считалось, что блока питания мощностью 350W за глаза хватит для питания любого, самого навороченного домашнего компа. Бери БП помощнее от известного производителя, и можешь хоть обвешаться различными девайсами – ничего считать не нужно. Но сумасшедшая гонка за мегагерцами и fps’ами вносит свои коррективы: на рынке появился новый видеоускоритель от nVidia – GeForce GTX 580, ATI готовит ответный удар, и юзеру уже рекомендуют запастись БП мощностью 600W! Закономерно возникает вопрос: «Без замены блока питания апгрейд теперь невозможен?».

Ответить на этот вопрос не так сложно – надо посчитать мощность компьютера . Уметь вычислить потребляемую мощность системы полезно и при сборке и апгрейде компьютера любой конфигурации. Как выяснить, почему не включается компьютер, или выдержит ли noname блок на 230W дополнительный HDD? Об этом мы попытаемся рассказать ниже.

Принцип работы блока питания

Очень часто на железных форумах можно встретить грустные истории про то, как у кого-то сгорел блок питания и прихватил с собой на тот свет мать, проц, видюху, винт и кота Мурзика. Почему же горят БП? И почему горит синим пламенем нагрузка aka начинка системного блока ? Чтобы ответить на эти вопросы, кратко рассмотрим принцип работы импульсного блока питания .

В компьютерных блоках питания применяется метод двойного преобразования с обратной связью. Преобразование происходит за счет трансформации тока с частотой не 50 Гц, как в бытовой сети, а с частотами выше 20 кГц, что позволяет использовать компактные высокочастотные трансформаторы при той же выходной мощности. Поэтому компьютерный блок питания гораздо меньше, чем классические трансформаторные схемы, которые состоят из понижающего трансформатора довольно внушительных размеров, выпрямителя и фильтра пульсаций. Если бы компьютерный блок питания был бы сделан по этому принципу, то при требуемой выходной мощности он был бы размером с системный блок и весил бы в 3–4 раза больше (достаточно вспомнить телевизионный трансформатор с мощностью 200–300 Вт).

Импульсный БП имеет более высокий КПД за счет того, что работает в ключевом режиме, а регулирование и стабилизация выходных напряжений происходит методом широтно-импульсной модуляции. Если не вдаваться в подробности, то принцип работы заключается в том, что регулирование происходит путем изменения ширины импульса, то есть его длительности.

Вкратце принцип работы импульсного БП прост: чтобы использовать высокочастотные трансформаторы, нам необходимо преобразовать ток из сети (220 вольт, 50 Гц) в высокочастотный ток (порядка 60 кГц). Ток из электрической сети идет на входной фильтр, который отсекает импульсные высокочастотные помехи, образующиеся при работе. Далее — на выпрямитель, на выходе которого стоит электролитический конденсатор для сглаживания пульсаций. Далее выпрямленное постоянное напряжение порядка 300 вольт поступает на преобразователь напряжения, который преобразует входное постоянное напряжение в переменное напряжение с прямоугольной формой импульсов высокой частоты.

В состав преобразователя входит импульсный трансформатор, который обеспечивает гальваническую развязку от сети и понижение напряжения до требуемых значений. Эти трансформаторы изготавливаются очень маленькими по сравнению с классическими, в них малое количество витков, а вместо железного сердечника используется ферритовый. Затем снимаемое с трансформатора напряжение идет на вторичный выпрямитель и высокочастотный фильтр, состоящий из электролитических конденсаторов и индуктивностей. Для обеспечения стабильного напряжения и работы используются модули, обеспечивающие плавное включение и защиту от перегрузок.

Итак, как ты мог заметить из вышесказанного, в схеме компьютерного блока питания протекает ток очень высокого напряжения — ~300 вольт. Теперь давай представим, что будет, если какой-либо ключевой элемент схемы выйдет из строя, и защита не сработает. Ток высокого напряжения кратковременно поступит в нагрузку (пока БП не выгорит), и часть содержимого системного блока, скорее всего, этого не перенесет.

Почему же горит БП?

Есть много причин: остановился вентилятор, упал внутрь винтик, внутренности забились пылью и т. д. Но нас интересует другой момент.

Импульсный блок питания забирает из сети столько энергии, сколько потребляет нагрузка. Соответственно, если потребляемая нагрузкой мощность будет выше мощности, на которую рассчитан БП, то сила тока, протекающего по цепям блока, также будет выше той, на которую рассчитаны проводники и элементы, что приведет к сильному нагреву и, в итоге, к выходу блока питания из строя. Именно поэтому на выходе БП стоит датчик выходной мощности, и защитная схема сразу отключит блок питания, если расчетная мощность нагрузки будет больше максимальной мощности БП.

Итак, если необдуманно перегрузить блок питания, то в лучшем случае он просто не включится, а в худшем – сгорит, поэтому всегда полезно хотя бы прикинуть мощность нагрузки.

Что такое мощность

Мощность — физическая величина, характеризующая энергию, отданную или полученную объектом в единицу времени. Соответственно, мощность бывает выделяемая (выходная) и поглощаемая (потребляемая).

Мощность, как и энергия, бывает различных видов (механическая, электрическая, тепловая, акустическая, электромагнитная, волновая и т. п.), которые, в свою очередь, связаны с природой этой энергии.

Отношение выделяемой в ходе преобразования энергии мощности к потребляемой называется коэффициентом полезного действия (КПД), который характеризует эффективность этого преобразования.

Как известно из школьного курса физики, мощность P [Вт] для схемы постоянного тока прямо пропорциональна напряжению U [В] и силе тока I [А] в участке цепи:

P = I * U

Эту формулу можно использовать как для расчета мощности, потребляемой устройством, так и для расчета выходной мощности БП, а также для рассеиваемой тепловой мощности.

Соответственно, тепловая мощность, выделяемая на элементе схемы блока питания (нагрев элемента), будет прямо пропорциональна силе тока, проходящего через все потребители.

Наверное, не надо объяснять, что суммарная мощность всех комплектующих должна быть меньше максимальной выходной мощности источника питания.

Необходимо также отметить, что система потребляет мощность неравномерно. Пики мощности приходится на включение ПК или отдельного устройства, задействование сервоприводов, увеличение вычислительной нагрузки на систему и т. д. Производители часто указывают для устройств с большим энергопотреблением значения пиковой мощности. Таким образом, грубо прикинуть максимальную потребляемую мощность нагрузки можно просто сложив мощности всех устройств, подключенных к БП:

P = p (1) + p (2) + p (3) + … + p (i)

Стандарты БП

Но для расчета питания и выявления проблем с ним необходимо знать некоторые данные и о самом блоке питания. Начнем со стандартов.

Первым стандартом блока питания для IBM PC совместимых был AT. Он обеспечивал мощность БП до 200W, чего хватало с большим запасом, так как CPU потребляли по нынешним меркам мизерное количество энергии, и лишь немногие пользователи могли позволить себе второй HDD.

С выходом Pentium II AT уже не мог обеспечить необходимую среднему ПК выходную мощность (230-250W) и уступил свое место ATX. ATX отличается от AT наличием дополнительного источника питания +3.3V, наличием питания в цепи +5V в режиме Standby и возможностью программного отключения. Принципиальных различий в схемотехнике — нет.

Pentuim IV внес очередные коррективы. Этот процессор потребляет столь большую мощность, что стандартный блок ATX уже не может обеспечить стабильное питание в цепи 12V. Сечение проводника и площадь уверенного контакта в разъемы недостаточны, что может привести к порче материнской платы, поэтому появился дополнительный 4-контактный разъем.

Учитывая «прожорливость» современных CPU и видеоадаптеров, похоже, скоро нас ждет очередная смена стандарта.

Читаем характеристики блока питания

Та большая красивая цифра, которую указывают в модели блока питания, показывает общую мощность устройства. Нас же должны интересовать такие показатели, как эффективная нагрузка (КПД) и наработка на отказ при определенной нагрузке и температуре. Первый показатель говорит о том, какую мощность будет потреблять нагрузка, а какая выделится вхолостую в виде тепла, то есть при заявленной мощности 350W и эффективной нагрузке 68% мы получим 240W. У разных производителей этот показатель колеблется от 65% до 85%. Второй показатель дает нам данные о рекомендуемых условиях работы БП, например, 100000 часов при нагрузке 75% и температуре 25 градусов Цельсия. Другие показатели касаются значений отклонений по входному и выходному напряжению, защиты от перегрузок, короткого замыкания и перегрева и т. д.

Однако есть еще один блок характеристик. Дело в том, что суммарная мощность блока складывается из показателей мощности по отдельным цепям. Они указаны на крышке блока питания в специальной табличке. Используя приведенную выше формулу, можно рассчитать минимальную максимальную мощность нагрузки по каждой цепи. Сложив получившиеся мощности, получим эффективную мощность БП.

Мощности по каждому выходу также важно учитывать, так как нагрузка потребляет ток разного напряжения и будет нагружать соответствующую цепь БП.

Процессор

Процессор, один из самых прожорливый элемент в компьютере. Не даром для него выделили отдельную розетку! Мощность, потребляемая той или иной моделью CPU, обычно известна, и указывается производителем. Ее также можно рассчитать, умножив ток, потребляемый процессором (обычно также указывается) на напряжение. Мощности самых распространенных CPU ты можешь посмотреть в таблице.

Сложности с расчетом потребляемой процессором мощности возникают, если CPU разогнан. Мощность увеличивается при повышении тактовой частоты и напряжения на ядре. Если повышение напряжения учесть легко, то коэффициент зависимости потребляемого тока от частоты можно найти только опытным путем. Очень приближенно можно сказать, что при увеличении частоты на 100 МГц потребляемая мощность увеличивается на 0.6–1.0W.

Видеоадаптер

Современные видеоускорители по «прожорливости» дают фору процессору. Видеочип содержит внушительное число транзисторов, частоты также высоки, да и бортовая память нуждается в питании.

Потребляемая видеокартой мощность очень сильно зависит от ее состояния: находится она в режиме ожидания, используется в 2D-приложениях или обсчитывает сложную 3D-сцену. Точные значения изменения потребляемой мощности привести невозможно, однако тесты показывают, что при загрузке системы 3D-приложением в высоком экранном разрешении потребляемая мощность системы может вырасти на 80-200W по сравнению с незагруженным состоянием.

Приводы

Особенностью приводов является наличие механических частей в конструкции, в частности электромоторов, потребляющих ток с напряжением 12 вольт. Именно в момент позиционирования головок HDD или открытия лотка CD-привода происходит увеличение потребляемой энергии. Нам приходилось быть свидетелями отключения БП из-за попытки открыть CD-ROM.

Отдельно стоит упомянуть CD-RW и DVD драйвы. Из-за повышенной мощности лазерного луча эти приводы потребляют несколько больше энергии, однако в сравнении цифра незначительна — ~15W.

USB и IEEE 1394

При «горячем» подключении устройств также происходит скачок потребляемой мощности, и каждое устройство потребляет дополнительную энергию. Таким образом, необходимо учитывать питание временно подключаемых устройств при планировании запаса мощности блока питания.

Другие факторы

При покупке блока питания всегда необходимо оставлять определенный запас мощности. Это связано с возможностью будущих апгрейдов и с установкой дополнительного оборудования. Также следует учитывать сезонное изменение условий работы, износ и загрязнение БП. Например, очень сильно влияет на работу блока пыль. Пыль является не только термоизолятором, который препятствует охлаждению, и не только помехой в работе вентиляторов. Она еще является прекрасным проводником статического электричества. Так что пыль в первую очередь опасна для компьютера, и при повышении потребляемой мощности (т. е. повышении напряжения при включении какого-либо устройства) может выйти из строя какой-либо компонент. Аналогичная ситуация и с износом — он приближает выход из строя системы.

На что нужно обратить внимание при покупке БП

Прежде всего, на качество исполнения. Его можно оценить даже на вес. Иногда удивляет легкость 600-ваттного безымянного БП по сравнению с тяжестью 350-ваттного Chiftec. Солидный вес означает, что производитель не экономит на хороших массивных радиаторах и трансформаторах с запасом мощности, и даже на силовых элементах конструкции корпуса БП.

Также мощные блоки питания оснащаются большим числом (от 7 и выше) качественных разъемов для подключения различных внутренних устройств.

Если есть возможность, то желательно проверить стабильность выходного напряжения в работе. Для этого есть различные утилиты, которые позволяют наблюдать и записывают характеристики питания в реальном времени. Обычно они идут в комплекте с программным обеспечением к материнской плате.

И наконец, не следует покупать блоки без названия или с незнакомым названием фирмы-изготовителя.

Выводы

Итак, рассчитывать потребляемую мощность нагрузки и реальную выходную мощность блока питания при принятии решений о покупке нового девайса или апгрейде просто необходимо. И хотя современные блоки обладают надежными схемами защиты, будет очень неприятно, если при попытке прочесть информацию с флэш-драйва новенький блок питания сразу же отключится.

Авторы: Кирилл Бохинек, Павел Сухочев

Блок питания предназначен для снабжения электрическим током всех компонентов компьютера. Он должен быть достаточно мощным и иметь небольшой запас, чтобы компьютер работал стабильно. Кроме того блок питания должен быть качественным, так как от него сильно зависит срок службы всех компонентов компьютера. Сэкономив 10-20$ на покупке качественного блока питания вы рискуете потерять системный блок стоимостью 200-1000$.

Мощность блока питания выбирается исходя из мощности компьютера, которая в основном зависит от энергопотребления процессора и видеокарты. Также нужно, чтобы блок питания имел сертификат хотя бы 80 Plus Standart. Оптимальными по соотношению цена/качество являются блоки питания Chieftec, Zalman и Thermaltake.

Для офисного компьютера (документы, интернет) вполне достаточно блока питания на 400 Вт, берите самый недорогой Chieftec или Zalman, не ошибетесь.
Блок питания Zalman LE II-ZM400

Для мультимедийного компьютера (фильмы, простые игры) и игрового компьютера начального класса (Core i3 или Ryzen 3 + GTX 1050 Ti) подойдет самый недорогой блок питания на 500-550 Вт от тех же Chieftec или Zalman, он будет иметь запас на случай установки более мощной видеокарты.
Блок питания Chieftec GPE-500S

Для игрового ПК среднего класса (Core i5 или Ryzen 5 + GTX 1060/1070 или RTX 2060) подойдет блок питания 600-650 Вт от Chieftec, если будет сертификат 80 Plus Bronze, то хорошо.
Блок питания Chieftec GPE-600S

Для мощного игрового или профессионального компьютера (Core i7 или Ryzen 7 + GTX 1080 или RTX 2070/2080) лучше взять блок питания мощностью 650-700 Вт от Chieftec или Thermaltake с сертификатом 80 Plus Bronze или Gold.
Блок питания Chieftec CPS-650S

2. Блок питания или корпус с блоком питания?

Если вы собираете профессиональный или мощный игровой компьютер, то блок питания рекомендуется выбирать отдельно. Если речь идет об офисном или обычном домашнем компьютере, то можно сэкономить и приобрести хороший корпус в комплекте с блоком питания, о чем речь пойдет .

3. Чем отличается хороший блок питания от плохого

Самые дешевые блоки питания (20-30$) по определению не могут быть хорошими, так как производители в этом случае экономят на всем чем только можно. Такие блоки питания имеют плохие радиаторы и много не распаянных элементов и перемычек на плате.

На этих местах должны быть конденсаторы и дроссели, предназначенные для сглаживания пульсаций напряжения. Именно из-за этих пульсаций происходит преждевременный выход их строя материнской платы, видеокарты, жесткого диска и других компонентов компьютера. Кроме того, такие блоки питания часто имеют маленькие радиаторы, из-за которых происходит перегрев и выход из строя самого блока питания.

Качественный блок питания имеет минимум не распаянных элементов и радиаторы большего размера, что можно заметить по плотности монтажа.

4. Производители блоков питания

Одни из лучших блоков питания производит компания SeaSonic, но они и самые дорогие.

Не так давно расширили ассортимент блоков питания хорошо известные бренды для энтузиастов Corsair и Zalman. Но самые бюджетные их модели имеют довольно слабую начинку.

Одними из лучших по соотношению цена/качество являются блоки питания AeroCool. В плотную к ним подбирается хорошо зарекомендовавший себя производитель кулеров DeepCool. Если вы не хотите переплачивать за дорогой бренд, но при этом получить качественный блок питания, обратите внимание на эти торговые марки.

Компания FSP производит блоки питания под разными брендами. Но дешевые БП под их собственной торговой маркой я бы не рекомендовал, они часто имеют короткие провода и мало разъемов. Топовые блоки питания FSP неплохи, но при этом стоят уже не дешевле именитых брендов.

Из тех брендов, которые известны в более узких кругах, можно отметить очень качественные и дорогие be quiet!, мощные и надежные Enermax, Fractal Design, чуть более дешевые, но качественные Cougar и хорошие, но недорогие HIPER как бюджетный вариант.

5. Мощность блока питания

Мощность – это основная характеристика блока питания. Мощность блока питания рассчитывается как сумма мощности всех компонентов компьютера + 30% (на пиковые нагрузки).

Для офисного компьютера вполне достаточно минимальной мощности блока питания 400 Ватт. Для мультимедийного компьютера (фильмы, простые игры) лучше взять блок питания на 500-550 Ватт, вдруг вы потом захотите поставить видеокарту. Для игрового компьютера с одной видеокартой желательно установить блок питания мощностью 600-650 Ватт. Для мощного игрового компьютера с несколькими видеокартами может потребоваться блок питания мощностью 750 Ватт и более.

5.1. Расчет мощности блока питания

• Процессор 25-220 Ватт (уточняйте на сайте продавца или производителя)
• Видеокарта 50-300 Ватт (уточняйте на сайте продавца или производителя)
• Материнская плата начального класса 50 Ватт, среднего класса 75 Ватт, высокого класса 100 Ватт
• Жесткий диск 12 Ватт
• SSD-диск 5 Ватт
• DVD-привод 35 Ватт
• Модуль памяти 3 Ватт
• Вентилятор 6 Ватт

Не забудьте добавить к сумме мощностей всех компонентов 30%, это обезопасит вас от неприятных ситуаций.

5.2. Программа для расчета мощности блока питания

Для более удобного расчета мощности блока питания существует прекрасная программа «Power Supply Calculator». Она также позволяет рассчитать необходимую мощность источника бесперебойного питания (ИБП или UPS).

Программа работает на всех версиях Windows с установленным «Microsoft .NET Framework» версии 3.5 или выше, который обычно уже установлен у большинства пользователей. Скачать программу «Power Supply Calculator» и если понадобится «Microsoft .NET Framework» вы можете в конце статьи в разделе « ».

6. Стандарт ATX

Современные блоки питания имеют стандарт ATX12V. Этот стандарт может быть нескольких версий. Современные блоки питания изготавливаются по стандартам ATX12V 2.3, 2.31, 2.4, которые и рекомендуются к приобретению.

7. Коррекция мощности

Современные блоки питания обладают функцией коррекции мощности (PFC), что позволяет им меньше потреблять энергии и меньше греться. Существует пассивная (PPFC) и активная (APFC) схема коррекции мощности. КПД блоков питания с пассивной коррекцией мощности достигает 70-75%, с активной – 80-95%. Рекомендую приобретать блоки питания с активной коррекцией мощности (APFC).

8. Сертификат 80 PLUS

Качественный блок питания обязательно должен иметь сертификат 80 PLUS. Эти сертификаты бывают разного уровня.

• Certified, Standard – блоки питания начального класса
• Bronze, Silver – блоки питания среднего класса
• Gold – блоки питания высокого класса
• Platinum, Titanium – топовые блоки питания

Чем выше уровень сертификата, тем выше качество стабилизации напряжения и другие параметры блока питания. Для офисного, мультимедийного или игрового компьютера среднего класса достаточно обычного сертификата. Для мощного игрового или профессионального компьютера желательно брать блок питания с бронзовым или серебряным сертификатом. Для компьютера с несколькими мощными видеокартами – с золотым или платиновым.

9. Размер вентилятора

Некоторые блоки питания все еще оснащаются вентилятором размером 80 мм.

Современный блок питания должен иметь вентилятор размером 120 или 140 мм.

10. Разъемы блока питания

Конфигурацию разъемов блоков питания уточняйте на сайте продавца или производителя.

11. Модульные блоки питания

В модульных блоках питания лишние кабели можно отстегнуть и они не будет мешаться в корпусе. Это удобно, но такие блоки питания стоят несколько дороже.

12. Настройка фильтров в интернет-магазине

1. Зайдите в раздел «Блоки питания» на сайте продавца.
2. Выберете рекомендуемых производителей.
3. Выберете необходимую мощность.
4. Задайте другие важные для вас параметры: стандарты, сертификаты, разъемы.
5. Последовательно просматривайте позиции, начиная с более дешевых.
6. При необходимости уточняйте конфигурацию разъемов и другие недостающие параметры на сайте производителя или другого интернет-магазина.
7. Покупайте первую подходящую по всем параметрам модель.

Таким образом, вы получите оптимальный по соотношению цена/качество блок питания, удовлетворяющий вашим требованиям за минимально возможную стоимость.

13. Ссылки

Блок питания Corsair CX650M 650W
Блок питания Thermaltake Smart Pro RGB Bronze 650W
Блок питания Zalman ZM600-GVM 600W

Мощность блока питания — эта характеристика индивидуальна для каждого ПК. Блок питания является одним из самых главных элементов компьютера. Он снабжает электропитанием каждый элемент компьютера и именно от него зависит стабильность работы всех процессов. Это является причиной того, что очень важно правильно подобрать блок питания для компьютера.

Это первое, что нужно сделать в процессе покупки / сборки нового блока питания. Для расчета мощности блока питания компьютера нужно сложить количество потребляемой энергии каждым элементом компьютера. Естественно для обычного пользователя эта задача слишком сложна, особенно с учетом того, что на некоторые компьютерные комплектующие просто не указывается мощность либо же значения заведомо завышены. Поэтому существуют специальные калькуляторы для расчета мощности блока питания, которые по стандартным параметрам рассчитывают необходимую мощность блока питания.

После того, как вы получили необходимую мощность блока питания , нужно к этой цифре добавить «запасные ватты» — примерно 10-25% от общей мощности. Это делается для того, чтобы блок питания не работал на пределе своих возможностей на максимальной мощности. Если этого не сделать, то это может вызвать ряд неполадок: зависание, самостоятельные перезагрузки, пощелкивание головки жесткого диска, а также выключение компьютера.

Параметры для правильного расчета мощности блока питания :

1. Модель процессора и его теплопакет (энергопотребление).
2. Модель видеокарты и её теплопакет (энергопотребление).
3. Количество, тип и частоту оперативной памяти.
4. Количество, тип (SATA, IDE) рабочие обороты шпинделя -Жестких дисков.
5. SSD-диски из количества.
6. Кулеры, их размер, количество, тип (с подсветкой / без подсветки).
7. Процессорные кулеры, их размер, количество, тип (с подсветкой / без подсветки).
8. Материнская плата, к какому классу она относится (простая, средняя, высококлассная).
9. Также, необходимо учитывать число плат расширения, которые установлены в компьютере (звуковые карты, TV-тюнеры и т.п.).
10. Планируется ли разгон видеокарты, процессора, оперативной памяти.
11. DVD-RW-привод, их количество и тип.

Какой мощности блок питания.

Какой мощности блок питания — это понятие даст возможность правильно подобрать комплектующие и характеристики. Первое, что нужно узнать, это какая мощность вам нужна. Мощность блока питания напрямую зависит от комплектующих, установленных на ПК.

Опять же повторимся, не нужно брать блок питания, у которого мощности будет хватать впритык. Необходимо учитывать, что реальная мощность блока питания может быть меньше заявленной производителем. Также важно понимать, что с течением времени конфигурации могут меняться.

А это очень простой вопрос, так как обычно мощность изготовители указывают большим шрифтом на наклейке. Мощность блока питания — это показатель возможного объема передаваемой энергии блока питания другим компонентам.

Как мы говорили выше, узнать ее можно и при помощи онлайн калькуляторов расчета мощности блока питания и прибавить к ней 10-25% «запасной мощности». Но в реальности, все чуть сложнее, так как блок питания выдает разное напряжение 12В, 5В, -12В, 3,3В, т.е., каждая из линий напряжения получает только свою необходимую мощность. Но в самом блоке питания установлен 1 трансформатор, генерирующий все эти напряжения для передачи комплектующим компьютера. Есть, естественно, блоки питания с 2мя трансформаторами, но в основном их применяют для серверов. Поэтому допустимо, что в обычных ПК мощность каждой линии напряжения тока может изменяться — увеличиваться, если на остальных линиях нагрузка слабая либо уменьшаться, если другие линии перегружены. А на блоках питания пишут именно максимальную мощность для каждой из линий, и если их сложить, то полученная мощность будет выше мощности блока питания.

Получается, что изготовитель специально увеличивает номинальную мощность блока питания, которую он не может обеспечивать. А все прожорливые компоненты компьютера (видеокарта и процессор) получают питание непосредственно от +12 В, поэтому очень важно обращать внимание на указанные для нее значения токов. Если блок питания изготовлен качественно, то эти данные будут указаны на боковой наклейке в виде таблицы либо списка.

Мощность блока питания ПК.

Мощность блока питания ПК — эта информация необходима, так как блок питания является важнейшим компонентом компьютера. Он питает все другие комплектующие и непосредственно от него зависит правильность работы всего компьютера.

Опять же повторимся, не нужно брать блок питания, у которого мощности будет хватать впритык. Необходимо учитывать, что реальная мощность блока питания может быть меньше заявленной производителем. Также важно понимать, что с течением времени конфигурации могут меняться. Это делается для того, чтобы блок питания не работал на пределе своих возможностей на максимальной мощности. Если этого не сделать, то это может вызвать ряд неполадок: зависание, самостоятельные перезагрузки, пощелкивание головки жесткого диска, а также выключение компьютера.

Как выбрать блок питания?

Как выбрать блок питания?

Блок питания – важнейший узел компьютера. Его задача заключается в том, что он преобразует переменный ток 220 В в постоянный. Это нужно для того, чтобы колебания напряжения в электросети не стали причиной поломки компонентов ПК. Устройство поддерживает нужное для полноценной работы компьютера напряжение.

Как правильно выбрать блок питания для ПК?

Мощность

Это один из важнейших параметров при выборе: он определяет, какие задачи пользователь сможет решать при помощи компьютера.

Домашние ПК выполняют несложные, но разнообразные операции, такие как работа с документами, серфинг в сети, фильмы, музыка, общение в мессенджерах и социальных сетях. Для решения этих задач хватит блока мощностью от 450 до 500 Вт. Для игрового оборудования нужны более мощные комплектующие (от 500 Вт). Устройств мощностью от 800 Вт требуют ПК, которые оборудованы видеокартой и процессором высокого класса.

Мощность устройства легко рассчитать. Нужно сложить термопакеты процессора и видеокарты и добавить 100 Вт.

Стандарты энергосбережения

Чтобы блок питания мог полноценно снабжать все комплектующие ПК энергией, нужно учесть стандарт энергосбережения. Его называют 80 Plus. Этот стандарт включает 5 уровней: Bronze, Silver, Gold, Platinum и Titanium. Например, КПД Bronze составляет 81–85%, Gold – от 88% до 92%, Titanium – от 90% до 96%.

Эксперты рекомендуют приобретать только те блоки питания, которые имеют такую маркировку.

Разъемы

Подключить блок питания к материнской плате можно при помощи разъемов. Выделяют два ключевых слота:

1. 24-pin.Это основной разъем.

2. 4-pin и 8-pin.Предназначен для процессора.

Дополнительно устройства оснащаются слотами для видеокарты (6-pin или 6+6-pin), SATA, для DVD-привода и жесткого диска.

Система охлаждения

Блок испытывает высокие нагрузки, поэтому важно не допустить перегрева. За это отвечает система охлаждения. Эксперты рекомендуют выбирать вентиляторы с диаметром 120 мм.

Активный PFC

PFC, или компенсация реактивной мощности, отвечает за стабилизацию входящего напряжения и минимизацию помех.

Модульное подключение кабелей питания

Модульным подключением кабелей питания располагают блоки питания, которые оборудованы кабельным органайзером. Благодаря этому пользователь сможет подключить только те кабели, которые ему необходимы для конфигурации конкретного системного блока. Это упрощает и облегчает процесс сборки компьютера, делает технику аккуратнее за счет отсутствия лишних проводов. Кроме того, органайзер позволяет организовать качественную вентиляцию внутри корпуса.

Заключение

При выборе блока питания для ПК необходимо отталкиваться от типа вашего компьютера (для дома, игровой) и тех задач, которые ему предстоит решать. Также учтите такие важные параметры, как мощность, система охлаждения, разъемы.

Большой выбор сертифицированных устройств брендов Be quiet!, Xilence, Ginzzu, D-Link представлен в каталоге нашего интернет-магазина. Также в компании «Пятый элемент» вы найдете другое оборудование для сборки компьютера: оперативную память, корпуса ПК, системы охлаждения, видеокарты.

ВЫБРАТЬ БЛОК ПИТАНИЯ 14.12.2020

Как выбрать блок питания (БП) для вашего ПК

Ах, скромный блок питания.

Пока он делает то, что должен, вы не обращаете внимания на его существование. Но как только он дает сбой и ваша система рушится — о мальчик, вы замечаете.

PSU — это аббревиатура от «Power Supply Unit». Он преобразует электричество, идущее от вашей стены (мощность переменного тока), в энергию, которую могут использовать компоненты вашего ПК (постоянный ток).

Когда вы собираете ПК, вы, вероятно, будете увлечены выбором более ярких частей вашей сборки, таких как ЦП, графический процессор или даже ОЗУ.Мы все это сделали. Хотя это не такая уж большая проблема для ПК, которые не работают на пределе своих возможностей в течение длительного времени, профессиональные рабочие станции и / или узлы рендеринга, к сожалению, не попадают в эту категорию.

Профессиональные приложения и рабочие нагрузки будут вызывать нагрузку даже на самое мощное оборудование. Следовательно, надежная и безопасная подача энергии не является обязательной.

Давайте подробно рассмотрим блок питания в этом руководстве. Это позволит вам понять, как выбрать правильный и расшифровать весь жаргон, с которым вы обязательно столкнетесь.

CG Director Рекомендации по блокам питания для рабочих станций

Если вы здесь для быстрой рекомендации, вот таблица с нашими рекомендациями по источникам питания для рабочих станций с различной мощностью:

Мощность	Рекомендации по блоку питания
550 Вт	1. Corsair CX Series 550 Вт 80 Plus Bronze 2. Технология SilverStone 550 Вт 80 Plus Bronze 3. Corsair RMX Series (2018), RM550x, 550 Вт
650 Вт	1.Corsair CX Series 650 Watt 80 Plus Bronze 2. MSI MPG Series A650GF 650 Watt 3. Seasonic FOCUS GX-650, 650W 80+ Gold
850W	1. Enermax Revolution DF ERF850EWT 80+ Gold 850W 2. MSI MPG Series A850GF 850 ​​Вт 3. be quiet! Прямая мощность 11 850 Вт
1000 Вт	1. Corsair HX Series, HX1000, 1000 Вт 2. be quiet! Straight Power 11 Platinum 1000 Вт
1200 Вт	1. Corsair HX Series, HX1200, 1200 Вт 2.будь спокоен! Dark Power Pro 12 1200 Вт 3. Corsair HXi Series, HX1200i, 1200 Вт
1500 Вт +	1. be quiet! Dark Power Pro 12 1500 Вт, 2. Corsair AXi Series, AX1600i, 1600 Вт

В моем списке рекомендаций рассматриваются только многорельсовые блоки (объясненные в статье) на отметке 850 Вт или выше.

Да, это действительно поднимает цену. Однако я считаю, что разумно вкладывать средства в качественную подачу электроэнергии при такой мощности и цене.

Важность блока питания (PSU)

Ваш ЦП, материнская плата, видеокарта, устройства хранения и т. Д. — все получают питание от блока питания. Таким образом, выбор паршивой модели может не только повредить гораздо более дорогое оборудование, но и вызвать опасные аварии, такие как пожары. Вот еще один похожий инцидент.

Вполне нормально выделить более значительную часть вашего бюджета на части, которые напрямую влияют на скорость и плавность вашей работы. Но не экономьте на блоке питания настолько, чтобы он был либо небезопасным, либо потребовал обновления, когда вы добавляете другое оборудование на свою рабочую станцию.

Форм-факторы блоков питания для ПК: все ли блоки питания одинакового размера?

Размеры ПК могут варьироваться от огромных до относительно крошечных. Таким образом, у вас действительно не может быть блока питания стандартного размера для обслуживания такого широкого диапазона возможностей. Форм-факторы блока питания предоставляют производителям (производителям корпусов, OEM-производителям и т. Д.) Больше свободы при разработке чего-то нового.

Представьте, что вы разрабатываете корпус ПК малого форм-фактора, зная, что блок питания займет почти половину объема корпуса.Не оставляет места ни для чего другого, не так ли?

Большинство форм-факторов блока питания учитывают либо размер, либо требования к питанию, либо и то, и другое. Вот несколько распространенных форм-факторов блока питания, которые вы найдете на рынке:

ATX

Самый распространенный форм-фактор для настольных ПК. Если вы покупаете блок питания для обычного ПК или, в некоторых случаях, даже для компактного ПК, этот форм-фактор вам нужен.

Блок питания SFX рядом с блоком питания ATX для масштабирования (Corsair)

SFX (Маленький)

Если вы создаете компактную систему Mini-ITX, вы найдете множество корпусов, требующих блока питания SFX.Современные блоки питания SFX с легкостью могут питать даже высокопроизводительные системы. Например, вот источник питания Corsair 80-Plus Platinum 750 Вт SFX — https://www.amazon.com/CORSAIR-Platinum-Certified-Modular-Supply/dp/B07M63H81H/

LFX (Low Profile)

Эта форма Фактор был предназначен для компактных низкопрофильных ПК с потребляемой мощностью от 180 до 260 Вт (версия 1.1).

FlexATX

К сожалению, это не является стандартом для длины блока питания и размещения вентиляторов. Эти блоки питания использовались почти исключительно производителями оборудования, такими как Dell и HP, но иногда они также используются в корпусах стоечных серверов.

Блоки питания FlexATX различной длины ( HardForum )

TFX (Thin)

Другой тип блока питания для более компактных корпусов, но специально разработанный для «тонких» корпусов.

SFX и TFX блоки питания, бок о бок для масштабирования ( HardForum )

Хотя есть еще несколько форм-факторов, таких как WTX, сегодня они не слишком актуальны для среднего покупателя. Большинство блоков питания, необходимых для современных корпусов ПК, относятся к перечисленным выше.

ATX vs.ATX12V

Всегда есть некоторая путаница в различиях между ATX и ATX12V.

Корпорация Intel разработала форм-фактор ATX и стандарт питания еще в 1995 году для стандартизации питания компьютеров. ATX12V — это последняя итерация / версия этой спецификации ATX (самое последнее обновление — версия 2.53, выпущенная в июне 2020 года).

Модульные и полумодульные блоки питания

Если вы покупаете блоки питания, вы обязательно встретите несколько, которые в некотором роде заявляют, что они «модульные».

Большинство блоков питания поставляются с проводами, постоянно подключенными к источнику питания. Так в чем проблема?

Что ж, во многих сборках не используются ВСЕ кабели, идущие в комплекте с блоком питания. Вам нужно всего несколько, а неиспользованные провода — это бельмо на глазу, которое бесцеремонно спрятано в темных уголках вашего чемодана.

Некоторые люди предпочитают использовать только те кабели питания, которые им нужны, и именно здесь модульные блоки питания могут помочь уменьшить беспорядок с проводами внутри ПК.

Полностью модульная vs.Сравнение полумодульных и немодульных блоков питания

Если вас интересуют модульные блоки питания и вы хотите их купить, я сначала рекомендую ознакомиться со статьей Лучшие модульные блоки питания в 2021 году. В связанной статье также более подробно рассматриваются модульные и полумодульные блоки питания.

Тихие или безвентиляторные блоки питания

Хотя удаление вентилятора из блока питания сделает его бесшумным / тихим, блоки питания без вентилятора и бесшумные — это не одно и то же.

В то время как безвентиляторный блок питания работает бесшумно из-за ОТСУТСТВИЯ вентилятора, тихий блок питания сводит к минимуму шум вентилятора в максимально возможной степени.

Большинство компаний, продающих «тихие блоки питания», будут использовать почти бесшумные вентиляторы даже при высоких нагрузках. Однако некоторые будут использовать вентилятор только тогда, когда мощность ПК начнет превышать установленный порог. Например, серия RM от Corsair предлагает режим вентилятора с нулевой скоростью вращения, который гарантирует, что его вентилятор вращается только при высоких нагрузках. Эти блоки питания могут варьироваться от 450 Вт до 1000 Вт.

С другой стороны, безвентиляторные блоки питания не могут выдавать слишком много энергии, поскольку компоненты будут слишком горячими, чтобы ими можно было управлять без вентилятора, циркулирующего по ним прохладным воздухом.Seasonic предлагает несколько блоков питания без вентилятора, и максимальная мощность, которую я видел, составляет 500 Вт на их модульном блоке Prime Fanless PX-500.

Для рабочих станций отказ от вентилятора — не лучший вариант. Нагрузки слишком велики и достаточно постоянны, чтобы исключить их как разумный выбор. Однако, если ваша рабочая станция находится на вашем столе, выбор тихого блока питания поможет снизить шум системы (особенно в режиме ожидания).

Рельсы в блоке питания

Рельсы — это в основном пути / провода внутри источника питания, по которым проходит электричество.В соответствии со стандартом ATX12V, блоки питания по умолчанию должны иметь следующие шины —

• 3,3 В: они использовались оперативной памятью, но их использование постепенно исчезает, поскольку материнские платы теперь имеют VRM для питания памяти, которые питаются от шины 12 В. . Эта шина также поддерживает твердотельные накопители M.2.
• 5 В: используется для питания устройств SATA, таких как жесткие диски, оптические приводы, карты расширения PCI, USB
• 5Vsb (в режиме ожидания)
• -12V: Наследие на данный момент; он больше не используется.
• 12 В: питает ЦП, графический процессор, другие карты расширения PCIe и вентиляторы.

Каждая из этих шин питает различные части вашей системы (ну, по крайней мере, большинство из них). Однако, как вы можете видеть выше, всю тяжелую работу выполняет шина 12 В, в том числе питание процессора и графического процессора. Так что даже сейчас мы наблюдаем, как устройства отказываются от других шин и вместо этого предпочитают использовать шину 12 В.

Переход к новому стандарту (скоро?): ATX12VO

Вы заметите, что шина 12 В блока питания в значительной степени поддерживает всю вашу систему, что делает почти ненужным принудительное включение устаревших шин.Новейший стандарт блоков питания ATX12VO (только 12 В) пытается решить эту проблему, а также вносит в таблицу ряд дополнительных улучшений. Как следует из названия, блоки питания ATX12VO будут оснащены только шиной 12 В.

Кроме того, этот новый стандарт требует только 12-контактного подключения питания к материнской плате вместо текущего 24-контактного разъема питания материнской платы (подробнее см. В разделе ниже).

Вот пример как нового, так и старого стандартов питания материнской платы:

ATX12VO 6-Pin Power ( Anandtech )

ATX12V 24-Pin Power ( MSI )

мы все еще на очень ранней стадии, и массовое внедрение этого нового стандарта займет годы.

Описание всех распространенных кабелей / разъемов блоков питания

Когда вы вскроете упаковку блока питания, вы увидите беспорядок кабелей, который выглядит примерно так —

Источник изображения — Corsair.com

Один конец эти кабели подключаются к вашему блоку питания. Другой входит в устройство, которое должно питаться.

Практически любой разъем блока питания можно «разделить» на две части.

Рисунок 3ATX 4 + 4 Разъем питания ЦП ( 2021 заводской зазор )

Это позволяет сборщикам ПК использовать широкий спектр оборудования, не требуя отдельного стандарта для компонентов с более низким или высоким энергопотреблением.В приведенном ниже разделе название разъема источника питания, например 8-контактный (6 + 6), означает, что разъем может работать как один 12-контактный штекер или как два 6-контактных штекера при разделении.

Вы должны понимать каждый разъем, который вам понадобится для подключения к материнской плате и другому оборудованию, потому что одно неверное движение может привести к поломке. Так что давайте пройдемся по ним по одному, ладно?

24-контактный разъем питания ATX: кабель питания материнской платы

24-контактный разъем ( MSI )

24-контактный кабель ATX питает практически все на вашей материнской плате, для чего не требуется отдельное питание.Это включает в себя вашу оперативную память, устройства PCIe, карты расширения, контроллеры USB и т. Д.

Помните те шины питания, которые я рассмотрел выше? Итак, 24-контактный разъем от блока питания подает на материнскую плату все 3 напряжения, необходимые для компонентов ПК (3,3 В, 5 В и 12 В).

Если вы хотите узнать больше об этом разъеме, у Lifewire есть отличная статья, в которой подробно рассказывается.

8-контактный (4 + 4) ATX +12 В разъем питания: кабель питания ЦП

Разъем ЦП ( ModDIY )

Обычно вы подключаете этот разъем к 4/8-контактному разъему питания ЦП ( расположен рядом с разъемом процессора материнской платы).Как следует из названия, он передает мощность вашему процессору и гарантирует, что он получит все необходимое.

Конфигурация 8-контактного ATX12V также имеет те же характеристики, что и разъем EPS12V, который обычно встречается на рабочих станциях и в продуктах серверного уровня. Одно из ключевых отличий заключается в том, что многие разъемы EPS12V не разделяются на конфигурацию 4 + 4.

8-контактный (6 + 2) разъем питания PCI Express: кабель питания PCIe

Разъем питания PCIe ( ModDIY )

Хотя слот PCIe может потреблять до 75 Вт энергии непосредственно из разъема (используя шину 12 В материнской платы от 24-контактного разъема), некоторые устройства требуют гораздо большего, например видеокарты.

Когда вам нужно запитать устройства, которым требуется, скажем, 300 Вт мощности, вам потребуется подключить к ним питание PCIe. В некоторых случаях для одной карты может потребоваться несколько разъемов питания PCIe.

Источник — Guru3D

Для графической карты, указанной выше, например, требуется полный 8-контактный, а также 6-контактный разъем питания PCIe.

Разъем SATA: кабели питания SATA

Разъем питания SATA ( Walmart )

Питание SATA обычно питает механические жесткие диски (HDD) и другие устройства SATA (например, твердотельные накопители SATA).Поэтому подключите эти кабели питания к любым жестким дискам SATA и твердотельным накопителям, которые вы используете в своей сборке, и вы должны быть в порядке с точки зрения питания.

Примечание — В дополнение к кабелю питания для устройств SATA обычно также требуется кабель данных SATA, подобный приведенному здесь:

Кабели данных SATA ( Sabrent )

Один конец подключается к разъему SATA на материнской плате. в то время как другой входит в ваше устройство.

Расчет необходимой мощности блока питания

Мощность блока питания — это одна из областей, где сборщики ПК могут в равной степени расходовать перерасходы или недополучить их.Однако есть быстрый способ помочь вам принять решение.

Кривая эффективности блока питания ( TechPowerUp )

Вот типичная кривая эффективности блока питания.

Как видите, блок питания мощностью 650 Вт является наиболее эффективным в диапазоне 50-80% от его максимальной мощности. Так что этот блок питания будет идеальным, если пиковая нагрузка моей системы находится где-то в диапазоне 450–550.

Давайте продолжим и вычислим приблизительную пиковую потребляемую мощность для образца, не так ли?

Предположим, вы создаете систему с Ryzen 9 5950X и Nvidia RTX 3080.Перейдите к калькулятору мощности блока питания от beQuiet! И выберите там нужные детали.

beQuiet! Калькулятор блока питания ( beQuiet! )

Когда вы нажмете «Расчет», вы должны получить следующий экран, который показывает максимальную мощность —

beQuiet! Калькулятор блока питания ( beQuiet! )

Поскольку этот калькулятор уже переоценивает максимальную нагрузку системы, нет необходимости сильно превышать то, что они рекомендуют. Просто добавьте примерно 10% к рекомендованной мощности.Итак, это означает ~ 831 Вт. Для такой системы идеально подойдет блок питания мощностью 850 Вт.

Если вы выполняете рендеринг с использованием движков рендеринга GPU, таких как Redshift. Octane и т. Д., Убедитесь, что вы учитываете и будущие покупки графического процессора. Сменить блок питания, потому что вы хотите добавить еще одну видеокарту, — это боль. Если вы добавляете еще одну видеокарту в течение года или около того, я рекомендую спланировать ее прямо сейчас.

Итак, если я собираю 2 видеокарты RTX 3080, моя максимальная потребляемая мощность составляет около ~ 1100 Вт.В данном случае я бы выбрал блок питания мощностью 1200/1300 Вт.

Эффективность блока питания: рейтинги 80+ и их значение

Блок питания преобразует входную мощность переменного тока (переменного тока) в мощность постоянного тока (постоянного тока), поскольку оборудование вашего ПК не может напрямую использовать переменный ток.

КПД блока питания — это, в основном, количество потерь переменного тока (не преобразованных в мощность) во время преобразования постоянного тока.

Например, эффективность 50% для блока питания мощностью 500 Вт означает, что блок потребляет в общей сложности 1000 Вт для обеспечения мощности 500 Вт.

Эти дополнительные 500 Вт тратятся на тепло. Это не только увеличивает ваш счет за электроэнергию, но и создает дополнительную нагрузку на вентилятор блока питания для охлаждения устройства.

Рейтинги эффективности 80-PLUS предлагают несколько уровней сертификации, которые присуждаются для различных уровней эффективности от 80% до 92%.

Вот таблица —

Рейтинги эффективности 80-Plus ( Wiki )

Наилучшие показатели эффективности 80-Plus для рабочих станций

Несмотря на то, что сертификаты 80-Plus проходят вплоть до Titanium, даже тяжелые пользователи нуждаются в Не тратьте слишком много денег на верхний предел спектра эффективности.Обычно они стоят непомерно дорого и не стоят дополнительных денег, которые вы тратите. Эти деньги могут пойти на другую часть.

Лучшее место для покупки блока питания — это регионы 80-Plus Gold и 80-Plus Platinum. Обычно они доступны по разумной цене, и на рынке есть множество отличных вариантов.

Если вы быстро взглянете на приведенную выше диаграмму эффективности, блок питания с рейтингом Gold обеспечивает КПД 87% при 100% нагрузке, а блок питания с платиновым индексом увеличивает его до 89%. Однако обновление до Titanium добавляет только 1% к платиновому блоку питания и предлагает на 3% больше, чем Gold.

Если вы тратите слишком много денег на приобретение блока питания Titanium, оно того не стоит. Но, конечно, само собой разумеется, что если вы получаете отличную цену на высококачественный блок питания с титановым покрытием, дерзайте!

Аналогичным образом, блок питания с серебряным рейтингом обычно не является хорошей сделкой, потому что он не намного дешевле, чем приличный блок питания Gold.

Bronze по-прежнему является отличным выбором, если вы делаете покупки в бюджетном диапазоне и ваша мощность составляет 650 Вт или ниже.

Расшифровка этикетки блока питания

Этикетка на блоке питания может многое рассказать о блоке питания.Давайте возьмем пару примеров —

Cooler Power (lol) 850W PSU Label ( DeskDecode )

Cooler Master 850W PSU Label ( Anandtech )

850W Итак, мощность запасы. Заметили разницу?

Посмотрите внимательно на общую мощность на шине 12 В. В то время как один блок питания мощностью 850 Вт предлагает максимум 732 Вт на шине 12 В, другой — 768 Вт!

Как я уже упоминал выше, шина 12 В должна делать тяжелую работу для вашей системы, когда дело доходит до потребляемой мощности. Следовательно, у вас должно быть не менее 80-90% общей мощности, направляемой на ваши шины 12 В, как показывает практическое правило.

Кроме того, когда вы видите ярлыки блока питания с несколькими выходами постоянного тока 12 В, это указывает на количество шин 12 В в блоке питания. Ниже я расскажу о многорельсовых блоках питания и о том, как они делают ваш компьютер более безопасным.

Безопасность блока питания

Блок питания не похож на другие компоненты вашего ПК. Если вы не справитесь с этим должным образом, вы можете в конечном итоге травмировать себя и / или оборудование вашего компьютера.

Безопасность имеет два аспекта: функции безопасности, реализованные производителями, и то, что вы должны помнить, чтобы оставаться в безопасности.

Сначала рассмотрим последнее.

Стоит ли открывать блок питания?

Прежде чем вы даже рассмотрите это, вы должны знать, что блок питания содержит большие конденсаторы (, называемые X-конденсаторами ), которые будут удерживать свой заряд долгое время после отключения от сети. Справиться с этим, не зная, что вы делаете, может быть фатальным, если вам не повезет.

Тем не менее, теоретически , большинство современных источников питания не должны хранить достаточно заряда, чтобы убить вас достаточно долго, благодаря функциям безопасности.

Одной из таких функций безопасности, которые можно найти в большинстве современных источников питания, является резистор утечки. Он быстро начинает разряжать конденсатор X блока питания, как только вы его отсоединяете. В большинстве случаев эти конденсаторы должны разрядиться при отключении от сети более чем на 30 минут.

Повторяю — НЕ открывайте блок питания, если вы не совсем уверены в том, что делаете.

Маркировка конденсатора X и спускных резисторов в блоке питания Corsair ( Overclock.net )

На большинство блоков питания предоставляется длительная гарантия, поэтому вам следует просто отправлять обратно любые проблемные блоки или заменять их, когда они умирают на вас вне гарантийного срока.

Функции безопасности источников питания — OVP, OCP и все такое Jazz

При покупке источников питания вы встретите такие функции, как «OVP» и «OCP», которые используются производителями. Очень важно понимать, что это такое и что они делают, чтобы помочь вам сориентироваться в покупке блока питания в следующий раз.Вот список защит, которые встроены в большинство современных блоков питания:

1. OCP (Over Current Protection) — предотвращает превышение тока в блоке питания. Он предназначен для отключения электроэнергии при обнаружении тока на 130–150% больше, чем указано в спецификации. Более полезно в многорельсовых установках.
2. OVP / UVP (Защита от пониженного / повышенного напряжения) — Выключает устройство, когда напряжение превышает определенный уровень. Обычно колеблется от 110% до 130% в большинстве источников питания.
3. OPP (Защита от перегрузки по мощности) — Защищает от повреждений, если мощность, потребляемая источником питания, превышает его максимальную номинальную мощность.
4. SCP (Защита от короткого замыкания) — Отключает источник питания при коротком замыкании выходных шин, предотвращая возгорание и повреждение. Однако полное сопротивление, необходимое для обнаружения короткого замыкания, должно превышать определенный порог. Короче говоря, он не может обнаружить каждое короткое замыкание.
5. OTP (Защита от перегрева) — Отключает блок питания, если его рабочая температура превышает установленный порог. Температуры, превышающие указанные в спецификации, могут указывать на перегрузку или отказ вентилятора охлаждения, а OTP помогает уменьшить ущерб.
6. BOP (Защита от перегорания) — Предотвращает повреждения, вызванные внезапными падениями входного напряжения на 10% и более. Внезапное падение напряжения может быть проблемой, потому что блоки питания будут пытаться обеспечивать номинальный ток так долго, как только могут.

Примечание — Тот факт, что блок питания имеет эти функции, не делает его подходящим источником питания, но один без эти функции безопасности будут меня беспокоить (в зависимости от цены и мощности).

Multi-Rail vs.Блоки питания с одной шиной

Если вы когда-либо заходили на форум по аппаратному обеспечению ПК, вы найдете пользователей, громогласно поддерживающих либо блоки питания с несколькими шинами, либо блоки с одной шиной. Для использования на рабочих станциях я рекомендую блоки с несколькими рельсами при покупках мощностью выше 650 Вт.

Как вы уже знаете, шина 12 В в блоке питания передает большую часть энергии, необходимой вашему компьютеру. Поэтому, когда производители или пользователи говорят о «многорельсовых» блоках питания, они говорят о разделении этой шины 12 В на несколько шин / проводов.

Если вам интересно, зачем это нужно, я постараюсь максимально упростить его.

Во-первых, вы должны знать, как связаны мощность, напряжение и ток.

Мощность (Вт) = В (напряжение) x I (ток)

Предположим, вы используете блок питания, который, например, может передавать 850 Вт по шине 12 В. Это максимум 70 ~ А (850 Вт / 12 В).

Вот пример —

Источник — Aph Networks

Если на вашей видеокарте произошло короткое замыкание и ваша защита от короткого замыкания (SCP) не улавливает его, ток, подаваемый на вашу видеокарту, будет продолжать расти.

Разве не сработает ваша OCP (защита от перегрузки по току)? Что ж, на одной шине источник питания ДОЛЖЕН обеспечивать максимальный ток, на который он рассчитан. На приведенном выше блоке питания вы можете видеть, что этот блок питания может передавать до 70 ампер тока по линии 12 В, прежде чем он сможет запустить ваш OCP.

Однако закороченное устройство, которое пытается потреблять 70+ ампер мощности, достаточно, чтобы расплавить разъем, а в некоторых случаях и поджечь его.

Расплавленный разъем питания PCIe ( Форумы EVGA )

Для справки, даже самой мощной видеокарте, которую вы можете купить сейчас (RTX 3090), требуется максимум 425 Вт мощности, что составляет 35 ампер тока ( 425 Вт / 12 В).Но это питание подается с помощью 2 или 3 силовых кабелей PCIe, таких как MSI RTX 3090 Gaming X Trio ниже —

Источник изображения — Guru3D

А теперь представьте, что по одному проводу посылается удвоенный ток. Катастрофа.

Несколько направляющих позволяют использовать более низкий потолок OCP, что позволяет блоку питания отключиться в случае, если потребляемый ток достигает определенного, гораздо более низкого порога. Это гарантирует, что по одному разъему не может быть подано слишком много энергии, даже в худшем случае.

Для сборок рабочих станций, требующих более 550 Вт, я рекомендую многорельсовый блок питания.

Если вы хотите узнать больше об этой теме, я настоятельно рекомендую послушать, как ее объясняет JonnyGuru от Corsair. Он является золотым стандартом в отношении информации об источниках питания.

Часто задаваемые вопросы (FAQ)

Что такое кабели питания для гирляндной цепи или «косички»?

Распаковывая блок питания, вы часто видите кабели с двумя «головками» или разъемами. Вы увидите силовые кабели PCIe, которые выглядят так, как показано на изображении ниже —

Шлейфовый кабель питания PCIe / соединители с косичками PCIe ( Tom’s Hardware Forum )

Производители включают эти кабели, чтобы позволить сборщикам ПК использовать один провод от блока питания к видеокарте, даже если для карты требуется два входа питания (скажем, 8 + 6-контактное соединение) или вы используете два графических процессора, для каждого из которых требуется один разъем питания PCIe.

Следует ли питать видеокарту с помощью шлейфового кабеля или следует использовать отдельные кабели?

Вот моя рекомендация — если у вас есть опция и вы используете видеокарты класса 70 (Nvidia RTX 3070, Radeon 6700 XT и т. Д.) И выше, всегда используйте отдельные кабели.

Есть многочисленные сообщения о том, что пользователи сталкиваются с нестабильностью системы при использовании пигтейлов. Однако проблема решается сама собой при использовании 2 отдельных кабелей.

Использование гибкого кабеля требует, чтобы вся мощность, которую вы потребляете, проходила по одному проводу.Больше мощности означает больше тепла и в некоторых случаях приводит к нестабильности. Многие блоки питания среднего и ниже среднего уровня просто не рассчитаны на такое питание по одному кабелю.

Теперь это не проблема с картами нижнего и среднего уровня и качественными источниками питания. Блоки питания высшего уровня будут иметь отличные калибры медных проводов, которые позволят пигтейлу потреблять значительную мощность без проблем с нагревом.

Как проверить мощность блока питания?

Используйте beQuiet! Калькулятор блока питания или калькулятор блока питания Cooler Master для оценки мощности, необходимой для работы ваших компонентов.Если вы хотите узнать мощность вашего текущего блока питания, вам придется открыть компьютер и проверить этикетку на нем.

Сколько дополнительной мощности мне следует покупать?

Как я рекомендовал в разделе о мощности блока питания в этой статье, добавьте 10% к нагрузке, которую калькулятор бросает на вас, и бегите с ним. Конечно, окончательная мощность, которую вы покупаете, также зависит от того, насколько далеко вам нужно обновление. Если вы собираете компьютер, который должен прослужить вам как минимум 4-5 лет, то все вышеперечисленное подойдет.

Однако, если вы хотите добавить несколько графических процессоров в линию и предпочитаете избегать хлопот с отключением блока питания, купите достаточно, чтобы покрыть столько, сколько вам нужно прямо сейчас.

Безопасно ли открывать БП?

Нет. Открывать блок питания небезопасно, если вы не знаете, что делаете. Если у вас возникли проблемы с вашим блоком питания, пожалуйста, RMA его, так как большинство качественных блоков, используемых на рабочих станциях, имеют надежные гарантии.

Кто делает лучшие блоки питания?

Ну, ответа нет. На момент написания только одна компания производит только качественные блоки питания для всего своего стека продуктов — MSI (потому что она предлагает всего 3 блока питания). Однако, поскольку они неизбежно начинают конкурировать в большем количестве бюджетных сегментов, качество неизбежно страдает, поскольку они добавляют больше продуктов.

Покупка определенного бренда — ужасный способ купить блок питания. Тенденции в отрасли могут меняться мгновенно, и несколько производителей создают качественные устройства любой мощности. Поэтому убедитесь, что вы проверяете все доступные варианты, а не покупаете товары определенного бренда.

Используйте Tier List PSU культистов, чтобы отсеять плохие варианты.

Вентилятор блока питания должен быть направлен вверх или вниз?

В идеале, везде, где есть доступ к прохладному воздуху. Посмотри на свой случай. Есть ли у него вентиляционное отверстие внизу или он цельнометаллический?

Если в вашем корпусе есть вентиляционное отверстие внизу и его нет вверху, поместите блок питания вентилятором вниз.

Однако, если в вашем корпусе есть вентиляционное отверстие в верхней части кожуха, направьте вентилятор блока питания вверх к нему.

Если вы используете несколько видеокарт и ваши карты доходят до кожуха блока питания, не используйте верхнее вентиляционное отверстие. Вместо этого направьте вентилятор блока питания вниз, если это позволяет ваш корпус.

Никогда не направляйте вентилятор блока питания на твердый металл. Он всегда должен быть обращен к вентиляции.

Примечание. Если вентилятор блока питания всасывает воздух из нижнего вентиляционного отверстия, не ставьте корпус на ковровое покрытие, поскольку он засоряет воздухозаборник.Придавите ему немного высоты и ровную поверхность, чтобы обеспечить равномерный поток воздуха.

К вам

Какой блок питания вы собираетесь купить? Дайте нам знать в комментариях или задайте вопросы на нашем экспертном форуме.

Как выбрать правильный источник питания для вашего следующего ПК

Фото: Джоанна Нелиус (Gizmodo)

Выяснение того, сколько энергии вам нужно, чтобы все ваши компоненты были запитаны и довольны, обычно является последней частью сборки вашего собственного ПК. Это также может сбивать с толку.Каждый компонент потребляет разное количество энергии, и чем больше и быстрее ваш компьютер, тем больше энергии вам нужно. Последний Intel Core i9-10900K может потреблять до 250 Вт или больше, как и RTX 2080 Ti от Nvidia. Большие плохие системы означают, что вам понадобится большой плохой блок питания (БП). Но насколько большой? А что, если вы хотите стать даже больше, чем подсказывает вам какая-нибудь скатерть? Блок питания не похож на другие компоненты вашего компьютера: чем больше, тем лучше. Вот как определить, какой мощности вам нужен блок питания.

Но сначала давайте рассмотрим то, что вам нужно знать, прежде чем вы начнете изучать Newegg и Amazon. Вы должны понимать два основных термина: мощность и эффективность.

Мощность довольно прост: это максимальное количество мощности, которое блок питания может выдать при 100% нагрузке. Если вы создали компьютер, которому требуется мощность 500 Вт, вам понадобится блок питания на 500 Вт. Но на самом деле вы захотите получить блок питания, который может выдавать немного больше мощности, чем требуется вашему ПК, потому что постоянное превышение нагрузки на блок питания сокращает срок его службы, особенно если его рейтинг эффективности низкий.

Что подводит нас к эффективности . Вот как хорошо блок питания может преобразовывать мощность переменного тока от настенной розетки в мощность постоянного тока для вашего ПК. Это всегда указывается в процентах. Например, блок питания мощностью 500 Вт с рейтингом эффективности 50% означает, что ему потребуется потреблять 1000 Вт от стены для работы с полной или 100% нагрузкой, что создает много тепла и теряет энергию. Но блок питания мощностью 500 Вт с эффективностью всего 50% будет ужасным для вашего компьютера, поскольку эти дополнительные 500 Вт тратятся на тепло, а избыточное тепло может повредить компоненты компьютера.Что еще больше усложняет ситуацию, большинство блоков питания работают с максимальной эффективностью не при 100% нагрузке, а при нагрузке 50%. Таким образом, в случае нашего теоретического блока питания мощностью 500 Вт с эффективностью 50% он наиболее эффективен, когда выдает мощность всего 250 Вт.

Фото: Джоанна Нелиус (Gizmodo)

Вот где вступают в силу рейтинги эффективности 80 Plus. Большинство продаваемых блоков питания имеют КПД не 50%, а эффективность 80%. Помните, что чем выше КПД блока питания, тем меньше избыточной мощности он должен потреблять. И чем меньше избыточной мощности ему необходимо потреблять, тем меньше тепла он выделяет, что позволяет сберечь компоненты вашего ПК от износа.Итак, допустим, ваш блок питания мощностью 1000 Вт имеет рейтинг эффективности 80%. Это означает, что для запуска ПК, которому требуется 600 Вт при максимальной нагрузке, он потребляет всего 800 Вт мощности и выделяет 200 Вт в виде тепла. Если ваш высокомощный блок питания также имеет высокий рейтинг эффективности, нет ничего страшного в том, чтобы купить большой, если вы готовы потратить больше.

Но есть еще одна вещь, которую следует учитывать при выборе блока питания. Вы, наверное, уже заметили, что многие бренды блоков питания, такие как Corsair, EVGA и Seasonic, имеют рейтинги 80 Plus, а также рейтинги Bronze, Silver, Gold, Platinum и Titanium.Оба рейтинга указывают на энергоэффективность, но рейтинги с металлической этикеткой еще больше снижают эти рейтинги. Сертификация 80 Plus означает, что КПД блока питания не менее 80% при нагрузках 20%, 50% и 100%. Таким образом, если источник питания мощностью 500 Вт имеет рейтинг 80 Plus, он будет потреблять максимум 625 Вт от сетевой розетки при 100% нагрузке вместо 1000 Вт. Это также означает, что ваш блок питания будет выделять меньше тепла.

Вот диаграмма, которая разбивает рейтинг эффективности на нагрузку для каждого слоя металла, но практическое правило гласит, что чем выше качество металла, тем выше эффективность.Например, блок питания с сертификатом 80 Plus Gold имеет КПД не менее 87% при нагрузке 20%, КПД 90% при нагрузке 50% и КПД 87% при нагрузке 100%. Сертификаты Platinum и Titanium позволяют оценить эффективность до 90-х годов, а Bronze и Silver — от середины до 80-х.

Скриншот: Джоанна Нелиус (Gizmodo)

Хорошо, все хорошо, но какой блок питания вам на самом деле стоит приобрести? У OuterVision есть красивый и простой инструмент, который сделает все расчеты за вас. Просто введите, какие компоненты у вас есть в вашей системе, и он выдаст несколько рекомендаций по блоку питания.Если вам нравится разгонять свои компоненты, у них также есть расширенная опция, которая учитывает эти скорости. Он даже скажет вам, сколько стоит использовать ваш компьютер в год.

Для моего ПК с Ryzen 7 2700X, GTX 1080 Ti, 16 ГБ оперативной памяти DDR4, 1 ТБ NVMe M.2 SSD, 2 ТБ 7200 об / мин жесткого диска и жидкостным охладителем NZXT Kraken X52 240 мм AIO, инструмент рекомендует использовать Блок питания мощностью 850 Вт с сертификатом 80 Plus Gold. Однако, если бы мой блок питания был сертифицирован Platinum, я бы получил более высокую эффективность. Или я мог бы вообще пропустить блок питания мощностью 850 Вт и увеличить до 1000 Вт Platinum и получить лучшую эффективность в соответствии с инструментом.После недавнего столкновения с более низкой, чем ожидалось, производительностью при тестировании новых процессоров, я должен признать, что более крупный блок питания кажется ужасно привлекательным.

Хотя блок питания большей мощности — это излишне, если он вам на самом деле не нужен, они не повредят вашему компьютеру. И лучше потрудиться, чтобы лишить компьютер мощности. В лучшем случае ваш процессор, графический процессор и другие компоненты будут работать медленнее, чем заявленные скорости. В худшем случае различные компоненты отключатся, чтобы сберечь электроэнергию и вызвать сбой вашего компьютера.

Как правильно выбрать блок питания для вашего ПК

Сборка ПК увлекательна, равно как и выбор компонентов, которые вы собираетесь установить. Но все начинается с блока питания. Если у вас недостаточно мощности, протекающей через систему, вы можете забыть об этом модном процессоре или видеокарте-монстре.

Наше полное руководство по сборке ПК может помочь вам в выборе и установке компонентов, но как только вы узнаете, что вы хотите от своей системы, важно убедиться, что у вас есть источник питания, достаточный для того, чтобы все работало.

Не выбирайте самый большой

Огромные блоки питания для большинства сборок ПК не нужны. Конечно, вы можете сказать, что у вас есть блок питания (PSU) на 1200 Вт в вашей системе, но если вы не используете несколько графических процессоров, сумасшедшие высокопроизводительные процессоры или не выполняете большой разгон, это просто излишество.

VPN-предложения: пожизненная лицензия за 16 долларов, ежемесячные планы за 1 доллар и более

Ваша система не будет работать на максимуме все время.Если он простаивает, скажем, при 80 Вт, он будет простаивать при 80 Вт, независимо от того, есть у вас блок питания на 600 Вт или блок питания на 1200 Вт, если они столь же эффективны, как друг друга. Более высокие значения обеспечивают больший запас для более стрессовых сценариев.

Сколько вам на самом деле нужно?

В Интернете есть инструменты, которые помогут быстро определить, какой блок питания выбрать. Некоторые из них довольно простые, другие — менее простые. При выборе источника питания я использовал измеритель мощности EVGA, хотя как производитель компания также использует его, чтобы рекомендовать продукты из своего ассортимента.Но это своеобразный трюк. Он задает вам несколько основных вопросов о том, сколько у вас дисков, какой тип, какой у вас процессор, ваш графический процессор и разгоняете ли вы его.

Хорошая альтернатива — vbutils. Это более подробно описывает компоненты, которые вы используете, и порекомендует базовое значение и процентное значение выше. Оставить себе небольшой запас для будущего расширения — это разумно. Предоставление себе 600 Вт запаса мощности по-прежнему является излишним.

Проверка разъемов

Помимо фактической номинальной мощности, вам также необходимо убедиться, что выбранный вами блок питания может иметь правильные разъемы для подключения всех ваших частей.Как правило, мы рекомендуем модульный источник питания, потому что вам нужно подключать только те кабели, которые вам понадобятся. С ним легче работать, и с ним проще работать внутри вашего ПК.

Пара ключевых областей, которые необходимо проверить, — это подключения SATA и подключения графического процессора. Если у вас недостаточно разъемов питания SATA для того количества дисков, которое у вас есть сейчас или может быть в будущем, вы уже находите неисправность. Есть способы обойти это, например, переходники Molex на SATA, но они менее идеальны.

То же самое можно сказать и о GPU.Хотя сейчас вы можете использовать только один шестиконтактный или восьмиконтактный разъем, что насчет обновления? Опять же, посмотрите, для чего вам в настоящее время требуется питание, и попробуйте оставить небольшой запас.

Качество и размер

Существует рейтинговая система для источников питания, известная как 80 Plus. Это показатель того, насколько хорошо устройство поддерживает 80-процентный КПД в своем диапазоне нагрузок, и измеряется в пять этапов.

Как показывает опыт, более высокие рейтинги 80 Plus являются более эффективными источниками питания и в целом лучшим качеством.Они также будут дороже. Лучший баланс, который вам нужно сделать, — это получить лучший рейтинг 80 Plus, который вы можете себе позволить в своей сборке.

Также необходимо учитывать фактический физический размер блока питания, который вы устанавливаете на свой компьютер. В огромном корпусе в стиле башни это может не иметь значения, но даже в этом случае убедитесь, что вы не блокируете отсеки для дисков, приобретая гигантский блок питания, который может вам не понадобиться. Есть много отличных вариантов, но они очень маленькие.

Это охватывает основы, но если у вас есть собственные советы, которыми вы можете поделиться, оставьте их в комментариях.

Подробнее: Лучшие блоки питания для вашего ПК

Руководство по покупке блока питания

: как выбрать подходящий для вашего ПК Сборка

Р.Дж. Пирс, Tech Times 24 августа 2021, 19:08

Блок питания. Это, пожалуй, самая важная часть любого компьютера, которую многие до сих пор не замечают. Но дело в том, что ПК всегда можно собрать без видеокарты (при условии, что вы выбрали процессор со встроенной графикой).Но вы никогда не забудете купить для него блок питания.

(Фото: Joby Sessions / Maximum PC Magazine / Future через Getty Images)
Блок питания Corsair CX550, сделанный 8 июня 2017 г.

Но это только одна часть уравнения. Конечно, есть много блоков питания, а это значит, что вы можете выбрать самый дешевый для своей сборки и покончить с этим, а? НЕТ. Точно нет. Это потому, что удешевить компьютерный блок питания с помощью денег — все равно что поставить бомбу замедленного действия внутрь вашего компьютера.А если вы пойдете слишком дешево, что ж, попрощайтесь со своим драгоценным Core i9 или RTX 3090.

Однако с помощью этого руководства о том, как купить блок питания для ПК, вам никогда не придется сталкиваться с риском потери ценных компонентов.

Блок питания 101: выходная мощность

Это одна из самых важных вещей, которые следует учитывать при покупке блока питания для следующей сборки ПК. Чрезвычайно важно купить устройство, которое может потреблять достаточно энергии для ваших компонентов, в частности, видеокарты (которая потребляет больше всего энергии от всего остального).

(Фото: Joby Sessions / Maximum PC Magazine / Future через Getty Images)
Группа аппаратных компонентов игрового ПК, включая Pentium G4600, материнскую плату Asus ROG Strix B250I Gaming, Kingston UV400 120GB, EVGA GeForce GTX 1050 Ti 4GB ACX 2.0 GPU и блок питания Corsair CX550, сделанный 8 июня 2017 г.

Согласно PC World, вам нужно будет вычислить максимальную мощность, которую потребляют ваши компоненты, а затем вам нужно выбрать блок питания, который вдвое превышает требования. Скажем, если все ваши компоненты вместе (ЦП, видеокарта, память, хранилище и т. Д.) Потребляют около 400 Вт мощности, вам нужно выбрать блок питания на 800 Вт для максимальной безопасности.

Если вы не уверены, сколько энергии потребляет ваш компьютер, вы можете использовать калькулятор источника питания, который предлагают розничные сайты, такие как Newegg. Это пригодится, особенно если вам удалось приобрести энергоемкую видеокарту вроде NVIDIA RTX 3090.

Читайте также: Пошаговое видео-руководство: Как собрать собственный компьютер

КПД, КПД, КПД

Эффективный блок питания — отличный блок питания. И также довольно легко узнать, является ли устройство, которое вы присматриваете, энергоэффективным, по рейтингу 80 Plus на нем.Согласно TheOverClocker, существует шесть основных категорий, отсортированных по возрастанию рейтинга эффективности:

• 80 плюс
• 80 Plus Бронза
• 80 Plus Серебро
• 80 Plus, золото
• 80 плюс платина
• 80 Plus Титан

Сертификация 80 Plus означает, что источник питания поддерживает 80% КПД при 20%, 50% и 100% нагрузке. 80 Plus Titanium, присуждаемый наиболее эффективным блокам питания из этой группы, означает, что блок может иметь КПД до 94% при нагрузке 50%.Получение эффективного источника питания означает, что вы не тратите много энергии, и вы сможете сэкономить на счетах за электроэнергию.

Также помните совет «удвойте мощность блока питания»? Вот где он срабатывает. Удвоение мощности блока питания означает, что вы сохраняете потребление блока питания на уровне около 50%, что и является его максимальной эффективностью. Вот видео на YouTube, в котором подробно объясняются все рейтинги 80 Plus:

Уважаемые бренды

Если вы слышали новости о взрыве блоков питания от Gigabyte, это звучит немного пугающе.Но хотите верьте, хотите нет, Gigabyte по-прежнему намного лучше производит блоки питания, чем какой-то случайный производитель, о котором вы никогда не слышали.

Когда дело доходит до того, как купить блок питания, у вас по-прежнему больше шансов получить высококачественную деталь, выбирая уважаемые бренды. Вот некоторые из них, которые помогут вам начать, согласно Tom’s Hardware:

• Корсар
• EVGA
• Сезонный
• Antec
• XPG
• Тихо!
• Сильверстоун

Вы также должны знать, что авторитетные бренды блоков питания распределены по уровням, которые обновляются каждый год по мере появления новых моделей, что увеличивает шансы на получение отличного блока.На форуме Linus Tech Tips есть очень подробный список уровней блоков питания, который поможет вам узнать, какие производители являются лучшими в своем деле.

(Фото: Olly Curtis / Maximum PC Magazine / Future через Getty Images)
Блок питания Corsair HX1200I, сделанный 8 мая 2017 г.

Если вы выберете устройство неизвестной марки, вы рискуете взорваться. И взрывающийся блок питания почти всегда уносит с собой все остальные компоненты.

Модульный или немодульный?

Модульный блок питания позволяет отсоединять кабели.Этот тип блока питания идеально подходит, если вы хотите, чтобы ваш компьютер выглядел как можно более чистым, без путаницы из перепутанных проводов внутри корпуса. Однако они немного дороже немодульных блоков питания.

В конце концов, ваш выбор зависит от ваших предпочтений. Если вы хотите, чтобы ваш компьютер выглядел как можно лучше, выберите модульный блок питания. Съемные кабели означают, что вы можете убрать все, что вам не нужно. Кроме того, он позволяет модифицировать кабель, что может добавить эстетической привлекательности вашему компьютеру.

Related : Постоянный стол Lian Li можно использовать как корпус для ПК, идеально подходящий для пользователей компьютеров, заботящихся о своем здоровье

Эта статья принадлежит Tech Times

Автор RJ Pierce

Ⓒ 2021 TECHTIMES.com Все права защищены. Не воспроизводить без разрешения.

Как выбрать блок питания для игрового ПК

Хотя покупка блока питания для компьютера очень часто игнорируется, важность этого компонента невозможно переоценить.По правде говоря, блоки питания ПК не менее важны, чем ЦП, видеокарта или жесткий диск.

Если выбор источника питания не подходит, вы можете получить низкое энергопотребление, которого недостаточно для работы всего аппаратного и программного обеспечения ПК. Точно так же вы можете получить большую мощность, которая потенциально может сжечь компоненты компьютера.

Когда дело доходит до выбора источника питания, следует уделять много внимания качеству. Вы же не хотите, чтобы у вашего ПК оставалось слишком мало или слишком много энергии.Чтобы избежать сбоев, связанных с блоком питания, необходим тщательный анализ мощности аппаратного и программного обеспечения компьютера.

Сказав это, давайте рассмотрим некоторые аспекты, которые следует учитывать при выборе блока питания. Чтобы получить некоторый контекст, давайте начнем с быстрого определения источника питания.

---

Что такое блок питания?

Блок питания, также называемый блоком питания (PSU), представляет собой компонент компьютерного оборудования, используемый для преобразования переменного тока (AC) в постоянный (DC).Это означает, что от входной мощности сети 210 В, 240 или 250 В переменного тока источник питания преобразует его в 5 В, -5 В, + 12 В, -12 В, + 3,3 В или -3,3 В постоянного тока, который затем используется для питания оборудования. компоненты ПК.

---

Как купить блок питания зависит от множества факторов. Ниже приведены некоторые вещи, на которые следует обратить внимание при покупке блока питания.

1. Размеры блоков питания

Есть два основных типа; ATX и SFX. Блоки питания

ATX имеют следующие характеристики:

• Размер: Стандартный
• Размеры: 150 x 140 x 86 мм

• Совет! Блок питания General ATX может использоваться как на материнских платах ATX, так и MTX.Это связано с тем, что зарезервированного места на обоих типах шасси достаточно для этого блока питания.

Блок питания SFX имеет следующие характеристики:

• Размер: Стандартный
• Размеры: 125 x 100 x 63,5 мм

• Совет! Блок питания SFX обычно предназначен для материнской платы ITX. Причина этого в том, что корпус SFX сравнительно меньше, чем у блока питания ATX. Кроме того, его выходная мощность ниже.

---

2. Модуль источника питания

Модуль источника питания в целом подразделяется на два основных класса:

i). В зависимости от того, съемные ли провода.

ii). В соответствии с поддержкой для будущего обновления

• Классификация в зависимости от того, являются ли провода съемными

В этой категории блоки питания подразделяются на три основных модуля. К ним относятся:

• Полный модуль: Этот модуль позволяет разбирать и заменять провода в соответствии с предпочтениями пользователя.
• Полумодуль: В этом модуле питания некоторые части кабеля могут быть сняты. Однако обратите внимание, что материнская плата и линии питания процессора не могут быть удалены.
• Немодульный: Этот модуль источника питания имеет все кабели, подключенные к его компонентам, и не может быть удален вообще. Более того, в нем нет места для каких-либо дополнительных заглушек.

• Классификация в соответствии с поддержкой будущих обновлений

Здесь мы рассматриваем вероятность будущих обновлений оборудования для блока питания.Это означает, что вам нужно искать блок питания со сменными компонентами. Это упрощает замену компонентов или обновление блока питания в случае повреждения.

---

3. Количество подключений питания

Количество подключений питания также является очень важным аспектом, который необходимо учитывать при покупке идеального блока питания. Как правило, количество блоков питания материнской платы составляет 24 контакта (20 + 4), а у процессора и графического процессора — 8 контактов (4 + 4) и 8 контактов (4 + 6) соответственно.

Также стоит отметить, что вам нужно будет посмотреть количество интерфейсов D-типа и SATA, если вы планируете в какой-то момент увеличить количество видеокарт или жестких дисков SATA. Таким образом, вы сможете зарезервировать некоторые порты питания.

---

4. 80 PLUS

80 PLUS в основном показывает, насколько эффективен источник питания при преобразовании переменного тока в постоянный. Это важно отметить, потому что в процессе преобразования всегда теряется некоторая мощность.Имея это в виду, в 80 PLUS есть таблица, показывающая эффективность с точки зрения уровней сертификации. Он организован таким образом, что значения, расположенные справа, указывают на более эффективные коэффициенты конверсии. Обратное также верно.

80 PLUS состоит из блоков питания, которые были протестированы независимо и рассчитаны с точки зрения выходной мощности, эффективности и допустимой нагрузки. По этим ставкам он разделен на четыре уровня. Эти уровни включают 80 PLUS, 80 PLUS Bronze, 80 PLUS Silver и 80 PLUS Gold.

Еще нужно помнить, что 80 PLUS не отражает качество источника питания. С точки зрения экономичности, бронзовая медаль 80 PLUS обычно предпочтительнее из-за ее доступности и качества.

---

5. Расчет энергопотребления

Энергопотребление компьютера — это сумма энергии, необходимой для его аппаратных компонентов для эффективной работы. Чаще всего потребляемая мощность составляет 450 Вт, 500 Вт, 650 Вт, 750 Вт и 850 Вт.

Как мы упоминали ранее, выбранный вами источник питания должен обеспечивать работу всех компонентов вашего устройства. Самыми важными из этого оборудования являются материнская плата, видеокарты, процессор, память и охлаждающий вентилятор. Вам необходимо рассчитать общую потребляемую мощность всех этих компонентов, прежде чем выбирать конкретный тип блока питания для вашего компьютера.

Мы составили диаграмму энергопотребления процессора и видеокарты. Вы можете использовать диаграмму, чтобы получить приблизительное значение энергопотребления вашей системы, и использовать эти знания для приобретения подходящего блока питания.

Из-за огромного количества материнских плат, вентиляторов и другого оборудования для ПК, представленных сегодня на рынке, выбор правильного источника питания может быть непростой задачей. Это особенно верно, потому что аппаратные компоненты от разных производителей могут иметь разную номинальную мощность. Как бы то ни было, мы предлагаем вам напрямую увеличить рассчитанные значения энергопотребления процессора и видеокарты примерно на 100 Вт. То есть:

Общий объем питания = мощность процессора + мощность графического процессора + 100 Вт.

Онлайн-оценка

Вместо того, чтобы полагаться на предположения и приблизительные значения энергопотребления, существуют авторитетные веб-сайты, которые могут помочь вам получить почти точный уровень энергопотребления для аппаратных компонентов вашего ПК.

Вот один из таких веб-сайтов, на котором вы можете выбрать оборудование онлайн и оценить мощность в ваттах. Также стоит отметить, что если вы собираетесь разогнать свой компьютер, обязательно учитывайте мощность (ватты) для разгона при вычислении общей выходной мощности вашего блока питания.Обычно разгон потребляет около 30% мощности процессора и графических карт.

---

6. Безопасность и защита

• Ежедневное обслуживание источника питания

Чтобы поддерживать источники питания в хорошем состоянии, ряд вмешательств может иметь большое значение. Вот несколько советов по ежедневному обслуживанию вашего блока питания:

• Установите компьютер в чистом и непыльном месте.
• Очистите блок питания от грязи, пыли и сажи.
• Избегайте перегрузки блока питания.Избыточная мощность приведет к повреждению блока питания.
• Время от времени пусть технический специалист проверяет входной и выходной ток и напряжение устройства, чтобы убедиться, что он работает правильно.

---

7. Рекомендации по брендам блоков питания

Источники питания в целом подразделяются на:

i). Бренды первого класса

ii). Бренды второго класса

Некоторые из приоритетных брендов блоков питания включают:

Seasonic — ведущий производитель и продавец высококачественных блоков питания.Компания базируется на Тайване.

Delta предлагает стандартные однофазные блоки питания с широким диапазоном рабочих температур от -20 ° C до + 70 ° C.

Источники питания Corsair используют резонансную топологию управления логическим каналом для повышения эффективности энергопотребления системы при более низких нагрузках.

Antec — тайваньская компания, специализирующаяся на производстве корпусов для ПК и высококачественных блоков питания.

Ведущий OEM-производитель блоков питания, который производит блоки питания для таких компаний, как EVGA.Это один из последних игроков на рынке блоков питания в Северной Америке.

Распространенные марки блоков питания в этой категории:

• Great Wall
• Huntkey
• CoolerMaster

1. Потребляет ли более мощный блок питания больше энергии?

Нет. Энергопотребление вашего блока питания зависит исключительно от количества энергии, потребляемой вашим оборудованием. Однако блоки питания с большой мощностью обычно дороже стандартных.Следовательно, вам просто нужно знать, какой источник питания лучше всего подходит для вас в соответствии с вашими потребностями в энергопотреблении, как показано в формуле расчета мощности выше.

2. Лучше ли блок питания более высокой ватт?

Да. Лучше иметь блок питания с более высокой мощностью, который может работать на половинной мощности, чем пытаться использовать источник питания с низкой мощностью на полную мощность.

3. Какой блок питания подходит для игр?

Игровые ПК с графикой среднего и высокого уровня лучше обслуживаются с блоками питания с выходным диапазоном от 650 Вт до 850 Вт.Проще говоря, большинству геймеров следует обойтись блоком питания на 750 Вт. Если вы планируете разгон, то вам обязательно понадобится блок питания большей мощности.

Как выбрать подходящий блок питания для вашего настольного компьютера

Собрать компьютер вашей мечты — непростая задача, но правильное понимание некоторых основ может поставить вас в хорошее положение для остальной части сборки, а также для будущих обновлений.

Блок питания или блок питания обычно являются одной из частей, которые довольно часто упускаются из виду, когда их следует рассматривать как один из самых важных компонентов сборки.

Прежде всего, вам понадобится блок питания, достаточно мощный, чтобы все запускать. Качество также важно, поскольку вы не хотите повредить дорогостоящие компоненты. Это не все. Также следует учитывать несколько других факторов.

Требования к питанию:

Для начала вы должны сначала перечислить компоненты и использовать онлайн-калькулятор источника питания, подобный этому. Графический процессор и процессор, как правило, являются наиболее энергоемкими компонентами и, следовательно, будут двумя основными факторами, которые следует учитывать при выборе правильного блока питания.Важно отметить, что у блока питания всегда должна быть «передышка».

Если бы вы создали ПК, который потребляет, скажем, 345 Вт, то вы могли бы подумать, что блок питания на 350 Вт идеально подойдет, но это не так. На самом деле, блок питания работает с максимальной эффективностью, когда потребляемая мощность составляет от 50% до 80% от его общей выходной мощности, и превышение порогового значения, близкого к 90%, приведет к низкой энергоэффективности, а также не будет запаса для будущих расширений. .

Тем не менее, мы рекомендуем следующее: как только вы определите базовую мощность, стремитесь к блоку питания, который может обеспечить примерно вдвое большую мощность. Таким образом, вы получите более тихий, безопасный, долговечный блок питания, который также оставит место для дальнейшего расширения.

Эффективность:

Рейтинг эффективности — это мера того, сколько мощности постоянного тока он передает на ПК и сколько теряется в основном на тепло. Эффективность важна, потому что от нее зависит, сколько вы потратите на поддержание работы своего компьютера.

В качестве примера рассмотрим ПК, которому требуется мощность 300 Вт. Если вы используете блок питания с рейтингом эффективности 85%, ваш компьютер будет потреблять около 353 Вт входной мощности от вашей розетки. С другой стороны, блок питания с КПД всего 70% потребляет от сети 428 Вт мощности. Выбор более эффективного источника питания сэкономит немного денег на ежемесячном счете за электроэнергию.

Рейтинговая система 80 PLUS:

80 PLUS показывает, насколько хорошо блок питания преобразует мощность из стандартной настенной розетки в более низкое напряжение, необходимое для внутренних компонентов.По сути, все сводится к тому, сколько энергии тратится впустую при преобразовании, то есть сколько тепла производит блок питания.

Сертификация доступна только для блоков питания, которые расходуют не более 20% своей мощности, отсюда и название сертификата 80 PLUS. Большинство блоков питания имеют маркировку, измеряемую по скользящей шкале из известных драгоценных металлов.

Рельсы не только для поездов:

Электропитание к компонентам подается по шинам, и, хотя каждая шина напряжения требует внимания, блок питания включает в себя три основные шины, которые имеют +3.3В, + 5В и + 12В. Рельсы — это просто причудливое название линий электропередачи печатных схем на печатной плате.

Блоки питания

доступны как в однорельсовом, так и в многорельсовом исполнении, у обоих есть свои плюсы и минусы. Хотя как однорельсовые, так и многорельсовые блоки питания имеют защиту от перегрузки по току, разница заключается в источнике питания.

В однорельсовом блоке питания питание поступает от одного источника, как и схемы защиты, построенные по единому принципу. Это может быть удобно для настройки высокопроизводительных ПК.

В многорельсовых конструкциях общая доступная сила тока распределяется между двумя или более «печатными платами». Как показано выше. Небольшая проблема, с которой придется столкнуться, заключается в том, чтобы сбалансировать нагрузку на несколько рельсов.

В многорельсовом блоке питания источник питания +12 В имеет отдельную отдельную цепь для таких линий, как PCIe, и разъем вашего ЦП EPS или разъем SATA имеет другую цепь.

Нет эффективной разницы в безопасности между однорельсовыми и многорельсовыми блоками питания.

Разъемы:

При выборе блока питания убедитесь, что в данной модели есть все необходимые разъемы.

Начнем с большого кабеля питания материнской платы с 24-контактным разъемом. В современных блоках питания это будет либо прямой 24-контактный разъем, либо 20 + 4-контактный разъем. Некоторым материнским платам требуется только 20-контактный разъем питания материнской платы, и в этом случае вы должны подключить только 20-контактный разъем.

Что касается 8-контактного разъема EPS для ЦП, он будет подключен к материнской плате рядом с ЦП, обозначенным чем-то похожим на «CPU_PWR1», подробности вы должны проверить в руководстве.Обычно это будет 4 + 4.

Для большинства современных графических процессоров в наши дни требуется внешний источник питания от блока питания, графические процессоры с потребляемой мощностью до 75 Вт не нуждаются во внешнем источнике питания, например, NVIDIA GTX 1050 не требует внешнего источника питания и может напрямую работать от источника питания от Слот PCIe.

Графические процессоры, которым требуется питание, представлены в виде 6- или 8-контактных разъемов, для некоторых энергоемких карт, таких как GTX Titan X, могут потребоваться как 6-контактные, так и 8-контактные разъемы для заявленного минимального блока питания 600 Вт.

Длина кабеля:

Это один из наиболее важных аспектов построения рабочего стола. Вы можете получить все детали и компоненты, которые идеально подходят для вашей сборки, но управление кабелями — чертовски трудная задача. Вам следует выбрать кабели идеальной длины и расположить их так, чтобы ваша сборка выглядела свободной от кабелей.

Для извилистого управления кабелями требуются более длинные кабели. Использование массивного корпуса, такого как Corsair 1000D, с блоком питания, у которого недостаточно длинных кабелей.В конечном итоге вам придется использовать расширения. Поэтому предпочитайте использовать модульный источник питания, который позволит вам использовать длинные кабели сторонних производителей вместо использования удлинителей.

Модульность:

Модульность очень необходима для блоков питания в наши дни, когда соединительные кабели могут быть присоединены к задней части блока и отсоединены от них в зависимости от требований к питанию компонентов ПК.

Основным преимуществом модульного блока питания является то, что с его помощью можно легко уменьшить количество кабелей, так как неиспользуемые кабели не занимают места внутри корпуса.Это упрощает прокладку кабелей, а также может улучшить воздушный поток, что приведет к лучшему охлаждению.

Вывод:

Мощность, безусловно, самая важная часть, и блок питания должен иметь подходящие разъемы, чтобы он был совместим с вашим ПК, но это не значит, что вам не следует думать о других несущественных вещах.

И последнее: всегда покупайте блоки питания от надежных производителей, таких как Corsair или Cooler Master, и избегайте малоизвестных, не внушающих доверия.

У вас может возникнуть соблазн сэкономить несколько долларов, купив более дешевый блок питания, но лучше перестраховаться, потому что неисправность может разрушить критически важные компоненты вашей системы, поэтому лучше перестраховаться.

Выбор источника питания

ATXPowerSupplies.Com пишет эту статью о «выборе правильного источника питания для вашего компьютера», чтобы помочь вам в процессе принятия решений. Независимо от того, покупаете ли вы блок питания для своего нового компьютера или просто заменяете старый, мы надеемся, что это поможет в процессе выбора.Если вы заменяете обычный блок питания для Compaq, Dell, Gateway, HP и т. Д., Вы можете сначала попробовать наш механизм перекрестных ссылок блоков питания.

Что означает «ATX»? ATX расшифровывается как Advanced Technology eXtended. Таким образом, он определяет набор стандартов в измерениях и формах, которые помогают взаимозаменять такие вещи, как блоки питания компьютеров.

Первый вопрос, который стоит задать себе: «Имеет ли мой блок питания форм-фактор ATX?».Если у вас есть эта информация, процесс выбора будет намного проще. Информация иногда проставляется где-нибудь на блоке питания или может содержаться в руководстве для вашего существующего компьютера. Если вы ищете блок питания ATX, убедитесь, что блок питания имеет форм-фактор ATX, а не Micro ATX или какой-либо другой.

Пожалуй, наиболее распространенный метод выбора источника питания — это сравнение физических размеров. Убедитесь, что корпус вашего компьютера соответствует высоте, ширине и глубине блока питания.Если вы заменяете существующий блок питания, измерьте его перед тем, как выбросить. Взгляните на рисунок выше, чтобы лучше понять высоту, ширину и глубину. Если ваш блок питания значительно меньше типичных размеров наших блоков питания ATX, возможно, у вас есть блоки питания Micro ATX. Если вы чувствуете, что у вас может быть блок питания Micro ATX, вы можете сравнить его размеры с нашим блоком питания Micro ATX мощностью 200 Вт или нашим блоком питания Micro ATX мощностью 230 Вт.

После того, как вы выбрали блок питания на основе физических размеров, вам необходимо определить, какие разъемы вам нужны. Разные блоки питания имеют разные разъемы, поэтому лучше выбрать тот, который соответствует всем вашим потребностям. Ничего страшного, если вы купите блок питания и не используете некоторые разъемы. Вы можете просто оставить их висящими неподключенными. Ниже приведены изображения некоторых распространенных разъемов, используемых в блоках питания atx:

Вы должны знать, сколько энергии вам понадобится.Можно купить блок питания большего размера, чем необходимо, потому что он будет соответствовать вашим требованиям к питанию. Источники питания обычно обеспечивают только требуемую от них мощность. С другой стороны, покупка блока питания, который слишком мал для ваших требований, будет раздражать. Часто люди будут жаловаться на перезагрузку компьютера без всякой причины. В девяти случаях из десяти причиной этого является малоразмерный блок питания. Многие компании, продающие компьютеры, устанавливают блоки питания меньшего размера, чтобы сэкономить деньги и увеличить прибыль.Предостережение для покупателя!

Ниже приведен образец таблицы технических характеристик, которая должна быть напечатана на наклейке на блоке питания. Перед покупкой блока питания убедитесь, что характеристики мощности равны или превышают ваши потребности. Так вы избежите неприятностей в будущем.

Наконец, мы предоставляем вам таблицу рекомендуемой мощности блока питания в зависимости от размера компьютерной системы. Обратите внимание, что эта таблица отражает только наше мнение:

Размер процессора	Количество жестких дисков	Кол-во компакт-дисков	Рекомендуемая мощность
<1.0 ГГц	1	2
1,0 — 1,5 ГГц	2	2
1,5 — 2,0 ГГц	1	2
> 2.0 ГГц	2	2
> 2,0 ГГц	> 2	> 2

Если вы действительно хотите улучшить свои знания об источниках питания, ознакомьтесь с главой 19 книги «ОБНОВЛЕНИЕ И РЕМОНТ ПК » Скотта Мюллера.

Обязательно прочтите наши статьи о выборе подходящего корпуса для компьютера и о том, как установить передний USB-адаптер.

Закладка Выбор блока питания — добавьте эту статью в закладки, чтобы ее было легко найти в следующий раз, когда у вас возникнут вопросы о блоках питания для компьютеров.

Мы надеемся, что эта статья была для вас информативной и интересной. Если вам нужна дополнительная информация по выбору источника питания, напишите нам.

Заявление об ограничении ответственности: эта статья носит информационный характер и отражает только мнение автора. При выборе блока питания для компьютера исключительная ответственность ложится на покупателя.

.

Leave a comment Cancel reply
