Кулер для блока питания компьютера: Замена вентилятора в блоке питания.

Содержание

Замена кулера в блоке питания

Вентилятор, установленный в блоке питания компьютера, может требовать замены по двум основным причинам: он слишком сильно шумит во время работы или сломался. Подобный ремонт не представляет большой сложности, однако разбираться в некоторых нюансах необходимо.

Выбор кулера на замену

При покупке нового вентилятора следует обратить внимание на его размеры и разъём для подключения. Поэтому лучше предварительно снять блок питания, аккуратно разобрать его и вынуть оттуда кулер. Чаще всего встречаются три типоразмера: 80, 120 и 140 мм, но некоторые производители могут использовать и другие диаметры. Важно, чтобы по данному параметру новое устройство было идентично имеющемуся, чтобы крепёжные отверстия совпали при установке.

Не менее важным значением является и ток потребления. Его можно узнать, взглянув на тыльную сторону кулера. Для замены подходят только вентиляторы, у которых ток потребления такой же или меньше, чем у первоначальной модели.

Аналогично стоит поступить со стартовым напряжением. Если оно не указано, следует выбирать вентилятор с номинальными оборотами 1300-1500 rpm — будет средний уровень шума и воздушного давления. Медленные и тихие кулеры (600-900 rpm) плохо приспособлены для охлаждения дешёвых китайских БП, поэтому категорически не рекомендуем совмещать их.

Замена кулера

Все последующие действия производятся после выключения компьютера и отсоединения системного блока от розетки.

  1. С помощью обычной крестовой отвёртки отвинчиваем болты на задней стенке и снимаем боковую крышку.

  2. Аккуратно вынимаем БП из корпуса.
  3. Откручиваем четыре болта, которые держат крышку, и снимаем её. Затем берёмся за крепёж непосредственно вентилятора.

  4. Отключаем кулер от питания, отсоединив коннектор от контактов на плате. В старых блоках питания иногда провода оказываются припаяны. В этом случае самым простым выходом будет перерезать и оголить оставшиеся концы для дальнейшей скрутки.
  5. Кисточкой и пылесосом убираем скопившуюся внутри устройства пыль, т. к. из-за неё снижается эффективность воздушного охлаждения электронных компонентов.

  6. Ставим новый кулер. Если по какой-то причине крепёжные отверстия нового компонента не совпали с отверстиями на крышке, используем для фиксации резиновые гвозди или проволоку в обмотке.

  7. Подключаем. Если число контактов на разъёмах не совпадает, придётся соединять провода с помощью скрутки или пайки. Иногда, когда места достаточно, нужно просто правильно присоединить коннектор кулера.

    Подробнее: Распиновка 3-Pin/4-pin вентилятора

  8. Оголённые участки проводов, если таковые имелись, обматываем изолентой.
  9. При замене вентилятора в БП можно вывести сигнал тахометра и PWM на материнскую плату, получив возможность наблюдать текущую скорость вращения и изменять её с помощью специальных приложений, например, SpeedFan.

    Читайте также: Как пользоваться SpeedFan

  10. Собираем блок питания обратно и устанавливаем в системник. Если отсоединялись какие-либо кабели от материнской платы, не забываем присоединить их обратно.

Правильно подобранный и корректно настроенный кулер не будет раздражать сильным жужжанием и при этом обеспечит необходимый напор воздуха для охлаждения внутренностей блока питания и ПК в целом.

Мы рады, что смогли помочь Вам в решении проблемы.
Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.
Помогла ли вам эта статья?
ДА НЕТ
Поделиться статьей в социальных сетях:

Вентилятор для блока питания компьютера: описание и фото

Многих потенциальных покупателей на рынке компьютерной техники обычно настораживает тот факт, что сегодня очень тяжело найти подходящий вентилятор для блока питания. Для жесткого диска, процессора или видеокарты подобрать данный элемент не составляет особого труда, а вот для блоков питания ничего нет.


Выглядит это очень странно и вызывает массу негативных эмоций со стороны пользователей. Но не стоит расстраиваться раньше времени. Любой специалист скажет вам, что в блоке питания установлен самый обычный кулер, который используется для охлаждения корпуса. Отличаться может только типоразмер – 120, 80, 60 или 40 мм. В этом вы можете убедиться самостоятельно, достаточно разобрать любой блок питания. Главным героем данного обзора будет вентилятор для блока питания персонального компьютера. Здесь будут представлены не только наиболее достойные модели, присутствующие на рынке комплектующих, но и основные вопросы обслуживания системы охлаждения. Ведь если как следует разобраться, в 90% случаев замена вентилятора не нужна совсем. Достаточно выполнить небольшую чистку.

Вентилятор для блока питания: расчеты

Лучше всего начинать не с выбора конкретного бренда или модели, а с технических требований, предъявляемым к вентилятору. Этот простой компонент персонального компьютера имеет целый ряд ограничений, с которыми пользователю предстоит мириться. От правильного выбора данного элемента будет зависеть комфортная работа пользователя за компьютером.
Базовыми требованиями устройства является эффективность обдува и бесшумность. В большинстве случаев вентилятор охлаждения блока питания компьютера не может самостоятельно регулировать частоту вращения крыльчатки. Блок питания, подавая на кулер 5 В, использует максимальную частоту вращения, которая характерна для этого напряжения. Здесь начинаются интересные события. Характеристики всех вентиляторов указаны для линии 12 В. Здесь имеется немного вариантов. Можно довериться собственному чутью или прислушаться к рекомендациям экспертов. Рассчитать математически поведение крыльчатки практически невозможно. Как же быть в этом случае? Здесь будет работать фактор доверия к известному бренду, который заранее побеспокоился о покупателе и провел все замеры потока воздуха и частоты вращения крыльчатки на 5-вольтовой линии. Однако таких брендов на рынке не так уж много, к тому же они имеют довольно высокую стоимость. Такой вариант можно смело рассматривать. Он наверняка удовлетворит пожелания пользователей в плане эффективного охлаждения и бесшумной работы.
Лучше искать вентилятор для блока питания компьютера среди таких известных мировых брендов, как Zalman, Thermaltake, be quiet, Scythe, Noctua. На упаковке устройства присутствуют данные по работе вентилятора как на 12, так и на 5 вольтах. Также здесь указана информация, касающаяся оборотов и уровня шума. Так, например, модель Noctua NF-P12 выдает 600 оборотов в минуту. Thermaltake Riing 12 демонстрирует 1000 оборотов в минуту. В последнем примере вентилятор также оснащен подсветкой.

Основные требования

После того, как мы разобрались с методикой выбора достойного вентилятора на рынке компьютерных комплектующих, можно перейти к рассмотрению основных требований. Уровень шума устройства должен быть не более 20 дБ. Это довольно важный фактор, он является неким порогом слышимости. Что же касается частоты вращения крыльчатки, то здесь все будет зависеть от качества сборки. Так на рынке могут встретиться модели, которые совершенно бесшумно вращают вентилятор на частоте 2000 оборотов в минуту.
Эксперты рекомендуют пользователям ограничиться показателем в 1200 оборотов в минуту. Большинство пользователей наверняка слышали о том, что вентиляторы в системном блоке могут войти в резонанс, из-за которого корпус начинает дребезжать, а в блоке появляется жуткий гул. Причиной гула может стать и блок питания компьютера. Однако вентилятор в нем может дергаться только по причине неисправности. Причина может заключаться в слишком высокой частоте вращения крыльчатки. У дешевых вентиляторов также наблюдается проблема, связанная с перекосом ротора, из-за чего при работе устройства слышен постоянный стук, а сам вентилятор дергается.

Переходим от теории к практике. После того, как мы разобрались, какой вентилятор установлен в блоке питания компьютера, пользователю останется только купить аналогичное устройство и выполнить замену. Однако здесь владельца устройства ждет небольшой сюрприз. В данном случае речь идет об интерфейсе, используемом для подключения к электропитанию. Сегодня почти все вентиляторы продаются с 4-контактным разъемом.
На плате блока питания имеется всего два контакта, которые к тому же впаяны. Не стоит расстраиваться, поскольку в большинстве случаев на плате можно наблюдать муляж пайки. Два провода от вентилятора держаться просто на клее. После того, как вы выкрутите кулер из корпуса блока питания, необходимо аккуратно убрать клей с контактов. Для этого можно использовать обычный нож. Когда процедура очистки будет окончена, перед пользователем будет плата с двумя штырьками. Здесь главное запомнить, где минус (черный плюс), а где плюс (красный провод). После этого нужно надеть 4-контактный разъем на эти два контакта таким образом, чтобы полярность совпадала со цветом кабелей. Нет ничего страшного в том, что два контакта останутся неподключенными.

Признаки беды
Что делать, если в блоке питания компьютера шумит вентилятор? Это обстоятельство может вызвать массу негодований со стороны пользователей. Они сразу же начинают подсчитывать возможные расходы, связанные с приобретением нового вентилятора. На данном этапе главное не торопиться. Дело в том, что шум сам по себе поломкой не является. Он только сигнализирует владельцу компьютера о том, что имеются некоторые затруднения в работе устройства, которые срочно нужно исправить. Тут все делается достаточно просто. Необходимо снять и разобрать блок питания, а затем очистить его от пыли. После этого можно открутить и снять вентилятор. На роторе кулера необходимо снять защитную наклейку. Внутрь заливается 3-4 капли масла. Затем наклейку можно вернуть на место. После этого блок питания собирается обратно и устанавливается в компьютер. Как вы сами можете убедиться, алгоритм действий довольно простой. Возможны определенные проблемы с наклейкой. Она может потерять свои липучие свойства. Не нужно оставлять ее в таком виде. Она может отвалиться и тарахтеть внутри корпуса вентилятора. Лучше наклеить новую. Где же ее взять? Можно просто вырезать похожий элемент из плотного скотча или приобрести любую детскую наклейку аналогичного размера.

Смазка
После того, как вы определите, что замена вентилятора в блоке питания персонального компьютера не требуется, не сложно будет выполнить действия по очистке и смазке кулера. Однако имеется один фактор, на который все же следует обратить внимание пользователям. В данном случае речь идет о смазке. Проблема в том, что гул при работе вентилятора выдают вовсе не лопасти, а подшипник. Он пересыхания он может искажать движение ротора. В качестве смазки необходимо использовать только текучие масла, которые способны смазать подшипник. Но не стоит забывать о высокой вязкости. Смазка должна оставаться внутри, а не вытекать наружу. Здесь лучше всего подойдет масло для швейных машин. На крайний случай можно использовать простое машинное масло.

Настала пора прощаться
Единственным симптомом, который требует внимания пользователя, является невозможность вращения вентилятора. Смазка подшипника в таких случаях способна пролить срок службы кулера только на несколько дней, если крыльчатку удается раскрутить после нанесения смазки. Однако в таком состоянии оставлять блок питания не рекомендуется. Невозможность охлаждения может вывести блок питания из строя. Это в свою очередь может привести к поломке материнской платы и других компонентов системного блока.

Работаем над ошибками
Не каждый пользователь возьмется за смену вентилятора для блока питания. Обычно эту работу пользователи доверяют специалистам сервисных центров, специализирующимся на таких поломках. В большинстве случаев такое решением является правильным. Однако бывают и исключения. В данном случае речь идет об установке в корпус блока питания вентиляторов, бывших в употреблении. В большинстве случаев вентилятор в БП после ремонта не работает именно по этой причине. Еще одна проблема, с которой могут столкнуться пользователи, это отсутствие в блоке питания контактов, необходимых для подключения кулера. Обычно такое встречается в дешевых китайских устройствах. В этом случае пользователю нужно зачистить контакты и припаять вентилятор к плате. Лучше избегать использования скруток.

Заключение
Практика показывает, что в 99% процентов случаев нет необходимости менять вентилятор для блока питания. Достаточно просто разобрать блок питания, очистить его от пыли и смазать сам вентилятор. Электрический компонент компьютера нуждается в регулярной очистке. Ее желательно проводить раз в год. Однако бывают ситуации, когда необходимо установить новый вентилятор. В этом случае у пользователя также не должно возникнуть особых проблем. На рынке компьютерных компонентов представлено достаточно много моделей вентиляторов, которые можно смело устанавливать для охлаждения блока питания.

Как поменять вентилятор в блоке питания компьютера

Опубликовано 8.04.2020 автор — 0 комментариев

Всем привет! Сегодня разберем, как поменять вентилятор в блоке питания компьютера, какой кулер подойдет, что учитывать при выборе нового девайса. О том, как проверить БП компьютера на работоспособность, можно почитать вот тут.

Выбор нового кулера

Замена вентилятора в этом компоненте обычно выполняется только в двух случаях — если он вышел из строя или работает, но шумит при этом слишком сильно. Такое часто наблюдается в дешевых БП. У более дорогих комплектующих подшипники используются более качественные, подогнаны они плотнее, поэтому и гудят во время работы меньше.

В современных БП для ПК используются типичные 120-миллиметровые кулеры. Купить такой можно в любом компьютерном магазине.

Для регулировки количества оборотов используется двухпроводное подключение — изменяется напряжение на питающем проводе, который почти всегда красный. Действует правило: чем большую нагрузку получает блок питания, тем быстрее вращаются лопасти кулера.

Как правило, у дешевых комплектующих управляющая микросхема запрограммирована некорректно, поэтому может давать большие обороты, чем это необходимо. Как вариант, управляющий чип вообще может отсутствовать, и тогда лопасти будут вращаться на максимальных оборотах.

Что делать в этом случае, чтобы снизить шум пропеллера? Заменить его на более бесшумный, который не будет действовать на нервы во время работы. Оптимальное значение 1300 об/мин, плюс-минус 200 оборотов. Важное требование: в этом компоненте должен быть установлен качественный подшипник.

Не стоит использовать «тихоходные» вентиляторы, частота вращения которых не превышает 900 об/мин. Как правило, для обдува внутренностей блока питания и нормального охлаждения их мощности недостаточно. Это чревато выходом из строя всего БП, имейте в виду.

Замена вентилятора в БП компьютера

Процедура такая же простая, как подключить корпусный вентилятор. Первым делом нужно демонтировать сам БП, отключив все провода от компонентов компьютера и выкрутив 4 винта на корпусе.Далее откручиваем еще 4 винта, которые удерживают верхнюю крышку БП. Не пугайтесь: внутри может оказаться очень много пыли. Продуть ее можно с помощью бытового фена или баллончика со сжатым воздухом.

И опять нужно открутить 4 винта, которыми вентилятор крепится к задней крышке блока питания. Устанавливаем новый и фиксируем его, затем собираете деталь в обратной последовательности.

На плате, куда подключается питание кулера, есть 2-пиновый коннектор, рядом с которым нанесена маркировка полярности. Соответственно подключаем провода: черный к плюсу, красный к минусу.

Закономерный вопрос: можно ли питание с 3 pin переключить на 2. К сожалению, такой возможности нет: слоты попросту не совпадают. Придется использовать другой вентилятор с «правильным» коннектором, или обрезать трехпиновый и вместо него припаять двухпиновый от старого вентилятора.

Возможен вариант, когда коннектора вообще нет, а провода от кулера намертво припаяны к плате. Как правило, там же нанесена маркировка с полярностью. Помните: черный — плюс, красный — минус, без вариантов.

Также для вас будут полезны публикации «Как поставить видеокарту вертикально» и «Как отключить питание usb при выключенном компьютере». Не забывайте делиться статьями моего блога в социальных сетях — так вы помогаете его развитию. До скорой встречи!



С уважением, автор блога Андрей Андреев.

Друзья, поддержите блог! Поделитесь статьёй в социальных сетях:

Дребезжит блок питания. Cильно шумит блок питания

Одна из очень неприятных проблем, с которыми сталкиваются владельцы компьютеров, это шум, появившийся при работе персонального устройства. Казалось всё хорошо и вдруг, что-то загудело или задребезжало. Этот факт свидетельствует о том, что нужно вмешаться, причём незамедлительно. Современный компьютер имеет в своём составе целый комплект механических устройств.
Компьютер может шуметь по разным причинам

Именно они являются причиной шума. К ним относятся следующие элементы:

  • Все кулеры (вентиляторы)
  • Жёсткий диск
  • Оптический привод

Самой распространённой причиной появления шума является засорение кулеров пылью. Почистить – это обязательная профилактика устройства, которая может помочь избежать более серьёзных неисправностей. Чистить компьютер от пыли нужно регулярно, не дожидаясь, когда загудит кулер. Кулер в компьютере, это самая простая проблема, которая может стать причиной шума.

Если рассмотреть все причины излишнего шума в порядке возрастания – таблица будет выглядеть следующим образом:

  1. Запыление кулера в блоке питания
  2. Пыль в кулере центрального процессора
  3. Вентилятор видеокарты
  4. Шумит жёсткий диск
  5. Посторонний звук при работе оптического привода

Устранение шума в компьютере

Чтобы знать, что делать, когда шумит компьютер, необходимо, прежде всего, установить источник шума. Когда шумит вентилятор в блоке питания компьютера, устранение этой причины можно считать наименее трудоёмким процессом. Вентилятор расположен на задней стенке устройства и обеспечивает охлаждение материнской платы, особенно источник питания. Достаточно снять боковую стенку и откроется доступ к этому кулеру. Можно легко отсоединить разъём и, при необходимости снять устройство. Удаление пыли можно выполнить с помощью кисти или пылесоса. Можно проворачивая крыльчатку рукой, определить мягкость вращения. После чистки, вентилятор можно установить на место и включить питание. Если избавиться от излишнего шума не удалось, может помочь смазка. Для этого вентилятор нужно снова снять, удалить наклейку на крыльчатке и капнуть в отверстие немного силиконового масла. Если это не помогло, то кулер придётся менять, поскольку подшипники в процессе работы изнашиваются.

Более сложные проблемы придётся решать, если процессоре. Этот вентилятор, конечно, так же необходимо очистить от пыли, но его управление более сложное. Частота оборотов, его, напрямую зависит от температуры центрального процессора, а этот параметр зависит от качества термопасты. Высыхание этой пасты в процессе работы компьютера ведёт к шуму охлаждающего устройства. Для того, чтобы уменьшить шум компьютера программными средствами, за счёт регулировки скорости вентиляторов, можно воспользоваться бесплатной утилитой SpeedFun . После её установки необходимо в окне «Конфигурация» выбрать русский язык. Откроется окно программы с понятным интерфейсом, где в окнах Speed 01,02,03,04 указывается скорость всех охладителей в процентах. Её можно изменять, добиваясь оптимального соотношения скорости и шума.

при помощи программы SpeedFun можно уменьшить скорость вращения кулера

Эта утилита имеет много полезных функций, включая температурные показатели всех элементов устройства.

Любые ремонтные действия с компьютером можно проводить только при отключенном питании

Чтобы закончить с вентиляторами, осталось рассмотреть чистку кулера видеокарты. Для этого нужно снять видеокарту в компьютере. Это необходимо делать при полном отключении питания. На видеокарте имеется свой процессор, на котором стоит устройство охлаждения. Необходимо сначала почистить видеокарту на компьютере и затем аккуратно снять вентилятор. Он может крепиться к радиатору на винтах или каким-либо другим способом. Полезный совет: если ясно, что снять кулер своими силами не удастся, лучше всего обратиться в сервисную службу. Если охладитель удалось снять без проблем, нужно на обратной стороне снять пластиковую плёнку, под которой будет резиновая пробочка. Пробочку следует осторожно вынуть и в отверстие капнуть 2-3 капли силиконовой смазки. Если её будет больше, то излишки всё равно вытекут.

Жёсткий диск и оптический привод

Если с пылью всё достаточно просто, то разобраться с другими источниками шума будет сложнее, причём при некоторых дефектах, их устранение практически невозможно. Многие неприятные звуки связаны с работой или нарушениями в работе жёсткого диска. Если жёсткий диск трещит, это, в худшем случае, может свидетельствовать о серьёзной поломке, которая потребует замены винчестера. Но не всё так плохо. Прежде всего, треск накопителя может возникнуть, в случае уменьшения свободного места на диске. Из-за этого головки быстро перемещаются по секторам, собирая вместе фрагментированный файл, особенно если он большого размера. В этом случае необходимо произвести дефрагментацию диска, средствами операционной системы.

при помощи программ WinAAM можно управлять уровнем шума жесткого диска

Можно изменить время обращения, с помощью небольшой программы. Это заметно снизит шум, но одновременно и скорость. Каждый жёсткий диск может управлять уровнем собственного шума с помощью собственной настройки Automatic Acoustik Management, ему нужно только немного помочь. Для этого загружается программа WinAAM, которая абсолютно бесплатна. После её загрузки появляется начальное окно. Здесь достаточно только нажать «Продолжить» и не трогать настройку безопасности.

После этого в следующем окне нужно выбрать значение «Тихо», затем, чтобы проверить разницу в шумовых характеристиках, утилиту нужно перезагрузить и для сравнения нажать на кнопку «Громко».

Тихий режим в WinAAM
Громкий режим WinAAM

Разница, на слух, будет очень хорошо заметна. Очень часто причиной того, что гудит системный блок, бывает вибрация от работы жёсткого диска. Тихий винчестер, это хорошо, но достаточно сложно. Сам корпус диска крепится к металлической стойке внутри системного блока на четырёх винтах, но иногда, при некачественной сборке, ставят всего два, поэтому вибрация будет сильной и многие элементы резонируют. Этот маленький дефект обнаруживается при внимательном осмотре. Уменьшить шум компьютера можно, поставив под винты крепления винчестера небольшие резиновые шайбы, которые можно вырезать из любого амортизирующего материала. Если ни одна из этих мер не поможет, значит, дисковый накопитель, следует заменить.

Когда шумит , всегда определим. Очень часто таким источником является оптический привод. Это достаточно деликатное устройство, которое очень не любит некачественных дисков от неизвестных производителей. Стоит приобрести какой-нибудь пиратский продукт, записанный на дешёвой болванке, как привод начнёт не шуметь, а даже реветь, но стоит поставить фирменный диск, как это пропадает. Если устройство, после длительного периода работы стало шуметь, то это значит его надо менять. Дело в том, что такие устройства практически никогда не берут в ремонт, поскольку дешевле поставить новый привод, чем ремонтировать старый.

ПОСМОТРЕТЬ ВИДЕО

Дополнительные источники шума

Достаточно часто встречается такое явление – все возможные источники шума проверены, но гудит компьютер.
Это может быть только связано с явлением механического резонанса. Материнская плата крепится на винтах к стойкам внутри системного блока и очень часто от работы механических устройств компьютера, винты
ослабевают. Кроме этого, внутри устройства, в зависимости от конкретной модели имеется ещё различные крепёжные соединения. Нужно, по возможности, разобрать компьютер и подтянуть все винты. Если и это не поможет, остаётся, в виде крайней меру просто вернуть компьютер в точку продажи.

Иногда шума нет, но хрипит звук.

Сначала нужно убедиться в правильности подключения динамиков. Дальше все операции связаны с драйверами. В Realtek HD можно изменить уровень дискретизации, затем переустановить драйвера. Для каждой операционной системы существуют свои настройки, которые и отвечают за качество звука. Может выйти из строя внешняя звуковая карта. Если ничего не помогает, придётся переустанавливать ОС.

Чтобы подвести итоги можно отметить следующее. Нужно, не дожидаясь возникновения проблем, чистить компьютер, смазывать вентилятор в компьютере, не пользоваться пиратскими дисками и постараться избегать посещения проблемных сайтов, где можно получить целый набор вредоносных программ, которые могут так изгадить компьютер, что придётся долго выбираться из такой ситуации. Некоторые вирусы перехватывают управление жёстким диском, что менять его придётся обязательно.

Теперь вы знаете, что делать, если сильно шумит компьютер.

Если шумит блок питания компьютера — обращайтесь в компанию Эксперт. Проблема может быть достаточно серьезной и оставлять её на потом не точно не стоит! Высококвалифицированные специалисты нашего сервисцентра решат проблему в кротчайшие сроки и с гарантией!

от 270 р. RUB

Можно сказать, что блок питания — сердце вашего компьютера. Как и сердце, которое качает кровь по кровеносной системе всего организма, блок питания обеспечивает течение тока по всем компонентам. Не будет питания — компьютер перестанет работать. Будут сбои — компьютер может сгореть.

Если шумит блок питания компьютера — необходимо срочно разобраться в проблеме. Шум , гул, скрежет или щелчки из блока питания — верный признак того, что он либо на грани, либо уже работает неправильно. Грозит это, в лучшем случае, внезапным выключением вашего компьютера и дальнейшим отказом включаться после. В худшем же — компьютер может загореться.

Как разобраться, почему гудит блок питания, и что делать, когда шумит блок питания компьютера?

Давайте разберёмся, что может стать причиной.

Причины, по которым гудит блок питания

Сколько лет работает блок питания внутри вашего ПК? Изношенность — одна из самых частых причин, почему шумит блок питания компьютера. Менять его рекомендуется раз в 2, в худшем случае 3 года, потому что за этот период его ресурс сильно расходуется, внутренние части изнашиваются, и не стоит забывать, что внутри стоит кулер, которому также нужен уход.

Кстати, о кулере. Блок питания сильно греется, поэтому все они оснащены достаточно мощным кулером. Если модели подороже устанавливают внутрь хорошие бесшумные кулеры с долгим ресурсом работы, то простые модели содержат внутри кулеры, которые спустя некоторое время заставляют гудеть блок питания.

Иногда гудеть кулер начинает из–за пыли , которую он же и засасывает внутрь БП при охлаждении. Можно разобрать самому, всё прочистить внутри и смазать кулер, но есть большая вероятность повредить что–то внутри, и после включения вас может ждать сюрприз в виде короткого замыкания в блоке питания.

ВАЖНО! Пренебрегать шумом кулера из блока питания очень опасно, в любой момент кулер может отказать, БП нагреется и может привести к короткому замыканию или возгоранию системного блока.

Проблема ещё в том, что не все блоки питания нормально разбираются . Некоторые закрыты хитрыми системами, в некоторых требуются специальные инструменты, которые можно найти только в сервисных центрах, а иногда они даже запаяны, и добраться до внутренности для простой чистки без помощи специалистов — почти невозможно.

Другая проблема шума из блока питания — щелчки . Они могут появиться, если где–то внутри перебиваются, перегреваются и плавятся или «коротят» по другим причинам провода или другие внутренние компоненты.

Шум системного блока персонального компьютера – это признак того, что с ПК что то не так и нужно это исправить. Шум системного блока не только раздражает своим звуком, но и может снижать производительность пк и привести к перезагрузке () и выходу из строя тех или иных деталей. Сегодня мы узнаем почему шумит ПК и как это исправить.

На картинке показано расположение кулеров (некоторых дополнительных, у вас может не быть)


1) Забитая пылью видеокарта

2) Забитая пылью кулер процессора или смещенная ось


Возможно вы знаете, что на каждом пк, на материнской плате установлен мозг компьютера — процессор, который также называют камень. Процессор выделяет большое количество тепла и его снабжают радиатором с кулером. Так вот, довольно частая причина шума системного блока — забит кулер процессора пылью, которая скапливается между кулером и самим радиатором. Также очень часто тот или иной провод может попадать на лопасти кулера, что создает очень мощный посторонний шум.
Очистка такая же как и в случае с видеокартой — разбираем, чистим от пыли и смазываем силиконовым маслом. Все провода должны быть в органайзерах.

3) Шум блока питания

В Блоке питания для Пк также есть кулер для охлаждения, он еще чаще шумит чем видео карта и кулер, по тем же причинам и решение такое же. По правилам блок питание необходимо менять каждые 3-4 года.

4) Звук из за треснутой материнки

Также причиной шума может быть треснутая материнская плата, корпус одного из кулеров, частица мусора (болтик, гайка) на материнской плате. Диагностируется и решается очень просто — открываем крышку системника, убираем всю пыль с помощью пылесоса с специальной щеткой и осматриваем детали на предмет трещин, дефектов и инородных предметов.

5) Звук от привода DVD

Смешно, но также часто бывает — пользователи иногда забывают cd/dvd диск в приводе сд рома, когда к диску идет обращение, он сильно вращается и создает сильный шум. В настоящее время DVD/CD приводы теряют свою актуальность, так как операционные системы устанавливаются через флешки, а контент распространяется через интернет.

Профилактика и смазка кулера в картинках


Куллер блока питания

Если вы определили, что в системном блоке наиболее сильно шумит блок питания . Значит пришло время для его ремонта. Сильный шум от блока питания (да и вообще от системника), может раздражать и сильно утомлять. Обычно вентилятор блока питания начинает сильно шуметь со временем, это происходит из-за засорения пылью и отсутствия смазки.

Справиться с такой проблемой можно и самому.

Для этого снимаем блок питания, причем если не хотите отсоединять разъёмы от материнки, HDD и CD-привода, то освободите провода на всю длину и расположите блок питания, так как вам удобно.

Снимаем крышку и демонтируем вентилятор. Сильный шум БП может вызывать скопившаяся пыль на лопастях куллера, поэтому отчищаем от грязи лопасти. Сделать это можно старой зубной ну или как вариант пылесосом с насадкой с длинным ворсом. Так же отчищаем от пыли плату и радиаторы блока питания.


Что бы смазать куллер, отрываем наклейку и вынимаем заглушку на торце. Очищаем ось и шайбу от старой загустевшей смазки. Капаем на ось пару капель масла (не переборщите, лишняя смазка там не к чему) и прокручиваем крыльчатку для равномерного распределения смазки. Ставим на место заглушку и наклейку.

Собираем блок питания, ставим его на место и оцениваем получившийся результат.

Подобная мера помогает далеко не всегда и вентилятор блок питания продолжает сильно шуметь, гудеть , и даже появляется элемент вибрации. Дело в том, что сильный шум блока питания может быть вызван сильным износом втулок электромотора. В этом случае лучше заменить куллер.

Цена на куллеры не высока и не стоит заморачиваться особо с их ремонтом (если только, это не очень редкий куллер), и купить их можно пожалуй, во всех компьютерных магазинах.

При покупке нового куллера, обратите внимание на его шумность (посмотрите характеристику). Желательно, чтобы он был как можно меньше. Лучший вариант до 20 dB, не плохой результат и 25 dB.

Гудит блок питания при включении компьютера, затем противный гул пропадает и некоторое время системный блок работает тихо. Через некоторое время неприятный звук из блока питания повторяется.
Сам я далеко уже не пацан и с отвёрткой знаком, работаю в автосервисе, просто с компьютерами раньше дело иметь не приходилось. Думаю, дай разберу системник, сниму блок питания, разберу его, скорее всего гудит вентилятор. Снял боковую крышку системного блока, отвернул винты, которыми крепится блок питания к корпусу и что вы думаете, не могу вынуть блок питания из системника, мешает длинная рамка, которая идёт вдоль корпуса. Не думал, что мой ремонт закончится так быстро! Просто интересно, как его тогда туда запихнули? Вадим.

Гудит блок питания

Здравствуйте дорогие читатели! Гудит в блоке питания подшипник вентилятора, в нём элементарно высохла смазка. Что нужно делать, я вам покажу, а вы уже решайте, справитесь ли вы с этим делом или нет. Один мой знакомый недавно обратился ко мне с такой же просьбой, он частенько поигрывает на выходные ночью в какую-то стрелялку, но вот незадача, у него на компьютере, время от времени, стал гудеть блок питания, представляете, все дома спят и вдруг раздаётся этот неприятный звук. Естественно моему знакомому регулярно стало попадать от жены и он встал перед выбором, либо прекратить регулярные компьютерные боевые действия, либо заменить блок питания. Без компьютерной игры мой приятель продержался неделю, затем побежал в компьютерный магазин за новым блоком питания. Придя в магазин, он очень сильно удивился ценам и позвонил мне.

Отступление: Друзья, недавно у нас на сайте вышла новая интересная статья, которая может вам пригодиться, если вы надумаете купить новый блок питания » «

На что я ему предложил то, что сейчас покажу вам и расскажу. Друзья, нужно просто смазать этот подшипник и всё, но при этом конечно не разломать весь компьютер.

Примечание: Как правильно заметил наш читатель Андрей, гудеть может не только вентилятор блока питания, но и вентилятор дополнительного охлаждения, который устанавливается в задней стенке системного блока. Этот вентилятор можно поменять или также, как показано далее в статье смазать на нём подшипник. Красной стрелкой показано расположение блока питания, синей стрелкой показано расположение вентилятора охлаждения системного блока. Определить что конкретно гудит можно на слух. Или отсоедините корпусной вентилятор от материнской платы и включите компьютер, если гудеть не перестанет, значит гудит блок питания.

Всё делаем на выключенном компьютере. В первую очередь нужно снять блок питания. Берём наш системный блок и отворачиваем боковую крышку со стороны разъёмов на материнской плате. Блок питания, в зависимости от корпуса может быть вверху или внизу. В нашем случае вверху.


Отсоединяем 20/24 контактный штырьковый разъём блока питания от материнской платы, так же отсоединяем от блока питания все устройства.


Отворачиваем винты крепления блока питания, обычно их четыре.



Затем аккуратно вынимаем блок питания из системника. В моём случае это сделать довольно непросто, что делать, такая конструкция корпуса. Не торопитесь и ничего не ломайте.





Теперь осторожно разбираем сам блок питания.
Если вы делаете это в первый раз, во первых делайте это без присутствия жены, так как пыли будет много и записывайте все свои действия, а лучше фотографируйте, чтобы без проблем всё собрать назад. Разбираем сам блок питания. Отворачиваем винты крышки блока питания, обычно их четыре, но в нашем случае шесть, они небольшие, не потеряйте их.


Кулер блока питания крепится к крышке блока четырьмя винтами, их отворачиваем в последнюю очередь.


Теперь нужно очень аккуратно очистить внутренности блока питания. При помощи ворсовой кисточки и очень аккуратно сметите всю пыль с деталей блока питания, далее удалите пыль пылесосом.


Обратите внимание, вентилятор охлаждения блока питания съёмный, если вы не хотите возиться с подшипником, его можно снять, затем купить точно такой же и заменить.



Вентилятор блока питания может быть не съёмным, зачастую провода вентилятора впаяны в плату блока питания, тогда нужно осторожно обрезать провода ближе к кулеру и зачистить на 2- сантиметра, затем взять новый кулер и также зачистить на нём провода и соединить методом скрутки новый кулер и блок питания.
Или можно очень просто смазать подшипник кулера. Сделать это можно даже не снимая вентилятор с блока. Очищаем сам вентилятор блока питания от пыли,


Затем осторожно отклеиваем фирменную наклейку с кулера и снимаем резиновую заглушку подшипника.


Вовсе не обязательно извлекать стопорную шайбу и удалять остатки старой смазки, которая в большинстве случаев высохла. Просто капаем внутрь несколько капель веретённого или хорошего машинного масла, ждём несколько минут, чтобы масло дошло до подшипника.


Ставим резиновую заглушку на место и наклеиваем на место фирменную наклейку.



Если вы отсоединяли вентилятор от платы блока подсоединяем его.


Приворачиваем его к крышке блока питания и ставим крышку,


Она должна встать на своё место.



Устанавливаем блок питания в системный блок нашего компьютера. Я надеюсь, блок питания у вас гудеть ещё долго не будет.

Рекомендуем также

Простой блок питания на 12 вольт для вентилятора от компьютера своими руками.

Когда получает какое либо электротехническое устройство широкое распространение, то также повсюду можно встретить его части и комплектующие. В компьютерах для охлаждения его плат применяются вентиляторы. Их разновидности поражают воображение. Когда нужен какой-нибудь вентилятор, первым делом в голову приходит подыскать себе подходящий, взяв его именно из компьютерного блока. Основным напряжением, от которого питаются компьютерные вентиляторы, является 12 вольт. Обычно мощность таких вентиляторов невысокая, где-то до 6 Вт. Токи потребления лежат в пределах 0,1 — 0,5 ампер.

К примеру, у меня возникла необходимость в использовании одного из  таких компьютерных вентиляторов. Нужно было, чтобы он не шумел. Для этого обычно применяют малооборотистые вентиляторы, которые по размеру больше, чем большинство обычных кулеров. Питается от 12 вольт. Потребляемая величина постоянного тока равна 0,1 ампер. Питать его от компьютерного блока, как-то не совсем удобно. Решил быстренько собрать отдельный блок питания именно под этот компьютерный вентилятор. Схема блока питания простая и самая обычная, которая содержит в себе только основные элементы: понижающий трансформатор, выпрямительный диодный мост и фильтрующий конденсатор электролит.



Итак, когда начинаешь собирать какой-нибудь блок питания под конкретные нужды, то сначала нужно четко определится с его общей мощностью, которую он свободно может обеспечить (без режима перегрузки). Для этого нужно знать мощность, которую потребляет сама нагрузка, что будет питать источник электричества. Напомню, что мощность вычисляется следующим образом — напряжение нужно умножить на силу тока. В моем случае это 12 вольт (напряжение питания вентилятора) умножаю на 0,1 ампера (сила тока, которую потребляет мой компьютерный вентилятор). Получаю мощность равную 1,2 Вт. Не забываю о небольшом запасе по мощности. В результате мне нужен блок питания с мощностью не менее 1,5-2 ватта.

Теперь мне нужно найти понижающий трансформатор на эту мощность. Мощность в 2 ватта является небольшой. Подойдет любой трансформатор от большинства электротехники, взятый из блока питания (БП телефонных аппаратов, старых магнитофонов, CD проигрывателей, приставок и т.д.). Его первичная обмотка, естественно, должна быть рассчитана на напряжение 220 вольт. Вторичная обмотка должна выдавать 10 вольт. Почему 10, а не 12 вольт? А потому, что есть такой вот эффект — переменное напряжение после выпрямление диодным мостом и фильтрацией конденсатором увеличивается где-то примерно на 17%. В итоге мы получим свои 12 В. Как известно, выходной ток трансформатора зависит от диаметра вторичной обмотки. В нашем случае для тока в 0,1 ампер диаметр провода вторичной обмотки должен быть не менее 0,3 мм (это даже с небольшим запасом).

На выходе нашего понижающего трансформатора мы будем иметь пониженное, но все же переменное напряжение, а нам нужно постоянное (для питания компьютерного вентилятора). Чтобы переменный ток сделать постоянным используют выпрямительный диодный мост. Он состоит из 4 одинаковых диодов, параметры которых зависят, опять же, от той нагрузки, которую нужно питать. Для диодного моста основными параметрами являются обратное напряжение и сила прямого тока. Поскольку наш простой блок питания под вентилятор от компьютера питается от 12 вольт, то и диоды должны быть рассчитаны на напряжение не меньше этого (обычно выпрямительные диоды рассчитаны на большее напряжение, около 1000 В). Ну, и прямой ток диоды моста должны выдерживать 0,1 ампер (поскольку это маленький ток, то подойдут практически любые выпрямительные диоды).

Теперь мы на выходе диодного моста (выпрямителя) имеет постоянное напряжение, но, к сожалению, оно скачкообразной формы. Для того, чтобы это исправить и сделать постоянный ток, действительно, постоянным нужен еще фильтрующий конденсатор электролит. Его задача заключается в сглаживании этих скачков напряжения. В нашем случае нужен конденсатор, рассчитанный на напряжение более 12 вольт (берем конденсаторы с напряжением 16 — 25 вольт) и емкостью от 470 до 1000 микрофарад.

Вентиляторы особо не нуждаются в сильно стабилизированном напряжении и токе. Вполне хватает фильтрующего конденсатора, что сглаживает скачки после моста. Данный блок питания для компьютерного вентилятора будет вращать его на полных оборотах (максимальные, что имеет данный кулер). Если поставить хотя бы обычный переменный резистор в цепь питания (последовательно вентилятору), то уже можно будет регулировать частоту вращения лопастей вентилятора. Хотя лучше вместо резистора поставить специальную плату частоты вращения постоянного электродвигателя, схема которой может быть самой простой.

P.S. Хотелось бы заметить, что при сборке любого блока питания, будь то на компьютерный вентилятор, либо же на иное электротехническое устройство, всегда учитывайте некий запас по мощности. Если подбирать, делать источники питания впритык по мощности, это чревато тем, что они попросту будут греться, а в худшем случае вовсе сгорят.

Как почистить блок питания компьютера от пыли: помощь эксперта

Автор Александр Бойдаков На чтение 5 мин Просмотров 19.2к. Опубликовано Обновлено

Добрый день! Очень многие люди просто не ухаживают за своим компьютером, что приводит к множеству неприятных поломок. Несвоевременная очистка блока питания от пыли, например, способствует перегреву процессора и иных компонентов компьютера, поэтому мы расскажем, как очистить «источник» ПК правильно. Не стоит переживать о том, что вы можете не справиться: данная инструкция рассчитана на новичков и людей со средним навыком владения компом. Как почистить блок питания компьютера от пыли? Читаем в нашей статье.

Нужно ли чистить блок питания компьютера

Для начала давайте разберемся в целесообразности этого действия. Самый главный аспект вопроса ― безопасность. Производители данных компонентов предупреждают, что электрический ток остается в нем в течение еще многих дней после выключения компьютера. Причем разряд из блока легко может убить человека.

Но, даже несмотря на такие предупреждения, чистку проводить все равно придется. Вы можете отдать его в руки профессионалам, можете воспользоваться нашей инструкцией, но главное ― не пренебрегайте такой возможностью. Причина острой необходимости в гигиене ПК довольно проста: летом он очень сильно греется. При несоблюдении рекомендаций по очистке есть возможность его сжечь.

Причем, если на нем огромный слой пыли, больше напоминающий уже серый и ворсистый ковер, он греется в несколько раз сильнее. Это способно привести к поломке, а в некоторых случаях ― и к локальному возгоранию.

Поэтому Наш Компьютер советует придерживаться трех правил:

  • Не устраивайте мойку ― никакой воды.
  • Обезопасьте себя от тока при помощи резинового коврика.
  • Без необходимости не разбирайте его.

И запомните! Никогда не стоит чистить блок питания на работающем компьютере и ноутбуках фирмы asus, lenovo, dell, acer, hp.

Как должна происходить процедура чистки

Сама чистка делится на две большие категории.

А именно:

  • Внешняя.
  • Внутренняя.

Внешняя ― это очистка самого корпуса ИБП, накопившейся на нем грязи, безжалостное убийство пауков и выбрасывание в мусор результата их упорных трудов в виде огромной паутины.

Для этого возьмите какую-нибудь тряпку (в идеале ― специальную антистатическую для снятия пыли с поверхностей). Разберите сам компьютер, выньте оттуда блок питания ― небольшую железную коробочку с вентилятором на одной из сторон.

Аккуратно проведите тряпкой по блоку, снимая всю пыль. Если ее слишком много, «инструмент» придется несколько раз менять. Не менее осторожно протрите тряпкой видимые лопасти вентилятора.

Подобную чистку можно проводить на ноутбуках, игровых приставках, импульсных блоках бытовых приборов:

  • При чистке ноутов убирают шнур питания из разъема (у macbook — из разъема magsafe), снимают аккумулятор, открывают корпус, удалив нижнюю панель, приступают к очистке блока.  Разбор нужно производить аккуратно, чистыми руками, убедившись, что болты не будут потеряны.
  • На игровой приставке xbox one снимают вентиляционную решетку, удаляют пластиковую вкладку, убирают верхнюю панель, отключают кабель динамиков, антенны wi-fi. Перед тем, как чистить кулер, отключают соответствующий ему коннектор.
  • Для очистки встроенного импульсного блока производят разбор бытового прибора.

Существует более радикальный вариант. Включите пылесос и пройдитесь шлангом по всему блоку, постаравшись ничего не повредить. Обязательно загляните во все щели и дырки, чтобы хотя бы чуть-чуть очистить системную плату и внутренние компоненты.

Такой метод называют «косметическим». Он подойдет, если компонент не слишком загрязнен, а внутри вы не видите сталагмитов застывшей пыли. Ну а если ситуация удручает, придется перебороть свой страх, разобрать БП, предварительно ознакомившись со схемой.

Для этого просто отвинтите несколько винтиков на его корпусе (они расположены в четырех углах). Снимите железную крышку. Изумитесь, насколько же внутри грязно и пыльно.

После этого возьмите обычную кисточку (можно несколько, разных диаметров). Чередуя их, чтобы попадать даже в самые скрытые места, аккуратно очищайте все контакты на плате, трансформаторы, сам корпус устройства и его разъёмы.

После этого просто аккуратно соберите все обратно, если только не хотите еще и почистить кулер (об этом написано немного ниже).

Сборку обязательно делайте в обратном порядке, никаких винтов не должно остаться!

Особенности уборки различных типов устройств

Существует несколько секретов, относящихся к тем или иным блокам питания. Их не слишком много, поскольку устройства от разных производителей мало чем отличаются друг от друга.

Но если речь идет о бесперебойном источнике питания, то просто отсоединить его от ПК будет недостаточно. Необходимо также дать ему немного остыть, в течение хотя бы пары часов оставить блок в покое.

Стабилизаторы с бесперебойниками в комплекте и вовсе не стоит разбирать. У них достаточно сложная и непонятная, а к тому же еще хрупкая структура.

Как почистить кулер (вентилятор) на блоке питания компьютера

Даже несмотря на то что на многих инструкциях написано «not clean», кулер также можно почистить, причем для этого даже не придется прилагать особых усилий. Самое сложное ― это отсоединить его от железного корпуса. А, точнее, найти несколько болтов, на которых он и держится.

После этого просто переведите пылесос в режим «выдувания воздуха», аккуратно пройдитесь им по всем лопастям компонента. Если же после такой чистки в нем что-то осталось, возьмите ватный диск ― обязательно сухой ― и протрите устройство вручную.

Еще один шаг позволит вентилятору жить дольше — по завершении уборки  лучше смазать его маслом. Преимущество — вы больше не будете слышать, как кулер шумит.

Выводы

Если вы будете постоянно проводить эту процедуру, то сможете смело забыть о рекомендациях рода «поставьте как минимум 10 кулеров». Чистый вентилятор будет работать так, как ему и положено, охлаждая все компоненты даже в жару. Блок питания же в свою очередь облегчит ему задачу тем, что не будет так сильно греться.

Плюсы и минусы

Плюсы своевременной чистки:

  • На ПК в комнате не будет скапливаться пыль.
  • Его компоненты не будут перегреваться.

Минусы своевременной чистки:

  • Это не так уж просто.
  • Существует вероятность поражения электрическим током.

Видеообзор

Как разместить блок питания вентилятором вверх или вниз?

Чем ниже расположение, тем холодней

Опубликовано 02.11.2019, 06:43   · Комментарии:15

Блок, или источник питания. Как расположить вентилятор вверх или вниз? Это тема больших споров, а также один из самых часто задаваемых вопросов многих пользователей при создании своего нового компьютера. Новички в сборке пк или даже некоторые опытные пользователи часто путаются в том, как им следует держать вентиляторы в положении вверх или вниз. Итак, раскроем завесу тайны и очистим все ваши сомнения относительно нее, принимая во внимание все возможные факторы и условия.

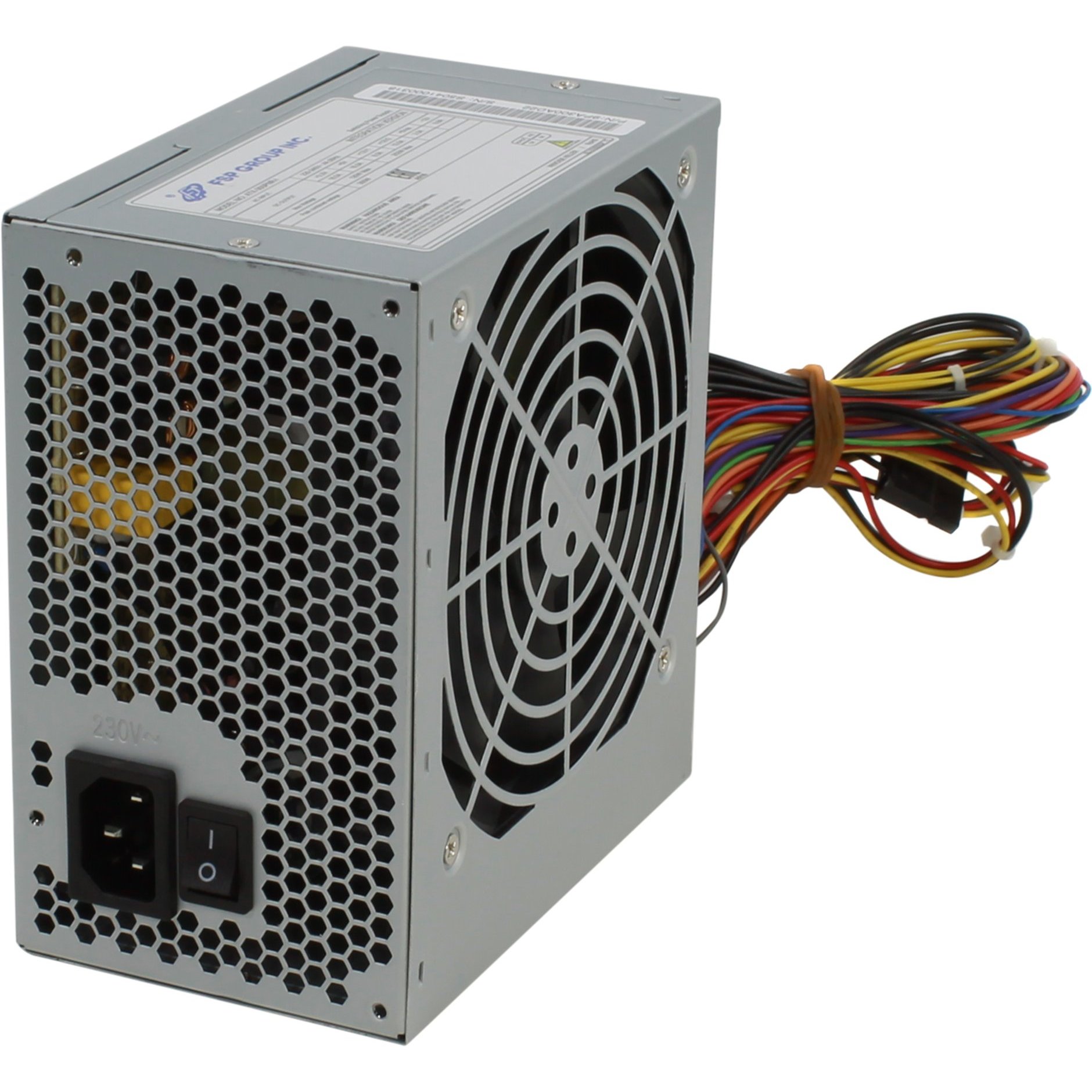

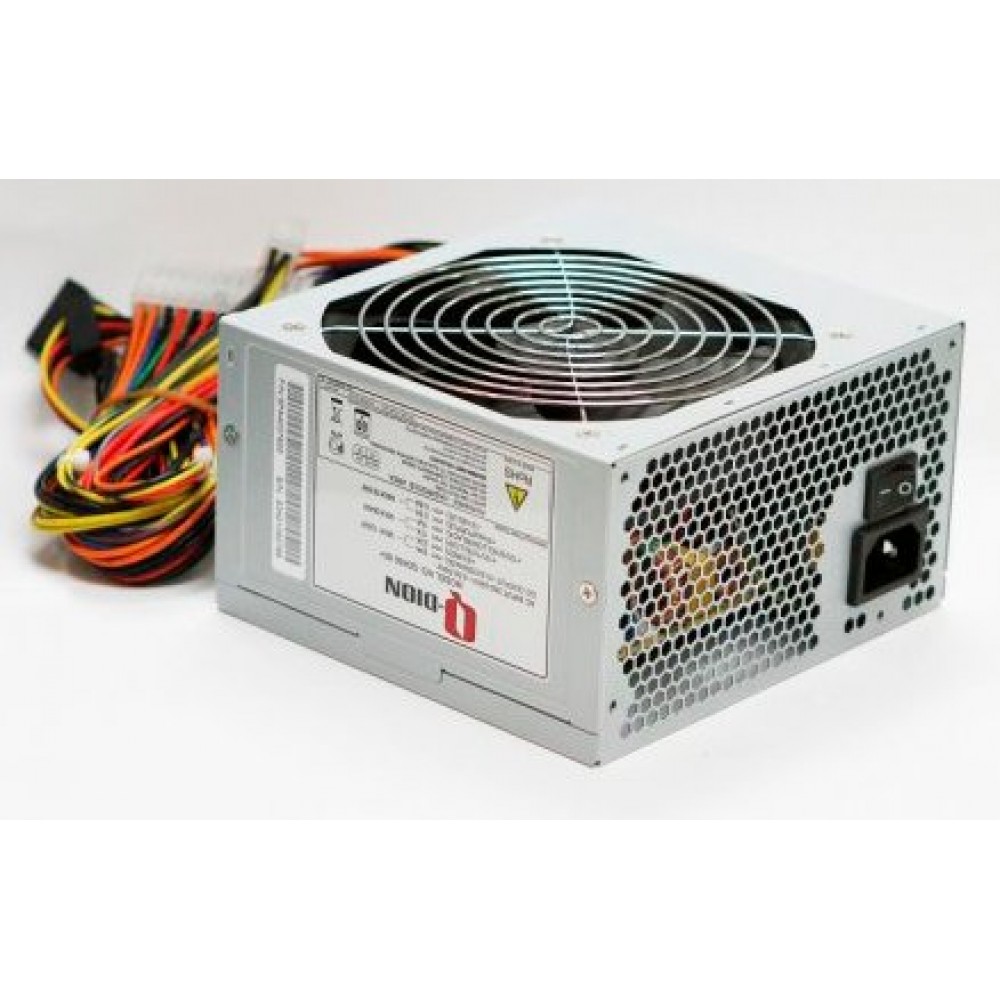

Блок питания является одним из наиболее важных компонентов ПК, поскольку он считается единственным компонентом, который обеспечивает питание всех внутренних компонентов вашего компьютера, включая процессор, материнскую плату, жесткий диск, SSD, видеркарту, вентиляторы корпуса и т.д. нагревается во время нагрузки и для этого он оснащен вентилятором для охлаждения. Да, есть несколько безвентиляторных блоков питания, но они довольно дорогие и не так популярны.

Почти все современные стандартные блоки питания ATX поставляются с 120-мм вентилятором, который устанавливается сверху или снизу. Этот кулер работает как впускной вентилятор для блока питания, который всасывает воздух и подает его на компоненты внутри источника питания, откуда он выходит из задних отверстий блока питания. Вы можете видеть воздушный поток блока питания на диаграмме, приведенной далее.

Устройство оснащено одним вытяжным вентиляторомНекоторые старые и более дешевые блоки питания поставляются с 80-мм вентилятором сзади. Здесь задний 80-мм кулер работает как вытяжной вентилятор для устройства питания.

Очень важно правильно установить блок питания или ориентацию, потому что, если вы сделаете это неправильно, вы можете ограничить поток воздуха блока питания, и это может привести к повреждению силовой платы блока, а также к некоторым другим компонентам. Итак, здесь я собираюсь рассказать вам о том, как правильно установить блок питания и должна ли сторона вентилятора оставаться вверх или вниз, в зависимости от различных условий и типов корпусов компьютера.

Типы корпусов компьютера для блока питания

Есть только два положения, в которых корпус компьютера позволяет установить блок питания, который находится либо сверху, либо снизу.

Корпус блока питания для ПК снизу

С нижними отверстиями

Большинство современных компьютерных корпусов имеют конструкцию блока питания снизу. Почти все эти корпуса для ПК имеют вентиляционные отверстия в нижней части, где устанавливается блок питания, и в большинстве из них на вентиляционных отверстиях установлен пылевой фильтр для предотвращения попадания пыли на вентилятор и компоненты блока питания. Итак, если у вас есть такое положение, то кулер блока питания должен быть направлен вниз. Это позволяет вентилятору всасывать воздух снизу, и выводить теплый воздух с задней стороны. Вы можете ясно видеть это на изображении ниже.

Воздушный поток втягивается снизу корпуса и выпускается сзади

Я настоятельно советую не держать вентилятор источника питания вверх, если у вас есть корпус с вентиляционными отверстиями и воздушным фильтром, установленным снизу. Это связано с тем, что если держать вентилятор включенным, то эффективность охлаждения блока питания будет ухудшена, поскольку вентилятор будет всасывать горячий воздух, который находится внутри корпуса, вместо холодного воздуха и подавать его на компоненты блока питания.

Кроме того, блок питания будет накапливать больше пыли из-за отсутствия фильтра на кулере, а также существует риск попадания чего-либо внутрь блока питания через решетку вентилятора, что может привести к серьезному повреждению вашего устройства. В пользовательской системе с водяным охлаждением, вы не хотите держать вентилятор включенным, потому что, если жидкость каким-либо образом протечет и случайно попадет внутрь устройства, то ваш блок обязательно сгорит.

Без нижних отверстий

Если в вашем корпусе нет нижних вентиляционных отверстий, а вместо него сплошная панель, то вам нужно расположить кулер вверх. Это единственный способ установить устройство питания в этих случаях. Тем не менее, я не думаю, что есть много подобных случаев, но если они есть, то вам следует в первую очередь избегать их покупки, а лучше выбрать новый корпус для компьютера с нижними вентиляционными отверстиями и воздушным фильтром для вашего блока.

С кожухом блока питания

Некоторые компьютерные корпуса поставляются с кожухом или крышкой источника питания, которая служит дополнительной защитой для устройства, а также для дисков, установленных снизу. Кожух устройства питания представляет собой сплошную металлическую крышку без вентиляционных отверстий (в основном), поэтому в таких случаях положение вентилятора должно оставаться только вниз независимо от чего-либо. Некоторые кожухи поставляются с верхними вентиляционными отверстиями, которые могут позволить вам расположить вентилятор вверх, но если имеются нижние вентиляционные отверстия, то лучше держать вентилятор только в нижнем положении, если в нижней части нет вентиляционных отверстий для вентилятора БП.

Кожух блока питания без верхних вентиляционных отверстийОтдел источника питания с верхними вентиляционными отверстиями
Держите его на плоской поверхности

Всегда держите ваш шкаф на твердой плоской поверхности и никогда на неровных, мягких и мягких поверхностях, потому что неровные и мягкие поверхности ограничат поток воздуха к вентилятору устройства и, следовательно, к самому источнику питания. Кроме того, если корпус компьютера имеет короткие ножки, вы должны держать его поднятым, предоставляя какую-либо упаковку или опору под нижние ножки или подставки, чтобы источник питания мог иметь достаточный объем воздушного потока.

Избегайте размещения системного корпуса на ковре

Никогда не кладите корпус компьютера на ковер, если вентилятор источника питания снизу установлен вниз. Ковровое покрытие блокирует поток воздуха к блоку питания, и в худшем случае, если у вас не установлен фильтр вентилятора, небольшие частицы волокна с ковра могут осесть в вашем устройстве питания, а также могут засорить вентилятор. Кроме того, эти волокна для ковров очень сухие и имеют статическую природу и могут загореться внутри вашего устройства, что может привести к серьезному повреждению, а также других компонентов компьютера, если не повезет. Таким образом, чтобы решить эту проблему, вы можете использовать деревянную доску или фанерный вырез для размещения корпуса компьютера или установить питание таким образом, чтобы вентилятор был направлен вверх.

Не распологайте на ковре если у вас БП снизу с вентилятором вниз!

Корпус для ПК с верхним креплением

Компьютерные корпуса с установленным сверху источником питания в наши дни очень редки, но они существуют. Как правило, вы можете найти несколько корпусов серии mini-tower, OEM-корпусов и более дешевых корпусов с верхним расположением питания. В корпусах такого типа для компьютеров положение вентилятора должно быть ограничено только потому, что они обычно не имеют вентиляционных отверстий на верхней панели, но если в вашем корпусе есть верхние вентиляционные отверстия, то вы можете сохранить положение вентилятора в направлении вверх для лучшего воздушного потока и охлаждения. В некоторых из этих случаев также может быть установлен верхний кожух устройства питания (очень редко), поэтому необходимо соответствующим образом настроить вентилятор в направлении вентиляционных отверстий.

Системный блок с верхним расположением БП

Ориентация вентилятора/монтажное положение

Тип корпуса Лопасти вниз Лопасти вверх Выдув теплого воздуха
Нижний БП да не доступно вниз
Нижний БП нет не доступно вверх
Нижний БП да нет вниз
Нижний БП нет да вверх
Верхний блок питания не доступно нет вниз

Razer запускает собственные компоненты ПК с жидкостным охлаждением, корпусными вентиляторами и блоками питания

Razer расширяет ассортимент компонентов для ПК, выпустив моноблоки с жидкостным охлаждением (AIO), корпусные вентиляторы и даже блоки питания с платиновым рейтингом. Как и следовало ожидать, все три включают в себя подсветку RGB, что является отличительной чертой оборудования Razer. Существует даже контроллер вентилятора с ШИМ-управлением, который может управлять восемью вентиляторами и интегрируется в программное обеспечение Razer Synapse.

Razer Hanbo — это универсальный кулер компании с адресуемой крышкой помпы RGB.Razer заключила партнерское соглашение с Asetek для создания этого кулера AIO и заявляет, что Hanbo разработан для обеспечения максимальной тепловой производительности и бесшумной работы. Насос ориентируется на 360 градусов, поэтому вы можете разместить его в любой конфигурации.

Razer Hanbo AIO выпускается с размерами радиатора 240 мм и 360 мм. Изображение: Razer

Razer предлагает радиаторы как 240 мм, так и 360 мм, но компания пока не раскрывает информацию о ценах.Эти моноблоки появятся где-то в ноябре, и Razer заявляет, что продолжит сотрудничество с Asetek над новыми кулерами AIO в будущем.

Новые вентиляторы Kunai

от Razer также созданы, чтобы помочь вам охладить ваш компьютер. В этих корпусных вентиляторах используются гидравлические подшипники, и они будут доступны в размерах как 120 мм, так и 140 мм. Razer встроила кольцо RGB в переднюю и заднюю части, предлагая 18 адресуемых светодиодов на 120-мм вентиляторе и 22 адресуемых светодиода на 140-мм версии.

Вы сможете управлять вентиляторами Kunai с помощью программного обеспечения Razer Synapse, которое обеспечивает скорость до 2200 об / мин на 120-миллиметровой версии и до 1600 об / мин на 140-миллиметровой версии.Razer особенно гордится статическим давлением в этих вентиляторах и заявляет, что оно на 70 процентов больше, чем у конкурентов. Вы сможете последовательно подключить эти вентиляторы или управлять ими вместе.

Вентиляторы Kunai Razer оснащены кольцом из светодиодов RGB. Изображение: Razer ШИМ-контроллер вентиляторов может поддерживать до восьми корпусных вентиляторов Razer. Изображение: Razer Корпусные вентиляторы

RGB не были бы полноценными без контроллера вентилятора, поэтому Razer также создала контроллер вентилятора с широтно-импульсной модуляцией (PWM). Он поддерживает до восьми вентиляторов Razer Kunai и полностью интегрируется в Synapse, чтобы обеспечить настраиваемые элементы управления кривой вентилятора. Razer разместила магнит на задней панели контроллера, поэтому, когда вы собираетесь спрятать его во время прокладки кабеля, он будет прикреплен к любой стали на задней части типичного корпуса.

Вентиляторы Razer в виде чехлов Kunai начинаются с 44 долларов.99, а контроллер вентилятора PWM стоит 49,99 долларов. Оба доступны сегодня.

Блоки питания Katana от Razer полностью совместимы с Chroma. Изображение: Razer

Последний компонент Razer для ПК — это блоки питания Katana. Эти блоки питания ATX с платиновым рейтингом являются полностью модульными и включают вентилятор aRGB с нулевой скоростью вращения и полную совместимость с Razer Chroma. Будет доступен диапазон мощности от 750 Вт до 1200 Вт, и есть даже блок питания с титановым покрытием мощностью 1600 Вт, если вы действительно хотите выложиться на полную.

Razer заявляет, что использует японские конденсаторы с номиналом 105 градусов и высококачественные компоненты для своих источников питания и планирует начать их поставки в начале 2022 года, как только они будут полностью сертифицированы. Razer еще не объявила цены на блоки питания Katana.

Razer выходит на многолюдный рынок с расширением компонентов для ПК, и такие игроки, как Corsair, Cooler Master, NZXT и Noctua, борются за крутые кастомные сборки ПК. Не зная полной цены, пока трудно понять, где именно Razer подходит, но совместимость компании Chroma и RGB-освещения наверняка понравится некоторым.Будем надеяться, что цены тоже будут привлекательными.

Круглый вентилятор со светодиодной подсветкой, процессорный кулер, блоки питания 80 PLUS

  • MaxPlatinum Series
  • MaxPlatinum 1375/1700
  • МаксПлатина 1050
  • G серии
  • G1000
  • G1600
  • G1200
  • MaxGold серии
  • MaxGold 700/800/1000
  • MaxGold 500/600
  • MaxBron серии
  • МаксБрон
    650/700/800/1000
  • МаксБрон 450/550
  • N Серия
  • N400 / 500/600
  • N600 (NC)
  • MX серии
  • MX F1 (230 В перем. Тока, модульный)
  • MX F1 (NPFC)
  • MX F1 (230 В перем. Тока)
  • S серии
  • S600 / 700-MA-EU
  • S500-MA-EU
  • Модульные кабели
  • Модульные кабели
  • Большая башня
  • LPC801
  • Средняя башня
  • LPC501
  • LPC502
  • LPC308
  • LPC307
  • LPC306
  • LPC309
  • Охладитель жидкости
  • EXllusion 240
  • AquaChanger 120
  • AquaChanger 240
  • CXcoolant
  • Воздухоохладитель
  • NEOllusion-RGB M / B Синхронизация.
  • NEOllusion
  • LV12
  • ИЗМЕЛЬЧИТЕЛЬ ADVANCE
  • ИЗМЕЛЬЧИТЕЛЬ ПРОДВИЖЕНИЯ
  • BOL.QUIET серии
  • BOL.QUIET PWM
  • BOL.QUIET Tri-Speed ​​
  • LEPA VORTEX серии
  • ВИХРЬ 88C
  • LPVX12P
  • LPVX14P
  • LEPA CASINO 4C серии
  • Казино 4C Advance
  • LEPA CASINO серии
  • LPVC1C12P-BL
  • ИЗМЕЛЬЧИТЕЛЬ серии
  • LPCP12N-BL / R
  • 70D серии
  • Лепад серии
  • Лепад С17
  • Лепад В17
  • Лепад А15
  • Bluetooth-динамик
  • BTS02
  • Q-BOOM (BTS03)
  • БП
  • G500 / 700/900
  • B700 / 800
  • B450 / 550/650
  • G650 / 750/850
  • B750 / 850
  • КОРПУС
  • LPC301
  • LPC302
  • LPC303
  • LPC304
  • Вентилятор
  • LP70D12R
  • LP70D09R
  • LP70D08R
  • LPVC4C12P
  • Периферийное устройство
  • AD 9009
  • ADA012
  • IMD Enclosure LE2001

CUK Continuum Mini ITX Настольный игровой корпус Barebone с жидкостным охлаждением и блоком питания

* Для подтверждения адреса при оплате кредитной картой может потребоваться 1-2 рабочих дня.

  • Установлен жидкостный кулер ЦП 240 мм и блок питания Gold SFX мощностью 650 Вт
  • Управляйте внешним видом своего рабочего стола в соответствии с вашим настроением с помощью 6 различных цветовых вариантов вентилятора Lotus RGB.
  • Исключительный воздушный поток для улучшенного охлаждения и бесперебойной работы
  • Стеклянная распашная дверная панель толщиной 4мм (более жесткая, в 3-5 раз прочнее обычного стекла)
, Настольный игровой корпус CUK Continuum Mini ITX Barebone с жидкостным охлаждением и источником питания
* отображение только изображения, внутренние компоненты не включены.

Ultimate Mini ITX ПК

Continuum Mini ITX имеет все это в размере 0,7 кубических фута и завораживающую переднюю панель переднего зеркала бесконечности.Мы объединили стиль, возможность модернизации и портативность, не жертвуя превосходным охлаждением, гибкостью или производительностью, скоростью и мощностью.

Computer Upgrade King предлагает беспрецедентное соотношение цены и производительности. Каждая система проходит интенсивные испытания на приработку и более 40 точек контроля качества. Каждый Continuum Mini, созданный изнутри наружу, собирается вручную одним производителем ПК.

Один человек. Одна машина.

Двери с двумя боковыми панелями

Continuum Mini ITX позволяет легко выполнять обновления в будущем.Обе боковые панели распахиваются, как двери, обеспечивая быстрый доступ к замене компонентов без особых усилий. Дверца из закаленного стекла толщиной 4 мм (в 3-5 раз прочнее обычного стекла) демонстрирует вашу материнскую плату, оперативную память и процессор. С другой стороны, вентилируемая дверца идеально расположена для отвода тепла от вашего графического процессора.

Простое подключение

На верхней панели расположены два порта USB 3.0 и аудиоразъемы, позволяющие быстро подключать высокоскоростные запоминающие устройства и другие устройства, такие как гарнитуры или зарядные устройства для телефонов.

* отображение только изображения, внутренние компоненты не включены. * отображение только изображения, внутренние компоненты не включены.

Максимальный воздушный поток

Боковые вентиляционные отверстия на передней панели сверху вниз, дверцы с двумя боковыми панелями, а также 2 передних и 2 установленных сверху вентилятора PWM RGB с высоким воздушным потоком сделают вашу систему прохладной и обеспечат лучшую теплоотдачу и надежность.

4 предустановленных вентилятора PWM 87 CFM, 600-2200 об / мин, могут управляться с помощью прилагаемого пульта дистанционного управления или программного обеспечения материнской платы через адресный разъем 5V.

Не говоря уже о том, что у вас еще останется место для радиаторной системы охлаждения.

Высокая производительность в миниатюрном корпусе

Интерьер был разработан таким образом, чтобы обеспечить высокую производительность в миниатюрном размере. Continuum Mini ITX поддерживает самые мощные видеокарты, включая NVIDIA Titan RTX и AMD Radeon VII. Может поддерживать графический процессор максимальной длиной до 340 мм и вентилятор охлаждения процессора высотой до 45 мм.

Небольшой размер Continuum Mini ITX делает его идеальным для использования в комнатах общежития, на рабочих столах, книжных шкафах или в любом другом месте с ограниченным пространством.Благодаря миниатюрной подставке у вас будет больше места на столе без ущерба для стиля и максимальной производительности ПК.

* отображение только изображения, внутренние компоненты не включены.
Дополнительная информация
Состояние изделия Новый
UPC 787468161831
Номер детали производителя AC-CC-0143-CUK-001
Размер корпуса ITX
USB-порты 2 порта USB 3.0
Разъемы для микрофона / наушников 1 наушник 3,5 мм, 1 микрофон 3,5 мм
Размеры 12,875 дюйма x 6,25 дюйма x 16,25 дюйма
Масса 8
Питание / аккумулятор Gold SFX PSU 650 Вт

Как обновить ваш компьютер: добавить новый кулер для процессора и блок питания — страница 2 из 4

Удаление старого кулера для процессора

Снять старый кулер намного проще, чем надеть его.Я использовал жидкостный кулер Corsair h200i v2 AIO, в котором используется 280-миллиметровый радиатор с двумя вентиляторами. Процесс разборки прошел довольно легко.

Первое, что я сделал, — вытащил насос и пластину теплообменника из разъема процессора. Большинство кулеров ЦП, будь то жидкостные или воздушные, удаляются аналогичным образом. Я просто открутил гайки крест-накрест, что позволило мне снять насос и пластину.

Затем я немедленно использовал бумажное полотенце, смоченное спиртом, чтобы очистить старую термопасту с охлаждающей пластины.Это позволяет аккуратно отодвинуть помпу в сторону, не беспокоясь о том, что термопаста все испачкает.

Теперь, когда насосный агрегат отведен в сторону, можно снять радиатор и вентиляторы. Серия из восьми винтов в верхней части корпуса удерживала радиатор. Следует иметь в виду, что при откручивании необходимо поддерживать радиатор другой рукой; в противном случае вы столкнетесь с проблемами, связанными с завинчиванием винтов, поскольку радиатор начнет крениться в сторону. Когда вы открутите последний винт, будьте готовы поймать радиатор, когда он освободится.

Когда у вас закончится старый кулер, у вас будет немного больше места для перемещения в вашем чемодане. Это значительно упрощает замену старого блока питания, так как вам не нужно его ремонтировать. Кроме того, если старый блок не вышел из строя, не забудьте сохранить все винты и детали старого холодильника и положить их в полиэтиленовый пакет или контейнер с этикеткой. Таким образом, вы можете сохранить его в качестве запасного, использовать на втором компьютере или передать другу.

Удаление предыдущего блока питания

Сложность снятия блока питания в основном зависит от его конструкции.Я заменил полумодульный блок питания Seagate 650 Вт, который не доставил мне особых хлопот. Первым делом нужно было перерезать все кабельные стяжки, удерживающие шнуры, которые нужно было удалить. Мой совет — просто обрезайте все галстуки, которые у вас есть на задней стороне футляра. Вполне вероятно, что вам все равно захочется изменить расположение кабелей, установив новый блок питания. В этом случае, с новыми шнурами, добавленными вместе с Kraken, не было смысла пытаться сохранить какие-либо из моих предыдущих работ.

Снять существующий блок питания несложно, но это может занять некоторое время. Начните с отключения 8-контактного процессора и 24-контактного разъема ATX. Для этого блока питания это были единственные два шнура, которые не были модульными, поэтому, как только они были убраны, работа стала проще. После этого я просто отключил все модульные кабели от БП и по одному вытащил их. Все, что еще было к чему-то подключено, отключались, а затем удалялись. Как только последний исчез, я мог быть уверен, что все остальные шнуры в компьютере были вентиляторами, SATA и т. Д.

У Corsair Air 540 есть небольшая ножка перед блоком питания, которую необходимо снять с помощью двух винтов с накатанной головкой, прежде чем вы сможете вынуть ее. После того, как вы вытащили ногу, открутив два винта с задней части, освободил блок питания, и все, что мне нужно было сделать, это вынуть его.

Блок питания FSP с жидкостным охлаждением: безвентиляторный до 700 Вт

Первый блок питания с жидкостным охлаждением

Практически все в вашем компьютере теперь может охлаждаться не только воздухом, но и жидкостью — есть блоки для ЦП, видеокарт, модулей памяти и даже SSD.Только блоки питания долго выделялись как комплектующие, в которых обязательно должен быть вентилятор. Времена скоро изменятся. Компания FSP выпускает блоки питания, которые могут охлаждаться через контур жидкостного охлаждения.

Его имя — FSP Hydro PTM +. Возможно, вы слышали об этом, потому что производитель объявил об этом в прошлом году на Computex. Но производство этих материалов должно было только начаться. Теперь Hydro PTM + действительно доступен, и вы можете его купить. Он предлагает 1400 Вт, так что это довольно сильное животное.

По правде говоря, Hydro PTM + лишь частично зависит от систем жидкостного охлаждения. У него есть собственный вентилятор. Часть жидкостного охлаждения разработана Bitspower. У него есть клемма, которую можно подключить к цепи в компьютере через трубки (не рекомендуется использовать токопроводящую жидкость, если вы не любитель самодельных фейерверков). Он расположен на той же стороне, что и разъемы. Однако кажется, что охлаждающей способности этого блока недостаточно, чтобы полностью исключить отходящее тепло в тех местах, где оно наиболее необходимо (скорее всего, оно хранится под печатной платой).При подключении к контуру жидкостного охлаждения можно использовать 1400 Вт, но реально жидкостное охлаждение выдерживает только до 50% нагрузки. Если этот предел превышен, на помощь приходит 135-мм вентилятор. Одного жидкостного охлаждения хватит всего на 700 Вт.

На этих снимках вы можете увидеть, как выглядит внутренний блок (или его прототип)

. Блок питания может работать даже без жидкостного охлаждения, мощностью до 1200 Вт. Однако вентилятор начнет вращаться около 360 Вт. Таким образом, блок жидкостного охлаждения увеличит резерв для бесшумной работы.Он может поместиться в конфигурации с потреблением менее 700 Вт, без вентилятора, не так ли? Но проблема в том, что Hydro PTM + не просто довольно сильное животное, но и довольно дорогое: официально 699 долларов. Это не совсем заманчиво для конфигурации мощностью менее 700 Вт.

КПД должен составлять 92% (80 Plus Platinum). Конструкция основана на инверторах DC-DC с одной ветвью 12 В, через которую он может выдавать 100 А. Это, очевидно, относится к режиму 1200 Вт без жидкостного охлаждения, для 1400 Вт должно быть больше мощности.Включена защита от критического напряжения, тока и температуры. Согласно FSP, все электролитические конденсаторы должны быть на 100% японского производства. Блок питания имеет полностью модульную кабельную разводку, а также RGB, совместимый с системой управления Asus Aura Sync.

Как мы уже говорили, FSP Hydro PTM + — довольно дорогое удовольствие. Первые 500 экземпляров будут частью «ограниченного выпуска», который будет включать кабели с текстильным покрытием, а также компоненты для контура жидкостного охлаждения Bitspower — насос, радиатор и 120-мм вентилятор со светодиодной подсветкой.

Вернуться к: Первый блок питания с жидкостным охлаждением
  • Первый блок питания с жидкостным охлаждением
Flattr this!

Питание и охлаждение ПК 1 кВт-SR, блок питания 1 кВт

Тестовые характеристики моей установки примерно такие же экстремальные, как и на сегодняшний день. Экстремальные системы этого типа, безусловно, требуют отчаянных мер для удовлетворения своих основных требований к мощности, а тем более требований, когда я действительно продвигаю систему. Сегодня я расскажу о своем опыте работы с PC Power & Cooling 1KW-SR и подробно расскажу о его характеристиках в самом мучительном испытании, которое я только мог придумать, чтобы бросить на систему.

ВВЕДЕНИЕ

Примерно в это же время в прошлом году я с большим удовольствием провел время, играя с новым NVIDIA 7800GTS 512MB в SLI. Как вы, возможно, помните, поиск источника питания для этих двух карт превратился в кошмар. Несколько источников питания высокого класса не смогли удержать мою систему от выключения. В конце концов я обратился к PC Power and Cooling и получил от них 1 кВт для решения моей проблемы. Этот источник питания работал безупречно и был удостоен награды Golden Bear от Bjorn3D.

Теперь у меня есть новая конфигурация, использующая карты XFX 8800GTX в SLI вместе с несколькими другими энергоемкими системными лакомствами. Для каждого XFX 8800GTX требуется 2 разъема питания PCI-E. Я почти выбрал PC Power and Cooling 1K Quad для этой системы, но был немного обеспокоен тем, что мощность, подаваемая на каждую шину, может быть недостаточной для удовлетворения потребностей чрезвычайно энергоемких 8800GTX. Обсудив этот вопрос с профессиональным персоналом PC Power and Cooling, я решил опробовать их новый 1KW-SR.

Тестовые характеристики моей установки примерно такие же экстремальные, как и на сегодняшний день. Экстремальные системы этого типа, безусловно, требуют отчаянных мер для удовлетворения своих основных требований к мощности, а тем более требований, когда я действительно продвигаю систему. Сегодня я расскажу о своем опыте работы с PC Power & Cooling 1KW-SR и подробно расскажу о его характеристиках в самом мучительном испытании, которое я только мог придумать, чтобы бросить на систему.

Питание и охлаждение ПК: обзор компании

Прежде чем мы продолжим, вот некоторая информация о компании, производящей продукт, который мы сегодня тестируем. Вся информация была взята с веб-сайта PC Power & Cooling:

19 апреля 1985 года компания PC Power & Cooling начала работу на небольшом складе недалеко от Сан-Диего, Калифорния.Основанная Дугом Додсоном, торговцем товарами и любителем электроники, первой продукцией компании были специальные вентиляторы для охлаждения и бесшумности компьютеров.

В 1986 году компания представила свои Silencer 150 и Turbo-Cool 200, первые в отрасли сверхтихие и высокопроизводительные источники питания. Затем последовали другие продукты высокого класса, отзывы были отличными, и компания продолжала расти. В 1991 году компания переехала на современный завод в Карловых Варах, Калифорния.

За последние 21 год компания PC Power & Cooling выпустила множество инновационных продуктов, в том числе: первый кулер для ЦП, первую систему оповещения о перегреве ПК, первый блок питания ПК с независимой регулировкой, первую систему резервного питания, первую сертифицированную NVIDIA SLI. и первый компьютерный блок питания мощностью один киловатт (непрерывный) Turbo-Cool 1KW.

PC Power & Cooling гордится своей лояльной и знающей клиентской базой, сверхнадежной линейкой продуктов, профессиональным и дружелюбным персоналом и своей финансовой устойчивостью.

ХАРАКТЕРИСТИКИ И ХАРАКТЕРИСТИКИ

Характеристики

  • 1 кВт непрерывный (1,1 кВт пик) при 50 ° C
  • Подходит для Std. Корпуса ATX (мин. Глубина 20 ″)
  • + 12 В постоянного тока при 72 А (пик 78 А) (одинарная шина)
  • High-Effiencicy с коэффициентом мощности 0,98
  • Прочный, сверхчистый выход постоянного тока
  • Удивительно тихая система охлаждения
  • 24-контактные, двойные 8-контактные, 4-контактные разъемы M / B
  • Видеоразъемы Quad PCI-Express
  • 15 Разъемы привода (вкл.6 SATA)
  • EPS12V, сертифицировано NVIDIA® SLI ™
  • Индивидуальный протокол сертифицированных испытаний по 16 пунктам
  • 5-летняя гарантия; Непревзойденная поддержка

Технические характеристики

Turbo-Cool 1KW-SR Технические характеристики
— Вход переменного тока —

Рабочий диапазон>

90-264 В переменного тока
.98 Коэффициент мощности

Частота

47-63 Гц

Текущий

15 А при 115 В

КПД

83%

EMI

FCC-B, CE

— Выход постоянного тока —

Выход

+ 5V @ 30A
[защита электронной почты] 72A (78A пик)
-12V @ 0.8A
+ 3,3 В при 24 А
+ 5VSB при 3,5 А
непрерывная мощность = 1000 Вт
пиковая мощность = 1100 Вт

Постановление

2% (+ 3,3 В, + 5 В, + 12 В) 90 248 5% (-12 В)

Пульсация

1% (п-п)

Время удержания

32 мс

PG Задержка

300 мс

— Безопасность —

OV Защита

+3.3В, + 5В, + 12В

OC Защита

+ 3,3 В, + 5 В, + 12 В

Сертификат агентства

UL / ULC / CE / TUV / RoHS

— Окружающая среда —

Температура

0 ° — 50 ° С

Влажность

10% — 90% относительной влажности

Тип вентилятора

30-52 CFM шарикоподшипник

Шум

32 — 44 дБ (А)

— Разное —

Совместимость

EPS12V и NVIDIA SLI

Соединители M / B

24-контактный, двойной 8-контактный, 4-контактный, четырехконтактный 6-контактный видео
См. Схему

Разъемы привода

15 (6 SATA, 8 Molex, 1 мини)

Средняя наработка на отказ

120 000 часов

M / B Совместимость

См. Список

Размеры / жгут

См. Схему

Гарантия

5 лет

ВЗГЛЯД БЛИЖЕ

Корпус и компоненты

PC Power & Cooling Turbo-Cool 1KW-SR прибыл в чрезвычайно хорошо защищенном транспортном контейнере.Мое первое впечатление было трепетом перед огромными размерами и весом этого ребенка.


Пакет

Внутри упаковки находились следующие компоненты:

  • 1 — Блок питания Turbo-Cool 1KW-SR
  • 1 — Руководство по продукту
  • 1 — Сертифицированный протокол испытаний
  • 1 — Отчет об испытаниях Chroma 8000 ATE для включенного блока питания
  • Адаптер ATX с 1-24 контактов на 20 контактов
  • 1 — переходник с Molex на P4-12v
  • 1 — Адаптер EPS12v — P4-12v
  • 1 — шнур питания
  • Винты корпуса
  • Наклейка с питанием и охлаждением ПК

Внешний вид


Питание и охлаждение ПК 1KW-SR
TC1KW Single Rail vs.1KW-SR Quad Rail
(Нажмите, чтобы увеличить)

На изображении выше вы можете увидеть различия в силе тока, доступной для всей шины 12 В на 1KW-SR (колоссальные 72 А, пиковая 78 А), в отличие от блока питания на 1 кВт с четырьмя направляющими, имеющего только 36 А. одиночная шина 12 В.

ВЗГЛЯД БЛИЖЕ

Кабели:

  • Кабель 1-21 ″ с 24-контактным разъемом основного питания
  • 2 — 22 ″ + 12 В, 8-контактные кабели EPS
  • 1 — 21 ″ + 12 В, 4-контактный кабель
  • 4–26 ″ 6-контактные кабели PCI Express
  • 1 — кабель с 2–4-контактными разъемами периферийного питания (Molex), разнесенными на 16 и 21 дюйм; с 1 разъемом питания дисковода для гибких дисков, расстояние между которыми составляет 26 дюймов
  • 1 — кабель с 3–4-контактными разъемами для подключения периферийных устройств (Molex) на расстоянии 20, 25 и 30 дюймов
  • 1 — кабель с 3–4-контактными разъемами периферийного питания (Molex) на расстоянии 31, 36 и 41 дюйма
  • 1 — кабель с 3 — разъемами питания дисковода SATA на расстоянии 19, 25 и 31 дюйма
  • 1 — кабель с 3 — разъемами питания дисковода SATA на расстоянии 32, 38 и 44 дюймов

Как видно из схемы разводки кабелей, подробно описанной выше, и механического чертежа, этот блок питания разработан для удовлетворения потребностей корпуса любого размера, от среднего до полноразмерного, который будет соответствовать размеру этого монстрового блока питания.Он очень хорошо поместился в мой корпус Lian Li PC V-2000; но я считаю, что габариты этого устройства (5,9 ″ x 3,4 ″ x 9,1 ″) могут быть действительно тесными для некоторых небольших корпусов формата Mid-Tower.

Интересная вещь, которую вы также видите, — это двойной 8-контактный разъем. Этот блок питания полностью готов к работе с материнской платой с двумя сокетами ЦП. В PC Power and Cooling мне сказали, что этот блок питания может работать со всем, что я могу на него бросить.

Внутренние представления


1KW-SR # 2, вид изнутри

На внутренних видах показаны радиаторы блока питания, которые отлично отводят тепло, выделяемое этим блоком, даже при самом высоком уровне спроса.Эти радиаторы в сочетании с другими компонентами коммерческого класса, используемыми в 1KW-SR, значительно увеличивают вес устройства. С чисто субъективной точки зрения это один из самых тяжелых блоков питания, с которыми мне когда-либо приходилось сталкиваться.

ТЕСТИРОВАНИЕ

Тестовая система

Испытательная платформа

Процессор

Intel E6700 Core 2 Duo

Материнская плата

Материнская плата EVGA NVIDIA 680I

Память

4–1 ГБ карты Corsair DDR-2 Dominator 9136

Привод (с)

4 — Seagate 7200.10 дисков SATA по 320 ГБ в массиве RAID 0 + 1

Оптический привод (и)

LiteOn, двухслойный DVD-RW 16X с записывающим устройством Light Scribe
LiteOn 16X DVD-R

Графика

2 — XFX 8800GTX в конфигурации SLI

Блок питания

Тестовый блок питания: Питание и охлаждение ПК 1KW-SR

Корпус

Чемодан Lian-LI V2000

Устройства ввода

Игровая клавиатура Logitech
Мышь Logitech MX 518

Операционная система

Windows XP Pro с пакетом обновления 2

Методология испытаний

Чтобы использовать в качестве периода обкатки для блока питания PC Power & Cooling (PCP & C) 1KW-SR 1KW, я запускал его в течение нескольких дней в описанном выше случае тестовой системы и позволял работать практически без помех при нормальном повседневном использовании. от серфинга в сети до серьезных игр.Чтобы установить условия нагрузки, мы выполнили множество различных процессов в моей тестовой системе, чтобы создать столько энергии, сколько позволяют компоненты тестовой системы для PCP & C 1KW-SR.

Как известно большинству из вас, практически невозможно довести блок питания мощностью 1000 Вт до максимальной нагрузки, используя стандартный испытательный стенд, даже с таким количеством компонентов, которые мы добавили для увеличения потребляемой мощности. К сожалению, Bjorn3D в настоящее время не владеет электронным симулятором нагрузки, чтобы довести эти устройства до максимальной производительности.Надеюсь, в недалеком будущем у нас появится одно из этих устройств. Хотя измерения, проведенные с помощью одного из этих устройств, показывают истинные и предельные возможности тестируемого источника питания, это не «реальный мир». Под этим я просто подразумеваю, кроме как для хвастовства, зачем измерять то, чего вы практически никогда не достигнете. Тогда возникает вопрос, зачем покупать блок питания, который обеспечивает больше, чем вам нужно? Многие компьютерные энтузиасты соглашаются с предпосылкой, что блок питания никогда не должен приводиться в действие в реальных условиях с выходной мощностью более 75% — 80% от его мощности по очевидным причинам производительности системы.Мне лично нравится зона безопасности для моей системы, поэтому я чувствую, что диапазон 60% — 70% дает мне больше зоны комфорта при работе.

Чтобы протестировать машину, я включил обогреватель в своем доме, чтобы довести мой офис до приятных и жареных 85 F. Затем приступил к полному сканированию на вирусы на своих жестких дисках и запустил 3DMark06 за 6 циклов. Я думаю, что большинство из вас могут согласиться с тем, что это хороший тест на пытки для систем, поскольку они очень сильно нагреваются, а 8800GTX в SLI потребляют много энергии. Во время этого тестирования я измерил минимальное и максимальное для каждого напряжения с помощью моего надежного мультиметра Fluke, чтобы увидеть, что мы сделали.Я проделал это 3 раза, чтобы проверить все напряжения и посмотреть, как они проверяют скачки или провалы. Я могу только оценить потребляемую мощность где-то в диапазоне 550-600 Вт, так как у меня нет средств для точного измерения. Результаты следующие:

Результаты тестов

Напряжение шины

Минимум

Максимум

+5 Вольт

4.91V

5,15 В

+12 В

11,89 В

12,34 В

-12 В

-11,40 В

-12.01В

+3,3 В

3,28 В

3,40 В

+ 5ВСБ

4.98 В

5,10 В

Как мы видим, блок питания соответствует спецификациям PC Power and Cooling. Вентилятор на блоке питания действительно стал немного громким во время тестирования, но с увеличением шума от графического процессора вся система увеличила громкость из-за экстремальной рабочей нагрузки и тепла, которое я использовал.

ЗАКЛЮЧЕНИЕ

Я не вижу, чтобы вы когда-нибудь ошиблись с 1KW-SR, в моих тестах он работал безупречно.Он более чем готов к запуску SLI с 8800GTX. Это всего лишь один отличный источник питания.

Turbo-Cool 1KW продается по цене 549 долларов на веб-сайте PC Power and Cooling. Это большие деньги для большой власти. Если вы собираетесь потратить более 1300 долларов на видеокарты, я настоятельно рекомендую вам приобрести Turbo-Cool 1KW-SR. Для меня название PC Power and Cooling долгое время служило эталоном, по которому оцениваются все другие блоки питания, это, конечно, не исключение, фактически, это их лучший продукт на сегодняшний день.

Плюсы:

+ Превосходная производительность
+ Активный PFC
+ Все кабели с полной оплеткой
+ Невероятная выходная мощность
+ Дизайн охлаждения и результаты
+ Превосходное регулирование мощности
+ 9 Компоненты промышленного класса

Минусы:

Может быть слишком долго для некоторых корпусов Mid-Tower
Вентилятор может стать немного громким, но вся система стала громкой в ​​моем тесте на пытки

Итоговая оценка: 9.5 из 10 и награда Bjorn3D Golden Bear.

Запустить блок питания без вентилятора?

Это вопрос, который часто задают, но редко получают ответ. В этой исследовательской статье мы представляем температуру радиатора блока питания Enermax с вентилятором и без него при определенной и измеренной нагрузке в различных положениях. Отслеживание того, куда ведут вопросы, приводит нас к некоторым удивительным ответам!

21 апреля 2002 г. — Майк Чин

Не новость, что блоки питания являются одним из основных источников шума в
типичном ПК.Мы рассмотрели возможность модификации блока питания для более тихой работы в другой статье
, и вскоре мы рассмотрим блоки питания, специально разработанные для модели
для работы без принудительного воздушного охлаждения.

Один связанный вопрос, который постоянно возникает среди любителей бесшумных ПК:
Могу ли я запустить обычный блок питания без вентилятора? Конечно, большинство вентиляторов блока питания
, кажется, вращаются намного быстрее и шумнее, чем необходимо, и они, несомненно, создают много шума. Это правильный вопрос, который задавали многие, но мало кто ответил.

Один ответ исходит от новатора глушителя для ПК Куб Леа, который написал на своей веб-странице: Заткни эту чертову штуку !:

Давайте начнем с того, что, вероятно, является наиболее значительным производителем шума в мире. средний ПК: вентилятор блока питания. Чем раньше вы избавитесь от него
, тем лучше.

Но сразу после этого он добавил:

Если это понятие вас пугает, это хорошо. Если вас это не пугает, вы, вероятно,
никогда не получали базовых знаний по обслуживанию ПК.Есть некоторые обстоятельства
, когда это слишком страшно…

Хотя Куб мог годами работать на своих компьютерах без вентилятора, следует отметить, что все эти системы
были маломощными по сегодняшним стандартам, а самым горячим процессором был
Celeron 300A с рассеиваемой мощностью всего 18 Вт.

Несколько в Yahoo! Группа Silent-PC сообщила об успешном запуске ПК
, на котором удален вентилятор блока питания. Некоторые размещают блок питания вне корпуса ПК
, чтобы обеспечить надлежащее охлаждение.

Что происходит без вентилятора?

Существует немного повторяющейся документации о том, что происходит, когда
нормальный блок питания ATX работает без вентиляторов:

  1. Насколько он нагревается?
  2. Насколько это безопасно?
  3. Что произойдет, если блок питания выйдет из строя?
  4. А как насчет долгосрочной надежности?

Терри Грей, автор книги Building
a Silent PC: My Quest for Quiet
,
недавно предположил, что
, возможно, можно было бы посмотреть на температуру радиатора в приличном блоке питания с / без
(большой) нагрузки , и с вентилятором / без него.Это в значительной степени то, что я сделал здесь,
, хотя только с нагрузкой. Это ни в коем случае не окончательный тест, поскольку
проверяет только один источник питания из сотен доступных в одной конкретной среде
. Это просто эксперимент.

Тестовая установка

  • Блок питания: Enermax
    EG-365P-VE
    , один из новых блоков с вентилятором
    с ручной регулировкой плюс второй 92-мм вентилятор с торговой маркой Enermax, с терморезисторным управлением для
    это тоже.Бренд, как правило, пользуется хорошей репутацией и оснащен хорошими радиаторами размером
    , что делает его разумным кандидатом для безвентиляторной работы. (Большое спасибо
    и признательность Ванкуверскому продавцу компьютеров
    Anitec Computer Technology , который предоставил обзорный образец
    Enermax! Если вы находитесь в
    в районе Ванкувера, обратите внимание на отличные цены Anitec. Их обслуживание также весьма приличное. Мне сказали, что онлайн-заказы на
    появятся в ближайшем будущем.)
  • Блок питания был размещен на столе, и запустить сначала с обоими вентиляторами, регулируемым
    на полную мощность, затем с выключенными обоими вентиляторами и полностью снятой крышкой.
  • При температуре окружающей среды 22 ° C и полностью отключенной крышке
    воздушное конвекционное охлаждение было, вероятно, близко к максимально возможному. Я мог бы поднять блок
    так, чтобы под ним был воздух, но на самом деле
    не думаю, что это имело бы большое значение.
  • Был использован высокоточный регистратор данных температуры Veriteq
    Spectrum 1000 с программным обеспечением Veriteq SPECTRUM V3.1
    с термозондом, вставленным между одной из горячих катушек
    и радиатором в блоке питания.Период времени составлял приблизительно один час.

На фото ниже показано расположение термодатчика в БП между радиатором
и катушкой.

Нагрузка на блок питания состоит из следующей системы, на которой выполняется тест стабильности ЦП
Test 6.0 на:

  • Материнская плата Chaintech 6VJD2
  • VIA C3-933 МГц (ядро Ezra) ЦП
  • ATI Radeon VE 32 Мб
  • 256 Мб PC133 SDRAM
  • Жесткий диск Seagate Barracuda IV 40G
  • Привод CDRW
  • Привод гибких дисков

Эта система была открыта на испытательном стенде для простоты и гибкости тестирования.

Измеренное энергопотребление переменного тока при этой нагрузке стабильно составляло 53-55 Вт,
, правда, очень мало. Enermax указывает, что КПД этого блока питания должен быть не менее
70% при полной нагрузке. Эффективность здесь определяется как количество потребляемой электрической мощности переменного тока
, которая преобразуется в выходную мощность постоянного тока. Мощность, которая не преобразуется
в выход постоянного тока, теряется в виде… тепла. Будет ли КПД выше или ниже при
меньше полной нагрузки, не указано, поэтому, используя цифру 30%, это означает, что блок питания
должен избавиться от ~ 16.При этой нагрузке выделяется 5 Вт тепла. Он вполне может быть на
выше, возможно, ближе к 20 Вт.

Независимо от тепловой мощности, при нормальной работе Enermax отлично справляется с
, сохраняя охлаждение при высоких или низких нагрузках, независимо от того, установлен ли внешний вентилятор на минимальную скорость
или максимальную скорость. Температура оставалась на уровне ~ 30C в течение хороших 2 часов, в течение которых я использовал систему для множества задач.

Результаты: не так круто

Температура блока питания была 30.5C, когда я отключил оба вентилятора и снял крышку
. График ниже показывает, что произошло.

Температура достигла 56 ° C всего за 20 минут. Он все еще медленно поднимался на
, когда я снова подключил вентиляторы, чтобы предотвратить любое возможное повреждение. Спецификация Enermax
о рабочих температурах:

0 ° C ~ 25 ° C для полной нагрузки, снижение до нуля ватт O / P при 70 ° C

Если выходная мощность блок падает до НОЛЯ при 70C, тогда какова его емкость
при 56C? Или 60C, которая скоро наступит? Я не хотел узнавать.Этому
Enermax предстоит еще много работы, прежде чем ему позволят расплавить
до той электронной нирваны в небе!

Не говоря уже о шутках, я остановил испытание, потому что почувствовал легкий едкий привкус электронного гари в воздухе. Будь то ПХБ или что-то более щадящее, этот запах всегда меня немного нервничает. (Если подумать, может быть, это был горячий клей, который использовался для прикрепления внутреннего термистора к катушкам.) Но если вы внимательно изучите график, вы увидите, что кривая не поднималась так быстро к моменту проведения теста. остановился.Он мог бы стабилизироваться немного выше 60C или около того.

Что такое температура с вентилятором с низким расходом воздуха?

Приведенные выше результаты вызывают вопрос о том, какие температуры достигаются, когда
Panaflo 80mm L1A или другой малошумный вентилятор с низким расходом воздуха заменяется громкими и быстрыми стандартными вентиляторами
в большинстве блоков питания. Поскольку термозонд для Veriteq
уже заклинило, нужно было просто снять 80-миллиметровый вентилятор и узел регулировки скорости
, вставить Panaflo, подключить его к разъему IDE,
заменить крышку на закрытую. (вместо одного с отверстием), чтобы лучше имитировать
условий внутри ящика и начать запись.Все остальные условия, включая
программу нагрузки процессора, были такими же, как и раньше.

Результаты показаны на графике ниже. Температура в помещении была на
ниже прежней — 20С вместо 22С. Стресс-тест был начат примерно в 16:03
с Panaflo на 12 В. В 16:06 вентилятор переключился на 5В. Температура
постоянно повышалась, затем через 20 минут достигла 34 ° C, после чего стабилизировалась.

Open Air против Tunnel Effect

Было высказано предположение, что невысокая эффективность Zalman PSU
связана с его относительным отсутствием отверстий для приточной вентиляции.В отличие от многих БП, у которых много вентиляционных отверстий, у Zalman они есть только на стороне, противоположной вытяжному вентилятору. Некоторые считают, что это вызывает своего рода туннельный эффект
, при котором воздух вынуждается следовать по более узкому пути
через блок питания, таким образом вызывая своего рода туннельный эффект, при котором воздушный поток
фактически ускоряется с помощью естественной конвекции теплого воздуха. .

Простая проверка этой теории была проведена путем снятия верхней крышки (без отверстий).
Результирующий график показан ниже.

На первый взгляд теория здесь подтверждается, поскольку температура
подскакивает на 10 градусов за 5 минут после снятия крышки и поднимается на протяжении всего пути
до 48 ° C перед стабилизацией. Установка крышки на место дает еще более удивительный эффект
: температура резко снижается на 10 ° C за 5 минут.

Эти данные заставляют меня усомниться в достоверности первого набора данных, запустить безвентиляторный
и со снятой крышкой. Возможно, мне нужно переосмыслить эффект конвекции.

Без вентиляторов, вторая попытка

На этот раз, сняв все вентиляторы и надев сплошную крышку, я расположил блок питания
так, чтобы вентиляционные отверстия на задней (внешней) и передней (внутренней) сторонах не были закрыты.
Спинка стала верхней, а передняя — нижней. Таким образом, по мере того, как горячий воздух
поднимается, более холодный воздух может всасываться снизу. Как это работало? Те же условия,
вот график.

Намного лучше, если температура достигнет 52 ° C за полчаса.Почти через 20 минут после этого графика температура
все еще колебалась около 52,5 ° C, так что, безусловно, температура, похоже, стабилизировалась. Тем не менее, 52 ° C — это довольно высокая температура, и с учетом добавленного тепла
, определенно существует более высокая вероятность более раннего отказа.

In-case Simulation

Еще один эксперимент состоял в моделировании того, что происходит с модифицированным блоком питания Enermax
при установке внутри типичного блока питания вертикального исполнения поверх горячего ЦП. В этом случае процессор
не был таким горячим, это VIA C3-933, который рассеивает всего около 10 Вт.Тем не менее,
охлаждается только пассивным радиатором, и вокруг процессора может ощущаться изрядное количество тепла
. Я снял 92-миллиметровый вентилятор с крышки, надел крышку
на блок питания, затем разместил сборку так, чтобы 92-миллиметровое отверстие находилось примерно на 1 дюйм непосредственно на
над процессором / радиатором.

Результат? График не показан, потому что эффект был очень простым: температура
поднялась на 5 градусов примерно за 10 минут, а затем стабилизировалась на уровне 42 ° C.

Выводы

Было немного разочаровывающим узнать, что этот Enermax
не подходит для работы без вентиляторов.Учитывая, что конструкторы оснастили его
двумя вентиляторами, пожалуй, удивляться не стоит. В двух словах:

  • EG-365P-VE, вероятно, не следует запускать без хотя бы небольшого воздушного потока
    .
  • Модификация для увеличения площади радиатора этого БП может сделать его более
    пригодным для конвекционного охлаждения. Расположение блока для оптимальной конвекции
    потока воздуха над горячими компонентами очень важно. ПРИМЕЧАНИЕ : у моего образца
    не было напряжения на радиаторе.
  • 80-мм вентилятор Panaflo FBA08A12L на 5 В, вероятно, в большинстве случаев обеспечивает достаточное охлаждение для большинства блоков питания
    . При напряжении 5 В его не слышно, кроме как с расстояния в одну ногу. Этот вентилятор
    рассчитан на 21 дБА и 24 куб. Фут / мин при 12 В постоянного тока. При 5 В, я предполагаю, что воздушный поток
    упал до 12 кубических футов в минуту или меньше, а шум ниже 10 дБА.
  • Очень горячие процессоры и / или системы, загруженные горячими компонентами, скорее всего,
    потребуют большего воздушного потока.
  • Концепция направления воздушного потока вентилятора по определенному пути с использованием вентиляционных отверстий
    только там, где это необходимо, имеет существенное преимущество и, по-видимому, приводит к улучшенному охлаждению
    по сравнению с открытыми вентиляционными отверстиями повсюду.

Нет никаких сомнений в том, что долговременная надежность будет нарушена, если работа без вентилятора приведет к увеличению рабочей температуры с номинальных 30 ° C до более 90 248 50 ° C. Что касается того, что произойдет, если / когда блок питания выйдет из строя, у меня есть друг, который сказал, что блок питания
«вынул» его материнскую плату, когда она умерла.

Leave a comment
