D-Link DSL-500T/RU

Маршрутизатор ADSL DSL-500T разработан для сетей малых офисов и дома. Он позволяет быстро и просто получить широкополосный доступ к Интернет и совместно использовать канал связи ADSL несколькими пользователями. Благодаря встроенному интерфейсу ADSL, поддерживающему скорость нисходящего потока до 24 Мбит/с и расширенным функциям маршрутизатора, это устройство предоставляет малым офисам и домашним пользователям удобный и экономичный способ создания безопасной, высокоскоростной сети, со свободным от «узких» мест каналом связи к внешнему миру.

Простое, экономичное широкополосное подключение к Интернет
Используя этот маршрутизатор, можно легко организовать совместное использование широкополосного канала связи дома или в офисе. После процедуры регистрации, устройство автоматически создаст и назначит IP-адрес каждому пользователю, упростив операцию регистрации.

Сетевая безопасность
Маршрутизатор обеспечивает защиту пользователей домашних и офисных сетей от атак из Интернет с помощью NAT, плюс к этому, для еще большей защиты поддерживаются VPN в режиме pass-through.

Устройство также блокирует и перенаправляет определенные порты, ограничивая сервисы во внутренней сети предприятия, к которым внешние пользователи могут получить доступ. Виртуальный сервер используется для перенаправления сервисов на несколько серверов.
Маршрутизатор может быть настроен таким образом, что отдельные FTP, Web и игровые серверы смогут совместно использовать один, видимый извне IP-адрес, и в тоже время останутся защищены от атак хакеров.

Поддержка DMZ для создания открытого публичного домена

Маршрутизатор поддерживает ограниченную функцию DMZ для перенаправления неизвестных пакетов на выделенный сервер или рабочую станцию, находящуюся за ним, позволяя обращаться к клиенту (такому как Web-сервер) из сети Интернет и гарантируя полную совместимость приложений Интернет. Это дает возможность поддерживать Web-сервер и использовать средства электронной коммерции, обеспечивая безопасность локальной офисной сети.

Модем-маршрутизатор ADSL 2/2+ стандарта Wireless N300

АППАРАТУРА
Стандарты	IEEE 802. 3u, IEEE 802.11b, IEEE 802.11g, IEEE 802.11n
Порт RJ-11 (интерфейс линии ADSL)	Совместим со стандартами ADSL ANSI T1.413 Issue2 G.992.1 (G.dmt, Annex A) G.992.2 (G.lite) Совместим со стандартами ADSL2 G.992.3 (G.dmt.bis, Annex L) Совместим со стандартами ADSL2+ G.992.5 Annex M
ATM	VC и LLC мультиплексирование Bridged / Routed Ethernet over ATM (RFC1483/2684) OAM F4/F5 loop-back PPP over ATM (RFC2364) PPP over Ethernet (RFC2516) ATM Traffi c QoS (UBR, CBR, rt-VBR, nrt-VBR)
Управление	Веб-приложение (HTTP) Интерфейс командной строки через Telnet Удаленное управление TR-069 Поддерживает IGMP v1/v2 Обновление ПО
LAN	4 порта 10/100 Мбит/с с автосогласованием и функциями Auto-MDIX
Кнопка	Мощность: на включение / выключение кнопки питания WPS: Включает функцию Wi-Fi Protected Setup (WPS) Reset: Восстановление заводских параметров по умолчанию
Брандмауэр	NAT, SPI, фильтрация по содержимому; IP-адресам, MAC-адресам, доменам и ключевым словам
Светодиодн. Индикаторы	Power, LAN1~LAN4, WLAN, ADSL, Internet, WPS
Сетевой адаптер	12В пост. тока, 1A-внешний силовой адаптер
Power Consumption
Габариты (Ш x В x Г)	201 x 116 x 31 мм. (8 x 4,6 x 1.2 дюйма.)
Bec
Температура	При работе: 0° ~ 40°C (32°F ~ 104°F) Хранения: -10° ~ 70°C (14°F ~ 158°F)
Влажность	Макс 95% (без конденсации)
Сертификация
БЕСПРОВОДНАЯ СВЯЗЬ
Частота	Диапазон 2,415 ~2,484 ГГц
Модуляция	DBPSK/DQPSK/CCK/OFDM (BPSK/QPSK/16-QAM/64-QAM)
Антенна	2 фиксированных дипольных антенны 2 dBi
Скорость передачи данных	802.11b: До 11 Мбит/с 802. 11g: До 54 Мбит/с 802.11n: До 300 Мбит/с
Безопасность	WEP(HEX/ASCII): 64/128-bit WPA(AES/TKIP): WPA/WPA2-RADIUS, WPA-PSK/WPA2-PSK
Выходная мощность	802.11b: 15 dBm (типовая) 802.11g: 12 dBm (типовая) 802.11n: 11 dBm (типовая)
Чувствительность приема	802.11b: -80 dBm (типовая) @ 11 Мбит/с 802.11g: -65 dBm (типовая) @ 54 Мбит/с 802.11n: -64 dBm (типовая) @ 300 Мбит/с
Каналы

Как подключить и настроить ADSL-маршрутизатор: инструкция из 5 шагов

Во многих населенных пунктах по всей стране для получения доступа к сети все еще используются телефонные линии. Технология ADSL позволяет членам семьи пользоваться всеми удобствами, развлекательными ресурсами, платформами без прокладывания сложных коммуникаций. Чтобы подключить параллельно 2-3 компьютера к интернету в домашних условиях, используется ADSL-роутер.

Что это такое и как настроить этот аппарат самостоятельно — далее в тексте.

5 шагов для подключения

Пользователи зачастую не понимают, как работать с предоставляемой техникой. 90% устройств мгновенно создают коннект и выбирают конфигурацию автоматически. Остается только выполнить 5 простых шагов:

1. Включить сплиттер через разъем LINE в телефонную розетку (предварительно аппарат отключается).
2. Подсоединить телефон к разъему PHONE на разделителе, а маршрутизатор через DSL.
3. Подключить один или несколько компьютеров к специальному маршрутизатору с помощью шнура или по Wi-Fi.
4. Включить маршрутизатор в розетку.
5. Запустить систему.

Сетевые устройства в течение 2-3 минут выполнят диагностику и проверку основных параметров. Отдельно активировать ADSL router не требуется, настройка осуществится автоматически. Для идентификации используются логин и пароль, указанные в контракте с провайдером.

Далее следует настроить сам ноутбук:

• Установить драйверы для аппаратной части.
• Войти в «Панель управления — Network Connection» и создать новую точку входа.
• Использовать Мастер с пошаговым объяснением для создания нового коннекта.
• Ввести данные для входа.

Главное — соблюдать правильную последовательность при соединении:

1. Телефон и маршрутизатор входят в одну розетку через сплиттер (разделитель).
2. Сигнал с линии АТС делится на телефонный и модемный, а после этого идёт далее.
3. ПК подключаются через порты Ethernet с помощью сетевого кабеля, либо по Wi-Fi.

Важно помнить: сплиттер отделяет от голосового специальный модемный диапазон 26 КГц — 1,4 МГц, поэтому он необходим для штатной работы телефона и интернета одновременно.

Читайте также: «Как выбрать роутер для дома?»

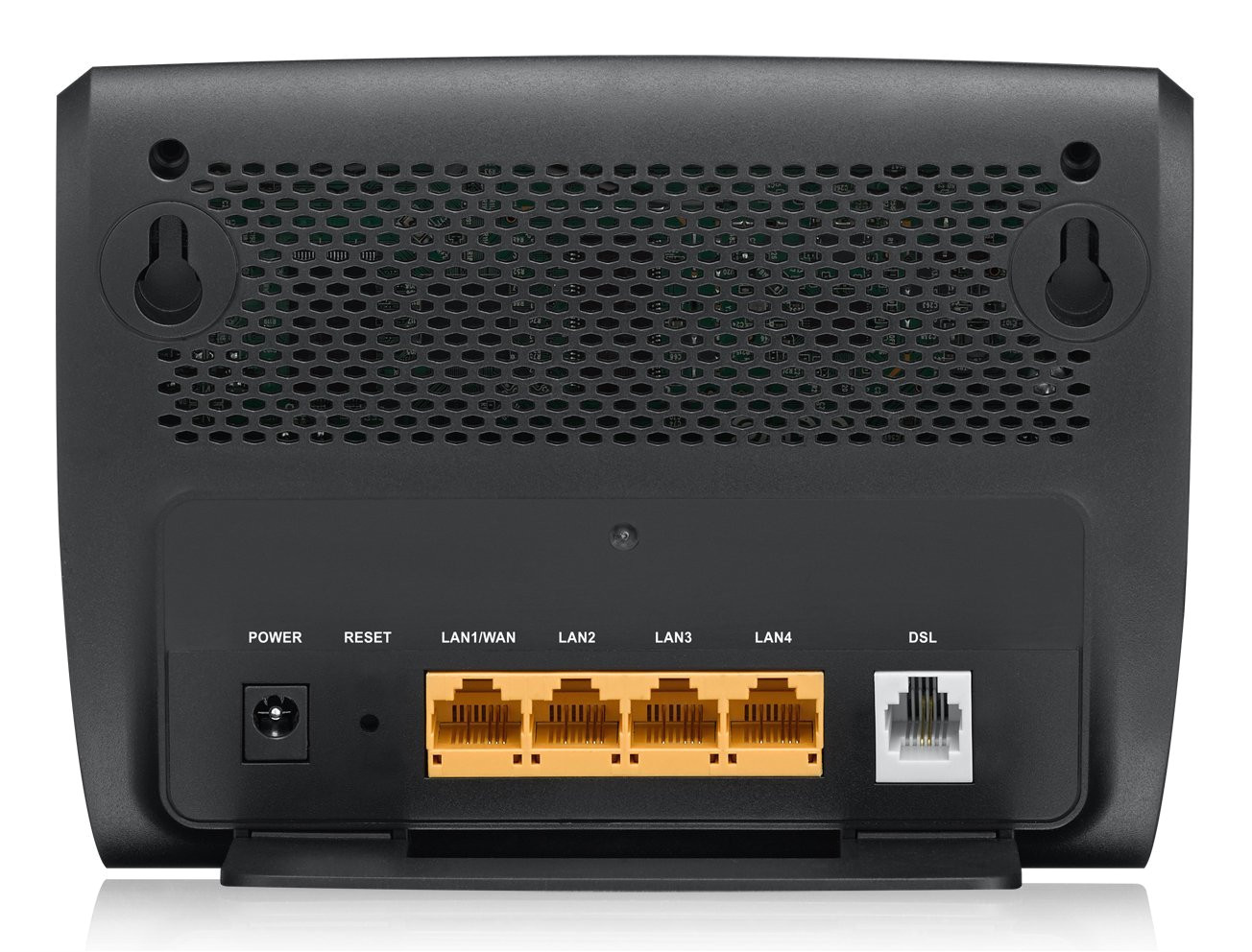

Разъемы ADSL-модемов

Распространенная проблема — люди не понимают термины и необходимость тех или иных входов. Неопытному человеку трудно по названию найти нужное гнездо. Из-за этого возникает большинство трудностей на стадии соединения и настройки роутера ADSL.

Необходимые для использования разъемы и кнопки представлены в таблице.

Это стандартный набор для 70-80% аппаратов, используемых сейчас для входа во всемирную паутину по АДСЛ технологии. При возникновении вопросов рекомендуется изучить инструкцию, где указано назначение дополнительных портов и кнопок.

Как подключить Wi-Fi роутер через ADSL модем?

Большинство компаний выдает простые аппараты, рассчитанные только на один ПК. Однако сегодня даже в обычной квартире никак без сети для многих и многих гаджетов. Выход из положения — подключить вайфай роутер к ADSL модему.

Современные девайсы способны работать в связке с различной техникой, но предварительно лучше проверить заявленный функционал и совместимость с конкретными технологиями. Например, для работы подойдет TP-Link TD-W8151N, не требующий применения дополнительного оборудования.

Будет интересно прочитать: «Какой роутер купить в 2017 году? ТОП-15 скоростных маршрутизаторов».

Особенности работы в сетевой связке:

• АДСЛ устройство выполняет функции модема и получает данные из интернета, а роутер раздает сеть вайфай.
• Устройство переходит в режим «мост» (некоторые модели выбирают режимы автоматически).

Далее остается только присоединиться к сети вайфай, чтобы попасть во всемирную паутину. Это гарантирует удобство эксплуатации, стабильную работу всех сетевых функций и другие полезные особенности. Скорость зависит от характеристик оборудования и параметров, заявленных поставщиком услуг.

У некоторых людей возникают вопросы, можно ли подключить Wi-Fi роутер к ADSL модему? Такая возможность есть, но нужно правильно подобрать настройки. Конфигурация АДСЛ устройства устанавливается на подключенном к этой сети ПК.

1. Запускается любой браузер и в верхней строчке вводится 192.168.1.1
2. Указывается пароль (по умолчанию 1234).
3. Выбирается раздел Network (сеть) и пункт WAN.
4. Пункт Internet Connection следует изменить на Bridge.
5. Параметр Encapsulation меняется на RFC 1483 (если стоит иное).

Не нужно забывать о том, что в режиме «моста» модем передает данные на вайфай-роутер, а тот уже раздает их авторизованным потребителям. Однако для работы с беспроводной сетью придется настроить ПК, так что следует разобраться, как подключить WiFi через модем.

Также будет интересно: «ТОП-10 лучших мониторов с разрешением 4К».

Компьютер авторизуется в сети. Первоначально следует включить Wi-Fi адаптер и провести сканирование. Он обнаруживает активное устройство, после чего происходит коннект по новой сети для дальнейшей работы в штатном режиме. Для авторизации используется пароль и логин. По умолчанию применяются данные, указанные на каждой конкретной модели.

Следуя шаг за шагом рекомендациям, соблюдая последовательность, удается без лишних трудностей подключить ПК и организовать вайфай для всех домочадцев, чтобы все потребители получали стабильную передачу данных.

принцип работы, подключение — Altclick

ДСЛ модем необходим для организации такого интернета в доме. Сейчас пользователи предпочитают подключать оптоволокно. Это совершенно другая технология, которая позволяет выходить в сеть на большой скорости.

Содержание

Технологии ADSL

Что такое DSL подключение к интернету, известно не каждому. Digital subscriber line – это технология, которая начала развиваться достаточно давно. Она основана на использовании телефонных линий. ДСЛ модем необходим для организации такого интернета. Сейчас пользователи предпочитают подключать оптоволокно. Это совершенно другая технология, которая позволяет выходить в сеть на большой скорости.

XDSL модемы и некоторые другие виды оборудования ДСЛ все еще продолжают использоваться абонентами там, где невозможно подключить оптоволоконный интернет. ADSL – это более новая версия DSL подключения. Эта технология обеспечивает асимметричный выход в интернет в СПБ через телефонные линии. Ее разработки начались еще в прошлом столетии. В те времена технологию использовали для скоростного обмена данными.

В восьмидесятые годы она обеспечивала высокоскоростной удаленный доступ к разным сетевым системам.

Принципы работы

АДСЛ модем – основной элемент, с помощью которого пользователь может использовать дома ADSL технологию. Работа основана на обеспечении доступа к сети через телефонные линии. Телефонный канал называется асимметричная цифровая абонентская линия. Поскольку в телефонных линиях аналоговый сигнал, его нужно преобразовать в цифровой, который будет понятным для компьютеров. ADSL позволяет абонентам одновременно пользоваться стационарным телефоном и выходить в сеть.

Использование модемов ADSL2 позволяет пользователям существенно экономить. Нет необходимости прокладывать дорогостоящий кабель. Используется уже существующая абонентская телефонная линия. Чтобы использовать DSL модем для выхода в интернет для бизнеса, понадобится установка вспомогательного оборудования. Обычно используют микрофильтры или сплиттеры (разветвители).

Разновидность применяемого устройства будет зависеть от вида телефонной линии. Если можно провести отвод линии, чтобы разделить телефон и модемное устройство, нужно ставить сплиттер. Если такая возможность не предусмотрена, ставят микрофильтр. Без него не обойтись, если в доме установлено несколько телефонов.

Подключение

Для начала абоненту следует выбрать, услугами какого провайдера он будет пользоваться. Эту технологию используют многие поставщики интернета, поэтому трудностей с выбором компании обычно не возникает. Большинство из них самостоятельно обеспечивает абонентов необходимым оборудованием. Схема подключения подбирается мастерами. Клиент получает в аренду ADSL модем и сопутствующие устройства.

Скорость соединения будет зависеть от качества используемого оборудования и линий телефонной связи. Несмотря на активное развитие других, более совершенных технологий, DSL все еще продолжают использовать во многих населенных пунктах. Производители выпускают модемы и маршрутизаторы с поддержкой DSL. Модемы ZTE ZXDSL 831, Асус и устройства других производителей демонстрируют безупречную работу. Инструкция по настройке модема ZXDSL 831 II вполне доступна. Поэтому настроить устройство можно без помощи мастера.

Лучшие ADSL-роутеры

Ниже мы рассмотрим популярные модели сетевого оборудования с поддержкой технологии ADSL. Это надежные, простые и долговечные устройства,

которые отлично подходят для домашней работы:

• Роутер TP-Link TD854w Ростелеком. Маршрутизатор этой модели использует популярный российский провайдер Ростелеком. Этот роутер применяют для организации домашней беспроводной сети либо проводного подключения ПК. Настроить устройство поможет мастер, предоставленный компанией. Но многие предпочитают заниматься настройками самостоятельно. Это устройство работает на основе телефонных ADSL кабелей через сплиттер. ПК можно подключить к маршрутизатору по беспроводной сети либо с помощью кабеля через LAN-порт.
• NETGEAR DGN2200. Не совсем популярная, но надежная модель ADSL маршрутизатора. Функциональные возможности роутера достаточно разнообразны. Вместе с устройством в комплекте поставляется специальная подставка, благодаря которой пользователь может расположить роутер в горизонтальном или вертикальном положении. Панель управления доступна, поэтому трудностей с настройками у пользователей обычно не возникает. С помощью мастера настройки можно быстро установить нужные рабочие параметры. Помимо базовой сети Wi-Fi, здесь предусмотрена функция создания гостевой сети. Через специальную точку доступа гости получают выход в интернет.
• D-Link DSL-2650U/RA. Модель с поддержкой сети 802. 11 bgn. Наружных антенн этот роутер не имеет, зато есть достаточно мощная встроенная антенна. В любой разъем WAN пользователь может подключить Ethernet кабель. Этот маршрутизатор можно назвать универсальным. Помимо технологии ADSL роутер поддерживает еще и 3G/LTE.
• TP-Link TD-W8961ND. Эта модель вошла в категорию бюджетных сетевых устройств. Это надежное и простое в эксплуатации оборудование. Модель оснащена двумя достаточно мощными антеннами. В комплекте вместе с маршрутизатором поставляется сплиттер. Производитель обеспечил хорошую вентиляцию и защиту от перепадов напряжения.

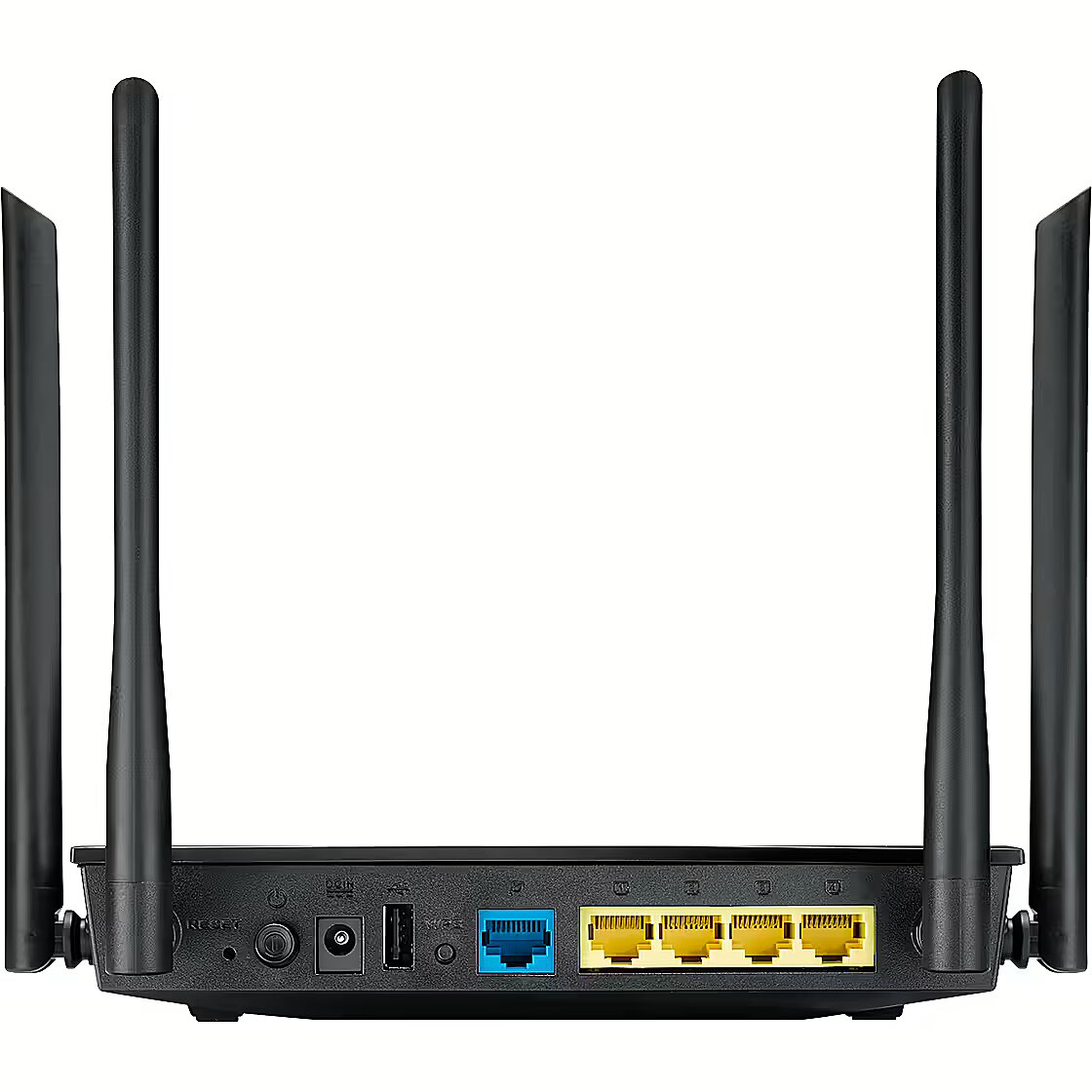

• Асус DSL-N14U. Производитель детально проработал дизайн этой модели, обеспечил ее неплохими техническими характеристиками. Максимальный скоростной показатель в сети WiFi достигает 300 мегабит в секунду. Помимо поддержки ADSL, устройство может работать совместно с 3G-модемами.
• Zyxel Keenetic DSL. Роутеры ADSL ZyXEL считаются одними из лучших на рынке сетевого оборудования. Две несъемные антенны имеют коэффициент усиления по 5 дБи. Операционная система имеет множество разнообразных функций, поэтому устройство подойдет требовательным и продвинутым пользователям. Keenetic DSL можно настроить самостоятельно. Чтобы включить фильтрацию трафика, используйте приложения Яндекс. DNS и SkyDNS. DSL роутером ZyXEL можно управлять со смартфона на Андроиде или iOS. Для этого скачайте на телефон приложение My. Keenetic.

ADSL маршрутизаторы представлены на рынке электроники в ассортименте. Желательно выбирать сразу производительную и функциональную модель, которая сможет безупречно работать в течение долгого времени.

ADSL-маршрутизатор Acorp LAN422

Часть 1: обзор возможностей, производительность

В данном обзоре мы рассмотрим ADSL-маршрутизатор компании Acorp Sprinter LAN422. По своим характеристикам, как и по своему внешнему виду, данное устройство очень напоминает ADSL-модем Acorp LAN420, рассмотренный нами ранее.

Функциональные возможности: ADSL2/2+-маршрутизатор с возможностью шейпинга трафика, 4-хпортовый Ethernet-коммутатор 10/100 с поддержкой автоопределения полярности на портах (Auto MDI/MDI-X).



Внешний вид

Спереди на маршрутизаторе расположены следующие индикаторы:

• Индикатор питания
• По одному индикатору состояния/активности на каждый из 4-х портов LAN
• Индикатор состояния/активности WAN-порта

Сзади на маршрутизаторе расположены:

• WAN-порт RJ-11
• 4 LAN-порта, RJ-45
• Кнопка Reset — сброс параметров
• Разъем питания



Вид изнутри

Устройство выполнено на базе процессора Texas Instruments TNETD7200ZDW, который по своей сути является более совершенной версией процессора TNETDW7300, который до сих пор использовался практически во всех ADSL-устройствах.

На сайте компании Acorp сообщается, что данный RISC процессор работает на частоте 212 МГц, в отличие от более старого TNETD7300 уменьшено энергопотребление и тепловыделение.

Коммутатор устройства выполнен на базе чипа Marvell 88E6060 (6-типортовый коммутатор 10/100).

На основной плате устройства также расположены: 16 Мбайт SDRAM-памяти Samsung K4S281632I. Маркировка микросхемы Flash-памяти скрыта под наклейкой.



Комплект поставки

• Сам ADSL-маршрутизатор
• Патчкорд RJ-45 — RJ-45, UTP 5-й категории, длиной около 2-х метров
• Патчкорд RJ-11 — RJ-11, длиной около 2-х метров
• БП 12В, 800mA с длиной шнура около 2 метров
• Краткое руководство по установке и настройке на русском языке
• Диск с документацией и ПО
• Сплиттер



Спецификация:

корпус	пластиковый, допускается горизонтальная установка
	исполнение		Indoor
проводной сегмент
WAN	тип	ADSL (ITU Annex A)
	количество портов	1
	типы поддерживаемых соединений	PPPoE	да
		PPPoA	да
		Bridge mode	да
		Static IP	нет
		Dynamic IP (DHCP)	нет
LAN	количество портов	4
	auto MDI/MDI-X	да
ручное блокирование интерфейсов	нет
возможность задания размера MTU вручную	да, при использовании PPPoE или PPPoA подключений
основные возможности
конфигурирование устройства и настройка клиентов	администрирование	WEB-интерфейс	да
		WEB-интерфейс через SSL	нет
		собственная утилита	нет
		telnet	да
		ssh	да, но только для удаленных подключений
		COM-порт	нет
		SNMP	нет
	возможность сохранения и загрузки конфигурации	да
	встроенный DHCP сервер	да
	поддержка UPnP	да
метод организации доступа в Интернет	Network Address Translation (NAT-технология)	да
	возможности NAT	one-to-many NAT (стандартный)	да
		one-to-one NAT	нет
		возможность отключения NAT (работа в режиме роутера)	нет
Встроенные VPN-сервера	IPSec	нет
	PPTP	нет
	L2TP	нет
Traffic shaping (ограничение трафика)	да
DNS	встроенный DNS-сервер (dns-relay)	да
	поддержка динамического DNS	да, DynDNS или TZO
внутренние часы	присутствуют, ручное задание времени невозможно
	синхронизация часов	да, NTP
встроенные утилиты	ICMP ping	да
	traceroute	нет
	resolving	нет
логирование событий	да
	логирование исполнения правил файрвола	нет
	способы хранения	внутри устройства	да
		на внешнем Syslog сервере	да
		отправка на email	нет
SNMP	поддержка SNMP Read	нет
	поддержка SNMP Write	нет
	поддержка SNMP Traps	нет
роутинг
статический (задания записей вручную)	на WAN интерфейсе	да
	на LAN интерфейсе	да
динамический роутинг	на WAN интерфейсе	возможность отключения	да
		RIPv1	да
		RIPv2	да
	на LAN интерфейсе	возможность отключения	да
		RIPv1	да
		RIPv2	да
возможности встроенных фильтров и файрвола
поддержка SPI (Stateful Packet Inspection)	да, но без возможности использования в правилах
наличие фильтров/файрвола	да
типы фильтров	с учетом SPI	нет
	по MAC адресу	да
	по source IP адресу	да, в том числе по адресу подсети
	по destination IP адресу	да, в том числе по адресу подсети
	по протоколу	да, TCP/UDP/TCP&&UDP/ICMP/*
	по source порту	нет
	по destionation порту	да, в том числе по диапазону
	привязка ко времени	нет
	по URL-у	нет
	по домену	нет
	работа со службами списков URL для блокировки	нет
тип действия	allow	нет
	deny	да
	log	нет
поддержка спец. приложений (netmeeting, quicktime etc)	да
виртуальные сервера	возможность создания	да
	задания различных public/private портов для виртуального сервера	да
	возможность задания DMZ	да
traffic shaping
типы шейпинга	ограничение общего исходящего трафика	да
	ограничение общего входящего трафика	да
	ограничение входящего трафика по критериям	задаются с использованием политик шейпинга
	ограничение исходящего трафика по критериям	числе по адресу подсети
критерии задания правила для ограничений	src interface lan/wan	да
	dst interface lan/wan	да
	src ip/range	да, в том числе по подсети
	dst ip/range	числе по адресу подсети
	protocol	TCP, UDP, ICMP, возможно указать номер протокола
	src port/range	просто порт
	dst port/range	просто порт
питание
тип БП	внешний, 12VDC, 800mA
поддержка 802. 1af (PoE)	нет
дополнительная информация
версия прошивки	LAN422_v.1.0.00.RU.10122006
размеры	145×115×30 мм



Конфигурация:

В процессе написания данного обзора на сайте компании Acorp появилась новая прошивка для рассматриваемого устройства, которая включает достаточно много новых возможностей относительно той версии, с которой устройство поставлялось (3.7.0B_GI_01A). Так как во время работы были сделаны скриншоты старой версии прошивки — их можно увидеть здесь.

Конфигурация устройства осуществляется через WEB-интерфейс, скриншоты которого приведены здесь (версия прошивки Acorp-LAN422_v.1.0.00.RU.10122006). Далее будет рассматриваться конфигурация устройства только с новой версией прошивки.

Рассмотрим некоторые пункты WEB-интерфейса настройки более подробно.

LAN-порты устройства можно разделить на группы (наподобие port VLAN). В каждой такой группе может быть различная адресация, и устройство будет осуществлять маршрутизацию трафика между подсетями. Также можно заблокировать трафик между группами.

Данный ADSL-маршрутизатор позволяет создавать до 8-ми ATM-соединений (с уникальными значениями параметров VPI/VCI) на WAN-порте. Несколько ATM-соединений используются для передачи различной информации по различным виртуальным каналам (на примере Стрим ТВ: интернет-трафик и видеотрафик передается по различным ATM-каналам).

Устройство имеет возможность привязать порты определенной группы к определенному ATM-соединению. Таким образом, можно добиться, чтобы каждая группа использовала свой аккаунт, либо использовать дополнительные услуги (тот же СтримТВ), которые распространяются по различным каналам ATM.

Для упрощенной настройки подключения можно использовать мастер настройки (Two Step PVC)

Первым шагом при использовании этого мастера задаются параметры VPI/VCI, а также тип подключения. После этого задаются: название подключения, логин и пароль при необходимости — выглядит эта страница так же, как на предыдущем скриншоте, так что особой необходимости в этом 2-хшаговом мастере настройки я не вижу.

Новинкой стала поддержка данным ADSL-маршрутизатором протокола централизованной настройки TR-069, который позволяет упростить как настройку устройства, так и обновление его программного обеспечения.

Можно только сказать, что у обычного пользователя вряд ли возникнет острая необходимость использования данного протокола — его использование оправдывает себя в крупных сетях с большим количеством подобных устройств.

При настройке правил файрвола и форвардинга портов было обнаружено, что устройство имеет достаточно большое количество предопределенных правил, разделенных на категории (игры, сервера [WEB, POP3 и т.д.] и др.), избавляющих от необходимости ввода этих данных вручную.

Помимо WEB-интерфеса настройки, возможно использование консольного интерфейса, доступ к которому осуществляется по SSH или Telnet. Для доступа к консольному интерфейсу нужно использовать логин root (вместо того, что установлен на доступ к WEB-интерфейсу) и пароль, который установлен на доступ к WEB-интерфейсу.

Для доступа к консольному интерфейсу с использованием SSH используется 2-я версия протокола.

Устройство также позволяет производить шейпинг трафика, данная возможность и ее настройки будут рассмотрены отдельно во второй части обзора, посвященного данному устройству.



Тестирование производительности

Тестирование проводного сегмента — тестирование производилось по этой методике.

Максимальные скорости: 6,95 Мбит/с в режиме ADSL g.dmt, 10,44 Мбит/с — в режиме ADSL2 и 20,64 Мбит/с — в режиме ADSL2+. Во всех режимах наблюдается нормальная производительность.

Посмотрим, какой производительности можно добиться при уменьшении размеров пакетов

512 байт:



64 байт:



Доступность

Выводы:

Рассматриваемое устройство позволяет произвести достаточно тонкую настройку различных параметров и при этом обладает довольно высокой производительностью.

Настройки устройства позволяют использовать до 8-ми ATM-подключений (с уникальными значениями пары VPI/VCI). Порты Ethernet-коммутатора можно разделить аж на 5 изолированных друг от друга LAN-групп притом, что портов у коммутатора всего 4. Стоит отметить, что многие из этих возможностей появились только после установки более новой прошивки, использование старой версии существенно снижает возможности устройства.

Так как устройство использует ОС на базе ядра Linux (2.4.17), пользователи этой ОС могут получить дополнительные возможности настройки, используя консольный интерфейс управления.



Вопросы безопасности устройства, а также возможности шейпинга трафика рассмотрены во второй части обзора.



Плюсы:

• Возможность одновременного использования 8-ми ATM-соединений
• Возможность шейпинга трафика
• Возможность использования интерфейса командной строки ОС Linux, позволяющей произвести более тонкую настройку устройства.
• Высокая производительность проводной связи

Минусы:

• Консервативный дизайн, практически ничем не отличающийся от другого ADSL-оборудования Acorp





ADSL-маршрутизатор Billion BiPAC7300G – всё что нужно для стабильной связи

В нашу тестовую лабораторию уже не раз попадали ADSL-маршрутизаторы. Все они имели какие-то свои особенности, специфику. На этот раз у нас в руках оказался интересный экземпляр – Billion BiPAC 7300G, со своими особенностями. Интересен он хотя бы тем, что производитель практически неизвестен в России. Компания Billion Electric, входящая в концерн PSA, работает в Тайване уже почти 35 лет и известна, в первую очередь на азиатском рынке, как производитель сетевого оборудования и блоков питания. Примерно 15 лет назад компания направила основные ресурсы на разработку сетевого оборудования. Однако, торговая марка Billion официально появилась лишь в 2004 году. За последние годы компания показала себя как производитель оборудования ADSL/ADSL2+, SHDSL и VPN.

Полученный нами маршрутизатор можно использовать в качестве центрального устройства для создания небольшой домашней или офисной сети, в том числе, беспроводной. Для доступа в Интернет предполагается использование подключения ADSL. BiPAC 7300G является комбинированным решением, сочетающим в себе ADSL модем, маршрутизатор, Etrernet-коммутатор и точку беспроводного доступа. Маршрутизатор совместим со стандартом ADSL2+, что позволяет достигать 24 Мбит/с для входящего потока и 1 Мбит/с – для исходящего. Встроенный коммутатор не будет утомлять выбором кабеля – прямого или перекрёстного – благодаря функции автоопределения MDI/MDIX, которая уже стала стандартом де-факто для подобных устройств. Точка доступа стандарта 802.11g достаточно типична: для защиты поддерживает протоколы WEP, WPA и WPA2. Кроме того, устройство можно использовать и в качестве беспроводного моста/повторителя WDS (Wireless Distribution System). Среди протоколов подключения к Интернет-провайдеру можно увидеть практически любой из используемых сегодня: PPPoA (RFC 2364 — PPP over ATM), RFC 1483 encapsulation over ATM (bridged or routed), PPP over Ethernet (RFC 2516) и IPoA (RFC1577).

Встречают по одёжке…

Упаковка маршрутизатора выполнена в сине-зелёно-белых цветах и будет достаточно хорошо заметна как на витрине магазина, так и среди коллекции упаковок домашнего оборудования, по крайней мере, найти её среди упаковок в нашей тестовой лаборатории оказалось совсем не сложно. На коробке указаны основные возможности, которыми располагает маршрутизатор, а также показан внешний вид самого устройства.

Упаковка Billon BiPAC7300G

Сегодня комплект поставки подобных маршрутизаторов достаточно традиционен: всё, что нужно для начала работы с маршрутизатором: сам маршрутизатор, адаптер питания, патч-корд, провод для подключения к телефонной линии, бумажная инструкция по установке и настройке, гарантийный талон и диск с документацией (только на английском). Вариации случаются лишь в плане комплектования маршрутизатора сплиттером. В данном случае, его не было, так что придётся купить его отдельно, либо смириться с возможными разрывами соединения при телефонных вызовах.

Внешне маршрутизатор достаточно интересен – пластмассовый чёрный (если быть точным – тёмно-синий) причудливый корпус, форму которого сложно описать, поэтому, обратимся к фото.

Маршрутизатор

На передней панели 7300G, под полупрозрачной панелькой скрыты индикаторы. Слева направо: PWR, SYS, WLAN, четыре индикатора портов LAN, а также индикаторы ADSL и PPP. Порадовало разделение индикаторов ADSL и PPP, что позволяет различать наличие ADSL-сигнала на линии и успешную авторизацию.

Маршрутизатор: вид спереди

Задняя панель маршрутизатора содержит поворотную антенну, которая, к сожалению, не является съёмной, разъём для подключения к телефонной линии, четыре порта LAN, клавишу сброса настроек, которая утоплена вглубь во избежание случайных нажатий, разъём питания и выключатель питания. Приятно видеть, что производитель не стал экономить на выключателе питания, которым зачастую бывает очень удобно пользоваться.

Маршрутизатор: вид сзади

На нижней стороне расположены четыре резиновые ножки, благодаря которым маршрутизатор достаточно крепко стоит на столе, и две двусторонние петли для настенного монтажа. Середина нижней стороны занята наклейкой с серийным номером и информацией о продукте. Нижняя панель корпуса сделана в виде решётки, благодаря чему обеспечивается лучшая вентиляция. Также вентиляционные щели есть на задней части верхней панели и на боковых панелях.

Внутреннее устройство

Разобрать маршрутизатор оказалось достаточно просто — для соединения верхней и нижней панелей используются четыре самореза, которые видны снизу.

Внешний вид платы показан на снимке ниже.

Плата маршрутизатора

Маршрутизатор выполнен по достаточно популярной схеме: основная плата с маршрутизирующей и коммутирующей частями, на которую устанавливается плата miniPCI – беспроводной модуль. Антенна подключается к плате через разъём, в котором при помощи мастики закреплен штекер стандартной антенны. Кстати, на плате мы обнаружили ещё один, свободный разъём, к которому, тоже можно попытаться подключить антенну. Хотя основная антенна выполнена несъёмной, подключить внешнюю всё же можно, однако, для этого придётся открывать корпус маршрутизатора и, в случае необходимости, удалять мастику с антенного разъёма.

Маршрутизатор основан на чипе Trendchip TC3162P, выполняющем все основные задачи устройства, в том числе маршрутизацию. Беспроводной модуль использует решение RaLink RT2561, сочетающее в себе, кроме всего прочего, функции безопасности WEP 64/128, TKIP, WPA, WPA2, 802.11i, качество обслуживания 802.11e.

Настройка

Для настройки маршрутизатора нужно воспользоваться встроенным Web-интерфейсом, который доступен по адресу 192.168.1.254. Напоминаем, что для того чтобы подключиться к нему адрес вашего компьютера должен находиться в этой же сети, то есть в диапазоне от IP-адресов от 192.168.1.1 до 192.168.1.253, при маске 255.255.255.0. Для этого можно либо установить его вручную, либо настроить автоматическое получение параметров IP от сервера DHCP, встроенного в маршрутизатор.

Как обычно, доступ к интерфейсу ограничен, и для входа требуется ввести имя пользователя и пароль. Для этого маршрутизатора по умолчанию используется пара admin/admin. После успешной авторизации вы попадёте на Web-интерфейс, точнее на страницу статуса, где отображается информация об устройстве и статус интерфейсов.

Интерфейс маршрутизатора выполнен в спокойных тонах и не пестрит всей радугой красок. Все функции разнесены по четырём основным разделам (Status, Quick Start, Configuration, Save Config to FLASH), закладки которых расположены в левой части экрана. Забегая вперёд, отметим, что структура интерфейса достаточно логична и последовательна, так что вряд ли возникнут проблемы с поиском необходимых функций.

Рассмотрим интерфейс подробнее.

Первая страница, на которую попадает пользователь, отображает текущее состояние системы, в том числе информацию о скорости подключения, об адресах интерфейсов и о прошивке маршрутизатора. Как видно на изображении – всё достаточно наглядно и просто.

Web-интерфейс управления: Статус

Этот раздел содержит в себе шесть подразделов, которые отображают состояние различных подсистем маршрутизатора. Таблица соответствия IP и МАС-адресов, список подключенных беспроводных клиентов, таблица маршрутизации с возможностью редактирования, список арендованных адресов DHCP, а также системный журнал и журнал безопасности.

Второй раздел – Quick Start – это мастер установки, позволяющий быстро настроить все основные параметры, необходимые для работы подключения к Интернету. Конечно, особых изысков здесь нет, однако, возможность автоматического определения параметров ADSL всё же есть. То есть базовая настройка сводится к выбору этого раздела, автоматического определения параметров и ввода имени пользователя и пароля.

Web-интерфейс управления: Мастер настройки

Третий раздел (Congiguration) является наиболее насыщенным. Он разбит на семь подразделов.

Подраздел LAN – первый в этом списке. Он объединяет такие параметры, как адреса интерфейса. Интересно, что маршрутизатор позволяет задать для внутреннего интерфейса дополнительный IP-адрес из той же сети, что и основной. Конечно, было бы гораздо интереснее, если дополнительный адрес можно было задать для другой сети, а пока, сомнительна реальная необходимость в такой возможности.

Web-интерфейс управления: Настройка LAN

В подразделе LAN настраивается и беспроводная сеть. Для неё доступны следующие настройки: активность, режим (11b, 11g или 11b/g), широковещание SSID и частотный канал, причём последний выбирается с учётом местонахождения, которое также задаётся здесь. Маршрутизатор поддерживает функции беспроводного моста/повторителя WDS, то есть позволяет расширять беспроводную сеть добавляя точки доступа и не прокладывая кабельную инфраструктуру.

Административный Web-интерфейс: Настройка беспроводной сети

В этом же подразделе находится настройка безопасности беспроводной сети. Поддерживаются режимы WEP, WPA-PSK и WPA2-PSK, причём для двух последних в качестве алгоритма можно выбрать не только TKIP, но и WPA. Ещё в подраздел LAN включён раздел DHCP, в котором отображаются и настраиваются параметры встроенного сервера DHCP. Его можно включить или отключить, кроме того, существует режим передачи DHCP-запросов от другого сервера.

Административный Web-интерфейс: Настройка безопасности беспроводной сети

Ниже следует подраздел WAN, в котором, как нетрудно догадаться, объединено всё, что связано с внешним подключением. Маршуртизатор поддерживает множественные PVC. Здесь, на экране ISP в верхней части отображается основное подключение, обычно это подключение, которое используется для выхода в Интернет, а ниже – прочие подключения, то есть те, которые могут использоваться, например, для услуги IPTV. Отметим, что все созданные подключения можно изменить, а также, при необходимости, можно создать новое. В нижней части этого экрана можно выбрать один из предопределённых профилей для приложений IPTV и VoD (Video on Demand).

Административный Web-интерфейс: Настройка подключений

Экран DNS не содержит ничего лишнего: лишь параметр автоматического получения адресов серверов DNS, а также поля для указания их адресов вручную. Здесь же расположена ссылка на экран ADSL, на котором можно задать режим работы встроенного ADSL-модема и просмотреть параметры соединения.

Административный Web-интерфейс: Параметры ADSL

Следующий раздел – System. Здесь можно смело искать все параметры, касающиеся системы в целом: настройка времени, часовых поясов, автоматической синхронизации. В этом же подразделе включение доступа к маршрутизатору с внешнего интерфейса, причем с возможностью ограничения по диапазону IP-адресов. Для обновления прошивки нужно зайти на страницу Firmware Upgrade, где, кроме обновления, можно перезагрузить маршрутизатор или сбросить настройки. Нас порадовала возможность сохранения и загрузки конфигурации. При сохранении формируется файл собственного формата размером 128 Кб. Ниже расположена страница перезагрузки маршрутизатора, а ещё ниже – страница управления пользователями.

Административный Web-интерфейс: Синхронизация времени

---

Административный Web-интерфейс: Учётные записи пользователей

Подраздел Firewall также имеет несколько страниц. Первая носит название Packet Filter (фильтр пакетов) и используется для управления такими фильтрами. При создании нового фильтра можно выбрать приложение из достаточно обширного списка, а можно создать собственное. Для каждого правила можно задать ограничение не только по портам источника и назначения, но и по адресам, кроме того, можно задействовать расписание которое позволяет определить один диапазон времени в течение суток и выбрать дни недели.

Административный Web-интерфейс: Правила брандмауэра

Далее следуют страницы фильтров МАС-адресов, раздельно для проводного и беспроводного интерфейсов. Создавая списки можно выбирать требуемые адреса из числа подключенных. К сожалению, сохранить эти списки в файл или импортировать из файла нельзя.

Административный Web-интерфейс: Фильтрация по МАС-адресам

Маршрутизатор имеет функцию обнаружения атак, которую можно включить на странице Intrusion Detection. К сожалению, мы не обнаружили каких-либо настроек – только «вкл. » или «выкл.» Из параметров безопасности, присутствует блокирование запросов на внешний адрес, то есть при входящем запросе ping, он будет отбрасываться, тем самым скрывая подключение устройства к сети. Заботливые родители или администраторы небольших организаций могут создавать фильтры URL, которые могут действовать на запросы как из всей сети, так и от определённого диапазона узлов сети, причем, как и в случае пакетных фильтров, допускается возможность использования расписаний. Блокировка допускается как по ключевым словам, так и по именам доменов, кроме того, можно отдельно заблокировать Java-апплеты, компоненты ActiveX, cookies и прокси.

Административный Web-интерфейс: Фильтрация содержания

Подраздел QoS позволяет распределять полсу пропускания Интернет-канала между приложениями. Напомним, что необходимость такого распределения часто возникает при использовании служб требовательных ко времени доставки, например телефонии, трансляции потоковых мультимедиа. Ниже следует подраздел Virtual Server, в котором задаются правила перенаправления для работающих внутри сети серверов. Такие правила позволяют опубликовать внутренние серверы сети в Интернет, то есть, сделать их доступными снаружи.

Административный Web-интерфейс: Виртуальные серверы

Последний подраздел (Advanced) содержит все дополнительные настройки, так здесь можно задать статические маршруты, настроить DDNS, VLAN, интерфейсы управления маршрутизатором (например, задать нестандартный порт для Web-интерфейса), здесь же определяются параметры работы с трафиком IGMP. Из интересных особенностей отметим возможность отправки уведомления по электронной почте при изменении внешнего IP-адреса.

Административный Web-интерфейс: DDNS

Завершает интерфейс раздел сохранения настроек. Который, кроме своего прямого назначения, не рассчитан более ни на что.

Тестирование беспроводной сети

Все тесты проводились на следующем оборудовании: компьютер на базе AMD Athlon 64 3500+ c 1 ГБ ОЗУ и интегрированным гигабитным сетевым контроллером на чипсете Marvell под управлением OC Windows XP Professional SP2, ноутбук на базе Intel Centrino (Pentium M 1,7) с 512 Мб ОЗУ (использовался для беспроводного сегмента), также под управлением ОС Windows XP Professional SP2. Для тестирования использовался тестовый пакет NetIQ Chariot. Тестирование маршрутизации проводилось с использованием DSLAM D-Link DAS-3224, к которому подключили стационарный ПК, в роли клиента использовался ноутбук, подключенный к локальному порту маршрутизатора.

Тестирование беспроводной сети включало два этапа: на первом измеряли скорость работы на небольшом расстоянии (Местоположение 1) без использования шифрования трафика и с шифрованием WPA-PSK. Кроме шифрования мы сознательно не изменяли никакие другие настройки оборудования, проверяя способность работать на параметрах по умолчанию. Проводной сегмент при тестировании беспроводной сети был подключен к порту LAN, с тем, чтобы избежать влияния маршрутизации. Расстояние между маршрутизатором и адаптерами составляло около двух метров, без преград, тем самым условия для передачи сигнала можно назвать идеальными. При проведении тестов работал только один беспроводной адаптер, посторонних беспроводных сетей и другого СВЧ-оборудования в зоне проведения тестирования замечено не было. Мы получили четыре средних значения скорости (для разных направлений трафика с учётом использования шифрования). В качестве метода шифрования мы выбрали наиболее надёжный из доступных простому пользователю — WPA-PSK. Пояснив с методом тестирования, перейдём к результатам.

Тест	Средняя скорость, Мбит/с	Максимальная скорость, Мбит/с	Минимальная скорость, Мбит/с
23,27	26,73	17,78
21,73	26,71	11,25
21,8	27,63	15,8
21,12	26,88	12,11

Тестирование: Входящий поток без шифрования

---

Тестирование: Исходящий поток без шифрования

---

Тестирование: Входящий поток с шифрованием

---

Тестирование: Исходящий поток с шифрованием

Как показало тестирование, существенного влияния шифрования на скорость работы беспроводной сети нет. Единственное отличие мы отметили для входящего потока без использования шифрования. В этом случае средняя скорость оказалась примерно на 10% выше, чем в других тестах. Что касается скорости в целом, то она вполне типична для оборудования 802.11g.

Не менее интересно посмотреть на поведение маршрутизатора при передаче данных по беспроводной сети, где расстояние между маршрутизатором и беспроводным клиентом достаточно велико. Как обычно, на втором этапе мы тестировали производительность беспроводной сети при удалении от точки доступа (маршрутизатора). Эта серия тестов рассчитана на оценку максимальной скорости в каждом из местоположений. Передача данных выполняется в открытом виде. Кроме тестирования производительности в непосредственной близости от точки доступа, мы провели тестирование ещё в трёх местоположениях:

• на расстоянии 7 метров от точки доступа, без препятствий;
• на расстоянии около 12 метров до точки доступа, причём между адаптером и точкой доступа находилась внутренняя кирпичная стена;
• на расстоянии около 15 метров от точки доступа + две капитальные кирпичные стены.

В каждом местоположении мы измеряли скорость передачи данных в направлении от точки доступа к клиенту.

Результаты тестирования пропускной способности показаны ниже.

Тест	Средняя скорость, Мбит/с	Максимальная скорость, Мбит/с	Минимальная скорость, Мбит/с
16,58	20,5	7,34
13,68	17,4	6,11
9,32	13,56	2,35

Тестирование: Местоположение 1

---

Тестирование: Местоположение 2

---

Тестирование: Местоположение 3

Полученные результаты говорят о достаточно хорошей скорости работы в беспроводной сети в различных местоположениях. Результат последнего местоположения оказался значительно лучше ожидаемого. В целом маршрутизатор стойко выдержал тестирование беспроводной сети на расстоянии. Несмотря на то, что скорость в непосредственной близости оказалась вполне обычной для такого оборудования, результаты последующих тестов показали высокую скорость при значительном удалении беспроводного клиента от маршрутизатора. Что касается стабильности канала, то она нас приятно удивила.

Тестирование ADSL

Для BiPAC7300G мы провели ряд тестов для оценки возможностей работы с ADSL. Для этого мы подключили маршрутизатор к DAS-3224 при помощи кабеля длиной около десяти метров и провели стандартные тесты пропускной способности в обоих направлениях. Напомним, что ADSL2+ позволяет передавать данные на скорости до 24 Мбит/с при нисходящем потоке (к клиенту) и до 1 Мбит/с – при восходящем (от клиента).

Тест	Средняя скорость, Мбит/с	Максимальная скорость, Мбит/с	Минимальная скорость, Мбит/с
20,5	20,8	20,4
0,87	0,85	0,91

В таблице приведены результаты тестирования скорости ADSL подключения. Результаты оказались весьма привлекательными, причём не только по скорости, но и по стабильности канала. Отметим, что сдерживающим фактором при использовании ADSL чаще всего является качество телефонной линии, которое и не позволяет использовать ADSL2+ в полной мере.

Добавим несколько капель субъективности в оценку работы ADSL. Кроме тестового подключения мы всегда проверяем маршрутизаторы в реальных условиях на нескольких разных линиях. Эта модель показала себя наилучшим образом на линии длиной более 3 километров, соединяясь на скорости до 2,5 Мбит/с. Это лучший результат из когда-либо зафиксированных нами для этой линии, где обычным является значение 1-1,5 Мбит/с.

Итог

Billion BiPAC7300G показал себя как стабильный продукт с предсказуемым и логичным интерфейсом управления, в котором просто невозможно запутаться. Среди функций приятно отметить поддержку наиболее безопасного из доступных простому пользователю, сегодня протокола защиты беспроводных сетей WPA2. Пользователь может настроить защиту как средствами WEP, так и средствами WPA или даже WPA2, который, безусловно, является более надёжным. Результаты тестов показали высокую стабильность работы маршрутизатора как с беспроводными клиентами, так и с внешним подключением. Скорость работы беспроводной сети оказалась вполне ожидаемой от оборудования 11g. Особенно порадовала скорость работы ADSL на проблемной линии, которая позволила смотреть IPTV. Поддержка нескольких виртуальных подключений – PVC позволяет клиентам одновременно работать в Интернете и пользоваться услугой IPTV.

Маршрутизатор можно порекомендовать к использованию в небольших организациях или в домашней сети. Возможно, он позволит решить проблему связи на длинных линиях. Так или иначе, он позволит организовать совместную работу нескольких пользователей как проводного, так и беспроводного сегментов локальной сети в Интернете. При этом, пользователям будет обеспечен защищённый доступ в Интернет, и возможность публикации внутренних серверов Сети.

Редакция благодарит московский офис Chaintech за предоставленный для тестирования маршрутизатор Billion BiPAC 7300G.

Если Вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.

Модем-маршрутизатор ADSL 2+ стандарта Wireless N150

Интерфейс ADSL	ADSL: ANSI T1.413 Issue2, G.992.1 (G.dmt, Annex A и Annex B), G.992.2 (G.lite) ADSL2: G.992.3 (G.dmt.bis, Annex I, Annex J и Annex L) ADSL2+: G.992.5 (Annex L и Annex M)
Стандарты	IEEE 802.3 IEEE 802.3x IEEE 802.3u IEEE 802.3az IEEE 802.11b IEEE 802.11g На базе технологии IEEE 802.11n (до 150 Мбит/с)
Интерфейс устройства	4 LAN-порта 10/100 Мбит/с 1 порт WAN RJ-11 Кнопка WPS/кнопка сброса Кнопка включения/выключения Wi-Fi Кнопка включения/выключения питания Светодиодные индикаторы Точки крепления
Особенности	Поддержка DDNS для dyn. com, no-ip.com и easydns.com Встроенная криптографическая защита сети До 4 SSID Поддержка удаленного управления TR-069, TR-064, TR-098, TR-111 и TR-143 Контроль потоков через порты Назначение портов Поддержка протокола связующего дерева LLMNR Технология энергосбережения GREENnet
Контроль доступа	Типы шифрования: WEP, WPA/WPA2-PSK, WPA/WPA2-RADIUS Брандмауэр: NAT, ALG, Триггер порта, SPI, виртуальный сервер, специальные приложения, DMZ-хост, PPTP/L2TP/IPsec VPN Passthrough, Multicast Passthrough, IGMP, MLD, ping-запрос из сети интернет с разрешением/запретом SNMP v1 и v2c Родительский контроль (контроль доступа): Фильтр MAC-, URL-, IP-адресов, блокирование домена Защита от DoS Фильтр пакетов
Качество обслуживания
Типы подключений к сети Интернет	PPPoE (RFC-2516 динамический IP/статический IP) PPPoA (RFC-2364 динамический IP/статический IP) IPoA (RFC-1483 Routed) Динамический IP (IPoEoA/MER с DHCP) Статический IP Режим моста (RFC-1483 Bridged) CIP (RFC-1577 Classic IP/ARP через ATM) IPv6 (статический, автоконфигурация (SLAAC/DHCPv6), PPPoE, IPv6 через туннель IPv4, 6to4, 6rd)
Управление/мониторинг	Локальное/удаленное управление через web-интерфейс Удаленное управление (HTTP, CLI, FTPD, HTTPS) Удаленное управление TR-069 Обновление прошивки Резервное копирование/восстановление конфигурации Ведение журналов — внутренний/syslog/email Перезагрузка Восстановление параметров по умолчанию Ping-тест Циклическая диагностика ATM F4/F5 Счетчик трафика
Маршрутизация	Статическая Динамическая (RIP v1/2)
Частота
Модуляция	802. 11b: CCK (11 Мбит/с и 5,5 Мбит/с), DQPSK (2 Мбит/с), DBPSK (1 Мбит/с) 802.11g: OFDM и BPSK, QPSK и 16/64-QAM 802.11n: BPSK, QPSK, 16-QAM, 64-QAM и OFDM CSMA/CA и ACK
Коэффициент усиления антенны	2 х 4 дБи внутренняя
Выходная мощность сигнала/чувствительность приема	802.11b: 15 дБм (макс.)/-70 дБм (стандартная) @ 11 Мбит/с 802.11g: 15 дБм (макс.)/-65 дБм (стандартная) @ 54 Мбит/с 802.11n: 15 дБм (стандартная)/-64 дБм (стандартная) @ 150 Мбит/с
Каналы беспроводной связи	FCC (США): 1-11 ETSI (Европа): 1-13
Питание	Входная мощность: 100 – 240 В переменного тока, 50 — 60 Гц, 0,5 A Выходная мощность: Внешний блок питания (12 В постоянного тока, 0,5 А) Потребляемая мощность: 4 Вт (макс.)
Рабочая температура	0 – 40 °C (32 – 104 °F)
Рабочая влажность	Макс. 95% без конденсата
Сертификаты
Размеры	126 x 109 x 25 мм (4,9 x 4,3 x 1 дюйма)
Вес
Гарантия	3 года, ограниченная

Amazon.com: Модем-маршрутизатор NETGEAR Nighthawk AC1900 с VDSL / ADSL-модемом, сертифицированный с CenturyLink

Итог:

Отличные возможности подключения — Никогда не сбрасывал линию с тех пор, как я купил его 3 недели назад
Если вы занимаетесь только медиа / стримингом, этот модем будет отличным из коробки
Если вы играете с несколькими людьми в доме, вы получите выдергивайте волосы, пока не настроите QOS. QOS — необходимость, если вы играете с этим модемом.
Множество вариантов практически для всего, что вы можете использовать дома.
Большой диапазон Wi-Fi — Намного лучше, чем у Linksys, который он заменил.
. К сожалению, QOS имеет ограниченные возможности (только на основе порта), но тем не менее у меня работает.

Я купил это, потому что мой старый комбо Linksys (маршрутизатор) и netgear (модем ADSL) начал часто отключаться после многих лет использования. Мы семья из 4 человек, которые часто играют в Overwatch (шутер от первого лица) и другие игры. Поначалу должен сказать, что меня это совсем не впечатлило. Комбинация маршрутизатор \ ADSL никогда не отключалась, но когда люди заходили в Интернет или транслировали видео и т.д.Я собирался вернуть модем, пока не заметил, что функция QOS (качество обслуживания) была отключена по умолчанию, а Wi-Fi отдавал приоритет потоковой передаче.

Маршрутизатор изначально настроен на приоритетность потоковой передачи мультимедиа для обоих проводных (после включения по умолчанию qos) и подключения к Wi-Fi по умолчанию. Для тех, кто играет в игры, это может быть очень неприятно (особенно при наличии нескольких человек в доме), поскольку маршрутизатор сначала будет обслуживать (fcfs), пока не будет настроен QOS. У меня было много маршрутизаторов за эти годы, и я никогда не видел ни одного fcfs так агрессивно. Что также расстраивает, так это то, что большинство руководств и инструкций показывают, что маршрутизатор загружает и загружает QOS …. Этот маршрутизатор имеет только порт QOS, и я не могу отдавать приоритет загрузке над загрузкой (вы не можете отличить).

Чтобы настроить QOS, мне нужно было подумать о том, как наш дом использует Интернет. В нашем случае Gaming> Media> Web Traffic. Перейдите в Advanced -> Setup-> QOS. Включите QOS. Удалите все программы из конфигурации по умолчанию для QOS, и для нас я добавил в порты для наших игр (получить с веб-сайта blizzard или вашего игрового сайта и т. Д.) Высокий приоритет с портом 80 (Интернет) в обычном режиме.Тогда истинный потенциал модемов раскрылся. Игры сохранили низкий пинг, но маршрутизатор по-прежнему реагирует на интернет, и все мы играем вчетвером. Я также отключил WMM (настройки мультимедиа Wi-Fi для обоих диапазонов Wi-Fi, чтобы сделать наши игры приоритетными перед потоковой передачей Wi-Fi на этой же странице.

В конце концов, я очень доволен производительностью модема, но это требует некоторой настройки настроек ваше не только домашнее хозяйство СМИ.

ADSL-маршрутизатор | Технология WAN | Непрерывность бизнеса

Технологическая рука мира распространилась на каждый уголок земного шара благодаря широкому использованию Интернета.Бизнес, корпоративный сектор, образовательные учреждения и дома — все погружено в Интернет. В таком сценарии стоит выделить определенные ключевые факторы, влияющие на функционирование и применение глобальных сетей (WAN). Маршрутизаторы — это те сетевые устройства, которые выполняют задачу маршрутизации сообщений между двумя или более сетями. Маршрутизатор ADSL (асимметричная цифровая абонентская линия) — это тип маршрутизатора, который используется для подключения одного или нескольких компьютеров к линии передачи данных с целью использования услуг ADSL.Это эффективный и быстрый способ передачи данных. Маршрутизатор ADSL, также называемый модемом ADSL или модемом DSL , подключает компьютер или маршрутизатор к телефонной линии DSL и предоставляет услугу ADSL. Особенностью ADSL является то, что скорость загрузки больше, чем скорость загрузки. Некоторые ADSL-маршрутизаторы могут подключаться, а также совместно использовать службу ADSL с группой компьютеров в сети. Маршрутизатор ADSL будет иметь следующие аппаратные компоненты: трансформатор, соединение для передачи данных (Ethernet или USB), цифровой насос данных, линейный драйвер, фильтр и микроконтроллер.Он также имеет функциональный блок, называемый ADSL Terminal Unit-Remote (ATU-R или трансивер), который выполняет такие функции, как демодуляция, модуляция и кадрирование. Конкретные функции, такие как IP-маршрутизация и мостовое соединение, выполняются другими функциональными блоками. Комбинация высокоскоростной технологии ADSL и надежного маршрутизатора обеспечит превосходные возможности подключения. Однако скорость ADSL-маршрутизатора определяется интернет-провайдером. Модемы ADSL допускают более высокие скорости передачи данных, чем обычные модемы, поскольку они используют другую технологию модуляции. Беспроводной маршрутизатор ADSL имеет точку беспроводного доступа для подключения к сети, что еще больше увеличивает функциональность и гибкость этих устройств. Маршрутизатору ADSL не требуется IP-адрес, но он назначается для управления. Его можно настроить вручную, открыв веб-страницу в браузере. Эти положения делают это устройство более подходящим для бизнеса. Ключевым бизнес-императивом, обеспечивающим непрерывность бизнеса для компаний, является надежное подключение к глобальной сети. В конечном счете, самое главное — это предоставление бесперебойных услуг на фоне возможных сбоев в обслуживании.Компании, которые полностью зависят от своих онлайн-сервисов, считают ADSL-маршрутизаторы выгодными. Поскольку технология ADSL обеспечивает более высокую скорость в направлении «загрузки», конечные пользователи могут быстро получить доступ к информации. Вкратце, эти устройства (ADSL-маршрутизаторы) объединяют ADSL-модем для подключения к Интернету, возможность подключения коммутатора Ethernet к устройствам LAN и функции маршрутизатора для блокировки двух сетей. Как видно из настройки, ADSL-маршрутизатор эффективно маршрутизирует сообщения и обеспечивает довольно хорошее бесперебойное соединение.FatPipe Networks, поставщик технологических решений, является изобретателем технологии кластеризации маршрутизаторов, которая обеспечивает надежный и высокоскоростной доступ в Интернет с высокой степенью резервирования для критически важных приложений. За прошедшие годы он получил широкое признание в промышленности благодаря превосходным технологиям и надежности. Надежность глобальных сетей определяет непрерывность бизнеса в компаниях, и поэтому решение FatPipe используется исключительно для обеспечения того же. FatPipe может кластеризовать маршрутизаторы нескольких линий данных независимо от качества или скорости линий DSL.Это гарантирует, что поток данных будет плавным и бесперебойным в случае сбоев. FatPipe использует технологию DSL и обеспечивает эффективность благодаря множеству опций для балансировки нагрузки на линии данных. Он позиционирует себя в авангарде технологической революции и приносит пользу конечным пользователям благодаря широкому спектру технологических продуктов.

ADSL-маршрутизатор

Маршрутизатор ADSL также известен как модем DSL. Маршрутизатор подключает компьютер к телефонной линии DSL, чтобы можно было использовать службу ADSL.В некоторых странах также используется термин NTBBA (широкополосный доступ с оконечным подключением к сети). Есть несколько маршрутизаторов ADSL, которые также могут совместно использовать одно Интернет-соединение с группой компьютеров в сети. Эта система также известна как жилой шлюз.

ATU-R

Каждый ADSL-маршрутизатор имеет функциональный блок, называемый ADSL Terminal Unit-Remote (ATU-R (трансивер). ATU-R отвечает за такие функции, как демодуляция, модуляция и кадрирование. Существуют также другие функциональные блоки, которые выполняют определенные функции, такие как IP маршрутизация и мосты.Интерфейсы для маршрутизатора ADSL — Ethernet или USB. Модему ADSL может быть назначен IP-адрес с самого начала для целей управления, хотя маршрутизатору ADSL, который работает как мост, IP-адрес не требуется.

Размещение маршрутизатора

Маршрутизатор ADSL в большинстве случаев не помещается в компьютер. Он подключается к порту компьютера, например к порту USB или Ethernet. С другой стороны, модемы голосовой связи размещаются внутри компьютера. Операционные системы Windows, как и другие операционные системы, не распознают маршрутизатор ADSL.Нет страницы свойств или внутреннего метода для управления ими. Причина в том, что компьютер и трансивер являются отдельными узлами в локальной сети. Компьютер не управляет трансивером (модемом ADSL), в отличие от клавиатуры и мыши.

Конфигурация

Маршрутизатор ADSL можно настроить вручную, открыв веб-страницу в браузере. Некоторые маршрутизаторы не требуют настройки, поскольку они включены в физический уровень сети. Частоты маршрутизатора находятся в диапазоне от 25 кГц до 1 МГц, поэтому он не мешает работе голосовой службы, чья полоса пропускания находится в диапазоне от 0 до 4 кГц.Следовательно, кто-то может разговаривать по телефону, даже если он / она включил маршрутизатор и использует Интернет. С другой стороны, модемы голосового диапазона работают на той же частоте, что и телефон. Следовательно, они могут мешать работе голосовой службы.

Скорость

Скорость ADSL-маршрутизатора варьируется и зависит от тарифного плана, приобретенного у интернет-провайдера. Скорости варьируются от сотен килобит в секунду до мегабит в секунду. Маршрутизатор ADSL обменивается данными с проводным DSLAM, подключенным к Интернету.Маршрутизатор настроен только для определенных протоколов и может не работать даже на другой линии в том же доме или компании.

Аппаратные компоненты

Аппаратные компоненты ADSL-маршрутизатора — это трансформатор и соединение для передачи данных, такое как Ethernet или USB. Также требуются насос цифровых данных, драйвер линии, фильтр и микроконтроллер.

Как преобразовать модем ADSL в маршрутизатор Wi-Fi: подробные инструкции

Обычно модем ADSL преобразуется в маршрутизатор Wi-Fi при устранении неполадок маршрутизатора Wi-Fi (при необходимости). Преобразование модема ADSL в маршрутизатор Wi-Fi — довольно простой процесс с использованием описанных ниже шагов по преобразованию модема ADSL в маршрутизатор Wi-Fi.

Шаг 1: Если у вас есть порт WAN на модеме ADSL, подключите один конец кабеля Ethernet к порту глобальной сети (WAN) модема ADSL, а другой конец — к порту LAN компьютера.

Шаг 2: Если порт WAN недоступен, подключите кабель Ethernet через порт LAN на обоих устройствах.

Шаг 3: Включите модем ADSL и компьютер и перейдите к процедуре преобразования модема ADSL в маршрутизатор Wi-Fi.

Шаг 4: Если вы используете ОС Windows, щелкните значок Windows и введите «cmd» на панели поиска.

Шаг 5: Щелкните правой кнопкой мыши значок командной строки в результате и выберите параметр «Запуск от имени администратора».

Шаг 6: В окне командной строки введите команду «ipconfig» и нажмите клавишу Enter.

Шаг 7: Определите шлюз модема по умолчанию на основе отображаемых сетевых учетных данных.

Шаг 8: Запишите шлюз по умолчанию и закройте окно командной строки.

Шаг 9: Для пользователей Mac: щелкните меню Apple, доступное в верхнем левом углу экрана.

Шаг 10: Выберите параметр «Системные настройки» в раскрывающемся меню и перейдите к этапам преобразования модема ADSL в маршрутизатор Wi-Fi.

Шаг 11: В окне «Системные настройки» дважды щелкните значок «Сеть».

Шаг 12: В окне «Сеть» нажмите кнопку «Дополнительно» в нижней части экрана.

Шаг 13: Найдите вкладку TCP / IP и запишите шлюз вашего маршрутизатора по умолчанию.

Шаг 14: Откройте окно браузера и введите шлюз по умолчанию или IP-адрес модема в URL-адресе.

Шаг 15: Введите идентификатор пользователя и пароль в обязательные поля.

Шаг 16: Нажмите кнопку «Войти», чтобы войти на страницу настройки маршрутизатора.

Шаг 17: Перейдите к настройкам LAN и отключите переключатель DHCP-сервера, если он включен.

Шаг 18: Затем перезагрузите компьютер и проверьте, есть ли у вас доступ к беспроводной сети.

Шаг 19: Если у вас возникли трудности с преобразованием модема ADSL в маршрутизатор Wi-Fi, используя руководство по преобразованию модема ADSL в маршрутизатор Wi-Fi, нажмите кнопку вызова, доступную на этом экране, чтобы получить удаленную помощь от нашей группы технической поддержки.

DSL-AC68U ｜ Модемы-роутеры ｜ ASUS Global

Универсальность, ориентированная на будущее, благодаря сверхбыстрому беспроводному подключению скорости

ASUS DSL-AC68R — это сверхбыстрый маршрутизатор Wi-Fi с модемом ADSL / VDSL с комбинированная двухдиапазонная скорость передачи данных до 1900 Мбит / с. В диапазоне 5 ГГц 802.11ac обеспечивает скорость беспроводной передачи данных 1300 Мбит / с, а Broadcom® TurboQAM ™ технологические суперзаряды 2.Производительность 4Ghz 802.11n от 450 Мбит / с до 600 Мбит / с с совместимыми устройствами. Совместимость с ADSL2 / 2 +, ADSL, VDSL2, оптоволоконным и услуги кабельного телевидения, высочайшая спецификация обеспечивает соответствие требованиям завтрашнего дня.

Три внешние антенны выводят покрытие на новый уровень, так что вы можете наслаждаться игры без задержек и потоковая передача практически в любом месте дома.ASUS AiRadar с универсальной технологией формирования луча повышает стабильность Wi-Fi и улучшает покрытие до 150% *. Самое главное, универсальное формирование луча работает не только с клиентами 802.11ac, но и с клиентами 802.11a / b / g / n.

Работает на двух выделенных ЦП для проводных и беспроводных подключений, DSL-AC68U устраняет падение производительности, от которого страдают другие маршрутизаторы. загруженные сети и максимально увеличивают радиус действия и стабильность.Так что даже в самых загруженных домашние сети, потоковое видео высокой четкости всегда плавное, задержка низкая для онлайн-игры и звонки по IP-телефонии, а также загрузка файлов никогда не прерывается.

Простой в использовании графический интерфейс ASUSWRT раскрывает возможности DSL-AC68R обеспечивает надежный контроль и оптимизирует вашу сеть. 30 секунд настройка и простое управление трафиком означает, что даже новички в сети могут наслаждаться его сложные функции, а опытным пользователям понравится его поддержка IPv6, несколько беспроводных SSID и зашифрованный доступ к VPN.

Одно устройство, две функции

DSL-AC68U можно использовать с выбором DSL или Ethernet WAN-соединений. модем DSL плюс беспроводной маршрутизатор или как автономный беспроводной маршрутизатор. Ты Вы можете выбрать режим в соответствии с вашими потребностями, сэкономив электроэнергию и беспорядок, заменив два отдельных энергоемких устройства.Будь то базовая домашняя установка или Усовершенствованная беспроводная сеть, DSL-AC68U обладает всей необходимой гибкостью. Вы также можете позволить двум режимам работать одновременно и управлять ими с помощью ASUSWRT. двойная функция WAN.

AiProtection Pro

Коммерческая безопасность для семьи

Все члены вашей семьи, молодые или старые, подвержены опасностям Интернета. каждый момент, когда они в сети.Могут проникнуть замаскированные киберугрозы чтобы украсть ваши личные данные, иначе ваши дети могут случайно столкнуться с неприемлемыми контент во время их постоянно растущего экранного времени. DSL-AC68U включает расширенный Родительский контроль для полного спокойствия с AiProtection Pro — безопасность коммерческого уровня для вашей домашней сети и комплексная, простая контроль онлайн-опыта для каждого члена семьи и каждого устройства, все через мобильное приложение. учить больше

	Без абонентской платы Некоторые маршрутизаторы обеспечивают защиту только на 3 года, ASUS AiProtection предлагает вам покрывается на весь срок службы вашего продукта
	Блокировать доступ к вредоносным веб-сайтам AiProtection использует официальную базу данных Trend Micro для выявления и блокировки известные вредоносные сайты, предотвращающие заражение еще до того, как вы нажмете на них.

	Защита от атак Система предотвращения вторжений (IPS) блокирует все распространенные интернет-атаки.
	Обнаружение и блокировка инфекций Даже если к DSL-AC68U подключено уже зараженное устройство, AiProtection предотвращает компрометацию любых личных данных на устройстве.

Работает с любым типом подключения к Интернету

Работает с любым типом подключения к Интернету DSL-AC68U поддерживает все стандартные типы DSL-соединения, включая ADSL2, ADSL2 +, ADSL и VDSL2.Спасибо с опцией Ethernet WAN, его также можно без проблем использовать с любым оптоволоконным кабелем. или кабельный модем с подключением к сети Ethernet. Это делает его идеальным для тем, кто намерен в будущем модернизировать своего провайдера.

Как настроить ADSL-маршрутизатор D-Link | Small Business

Асимметричная цифровая абонентская линия, или DSL, использует телефонные линии для передачи данных на компьютеры и с них. Компании могут настроить проводную или беспроводную сеть на ADSL-соединении, чтобы избежать прокладки кабелей в офисах и обеспечить быстрое сетевое соединение для мобильных сотрудников. Если вы настраиваете сеть с помощью устройства D-Link, вы можете включить важные функции, такие как брандмауэр, который используется для блокировки неавторизованных служб, и протокол динамической конфигурации хоста, который автоматически назначает адреса Интернет-протокола устройствам, которые подключаются к сеть.

Подключите телефонный кабель к телефонной розетке на стене, а другой конец вставьте в порт «Line» на фильтре DSL.

Подключите телефонный кабель к порту «ASDL» на фильтре DSL. Вставьте другой конец в гнездо «DSL» на задней панели D-Link.

Подключите кабель Ethernet к одному из пронумерованных портов локальной сети на D-Link. Другой конец подключите к разъему Ethernet на доступной рабочей станции.

Подключите ADSL-маршрутизатор к розетке. Нажмите кнопку «Вкл. / Выкл. », Чтобы включить D-Link. Запустите браузер и перейдите по адресу «http://192.168.1.1».

Введите «admin» в поля «Имя пользователя» и «Пароль».

Нажмите «Enter», чтобы войти в маршрутизатор как администратор.

Выберите «DSL Auto-Connect» на вкладке «Главная» и нажмите «Далее». Выберите подходящий тип подключения и режим инкапсуляции из опций. Обратитесь к своему Интернет-провайдеру, если вы не знаете, какие сетевые протоколы использует ваше ADSL-соединение.

Нажмите «Далее». Введите имя пользователя и пароль для своей учетной записи DSL. Выберите «Dial On Demand», чтобы отключиться, если на шлюзе нет активности по прошествии заданного периода времени.

Нажмите «Далее». Введите данные своей учетной записи. Выберите «Набор номера по запросу», чтобы подключаться и отключаться от сеансов передачи данных по мере необходимости, например, при отправке или получении электронной почты, вместо поддержания постоянного подключения к Интернету.

Выберите «Расширение PPP IP», «Использовать статический IP-адрес» или «Использовать следующий шлюз по умолчанию» и введите соответствующую информацию, если вашему поставщику услуг требуется одна или все предыдущие конфигурации.

Выберите «Keep Alive», чтобы соединение оставалось активным даже в режиме ожидания.Нажмите «Далее.»

Выберите «Включить NAT» и «Включить брандмауэр». Оставьте остальные настройки со значениями по умолчанию. Нажмите «Далее.»

Используйте «192.168.1.1» в качестве IP-адреса маршрутизатора и «255.255.255.0» в качестве маски подсети. Щелкните «Включить DHCP-сервер».

Установите начальный IP-адрес и конечный IP-адрес на «192.168.1.2» и «192.168.1.254» соответственно. Нажмите «Далее.»

Выберите «Включить беспроводную связь», введите имя сети в поле SSID и нажмите «Далее».«Просмотрите выбранные вами параметры на экране« Сводка »и нажмите« Сохранить / перезагрузить », чтобы завершить настройку ADSL-маршрутизатора D-Link.

Ссылки

Советы

• Действия по настройке маршрутизатора могут различаться в зависимости от модели вашего устройства.

Писатель Биография

Рури Ранбе работает писателем с 2008 года. Она получила степень AA по английской литературе в колледже Валенсии и заканчивает степень бакалавра компьютерных наук в Университете Центральной Флориды. Ранбе также имеет более шести лет профессионального опыта в области информационных технологий, специализируясь на компьютерной архитектуре, операционных системах, сетях, администрировании серверов, виртуализации и веб-дизайне.

Как настроить маршрутизатор ADSL в режиме DSL-Tenda-All For Better NetWorking

Как настроить ADSL-маршрутизатор в режиме DSL?

Линия продуктов: ADSL Категория вопроса: Интернет-настройки

И.Физическое соединение :

1 . Подключите телефонную линию к порту DSL маршрутизатора.

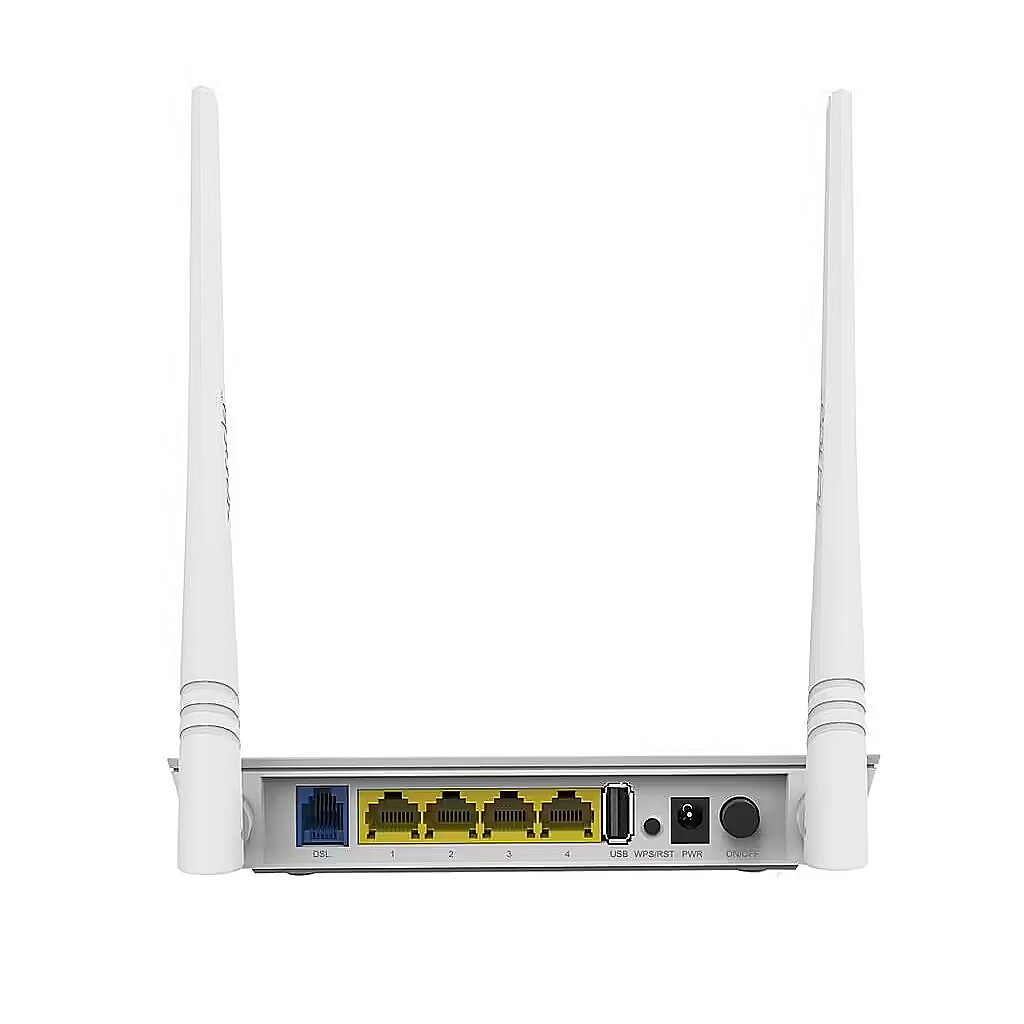

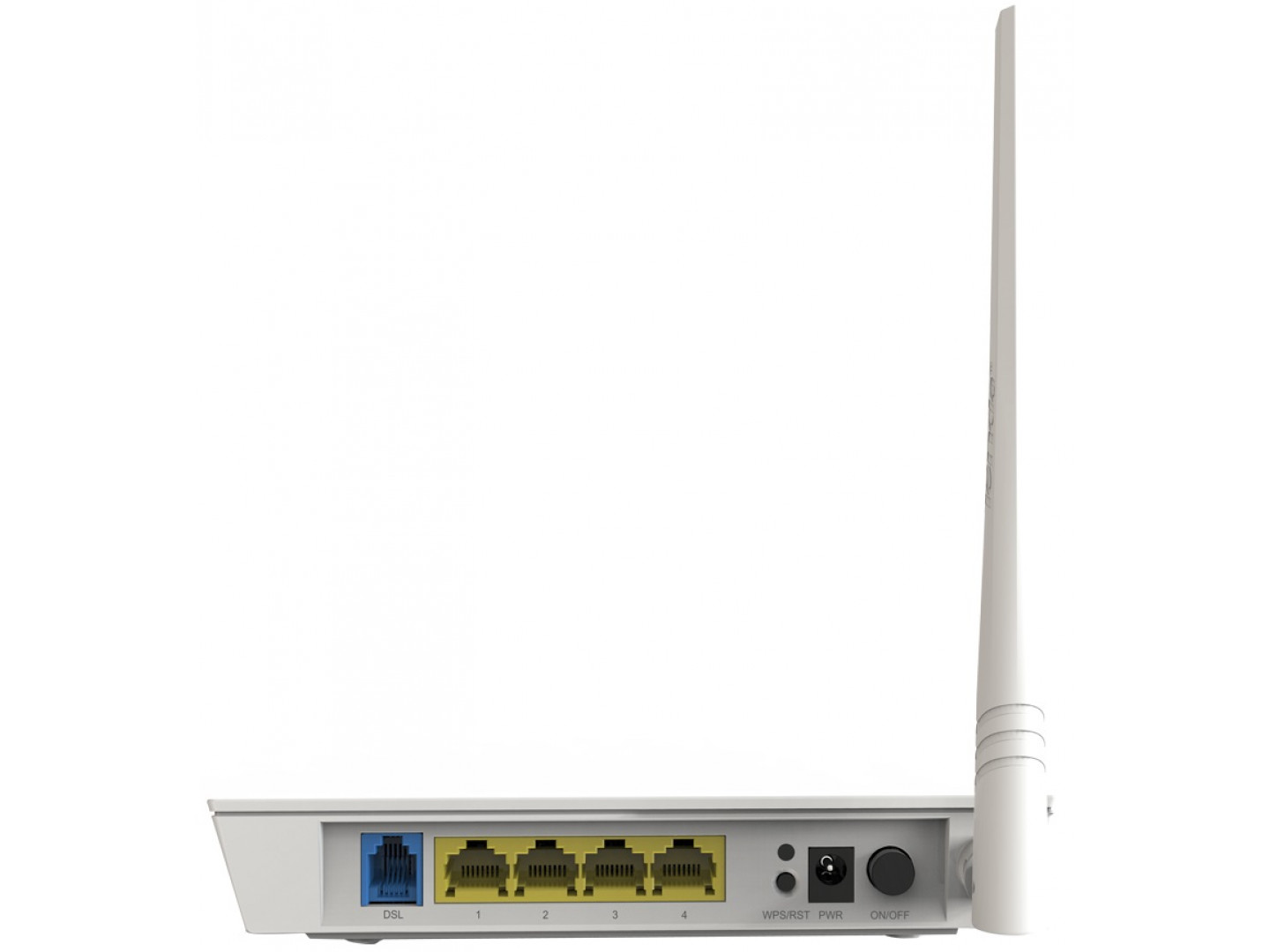

2 . С помощью кабеля Ethernet соедините компьютер с одним из желтых портов LAN (1, 2, 3 или 4) маршрутизатора.

3. Проверьте светодиоды. Убедитесь, что Power включен, LAN порт , к которому вы подключили кабель, включен, SYS и DSL мигают. WLAN горит или мигает.

Примечание : Если вы можете получить доступ к Интернету через W150D / W300D после настройки, индикатор DSL должен всегда гореть.

II. Войдите на страницу управления роутером :

1. Откройте веб-браузер (IE, Firefox, Safari и т. Д.) И найдите адресную строку. Оставьте это поле пустым, прежде чем вводить 192.168.1.1 , а затем нажмите клавишу ВВОД.

( Примечание : адресная строка находится в самом верху веб-страницы после открытия веб-браузера).

2. Вы увидите следующую страницу, здесь вы можете проверить статус подключения . Пожалуйста, нажмите Расширенные настройки .

Примечание : Если вы проконсультировались со своим интернет-провайдером и подтвердили, что тип подключения — PPPOE, вы можете быстро настроить W150DD / W300D , выполнив следующие действия: выберите свою страну и VPI / VCI, введите свою учетную запись для доступа в Интернет и пароль в пустые поля, установите пароль для беспроводной сети и нажмите «Сохранить». Как правило, вы можете получить доступ к Интернету сейчас, если обновите эту веб-страницу несколько раз, пока не появится сообщение «Подключено». Если вы не знаете, просто перейдите к дополнительным настройкам .

3. Вы увидите следующую страницу.

4. Сначала нажмите Advanced Setup , затем нажмите connection Mode , отметьте DSL Mode и нажмите Apply . Он перезагрузится, если вы измените режим из режима Ethernet.

5 . Затем вернитесь к Advanced Setup и выберите WAN Service . Затем нажмите ATM Interface и нажмите Add , чтобы добавить новую настройку.

6. Затем установите правильное значение VPI / VCI у своего интернет-провайдера, а затем выберите тип канала DSL . Если вы не знаете, спросите своего интернет-провайдера. Когда вы выбрали правильный тип, нажмите Применить / Сохранить.

Примечание. PPPoE, IPoE и Bridge включены в EoA.

7 . Сначала нажмите WAN Service , затем нажмите Connection Settings и нажмите Add , чтобы добавить новое подключение.

EoA нажмите здесь . PPPoA нажмите здесь . IPoA нажмите здесь .

8. На странице настройки службы глобальной сети выберите правильный тип службы глобальной сети и нажмите Далее .

PPPoE (PPP Over Ethernet) щелкните здесь .

IPoE (IP Over Ethernet) нажмите здесь .

Мост нажмите здесь .

8,1 Для PPPoE . Введите имя пользователя и пароль , предоставленный вашим интернет-провайдером на следующей странице, а затем нажмите следующий , чтобы продолжить.

Снова щелкните , затем на следующих двух страницах, пока не щелкните , примените , чтобы сохранить настройки. Затем вы можете нажать здесь , чтобы перейти к 9 .

8,2 Для IPoE .Вы увидите следующую страницу.

Получить IP-адрес автоматически , если ваш интернет-провайдер не предоставляет вам фиксированный IP-адрес. Если у вас есть фиксированный IP-адрес, предоставленный вашим интернет-провайдером, проверьте Используйте следующий IP-адрес, введите информацию об IP-адресе в пустые поля.

Нажмите следующий , чтобы продолжить. Нажмите следующий еще раз на следующих страницах, пока не нажмите App ly / Save , чтобы сохранить настройки.Затем вы можете нажать здесь , чтобы перейти к 9 .

8,3 Для моста . Нажмите Применить / Сохранить , чтобы сохранить настройки на следующей странице.

Примечание : В этом режиме W150DD действует только как модем, а не как модем-маршрутизатор.

Примечание ： Вы должны дозвониться на свой компьютер. Возьмем для примера WIN 7. Пожалуйста, сделайте следующие шаги:

Шаг 1: Перейдите в центр управления сетями и общим доступом с панели управления . Под C измените свои сетевые настройки , выберите Настройте новое соединение или сеть.

Шаг 2: Под C выберите вариант подключения , выберите для подключения к Интернету.

Шаг 3: Выберите Все равно установить новое соединение .

Затем выберите Нет, создайте новое соединение на следующей странице.

Введите имя пользователя и пароль, предоставленные интернет-провайдером, и нажмите Connect.

После этого все настройки сделаны, если вы выбрали Мост .

8,4 Для PPPoA . Щелкните Next , чтобы продолжить, как показано ниже.

Введите имя пользователя PPP и пароль , предоставленные вашим интернет-провайдером , и нажмите следующий , чтобы продолжить на этой следующей странице.

Снова нажмите следующий на следующих страницах, пока не нажмите App ly / Save , чтобы сохранить настройки. Затем вы можете нажать здесь , чтобы перейти к 9 .

8,5 Для IPoA . Нажмите Далее , чтобы продолжить.

Введите IP-адрес WAN и маску подсети WAN, предоставленную вашим интернет-провайдером.Нажмите Далее , чтобы продолжить .

Снова нажмите следующий на следующих страницах, пока не нажмите App ly / Save , чтобы сохранить настройки. Затем вы можете нажать здесь , чтобы перейти к 9 .

9 . Перейдите к WAN под Информация об устройстве в левом меню, проверьте W Статус AN и IPV4-адрес. Если отображается соединение и назначен адрес, это означает, что у вас есть Интернет, перейдите к IV .Если нет, перейдите по номеру III .

III . Если статус WAN не отображается как подключено, попробуйте выполнить следующие действия.

1. Выключите модем на некоторое время, а затем снова включите питание.

2. Обновите или перезагрузите эту страницу три раза, чтобы проверить статус WAN. , если он показывает «подключен», перейдите на

IV .

3. Убедитесь, что параметры, предоставленные вашим интернет-провайдером , введены правильно. Проверьте тип подключения к Интернету.

Если проблема не устранена, пожалуйста, свяжитесь с нами !

IV . Шаги по настройке беспроводной сети

1. Нажмите Wireless сначала , затем нажмите Basi c , измените SSID (это имя вашего Wi-Fi) на другое имя, в него можно включать только цифры или буквы, и выберите канал, который будет каналом 6 (или каналом 1, или каналом 11), затем нажмите Применить .

2. Нажмите Security под Wireless , пожалуйста, не устанавливайте флажок Включить WPS . Выберите Network Authentication как WPA-PAK и выберите WPA Encryption как AES. Установите пароль для вашей беспроводной сети в поле парольной фразы WPA (не менее 8 цифр или букв). Затем перейдите к V .

В .Подключиться к беспроводной сети

1. Отсоедините кабель между компьютером и маршрутизатором Tenda.

2. Найдите имя своей беспроводной сети, SSID, который вы установили ранее.

Leave a comment Cancel reply
