Руководство пользователя для беспроводного адаптера USB-N13

8

Беспроводной адаптер ASUS

3.1 Подключение к беспроводной сети вручную

Для подключения USB-N13 к станции (режим Ad Hoc) вручную:

2. Также Вы можете нажать

Также Вы можете нажать Status >

Search для поиска беспроводных сетей.
Выберите беспроводную сеть и нажмите
Connect.

1. Щелкните правой кнопкой по иконке

ASUS WLAN Adapter Setting Utility в
области уведомлений, затем выберите
Wireless Setting.

3. Конфигурация USB-N13 с помощью ASUS утилиты

Настройка завершена. На странице

Status отображается информация,
например состояние соединения,
скорость передачи данных и т.п.

3. Если на AP или станции установлены

параметры безопасности, установите
такие же параметры на беспроводном
адаптере. Нажмите Save.

1 подключение к беспроводной сети вручную, Конфигурация usb-n13 с помощью asus утилиты

2 подключение к беспроводной сети с помощью wps

Страница 12

Руководство пользователя для беспроводного адаптера USB-N13

9

Беспроводной адаптер ASUS

3.2 Подключение к беспроводной сети с помощью WPS

Беспроводной адаптер ASUS USB-N13 поддерживает функцию WPS, облегчающую
установку беспроводной сети.

Для подключения USB-N53 к WPS-совместимой AP или станции нажмите кнопку
WPS:

ВАЖНО: Убедитесь, что AP или станция поддерживают WPS функцию.

2. Выберите Use the WPS button и

нажмите Next.

3. Нажмите кнопку WPS на AP или станции

для установки беспроводного соединения.
Дождитесь когда беспроводной адаптер
закончит сканирование сети.

4. Нажмите

Нажмите Finish.

1.

Нажмите WPS.

2 подключение к беспроводной сети с помощью wps

Руководство пользователя для беспроводного адаптера USB…

Страница 13

Руководство пользователя для беспроводного адаптера USB-N13

10

Беспроводной адаптер ASUS

3. Нажмите Finish.

1. Выберите Использовать ПИН-код.

2. Введите восьмизначный ПИН-код,

который можно получить в веб-
интерфейсе точки доступа, затем
нажмите Next.

Для подключения USB-N13 к WPS-совместимой AP или станции, используя ПИН-
код:

Руководство пользователя для беспроводного адаптера USB...

Руководство пользователя для беспроводного адаптера USB…

Страница 14

Руководство пользователя для беспроводного адаптера USB-N13

11

Беспроводной адаптер ASUS

2. Нажмите General, затем нажмите ICS

для включения ICS. В таблице General
показаны беспроводные клиенты,
подключенные к программной точке
доступа.

3. Выберите сеть (станцию) из списка и

нажмите Apply.

Для переключения в режим
программной точки доступа:
1. Нажмите AP для переключения в режим

Soft AP.

3.3 Режим программной точки доступа (Windows XP/Vista/7)

Беспроводной адаптер ASUS USB-N13 поддерживает режим программной точки доступа.
В этом режиме беспроводной адаптер работает как виртуальная точка доступа.

4. Дождитесь переключения беспроводного

адаптера в режим программной точки
доступа.

ВАЖНО: Перед конфигурацией режима программной точки доступа подключите

компьютер к проводной сети, предоставив доступ Вашим беспроводным клиентам.

Примечание::

Иконка WLAN Adapter Setting в области уведомлений

изменится на иконку утилиты Wireless Access Point .

Руководство пользователя для беспроводного адаптера USB...

Руководство пользователя для беспроводного адаптера USB…

Страница 15

Руководство пользователя для беспроводного адаптера USB-N13

12

Беспроводной адаптер ASUS

Для отключения функции управления доступом, выберите Disable в списке Access
Control Policy
.

Для разрешения беспроводному клиенту
подключиться к беспроводному адаптеру:

1. Выберите Accept из списка Access

Control Policy.

2. Введите MAC адрес в поле

Access

Control List.

3. Нажмите Add.

Примечание: К беспроводному
адаптеру могут подключиться только клиенты из ‘белого’ списка.

Для запрещения беспроводному клиенту подключиться к беспроводному адаптеру:

1. Выберите Reject из списка Access Control Policy.

2. Введите MAC адрес в поле Access Control List.

3. Нажмите Add MAC.

Примечание: Беспроводные клиенты из ‘черного’ списка не смогут подключиться
к беспроводному адаптеру.

В режиме программной точки доступа с помощью функции управления доступом Вы

можете запретить беспроводным клиентам подключаться к беспроводному адаптеру.

Нажмите Configuration > Edit Config > ACL.

Руководство пользователя для беспроводного адаптера USB...

Информация о программном обеспечении, 1 asus wlan control center, 2 утилита asus wlan adapter setting

Страница 16

Руководство пользователя для беспроводного адаптера USB-N13

13

Беспроводной адаптер ASUS

4.1 ASUS WLAN Control Center

Центр управления ASUS WLAN включает ASUS WLAN Card Setting Utility (режим
станции) и ASUS Wireless Access Point Utility (режим программной точки доступа) для
управления беспроводным адаптером.

4. Информация о программном обеспечении

Для запуска утилиты беспроводной сети нажмите Пуск > Программы > ASUS Wireless
LAN Card
. Иконка в панели задач изменится как показано на рисунке.

4.2 Утилита ASUS WLAN Adapter Setting

Утилита ASUS WLAN Adapter Setting предоставляет удобный интерфейс для настройки
беспроводных подключений.

ASUS WLAN Adapter Setting

Щелкните правой кнопкой по иконке ASUS WLAN Adapter
Setting
в области уведомлений для отображения следующих
опций:

Настройки беспроводной сети: Запуск утилиты ASUS

WLAN Card Setting.

Активировать конфигурацию — Активация

предустановленного профиля.

Помощь — Запуск файла помощи.

WPS — Запуск мастера WPS.

О центре управления — Отображение версии центра управления.

Выход из центра управления — Закрытие центра управления.

Информация о программном обеспечении, 1 asus wlan control center, 2 утилита asus wlan adapter setting

Просмотр

Страница 17

Руководство пользователя для беспроводного адаптера USB-N13

14

Беспроводной адаптер ASUS

Щелкните левой кнопкой по иконке ASUS WLAN Adapter Setting в области уведомлений
для отображения следующих опций:

Включить беспроводную связь — Включает беспроводную

связь.

Отключить беспроводную связь — Отключает беспроводную

связь.

Поиск и соединение — Показывает беспроводные сети.

Дважды щелкните по иконке для запуска утилиты ASUS WLAN Setting.

Просмотр

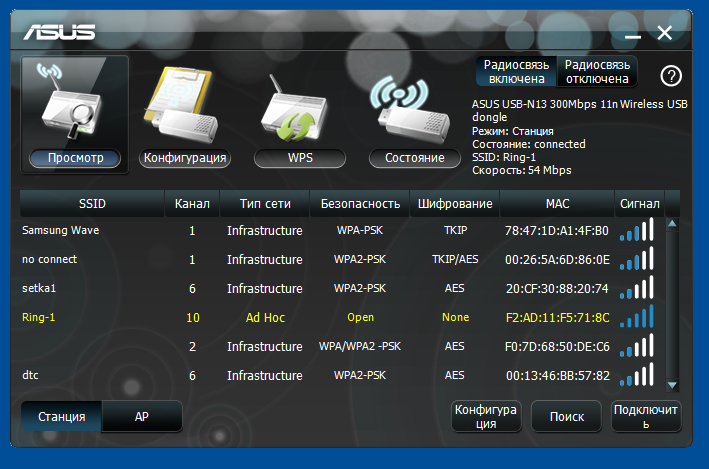

На странице Survey отображается состояние подключения и отображены следующая
информация:

SSID — Показывает имя беспроводной сети, к которой подключается беспроводной
адаптер.

MAC-адрес — Показывает аппаратный адрес беспроводного адаптера. MAC адрес является
уникальным идентификатором для сетевых устройств. Он состоит из шести групп по
две шестнадцатеричных цифры в каждой (0 — 9 и A — F), разделенных двоеточиями,

например, 00:E0:18:F0:05:C0.

Канал — Отображает используемый радиоканал.

Current Data Rate (текущая скорость передачи данных) Показывает текущую
скорость соединения в мегабитах в секунду (Mbps).

Тип сети Отображает тип беспроводной сети, например infrastructure.

Security Отображает шифрование беспроводной сети.

Поиск- Отображает беспроводные сети, к которым можно подключиться.

Просмотр

Конфигурация — основное, Другое

Страница 18

Руководство пользователя для беспроводного адаптера USB-N13

15

Беспроводной адаптер ASUS

Конфигурация — Основное

Тип сети

Infrastructure Выберите этот режим для

подключения к AP.

Ad Hoc — Выберите этот режим для

подключения к другой станции. Сеть ‘Ad
Hoc’, обычно, формируется быстрее и
легче без предварительного планирования.
Например, совместное использование записей при встрече.

Рабочий режим и имя сети (SSID) — Введите или выберите из списка SSID для AP
или станции, к которой Вы хотите подключиться. SSID должен содержать печатаемые
символы и иметь не более 32-х символов, например “ Wireless”.

ПРИМЕЧАНИЕ: Оставьте поле SSID пустым, если хотите разрешить Вашей
станции подключаться к любой точке доступа. Но Вы не можете использовать это
в режиме Ad Hoc.

Канал — Выберите радиоканал для беспроводного адаптера. В сети «infrastructure»
беспроводной адаптер автоматически выберет нужный канал для соединения с точкой

доступа, этот параметр должен быть установлен в Auto и не может быть изменен. В
сети «Ad Hoc» Вы можете выбрать канал для беспроводного адаптера. В сети Ad-Hoc все
беспроводные адаптеры с одинаковым каналом могут подключаться друг к другу.

Доступность радиоканалов может отличаться в зависимости от Вашей страны. Для
США (FCC) и Канады (IC), поддерживаются каналы 1 — 11. Для Европы (ETSI),
поддерживаются каналы 1 — 13. Для Японии (MKK), поддерживаются каналы 1 — 14.

Скорость передачи данных — Авто: Беспроводный адаптер автоматически установит
наиболее подходящую скорость.

Другое

Шифрование — Запуск страницы шифрования.

Дополнительно — Запуск страницы дополнительных настроек. В большинстве

случаев, значения по умолчанию изменять не нужно.

Устранение неисправностей — Показывает возможные решения при появлении

неисправностей.

Конфигурация - основное, Другое

Конфигурация — шифрование

Страница 19

Руководство пользователя для беспроводного адаптера USB-N13

16

Беспроводной адаптер ASUS

Конфигурация — Шифрование

На этой странице можно настраивать параметры
шифрования. В целях конфиденциальности
передаваемых данных, в IEEE 802.11 определен
алгоритм WEP (секретность на уровне проводной
сети). WEP использует ключи для шифрования
и расшифровки пакетов с данными. Процесс
шифрования может смешивать биты пакетов
для защиты от посторонних. WPA улучшает
безопасность системы, шифруя передаваемые
данные. WPA разработан для компенсации слабых мест протокола WEP.

Сетевая аутентификация — Установка аутентификации беспроводного адаптера.

Доступны следующие опции:

Open — Устанавливает для сети открытый режим, который отключает

аутентификацию.

Shared — Устанавливает для сети режим общего ключа, который использует WEP

шифрование.

WPA-PSK/WPA2-PSK — В режиме Infrastructure для идентификации используется

WPA Pre-Shared/WPA2 Pre-Shared ключ.

Шифрование данных — В режимах Open и Shared опции: Disabled и WEP.

Отключено — Отключает шифрование для беспроводного адаптера.

WEP — Шифрует Ваши данные перед передачей в эфир. Вы можете применить его к

беспроводным устройствам, которые используют одинаковые WEP ключи.

В режимах WPA-PSK/WPA2-PSK и WPA/WPA2 опции Temporal Key Integrity Protocol
(TKIP) и Advanced Encryption Standard (AES).

TKIP — Динамически генерирует уникальные ключи для шифрования пакетов.

AES — Обеспечивает лучшую защиту и существенно увеличивает сложность

шифрования. Это технология блочного(128 бит) симметричного шифрования,
которая работает одновременно на многих сетевых уровнях.

Конфигурация - шифрование

Конфигурация — дополнительно

Страница 20

Руководство пользователя для беспроводного адаптера USB-N13

17

Беспроводной адаптер ASUS

Ключ беспроводной сети (WEP) — Эта опция доступна только, если Вы выбрали WEP
в поле шифрования данных. 64-битный WEP ключ использует 5 ASCII символов (10
шестнадцатеричных цифр). 128-битный WEP ключ использует 13 ASCII символов (26
шестнадцатеричных цифр).

Формат ключа — Позволяет Вам выбрать формат ключа.

Ручное назначение (WPA and WPA2)- Позволяет назначить WEP ключи

вручную.

Длина ключа — Позволяет выбрать длину ключа. При шифровании 64 бит, каждый

ключ содержит 10 шестнадцатеричных цифр или 5 ASCII символов. При шифровании
128 бит, каждый ключ содержит 26 шестнадцатеричных цифр или 13 ASCII
символов.

Выберите один как ключ по умолчанию — Позволяет Вам выбрать один из четырех

WEP ключей как ключ по умолчанию.

Конфигурация — Дополнительно

На этой странице можно установить
дополнительные параметры для беспроводного
адаптера. Мы рекомендуем для всех пунктов
использовать значения по умолчанию.

Порог RTS (0-2347) — Готовность к отправке/
готовность к приему, используется для
уменьшения коллизий среди беспроводных
станций. Когда активирована функция RTS/
CTS, роутер воздерживается от отправки фрейма данных, пока не выполнится ответная
RTS/CTS. Активируйте функцию RTS/CTS путем настройки определенного порога
размера пакета. Рекомендуется установить значение по умолчанию (2347).

Порог фрагментации (256-2346) — Фрагментация используется для разделения пакетов
802.11 на меньшие порции (фрагменты), которые отправляются по назначению отдельно.
Активируйте фрагментацию путем настройки определенного порога размера пакета. Если
в сети имеется чрезмерное количество коллизий, поэкспериментируйте с различными
значениями фрагментации для увеличения надежности передачи пакетов. Для обычного
использования рекомендуется использовать значение по умолчанию (2346).

Преамбула — Выберите преамбулу. Значение по умолчанию Auto.

Конфигурация - дополнительно

Выделить → Я нашла инструкцию для своей беспроводной гарнитуры здесь! #manualza

Настройка опций беспроводной связи ASUS USB-N13 для ОС Windows Vista/7

Автор: Александр Белявцев | 08 Июля 2010

Для того, чтобы сконфигурировать беспроводной сетевой адаптер с помощью службы Windows Vista, необходимо:


1. Кликнуть правой кнопкой мыши по иконке сети в панели задач Windows. Выбрать Connect to network (Подключиться к сети) для просмотра списка доступных беспроводных сетей. Выбрать нужную точку доступа из списка и нажать Connect (Соединиться).



1

2. Если на беспроводном роутере установлено шифрование, то следует ввести ключ шифрования и нажать Connect. На этом установка соединения считается завершенной.

2

Чтобы установить параметры беспроводного соединения Windows Vista необходимо выполнить следующие действия:

1. Кликнуть правой кнопкой мыши по иконке сети в панели задач Windows. Выбрать Network & sharing Center (Центр сети и общего доступа).

2. Выбрать Manage network connections (Управление сетевыми соединениями).

3. Дважды кликнуть по значку беспроводного сетевого соединения для отображения страницы Состояние соединения с беспроводной сетью.

4. Нажать Properties (Свойства) для открытия страницы Состояние соединения с беспроводной сетью.

3 На странице General (Общая) показаны длительность соединения, скорость передачи и сила сигнала. Зеленый столбики-штрихи отображают силу сигнала в диапазоне от 1 (плохой) до 5 (отличный).

Установить параметры авторизации беспроводного соединения можно нажав Properties на странице Properties.

4
Настройка беспроводных опций в Windows 7
Windows 7 позволяет подключаться к беспроводной сети при помощи функции WPS. Для этого необходимо сделать следующее:

1. Кликнуть правой кнопкой мыши на иконке сети в области уведомлений и выбрать Open Network and Sharing Center (Центр открытых сетей и общего доступа). Нажать Connect to a network (Подключиться к сети), выбрать требуемую точку доступа и нажать Connect (Подключиться).

5 2. Ввести ключ безопасности, затем нажать ОК. Также можно нажать кнопку WPS на точке доступа и сетевой адаптер установит беспроводное подключение. 6

При осуществлении успешного подключения к беспроводной сети окно Центра примет следующий вид, показанный на рисунке ниже, где словом Connected (Подключено), будет отмечено действующее на данный момент подключение.

7

2.2. Установка адаптера asus usb-n13

Адаптер USB-N13 от компании ASUS поддерживает протоколы IEEE 802.11b/g/n. Вставьте адаптер в свободный порт USB вашего компьютера. Если драйвер адаптера был ранее установлен и адаптер включен, то на рабочем столе появится значок ASUS USBN13 WLAN Control Center управляющей утилиты для работы с этим адаптером. Щелкните значок– откроется окно утилиты (рис. 7).

На вкладке Просмотр показываются работающие в настоящее вре-мя в эфире сети WLAN, их канал, тип сети, протоколы защиты, значе-ние BSSID (колонка МАС) и уровень принимаемого сигнала. Можно выделить желаемую сеть и с помощью кнопки Подключить попытать-ся к ней подключиться. Список сетей в эфире выводит и кнопка Поиск.

Вкладка Конфигурация используется для создания, редактирова-ния и удаления конфигураций карты WLAN. Протоколы защиты сети типовые (см. описание адаптера от компании Linksys). Тут же с выбран-ной конфигурацией можно подключить станцию к сети.

Кнопка Радиосвязь отключена позволяет выключить станцию из эфира, например, на время изменения номера канала сети оставшихся станций. После изменения номера кнопка Радиосвязь включена под-ключает станцию к той же сети, но номер ее канала теперь будет опре-деляться сетью.

Рис. 7. Окно управляющей утилиты N13 WLAN Control Center

В нижней части окна есть две кнопки: Станция и АР. Первая пере-ключает карту WLAN в обычный клиентский режим (используется в данной работе), вторая – в режим работы карты как виртуальной Точки доступа (Access Point). Эту возможность поддерживают далеко не вся-кие карты WLAN. В настоящей работе этот режим не рассматривается.

Вкладка WPS (Wi-Fi Protected Setup) применяется для создания защищенного соединения с известной Точкой доступа с применением процедуры WPS. В данной работе для установления соединения с ТД используется обычная общепринятая процедура.

Для работы с Wireless Zero Configuration (WZC) или для возврата обратно к фирменной утилите ASUS Control Center щелкните левой кнопкой значок состояния сетевого соединения (в нижней части рабо-чего стола рядом со значком сетевой карты; этот значок появится после установки драйвера адаптера ASUS USB-N13).

Дополнительные сведения о адаптере USB-N13 на русском языке можно получить из руководства пользователя (Программы > ASUS Utility > ..> USBN13 Manual).

2.3. Установка адаптера tp-Link tl-wn851n

Адаптер TL-WN851N от компании TP-Link поддерживает протоко-лы IEEE 802.11b/g/n. Вставьте адаптер в свободный слот системной платы вашего компьютера, присоедините две внешние антенны. Если драйвер адаптера был ранее установлен и включен, то на рабочем столе появится значок TPLINK Wireless Configuration Utility управляющей утилиты для работы с этим адаптером. Щелкните значок – откроется окно утилиты (рис. 8).

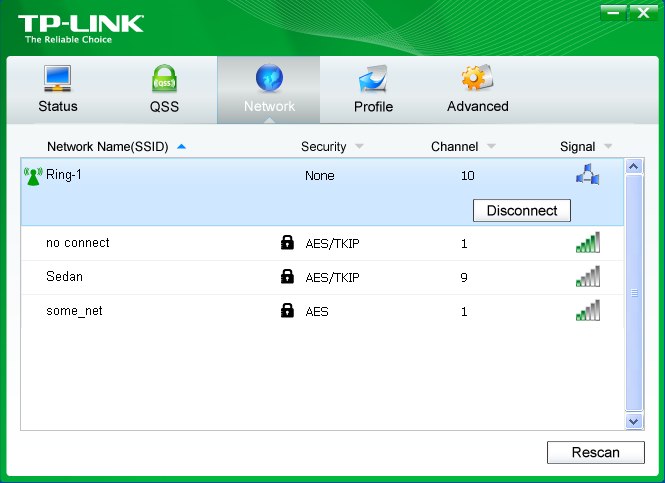

На вкладке Network показываются работающие в настоящее время в эфире сети WLAN (SSID), их протоколы защиты, используемые кана-лы, тип сети и уровень принимаемого сигнала. Можно выделить желае-мую сеть и с помощью кнопки Connect попытаться к ней подключить-ся. Кнопка Rescan позволяет обновить список активных сетей.

На вкладке Status можно видеть разнообразную полезную инфор-мацию о работе вашего адаптера, в том числе номер рабочего канала и зачение BSSID сети (отображается под именем АР МАС).

Вкладка Profile используется для создания, редактирования и удале-ния конфигураций карты WLAN. Протоколы защиты сети типовые (см. описание адаптера от компании Linksys). Тут же выбранную конфигу-рацию можно использовать для подключения станции к сети. Особен-ностью данного адаптера является невозможность ручного задания но-мера рабочего канала. Этот номер адаптер выбирает или сам из числа наименее занятых, или номер определяется при подключении к сущес-твующей сети Ad-Hoc или Точке доступа.

Вкладка QSS (Quick Secure Setup) предназначена для решения той же задачи, что и вкладка WPS рассмотренного выше адаптера ASUS USB-N13. В данной работе для установления соединения адаптера TL-WN851N с Точкой доступа используется обычная общепринятая проце-дура.

Для работы с Wireless Zero Configuration (WZC) или для возврата обратно к фирменной утилите щелкните Advanced.

Рис. 8. Окно управляющей утилиты TP-LINK Wireless

Конфигурация usb-n10 с помощью asus утилиты, 1 подключение к беспроводной сети вручную

Руководство пользователя для беспроводного адаптера USB-N10

8

Беспроводной адаптер ASUS

3.1 Подключение к беспроводной сети вручную

Для подключения сетевого адаптера к станции вручную:

2. Также Вы можете нажать Status >

Search для поиска беспроводных

сетей. Выберите беспроводную сеть и

нажмите Connect.

1. Щелкните правой кнопкой по иконке

ASUS WLAN Adapter Setting Utility в

области уведомлений, затем выберите

Wireless Setting.

3. Конфигурация USB-N10 с помощью ASUS утилиты

Настройка завершена. На странице

Status отображается информация,

например состояние соединения,

скорость передачи данных и т.п.

3. Если на AP или станции установлены

параметры безопасности, установите

такие же параметры на беспроводном

адаптере. Нажмите Сохранить.

Конфигурация usb-n10 с помощью asus утилиты, 1 подключение к беспроводной сети вручную

2 подключение к беспроводной сети с помощью wps

Страница 12

Руководство пользователя для беспроводного адаптера USB-N10

9

Беспроводной адаптер ASUS

3.2 Подключение к беспроводной сети с помощью WPS

Беспроводной адаптер поддерживает функцию WPS, облегчающую установку

беспроводной сети.

Для подключения беспроводного адаптера к WPS-совместимой AP или станции нажмите

кнопку WPS:

ВАЖНО: Убедитесь, что AP или станция поддерживают WPS функцию.

2. Выберите Use the WPS button и

нажмите Next.

3. Нажмите кнопку WPS на AP или

станции для установки беспроводного

соединения. Дождитесь когда

беспроводной адаптер закончит

сканирование сети.

4. Нажмите Готово.

1. Нажмите WPS.

2 подключение к беспроводной сети с помощью wps

Руководство пользователя для беспроводного адаптера USB…

Страница 13

Руководство пользователя для беспроводного адаптера USB-N10

10

Беспроводной адаптер ASUS

3. Нажмите Готово.

1. Выберите Использовать ПИН-код.

2. Введите восьмизначный ПИН-код,

который можно получить в веб-

интерфейсе точки доступа, затем

нажмите Next.

Для подключения USB-N10 к WPS-совместимой AP или станции, используя ПИН-код:

Руководство пользователя для беспроводного адаптера USB...

Руководство пользователя для беспроводного адаптера USB…

Страница 14

Руководство пользователя для беспроводного адаптера USB-N10

11

Беспроводной адаптер ASUS

2. Нажмите General, затем нажмите ICS

для включения ICS. В таблице General

показаны беспроводные клиенты,

подключенные к программной точке

доступа.

3. Выберите сеть (станцию) из списка и

нажмите Apply.

Для переключения в режим программной

точки доступа:
1. Нажмите AP для переключения в

режим Soft AP.

3.3 Режим программной точки доступа (Windows XP/Vista/7/8)

Беспроводной адаптер поддерживает режим программной точки доступа. В этом режиме

беспроводной адаптер работает как виртуальная точка доступа.

4. Дождитесь переключения

беспроводного адаптера в режим

программной точки доступа.

ВАЖНО: Перед конфигурацией режима программной точки доступа подключите

компьютер к проводной сети, предоставив доступ Вашим беспроводным клиентам.

Примечание:Иконка WLAN Adapter Setting в области уведомлений изменится

на иконку утилиты Wireless Access Point .

Руководство пользователя для беспроводного адаптера USB...

Руководство пользователя для беспроводного адаптера USB…

Страница 15

Руководство пользователя для беспроводного адаптера USB-N10

12

Беспроводной адаптер ASUS

Для отключения функции управления доступом, выберите Disable в списке Access

Control Policy.

Для разрешения беспроводному клиенту

подключиться к беспроводному адаптеру:
1. Выберите Включить, затем выберите

Доступ.

2. Введите MAC-адрес в нижнее поле и

нажмите Добавить Mac.

3. Нажмите OK для завершения.

Примечание: К беспроводному адаптеру могут подключиться только клиенты из

‘белого’ списка.

Для запрещения беспроводному клиенту подключиться к беспроводному адаптеру:
1. Выберите Включить, затем выберите Отклонить.
2. Введите MAC-адрес в нижнее поле и нажмите Добавить Mac.
3. Нажмите ОК для завершения.

Примечание: Беспроводные клиенты из ‘черного’ списка не смогут подключиться

к беспроводному адаптеру.

В режиме программной точки доступа с помощью функции управления доступом Вы
можете запретить беспроводным клиентам подключаться к беспроводному адаптеру.
Нажмите Configuration > Edit Config > ACL.

Руководство пользователя для беспроводного адаптера USB...

Информация о программном обеспечении, 1 asus wlan control center, 2 утилита asus wlan card setting

Страница 16

Руководство пользователя для беспроводного адаптера USB-N10

13

Беспроводной адаптер ASUS

4.1 ASUS WLAN Control Center

Центр управления ASUS WLAN включает ASUS WLAN Card Setting Utility (режим

станции) и ASUS Wireless Access Point Utility (режим программной точки доступа) для

управления беспроводным адаптером.

4. Информация о программном обеспечении

Для запуска утилиты беспроводной сети нажмите Пуск > Программы > ASUS Wireless

LAN Card. Иконка в панели задач изменится как показано на

рисунке.

4.2 Утилита ASUS WLAN Card Setting

Утилита ASUS WLAN Adapter Setting предоставляет удобный интерфейс для настройки

беспроводных подключений.

ASUS WLAN Adapter Setting

Щелкните правой кнопкой по иконке ASUS WLAN Adapter

Setting в области уведомлений для отображения следующих

опций:
Настройки беспроводной сети: Запуск утилиты ASUS

WLAN Card Setting.

Активировать конфигурацию — Активация

предустановленного профиля.

Помощь — Запуск файла помощи.

WPS — Запуск мастера WPS.
О центре управления — Отображение версии центра управления.

Выход из центра управления — Закрытие центра управления.

Информация о программном обеспечении, 1 asus wlan control center, 2 утилита asus wlan card setting

Просмотр

Страница 17

Руководство пользователя для беспроводного адаптера USB-N10

14

Беспроводной адаптер ASUS

Щелкните левой кнопкой по иконке ASUS WLAN Adapter Setting в области уведомлений

для отображения следующих опций:
Включить беспроводную связь — Включает беспроводную

связь.

Просмотр

На странице Survey отображается состояние подключения и отображены следующая

информация:

SSID — Показывает имя беспроводной сети, к которой подключается беспроводной

адаптер.
MAC-адрес — Показывает аппаратный адрес беспроводного адаптера. MAC адрес

является уникальным идентификатором для сетевых устройств. Он состоит из

шести групп по две шестнадцатеричных цифры в каждой (0 — 9 и A — F), разделенных

двоеточиями, например, 00:E0:18:F0:05:C0.
Канал — Отображает используемый радиоканал.
Current Data Rate (текущая скорость передачи данных) Показывает текущую

скорость соединения в мегабитах в секунду (Mbps).
Тип сети Отображает тип беспроводной сети, например infrastructure.
Security Отображает шифрование беспроводной сети.
Поиск- Отображает беспроводные сети, к которым можно подключиться.

Просмотр

Конфигурация — основное, Другое

Страница 18

Руководство пользователя для беспроводного адаптера USB-N10

15

Беспроводной адаптер ASUS

Конфигурация — Основное

Тип сети
Infrastructure Выберите этот режим для

подключения к AP.

Ad Hoc — Выберите этот режим для

подключения к другой станции. Сеть ‘Ad

Hoc’, обычно, формируется быстрее и легче

без предварительного планирования. Например, совместное использование записей

при встрече.

Рабочий режим и имя сети (SSID) — Введите или выберите из списка SSID для AP

или станции, к которой Вы хотите подключиться. SSID должен содержать печатаемые

символы и иметь не более 32-х символов, например “ Wireless”.

ПРИМЕЧАНИЕ: Оставьте поле SSID пустым, если хотите разрешить Вашей

станции подключаться к любой точке доступа. Но Вы не можете использовать это

в режиме Ad Hoc.

Канал — Выберите радиоканал для беспроводного адаптера. В сети «infrastructure»

беспроводной адаптер автоматически выберет нужный канал для соединения с точкой

доступа, этот параметр должен быть установлен в Auto и не может быть изменен. В

сети «Ad Hoc» Вы можете выбрать канал для беспроводного адаптера. В сети Ad-Hoc

все беспроводные адаптеры с одинаковым каналом могут подключаться друг к другу.
Доступность радиоканалов может отличаться в зависимости от Вашей страны. Для

США (FCC) и Канады (IC), поддерживаются каналы 1 — 11. Для Европы (ETSI),

поддерживаются каналы 1 — 13. Для Японии (MKK), поддерживаются каналы 1 — 14.
Скорость передачи данных — Авто: Беспроводный адаптер автоматически установит

наиболее подходящую скорость.

Другое

Шифрование — Запуск страницы шифрования.
Дополнительно — Запуск страницы дополнительных настроек. В большинстве

случаев, значения по умолчанию изменять не нужно.

Устранение неисправностей — Показывает возможные решения при появлении

неисправностей.

Конфигурация - основное, Другое

Конфигурация — шифрование

Страница 19

Руководство пользователя для беспроводного адаптера USB-N10

16

Беспроводной адаптер ASUS

Конфигурация — Шифрование

На этой странице можно настраивать параметры

шифрования. В целях конфиденциальности

передаваемых данных, в IEEE 802.11 определен

алгоритм WEP (секретность на уровне проводной

сети). WEP использует ключи для шифрования

и расшифровки пакетов с данными. Процесс

шифрования может смешивать биты пакетов

для защиты от посторонних. WPA улучшает

безопасность системы, шифруя передаваемые данные. WPA разработан для компенсации

слабых мест протокола WEP.
Сетевая аутентификация — Установка аутентификации беспроводного адаптера.

Доступны следующие опции:
Open — Устанавливает для сети открытый режим, который отключает аутентификацию.
Shared — Устанавливает для сети режим общего ключа, который использует WEP

шифрование.

WPA-PSK/WPA2-PSK — В режиме Infrastructure для идентификации используется

WPA Pre-Shared/WPA2 Pre-Shared ключ.

Шифрование данных — В режимах Open и Shared опции: Disabled и WEP.
Отключено — Отключает шифрование для беспроводного адаптера.
WEP — Шифрует Ваши данные перед передачей в эфир. Вы можете применить его

к беспроводным устройствам, которые используют одинаковые WEP ключи.

В режимах WPA-PSK/WPA2-PSK и WPA/WPA2 опции Temporal Key Integrity Protocol

(TKIP) и Advanced Encryption Standard (AES).
TKIP — Динамически генерирует уникальные ключи для шифрования пакетов.
AES — Обеспечивает лучшую защиту и существенно увеличивает сложность

шифрования. Это технология блочного(128 бит) симметричного шифрования, которая

работает одновременно на многих сетевых уровнях.

Конфигурация - шифрование

Руководство пользователя для беспроводного адаптера USB…

Страница 20

Руководство пользователя для беспроводного адаптера USB-N10

17

Беспроводной адаптер ASUS

Ключ беспроводной сети (WEP) — Эта опция доступна только, если Вы выбрали WEP

в поле шифрования данных. 64-битный WEP ключ использует 5 ASCII символов (10

шестнадцатеричных цифр). 128-битный WEP ключ использует 13 ASCII символов (26

шестнадцатеричных цифр).
Формат ключа — Позволяет Вам выбрать формат ключа.

Ручное назначение (WPA and WPA2)- Позволяет назначить WEP ключи вручную.
Длина ключа — Позволяет выбрать длину ключа. При шифровании 64 бит, каждый

ключ содержит 10 шестнадцатеричных цифр или 5 ASCII символов. При шифровании

128 бит, каждый ключ содержит 26 шестнадцатеричных цифр или 13 ASCII символов.

Выберите один как ключ по умолчанию — Позволяет Вам выбрать один из четырех

WEP ключей как ключ по умолчанию.

Конфигурация — Дополнительно

На этой странице можно установить

дополнительные параметры для беспроводного

адаптера. Мы рекомендуем для всех пунктов

использовать значения по умолчанию.
Порог RTS (0-2347) — Готовность к отправке/

готовность к приему, используется для

уменьшения коллизий среди беспроводных

станций. Когда активирована функция RTS/

CTS, роутер воздерживается от отправки фрейма

данных, пока не выполнится ответная RTS/CTS. Активируйте функцию RTS/CTS путем

настройки определенного порога размера пакета. Рекомендуется установить значение

по умолчанию (2347).
Порог фрагментации (256-2346) — Фрагментация используется для разделения

пакетов 802.11 на меньшие порции (фрагменты), которые отправляются по назначению

отдельно. Активируйте фрагментацию путем настройки определенного порога размера

пакета. Если в сети имеется чрезмерное количество коллизий, поэкспериментируйте с

различными значениями фрагментации для увеличения надежности передачи пакетов.

Для обычного использования рекомендуется использовать значение по умолчанию

(2346).
Преамбула — Выберите преамбулу. Значение по умолчанию Auto.

Руководство пользователя для беспроводного адаптера USB...

Выделить → Я нашла инструкцию для своей беспроводной гарнитуры здесь! #manualza

RT-N13U | Сетевое оборудование | ASUS в России

Подключение сетевого МФУ

Отличительной особенностью нового беспроводного маршрутизатора ASUS является функция «автокоммутации». Маршрутизатор не только позволяет пользователям беспроводной сети круглосуточно пользоваться принтером без необходимости иметь постоянно включенный ПК или сервер, но кроме этого избавляет от необходимости выполнять разъединение и повторное соединение при подключении нового пользователя. Когда принтер необходим нескольким пользователям, маршрутизатор автоматически выполняет функцию коммутации, что позволяет разным пользователям использовать принтер одновременно. После подключения многофункционального устройства к беспроводному маршрутизатору ASUS через порт USB и запуска программы установки ASUS Network Printer Setup, каждый пользователь сможет с легкостью воспользоваться функциями сканирования и печати.


*Чтобы ознакомиться с полным списком поддерживаемых устройств, нажмите здесь.

EZ Switch – простой выбор режима

Переключатель EZ Switch дает возможность пользователю быстро и легко выбрать один из трех режимов работы устройства.

Полная настройка FTP с помощью функции ASUS AiDisk за 3 минуты

Функция AiDisk позволяет упростить настройку FTP-сервера и сервиса Dynamic DNS (ASUS DDNS). Независимо от того, где находится пользователь, он сможет обмениваться данными со своими друзьями и коллегами. Подключив к RT-N13U внешний жесткий диск, пользователи могут создать у себя дома мини FTP-сервер. Для этого потребуется настроить учетные записи и выбрать папки и файлы для общего доступа. Руководство по быстрой установке AiDisk, поставляемое в комплекте, поможет пользователям легко выполнить настройку FTP. Теперь пользователи с легкостью смогут создавать свои FTP-серверы с легкоузнаваемыми адресами, например, ftp://yourname.asuscomm.com), вместо того, чтобы запоминать IP-адреса или сложные URL.

Улучшенный Download Master

Загрузка BT без остановок в режиме 24/7:

Поддерживается автоматическая загрузка контента с использованием протоколов HTTP, FTP и BT (BitTorrent). Продолжайте загрузку, даже когда компьютер выключен!

• Загрузка в одно касание. Наведите курсор на объект для загрузки и щелкните правой кнопкой мыши. Программа начнет загрузку. • Двойной щелчок на сиде BitTorrent запустит программу Download Master.
* Для отслеживания состояния загрузки необходимо установить на компьютере утилиту Download Master.

Новый механизм BT Engine
Новый механизм позволяет ускорить загрузку BitTorrent-контента.

* Реальная скорость загрузки торрентов зависит от их «здоровья» и особенностей сетевой инфраструктуры.
** Поддерживается одновременная загрузка 6 торрентов.

Упрощенная процедура настройки доступа к сети Интернет (QIS)

Чтобы начать работать с маршрутизатором, просто подключитесь к нему – дальше упрощенная процедура настройки доступа к сети Интернет (QIS) выполнит все действия автоматически! Настройка сети выполняется полностью автоматически!

Шаг 1: Шаг 2: Шаг 3:
Запустите браузер (например, IE) и QIS выполнит автоматическую диагностику типа соединения. Следуйте инструкциям и введите необходимую информацию. Теперь вы можете работать в сети Интернет!
Network Map

Простая в использовании функция для:

  • Отображения состояния всей сети и подробного статуса WAN/LAN.
  • Обеспечения безопасного соединения с беспроводной сетью и предотвращения проникновения в сеть злоумышленников.
  • Оперативного управления параметрами сети.

Утилита Dr. Surf

Dr. Surf – это ваш персональный помощник, который может выполнять автоматическую диагностику беспроводной сети в режиме реального времени. Автоматическое обнаружение проблем.

  • При возникновении проблемы с Интернет-соединением, Dr. Surf локализует ее и предлагает способы решения.
  • Например, посоветует проверить подключение кабеля к маршрутизатору.

EZQoS – гарантированное качество обслуживания

Благодаря уникальному механизму ASUS EZQoS пользователь может легко перераспределить ширину канала между приложениями в соответствии с потребностями, просто нажав соответствующую кнопку. Такими приложениями могут быть голосовые программы, игры, приложения, использующие потоки аудио и видео, а также FTP и P2P.

EZSetup/WPS Wizard Быстрая настройка беспроводной сети и Internet

Настройка защищенной беспроводной сети и Internet-соединения за 2 минуты с предустановками для провайдеров более чем в 100 городах России.

Отправить ответ

avatar
  Подписаться
Уведомление о
