Чтобы создать цветную картинку на экране, от источника проводится передача данных о цвете и яркости каждой точки монитора или дисплея. Все обилие цветовой палитры передается путем «смешивания» 3-х основных цветов различной яркости (RGB). Само сокращение RGB расшифровывается как Red, Green, Blue (красный, зеленый, синий). Три цвета при максимальной яркости дают белую точку на экране, а их полное отсутствие — черную.

В зависимости от типа соединения (интерфейса) применяются разные форматы передачи этих данных на принимающее устройство. Оба интерфейса (композитный и компонентный) используют разъемы, получившие название RCA. Компания Radio Corporation of America (RCA) предложила его для стандарта соединений аудиоаппаратуры еще в далеком 1940 году. В России эти разъемы известны под названиями «тюльпаны» или «колокольчики».

Проводником между разъемами является коаксиальный кабель. В кабелях этого типа защитный экран от помех выполнен в одной оси с сердечником-проводником (co — совместно и axis — ось).

Сами по себе кабель и разъемы RCA идентичны (взаимозаменяемы) в обоих интерфейсах.

Композитный интерфейс

Интерфейс, в котором сигналы цветности и яркости не разделены, а передаются по одному каналу связи, называется «композитным» (т.е. многокомпонентный). Это один их самых первых упрощенных интерфейсов. Из-за «смешивания» сигнала на входе в кабель и его последующего разделения при прочтении на устройстве вывода, возникают паразитные перекрестные помехи. Исключить их полностью невозможно. Появляется «смазанность» картинки.

Это считается основным недостатком «композита», который ограничивает качество передаваемого видеосигнала. Композитный кабель, как правило, трехжильный. Желтым цветом обозначается разъем RCA для передачи видео, белым и красным (моно и 2-й канал стерео) — звуковые проводники. Технических различий в свойствах всех 3 жил кабеля нет. Цветовая маркировка необходима для прослеживания концов одного провода (вход-выход), чтобы пользователь их не перепутал.

Компонентный интерфейс

По мере развития видеоиндустрии повысились требования к качеству сигнала. Избалованный пользователь готов платить за картинку высокого качества. Так почему бы не предоставить ему желаемое? Интерфейс, в котором данные о цветности и яркости передаются каждый по своему каналу, не смешиваясь между собой, называется компонентным. Он выполнен аналогично 3х-жильному «композиту» с одним каналом для видео и двумя для стереозвука с разъемами RCA, но в «компоненте» по всем 3 каналам передается информация о видео. Для передачи аудиосигнала можно купить отдельный кабель или взять компонентный из 5 жил: 3 для видео, 2 для аудио.

В компонентном интерфейсе разделена яркость и цветность красного, синего. Разъемы имеют синюю, красную и зеленую маркировку соответственно. Несмотря на наличие зеленого «тюльпана» данные о цветности зеленого не передаются. По нему передаются данные о яркости. Цветность зеленого рассчитывается на принимающем устройстве по определенному алгоритму. В основе этих вычислений лежат данные об общей яркости и цветности синего и красного.

Выделение отдельной линии для яркости понадобилось для воспроизведения развивающегося цветного телевидения на старых черно-белых телевизорах. В компонентном кабеле смазывание картинки не возникает, так как тут отсутствует смешивание (мультиплексирование).

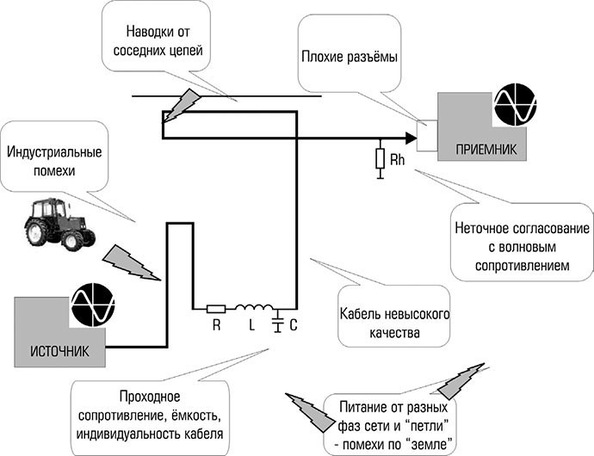

Остаются незначительные потери при передаче сигнала на его естественное затухание, в зависимости от длины и материалов проводника. Сильное затухание выражается в ухудшении яркости картинки на экране. Эти потери могут быть рассчитаны при помощи таблицы специальных коэффициентов, которая поможет подобрать максимальную длину кабеля между устройствами.

Отличие компонентного YPbPr от YCbCr

Сам компонентный разъем на устройствах может иметь 2 обозначения: YPbPr или YCbCr. По каналу, обозначаемому Y, передается сигнал уровня яркости. По каналу с обозначением b (blue) передается сигнал разности между яркостью и синим, а по каналу r (red) — сигнал разности между яркостью и красным цветом. Буквы P и С обозначают различные алгоритмы записи и считывания информации о цветовом пространстве изображения (последовательность и очередность кодирования). Разница между этими обозначениями заключается в типах формирования видео на экране. Их всего два: чересстрочная (i– interlaced, «интерлейс») и как альтернатива, прогрессивная развертки. При интерлейсе каждый кадр видео формируется из 2 «полукадров», напоминающих жалюзи. В первом полукадре проходит сигнал для «четных» строк изображения, во втором для «нечетных».

Это позволяет при одной и той же пропускной способности канала увеличить частоту изображения в 2 раза, по сравнению с прогрессивной разверткой.

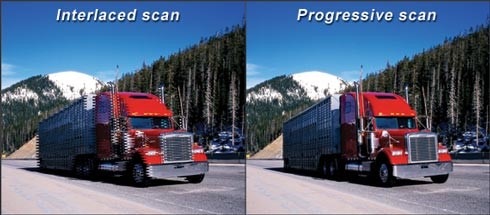

При прогрессивной (p — progpessive) развертке каждый кадр передается целиком, построчно. Это убирает эффекты искажения. Пропадает «гребенка» при просмотре динамичных сцен. Нет половины строк, ожидающих обновления, но необходима удвоенная пропускная способность канала. Интерфейс YPbPr компонентного разъема означает, что это порт «универсал». Он поддерживает и прогрессивную, и интерлейс развертки.

Маркировка YCbCr говорит о том, что разъем поддерживает только чересстрочную развертку. На это стоит обратить особое внимание при подборе компонентов домашнего кинотеатра или при подключении видеокамеры к монитору/телевизору. В этом случае во время воспроизведения видео с неподдерживаемым типом развертки могут возникнуть искажения, а иногда просмотр вообще будет невозможен.

Так что же лучше?

При выборе компонентов аппаратуры следует основное внимание уделить «языку» (интерфейсу), на котором принимающие и передающие устройства будут «общаться» между собой. Он должен быть одинаков или полностью поддерживать возможности разъема сопрягаемого устройства.

Воспроизведение прогрессивного видео на интерлейсе будет с искажениями. Видео с чересстрочным типом развертки на приемнике с YPbPr интерфейсом будет выглядеть безукоризненно.

В споре компонентного и композитного интерфейсов несомненно лучше «не складывать все цвета в одну корзину» и выбрать YPbPr-компонент. Хотя с победным наступлением эры 4К оба эти интерфейса рано или поздно канут в лету, так как через «колокольчики» RCA максимум возможна передача сигнала только в HD-разрешении.

Назначение разъемов телевизора

Беспроводной способ соединения в современном мире становится все более популярным, но нередки случаи, когда обойтись без проводов не получится. Особенно это касается аудио и видео техники. Разъемы телевизора представлены большим количеством видов. Некоторые известны всем, так как используются каждым пользователем, другие применяются редко, что вызывает вопрос – для чего они нужны. О проводных интерфейсах ТВ и их назначении рассказано ниже.

Панель телевизора с разъемами

Популярные разъемы

Все разъемы телевизора можно условно разделить на популярные и не очень. Для начала есть смысл рассмотреть те, которые используются чаще прочих.

Композитный

Услышав слово «композитный вход», многие пользователи придут в недоумение, но если назвать его тюльпаны или AV выход, то понимания появится больше. Все это названия для одного интерфейса, который служит для передачи аналогового аудио и видео сигнала

. AV вход на телевизоре – это комбинация трех разъемов: желтый (отвечает за видео), белый и красный (передают правый и левый канал аудио).

Композитный

Важно понимать, что композитный разъем может работать, как на вход, так и на выход, то есть он может передавать сигнал или принимать его. Соответственно разъем AV IN – это вход, AV OUT – выход. Последний не используется в ТВ, так как он не является источником сигнала, а лишь средство для его отображения.

Композитный вход служит для подключения старых спутниковых или цифровых приставок, DVD проигрывателей, игровых консолей, видеокамер. Вход все еще используется и часто встречается в современных моделях, но все же относится к «умирающему» виду, так как передавать контент в высоком качестве через него нельзя.

HDMI

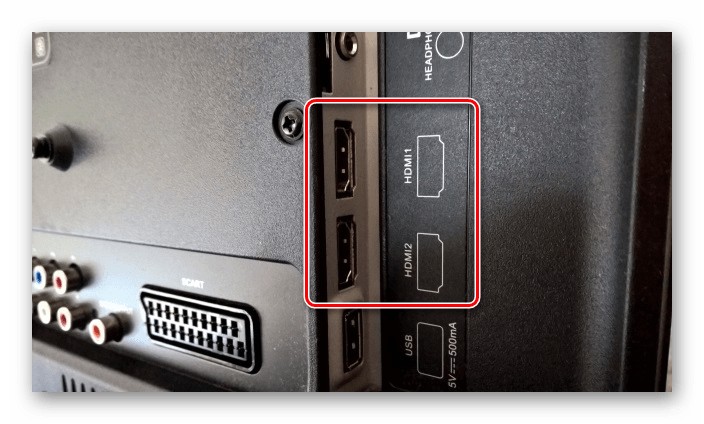

Этот интерфейс в последние годы является самым востребованным. Его можно встретить не только в ТВ, но и многих видах техники. Через HDMI передается цифровой видео и аудио сигнал. В настоящий момент он обеспечивает лучшее качество (среди используемых соединений) – 4K с 60 FPS и многоканальный звук до 12.1.

HDMI

Важно! HDMI может работать на вход и на выход, но у бюджетных устройств зачастую он работает в одностороннем порядке (вход).

Через данный разъем можно подключить практически любое устройство – игровые приставки, тюнеры, ресиверы, ПК, ноутбуки, саундбар или домашний кинотеатр, а также смартфоны и планшеты (у них используются mini или microHDMI). HDMI выходы могут отличаться поколением, например, 1.4, 2.0, 2.1. От этого зависит максимальное качество передаваемого сигнала, например, 1.4 не рассчитан на UHD.

USB

USB – это интерфейс для передачи данных. Он может служить для разных целей, но у телевизора нужен

для подключения внешних носителей информации, а также мышки, клавиатуры, геймпада. Может отличаться классом – 2.0 или 3.0. Второй обеспечивает более высокую скорость передачи информации, поэтому накопители рекомендуется подключать к нему, а устройства ввода в USB 2.0.

USB

RF (антенный)

Разъем для антенны, RF, ANT IN, коаксиальный выход необходим для подключения телевизионной антенны, что и так понятно из названия. Он передает аналоговый сигнал. Данный вход имеет большое количество разновидностей, но у телевизоров используется 2: в первый вставляется обычная антенна, во второй подключаются спутниковые антенны или кабельное ТВ.

Второй может быть подписан Cabel In, отличается тем, что имеет резьбу – то есть на антенне есть насадка, которая накручивается на данный вход.

RF (антенный)

Coaxial разъем бывает разных типов – он может быть с резьбой или типа «мама». Передавать через него можно разные типы аналогового сигнала – видео или аудио. В старых устройствах он использовался не только для видео, но и аудио, то есть был Coaxial In (подключалась антенна или VHS-проигрыватель), а Coaxial Out служил для подключения усилителя и через него колонок. В современных телевизорах под коаксиальным входом нужно понимать именно

антенное соединение для видео, но не звук!

LAN (Ethernet)

LAN – это разъем для подключения оптоволоконного RJ-45 интернет кабеля. Он может быть в телевизоре, даже если последний не имеет режима работы в интернете. В таком случае через него осуществляется обновление прошивки телевизора или удаленный доступ для проведения диагностики и ремонта программного обеспечения устройства. Такие услуги предоставляют именитые бренды – Samsung, Sony и другие.

LAN (Ethernet)

Аудио выход (3,5)

В современных телевизорах привычный всем 3,5 (мини джек) можно встретить в 50% случаев, при этом такая ситуация наблюдается даже внутри одного производителя. Как правило, выход есть у недорогих ТВ. Его негласно называют PC Audio выход, так как он служит для

подключения простейших аудиосистем – колонок от ПК или наушников.

Аудио выход (3,5)

Оптика (S\PDIF)

Ценители звука до появления HDMI использовали для передачи качественного многоканального аудио именно этот разъем. Оптический вход передает звук без искажения. Он мог быть вытеснен HDMI, но производителя дорогих домашних кинотеатров оснащают свою технику оптическим выходом, считая, что качество сигнала у него выше, поэтому производители телевизоров вынуждены его использовать.

Оптика (S.PDIF)

PCMCIA/Express Card/CI+

Данный слот есть не у всех телевизоров (единственный бренд, который с 2017 года оснащает все устройства слотом для модуля условного доступа — компания LG), но он актуален в 2019 году. Используется для подключения переходника на смарт карту у телевизоров со встроенными тюнерами DVB-C и S2.

PCMCIA-Express Card-CI+

Важно! При наличии данного слота и тюнера спутниковое или кабельное телевидение можно смотреть без внешнего ресивера.

Редкие разъемы

В данную категорию попали входы и выходы, которые либо уже устарели и почти не используются в ТВ, либо являются новыми, поэтому также еще не получили широкого распространения.

Компонентный (YPbPr)

Иногда, взглянув на заднюю панель телевизора в поисках привычных тюльпанов, пользователи видят аналогичный выход, но окрашенный в другие цвета (синий, красный, зеленый) и подписанный Component in. YPbPr – это цифровой видео вход, способный передать картинку в высоком качестве (FHD). Он считается устаревшим, так как ему на смену пришел HDMI, который также передает цифрой сигнал, но в более высоком качестве.

Компонентный (YPbPr)

Важно! Компонентный вход может быть дополнен аналоговым аудио разъемом – белый и красный. В таком случае рядом будет расположено сразу пять разъемов.

Назначение цветов:

  • зеленый (Y) – яркость;
  • синий Pb – яркость и уровень синего цвета;
  • красный Pr – яркость и уровень красного цвета.

Соответственно, дополнительные белый и красный входы – это правый и левый канал аудио.

Компонентный (YPbPr)-2

Использовался для подключения DVD проигрывателей, игровых приставок или домашних кинотеатров.

S-Video

Устаревший видео разъем для передачи аналогового сигнала. Несмотря на то, что сигнал здесь делится, так же как у компонентного разъема, для подключения используется только один провод. Использовался в старых DVD проигрывателях и ресиверах от спутниковых тарелок.

S-Video

DVI

Обеспечивает ввод и вывод цифрового или аналогового видео сигнала. Выход достаточно устаревший и почти не применяется в современных ТВ. Он позволяет подключить к нему ПК или ноутбук, чтобы телевизор выступал в качестве монитора. Данный разъем все еще встречается в компьютерах, но прим этом к телевизору обычно подключение осуществляется через переходник DVI – HDMI.

DVI

VGA

Еще один видео выход, который позволяет использовать телевизор в качестве монитора. В отличие от DVI, он передает исключительно аналоговую картинку. Несмотря на то, что VGA вход условно хуже, он распространен шире, но преимущественно у дешевых или китайских телевизоров.

VGA

На заметку! Иногда VGA называют PC IN разъем. Важно понимать, что название неофициальное и известно не всем.

SCART

Разъем SCART относится к устаревшим типам. Он умеет передавать аналоговый и цифровой видео сигнал, но из-за ограниченной пропускной способности был заменен на HDMI. Очень редко встречается в современной технике. На момент использования его широко применяли для DVD проигрывателей и приставок от спутниковых тарелок.

SCART

MHL

Разъем визуально выглядит, как HDMI и выполняет аналогичную функцию – передача цифрового аудио и видео сигнала. Отличие заключается в том, что он рассчитан на подключение мобильных устройств и совмещает в себе особенности microUSB, а именно — в процессе подключения не только получает картинку со смартфона, но и заряжает его. Это очень редкий вид разъемов, и встречается он чаще всего у компании Самсунг.

MHL

Разъемы будущего

Новые технологии в ПК приходят быстрее, чем в телевизоры. В этом разделе мы рассмотрим два супер современных и функционально заряженных разъема, которых пока нет в ТВ, но имеют большое будущее.

USB-C

USB 3.1, USB-C, Type-C является новой версией USB. Он получил маркировку 3.1, что значит «старшее поколение» и отличается внешним видом – не нужно смотреть, какой стороной вставлять штекер. Он обеспечивает более высокую скорость соединения. Данный разъем еще не используется в телевизорах, но в ближайшие пару лет можно ждать повсеместный переход на него вместо обычного USB.

USB-C

Thunderbolt 3

Выход является совместимым с USB-C, то есть он выглядит аналогично, но имеет ряд преимуществ. Он является входом/выходом, обеспечивает самую высокую скорость передачи данных (до 40 Гбит/с), высокое качество видео (5K) и аудио сигнала, и при всем этом способен питать технику (до 100 Вт). Фактически, одним кабелем через Thunderbolt 3 можно передать картинку, звук и запитать устройство. При этом техника может быть подключена последовательно через один вход – например, от ПК подключается к монитор, а к нему еще один монитор. Оба экрана при этом могут не подключаться дополнительно к электрической сети.

Thunderbolt 3

Данный тип соединения появился недавно. Он был разработан компанией Intel. В настоящий момент распространяется в ПК, мониторах и ноутбуках, но в обозримом будущем станет логичной заменой HDMI и USB разъемам, поэтому следует ждать его появления и в телевизорах.

список портов, которые можно встретить в ТВ

В старых телевизорах, производимых ещё до 2000-х годов, в 90% случаев был только RF-порт для подключения антенного кабеля. Подключить к нему даже видеомагнитофон порой было затруднительно.

В современных же TV портов для ввода/вывода данных масса, обычному пользователю порой в них разобраться затруднительно. Какие же бывают разъемы телевизора и для чего каждый из них используется?

Распространенные входы

Какие разъемы есть на телевизоре: знакомимся и запоминаем!

Какие разъемы есть на телевизоре: знакомимся и запоминаем!

Практически во всех телевизорах, выпущенных с 2010 года, представлены следующие порты:

  1. AV (композитный). Используется для ввода-вывода аналогового видео- и аудиосигнала. Представлен парой или тройкой коннекторов «под тюльпан», чаще обозначаются желтым и белым цветом (желтый – это Video-сигнал, белый и красный – Audio-сигнал). Данный вход активно применялся в старой технике, включая DVD-плееры, спутниковые ресиверы. Сейчас практически не используется, так как передаваемое изображение через такой порт имеет низкое разрешение.

Какие разъемы есть на телевизоре: знакомимся и запоминаем!

Какие разъемы есть на телевизоре: знакомимся и запоминаем!
  1. HDMI. Применяется для ввода-вывода цифрового изображения в высоком разрешении (вплоть до 4К 60FPS), а также аудио-сигнала (с поддержкой многоканальных систем вплоть до 12.1). Есть несколько спецификаций данного порта, которые различаются между собой только максимально допустимым разрешением вводимого/выводимого изображения. Один из самых распространенных вариантов подключения телевизора к видеоисточнику. Сейчас через разъем HDMI к телевизору подключаются игровые приставки, медиа проигрыватели, современные спутниковые ресиверы, компьютеры, ноутбуки и даже некоторые смартфоны (у которых имеется MicroHDMI или MiniHDMI порт).

Какие разъемы есть на телевизоре: знакомимся и запоминаем!

Какие разъемы есть на телевизоре: знакомимся и запоминаем!
  1. Component (YPrPb, компонентный). Порт для ввода-вывода цифрового изображения в высоком разрешении (до FullHD 1080p). Кабель разделен на 3 провода с выходами «под тюльпан», чаще всего обозначаются красным, синим и зеленым цветом (по каждому из портов передается один цвет в цифровом формате). Сейчас редко используется, так как у него есть ограничения по максимальному разрешению выводимого изображения.

Какие разъемы есть на телевизоре: знакомимся и запоминаем!

Какие разъемы есть на телевизоре: знакомимся и запоминаем!
  1. DVI. Применяется для ввода-вывода цифрового или аналогового изображения в высоком разрешении. Аудио-сигнал не передает. Чаще этот коннектор используется для подключения TV в качестве монитора для компьютера или ноутбука (в которых имеется соответствующий выход).

Какие разъемы есть на телевизоре: знакомимся и запоминаем!

Какие разъемы есть на телевизоре: знакомимся и запоминаем!
  1. VGA. Применяется для ввода-вывода аналогового изображения в высоком разрешении. Позволяет подключить телевизор в качестве монитора к ПК или ноутбуку.

Какие разъемы есть на телевизоре: знакомимся и запоминаем!

Какие разъемы есть на телевизоре: знакомимся и запоминаем!
  1. S-Video. Унифицированный разъем для передачи аналогового изображения (разделение сигналов такое же, как у AV композитного). Сейчас практически не используется. Встречается в старых DVD-проигрывателях, спутниковых ресиверах.

Какие разъемы есть на телевизоре: знакомимся и запоминаем!

Какие разъемы есть на телевизоре: знакомимся и запоминаем!
  1. USB. Порт для обмена данными. К нему можно подключить USB-накопитель, внешний жесткий диск, в некоторых телевизорах есть ещё поддержка Wi-Fi-адаптеров с USB. Сейчас нередко вместе с USB также имеются порты для подключения карт памяти (там спецификация соединения такая же, как в USB).

Какие разъемы есть на телевизоре: знакомимся и запоминаем!

Какие разъемы есть на телевизоре: знакомимся и запоминаем!
  1. RF. Антенный вход (аналоговый). Бывает нескольких разновидностей, всего их 13 (отличаются разделением входящего сигнала). Вся их группа именуется как IEC75.

Какие разъемы есть на телевизоре: знакомимся и запоминаем!

Какие разъемы есть на телевизоре: знакомимся и запоминаем!
  1. SCART. Ранее использовался для передачи изображения высокой четкости (в цифровом или аналоговом формате). Но имеет низкое предельное разрешение. В старых DVD-проигрывателях и спутниковых ресиверах именно через SCART можно было получить картинку самого высокого доступного качества. Сейчас практически не используется.

Какие разъемы есть на телевизоре: знакомимся и запоминаем!

Какие разъемы есть на телевизоре: знакомимся и запоминаем!
  1. LAN. Встречается в смарт-телевизорах. Используется для подключения RJ-45 кабеля для передачи интернет-данных. Актуальный вариант, если поддержки Wi-Fi в телевизоре нет.

Какие разъемы есть на телевизоре: знакомимся и запоминаем!

Какие разъемы есть на телевизоре: знакомимся и запоминаем!

В следующем видео полный обзор всех интерфейсов, разъемов и кабелей:

В редких случаях можно встретить следующие входы в телевизоре (специализированные):

  1. FireWire. Универсальный порт для передачи данных/изображения. Через него чаще всего подключаются видеокамеры, некоторые модели фотоаппаратов. Также в свое время был распространен в ноутбуках.

Какие разъемы есть на телевизоре: знакомимся и запоминаем!

Какие разъемы есть на телевизоре: знакомимся и запоминаем!
  1. PCMCIA. Использовался для подключения специальных адаптеров или карт памяти. В некоторых моделях применяется более новая спецификация PCMCIA – ExpressCard.

Какие разъемы есть на телевизоре: знакомимся и запоминаем!

Какие разъемы есть на телевизоре: знакомимся и запоминаем!
  1. S\PIDF. Оптический канал для передачи высококачественного звука. До появления HDMI это был единственный вариант получения хорошего многоканального звука без сжатия или конвертации. Также используется для подключения некоторых акустических систем.

Какие разъемы есть на телевизоре: знакомимся и запоминаем!

Какие разъемы есть на телевизоре: знакомимся и запоминаем!

Указанный перечень коннекторов (разъемов в телевизоре) преимущественно актуален для стран Европы. В Японии, Корее нередко выпускаются модели TV с проприетарными разъемами, то есть которые больше нигде не встречаются.

Итого, в современных телевизорах портов действительно достаточно много. Зато их наличие обеспечивает возможность легко и быстро подключить к TV и компьютер, и игровую приставку, и акустическую систему любого класса, и даже старый DVD-проигрыватель.

что это и для чего используется, где находится

Что такое YPbPr на телевизореЧто такое YPbPr на телевизоре

С помощью входа YPbPr на телевизоре можно значительно улучшить качество изображения. Вход есть практически на всех телевизорах, но, к сожалению, не все о нем знают. Что такое разъем YPbPr на телевизоре и для чего он нужен вы узнаете в данной статье.

Что такое компонентный RCA YPbPr

Каждый разъем на телевизоре имеет свое предназначение. Вход необходим для передачи цифрового сигнала. Обеспечивает максимальное качество за счет того, что потери картинки минимальны. Передача по может конкурировать с профессиональными кинозалами. Яркие, насыщенные цвета, максимально приближенные к натуральным.

Телевизор — это приемник аналогового сигнала. О цифре речь не шла, до недавнего времени. Современные технологии позволили сигнал преобразить. Благодаря этому мы имеем частотно-импульсный, цифровой стандарт. И можем дома смотреть телевизионные передачи, фильмы и сериалы в хорошем качестве.

Как же этого добиться? Дело в том, что изображение раскладывается на три компонента, по первичным цветам. Отсюда происходит и название входа, каждый из которых выполняет свою определенную функцию. Рассмотрим каждый из них:

Буква Y — обозначает первый вход, который отвечает за яркость изображения. Второй — Pb, контролирует разницу между яркостью и синим цветом. Третий — Pr в ответе за яркость и баланс красного. Все эти цвета лежат в основе непревзойденной яркости изображения.

Цвета распределяются в трехмерной плоскости. Передаются по коаксиальным кабелям.

Все элементы входа YPbPr выполнены в разной цветовой гамме для того, чтобы даже чайник смог их подключить к устройству, ничего не перепутав.

Важно! Качество изображения зависит не только от этой функции, но еще и от уровня сигнала, передаваемого на ваш телевизор. Если вы предъявляете максимальные требования к качеству изображения, убедитесь в том, что ваша телевышка передает вам сигнал нужного качества.

Для чего используется и где находится компонентный вход

Для чего используется и где находится компонентный входДля чего используется и где находится компонентный вход

Сегодня телевизоры выпускаются уже с поддержкой цифрового вещания. Ну а разъем ypbpr присутствует практически на всех современных устройствах.

По такому входу подключаются различные плееры и проигрыватели. Он помогает превратить аналоговый сигнал в цифровой. Цифра дает лучшее качество. Все современные телевизоры поддерживают именно этот формат вещания.

Найти на своем телевизоре такой разъем очень просто. Находится он всегда на задней части. Выглядит как несколько разноцветных кружков. Какой элемент отвечает за видео, а какой за аудио, перепутать сложно. Обычно все это прописано на английском языке.

Важно! Сигнал может преобразовываться разными способами: полным набором или через пиксельную строчку. Второй вариант несет в себе самое лучшее качество изображения. Используется стандартом HD.

Еще одна причина хорошей передачи изображения заключается в том, что картинка не мерцает. За счет этого такое сходство с кинотеатром. Это самый близкий компонентный вход к формату DVD.

Таким образом появилась возможность подключения домашних кинотеатров. Теперь можно смело идти в магазин электроники и выбирать понравившуюся систему. Особенно это актуально для любителей кино. Киноманы уже на протяжении многих лет смотрят ТВ высокого качества. Вот несколько советов по выбору домашнего кинотеатра:

  1.  Для начала определитесь с бюджетом, с тем, сколько вы готовы потратить денег, чтобы организовать у себя в доме комнату для просмотра кино.
  2.  Теперь надо знать площадь комнаты, которую хотите оборудовать. Это тоже является важной характеристикой, чтобы грамотно подобрать аудиосистему.
  3.  Подумайте, какие дополнительные функции вам необходимы, помните, что чем их больше, тем оборудование дороже.

Подключайте любые проигрывающие устройства к своему телевизору через этот вход YPbPr. Это самый лучший вариант после HDMI.

Теперь, зная что такое YPbPr, вы можете без труда подключить нужный вам плеер, и наслаждаться отличным качеством изображения со своей семьей или с друзьями.

Разъемы телевизора для подключения различной техники

Подключение телевизора, для удобства пользования домашней аудио видео техникой, осуществляется с помощью разнообразных разъёмов. Делается это для совместимости техники различных фирм производителей и разных годов выпуска. Поэтому и на современном телевизоре есть много разъёмов различных форм и цветов для подключения.

Каждый из них предназначен для разных источников сигнала. Основное отличие идет по назначению, а потом по качеству передачи сигнала. Есть разъёмы для входа и выхода сигнала, для видео и для аудио, цифровые и аналоговые. Ведь современный телевизор используется не только для просмотра телепередач, особенно сейчас, когда появился сервис Smart TV. К телевизору, как источник сигнала или получатель, можно подключить проигрыватель DVD, декодеры телевидения, игровые приставки, компьютер, видеокамеру, спутниковый приёмник, интернет.

Подключая к телевизионному аппарату все эти устройства, прежде всего, прочитайте инструкцию по эксплуатации и для телеприемника и для подключаемого устройства. А при покупке нового телевизора точно нужно знать, что Вы будете подключать и хоть приблизительно, что ещё в будущем придётся подсоединять. Но если у Вас современное оборудование, то подключить его друг к другу можно несколькими способами. Давайте посмотрим, какие есть разъёмы для подключения телевизора к другой аппаратуре и чем они отличаются.

  • Антенный вход (RF). Используется для подключения к телевизору антенны. Качество приёма через такой разъём не самое лучшее и зависит во многом от качества самого эфирного сигнала, поступающего на антенну. Поэтому если есть выбор при подключении, например есть цифровой тюнер, то подключите источник эфирных каналов через цифровой вход.
  • Композитный, A/V вход (тюльпаны). Улучшенная технология, по сравнению с передачей сигнала по одному кабелю, за счёт передачи видео и звука по разным кабелям. Одна из первых разработок для раздельной передачи сигналов аудио и видео, поэтому качество во многом проигрывает более поздним разработкам интерфейсов для передачи сигналов.
  • S-video. Сигнал получается качественней за счёт отдельной передачи сигналов яркости и контрастности. Может работать с сигналами вплоть до 480i.
  • Компонентный вход. Трёхкабельное соединение, где один кабель используется для передачи сигналов яркости и синхронизации, а два для передачи цветоразностных сигналов. Может пропускать сигналы с разрешением 1080i.
  • VGA. Используется для подключения телевизора к компьютеру (D-sub 15-pin). Разъём с 15 отверстиями. Только помните, что телевизор не может так долго работать как компьютерный монитор.
  • SCART. По различным спецификациям, может передавать различные сигналы. Сюда могут входить два канала звука (вход и выход), видеосигнал (вход и выход), сигналы RGB, земля и несколько линий управления.
  • Коаксиальный вход для цифрового видео. Хотя и используются RCA (тюльпаны) вилки, но кабель поддерживает большие частоты, чем аналоговые разъёмы. И качество картинки получается выше.
  • HDMI и DVI. Используются для передачи сигнала HDTV.
  • Аудио выходы. Кроме обычных A/V выходов может ещё быть, при наличии декодера в телевизоре, выходы 5.1 или 7.1 для внешней акустики.
  • Выход на наушники.
  • Оптический (TOSlink ). Этот небольшой квадратный разъем использует оптоволокно для передачи цифровых аудиоданных с DVD-плеера или цифрового телевизионного ресивера на цифровой телевизор или AV-ресивер (усилитель домашнего кинотеатра). Он также используется для передачи объемного звука.
  • IEEE1394 (также известный как FireWire). Этот разъем представляет собой двунаправленную цифровую систему. Он идеально подходит для видеокамер и других цифровых рекордеров, которые могут записывать и воспроизводить видео. Он также позволяет передавать аудиосигнал.

При выборе телевизора смотрите, чтобы разъёмов для подключения телевизора было столько же или больше чем число подключаемых устройств. Особо обратите внимание на расположение разъёмов. Сзади должны быть разъёмы для постоянно подключаемых устройств, а спереди или сбоку для временно подключаемых (видеокамера, игровая приставка, наушники и др.). Разъёмы на подключаемых аппаратах желательно должны быть одного типа.

Компонентный вход на телевизоре — что это такое, краткое описание

Как пользоваться бытовой техникой

Автор Корочка На чтение 2 мин. Просмотров 5.3k. Опубликовано

Компонентный вход на телевизоре позволяет значительно улучшить качество изображения. Это актуально не только для просмотра телепередач, но и при использовании его в качестве одного из компонентов домашнего кинотеатра.

Для чего используется компонентный вход?

Компонентный вход представляет собой трёхкабельное соединение:

  • один кабель предназначен для передачи сигналов яркости и синхронизации, он маркируется кругом жёлто-зелёного цвета и символом Y;
  • остальные отвечают за цветовую разницу;
    • второй — за разность уровня синего цвета и яркости, поэтому он маркируется круглым стикером синего цвета и символами Pb или V;
    • третий — за разницу в уровнях красного цвета и яркости, поэтому для его маркировки применяют красный круг и символы Pr или U.
Компонентный вход на телевизореКомпонентный вход на телевизореКомпонентный вход на телевизоре служит в том числе для подключения сторонних устройств

Через этот разъём к телевизору подключают DVD-проигрыватели и спутниковые ресиверы. Его пропускная способность позволяет преобразовать аналоговый сигнал в соответствующее цифровому формату качество:

  • чересстрочно (1080i) – во всех системах телевизионного вещания;
  • прогрессивно (1080p) – в стандартах HDTV.

Где находится?

Компонентный вход на телевизореКомпонентный вход на телевизореНайти компонентный вход не составит труда

Поскольку к этому разъёму подключают устройства для длительной работы в паре с телевизором, то чаще всего он расположен на задней панели.

Таким образом, компонентный вход за счёт разностной цветопередачи и контроля яркости и синхронности этого показателя повышает чёткость картинки и её насыщенность. Дополнительно на параметры качества изображения влияют способы преобразования сигнала: через пиксельную строчку или полным набором.

Оцените статью: Поделитесь с друзьями!

вход — это… Что такое AV-вход?

  • Вход Господень в Иерусалим — Вход Господень в Иерусалим. Русская икона. Тип …   Википедия

  • ВХОД (в богослужении) — ВХОД, в богослужении византийского обряда (см. ВИЗАНТИЙСКИЙ ОБРЯД) вход служащего духовенства (см. ДУХОВЕНСТВО) в алтарь (см. АЛТАРЬ) через царские врата (см. ЦАРСКИЕ ВРАТА). На Божественной Литургии (см. ЛИТУРГИЯ (богослужение)) совершаются… …   Энциклопедический словарь

  • вход — сущ., м., употр. часто Морфология: (нет) чего? входа, чему? входу, (вижу) что? вход, чем? входом, о чём? о входе; мн. что? входы, (нет) чего? входов, чему? входам, (вижу) что? входы, чем? входами, о чём? о входах 1. Говоря о входе в какое либо… …   Толковый словарь Дмитриева

  • Вход Господень в Иерусалим. Вербное воскресенье в православной церкви — Вход Господень в Иерусалим празднуется православной церковью в последнее воскресенье перед светлым праздником Пасхи. Это один из великих праздников и называется он еще Вербным Воскресеньем, потому что в этот день за всенощной службой Божией (или… …   Энциклопедия ньюсмейкеров

  • Вход в лабиринт (фильм) — Вход в лабиринт Жанр детектив Режиссёр Валерий Кремнев Автор сценария …   Википедия

  • Вход в пустоту — Enter the Void …   Википедия

  • вход для сигнала напряжения — Вход, например, контроллера, предназначенный для подачи на него сигнала напряжения [Интент] Вход напряжения имеет большое входное сопротивление. Он предназначен для приёма информации в виде потенциального сигнала. [Александр Гарманов. Принципы… …   Справочник технического переводчика

  • ВХОД — ВХОД, входа, муж. 1. только ед. Действие по гл. входить. Вход войск. Вход воспрещен. 2. Место для прохода внутрь, дверь, ворота. Вход украшен зеленью. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 …   Толковый словарь Ушакова

  • Вход в лабиринт — Жанр детектив Режиссёр Валерий Кремнев Автор сценария …   Википедия

  • Вход и выход — In Out …   Википедия

  • Вход Господень в Иерусалим. Вербное воскресенье — Праздник Входа Господня в Иерусалим (Вербное воскресенье) один из 12 ти главных праздников Православной церкви. Праздник еще называется праздником Вайи (ветви финиковой пальмы, которыми приветствовали Иисуса встречавшие его жители Иерусалима),… …   Энциклопедия ньюсмейкеров

  • Leave a comment
