Механический барометр

Баро́метр (др.-греч. βάρος — «тяжесть» и μετρέω — «измеряю») — прибор для измерения атмосферного давления^[1]. Ртутный барометр был изобретён итальянским математиком и физиком Эванджелистой Торричелли в 1644 году, это была тарелка с налитой в неё ртутью и пробиркой(колбой), поставленной отверстием вниз (см. опыт Торричелли). Когда атмосферное давление повышалось, ртуть поднималась в пробирке, когда же оно понижалось — ртуть опускалась. Из-за неудобства такая конструкция перестала применяться и уступила место барометру-анероиду, но метод, по которому такой барометр был изготовлен, стал применяться в термометрах.

В жидкостных барометрах давление измеряется высотой столба жидкости (ртути) в трубке, запаянной сверху, а нижним концом опущенным в сосуд с жидкостью (атмосферное давление уравновешивается весом столба жидкости). Ртутные барометры — точнее любых других и поэтому используются на метеостанциях.

В быту обычно используются механические барометры . В анероиде жидкости нет. В переводе с греческого «анероид» — «без воды». Он показывает атмосферное давление, действующее на гофрированную тонкостенную металлическую коробку, в которой создано разрежение. При понижении атмосферного давления коробка слегка расширяется, а при повышении — сжимается и воздействует на прикрепленную к ней пружину^[2]. На практике часто используется несколько (до десяти) анероидных коробок, соединенных последовательно, и имеется рычажная передаточная система, которая поворачивает стрелку, движущуюся по круговой шкале, проградуированной по ртутному барометру.Также в настоящее время широкое распространение получили цифровые барометры.

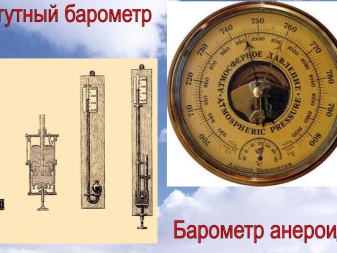

Барометры принято распределять на жидкостные и механические.

Жидкостные барометры работают на принципе, замеченным Э.Торричелли при проведении опыта связанным с атмосферным давлением. С изменением атмосферного давления изменяется ртутный столб в барометре. Прикреплённая к трубке с ртутью шкала показывает данные о давлении.

Механический барометр, который ещё принято называть анероидом работает следующим образом: с изменением атмосферного давления, крышка коробочки, к которой прикреплена пружина с передающим механизмом, деформируется, из-за чего стрелка на шкале показывает соответствующие данные

[3] И т.д.

Первичный эталон единицы давления для области абсолютного давления (ГЭТ 101-2011^[4]) хранится в ФГУП «ВНИИМ им. Д. И. Менделеева».

Что такое барометр и для чего нужен? Как прибор используется человеком?

Нашу планету окружает плотный атмосферный слой, состоящий из смеси различных газообразных веществ. Толщина такого слоя составляет не один десяток километров и имеет определенный вес, который хоть и в незначительной мере, но все же оказывает на поверхность Земли определенную долю давления. Обитатели Земли – люди, животные, птицы, рыбы и так далее, не ощущают на себе вес атмосферного давления, так как организмы живых существ к этому воздействию имеют эволюционно сложившееся приспособление.

Однако перепады величины давления влияют на погодные условия, и чтобы их предопределить с максимальной точностью, в XVII веке был изобретен прибор, называемый барометром.

Что это такое?

Слово «барометр» с греческого имеет такой перевод: «барос» – вес, тяжесть и «метрос» – измерять. То есть барометр – это не что иное, как измеритель тяжести атмосферного слоя.

Первый прибор был разработан в 1643 году учениками Галилея – Э. Торричелли и В. Вивиани. Они развили идею своего учителя о том, что погоду можно предсказывать, если создать для этого определенный измерительный прибор. Торричелли со своим помощником решили взять трубку и поместили внутрь ее ртуть, конец трубки при этом был запаянным с одной стороны. Далее трубку погружали в емкость, где также была налита ртуть. Во время опыта при погружении ртуть в трубке поднималась вверх.

В разные дни исследований ученые заметили, что ртуть поднималась на определенную высоту, и такие изменения напрямую были связаны с погодными условиями.

После серии длительных экспериментов ученые сделали вывод, что при увеличении давления атмосферы ртуть в трубке шла кверху, а при снижении – опускалась вниз. Так ученики Галилея создали первый ртутный барометр. Однако применять его в бытовых условиях было небезопасно – ртуть могла вытечь из прибора и вызвать своими парами сильное отравление. Но наука не стоит на месте, и уже через 13 лет в 1657 году Отто Герике в Пруссии создает водный барометр. Суть его конструкции была такова: трубку из меди помещали в емкость, наполненную водой. К трубке подключали стеклянный наконечник с краном от воздушного насоса. Воздух откачивали и кран перекрывали, создавая вакуумное пространство.

После серии трехлетних наблюдений за поведением уровня воды в трубке Отто Герике пришел к выводу, что погодные условия напрямую влияют на движение уровня жидкости в барометре. Однажды во время очередного исследования ученому за 2 часа удалось предсказать развитие сильной бури. Но, несмотря на рабочие свойства прибора, определить точные показатели еще не удавалось никому, пока в 1670 году англичанин Роберт Гук не разработал специальную градацию в виде шкалы, позволяющую точно определить показания барометра.

В начале XVII века немец Готфрид Лейбниц, являясь известным ученым в сфере точных математических наук, разработал проект анероидного барометра, который мог работать без применения ртути и воды. Воплотить идею Лейбница в 1847 году удалось французу Люсьену Види. Анероидная конструкция представляла собой запаянный металлический цилиндр, из которого откачивали воздух, создавая внутри вакуум. При повышении уровня атмосферного давления цилиндр сжимался, а когда давление падало – расширялся. К цилиндру прикреплялась пружина, которая на шкале отображала показания прибора.

Анероидные барометры имели погрешности, но были безопасны в бытовом применении. К началу XVIII века этими приборами начали активно пользоваться мореплаватели, заранее определяя наступление шторма. Мода на барометры стала набирать обороты, и в гостиных состоятельных людей барометры стали привычной деталью, украшающей интерьер.

С изобретением анероидных моделей ртутные и водные барометры выпускались крайне редко, да и спрос на них был уже в то время невелик.

Для чего нужен?

Со времен Галилея человеку настолько стал привычен барометр, что сегодня без этого прибора сложно представить современную жизнь. Он используется в различных сферах нашей деятельности и выполняет следующие функции.

• Для определения погоды. Одной из важных задач, для которой предназначены барометры, является определение погоды. Ценность показателей прибора состоит именно в том, что прогнозы можно сделать заблаговременно. Если предстоит солнечная и теплая погода, показатели барометра будут высокими, а если собирается пойти дождь – низкие. Заметить понижение температурного режима также можно по снижению уровня атмосферного давления. Для определения погоды барометр не требуется держать на улице, в домашних условиях он будет определять уровень давления ничуть не хуже. Однако если вы живете в небоскребе, тогда давление на вашем приборе будет низким даже в ясный и погожий день.

• Для определения высоты. Связано это с тем, что при удалении от земли вверх давление атмосферы снижается. Прибор, определяющий показатель высоты над поверхностью земли, носит название альтиметр. Он незаменим в авиации при определении уровня высоты, набранной самолетом во время полета. Первые такие приборы давали погрешности в случае дождливой и ненастной погоды, но их современные аналоги работают по иному принципу, и корректировку показаний пилотам вносить уже не приходится.

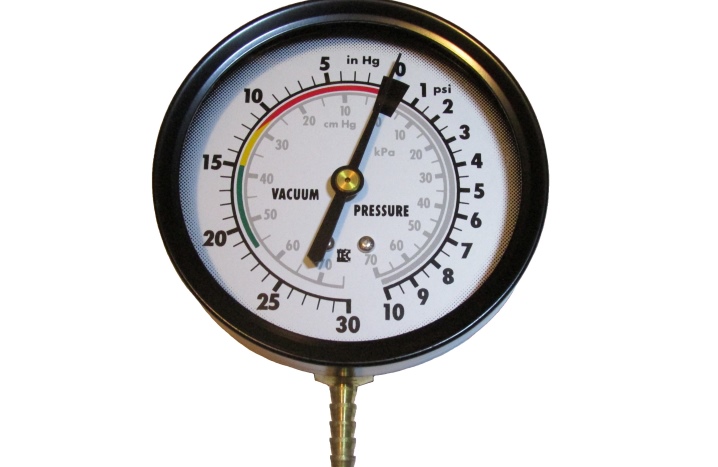

Разновидностью барометра является прибор для измерения давления жидкости и газов, называемый манометром.

Иногда в научных исследованиях требуется узнать абсолютный показатель давления – в этом случае суммируется показатель манометра и атмосферного барометра.

Современному человеку показания барометра нужны для управления своим самочувствием. Ни для кого не секрет, что многие люди являются метеозависимыми от перепадов атмосферного давления. Чтобы предотвратить ухудшение самочувствия, наблюдая за увеличением показателей барометра, можно вовремя принять лекарство и не допустить, например, скачка артериального давления крови. В некоторых случаях подобная осведомленность могла спасти жизнь человеку, что лишний раз подчеркивает то, что показатели уровня атмосферного давления имеют неоспоримую ценность.

Обзор типов

Спустя два века с момента изобретения первого барометра его вид претерпевал значительные преобразования. Сегодняшний барометр – это не хрупкий стеклянный резервуар, заполненный ртутью, а твердотельный прибор, который человек использует не только в быту, но и для решения самых разнообразных задач в различных жизненных условиях.

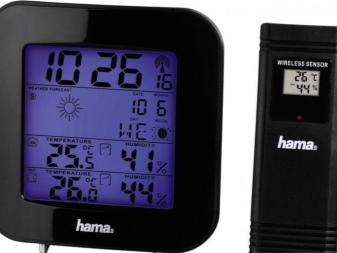

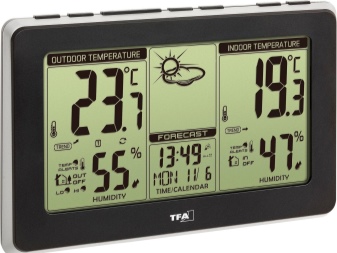

Электронный

Современный барометр чаще всего можно встретить в цифровом исполнении, его еще называют электронным. Устройство прибора состоит в том, что данные с анероидного барометра преобразуются в цифровой сигнал, который через микропроцессор выводится на дисплей. Электронный барометр может быть встроен в телефон, часы или просто иметь компактные размеры и использоваться как самостоятельный прибор, незаменимый в походе, на рыбалке или на даче. В периодической настройке электронный барометр не нуждается, но зато потребует регулярной смены батареек, и если пропустить момент их замены, прибором воспользоваться будет невозможно.

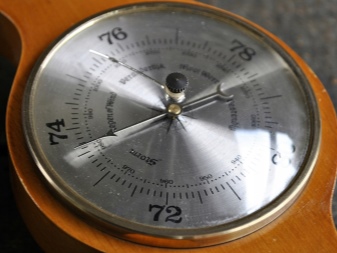

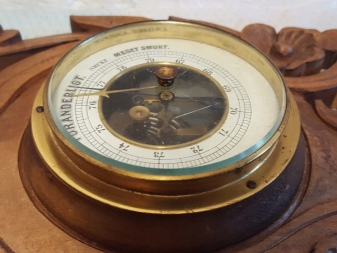

Механический

Этот вид барометра наиболее популярен из-за высокой точности показаний. Механизм его устроен довольно сложно и внешне прибор напоминает карманные круглые часы, но встречаются и настольные варианты, имеющие форму с прямыми углами. Внутри герметичного корпуса расположена пара мембран, находящихся в вакууме. Мембраны сделаны из тонкой жести и чутко реагируют на сжатие корпуса. При увеличении уровня атмосферного давления на наружные стенки прибора они сжимаются, передавая импульс внутренним мембранам.

Если же давление падает, стенки прибора расширяются. К прибору подсоединен механизм с высокой чувствительностью к колебательным волнам, что отображается при помощи стрелки и шкалы с делениями.

Барометр механической конструкции приходится периодически подстраивать с помощью регулировочного винта, но они все равно пользуются высоким спросом из-за привлекательного внешнего вида, и не нуждаются в регулярной замене батареек питания.

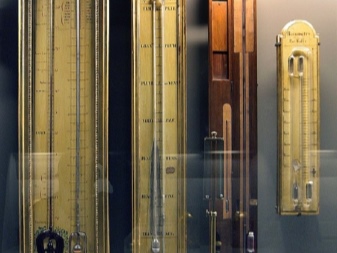

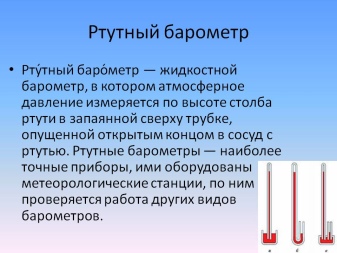

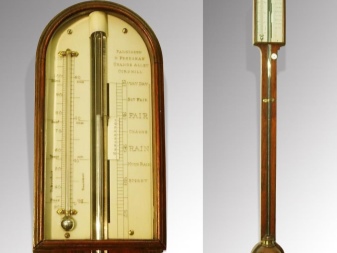

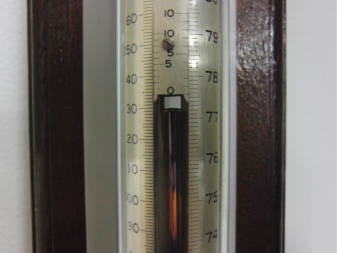

Ртутные

Принцип работы ртутного барометра заключается в подъеме и опускании ртути относительно шкалы делений. Такие приборы и по сей день являются максимально точными, поэтому каждая метеорологическая станция оснащена ртутными барометрами, а давление традиционно измеряется в миллиметрах ртутного столба – средний показатель атмосферного уровня давления составляет 760 мм рт. ст. В бытовых барометрах также может быть использована ртуть, но этот прибор представляет собой угрозу для здоровья при неосторожном с ним обращении, поэтому ими мало кто пользуется.

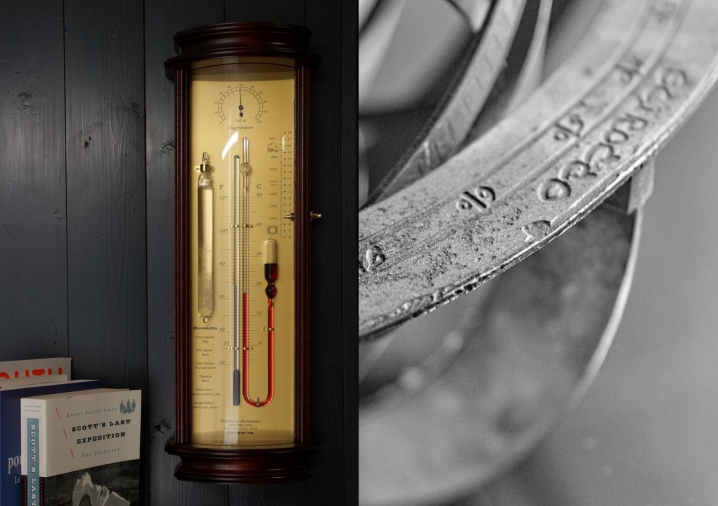

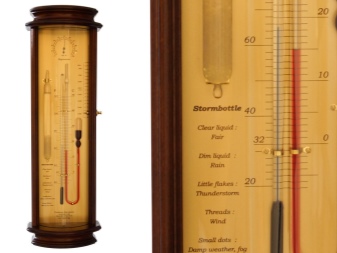

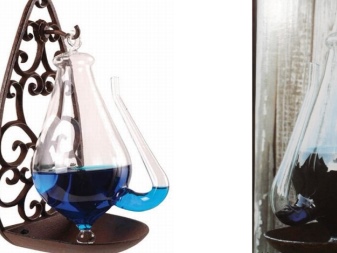

Жидкостные

Приборы, работа которых основана на применении жидкости, сегодня найти довольно сложно. Спрос на них крайне мал из-за того, что уровень атмосферного давления они определяют с большими погрешностями. Суть их работы основана на уравнивании уровня жидкости относительно шкалы измерения. Проблема таких приборов и их неточной работы состоит в том, что жидкости, заправляемые в них, могут испаряться или обладать различной плотностью. Наиболее часто в жидкостном барометре используется вода или глицерин. Жидкости могут быть окрашены специальными красителями, но точности это им не добавляет, скорее, воспринимается как декоративный эффект.

Приобретая барометр, необходимо отдавать себе отчет в том, что он не является метеостанцией, способной предсказывать точные погодные параметры. Оперируя данными уровня атмосферного давления, не получится определить температурный фон воздуха, направление перемещения воздушных фронтов или интенсивность осадков. Для определения таких данных на метеорологических станциях существует целый ряд специальных приборов. Применение барометра поможет нам только узнать, будет ли улучшение или ухудшение погодных условий, рыбаку он поможет выяснить, будет ли клев, путешественнику – вероятность дождя, пилоту – уровень набранной высоты.

О том, как сделать барометр своими руками, вы можете узнать ниже.

Что такое барометр и для чего он нужен?

Информацию об окружающем нас мире можно получать разными способами. Можно, к примеру, просто выглянуть в окно, чтобы узнать, какая сегодня на улице стоит погода и стоит ли брать с собой зонтик.


Можно посмотреть на термометр и определить, как нужно одеваться, выходя из дома. Но для того, чтобы выяснить, долго ли продержится хорошая погода, или в ближайшие часы возможен дождь, нам понадобится хороший барометр.

Что такое барометр?

Барометром называют прибор, измеряющий атмосферное давление. Над поверхностью Земли расположен слой атмосферы толщиной в несколько десятков километров. Смесь газов, составляющая атмосферу, хотя и отличается небольшим весом, но в таких огромных количествах все же оказывает на земную поверхность определенное давление. Мы не замечаем его, так как наши организмы к нему хорошо приспособлены, однако величину атмосферного давления можно измерить.

Первые измерения давления атмосферы выполнялись с помощью очень простого измерительного прибора – тонкой стеклянной трубки, в которую была залита ртуть. Допустим, толщина трубки – 1 миллиметр, а длина – ровно 1000 миллиметров, или 1 метр.

Если опрокинуть трубку запаянным концом вертикально вверх, а открытым книзу, то часть ртути вытечет, а некоторое количество останется внутри. Ртуть будет вытекать, пока давление внутри трубки и снаружи не уравновесится.

Если измерить высоту столбика ртути в трубке, эту величину можно условно считать величиной давления атмосферы. Для нормальных погодных условий она составляет 760 миллиметров ртутного столба – это и есть показания ртутного барометра. В качестве жидкости, заполняющей трубку, можно использовать воду, спирт и т.д., но общепринятым является использование ртути.

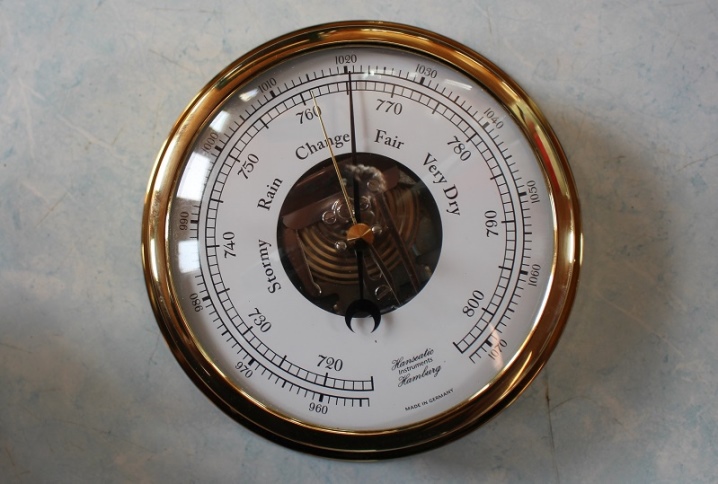

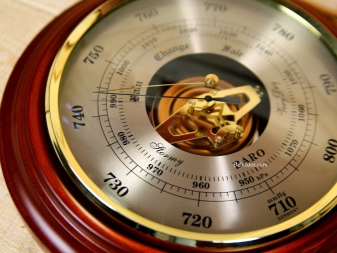

Более удобным и точным в показаниях является так называемый барометр-анероид, или безводный барометр. Измерение давления в нем происходит с помощью запаянной коробки из тонкой жести, из которой откачана часть воздуха.

Под действием атмосферного давления стенки коробки прогибаются и растягивают или сжимают пружину, к другому краю которой прикреплена стрелка. Циферблат показывает, на какую величину изменилось давление атмосферы по сравнению с базовыми показателями.

Предсказание погоды с помощью барометра

Из школьных уроков естествознания мы помним, что давление воздуха не является постоянной величиной – оно меняется в зависимости от погодных и климатических условий. С изменениями давления в высоких и низких слоях атмосферы связаны изменения погоды.

Если стоит хорошая, теплая и безветренная погода, барометр показывает высокое давление. Но как только оно начинает снижаться, значит, на следующий день нас ждет похолодание или дождь.

Для того, чтобы предсказывать погоду, вовсе не обязательно располагать барометр на улице. Давление атмосферы в пределах вашего дома будет ровно таким же, как и на открытом пространстве. Немного влияет на показания прибора этажность дома, ведь на 12-м или 25-м этаже давление даже в хорошую погоду будет более низким, чем на нижних этажах того же дома.

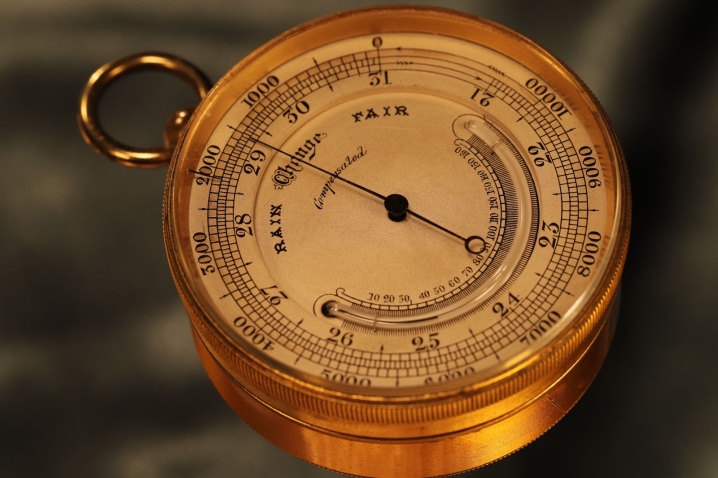

Использование барометра для определения высоты

Поскольку с подъемом вверх давление атмосферного столба снижается, это свойство давно используется в авиационных приборах, определяющих высоту полета. Такие приборы называются альтиметрами.

Конечно, показания первых, еще несовершенных приборов существенно зависели от погодных условий, ведь плохая погода сопровождается падением давления, и значит, прибор будет показывать большую высоту, чем на самом деле, если не вносить корректировку в его показания. Современные альтиметры работают по другому принципу, не используя для измерения высоты давление атмосферы.

Как пользоваться барометром?

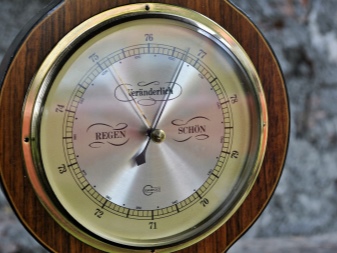

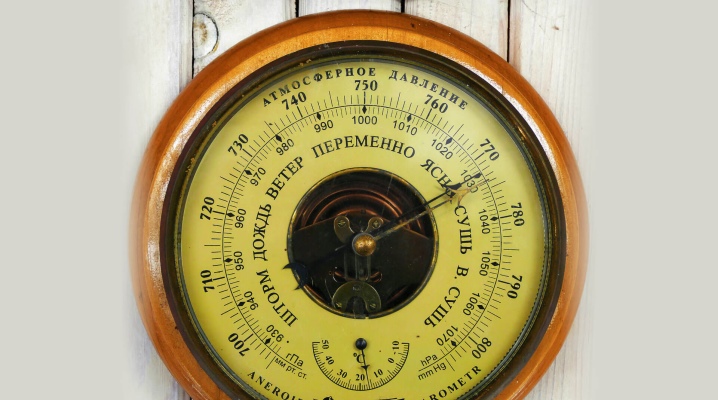

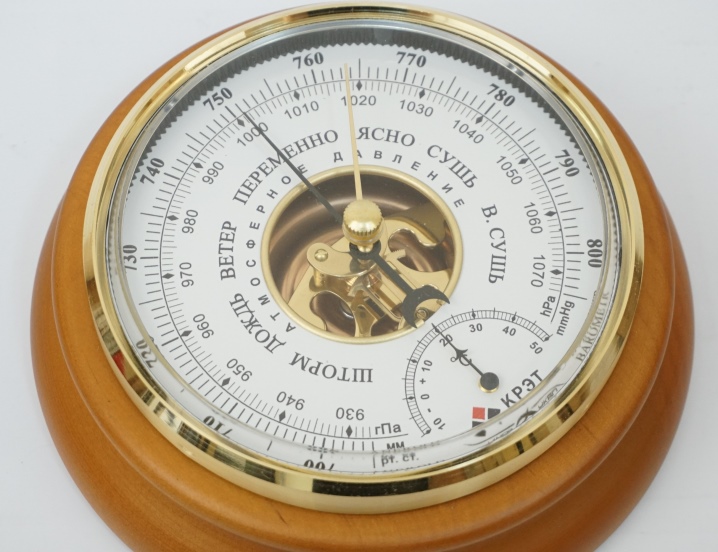

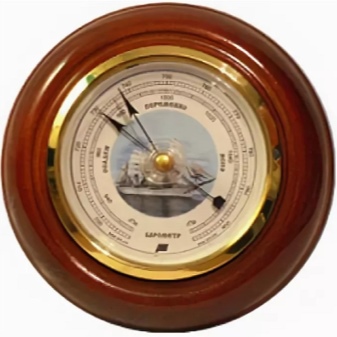

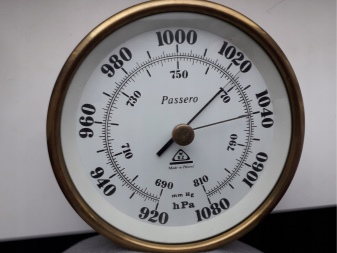

Как правило, бытовой барометр-анероид представляет собой стрелочный прибор с круглой или полукруглой шкалой, на которую нанесены деления. Измерение традиционно ведется в миллиметрах ртутного столба.

Если стрелка показывает 750-760 мм рт. ст., то впереди вас ожидает прекрасный погожий денек, который можно посвятить прогулке, поездке на природу, выезду на дачу и т.д. Если же давление упало ниже 750 мм рт. ст. и продолжает снижаться, это, скорее всего, означает приближение ненастной погоды, резкое похолодание и связанное с ним выпадение осадков.

Наблюдения атмосферного давления жизненно важны для людей, страдающих повышенным или пониженным давлением крови. В периоды резкого падения атмосферного давления такие люди, как правило, чувствуют ухудшение своего состояния.

Информация о перемене погоды важна для них, чтобы успеть вовремя принять лекарство и сохранить свою работоспособность, а в некоторых случаях и здоровье.

Барометр. Виды и уабота. Применение и настройка. Особенности

Барометр – это устройство для измерения атмосферного давления. С его помощью можно предсказать погоду. Прибор может снимать данные атмосферного давления находясь в помещении или на открытой местности. Также подобные устройства используются в авиации для определения высоты полета над уровнем моря. Нормой считается атмосферное давление на уровне 760 мм ртутного столба при температуре +15 градусов.

Разновидности барометров

Существует несколько разновидностей барометров:

• Ртутные.
• Жидкостные.
• Механические.
• Электронные.

Ртутные

Ртутный барометр был изобретен самым первым. Его создателем является итальянский физик Эванджелисто Торричелли, который в 1844 году разместил в тарелке со ртутью вертикально установленную пробирку заливной горловиной вниз. Им было замечено, что уровень ртути в колбе менялся в зависимости от погодных условий. Ученый сопоставил данные и пришел к выводу, что на этот показатель влияет давление воздуха. Применяемая им конструкция являлась весьма точной, но была неудобной. Кроме этого, ртуть вредна для здоровья, поэтому ее применение в столь большом количестве, для заполнения тарелки, и нахождение на открытом воздухе является небезопасным. Ртутные барометры отличаются повышенной точностью, поэтому их более совершенные модификации встречаются до сих пор. Их применяют на метеорологических станциях для проведения контроля за погодой.

Жидкостные

Жидкостные барометры на данный момент практически не встречаются. Они отличаются большой погрешностью, поэтому судить о погоде основываясь на их данных довольно сложно. В подобных приборах измерение проводится за счет уравнивания столба жидкости. Проблема таких приборов в том, что заправляемые вещества ведут себя по-разному при изменении температуры, что сопровождается высокими погрешностями. Одним из самых известных модификаций жидкостных барометров являются глицериновые модели. В них применяется окрашенный глицерин, что дает привлекательный декоративный эффект.

Механические

Механические барометры самые популярные. Они гораздо компактнее, чем первые две категории. Кроме этого, механические приборы отличаются вполне достаточной точностью. Подобные устройства сложные в изготовлении и в отличие от ртутных, являются полностью безопасными. Внешний корпус такого оборудования напоминает классические круглые часы, но бывают и прямоугольные настольные модели. Внутри корпуса находится пустотелая емкость, сделанная из двух жестяных мембран. В емкости создан вакуум, а ее стенки надежно запаяны. Благодаря отсутствию воздуха, мембраны остро реагируют на изменение уровня атмосферного давления. При его увеличении они сжимаются, а при уменьшении наоборот раздуваются.

К емкости подсоединяется чувствительный механизм, который состоит из нескольких плеч. Его устройство позволяет снимать миниатюрные изменения объема коробки с вакуумом и создавать колебания стрелки со шкалой, на которую нанесены показатели давления. Чувствительный механизм остро реагирует на любые изменения объема емкости. Максимальные отклонения объема коробки в сжатом и раздутом состоянии редко превышает одного миллиметра. При этом устройство, которое передает эти движения на стрелку, увеличивает изменения в 90 раз, что обеспечивает высокую точность показания. Механические устройства бывают как компактными, которые можно носить в кармане, так и настольными.

Электронные

Электронные барометры – это высокоточные и компактные приборы. В их основе также используется вакуумная коробка, но снятие показаний обеспечивается благодаря чувствительным датчикам. Также в этой конструкции предусматривается микропроцессорный блок. Показания выводятся на жидкокристаллический дисплей. Одна из особенностей таких приборов заключается в том, что часто они комбинируют в себе несколько устройств одновременно. Они могут работать не только как барометр, но и как термометр, компас и часы. Зачастую электронные устройства делают во влагозащищенном корпусе, поэтому их покупают рыбаки и туристы. Как известно, клев рыбы во многом зависит от атмосферного давления. Они чувствительны к его резким перепадам. Благодаря барометру можно определить будет ли клев или рыбалку лучше перенести. Если давление резко падает, то рыба неохотно берет наживку.

Зачем нужен барометр

Барометр применяется для проведения точного измерения атмосферного давления. Оно выражается в физической единице – миллиметрах ртутного столба. На основе этих показаний можно судить о дальнейшем изменении погодных условий при сравнении с данными о давлении, полученными в предыдущий день или несколько часов. Дело в том, что показатель атмосферного давления напрямую влияет на погодные условия.

Если уровень в определенной местности снижается, то воздушные потоки прибывают с другой территории. Именно так создается ветер, который попутно приносит тяжелые дождевые тучи. Как следствие, благодаря применению барометра несложно предсказать осадки. В том случае, если давление начинает расти, то это говорит о том, что имеющиеся на данной местности воздушные потоки переместятся на другую территорию, где давление снижено. При этом они уберут тучи, поэтому будет наблюдаться солнечная погода. Таким образом, чем выше давление, тем более сухая погода ожидается.

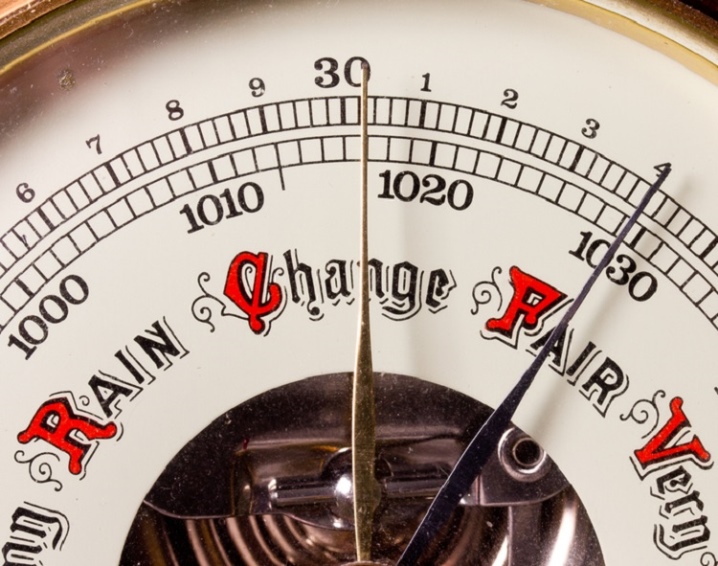

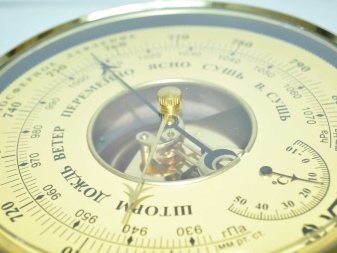

Весьма распространенными являются приборы со специальной разметкой на шкале, указывающей на погодные условия, которые нужно ожидать при направлении стрелки на определенный показатель. При самом низком давлении может быть написано «шторм», или нарисована соответствующая картинка. Для самого высокого давления применяется термин «суш» или рисуется палящее солнце. При этом нужно учитывать, что показатели могут меняться в зависимости от температурных условиях. По этой причине такое обозначение является неточным, но дает приблизительное понимание, что ожидать от погоды.

Как пользоваться

Следует понимать, что барометр не является устройством, которое позволяет точно предсказать погодные условия и определить ожидаемую температуру или уровень осадков. Основываясь только на данных полученных из этого прибора нельзя определить, какие воздушные потоки прибудут из соседних территорий. Для предсказания погоды метеорологии применяют помимо данных из барометров множество другой информации, что и позволяет делать прогноз более точным.

Использование барометра дает возможность лишь предсказать направление, в котором будет меняться погода. Будет ли она идти на улучшение или ухудшение. Люди, чувствительные к изменению атмосферного давления, используют барометр, чтобы определить изменение своего самочувствия.

Если в зимнее время давление повышается, то нужно ожидать заморозка, а если снижается, то будет потепление и скорое выпадение осадков. Летом повышение давления говорит об ожидаемой жаре и засухе. Снижение сигнализирует о прохладе и скором дожде. Также по интенсивности изменения показаний атмосферного давления можно приблизительно судить о возможных изменениях погоды. Так, если давление снижается постепенно, то в течение дня подойдет циклон с ненастной погодой. Скорее всего, будут осадки и сильный ветер. При очень резком падении давления прибудет холодный фронт, который будет сопровождаться штормом и грозами. При этом время до его начала обычно составляет не более 2 часов. Если давление стабилизировалось и поддерживается на одном уровне, то можно ожидать снижение интенсивности ветра и остановку осадков.

Для того чтобы предсказывать изменение погоды необходимо периодически следить за уровнем давления, которое показывает барометр. Делать это нужно минимум дважды в день. Если погода меняется резко, то интенсивность измерения проводится с периодичностью раз в 2-4 часа.

Проведение настройки

С приходом электронных барометров надобность в поведении настройки отпала, но на рынке предлагается еще масса механических моделей, которые нужно периодически подстраивать. Пользователи по-прежнему предпочитают покупать механические барометры в связи с их более презентабельным видом и отсутствием необходимости в установке батареек. Коллекционеры, которые собирают барометры, также предпочитают именно механические модели. Для того чтобы прибор показывал точные данные его нужно подстроить, на что требуется всего несколько минут.

Для начала нужно узнать о точном давлении, которое наблюдается на данной местности в момент проведения настройки. Это можно сделать, посетив сайт ближайшей метеостанции или просмотрев сводки, которые периодически озвучивают в телевизионном и радиоэфире. Имея реальные показатели об имеющемся атмосферном давлении, которое снято на высокоточном ртутном барометре, можно сравнить данные с теми, что получены на собственном механическом устройстве.

Если данные отличаются, следует перевернуть прибор, и найти на задней стенке регулировочный винт. С помощью отвертки нужно провести его вкручивание или выкручивание до тех пор, пока стрелка не займет тот показатель, который озвучила метеослужба. Если винта нет, то производитель предусматривает другую возможность настройки. Достаточно просто немного провернуть шкалу, подставив нужный показатель под стрелку.

Похожие темы:

Когда и для чего нужен барометр. Способы его применения в домашних условиях.

    В быту нас окружает множество измерительных приборов. Появление в доме счетчиков для горячей, холодной воды или газа воспринимается как необходимость, термометр для определения температуры тела ̶ как жизненная необходимость, особенно если в доме есть маленькие дети. Покупка других бытовых измерительных приборов может быть связана с увлечениями или проблемами со здоровьем. Так в домах появляются барометры. Зачем нужна вентиляционная решетка с обратным клапаном?

Вы помните, что такое барометр и для чего он нужен?

    Из курса физики для 7 класса известно, что барометром называют прибор, измеряющий атмосферное давление. Когда-то давно итальянский ученый Торричелли установил, что воздух имеет определенный вес. Вся многослойная атмосфера с некоторой силой давит на нашу планету и на все, что находится на ней. Первые эксперименты по измерению ученый проводил с ртутью, помещенную в пустой сосуд. Результатом исследований стало нахождение значения нормального атмосферного давления. Оно было определено при температуре 15ᵒ C и оказалось равным 760 мм ртутного столба.

Пластиковые окна регулировка зима лето.

    Современные измерители атмосферного давления делятся на ртутные и механические приборы. В домашних условиях чаще используют нежидкостные барометры (анероиды). Они безопасны в эксплуатации. Хотя их точность не является стопроцентной, но вы достоверно узнаете, будет на улице сухо или придется брать зонт. Превышение отметки значения нормального атмосферного давления означает улучшение погоды. Если стрелка указывает на цифру ниже значения 760, значит ждите осадков. Для наглядности производители барометров дополняют шкалу приборов надписями «Ясно», «Дождь», «Переменно».

Освежив в памяти понятие, что такое барометр и для чего он нужен, двигаемся дальше. Теперь узнаем, кому он нужен больше всего.

к содержанию ↑

Метеозависимость и для чего нужен барометр

    О том, что погода и самочувствие человека имеют тесную взаимосвязь, известно с древних времен. Все реагируют на изменение климатических параметров по-разному. У одних людей обостряются проявления проблем с дыхательной системой, у других возникают перебои с работой сердца и сосудов, почек. Чувствительны к изменениям погоды люди с повышенным и пониженным давлением.

    По статистическим данным, более половины взрослого населения страдает различными хроническими заболеваниями. Таким людям жизненно необходимо противостоять изменениям погоды, принимая профилактические меры. Метеозависимое население обязано знать, что такое барометры и для чего они нужны.

     Стрелка прибора указывает на понижение атмосферного давления? Внимание, гипотоники! Вы можете подготовиться к капризу природы, увеличив длительность прогулок на свежем воздухе и принимая тонизирующие препараты на основе женьшеня, элеутерококка.

    Если атмосферное давление выше нормы, осторожность следует соблюдать тем, чье собственное давление повышено. Врачи рекомендуют в этот период запастись настойками пустырника, поменьше нервничать и отложить физические нагрузки до лучших времен.

к содержанию ↑

Идите в баню с анероидом или для чего нужен барометр в парной.

    Посещение парной всегда связано с большой нагрузкой на организм. Хорошо, если вы любитель походов в баню со стажем. Тогда вы можете полагаться на свои субъективные ощущения. А что делать, когда попариться собрались члены семьи, которым уже «далеко за…» или вы хотите взять с собой малышей?

    В таком случае вы обязаны помнить не только о температуре в парной, но и об атмосферном давлении, для чего и нужен барометр. Сейчас выпускаются специальные модели со шкалой, на которой отражен весь возможный диапазон изменения показаний. Для парной лучше выбирать барометр с максимальной емкостью. Тогда его показания будут предельно точными, а ваши пожилые родственники и маленькие дети получат от посещения бани только положительные эмоции и оздоровление.

к содержанию ↑

Знает ли рыба, что такое барометры и для чего они нужны?

Рыба вряд ли знает, а вот у хорошего рыбака барометр есть всегда. Некоторые предпочитают самодельные экземпляры.

Несколько полезных советов, которые помогут любой выход на водоем сделать «рыбным днем».

●Если в течение трех дней показания прибора находятся примерно на одной отметке (±2 мм), будет хороший клев. Вот для чего нужен барометр!

●Давление поднялось или опустилось за сутки на 7-8 делений? Сматывайте удочки. Рыбе сейчас не до вас ̶ она хандрит. На несколько дней оставьте мысли о рыбалке, дайте будущему улову приспособиться к новым погодным условиям;

●Если скачок давления произошел, пока вы мирно сидели с удочкой, придется менять точку дислокации. Попробуйте перейти с мелководья на более глубокие места. Замечено, что при повышении давления рыба поднимается ближе к поверхности воды, выходит на перекаты. При понижении давления рыба уходит «в подполье».

что это такое и что он измеряет? Контрольный прибор М-67 и М-100 для измерения давления, принцип действия и устройство

С детства мы привыкли слышать про высокое или низкое атмосферное давление, но не понимали, как его определить, и почему оно высокое или низкое. В сегодняшней статье мы поближе познакомимся с прибором, назначение которого – решать задачу определения указанных параметров.

Особенности

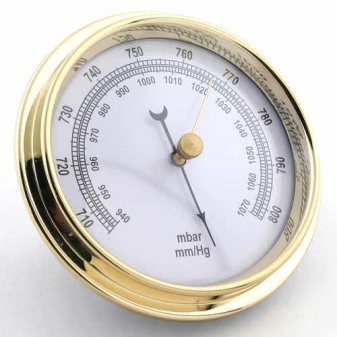

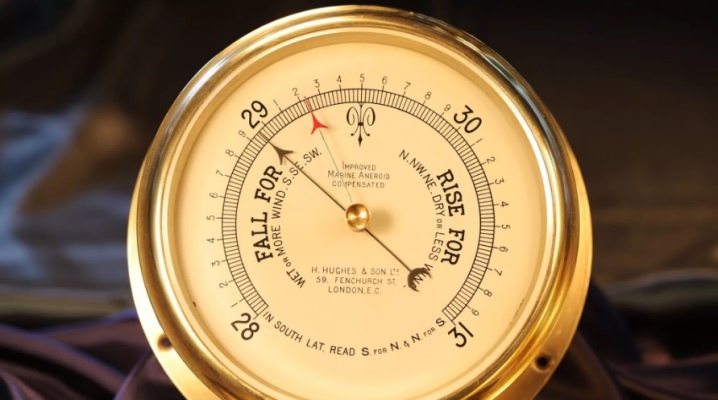

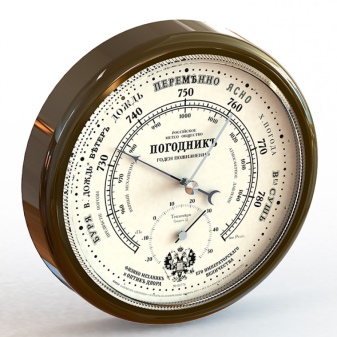

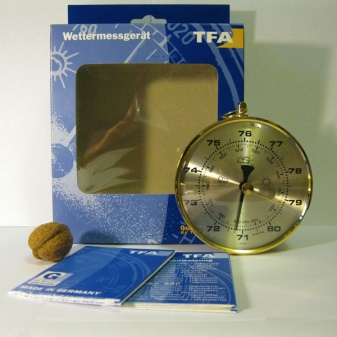

Барометр-анероид – это бытовой прибор, предназначенный для слежения за разностью давления атмосферы механическим способом. Это устройство очень чувствительно и способно показать разницу давления даже при подъёме на лифте. При наблюдении за его показателями можно заметить определённые изменения при смене погоды. Таким образом, можно предсказывать многие изменения: перед тем, как погода испортится, атмосферное давление уменьшается, а перед приходом ясного денька – увеличивается.

Перед снятием показаний с устройства необходимо учитывать высоту его расположения над уровнем моря. Чем выше находится прибор, тем меньше будет атмосферное давление. При подъёме на незначительную высоту показания будут сокращаться на 1 мм рт. ст. примерно каждые 12 метров подъёма.

У барометра-анероида есть один недостаток – это воздействие температуры воздуха на пружину. Разница температурных показаний заставляет металл сужаться при похолодании и расширяться от нагрева без изменения давления атмосферы. Чтобы сделать поправку на температуру, современные модели оснащаются термометрами-компенсаторами.

Благодаря им, в показания прибора можно внести поправки.

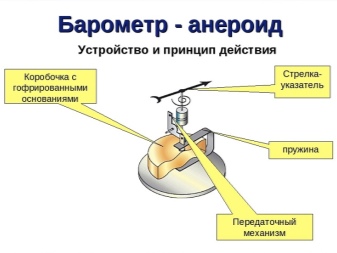

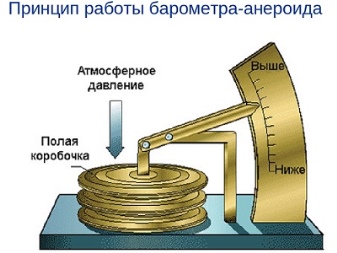

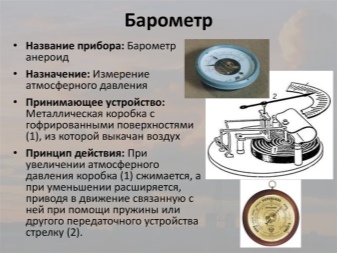

Принцип действия и устройство

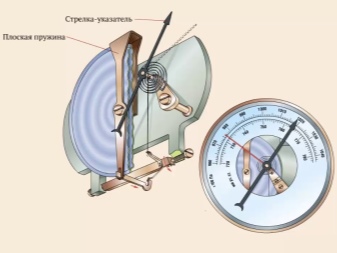

Состоит описываемый прибор из металлической круглой коробки, изготовленной из закалённой стали (иногда из никелевого серебра). Рёбра этой детали имеют гофрированное покрытие. Это необходимо для придания конструкции жёсткости, поскольку внутри создаётся сильно разряженная среда путём вакуумирования. В таких условиях постоянно находится обратная пружина и стрелки механизма.

При воздействии давления атмосферы на стенки прибора происходит сужение либо расширение. Во время такого сжимания верхняя площадка начинает прогибаться и тянуть закреплённую на ней пружинку вниз. В моменты уменьшения нагрузки верхняя половина площадки, наоборот, изгибается наверх и давит на пружину. К возвратной пружинной детали через возвращающий механизм закреплена стрелка, которая перемещается по шкале значений.

Для получения максимально точных показаний необходимо производить сравнения со значениями барометра из ртути. Существует 3 основных поправки на ртутный:

• по шкале, а именно на неодинаковое реагирование на различных зонах шкалы;
• по температуре – учитывается погрешность на физическое изменение металла при воздействии на него температуры;
• иные погрешности, которые обусловлены изменением эластичности и жёсткости металлических деталей со временем.

Разлиновка шкалы производится в соответствии со значениями барометра из ртути. Применив барометрическую формулу, можно рассчитать высоту, на которой находится прибор. Замеряя давление атмосферы в верхней и нижней измеряемой точке, удастся определить разницу по давлению и перевести её в метры. Этот способ измерения называется барометрическим нивелированием. Таким способом происходит вычисление высоты точки наблюдения в GPS устройствах.

Разновидности

Впервые этот прибор был описан в 1644 г. учёным из Италии Эванджелистом Торричелли. Этим приспособлением оказался первый барометр на ртути (жидкостный), измерения значений в котором производились в соответствии с высотой столба ртути. Схема такого приспособления очень проста. Стеклянный столб имеет запаянный верх, а его низ погружен в ёмкость со ртутью. Во время проведения эксперимента на улице была очень хорошая и ясная погода. Тогда столбик ртути замер на высоте в 760 мм, что впоследствии и было принято за оптимальный показатель.

Ртутные модели применяются в наше время на метеорологических станциях, поскольку имеют высокую точность, а вместе с ней недостатки в виде небезопасности, хрупкости конструкции и громоздкости.

На сегодняшний день это контрольный прибор, по которому настраиваются все остальные устройства.

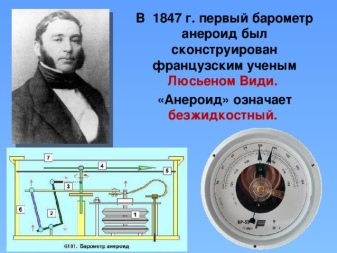

В 1844 г. инженер из Франции Люсьен Види, основываясь на работах физика и математика Готфрида Вильгельма Лейбница из Германии, создал другой тип барометра, работающего без жидкостей. В дальнейшем этот «безжидкостный» прибор получил название барометр-анероид.

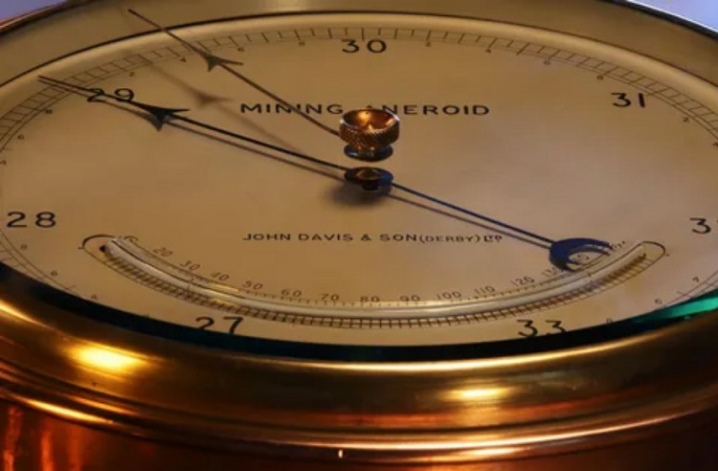

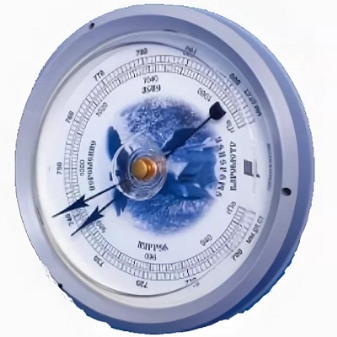

Анероидный вариант на сегодняшний день является самым распространённым среди бытовых версий.

Существует 4 вида подобных устройств:

• жидкостный – в этом приборе применяется принцип выравнивания массы столба жидкости с окружающим его давлением;
• ртутный – замер давления атмосферы происходит благодаря высоте столба ртути с прикреплённой к нему шкалой;
• барометр-анероид – приспособление функционирует по принципу изменений размера коробки с разряженной средой внутри, под влиянием давления атмосферы изменяется её размер;
• электронный барометр – этот подвид барометра использует преобразования изменений коробки барометра-анероида в цифровой сигнал либо при помощи тензопреобразователя, который очень чувствителен, и изменение давления атмосферы воспринимается как деформация, а также изменение сопротивления.

Рассмотрим модели барометров-анероидов.

• БАММ-1. Это устройство предназначено для замера атмосферного воздействия, находясь на земле и в помещениях. Этот вид внесён в Госреестр измерительных приборов и может применяться для проверки рабочих мест.

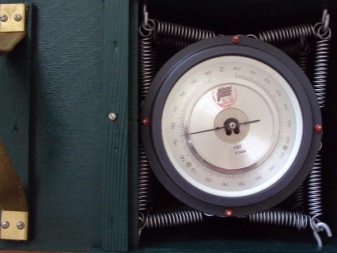

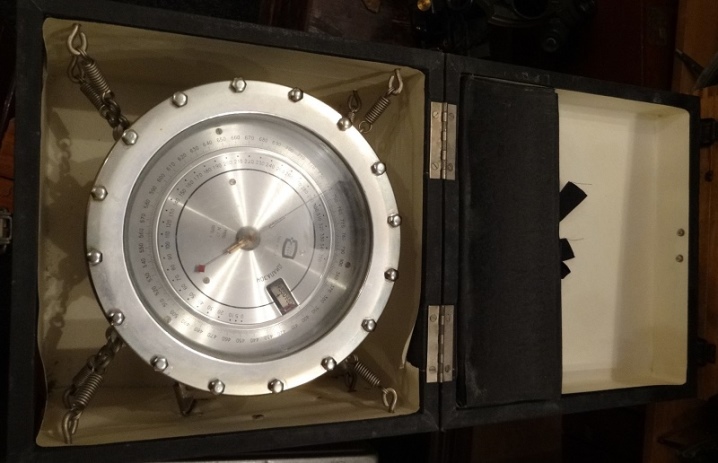

• М-67. Прибор имеет более точные показания, а при своих конструктивных особенностях температурный диапазон работы составляет от -10 до +50 С.

• М-110. Этот барометр предназначен для промышленного применения.

• ББ-0.5М. Бытовой прибор, предназначенный для размещения на стене, хорошо подходит метеозависимым людям для слежения за изменением давления атмосферы.

• БР-52. Школьный барометр-анероид, устроен таким образом, что позволяет использовать его для опытов.

Как пользоваться?

При снятии показаний с описываемого прибора необходимо понимать, что он не даёт 100% гарантии в изменении погоды или в количестве выпавших осадков. Он не покажет, какой атмосферный фронт пришёл на проверяемую территорию. Метеорологи применяют много дополнительных приборов и снимков для определения погоды.

Сам прибор даёт только представление о том, в какую сторону будут изменяться погодные условия. Он покажет, будет ли погода переменчива в худшую либо в лучшую сторону. Устройство необходимо метеозависимым людям для контроля собственного самочувствия:

• в холодный зимний сезон при понижении давления можно ждать заморозков, а при повышении ожидается потепление и возможное выпадение снега;
• в летнее время повышение давления свидетельствует о приближении жарких и сухих дней, а снижение предупреждает о приближении дождя.

Скорость изменения значений тоже расценивается как наиболее вероятное изменение погоды. А когда давление уменьшается постепенно, тогда в течение суток будет ухудшение погоды. Возможен ветер и осадки. Если стрелка резко упала, следует ожидать сильный ветер и проливной дождь с грозой.

Резкое падение стрелки ещё может сказать о его начале примерно через 2 часа. Когда стрелка замерла и держится на определённом уровне, тогда можно рассчитывать на уменьшение ветра и прекращение осадков.

Чтоб правильно понимать показания прибора, нужно постоянно следить за ним. При хорошей погоде снимать все значения можно 2 раза в день, а в непогоду нужно контролировать устройство каждые 2–3 часа.

После появления электронного барометра необходимость в его настройке отпала, но на рынке все ещё остаются классические варианты с необходимостью регулярной подстройки.

Их любят за презентабельную внешность и отсутствие необходимости в замене батареек.

Рассмотрим краткую инструкцию, как настроить барометр-анероид дома.

• Подстроить механический барометр несложно – для этого нужно знать величину давления, которое имеется в конкретной местности в конкретное время. Это можно узнать на сайте ближайшей метеостанции, посмотрев или прослушав сводки погоды после новостей по радио или телевидению.
• Имея точные показания ртутного барометра, возможно провести сравнение его показаний и показаний своего прибора.
• Если показания разнятся, то необходимо откалибровать ваш прибор. Для этого найдите на задней части устройства регулировочный винт, постепенно путём закручивания или выкручивания винта выставите нужные показания.
• Если на вашем устройстве отсутствует регулировочный винт, значит, производитель этого прибора использовал иной способ настройки — поворотом циферблата относительно стрелок.

Ознакомиться со способом настройки своего прибора вы сможете в руководстве по эксплуатации, где в деталях описана настройка и калибровка устройства.

О том, как устроен и действует барометр-анероид, вы можете узнать ниже.

Барометр. Что и как измеряет?

Барометр — это прибор для измерения атмосферного давления. Он используется метеорологами для прогнозирования краткосрочных изменений погоды. Например, если атмосферное давление падает, могут ожидаться штормы и дожди. А наличие барометра в квартирах, где проживают пожилые метеочувствительные члены семьи, может предотвратить у них сердечный приступ.

Классификация и виды

Практически используются три типа барометров, принцип действия которых по определению атмосферного давления различен:

• Ртутный барометр. Он состоит из вертикальной стеклянной трубки, выполненной в виде откалиброванной шкалы. Верхний конец этой трубки запаян, а другой конец находится в маленькой чашке с ртутью. Ртутные барометры часто используются на уроках физики в школах. По аналогичному принципу действует и менее точный водный барометр, только объём трубки заполняется не опасной для человека ртутью, а подкрашенной водой.
• Барометр-анероид. Он не содержит жидкости и состоит из небольшой гибкой металлической коробки, называемой анероидной капсулой, которая изготовлена ​​из сплава бериллия с медью. Металлическая коробка плотно закрыта, поэтому изменения атмосферного давления за пределами коробки вызывают расширение или сжатие пружин внутри коробки.
• Электронный барометр цифрового типа, который широко используется в современных домашних и профессиональных метеостанциях, а также в различных современных приборах. Он состоит из чувствительного узла обнаружения, который реагирует на изменение давления воздуха.

Кроме того, существуют и самодельные барометры, которые показывают результат, достаточный для практических наблюдений за погодой.

Как работает барометр?

Ртутный барометр показывает меняющееся положение ртутного столба для данной местности (за 0 берётся барометрическое давление на уровне моря). Во время циклонической природной деятельности давление падает, что вызывает соответствующее уменьшение высоты ртутного столба. Когда циклон уступает место антициклону, низкое атмосферное давление сменяется более высоким, которое повышает уровень ртути в стеклянной трубке.

В анероидном барометре индикатором изменяющегося давления является линейное расширение материала исполнительного элемента. Существует целый класс сплавов, который отличается определёнными значениями коэффициента линейного расширения. Чаще других используются немагнитный коррозионно стойкий сплав 36НХТЮ (ЭИ702) на основе никеля, либо бериллиевая бронза БрБ2.

Те же марки сплавов используются и в регистрирующих датчиках электронных барометров, а результат изменения их размеров отображается на дисплее. В таких приборах также учитывается изменение температуры воздуха. Это, в свою очередь, влияет на электропроводность материала. Изменяющаяся ёмкость влияет на силу электрического тока, протекающего через датчик, который и регистрирует изменения в давлении воздуха.

Таким образом, ртутные, анероидные и цифровые барометры работают по одному и тому же физическому принципу расширения и сжатия в зависимости от температуры окружающей среды, хотя и делают это по-разному.

Как пользоваться барометром?

Точность отсчёта зависит не только от устройства прибора, но и от того, где его расположить и в каких условиях содержать. Устанавливая барометр, важно помнить о следующем:

1. Всегда размещайте барометр в затенённой зоне, вдали от источников тепла.
2. Избегайте областей, которые подвергаются воздействию ветра или сквозняков.
3. Прибор следует располагать на устойчивой ровной поверхности (это особенно важно для ртутных и водных барометров)

Некоторые типы бытовых барометров (например, Утёс БТК-СН) отличаются не только хорошей точностью показаний, но и привлекательным внешним видом, поэтому часто используются как декоративный элемент интерьера. В конструкции предусмотрена стрелка, перемещение которой позволяет оценить интенсивность изменения давления.

Барометр БАММ-1 более прост по дизайну, предназначается для использования на метеорологических станциях. Он не имеет пружин, а потому менее требователен к условиям эксплуатации. Точность – на уровне электронных барометров.

Контрольный барометр М-67 оснащён дисплеем, отличается высокой точностью считываемой информации, но его компоновка предполагает только горизонтальное рабочее положение, что не всегда удобно.

Барометр своими руками

Понадобятся новый воздушный шарик и банка ёмкостью 2 л. Создание барометра анероидного типа ведётся в такой последовательности:

1. От шарика отрезается перемычка. Резать можно в любом месте, но так, чтобы остаток полностью перекрыл горловину стеклянной банки и не разорвался при этом.
2. При натягивании шарика нужно, чтобы складки у материала отсутствовали. Края следует плотно обжать резинкой.
3. Поверх банки с помощью силиконового клея приклеивается длинная прямая соломинка (чем длиннее, тем лучше). Один её конец должен касаться середины воздушного шара, а остальная часть должна висеть над краем банки. Эта часть будет указателем, позволяя отслеживать изменения атмосферного давления.

4. Когда место соединения полностью высохнет, к соломинке прикрепляют иглу или любой иной предмет с острым наконечником (можно и плотный картон, остриё которого вставляется внутрь соломинки). Указатель не должен самопроизвольно двигаться.
5. Рядом с указателем располагают лист плотной бумаги или картона. Лучше прикрепить его к стене, а банку с самодельным барометром установить рядом. Приставить измерительную иглу к бумаге (без касания к ней!), и в этом положении отметить условный ноль. Если погода в этот день ясная, солнечная и безветренная, то рядом с указателем можно написать «Высокое давление», если пасмурная и дождливая – то «Низкое давление».
6. Периодически добавлять надписи сообразно изменению погоды.

Поскольку высота над уровнем моря не изменяется, то относительные показания вашего «барометра» в бытовых целях будут достаточно точными. Там же можно записывать и числовые показатели давления. Для этого используют данные метеосайтов, работающих по вашему региону.
