ErP Support что это в биосе?

ErP Support — опция, которая включает режим минимального энергопотребления компа в выключенном состоянии. Но вы можете спросить — как это? Разве комп в выключенном состоянии может что-то потреблять?

Оказывается может. В выключенном состоянии подается дежурное питание на устройства — этот режим называется S4 или S5. Опция ErP Support позволяет отключить этот режим.

  • Internal Graphics Memory Size

Зачем нужно подавать дежурное питание? Современные материнские платы, это уже не то что было раньше. Теперь если комп выключен, то можно заряжать телефон от USB — а значит питание там есть, можно ускорить включение компа — питание на оперативку не прекращается и в итоге данные оттуда не очищаются.

Если вы не заряжаете телефон от компа — то можно ErP Support отключить.

Кстати, вы можете не поверить, но есть уникальная опция в некоторых блоках питания. Это что-то уникальное — в общем после выключения компа вентилятор в блоке питания еще крутится минуту или две чтобы.. убрать теплый воздух из корпуса. Вы себе представляете? Вот продумано то как!

Для включения ErP Support нужно выставить Enabled. Чтобы отключить — Disabled.

При включенной опции ErP Support потребление ПК в выключенном состоянии не будет превышать 1 Ватт. Также может не работать выход из спящего режима, или пробуждение по мышке, клаве, по сети. Учтите этот момент.

ErP Support в биосе

Internal Graphics Memory Size

Данная опция позволяет вручную задать обьем памяти для iGPU (встроенное графическое ядро в процессоре). Значение можно выставить от 32/64 мегов до 1024 или больше. Слишком мало ставить не стоит — могут быть лаги с отображением. Оптимально — 128 мегов. Если хотите поиграть еще в какие-то игры, то увеличивайте обьем. Память для iGPU берется из оперативки (RAM), учтите это.

Опция в биосе и меню значений

После всех изменений в биосе не забывайте сохранять настройки, используйте для этого пункт Save & Exit Setup — сохранить настройки и выйти из биоса:

Чтобы узнать о том сколько доступной памяти, сколько используется, сколько системной — открываете диспетчер устройств (Win + R > devmgmt.msc) и заходите в свойства графического адаптера. Например в процессорах Intel оно называется примерно Intel HD Graphics:

И открываете свойства:

На этом все. Надеюсь информация была полезна. Удачи вам.

На главную! bios 22.10.2018

Изучаем BIOS Setup. ErP Support что это в биосе

Обзор возможностей BIOS платы Asus Crosshair IV FormulaПри входе в BIOS платы Asus Crosshair IV Formula мы сразу оказываемся в разделе «Extreme Tweaker», где сосредоточена основная масса интересующих энтузиастов параметров. При желании можно воспользоваться автоматическим разгоном системы с помощью параметра «OC Tuner Utility», можно выбрать один из заранее заготовленных профилей разгона процессора или памяти с помощью «Ai Overclock Tuner», либо самостоятельно подобрать оптимальные для системы настройки.

Удобно организована работа с напряжениями, которыми способна управлять плата. Мы видим все текущие значения, напряжения можно как повышать, так и понижать, используется цветовая кодировка, а минимальный шаг изменений составляет всего 0,003125 В!



Изменение таймингов памяти вынесено на отдельную страницу. Каждый параметр можно менять независимо от остальных, указаны все текущие значения.



Пропуская раздел «Main», где мы устанавливаем дату и время, а также можем настроить работу накопителей и посмотреть общую информацию о текущей конфигурации, направляемся в раздел «Advanced».



Здесь нас, прежде всего, интересует подраздел «CPU Configuration», поскольку он содержит целый ряд важных параметров, которых мы не обнаружили в разделе «Extreme Tweaker». В частности, тут можно уменьшить количество активных ядер процессора, разблокировать отключённые ядра, если такие имеются, включить энергосберегающие технологии, которые почему-то отключены по умолчанию.



На плате Asus Crosshair IV Formula довольно много светодиодов различного назначения. Среди них нет раздражающе ярких или назойливо мигающих, но при необходимости их можно отключить полностью или частично в подразделе «LED Control».



Переходим в раздел «Power», но не находим уже привычного параметра «EuP Ready». Неужели плата не в состоянии соответствовать стандартам пониженного энергопотребления в выключенном состоянии?



К счастью, нужный параметр нашёлся, он просто перекочевал в подраздел «APM Configuration».



Заглянем в подраздел «Hardware Monitor». С некоторых пор он разделён на несколько отдельных страниц, где можно проконтролировать напряжения, температуры, скорость вращения вентиляторов. С моей точки зрения, гораздо удобнее, когда можно увидеть сразу все показатели, пусть для этого и требуется пролистнуть пару экранов.



Впрочем, значения текущих напряжений продублированы в разделе «Extreme Tweaker», там, где они изменяются. Проконтролировать температуры и скорость вращения вентиляторов можно в операционной системе, при реальных нагрузках, с помощью любых подходящих утилит. Так что получается, что в подраздел «Hardware Monitor» потребуется заглянуть лишь для того, чтобы настроить скорость вращения вентиляторов.



В разделе «Boot» мы настраиваем порядок опроса стартовых устройств и ряд других параметров, относящихся к этапу загрузки системы. Раздел «Tools» выглядит намного интереснее.



Сначала нас встречает «EZ Flash 2» — одна из самых удобных и информативных встроенных программ для обновления BIOS.



Возможности подраздела «O.C. Profile» позволят сохранить или загрузить один из восьми полных профилей настроек BIOS. Каждому профилю можно дать поясняющее название, при необходимости можно сохранить или восстановить профиль с внешних носителей.



Подраздел «AI NET 2» позволит проконтролировать исправность сетевого кабеля, а подраздел «Go Button File» даёт возможность с помощью нажатия одной кнопки моментально, без перезагрузки перейти к заранее заданному режиму работы. Кнопка «Go Button» находится чуть ниже 24-контактного разъёма питания на плате. Она служит для двух разных целей. Если нажать её до прохождения стартовой процедуры POST, то включится функция «MemOK!», которая должна устранять проблемы при старте, связанные с памятью. Если же нажать к

Erp ready что это — Вэб-шпаргалка для интернет предпринимателей!

ErP Support — опция, которая включает режим минимального энергопотребления компа в выключенном состоянии. Но вы можете спросить — как это? Разве комп в выключенном состоянии может что-то потреблять?

Оказывается может. В выключенном состоянии подается дежурное питание на устройства — этот режим называется S4 или S5. Опция ErP Support позволяет отключить этот режим.

Зачем нужно подавать дежурное питание? Современные материнские платы, это уже не то что было раньше. Теперь если комп выключен, то можно заряжать телефон от USB — а значит питание там есть, можно ускорить включение компа — питание на оперативку не прекращается и в итоге данные оттуда не очищаются.

Если вы не заряжаете телефон от компа — то можно ErP Support отключить.

Кстати, вы можете не поверить, но есть уникальная опция в некоторых блоках питания. Это что-то уникальное — в общем после выключения компа вентилятор в блоке питания еще крутится минуту или две чтобы.. убрать теплый воздух из корпуса. Вы себе представляете? Вот продумано то как!

Для включения ErP Support нужно выставить Enabled. Чтобы отключить — Disabled.

При включенной опции ErP Support потребление ПК в выключенном состоянии не будет превышать 1 Ватт. Также может не работать выход из спящего режима, или пробуждение по мышке, клаве, по сети. Учтите этот момент.

ErP Support в биосе

Internal Graphics Memory Size

Данная опция позволяет вручную задать обьем памяти для iGPU (встроенное графическое ядро в процессоре). Значение можно выставить от 32/64 мегов до 1024 или больше. Слишком мало ставить не стоит — могут быть лаги с отображением. Оптимально — 128 мегов. Если хотите поиграть еще в какие-то игры, то увеличивайте обьем. Память для iGPU берется из оперативки (RAM), учтите это.

Опция в биосе и меню значений

После всех изменений в биосе не забывайте сохранять настройки, используйте для этого пункт Save & Exit Setup — сохранить настройки и выйти из биоса:

Чтобы узнать о том сколько доступной памяти, сколько используется, сколько системной — открываете диспетчер устройств (Win + R > devmgmt.msc) и заходите в свойства графического адаптера. Например в процессорах Intel оно называется примерно Intel HD Graphics:

И открываете свойства:

На этом все. Надеюсь информация была полезна. Удачи вам.

Добавить комментарий Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Матери́нская (систе́мная) пла́та (от англ. motherboard, MB или англ. mainboard — главная плата), (в просторечии: материнка, матка и т. п.)— печатная плата, являющаяся основой построения модульного устройства, например — компьютера.

Материнская плата содержит основную часть устройства, дополнительные же или взаимозаменяемые платы называются дочерними или платами расширений.

Содержание

История [ править | править код ]

До изобретения микропроцессора цифровой компьютер состоял из нескольких печатных плат в корпусе картотеки с компонентами, соединенными объединительной платой, набором соединенных между собой разъемов. В очень старых разработках медные провода соединяли контакты разъема карты, но вскоре стандартной практикой стало использование печатных плат. Центральный процессор (ЦП), память и периферийные устройства были размещены на отдельных печатных платах, которые были подключены к задней панели. Широко распространенная шина S-100 1970-х годов является примером такого типа систем объединительной платы.

Самые популярные компьютеры 1980-х годов, такие как Apple II и IBM PC, публиковали принципиальные схемы и другую документацию, которая позволяла производить быструю обратную разработку и замену материнских плат сторонних производителей. Обычно предназначенные для создания новых компьютеров, совместимых с образцами, многие материнские платы предлагали дополнительную производительность или другие функции и использовались для обновления оригинального оборудования производителя.

В конце 1980-х и начале 1990-х годов стало экономически целесообразным переносить все увеличивающееся количество периферийных функций на материнскую плату. В конце 1980-х годов материнские платы для персональных компьютеров стали включать одиночные ИС (также называемые микросхемами Super I/O), способные поддерживать набор низкоскоростных периферийных устройств: клавиатуры, мыши, дисковода гибких дисков, последовательных и параллельных портов. К концу 1990-х годов многие материнские платы для персональных компьютеров включали встроенные функции аудио, видео, хранения и сетевых функций потребительского уровня без необходимости использования каких-либо плат расширения; высококлассные системы для 3D-игр и компьютерной графики, за исключением видеокарты, обычно сохраняется на материнской плате. Корпоративным ПК, рабочим станциям и серверам, скорее всего, потребуются карты расширения либо для более надежных функций, либо для более высоких скоростей.

Лэптопы и ноутбуки, разработанные в 1990-х годах, объединяли самые распространенные периферийные устройства. Они даже включали в себя материнские платы без обновляемых компонентов, и эта тенденция сохранится даже тогда, когда будут изобретены более мелкие устройства (например, планшеты и нетбуки).

Обычные компоненты материнской платы компьютера [ править | править код ]

В качестве основных (несъёмных) частей материнская плата имеет:

Материнская плата с сопряженными устройствами монтируется внутри корпуса с блоком питания и системой охлаждения, формируя в совокупности системный блок компьютера.

Классификация материнских плат по форм-фактору [ править | править код ]

Форм-фактор материнской платы — стандарт, определяющий размеры материнской платы для компьютера, места её крепления к шасси; расположение на ней интерфейсов шин, портов ввода-вывода, разъёма процессора, слотов для оперативной памяти, а также тип разъема для подключения блока питания.

Форм-фактор (как и любые другие стандарты) носит рекомендательный характер. Спецификация форм-фактора определяет обязательные и опциональные компоненты. Однако подавляющее большинство производителей предпочитают соблюдать спецификацию, поскольку ценой соответствия существующим стандартам является совместимость материнской платы и стандартизированного оборудования (периферии, карт расширения) других производителей (что имеет ключевое значение для снижения стоимости владения, англ. TCO ).

  • Устаревшими являются форматы: Baby-AT; полноразмерная плата AT; LPX; BTX, MicroBTX и PicoBTX.
  • Современные и массово применяемые форматы: ATX; microATX; Mini-ITX.
  • Внедряемые форматы: Nano-ITX; Pico-ITX; FlexATX; NLX; WTX, CEB.

Существуют материнские платы, не соответствующие никаким из существующих форм-факторов (см. таблицу). Это принципиальное решение производителя, обусловленное желанием создать на рынке несовместимый с существующими продуктами «бренд» (Apple, Commodore, Silicon Graphics, Hewlett-Packard, Compaq чаще других игнорировали стандарты) и эксклюзивно производить к нему периферийные устройства и аксессуары.

Предназначение компьютера (бизнес, персональный, игровой) в значительной степени влияют на выбор поставщика материнской платы.

  • Для нужд SOHO или предприятия выгоднее приобретение готового компьютера (или решения, например, «клиент-сервер» или блейд-сервер с закупкой или лизингом готового решения).
  • Для персонального пользования в качестве основного устройства позиционируется портативный компьютер [почему?] [источник не указан 1571 день] . Материнские платы ноутбуков существенно отличаются от материнских плат настольных компьютеров: для сокращения габаритов компьютера в плату оригинальной схемотехники встраивается (интегрируется) множество отдельных периферийных плат (например, встраивается видеокарта) — это обеспечивает компактные габариты и низкое энергопотребление ноутбука, но приводит к меньшей надёжности, проблемам с теплоотводом, значительному увеличению стоимости материнских плат, а также отсутствию взаимозаменяемости.

Таким образом, покупка отдельной материнской платы обоснована созданием компьютера «особой» конфигурации, например, малошумного или игрового.

Определение модели [ править | править код ]

Определить модель установленной материнской платы можно

  • визуально, с помощью заводских этикеток,
  • с помощью программного инструментария типа DMI
  • программно, с помощью утилиты типа CPU-Z. В Linux можно использовать утилиту dm > Технологии энергосбережения [ править | править код ]

Повышенное внимание к «зеленым» технологиям, требующим энергосберегающих и экологически безопасных решений, и обеспечение важных для материнских плат характеристик, вынудило многие компании-производители разрабатывать различные решения в этой области.

С постоянным увеличением популярности электронных приборов на протяжении ближайших 20—30 лет Евросоюз решил ввести эффективную стратегию для решения вопросов энергопотребления. Для этого были выпущены требования по энергоэффективности — ErP (Energy-related Products) и EuP (Energy Using Product). Стандарт разработан для определения энергопотребления готовых систем. По требованию ErP/EuP, система в выключенном состоянии должна потреблять менее 1 Вт мощности.

Спецификации ErP/EuP 2.0 намного строже первой версии. Для соответствия ErP/EuP 2.0 (вступила в действие в 2013 году) полное энергопотребление компьютера в выключенном состоянии не должно превышать 0,5 Вт.

  • EPU Engine
  • Ultra Durable (версии 1, 2 и 3) — технология от Gigabyte[1] , призванная улучшить температурный режим и надежность работы материнской платы, которая подразумевает:
  • Увеличенная (удвоенная) толщина медных слоев толщиной 70 мкм (2 унции/фут²) как для слоя питания, так и для слоя заземления системной платы снижает полное сопротивление платы на 50 %, что обеспечивает снижение рабочей температуры компьютера, повышение энергоэффективности и улучшение стабильности работы системы в условиях разгона.
  • Использование полевых транзисторов, обладающих пониженным сопротивлением в открытом состоянии (RDS(on)). Транзисторы преобразователей питания +12 вольт выделяют относительно много тепла и, когда говорят об охлаждении подсистемы питания процессора, то подразумевают именно их.
  • Использование дросселей с ферритовым сердечником — эти дроссели обеспечивают меньшие потери энергии и меньший уровень электромагнитного излучения. [2]
  • Использование бессвинцового припоя.
  • Повторное использование картона и пластика упаковки.

Необходимость в настройке BIOS может возникнуть не только у пользователей, которые привыкли выполнять тонкую настройку «под себя» или занимаются разгоном. Доступ к некоторым функциям биоса может потребоваться любому пользователю компьютера, например, если вам необходимо изменить приоритет загрузки в биосе без изменения его параметров не обойтись.

В этом материале мы рассмотрим как настроить биос в картинках и дадим описание часто используемых настроек. Итак, после того, как вы нажали соответствующую кнопку и попали в BIOS, вам сразу станет доступен пользовательский интерфейс этой базовой системы.

Первый режим меню в этом разделе мы пропустим, он больше относится к тематике разгона через биос и на рассмотрении его возможностей остановимся отдельно.

Режим Standard CMOS Features – позволяет выполнить конфигурацию установленных жестких дисков, задать виды ошибок, при которых система не будет продолжать загрузку, а также посмотреть и изменить системную дату и время. В целом, настроек на этом экране немного, как правило, изменять здесь что-либо не приходиться, кроме системной даты, которая, например, может измениться после отката биоса на заводские настройки.

Следующий режим BIOS – (Advanced BIOS Features) это конфигурирование расширенных настроек и с этим режимом стоит разобраться более детально.

IGX Configuration – переход к подменю «тонких» настроек режимов работы оборудования, как правило, здесь ничего изменять не требуется, если не идет речь о разгоне.

Load Line Control – изменение режима контроля стабилизации напряжения питания процессора и его лучше оставить по умолчанию в режиме Auto.

AMD C1E Support – принудительное включение или отключение режима экономии энергии, потребляемой процессором в режиме простоя.

Virtualization – необходимо включить, если планируется использовать несколько различных операционных систем на разных разделах диска. Выключено по умолчанию.

AMD K8 Cool&Quiet control – включение фирменной технологии AMD, которая позволяет уменьшить энергопотребление и сделать работу системного блока тише, за счет управления скоростью вращения вентиляторов, которая будет зависеть от температуры процессора и материнской платы.

CPU Unlock – позволяет разблокировать скрытые ядра процессора. Функция опциональна и зависит от типа процессора.

CPU core Control – разрешает или запрещает вручную включать и отключать ядра процессора. Функция опциональна и возможность ее использования зависит от типа процессора. Стоит отметить, что одно нулевое ядро (Core 0) всегда включено и отключить его невозможно.

Hard Disk Boot Priority – эта настройка позволяет явно указать, с какого раздела жесткого диска следует загружать операционную систему и используется в случае, если у вас на компьютере установлено несколько различных операционных систем. Применяется достаточно редко и обычно эту функцию заменяют программным решением стороннего разработчика или средствами самой операционной системы.

EFI CD/DVD Boot Option – эта настройка вам может потребоваться, если в вашей системе установлен жесткий диск размером больше 2.2 TB и необходима, чтобы вы смогли установить на него современную операционную систему, например, Windows 7 64-bit.

First/Second/Third Boot Device – важный блок настроек, обращаться к которому может потребоваться подавляющему большинству активных пользователей компьютера. Определяет порядок выбора устройств для загрузки операционной системы. И если вам необходимо загрузить компьютер с оптического диска или флешки, указать, откуда следует загружаться, нужно именно здесь.

Password Check – также важный параметр для тех пользователей, которые решают защиту доступа к своему компьютеру не только средствами операционной системы, но и средствами BIOS. Позволяет задать необходимость ввода пароля для случаев: запуска системы, входа в биос или разрешить вход в биос и запуск компьютера без пароля (по умолчанию).

HDD S.M.A.R.T. Capability – запрещает или разрешает чтение данных S.M.A.R.T. с жестких дисков, установленных в компьютере. По умолчанию чтение данных самотестирования дисков отключено, но если вам важно иметь возможность мониторить статус вашего диска, эту опцию нужно включить.

Away Mode – позволяет включить «гостевой режим» на операционной системе Windows XP Media Center. Практическая польза от данной настройки сомнительна, к тому же эту операционную систему уже можно считать устаревший, поэтому по умолчанию значение установлено в Disabled

Full Screen LOGO Show – если вам необходимо видеть процесс отображения информации об инициализации оборудования и информацию POST, этот режим нужно выставить в Disabled.

По умолчанию опция включена и в процессе запуска компьютера вы сможете видеть только графическую заставку, на которой, как правило, отображен логотип производителя материнской платы и информация о ней.

Backup BIOS Image to HDD – включает режим сохранения данных микросхемы BIOS в образ на жестком диске компьютера. Эту опцию следует включить, если вы хотите иметь возможность восстановить биос без проблем, в случае выхода из строя микросхемы постоянной памяти. Впрочем, на большинстве современных материнских плат используется еще одна микросхема, где храниться копия основной BIOS, поэтому по умолчанию эта возможность выключена. Как правило, наличие резервного биоса можно определить по документации и даже по коробке, где будет указана надпись Dual BIOS.

Init Display First – если в системе установлено больше одной видеокарты (с учетом интегрированной), с помощью этого параметра задается графическая система, которая будет инициализироваться первой и отвечать за вывод информации БИОС.

OnChip SATA Controller (подпункт настроек Integrated Peripherals) – позволяет запретить или разрешить использование контроллера дисков стандарта SATA, установленного на материнской плате. По умолчанию включено и отключать эту опцию не следует, если в конфигурации компьютера нет сторонних контроллеров для подключения жестких дисков или ваши диски не работают по устаревшему АТА интерфейсу.

OnChip SATA Type – определяет режим совместимости, в котором работает SATA диск:

  • Native IDE – позволяет включить поддержку Native IDE режима для доступа к дискам;
  • RAID Enables – позволяет конфигурировать ваши SATA диски в RAID массив;
  • AHCI включает расширенный интерфейс работы с дисковым накопителем. На современных ноутбуках, как правило, используется режим AHCI без возможности его изменения.

OnChip SATA Port4/5 Type – позволяет установить режим работы для отдельных портов SATA.

Onboard LAN Function – включении и отключение встроенного сетевого контроллера. Если вы используете дополнительную сетевую карту, встроенный контроллер LAN можно отключить.

Onboard LAN Boot ROM – включение загрузки системы с микросхемы сетевой LAN. Отключено по умолчанию.

Onboard Audio Function – разрешает или запрещает использование встроенного аудио чипа. По умолчанию включен. Отключать его следует, если вы установите в компьютер дискретную звуковую карту.

USB Controllers – с помощью этой функции можно отключить все USB порты, например, для предотвращения несанкционированного снятия данных с компьютера. По умолчанию контроллер USB включен.

USB Legacy Function – включает поддержку USB клавиатуры для режима «чистой» MS-DOS.

USB Storage Function – включает определение подключенных USB накопителей на этапе инициализации оборудования биосом, что позволяет загрузить компьютер с флешки или внешнего USB диска.

Onboard Serial Port – включает и отключает последовательный порт и дает возможность назначить ему адрес прерывания. Поскольку этот интерфейс можно считать устаревшим, на современных биосах этот параметр обычно имеет значение Disabled.

Следующий раздел нашей инструкции о том, как настроить биос в картинках: Power Management Setup – здесь представлены настройки биоса, отвечающие за управление электропитанием компьютера.

ACPI Suspend Type – позволяет задавать параметры, используемые при переходе компьютера в «спящий» режим.

Soft-Off by Power button – задает действие кнопки выключения питания и параметры, которые позволяют переводить компьютер в спящий режим или отключать питание полностью.

USB Wake Up from S3 – разрешает «пробуждать» компьютер из спящего режима сигналом, поступающим с устройства, подключенного по USB порту. Включен по умолчанию.

Modem Ring Resume – включение этого режима позволяет включать питание компьютера по звонку на модем. Может быть использовано для удаленного управления.

PME Event Wake Up – позволяет включать компьютер путем подачи сигнала на PCI или PCIe шину.

HPET Support – включает поддержку высокоточного таймера (High Precision Event Timer) для систем Windows начиная с версии Vista.

Power On By Mouse – позволяет включать питание при нажатии на клавишу мыши. По умолчанию выключено.

Power On By Keyboard – дает возможность включить питание путем нажатия соответствующей кнопки на клавиатуре и задает настройки этого режима, например, можно включать компьютер по вводу пароля (KB Power ON Password), выключено по умолчанию.

AC Back Function – задает режим работы компьютера после аварийного отключения электропитания и его возобновления. По умолчанию режим устанавливается в выключено, но его можно изменить на Full-On, что позволит компьютеру включиться после такого отключения питания самостоятельно.

Power-On by Alarm – включение по «будильнику». С помощью этой функции можно установить время, дату и периодичность, когда компьютер будет включиться самостоятельно.

ErP Support – опция, позволяющая несколько снизить потребление электроэнергии компьютером в выключенном состоянии. Однако, ее включение приводит к невозможности включения сигналом с сетевой карты, клавиатуры или мыши. По умолчанию выключено.

Режим PnP/PCI Configurations позволяет вручную, если используется нестандартная конфигурация дополнительного, как правило, устаревшего оборудования, назначать прерывания для PCI слота либо в автоматическом режиме, подходящем для большинства случаев.

Режим PC Health Status нашего обзора о том, как настроить биос в картинках, позволяет посмотреть текущие значения важных параметров рабочего напряжения блока питания, процессора, памяти, а также температуру системной платы и ЦП, скорость вращения вентилятора системного блока и главного чипа любого компьютера. Здесь же можно задать условия, при достижении которых компьютер будет подавать сигналы тревоги, например, в случае остановки кулера или подъема температуры выше установленного значения.

Пункт меню Load Fail-Safe Defaults предназначен для загрузки значений биоса по умолчанию, причем, все настройки в этом случае будут иметь минимальные значения, гарантирующие запуск системы практически любой конфигурации. Их можно использовать в случае, если вы внесли в BIOS изменения, которые привели к невозможности загрузки операционной системы или ее нестабильной работе.

Режим Load Optimized Defaults аналогичен предыдущему, с той лишь разницей, что настройки биоса в этом случае, будут соответствовать предустановленным производителем значениям, и позволяют получить оптимальную производительность и стабильность системы.

Режим Set Supervisor/User Password позволяет ввести пароли пользователя и администратора компьютера. При этом разница между уровнем доступа состоит в том, что пароль уровня User позволяет произвести запуск компьютера и войти в операционную систему без возможности входа в настройки биоса. Пароль Supervisor предназначен как для входа в систему, так и для входа в интерфейс настроек биоса.

После того, как вы внесли изменения в настройки BIOS и хотите их сохранить, вам необходимо выбрать пункт меню Save & Exit Setup, после чего подтвердить выбор, нажав на клавишу “Y”.

Если вам не нужно сохранять изменения, вы можете выйти из настроек и продолжить загрузку компьютера, воспользовавшись пунктом Exit Without Saving и подтвердив ваше намерение выйти без сохранения сделанных изменений.

В заключении нашего материала о том, как настроить биос в картинках, еще раз повторимся, что внешний вид и наличие или отсутствие определенных настроек в биосе зависит от его типа и модели материнской платы, однако, базовые принципы работы с системой и основные режимы будут такими же. О дополнительных деталях работы с BIOS вашего компьютера вы всегда сможете узнать на нашем сайте.

Рекомендуем к прочтению

ErP Support что это в биосе? Флагманы AMD: Изучаем BIOS Setup.

UEFI (Unified Extensible Firmware Interface)

Как и любая современная материнская плата, Gigabyte GA-Z77X-UP4 TH использует UEFI BIOS. На плате распаяны две 64-мегабитные микросхемы: основная и резервная. В отличие от старших плат, отсутствует возможность переключаться между ними вручную, но в случае неудачного обновления микропрограммы на основной микросхеме плата сама выполнит восстановление с резервной.

Работа над совершенствованием микрокода ведется постоянно. С момента выхода платы программисты Gigabyte выпустили уже шесть обновлений, содержащих различные улучшения по совместимости с оборудованием или связанные с удобством использования. Например, поставляемая по умолчанию версия BIOS (F3) при первом запуске предлагает пользователю режим Advanced, а собственная разработка Gigabyte 3D BIOS включается по нажатию клавиши F1 или соответствующей кнопки в правой верхней части экрана. Версия F9 изначально запускает «трехмерную» версию интерфейса.

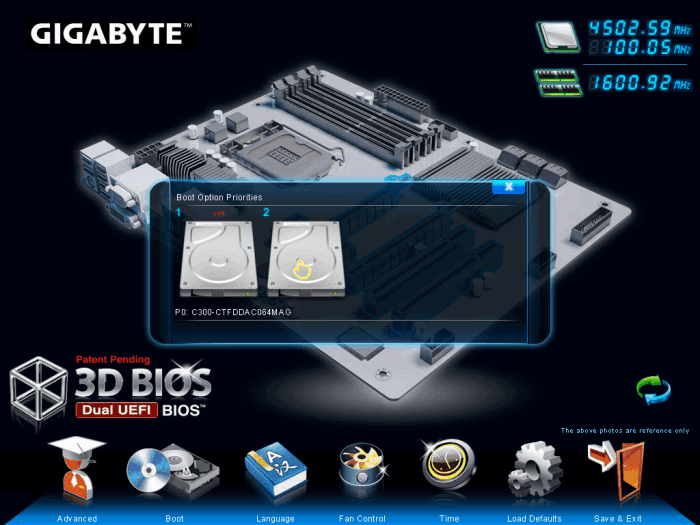

Доступные при работе с 3D BIOS ракурсы

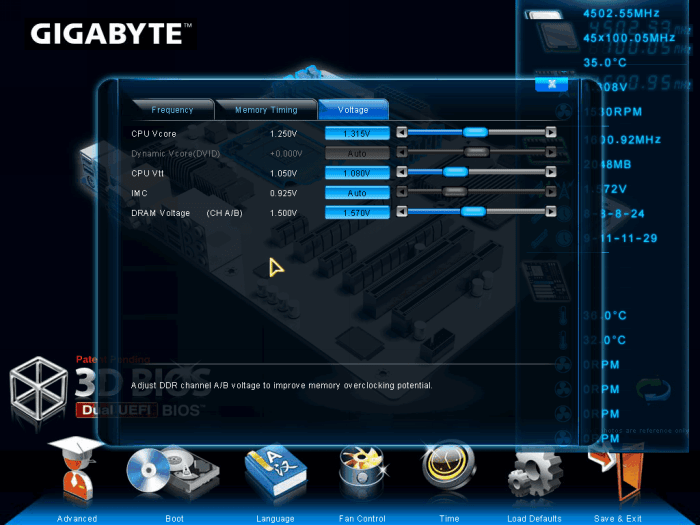

Справедливости ради стоит отметить, что 3D BIOS имеет в своем распоряжении лишь два ракурса отображения материнской платы, причем какой ни выбери — количество доступных для настройки узлов не поменяется.

Сильно ограничив количество настроек «трехмерной» реализации интерфейса, Gigabyte явно разделяет пользователей на категории. Настроить порядок загрузки удобнее в «простом» режиме, перетянув мышью иконки дисков так, чтобы они расположились в нужном порядке. Тут же проще выбрать основные тайминги памяти и коэффициент умножения частоты процессора.

Кроме того, интерфейс 3D BIOS «мышеориентирован», то есть множество параметров можно изменять при помощи ползунков, не обращаясь к клавиатуре. Жаль, что курсор перемещается не очень плавно, как будто частота опроса манипулятора составляет несколько герц. Впрочем, нам все же привычнее «расширенный» режим. Мышь в нем не требуется вовсе, а заниматься тонкой подстройкой производительности и системы питания, периферийных устройств и прочих специфичных параметров — одно удовольствие. Все параметры во всех разделах можно менять пошагово, нажимая кнопки «+» и «-» для увеличения и уменьшения значения соответственно. Если же пользователь знает, какие конкретно значения поставить, быстрее будет ввести их непосредственно цифрами. В случае ошибки в наборе будет выбрано наиболее близкое значение, в случае ввода нуля — значение Auto. Очень удобно. Теперь рассмотрим разделы, представленные в режиме Advanced более подробно.

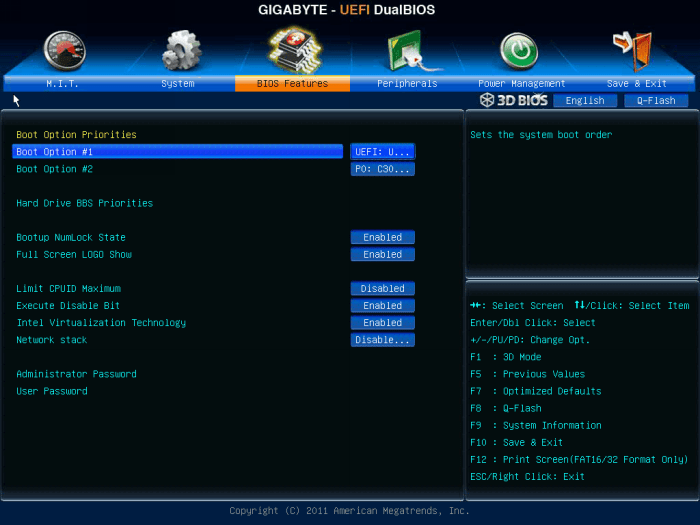

На первой вкладке расположился раздел Motherboard Intelligent Tweaker, содержащий все настройки, которые касаются производительности системы.

В его первом подразделе — M.I.T. Current Status — можно посмотреть текущий режим работы системы в целом: установленный процессор, выбранную частоту BCLK, частоту работы ОЗУ, основной и «турбо» множители процессора, частоты и температуры по ядрам, объем и количество установленных модулей памяти, тайминги по каналам. Не хватает только основных напряжений — они присутствуют на самой вкладке M.I.T. и дополнительно вынесены в подраздел PC Health Status. Да, отображение одних и тех же напряжений в трех местах может показаться избыточным, но это позволило бы видеть полный расклад на одном экране, что в сочетании с возможностью делать скриншоты было бы весьма и весьма удобно.

Второй подраздел, Advanced Frequency Settings, дает доступ к изменению частоты BCLK (шаг изменения 0,01 МГц), встроенного графического адаптера (шаг изменения 1 МГц), а также множителей для процессора и памяти. В полях CPU Frequency и Memory Frequency вы сможете увидеть текущее и планируемое значение частоты для компонентов системы, калькулятор не потребуется. Здесь же можно активировать XMP-профиль, если модули памяти знают, что это.

Advanced Frequency Settings включает в себя еще один подраздел, в котором можно выбрать множители процессора по ядрам для «турборежима» , а также умерить аппетит ЦП, введя ограничение в ваттах или амперах. Довольно странно было увидеть в разделе, именуемом «настройки частот», выбор количества ядер и специфичных функций вроде Hyper-Threading. Ладно, раз уж разместили их здесь, соберите весь набор — привычных соседей (Limit CPUID, execute disable bit и Intel virtualization) здесь нет. Они переехали на вкладку BIOS Features. Где логика, господа?

Не заблудиться в темных уголках BIOS позволяет аналог адресной строки, содержащий полный путь до страницы, на которой мы находимся. Характерно использование обратных слешей, как в ОС семейства Windows.

Нажимем клавишу Escape или правую кн

молния ударяет дважды / Материнские платы

⇡#UEFI (Unified Extensible Firmware Interface)

Как и любая современная материнская плата, Gigabyte GA-Z77X-UP4 TH использует UEFI BIOS. На плате распаяны две 64-мегабитные микросхемы: основная и резервная. В отличие от старших плат, отсутствует возможность переключаться между ними вручную, но в случае неудачного обновления микропрограммы на основной микросхеме плата сама выполнит восстановление с резервной.

Работа над совершенствованием микрокода ведется постоянно. С момента выхода платы программисты Gigabyte выпустили уже шесть обновлений, содержащих различные улучшения по совместимости с оборудованием или связанные с удобством использования. Например, поставляемая по умолчанию версия BIOS (F3) при первом запуске предлагает пользователю режим Advanced, а собственная разработка Gigabyte 3D BIOS включается по нажатию клавиши F1 или соответствующей кнопки в правой верхней части экрана. Версия F9 изначально запускает «трехмерную» версию интерфейса.

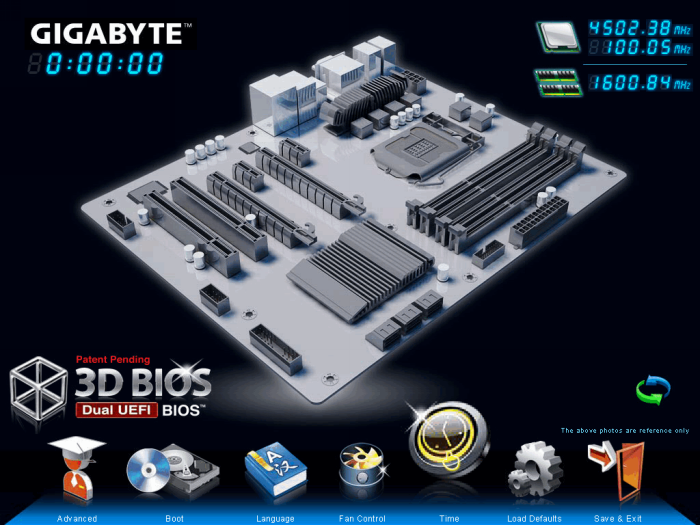

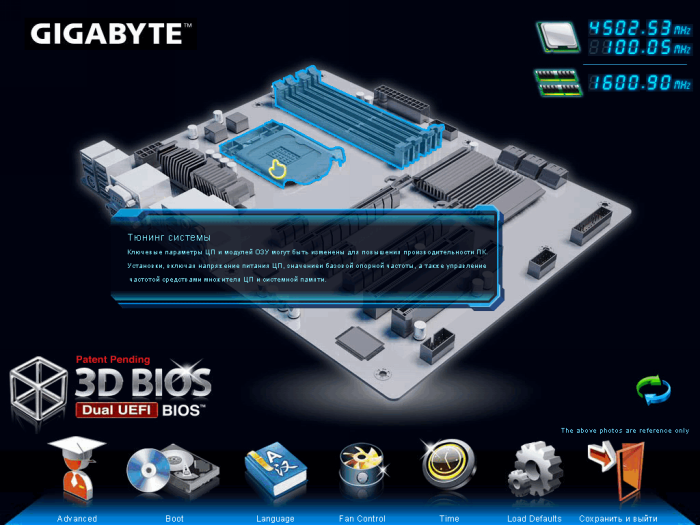

Доступные при работе с 3D BIOS ракурсы

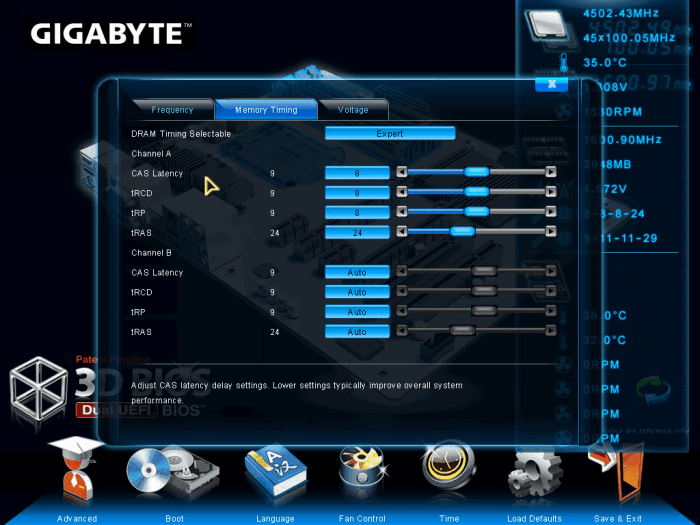

Справедливости ради стоит отметить, что 3D BIOS имеет в своем распоряжении лишь два ракурса отображения материнской платы, причем какой ни выбери — количество доступных для настройки узлов не поменяется.

Сильно ограничив количество настроек «трехмерной» реализации интерфейса, Gigabyte явно разделяет пользователей на категории. Настроить порядок загрузки удобнее в «простом» режиме, перетянув мышью иконки дисков так, чтобы они расположились в нужном порядке. Тут же проще выбрать основные тайминги памяти и коэффициент умножения частоты процессора.

Кроме того, интерфейс 3D BIOS «мышеориентирован», то есть множество параметров можно изменять при помощи ползунков, не обращаясь к клавиатуре. Жаль, что курсор перемещается не очень плавно, как будто частота опроса манипулятора составляет несколько герц. Впрочем, нам все же привычнее «расширенный» режим. Мышь в нем не требуется вовсе, а заниматься тонкой подстройкой производительности и системы питания, периферийных устройств и прочих специфичных параметров — одно удовольствие. Все параметры во всех разделах можно менять пошагово, нажимая кнопки «+» и «-» для увеличения и уменьшения значения соответственно. Если же пользователь знает, какие конкретно значения поставить, быстрее будет ввести их непосредственно цифрами. В случае ошибки в наборе будет выбрано наиболее близкое значение, в случае ввода нуля — значение Auto. Очень удобно. Теперь рассмотрим разделы, представленные в режиме Advanced более подробно.

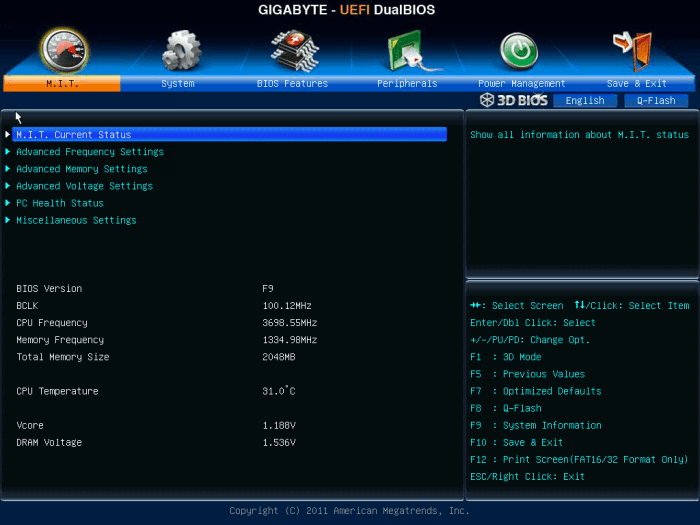

На первой вкладке расположился раздел Motherboard Intelligent Tweaker, содержащий все настройки, которые касаются производительности системы.

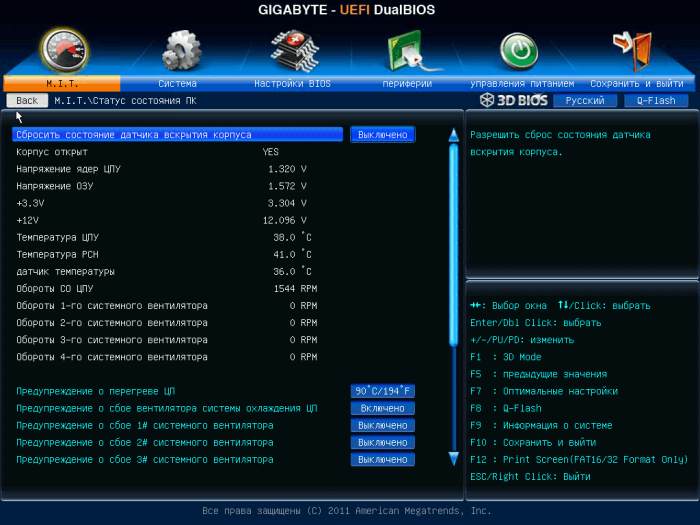

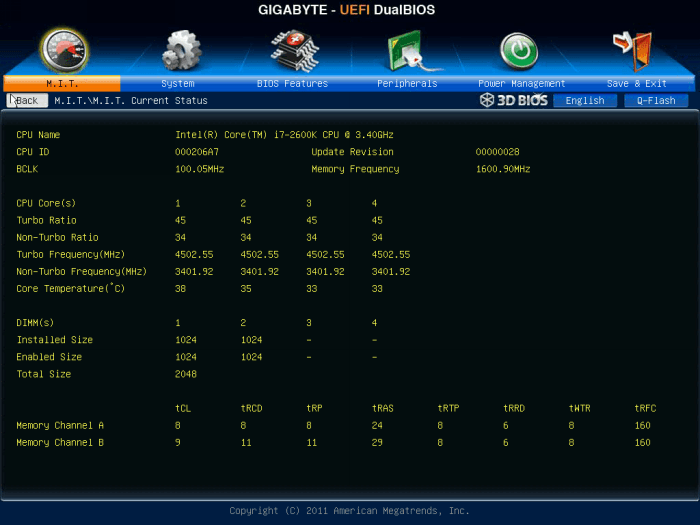

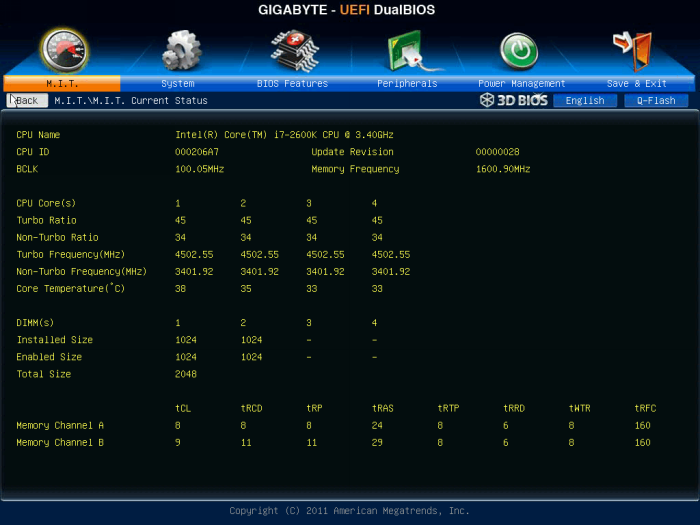

В его первом подразделе — M.I.T. Current Status — можно посмотреть текущий режим работы системы в целом: установленный процессор, выбранную частоту BCLK, частоту работы ОЗУ, основной и «турбо» множители процессора, частоты и температуры по ядрам, объем и количество установленных модулей памяти, тайминги по каналам. Не хватает только основных напряжений — они присутствуют на самой вкладке M.I.T. и дополнительно вынесены в подраздел PC Health Status. Да, отображение одних и тех же напряжений в трех местах может показаться избыточным, но это позволило бы видеть полный расклад на одном экране, что в сочетании с возможностью делать скриншоты было бы весьма и весьма удобно.

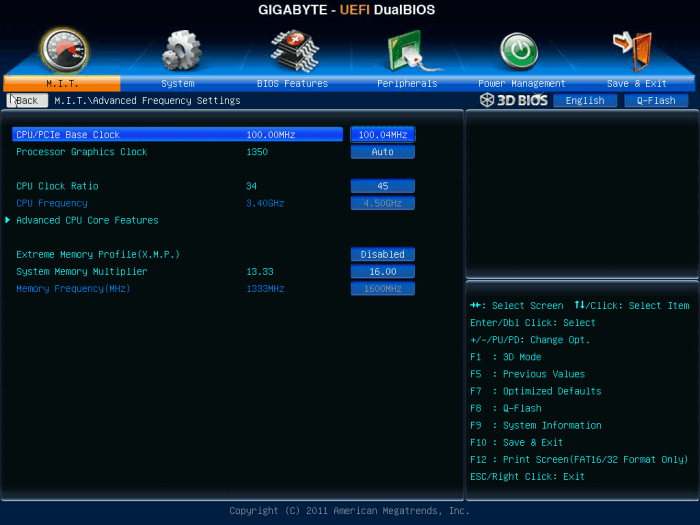

Второй подраздел, Advanced Frequency Settings, дает доступ к изменению частоты BCLK (шаг изменения 0,01 МГц), встроенного графического адаптера (шаг изменения 1 МГц), а также множителей для процессора и памяти. В полях CPU Frequency и Memory Frequency вы сможете увидеть текущее и планируемое значение частоты для компонентов системы, калькулятор не потребуется. Здесь же можно активировать XMP-профиль, если модули памяти знают, что это.

Параметр Минимальное значение Максимальное значение
CPU/PCIe Base Clock 80 МГц 133,33 МГц
Processor Graphics Clock 400 МГц 3200 МГц
CPU Clock Ratio 16 59
System Memory Multipler (Sandy/Ivy Bridge) 8 21/32

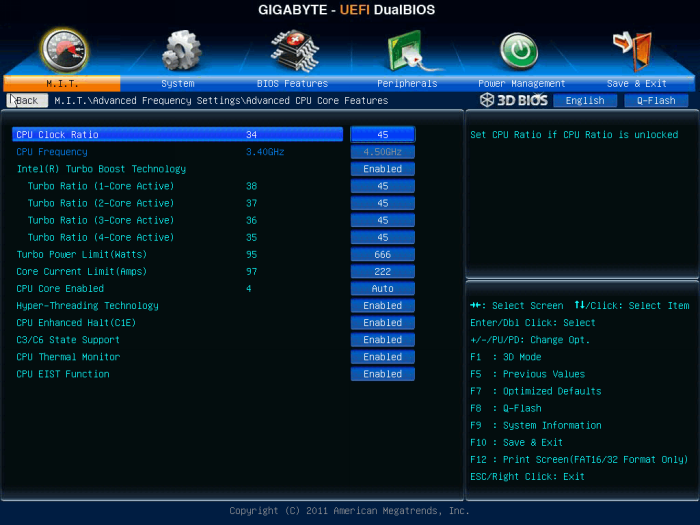

Advanced Frequency Settings включает в себя еще один подраздел, в котором можно выбрать множители процессора по ядрам для «турборежима», а также умерить аппетит ЦП, введя ограничение в ваттах или амперах. Довольно странно было увидеть в разделе, именуемом «настройки частот»,  выбор количества ядер и специфичных функций вроде Hyper-Threading. Ладно, раз уж разместили их здесь, соберите весь набор — привычных соседей (Limit CPUID, execute disable bit и Intel virtualization) здесь нет. Они переехали на вкладку BIOS Features. Где логика, господа?

Не заблудиться в темных уголках BIOS позволяет аналог адресной строки, содержащий полный путь до страницы, на которой мы находимся. Характерно использование обратных слешей, как в ОС семейства Windows.

Нажимем клавишу Escape или правую кнопку мыши, вернемся на пару уровней назад и посетим подраздел Advanced Memory Settings. Здесь нам снова предлагается активировать профиль XMP или выбрать множитель для памяти. Кроме этого, имеется возможность оптимизации второстепенных таймингов не «руками», а выбором одного из вариантов: Normal, Turbo, Extreme. Непосредственно под этим пунктом находится селектор DRAM Timing Selectable. Выбор Auto позволит материнской плате выставить задержки самостоятельно, Quick дает доступ ко всем таймингам, но не разграничивает настройки по каналам, а Expert позволяет управлять каждым из каналов отдельно.

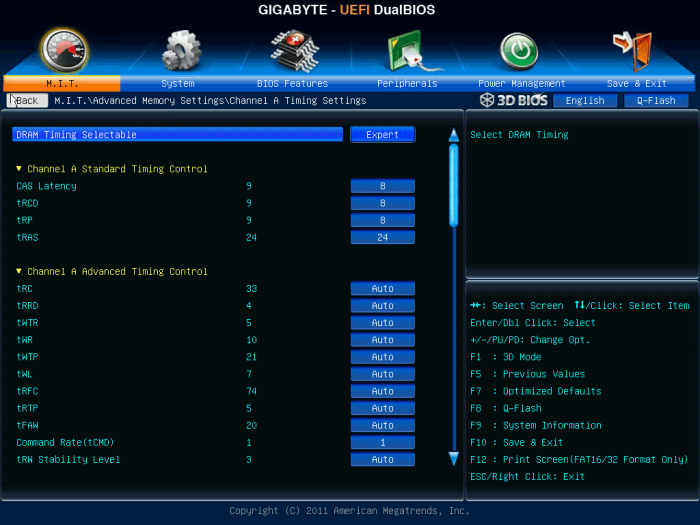

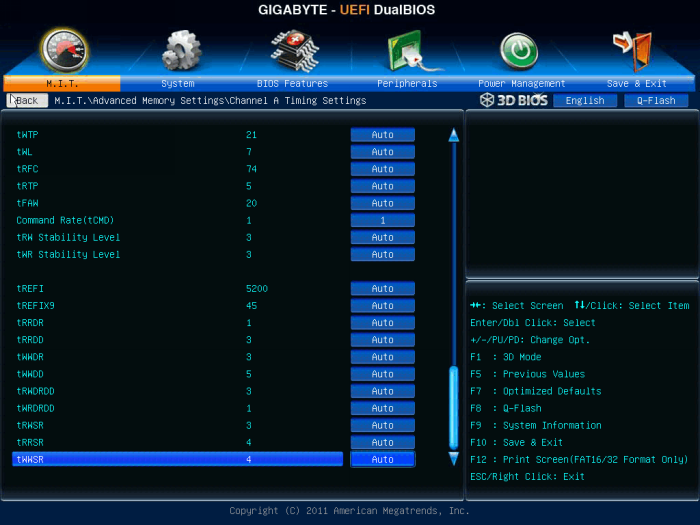

Непосредственный доступ к изменению таймингов можно получить, выбрав Channel A Timing Settings или Channel B Timing Settings. Помимо четырех основных задержек, изменить можно более двух десятков второстепенных — довольно большой задел для любителей особо тонкой подстройки. В ходе тестирования материнской платы была выявлена интересная особенность разделения настроек каналов: добавление третьего модуля в Channel B показало, что тайминги на нем были выставлены материнской платой самостоятельно. Переключение из Expert в Quick и обратно с ручным выставлением задержек для нового модуля не дало результатов. В M.I.T. Current Status было видно, что тайминги остались неподвластными установкам в соответствующем разделе. AIDA64 это мнение разделяла. Чтобы ликвидировать данное досадное недоразумение, из «канала А» были вынуты оба модуля. Увидев, что новая планка памяти осталась в гордом одиночестве, материнская плата незамедлительно применила к ней выставленные тайминги. Возвращение коллег не заставило ее пересмотреть решение, и тайминги в обоих каналах приняли одинаковые значения, что было видно и в BIOS, и в ОС — все в той же AIDA64. CPU-z во всех случаях отображал лишь задержки первого канала. При использовании BIOS версии F9 таких недоразумений не случалось.

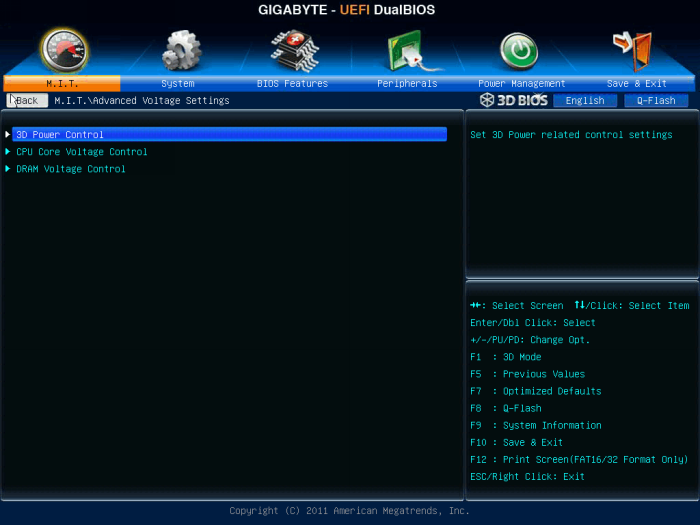

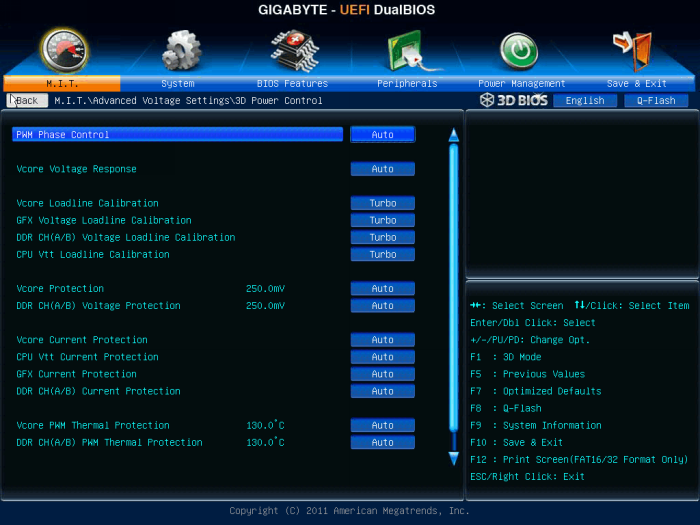

Снова вернемся на пару уровней назад и заглянем в Advanced Voltage Settings. В нем мы видим явное разделение на CPU/DRAM-секции и общую для них обоих категорию 3D Power Control. С нее и начнем.

Если вы любите держать под контролем все до единого параметры системы питания — вам сюда. Включение/выключение контроля работы фаз цепи питания центрального процессора, скорость изменения напряжения Vcore, «удержание» напряжений на ядрах ЦП, ОЗУ, встроенных графическом ускорителе и контроллере памяти, защита по напряжению, току и температуре… В общем, есть где разгуляться. Главное, не устанавливайте Vcore Loadline Calibration в Normal: поведение материнской платы при активации этого варианта более подробно рассмотрено ниже.

CPU Core Voltage Control позволяет пользователю устанавливать все необходимые напряжения по своему усмотрению. Шаг изменения для всех значений равен 0,005 В. Диапазоны регулировок достаточно широки, для удобства они представлены в виде таблицы:

Напряжение Минимальное значение, В Максимальное значение, В
Vcore 0,8 1,85
Dynamic Vcore -0,64 0,635
Vtt 0,8 1,7
PLL 1,2 2,2
IMC 0,715 1,4
Dynamic Graphics DVID 0 0,35

Как говорилось выше, при вводе нуля значение параметра сбрасывалось в Auto, но у материнской платы оказалось свое видение того, как нужно выставлять напряжения. Если Auto выбрано для Vcore или если Dynamic Vcore установлено в нулевое значение, GA-Z77X-UP4 TH берет дело в свои руки и щедро увеличивает напряжение в зависимости от целевой частоты. Аналогичная ситуация складывается, если изменять коэффициенты умножения в режиме «турбо». При выборе множителя 45 напряжение в нагрузке чудесным образом поднимается до 1,461 В. При множителе 47 — уже 1,511 В. Да уж, в жадности плату не обвинишь. Новая версия BIOS делает материнскую плату еще более щедрой. Обратите внимание, что при выборе Normal в Loadline Calibration ситуация абсолютно аналогична: какое бы напряжение вы не выставили, плата поднимет его до такого же, которое поставила бы в Auto, то есть до очень и очень высокого. Такое поведение платы обусловило проверку напряжений при помощи мультиметра, которая подтвердила, что это не ошибка программного мониторинга. Будьте бдительны!

DRAM Voltage Control снова удивил. Как видно на скриншоте, невозможно поставить одинаковые напряжения для каналов A и B. От того, установлены ли в них модули памяти это не зависит. В версии BIOS F3 эта проблема тоже имела место, но ближайшие к значениям напряжений для канала B напряжения канала A составляли 0,746 и 0,753 вольта, что сути дела не меняет. Кроме того, при изменении DRAM Voltage синхронно с ним изменяются напряжение DRAM Termination и оба напряжения CH A. Напряжения второго канала памяти остаются неизменными. Шаг изменения напряжений — 0,005 В.

Напряжение Минимальное значение, В Максимальное значение, В
DRAM Voltage 1,1 2,1
DRAM Termination 0,436 1,939
Data Reference (CH A) 0,436 1,939
Address Reference (CH A) 0,436 1,939
Data Reference (CH B) 0,436 1,939
Address Reference (CH B) 0,436 1,939

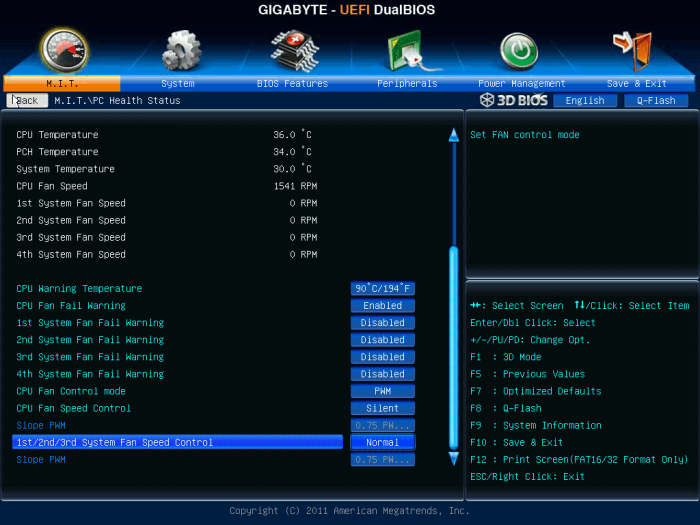

Снова вернемся на вкладку M.I.T. и посетим уже упоминавшийся раздел PC Health Status. В этом разделе не только отображаются напряжения и температуры, но и содержится оснастка для управления скоростью вращения вентиляторов. Как говорилось выше, PWM-режим контроля скорости вращения не заработал на GlacialTech Igloo H58, но выбор управления напряжением (Voltage) показал себя очень хорошо. Время от времени процессорный кулер попросту останавливался, а при росте температуры успешно набирал обороты. Кроме того, здесь можно выбрать температуру, при которой сработает предупреждение о перегреве ЦП. Для этого нужен системный динамик — без него активация функции ничего не даст. Аналогично и для CPU/System Fan Fail Warning.

Остался подраздел Miscellaneous Settings, содержащий всего две строки: PEG Gen 3 Slot Configuration и Legacy BenchMark Enhancement. Первый пункт позволяет вручную указать, в каком из режимов функционировать PCI-e x16 портам (Gen 1, Gen 2 или Gen 3), второй может повысить производительность в некоторых старых бенчмарках.

Перейдем ко второй вкладке UEFI BIOS — System. Здесь можно посмотреть название материнской платы, версию и дату выпуска микропрограммы, текущий уровень доступа, список SATA устройств. Из настроек — язык интерфейса, дата и время, запрет/разрешение на работу SATA-портов и включение/отключение возможности горячего подключения накопителей.

Русский перевод Advanced- и 3D-интерфейсов выполнен вполне на уровне, но работать все-таки непривычно, так что вернемся к английскому.

BIOS Features позволяет настроить общий порядок загрузки, а также расставить приоритеты среди дисков, дисководов и устройств, позволяющих загружаться по сети. Здесь же можно выбрать начальное состояние Num Lock и включение/отключение полноэкранной заставки материнской платы (отключать ее не имеет смысла, так как кроме логотипа AMI ничего при загрузке выводиться не будет). Кстати, информация, обычно выводимая в POST, доступна при нажатии клавиши F9. Далее следуют упомянутые выше настройки процессора, которые логично было бы положить куда-нибудь в раздел M.I.T. Чуть ниже можно разрешить загрузку по сети, причем сделать это можно отдельно для протоколов IPv4 и IPv6. Наконец, можно задать пароли пользователя и администратора, чтобы разграничить доступ к настройкам материнской платы.

Следующая вкладка — Peripherals — позволяет осуществлять контроль над всеми контроллерами, расположившимися на материнской плате. LAN PXE Boot Option ROM позволяет включить возможность загрузки по сети для встроенного адаптера. Также здесь можно отключить контроллер SATA (единственный на этой плате, но такова плата за универсальность кода) и выбрать режим работы этого интерфейса. Далее идет группа опций, отвечающих за совместимость USB 3.0 портов со старыми устройствами. В частности, можно принудительно заставить этот интерфейс работать как USB 2.0 до загрузки операционной системы или доверить выбор автоматике. При подключении совместимого с новым стандартом устройства маршрут будет изменен с EHCI на xHCI. Среди них же можно включить поддержку многопоточности для USB 3.0.

Опции USB2.0 Controller, Audio Controller, OnBoard LAN Controller#1, Serial Port A и Internal Graphics говорят сами за себя — то есть включают или выключают соответствующие возможности материнской платы. Чуть менее очевидно назначение пункта OnBoard USB3.0 Controller#1 — он включает или отключает дополнительный контроллер VIA VLI VL800. Здесь же можно задать фиксированное количество памяти для встроенного в ЦП видеоадаптера, а также тот объем, который может быть затребован динамически. Пункт xHCI/EHCI Hand-off разрешает или запрещает устройствам монопольно управлять интерфейсом, Legacy USB Support разрешает использование мыши и клавиатуры в BIOS и DOS. USB Storage Devices показывает список подключенных в данный момент устройств, которые могут использоваться в качестве источников/приемников данных. Super IO Configuration разрешает или запрещает работу PS/2- и COM-портов.

В этой же вкладке можно включить фирменные технологии Intel: Rapid Start Technology и Smart Connect Technology. Узнать о них более подробно поможет наш материал.

Для Thunderbolt выделили специальный подраздел. В нем можно, во-первых, разрешить пробуждение от устройств, подключенных к этому интерфейсу. Во-вторых, увеличить количество последовательно подключенных к портам устройств. Значение по умолчанию позволяет задействовать не более трех устройств в цепи, а чтобы иметь возможность соединить друг с другом максимально допустимые шесть железок, нужно увеличить его до 48K. Если бы материнская плата имела дополнительный контроллер SATA, он отключился бы, так как существует ограничение на ресурсы ввода вывода, но в нашем случае он отсутствует. В самой новой версии BIOS F9 появилась возможность выбрать, сколько памяти выделить новому интерфейсу. Микропрограмма версии F3 подобной возможностью не обладала (видимо, использовалось значение 128 Мбайт).

Перейдем к небольшой, но важной вкладке Power Management. Здесь можно настроить автоматическое включение ПК в заданное время, выбрать реакцию на восстановление питания, разрешить включение при помощи мыши и/или клавиатуры. ErP позволяет значительно понизить потребление энергии в состоянии S5 (shutdown), платой за это будет невозможность включиться по сигналу от мыши, клавиатуры или сетевого адаптера. Тут же можно включить высокоточный таймер, настроить поведение системы при нажатии на кнопку питания, а также разрешить отключать встроенную графику для экономии энергии.

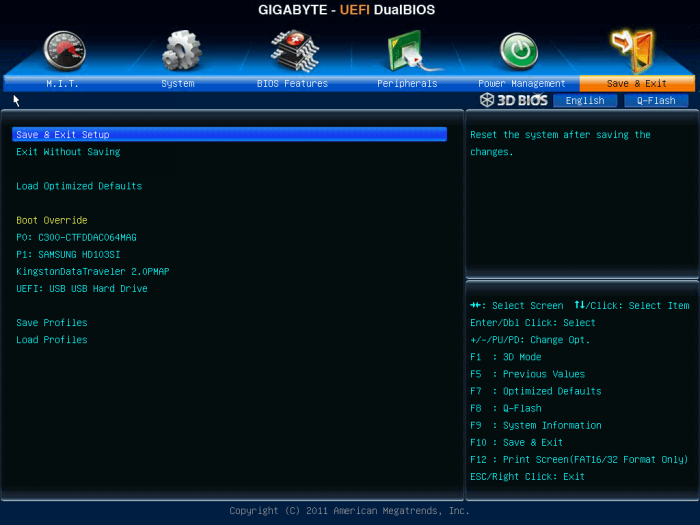

Наконец, мы дошли до последней вкладки, именуемой Save & Exit. Если по какой-то причине вам не нравится нажимать F10 для того чтобы сохранить настройки и перезапустить систему, вы можете сделать это здесь. Также можно выйти без сохранения — в данном случае начнется загрузка операционной системы (без лишней перезагрузки ПК). Те, кому не нравится клавиша F7, в одноименном пункте меню могут сбросить параметры на стандартные. Для тех, кто не желает нажимать F12 при старте системы, чтобы выбрать с чего загружаться, или для тех, кто, бродя по BIOS, вспомнил, что хотел загрузиться с другого носителя, предназначен список Boot Override.

В самом конце расположились инструменты для работы с профилями разгона. Здесь можно сохранить конфигурацию в один из восьми профилей или загрузиться из них. К тому же можно сохранить профиль на внешнем диске, если он отформатирован в FAT32. Стоит упомянуть о некоторых особенностях работы механизма сохранения/загрузки профилей. Прежде всего, перенос профилей между различными версиями BIOS с высокой долей вероятности будет невозможным. Во всяком случае, миграция с F3 на F9 не удалась.

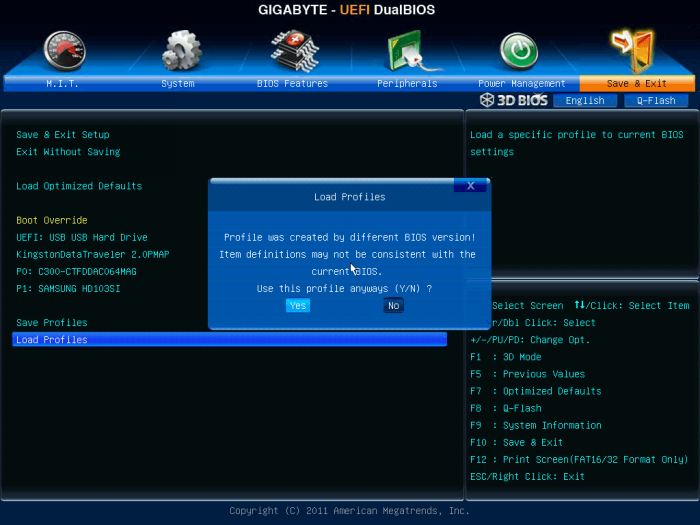

Сохраненные в CMOS профили новый BIOS не увидел, а при загрузке из файла предупредил, что значения, заданные в старой версии микропрограммы, могут не совпасть со значениями новой.

Так и оказалось — произошло смещение некоторых напряжений, а большинство параметров просто сбросились в Auto. Беглое сравнение сохраненных в F3 и F9 профилей показало, что в последнем как минимум появилось поле, хранящее информацию о версии BIOS, создавшей профиль, что (возможно) и стало причиной сдвига всех значений. При работе с профилями, сохраняемыми на внешних накопителях, есть пара особенностей. Первая состоит в том, что сохраняются настройки таймингов только для первого канала ОЗУ. Тайминги канала B нужно будет выставить вручную. Вторая заключается в том, что не сохраняются настройки скорости вращения вентиляторов и порядок загрузки с дисков. Восемь CMOS-ячеек подобного недостатка лишены. В остальном замечаний нет — профили исправно сохраняются/считываются, во встроенном файловом менеджере все файлы отсортированы по дате изменения, поэтому найти их проблем не составит. С отображением каталогов на флеш-накопителе проблем не возникло. Эти же замечания, точнее их отсутствие, касаются процесса прошивки встроенной утилитой Q-Flash. Все максимально просто — выбрал файл с нужной версией BIOS, согласился, «прошился». Что интересно, при обратной прошивке на заранее сохраненную версию BIOS восстановились и все профили. Процесс «прошивки» можно выполнять как в среде операционной системы (фирменная утилита @BIOS), так и без загрузки оной, воспользовавшись встроенной в UEFI программой Q-Flash. Оба способа показали свою жизнеспособность, а @BIOS удивила быстротой своей работы.

⇡#Разгон и стабильность

Разгон системы можно осуществлять как из UEFI BIOS, так и из операционной системы при помощи Easy Tune 6.

Фирменная утилита может изменять все необходимые параметры, кроме частоты BCLK (возможно, это связано с багом в интерфейсе) и таймингов ОЗУ.

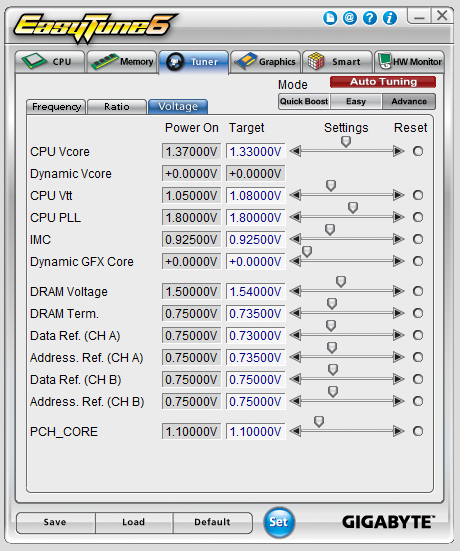

На соответствующих вкладках Easy Tune есть возможность изменить множитель ЦП и те же напряжения, которые можно устанавливать в BIOS. Для второстепенных напряжений памяти (здесь передаем привет BIOS) есть возможность выставить одинаковые значения.

Режимы Loadline Calibration можно изменять в программе Gigabyte 3DPower, однако внесенные изменения действуют только до перезагрузки системы. Каких-либо изменений в потреблении энергии при переключении режимов замечено не было: возможно, чтобы увидеть разницу, требуется собирать данные длительное время.

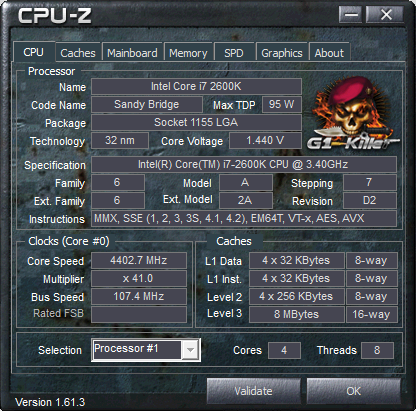

Процесс разгона не отличался от такового на остальных материнских платах, а потому никаких неожиданностей не преподнес. Процессор сохранял стабильность на частоте 4500 МГц в тесте OCCT при реальном напряжении 1,338 В (в BIOS выставлено 1,33 В). Максимально допустимая частота BCLK приятно порадовала — 107,4 МГц. На данный момент это самая высокая частота, достигнутая на используемом в тестовом стенде Core i7-2600K. Отсутствие светодиодов и индикатора POST-кодов запишем в недостатки, так материнская плата для применения новых параметров выполняет многократные циклы «старт-стоп», во время которых не понятен текущий статус системы.

Easy Tune 6 некорректно отображает частоту в простое, но показания Vcore находятся ближе всего к реальным. Также можно доверять программе AIDA64 и специальной версии CPU-z G1 Killer Edition.

Программа Gigabyte Tweak Launcher оказалась полностью неработоспособной: частоты не отображались и не изменялись ручным вводом, а при попытках поменять задержки работы памяти приложение завершалось с ошибкой.

«Злой» алгоритм автоматического выбора напряжений при разгоне обусловил необходимость проверки системы питания с помощью мультиметра. Результаты измерений для процессора Core i7-2600K при частоте 4500 МГц приведены в таблице ниже. Во время измерений напряжения были установлены на 1,33/1,08/1,57 В для Vcore/CPU_VTT/DRAM соответственно. Метод измерения soft указывает на получение величины из тестового пакета AIDA64, hard — на показания мультиметра Victor 86D. Пометки IDLE и LOAD обозначают состояния простоя и полной нагрузки при помощи OCCT 4.3.1.

Метод Напряжение FullAuto Auto Normal Standard/Low Middle High Turbo Extreme
soft (IDLE) CPU 0,88-1,115 1,32 0,864 1,296 1,308 1,32 1,32 1,332
hard (IDLE) 0,8-1,2 1,336 0,877 1,324 1,326 1,327 1,327 1,329
soft (LOAD) 1,44 BSOD 1,442 BSOD 1,32 1,344
hard (LOAD) 1,46 1,461 1,338 1,354
soft (IDLE) CPU_VTT 1,056 1,08 1,08 1,08 1,08 1,08 1,08 1,08
hard (IDLE) 1,059 1,088 1,096 1,088 1,089 1,09 1,09 1,096
soft (LOAD) 1,056 1,08 1,08 1,08 1,08 1,08 1,08 1,08
hard (LOAD) 1,072 1,107 1,106 1,103 1,104 1,105 1,105 1,105
soft (IDLE) DRAM 1,536 1,572 1,572 1,572 1,572 1,572 1,572 1,572
hard (IDLE) 1,541 1,581 1,61 1,58 1,58 1,581 1,581 1,589
soft (LOAD) 1,536 1,572 1,572 1,572 1,572 1,572 1,572 1,572
hard (LOAD) 1,547 1,585 1,61 1,583 1,584 1,585 1,586 1,608

Из таблицы следует, что материнская плата в любом случае немного завышает напряжение относительно выставленного в BIOS или Easy Tune 6. Для процессора можно рекомендовать режим корректировок Turbo, для остальных напряжений вполне достаточно варианта Standard. Отметим, что столбцы Standard и Low были объединены в один, так как напряжения при их активации были одинаковы.

Первый столбец, озаглавленный как FullAuto, — значения, полученные при установке напряжения и режима его контроля в Auto. Как было упомянуто при описании BIOS, напряжение на ЦП непозволительно завышаются. Вторым неприятным выводом является то, что для всех режимов, кроме FullAuto и Normal, напряжение фиксируется на уровне, выставленном в BIOS, не снижаясь во время простоя.

Для памяти ситуация оказалась диаметрально противоположной: материнская плата выставила более низкое напряжение (1,54 В), причем его снижение не сказалось на стабильности системы. Напряжение 1,57 В использовалось как гарант абсолютной стабильности, но оказалось излишним.

Если Вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.

Что такое ERP система / Trinion corporate blog / Habr

Многие компании по мере роста бизнеса приходят к пониманию, что им требуется какая-то ERP-система. Если в малом бизнесе удается обойтись без этого инструмента, то средний бизнес с каждым днем активнее пользуется подобными средствами. Но чтобы выбрать ERP-систему, и даже для того, чтобы понимать, требуется ли в бизнесе этот продукт и какие преимущества принесет его использование, важно правильно понимать, что это такое.

В своих статьях я часто занимаюсь описанием различных понятий. Как известно, чтобы продать какую-либо услугу, покупатель должен понимать, что это такое и почему ему эта услуга необходима. При этом очень важно договориться о терминах, только в этом случае результат будет соответствовать ожиданиям клиента. При этом термин ERP является одним из самых сложных и спорных.

Описание ERP системы


ERP – термин маркетинговый. Чтобы понять, о чем идет речь, а также изучить историю происхождения этого сокращения, можно обратиться к Википедии:
ERP (англ. Enterprise Resource Planning, планирование ресурсов предприятия) — организационная стратегия интеграции производства и операций, управления трудовыми ресурсами, финансового менеджмента и управления активами, ориентированная на непрерывную балансировку и оптимизацию ресурсов предприятия посредством специализированного интегрированного пакета прикладного программного обеспечения, обеспечивающего общую модель данных и процессов для всех сфер деятельности[1][2]. ERP-система — конкретный программный пакет, реализующий стратегию ERP. Википедия

Это определение абсолютно верное, но относительно сложное для восприятия, особенно, если человек незнаком с такими понятиями, как «балансировка ресурсов» или «модель данных». При этом важно понимать, что термин ERP является, прежде всего, маркетинговым, и не имеет под собой какой-то глубокой методической базы. А потому я предлагаю такое определение:

ERP – это, прежде всего, информационная система, которая позволяет хранить и обрабатывать большинство критически важных для работы компании данных.

Что такое критически важные данные? И почему я говорю «большинство»? Дело в том, что некоторые ERP-системы имеют модуль «Производство», при этом он является отдельным программным продуктом, который не подключен по умолчанию к другим системам и блокам. Другие пытаются совмещать в себе все возможные процессы, необходимые для работы компании. Можно ли считать разные виды ERP полезными? Естественно, ниже я остановлюсь на этом вопросе подробнее. А сейчас вернемся к терминам.

  • Критически важные данные – это перечень данных, без которых работа компании невозможна. Это и данные работы отдела продаж, и производство (если компания является производителем). Некоторые компании применяют ERP преимущественно для управления производством, так как для производства лучших решений не существует. Другие компании не являются производителями, например, дистрибьюторы, но также успешно применяют ERP. Для них критически важными становятся – дистрибьюция, управление персоналом, реализация товаров и услуг.
  • Большинство данных: речь идет о перечне процессов и сведений, оптимальном для каждой конкретной компании. Конечно, идеально было бы собирать все данные и сведения обо всех процессах. Но это ведет к удорожанию внедрения. В результате руководство бизнеса вместе со специалистами по внедрению выбирают некое компромиссное решение, при котором в ERP системе собираются действительно необходимые для оперативного контроля и принятия управленческих решений сведения и процессы, а часть данных и процессов собираются в специализированных системах, к которым руководитель обращается по мере необходимости.

Перечень критически важных данных и та их часть, которую обязательно нужно обрабатывать в ERP системе, вычисляются эмпирически для каждого конкретного бизнеса. Именно анализ этих данных и правильное их определение дает ответы на вопросы: есть ли необходимость в покупке и внедрении ERP системы, и оправдаются ли затраты на этот вид автоматизации бизнеса.

Из чего состоит ERP система


Все ERM-системы, независимо от того, кто их разработчик, объединяет общая архитектура, которую можно описать следующим образом:
  • Платформа. Базовые возможности и среда для работы модулей и компонентов. В код платформы изменения может вносить только разработчик. Пользователи и специалисты по внедрению не имеют доступа к этому программному коду. В состав платформы входят:

    1. Ядро. Программная среда, в которой будет производиться работа, для которой можно писать какие-то надстройки и компоненты.

    2. Базовый функционал. Перечень справочников и функций, без которых не может работать ни одна компания. Это справочник пользователей с правами доступа, справочник клиентов, справочник товаров/услуг и т.д. Этот функционал встроен в платформу, в отличие от модулей он не может отключаться.

  • Управление данными. База данных, в том числе, хранение и методы обработки (интерпретации) данных. В эту категорию входят хранилище данных на сервере, программное обеспечение для работы с базами данных (SQL или любая альтернатива), инструменты для интерпретации и обработки данных и отправки их в программные модули.
  • Модули. Компоненты, которые подключаются к платформе по мере необходимости. Все они работают с единой базой данных и применяют базовый функционал (по мере необходимости). В остальном модули работают независимо друг от друга, могут «бесшовно» подключаться и без проблем отключаться, если потребность в них исчезла. Такая модульная структура – важная отличительная черта ERP-систем. Модули делятся, в свою очередь, на несколько типов:

    1. Модули внутреннего использования. Этот уровень – подключаемые модули, которые используются сотрудниками компании. Это управление складом, производство, бухгалтерия, CRM и пр. Модули можно подключать, отключать, настраивать силами специалистов по внедрению. В стандартный набор обычно входят — MRP, HR, CRM, Управление снабжением и закупками.

    2. Модули работы с внешними пользователями. Этот слой содержит в себе модули, необходимые для взаимодействия с внешними пользователями, потенциальными и реальными клиентами компании, партнерами, пользователями продукции, поставщиками и покупателями. Это может быть интернет-магазин, личные кабинеты для поставщиков и покупателей на корпоративном сайте и тому подобные решения. Некоторые ERP-системы содержат в себе готовые CMS-системы для создания интернет-магазина или корпоративного сайта с нуля, другие предлагают только отдельные инструменты «надстройки» к сайту и/или клиентские приложения (для мобильных и планшетов).

    3. Коннекторы — готовые решения для связи со сторонними приложениями. Чаще всего используют API из ядра платформы. Позволяют интегрировать телефонию, настроить обмен данными с сайтом или любыми программными продуктами и системами. Коннекторы предназначены только для обмена данными и обычно используются для обмена данными с EDI,
    CMS, CAD, BI, OLAP и др. То есть с теми системами которые не входят в EPR, но используются в компании.



Описанная выше структура характерна для ERP с логической точки зрения. У некоторых систем нет ярко выраженной модульности, они все уже встроены в программу, но использовать их можно отдельно друг от друга по мере необходимости. Другие называют отключаемые модули подсистемами. А часть ERP-систем выделяют все модули действительно в отдельные продукты. И предлагают купить ядро, а к нему – перечень модулей на выбор. С возможностью в будущем покупать и добавлять возможности по мере необходимости.

Преимущества модульной структуры ERP


Важным преимуществом ERP систем является возможность подключать и применять любой из модулей (внутренний или внешний) в сжатые сроки. Причем, возможности, которые таким образом подключаются к ERP, добавляются в систему абсолютно «бесшовно». В этом заключается важное отличие ERP от интеграции нескольких программных продуктов между собой или от системы, которая выросла из специализированной за счет многочисленных доработок и надстроек силами собственных или приглашенных IT-специалистов.
  • Каждый из модулей ERP-системы работает независимо от других, он может быть подключен или отключен в любой момент времени, может просто не использоваться, при этом другие модули смогут продолжать работу. А для подключения того или иного модуля нет необходимости вносить изменения в программный код ядра, других модулей.
  • При использовании ERP системы для расширения возможностей и подключения нового подразделения нет необходимости дописывать программный код, создавать новую часть программы с нуля или заниматься сложной и, порой, не очень удобной интеграцией разных программ. Достаточно просто выбрать нужный модуль, подключить и настроить его под нужды бизнеса. В ERP системах практически все, что может потребоваться при автоматизации бизнеса, уже реализовано. Самописные доработки требуются в единичных случаях.

Например, можно применять CRM-модуль, но отказаться от модуля управления персоналом. По мере роста и развития компании любой из модулей без особых сложностей подключается, настраивается и программный продукт продолжает работу уже с новыми функциями.

Нередко я слышу от клиентов фразу «мы разработали свою ERP-систему». На самом деле в этом случае применяется не ERP, а некое подобие, разросшееся из какой-то специализированной системы. Например, начали работать в CRM, потом дописали к ней модуль для работы склада, настроили обмен данными с бухгалтерскими программами и т.д. Или начали с учетной системы и сайта, и также – проводили интеграцию, дописывали модули, все это каким-то образом «стыковали» друг с другом.

Все это не является ERP системой. Основное отличие ERP от любых подобных программ заключается в том, что ERP изначально создается в виде конструктора из платформы и модулей, которые можно подключать по мере необходимости. Здесь уже предусмотрены самые разные возможности.

ERP – это продукт, который изначально создан, с одной стороны, для масштабируемости, а с другой – для обеспечения максимума возможностей.

В ERP системе очень четко разделены границы модулей. И отключение любого из них (кроме некоторых базовых справочников и возможностей) никак не повлияет на работу оставшихся. В самописных системах, которые разрастаются из специализированных, как правило подобная архитектура не предусмотрена. И если вы отключите возможности, например, бухгалтерии, скорей всего, программа перестанет работать или будет работать не корректно. Потребуется вмешательство программиста и значительные доработки. Подобные программные продукты, как правило, используют общие документы и компоненты в них тесно переплетены между собой. Архитектура ERP – по-настоящему модульная. И это очень важно понимать.

Т.е. если вы выбираете ERP-систему, вы получаете единую систему для автоматизации различных подразделений вашей компании плюс широкий перечень возможностей для развития. Вам очень долго не потребуется менять программный продукт, достаточно будет вызвать специалистов, которые помогут подобрать и подключить готовые модульные решения. А их существует огромное количество для самых разных сфер бизнеса и особенностей работы.

Для чего используется ERP система?


Внедрение любой ERP-системы позволяет получить определенные преимущества и особенности. О том, кому и зачем необходимо внедрение ERP, давайте разберемся подробнее.

Принцип единой базы данных: контроль, управление, точность и оперативность


Для понимания этого принципа давайте представим компанию до и после внедрения ERP. Допустим, организация имеет собственное производство. Вероятнее всего, учет на производстве ведется в таблицах Excel либо в специализированной программе. Складской учет работает в собственной учетной системе, бухгалтерия – в бухгалтерском программном обеспечении. Передача данных от подразделения к подразделению производится в виде бумажных документов, а иногда даже в устной форме, после чего вручную вносится в нужную систему учета.

Такой подход очень сильно зависит от человеческого фактора, в итоге, сведения поступают с задержками, часто – значительными. Нередки искажения и ошибки, а в некоторых случаях какие-то данные вообще не поступают в систему по причине человеческого фактора, что приводит к сбоям в работе, необходимости в регулярных сверках и т.д. Более того, любая ошибка и последующее исправление может привести к значительным убыткам. Например, ошибка в коде или размерах при передаче данных из проектировочного отдела на производство оканчивается очень печально, так как производится в итоге совсем не то, что было заказано и спроектировано. Возникают простои, списания брака или избыток товаров на складе, срыв сроков по договору с клиентом и т.д.

В случае внедрения ERP системы создается единая база данных, в которую собирается вся информация, используемая разными подразделениями. В этом случае процент ошибок значительно снижается, так как данные вносятся в систему один раз специалистом, после чего считываются автоматически всеми подразделениями в необходимом для работы формате и кодировке.

Кроме того, скорость передачи данных при применении единой базы становится мгновенной. Т.е. сразу после того, как проектировщики или специалисты по продажам внесли в базу заказ, его видят в проектном отделе или на производстве. Также и отметка об оплате появляется на заказе сразу после того, как бухгалтерия получила сведения из банка. Снижается число ошибок, связанных с человеческим фактором, а те, которые все же возникают, устраняются значительно быстрее.

А потому ERP система необходима компаниям, для которых скорость и точность передачи данных между подразделениями является критическим фактором.

Гибкость в работе компании с учетом изменений рынка


Если компания нацелена на максимальное соответствие постоянно меняющимся условиям рынка и потребностям клиентов, ей просто необходимо оперативный обмен данными между подразделениями и оперативность принятия управленческих решений.

Небольшая компания в случае поступления нетипичных заказов или изменения объемов закупки тех или иных товаров, конечно, может обойтись и без ERP-системы. Когда все сотрудники работают в одном небольшом офисе, всегда можно скоординировать действия между собой, а заказ сформировать на основе данных из заказов даже в Excel-таблицах.

В условиях среднего бизнеса, где имеются несколько подразделений, филиалов, возможно, свое производство, единая база данных и оперативный обмен данными в условиях меняющихся потребностей покупателей становятся критичны. Важно, чтобы вся информация собиралась в сжатые сроки, производились своевременные закупки, а также вносились оперативные изменения в план производства и поставок. Здесь без единой системы с общей базой данных не обойтись.

Сложные бизнес-процессы: интеграция уже не помогает


Еще один случай, когда без ERP-системы не обойтись, это компании, в которых по мере роста и развития появляются сложные процессы, требующие значительных объемов обмена данными. На определенном этапе интеграция между несколькими программными системами становится сложной, громоздкой и нерентабельной. ERP система становится решением этой проблемы.

Что получает бизнес от внедрения ERP


ERP — это, прежде всего, возможность объединить все бизнес-процессы в одной мощной и удобной системе, а потому преимущества решения можно перечислять долго. Ниже я выделил только некоторые, которые я считаю наиболее значимыми:
  • Доступность данных. Один раз внесенные данные становятся доступны в рамках целой системы, при этом не требуются сверки, дополнительные согласования и проверки.
  • Согласованность данных. Применение общей базы данных позволяет избежать этапов сверки и согласования данных. Например, если отдел проектирования внес и утвердил какой-то проект, данные из этого проекта отдел закупок может использовать для работы сразу, без дополнительного этапа подтверждения.
  • Контроль работы сотрудников. В случае, когда одно из подразделений вносит данные, например, о расходе (перемещении) товара, то другое подразделение сразу же получает об этом сведения, и после реального получения перечисленных позиций ставит его себе на приход. Расхождение в цифрах в этом случае практически невозможно, общая база данных исключает вероятность многих злоупотреблений, а руководитель в режиме реального времени может выявить любые расхождения и их причины.
  • Значительное снижение числа ошибок, связанных с человеческим фактором. Единая система не позволит списать товар не с того склада, так как общая база данных укажет, что товара там нет. Информация об оплатах будет передаваться в бухгалтерию и отдел продаж автоматически на основе данных из банка или кассового аппарата, что также исключает ошибки. Технические параметры и данные проекта также будут переданы автоматически, без искажений и т.д.
  • Готовый набор объединенных между собой инструментов. Например, если отдел продаж создает счет-фактуру, то она является основанием для автоматического создания бухгалтерских документов, а после оплаты – расходных документов со склада.

Значительное количество инструментов, которые могут понадобиться в будущем. Практически все ERP-системы очень мощные и универсальные. В них имеются возможности для реализации огромного количества процессов. Практически всегда при внедрении используется только часть этих возможностей. А по мере роста и развития компании подключаются или докупаются модули, позволяющие внедрять новые решения, подключать к работе новые подразделения компании. И все это – с минимальными затратами финансов и времени.

Что важно знать при выборе ERP системы


Один из первых вопросов, которые возникают при выборе любого программного обеспечения – это выбор между Saas или Stand-Alone, т.е. оплачивать доступ к системе, расположенной в «облаках» или покупать «коробочное решение». Подробно об этом выборе я рассказывал в статье Что такое CRM-системы и как их правильно выбирать?

В случае ERP-систем существует точно такой же выбор, как и при внедрении CRM-систем. Вы также можете обратить внимание на SAAS-решения или купить и внедрить “коробку”. Но есть один нюанс, который очень важно учитывать. Дело в том, что ERP — система сама по себе крупная, включающая большое число возможностей. Фактически, в ней объединяются все данные о работе компании. И в случае применения “облака” будет крайне сложно сменить сервис, если в этом возникнет необходимость. В отличие от CRM-систем, которые очень популярны как раз в варианте SAAS, массив данных в ERP объемен и громоздок, и в случае перехода с одного программного продукта на другой, возникает вопрос, что с ними делать.

А потому имеет смысл ориентироваться на покупку программного продукта «в коробке» и последующую его установку на собственных или арендованных серверах. Итак, на что нужно в первую очередь обращать внимание:

  • Выбор команды или специалиста по внедрению. Если некоторые программные продукты, например, CRM-системы для небольшой компании, при большом желании реально внедрить даже без специалиста или с его минимальным участием, то ERP-система без опытного специалиста останется очередной «невостребованной коробкой». Сложность программных продуктов этого семейства обусловлена сложностью задач, которые перед ними ставятся. Единая база данных, интеграция с другими программами, многие другие нюансы работы невозможно настроить без участия профессионала.
  • ERP система это не ключ от всех дверей и не швейцарский нож. Так же как и остальные системы они могут иметь специфику, и отраслевую принадлежность. То есть если у вы занимаетесь продажей, а не производством, то ERP вам следует брать прежде всего для продаж. Тоже самое касается модулей.
  • Понимание бизнес-процессов. Очень важно, чтобы специалист по внедрению глубоко понимал не только особенности программного продукта, но также имел достаточно широкий перечень знаний в сфере бизнеса, так как для настройки работы бухгалтерии необходимо понимание того, как и с чем работает бухгалтер. Для внедрения ERP на складе нужны знания складского учета. А потому здесь особенно важен уровень знаний и понимание бизнес-процессов компании руководителем проекта, который будет ставить перед техническими специалистами задачи и контролировать их исполнение.
  • Бюджет. ERP-система как программный продукт стоит сравнительно дорого, независимо от разработчика. А ведь для успешного внедрения потребуется сотрудничество с опытными специалистами. И если бюджета хватает только на оплату программы, то в результате «коробка» оказывается невостребованной, т.е. компания впустую тратит значительную сумму. Рассчитывайте свои возможности заранее.

Недостатки ERP-систем


Недостатки этого типа программных продуктов являются следствием их преимуществ. Единая база данных и единая система порождают значительное количество связей, высокую сложность самой системы и высокие требования к аппаратной (серверной) части. А потому для организации работы ERP-системы необходимо мощное оборудование, что влечет за собой соответствующие затраты.

Еще одна проблема, которая очень часто возникает при внедрении ERP системы, это обеспечение безопасности данных. Так как в системе работают все подразделения и сотрудники компании, то и права доступа необходимо настроить для каждого свои. И если при использовании отдельных специализированных программ обычно требуется создать несколько уровней доступа (рядовой сотрудник, начальник подразделения, руководитель), то система прав доступа в ERP получается сложной. Здесь нужно настроить и доступ к модулям для разных подразделений, и внутри каждого отдела настроить иерархию. Столь сложная настройка часто приводит к ошибкам и требует дополнительного времени на тестирование и отладку.

Кроме того, применение единой системы с единой базой данных при всех своих преимуществах также содержит в себе определенную проблему. Если по той или иной причине перестает работать ERP-система (отключается электричество или возникают другие проблемы на сервере), останавливается работа всей компании. А потому необходимо особо внимательно отнестись к обеспечению надежности работы серверной части и своевременному техническому обслуживанию.

Также ERP-системе присущи недостатки, которые характерны для всех сложных систем, а именно — высокий уровень вхождения и, соответственно, высокий уровень затрат на внедрение.

Резюме


В этой статье я постарался максимально просто и без лишних технических подробностей рассказать о том, что такое ERP-системы и какую пользу они могут принести бизнесу. Я надеюсь, что сумел дать базовые знания о том, зачем может быть нужна такая система, в каких случаях она нужна, а где затраты на ее внедрение, скорей всего, не окупятся. А понимание того, что могут ERP системы, а также, что вы хотите получить от их внедрения, поможет сделать правильный выбор среди программных продуктов этого класса.

Настройка биоса Gigabyte

настройка биоса gigabyte
Многие пользователи, которые самостоятельно собирают себе компьютер, часто выбирают в качестве материнской платы продукцию компании Gigabyte. После сборки компьютера необходимо соответствующим образом настроить BIOS, и сегодня мы хотим познакомить вас с этой процедурой для рассматриваемых «материнок».

Настраиваем БИОС Гигабайт

Первое, с чего стоит начать процесс настройки – вход в режим низкоуровневого управления платой. На современных «материнках» указанного производителя за вход в БИОС отвечает клавиша Del. Её следует нажимать в момент после включения компьютера и появления заставки.

Читайте также: Как войти в BIOS на компьютере

После загрузки в BIOS вы можете наблюдать следующую картину.
Как выглядит UEFI-BIOS материнских плат Gigabyte

Как видите, производитель использует UEFI, как более безопасный и удобный для пользователя вариант. Вся инструкция далее будет ориентирована именно на UEFI-вариант.

Настройки RAM

Первое, что нужно сконфигурировать в параметрах БИОСа – тайминги оперативной памяти. Из-за неправильно установленных настроек компьютер может работать некорректно поэтому внимательно следуйте инструкции далее:

  1. Из главного меню перейдите к параметру «Advanced Memory Settings», расположенному на вкладке «M.I.T».

    Местоположение настройки памяти UEFI-BIOS материнских плат Gigabyte

    В нём перейдите к опции «Extreme Memory Profile (X.M.P.)».
    Установка профиля оперативной памяти UEFI-BIOS материнских плат Gigabyte
    Тип профиля следует выбирать исходя из типа установленной RAM. Например, для DDR4 подойдёт вариант «Profile1», для DDR3 – «Profile2».

  2. Также доступны опции для любителей разгона – можно вручную изменить тайминги и вольтаж для более быстрой работы модулей памяти.
    Параметры разгона оперативной памяти UEFI-BIOS материнских плат Gigabyte

    Подробнее: Разгон оперативной памяти

Параметры GPU

Через UEFI BIOS плат Gigabyte можно настроить работу компьютера с видеоадаптерами. Для этого перейдите на вкладку «Peripherals».
Вкладка настроек UEFI BIOS материнских плат Gigabyte

  1. Самой важной опцией здесь является «Initial Display Output», позволяющая установить основной используемый графический процессор. Если на компьютере на момент настройки нет выделенного GPU, следует выбрать вариант «IGFX». Для выбора дискретной видеокарты установите «PCIe 1 Slot» или «PCIe 2 Slot», зависит от порта, к которому подключен внешний графический адаптер.
  2. Выбор графического адаптера через UEFI BIOS материнских плат Gigabyte

  3. В разделе «Chipset» можно либо полностью отключить встроенную графику для снижения нагрузки на CPU (опция «Internal Graphics» в положении «Disabled»), либо увеличить или уменьшить объём оперативной памяти, которая потребляется этим компонентом (опции «DVMT Pre-Allocated» и «DVMT Total Gfx Mem»). Обратите внимание, доступность этой возможности зависит как от процессора, так и от модели платы.

Память встроенного графического адаптера через UEFI BIOS материнских плат Gigabyte

Настройка вращения кулеров

  1. Нелишним также будет сконфигурировать скорость вращения системных вентиляторов. Для этого перейдите воспользуйтесь опцией «Smart Fan 5».
  2. Параметр доступа к кулера в UEFI BIOS материнских плат Gigabyte

  3. В зависимости от количества установленных на плате кулеров в меню «Monitor» будет доступно управление ими.
    Выбрать кулер для конфигурации UEFI BIOS материнских плат Gigabyte
    Скорости вращения каждого из них стоит установить в положение «Normal» – это обеспечит автоматический режим работы в зависимости от нагрузки.
    Варианты вращения кулера в UEFI BIOS материнских плат Gigabyte
    Можно также настроить режим работы кулера вручную (вариант «Manual») или выбрать минимально шумный, но обеспечивающий наихудшее охлаждение (параметр «Silent»).

Оповещения о перегреве

Также в платы рассматриваемого производителя встроено средство защиты компонентов компьютера от перегрева: при достижении порогового значения температуры пользователь получит оповещение о необходимости выключения машины. Настроить отображение этих уведомлений можно в разделе «Smart Fan 5», упомянутом на предыдущем этапе.

  1. Нужные нам опции расположены в блоке «Temperature Warning». Здесь потребуется вручную определить максимально допустимое значение температуры процессора. Для CPU с низким тепловыделением достаточно выбрать значение в 70 °C, а если TDP у процессора высокий, то 90 °C.
  2. Выбор режима предупреждений в UEFI BIOS материнских плат Gigabyte

  3. По желанию можно также настроить оповещение о неполадках с кулером процессора – для этого в блоке «System FAN 5 Pump Fail Warning» отметьте вариант «Enabled».

Включить предупреждение о поломке кулера в UEFI BIOS материнских плат Gigabyte

Настройки загрузки

Последние важные параметры, которые следует настроить – приоритет загрузки и включение режима AHCI.

  1. Зайдите в раздел «BIOS Features» и воспользуйтесь опцией «Boot Option Priorities».
    Настройка загрузки в UEFI BIOS материнских плат Gigabyte

    Здесь выберите нужный загрузочный носитель. Доступны как обычные жесткие диски, так и твердотельные накопители. Также можно выбрать флешку или оптический диск.

  2. Режим AHCI, необходимый для современных HDD и SSD, включается на вкладке «Peripherals», в разделах «SATA and RST Configuration»«SATA Mode Selection».

Параметры SATA в UEFI BIOS материнских плат Gigabyte

Сохранение настроек

  1. Для сохранения введённых параметров воспользуйтесь закладкой «Save & Exit».
  2. Вкладка сохранения настроек в UEFI BIOS материнских плат Gigabyte

  3. Сохранение параметров происходит после нажатия на пункт «Save & Exit Setup».

    Параметр сохранения настроек в UEFI BIOS материнских плат Gigabyte

    Также можно выйти без сохранения (если не уверены, что ввели всё правильно), используйте опцию «Exit Without Saving», или сбросить настройки БИОС к заводским, за что отвечает вариант «Load Optimized Defaults».

Альтернативы сохранения настроек в UEFI BIOS материнских плат Gigabyte

Таким образом мы закончили настройку основных параметров BIOS на материнской плате Gigabyte.

Альтернативы сохранения настроек в UEFI BIOS материнских плат GigabyteМы рады, что смогли помочь Вам в решении проблемы.
Альтернативы сохранения настроек в UEFI BIOS материнских плат GigabyteОпишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Помогла ли вам эта статья?

ДА НЕТ

Отправить ответ

avatar
  Подписаться
Уведомление о
