Важна ли частота HiperTransport или разница сокетов AM2\AM3?

Если вы не слышали термин AMD HiperTransport – смело закрывайте статью. А вот если вы стоите перед выбором платформы между AM2-AM2+\AM3 и желаете знать о преимуществах высокочастотной шины HiperTransport, тогда читайте обязательно!

Мы развеем три классических мифа, а так же проведем тестирование при разных частотах HiperTransport от 200 до 1000МГц и выявим зависимость быстродействия компьютера от этого параметра. Зависимости же скорости от размера кэша и требуемого количества ядер смотрите в статьях.

Оказывается сокет AM2, выпущенный 23 мая 2006 (!) года все еще сохраняет актуальность. Собственно в чем главное отличие материнских плат AM2+ от AM3 ? Вы скажете – у одной тип поддерживаемой памяти DDR2, а вот у другой более высокочастотные DDR3. А еще процессоры разные.

ЭТО НЕ ТАК !

УНИЧТОЖЕНИЕ ПЕРВОГО МИФА

Очень многие процессоры AMD можно смело ставить в любой из этих сокетов. Подробнее смотрите таблицу совместимости. Мало того – даже ШЕСТИЯДЕРНЫЕ процессоры AMD Phenom II X6 превосходно работают на сокете AM2+. Но и это еще не все…

AMD умудрилась выпустить Феном второго поколения под сокет AM2, которому уже черт знает сколько лет, да еще по смешной цене. Согласитесь – процессор топовой архитектуры с четырьмя ядрами, двумя мегабайтами кэша L2 и еще 6Мб кэша L3 за 110$ – это просто подарок. А матернские платы под него – они вообще уже ничего не стоят (тестовую материнскую плату я приобрел на барахолке за 200 гривен или 25$).

УНИЧТОЖЕНИЕ ВТОРОГО МИФА

Сокет AM2+ МОЖЕТ поддерживать и поддерживает память DDR3. Существуют гибридные модели материнских плат, которые поддерживают оба типа памяти. Один из таких вы видите на картинке.

Так в чем же тогда истинное отличие сокетов AM2+ и AM3 ?!

Отличие состоит в частоте шины HiperTransport, главной шины AMD, ответственной за весь внутренний обмен данными между чем угодно (включая память, жесткий диск, процессор и даже видеокарту). Причем напомню, что начиная с процессоров AMD K8 Athlon64 и старше (то есть с момента появления шины HiperTransport) функция важности частоты FSB была упразднена. Именно с этого момента контроллер памяти переехал из чипсета прямо в ядро процессора и разгонять компьютер по шине стало не актуально.

У платформ AM2+ эффективная частота HiperTransport составляет 2000МГц, а вот у AM3 она уже 5200МГц. Протестируем достаточно мощную конфигурацию и выясним насколько же важна частота HiperTransport и чем же платформа AM3 лучше AM2.

РАЗВЕНЧАНИЕ МИФА ТРЕТЬЕГО И ТЕСТИРОВАНИЕ.

Была выбрана следующая конфигурация:

Процессор AMD Phenom II X4 920 2800МГц

Крайне дешевая материнская плата ESC Nvidia 630a

2Гб DDR2, причем модули лишь на частоте 667МГц, зато в двухканальном режиме.

Видеокарта GeForce 9600GT 512Мб

В виде тестового пакета использовались:

  • CINEBENCH r11.5 на зависимость для финального рендеринга в 3D
  • Everest встроенный тест на пропускную способность памяти
  • 3D Mark 2006 – общий балл
  • 3D Mark 2006 – процессорный тест

При это обратите внимание, что тест 3D Mark 2006 запускался в минимальном разрешении, т.к. мы тестируем не видеокарту, а скорость платформы в целом, чтобы минимизировать влияние видеокарты.

Выбирается МИНИМАЛЬНО возможная скорость шины ГиперТранспорт физической частотой в  200МГц (эффективная 400МГц).

Обратите внимание, что это В ПЯТЬ раз меньше стандартного значения для AM2 и в ТРИНАДЦАТЬ раз меньше эффективной частоты для сокета AM3 !!!

Результаты представлены на скриншоте:

Как говорится, нужное подчеркнуто красным.

Результаты следующие…

  • CINEBENCH r11.5  – 3.27 балла
  • Everest memory – 8106 Мб/с
  • 3D Mark 2006 – общий балл = 10428 попугаев
  • 3D Mark 2006 – процессорный тест 3806 балла

Повторяем то же самое, но с «правильной» шиной в 2000МГц эффективной частоты.

При этом наблюдаем следующее:

  • CINEBENCH r11.5 – 3.27 балла
  • Everest memory – 8910Мб/с
  • 3D Mark 2006 – общий балл = 12515 попугаев
  • 3D Mark 2006 – процессорный тест 3779 балла

Приведем различия в процентах и сделаем выводы.

При этом наблюдаем следующее:

  • CINEBENCH r11.5  – 0%. Абсолютное отсутствие какой-либо зависимости. В статье о компьютере для рендеринга про полное отсутствие подобных зависимостей уже писалось.
  • Everest memory – 10% прирост пропускной способности памяти. Ощутимо, н оучтите, что мы занизили шину HT крайне сильно.
  • 3D Mark 2006 – это +20% прироста. Ощутимая разница.
  • 3D Mark 2006 процессорный тест – проценты даже не буду приводить, т.к. они ушли в отрицательное значение и находятся в пределах погрешности.

Выводы следующие. Мы занизили частоту шины HiperTransport ниже всякого разумного предела и при этом общая производительность процессора в финальном рендеринге и тестах CPU не пострадала даже на долю процента. Производительность памяти и связанных с ней задачь пострадали на величину 10-20%, В начале написания статьи я думал найти то значение частоты HiperTransport, которое будет достаточно. Это могло быть 400 или 800МГц. Но потом пришло осознание – КАКОЙ В ЭТОМ СМЫСЛ? Даже самая дешевая материнская плата по стандарту имеет 2000МГц эффективной частоты HiperTransport, что представляет колоссальный запас прочности для любого приложения с любым процессором. Остается аплодировать AMD за столь успешную реализацию внутреннего обмена внутри собственных платформ и констатировать тот факт, что не только AM2+, а даже просто старющщий AM2 все еще может быть использован для построения производительных систем, например, для задач рендеринга. А шина HiperTransport частотой 5200МГц с сокетом AM3 взята с громадным запасом на будущее и в настоящее время попросту не загружается. Возможно, это просто обкатка перед скорым выходом DDR4. Надеюсь, эти знания помогут вам в правильном выборе хорошей материнской платы.

Можно ли процессор с разъемов АМ2+ поставить в материнку с сокетом АМ2?

Socket AM3 — процессорное гнездо, разработанное фирмой AMD для настольных процессоров высокопроизводительного, мейнстримового и бюджетного сегментов. Является дальнейшим развитием Socket AM2, отличия заключаются в поддержке памяти DDR3 и более высокой скоростью работы шины Hyper Transport. Первые процессоры, использующие данный разъем — AMD Phenom II X4 910, 810, 805 и AMD Phenom II X3 720 и 710, выпущенные 10 февраля 2009 года. AMD объявила, что процессоры для Socket AM3 будут работать на материнских платах с гнездом Socket AM2, но не наоборот (то есть процессор для Socket AM2 не будет работать на плате с гнездом Socket AM3). Это связано с тем, что процессоры AM3 будут иметь новый контроллер памяти, поддерживающий одновременно и память DDR2, и память DDR3, обеспечивая таким образом обратную совместимость с материнскими платами AM2, но поскольку у процессоров AM2 отсутствует новый контроллер памяти, они не смогут работать на материнских платах AM3. и еще Socket AM2+ Абсолютно идентичный по виду с Socket AM2, отличие заключается лишь в поддержке процессоров на ядрах Agena, Toliman, Kuma. Процессоры в исполнении Socket AM2+, относящиеся к поколению K10, совместимы с существующими материнскими платами, оснащёнными разъёмами Socket AM2, пользователь лишь лишается поддержки шины HyperTransport 3.0.

все поцессоры ам серии совместимы с ам2+ тоесть, с сокетом ам2 можеш поставить ка ки на ам2+ с гнездом ам2+ можеш поставить на ам2 и если память не врет на ам3 с ам3 все ам2 совместимы в обратную. то есть можеш нанего любой ставить

Твоя материнка подерживает только AM2. даже не пытайся ставить AM2+!

короче можно )

«Далеко не все SocketAM2 платы поддерживают SocketAM2+ процессоры (совместимость в каждом конкретном случае надо выяснять на сайте производителя материнской платы) во-вторых, уменьшение частоты HyperTransport приводит к заметному падению производительности процессора по сравнению с «родной» SocketAM2+ платой. » На сайте производителя (<a rel=»nofollow» href=»http://www.ecsusa.com» target=»_blank»>http://www.ecsusa.com</a>) смотрим «AM2 Поддерживает процессоры AMD Socket AM2 Athlon 64 FX, двухъядерный Athlon 64 X2, Athlon 64/Sempron с 64-битной архитектурой. Особенностью является поддержка HyperTransport технологии с частотой 2000 MT/s (млн транзакций в секунду) , а также поддержка двухканальной памяти DDR2 800.» В общем есть вероятность что процессор будет работать в этой материнке. Лучше не рисковать вдруг плату спалишь.

процессоры, технические спецификации и уровень быстродействия

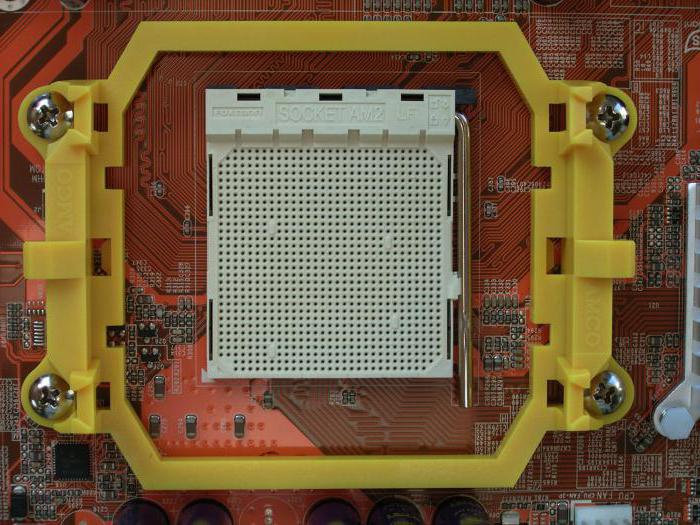

В очень уж непростой в 2006 году ситуации для компании АМД был анонсирован разъем для установки ЦПУ AM2. Процессоры для сокетов 754 и 939 на тот момент себя полностью исчерпали и не могли показать уже достаточный уровень быстродействия. Как результат, нужно было предложить что-то новое с более высоким быстродействием для достойного ответа извечному конкуренту в лице корпорации «Интел».

Как и почему появилась данная вычислительная платформа?

В 2006 году на рынке персональных компьютеров стартовали продажи нового типа оперативной памяти, который получил название DDR2. Существующие на тот момент разъемы для установки ЦПУ 754 и 939 компании АМД были ориентированы на использование устаревшего, но наиболее распространенного типа ОЗУ — DDR.

am2 процессоры

В итоге последний сокет был переработан и стал называться AM2. Процессоры для этого разъема получили 30% прирост быстродействия по сравнению с предшественниками. Основным фактором, который позволил так увеличить производительность, стала увеличенная пропускная способность ОЗУ.

Сокеты до АМ2. Последующие процессорные разъемы

Как было отмечено ранее, предшественниками для данного процессорного разъема можно считать сокеты 754 и 939. Причем с позиции организации функционирования ОЗУ к герою данного обзора был ближе именно второй из них, который тоже имел 2-х канальный контроллер оперативной памяти. Но также серверный сокет 940 можно отнести к предшественникам AM2. Процессоры в этом случае имели идентичную организацию подсистемы ОЗУ и аналогичное количество контактов, которое было равно 940 штукам.

socket am2 процессоры

В том или ином виде АМ2 просуществовал до 2009 года. В это время вместо него и его обновленной версии в лице АМ2+ был выпущен новый процессорный разъем АМ3, ключевым нововведением которого стало использование новой модификации оперативной памяти — DDR3. Физически между собой АМ2 и АМ3 совместимы. Причем даже ЦПУ АМ2+ можно установить в АМ3. Но вот обратное использование ЦПУ недопустимо по причине несовместимости именно микропроцессорных контроллеров оперативной памяти.

Модели центральных процессоров для АМ2

Процессоры AMD Socket AM2 были нацелены на следующие сегменты рынка ПК:

  • Продукты линейки Septron позволяли собирать бюджетные системные блоки. Такие ЦПУ имели всего один вычислительный модуль и двухуровневый кэш. Технологически данные полупроводниковые решения производились по нормам 90 нм (диапазон частот ЦПУ ограничивался значениями 1,6-2,2 ГГц) и 65 нм (1,9-2,3 ГГц). Данные чипы имели весьма и весьма демократическую стоимость и приемлемый уровень быстродействия для решения офисных задач, и именно по этим двум причинам их можно было часто встретить в бюджетном сегменте ПК.
  • К решениями среднего сегмента относились все ЦПУ Athlon 64 и Athlon 64 X2. Уровень быстродействия в этом случае обеспечивался увеличением размера кеш-памяти, более высокими тактовыми частотами и даже наличием сразу 2-х вычислительных модулей (процессоры с приставкой Х2).
процессоры amd am2
  • Наиболее производительными продуктами данной платформы были чипы семейства Phenom. Они могли включать 2, 3 или даже 4 вычислительных блока. Также объем кеш-памяти был существенно увеличен.
  • На создание серверов начального уровня был нацелен Socket AM2. Процессоры семейства Opteron также можно было в него устанавливать. Они были доступны в 2-х модификациях: с 2 вычислительными модулями (базировались на ЦПУ Athlon 64 Х2 и имели маркировку 12ХХ) и с 4 ядрами (в этом случае в качестве прототипа выступали чипы Phenom, и такие продукты уже обозначались 135Х).

Наборы микросхем для данной платформы

Процессоры AMD AM2 можно было использовать в сочетании с материнскими платами на основе таких наборов микросхем от АМД:

  • Максимальный уровень функциональности обеспечивал 790FX. Он позволял подключать сразу 4 видеокарты в режиме 8Х или 2 в режиме 16Х.
  • Нишу продуктов среднего уровня занимали 780Е, 785Е и 790Х/GX. Они позволяли устанавливать 2 графических ускорителя в режиме 8Х или 1 в режиме 16Х. Также решения на основе 790GX комплектовались встроенным видеоадаптером Radeon 3100.
  • Еще ниже на ступеньку по уровню функциональности были решения на основе 785G, 785G/V и 770. Они позволяли использовать всего лишь 1 дискретный графический ускоритель.

Оперативная память и ее контроллер

На установку наиболее новых на тот момент модулей DDR2 был ориентирован сокет AM2. Процессоры, как было отмечено ранее, за счет этого важного нововведения получили дополнительные 30% быстродействия. Как и в случае сокетов 939 и 940, контроллер оперативной памяти был интегрирован в состав центрального процессора. Такой инженерный подход позволяет увеличить быстродействие с подсистемой ОЗУ, но ограничивает количество поддерживаемых ЦПУ типов модулей ОЗУ.

сокет am2 процессоры

Появление в дальнейшем новых модификаций планок приводит к тому, что архитектуру контроллера оперативной памяти необходимо переработать. Именно по этой причине и появилось между АМ2 и АМ3+ промежуточное решение АМ2+. Кардинальных отличий от предшественника оно не получило, и разница заключалась лишь в том, что была добавлена поддержка модулей ОЗУ DDR2-800 и DDR2-1066. В чистом же виде АМ2 мог полноценно работать с планками DDR2-400, DDR2-533 и DDR2-667. Можно в такой ПК устанавливать и более скоростные модули ОЗУ, но в этом случае их быстродействие автоматически понижалось до уровня DDR2-667, и особого выигрыша от использования более скоростного ОЗУ не было.

Нынешняя ситуация с данной платформой

На сегодняшний день полностью устарел Socket AM2. Процессоры и системные платы для этой платформы можно еще найти в новом состоянии на складах. Но вот рассматривать этот разъем в качестве основы даже для сборки наиболее бюджетного ПК не рекомендуется: разница в цене с наиболее доступными процессорными решениями начального уровня более свежих сокетов несущественна, а вот разница в плане производительности будет ощутимая.

процессоры amd socket am2

Поэтому использовать такие комплектующие можно в том случае, когда ПК на базе АМ2 вышел из строя, и его необходимо в срочном порядке восстановить с минимальными затратами.

Подведем итоги

Знаковым в 2006 году для мира компьютерных технологий стал выход разъема для установки ЦПУ AM2. Процессоры в этом случае получили весьма солидный прирост быстродействия и позволяли решать уже более сложные задачи. Но сейчас продукты на основе этой платформы устарели, и рассматривать их в качестве основы для сборки нового системного блока не рекомендуется.

Подскажите какой сокет у am2 am2+ am3

у них нет разделения как у интелов (например сокет 478, 775 и тд) он так и называются сокет- АМ2 (АМ2+ тоже АМ2) Что такое Socket AM2? – новый разъём для «настольных» процессоров AMD, работающих с двухканальной памятью типа DDR-II, замена Socket939. Сколько у него ножек? – 940, но с собственно Socket940 он не совместим никоим образом (ножки расположены по-другому) , поэтому его и назвали Socket AM2. (У его «потомков» SocketAM2+ и SocketAM3 также 940 контактов) Какие процессоры выпускаются и будут выпускаться для нового разъёма? – Athlon64 (одноядерный, производство будет прекращено в 2007 году) , Athlon64 X2, Athlon64 FX (фактически — старшие версии Athlon64 X2), Sempron (Athlon64 с уменьшенным кэшем второго уровня) , скоро появятся соответствующие Opteron (фактически — Athlon64 X2 с поддержкой ECC (не Registered!) памяти) Отличаются ли версии процессоров для Socket AM2 от своих аналогов для Socket939 чем-либо, кроме типа поддерживаемой памяти? — Нет, никаких принципиальных для пользователей отличий не обнаружено, более того, интегральное быстродействие систем с равнорейтинговыми и равночастотными процессорами, но работающими с DDR-II и DDR памятью, соответственно, в общем случае примерно одинаковое. Зато для Socket AM2 выпускаются и будут выпущены процессоры, в принципе отсутствующие в Socket939 версии, например – Athlon64 FX62, Athlon64 X2 5200+ и т. д. Также SocketAM2 процессоры поддерживают технологию виртуализации AMD Virtualization («Pacifica»). Что такое SocketAM2+, и чем он отличается от просто AM2? SocketAM2+ — это модернизированная версия SocketAM2, отличающаяся поддержкой HyperTransport версии 3.0 с частотой до 2.6ГГц, а также усовершенствованными цепями питания. Как правило (исключения крайне редки и связаны с индивидуальными особенностями конкретных материнских плат) , абсолютно все SocketAM2 процессоры прекрасно работают во всех SocketAM2+ платах. С обратной совместимостью ситуация хуже, далеко не все SocketAM2 платы поддерживают SocketAM2+ процессоры (совместимость в каждом конкретном случае надо выяснять на сайте производителя материнской платы) , во-вторых, уменьшение частоты HyperTransport приводит к заметному падению производительности процессора по сравнению с «родной» SocketAM2+ платой. Также при использовании процессоров Phenom SoсketAM2+ платы позволяют без разгона использовать DDR-II память типа PC-8500 на паспортной частоте (при установке по одному модулю на кана Что такое SocketAM3, и с чем он совместим? SocketAM3 — это дальнейшее развитие SocketAM2+, главное его отличие заключается в поддержке платами и процессорами с этим типом разъёма памяти типа DDR-III. SocketAM3 процессоры имеют контроллер памяти, поддерживающий как DDR-II, так и DDR-III, поэтому они могут работать в SocketAM2+ платах (работоспособность конкретного процессора в конкретной плате необходимо уточнять по CPU Support List на сайте производителя материнской платы) , а вот обратная ситуация невозможна, SocketAM2 и SocketAM2+ процессоры в SocketAM3 платах не работают.

Что такое Socket AM2? – новый разъём для «настольных» процессоров AMD, работающих с двухканальной памятью типа DDR-II, замена Socket939. Сколько у него ножек ? – 940, но с собственно Socket940 он не совместим никоим образом (ножки расположены по-другому) , поэтому его и назвали Socket AM2.(У его «потомков» SocketAM2+ и SocketAM3 также 940 контактов) Какие процессоры выпускаются и будут выпускаться для нового разъёма? – Athlon64 (одноядерный, производство будет прекращено в 2007 году) , Athlon64 X2, Athlon64 FX (фактически — старшие версии Athlon64 X2), Sempron (Athlon64 с уменьшенным кэшем второго уровня) , скоро появятся соответствующие Opteron (фактически — Athlon64 X2 c поддержкой ECC(не Registered!) памяти) Какие типы памяти поддерживают платы с SocketAM2? — Только DDR-II с частотами от 400 до 800МГц, конкретно — PС4200(533МГц) , PC5300(667МГц) , PС6400(800МГц) , т. е. абсолютно та же память, что используется материнскими платами c разъёмом LGA775 на чипсетах Intel 945/955/965. Память типа Registered не поддерживается, память c ECC(без Registered!) поддерживается только процессорами Opteron для этого разъёма. Организация памяти такая же, как и в Socket939/940, т. е. двухканальная, и для достижения оптимального быстродействия необходима установка двух или четырёх (желательно — идентичных между собой в парах) модулей памяти в соответствии с инструкцией к материнской плате. Установка высокоскоростных модулей памяти типа PC6400 либо модулей со сниженными таймингами оправдана только в случае старших моделей двухъядерных процессоров – с одноядерными Athlon64 и Sempron установка более быстродействующей памяти не отражается на общем быстродействии системы. Отличаются ли версии процессоров для Socket AM2 от своих аналогов для Socket939 чем-либо, кроме типа поддерживаемой памяти? — Нет, никаких принципиальных для пользователей отличий не обнаружено, более того, интегральное быстродействие систем с равнорейтинговыми и равночастотными процессорами, но работающими с DDR-II и DDR памятью, соответственно, в общем случае примерно одинаковое. Зато для Socket AM2 выпускаются и будут выпущены процессоры, в принципе отсутствующие в Socket939 версии, например – Athlon64 FX62, Athlon64 X2 5200+ и т. д. Также SocketAM2 процессоры поддерживают технологию виртуализации AMD Virtualization («Pacifica»). Будут ли выпускаться новые модели процессоров для Socket939? — Нет, более того, уже прекращено производство как материнских плат, так и процессоров под этот разъём. Какие чипсеты используются в Socket AM2 платах? — Те же самые, что и в Socket754/Socket939, никакой принципиальной разницы между сокетами с точки зрения чипсета нет. Но на новом поколении чипсетов для процессоров AMD платы со старыми разъёмами выпускаться уже не будут. Какие кулеры могут использоваться c SocketAM2 процессорами? — Рассчитанные на Socket754/Socket939/Socket940 кулера подойдут, если они крепятся за пластмассовые зубья установленной на материнской плате корзины (например, GlacialTech Igloo 7300 ), а выпущенные ранее кулера, имеющие свой собственный крепёж к материнской плате (например, Zalman CNPS7700-Cu), на новом сокете крепиться не могут из-за изменения количества и месторасположения крепёжных отверстий. Для использования таких кулеров необходимо приобрести их модернизированный вариант или (возможно! ) отдельный крепёжный комплект. Разъём питания процессорного кулера у Socket AM2 материнских плат полностью аналогичен применяемому в LGA775 платах PWM 4-pin и совместим со старыми 3-pin коннекторами. Что такое SocketAM2+ и чем он отличается от просто AM2? SocketAM2+ это модернизированная версия SocketAM2, отличающаяся поддержкой HyperTransport версии 3.0 c частотой до 2.6ГГц,

am2 И am2+ имеют одинаковое количество контактов, поэтому они совместимы, но некоторые современные процессоры не могут работать с платами am2. Подойдет ли ваш процессор нужно смотреть на примере конкретной материнской плате, в разделе «поддерживаемые процессоры» З. Ы, 939 — это не am2, где Вы такое нашли?…
