Socket AM2

Socket AM2 — процессорное гнездо, разработанное фирмой AMD для настольных, высокопроизводительных, компьютеров. Socket AM2, выпущен взамен Socket 939 и Socket 754, — имеет 940 контактов, но не совместим с Socket 939, который не поддерживает двухканальную оперативную память DDR2.

Socket AM2+

Socket AM2+ — процессорное гнездо, идентичное по виду с Socket AM2, отличие заключается в поддержке процессоров на ядрах Agena, Toliman, Kuma. Процессоры в исполнении Socket AM2+, совместимы с существующими материнскими платами, оснащёнными разъёмами Socket AM2, пользователь только лишается поддержки шины HyperTransport 3.0.

Socket AM3

Socket AM3 — является дальнейшим развитием Socket AM2 (AM2+) отличия заключаются в поддержке памяти DDR3 и более высокой скоростью работы шины HyperTransport. Процессоры для Socket AM3 работают на материнских платах с гнездом Socket AM2+ (реже — на Socket AM2), но не наоборот. Это связано с тем, что процессоры AM3 имеют новый контроллер памяти, поддерживающий одновременно и память DDR2, и память DDR3, обеспечивая, таким образом, обратную совместимость с материнскими платами AM2+, но поскольку у процессоров AM2 отсутствует новый контроллер памяти, он не будет работать на материнских платах AM3.

Socket AM3+

Socket AM3+ (socket 942) — модификация Socket AM3, разработанная для процессоров с кодовым именем «Zambezi» (микроархитектура — Bulldozer). На некоторых материнских платах с сокетом AM3 имеется возможность обновить BIOS и использовать процессоры с сокетом AM3+. Но при использовании процессоров AM3+ на материнских платах с AM3, возможно, не удастся получить данные с датчика температуры на процессоре. Также может не работать режим энергосбережения из-за отсутствия поддержки быстрого переключения напряжения ядра в Socket AM3.

Socket FM1

Socket FM1 — процессорный разъем, предназначенный для установки процессоров с микроархитектурой AMD Fusion c 905 контактами.

AMD Fusion (fusion — слияние) — микропроцессорная архитектура объединяющая центральный многозадачный универсальный процессор с графическим параллельным многоядерным процессором в одном кристалле.

Socket FM2 & Socket FM2+

Socket FM2 — процессорный разъем для гибридных процессоров AMD (APU) c 904 контактами. Socket FM2 является обновлением Socket FM1, но не имеет обратной совместимости.

Socket FM2+ — процессорный разъем для гибридных процессоров AMD (APU). Socket FM2+ для APU-процессоров не совместимы с Socket FM2, но FM2 для гибридных процессоров — совместим с Socket FM2+.

Soket AM1

Socket АМ1 (FS1b) — процессорный разъем для AMD (GPU). Особенностью новых процессоров, является наличие встроенного видеопроцессора и чипсета (PCI-E, SATA 3, USB 3.0 и другие интерфейсы ввода/вывода). Выпускается для обновленной линейки гибридных процессоров AMD Athlon и AMD Sempron.

Socket AM4

Socket AM4 — универсальный процессорный разъем, разработанный компанией AMD для высокопроизводительных процессоров AMD Ryzen, а также линеек AMD Athlon X4 и AMD A-серии 7-го поколения. Платформа AM4 обеспечивает взаимодействие процессора с оперативной памятью DDR4 в двухканальном режиме, позволяет напрямую работать с интерфейсами USB 3.0 и USB 3.1, поддерживает шину PCI-Express и контроллер SATA Express. Socket AM4 призван стать единим процессорным гнездом для будущих поколений процессоров компании AMD. Что касается системы охлаждения процессора, крепление не совместимо с предыдущими сокетами AM/FM.

Читать первоисточник >>>

Карта сайта 2hpc. ru

Мобильный клиент в Google Play

Что такое Socket AM2?

Разъем AMD® AM2 — это разъем, припаянный к материнской плате, который позволяет аппаратным средствам центрального процессора (ЦП) работать с компьютером. Сделанный как прямое обновление от предыдущего сокета 754 и сокета 939, сокет AM2 — который был заменен на AM3 в 2009 году — имел большую пропускную способность памяти. Это также показало промежуточное обновление под названием AM2 +, которое улучшило эти функции еще больше. Этот сокет содержит 940 контактов, и, хотя многие более ранние процессоры могут соответствовать сокету, они не будут работать. При правильных условиях AM2 и AM2 + могут быть установлены на одном компьютере и могут работать вместе для обеспечения мощных вычислительных функций.

Гнездо AM2 оснащено 940 точечными отверстиями, а процессоры имеют такое же количество контактов. Многие из более ранних процессоров AMD® подходят под эту конфигурацию контактов, но будут работать только указанные AM2 процессоры.

Это связано с тем, что конфигурация контактов немного отличается, поэтому электрические контакты не совпадают, и процессор не сможет активироваться.

Частота Socket AM2 варьируется от 1,8 гигагерц (ГГц) до 3,6 ГГц, при этом большинство процессоров приходится на середину этого диапазона, около 2,4 или 2,6 ГГц. С обновлением AM2 + скорость возросла до 2,8–4,2 ГГц. Этот сокет был сделан для настольных процессоров и не имел мобильных процессоров для ноутбуков или мобильных компьютеров.

Для разъема AM2 имеется шесть основных процессорных выпусков. В эту линейку входят Athlon 64®, Athlon 64 X2®, Athlon 64 FX®, Opteron®, Sempron® и Phenom®. Толщина процессора, в зависимости от модели процессора, варьировалась от 65 до 90 нм.

Сокет AM2 получил обновление под названием AM2 + до выхода AM3. Этот новый разъем увеличил скорость передачи памяти, а также работал на более высоких скоростях. Хотя сокет несколько отличается, AM2 и AM2 + могут работать одновременно. Одновременную работу можно выполнять только на компьютерных платформах, на которых установлено правильное программное обеспечение базовой системы ввода-вывода (BIOS) для такой совместимости.

Этот сокет был предназначен для пользователей высокого класса, которые нуждались в мощных процессорах, но не имели денег на более мощные сокеты. Только настольные процессоры могут быть использованы в этом сокете. Если вы ищете мобильный процессор, вместо него понадобился Socket S1, а для серверов — сокет F. Оба AM2 и AM2 + были полностью заменены сокетом AM3 в 2009 году.

ДРУГИЕ ЯЗЫКИ

Сокет AM2 и AM2+: какие процессоры подходят

С момента выхода Socket AM2 и Socket AM2+ уже прошло больше 10 лет, поэтому пользователи компьютеров на базе этой платформы все чаще задумываются об апгрейде процессора. К счастью, для этой платформы было выпущено не мало хороших процессоров, которые показывают неплохие результаты даже по современным меркам. В этой статье мы расскажем о том, что такое Socket AM2 и Socket AM2+, какие процессоры они поддерживают и как их правильно выбирать.

  • Обзор сокетов AM2 и AM2+
  • Подбор процессора для AM2 и AM2+
  • Процессоры Athlon 64 для AM2
  • Процессоры Athlon X2 для AM2
  • Процессоры Sempron для AM2
  • Процессоры Opteron для AM2
  • Процессоры Athlon X2 для AM2+
  • Процессоры Opteron для AM2+
  • Процессоры Phenom для AM2+

Обзор сокетов AM2 и AM2+

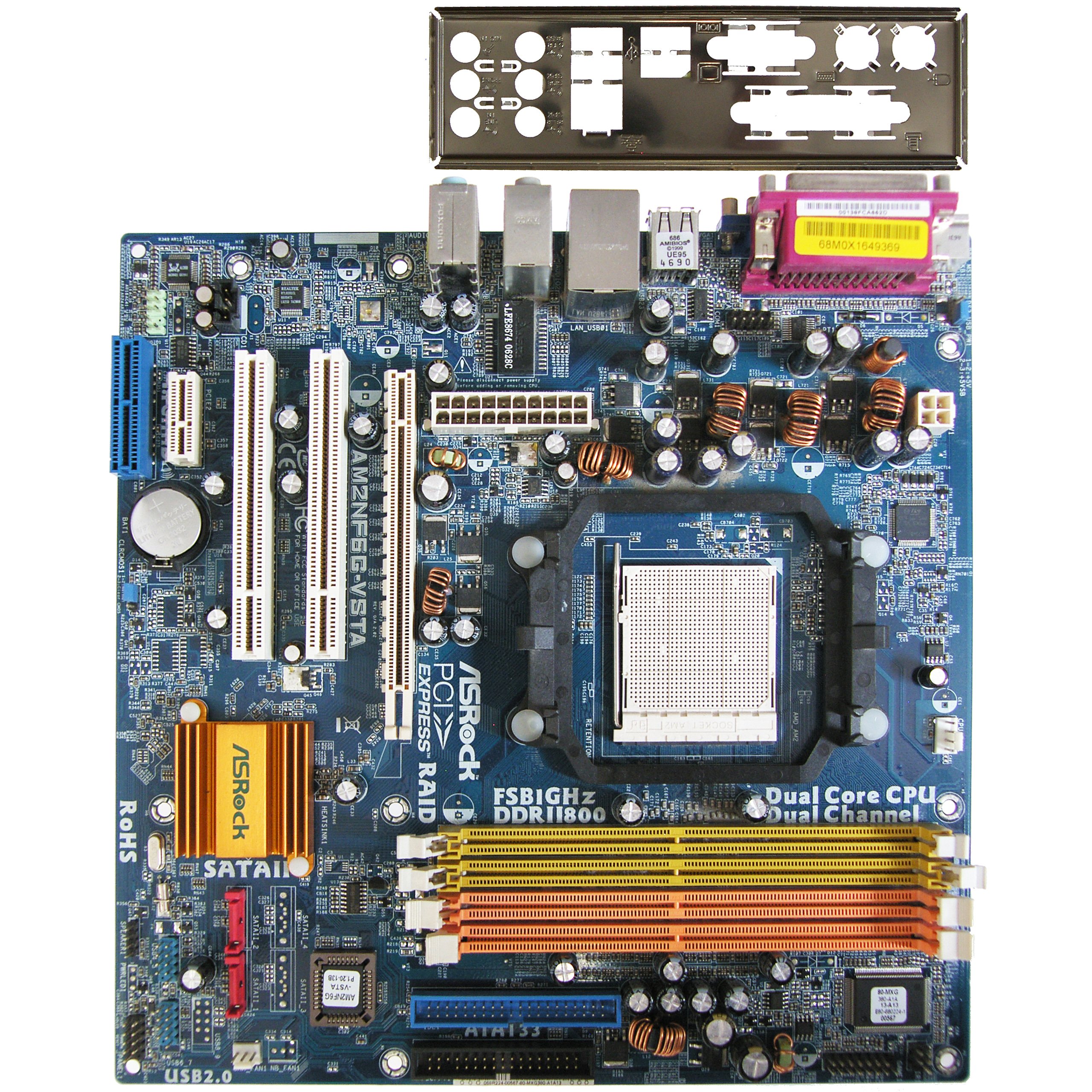

Как выглядит Socket AM2 на материнской плате.

Socket AM2 (также известный как Socket M2) – это разъем для установки процессоров от компании AMD. Данный разъем был представлен в 2006 году и заменил собой устаревшие сокеты 939 и754. Socket AM2 получил 940 контактов и поддержку оперативной памяти DDR2.

Первыми процессорами, который вышли для сокета AM2, являются одноядерные процессоры Athlon 64 (Orleans) и Sempron (Manila), а также двухъядерные процессоры Athlon 64 X2 и Athlon 64 FX (Windsor). Socket AM2 стал частью платформы AMD, которая также включала Socket F для серверов, а также Socket S1 для мобильных устройств.

Socket AM2+ является приемником Socket AM2 и переходным этапом перед внедрением Socket AM3. Socket AM2+ физически никак не отличается от Socket AM2, поэтому, новые процессоры, которые были выпущены для AM2+, можно использовать на старых материнских платах с AM2. Но, естественно, для этого необходимо обновление BIOS материнской платы, без этого новый процессор не заработает на старой плате. Кроме этого, старые процессоры, которые были выпущены для AM2 будут работать и на новых платах с AM2+.

В этом случае, чаще всего никакого обновления BIOS не требуется.

Основным отличием сокета AM2+ от AM2 является внедрение новой версии шины HyperTransport 3.0, которая может работать на частоте до 2.6 GHz. Поэтому, при установке AM2+ процессора в старую материнскую плату с AM2 пользователь лишается поддержки новой версии шины HyperTransport. При такой конфигурации процессор будет работать с использованием HyperTransport 2.0 или даже HyperTransport 1.0.

Также нужно отметить, что на материнских платах с Socket AM2+ можно использовать процессоры для Socket AM3. Такая поддержка возможна благодаря тому, что в AM3 процессорах присутствует контроллер памяти DDR2 и DDR3. Поэтому, при установке AM3 процессора в плату AM2+ такой процессор может переключиться на работу с DDR2. Как и в предыдущем описанном случае, такая работа возможна только после обновления BIOS материнской платы.

Подбор процессора для AM2 и AM2+

При подборе процессора всегда нужно сверяться со списком процессоров, которые поддерживаются вашей материнской платой. Это правило особенно актуально для сокетов AM2 и AM2+, под которые было выпущено множество различных процессоров.

Итак, для того чтобы найти список поддерживаемых процессоров вам нужно знать точное название вашей материнской платы. Узнать это название можно с помощью любой программы, которая показывает характеристики компьютера. Например, можно использовать бесплатную программу CPU-Z. Запустив эту программу на своем компьютере и перейдя на вкладку «Mainboard» можно узнать название модели и производителя материнской платы.

Теперь, когда вы знаете название материнской платы, можно приступать к поиску списка поддерживаемых процессоров. Такой список всегда есть на официальном сайте производителя платы. Для того чтобы найти этот список введите название материнской платы в поисковую систему и перейдите на страницу вашей платы на официальном сайте производителя.

В результате вы попадете на страницу с информацией о вашей материнской плате. На этой странице нужно найти раздел со списком процессоров. Обычно, для того чтобы найти этот раздел, нужно перейти по ссылке «Support – CPU» или «Поддержка – Список процессоров». Открыв этот раздел, вы получите исчерпывающий список процессоров, которые можно установить на вашу плату. При этом рядом с каждым процессором будет указана версия BIOS, которую нужно установить, чтобы этот процессор заработал.

Если же вас интересует полный список процессоров, которые были выпущены для Socket AM2 и Socket AM2+, то такой список мы приводим в этой статье. Используя наш список, вы можете сориентироваться в том, какие вообще процессоры выпускались для этих сокетов.

Процессоры Athlon 64 для AM2

Название процессора Тактовая частота L2 кэш Частота HT Множитель базовой частоты HT (200 МГц) Напряжение TDP
AMD Athlon 64 3000+ 1.8 GHz 512 KB 1000 MHz 9x 1.
35-1.40 V
62 W
AMD Athlon 64 3200+ 2.0 GHz 512 KB 1000 MHz 10x 1.35-1.40 V 62 W
AMD Athlon 64 3500+ 2.2 GHz 512 KB 1000 MHz 11x 1.25-1.40 V 62 W
AMD Athlon 64 3500+ (F3) 2.2 GHz 512 KB 1000 MHz 11x 1.25-1.40 V 62 W
AMD Athlon 64 3800+ 2.4 GHz 512 KB 1000 MHz 12x 1.25-1.40 V 62 W
AMD Athlon 64 3800+ (F3) 2.4 GHz 512 KB 1000 MHz 12x 1.25-1.40 V 62 W
AMD Athlon 64 4000+ (F3) 2.6 GHz 512 KB 1000 MHz 13x 1.25-1.40 V 62 W
AMD Athlon 64 LE-1600 2.2 GHz 1024 KB 1000 MHz 11x 1.25/1.40 V 45 W
AMD Athlon 64 LE-1620 2. 4 GHz 1024 KB 1000 MHz 12x 1.25/1.40 V 45 W
AMD Athlon 64 LE-1640 2.6 GHz 1024 KB 1000 MHz 13x 1.25/1.40 V 45 W
AMD Athlon 64 3500+ 2.2 GHz
512 KB
1000 MHz 11x 1.20/1.25 V 35 W
AMD Athlon 64 2650e (G2) 1.6 GHz 512 KB 1000 MHz 8x 1.20-1.35 V 15 W
AMD Athlon 64 2850e (G2) 1.8 GHz 512 KB 1000 MHz 9x 22 W
AMD Athlon 64 3500+ 2.2 GHz 512 KB 1000 MHz 11x 1.20-1.35 V 45 W
AMD Athlon 64 3800+ 2.4 GHz 512 KB 1000 MHz 12x 1.25-1.40 V
AMD Athlon LE-1640B (G2) 5 2.7 GHz 512 KB 1000 MHz 13.5x 1. 25/1.40 V
AMD Athlon LE-1640 (G2) 2.7 GHz 512 KB 1000 MHz 13.5x 1.25-1.40 V
AMD Athlon LE-1660 (G2) 2.8 GHz 512 KB 1000 MHz 14x 1.25-1.40 V
AMD Athlon 64 2000+ 1.0 GHz 512 KB 1000 MHz 5x 0.9 V 8 W
AMD Athlon 64 2600+ 1.6 GHz 1000 MHz 15 W
AMD Athlon 64 3100+ 2.0 GHz 1000 MHz 25 W
AMD Athlon 64 X2 3800+ 2.0 GHz 2 × 512 KB 1000 MHz 10x 1.30/1.35 V 89 W
AMD Athlon 64 X2 4000+ 2.1 GHz 2 × 1024 KB 1000 MHz 10x 1.30/1.35 V 89 W
AMD Athlon 64 X2 4200+ 2.2 GHz 2 × 512 KB 1000 MHz 11x 1.30/1.35 V 89 W
AMD Athlon 64 X2 4400+ 2. 2 GHz 2 × 1024 KB 1000 MHz 11x 1.30/1.35 V 89 W
AMD Athlon 64 X2 4600+ 2.4 GHz 2 × 512 KB 1000 MHz 12x 1.30/1.35 V 89 W
AMD Athlon 64 X2 4800+ 2.4 GHz 2 × 1024 KB 1000 MHz 12x 1.30/1.35 V 89 W
AMD Athlon 64 X2 5000+ 2.6 GHz 2 × 512 KB 1000 MHz 13x 1.30/1.35 V 89 W
AMD Athlon 64 X2 5000+ (F3) 2.6 GHz 2 × 512 KB 1000 MHz 13x 1.30/1.35 V 89 W
AMD Athlon 64 X2 5200+ 2.6 GHz 2 × 1024 KB 1000 MHz 13x 1.30/1.35 V 89 W
AMD Athlon 64 X2 5200+ (F3) 2.6 GHz 2 × 1024 KB 1000 MHz 13x 1.20/1.25 V 89 W
AMD Athlon 64 X2 5400+ (F3) 2. 8 GHz 2 × 512 KB 1000 MHz 14x 1.30/1.35 V 89 W
AMD Athlon 64 X2 5600+ (F3) 2.8 GHz 2 × 1024 KB 1000 MHz 14x 1.30/1.35 V 89 W
AMD Athlon 64 X2 6000+ (F3) 3.0 GHz 2 × 1024 KB 1000 MHz 15x 1.35/1.40 V 125 W
AMD Athlon 64 X2 6000+ (F3) 3.0 GHz 2 × 1024 KB 1000 MHz 15x 1.30/1.35 V 89 W
AMD Athlon 64 X2 6400+ (F3) Black Edition 3.2 GHz 2 × 1024 KB 1000 MHz 16x 1.35/1.40 V 125 W
AMD Athlon 64 X2 3600+ 2.0 GHz 2 × 256 KB 1000 MHz 10x 1.20/1.25 V 65 W
AMD Athlon 64 X2 3800+ 2.0 GHz 2 × 512 KB 1000 MHz 10x 1.20/1.25 V 65 W
AMD Athlon 64 X2 3800+ (F3) 2. 0 GHz 2 × 512 KB 1000 MHz 10x 1.20/1.25 V 65 W
AMD Athlon 64 X2 4000+ 2.0 GHz 2 × 1024 KB 1000 MHz 10x 1.20/1.25 V 65 W
AMD Athlon 64 X2 4200+ 2.2 GHz 2 × 512 KB 1000 MHz 11x 1.20/1.25 V 65 W
AMD Athlon 64 X2 4400+ 2.2 GHz 2 × 1024 KB 1000 MHz 11x 1.20/1.25 V 65 W
AMD Athlon 64 X2 4600+ 2.4 GHz 2 × 512 KB 1000 MHz 12x 1.20/1.25 V 65 W
AMD Athlon 64 X2 4600+ (F3) 2.4 GHz 2 × 512 KB 1000 MHz 12x 1.20/1.25 V 65 W
AMD Athlon 64 X2 4800+ 2.4 GHz 2 × 1024 KB 1000 MHz 12x 1.20/1.25 V 65 W
AMD Athlon 64 X2 5000+ (F3) 2. 6 GHz 2 × 512 KB 1000 MHz 13x 1.20/1.25 V 65 W
AMD Athlon 64 X2 5200+ (F3) 2.6 GHz 2 × 1024 KB 1000 MHz 13x 1.20/1.25 V 65 W
AMD Athlon 64 X2 3800+ 2.0 GHz 2 × 512 KB 1000 MHz 10x 1.025/1.075 V 35 W
AMD Athlon 64 X2 3600+ 1.9 GHz 2 × 512 KB 1000 MHz 9.5x 1.25V/1.35V 65 W
AMD Athlon 64 X2 4000+ 2.1 GHz 2 × 512 KB 1000 MHz 10.5x 1.25V/1.35V 65 W
AMD Athlon 64 X2 4200+ 2.2 GHz 2 × 512 KB 1000 MHz 11x 1.25V/1.35V 65 W
AMD Athlon 64 X2 4200+ 2.2 GHz 2 × 512 KB 1000 MHz 11x 1.325V-1.375V 65 W
AMD Athlon 64 X2 4400+ 2. 3 GHz 2 × 512 KB 1000 MHz 11.5x 1.25V/1.35V 65 W
AMD Athlon 64 X2 4400+ 2.3 GHz 2 × 512 KB 1000 MHz 11.5x 1.325V-1.375V 65 W
AMD Athlon 64 X2 4600+ 2.4 GHz 2 × 512 KB 1000 MHz 12x 1.325V-1.375V 65 W
AMD Athlon 64 X2 4800+ 2.5 GHz 2 × 512 KB 1000 MHz 12.5x 1.25V/1.35V 65 W
AMD Athlon 64 X2 4800+ 2.5 GHz 2 × 512 KB 1000 MHz 12.5x 1.325V-1.375V 65 W
AMD Athlon 64 X2 5000+ 2.6 GHz 2 × 512 KB 1000 MHz 13x 1.25V/1.35V 65 W
AMD Athlon 64 X2 5000+ 2.6 GHz 2 × 512 KB 1000 MHz 13x 1.325V/1.375V 65 W
AMD Athlon 64 X2 5000+ Black Edition 2. 6 GHz 2 × 512 KB 1000 MHz 13x 1.25V/1.35V 65 W
AMD Athlon 64 X2 5200+ 2.7 GHz 2 × 512 KB 1000 MHz 13.5x 1.25V/1.35V 65 W
AMD Athlon 64 X2 5200+ 2.7 GHz 2 × 512 KB 1000 MHz 13.5x 1.325V-1.375V 65 W
AMD Athlon 64 X2 5400+ 2.8 GHz 2 × 512 KB 1000 MHz 14x 1.325V-1.375V 65 W
AMD Athlon 64 X2 5400+ Black Edition 2.8 GHz 2 × 512 KB 1000 MHz 14x 1.325V-1.375V 65 W
AMD Athlon 64 X2 5600+ 2.9 GHz 2 × 512 KB 1000 MHz 14.5x 1.325V-1.375V 65 W
AMD Athlon 64 X2 5800+ 3.0 GHz 2 × 512 KB 1000 MHz 15x ? 89 W
AMD Athlon 64 X2 6000+ 3. 1 GHz 2 × 512 KB 1000 MHz 15.5x 1.1V-1.40V 89 W
AMD Athlon 64 FX-62 2.8 GHz 2 × 1024 KB 1000 MHz 14x 1.35 / 1.40 V 125 W

Процессоры Athlon X2 для AM2

Название процессора Тактовая частота L2 кэш Частота HT Множитель базовой частоты HT (200 МГц) Напряжение TDP
AMD Athlon X2 BE-2300 1900 MHz 2 × 512 kB 1.0 GHz 9.5× 1.25 V 45 W
AMD Athlon X2 BE-2350 2100 MHz 2 × 512 kB 1.0 GHz 10.5× 1.25 V 45 W
AMD Athlon X2 BE-2400 2300 MHz 2 × 512 kB 1.0 GHz 11.5× 1.25 V 45 W
AMD Athlon X2 BE-2450 2500 MHz 2 × 512 kB 1. 0 GHz 12.5× 1.25 V 45 W
AMD Athlon X2 3250e 1500 MHz 2 × 512 kB 1.0 GHz 7.5× 1.15 — 1.25 V 22 W
AMD Athlon X2 4050e 2100 MHz 2 × 512 kB 1.0 GHz 10.5× 1.15 — 1.25 V 45 W
AMD Athlon X2 4450e 2300 MHz 2 × 512 kB 1.0 GHz 11.5× 1.15 — 1.25 V 45 W
AMD Athlon X2 4850e 2500 MHz 2 × 512 kB 1.0 GHz 12.5× 1.15 — 1.25 V 45 W
AMD Athlon X2 5050e 2600 MHz 2 × 512 kB 1.0 GHz 13× 1.15 — 1.25 V 45 W
AMD Athlon X2 4450B 2300 MHz 2 × 512 kB 1.0 GHz 11.5× 1.15 — 1.25 V 45 W
AMD Athlon X2 4850B 2500 MHz 2 × 512 kB 1. 0 GHz 12.5× 1.1 — 1.35 V 45 W
AMD Athlon X2 5000B 2600 MHz 2 × 512 kB 1.0 GHz 13× 1.325 — 1.375 V 65 W
AMD Athlon X2 5200B 2700 MHz 2 × 512 kB 1.0 GHz 13.5× 1.325 — 1.375 V 65 W
AMD Athlon X2 5400B 2800 MHz 2 × 512 kB 1.0 GHz 14× 1.3 — 1.35 V 65 W
AMD Athlon X2 5600B 2900 MHz 2 × 512 kB 1.0 GHz 14.5× 1.1 — 1.35 V 65 W

Процессоры Sempron для AM2

Название процессора Тактовая частота L2 кэш Частота HT Множитель базовой частоты HT (200 МГц) Напряжение TDP
AMD Sempron 2800+ 1600 MHz 128 KB 800 MHz 8x 1. 25-1.40 V 62 W
AMD Sempron 3000+ 1600 MHz 256 KB 800 MHz 8x 1.25-1.40 V 62 W
AMD Sempron 3200+ 1800 MHz 128 KB 800 MHz 9x 1.25-1.40 V 62 W
AMD Sempron 3400+ 1800 MHz 256 KB 800 MHz 9x 1.25-1.40 V 62 W
AMD Sempron 3500+ 2000 MHz 128 KB 800 MHz 10x 1.25-1.40 V 62 W
AMD Sempron 3600+ 2000 MHz 256 KB 800 MHz 10x 1.25-1.40 V 62 W
AMD Sempron 3800+ 2200 MHz 256 KB 800 MHz 11x 1.25-1.40 V 62 W
AMD Sempron 3000+ 1600 MHz 256 KB 800 MHz 8x 1.20/1.25 V 35 W
AMD Sempron 3200+ 1800 MHz 128 KB 800 MHz 9x 1. 20/1.25 V 35 W
AMD Sempron 3400+ 1800 MHz 256 KB 800 MHz 9x 1.20/1.25 V 35 W
AMD Sempron 3500+ 2000 MHz 128 KB 800 MHz 10x 1.20/1.25 V 35 W
AMD Sempron LE-1100 1900 MHz 256 KB 800 MHz 9.5x 1.20/1.40 V 45 W
AMD Sempron LE-1150 2000 MHz 256 KB 800 MHz 10x 1.20/1.40 V 45 W
AMD Sempron LE-1200 2100 MHz 512 KB 800 MHz 10.5x 1.20/1.40 V 45 W
AMD Sempron LE-1200 (G2) 2100 MHz 512 KB 800 MHz 10.5x 1.20/1.40 V 45 W
AMD Sempron LE-1250 (G2) 2200 MHz 512 KB 800 MHz 11x 1.20/1.40 V 45 W
AMD Sempron LE-1300 (G2) 2300 MHz 512 KB 800 MHz 11. 5x 1.20/1.40 V 45 W
AMD Sempron X2 2100 (G1) 1800 MHz 2 x 256 KB 800 MHz 9x 65 W
AMD Sempron X2 2100 (G2) 1800 MHz 2 x 256 KB 800 MHz 9x 65 W
AMD Sempron X2 2200 (G2) 2000 MHz 2 x 256 KB 800 MHz 10x 65 W
AMD Sempron X2 2300 (G2) 2200 MHz 2 x 256 KB 800 MHz 11x 65 W

Процессоры Opteron для AM2

Название процессора Тактовая частота L2 кэш Частота HT Множитель базовой частоты HT (200 МГц) Напряжение TDP
AMD Opteron 1210 1.8 GHz 2× 1 MB 1 GHz 1.3/1.35 103 W
AMD Opteron 1212 2 GHz 2× 1 MB 1 GHz 10× 1. 3/1.35 103 W
AMD Opteron 1214 2.2 GHz 2× 1 MB 1 GHz 11× 1.3/1.35 103 W
AMD Opteron 1216 2.4 GHz 2× 1 MB 1 GHz 12× 1.3/1.35 103 W
AMD Opteron 1218 2.6 GHz 2× 1 MB 1 GHz 13× 1.3/1.35 103 W
AMD Opteron 1220 2.8 GHz 2× 1 MB 1 GHz 14× 1.3/1.35 103 W
AMD Opteron 1222 3 GHz 2× 1 MB 1 GHz 15× 1.3/1.35 103 W
AMD Opteron 1220 SE 2.8 GHz 2× 1 MB 1 GHz 14× 1.35/1.40 125 W
AMD Opteron 1222 SE 3 GHz 2× 1 MB 1 GHz 15× 1.35/1.40 125 W
AMD Opteron 1224 SE 3.2 GHz 2× 1 MB 1 GHz 16× 1. 35/1.40 125 W
AMD Opteron 1210 HE 1.8 GHz 2× 1 MB 1 GHz 1.2/1.25 65 W
AMD Opteron 1212 HE 2 GHz 2× 1 MB 1 GHz 10× 1.2/1.25 65 W
AMD Opteron 1214 HE 2.2 GHz 2× 1 MB 1 GHz 11× 1.2/1.25 65 W
AMD Opteron 1216 HE 2.4 GHz 2× 1 MB 1 GHz 12× 1.2/1.25 65 W
AMD Opteron 1218 HE 2.6 GHz 2× 1 MB 1 GHz 13× 1.2/1.25 65 W
AMD Opteron 1210 EE 1.8 GHz 2× 1 MB 1 GHz 1.2 45 W

Процессоры Athlon X2 для AM2+

Название процессора Тактовая частота L2 кэш L3 кэш Частота HT Множитель базовой частоты HT (200 МГц) Напряжение TDP
AMD Athlon X2 6500 Black Edition 2300 MHz 2 × 512 kB 2 MB 1. 8 GHz 11.5× 1.10 — 1.25 V 95 W
AMD Athlon X2 7450 2400 MHz 2 × 512 kB 2 MB 1.8 GHz 12× 1.05 — 1.325 V 95 W
AMD Athlon X2 7550 2500 MHz 2 × 512 kB 2 MB 1.8 GHz 12.5× 1.05 — 1.325 V 95 W
AMD Athlon X2 7750 2700 MHz 2 × 512 kB 2 MB 1.8 GHz 13.5× 1.05 — 1.325 V 95 W
AMD Athlon X2 7750 Black Edition 2700 MHz 2 × 512 kB 2 MB 1.8 GHz 13.5× 1.05 — 1.325 V 95 W
AMD Athlon X2 7850 Black Edition 2800 MHz 2 × 512 kB 2 MB 1.8 GHz 14× 1.2 — 1.25 V 95 W
AMD Athlon X2 5000+ 2200 MHz 2 × 512 kB 2. 0/3.2 GHz 11× 0.95 — 1.4 V 65 W
AMD Athlon X2 5200+ 2300 MHz 2 × 512 kB 2.0/3.2 GHz 11.5× 0.95 — 1.4 V 65 W

Процессоры Opteron для AM2+

Название процессора Тактовая частота L2 кэш L3 кэш Частота HT Множитель базовой частоты HT (200 МГц) Напряжение TDP
AMD Opteron 1352 2.1 GHz 4× 512 KB 2 MB 1.8 GHz 10.5× 1.20 95 W
AMD Opteron 1352 2.1 GHz 4× 512 KB 2 MB 2 GHz 10.5× 1.20 95 W
AMD Opteron 1354 2. 2 GHz 4× 512 KB 2 MB 2 GHz 11× 1.20 95 W
AMD Opteron 1356 2.3 GHz 4× 512 KB 2 MB 2 GHz 11.5× 1.20 95 W

Процессоры Phenom для AM2+

Название процессора Тактовая частота L2 кэш L3 кэш Частота HT Множитель базовой частоты HT (200 МГц) Напряжение TDP
AMD Phenom X4 9100e 1.8 GHz 4x 512 KB 2 MB 1.6 GHz 9x 1.10 — 1.15 65 W
AMD Phenom X4 9150e 1.8 GHz 4x 512 KB 2 MB 1.6 GHz 9x 1.075 — 1.125 65 W
AMD Phenom X4 9350e 2.0 GHz 4x 512 KB 2 MB 1.8 GHz 10x 1. 075 — 1.125 65 W
AMD Phenom X4 9450e 2.1 GHz 4x 512 KB 2 MB 1.8 GHz 10.5x 1.075 — 1.125 65 W
AMD Phenom X4 9500 2.2 GHz 4x 512 KB 2 MB 1.8 GHz 11x 1.15 — 1.25 95 W
AMD Phenom X4 9550 2.2 GHz 4x 512 KB 2 MB 1.8 GHz 11x 1.15 — 1.25 95 W
AMD Phenom X4 9600 2.3 GHz 4x 512 KB 2 MB 1.8 GHz 11.5x 1.15 — 1.25 95 W
AMD Phenom X4 9600Black Edition 2.3 GHz 4x 512 KB 2 MB 1.8 GHz 11.5x 1.15 — 1.25 95 W
AMD Phenom X4 9650 2.3 GHz 4x 512 KB 2 MB 1.8 GHz 11.5x 1.15 — 1.25 95 W
AMD Phenom X4 9750 2. 4 GHz 4x 512 KB 2 MB 1.8 GHz 12x 1.15 — 1.25 95 W
AMD Phenom X4 9850 2.5 GHz 4x 512 KB 2 MB 2 GHz 12.5x 1.20 — 1.25 95 W
AMD Phenom X4 9850 Black Edition 2.5 GHz 4x 512 KB 2 MB 2 GHz 12.5x 1.20 — 1.30 125 W
AMD Phenom X4 9950 Black Edition 2.6 GHz 4x 512 KB 2 MB 2 GHz 13x 1.20 — 1.30 125 W
AMD Phenom X4 9600B 2.3 GHz 4x 512 KB 2 MB 1.8 GHz 11.5x 1.20 — 1.25 95 W
AMD Phenom X4 9750B 2.4 GHz 4x 512 KB 2 MB 1.8 GHz 12x 1.20 — 1.25 95 W
AMD Phenom X4 9850B 2.5 GHz 4x 512 KB 2 MB 1.8 GHz 12. 5x 1.225 — 1.25 95 W
AMD Phenom X3 8250e 1.9 GHz 3x 512 KB 2 MB 1.6 GHz 9.5x 1.125 — 1.20 65 W
AMD Phenom X3 8400 2.1 GHz 3x 512 KB 2 MB 1.8 GHz 10.5x 1.20 — 1.25 95 W
AMD Phenom X3 8450 2.1 GHz 3x 512 KB 2 MB 1.8 GHz 10.5x 1.20 — 1.25 95 W
AMD Phenom X3 8450e 2.1 GHz 3x 512 KB 2 MB 1.8 GHz 10.5x 1.125 — 1.20 65 W
AMD Phenom X3 8550 2.2 GHz 3x 512 KB 2 MB 1.8 GHz 11x 1.20 — 1.25 95 W
AMD Phenom X3 8600 2.3 GHz 3x 512 KB 2 MB 1.8 GHz 11.5x 1.20 — 1.25 95 W
AMD Phenom X3 8650 2. 3 GHz 3x 512 KB 2 MB 1.8 GHz 11.5x 1.20 — 1.25 95 W
AMD Phenom X3 8750 2.4 GHz 3x 512 KB 2 MB 1.8 GHz 12x 1.20 — 1.25 95 W
AMD Phenom X3 8750 Black Edition 2.4 GHz 3x 512 KB 2 MB 1.8 GHz 12x 1.20 — 1.25 95 W
AMD Phenom X3 8850 2.5 GHz 3x 512 KB 2 MB 1.8 GHz 12.5x 1.20 — 1.25 95 W
AMD Phenom X3 8600B 2.3 GHz 3x 512 KB 2 MB 1.8 GHz 11.5x 1.25 95 W
AMD Phenom X3 8750B 2.4 GHz 3x 512 KB 2 MB 1.8 GHz 12x 1.25 95 W
AMD Athlon X2 6500 Black Edition 2.3 GHz 2x 512 KB 2 MB 1.8 GHz 11. 5x 1.1 — 1.25 95 W
AMD Athlon X2 7450 2.4 GHz 2x 512 KB 2 MB 1.8 GHz 12x 1.05 — 1.325 95 W
AMD Athlon X2 7550 2.5 GHz 2x 512 KB 2 MB 1.8 GHz 12.5x 1.05 — 1.325 95 W
AMD Athlon X2 7750 Black Edition 2.7 GHz 2x 512 KB 2 MB 1.8 GHz 13.5x 1.05 — 1.325 95 W
AMD Athlon X2 7850 Black Edition 2.8 GHz 2x 512 KB 2 MB 1.8 GHz 14x 1.05 — 1.325 95 W
AMD Phenom II X4 920 2.8 GHz 4x 512 KB 6 MB 1.8 GHz 14x 0.875 — 1.425 125 W
AMD Phenom II X4 940 Black Edition 3.0 GHz 4x 512 KB 6 MB 1.8 GHz 15x 0.875 — 1.425 125 W
AMD Phenom II X3 715 Black Edition 2. 8 GHz 3x 512 KB 6 MB 1.8 GHz 14x 0.875 — 1.325 95 W

Бюджетный Socket AM2 на примере материнских плат MSI K9N Neo и Platinum — Ferra.ru

В конце весны этого года компания AMD сделала очередной шаг на пути развития своих процессоров, анонсировав новые решения, которые должны обеспечить поддержку памяти DDR2. Множество онлайновых и оффлайновых изданий назвали это обновление линейки ЦП эволюционным, а не революционным, ведь в архитектуру не было внесено никаких изменений.

Новый контроллер памяти (хоть и с замашками на поддержку DDR2-1066), поддержка технологии виртуализации (только для Athlon 64) и улучшение тепловых показателей самих процессоров – это совсем не веские причины, чтобы заявлять об огромном скачке вперёд. Весьма радует тот факт, что AMD признаёт это без лишних споров. Это подтверждается хотя бы тем, что система вычисления рейтинга осталась неизменной, и чипы для Socket 939 и Socket AM2 маркируются в этом плане одинаково, то есть одному рейтингу соответствует одна частота и один объём кэша второго уровня, причём не имеет значения, для какого разъёма сам чип.

После объявления новых ЦП многих пользователей волновал вопрос, смогут ли они показать хоть сколько-нибудь значительный прирост производительности в сравнении с предыдущим поколением, а также смогут ли они противостоять решениям Intel поколения следующего. Если на первый вопрос мы отчасти сможем ответить далее, то вот ответа на второй придётся подождать, пока в нашей тестовой лаборатории мы не проведём всестороннее тестирование Intel Core2Duo.

До сих пор большинство изданий проводило тестирование самых быстрых, а соответственно, и самых дорогих CPU от AMD и Intel. В этой статье мы, напротив, попробуем разобраться, что представляет собой low-end для Socket AM2. Специально для этого мы получили в своё распоряжение самые медленные из представленных чипов, так как они, вероятно, будут представлять наибольший интерес для большинства потребителей. Этому, на наш взгляд, есть две причины: во-первых, низкая цена, а, во-вторых, их разгонный потенциал может оказаться наилучшим из всего семейства.

Socket AM2: что нового из дешёвого?

Многим известно, что компания AMD приняла решение заменить все поддерживаемые ею процессорные разъёмы, а именно Socket 754 и Socket 939, на единый – Socket AM2. В этом есть несколько плюсов. Так, к примеру, теперь не придётся ломать голову, что купить – компьютер на основе более дешёвого Socket 754 или с более дорогим, производительным и перспективным (в плане поддержки более новых процессоров) Socket 939.

Под Socket AM2 был представлен весь модельный ряд чипов – от бюджетных Sempron до очень дорогих Athlon 64 FX. Всего было выпущено почти 30 (!) разновидностей новых ЦП. Тем не менее, к бюджетным и mainstream-версиям можно отнести не более половины. В частности, это все модели Sempron и Athlon 64. Самые младшие из них мы как раз и рассмотрим сегодня в нашей статье. Сведём их характеристики в одну таблицу:

иллюстрации по совместимости Разъем am2

Совместимость разъемов процессоров Socket AM2, AM2+, AM3 и AM3+

Socket AM3+
Socket AM3+ — продолжение Socket AM3, механически и электрически совместимый с Socket AM3 (несмотря на немного большее число контактов — 942, также в некоторых источниках может называться SocketAM3b). Рассчитан на поддержку новых процессоров AMD на ядре Zambezi с архитектурой Bulldozer (например, AMD FX 8150). Socket AM3+ совместим с процессорами Socket AM3 и кулерами для Socket AM2/AM3.

Socket AM3
Socket AM3 — это дальнейшее развитие Socket AM2+, главное его отличие заключается в поддержке платами и процессорами с этим типом разъёма памяти типа DDR3 . Процессоры Socket AM3 имеют контроллер памяти, поддерживающий как DDR2 , так и DDR3 , поэтому они могут работать в материнских платах Socket AM2+ (совместимость процессоров необходимо уточнять по CPU Support List на сайте производителя материнской платы), а вот обратная ситуация невозможна, Socket AM2 и Socket AM2+ процессоры в Socket AM3 платах не работают.

Материнские платы Socket AM3 поддерживают оперативную память DDR3 частотой от 800 до 1333 МГц (в т.ч. с EСС). С производящимися в настоящее время процессорами Socket AM3 память типа PC10600 будет работать на паспортной частоте в 1333 МГц только при условии установки одного модуля на канал, а при установке двух модулей на каждый канал контроллера памяти (когда всего установлено три или четыре модуля памяти) их частота принудительно снижается до 1066 МГц. Память типа Registered не поддерживается, память с ECC (без Registered) поддерживается только процессорами Phenom II для этого разъёма. Архитектура памяти двухканальная, поэтому для достижения оптимального быстродействия необходима установка двух или четырёх (желательно — идентичных между собой в парах) модулей памяти в соответствии с инструкцией к материнской плат.

Socket AM2+
Socket AM2+ — это модернизированная версия Socket AM2. Отличия состоят в поддержки технологии HyperTransport 3.0 с частотой до 2.6 ГГц и усовершенствованных цепях питания.
В основном, все процессоры Socket AM2 прекрасно работают во всех Socket AM2+ платах (бывают исключения, связанные с индивидуальными техническими особенностями некоторых материнских плат). Материнские платы Socket AM2 далеко не все поддерживают процессоры Socket AM2+ (совместимость в каждом конкретном случае надо выяснять на сайте производителя материнской платы), во-вторых, уменьшение частоты HyperTransport приводит к заметному падению производительности процессора по сравнению с материнскими платами Socket AM2+. Также при использовании процессоров Phenom Soсket AM2+ платы позволяют без разгона использовать оперативную память DDR2 (например, PC-8500) на паспортной частоте (при установке по одному модулю на канал).

На процессорный разъем Socket AM2. Тогда мы отметили незначительный прирост производительности там, где он был, и изменение рейтинговой системы. Сегодня мы продолжаем экскурсию в Socket AM2 и посмотрим, что он дал обычным (одноядерным) процессорам AMD Athlon 64.

AMD Athlon 64 AM2

Напомним, что переход на Socket AM2 был необходим для того, чтобы дать процессорам AMD возможность работать с более быстрой памятью DDR2, тем самым, увеличив производительность системы на их основе. В отличие от бюджетной линейки Sempron, процессоры Athlon 64 получили поддержку не только DDR2-400/533/667, но и DDR2-800. В остальном никаких других существенных изменений не произошло, ни архитектурно, ни в рейтинговых системах. Напомним, основные характеристики новых и уходящих процессоров, в виде таблиц: Athlon 64 Socket AM2

Частота CPU, ГГц

Частота HT, МГц

Техпроцесс

Athlon 64 Socket 939

Частота CPU, ГГц

Частота HT, МГц

Техпроцесс

Двухканальный контролер памяти

Athlon 64 Socket 754

Частота CPU, ГГц

Частота HT, МГц

Техпроцесс

Двухканальный контролер памяти

90нм/130нм, SOI

90нм/130нм, SOI

90нм/130нм, SOI

90нм/130нм, SOI

90нм/130нм, SOI

90нм/130нм, SOI

Как видно из таблиц, ускорение подсистемы памяти не повлияло на рейтинговую систему. А вот модельный ряд сократился. От части это обусловлено отказом от производства более дорогих чипов с 1 Мб кэш-памяти второго уровня, которые являлись неплохими конкурентами Athlon 64 X2, особенно в играх. Кроме того, уже в начале следующего года просматриваются тенденции вытеснения всей линейки процессоров Athlon 64 двухъядерными X2, цена на младшие модели которых (Athlon 64 X2 3600+) уже к концу этого года должна приблизиться к отметке 100 $, притом, что процессоры Sempron тоже должны стать двухъядерными и вытеснить Athlon 64 снизу. Но не будем пока хоронить, еще довольно новые, процессоры.

Если сравнить размеры коробок, то для AM2 упаковка стала компактнее, что можно положительно охарактеризовать – уносить много процессоров будет удобнее.

Внутри упаковки находятся: процессор, «обновленный» кулер, руководство пользователя и наклейка-логотип – ничего неожиданного.

AMD Athlon 64 Socket 939 и Socket AM2 сверху

Как уже было отмечено, внешних изменений обновленные процессоры имеют очень мало. Сверху их выдает только маркировка, которая теперь стала выглядеть как ADA3200IAA4CN. Расшифровывается все примерно следующим образом: ADA – Athlon 64 для рабочих станций, 3200 – рейтинг процессора, I – тип корпуса 940 pin OµPGA (Socket AM2), A – переменное напряжение питания ядра (≈1,25-1,35 В), A – переменная максимально допустимая температура (≈65-69°C), 4 – размер кэш-памяти второго уровня 512 Кб, CN – ядро Orleans.

AMD Athlon 64 Socket 939 и Socket AM2 снизу

Снизу процессор для Socket AM2 уже относительно легко отличить по лишней ножке (на фото ее можно найти на правом процессоре в нижнем левом углу). А теперь полная информационная сводка о тестируемом процессоре и использованной памяти GEIL DDR2-800, полученная с помощью утилиты CPU-Z.

Для сравнения приводим информацию и о AMD Athlon 64 3200+ Socket 939 c DDR-400 Hynix.

Разгон

Тестовый образец Athlon 64 3200+, со стандартным «боксовым» кулером, удалось практически с ходу разогнать до 2700 МГц, но дальнейшее наращивание частоты приводило к снижению стабильности работы системы.

При этом модули GEIL DDR2-800 удалось запустить в режиме DDR2-900, хотя и с увеличением Command Rate до 2T.

Тестирование

Для сравнения производительности платформ Socket 939 и Socket AM2 были собраны следующие тестовые системы, отличающиеся, кроме процессоров, материнскими платами и оперативной памятью. Тестовый стенд для Socket 939 : Тестовый стенд для Socket AM2 :

Перед непосредственным сравнением Athlon 64 Socket 939 и Socket AM2, мы решили исследовать, на сколько вторые чувствительны к скорости работы оперативной памяти. Для этого мы с помощью настроек BIOS, превратили DDR2-800 в DDR2-667, DDR2-533 и DDR2-400 (тайминги выставлялись по SPD) и проверили, как меняется производительность.

GEIL DDR2-800 в режимеDDR2-667

GEIL DDR2-800 в режимеDDR2-533

Поскольку ядро процессора изменений не претерпело, то и производительность меняется не сильно, даже при значительном ускорении оперативной памяти. Так на Socket AM2, судя по результатам синтетических тестов, небольшой прирост быстродействия можно будет наблюдать только в ресурсоемких приложениях, требовательных, в первую очередь, к объему и быстродействию подсистемы памяти, возросшие тактовые частоты которой съедаются увеличившейся латентностью и, возможно, некоторыми недоработками в контроллерах памяти. Перейдем от синтетики к практике:

Сюрприз был получен сразу же, в Quake 3, который оказался очень чувствительным к латентности памяти и выявил несовершенство контроллера памяти. Тест стал плавным переходом от синтетических тестов к результатам, полученным в современных играх.

Падением производительности в играх, платформа Socket AM2 немного разочаровала – хотя результат и не на много хуже, а кое-где такой же, но, к сожалению, не лучше, чего мы очень ожидали.

Выводы

Как показало наше тестирование, обзаведшись поддержкой более быстрой памяти DDR2, процессоры AMD Athlon 64 в большинстве задач не только не прибавили, но и немного потеряли в производительности. Соответственно рекомендовать «пересаживаться» на новую платформу нет смысла. А вот при сборке новой системы придется призадуматься и ответить для себя на вопрос: «Это окончательная конфигурация системы или я планирую через некоторое время делать апгрейд?». Если через некоторое время возникнет желание заменить процессор, скажем на двухъядерный, и нарастить память, то система на Socket AM2 будет выглядеть куда перспективнее – ее обновить будет не только дешевле, но и проще. Кроме того, уже сейчас Socket AM2 дал небольшой прирост производительности в некоторых задачах – если они являются основными, то думать придется еще меньше. Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленные для тестирования процессоры и другое оборудование.

В очень уж непростой в 2006 году ситуации для компании АМД был анонсирован разъем для установки ЦПУ AM2. Процессоры для сокетов 754 и 939 на тот момент себя полностью исчерпали и не могли показать уже достаточный уровень быстродействия. Как результат, нужно было предложить что-то новое с более высоким быстродействием для достойного ответа извечному конкуренту в лице корпорации «Интел».

Как и почему появилась данная вычислительная платформа?

В 2006 году на рынке персональных компьютеров стартовали продажи нового типа оперативной памяти, который получил название DDR2. Существующие на тот момент разъемы для установки ЦПУ 754 и 939 компании АМД были ориентированы на использование устаревшего, но наиболее распространенного типа ОЗУ — DDR.

В итоге последний сокет был переработан и стал называться AM2. Процессоры для этого разъема получили 30% прирост быстродействия по сравнению с предшественниками. Основным фактором, который позволил так увеличить производительность, стала увеличенная пропускная способность ОЗУ.

Сокеты до АМ2. Последующие процессорные разъемы

Как было отмечено ранее, предшественниками для данного процессорного разъема можно считать сокеты 754 и 939. Причем с позиции организации функционирования ОЗУ к герою данного обзора был ближе именно второй из них, который тоже имел 2-х канальный контроллер оперативной памяти. Но также серверный сокет 940 можно отнести к предшественникам AM2. Процессоры в этом случае имели идентичную организацию подсистемы ОЗУ и аналогичное количество контактов, которое было равно 940 штукам.

В том или ином виде АМ2 просуществовал до 2009 года. В это время вместо него и его обновленной версии в лице АМ2+ был выпущен новый процессорный разъем АМ3, ключевым нововведением которого стало использование новой модификации оперативной памяти — DDR3. Физически между собой АМ2 и АМ3 совместимы. Причем даже ЦПУ АМ2+ можно установить в АМ3. Но вот обратное использование ЦПУ недопустимо по причине несовместимости именно микропроцессорных контроллеров оперативной памяти.

Модели центральных процессоров для АМ2

Socket AM2 были нацелены на следующие сегменты рынка ПК:

  • Продукты линейки Septron позволяли собирать бюджетные системные блоки. Такие ЦПУ имели всего один вычислительный модуль и двухуровневый кэш. Технологически данные полупроводниковые решения производились по нормам 90 нм (диапазон частот ЦПУ ограничивался значениями 1,6-2,2 ГГц) и 65 нм (1,9-2,3 ГГц). Данные чипы имели весьма и весьма демократическую стоимость и приемлемый уровень быстродействия для решения офисных задач, и именно по этим двум причинам их можно было часто встретить в бюджетном сегменте ПК.
  • К решениями среднего сегмента относились все ЦПУ Athlon 64 и Athlon 64 X2. Уровень быстродействия в этом случае обеспечивался увеличением размера кеш-памяти, более высокими тактовыми частотами и даже наличием сразу 2-х вычислительных модулей (процессоры с приставкой Х2).

  • Наиболее производительными продуктами данной платформы были чипы семейства Phenom. Они могли включать 2, 3 или даже 4 вычислительных блока. Также объем кеш-памяти был существенно увеличен.
  • На создание серверов начального уровня был нацелен Socket AM2. Процессоры семейства Opteron также можно было в него устанавливать. Они были доступны в 2-х модификациях: с 2 вычислительными модулями (базировались на ЦПУ Athlon 64 Х2 и имели маркировку 12ХХ) и с 4 ядрами (в этом случае в качестве прототипа выступали чипы Phenom, и такие продукты уже обозначались 135Х).

Наборы микросхем для данной платформы

Процессоры AMD AM2 можно было использовать в сочетании с материнскими платами на основе таких наборов микросхем от АМД:

  • Максимальный уровень функциональности обеспечивал 790FX. Он позволял подключать сразу 4 видеокарты в режиме 8Х или 2 в режиме 16Х.
  • Нишу продуктов среднего уровня занимали 780Е, 785Е и 790Х/GX. Они позволяли устанавливать 2 графических ускорителя в режиме 8Х или 1 в режиме 16Х. Также решения на основе 790GX комплектовались встроенным видеоадаптером Radeon 3100.
  • Еще ниже на ступеньку по уровню функциональности были решения на основе 785G, 785G/V и 770. Они позволяли использовать всего лишь 1 дискретный графический ускоритель.

Оперативная память и ее контроллер

На установку наиболее новых на тот момент модулей DDR2 был ориентирован сокет AM2. Процессоры, как было отмечено ранее, за счет этого важного нововведения получили дополнительные 30% быстродействия. Как и в случае и 940, контроллер оперативной памяти был интегрирован в состав центрального процессора. Такой инженерный подход позволяет увеличить быстродействие с подсистемой ОЗУ, но ограничивает количество поддерживаемых ЦПУ типов модулей ОЗУ.

Появление в дальнейшем новых модификаций планок приводит к тому, что архитектуру контроллера оперативной памяти необходимо переработать. Именно по этой причине и появилось между АМ2 и АМ3+ промежуточное решение АМ2+. Кардинальных отличий от предшественника оно не получило, и разница заключалась лишь в том, что была добавлена поддержка модулей ОЗУ DDR2-800 и DDR2-1066. В чистом же виде АМ2 мог полноценно работать с планками DDR2-400, DDR2-533 и DDR2-667. Можно в такой ПК устанавливать и более скоростные модули ОЗУ, но в этом случае их быстродействие автоматически понижалось до уровня DDR2-667, и особого выигрыша от использования более скоростного ОЗУ не было.

Нынешняя ситуация с данной платформой

На сегодняшний день полностью устарел Socket AM2. Процессоры и системные платы для этой платформы можно еще найти в новом состоянии на складах. Но вот рассматривать этот разъем в качестве основы даже для сборки наиболее бюджетного ПК не рекомендуется: разница в цене с наиболее доступными процессорными решениями начального уровня более свежих сокетов несущественна, а вот разница в плане производительности будет ощутимая.

Поэтому использовать такие комплектующие можно в том случае, когда ПК на базе АМ2 вышел из строя, и его необходимо в срочном порядке восстановить с минимальными затратами.

Подведем итоги

Знаковым в 2006 году для мира компьютерных технологий стал выход разъема для установки ЦПУ AM2. Процессоры в этом случае получили весьма солидный прирост быстродействия и позволяли решать уже более сложные задачи. Но сейчас продукты на основе этой платформы устарели, и рассматривать их в качестве основы для сборки нового системного блока не рекомендуется.

Введение

Энтузиасты уже несколько недель с нетерпением ждут выхода новой платформы AMD, названной «AM2». Слухи и домыслы о ней расцвели пышным цветом. Но теперь настало время встретить новую платформу во всей её красе. Кроме процессора, обновлению подверглись сокет, кулер, чипсет и память. Следуя по стопам Socket 940, Socket 939 и 754, Socket AM2 является четвёртым поколением архитектуры Hammer, которая вышла на рынок в 2002 году. AMD не всегда быстро меняла платформы. Её давнишний конкурент Intel, которого часто обвиняют в слишком быстрых переменах, выпустил за тот же срок две платформы.

Для новой платформы Socket AM2 выпущен большой ассортимент процессоров: всего семнадцать разновидностей для разных сегментов рынка. Они производятся на новом заводе Fab 36 в Дрездене по 90-нм техпроцессу, но уже на 300-мм подложках. К концу года планируется ввод 65-нм техпроцесса.

Так что же это за процессоры? Стандартный Athlon 64 X2, Sempron для студентов или эксклюзивный и загадочный Athlon 64 FX-62? Цены начинаются с $70 за Sempron 64 2800+ и заканчиваются $1200 за Athlon 64 FX-62. Процессоры среднего уровня обойдутся от $300 до $600. Структура цен заставляет чётко понять: поколение процессоров AMD уже заматерело и по ценам находится на том же уровне, что и Intel. Предыдущая «халява», когда процессоры AMD стоили процентов на 30% дешевле аналогичных по производительности от Intel, уже закончилась. Кроме того, весьма интересно, какой процессор предпочтёт публика, заинтересованная в экстремальной производительности? Пока это — определённо — процессор из линейки Athlon FX. После выпуска первого процессора Athlon 64 FX AMD начала лидировать в этой сфере, но Intel Pentium Extreme Edition буквально дышит в затылок.

За исключением обновлённого интерфейса памяти, технически ничего не изменилось. Топовая модель Athlon 64 FX-62 теперь работает на 2,8 ГГц и использует два ядра. Появились новые модели Athlon 64 X2 5000+ и Athlon 64 4000+. Но максимальная тактовая частота ядер теперь подошла к своему пределу, как показывают тесты в нашей лаборатории.

Сегодня постоянно муссируется тема эффективности потребления энергии — какую производительность процессор обеспечивает на каждый затраченный ватт? В этом отношении AMD долго была в лидерах, да и сейчас, похоже, останется. Кроме «нормальных» процессоров появились специальные энергосберегающие модели Athlon и Sempron с суффиксами «EE». Но за экономию энергии придётся доплатить: процессоры EE стоят дороже.

В принципе, переход с платформы Socket 939 на AM2 вряд ли можно назвать необходимым. Он, скорее, обусловлен желанием избежать путаницы и смешения процессоров. Чипсеты вновь поставляет не AMD, а партнёры: ATi, nVidia, SiS и VIA. Чипсет nVidia nForce5 оказался в лидерах, предлагая набор расширенных технологий, которые в некоторых сферах превосходят наработки Intel.

Новый Socket AM2 с DDR2

Теперь процессоры AMD тоже перешли на память DDR2, почти через два года после Intel. Время AMD выбрала очень удачно, поскольку рынок сегодня наводнён недорогой памятью DDR2.

Но AMD пошла по другому пути: в отличие от платформы Intel интерфейс памяти интегрирован в процессор, поэтому для перехода на новую платформу уже недостаточно просто сменить чипсет. Перенос интерфейса памяти с северного моста на процессор приводит к следующим проблемам:

Возникает вопрос: почему же AMD ждала именно нынешнего момента, чтобы внедрить технологию DDR2? Мы видим три возможных причины.

  • Память DDR2 в момент своего появления стоила очень дорого, поэтому платформа AMD оказалась бы менее привлекательной по сравнению с Intel.
  • Производители памяти теперь уже стали выпускать модули DDR2 с достаточно высокими скоростями, так что платформа уже не получит снижения производительности из-за высоких задержек памяти DDR2.
  • Интеграция интерфейса DDR2 в процессор ранее не была возможна из-за слишком высокой стоимости или ограничений по числу транзисторов.

Что даёт память DDR2?

Чисто теоретически, пропускная способность доступных сегодня модулей DDR2 вплоть до двух раз превышает обычные модули DDR (теперь их часто называют DDR1). Модули DDR-400 для процессоров Socket 939, например, обеспечивают теоретическую пропускную способность 6,4 Гбайт/с (два канала). Процессор AM2 с интерфейсом памяти DDR2 и модулями с частотой 400 МГц (DDR2-800) получает теоретические 12,8 Гбайт/с.


Но если мы сравним теоретические значения с тем, что получим на практике, то старая платформа Socket 939 с памятью DDR1 будет выглядеть просто фантастически. При теоретических 6,2 Гбайт/с встроенный контроллер памяти на практике выжимает до 97% пропускной способности модулей DDR1. Когда мы начали тестирование, то сразу же поняли: если новый интерфейс DDR2 сможет достичь такой же эффективности, то новая платформа AM2 действительно готова к взлёту производительности.

Скорость памяти: Socket AM2 против Socket 939

AMD решила интегрировать контроллер памяти в процессор, чтобы гарантировать его работу на полной частоте CPU и получить намного более высокую производительность, чем через интерфейс северного моста и медленную шину. По крайней мере, в теории. Действительно, в случае Socket 939 и памяти чудо получилось: на частотах процессора от 2 ГГц (Athlon 64 X2 3200+) до 2,8 ГГц (Athlon 64 FX-57) скорости записи и чтения памяти практически не меняются.

Для анализа скорости памяти мы использовали синтетический тест: версию 2.80.575 Beta утилиты диагностики Everest. Эта тестовая программа обеспечила стабильные и повторяемые результаты, на которые не влияют два ядра или технология Hyper-Threading.

Скорость чтения

С интерфейсом памяти DDR2 реальность больше не соответствует теории: скорость чтения меняется от 6,4 до 8,1 Гбайт/с при тех же частотах процессора, что и с памятью DDR1. Разброс, примерно, 21%.

Только на тактовых частотах 2,6 ГГц и выше производительность интерфейса памяти улучшается. Связано это с очень плохой задержкой CAS (CL4,0) у памяти DDR2 по сравнению с DDR1 (CL2,0). Athlon 64 X2 5000+ (2,6 ГГц) достигает уровня 7,6 Гбайт/с, а Athlon 64 FX-62 на 2,8 ГГц показывает топовую пропускную способность 8,1 Гбайт/с.

Скорость записи

Что же касается скорости записи, то здесь ситуация ещё хуже. Скорость записи на CPU с низкими тактовыми частотами действительно отстаёт. С 2-ГГц процессором Athlon 64 X2 3200+ пропускная способность памяти на 200 Мбайт/с ниже таковой с памятью DDR1: всего 5,6 Гбайт/с. Только высокие тактовые частоты — 2,4 ГГц и выше — позволяют поднять скорость записи на уровень выше «старой» памяти DDR1.

Сильная зависимость скорости памяти DDR2 от частоты процессора приводит к существенной потере производительности процессоров среднего звена по сравнению с платформой DDR1. Это отражается и на результатах наших тестовых приложений.

Скорость памяти: Socket AM2 против Socket 939, продолжение


Как и в случае DDR1, процессор поддерживает параметр Command Rate (CR) 1T. Но даже на самом высоком напряжении памяти система не смогла заработать стабильно.


AMD выслала в лабораторию THG тестовую систему с памятью DDR2-800 и задержками CL4.0-4-4-8. Модули памяти были изготовлены Corsair, причём в магазинах они не продаются.




Модулями DDR1 с низкими задержками сегодня никого не удивишь, да и стоят они относительно дёшево. Но если вы пожелаете получить такую же производительность на системе DDR2 с процессорами AMD, то придётся выложить немало денег.



Как видим, на практике пропускная способность памяти DDR2 мизерная. Если AMD может конкурировать со старой памятью DDR1 только с помощью специально отобранных модулей DDR2, значит что-то здесь не в порядке.

Скорость памяти: AMD против Intel

Если сравнивать практическую пропускную способность встроенного контроллера AMD памяти и северного моста Intel, то у AMD не так всё гладко. Интерфейс памяти Intel работает на постоянной частоте 200/266 МГц и демонстрирует, независимо от частоты процессора, почти всегда одинаковые значения 6,3 Гбайт/с (200 МГц) и 8,4 Гбайт/с (266 МГц).

Интерфейс же памяти в процессорах для обеспечения подобной производительности должен работать намного быстрее.

Итог таков: переход на память DDR2 стирает преимущество более скоростного интерфейса памяти в процессоре.

Проблема множителя

Скорость памяти DDR2, которую мы устанавливали, например 736 МГц для Athlon 64 X2 4400+, была выбрана не случайно, а выставлена процессором.

Если взглянуть на работу интерфейса DDR1 старой платформы Socket 939, то мы увидим, что процессор для получения корректной частоты памяти преобразует частоту CPU с помощью множителя. Встроенный же интерфейс памяти с самого начала использовал DDR400 (200 МГц).

Athlon 64 X2 4200+: 2200 МГц/11 = 200 МГц (DDR400)

Athlon 64 X2 3200+: 2000 МГц/10 = 200 МГц (DDR400)

Именно по этой причине AMD продаёт процессоры только с частотами, кратными 200 МГц.

При переходе на DDR2 AMD столкнулась с проблемой: у DDR2-800 тактовая частота составляет 400 МГц, поэтому её уже нельзя так легко брать от частоты процессора.

Но как процессор должен реагировать, если частоту памяти нельзя получить целым множителем от частоты процессора?

AMD пришла к умной идее: пусть множитель даст другую частоту, следующую после JEDEC-совместимого стандарта памяти (400, 533, 667, 800). Примеры:

Athlon 64 X2 4800+: 2400 МГц/6 = 400 МГц (DDR2-800)

Athlon 64 X2 4000+: 2000 MHz/5 = 400 МГц (DDR2-800)

Athlon 64 X2 5000+: 2600 MHz/7 = 371 МГц (DDR2-742)

Athlon 64 X2 4400+: 2200 MHz/6 = 366 МГц (DDR2-733)

В итоге мы получаем весьма необычные тактовые частоты вроде DDR2-742 или DDR2-733. На выбор множителя нельзя повлиять или изменить его.

Поэтому требовательным к производительности пользователям неплохо бы перед покупкой вооружиться калькулятором и посмотреть, делится ли частота процессора на 400 МГц без остатка. Тактовая частота шины памяти зависит от частоты процессора. И в некоторых приложениях может оказаться так, что процессор с тактовой частотой на 200 МГц выше будет работать медленнее. Посмотрите на пример.

Athlon 64 X2 4200+: 2200 МГц c DDR2-733

Athlon 64 X2 4000+: 2000 МГц с DDR2-800

А если добавить к меньшей тактовой частоте памяти у процессора на 2200 МГц ещё и урезанный в два раза размер кэша L2 по сравнению с процессором 4000+ на 2000 МГц, то невольно почёсываешь голову в недоумении.

Ниже представлен обзор всех возможных конфигураций памяти на стандартных тактовых частотах.


Частоты памяти красного цвета нестандартные. Они выбираются следующими, если двигаться вниз после соответствующего стандарта JEDEC, что приводит к падению производительности. Нажмите на картинку для увеличения.

Память DDR2 SLI: 10,3 Гбайт/с

Дизайн процессоров Socket AM2 учитывает максимальную тактовую частоту DDR2-800. Не самая радужная перспектива для оверклокеров, поскольку уже есть модули памяти, которые работают на частоте до DDR2-1066. Именно поэтому AMD решила поработать совместно с nVidia, чтобы представить функцию памяти SLI. Название обещает немало, но идея весьма проста.

В магазинах появятся специальные модули памяти, в названии которых будет присутствовать добавка «SLI». Для этой цели nVidia и AMD заключили партнёрское соглашение с Corsair. Технология открытая, так что и другие производители наверняка представят свои модули SLI. Corsair объявила о том, что в будущем все модули XMS2 будут поддерживать функцию SLI.


Как работает память SLI?

В модуле памяти хранятся несколько профилей разгона, которые можно выбирать в BIOS.


Данные профили разгона записываются в чип SPD EEPROM, где хранится информация о возможных частотных режимах и задержках модуля.


Соответствующий стандарт памяти SLI называется Enhanced Performance Profiles (профили повышенной производительности, EPP). Но в чипе EEPROM хватает места только для двух профилей. Можно записать два полных профиля или четыре урезанные версии (с меньшим количеством данных). В следующей таблице показана информация, которая входит в профиль и записывается в чип EEPROM.

Информация EPP в чипе EEPROM
Данные Полная версия Урезанная версия
Напряжение X X Address Cmd Rate X X
Chip Select Drive Strength X
Clock Drive Strength X
Data Drive Strength X
DQS Drive Strength X
Address/Command Fine Delay X
Address/Command Setup Time X
Chip Select Delay X
Chip Select Setup Time X
Minimum Cycle at Sup. CAS Latency X X
CAS Latency X X
Minimum RAS to CAS delay (tRCD) X X
Minimum Row Precharge Time (tRP) X X
Minimum Active to Precharge Time (tRAS) X X
Write Recovery Time (tWR) X
Minimum Active to Active/Refresh Time (tRC) X

Автоматический разгон памяти SLI

Частота модулей памяти устанавливается с помощью делителя, который использует частоту CPU. Получаем максимум DDR2-800 с базовой частотой канала HyperTransport 200 МГц. При активации технологии памяти SLI частота канала HTT повышается, что с учётом стандартного делителя приводит к повышению тактовой частоты. В данном случае множитель CPU снижается, чтобы процессор не разгонялся.

Стандарт:
200 МГц * 14x = 2800 МГц/ 7 = 400

Разгон:
254 МГц * 11x = 2800 МГц/ 6 = 466

Но здесь по-прежнему работает защитный механизм, снижающий скорость памяти до максимума DDR2-800.

При частоте 2,8 ГГц, которая соответствует FX-62, делитель может принимать следующие значения:
DDR2-800: делители 6 и 7;
DDR2-667: делители 8 и 9;
DDR2-533: делители 10 и 11;
DDR2-400: делители 12 и 13.

Процессор считает, что он работает с базовой частотой HTT 200 МГц, поэтому уменьшает делитель. Но базовая частота на самом деле повысилась до 254 МГц, что в комбинации с делителем 6 приводит к частоте памяти 466 МГц (DDR2-933).

Со множителем процессора 11 делитель памяти не оптимален. Несмотря на высокую тактовую частоту HTT, можно получить частоту памяти только 466 МГц.

С частотой памяти DDR2-800 доступны делители 6 и 7. Из-за защитного механизма CPU делитель выставляется в 6.

2800 / 6x = 466 МГц (DDR2-933)



Благодаря этому частота памяти может быть повышена до 465 МГц. Это значение вручную установить не получится.

Если множители поменять на 12, то процессор будет разогнан до 3 ГГц, что приведёт к соответствующему делителю памяти. При этом память получает существенный прирост производительности: при 508 МГц мы получаем почти DDR2-1066.



Подобный разгон соответствующим образом сказывается на результатах тестов. Например, тест копирования (Copy) в Everest показал 10,3 Гбайт/с.

Так что для оверклокеров есть приятная новость. Разгон теперь можно осуществлять с помощью единственного параметра BIOS, при этом стабильная работа гарантируется. Но пока неизвестно, сколько будут стоить подобные модули памяти.

Нам не очень понятно, почему nVidia решила использовать название «память SLI», ведь эта функция не имеет к технологии сдвоенных графических карт SLI никакого отношения. Было бы разумнее использовать название «EPP».

Новые процессоры AM2

Как мы уже упоминали ранее, AMD представила для сокета AM2 17 новых процессоров с интерфейсом памяти DDR2. Сюда входят шесть процессоров Sempron, два новых Athlon 64, топовая модель Athlon 64 FX-62 на 2,8 ГГц. По информации AMD, процессоры для Socket 939 будут и дальше производиться, но новые модели разрабатываться не будет.




Переход на DDR2 приводит и к обновлению степпинга процессоров. Старый степпинг E в линейках Athlon 64 и Athlon 64 FX заменён на новую версию F. При этом у процессора чуть возросло число транзисторов: у процессоров с 1 Мбайт кэша L2 число транзисторов возросло с 223,5 до 227,4 млн., а у процессоров с 512 кбайт кэша L2 — со 150 до 153,8 млн. Площадь кристалла моделей с 1 Мбайт кэша составила 230 мм², а у 512-Мбайт процессоров — 183 мм 2 . Но в последнем случае площадь может составлять столько же, сколько и у процессоров с 1 Мбайт кэша, но при этом кэш будет урезан вдвое из-за отбраковки. Новые процессоры будут по-прежнему производиться по 90-нм технологии.

Процессоры AMD Athlon AM2
Модель Тактовая частота Число ядер Кэш L2 Частота памяти
FX-62 2,80 ГГц Два 1 Мбайт DDR2-800
X2 5000+ 2,60 ГГц Два 512 кбайт DDR2-743
X2 4800+ 2,40 ГГц Два 1 Мбайт DDR2-800
X2 4600+ 2,40 ГГц Два 512 кбайт DDR2-800
X2 4400+ 2,20 ГГц Два 1 Мбайт DDR2-733
X2 4200+ 2,20 ГГц Два 512 кбайт DDR2-733
X2 4000+ 2,00 ГГц Два 1 Мбайт DDR2-800
X2 3800+ 2,00 ГГц Два 512 кбайт DDR2-800
3800+ 2,40 ГГц Одно 512 кбайт DDR2-800
3500+ 2,20 ГГц Одно 512 кбайт DDR2-733
3200+ 2,00 ГГц Одно 512 кбайт DDR2-800

Всмотритесь внимательно в таблицу процессоров, включая частоты, объём кэша L2 и частоту памяти. Вполне очевидно, что модель X2 5000+ весьма сомнительна. Среди «середнячков» появился процессор X2 4000+, которого для Socket 939 не было.

Процессоры AMD Sempron AM2
Модель Тактовая частота Число ядер Кэш L2 Частота памяти
3600+ 2,00 ГГц Одно 256 кбайт DDR2-800
3500+ 2,00 ГГц Одно 128 кбайт DDR2-800
3400+ 1,80 ГГц Одно 256 кбайт DDR2-720
3200+ 1,80 ГГц Одно 128 кбайт DDR2-720
3000+ 1,60 ГГц Одно 256 кбайт DDR2-800
2800+ 1,60 ГГц Одно 128 кбайт DDR2-800

Процессор Sempron теперь оснастился более 81,1 млн. транзисторов. Все предыдущие модели Sempron выпускались, как правило, под Socket 754 и использовали одноканальный интерфейс памяти. Всё это уже дело прошлого. Все новые процессоры для Socket AM2 используют двухканальный интерфейс. Так как процессоры Sempron оснащены очень маленьким кэшем 128 или 256 кбайт, они очень сильно зависят от пропускной способности памяти. Поэтому любителям Sempron можно порекомендовать выбирать модели с наиболее быстрой шиной памяти.

Новый Socket AM2 с 940 контактами

На первый взгляд, новый сокет ничем не отличается.



У старой модели Socket 939 контактов, естественно, 939.

Socket AM2 имеет точно такое же число контактов, как и оригинальный Athlon 64 на ядре Hammer (Socket 940), но сокеты не совместимы. Новые процессоры AM2 нельзя установить в Socket 940.


Новая система крепления кулера

Размер модуля крепления кулера заметно изменился. Теперь модуль крепится четырьмя винтами, а не двумя.



AMD внесла в модуль несколько улучшений.

  • Бортики у модуля крепления исчезли, поэтому радиатор снимать стало легче. Если всё правильно делать, то CPU при снятии радиатора больше не будет прилипать к нему. Теперь радиатор перед снятием можно немного сдвинуть в сторону. Но всё зависит от дизайна платы: может потребоваться удаление модулей памяти.
  • Поскольку бортики исчезли, теперь производители кулеров могут использовать радиаторы большего размера, которые будут лучше отводить тепло.
  • Модуль крепления теперь использует четыре винта, что не только улучшает стабильность, но и даёт большую гибкость производителям кулеров.





Что приятно, новый модуль крепления позволяет устанавливать старые кулеры.


Новый модуль крепления можно установить и на старые платы.

Большее число отверстий и большая площадь нового модуля крепления согреют сердце тех пользователей, кто планирует установить сложный кулер или водяную систему охлаждения.

Низкое тепловыделение гарантируется

Как обычно, AMD уделила немало внимания тепловыделению. У процессоров среднего звена тепловыделение снизилось, но вот у топовых процессоров, наоборот, увеличилось.

Энергопотребление
Модель Новая (AM2) Старая (939)
FX-62 125 Вт
FX-60 110 Вт
FX-57 104 Вт
X2 5000+ 89 Вт
X2 4800+ 89 Вт 110 Вт
X2 4600+ 89 Вт 110 Вт
X2 4400+ 89 Вт 110 Вт
X2 4200+ 89 Вт 110 Вт
X2 4000+ 89 Вт
X2 3800+ 89 Вт 110 Вт
Athlon 64 3800+ 62 Вт 89 Вт
Athlon 64 3500+ 62 Вт 89 Вт
Athlon 64 3200+ 62 Вт 89 Вт
Athlon 64 3000+ 62 Вт 89 Вт
Sempron 3600+ 62 Вт
Sempron 3500+ 62 Вт
Sempron 3400+ 62 Вт
Sempron 3200+ 62 Вт
Sempron 3000+ 62 Вт
Sempron 2800+ 62 Вт

Если верить данным AMD, тепловыделение всех одноядерных процессоров Athlon 64 снизилось на 27 Вт, то есть примерно на 30%. Энергопотребление процессоров X2 понизилось на 19%, со 110 до 89 Вт. По сравнению с предшественником FX-60, новый Athlon 64 FX-62 будет выделять на 15 Вт больше, то есть тепловой пакет увеличился до 125 Вт. Так что топовые процессоры AMD и Intel сегодня обладают примерно равным тепловыделением.

Процессоры по-прежнему поддерживают технологию Cool»n»Quiet, которая снижает, например, тепловыделение Athlon 64 X2 5000+ с 89 до 31 Вт, а напряжение питания — с 1,3 до 1,1 В. Что же касается Athlon 64 FX-62, то тепловыделение снижается со 125 Вт до 38.

Мы измерили энергопотребление полностью собранной системы (без монитора). В каждой системе установлена материнская плата с процессором и памятью, видеокарта (7800 GTX), два жёстких диска, DVD-ROM и блок питания (PC Power & Cooling Turbocool 510 SSI).


Энергопотребление измерялось без активации технологий Cool»n»Quiet или Speedstep, так как они работают не на всех тестовых образцах.


У двуядерных процессоров мы нагружали оба ядра.

Как видим, по энергопотреблению AMD по-прежнему находится в лидерах. По сравнению со старой платформой энергопотребление большинства новых процессоров снизилось.

Новые процессоры с пониженным энергопотреблением

AMD уже давно славится своими процессорами со сниженным энергопотреблением. Но компания решила продвинуться ещё на шаг вперёд, введя классы эффективности энергопотребления, которые обозначаются буквой:

  • A: обычные процессоры с нормальным энергопотреблением;
  • O: процессоры с улучшенным энергопотреблением, максимум 65 Вт;
  • D: процессоры с улучшенным энергопотреблением, максимум 35 Вт.

Процессоры с улучшенным энергопотреблением
Модель A (норма) O D
FX-62 125 Вт
X2 5000+ 89 Вт
X2 4800+ 89 Вт 65 Вт
X2 4600+ 89 Вт 65 Вт
X2 4400+ 89 Вт 65 Вт
X2 4200+ 89 Вт 65 Вт
X2 4000+ 89 Вт 65 Вт
X2 3800+ 89 Вт 65 Вт 35 Вт
Athlon 64 3800+ 62 Вт
Athlon 64 3500+ 62 Вт 35 Вт
Athlon 64 3200+ 62 Вт
Athlon 64 3000+ 62 Вт
Sempron 3600+ 62 Вт
Sempron 3500+ 62 Вт
Sempron 3400+ 62 Вт 35 Вт
Sempron 3200+ 62 Вт 35 Вт
Sempron 3000+ 62 Вт 35 Вт
Sempron 2800+ 62 Вт

Процессоры классов «O» и «D» будут стоить на несколько десятков долларов дороже.

Кулеры будут работать громче

Чтобы гарантировать тепловыделение до 125 Вт, AMD пришлось разработать для Socket AM2 новый кулер.


«Коробочная» версия кулера для Socket AM2.

Как можно заметить, у нового «коробочного» радиатора используется меньшее по размеру медное основание (по сравнению с предыдущей моделью кулера), зато есть четыре тепловые трубки. Они передают тепло с основания на стальные рёбра, расположенные вертикально.

Как и раньше, в кулере применён 70-мм вентилятор.


Два кулера в сравнении: новая модель…


…и старый кулер для Socket 939.

Новая модель по-прежнему крепится с помощью двух скоб, надевающихся на зацепы модуля крепления. AMD также улучшила рычаг: теперь его уже сложно отломить, как часто случалось на старых кулерах для Socket 939.



Новый «коробочный» кулер Socket AM2 производства AVC весит 445 г, то есть чуть легче старой модели для Socket 939 (486 грамм).

Но нас не порадовал более высокий уровень шума, исходящего от маленького вентилятора, который медленно, но уверенно приближается к уровню шума «коробочных» кулеров Intel. Если в корпусе плохая вентиляция, то кулер достаточно быстро начинает «орать» так, что на работе сконцентрироваться уже невозможно. Со старым кулером таких проблем не случалось. В общем, мы рекомендуем покупать кулеры сторонних производителей. Тем более, что совсем недавно мы выпустили сводный обзор кулеров .

Как и в случае моделей Intel, AMD использует для подключения кулера четырёхконтактную вилку. И теперь материнские платы для процессоров AMD могут более точно управлять скоростью вентилятора с помощью широтно-импульсной модуляции (ШИМ, PWM). Но у «коробочного» кулера, который выслала нам AMD, по-прежнему нет соответствующей вилки. Поэтому пришлось обойтись. По крайней мере, пока.


В гнезде для подключения кулера на материнской плате предусмотрено четыре контакта, но вот наш кулер был оснащён трёхконтактной вилкой.

Для подачи питания на процессор AMD по-прежнему использует четырёхконтактную вилку.


Функции: виртуализация и TCPA

Во всех процессорах Athlon 64 и FX используется технология виртуализации Pacifica. Она полностью совместима с технологией Intel VT.

Более того, эти процессоры поддерживают новую технологию безопасности под кодовым названием «Presidio». Здесь подразумевается поддержка TCPA/Palladium, что Intel со своей стороны называет Vanderpool. AMD решила глубже проникнуть в лагерь разработчиков программных продуктов, помогая в перспективе снизить поток пиратского ПО и повышая безопасность банковских операций, военных приложений и других служб, которым нужна повышенная защита.

В ближайшем будущем AMD должна объявить более подробную информацию об обеих функциях. Процессоры Sempron 64 упомянутые функции не поддерживают.

Цены: за меньшее тепловыделение придётся доплачивать

В следующей таблице перечислены цены на процессоры в партиях по 1000 штук.

Цены на процессоры AM2 в партиях по 1000 штук
FX-62 $1 031
X2 5000+ $969
X2 4800+ $645
X2 4600+ $558
X2 4400+ $470
X2 4200+ $365
X2 4000+ $328
X2 3800+ $303
Athlon 64 3800+ $290
Athlon 64 3500+ $189
Athlon 64 3200+ $138
Sempron 3600+ $123
Sempron 3500+ $109
Sempron 3400+ $97
Sempron 3200+ $87
Sempron 3000+ $77
Sempron 2800+ $67

Если вы решили сэкономить на энергопотреблении, то сэкономить на цене не получится: разница сегодня составляет от 3,9 до 33,1%. Цена процессоров Sempron с пониженным энергопотреблением явно завышена. В общем, «дёшево и сердито» не получится.

Разница в цене на процессоры с улучшенным энергопотреблением
CPU 89 Вт 65 Вт Процент доплаты
X2 4800+ $645 $671 3,9%
X2 4600+ $558 $601 7,2%
X2 4400+ $470 $514 8,6%
X2 4200+ $365 $417 12,5%
X2 4000+ $328 $353 7,1%
X2 3800+ $303 $323 6,2%
CPU 89 Вт 35 Вт Процент доплаты
X2 3800+ $303 $364 16,8%
CPU 62 Вт 35 Вт Процент доплаты
Athlon 64 3500+ $189 $231 18,2%
Sempron 3400+ $97 $145 33,1%
Sempron 3200+ $87 $119 26,9%
Sempron 3000+ $77 $101 23,8%

AMD прекрасно знает о популярности процессоров с пониженным энергопотреблением, так почему бы здесь не сделать деньги? Если вам нужен процессор для разгона, то придётся заплатить больше.

Сравнение цен: AMD дороже Intel

На волне ценовых снижений на процессоры Intel, цены на модели от AMD выглядят уже не очень-то привлекательно.


Самый дешёвый двуядерный процессор AMD Athlon X2 3800+ стоит всего на 13 долларов дешевле, чем высококлассный Intel Pentium D 950.


Если мы сравним цены в одном из крупных интернет-магазинов, то AM2 Athlon 64 X2 4000+ стоит столько же, сколько и Pentium D 950. Понятно, что процессор AMD в данном случае по производительности не дотягивает до Pentium D. То есть соотношение цена/производительность в данном случае у AMD хуже.

Материнские платы

В нашу лабораторию поступило шесть материнских плат на чипсете nForce5. Вскоре мы опубликуем их сравнительное тестирование в отдельной статье. Теперь реальностью становится уже шестифазный стабилизатор напряжения, который способен должным образом справиться с более высоким тепловыделением. Когда процессоры появятся в магазинах, будет доступно большое количество плат: на любой вкус и кошелёк.



Gigabyte GA-M59SLI-S5 и GA-M57SLI-S4





Новый чипсет nForce5 для Socket AM2

AMD объявила Socket AM2 одновременно с анонсом nVidia своего нового чипсета nForce5. Если сравнивать с предшественником nForce4, то nVidia оснастила последнюю модель совершенно новыми функциями.



IDE-контроллер

nVidia улучшила свой IDE-контроллер по трём характеристикам. Сейчас он поддерживает шесть портов SATA, но потерял один порт IDE. Таким образом, к плате можно подключить только два устройства с параллельным ATA (IDE).


RAID-контроллер теперь позволяет объединять в массив до шести приводов. Поддерживаются режимы RAID 0, 1 и 5.

LAN на 2 Гбит/с

Ещё одна «изюминка»: два сетевых контроллера, которые могут объединяться в единый адаптер и передавать данные со скоростью 2 Гбит/с по двум LAN-кабелям. Это соответствует теоретическому пределу в 250 Мбайт/с.



Разные версии чипсета nForce

Чипсет nForce5 будет выпускаться в разных версиях, от модели 550 для массового сегмента до 590 для high-end сектора. В следующей таблице показаны различия между разными версиями.


Тестовая конфигурация

Системное аппаратное обеспечение
Процессоры Socket 775 Intel Pentium EE 965
(Presler 65 нм, 3,73 ГГц, 2x 2-Мбайт кэш L2)
Intel Pentium EE 955
(Presler 65 нм, 3,46 ГГц, 2x 2-Мбайт кэш L2)
Intel Pentium D 950
(Presler 90 нм, 3,40 ГГц, 2x 2-Мбайт кэш L2)
Intel Pentium D 940
(Presler 90 нм, 3,20 ГГц, 2x 2-Мбайт кэш L2)
Intel Pentium D 930
(Presler 90 нм, 3,00 ГГц, 2x 2-Мбайт кэш L2)
Intel Pentium D 920
(Presler 90 нм, 2,80 ГГц, 2x 2-Мбайт кэш L2)
Intel Pentium EE 840

Intel Pentium D 840
(Smithfield 90 нм, 3,20 ГГц, 2x 1-Мбайт кэш L2)
Intel Pentium D 830
(Smithfield 90 нм, 3,00 ГГц, 2x 1-Мбайт кэш L2)
Intel Pentium D 820
(Smithfield 90 нм, 2,80 ГГц, 2x 1-Мбайт кэш L2)
Intel Pentium 4 EE 3,72
(Prescott 90 нм, 3,72 ГГц, 2-Мбайт кэш L2)
Intel Pentium 4 EE 3,46
(Gallatin 130 нм, 3,46 ГГц, 512-кбайт кэш L2, 2-Мбайт кэш L3)
Intel Pentium 4 EE 3,40
(Gallatin 130 нм, 3,40 ГГц, 512-кбайт кэш L2, 2-Мбайт кэш L3)
Intel Pentium 4 670
(Prescott 90 нм, 3,80 ГГц, 1-Мбайт кэш L2)

Процессоры Socket 939 AMD Athlon 64 X2 4800+
(Toledo 90 нм, 2,40 ГГц, 2x 1-Мбайт кэш L2)
AMD Athlon 64 X2 4600+
(Manchester 90 нм, 2,40 ГГц, 2x 215-кбайт кэш L2)
AMD Athlon 64 X2 4400+

AMD Athlon 64 X2 4200+
(Manchester 90 нм, 2,20 ГГц, 2x 215-кбайт кэш L2)
AMD Athlon 64 X2 3800+
(Manchester 90 нм, 2,00 ГГц, 2x 215-кбайт кэш L2)
AMD Athlon 64 FX-60
(Toledo 90 нм, 2,60 ГГц, 2x 1-Мбайт кэш L2)
AMD Athlon 64 FX-57
(San Diego 90 нм, 2,80 ГГц, 1-Мбайт кэш L2)
AMD Athlon 64 FX-55
(San Diego 90 нм, 2,60 ГГц, 1-Мбайт кэш L2)
AMD Athlon 64 FX-55
(Clawhammer 130 нм, 2,60 ГГц, 1-Мбайт кэш L2)

Процессоры Socket AM2 AMD Athlon 64 X2 5000+
(Windsor 90 нм, 2,60 ГГц, 2x 215-кбайт кэш L2)
AMD Athlon 64 X2 4800+
(Windsor 90 нм, 2,40 ГГц, 2x 1-Мбайт кэш L2)
AMD Athlon 64 X2 4600+
(Windsor 90 нм, 2,40 ГГц, 2x 512-кбайт кэш L2)
AMD Athlon 64 X2 4400+
(Toledo 90 нм, 2,20 ГГц, 2x 1-Мбайт кэш L2)
AMD Athlon 64 X2 4200+
(Windsor 90 нм, 2,20 ГГц, 2x 512-кбайт кэш L2)
AMD Athlon 64 X2 4000+
(Windsor 90 нм, 2,00 ГГц, 2x 1-Мбайт кэш L2)
AMD Athlon 64 X2 3800+
(Windsor 90 нм, 2,00 ГГц, 2x 512-кбайт кэш L2)
AMD Athlon 64 FX-62
(Windsor 90 нм, 2,80 ГГц, 2x 1-Мбайт кэш L2)
Платформа AMD I ASUS A8N32-SLI Deluxe (Socket 939), Rev. 1.01
nVidia nForce4 SLI X16, BIOS 8060
Платформа AMD II ASUS M2N32-SLI Deluxe (Socket AM2), Rev. 1.03G
nVidia nForce5 SLI X16
Платформа Intel I Asus P5WD2-E Premium (Socket 775), Rev. 1.01G
Intel 975X, BIOS 0304
Платформа Intel II Intel D975XBX (Socket 775), Rev. AA
Intel 975X, BIOS BX97510J.86A.0807.2006.0314.1158
Память I Infineon HYS64T64000GU-3.7-A
2x 512 Мбайт DDR2-667 (333 МГц, CL 4,0-4-4-8)
Память II GEIL GLX1GB3200DC
2x 512 Мбайт DDR-400 (200 МГц, CL 2,0-2-2-5, 1T)
Жёсткий диск I Western Digital WD160
Жёсткий диск II Western Digital WD160
160 Гбайт, 7 200 об/мин, кэш 8 Мбайт, SATA150
DVD-ROM Gigabyte GO-D1600C (16x)
Видеокарта Gigabyte GV-NX78X256V-B (PCI Express)
Звуковая карта Terratec Aureon 7.1 Space (PCI)
Сеть AMD Сетевой контроллер nForce5
Сеть Intel Marvell 88E8001 PCI Express 1 Гбит/с
Блок питания PC Power & Cooling Turbo-Cool 510, ATX 2.01, 510 Вт
Системное ПО и драйверы
ОС Windows XP Professional 5.10.2600, Service Pack 2
Версия DirectX 9.0c (4.09.0000.0904)
Драйверы платформы AMD nVidia nForce4 6.82 AMD Edition
Драйверы платформы Intel Intel 7.2.2.1006
Драйвер видеокарты nVidia ForceWare 81.95

Тесты и настройки

Тесты и настройки
OpenGL
Quake III Team Arena Version 1.32
1280×1024 — 32 bit
Timedemo1 / demo thg3
«custom timedemo»
Graphics detail = High Quality
Quake 4 Version: 1.0.5 Beta (Dual-Core Patch)
Video Mode: 1280×1024
timedemo demo4.demo 1 (load textures)
DirectX
F.E.A.R Version: 1.0 Retail
Video Mode: 1280×920
Computer: High
Graphics Card: High
Options/Performance/Test settings
Call of Duty 2 Version: 1.0
Video Mode: 1280×1024
timedemo testdemo03
3DMark05 Version 1.2.0
1024 x 786 — 32 bit
Graphics and CPU Default Benchmark
Видео
Mainconcept MPEG Encoder Version: 1.5.1
1.2 GB DV to MPEG II
(720×576, Audio) converting
Pinnacle Studio 10 Plus Version: 10.1.2.2150
from: 352×288 MPEG-2 41 MB
to: 720×576 MPEG-2 95 MB
Encoding and Transition Rendering to MPEG-2/DVD
no Audio
TMPEG 3.0 Express Version: 3.0.4.24 (no Audio)
182 MB VOB MPEG2-source (704×576) 16:9
DivX 6.1 Version: 6.1 (4 Logical CPUs)
Profile: High Definition Profile
Multipass, 3000 kbit/s
Encoding mode: Insane Quality
XviD 1.1.0 Version: 1.1.0 Beta 2
Encoding type: Twopass — Single pass
Profile @ Level: DXN HT PAL
Target size (kbytes): 570000
Windows Media Encoder Version: 9.00.00.2980

720×480 AVI to WMV
320×240 (29.97 fps)
282 kbps streaming

Clone DVD Version: 2.8.5.1
DVD-9 Terminator II SE
Convert DVD-9 to DVD-4.7
Аудио
Lame MP3 Version 3.97 Beta 2 (11-29-2005)

wave to mp3
160 kbps

OGG Version 1.1.2 (Intel P4 MOD)
Version 1.1.2 (Intel AMD MOD)
Audio CD «Terminator II SE», 74 min
wave to ogg
Quality: 5
Приложения
AVG Anti-Virus 7.1 Version: 7.1.0.352 (File)
Version: 7.1.362 (Program)
(3.85 GB, 14.007 Files, 1.177 Folders)
Winrar Version 3.51
(303 MB, 47 Files, 2 Folders)
Compression = Best
Dictionary = 4096 kB
Autodesk 3D Studio Max Version: 8.0
Characters «Dragon_Charater_rig»
HTDV 1920 x 1080
ABBYY FineReader Version: 8.0.0.714 Pro Part4591
convert PDF to DOC
950 pages PDF-Book «War and Peace»
Adobe Premiere Pro 1.5 HDTV Version: 1.5
Mainconcept MPEG Pro 1.5 HD Version: 1.5
Windows Media Video 9 Advanced Profile
10 sec MPEG2-HDTV 1920 x 1080 (66 MB) to
WMV-9 1080i 24p
Adobe Photoshop CS 2 Version: 9.0
VT-Runtime Script
Rendering from 5 Pictures (66 MB, 7 Filters)
Applications (Multitasking)
Тесты многозадачности I
Lame (10:41 Minutes)
Тесты многозадачности II Winrar (181 MB, 23 Files, 1 Folder)
Lame 3.97 Beta 2
Ogg (10:41 Minutes)
WMV (720×480, 32 Sec)
Тесты многозадачности III Finereader (150 Pages PDF-Book)
AVG Anti-Virus (3.85 GB, 14.007 Files, 1.177 Folders)
Синтетические тесты
PCMark05 Pro Version: 1.0.1
CPU and Memory Tests
SiSoftware Sandra 2005 Version 2005.7.10.60 SR2
CPU Test = MultiMedia / CPU Arithmetic
Memory Test = Bandwidth Benchmark
Other
Windows Media Player 10 Version: 10.00.00.36.46
Оценка результатов тесов

Athlon 64 FX: забудьте о разгоне

Новым лидером в тестах по праву стал Athlon 64 FX-62. Благодаря двум ядрам на 2,8 ГГц, интерфейс памяти DDR2 в полной мере показывает свой потенциал. Этот процессор демонстрирует производительность намного лучше предшественника (FX-60 с памятью DDR1).

Как мы уже привыкли, линейка FX отличается разблокированным множителем. Но наш процессор FX-62 удалось разогнать всего на 200 МГц — до 3 ГГц. Здесь уже очевидны ограничения, накладываемые 90-нм техпроцессом. Ещё одним существенным фактом в пользу этого можно считать подъём напряжения и теплового пакета для достижения 2,8 ГГц. Действительно, тепловыделение повысилось со 110 до 125 Вт.



Если сравнить напряжение питания всех двуядерных процессоров, то на Athlon 64 FX-62 подаётся на 3,7% вольт больше. При токе в 90,4 А разница составляет 5 Вт.

Линейка Athlon X2: 1,30 В — 1,35 В.

Линейка Athlon FX: 1,35 В — 1,4 В.

Обратите внимание, что вторая цифра после запятой в значении 1,4 В не указывается в спецификациях AMD.

С розничной ценой около $1200 процессор FX-62 является на сегодняшний день самым дорогим настольным CPU. Он примерно на $200 дороже, чем топовая модель Intel Pentium Extreme Edition 965. Но и производительность соответствующая.

FX-62 можно смело брать, если вы хотите получить самый быстрый процессор на рынке и не планируете заниматься разгоном.

Athlon 64 X2: теперь чуть медленнее

Покупателей Athlon 64 X2 новая платформа несколько разочарует. Причём по трём характеристикам.

  • Чтобы получить такую же производительность, что и на старой платформе Socket 939, необходимо найти память DDR2-800 с низкими задержками (CL4,0). Такая память встречается редко, да и цена на неё соответствующая.
  • Процессоры в среднем ценовом сегменте (до $500) страдают из-за сниженной производительности контроллера памяти DDR2.
  • Поскольку делитель памяти у моделей процессоров Athlon 64 X2 5000+, 4400+ и 4200+ не может дать значения DDR2-800, частота памяти будет от DDR2-733 до DDR2-740, что тоже негативно сказывается на производительности.

Одним из самых популярных процессоров наверняка окажется Athlon 64 X2 3800+ с тепловым пакетом 89 Вт и ценой $303. Если вы предпочитаете 35-Вт версию с большим потенциалом разгона, то приготовьтесь выложить $364. Промежуточная модель на 65 Вт стоит $323.

Sempron 64: больше скорости

Любители Sempron наконец-то возрадуются тому, что получат больше производительности, ведь новые процессоры используют двухканальный интерфейс памяти.

Оценка результатов тестов

AMD Athlon 64 FX-62 против Intel Extreme Edition 965

В приложениях FX-62 показывает результаты ничуть не хуже, чем самый скоростной процессор Intel Extreme Edition 965. Процессор AMD Athlon 64 FX-62 обходит Intel почти в каждом приложении. Три теста многозадачности тоже склоняются в пользу AMD. Причиной этого стал перенос на новую платформу интерфейса DDR2, который в паре с FX-62 проявляет себя во всей силе.

Что касается игр, то здесь счёт 4:1 в пользу процессора FX. Так что перед нами, без сомнения, лучший процессор для геймера, который можно найти на рынке.

AMD Athlon 64 X2 4000+ против Intel Pentium D 950

Мы решили сравнить Athlon 64 X2 4000+ с Intel Pentium D 950, так как эти процессоры стоят примерно одинаково, а первый из них является самым дешёвым двуядерным процессором от AMD c 2 x1-Мбайт кэшем L2. Сможет ли AMD со своим процессором выстоять против Intel Pentium D 950?

Кстати, самая младшая двуядерная модель AMD X2 3800+ стоит всего на $30 дешевле, чем 4000+.


Как показывают результаты, Intel сегодня предлагает лучшее соотношение цена/производительность. И причина столь стремительного переворота заключается в резком снижении цен на процессоры Intel и потери скорости процессоров AMD нижнего и среднего классов из-за перехода на DDR2.

Заключение: хорошая эффективность энергопотребления, но плохое соотношение цена/производительность

AMD вывела на рынок новую платформу AM2 и большое количество новых процессоров для нового сокета. Основным аргументом для перехода на новую платформу можно назвать память DDR2, которую конкурент поддерживает уже давно. Для пользователя в платформе AM2 обновилось практически всё: процессор, кулер, материнская плата и память. В некоторых случаях придётся модернизировать видеокарту и жёсткие диски (если вы ранее не обзавелись видеокартой PCI Express и винчестерами SATA).

Ситуация в мире скоростных процессоров x86 практически не изменилась. Если вам нужен самый скоростной настольный процессор в мире, то лидером вновь оказалась топовая модель в линейке AMD FX — Athlon 64 FX-62. Но есть и подвох: частота 2,8 ГГц практически не оставляет возможностей для разгона.

AMD уже несколько лет подчёркивает эффективность энергопотребления своих процессоров, и сегодня компании вновь удалось обойти Intel. Процессоры Athlon особенно хорошо показывают себя при небольшой нагрузке, поскольку они существенно снижают тактовую частоту и напряжение питания. Специальные версии процессоров Sempron и Athlon (с маркировкой «EE») отличаются существенно сниженным энергопотреблением, но стоят они дороже. Что же касается топовых процессоров, то они потребляют примерно равное количество энергии: 125 Вт для AMD Athlon 64 FX-62 и 130 Вт для Intel Pentium EE 965.

С переходом на Socket AM2 придётся устанавливать память DDR2. В теории она должна обеспечить более высокую пропускную способность, но на практике это верно лишь для дорогих топовых процессоров. Большинство процессоров AMD не получают преимущество от перехода на новую память DDR2 по сравнению со «старой» памятью DDR. Внимательный анализ тестов показывает даже небольшое снижение производительности новых процессоров по сравнению с прежними. Вполне очевидно, что память DDR2 начинает проявлять себя с лучшей стороны только при скоростях процессора 2,4 ГГц и выше. А для этого придётся покупать дорогие процессоры, например, тот же Athlon 64 X2 4800+, а это выливается долларов в 600, не меньше.

Если сравнить одну из младших моделей двуядерных процессоров Athlon 64 X2 4000+ (2,0 ГГц, 2×1 Мбайт кэша L2) с двуядерным Intel Pentium D 950 (3,4 ГГц, 2×2 Мбайт кэша L2), которые стоят примерно одинаково, то у процессора Intel производительность будет до 20 процентов выше.

Новое поколение процессоров AMD наконец-то выполнило давно поставленную цель: добраться по уровню цен до процессоров Intel. «Халява» кончилась: забудьте о сниженных на 30% ценах при равной производительности. Переход на новую платформу обойдётся в копеечку. Если потенциальные покупатели об этом догадаются, то AMD может быстро потерять столь тяжко отвоёванную долю рынка. Компания всё же должна принять какие-то меры, хотя выбор между AMD и Intel, особенно среди конечных покупателей, в первую очередь, дело принципа.

Не могу ручаться, что в других странах проблема поэтапного апгрейда компьютера стоит так же остро, но у нас покупатели часто задумываются о дальнейшей возможности модернизации приобретаемой настольной системы. Компанию AMD долгое время любили за возможность использования новых процессоров в старых материнских платах, однако после интеграции контроллера памяти в процессорное ядро обеспечивать такую преемственность стало сложнее.

Переход от Socket AM2 к Socket AM2+ должен был успокоить тех сторонников AMD, которые боялись неизбежной комплексной модернизации компьютера. Как известно, процессоры в исполнении Socket AM2+, относящиеся к поколению K8L (K10), будут совместимы с существующими материнскими платами, оснащёнными разъёмами Socket AM2. Придётся лишь пожертвовать поддержкой шины HyperTransport 3.0, но преемственность платформ всегда требует каких-то жертв, и это не самая страшная из них. Кроме того, процессоры в исполнении Socket AM2+ в материнских платах с разъёмом Socket AM2 не смогут так гибко управлять своим питанием, как это предусмотрено для них в «родных» материнских платах.

реклама
Процессоры в исполнении Socket AM2 будут работать в материнских платах с разъёмом Socket AM2+, это вполне естественно. Некоторая неопределённость существовала только в отношении совместимости процессоров и материнских плат с разъёмом Socket AM3 и предшествующих платформ. До сих пор считалось, что процессоры в исполнении Socket AM3 будут совместимы только с материнскими платами с разъёмами Socket AM2+ и Socket AM3. Материнские же платы с разъёмом Socket AM3 принять процессоры в исполнении Socket AM2 и Socket AM2+ не смогут, так как те не поддерживают память типа DDR-3.

Французские коллеги с сайта

Совместимость разъемов процессоров Socket AM2, AM2+, AM3 и AM3+ ― Компьютер+

Совместимость разъемов процессоров Socket AM2, AM2+, AM3 и AM3+

Socket AM3+
Socket AM3+ — продолжение Socket AM3, механически и электрически совместимый с Socket AM3 (несмотря на немного большее число контактов — 942, также в некоторых источниках может называться SocketAM3b). Рассчитан на поддержку новых процессоров AMD на ядре Zambezi с архитектурой Bulldozer (например, AMD FX 8150). Socket AM3+ совместим с процессорами Socket AM3 и кулерами для Socket AM2/AM3.

Socket AM3
Socket AM3 — это дальнейшее развитие Socket AM2+, главное его отличие заключается в поддержке платами и процессорами с этим типом разъёма памяти типа DDR3. Процессоры Socket AM3 имеют контроллер памяти, поддерживающий как DDR2, так и DDR3, поэтому они могут работать в материнских платах Socket AM2+ (совместимость процессоров необходимо уточнять по CPU Support List на сайте производителя материнской платы), а вот обратная ситуация невозможна, Socket AM2 и Socket AM2+ процессоры в Socket AM3 платах не работают.

Материнские платы Socket AM3 поддерживают оперативную память DDR3 частотой от 800 до 1333 МГц (в т.ч. с EСС). С производящимися в настоящее время процессорами Socket AM3 память типа PC10600 будет работать на паспортной частоте в 1333 МГц только при условии установки одного модуля на канал, а при установке двух модулей на каждый канал контроллера памяти (когда всего установлено три или четыре модуля памяти) их частота принудительно снижается до 1066 МГц. Память типа Registered не поддерживается, память с ECC (без Registered) поддерживается только процессорами Phenom II для этого разъёма. Архитектура памяти двухканальная, поэтому для достижения оптимального быстродействия необходима установка двух или четырёх (желательно — идентичных между собой в парах) модулей памяти в соответствии с инструкцией к материнской плат.

Socket AM2+
Socket AM2+ — это модернизированная версия Socket AM2. Отличия состоят в поддержки технологии HyperTransport 3.0 с частотой до 2.6 ГГц и усовершенствованных цепях питания.
В основном, все процессоры Socket AM2 прекрасно работают во всех Socket AM2+ платах (бывают исключения, связанные с индивидуальными техническими особенностями некоторых материнских плат). Материнские платы Socket AM2 далеко не все поддерживают процессоры Socket AM2+  (совместимость в каждом конкретном случае надо выяснять на сайте производителя материнской платы), во-вторых, уменьшение частоты HyperTransport приводит к заметному падению производительности процессора по сравнению с материнскими платами Socket AM2+. Также при использовании процессоров Phenom Soсket AM2+ платы позволяют без разгона использовать оперативную память DDR2 (например, PC-8500) на паспортной частоте (при установке по одному модулю на канал).

В чем разница между AM2, AM2S и AM2E

Объяснение практических тестов AM2, AM2S и AM2E

AM2S должны сдавать стажеры-электротехники, которые работают над стандартом ученичества, а AM2 — для тех, кто проходит аттестацию зрелого кандидата JIB. AM2E будет доступен в тестовых центрах NET с 1 октября 2020 года. AM2E предназначен для изучающих новую оценку 2346-03 для опытных работников.

AM2, AM2S и AM2E — это практическая оценка, обычно используемая в качестве конечной оценки программы обучения электротехнике. Это 2-3-дневный практический экзамен, который проводится в испытательном центре, утвержденном NET.

Разница между AM2, AM2-S и AM2-E

AM2 Разделы

  • Раздел A1: Безопасная изоляция и оценка рисков — 45 минут
  • Раздел A: Монтаж композитных материалов — 8.5 часов
  • Раздел B: Инспекция, тестирование и сертификация — 3,5 часа
  • Раздел C1: Безопасная изоляция — 30 минут
  • Раздел C2: Диагностика и устранение неисправностей — 2 часа
  • Раздел D: Оценка прикладных знаний — 1 час

Разделы AM2S и AM2E

  • Раздел A1: Безопасная изоляция и оценка рисков — 45 минут
  • Раздел A: Монтаж композитных материалов — 10 часов
  • Раздел B: Инспекция, испытания и сертификация — 3.5 часов
  • Раздел C: Безопасная изоляция — 30 минут
  • Раздел D: Диагностика и устранение неисправностей — 2 часа
  • Раздел E: Оценка прикладных знаний — 1 час
  • Дополнительное время, отведенное для AM2S и AM2E, если для установки небольшого участка стального и ПВХ кабелепровода.

AM2, AM2S и AM2E

  • Кандидатам необходимо будет связаться с TESP (https://www.the-esp.org.uk), если у них есть сертификат AM2, за советом, прежде чем переходить к 2346-03.
  • Если AM2 был достигнут до 2010 года, решение о том, будет ли он признан или нет, все еще должно быть принято для учащихся, продолжающих с 2346-03 EWA.

ВАЖНО: Любые кандидаты, которые уже достигли AM2, должны зарегистрироваться на NVQ 2356-99 с XS Training и должны зарегистрироваться до 30/11/2020.

  • После 30/11/2020 кандидаты, которые уже достигли AM2 и имеют электротехнический сертификат уровня 2 и 3, могут пройти 2357 NVQ.
  • Тем учащимся с опытом работы более 5 лет, имеющим сертификат AM2, но не имеющим электротехнического сертификата уровня 2 и 3, необходимо пройти 2346-03 EWA. Обучающийся должен связаться с TESP, чтобы обсудить, как AM2 можно использовать для 2346-03.

Онлайн-тест AM2, AM2S и AM2E

Для сдачи онлайн-экзамена AM2 необходимо ответить на 21 вопрос из 30 — 70%. (Отводится 1 час).

Вы будете оценены по применению знаний, связанных со следующим:

  • Здоровье и безопасность
  • BS 7671 Требования к электроустановкам
  • Строительные нормы и правила

Вам будут предоставлены следующие публикации:

  • BS 7671 Требования к электроустановкам
  • Руководство IET 3.Инспекция и тестирование
  • Руководство по IET
  • Краткое руководство по строительным нормам.

Вам не разрешается какая-либо другая документация.

Оценка опытного работника

Оценка опытных работников также признается эквивалентом производственного обучения. Спецификация электротехнической оценки

Оценка опытных работников состоит из следующего;

  • Кандидаты должны иметь опыт работы 5 лет +
  • Предоставьте доказательства опыта и компетентности во всех областях, определенных в Сканировании навыков, что эквивалентно электротехническому обучению 3-го уровня.
  • Единицы измерения уровня 3 (2346-03)
  • 18-е издание Правила электромонтажа
  • Квалификация для первоначальной проверки (2391-50 или 2391-52)
  • AM2E

Достижение оценки опытных работников и AM2E соответствует критериям заявки на получение золотой карты ECS .

Как начать онлайн-обучение по электрике?

Сейчас самое подходящее время для инвестирования в развитие своих электротехнических навыков. Сегодня онлайн-тренинг по электрике — это самый быстрый, удобный и экономичный способ получить востребованные электротехнические навыки. XS Training Ltd — ведущая компания в Великобритании, занимающаяся обучением по электричеству, .

Зачем ждать? Это идеальное время, чтобы начать тренировку по NVQ сегодня! Позвоните нам по телефону 01535 657059 или нажмите здесь, чтобы получить ответы на свои вопросы.

Вся информация верна на момент публикации, но может быть изменена.

AM2 DDR2 против 939 DDR Производительность

Производительность памяти AM2

Переход AMD с текущего Socket 939 на Socket AM2 довольно прост. Мы знаем, что новые процессоры AM2 будут по-прежнему производиться с использованием того же 90-нанометрового производственного процесса, который в настоящее время используется для процессоров Athlon 64; AMD не показывает дорожные карты с процессорами AM2, построенными на 65-нм технологии, до начала 2007 года.К этому моменту AMD также повторила, что AM2 не внесет никаких изменений в ядро ​​Athlon 64. Другими словами, сокет изменится на новый AM2 Socket 940, но под капотом нынешний 939 и предстоящий AM2 940 будут биться с тем же сердцем. Единственное существенное отличие, ожидаемое от AM2, — это переход от памяти DDR к официальной поддержке памяти AMD DDR2.

Имея это в виду, пора глубже погрузиться в то, что действительно нового в AM2 — поддержка памяти DDR2 с помощью уникального контроллера памяти процессора AMD.Многие выразили ожидания значительного увеличения производительности DDR2 на AM2. Это противоречило бы тому, что мы видели у DDR2 в прошлом. С переходом архитектуры Intel NetBurst на DDR2 действительно не было никакого прироста производительности памяти. Те, кто ожидает больших успехов, отмечают, что контроллер памяти на чипе AM2, как и контроллер DDR Athlon 64 на кристалле, должен обеспечивать гораздо меньшую задержку и более высокую эффективность, чем контроллер памяти на базе чипсета Intel для DDR2.

Это наша первая возможность более внимательно изучить контроллер AM2 DDR2, который может ответить на эти вопросы о производительности памяти, поскольку это первая конструкция AM2, превосходящая Socket 939 по производительности.Ранее спины AM2 не могли сравниться с производительностью памяти 939, но они продолжали улучшаться. Это примечательно, если учесть, что новые процессоры Intel в значительной степени работают как процессоры окончательной поставки примерно за 5 месяцев до запуска. AMD, с другой стороны, проделала большую часть своей работы по разработке контроллера памяти DDR2 за последние 3 месяца, а до запуска осталось всего 6 недель.

В последней дорожной карте AM2 все еще указывается, что AM2 будет запущен 6 июня 2006 г. на выставке Computex в Тайбэе.До запуска осталось всего 6 недель, поэтому у AM2 не так много времени для сюрпризов. Как указано в AMD Socket-AM2 Performance Preview, когда OEM-производители ожидают поставки AM2 в середине мая, не так уж много места для маневра. Все это наводит нас на мысль, что наш четвертый выпуск AM2 в этом году очень близок к тому, что на самом деле будет доступно 6 июня. Мы всегда можем надеяться на сюрпризы, но, учитывая то, что до сих пор говорила AMD, мы должны быть очень близки к финальному кремнию.

Вы уже знаете, что AM2 немного превосходит Athlon64 Socket 939.Здесь будет изучено, как контроллеры памяти сравниваются по задержке и пропускной способности, производительности памяти при различных настройках DDR2 по сравнению с быстрой памятью DDR400 2-2-2, а также базовой производительности разгона AM2 по сравнению с Socket 939, когда ЦП и память одновременно используются. подтолкнули к повышению производительности.

Больше, чем просто изменение памяти

AMD AM2: больше, чем просто изменение памяти

Новое обновление технологии AMD, которое теперь называется AM2, перенесет память DDR2 в контроллер памяти процессора Athlon64.Многие в отрасли размышляли о влиянии этого контроллера памяти с низкой задержкой на производительность DDR2, которая до сих пор страдала от влияния архитектуры Intel Netburst с более высокой задержкой. Мы с нетерпением ждем возможности поближе познакомиться с производительностью DDR2 на AM2 — это большой вопрос для всех.

Однако с AM2 будет больше, чем просто новая память. Теперь у нас есть подробности о новом Socket 940 для AM2. Широко сообщалось, что новый Socket 940 не будет совместим с существующим Socket 940, используемым для Opteron и ранних Athlon 64.

Фотографии задней панели нового процессора AM2 показывают, насколько новый дизайн очень близок к текущему Socket 940.

Процессор AM2


Токовая розетка 940 (перевернутая)

Перевернув текущую фотографию разъема 940 и сравнив распиновку с задней частью AM2, вы можете четко увидеть, что две верхние «площадки», области без контактов идентичны в текущем Socket 940 и AM2 Socket 940. Однако две нижние земли находятся в разных местах.Нижняя правая площадка — те же 2 контакта вверх, но 7 контактов образуют край вместо 5 в текущем дизайне 940. Левая площадка также находится в том же ряду, что и текущая модель 940, но это 6 контактов от левого края, а не 8, как в нынешнем дизайне 940.

AM2 940 и нынешний Opteron 940 настолько близки по дизайну; вы должны сделать вывод, что AMD могла бы использовать такую ​​же конструкцию сокета. Но существует множество электрических различий, и требуется другая память. AMD, по-видимому, использовала переработанный Socket 940, чтобы предотвратить любую вероятность того, что чипы AM2 могут быть случайно установлены на текущих материнских платах Socket 940.Это, наверное, очень мудрое решение.

Краткое напоминание: микросхемы AM3, совместимые с платами AM2 / AM2 +

В последнее время распространяются слухи о том, что и AMD, и Intel отказываются от полноценного продвижения DDR3 из-за отсутствия потребительского спроса. Пока это остается слухом, сейчас самое время напомнить всем, кто мог забыть, что процессоры AM3, которые должны быть выпущены в ближайшее время, будут иметь обратную совместимость с материнскими платами Socket AM2 / AM2 +.

Это будет первый случай, когда AMD поддерживает обратную совместимость при смене сокета, и это имеет серьезные последствия для всех, кто владеет более старой платой. Новые компоненты Phenom II AM3 с более низкими скоростями (и ценой) должны быть незаменимыми заменами для всех, у кого есть Athlon 64 X2 на базе AM2 или существующая система Phenom. Благодаря сдвигу на 45 нм эти новые чипы AM3 также должны больше соответствовать ограничениям мощности на некоторых материнских платах 780G.

Однако совместимость идет только в одном направлении; Процессоры Socket AM2 / AM2 + несовместимы с материнскими платами Socket AM3 .Что касается взаимоотношений между AM3 и DDR3, то здесь все менее ясно. С одной стороны, Socket AM3 всегда позиционировался как набор микросхем DDR3; Одна из причин, по которой процессоры Socket AM2 / AM2 + несовместимы с Socket AM3, заключается в том, что в них отсутствует контроллер памяти DDR3. Указанная несовместимость всегда будет существовать по физическим причинам — процессоры AM / AM2 + имеют 940 контактов по сравнению с 938 контактами на AM3. Однако, если полномасштабное продвижение к DD3 будет отложено, возникает вопрос, можем ли мы увидеть материнские платы AM3, использующие DDR2.(Гибридных плат DDR2 / DDR3 не будет из-за длины трассировки и задержек).

Реклама

Насколько мне известно, нет никаких причин, по которым OEM-производитель не мог бы создать комбинацию DDR2 + AM3; Контроллер памяти является важной частью, и мы уже знаем, что процессоры AM3 поддерживают DDR2. Точно так же, хотя DDR3 действительно требует определенного набора длин трассировки в основную память, их, вероятно, можно было бы настроить для поддержки DDR2.

Владельцы платы

AM2 / AM2 + выигрывают в этом, несмотря ни на что, но, возможно, неплохо было бы следить за различными OEM-производителями для поддержки DDR2 на AM3.Заинтересованы ли производители в таких продуктах или нет, может зависеть от того, насколько хорошо Deneb завоевывает рынок, но, учитывая, что он преуспевает в Phenom, вряд ли он сможет добиться худших результатов, будь то рынок или нет.

Функциональные исследования показывают сходства и различия между протонными каналами AM2 и BM2 вирусов гриппа

Abstract

Протонные каналы AM2 и BM2 являются привлекательными мишенями для противовирусных препаратов из-за их важной роли во время репликации вируса гриппа.Хотя и AM2, и BM2 являются протон-селективными ионными каналами, они имеют небольшое сходство последовательностей, за исключением последовательности HXXXW, что предполагает, что их свойства протонной проводимости могут различаться. Чтобы проверить эту гипотезу, мы применили двухэлектродные электрофизиологические тесты с фиксацией напряжения для изучения удельной проводимости, тока утечки, активации каналов и ингибирования протонных каналов AM2 и BM2. Было обнаружено, что канал BM2 имеет более высокую удельную проводимость, чем канал AM2 при pH 5.5. В отличие от канала AM2, протонная проводимость которого асимметрична (от вирусного внешнего к внутреннему), канал BM2 способен проводить протон в обоих направлениях. Более того, BM2 требует более кислого pH для активации канала, чем AM2, о чем свидетельствуют его более низкие значения p K a . Наконец, как AM2, так и BM2 могут ингибироваться Cu (II) и Cu (I). В целом, результаты этого параллельного сравнения каналов AM2 и BM2 показывают взаимосвязь между структурой и функцией этих двух виропоринов, и такая информация может быть важной для создания новых ионных каналов.

Ключевые слова: AM2, BM2, протонный канал, вирусы гриппа, ионная селективность, двухэлектродный фиксатор напряжения

1. Введение

Грипп — это заразное респираторное заболевание, вызываемое вирусами гриппа. Инфекция гриппа вызывает легкое или тяжелое заболевание, а в некоторых случаях приводит к смерти. Существует четыре типа вирусов гриппа: A, B, C и D, среди которых вирусы гриппа A и B ответственны за сезонные эпидемии гриппа среди людей [1]. Кроме того, вирусы гриппа А также могут вызывать пандемии гриппа.Несмотря на существование противогриппозных вакцин и противовирусных препаратов, вирусные инфекции гриппа являются причиной примерно 36 000 смертей и миллионов госпитализаций каждый год в Соединенных Штатах во время ежегодной эпидемии гриппа [2–4]. Число погибших от болезней, связанных с гриппом, превышает число погибших от рака груди, что ставит инфекцию гриппа в десятку основных причин смерти в Соединенных Штатах.

И вирусы гриппа A, и вирусы гриппа B представляют собой вирусы с оболочкой, которые содержат восемь сегментов отрицательной смысловой РНК.Сегмент 7 РНК вируса гриппа А кодирует не только белок M1, но и протонный канал AM2 посредством альтернативного сплайсинга [5]. Точно так же сегмент 7 РНК вируса гриппа B кодирует не только белок M1 вируса гриппа B, но также протонный канал BM2 посредством трансляции «терминация-повторная инициация» [6, 7]. Белки AM2 и BM2 образуют активируемые pH протон-селективные каналы [8, 9], которые необходимы для репликации вируса [10, 11]. В частности, как только вирус попадает в клетку посредством рецептор-опосредованного эндоцитоза, низкий pH в эндосоме активирует протонные каналы AM2 и BM2, что приводит к притоку протонов внутрь вируса, что приводит к диссоциации вирусных рибонуклеопротеинов (vRNP). из матричного белка M1 [12–14].Кроме того, белок AM2 также играет важную роль на поздней стадии репликации вируса, уравновешивая pH в аппарате Гольджи, тем самым предотвращая преждевременные конформационные изменения вирусного гемагглютинина [15]. И AM2, и BM2 белки представляют собой интегральные мембранные белки III типа, содержащие единственный трансмембранный домен с N-концом, обращенным за пределы мембраны [16]. Несмотря на их функциональное сходство, белки AM2 и BM2 имеют небольшую гомологию последовательностей (), за исключением их функционального основного мотива HXXXW.

Последовательности и структуры каналов AM2 и BM2. A. Выравнивание аминокислотных последовательностей белков AM2 (A / Udorn / 72) и BM2 (B / Lee / 40), выровненных по мотиву HXXXW в домене TM. Остатки, выстилающие поры, выделены жирным шрифтом, Asp44 и Arg45 в белке AM2 и Gly26 и His27 в белке BM2 выделены курсивом. B. Структура ЯМР твердого тела AM2 (22–46) (PDB: 2KQT) и структура ЯМР раствора BM2 (1–33) (PDB: 2KIX). Передняя спираль была удалена для наглядности.

Обширные функциональные и структурные исследования были выполнены для канала AM2 и, в меньшей степени, протонного канала BM2 [8, 9, 17]. Активное олигомерное состояние проводимости — гомотетрамер как для каналов AM2, так и для BM2 (18–22). Гистидин в мотиве HXXXW отвечает за активацию pH и протонную селективность этих протонных каналов [23-25], тогда как триптофан в мотиве HXXXW обладает функцией стробирования каналов [26].

В последние годы был достигнут огромный прогресс в решении структур высокого разрешения AM2 и BM2 в различных условиях, что позволило нам предложить правдоподобный механизм протонной проводимости через канал AM2 [27–33].Рентгеновская кристаллическая структура трансмембранного домена с высоким разрешением (остатки 22–46 белка AM2) [27] показывает, что поры канала AM2 выстланы чередующимися слоями боковых цепей и хорошо упорядоченными кластерами воды, которые способствуют перемещению протонов извне. к критическим остаткам His37, затем Trp41 и Asp44. Эта рентгеновская структура находится в конформации Cclose, в которой боковые цепи на C-конце канала плотно упакованы. Эта рентгеновская структура Cclose очень похожа на две предыдущие структуры твердотельного ЯМР (ssNMR), решенные в липидных бислоях [28, 30], и одну структуру ЯМР в растворе, решенную в мицеллах детергента [29].Когда частица вируса гриппа попадает в кислую эндосому, канал AM2 в состоянии Cclose позволяет протонам быстро диффундировать в тетраду His37 через упорядоченный водный кластер. Первые два протонирования тетрады His37 происходят при относительно более высоких значениях pH [34, 35]. Мы считаем, что этот дважды протонированный AM2 находится в заряженном состоянии. Недавние структуры и модели предполагают, что AM2 в состоянии Cclose является стабильным в состоянии +2, и дальнейшее протонирование в состояния +3 и +4 дестабилизирует эту конформацию Cclose, приводя к конформации Copen [27, 30, 32, 34].Конформер AM2 Copen наблюдался в нескольких рентгеновских кристаллических структурах, которые были решены в условиях низкого pH [31, 32]. В этих структурах наблюдалась переменная степень дилатации на С-конце спирали. Структуры ЯМР, доступные в конформации Копен, отсутствуют, предположительно из-за уширения пиков ЯМР при более низких значениях pH, что указывает на усиление динамического обмена между конформационным ансамблем [29, 34]. Когда канал AM2 принимает конформацию Копен, протоны могут попадать внутрь вируса.Депротонирование тетрады His37 запускает рецикл AM2-канала обратно в конформацию Cclose [27, 32]. В целом, протонная проводимость через AM2 обеспечивается парным равновесием между конформерами Cclose и Copen. Этот механизм дополнительно подтверждается недавно созданными структурами AM2 с помощью рентгеновского лазера на свободных электронах (XFEL) высокого разрешения при трех различных условиях pH: pH 5,5, pH 6,5 и pH 8,0 [32]. Для канала BM2 доступна только одна структура ЯМР раствора с конструкцией BM2 (1–33) [33].В этой структуре ЯМР в растворе домен канала BM2 использует тетрамер с левой спиральной спиралью, который, по-видимому, находится в конформации Cclose. Дополнительная структурная информация в различных условиях pH необходима для анализа механизма протонной проводимости канала BM2.

Белки AM2 и BM2 являются многофункциональными белками. Для белка AM2 только трансмембранный домен (остатки 22–46) способен проводить протоны в липосомах чувствительным к амантадину образом. При экспрессии в ооцитах Xenopus , AM2 (21-51) имел такую ​​же удельную протонную проводимость и чувствительность к амантадину к лекарственным средствам, что и полноразмерный белок AM2 [36]; поэтому AM2 (21–51) был определен как функциональное ядро ​​канала AM2; экто-домен белка AM2, AM2 (1-22), важен для его включения в почкующиеся вирусные частицы [37]; амфифильная С-концевая спираль AM2 (47-60) важна для разрыва мембраны во время стадий почкования вируса [38]; а цитоплазматический хвост AM2 (61–97) облегчает сборку вируса за счет связывания с белком M1 [39, 40].Для белка BM2 укороченный пептид, охватывающий остатки BM2 (1–33), проводит протоны при включении в липосомы, и проводимость не ингибируется римантадином [33]; однако неизвестно, может ли BM2 (1–33), когда он экспрессируется в ооцитах, повторять функциональную роль полноразмерного BM2. Это важно, поскольку большинство биофизических исследований проводится с использованием более коротких конструкций белка BM2, таких как BM2 (1–33) [33, 41]; следовательно, очень важно подтвердить физиологическое значение конструкции BM2 (1–33).Цитоплазматический домен BM2 (43–109) играет важную роль в рекрутировании белка M1 и VNPs вируса гриппа B в сайт почкования во время стадии сборки вируса [42, 43].

Хотя протонные каналы AM2 и BM2 имеют сходные структурные и функциональные свойства (т.е. олигомерное состояние, активация и ионная селективность), существует ряд различий в отношении механизма их протонной проводимости. (1) Утвержденный FDA лекарственный препарат амантадин и его аналог римантадин ингибируют только протонный канал AM2, но не протонный канал BM2.Следовательно, эти адамантановые препараты активны только против вирусов гриппа A, но не против вирусов гриппа B. Устойчивость к адамантановым препаратам канала BM2, возможно, связана с различными остатками выстилки пор между каналами BM2 и AM2 (). Структурные [33] и функциональные [44] исследования показали, что три выстилки пор, предшествующие His19, — это Ser9, Ser12 и Ser16 в канале BM2, в то время как соответствующие остатки выстилки поры в канале AM2 — это Val27, Ala30 и Gly34. [45, 46] ().Следовательно, полость гидрофильных каналов белка BM2 может быть неспособна принять гидрофобное лекарство, такое как амантадин. (2) В канале AM2 присутствие Asp44 стабилизирует ворота канала Trp41, делая протонную проводимость асимметричной: белок AM2 проводит протоны намного быстрее, когда внешний pH (pH из ) низкий, а внутренний pH (pH из ). ) выше, чем при обратном градиенте протонов (высокий pH из , низкий pH в ), а канал AM2 почти не показывает наблюдаемого выходящего тока [47].Для канала BM2 из-за отсутствия Asp в соответствующей позиции неизвестно, является ли проводимость в BM2 также асимметричной. (3) Протонный канал AM2 выпрямлен внутрь (легче проходит в направлении внутрь), в то время как протонный канал BM2 слегка выпрямлен наружу [8].

Помимо адамантина и его аналогов, протонный канал AM2 также ингибируется Cu (II). Двухфазная кривая ингибирования в электрофизиологическом анализе предполагает, что существует два сайта связывания Cu (II): один сайт с низким сродством, который находится вне электрического поля, и один сайт с высоким сродством, который находится внутри трансмембранного электрического поля [48].Недавние исследования твердотельного ЯМР показали, что сайт с низким сродством неспецифичен и присутствует на поверхности мембраны [49], в то время как сайт связывания с высоким сродством Cu (II) окружен четырьмя имидазольными кольцами из верхних остатков His37 и четырех индольные кольца из нижних остатков Trp41 [49] белка AM2. Поскольку белки AM2 и BM2 имеют один и тот же функциональный мотив HXXXW, ожидается, что BM2 будет аналогичным образом ингибироваться Cu (II).

Чтобы обратиться к неизвестным, связанным с протонным каналом BM2, описанным выше, в этом исследовании мы провели функциональные исследования канала BM2, используя двухэлектродный анализ фиксации напряжения в ооцитах Xenopus , и сравнили результаты BM2 с результатами AM2.Наши данные показали, что при экспрессии в ооците Xenopus усеченная версия белка BM2, BM2 (1–33), является достаточной для обеспечения протон-селективной проводимости, а ее удельная проводимость неотличима от проводимости полноразмерного BM2. белок. Более того, было обнаружено, что канал BM2 демонстрировал профиль зависимости pH, отличный от такового для канала AM2. В отличие от канала AM2, проводимость которого асимметрична, канал BM2 способен проводить протоны изнутри наружу, когда pH в низкое, а pH из высокое.Интересно, что внешний ток канала BM2 был устранен, когда соответствующие остатки Asp-Arg белка AM2 были введены в белок BM2, что позволяет предположить, что Asp-Arg служит вторичным воротом для предотвращения протекания наружного тока в канале AM2. Наконец, мы показали, что Cu (II) аналогичным образом ингибирует протонный канал BM2.

2. Материалы и методы

2.1. Клонирование и мутагенез

Последовательности AM2 и BM2, использованные в электрофизиологических экспериментах в этом исследовании, были взяты из вирусов гриппа A / Udorn / 72 и гриппа B / Lee / 40 соответственно.Клонирование AM2-FLAG и BM2-FLAG в плазмидный вектор pGEM3 выполняли, как описано ранее [36, 44]. Сайт-направленный мутагенез с использованием ПЦР с расширением сайтов перекрывания проводили в соответствии с руководством по мутагенезу QuikChange (Agilent). BM2 (1–33) был сконструирован с использованием метода расширения перекрытия методом ПЦР.

2.2. Синтез мРНК, культивирование и микроинъекция ооцитов

Плазмиды pGEM3, кодирующие AM2, BM2, мутанты BM2 и BM2 (1–33), с или без C-концевой метки FLAG, были линеаризованы путем переваривания сайта рестрикции Hind III ниже гена и реакции транскрипции in vitro проводили на линеаризованной ДНК с использованием набора для транскрипции mMESSAGE mMACHINE T7 (Ambion). Ооциты Xenopus laevis получали, вводили и поддерживали, как описано [44].

2.3. Регистрация мембранного тока в ооцитах

Ток всей клетки измеряли в ооцитах через 24–72 часа после инъекции мРНК с использованием метода двухэлектродного фиксации напряжения и усилителя Dagan TEV200A (Dagan Corp, Миннеаполис, Миннесота) при комнатной температуре с использованием электродов, заполненных 3 электродами. M KCl, как описано ранее [47]. Отдельные ооциты держали при напряжении -20 мВ и омывали обычным раствором Барта (88.0 мМ NaCl, 1,0 мМ KCl, 2,4 мМ NaHCO 3 , 0,3 мМ NaNO 3 , 0,71 мМ CaCl 2 , 0,82 мМ MgSO 4 , 15 мМ HEPES (для pH 8,5) или 15 мМ MES (для pH 5,5)) Для эксперимента по зависимости от pH растворы pH 8,0, 7,5, 7,0 содержат 15 мМ HEPES; Растворы с pH 6,5, 6,0 содержат 15 мМ MES; и pH 5,0, 4,5. Растворы 4.0, 3.5, 3.0, 2.5 содержат 15 мМ цитрата. Измерения линейного повышения напряжения на мембране были выполнены за 30 с до подкисления и через 10 с после подкисления, в диапазоне 140 мВ от -60 до 80 мВ, а продолжительность линейного нарастания напряжения составляет 2 с.Данные были собраны и проанализированы с использованием пакета программ pCLAMP10.0.

2.4. Иммунофлуоресценция живых ооцитов

Индивидуальные ооциты, мембранный ток которых был зарегистрирован ранее, промывали раствором ND96 и фиксировали в 2% формальдегиде в течение 30 минут для подготовки к измерению относительных уровней экспрессии на поверхности AM2-FLAG, BM2- FLAG, или белки BM2 (1–33) -FLAG. Сначала ооциты инкубировали с 1% BSA в растворе ND96, содержащем 0,1% сапонина, в течение 1 часа, а затем в течение 1 часа инкубировали с моноклональными антителами ANTI-FLAG (F3165; Sigma; 10 мкг / мл в растворе ND96, содержащем 1% BSA и 0.1% сапонина), три промывки раствором ND96, содержащим 0,1% сапонина (по 10 минут каждая), инкубация с козьим антимышиным IgG1 и мечение с помощью Alexa Fluor 546 (Molecular Probes, Inc., Медфорд, Орегон) в растворе ND96, содержащем 1 % BSA, 0,1% сапонина в течение 1 ч с последующими еще пятью промывками (по 10 мин каждая) раствором ND96, содержащим 0,1% сапонина. Все стадии выполнялись при 4 ° C, и в используемом растворе ND96 отсутствовали CaCl 2 , гентамицин и пируват. Флуоресцентные изображения получали с использованием флуоресцентного устройства для формирования изображений клеток ZOE (Bio-Rad).Визуализировали примерно половину поверхности каждого ооцита. Интенсивность флуоресценции определяли количественно с помощью Photoshop путем измерения значения серой шкалы. Неинъектированные ооциты были подвергнуты тем же условиям, что и описанные, и служили в качестве контроля аутофлуоресценции желтка [50].

2,5. Специфичность ионов переходных металлов

CuSO 4 , CuCl, MnCl 2 , ZnSO 4 , MgSO 4 и CoSO 4 были приобретены из коммерческих источников.CuCl растворяли в растворе на бане с pH 5,5, который дегазировали N 2 [48] и использовали сразу после приготовления.

2.6. Анализ данных

Подгонка кривой была проведена с помощью GraphPad Prism 5.0.

3. Результаты

3.1. Белок BM2 (1–33) демонстрирует входящий ток с относительной удельной активностью, неотличимой от полноразмерного белка BM2 в

ооцитах Xenopus

Ранее, в попытке идентифицировать функциональное ядро ​​AM2, было обнаружено, что AM2 (21 –61) отображала входящий ток с относительной удельной активностью, неотличимой от полноразмерного AM2 [36].Дальнейшее усечение привело к идентификации AM2 (21-51), который сохраняет 50% относительной специфической активности по сравнению с полноразмерным AM2. Конструкции короче AM2 (21–51) не экспрессируются на цитоплазматической мембране ооцита Xenopus [36].

Чтобы определить функциональное ядро ​​канала BM2, здесь мы предоставляем электрофизиологическое доказательство того, что белок BM2 (1–33) неотличим от полноразмерного канала BM2 с точки зрения ионной селективности, удельной проводимости и чувствительности к лекарствам.Как показано на рисунке, кривая зависимости тока от напряжения для белка BM2 (1–33) накладывается на кривую полноразмерного канала BM2, что указывает на то, что белок BM2 (1–33) имеет ионную селективность, аналогичную селективности по отношению к полноразмерному каналу BM2. Конструкция BM2 (1–33) показывала слегка выпрямленную наружу кривую ВАХ по сравнению с полноразмерным каналом BM2 [8], в то время как протонный канал AM2 был слегка выпрямлен внутрь.

Свойства канала AM2 WT, BM2 WT. и белки BM2 (1–33). A. Вольт-амперная зависимость каналов AM2 WT, BM2 WT и BM2 (1–33).Повышение напряжения от 60 до 80 мВ применялось после того, как ооцит показал максимальный входящий ток при pH 5,5. Вольт-амперную зависимость строили после вычитания фонового тока pH 8,5 из тока pH 5,5. B. Репрезентативная запись следов белков AM2 WT-FLAG, BM2 WT-FLAG и BM2 (1–33) -FLAG, экспрессированных в ооцитах. Ооциты, экспрессирующие белок AM2 WT-FLAG, BM2 WT-FLAG или BM2 (1–33) -FLAG, демонстрировали устойчивый внутренний ток (нисходящее отражение) через 24–72 часа после инъекции мРНК, когда ооциты были купаны в растворе Барта (pH 5.5). Чувствительность этих каналов к амантадину оценивали путем купания ооцитов в растворе Барта (pH 5,5), который содержал 100 мкМ амантадина, когда ооцит проявлял максимальный внутренний ток. Токи также были измерены при -20 мВ. C. Обнаружение AM2 WT-FLAG, BM2 WT-FLAG и BM2 (1–33) -FLAG в ооцитах (используется для измерения относительной специфической активности). Ооциты, которым вводили мРНК AM2 WT-FLAG, BM2 WT-FLAG и BM2 (1–33) -FLAG, которые экспрессировали устойчивые внутренние токи, фиксировали 2% параформальдегидом.Ооциты обрабатывали от непрямой иммунофлуоресценции антителом против FLAG в присутствии 0,1% сапонина. Также были измерены несколько неинъектированных ооцитов. D. Относительная удельная активность каналов AM2 WT-FLAG, BM2 WT-FLAG и BM2 (1–33) -FLAG. Токи также были измерены при -20 мВ. График зависимости тока от сигнала иммунофлуоресценции для каждой клетки. Наклон линии регрессии показывает относительную удельную активность.

Для количественной оценки удельной проводимости протонных каналов AM2 и BM2 макроскопическая проводимость всей клетки, зарегистрированная для данного ооцита, была нормализована по количеству белка, расположенного на поверхностной мембране ооцита [36, 44].Чтобы облегчить обнаружение экспрессии белка на поверхности ооцита, к белкам AM2 и BM2 был добавлен тег FLAG [44]. В результате были сконструированы AM2-FLAG, BM2-FLAG и BM2 (1–33) -FLAG. Мы предположили, что теги FLAG в конструкциях BM2 WT и BM2 (1–33) одинаково доступны для антител против FLAG. Как показано на фигуре, все три конструкции (AM2-FLAG, BM2-FLAG и BM2 (1–33) -FLAG) проявляли устойчивый внутренний ток при понижении pH в ванне до 5,5; AM2-FLAG был чувствителен к ингибированию амантадина, тогда как BM2-FLAG и BM2 (1–33) -FLAG были нечувствительны к ингибированию 100 мкМ амантадина.Как и ожидалось, все три белка экспрессировались в цитоплазматической мембране ооцитов (). Чтобы количественно оценить относительную удельную проводимость различных конструкций AM2 и BM2, макроскопический ток был нанесен на график в зависимости от уровня поверхностной экспрессии для серии ооцитов, и данные были подогнаны с использованием функции линейной регрессии (). Наклон линии отражает относительную удельную активность этой конкретной конструкции. Рассчитанная относительная удельная активность BM2 (1–33) -FLAG по существу идентична BM2-FLAG, предполагая, что BM2 (1–33) является функциональным ядром полноразмерного канала BM2.По сравнению с каналом AM2 удельная проводимость BM2-FLAG примерно на 60% выше, чем AM2-FLAG. Для справки, предыдущие исследования с использованием анализа потока липосом показали, что удельная проводимость BM2 (1–33) примерно в два раза выше, чем удельная проводимость AM2 (18–60) [33]. Взятые вместе, результаты, полученные как электрофизиологическими измерениями, так и анализами липосомного потока, подтверждают, что функциональным ядром канала BM2 является BM2 (1–33) и что канал BM2 имеет более высокую удельную проводимость, чем канал AM2 при pH 5.5.

3.2. Канал BM2 демонстрирует профиль зависимости от pH, отличный от протонного канала AM2.

Профили зависимости от pH для каналов AM2, BM2 и BM2 (1–33) были исследованы в диапазоне pH 8,5–2,5. Во время корреляционных измерений тока-pH из были приняты во внимание три фактора: (1) из-за технических ограничений двухэлектродного зажима напряжения мы смогли изменить только pH из значений, но не pH из . ценности; (2) проводимость измеряли вскоре после (~ 20 секунд) переключения на раствор для ванн с более низким pH, чтобы ограничить подкисление внутренней части ооцитов и ограничить pH при изменениях; и (3) для сравнения формы кривых ток-pH из этих различных конструкций, мы нормализовали зарегистрированный ток при различных уровнях pH к току при pH 5.0 для каждой конструкции. показан профиль зависимости от pH каналов AM2, BM2 и BM2 (1–33). Кривые для каналов BM2 и BM2 (1–33) практически совпадали; однако кривые BM2 значительно отличались от кривых канала AM2 (), и более глубокое увеличение проводимости наблюдалось для BM2, чем для AM2, когда pH снижался с 4 до 2,5. Для сравнения показана теоретическая кривая проводимости. Очевидно, что проводимость AM2 WT, BM2 WT и BM2 (1–33) при pH 4 или ниже значительно меньше теоретической проводимости, что указывает на то, что конформационное изменение AM2 и BM2 является лимитирующей стадией протонной проводимости. .

Профиль зависимости pH каналов AM2 WT, BM2 WT и BM2 (1–33). Чтобы сравнить профили зависимости pH каждого канала, ток каждого канала был нормирован на ток, измеренный при pH 5,0. Для каждого канала относительная проводимость (I / I pH5,0 ) при pH5,0 (Log ([H + ]) = −5) установлена ​​на уровне 100. Кривые были построены с использованием двухпротонного трехполюсника. уравнение схемы состояний, как показано в уравнении 1, и наиболее подходящие значения находятся в.

Как мы обсуждали в нашем предыдущем исследовании [47], для белка AM2 канал активируется, когда тетрада His37 дважды протонируется при pH 7.0. Канал активируется, когда тетрада His37 достигает +3 и +4 состояний протонирования. Поэтому мы приспособили текущее значение pH из кривых этих трех конструкций с помощью двухпротонной схемы с тремя состояниями, как мы это делали в предыдущем исследовании [47], и результаты наилучшего соответствия показаны на рис. Уравнение, используемое для подбора данных:

IIpH5.0 = r3 [H +] K3 + r4 [H +] 2K3K41 + [H +] K3 + [H +] 2K3K4

Уравнение 1: Двухпротонная трехпозиционная схема

, где r 3 и r 4 — максимальная проводимость, связанная с K 3 и K 4 , которые являются двумя кажущимися константами диссоциации состояний протонирования +3 и +4.

Таблица 1

Наиболее подходящие значения максимальной проводимости и соответствующего p K a значения двухпротонной модели с тремя состояниями для AM2 WT, BM2 WT и BM2 (1–33) в уравнении 1

± 27385 ± 27385,0 3

0 3

0
AM2 WT BM2 WT BM2 (1–33)
r 3 98,5 ± 29,6 98,5 ± 29,6
стр. К 3 5.73 ± 0,13 4,20 ± 0,15 4,49 ± 0,28
r 4 1320,0 ± 25,8 3365,0 ± 59,7 3292,0 ± 111,5
3292,0 ± 111,5
3,47 ± 0,02 2,74 ± 0,19 3,10 ± 0,09

Примечательно, что рассчитанные pK3 и pK4 являются кажущимися, а не истинными значениями pKa из-за того, что измерения являются кинетическими, а не термодинамическими.

Кажущееся значение p K 3 канала AM2 более чем на одну единицу pH выше, чем у каналов BM2 и BM2 (1–33), что указывает на то, что канал BM2 требует более низкого pH для активации. Значение p K 4 для канала AM2 также немного выше, чем для каналов BM2 и BM2 (1–33). Напротив, r 3 BM2 более чем в 10 раз выше, чем r 3 AM2 (1136,0 против 98,5). В целом, более низкий p K 3 для BM2 компенсируется более высокой максимальной проводимостью r 3 , что приводит к примерно на 60% более высокой удельной проводимости канала BM2, чем канал AM2 при pH 5.5 ().

3.3. Канал BM2 показывает протонный ток наружу, в то время как канал AM2 не показывает, когда pH

из высокий, а pH в низкий

Когда низкий pH в был введен внутрь ооцитов путем их купания в кислой среде для ванн для через четыре минуты при переключении среды купания на pH 8,5 () [47] не наблюдалось никакого внешнего тока в протонном канале AM2. В нашем предыдущем исследовании было предположено, что присутствие остатка Asp44 в канале AM2 стабилизирует ворота Trp41, тем самым предотвращая утечку протона из ооцита при низком pH в условиях и высоком pH в условиях .Соответствующий остаток Asp44 в канале BM2 — Gly26 (). Отсутствие Asp44 привело нас к предположению, что канал BM2 может демонстрировать внешний ток при низком pH в условиях и высоком pH из . Как мы и ожидали, канал BM2 действительно демонстрировал направленный наружу ток (), аналогичный каналу мутантных каналов AM2 D44N и D44C [47]. Для дальнейшей оценки роли Asp в контроле выходящего тока в этой позиции мы мутировали Gly26 в Asp в BM2. Удивительно, но канал BM2 G26D также показал исходящий ток как канал BM2 WT.Затем мы ввели другую мутацию, His27, в Arg, и двойной мутантный канал BM2 G26D / h37R не показал внешнего тока при низком pH в , высоком pH из (). Напротив, канал BM2 с единственной мутацией His27 в Arg (BM2 h37R) все еще демонстрировал внешний ток (). Чтобы подтвердить наблюдаемый нами исходящий ток, мы измерили ВАХ до и после подкисления ооцитов с 2-секундным нарастанием напряжения в диапазоне от -60 до 80 мВ. Различия в ВАХ широко варьировались между этими протонными каналами.Выходной ток значительно выше для каналов одиночных мутантов BM2 WT и BM2-G26D, BM2-h37R, чем для каналов двойных мутантов AM2 WT и BM2-G26D / h37R ().

Выходной ток через каналы AM2 WT, BM2 WT и BM2 Mutant. A. Репрезентативные следы записи. BM2 WT, BM2 G26D и BM2 h37R, но не каналы AM2 WT и BM2 G26D / h37R, были открыты, когда pH в низкий, а pH из высокий. Чтобы достичь значительного подкисления, только ооциты с начальным максимальным входящим током между 2.Были выбраны 0 и 2,5 мкА. Во время записи мембранный потенциал поддерживался на уровне -20 мВ, за исключением двух двухсекундных скачков напряжения (обозначенных как A и B), используемых для определения соотношения тока и напряжения, показанного на B. B. Разница в токи, обозначенные буквами «A» и «B» на рисунке 4A, показаны как функция приложенного напряжения. Вольтамперные отношения измеряли с 2-секундными линейными изменениями (от -60 до + 80 мВ; A, 30 с до подкисления; B, 10 с после подкисления). С. Рентгеновская кристаллическая структура AM2 (22–46) (PDB: 3LBW). D. Структура ЯМР раствора BM2 (1–33) (PDB: 2KIX). E. Модель двойного мутанта BM2-G26D / h37R.

В рентгеновской кристаллической структуре AM2 (22–46) D44 образует ионные взаимодействия с R45, а также опосредованную водой водородную связь с W41 () [27]. В структуре ЯМР раствора BM2 (1–33) соответствующие остатки G26 и h37 также находятся рядом () [33], поэтому возможно, что аналогичные ионные взаимодействия и водородные связи между D44 и R45 в канале AM2 могут восстанавливается в двойном мутанте BM2-G26D / h37R, как показано на модели ().В целом BM2-G26D / h37R демонстрирует сходный фенотипический характер протонной проводимости с каналом AM2 WT.

3.4. Канал BM2 проявляет сходную специфичность с ионами металлов, что и протонный канал AM2.

Канал AM2 ингибируется амантадином, его аналогом римантадином и Cu (II) [48, 49]. Неуклонный прогресс был достигнут в открытии ингибиторов, нацеленных на канал AM2, и недавно также сообщалось о соединениях, нацеленных на устойчивые к амантадину мутантные каналы AM2, такие как канал AM2-S31N [46, 51–54].Напротив, ингибитор канала BM2 не был раскрыт. Предыдущие исследования показали, что канал AM2 может быть ингибирован с помощью Cu (II), и ингибирование, отображаемое двухфазными характеристиками с быстрой фазой, представляет сайт связывания с низким сродством, а медленная фаза представляет собой сайт связывания с высоким сродством [48]. Здесь мы показываем, что Cu (II) также двухфазным образом ингибирует канал BM2 (). Предварительные результаты подгонки зависимости 500 мкМ Cu (II) от времени ингибирования каналов AM2 и BM2 с двухфазной функцией экспоненциального затухания (уравнение 2) показаны на рис.Хотя константы скорости (быстрая фаза и медленная фаза) ингибирования Cu (II) в отношении каналов AM2 и BM2 очень близки, процент ингибирования 500 мкМ Cu (II) в отношении канала BM2 составляет только около 55% вместо 90% против канала AM2. Более того, быстрая фаза ингибирования BM2 составляет более 50%. Мы также протестировали панель ионов металлов (Cu (I), Mg (II), Co (II), Ni (II) и Zn (II)) против каналов AM2 и BM2. Было обнаружено, что канал AM2 также может ингибироваться Cu (I) и в меньшей степени Zn (II) (), в то время как канал BM2 также ингибируется Cu (I) среди протестированных нами ионов металлов ().

Ингибирование ионов металлов в каналах AM2 WT и BM2 WT. A. Динамика ингибирования 500 мкМ Cu (II) в каналах AM2 WT и BM2 WT. Данные соответствовали двойной экспоненциальной функции убывания: I (t) = I t = ∞ + F * exp (k fast * t) + (1-F) * exp (k slow * t) , где F — процент быстрого ингибирования, а K быстрый и K медленный — константы скорости для быстрого и медленного распада, соответственно. B. Ингибирование каналов AM2 WT ионами металлов.Все ионы металлов находятся в концентрации 1 мМ, за исключением Cu (I), имеющего концентрацию 500 мкМ. C. Ингибирование канала BM2 WT ионами металлов. Все ионы металлов находятся в концентрации 1 мМ, за исключением Cu (I), имеющего концентрацию 500 мкМ.

Таблица 2

Наилучшие значения ингибирования 500 мкМ Cu (II) для каналов AM2 WT и BM2 WT соответствуют функции двойного экспоненциального затухания.

0,5685 мин 5,50 −1
AM2 WT BM2 WT
I t = ∞ 10,1 ± 0.4% 45,8 ± 1,6%
F 19,4 ± 0,5% 53,7 ± 1,7%
K быстро 5,121 ± 0,395 мин -1
K медленный 0,211 ± 0,004 мин −1 0,193 ± 0,031 мин −1

I (t) = I t = ∞ exp (k быстро ∗ t) + (1-F) ∗ exp (k slow ∗ t)

Уравнение 2: Функция двойного экспоненциального затухания

, где F — процент быстрого ингибирования, а K быстро и K slow — константы скорости для быстрого и медленного распада соответственно.

4. Обсуждение

В связи с важной ролью протонных каналов AM2 и BM2 в репликации вирусов гриппа A и B, были проведены обширные биофизические исследования для характеристики структуры, функции и механизма каналов AM2 и BM2. Во многих из этих исследований использовались более короткие конструкции вместо полноразмерного белка [33, 49, 51, 55]. Следовательно, чтобы обосновать физиологическую значимость результатов этих биофизических экспериментов, важно проверить, могут ли более короткие конструкции повторять функциональную роль полноразмерного белка.В связи с этим мы решили идентифицировать функциональное ядро ​​канала BM2 с помощью анализа TEVC. Было обнаружено, что конструкция BM2 (1–33) имеет почти неразличимые свойства канала, такие как удельная проводимость, ионная селективность и p K a s, как полноразмерный канал BM2. Следовательно, BM2 (1–33) идентифицируется как ядро ​​функционального канала полноразмерного BM2.

Остаток гистидина в мотиве HXXXW является сердцем протонных каналов AM2 и BM2. Состояния протонирования His37 в канале AM2 и His19 в канале BM2 были изучены с помощью различных биофизических методов [41, 56–58].Hong et al. обнаружил, что среднее значение p K a His19 в BM2 (1–33) примерно на 1,2 единицы pH ниже, чем His37 в AM2 (21–97) при восстановлении в аналогичной мембранно-имитирующей среде с использованием твердотельного ЯМР [ 41]. Ранее мы определили p K 3 (3 rd состояние протонирования) и p K 4 (4 th состояние протонирования) A / Udorn / 72 M2 с использованием электрофизиологического анализа TEVC в ооцитах измерение профиля зависимости pH канала AM2: p K 3 и p K 4 равны 5.73 и 3.47 соответственно () [47]. В этом исследовании мы применили тот же метод для определения значений p K 3 и p K 4 His19 в канале B / Lee / 40 BM2, а также p K 3 и p K 4 значения оказались равными 4,20 и 2,74 соответственно. Для конструкции BM2 (1–33) значения p K 3 и p K 4 составляли 4,49 и 3,10 соответственно (). Таким образом, значения p K и из функциональных электрофизиологических измерений хорошо согласуются со значениями Hong et al. сообщил [41], показывая более низкие значения p K a для канала BM2 по сравнению с каналом AM2.

Асимметричный поток протонов — одно из замечательных свойств канала AM2. Канал AM2 проводит протоны во внутреннюю часть вируса только при низком pH на выходе и при высоком pH на и не показывает наружной проводимости, когда pH на уровне низкий, а pH на выходе высокий. Асимметричный поток объясняется двумя важными остатками в канале AM2, Trp41 и Asp44 [26, 47].Trp41 в тетрамерном канале AM2 образует гидрофобные взаимодействия и служит первичным воротом для закупорки канала, а Asp44 стабилизирует ворота Trp41 через водородные связи, опосредованные водой. Из-за отсутствия остатка Asp в соответствующем положении в канале BM2 асимметричный поток протонов теряется в канале BM2. Однако, в отличие от канала AM2, в этом исследовании мы обнаружили, что один мутант BM2-G26D не смог остановить ток утечки наружу, когда pH в низок, а pH из высокий.Вместо этого требуется двойной мутант BM2-G26D / h37R для достижения асимметричного потока протонов, как в канале AM2 (). Этот результат предполагает, что дополнительный мутант h37R необходим для дальнейшей стабилизации этих вторичных ворот в канале BM2.

Канал AM2 выпрямлен внутрь, а канал BM2 выпрямлен наружу (). Тем не менее, ВАХ канала BM2-G26D / h37R выпрямляется внутрь, что очень похоже на канал AM2 (данные не показаны), что указывает на то, что канал BM2-G26D / h37R имеет механизм протонной проводимости, аналогичный каналу AM2.

Поскольку вирус гриппа B циркулирует вместе с вирусом гриппа A в каждый сезон гриппа, вирус гриппа B остается важным вирусным патогеном, имеющим важное медицинское значение. Следовательно, определение блокаторов каналов BM2 как противовирусных препаратов гриппа является допустимым подходом. В отличие от канала AM2, нет сообщений о низкомолекулярном ингибиторе, блокирующем канал BM2. Чтобы облегчить разработку ингибиторов BM2, мы измерили блокировку канала BM2 с использованием различных ионов металлов. Для справки: предыдущие исследования показали, что Cu (II) ингибирует канал AM2, связываясь с двумя разными сайтами связывания: одним сайтом связывания с низким сродством, который является неспецифическим, и одним сайтом с высоким сродством [48, 49].Высокоаффинный сайт связывания Cu (II) в AM2 окружен четырьмя кольцами His37 сверху и четырьмя кольцами Trp41 снизу [49], как предполагают исследования твердотельного ЯМР. В этом исследовании мы обнаружили, что канал BM2 может быть аналогичным образом ингибирован Cu (II) двухфазным способом, аналогичным таковому для канала AM2. Однако канал BM2 менее чувствителен к Cu (II), чем канал AM2, и процент ингибирования 500 мкМ Cu (II) канала BM2 составляет всего около 55% по сравнению с 90% против канала AM2.Это различие может отражать различную структуру и динамику каналов AM2 и BM2. Тем не менее открытие, что Cu (II) ингибирует канал BM2 вируса гриппа B, дает первый ключ к созданию блокаторов каналов BM2. Например, недавнее исследование показало, что несколько комплексов Cu (II) ингибируют репликацию вируса гриппа A [59], предположительно за счет ингибирования протонного канала AM2 диссоциированной Cu (II). Будет интересно проверить, подавляют ли эти соединения также вирусы гриппа B.

Антитело против ADM2 / AM2 (ab203584) | Abcam

Обзор

  • Название продукта

    Антитело против ADM2 / AM2

  • Описание

    Кролик поликлональный к ADM2 / AM2

  • Виды-хозяева

    Кролик

  • Протестированные приложения

  • Активность видов

    Реагирует с: Крыса, Человек

  • Иммуноген

    Синтетический пептид в человеческом ADM2 / AM2, конъюгированный с гемоцианином моллюска улитки.Точная последовательность запатентована.
    Ссылка на базу данных: Q7Z4h5

  • Положительный контроль

    • Рак желудка человека и ткани тонкой кишки крысы.
  • Общие примечания

    Отрасль наук о жизни уже несколько лет находится в тисках кризиса воспроизводимости. Abcam лидирует в решении этой проблемы с нашим ассортиментом рекомбинантных моноклональных антител и нокаут-отредактированными клеточными линиями для проверки на золотой стандарт.Перед покупкой убедитесь, что этот продукт соответствует вашим потребностям.

    Если у вас есть какие-либо вопросы, особые требования или проблемы, отправьте нам запрос и / или свяжитесь с нашей службой поддержки перед покупкой. Ниже приведены рекомендуемые альтернативы для этого продукта вместе с публикациями, отзывами клиентов и вопросами и ответами

    .

Недвижимость

  • Форма

    Жидкость

  • Инструкции по хранению

    Поставляется при 4 ° C.Хранить при + 4 ° C кратковременно (1-2 недели). При доставке аликвота. Хранить при -20 ° C в течение длительного времени. Избегайте цикла замораживания / оттаивания.

  • Буфер для хранения

    pH: 7,2
    Консервант: 0,09% азид натрия
    Состав: 50% глицерин (глицерин, глицерин), 0,01% BSA

  • Загрузка информации о концентрации …
  • Чистота

    Белок А очищенный

  • Клональность

    Поликлональный

  • Изотип

    IgG

  • Направления исследований

Сопутствующие товары

  • Совместимые вторичные компоненты

  • Изотипический контроль

Приложения

Гарантия Abpromise

Наша гарантия Abpromise распространяется на использование ab203584 в следующих протестированных приложениях.

Примечания по применению включают рекомендуемые начальные разведения; Оптимальные разведения / концентрации должны определяться конечным пользователем.

Приложение Отзывы Банкноты
IHC-P 1/100 — 1/500.

1/50 — 1/200 с использованием флуоресцентного вторичного антитела.

Примечания
IHC-P
1/100 — 1/500.

1/50 — 1/200 с использованием флуоресцентного вторичного антитела.

Цель

  • Функция

    IMDL и IMDS могут играть роль физиологических регуляторов желудочно-кишечной, сердечно-сосудистой биоактивности, опосредованной рецепторными комплексами CALCRL / RAMPs.Активирует цАМФ-зависимый путь.

  • Специфичность ткани

    Экспрессируется в пищеводе, желудке, тощей кишке, подвздошной кишке, подвздошной кишке, восходящей ободочной кишке, поперечной ободочной кишке, нисходящей ободочной кишке и прямой кишке. Экспрессируется в клетках миокарда сердца, клетках почечных канальцев, гипоталамусе и гипофизе.

  • Сходство последовательностей

    Принадлежит к семейству адреномедуллинов.

  • Сотовая локализация

    Секретный.

  • Информация от UniProt
  • Ссылки на базу данных

  • Альтернативные названия

    • Антитело к ADM2
    • ADM2_HUMAN антитела
    • Антитело к адреномедуллину 2
    • Антитело AM2
    • dJ579N16.4 антитела
    • FLJ21135 антитело
    • IMDL антитела
    • IMDS антитело
    • Интермедин антитело
    • Интермедин-длинное антитело
    • Интермедин-короткие антитела

    посмотреть все

Изображения

  • Иммуногистохимия (фиксированные формалином / PFA залитые парафином срезы) — Антитело против ADM2 / AM2 (ab203584)

    Иммуногистохимический анализ фиксированного формалином, залитого в парафин ткани рака желудка человека, маркирующего ADM2 / AM2 с помощью ab203584 при разведении 1/100, с последующим конъюгацией со вторичным антителом и окрашиванием DAB.

  • Иммуногистохимия (фиксированные формалином / PFA залитые парафином срезы) — Антитело против ADM2 / AM2 (ab203584)

    Иммуногистохимический анализ фиксированной формалином, залитой парафином ткани тонкого кишечника крысы, маркирующей ADM2 / AM2 с помощью ab203584 в разведении 1/200, с последующей конъюгацией со вторичным антителом и окрашиванием DAB.

Список литературы (0)

ab203584 еще не упоминался в каких-либо публикациях.

Отзывы клиентов, вопросы и ответы

Переведите свой AM2 на PLM Express CAT + AME и получите награды

В этой статье мы обсудим тему, которую неоднократно поднимали клиенты Inceptra: «В чем разница между традиционной лицензией AM2, которая есть у многих из нас, и конфигурацией под названием PLM Express CAT + AME?»

Прежде чем рассматривать различия в возможностях обработки, следует также знать некоторые основные различия в упаковке.

  • AM2 не поставляется с разъемом для Smarteam или ENOVIA V6 для управления данными
  • AM2 не имеет возможности экспорта или импорта STEP

Когда вы покупаете или переносите существующие лицензии на PLM Express, оба перечисленных выше компонента включены в пакет, что позволяет сэкономить деньги по сравнению с покупкой их по отдельности. Поскольку все больше компаний осознают потребность в системе управления данными, это очень эффективный способ ее достижения. Кроме того, учитывая, что ENOVIA V6 является основой базы данных платформы 3DEXPERIENCE, это дает вам возможность подготовиться к V6, если вам необходимо поддерживать V6 как требование OEM или вы хотите воспользоваться преимуществами многих усовершенствований обработки V6.

Специальные возможности ЧПУ

Ассистент призматической подготовки

  • Не входит в AM2
    Входит в комплект PLM Express CAT + AME.
  • Дает вам возможность автоматически распознавать обрабатываемые элементы из исходного файла CATIA, твердого тела B-REP или любого импортированного файла.
  • Группирует распознанные элементы в используемые шаблоны для повторного использования при фрезеровании или сверлении.

Силовая обработка (несколько карманов)

  • Не входит в AM2
  • Входит в комплект PLM Express CAT + AME
  • Позволяет не только выполнить черновую обработку всей детали, но и закончить ее за одну операцию.Отлично подходит для элементов конструкции и больших перегородок с множеством карманов.
  • AM2 имеет только черновую обработку полости, которая аналогична, но предназначена только для черновой обработки большого количества карманов одновременно.

Power Machining выполняет черновой проход, а затем возвращается для чистовой обработки боковых стенок, пока еще есть припуск вокруг ребер. Это снижает вероятность вибрации инструмента и обеспечивает лучшую отделку. Идея состоит в том, чтобы сократить количество отдельных операций, необходимых для обработки детали, путем их объединения.В будущем вы увидите больше таких видов обработки.

Контур для обработки нескольких карманов по бокам

  • Не входит в AM2
  • Входит в комплект PLM Express CAT + AME
  • Аналогичен обработке с несколькими карманами, но предназначен для деталей с большим количеством боковых сторон по 5 осям.
  • Идеально подходит для крупных структурных деталей самолетов.

Раньше это приходилось выполнять с помощью списка отдельных 5-осевых операций.Это объединяет все это в одну операцию. Система Multi Pocket Flank Contouring стала доступна в версии R19.

Благодаря более быстрым операциям программирования и технологиям автоматизации с распознаванием функций время программирования можно значительно сократить, оставляя больше времени для дополнительных заданий.

Видео, демонстрирующее дополнительные возможности в конфигурации CAT + AME

Как гласит старая пословица, время — деньги. В связи с растущими требованиями снижения производственных затрат и более быстрого вывода деталей на рынок многие клиенты Inceptra думают о таких вещах, как управление данными, чтобы помочь в меньшем количестве ошибок из-за работы с неправильными версиями, а также о контроле документов для улучшения рабочего процесса и видимости проекта.

Leave a comment
