СКАРТ — это… Что такое СКАРТ?
штекер — Скарт
SCART (фр. Syndicat des Constructeurs d’Appareils, Radiorecepteurs et Televiseurs — Объединение производителей радиоприемников и телевизоров) — европейский стандарт для подключения мультимедийных устройств, таких как телевизор, видеомагнитофон, DVD-проигрыватель. Другие названия: Peritel, евроразъём, Euro-AV.
Применение
SCART унифицирует соединения различных устройств, он объединяет все необходимые сигналы в одном многополюсном штекере. Сегодня каждый произведенный для Европы теле- или видеоаппарат оснащён как минимум одним SCART’ом. Через SCART возможна передача аналоговых и цифровых команд. Например, если включить видеомагнитофон, то автоматически включается и телевизор.
Формат делает невозможным присоединить штекер ошибочно. Небольшим ограничением является то, что нужно приложить физическую силу для соединения или разъединения гнезда и штекера.
Разработка
До появления стандарта SCART использовалось большое количество разных разъёмов, что часто затрудняло соединение устройств, произведённых разными фирмами.
В 1978 году во Франции был разработан стандарт SCART. С 1981 года во Франции было запрещено продавать телевизоры, не оснащённые разъёмом SCART. Уже с 1984 года SCART стал стандартом в европейских странах.
Схема
| Pin | Назначение |
|---|---|
| 1 | выход правого звукового канала |
| 2 | вход правого звукового канала |
| 3 | выход левого звукового канала (или моно) |
| 4 | земля для звуковых каналов |
| 5 | земля для синего сигнала |
| 6 | вход для левого звукового канала |
| 7 | вход для синего сигнала |
| 8 | U перекл. AV-TV |
| 9 | земля для зелёного сигнала |
| 10 | синхросигнал (Data 2) |
| 11 | вход для зелёного сигнала |
| 12 | Data 1 |
| 13 | земля для красного сигнала |
| 14 | Data/Clock, общий |
| 15 | вход для красного сигнала |
| 16 | U перекл. |
| 17 | Video, общий |
| 18 | U перекл., общий |
| 19 | Выход видеосигнала |
| 20 | Вход видеосигнала |
| 21 | заземление корпуса |
Ссылки
| Видео-разъёмы | |
|---|---|
| Используемые | |
| Проводные | VGA • DVI • SCART• RCA • BNC • DIN / Mini-DIN • Y-Pb-Pr (Component) |
| Беспроводные | WirelessHD • Wireless HDMI • Wireless High-definition Interface |
| Малоиспользуемые и неиспользуемые | |
| Проводные | Mini-VGA • Mini-DVI / Micro-DVI • DFP • DMS59 • CGA • MDA • EGA • DB13W3 • Serial Digital Interface |
Wikimedia Foundation.
2010.
Разъем SCART. Описание и распиновка SCART
Разъем SCART (еще его называют Peritel, Euro-AV или просто евроразъем) представляет собой особый тип разъема,используемый в телевизорах и устройствах, которые предназначены для совместной работы с ним, например, видеомагнитофоны, телеприставки, DVD-плееры и DVD-рекордеры. Данный стандарт был создан во Франции в 1977 году, а свое широкое распространение SCART получил в 1980 году.
Данный разъем облегчает подключение разнообразных устройств. Он вобрал в себя все необходимые сигналы (аудио и видео), которые выводятся на многовыводной штекер. На сегодняшний день практически каждый выпущенный для Европы теле- или видео- аппарат снабжен разъемом SCART. Через него осуществляется обмен аналоговыми и цифровыми сигналами.
Распиновка SCART
Разъем SCART содержит 20 контактов, каждый из которых может принимать или передавать определенный аналоговый сигнал. Металлический край разъема (21 вывод), как правило, соединяется с экранирующей оплеткой кабеля, что в свою очередь позволяет защитить видео сигнал от различных помех.
Наружная металлическая рама не является симметричной, что позволяет избежать неправильного подключения разъема в гнездо. Ниже представлена распиновка разъема SCART:
Контакт 8 предназначен для переключения с внутреннего сигнала (TV) на источник внешнего сигнала и имеет три уровня:
- 0…2В (номин. 0В) — режим TV
- 5…8В (номин. 6В) — широкоформатный режим (16: 9)
- 9,5… 12В (номин. 12В) – нормальный режим (4: 3)
Контакт 16 применяется для переключения работы телевизора из RGB в Композитный режим и наоборот:
- 0…0,4В — композитный видеосигнал
- 1…3В (номин. 1 В) – RGB видеосигнал
Сигнал RGB, в основном, используется для подключения аудио/видео устройств являющихся источником высокого качества, например, спутниковый ресивер, для обеспечения максимально возможного качества передачи изображения. Линия RGB работает только на вход.
Большим преимуществом разъема SCART является то, что он включает в себя три стандарта видео:
Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров.
- S-Video (контакты 15:20),
- Композитный видео сигнал (контакты 17/19 или 18/20)
- RGB (контакты 5, 7, 9, 11 , 13, 15)
Так что вы можете собрать простой переходник, например, RGB-SCART, VGA-SCART, просто подключив соответствующие контакты. В дополнение к этому, в разъеме SCART имеются выводы для аудио сигнала (контакты 1, 2, 3, 4 и 6).
Главным минусом разъема SCART, это значительные потери сигнала при увеличении длины кабеля. В теории каждый отдельный провод кабеля, несущий полезный сигнал, должен иметь экранирующую оплетку, что фактически редко встречается, поскольку это значительно утолщает сам кабель и приводит к его удорожанию.
Так же к недостатку можно отнести и тот факт, что плотность передачи данных по сравнению с нынешними цифровыми интерфейсами, такими как DVI и HDMI не идет ни в какое сравнение.
Но все же, благодаря его многофункциональности, потенциал SCART разъема пока еще не исчерпан.
SCART в HDMI, HDMI в SCART
Главная → SCART в HDMI, HDMI в SCART — как правильно и лучше?Часто клиент звонит и спрашивает, есть ли в наличии такой провод как SCART в HDMI?
-Для чего он вам? — задает наш сотрудник вопрос такому клиенту
-Ну как, для чего?! соединить DVD плеер, купленный пару лет назад, с новым телевизором.
Проблема в том, что разъем на плеере только SCART, а на новом телевизоре — HDMI. И хочется человеку использовать свой плеер дальше.
Что делать? Начинается поиск в интернете, кто чего написал, кто что посоветовал. Умельцев много, умных умельцев еще больше, а дельного ни кто не может сказать. Почему-то советуют найти какой-то мифический кабель с разъемами SCART и HDMI, который якобы поможет в соединении…
Но ведь надо понимать, что интерфейс HDMI предназначен для мультимедиа высокой четкости, который передает цифровой видео сигнал высокой четкости и многоканальный цифровой аудио сигнал с защитой от копирования. А SCART передает аналоговый сигнал. Сразу видно разницу, и понятно, что обычным шнуром здесь не обойдешься. Сигнал надо конвертировать! То есть между плеером и телевизором должна стоять коробочка, конвертер, который преобразует сигнал из аналогового в цифровой.
Такая же ситуация и в обратном порядке. То есть когда DVD проигрыватель
новый, с HDMI интерфейсом, а телевизор большой,
хороший, но только SCART.
Очень не хочется терять то качество, которое выдает HDMI. Если постараться можно найти
шнурок HDMI-SCART, но качество
изображения будет оставлять желать лучшего…Все таки лучше пустить сигнал через переходник, который не только преобразует его но и не даст качеству потеряться.
На данный момент на Российском рынке выбор такого оборудования не большой. В нашем магазине есть две модели, который помогут «подружить» SCART и HDMI.
Переходник из цифрового сигнала HDMI в SCART помогает подключить цифровую приставку с разъмом HDMI к вашему телевизору, который имеет только аналоговые выходы и входы.
Оборудование питается от сети. Адаптер идет в комплекте.
Имеет маленький размер.
Со стороны входа HDMI есть переключатель формата PAL/NTSC.
- Очень прост в применении — с одной стороны вы подсоеденяете кабелем HDMI источник сигнала к переходнику, с другой стороны вы подключаете кабель SCART-SCART и вставляете его в ваш телевизор.
Этот переходник не просто преобразует цифровой сигнал в аналоговый, он оставляет качество сигнала высококлассным и четким! Что было уже проверенно неоднократно как нами, так и нашими клиентами!
Переходник из аналового сигнала SCART в цифровой формат HDMI помогает подключить устаревший DVD проигрователь или телевизионную приставку к более современному телевизору через цифровой порт HDMI.
Питание от адаптера, которе идет в комплекте с оборудованием.
Имеет переключатель для HDMI разрешения 1080Р/720Р
Имеет компактные размеры
Прост в подключении — кабелем SCART-SCART подключаете источник сигнала к переходнику, кабелем HDMI-HDMI подключаем переходник к телевизору
Подключаем зарядное устройство, и всё! Сигнал идете, оборудование работает
youtube.com/embed/E4Y6v-KxJKY»>
Контакты разъемов VGA, DVI, HDMI, YC, SCART
Контакты разъемов VGA, DVI, HDMI, YC, SCART
Распайка кабелей под сигналы YUV (Y/PbCb/PrCr), VGA HD15, DVI, HDMI, s-Video, SCART (Peritel, Euroconnector).
Контакты разъема VGA HD15
Конт. |
Сигнал |
Описание |
| 1 | RED | Канал R (красный) (75 Ом, 0,7 В) |
| 2 | GREEN | Канал G (зеленый) (75 Ом, 0,7 В) |
| 3 | BLUE | Канал В (синий) (75 Ом, 0,7 В) |
| 4 | ID2 | Идентификационный бит 2 |
| 5 | GND | Земля |
| 6 | RGND | Земля канала R |
| 7 | GGND | Земля канала G |
| 8 | BGND | Земля канала B |
| 9 | KEY | Нет контакта (ключ) |
| 10 | SGND | Земля синхронизации |
| 11 | ID0 | Идентификационный бит 0 |
| 12 | ID1 or SDA | Идентификационный бит 1 или данные DDC |
| 13 | HSYNC or CSYNC | Строчная или композитная синхронизация |
| 14 | VSYNC | Кадровая синхронизация |
| 15 | ID3 or SCL | Идентификационный бит 3 или такты DDC |
Распайка кабеля Kramer BC5x5S (5-коаксильный)
Распайка кабеля Kramer BC3x2T7S (3-коаксильный, презентационный)
Распайка сигнала YUV (Y/PbCb/PrCr) с разъема VGA HD15 (для масштабаторов Kramer VP-414(xl), VP-419xl, VP-420, VP-421, VP-724xl, VP-728, VP-729, VP-730, VP-731, VP-725xl, VP-727, VP-747)
Контакты разъема DVI-I/ DVI-D
Конт. |
Сигнал (англ.) |
Сигнал (рус.) |
| 1 | T.M.D.S DATA 2- | Данные T.M.D.S 2- |
| 2 | T.M.D.S DATA 2+ | Данные T.M.D.S 2+ |
| 3 | T.M.D.S DATA 2/4 SHIELD | Экран для данных T.M.D.S 2 и 4 |
| 4 | T.M.D.S DATA 4- | Данные T.M.D.S 4- |
| 5 | T.M.D.S DATA 4+ | Данные T.M.D.S 4+ |
| 6 | DDC CLOCK | Такты DDC |
| 7 | DDC DATA | Данные DDC |
| 8 | ANALOG VERT. SYNC |
Аналоговая кадровая синхр. |
| 9 | T.M.D.S DATA 1- | Данные T.M.D.S 1- |
| 10 | T.M.D.S DATA 1+ | Данные T.M.D.S 1+ |
| 11 | T.M.D.S DATA 1/3 SHIELD | Экран для данных T.M.D.S 1 и 3 |
| 12 | T.M.D.S DATA 3- | Данные T.M.D.S 3- |
| 13 | T.M.D.S DATA 3+ | Данные T.M.D.S 3+ |
| 14 | +5V POWER | Питание +5 В |
| 15 | GND | Земля |
| 16 | HOT PLUG DETECT | Датчик «горячего» подключения |
| 17 | T. M.D.S DATA 0- |
Данные T.M.D.S 0- |
| 18 | T.M.D.S DATA 0+ | Данные T.M.D.S 0+ |
| 19 | T.M.D.S DATA 0/5 SHIELD | Экран для данных T.M.D.S 0 и 5 |
| 20 | T.M.D.S DATA 5- | Данные T.M.D.S 5- |
| 21 | T.M.D.S DATA 5+ | Данные T.M.D.S 5+ |
| 22 | T.M.D.S CLOCK SHIELD | Экран для тактов T.M.D.S |
| 23 | T.M.D.S CLOCK+ | Такты T.M.D.S + |
| 24 | T.M.D.S CLOCK- | Такты T. M.D.S — |
| C1 | ANALOG RED | Аналоговый канал R |
| C2 | ANALOG GREEN | Аналоговый канал G |
| C3 | ANALOG BLUE | Аналоговый канал B |
| C4 | ANALOG HORZ SYNC | Аналоговая строчная синхр. |
| C5 | ANALOG GROUND | Аналоговая земля |
Контакты разъема HDMI (Single Link, Type A, до версии 1.4 включительно)
Конт. |
Сигнал (англ.) |
Сигнал (рус. |
| 1 | T.M.D.S DATA 2+ | Данные T.M.D.S 2+ |
| 2 | T.M.D.S DATA 2 SHIELD | Экран для данных T.M.D.S 2 |
| 3 | T.M.D.S DATA 2- | Данные T.M.D.S 2- |
| 4 | T.M.D.S DATA 1+ | Данные T.M.D.S 1+ |
| 5 | T.M.D.S DATA 1 SHIELD | Экран для данных T.M.D.S 1 |
| 6 | T.M.D.S DATA 1- | Данные T.M.D.S 1- |
| 7 | T.M.D.S DATA 0+ | Данные T.M.D.S 0+ |
| 8 | T. M.D.S DATA 0 SHIELD |
Экран для данных T.M.D.S 0 |
| 9 | T.M.D.S DATA 0- | Данные T.M.D.S 0- |
| 10 | T.M.D.S CLOCK+ | Такты T.M.D.S + |
| 11 | T.M.D.S CLOCK SHIELD | Экран для тактов T.M.D.S |
| 12 | T.M.D.S CLOCK- | Такты T.M.D.S — |
| 13 | CEC | Сеть Consumer Electronics Control |
| 14 | Utility | Используется для HEAC (Ethernet и обратный аудиоканал) |
| 15 | DDC CLOCK | Такты DDC |
| 16 | DDC DATA | Данные DDC |
| 17 | DDC/CEC GND | Земля для DDC и CEC |
| 18 | +5V POWER | Питание +5 В |
| 19 | HOT PLUG DETECT | Датчик «горячего» подключения |
)Контакты разъема S-Video (YC, S-VHS)
Стандартный 4-контактный разъем MiniDIN
Конт. |
Сигнал |
Описание |
| 1 | GND | Земля канала Y |
| 2 | GND | Земля канала C |
| 3 | Y | Канал Y (Яркость+синхр.) |
| 4 | C | Канал C (Цвет) |
7-контактный разъем MiniDIN (встречается в видеокартах ATI и др.)
Конт. |
Сигнал |
Описание |
| 1 | GND | Земля канала Y |
| 2 | GND | Земля канала C |
| 3 | Y | Канал Y (Яркость+синхр. ) |
| 4 | C | Канал C (Цвет) |
| 6 | — | — |
| 7 | V | Композитное видео |
| 5 | VGND | Земля композитного видео |
10-контактный разъем (в видеокартах ATI All-In-Wonder)
Конт. |
Сигнал |
Описание |
| 1 | C | Канал C (Цвет) |
| 2 | S/PDIF ground | Земля сигнала S/PDIF |
| 3 | SPDIF | Сигнал SPDIF (цифровое аудио) |
| 4 | GND | Земля |
| 5 | GND | Земля |
| 6 | R | Аудио, правый канал |
| 7 | GND | Земля аудио |
| 8 | Y | Канал Y (Яркость+синхр. ) |
| 9 | V | Композитное видео |
| 10 | L | Аудио, левый канал |
10-контактный разъем (в видеокартах Matrox G450 и др.)
Конт. |
Сигнал |
Описание |
| 1 | C (s-video) | Канал C (Цвет) |
| 2 | GND | Земля |
| 3 | Y | Канал Y (Яркость+синхр.) |
| 4 | RGB switching control | Управляющий сигнал |
| 5 | Composite sync | Выход композитной синхронизации |
| 6 | GND | Земля |
| 7 | V | Композитное видео |
| 8 | L | Аудио, левый канал |
| 9 | GND | Земля |
| 10 | R | Аудио, правый канал |
Контакты разъема SCART (Peritel, Euroconnector)
Конт. |
Сигнал |
Описание |
Уровень |
Нагрузка |
| 1 | AOR | Выход аудио, правый | 0,5 В rms | |
| 2 | AIR | Вход аудио, правый | 0,5 В rms | >10 кОм |
| 3 | AOL | Выход аудио, левый + моно | 0,5 В rms | |
| 4 | AGND | Земля для аудио | ||
| 5 | B GND | Земля для RGB Blue | ||
| 6 | AIL | Вход аудио, левый + моно | 0,5 В rms | >10 кОм |
| 7 | B | Вход RGB Blue (синий) | 0,7 В | 75 Ом |
| 8 | SWTCH | Вход, переключение режима телевизора, в зависимости от типа телевизора — Audio/RGB/16:9, иногда включение AUX (старые телевизоры) | 10-12 В | |
| 9 | G GND | Земля RGB Green | ||
| 10 | CLKOUT | Data 2: Clockpulse Out, только в старых видеомагнитофонах | ||
| 11 | G | Вход RGB Green (зеленый) | 0,7 В | 75 Ом |
| 12 | DATA | Data 1: выход данных | ||
| 13 | R GND | Земля RGB Red | ||
| 14 | DATAGND | Земля для Data, дистанционное управление, только в старых видеомагнитофонах | ||
| 15 | R | Вход RGB Red (красный) или Вход канала C | R: 0,7 В; C: 0,3 В | 75 Ом |
| 16 | BLNK | Вход Blanking Signal, переключение режима телевизора (композит/RGB), «быстрый» сигнал (новые телевизоры) | RGB=1-3 В; Comp=0-0,4 В | 75 Ом |
| 17 | VGND | Земля композитного видео | ||
| 18 | BLNKGND | Земля Blanking Signal (для конт. 8 или 16) |
||
| 19 | VOUT | Выход композитного видео | 1 В | 75 Ом |
| 20 | VIN | Вход композитного видео или канал Y (яркости) | 1 В | 75 Ом |
| 21 | SHIELD | Защитный экран/корпус |

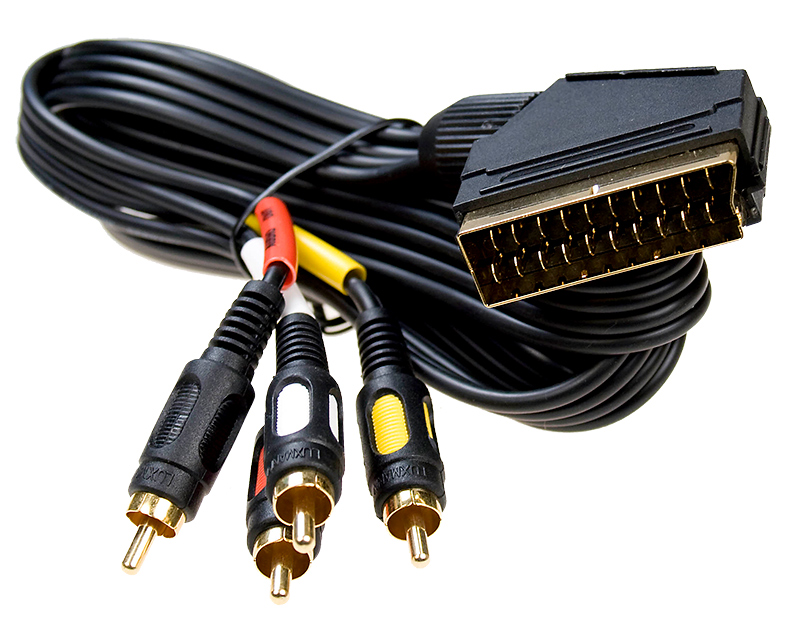

SCART-переходник: типы и описание
После своего первого появления SCART-переходник вызвал, мягко говоря, неоднозначные впечатления у большинства пользователей. Дело в том, что на телевизорах или же магнитофонах современного типа внезапно начали использоваться такие разъемы, в то время как преимущественное большинство жителей стран СНГ привыкли использовать стандартные «тюльпаны». Конечно, сегодня такая ситуация у многих вызовет улыбку.
При этом стоит отметить тот факт, что основной причиной того, почему SCART-переходник так и не получил тогда широкого распространения, является даже не то, что о нем мало кто знал, но еще и банальное отсутствие в продаже соответствующих кабелей.
Это сегодня можно приобрести любую кабельную продукцию практически на каждом углу, но в те времена их стоимость являлась достаточно высокой.
Что это за разъем?
SCART-переходник представляет собой 21-контактный разъем, при помощи которого пользователи могут согласовывать различные виды телевизоров и медиаустройств. После своего появления данный интерфейс завоевал сердца большинства потребителей Европы. Производители бытовой медийной техники моментально начали использовать его в своих устройствах. При этом стоит отметить тот факт, что разработчики данного стандарта были весьма дальновидными, ведь их устройство и по сегодняшний день активно используется передовыми компаниями.
Еще лет 10 назад практически каждый видео- или телеаппарат, который изготавливался для европейского рынка, оснащался хотя бы одним таким разъемом. Так что для подключения медийного оборудования к телевизору пользователю необходимо было покупать SCART-переходник. Причиной такого широкого распространения данного разъема является его универсальность.
Несмотря на то что она обеспечивается довольно прямолинейно, то есть за счет количества контактов, интерфейс, хоть и имеет множество отрицательных сторон, является достаточно удобным.
В чем его преимущества?
В первую очередь стоит отметить тот факт, что при помощи одного-единственного кабеля пользователи могут записывать или воспроизводить различные видеопрограммы. Данное достоинство моментально было оценено производителями домашних компьютеров, а с течением времени также и игровых приставок.
Также стоит отметить тот факт, что качество звука и изображения, которое подается через SCART-переходник, заметно лучше по сравнению с сигналом стандартного ВЧ-модулятора. При этом не стоит забывать о том, что ВЧ-модулятор не предусматривает возможности передачи стереозвука, привносит посторонние шумы, а также предусматривает необходимость в предельно точной настройке телевизора.
Дополнительные возможности
Однако этого оказалось мало, вследствие чего разработчики также заложили в интерфейс большое количество потенциальных возможностей, зарезервировав место под новые функции на будущее.
С того времени, как переходник VGA-SCART стал одним из наиболее востребованных на территории Европы, данный стандарт только начал приобретать новые свойства. К примеру, при помощи данного интерфейса сегодня может осуществляться управление различными режимами телевизора, такими как перевод его в режим монитора и обратно, переключение режима работы с RGB-сигналами и многое другое. При этом данные возможности ранее были весьма простыми, в то время как сегодня SCART получил возможность передачи цифровых данных, вследствие чего общее количество команд стало почти неограниченным.
На нынешний день можно найти большое количество систем, которые обеспечивают обмен информации при помощи SCART, вследствие чего переходник VGA-SCART, а также многие другие приобрели большую популярность.
Интересные функции
Стоит отметить несколько интересных функций, которые стали доступны за счет использования данного интерфейса.
После того как вы включаете DVD-плеер (или магнитофон, как это было изначально), автоматически включается также телевизор.
При этом, если в процессе просмотра определенной телевизионной программы у вас появляется желание ее записать, вы с помощью единственного нажатия запускаете запись данной программы. Функция FollowTV предоставляет пользователям возможность «переписывать» настройки тюнера от телевизора к медиаустройству. Также предусматривается контроль над работой устройств через экран телевизора и автоматический выбор наиболее оптимального формата изображения. После того как воспроизводимая запись заканчивается, выключается не только плеер, но и сам телевизор, что тоже настраивается и представляет собой весьма и весьма интересную функцию.
Разъемы
Если количество разъемов, которое может иметь переходник-адаптер SCART, непосредственно зависит от его класса, то даже стандартный спутниковый тюнер имеет их три:
- первый предназначается для подключения к телевизору;
- второй используется для подключения плееров;
- третий предусматривает возможность подключения декодера различных «закрытых» программ.
Для последнего особенно удобно использовать SCART-разъем. Переходник от любых других кабелей такого типа также может использоваться — через них кодированный сигнал будет попадать в декодер, а потом уже в «открытом» виде возвращаться обратно. Точно так же обстоит дело и с кабельными декодерами различных платных программ, применение которых теперь может осуществляться при помощи единственного кабеля данного интерфейса.
Конструкция
Многие люди, которые хотят сделать переходник SCART-«тюльпан» своими руками, стараются разобраться в конструкции данного интерфейса.
В первую очередь стоит отметить, что контактов-иголок в таком разъеме 20, а роль 21-го контакта отводится специализированному металлическому экрану, который располагается по всему периметру данного разъема. Вторым предназначением его является обеспечение защиты контактов от каких-либо механических воздействий извне, а ответная часть изготавливается при помощи литья из пластмассы. Стоит отметить, что он может иметь не только ушки для саморезов и винтов, но еще и приливы, предназначенные для установки на печатные платы.
Конструкция, которую имеют кабельные разъемы данного типа, вряд ли можно назвать оригинальной, однако есть три основных вида, которые отличаются между собой по конструкции корпуса – кабель может выводиться прямо, под углом или вбок. Удержание разъема в гнезде обеспечивается специализированными подпружиненными контактами-вилками, благодаря чему даже переходник SCART-USB славится своей невероятной надежностью и прочностью крепежа. Даже вставлять такие кабели приходится довольно осторожно, чтобы не сдвинуть с места устройство.
Качественная сторона
При помощи SCART-контактов осуществляется передача не только звуковых, но также видео и RGB-сигналов. Диапазон частот аудиоканалов в данном случае составляет приблизительно 20-20000 Гц, в то время как видеосигнал занимает полосу частот от 6 МГц до 8 МГц.
Трудно представить, что многоконтактный разъем, который изготавливается из стандартного полистирола, имеет приблизительно такие же частотные характеристики, как специализированный коаксиальный BNC или даже тюльпан. Однако на самом деле попытка увеличить частотные свойства разъема была проведена, и в переходнике SCART каждый отдельный канал передачи оснащается собственным экранированным проводником, что позволяет добиться гораздо более эффективной развязки между сигналами.
Практически любой шнур, который вы недорого покупаете «на углу», значительно ухудшит качество изображения. Так как в них принято использовать дешевые экранированные провода, в то время как для качественной передачи видеосигнала должен использоваться полноценный коаксиальный кабель. Волновое сопротивление такого устройства составляет 75 Ом.
Известные производители кабельной продукции активно предлагают своим клиентам приобрести также SCART-кабель, который всячески пытаются лишить присущих этому стандарту недостатков. Такие устройства значительно отличаются от тех, которые вы можете приобрести в каких-то небольших местных магазинах. Ведь вместо стандартной черной изоляции на обычном проводе в них используется толстый блестящий жгут, включающий в себя полностью раздельные видео- и аудиокабели, а также позолоченные контакты и металлические или же металлизированные разъемы. Стоимость такой продукции на порядок больше по сравнению с обычными изделиями, но при этом сразу стоит сказать о том, что его приобретение не гарантирует вам более качественного изображения, ведь, помимо кабеля, на качество влияет еще и сам разъем.
S-Video
Рассматривая сигналы, которые передаются при помощи кабелей SCART, стоит отметить также отдельно S-Video, через который осуществляется передача двух сигналов – яркости и цветности. После возникновения этого стандарта разработчики SCART моментально добавили возможность взаимодействия с ним в свои кабели, и для сигнала яркости подошел канал «видео», в то время как для обеспечения нормальной работы с сигналом цветности пришлось полностью пожертвовать RGB, а точнее говоря, каналом «красного». Данная возможность может себя реализовать только в тех моделях телевизоров, в которых используется сразу два разъема SCART, так как через второй в данном случае уже должен будет подключаться отдельный RGB-источник, но практически всегда вместе с таким способом подключения также используется разъем mini-DIN.
Как используются переходники?
В том случае, если только в одном устройстве используется разъем SCART, в то время как в другом применяется какой-то другой вариант интерфейса нужно использовать какой-нибудь переходник. Стоит отметить, что на сегодняшний день наиболее распространенным является переходник SCART-«тюльпан», однако есть также большое количество других вариантов переходников под иные виды разъемов.
Стоит отметить, что сегодня существуют как стандартные переходники, так и кабеля. Первые представляют собой стандартные разъемы SCART, в которые монтируются другие разъемы наподобие S-Video или же RCA, благодаря чему сегодня нет никакой сложности в том, чтобы найти переходник SCART-3RCA.
Какими они могут быть?
Сами по себе переходники могут быть двунаправленными или однонаправленными, стерео или моно, с переключателями или без, не говоря о том, насколько широким может быть разнообразие кабелей-переходников. В том случае, если вам нужно к определенному устройству подключить одновременно несколько других, вы можете использовать специализированный SCART-разветвитель, который может обеспечивать разветвление одновременно на два или даже на три направления.
Что можно купить?
На сегодняшний день в продаже есть практически любые виды кабелей и переходников. При этом стоит отметить тот факт, что некоторые крупные компании (такие как JVC, Sony и другие), предоставляют своим покупателям абсолютно бесплатно такие изделия, чтобы потребителям не нужно было думать о том, как сделать переходник SCART-VGA своими руками. Схема таких устройств также сегодня находится в свободном доступе, поэтому вы всегда можете проверить свои инженерные силы, но если постараться, всегда можно найти в продаже именно тот вариант переходника, который вам нужен.
Полезные советы
Все известные неудобства SCART полностью компенсируются универсальностью данного разъема. При необходимости вы можете найти практически любой переходник, включая переходник SCART-«колокольчики», но при этом реализовать возможности данного интерфейса можно только в том случае, если оба аппарата отличаются схожими функциями.
Таким образом, вы можете использовать SCART практически с любыми современными мультимедийными устройствами. По сегодняшний день производители внедряют данный разъем в различные виды техники, и поэтому вы можете быть уверенными в том, что приобретенный или собранный переходник обязательно сможет пригодиться вам в будущем.
Переход к наземному (эфирному) вещанию в цифровом формате стал реальностью во многих европейских странах. В этот процесс постепенно включается и Россия. Хотя пока вещание осуществляется только в нескольких городах, интерес к цифровым терминалам эфирного телевидения существует, а перспективы рынка этой техники выглядят обнадеживающе. На сегодняшний день преждевременно говорить о каком-либо доминировании производителей терминалов эфирного телевидения на российском рынке. В этой связи тем более интересно появление DVB-T ресивера отечественной разработки GS TE-7010, представляемого Корпорацией Дженерал Сателайт. Ресивер GS TE-7010 предназначен для просмотра Free-to-Air каналов цифрового эфирного телевидения, транслирующихся в диапазоне частот 175-860 МГц. Аппарат имеет современный дизайн, высокий уровень технического исполнения, достаточный набор сервисных возможностей. Конструкция
Настройка и внешние подключения
Сервисные функции
Автор выражает признательность фирме Корпорация Дженерал Сателайт (Россия) за предоставленный для тестирования образец терминала General Satellite TE-7010. |
SCART RGB кабель для PSOne, PS2.
И снова всем привет)Речь снова пойдёт о приставке PSOne.
В прошлый раз я рассказал о приводе для этой приставки.
Ну а если у нас есть рабочая приставка, надо получить красивую картинку на телевизоре.
Нашёл таки для неё настоящий SCART RGB кабель.
О нём и других кабелях и будет разговор.
UPD: кстати, этот кабель не только хорошую картинку даёт, с ним работает ещё одна функция)))
Захотелось мне как-то получить более качественную картинку на телевизоре с приставки.
Подключалась приставка через композитный аудио видео кабель. И если на старом телевизоре и это выглядело нормально, то на новом не очень — картинка размыта и дрожит, цвета не очень сочные.
Очень часто попадался на глаза вот такой кабель, компонентного видео.
Но перед покупкой решил почитать на форумах, что и как. И не зря.
Приставки Playstation 1 не умеют компонентного видео. Этот кабель только для PS2.
Для PS1 варианты такие:
-композитный аудио видео кабель (худший вариант)
-S-Video
-SCART RGB кабель (считается лучшим вариантом для PS1)
S-Video пришлось отбросить, т.к. нету в моём телевизоре такого входа. Можно только через переходник SCART-SVideo подключить, но неизвестно, что на выходе этого переходника будет, может он только композитный сигнал передаст.
SCART RGB всё не мог найти, попадались конечно, но с очень дорогой доставкой, не из Китая.
И, да, не любой SCART кабель для Playstation передаёт RGB-сигнал, большинство передаёт только композитное видео и звук. Надо внимательно читать описание товара.
И вот наконец-то мне попался нужный кабель с доставкой из Китая.
Продавец выдал номер для отслеживания.
А вот и сам кабель.
Кабель не сильно мягкий. Надписей на кабеле нету. Ферритовых фильтров нету.
Подключил, не вставляя диск запустил приставку.
Если с подключением по композитному кабелю приходилось переключаться на композитное видео вручную, то по SCART кабелю телевизор сам переключается на SCART вход, как только включается приставка.
Разницу увидел уже на загрузочном экране.
Нет, это не рука дрогнула, фотоаппарат стоял на штативе, картинка слева — это и есть размытое изображение с композитного кабеля.
Особенно бесила рябь, которую хорошо было видно вокруг текста.
Ещё фотографии.
Композитное:
RGB:
Хорошо видно, что цвета стали немного сочнее, картинка чётче.
Ну вот и всё, всем спасибо за внимание, всем удачи, всем пока!
Соединения SCART и описание кабелей
Соединения SCART все еще довольно распространены в Европе в качестве метода подключения AV-компонентов.
Хотя он используется реже, вы вполне можете обнаружить, что в вашем AV-оборудовании все еще есть один из них.
Однако они заменяются появлением цифровых технологий и типов подключения, таких как HDMI и DVI.
Итак, что нам нужно знать об этом типе подключения — и когда мы должны его использовать?
Как выглядит разъем SCART?
Разъем SCART на вашем устройстве выглядит так:
Это гнездовое соединение, которое берет штекерные контакты кабеля SCART.
Как видно из формы разъема, провода SCART спроектированы таким образом, что они подходят только с одной стороны, поэтому будьте внимательны при его подключении.
Как выглядит кабель SCART?
КабелиSCART, которые используются для соединения двух устройств, выглядят следующим образом.
Он имеет 21 контакт, которые передают различные сигналы, хотя некоторые кабели не полностью подключены, поэтому могут не подходить для передачи некоторых типов видео, особенно RGB.
Поэтому, если вы пытаетесь установить соединение RGB, но оно не работает, убедитесь, что у вас есть полностью подключенный кабель SCART.
При использовании провода SCART убедитесь, что вы вставили его плотно, иначе вы не сможете получить хорошее изображение.
Для чего нужен видеоинтерфейс SCART?
СоединенияSCART позволяют передавать аналоговые видео- и аудиосигналы между устройствами. Он несовместим с современными цифровыми сигналами.
Они в основном используются для видеосигналов стандартной четкости, таких как RGB, композитный и S-Video, а также для стереофонических и монофонических аудиосигналов.
SCART на самом деле может поддерживать видеосигналы высокой четкости, однако с появлением цифровых подключений HDMI почти не было устройств для этого.
Когда мне следует использовать разъем SCART?
Этот тип разъема сейчас довольно старый и становится все менее распространенным в новом AV-оборудовании. В современном оборудовании обычно есть более удобные способы подключения устройств, такие как цифровые соединения HDMI или DVI.
Однако, если у вас есть устройства с разъемами SCART, это может быть простым способом передачи видео- и аудиосигналов между ними с помощью всего одного кабеля.
Что еще вы можете рассказать о соединениях SCART?
СоединенияSCART в основном используются в Европе и Азии для подключения аудио-видео устройств. Во всем мире они также известны под другими названиями, такими как Euroconnector и EIA Multiport.
SCART означает Syndicat des Constructeurs d’Appareils Radiorécepteurs et Téléviseurs — ассоциацию французских производителей телевизоров, разработавшую этот тип подключения.
У него всегда была плохая репутация в мире AV, потому что — хотя он довольно универсален в передаче различных типов сигналов — он никогда не подходил очень хорошо, и иногда было трудно установить хорошее надежное соединение.
С появлением цифровых изображений высокой четкости и многоканального звука это соединение будет в основном использоваться в более старом AV-оборудовании.
Полностью подключенный кабель SCART совместим с композитным сигналом, а также с видео RGB. Хотя, если ваши устройства поддерживают это, многие люди предпочитают использовать выделенное компонентное соединение, а не SCART.
Приколи меня!
Руководство по домашнему кинотеатру
Пол запустил руководство по домашнему кинотеатру, чтобы помочь менее опытным пользователям максимально эффективно использовать современные аудиовизуальные технологии.Он проработал звукооператором, световым и аудиовизуальным инженером около 20 лет. Дома он потратил больше времени на установку, настройку, тестирование, демонтаж, исправление, настройку, повторную установку (а иногда и использование) различного оборудования Hi-Fi и домашнего кинотеатра.
Изображение предоставлено: fotum / Shutterstock.com
Я ссылаюсь на товары, которые мне нравятся. Если вы покупаете по ссылке, отмеченной * в этом посте, я могу получить комиссию: о рекламеРуководство для геймеров по кабелям, розеткам и переключателям SCART
Заявление об ограничении ответственности: — Вся информация, которую я поместил здесь, основана на моем собственном исследовании или опыте.Я поддерживаю и использую скромную коллекцию ретро-игр и потратил много времени на то, чтобы все исправить, не в последнюю очередь отслеживая лучшие провода SCART, адаптеры, переключатели и концентраторы. Тем не менее я не электрик и не имею сильного образования в области электроники. Если вы заметили ошибку на этой странице, оставьте комментарий и дайте мне знать.
Если вы находитесь на этом сайте, то, вероятно, вы из тех перфекционистов, которые хотят получить наилучшее изображение с ваших игровых консолей. Чтобы легко добиться этого на большинстве машин эпохи Playstation 1 / Sega Saturn и ранее, вам понадобится кабель SCART.Кабели SCART могут воспроизводить полное изображение RGB. Если вы не уверены, что означает RGB, возможно, вам стоит начать с этого учебника по RGB.
Итак, вы знаете, что вам нужен RGB, и вы знаете, что SCART может его предоставить, давайте узнаем немного больше о SCART и о том, как лучше всего заставить его работать.
Что такое SCART?
Разъем SCARTЕсли вы живете в Европе, вы, вероятно, знакомы с разъемами SCART на вашем телевизоре, но если вы из другого конца света, вы, возможно, никогда раньше даже не видели разъемы SCART.SCART — это 21-контактный разъем, который может передавать видео и аудио. Это наиболее распространенный способ получения RGB на многих ретро-консолях. Однако SCART может быть сбивающим с толку стандартом, поэтому для получения наилучших результатов необходимо учитывать несколько моментов.
Типы разъемов SCART
На самом деле существует три различных типа разъемов SCART, с которыми вы можете столкнуться (их гораздо больше, если, конечно, вы считаете незначительные вариации): —
S-Video SCART: — SCART был разработан как многоцелевой разъем и поэтому может передавать сигналы S-Video и RGB, но не одновременно.Если вы подключите кабель SCART RGB к разъему S-Video SCART, вы получите только композитное видеоизображение.
RGB SCART: — Этот тип разъема SCART принимает полный сигнал RGB. Это не обязательно означает, что вы получите идеальное изображение, так как это зависит от возможностей вашего ТВ / видеопроцессора, хотя оно будет значительно лучше, чем композитное.
Примечание : — В некоторых наборах есть разъемы SCART, которые могут принимать композитные, S-Video и RGB сигналы.Обратитесь к инструкции по эксплуатации вашего телевизора, чтобы узнать, какие типы сигнала принимаются.
Японский 21-контактный RGB: — Более редкий, только японский стандарт, который использует тот же разъем, что и европейские кабели, но с соответствующими контактами в разных местах. Часто встречается у геймеров на видеопроцессорах серии XRGB.
Анатомия кабеля SCART
Изображение взято с веб-сайта Тима Уортингтона. Ссылка внизу статьи.Кабель SCART компании «Сатурн» прост: по одному проводу для красного, зеленого и синего, два для стерео и один для композитного видеосигнала, который используется для синхронизации (подробнее об этом позже).Обратите внимание на +5 В, приложенные к контактам 8 и 16. Это сигнальные контакты, контакт 8 сообщает телевизору, какое соотношение сторон выбрать, а контакт 16 сообщает телевизору, что нужно выбрать режим RGB. На контакт 16 должно подаваться не менее 1,3 В, иначе телевизор проигнорирует сигнал RGB и вернется к композитному. Некоторые видеопроцессоры, например XRGB3, полностью игнорируют эти контакты и отображают только сигнал RGB через SCART.
Типы кабеля SCART
Так же, как существуют разные типы разъемов SCART, существуют и разные типы кабелей SCART.Кабели хорошего качества должны иметь все контакты, но, конечно, это не всегда так. Если вы покупаете кабель SCART для игровой приставки, уточните у продавца, является ли он кабелем RGB SCART, а не более дешевым композитным кабелем. Не дайте себя обмануть, думая, что простой переходник композитного сигнала на SCART также даст вам качество RGB. Адаптер, подобный изображенному слева, часто идет в комплекте с игровыми консолями. Это НЕ даст вам изображения RGB.
В некоторых редких случаях может потребоваться кабель SCART для композитной синхронизации RGB.Одним из таких примеров является использование Sega Saturn через скейлеры XRGB и DVDO Edge или Gefen. Мы рассмотрим это более подробно в следующем разделе.
Чистая / необработанная композитная синхронизация по сравнению с синхронизацией на композитном видео
При отправке аналогового видеосигнала RGB вам потребуется по одному проводу для красного, зеленого и синего компонентов и как минимум один провод для сигнала синхронизации. Почти все кабели SCART, которые вы можете приобрести для игровых консолей, будут передавать композитный видеосигнал на контакт 20. При использовании RGB этот сигнал используется как композитный сигнал синхронизации.Для большинства приложений это работает отлично, а также означает, что кабель обратно совместим с оборудованием SCART только для композитных материалов. Однако есть случаи, когда использование сигнала чистой синхронизации (также известной как необработанная синхронизация, чистая синхронизация или чистая составная синхронизация) приводит к более качественному и / или более стабильному изображению. Пользователи линейки видеопроцессоров XRGB, в частности, заметили, что использование чистой синхронизации вместо синхронизации для композитного видео может дать лучшие результаты. Обычно, чтобы использовать чистую синхронизацию, все, что вам нужно сделать, это отсоединить композитное видеосоединение от контакта 20 и заменить его подключением к линии чистой синхронизации консоли (в случае NTSC Saturn это контакт 1).Однако это не всегда так, некоторые консоли могут нуждаться в модификациях, чтобы сделать чистый синхросигнал более стабильным или привести напряжение в соответствие со стандартами SCART.
Новые ретрогеймеры иногда сбиваются с толку, когда видят проданные кабели и описывают их как использующие «композитное видео для синхронизации». Это, конечно, не означает, что по кабелю передается только композитный видеосигнал, просто композитный видеовыход используется для синхронизации.
Подводные камни SCART-коммутации
Если вы регулярно используете несколько игровых консолей, рано или поздно у вас закончатся разъемы SCART на вашем ТВ / видеопроцессоре.Ответ на этот вопрос — конечно же, купить какое-нибудь коммутационное устройство SCART. На этой странице я попытался просмотреть как можно больше переключателей SCART, так что проверьте это, если вы имеете в виду конкретную модель. Вы можете разумно ожидать, что любого переключателя SCART будет достаточно, но кажется странным трудным найти переключатель или концентратор SCART, который действительно совместим со всеми игровыми консолями. Возможно, это связано с разницей в напряжении по сравнению с видеоаппаратурой. Какой бы ни была причина, будьте осторожны при выборе переключателя SCART.На рынке представлено несколько типов: —
Пассивные автоматические переключатели — Они не требуют внешнего источника питания и не имеют возможности ручного переключения, вместо этого они просто направляют сигнал от розеток непосредственно к вилке. Теоретически, пока у вас есть только одно устройство, это должно работать нормально. На практике, однако, это случается редко, и могут происходить и происходят всевозможные странные вещи, от неправильной работы звука до затемнения изображения и включения игровых консолей, даже если они отключены от сети! (из-за чрезмерного напряжения, протекающего по цепи).Избегайте таких переключателей SCART (часто называемых блоками SCART), они не подходят для игровых консолей.
Пассивные ручные переключатели — Они не требуют внешнего источника питания, но имеют кнопки или переключатели, которые выбирают, какой вход подключен. Такие переключатели дешевы и не имеют возможности автоматического переключения, как более дорогие модели, но являются наиболее надежным из доступных коммутационных решений и могут работать почти так же хорошо, как и при простом подключении кабеля SCART непосредственно к телевизору.Если вам нужен простой и экономичный способ добавить больше разъемов SCART к вашей ретро-игровой системе, это идеальный вариант. Тем не менее, следует внимательно выбирать переключатель хорошего качества. Показанный здесь кнопочный переключатель не рекомендуется. Поскольку кнопки не полностью изолируют разъемы SCART друг от друга, изображение с одного входа может ухудшиться из-за добавления кабеля SCART к другому входу, даже если другой вход отключен и кнопка отпущена.
Автоматические переключатели без ручного дублирования — Для этого типа переключателей требуется внешний источник питания.Он автоматически переключается на активный вход и часто включает в себя все виды интеллектуальных возможностей переключения. При использовании этот тип переключателя намного надежнее пассивного автоматического переключателя, но все же может вызывать проблемы с игровыми консолями. Bluedelta Smart-SCART, показанный на рисунке, является одним из наиболее высоко оцененных доступных автоматических переключателей SCART, но по-прежнему имеет проблемы совместимости с некоторыми игровыми консолями, особенно если вы также используете XRGB3. Однако, если ваши кабели SCART подключены правильно, в большинстве случаев должны работать лучшие автоматические переключатели.
Автоматические переключатели с ручным управлением — Обычно это самые дорогие виды переключателей SCART из имеющихся. Они очень полезны в качестве центральных концентраторов для более крупных и сложных коммутационных систем. Их надежность варьируется в широких пределах, но большинство высокопроизводительных моделей с ручным управлением будут правильно работать даже с необычными кабелями SCART. Trilogy 1, показанный на рисунке, очень надежен и может маршрутизировать практически любой стандартный или нестандартный сигнал SCART, включая компонентное видео, через SCART.К сожалению, по мере того, как видеофилы переходят от SCART к HDMI, становится все труднее найти высококачественные коммутаторы, подобные этому.
Прочие соображения
Одна из наиболее частых проблем, с которыми сталкиваются кабели SCART, — это гудение звука, особенно когда экран очень яркий. Как и следовало ожидать, это вызвано помехами между линиями видео и аудио. Один из способов избежать этого — проложить аудиокабель отдельно от видеокабелей, а затем снова соединить их на конце SCART.Покупка более качественных кабелей SCART с лучшим экранированием также может устранить эту проблему, хотя для ретро-консолей вы обычно ограничены тем, что доступно на E-bay и в специализированных магазинах видеоигр, если вы не можете найти компоненты для сборки собственного кабеля. .
Ссылки и дополнительная литература
Следующие веб-сайты очень помогли при исследовании и составлении этой статьи: —
Схема SCART игровой консоли Тима Уортингтона. Показаны конфигурации проводки для большинства игровых консолей.
Jim’s Aerials — Разъемы и соединения SCART. Более видеоцентрический взгляд на разъемы SCART и коммутацию.
Википедия — SCART. Очень информативное введение в кабели SCART и SCART.
СвязанныеКак преобразовать из аналогового в цифровой
Передача сигналов с разъема SCART на вход HDMI? Два AV-интерфейса не подходят друг другу. Цифровой интерфейс, такой как HDMI, не может обрабатывать аналоговые изображения и звуковые сигналы SCART.Но есть способы преодолеть препятствие между аналоговыми и цифровыми технологиями.
Этой статьей мы хотим завершить наш раунд ответов на вопросы читателей. Один читатель нашей статьи на AUX и Co . спросил, как можно подключить DVD-плеер к телевизору, если у него нет входа RCA, а у DVD-плеера нет интерфейса HDMI. Однако вместо этого DVD-плеер может иметь более старый выход SCART, которого нет в современном телевизоре. Как исправить эту несовместимость? И стоит ли вообще прилагать усилия?
HDMI заменил SCART в качестве стандарта подключения
Чтобы установить соединение между SCART и HDMI, необходимо преодолеть одно препятствие: несовместимость между аналоговыми сигналами и цифровыми данными.Как и HDMI (сокращение от High Definition Multimedia Interface), SCART (Syndicat des Constructeurs d´Appareils Radiorécepteurs et Téléviseurs) передает как аудио, так и видео информацию — только в виде аналоговых сигналов. Стандарт был разработан еще в 1970-х годах и с тех пор зарекомендовал себя в секторе домашних развлечений по всей Европе как независимый от производителя стандарт.
Порт SCART на телевизореПреимущество интерфейса SCART состояло в том, что он в равной степени поддерживает различные аналоговые пути передачи, такие как композитное видео, S-Video или RGB.Однако SCART не может обрабатывать методы цифровой передачи. Даже максимальное разрешение изображения, которое может передавать SCART, кажется устаревшим во времена UHD (Ultra HD): стандарта PAL 720 x 576 пикселей. Между тем, HDMI в значительной степени заменил SCART. Это касается проигрывателей DVD и Blu-ray, а также современных светодиодных телевизоров со встроенными тюнерами. Обычно вы больше не найдете там интегрированного аналогового интерфейса.
В сообщении блога о кабеле TOSLINK мы уже объяснили, как HDMI даже конкурирует с широко распространенным стандартом оптической передачи для аудиоданных.
Преобразователь для SCART в HDMI
Хотя HDMI стал преобладающим стандартом, может случиться так, что старое устройство будет подключено к более современному телевизору — потому что, например, DVD-проигрыватель имеет идеальную ценность для своего владельца; или потому что вы хотите воспроизвести старые кассеты VHS на видеомагнитофоне; или потому, что для ностальгии по играм вы хотите подключить PlayStation первого поколения к плоскому экрану. Из-за несовместимости аналоговой и цифровой передачи, для передачи видео со SCART на HDMI требуется нечто большее, чем просто механико-электрический адаптер.
Вместо этого нужен настоящий преобразователь, который сначала преобразует аналоговый сигнал плеера в цифровые данные. Поскольку такие активные адаптеры обычно стоят не менее 30 евро, вам следует подумать, действительно ли вложение имеет смысл. Это говорит о преобразователях , что они могут масштабировать аналоговый сигнал до 1080 пикселей. Это соответствует качеству Full HD. Еще одно преимущество заключается в том, что они часто могут отфильтровывать аудиоданные из сигнала SCART и выводить их отдельно через разъем или коаксиальный кабель.Это позволяет подключать устройство SCART напрямую к современной системе Hi-Fi или AV-ресиверу.
Однако такой конвертер может быть неправильным выбором , потому что может быть более прибыльным просто заменить ваш DVD-проигрыватель проигрывателем Blu-ray. Как правило, они обратно совместимы и могут воспроизводить старые DVD. Если вы хотите перейти со SCART на HDMI, чтобы использовать старые VHS-рекордеры, вы можете полностью оцифровать видеокассеты практически без каких-либо более высоких затрат — если у вас есть компьютер или ноутбук.Это возможно с помощью специальных комплектов оцифровки (обычно называемых «грабберами»), которые имеют как вход SCART, так и интерфейс USB для подключения к записывающему компьютеру.
Товаров, подходящих под эту статью:
Вывод: передача сигналов SCART на устройства HDMI возможна, но не всегда имеет смысл.
- SCART и HDMI используются для передачи аудио и видео информации.
- SCART был в значительной степени заменен HDMI в качестве аналогового стандарта.
- Конвертер необходим для подготовки аналоговых данных для интерфейса HDMI. Преобразователи
- доступны в розничных магазинах по цене от 30 евро.
- на преобразователь SCART-HDMI: масштабирование до 1080 пикселей; возможен отдельный вывод аудиосигналов.
- Contra SCART HDMI-преобразователи: чуть более высокая стоимость приобретения для проигрывателей Blu-ray с обратной совместимостью с HDMI; привлекательной альтернативой является оцифровка кассет VHS.
SCART TV Видеокабели и соединители на продажу
Кабель SCART для подключения ваших устройств SCART
Если вы хотите подключить старое устройство SCART, такое как игровая приставка или видеомагнитофон, к другим устройствам, которые могут быть или не быть устройствами SCART, тогда необходимо иметь кабель вывода SCART и разъем SCART на устройство надо.К счастью, для подключения этих устройств довольно просто использовать кабель SCART, что позволяет вам продолжать наслаждаться всеми имеющимися у вас видео и играми. Вы можете найти ассортимент этих недорогих адаптеров на eBay.
Что такое стандарт SCART?Интерфейс связи SCART — это промышленный стандарт, разработанный французской компанией Peritel. Этот стандарт используется в Европе и других странах в основном для телевизоров и видеомагнитофонов. SCART передает аналоговые видео- и аудиосигналы между устройствами и обычно используется для видеосигналов стандартной четкости, таких как RGB, композитный и S-Video.Он также используется со стереофоническими и монофоническими аудиосигналами. SCART также может поддерживать видеосигналы высокой четкости, но не так много устройств с подключениями для этой цели.
Что такое разъем SCART?Разъем SCART — это соединение между двумя аудио- или видеооборудованием, например, телевизором и кассетным видеомагнитофоном (VCR). Устройства имеют интерфейсный 21-контактный разъем «мама». Кабель SCART с вилкой на каждом конце используется для подключения устройств.21-й контакт — заземляющий контакт экрана. Соединения SCART обеспечивают стереофонический и монофонический звук, композитный видеосигнал и управляющие сигналы в качестве входных и выходных сигналов. Однако он предоставляет только видео RGB в качестве входных сигналов.
Можно ли преобразовать SCART в HDMI?Вы можете преобразовать аналоговые сигналы от устройств SCART в устройство HDMI, такое как телевизор. Однако для этого требуется блок преобразователя, способный преобразовывать аналоговые сигналы непосредственно в сигнал HDMI.
Какие бывают разъемы SCART?Ваши устройства SCART обычно имеют один из трех различных типов разъемов:
- S-Video SCART — SCART может передавать сигналы S-Video и RGB, но не оба одновременно.Независимо от типа кабеля, при подключении через этот разъем будет отображаться только композитное видеоизображение.
- RGB SCART — этот разъем принимает полный сигнал RGB и отображает более качественное изображение, чем композитное соединение.
- Японский 21-контактный RGB — это менее распространенный японский стандарт, в котором используется тот же разъем, что и в европейских кабелях, но соответствующие контакты находятся в разных местах.
Электроника 2000 | Распиновка | Разъемы SCART
Описание | Приложения | Назначение контактов | Инструкция по сборке
Описание
21-контактный разъем для подключения видеооборудования.Это обеспечивает соединения для видеовхода и вывода, аудиовхода и вывода, видео RGB и управляющие сигналы (2 соединения для передачи данных, гашение, переключение функций). Если ты задались вопросом, SCART означает ‘Syndicat des Constructeurs d’Appareils Radiorécepteurs et Téléviseurs ‘. Также известен как Peritel connector. В последние годы на смену SCART пришел HDMI.
Типичные области применения
Аудио-видеооборудование — ТВ, видеомагнитофоны, спутниковые ресиверы, кабельные коробки.
Домашний кинотеатр
Назначение контактов
На схеме показана нумерация контактов в разъеме, если смотреть со стороны пайки вилки. Обратите внимание, что там 20 контактов, 21-е соединение — это металлическая оболочка разъема, к которому идет экран оплетка кабеля должна быть подключена.
| Штифт | Функция / направление (см. Примечание 2) |
|---|---|
| 1 | Аудиовыход правый |
| 2 | Аудиовход, правый |
| 3 | Выход AUDIO, левый |
| 4 | АУДИО Земля |
| 5 | СИНИЙ Заземление видеосигнала |
| 6 | Левый аудиовход |
| 7 | СИНИЙ Видео |
| 8 | Переключение функций (см. Примечание 1) |
| 9 | ЗЕЛЕНЫЙ Заземление видео |
| 10 | Комм.Линия данных 2 |
| 11 | ЗЕЛЕНЫЙ Видео |
| 12 | Комм. Линия данных 1 |
| 13 | КРАСНЫЙ Заземление видеосигнала |
| 14 | Комм. База данных |
| 15 | КРАСНЫЙ Видео |
| 16 | Заглушка |
| 17 | ВИДЕО Земля |
| 18 | Заглушка |
| 19 | ВИДЕО выход |
| 20 | ВИДЕОВХОД |
| 21 (оболочка) | Общее заземление / Экран |
Примечание 1: Контакт 8 обеспечивает переключение функций.Применение При подключении 9,5–12 В к контакту совместимый телевизор или видеомагнитофон переключится на вход AV (SCART). Это также может включать оборудование из режима ожидания. Применение 0 В или отключение будет переключитесь обратно на телевизор. Некоторые телевизоры также используют этот контакт для выбора соотношения сторон экрана. Подача 5-8В к выводу 8 переключится в режим 16: 9. Это может быть использовано DVD-плеерами для настройки телевизора соотношение. Подключите заземление к контакту 14 или контакту 18.
Примечание 2: Направление сигнала относится к разъему устройства, а не к вилке.Например. аудиовыход будет выходом с устройства. Другой конец кабеля, подключенного к этому разъему, необходимо подключить к входу. Проследите путь прохождения сигнала, чтобы быть уверенным вы подключаете выходы одного устройства ко входам другого и наоборот. Стандартный кабель SCART должен иметь необходимые линии скрещены, чтобы обеспечить соединение 2 устройств.
Инструкции по сборке разъема
Монтажный штекер / гнездо кабеля:
Подключения нормально распаяны.Перед пайкой проверьте, нужно ли надевать крышку сальника на кабель. При пайке не допускайте короткого замыкания между контактами. использование рукавов на соединениях может быть хорошей идеей. Закройте экран, чтобы предотвратить его замыкание на другие булавки и содержать его в порядке. Пластиковая оболочка обычно встает на место вокруг металла. разъем после пайки, а затем прикрутите кабельный ввод, чтобы скрепить сборку.
Разъемы для монтажа на печатную плату:
Если в разъеме есть монтажные отверстия, перед пайкой прикрутите его к плате.Припаиваем несколько контакты и убедитесь, что разъем находится заподлицо с платой, прежде чем паять остальные.
Вверх | Вернуться к индексу
Кабель преобразователя SCART в HDMI
Рынок полон продуктов, которые позволяют преобразовывать соединения SCART в HDMI. Этот пост поможет вам найти то, что вам нужно. Сначала я рассмотрю, что составляет соединение SCART, а затем углублюсь в лучшие продукты на рынке сегодня для каждой ситуации, когда вам может потребоваться преобразовать SCART (например,г., телевизор, ретро-игры, спутниковый ресивер).
Что такое преобразователь SCART в HDMI?
Адаптер SCART-HDMI — это устройство, которое позволяет подключать источник мультимедиа с поддержкой SCART к современному телевизору, поддерживающему только HDMI.
Раньше разъемы SCART были стандартом, особенно в Европе. Это 21-контактный разъем, который может передавать как аналоговое аудио, так и видео.
Разъем был разработан в 1970-х годах и был стандартным разъемом для телевизоров и других устройств вплоть до изобретения HDMI.В настоящее время, когда HDMI стал новым стандартом, SCART встречается исключительно редко.
АдаптерыSCART — HDMI особенно полезны для людей, у которых есть старое оборудование (видеомагнитофоны, Playstation 1, Xbox и другие консоли) и которые хотят подключить их к своему телевизору.
Итак, если у вас есть более старое устройство с выходом SCART и ваш телевизор имеет только порты HDMI, вам понадобится адаптер SCART-HDMI. Есть довольно много вариантов на выбор, и большинство из них являются экономичными.
Работают ли преобразователи SCART в HDMI?
Как и в случае со всеми типами преобразователей, ответ на этот вопрос зависит от того, что вы пытаетесь подключить.В целом, адаптеры SCART хорошо подходят для подключения игровых консолей в стиле ретро (с поддержкой RGB) и некоторых медиаисточников, таких как видеомагнитофоны, у которых есть вход SCART, но нет выхода HDMI.
Давайте посмотрим на рекомендуемые продукты для каждой ситуации, когда вы можете использовать адаптер SCART-HDMI.
У вас есть HDMI SMART TV
… и хотите подключить оборудование SCART, такое как видеомагнитофон, DVD, спутниковую приставку.
Если вы читаете это, вероятная ситуация состоит в том, что вы пытаетесь подключить устройство с подключением SCART к телевизору, имеющему вход HDMI.В таком случае вам следует просто использовать преобразователь SCART в HDMI.
Лучшая рекомендация продукта:
Wrugste SCART вход HDMI выход
Преобразователь SCART в HDMI, преобразование сигнала SCART в выход HDMI, подключение старого телевизора или монитора с входным портом SCART к новому телевизору высокой четкости с интерфейсом HDMI. Этот кабель Scart также можно использовать для DVD-плеера, телевизионной приставки, DVD-рекордера и других устройств с выходным портом Scart. Он не только совместим со стандартными входными телевизионными форматами PAL / NTSC3.58 / NTSC4.43, но также поддерживает выход 720p / 1080p (Примечание: НЕ поддерживает переход от HDMI к Scart).
Основные характеристики:
- Это кабель с адаптером SCART и преобразователем HDMI.
- Plug-and-play, простой в использовании, портативный и гибкий.
- Поддерживает входные форматы PAL, NTSC3.58, NTSC4.43, SECAM и PAL / M.
- Поддержка вывода 1080p или 720p с помощью переключателя.
Альтернативный бюджет:
Конвертер KUYiA Scart в HDMI с кабелем HDMI
Я понятия не имел, сколько я сделал со своим новым телевизором, пока не пришло время подключить мой старый проигрыватель VHS.Изящный современный дизайн конвертера KUYiA HDMI привлек мое внимание, как только я увидел его на Amazon, и после проверки обзоров на других онлайн-сайтах от своих проницательных клиентов, я решил заказать это фантастическое маленькое устройство. Он прибыл быстро и был действительно прост в установке — просто выключите оба телевизора, отсоедините один конец кабеля от разъема SCART на проигрывателе VHS для входа в блок конвертера, затем подсоедините конец провода к видеомагнитофону, прежде чем присоединять выход штекера блока конвертера к разработанному HDMI розетка в ТВ.Пока работает отлично — еще не пробовал подключиться, но уверен, что проблем не будет, это действительно хорошее устройство.
Если у вас SCART TV
… и хотите подключить устройство HDMI, такое как SKY box, DVD и т. Д.
Имейте в виду, что переход от SCART к HDMI, указанный выше, может работать только с выходами SCART, а не наоборот.
В этой ситуации вам понадобится преобразователь HDMI в SCART.
Neoteck Преобразователь HDMI в SCART Вход HDMI Выход SCART
Это лучший способ преобразовать сигнал HDMI в аналоговый видеовыход SCART.Вуаля! Задача решена!
Преобразователь Neoteck HDMI в SCART — это крутое и удобное устройство для людей, у которых есть современное оборудование, но только их телевизор имеет более старое соединение SCART. Конвертер позволяет легко синхронизировать ваши устройства HDMI с телевизором с обнаружением Scart. Просто подключите один конец кабеля HDMI к этой штуковине, и вы сразу сможете подключить его к любому устройству, в котором требуется этот тип разъема, например к Sky Box, Freeview / Freesat box, DVD-плееру и т. Д.
Устройство может сильно нагреваться после нескольких часов использования, но производители инновационно разработали алюминиевый корпус, чтобы придать ему отличную термостойкость.Этот алюминиевый корпус также делает его ударопрочным, что делает его надежным и долговечным.
Преобразование SCART в HDMI: на что обращать внимание:Не можете заставить старый медиаплеер или консоль работать с телевизором? Разочарованы отсутствием качественных руководств и конвертеров? Мы кратко рассмотрим некоторые из наиболее важных вещей, которые вам нужно знать о преобразовании SCART в HDMI.
Во-первых, устройства старого поколения используют аналоговый сигнал, в то время как современные телевизоры используют цифровой.Преобразователи SCART в HDMI должны преобразовывать аналоговый сигнал в цифровой, поэтому для них требуется источник питания.
Разрешение
Имейте в виду, SCART — это старая технология, созданная еще в 1970-х годах. Хотя он также передает звук, звук обычно ограничивается стереофоническим и монофоническим звуком, а максимальное разрешение составляет 560P. Другими словами, он изначально не поддерживает HD.
Раньше этого было более чем достаточно. В настоящее время не так много. Большинство адаптеров SCART — HDMI могут повышать разрешение как минимум до 1080p, что является наиболее распространенным разрешением сегодня на дисплеях.Убедитесь, что вы выбрали адаптер с функцией апскейлинга!
Даже в этом случае высококлассные люди могут только на многое. По сути, он увеличивает меньшее разрешение, чтобы заполнить экран телевизора. Если вы не используете конвертер с функцией повышения разрешения, изображение будет в режиме почтового ящика.
Другими словами, он не заполняет весь экран, что может быть неприятным.
Можно ли использовать кабель SCART-HDMI?
Изучая, как преобразовать SCART в HDMI, вы, вероятно, наткнулись на кабель SCART-HDMI.Проблема в том, что большинство этих кабелей не работают . Поскольку SCART не поддерживает HD, вам понадобится адаптер, который может повышать разрешение, а для этого адаптеру нужен источник питания.
Хотя покупка кабеля может показаться более дешевым и простым решением, это не работает, поэтому гораздо лучше приобрести преобразователь хорошего качества, такой как упомянутый ранее в этой статье.
Подробнее о кабелях SCART — HDMI здесь.
Адаптеры Multi Scart:
У вас больше одной консоли старой школы? Один из способов подключить их к вашему новому телевизору — использовать адаптер с несколькими разъемами Scart.Это позволит вам играть в несколько консольных игр на телевизоре.
Имейте в виду, что он будет работать только с одним активным устройством одновременно, остальные могут быть подключены, но должны быть выключены. Вам также может потребоваться подсоединить один конец к преобразователю Scart в HDMI.
Обратно совместимы ли адаптеры SCART-HDMI?
Нет. Адаптеры Scart на HDMI могут работать только в одном направлении, от входа SCART к выходу HDMI. В обратном направлении не пойдет. Большинству конвертеров также требуется внешний источник питания.
Можно ли играть в ретро-игры на новых телевизорах?
Да. Чтобы играть в ретро-игры на новых телевизорах, вам понадобится преобразователь RGB или SCART в HDMI с поддержкой RGB, такой как этот продукт от LiNKFOR. Однако преобразователи, повышающие разрешение, часто вызывают заметную задержку ввода, что может расстраивать.
Существует несколько устройств, предназначенных не только для улучшения качества ретро-игр, но и для максимального уменьшения задержки ввода. Проблема в том, что они обычно очень дороги, такие как Framemeister XRG, OSSC и Gscartsw, которые часто стоят столько же (а иногда и больше!), Чем современные игровые консоли.
Еще один простой способ уменьшить задержку ввода в ретро-играх — включить игровой режим на телевизоре. Обычному потребителю подойдет базовый преобразователь 1080P RGB или SCART в HDMI.
Будет ли Smart TV повышать качество изображения с видеомагнитофона или DVD-плеера, подключенного через Scart?
Большинство смарт-телевизоров автоматически масштабируют видеосигналы. Если конечный результат слишком пиксельный, вы можете либо отрегулировать соотношение сторон вашего телевизора, либо уменьшить разрешение, либо отключить некоторые эффекты постобработки.В большинстве случаев при масштабировании ретро-игр на новых телевизорах всегда будет много пикселей, это неизбежно.
Преобразование HDMI в SCART
Вы, наверное, задаетесь вопросом, можно ли преобразовать HDMI в SCART. Другими словами, используйте устройство HDMI в качестве входа и SCART в качестве выхода (монитор с поддержкой SCART, телевизор и т. Д.). Ответ: да, это возможно.
Для этого вам понадобится такой же преобразователь, но с обратным вводом и выводом. Помните, что коммутатор также должен иметь внешний источник питания.Я бы не стал использовать кабели HDMI-SCART, так как они редко, если вообще когда-либо, работают.
Обычное использование:
Какое практическое применение имеет этот продукт? Возможно, у вас есть старый VHS или DVD-плеер. Или вы хотите поиграть в ретро-игры.
Dreamcast, Xbox, Playstation 1 и 2, Sega Saturn, Gamecube, Nintendo Wii, Nintendo 64 и другие консоли поддерживают SCART. Если вы хотите совершить путешествие по переулку памяти, вам понадобится преобразователь SCART в HDMI.
Эти преобразователи позволяют подключать современные устройства к старым, даже если у них разные характеристики или функции.В целом, это очень удобный гаджет, который стоит вложенных средств.
Часто задаваемые вопросы:
Как использовать преобразователь Scart в HDMI?
Большинство преобразователей Scart в HDMI поддерживают технологию Plug and Play, но вам необходимо подключить кабель питания USB к розетке, обеспечивающей достаточное количество электроэнергии. Настенное зарядное устройство USB является идеальным вариантом. Обычно преобразователь имеет светодиодный индикатор, который показывает, достаточно ли электричества.
Могу ли я получить кабель SCART — HDMI без преобразователя?
Да, но обычно они не работают.Если они это сделают, качество изображения будет не лучшим. HDMI в Scart требует преобразования сигнала, которое невозможно без надлежащего источника питания. У кабелей нет источника питания.
Могу ли я получить преобразователь HDMI в SCART?
Вы можете преобразовать HDMI в SCART, но вам нужно будет найти правильный преобразователь. Ищите преобразователи с HDMI на входе и SCART на выходе.
Работает ли преобразователь Scart в HDMI с проигрывателем VHS?
Да, большинство преобразователей SCART в HDMI будут работать с проигрывателями VHS.Это одна из самых популярных причин, по которой люди покупают этот конвертер.
Будет ли преобразователь SCART в HDMI работать на DVD-плеере?
Да, переходник от SCART к HDMI будет работать с любым устройством SCART, включая DVD-плееры. Фактически, это основная причина, по которой люди покупают эти адаптеры. У многих людей есть комбо-плееры VHS и DVD, которые немного устарели, и им нужен способ подключить их к телевизору. Эти преобразователи сделают свое дело.
Где купить?
В Великобритании эти преобразователи доступны во множестве онлайн-магазинов и на улице.Их также продают Аргос и Асда. Maplin предлагает широкий выбор продуктов, в том числе адаптер конвертера Maplin SCART в HDMI 1080P / 720P, включающий источник питания 5 В, кабели cabledirect.co.uk также предлагает широкий выбор продуктов, но, вероятно, наиболее очевидным местом для покупки будет amazon.co.uk.
Характеристики контактов и напряжения SCART:Синхронный / композитный видеовход (Scart Pin 20): синхроимпульсы являются активными низкими сигналами. на линии композитного видеосигнала: 1,0 вольт = белый. 0,3 вольт = черный, 0 вольт = синхронизация («Чернее черного») Итак, в режиме RGB линия обычно равна 0.3 В, импульсный до 0 В для периоды синхронизации.
Красный (вывод Scart 15), зеленый (вывод Scart 11), синий (вывод Scart 7) входы: 0,7 вольт = пиковая интенсивность цвета, 0 вольт = самая низкая интенсивность цвета. Примечание: я обнаружил, что мой телевизор делает странные вещи, если есть напряжение. выше нуля присутствует на линиях RGB во время периодов синхронизации / заднего крыльца (например, переключение из режима RGB Scart, обработка присутствующего цвета во время синхронизации как черный эталон), поэтому кажется необходимым запретить ваши выходы RGB в это время.
Выбор режима RGB («Гашение» разъема Scart 16): некоторые телевизоры позволяют переключать режим RGB с помощью пульта дистанционного управления, но чтобы заставить его, подайте на этот контакт от 1 до 3 вольт. (5 В через 100 Ом резистор выставит его на 2,1в из-за нагрузки в телевизоре 75 Ом)
Примечание. Все линии видеосигнала (и линии управления) имеют сопротивление 75 Ом на стороне телевизора.
Заземление видео: вывод Scart 17.
Аудиовход (при необходимости). Scart Pin 2 — левый канал (или моно), Scart Pin 6 — правый канал: 1 Вольт пик-пик сигналов (сопротивление около 20 кОм)
Заземление аудиосистемы: контакт 4 Scart.
КОНТАКТЫ РАЗЪЕМА SCART Таблица 1
| Таблица 1 была оригинальной и позволяет использовать композитный видеовход / выход,
Входы RGB и стереозвук. Таблица 2 была добавлена для получения S-видео (S-VHS
и Hi-8) входы. Это повысило цветность вывода 15 и яркость вывода 20. Многие телевизоры имеют 2 разъема SCART. Обычно это таблица 1, а
другие, как в таблице 2, и контакт 20 переключаемый с композитного на S-Video
яркость. | |||
| Штифт | Сигнал | Уровень | Импеданс |
| 1 | Правый аудиовыход | 0.5 В действующее значение | <1 кОм |
| 2 | Правый аудиовход | 0,5 В среднеквадр. | > 10 кОм |
| 3 | Аудиовыход: левый + моно | 0,5 В среднеквадр. | <1 кОм |
| 4 | Наземное аудио | ||
| 5 | RGB Земляной синий | ||
| 6 | Аудиовход: левый + моно | 0.5 В действующее значение | > 10 кОм |
| 7 | RGB синий в | 0,7 В | 75 Ом |
| 8 | Переключатель аудио / RGB / 16: 9 | Высокий (9,5-12 В) Режим AV Низкий (0-2 В) Режим TV | > 10 кОм |
| 9 | RGB Земляной зеленый | ||
| 10 | Данные связи 2 | ||
| 11 | RGB Зеленый В | 0.7 В | 75 Ом |
| 12 | Данные 1 | ||
| 13 | RGB Земляной Красный | ||
| 14 | Наземные данные | ||
| 15 | Красный вход RGB / цветность | 0,7 В (цвет: 0,3 В, импульсный) | 75 Ом |
| 16 | Сигнал гашения | Высокий (1-3 В) RGB Низкий (0-0.4V) Композитный | 75 Ом |
| 17 | Заземление композитного видеосигнала | ||
| 18 | Сигнал гашения заземления | ||
| 19 | Композитный видеовыход | 1 В, включая синхронизацию | 75 Ом |
| 20 | Композитное видео в | 1 В, включая синхронизацию | 75 Ом |
| 21 | Земля / Щит (шасси) | ||
КОНТАКТЫ РАЗЪЕМА SCART Таблица 2
| Штифт | Сигнал | Уровень | Импеданс |
| 1 | Правый аудиовыход | 0.5 В действующее значение | <1 кОм |
| 2 | Правый аудиовход | 0,5 В среднеквадр. | > 10 кОм |
| 3 | Аудиовыход: левый + моно | 0,5 В среднеквадр. | <1 кОм |
| 4 | Наземное аудио | ||
| 5 | RGB Земляной синий | ||
| 6 | Аудиовход: левый + моно | 0.5 В действующее значение | > 10 кОм |
| 7 | – | – | – |
| 8 | Fuction Select | Высокий (9,5-12 В) Режим AV Низкий (0-2 В) Режим TV | > 10 кОм |
| 9 | RGB Земляной зеленый | ||
| 10 | Данные связи 2 | ||
| 11 | – | – | – |
| 12 | Данные 1 | ||
| 13 | Земля (цветность) | ||
| 14 | Наземные данные | ||
| 15 | Вход цветности | 0.3В | 75 Ом |
| 16 | – | – | – |
| 17 | Земля (яркость) | ||
| 18 | – | – | – |
| 19 | Видеовыход (композитный) | 1 В, включая синхронизацию | 75 Ом |
| 20 | Вход яркости | 1 В, включая синхронизацию | 75 Ом |
| 21 | Земля / Щит (шасси) |
| Кабель между видеомагнитофоном и телевизором (Scart) | |||
| телевизор | Видеомагнитофон | ||
| Прямой аудиовыход | 1 | 2 | Правый аудиовход |
| Правый аудиовход | 2 | 1 | Прямой аудиовыход |
| Аудиосигнал отключен | 3 | 6 | Левый вход аудиосигнала |
| Левый вход аудиосигнала | 6 | 3 | Аудиовыход оставлен |
| Заземление аудиосистемы | 4 | 4 | Заземление аудиосистемы |
| Красный | 15 | 15 | Красный |
| Красная земля | 13 | 13 | Красная земля |
| зеленый | 11 | 11 | зеленый |
| Зеленая земля | 9 | 9 | Зеленая земля |
| Синий | 7 | 7 | Синий |
| Синяя земля | 5 | 5 | Синяя земля |
| Статус / 16: 9 | 8 | 8 | Статус / 16: 9 |
| Зарезервировано | 10 | 10 | Зарезервировано |
| Зарезервировано | 12 | 12 | Зарезервировано |
| Земля для быстрого глушения | 14 | 14 | Земля для быстрого глушения |
| Быстрое гашение | 16 | 16 | Быстрое гашение |
| Земля видеовыхода | 17 | 18 | Видео в земле |
| Видео в земле | 18 | 17 | Земля видеовыхода |
| Видеовыход | 19 | 20 | Видео в |
| Видео в | 20 | 19 | Видеовыход |
| Земля | 21 | 21 | Земля |
| Кабель S-Video для входа S-Video Scart | ||
| Выход S-Video | ТВ, Scart (вход) | |
| Выходная яркость (Y) | 20 | Яркость на входе |
| Выход цветности (C) | 15 | Цветность в |
| ЗЕМЛЯ | 4 + 17 | ЗЕМЛЯ |
| Аудиовыход L | 2 | Аудиовход L |
| Аудиовыход R | 6 | Аудиовход R |
| Схема подключения S-Video | ||||
| PIN | ОПИСАНИЕ | Импеданс | уровень | |
| 1 | ЗЕМЛЯ | Земля (Y) | ||
| 2 | ЗЕМЛЯ | Земля (C) | ||
| 3 | Y | Интенсивность (яркость) | 75 Ом | 1V вкл. |
