Что такое tft: Жидкокристаллические матрицы мониторов TFT TN и TFT IPS. Преимущества и недостатки

Содержание

Особенности TFT-дисплеев серии uxTouch компании Riverdi

Долгушин Сергей, [email protected]

За последние три года продукция польской компании Riverdi прочно заняла свое место  в сегменте, где требуются простые в освоении и управлении цветные TFT-дисплеи. Это стало возможным за счет применения в TFT-модулях графических контроллеров FTDI. Сегодня Riverdi является единственным производителем TFT-дисплеев, кто использует в серийных модулях с диагоналями от 2.8” до 7” контроллеры FTDI FT8xx. Другим, не менее интересным решением Riverdi, является серия дисплеев под названием uxTouch. С этой линейкой дисплеев и возможностями по их модификации предлагаем познакомиться в данном обзоре.

Сегодня, при выборе дисплея с сенсорным экраном, чаще всего решение принимается в пользу моделей с резистивным сенсором.

Это продиктовано более низкой ценой такого решения по сравнению с дисплеями с емкостными сенсорами. Действительно, дисплей с резистивным сенсором стоит в среднем на 30%-35% дешевле аналогичного дисплея с емкостным сенсором. При прямом сравнении по цене дисплеев в стандартном исполнении (рис.1) худшие характеристики дисплея с резистивным сенсором (меньшие яркость, контрастность, износостойкость, удобство работы) нивелируются разницей в цене.



Рисунок 1. Дисплей 4.3″ с резистивным сенсором (слева), и емкостным (справа)

Все, что сказано выше, справедливо для дисплеев в стандартном исполнении. В обоих случаях, будем ли мы применять дисплей с резистивным сенсором или выберем дисплей с емкостным, конструктивное исполнение корпуса изделия будет одинаково. Но ситуация  может поменяться в случае дисплеев uxTouch. Особенности технологии изготовления емкостного сенсора в данном решении используются для оформления внешнего вида дисплея и позволяют реализовать удобную реализацию его крепления (рис.

2).

Рисунок 2. Конструктивные особенности дисплеев uxTouch

В отличие от резистивной сенсорной панели, лицевая поверхность емкостной панели — это стекло. В стандартных моделях это стекло выполняется по размерам самого дисплея. Общая конструкция дисплеев в стандартном форм-факторе с емкостным и резистивным сенсорами не отличаются друг от друга. Тогда, как у дисплеев uxTouch это стекло выполняется с большими, чем у дисплея, размерами. За счет этого обеспечивается возможность использования его в качестве несущей конструкции. Для крепления дисплея к поверхности корпуса может использоваться клей или двухсторонняя адгезивная пленка. Дисплеи поставляются в трех вариантах, на выбор заказчика: без адгезивной пленки или с пленкой 3M 9495LE толщиной 0.2 мм или 0.5 мм. При выборе толщины клеевой пленки отталкиваются от характера поверхности, на которую дисплей будет устанавливаться. Для гладкой поверхности рекомендуется выбирать толщину 0.2 мм, для шероховатой – 0.5 мм. Минусом такого крепления является трудоемкая процедура демонтажа в случае возникновения такой необходимости.

А положительным моментом является простота монтажа.

Вторым, менее очевидным на этапе выбора дисплея моментом, является внешнее оформление панели прибора, в которой будет установлен дисплей. При выборе дисплея в стандартном форм-факторе, неважно с резистивным или емкостным сенсором, в дальнейшем возникает вопрос внешнего оформления лицевой панели. При внутренней установке дисплея окно на лицевой панели должно быть специально подготовлено, например, как на готовых корпусах OKW (рис.3), или должна быть предусмотрена установка внешней декоративной рамки (рис. 4).

Рисунок 3. Корпус OKW Datec Mobil Box с окном под символьный дисплей

Рисунок 4. Декоративная рамка 4D Systems

Оценим последний вариант с использованием рамки компании 4D Systems. Дисплей 4.3” Riverdi RVT4.3A480272TNWR00 с резистивным сенсором (рис. 1) стоит 27$ (цены на дисплеи указаны ориентировочно, на партию до 100 шт), рамка для дисплея с такой диагональю от компании 4D systems стоит порядка 14$, тогда как дисплей Riverdi uxTouch RVT43ULTNWC0x стоит 45$.

Разница в цене между более дорогой моделью с емкостным сенсорным экраном серии uxTouch и дешевой моделью с резистивным сенсорным экраном компенсируется за счет дополнительных расходов на внешнее оформление корпуса прибора.

Кроме серийных вариантов изготовления цветовой окантовки стекла дисплеев uxTouch (черного и белого) и размеров этого стекла доступна возможность заказного оформления этого стекла под требования конкретного проекта. Самым дешевым вариантом заказного исполнения является возможность изменения цвета окантовки, нанесения логотипа и добавления окон под индикацию (рис.5). Более дорогой включает в себя, кроме перечисленных выше, также возможность изменения размеров стекла по чертежу заказчика.

Рисунок 5. Варианты заказных дисплеев uxTouch

На рисунке 6 показан пример заказного дисплея uxTouch 4,3”. Кроме цветовой схемы и логотипа на этом дисплее была опробована еще одна интересная особенность — возможность реализации дополнительных емкостных сенсорных кнопок. Образцы таких дисплеев есть во всех наших офисах, всегда можно придти и посмотреть, как они выглядят в «живую». Вариант передачи во временное пользование для оценки возможности применения таких дисплеев в ваших приложениях обсуждается в индивидуальном порядке.

Рисунок 6. Пример заказного дисплея 4.3″

На нашем дисплее (рис.6) реализованы три отдельных емкостных сенсорных кнопки, обработку которых, например, можно реализовать с помощью блока PTC (Peripheral Touch Controller) микроконтроллеров или специализированных микросхем серии QTouch Microchip (Atmel). В следующей статье покажем пример работы с этими кнопками с помощью блока PTC микроконтроллера SAM D21.

Альтернативным вариантом реализации дополнительных элементов сенсорного интерфейса может выступать штатный контроллер емкостного сенсорного экрана дисплея. В штатном режиме контроллер обрабатывает область сенсорного экрана, соответствующую размерам активной видимой области экрана дисплея и его разрешению.

Если по периметру экрана дисплея предполагается размещение сенсорных кнопок, то активную область сенсорного экрана можно увеличить таким образом, чтобы перекрывать и эти дополнительные элементы.

С точки зрения выбора варианта реализации дополнительных кнопок главным моментом будет являться, какой вариант дисплея будет выбран в качестве базового. Компания Riverdi предлагает три основных типа дисплеев: без контроллера (интерфейсы RGB/LVDS), с контроллером SSD1963 и с контроллерами FT8xx. Для первых двух типов дисплеев имеет смысл рассматривать второй вариант, когда дополнительные сенсорные элементы обрабатываются штатным контроллером сенсорного экрана. В случае использования дисплеев с контроллерами FTDI, как в представленном выше образце (рис.6), ситуация другая. Эти графические контроллеры самостоятельно обрабатывают информацию, полученную от контроллера емкостного сенсорного экрана. Они самостоятельно обрабатывают координаты, могут сразу привязать их к графическим элементам на экране, осуществляют калибровку в соответствии с параметрами дисплея.

Такой алгоритм работы препятствует обработке области сенсорного экрана, выходящего за рамки активной области дисплея. Отключение этих возможностей FT8xx или подключение контроллера сенсорного экрана напрямую к микроконтроллеру дает возможность работать и с дополнительной областью сенсора, но при этом мы лишаемся всей аппаратной обработки, заложенной в микросхемах FT8xx.

Аналогично описанным выше вариантам добавления дополнительных сенсорных элементов на панель дисплея можно реализовать и панель с сенсорными кнопками без дисплея. Емкостные сенсорные кнопки часто рассматриваются, как альтернатива пленочным или механическим клавиатурам. Технология uxTouch позволит реализовать конструктивно законченное решение. Для реализации сенсорных элементов подойдут оба варианта изготовления сенсоров, представленные выше. В таких приложениях выбор типа сенсорных элементов, в первую очередь, будет зависеть от количества элементов интерфейса. Например, нам нужен “телефонный” набор кнопок 3х4 – в этом случае более простым вариантом будет реализация на базе готового сенсорного экрана.

Практически, в данном случае можно взять готовую сенсорную панель и в активной области сенсора нанести изображения требуемых кнопок. В итоге получим полностью готовую к работе реализацию сенсорной клавиатуры с уже встроенным и настроенным контроллером, общение с которым осуществляется по интерфейсу IIC. В рабочей программе останется принять координаты места касания и привязать их к конкретным кнопкам. Если требуется малое количество кнопок, то будет проще выполнить отдельные сенсоры, как на рисунке 6, по технологии QTouch и обрабатывать его у себя на микроконтроллере.

Итак, в данном обзоре мы постарались кратко познакомить читателей с дисплеями Riverdi серии uxTouch и дополнительными возможностями, которые дает данная технология. Еще раз отметим, что выбор дисплея только по цене не всегда оптимален. Итоговая стоимость будет зависеть от конструкции в целом, и внешнее оформление здесь играет не последнюю роль. Дисплеи с емкостными сенсорными панелями, в отличие от дисплеев  резистивными, стоят заметно дороже. Но при этом емкостные сенсорные экраны более удобны в работе и более устойчивы к внешним воздействиям. А дисплеи серии uxTouch, при этом, просты в монтаже и имеют законченный внешний вид, соответствующий современным требованиям.





IPS или TFT? Дисплей IPS или TFT лучше? Лучшие смартфоны с AMOLED-матрицами

Сразу стоит отметить, что поклонников у каждой технологии достаточно, а потому ожесточённые споры в интернете не утихают ни на миг. В основном это касается темы «AMOLED vs IPS», поскольку TN-матрицы стоят несколько особняком и не претендуют на лавры «самой крутой технологии». Ознакомившись с несколькими обзорами, мы всё же составили своё мнение, которым и поделимся с вами.

Сравнение IPS и TN матриц

То, что экраны созданные с использованием TN-технологии не исчезли с рынка, говорит о том, что они по-прежнему востребованы. Их главным преимуществом считается цена, поскольку стоимость TN-дисплеев в среднем на 20-50% ниже, чем у равноценных IPS-устройств. Вторым конкурентным преимуществом называют низкое время отклика: современные экраны с TN-матрицей обладают временем отклика порядка 1 мс, в то время как IPS-мониторы имеют характеристику 5 – 8 мс. Впрочем, последней вполне достаточно для отображения фильмов и даже 3D игр с большим количеством динамических сцен, а потому на этот параметр можно не обращать внимания, пока он находится в указанном диапазоне.

Планшет Asus MeMO Pad ME172V с TN-экраном

В противовес сказанному выше, IPS экраны показывают более высокую контрастность, а также яркость картинки и самое главное прекрасные углы обзора. К тому же толщина устройств с IPS-матрицами немного ниже, чем у TN оппонентов, что иногда актуально для смартфонов и планшетов. Ещё одним преимуществом является лучшее качество изображения при попадании на IPS-экран прямых лучей солнца, что опять же важно для носимых устройств. Согласитесь, постоянно прикрывать экран смартфона рукой для того, чтобы хоть что-то разглядеть на улице, не совсем удобно, а потому телефоны с TN-экранами плавно уходят в небытие.

Вывод: Экраны с TN-матрицами подойдут для корпоративного сектора, а также для мониторов и планшетов не слишком требовательных клиентов, которые не против сэкономить. Для обладателей смартфонов и тех, кто не стеснён в средствах, стоит подбирать устройства оснащённые IPS-экранами.

Сравнение AMOLED и TN

Люди, которые не слишком вникают в технологию производства экранов, иногда называют дисплеи с TN-матрицами не иначе как TFT. Они задают продавцам вопросы типа: «Что лучше AMOLED или TFT?», заставляя последних вымученно улыбаться и объяснять любопытным клиентам матчасть. Будем считать, что среди наших читателей таких нет, а потому перейдём к теме заголовка.

Планшет Ramos W30 с ISP-экраном

Вообще сложно сравнивать эти две технологии, поскольку устройства, выполненные с их применением, рассчитаны на разные категории клиентов. AMOLED – это в первую очередь дань моде и шаг в сторону инноваций. Клиенты, рассматривающие покупку техники с AMOLED-экраном, рассчитывают на приобретение современного устройства с топовыми характеристиками и лишь во вторую очередь изучают ценник и принимают решение. Покупатели аппаратуры с TN экраном наоборот ищут максимум за свои деньги и бюджет здесь выступает первоочередным фактором при покупке. По характеристикам же AMOLED ближе к IPS, а потому выводы для сравнения напрашиваются соответствующие.

Вывод: Поскольку AMOLED дисплеи ещё дороже, чем IPS, вам вряд ли стоит к ним присматриваться при выборе бюджетного или среднебюджетного варианта. Если же ваша цель – устройство с высоким уровнем качества изображения, то вам прямиком к следующему подзаголовку.

Сравнение AMOLED и IPS

Вот мы и добрались до главного вопроса статьи: «Что лучше AMOLED или IPS?». И, конечно, для того чтобы сделать вывод, нужно рассмотреть сильные и слабые стороны каждой технологии.

Углы обзора. Обе технологии обладают прекрасными углами обзора, и владельцы смартфонов-планшетов наперебой рассказывают, что их AMOLED/ IPS-экран уж точно лучше. Больших различий действительно нет, однако пользователи и специалисты отмечают, что при больших углах обзора отличие IPS от AMOLED -экранов проявляется в синеватом либо зеленоватом оттенке изображения у последних.

Энергосбережение. Дело в том, что здесь нужно сказать, про одну особенность этих двух технологий. Экраны с IPS-матрицами выдают лучший белый цвет среди конкурентов, в то время как AMOLED-дисплеи лидеры по отображению чёрных цветов (кстати, из-за этого их называют ещё более контрастными). Если AMOLED-экрану приходится часто отображать белые цвета, например, при пользовании браузером, то его расход энергии увеличивается примерно в 5 раз.

Гибридный планшет Samsung ATIV Smart PC с AMOLED-экраном

Чёткость изображения. AMOLED-дисплеи в большинстве применяют PenTile-структуру расположения субпикселей. Хотя разработчики и уверяют, что это не влияет на изображение, однако немало пользователей при сравнении называют картинку IPS-экранов чётче. С другой стороны, может они просто мнительные?

Толщина экрана. Здесь преимущество AMOLED-дисплеев неоспоримо. Отсутствие отдельного слоя подсветки делает такие экраны действительно тоньше.

Яркость и контрастность. Данные характеристики у экранов AMOLED действительно выше, чем у конкурентов. С другой стороны немало людей считают их перенасыщенными и утомляющими глаза, особенно при длительном пользовании. Похоже, что этот пункт остаётся делом вкуса каждого конкретного пользователя.

Выгорание экрана. Данный пункт касается в основном органических дисплеев. Печальный факт – при длительном отображении статичной картинки на экране остаются её «следы». Так, например, на экранах смартфонов появляются «образы» постоянно отображаемых иконок.

Время отклика. Считается, что у AMOLED-экранов время отклика ниже, чем у экранов IPS. На практике такая разница малозначительна и годится лишь для маркетинговых приёмов.

Вывод: Пусть меня (то есть автора) забросают помидорами поклонники AMOLED-технологии, однако моё субъективное мнение склонилось в пользу IPS. Плюсов у технологии больше, а цена устройств всё же ниже. Мы верим, что органические дисплеи ещё проявят себя после нескольких лет совершенствования технологии во всей красе, однако пока что, их характеристики проигрывают в категории «цена-качество».

TFT и IPS матрицы: особенности, преимущества и недостатки

В современном мире мы регулярно сталкиваемся с дисплеями телефонов, планшетов, мониторами ПК и телевизоров. Технологии производства жидкокристаллических матриц не стоят на месте, связи с чем у многих людей возникает вопрос, что лучше выбрать TFT или IPS?

Для того чтобы полностью ответить на этот вопрос, необходимо тщательно разобраться в различиях обеих матриц, выделить их особенности, преимущества и недостатки. Зная все эти тонкости, вы с легкостью сможете подобрать устройство, дисплей которого будет полностью отвечать вашим требованиям. В этом вам поможет наша статья.

TFT матрицы

Thin Film Transistor (TFT) – это система производства жидкокристаллических дисплеев, в основе которой лежит активная матрица из тонкопленочных транзисторов. При подаче напряжения на такую матрицу, кристаллы поворачиваются друг к другу, что приводит к образованию черного цвета. Отключение электричества дает противоположный результат — кристаллы образовывают белый цвет. Изменения подаваемого напряжения позволяет формировать любой цвет на каждом отдельно взятом пикселе.

Главным преимуществом TFT дисплеев является относительно невысокая цена производства, в сравнении с современными аналогами. Кроме того, такие матрицы обладают отличной яркостью и временем отклика. Благодаря чему, искажения при просмотре динамических сцен незаметны. Дисплеи, изготовленные по технологии TFT, чаще всего используются в бюджетных телевизорах и мониторах.

Недостатки TFT дисплеев:

    • низкая цветопередача. Технология имеет ограничение в 6 бит на один канал;
    • спиральное расположение кристаллов негативно сказывается на контрастности изображение;
    • качество изображения заметно снижается при изменении угла обзора;
    • высокая вероятность появления «битых» пикселей;
    • относительно низкое энергопотребление.

Заметнее всего недостатки TFT матриц сказываются при работе с черным цветом. Он может искажаться до серого, или же наоборот, быть чересчур контрастным.

IPS матрицы

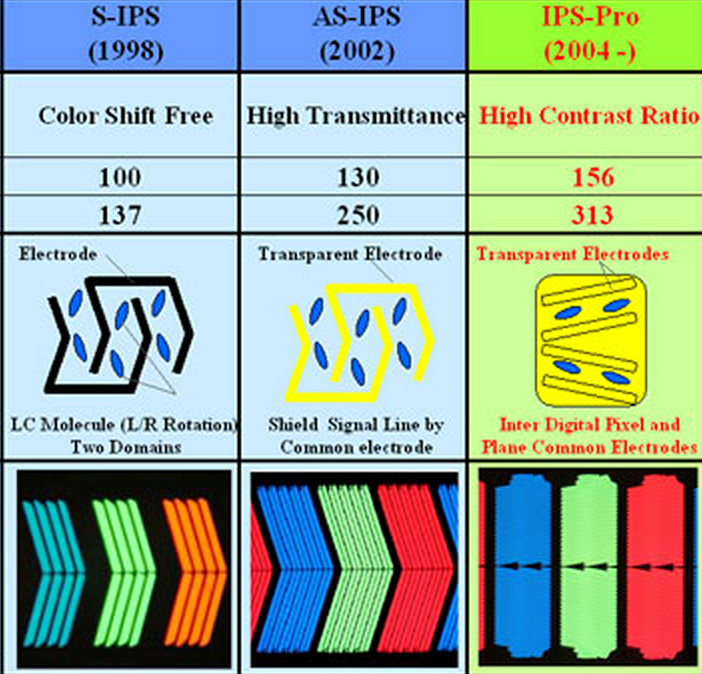

Матрица IPS является усовершенствованным продолжением дисплеев, разработанных по технологии TFT. Главным различием между этими матрицами является то, что в TFT жидкие кристаллы расположены по спирали, а в IPS кристаллы лежат в одной плоскости параллельно друг другу. Кроме того, при отсутствии электричества они не поворачиваются, что положительно сказалось на отображении черного цвета.

Преимущества IPS матриц:

  • углы обзора, при которых качество изображения не снижается, увеличены до 178 градусов;
  • улучшенная цветопередача. Количество данных, передаваемых на каждый канал увеличено до 8 бит;
  • существенно улучшенная контрастность;
  • снижено энергопотребление;
  • низкая вероятность появления «битых» или выгоревших пикселей.

Изображение на IPS матрице выглядит более живим и насыщенным, но это не означает, что эта технология лишена недостатков. В сравнении с предшественником у IPS значительно снижена яркость изображения. Также, вследствие изменения управляющих электродов, пострадал такой показатель, как время отклика матрицы. Последним, но не менее значимым недостатком, является относительно высокая цена на устройства, в которых используются IPS дисплеи. Как правило, они на 10-20% дороже аналогичных с TFT матрицей.

Что выбрать: TFT или IPS?

Стоит понимать, что TFT и IPS матрицы, несмотря на существенные различия в качестве изображения, технологии очень похожие. Они обе созданы на основе активных матриц и используют одинаковые по структуре жидкие кристаллы. Многие современные производители отдают свое предпочтение IPS матрицам. Во многом благодаря тому, что они могут составить более достойную конкуренцию плазменным матрицам и имеют весомые перспективы в будущем. Тем не менее TFT матрицы также развиваются. Сейчас на рынке можно встретить TFT-TN и TFT-HD дисплеи. Они практически не уступают в качестве изображения IPS матрицам, но при этом имеет более доступную стоимость. Но на данный момент устройств с такими мониторами не так много.

Если для вас важно качество изображения и вы готовы незначительно доплатить, то устройство с IPS дисплеем является оптимальным выбором.

Как обычно бывает с аббревиатурами, используемыми для обозначения специфики и теххарактеристик, в отношении TFT и IPS происходит путаница и подмена понятий. Во многом благодаря неквалифицированным описаниям электронных устройств в каталогах потребители ставят вопрос выбора изначально неверно. Так, матрица IPS — разновидность матриц TFT, так что сравнивать между собой эти две категории невозможно. Однако для российского потребителя аббревиатура TFT зачастую обозначает технологию TN-TFT, и в этом случае уже можно делать выбор. Так что, говоря об отличиях экранов TFT и IPS, мы будем иметь в виду TFT-экраны, изготовленные по технологиям TN и IPS.

TN-TFT — технология выполнения матрицы жидкокристаллического (на тонкопленочных транзисторах) экрана, когда кристаллы, при отсутствии напряжения, поворачиваются друг к другу под углом 90 градусов в горизонтальной плоскости между двумя пластинами. Кристаллы расположены по спирали, и в итоге при подаче максимального напряжения кристаллы поворачиваются таким образом, что при прохождении света через них образуются черные пиксели. Без напряжения — белые.

IPS — технология выполнения матрицы жидкокристаллического (на тонкопленочных транзисторах) экрана, когда кристаллы расположены параллельно друг другу вдоль единой плоскости экрана, а не спирально. При отсутствии напряжения молекулы жидких кристаллов не поворачиваются.

На практике самое важное отличие IPS-матрицы от TN-TFT-матрицы состоит в повышенном уровне контрастности за счет практически идеального отображения черного цвета. Картинка получается более четкой.

Качество цветопередачи матриц TN-TFT оставляет желать много лучшего. Каждый пиксель в этом случае может иметь собственный оттенок, отличный от других, в результате чего искажаются цвета. IPS уже обращается с изображением гораздо бережнее.

Слева — планшет с TN-TFT матрицей. Справа — планшет с IPS матрицей

Скорость отклика у TN-TFT несколько выше, чем у других матриц. IPS требуется время, чтобы повернуть весь массив параллельных кристаллов. Таким образом, при выполнении задач, где важна скорость прорисовки, гораздо выгоднее использовать матрицы TN. С другой стороны, в повседневном применении разницу во времени отклика человек не замечает.

Мониторы и дисплеи, созданные на базе IPS-матриц, гораздо более энергоемкие. Это обусловлено высоким уровнем напряжения, требуемого для поворота массива кристаллов. Потому задачам экономии энергии в мобильных и портативных устройствах отвечает больше технология TN-TFT.

Экраны, основанные на IPS, обладают широкими углами обзора, то есть не искажают и не инверсируют цвета, если взгляд падает под углом. В отличие от TN, углы обзора IPS составляют 178 градусов как по вертикали, так и по горизонтали.

Еще одно отличие, немаловажное для конечного потребителя — цена. TN-TFT на сегодняшний день представляет собой самый дешевый и самый массовый вариант матрицы, поэтому ее используют в бюджетных моделях электроники.

Выводы сайт

  1. Экраны IPS менее отзывчивы, время задержки отклика у них больше.
  2. Экраны IPS обеспечивают более качественную цветопередачу и контрастность.
  3. Углы обзора экранов IPS существенно больше.
  4. Экраны IPS требуют больше энергии.
  5. Экраны IPS дороже.

До массового распространения смартфонов, при покупке телефонов мы оценивали их, главным образом, по дизайну и лишь изредка обращали внимание на функциональные возможности. Времена изменились: теперь все смартфоны имеют примерно одинаковые возможности, а при взгляде только на фронтальную панель, один гаджет едва можно отличить от другого. На передний план вышли технические характеристики устройств, и самой важной среди них для многих является экран. Мы расскажем, что же кроется за терминами TFT, TN, IPS, PLS, и поможем подобрать смартфон с нужными характеристиками экрана.

Типы матриц

В современных смартфонах главным образом применяются три технологии производства матриц: две основаны на жидких кристаллах — TN+film и IPS, а третья — AMOLED — на органических светодиодах. Но прежде чем начать, стоит рассказать об аббревиатуре TFT, являющейся источником множества заблуждений. TFT (thin-film transistor) — это тонкоплёночные транзисторы, которые используются для управления работой каждого субпикселя современных экранов. Технология TFT применяется во всех перечисленных выше типах экранов, включая AMOLED, поэтому, если где-то говорится о сравнении TFT и IPS, то это в корне неверная постановка вопроса.

В большинстве TFT-матриц используется аморфный кремний, но недавно в производство стали внедряться TFT на поликристаллическом кремнии (LTPS-TFT). Главные преимущества новой технологии — уменьшение энергопотребления и размеров транзисторов, что позволяет достигать высоких значений плотности пикселей (более 500 ppi). Одним из первых смартфонов с IPS-дисплеем и матрицей LTPS-TFT стал OnePlus One.

Смартфон OnePlus One

Теперь, когда мы разобрались с TFT, перейдём непосредственно к типам матриц. Несмотря на большое разнообразие разновидностей LCD, все они имеют один и тот же базовый принцип работы: приложенный к молекулам жидких кристаллов ток задаёт угол поляризации света (он влияет на яркость субпикселя). Поляризованный свет затем проходит через светофильтр и окрашивается в цвет соответствующего субпикселя. Первыми в смартфонах появились наиболее простые и дешёвые матрицы TN+film, название которых часто сокращается до TN. Они имеют малые углы обзора (не более 60 градусов при отклонении от вертикали), причём даже при небольших наклонах изображение на экранах с такими матрицами инвертируется. Среди других недостатков TN-матриц — малая контрастность и низкая точность цветопередачи. На сегодняшний день такие экраны используются только в самых дешёвых смартфонах, а подавляющее большинство новых гаджетов имеют уже более совершенные дисплеи.

Наиболее распространённой в мобильных гаджетах сейчас является технология IPS, иногда обозначаемая как SFT. IPS-матрицы появились 20 лет назад и с тех пор выпускались в различных модификациях, число которых приближается к двум десяткам. Тем не менее, выделить среди них стоит те, которые являются наиболее технологичными и активно используются на данный момент: AH-IPS от компании LG и PLS — от компании Samsung, которые весьма близки по своим свойствам, что даже являлось поводом для судебного разбирательства между производителями. Современные модификации IPS имеют широкие углы обзора, которые близки к 180 градусам, реалистичную цветопередачу и обеспечивают возможность создания дисплеев с высокой плотностью пикселей. К сожалению, производители гаджетов практически никогда не сообщают точный тип IPS-матриц, хотя при использовании смартфона различия будут видны невооружённым глазом. Для более дешёвых IPS-матриц характерно выцветание картинки при наклонах экрана, а также невысокая точность цветопередачи: изображение может быть либо слишком «кислотным», либо, напротив, «блёклым».

Что касается энергопотребления, то в жидкокристаллических дисплеях оно по большей части определяется мощностью элементов подсветки (в смартфонах для этих целей используются светодиоды), поэтому потребление матриц TN+film и IPS можно считать примерно одинаковым при совпадающем уровне яркости.

На LCD совершенно не похожи матрицы, созданные на основе органических светодиодов (OLED). В них источником света служат сами субпиксели, представляющие собой сверхминиатюрные органические светодиоды. Так как нет необходимости во внешней подсветке, такие экраны можно сделать тоньше жидкокристаллических. В смартфонах применяется разновидность технологии OLED — AMOLED, которая использует активную TFT-матрицу для управления субпикселями. Именно это позволяет AMOLED отображать цвета, тогда как обычные панели OLED могут быть только монохромными. AMOLED-матрицы обеспечивают самый глубокий чёрный цвет, поскольку для его «отображения» требуется лишь полностью отключить светодиоды. По сравнению с LCD, такие матрицы обладают более низким энергопотреблением, особенно при использовании тёмных тем оформления, в которых чёрные участки экрана вовсе не потребляют энергию. Другая характерная особенность AMOLED — слишком насыщенные цвета. На заре своего появления такие матрицы действительно имели неправдоподобную цветопередачу, и, хотя подобные «детские болячки» давно в прошлом, до сих пор большинство смартфонов с такими экранами имеют встроенную настройку насыщенности, которая позволяет приблизить изображение на AMOLED по восприятию к IPS-экранам.

Другим ограничением AMOLED экранов раньше являлся неодинаковый срок службы светодиодов различных цветов. Через пару лет использования смартфона это могло привести к выгоранию субпикселей и остаточному изображению некоторых элементов интерфейса, в первую очередь — на панели уведомлений. Но, как и в случае с цветопередачей, эта проблема давно ушла в прошлое, и современные органические светодиоды рассчитаны минимум на три года беспрерывной работы.

Подведём краткий итог. Наиболее качественное и яркое изображение на данный момент беспечивают AMOLED-матрицы: даже Apple, по слухам, в одном из следующих iPhone будет использовать такие дисплеи. Но, стоит учитывать, что все новейшие разработки компания Samsung, как основной производитель таких панелей, оставляет себе, а другим производителям продаёт «прошлогодние» матрицы. Поэтому, при выборе смартфона не от Samsung стоит смотреть в сторону качественных IPS-экранов. А вот гаджеты с дисплеями TN+film выбирать ни в коем случае не стоит — сегодня эта технология уже считается устаревшей.

На восприятие изображения на экране может влиять не только технология матрицы, но и рисунок субпикселей. Впрочем, с LCD всё довольно просто: в них каждый RGB-пиксель состоит из трёх вытянутых субпикселей, которые, в зависимости от модификации технологии, могут иметь форму прямоугольника или «галочки».

В AMOLED-экранах всё интереснее. Поскольку в таких матрицах источниками света являются сами субпиксели, а человеческий глаз более чувствителен к чистому зелёному свету, чем к чистому красному или синему, использование в AMOLED того же рисунка, что и в IPS, ухудшило бы цветопередачу и сделало картинку нереалистичной. Попыткой решить эту проблему стала первая версия технологии PenTile, в которой использовались пиксели двух типов: RG (красный-зелёный) и BG (синий-зелёный), состоящие из двух субпикселей соответствующих цветов. Причём, если красные и синие субпиксели имели форму, близкую к квадратам, то зелёные больше напоминали сильно вытянутые прямоугольники. Недостатками такого рисунка были «грязный» белый цвет, зазубренные края на стыке разных цветов, а при низком ppi — четко видимая сетка подложки субпикселей, появляющаяся из-за слишком большого расстояния между ними. К тому же, разрешение, указываемое в характеристиках таких устройств, было «нечестным»: если IPS HD матрица имеет 2764800 субпикселей, то AMOLED HD матрица — всего 1843200, что приводило к видимой невооружённым глазом разнице в чёткости IPS- и AMOLED-матриц с, казалось бы, одинаковой плотностью пикселей. Последним флагманским смартфоном с такой AMOLED матрицей стал Samsung Galaxy S III.

В смартпэде Galaxy Note II южнокорейская компания сделала попытку отказа от PenTile: экран устройства имел полноценные RBG-пиксели, хотя и с необычным расположением субпикселей. Тем не менее, по неясным причинам, в дальнейшем Samsung от такого рисунка отказалась — возможно, производитель столкнулся с проблемой дальнейшего увеличения ppi.

В своих современных экранах Samsung вернулась к RG-BG пикселям с использованием нового типа рисунка, который был назван Diamond PenTile. Новая технология позволила сделать белый цвет более натуральным, а что касается зазубренных краёв (например, вокруг белого объекта на чёрном фоне были чётко видны отдельные красные субпиксели), то эта проблема была решена ещё проще — увеличением ppi до такой степени, что неровности перестали быть заметны. Diamond PenTile используется во всех флагманах Samsung начиная с модели Galaxy S4.

В завершении этого раздела стоит сказать ещё об одном рисунке AMOLED-матриц — PenTile RGBW, который получается добавлением к трём основным субпикселям четвёртого, белого. До появления Diamond PenTile такой рисунок был единственным рецептом чистого белого цвета, но он так и не получил широкого распространения — одним из последних мобильных гаджетов с PenTile RGBW стал планшет Galaxy Note 10.1 2014. Сейчас AMOLED-матрицы с RGBW-пикселями применяются в телевизорах, поскольку в них не требуется высокий показатель ppi. Справедливости ради, также упомянем, что RGBW-пиксели могут использоваться и в LCD, но примеры использования таких матриц в смартфонах нам не известны.

В отличие от AMOLED, качественные IPS-матрицы никогда не испытывали проблем в качестве, связанных с рисунком субпикселей. Тем не менее, технология Diamond PenTile, вместе с высокой плотностью пикселей, позволила AMOLED догнать и обогнать IPS. Поэтому, если вы выбираете гаджеты придирчиво, не стоит покупать смартфон с экраном AMOLED, у которого плотность пикселей менее 300 ppi. При более высокой плотности никакие дефекты заметны не будут.

Конструктивные особенности

На одних только технологиях формирования изображений разнообразие дисплеев современных мобильных гаджетов не заканчивается. Одна из первых вещей, за которую взялись производители — воздушная прослойка между проекционно-ёмкостным сенсором и непосредственно дисплеем. Так появилась технология OGS, объединяющая сенсор и матрицу в один стеклянный пакет в виде сэндвича. Это дало значительный рывок по качеству изображения: увеличилась максимальная яркость и углы обзора, была улучшена цветопередача. Само собой, толщина всего пакета также была уменьшена, что позволило создать более тонкие смартфоны. Увы, но недостатки у технологии тоже есть: теперь, если вы разбили стекло, поменять его отдельно от дисплея практически нереально. Но преимущества в качестве всё же оказались важнее и теперь не-OGS экраны можно встретить разве что в самых дешёвых аппаратах.

Популярными в последнее время стали и эксперименты с формой стекла. И начались они не недавно, а как минимум в 2011 году: HTC Sensation имел вогнутое в центре стекло, которое, по замыслу производителя, должно было защитить экран от царапин. Но на качественно новый уровень такие стёкла вышли с появлением «2.5D экранов» с загнутым по краям стеклом, что создаёт ощущение «бесконечного» экрана и делает грани смартфонов более гладкими. Такие стёкла в своих гаджетах активно использует компания Apple, и в последнее время они становятся всё более и более популярными.

Логичным шагом в том же направлении стало изгибание не только стекла, но и самого дисплея, что стало возможным при использовании полимерных подложек вместо стеклянных. Тут пальма первенства, конечно, принадлежит компании Samsung с её смартфоном Galaxy Note Edge, в котором была изогнута одна из боковых граней экрана.

Другой способ предложила компания LG, которая сумела изогнуть не только дисплей, но и весь смартфон по его короткой стороне. Однако LG G Flex и его преемник не завоевали популярности, после чего производитель отказался от дальнейшего выпуска подобных аппаратов.

Также некоторые компании стараются улучшить взаимодействие человека с экраном, работая над его сенсорной частью. Например, некоторые устройства оснащаются сенсорами с повышенной чувствительностью, которые позволяют работать с ними даже в перчатках, а другие экраны получают индуктивную подложку для поддержки стилусов. Первая технология активно используется компаниями Samsung и Microsoft (бывшая Nokia), а вторая — Samsung, Microsoft и Apple.

Будущее экранов

Не стоит думать, что современные дисплеи в смартфонах достигли высшей точки своего развития: технологиям ещё есть куда расти. Одними из самых перспективных являются дисплеи на квантовых точках (QLED). Квантовая точка — это микроскопический кусочек полупроводника, в котором существенную роль начинают играть квантовые эффекты. Упрощенно процесс излучения выглядит так: воздействие слабого электрического тока заставляет электроны квантовых точек изменять энергию, излучая при этом свет. Частота излучаемого света зависит от размера и материала точек, благодаря чему можно добиться практически любого цвета в видимом диапазоне. Учёные обещают, что QLED матрицы будут иметь лучшую цветопередачу, контрастность, более высокую яркость и низкое энергопотребление. Частично технология экранов на квантовых точках используется в экранах телевизоров Sony, а прототипы имеются у LG и Philips, но о массовом применении таких дисплеев в телевизорах или смартфонах речи пока не идёт.

Высока вероятность и того, что в ближайшем будущем мы увидим в смартфонах не просто изогнутые, но и полностью гибкие, дисплеи. Тем более, что почти готовые к массовому производству прототипы таких AMOLED матриц существуют уже пару лет. Ограничением же выступает электроника смартфона, которую гибкой сделать пока невозможно. С другой стороны, крупные компании могут изменить саму концепцию смартфона, выпустив что-то вроде гаджета, показанного на фотографии ниже — нам остаётся только ждать, ведь развитие технологий происходит прямо на наших глазах.

Выбирая себе монитор, телевизор или телефон, покупатель часто стает перед выбором типа экрана. Какому же из них отдать предпочтение: IPS или TFT? Причиной такого замешательства стало постоянное усовершенствование технологий по изготовлению дисплеев.

Все мониторы с TFT технологией можно разделить на три основных типа:

  1. TN+Film.
  2. PVA/MVA.

То есть, технология TFT представляет собой жидкокристаллический дисплей с активной матрицей , а IPS — это одна из разновидностей этой матрицы . И сравнение этих двух категорий не возможно, так как практически это одно и тоже. Но если все же разобраться более подробно в том, что собой представляет дисплей с TFT матрицей, то сравнение провести можно, но не между экранами, а между технологиями их изготовления: IPS и TFT-TN.

Общее понятие TFT

TFT (Thin Film Transistor) переводится, как тонкопленочный транзистор . В основе ЖК дисплея с технологией TFT лежит активная матрица. Такая технология подразумевает спиральное расположение кристаллов, которые в условиях сильного напряжения делают поворот таким образом, что экран стает черным. А при отсутствии напряжения большой мощности мы видим белый экран. Дисплеи с такой технологией на выходе выдают лишь темно-серый цвет вместо идеального черного. Поэтому TFT дисплеи пользуются популярностью в основном в изготовлении более дешевых моделей.

Описание IPS

Технология матрицы ЖК экрана IPS (In-Plane Switching) подразумевает параллельное расположение кристаллов по всей плоскости монитора . Спирали здесь отсутствуют. И поэтому кристаллы в условиях сильного напряжения не поворачиваются. Иными словами технология IPS — это ничто иное, как улучшенная TFT. Она намного лучше передает черный цвет, тем самым улучшая степень контрастности и яркости изображения. Именно поэтому данная технология стоит дороже, чем TFT, и используется в более дорогих моделях.

Основные отличия TN-TFT и IPS

Желая реализовать как можно больше продукции, менеджеры по продажам вводят людей в заблуждение о том, что TFT и IPS — это совершенно разные типы экранов. Специалисты из сферы маркетинга не дают исчерпывающих сведений о технологиях и это позволяет им выдавать уже существующую разработку за только что появившуюся.

Рассматривая IPS и TFT, мы видим, что это практически одно и тоже . Разница лишь в том, что монитор с IPS технологией являются более свежей разработкой, по сравнению с TN-TFT. Но несмотря на это, все же можно выделить ряд отличий между данными категориями:

  1. Повышенная контрастность . То, как отображается черный цвет, напрямую влияет на контрастность изображения. Если наклонить экран с технологией TFT без IPS, то прочитать что-либо будет практически не возможно. А все из-за того, что экран при наклоне стает темным. Если же рассматривать IPS матрицу, то, благодаря тому, что передача черного цвета производится кристаллами идеально, изображение получается достаточно четким.
  2. Передача цвета и количество отображаемых оттенков . Матрица TN-TFT не лучшим образом передает цвета. А все из-за того, что каждый пиксель имеет собственный оттенок и это приводит к искажению цвета. Экран с технологией IPS намного бережнее передает изображение.
  3. Задержка отклика . Одним из преимуществ TN-TFT экранов над IPS является высокоскоростной отклик. А все потому, что на поворот множества параллельных кристаллов IPS затрачивает много времени. Отсюда делаем вывод, что там, где скорость прорисовки имеет большое значение, лучше использовать экран с матрицей TN. Дисплеи с технологией IPS работают медленнее, но в повседневной жизни этого не заметно. А выявить данное различие можно лишь применив специально предназначенные для этого технологические тесты. Как правило, предпочтение лучше отдавать дисплеям с матрицей IPS.
  4. Угол обзора . Благодаря широкому углу обзора экран с технологией IPS не искажает изображения, даже если смотреть на него под углом в 178 градусов. При чем такое значение угла обзора может быть как по вертикали, так и по горизонтали.
  5. Энергоемкость . Дисплеи с IPS технологией, в отличии от TN-TFT, требуют больше энергии. Это обусловлено тем, что для того, чтобы повернуть параллельные кристаллы, нужно большое напряжение. В итоге на аккумулятор идет больше нагрузки, чем при использовании TFT матрицы. Если вам необходимо устройство с небольшой энергоемкостью, то TFT технология будет идеальным вариантом.
  6. Ценовая политика . В большинстве бюджетных моделей электроники используют дисплеи на основе TN-TFT технологии, поскольку этот вид матрицы является самым недорогим.На сегодняшний день мониторы с IPS матрицей хоть и стоят дороже, но их используют практически во всех современных электронных моделях. Это постепенно приводит к тому, что IPS матрица практически вытесняет оборудование с технологией TN-TFT.

Итоги

Исходя из всего выше сказанного, можно подвести следующий итог.

Что такое TFT LCD

Источник: VIBIRAEM.COM Что такое TFT LCD

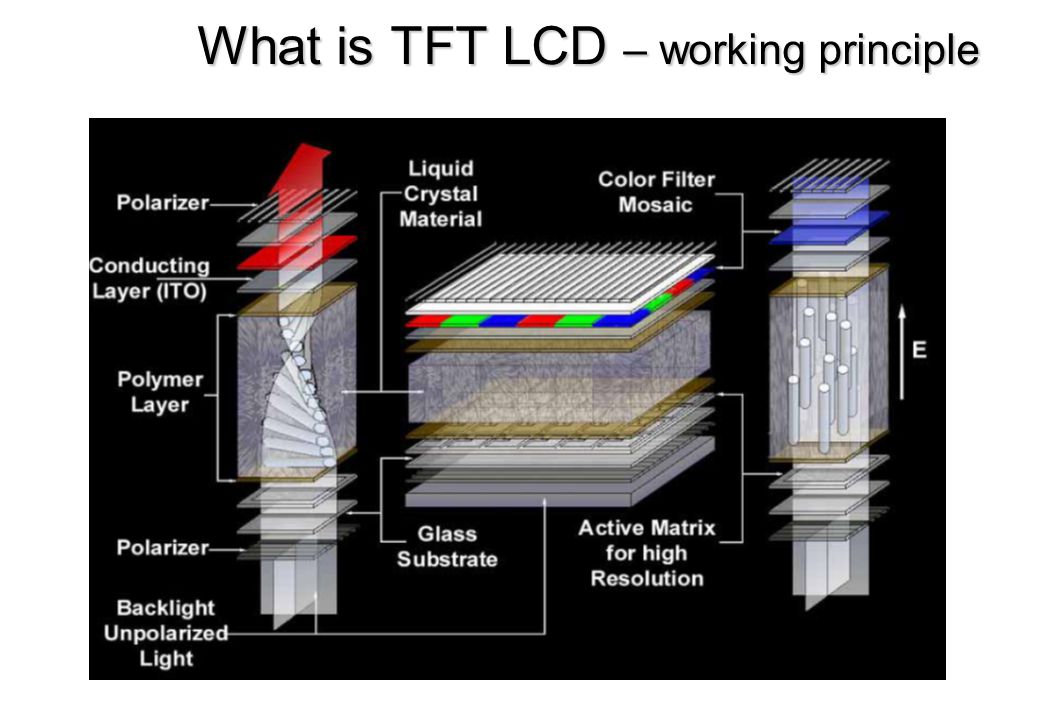

TFT LCD (Thin Film Transistor Liquid Crystal Display) – сокращенное название жидкокристаллического индикатора на тонкопленочных транзисторах. Сечение TFT-панели показано на рис.1.

Рис.1 Сечение TFT-панели

Введение в структуру ЖКИ. Поляризаторы.

Верхний поляризатор может поляризовать рассеянный свет от случайной поляризации в заданном направлении поляризации. До приложения электрического поля к электродам жидкие кристаллы выровнены в скрученную структуру. Свет в этом случае изменяется в соответствии со скрученной структурой жидких кристаллов. Нижний поляризатор сориентирован перпендикулярно верхнему поляризатору. Когда свет достигает нижнего поляризатора, оба поляризатора оказываются выровненными друг с другом. Свет может беспрепятственно проходить через них, как показано на рис.2.



Рис.2 Скрученная структура жидких кристаллов

Стеклянная подложка, подложка TFT и подложка цветового фильтра

С помощью высокоточных фотолитографических технологий на стеклянную подложку наносится узор для последовательного пошагового переноса изображений множества электродов ЖКИ (рис.3). Стекло TFT имеет столько транзисторов, сколько пикселей содержит дисплей, а генерацию цвета обеспечивает стекло цветового фильтра, имеющего фильтр цвета. Движение жидких кристаллов вызывается разностью потенциалов между электродами, находящихся на стекле TFT и стекле цветового фильтра, и именно это движение жидких кристаллов приводит к генерации цвета и оно же определяет яркость ЖКИ.



Рис.3 Стеклянные подложки TFT и цветового фильтра

Жидкие кристаллы

Жидкие кристаллы – почти прозрачные субстанции, проявляющие одновременно свойства кристалла и жидкости. Две стеклянные пластины, герметизированные эпоксидной смолой и имеющие щель в левом углу, позволяют ввести жидкие кристаллы (в вакууме) до окончательной герметизации стеклянных пластин. Разность потенциалов определяет ориентацию жидких кристаллов. Различия в ориентации жидких кристаллов приводят к различиям в коэффициенте пропускания (или отражения) и получаемым цветам в случае, когда используются поляризаторы и цветовой фильтр. Жидкие кристаллы – это субстанции, демонстрирующие различные фазы (твердое тело, жидкий кристалл или жидкость) при разных температурах (рис.4).



Рис.4 Различные фазы жидкокристаллического вещества

Выравнивающая пленка

Пленка наносится на две стеклянные пластинки (верхнюю и нижнюю) и имеет ряд параллельных канавок, обеспечивающих выравнивание молекул жидких кристаллов в соответствующем направлении (риc.5 имеет ряд параллельных канавок, обеспечивающих выравнивание молекул жидких кристаллов в соответствующем направлении ).



Рис.5 Выравнивание молекул жидких кристаллов

Введение в управление жидкими кристаллами

Развитие жидких кристаллов

Жидкие кристаллы были открыты более 100 лет назад. Их внешнее состояние при нагревании может изменяться от твердого до жидкокристаллического и даже полностью переходить в жидкую форму при дальнейшем повышении температуры. За прошедшие годы были предприняты большие усилия для совершенствования жидких кристаллов, и результатом явилось их широкое использование в электронных калькуляторах и цифровых часах. В настоящее время цветные ЖКИ имеют еще больший диапазон применений: сотовые телефоны, персональные компьютеры и телевизоры, обладающие малой толщиной, малой потребляемой мощностью, высоким разрешением и яркостью. Кроме того, в обозримом будущем прогнозируется впечатляющий рост востребованности панелей ЖКИ, связанный с быстро развивающейся популярностью плоских дисплеев.



Рис.6 Реакция ЖК- вещества на приложение внешнего поля

Как работают жидкие кристаллы

При подаче напряжения к двум электродам ЖКИ молекулы жидких кристаллов «раскручиваются» тем сильнее, чем выше приложенный потенциал (рис.6). Чувствительность к электрическому напряжению — одна из основных особенностей жидких кристаллов. На рис.7 показан нормальный «белый» режим работы ЖКИ. Свет может проходить через слои жидких кристаллов, пока к ним не приложено никакой разности потенциалов, и молекулы жидких кристаллов будут изменять ориентацию световой плоскости в соответствии с их собственными углами. Однако при приложении напряжения жидкокристаллические молекулы будут «раскручивать» и «выпрямлять» свет, направляющийся к верхнему поляризационному фильтру. Поэтому свет не сможет пройти сквозь активную область ЖКИ, и эта область будет темнее окружающих зон.



Рис.7 Прохождение света через ЖКИ

Метод управления жидкими кристаллами
На рис.8 показана схема управления жидкими кристаллами. В пределах одного выбранного периода времени переключатель замыкается и на жидкие кристаллы подается входное напряжение, что приводит к изменению ориентации жидкокристаллических молекул. Когда переключатель выключатся, определенный заряд сохраняется в Clc, при этом величина напряжения на Clc будет со временем понижаться. Для расширения возможностей хранения заряда можно рассмотреть добавление параллельно Clс запоминающего конденсатора Cst.



Рис.8 Схема управления жидкими кристаллами

Запоминающий конденсатор

Фактически управление жидкими кристаллами должно производиться переменным напряжением. Для активации ЖКИ напряжение подается только при включенном переключателе, после чего переключатель немедленно отключается. В некоторых случаях напряжение на жидких кристаллах будет падать из-за наличия утечек. Для предотвращения такой ситуации мы можем использовать один параллельный конденсатор для компенсации напряжения утечки. При увеличении емкости Cst форма напряжения на нем приближается к меандру (рис.9).



Рис.9 Компенсирующее действие запоминающего конденсатора

Как работает жидкокристаллический индикатор на TFT

TFT выполняет роль переключателя. Вывод затвора TFT подключен к линии сканирования, вывод истока подключен к линии данных, а вывод стока соединен с Clc и Cst. Когда затвор активизирован (выбран на линии сканирования), канал TFT открывается и данные об изображении будут записаны в Clc и Cst. Когда затвор не выбран, канал TFT закрыт (рис.10).



Рис.10 Схема работы ячейки TFT-ЖКИ

Основа структуры TFT-ЖКИ

Основа структуры TFT-ЖКИ содержит жидкие кристаллы, два поляризатора и стеклянные пластины: верхняя подложка цветового фильтра и нижняя подложка массива TFT. Жидкокристаллическое вещество впрыскивается между этими двумя стеклянными пластинами (рис.11).



Рис.11 Структура TFT-ЖКИ

Регулирование потока света

Управляя величиной входного напряжения, подаваемого на жидкие кристаллы, можно изменять расположение молекул, их ориентацию и направление, что приведет к соответствующему изменению объема светового потока, проходящего через жидкие кристаллы (рис.12).



Рис.12 Регулирование светового потока

Формирование цвета

При прохождении светового потока через цветовой фильтр, интегрированный в верхнее цветное стекло, формируется каждый отдельный пиксель изображения путем смешивания базовых цветовых элементов RGB (R-красный, G-зеленый и B-голубой). Если красный, зеленый и голубой элементы пикселя выбраны в равной пропорции, будет сформирован белый свет. Путем регулировки соотношения этих трех элементов получают необходимое количество разнообразных цветов.


Рис.13 Формирование цвета


Как выбирать

Жидкие кристаллы не могут сами светиться, поэтому для того, чтобы придать экрану привычный светящийся вид, за ЖК-панелью установлена специальная, плоская лампа, подсвечивающая экран с обратной стороны. В результате пользователю кажется, что матрица «светится», как обычный экран ЭЛТ. Очевидно, что ЖК-мониторам не свойственны многие проблемы классических ЭЛТ — например, им не нужно фокусировать электронный луч на плоском экране, края которого отстоят от электронной пушки дальше, чем центр, не нужно сводить лучи трех пушек в одной точке, не нужно, двигая луч по радиусу, умудряться рисовать прямые линии. Соответственно ЖК-мониторы всегда имеют идеальную геометрию, фокус и сведение, в этом их несомненный плюс, а также нет излучения, и не так сильно действует на глаза!! Однако есть у ЖК и минусы, причем минусы врожденные и трудно-устранимые. Первым важным недостатком является инерционность жидких кристаллов — из-за этого наблюдаются эффекты, похожие на «послесвечение» люминофора некоторых старых ЭЛТ, вызывающие неприятное «размазывание» быстро меняющихся картинок. Второй коренной недостаток ЖК — ограниченный угол обзора, вызванный трудностью построения поляризационных фильтров с характеристиками, неизменными в широком диапазоне углов. Разумеется, на то и технический прогресс, чтобы преодолевать недостатки технологии. Углы обзора, новейших TFT-панелей, доведены до, весьма комфортных, 100 градусов и более, по горизонтали и вертикали, инерционность снижена до практически незаметных 20 ms.

Так на какие характеристики стоить обратить внимание:

Первое размер экрана, тут, чем больше, тем лучше, но и цена пропорциональна размеру.

Второе разрешение, чем оно выше, тем четче и лучше картинка.

Третье отношение сторон, есть широкоформатные, а есть обычные, как у обычного телевизора. Широкоформатный экран приятнее, но наше телевидение не вещает в этом формате, и чаще всего его приходиться либо растягивать, либо обрезать. С другой стороны с DVD проигрывателей идет как раз широкоформатное изображение. Так что выбор заключается в том, чему вы отдадите свое предпочтение.

Четвертое это яркость и контрастность. Здесь тоже все просто, чем больше, тем лучше. Надо лишь учесть, что в машине, даже в солнечный день, не очень то и светло, и соответственно большие значения яркости и контрастности не нужны. Другое дело если это портативный телевизор, и вы предполагаете смотреть его на свежем воздухе.

Пятое угол обзора, и тут чем больше, тем лучше, на данный момент лучшие показатели у телевизоров SUPER, 50 град. по вертикали и 110 град. по горизонтали.

И последние, но самое главное, это качество матрицы. Технология изготовления ее, предполагает брак. Дело в том, что изготовить миллион микроскопических пикселей и транзисторов, без ошибок, не под силу даже роботу. Именно поэтому, эти матрицы и такие дорогие. Многие фирмы производят контроль качества, и матрицы с так называемыми «жжеными» пикселями отбрасываются. Но даже через контроль может проскочить брак. А некоторые дешевые модели могут вообще не делать такого контроля!! Поэтому обратите на это внимание, осмотрите экран, на наличие не горящих или наоборот постоянно светящихся, точки, их не должно быть.

Есть еще один параметр, это время отклика, но на телевизоры их не нормируют. Но сколько мы тестировали моделей, мы не замечали, смазанности или не четкости. Или нам просто не попадались плохие модели, но мы рекомендуем обратить и на это внимание.

Чем отличается монитор от телевизора:

С точки зрения матрицы, здесь все то же самое. Разница в том, что монитор отображает лишь внешний видео сигнал, который подается на него от внешних источников (DVD, TV тюнер, игровая приставка). В телевизор же встроен свой ТВ тюнер, и он способен работать автономно, т.е. без внешних источников сигнал, хотя конечно к нему можно подсоединить все то же самое, что и к монитору. Именно по этой причине многие автомобильные телевизоры являются еще и портативными. Т.е. такие телевизоры могут работать и вне машины, для этого у них обычно предусмотрен переносной или встроенный источник питания (батарея).

Как выбрать монитор:

Перед тем как приступить к выбору монитора, надо разобрать из чего он состоит.

Первое и главное — это матрица, о ней мы рассказывали выше.

Второе это модуль цветности. Дело в том, что передача цветов в общем видео сигнале передается кодированным образом. На способы кодирования цвета есть стандарты, так называемы системы кодирования, их всего несколько PAL, SECAM, NTSC 4.43 и NTSC 3.58. И поэтому, если вы подразумеваете подключать различные источники сигнала, лучше выбрать модель, которая будет поддерживать все эти стандарты. Если же вы хотите подсоединить определенный источник видео сигнала, то заранее узнайте его систему кодирования, и при выборе модели обратите внимание именно на эту систему. Прим.: если системы кодирования не совпадут, то вы уведите только ч/б картинку!( Российское телевидение вещает в стандарте SECAM, а DVD проигрыватели, видеомагнитофоны, камеры и т.д. в PAL, NTSC более редко встречается).

Третье система управления. У большинства современных моделей она состоит из кнопок управления на самом мониторе и пульта дистанционного управления работающего в инфракрасном диапазоне. Само же управление строиться на экранном меню. С одной стороны это позволяет гибко управлять монитором и его настройками. Но человек не искушенный подробностями его работы, может в нем запутаться и не найти нужной настройки, тем более если оно не на русском языке. Но к счастью, сейчас у многих моделей меню русифицировано, а навигацию по нему упрощают, многие функции работают автоматически. Так что внимание стоит обратить, только на то, что бы меню было на русском языке и функции, такие как выбор системы цветности, работали автоматически. Прим: хотя конечно нет гарантии что меню переведено корректно и что автомат будет правильно распознавать систему цветности, так что возможно повозиться с меню все-таки придется, но так пусть оно хоть будет понятным.

Четвертое звук. Во многие модели встроен динамик или даже два, но это не большие динамики мощностью, в среднем, 0.5 Вт. Конечно, о каком либо хорошем звучании говорить не приходиться, хотя для просмотра телепередач этого достаточно. Поэтому почти у всех моделей есть выход звука на внешний усилитель, вы можете, на пример, подсоединить его к вашей магнитоле.

Пятое входа. У разных моделей разное количество видео входов, если вы предполагаете подсоединить его к определенному количеству внешних источников, то желательно что бы входов было не меньше, а запас ни когда не помешает.

На что еще стоит обратить внимание: на крепление, подумайте заранее, как и куда вы его установите. На комплектацию, что бы потом не пришлось, что- то покупать отдельно. Удостоверьтесь, что напряжение питания соответствует вашей бортовой сети ( иначе аппарат можно испортить).

Ну и, конечно же, дизайн, что бы монитор вписался в интерьер вашей машины.

Как выбрать телевизор:

Так как телевизор является по своей сути тандемом монитора и тюнера, то правила выборы здесь такие же, как и у монитора (см. выше), но добавляются еще для тюнера. Перед тем как выбирать телевизор, вы должны решить, что и где вы будете смотреть.

Во-первых, какой диапазон, МВ или/и ДМВ. На метровом (МВ) диапазоне находятся все основные наши каналы, но есть каналы, которые транслируются только на дециметровом (ДМВ) диапазоне. Рекомендуем брать модели всеволновые.

Во-вторых, звук кодируется в основном сигнале, как и цветность (см. выше). И тут тоже есть стандарты: DK, I, BG. Наше телевещание использует SECAM DK. Рекомендуем выбрать модель, что бы были они все, что бы в дальнейшем не было проблем с сопряжением разных устройств.

В-третьих, чувствительность тюнера, от этого зависит, как хорошо он будет принимать телепрограммы. На модели автомобильных телевизоров редко их указывают, но можем сказать, что большинство из них ловит не плохо городе, а вот за чертой города, сигнал доходит слабый, и даже большим телевизорам необходима хорошая антенны и даже усилитель. Поэтому стоит сразу подумать о внешней антенне, желательно с усилителем, на встроенные не стоит рассчитывать. Но антенны со встроенным усилителем рассчитаны тоже на определенный диапазон, учтите это, при выборе антенны. Желательно что бы у телевизора был антенный сумматор, тогда вы сможете подключить сразу несколько антенн на разные диапазоны (например, как у телевизоров SUPER).

Итоги:

Надеемся, что вы все прочитали и все поняли, и сделали для себя нужные заметки. : Если это не так, то давайте все что пережевывали ранее, попробуем свести в набор рекомендаций:

По матрице:
Производитель — хорошо зарекомендовавший себя (Япония)
Формат — в зависимости от предпочтений, для ТВ стандартный, для DVD широкоформатный
Разрешение — как можно выше
Яркость и контрастность — чем больше, тем лучше
Угол обзора — чем он больше, тем удобней его будет смотреть с разных сторон
Количество «жженых» пикселей — отсутствие

По монитору:
Видео стандарты — PAL, SECAM, NTSC 4.43/3.58 (желательны хотя бы два первых)
Система управления — экранное меню на русском языке, пульт ДУ
Входа — чем больше, тем лучше, но не меньше чем вам необходимо
Выхода — звуковой на внешний усилитель
Крепление — подходящие для вашего места установки
Комплектация — все необходимы шнуры и переходники
Питание — напряжение соответствует вашей бортовой сети
Дизайн — приятный и красивый, соответствует вашему интерьеру

По телевизору:
Все, что было выше, плюс:
Диапазон — VHF-L, VHF-H, UHF, CATV
Система звука — DK, BG, I
Прием — уверенный в городе.
Наличие подключения внешней антенны (рекомендуется наличие антенного сумматора)

10 советов новичкам Teamfight Tactics

С момента выпуска разработчиками Riot Games нового режима Teamfight Tactics для League of Legends, фанаты взывали к выпуску мобильной версии. И теперь вместе с выпуском обновления “Галактики” она наконец-то, доступна для загрузки через Google Play Store и Apple iTunes. Вот небольшой список советов для новичков, а также для тех, кто хочет вернуться к игре в её мобильном воплощении. Давайте разберёмся.

1. Правильно выбирайте чемпионов

Чтобы усилить героя, нужно соединить трёх одинаковых персонажей

© Riot Games

В мобильной версии TFT есть удобное руководство, которое сразу поможет разобраться в базовых механиках игры, но, в целом, вот как выглядит основа игры. Есть большое игровое поле, на котором сражаются ваши чемпионы и чемпионы противника, у каждого из игроков есть “скамейка запасных”, на которую игрок убирает интересных или пока слабых героев, которые сейчас не нужны, но тем не менее могут помочь в дальнейшей игре. Каждый раунд в магазине игрок может приобрести одного или нескольких чемпионов в зависимости от количества золотых у него в банке, выбирая из 5 предложенных. Золото можно тратить не только на героев, но и замену героев в магазине за 2 золотых.

В самом старте матча на игровое поле можно будет выставить только одного героя, но по мере прохождения раундов доступное количество юнитов на поле будет увеличиваться.

Один из ключевых моментов при выборе чемпионов – это составить правильную комбинацию. У каждого из них есть свои показатели атаки/защиты/критического удара и прочие, а также свой класс и фракция. Собирая нескольких чемпионов одного класса или фракции, игрок получит бонусные способности, такие, как повышение уровня атаки, скорости атаки и тд. Немаловажна и правильная расстановка юнитов на игровом поле.

Покупка трёх одинаковых чемпионов превратит их в одного двухзвёздного юнита с лучшими характеристиками. Три двухзвёздных героя объединяются в трехзвёздного чемпиона – самую сильную форму. Некоторые чемпионы стоят дороже, чем другие, и чем больше золотых стоит чемпион, тем он могущественнее.

Герои также могут носить до трёх предметов, и эти предметы также могут комбинироваться для получения более мощных характеристик. Существуют десятки комбинаций, к которым вы привыкнете со временем; но подробнее об этом позже.

2. Следите за своими деньгами

Вы начинаете с очень небольшим количеством золотых, каждый игрок имеет одинаковый базовый доход. Золотые копятся у игрока каждый раунд: количество получаемых золотых зависит от количества побед или поражений подряд, а также от общего количества денег в банке на конец раунда, например, если на конец раунда в банке 40+ монет, то в следующем раунде игрок получит 4 дополнительных монеты.

Последний способ получить золото — продать своих чемпионов. Если на героях надеты какие-либо предметы, то не беспокойтесь – при продаже чемпионов предметы останутся у вас.

3. Позиционирование – это важно

Танки – танчат, дамагеры — дамажат

© Riot Games

Позиционирование в TFT одна из самых сложных вещей. Иногда даже перемещение одного чемпиона в другое место на поле может полностью изменить исход боя.

В каждой игре придётся адаптироваться, а иногда и в каждом раунде. Общий совет для позиционирования – юнитов с большим запасом здоровья лучше располагать на передней линии, в то время, как юнитов с малым здоровьем, но сильной атакой лучше расставить на дальних линиях. Обращайте также внимание на дальность атаки, чтобы ваши чемпионы ближнего боя не оказались заперты дальнобойными героями.

Следите и за расположением чемпионов у противника на более поздних этапах игры, так как игроков остается мало и можно будет предугадать, кто из них вам попадётся. Например, если у соперника есть Блицкранк – герой, способность которого притягивать максимально далеко стоящих вражеских чемпионов к себе – то стоит поставить на дальнюю позицию более “толстого” по здоровью героя.

4. Заставьте RNG работать на себя

Улучшаем свои шансы!

© Riot Games

Магазин чемпионов абсолютно случаен, но вы можете заставить работать эту случайность на себя, чтоб получить преимущество над оппонентами. Чем выше ваш уровень, тем больший шанс выпадения лучших чемпионов в магазине, но при этом начинают реже попадаться базовые герои, что помешает собрать двух- и трехзвёздочные версии этих чемпионов.

Еще одна вещь, которую стоит отметить, это то, что в то время как ваш индивидуальный магазин рандомизирован, игроки тянут чемпионов из общего на всех пула. Вы можете осмотреть все остальные поля игроков, и посмотреть, кого они берут. Например, если вы видите, что у многих других людей такие же чемпионы, как у вас, вероятность того, что вы получите обновления для них, будет меньше.

5. Не расслабляйтесь

Это подводит нас к следующему совету. Конечно, собрать нужные вам комбинации и проапгрейдить своих героев — существенная часть победы, но вы должны также следить и за тем, что творится у противников. Часто бывает, что сборка героев, которая влёгкую разбивает противников в начале игры, начинает проседать и быть бесполезной в средней или поздней стадии игры, потому что сборки противников рассчитаны на эти стадии. Главное – вовремя подметить это у оппонентов и адаптировать свою сборку героев.

Копить и сохранять золото – это отличная и очень заманчивая идея, но накопленное богатство не принесет вам пользы, если вы умрёте. Не бойтесь тратить золото на повышение уровня или обновление магазина в поисках нужного вам персонажа.

6. Важность предметов

Следите за этими важными элементами игры

© Riot Games

Правильный предмет у правильного чемпиона может перевернуть игру в вашу пользу. Например, Чародеям важна сила умений, поэтому прикрепив к нему Смертельную шляпу Рабадона вы увеличите и без того огромный урон от ультимативной способности до высот, а доспех Вармога поможет вашему танку оставаться в живых еще дольше.

На протяжении игры вы несколько раз будете выбирать чемпиона в бесплатной карусели, и стоит рассматривать это не только как шанс ухватить сильного или просто дорогого героя, но и как возможность получить нужный вам предмет. Потому как чемпиона ещё можно будет получить в магазине, а вот предмет вам может так и не выпасть за всю игру.

Важно войти в Teamfight Tactics и поиграть несколько игр, чтобы освоить механику и узнать, как всё это работает. Однако наступит момент, когда вы захотите улучшить свою игру и подняться в ранге. Riot Games всё лучше и лучше балансируют игру с момента её выпуска, но всегда будут определённые композиции, которые просто лучше, чем другие. Узнайте, что они из себя представляют, и вы сразу же начнёте побеждать. Кроме того, убедитесь, что вы в конечном итоге знаете, что делает каждая из комбинаций предметов и юнитов. Ведь вы не захотите тратить время на чтение всего текста во время игры, да и оно там очень ограниченно.

Нет ничего постыдного в том, чтобы копировать других людей, и один из лучших способов учиться – смотреть игры стримеров. Существует множество крупных TFT-стримеров, и лучшие из них объясняют, что они делают, и дают советы своим зрителям во время игры. Смотрите Twitch или YouTube, чтобы узнать новые стратегии.

Игра постоянно меняется, так как Riot вносят изменения, чтобы попытаться сбалансировать ситуацию, поэтому будьте в курсе событий. Ваша удивительная сборка, возможно, не будет так хороша, когда появится следующее обновление.

8. Немного нарушайте правила

Хотя вы думаете, что знаете все правила, некоторые из них созданы для того, чтобы их нарушать. Например, в сете 3 была введена фракция чемпионов Пилоты меха. Поместите на игровое поле трёх героев – Пилот меха, и они объединятся в один супер-мех, который наносит огромный урон по области, а также вновь разобьётся на отдельных чемпионов, когда он умрёт.

Новый Треш также имеет весьма опасный потенциал в новом сете. Помните о лимите размера команды? Так вот, Треш полностью игнорирует это когда использует свою ультимативную способность, вытаскивая чемпионов с вашей скамейки в бой.

В 3 сете появилось несколько очень мощных юнитов, так что следите за интересными комбинациями, которые вы можете использовать, чтобы обыграть своих противников.

9. Пропуск Галактик

В Teamfight Tactics есть боевой пропуск – Пропуск Галактик. Он даёт вам косметические игровые награды, такие как новые арены и эмоции. Вы можете оплатить его, что даст вам премиальные награды и 20 уровней сезона мгновенно. Вы получаете опыт в текущем сезоне, просто играя в игры, но вы также можете выполнять миссии, которые открываются каждую неделю за дополнительный опыт.

Ничто из того, что вы получите, не даст вам усиления в игре, так что все всегда находятся в равных условиях. Но стильная графика и забавные маленькие легенды могут радовать вас на протяжении всех игр. Имейте в виду, что игровой магазин пока не доступен для мобильных устройств, но Пропуск Галактик вы можете приобрести с ПК клиента игры.

10. Следите за обновлением Галактик

Новый сет уже вышел, привнося всех новых чемпионов и их комбо, однако разработчики всегда могут обновить игру. Изучите 3 сет сейчас, но будьте готовы к изменениям в ближайшие недели.

Что значит tft экран. Статическая и шахматная контрастность. Настройка субтитров на DVD и звуковых дорожек

Ответы:

Юрий Александрович Пейсахович:
Доктор, по-моему, изверг. Наилучшее качество изображения обеспечивают все-таки ЭЛТ мониторы, но не все и только при правильной их настройке. А с жидкокристаллическими будет, во-первых, морока с разрешением экрана, поскольку они нормально показывают только при разрешении 1152х1024 точки, в остальных режимах качество ощутимо падает, потом существенно меньший угол обзора, заключающийся в том, что при изменении положения перед экраном изменяется его цветность, и еще то, что у них квадратные пикселы, в отличие от круглых на ЭЛТ, что приводит к быстрой утомляемости глаз, вынужденных постоянно заниматься аппроксимированием ломаных кривых, из которых состоят все линии. Кроме того, жидкокристаллические мониторы, в отличие от ЭЛТ мониторов, обладают недостаточной градацией контрастности, что приводит к потере элементов изображения (например, кнопки в окнах не имеют отдельных видимых элементов). Поэтому все те, кто профессионально занимаются графикой, не связываются с жидкокристаллическими мониторами. Доводы врачей о том, что ЭЛТ мониторы излучают, в отличие от ЖК, были услышаны еще в середине 90-х годов, и сейчас стандарты ТСО 03 и 05 вообще не допускают сколь-нибудь заметного фронтального излучения. Конечно, даже среди одного производителя мониторов встречаются совершенно разные по качеству. Например, LG — от совершенно непригодного LG775FT до очень приличного LG F720P. Поэтому, на мой взгляд, пока альтернативы нет хорошему ЭЛТ монитору, с установленным комфортным для глаз разрешением и максимально возможной частотой обновления.

TU-154:
TFT и LCD-монитор — это одно и то же. Но нет смысла переходить на них только по этой причине — современные CRT-мониторы влияют на зрение не больше, чем TFT, а по качеству и характеристикам изображения заметно опережают TFT (пока). Хотя если монитор у вас 10-летней давности, то смысл, конечно, есть…

Shurovik:
Грубо говоря, TFT и LCD — одно и то же. Но LCD — тип монитора (Liquid Crystal Display -жидкокристаллический дисплей), а TFT — тип матрицы, формирующей изображение (Thin Film Transistor — тонкопленочный транзистор). Мониторы с типом матрицы TFT называют «мониторами с активной матрицей». Её особенность — изображение не теряет красок при большом угле обзора. Но «плоский монитор» не обязательно LCD. Уже есть обычные (CRT, Cathode Ray Tube — ЭЛТ, электронно-лучевая трубка) мониторы с плоским экраном.

Forward:
TFT — это самая распространенная разновидность, точнее, технология LCD-мониторов.

Alexeyslav:
Доктор врет насчет того что TFT монитор лучше для зрения. Ведь зрение садит не излучение монитора а способ его использования, в частности постоянство взгляда практически на одну и ту же точку с одинакового положения. TFT мониторы могут оказаться лучше в том случае если его удасться расположить дальше от глаз, т.к. громоздкий ЭЛТ не всегда можно поставить достаточно далеко от глаз, вот и получается что сидишь к нему практически в упор и садишь зрение. Помните, оптимальное расстояние до поверхности экрана с точки зрения эргономики — на расстоянии вытянутой руки, но к сожалению это не всегда удобно(практически всегда неудобно). И еще старайтесь использовать по возможности большие шрифты чтобы читать было легко не напрягая глаза.

Pumba:
TFT и LCD при данном подходе синонимы. А вот четкость изображения и отсутствие искажений огромное достоинство ЖК-мониторов и недостижимо для ЭЛТ. Так что врач в чем-то может прав.

Sash:
Всё это ерунда, технологии TFT и LCD ещё очень слабы и не выдают тех характеристик, которые могут ЭЛТ мониторы. Плюс TFT и LCD в том, что они энергетически экономны, занимают мало места и безвредны для глаз. В остальном они уступают ЭЛТ мониторам.

Antonio:
Ребята, если вы не разбираетесь в мониторах то ненадо хотя бы об этом говорить при всех, ЛСД от ТФТ отличается углом обзора, т.е. (для одаренных) если посмотреть под углом на ЛСД монитор — изображения ВЫ НЕ УВИДИТЕ, чего с ТФТ мониторами не наблюдается, изображение вид под ЛЮБЫМ УГЛОМ.

SpectreLX:
У меня стоит LCD, могу сказать, что в полной темноте его можно подтемнить так, что не будет резать глаз и особо не потеряет в отображении картинки.

Nik:
Поставил TFT — краски отличные, расстояние до монитора увеличилось, считаю это лучше для глаз.

Саша.:
Жалко тут дат нет… Много информации со временем устаревает. LCD мониторы сейчас рулят однозначно.

Itfm:
Самое объективное объяснения дал Shurovik, и мне бы хотелось спросить: так что лучше — ТФТ или ЛСД?

Ярослав:
Я думаю, зрение портится при чтении или при наборе текста. Глаза в этот самый момент устают! Я работал за TFT и ЭЛТ дисплеями — одинаково глаза устают. Глаза устают в ТФТ из-за контрастности мониторов. Врач кажется не сильно прав!

Это вопрос из архива. Добавление ответов отключено.

IPS или TFT — что лучше выбрать? Совсем недавно я столкнулся с необходимостью дать человеку обоснованный ответ на этот вопрос при покупке планшета. Однозначно зная то, что и так у всех на слуху, я был готов сразу дать ответ. Но все же, решил немного проработать данную тему, дабы сказанное подкрепить вескими доводами. Пришлось немного перелопатить информации и даже . Для понимания ситуации, сразу скажу, что шла речь о покупке надежного б/у планшета. Как оказалось, это тоже вносит свою лепту в принятие окончательного решения относительно того, что, все-таки лучше — IPS или TFT матрица. Даже если нужно купить новый планшет или смартфон, приведенная ниже информация также окажется актуальной и полезной. Итак, начнем наш небольшой обзор.

Немного об используемых технологиях производства IPS-экранов

Хотя большая часть современных дисплеев имеет жидкие кристаллы, в каждом случае могут применять немного различные технологии, приводящие к различиям в характеристиках конечного продукта. Терминология, используемая повсеместно, может различаться. Поэтому чтобы не оказаться в заблуждении относительно мониторов TFT или IPS, нужно отметить следующее.

Первое и самое главное – отделяем сорняки от плевел: технология IPS не является чем-то другим, по сравнению с TFT. Она и есть TFT – точнее, одной из ее реализаций. С другой стороны, «наш» человек под названием TFT понимает TFT-TN.

Таким образом, сравнение ведется между двумя представителями TFT матриц: IPS или TN. Что касается применяемых технологий:

  • TFT (понимаем, что речь о TFT-TN). Дисплей на жидких кристаллах (тонкопленочные транзисторы). Кристаллы расположены в теле матрицы спирально между двумя пластинами. Образование изображения происходит за счет проворачивания молекул кристаллов. Если напряжения нет – их угол поворота по горизонтали составляет 90 градусов, при этом они имеют белый цвет. При максимально подаваемом напряжении поворот осуществляется на угол, при котором при прохождении через кристалл света, он становится черным. Итак, в зависимости от напряжения, подаваемого на кристаллы, они меняют свой цвет.
  • IPS (фактически TFT-IPS). Те самые кристаллы, только их расположение параллельно друг другу. Когда нет напряжения, молекулы кристаллов не повернуты.

Теперь перейдем к главному вопросу: ? Какой дисплей нужно выбирать?

IPS или TFT — что лучше? Различия между экранами в качестве изображения

Ключевые особенности любого монитора, дисплея, экрана IPS или TFT, прежде всего, определяются качеством отображения картинки. В свою очередь качество можно разложить на такие показатели, как контрастность и угол обзора.

Когда речь идет о матрице IPS, она ощутимо выигрывает у TFT по контрастности изображения. Достигается это почти идеальным воспроизведением кристаллами черного цвета. А именно отображение черного непосредственно влияет на такой показатель, как контрастность. В TFT дисплеях отдельные пиксели (при отображении черного и других цветов) могут иметь немного «свой» оттенок, что приводит к искажениям цветности изображения.

Важным фактором, влияющим на выбор экрана мобильных устройств, является угол обзора. Этот показатель особенно важен, если устройство предстоит использовать вместе с другими, например, демонстрируя фото недавней поездки на море. При угле обзора в 178 градусов с любой стороны, IPS-матрица, несомненно, выигрывает, позволяя без искажений наслаждаться изображением сразу нескольким вашим друзьям или коллегам. Это также важно учитывать при покупке того или иного устройства.

Скорость реакции IPS и TFT дисплея

Кажущимся преимуществом TFT дисплея перед IPS-экраном является высокая скорость отклика. Здесь ему нет конкурентов. В то же время, для поворота массива кристаллов, которые расположены параллельно, IPS-матрице нужно больше времени.

Данный факт приводит к очевидному выводу, что в устройствах, предназначение которых критично к скорости отображения, лучше, все-таки, использовать TFT. С другой стороны, когда речь идет об обыденном предназначении (в качестве инструмента для учебы, общения через интернет и других задач), данное различие практически незаметно для человеческого глаза, и выявляется только благодаря применению специальных технических тестов. Поэтому при выборе типа экрана в большинстве случаев предпочтение следует отдать IPS-матрице.

Какой матрице нужно больше энергии – IPS или TFT?

Есть и другие отличия, которые мы продолжаем перечислять. Как расходуется энергия аккумуляторов экранов, изготовленных по разным технологиям? Есть очевидные различия. Энергоемкость у IPS реально выше. Не только больше времени, но и большее напряжение необходимо для поворота кристаллов матрицы этого типа. Закономерным выводом является повышенная нагрузка на аккумулятор. Поэтому, при покупке б/у устройств, когда очевидно, что батарея уже не новая, этот факт необходимо внимательно взвесить. Если же приобретается новый телефон, планшет или смартфон, а при этом его использование предполагает длительное пребывание вне досягаемости от электросети, лучше остановиться именно на качественных TFT матрицах.

Стоимость устройств с дисплеями разного вида

Стоимость IPS экранов всегда выше. Можете обратить на это внимание, отфильтровав в любом интернет-магазине устройства с наличием такого типа матрицы. Следует сказать, что IPS применяется почти во всех современных устройствах, постепенно вытесняя TFT. В то же время, если вам нужно оборудование, чтобы только позвонить, какой смысл переплачивать за экран, преимущества которого не будут использоваться? Тем более, если это повышает общее энергопотребление смартфона или планшета.

TFT или IPS — что лучше? Какую матрицу выбрать?

Итак, если нужен современный высококачественный планшет, с которым можно не только поработать, но и комфортно продемонстрировать высококачественные фото друзьям, однозначно выбирайте только устройства с IPS-матрицей. Обращая внимание на маркировку производителей, не забывайте, что TFT включает в себя и TN и IPS матрицы. Но и это еще далеко не все их виды. Зная, что лучше из этих двух типов матриц — TFT или IPS, и желая купить планшет, смартфон или телефон обращайтесь в любой из проверенных интернет-магазинов (Rozetka, Eldorado, Citrus и другие), которые предоставляют полный ассортимент данной продукции, с возможностью фильтрации по наиболее значимым параметрам.

Кстати, человек, купивший планшет с IPS-матрицей, который доставили ему из Польши, остался им доволен и постоянно восхищается комфортом использования устройства даже в солнечный день. Факты, говорят, вещь упрямая.

Технология LCD TFT матриц предусматривает использование в производстве жидкокристаллических дисплеев специальных тонкопленочных транзисторов. Само название TFT – это сокращение от Thin-film transistor, что в переводе и означает – тонкопленочный транзистор. Такой вид матриц применяет в самых разнообразных устройствах, от калькуляторов, до дисплеев смартфонов.

Наверное, каждый слышал понятия TFT и LCD, но мало кто задумывался, что это такое, из-за чего у непросвещенных людей возникает вопрос, чем отличается TFT от LCD? Ответ на этот вопрос заключается в том, что это две разные вещи, которые не стоит сравнивать. Чтобы понять, в чем разница между этими технологиями, стоит разобрать, что такое LCD, и что такое TFT.

1. Что такое LCD

LCD – это технология изготовления экранов телевизоров, мониторов и других устройств, основанная на использовании специальных молекул, которые называются – жидкие кристаллы. Эти молекулы имеют уникальные свойства, они постоянно находятся в жидком состоянии и способны менять свое положение при воздействии на них электромагнитного поля. Кроме этого, эти молекулы имеют оптические свойства, схожие со свойствами кристаллов, из-за чего эти молекулы и получили свое название.

В свою очередь экраны LCD могут иметь разные типы матриц, которые в зависимости от технологии изготовления имеют различные свойства и показатели.

2. Что такое TFT

Как уже говорилось, TFT – это технология изготовления LCD дисплеев, которая подразумевает использование тонкопленочных транзисторов. Таким образом, можно сказать, что TFT – это подвид LCD мониторов. Стоит отметить, что все современные LCD телевизоры, мониторы и экраны телефонов относятся к виду TFT. Поэтому вопрос, что лучше TFT или LCD не совсем правильный. Ведь отличие FTF от LCD заключается в том, что LCD – это технология изготовления жидкокристаллических экранов, а TFT – это подвид ЖК дисплеев, к которому относятся все типы активных матриц.

Среди пользователей TFT матрицы имеют название – активные. Такие матрицы обладают существенно более высоким быстродействием, в отличие от пассивных ЖК-матриц. Помимо этого, тип экрана LCD TFT отличается повышенным уровнем четкости, контрастности изображения и большими углами обзоров. Еще один важный момент заключается в том, что мерцание в активных матрицах отсутствует, что означает, что за такими мониторами приятнее работать, глаза при этом меньше устают.

Каждый пиксель матрицы TFT оснащен тремя отдельными управляющими транзисторами, благодаря чему достигается значительно более высокая частота обновления экрана, в сравнении с пассивными матрицами. Таким образом, в состав каждого пикселя входит три цветные ячейки, которые управляются соответствующим транзистором. Например, если разрешение экрана составляет 1920х1080 пикселей, то количество транзисторов в таком мониторе будет равно 5760х3240. Применение такого количества транзисторов стало возможным благодаря сверхтонкой и прозрачной структуре – 0,1- 0,01 микрон.

3. Виды матриц TFT экранов

На сегодняшний день, благодаря целому ряду преимуществ, TFT дисплеи используются в самых разнообразных устройствах.

Все известные ЖК телевизоры, которые имеются на российском рынке, оснащены TFT дисплеями. Они могут различаться своими параметрами в зависимости от используемой матрицы.

На данный момент наиболее распространенными матрицами TFT дисплеев являются:

Каждый из представленных видов матриц обладает своими преимуществами и недостатками.

3.1. Тип ЖК матрицы TFT TN

TN – это самый распространенный тип экрана LCD TFT. Такую популярность данный тип матрицы получил благодаря уникальным особенностям. При своей низкой стоимости, они имеют достаточно высокие показатели, причем в некоторых моментах, такие экраны TN даже имеют преимущества перед другими типами матриц.

Главная особенность – это быстрый отклик. Это параметр, который обозначает время, за которое пиксель способен отреагировать на изменение электрического поля. То есть, время, которое необходимо для полного изменение цвета (от белого к черному). Это очень важный показатель для любого телевизора и монитора, в особенности для любителей игр и фильмов, насыщенных всевозможными спецэффектами.

Недостатком данной технологии является ограниченные углы обзоров. Однако современные технологии позволили исправить этот недостаток. Сейчас матрицы TN+Film имеют большие углы обзоров, благодаря чему такие экраны способны конкурировать с новыми IPS матрицами.

3.2. IPS матрицы

Данный вид матриц имеет наибольшие перспективы. Особенность данной технологии состоит в том, что такие матрицы имеют самые большие углы обзоров, а также наиболее естественную и насыщенную цветопередачу. Однако недостатком этой технологии до сегодняшнего дня был длительный отклик. Но благодаря современным технологиям этот параметр удалось сократить до приемлемых показаний. Более того, нынешние мониторы c IPS матрицами имеют время отклика 5 мс, что не уступает даже TN+Film матрицам.

По мнению большинства изготовителей мониторов и телевизоров, будущее лежит именно за IPS матрицами, благодаря чему они постепенно вытесняют TN+Film.

Кроме этого, производители мобильных телефонов, смартфонов, планшетных ПК и ноутбуков все чаще выбирают TFT LCD модули с матрицами IPS, обращая внимание на отличную цветопередачу, хорошие углы обзора, а также экономичное потребление энергии, что крайне важно для мобильных устройств.

3.3. MVA/PVA

Данный тип матриц – это некий компромисс между TN и IPS матрицами. Ее особенность заключается в том, что в спокойном состоянии молекулы жидких кристаллов располагаются перпендикулярно плоскости экрана. Благодаря этому производители смогли достичь максимально глубокого и чистого черного цвета. Кроме этого данная технология позволяет достичь больших углов обзора, в сравнении с TN матрицами. Достигается это с помощью специальных выступов на обкладках. Эти выступы определяют направление молекул жидких кристаллов. При этом стоит отметить, что такие матрицы имеют меньшее время отклика, нежели IPS-дисплеи, и большее, в сравнении с TN матрицами.

Как ни странно, но данная технология не нашла широкого применения в массовом производстве мониторов и телевизоров.

4. Что лучше Super LCD или TFT

Для начала стоит разобрать, что такое Super LCD.

Super LCD – это технология производства экранов, которая широко распространена среди производителей современных смартфонов и планшетных ПК. По сути, Super LCD – это те же IPS матрицы, которые получили новое маркетинговое название и некоторые улучшения.

Главное отличие таких матриц заключается в том, что они не имеют воздушного зазора между наружным стеклом и картинкой (изображением). Благодаря этому удалось достичь уменьшения бликов. Кроме этого визуально изображение на таких дисплеях кажется ближе к зрителю. Если говорить о сенсорных дисплеях на смартфонах и планшетных ПК, то экраны Super LCD более чувствительны к прикосновениям и быстрее реагируют на движения.

5. TFT / LCD монитор: Видео

Еще одно преимущество данного типа матриц заключается в пониженном потреблении энергии, что опять же крайне важно в случае автономного устройства, такого как ноутбук, смартфон и планшет. Такая экономичность достигается благодаря тому, что в спокойном состоянии жидкие кристаллы расположены так, чтобы пропускать свет, что снижает потребление энергии при отображении светлых картинок. При этом стоит отметить, что подавляющее большинство фоновых картинок на всех интернет сайтах, заставках в приложениях и так далее, являются как раз таки светлыми.

Главной областью применения SL CD дисплеев является именно мобильная техника, благодаря низкому потреблению энергии, высокому качеству изображения, даже при прямых солнечных лучах, а также более низкой стоимости, в отличии, к примеру, от AMOLED экранов.

В свою очередь LCD TFT дисплеи включают в себя тип матрицы SLCD. Таким образом, Super LCD – это тип активной матрицы TFT дисплея. В самом начале данной публикации мы уже говорили о том, что TFT и LCD разницы не имеют, это в принципе одно и то же.

6. Выбор дисплея

Как уже говорилось выше, каждый из типов матриц обладает своими преимуществами и недостатками. Все они также уже оговаривались. В первую очередь при выборе дисплея, стоит учитывать ваши требования. Стоит задать себе вопрос, — Что именно нужно от дисплея, как он будет использоваться и в каких условиях?

Отталкиваясь от требований, и стоит выбирать дисплей. К сожалению, на данный момент не существует универсального экрана, на который можно было бы сказать, что он действительно лучше всех остальных. Из-за этого, если вам важна цветопередача, и вы собираетесь работать с фотографиями, то однозначно ваш выбор – это IPS матрицы. Но если вы заядлый любитель остросюжетных и ярких игр, то предпочтение все же лучше отдать TN+Film.

Все современные матрицы имеют достаточно высокие показатели, поэтому простые пользователи разницу могут даже не заметить, ведь IPS матрицы практически не уступают TN по времени отклика, а TN в свою очередь имеют довольно большие углы обзора. К тому же, как правило, пользователь располагается напротив экрана, а не сбоку или сверху, из-за чего большие углы в принципе не требуются. Но выбор все же за вами.

С развитием технологий производства дисплеев у пользователей все больше возникает вопросов при выборе подходящего монитора. Помимо его физических размеров, в частности диагонали видимой зоны , необходимо выбрать тип матрицы и сопутствующие параметры — контрастность, цветопередачу, время отклика и прочее. Выбрать монитор, разбираясь во всех этих тонкостях, не составит большого труда, если предварительно изучить принципы его работы и основные характеристики главного его компонента — матрицы, о чем и пойдет речь ниже.

Сравнение типов матриц при разных углах обзора

Общие сведения о дисплеях и их компонентах

Монитор компьютера при всей своей кажущейся простоте, является весьма технически сложным компонентом, который, как и остальное аппаратное обеспечение, имеет множество различающихся параметров, технологий изготовления, а также характеристик. Практически все дисплеи для ПК состоят из следующих частей:

  • корпус, в котором заключена вся электронная начинка. На корпусе также имеются крепления для монтирования дисплея на вертикальные или горизонтальные поверхности;
  • матрица или экран — основной компонент монитора, от которого зависит вывод графической информации. В современных устройствах применяются различные матрицы для мониторов, отличающиеся многими параметрами, среди которых первостепенную важность имеют разрешение, время отклика, яркость, цветопередача и контрастность;
  • блок питания — часть электронной цепи, отвечающая за преобразование тока и питание всей остальной электроники;
  • электронные компоненты на специальных платах, отвечающие за преобразование поступающих на монитор сигналов и их последующий вывод на дисплей для отображения;
  • другие компоненты, среди которых может встречаться маломощная акустическая система, концентраторы USB и прочее.

Совокупность основных параметров дисплея, на основе которой он выполнен, предопределяет сферу его использования. Недорогие потребительские мониторы могут оснащаться экранами с не самыми внушительными характеристиками, поскольку подобные устройства чаще всего недорогие и не требуются для работы в профессиональных графических приложениях. Дисплеи для профессиональных геймеров прежде всего должны иметь минимальную задержку отображения информации, поскольку это критически важно в современных играх. Дисплеи для графических редакторов, используемых дизайнерами, отличаются самые высокими показателями яркости, уровнем цветопередачи и контрастности, ведь точная передача картинки здесь играет самую важную роль.
В настоящее время в дисплеях встречающихся на рынке, как правило, используются несколько видов матриц. В технических описаниях мониторов можно встретить большое их количество, но в основе этого многообразия могут лежать одни и те же базовые технологии, улучшенные или незначительно доработанные для повышения их показателей. К таким основным видам экранов относятся следующие.

  1. «Twisted Nematic» или матрица TN. Ранее к наименованию этой технологии добавлялась приставка «Film», означающая дополнительную пленку на ее поверхности, увеличивающую угол обзора. Но это обозначение все реже встречается в описаниях, поскольку большинство производимых сегодня матриц уже оснащены ею.
  2. «In-Plane Switching» или тип матрицы IPS, как более часто встречающееся наименование в сокращенном виде.
  3. «Multidomain Vertical Alignment» или MVA матрицы. Более современная инкарнация этой технологии обозначается как матрица VA. Данная технология также отличается своими преимуществами и недостатками и является чем-то средним между представленными выше.
  4. «Patterned Vertical Alignment». Разновидность технологии MVA, которая была разработана в качестве конкурентного ответа ее создателям — компании Fujitsu.
  5. «Plane-to-Line Switching». Это один из самых новых типов матриц для дисплеев, который был разработан относительно недавно — в 2010 году. Единственным недостатком этого типа матрицы, при остальных превосходящих конкурирующие технологии характеристиках, является сравнительно длительное время отклика. Также PLS матрица отличается весьма высокой стоимостью.

Матрица TN, TN+film

Тип матрицы TN является одной из самых распространенных и в то же время это весьма устаревшая по современным меркам технология их изготовления. Именно с этой разновидности матриц началось победное шествие жидкокристаллических смену электронно-лучевым трубкам. Стоит отметить, что единственное неоспоримое их преимущество — это крайне малое время отклика и по этому параметру они превосходят даже более современные аналоги. Остальными критически важными для монитора параметрами — контрастностью изображения, его яркостью и допустимыми углами обзора, увы, данный тип матриц не отличается. К тому же стоимость мониторов на основе этой разработки невысокая и можно сказать что это еще один плюс технологии «Twisted Nematic».
Причина основных недостатков «Twisted Nematic» кроется в самой технологии их производства и строении оптических элементов. В матрицах TN кристаллы между электродами (каждый из которых представляет собою отдельный пиксель видимой зоны) располагаются в виде спирали при подаче на них напряжения. От степени ее закругления зависит количество проходящего сквозь нее света, а из множества таких элементов и формируется картинка на экране. Но ввиду неравномерности формирования спирали в каждом элементе матрицы очень падает уровень контрастности выводимого на нее изображения (рис. 1). А учитывая то, что преломление света при прохождении сквозь сформированную спираль сильно отличается от направления взгляда, то угол обзора такой матрицы весьма невелик.

Рис. 1. Сравнение матриц IPS и TN

Дисплеи VA/MVA/PVA

Матрица VA была разработана в качестве альтернативы популярным в то время технологиям TN и уже завоевавшей приверженность пользователей, хоть еще и не так распространенной на рынке IPS. Основное ее конкурентное преимущество разработчики позиционировали как время отклика, составлявшее на момент внедрения на рынок около 25 мс. Еще одним важным преимуществом новой технологии являлся высокий уровень контрастности, опережавший аналогичные показатели в технологиях изготовления матриц TN, а также IPS.
Данная технология, которая изначально называлась «Vertical Alignment», имела также весьма существенный недостаток в виде относительно малых углов обзора. Проблема скрывалась в строении оптических элементов матрицы. Кристаллы каждого элемента матрицы ориентировались вдоль линий напряжения или параллельно им. Это вело к тому, что угол обзора матрицы был, мало того что небольшим, так еще и изображение могло отличаться в зависимости от того, с какой стороны пользователь смотрел на экран. На практике это приводило к тому, что малейшее отклонение угла зрения приводило к сильному градиентному заполнению картинки на экране (рис. 2).

Рис. 2. Углы обзора монитора с технологией MVA

Избавиться от этого недостатка удалось с развитием технологии в «Multidomain Vertical Alignment», когда группы кристаллов внутри электродов организовали в своеобразные «домен», как это и отображено в названии. Теперь они стали размещаться по-разному в пределах каждого домена, из которых состоит целый пиксель, поэтому пользователь мог смотреть под разными углами на монитор и изображение от этого практически не менялось.
Сегодня дисплеи с MVA экранами используются для работы с текстом и практически непригодны для динамичных изображений, которым отличается любая современная игра или фильмы. Высокая контрастность, равно как и углы обзора позволяют уверенно работать с ними тем, кто работает, например, с чертежами, много печатает и читает.

Не стоит путать контрастность матрицы и такое понятие, как динамическая контрастность монитора. Последняя представляет собою технологию адаптивного изменения яркости экрана в зависимости от выводимого изображения и использует для этого встроенную подсветку. Последние модели мониторов со светодиодной подсветкой обладают отличной динамической контрастностью поскольку время включения светодиода очень малое.

Экран IPS

TFT IPS матрица разрабатывалась с учетом устранения основных недостатков предшествующей технологии — «Twisted Nematic», а именно малых углов обзора и плохой передачи цвета. Из-за своеобразного расположения кристаллов в TN матрице, цвет каждого пикселя варьировался в зависимости от направления взгляда, поэтому пользователь мог наблюдать «переливающуюся» картинку на мониторе. TFT IPS матрица состоит из кристаллов, которые расположены в параллельной плоскости к ее поверхности, а при подаче напряжения на электроды каждого элемента, они разворачиваются на прямой угол.
Последующее развитие технологии привело к появлению таких видов матриц, как Super IPS, Dual Domain IPS и Advanced Coplanar Electrode IPS. Все они, так или иначе, основаны на одном принципе с разницей лишь в расположении жидких кристаллов. На заре своего появления технологию отличал весомый минус — длительное время отклика, составлявшее до 65 мс. Главное же ее преимущество — потрясающая цветопередача и широкие углы обзора (рис. 1), при которых картинка на экране не искажалась, не инвертировалась и не появлялся нежелательный градиент.
Мониторы с IPS матрицей сегодня пользуются огромным спросом и применяются не только в дисплеях для ПК, но и в портативных устройствах — планшетах и смартфонах. Они также применяются в основном там, где важен цвет картинки и максимально точная его передача — при работе с графическим ПО, в дизайне, фотографии и прочее.

Часто многие пользователи путают аббревиатуры IPS или TFT, хотя на самом деле, это в корне разные понятия. «Thin Film Transistor» — это общая технология создания жидкокристаллических матриц, которая может иметь различные воплощения. «In-Plane Switching» — конкретная реализация этой технологии, основанная на своеобразном построении отдельных элементов матрицы и расположения жидких кристаллов в ней. TFT матрица может быть выполнена на базе технологии TN, VA, IPS или других.

Матрица PLS

Тип матрицы PLS – это передовой край развития технологий их создания. Компания Samsung, являющаяся разработчиком этой уникальной технологии, в качестве цели ставила для себя производство матриц, значительно превышающих по параметрам конкурирующую технологию — IPS и во многом ей это удалось. К несомненным преимуществам этой технологии можно отнести:

  • один из самых низких показателей потребления тока;
  • высокий уровень цветопередачи, полностью охватывающий диапазон sRGB;
  • широкие углы обзора;
  • высокая плотность отдельных элементов — пикселей.

Из недостатков стоит выделить время отклика, не превышающее аналогичные показатели в технологии «Twisted Nematic» (рис. 3).

Рис. 3. Сравнение PLS (справа) и TN (слева)

Важно! Выбирая какой тип матрицы монитора лучше, стоит в первую очередь определиться с задачами, поскольку во многих случаях покупка самого современного дисплея может оказаться экономически необоснованной. Новейшие разработки, отличающиеся высоким временем отклика, пригодятся для профессиональных игр или просмотра динамических сцен в видео.

ПОСМОТРЕТЬ ВИДЕО

Мониторы с высоким уровнем цветопередачи подойдут для дизайнеров и художников. А если необходим недорогой монитор для серфинга в сети и работы с текстом, то подойдут варианты на основе старых, но проверенных временем технологий.

Технологии не стоят на месте, и производство жидкокристаллических экранов не является исключением. Однако в связи с постоянными разработками и выходом новых технологий в изготовлении экранов, а также из-за особых маркетинговых подходов к рекламе у многих покупателей при выборе монитора или телевизора может возникнуть вопрос, что лучше IPS или TFT экран?

Чтобы ответить на поставленный вопрос необходимо понять, что такое IPS технология и что такое TFT экран. Лишь зная это, вы сможете понять какая разница между этими технологиями. Это в свою очередь поможет вам сделать правильный выбор экрана, который будет полностью соответствовать вашим требованиям.

1. Итак, что такое TFT-дисплей

Как вы уже догадались, TFT–это сокращенное название технологии. Полностью оно имеет такой вид — Thin Film Transistor, что в переводе на русский язык означает тонкопленочный транзистор. По сути TFT дисплей – это тип жидкокристаллического экрана, который основан на активной матрице. Другими словами, это обычный жидкокристаллический экран с активной матрицей. То есть управление молекулами жидких кристаллов происходит при помощи специальных тонкопленочных транзисторов.

2. Что такое IPS технология

IPS – это также является сокращением от In-Plane Switching. Это разновидность ЖК-дисплея с активной матрицей. Это означает, что вопрос, что лучше TFT или IPS является ошибочным, так как это по сути одно и то же. Если говорить точнее, то IPS – это тип матрицы FTF дисплея.

Свое название IPS технология получила благодаря уникальному расположению электродов, которые находятся на одной плоскости с молекулами жидких кристаллов. В свою очередь жидкие кристаллы располагаются параллельно плоскости экрана. Такое решение позволило существенно увеличить углы обзоров, а также повысить яркость и контрастность изображения.

На сегодняшний день можно выделить три наиболее распространенных типа активных матриц TFT дисплеев:

Таким образом, становится очевидно, что отличие TFT от IPS заключается лишь в том, что TFT – это тип ЖК экрана с активной матрицей, а IPS является той самой активной матрицей в TFT дисплее, а точнее одним из типов матриц. Стоит отметить, что такая матрица является наиболее распространенной среди пользователей во всем мире.

3. Чем отличаются дисплеи TFT и IPS: Видео

Всеобщее заблуждение в том, что между TFT и IPS есть какая-то разница, возникло из-за маркетинговых уловок менеджеров по продажам. В попытках привлечь новых клиентов маркетологи не распространяют полной информации о технологиях, что позволяет создавать иллюзию того, что в мир выходит совершенно новая разработка. Конечно, IPS является более новой разработкой, нежели TN, однако выбирать какой лучше дисплей TFT или IPS нельзя по указанным выше причинам.

Mitsubishi Electric начинает выпуск цветных WXGA TFT-LCD-модулей диагональю 12,1 дюйма | 2019 | Международные новости

Этот текст является переводом официальной версии пресс-релиза с английского языка и приведен исключительно для вашего удобства. В случае каких-либо несоответствий оригинальная версия на английском языке имеет приоритетное значение.

ПРЕСС-РЕЛИЗ № 3309 ДЛЯ НЕМЕДЛЕННОГО РАСПРОСТРАНЕНИЯ

Токио, 3 октября 2019 г. – Корпорация Mitsubishi Electric (TOKYO: 6503) объявила о начале выпуска WXGA TFT-LCD-модулей диагональю 12,1 дюйма, предназначенных для использования в неблагоприятных условиях окружающей среды, например, в строительной и специализированной технике, экскаваторах и карьерных самосвалах. Также они подходят для применения в промышленном оборудовании и сельскохозяйственной технике.

Отличительными особенностями новых модулей являются: поддержка высокого разрешения WXGA (1280 × 800 пикселей), сверхширокие углы обзора по горизонтали и вертикали (176 градусов), высокая яркость 1500 кд/м2 и контрастность 1000:1, широкий диапазон рабочих температур (от -40 до 80 °С) и повышенная вибрационная устойчивость. Спрос на такое сочетание характеристик постоянно растет.

Продажа первых образцов через зарубежные подразделения Mitsubishi Electric запланирована на 31 октября.

Цветной TFT-LCD-модуль Mitsubishi Electric
AA121TJ11

Ключевые характеристики

  1. 1)Широкий диапазон рабочих температур и высокая вибрационная устойчивость
    • Надежные компоненты позволяют применять модуль в условиях экстремальных температур (от -40 до 80 °С).
    • Оптимизированная конструкция обеспечивает высокую вибрационную устойчивость 6,8 G, что в семь раз выше, чем у существующих моделей продуктовой линейки Mitsubishi Electric “AA…” (стандартное значение – 1,0 G). Это достигается компрессионным методом монтажа (крепление к корпусу TFT-LCD модуля сзади). При использовании бокового монтажа (крепление к корпусу через боковые крепежные отверстия) вибрационная устойчивость составляет 1,5 G.
  2. 2)Высокое разрешение, сверхширокие углы обзора и высокая яркость идеально подходят для установки в измерительных приборах и широком спектре промышленного оборудования.
    • Высокое разрешение экрана (WXGA) позволяет выводить на него текстовую и графическую информацию большой плотности.
    • Сверхширокие углы обзора по вертикали и горизонтали (176 градусов) обеспечивает отличную видимость при различных вариантах установки.
    • Благодаря высокой яркости 1500 кд/м2 и повышенной контрастности (1000:1) обеспечивается отличная видимость даже при очень ярком солнечном свете. Возможность регулировать яркость в широком диапазоне от 1 до 100% гарантирует видимость при любом уровне освещенности.
    • Использование TFT-матрицы нового поколения позволило увеличить цветовой охват NTSC до 70% (в предыдущем поколении AA121TH – 50%), обеспечивая потрясающее качество изображения.

График поступления модулей в продажу

Продукт Диагональ Разрешение Модель Драйвер светодиодной подсветки Поставка образцов
TFT-LCD-модуль 12,1 дюйма WXGA AA121TJ01 Встроен 31 октября 2019 г.
AA121TJ11 Не встроен

Обратите внимание, что пресс-релизы являются актуальными на момент публикации и могут быть изменены без уведомления.


Вопросы

Контакты в СМИ

Запросы клиентов


Что такое TFT.exe? Это безопасно или вирус? Как удалить или исправить это

Что такое TFT.exe?

TFT.exe это исполняемый файл, который является частью Первый тамплиер Программа, разработанная Kalypso Media, Программное обеспечение обычно о по размеру.

Расширение .exe имени файла отображает исполняемый файл. В некоторых случаях исполняемые файлы могут повредить ваш компьютер. Пожалуйста, прочитайте следующее, чтобы решить для себя, является ли TFT.exe Файл на вашем компьютере — это вирус или троянский конь, который вы должны удалить, или это действительный файл операционной системы Windows или надежное приложение.

Рекомендуется: Выявление ошибок, связанных с TFT.exe
(опциональное предложение для Reimage — Cайт | Лицензионное соглашение | Политика конфиденциальности | Удалить)



TFT.exe безопасен, или это вирус или вредоносная программа?

Первое, что поможет вам определить, является ли тот или иной файл законным процессом Windows или вирусом, это местоположение самого исполняемого файла. Например, такой процесс, как TFT.exe, должен запускаться из C: \ Program Files \ Kalypso Media \ The First Templar \ TFT.exe и нигде в другом месте.

Для подтверждения откройте диспетчер задач, выберите «Просмотр» -> «Выбрать столбцы» и выберите «Имя пути к изображению», чтобы добавить столбец местоположения в диспетчер задач. Если вы обнаружите здесь подозрительный каталог, возможно, стоит дополнительно изучить этот процесс.

Еще один инструмент, который иногда может помочь вам обнаружить плохие процессы, — это Microsoft Process Explorer. Запустите программу (не требует установки) и активируйте «Проверить легенды» в разделе «Параметры». Теперь перейдите в View -> Select Columns и добавьте «Verified Signer» в качестве одного из столбцов.

Если статус процесса «Проверенная подписывающая сторона» указан как «Невозможно проверить», вам следует взглянуть на процесс. Не все хорошие процессы Windows имеют метку проверенной подписи, но ни один из плохих.

Наиболее важные факты о TFT.exe:

  • Находится в C: \ Program Files \ Kalypso Media \ Первый тамплиер вложенная;
  • Издатель: Kalypso Media
  • Полный путь: C: \ Program Files \ Kalypso Media \ Первый тамплиер \ TFT.exe
  • Файл справки:
  • URL издателя: www.KalypsoMedia.com
  • Известно, что до по размеру на большинстве окон;

Если у вас возникли какие-либо трудности с этим исполняемым файлом, вам следует определить, заслуживает ли он доверия, перед удалением TFT.exe. Для этого найдите этот процесс в диспетчере задач.

Найдите его местоположение (оно должно быть в C: \ Program Files \ Kalypso Media \ The First Templar) и сравните его размер с приведенными выше фактами.

Если вы подозреваете, что можете быть заражены вирусом, вы должны немедленно попытаться это исправить. Чтобы удалить вирус TFT.exe, вы должны Загрузите и установите приложение полной безопасности, например Malwarebytes., Обратите внимание, что не все инструменты могут обнаружить все типы вредоносных программ, поэтому вам может потребоваться попробовать несколько вариантов, прежде чем вы добьетесь успеха.

Кроме того, функциональность вируса может сама влиять на удаление TFT.exe. В этом случае вы должны включить Безопасный режим с загрузкой сетевых драйверов — безопасная среда, которая отключает большинство процессов и загружает только самые необходимые службы и драйверы. Когда вы можете запустить программу безопасности и полный анализ системы.



Могу ли я удалить или удалить TFT.exe?

Не следует удалять безопасный исполняемый файл без уважительной причины, так как это может повлиять на производительность любых связанных программ, использующих этот файл. Не забывайте регулярно обновлять программное обеспечение и программы, чтобы избежать будущих проблем, вызванных поврежденными файлами. Что касается проблем с функциональностью программного обеспечения, проверяйте обновления драйверов и программного обеспечения чаще, чтобы избежать или вообще не возникало таких проблем.

Согласно различным источникам онлайн, 12% людей удаляют этот файл, поэтому он может быть безвредным, но рекомендуется проверить надежность этого исполняемого файла самостоятельно, чтобы определить, является ли он безопасным или вирусом. Лучшая диагностика для этих подозрительных файлов — полный системный анализ с Reimage, Если файл классифицируется как вредоносный, эти приложения также удаляют TFT.exe и избавляются от связанных вредоносных программ.

Однако, если это не вирус и вам необходимо удалить TFT.exe, вы можете удалить The First Templar со своего компьютера с помощью его программы удаления, которая должна находиться по адресу: «C: \ Program Files \ InstallShield Информация об установке \ {DE24FCCB -48CF-4942-8A98-42FD9450C2F2} \ Setup.exe «-runfromtemp -l0x0009 -removeonly. Если вы не можете найти его деинсталлятор, вам может потребоваться удалить The First Templar, чтобы полностью удалить TFT.exe. Вы можете использовать функцию «Добавить / удалить программу» в Панели управления Windows.

  • 1. в Меню Пуск (для Windows 8 щелкните правой кнопкой мыши в нижнем левом углу экрана), нажмите Панель управления, а затем под Программы:
    o Windows Vista / 7 / 8.1 / 10: нажмите Удаление программы.
    o Windows XP: нажмите Установка и удаление программ.
  • 2. Когда вы найдете программу Первый тамплиерщелкните по нему, а затем:
    o Windows Vista / 7 / 8.1 / 10: нажмите Удалить.
    o Windows XP: нажмите Удалить or Изменить / Удалить вкладка (справа от программы).
  • 3. Следуйте инструкциям по удалению Первый тамплиер.







Распространенные сообщения об ошибках в TFT.exe

Наиболее распространенные ошибки TFT.exe, которые могут возникнуть:


• «Ошибка приложения TFT.exe».
• «Ошибка TFT.exe».
• «Возникла ошибка в приложении TFT.exe. Приложение будет закрыто. Приносим извинения за неудобства».
• «TFT.exe не является допустимым приложением Win32».
• «TFT.exe не запущен».
• «TFT.exe не найден».
• «Не удается найти TFT.exe».
• «Ошибка запуска программы: TFT.exe.»
• «Неверный путь к приложению: TFT.exe.»

Эти сообщения об ошибках .exe могут появляться во время установки программы, во время выполнения связанной с ней программы, программы «Первый храмовник», при запуске или завершении работы Windows или даже во время установки операционной системы Windows. Отслеживание момента появления ошибки TFT.exe является важной информацией, когда дело доходит до устранения неполадок.



Как исправить TFT.exe

Аккуратный и опрятный компьютер — это один из лучших способов избежать проблем с The First Templar. Это означает выполнение сканирования на наличие вредоносных программ, очистку жесткого диска cleanmgr и ПФС / SCANNOWудаление ненужных программ, мониторинг любых автозапускаемых программ (с помощью msconfig) и включение автоматических обновлений Windows. Не забывайте всегда делать регулярные резервные копии или хотя бы определять точки восстановления.

Если у вас возникла более серьезная проблема, постарайтесь запомнить последнее, что вы сделали, или последнее, что вы установили перед проблемой. Использовать resmon Команда для определения процессов, вызывающих вашу проблему. Даже в случае серьезных проблем вместо переустановки Windows вы должны попытаться восстановить вашу установку или, в случае Windows 8, выполнив команду DISM.exe / Online / Очистка-изображение / Восстановить здоровье, Это позволяет восстановить операционную систему без потери данных.

Чтобы помочь вам проанализировать процесс TFT.exe на вашем компьютере, вам могут пригодиться следующие программы: Менеджер задач безопасности отображает все запущенные задачи Windows, включая встроенные скрытые процессы, такие как мониторинг клавиатуры и браузера или записи автозапуска. Единый рейтинг риска безопасности указывает на вероятность того, что это шпионское ПО, вредоносное ПО или потенциальный троянский конь. Это антивирус обнаруживает и удаляет со своего жесткого диска шпионское и рекламное ПО, трояны, кейлоггеры, вредоносное ПО и трекеры.




Обновлен декабрь 2021:

Мы рекомендуем вам попробовать это новое программное обеспечение, которое исправляет компьютерные ошибки, защищает их от вредоносных программ и оптимизирует производительность вашего ПК. Этот новый инструмент исправляет широкий спектр компьютерных ошибок, защищает от таких вещей, как потеря файлов, вредоносное ПО и сбои оборудования.

  • Шаг 1: Скачать PC Repair & Optimizer Tool (Windows 10, 8, 7, XP, Vista — Microsoft Gold Certified).
  • Шаг 2: Нажмите «Начать сканирование”, Чтобы найти проблемы реестра Windows, которые могут вызывать проблемы с ПК.
  • Шаг 3: Нажмите «Починить все», Чтобы исправить все проблемы.


(опциональное предложение для Reimage — Cайт | Лицензионное соглашение | Политика конфиденциальности | Удалить)

Загрузите или переустановите TFT.exe

Вход в музей Мадам Тюссо не рекомендуется загружать заменяемые exe-файлы с любых сайтов загрузки, так как они могут содержать вирусы и т. д. Если вам нужно скачать или переустановить TFT.exe, мы рекомендуем переустановить основное приложение, связанное с ним Первый тамплиер.

Информация об операционной системе

Ошибки TFT.exe могут появляться в любых из нижеперечисленных операционных систем Microsoft Windows:

  • Окна 10
  • Окна 8.1
  • Окна 7
  • Windows Vista
  • Windows XP
  • Windows ME
  • Окна 2000

РЕКОМЕНДУЕМЫЕ: Нажмите здесь, чтобы устранить ошибки Windows и оптимизировать производительность системы

Что означает TFT? Бесплатный словарь

Фильтр категорий: Показать все (56) Наиболее распространенные (1) Технологии (12) Правительство и военные (9) Наука и медицина (8) Бизнес (15) Организации (17) Сленг / жаргон (9)

900 12 TFT
Сокращение Определение
TFT Тонкопленочный транзистор (жидкокристаллический дисплей, ЖК-технология)
TFT Teamfight Tactics (игры)
TFT Thought Field Therapy (Роджер Каллахан)
TFT The Frozen Throne (Warcraft III)
TFT Советы оперативной группы (противопожарное оборудование)
TFT Стол для двоих ( в разных местах)
TFT Театр, кино и телевидение (Калифорнийский университет, Лос-Анджелес)
TFT Кому ols for Transformation
TFT Спасибо за это
TFT Первый тройник (разные места)
TFT Технология обучения
TFT Тонкопленочный транзистор
TFT Тренинг для тренеров (различные организации)
TFT Температура трансмиссионной жидкости
TFT Игрушки для малышей
TFT Tuffin Ferraby Taylor (UK)
TFT Инструменты для торговли (Атланта, Джорджия)
TFT Toy Fox Terrier
TFT Tit for Tat
TFT Tropical Forest Trust (сейчас Лесной трест; стандартное восточное время.1999)
TFT Обучение преобразованию (различные места)
TFT The Forest Trust (ранее Tropical Forest Trust; оценка 1999 г.)
TFT Trivial File Протокол передачи
TFT Tokyo Fashion Town (Япония)
TFT Тест функции щитовидной железы
TFT Terror Free Tomorrow (Вашингтон, округ Колумбия)
TFT Французский театр Торонто (французский: Французский театр Торонто; Канада)
TFT Tomorrow Focus Technologies (Германия)
TFT The Fantasy Trip (ролевая игра)
TFT Оперативная группа
TFT The Font Thing (программное обеспечение)
TFT Шаблон потока трафика (3GPP)
TFT Тест камертона
TFT Путешественники для путешественников (туристическое сообщество)
TFT Время для чая
TFT Текстильная и волоконная технология (Организация научных и промышленных исследований Содружества; Австралия)
TFT The Fighting Tigers (игровой)
TFT Test Fix Test
TFT Ten Foot Toss (игровой)
TFT Технология для Timber Ltd. (Великобритания)
TFT Thin Film Technology Corporation
TFT Уход за войсками
TFT Табличные таблицы стрельбы
TFT Проверка технической осуществимости
TFT Tune for Time (самое быстрое исполнение)
TFT Tableau de Flux de Trésorerie (на французском языке: Таблица денежных потоков)
TFT Трехдиапазонный полевой терминал
TFT Таблица функций транзакций
TFT Turbine Fuel Technologies (Де-Мойн, IA)
TFT Trinitron Flat Tube (телевидение Sony)
TFT Гибкое время обучения
TFT Время с момента передачи
Транспортировка для трансплантата
TFT Целевое время бездействия
TFT Падение транзакции (недвижимость)
TFT Техническая группа (Министерство обороны США)

Что такое TFT-дисплей? Технология ЖК-дисплея на тонкопленочных транзисторах

Что такое TFT-дисплей?

Краткая история TFT ЖК-дисплеев

    • 1957 — Джон Уоллмарк из RCA подал патент на тонкопленочный полевой МОП-транзистор.
    • 1992 — Пол К. Веймер из RCA воспользовался патентом Wallmark и разработал технологию тонкопленочных транзисторов (TFT).
    • 1968 — Бернард Лехнер из RCA впервые применил технологию TFT в жидкокристаллическом дисплее (LCD)
    • 1971 — Лехнер, Ф. Дж. Марлоу, Э. О. Нестер и Дж. Талтс продемонстрировали матричный дисплей 2 на 18, управляемый гибридной схемой с использованием режима динамического рассеяния ЖК-дисплеев
    • 1974 — Броуди и Фанг-Чен Луо продемонстрировали первый плоский жидкокристаллический дисплей с активной матрицей (AM LCD) с использованием CdSe TFT,
    • 1975 — Броуди ввел термин «ЖК-дисплеи с активной матрицей»,
    • 2020 — Технология ЖК-дисплеев TFT сейчас доминирует на рынке дисплеев.За последние 20 лет он уничтожил рынок ЭЛТ (электронно-лучевой трубки) и плазмы. Единственные проблемы — это OLED (органический светодиод) и Micro LED (возможно, все еще в лаборатории).

Дополнительную информацию о технологии TFT можно найти здесь:

Технология дисплея TFT: как это работает?

Технология

TFT LCD Display (жидкокристаллический дисплей на тонкопленочных транзисторах) имеет структуру типа сэндвича с жидкокристаллическим материалом, заполненным между двумя стеклянными пластинами. Два поляризующих фильтра, цветные фильтры (RGB, красный / зеленый / синий) и два слоя выравнивания точно определяют количество света, которое может пройти, и какие цвета создаются.

Каждый пиксель в активной матрице сопряжен с транзистором, который включает в себя конденсатор, который дает каждому подпикселю способность сохранять свой заряд, вместо того, чтобы требовать отправки электрического заряда каждый раз, когда его необходимо изменить. Слой TFT управляет световым потоком, цветной фильтр отображает цвет, а на верхнем слое находится видимый экран.

См. Рис.1 для структуры TFT LCD

Использование электрического заряда, который заставляет жидкокристаллический материал изменять свою молекулярную структуру, позволяя «проходить» разным длинам волн задней подсветки. Активная матрица TFT-дисплея находится в постоянном потоке и быстро изменяется или обновляется в зависимости от входящего сигнала от устройства управления.

Пиксели TFT-дисплеев определяются основной плотностью (разрешением) цветовой матрицы и расположением TFT.Чем больше пикселей, тем выше детализация. Доступный размер экрана, энергопотребление, разрешение, интерфейс (способ подключения) определяют TFT-дисплеи.

Пиксели TFT-дисплеев определяются основной плотностью (разрешением) цветовой матрицы и расположением TFT. Чем больше пикселей, тем выше детализация. Доступный размер экрана, энергопотребление, разрешение, интерфейс (способ подключения) определяют TFT-дисплеи.

Сам TFT-экран не может излучать свет, как OLED-дисплей, он должен использоваться с подсветкой белого яркого света для создания изображения.В более новых панелях используется светодиодная подсветка (светоизлучающие диоды) для генерации света, поэтому они потребляют меньше энергии и требуют меньшей глубины по своей конструкции.

Модули дисплея

TFT включают в себя экран дисплея TFT, светодиодную подсветку и схему управления.

Преимущества и использование TFT

ЖК-дисплеи

TFT обладают рядом преимуществ по сравнению с другими типами дисплеев (ЭЛТ, плазма). Он легкий, тонкий и энергоэффективный, что сделало возможными мобильные телефоны, ноутбуки, настенные ЖК-телевизоры, плоские компьютерные мониторы и другие портативные устройства.ЖК-дисплеи TFT также относительно недороги, что делает их доминирующими в мире дисплеев.

Когда мы говорим «тип ЖК-дисплея», мы имеем в виду два вида ЖК-дисплеев: активный цветной TFT-дисплей и монохромный пассивный дисплей. До изобретения TFT-дисплея мир долгие годы использовал ЖК-дисплей с пассивной матрицей. Пассивный матричный ЖК-дисплей можно использовать только для монохромных дисплеев, таких как калькуляторы, часы (не iWatch), термостаты (не Nest), коммунальные счетчики и т. Д. Благодаря ЖК-дисплею TFT мир становится более красочным.

Фиг.2 активных цветных TFT-дисплея

Рис.3 Монохромный пассивный ЖК-дисплей

Новые технологии TFT

Технология TFT LCD раньше имела проблемы с углом обзора и медленным временем отклика. Благодаря новой технологии ЖК-экрана TFT и дисплею IPS (переключение в плоскости) мы не видим подобных проблем на рынке.

Для будущего развития ЖК-дисплеи TFT становятся больше (146 дюймов от Samsung на выставке CES’19), высокое разрешение (8K 7680 × 4320 пикселей), высокая скорость, подходящая для игр, широкие углы обзора, достаточные для 170 градусов, высокие Коэффициент контрастности, достаточный для большинства требовательных авиационных компьютерных мониторов, высокое качество изображения, подходящее для большинства медицинских хирургических мониторов, в сочетании с PCAP (емкостным сенсорным экраном).

Узнать больше о TFT-дисплеях?

Если вы хотите узнать больше о технологии TFT-дисплеев, посетите Центр знаний TFT Orient Display или ознакомьтесь с нашими продуктами TFT .

Посмотрите наше обучающее видео на Youtube здесь!

Что такое жидкокристаллический дисплей (ЖКД) TFT?

При покупке жидкокристаллического дисплея (LCD) вы можете встретить модели TFT. Сокращенно от «тонкопленочный транзистор», они становятся все более популярными в последние годы.Как и другие ЖК-дисплеи, ЖК-дисплеи TFT имеют жидкие пиксели. Однако ЖК-дисплеи TFT уникальны во многих отношениях.

Основы ЖК-дисплеев TFT

TFT LCD — это тип устройства отображения, в котором используются транзисторы на пленочных транзисторах. К каждому отдельному пикселю в ЖК-дисплее TFT прикреплен тонкопленочный транзистор.

Также известные как ЖК-дисплеи с активной матрицей, ЖК-дисплеи TFT имеют тонкопленочный транзистор на каждом стыке, где пересекаются пиксели. Затем электричество направляется от двух проводников к соответствующим пикселям.Затем активируются пиксели, которые получают электрический ток, тем самым создавая изображение. Это резко контрастирует с ЖК-дисплеями с пассивной матрицей, в которых нет тонкопленочных транзисторов, прикрепленных к пикселям.

Типы технологии ЖКД TFT

Важно отметить, что существует два основных типа технологии TFT LCD: скрученный нематик и переключение в плоскости. ЖК-дисплеи TFT с витым нематиком — одни из старейших типов ЖК-дисплеев на рынке. Они используют только шесть бит на красный, зеленый и синий канал, что делает их цвета несколько ограниченными.

Для сравнения, TFT LCD с плоской коммутацией — это новый тип технологии отображения, которая была первоначально представлена ​​Hitachi в середине 1990-х годов. ЖК-дисплеи с плоской коммутацией TFT соответствуют своему тезке, показывая жидкие пиксели, которые могут двигаться параллельно плоскости дисплея, а не перпендикулярно ей.

Преимущества ЖК-дисплеев TFT

ЖК-дисплеи

TFT обладают рядом преимуществ по сравнению с ЖК-дисплеями других типов, одним из которых является энергоэффективность. Конечно, некоторые из ранних моделей TFT LCD не были особенно энергоэффективными.Однако с годами производители усовершенствовали и оптимизировали технологию TFT LCD, так что для ее работы требуется меньше энергии.

ЖК-дисплеи

TFT также относительно недороги. По сравнению с ЖК-дисплеями других типов они обычно дешевле, что делает их привлекательным выбором для владельцев бизнеса с ограниченным бюджетом.

Недостатки TFT ЖК-дисплеев

ЖК-дисплеи

TFT требуют использования стеклянной панели дисплея, что ограничивает их полезность для определенных приложений. Например, если ЖК-дисплей предназначен для использования на открытом воздухе, стеклянный дисплей может оказаться неэффективным.

Яркость ЖК-дисплея TFT в значительной степени зависит от его подсветки. ЖК-дисплеи на самом деле не излучают свет. Скорее, они требуют использования подсветки, такой как светодиоды (LED).

Разница между ЖК-дисплеем и технологией TFT

TFT — это вариант ЖК-дисплея, в котором используется технология тонкопленочных транзисторов для улучшения качества изображения, в то время как ЖК-дисплей — это класс дисплеев, в котором используются модулирующие свойства жидких кристаллов для формирования того, что мы называем ЖК-дисплеем (жидкокристаллический дисплей), который на самом деле и работает. не излучает свет напрямую.

  1. Что лучше TFT или LED?
  2. Что лучше TFT или IPS LCD?
  3. Что лучше ЖК или TFT в мобильном телефоне?
  4. Что такое ЖК-экран TFT?
  5. TFT-экран плохой?
  6. Полезен ли TFT-дисплей для глаз?
  7. Пригоден ли IPS-дисплей для глаз?
  8. Есть IPS сенсорный экран?
  9. IPS лучше LED?
  10. Какой тип дисплея лучше?
  11. Какой дисплей телефона лучше всего?
  12. Какой мобильный экран лучше?

Что лучше TFT или LED?

По своим характеристикам светодиоды намного лучше, чем TFT и ЖК-дисплеи.Светодиоды обеспечивают более высокий контраст, чем ЖК-дисплеи / TFT. На светодиодном дисплее вы увидите идеальный черный и идеальный белый цвет, который невозможно увидеть на TFT или LCD. У светодиода лучший угол обзора.

Что лучше TFT или IPS LCD?

Стабильное и более быстрое время отклика

IPS-экраны обладают способностью распознавать движения и команды намного быстрее, чем традиционные ЖК-дисплеи TFT, и, как следствие, их время отклика бесконечно меньше.

Что лучше ЖК или TFT в мобильном телефоне?

TFT-дисплей четче и ярче, чем обычный ЖК-дисплей.Он обновляется быстрее, чем обычный ЖК-дисплей, и отображает движение более плавно.

Что такое ЖК-экран TFT?

Жидкокристаллический дисплей на тонкопленочных транзисторах (TFT LCD) — это вариант жидкокристаллического дисплея (LCD), в котором используется технология тонкопленочных транзисторов (TFT) для улучшения качества изображения, например адресуемости и контрастности.

TFT-экран плохой?

Минусы. 1. Одна из основных проблем технологии TFT — то, что она не может создать более широкий угол обзора. В результате под определенным углом изображения на TFT-экране будут искажаться, что ухудшает общее впечатление пользователя.

Удобен ли TFT-дисплей для глаз?

Благодаря высокому уровню контрастности и попиксельным светодиодам он лучше всего подходит для глаз (см. Ниже). TFT: * VA (например, AMVA, PVA) панели с высокой контрастностью и светодиодной подсветкой без ШИМ, вероятно, являются вторыми лучшими. TFT: IPS в порядке, но это зависит (см. Ниже).

Пригоден ли IPS-дисплей для глаз?

ЖК-экраны IPS имеют хорошие углы обзора и лучше подходят для использования на открытом воздухе по сравнению с дисплеями AMOLED. Однако ни один из них не обязательно лучше для ваших глаз.Другими словами, оба могут быть одинаково опасны для ваших глаз.

Есть IPS сенсорный экран?

В отличие от ЖК-дисплеев TN, панели IPS не светлеют и не выделяются при прикосновении. Это важно для устройств с сенсорным экраном, таких как смартфоны и планшеты. Панели IPS обеспечивают четкое изображение и стабильное время отклика.

IPS лучше LED?

Энергопотребление

IPS-мониторы обеспечивают изображение определенного качества, а это означает, что им требуется больше энергии, чтобы не отставать от всей экранной активности.Светодиодные мониторы могут отображать более яркие экраны, но на самом деле они потребляют меньше энергии по сравнению с мониторами IPS.

Какой тип дисплея лучше?

Преимущество IPS LCD в том, что он предлагает лучшие углы обзора и потребляет меньше энергии. Из-за более высокой стоимости встречается только на смартфонах высокого класса. Apple использует версию IPS LCD с высоким разрешением (640×960 пикселей) в своем iPhone 4, которую также называют Retina Display.

Какой дисплей телефона лучше всего?

Большинство современных телефонов премиум-класса оснащены гибкими OLED-дисплеями.Apple, например, использует гибкий 5,8-дюймовый OLED-экран 1125×2436 (сделанный SDC) в своем iPhone XS 2018 (iPhone XS Max имеет более крупный 6,5-дюймовый гибкий AMOLED-дисплей с разрешением 1242×2688 пикселей). Эксперты по дисплеям говорят, что iPhone XS Display — лучший дисплей для смартфонов в мире.

Какой мобильный экран лучше?

Retina Display — это термин, используемый Apple для обозначения IPS LCD с высоким разрешением (640 x 960 пикселей) (со светодиодной подсветкой), используемого в iPhone4. Они называют его дисплеем Retina, потому что его пиксели не могут быть индивидуально идентифицированы человеческим глазом, что делает дисплей сверхчетким и ярким.

Что означает TFT? Что такое полная форма TFT? »Английские аббревиатуры и акронимы» YThi

1, Полная форма TFT — тонкопленочный транзистор . Он используется в академической и науке, электронике во всем мире

Тонкопленочный транзистор (TFT) — это тип полевого транзистора (FET), изготавливаемый путем нанесения тонкой пленки полупроводникового слоя вместе с диэлектрическим слоем и металлическими соединениями на поддерживающую подложку.Он широко используется в плоских дисплеях. Тонкопленочный транзисторный жидкокристаллический дисплей (TFT LCD) представляет собой дисплей с активной матрицей, что означает, что они могут одновременно сохранять определенные пиксели на экране, а также адресовать другие пиксели. В ЖК-дисплее TFT каждый пиксель экрана управляется транзистором, который заставляет пиксель включаться и выключаться с большей скоростью. Он также обновляется быстрее, чем обычный ЖК-дисплей, и отображает движение более плавно.


2, Полная форма TFT — Thought Field Therapy .Он используется в области медицины, психиатрии и психического здоровья во всем мире

Терапия поля мыслей (TFT) — это психологическое лечение.


3, Полная форма TFT — The Frozen Throne . Он используется в вычислительной технике, играх и развлечениях во всем мире

The Frozen Throne (TFT) или Warcraft III: The Frozen Throne — это пакет расширения для Warcraft III: Reign of Chaos, стратегической видеоигры в реальном времени от Blizzard Entertainment.


4, Полная форма TFT — Thyroid Function Test .Он используется в медицинских тестах по всему миру

Тест функции щитовидной железы (TFT) — это анализ крови для оценки функции щитовидной железы и диагностики заболеваний щитовидной железы.


5, Полная форма TFT — Трифтортимидин . Он используется в медицине, лекарствах и лекарствах во всем мире

Трифтортимидин (TFT) — противовирусный препарат.


6, Полная форма TFT — Task Force Tarawa . Используется в правительственных и военных ведомствах США

Task Force Tarawa (TFT) — так называлась 2-я экспедиционная бригада морской пехоты во время вторжения в Ирак в 2003 году.


7, Полная форма TFT — Игрушки для малышей . Он используется в ассоциациях и организациях, региональных организациях в США

Toys for Tots (TFT) — это благотворительная организация, управляемая заповедником морской пехоты США, которая раздает игрушки детям, родители которых не могут позволить себе купить им подарки на Рождество.

Тонкопленочный транзистор — обзор

9.5.3 Полевые транзисторы

Высокая K , мобильность и низкая концентрация носителей заряда CMO делают их горячим материалом для тонкопленочных полевых транзисторов [200, 201].

Тонкопленочные транзисторы в их наиболее упрощенной форме состоят из трех основных компонентов: (1) диэлектрика, (2) полупроводникового слоя и (3) электродов истока, стока и затвора [202, 203]. Электрод затвора емкостно связан с каналом транзистора, и смещение, приложенное к электроду затвора, создает электрическое поле в канале. Это поле притягивает и накапливает электрические заряды противоположного знака в тонком слое полупроводника вблизи границы раздела диэлектрика затвора. В зависимости от исходного типа и концентрации носителей в канале дополнительные заряды могут либо истощить канал транзистора, либо увеличить его сопротивление, либо обеспечить эффективное легирование для увеличения тока, протекающего между электродами истока и стока [204].Управляя напряжением затвора ( В, , , , G, , ), можно легко включать и выключать ток через полупроводниковый канал, обеспечивая усиление сигнала и логические операции.

Что касается диэлектрических слоев в тонкопленочных транзисторах, имеется много сообщений о том, что CMO действуют как такой слой, в основном разделяясь на бинарные и тройные оксиды. Бинарные оксиды, включая TiO 2 , AlO x и HfO x , были исследованы в TFT.Maliakal et al. [205] синтезировали органические / неорганические ядерные наночастицы с оболочкой, используя высокопроизводительные K TiO 2 в качестве сердцевинных наночастиц и полистирол в качестве оболочки; пленка была собрана методом центрифугирования. K был измерен и продемонстрирован до 3,6 раз в K по сравнению с полистиролом при загрузке всего 18,2 об.%. Эта новая стратегия создания гибких диэлектриков затвора K будет иметь значение для улучшения характеристик гибких электронных устройств. Обработанные в растворе материалы AlO x или HfO x в качестве диэлектрического слоя также были исследованы для изготовления высокопроизводительных TFT-устройств [206].В сочетании с прямым формированием рисунка были успешно изготовлены матрицы TFT с самофигурной печатью, демонстрирующие высокую подвижность носителей (≈ 5 см 2 V — 1 с — 1 ) и большую модуляцию тока (10 5 ) при низком рабочем напряжении (<2 В) с минимальной утечкой паразитных каналов и перекрестными помехами между устройствами. Кроме того, легирование также имеет значение в бинарных диэлектрических материалах для улучшения свойств тонкопленочных транзисторов. Al 2 O 3 с включением трех различных ионов щелочных металлов (Li + , Na + , K + ) был исследован в качестве диэлектрического слоя методом спинового покрытия в транзисторах [207].Высокая полевая подвижность (около 20 см 2 В — 1 с — 1 ), высокий ток стока насыщения (около 1 мА) и низкий подпороговый размах (около 200 мВ / декада) были достигнуты в низковольтные (2 В) полевые транзисторы ZTO с центрифугированием и легированием ионами щелочных металлов.

Что касается тройных CMO, BaTiO 3 описывался как диэлектрический слой в полностью печатных тонкопленочных транзисторах с верхним затвором на жестких и гибких подложках [208]. Печатные устройства показали мобильность до 7,67 см 2 В — 1 с — 1 , низкое рабочее напряжение (<10 В), коэффициент включения / выключения 10 4 –10 5 , отличное механическая гибкость.Хорошие электрические характеристики, низкая температура, экономичный процесс изготовления и выдающаяся механическая гибкость полностью напечатанных TFT-экранов предполагают, что трафаретная печать является очень многообещающей для приложений устройств. Кроме того, Li 5 AlO 4 также собирается в пленки методом центрифугирования в транзисторах [209]. Устройство с диэлектриком затвора α-Li 5 AlO 4 , отожженным при 500 ° C, показывает лучшие характеристики устройства с отношением включения / выключения 5 × 10 4 и подвижностью электронов 21.4 ± 2,16 см 2 V — 1 с — 1 . Кроме того, этому устройству требуется наименьшее напряжение стока (<2 В) для достижения тока насыщения стока из-за более высокой подвижности Li + диэлектрика затвора α-Li 5 AlO 4 . Эти характеристики тонкопленочного транзистора на кремниевой подложке лучше, чем у ранее описанного устройства с натриевым диэлектриком затвора из бета-оксида алюминия.

CMO могут также использоваться в качестве полупроводниковых слоев, извлекая выгоду из первозданных свойств полупроводника.В 2007 году Ли и др. [210] разработали общий и недорогой процесс изготовления МО-полупроводников с высокой подвижностью, который подходит для тонкопленочной электроники. В этом процессе использовались простые предшественники галогенидов металлов, растворенные в органическом растворителе. Он способен формировать однородные и непрерывные тонкие пленки с использованием методов цифрового производства (например, струйной печати) и поверхностного покрытия (например, центрифугирования) в условиях окружающей среды. Этот процесс был продемонстрирован осаждением различных полупроводников Mos, включая бинарные оксиды (ZnO, In 2 O 3 , SnO 2 ), тройные оксиды (ZIO, ITO, ZTO) и четвертичный оксид ( ИЗТО).Функциональные тонкопленочные транзисторы с высокой полевой подвижностью были успешно изготовлены с использованием канальных слоев, нанесенных в результате этого процесса (например, мкм FE ≈ 7,4 см 2 V — 1 с — 1 со струйной печати. Слой канала ZIO и мкм FE ≈ 16,1 см 2 V — 1 с — 1 из слоя канала ZIO с центрифугированием). Этот новый путь синтеза открывает возможность формирования МО-полупроводников с рисунком с использованием простого и недорогого процесса, а также изготовления высокоэффективной неорганической тонкопленочной электроники на подложках большой площади с использованием процессов цифрового производства в атмосферной среде.

Позже многие ученые посвятили себя разработке CMO-пленки, обработанной на растворе, в тонкопленочных транзисторах. Nayak et al. [211] синтезировали пленку оксида индия, галлия и цинка (IGZO) методом центрифугирования в качестве туннельного слоя TFT. Работоспособность тонкопленочных транзисторов α-IGZO исследовалась в линейном режиме. Максимальная линейная полевая подвижность 5,8 см 2 V — 1 с — 1 с I на / I выкл соотношение 6 × 10 7 и подпороговое колебание 0.Было получено 28 В / декада. Характеристики тонкопленочных транзисторов α-IGZO, достигнутые в этой работе, превосходят характеристики ранее описанных тонкопленочных транзисторов α-IGZO, обработанных на растворе, а также сопоставимы с характеристиками, полученными методами вакуумного напыления. Пленка ZnO, легированная литием путем напыления, также используется в низковольтных ТПТ с высокой подвижностью электронов в качестве полупроводникового слоя [212]. Оптимизированные TFT демонстрируют рабочее напряжение ниже 6 В, отношение тока включения / выключения, превышающее 10 6 , незначительный гистерезис и подвижность электронов до 85 см 2 В — 1 с — 1 .Использование сверхпростой техники, такой как нанесение покрытия распылением в условиях окружающей среды, для последовательного осаждения МО-полупроводников представляет собой значительный шаг на пути к развитию недорогой оксидной электроники с большой площадью поверхности.

Кроме того, Seo et al. [213] продемонстрировали прозрачный гибкий IZO, легированный фтором, с центрифугированием (IZO: F) и дополнительно изготовили соответствующие TFT. Принципиальная схема устройства и фотография изготовленного прозрачного гибкого TFT показаны на рис. 9.10A и B.На рис. 9.10C и D показаны типичные выходные и передаточные кривые прозрачных гибких тонкопленочных транзисторов IZO: F. Из рисунков видно, что выходные характеристики насыщаются при различных напряжениях затвора (0–20 В) и демонстрируют хорошие свойства n-каналов. В тонких пленках IZO: F легированный атом фтора замещает атом кислорода, генерируя свободный электрон, или занимает позицию Vo, устраняя место захвата электронов. Эти двойные роли легированного фтора могут повысить подвижность и улучшить стабильность смещения затвора транзисторов TFT.Таким образом, прозрачный гибкий IZO: F TFT демонстрирует высокую подвижность до 4,1 см 2 V — 1 с — 1 и стабильные характеристики при различных смещениях затвора и температурных напряжениях.

Рис. 9.10. (A) Изображение в поперечном сечении области канала (затвор ITO 150 нм / 200 нм Al 2 O 3 диэлектрик затвора / 150 нм ITO SD / 5 нм активный слой IZO: F при 200 ° C 2 ч / 9 нм Al 2 O 3 пассивация) и (B) изображение гибкого IZO: F на пленочной подложке PEN (изображение вставки представляет собой изображение области канала на сканирующем электронном микроскопе).(C) Кривая выходной мощности от 0 до 20 В для В G ( V G = 0 В, V G = 10 В, V G = 20 В) и (D) передаточная кривая прямого и обратного смещения в гибком IZO: F с шириной канала 160 мкм и 160 мкм при В DS из 20 В.

На основе о гибкости процесса, основанного на решениях, Lee et al. [214] далее изготовили полностью обработанные на растворе тонкопленочные транзисторы с сеточными электродами истока / стока из серебра и активным слоем ZTO методом центрифугирования, что позволило производить непрерывную обработку без необходимости в дорогостоящих высоковакуумных системах.TFT демонстрируют типичные характеристики транзистора n-типа с подвижностью 1,27 см 2 В — 1 с — 1 , пороговое напряжение 1,7 В и соотношение включения / выключения 2,8 × 10 4 . Благодаря высокой прозрачности сетки Ag и ZTO, изготовленной путем печати, она демонстрирует потенциал включения TFT в будущие прозрачные дисплеи путем обработки раствора.

Недавно были разработаны схемы обработки растворов с высокой производительностью, но они требуют температуры выше 400 ° C для достижения высокого качества пленки; это несовместимо с гибкими полимерными подложками.Banger et al. [215] сообщили о формировании аморфных полупроводниковых тонких пленок, которые обеспечивают беспрецедентно высокую полевую подвижность 10 см 2 V — 1 с — 1 , воспроизводимые и стабильные напряжения включения V на ≈ 0 В, а также высокая стабильность работы при максимальной температуре процесса до 230 ° C, что позволяет успешно снизить температуру процесса. Кроме того, сообщалось о синтезе с распылительным сгоранием, низкотемпературном процессе покрытия с контролируемой толщиной для создания высокоэффективной МО-электроники, обрабатываемой на растворе [216].Сообщалось, что синтезированные таким образом IGZO-транзисторы имеют свойства, сравнимые с напыленными пленками, включая уплотнение, нанопористость, подвижность электронов, плотности ловушек, стабильность смещения и перенос пленки. Эти результаты показывают потенциал синтеза с распылительным сгоранием для реализации в микроэлектронике и областях, где требуются наноскопические МО-пленки. Процессы горения описаны как новый общий путь к выращиванию растворов различных электронных МО-пленок (In 2 O 3 , a-Zn-Sn-O, a-In-Zn-O, ITO) при температурах до 200 ° С [217].Показано, что этот метод может быть реализован для изготовления оптически прозрачных высокопроизводительных транзисторов на гибких пластиковых подложках. Точно так же процесс горения был предпринят для снижения температуры отжига в пленках In 2 O 3 (IYO), легированных Y, в качестве полупроводникового слоя TFT [218]. IYO TFT, изготовленные из гибридного нанодиэлектрика, демонстрируют подвижность электронов 7,3 см 2 V — 1 с — 1 ( T a = 300 ° C) и 5.0 см 2 V — 1 с — 1 ( T a = 250 ° C) при 2 В.

Помимо отжига, для улучшения пленки также используются другие низкотемпературные методы. качественный. Фотохимическая активация золь-гелевых пленок в глубоком УФ-излучении — это общий метод формирования высокоэффективных и стабильных в работе МО-полупроводников при комнатной температуре [219]. Глубокое УФ-облучение вызывает эффективную конденсацию и уплотнение оксидных полупроводниковых пленок за счет фотохимической активации при низкой температуре.Эта фотохимическая активация применима к многочисленным МО-полупроводникам, и характеристики (с точки зрения подвижности транзисторов и эксплуатационной стабильности) TFT, изготовленных этим способом, выгодно отличаются от характеристик TFT на основе термически отожженных материалов.

Руководство TFT: пошаговое руководство для начинающих по тактике Teamfight

Как сыграть в свой первый матч TFT

TFT — это совершенно новая игра, принадлежащая к жанру, которому не исполнилось и года.При всей продолжающейся шумихе может показаться, что вы отстали от толпы, но по большому счету, если вы начнете учиться сейчас, вы фактически окажетесь среди первых людей, которые начали играть за всю ее жизнь …

Изучение новой игры, не говоря уже о новом жанре, временами может быть ошеломляющим, поскольку есть чему поучиться и впитать, но это часть удовольствия! В этом руководстве для начинающих мы научим вас основам, чтобы вы имели хорошее представление о том, что происходит в вашей самой первой игре.

Предположим, вы имеете общее представление о том, что такое TFT, и хотите сыграть свой первый матч.Если вы уже сыграли в несколько игр и хотите узнать больше, мы гарантируем, что вы тоже узнаете что-то новое.

Давайте узнаем, как играть в Teamfight Tactics!

Как побеждать в Teamfight Tactics?

Конечная цель TFT — стать последним выжившим игроком в свободном для всех матче с 8 игроками. Вы проводите игру, накапливая ресурсы, такие как золото и предметы, и принимаете решения по созданию команды отрядов с разными сильными, слабыми сторонами и способностями.

Если вы составите свою команду из юнитов, которые взаимодействуют друг с другом, они получат усиленные свойства. Ваша команда юнитов будет сражаться против команд других игроков наугад в течение раундов. Игрок, чья команда проиграла, получит урон. Когда у игрока заканчивается жизнь, он исчезает. Это может показаться сложным, но попадание в тройку лучших считается победой, так что стремитесь к этому.

Это самые поверхностные основы TFT. Давайте начнем с того, как проводить матч.

Карусель

Каждая игра начинается со всех 8 игроков у карусели (также известной как «общий проект»).

Карусель непрерывно вращается, и в ней есть случайные единицы стоимости за 1 штуку, соединенные с базовым предметом (подробнее о предметах позже).

После небольшой задержки все восемь игроков одновременно смогут захватить отряд. Все, что вам нужно сделать, это подойти и коснуться той, которую вы хотите, своей Маленькой легендой, и она зацепится за вас.

С опытом вы лучше поймете, какие чемпионы или предметы лучше других, и сможете разрабатывать стратегию, но пока не особо об этом беспокоитесь.

раундов карусели будут происходить периодически в течение матча. После самого первого раунда игроки смогут выбирать в порядке от последнего места до первого.

Если вы нашли это руководство для начинающих, пытаясь узнать больше о карусели, ознакомьтесь с нашим руководством по карусели TFT.

Создание первых отрядов: три раунда миньонов

Раунд 1: Размещение вашего подразделения

Теперь, когда у нас есть ваш первый кусок и предмет из карусели, мы готовы к вашей первой битве! Не волнуйтесь, первые три раунда проходят против миньонов, управляемых ботами, которых очень легко убить.

Чтобы узнать больше о своем отряде, вы можете щелкнуть по нему правой кнопкой мыши во время битвы или пока он находится на вашей скамейке (вы также можете щелкнуть правой кнопкой мыши по отрядам своих врагов).

Здесь вы можете увидеть синергию вашего отряда, здоровье / ману, стоимость, ранг, информацию о способностях (при наведении курсора) и предметы (которые вы также можете навести). Имейте это в виду, а пока мы обсудим их позже.

Щелкните правой кнопкой мыши любой отряд чемпиона, чтобы узнать о нем больше.

Чтобы понять, что происходит в каждом раунде, взгляните на верхнюю часть экрана.Вы можете увидеть первый круглый значок карусели, два значка битвы миньонов и значок куба. Эти события будут происходить слева направо.

Перед боем у вас есть определенное количество времени на подготовку (как показано обратным отсчетом). Прямо сейчас вы сможете изменить только положение своего отряда, но через некоторое время у вас будет больше возможностей — пока просто перетащите свой первый отряд со скамейки на доску. (Если вы этого не сделаете, это будет сделано автоматически)

В этой игре мы схватили Зиггса с перчатками для спарринга

По окончании обратного отсчета начнется бой, и ваш отряд оживет, чтобы сразиться с ботами-миньонами.Поскольку миньоны слабы, ваш единственный отряд должен легко их убить.

Мана и способности

Пока ваш отряд сражается, вы можете заметить, что его синяя полоса маны начинает заполняться. Ваш чемпион будет получать ману, когда наносит урон и получает урон.

Когда их полоска маны заполнится, они разыграют свою способность. Способность Зиггса — Mini Inferno Bomb, которая наносит урон врагам в радиусе действия.

Обратите внимание, что не у каждого чемпиона есть кастовая способность.Если вы выберете такой отряд, как Уорик, этого не произойдет, потому что у него есть пассивные способности, которые являются пассивными способностями.

Предмет Добыча

Когда вы сражаетесь с управляемыми ботами миньонами и монстрами, у вас есть шанс получить выпавший предмет. Помимо раундов карусели, это единственный раз, когда вы можете получить предметы.

На этом изображении мы получили дополнительные перчатки для спарринга после победы над миньонами.

Поскольку раунды миньонов просты, нам не нужно спешить, чтобы объединить их, и вместо этого можно оставить их на скамейке запасных, чтобы наши варианты оставались открытыми.

Дополнения Hextech

В наборе 6 изображение куба вверху будет указывать время для выбора Hextech Augment. Эта механика является эксклюзивной для Набора 6 и дает вашей команде бонусы в зависимости от того, какое усиление вы выберете. Это будет происходить 3 раза на протяжении игры в раундах:

Раунды 2 и 3: Магазин

После вашего первого раунда миньонов игра действительно начинает открываться с точки зрения принятия решений и построения вашей команды. Давайте взглянем на изображение ниже и разберем его.

В начале 2-го раунда и в каждом последующем, пока игра не закончится, вам будет предложено пять бойцов-чемпионов на выбор из магазина. Все восемь игроков в матче берут из общего пула конечных фигур.

Для каждого отряда вы можете увидеть их стоимость, синергию и описание их способностей, если навести на них курсор.

Над пятью единицами вы можете увидеть количество золота, которое у вас есть. Помимо покупки юнитов в магазине, вы также можете использовать золото для обновления, или «перебросить» на другой набор из пяти чемпионов за 2 з., Или купить 4 очка опыта за 4 з.Вы также можете продать единицы на своей доске или скамейке (вы не всегда получите обратно равную стоимость за то, за что вы их купили).

Вы также можете заблокировать свой магазин (правый верхний угол магазина), чтобы он не обновлялся в начале следующего раунда.

Несколько замечаний по этим опциям:

  • Обновить: Если вы выберете переброс, можно будет увидеть тех же чемпионов, что и при предыдущем перебросе. Мы немного обсудим изменяющиеся коэффициенты.
  • Купить XP: Уровень вашего игрока определяет, сколько фигур у вас есть на доске (если ваш уровень 3, у вас может быть 3 части).
    • Вы будете пассивно получать опыт в каждом раунде, но вы можете потратить золото, если хотите повысить свой уровень и максимальное количество юнитов (до 9, используя опыт).
    • Вы можете увидеть, сколько очков нужно набрать на следующем и текущем уровнях слева от магазина.
  • Замок: Если вам нравятся варианты, предлагаемые броском, но у вас недостаточно золота, чтобы купить все, что вам нужно, подумайте о том, чтобы заблокировать свой магазин, чтобы вы могли купить, когда получите больше золота в следующем раунде.
  • Продать: Вы можете продать свои единицы, перетащив их в магазин или щелкнув по ним и нажав E.

При таком большом количестве вариантов бывает трудно понять, когда и зачем покупать чемпионов. Когда вы впервые начинаете играть, вы должны сосредоточиться на попытках развить синергию ваших юнитов.

Синергия строительных единиц

Создание команды на основе синергии — ключевой аспект игрового процесса в автоматических шахматах, таких как Teamfight Tactics. Есть два типа синергии: класс и происхождение, и у каждого чемпиона есть хотя бы по одному из них (у некоторых их больше).

Помните, как мы ранее щелкали правой кнопкой мыши по Зиггсу, чтобы получить дополнительную информацию? Мы видели, что он был йордлом и чародеем. С тех пор мы покупали разных чемпионов, и теперь синергия, выделенная выше, показывает разные черты, которые есть у нас на доске.

Они представляют собой синергии, которые в настоящее время находятся на вашем игровом поле, и количество юнитов для включения синергии.

Вы также увидите, какую синергию получит юнит в магазине. Если вы удалите их с доски, синергии исчезнут с левой стороны экрана.

Зиггс родился в Йордле. Если бы мы смогли найти больше юнитов йордлов (еще один зиггс не будет в счет), таких как Векс и Поппи, эта черта активируется.

Зиггс также имеет класс Арканиста. Это предлагает вам другой путь со своими возможностями, преимуществами и недостатками.

В TFT есть масса действительно интересных синергий, позволяющих узнать больше о них и их уникальных способностях. Не забудьте заглянуть в нашу вики по происхождению и классам.

То, как вы узнаете о составах команды, зависит от того, кем вы являетесь как игрок. Если вы любите учиться самостоятельно, не стесняйтесь экспериментировать и методом проб и ошибок узнавать, какие классы и происхождение хорошо сочетаются друг с другом.

Если вы тот, кто хочет выиграть сейчас или сразу узнать, что хорошо, ознакомьтесь с нашими рекомендациями по командному составу, чтобы увидеть, как командные сборки улучшаются и тестируются высокоуровневыми игроками.

Юниты в рейтинге

Еще одна основная механика, о которой следует помнить, заключается в том, что в TFT вы можете комбинировать одинаковые отряды, чтобы создавать более сильные — это называется повышением ранга (также называемым повышением уровня).

Вы можете повысить рейтинг своих юнитов, объединив по три копии для каждого уровня:

  • Три 1-звездочных номера = Один 2-звездочный номер
  • Три 2-звездочных номера = Один 3-звездочный номер
  • Это означает, что вам нужно в общей сложности девять единиц 1 звезды, чтобы получить единицу 3 звезды.
  • Юниты, которые вы покупаете в магазине, получают 1 звезду, если они не выбраны (механика 4-го набора).

На изображении ниже у нас есть два Зигга с 1 звездой (обозначены бронзовым цветом слева от ее шкалы здоровья) на скамейке и на доске, а также один Зигг, доступный в магазине.

При покупке Ziggs в магазине все три автоматически объединятся в 2-звездочные Ziggs. Когда происходит это преобразование, Зиггс становится больше и мощнее. Повышение ранга также будет предупреждать всех участников игры в журнале чата, поэтому знайте, что это привлечет внимание и будет следить за действиями других игроков.

На изображении выше мы видим, что Зиггс теперь имеет серебряный значок слева от шкалы здоровья вместо бронзового. Щелкнув правой кнопкой мыши, чтобы изучить его, мы теперь можем увидеть две звезды вместо одной.

Если вы наведете на способность, вы увидите, как она масштабируется (что означает становится сильнее) с повышением ранга. Теперь, когда Зиггс получил 2 звезды, он нанесет 425 урона своей способностью вместо 325.

Таким образом, помимо создания командной синергии, вы также захотите постоянно улучшать свои юниты по ходу игры. К концу игры (если вы доживете до этого момента) большая часть вашей команды должна иметь 2 звезды и даже несколько 3 звезд, если вы правильно разыграете свои карты.

По мере повышения уровня список доступных вам чемпионов и их вероятность появления изменяются (подробности показаны в таблице ниже).Чтобы не усложнять, если вы надеетесь получить 3-звездочный юнит, разумнее воздержаться от повышения уровня, потому что это может снизить шансы его появления.

Точно так же, если вы хотите найти более дорогостоящую единицу для завершения последней части вашей синергии, вы можете купить опыт, чтобы увеличить свои шансы на его появление. Так же, как в покере или карточной игре, такой как Magic the Gathering, все дело в том, чтобы разыграть шансы и сделать все возможное, чтобы понять их и повлиять на них.

Теперь, когда мы знаем основы тимбилдинга и на какие юниты нужно нацеливаться, давайте вернемся к прохождению игры.

Раунд 2-1 и далее: PvP до выживания последнего игрока

После завершения трех раундов миньонов начнется раунд 2-1, и у вас начнутся драки между игроками. На изображении ниже мы видим, что у нас есть три pvp-боя перед карусельным раундом, за которыми следуют еще два pvp-боя, а затем, наконец, раунд крипов.

Этот шаблон будет повторяться до конца матча, когда останется один игрок (первые 4 считаются победой).В следующих разделах мы будем обсуждать общие концепции матча вместо того, чтобы проводить вас по кругу.

PvP-раундов

Во время PvP-раундов вы столкнетесь со случайным противником и столкнетесь со своей командой чемпионов против их команды.

В зависимости от того, насколько сильно побеждает выигравшая сторона, проигравшая сторона получит урон. Для этого есть особая формула, но, поскольку это руководство для новичков, чтобы упростить его, просто подумайте об этом с точки зрения юнитов, которые выживают на стороне победителя.

Если у вас действительно близкая битва, которая заканчивается битвой 1 на 1 между двумя последними отрядами, проигравшая сторона получит небольшой урон. Если победившая сторона выигрывает с большим перевесом и имеет много выживших юнитов, проигравший получит большой урон.

На изображении выше, выделенном желтым цветом, вы можете увидеть турнирную таблицу, основанную на количестве здоровья игроков. Нажав на их значок, вы также можете взглянуть на их доску и скамейку.

Вы также можете сделать это, нажав на миникарту в правом нижнем углу, или используя клавиши 1, 2 и 3, чтобы переключаться между досками игроков или возвращаться к своим (1 и 3 цикл, 2 возвращает вас домой).

Карусель

Как мы упоминали ранее во время раздела карусели, положение игроков может быть важным, потому что оно определяет порядок, в котором игроки выбирают свои фигуры на следующей фазе карусели.

Все игроки начинают фазу карусели заблокированными и освобождаются в обратном порядке, начиная с последнего места и заканчивая первым. Это дает игрокам, которые проиграли, возможность наверстать упущенное, поскольку они с большей вероятностью получат предмет и юнит, который им нужен больше всего.

Здесь вы можете спросить, если игроки, у которых дела обстоят хуже, получают лучший выбор в раундах карусели, в чем смысл быть впереди? Что ж, я рада, что вы спросили.

Основы экономики: серия побед, серия проигрышей и процент

В Teamfight Tactics вы будете получать пассивный доход бесплатно каждый раунд. В первые несколько раундов вы будете получать увеличивающееся золото каждый раунд, начиная с 2 золота до базового уровня в 5 золота за раунд. Вы получаете 2g раунда 2, 3g раунда 3, 4g раунда 4, 5g раунда 5 и каждый следующий раунд.

Вы также получаете дополнительное золото в зависимости от серии побед / поражений и процентов. Если вы последовательно выигрываете или проигрываете, вы получаете дополнительное золото — вот как это работает:

  • Серия из 2-3 раундов = 1 дополнительное золото за раунд
  • Серия из 4 раундов = 2 дополнительных золота за раунд
  • Серия из 5+ раундов = 3 дополнительных золота за раунд

Это вознаграждает игроков, которые преуспевают, и проявляет немного любви к игрокам, которые переживают тяжелые времена (на самом деле есть продвинутый стиль игры, когда вы намеренно проигрываете, чтобы получить доход от серии проигрышей, и хорошее место в очереди для каруселей, но это не для этой статьи).Вы также получаете +1 золото за выигранные вами раунды.

В зависимости от того, сколько у вас золота в конце раунда, вы также получаете процентный бонус в начале следующего раунда. Сумма процентов, которую вы получаете, зависит от каждых 10 золотых, которые у вас есть до 50:

.
  • 10 г = + 1 г проценты
  • 20гр. = + 2гр. Проценты
  • 30g = + 3g проценты
  • 40g = + 4g процентов
  • 50 г = + 5 г проценты (макс.)
  • Пример: Если вы закончите раунд с 34 з., У вас будет дополнительно + 3 з. От процентов в следующем раунде.

Вы можете проверить, сколько золота вы зарабатываете за раунд, в любое время, наведя курсор на ваше золото в магазине (показано красным ниже). Вы также можете получить представление о том, сколько золота есть у другого игрока, посмотрев на фишки по бокам доски (показаны желтым цветом ниже).

Красный: наведите указатель на ваше золото, чтобы увидеть общий доход. Желтый: посмотрите, какой интерес вызывает каждый игрок.

Каждый счетчик показывает, сколько процентов получает игрок. Счетчики слева представляют ваш интерес — поскольку у нас в банке 50 з., Это означает, что мы получим 5 з. В виде процентов, отсюда и 5 жетонов.Аналогичным образом у противоположного игрока есть не менее 40 з., Как показано четырьмя фишками справа. К сожалению, вы не можете сказать точное количество золота, которое есть у ваших оппонентов, но, по крайней мере, это дает вам хорошее представление.

Чтобы узнать больше, мы настоятельно рекомендуем ознакомиться с нашим руководством по экономике TFT. Мы рассмотрим эти темы более подробно и дадим основные стратегии управления золотом и экономикой.

Основы позиционирования

Управление экономикой, покупка юнитов и сбор команды невероятно важны, но все может быть напрасно, если вы не разместите свои юниты должным образом.

Убедившись, что ваши отряды находятся в наиболее оптимальных возможных местах, вы сможете получить от них максимальную отдачу и повысить стабильность их успеха в битве.

Вот общие рекомендации:

  • Поскольку мана генерируется в результате боя и получения урона, вам нужно, чтобы ваши фигуры находились в таком положении, когда они активно наносят урон и получают урон, чтобы использовать свои способности (конечно, не умирая).
  • Постарайтесь, чтобы ваши отряды применили свои способности хотя бы один раз.Если они умирают до этого, вероятно, что-то не так.
  • Большинство командных составов похоже на Лигу, у вас будет мощная линия фронта, которая защитит вашу мягкую линию спины от дилеров и вспомогательных подразделений.
  • По мере того, как игра продолжается и вы лучше представляете, с кем столкнетесь (поскольку в игре меньше игроков), вам нужно будет соответствующим образом скорректировать свое позиционирование.
  • Чтобы сэкономить время, вы можете менять местами единицы, перетаскивая одну единицу на другую. Они автоматически меняются местами, на доске или на скамейке.

Чтобы сделать это более понятным, мы рассмотрим основные принципы позиционирования.

Передняя и задняя линии

На самом базовом уровне вы должны располагать свои подразделения с простым представлением о линии фронта и тыла.

Фронтальные юниты: Фронтовые юниты обычно имеют защитную черту, такую ​​как Бойзер или Телохранитель, которые позволяют им поглощать урон от вражеских команд. Эти отряды, как правило, тоже будут отрядами ближнего боя, поэтому размещение их впереди гарантирует, что им не нужно будет тратить время на то, чтобы подойти, чтобы поразить врагов.

Подразделения задней линии: Подразделения задней линии — полная противоположность. Юниты на задней линии обычно либо наносят урон, как Кейтлин, либо вспомогательные способности, такие как исцеление и щиты. У этих юнитов обычно есть диапазон, который позволяет им поражать вражеские юниты на передовой без необходимости двигаться.

Не вдаваясь в подробности, почти все составы следуют этой общей идее. Вы можете делать другие вещи, например, размещать больше справа или слева или даже посередине доски. Некоторые синергии также делают так, что вы хотите размещать свои отряды близко друг к другу или дальше друг от друга.

Чтобы узнать больше о том, как размещать ваши устройства, и об основных принципах этого, ознакомьтесь с нашим руководством по позиционированию TFT.

Как объединять предметы и кому их отдавать

На протяжении всей статьи мы упоминали, что вы можете получить предметы из раундов карусели или монстров, но мы не совсем рассказали, для чего они нужны и как их использовать. В этом разделе мы наконец обсудим, как лучше всего их использовать и почему вам следует отдавать предпочтение определенным элементам над другими — вот основные вещи, которые вам необходимо знать:

  • Каждая единица может вместить максимум три предмета.
  • Предоставление юниту предмета является постоянным. Чтобы переместить предмет в другой отряд, вам нужно продать предмет, в котором он находится в данный момент.
  • Предметы бывают двух типов: базовые и комбинированные. Если дать отряду два основных предмета, будет создан комбинированный предмет.
  • В общем, вы захотите использовать предметы, чтобы усилить сильные стороны вашей команды.

Предметы делают все: от предоставления базовых характеристик, таких как здоровье и скорость атаки, до прерывания игры, позволяя вам превысить максимальное количество юнитов.Наличие правильных предметов на правильных юнитах значительно увеличит ваши шансы на победу, особенно против команд, которые также не используют свои предметы.

Так же, как и в разделе о позиционировании, мы рассмотрим три различных примера товаров и тех, для кого они подходят лучше всего:

Пример №1: Guinsoo’s Rageblade на Тристане (усиление автоатак)

Needlessly Large Rod + изогнутый лук = Guinsoo’s Rageblade

Guinsoo’s Rageblade дает своему владельцу 6% дополнительной скорости атаки каждый раз, когда он атакует, и суммируется бесконечно.Это означает, что они будут атаковать все быстрее и быстрее, чем дольше длится битва.

Пример № 2: Копье Сёдзина на Виктора (способности применять чаще)

BF Меч + Слеза Богини = Копье Сёдзин

Если это еще не было очевидно, способности в TFT меняют правила игры. Как мы уже упоминали в разделе о позиционировании, получение одного ульта обычно считается успехом. Spear of Shojin позволяет его владельцу чаще использовать свои способности, потому что они получают 8 маны за атаку.

Это безумие для чемпионов, у которых есть действительно мощные ультимативы, таких как Виктор, чьи способности наносят урон многим врагам с помощью лазеров. С Сёдзином Виктор потенциально может использовать много раз в бою, при условии, что он останется в живых достаточно долго, чтобы сделать это.

Уровневый список предметов и рекомендации для каждого чемпиона

Элементы — один из самых сложных аспектов TFT, который нужно освоить. Поскольку вы только начинаете, неплохо было бы попробовать их все, чтобы увидеть, как они себя чувствуют и как работают.Однако, чтобы упростить процесс, мы настоятельно рекомендуем воспользоваться нашим инструментом для элементов TFT.

Мы не только даем вам все рецепты комбинированных предметов, но также рассказываем, для каких чемпионов лучше всего подходит каждый предмет, и ранжируем их в соответствии с их уровнем. Следуя нашим рекомендациям, мы гарантируем, что вы будете учиться быстрее и увидите, как ваши успехи в матчах возрастают.

Часто задаваемые вопросы начинающих

Наконец, мы хотим попытаться ответить на некоторые вопросы, которые часто задают новички.В качестве отказа от ответственности знайте, что Teamfight Tactics — это очень ситуативная игра, поэтому мы сделаем все возможное, чтобы дать максимально точные ответы, но для вас все может быть по-другому в зависимости от контекста и уровня навыков игроков в ваших матчах.

Если мы не ответили на ваш вопрос в этом руководстве по Teamfight Tactics, сообщите нам об этом в комментариях!

Стоит ли потратить золото пораньше и попытаться увидеть, какие юниты я могу использовать максимально эффективно, или мне следует сэкономить?

Обязательно ознакомьтесь с руководством, которое мы связали в разделе экономики выше.Мы рассмотрим три основные стратегии, которые помогут вам в процессе принятия решений, связанных с расходами на поиск обновлений или накоплением средств.

В целом, если вы хотите сохранить серию побед, возможно, вам стоит поискать обновления, чтобы и дальше расти как снежный ком. Однако помните, насколько реалистичны ваши шансы.

Если вы не выигрываете на ранней стадии, вероятно, более выгодно копить, пока вы не полностью уничтожены и не теряете тонны HP.Если вы сможете проиграть серию, оставаясь здоровым, вы не только сможете максимально заинтересовать вас, но и будете хорошо себя чувствовать на каруселях.

Какие чемпионы сильны и когда?

Это склоняется к более продвинутой концепции под названием «скачки мощности», с которой вы, возможно, знакомы, если являетесь игроком лиги.

Вкратце, это означает, что у большинства предметов есть момент времени, когда они созданы, чтобы быть самыми сильными, и моменты, когда они, как ожидается, не будут хорошими или упадут.

В целом, скорость атаки лучше в начале игры, а необработанный импульс лучше в более поздней игре. Способности с одной целью лучше в начале игры, способности AoE лучше в поздней игре.

Приведу пример. В начале игры Кейтлин может быть очень сильной — поскольку на доске меньше фигур, она может казнить важного врага своей способностью. В конце игры ее способность с меньшей вероятностью поразит вражеского керри, что делает ее способность менее сильной.

Должен ли я отдавать свои танки или спину?

В общем, предметы с атакующими характеристиками лучше подходят для ваших керри и наносят урон дилерам, в то время как предметы на живучесть лучше для танков.Вспомогательные предметы, такие как Zeke’s Herald, имеют тенденцию пересекаться между обоими типами юнитов.

Где разместить свои устройства? Почему у одних все подразделения находятся слева, у других — справа, а у третьих — посередине?

Размещение ваших собственных юнитов зависит от состава вашей команды и юнитов, которые у вас есть, обязательно следуйте рекомендациям, которые мы дали в разделе позиционирования выше.

Что касается других игроков, то они находятся в разных местах, потому что они пытаются найти идеальные места для своей команды по сравнению с остальными участниками соревнований.

Иногда небольшие хитрости здесь и там имеют значение, и по мере того, как игры заканчиваются и количество игроков уменьшается, позиционирование становится еще более важным.

Имеет ли значение то, что я выберу, в первой карусели?

Вы определенно можете выиграть практически с любым отрядом в качестве первого (тем более, что они невысоки и не требуют простой продажи и замены), но вы можете получить хороший старт, если вам удастся захватить оспариваемый предмет, который является сильным. в текущей мете.

Следует ли мне сохранять свои вещи или использовать их как можно скорее?

Короче говоря, вы хотите попытаться получить идеальные предметы на своих идеальных чемпионах. Если сейчас ранняя и средняя игра, и у вас еще есть время, чтобы их найти, возможно, лучше подождать и подождать, а не объединять более слабые предметы.

Но если это поздняя игра, и вы близки к смерти, но все еще имеете базовые предметы на скамейке, возможно, вам лучше всего будет бороться за выживание, используя комбинированные предметы, которые они могут создать.

Помните, что комбинации предметов являются постоянными, и невозможно вернуть предмет, не продав отряд, в котором он находится. Еще один хороший совет — использовать 1 единицу стоимости для создания комбинированного предмета, а затем его продать, чтобы вам не пришлось беспокоиться о случайном объединении с базовым предметом, за который держалась ваша сумка.

Чтобы узнать о последнем новом наборе TFT, перейдите на нашу универсальную страницу Teamfight Tactics Set 6, на которой описаны все чемпионы, синергии и многое другое!

.

Leave a comment
