D-Link DIR-300/NRU/B7

Интерфейс WAN

1 порт 10/100BASE-TX Ethernet для подключения кабельного или DSL-модема или подключения к выделенной Ethernet-линии



Интерфейс LAN

10/100 Fast Ethernet (4 порта)



Беспроводной интерфейс

• 802.11b/g/n (до 150 Мбит/с), 2,4 ГГц



Антенна

• Внутренняя антенна:

 — Коэффициент усиления антенны: 2 dBi



Диапазон частот

2400 ~ 2483,5 МГц



Сетевые функции

• Типы WAN-соединения

• PPPoE

• Статический IP

• Динамический IP

• PPTP/L2TP + Статический IP

• PPTP/L2TP + Динамический IP

• DHCP-сервер и DHCP-клиент

• DNS relay

• Пропуск VPN-тоннеля (PPTP/L2TP)

• Dynamic DNS

• Статическая IP-маршрутизация

• Удаленный доступ

• Сетевая статистика для каждого интерфейса

• IGMP Proxy

• RIP

• UPnP

• Поддержка VLAN



Беспроводное соединение

• Поддерживаемые стандарты безопасности

  ◦ WEP

  ◦ WPA/WPA2 Personal

  ◦ WPA/WPA2 Enterprise

• MAC-фильтр

• Управление подключенными устройствами

• Методы PIN и PBC функции WPS

• Функция WMM (Wi-Fi QoS)

• Расширенные настройки

• Поддержка режима «клиент»



Функции межсетевого экрана

• Преобразование сетевых адресов (NAT)

• Контроль состояния соединений (SPI)

• IP-фильтры

• URL-фильтр

• MAC-фильтр

• DMZ-зона

• Функция защиты от ARP- и DDoS-атак

• Виртуальные серверы



Настройка и управление

• Web-интерфейс настройки и управления на нескольких языках

• Доступ по TELNET

• Обновление внутреннего программного обеспечения маршрутизатора через web-интерфейс

• Сохранение и загрузка конфигурации

• Поддержка удаленного журналирования

• Автоматическая синхронизация системного времени с NTP-сервером



Индикаторы

• Питание

• Интернет

• Беспроводная сеть

• 4 индикатора Локальная сеть


Питание

• Источник питания: внешний адаптер питания постоянного тока 5В/1А

• Кнопка Reset для возврата к заводским установкам по умолчанию



Рабочая температура

от 0 до 40 C



Температура хранения

От -20 до 65 С



Влажность при эксплуатации

От 10% до 90% без конденсата



Влажность при хранении

От 5% до 95% без конденсата

Настройка DIR-300 NRU B7 | Настройка оборудования

dir_300_nru_b7dir_300_nru_b7

D-Link DIR-300 NRU B7 — является очередной ревизией семейства NRU самого распространенного роутера DIR-300. В отличие от DIR-300 NRU B6, у этой модели уже не классический горизонтальный, а вертикальный и с небольшим наклоном. Второе явное отличие внутренняя антенна. Многие пользователи жалуются что она слабая, хотя я не думаю, что будет какое-то различие с предыдущими ревизиями роутера по качеству работы Wi-Fi, которое, к слову сказать, не на самом высоком уровне. Хотя чего ждать от штатной антенны на

2dBi. В остальном — крепкий середнячок со всем необходимым на сегодняшний день набором функций, среди которых — полная поддержка IPTV, поддержка VLAN (802.1q), Wi-Fi модуль с поддержкой 802.11n в урезанном до 150Mbit/s режиме.

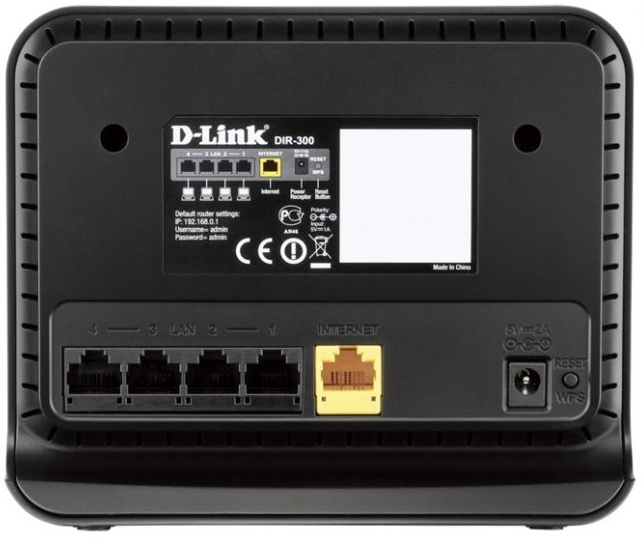

dir_300_nru_b7_2dir_300_nru_b7_2

Настройка DIR-300 NRU B7 ничем не отличается от настройки DIR-300 NRU B5 и DIR-300 NRU B6, так как используется одна и так же платформа.

Настройка DIR-300 NRU B7

В сети адрес роутера обычный для D-Link — 192.168.0.1 Для того, чтобы попасть в веб-интерфейс DIR-300 NRU B7 — в браузере вводим вводим адрес http://192.168.0.1:

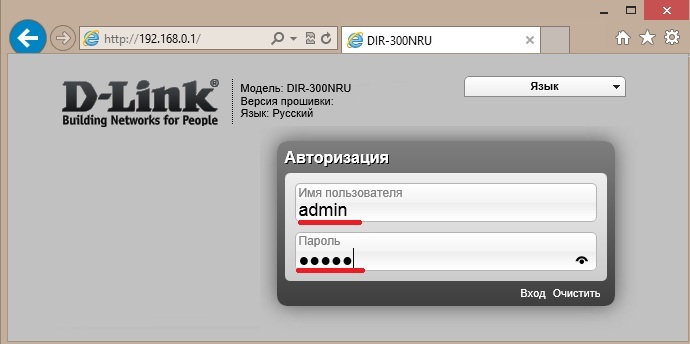

dir-300NRU_b7-001dir-300NRU_b7-001

Вводим логин admin и пароль admin и нажимаем

Вход. После этого маршрутизатор потребует сменить пароль на доступ к роутеру со стандартного на какой-нибудь свой. В поля Пароль и Подтверждение вводите новый пароль и нажимаете ОК. После этого Вы попадете в Веб-интерфейс. В простейших случаях, для настройки DIR-300 NRU B7 можно воспользоваться встроенным мастером настройки Click’n’Connect. Мы же пойдем более продвинутым путем. В нижней части интерфейса кликаем на надпись Расширенные настройки:

dir-300NRU_b7-002dir-300NRU_b7-002

 Получаем вот такое меню Расширенных настроек роутера:

dir-300NRU_b6-003dir-300NRU_b6-003

Первым делом удалим старые настройки — идем в раздел Сеть > WAN:

dir-300NRU_b6-004dir-300NRU_b6-004

Здесь кликаем на существующем соединении и попадаем в его настройки:

dir-300NRU_b6-005

dir-300NRU_b6-005

Так как оно нам не нужно — нажимаем кнопку удалить и возвращаемся в меню Расширенной настройки.

Настройка IPTV на DIR-300 nru B7:

Выбираем подраздел Дополнительно > VLAN:

dir-300NRU_b6-005-2dir-300NRU_b6-005-2

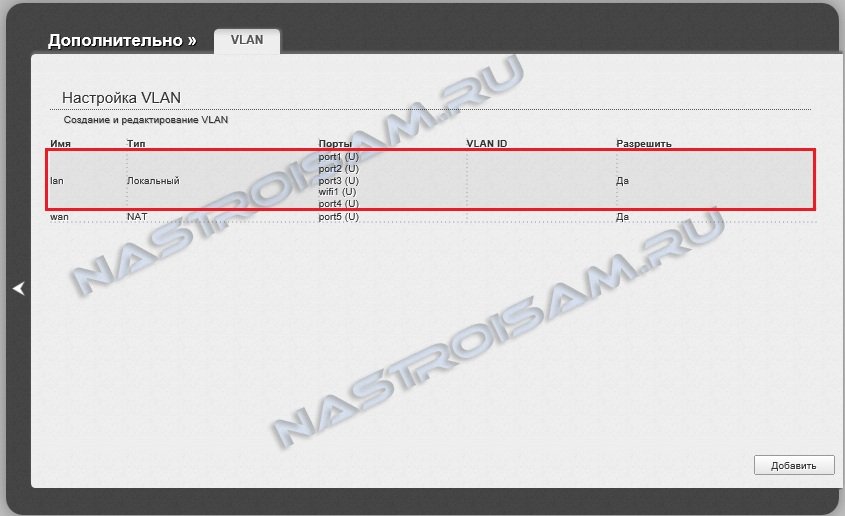

Попадаем в настройки VLAN:

dir-300NRU_b6-006

dir-300NRU_b6-006

В первую очередь надо отделить порт под IPTV-приставку от других LAN-портов. Для этого кликаем на строчке группы Lan и переходим в её настройку:

dir-300NRU_b6-007dir-300NRU_b6-007

Здесь выбираем port4 — к нему будет подключена IPTV-приставка. Нажимаем Удалить порт, затем Сохранить изменения.

Далее возможны два варианта: IPTV трафик не тегируется и IPTV трафик тегируется.

IPTV приходит в нетегированном виде — внешние идентификаторы VLAN не используются. В этом случае выбираем строчку WAN и кликаем на ней. Попадаем в настройки внешнего порта WAN:

dir-300NRU_b6-008-1-1dir-300NRU_b6-008-1-1

Здесь в поле Порт выбираем ранее выделенный port4, в поле Тег ставим значение untagged. Нажимаем кнопку Сохранить изменения. Этим мы фактически параллелим WAN порт и 4-й LAN-порт.  В итоге в таблице должно получится так:

dir-300NRU_b6-008-1-2dir-300NRU_b6-008-1-2

Таким образом при включении приставки в 4-й порт DIR-300 NRU B7 получится такой эффект как будто кабель провайдера включен напрямую в STB-приставку а не через роутер.

IPTV доставляется в тегированном виде — используется VLAN ID. При таком раскладе настройка чуть более замудрена, но всё равно ничего сложного. В подразделе Дополнительно > VLAN кликаем мышью кнопку

Добавить.

dir-300NRU_b6-008-2-1dir-300NRU_b6-008-2-1

В поле Имя пишем произвольное название — например iptv. Тип ставим — Прозрачный. Затем выбираем port4 в режиме untagged. Нажимаем кнопку Сохранить. Возвращаемся в основное меню.

Настройка DIR-300 NRU B7 — PPPoE для Ростелеком, ТТК и Дом.ru

Выбираем в основном меню подраздел СетьWAN:

dir-300NRU_b6-008-2-3dir-300NRU_b6-008-2-3

Попадаем в меню настройки WAN. Нажимаем кнопку Добавить. Теперь необходимо настроить созданное подключение:

dir-300NRU_b6-009dir-300NRU_b6-009

Тип соединения выбираем PPPoE, в поле Порт по-умолчанию должен стоять 5-й порт — он же WAN — его и оставляем. В поле Имя пользователя вводим логин с карточки, которую Вам выдали при подключении, ниже в поля Пароль и Подтверждение пароля — вводите пароль с той же карточки. Нажимаем кнопку Сохранить. Получаем такой результат:

dir-300NRU_b6-010dir-300NRU_b6-010

Настройка DIR-300 NRU B7 — L2TP для Билайн

Выбираем в основном меню подраздел Сеть > WAN:

dir-300NRU_b6-008-2-3dir-300NRU_b6-008-2-3

Попадаем в меню настройки WAN. Нажимаем кнопку Добавить. Теперь необходимо настроить созданное подключение:

dir-300NRU_b6-009dir-300NRU_b6-009

Для Билайн Тип соединения выбираем L2TP+Динамический IP,  в поле Порт по-умолчанию должен стоять 5-й порт — он же WAN — его и оставляем. В поле Имя пользователя вводим логин — он же номер счета, который указан в договоре.  В поля Пароль и Подтверждение пароля — вводите пароль на подключение. Нажимаем кнопку Сохранить. Получаем такой результат:

dir-300NRU_b6-010dir-300NRU_b6-010

Настройка WI-Fi на DIR-300 NRU B7

Переходим в подраздел Wi-FiОсновные настройки:

dir-300NRU_b6-010-2dir-300NRU_b6-010-2

Попадаем в меню базовых настроек создаваемой беспроводной сети:

dir-300NRU_b6-011dir-300NRU_b6-011

Здесь вводим идентификатор  SSID — он может быть любым словом в латинской раскладке. Канал оставляем в режиме auto, а режим — 802.11 B/G/N mixed. Нажимаем кнопку Изменить. Переходим к настройкам безопасности:

dir-300NRU_b6-012dir-300NRU_b6-012

Тип шифрования ставим самый безопасный на текущий момент — WPA2-PSK, ниже вводим Ключ шифрования беспроводной сети — им может быть любая буквенная, цифирная или смешанная последовательность символов не короче 8 знаков. Нажимаем кнопку Изменить.

Смена пароля на DIR-300 NRU B7

Для смены пароля на доступ к настройкам DIR-300NRU B7 надо выбрать раздел Система > Пароль администратора:

dir-300NRU_b6-013dir-300NRU_b6-013

В поля Пароль и Подтверждение вводим новый пароль.

Сохраниение конфигурации на DIR-300 NRU B7

В правом верхнем углу веб-интерфейса есть вот такое меню:

dir-300NRU_b6-014dir-300NRU_b6-014

Для сохранения настроек надо нажать кнопку Система и выбрать пункт Сохранить или Сохранить и Перезагрузить.

Видеоинструкция: настройка DIR-300 NRU B7 для Ростелеком

Видеоинструкция: настройка DIR-300 NRU B7 для Билайн

Прошивка D-Link DIR-300 NRU B7

&nbsp D-Link | Прошивка

Беспроводный маршрутизатор или, как его проще называют, Wi-Fi роутер D-Link DIR-300 NRU B7 является одной из последних моделей роутеров серии DIR-300 от D-Link — одной из самых доступных и очень распространенных у нас. И это первый DIR-300, который претерпел существенные изменения в дизайне в сравнении с предшествующими устройствами; впрочем, речь не об этом. В этой инструкции поговорим о том, как обновить прошивку на этом устройстве, где скачать прошивку для DIR-300 B7, а также зачем вообще нужна прошивка маршрутизатора.

Зачем может потребоваться прошивка роутера?

В ряде случаев, а роутера D-Link это касается в большей мере, чем маршрутизаторов других производителей, добиться полноценной работы роутера и всех его функций получается только после установки последней прошивки для этого устройства. Впрочем, иногда последняя официальная прошивка тоже оказывается нестабильной, в этом случае подбирают ту, которая наиболее адекватно работает на конкретном устройстве или разыскивают альтернативную прошивку. Здесь же мы рассмотрим, как установить последнюю официальную прошивку на D-Link DIR-300 rev.B7, в большинстве случаев, для нормальной работы в Интернет как по проводам, так и по Wi-Fi этого оказывается достаточно.

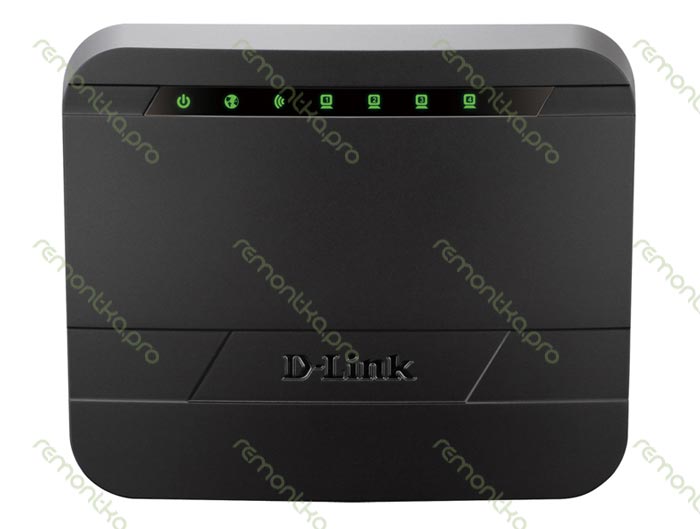

Wi-Fi роутер D-Link DIR-300 NRU B7

Перед тем, как прошить DIR-300 NRU B7

Первое, что следует сделать, прежде чем приступить непосредственно к выполнению обновления прошивки роутера — это скачать последнюю прошивку для DIR-300 NRU B7 с официального сайта D-Link:

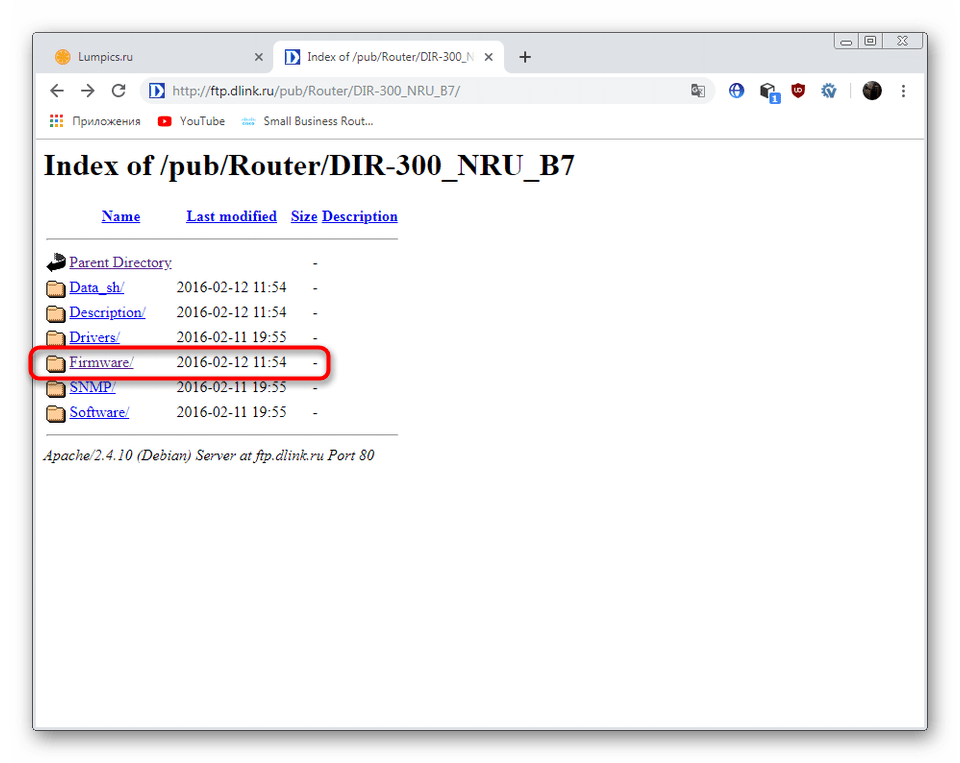

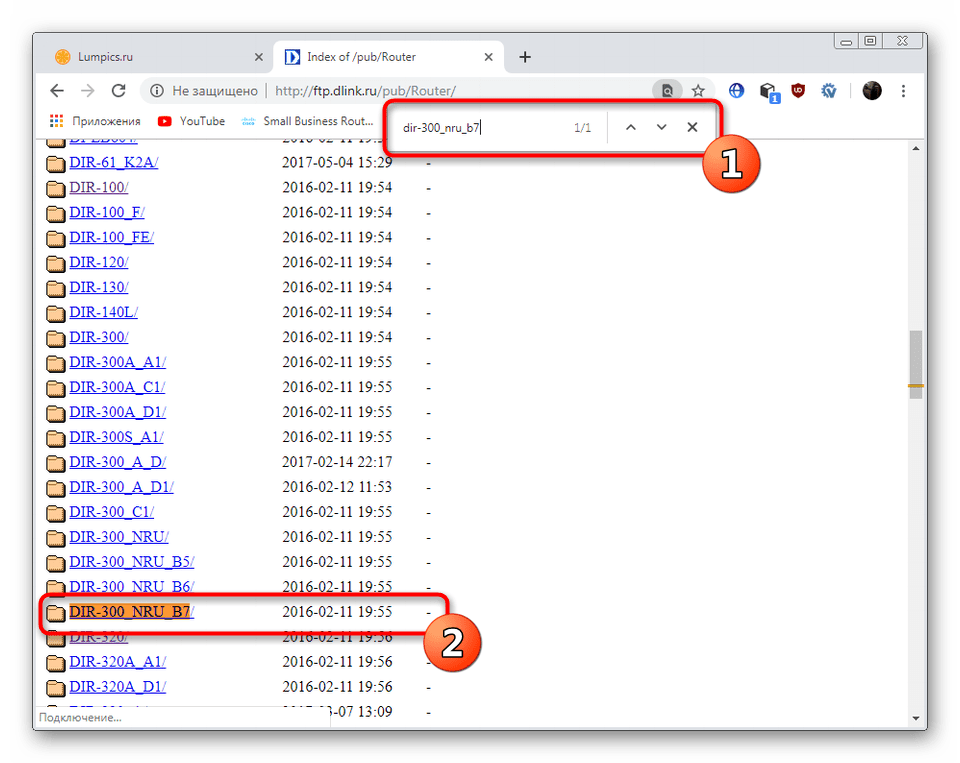

  • Пройдите по ссылке http://ftp.dlink.ru/pub/Router/DIR-300_NRU/Firmware/B7/

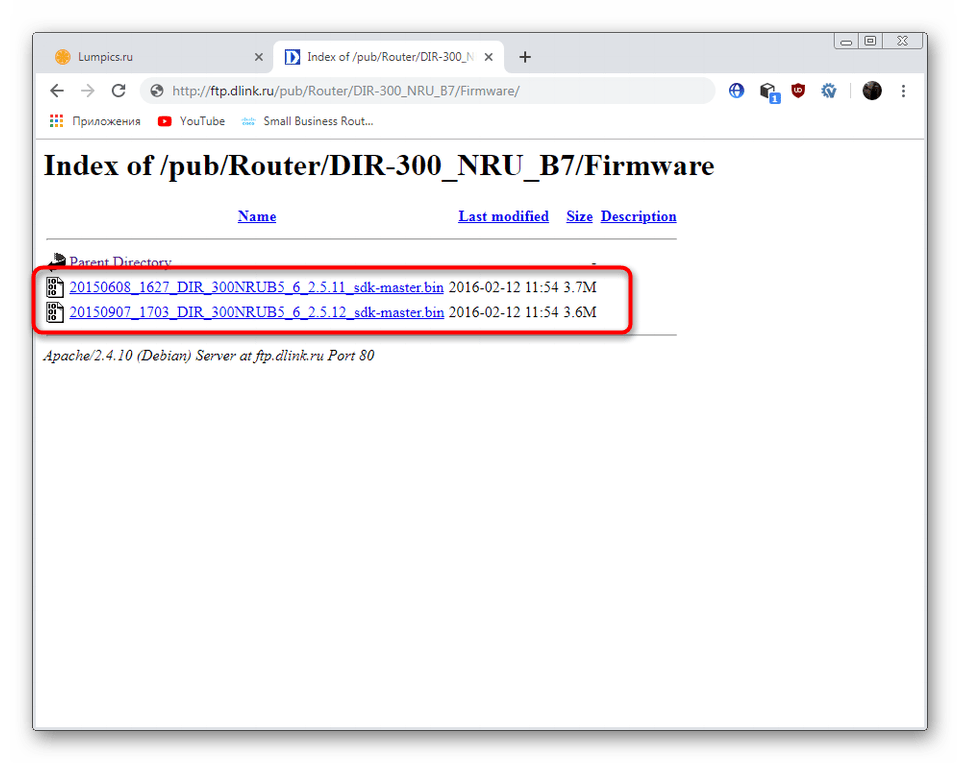

  • Загрузите находящийся там файл с расширением bin — это и есть последняя прошивка для B7, актуальная на момент написания этого руководства версия прошивки — 1.4.8. Файл последней официальной прошивки DIR-300 rev.B7

Также, прежде чем начать производить какие-либо действия с роутером, рекомендуется отключить от него кабель провайдера (если подключен) и все устройства, подключенные к нему посредством беспроводной сети Wi-Fi. Соединение с компьютером, с которого будет производиться прошивка осуществляется с помощью сетевого кабеля, который со стороны роутера желательно подключить к разъему LAN1.

И последнее: если это первый раз, когда Вы подключили DIR-300 NRU B7 к вашему компьютеру, удостоверьтесь также, что в параметрах подключения по локальной сети установлено:

  • Получать IP адрес автоматически
  • Получать адрес DNS сервера автоматически

На этом подготовительный этап закончен, переходим к самой перепрошивке.

Прошивка DIR-300 B7 через веб-интерфейс роутера

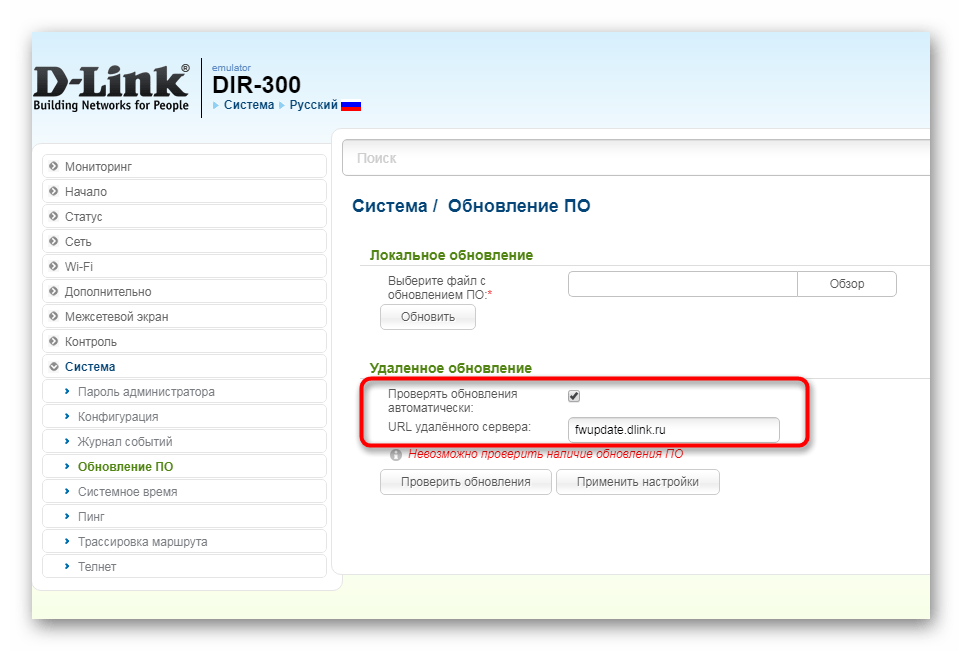

Обновление прошивки на D-Link DIR-300 B7

Для того, чтобы установить новую прошивку на Wi-Fi роутер D-Link DIR-300 NRU B7, запустите любой Интернет-браузер и введите в адресной строке адрес 192.168.0.1, перейдите по этому адресу, затем:

  1. На запрос логина и пароля введите стандартные для всех роутеров D-Link значения — admin и admin. Если Вам доводилось изменять эти значения, введите свои. Если Вы их не меняли, но при этом стандартные логин и пароль не подходят, а правильный пароль не известен, то придется сбросить настройки роутера на заводские. Для этого нажмите и удерживайте около 10 секунд кнопку Reset на задней стороне устройства, после чего отпустите ее и дайте маршрутизатору около минуты на перезагрузку.
  2. Вы попадете на главную страницу настроек маршрутизатора DIR-300 B7, здесь следует выбрать ссылку «Расширенные настройки» внизу страницы.

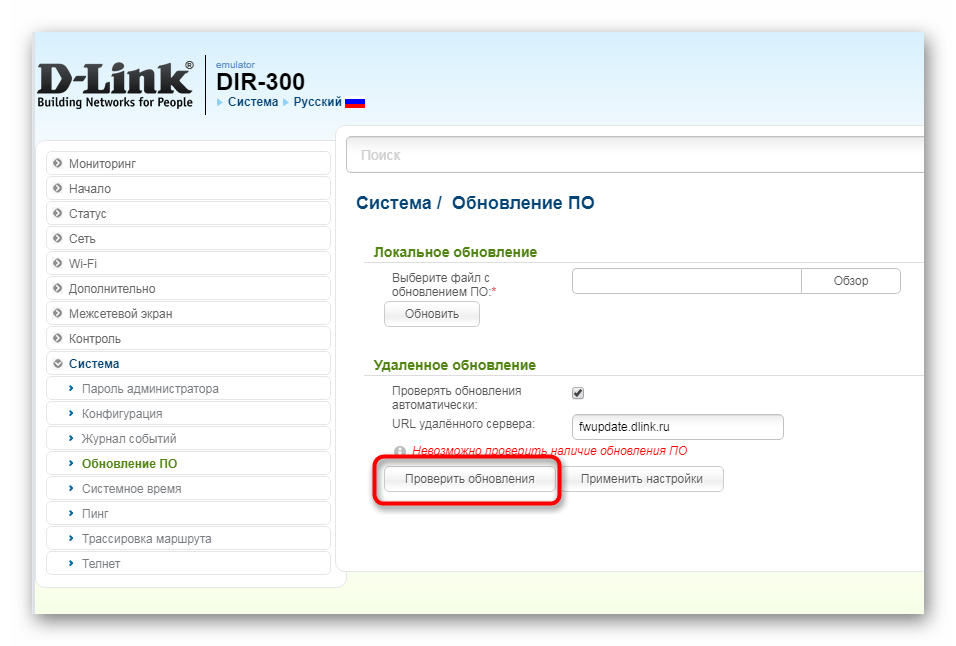

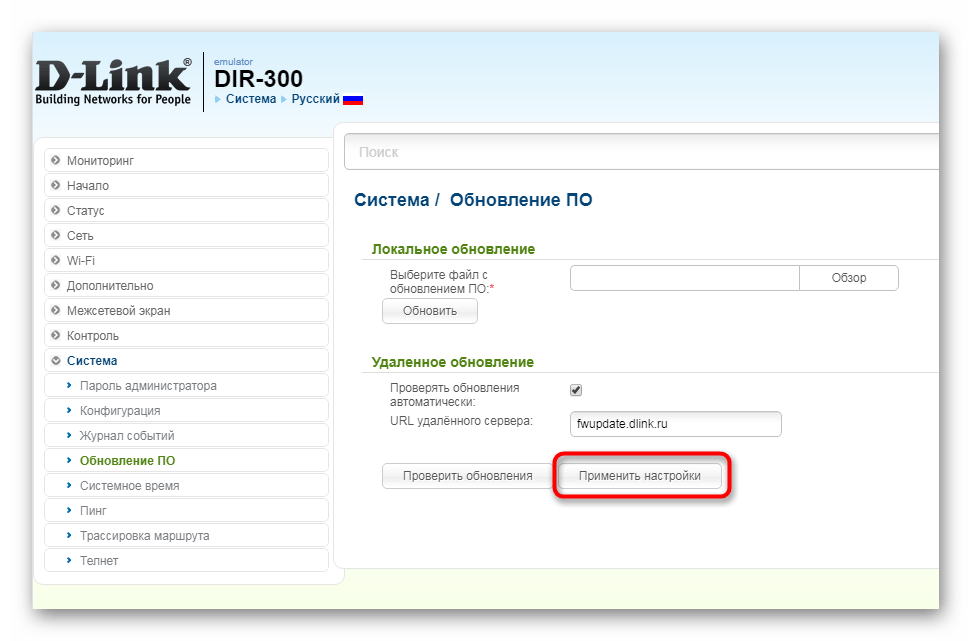

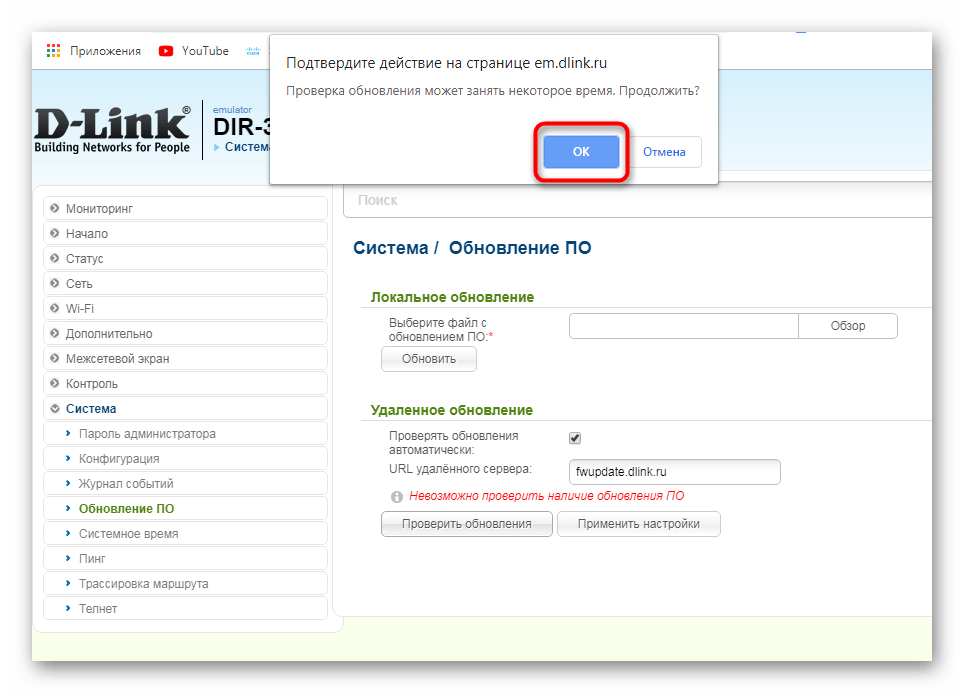

  3. На странице расширенных настроек, в пункте «Система» нажмите изображенную там маленькую двойную стрелку вправо, затем выберите пункт «Обновление ПО».

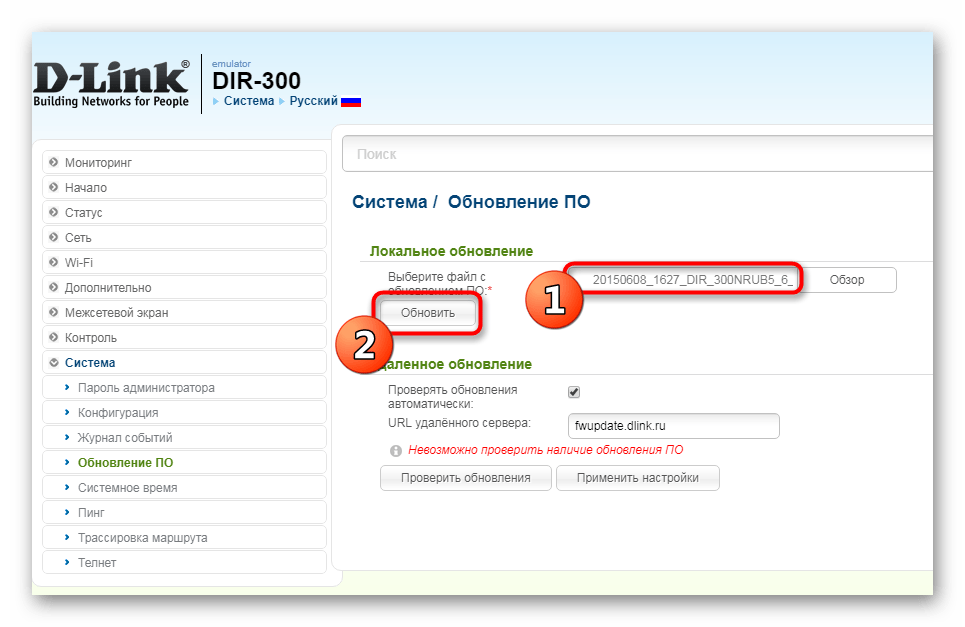

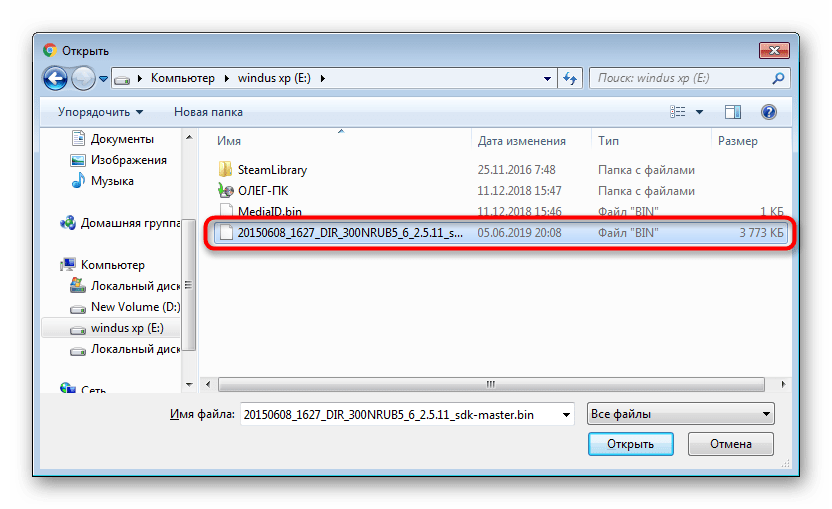

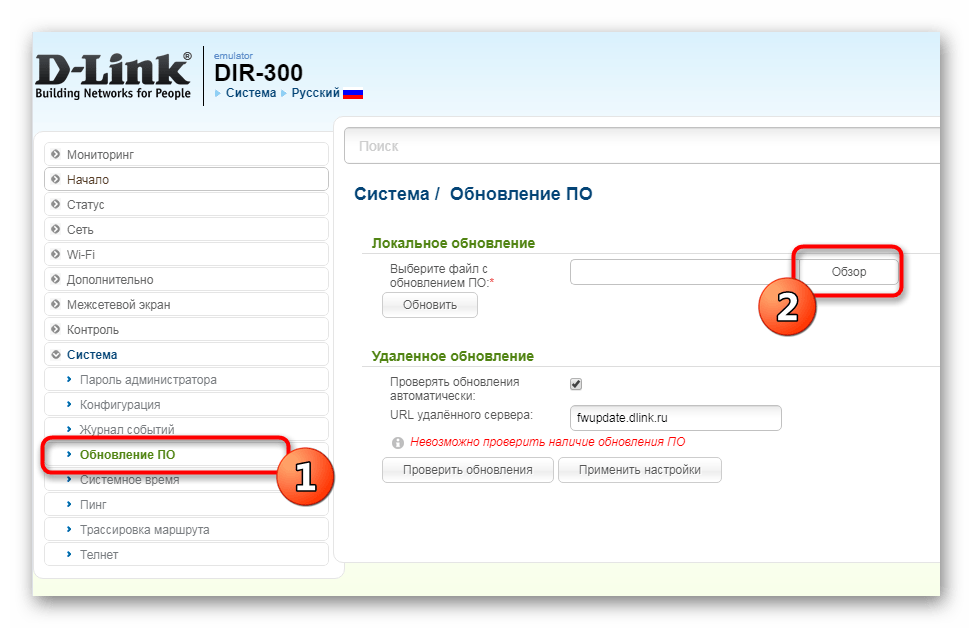

  4. Нажмите кнопку «Обзор» и укажите путь к файлу последней прошивки роутера, который был загружен ранее.
  5. Нажмите кнопку «Обновить».
Последний шаг обновления прошивки на D-Link DIR-300 B7

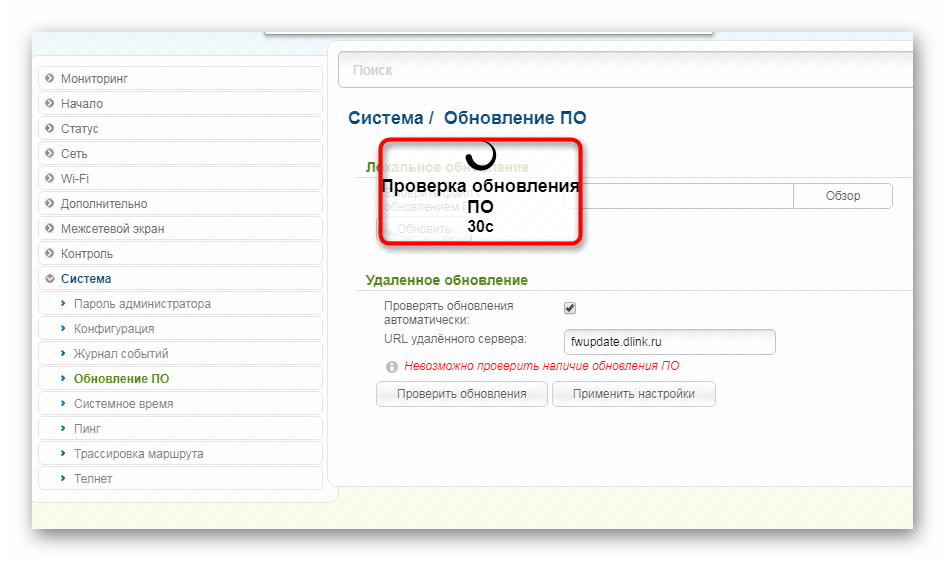

После того, как вы нажмете на указанную кнопку, начнется процесс прошивки роутера DIR-300NRU B7. Во время этого могут происходить такие вещи как разрыв соединения с роутером, ошибки в браузере и иные. Они не должны Вас пугать или смущать: вероятнее всего, все идет своим чередом. Просто подождите около 5 минут либо до сообщения о том, что обновление ПО прошло успешно.

По окончании прошивки роутера DIR-300 B7, Вы можете снова зайти на главную страницу настроек 192.168.0.1 для каких-либо дальнейших действий по настройке устройства.

Если что-то не получается или возникли какие-либо проблемы, пишите в комментариях.

Возможные проблемы при настройке Wi-Fi роутера

Настройка D-Link DIR-300 rev. B7 Билайн

&nbsp настройка роутера

Рекомендую воспользоваться новой и наиболее актуальной инструкцией по смене прошивки и настройке Wi-Fi роутера для беспребойной работы с Билайн Перейти


См. также: Настройка роутера D-Link DIR-300

Wi-Fi роутер D-Link DIR-300 NRU rev. B7

Wi-Fi роутер D-Link DIR-300 NRU rev. B7

Пару дней назад довелось настроить новый WiFi роутер D-Link DIR-300 NRU rev. B7, никаких проблем с этим, в общем-то не возникло. Соответственно, речь пойдет о том, как настроить этот маршрутизатор самостоятельно. Несмотря на то, что D-link полностью изменила дизайн устройства, который не менялся несколько лет, прошивка и интерфейс настойки полностью повторяет интерфейс двух предыдущих ревизий с прошивками начиная с 1.3.0 и заканчивая последней на сегодняшний день — 1.4.1. Из важных, на мой взгляд, изменений в B7 — это отсутствие внешней антенны — не знаю, как это скажется на качестве приема/передачи. DIR-300 и так не отличался достаточной мощностью сигнала. Ну да ладно, время покажет. Итак, переходим к теме — как настроить роутер DIR-300 B7 для работы с Интернет провайдером Beeline.

См. также: Настройка DIR-300 видео

Подключение DIR-300 B7

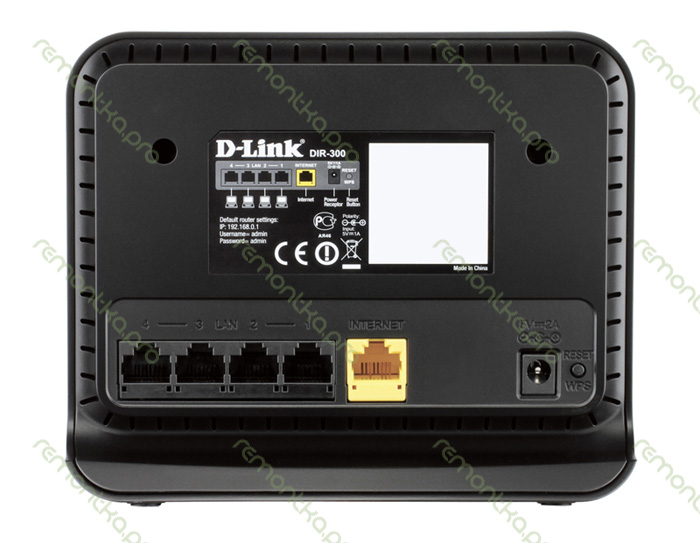

Wi-Fi роутер D-Link DIR-300 NRU rev. B7 вид сзади

Wi-Fi роутер D-Link DIR-300 NRU rev. B7 вид сзади

Вновь приобретенный и распакованный роутер подключается следующим образом: кабель провайдера (в нашем случае — Билайн)  подключаем к желтому порту на задней стороне роутера, подписанному Internet. Прилагаемый кабель синего цвета одним концом втыкаем в любое из четырех оставшихся гнезд роутера, другим — в разъем сетевой платы Вашего компьютера. Подключаем питание к роутеру и ждем, когда тот загрузится, а компьютер определит параметры нового сетевого подключения (при этом не удивляйтесь, что оно «ограничено», так и нужно).

Примечание: во время настройки роутера не используйте имеющееся у вас на компьютере соединение Билайн для выхода в интернет. Оно должно быть отключено. Впоследствии, после настройки роутера, оно также больше не понадобится — соединение будет устанавливать сам роутер.

Не лишним также будет убедиться, что в параметрах подключения по локальной сети для протокола IPV4 установлены параметры: получать IP адрес и адреса DNS серверов автоматически. Для этого, в Windows 7, щелкните по значку соединения внизу справа, выберите «Центр управления сетями и общим доступом», затем — изменение параметров адаптера, правым кликом по «Соединение по локальной сети – свойства, и убедитесь, что там не прописаны какие-либо статические адреса. В Windows XP эти же свойства можно посмотреть в Панель управления – сетевые подключения. Кажется, основные причины, по которым что-то может не работать, я учел. Идем далее.

Настройка соединения в DIR-300 rev. B7

Первым шагом для настройки L2TP (по этому протоколу работает Билайн) на D-Link DIR-300 является запуск Вашего любимого интернет браузера (Internet Explorer, Google Chrome, Mozilla Firefox, Safari на Mac OS X и т.д.) и переход на адрес 192.168.0.1 (вводим этот адрес в адресную строку браузера и нажимаем enter). В результате мы должны увидеть запрос логина и пароля для входа в админку роутера DIR-300 B7.

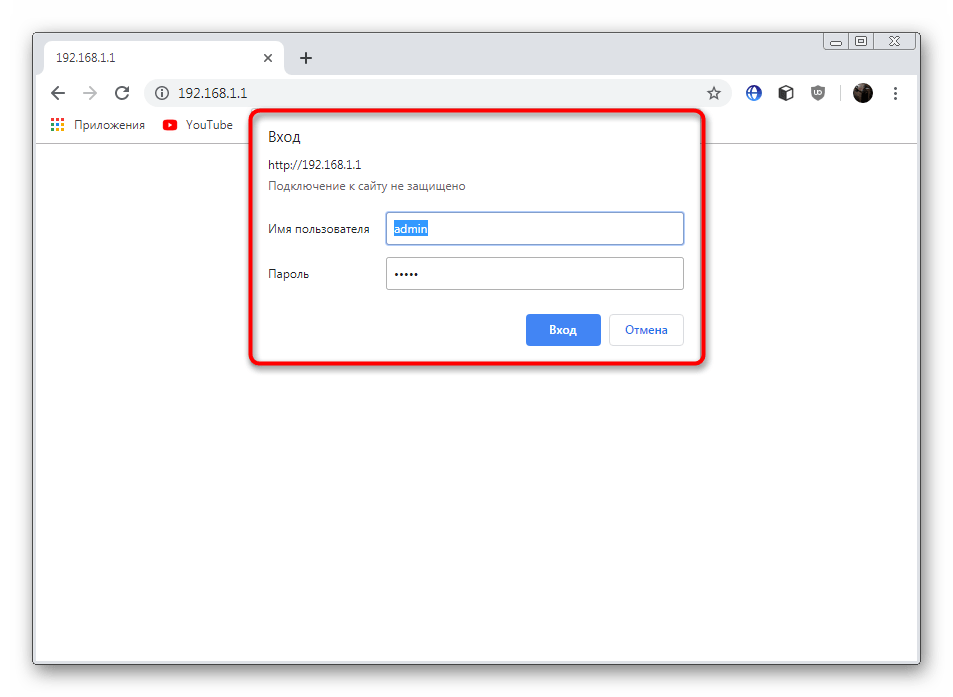

Логин и пароль для DIR-300 rev. B7

Логин и пароль для DIR-300 rev. B7

Стандартный логин для входа — admin, пароль — такой же. Если они почему-то не подходят, то, возможно Вы или кто-то другой их изменили. В этом случае можно сбросить роутер к заводским настройкам. Для этого нажмите и удерживайте чем-нибудь тонким (я использую зубочистку) в течение 5 секунд кнопку RESET на обратной стороне роутера. А потом повторите первый шаг.

После ввода логина и пароля мы попадем в меню настроек роутера D-Link DIR-300 rev. B7. (К сожалению, у меня нет физического доступа к этому роутеру, поэтому на скриншотах — админка предыдущей ревизии. Каких-то отличий в интерфейсе и процессе настройки нет.)

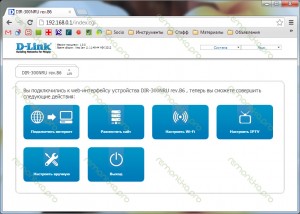

D-Link DIR-300 rev. B7 — панель администрирования

D-Link DIR-300 rev. B7 — панель администрирования

Здесь нам необходимо выбрать «Настроить вручную», после чего Вы увидите страницу, на которой будет отображена модель Вашего Wi-Fi роутера, версия прошивки и другая информация.

Информация о роутере DIR-300 B7

Информация о роутере DIR-300 B7

В верхнем меню выбираем «Сеть» и попадаем на список соединений WAN.

Соединения WAN

Соединения WAN

В изображении выше этот список пустой. У Вас же, если Вы только что приобрели роутер, там будет одно соединение. Не обращаем на него внимания (оно исчезнет после следующего шага) и нажимаем «Добавить» слева внизу.

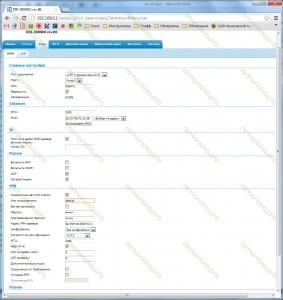

Настройка L2TP соединения в D-Link DIR-300 NRU rev. B7

Настройка L2TP соединения в D-Link DIR-300 NRU rev. B7

В поле «Тип соединения» необходимо выбрать «L2TP + Динамический IP». Затем вместо стандартного имени соединения можно ввести любое другое (например у меня — beeline), в поле «Имя пользователя» вводим Ваш логин от интернета Билайн, в поля пароль и подтверждение пароля — соответственно, билайновский пароль. Адрес VPN сервера для Билайн — tp.internet.beeline.ru. Ставим галочку Keep Alive и нажимаем «Сохранить». На следующей странице, где будет отображено только что созданное соединение, нам вновь предложат сохранить конфигурацию. Сохраняем.

Теперь, если все операции выше были выполнены правильно, если Вы не ошиблись при вводе параметров соединения, то при переходе на вкладку «Статус», вы должны увидеть следующую радостную картину:

DIR-300 B7 — радостная картина

DIR-300 B7 — радостная картина

Если все три соединения активны, то это говорит о том, что самое основное для настройки D-Link DIR-300 NRU rev. B7 мы успешно выполнили, и можем переходить к следующему шагу.

Настройка WI-FI соединения DIR-300 NRU B7

Вообще, беспроводным соединением Wi-Fi можно пользоваться сразу после включения роутера в сеть, но в большинстве случаев полезным бывает настроить некоторые его параметры, в частности, установить пароль на Wi-Fi точку доступа с тем, чтобы соседи не пользовались Вашим Интернетом. Даже, если Вам не жалко, это может повлиять на скорость работы сети, а «тормоза» при работе в сети Интернет, скорее всего не будут Вам приятны. Заходим во вкладку Wi-Fi, основные настройки. Здесь можно задать имя точки доступа (SSID), оно может быть любым, желательно использовать латиницу. После того, как это сделано, нажимаем изменить.

Настройки WiFi — SSID

Настройки WiFi — SSID

Настройки Wi-Fi — пароль на точку доступа

Теперь заходим во вкладку «Настройки безопасности». Здесь следует выбрать тип сетевой аутентификации (предпочтительно WPA2-PSK, как на картинке) и задать пароль на Вашу точку доступа WiFi — буквы и цифры, не менее 8. Нажимаем «Изменить». Готово. Теперь можно подключаться к точке доступа Wi-Fi с любого устройства, оборудованного соответствующим модулем связи — будь то ноутбук, смартфон, планшет или Smart TV.UPD: если не работает, попробуйте изменить адрес LAN маршрутизатора на 192.168.1.1 в настройки — сеть — LAN

Что нужно, чтобы работало ТВ от Билайн

Для того, чтобы заработало IPTV от Beeline, переходим на первую страницу настроек DIR-300 NRU rev. B7 (для этого можно нажать логотип D-Link в левом верхнем углу) и выбираем «Настроить IPTV»

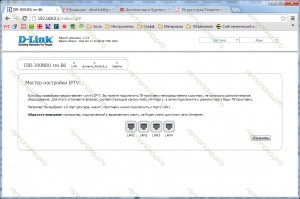

Настройка IPTV D-Link DIR-300 NRU rev. B7

Настройка IPTV D-Link DIR-300 NRU rev. B7

Далее все просто: выбираем тот порт, куда будет подключена телевизионная приставка Билайн. Нажимаем изменить. И не забываем подключить телеприставку к указанному порту.

На этом, пожалуй, все. Если будут вопросы — пишите в комментарии, постараюсь ответить всем.

А вдруг и это будет интересно:

Настройка маршрутизатора DIR 300 NRU B7 | iprouter.ru

Настройка маршрутизатора DIR 300 NRU B7 (PPPoE)

  1. Открываем любой интернет-браузер и прописываем в адресной строке 192.168.0.1 или 192.168.1.1. Для того чтобы выйти на настройки маршрутизатора вводим в первое поле Имя пользователя: admin , поле Пароль: (оставляем пустым или если не заходит на настройки пропишем пароль admin.)
  2. Нажимаем кнопку ВХОД.
  3. Далее мы увидим сообщение «Сейчас установлен пароль по умолчанию. В целях безопасности Вам рекомендуется сменить пароль». Вы можете написать новый пароль для доступа на web-интерфейс. Нажимаем кнопку Сохранить.

  4. Отрывается окно вводим Имя пользователя admin, Пароль тот, который установили.
  5. Входим на главную страницу web-интерфейса, выбираем Настроить вручную.

  6. Вверху выбираем вкладку Сеть.
  7. Нажимаем кнопку Добавить для добавления нового соединения.
  8. Выходим в раздел Главных настройки:
  • Выбираем Тип соединения — PPPoE
  • Разрешить — ставим галочку
  • Направление — WAN
  • MTU — 1500
  • MAC — при использовании вашим провайдером привязки по mac-адресу пропишите мак-адрес сетевого адаптера
  • Переходим в раздел настройки PPP.
    • В поле Имя пользователя прописываем логин, предоставленный провайдером в сети (3).
    • В поле Пароль прописываем пароль, предоставленный провайдером сети, а так же подтверждение пароля (4).
    • Если в сети провайдера есть привязка по MAC адресу, нажимаем Клонирование MAC-адреса.
  • Переходим в меню Разное. Ставим галочку напротив NAT и Сетевой экран и нажимаем в правом нижнем углу кнопку Сохранить.
  • В центре мы видим таблицу, в которой отображается настроенное наше соединение.
  • Ставим точку на нашем соединении в столбце Шлюз по умолчанию и нажимаем справа внизу кнопку Сохранить.
  • На этом настройка соединения завершена.
  • Настройка роутера в режиме Static IP

    Dynamic IP и Static IP отличаются тем, что в режиме Static нужно ввести IP адреса и DNS сервера, которые предоставляет провайдер в сети. При настройке роутера в режиме Dynamic IP, IP адреса и DNS сервера будут назначаться автоматически.

    1. Входим на главную страницу web-интерфейса, выбираем Настроить вручную.

    2. Вверху выбираем вкладку Сеть.
    3. Нажимаем кнопку Добавить для добавления нового соединения.
    4. Выходим в раздел Главные настройки:
    • Выбираем тип соединения Статический IP
    • Разрешить — ставим галочку
    • Направление — WAN
    • MTU — 1500
    • MAC — при использовании вашим провайдером привязки по mac-адресу пропишите мак-адрес сетевого адаптера.
  • Переходим в меню настроек IP.
    • Ip-адрес — IP-адрес, который был выдан провайдером
    • Сетевая маска – маска подсети провайдера
    • Ip-адрес шлюза – основной шлюз
    • Первичный DNS-сервер – предпочитаемый DNS сервер в сети провайдера
    • Вторичный DNS-сервер – альтернативный DNS сервер в сети провайдера
  • Переходим в меню Разное.
    Ставим галочку напротив вкладок NAT и Сетевой экран.
    При необходимости настройки IPTV ставим галочку напротив Включить IGMP.
    Нажимаем в правом нижнем углу кнопку Сохранить.
  • В следующем окне нажимаем кнопку ОК.
  • В центре мы видим таблицу, в которой отображается настроенное наше соединение.
  • Ставим точку на нашем соединении в столбце Шлюз по умолчанию. Нажимаем справа наверху кнопку Сохранить.
  • Настройка Wi-Fi маршрутизатора DIR 300 NRU B7

    1. На главной странице web-интерфейса находим Настроить Wi-Fi.
    2. Ставим галочку напротив Включить беспроводное соединение. Нажимаем Далее.
    3. Откроется раздел Основные настройки.
    • Скрыть точку доступа — галочку не ставим
    • в поле SSID прописываем любое название сети
    • в поле Канал устанавливаем любое значение с 1 по 11 или оставляем auto.
  • Переходим в меню Настройки безопасности.
    • В поле Сетевая аутентификация рекомендовано установить шифрование WPA-PSK/WPA2-PSKmixed
    • Ключ шифрования PSK — Сетевой ключ (пароль) прописываем произвольный ключ для авторизации сети. Минимальная длина ключа 8 символов.
    • В настройках типа шифрования WPA выбираем Тип Шифрования: AES
  • Нажимаем кнопку Далее
  • Нажимаем справа наверху кнопку Сохранить.
  • Настройка Wi-Fi на маршрутизаторе D-Link DIR 300 NRU B7 завершена!


    Информация была полезной? Тогда поделитесь ею

    Прошивка роутера D-Link DIR-300 NRU B7

    Прошивка роутера D-Link DIR-300 NRU B7

    Необходимость в прошивке роутера возникает только в тех случаях, если требуется восстановление его работы или разработчики аппарата выпустили обновление, добавляющее множество разнообразных функций и имеющее исправления программного обеспечения. Тогда пользователю нужно вручную зайти в настройки маршрутизатора и поставить новую прошивку одним из доступных методов. Касается это и модели D-Link DIR-300 NRU B7.

    Устанавливаем прошивку для роутера D-Link DIR-300 NRU B7

    Перед началом выполнения действий сразу хотим отметить, что модель D-Link DIR-300 NRU B7 отличается от обычного DIR-300 или других спецификаций, поэтому перед установкой файлов внимательно изучите надписи на наклейках роутера, чтобы случайно не поставить неподходящую прошивку. Если вас интересует обновление модели DIR-300, советуем ознакомиться с отдельной статьей на эту тему, перейдя по указанной ниже ссылке.

    Читайте также: Прошивка роутера D-Link DIR-320

    Способ 1: Удаленное обновление

    В веб-интерфейсе маршрутизатора присутствует функция, позволяющая обновить прошивку удаленно либо же просто в автоматическом режиме, где все файлы будут загружены со специального официального сервера. В выполнении этой задачи нет ничего сложного, нужно лишь осуществить следующие действия:

    1. Откройте браузер, чтобы перейти в веб-интерфейс, введя 192.168.1.1 или 192.168.0.1, что зависит от настроек роутера.
    2. Переход к веб-интерфейсу роутера D-Link DIR-300 NRU B7

    3. Далее появится всплывающая форма для ввода логина и пароля доступа к меню управления маршрутизатором. По умолчанию в каждое поле нужно ввести admin, если до этого сам пользователь не изменял данные.
    4. Вход в веб-интерфейс роутера D-Link DIR-300 NRU B7 через браузер

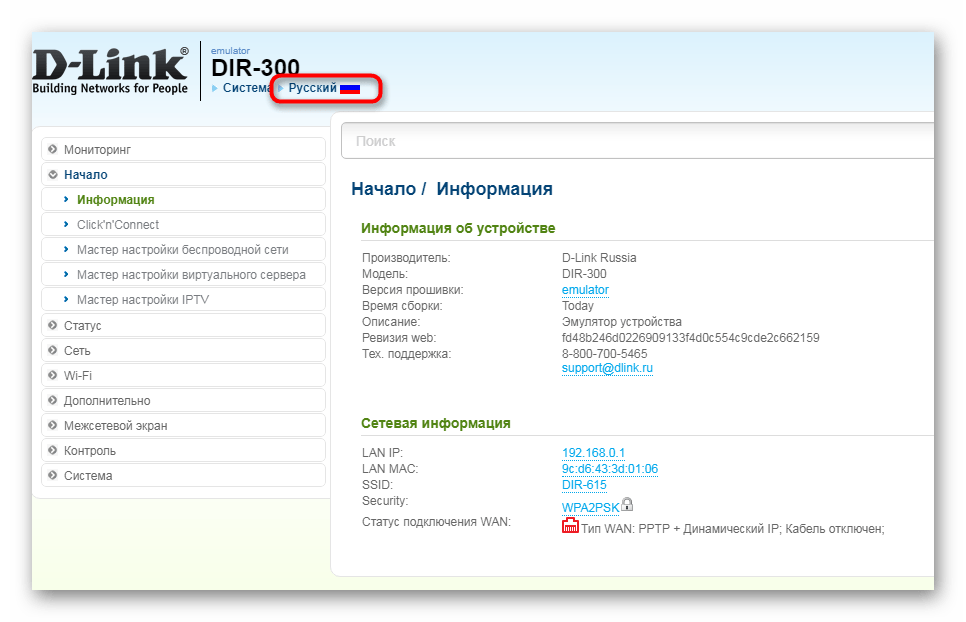

    5. Сразу же рекомендуем изменить язык интерфейса на русский, чтобы не возникало проблем с пониманием названий разделов и вкладок.
    6. Выбор языка веб-интерфейса роутера D-Link DIR-300 NRU B7

    7. Перейдите в категорию «Система» и откройте «Обновление ПО».
    8. Переход к разделу с обновлением программного обеспечения роутера D-Link DIR-300 NRU B7

    9. Здесь запустите автоматическую проверку обновлений, щелкнув по соответствующей кнопке.
    10. Запуск автоматического поиска обновлений для роутера D-Link DIR-300 NRU B7

    11. Подтвердите запуск проверки, ознакомившись с уведомлением о том, что это может занять некоторое время.
    12. Подтверждение запуска автоматического обовления ПО для роутера D-Link DIR-300 NRU B7

    13. Ожидайте завершения поиска.
    14. Ожидание автоматического обновления ПО роутера D-Link DIR-300 NRU B7

    15. После этого нажмите на «Применить настройки», чтобы инсталлировать новую версию прошивки.
    16. Применить обновления программного обеспечения роутера D-Link DIR-300 NRU B7

    17. Если вы желаете в дальнейшем автоматически получать обновления, рекомендуется отметить галочкой пункт «Проверять обновления автоматически» и вписать в поле адрес fwupdate.dlink.ru.
    18. Включить автоматическое обновление ПО роутера D-Link DIR-300 NRU B7

    По завершении инсталляции всех новых файлов роутер будет перезагружен. Если этого не произошло, отправьте устройство на перезапуск самостоятельно, нажав на соответствующую кнопку на корпусе или в веб-интерфейсе.

    Способ 2: Локальное обновление

    Второй способ подразумевает собственноручную загрузку файлов и их дальнейшую установку. Компания D-Link выкладывает на своем FTP-сервере всю необходимую информацию, поэтому найти BIN-файл прошивки не составит труда. Единственное условие — все действия должны производиться с компьютера, подключенного к роутеру напрямую через LAN-кабель, чтобы при этом не разрывалось соединение и оборудование не было отключено.

    Перейти на официальный сервер компании D-Link

    1. Откройте каталог с файлами D-Link, перейдя на указанный выше FTP-сервер. Там через поиск, который всплывает нажатием на Ctrl + F, найдите модель D-Link DIR-300 NRU B7 и перейдите в корневую директорию.
    2. Поиск файлов прошивки на официальном сервере роутера D-Link DIR-300 NRU B7

    3. Отыщите папку «Firmware».
    4. Переход к папке с программным обеспечением роутера D-Link DIR-300 NRU B7

    5. Выберите одну из доступных версий, после чего начнется автоматическая загрузка.
    6. Выбор прошивки для скачивания для ручной установки в роутер D-Link DIR-300 NRU B7

    7. Ожидайте завершения загрузки файла с прошивкой и переходите далее.
    8. Успешная загрузка прошивки для роутера D-Link DIR-300 NRU B7

    9. Переместившись в веб-интерфейс так, как это было показано ранее, переходите к добавлению файла ПО.
    10. Переход к добавлению файла прошивки роутера D-Link DIR-300 NRU B7

    11. В обозревателе найдите и откройте нужный элемент.
    12. Выбор файла прошивки для ручной установки в роутер D-Link DIR-300 NRU B7

    13. Убедитесь в том, что файл был успешно выбран, а затем щелкните на «Обновить».
    14. Запуск обновления из выбранного файла прошивки роутера D-Link DIR-300 NRU B7

    Вся процедура прошивки роутера D-Link DIR-300 NRU B7 заключается лишь в поиске и установке необходимых файлов. Первый способ будет оптимален для тех, кто хочет получить самую последнюю версию обеспечения, а второй позволит выбрать любую сборку прошивки.

    Запуск обновления из выбранного файла прошивки роутера D-Link DIR-300 NRU B7Мы рады, что смогли помочь Вам в решении проблемы.
    Запуск обновления из выбранного файла прошивки роутера D-Link DIR-300 NRU B7Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

    Помогла ли вам эта статья?

    ДА НЕТ

    Макгруп

    McGrp.Ru

    • Контакты
    • Форум
    • Разделы
      • Новости
      • Статьи
      • Истории брендов
      • Вопросы и ответы
      • Опросы
      • Реклама на сайте
      • Система рейтингов
      • Рейтинг пользователей
      • Стать экспертом
      • Сотрудничество
      • Заказать мануал
      • Добавить инструкцию
      • Поиск
    • Вход
      • С помощью логина и пароля
      • Или войдите через соцсети

    • Регистрация
    1. Главная
    2. Страница не найдена

    • Реклама на сайте
    • Контакты
