Настройка D-Link DIR-300 NRU B5 на RuDevice.ru

Для роутера D-Link DIR-300 у нас есть четыре варианта инструкций:

Инструкция по настройке роутера D-Link DIR-300 NRU B5

Авторизация

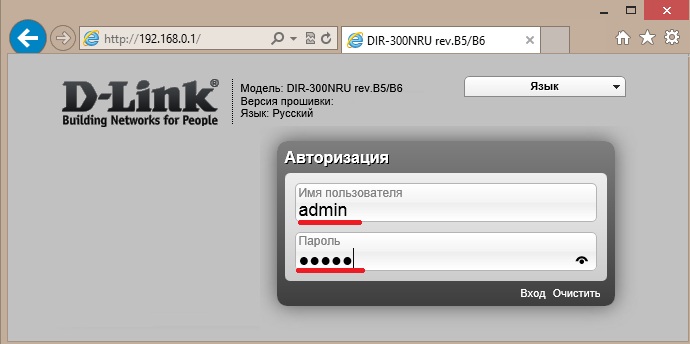

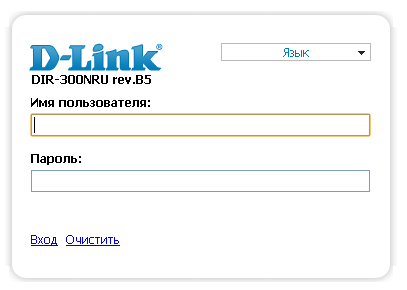

Для того, что бы попасть в веб-интерфейс роутера, необходимо открыть ваш Интернет браузер и в строке адреса набрать 192. 168.0.1, Имя пользователяadmin , Парольadmin (при условии, что роутер имеет заводские настройки, и его IP не менялся).

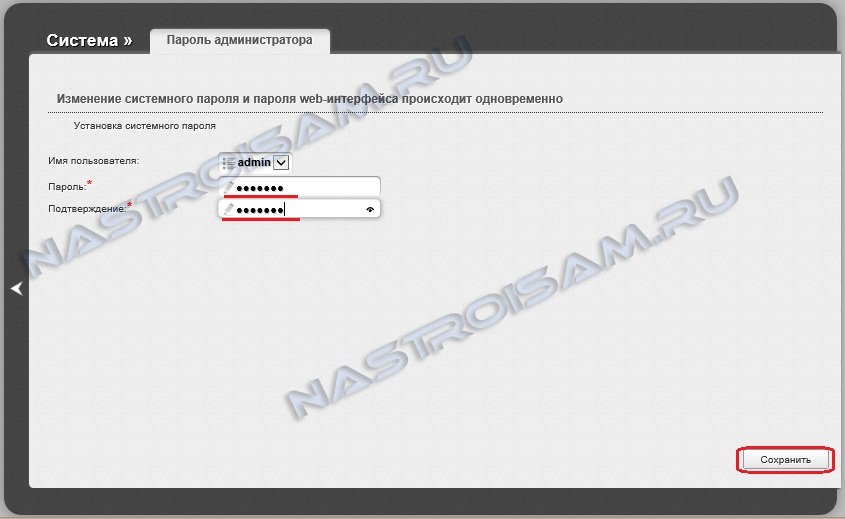

Смена заводского пароля

В целях безопасности рекомендуется сменить заводской пароль.

По умолчанию: Логин admin, пароль admin.

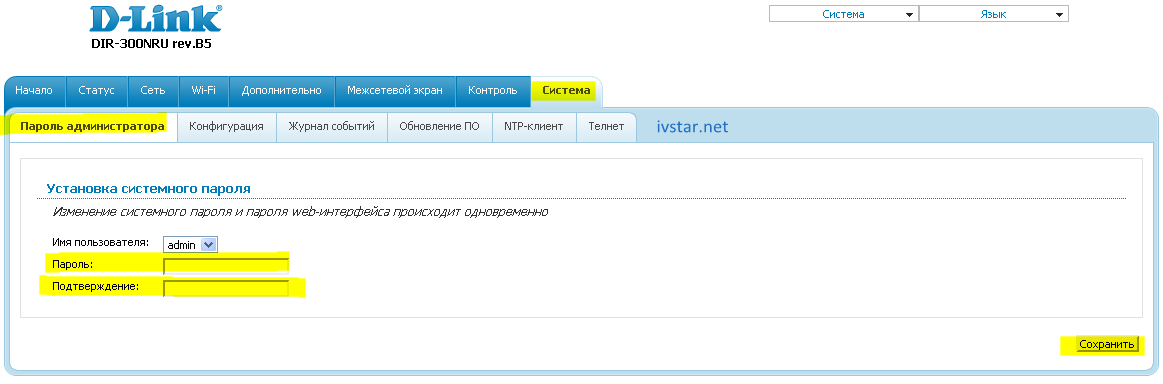

В интерфейсе роутера необходимо зайти во вкладку Система (System), меню Пароль администратора (Administrator password).

В поле Пароль (New Password) введите новый пароль.

В поле Подтверждение (Confirm Password) повторите новый пароль.

Затем нажмите кнопку Сохранить (Save Settings).

После этого, роутер предложит повторно зайти в его настройки.

Настройка подключения к Интернет

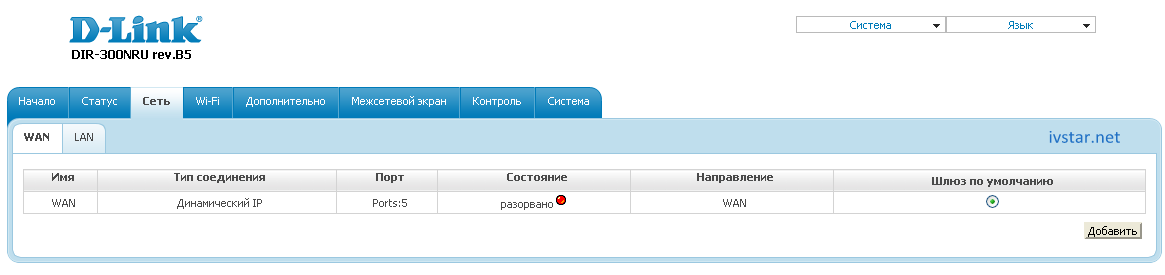

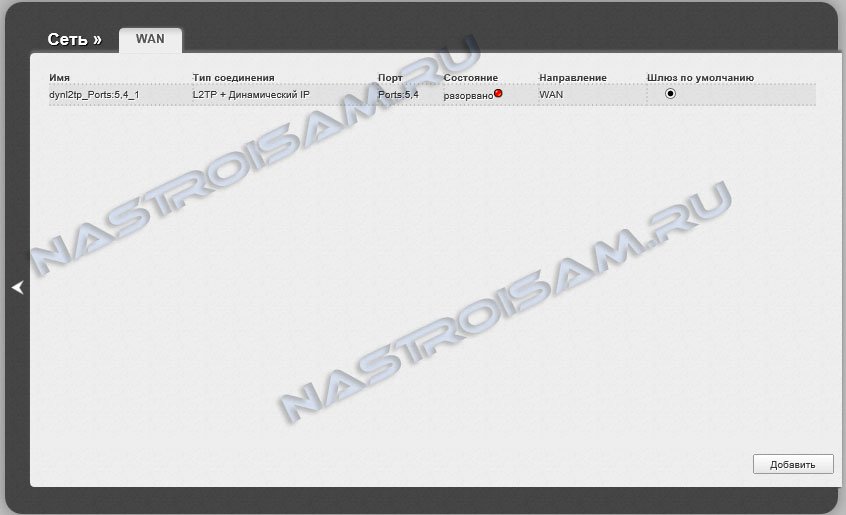

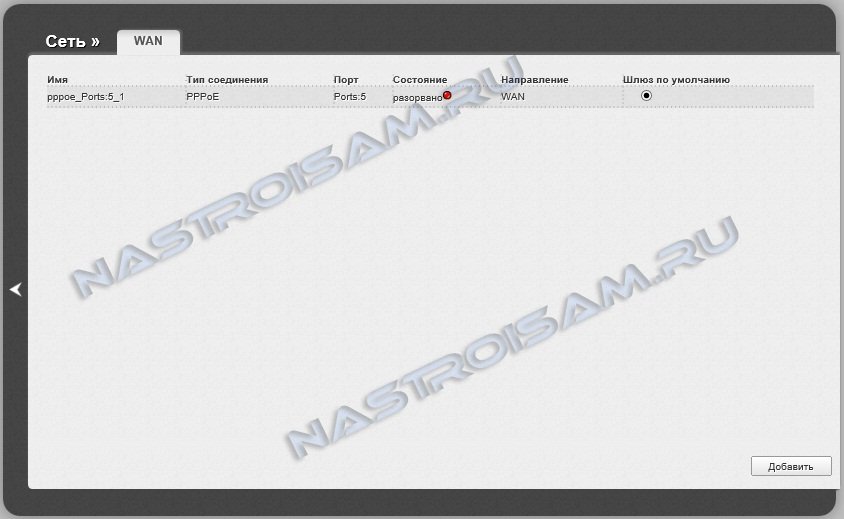

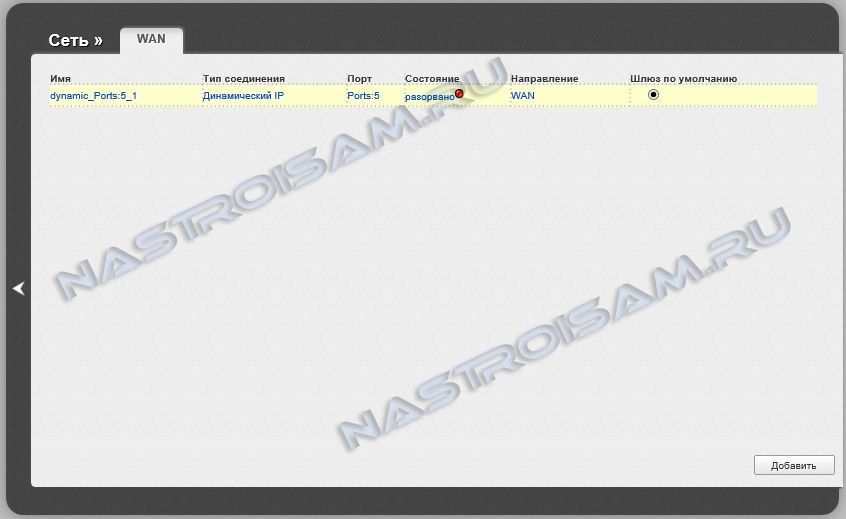

В интерфейсе роутера необходимо зайти во вкладку Сеть, меню Соединение (Здесь Вы можете добавлять, редактировать и удалять соединения). Нажмите на кнопку Добавить.

Настройка PPPoE подключения

  1. В поле Тип соединения (Connection Type): выберите PPPoE
  2. В поле MAC вводите номер вашей сетевой карты (узнать его можно в состоянии подключения по локальной сети или через командную строку «ipconfig /all»)
  3. PPP имя пользователя(PPP Username): Ваш логин из договора
  4. Пароль (Password): Ваш пароль из договора
  5. Подтверждение пароля (Confirm Password): повтор пароля
  6. Алгоритм аутентификации: Auto
  7. Keep alive — ставим галочку для постоянного подключения
  8. Остальные поля оставьте по умолчанию
  9. Сохраняем настройки кнопкой Save и кнопкой Перезагрузка перезагружаем роутер.

Настройка L2TP подключения

Главные настройки

Укажите тип соединения L2TP.

Имя — Имя не меняйте

Разрешить — Оставьте галочку

Физический уровень

Физический интерфейс — Port5

MTU — оставьте без изменений

МАС — Если у провайдера используется привязка по МАС-адресу, пропишите МАС-адрес вашего сетевого адаптера. Если привязки нет, поле МАС; оставьте без изменений.

Остальные Главные настройки и Физический уровень оставьте без изменений.

В поле Настройки PPTP/L2TP:

Соединяться автоматически — поставьте галочку

Как задать имя сервиса — укажите URL или IP

Имя сервиса — пропишите адрес VPN-сервера провайдера

Без авторизации — галочку не ставьте

PPP Имя пользователя — пропишите логин для доступа в интернет, выданный провайдером

Пароль — пропишите пароль для доступа в интернет, выданный провайдером

Подтверждение пароля — повторный ввод пароля

Шифрование — если у провайдера не используется MPPE-шифрование оставьте Без шифрования;. Если шифрование используется, установите MPPE AUTOили уточните тип шифрования у провайдера.

Алгоритм аутентификации — оставьте AUTO

KeepAlive — подключение будет постоянно включенным.

MTU — поменяйте значение на 1450 или меньше

В поле Разное проверьте, чтобы стояли галочки NAT и Сетевой экран.

Если провайдер предоставляет услугу интернет телевидения, поставьте галочку Включить IGMP.

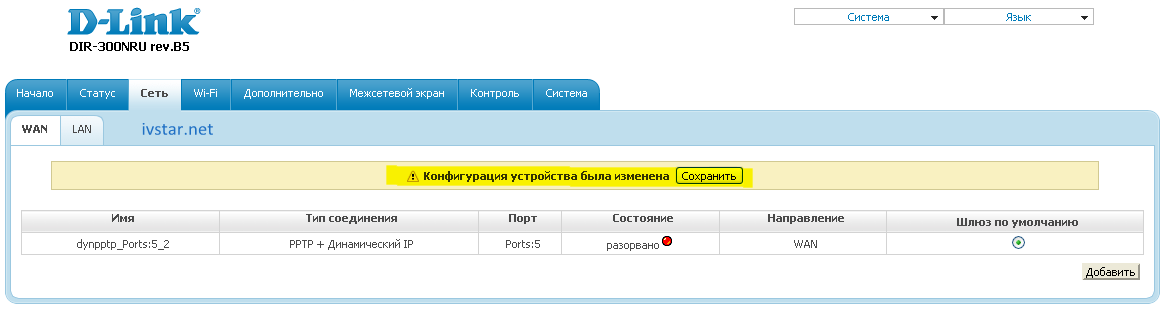

Нажмите Сохранить;.

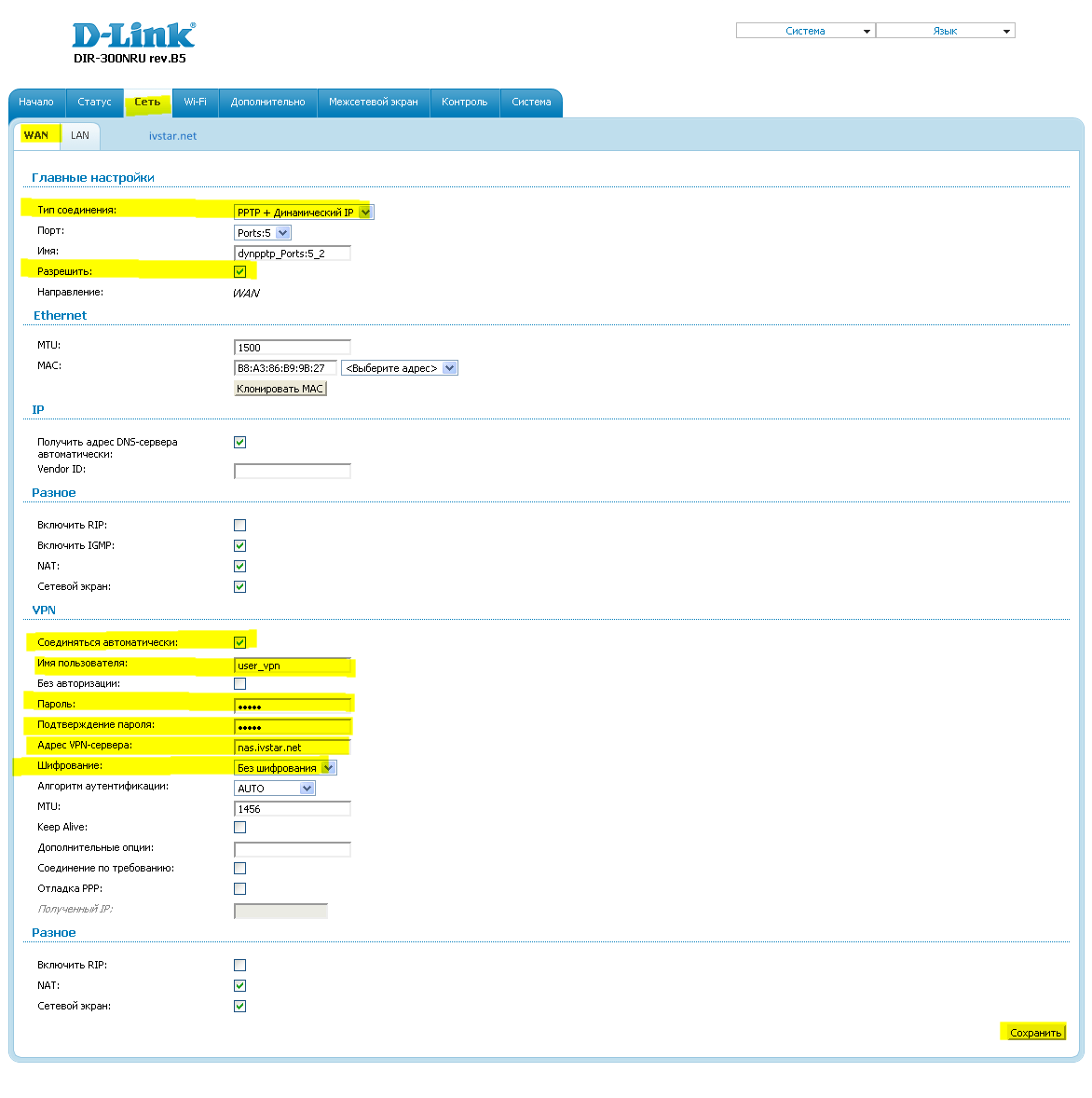

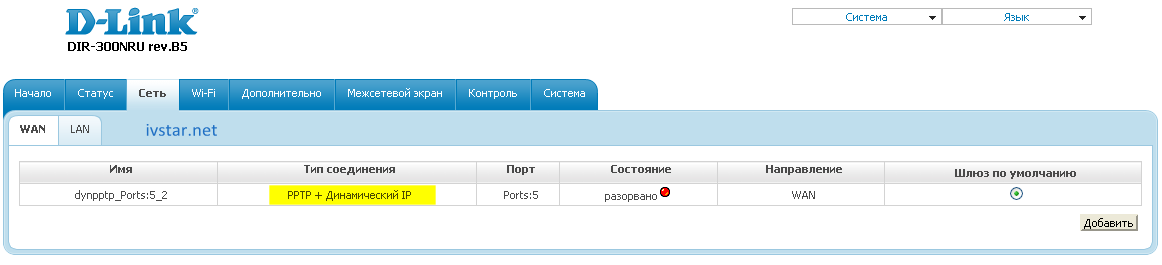

Настройка PPtP (VPN) при автоматическом получении локального IP адреса (DHCP)

  1. В поле Тип соединения (Connection Type): выберите PPTP (PPTP и L2TP — туннельные протоколы типа точка-точка, позволяющие компьютеру устанавливать защищённое соединение с сервером за счёт создания специального туннеля в стандартной, незащищённой сети.)
  2. В поле MAC вводите номер вашей сетевой карты (узнать его можно в состоянии подключения по локальной сети или через командную строку «ipconfig /all»)
  3. PPP имя пользователя(PPP Username):
    Ваш логин из договора
  4. Пароль (Password): Ваш пароль из договора
  5. Подтверждение пароля (Confirm Password): повтор пароля
  6. Имя сервиса(Service name): — IP/Имя сервера провайдера
  7. Значение MTU — 1372
  8. Алгоритм аутентификации: Auto
  9. Keep alive — ставим галочку для постоянного подключения
  10. Сохраняем настройки кнопкой Save кнопкой Перезагрузка перезагружаем роутер.

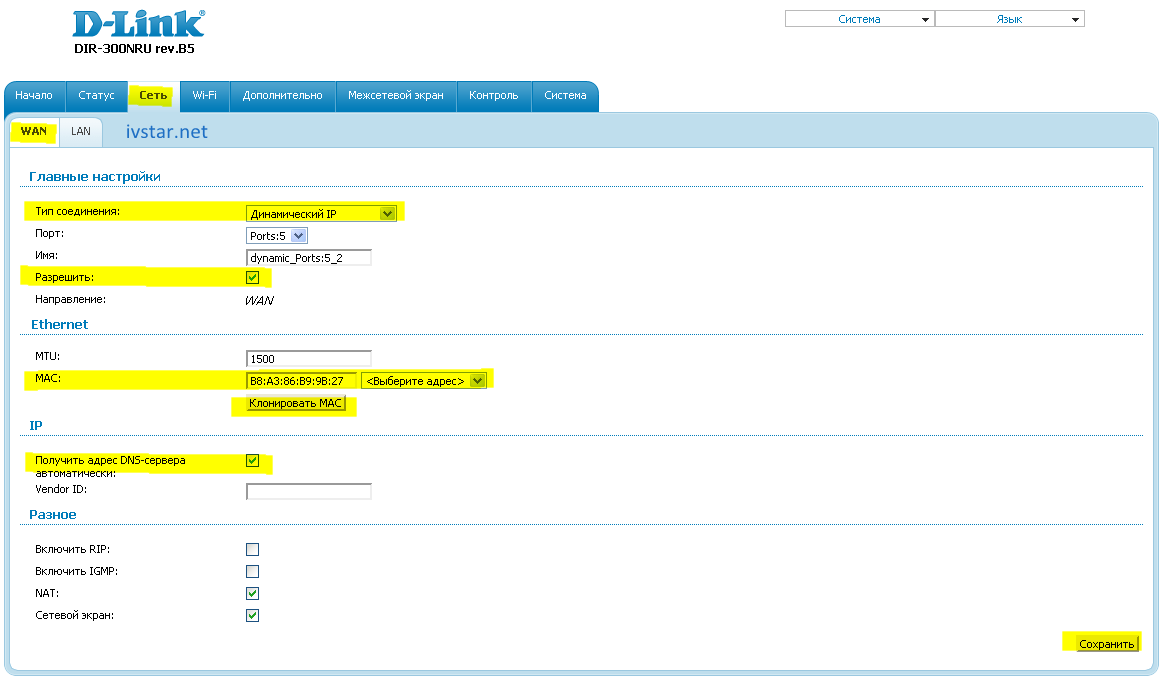

NAT при автоматическом получении IP адреса (DHCP)

  1. В поле Тип соединения (Connection Type): выберите IPoE
  2. В поле MAC вводите номер вашей сетевой карты (узнать его можно в состоянии подключения по локальной сети или через командную строку «ipconfig /all»)
  3. В пункте Настройка IP выбираем получить IP автоматически
  4. В пункте Настройка IP выбираем получить адрес DNS автоматически
  5. Сохраняем настройки кнопкой Save и перезагружаем роутер.

Настройка Wi-Fi на роутере

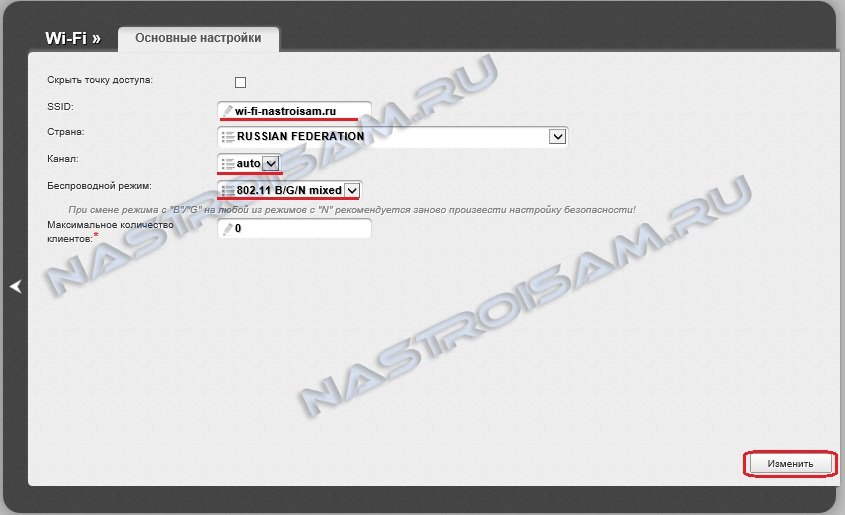

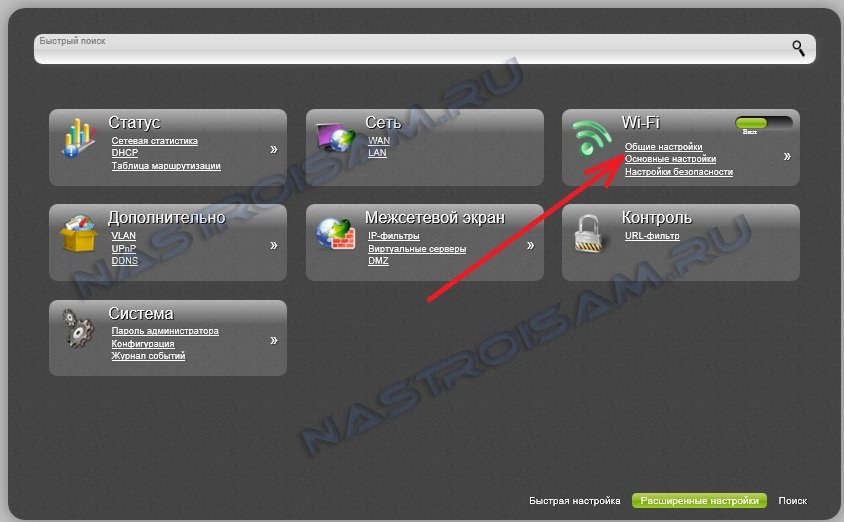

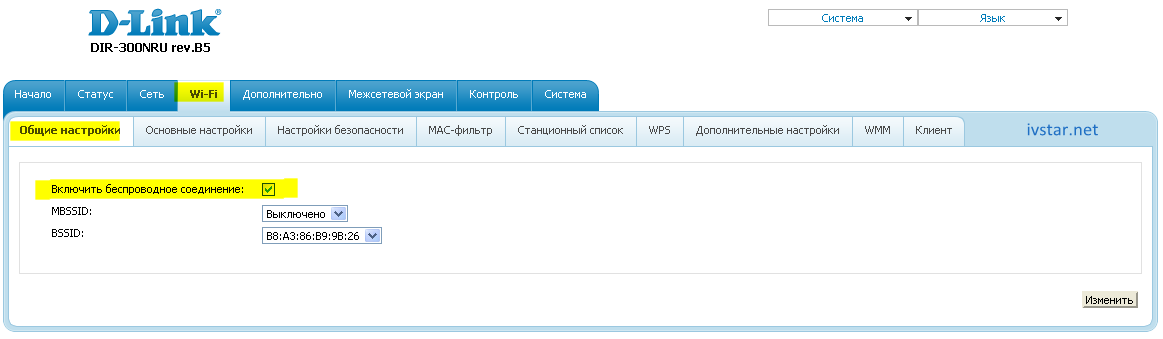

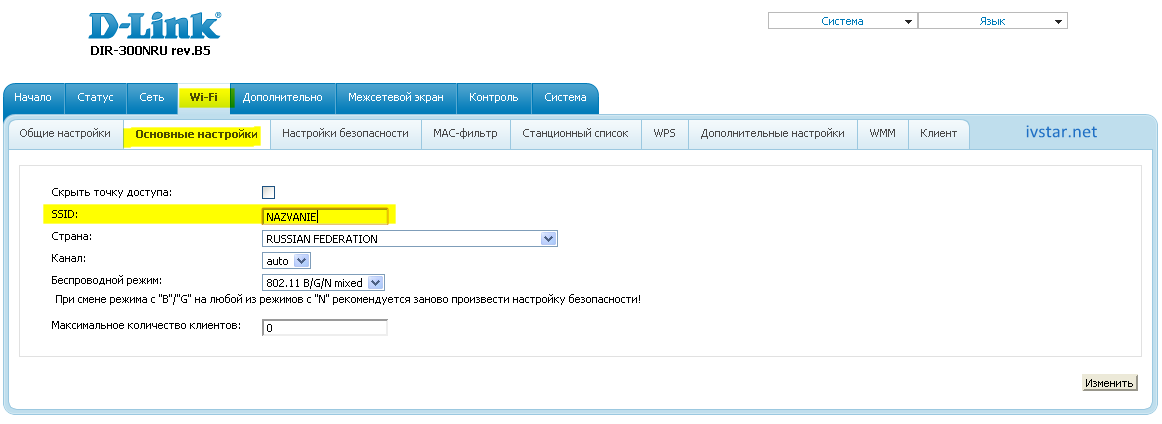

В интерфейсе роутера необходимо зайти во вкладку Wi-Fi , меню Основные настройки (Basic settings).

1. SSID название вашей беспроводной сети.

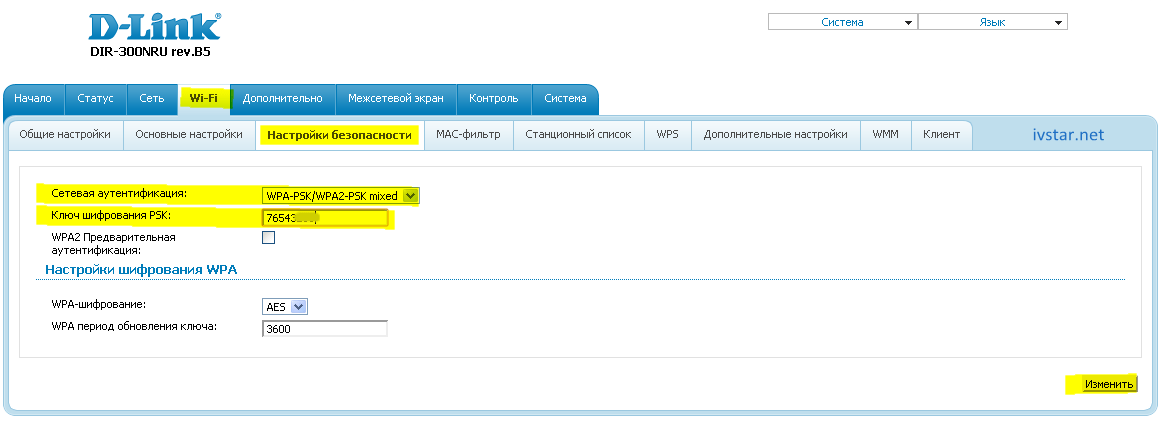

2. Во вкладке Wi-Fi, выбираем настройки безопасности.

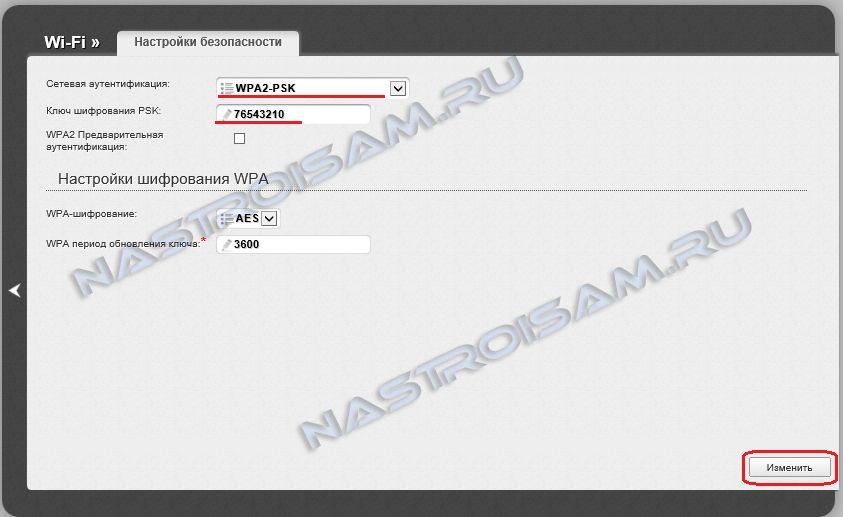

3. В выпадающем списке Сетевых аутентификаций (Network Authentication): выбираем WPA-PSK/WPA2-PSK mixed — это наиболее безопасный способ защитить Вашу беспроводную сеть.

В поле ключ шифрования PSK Вы должны ввести любой набор цифр, длиной от 8 до 63. Их также необходимо запомнить, чтобы Вы могли указать их при подключении к сети. Нажимаем на кнопку

Изменить, чтобы применить и сохранить настройки.

Проверка статуса подключения к Интернет

В интерфейсе роутера необходимо зайти во вкладку Статус (Status),меню Сетевая статистика(Network Statics)

Сохранение/восстановление настроек роутера

После проведения настроек, рекомендуется сохранить их, чтобы в случае возникновения проблем, можно было их восстановить. Для этого необходимо зайти во вкладку Система ,меню Конфигурация.

  1. Выберите сохранение текущий конфигурации, Для сохранения текущих настроек роутера Файл с настройками будет сохранен в указанное место на жёстком диске.
  2. Для восстановления настроек из файла, необходимо нажать и выбрать Загрузка раннее сохранённой конфигурации в устройство
    , указать путь к файлу с настройками, затем нажать кнопку.

DIR-300/NRU B5 -> Keenetic Lite B — прошивка

Прошить D-LINK DIR-300 NRU B5 в Zyxel Keenetic B не так уж и сложно, однако, Keenetic Lite B отличается от DIR-300 наличием 8Мб флеш, вместо 4мб у длинка. Посему, просто перешить в кинетик не получится, роутер будет постоянно перезагружаться, потому как файловая система не распаковывается как нужно. Потому будем использовать адаптированные прошивки и будем прошиваться БЕЗ использования Failsafe UI.

Итак, для прошивки нам понадобятся:

1) кабель, идущий в комплекте с роутером (не вздумайте шиться по Wi-Fi, ибо в процессе прошивки модуль вайфая отключается)

2)Нужно

СКАЧАТЬ  набор прошивок версий:

  • 1.3.0
  • 1.2.94
  • переходная DIR_300NRUB5-to-KeeneticLiteB.fwz
  • и, наконец, финальная KEENETIC_LITE-V1.00[AABL.1.3]D0_fixed_for_4MB_flash-wget-for_DIR300NRUB5.bin

В данном наборе прошивок находится все необходимое для переделки DIR-300 в Keenetic Lite и обратно.



Если у вас прошивка версии выше, чем 1.2.94, то, возможно, прошиться сразу на 1.2.94 у вас не получится. Необходимо в пункте “Обновление ПО” залить прошивку версии 1.3.0, а уже затем 1.2.94. Логин/пароль после перепрошивки admin/admin

Теперь, после того, как вы прошились до 1.2.94 настал момент когда можно заливать переходную DIR_300NRUB5-to-KeeneticLiteB.fwz так же через “Обновление ПО”. Подождите несколько минут, при этом обновление может зависнуть, так как меняется подсеть роутера (теперь он будет доступен по адресу 192.168.1.1). Подождав 3-4 минуты, вам нужно зайти в свойства подключения по локальной сети и вбить ip адрес вручную (например 192.168.1.2, маска подсети 255.255.255.0 основной шлюз можно указать  192.168.1.1),

потому как иногда бывает, что даже после переподключения DHCP по каким-то причинам не выдает корректного ip-адреса и войти в веб-панель роутера из другой подсети будет невозможно. Сменили ip, теперь заходим по адресу 192.168.1.1 роутер запрашивает логин и пароль. вводим логин admin пароль 1234, собственно, он нам их подскажет. После этого шьем стабильную адаптированную  прошивку KEENETIC_LITE-V1.00[AABL.1.3]D0_fixed_for_4MB_flash-wget-for_DIR300NRUB5.bin для этого в роутере заходим в в

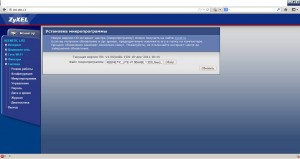

Система->Микропрограмма и выбираем файл прошивки.

После перепрошивки заходим в панель и настраиваем роутер так как нам нужно, НО не забываем, что после перепрошивки роутер забывает свой родной MAC-адрес! Нужно вбить его вручную, иначе разрывы вам обеспечены!

Для начала посмотрите MAC роутера, обычно он указан на одной из наклеек на дне роутера.

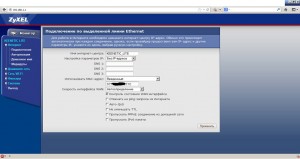

Затем идем в веб-панель, открываем Интернет->Подключение->Использовать MAC-адрес: Введенный и в поле ниже вводим оригинальный MAC-адрес роутера.

Настраиваем, сохраняем, пользуемся!

Если вам по каким-то причинам не нравится прошивка от Zyxel, то всегда можно прошиться обратно на DLINK через Failsafe UI. Для этого ставим адрес сетевой карты 192.168.0.2, маска подсети 255.255.255.0 отключаем питание роутера, зажимает reset, включаем питание (reset не отпускаем, жержим его секунд 6), после этого отпускаем reset, набираем в браузере 192.168.0.1 и попадаем в Failsafe UI. Выбираем файл прошивки

KeenLiteBbak2Dir.bin ждем, получаем на выходе длинк. логин/пароль admin/admin после этого можно шить любую прошивку, после прошивки делаем reset.



Особая благодарность Rusink за адаптированные прошивки

Обновление прошивки Dlink DIR-300 NRU B1, B2, B3, B5, B6, B7 + видео

   Беспроводной маршрутизатор Dlink dir-300 является своего рода динозавром среди маршрутизаторов своего класса, достаточно сказать что после того как устарела первая модель Dlink dir-300, стали появляться различные  аналоги Dlink dir-300 B1, B2, B3, B5, B6, B7 которые превосходят по скорости и функционалу своего прототипа. Но, что бы использовать без перебоев дополнительный функционал рекомендую обновить свой Dlink до последней прошивки, именно этому и посвящена эта статья.



  Первым делом необходимо настроить сеть на компьютере/ ноутбуке на автоматическое получение IP- адреса и DNS- сервера

    Перед тем как обновлять firmware обязательно выясните аппаратную ревизию (H/W) вашего маршрутизатора. Для этого посмотрите на приклеенную этикетку, которая находится внизу маршрутизатора. На этой наклейке есть надпись, которая начинается на «H/W Ver.:»., Последующие за ней буква и цифра показывает аппаратную ревизию, так же обратите вниманию на версию прошивки “F/W Ver.:”




   После того, как Вы определили ревизию вашего DIR-300 NRU и его версию, скачайте последнюю прошивку, согласно ревизии
Важно!!! НЕЛЬЗЯ устанавливать прошивку для DIR-300 NRU аппаратных версий В1, В2 и В3 в маршрутизатор DIR-300 NRU, у которого аппаратная ревизия В5, B6 и наоборот. Это приведёт к полному отказу вашего устройства. Восстановить роутер после этого можно будет только за деньги, обратившись в специализированный сервис центр.
   Если у Вас Dlink dir-300 NRU В1/ В2/ В3, то качайте данную прошивку отсюда.
   В случае если Dlink dir-300 NRU В5/ B6/ B7 то необходима скачать прошивку вот отсюда.
   Если у вас Dlink dir-300 A/B, скачайте прошивку отсюда.
В этой статье для примера я буду обновлять прошивку Dlink dir-300 NRU (аппаратная ревизия B5), но процесс обновления для всех маршрутизаторов Dlink схож, поэтому может подойти и для обновленbя Dlink dir-300 NRU B1, B2, B3, B6, B7.


Итак начнем, в браузере (рекомендуется Internet Explorer или Mozilla Firefox.) введите в адресной строке адрес ваше маршрутизатора,  по умолчанию используется 192.168.0.1 (логин admin, пароль admin)
Затем в целях безопасности Dlink предложит  поменять пароль, введите и нажмите «Сохранить».
После этого откроется веб интерфейс маршрутизатора.
Для того чтобы запустить обновление необходимо зайти по пути «Система- Обновление ПО».
Затем нажимаем «Обзор» указываем путь на скачанное обновление и нажимаем «Обновить».

После нескольких минут обновления, откроется новый интерфейс в котором можно увидеть версию новой прошивки (в данном примере версия 1.4).
На этом обновление прошивки Dlink dir-300 NRU B5, можно считать завершенным.

Я очень надеюсь, моя статья помогла Вам! Просьба поделиться ссылкой с друзьями:


D-Link DIR-300/NRU/B5

Интерфейс WAN

1 порт 10/100BASE-TX Ethernet для подключения кабельного или DSL-модема или подключения к выделенной Ethernet-линии



Интерфейс LAN

4 порта 10/100BASE-TX Ethernet



Интерфейс WLAN

• IEEE 802.11n (до 150 Мбит/с)

• IEEE 802.11b/g



Сетевые функции

• Типы подключения WAN:

• IPoE

• PPPoE

• PPTP

• L2TP

• DHCP-сервер и DHCP-клиент

• DNS relay

• Пропуск VPN-тоннеля (PPTP)

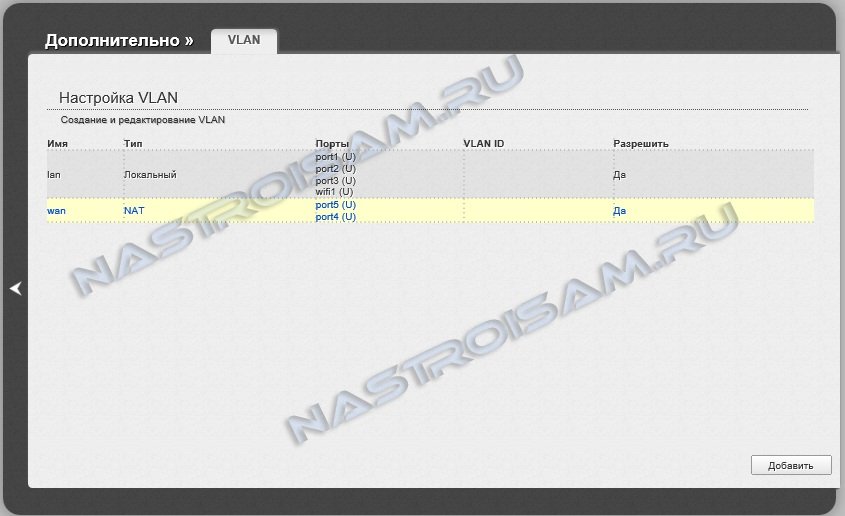

• Поддержка VLAN

• Dynamic DNS

• Статическая IP-маршрутизация

• Удаленный доступ

• Сетевая статистика для каждого интерфейса

• IGMP Proxy

• RIP

• UPnP



Беспроводное соединение

• Сегментация беспроводной сети (до 4-х SSID)

• Поддерживаемые стандарты безопасности

  — WEP

  — WPA/WPA2 Personal

  — WPA/WPA2 Enterprise

  — IEEE 802.1X

• MAC-фильтр

• Управление подключенными устройствами

• Методы PIN и PBC функции WPS

• Функция WMM (Wi-Fi QoS)

• Расширенные настройки

• Функция WDS

• Поддержка режима «клиент»



Функции межсетевого экрана

• Преобразование сетевых адресов (NAT)

• Контроль состояния соединений (SPI)

• IP-фильтры

• URL-фильтр

• MAC-фильтр

• DMZ-зона

• Функция защиты от ARP- и DDoS-атак

• Виртуальные серверы



Настройка и управление

• Web-интерфейс настройки и управления на нескольких языках

• Обновление внутреннего программного обеспечения маршрутизатора через web-интерфейс

• Сохранение и загрузка конфигурации

• Поддержка удаленного журналирования

• Автоматическая синхронизация системного времени с NTP-сервером



Индикаторы

• Питание

• Интернет

• Беспроводная сеть

• 4 индикатора Локальная сеть



Питание

• Источник питания: внешний адаптер питания постоянного тока 5В/1А

• Кнопка Reset для возврата к заводским установкам по умолчанию



Рабочая температура

от 0 до 40 C



Влажность при эксплуатации

От 5% до 95% без конденсата



D-Link DIR-300: обновление прошивки — Alexander Rein — ЖЖ

D-Link DIR-300 – роутер (маршрутизатор) с модулем Wi-Fi и четырьмя Ethernet-портами. Вполне хорошая вещь, но есть один недостаток: при продаже в нём находится старая прошивка, уже не помню, какого года выпуска. И пока её не обновишь, сей маршрутизатор периодически изрядно глючит.

Новая прошивка и файл русификации берётся здесь: ftp.dlink.ru. Однако, перед тем, как прошивать самую новую прошивку, необходимо загрузить прошивку, обновляющего маршрутизатор до уровня, с ней совместимого, а именно, загрузить прошивку /upgrade_first/DIR300A1_FW105B07.bin.

Делается это следующим образом:

  1. Заходим на закладку MAINTENANCE, затем в меню слева выбираем пункт Save and Restore. В форме Save and Restore Settings выбираем пункт Save и сохраняем настройки маршрутизатора в любое разумное место на жёстком диске.
  2. Скачиваем прошивку из каталога /upgrade_first по указанной выше ссылке.
  3. Заходим на закладку MAINTENANCE, затем в меню слева выбираем пункт Firmware Update. В нижней части страницы находится форма «FIRMWARE UPGRADE». Нажимаем кнопку «Browse» («Обзор») и указываем файл DIR300A1_FW105B07.bin, который только что скачали.
  4. Нажимаем кнопку «Upload» и ждем окончания процесса обновления, ни в коем случае не выключая и не перезагружая маршрутизатор. Следует учитывать, что маршрутизатор может после этого сбросить настройки на заводские и сменить ip-адрес на 192.168.0.1.
  5. После перезагрузки маршрутизатора повторяем два предыдущих пункта для файла прошивки, взятого нами в каталоге ftp.dlink.ru/pub/Router/DIR-300/Firmware/. Там будут находиться 2 файла с расширением .bin, нас интересует тот, что без «langpack» в названии.
  6. После выполнения повторного обновления (после которого также возможен сброс на заводские настройки) на странице MAINTENANCE/Firmware Update появится форма LANGUAGE PACK UPGRADE. С её помощью (аналогично использованию формы FIRMWARE UPGRADE) можно загрузить файл русификации, тот самый второй файл с «langpack» в названии. Процесс полностью аналогичен обновлению прошивки.
  7. Если при обновлении произошёл сброс на заводские настройки, на странице MAINTENANCE/Save and Restore в форме Save and Restore Settings нажимаем в строке Load Settings From Local Hard Drive кнопку «Browse» («Обзор») и указываем файл настроек, который был сохранён в самом начале. После этого нажимаем кнопку «Upload» для загрузки настроек на роутер и ждём завершения этого процесса.

Выполнив все указанные операции, мы с высокой долей вероятности избавим маршрутизатор (по моему опыту) от зависаний, внезапного сброса настроек, неспособности увидеть внешнюю сеть и иногда возникающей невозможности загрузки с подключённой внешней сетью. Ну и от других багов, надеюсь, тоже 🙂

С момента написания инструкции прошло два года. За это время фирма D-Link выпустила несколько версий данного маршрутизатора. Программное обеспечение для них, в частности прошивки, лежат не в указанном выше каталоге, а в других:

  1. DIR-300 — тот самый роутер, про который была написана эта запись изначально. Кроме того, судя по названию файлов, данная прошивка подходит для роутеров DIR-300A1. Впрочем, возможно, первую версию просто переименовали из DIR-300 в DIR-300A1. Доступны инструкции DIR-300+A1_Manual+v1.0.pdf.pdf (два раза .pdf — если и опечатка, то не моя — так файл на сервере называется), DIR-300_QIG_RUS_02.pdf, Manual_DIR-300_A1_rev_1_0_RUS.pdf.
  2. DIR-300_C1 — здесь должно быть обновление прошивки, но на данный момент (05.09.2012) её там нет. Доступна только инструкция DIR-300_C1_QIG_v6.00(RU).pdf.
  3. DIR-300_NRU — обращаю внимание, что на данный момент существует ДВА НЕСОВМЕСТИМЫХ варианта этого роутера, а именно прошивки серии B1-B2-B3 и прошивки серии B5-B6. Отличить их можно прочитав наклейку на нижней части роутера (см. файл !!!reamde_first!!!.doc). Прошивки лежат в соответствующих каталогах: /B1_B2_B3/ и /B5_B6/. Если прошить неправильную прошивку, то роутер скорее всего придётся нести в сервис-центр.
  4. DIR-300_NRU_B7 — здесь должно быть обновление прошивки, но на данный момент (05.09.2012) её там нет. Доступны 2 инструкции: DIR-300_B7_Manual_v5.10(RU).pdf и DIR-300_B7_QIG_v5.10(RU).pdf.

Конечно, названия пунктов меню и вообще внешний вид интерфейса этих роутеров может отличаться от описанного выше, но общий принцип — тот же. Ссылки на инструкции на русском языке приведены 🙂

Если вашего роутера нет в списке выше попробуйте зайти в каталог ftp.dlink.ru/pub/Router/ и поискать каталог с названием соответствующим вашему роутеру. Инструкции обычно находятся в подкаталоге /Description, а прошивки — в подкаталоге /Firmware.

Настройка роутера DIR-300 NRU B5 с новой прошивкой 1.3.3

В этой статье мы расскажем как настроить беспроводной роутер (точку доступа) DIR-300 NRU с новой прошивкой 1.3.3  для тех кто поставил задачу подключить второй ноутбук или компьютер через вай-фай в квартире с помощью роутера. Настройка роутера DIR-300 NRU с новой прошивкой 1.3.3 производится  через веб-интерфейс на русском языке.

ВНИМАНИЕ! Настройка роутера DIR-300 NRU B5 с прошивкой 1.4 вынесена на отдельную страницу.

Скачать новые прошивки роутера D-Link DIR-300 NRU B5  (1.2.94, 1.3.3,  1.4.0)

Прошивка D-Link DIR-300 NRU 1.2.94  от 03.08.2011
Прошивка D-Link DIR-300 NRU 1.3.3 от 09.04.2012
Прошивка D-Link DIR-300 NRU 1.4.0 от 23.07.2012

Установка и подключение роутера DIR-300 NRU к компьютеру

Совет. Перед подключением и настройкой роутера DIR-300 NRU держите эту страницу открытой, распечатайте или сохраните ее на компьютер, чтобы вся информация была перед глазами.

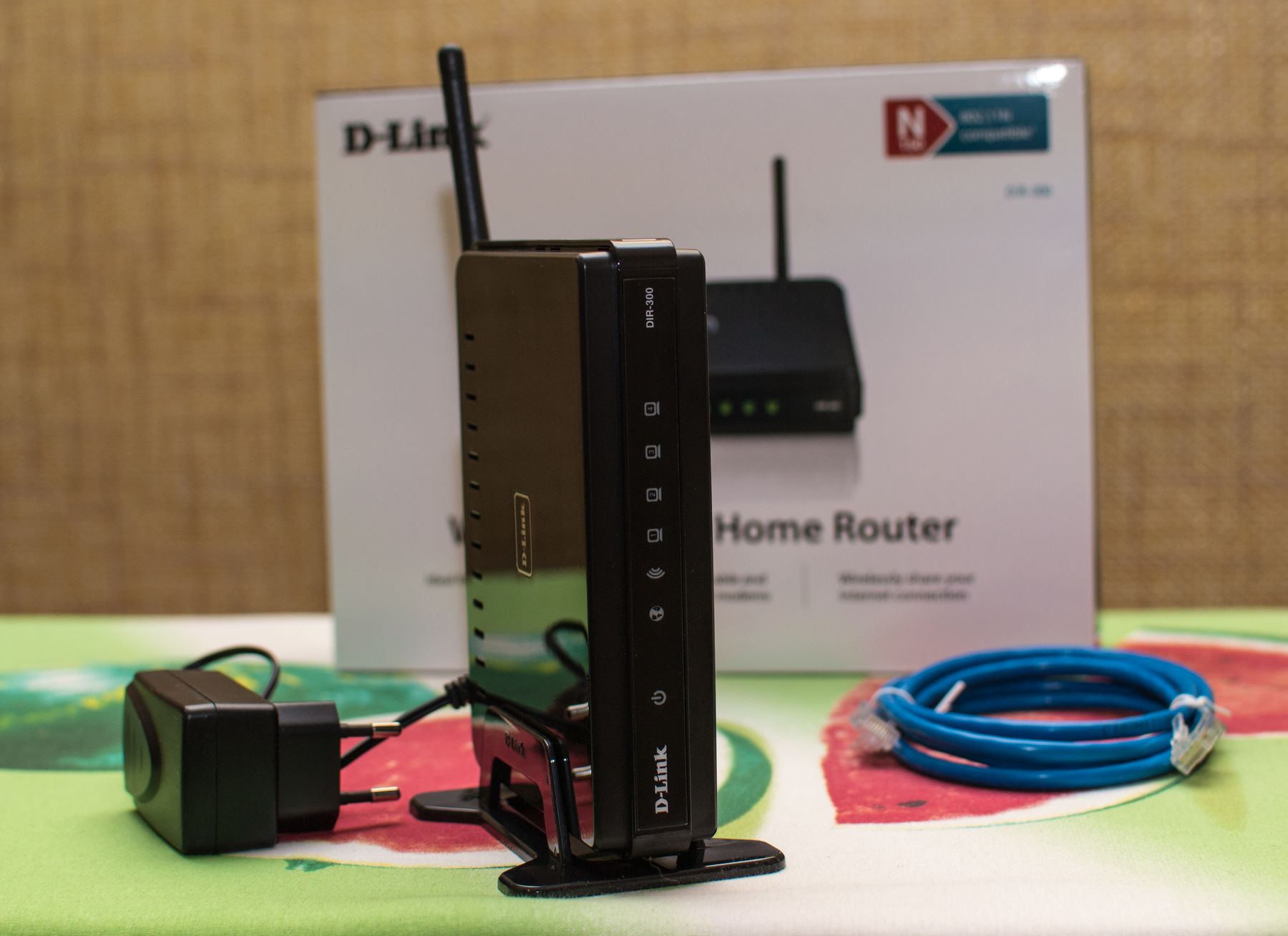

Распакуйте роутер из коробки (защитные пленки можно пока не снимать), подключите кабель, идущий в комплекте, одним концом в разъем на роутере с названием LAN 1, LAN  2,  LAN 3 или LAN 4, а другим — в разъем на  компьютере или ноутбуке. Перепутать нужный разъем с каким-либо другим  на компьютере и ноутбуке невозможно — как правило подходящий разъем в который кабель вставляется легко и без усилий только один.

Кабель, который до приобретения роутера включался в ваш компьютер или ноутбук, теперь надо вставить в разъем роутера с названием WAN или INTERNET (в зависимоти от модели роутера).

Подключите питание роутера.  Блок питания роутера должен быть надежно сидеть в электрической  розетке, не шатаясь и не свисая, иначе при кратковременном пропадании питания придется заново настроить роутер или в самый неподходящий момент будет прерываться интернет на некоторое время. Нельзя использовать другие блоки питания, рассчитанные на другое напряжение. Для питания роутера необходим импульсный источник питания с напряжением 5 В и током не менее 2 А.

После того как все соединения выполнены и питание роутера включено, подождите 1-2 минуты до полной прогрузки роутера, а затем откройте любой браузер, например, Google Chrome.

Если вы только что купили новый роутер D-Link DIR-300 NRU, вы можете сразу в адресной строке браузера набрать http://192.168.0.1 и нажать Enter. В появившемся окне входа в систему введите логин: admin и пароль: admin.

 Примечание. Если вам достался роутер от знакомых и т.п., возможно, сначала необходимо будет произвести программный сброс роутера (восстановление к заводским настройкам). Для этого предусмотрена кнопка сзади коробочки, нажать на которую можно тонким острым предметом. Сброс производится удержанием утопленной кнопки Reset в течение 20-30 секунд при включенном роутере. Если сбросить роутер к заводским настройкам не удалось или не удается войти в настройки роутера, обратитесь за помощью к специалисту или верните роутер в магазин.

Настройка роутера DIR300 NRU Firmware 1.3 1.4

Как только вы впервые войдете в настройки роутера, вам будет предложено сменить пароль.  Задайте новый пароль для входа, после чего заново зайдите в  настройки роутера. Пароль не должен быть из числа традиционных паролей таких как 12345, qwerty, password и т.п., т.к. такие пароли проверяют в первую очередь те, кто загорится желанием ради прикола или пакости зайти на ваш роутер.

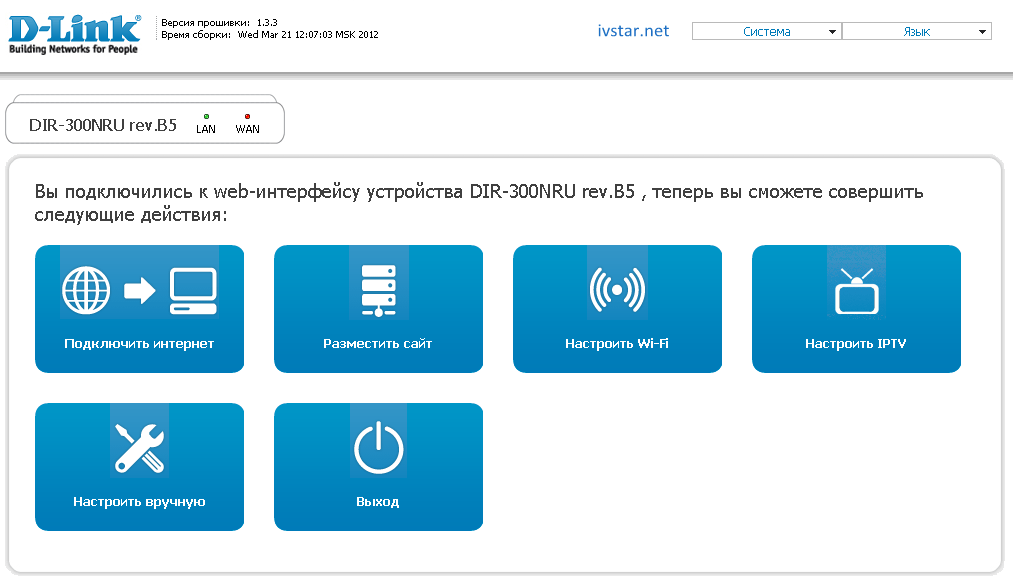

После того как вы перезашли в настройки роутера, на главной странице вы увидите   большие кнопки для настройки роутера под требуемые задачи. Выбирайте раздел Настроить вручную.

Настройка роутера DIR300 NRU Firmware 1.3 1.4

Настройка роутера DIR-300 для подключения к интернет

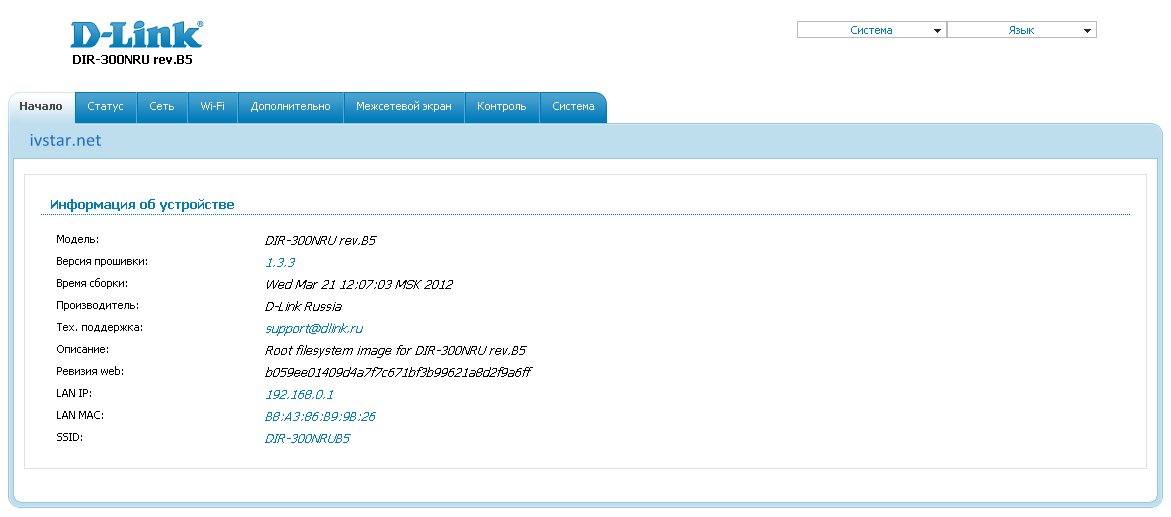

 Сразу при входе вы увидите общую информацию по роутеру: номер модели, версию прошивки, внутренний IP и MAC адрес и текущее название беспроводной сети.

Прошивка — это микропрограмма, записанная в память роутера, которая управляет его работой. Разработчики регулярно обновляют версию прошивки для устранения предыдущих ошибок и расширения функциональности и быстродействия роутера. Скачать последнюю версию прошивки роутера можно всегда с сайта разработчика. Обновлять прошивку роутера стоит только тогда, когда роутер начал нестабильно работать, глючить или зависать. Перед перепрошивкой проконсультируйтесь со специалистом.

Настройка роутера DIR300 NRU Firmware 1.3 1.4

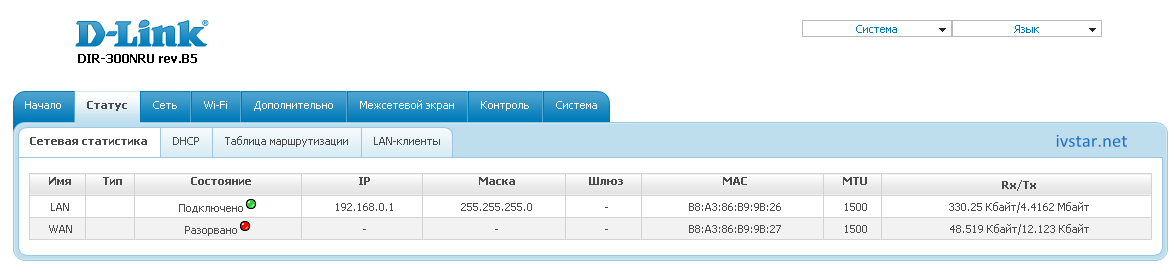

В закладке Статус отображаются сетевые интерфейсы и их текущее состояние: включено/отключено, присвоенный IP-адрес и трафик. Сетевой интерфейс LAN отображает состояние сети со стороны вашего компьютера или ноутбука, а WAN — состояние сети со стороны провайдера.Настройка роутера DIR300 NRU Firmware 1.3 1.4

В закладке Сеть — WAN можно настроить подключение к интернету, а в закладке Сеть — Lan изменить параметры подключения к самому роутеру, например сменить внутренний IP адрес роутера. Смена внутреннего IP-адреса роутера бывает полезна, когда IP-адрес, выданный провайдером для вашего компьютера и IP-адрес роутера находятся в одной подсети, т.е. частично совпадают по значению.

Настройка роутера DIR300 NRU Firmware 1.3 1.4

Сменить внутренний адрес роутера , а также разрешить подключаться к интернету через роутер без лишних настроек поможет раздел Сеть — Lan.  Внимание! Как только вы смените IP-адрес роутера вам необходимо будет переподключиться к роутеру по новому адресу который вы здесь зададите.
Настройка роутера DIR300 NRU Firmware 1.3 1.4



Настройка интернет на роутере D-Link DIR-300 NRU  с прошивкой 1.3.3

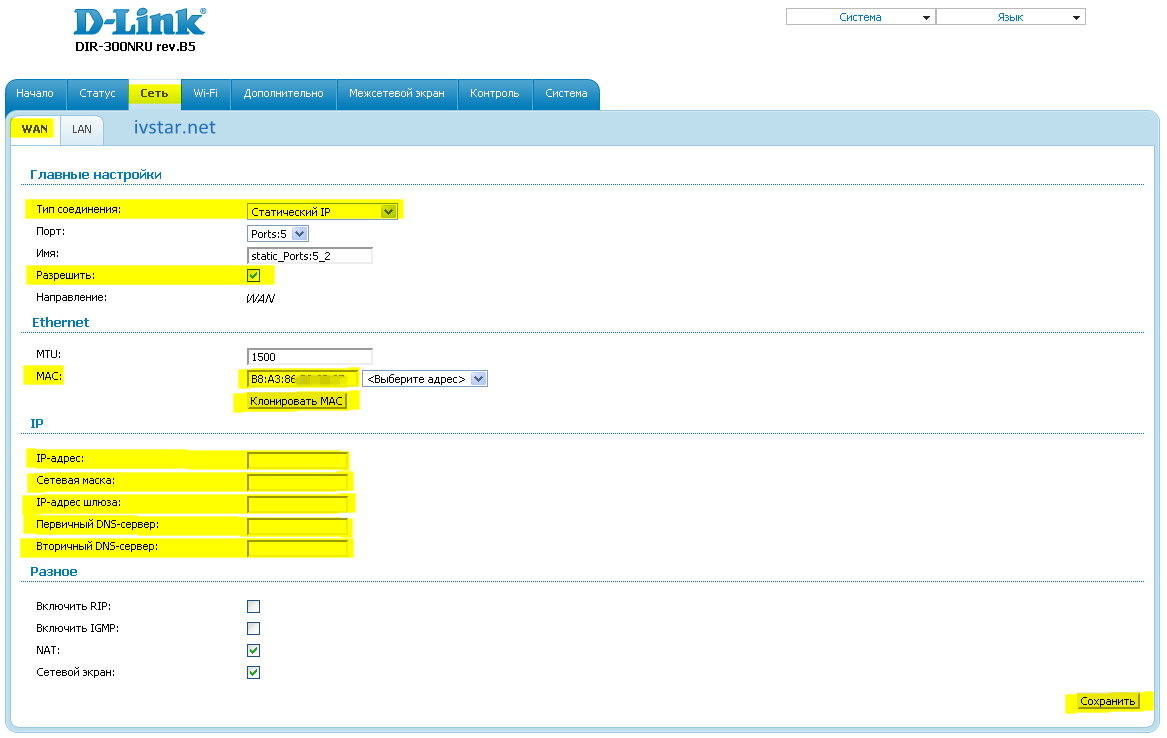

Зайдите во вкладку Сеть — WAN. Если вы выходите в интернет, используя выданный вам статический IP-адрес без дополнительных подключений, тогда вы выбираете в строке Тип соединения вариант Статический IP.
В поле MAC необходимо прописать MAC адрес компьютера который был подключен к интернет до приобретения модема. Если вы настраиваете роутер, подключив его именно к тому компьютеру с которого еще вчера выходили в интернет, тогда вы можете воспользоваться автоматическим копированием MAC-адреса с вашего компьютера, выбрав соответствующий вариант  в поле MAC чуть правее  вариант из выпадающего списка. Затем нажмите кнопку Клонировать MAC.
В 5 строках ниже в разделе IP необходимо вписать те адреса, которые указаны на последней странице вашего договора.


Настройка роутера DIR300 NRU Firmware 1.3 1.4

В случае подключения к интернет через модем или по выделенной линии без использования паролей выбирайте в строке Тип соединения вариант Динамический IP. В случае выхода в интернет через модем дополнительно потребуется  в поле MAC  прописать MAC адрес компьютера, который был подключен к интернет до приобретения модема. Если вы настраиваете роутер подключив его именно к тому компьютеру с которого еще вчера выходили в интернет, тогда вы можете воспользоваться автоматическим копированием MAC-адреса с вашего компьютера, выбрав соответствующий вариант  в поле MAC чуть правее  вариант из выпадающего списка. Затем нажмите кнопку Клонировать MAC.

Настройка роутера DIR300 NRU Firmware 1.3 1.4

Если вы подключены к интернет по выделенной линии с использованием ввода пароля и логина, выбирайте в меню Сеть — WAN в строке Тип подключения  вариант PPTP + Динамический IP. Задавать MAC адрес необязательно.  В разделе VPN на текущей странице укажите Имя пользователя. т.е. ваш логин от интернет, пароль от интернет, адрес vpn-сервера . В строке Тип шифрования надо выбрать Без шифрования, а в строке Подключаться автоматически поставить рядом галочку. Теперь не забудьте нажать кнопку Сохранить внизу страницы.
Настройка роутера DIR300 NRU Firmware 1.3 1.4

Когда роутер сохраняет настройки появляется соответствующее текстовое уведомление. Если соединение было настроено верно, роутер исправен и есть связь до сервера провайдера, то в разделе Сеть — WAN вы увидите в столбце Состояние статус Подключено. Если что-то неверно настроено или прервана связь, тогда статус подключения будет отмечен как Разорвано. Проверьте также, что только что созданный тип соединения отмечен как шлюз по умолчанию.
Настройка роутера DIR300 NRU Firmware 1.3 1.4
Настройка роутера DIR300 NRU Firmware 1.3 1.4

Настройка беспроводной сети на роутере D-Link DIR-300 с новой прошивкой

Мощности вай-фай хватает на любую квартиру и даже больше. Сигнал вашего роутера можно принимать и этажом ниже или выше, однако уровень сигнала будет меньше и скорость может быть также меньше чем у вас в квартире. Чтобы сосед не воспользовался вашим беспроводным интернетом нахаляву, надо обязательно поставить на доступ к вай-фай пароль.
При необходимости положение антенны на роутере и само положение роутера в пространстве квартиры можно менять, чтобы добиться наиболее лучших условий приема и максимума сигнала.
Настройка беспроводной сети на роутере D-Link DIR-300 производится в разделе Wi-Fi. В закладке Общие настройки можно выключать или включать беспроводную сеть, поставив или сняв галочку рядом с опцией Включить беспроводное соединение.

Настройка роутера DIR300 NRU Firmware 1.3 1.4

В разделе Основные настройки задаем латинскими буквами и цифрами название вашей беспроводной сети в поле SSID. Жмем кнопку Изменить.

Настройка роутера DIR300 NRU Firmware 1.3 1.4

В закладке Настройки безопасности выбираем в списке Сетевая аутентификация нужный тип шифрования, например WPA-PSK/WPA2-PSK mixed. Если ваш ноутбук видит беспроводную сеть, но не может подключиться к ней, попробуйте задать другой вариант аутентификации.

Настройка роутера DIR300 NRU Firmware 1.3 1.4

Задайте ключ шифрования, т.е. пароль от доступа к вашей беспроводной сети. Старайтесь избегать простых паролей как то 1234, 1111 и т.п., т.к. любопытный сосед в поисках халявного интернета может заинтересоваться подбором пароля к вашей сети.    Нажмите кнопку Изменить в углу справа.

Настройка роутера DIR300 NRU Firmware 1.3 1.4

Посмотреть кто подключился к вашей беспроводной сети можно в разделе Wi-Fi в закладке Станционный список.

Настройка роутера DIR300 NRU Firmware 1.3 1.4

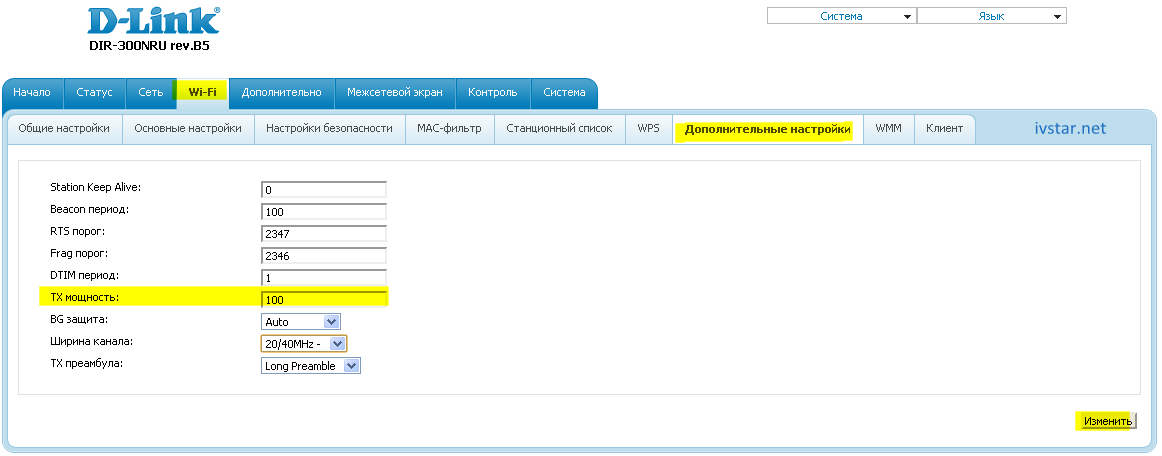

Изменить некоторые дополнительные параметры беспроводной сети можно в закладке Дополнительные настройки. например здесь можно изменить мощность сигнала беспроводной сети в пределах от 0 до 100%. Это может быть полезно в целях снижения влияния радиопомех на другие устройства и ваш организм. Другие параметры изменять не рекомендуется, если вы не знаете для чего они предназначены.Настройка роутера DIR300 NRU Firmware 1.3 1.4

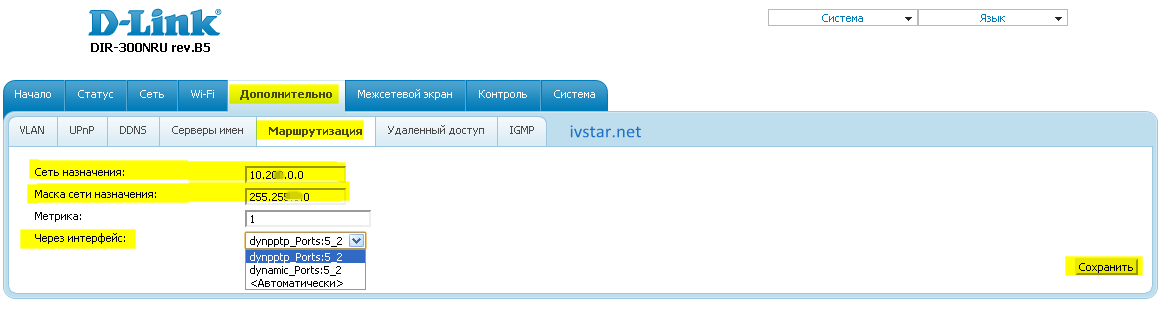

В разделе Дополнительно в закладке Маршрутизация можно прописать статические маршруты на роутере.

Настройка роутера DIR300 NRU Firmware 1.3 1.4

Настройка роутера DIR300 NRU Firmware 1.3 1.4

При необходимости можно сменить пароль для входа в роутер через раздел Система в закладке Пароль администратора.
Настройка роутера DIR300 NRU Firmware 1.3 1.4

Возможные проблемы при настройке и работе роутера DIR-300 NRU и их решение

Проблема. После настройки соединения WAN в разделе Статус отображается информация о том, что роутер получил IP-адрес, но доступ в интернет отсутствует, не пингуются и не открываются  даже локальные сервера провайдера.

Решение. Зайдите в настройки соединения LAN и измените IP адрес с 192.168.0.1 на другой, скажем, 15.15.15.1. Затем выберите вариант в правом верхнему углу Сохранить и перезагрузить, после чего зайдите в настройки роутера уже под новым адресом, например, как в нашем примере, написав в адресной строке  http://15.15.15.1.

Проблема. Ноутбук или мобильный телефон не видит мою беспроводную сеть или она пропала, хотя индикатор беспроводной сети горит на роутере.

Решение. Зайдите в настройки роутера и измените значение канала с Авто на любое значение на ваш выбор от 1 до 13.

Проблема. Очень часто интернет тормозит через беспроводную связь или пропадает вовсе, при этом если подключиться к роутеру по проводам все работает отлично.

Решение. Возможно, что ваш роутер находится в зоне действия радиопомех, например от неподалеку располагающейся базовой станции сотовой связи или связи таксистов. Попробуйте а настройках беспроводной сети изменить значение номера канала (по умолчанию стоит значение Авто)  на другой. Опытным путем найдите такой номер канала (от 1 до 13) на котором связь будет наиболее устойчивой.

Проблема. Ноутбук подключается к роутеру без проблем, а мобильный телефон видит сеть, но подключиться не может. Пароли ввожу правильно. Или наоборот, мобильный телефон подключается к роутеру, а ноутбук видит сеть, но  подключиться не может.

Решение. Измените в настройках беспроводного соединения стандарт на 802.11 B/G или на  802.11 G/N. Такая проблема чаще всего возникает когда выставлен смешанный стандарт 802.11 B/G/N или только один B, либо только G, либо только N.

Скачать новые прошивки роутера D-Link DIR-300 NRU B5  (1.2.94, 1.3.3,  1.4.0)

Прошивка D-Link DIR-300 NRU 1.2.94  от 03.08.2011
Прошивка D-Link DIR-300 NRU 1.3.3 от 09.04.2012
Прошивка D-Link DIR-300 NRU 1.4.0 от 23.07.2012   Описание настройки роутера с прошивкой 1.4

Документация на роутер DIR-300 NRU
Инструкция по настройке и эксплуатации роутера D-Link DIR-300 NRU
Инструкция по настройке и эксплуатации роутера D-Link DIR-300 NRU B5 с прошивкой 1.4.0
Технические характеристики роутера D-Link DIR-300 NRU

Настройка DIR-300 NRU B6 | Настройка оборудования

dir-300-nru-b6-000dir-300-nru-b6-000

К нам в руки попала очередная ревизия популярного и недорогого роутера D-Link DIR-300 NRU с индексом B6. Чем она отличается от предыдущей DIR-300 NRU B5 остается загадкой — внешне и внутренне вроде одно и то же, даже прошивка полностью идентична и у обоих версий в конце носит индекс B5/B6. Процедура настройки роутеров так же полностью идентична.


Если у Вас версия прошивки 1.3.Хсиняя — то настройки для Ростелеком, ТТК и Дом.ru описаны здесь — ссылка, а для Билайн здесь — ссылка.
Хотя я бы советовал сразу прошить роутер на прошивку 1.4.Х — она более удобная и понятная в плане конфигурации и имеет встроенный мастер настройки Click’n’Connect. Мы рассмотрим настройку роутера DIR-300 NRU B6 на версии прошивки 1.4.4.

Настройка DIR-300 NRU B6

IP-адрес DIR-300 NRU B6 в сети — 192.160.0.1, соответственно для доступа в веб-интерфейс вводим адрес http://192.168.0.1:

dir-300NRU_b6-001dir-300NRU_b6-001

По-умолчанию логин admin и пароль admin. Нажимаем Вход. Роутер сразу попросит сменить пароль со стандартного на свой — введите дважды свой пароль — он может быть любой буквенной, цифирной или смешанной последовательностью — и нажмите ОК.
Теперь, когда Вы попадаете в веб-интерфейс DIR-300 NRU B6:

dir-300NRU_b6-002dir-300NRU_b6-002

Отсюда доступны все быстрые, то есть базовые, настройки. В простейших случаях роутер можно настроить через пункт меню Сеть > Click’n’Connect. Мы же рассмотрим более продвинутый и правильный способ — идем вниз страницы и выбираем пункт Расширенные настройки. После этого Вы увидите меню расширенной настройки роутера.
В качестве первого шага — удалим заводские настройки роутера на внешнее соединение.  Ищем раздел Сеть > WAN.

dir-300NRU_b6-003dir-300NRU_b6-003

Кликаем по нему мышью и попадаем в настройки внешнего соединения WAN. По-умолчанию стоит тип Dynamic IP:

dir-300NRU_b6-004dir-300NRU_b6-004

Для нас это не подходит. Кликаем мышью на строке таблице. Она выделится желтым цветом. Ждем пока откроется вот такое меню:

dir-300NRU_b6-005dir-300NRU_b6-005

Нажимаем кнопку Удалить.  И затем стрелочку — < — для возврата в основное меню. Теперь можно начинать настройку подключения к Провайдеру.

Настройка IPTV на DIR-300 NRU B6

Если у Вас не подключена услуга Интерактивное Цифровое Телевидение — пропускайте этот шаг.

Для настройки IPTV на DIR-300 NRU B6 Вам необходимо сначала зайти в раздел Дополнительно VLAN.

dir-300NRU_b6-005-2dir-300NRU_b6-005-2

Видим таблицу создания и редактирования VLAN:

dir-300NRU_b6-006dir-300NRU_b6-006

Как Вы можете заметить, по умолчанию все LAN-порты привязаны к локальной сети LAN.  Чтобы выделить порт под приставку — сначала надо отделить его от общего списка портов локальной сети. Для этого кликаем мышью на строку LAN. Откроется список портов:

dir-300NRU_b6-007dir-300NRU_b6-007

Внизу, в поле Порт выбираем любой порт. Вообще, обычно под приставку занимается 4-й порт. Его мы и выберем. Нажимаем кнопку Удалить порт, а затем Сохранить изменения. Попадаем назад в список VLAN.
Внимание! Есть два варианта доставки IPTV-трафика до абонента. Мы рассмотрим оба варианта.

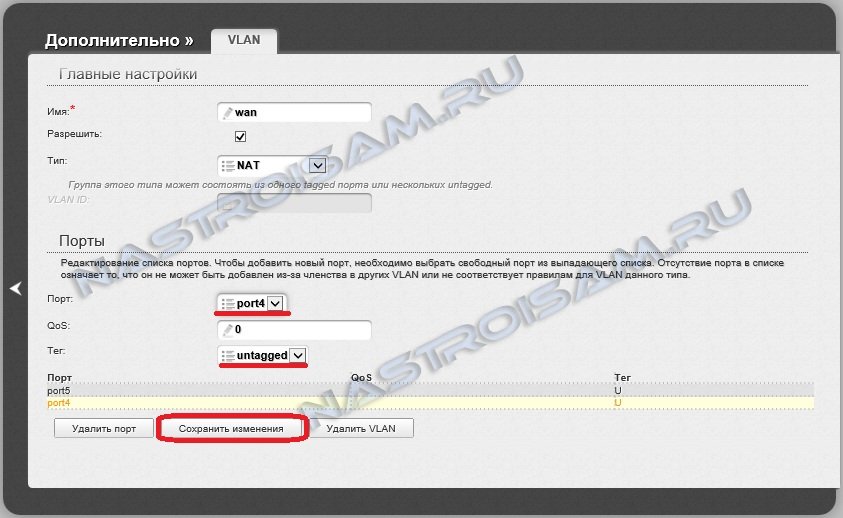

1 вариант. Для IPTV не используются внешние теги VLAN — например цифровое телевидение Билайн, ТТК. Кликаем на строку WAN, откроется меню внешнего соединения:

dir-300NRU_b6-008-1-1dir-300NRU_b6-008-1-1

Здесь в поле Порт выбираем выделенный под STB-приставку 4-й порт, в поле Тег ставим значение untagged. Нажимаем кнопку Сохранить изменения. В результате в таблице VLAN должно получиться так:

dir-300NRU_b6-008-1-2dir-300NRU_b6-008-1-2

2 вариант. IPTV-трафик приходит в тегированном виде, т.е. используются VLAN — например, цифровое телевидение Ростелеком в Саратовской области или в Татарстане. В этом случае нажимаем в правом нижнем углу окна веб-интерфейса кнопку Добавить. Откроется окно создания VLAN:

dir-300NRU_b6-008-2-1dir-300NRU_b6-008-2-1

В поле Имя пишем iptv, Тип ставим Прозрачный, в поле VLAN ID указываем идентификатор VLAN для Вашего оптического кольца, который надо уточнить в технической поддержке Вашего провайдера. В поле Порт выбираем выделенный ранее 4-й порт, а в поле Тег ставим тип untagged. Нажимаем кнопку Сохранить.

Настройка PPPoE на DIR-300 NRU B6 для Ростелеком, ТТК и Дом.ru

В меню расширенных настроек роутера выбираем раздел Сеть > WAN:

dir-300NRU_b6-008-2-3dir-300NRU_b6-008-2-3

Попадаем в раздел настройки внешнего соединения WAN. Нажимаем кнопку Добавить для создания подключения к Интернет:

dir-300NRU_b6-009dir-300NRU_b6-009

Здесь ставим Тип соединения — PPPoE, в поле Порт выбираем WAN-порт — он там указан как Port5. Далее в поля Имя пользователя , Пароль и Подтверждение пароля указываем логин и пароль с карточки, которую Вам выдали при подключении. Проверяем чтобы обязательно стояла галочка NAT в подразделе Разное. Нажимаем кнопку Сохранить.
Должно получиться вот так:

dir-300NRU_b6-010dir-300NRU_b6-010

Нажимаем стрелочку — < — для возврата в основное меню.

Настройка L2TP на DIR-300 NRU B7 для Билайн

В меню расширенных настроек роутера выбираем раздел Сеть > WAN:

dir-300NRU_b6-008-2-3dir-300NRU_b6-008-2-3

Попадаем в раздел настройки внешнего соединения WAN. Нажимаем кнопку Добавить для создания подключения к Интернет::

dir-300NRU_b6-009dir-300NRU_b6-009

Для провайдера Билайн выбираем Тип подключенияL2TP+Динамический IP. В поле Порт выбираем WAN-порт — он там указан как Port5. В разделе Разное обязательно проверьте чтобы стояла галочка NAT. В разделе VPN указываем Имя пользователя и Пароль, полученные при подключении. Адрес VPN-сервера прописываем tp.internet.beeline.ru, тип шифрования — Без шифрования.  Нажимаем кнопку Сохранить.
В результате у Вас должно получиться так:

dir-300NRU_b6-010dir-300NRU_b6-010

Нажимаем стрелочку — < — для возврата в основное меню.

Настройка WI-Fi на DIR-300 NRU B6

В меню расширенных настроек роутера выбираем раздел Wi-Fi > Основные настройки:

dir-300NRU_b6-010-2dir-300NRU_b6-010-2

Откроется меню основных настроек беспроводной сети:

dir-300NRU_b6-011dir-300NRU_b6-011

Здесь указываем идентификатор создаваемой беспроводной сети — SSID — им может быть любое слово на Ваш выбор в латинской раскладке. Канал оставляем в режиме auto, а Беспроводной режим802.11 B/G/N Mixed. Нажимаем кнопку Изменить.
Переходим в раздел Wi-Fi > Настройки безопасности:

dir-300NRU_b6-012dir-300NRU_b6-012

Тип шифрования выбираем WPA2-PSK, в поле Ключ шифрования PSK вводим ключ безопасности для создаваемой беспроводной сети. Он может быть любой буквенной, цифирной или смешанной последовательностью, не короче 8 символов. Нажимаем кнопку Изменить.

Смена пароля на DIR-300 NRU B6

Для смены пароля надо перейти в раздел Система > Пароль администратора:

dir-300NRU_b6-013dir-300NRU_b6-013

Имя пользователя выбираем admin, в поля Пароль и Подтверждение вводим новый пароль и нажимаем кнопку Сохранить.

Сохранение конфигурации на  DIR-300 NRU B6

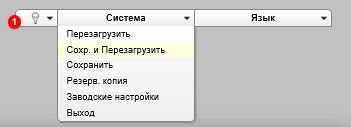

В верхнем правом углу веб-интерфейса  Вы можете увидеть вот такое меню:

dir-300NRU_b6-014dir-300NRU_b6-014

Для сохранения конфигурации DIR-300 NRU B6 Вам нужно кликнуть на кнопку Система и в выпадающем списке выбираем пункт Сохранить или Сохранить и Перезагрузить.

Видеоинструкция: настройка DIR-300 NRU B6 для Ростелеком

Видеоинструкция: настройка DIR-300 NRU B6 для Билайн

Leave a comment
