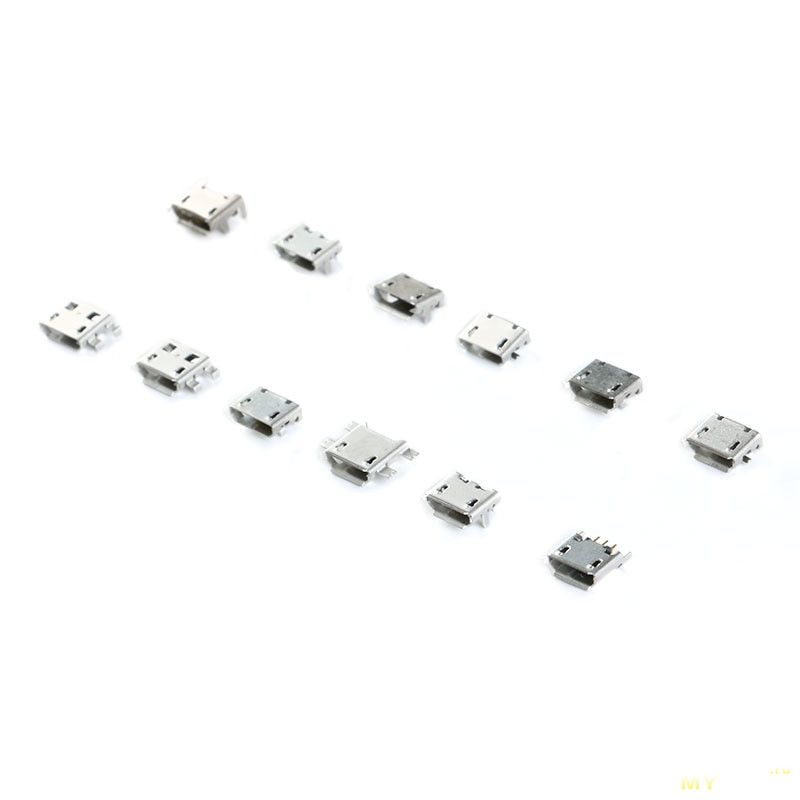

60 разъемов microUSB (12 видов по 5 штук)

Приветствую! Давно хотел купить пачку microUSB разъемов просто чтобы было. Но так как видов их более чем много, с выбором я так и не определился. До тех пор пока не сдох разъем в моем смарте Geotel Note. Решил взять набор с одним нужным разъемом и одиннадцатью про запас. Подробности далее.

Итак, упаковка.

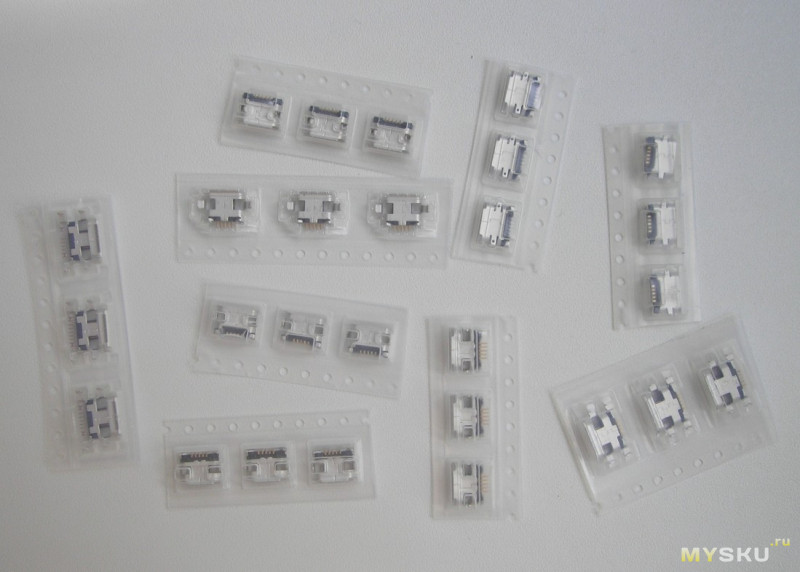

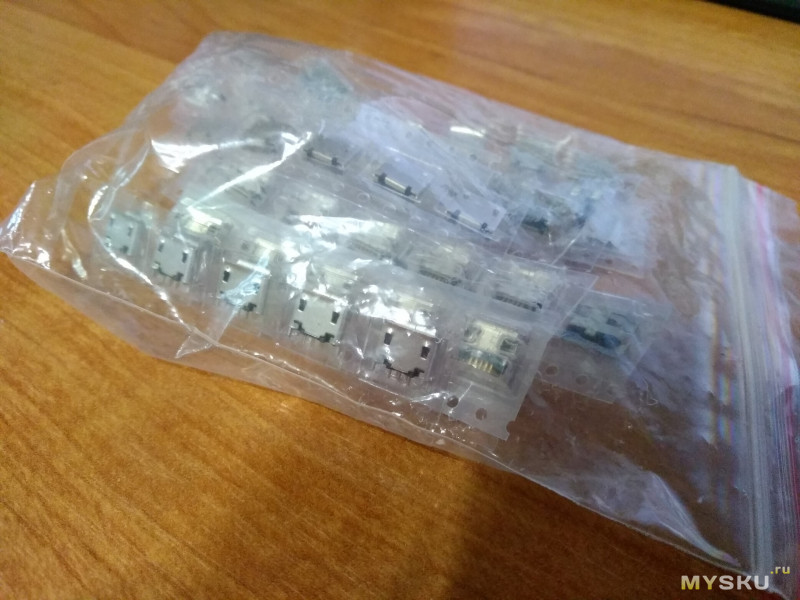

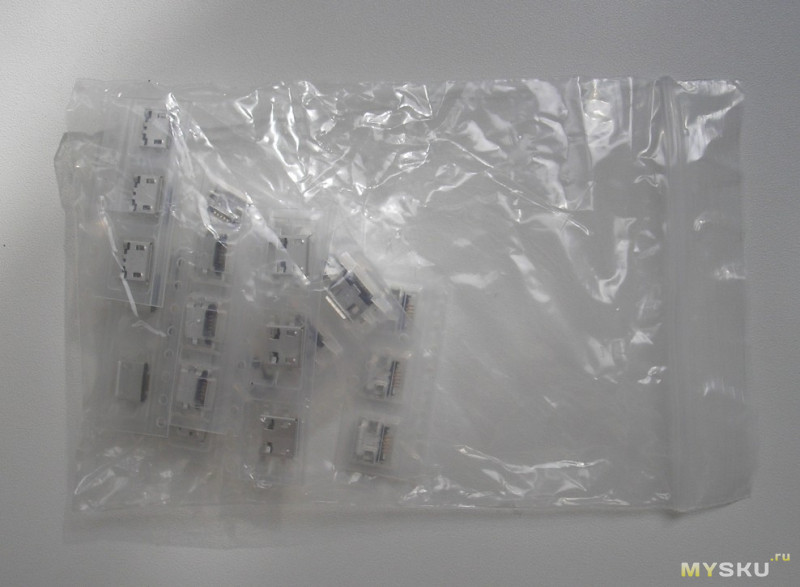

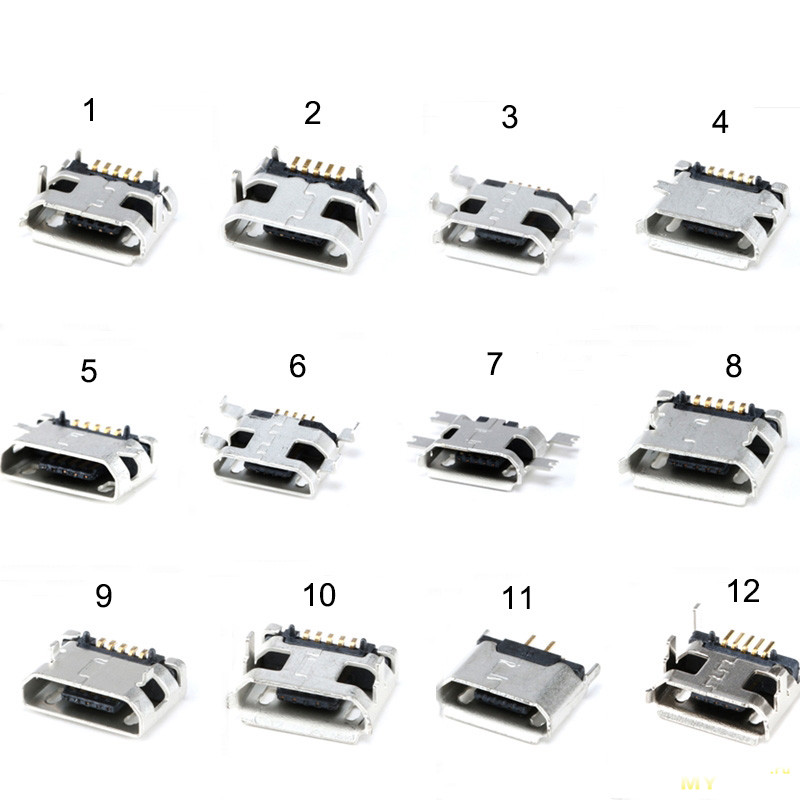

Зип-лок пакет. Внутри 12 обойм по пять разъемов.

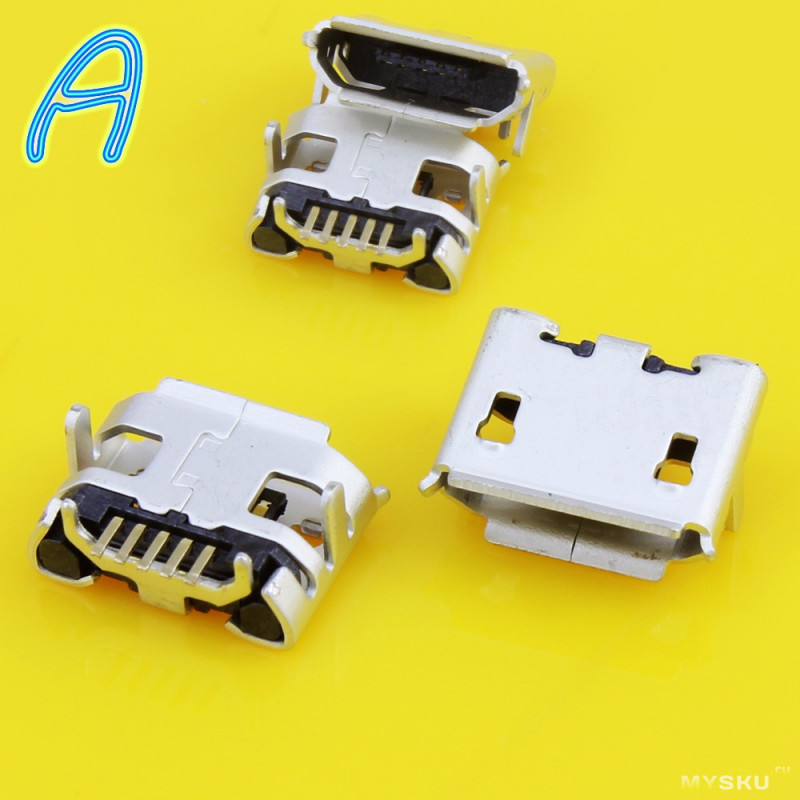

Фото со страницы продавца

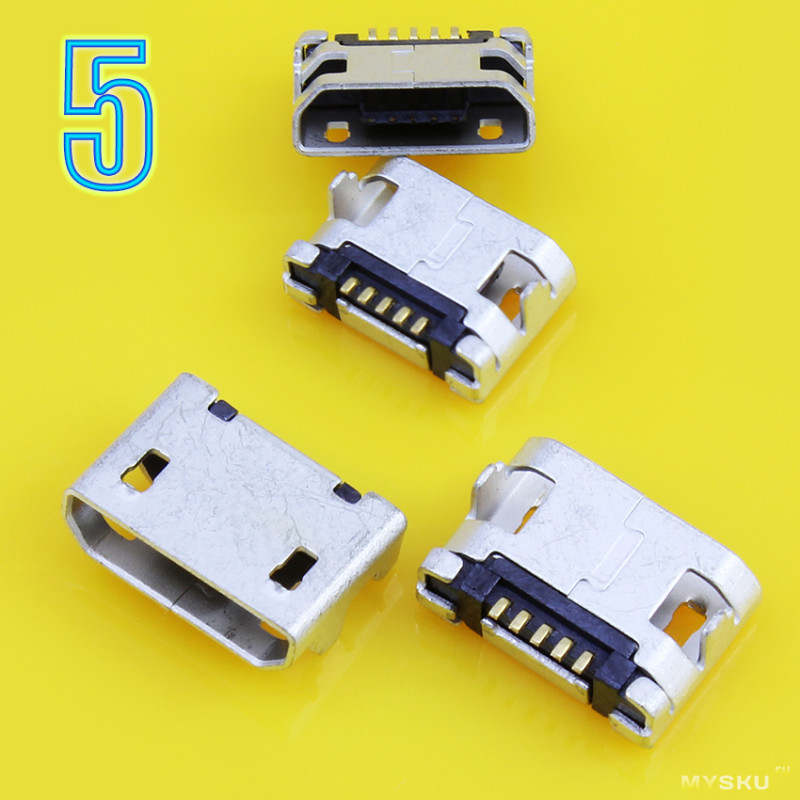

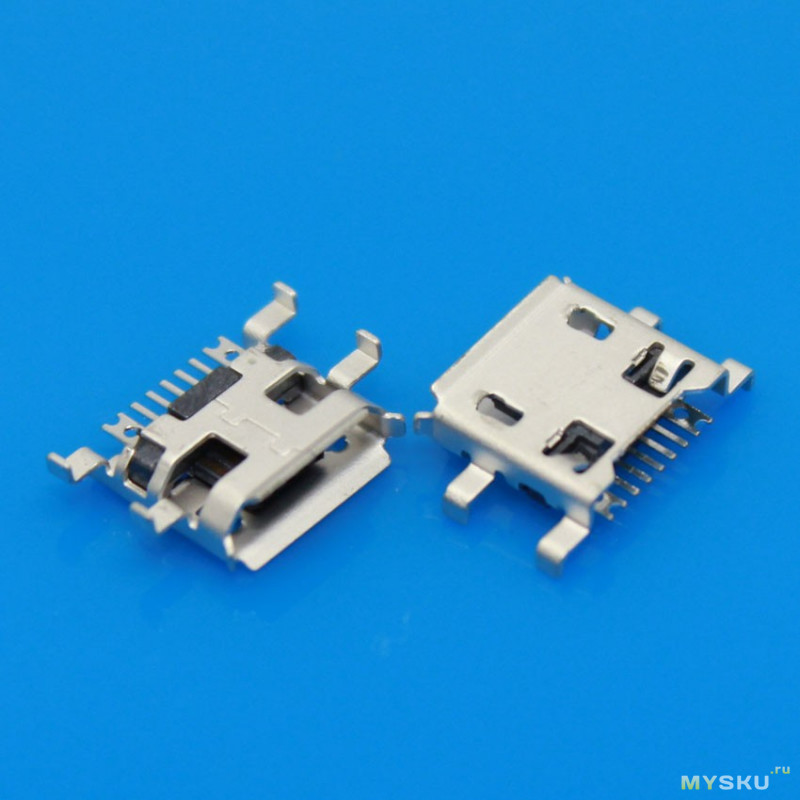

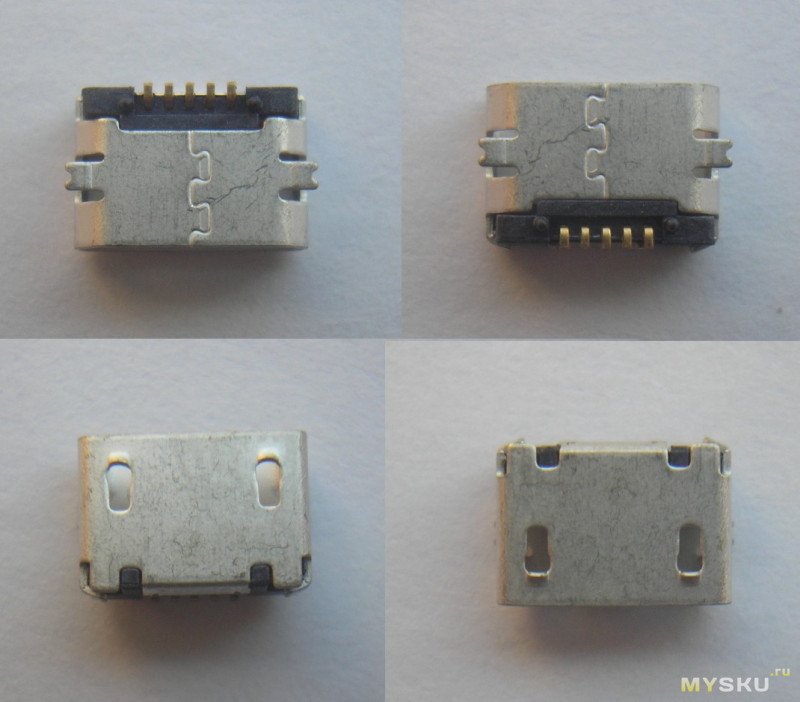

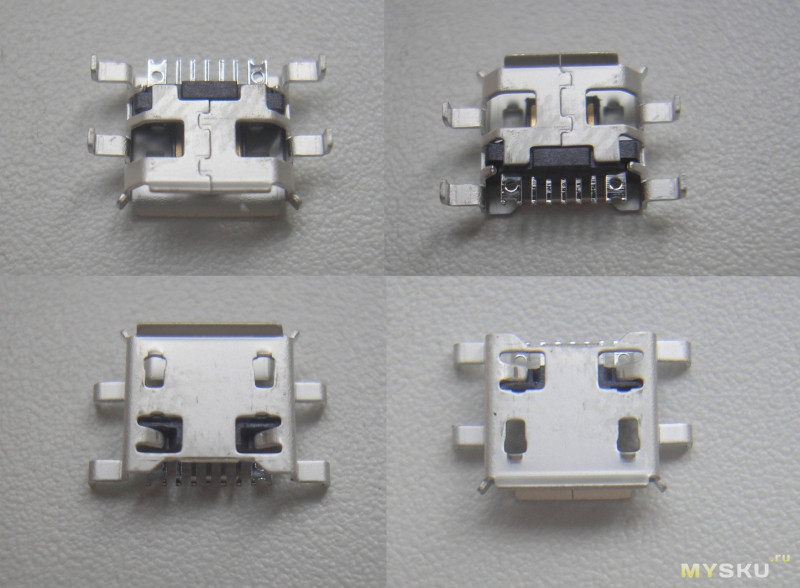

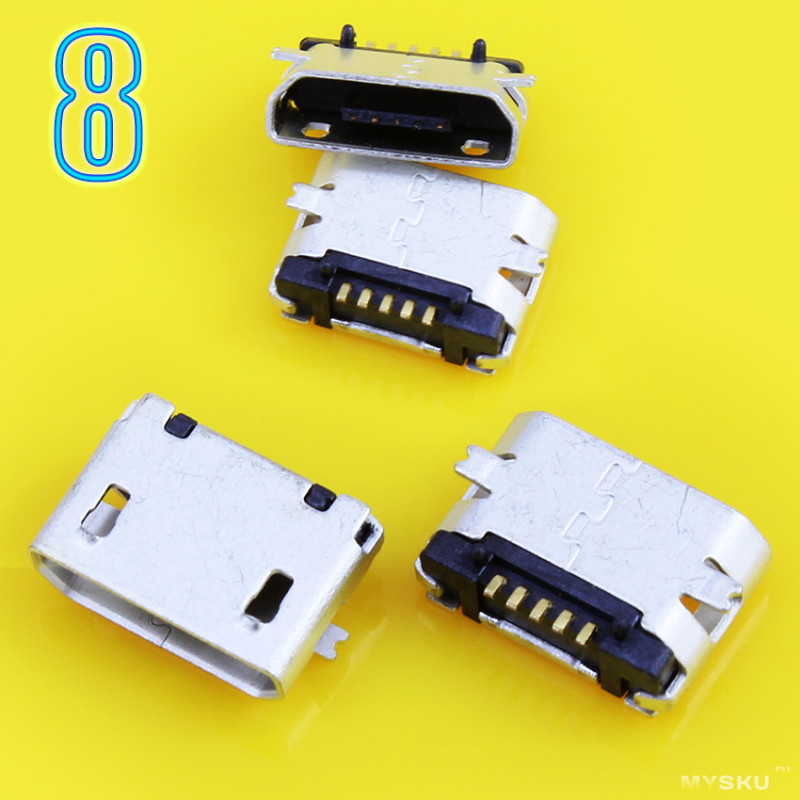

Первый и второй номер похожи. Но у первого есть бортики, у второго нет. Мне нужен второй.

Заранее извиняюсь за качество фото. Зеркалка сдохла (то ли моторчик, то ли сам затвор — некогда разобрать), фотаю телефоном пока что.

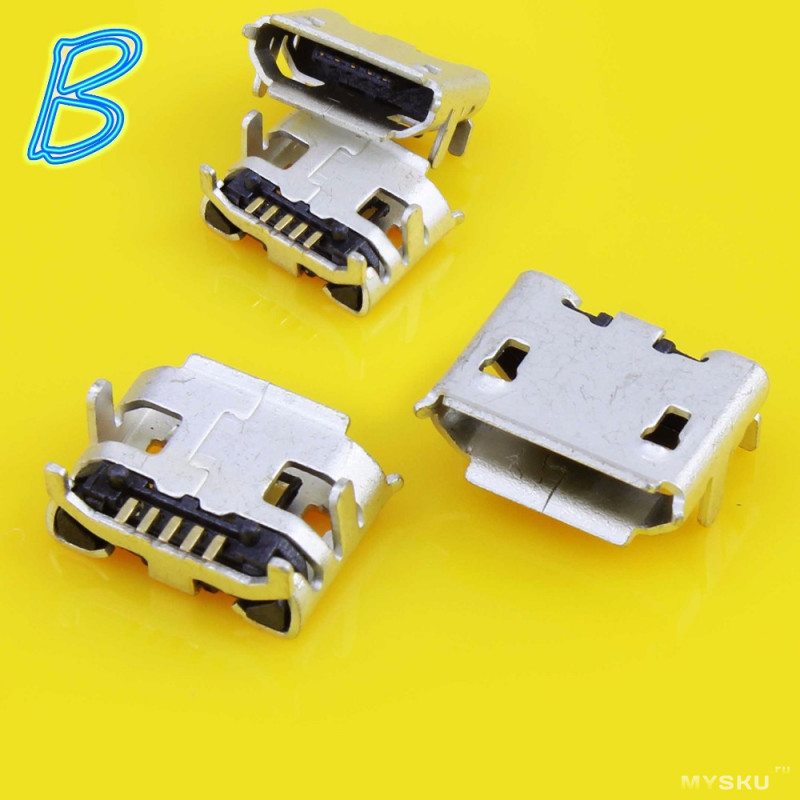

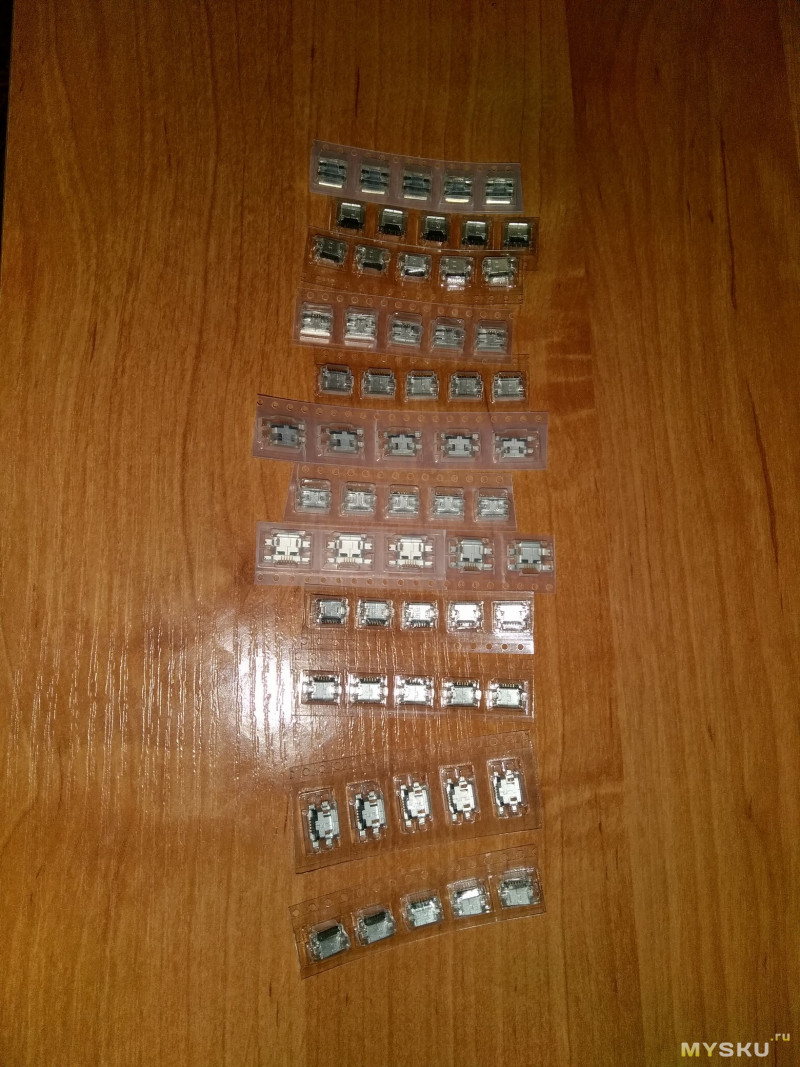

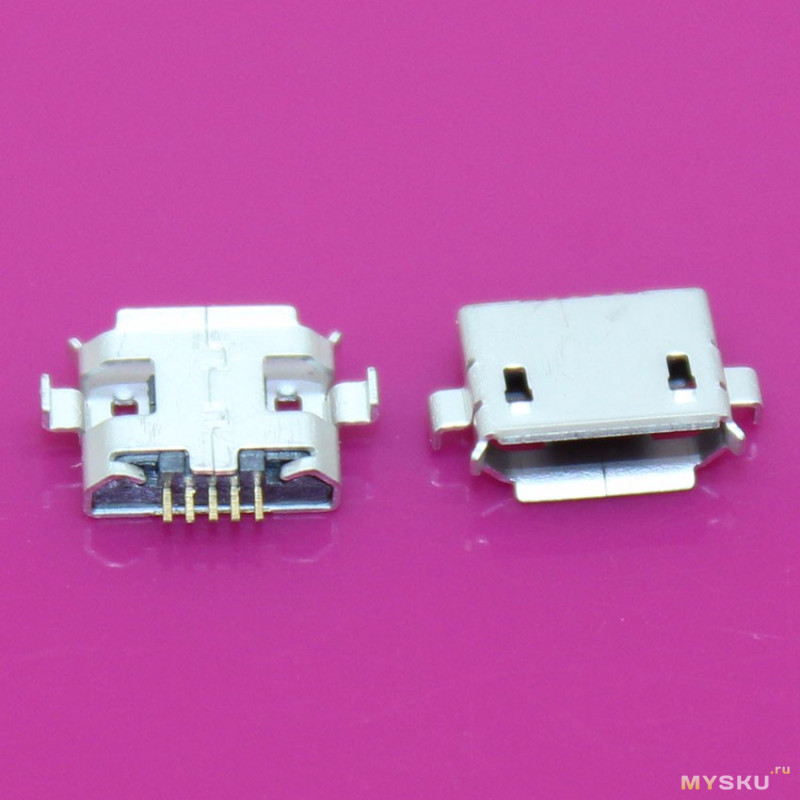

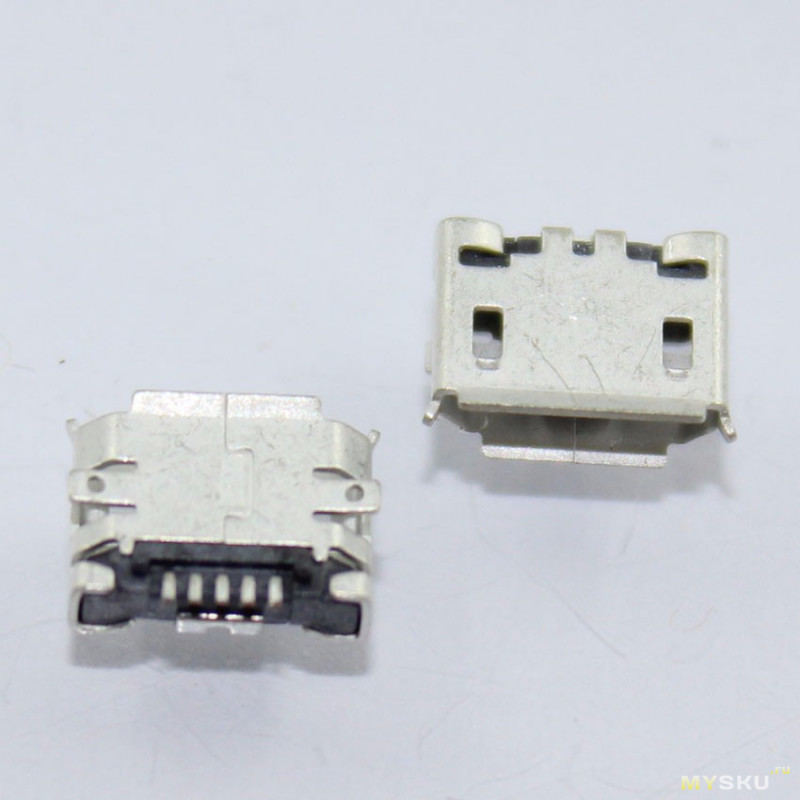

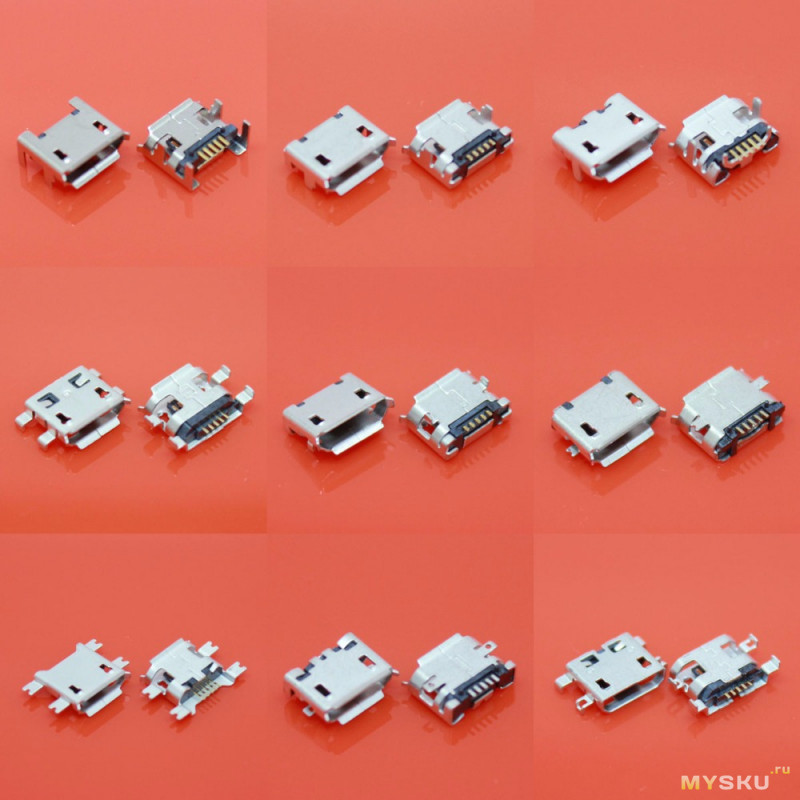

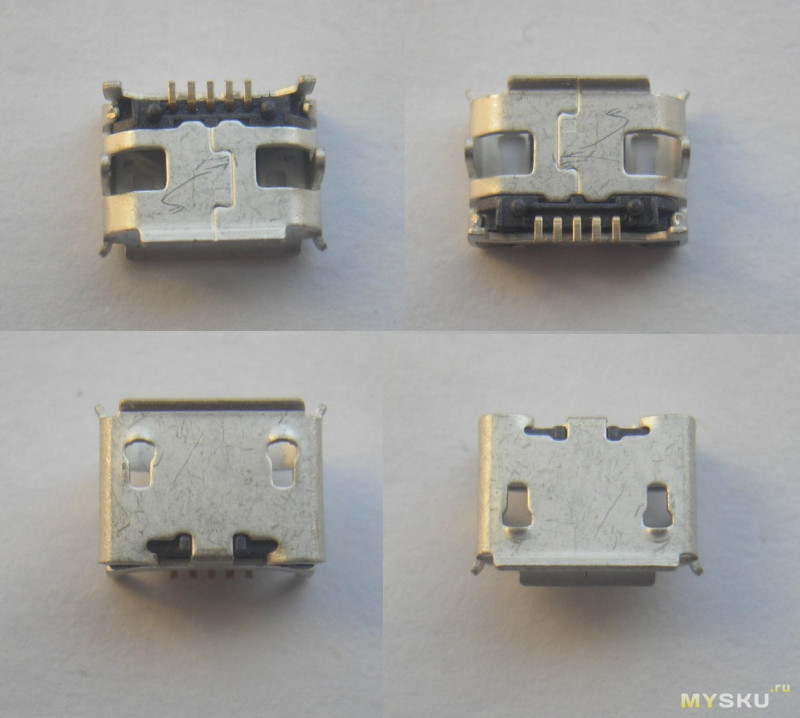

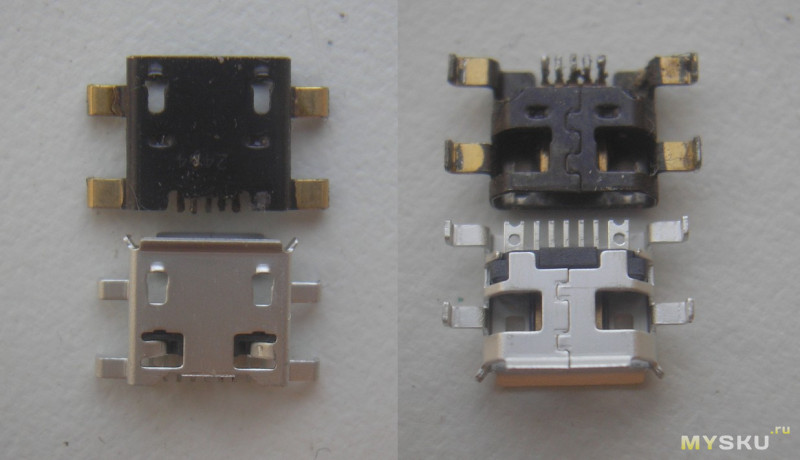

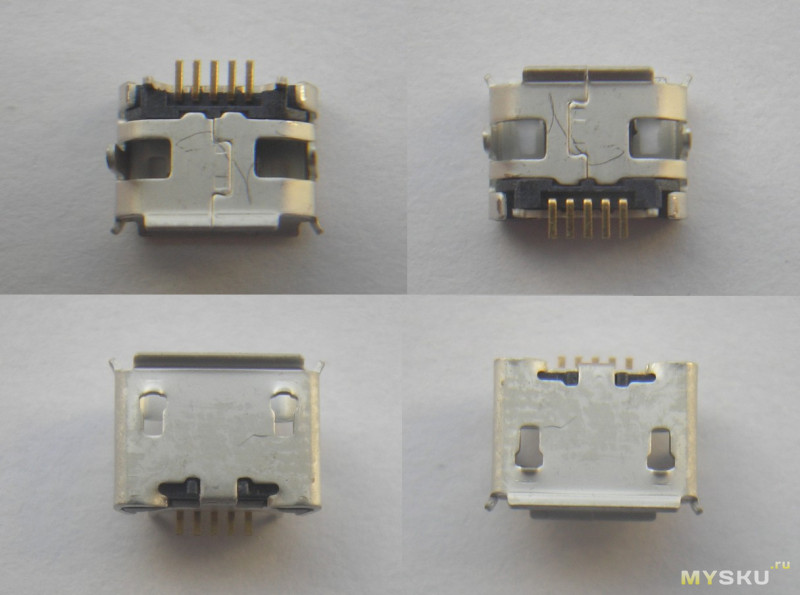

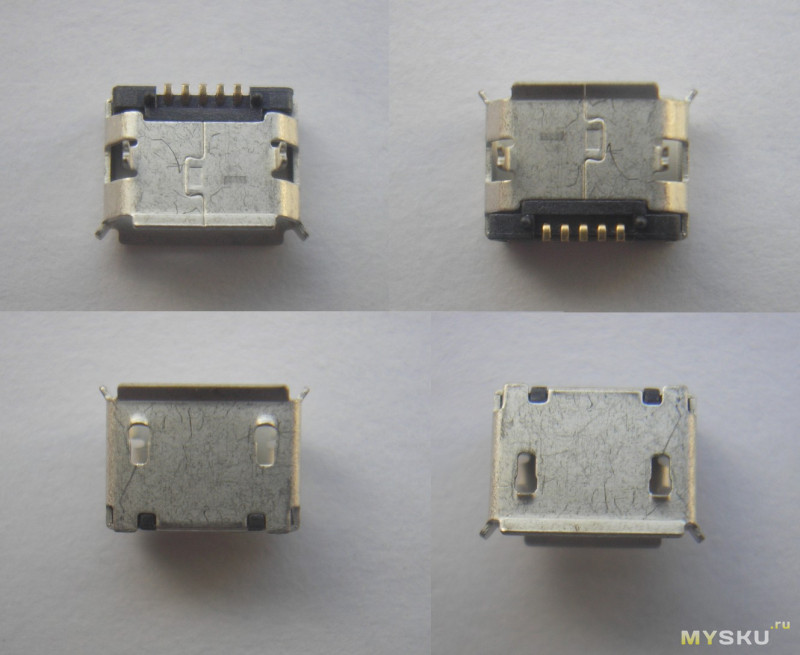

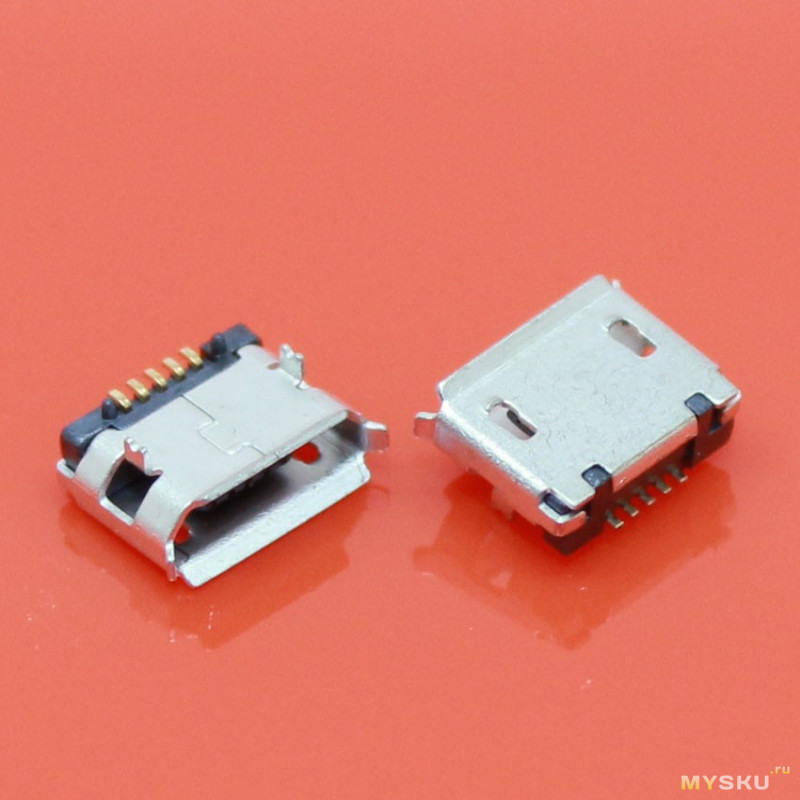

Разъемчики

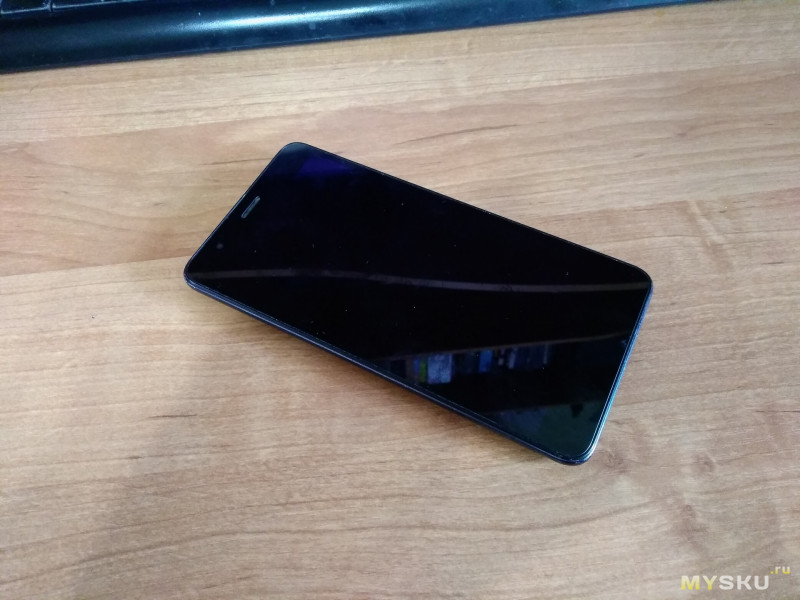

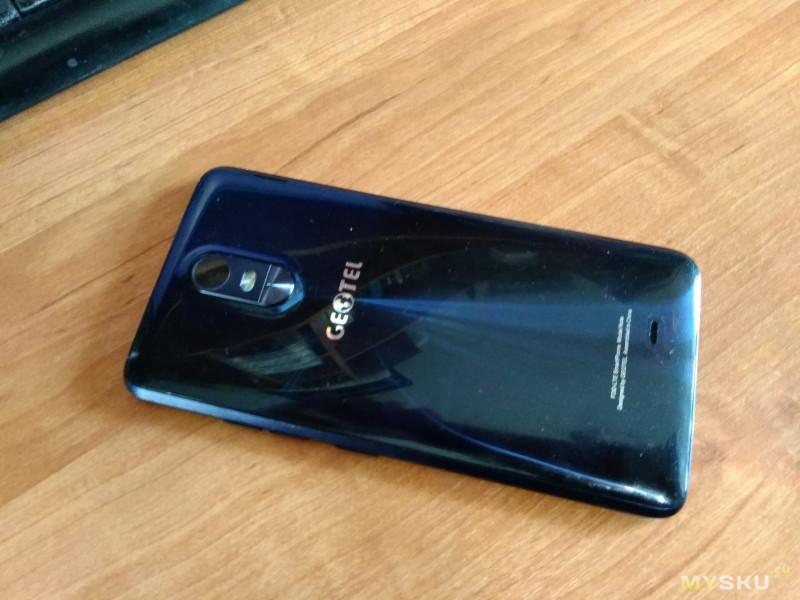

Дохлофон.

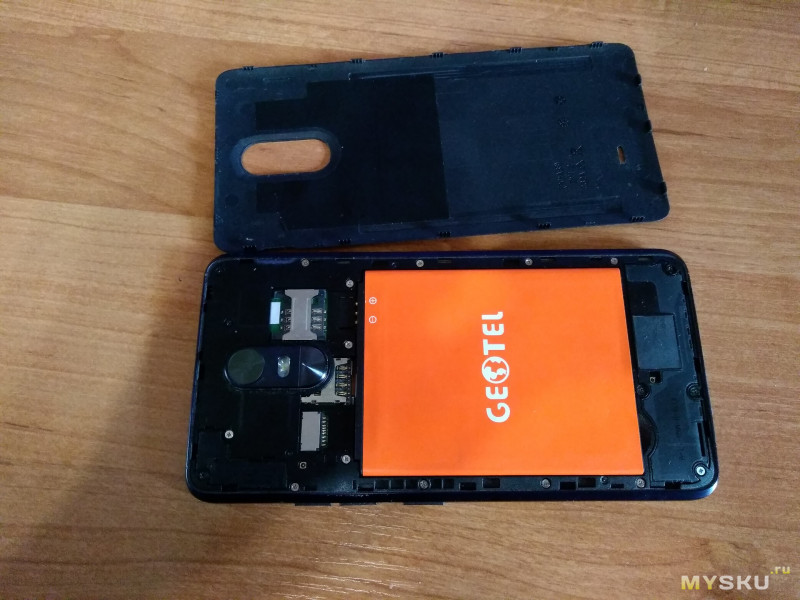

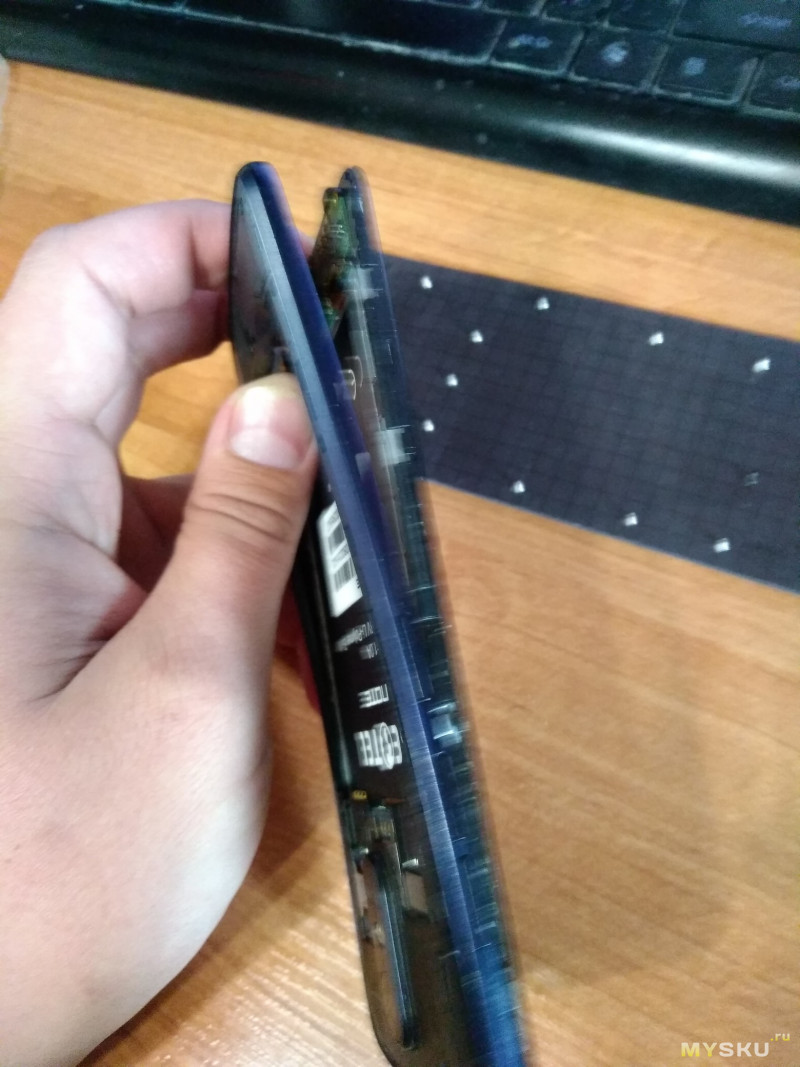

Проблема — отвалился плюсовой контакт. Причем прямо в разъеме ( может штекер хреново-жесткий или еще что)

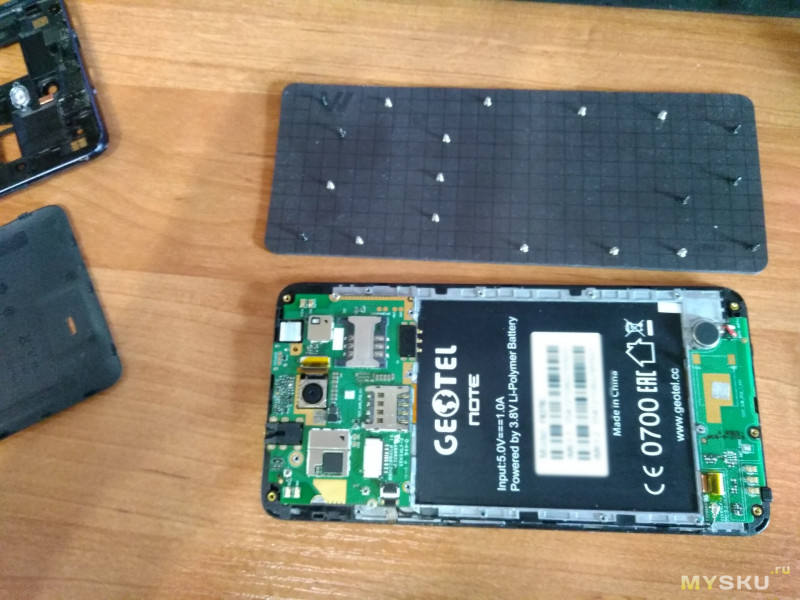

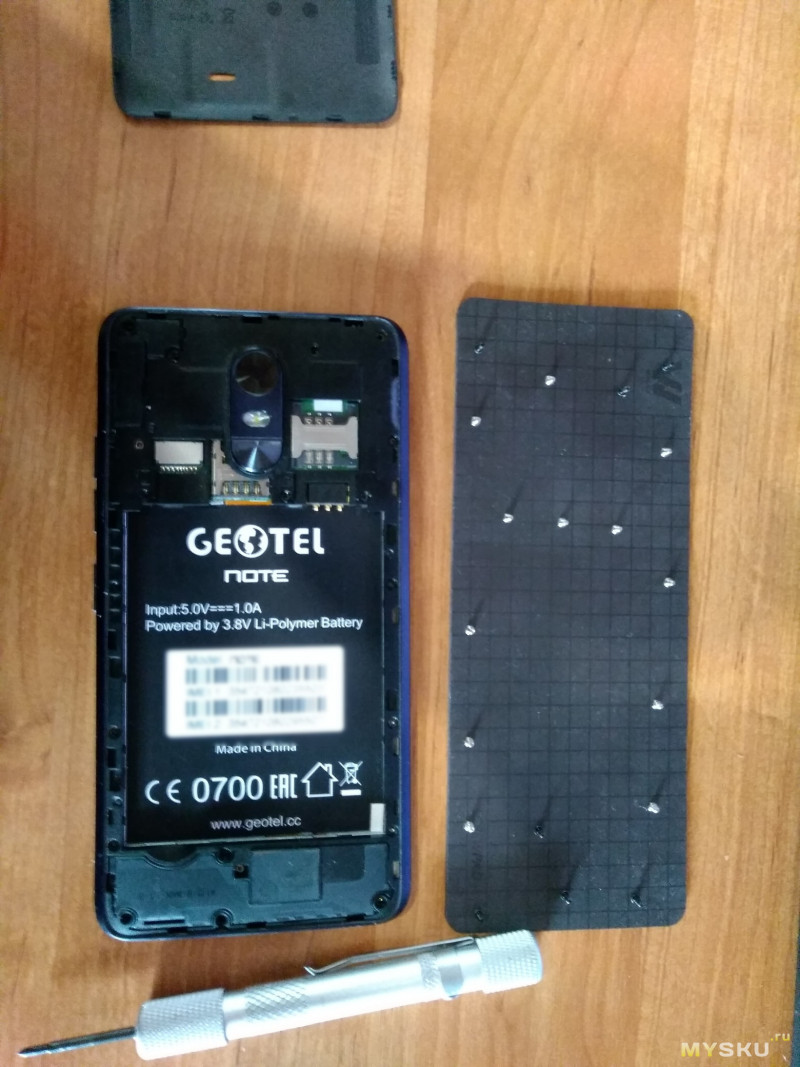

Коврик сяоми пригодился. Реально удобная вещь, особенно если винтики разные.

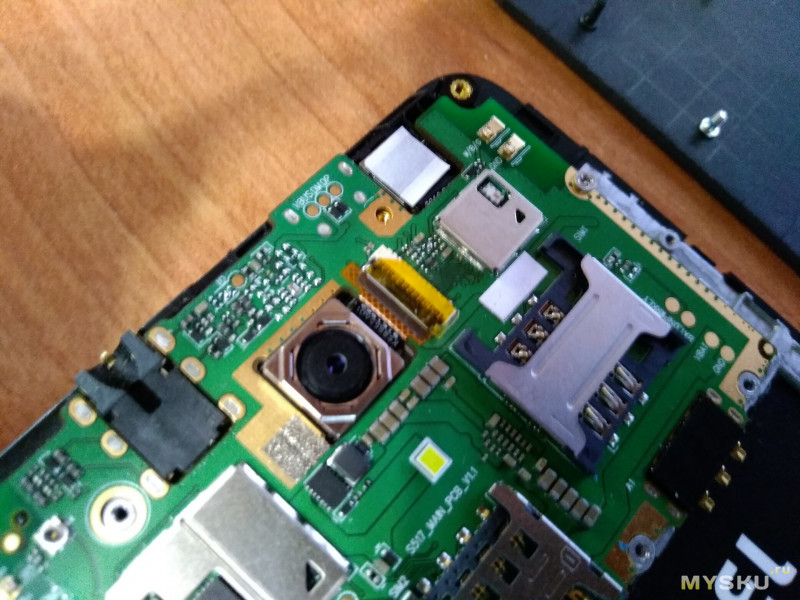

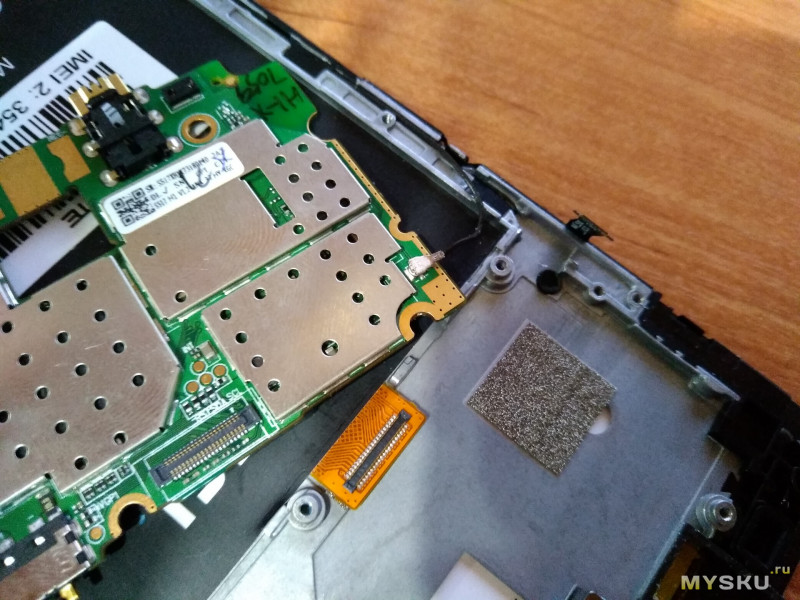

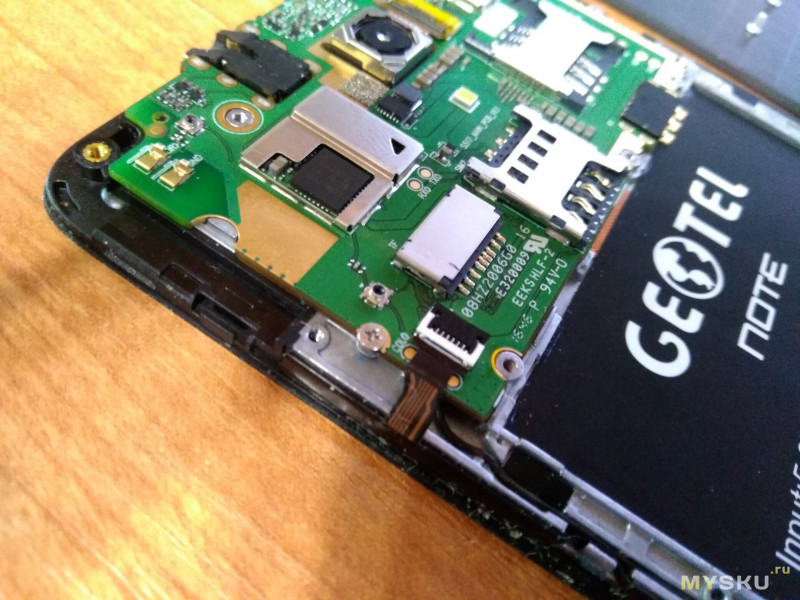

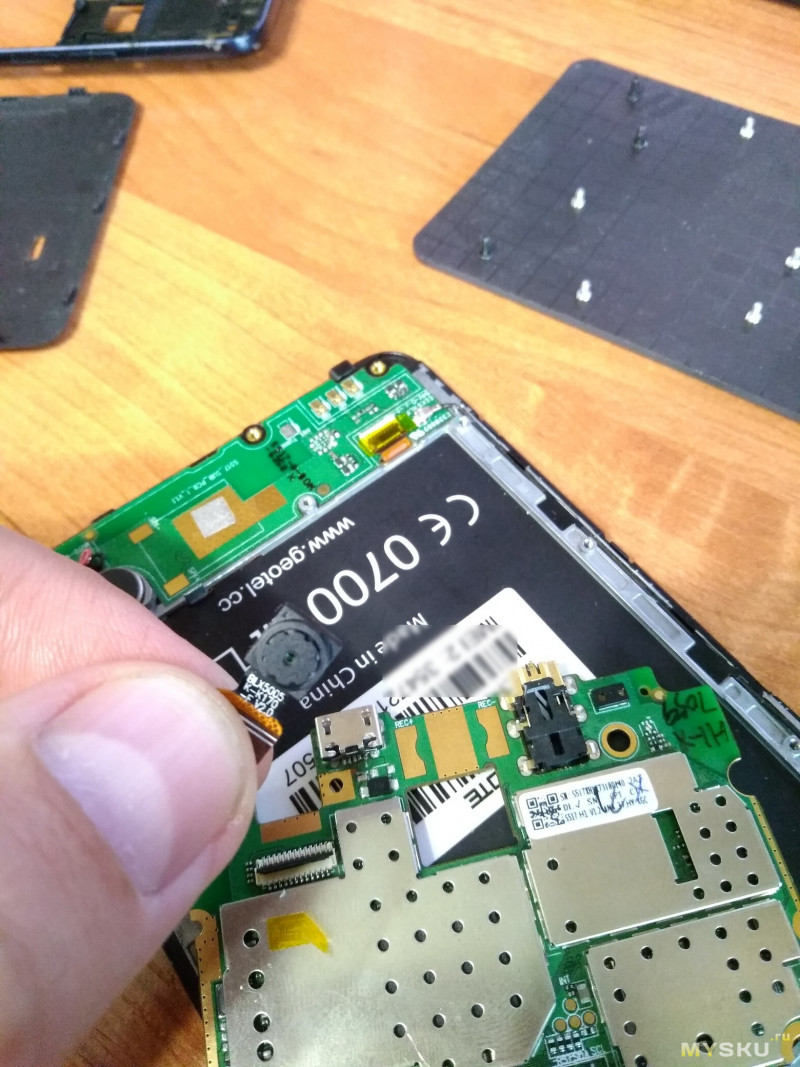

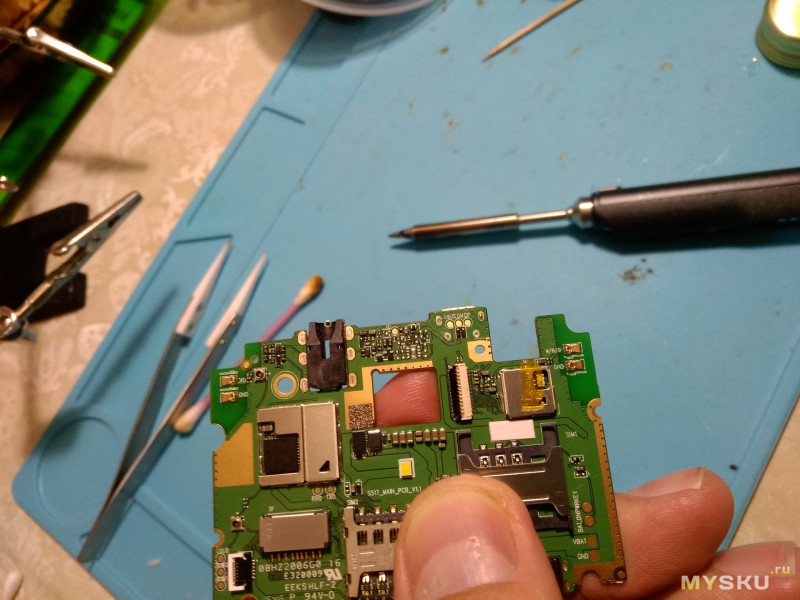

Откидываем шлейфы от основной платы

Камеру тоже придется откинуть

Освободили

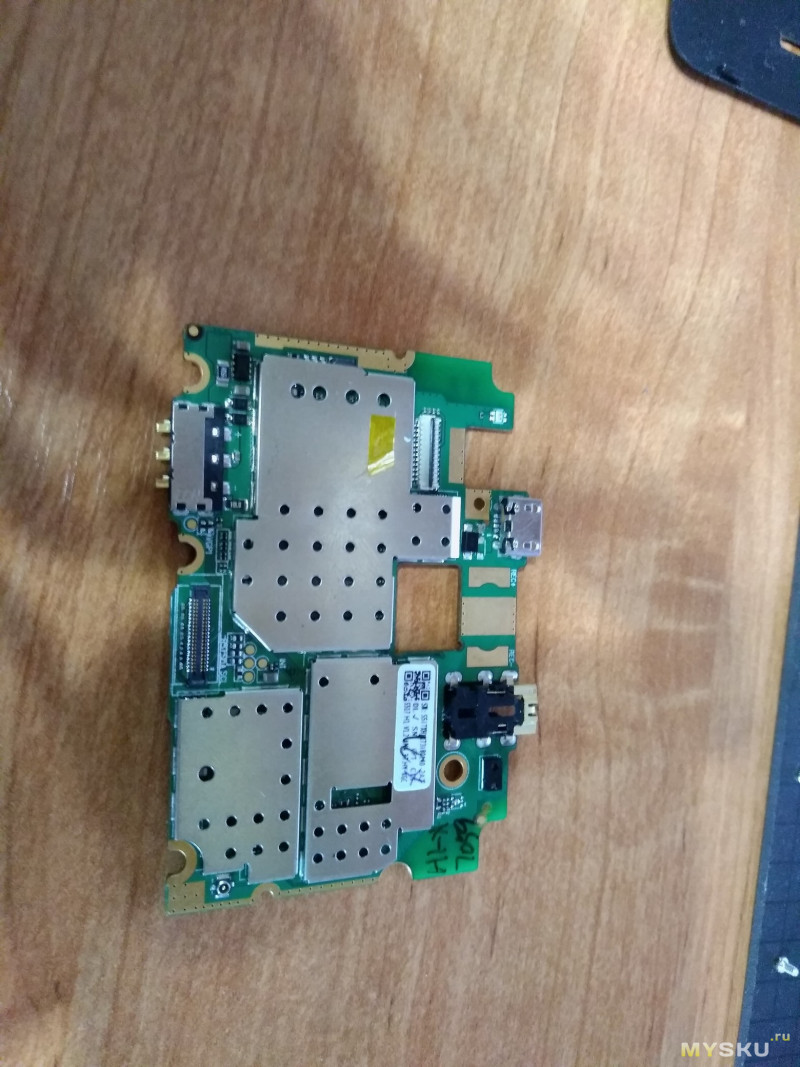

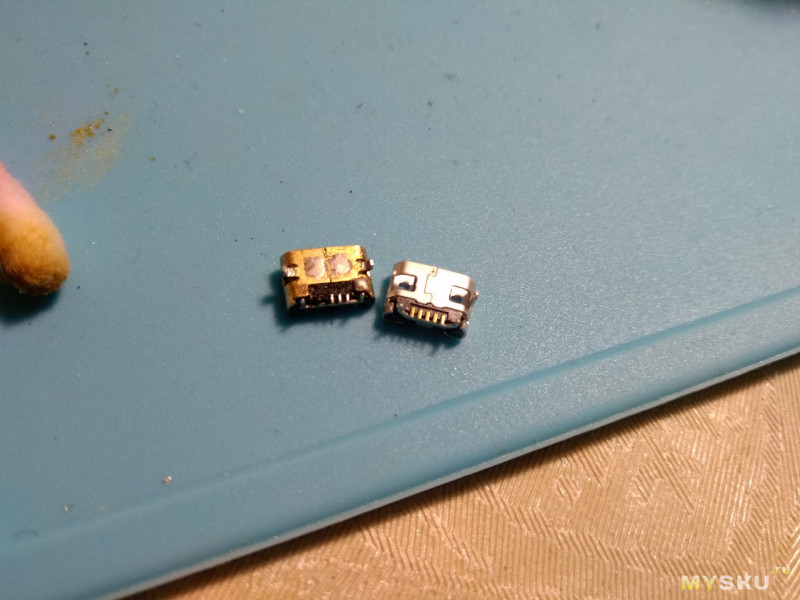

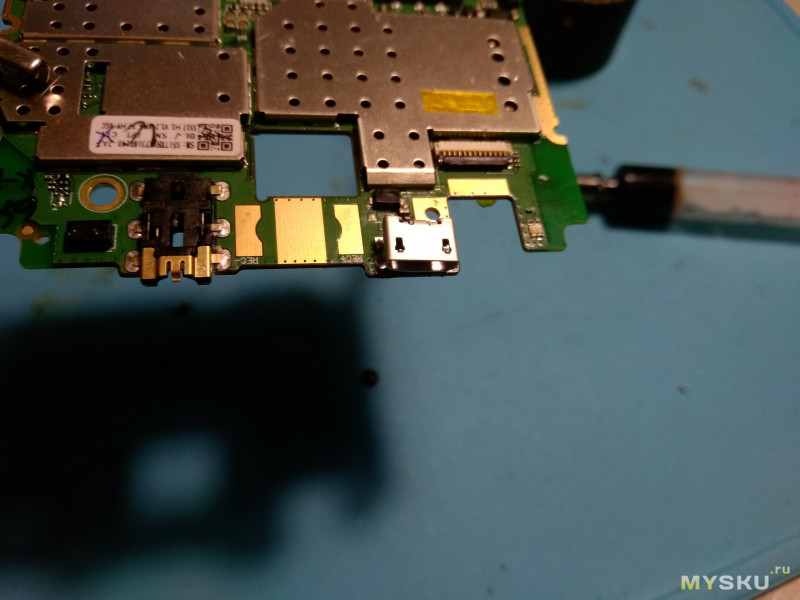

Теперь нужно избавится от старого разъема

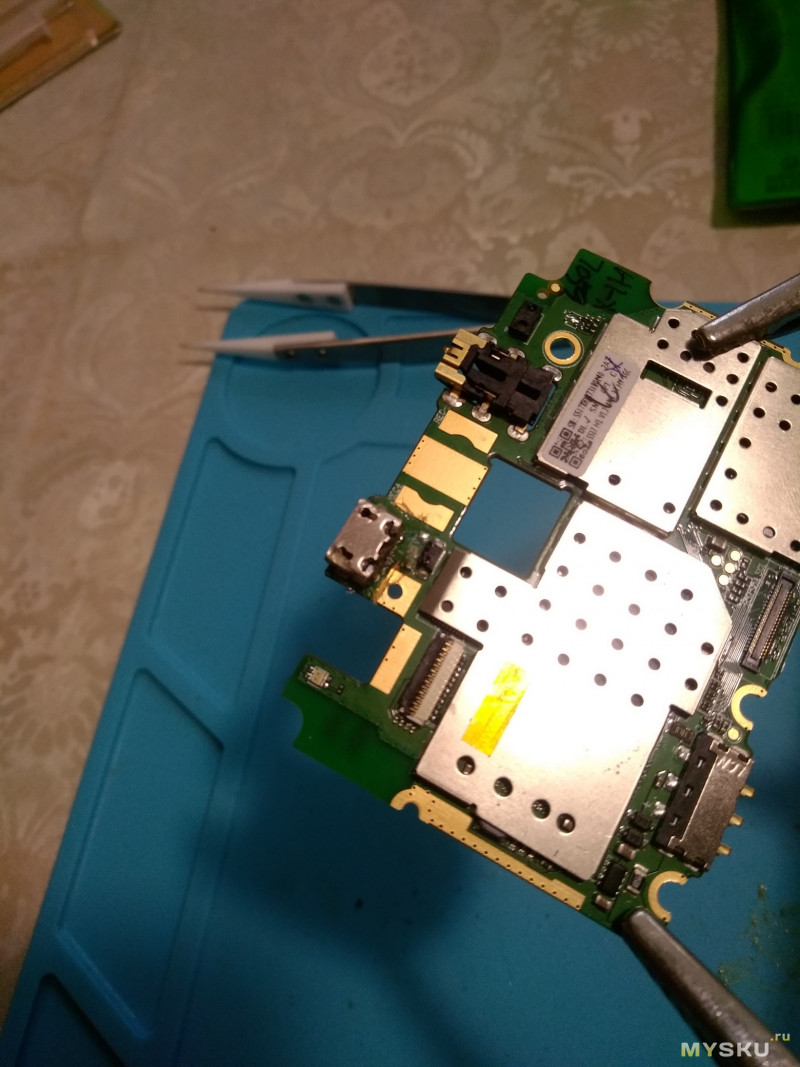

Зажал в третьеруки (иногда очень нужная вещь)

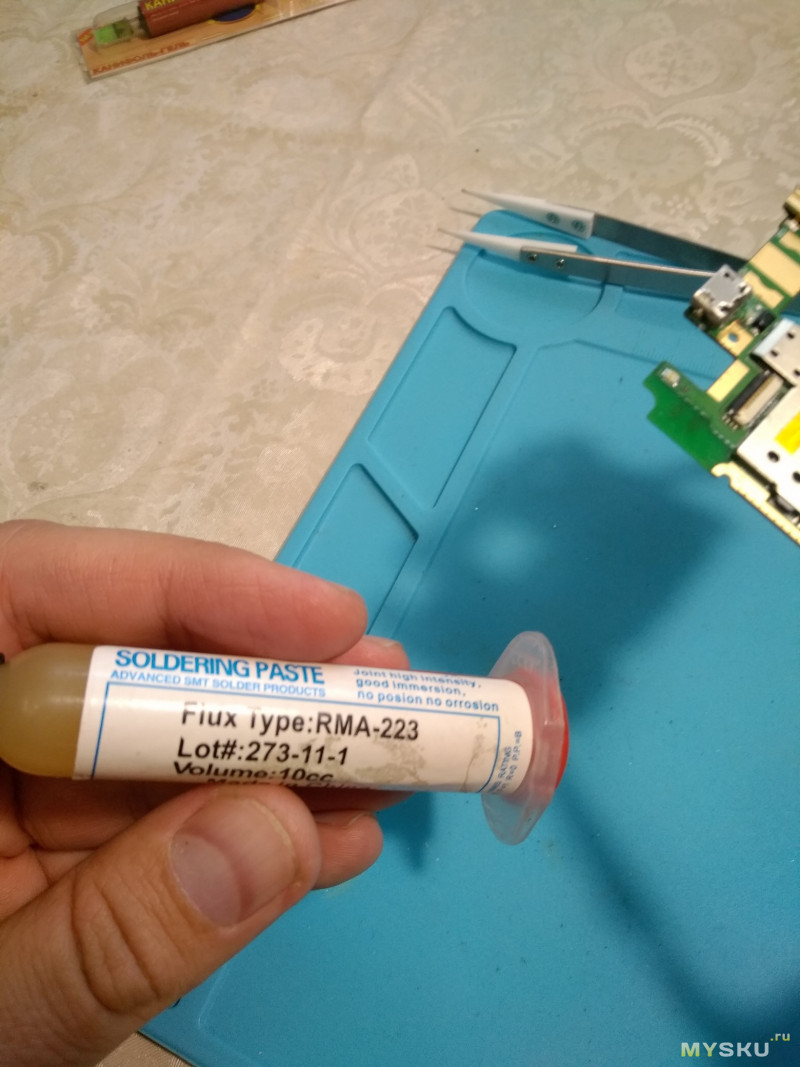

Обмазал разъем флюсом RMA 233 (а то что он зря лежит)

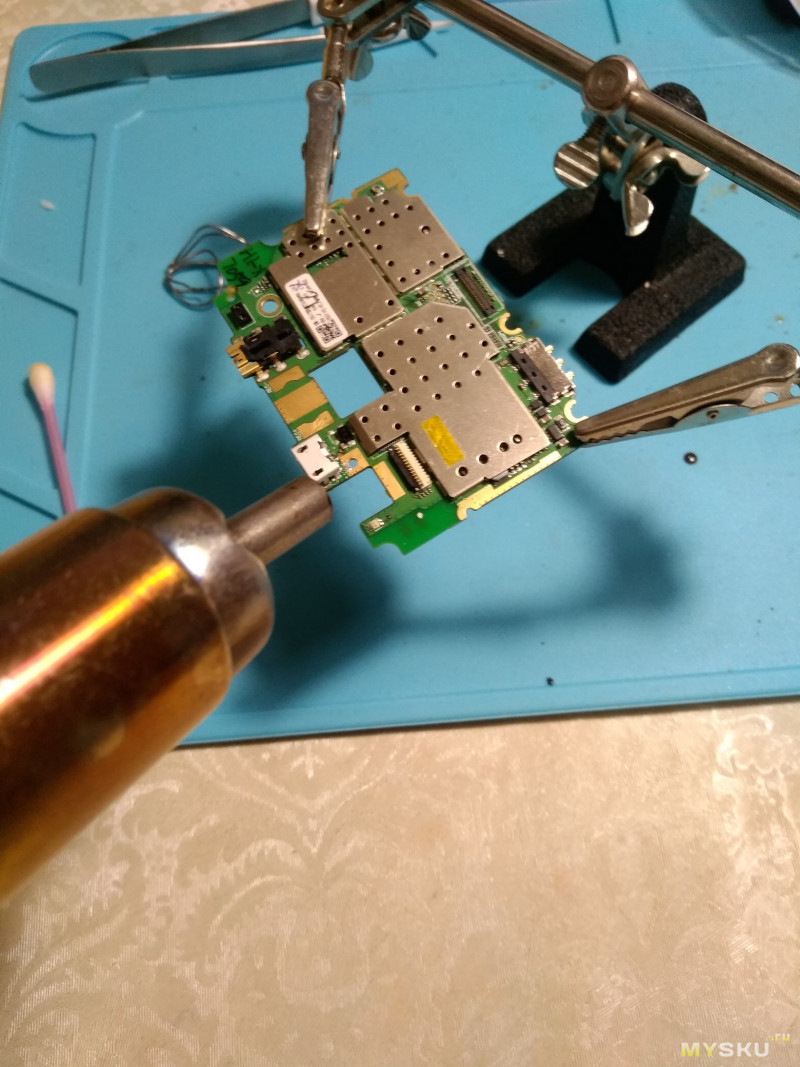

Погрел феном (300 градусов)

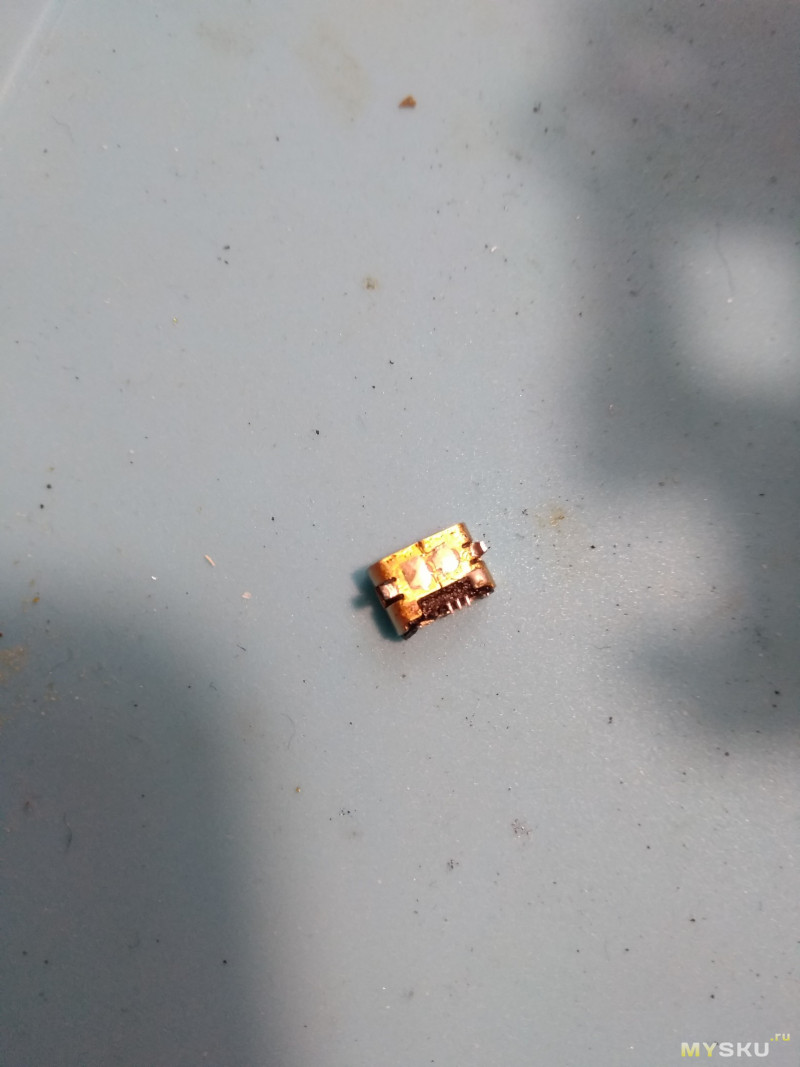

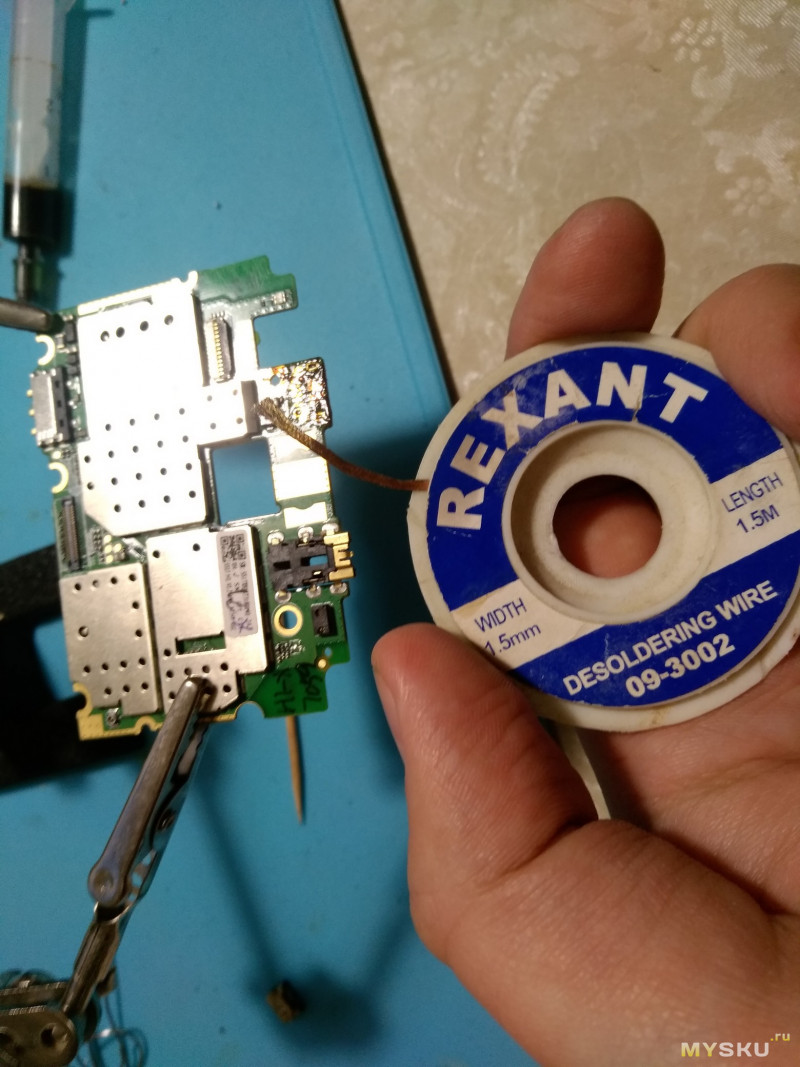

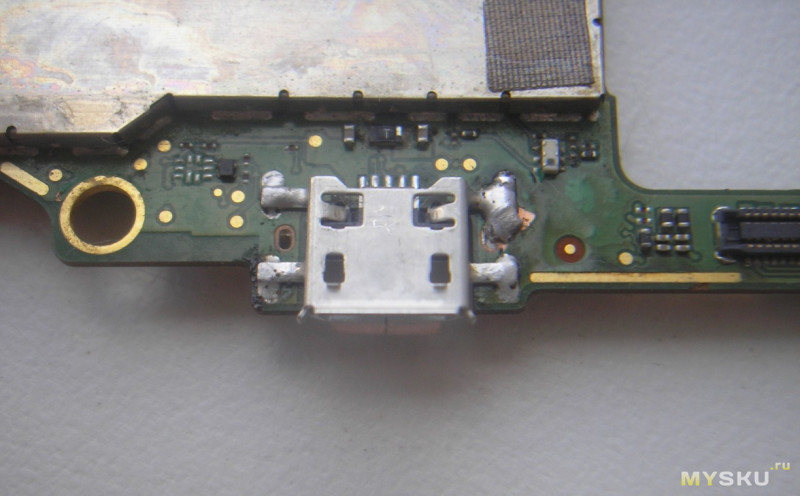

Теперь надо убрать грязь и старый припой

Желательно освободить от припоя отверстия для ножек корпуса разъема

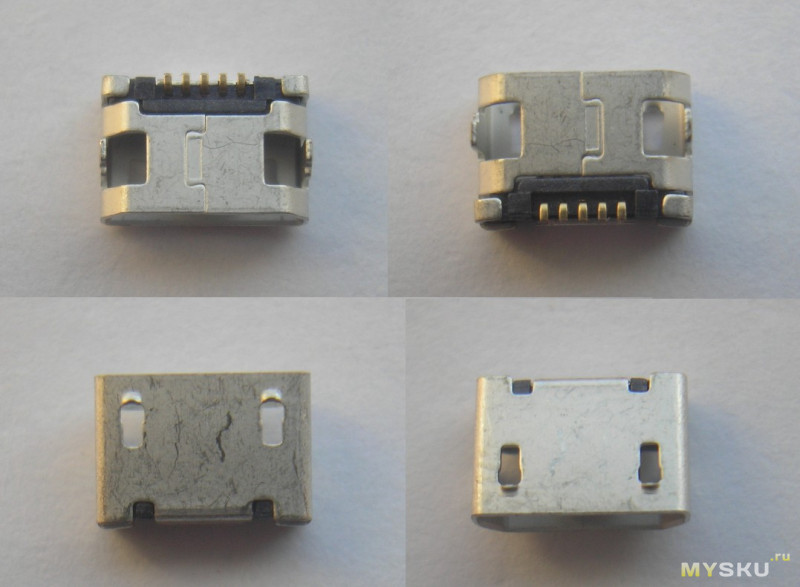

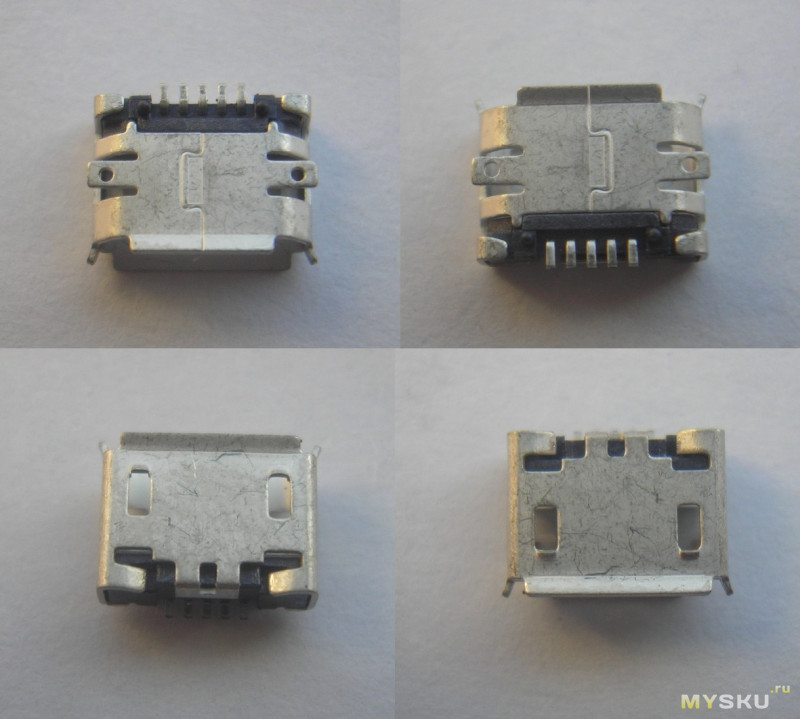

Новый разъем

Прикидываем

Мажем плату флюсом. Вылезло дофига, неудобный шприц.

Контакты разъема заранее залудил.

Паяю феном, слегка прижимая разъем пинцетом

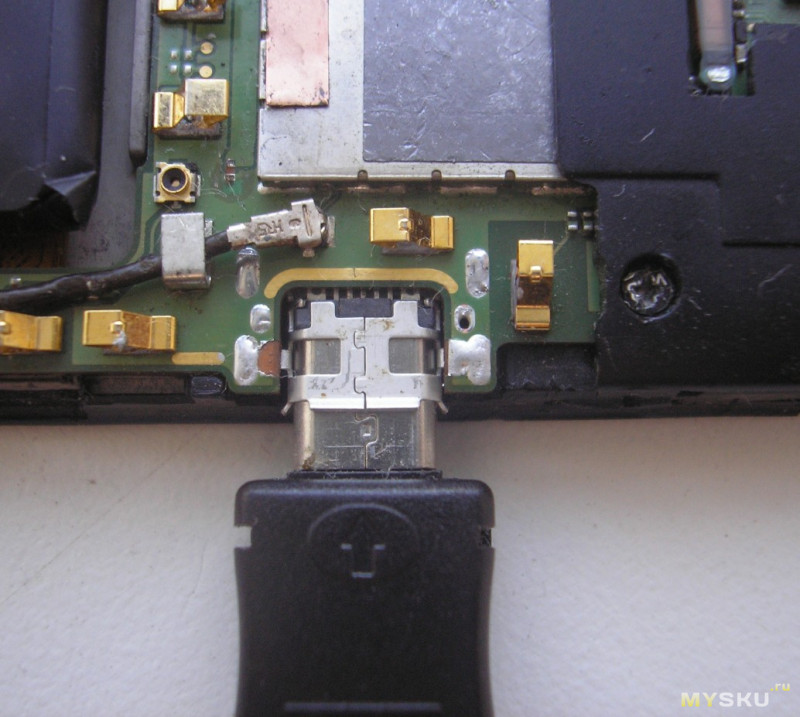

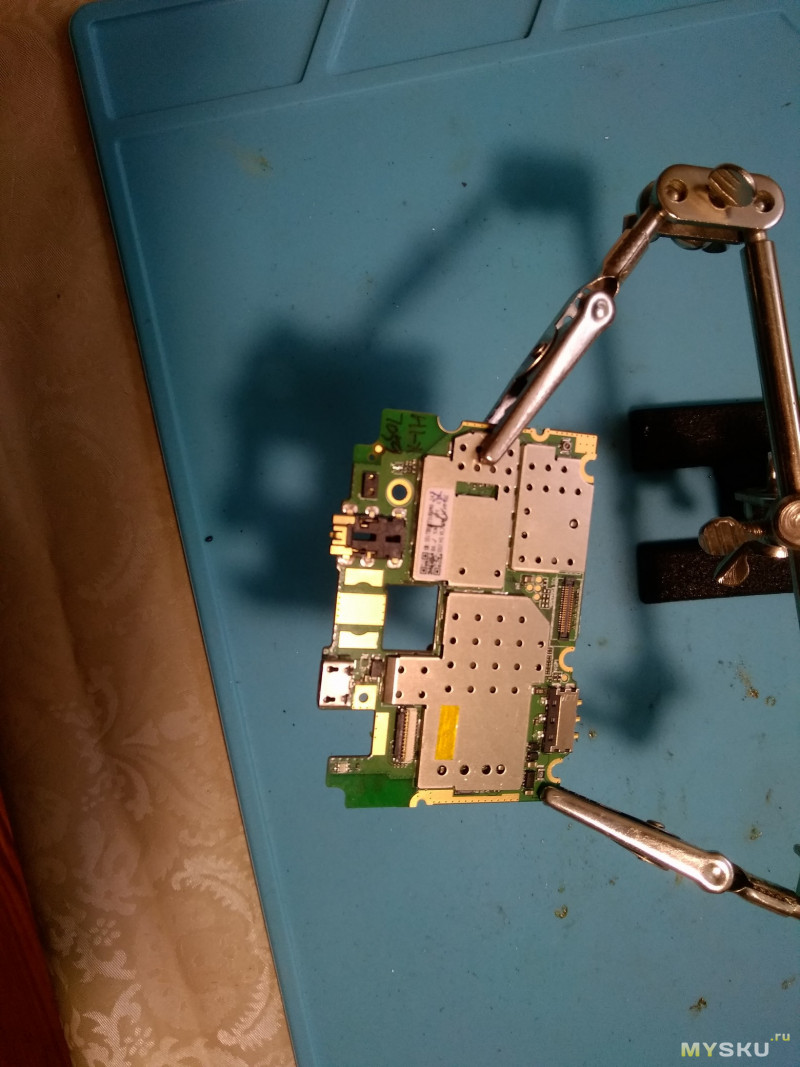

Разъем сел отлично

Протер спиртом и просушил.

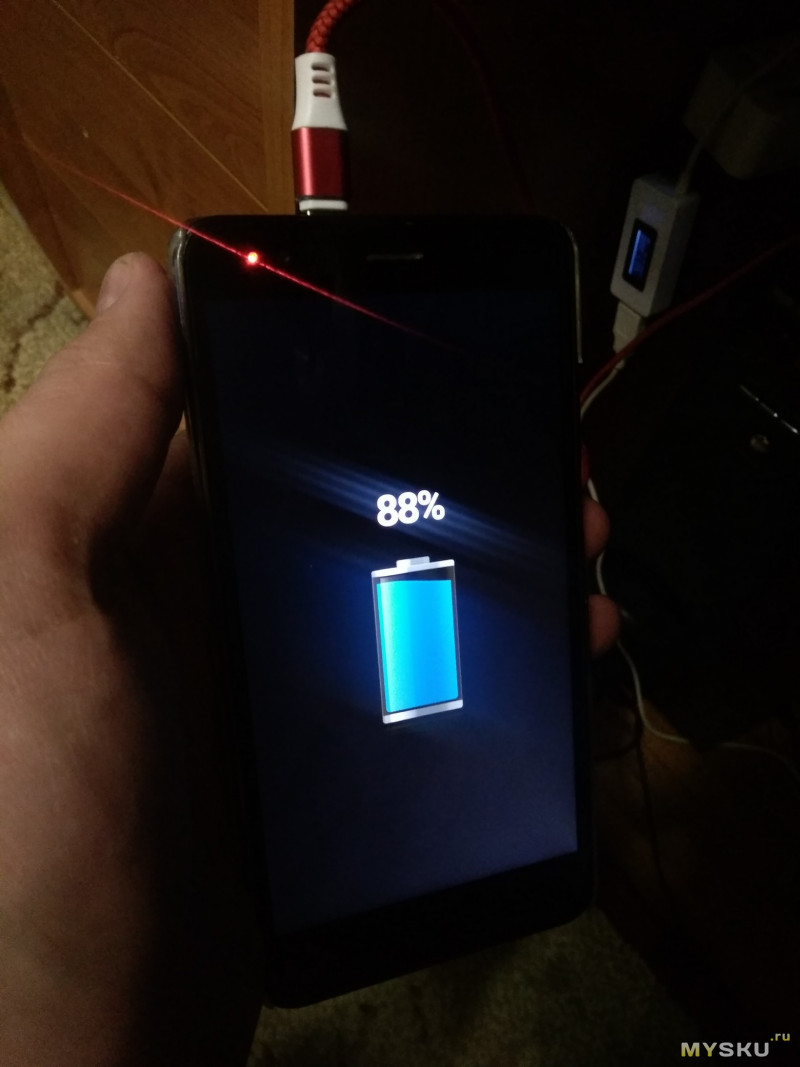

Собираем, проверяем (на самом деле лучше сделать наоборот, просто я не фотал)))

Ну вот как-то так. Простой ремонт телефона менее чем за три бакса, плюс куча разъемов в запасе.

Обойтись кстати можно и без фена, раньше выпаивал парой паяльников с добавление своего припоя.

В общем нормальный комплект разъемов. Брать конечно имеет смысл если хоть какие-то из них совпадают с разъемами ваших девайсов.

Спасибо за внимание.

Распиновка микро usb разъема — технологический процесс

Распиновка микро usb разъема-rРаспиновка микро usb разъема-r

Распиновка микро usb разъема

Распиновка микро usb разъема — технологический процесс не стоит на месте. Современные модели разнообразных цифровых устройств разительно отличаются от своих более старых собратьев. Изменился не только их внешний вид и внутреннее оснащение, но и способы подсоединения к компьютерам и зарядным устройствам. Если еще лет 5-7 назад многие телефоны и даже фотоаппараты не имели такой возможности. Но на данный момент абсолютно каждый цифровой прибор может быть подключен к персональному компьютеру или ноутбуку. Телефон, проигрыватель, смартфон, планшет, видеокамера, плеер или фотоаппарат – все они оснащены разъемами, которые позволяют подсоединить их к другим устройствам.

Микро USB-разъемы. Виды USB-разъемов, их особенности

Но, как легко заметить, разъем разъему рознь. И купленный вместе с телефоном шнур почему-то нельзя использовать совместно с вашим любимым плеером. В итоге пучок кабелей копится, вы постоянно в них путаетесь и никак не можете понять, почему нельзя было сделать так, чтобы один провод подходил для подключения всех устройств. Но, как известно, так не бывает. Хотя сейчас появился более или менее стандартный разъем, по крайней мере, для смартфонов, телефонов и планшетов. И имя ему – micro-USB. Что это за чудо и как оно работает, как делается распиновка микро usb разъема, мы расскажем ниже.

Микро USB-разъем: что это такое?
Распиновка микро usb разъема-1
Распиновка микро usb разъема-1

Два самых популярных в последнее время разъема — это mini и micro-USB. Названия их говорят сами за себя. Это более маленькие и практичные разработки, которые используются на малогабаритных цифровых устройствах для экономии места и, возможно, для более изящного внешнего вида. Например, разъем микро-USB для планшета почти в 4 раза меньше, чем стандартный USB 2.0., а учитывая, что и само устройство в разы меньше персонального компьютера или даже ноутбука, такой вариант просто идеален. Но есть здесь и свои нюансы.

Например, из большего никогда нельзя сделать меньшее, поэтому микро-USB разъемы нельзя будет заменить даже на mini-USB. Хотя в некоторых случаях обратный процесс допустим. Да и замена микро-USB своими руками вряд ли закончится чем-то хорошим. Уж больно ювелирная это работа, к тому же нужно точно знать как делается

распиновка микро usb разъема. Кроме того, под словом “micro” кроется сразу несколько видов разъемов, и об этом нужно помнить. Особенно если вы пытаетесь купить новый провод. Микро-USB вашего планшета может оказаться несовместимым с разъемом на конце кабеля, который вы приобрели.

Разновидности

Микро-USB разъемы могут быть двух абсолютно разных типов. У них разные сферы применения и, соответственно, выглядят они по-разному. Первый вид называется micro-USB 2.0. тип В — он используется в устройствах по умолчанию и является внегласным стандартом для последних моделей смартфонов и планшетов, из-за этого он очень распространен и почти у каждого человека дома есть хотя бы один кабель микро-USB 2.0. типа В.

Распиновка микро usb разъема-2Распиновка микро usb разъема-2

Второй вид — micro-USB 3.0 — данные разъемы на планшетах не устанавливаются, но могут встречаться на смартфонах и телефонах некоторых марок. Чаще всего их применяют для оснащения внешних жестких накопителей.

Преимущества

Основными достоинствами, которыми обладают микро-USB разъемы для планшетов, можно считать повышенную плотность и надежность крепления штекера. Но этот факт далеко не исключает возможности неполадок именно с этими компонентами, особенно при неумелых попытках сделать ремонт и распиновку микро usb разъема. Чаще всего причиной поломки становится неаккуратность самих владельцев цифровых устройств. Резкие движения, падения планшетов и телефонов на пол или даже асфальт, особенно на ту сторону, где расположен сам разъем, попытки подправить что-то своими руками без соответствующих знаний – вот основные причины, из-за которых даже самые прочные части USB-портов выходят из строя. Но бывает, что это происходит из-за износа устройства, неправильной эксплуатации или заводского брака.

Распиновка микро usb разъема-3Распиновка микро usb разъема-3

Чаще всего причиной нарушения работы становятся либо сами микро-USB разъемы, либо соседствующие и подсоединенные с ними в цепь детали. Для любого опытного мастера его замена – минутное дело, но в домашних условиях с этим сможет справиться далеко не каждый. Если же вас все-таки интересует, как можно самостоятельно починить разъем микро-USB и как выполняется распиновка микро usb разъема (или, иными словами, распайка). Тогда нужно понимать, что этот процесс хотя и не самый долгий и сложный, если подойти к нему с умом и предварительным чтением соответствующей информации. Несколько советов будет приведено ниже.

Разъем микро-USB: распиновка микро usb разъема

Как известно, с обычными портами и разъемами всё просто — вам нужно всего лишь взять изображение лицевой части их коннектора, но в зеркальном отображении, и спаять. С USB mini- и micro-видов все немного иначе. Их разъемы содержат по 5 контактов, но на разъемах типа В контакт под номером 4 не используется, а на типе А он замкнут с GND, который и занимает пятое место.

Функции «ножек» разъема micro-USB

Так как большинство современных планшетов имеют микро-USB, служащий не только для зарядки, но и для синхронизации, из-за более частого использования разъема проблемы с ним возникают чаще.

Распиновка микро usb разъема-4Распиновка микро usb разъема-4

Итак, как было сказано выше, обычный микро-USB разъем имеет пять «ног». Одна плюсовая, на пять вольт, а одна минусовая. Находятся они на разных сторонах разъема и, соответственно, меньше страдают при отрыве от материнской платы. Лишь одна «нога» разъема, которая чаще других вырывается с контактной площадки, больше подвергается износу. Находится она ближе к минусовой «ноге». Если этот контакт поврежден, то зарядка устройства невозможна. То есть система может видеть блок питания, но процесс зарядки совершаться не будет.

Распиновка микро usb разъема-5Распиновка микро usb разъема-5

Оставшиеся две «ножки» отвечают за синхронизацию, то есть за возможность выгружать и загружать фотографии, музыку и т.д. Они выполняют это одновременно, поэтому отрыв одной повлечет за собой прекращение работы второй.

Зная функции «ножек», вы сможете определить, из-за отхождения контактов которых у вас начались проблемы и какие из них вам нужно будет спаять, чтобы вернуть ваш планшет «в строй».

Распиновка микро usb разъема-6Распиновка микро usb разъема-6

Неправильная распиновка микро usb разъема или некорректная его замена — последствия

Некорректно припаяв микро-USB, владельцы чаще всего сталкиваются со следующими проблемами:

1. Короткие замыкания блока питания, если они припаяли перевернутый тип.
2. Планшет определяет зарядный шнур, но аккумулятор (АКБ) не заряжает.
3. Аккумулятор планшета прекрасно заряжается, но при этом не синхронизируется с ноутбуком или компьютером.
4. Планшет работает исправно, но иногда»напоминает», что вам следовало бы отнести его в мастерскую, ане паять самостоятельно (например, зарядка начинается не сразу после включения или же иногда шнур нужно вытащить и вставить снова несколько раз перед тем, как начинается зарядка).

Будущее микро-USB

Так как это одни из самых популярных на сегодняшний день портов, то, если вы научитесь менять их однажды и узнаете как делается распиновка микро usb разъема, этот навык будет выручать вас в будущем очень часто. И пускай их не приняли за «золотой стандарт» при разработке телефонов и других цифровых устройств. И нам по-прежнему приходится иметь целую коллекцию проводов специально для ноутбука Acer, для телефона от Samsung, для iPad от Apple и фотоаппарата Nikon, но активное использование микро-разъемов дает надежду, то скоро вместо «букета» у нас на полочке будет лежать один кабель микро-USB, подходящий хотя бы к 90% техники в доме.

Какие бывают разъемы и штекеры USB

Распиновка микро usb разъема-7Распиновка микро usb разъема-7В связи с тем, что разъемов USB существует достаточно много, часто происходит путаница между ними. Порой, после покупки кабеля наступает волна разочарования, ведь может оказаться, что штекер купленного провода не подходит к устройству. Поэтому данной статье я постараюсь рассказать, какие виды разъемы бывают у USB-шнуров.

Несмотря на то, что информации по этой теме в Интернете полно, обычно она затрагивает вопросы разработки, дает даты утверждения и введения в эксплуатацию, особенности конструкции и как сделана распиновка микро usb разъема. В общем, приводится больше справочная информация, которая для конечного потребителя обычно не представляет особого интереса. Я же постараюсь рассмотреть разъемы с бытовой точки зрения – где они используются, их преимущества и недостатки, отличия и особенности.

Версии USB. Чем отличается USB 2.0 от USB 3.0

Для начала кратко общие сведения. USB-устройства бывают версий трех версий – 1.1, 2.0 и 3.0. Первая уже почти не используется, так как обеспечивает слишком низкую скорость передачи данных (12 Мбит – примерно 1,2 Мбайт/с) и может применяться исключительно для совместимости с привередливым железками. Вторая версия сейчас занимает господствующее положение. Большинство устройств, продающихся в магазинах и используемых в настоящее время, имеют поддержку второй версии.

Она обеспечивает пропускную способность 480 Мбит/с, то есть скорость копирования теоретически должна быть на уровне 48 Мбайт/с. Однако из-за конструктивных особенностей и не совсем идеальной реализации на практике скорость редко превышает 30-33 Мбайт/с. Большинство внешних винчестеров умеют читать со скоростью в 3-4 раза больше. То есть этот разъем является узким горлышком, тормозящим работу современных накопителей. Для мышек, клавиатур и т. п. скорость роли не играет.

Третья версия раскрашена в синий цвет, означающий принадлежность к последнему поколению. Пропускная способность равна 5 Гбит/с, что может дать 500 Мбайт/с. Современные винчестеры имеют скорость около 150-170 Мбайт/с, то есть, третья версия USB сможет обеспечить большой запас по скорости на ближайшие годы.

Совместимость разных версий USB.

Несколько слов про совместимость. Версии 1.1 и 2.0 конструктивно полностью совместимы между собой. Если одна из соединяемых сторон – старой версии, то работа будет вестись на пониженной скорости, а операционная система выведет сообщение “Устройство может работать быстрее”, которое означает, что имеется быстрый порт USB 2.0 в компьютере, а устройство, которое в него втыкается, медленное – версии 1.1.

А вот с совместимостью USB версий 2.0 и 3.0 не все так однозначно. Любое устройство или шнур USB 2.0 можно подключить к синему порту третьей версии. А вот наоборот сделать не получится. Современные кабели и устройства с USB 3.0 отличаются от привычных разъемов дополнительными контактами, позволяющими увеличить пропускную способность интерфейса, поэтому подключить их в старый порт не получится (исключение составляет только тип A).

Питание USB

В любом USB разъеме подается напряжение 5 Вольт, а ток не может превышать 0,5 Ампера (для USB 3.0 – 0,9 Ампера). На практике это означает, что максимальная мощность подключаемого устройства может быть не более 2,5 Ватт (4,5 для USB 3.0). Поэтому при подключении маломощных и портативных устройств – плееров, телефонов, флэшек и карт памяти – проблем не будет. А вот вся крупногабаритная и массивная техника имеет внешнее питание от сети.

А теперь перейдем к видам разъемов. Рассматривать совсем экзотические варианты я не буду, а лишь расскажу о самых ходовых и часто употребляемых штекерах. В скобках будет указана принадлежность в определенной версии USB.

USB тип A (USB 2.0)

Распиновка микро usb разъема-8Распиновка микро usb разъема-8Это самый распространенный и самый узнаваемый разъем из ныне существующих. К тому же и инструкций как делается распиновка микро usb разъема в сети довольно много. Большинство устройств, подключаемых по USB, имеют именно его. Мышки, флэшки, клавиатуры, камеры и многое другое – все они оснащены USB типа A, который берет свое начало еще в 90-х. Одним из самых главных преимуществ данного порта является надежность.

Он может пережить достаточно большое количество подключений, не разваливается и действительно по достоинству заслужил стать самым распространенным средством подключения всего, чего только можно. Несмотря на прямоугольную форму, обратной стороной его не воткнуть,присутствует “защита от дурака”. Однако для портативных устройств он не подходит, так как имеет достаточно большие габариты, что в конце концов привело к появлению модификаций меньших размеров.

USB тип B (USB 2.0)

Распиновка микро usb разъема-9Распиновка микро usb разъема-9Второй тип USB – снискал гораздо меньшую славу, нежели сородич. В отличие от штекеров типа А, имеющих прямоугольную форму, все модификации типа B (в том числе и Mini и Micro – см. ниже) обычно имеют или квадратную, или трапециевидную форму. Обычный, полноразмерный тип B – единственный представитель, имеющий квадратную форму. По размерам он достаточно большой и по этой причине применяется в различной периферии и крупногабаритных стационарных устройствах – принтерах, сканерах, иногда ADSL-модемах. Что интересно, производители принтеров редко комплектуют таким кабелем свои изделия, поэтому шнур к печатающему устройству или МФУ приходится приобретать отдельно.

Mini USB Тип B (USB 2.0)

Распиновка микро usb разъема-10Распиновка микро usb разъема-10Появление огромного количества миниатюрных устройств привело к появлению крошечных разъемов USB. А по истине массовым Mini USB тип B стал с появлением переносных винчестеров, в которых он широко применяется. Разъем имеет пять контактов, а не 4 как у “взрослых штекеров”, правда один из них не используется. К сожалению, миниатюризация негативно сказалась на надежности. Несмотря на большой ресурс, через некоторое время Mini USB расшатывается и начинает болтаться, хотя из порта не вываливается. В настоящее время продолжает активно использоваться в плеерах, портативных винчестерах, кардридерах и другой технике небольших габаритов. Интересно, что вторая модификация (тип A) почти не применяется, вы с трудом найдете такой шнур в продаже. Постепенно начинает вытесняться более совершенной модификацией Micro USB.

Micro USB тип B (USB 2.0)

Распиновка микро usb разъема-11Распиновка микро usb разъема-11Доработанный вариант предыдущего разъема. Имеет совсем миниатюрные размеры, вследствие чего применяется производителями в современной технике, которая отличается небольшой толщиной. Кроме того, улучшено крепление, штекер сидит очень плотно и не вываливается. В 2011 году данный разъем был утвержден как единый стандарт для зарядки для телефонов, смартфонов, планшетов, плееров и другой портативной электроники. Поэтому, имея у себя всего один шнур, можно прокормить весь “электронный зоопарк”. Стандарт продолжает набирать обороты, можно надеяться, что через год-другой почти все новые устройства будут оснащены единым разъемом. Как и в предыдущем случае, тип А почти не применяется. Важно помнить, что самостоятельная распиновка микро usb разъема делается только в том случае, когда вы абсолютно уверены в своих способностях.

USB тип A (USB 3.0)

Распиновка микро usb разъема-12Распиновка микро usb разъема-12Новый стандарт USB, имеющий значительно более высокую пропускную способность. Появление дополнительных контактов привело к изменению внешнего вида почти всех USB-штекеров 3.0. Несмотря на это, тип A внешне остался неизменным, лишь синий цвет сердцевины выдает в нем новичка. Это означает, что сохранена обратная совместимость. Устройство USB 3.0 можно подключить в старый порт USB 2.0 и наоборот. В этом главное отличие от остальных разъемов USB 3.0. Такие порты можно встретить в современных компьютерах или ноутбуках.

USB тип B (USB 3.0)

Распиновка микро usb разъема-13Распиновка микро usb разъема-13По аналогии с предыдущей версией данный тип используется в средней и крупной периферии и устройства, требующих высокой производительности – NAS, стационарных жестких дисках. Разъем сильно модифицирован и подключить его к USB 2.0 не выйдет. В продаже такие шнуры тоже встретишь не часто (в противоположность предыдущему). Воткнуть такой разъем в USB 2.0 тип B уже не выйдет — верхняя часть будет мешать.

Micro USB (USB 3.0)

Распиновка микро usb разъема-14Распиновка микро usb разъема-14Этот разъем продолжатель традиций “классического” Micro USB. Он обладает теми же качествами – компактность, надежность, хорошее соединение, но при этом имеет и высокую скорость передачи данных. Поэтому используется в основном в новых внешних сверхскоростных жестких дисках и SSD. Становится все более популярным, поэтому чтобы не носить с внешним винчестером и провод, можно купить дополнительный кабель в любом магазине. Основная часть разъема полностью копирует Micro USB второй ревизии

Главное не перепутать — отличие Micro USB и Mini USB.

Главная путаница, возникающая у пользователей, происходит между Mini USB и Micro USB, которые действительно немного похожи. Первый имеет чуть большие размеры, а второй специальные защелки на задней стороне. Именно по защелкам вы всегда можете отличить эти два разъема. В остальном они идентичны. А поскольку устройств и с тем, и с другим очень много, лучше иметь оба кабеля – тогда с подключением любой современной портативной техники проблем не будет. Кроме этого можно напутать когда делается распиновка микро usb разъема, поэтому внимательно следите за монтажом.

Распиновка микро usb разъема-15Распиновка микро usb разъема-15

Слева Mini USB, справа Micro USB.
Mini USB значительно толще, что не позволяет использовать
его в компактных тонких устройствах.
Micro USB легко узнать по двум зазубринкам,
крепко держащих штекер при подключении.

Распиновка микро usb разъема-16Распиновка микро usb разъема-16

Три брата одного семейства.
Mini USB и Micro USB значительно тоньше обычного.
С другой стороны «крохи» проигрывают
в надежности старшему товарищу.

Источник: radiobooka.ru

распиновка micro и mini usb + особенности распайки

Интерфейс USB – популярный вид технологической коммуникации на мобильных и других цифровых устройствах. Разъемы подобного рода часто встречаются на персональных компьютерах разной конфигурации, периферийных компьютерных системах, на сотовых телефонах и т.д.

Особенность традиционного интерфейса – USB распиновка малой площади. Для работы используются всего 4 пина (контакта) + 1 заземляющая экранирующая линия. Правда, последним более совершенным модификациям (USB 3.0 Powered-B или Type-C) характерно увеличение числа рабочих контактов. О чем мы и будем говорить в этом материале. Также опишем структуру интерфейса и особенности распайки кабеля на контактах разъемов.

Содержание статьи:

Виды разъемов USB

Аббревиатура «USB» несет сокращенное обозначение, которое в целостном виде читается как «Universal Series Bus» – универсальная последовательная шина, благодаря применению которой осуществляется высокоскоростной обмен цифровыми данными.

Универсальность USB интерфейса отмечается:

  • низким энергопотреблением;
  • унификацией кабелей и разъемов;
  • простым протоколированием обмена данных;
  • высоким уровнем функциональности;
  • широкой поддержкой драйверов разных устройств.

Какова же структура USB интерфейса, и какие существуют виды ЮСБ технологических разъемов в современном мире электроники? Попробуем разобраться.

Технологическая структура интерфейса USB 2.0

Разъемы, относящиеся к изделиям, входящим в группу спецификаций 1.х – 2.0 (созданные до 2001 года), подключаются на четырехжильный электрический кабель, где два проводника являются питающими и ещё два – передающими данные.

Также в спецификациях 1.х – 2.0 распайка служебных ЮСБ разъемов предполагает подключение экранирующей оплётки – по сути, пятого проводника.

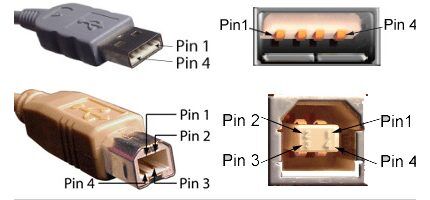

Распиновка USB спецификации 2.0Распиновка USB спецификации 2.0

Так выглядит физическое исполнение нормальных разъёмов USB, относящихся ко второй спецификации. Слева указаны исполнения типа «папа», справа указаны исполнения типа «мама» и соответствующая обоим вариантам распиновка

Существующие исполнения соединителей универсальной последовательной шины отмеченных спецификаций представлены тремя вариантами:

  1. Нормальный – тип «А» и «В».
  2. Мини – тип «А» и «В».
  3. Микро – тип «А» и «В».

Разница всех трёх видов изделий заключается в конструкторском подходе. Если нормальные разъемы предназначены для использования на стационарной технике, соединители «мини» и «микро» сделаны под применение в мобильных устройствах.

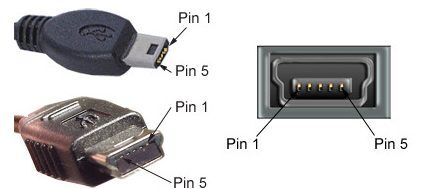

Распиновка USB-miniРаспиновка USB-mini

Так выглядит физическое исполнение разъемов второй спецификации из серии «мини» и, соответственно, метки для разъемов Mini USB – так называемой распиновки, опираясь на которую, пользователь выполняет кабель-соединение

Поэтому два последних вида характеризуются миниатюрным исполнением и несколько измененной формой разъема.

Таблица распиновки стандартных соединителей типа «А» и «В»

КонтактСпецификацияПроводник кабеляФункция
1Питание +Красный (оранжевый)+ 5В
2Данные  –Белый (золотой)Data –
3Данные +ЗеленыйData +
4Питание –Черный (синий)Земля

Наряду с исполнением разъемов типа «мини-А» и «мини-В»,  а также разъемов типа «микро-А» и «микро-В», существуют модификации соединителей типа «мини-АВ» и «микро-АВ».

Отличительная черта таких конструкций – исполнение распайки проводников ЮСБ на 10-пиновой контактной площадке. Однако на практике подобные соединители применяются редко.

Таблица распиновки интерфейса Micro USB и Mini USB соединителей типа «А» и «В»

КонтактСпецификацияПроводник кабеляФункция
1Питание  +Красный+ 5В
2Данные  –БелыйData  –
3Данные  +ЗеленыйData  +
4ИдентификаторХост – устройство
5Питание  –ЧерныйЗемля

Технологическая структура интерфейсов USB 3.х

Между тем совершенствование цифровой аппаратуры уже к моменту 2008 года привело к моральному старению спецификаций 1.х – 2.0.

Эти виды интерфейса не позволяли подключение новой аппаратуры, к примеру, внешних жестких дисков, с таким расчётом, чтобы обеспечивалась более высокая (больше 480 Мбит/сек) скорость передачи данных.

Соответственно, на свет появился совершенно иной интерфейс, помеченный спецификацией 3.0. Разработка новой спецификации характеризуется не только повышенной скоростью, но также дает увеличенную силу тока – 900 мА против 500 мА для USB 2/0.

Понятно, что появление таких разъемов обеспечило обслуживание большего числа устройств, часть из которых может питаться напрямую от интерфейса универсальной последовательной шины.

Соединители USB-3.хСоединители USB-3.х

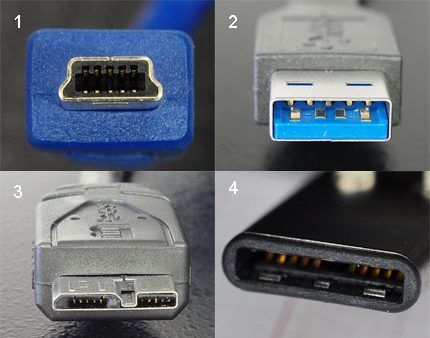

Модификация коннекторов USB 3.0 разного типа: 1 – исполнение «mini» типа «B»; 2 – стандартное изделие типа «A»; 3 – разработка серии «micro» типа «B»; 4 – стандартное исполнение типа «C»

Как видно на картинке выше, интерфейсы третьей спецификации имеют больше рабочих контактов (пинов), чем у предыдущей – второй версии. Тем не менее, третья версия полностью совместима с «двойкой».

Чтобы иметь возможность передавать сигналы с более высокой скоростью, разработчики конструкций третьей версии оснастили дополнительно четырьмя линиями данных и одной линией нулевого контактного провода. Дополненные контактные пины располагаются в отдельным ряду.

Таблица обозначения пинов разъемов третьей версии под распайку кабеля ЮСБ

КонтактИсполнение «А»Исполнение «B»Micro-B
1Питание +Питание +Питание +
2Данные   –Данные  –Данные  –
3Данные  +Данные  +Данные  +
4ЗемляЗемляИдентификатор
5StdA_SSTX –StdA_SSTX –Земля
6StdA_SSTX +StdA_SSTX +StdA_SSTX –
7GND_DRAINGND_DRAINStdA_SSTX +
8StdA_SSRX –StdA_SSRX –GND_DRAIN
9StdA_SSRX +StdA_SSRX +StdA_SSRX –
10StdA_SSRX +
11ЭкранированиеЭкранированиеЭкранирование

Между тем использование интерфейса USB 3.0, в частности серии «А», проявилось серьёзным недостатком в конструкторском плане. Соединитель обладает ассиметричной формой, но при этом не указывается конкретно позиция подключения.

Разработчикам пришлось заняться модернизацией конструкции, в результате чего в 2013 году в распоряжении пользователей появился вариант USB-C.

Модернизированное исполнение разъема USB 3.1

Конструкция этого типа разъема предполагает дублирование рабочих проводников по обеим сторонам штепселя. Также на интерфейсе имеются несколько резервных линий.

Этот тип соединителя нашел широкое применение в современной мобильной цифровой технике.

Распиновка разъема USB-CРаспиновка разъема USB-C

Расположение контактов (пинов) для интерфейса типа USB-C, относящегося к серии третьей спецификации соединителей, предназначенных под коммуникации различной цифровой техники

Стоит отметить характеристики USB Type-C. Например, скоростные параметры для этого интерфейса показывают уровень – 10 Гбит/сек.

Конструкция соединителя выполнена в компактном исполнении и обеспечивает симметричность соединения, допуская вставку разъема в любом положении.

Таблица распиновки, соответствующая спецификации 3.1 (USB-C)

КонтактОбозначениеФункцияКонтактОбозначениеФункция
A1GNDЗаземлениеB1GNDЗаземление
A2SSTXp1TX +B2SSRXp1RX +
A3SSTXn1TX –B3SSRXn1RX –
A4Шина +Питание +B4Шина +Питание +
A5CC1Канал CFGB5SBU2ППД
A6Dp1USB 2.0B6Dn2USB 2.0
A7Dn1USB 2.0B7Dp2USB 2.0
A8SBU1ППДB8CC2CFG
A9ШинаПитаниеB9ШинаПитание
A10SSRXn2RX –B10SSTXn2TX –
A11SSRXp2RX +B11SSTXp2TX +
A12GNDЗаземлениеB12GNDЗаземление

Следующий уровень спецификации USB 3.2

Между тем процесс совершенствования универсальной последовательной шины активно продолжается. На некоммерческом уровне уже разработан следующий уровень спецификации – 3.2.

Согласно имеющимся сведениям, скоростные характеристики интерфейса типа USB 3.2 обещают вдвое большие параметры, чем способна дать предыдущая конструкция.

Достичь таких параметров разработчикам удалось путем внедрения многополосных каналов, через которые осуществляется передача на скоростях 5 и 10 Гбит/сек, соответственно.

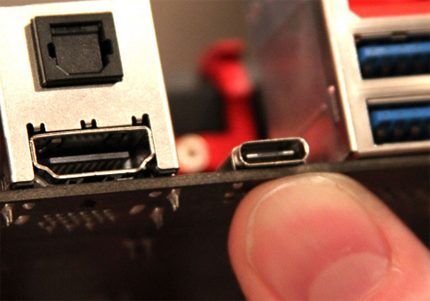

Универсальная последовательная шина USB-3.2Универсальная последовательная шина USB-3.2

Подобно «Thunderbolt», USB 3.2 использует несколько полос для достижения общей пропускной способности, вместо того, чтобы пытаться синхронизировать и запускать один канал дважды

Кстати следует отметить, что совместимость перспективного интерфейса с уже существующим USB-C поддерживается полностью, так как разъем «Type-C» (как уже отмечалось) наделен резервными контактами (пинами), обеспечивающими многополосную передачу сигналов.

Особенности распайки кабеля на контактах разъемов

Какими-то особыми технологическими нюансами пайка проводников кабеля на контактных площадках соединителей не отмечается. Главное в таком процессе – обеспечение соответствия цвета предварительно проводников кабеля конкретному контакту (пину).

Расцветка проводников кабеля USBРасцветка проводников кабеля USB

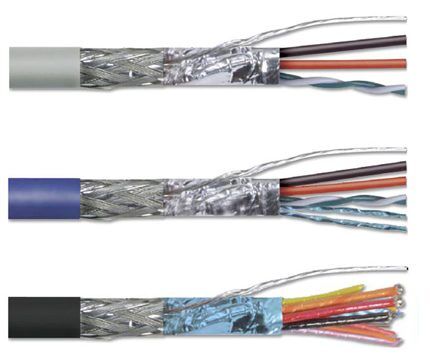

Цветовая маркировка проводников внутри кабельной сборки, используемой для USB интерфейсов. Сверху вниз показана, соответственно, цветовая раскраска проводников кабелей под спецификации 2.0, 3.0 и 3.1

Также, если осуществляется распайка модификаций устаревших версий, следует учитывать конфигурацию соединителей, так называемых – «папа» и «мама».

Проводник, запаянный на контакте «папы» должен соответствовать пайке на контакте «мамы». Взять, к примеру, вариант распайки кабеля по контактам USB 2.0.

Используемые в этом варианте четыре рабочих проводника, как правило, обозначены четырьмя разными цветами:

  • красным;
  • белым;
  • зеленым;
  • черным.

Соответственно, каждый проводник подпаивается на контактную площадку, отмеченную спецификацией разъема аналогичной расцветки. Такой подход существенно облегчает работу электронщика, исключает возможные ошибки в процессе распайки.

Аналогичная технология пайки применяется и к разъемам других серий. Единственное отличие в таких случаях – большее число проводников, которые приходится паять. Чтобы упростить себе работу, удобно использовать специнструмент – надежный паяльник для пайки проводов в домашних условиях и для снятия изоляции с концов жил.

Независимо от конфигурации соединителей, всегда используется пайка проводника экрана. Этот проводник запаивается к соответствующему контакту на разъеме, Shield – защитный экран.

Нередки случаи игнорирования защитного экрана, когда «специалисты» не видят смысла в этом проводнике. Однако отсутствие экрана резко снижает характеристики кабеля USB.

Поэтому неудивительно, когда при значительной длине кабеля без экрана пользователь получает проблемы в виде помех.

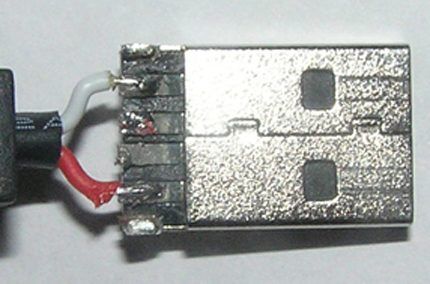

Распайка USB под питаниеРаспайка USB под питание

Распайка соединителя двумя проводниками под организацию линии питания для устройства донора. На практике используются разные варианты распаек, основываясь на технических потребностях

Распаивать кабель USB допускается разными вариантами, в зависимости от конфигурации линий порта на конкретном устройстве.

К примеру, чтобы соединить одно устройство с другим с целью получения только напряжения питания (5В), достаточно спаять на соответствующих пинах (контактах) всего две линии.

Выводы и полезное видео по теме

Представленный ниже видеоролик поясняет основные моменты распиновки соединителей серии 2.0 и других, визуально поясняет отдельные детали производства процедур пайки.

Владея полной информацией по распиновке соединителей универсальной последовательной шины, всегда можно справиться с технической проблемой, связанной с дефектами проводников. Также эта информация обязательно пригодится, если потребуется нестандартно соединять какие-то цифровые устройства.

Хотите дополнить изложенный выше материал полезными замечаниями или ценными советами по самостоятельной распайке? Пишите комментарии в блоке ниже, добавляйте, при необходимости, уникальные фотоматериалы.

Может у вас остались вопросы после прочтения статьи? Задавайте их здесь – наши эксперты и компетентные посетители сайта постараются прояснить непонятные моменты.

Ремонтные микро-USB разъёмы для смартфонов/телефонов. Миниобзор

Эти микро-USB разъёмы оказались достаточно востребованы, так как у смартфонов и телефонов они иногда приходят в негодность. Заказал всевозможных видов (9 различных вариантов 9х3=27, всего 27 штук) и не пожалел.
Для тех, кто хоть немного дружит с паяльником и имеет прямые руки, обязательно сгодятся.
Двоюродный брат принёс смартфон на посмотреть. Говорит, что не заряжается. Оказалось, что сломано входное гнёздо, обломана пластмасска, как раз по плюсовому выводу.
СтОят сущие копейки. Заказал в августе. Недели через три получил. Кстати трек полноценный, отслеживался до самого дома.
Пакет стандартный китайский. Внутри «пупырка», перемотанная скотчем.

В ней пакетик с замком.

Внутри нарезки с различными вариантами микро-USB разъёмов: MC-003, MC-005, MC-006, MC-007, MC-008, MC-009, MC-011 MC-019 MC-021. Под каждый типоразмер своя форма блистера. Плохо, что не подписаны, через полиэтилен не все разъёмы можно разглядеть, придётся вскрывать, искать, а затем заклеивать скотчем, чтобы не перемешались.

А вот и виновник. Достаточно распространённый вариант смартфона.

С виду разъём вполне себе исправный. Обломанный кусочек увидел только при помощи лупы.
При подсоединении зарядного кабеля ламель опирается на пластмасску, за счёт чего и обеспечивается надёжный контакт. Но краешек её был обломан и надёжного контакта не получалось. Это моя версия увиденного.

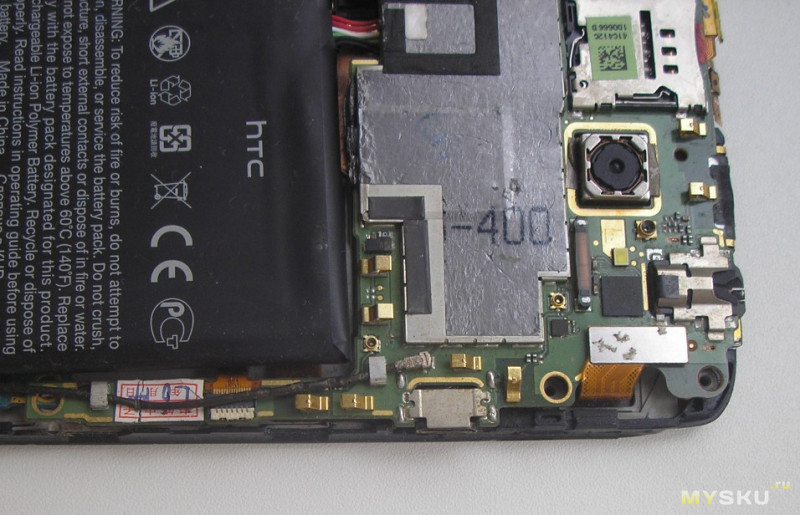

Но сначала я этого не знал и начал с пропайки разъёма. Для этого смартфон пришлось разобрать.

Пропайка не помогла (естественно). После того, как обнаружил истинную причину, заказал всевозможные варианты на Алиэкспресс.
Разъём выпаял уже после того, как получил ремкомплкет.
По габаритам есть небольшое отличие. Ушки пришлось немного раздвигать.

В остальном никаких замечаний не имею.
Процесс выпайки оказался намного сложнее установки на место.


Но всё хорошо, что хорошо заканчивается. Вживился, как родной.

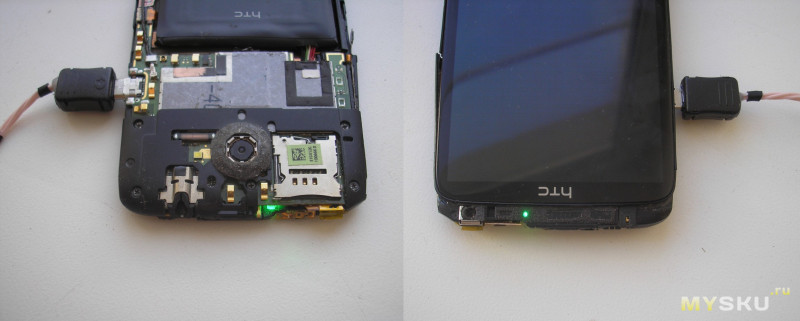

Процесс зарядки пошёл, телефон зарядился.

Теперь можно собирать в исходное.
Эта фотография со страницы продавца. Она неправдоподобная. Поясню. Не все фотографии соответствуют тому, что присылает. Имеются отличия.

Именно поэтому выкладываю правильные фото по типоразмерам от других продавцов. Я просмотрел на Алиэкспресс различные разъёмы из моей комплектации. Выкладываю всё, что нашёл.
Принцип простой – один снимок (красивый) от китайских продавцов, второй следом – мой (того, что получил).
А теперь поподробнее.
MC-003. Применяется для OPPO X907 Nokia 5800 N71. Так написано на странице продавца. Я не проверял.


MC-005. Для каких моделей не написано, поэтому ориентируемся по внешнему виду.


MC-006. Для Blackberry 8520 Lenovo IdeaTab A2109 U018. Тоже не проверял.


MC-007. Для каких моделей не указано.

MC-008. Это тот разъём, которым я и воспользовался.

MC-009 для Lenovo A690 A698T S686 S680 S850 S880 S890 S720 P700.
Очень похож на МС008, но расстояние между лапками меньше.


MC-011.


MC-019.


И, наконец, MC-021 для Sony Ericsson X10 X8 E10 E15 E16 J108 W100.


В целом, покупкой доволен. Всегда пригодятся.
Наверняка найдутся такие, кто посоветует купить в местном радиомагазине.
Но мы лёгких путей не ищем:)
Вот в общем-то и всё.
Надеюсь, хоть кому-то помог.
Удачи!

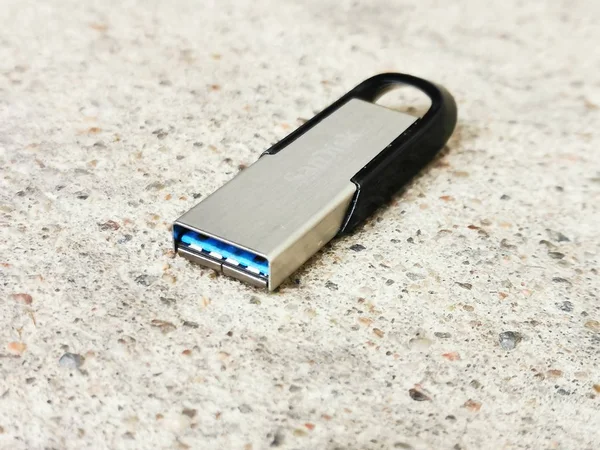

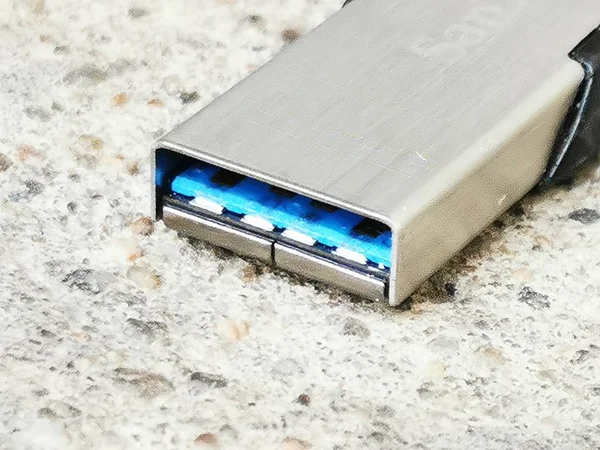

Картинки микро usb, Стоковые Фотографии и Роялти-Фри Изображения микро usb — Страница 2

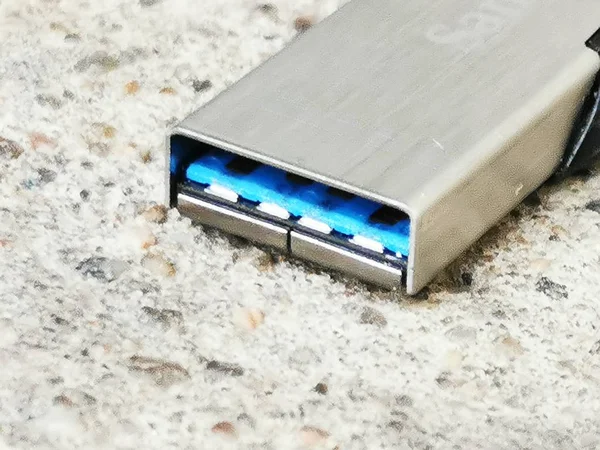

Картинки микро usb, Стоковые Фотографии и Роялти-Фри Изображения микро usb — Страница 2 | Depositphotos®Micro Usb Usb Type Передача Данных Скорость Инновации Технологии Компьютеры Лицензионные Стоковые ИзображенияОБ 4.0, ОБ 3.0, micro USB, USB type-c, передача данных, скорость, инновации, технологии, компьютеры, безопасность, хранение данных, флэш-накопитель, твердотельные накопители, флэш-накопитель, жесткие диски,Micro Usb Usb Type Передача Данных Скорость Инновации Технологии Компьютеры Лицензионные Стоковые ФотоОБ 4.0, ОБ 3.0, micro USB, USB type-c, передача данных, скорость, инновации, технологии, компьютеры, безопасность, хранение данных, флэш-накопитель, твердотельные накопители, флэш-накопитель, жесткие диски,Micro Usb Usb Type Передача Данных Скорость Инновации Технологии Компьютеры Стоковое ФотоОБ 4.0, ОБ 3.0, micro USB, USB type-c, передача данных, скорость, инновации, технологии, компьютеры, безопасность, хранение данных, флэш-накопитель, твердотельные накопители, флэш-накопитель, жесткие диски,Micro Usb Usb Type Передача Данных Скорость Инновации Технологии Компьютеры Стоковое ИзображениеОБ 4.0, ОБ 3.0, micro USB, USB type-c, передача данных, скорость, инновации, технологии, компьютеры, безопасность, хранение данных, флэш-накопитель, твердотельные накопители, флэш-накопитель, жесткие диски,Micro Usb Usb Type Передача Данных Скорость Инновации Технологии Компьютеры Стоковое ФотоОБ 4.0, ОБ 3.0, micro USB, USB type-c, передача данных, скорость, инновации, технологии, компьютеры, безопасность, хранение данных, флэш-накопитель, твердотельные накопители, флэш-накопитель, жесткие диски,Micro Usb Usb Type Передача Данных Скорость Инновации Технологии Компьютеры Лицензионные Стоковые ИзображенияОБ 4.0, ОБ 3.0, micro USB, USB type-c, передача данных, скорость, инновации, технологии, компьютеры, безопасность, хранение данных, флэш-накопитель, твердотельные накопители, флэш-накопитель, жесткие диски,Micro Usb Usb Type Передача Данных Скорость Инновации Технологии Компьютеры Лицензионные Стоковые ИзображенияОБ 4.0, ОБ 3.0, micro USB, USB type-c, передача данных, скорость, инновации, технологии, компьютеры, безопасность, хранение данных, флэш-накопитель, твердотельные накопители, флэш-накопитель, жесткие диски,Micro Usb Usb Type Передача Данных Скорость Инновации Технологии Компьютеры Лицензионные Стоковые ФотоОБ 4.0, ОБ 3.0, micro USB, USB type-c, передача данных, скорость, инновации, технологии, компьютеры, безопасность, хранение данных, флэш-накопитель, твердотельные накопители, флэш-накопитель, жесткие диски,Micro Usb Usb Type Передача Данных Скорость Инновации Технологии Компьютеры Стоковое ФотоОБ 4.0, ОБ 3.0, micro USB, USB type-c, передача данных, скорость, инновации, технологии, компьютеры, безопасность, хранение данных, флэш-накопитель, твердотельные накопители, флэш-накопитель, жесткие диски,Micro Usb Usb Type Передача Данных Скорость Инновации Технологии Компьютеры Лицензионные Стоковые ИзображенияОБ 4.0, ОБ 3.0, micro USB, USB type-c, передача данных, скорость, инновации, технологии, компьютеры, безопасность, хранение данных, флэш-накопитель, твердотельные накопители, флэш-накопитель, жесткие диски,Micro Usb Usb Type Передача Данных Скорость Инновации Технологии Компьютеры Лицензионные Стоковые ФотоОБ 4.0, ОБ 3.0, micro USB, USB type-c, передача данных, скорость, инновации, технологии, компьютеры, безопасность, хранение данных, флэш-накопитель, твердотельные накопители, флэш-накопитель, жесткие диски,Micro Usb Usb Type Передача Данных Скорость Инновации Технологии Компьютеры Стоковое ФотоОБ 4.0, ОБ 3.0, micro USB, USB type-c, передача данных, скорость, инновации, технологии, компьютеры, безопасность, хранение данных, флэш-накопитель, твердотельные накопители, флэш-накопитель, жесткие диски,Micro Usb Usb Type Передача Данных Скорость Инновации Технологии Компьютеры Лицензионные Стоковые ИзображенияОБ 4.0, ОБ 3.0, micro USB, USB type-c, передача данных, скорость, инновации, технологии, компьютеры, безопасность, хранение данных, флэш-накопитель, твердотельные накопители, флэш-накопитель, жесткие диски,

Leave a comment
