DRAM_LED на материнской плате — что это такое?

Сразу коротко ответ: светодиодный индикатор, который горит красным при обнаружении неполадок оперативной памяти (RAM) или когда отсутствуют модули оперативки.

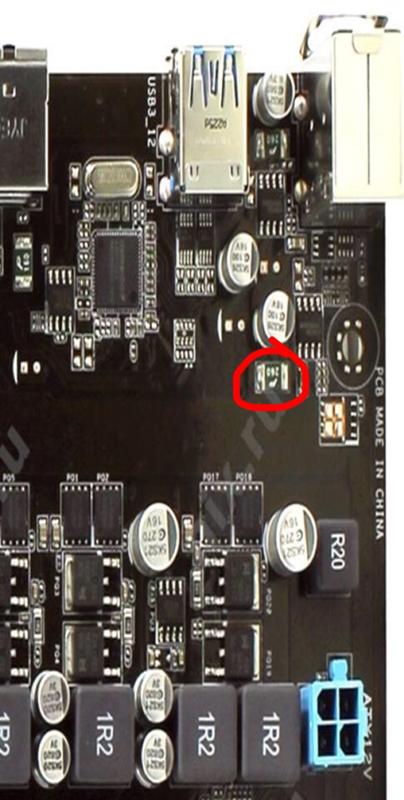

Пример свечения индикатора:

РЕКЛАМА

Горит лампочка DRAM_LED — что делать?

Варианты:

1. Попробуйте извлечь планки, проверить работу с одной в разных слотах.
2. Также причиной может быть плохой контакт питания материнки.
3. Иногда источник неполадок — жесткий диск, видеокарта, блок питания.
4. В крайнем случае можно попробовать сбросить BIOS (перемычкой CLR_CMOS или функцией Load Setup Defaults).
5. Один пользователь сообщил — проблема была из-за остановившегося вентилятора блока питания.
6. Иногда проблема кроется в устаревшей версии BIOS.
7. Возможно в настройках биоса указана фиксированная частота оперативы (RAM) — тогда выставьте режим Auto.

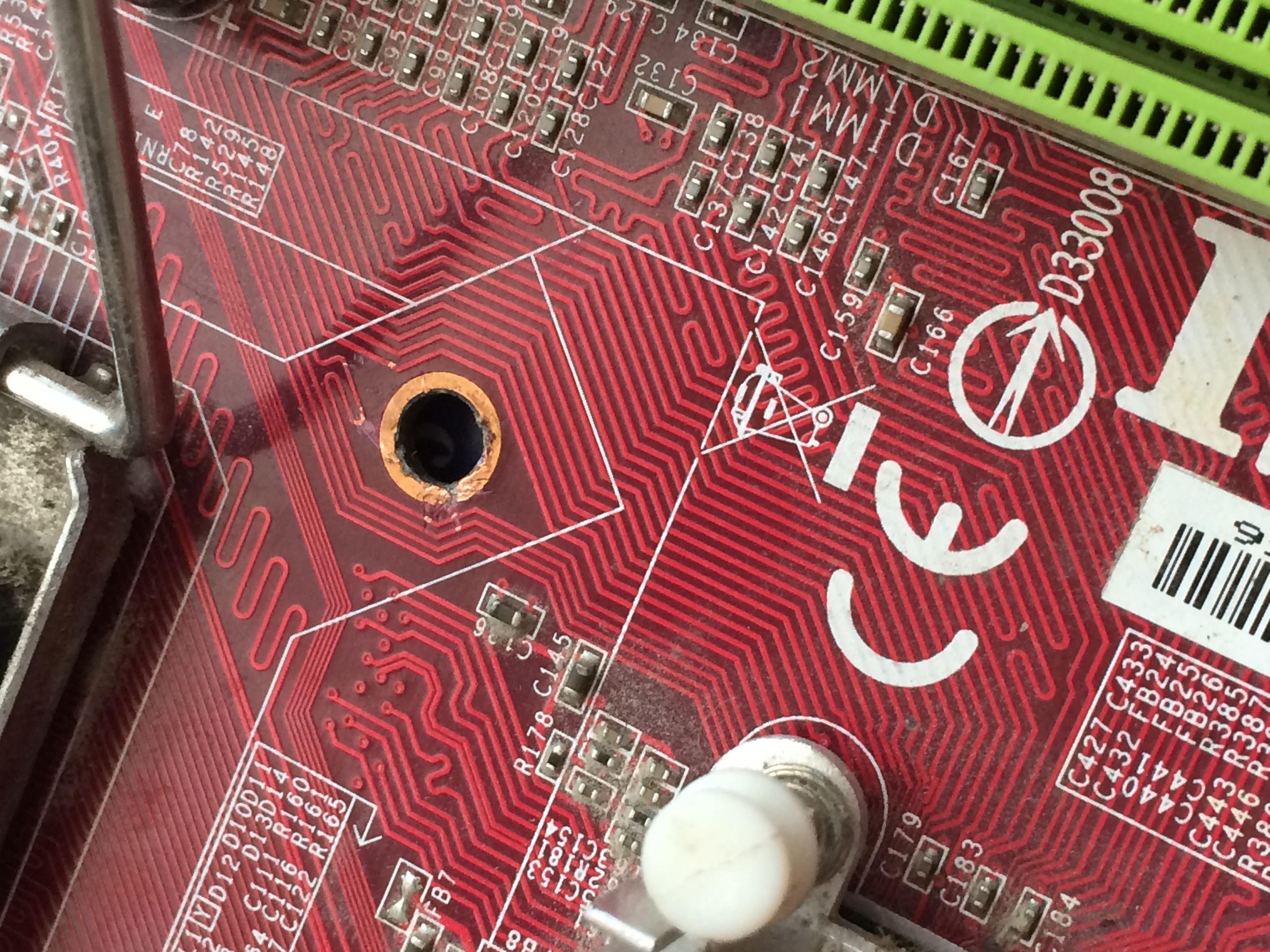

Иногда причина — контакты, например:

РЕКЛАМА

Бывает устранить неполадки можно исправить нажатием специальной кнопки MemOK:

Кнопка MemOK может исправить некоторые проблемы оперативки, например когда установлены модули разных производителей, разной частоты/таймингов.

Заключение

Выяснили:

• DRAM_LED на материнской плате — индикатор, оповещающий о проблемах оперативки (RAM).
• Иногда лампочка горит при неполадках с материнкой, точнее с элементами, которые относятся к работе оперативки (ОЗУ).

Удачи и добра.

На главную! 07.03.2021

РЕКЛАМА

Коды и звуковые сигналы мигающий продукции Intel® NUC

Последовательность/шаблон	Смысл	Действия поиска и устранения неисправностей
3 мигающие (3 гудка) (1,0 секунд каждый) три раза, затем 2,5-секундная пауза (выкл.). Этот шаблон повторяется до выключения компьютера.	Ошибка памяти	Убедитесь, что вы используете правильный диапазон памяти для вашего устройства Intel® Nuc. Другие советы. Удалите и заново установите память. Убедитесь, что контакты памяти и разъема загрязнены. Проверьте наличие неисправного модуля памяти, попытайтесь использовать память в работающей системе. Если у вас есть два разъема памяти Intel NUC: Попробуйте использовать только один модуль памяти, переменяя его между верхней и нижней границами памяти. Попробуйте использовать модули памяти одного и того же производителя с одинаковым номером и скоростью ее компонентов. Маловероятно, что этот вид мигания отображается на устройстве Intel NUC, на котором находится модуль памяти, который был установлен на плате. Если это так, вероятно, это означает, что память с неиспользуемым разъемом была неудачной. В этом случае обратитесь в службу поддержки Intel, воспользовавшись ссылкой ниже.
Непрерывные мигающие Когда обновление начнется, затем в течение 0,5 секунд и затем на 0,5 секунд. Этот шаблон повторяется до завершения обновления BIOS.	Выполняется обновление BIOS	Этот шаблон является нормальным поведением. Никаких действий не требуется.
2 красных мигающие Повторяющийся шаблон: на 2,0 секунд, затем до 2,0 секунд.	Компьютер работает в режиме сна (состояние S3). Это нормальное функционирование.	Этот шаблон мигания может быть выключен в BIOS: Нажмите клавишу F2 во время загрузки для входа в программу BIOS Setup. Переходите к расширенному энергопотреблению >. На панели вторичных параметров питания установите индикатор состояния S3 (или яркость индикатора S3) в значение выкл. Нажмите F10 , чтобы сохранить изменения и выйти из программы BIOS Setup.
1 мигающий каждые 5 секунд	Возможно, произошел сбой в цепи включения питания	Обратитесь в службу поддержки Intel для получения помощи.
16 миганий вкл/выкл (8 звуковых сигналов) 0,25 секунд в течение, 0,25 секунд выключения, 0,25 секунд в течение 30 секунд 0,25 с работы в течение всего 16 миганий. Затем компьютер выключается.	Предупреждение о температурном перегреве процессора	Убедитесь в том, что вентиляционные отверстия в корпусе не блокируются, и устройство имеет достаточный воздушный поток

Рабочая станция HP Z400/Z600/Z800 — Коды диагностического светодиодного индикатора

Используйте Код диагностического светодиодного индикатора и код звуковых сигналов для обнаружения ошибки.

ПРИМЕЧАНИЕ: Звуковые сигналы рабочей станции издает динамик корпуса. Мигание индикаторов и звуковые сигналы повторяются пять циклов. После завершения пяти циклов повторяется только мигание индикаторов.

Диагностический светодиодный индикатор мигает красным 2 раза, система издает 2 звуковых сигнала (раз в секунду), затем идет 2-секундная пауза:

Это означает, что произошло защитное отключение при перегреве.

Для решения данной проблемы выполните следующие действия:

1) Убедитесь, что вентиляционные отверстия рабочей станции не закрыты.

2) Откройте панель доступа и нажмите кнопку питания рабочей станции.

3) Убедитесь, что системный вентилятор работает.

4) Убедитесь, что вентилятор радиатора процессора вращается. Если он не вращается проверьте, подсоединен ли кабель вентилятора к разъему на системной плате. Убедитесь, что радиатор установлен правильно.

5) Замените радиатор процессора.

Диагностический светодиодный индикатор мигает трижды, система издает 3 звуковых сигнала (раз в секунду), затем идет 2-секундная пауза:

Это означает, что процессор не установлен.

Для решения данной проблемы выполните следующие действия:

1) Установите процессор.

2) Переустановите процессор.

3) Если проблема сохранится, замените процессор.

Диагностический светодиодный индикатор мигает 4 раза, система издает 4 звуковых сигнала (раз в секунду), затем идет 2-секундная пауза:

Это означает перебои с питанием.

Для решения данной проблемы выполните следующие действия:

1) Откройте панель доступа и убедитесь, что кабели питания подключены к системной плате.

2) Найдите неисправное устройство, отключив все, а затем подключая их по одному до появления сбоя:

— Отключите питание станции от сети переменного тока.
— Отключите все устройства.
— Переподключите одно устройство.
— Переподключите питание от сети переменного тока.
— Продолжайте подключать устройства, чтобы убедиться, что все устройства работают нормально.
— Замените устройство, вызывающее сбой.

3) Проверьте работу источника питания.

— Отключите питание от сети переменного тока.
— Z400: Отсоедините все внутренние кабели блока питания от системной платы.
— Z600 & Z800: Извлеките блок питания из корпуса
— Подключите питание от сети переменного тока.

Если вентилятор блока питания вращается, а светодиодный индикатор горит, значит, блок питания исправен. Замените системную плату.
Если вентилятор блока питания не вращается или светодиодный индикатор не горит, замените блок питания.

Диагностический светодиодный индикатор мигает 5 раз, система издает 5 звуковых сигналов (раз в секунду), затем идет 2-секундная пауза:

Это означает ошибку памяти до инициализации видеоадаптера.

Для решения данной проблемы выполните следующие действия:

1) Убедитесь, что модули памяти установлены корректно.

2) Переустановите модули памяти.

3) Извлеките модули памяти по одному, чтобы обнаружить неисправный

4) Замените модули сторонних производителей модулями HP.

5) Замените системную плату.

Диагностический светодиодный индикатор мигает 6 раз, система издает 6 звуковых сигналов (раз в секунду), затем идет 2-секундная пауза:

Это означает ошибку графической карты до ее инициализации.

Для решения данной проблемы выполните следующие действия:

1) Переустановите графическую карту.

2) Замените графическую карту.

3) Замените системную плату.

Диагностический светодиодный индикатор мигает 7 раз, система издает 7 звуковых сигналов (раз в секунду), затем идет 2-секундная пауза:

Это означает ошибку системной платы (микропрограмма ПЗУ обнаружила сбой до инициализации видеоадаптера).

Для решения данной проблемы выполните следующие действия:

1) Повторно обновите ПЗУ.

2) Замените системную плату.

Диагностический светодиодный индикатор мигает 8 раз, система издает 8 звуковых сигналов (раз в секунду), затем идет 2-секундная пауза:

Это означает дефект ПЗУ, выявленный по неверной контрольной сумме. и переход в Предохранительный режим (загрузочного блока).

Для решения данной проблемы выполните следующие действия:

1) Повторно обновите ПЗУ. (Предохранительное восстановление ПЗУ загрузочного блока)

2) Замените системную плату.

Диагностический светодиодный индикатор мигает 9 раз, система издает 9 звуковых сигналов (раз в секунду), затем идет 2-секундная пауза:

Это означает, что система включена, но не может выполнить загрузку.

Для решения данной проблемы выполните следующие действия:

1) Замените системную плату.

2) Замените процессор.

Почему на принтере горит или мигает красная лампочка

Если на принтере начинает гореть красная лампочка, это может быть связано с различными проблемами в работе устройства. Чтобы разобраться и выяснить точную причину, понадобится обследовать его. Кнопка горит как от банального отсутствия бумаги, так и от более серьезных неполадок, требующих разборки. Поэтому при самостоятельном поиске поломок потребуется обращать внимание на различные детали.

Назначение индикаторов на принтере

Принтер – это устройство, предназначенное для распечатывания информации с электронных носителей на бумаге. Световые индикаторы разных цветов — зеленого («готовность») и красного («предупреждение») — обязательно присутствуют на данной аппаратуре. Они предназначены для сообщения о состоянии работоспособности.

На изменение состояния техники индикаторы отвечают по-разному: светятся периодически или постоянно, а иногда вообще находятся в выключенном состоянии.

Если красная кнопка мигает на лазерных принтерах Epson, HP, Samsung, Xerox, то причины этого могут быть следующие:

• отсутствие бумаги;

• устройство «зажевало» листы;

• неправильно установлен картридж или вообще отсутствует;

• остался упаковочный материал на деталях устройства;
• не полностью прижата крышка, закрывающая доступ к картриджу;
• неправильная работа датчиков контроля бумаги, закрытия крышки корпуса;
• отсутствует подключение либо связь с персональным компьютером или ноутбуком, другим устройством, с которого распечатываются данные;
• программный сбой;
• мало тонера или он отсутствует вообще.

Из приведенного перечня наиболее распространенными проблемами являются замятие или отсутствие бумаги, неполадки с картриджем.

Алгоритм поиска и устранение проблемы

Возможные причины мигания индикатора «предупреждение» весьма разнообразны. Но все же можно искать неполадки в определенной последовательности действий. Алгоритм поиска и решения проблем следующий.

1. Первоначально необходимо проверить наличие листов и картриджа, а при их отсутствии – вложить листы или вставить до щелчка новый картридж.

2. Если листы присутствовали, то следует проверить механизм их подачи и при наличии застрявшей бумаги – достать ее, предварительно вытащив картридж.
3. Когда с бумагой все в порядке, лучше сразу проверить подключение принтера к ПК, если оно отсутствует – соединить устройства usb-шнуром.

4. Если это не помогает, и картридж установлен, то следует проверить правильность его вставки, а также плотность закрытия крышки. Для этого достают картридж из принтера и вставляют заново до щелчка.
5. Во время манипуляций с бумагой и картриджем требуется обратить внимание на наличие остатков упаковочного материала: если такой присутствует – удалить его.
6. После проделанных действий в большинстве случаев мигание пропадает, но если оно осталось, то возможно проблема кроется в датчиках контроля бумаги и закрытия крышки, программном сбое. Чтобы решить ее, потребуется перезагрузка устройства, а в крайнем случае – замена его элементов.

Может наблюдаться такое состояние печатающей техники, когда одновременно светятся или мигают два индикатора — красный и зеленый. Действуют в этих случаях так.

1. Когда «предупреждение» и «готовность» регулярно включаются-выключаются, то это свидетельствует об инициализации устройства, либо отмене очереди печати.
2. Если красный мигает, а зеленый постоянно горит, при этом принтер не работает, то это показывает, что бумажные листы застряли, заклинил механизм подачи. Решение проблемы – извлечение застрявшей бумаги.

Когда после проведения всех предложенных действий принтер все равно не печатает, и сигнализируют его индикаторы, тогда можно попробовать напечатать отчет. Это делают следующим способом: нажимают большую кнопку на принтере и в течение нескольких секунд удерживают ее. Появившаяся распечатка может указать на отсутствие тонера либо необходимость «перепрошивки» устройства. Тогда краску следует добавить, или сбросить счетчик, воспользовавшись специальной программой.

Если проблему не удалось устранить самостоятельно, то лучше обратиться в сервисный центр за помощью специалистов или вызвать мастера на дом.

Ниже рассмотрим, почему горит красная лампочка на примере принтеров популярных брендов, и как это устранить.

Горит лампочка на EPSON

На принтере EPSON светодиод с символом «капля» сигнализирует о работе картриджей. У него есть два состояния, которые расскажут о разных проблемах.

• светодиод мигает – один из картриджей скоро закончится;
• непрерывно светится – либо чернильница пуста, либо есть программная/аппаратная неисправность.

Что делать в обеих ситуациях, рассказано ниже.

Светодиод в форме капли на Epson горит красным

Светодиод мигает «капля»

Если «капля» начинает мигать, то один из картриджей заканчивается. Если есть возможность, то его следует заправить, если такая функция не предусмотрена, то картридж стоит поменять. Если это не помогло, то, вероятно, девайс не понял, что чернильница была заправлена. В таком случае его следует перезагрузить – для этого достаточно

кратковременного выключения устройства.

Если после этого индикатор все еще продолжает мигать, то стоит сделать следующее.

1. На ПК необходимо запустить службу, которая отвечает за работу принтера. Если печать осуществляется из Microsoft World, то прямо в программе можно нажать комбинацию «ctrl+P»и в появившемся окне напротив названия принтера нужно нажать на «свойства».
2. Теперь необходимо найти вкладку «Сервис».
3. Следующий шаг – поиск кнопки «EPSON Status Monitor 3».
4. После нажатия на кнопку принтер автоматически проверит уровень заправки чернил, и если их достаточно, то выдаст, что можно продолжить работу, а светодиод перестанет мигать.

Проверка уровня чернил в EPSON Status Monitor

Если же автоматическая проверка не помогла, но пользователь уверен, что все картриджи заправлены, то придется вручную сбросить счетчик, который отображает уровень наполненности чернильниц. Чтобы это сделать, потребуется выполнить следующее.

1. Установить на ПК утилиту «Resetters», разработанную группой энтузиастов специально для техники EPSON. Так как программа неофициальная, то в случае некорректной работы после ее использования компания не несет ответственность, но, судя по многочисленным отзывам, проблем не возникает.
2. После запуска утилиты в ее основном окне появятся все подключенные принтеры. Нужно выбрать тот, с которым есть проблема.
3. После выбора принтера следует нажать на кнопку «сброс чернил» и подтвердить действие в диалоговом окне.
4. Показатели сбросятся, теперь следует перезагрузить устройство и убедиться, что светодиод перестал мигать.

Постоянное горение светодиода

Если светодиод горит постоянно, то вариантов сбоя может быть два:

• картридж установлен неправильно или неисправен;
• картриджи неоригинальные или не подходят к данной модели.

Если картриджи установлены неверно, то достаточно их снять и заново поставить – при корректной установке раздастся щелчок. Также стоит убедиться, что в каретку не попали посторонние предметы, которые могут препятствовать правильному положению картриджа.

Картриджи следует вставлять до щелчка

Если это не помогло, и проблема в неисправных чернильницах, то их следует поменять. Порой причина мигания светодиода в том, что сопла засорились. В такой ситуации картридж извлекается и помещается соплами вниз в емкость с залитой в нее водой, а лучше специальным средством для чистки. Через несколько часов картридж следует вытереть и поставить на место.

Мигает светодиод со значком молния

Подобный индикатор есть только у мобильных принтеров компании EPSON, то есть тех, которые могут работать от аккумулятора, а не только напрямую от сети. Светодиод не всегда есть на панели управления и может отображаться на экране принтера. Соответственно, его индикация – это сигнал о том, что происходит зарядка. Он может отреагировать не только на подключение к розетке, но и к USB разъему ПК.

Мобильный принтер Epson

Если же индикатор мигает сам по себе, то причина либо в сбое ПО (принтер завис), либо в том, что аккумулятор пришел в негодность. В первом случае достаточно перезагрузить устройство, попробовать разрядить АКБ или извлечь и поставить его на место. Во втором придется отправиться в сервисный центр.

Решение для принтеров Samsung

Если принтер Samsung не печатает, и лампа на корпусе горит красным, то в первую очередь стоит заново заправить картридж и обнулить счетчик. Чтобы это сделать, требуется выполнить следующие команды:

• не извлекая картридж и не открывая крышку на девайсе, по очереди нажимаются кнопки: «+», «+», «СТОП», «-», «-», «СТОП», «СТОП»;
• если все сделано верно, то на экране появится надпись «UC»;
• нажатием на кнопки плюс или минус выбираем надпись «FC»;
• жмем «старт», ждем появления «07» и повторно жмем «старт»;
• ожидаем окончания сброса, который сопровождается выключением девайса.

После включения светодиод должен погаснуть.

Если предложенная выше рекомендация не помогла, то возможно следующее:

• застряла бумага;
• некорректно установлен картридж;
• заканчивается тонер;
• физическая поломка.

Что делать с принтером Brother

Причина мигания красного светодиода на принтере Brother аналогична Samsung – девайс вынуждает купить новый картридж, но дорогостоящей покупки можно избежать, если сбросить счетчик и заново заправить картридж.

Для сброса требуется следующее:

• включите принтер;
• достаньте картридж и отделите фотобарабан;
• уберите листы из лотка для бумаги;
• закройте крышку принтера удерживая рычаг на фотобарабане;
• после включения двигателя рычаг необходимо отпустить на несколько секунд и вновь нажать;
• рычаг следует оставлять нажатым до окончания работы двигателя;
• после этого картридж и фотобарабан соединяются друг с другом и устанавливаются на место.

Рычаг для сброса счетчика

Чтобы сбросить счетчик фотобарабана, необходимо сделать следующее:

• на дисплее принтера открываем «меню»;
• среди доступных действий выбираем «сброс фотобарабана»;
• 5 секунд жмем на кнопку «ОК»;
• жмем «вверх»;
• далее вновь входим в «меню»;
• выбираем «информация об устройстве»;
• «установки пользователя»;
• «ОК» и «СТАРТ».

После этого красный светодиод перестанет мигать.

Если зеленый и красный светодиод мигают попеременно или вместе, то это сигнал об одном из состояний устройства. Чтобы понять, что это значит, достаточно обратиться к инструкции, где разъяснены все возможные комбинации.

Заключение

Большинство рассмотренных причин того, почему на принтере горит красная лампочка, можно устранить собственноручно, не прибегая к посторонним услугам. Бумагу следует вставлять аккуратно, не превышая допустимого для используемой модели количества листов. Оптимальным вариантом действий будет ознакомление с эксплуатационной инструкцией во время покупки, а не при возникновении проблемы. Соблюдение правил пользования – вот гарантия долгой и безотказной работы техники.

красный свет на материнской плате | Нет изображения на мониторе

Большинство людей видят красный свет на материнской плате, но не понимают, что это значит? Часто задают вопрос, что означает красный свет на материнской плате? мы вам все объясним. Если вы ищете лучшую материнскую плату, ознакомьтесь с лучшими материнскими платами Z390.

Материнские платы Красный свет + без дисплея Материнские платы

имеют красный светодиодный индикатор, который используется в качестве предупреждающих сигналов для пользователя.Материнские платы могут иметь один или несколько встроенных индикаторов, предупреждающих пользователя о сбое оборудования. Эти индикаторы становятся красными, когда какое-либо оборудование неправильно подключено или повреждено.

Раньше на старых материнских платах горела одна лампочка, и пользователю приходилось проверять все оборудование, чтобы увидеть проблему. Это было беспокойно; решение было необходимо, потому что, если система не запускается и загорается красный индикатор, это указывает на проблему с оборудованием. Тем не менее, чтобы выяснить проблему, необходимо просмотреть все компоненты компьютера, чтобы выяснить, в чем заключается настоящая проблема в ПК.

Сейчас на современных материнских платах светится не один красный свет. У них есть световой индикатор ЦП, ОЗУ, ГП или загрузки. Эти многочисленные индикаторы позволили пользователю легко обнаружить проблему и решить ее. Это помогает, если компьютер не включается, тогда пользователь может заглянуть внутрь корпуса и быстро определить, какой аппаратный компонент вызывает проблему, а затем сможет решить ее соответствующим образом. Это может сэкономить время, которое человек будет тратить на поиск проблемы самостоятельно.

Теперь мы обсудим все эти различные индикаторы по отдельности, чтобы выяснить их значение и проблемы, которые могут вызвать включение этих красных индикаторов.

CPU Красный свет

Индикатор CPU на материнской плате загорается, когда есть проблема с вашим процессором. Процессор подобен мозгу вашего компьютера, и ваш компьютер не включится, если с процессором возникнут проблемы.

Красный индикатор ЦП на материнской плате может быть вызван любой проблемой, связанной с ЦП.ЦП может быть отключен от сокета, или вентилятор над процессором может быть неисправностью, из-за которой индикатор ЦП может светиться.

Индикатор становится красным, если вентилятор ЦП подключен неправильно или неисправен. Это связано с тем, что ЦП во время работы выделяет много тепла, и если вентилятор не работает должным образом, это может привести к серьезным повреждениям. Другой причиной, по которой загорается красный индикатор процессора, может быть разряженная батарея CMOS. Аккумулятор CMOS может вызвать проблемы при включении компьютера, если он не заряжен, и эта проблема приведет к включению красного индикатора ЦП.Это были проблемы, связанные с красным светодиодным индикатором процессора на материнской плате, который может вызвать его свечение.

DRAM Красный свет

Также на материнской плате рядом с ОЗУ горит красный свет. Этот красный свет — индикатор RAM, показывающий, что есть проблема с памятью случайных случаев на ПК. Компьютер не включается при неисправности материнской платы и горит красным светом на материнской плате.

Проблема может быть вызвана потерей или повреждением оперативной памяти.Проблему легко решить, вынув оперативную память и снова вставив ее в слот. Вставьте RAM в слот RAM, пока зажимы не защелкнутся и должным образом не закроют RAM внутри. ЕСЛИ зажимы не щелкают, это означает, что ОЗУ заблокировано неправильно, что может снова вызвать проблему. Если оперативная память правильно заблокирована, а на материнской плате по-прежнему мигает красный индикатор, а дисплей не отображается или компьютер не включается, это может означать, что оперативная память повреждена, и вам необходимо удалить поврежденную оперативную память.

Связано: Лучшая материнская плата для разгона

GPU

Светящийся красный индикатор графического процессора или VGA на материнской плате указывает на то, что есть проблема с видеокартой, вставленной в материнскую плату. Либо карта повреждена, либо неправильно вставлена.

Загорание красного светодиода на материнской плате рядом с графическим процессором может быть вызвано ослаблением разъемов питания видеокарты или самой видеокарты. Это также приведет к тому, что на материнской плате загорится красный светодиод, а на ПК не отобразится.Проверьте разъемы питания и снова подключите видеокарту, чтобы решить проблему.

Пыльник

Светодиод загрузки загорается, когда система не может найти загрузочное устройство. Поврежденное или незакрепленное загрузочное устройство может быть причиной того, что на материнской плате загорится красный индикатор.

Загрузочное устройство — это запоминающее устройство, на котором расположена операционная система ПК, или, если мы упрощаем для вас, это место, где хранится окно ПК. Чтобы решить эту проблему, проверьте разъемы питания и вилки устройства, чтобы убедиться, что они не закреплены.Как только они будут правильно подключены, снова включите компьютер. Если проблема не исчезнет, ​​возможно, запоминающее устройство повреждено.

Как исправить красный свет на материнской плате?

Это проблема, с которой могут столкнуться все пользователи ПК; Выше мы определили красный светодиод на материнской плате, а также дали точные решения проблем, связанных с каждым красным светодиодом на материнской плате.

Мы дадим подробное решение проблемы и покажем вам, как вернуть ваш компьютер из мертвых, когда горят только эти красные светодиоды и нет изображения на мониторе.

Связанный: Лучшая материнская плата Micro ATX

Сброс BIOS

Если на материнской плате горит красный светодиод, а на дисплее нет дисплея, начните сброс BIOS. Однако BIOS можно сбросить, сняв батарею CMOS с материнской платы. Материнская плата имеет батарею CMOS; выключите компьютер и выньте аккумулятор на 3 минуты. Вставьте аккумулятор обратно и включите систему; если все еще не отображается, переходите к следующему шагу.

Заменить CMOS

Как мы уже говорили ранее, красный светодиод может включаться из-за разряженной батареи CMOS. Попробуйте заменить старую батарею на новую и попробуйте включить компьютер. Если на материнской плате по-прежнему горит красный индикатор ЦП, попробуйте перейти к следующему шагу. Если вы хотите заменить батарею CMOS на кассе.

Удалить крепеж

Если после сброса BIOS и замены батареи CMOS на материнской плате по-прежнему горит красный свет. Попробуйте удалить все оборудование с материнской платы. Отсоедините все подключенные компоненты от материнской платы и тщательно проверьте каждый разъем и гнездо.

Попробуйте тщательно очистить материнскую плату, чтобы удалить пыль или грязь, которые могут вызвать горение светодиодных индикаторов материнской платы. Информацию о безопасной чистке материнских плат см. В нашей статье Как чистить материнскую плату?

Проверьте каждую вилку и розетку; если какой-либо штифт отсутствует или погнут, попробуйте использовать небольшую отвертку или любой другой металлический инструмент, чтобы исправить его положение.После тщательной и тщательной проверки всех разъемов подключите все обратно и выключите компьютер. Если проблема не решена, а на материнской плате по-прежнему горит светодиодный индикатор без дисплея, переходите к следующему шагу.

Проверка ОЗУ

Проблема не в решении. Три могут быть повреждены аппаратные средства, которые могут вызывать эту проблему. Начните с ОЗУ и перейдите к другим аппаратным компонентам, чтобы проверить, в каком из них есть проблемы.

Если на вашей материнской плате установлено несколько RAM, попробуйте использовать RAM одну за другой для загрузки ПК.Попробуйте 1-й, затем 2-й, 3-й и 4-й. Если на ПК не отображается ни один из них, одолжите ОЗУ у друга и попробуйте загрузиться. Если система включается, вся ваша оперативная память перегружается. Компьютер по-прежнему не включается и переходит к следующему компоненту.

Проверка графического процессора

Извлеките карту графического процессора из компьютера и попробуйте включить компьютер без графического процессора. Если процессор материнской платы не имеет встроенной графики, возьмите работающий графический процессор и загрузите компьютер. Если ПК запускается и отображает достаточно хорошо, или переходите к следующему устройству.

Устройства хранения Проверить

Если ваша система не отображает никакого изображения, попробуйте загрузиться с заимствованного устройства хранения, или, если у вас более одного устройства хранения, попробуйте включить систему, используя их альтернативно, и посмотрите, работает ли оно. Если все еще не повезло, переходите к последнему шагу.

Отключить внешние разъемы:

На последнем этапе решения проблемы отсоедините все внешние разъемы, подключенные к ПК. Отсоедините клавиатуру, мышь, динамики или любое другое внешнее устройство или кабель, подключенные к ПК.Подсоедините кабель питания и кабель дисплея к ПК. Не могли бы вы включить его и посмотреть? Если компьютер начинает загружаться, то начните подключать все провода и устройства, чтобы увидеть, какой из них неисправен. Удалите и наслаждайтесь своим ПК.

Если ваш компьютер по-прежнему не работает, значит, теперь дело вышло из-под контроля. Попробуйте обратиться к профессионалам, которые помогут с вашим компьютером, или купите себе новый.

Материнская плата MSI красный свет

Красный индикатор на материнской плате MSI расположен рядом с 24-контактным разъемом питания ATX.На материнских платах MSI есть 4 светодиодных индикатора, которые загораются при возникновении проблем, связанных с этими светодиодными индикаторами. Начиная от светового шкафа до разъема питания загрузочного светодиода. Двигаясь вправо, мы видим светодиодный индикатор VGA, а затем светодиодный индикатор RAM. Последний — красный индикатор ЦП на материнской плате MSI. Эти светодиодные индикаторы указывают на связанные с ними проблемы.

ASUS Материнская плата красный свет

Красный индикатор материнской платы ASUS также расположен рядом с 24-контактным разъемом питания.Красный свет материнской платы не всегда красный; каждый показывает свой цвет. Имена светодиодных индикаторов на материнской плате ASUS написаны вместе с ними. Светодиодный индикатор, замкнутый на разъеме питания, — это красный индикатор процессора на материнской плате ASUS, который движется вправо, у нас есть светодиодный индикатор RAM, следующий — светодиодный индикатор VGA, и, наконец, у нас есть светодиодный индикатор BOOT.

Заключение

Светодиодные индикаторы указывают на проблему на ПК. В наши дни на материнских платах есть 4 светодиодных индикатора, которые показывают проблемы, связанные с различными частями компьютера.Мы поговорили о светодиодных лампах двух ведущих производителей материнских плат и показали вам, как решить проблемы с этими светодиодными лампами. Если какой-либо из этих светодиодных индикаторов погаснет с помощью метода, предложенного для решения проблемы, если это не помогает, выполните подробный процесс, чтобы избавиться от горящего светодиодного индикатора.

Если вы не думаете, что справитесь с этой задачей, обратитесь за помощью к профессионалам, потому что вы можете усугубить ее, используя свою неопытную тактику.

Часто задаваемые вопросы

Почему на моей материнской плате горит красный свет?

Красный свет на материнской плате — сигнал стресса.Красный индикатор на материнской плате является предупреждающим сигналом, и он установлен на материнской плате, чтобы показать проблему внутри ПК. На материнских платах есть 4 светодиода, которые часто светятся красным светом при неисправности аппаратных компонентов компьютера. Светодиодный индикатор конкретного компонента будет гореть, если есть проблема с этим компонентом, что упрощает ее устранение.

Что означает красный свет на материнской плате?

Красный индикатор на материнской плате указывает на проблему с аппаратным компонентом компьютера.Горящий красный свет может быть вызван незакрепленным или неисправным устройством. Эти проблемы можно быстро решить, выполнив несколько простых шагов. Мы привели все способы решения проблемы с горящей красной лампочкой на материнской плате. Иногда на материнской плате может мигать красная лампочка, о чем как-то пойдет речь.

Красный свет на материнской плате: что это значит?

Заметили крошечный красный мигающий индикатор на материнской плате, хотя вы совершенно уверены, что его не было раньше?

Красный свет на материнской плате, вероятно, указывает на то, что с вашим компьютером что-то не так.

Поскольку не все материнские платы одинаковы, лучший способ устранить эту неполадку — это найти руководство по эксплуатации вашей платы.

Если вы не сохранили руководство по эксплуатации, прилагаемое к коробке, вы, вероятно, могли бы загрузить копию с веб-сайта производителя.

Когда у вас будет копия руководства по вашей конкретной плате, поищите схемы материнской платы и инструкции по поиску и устранению неисправностей со светодиодной подсветкой.

Используйте эти схемы и инструкции вместе со следующими советами и приемами, и вы можете сэкономить время на поездке в местный магазин по ремонту техники.

Что это за свет?

Индикаторы красного света материнской платы различаются от модели к модели, от неигровых и игровых плат.

Тем не менее, важно понимать, что каждый светодиод на вашей плате имеет свое предназначение.

Обычно при каждой загрузке компьютера загораются красные светодиоды. Это индикаторы компонентов, которые еще не запущены.

Наблюдайте, как свет автоматически выключается, как только включаются все компоненты в системе.

Некоторые красные огни могут показаться новыми, бесполезными или незначительными, но красный свет может спасти вас от дополнительных повреждений и необходимости покупать запасные части.

Эти встроенные фонари могут даже не быть красного цвета, потому что у некоторых может быть другое назначение цветов.

Они также появляются в различных световых эффектах или конфигурациях, и каждая из них может соответствовать уникальному набору возможных причин.

Вы можете увидеть, как он мигает, дышит (появляется и исчезает) или как непрерывно горящий красный свет на секциях материнской платы.

Красный свет на материнской плате: причины и способы их устранения

Есть несколько причин, по которым в вашей компьютерной системе начал светиться красный световой индикатор материнской платы.

После внимательного изучения схем плат в вашем руководстве, есть хороший шанс, что вы сможете точно определить причину того или иного красного светодиода.

Давайте рассмотрим все возможности.

1. Проблемы с подключением оборудования

На большинстве материнских плат где-то есть светодиодный индикатор EZ Debug.

В этом разделе есть как минимум четыре светодиодных индикатора, которые сверху вниз соответствуют необнаруженным или неисправным ЦП, ОЗУ, графическому процессору и устройству загрузки.

Эти светодиоды предназначены для отладки состояния соединения между этими компонентами и материнской платой.

ЦП

Если вы видите, что загорается светодиодный индикатор отладки ЦП, возможно, ваш процессор не определяется системой.

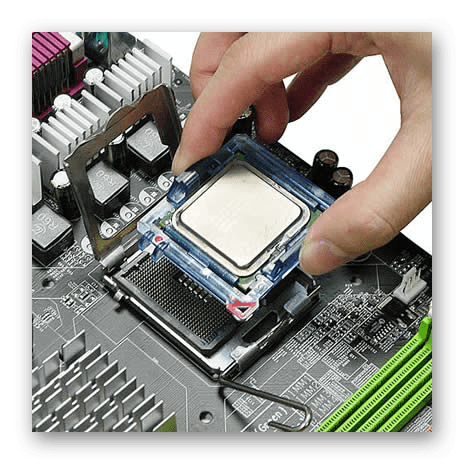

Убедитесь, что ЦП правильно подключен к разъему, а его разъем питания находится на своем месте.

Кроме того, убедитесь, что вентилятор ЦП надежно подключен к источнику питания.

Другой причиной появления светодиода отладки ЦП может быть разряженная батарея CMOS, но мы обсудим это далее в следующих разделах.

RAM

Необнаружение RAM или DRAM является основной причиной включения светодиода отладки DRAM.

Исправьте это, проверив, правильно ли вы вставили все карты RAM.

Убедитесь, что вы слышите щелчок двух концевых зажимов для каждого слота RAM.

GPU / VGA

Красный индикатор графического процессора или VGA еще раз проверьте разъем PCI-e и разъемы для подключения питания видеокарты.

BOOT Device

В вашей системе может быть несколько BOOT-устройств, и ни одно из них не работает или не подключено вообще.

Загрузочное устройство содержит вашу операционную систему (ОС), что означает, что это один из накопителей вашего компьютера. Опять же, проверьте, нет ли ослабленных соединений.

2. Другие проблемы с оборудованием

Тот же красный свет на материнской плате может также указывать на определенные проблемы совместимости между материнской платой и некоторыми установленными компонентами.

Это также может означать, что один из компонентов вашего ПК уже требует замены.

Совместимость

Проблемы с совместимостью возникают редко, если только вы не проверяете факты каждый раз, когда приобретаете компоненты для своего компьютера отдельно.

Чаще всего, когда вы покупаете целый компьютерный набор, ваш местный технический магазин гарантирует, что все компоненты в системе, которую вы покупаете, совместимы.

Broken Parts

Иногда вам, возможно, придется попрощаться с определенным винтом в вашей компьютерной системе.

Любой компонент, который работал очень долго, может постепенно выйти из строя и перестать работать.

Красный светодиод на материнской плате может указывать на то, что компонент уже отработал свой срок службы.

Возможно, это идеальное время для покупки новых запасных частей.

3. Неправильные настройки BIOS

Постоянный красный свет на материнской плате также может указывать на неверно установленные настройки BIOS.

Базовая система ввода / вывода (или BIOS) — это первая программа, которую запускает ваш ЦП для запуска всей компьютерной системы сразу после нажатия кнопки питания.

Это также программа, которую вы используете для управления обменом данными между ОС, накопителями, видеоадаптером, клавиатурой, мышью и принтером.

Возможно, вы поигрались с несколькими настройками BIOS, что могло привести к тому, что ваш компьютер не загрузился должным образом и загорелся красный светодиод.

Чтобы исправить это, просмотрите руководство производителя материнской платы еще раз и найдите инструкции и схемы по сбросу BIOS.

На схемах показано, где искать переключатель сброса или перемычку, которую можно замкнуть, чтобы вернуть все настройки BIOS к значениям по умолчанию.

Кроме того, вы также можете вынуть батарею CMOS (опять же, проверьте схемы) и вставить ее обратно только через более чем пять минут.

Это приведет к удалению всех ваших входных данных в BIOS и сбросу его параметров по умолчанию.

4. Проблемы с батареей CMOS / BIOS

Большинство современных материнских плат используют батарею кнопочного типа только для обслуживания встроенных схем генератора и синхронизации для часов реального времени (RTC).

Батарея поддерживает работу генератора и часов даже при выключенном компьютере (для правильного отображения даты и времени, когда он включен).

Однако на старых моделях материнских плат та же самая батарея обеспечивает ваш компьютер крошечным источником питания для сохранения настроек BIOS при выключении всей системы.

Несмотря на фразу «батарея CMOS», CMOS означает комплементарный металлооксидный полупроводник. Это технология, используемая для производства интегральных схем.

Со временем люди неправильно использовали «CMOS» как общий термин для ОЗУ с низким энергопотреблением, в котором используется микросхема CMOS с кнопочной ячейкой на материнской плате.

Эта статическая область ОЗУ требует, чтобы батарея поддерживала устанавливаемые пользователем настройки BIOS при выключении компьютера.

Разряженная батарея CMOS / BIOS

Если ваша материнская плата является более старой моделью и по-прежнему использует батарею для поддержания настроек BIOS, батарея со временем разряжается через некоторое время.

Здесь на материнской плате может загореться красный свет, чтобы указать, что что-то мешает вашей системе загрузить необходимые настройки BIOS перед запуском.

Хотя батарея CMOS обычно может работать до 10 лет, вы можете в конечном итоге разрядить ее в зависимости от того, как часто вы используете свой компьютер.

Помните, что встроенный BIOS использует батарею только тогда, когда компьютер выключен, поэтому батарея CMOS может работать дольше, если вы регулярно используете компьютер.

Тем не менее, вам не нужно беспокоиться о замене кнопочного аккумулятора, потому что он дешев и легко заменяется.

5. Перегрев

В качестве альтернативы, мигающий красный свет или любой другой свет может сигнализировать о перегреве в вашей компьютерной системе.

Чтобы проверить это, вы можете снять боковую панель корпуса компьютера и понаблюдать за уровнем нагрева процессора и видеокарты.

Некоторые компоненты системы охлаждения вашего компьютера могут не работать или неправильно подключены к источнику питания.

Некоторые компьютерные системы RGB позволяют направлять любое бортовое осветительное оборудование RGB, чтобы сигнализировать о возможных проблемах перегрева.

6. Тестовые сигналы POST

Наконец, красный свет, появляющийся на вашей материнской плате, может указывать на ошибочные сигналы, обнаруженные встроенными проверками POST.

POST означает «Самотестирование при включении», серия системных проверок, выполняемых вашим компьютером в начале каждой последовательности загрузки.

POST сканирует оборудование и проверяет, правильно ли и согласованно работают ЦП, DRAM и жесткие диски.

Если все тесты пройдены, ваш компьютер автоматически перейдет на главный экран.

В противном случае POST отправляет результаты в виде текста на экране дисплея, звуковых сигналов или световых сигналов красного светодиода.

Если экран BIOS работает, он может отображать такие сообщения, как «Ошибка ЦП — не обнаруживается» или «Отсутствует видеоадаптер или неисправная память».

В противном случае вы услышите различные звуковые сигналы или увидите изменение красного света.

Вы можете расшифровать значение каждого звукового сигнала или светового кода ошибки, обратившись к руководству по материнской плате или проверив веб-сайт продукта на другом устройстве.

Преодолеть красный свет на материнской плате

Используя эти советы и уловки, вы можете пропустить любой сигнал или красный свет на частях материнской платы в вашей компьютерной системе.

Вам не нужно паниковать, когда на вашей материнской плате загорается красный свет, если у вас есть доступ к инструкции по эксплуатации вашей конкретной платы.

В дополнение к этому, Интернет наводнен различными техническими форумами, где вы можете попросить о помощи, когда загорится красный свет для конкретной марки и модели материнских плат.

На самом деле, единственное, что мешает вам решить проблему с красным светодиодом, — это отсутствие другого устройства для просмотра в Интернете.

Что означает красный свет на материнской плате?

ВАШЕ СУЩЕСТВУЮЩЕЕ ОБЪЯВЛЕНИЕ ПРОХОДИТ ЗДЕСЬ

Что означает этот красный свет на материнской плате

Что означает красный свет на материнской плате?

Красный свет на материнской плате означает, что внутреннее оборудование либо неправильно подключено, либо не работает. ЦП, ОЗУ и видеокарта являются примерами внутреннего оборудования.

Может быть виновата разряженная батарея CMOS. Красный свет также может быть вызван проблемами загрузки на жестком диске, на котором установлена ​​основная ОС.

Красный свет горит, когда компьютер включен; однако он редко загружается, входит в BIOS или отображает информацию на мониторе.

Конкретная неисправность определяется материнской платой и расположением красного света. Некоторые производители материнских плат предоставляют этикетки с описанием того, что с платой не так.

Материнские платы: красный свет при отсутствии дисплея

Красный светодиод на материнской плате означает предупреждение для пользователя. Например, один или несколько индикаторов на материнской плате могут предупредить пользователя о проблеме с оборудованием. Когда какое-либо оборудование неправильно подключено или повреждено, эти индикаторы становятся красными.

На предыдущих материнских платах был только один индикатор, и пользователю приходилось перебирать все схемы, чтобы выяснить, что не так.

Это был стресс; Требовалось решение, поскольку, если машина не запускается и горит красный свет, есть проблема с оборудованием.Тем не менее, чтобы определить проблему, необходимо было проверить все компоненты компьютера, чтобы определить настоящую проблему.

На современных материнских платах теперь есть более одного красного светофора. ЦП, ОЗУ, графический процессор и загрузка имеют световую индикацию. Эти многочисленные признаки значительно облегчили пользователю поиск и устранение проблемы.

Это полезно, если компьютер не включается, поскольку пользователь может видеть внутри корпуса, быстро определять, какой аппаратный компонент вызывает проблему, и устранять ее.Кроме того, это поможет сэкономить время, затрачиваемое на самостоятельное решение проблемы.

Причины появления красного света на материнской плате и способы их устранения

Теперь мы рассмотрим каждый из этих индикаторов отдельно, чтобы увидеть, на что они указывают и какие проблемы могут вызвать загорание этих красных индикаторов.

1. Проблемы с подключением оборудования

Практически на каждой материнской плате есть секция светодиода EZ Debug. По крайней мере, четыре светодиода указывают сверху вниз на неоткрытые или неисправные ЦП, ОЗУ, ГП и устройства загрузки.Кроме того, эти светодиоды используются для проверки состояния соединения между этими компонентами и материнской платой.

Что происходит, когда горит красный индикатор ЦП?

При возникновении проблемы с процессором загорается индикатор ЦП на материнской плате. Процессор — это мозг вашего компьютера, и если с ним возникнет проблема, ваш компьютер не включится. Любая проблема с ЦП может привести к тому, что на материнской плате загорится красный индикатор ЦП.

Например, ЦП мог выпасть из сокета или вентилятор над процессором сломался, в результате чего загорелся индикатор ЦП.Когда вентилятор ЦП подключен неправильно или неисправен, индикатор мигает красным.

Это связано с тем, что при работе ЦП выделяет много тепла, и если вентилятор не работает должным образом, это может привести к серьезным повреждениям.

Разряженная батарея CMOS также может быть причиной включения красного индикатора ЦП. Если батарея CMOS не заряжена, это может вызвать проблемы при включении компьютера, в результате чего на ЦП загорится красный индикатор. Это были проблемы с красным светодиодным индикатором процессора материнской платы, который мог вызвать его свечение.

Какие индикации показывают DRAM Red Light

Красный индикатор рядом с ОЗУ также виден на материнской плате. Этот красный индикатор указывает на наличие ОЗУ и указывает на проблему с памятью случайных случаев на компьютере. Когда возникает проблема с материнской платой, компьютер не включается, и на материнской плате загорается красный свет.

Источником проблемы может быть отсутствующая или поврежденная оперативная память. Проблема может быть решена путем извлечения оперативной памяти и ее замены в слоте.Вставьте RAM в слот RAM, пока зажимы не встанут на место, и RAM не будет полностью закрыта.

Если зажимы не щелкают, это означает, что оперативная память не закреплена должным образом, что приводит к повторению проблемы. Если ОЗУ правильно заблокировано, но на материнской плате по-прежнему горит красный индикатор, а дисплей не включается или компьютер не включается, возможно, ОЗУ загрязнено, и вам необходимо заменить его.

Горит красный свет для графического процессора

Горящий красный индикатор графического процессора или VGA на материнской плате сигнализирует о неисправности видеокарты, установленной в материнскую плату.Либо карта повреждена, либо вставлена ​​неправильно.

Горящий красный светодиод на материнской плате рядом с графическим процессором может быть вызван неисправными соединениями питания видеокарты или самой видеокартой.

Из-за этого на материнской плате будет гореть красный светодиод, а на ПК не будет дисплея. Чтобы устранить проблему, дважды проверьте разъемы питания и снова подключите видеокарту.

Горит красный свет для загрузки

Когда системе не удается найти загрузочное устройство, загорается индикатор загрузки.Поврежденное или незакрепленное загрузочное устройство может вызвать красный свет на материнской плате.

Загрузочное устройство — это запоминающее устройство, на котором хранится операционная система ПК или, другими словами, где хранится окно ПК.

Чтобы исправить это, убедитесь, что разъемы питания и вилки устройства надежно закреплены. Затем перезагрузите компьютер после того, как они будут правильно связаны. Если проблема не исчезнет, ​​возможно, запоминающее устройство повреждено.

2. Прочие аппаратные проблемы

Тот же красный свет на материнской плате означает, что потенциально это может сигнализировать о проблемах совместимости материнской платы и установленных компонентов.Это также может означать, что необходимо заменить один из компонентов вашего ПК.

Совместимость вашего ПК

Проблемы с совместимостью возникают редко, если вы не перепроверяете каждый раз, когда покупаете компьютерные комплектующие по отдельности. Затем, когда вы покупаете целую компьютерную систему, ваш местный технический магазин почти всегда гарантирует, что все компоненты совместимы.

Сломанные части новой системы

Возможно, в какой-то момент вам придется попрощаться с неизбежным винтиком в вашей компьютерной системе.Любой компонент, который использовался в течение длительного периода, может выйти из строя и в конечном итоге перестать работать.

Красный светодиод на материнской плате может означать, что срок службы компонента подошел к концу. Было бы неплохо начать покупать новые компоненты для замены прямо сейчас.

Неправильные настройки BIOS

Непрерывный красный свет на материнской плате потенциально может указывать на неправильные настройки BIOS. Базовая система ввода / вывода (или BIOS) — это первое программное обеспечение, которое ваш ЦП запускает после нажатия кнопки питания для запуска всей компьютерной системы.

Это также программное обеспечение, которое контролирует передачу данных между операционной системой, дисками для хранения данных, адаптером дисплея, клавиатурой, мышью и принтером.

Возможно, вы испортили несколько изменений BIOS, из-за чего ваш компьютер не смог правильно загрузиться и загорелся красный светодиод. Чтобы решить эту проблему, просмотрите руководство к материнской плате еще раз, чтобы получить инструкции и схемы о том, как сбросить BIOS.

На иллюстрациях показано, где искать переключатель сброса или перемычку, которую можно замкнуть, чтобы восстановить настройки BIOS по умолчанию.

Вы также можете извлечь батарею CMOS (опять же, согласно схемам) и заменить ее через более чем пять минут. Наконец, он очистит все ваши входы BIOS и вернет их к исходным настройкам.

Проблемы с батареей CMOS / BIOS

Для большинства современных материнских плат требуется только батарейка кнопочного типа для питания встроенного генератора часов реального времени и схемы часов (RTC). Таким образом, даже когда компьютер выключен, батарея поддерживает работу генератора и часов (чтобы правильно отображать дату и время, когда бы они ни работали).

Однако на более ранних моделях материнских плат та же батарея обеспечивает небольшую мощность для сохранения настроек BIOS, когда вся система выключена. CMOS расшифровывается как «Complimentary Metal Oxide Semiconductor», несмотря на термин «батарея CMOS». Это метод изготовления интегральных схем.

Со временем «CMOS» стало общим термином для ОЗУ с низким энергопотреблением, в котором использовались микросхема CMOS и кнопочная ячейка на материнской плате. Когда компьютер выключен, аккумулятор должен сохранять настраиваемые пользователем параметры BIOS в этой статической области ОЗУ.

Разряженная батарея CMOS / BIOS

Если ваша материнская плата устарела и по-прежнему требует батареи для поддержания актуальных настроек BIOS, батарея со временем разрядится. Кроме того, здесь может загореться красный индикатор на материнской плате, указывая на то, что что-то мешает вашей системе загрузить основные настройки BIOS перед запуском.

Хотя батарея CMOS может прослужить до десяти лет, в зависимости от того, как часто вы используете свой компьютер, вы можете разрядить ее.Помните, что встроенный BIOS использует аккумулятор только при выключенном компьютере; следовательно, батарея CMOS прослужит дольше, если вы часто пользуетесь компьютером.

Перегрев компьютерной системы

В качестве альтернативы, мигающий красный индикатор или любой другой индикатор может указывать на то, что ваша компьютерная система перегревается. Снимите боковую панель корпуса вашего компьютера и посмотрите, насколько нагревается ваш процессор и видеокарты, чтобы понять, так ли это.

Некоторые компоненты системы охлаждения вашего компьютера могут быть сломаны или неправильно подключены к источнику питания. Кроме того, некоторые компьютерные системы RGB позволяют управлять любым бортовым осветительным оборудованием RGB, чтобы предупредить вас о любых возможных проблемах с перегревом.

Тестовые сигналы POST

Красный свет на материнской плате может означать, что встроенные проверки POST обнаружили неправильные сигналы. POST означает «Самотестирование при включении», набор системных проверок, выполняемых вашим компьютером в начале каждого цикла загрузки.

POST анализирует оборудование, чтобы убедиться, что ЦП, DRAM и жесткие диски работают правильно и синхронно. Если все тесты пройдены, ваш компьютер вернется к домашнему экрану.

В противном случае POST отображает текст на экране, издает громкие звуковые сигналы или излучает красные световые сигналы светодиода. Если экран BIOS находится в рабочем состоянии, могут появиться такие предупреждения, как «Ошибка ЦП — не обнаружена» или «Отсутствует видеоадаптер или неисправная память».

Если вы этого не сделаете, вы услышите серию звуковых сигналов и увидите серию красных огней.Изучив руководство по материнской плате или изучив веб-сайт продукта на другом устройстве, вы можете выяснить, что означает каждый звуковой сигнал или световой код проблемы.

Как исправить эти проблемы?

Это проблема, с которой может столкнуться любой пользователь ПК; мы определили красный светодиод на материнской плате выше и предоставили подробные решения проблем, связанных с каждым красным светодиодом на материнской плате.

Когда горят только эти красные светодиоды, а на мониторе нет изображения, мы предложим вам полное решение проблемы и научим вас, как вернуть ваш компьютер к жизни.

Сброс BIOS, если на материнской плате горит красный свет

Начните сброс BIOS, если на материнской плате горит красный светодиод, но нет дисплея. BIOS, с другой стороны, может быть сброшен, удалив батарею CMOS материнской платы.

Батарея CMOS находится на материнской плате; выключите компьютер и выньте аккумулятор на 3 минуты. Затем замените аккумулятор и включите систему; если дисплей по-прежнему не появляется, переходите к следующему шагу.

Замените CMOS после включения красного светодиода

Из-за разряда батарейки CMOS может загореться красный светодиод.Попытайтесь включить компьютер после замены старого аккумулятора на новый. Если индикатор ЦП на материнской плате остается красным, переходите к следующему шагу.

Удалите оборудование, если после сброса BIOS загорается красный индикатор материнской платы

Если на материнской плате по-прежнему горит красный свет после сброса BIOS и замены батареи CMOS, удалите все оборудование материнской платы и повторите попытку. Отключите все подключенные компоненты от материнской платы и тщательно осмотрите каждое соединение и гнездо.

Проверьте каждую вилку и розетку; если какие-либо штифты отсутствуют или деформированы, попробуйте переставить их с помощью крошечной отвертки или других металлических инструментов.

Затем соедините все вместе и выключите ПК после тщательной и тщательной проверки всех разъемов. Переходите к следующему шагу, если проблема не устраняется, а на материнской плате по-прежнему горит яркий светодиод, но нет дисплея.

Проверьте ОЗУ, если проблема не решена.

Если три проблемы не решаются, возможно, виновато оборудование.Поэтому, пожалуйста, начните с ОЗУ и поработайте с другими физическими компонентами, чтобы определить проблему.

Если ваша материнская плата имеет более одного слота RAM, попробуйте загружать компьютер по одному. Попробуйте сначала, затем вторую, третью, затем четвертую. Если ПК не отображается ни на одном из них, одолжите ОЗУ у друга и попробуйте снова загрузиться.

Вся ваша оперативная память выходит из строя при загрузке системы. Если компьютер по-прежнему не включается, переходите к следующему компоненту.

Проверьте или удалите графический процессор и попробуйте включить систему без него

Выньте видеокарту из компьютера и попробуйте включить без нее.Если в процессоре материнской платы отсутствует встроенная графика, одолжите доступный графический процессор и перезагрузите компьютер. Если компьютер загружается и отображается нормально, перейдите к следующему устройству.

Проверка устройств хранения

Если ваша система ничего не отображает, попробуйте загрузиться с заимствованного накопителя или, если у вас много запоминающих устройств, попробуйте включить их поочередно, чтобы проверить, работает ли это. Если проблема не исчезла, переходите к следующему шагу.

Отключите внешние разъемы

Отсоедините от компьютера все внешние разъемы.Затем отключите все внешние устройства или кабели, подключенные к компьютеру, включая клавиатуру, мышь и динамики. Затем подключите к компьютеру кабели питания и дисплея.

Не могли бы вы включить его и посмотреть, что произойдет? Если компьютер загружается, начните подключать все кабели и устройства, чтобы увидеть, какие из них сломаны. Затем удалите его и получайте удовольствие от своего компьютера.

Заключение

Светодиодные индикаторы на материнской плате указывают на наличие проблемы. В наши дни материнские платы оснащены четырьмя светодиодными индикаторами, которые указывают на проблемы с различными компонентами компьютера.Мы рассмотрели светодиодные индикаторы на материнских платах двух ведущих производителей и способы их устранения.

Если какой-либо из этих светодиодных индикаторов погаснет при соблюдении рекомендованного подхода к решению проблемы, если предложенный метод решения проблемы не работает, выполните всю процедуру, чтобы удалить горящий светодиодный индикатор.

Если вы не думаете, что сможете завершить работу, обратитесь за помощью к специалисту, потому что ваши неквалифицированные методы могут усугубить ситуацию.

Красный свет на материнской плате — лучший ноутбук сегодня

Красный свет на материнской плате указывает на то, что что-то не так с внутренним оборудованием.Возможно, ваша материнская плата неправильно подключена или работает неправильно. В основном это могло произойти из-за процессора, графического процессора или оперативной памяти. Иногда это также может произойти из-за разряженной батареи CMOS или из-за ошибок загрузки на жестком диске.

Красный свет постоянно горит после включения ПК; однако по большей части он не загружается и не отображает контент на экране. Конкретная ошибка связана с материнской платой и местом, где находится красный свет.Некоторые производители материнских плат запоминают названия плат, чтобы прояснить, в чем дело. На более продвинутых материнских платах может быть один красный светодиод без надписи, что затрудняет понимание того, что происходит.

Профессиональный совет:

Если вы хотите ознакомиться с нашими последними исследованиями материнских плат Asus Vs Gigabyte, вы на правильном пути.

В случае, если вы не можете определить, в чем дело, обычно можно сослаться на руководство пользователя, прилагаемое к материнской плате. Но пока у нас есть несколько советов, как прочитать красный свет на материнской плате.

Пошаговая инструкция, как прочитать красный свет на материнской плате

Есть четыре основных указателя, которые есть на более текущих листах, и красный свет будет расположен рядом с каждым именем. Это:

Процессор:

Красный свет рядом с этим указателем означает, что материнская плата не распознает ЦП, что может означать разные вещи. Возможно, ЦП не подключен должным образом или один из контактов перекручен.Точно так же это может быть вентилятор процессора, который не подключен. Наконец, разряженная батарея CMOS может вызвать срабатывание красного света.

Оперативная память:

Красный свет рядом с маркером DRAM означает, что модуль RAM не установлен должным образом. Если вы видите, что боковые застежки на одной или другой стороне слотов оперативной памяти не закреплены, это, вероятно, проблема.

ЗАГРУЗКА:

Красный свет рядом с указателем BOOT означает, что существует какая-то проблема с загрузочным устройством, которым может быть жесткий диск.Тем более что это жесткий диск, на который обычно загружается и устанавливается ОС.

VGA:

Красный свет рядом с указателем VGA или GPU означает, что графическая карта не распознается или не установлена ​​должным образом.

Пошаговые инструкции по устранению ошибок, связанных с красным светом на материнской плате

Эти средства применимы ко всем моделям материнских плат, включая более закаленные листы без отмеченных светодиодных точек.

• Отсоедините материнскую плату, а затем снова подсоедините ее.
• Сбросьте профили материнской платы, прочитав руководство или обратившись за помощью на сайт производителя.
• Попробуйте вынуть батарею CMOS и подождите где-то около пяти минут. Замените батарею CMOS. Когда батарея разряжена, загорится красный светодиодный указатель, что может вас расстроить.
• Если все остальное выходит из строя, отключите и выключите все оборудование, начиная с графического процессора, любых жестких дисков, оперативной памяти и процессора.Затем внимательно осмотрите разъемы и контакты, чтобы проверить, не повреждены ли материнская плата или оборудование.
• Устранить проблему можно, очистив разъемы тонким ластиком для карандашей. Вам следует удалить все внешние периферийные устройства, включая мышь, консоль, внешние драйверы, принтеры и Ethernet-соединение.
• Затем вы можете начать подключение каждого из компонентов и начать загрузку вашего ПК.
• Базовый аппаратный компонент включает ЦП и ОЗУ.Если у вас установлено несколько RAM, вы можете оставить одну подключенной, а остальные отделить.
• В случае, если ПК кажется уверенным, и при отсутствии видео не горит красный свет, тогда, вероятно, вы обнаружили проблему.
• Сделайте шаг к загрузке без графического процессора и отдельной оперативной памяти.

Если вы все проверили и не нашли решения, проблема может быть в материнской плате или источнике питания. Рассмотрите возможность их замены.

Заключение

Это была дискуссия о красном свете на материнской плате, где мы обсуждали значение красного света и возможные решения.

Часто задаваемые вопросы

Q # 1: Что означает красный индикатор на материнской плате?

Ответ: Красный свет на материнской плате показывает, что с ПК что-то не так, и необходимо проверить. Это может быть материнская плата, оперативная память, процессор или что-то еще.

Связанные

Красный свет на материнской плате: что это значит?

Если ваша материнская плата горит красным светом, могут быть две разные проблемы: либо вы неправильно отключили оборудование, либо оборудование работает неправильно. ЦП, ОЗУ или графические карты учитываются аппаратно. Можно даже винить CMOS-батарею, которая может сгореть. Место, где вы устанавливаете свою основную ОС, проверьте эту часть, потому что это может случиться, потому что красный свет может быть вызван проблемами с загрузкой.Проверьте проблему правильно; вы увидите красный свет на материнской плате, когда включите компьютер, поэтому проверьте настройки BIOS или монитора для получения дополнительной информации. Если ваша материнская плата имеет любую из вышеперечисленных проблем, ваша материнская плата будет сигнализировать красным светом; Существуют материнские платы с надлежащей маркировкой, которая поможет вам определить, что не так с вашим компьютером.

Индикация красного света без дисплея:

Красный свет на материнской плате означает, что с вашим компьютером что-то не так.Может быть, красный свет указывает на проблему с оборудованием или даже на худшее. Если какое-либо оборудование будет повреждено или вы не подключили его правильно, вы начнете светиться красным светом.

Трудно было выяснить, что не так, из-за единственного красного индикатора на старых материнских платах, но теперь есть отдельная индикация для разных проблем.

Например, если есть проблема с оборудованием, ваш компьютер не запустится, и вы увидите только красный индикатор на материнской плате, поэтому попробуйте дважды проверить оборудование.Но если все же вам не удалось определить проблему, вам необходимо обратиться к профессиональному инженеру по оборудованию.

Четыре разных красных световых индикатора на материнской плате:

Если говорить о красном свете, то есть четыре разных индикатора, которые он дает, когда виден на разных частях материнской платы. Вы увидите красный свет рядом с каждой меткой, поэтому причины указаны ниже:

Показания на красный свет возле ЗАГРУЗКИ:

Если вы видите красный свет возле загрузочного люка, что-то не так с загрузкой или причиной может быть жесткий диск.Если говорить о конкретной части, это может быть жесткий диск, на котором вы храните ОС. Этот красный свет может быть вызван тем, что к вашему компьютеру подключены какие-либо незакрепленные или даже поврежденные загрузочные устройства.

В частности, загрузочное устройство отвечает за сохранение всех операционных систем ПК, или вы также можете сказать, что загрузочное устройство — это устройство, на котором хранится окно ПК. Вы можете легко решить эту проблему, выполнив некоторые необходимые действия, например, проверив разъемы устройства. Убедитесь, что каждый из них правильно подключен. После подключения всех вилок перезагрузите компьютер; Если проблема не исчезла, возможно, ваше устройство повреждено.

Красный свет около VGA или GPU:

Если видеокарта вставлена ​​неправильно или материнская плата не может обнаружить карту, возможно, вы увидите красный свет рядом с VGA или GPU. Вы можете сказать, что причина срабатывания красного света вокруг графического процессора может быть из-за проблемы с подключением питания вашей видеокарты или даже самой карты. Из-за этого на вашем ПК не будет дисплея, а индикаторы VGA или GPU будут гореть красным светом. Вы можете легко решить проблему, дважды проверив подключение к источнику питания, чтобы убедиться, что оно правильно подключено, а затем снова вставив видеокарту.

Что означает красный свет возле DRAM?

Если модуль RAM вставлен неправильно, вы увидите красный индикатор рядом с DRAM. Вероятно, детальная проблема может быть связана с боковыми зажимами, присутствующими с обеих сторон карты памяти. Кроме того, если проблема связана с материнской платой, ваш компьютер не включается, и вы также увидите ярко-красный индикатор на материнской плате.

Даже вы можете сказать, что основным источником этой проблемы является отсутствие или повреждение оперативной памяти. Вы можете решить эту проблему, заменив или удалив слот RAM, попробуйте нажать RAM, пока не услышите звук щелчка; после этого оперативная память будет полностью закрыта.

Если вы не слышите щелчка, это означает, что ОЗУ вставлено неправильно. Это может вызвать повторение проблемы. Если слот RAM вставлен правильно, но красный индикатор все еще мигает, а на экране вашего компьютера нет изображения, то вам необходимо заменить RAM, потому что, возможно, RAM загрязнена.

Что произошло, когда на ЦП загорелся красный свет?

Красный свет на индикаторе ЦП означает, что материнская плата не смогла распознать ЦП, и в этом случае есть несколько причин.Как мы все знаем, центральный процессор — это мозг вашего компьютера, поэтому в случае возникновения какой-либо проблемы ваш компьютер не включится. И вы начнете получать красные световые сигналы от процессора.

Может быть, вы неправильно подключили ЦП, один из выводов ЦП погнут, вентилятор ЦП не подключили или даже вы увидите красный свет, когда батарея CMOS разряжена.

Основная функция вентилятора ЦП — отвод тепла, выделяемого ЦП, из компьютера, но когда вентилятор перестает работать, это означает, что тепло останется внутри и вызовет множество серьезных повреждений.

В случае проблемы с батареей CMOS компьютер не запускается. Это может быть связано с тем, что аккумулятор заряжен не полностью.

Красный свет из-за проблем с оборудованием:

Если ни одна из вышеперечисленных проблем не связана с вашей проблемой, то, безусловно, один из компонентов вашего компьютера нуждается в замене. Некоторые из основных компонентов, связанных с проблемами красного света, перечислены ниже:

Проблема с совместимостью вашего ПК:

Проблема с совместимостью вашего ПК возникает очень редко, если вы дважды проверяете все компоненты вашего компьютера правильно.Затем, когда вы, наконец, купите компьютер, убедитесь, что ближайший технический магазин всегда гарантирует, что все части вашего компьютера совместимы.

В вашей новой системе сломались детали?

После долгого использования компьютера вам неизбежно придется менять некоторые винтики вашего компьютера. Использование одних и тех же компонентов в течение длительного времени может уменьшить или даже прекратить работу. Красный свет на материнской плате может указывать на то, что срок службы некоторых компонентов вашего компьютера подошел к концу и их необходимо заменить.

Возможно, настройки BIO неверны:

Красный свет на материнской плате может указывать на неправильную настройку BIO на вашем компьютере. Поскольку первая запускается вашим процессором — это система ввода / вывода после того, как вы нажмете кнопку запуска. BIO также являются программным обеспечением, отвечающим за передачу данных между различными операционными системами.

Может быть, красный свет на вашей материнской плате вызван тем, что настройки BIO были изменены, и теперь ваш компьютер не загружается правильно.Чтобы решить эту проблему, просмотрите ручные настройки материнской платы и ознакомьтесь с инструкциями со схемами, чтобы сбросить настройки BIO.

Другой способ решить эту проблему — извлечь батарею CMOS и снова поставить ее через пять минут. Сделав это, вы очистите все входные данные BIO, которые вы сделали неправильно.

Проблема с батареей CMOS / BIOS:

Новые материнские платы имеют батарейку с кнопочным управлением, часы реального времени со встроенным генератором и RTC.Это связано с тем, что, когда мы выключаем компьютер, он продолжает работать, управляя генератором и часами, чтобы видеть правильное время и дату всякий раз, когда мы входим в систему.

Мы выключаем наши компьютеры, независимо от того, используют ли старые модели компьютеров немного энергии для сохранения настроек BIOS. В настоящее время слово CMOS используется для обозначения области RAM с низким энергопотреблением, в которой используется микросхема CMOS. В этой статической области ОЗУ настройки BIOS вашего компьютера будут зарезервированы независимо от того, сколько раз вы открывали свой компьютер.

Батарея CMOS / BIOS разряжена:

Если вы все еще используете компьютер старой модели, ему наверняка понадобится аккумулятор для экономии заряда и актуальности настроек BIOS. Однако, когда эта батарея разряжена, материнская плата начинает светиться красным светом. И вы перестанете получать обновленные настройки BIOS.

Но всегда помните, что срок службы одной батареи CMOS составляет до десяти лет, в зависимости от вашего использования. Кроме того, встроенный в BIOS аккумулятор будет работать только тогда, когда ваш компьютер выключен.Это означает, что при частом использовании компьютера заряда батареи хватит на годы.

Возможно, ваша компьютерная система перегрелась:

Вы можете начать видеть красный свет на материнской плате, когда ваша компьютерная система перегрета. Вы можете проверить уровень нагрева, сняв боковые панели и проверив их вокруг процессора или графической карты.

Или, может быть, дело обстоит иначе, и красный свет означает, что компоненты охлаждения сломаны или неправильно подключены.Более того, некоторые компьютерные системы выдают предупреждение, когда компьютерная система начинает достигать своего уровня нагрева.

Неправильные сигналы после проверки:

Иногда красный свет на материнской плате возникает из-за того, что сигналы пост-проверки встроены неправильно. Слово POST означает самотестирование при включении, тип проверки системы при запуске компьютера. Этот тест POST анализирует, работают ли ЦП, DRAM и оборудование синхронно и правильно или нет.

Если возникнет какая-либо проблема, на экране появится громкий шумный текст.Если бы этого не произошло, вы бы услышали серию звуковых сигналов с красным светом. Вы можете решить эту проблему, прочитав руководство по материнской плате и выяснив, что означают эти звуковые сигналы и красный свет.

Как исправить проблемы с красным светом на материнской плате?

Все красные индикаторы на материнской плате, о которых я упоминал выше, встречаются очень часто. Итак, ниже мы собираемся упомянуть некоторые из возможных решений всех проблем, поэтому вам не нужно вызывать инженера по оборудованию. Эти решения помогут вам вдохнуть новую жизнь в ваш компьютер.

Перезагрузите BIOS, когда на материнской плате загорится красный индикатор:

Если на материнской плате нет дисплея, а на материнской плате горит красный свет, пора сбросить BIOS. Вы можете сбросить BIOS, просто сняв батарею CMOS с материнской платы. Начинает процесс с выключения компьютера, теперь извлеките батарею CMOS примерно через 3 минуты, после этого снова установите батарею. Вы можете снова запустить систему; если вы по-прежнему не видите никакого дисплея, переходите к следующему шагу.

Пора заменить CMOS, когда вы видите красный светодиод на материнской плате:

Если вы видите красный светодиодный индикатор на материнской плате, вероятно, ваша батарея CMOS разряжена. Выключите компьютер, замените аккумулятор и снова включите питание. Но если материнская плата по-прежнему подает красный сигнал, выполните следующий шаг.

Удалите аппаратное обеспечение, если красный свет все еще виден:

Если после сброса BIOS и замены CMOS по-прежнему горит красный свет, пора удалить все оборудование и попробовать установить их снова. Начните с отключения всех подключенных компонентов от вашего компьютера, а затем снова подключите их один за другим. Сосредоточьтесь на каждом гнезде: если какой-либо из них имеет отсутствующий или деформированный штифт, попробуйте переставить каждый компонент с помощью отвертки. Теперь снова подключите каждую вилку и выключите компьютер. При внимательном осмотре перейдите к следующему шагу, если вы все еще видите ярко-красный свет.

Пора проверить ОЗУ, если ничего не работает:

Если все вышеперечисленные методы не помогли решить ваши проблемы, возможно, проблема в вашем оборудовании.Чтобы определить точную проблему, проверьте все компоненты оборудования, но начните с ОЗУ.

Многие компьютеры имеют более одного слота RAM, поэтому загружайте компьютер каждый раз, проверяя RAM. Если вы по-прежнему не видите никакого дисплея на своем компьютере, одолжите оперативную память у друга, вставьте ее и затем загрузите компьютер, чтобы узнать, связана ли проблема с вашей оперативной памятью. Но если замена оперативной памяти не сработала, проверьте графический процессор.

Снимите и проверьте графический процессор:

Если все вышеперечисленные методы у вас не сработали, возможно, проблема в видеокарте.Извлеките графическую карту и включите компьютер без нее. Если в вашем процессоре не было графической карты, возьмите ее откуда-нибудь и перезагрузите компьютер. После загрузки, если вы видите дисплей, вы можете перейти к следующему шагу.

Проверить запоминающие устройства:

Возьмите запоминающее устройство у кого-нибудь и перезагрузите компьютер. Если у вас несколько запоминающих устройств, включите их одно за другим и посмотрите, работает ли этот метод для вас или нет. У вас все еще проблемы? Переходите к следующему шагу; может это сработает.

Отсоедините все внешние разъемы:

Иногда проблема не во внутренних компонентах; возможно красный свет из-за внешних разъемов. Начните со снятия всех внешних разъемов, также снимите внешние устройства, кабели; на все, что связано с вашим компьютером, даже на клавиатуре, мыши или динамиках. И подключайте только кабели питания и дисплея. Теперь включите компьютер, чтобы увидеть, решена ли проблема. Если ваш компьютер загружается нормально, начните снова подключать все разъемы один за другим и посмотрите, какой из них сломан.

Заключение:

На материнской плате горит любой светодиод, оранжевый или красный, что означает, что проблем нет. Вышеупомянутая статья посвящена индикации красного света на разных частях материнской платы и их значению. Более того, сверху вы также получите решение, не прибегая к помощи инженера по аппаратному обеспечению.

Все, что вам нужно знать

Светодиоды отладки EZ

от MSI могут показаться тривиальной функцией при покупке новой материнской платы, но они могут сэкономить вам часы при устранении неполадок в случае, если что-то пойдет не так.

Мало что может быть более утомительным, чем сборка нового компьютера только для того, чтобы увидеть, что на вашем экране ничего не происходит.

Именно тогда этот скромный светодиодный индикатор отладки поможет вам определить и исправить проблему и, надеюсь, запустить новую сборку.

В этой статье мы рассмотрим наиболее распространенные проблемы, возникающие при сборке нового ПК, и то, как индикаторы отладки EZ на материнской плате MSI могут помочь вам найти и исправить эти проблемы.

Для чего подходят светодиоды EZ Debug?

Нажатие кнопки включения и включение ПК в первый раз после его сборки может быть довольно стрессовым.Иногда это действие сработает — ну, ничего.

Даже после тщательной сборки всех компонентов можно сделать так много мелких ошибок, и определить, какая из них препятствует процессу запуска системы, — непростая задача.

Вот где пригодятся светодиоды EZ Debug. Они загораются и показывают, в каком компоненте возникла проблема.

Вместо того, чтобы изучать каждый отдельный компонент для исследования возможности ошибки установки, вы можете проверить свои компоненты по горящему светодиодному индикатору.

Чтобы проверить, оснащена ли ваша материнская плата светодиодами EZ Debug, загрузите руководство производителя вашей модели или проверьте (обычно) верхний правый угол материнской платы рядом со слотами DIMM.

Вы можете найти руководство в Интернете, выполнив поиск в базе данных MSI.

Другой способ узнать это — перейти на страницу продукта вашей материнской платы на веб-сайте MSI. Перейдите на страницу «Технические характеристики», используя там верхнее меню, а затем щелкните вкладку «Подробности» на странице технических характеристик.Здесь используйте Ctrl + F, чтобы найти термин «EZ» (без кавычек). Если ваша материнская плата поддерживает эту функцию, «EZ Debug LED» будет указан в разделе «LED Feature» подробных спецификаций.

Как читать светодиоды отладки MSI EZ

Самое первое, что привлекает ваше внимание, когда ваш компьютер не загружается или не проходит POST, должен иметь форму вопроса: «Что это за яркий красный свет, исходящий от материнской платы? Это не сулит ничего хорошего… »

Пусть светодиоды EZ Debug установятся

Светодиод может иметь цветовую кодировку, а может и не иметь, в зависимости от модели материнской платы.

Иногда ошибка ЦП может быть красной, иногда — белой. Когда загорится какой-либо из этих индикаторов отладки, они будут гореть постоянно, пока проблема не будет устранена.

Светодиоды отладки могут мигать во время загрузки, но это нормально. Это становится проблемой только тогда, когда свет фиксируется на определенном светодиоде, поэтому вы хотите дать ему достаточно времени, чтобы остановиться на проблемном компоненте.

Это естественно для беспокойства, так как этот свет может привести к множеству различных проблем.Они могут варьироваться от доброкачественных до врожденных дефектов оборудования, которые потребуют замены.

И поскольку все мы боимся пройти через процесс замены, лучше всего устранить все другие внешние факторы, которые могут быть причиной, прежде чем начинать трудоемкие процессы RMA.

Список светодиодов

Светодиоды на материнской плате появляются в следующем порядке сверху вниз — обычно это также написано непосредственно на материнской плате:

1. CPU
2. DRAM
3. VGA
4. ЗАГРУЗКА

Крупным планом — светодиоды отладки MSI EZ Debug на материнской плате. Изображение предоставлено: MSI

. Как устранить неполадки и исправить светодиоды отладки EZ

Теперь, когда мы знаем, что представляет каждый светодиод отладки EZ, давайте рассмотрим, как исправить ошибку, на которую они указывают.

Хотя это может показаться очевидным, сначала вы хотите проверить, поддерживает ли ваша материнская плата компоненты, которые вы пытаетесь установить.

Для этого перейдите на веб-страницу MSI и нажмите «Поддержка» в правом верхнем углу. Там вы увидите список всех поддерживаемых совместимых компонентов (ЦП, графический процессор, хранилище).На странице поддержки вы также увидите поддерживаемые комплекты ОЗУ для вашей материнской платы. Это называется QVL и рассматривается в данном руководстве по покупке памяти.

Тщательное планирование вашего ПК является решающим шагом, когда речь идет о том, чтобы ваши компоненты были совместимы друг с другом и чтобы они работали гармонично, чтобы максимизировать их производительность.

CPU

Первое, что вам нужно проверить, это правильно ли установлен 4-контактный или 8-контактный разъем питания процессора.

Обратите внимание, что вы можете подключить 4-контактный разъем питания к 8-контактному разъему питания, и в большинстве случаев ЦП по-прежнему будет работать, хотя и для ограниченного использования.

Проверьте контакты и гнездо на наличие препятствий

Следующим шагом является снятие ЦП, чтобы проверить его на наличие возможных повреждений или грязи, которые могут блокировать его подключение к гнезду. Если такое пятно присутствует, очистите его и переустановите ЦП.

Погнутые или сломанные контакты

Если ЦП и сокет ЦП чистые, проверьте, нет ли погнутых или сломанных контактов. Погнутые штифты поправимы и поправляются с помощью лезвия бритвы или иглы.

Если контакт сломан, ЦП все еще может работать.Это полностью зависит от того, какой штифт является виновником. Например, карта контактов процессора Ryzen AM4 показывает области, в которых есть определенные контакты VSS и тестирования / отладки.

Если бы они вышли из строя, ЦП все еще может нормально работать. Однако, если штифты погнуты, произойдет ошибка.

Следовательно, перед заменой всегда лучше проверить и посмотреть, можете ли вы исправить любые погнутые штифты, насколько это возможно.

Совместимость

Хотя ЦП может поместиться в разъем, материнская плата и ее BIOS также должны его поддерживать.

Проверьте QVL материнской платы (квалифицированный список поставщиков), чтобы узнать, поддерживает ли она процессор, который вы пытаетесь использовать, или вам, возможно, придется обновить BIOS, чтобы сделать его совместимым.

DRAM

Перед поиском и устранением неисправностей DRAM обратите внимание на то, что многократно изогнутые контакты ЦП также могут привести к включению светодиода DRAM EZ Debug, а не светодиода отладки ЦП.

Правильная установка в гнездо

Возможно, одна из наиболее распространенных ошибок, которые могут привести к сбою загрузки ПК, — это неправильная установка карты памяти RAM с ее разъемом для модуля двойной встроенной памяти (DIMM).

В качестве первого шага снимите модуль (модули) RAM и убедитесь, что ничто не препятствует контактам разъема и их гнездам.

Затем установите карту DRAM во второй слот памяти от ЦП (это может отличаться — обратитесь к руководству по материнской плате).

Убедитесь, что выемка в центре модуля совмещена с выемкой в ​​гнезде. Нажимайте вниз, пока не услышите (два) безошибочного щелчка, а язычки безопасности с обеих сторон не будут надежно закреплены на месте.

Конфигурация памяти

Если оперативная память установлена ​​правильно, а индикатор отладки DRAM все еще горит, проверьте, размещены ли карты памяти RAM в соответствии с рекомендуемой конфигурацией вашей материнской платы.

При использовании нескольких модулей памяти убедитесь, что ни одна из них не установлена ​​в неправильный слот памяти. Вы также можете попробовать удалить все карты, кроме одной, и попытаться перезагрузиться.

Если это не помогло, попробуйте подключить другую (одну) карту памяти и повторите попытку через первый и второй слот памяти.

Также убедитесь, что купленные модули RAM поддерживаются материнской платой. Список QVL на странице поддержки вашей материнской платы сообщит вам об этом.

VGA

Если загорится индикатор VGA, проблема должна быть довольно простой.

Если ваш ЦП имеет встроенный графический процессор, вы захотите проверить вышеупомянутые шаги по устранению неполадок для ЦП.

Если у вас отдельная видеокарта, убедитесь, что она правильно установлена ​​в разъем PCIe.

Сначала попробуйте самый верхний разъем PCIe-Socket (ближайший к процессору), попробуйте другие, если это не работает.

Конечно, 6-контактный или 8-контактный разъем питания также должен быть надежно подключен к видеокарте. Как и в случае со всеми компонентами, перед установкой убедитесь, что контакты графического процессора и разъема PCIe чистые.

Если у вас есть выделенный графический процессор, ваши мониторы должны быть подключены к нему. Если вы используете iGPU своего процессора, подключите монитор к разъему дисплея материнской платы (например,г. HDMI, DisplayPort).

BOOT

Индикатор отладки EZ загрузки указывает на блок хранения вашей сборки. В зависимости от того, какой тип накопителя вы используете, вам нужно будет проверить, правильно ли они подключены к материнской плате.

M.2 SSD

Для SSD M.2 убедитесь, что контакты чистые и правильно вставлены в соответствующий слот. Также убедитесь, что винт зафиксировал твердотельный накопитель на месте.

Примечание. Некоторые материнские платы (особенно старые) не поддерживают NVMe M.2 устройства в качестве загрузочных дисков. Если вы загружаетесь с запоминающего устройства M.2, обратитесь к руководству по материнской плате, чтобы узнать, указаны ли на вашей плате какие-либо ограничения.

SATA SSD / HDD

Для накопителей, подключенных через порт SATA, первый шаг, который вы хотите предпринять, — это отсоединить кабель SATA от материнской платы и модуля хранения, а затем снова надежно подключить его.

Также попробуйте подключить его к другому порту, если это не сработает; и если у вас все еще есть проблемы, попробуйте заменить кабель.

Если ничего из вышеперечисленного не помогло, вы можете попробовать совершенно новое запоминающее устройство.

Помните, что некоторые порты SATA могут быть отключены в зависимости от количества линий PCIe, используемых другими компонентами. Например, если вы используете два или более твердотельных накопителя NVME M.2, вполне возможно, что некоторые порты SATA отключены. Обратитесь к руководству по материнской плате, чтобы узнать, может ли это быть так.

Не горят светодиоды отладки

Теперь, если вы не видите, что светодиоды загораются, когда ПК не загружается / POST, это может быть проблема, связанная с используемым вами блоком питания.

Во-первых, дважды проверьте, что 24-контактный разъем блока питания ATX правильно вставлен в материнскую плату. Если на вашей материнской плате есть какие-либо индикаторы RGB, проверьте, светятся ли они.

Даже когда питание отключено, блоки питания продолжают подавать на материнскую плату пять вольт электричества, поэтому светодиоды будут гореть.

Также проверьте, правильно ли подсоединены штепсельные вилки и действительно ли электрическая розетка подает электричество.

Другие проблемы

Если ничего из вышеперечисленного не помогло, есть еще несколько приемов, которые вы можете использовать.

Во-первых, вы можете попробовать сбросить BIOS. Инструкции о том, как это сделать для материнской платы MSI, можно найти здесь. На этой же странице вы также найдете инструкции по проведению самотестирования при включении (POST).

Если вы можете войти в BIOS, вы захотите обновить BIOS и сбросить все настройки разгона (особенно для DRAM) до исходных значений. Вот ссылка на официальное руководство MSI по BIOS.

Какие номера отладки называются «POST-кодами»?

Некоторые модели материнских плат содержат так называемый POST-код.Вы также можете купить и установить его как дополнительную карту, используя слот PCIe.

Этот код POST также можно найти в форме USB, например AMI Debug Rx.

Хотя эти POST-коды немного сложнее, чем шаги по устранению неполадок, описанные выше, они отображают числа и символы, которые могут предоставить подробную диагностику того, что препятствует процессу запуска.

Вот обзор того, что означают эти коды на материнской плате MSI.

Устранение неполадок с помощью POST-кодов

Для получения POST-кодов у вас должен быть как минимум рабочий ЦП, BIOS и рабочий слот PCIe или USB для работы POST-карты.

Обязательно удалите все периферийные устройства; включая любые USB-устройства, флэш-накопители, жесткие диски и т. д.

Исключением является память DRAM, которая в рабочем состоянии может позволить вам получить доступ к экрану BIOS на вашем мониторе.

Если вы получили код ошибки на карточке POST, вы можете найти его в соответствующих таблицах сообщений об ошибках и ответов. Интерпретация кода позволит вам найти точную ошибку, которая препятствует правильной загрузке вашего компьютера.

Если код ошибки не получен, подключите оставшиеся периферийные устройства и повторяйте процесс, пока не будет предоставлено одно.

Заключение

Эта статья предназначена для использования в качестве общего руководства по наиболее распространенным проблемам, обнаруженным и связанным либо со сборкой нового ПК, либо с появлением светодиода отладки EZ для того, что раньше было работоспособной сборкой ПК.

Конечно, каждая установка будет иметь свои особенности, поэтому ошибки могут быть уникальными и их трудно определить при использовании общих статей.

В таких случаях лучше всего публиковать сообщения о своем опыте на субреддите — например, / r / buildapc — или на специализированном форуме, таком как глобальный английский форум MSI.

Вы также можете использовать наш собственный экспертный форум, где вы можете связаться с множеством других пользователей и экспертов, которые могут помочь вам с конкретной проблемой, с которой вы столкнулись.

Другой вариант — оставить нам комментарий к этой статье и сообщить нам, с какими проблемами по устранению неполадок вы сталкиваетесь в своей сборке, поскольку мы всегда рады помочь.

РЕШЕНО: Не загружается, красные индикаторы на плате оперативной памяти и индикаторы процессора? — Mac Pro первого поколения

Какие светодиоды красные?

Диагностические светодиоды

На материнской плате Mac Pro есть набор светодиодных индикаторов, помогающих поставщикам услуг устранять неполадки

.

компьютер.Светодиоды расположены ближе к задней части материнской платы, под каркасом памяти, рядом со слотом для карты PCI №1.

Вы можете увидеть эти светодиоды, сняв боковую панель доступа компьютера и посмотрев через каркас памяти на материнскую плату ниже. Светодиоды 2, 3, 4 и 5 обычно не горят и загораются автоматически при возникновении ошибки. Для чтения светодиодов 1, 6, 7 и 8 необходимо нажать кнопку DIAG_LED , которая находится рядом со светодиодами (белая кнопка справа).Чтобы нажать кнопку DIAG_LED, используйте нейлоновый датчик.

Проверка источника питания

Для включения материнской плате компьютера требуется постоянное питание. Если система не включается, сначала сбросьте SMC. Если компьютер по-прежнему не включается, выполните описанную ниже процедуру, чтобы определить, связана ли проблема с источником питания.

Проверить мощность струйки

Диагностический светодиод 1 указывает на наличие постоянного тока, необходимого материнской плате для начала процесса запуска. Светодиод 1 должен гореть желтым светом при нажатии кнопки DIAG_ LED, указывая на наличие постоянного напряжения.

Убедитесь, что источник питания подает питание

Диагностический светодиод 7 показывает, что основное питание в норме и в пределах нормы. Подключите шнур питания переменного тока и нажмите кнопку включения на передней панели. Светодиод 7 должен гореть зеленым светом при нажатии кнопки DIAG_ LED, указывая на то, что основное питание в норме и в пределах нормы.

На этой плате есть «резервная батарея» — возможно, ее нужно заменить.

Если ответ приемлемый , пожалуйста, не забудьте вернуть и отметить .

.
