Как подключить устройство MHL к телевизору с помощью кабеля MHL

ПРИМЕЧАНИЯ:

  • Не все телевизоры имеют вход Mobile High-Definition Link (MHL) (мобильный канал связи высокого разрешения). Если телевизор поддерживает стандарт MHL по крайней мере на одном из входов HDMI, телевизор будет иметь маркировку MHL.
  • Если же телевизор не имеет входа MHL, мы рекомендуем использовать адаптер MHL-HDMI.

MHL представляет собой технологию, которая позволяет телевизору обмениваться данными с MHL-совместимым устройством. При соединении с MHL-совместимым устройством телевизор получает возможность заряжать подключенное устройство и отображать фотографии, воспроизводить музыку и видеозаписи. Входящий в комплект телевизора пульт дистанционного управления также позволяет управлять MHL-совместимым устройством.

Процедура подключения устройства MHL к телевизору:

    1. Устройство MHL
    2. Телевизор
    3. Используйте сертифицированный кабель MHL с логотипом MHL (в комплект не входит).

  1. Подсоедините меньший штекер кабеля MHL к устройству MHL.
  2. Подсоедините больший штекер (HDMI) кабеля MHL к входу HDMI на телевизоре, который поддерживает MHL.
  3. Включите оба устройства.
  4. В меню телевизора установите для параметра Автоматическое изменение входа (Auto Input Change) (MHL) настройку Включено (On), чтобы телевизор автоматически переключался на вход MHL при подключении MHL-совместимого устройства. Настройка Автоматическое изменение входа (Auto Input Change) (MHL) может не работать, если MHL-совместимое устройство не поддерживает эту функцию.

ПРИМЕЧАНИЯ:

  • Информацию по любому из описанных выше шагов, касающуюся каждой конкретной модели, можно найти в прилагающейся к устройству инструкции по эксплуатации.
  • Некоторые MHL-совместимые смартфоны позволят вам принимать вызовы или текст, когда телефон подключен к телевизору кабелем MHL.
  • Некоторые функции пульта дистанционного управления будут недоступны. Данная функция напрямую основывается на настройках и возможностях MHL-совместимого устройства.



Использование технологии MHL с телевизором и устройствами. Выбор кабеля

Mobile High Definition Link (или просто MHL) – технология, с помощью которой осуществляется передача изображения, имеющего высокую степень разрешения, на экран телевизора или компьютер. MHL – кабелями пользуются те, кто имеет в своем распоряжении смартфоны и планшетные компьютеры компаний Samsung, LG, Sony  или Nokia. Большинство остальных людей либо вообще не слышали о таком способе передачи «картинки», либо имеют об этом весьма смутное представление.

Что такое стандарт MHL?

Чтобы лучше понять, что собой представляет способ передачи информации MHL, надо посмотреть на другой стандарт – HDMI, который используется при подключении к ТВ-приемнику проигрывателя DVD Blue-ray. Стандарт MHL похож по своей сути, но только он предназначен для соединения с телевизором мобильных устройств.

Описываемая технология – это «детище» объединения программистов и конструкторов нескольких брендов — Nokia, Toshiba, Samsung и Silicon Image. MHL-кабель, созданный для этого формата, имеет 5 контактов в своем разъеме. Это позволяет передавать на большой экран видео и звуковую информацию, имеющую разрешение 1080 пикселей/дюйм, частотой 192 кГц и круговым коэффициентом звучания 7.1. MHL-коннекторы имеют небольшую длину, а сигнал, передаваемый с его помощью, может быть преобразован в сигнал HDMI.

Если устройство имеет в своем оснащении технологию MHL, это не обязывает пользователя пользоваться только ей. С помощью имеющихся в разъеме пяти контактов данная технология может быть встроена в разные кабеля и разъемы для передачи аудио и видеосигналов через гаджеты разных брендов.

Работа над стандартом MHL продолжается, и в планах его разработчиков расширение функциональных возможностей. В частности, в перспективе должна появиться функция управления телевизором дистанционно, посредством смартфона или планшета. Кстати, во время соединения мобильного устройства с ТВ-аппаратом, оснащенным  MHL, гаджеты параллельно пополняют заряд своей аккумуляторной батареи.

Где можно встретить технологию MHL?

Если заняться поиском в интернете устройств, имеющих у себя возможность передачи данных  с помощью MHL, то их можно найти достаточное количество. Особенность данной технологии в том, что она, как правило, встраивается в микро кабель USB, но при этом сам кабель и разъем могут иметь различные модификации.

Сегодня вещи, в которых имеется MHL-технология, относятся к аксессуарам, так как чаще всего при отсутствии поддержки MHL телевизионными панелями необходим переходник или адаптер для преобразования сигнала в HDMI (в противном случае «связать» мобильное устройство и телевизор будет невозможно).  Но в современных моделях приемников Samsung и LG дело обстоит не так: большинство из них имеют полную поддержку рассматриваемой технологии. Начало массового производства таких ТВ-аппаратов совпало с выпуском первого мобильного устройства, имеющего в себе MHLSamsung Galaxy SII. С тех пор количество гаджетов, оснащенных MHL, постоянно увеличивается: сегодня таким образом соединиться с телевизором могут некоторые модели смартфонов LG, HTC, Samsung Galaxy последующих серий, а также ресиверы Onkyo.

Становится ли технология MHL все более необходимой и востребованной?

У многих возникает логичный вопрос: зачем сегодня, при наличии достаточно большого количества разных телевизионных разъемов, добавлять новые, которым, к тому же иногда, требуется переходник – адаптер. Разве недостаточно кабелей

SCART, s-video, VGA и высококачественного способа связи HDMI? Какими преимуществами должен обладать новый формат соединения, чтобы уверенно вписать себя в этот список? И есть ли у MHL такие преимущества?

У MHL есть два неоспоримых «плюса». Первый – это небольшие размеры разъемов и кабелей, отлично вписывающиеся в концепцию мобильности и идеально подходящих для смартфонов и планшетных ПК. Второе важное преимущество – возможность вариативно интегрировать технологию

MHL в разные кабели и разъемы (например, в USB, что абсолютно невозможно в случае с HDMI).

Но есть и очевидные «минусы» при применении технологии MHL. Главное из них можно продемонстрировать на примере смартфонов Samsung Galaxy SIII и Galaxy SII. Дело в том, что для более позднего Galaxy SIII был сделан MHL-разъем, который был видоизменен по сравнению с аналогичным аксессуаром Galaxy SII. Так и для других устройств, оснащенных стандартом передачи данных MHL, применяется большое количество видов необходимого разъема. То есть при смене устройства каждый раз пользователю придется менять и аксессуары, необходимые для реализации данной технологии, а прежние кабеля и разъемы будут оставаться ненужным атрибутом.

И еще один нюанс, из-за которого технология MHL не является однозначно позитивным внедрением в те устройства, которыми сегодня пользуются десятки и даже сотни миллионов людей. При нынешнем уровне развития технологий существуют много способов передачи видео и аудио информации. Многие пользуются сейчас даже беспроводными форматами – это возможно через локальные сети с применением развитых технологий

DLNA и Apple AirPlay, и в большинстве случаев передача эта проходит без потери в качестве.

Именно потому, о чем написано в этой небольшой статье, проводная технология MHL не может однозначно прижиться в современном мире связи между различными устройствами. И удастся ли ей прочно занять свою нишу здесь в ближайшее время — покажет время, но 100%-ой уверенности в этом нет.

Также интересно:

Технология изображения 200 Гц на телевизорах

О данной технологии вцелом и о том, как отличить ее настоящую реализацию от имитации.



О технологии DLNA. Добавляем телевизор в локальную сеть

Если в телевизоре есть LAN, то почему бы не подключить его к локалке?



Возможности медиаплеера iNext TV

Медиаплеер, способный передавать онлайн-видео.

Использование технологии MHL с телевизором и устройствами, выбор кабеля

Hdmi mhl: что это такое в телевизоре? Это стандартный аудио, видеоинтерфейс, включающий в себя функциональные возможности кабелей Hdmi, microusb, которые требуются для подсоединения техники, отображения информации к ТВ, мониторам, проекторам, аудиотехнике и т.д.), имеющих разрешение Full Hd.

Разделы статьи

Разъем и кабель HDMI

Данный разъем и кабель обеспечивают высокоскоростную передачу видео- и аудиосигнала в цифровом варианте. Изначально данный интерфейс был предусмотрен для воспроизведения на большом экране фильмов в качестве Blue-Ray. Теперь же этот разъем можно встретить почти в любом мультимедийном устройстве: телевизор, монитор, консоль, ноутбук и настольные компьютеры.

В отличие от аналоговых кабелей, HDMI способен обеспечить изображение без потери качества при передаче. В его возможности также входит передача цифрового сигнала для формата 4К. Также в его распоряжении имеется передача звука, что экономит время для подключения отдельного кабеля.

Еще одним достоинством является цена, которая придется по нраву любому потребителю. Нет смысла переплачивать за данный кабель, если его цена превышает 5 долларов. Однако чем длиннее шнур, тем дороже он должен быть. На рынке можно встретить подделку, которая заманит своей ценой, но разочарует качеством изображения и звука.

В большинстве случаев качество передаваемого контента зависит от внутренней структуры кабеля. К сожалению, при покупке кабеля нет никакой возможности наглядно удостовериться в качестве шнура, поэтому приходится уповать на добросовестное отношение производителей. Обычно консультанты знают, из чего изготовлена их продукция.

Реклама

Канал ДНЕВНИК ПРОГРАММИСТА

Жизнь программиста и интересные обзоры всего. Подпишись, чтобы не пропустить новые видео.

Контакты, у которых позолоченное напыление, имеют меньшую износостойкость, чем контакты с напылением из никеля или хрома. Однако золото способно «спасти» контакты от коррозии. Кабель MHL HDMI с золотым напылением стоит приобретать только в том случае, если планируется эксплуатация в помещении с повышенной влажностью.

Длина кабеля тоже играет немаловажную роль, так как без усилителя есть большой шанс потери качества передаваемого изображения. При покупке лучше поинтересоваться у продавца, с каким качеством работает тот или иной шнур. Если нет возможности спросить про данную проблему, то стоит обратить внимание на толщину кабеля — чем длиннее шнур, тем больше она должна быть. Идеальными показателями, которые указывают на качество шнура при его длине, считаются следующие:

  • Длина 5 метров — толщина 7 миллиметров (28AWG).
  • 10 метров — 8 миллиметров (26AWG).
  • 15 метров — 9 миллиметров (24AWG).
  • 20 метров — 10 миллиметров (22AWG).
  • Экранирование также важно для кабеля, потому что оно защищает его от воздействий статического типа. Для подавления высокочастотных внешних помех используется специальный ферритовый фильтр. Он выглядит как цилиндрическая конструкция на кабеле, расположенная ближе к штекеру.

    Что такое HDMI

    HDMI это порт (интерфейс), по специальному протоколу между двумя устройствами в которых стоят порты HDMI передаётся видео. Есть два типа портов. HDMI out (выход HDMI), устанавливается в устройствах которые передают видео (пример плеер или компьютер) и HDMI in (вход HDMI, HDMI вход) стоят в устройствах принимающих видео (телевизоры, мониторы).

    Для защиты информации от копирования применяются специальные алгоритмы кодирования пример HDCP 2.2. Видео после преобразования в стандарт HDMI дополнительно поступает на чип кодирования и уже с него попадает на выход устройства.

    Телевизор раскодирует сигнал. Кодирование работает не всегда например зачем вам кодировать видео с компьютера. Контент который воспроизводиться имеет метку, по которой устройство воспроизведения определяет необходимость кодирования.

    При изучении разъёмов которые находятся на телевизоре, указано наличие например 4 HDMI разъёма, HDMI in (HDMI вход). При более детальном изучении оказывается что разъёмы HDMI, например на телевизорах samsung имеют в скобках и дополнительную маркировку

    STB, DVI, ARC, MHL, что это? И зачем применяется такое обозначение.

    Как правило все разъёмы в телевизоре имеют абсолютно одинаковую функциональность и деление на типы (STB, MHL, ARC, DVI) есть чисто условное (кроме MHL) и предназначено для облегчения выбора пользователю куда, что включить, например видеоплеер. Для того что бы разъёмы имели разное назначение, один например разъём должен быть стандарта 1.3, а другой 1.4 только в этом случае они будут иметь различную функциональность. Хотя в некоторых производителей действительно встречаются в одном телевизоре различные версии HDMI.

    MHL-это дополнительный протокол передачи видео от мобильных устройств к телевизору. Преобразование протокола передачи USB в HDMI). Если HDMI не поддерживает протокол MHL видео возможно передать с использованием активного адаптера. В связи с дальнейшим развитием Smart возможностей телевизоров практически не используется. Сейчас можно без шнурков включить через сеть WiFi клонирование экрана телефона на телевизор.

    Стандарт HDMI зависит от типа применяемого контроллера для обработки сигнала (версия HDMI).

    Более детально о стандартах HDMI можно ознакомится в статье

    Назначение разъёмов в телевизорах

    Достоинства функции HDMI

    У рассматриваемой технологии HDMI бесспорно есть ряд определенных достоинств:

    • Компактность используемой технологии. Всего один кабель дает возможность передавать все современные виды медиафайлов. Процесс просмотра качественной картинки и отличного звука не омрачается большим количеством проводов, которые имеют свойства путаться, теряться и занимать много свободного пространства.
    • С помощью всего одного провода можно превратить обычный телевизор в инновационный домашний кинотеатр, который, к тому же, очень мобилен. То есть разобрать конструкцию можно легко и быстро в любое время.
    • Мульимедийную систему легко перевести в полностью цифровой вид.
    • Как и любая технология, HDMI ARC постоянно развивается. Выпускаются новые версии разработок, которые, к счастью, совместимы со всеми предыдущими моделями.
    • Высокая частотность передачи изображения создает картинку высокого качества.
    • Процесс подключения к телевизору происходит очень быстро, так как он интуитивно понятен, а иногда вообще происходит автоматически.
    • Для управления HDMI ARC нужны всего лишь пара кнопок на пульте.

    SlimPort

    Ближайший к MHL конкурирующий стандарт — разработка компании Analogix под названием SlimPort, которая, в свою очередь, основана на технологии DisplayPort, разработанной ассоциацией VESA.

    Возможности SlimPort очень близки к спецификациям MHL: поддерживается передача 4K видео и 8-канального звука. По своему принципу работы SlimPort также практически неотличим от MHL: в качестве входа на смартфоне используется разъём micro-USB, а для подключения монитора или телевизора с поддержкой DisplayPort или HDMI потребуется специальный переходник, аналогичный тем, что используются с MHL.

    Также существует SlimPort переходник с micro-USB на VGA, но это, скорее, экзотика, хотя кому-то может и пригодится.

    Несмотря на такое количество сходств, разница между стандартами всё-таки есть. Во-первых, SlimPort не требует внешнего питания для смартфонов. Во-вторых, посредством SlimPort изначально реализована возможность работы USB-хоста — соответствующие устройства можно подключать непосредственно к переходнику SlimPort-HDMI. Ну, и в-третьих, SlimPort, равно как и DisplayPort, в отличие от HDMI, свободен от каких-либо патентных выплат.

    Важно отметить, что SlimPort несовместим с MHL (несмотря на использование одного и того же разъёма micro-USB) и имеет меньшее распространение. На данный момент этот стандарт используется в последних устройствах линейки Nexus, в том числе Nexus 4, Nexus 5 и Nexus 7 (2013), а также некоторых хромбуках.

    Разновидности HDMI

    Самый распространенный вариант данного кабеля способен передавать изображение только в стандарте 720 или 1080. Используется кабель стандартного типа только в домашних условиях, где нужно работать с нетребовательными устройствами.

    Высокоскоростной вариант предназначен для передачи данных с поддержкой трехмерного изображения и звука в высоком качестве.

    Стандартный кабель может быть с возможностью выхода в интернет. С простым кабелем подключение к интернету будет работать по следующей схеме:

    Модем — Кабель Ethernet — Плеер/Приставка — Простой HDMI — Телевизор.

    С кабелем Ethernet HDMI можно напрямую подключаться к телевизору.

    HDMI кабели автомобильного стандарта используются специалистами для установки системы мультимедиа.

    WiDi

    Технология Wireless Display или, сокращённо, WiDi, разрабатываемая компанией Intel, подана в качестве альтернативы Miracast и, начиная с версии WiDi 3. 5, с ним совместима. Характеристики передаваемого видео- и аудиопотоков также очень близки к Miracast: максимально разрешение видео 1080р и 5.1-канальный объёмный звук.

    Работающий “поверх” Wi-Fi WiDi часто встречается в современных ноутбуках с процессорами Intel, но на рынке смартфонов и планшетов пока не приобрёл широкого распространения, прежде всего, из-за того, что таких гаджетов с процессорами x86 на полках магазинов пока не очень много.

    AirPlay

    AirPlay — проприетарная технология, которая была разработана компанией Apple только для собственных устройств, которые могут служить передатчиками контента. Принимать и воспроизводить контент можно либо через ТВ-приставку Apple TV, либо с помощью одного из множества совместимых устройств (среди которых есть медиаплееры, и музыкальные центры, и множество других гаджетов), которые сертифицирует сама Apple. Никакой дополнительной настройки со стороны пользователя при этом не потребуется — достаточно, чтобы оба устройства находились в одной локальной сети.

    Изначально протокол AirPlay позволял только передавать видео- и аудиофайлы из соответствующих приложений на iPhone или iPod, но с внедрением технологии AirPlay Mirorring, которая впервые появилась в iPad 2 и iPhone 4S, стало возможным отображение на большом экране непосредственной картинки с дисплея смартфона или планшета. Это, к примеру, позволяет играть на большом дисплее, показывать презентации, работать с документами и выполнять множество других ранее недоступных действий.

    Mirrorlink и CarPlay

    В перечне упомянутых технологий особняком стоят протоколы Mirrorlink и CarPlay. Они, хоть и служат для подключения смартфонов к внешним дисплеям, предназначены не для использования с телевизором дома или на работе, а для связи с бортовой системой автомобиля.

    Mirrorlink — общедоступный стандарт, который могут использовать производители смартфонов на любых платформах. Подключение к автомобилю осуществляется с помощью USB-кабеля, а на экране бортового компьютера при этом может отображаться как просто изображение с дисплея смартфона, так и оптимизированные для использования в автомобиле приложения.

    Аналогичным образом работает CarPlay, за исключением того, что эта технология, как и AirPlay, строго проприетарна, и доступна только для мобильных устройств Apple, работающих под управлением iOS. При подключении iPhone или другого совместимого устройства к автомобилю становится доступным ряд адаптированных приложений, в том числе телефон, карты, сообщения и музыка. Управлять программами можно несколькими способами, в зависимости от того, предусмотрел ли их производитель автомобиля — с помощью сенсорного экрана бортового компьютера, с помощью кнопок на руле и приборной панели, либо голосом с помощью Siri.

    Появление на рынке большого количества автомобилей с поддержкой Mirrorlink и Carplay стоит ожидать уже во второй половине 2014 года, а в дальнейшем внедрять поддержку этих протоколов намерено всё больше автоконцернов.

    Типы разъемов и адаптеров

    Первый тип является самым распространенным, так как присутствует практически во всех цифровых устройствах.

    Тип Mini HDMI используется в фотоаппаратах, планшетах, а также в других различных портативных гаджетах. К такому типу можно отнести и кабель micro HDMI.

    Осуществить подключение по кабелю HDMI к мобильным устройствам и телевизору можно с помощью специальных адаптеров MHL-USB-HDMI. Выглядят они как прямоугольная конструкция, у которой входной разъем HDMI, а от него идет небольшой шнур со штекером microUSB.

    Стандарты технологии MHL

    На сегодняшний день самые современные гаджеты снабжают разъемом MHL 3.0, который, во-первых, позволяет передавать данные намного быстрее, во-вторых, способен поддерживать и передавать фото-, видеофайлы в разрешении Ultra HD (3840×2160 пикселей) либо 4К,а также воспроизводить и передавать многоканальные аудиофайлы Dolby 7.1 Surround Sound. Кроме того, интерфейс данной версии предусматривается возможность использования нескольких дисплеев. Например, подключение к планшету двух мониторов, телевизора с возможностью HDTV, аудиосистемы и т. д. Стандарт MHL 3.0 может подключать различные периферические устройства, такие как мышь или клавиатура. Благодаря этому телевизор можно будет использовать как огромный монитор или планшет (особенно если телевизор обладает не только HDTV, но и сенсорным экраном). Кроме того, сам смартфон, со встроенным стандартом Samsung MHL 3.0 может потреблять энергию от устройства с мощностью не более 10 Ватт даже через adapter.

    Все остальные, более старые смартфоны или планшеты, обладают классической версией MHL 2.0, которая может поддерживать только фалы с разрешением не больше чем 1920х1080 пикселей. Кроме того, таким же стандартом обладают и многие адаптеры, представленные на сегодняшний день на рынке технологий.

    Преимущества подключения

    Итак, помимо возможности передавать видео в высоком разрешении, MHL USB HDMI может обеспечить трансляцию звука в качестве 7.1. Также во время подключения смартфона к телевизору или к другому экрану устройство будет заряжаться.

    Что интересно, MHL технология не имеет крепкой привязки к интерфейсу microUSB — это расширение работает с любым устройством, поддерживающим данный диапазон, но при помощи переходника.

    Как пользоваться подключением MHL HDMI

    Для начала стоит понять, что не все смартфоны могут поддерживать данную технологию. Именно поэтому стоит скачать приложение Checker for MHL, которое позволит просмотреть смартфон на наличие этой возможности.

    Чтобы скачать приложение для подключения MHL HDMI, нужно зайти в маркет и ввести в поисковую строчку запрос. После этого вам приложение выдаст результаты поиска. Для работы понадобится то приложение, у которого иконка в виде зеленого монитора. Приложение весит менее 3 Мб.

    После установки необходимо запустить приложение и начать проверку наличия технологии для подключения micro HDMI MHL. По окончании проверки приложение выдаст результат, от которого нужно отталкиваться.

    Далее можно приступать к самому подключению. Начать стоит с включения телевизора и выбора внешнего подключения. После этого нужно подключить кабель от телевизора к смартфону, и дело сделано. Теперь можно пользоваться телевизором через смартфон, то есть все манипуляции, осуществляемые на гаджете, будут отображаться на телевизоре. То же самое можно делать и с пультом. При подключении кабеля HDMI MHL смартфон будет заряжаться.

    Источник

    Super MHL

    Консорциум недавно представил новую технологию, которую собирается использовать в гаджетах и другой электронике от компаний, входящих в него. Такой стандарт во многом превзойдет свои более ранние версии, что чисто в технических данных является большим плюсом, но обладает и достатком в использовании. Дело в том, что для того чтобы обеспечить новые возможности, компаниям пришлось разработать и немного другие разъемы. А это, в свою очередь повлечет необходимость покупать специальные адаптеры и переходники, чтобы можно было объединить смартфоны будущего с данными разъемами и уже устаревшие приборы. Кстати, стоит отметить, что такие разъемы уже начали использовать.

    Но давайте разберемся детальней, какие преимущества получил новый стандарт, а также чем он отличатся от интерфейса других версий.

    Особенность Super MHL MHL 3 MHL 2 MHL 1
    Максимальное разрешение 8K Ultra HD (4K) Full HD Full HD
    Частота кадров 120 30 60 60
    3D аудио есть нет нет нет
    Управление пультом Да, в том числе смартфоны, планшеты, плееры, телевизры, приставки и т. д. да да да
    Мощность зарядки 40 10 7.5 2.5
    Разъемы Super MHL, Micro USB, USB Type-C, Proprietary, HDMI Type A Agnostic Agnostic Agnostic
    Количество дисплеев 8 4 1 1

    Назначение hdmi mhl в ТВ

    Вход mhl обеспечивает передачу качественного уровня разрешения, может зарядить устройство при необходимости. Данный разъём создан консорциумом. Технология даёт возможность выбрать устройство в качестве домашнего телевидения-кинотеатра, служить источником Full Hd-сигнала, который посылается на определённый прибор. При этом данное устройство может не поддерживать передачу данных. Во многих случаях может быть достаточно входа в HDMI.

    Как происходит подключение через представленный разъём

    Важно: Чтобы подключить mhl можно применять 2 типа проводов:

    • пассивный;
    • активный. Пассивный провод со входами microusb, hdmi требуется для подсоединения техники к приборам с функциями mhl, это позволяет обеспечить функциональность стандарта. Кабель требуется для осуществления различных функций. Для этого необходимо просто его соединить.

    Активный провод mhl имеет вход microusb для того, чтобы подсоединить зарядку, совмещать с приборами отображения, которые имеют вход hdmi, но у них нет данного разъёма. В любом устройстве должен быть кабель mhl. При этом для качественной работы к активному проводу необходимо подсоединить технику, а также питание (usb шнур).

    Без подсоединения источника питания (5V, 1А и больше) сигнала на разъёме не образуется. В данном случае, осуществлять управление системой пультом от ТВ невозможно. Вместо провода можно применять зарядку, у него есть вход microusb для того, чтобы осуществить необходимое питание устройства. Чтобы подключить устройство через вход, рекомендуется прочитать инструкцию по эксплуатации техники.

    В любом устройстве можно обнаружить то, что порт hdmi2 имеет различные функциональные возможности. В том случае, если возникли проблемы при подключении к проводу, то можно выполнить настройку параметров в ТВ, чтобы подсоединить его. Также следует учитывать и то, что для устаревших моделей техники HDMI, порт будет функционировать из-за обратной совместимости, но определённые порты имеют различные функции.

    Важно: Если вы подсоедините прибор со старым портом, качество изображения будет низким.

    Поддержка форматов звука ARC и EARC
    Function HDMI-ARC HDMI-eARC
    Cable Used HDMI HDMI with Ethernet
    StereoSupport Yes Yes
    Compressed 5.1 Yes Yes
    Uncompressed 5.1 No Yes
    Uncompressed 7.1 No Yes
    High Bitrate & object based up to 192 kHz, 24 bit (Dolby Atmos, DTS) No Yes
    Maximum Audio Bandwidth 1 Mbit/s 37Mbit/s
    Discovery CEC eARC data channel
    eARC Capability CEC eARC data channel
    Lip Sync Correction Optional Mandatory
    TV Mutes &Controls Volume Yes Yes
    Powering TV Powers Adio Device Yes Yes
    ARC Fallback No Yes

    В новом стандарте HDMI 2. 1 появилось новое обозначение обратного звукового канала eARC. В чём отличие eARC, увеличена пропускная возможность порта HDMI и обратно стало возможным передавать не только звук 7.1 но и звук формата Dolby и DTS.

    Примечание для поддержки всех функций стандарта HDMI 2.1 необходимо новый кабель стандарта 2.1

    Виды кабелей для устройств MHL

    Для того чтобы подключить к воспроизводящему устройству с функцией HDTV Samsung MHL, встроенный в планшет или телефон, используются 2 вида кабелей:

    • Пассивный кабель обладает разъемом HDMI и Micro USB. С его помощью можно подключить мобильный гаджет к другому устройству, которое также поддерживает данную технологию, имеет соответствующий видеовыход и может обеспечить все функции, в том числе HDTV. Для такого кабеля не требуются какие-либо дополнительные условия. Достаточно просто соединить их между собой.
    • Активный кабель, как и пассивный, обладает разъемом HDMI и двумя разъемами Micro USB. При помощи данного кабеля можно соединить планшет или смартфон с технологией Samsung MHL с другим прибором, обладающим только HDMI и HDTV. При этом воспроизводящее устройство, например, телевизор, должен поддерживать этот стандарт. Для корректной работы нужно своими руками подключить и зарядку через разъем USB, иначе на выходе сигнала HDMI не будет. Кроме того, при таком подключении вы не сможете управлять системой при помощи дистанционного пульта управления.

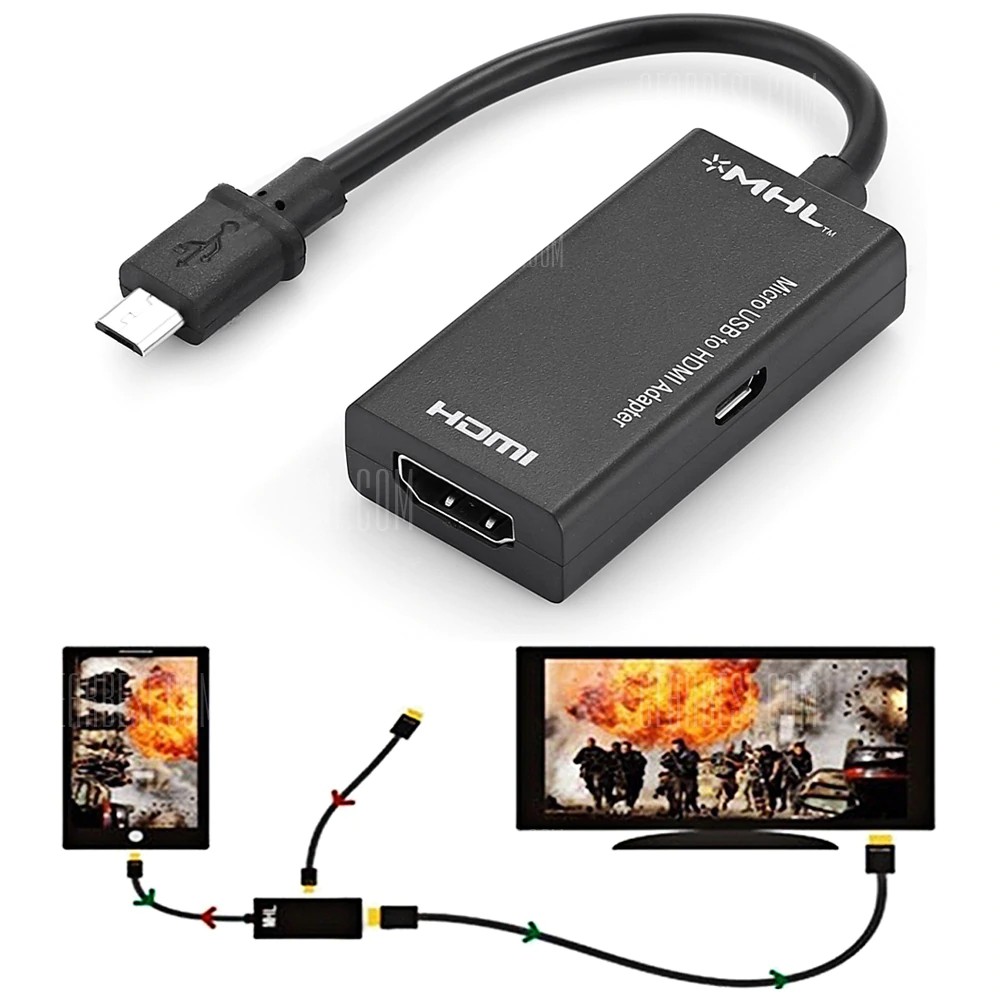

    Активный кабель может заменить adapter. Такой адаптер напоминает собой переходник, который обладает разъемом HDMI и Micro USB. Для чего используется один и другой порт мы уже говорили, поэтому подключить adapter своими руками не составит большого труда. В один из портов вставляется шнур для зарядки, а в другой шнур к телевизору или другому принимающему устройству. Благодаря адаптеру подключение будет происходить намного проще, а изображение с планшета будет полностью дублироваться на экран. Кроме того, в данном случае не требуется ничего, кроме разъема HDTV, HDMI в телевизоре или другой технике.

    HDMI ARC что это такое в телевизоре

    HDMI ARC в телевизорах — это разъем с возможностями hdmi и плюс к этому функция ARC для передачи аудиосигнала в обе стороны.

    ARC и обозначает как раз Audio Return Channel, канал для возврата звука. Это дает только возможность использовать один кабель для передачи видео+аудио от ресивера к телевизору и в обратном напривлении звук от тв к ресиверу, саундбару, системе домашнего кинотеатра.

    Основное о HDMI

    Сам HDMI служит для передачи видео и аудио в цифровой форме. Такой интерфейс работает с большой пропускной способностью и используется для транспортирования видео высокого разрешения, которое в цифровой форме занимает большой объем.



    Помимо передачи видео и звука по одному каналу, HDMI также был разработан для переноса служебной информации, которую в отрасли называют “handshake” (рукопожатием), от одного устройства к другому. Эта информация изначально предназначалась для:

    • данных защиты от копирования и предотвращения пиратства,
    • сообщений о том, какие типы компонентов были подключены,
    • каковы возможности подключенных компонентов.

    Но система передачи информации в HDMI была также разработана для обмена более сложными сообщениями в рамках Consumer Electronics Control (CEC).

    CEC позволяет одному пульту дистанционного управления управлять функциями 15-и подключенных по hdmi устройств. Названий CEC почти столько же, сколько брендов электроники: Samsung назвал его «Anynet +», LG «SimpLink» и Sony «Bravia Sync». К сожалению, система так и не реализовала свой потенциал, и ее часто неправильно переводят или просто теряют между компонентами от разных производителей. ARC может помочь.

    Технология HDMI ARC в телевизоре

    Частью спецификаций HDMI канал ARC стал в 2009 году в версии 1.4, он упрощает подключение телевизора к аудио системе.

    Неважно, идет ли звуковой сигнал от встроенного ТВ-тюнера или от внешнего источника.

    Это может быть очень полезно, если ваша звуковая панель имеет только один вход и вы хотите подключить несколько источников.

    С помощью технологии ARC вы можете подключить все к тв, и телевизор отправит звук обратно на саундбар или другую внешнюю акустику.

    Кроме того, он также позволяет управлять большинством подключенных устройств с помощью только пульта ДУ от телевизора.

    Технология ARC вместе с CEC может упростить систему домашнего кинотеатра двумя важными способами. Первая и самая полезная функция HDMI ARC — это возможность использовать один пульт для всех наиболее распространенных функций ваших аудиоустройств.

    Для этого вам может потребоваться войти в настройки вашего телеприемника и активировать CEC, обычно находящуюся в общих настройках. В зависимости от того, какой марки у вас телевизор, в пункте меню CEC могут использоваться названия, ориентированные на бренд (Anynet +, Bravia Sync и т.д.).

    Вторая полезная функция ARC касается кабельного подключения. При просмотре фильмов на тв с эфира, кабельного, спутникового тюнера звук передается на внешнюю акустику через разъемы hdmi arc. И этот же кабель и разъемы используются при передаче видео с домашнего ресивера на тв.

    Так нам не нужно подключать отдельный кабель для передачи аудио с тв на акустику, сигнал идет через порт ARC. Для отдельного подключения аудио берут оптический аудиошнур S/PDIF или аудио RCA.



    Подключение без ARC
    Подключение с ARC

    Стоит сказать, что качество транспортировки сигнала по интерфейсу HDMI очень высокое и он рекомендуется для всех подключений. И если есть возможность передавать звук аудиокабелем HDMI, то нужно этим воспользоваться.

    Но, многим пользователям не нужен ARC. Если вы слушаете звук в основном через динамики телевизора и у вас нет ресивера или звуковой панели (саундбара), то эта функция лишняя. Смысл ARC заключается в передаче аудио, созданного телевизором или проходящего через него, на внешнее аудиоустройство, а именно на саундбар или ресивер.


    Видео подключения саундбара по каналу ARC к тв Samsung:


    Качество звука отдельной акустики лучше по сравнению со встроенной в телеприемник. Поэтому желательно приобрести саундбар и использовать для подключения канал HDMI ARC.

    Пример, если вы подключаете к саундбару много устройств, а у саундбара только один вход HDMI. Вы можете подключить все свои устройства к телеприемнику, и звук будет передаваться на саундбар через тв. Нет необходимости в дополнительных аудио кабелях.

    Найти на телевизоре разъем arc можно по внешнему виду, над ним будет обозначение “HDMI ARC”. В другом, подключаемом устройстве должен быть разъем с такой же надписью. Только когда два аппарата поддерживают данную технологию, тогда можно воспользоваться функцией ARC.



    Разъем ARC на ресивере

    На тв разъемы HDMI могут обозначаться такими буквами: STB, DVI, ARC, MHL. Все они по функциональности одинаковые, кроме MHL. Но еще и ARC разъем используется для возврата звука, если есть такая потребность, а так он работает как обычный HDMI. А вот hdmi mhl объединяет в себе функциональность интерфейса HDMI и разъема MicroUSB, служит для подключения смартфонов к телевизорам. MHL может не подойти для работы обычного hdmi интерфейса.

    Что такое eARC

    Интерфейс с обозначением eARC означает улучшенный реверсивный канал аудио, с большей пропускной способностью. Эта функция работает в HDMI 2.1.

    Буква «e» в eARC означает «улучшенный» возвратный аудиоканал и является новой стандартной функцией HDMI 2.1, которая направлена на обеспечение наилучшего возможного качества звука на тв.

    Новая конфигурация требует поддержки eARC как от вашего телевизора, так и от вашего аудиоустройства, что означает, что оба устройства должны поддерживать HDMI 2.1 — более старые версии HDMI не поддерживают eARC. Вам также понадобится кабель HDMI с поддержкой Ethernet, или более новые сверхвысокоскоростные кабели HDMI, которые включают поддержку Ethernet.

    Кабели HDMI ARC и eARC

    Для работы ARC может подойти любой кабель для HDMI 1.4 и выше. Для работы eARC потребуется кабель с высокой скоростью передачи данных. Это может быть стандартный кабель HDMI с Ethernet или высокоскоростной (Ultra High-Speed) кабель HDMI с Ethernet.



    Кабели HDMI с Ethernet с маркировкой Ultra High Speed поддерживают все функции HDMI 2.1, и точно поддерживают eARC.

    Отличия ARC и eARC

    Разные производители техники могут свободно подключать разные протоколы при передаче аудио по каналу ARC. Поэтому разная техника передает звук разного качества, с разными аудиокодеками. Может такое быть, что телевизор поддерживает только стерео или Dolby Digital, а вот DTS или 5.1 Dolby Digital может и не быть. Обязательных наборов кодеков для транспортировки нет.

    А вот для передачи современных кодеков аудио DTS-HD Master Audio, Dolby TrueHD, Dolby Atmos или DTS: X канал ARC не подходит, здесь нужен eARC.

    С помощью eARC вы можете подключать устройства HDMI непосредственно к телевизору, и тв будет отправлять несжатый высококачественный звук на саундбар, ресивер или усилитель непосредственно через порт eARC.

    Вы можете выводить до 32 аудиоканалов с помощью eARC. Канал eARC также поддерживает 8-канальные несжатые аудиоданные 24 бит/192 кГц, доставляемые с максимальной скоростью 38 Мбит/с.

    Поскольку спецификация HDMI 2.1 предлагает более быструю передачу данных с большей пропускной способностью, значит аудио и видеосигналы могут синхронизироваться автоматически. Были ли проблемы с синхронизацией видео и звука, когда были несовпадения аудиодорожки и видео? Эти проблемы устранены с eARC.

    Таблица сравнения возможностей каналов ARC и eARC:

    ARC

    eARC

    Кабель

    HDMI

    HDMI Ethernet

    Стерео

    да

    да

    Сжатое аудио 5.1

    да

    да

    5.1 без сжатия

    нет

    да

    7.1 без сжатия

    нет

    да

    Высокий битрейт & объекты на базе 192 кГц, 24 бит

    нет

    да

    Пропускная способность аудио

    1 Мбит/сек

    37 Мбит/сек

    Синхронизация видео с аудио

    по желанию

    обязательно

    Управление громкостью, включение по HDMI

    да (CEC)

    да (СЕC)

    Протокол eARC заменит опцию управления CEC (Consumer Electronics Control), который позволял управлять несколькими устройствами одновременно. Технология CEC поддерживалась в HDMI всегда. Отдельный канал eARC теперь производит обнаружение и управление устройствами.

    Поддерживает ли samsung s3 функцию mhl. Как узнать, поддерживает ли телефон MHL? HDMI STB, что это

    Всем привет! Как и обещал продолжаю описание того как подключить телефон к телевизору. В предыдущей статье на эту тему уже писалось о некоторых способах, а именно, о том, что нужно и чего ожидать от подключении формата Но это можно сказать уже устаревшие способы. На смену им пришли форматы MHL и SlimPort, а также беспроводные способы подключения.

    В этой статье рассмотрим ещё один способ подключения, с помощью особого переходника, что нужно знать чтобы не выбросить деньги напрасно?

    Можно ли подключить телефон к телевизору через USB

    На просторах интернета можно столкнутся с таким заблуждением «Чтобы подключить телефон к телевизору через MicroUsb порт в мобильном устройстве, достаточно приобрести переходник MicroUsb —HDMI» — Это далеко не так. Давайте разберёмся почему.

    Такая возможность действительно есть. Но…. для этого ваш смартфон должен иметь не просто USB, а USB с поддержкой MHL. И как вы понимаете, не все модели именно такие. Вот боле менее актуальный список моделей гаджетов с поддержкой MHL .

    Если не сильно вдаваться в подробности то разница между портами в следующем. С обычным USB можно:

    1. Передавать/принимать данные. Фото, видео и другое.
    2. Заряжать аккумулятор телефона.

    А вот USB c расширением MHL, помимо указанных функций, способен передавать сигнал изображения и звука, причём в высоком разрешении. По сути это USB и HDMI в одном флаконе. Но всё же это не HDMI в чистом виде, поскольку используется другой протокол передачи данных. И как результат — обычный вход телевизора HDMI не способен его обрабатывать!

    Поэтому важно понимать, что для прямого подключения, без переходников, телевизор тоже должен иметь порт HDMI с расширением MHL. А пока далеко не все модели имеют такое расширение.

    Но если с вашей техникой всё именно так, и мобильное устройство и телевизор поддерживают MHL то как говорится дело в шляпе, а вы в шоколаде. Остаётся дело за малым, нужен кабель для подключения.

    Этот вопрос не праздный, просто так с наскока можно и промахнуться и всё дело в том, что среди фирм производителей нету единого стандарта, а есть сильное желание заработать на аксессуарах.

    Так например в последних гаджетах от Samsung используется USB разъём с 11 контактами, в то время как другие применяют с 5 контактами, поэтому уточняйте этот момент при покупке. В крайнем случае придётся использовать переходник 5pin\11pin, такие существуют. А во всём остальном это обычный кабель, на одном конце которого MicroUSB, а на другом HDMI.

    Итак что мы имеем в чистом виде? Наверное это самый комфортный (из проводных) способ подключения гаджетов к телевизору, монитору и т.д. Помимо качественного изображения вплоть до 4К (Ultra HD) и восьмиканального звука 7.1. происходит синхронизация с пультом дистанционного управления, и подзарядка телефона прямо от телевизора. Главное чтобы и мобильное устройство и телевизор имели спецификацию HML. Остаётся подключить кабель и перевести телевизор в нужный режим через меню выбора источников сигнала. Никаких настроек не требуется, подключил и радуйся.

    Выбираем в телевизоре соответствующий разъём — HDMI/MHL

    А как быть если в мобильном устройстве есть MHL, а в телевизоре только обычный HDMI ?

    Когда можно использовать переходник USB/MHL -HDMI

    Когда в смартфоне есть USB с поддержкой протокола MHL, а в телевизоре только HDMI — это как раз и есть тот случай когда на помощь может прийти такой переходник. Это не просто переходник, это адаптер который преобразует сигнал из MHL, в понятный для телевизора не имеющего этого расширения, то есть телик с простым HDMI. Сегодня производители предлагают разные варианты, рассмотрим некоторые из них.

    Переходник USBHDMI — Это устройство является активным и потому нуждается в питании.


    Напряжение питания нужно обязательно подключить. Для этого используем штатную зарядку от вашего устройства. Так же понадобится отдельный кабель HDMIHDMI чтобы подключить телевизор к адаптеру.

    Обычно все подобные адаптеры снабжены 5-ти контактными разъёмами microUSB, кроме адаптеров производства Samsung, которые имеют 11 контактов. Они взаимозаменяемы при использовании переходника 5 PIN11 PIN.

    Кроме того, некоторые адаптеры производства выше указанной фирмы, для версии MHL 2.0 (MHL 2.0 — версия с увеличенным током питания от телевизора к смартфону) не нуждаются во внешнем питании, они питаются от порта HDMI, но при этом мобильное устройство заряжаться не будет, и это минус.

    Активный Кабель

    Ещё один вариант подключить телефон через USB/MHL к телевизору с HDMI без MHL

    По сути это такой же адаптер, нуждающийся во внешнем источнике питания, но имеющий несколько другое исполнение. Он сделан в виде цельного кабеля с отдельным выводом для подключения питания, вся электронная начинка находится в теле одного из разъёмов. Плюс в том, что нет необходимости в отдельном кабеле HDMI.

    Неоспоримым преимуществом кабельного подключения является высокая скорость передачи данных, подвисать не будет. Недостаток в том, что мобильное устройство «привязано» кабелем к телевизору/монитору на расстояние длины кабеля. Если для вас это критично, то вам в помощь, но это уже совсем другая история…

    P.S. Вначале этой статьи упоминался также SlimPort — Функционально и внешне это очень похожие устройства, но слим порт позволяет выводить изображение не только на HDMI, но и на VGA или DVI порты, что в общем уже теряет свою актуальность.

    Определение MHL

    MHL (Mobile High-Definition Link) — это стандарт мобильного аудио-видео интерфейса, объединяющий в себе функциональность интерфейсов HDMI и MicroUSB, служащий для непосредственного подключения популярных мобильных устройств к устройству отображения информации (телевизору, монитору, проектору, аудио приемнику и т.д.), поддерживающему разрешение Full HD. Разъем стандарта MHL поддерживает передачу видео высокого разрешения, одновременно заряжая подключенное мобильное устройство .

    Стандарт MHL был разработан консорциумом, в состав которого вошли компании Nokia, Samsung, Silicon Image, Sony и Toshiba. Текущий стандарт MHL 3.0 поддерживает разрешение 4K Ultra Video HD и объемный звук в формате Dolby 7.1 Surround Sound и DTS. Начиная с 2011 года, и по сегодняшний день во всем мире было продано более 750 миллионов MHL-совместимых устройств.

    Технология MHL позволяет сделать ваше устройство центром домашнего кинотеатра, то есть стать источником Full HD сигнала, посылаемого на воспроизводящее устройство. При этом даже не обязательно, чтобы это самое воспроизводящее устройство также поддерживало MHL – при определенных условиях достаточно классического HDMI разъема. Как все это работает? Давайте разберемся.

    Виды кабелей для подключения MHL устройств

    Для подключения MHL могут использоваться два вида кабелей: пассивный и активный.

    Пассивный кабель MHL с разъемами MicroUSB и HDMI служит для подключения мобильных устройств с MHL к устройствам отображения с поддержкой MHL и обеспечивает полную функциональность стандарта. Он не требует выполнения дополнительных условий: просто соедините и работайте.

    Пассивный кабель MHL для выводящих устройств

    Активный кабель MHL предусматривает дополнительный разъем MicroUSB для подключения адаптера питания и совместим с любыми устройствами отображения, имеющими порт HDMI и не имеющими поддержку MHL. Со стороны воспроизводящего устройства поддержка MHL должна быть обязательно. В этом случае для корректной работы к активному кабелю нужно подключить не только воспроизводящее устройство, но и источник питания (USB разъем). Без подключения внешнего источника питания (5V, 1A и выше) сигнала на выходе HDMI не будет. В данном случае управлять системой с помощью пульта от телевизора не получится.

    Активный кабель MHL для выводящих устройств

    Вместо активного кабеля можно использовать адаптер MHL, имеющий также встроенный разъем MicroUSB для дополнительного питания.

    Совместимость MHL оборудования

    Список совместимого с MHL оборудования можно посмотреть на сайте консорциума http://www.mhltech.org/devices.aspx?tid=1.

    Для MHL не нужны никакие настройки и драйвера, в «начинке» мобильного устройства за кодирование и передачу данных отвечает специальный чип.

    MHL, как и любой стандарт передачи данных, может быть реализован в различном физическом виде.
    Сейчас наиболее популярен в мобильных устройствах разъем MicroUSB, но в будущем, возможно, MHL будет привязан к другому разъему.

    Сегодня мобильные девайсы в виде смартфонов и планшетов становятся все более «умными», а многие из них по своей функциональности не уступают даже мощным компьютерным системам. И, что интересно, новые устройства в большинстве своем поддерживают технологию MHL. Что это такое, сейчас и посмотрим. Заодно определимся с основными моментами, касающимися подключения гаджетов к ТВ-панелям и целесообразности использования таких новшеств.

    Технология MHL: что это?

    Вообще аббревиатура MHL расшифровывается как Mobile High-Definition Link (почти что HDMI), что, говоря обычным языком, можно трактовать как технологию зеркального отображения экрана мобильного девайса на телевизионной панели высокого разрешения.

    Появилась он относительно недавно, так что даже заявленная поддержка MHL в некоторых устройствах может не работать. На сегодняшний день самыми распространенным и используемыми являются MHL-версии 1.x и 2.x, и только недавно появилась третья версия, которая, хоть и имеет достаточно высокие перспективы для внедрения, тем не менее пока еще широкого распространения не получила.

    Что же касается основных возможностей, использование такой технологии позволяет с мобильного гаджета передавать на телевизионную панель изображение формата Full HD с разрешением 1080p и объемным звуком стандарта 7.1 с минимальными задержками по времени передачи. Но это касается только первой и второй версии. В третьей модификации, к удивлению многих, была добавлена возможность трансляции изображения в формате 4k (Ultra HD).

    Аналоги MHL

    Если рассматривать некие аналогичные разработки, нетрудно заметить, что данная технология очень сильно напоминает, скажем, Miracast или Intel WiDi. В мобильных девайсах и панелях Samsung MHL зачастую называют еще Screen Mirroring. Это неправильно, хотя аналогия есть.

    Однако похожесть в нашем случае касается исключительно принципов передачи сигнала, а уж никак не подключения. Отсюда — и кардинальные различия в основных принципах, которые соответствуют использованию MHL на практике.

    Основные отличия MHL от других стандартов

    Теперь посмотрим на известные разработки и оригинальную технологию MHL. Что это по своему принципу подключения, нетрудно сообразить, если учесть, что трансляция осуществляется исключительно при помощи проводного соединения по типу HDMI, а не с использованием, например, Wi-Fi-подключений.

    Иными словами, для того, чтобы передать изображение с мобильного девайса на телевизионную панель, нужно использовать специальные кабели с адаптерами. Именно в этом новая технология уж очень сильно схожа с обычным подключением посредством HDMI-кабеля.

    Но! Если мобильное устройство подключить либо через HDMI-разъем, или использовать беспроводное соединение, при трансляции сигнала оно разрядится достаточно быстро. Зато MHL позволяет при подключении еще и производить зарядку девайса по типу того, как это происходи через подключение к USB-портам. При этом здесь тоже может быть два варианта: либо зарядка производится с помощью внешнего источника, либо от самой панели. Все зависит от типа используемого адаптера. Кроме того, именно подключение специальных адаптеров позволяет производить трансляцию сигнала даже при условии того, что технология MHL каким-либо из устройств не поддерживается. А это уже весомый плюс.

    Как осуществляется подключение через MHL-adapter

    Как уже говорилось, для корректного подключения следует использовать специальные адаптеры. Их различают два основных типа: пассивные и активные.

    Пассивный кабель очень напоминает стандартные шнуры для мобильных устройств. С одной стороны имеется с другой — штекер, напоминающий обычный USB. На самом деле второй разъем является стандартным MHL-соединителем и должен подключаться к ТВ-панели через специальное гнездо.

    Если такого гнезда на панели нет, имеет смысл воспользоваться пассивным кабелем, в котором есть все тот же разъем (штекер) micro-USB и еще два порта: HDMI (MHL) и обычный вход micro-USB.

    Что касается зарядки гаджетов, в первом случае используется прямое соединение с телевизором, во втором варианте предполагается подключение дополнительного внешнего источника (вспомните, как работают пассивные и для компьютеров). Кстати сказать, именно наличие пассивного кабеля позволяет производить трансляцию на панели, в которых MHL-поддержки нет.

    Все за и против

    Вот мы немного и познакомились с технологией MHL. Что это такое и зачем это нужно, думается, уже немного понятно. Теперь посмотрим на ее некоторые преимущества и недостатки.

    К первой категории, безусловно, безусловно, можно отнести поддержку высокой четкости изображения (вплоть до 4k), звука Dolby Surround 7. 1 и DTS, а также возможность использования нескольких мониторов одновременно, плюс подключение достаточно большого количества поддерживаемых периферийных устройств (мышь, экраны и т. д.). Кроме того, в самой технологии заложен основной принцип самонастраивающихся устройств Plug&Play, то есть, настроек производить не нужно — подключил и используй.

    Что же до недостатков, тут основная проблема сводится к тому, что на сегодняшний день существует ограниченное количество и мобильных гаджетов, и ТВ-панелей, которые имеют поддержку MHL (о версии 3.0 и вообще говорить пока не приходится). Таким образом, большинство тестов показывают, что передать в лучшем случае можно изображение 1080p с частотой кадров порядка 50 fps. При попытке трансляции более видео с более плавным переходом на уровне 60 fps, увы, очень часто возникают проблемы. Наконец, тока в 500 мА, предусмотренного в версии 1.0, для полноценной зарядки мобильного девайса явно не хватает.

    Что в итоге?

    Вот, пожалуй, и все по теме «MHL: что это?» Конечно, тут приведены только основные аспекты, связанные с самой технологией, принципах ее использования и практического применения без углубленного изучения технической части вопроса. Тем не менее думается, даже такая краткая информация может дать представление о том, насколько такая технология перспективна, несмотря даже на проводное соединение между устройствами. Естественно, хочется надеяться, что разработчики не остановятся на достигнутом и представят миру какую-нибудь инновационную разработку на этой основе, тем более, что уже не в диковинку. Интересно было посмотреть на сочетание такой зарядки с беспроводной передачей изображения…

    Нельзя отрицать того факта, что в последние годы мощность и возможности мобильных устройств вполне позволяют им быть источниками качественного контента для домашнего театра. В особенности это касается современных смартфонов, использующих четырехъядерные процессоры. Однако классический HDMI и даже его мини- и микроверсии не слишком удобны в использовании в мобильных устройствах, кроме того, планшеты и смартфоны очень быстро разряжаются при воспроизведении FullHD видео.

    Эти проблемы были полностью решены с появлением специального мобильного интерфейса MHL — Mobile High-Definition Link. Интерфейс был создан в рамках сотрудничества различных производителей внутри организации MHL Consortium, а одними из первых продукты с поддержкой MHL выпустили компании Samsung, HTC, LG и Onkyo. Внешне интерфейс MHL представляет собой обычный microUSB, который можно увидеть почти на всех современных смартфонах и планшетах.

    Но главное кроется в спецификациях данного разъема, за которые отвечает особый чип производства Silicon Image. Интерфейс MHL позволяет передавать видео в разрешении 1080p, звук 7.1 без потери качества (например, в формате DTS HD-MA), защищенный контент (HDCP), а также заряжать подключенное устройство. Еще одной особенностью интерфейса является управление воспроизведением на мобильном устройстве при помощи пульта от телевизора или ресивера. Кабель, который соединяет устройства с поддержкой MHL совсем тонкий, так как для передачи сигнала в обе стороны используется всего пять проводников.

    Причем MHL не привязан «намертво» к microUSB-коннектору, производители вольны встраивать интерфейс «поверх» любого удобного разъема. Главное, чтобы на приемном устройстве был MHL-совместимый HDMI-разъем. Для одновременной передачи HD-контента и зарядки устройства, подключенного к обычному телевизору или ресиверу без поддержки MHL можно использовать специальные переходники с блоком питания.

    С частью, расположенной на мобильном устройстве, мы разобрались, но как обстоит дело с поддержкой MHL конечными устройствами? Среди производителей телевизоров MHL поддерживает пока достаточно скромный ряд моделей LG, Samsung и Toshiba. Но так ли нужна поддержка нового стандарта телевизором, если в большинстве случаев высококачественный контент воспроизводится на системе домашнего театра? Главное, чтобы MHL поддерживался ключевым аппаратом ДК — AV ресивером . Например, компания Onkyo имеет в своем модельном ряду уже три AV-ресивера (на момент написания статьи) с полной поддержкой MHL.

    Это модель начального уровня Onkyo TX-NR515, средний ресивер Onkyo TX-NR616 и аппарат топ-класса TX-NR818. Каждый из них позволяет воспроизводить контент высокого разрешения с современных смартфонов с поддержкой MHL.

    Также данные ресиверы обладают и фирменной технологией Onkyo InstaPrevue , облегчающей жизнь владельцам большого количества источников.

    Ресиверы Onkyo 2012 модельного года с поддержкой MHL (Mobile High definition Link)

    MHL (Mobile High definition Link)

    You can connect MHL compatible smart phone into front panel of Onkyo AVR. You can now share your photos and videos with your family and friends on the bigger screen.

    CES 2012 ONKYO INSTAPREVIEW AND MHL (HomeTheaterMag)

    MHL представляет собой технологию, благодаря которой любой планшет или смартфон можно подключить к монитору, телевизору, проектору, аудиоприемнику или другому прибору, обладающему функцией приема и отображение фото- и видеоматериала в формате Full HD или аудиозаписей высокого качества. Данная аббревиатура расшифровывается как mobile high definition link. Технология MHL совмещает в себе функции Micro USB и HDMI, соответственно подключенный мобильник будет не только передавать аудио-видео файлы, но и заряжаться от устройства, к которому оно подключено.

    Стандарты технологии MHL

    На сегодняшний день самые современные гаджеты снабжают разъемом MHL 3.0, который, во-первых, позволяет передавать данные намного быстрее, во-вторых, способен поддерживать и передавать фото-, видеофайлы в разрешении Ultra HD (3840×2160 пикселей) либо 4К,а также воспроизводить и передавать многоканальные аудиофайлы Dolby 7.1 Surround Sound. Кроме того, интерфейс данной версии предусматривается возможность использования нескольких дисплеев. Например, подключение к планшету двух мониторов, телевизора с возможностью HDTV, аудиосистемы и т.д. Стандарт MHL 3.0 может подключать различные периферические устройства, такие как мышь или клавиатура. Благодаря этому телевизор можно будет использовать как огромный монитор или планшет (особенно если телевизор обладает не только HDTV, но и сенсорным экраном). Кроме того, сам смартфон, со встроенным стандартом Samsung MHL 3.0 может потреблять энергию от устройства с мощностью не более 10 Ватт даже через adapter.

    Все остальные, более старые смартфоны или планшеты, обладают классической версией MHL 2.0, которая может поддерживать только фалы с разрешением не больше чем 1920х1080 пикселей. Кроме того, таким же стандартом обладают и многие адаптеры, представленные на сегодняшний день на рынке технологий.

    Super MHL

    Консорциум недавно представил новую технологию, которую собирается использовать в гаджетах и другой электронике от компаний, входящих в него. Такой стандарт во многом превзойдет свои более ранние версии, что чисто в технических данных является большим плюсом, но обладает и достатком в использовании. Дело в том, что для того чтобы обеспечить новые возможности, компаниям пришлось разработать и немного другие разъемы. А это, в свою очередь повлечет необходимость покупать специальные адаптеры и переходники, чтобы можно было объединить смартфоны будущего с данными разъемами и уже устаревшие приборы. Кстати, стоит отметить, что такие разъемы уже начали использовать.

    Но давайте разберемся детальней, какие преимущества получил новый стандарт, а также чем он отличатся от интерфейса других версий.

    Особенность Super MHL MHL 3 MHL 2 MHL 1
    Максимальное разрешение 8K Ultra HD (4K) Full HD Full HD
    Частота кадров 120 30 60 60
    3D аудио есть нет нет нет
    Управление пультом Да, в том числе смартфоны, планшеты, плееры, телевизры, приставки и т.д. да да да
    Мощность зарядки 40 10 7.5 2.5
    Разъемы Super MHL, Micro USB, USB Type-C, Proprietary, HDMI Type A Agnostic Agnostic Agnostic
    Количество дисплеев 8 4 1 1


    Устройства, поддерживающие MHL

    Мобильные телефоны, обладающие mobile high definition link, посылают сигналы на устройство воспроизведение, при этом оно совсем не обязательно должно поддерживать данную функцию. Достаточно, если оно будет поддерживать HDMI и HDTV. Однако при этом должны учитываться и еще некоторые условия. Например, у вас должен быть специальный кабель, адаптер или переходник.

    Такой технологией обладают смартфоны, планшеты, а также некоторые другие гаджеты, произведенные компаниями Samsung, Sony, Nokia, LG, Toshiba, HTC и Silicon Image. Большинство из вышеперечисленных компаний, объединились в Консорциум, который разработал данную технологию. На их сайте можно просмотреть список всех мобильных телефонов и планшетов, в которых она используется. По крайней мере, вы можете быть уверены, что новые гаджеты от этих компаний, выпущенные в последнее время, точно будут обладать функцией с таким интерфейсом.

    Виды кабелей для устройств MHL

    Для того чтобы подключить к воспроизводящему устройству с функцией HDTV Samsung MHL, встроенный в планшет или телефон, используются 2 вида кабелей:

    • Пассивный кабель обладает разъемом HDMI и Micro USB. С его помощью можно подключить мобильный гаджет к другому устройству, которое также поддерживает данную технологию, имеет соответствующий видеовыход и может обеспечить все функции, в том числе HDTV. Для такого кабеля не требуются какие-либо дополнительные условия. Достаточно просто соединить их между собой.
    • Активный кабель, как и пассивный, обладает разъемом HDMI и двумя разъемами Micro USB. При помощи данного кабеля можно соединить планшет или смартфон с технологией Samsung MHL с другим прибором, обладающим только HDMI и HDTV. При этом воспроизводящее устройство, например, телевизор, должен поддерживать этот стандарт. Для корректной работы нужно своими руками подключить и зарядку через разъем USB, иначе на выходе сигнала HDMI не будет. Кроме того, при таком подключении вы не сможете управлять системой при помощи дистанционного пульта управления.

    Как выбрать HDMI кабель для подключения телевизора, ноутбука и других устройств

    Главная → Как выбрать и подключить HDMI кабель

    Из-за бурного развития IT-технологий большое количество людей желают быть осведомлёнными по поводу тонкостей выбора кабеля с интерфейсом HDMI. Среди такого разнообразия представленных на рынке товаров неискушённые пользователи запросто запутаются. И поэтому давайте рассмотрим нюансы приобретения шнура с нужным интерфейсом.

    В принципе, HDMI давно уже присутствует в быту, хотя данное обстоятельство всё равно не добавляет компетенции некоторым людям. И дабы развеять сомнения покупателей, отметим, что HDMI имеет уменьшенные габариты по сравнению с DVI. Также в отличие от некогда популярного видеоинтерфейса он оснащён защитой, предотвращающей копирование данных.



    Шнур такого типа находит применение в коммуникации следующих устройств:

    • Присоединение ПК, ноутбука, планшета к ТВ, компьютерному монитору, проектору.
    • Подключение DVD-плеера к ТВ.
    • Сообщение игровых приставок, Blu-ray и прочих комплектующих.



    Длина HDMI кабеля

    Ранее максимальная длина шнура ограничивалась всего лишь 10 метрами — при превышении данного расстояния было возможным появление артефактов либо полное затухание сигнала. Решение заключалось в применении удлинителей и повторителей при передаче контента на десятки метров.



    Даже сейчас среди потребителей гуляет дезинформация — некоторые люди полагают, что 10-метровый провод якобы представляет собой верх возможностей качественной передачи информации без усилителей. Теперь можно транслировать видео без использования каких-либо усилителей до 40 метров. Причем кабель до 25 метров спокойно передает сигнал без усилений. А на кабелях длиной 30 и 40 метров встроен компенсатор потерь. Который не только усиляет цифровой сигнал на такое большое расстояние, но и передает его с разрешением картиники до 4096p (4Кх2К).



    Для устройств, работающих на большой удалённости

    В подобные изделия вмонтирован компенсатор искажений. Поэтому технологии позволили обмениваться фильмами на столь немалые расстояния без привлечения приспособлений, усиливающих сигнал.



    Несомненно, магазины готовы предложить заинтересованной аудитории шнуры и большей длины. Так, желания пользователей могут удовлетворить 60-метровые выпускаемые HDMI шнуры. Тем не менее, для подобной протяжённости лучше привлекать удлинители по витой паре. Которые помогут вам подключить оборудование находящееся на расстояние друг от друга от 40 метров и до 150 метров без каскадирования. Если же вам необходимо расстояние более 150 метров, то при помощи каскадной системы некоторых удлинителей вы можете протянуть сигнал до 300 метров!



    Версии HDMI кабелей

    Обсуждаемый в данной статье интерфейс стал плодом труда нескольких популярных игроков рынка, в числе которых находятся и Philips, и Sony. Первая версия кабеля была выпущена в 2002 году и до нашего времени продукт не сдаёт своих позиций среди великого ассортимента компьютерных девайсов. Очевидно, что происходит непрерывное совершенствование стандарта HDMI, подтверждаемое с выходом новой версии.



    Претерпев череду обновлений, рассматриваемый интерфейс вышел в формате 2.0. Эта версия пришла на смену 1.4, с момента выпуска которой скоро будет уже 10 лет, и призвана улучшить качество передаваемого видео. Несмотря на то, что HDMI предыдущей версии тоже работает с режимом 4K Ultra HD, у него не хватает нужной пропускной способности. Ведь четырёхкратное превышение формата Full HD 1080p не способно нормально функционировать при 10,2 ГБ/с.



    Преимущество спецификации 2.0

    Возможности HDMI 1.4 рассчитаны на максимальное разрешение в 3840х2160 (4К) с задействованием таких частот, как 24, 25 и 30 герц. Доступно также воспроизведение контента с размерами картинки в 4096х2160 и частотностью в 24 герца, что соответствует полноценному четырёхкратному увеличению вышеупомянутого Full HD.

    Тем не менее, такие характеристики не могут сделать устаревшую версию 1.4 хорошим выбором для просмотра видео с часто меняющимися кадрами наподобие динамичных игрушек, боевиков, наполненных спецэффектами, либо трансляции спортивных состязаний. На сегодняшний день с помощью 2160p24/2160p30 можно разве что коротать время за долгоиграющими телевизионными сериалами, в частности мелодрамами.



    Возросшая пропускная способность и не только

    Естественно, стандарт нового поколения 2.0 поддерживает Ultra HD 4K, но у него пропускная способность выросла уже до 18 Гб/с.



    Данная технология содержит следующие инновационные решения:

    • Повышение количества аудиоканалов до 32 (в 4 раза больше, чем у версии 1.4).
    • Максимальная частота звуковой дорожки 1536 кГц.
    • Параллельная передача информации 2 устройствам с использованием 1 дисплея.
    • Аудио теперь можно отправлять по 4 каналам для разных людей.
    • Внедрена совместимость с соотношением сторон 21:9.
    • Изображение и звук теперь синхронизируются в динамическом режиме.
    • Дополнение для обмена данными с дистанционными пультами (CEC).
    • Глубина цвета составляет 10 - 12 бит при просмотре фильмов в Ultra HD.



    Типы HDMI кабеля

    Множество версий, присущих HDMI, способно дезориентировать рядового пользователя. Ныне насчитывается пять видов спецификаций, самая свежая из которых выпущена на исходе 2017 года. Дополнительная путаница возникает из-за того, что хотя разные спецификации взаимозаменяемые, виды разъёмов отличаются. Когда 12 лет назад мир увидал версию 1.3, все спецификации обсуждаемого интерфейса поделили на 2 категории — стандартную и высокоскоростную.



    Однако помимо этих двух категорий все модели HDMI шнуров делятся на четыре типа, ведь у всех них разное предназначение в эксплуатации. Неправильно подобранный вид кабеля способен нанести серьёзное искажение получаемой на выходе картинке. Отсутствие синхронизации видео и аудио потоков — это тоже одно из последствий использования несоответствующего провода.



    Нетребовательный базовый стандарт

    Бюджетная стандартная категория HDMI кабелей распознаёт картинку в качестве 720p либо 1080i. Частота, на которой работает такой шнур, составляет 75 МГц. Можно задействовать коммуникацию аппаратов, которые не предъявляют особых требованию к разрешению контента; это и плазма, и ЖК-панели, и DVD-плееры. Качество итогового изображения, равно как и звукового ряда, здесь лишено приоритета. Пропускная способность у базового типа HDMI шнура не превышает 4,9 Гбит/с (а часто находится в пределах 2,25 Гбит/с), цветовая характеристика (глубина) — 24 бит, а потоковая трансляция составляет максимум 165 Мп. Это единственный из всех выпускаемых типов кабелей, который лишён поддержки реверсивного канала звука.



    ARC, 10,2 Гбит/с и другие плюсы High Speed

    Что касается High Speed, то он совместим с популярными типами кодирования видеоконтента. Также изготовителем реализована поддержка ARC, позволяя не подключать ещё один провод для передачи звуковых данных.

    Надо, чтобы техника, которую планируется соединить между собой, умела работать с таким реверсивным аудиоканалом. В целях ориентированности пользователей производители соответствующих комплектующих указывают сочетание заглавных букв ARC.



    Высокоскоростной HDMI кабель подходит для сообщения следующих аппаратов:

    • Плеер типа HDD с Blu-ray.
    • Приёмник спутникового телевидения.
    • ЖК-панель и плазма.

    Шнуры данной категории реализуют передачу видео в качестве 1080p до 4К. Пропускная способность в этом случае вдвое выше, чем у предшественника — 10,2 Гбит/с. Глубина цвета тоже возросла в 2 раза, а полоса частот повысилась до отметки в 1080 Мп.



    Два варианта с каналом Ethernet и автомобильный кабель

    Стандартный шнур с каналом Ethernet включает совокупность параметров базового стандартного кабеля, а также позволяет передавать контент в обе стороны на битрейте в 100 Мбит/с. Но обеспечить такую скорость можно при реализации Ethernet HDMI в подключаемой технике.

    Есть возможность создания быстродействующей коммуникации с интернетом и транслирования данных остальным девайсам, соединённым при помощи HDMI кабеля. Разработчики реализовали работу рассматриваемой категории шнуров с реверсивным каналом передачи звука.

    Высокоскоростной тип кабеля с поддержкой Ethernet дополнительно разрешает транспортировать информацию максимум по 100 мегабит за секунду. И наконец, существует провод, созданный для присоединения HDMI девайсов к бортовому компьютеру и другим устройствам, вмонтированным в автомобиль.



    Разъёмы HDMI кабеля

    Теперь стоит коснуться видов разъёмов, устанавливаемых на аппараты с рассматриваемой технологией:

    • Базовый разъём, маркируемый буквой A, востребован в домашнем использовании и способен соединить ТВ, проекторы, DVD-плееры.
    • Микро-HDMI (C) и мини-HDMI (D) предназначены для связи портативной техники наподобие смартфонов, планшетных компьютеров либо фотоаппаратов.

    Стандартный HDMI разъем 19 pin 13,9 мм на 4,45 мм,. Разъем мини используется в фотоаппаратах, камерах, мобильных телефонах и имеет технические параметры полноценного провода. Размер 6,4 мм на 2,8 мм. Микро исспотзуется в телефонах и планшетах и имеет размер в половину меньше мини.



    Рекомендации по выбору HDMI кабеля

    Просматривая различные страницы в Сети, можно наткнуться на разнообразные руководства, касающиеся отдания предпочтения тому или иному проводу с обсуждаемым интерфейсом. Пользователи пытаются выделить собственные закономерности выбора конкретной модели.



    Металл, из которого был сделан кабель, играет роль в формировании его эксплуатационных характеристик. Но всё же во время покупки нет возможности в полной мере протестировать работу шнура. Поэтому потребителю только и остаётся, что довериться избранному разработчику и впоследствии самостоятельно испытывать изделие. Фактически, такую стратегию в какой-то степени можно назвать методом проб и ошибок. К счастью, в этом нелёгком деле присутствуют определённые наблюдения, которые есть смысл принять во внимание.



    Так ли надёжно золотое покрытие?

    Встречается такое утверждение, что позолота на штекерах улучшает чёткость передаваемого контента. Но золото задействуют во избежание появления коррозии, препятствующей стабильной транспортировке данных. Тем не менее, например, никелирование обеспечивает меньшее стирание контактов. Иной вариант заключается в приобретении проводов с хромированием. Нанесенное золото слишком мягкое, оно не подходит для постоянного извлечения кабеля.

    Сыскало популярность покрытие штекеров нитридом титана в противовес золоту, таким образом, повышается запас прочности кабеля. Следовательно, нитрид титана будет более удачным выбором в случае эксплуатации шнура при высокой влажности. Однако подвох состоит в том, что две этих защиты непросто различить визуально. Но с другой стороны, само качество получаемых данных кардинально разниться не будет.



    Источники возникновения искажений сигнала

    Как правило, цифровая транспортировка не предъявляет особых требований к используемому проводу. Однако вследствие несоблюдения всех тонкостей во время производства возможно появление некоторых искажений.

    Другая причина возникновения артефактов — трансляция контента на десятки метров без усилителей. HDMI кабели могут различаться по длине, но за счёт особенностей изготовления одинаково передавать данные. Стоит также не забывать и о сечении - благодаря повышению оного до 0,205 мм2 можно до 25 метров беспрепятственно пересылать данные.



    В итоге получается, что площадь сечения кабеля прямо пропорциональна требуемой длине. Текущая статья уже приводила в пример единицы измерения AWG, калибровки проводников, принятой в Соединённых Штатах. Большее значение AWG означает меньшую длину HDMI шнура.



    Соотношение длины и поперечного сечения

    При длине кабеля в 5 метров достаточно диаметра в 7 мм, что соответствует 28 AWG. 10-метровый провод для качественного сигнала лучше покупать с площадью сечения, равной 8 мм (маркируется как 26 AWG). Ещё на миллиметр толще кабель должен быть при длине в 15 метров или 24 AWG. При эксплуатации 20-метрового шнура рациональнее будет отдать предпочтение модели с 22 AWG, т.е. с 10 мм в диаметре.



    Ещё один нюанс заключается в том, что при большом сечении применяется хорошая изоляция провода. Объединение указанных факторов позволяет добиться качественной транспортировки цифрового контента. А новые модели HDMI совместимы с версиями, выпущенными ранее. И хотя цифровой формат транслирования видео не слишком требователен к шнуру данного интерфейса, всё же лучше ориентироваться на вышеуказанные поперечные сечения.



    Дополнительное предупреждение помех

    Технология экранирования позволяет защитить провод от наводок. Подобно работе витой пары, «плюс» и «минус» сигнальной пары по всей длине кабеля переплетаются с «минусом». Данная конструкция уменьшает помехи, спровоцированные сигнальной жилой. Дополнительно к этому фольга предотвращает влияние наводок внешнего типа.



    Ещё одно средство улучшения стабильности передачи контента заключается в использовании ферритовых цилиндров либо колец. Фильтрация таким способом позволяет предотвратить воздействие внешних наводок, имеющих большую частоту. Итого можно утверждать, что удовлетворительная поперечная площадь шнура в сочетании с достойным экранированием делает его достаточно толстым.



    Существенное преимущество HDMI

    Есть люди, которые не забыли о стандарте S-Video, применяемом с композитным проводником. Хотя конечно, с помощью интерфейса HDMI появилась возможность получения качества нового уровня. Тем не менее, пользователи вряд ли это оценят при просмотре итогового видео. Очевидное преимущество появляется при просмотре контента посредственного качества.

    Звуковой ряд так само передаётся на достойном уровне. Реализована поддержка 8-канальной аудиодорожки с разрядностью в 24 бита и частотой дискретизации, равной 192 кГц. Любители такой технологии, как, например, Dolby TrueHD оценят инновации, которые привнесены HDMI.

    Один такой кабель заменяет 8 в случае работы традиционного аналогового вещания. Естественно, большинство ценителей качественного звучания охотно готово расстаться с таким нагромождением проводов.



    Разновидности HDMI

    Вопрос об идентификации конкретной версии выпущенного шнура интересует немалое количество пользователей. Однако первым делом стоит подробнее вникнуть в характеристики ныне изготовленных моделей.



    А всё началось с того, что компания HDMI Licensing LLC, выпустившая стандарт, была образована совместной работой нескольких популярных организаций. Её детище было призвано встать на смену уходящему в историю гнезду SCART, что в принципе было достигнуто.



    На физическом уровне обсуждаемый кабель включает в себя 19 проводников, которые соединены единой оплёткой. Последняя, в свою очередь, содержит предусмотренные слои изоляции. В первой версии 4,9 Гбит/с составляло минимальное значение пропускной способности HDMI. Хороший уровень воспроизведения получаемой картинки доступен благодаря отсутствию механизма сжатия.



    Изменение наименований продукта

    Как уже сообщалось выше, версия 1.0 вышла в далёком 2002 году, заняв место на рынке. Но вскоре разработчики ежегодно трудились над модернизацией семейства кабелей. Результатом их стараний стало уже 13 выпущенных версий шнуров. Последняя версия 2.1 представлена в начале 2017 года.

    Естественно, производители стремились и повысить быстродействие HDMI кабелей, и усовершенствовать остальные эксплуатационные параметры. Внимание уделялось также и повышению функционала.



    Не мудрено сбиться с толку при подобном ассортименте присутствующих на рынке товаров. И компания согласовала впредь не использовать цифры при градации изделий. В 2009 году мир увидал версию с интегрированной поддержкой 4К×2К и технологией Fast Ethernet-подключения (1.4). С тех пор существует пять видов стандартов, среди которых два базовых, два высокоскоростных и один автомобильный.



    Стандарт HDMI

    Модели данного типа беспрепятственно можно использовать в абсолютном большинстве девайсов, присутствующих в нашем быту.

    Стандарту HDMI присущи следующие характеристики:

    • Максимальное разрешение передаваемого контента, как правило, составляет 720p либо 1080i, намного реже 1080p.
    • Наименее низкое быстродействие — всего 4,9 Гбит/с.
    • Частота дискретизации — 74,25 мегагерц.
    • 24-битная глубина цвета.

    Подобный вариант не может обеспечить отличную чёткость показа и звучания, поэтому сгодится для транслирования базовых сигналов с подключенными нетребовательными аппаратами. Артефакты здесь будут присутствовать, следовательно, например, истинным киноманам такой тип кабеля вряд ли подойдёт.



    Стандарт HDMI with Ethernet

    Данные шнуры содержат все характеристики предыдущего стандарта (в том числе и поддерживаемое разрешение 720p/1080i), но появился также способ пересылки контента до 100 Мбит/с. Это Ethernet-канал для связи, подходящий для бытовых нужд большинства потребителей.



    Особенности эксплуатации представленного вида кабеля таковы:

    • Обязательная поддержка гнезда Ethernet HDMI всеми сообщающимися девайсами (только при этом условии есть смысл рассчитывать на эффективную работу техники).
    • Параллельная с подключением к Всемирной сети возможность передачи информации другим комплектующим, присоединённым вышеописанным способом.
    • Реверсивный аудиоканал, отсутствующий в базовом стандартном варианте.



    Автомобильная версия HDMI

    Очередная категория моделей рассматриваемого назначения нашла своё применение в аудиосистемах передвижной техники. По большому счёту используется специалистами по установке автомобильного звука. Характеризуется стойкостью к непростой среде эксплуатации, например, постоянным вибрированиям, скачкам температуры воздуха либо повышенной влажности.



    Текущая версия максимально адаптирована для применения именно в портативных и транспортируемых аппаратах, о чём свидетельствуют следующие функциональные возможности:

    • Коммуникация медиа-систем со штатным бортовым компьютером, являющимся неотъемлемой частью машин нового поколения.
    • Стабильная передача сигнала во время эксплуатации.
    • Наличие замка, предотвращающего самопроизвольное прерывание контакта между устройствами автомобиля.



    Высокоскоростной HDMI

    Такой тип проводников открывает путь к наслаждению превосходным качеством получаемой в итоге картинки. Разнообразие соединяемых аппаратов здесь впечатляет — это и плазма, и жидкокристаллические телевизоры, и приставки для игр, и плееры, в том числе работающие с технологией 3-мерной трансляции изображения.

    Из-за того, что по высокоскоростному HDMI проводнику передаётся от 1080p, его можно приравнять к прогрессивному стандарту 2.0. Кроме 3D радует и поддержка кабелем таких функциональных возможностей:

    • Использование расширения 4К, обладающего размерами картинки 4096×2160.
    • Работа с технологией Deep Color.
    • Максимум быстродействия здесь уже достигает 10,2 Гбит/с.
    • Цветовая характеристика также выросла ровно вдвое, до 48 бит.
    • Частотный диапазон расширился до 340 МГц.



    Лучший вариант для фильмов в 3D

    Указанный тип шнура без проблем подключается к остальным моделям HDMI. Однако для этих целей нужно применять разъём, принадлежащий к типу А. Конечно, High Speed выделяется среди базовых моделей и используемыми металлами при производстве, и диаметром. Кроме того, различия касаются также принципа экранирования и уровня изготовления диэлектриков.

    В сухом остатке получается, что цена вопроса здесь явно выше, чем в случае со стандартным HDMI. С другой стороны, альтернатива в виде аналогового формата показа видеоконтента ничуть не дешевле. Следовательно, имеет смысл несколько раскошелиться на цифровой вариант трансляции данных. Иначе потом придётся пересматривать кинокартины без трёхмерного формата.



    Высокоскоростной HDMI и Ethernet

    Данный тип кабеля обладает всеми преимуществами своего предшественника. Однако разработчики внедрили ещё и поддержку Ethernet, позволяющего передать до 100 мегабит за секунду. Но очевидно, что заложенные производителем возможности раскрываются полностью лишь при условии совместимости всех соединяемых гаджетов с технологией Ethernet HDMI.



    В наше время такой вид соединения между различными устройствами можно назвать наилучшим решением вопроса качественной передачи контента. Присущая такому стандарту универсальность гарантирует его востребованность в долгосрочной перспективе.

    Широкие функциональные возможности также способствуют востребованности обозначенного кабеля с дополнительным каналом.



    Подключение к старым телевизорам

    Часть потребителей всё ещё пользуются телевизионной техникой старого поколения. Эксплуатация подобных устройств происходит удовлетворительно, однако бывает необходимо их «подружить» с другими устройствами. Владельцы аппаратов прежних годов выпуска уже готовы пойти на использование специальных переходников.



    Некоторым людям в этом случае кажется, что самым простым решением будет взять и купить телевизор посвежее. Но здесь серьёзным препятствием является цена вопроса — не все готовы к таким расходам. И вряд ли постепенное удешевление ЖК-панелей способно изменить ситуацию. Для такой категории пользователей есть экономное решение, не требующее глобальных перемен в интерьере и как следствие в личном бюджете.



    Преобразование сигнала в аналоговый вид

    Речь идёт о покупке конвертера, способного соединить между собой «антикварный» телевизор и ноутбук, ПК, приставку и прочие девайсы. Его название — HDMI to RCA, но это должен быть именно конвертер, поскольку нередко можно встретить и переходники с одноимённым обозначением.

    Но лишь конвертеры способны к активной трансформации цифрового кодирования данных в аналоговый формат — переходникам такая функция не под силу. Такая техника ещё описывается как HDMI «тюльпан» и работает с разрешениями 480p — 1080i включительно. К выходному гнезду устройства поступает 480i (стандарт NTSC) и 756i (стандарт PAL). Систему цвета можно выбирать, а электропитание реализовано через прилагающийся при продаже конвертера шнур USB.



    Телефон-телевизор

    Установление связи между мобильником и телевизором тоже можно реализовать, если возникнет такая потребность. Некоторые люди уверенны, что для успешного решения данного вопроса требуется обзавестись кабелем микро-USB-HDMI. С одной стороны у него расположен выход микро-USB, а другой конец надо присоединить к гнезду HDMI.

    Тем не менее, здесь всё несколько сложнее, чем сначала кажется и для бесперебойной работы вышеописанного тандема нужно двусторонняя совместимость с MHL. Это обязывает телевизионную технику иметь в своём арсенале порт HDMI/MHL. Однако подобная функциональная возможность доступна не везде. Но если в этом плане всё хорошо, то дело ограничивается лишь покупкой указанного переходника.



    Некоторые отличия продаваемых шнуров

    Ещё один момент, на который стоит обратить внимание при выборе соответствующего провода. Производители выпускают модели с разным количеством контактов. У Samsung присутствуют 11 контактов, но прочие изготовители комплектуют переходник только 5 контактами.

    Если не забывать об этом факте, то все кабели имеют одинаковую компоновку — два разъёмы микро-USB и HDMI на своих концах. В остальном же не нужны корректировки в работе устройств. Остаётся в настройках девайса, откуда передаётся сигнал, выбрать конкретный режим.



    Но если вдруг телевизор не «знает», что такое MHL, то на помощь придёт адаптер USB - HDMI, хотя по факту этот тот же переходник. Его задача состоит в трансформации MHL в понятный телевизору формат. Зарядное устройство с какого-либо комплекта может выступить источником питания для такого адаптера.



    Заключение и прочие функциональные возможности HDMI

    Помимо вышеописанных параметров, популярный интерфейс имеет в своём арсенале ещё несколько преимуществ. Так, существует обратная совместимость с устройствами, работающими по устаревшей технологии DVI.

    Кроме того, организуется передача данных на расстояние до нескольких сотен метров посредством волоконно-оптического шнура. Но здесь есть вероятность поломки кабеля, поскольку он уже считается активным устройством. В случае возникновения подобных форс-мажоров потребуется замена проводов.



    Посмотрите каталог HDMI кабелей



    Свежая версия HDMI 2.1 за одну секунду транслирует до 48 Гбит, максимальное разрешение составляет 10К, а частота обновления дисплея достигает 120Гц . Возможно увеличение охватываемых возможностей в будущих версиях интерфейса.







    Как подключить смартфон к телевизору HDMI, wifi, кабель

    Я расскажу вам о 4 разных способах подключения смартфона к телевизору, поэтому вы обязательно узнаете, как это легко и удобно для вас. Нажмите на ссылку, чтобы перейти непосредственно к методу.

    1. HDMI
    2. Wireless Method
    1. AV Cable
    2. Bluetooth

    1. Подключение телефона к телевизору через HDMI

    Если вы покупаете новый широкоформатный телевизор с высоким разрешением в наши дни, мы на 99,9% уверены, что у него будет входной порт HDMI. Это самый простой способ использования, если вы хотите подключить телефон к телевизору с помощью кабеля HDMI.

    HDMI, сокращение от High-Definition Multimedia Interface, является действительно удобным стандартом для просмотра видео на вашем телевизоре, потому что стандарт поддерживает высокое разрешение – это означает, что качество видео, показанного через этот интерфейс, относительно хорошее.

    Ваш телефон должен поддерживать выход HDMI

    Первое, что вам нужно убедиться, это то, что ваш телефон Android поддерживает выход HDMI. Большинство людей предполагают, что это будет так, но есть только несколько смартфонов, которые имеют эту функцию. Проверьте этот список популярных телефонов, доступных в 2018 году, которые имеют выход HDMI:

    • Asus Zenfone 3 Ultra (USB-C)
    • Google Pixel 2 (USB-C)
    • Huawei Mate 10 (USB-C)
    • Huawei Mate 10+ (USB-C)
    • HTC 10 (USB-C)
    • HTC U11 (USB-C)
    • HTC U Ultra (USB-C)
    • leTV Le Max Pro (MHL)
    • LG G5 (USB-C)
    • LG V20 (USB-C)
    • LG V30 (USB-C)
    • LG V34 (USB-C)
    • Samsung Galaxy S8 (USB-C)
    • Samsung Galaxy Note 8 (USB-C)

    Если у вас есть телефон, которого нет в этом списке, лучше выяснить, поддерживает ли ваш смартфон Android выход HDMI. Если вы подтвердите из официальной документации, что это так, то в следующей части будет указано, какой кабель использовать.

    Если вы не уверены, не волнуйтесь. Вы можете пропустить часть ниже и перейти к разделу беспроводного соединения.

    Какие кабели мне нужны?

    Из приведенного выше списка вы увидите, что в основном на устройствах Android есть два типа выходных портов HDMI. Большинство новых смартфонов используют порт USB-C в качестве выходного порта HDMI. Некоторые телефоны используют порт MHL, то есть порт Mobile High-Definition Link.

    Кабель MHL позволяет подключить смартфон к телевизору.

    Если у вас есть телефон с портом MHL, например, LeTV Le Max Pro или более старый HTC One или HTC One XL, он обычно поставляется с кабелем MHL-HDMI. Это то, что вам нужно для подключения телефона Android с поддержкой MHL к телевизору.

    Подключите кабель MHL к телефону, а затем подключите другой конец к входному порту HDMI на телевизоре, и все готово.

    Для смартфонов с выходом HDMI через порт USB-C выходной кабель HDMI обычно не поставляется производителями, и вам придется приобретать либо официальный вспомогательный кабель, либо сторонний аксессуар.

    Если у вас есть кабель, это будет так же просто, как подключить кабель через порт USB-C вашего телефона, а другой конец к входному порту HDMI вашего телевизора.

    Подключение телефона к телевизору без HDMI

    Если подключение телефона к вашему Smart TV через HDMI не подходит – либо потому, что наш телефон не поддерживает выход HDMI, либо по какой-то причине вы не можете получить необходимые кабели – тогда есть другие способы подключения телефона к вашему ТВ.

    Прежде всего, мы рекомендуем вам изучить возможность подключения смартфона к телевизору по беспроводной сети. Если вы не ознакомились с доступной технологией, чтобы сделать это возможным, вы удивитесь, насколько это просто.

    Во-вторых, существуют другие типы кабелей, которые можно использовать для передачи изображений со смартфона на телевизор. Мы исследуем это в следующих разделах.

    2. Беспроводное подключение телефона к телевизору

    Поскольку в наши дни сети WiFi почти повсеместно распространены в домашних условиях, гораздо проще использовать эту сеть для беспроводного подключения телефона к телевизору. Если ваш телевизор и телефон подключены к одной и той же сети Wi-Fi, значит, вы уже на полпути.

    Проверьте эти два метода, которые вы можете использовать.

    2.1 Подключите телефон к телевизору с помощью Chromecast

    Существуют умные телевизоры, которые имеют внутреннее оборудование и функции для подключения к сети Wi-Fi и, следовательно, к Интернету.

    Но есть также много телевизоров, которые люди купили за тот короткий промежуток времени, прежде чем умные телевизоры стали вещью – у них, конечно, нет интернет-возможностей.

    Введите гениальное устройство Google – Google Chromecast. Chromecast – это ключ, который вы подключаете к порту HDMI вашего телевизора и дает ему возможность подключаться к Интернету. В частности, он также позволяет довольно легко передавать потоковое видео, изображения, информацию и инструкции с телефона на телевизор.

    Настройка Google Chromecast довольно проста.

    Как только вы приобрели ключ Chromecast, подключите его к телевизору с помощью кабеля HDMI. Для этого также требуется источник питания, подключенный через USB-порт, но вы можете использовать его на телевизоре или подключить к розетке с помощью адаптера.

    Оттуда, это просто вопрос загрузки приложения Google Home и следования инструкциям по установке и установке, чтобы вы могли наконец начать потоковую передачу со своего телефона на телевизор.

    2.2 Подключите телефон к телевизору с помощью Miracast

    Miracast – это более старый стандарт беспроводных дисплеев, который позволяет вам подключать телефон к телевизору без проводов. Miracast встроен в некоторые устройства под управлением Android 4.2 или более ранней версии, и, к счастью, многие старые умные телевизоры также поддерживают функцию Miracast.

    Miracast доступен в старых телефонах и смартфонах.

    Первое, что нужно проверить, это то, что ваш телевизор и ваш смартфон поддерживают его – и вам нужно будет посмотреть официальную документацию для этого. Как только вы подтвердите, что оба поддерживают его, вы уже в пути.

    Включите функцию беспроводного дисплея на вашем телефоне Android.

    Вы должны убедиться, что ваш телевизор и смартфон подключены к одной сети Wi-Fi. Затем включите функцию «Беспроводной дисплей» на своем смартфоне в настройках или коснитесь кнопки «Cast», чтобы включить быстрые настройки Android.

    Это покажет вам список доступных дисплеев с поддержкой Miracast, к которым вы можете подключиться и начать показ экрана вашего телефона. Довольно легко, а?

    3. Подключение телефона к телевизору с помощью кабеля AV

    Единственная реальная причина, по которой вы бы подумали о подключении смартфона к телевизору с помощью AV-кабеля, также называемого RCA-кабелем или композитным кабелем, заключается в том, что приведенные выше варианты не подходят для вас.

    Такая ситуация также возможна, если у вас старый ЭЛТ или телевизор с плоским экраном, который не имеет входного порта HDMI. В этом случае нам придется проявить творческий подход и использовать AV / композитный порт, который является единственным доступным на вашем телевизоре.

    Включите функцию беспроводного дисплея на вашем телефоне Android.

    Немного предупреждения, хотя. На YouTube есть много видео, в которых утверждается, что это было сделано, и, по логике, это должно работать. Но многие переменные могут сработать против вас, и есть большая вероятность, что это не сработает.

    Тем не менее, проверьте процесс ниже.

    Какие инструменты вам нужны?

    Во-первых, вам все равно понадобится телефон, который, как подтверждено, имеет функцию выхода HDMI, и в этом случае вы можете проверить список, который мы дали выше, или у своего производителя, если ваш телефон поддерживает это. Во-вторых, нам нужен выходной кабель HDMI – будь то через USB-C или через MHL. (См. Раздел HDMI выше.)

    В-третьих, нам нужен конвертер HDMI-композитный видео. Это устройства сторонних производителей, которые вы можете купить в местном магазине Radio Shack или в Интернете через Amazon или Ebay.

    Вам понадобится конвертер HDMI-композит.

    Но для чего это нужно?

    Ваш телефон выводит видео в формате высокой четкости (HD), но старый телевизор не сможет принимать такое видео, а тем более отображать его на дисплее стандартной четкости (SD). Поэтому нам нужно устройство, которое уменьшит выходной сигнал HD вашего телефона до сигнала SD, который ваш телевизор примет и сможет отображать.

    Наконец, нам нужен AV-кабель для подключения вашего видео конвертера к телевизору.

    Так выглядит аудио-видео или композитный видеокабель.

    Вы получили инструменты, теперь сделайте это

    По идее это должно работать. Но, как уже упоминалось, количество элементов между вашим телефоном и вашим старым телевизором равно количеству точек, в которых процесс может закончиться неудачей.

    Для этого подключите обычный выходной кабель HDMI к телефону и к входному порту HDMI на преобразователе. Затем вы подключаете конвертер к старому телевизору через AV / композитный кабель.

    Убедитесь, что вы выбрали вход AV на своем телевизоре и проверьте, можно ли теперь просматривать видеовыход вашего телефона на старом телевизоре.

    4. Подключение телефона к телевизору с помощью Bluetooth

    Этот раздел является бонусом. Вы не сможете передавать данные со своего телефона на телевизор с большим экраном через Bluetooth, но есть ряд полезных ситуаций, когда это необходимо.

    Bluetooth TV

    Смарт-телевизоры обычно принимают соединение Bluetooth для потоковой передачи звука. Если вы воспроизводите музыку из приложения, такого как Spotify, вы можете подключиться к телевизору, который подключен к лучшей звуковой системе.

    Возможно, вы захотите воспроизвести Spotify через ваш телевизор, потому что у него лучшая звуковая система.

    В этом случае вы можете просто подключить телевизор к смартфону. Не должно быть проблем с подключением смартфона с функцией Bluetooth к вашему смартфону.

    В некоторых случаях вы можете подключить смартфон к телевизору через Bluetooth, чтобы использовать телефон в качестве устройства дистанционного управления или игрового контроллера.


    Что такое MHL и почему это должно вас волновать?

    В первый раз, когда мы увидели на телевизоре что-то похожее на дополнительный порт HDMI с надписью «MHL», мы сказали: «Замечательно!» Потом мы задались вопросом, что за хрень такое MHL? Думайте об этом как о технологии, которая превращает обычный кабель MicroUSB в кабель HDMI, но с некоторыми особенностями.

    MHL означает Mobile High-Definition Link, и это детище группы компаний, включая Nokia, Samsung, Silicon Image, Sony и Toshiba, которые хотели получить спецификацию, которая могла бы использоваться для подключения смартфонов, планшетов и других устройств. устройства к HDTV.Как и следовало ожидать, MHL поддерживает видео 1080p, а также 7.1-канальный цифровой многоканальный звук, поэтому это простой способ отправлять видео высокого разрешения с портативного устройства на телевизор с большим экраном. Отлично, скажете вы, но разве мы уже не можем сделать это по беспроводной сети?

    Да, но MHL добавляет несколько новых интересных трюков. Во-первых, он отправляет данные управления по тому же кабелю, поэтому вы можете управлять портативным устройством с помощью пульта дистанционного управления телевизора. Во-вторых, кабель обеспечивает питание, поэтому вы не разряжаете аккумулятор портативного устройства во время воспроизведения мультимедиа.

    Если у вас есть смартфон с поддержкой MHL (и многие новые телефоны, такие как HTC EVO 4G LTE и Samsung Galaxy S III) и телевизор с поддержкой MHL, то самый быстрый способ попробовать эту новую технологию — получить кабель адаптера MHL, который имеет разъем MicroUSB с одной стороны и слот HMDI с другой. Просто подключите разъем MicroUSB к телефону, а затем проложите кабель HDMI от входа телевизора к разъему HDMI на адаптере. Никакого дополнительного снаряжения не требуется.

    Но даже если у вас нет телевизора с поддержкой MHL, вы все равно можете смотреть контент со своего телефона.Многие адаптеры MHL имеют дополнительный порт, куда вы можете подключить зарядное устройство MicroUSB портативного устройства, чтобы оно не отключалось. (Некоторые могут использовать отдельный зарядный ключ, прикрепленный к адаптеру.) Но вы, скорее всего, не получите функции дистанционного управления.

    К счастью, использование MHL не так уж дорого. Вы можете рассчитывать заплатить от 12 до 20 долларов за адаптер MHL, хотя есть и более дорогие. (Обратите внимание, что телефоны Samsung Galaxy S III, в которых используется 11-контактный порт MicroUSB вместо стандартного 5-контактного разъема, требуют либо специального адаптера MHL, либо преобразователя с 11 на 5 контактов для использования со стандартными адаптерами.)

    Помимо смартфонов с поддержкой MHL, мы начинаем видеть растущее число других типов устройств с поддержкой MHL, включая телевизоры от Insignia (Best Buy), LG, Samsung, Sharp и Toshiba. И мы также только что протестировали первые проигрыватели Blu-ray с поддержкой MHL, которые мы видели, от Sharp.

    Технология MHL может стать еще более популярной этой осенью, когда Roku начнет продавать свою миниатюрную Roku Streaming Stick, мультимедийный стример для телеприставки на флеш-накопителе, который подключается непосредственно к порту HDMI телевизора с поддержкой MHL.Несколько телевизионных брендов, в том числе Apex, Element, Haier, Insigina, Mitsubishi, Onkyo и Oppo, объявили о «готовом к Roku» оборудовании, которое может использовать Streaming Stick, а некоторые будут поставлять Streaming Stick в комплекте с этим предметом.

    Вы использовали MHL для передачи контента со своего телефона или планшета на телевизор? Если да, сообщите нам, как он работает и поддерживает ли ваш телевизор также WHL. Я только что заказал адаптер MHL для своего телефона HTC EVO 4G LTE, поэтому добавлю комментарий, как только он будет доставлен, и он заработает.Если вы хотите ознакомиться со списком устройств, совместимых с MHL, см. Список продуктов с поддержкой MHL Консорциума
    MHL.

    Связано:
    Лучшие сервисы потокового видео
    Телевизионные приставки, которые делают вас программным директором

    Что такое MHL и на каких устройствах он есть? — Как работает Roku Streaming Stick

    Mobile High-Definition Link (MHL) — это относительно новый интерфейс, выпущенный в 2011 году, который позволяет подключать мобильные и портативные устройства к телевизору через порт с поддержкой MHL.Стандарт разрабатывается и лицензируется консорциумом MHL, объединением производителей электроники, созданным Sony, Toshiba, Samsung, Nokia и Silicon Image (создателем технологии). Большое количество дополнительных производителей электроники подписались в качестве последователей.

    Порт MHL имеет ту же форму, что и порт HDMI, но это не HDMI. HDMI — это High-Definition Multimedia Interface , стандартный разъем, включенный в большинство новых телевизоров, который позволяет передавать несжатое цифровое видео высокой четкости и многоканальный звук по одному кабелю.MHL также обеспечивает такое же качество видео- и аудиовхода и использует тот же физический конечный разъем, но это другая технология, которая использует пять проводов или контактов для передачи видео и звука высокого разрешения с устройства на телевизор, находясь в режиме ожидания. в то же время отправляя питание обратно на устройство.

    Стандарты

    MHL (и более новые HDMI) также включают Consumer Electronics Control (CEC), что позволяет использовать пульт дистанционного управления вашего телевизора для управления подключенным устройством. С HDMI это работает, только если устройство и телевизор одной марки.Но с MHL вы сможете использовать пульт от телевизора для управления любым устройством с поддержкой MHL, независимо от марки.

    Есть некоторые мобильные телефоны с поддержкой MHL, которые можно подключать к телевизору или монитору с поддержкой HDMI или MHL через специальный адаптер MHL-to-HDMI для отображения вывода с телефона на экран. Кабель подключается к порту micro-USB на телефоне и к порту HDMI или MHL на дисплее. Внутренний переключатель в устройстве позволяет ему определять, что подключено, адаптер или обычный кабель micro-USB, и реагировать соответствующим образом.Если у монитора только HDMI, а не MHL, блок питания необходимо подключить к адаптеру через другой порт micro-USB. Но если он подключен к порту MHL, монитор будет включать устройство во время потоковой передачи. Если ваш мобильный телефон остается включенным, это означает, что вы можете использовать его для воспроизведения контента на большом экране и не беспокоиться о том, что он временно станет бесполезным из-за разряда батареи.

    Сейчас на рынке больше телевизоров с поддержкой MHL, чем было на момент выхода первого Roku Streaming Stick, но они все еще относительно редки в мире по сравнению с телевизорами с только HDMI.Вы можете проверить технические характеристики телевизора, чтобы узнать, есть ли в нем технология, или проверить свой телевизор на наличие порта с маркировкой MHL.

    К счастью, HDMI распространен повсеместно, и теперь вы можете выбрать Roku Streaming Stick для любого типа порта. Читайте дальше, чтобы узнать, действительно ли это устройство превращает ваш телевизор в Smart TV.

    Как адаптер Micro USB — HDMI работает с вашим телевизором | Кэрри Цай — Neway

    Источник: Как адаптер Micro USB-HDMI работает с вашим телевизором

    «Кто-нибудь может сказать мне, что такое адаптер Micro USB-HDMI?»

    «Как подключить планшет с портом Micro USB к телевизору с интерфейсом HDMI?»

    В наши дни, когда технология беспроводной потоковой передачи стремительно развивается, подключение телефона к телевизору высокой четкости по беспроводной сети для просмотра любимых фильмов и шоу на большом экране никогда не было таким простым.Тем не менее, все еще существует большое количество людей, использующих традиционное проводное соединение, поскольку проводное подключение вашего телефона к телевизору может привести к более высокому качеству звука и звука, а также к просмотру без задержек.

    Что касается проводного подключения, кабель HDMI — это самый дешевый и беспроблемный способ подключения телефона к телевизору. Тем не менее, это не сработает для тех мобильных устройств, у которых нет прямых портов HDMI, а есть только порты Micro-USB. Для подключения мобильных устройств с портами Micro USB к телевизорам или другим мониторам одним из самых дешевых и привлекательных вариантов является использование адаптера Micro USB-HDMI, называемого адаптером MHL.

    Но, как следует из приведенных выше слов, эта технология MHL малоизвестна подавляющему большинству населения. Считается, что вас это тоже смущает. Но не волнуйтесь. А вот статья, в которой будет рассмотрен адаптер Micro USB — HDMI, а также рассказано, как его использовать для подключения телефона с портом Micro USB к телевизору HDMI. Просто продолжай читать.

    Также читайте:

    Как отразить экран вашего телефона на ПК
    Как подключить телефон к телевизору через USB
    Все о разработке и назначении порта HDMI

    Переходник с Micro USB на HDMI, также известный как MHL адаптер, разрабатывается все большим количеством производителей в связи с развитием технологии MHL.Итак, давайте сначала разберемся с технологией MHL.

    MHL

    MHL, сокращение от Mobile High-Definition Link, является техническим термином для стандартного мобильного аудиовизуального интерфейса, который позволяет подключать телефоны, планшеты и другие мобильные устройства к телевизорам высокой четкости и другим мониторам. Эта технология является детищем группы компаний, включая Sony, Samsung, Nokia, Silicon Image и Toshiba. Еще в 2010 году эти компании разработали протокол подключения MHL, который определяет, что мобильные устройства с портами Micro USB можно подключать к телевизорам HDMI и A / V-ресиверам, что привело к популярности подключения MHL.

    Чтобы использовать эту технологию для подключения вашего телефона к порту Micro-USB и телевизора HDMI, наиболее эффективным способом является использование адаптера MHL, который имеет разъем Micro USB на одном конце, а также порт HDMI на другой. Этот адаптер Micro USB-HDMI обеспечивает подключение вашего телефона к телевизору путем передачи сигналов с телефона на экран телевизора.

    С развитием технологии беспроводной потоковой передачи появляется все больше и больше беспроводных подходов, которые можно использовать для более удобной потоковой передачи контента со смартфона на телевизор высокой четкости, например Chromecast от Google и AirPlay от Apple.Однако, хотя беспроводное соединение действительно более удобно, бывают случаи, когда проводной адаптер Micro USB-HDMI может пригодиться. При этом использование адаптера MHL для проводного подключения вашего телефона через Micro USB к телевизору HDMI по-прежнему демонстрирует ряд преимуществ. Ниже перечислены эти достоинства, которые заставляют вас выбирать адаптер с Micro USB на HDMI вместо метода беспроводной потоковой передачи для подключения телефона к телевизору высокой четкости.

    * Отличное качество видео и звука

    По сравнению с беспроводным подключением адаптер MHL может обеспечить более высокий уровень качества видео и звука.Что касается визуального эффекта, этот адаптер Micro USB-HDMI позволяет воспроизводить видео высокой четкости до 1080p, позволяя просматривать контент на большом экране телевизора так, как он отображается на телефоне. Что касается качества звука, адаптер преобразует звук в 7.1-канальный цифровой многоканальный формат, позволяя вам наслаждаться высококачественным звуком на вашем телевизоре.

    * Дисплей без задержек

    Беспроводное подключение вашего телефона к телевизору может легко вызвать задержку видео и звука, что может испортить ваши впечатления от игры.Однако, используя преобразователь Micro USB в HDMI, вы можете добиться плавного подключения телефона к телевизору с нулевой задержкой, что приведет к игровому процессу без задержек.

    * Может работать без Wi-Fi или данных

    Одним из наиболее разрекламированных преимуществ адаптера Micro USB-HDMI является то, что он может быть полезен без Интернета, такого как Wi-Fi или данных. Если вы уже загрузили контент, который хотите передать на телевизор, на свой телефон, вы можете использовать адаптер MHL для существенного преобразования контента для воспроизведения на большом экране телевизора без подключения к Интернету.

    * Дистанционное управление подключенным мобильным устройством

    Одной из новых полезных функций, которые рекламирует адаптер Micro USB в HDMI, является его способность преобразовывать данные управления. Эта функция позволяет вам управлять подключенными мобильными устройствами по вашему желанию с помощью пульта дистанционного управления телевизора.

    * Быстрая зарядка мобильного устройства

    Подключение мобильного устройства к телевизору потребляет много энергии, что может легко привести к разрядке аккумулятора. Однако во время подключения проводной адаптер Micro USB-HDMI полезен для сохранения достаточной мощности, поскольку его кабель может обеспечить быструю зарядку вашего телевизора мобильного устройства до 40 Вт.С его помощью вам не придется беспокоиться о разряде батареи при воспроизведении контента на большом экране телевизора.

    Удастся ли вам успешно подключить телефон к телевизору с помощью адаптера Micro USB — HDMI, все зависит от того, поддерживаются ли они MHL или нет. Как правило, адаптер MHL может работать для подключения только в том случае, если и ваш телефон, и телевизор поддерживают MHL. В настоящее время многие смартфоны и планшеты Android топовых брендов совместимы с MHL. Однако для успешного подключения вам необходимо проверить, поддерживает ли ваш телефон и телевизор поддержку MHL, перейдя на официальный веб-сайт MHL.

    Если вы обнаружите, что вашего телевизора или другого монитора нет в списке, вы все равно можете отображать на нем контент со своего телефона. Конечно, предполагается, что используемый вами адаптер Micro USB — HDMI должен иметь дополнительный порт, к которому можно подключить разъем Micro USB вашего устройства, обеспечивающего питание, что обеспечит достаточную зарядку вашего телефона. Однако вы не можете использовать пульт телевизора для управления телефоном, если ваш телевизор не поддерживает MHL.

    Примечание: Еще один эффективный способ проверить, поддерживает ли ваш телевизор MHL, — это проверить тег порта HDMI.Если порт HDMI обозначен как «MHL», ваш телевизор определенно совместим с адаптером MHL.

    Если вы являетесь пользователем Apple, то обнаружите, что вашего iPhone или другого устройства iOS нет в списке мобильных устройств с поддержкой MHL. Это связано с тем, что устройства iOS не имеют выхода, совместимого с адаптером Micro USB — HDMI по умолчанию. Но, к счастью, любое устройство iOS, имеющее порт Lightning (большинство новых устройств iOS), может подключаться к адаптеру MHL, предварительно подключившись к адаптеру Lightning.При этом устройство Apple с портом Lightning можно сначала подключить к адаптеру Lightning. Затем его можно подключить к конвертеру MHL, подключив штекер Micro USB на адаптере MHL к подключенному адаптеру Lightning.

    Теперь вы должны в спешке попытаться подключить телефон к телевизору HDMI. Но не беспокойтесь. Все, что вам нужно сделать, это сначала убедиться, что ваш телефон и телевизор совместимы с адаптером Micro USB — HDMI. Затем купите один адаптер, если у вас его нет.Наконец, убедитесь, что у вас есть кабель HDMI. В противном случае вам следует купить его. Теперь, убедившись, что все необходимое доступно, просто следуйте инструкциям ниже, шаг за шагом, чтобы подключить телефон к телевизору через адаптер Micro USB — HDMI.

    Шаг 1: Подключите одну сторону кабеля HDMI к задней панели телевизора. Порт HDMI на вашем телевизоре обычно имеет форму трапеции. При распознавании правильного порта нужно обращать внимание.

    Шаг 2: Вставьте другой конец кабеля HDMI в порт HDMI на адаптере Micro USB — HDMI.

    Шаг 3: Подключите маленький штекер на противоположном конце преобразователя Micro USB в HDMI к порту Micro-USB на телефоне.

    Шаг 4: Включите телевизор.

    Шаг 5: Затем переключите вход вашего телевизора на правильный порт HDMI. (Обычно нажимают кнопку «Вход» на боковой панели телевизора).

    Затем все, что вам нужно сделать, это подождать, пока экран вашего телефона отобразится на телевизоре. Когда он успешно отображается, вы можете транслировать свои любимые фильмы и шоу в высоком разрешении, наслаждаться любимой музыкой с захватывающим качеством звука, а также играть в игры без задержек на большом экране телевизора.

    Теперь про переходник с Micro USB на HDMI все понятно. Это полезный инструмент, используемый для проводного подключения вашего телефона к телевизору высокой четкости. Адаптер с некоторыми мощными функциями, которые рекламируются, стоит попробовать. Вы можете получить его, а затем следовать нашей простой инструкции, приведенной выше, чтобы успешно подключить телефон к телевизору.

    Что такое HDMI MHL? | Кабель от смартфона к телевизору

    MHL означает Mobile High-Definition Link. Это промышленный стандарт для смартфонов Android, который можно подключать к таким устройствам отображения, как телевизоры, мониторы и проекторы.Устройства, построенные с портами, поддерживающими MHL, работают немного иначе, чем «стандартная» версия тех же самых портов, обеспечивая дополнительные функции и возможности.

    Как работает MHL?

    Большая часть портативной электроники оснащена каким-либо USB-портом. Это может быть Micro USB 2.0, Micro USB 3.0 или USB-C в зависимости от устройства и его возраста. В большинстве случаев люди используют эти порты просто для зарядки своих телефонов / планшетов или иногда для перемещения изображений, видео и других данных между телефоном / планшетом и компьютером.Проблема, с которой сталкивались старые телефоны, заключалась в том, что порты USB предназначены для передачи данных, а не аудио / видео. В то же время порт USB был лучшим вариантом для переноса фотографий и видео, хранящихся на телефоне, на большие экраны.

    MHL был решением, разработанным для решения этой проблемы. Созданный в рамках совместного проекта Nokia, Samsung, Sony, Toshiba и Silicon Image, MHL был впервые представлен на Samsung Galaxy S II в 2011 году. Этот вариант USB-кабеля был разработан для работы с видеосигналами, а именно HDMI, без необходимости отдельный переходник.

    Совместим ли мой телефон с MHL?

    На официальном сайте

    MHL есть список всех произведенных устройств, официально признанных совместимыми с MHL. Сюда входят мобильные устройства (смартфоны / планшеты), телевизоры и мониторы, системы домашнего кинотеатра, автомобили и несколько разных устройств, которые производились на протяжении многих лет (а именно адаптеры MHL). Даже если вашего устройства нет в официальном списке, возможно, оно соответствует стандартам MHL. Проверьте характеристики устройства, чтобы убедиться, готово ли оно к MHL.

    Еще одним фактором здесь является то, что MHL доступен только для устройств Micro USB 2.0 (обычно называемых просто Micro USB). Существует две разные версии Micro USB: одна с 5 контактами, а другая с 11 контактами внутри разъема. 11-контактная версия старше и использует дополнительные контакты для питания (электричества), необходимого для работы. В более новой 5-контактной версии этого требования нет. Если у вас 5-контактная версия и вам необходимо преобразовать ее в 11-контактную для совместимости со старым устройством, для этого есть адаптер.

    Многие производители решили сократить совместимость с MHL в пользу беспроводных соединений на новых телефонах. USB-C, который начал заменять Micro USB 2.0, также может поддерживать видеоподключения по умолчанию и не требует эквивалента MHL. Обратите внимание, что, хотя USB-C может это сделать, это не гарантируется. Проверьте характеристики устройства, чтобы узнать, поддерживает ли порт USB-C видео. Но для пользователей старых телефонов или телевизоров, мониторов или проекторов, не поддерживающих беспроводную связь, ни один из этих фактов не имеет большого значения.

    Как использовать адаптер MHL?

    После определения совместимости устройства с MHL его можно подключить к телевизору с помощью адаптера MHL. Начните с подключения USB-разъема к смартфону / планшету. Это преобразует порт USB на телефоне в порт HDMI. Просто подключите один конец кабеля HDMI к другому концу адаптера MHL, а другой конец кабеля HDMI к телевизору / монитору / проектору. Адаптеры MHL также поддерживают подзарядку, поэтому у портативного устройства заканчивается заряд батареи при использовании адаптера (примечание: для этого требуется дополнительный вспомогательный кабель).

    ShowMeCables предлагает адаптер MHL, а также любые кабели HDMI, которые могут понадобиться пользователям. Есть вопросы об адаптере MHL или других наших продуктах? Вы можете связаться с нашим отделом продаж по телефону 1-888-519-505 или [email protected]

    .

    Как подключить смартфон к телевизору с помощью кабеля HDMI / MHL — alfanoTV

    Наслаждайтесь на большом экране фотографиями и видео, сохраненными на вашем Android .

    До появления потоковых устройств, таких как Chromecast, Fire TV Stick или Mi Box S, самым простым способом просмотра содержимого смартфона на телевизоре было использование технологии MHL .Использование этой технологии было очень популярным, так как она была включена во многие сотовые телефоны, такие как Samsung Galaxy S4, Huawei P6 S-L0, Alcatel ONE TOUCH 998 и т. Д., Хотя у нее есть недостаток, заключающийся в необходимости использования кабелей (и адаптер), это очень полезно, когда у вас нет доступа к сети Wi-Fi.

    Если у вас все еще есть телефон с поддержкой MHL, здесь мы покажем вам, как подключить его к телевизору. Вам понадобятся телефонный кабель и кабель HDMI. Что касается адаптера, вы можете использовать адаптер Samsung MHL / HDMI или обычный, который обычно дешевле.

    Примечание: перед покупкой адаптера убедитесь, что ваш смартфон поддерживает MHL.

    Как подключить сотовый телефон к телевизору через HDMI / MHL
    1. Подключите один конец кабеля HDMI к телевизионному порту .
    2. Другой конец кабеля подключается к адаптеру MHL / HDMI .
    3. Подключите сотовый телефон (например, Galaxy S4) к адаптеру MHL .
    4. Наконец, подключите один конец кабеля USB телефона к адаптеру, а другой конец — к порту USB на телевизоре или внешней розетке с помощью зарядного устройства.

    После подключения обоих устройств вы можете использовать Интернет-соединение вашего телефона для просмотра видео с YouTube, фильмов Netflix, видеозвонков в WhatsApp, фотографий в Facebook и других возможностей на экране телевизора.

    Что делать, если ваш мобильный телефон не поддерживает MHL / HDMI

    Как мы упоминали в начале статьи, на данный момент лучший вариант для подключения смартфона к обычному телевизору (не Smart) — это использовать потоковое устройство.Они, помимо подключения телевизора к Интернету, способны отображать на экране телевизора контент сотовых телефонов, планшетов и компьютеров, находящихся в той же сети Wi-Fi, к которой они подключены. Вот список основных потоковых устройств, доступных на рынке:

    См. Также:

    просмотров всего 1096, сегодня просмотров 3

    HDMI MHL против ARC: в чем разница?

    hdmi mhl vs arc

    Прежде всего, вы должны знать, для чего используется разъем HDMI.Разъем HDMI — идеальный порт, который можно использовать для передачи мультимедиа, включая видео и аудио. В наши дни современные телевизоры предлагают множество возможностей для подключения. Ваш телевизор может быть подключен к опциям HDMI RCA, HDMI MHL и HDMI SDB. вы также можете подключить свой телевизор к порту HDMI DVI.

    HDMI MHL против ARC

    HDMI ARC

    К настоящему времени у вас есть отличное представление о порте HDMI, потому что он является одним из наиболее часто используемых для воспроизведения различных видов видео.Однако существуют разные типы портов HDMI, и вы наверняка слышали о порте HDMI ARC. В порт HDMI было внесено несколько изменений, поэтому у нас есть разные типы. Технология внесла некоторые изменения и расширения, например, в HTML ARC. Этот тип порта HDMI считается стандартным портом HDMI.

    В общем, HDMI может передавать основные данные, такие как цифровой звук и весь видеоконтент. Небольшие подробности о порте HDMI и его производительности можно обсудить отдельно.

    Порт HDMI ARC обычно обозначает Audio Return Channel . Через порт ARC HDMI звук может передаваться в обоих направлениях, а именно вперед. Примером порта HDMI RCA является проигрыватель Blu Ray через порт HDMI к AV-ресиверу, и он может передавать звук и изображение через HDMI на экран телевизора. Также производители телевизора иногда делают только один порт кабеля ARC HDMI.

    Этот порт позволяет улавливать сигнал и выводить звук через кабель HDMI, подключенный к динамикам.Но звук, который передается на динамик, находится в несжатом формате, который является единственным стерео. Сжатый формат передается только в звуковом формате 5.1. Хотя в новых стандартах HDMI 2.1 вы можете улучшить качество передаваемого звука.

    Порт HDMI поддерживает Steel, а также обеспечивает сжатый звук в форматах 5.1. Максимальная полоса пропускания звука, передаваемого через порт HDMI ARC, составляет один мегабит в секунду. Он поставляется с дополнительной коррекцией синхронизации губ

    HDMI MHL

    Этот порт HDMI известен как MHL, что означает Mobile High Definition Link и может использоваться для подключения телевизора и дисплея смартфона.Он специально разработан для совместимости с вашими смартфонами и планшетами, а также с другими небольшими устройствами. Вы можете подключить свой телевизор к смартфону, чтобы отображать на телевизоре любое изображение или видео прямо со своего телефона. Он поставляется с разъемом или портом, который можно подключить к интерфейсу HDMI вашего телевизора, а на другом конце есть порт USB, который можно подключить к вашему смартфону. Порт MHL был вытеснен Nokia, Samsung, Toshiba, Soni и Silicon image в 2010 году, и с тех пор он очень популярен на рынке.В отличие от всех других типов HDMI, порт MHL не привязан к какому-либо конкретному порту.

    Это одностороннее соединение, и вы не можете управлять своим смартфоном с помощью телевизора, потому что этот параметр позволяет отображать его только со смартфона на экране телевизора. Однако с помощью пассивного стола вы также можете управлять своим смартфоном с помощью телевизора. Более того, если ваш телевизор не поддерживает ваш порт HDMI, вы можете поставить активный адаптер вместе с источником питания, чтобы подключить свой смартфон.Через этот порт вы можете передавать как HD-видео, так и сжатый звук 7.1. Он имеет поразительное сходство с интерфейсом HDMI-USB, но кабель MHL HDMI отличается, когда дело доходит до производительности.

    Мы надеемся, что этот блог достаточно ясен, идентифицируя и узнавая больше о HDMI MHL по сравнению с кабелем HDMI-RCA. Оба они используются для явно разных целей. Тем не менее, вы должны с умом выбирать кабель в зависимости от использования. С помощью этих кабелей вы можете транслировать в свои любимые приложения, такие как Netflix и Amazon Prime, на экране телевизора.

    HDMI: STB против DVI против MHL против ARC

    Какой у вас тип?

    Какой использовать?

    Итак, вы купили новый телевизор и заметили на задней панели несколько портов без каких-либо специальных этикеток. Как определить порты? И какой из них обеспечивает лучшее качество изображения и звука?

    Возможно, вы знакомы с наиболее популярными портами: HDMI, RCA и VGA. Но есть и другие порты, о которых вам также нужно знать, например, DVI и Display Port.Если вам интересно, какой порт лучше, продолжайте читать эту статью.

    Какой у меня порт HDMI?

    Возможно, вы читали, что в вашем телевизоре есть HDMI 2.0, но вы не можете понять, какой порт HDMI правильный. Хорошей новостью является то, что если ваш телевизор был помечен как совместимый с HDMI 2.0, тогда каждый порт HDMI будет HDMI 2.0. Большинство современных телевизоров поддерживают HDMI 2.0, поэтому вы можете без проблем смотреть видео с разрешением 4K и выше.

    Для других устройств может быть сложно определить, какую версию HDMI они используют.Что касается компьютеров, лучше всего изучить конкретную модель и отталкиваться от нее. Например, если ваш монитор подключен к вашей видеокарте, вам нужно проверить точную модель вашей видеокарты, чтобы узнать, какие версии HDMI она поддерживает. Аналогичным образом, если вы используете порт HDMI напрямую от материнской платы, вам необходимо проверить модель вашей материнской платы.

    Не волнуйтесь, большая часть относительно современной электроники поддерживает как минимум HDMI 1.4, который предлагает более чем достаточно функций для обычного потребителя.Вы даже можете смотреть разрешение 4K. Только тогда, когда вам нужны более продвинутые функции, такие как 4K при 60 Гц, вам нужно определить свою версию HDMI. Подсказка: вам нужен HDMI 2.0 для 4K при 60 Гц. Но на данный момент не многие дисплеи поддерживают эти спецификации, так что все будет в порядке.

    В некоторых редких случаях телевизор будет иметь только один порт HDMI 2.0, который должен иметь соответствующую маркировку. Это порт, который вы хотите использовать, чтобы воспользоваться преимуществами HDMI 2.0. В противном случае любой порт подойдет.

    Самые популярные порты:

    Давайте кратко рассмотрим описание каждого порта.

    HDMI

    HDMI — самый популярный порт на сегодняшний день, существует множество различных версий, самая последняя из которых — HDMI 2.1. Порт будет плоским на верхней стороне, с небольшим изгибом внизу, напоминая смайлик. Кабели вставляются прямо в порты и не крепятся винтами или другими приспособлениями. Скорее всего, ваш телевизор имеет несколько портов HDMI.

    Что вам нужно знать о портах HDMI, так это то, что все они обратно совместимы.Это означает, что вы можете подключить любой кабель HDMI к любому порту HDMI, и он по-прежнему должен работать. Это, наверное, самые удобные порты. Думайте о ярлыках как о предложениях.

    HDMI ARC

    HDMI ARC — это тип порта HDMI, который в основном используется для передачи звука в домашние кинотеатры или звуковые панели. Он также позволяет использовать другие функции, такие как возможность управлять звуком вашего телевизора с пульта дистанционного управления для конкретного устройства. В основном он используется для аудио.

    HDMI STB

    Возможно, вы видели это на этикетке над определенным портом HDMI.HDMI STB — это ярлык для порта HDMI, который находится в определенном месте для игровых консолей. Это не означает, что ваша консоль ограничена только этим портом — но, по словам производителя вашего телевизора, это лучшая область для игровой консоли.

    HDMI MHL

    MHL расшифровывается как Mobile High-Definition, это версия HDMI, разработанная для смартфонов и других мобильных устройств, в основном для Android. Порт специально создан для использования с телефонами, совместимыми с MHL. Чтобы использовать его, вам нужно будет купить переходник HDMI.Большинство современных Android-устройств могут подключаться к телевизору через адаптер HDMI, поэтому вам не нужно слишком беспокоиться об этом порте.

    DVI

    Существует два типа портов DVI: DVI-D и DVI-I. Большинство видеокарт и мониторов имеют хотя бы один из этих портов, а некоторые — несколько. На первый взгляд оба порта DVI выглядят примерно одинаково, с множеством квадратных отверстий для контактов. Однако то, что находится рядом с этими контактами, скажет вам, с каким типом порта DVI вы имеете дело.

    Если это тонкая линия, похожая на черточку, то это порт DVI-D.Если на нем есть черточка с двумя отверстиями сверху и снизу, то это порт DVI-I.

    Порт DVI-I немного более продвинутый, чем другая версия, поскольку он передает аналоговые и цифровые сигналы. DVI-D поддерживает только цифровые сигналы. Существуют также одинарные (старые) и двухканальные порты DVI (новые), но большинство устройств сегодня используют двухканальный DVI.

    Какой порт HDMI мне использовать?

    Распространенное заблуждение — есть один идеальный порт HDMI для определенных действий. Как упоминалось ранее, хотя некоторые порты HDMI имеют определенные обозначения, вы можете использовать любой порт, какой захотите.Ярлыки больше похожи на полезные предложения, а не на требование.

    Я рекомендую использовать порт HDMI, к которому проще всего получить доступ. Вам не нужно использовать какой-либо конкретный порт, все они должны работать одинаково. Неважно, какой порт вы используете. Еще один совет, о котором следует помнить, — вы будете переключаться на различные источники HDMI и обратно, поэтому лучше всего использовать самые удобные порты для ваших устройств.

    Leave a comment
