Оптическое волокно и оптоволоконный интернет. Что это и как подключить?
Оптоволокно — наиболее быстрая на сегодняшний день технология передачи информации в сети интернет. Структура оптического кабеля отличается определёнными особенностями: такой провод состоит из маленьких очень тонких проводков, ограждённых специальным покрытием, которое отделяет один проводок от другого.
По каждому проводку передаётся свет, который передаёт данные. Оптический кабель способен передавать одновременно данные, кроме интернет-соединения, также телевидения и стационарного телефона.
Потому оптоволоконная сеть позволяет пользователю совмещать все 3 услуги одного провайдера, подключая роутер, ПК, телевизор и телефон к единому кабелю.
Другое название оптоволоконного подключения — фиброоптическая связь. Такая связь даёт возможность передавать данные при помощи лазерных лучей на расстояния, измеряемые сотнями километров.
Оптический кабель состоит из мельчайших волокон, диаметр которых составляет тысячные доли сантиметра. Эти волокна передают оптические лучи, которые переносят данные, проходя через сердечник каждого волокна, состоящий из кремния.
Оптические волокна дают возможность установить соединение не только между городами, но и между странами и континентами. Связь по интернету между разными материками поддерживается через оптоволоконные кабели, проложенные по океанскому дну.
Оптоволоконный интернет
Благодаря оптическому кабелю можно настраивать высокоскоростное интернет-соединение, которое играет огромную роль в сегодняшнем мире. Оптоволоконный провод является самой прогрессивной технологией передачи данных по сети.
- Долговечность, высокая пропускная способность, способствующая быстрой передаче данных.
- Безопасность передачи данных — оптоволокно даёт возможность программам моментально обнаруживать несанкционированный доступ к данным, поэтому доступ к ним для злоумышленников почти исключён.
- Высокая защищённость от помех, хорошее подавление шума.
- Особенности строения оптического кабеля делают скорость передачи данных через него в несколько раз выше, чем скорость передачи данных через коаксиальный кабель. Прежде всего это относится к видеофайлам и аудиофайлам.
- При подключении оптоволокна можно организовать систему, реализующую некоторые дополнительные опции, например, видеонаблюдение.
Однако самым главным достоинством оптоволоконного кабеля является его способность установить соединение объектов, удалённых друг от друга на огромное расстояние. Это возможно благодаря тому, что у оптического кабеля отсутствуют ограничения по длине каналов.
Подключение интернета с помощью оптоволокна
Самый распространённый в РФ интернет, сеть которого функционирует на основе оптоволокна, предоставляется провайдером Ростелеком. Как подключить оптоволоконный интернет?
Сначала следует просто убедиться в том, что оптический кабель подведён к дому. Затем нужно заказать подключение к интернету у провайдера. Последний должен сообщить данные, обеспечивающие подключение. Потом нужно выполнить настройку оборудования.
Она осуществляется так:
- После проведения оптоволокна и подключения оборудования, обеспечивающего работу в оптических пассивных сетях, сотрудниками фирмы-провайдера, вся последующая настройка выполняется самостоятельно.
- Прежде всего устанавливаются жёлтый кабель и розетка так, как изображено на рисунке ниже.
- Можно иметь собственный Wi-Fi роутер, не обязательно приобретать маршрутизатор от Ростелекома. К Wi-Fi подключают оптоволоконный кабель, оптический терминал и основной шнур, посредством которого происходит подключение роутера к оптической розетке.
- Нужно выбрать для установки всего оборудования как можно более вентилируемое место. Монтажнику из компании-провайдера следует указать, где именно нужно установить элементы сети.
Терминал оборудован специальным гнездом, позволяющим соединяться с компьютером и соединять роутер с интернетом.
Кроме того, терминал имеет 2 дополнительных гнезда, позволяющих подключить к оптоволоконному соединению аналоговый домашний телефон, а также ещё несколько гнёзд предусмотрены для подключения телевидения.
Что это такое оптоволокно? — Как подключить оптоволоконный интернет
Если вы пытаетесь разобраться что это такое оптоволокно, то точно попали по адресу!
Многие пользователи интернета используют оптоволоконный провод для соединения с интернетом.
Однако, практически никто не знает, что это такое оптоволокно, что оно из себя представляет и каким образом передает информацию?
Оптическое волокно – это самый быстрый в мире способ передачи данных по сети интернет.
Оптический кабель имеет особую структуру: он состоит из небольших тоненьких проводков, которые отгорожены друг от друга специальным покрытием.
Каждый проводок передает свет, а свет, в свою очередь, передает данные по сети.
Такой кабель может одновременно передавать данные интернет-соединения, стационарного телефона и телевидения.
Содержание:
Поэтому в оптоволоконных сетях пользователи часто совмещают все три услуги провайдера и подключают телефон, телевизор, роутер и компьютер к одному и тому же оптоволоконному кабелю.
Оптоволоконное подключение еще называют фиброоптической связью.
Она позволяет передавать информацию с помощью лучей лазера, при этом данные с лёгкостью передаются за сотни миль.
Составляющие кабеля, небольшие волокна, имеют очень маленький диаметр – тысячные доли дюйма.
Оптические лучи внутри таких волокон переносят данные, которые проходят через кремниевый сердечник каждого волокна.
С помощью оптического волокна можно настроить соединения не только большого города, но и больших стран, а также континентов.

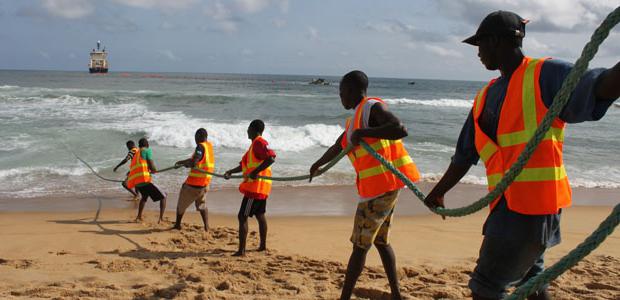

Интернет-связь между материками Земли осуществляется благодаря проложенным по дну океана огромным оптоволоконным кабелям.
Внешний вид оптоволоконного кабеля
Оптоволоконный интернет
Кабель позволяет настроить высокоскоростное интернет-соединение, которое необходимо в условиях современного мира.
Оптоволоконный провод – лучший способ передачи и приема данных сети.
Основные преимущества:
- Оптическое волокно – это долговечный материал, который имеет очень высокий уровень пропускной способности. Именно эта характеристика отвечает за высокую скорость передачи данных;
- Безопасная передача данных – использование оптоволокна позволяет программному обеспечению мгновенно выявить факт несанкционированного доступа к данным сети. Доступ злоумышленников к информации практически невозможен;
- Оптоволокно также отличается отличным уровнем защиты от помех и хорошим шумоподавлением;
- В отличие от коаксиального кабеля, благодаря особому строению (рисунок 2) оптоволокно имеет в несколько раз большую скорость передачи данных, особенно файлы аудио и видео;
- Подключение оптического волокна позволяет организовать систему для ряда дополнительных опций, к примеру, для установки системы видеонаблюдения или охранных устройств.
Основное преимущество кабеля из оптоволокна – он способен обеспечить соединение двух объектов, которые расположены на большом расстоянии друг от друга.
Это происходит за счет того, что кабель не имеет ограничений на длину каналов.
к содержанию ↑Как подключить интернет через оптическое волокно?
Наиболее популярный в России интернет, сеть которого организовывается с помощью оптического волокна, предоставляет компания Ростелеком.
Рассмотрим подробнее, как подключить интернет и настроить его работу самостоятельно.
Прежде всего, убедитесь, что оптоволокно подведено к вашему дому. Далее закажите услугу подключение к сети.
Компания Ростелеком должна сообщить вам данные, которые обеспечат подключение. Теперь необходимо настроить оборудование.
Следуйте инструкции:
- После того как работники компании Ростелеком провели оптическое волокно и подключили базовое рабочее оборудование для работы в пассивных оптических сетях (PON), всю дальнейшую настройку необходимо проводить самостоятельно;
Подключение интернета по технологии PON
Помните! Лучше всего проводить оптоволоконный кабель близко к розетке, к которой в дальнейшем будет подключаться блок питания (мультиплексор) терминала ONT.
- Далее необходимо установить розетку и желтый кабель, как показано на рисунке ниже;
Система организации соединения с интернетом через оптоволоконный провод
- Wi-Fi роутер можно иметь свой, покупка ростелекомовского маршрутизатора необязательна. К wifi подключается оптический терминал, оптоволоконный кабель и основной шнур, с помощью которого роутер подключается к оптической розетке. Подробная схема подключения роутера в оптоволоконной сети продемонстрирована на рисунке;
- Выберите такое место для установки всех компонентов, которое имеет доступ к большому количеству воздуха и хорошо вентилируется. Предварительно скажите монтажнику, где установить компоненты сети;
Также терминал оснащен дополнительными двумя гнездами для соединения аналогового домашнего телефона и еще несколько гнезд нужны для подключения телевидения от Ростелекома.
После подключения всех компонентов следует проверить подключения к интернету на вашем компьютере:
Включение командной строчки от имени администратора
- Введите поочередно команды netstat -e –s, затем ping host, далее tracert host и, наконец, команду pathping host. В данном случае host – это адрес любого сайта. Таким образом проверяется соединение с интернетом;
- Теперь необходимо проверить скорость соединения. Сделать это можно с помощью любого популярного сервиса, к примеру, Speedtest.
Тематические видеоролики:
Как происходит подключение к интернет через оптоволокно

Буквально за пару последних десятилетий компьютерные устройства для связи, общения, работы или развлечений появились практически в каждой семье. Соединения абонентов осуществляются по телефонным линиям, радиоканалам, а в последнее время широко применяется оптоволокно.
Мне пришлось на собственном опыте оценить возможности этой технологии. На его основе публикую советы домашнему мастеру по подключению к интернет своего компьютера по оптоволоконному кабелю и созданию квартирной проводной и беспроводной сети с поясняющими картинками, схемами и видеороликом.
Содержание статьи
Первое знакомство с новой технологией
Полтора десятка лет назад на подстанцию 330 кВ, где я работал, пришло новое оборудование, осуществляющее регистрацию и обработку информации электрических сигналов от сети очень большего количества датчиков, расположенных в разных местах — регистратор «Парма».
Это обыкновенный компьютер со своим программным обеспечением, выполняющий чисто электротехнические задачи.
Его монтаж, подключение и наладка были поручены нам за исключением сборки и настройки оптоволоконных магистралей. Опыта работы с ними мы не имели.
До этого момента связь с этими датчиками происходила по обычным электрическим цепям, которые называют вторичными. Однако целая группа этих устройств находилась на большом удалении. Проект предусматривал обмен информацией с ними по оптоволоконному кабелю. Его внутрь кабельного канала мы укладывали сами, а подключением и проверкой занимался приехавший из Санкт Петербурга представитель производителя.
Именно тогда стало понятно, что без специализированного оборудования и должных навыков работать с оптоволокном нельзя. Своими руками с ним ничего сделать невозможно.
Конструкция оптоволоконного кабеля
Передача информации происходит по оптическим магистралям, состоящим из отдельных носителей, объединённых в общую конструкцию — кабель оптоволокна.
Принцип работы оптического носителя
Обмен информацией происходит за счет прохождения света лазера от встроенного светодиода. Его передача осуществляется импульсами двоичного кода в одном направлении. Поэтому для обмена сведениями создано сразу два индивидуальных канала.
О конструкции кабеля
Стекло относится к хрупким материалам. Его можно легко разбить, а оптоволокно работает за счет использования стеклянных волокон. Понятно, что они требуют надежной защиты как от механических повреждений, так и от потерь световой энергии.
С этой целью оптические носители разными способами объединяют в жесткие модули и создают из них оптоволоконный кабель. Он может быть разной конструкции. Одна из них показана на схеме.
У нас на подстанции были использованы два вида кабеля: один диаметром 6 мм, а второй толщиной указательного пальца руки.
Довольно подробно вопрос этой технологии изложен в видеоролике GalileoRU «Оптоволокно».
Прокладка оптоволокна на местности
Прошлой зимой около нас проводилась механизированная укладка такого кабеля непосредственно в грунт.
Работу выполняли три, а на сложном рельефе четыре трактора, сцепленные цугом. Они тащили плуг кабелеукладчика, заглубленный в землю на полтора метра. На тележке этого механизма расположена большая кабельная катушка, которая при ручном раскручивании оператором выдает кабель через каналы плуга в прорываемую траншею.
Сверху оптоволокна на слой земли автоматически укладывается хорошо видимая сигнальная лента. Сразу же происходит ее засыпка грунтом, а на поверхности почвы остается след углубления порядка двадцати сантиметров или чуть больше.
Через какое-то время все неровности сравняли ножом бульдозера легкого колесного трактора. Летом маршрут прокладки зарос травой. Но на местности его можно восстановить по бетонным столбикам.
Технология подключения
На подъездной доске объявлений увидел заинтересовавшее меня сообщение от Белтелеком.
Оно же было размещено на всех рядом расположенных зданиях. Таким оригинальным способом провайдер сообщал, что эра пользования медными телефонными кабелями в нашем районе заканчивается, а расположенные рядом АТС в скором времени прекратят свою работу.
Все пользователи стационарных телефонов должны сделать выбор:
- согласиться с переходом на новое оборудование, предлагаемое провайдером;
- или отказаться, оставшись на старом медном кабеле.
Выбор добровольный, но очень скоро АТС будет остановлена: телефонная связь по медному кабелю автоматически прекр к интерне атится. Придется заключать повторный договор и платить деньги за эту услугу. Замену же старого оборудования и монтаж нового сейчас провайдер выполняет за собственные деньги, клиентам это все предоставляется бесплатно.
Сразу замечу, что скорость работы сети на телефонном кабеле меня не удовлетворяла. Интересовал безлимитный интернет по выгодному тарифу от провайдера.
Поэтому дал согласие провайдеру чтобы интернет подключить через оптоволокно.
Проводимые работы выполнялись в три этапа:
- Монтаж сети оптоволокна;
- Получение нового модема и его установка;
- Создание и подключение оборудования домашней сети к интернет через оптоволокно.
Монтажные работы
Буквально через несколько дней после расклейки объявлений в доме появились бригады монтажников с перфораторами различных мощностей и конструкций. Грохот от них не смолкал два дня. Панельная конструкция пятиэтажного здания обладает хорошей акустикой: звуки распространяются во все стороны.
Работа выполнялась одновременно в подъездах и квартирах.
Монтаж оборудования в подъезде
Внутри дома работали две отдельные бригады.
Первый день
Электромонтажники пробивали небольшие отверстия через межэтажные перекрытия, крепили пластиковые пеналы и укладывали в них оптоволоконный кабель диаметром 6 мм.
К концу дня он висел свернутыми кольцами над каждой дверью.
Окончание каждого было закрыто специальной заглушкой.
Последующие дни
Посередине лестничной площадки вдоль стены пробивали отверстия в бетонных плитах под пластиковые трубы диаметром 4 см.
Это наиболее громкий период работы. Если грохот первого дня можно удовлетворительно перетерпеть, находясь в квартире, то на этом этапе лучше удалиться подальше и до вечера провести время в другом месте.
Процесс заканчивается установкой оборудования оптических распределительных коробок и пластиковых труб для кабелей оптоволокна.
Для питания мощного перфоратора электромонтажники использовали катушку удлинитель и подключались к розетке домофона, вскрыв общеподъездную коробку.
Выдергивая шнур питания электромагнитов двери они прекратили работу домофона, создав несанкционированный доступ любых людей в подъезд. Свой удлинитель включали в эту розетку.
Какие облака пыли стояли в воздухе и что было раскидано по всему подъезду описывать не буду. Наведение обычного порядка заняло не один день.
Монтаж оборудования в квартире
Параллельно с работами в подъезде специалист провайдера заключал договор с клиентами, разъяснял требования безопасности по обращению с хрупким оптоволокном, помогал советами по выбору места установки оптической розетки.
Ее монтаж могут выполнить в любом месте. Я выбрал угол коридора около домофона и старой телефонной розетки РТШК-4. Высота модема на уровне колена вполне устраивала.
Длина оптоволоконного кабеля по квартире составила всего несколько десятков сантиметров. Отверстие пробили перфоратором на уровне плинтуса.
Через него со стороны подъезда просунули отрезок стальной проволоки.
На обратной стороне изолентой был примотан конец оптоволоконного кабеля.
От этого места закрепили пластиковые короба.
Установили корпус оптической розетки на стену.
Уложили оптоволокно, сделав небольшую бухту в специальных пазах.
Закрыли короба крышками.
Окончание этих работ было зафиксировано в документации мастера электромонтажников и заверено моей подписью.
Важным требованием по месту установки модема является наличие рядом с ним электрической розетки для подключения блока питания. Его относительно короткий шнур ограничен расстоянием до одного метра.
Мне пришлось дополнительно заняться монтажом и подключением электрической розетки специально для модема. Высота установки совпала с последними веяниями моды: около плинтуса. Расположение в углу ограничивает случайный доступ к ней.
Получение модема и подготовка к переключениям на оптоволокно
Через несколько дней у меня в почтовом ящике появилось извещение от провайдера с предложением прибыть в сервисный центр для документального оформления нового договора.
Организационные вопросы
Когда пришел в сервисный центр, то скопления клиентов и очереди не было. Указанная дата и время прибытия оправдали мои ожидания.
Оператор провайдера быстро выполнила свою работу, а я получил на руки оформленную документацию и коробку с модемом.
Удивило то, что, получая в прошлый раз ADSL модем и соответствующие аксессуары к нему, все оборудование было уложено в фирменный полиэтиленовый пакет с рекламой компании. Сейчас же эту коробку пришлось засунуть под мышку: провайдер сэкономил на таре.
Оператор разъяснил, что устанавливать модем и прокладывать проводную сеть от него прибудет бригада электромонтажников. Работы будут выполняться по наряду. Оформленный бланк для его проведения она вложила в коробку. Момент окончания монтажа я обязан подтвердить своими подписями и должен передать оформленный документ мастеру.
Затем последует очередной этап: прибудет специалист сервисного центра для подключения к интернет моего оборудования через оптоволокно. В его же задачу входит снятие ADSL модема телефонной сети, сплиттера и лишних кабелей.
Я, как клиент провайдера, обязан вернуть в сервисный центр снятое оборудование в день перехода на оптоволокно или в крайнем случае на следующий.
Технические мероприятия
Через несколько дней после посещения сервисного центра ко мне в квартиру прибыли два электромонтажника. Я передал им модем оптоволокна для установки на стену.
Его монтаж выполнен быстро: пробили два отверстия перфоратором и через дюбеля закрепили саморезами корпус, вставили в него модем, подключили оптоволоконный кабель.
В квартире по периметру пола расположены пластиковые плинтуса. Внутрь их скрытно проложили два провода витой пары от модема к телефону и телевизору. Меня беспокоила их длина: предполагал, что она ограничена стандартными размерами.
Но вопрос решился очень просто. У монтажников большая бухта такого кабеля. Они отрезают необходимый кусок, укладывают его, а затем оконцовывают со всех сторон.
Обжим наконечников разъемами RJ-45 кабеля приставки интерактивного телевидения и RJ-11 для телефона выполняли клещами REXANT.
После выполнения этих операций я расписался в наряде и отдал его мастеру электромонтажников.
Создание и настройки сети интернет
Схема ввода
Фактически сеть для подключения модема оптоволокна к интернет была собрана. Осталось перекоммутировать на него управление телефоном, телевизором и компьютером, подать напряжение питания, выполнить наладку всех устройств.
Эта схема очень напоминает работу через медный телефонный кабель. Отличие в том, что здесь стационарный телефон подключен после модема и теряет свою автономность при его отключении.
Если пропадает напряжение питания бытовой сети 220 вольт, то любой модем всегда отключается. Когда он работает по технологии ADSL, то телефон с линией АТС остается соединенным через сплиттер, а связь старых аппаратов без отдельного блока питания не теряется. Абонент может позвонить куда угодно, включая экстренные службы помощи для решения своих вопросов.
В схеме подключения к сети интернет через оптоволокно этой возможности нет. Остается надежда только на мобильную связь.
Наладочные работы
После завершения всех операций электромонтажниками осталось подключить оптоволоконное оборудование, выполнить настройки компьютера, сети Wi-Fi, телефона, телевизора под его характеристики. Этими вопросами занялись специалисты провайдера, прибывшие через три дня ожидания.
Один из них подал питание на модем оптоволокна, достал ноутбук и стал выполнять его настройки.
Ввел необходимые данные для подключения телефон по новой сети.
Настройка пароля сети Wi-Fi и всего оборудования выполняется специалистом провайдера. Это отличие от подключения к интернет по кабельной телефонной линии, где обычный пользователь может входить в настройки модема через патч корд и менять пароли по своему усмотрению.
Однако продвинутый пользователь имеет возможность изменять настройки оптоволоконного модема за счет входа в роутер по адресу 192.168.100.1
через заводской логин и пароль, которые провайдер не изменяет.
Второй работник за это время разобрал схему питания ADSL-модема, переключил кабели управления телевизором и телефоном на оптоволокно. Он же собрал все старое оборудование, которое подлежит сдаче.
Проверили скорость интернета на компьютере.
Меня еще раз предупредили, что необходимо ехать в сервисный центр провайдера, сдать старое оборудование: ADSL-модем, сплиттер и кабели к ним, перевести деньги со старого счета на новый.
При переходе на оптоволокно пользователю предоставляется новый кабинет на сервисе провайдера, а старый прекращает действовать: до момента пополнения денег на нем интернет перестанет работать.
Перспектива остаться без интернета на время более суток меня не устраивала. Спросил, как можно решить этот вопрос. Мне помогли оформить обещанный платеж, который необходимо подтвердить реальной оплатой в течение трех дней.
Все эти операции заняли около 10 минут. Я поблагодарил специалистов провайдера за выполненную работу и отправился в сервисный центр, где быстро удалось решить все вопросы и сменить тарифный план на более выгодный.
Когда вечером пришел домой, то обнаружил, что стационарный телефон перестал работать. Это расстроило. Искать специалистов было поздно. Оставил это занятие на следующий день.
Утром телефон уже работал на новом номере, а скорость интернета резко увеличилась.
Таким образом произошло подключение к сети интернет через оптоволокно моего компьютера.
Владелец видеоролика Diplomatrutube подробно объясняет вопрос как «Технология PON проходит путь от телефонной станции до квартиры».
Если у вас остались вопросы по теме, то задавайте их в комментариях.
Полезные товарыЧто такое оптоволоконный интернет и в чем его отличие

Интернет по оптоволоконному кабелю является последним изменением способа передачи данных по всему миру. Это намного быстрее, чем обычный кабель, быстрее, чем dial-up, и может переносить большие объемы данных, часто довольно легко достигая нескольких терабайтов передачи данных.
До оптоволокна: DSL и кабель
Цифровая абонентская линия (DSL) использовала существующие телефонные линии для передачи данных, которые обычно делались из меди. DSL медленный, старый, и по большей части был поэтапно отменен в пользу кабеля, но он остается в некоторых сельских районах. Средняя скорость для DSL составляет около 2 Мбит/с.
Кабельный интернет использует коаксиальный кабель, также изготовленный из меди, и, как правило, поставляется с такими же кабелями, которые используются для управления телевизионной сетью. Вот почему многие интернет-провайдеры предлагают в комплекте планы с подпиской на телевидение и доступом в Интернет. Средняя скорость для кабеля варьируется, но колеблется от 20 Мбит/с до 100 Мбит/с.
Оптоволокно
Волоконно-оптические кабели используют небольшие стеклянные волокна для передачи данных с использованием импульсов света. Свет распространяется так же, как и электричество через медный провод, но преимущество заключается в том, что волоконные кабели могут одновременно передавать сразу несколько сигналов. Они невероятно малы, поэтому их часто объединяют в более крупные кабели под названием «волоконно-оптические магистральные кабели», каждая из которых содержит несколько волоконных линий. Волоконные кабели содержат огромное количество данных, а средняя скорость, которую Вы увидите у себя дома, составляет около 1 Гбит/с (часто называемый «гигабитный интернет»).
Волоконные магистральные кабели образуют основную часть современного Интернета, и Вы увидите их преимущества, даже если у Вас нет «волоконного интернета». Это связано с тем, что точки обмена через Интернет (IXP) — коммутационные и маршрутизационные станции которые соединяют Ваш дом с остальной частью мира — используют волоконно-оптические магистральные линии для подключения к другим IXP.
Но когда придет время соединить все дома в городе с Вашим местным IXP (термин, который обычно называют «последней милей»), Ваш провайдер обычно будет использовать традиционный коаксиальный кабель для Вашего дома. Этот вариант становится узким местом для Вашей интернет-скорости. Когда кто-то говорит, что у них есть «оптоволоконный интернет», они имеют в виду, что подключение из их дома к IXP также использует волокно, исключая ограничение скорости медного кабеля.
Ограничения оптоволокна
Есть причина, по которой оптоволоконный интернет не является общедоступным. Волокно намного дороже для запуска и не оправдывает затраты, когда кабельные линии часто уже доступны. Для большинства людей скорость 20-100 Мбит/с, которую они получают на кабеле, достаточна, так как большинство загрузок из Интернета в любом случае не превысят этого соединения.
И хотя волокно, безусловно, лучше, чем медь, Вы не увидите увеличения фактической скорости загрузки из-за ограничений на сервере, с которого Вы загружаете. Такое приложение, как Steam, загружающее игру на 10 ГБ, похоже, потребуется всего несколько секунд на волоконно-оптическом соединении 1000 Мбит/с, но на самом деле Вы получите максимальную скорость 50 Мбит/с от серверов Steam.
Что такое и как работает оптоволокно — OnLime Блог
Скоростной интернет, цифровое телевидение, мобильная связь возможны благодаря тонким стеклянным нитям, тянущимся по морскому дну между континентами. Если бы не оптоволокно, вы бы вряд ли читали эти строки.
Принципиальные основы этой технологии описаны еще в середине XIX века. Тогда в роли проводника сигнала пытались использовать воду – безуспешно. Подходящие для реализации смелой идеи материалы были разработаны только через сто с лишним лет.
Проводник для света
В обычном проводе сигнал передается по медной жиле. Информацию переносит поток электронов – электрический ток. Данные передаются зашифрованными в двоичном коде. Если импульс проходит – это обозначает единицу, не проходит – ноль.
В оптоволоконной линии связи принцип кодировки тот же, но информацию переносят фотоны или световые волны, точнее, и то, и другое одновременно. Ученые так долго спорили о природе света, что в конце концов объединили несовместимые теории. Но не нужно понимать квантово-волновой дуализм, чтобы разобраться, как свет используют для передачи информации в телекоммуникационных сетях.
Достаточно понять, как заставить свет течь по проводам на протяжении километров.
Первое, что приходит в голову, – зеркала. Сделайте металлическую трубку и покройте изнутри гладким слоем, например, из серебра.
Свет, попав внутрь с одной стороны, будет отражаться от стенок, пока не достигнет выхода с другой стороны. Неплохая идея, но она не будет работать.
Во-первых, изготовление такой трубки нужной длины – чрезвычайно сложная, а значит и дорогая задача.
Во-вторых, коэффициент отражения серебра – 99%, то есть попавший в трубку свет будет терять энергию и уже через 100 отражений совершенно погаснет.
Гораздо лучше обойтись и без зеркал. Как это сделать, подскажут основы геометрической оптики, заложенные в XIX веке.
Основную идею легко продемонстрировать на примере аквариума. Луч света от источника под водой проходит через границу воды и воздуха – двух сред с разными оптическими свойствами – и частично меняет направление движения, а частично отражается от границы двух сред как от зеркала.
Если угол падения луча уменьшать, в определенный момент свет перестанет выходить из воды вовсе и будет отражаться полностью, на 100%. Граница двух сред работает лучше всякого зеркала.
Как выяснилось, чтобы создать такую границу, вода не нужна. Подойдут любые два материала, по-разному пропускающие свет – имеющие разные коэффициенты преломления. Даже разницы в 1% достаточно для создания световода.
Стеклянные провода
В светильниках и игрушках световоды делают из пластмасс, но, чтобы получить пригодное для связи оптоволокно, необходимы более дорогие и более прозрачные материалы.
Ученые приспособили для этой цели кварцевое стекло. Сердцевину заготовки для оптоволокна чаще всего делают из чистого диоксида кремния. Внешний слой также создают из кварца, но с примесью бора или германия для снижения коэффициента преломления.
Раньше, чтобы получить такую заготовку, просто вставляли две стеклянные трубки друг в друга, но сегодня чаще поступают иначе. Полые трубки из чистого кварца наполняют смесью газов с высоким содержанием германия и медленно нагревают до тех пор, пока германий не осядет равномерным слоем на внутреннюю поверхность.
После того как на кварцевом стекле нарастет достаточно толстый слой оксида германия, трубу нагревают до размягчения и вытягивают до тех пор, пока полость внутри не схлопывается.
Так получается стержень диаметром от 1 до 10 сантиметров и длиной приблизительно 1 метр, уже содержащий в сердцевине кварц с добавкой германия, имеющий повышенный показатель преломления и оболочку из чистого кварца вокруг.
Такую заготовку доставляют на вершину башни высотой до нескольких десятков метров. Там нижнюю часть заготовки вновь нагревают до полутора тысяч градусов — почти что до точки плавления, и вытягивают из нее тончайшую нить. По пути вниз стекло остывает и окунается в ванну с полимером, который формирует на поверхности кварца защитный слой. Таким методом из одной заготовки получается до 100 км стекловолокна. У основания башни остывшее волокно наматывается на бобину.
Да, именно наматывается: как ни странно, кварцевое волокно легко гнется.
Получившиеся волокна собираются в пучки по несколько штук и запаиваются в полиэтилен. Затем из этих пучков сплетаются кабели.
В каждом кабеле может быть от двух-трех и до нескольких сотен световодов. Снаружи они для прочности оплетаются полимерной нитью и получают еще одну защитную оболочку из полиэтилена.
Преимущества и недостатки оптоволокна
Все эти сложности оправданы потому, что свет – самое быстрое, что есть во Вселенной.
Благодаря этому свойству света оптоволокно обладает непревзойденной информационной емкостью. Витая пара, подобная телефонной линии, или коаксиальный кабель, проводник с экраном, пропускают 100 мегабит в секунду.
Самый распространенный для компьютерных сетей восьмижильный кабель из 4 скрученных пар пропускает до 1000 мегабит в секунду. Оптоволокно по одной жиле — в три раза больше, до 3000 мегабит в секунду, а при помощи различных экспериментальных ухищрений можно преодолеть и этот порог.
К тому же оптоволокно значительно легче меди. При толщине 9 микрон – тоньше человеческого волоса – нить из кварца длиной 100 км весит около 15 г.
Практически все современные магистральные линии передачи данных проложены из оптоволоконных кабелей. Они связывают континенты, страны и дата-центры.
В крупных городах «оптика» используется и при подключении многоквартирных домов к мировой сети, но волокно прокладывается между провайдером и домом, а по квартирам разводится обычная витая пара.
При такой схеме подключения максимальная скорость доступа к сети для абонента по-прежнему не превышает 100 Мбит/с. Для сравнения, проведя оптический кабель прямо в квартиру, можно получить канал в 1 Гбит/с, и все же потребитель редко сталкивается с оптоволоконным Интернетом.
Дело не только в том, что оптоволокно дорого в производстве. Проложить кабель – это лишь начало. Сигналы, идущие по линии связи, с расстоянием накапливают ошибки и в конце концов вовсе затухают. У витой пары это происходит через 1 км, у коаксиального кабеля примерно через 5 км. После сигнал приходится восстанавливать и усиливать – регенерировать.
У оптоволокна дистанция регенерации в разы больше, но, каким бы чистым ни было кварцевое стекло, в нем остаются примеси, например, миллионные доли процентов воды.
Длина волокна может составлять сотни тысяч километров, но через 100–200 км затухание оптического сигнала все же себя проявляет.
Поэтому на линиях оптоволоконной связи устанавливаются промежуточные усилители, которые восстанавливают амплитуду оптического сигнала, и регенераторы, удаляющие помехи. Такое оборудование значительно более дорогое, чем усилители на традиционных линиях связи, и требует квалифицированного обслуживания.
Но главное, на данный момент гигабитные каналы связи мало востребованы обычными людьми. Возможно, с появлением умных домов, носимых компьютеров, распространением стриминга видео в сверхвысоком разрешении потребность в них возрастет, но пока скорости, предоставляемой витой парой, среднему потребителю вполне достаточно.
Даже не соприкасаясь с этой технологией напрямую, каждый из нас пользуется ее преимуществами. Стабильность подключения, малая задержка прохождения сигнала до самых удаленных серверов и высокая скорость получения ответа от них, возможность снять деньги в любом банкомате и совершить звонок в любую страну мира – все это заслуга оптоволокна, и конкурентов у него нет и в проекте.
Оптоволоконный интернет — что это? Как подключить оптоволоконный интернет
В последнее время очень многих стал интересовать оптоволоконный интернет. Большинству известно, что подобная технология предполагает передачу данных на довольно большой скорости. Не так давно подобные скорости многим казались фантастикой, хотя технология оптического волокна начала развиваться почти век назад – еще в тридцатых годах прошлого столетия. Именно поэтому стоит рассмотреть, что такое оптоволоконный интернет и почему подобная технология находится вне конкуренции.

Немного истории
Первые попытки передачи данных на расстоянии посредством света и прозрачных материалов производились еще в 1934 году. Норманном Френчем было предложено преобразовывать голос в световые сигналы, которые потом будут передаваться по стержням из стекла. Спустя несколько лет физиком из Швейцарии Жаном Даниэлем Колладоном был проведен эксперимент с трансляцией света посредством «параболического жидкого потока», то есть воды. Оптоволокно в современном виде появилось в 1954 году. Авторство принадлежит двум физикам из Англии – Гарольду Хопкинсу и Нариндеру Сингх Капани, а также исследователю из Голландии – Абрахому Ван Хилу. Так как они одновременно объявили о своем изобретении, их всех троих стали считать основателями данной технологии. А уже спустя два года было придумано название — оптоволокно.
Потери света у первых оптических кабелей были очень большими. В конце пятидесятых годов Лоуренс Кертинс смог их уменьшить. А когда в 1962 году открыли лазерную технологию, у оптоволокна появился еще один шанс на существование.

Особенности
Теперь можно вернуться к современности. На данный момент оптоволоконный интернет характеризуется невероятно большой скоростью передачи данных. Это совершенно не удивительно. Переносчиком информации в данном случае является свет, а его скорость перемещения самая высокая во Вселенной. Такое свойство обязательно должно было найти применение, и оно есть. В упрощенном смысле двоичный код передается так: если свет горит, то это 1, а нет – тогда 0. Оптоволоконный интернет-кабель передает чередование нулей и единиц с такой скоростью, что невооруженным глазом это просто невозможно увидеть. За смену импульсов отвечает передатчик, преобразующий электрические сигналы в световые. А на втором конце кабеля обычно размещается приемник, осуществляющий обратное преобразование.
Оптоволоконный интернет характеризуется огромными скоростями, в чем и заключается основное его преимущество. Еще одним плюсом можно назвать способность работы на больших расстояниях. Оптоволоконный кабель для интернета прокладывается по дну океана, он может тянуться через весь материк. Естественно, монтерам, которые его прокладывают, приходится очень сложно: они устанавливают усилители сигналов в местах стыка, которые стоят в несколько сотен раз дороже самого провода, однако для технологии в целом такие вложения нельзя назвать чрезмерно большими.

Дополнительные свойства
Передача информации таким способом используется и в иных сферах. Посредством тончайшего проводка можно обеспечить подсветку во время сложных операций на сердце или мозге человека. Набирают популярность и лайт-системы, в основе которых — все то же оптическое волокно, только вместо информации они приносят в дом солнечный свет, который улавливают с улицы.
Помимо скорости и большой дальности передачи информации, имеется у подобной технологии и еще один плюс – информацию при ее использовании перехватить практически невозможно.
Оптоволоконный интернет: недостатки
Минус тут всего один – слишком дорогое оборудование и инструменты для монтажа. Сам кабель обходится не так уж дорого в сравнении с передатчиками, приемниками и усилителями сигнала. Спайка проводов осуществляется посредством специальных инверторов, которые могут стоить как очень дорогие автомобили.

Характеристики
Оптоволоконный интернет характеризуется высокой скоростью, как это уже было описано ранее. Для домашнего пользования ее минимальный показатель составляет 10 Мб/с. Физически никакой домашний кабель не способен поддерживать подобную скорость. Правильнее всего использовать такое подключение в случае наличия домашнего сервера, либо если у вас не один, а несколько компьютеров, которые постоянно нуждаются в доступе к интернету. Для разделения оптоволоконного кабеля требуется установка специального маршрутизатора. Он может предназначаться для домашнего пользования или для магистральных каналов. Оптоволоконный интернет будет работать со специальными маршрутизаторами, которые выпускались не ранее 2010 года. Их модельный ряд довольно обширен, поэтому для каждого пользователя можно выбрать оптимальный вариант.

Оптоволоконный интернет (Ростелеком)
Компания Ростелеком уже не первый год предоставляет гражданам доступ к всемирной паутине по технологии ADSL, которая предполагает передачу сигнала по обычной телефонной линии. Теперь оператор приступил к активному внедрению совершенно новых методов. Сейчас активно внедряется оптоволоконный интернет по технологии FTTB (оптика до здания). С ее помощью можно существенно повысить качество услуг, предоставляемых населению, надежность соединения и его максимальную скорость, которая может достигать 100 мегабит в секунду. Когда сеть пройдет полную модернизацию, каждый житель выбранного населенного пункта сможет воспользоваться полным спектром услуг. К примеру, появится возможность для просмотра цифрового телевидения, которое в разы превосходит кабельное и спутниковое по качеству и возможностям. Подобное решение – это высокое качество видеоматериалов, изображения и звука, а также удобное интерактивное меню, простота использования и прочие преимущества.
Выводы
На данный момент оптоволоконный интернет представляет собой передовое решение проблемы передачи данных. Превосходить его по скорости способны только криптосети, которые пока находятся на стадии проектирования, и еще не особо ясно, когда начнется их разработка. Именно поэтому стоит задуматься над тем, как подключить оптоволоконный интернет.
Волоконно-оптическая связь — Википедия
Волоко́нно-опти́ческая связь — способ передачи информации, использующий в качестве носителя информационного сигнала электромагнитное излучение оптического (ближнего инфракрасного) диапазона, а в качестве направляющих систем — волоконно-оптические кабели. Благодаря высокой несущей частоте и широким возможностям мультиплексирования пропускная способность волоконно-оптических линий многократно превышает пропускную способность всех других систем связи и может измеряться терабитами в секунду. Малое затухание света в оптическом волокне позволяет применять волоконно-оптическую связь на значительных расстояниях без использования усилителей. Волоконно-оптическая связь свободна от электромагнитных помех и труднодоступна для несанкционированного использования: незаметно перехватить сигнал, передаваемый по оптическому кабелю, технически крайне сложно.

В основе волоконно-оптической связи лежит явление полного внутреннего отражения электромагнитных волн на границе раздела диэлектриков с разными показателями преломления. Оптическое волокно состоит из двух элементов — сердцевины, являющейся непосредственным световодом, и оболочки. Показатель преломления сердцевины несколько больше показателя преломления оболочки, благодаря чему луч света, испытывая многократные переотражения на границе сердцевина-оболочка, распространяется в сердцевине, не покидая её.
Волоконно-оптическая связь находит всё более широкое применение во всех областях — от компьютеров и бортовых космических, самолётных и корабельных систем, до систем передачи информации на большие расстояния, например, в настоящее время успешно используется волоконно-оптическая линия связи Западная Европа — Япония, большая часть которой проходит по территории России. Кроме того, увеличивается суммарная протяжённость подводных волоконно-оптических линий связи между континентами.
Волокно в каждый дом (англ. Fiber to the premises, FTTP или Fiber to the home, FTTH) — термин, используемый телекоммуникационными интернет-провайдерами для обозначения широкополосных телекоммуникационных систем, базирующихся на проведении волоконного канала и его завершения на территории конечного пользователя путём установки терминального оптического оборудования для предоставления комплекса телекоммуникационных услуг, включающего:
- высокоскоростной доступ в Интернет;
- услуги телефонной связи;
- услуги телевизионного приёма.
Стоимость использования волоконно-оптической технологии уменьшается, что делает данную услугу конкурентоспособной по сравнению с традиционными услугами.
Историю систем передачи данных на большие расстояния следует начинать с древности, когда люди использовали дымовые сигналы. С того времени эти системы кардинально улучшились, появились сначала телеграф, затем — коаксиальный кабель. В своем развитии эти системы рано или поздно упирались в фундаментальные ограничения: для электрических систем это явление затухания сигнала на определённом расстоянии, для сверхвысокочастотных (СВЧ) систем — несущая частота. Поэтому продолжались поиски принципиально новых систем, и во второй половине XX века решение было найдено — оказалось, что передача сигнала с помощью света гораздо эффективнее как электрического, так и СВЧ-сигнала.
В 1966 году Као и Хокам из STC Laboratory (STL) представили оптические нити из обычного стекла, которые имели затухание в 1000 дБ/км (в то время как затухание в коаксиальном кабеле составляло всего 5—10 дБ/км) из-за примесей, которые в них содержались и которые, в принципе, можно было удалить.
Существовало две глобальных проблемы при разработке оптических систем передачи данных: источник света и носитель сигнала. Первая разрешилась с изобретением лазеров в 1960 году, вторая — с появлением высококачественных оптических кабелей в 1970 году. Это была разработка Corning Incorporated (англ.). Затухание в таких кабелях составляло около 20 дБ/км, что было вполне приемлемым для передачи сигнала в телекоммуникационных системах. В то же время были разработаны достаточно компактные полупроводниковые GaAs-лазеры.
После интенсивных исследований в период с 1975 по 1980 год появилась первая коммерческая волоконно-оптическая система, оперировавшая светом с длиной волны 0,8 мкм и использовавшая полупроводниковый лазер на основе арсенида галлия (GaAs). Битрейт систем первого поколения составлял 45 Мбит/с, расстояние между повторителями — 10 км.
22 апреля 1977 года в Лонг-Бич, штат Калифорния, компания General Telephone and Electronics впервые использовала оптический канал для передачи телефонного трафика на скорости 6 Мбит/с.
Второе поколение волоконно-оптических систем было разработано для коммерческого использования в начале 1980-х. Они оперировали светом с длиной волны 1,3 мкм от InGaAsP-лазеров. Однако такие системы всё ещё были ограниченны из-за рассеивания, возникающего в канале. Однако уже в 1987 году эти системы работали на скорости до 1,7 Гбит/с при расстоянии между повторителями 50 км.
Прокладка первой в мире трансокеанской волоконно-оптической линии связи была завершена в 1988 году (между Японией и США), её длина составила около 10 тысяч километров.[1] Первый трансатлантический телефонный оптический кабель (TAT-8) был введён в эксплуатацию также в 1988 году. В его основе лежала оптимизированная Э. Дезюрвиром (E.Desurvire) технология лазерного усиления. TAT-8 разрабатывался как первый подводный волоконно-оптический кабель между Соединёнными Штатами и Европой.
Разработка систем волнового мультиплексирования позволила в несколько раз увеличить скорость передачи данных по одному волокну, и к 2003 году при применении технологии спектрального уплотнения была достигнута скорость передачи 10,92 Тбит/с (273 оптических канала по 40 Гбит/с).[2] В 2009 году лаборатории Белла посредством мультиплексирования 155 каналов по 100 Гбит/с удалось передать данные со скоростью 15,5 Тбит/с на расстояние 7000 км.[3] В 2013 году ученые из Bell протестировали технологию шумоподавления, которая позволяет передать 400 Гб/сек по оптоволокну на 12 800 км без повторителей сигнала.[4]
