Как называется зажим для интернет кабеля. Как обжать сетевой кабель без инструмента (отверткой). Какой бывает кабель для локальной сети

Встает проблема, как обжать сетевой кабель? Конечно, можно поискать уже готовый обжатый кабель с коннекторами или попросить знакомого помочь, но такие варианты не всегда подходят.

Более того рано или поздно вы захотите переставить компьютер или будете делать ремонт и кабель придется менять или обжимать заново.

Часто необходимость обжать сетевой кабель ставит неопытного человека в тупик. И даже при наличии всего необходимого выполнить эту процедуру правильно все равно не получается. На самом деле обжать сетевой кабель очень просто.

Сетевой кабель. Для построения локальных сетей используется так называемая витая пара. Это кабель который состоит из восьми проводников, которые объединены в пары. Каждая пара проводников скручена друг вокруг друга. Поэтому данный кабель и называют витой парой.

Витая пара делится на категории от 1 до 7.

Категория указывается непосредственно на кабеле (CAT1, CAT2, и так далее до CAT7). Для локальной сети 100 мбит/с нам нужна витая пара категории 5 или выше. Как правило в продаже встречается витая пара категории 5e. Категория 5e это улучшенная версия 5-той категории, поэтому ее можно смело покупать. Что касается покупки, то витую пару нужно искать в небольших магазинах с компьютерной техников или на рынках с разнообразной радиотехникой и электроникой. В больших магазинах она встречается редко.

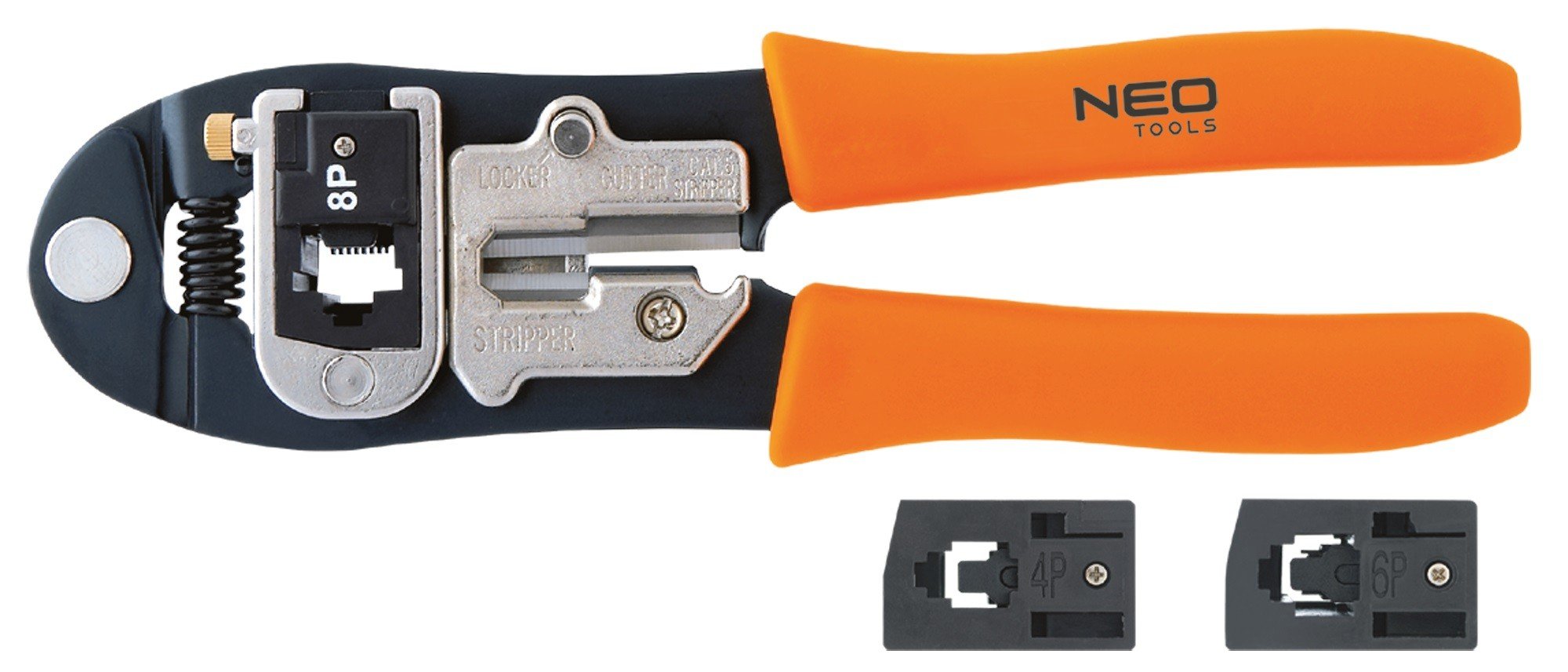

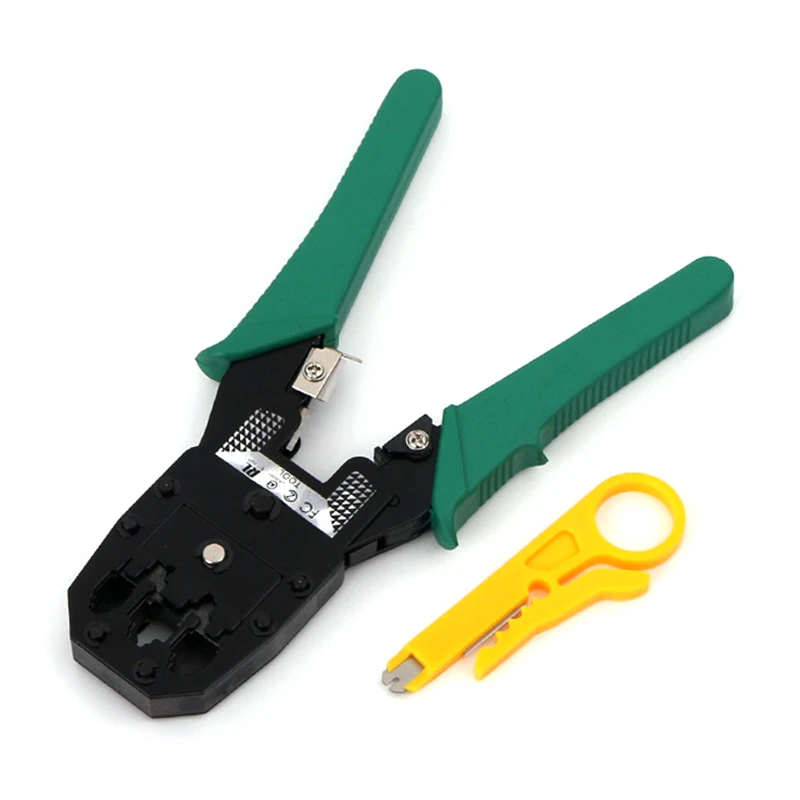

Кримпер для обжима RJ-45 (обжимной инструмент). Кримпер это небольшое устройство немного похожее на плоскогубцы. С помощью данного устройства на сетевом кабеле фиксируется коннектор RJ-45.

Искать кримпер нужно там же где и сетевой кабель. Продавцы в магазинах далеко не всегда знают значение слова «кримпер» поэтому можно просто говорить «обжимной инструмент для сетевого кабеля».

Два коннектора RJ-45. Также нам понадобятся два коннектора RJ-45. Данные коннекторы можно купить там же где кабель и кримпер.

Как правило они продаются пачками по 100 штук. Если будете покупать поштучно, то возьмите с запасом, на случай если вы что-то испортите и придется обжимать сетевой кабель по новой.

Нож. Также вам может понадобиться нож для того чтобы снять изоляцию. Как правило, на кримпере есть специальное лезвие для снятия изоляции с витой пары. Но, без должного опыта пользоваться им довольно сложно, поскольку очень легко повредить находящиеся внутри кабеля проводники.

Приступаем к обжатию витой пары

Шаг № 1. Снимаем внешнюю изоляцию. Первым делом необходимо снять примерно 3 сантиметра внешней изоляции с сетевого кабеля. Это можно сделать с помощью ножа или самого кримпера. Как уже было сказано, на большинстве кримперов есть специальное лезвие для снятия изоляции.

После того как изоляция снята кабель представляет собой 4 пары скрученных проводников и отдельную капроновую нить, которую можно сразу отрезать, она нам не понадобится. Изоляцию с проводников снимать не нужно, только верхний слой белой изоляции.

Шаг № 2. Подготовка проводников. Дальше нужно распутать все 4 пары проводников и аккуратно их выровнять.

После того как проводники распутаны и выровняны их нужно расположить согласно схеме обжима. Существует две схемы обжима сетевого кабеля: прямой кабель и перекрестный.

Прямой вариант обжима это когда на обоих концах кабеля расположение проводников в коннекторе одинаковое. При перекрестном варианте обжима на разных сторонах кабеля используются разный порядок проводников. Чтобы стало понятней взгляните на иллюстрацию (ниже).

Раньше перекрестный вариант кабеля (или Crossover) использовался для подключения двух концентраторов или двух компьютеров друг к другу. Но, сейчас данный вариат потерял свою актуальность поскольку современное сетевое оборудование умеет менять проводники в автоматическом режиме. Поэтому в большинстве случаев используют именно первый вариант обжима (прямой кабель).

После того как вы выбрали способ обжима необходимо выстроить проводники в соответствующем порядке. При этом проводники должны быть максимально ровными и располагаться параллельно друг другу. Выстроенные по порядку проводники нужно укоротить примерно в половину. Для этого используют лезвие кримера.

Шаг № 3. Надеваем коннектор и обжимаем кримпером. После того как вы укоротили проводники их нужно аккуратно ввести их в коннектор RJ-45. При этом нужно следить, чтобы цвета не перепутались и все проводники вошли в точно в отведенные им отверстия в коннекторе.

После того как проводники вошли в коннектор витую пару можно обжимать. Для этого вставляем коннектор с кабелем в кример и сжимаем рукоятки.

Все, на этом обжатие витой пары с одной стороны завершено. Теперь необходимо выполнить аналогичные действия для второго конца кабеля. При этом не забывайте, в какой порядке должны идти проводники.

Надеюсь, данная инструкция поможет вам разобраться с тем, как обжимать сетевой кабель (витую пару).

Сетевой кабель или витая пара — это специальный провод, который состоит из свитых между собой четырёх пар медных жил. Такое количество жил и сама конструкция помогают снизить влияние всевозможных помех. Обжим сетевого кабеля необходим, чтобы закрепить на нём специальные разъёмы (коннекторы) для подключения к компьютеру. С его помощью создают локальную сеть и связывают устройства между собой.

При обжимке чаще всего используют коннекторы 8P8C с 8 контактами. Чаще всего их называют RJ45. Обжим кабеля сам по себе не сложен, но нужно внимательно выбирать коннектор — некоторые из них используются только профессионалами.

Бывают они двух типов:

• Неэкранированные, которые используются для UTP-проводов;
• Экранированные — для STP или FTP.

Также бывают коннекторы со вставкой, но они предназначены только для мягких многожильных проводов. Если провод твёрдый, то использовать их будет крайне неудобно.

Внутри коннектора есть восемь углублений, предназначенных для проводов. Над ними расположены металлические контакты. Жилы шнура нужно расположить в этих углублениях, а когда коннектор закроется, они соединятся с контактами.

Надо положить коннектор защёлкой к себе, контактами вверх, чтобы нумерация была правильной. В таком положении первое углубление будет находиться справа, восьмое — слева. Укладку рекомендуется начинать с первого контакта.

Существует две основных схемы распределения: EIA/TIA-568А и EIA/TIA-568B. В них по-разному расположены жилы. В сетевом шнуре их всего четыре пары, реже — две. Для таких проводов схема будет иная.

Варианты обжима

Существует несколько схем обжима витой пары RJ 45: кроссовый и прямой. Разница в целях использования:

• Прямой применяется тогда, когда кабель будет использоваться для связи сетевого оборудования (с компьютером или между собой), и подключения клиентского оборудования. Этот способ применяется чаще всего.
• Кроссовый используют для связи компьютеров между собой. Другое оборудование при этом использоваться не должно. Реже этот способ применяют для связи устройств через порты типа up-link.

Можно использовать любой способ, но оба конца должны быть обжаты одинаково. Обычно при прямом обжиме используют схему 568В.

В последнее время популярность набирают кабели, в которых вместо четырёх витых пар есть только две. С их помощью можно подключить только два устройства. В случае если локальный трафик высокий, такой способ применять не желательно, потому что скорость передачи данных снизится с 1 ГБит/с до 100 МБит/с.

Используются либо оранжевый и зелёный, либо синий и коричневый цвета. Контакты подключаются так же, как и в случае использования всех 8 проводов.

Чтобы сделать кроссовый кабель, один конец шнура обжимают по схеме 568 В, второй — по 568А. Использовать нужно все провода. Этот способ даёт сравнительно небольшую скорость.

Для обеспечения более высокой скорости используют специальную схему: один конец кабеля обжимают по цветовой схеме 568В, а распиновка сетевого кабеля на другом конце

должна быть такой:

1. белый с зелёным;
2. зелёный;
3. белый с оранжевым;
4. белый с коричневым;
5. коричневый;
6. оранжевый;
7. синий;
8. белый с синим.

Для создания сети из двух или более компьютеров без использования другого оборудования (свичей, роутеров и прочего) используется другая распиновка витой пары.

Цветовая схема для 8 проводов позволяет соединить два устройства, просто вставив кабель в их сетевые порты. Разные концы обжимаются при этом по разным схемам.

Необходимый инструмент

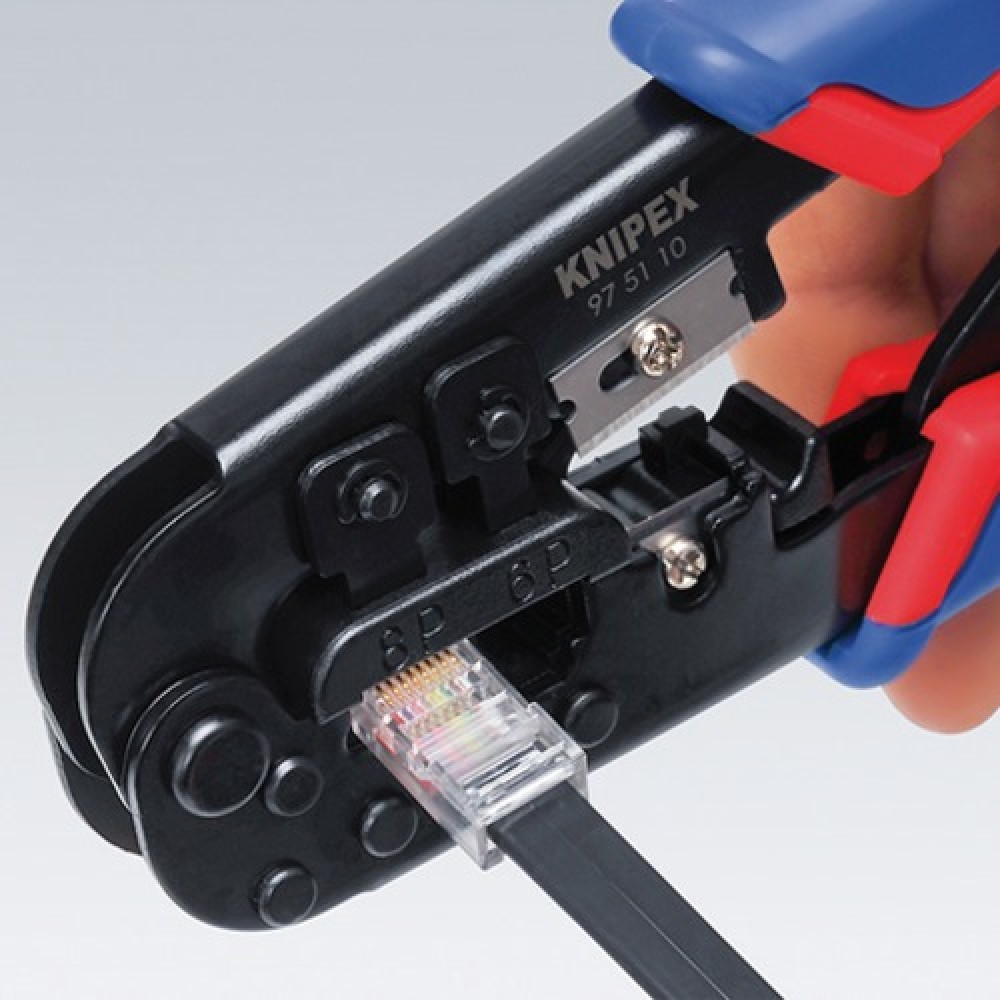

Для обжима витой пары RJ-45 нужен специальный инструмент, он называется обжимные клещи. Другое его название, которое используют специалисты, — кримпер.

Есть два вида кримперов: рычажные и прессовые. Рычажные (слева на картинке) дешевле, но работать ими сложнее: нужно прилагать физические усилия, но обжатие всё равно получается неровным. Конструкция же вторых подразумевает наличие гребёнки, которая движется перпендикулярно коннектору, устанавливая в него контакты.

Чтобы обжать кабель, нужно сначала разделить и зачистить витые пары, вставить их в углубления на RJ-45 и всю конструкцию — в паз на кримпере. После этого свести его ручки до упора. Потом нужно прижать защёлку коннектора к корпусу и вынуть её из клещей.

Есть способ, который позволяет обжать кабель без кримпера. Для этого понадобятся тиски (или другое приспособление, которое позволит зафиксировать вилку RJ-45), отвёртка, молоточек. Нужно сначала вставить проводки в контакт, затем зафиксировать его тисками за боковые части. Потом наконечником отвёртки и молотком аккуратно углубить ламели, защёлкнуть зажим кабеля — и всё готово.

В этом способе важно , чтобы остриё наконечника было не более 55 мм, иначе оно раздавит изолирующие бортики, потому что ламели в коннекторах толщиной 56 мм. Если это произошло, то нужно острым ножом срезать свисающие края, иначе контакты розетки будут цепляться за края, и контакта не будет.

Применение использованных коннекторов

Если нужно обжать кабель срочно, а нового коннектора под рукой нет, то можно воспользоваться старым. Для этого нужно зажать тисками фиксатор коннектора и шилом аккуратно поддеть ламели, вытащив их на 1 мм. Потом ножом подрезать защёлку со стороны кабеля, вынуть её и старые витые пары. При этом фиксатор кабеля удаляется, и для того, чтобы закрепить новый, в образовавшееся пространство нужно капнуть силикона или герметика.

Обжим после удаления старого сетевого шнура происходит так же, как если бы коннекторы были новыми. При необходимости устранения повреждений шнура, или чтобы его удлинить можно, использовать скрутку или спайку вместо того, чтобы обжимать новый кабель. Спайка гораздо надёжнее.

Практически ни одна локальная сеть не обходится без проводных сегментов, где компьютеры подключаются к сети с помощью кабелей. В этом материале вы узнаете, какие виды, и типы кабелей используются для создания локальных сетей, а так же научитесь самостоятельно их изготавливать.

Практически ни одна локальная сеть, будь она домашней или офисной, не обходится без проводных сегментов, где компьютеры подключаются к сети с помощью кабелей. Это и не удивительно, ведь такое решение для передачи данных между компьютерами до сих пор является одним из самых скоростных и надежных.

Виды сетевого кабеля

В проводных локальных сетях для передачи сигнала используется специальный кабель под названием «витая пара». Называется он так, потому что состоит из четырех пар свитых между собой медных жил, что позволяет снизить помехи от различных источников.

Помимо этого витая пара, имеет общую внешнюю плотную изоляцию из поливинилхлорида, которая так же очень мало подвержена электромагнитным помехам. Более того, в продаже можно встретить как неэкранированный вариант кабеля UTP (Unshielded Twisted Pair), так и экранированные разновидности, имеющие дополнительный экран из фольги — или общий для всех пар (FTP — Foiled Twisted Pair), или для каждой пары по отдельности (STP — Shielded Twisted Pair).

Применять дома модификацию витой пары с экраном (FTP или STP) имеет смысл только при больших наводках или для достижения максимальных скоростей при очень большой длине кабеля, которая желательно не должна превышать 100 м. В остальных случаях сгодится более дешевый неэкранированный кабель UTP, который можно найти в любом компьютерном магазине.

Кабель витая пара разделяется на несколько категорий, которые маркируются от CAT1 до CAT7. Но не стоит сразу пугаться такого разнообразия, так как для построения домашних и офисных компьютерных сетей используется в основном кабель без экрана категории CAT5 или его несколько усовершенствованная версия CAT5e. В некоторых случаях, например, когда сеть прокладывается в помещениях с большими электромагнитными наводками, можно воспользоваться кабелем шестой категории (CAT6), имеющий общий экран в виде фольги. Все вышеописанные категории способны обеспечить передачу данных на скоростях 100 Мбит/c при использовании двух пар жил, и 1000 Мбит/с при использовании всех четырех пар.

Схемы обжима и типы сетевого кабеля (витой пары)

Обжимом витой пары называют процедуру закрепления специальных разъемов на концах кабеля, в качестве которых используются 8-контактные коннекторы 8P8C, которые обычно называют RJ-45 (хотя это несколько неверно). При этом разъемы могут быть как неэкранированными для кабеля UTP, так и экранированными для кабелей FTP или STP.

Избегайте покупки, так называемых коннекторов со вставкой. Они предназначены для использования с мягкими многожильными кабелями и для их установки требуется определенная сноровка.

Для укладки проводов, внутри коннектора нарезаны 8 маленьких канавок (по одной для каждой жилы), над которыми в конце располагаются металлические контакты. Если держать разъем контактами вверх, защелкой к себе, а вход для кабеля будет смотерть на вас, то первый контакт будет располагаться справа, а слева — восьмой. Нумерация контактов важна в процедуре обжима, так что запомните это.

Существует две основные схемы распределения проводов внутри разъемов: EIA/TIA-568А и EIA/TIA-568B.

При использовании схемы EIA/TIA-568A провода с первого по восьмой контакт укладываются в следующем порядке: Бело-зеленый, Зеленый, Бело-оранжевый, Синий, Бело-синий, Оранжевый, Бело-коричневый и Коричневый. В схеме EIA/TIA-568В провода идут так: Бело-оранжевый, Оранжевый, Бело-зеленый, Синий, Бело-синий, Зеленый, Бело-коричневый и Коричневый.

Для изготовления сетевых кабелей, используемых при коммутации между собой компьютерных устройств и сетевого оборудования в различных сочетаниях, применяется два основных варианта обжима кабеля: прямой и перекрестный (кроссовый). С помощью первого, самого распространённого варианта, изготавливаются кабели, которые используются для подключения сетевого интерфейса компьютера и прочих клиентских устройств к коммутаторам или маршрутизаторам, а так же соединения между собой современного сетевого оборудования. Второй, менее распространенный вариант, используется для изготовления кроссового кабеля, позволяющего через сетевые карты соединить напрямую между собой два компьютера, без использования коммутационного оборудования. Так же перекрестный кабель вам может понадобиться для объединения старых коммутаторов в сеть через порты up-link.

Что бы изготовить прямой сетевой кабель , необходимо оба его конца обжать по одинаковой схеме. При этом можно использовать как вариант 568А, так и 568В (применяется гораздо чаще).

Стоит отметить, что для изготовления прямого сетевого кабеля совсем не обязательно использовать все четыре пары — будет достаточно и двух. В этом случае, с помощью одного кабеля «витая пара» можно подключить к сети сразу два компьютера. Таким образом, если не планируется высокий локальный трафик, расход проводов для построения сети можно уменьшить в два раза. Правда, учтите, что при этом, максимальная скорость обмена данными у такого кабеля упадет в 10 раз — c1 Гбит/с до 100 Мбит/c.

Как видно из рисунка, в данном примере используются Оранжевая и Зеленая пары. Для обжима второго разъема, место Оранжевой пары занимает Коричневая, а место Зеленой — Синяя. При этом схема подключения к контактам сохраняется.

Для изготовления кроссового (перекрестного) кабеля необходимо один его конец обжать по схеме 568А, а второй — по схеме 568В.

В отличие от прямого кабеля, для изготовления кроссовера всегда требуется использовать все 8 жил. При этом перекрестный кабель для обмена данными между компьютерами на скоростях до 1000 Мбит/c изготавливается особенным способом.

Один его конец обжимается по схеме EIA/TIA-568В, а другой имеет следующую последовательность: Бело-зелёный, Зелёный, Бело-оранжевый, Бело-коричневый, Коричневый, Оранжевый, Синий, Бело-синий. Таким образом, видим, что в схеме 568А местами поменялись Синяя и Коричневая пары с сохранением последовательности.

Заканчивая разговор о схемах, резюмируем: обжав оба конца кабеля по схеме 568В (2 или 4 пары), получаем прямой кабель для соединения компьютера с коммутатором или роутером. Обжав один конец по схеме 568А, а другой по схеме 568В, получаем кроссовый кабель для соединения двух компьютеров без коммутационного оборудования. Особняком стоит изготовление гигабитного перекрестного кабеля, где требуется специальная схема.

Обжим сетевого кабеля (витой пары)

Для самой процедуры обжимки кабеля нам понадобится специальный обжимной инструмент, называемый кримпером. Кримпер представляет из себя клещи с несколькими рабочими областями.

В большинстве случаев, ближе к рукояткам инструмента, размещаются ножи для обрезания проводов витой пары. Здесь же в некоторых модификациях можно найти специальную выемку для зачистки внешней изоляции кабеля. Далее, в центре рабочей области, располагается одно или два гнезда для обжимки сетевого (маркировка 8Р) и телефонного (маркировка 6Р) кабелей.

Перед обжимкой разъемов, отрежьте под прямым углом кусок кабеля нужной длины. Затем с каждой его стороны снимите общую внешнюю изоляционную оболочку на 25-30 мм. При этом не повредите собственную изоляцию проводников, находящихся внутри витой пары.

Далее начинаем процесс сортировки жил по цветам, согласно выбранной схеме обжима. Для этого, расплетите и выровняйте провода, после чего разложите их в ряд в нужном порядке, прижав, плотно друг к другу, а затем обрежьте концы ножом кримпера, оставив приблизительно 12-13 мм от края изоляции.

Теперь аккуратно одеваем коннектор на кабель, следя за тем, чтобы жилы не перепутались, и каждая из них вошла в свой канал. Проталкивайте жилы до конца, пока они не упрутся в переднюю стенку разъема. При правильной длине концов проводников, все они должны зайти в разъем до упора, а изоляционная оболочка должна обязательно оказаться внутри корпуса. Если это не так, то вытащите жилы и несколько укоротите их.

После того, как вы одели разъем на кабель, остается его только там зафиксировать. Для этого вставьте коннектор в соответствующее гнездо, расположенное на обжимном инструменте и до упора плавно сожмите рукоятки.

Конечно, хорошо, когда дома имеется кримпер, ну а что делать, если его нет, а обжать кабель очень нужно? Понятно, что снять внешнюю изоляцию можно с помощью ножа, а для обрезки жил использовать обычные кусачки, но как быть с самой обжимкой? В исключительных случаях для этого можно использовать узкую отвертку или тот же нож.

Установите сверху на контакт отвертку и нажмите на нее так, что бы зубцы контакта врезались в проводник. Понятно, что проделать эту процедуру необходимо со всеми восемью контактами. В заключении продавите центральную поперечную часть для закрепления в разъеме изоляции кабеля.

И напоследок дам небольшой совет: Перед первой обжимкой кабеля и коннекторов купите с запасом, так как хорошо выполнить эту процедуру с первого раза получается далеко не у каждого.

Жизнь без интернета немыслима для многих жителей земли. Он необходим для работы, учёбы, досуга, его используют в офисах и дома. Подключить компьютер к Сети можно тремя видами кабеля: коаксиальным, витой парой или оптоволокном. Первый сегодня уже не используется, последний немало стоит, а второй применяется активно и повсюду.

Как провести витую пару в доме или в квартире

Витая пара — это кабель, который используется для прокладки компьютерной сети. Провайдер заводит его в помещение при подключении к интернету клиента. Разводка кабеля внутри — задача более сложная, ведь провода не должны мешать и портить интерьер.

Для подведения интернета к зданиям предпочтение сегодня чаще отдаётся оптоволокну, а витая пара используется для прокладки коммуникационной сети по внутренним помещениям. Это связано с тем, что она дешевле, проще и удобнее в монтаже.

Кабель типа «витая пара» состоит из одной или нескольких пар изолированных проводников, скрученных между собой и покрытых пластиковой оболочкой

Чтобы проложить кабель в квартире или доме, нужны дополнительные вложения, поэтому некоторые пытаются сделать это самостоятельно. Но при этом следует помнить основные правила:

1. Нельзя оставлять провода незащищёнными, позволять им свободно свисать вдоль стен или лежать на полу. В идеале кабель нужно прокладывать под штукатуркой, но если сделать это невозможно, то его прячут в специальные пластиковые короба.
2. Не следует сильно изгибать кабели, это может ухудшить качество сигнала.
3. Запрещено располагать рядом электрические и сетевые провода . Расстояние между ними не должно быть меньше 5 см при горизонтальной и 30 см при вертикальной прокладке.

Что такое обжим витой пары и для чего он нужен

Интернет-кабель подключается к компьютеру через специальный разъём. Называется он RJ45. Но для осуществления обмена данными провод нужно не просто вставить в соответствующее отверстие, а правильно обжать.

Подключение интернет-кабеля к компьютеру или ноутбуку производится через специальный разъём, который называется RJ45

Кабель для соединения с интернетом, как правило, представляет собой четыре пары заключённых в общую изоляцию разных по цвету и скрученных между собой медных проводков. Обжим витой пары подразумевает под собой расположение проводников в правильной последовательности и запрессовка их в разъём при помощи специального инструмента, который обеспечивает надёжный контакт для передачи электрических сигналов.

Как обжать витую пару (распиновка интернет-кабеля)

Для обжима витой пары используются:

Цветовые схемы распиновки

Существует две основные схемы, по которым можно обжать витую пару: прямая и перекрёстная.

Они отличаются между собой по способу расположения жил кабеля (цветовая схема распиновки). В первом случае на обоих концах провода жилы располагаются в одинаковой последовательности:

Такой способ применяется чаще всего, например, когда нужно обжать кабель для соединения разных по назначению устройств (компьютера, ноутбука, телевизора и т. д.) с роутером или модемом.

При необходимости перекрёстной распиновки жилы кабеля в первом коннекторе имеют такую же последовательность, как и в предыдущем случае, а на втором располагаются по такой цветовой схеме:

Перекрёстный обжим используется при соединении одинаковых по назначению устройств, например, двух компьютеров или роутеров. Но сегодня он почти не применяется, так как современные сетевые карты и маршрутизаторы умеют автоматически определять схему обжима кабеля и подстраиваться под неё.

Инструкция по обжиму кримпером

Обжать витую пару совсем несложно:

1. Подготовьте кабель, коннектор RJ45 и обжимной инструмент.
2. Освободите кабель от наружной обмотки приблизительно на 2–3 сантиметра от края. Для этого можно воспользоваться кримпером: в нём предусмотрены специальные ножи.


   Использование кримпера требует тренировки, так как им можно перерезать провода витой пары при освобождении кабеля от наружной обмотки. Поэтому некоторые предпочитают выполнять эту операцию с помощью обыкновенного ножа.

   Снять наружную обмотку с витой пары можно с помощью кримпера или обычного ножа

3. Раскрутите и выровняйте парные проводки витой пары. Расположите их в правильной последовательности в соответствии с выбранной схемой обжима. Приложите кабель к коннектору и отрежьте лишнее. Открытые провода нужно оставить на такую длину, чтобы в нижнюю часть разъёма зашёл кабель в оболочке.

   Чтобы отмерить длину свободных проводников, нужно приложить к кабелю коннектор

4. Обрежьте излишне длинные проводки с помощью кримпера.

   В кримпере есть специальный нож, которым можно обрезать длинные проводки

5. Вставьте все жилы кабеля в коннектор до самого конца.

   Провода витой пары должны заходить в разъём до самого конца, под контактные площадки

6. Обожмите витую пару с помощью кримпера. Для этого вставьте разъём в его гнездо до щелчка и несколько раз сожмите ручки инструмента.

   Обжимать витую пару кримпером очень удобно, так как в нём есть специальное гнездо для коннектора

Я не раз самостоятельно обжимала витую пару дома и на работе. Сделать это с помощью специального инструмента очень легко, главное — правильно расположить проводки по цвету. А вот обрезать наружную оболочку кабеля кримпером нужно аккуратно. Мой опыт показывает, что если приложить лишние усилия, то перерезается не только внешняя изоляция, но и внутренние жилы.

После обжатия витой пары наружная обмотка должна частично входить в коннектор. Если жилы кабеля выглядывают из разъёма, то обжим нужно провести заново.

Наружная оболочка кабеля должна частично заходить в разъём

Инструкция по обжиму отвёрткой

Обжать кабель можно не только с помощью специального инструмента, но и обычной отвёрткой. Этот способ более трудоёмок, а вероятность некачественного результата выше. Но он будет единственно возможным для тех, у кого под рукой нет кримпера. Для выполнения работы понадобятся:

Обжимать кабель нужно следующим образом:

Видео: как обжать витую пару отвёрткой — наглядная инструкция

Обжим четырёхжильной витой пары

Помимо восьмижильной витой пары есть и четырёхжильная. Она используется реже, потому что обеспечивает скорость передачи данных не более 100 Мбит/с (на стандартном кабеле скорость может достигать 1000 Мбит/с). Но такой кабель дешевле, поэтому он активно используется в небольших сетях с малыми и средними объёмами информации.

Процесс обжима четырёхжильной витой пары такой же, как и восьмижильной: используются такие же коннекторы и обжимные клещи. Но при этом в разъёме задействуется только часть контактов, а именно 1, 2, 3 и 6, а остальные остаются пустыми.

Цветовые обозначения проводников в четырёхжильной витой паре могут быть разными, но чаще всего встречаются два варианта:

1. Бело-оранжевый, оранжевый, бело-синий, синий.
2. Бело-оранжевый, оранжевый, бело-зелёный, зелёный.

В первый и второй контакты всегда вставляются бело-оранжевая и оранжевая жилы соответственно. А в третьем и шестом будут либо синие, либо зелёные провода.

Фотогалерея: цветовая схема обжима витой пары из четырёх жил

Четырёхжильную витую пару легче обжать, чем восьмижильную При обжиме четырёхжильной витой пары оранжевые проводники чаще всего занимают первый и второй контакты При обжиме четырёхжильной витой пары в третьем и шестом контактах могут использоваться зелёные провода Схема обжима четырёхжильной витой пары с синими и коричневыми проводниками встречается очень редко

Видео: обжим витой пары на 4 жилы

Как удлинить интернет-кабель

Заводя интернет в квартиру или дом, провайдер оставляет небольшой запас кабеля. Но если компьютер нужно переместить в другую комнату, то могут возникнуть проблемы. Есть несколько способов удлинить провод:

1. Заменить кабель. Для этого обычно требуется обратиться к своему провайдеру, который его и поменяет. Но предварительно необходимо купить витую пару нужной длины, а после заплатить за услуги техника.
2. Поставить сетевой коммутатор. Решение проблемы таким образом — не самый дешёвый вариант, но помимо удлинения кабеля он даёт возможность подключать к сети и другие устройства в доме.
3. Использовать Wi-Fi роутер. Беспроводная передача данных отменит необходимость в использовании кабеля вообще. Подключиться к интернету можно будет в любой точке квартиры.
4. Купить специальный переходник-удлинитель. Он прост в использовании, небольшой по размеру и недорого стоит. Это самый популярный способ увеличить длину интернет-провода.
5. Скрутить провода вручную. Такой метод позволит без дополнительных затрат нарастить кабель до нужной длины, но качество сигнала при этом часто снижается.

Фотогалерея: как соединить и удлинить интернет-кабель

При скрутке кабеля снижается качество передаваемого сигнала Использование переходника является самым простым и недорогим способом удлинить интернет-кабель Для удлинения интернет-кабеля можно использовать коммутатор, но это будет самым дорогим решением

Как правильно скрутить кабель

Поскольку скрутка проводов не требует никаких дополнительных затрат и специальных инструментов, многие применяют этот способ для удлинения кабеля в домашних условиях. Сделать это можно по-разному.

1. Если вы не хотите заново обжимать кабель, то уже заведённую в дом или квартиру витую пару нужно разрезать в любом удобном месте и вставить туда кусок провода нужной длины. Но важно помнить про существенный минус: на пути соединения с интернетом будет два места скрутки, а это не может не повлиять на скорость передачи данных. Причём чем длиннее провод, тем хуже.
2. Если вы готовы к тому, чтобы заново обжать кабель, то срежьте его обжатый конец, удлините провод и закрепите новый коннектор RJ45. Так на вашем кабеле будет только одно место скрутки.

Соединять между собой нужно одинаковы по цвету жилы, а места соединения необходимо хорошо заизолировать.

Видео: как скрутить интернет-кабель

Как раздвоить интернет-кабель

Часто пользователи сети задаются вопросом, как раздвоить интернет-кабель. Такие меры могут потребоваться в нескольких ситуациях:

• при перемещении ноутбука по квартире/дому, т. е. необходимости подключить его к интернету в разных комнатах;
• при наличии нескольких компьютеров/ноутбуков и необходимости подключить их к интернету.

Решается проблема разными способами.

1. В обоих случаях самый простой выход из положения — купить Wi-Fi-роутер. Но не все хотят подключаться к сети таким образом.
2. Если требуется именно кабельное соединение, то наиболее надёжный вариант — коммутатор. Его преимущество в том, что все подключённые через него устройства получают доступ к интернету одновременно. Более того, таких устройств может быть столько, сколько есть портов в сетевом оборудовании.
3. Переходник-разветвитель — ещё один удобный и недорогой вариант. Но подключить к Всемирной паутине через него можно только два компьютера, не более.
4. Некоторые пользователи сети предлагают вручную разветвить интернет-кабель. Для этого к каждой жиле нужно примотать по две такого же цвета, всё хорошо заизолировать и развести провода в помещении. Но такой способ не гарантирует качества соединения, поэтому специалисты применять его не рекомендуют. Кроме того, подключаться к сети таким кабелем можно только поочерёдно, одновременно два компьютера в такой ситуации работать не будут.

Фотогалерея: способы подключения двух и более устройств к сети

Переходник-разветвитель RJ45 является самым простым и удобным способом подключения двух ПК к интернету одновременно Разветвление витой пары путём скрутки жил не гарантирует хорошей передачи сигнала и качественного интернета Wi-Fi соединение даёт возможность беспроводного подключения к интернету Сетевой коммутатор позволяет подключить к сети столько устройств, сколько в нём предусмотрено портов

RJ 45 или «Витая Пара» — вид провода, состоящего из четырёх или восьми тонких жил, попарно скрученных между собой. Используется данный тип кабеля для объединения компьютеров в локальную сеть или подключения к интернету . В некоторых случаях витая пара может использоваться для подключения каких-либо периферийных устройств (например принтеров) к компьютеру.

Не смотря на наличие более продвинутых и качественных технологий (оптическое волокно, беспроводные каналы связи), витую пару до сих пор используют по причине низкой цены кабеля и сопутствующего оборудования (сетевые карты, роутеры), а также высокой простоты развёртывания локальной сети и защищённости от внешних помех.

Как обжим кабель коннекотором RJ 45

Перед началом обжима необходимо подготовить все необходимые инструменты. Кроме кабеля вам понадобятся: клещи для обжима и специальные коннекторы RJ 45 .

С провода необходимо снять внешнюю изоляцию (внутреннюю трогать не нужно), после чего в правильном порядке (в зависимости от схемы обжима) расположить жилы в коннекторе. Расположив все жилы внутри коннектора, необходимо проверить правильность их расстановки и обжать кабель с помощью заранее подготовленных клещей.

Схемы обжимки

Прямая схема используется для соединения сетевых устройств разного типа (например компьютера и роутера), а также для объединения двух хабов или роутеров в одну локальную сеть. Данная схема обжима является наиболее часто используемой в локальных сетях.

Порядок обжима кабеля на восемь жил, используемого в гигабитных локальных сетях, следующий:

В витой паре, применяемой в локальных сетях, работающих на скорости в 100 мбит/с , используется следующий порядок прямого обжима:

Перекрёстная (обратная) схема нужна для подключения двух компьютеров напрямую , без использования хабов или коммутаторов. Гигабитная витая пара перекрёстного типа обжимается следующим образом:

Обратная схема провода для локальной сети, работающей на скорости 100 Мбит/с .

Для подключения иных устройств, такие как сетевые принтеры, ip-камеры и другие подобные девайсы, схема обжимки обычно пишется в инструкции к подсоединяемой технике.

Обжим двухпарного кабеля

Для того, чтобы подключить посредством одного кабеля два устройства используют двухпарный кабель. Т.е. один кабель разветвляется на обоих концах и обжимается двумя коннекторами.

На схеме ниже изображен принцип обжима таким способом. Две пары заводятся в один коннектор (используют 1, 2, 3, 6), оставшиеся пары заводятся во второй коннектор (соответсвенно используют 4, 5, 7, 8)

Двухпарный RJ 45 не получится использовать в гигабитных сетях или для перекрёстного обжима (в них потребуется наличие всех восьми жил). В прямой схеме всё достаточно стандартно.

Как нарастить кабель

Не во всех случаях хватает имеющейся витой пары для соединению необходимых устройств. В таком случае может потребоваться наращивание провода каким-либо способом, с целью его удлинения.

Самый простой способ нарастить кабель — воспользоваться специальным джойнером RJ 45. Это устройство представляет собой обычный переходник с одного коннектора RJ-45 на другой. Для соединения потребуется два заранее обжатых провода и сам джойнер.

Преимущества такого метода наращивания провода: простота соединения всех элементов, низкая стоимость , достаточно высокая надёжность (ломаться попросту нечему).

Недостатки : возможны небольшие потери стабильности и скорости соединения, далеко не все нужные инструменты могут оказаться под рукой.

Для наиболее качественного наращивания провода лучше использовать роутер . Это позволит получить наиболее качественное и стабильное соединение без каких-либо потерь сигнала и уменьшения скорости работы сети. Использование такого метода наращивания кабеля наоборот увеличивает стабильность сигнала и уменьшает потери пакетов.

К недостаткам данного способа соединения можно отнести достаточно высокую цену (потребуется приобрести роутер). Также не стоит забывать, что для подключения потребуется розетка или использование POE (подача электроэнергии через витую пару), кроме того роутер может сломаться в самый неподходящий момент.

Категорически не рекомендуется использовать скрутку . Даже если скрутить провода идеально, вам не получится избежать потерь сигнала и множества других проблем с данным методом наращивания кабеля.

Единственным преимуществом скрутки является её цена — это практически бесплатно , в остальном такой способ наращивания провода никуда не годится.

Скрутку можно использовать лишь как временный вариант, когда под рукой не оказалось нужных инструментов или оборудования для чего-нибудь более качественного. При этом стоит придерживаться следующих рекомендаций :

• Желательно не использовать скрутку с проводами, сделанными из разного металла (например — соединять таким образом алюминиевый и медный провод). Это придёт к сильному нагреву и окислению металла, а также к другим нежелательным проблемам;
• Места скрутки лучше тщательно изолировать , это хоть немного защитит соединения от внешних наводок и иных сложностей.

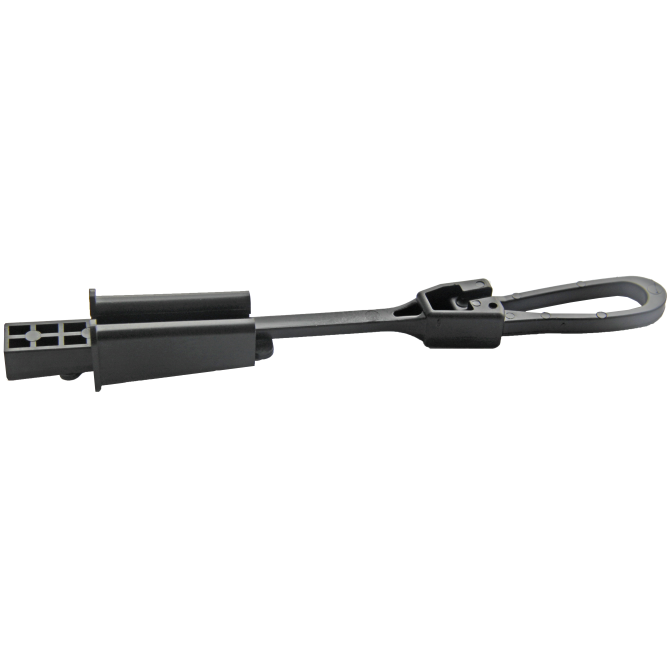

Зажимы поддерживающие

Array ( [id] => 1454 [id_1c] => [name] => Зажим поддерживающий CS [summary] => Предназначен для подвески самонесушего оптического кабеля типа «8» на промежуточных опорах [meta_title] => [meta_keywords] => Зажим поддерживающий CS [meta_description] => Зажим поддерживающий CS [description] =>

Аналог зажимов поддерживающих SC 30/34(Telenco)

Поддерживающий зажим для 8-образных кабелей со стальным или из сплава алюминия несущим проводом кабелей диаметром 4-9мм(два инверсивных отверстия). Вкладыши из ультрафиолетостойкого полимера, зажим из оцинкованной стали. Дугообразные канавка позволяют использовать зажим на промежуточных опорах с углом поворота трассы кабеля до 25˚. Крепление с помощью ленты или болта. Устойчивость к вертикальному растяжению 5кН. Масса изделия 240гр

Описание
Поддерживающий зажим состоит из двух зажимных щек из УФ-стойкого термопластика, усиленных двумя стальными ощинкованными пластинами.
Уникальная и запатентованная конструкция зажима была разработана для получения стандартного изделия, пригодного для крепления на деревянных, железобетонных или металлических опорах (столбах) любого диаметра. Дугообразные канавки позволяют использовать зажим на промежуточных опорах (столбах) с углом поворота трассы кабеля до 25 градусов.

Крепление
1. С помощью стальной ленты.
С помощью стальной ленты зажим может быть закреплен на круглых деревянных опорах (столбах) стальной лентой шириной 20мм и замка для хомутов.

2. С помощью болта.
Зажим можно так же устанавливать на просверленных деревянных столбах с помощью болта размером 14х225 мм или 16х250 мм.

Выбор положения
Зажим размещают малой или большой канавкой вниз в зависимости от диаметра несущего троса. При повороте трассы влево зажим устанавливают на правой стороне опоры (столба) и наоборот.

Характеристики
— Зажим можно устанавливать на опорах (столбах) всех типов, используя стальную ленту, или же с помощью болта (на просверленных насквозь опорах).
— Зажим SC30/34 имеет две канавки, позволяющие крепить кабель типа «8» с диаметром несущего троса от 4 до 9 мм (диаметра троса по изоляции)
— Винты легко и быстро затягиваются с помощью стандартного шестигранного ключа на 13 мм.
— Пластиковые канавки предохзраняют кабель от повреждения при сверхнормативной вертикальной нагрузке (падение дерева, наезд автомобиля…)
— Усиливающие стальные пластины имеют два опорных отверстия для подвески раскаточного рoлика при размотке кабеля. Эти отверстия также могут быть использованы для крепления двух соединительных зажимов 5/35.
— Детали из нейлона обеспечивают электрическую изоляцию до 4кВ между несущим тросом кабеля и опорой (столбом) /зажимом.

Размеры зажима, мм 112 х 45 х 40
Ø диаметр троса по изоляции
Малая канавка: от 4 до 5 мм
Большая канавка: от 6 до 9 мм
Вес 0,24 кг

Материалы конструкции:
Щеки зажима  — УФ-стойкий термопластик
Усиливающие пластины, Винты — Сталь горячего цинкования

Изготовлен в Китае

[contact_id] => 1 [create_datetime] => 2011-12-15 14:18:59 [edit_datetime] => 2021-05-28 10:05:19 [status] => 1 [type_id] => 18 [image_id] => 4032 [image_filename] => [video_url] => [sku_id] => 2763 [ext] => jpg [url] => zazhim-podderzhivajushij-cs [rating] => 0 [price] => 150 [compare_price] => 0 [currency] => RUB [min_price] => 150 [max_price] => 150 [tax_id] => 0 [count] => 0 [cross_selling] => [upselling] => [rating_count] => 0 [total_sales] => 685999 [category_id] => 628 [badge] => [sku_type] => 0 [base_price_selectable] => 0 [sku_count] => 1 [compare_price_selectable] => 0. 0000 [purchase_price_selectable] => 0.0000 [unconverted_currency] => RUB [unconverted_price] => 150.0000 [frontend_price] => 150.0000 [unconverted_min_price] => 150.0000 [frontend_min_price] => 150.0000 [unconverted_max_price] => 150.0000 [frontend_max_price] => 150.0000 [unconverted_compare_price] => 0.0000 [frontend_compare_price] => 0.0000 [total_sales_html] => 685 999 Р [rating_html] => [skus] => Array ( [2763] => Array ( [id] => 2763 [product_id] => 1454 [id_1c] => [sku] => 0000226 [sort] => 1 [name] => [image_id] => [price] => 150.0000 [primary_price] => 150.0000 [purchase_price] => 0.0000 [compare_price] => 0. 0000 [count] => -2094 [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 150.0000 [unconverted_price] => 150.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 [price_float] => 150 [purchase_price_float] => 0 [compare_price_float] => 0 [primary_price_float] => 150 [image_description] => [image_filename] => [ext] => ) ) [frontend_url] => /zazhim-podderzhivajushij-cs/ [original_price] => 150 [original_compare_price] => 0 [skus_list] => Array ( [id] => 2763 [product_id] => 1454 [id_1c] => [sku] => 0000226 [sort] => 1 [name] => [image_id] => [price] => 150. 0000 [primary_price] => 150.0000 [purchase_price] => 0.0000 [compare_price] => 0.0000 [count] => -2094 [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 150.0000 [unconverted_price] => 150.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 ) ) 1

Сетевой интернет кабель связи — провод для соединения в сеть LAN

При прокладке локальной сети в жилом или коммерческом помещении используют современные интернет кабели. По ним осуществляют передачу сигнала. Так организуют высокоскоростной интернет и спутниковую связь. Данный элемент имеет свои особенности, которые нужно учитывать.

В нашем интернет-магазине предлагается купить провод или кабель для внешней проводки сетевого скоростного интернета по приемлемой цене за метр.

Разновидности проводов

Существует два типа кабеля – FTP и UTP. Они не являются взаимозаменяемыми.

• Витая пара UTP – это простая кабельная продукция, ее не экранируют. Провод используют преимущественно для наружной, в том числе воздушной прокладки телефонной сети, также применяют для подключения компьютера к роутеру или модему, осуществления ДСЛ соединения.
• Сетевой кабель FTP отличается наличием общего экранирующего покрытия фольгой, при этом отдельное покрытие каждой пары не применяется. Продукция предназначена для монтажа телефонных линий и компьютерных сетей.

Если существует высокий риск повреждения кабеля и возможны помехи для прохождения сигналов (уличное использование), применяют провод FTP. Главным отличием FTP является наличие дополнительного слоя экранирующей пленки и специального дренажного проводника. В результате провод не такой плоский и менее гибкий.

В нашей компании предлагается приобрести кабель для организации проводного широкополосного доступа в интернет. При износе LAN (Лан)-кабеля для интернета или поломке Ethernet коннектора у нас можно заказать новые элементы, а также инструмент, чтобы соединить прямые отрезки кабеля, уплотнить ввод, подготовить провод для двустороннего подключения.

Соединение проводов разного цвета осуществляют по схеме

Предлагаем приобрести контрольный, бронированный медный и алюминиевый кабель, а также коробки по демократичной стоимости. Провода реализуются в бухтах, продажа осуществляется с доставкой по адресу. Цену удобно уточнить в прайс-листе.

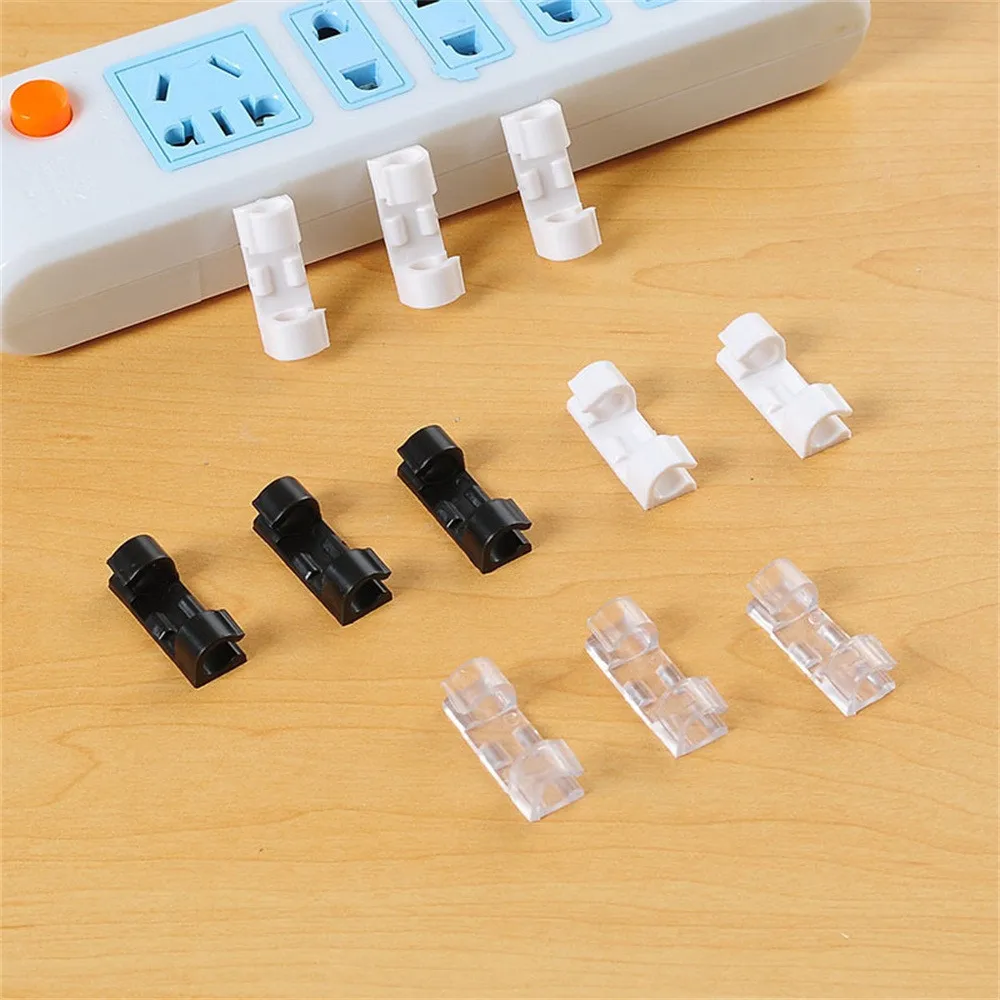

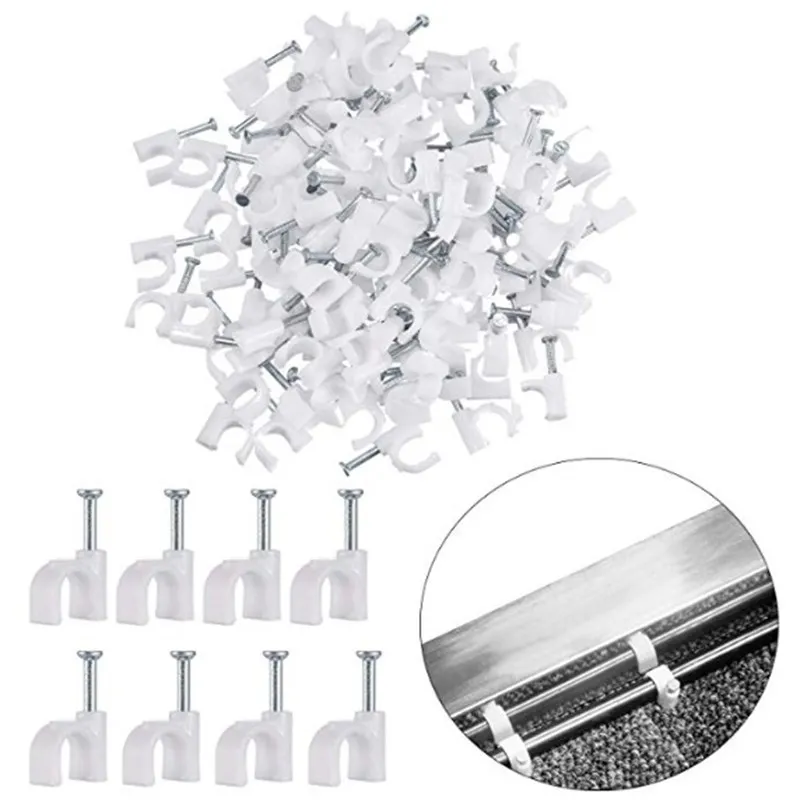

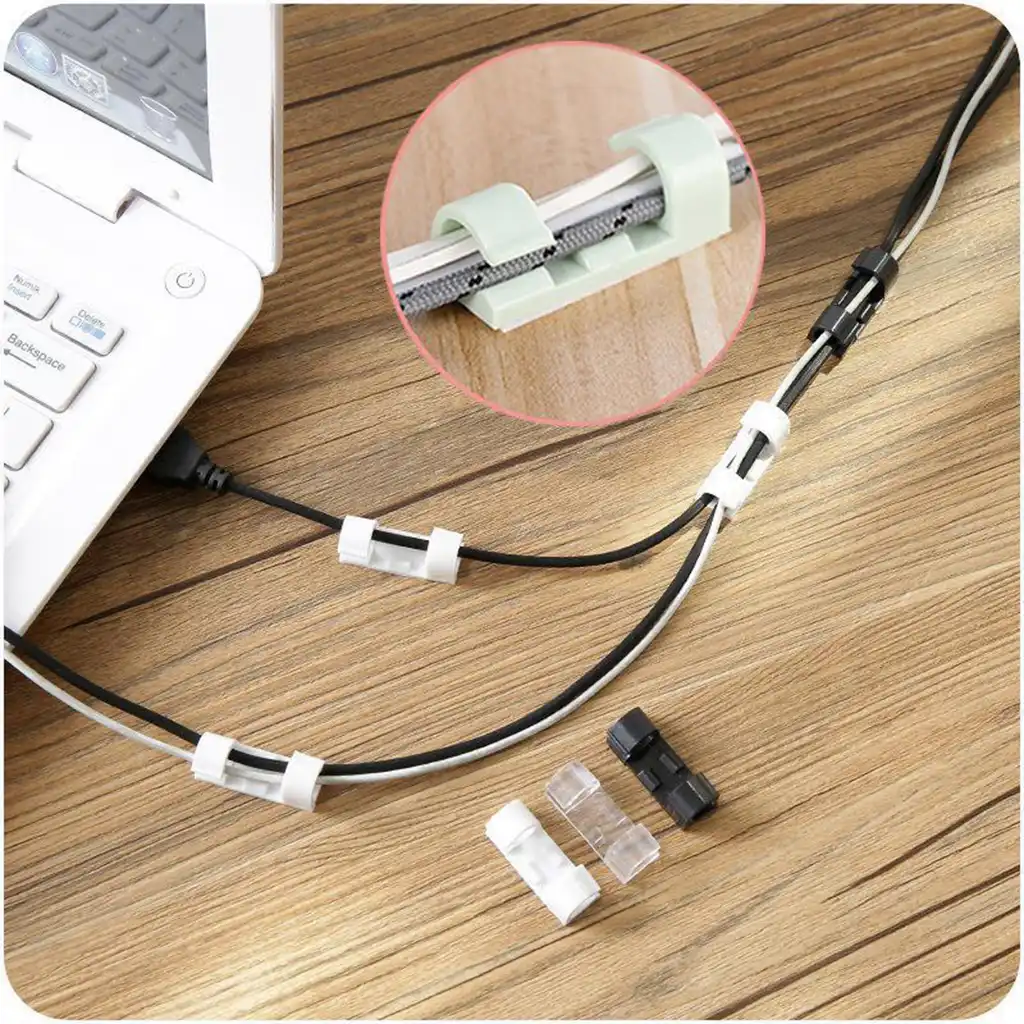

Кабельные зажимы для двойного коаксиального кабеля или Ethernet — Крепежные детали — 100 штук — Белый

Internet Explorer скоро перестанет поддерживаться на этом сайте. Пожалуйста, обновите браузер, чтобы продолжить использование нашего сайта.

Проложите и установите 2 коаксиальных кабеля / Ethernet-кабеля | Предварительно установленный гвоздь | Используется для дерева и строительного раствора | Пластик | Работает с кабелями до 6 мм OD

Количество со скидкой
1-49	50–99	100–199	200–299	300+
2 доллара. 68	2,41 $	2 доллара.14	1,87 $	1 доллар. 61

Кабельный зажим для двойного коаксиального кабеля / кабеля Ethenert с винтом 1/2 дюйма — 100 шт. — Белый

Кабельные зажимы — это быстрый и удобный способ прокладки и установки кабеля без повреждения оболочки. Их можно использовать для сборного проволочного или готового строительства.Они изготовлены из ударопрочного АБС-пластика и выдерживают нагрузки при установке. Предварительно установленный гвоздь позволяет легко захватить и поставить на место. Их можно использовать в древесине или растворе. В отличие от скоб, формованные пластиковые зажимы не повреждают и не режут оболочку кабеля. Продается упаковками по 100 штук.

Характеристики

• Подходит для двух коаксиальных или Ethernet-кабелей диаметром до 6 мм
• Предустановленный гвоздь
• Ударопрочный АБС-пластик
• Используется для дерева или строительного раствора
• Белый
• 100 упаковка

• Подходит для двух коаксиальных или Ethernet-кабелей диаметром до 6 мм

Q: Кабельные зажимы повредят мой кабель?

A: Абсолютно нет. Формованный пластик не имеет острых краев, поэтому вы можете безопасно использовать их во время установки.

В: Они многоразовые?

A: Хотя их можно вытащить и использовать повторно, часто зажимы повреждаются при их снятии. Мы рекомендуем каждый раз использовать новый зажим.

В: В чем разница между зажимом для ногтей и зажимом для винтов?

A: Зажимы для ногтей устанавливаются быстро и немного менее долговечны, чем зажимы с винтами.Их можно устанавливать в самые разные материалы, такие как древесный раствор и кирпич. Установка винтовых зажимов занимает больше времени, но обеспечивает надежную прокладку кабеля.

Почему этот разъем не подходит к моему кабелю?

Что-то не так с разъемами

Это мелочи, на которые нужно обращать внимание при выполнении большого проекта.Когда вы получаете катушку кабеля Cat6 и пакеты с разъемами, готовите конец кабеля и готовитесь заделать его разъемом, вы рассчитываете, что закончите работу легко, не так ли? Но потом вы обнаруживаете, что внешняя оболочка кабеля не подходит к разъему, и вы не можете его обжать. Или проводники слишком большие, слишком плотно набиты на пути к контактным пробоям. Вы знаете, что это неправильно, но вы не сделали ничего плохого — не так ли?

Просто, правда?

Кабель

Cat6, разъемы Cat6.Это должно быть просто. Но изменения кабеля затрудняют подключение существующих разъемов Cat6 RJ45. Это обычная проблема, и причина проста. Кабель Cat6 может быть разным, и он соответствует стандартам производительности. Он может иметь более толстую изоляцию, более крупные проводники, более плотные витые пары и различные варианты экранирования и заземления. Неудивительно, что разъемы просто не подходят! Если вы хотите сделать это правильно и сертифицировать установку, есть способ лучше.

Новый дизайн разъема, подходящий для развивающегося кабеля

Соединители Platinum Tools ezEX-RJ45 ™ упрощают заделку соединителей, а также адаптируются к большему разнообразию внешних диаметров, размеров изоляции и диаметров проводников.Эти новые разъемы ezEX-RJ45 ™ — самый простой разъем RJ45 для подключения кабелей большего размера в отрасли.

Разъем

Система

Система включает в себя инструмент для работы с левшами и правшами, а также другие продуманные функции и аксессуары. В конце концов, когда вы начинаете терминировать кабели, вы не хотите останавливаться, смотреть и угадывать, «достаточно ли хорош» каждый из них. Вы хотите знать, что выполнили работу на высшем уровне. Большой опыт работы в бизнесе дает Platinum Tools необходимые знания, а хороший дизайн — это то, что делает систему инструментов и соединителей надежной.

Что у вас в разъемах?

Platinum Tools переработала надежный разъем RJ45, освободив место для увеличения внешнего диаметра кабеля и диаметра изоляции (проводника). Мы также разработали две версии разъема, чтобы обеспечить правильный размер для ваших конкретных параметров кабеля. Пришло время достать стандартные разъемы из ваших корзин и настроить их в соответствии с расширенными характеристиками нового кабеля, который вы используете. Разъемы работают с системой одноразовых инструментов (обжимная рама EXO ™), которая похожа на кабельную фабрику — она ​​удерживает разъем и провода на месте, обжимает, обрезает и готово.

Почему у некоторых кабелей RJ45 есть резиновый чехол, защищающий зажим?

Вы когда-нибудь задумывались, почему некоторые кабели Ethernet имеют этот маленький резиновый купол, похожий на ботинок, защищающий пластиковую защелку, а другие — нет?

Вы можете спросить, почему не все сетевые кабели выглядят так, как показано на нижнем рисунке? Я имею в виду, в конце концов, легче снимать и отпускать пробку, не мешая этой дурацкой резиновой штучке. Ботинки только для эстетики?

Что ж, я признаю, что если бы я не работал с сетевым оборудованием ежедневно , то я, вероятно, даже не заметил бы разницы или даже не стал бы беспокоиться, почему это важно. Вы, вероятно, думаете, что резиновый чехол неприятен, потому что вам нужно очень сильно надавить большим пальцем, чтобы отсоединить кабель от ноутбука или стены. Действительно ли за ботинком есть какая-то цель? Можно просто отрезать, не повредив кабель?

Назначение пыльника

Оказывается, удаление загрузочного кожуха не оказывает вредного воздействия на кабель , но оно присутствует по трем причинам:

1.Чтобы вы всегда были на связи

Основное назначение чехла — защитить пластмассовый зажим от опрокидывания и, в конечном итоге, обрыва кабеля. Пластиковый зажим, также называемый удерживающим зажимом , издает знакомый щелчок при подключении кабеля; он защелкивает заглушку и фиксирует ее. Без зажима он, вероятно, случайно отключился бы от вашей сети, так как вилка просто выскользнула бы при малейшем рывке.

2. Для защиты зажима

Сетевым инженерам часто приходится протягивать Cat5 (технический жаргон для кабелей Ethernet) через очень ограниченные пространства, часто переполненные десятками других кабелей.Ботинок защищает зажим, когда он совершает свое путешествие по лабиринту спагетти из проволоки, по углам и по узкому каналу. По этой причине кабели Ethernet с этими маленькими резиновыми чехлами часто называют кабелями , предотвращающими защемление, , потому что они не позволяют зажиму зацепиться за кабель и не остановить его натяжение.

3. Для защиты ногтей

Зажим легко застрять под гвоздем, когда вы пытаетесь отсоединить или вставить кабель Ethernet, так что багажник служит барьером, не позволяющим вашим верным пальцам скользить в него.

Если вы ненавидите пыльник, но боитесь приставить резаки к кабелю, посмотрите, сможете ли вы аккуратно сдвинуть чехол для кабеля вниз по длине кабеля. Некоторые кабельные башмаки представляют собой просто резиновый кожух, который неплотно соединен с оболочкой кабеля. В таком случае его легко убрать с дороги.

Рубрика: Настольные компьютеры, Оборудование, Ноутбуки С меткой: RJ45
Схема расположения выводов

RJ45 для Ethernet кат. 5, 6 и 7

Распиновка кабеля Ethernet RJ45

Кабели

для локальной сети Ethernet бывают двух типов — перекрестный и прямой сквозной.Большинство современного коммуникационного оборудования может автоматически определять, какой тип вы используете, но для некоторых по-прежнему требуется правильная распиновка кабеля. Ниже приведены распиновки для разъемов RJ45 , поэтому вы можете проверить, какой из них у вас есть, или создать свой собственный. Неважно, делаете ли вы кабели Cat5e, Cat6 или Cat7. Распиновка кабелей Ethernet всегда одинакова.

Распиновка прямого кабеля LAN

Прямые кабели LAN являются наиболее распространенными, и их распиновка одинакова, если они Cat5e, Cat6 или Cat 7.Кабели различных типов (категории или категории) обеспечивают все более высокие скорости передачи и приема. Это достигается за счет увеличения скручивания проволоки, лучшего экранирования, дренажного провода и увеличения диаметра проволоки.

В мире используются два разных стандарта распиновки, и в зависимости от вашего местоположения вы определите, какой из них следует использовать. Легкий способ запомнить две разные распиновки разъема RJ45: T568A используется в Америке и Азии, а T568B используется в Великобритании (Великобритания) и Европе.Различные распиновки будут работать, если вы их перепутаете.

• T-568 A — Наиболее часто используется в США A и Азия — Think A для Америки
• T-568 B — B ritain (Великобритания) и Европа
Распиновка кабеля Ethernet

T568A и T568B

Распиновка RJ45 для кабеля LAN

• Контакт 1 → бело-зеленый провод (передача +)
• Контакт 2 → Зеленый провод (передача -)
• Контакт 3 → бело-оранжевый (прием +) провод
• Контакт 4 → Синий провод
• Контакт 5 → бело-синий провод
• Контакт 6 → оранжевый (прием -) провод
• Контакт 7 → бело-коричневый провод
• Контакт 8 → Коричневый провод
Распиновка кабеля Ethernet

RJ45

Помните, что контакт 1 находится слева от разъема RJ45, а зажим — сзади.

Перекрестный кабель Ethernet

Кабели

Crossover Ethernet используются для подключения двух устройств одного типа. Например, вы хотите подключить два роутера или два ПК. Большинство современного ИТ-оборудования может автоматически определять необходимость кроссовера и вносить изменения в сигнал. Это называется MDI-X. Перекрестный кабель LAN соединит прием на одном конце с передающим на другом. Следует внимательно идентифицировать перекрестный кабель, чтобы он не использовался по ошибке, так как это может вызвать сбои в сети.Эти кабели иногда изготавливаются с кабелем с красной внешней оболочкой .

Распиновка перекрестного кабеля Ethernet

Распиновка RJ45 для перекрестного кабеля локальной сети

• Контакт 1 ← Бело-зеленый провод → Контакт 3
• Контакт 2 ← Зеленый провод → Контакт 6
• Контакт 3 ← Бело-оранжевый провод → Контакт 1
• Контакт 4 ← Синий провод → Контакт 4
• Контакт 5 ← Бело-синий провод → Контакт 5
• Контакт 6 ← Оранжевый провод → Контакт 2
• Контакт 7 ← Белый и коричневый провод → Контакт 7
• Контакт 8 ← Коричневый провод → Контакт 8

Распиновка перекрестного кабеля Ethernet RJ45

Как обжать кабель Ethernet RJ45

Выполните следующие действия, чтобы правильно обжать разъем RJ45:

1. Обрежьте внешнюю оболочку примерно на 10 мм, чтобы обнажить внутренние проводники.
2. Обрежьте нейлоновые нити или направляющие для проволоки.
3. Выпрямите провода.
4. Отсортируйте их по правильным цветовым кодам для распиновки.
5. Обрежьте провода, чтобы они были одинаковой длины.
6. Вставьте провода в разъем.
7. Убедитесь, что внешняя оболочка находится внутри обжима RJ45.
8. Обжать разъем.
9. Проверьте кабель Ethernet.

Какова максимальная длина кабеля Ethernet?

Рекомендуемая максимальная длина любой структурированной кабельной разводки составляет 100 м.Сюда входят 5 м соединительных кабелей на обоих концах кабельной трассы, поэтому фактическое расстояние между фиксированными кабелями составляет 90 м. Все, что находится на этом расстоянии, начнет вносить помехи и потери в кабеле, которые будут рассматриваться как ошибки, отброшенные пакеты трафика и снижение пропускной способности.

Структурированная кабельная система = 90 м

Коммутационные кабели LAN = 2 x 5 м

Рекомендуется использовать как можно более короткие кабели и избегать ненужных чрезмерных петель кабеля.

Какие контакты использует Ethernet?

Разъем RJ45 кабеля Ethernet имеет 8 контактов. Контакты 1 и 2 (зеленые) и контакты 3 и 6 (оранжевые) используются для передачи данных, а контакты 4 и 5 (синие) и контакты 7 и 8 (коричневые) не используются.

Сколько контактов Ethernet использует в разъеме RJ45?

В кабелях Ethernet используется разъем RJ45 с 8 контактами.Контакт 1 находится с левой стороны, удерживая разъем язычком от вас.

Какая максимальная длина кабеля Ethernet?

Максимальная длина любого кабеля Ethernet (категории 5, 6 или 7) составляет 100 м или 328 футов до того, как произойдет потеря трафика. На расстоянии более 100 м трафик начнет получать ошибки и снижать скорость.

Что такое разъем RJ45?

Разъем RG45 обычно используется на кабеле Ethernet в компьютерных сетях.RG45 расшифровывается как Registered Jack No. 45, имеет 8 контактов и крепится к кабелю.

500 — ВНУТРЕННЯЯ ОШИБКА СЕРВЕРА

Существует несколько распространенных причин этого кода ошибки, включая проблемы с отдельным сценарием, который может быть выполнен по запросу. Некоторые из них легче обнаружить и исправить, чем другие.

Владение файлами и каталогами

Сервер, на котором вы находитесь, в большинстве случаев запускает приложения очень специфическим образом.Сервер обычно ожидает, что файлы и каталоги принадлежат вашему конкретному пользователю cPanel user . Если вы самостоятельно внесли изменения в право собственности на файл через SSH, пожалуйста, сбросьте владельца и группу соответствующим образом.

Разрешения для файлов и каталогов

Сервер, на котором вы находитесь, в большинстве случаев запускает приложения очень специфическим образом. Сервер обычно ожидает, что файлы, такие как HTML, изображения и другие носители, будут иметь режим разрешений 644 .Сервер также ожидает, что режим разрешений для каталогов в большинстве случаев будет установлен на 755 .

(См. Раздел о разрешениях файловой системы.)

Ошибки синтаксиса команд в файле .htaccess

В файле .htaccess вы могли добавить строки, которые конфликтуют друг с другом или являются недопустимыми.

Если вы хотите проверить конкретное правило в файле .htaccess, вы можете прокомментировать эту конкретную строку в файле.htaccess, добавив # в начало строки. Вы всегда должны делать резервную копию этого файла, прежде чем начинать вносить изменения.

Например, если .htaccess выглядит как

DirectoryIndex default.html
Приложение AddType / x-httpd-php5 php

Тогда попробуйте что-нибудь вроде этого

DirectoryIndex default.html
#AddType application / x-httpd-php5 php

Примечание: Из-за способа настройки серверных сред вы не можете использовать аргументы php_value в файле.htaccess файл.

Превышены пределы процесса

Возможно, эта ошибка вызвана наличием слишком большого количества процессов в очереди сервера для вашей индивидуальной учетной записи. Каждая учетная запись на нашем сервере может иметь только 25 одновременных активных процессов в любой момент времени, независимо от того, связаны ли они с вашим сайтом или другими процессами, принадлежащими вашему пользователю, такими как почта.

пс искусственный

Или введите это, чтобы просмотреть учетную запись определенного пользователя (не забудьте заменить имя пользователя фактическим именем пользователя):

ps faux | grep имя пользователя

После получения идентификатора процесса («pid») введите его, чтобы убить конкретный процесс (не забудьте заменить pid на фактический идентификатор процесса):

убить pid

Ваш веб-хостинг сможет посоветовать вам, как избежать этой ошибки, если она вызвана ограничениями процесса.

Leave a comment Cancel reply
