Важно! Если ваш телефон на блокираторе, необходимо использовать 2 сплиттера. Один – ваш, второй – у оппонента, который вас «блокирует».

Разводка кабелей и аппаратное подключение

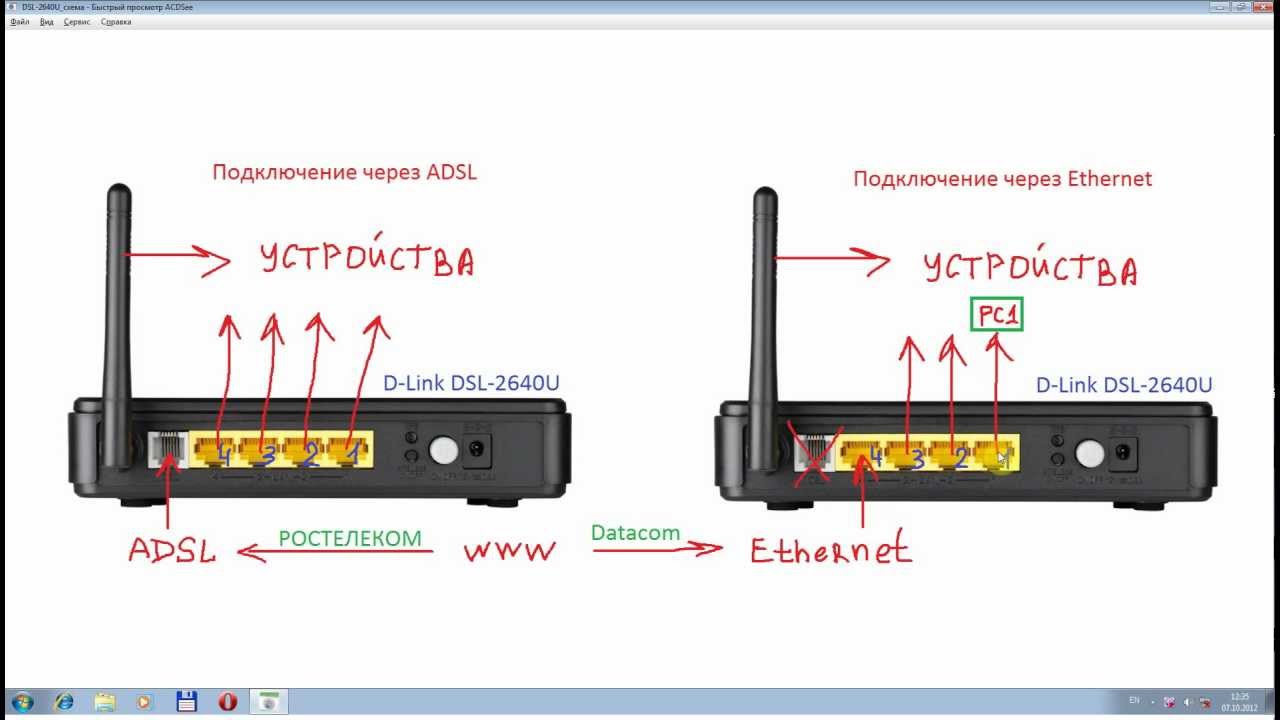

На скриншоте показана приблизительная схема ADSL-подключения к сети Интернет. Модем с поддержкой беспроводных сетей.

Следуйте нескольким простым правилам:

1) Смотрите на схематическую конструкцию

2) Будьте внимательны при подключении модема к сети (вам нужен разъем Modem, а не Phone)

3) Сетевой провод RJ-45 подходит для любых LAN-разъемов роутера. Второй конец воткните в сетевую карту компьютера (гнездо аналогичное).

4) ТВ-приставка – продукт не обязательный. Он нужен для более наглядного представления схемы.

Подключение роутера ростелекома – дело не хлопотное. Гораздо важнее – программная настройка.

Настраиваем роутер

Для примера был взят наиболее распространенный на данный момент модем RT-A1W4L1USBn.

Прежде всего, нужно открыть любой браузер и прописать в адресной строке адрес 192.168.1.1. Откроется диалоговое окно, требующее логин и пароль.

Они стандартны: admin/admin. Жмем «OK» и переходим дальше.

Открывается интерфейс роутера. И вначале нам нужна вкладка Interface Setup – Internet. Делаем все так, как показано на скриншоте.

В полях Username и Password требуется прописать тот логин и пароль, который был выдан вам оператором услуг.

Настройки сохраняем кнопкой «Save» и двигаемся дальше.

Если вам нужно дополнительно подключить услугу IPTV, то настройка роутера ростелекома будет осуществляться таким образом:

Снова сохраняем изменения, после чего переходим в меню Advanced Setup – PortBinding, где нужно будет сгруппировать интерфейсы.

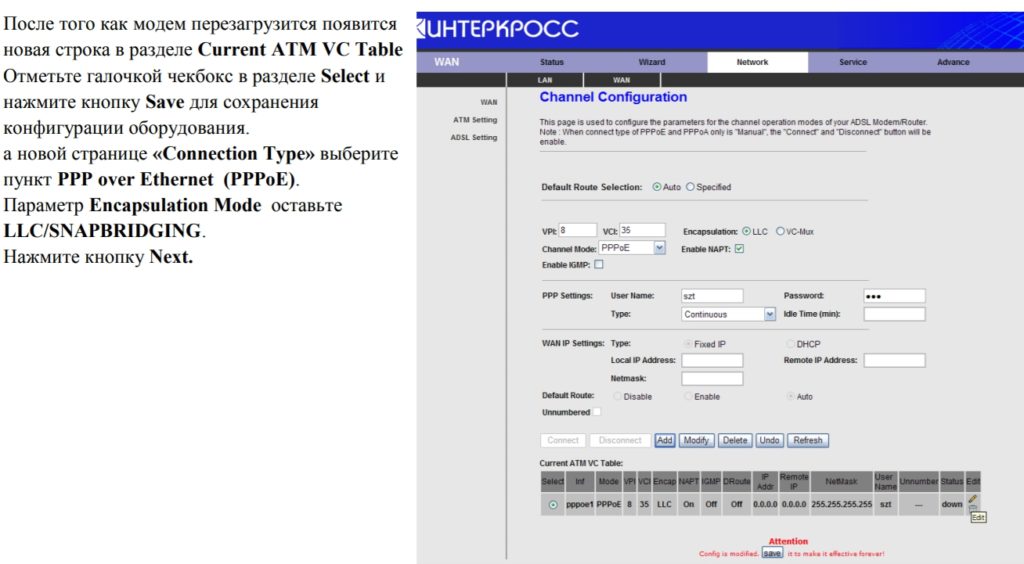

Нужно будет отметить требуемые VC-соединения и привязать их к отдельным Ethernet-портам.

Снова сохраняемся. Теперь можно смело подключать к модему телевизор, или другое устройство, поддерживающее IPTV-технологию.

Она служит для предоставления пользователю высококачественного телевизионного контента посредством IP-адреса.

Стоит оговориться, что услуга заказывается у оператора отдельно. Если вам это не нужно – действуйте согласно первому скриншоту.

Настройка Wi-Fi

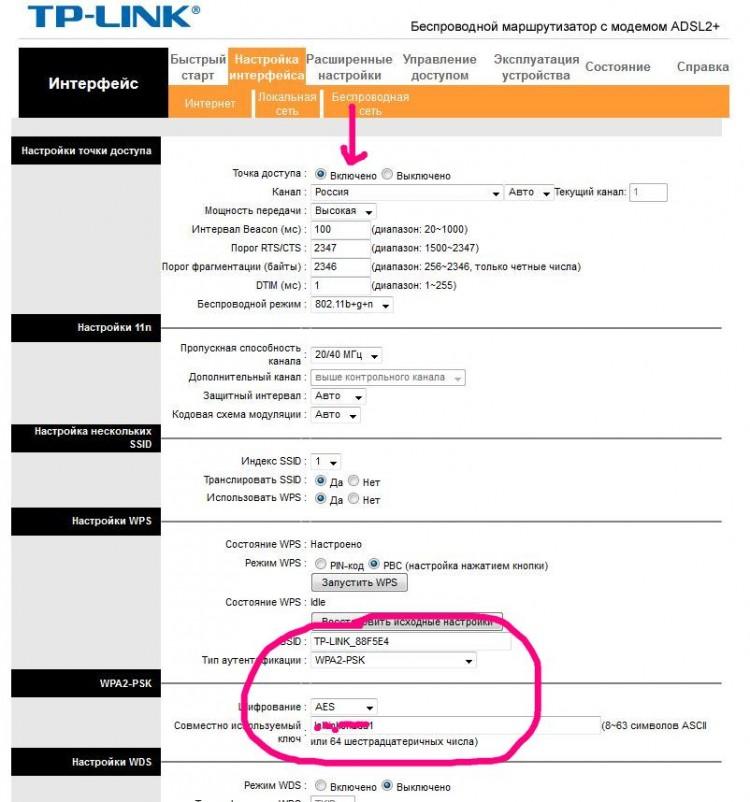

Чтобы активировать беспроводное соединение, открываем все тот же Interface Setup, а затем переходим в меню Wireless. Действуем согласно указаниям на скриншоте.

Чтобы вы не испытывали проблем с подключением устройств через Wi-Fi, выберите тип авторизации WPAPSK (Autentification Type), а метод шифрования данных – AES (Encryption).

Поле SSID – имя вашей сети. Можете изменить его в соответствии с пожеланиями либо оставить как есть.

Pre-Shared Key – пароль беспроводного канала. Выберите уникальный идентификатор в пределах от 8 до 63 символов. И не забудьте сохранить его, чтобы потом не потерять.

Если у вас уже имеется файл с готовыми настройками доступа модема, откройте в настройках вкладку Maintenance, после чего перейдите в пункт Firmware.

Нажимаем на «Обзор» и ищем файлик с готовыми настройками. Он должен называться «romfile.cfg».

Если в имени есть другие символы, или расширение, модем выдаст ошибку и настройка не произойдет, а в статусе появится соответствующее уведомление с восклицательным знаком.

Если все указано верно, программа автоматически перенастроит роутер согласно «вшитым» настройкам модема.

Таким же образом можно обновить прошивку устройства на более новую.

Как подключить Wi-Fi роутер на компьютере?

Еще встречаются случаи, когда для подключения к интернету используют ADSL технологии. Для этих целей требуется ADSL модем. На рынке сегодня уже появляются новые модели модемов, которые имеют функции раздачи Wi-Fi. Но что делать, если модем уже установлен, но он не может передавать интернет по беспроводной сети?

В идеале нужно просто купить современный модем последнего поколения, который сможет без проблем транслировать Wi-Fi. По этому поводу можно проконсультироваться у своего интернет провайдера, они порекомендуют, какое оборудование лучше использовать. Чаще всего пользователи прибегают к другому способу и подключают к этой системе роутер. Схема должна быть настроена таким образом, чтобы модем по кабелю передавал интернет на роутер, который по беспроводной сети (или по сетевому проводу) раздаст его принимающим девайсам.

Настройка соединения Adsl с Wi-Fi роутером

Настраивается эта схема следующим образом. Перед началом работы убеждаемся, что модем настроен, а на компьютере есть интернет. Возле модема помещаем роутер, включаем его в электросеть и подсоединяем сетевой кабель из состава комплекта. Кабель подключается к модему в разъем LAN, который производители, чаще всего, окрашивают в желтый цвет. Другой конец кабеля соединяем с разъемом WAN на роутере, обычно он синий. Перед настройкой роутера рекомендуется очистить заводские настройки. При правильном подключении к работающему модему роутер автоматически начинает раздавать интернет, который получает от модема.

Перенастраивать работу модема нет необходимости.

Смотрим видео.

Что делать если подключение не заработало

Если автоматически схема не заработала, то нужно проконтролировать правильность настроек. В настройках маршрутизатора нужно проверить, чтобы в опции WAN была установлена функция Dynamic IP.   В этом случае роутер будет автоматически получать интернет от модема. Чтобы это проверить:

• зайдем в настройки роутера;
• на вкладке Network находим опцию WAN;
• в окошке WAN Connection Type должно быть проставлено Dynamic IP.

Если все правильно, то и нижние поля должны быть заполнены автоматически. Теперь на роутере необходимо произвести некоторые настройки: задать имя Wi-Fi сети, придумать пароль. Теперь вся система должна работать и без проблем раздавать интернет.

Подключение Adsl Wi-Fi роутера

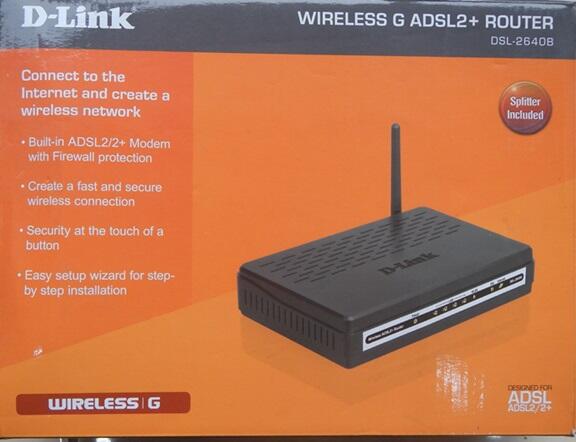

Но если пользователь все же купил ADSL роутер нового поколения, который имеет поддержку Wi-Fi, то подключение к сети не должно создать проблем. Модем теперь не понадобится, будем подсоединять только роутер, который будет выполнять функции и модема и роутера одновременно. Это устройство оснащено мощной антенной, которая обеспечивает быструю настройку сетевой конфигурации.

На рынке беспроводных технологий работают несколько компаний, в арсенале которых есть ассортимент ADSL Wi-Fi роутеров. Одной из них является знаменитая тайваньская компания D-Link, продукцию которой чаще всего используют пользователи. Сетевой кабель соединяется аналогично, как в случае с модемом. Только вместо порта WAN, необходимо подключиться к порту Line, именно так производители назвали порт в этом устройстве.

Настройка Adsl Wi-Fi роутера

Теперь остается настроить работу ADSL Wi-Fi роутера и принимать интернет. Быстро осуществить его настройку можно с помощью диска, который идет в комплекте с устройством. На диске есть возможность выбрать язык: русский и английский. Настройка основных параметров включает в себя внесение необходимых данных для подключения интернета, а именно:

• страна;
• провайдер.

Следующие параметры настроек провайдеры не рекомендуют изменять, а использовать по умолчанию:

• протокол;
• инкапсуляция;
• VPI;
• VCI;
• MTU.

Далее настраиваем Wi-Fi соединение. Здесь указывается:

• имя беспроводной сети;
• канал;
• сетевая аутентификация.

После несложного процесса настройки можно приступать к работе. В меру своих потребностей каждый пользователь может индивидуально настроить работу маршрутизатора, используя его функциональные возможности. Через окно браузера выходим на роутер. Производитель использует для настроек английский язык, поэтому перейти на русский возможности нет.

Рассмотрим основные разделы настроек:

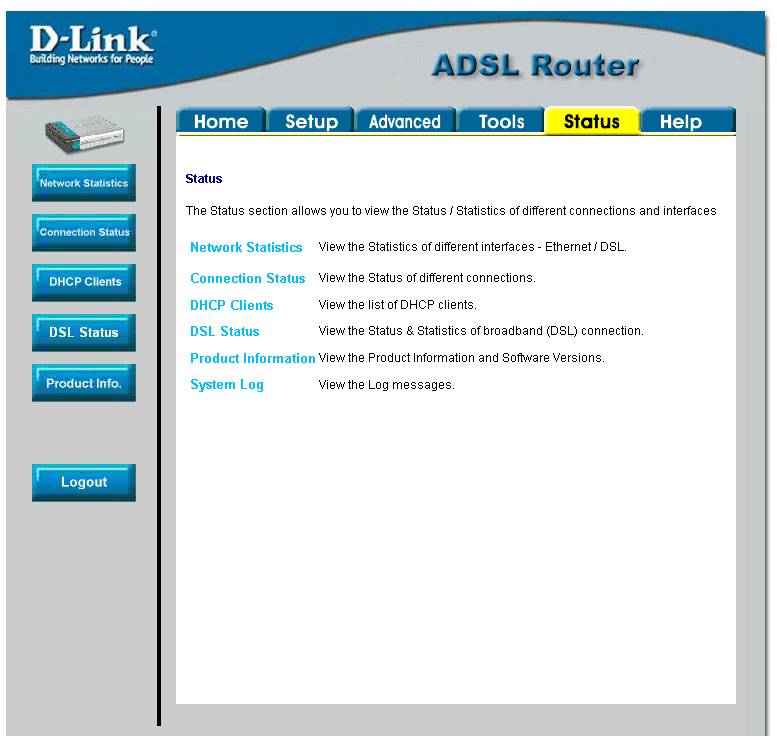

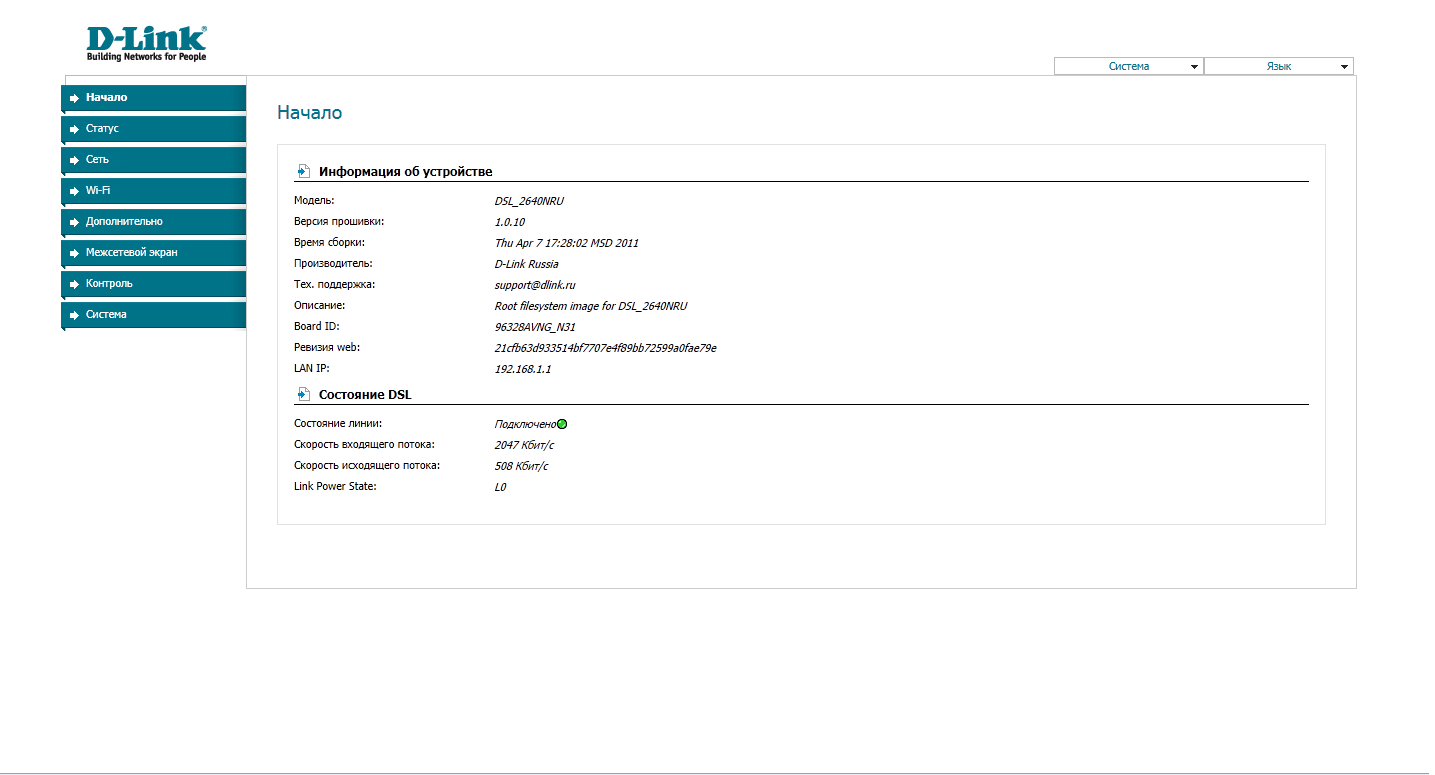

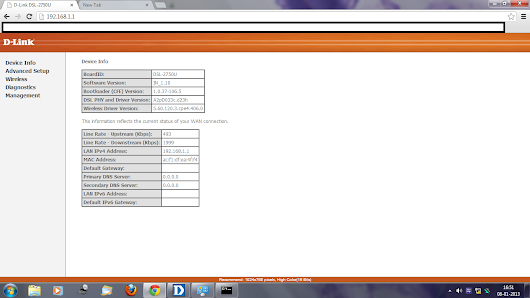

1. DeviceInfo. В этом разделе расположена вся информация об устройстве, его прошивке и драйверах. Пользователь здесь может увидеть качество соединения ADSL и пропускную способность.
2. AdvancedSetup. В этом разделе осуществляется детальная настройка характеристик роутера, используя широкий выбор сетевых параметров.
3. Wireless. Эта функция позволяет выбирать конфигурации для настройки беспроводной сети Wi-Fi.
4. Diagnostics. В этом разделе можно диагностировать состояние всех соединений: локального, DSL и интернета.
5. Management. Это пункт управления девайсом, где собраны все функции, которые отвечают за его работоспособность.
6. Telnet. Этот протокол содержит весь потенциал устройства, позволяет детально настроить каждую функцию.

Настройка ADSL подключения, Тонус Телеком

Настройка ADSL подключения

1. Подключение оборудования.

1.1 Оборудование, необходимое для подключения к сети Интернет по ADSL.

Для подключения к сети Интернет по ADSL-технологии необходимы:

• Компьютер;
•  ADSL-модем;
•  Сплиттер;
• Набор кабелей для соединения модема с телефонной сетью и компьютером.

1.2 Требования к компьютеру:

• Сетевая карта с интерфейсом Ethernet 10/100Base-T (в случае если модем с Ethernet )
   либо USB интерфейс (в случае если модем с USB)
• Операционная система любая из следующих: Windows 98, ME, 2000, XP.Vista, 7. 8.

1.3 Порядок подключения оборудования.

Подключение оборудования производится в следующей последовательности:

•  Подключите сплиттер к телефонной линии;
•  Подключите к сплиттеру телефонный аппарат и модем;
•  Подключите компьютер к модему;

1. 3.1 Установка сплиттера.

Соедините разъем LINE  на сплиттере с телефонной розеткой (линией). Если у Вас установлены телефонные розетки старого образца (пятиштырьковые),

то необходимо будет приобрести переходник на евроразъем (RJ11).

Внимание!!! Если у вас несколько телефонных розеток или имеются параллельные телефонные аппараты, то сплиттер нужно установить до всех разветвлений

  вашей телефонной линии. Для стабильной связи очень важно чтобы на телефонной линии до сплиттера и от сплиттера до модема не было ненадёжных

 контактов (скруток и т.п.) Так же не рекомендуется использовать для соединений кабель ТРП («лапша»).

1.3.2 Подключение модема.

Соедините разъем модема с надписью DSL или WAN  с разъемом сплиттера с надписью MODEM , используя телефонный кабель из комплекта поставки

 модема. Соедините порт LAN  на модеме с Ethernet-портом на компьютере или Ethernet-коммутатором при помощи Ethernet-кабеля из комплекта поставки.

 Если используется модем с USB интерфейсом, то подключение производится через USB -порт. Подключите адаптер питания и включите модем,

 нажав кнопку «ON/OFF» на модеме.

1.3.3 Подключение телефонного аппарата.

При помощи второго кабеля из комплекта поставки подключите телефонный аппарат к разъему PHONE  на сплиттере.

2. Настройка ADSL модема.

Необходимые базовые настройки модема.

•  VPI (Virtual Path Identifier) = 8
•  VCI (Virtual Circuit Identifier) = 35
•  Тип инкапсуляции = LLC (Bridged IP over ATM LLC SNAP (RFC1483))
•  Категория сервиса = UBR
•  Режим включения = Router или Bridge.
•  Modulation = Multimode (поддерживаются стандарты ADSL2+ ,G . DMT и G . Lite).

Для настройки модема необходимо воспользоваться инструкцией производителя, либо настроить с помощью приложенной краткой инструкции (если имеется на ваш модем).

В зависимости от режима включения модема ( Bridge или Router ) настройка PPPoE соединения производится на компьютере ( Bridge ) или на модеме ( Router ).

Настройка ADSL-модема D-Link DSL-2500U | os-masters.ru

Здравствуйте! В данном материале мы рассказали — как правильно подключить и настроить ADSL-модем D-Link DSL-2500U для провайдеров  МГТС и  РосТелеком. Также в статье рассмотрены процесс обновления программного обеспечения (прошивки) модема с версии 1.0.47 до 1.0.50, определение параметров IP для подключения Wi-Fi повторителя (репитера) и восстановление модема после сбоя (когда нет доступа к WEB-интерфейсу)

Добро пожаловать на наш сайт-визитку: osmasters.pro

Если в вашей квартире или офисе используется охранная сигнализация по телефонной линии, то требуется модификация модема D-Link DSL-2500U Annex B. При отсутствии сигнализации нужна версия Annex A

Содержание

— Подключение модема D-Link DSL-2500U

— Подключение модема параллельно с телефонным аппаратом с помощью сплиттера

— Настройка ADSL модема

     вход в WEB-интерфейс

     настройка соединения PPPoE

— Обновление прошивки (программного обеспечения) модема D-Link DSL-2500U

— П​араметры ADSL-модема для настройки репитера (повторителя) Wi-Fi

— Восстановление модема D-Link DSL-2500U после сбоя (если нет доступа к WEB-интерфейсу)

Подключение модема D-Link DSL-2500U

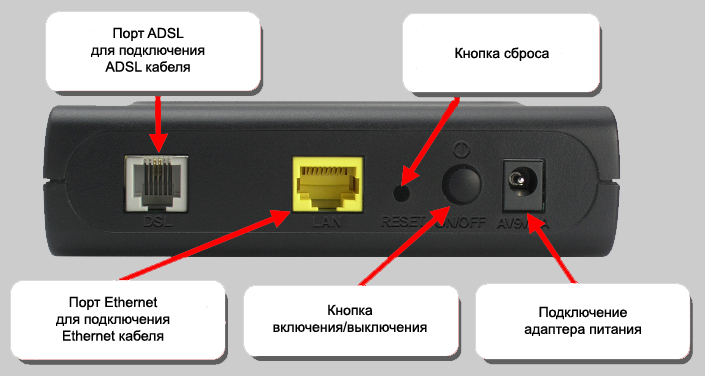

Порты на задней панели модема (слева направо): порт DSL, порт LAN и порт блока питания. Отверстие возле порта LAN — утопленная в корпус кнопка RESET для сброса к заводским настройкам

Порт LAN соедините с портом Ethernet компьютера кабелем с разъёмами RJ-45

Не перепутайте кабели — компьютерный коннектор RJ-45 на 2 миллиметра больше по ширине, чем телефонный RJ-12

При использовании модема без телефонного аппарата — воткните телефонный кабель (с коннектором RJ-12) провайдера прямо в порт DSL модема

При использовании модема параллельно с телефонным аппаратом для разделения телефонной линии на цифровую и аналоговую используется сплиттер (без него выход в интернет во время телефонного разговора будет невозможен)

В сплиттере есть три одинаковых разъема для коннекторов RJ-12 — к телефонному аппарату (может называться Phone), к модему (DSL) и к телефонной линии (Line)

Схема подключения с использованием сплиттера изображена на иллюстрации ниже

Настройка модема D-Link DSL-2500U

Если настройка модема уже производилась, то сделайте сброс до заводской конфигурации — после включения модема нажмите до щелчка и подержите несколько секунд кнопку RESET, например, зубочисткой

После подключения кабеля провайдера на передней панели модема должен заморгать, а затем загореться светодиод DSL. Если светодиод DSL не загорается (горят только POWER и LAN), значит есть проблемы с телефонным кабелем провайдера (проверьте, подключив к нему телефонный аппарат), в телефонной розетке, либо в линии. Если телефонный аппарат от данного кабеля работает, а светодиод DSL на модеме не горит, то следует позвонить вашему провайдеру и сообщить о проблеме. Если со стороны провайдера всё в порядке, то проблема может быть в самом модеме — в этом случае требуется провести процедуру восстановления либо заменить модем

Настройка ADSL-модема производится с помощью WEB-интерфейса с любого компьютера или ноутбука с портом Ethernet

Запускайте ваш любимый браузер

Вводите в его адресную строку (не путайте с поисковой строкой в Яндексе или Google!) адрес WEB-интерфейса модема — 192.168.1.1 и жмите клавишу Enter

Если подключение было произведено правильно, то перед вами появится запрос на ввод имени пользователя и пароля. В ином случае сделайте сброс настроек модема, нажав кнопку RESET на задней панели (подержите её несколько секунд)

Введите «admin» без кавычек в оба поля и нажмите кнопку «Вход»

— интерфейс 1. 0.47

— интерфейс 1.0.50

Перед вами появится WEB-интерфейс модема D-Link DSL-2500U

— интерфейс 1.0.47

— интерфейс 1.0.50

В версии WEB-интерфейса версии 1.0.50 требуется нажать кнопку «Настроить вручную», чтобы войти в режим настройки

После этого перед вами появится расширенное меню:

Настройка соединения PPPoE

В web-интерфейсе 1.0.47 для настройки PPPoE соединения нажмите в левом вертикальном меню пункт «Соединения», после чего в правом нижнем углу нажмите кнопку «Добавить»

В интерфейсе версии 1.0.50 выберите в верхнем горизонтальном меню пункт «Сеть», затем нажмите кнопку «Добавить» в правом нижнем углу

На странице настроек соединения PPPoE названия требуемых для заполнения реквизитов совпадают для обоих интерфейсов

В выпадающем меню «Тип соединения» выберите пункт «PPPoE»

В реквизиты VPI и VCI введите значения, соответствующие настройкам вашего провайдера (данные в табице представлены для московского региона):

В поля «Имя пользователя», «Пароль» и «Подтверждение пароля» введите данные из договора: логин и пароль. Если данные утеряны, то уточните их у вашего провайдера

Затем нажмите кнопку «Сохранить»

Интерфейс 1.0.47:

Интерфейс 1.0.50:

После добавления нового соединения нажмите кнопку «Сохранить» на предыдущем экране

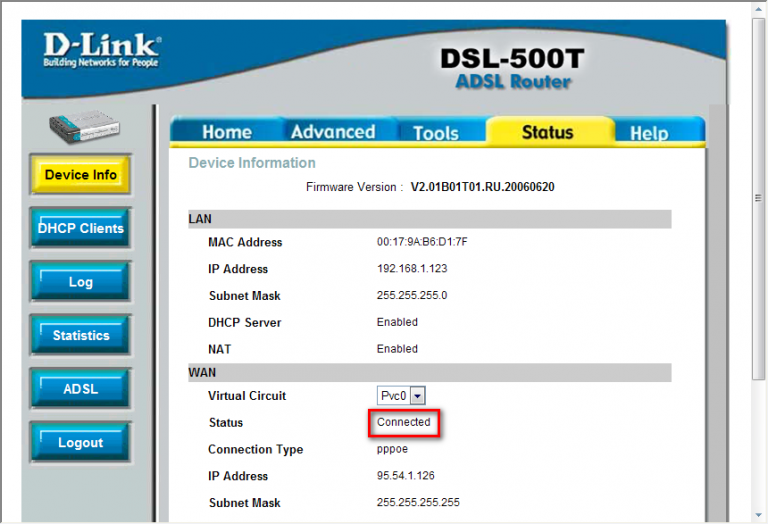

После сохранения конфигурации должен загореться светодиод «Internet» на передней панели модема

Для проверки перезагрузите модем — отключите его от питания на 15-20 секунд, после чего включите, дождитесь загрузки и проверьте интернет

В разделе «Система» — «Конфигурация» вы можете сделать сброс настроек к заводским и сохранить файл настроек на компьютере

Обновление прошивки (программного обеспечения) модема D-Link DSL-2500U

Для обновления программного обеспечения модема выясните аппаратную ревизию модема (H/W) и поддерживаемый тип линии — Annex A или Annex B, а затем скачать файл прошивки по ссылке с сайта производителя — ftp://ftp. dlink.ru/pub/ADSL/

Все данные написаны на этикетке на нижней стороне устройства

Примеры обозначения аппаратной ревизии:

H/W Ver: A1

H/W Ver: D3

H/W Ver: C1

Примеры обозначения типа линии (если в ней указано «DB_» или «RU_B_«, то это Annex B. Иначе Annex A):

F/W Ver: RU_1.50 — устройство Annex A

F/W Ver: DB_1.00 — устройство Annex B

На сервере FTP кликните по требуемому каталогу

Для ревизии: A1
Тип линии: Annex A
Рекомендованная прошивка: 3-06-04-3H00

Для ревизии: D1, D2, D3
Тип линии: Annex A
Рекомендованная прошивка: RU_1.52

Для ревизии: D1, D2, D3
Тип линии: Annex B
Рекомендованная прошивка: RU_B_1.52

Для ревизии: С1
Тип линии: Annex A
Рекомендованная прошивка: RU_1.22

В требуемом каталоге зайдите в раздел «Firmware» и кликните по файлу прошивки для скачивания

В боковом меню WEB-интерфейса выберите пункт «Система«, затем нажмите «Обновление ПО«. Нажмите кнопку «Выбрать файл«, найдите файл с прошивкой (обычно файлы попадают в папку «Загрузки») и два раза кликните по нему

Нажмите кнопку «Обновить«

Прогресс обновления отображён на прогресс-баре

После обновления модема перезагрузите модем и проверьте интернет

Параметры модема D-Link DSL-2500U для подключения повторителя (репитера)

К ADSL-модему можно подключить в качестве Wi-Fi-повторителя роутер с портом WAN под разъём RJ-45 (Ethernet)

Мы рассмотрели настройку в качестве повторителя роутеры следующих марок — D-Link, TP-Link, ASUS и ZyXEL

Для настройки репитера следует использовать следующие IP-адреса:

IP-адрес — 192.168.1.12

Маска подсети — 192.168.1.1

Основной шлюз — 255.255.255.0

Предпочитаемый DNS-сервер — 192.168.1.1

Также для настройки роутера в режим репитера следует сменить подсеть с 1 на 0, или любую другую.  Переходите по ссылке, соответствующей марке вашего роутера — D-Link, TP-Link, ASUS и ZyXEL

Восстановление модема D-Link DSL-2500U после сбоя (если нет доступа к WEB-интерфейсу)

Отключите модем от сети 220В. Зажмите кнопку RESET на задней панели и включите модем, продолжая удерживать RESET в течении минимум 10 секунд — светодиод RESET должен загореться красным

Теперь следует настроить сетевую карту компьютера

В системном лотке кликните правой кнопкой мыши значок соединения   , затем — пункт «Центр управления сетями и общим доступом», либо нажмите  Win+R, введите «control /name Microsoft.NetworkAndSharingCenter» без кавычек (выделите текст мышкой, скопируйте его и вставьте в поле «Открыть») и нажмите ОК

В появившемся окне нажимаем Подключение по локальной сети

В окне «Состояние» нажмите кнопку «Свойства»

Выберите Протокол Интернета версии 4 и кликните по нему два раза

Настройте сетевую карту как указано на иллюстрации ниже:

— выберите радио-кнопки «Использовать следующий IP-адрес» и «Использовать следующие адреса DNS-серверов»

— Заполните реквизиты следующим образом:

IP-адрес — 192. 168.1.12

Маска подсети — 192.168.1.1

Основной шлюз — 255.255.255.0

Предпочитаемый DNS-сервер — 192.168.1.1

Нажмите кнопку «ОК», затем снова «ОК» в предыдущем окне

Запустите браузер

Введите в его адресную строку адрес WEB-интерфейса модема — 192.168.1.1 и жмите клавишу Enter

Если подключение было произведено правильно, то перед вами появится экран «Update software». Нажмите кнопку «Выберите файл», затем найдите файл прошивки (Где взять файл прошивки?) и дважды кликните по нему

Нажмите кнопку «Update Software» и дождитесь окончания процесса восстановления прошивки

По окончании процесса прошивки перезагрузите модем и проверьте интернет. Если интернет не работает, то переходите к его настройке

Как подключить модем ADSL 2 к беспроводному маршрутизатору?

Опубликовано 14 дек 2020

Подключение модема ADSL к маршрутизатору WiFi —

D-Link — одни из самых популярных маршрутизаторов, доступных на рынке. Люди покупают эти маршрутизаторы, чтобы получить доступ к высокоскоростным интернет-соединениям, а также использовать их с множеством других устройств. В наши дни люди стали сильно зависеть от этих маршрутизаторов в своей повседневной работе.

Хотя его важность в современном образе жизни пользователей хорошо известна, нельзя отрицать и его сложность.Эти маршрутизаторы состоят из различного оборудования, модемов, антенн и встроенного программного обеспечения. Эти машины, как и любое другое электронное устройство, могут выйти из строя без предварительного уведомления или предупреждения. D-Link как поставщик услуг ежедневно принимает объемы вызовов от вызывающих абонентов с проблемами маршрутизатора.

Среди всего этого одним из распространенных вопросов среди пользователей был: «Как подключить модем ADSL 2 к беспроводному маршрутизатору?» Я расскажу подробное описание того, как подключить ADSL-модем к Wi-Fi роутеру, пожалуйста, внимательно прочтите его, чтобы настроить свой модем самостоятельно. Если вам нужна помощь по маршрутизатору.

Подключение модема ADSL к маршрутизатору WiFi: подробное описание

Чтобы подключить модем ADSL2 к беспроводному маршрутизатору, заранее убедитесь, что у вас есть два комплекта кабеля Ethernet. Также убедитесь, что у вас есть все соединительные провода и порт вывода электроэнергии.

Шаг 1: Подключите модем ADSL к розетке и пока не включайте его. Возьмите кабель ADSL, идущий от стены, подключите его к интернет-порту или порту WAN на модеме.

Шаг 2: Теперь возьмите беспроводной маршрутизатор и подключите его к модему с помощью кабеля Ethernet, который вас попросили сохранить заранее. Кабель, идущий от вашего модема, войдет в порт WAN вашего маршрутизатора Dlink.

Шаг 3: Теперь подключите маршрутизатор к другой розетке и включите модем и беспроводной маршрутизатор. Подождите несколько минут, чтобы установить соединение между двумя устройствами.

Шаг 4: Теперь, чтобы использовать подключение к Интернету, вам необходимо настроить маршрутизатор.Используйте другой кабель Ethernet для подключения маршрутизатора к компьютеру. Один конец этого кабеля войдет в порт LAN вашего маршрутизатора, а другой конец войдет в порт Ethernet на вашем компьютере.

Шаг 5: Настройте маршрутизатор в соответствии с рекомендациями D-Link или попросите своего интернет-провайдера сделать это за вас. В настоящее время вы можете использовать его напрямую в соответствии с текущими настройками и проводным подключением.

Это шаги для подключения модема ADSL 2 к беспроводному маршрутизатору.Надеюсь, эти шаги помогут вам завершить настройку самостоятельно. Если у вас возникли трудности с пониманием этих шагов или вам нужна другая помощь, связанная с маршрутизатором.

Как вручную настроить параметры ADSL на шлюзе NETGEAR DSL с помощью Smart Wizard | Ответ

Эта статья поможет вам вручную настроить параметры ADSL на DSL-модеме / маршрутизаторе NETGEAR.

Информация в этой статье применима, если вы настраиваете подключение к Интернету DSL с маршрутизатором NETGEAR, который использует интерфейс Smart Wizard.

Если у вас более новый маршрутизатор с пользовательским интерфейсом genie, см. Как вручную настроить параметры ADSL на шлюзе NETGEAR DSL с помощью NETGEAR genie

Чтобы вручную настроить параметры ADSL на шлюзе NETGEAR DSL с помощью Smart Wizard:

Чтобы настроить модем / маршрутизатор NETGEAR ADSL, убедитесь, что у вас есть следующая информация:

1. Тип подключения к Интернету i.е. PPPoE или PPPoA.
2. Учетные данные для входа, предоставленные интернет-провайдером.
3. Метод мультиплексирования, который может быть основан на LLC или VC.
4. Значения VPI и VCI.

Когда эта информация будет под рукой, подключите компьютер с помощью кабеля Ethernet к одному из портов LAN маршрутизатора. Откройте браузер и в адресной строке введите http://www.routerlogin.com или http: // 192.168.0.1 и используйте admin в качестве имени пользователя и пароль в качестве пароля, если он не был изменен. После открытия графического интерфейса маршрутизатора NETGEAR выполните следующие действия для настройки маршрутизатора:

1. В левом меню выберите Basic Settings в разделе Setup.
2. На вопрос, требуется ли для подключения к Интернету логин, выберите no.
3. В поле «Инкапсуляция» выберите тип подключения к Интернету: PPPoE или PPPoA.
4. Введите логин и пароль, предоставленные интернет-провайдером, в соответствующие поля.
5. В поле IP-адрес в Интернете выберите Получить динамически от интернет-провайдера.
   Если ваш интернет-провайдер предоставил статический IP-адрес, выберите Использовать статический IP-адрес и введите информацию о статическом IP-адресе.
   В большинстве случаев должен быть выбран вариант «Получить динамически от провайдера».
6. Поле Адрес сервера доменных имен (DNS) должно быть выбрано как Получить автоматически от провайдера , если статический DNS не предоставляется провайдером.
7. Щелкните Применить и дождитесь обновления страницы.

8. Нажмите на опцию ADSL settings в разделе настроек в левом меню.
9. В раскрывающемся меню выберите метод мультиплексирования, используемый поставщиком Интернет-услуг.
10. Введите значения VPI и VCI и нажмите Применить.

11. Чтобы проверить, правильно ли настроен маршрутизатор, щелкните Состояние маршрутизатора в разделе «Обслуживание ».
12. Найдите IP-адрес под интернет-портом, действительный публичный IP-адрес там показывает, что конфигурация правильная и работает. Индикатор Internet на маршрутизаторе станет зеленым, и Интернет начнет работать через маршрутизатор.

Последнее обновление: 28.11.2016 | Идентификатор статьи: 22005

Как настроить подключение к маршрутизатору с использованием чистого ADSL | ADSL и VDSL

Если вы получили свой ADSL-маршрутизатор от Afrihost, он, скорее всего, будет предварительно настроен для вас, чтобы вы просто подключались и использовали. Однако, если вы сбросили настройки или, возможно, у вас есть новый маршрутизатор, который вам нужно настроить, пожалуйста, ознакомьтесь с приведенными ниже инструкциями, чтобы помочь вам. Обратите внимание, что у маршрутизаторов разные интерфейсы, однако общая настройка для большинства маршрутизаторов аналогична.

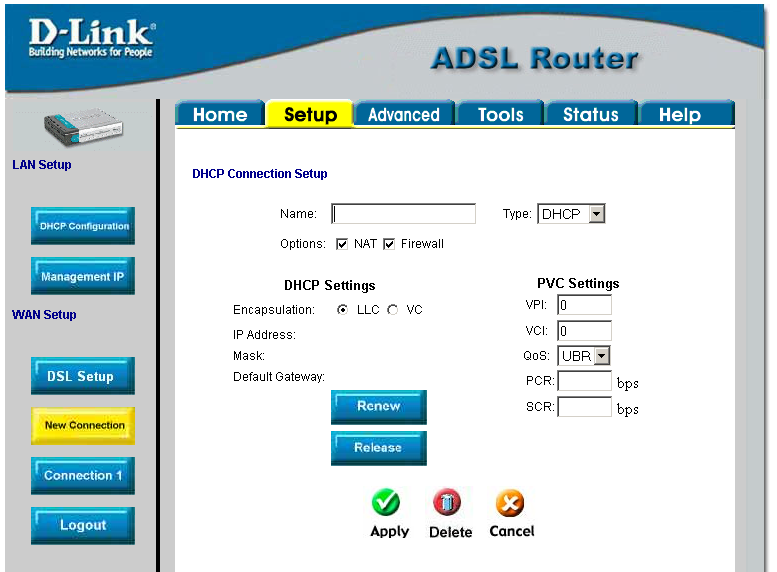

Чтобы настроить маршрутизатор ADSL D-Link 224, выполните следующие действия:

• Откройте свой интернет-браузер
• Войдите в роутер. Перейдите на IP-адрес вашего роутера: http://192.168.1.1

Войдите, используя имя пользователя и пароль по умолчанию.Сведения о доступе по умолчанию обычно указаны ниже, но могут отличаться и их можно найти на наклейке под маршрутизатором или в руководстве.

Имя пользователя: admin

Пароль: admin

Как войти в роутер. Если вам требуется дополнительная помощь в разделе «Как войти в маршрутизатор», обратитесь к статье нашего Справочного центра.

Настройте подключение с помощью мастера настройки.

• Выберите «Настройка» вверху страницы.
• Выберите «Wizard» слева.
• Выберите «Мастер установки».

• Появится приветственное окно, информирующее вас о пошаговом процессе. Нажмите «Далее’.

• Шаг 1: Измените пароль для входа в маршрутизатор. Введите текущий пароль по умолчанию, а затем введите новый пароль для доступа к маршрутизатору.&> *) в пароле. Не включайте в пароль имя пользователя или свое имя.
  • Шаг 2: Установите время и дату на маршрутизаторе. Выберите правильный часовой пояс для вашего местоположения. ЮАР находится в часовом поясе GMT ​​+ 2.
  • Шаг 3: Настройте подключение к Интернету.

  Настройки маршрутизатора для ADSL-соединения

  Страна: Другое

  Интернет-провайдер: Другое

  Режим подключения: (ATM) ADSL

  Протокол: PPPoE

  Тип подключения: LLC

  VPI: Установить на 8

  VCI: Установить на 35

  • Введите имя пользователя и пароль PPPoE.
  • Нажмите «Далее».

  Что такое SSID? SSID расшифровывается как Service Set Identifier. Это имя вашей сети Wi-Fi.

  Где я могу получить имя пользователя и пароль PPPoE?

  • Войдите в ClientZone.
  • Щелкните вкладку «Подключение».
  • Выберите соответствующий пакет волокна в правой части.
  • Нажмите кнопку «Просмотреть продукт».
  • Ваше имя пользователя отображается вверху панели под вашим пакетом.
  • Чтобы получить пароль, нажмите кнопку «Доступ к деталям».
  • Нажмите «Сбросить пароль».
  • В появившемся всплывающем окне скопируйте вновь сгенерированный пароль, сохраните его и нажмите «ОК».
  • Шаг 4: Вам необходимо настроить параметры сети WIFI.

  Введите предпочитаемое имя беспроводной сети (SSID).

  Выберите WPA2-PSK в качестве уровня безопасности.

  Введите свой пароль Wi-Fi в разделе «Общий ключ WPA2».

  Защитите свою сеть. Прочтите статью нашего Справочного центра, чтобы узнать, как защитить свой WiFi-роутер и обеспечить безопасность вашей сети.

  • По завершении на странице сводки настройки отобразятся сведения о маршрутизаторе.
  • Шаг 5: Нажмите «Применить».

  Эти настройки будут сохранены. Перезагрузите маршрутизатор и войдите в систему, указав свои новые данные Wi-Fi.

  NT | Конфигурация модема ADSL (CPE)

  • После покупки CPE (модема ADSL 2+) клиенту предлагается тщательно изучить руководство.
  • Просмотрите веб-страницу управления модемом ADSL. Например, если IP-адрес вашего интерфейса управления модемом — 192.168.1.1

  Введите http: // 192.168.1.1 / в вашем веб-браузере.

  • Укажите имя пользователя и пароль администратора вашего модема

  (Примечание: клиентам настоятельно рекомендуется просмотреть руководство по модему / CPE, чтобы получить такую ​​информацию, как IP-адрес, имя пользователя Admin и пароль).

  Как правило, модем / CPE можно использовать в режиме маршрутизации или в режиме моста.

  1. Режим маршрутизации

  В этом режиме модем / cpe набирает номер, используя имя пользователя и пароль, предоставленные NT. Вы должны явно указать имя пользователя и пароль для конфигурации вашего модема.В этом режиме один и тот же модем / CPE может использоваться для совместного использования интернет-соединения с несколькими компьютерами.

  Параметры конфигурации для режима маршрутизации

  VPI — 8
  VCI — 81
  инкапсуляция — PPPOE / LLC
  Аутентификация — Авто

  Имя пользователя — Предоставляется NT
  Пароль — Предоставляется NT
  Предоставление этой информации должно установить соединение между CPE и DSLAM

  Счетчики Rx / Tx должны начать увеличиваться

  Примечание. При использовании режима маршрутизации нет необходимости создавать dial-up или dail.Модем сам позвонит.

  2. Мостовой режим

  В этом режиме ваш компьютер набирает номер, используя имя пользователя и пароль, предоставленные NT. Этот режим в основном используется для подключения к Интернету на одном компьютере.

  Параметры конфигурации для режима моста

  Выбор режима моста
  Инкапсуляция — ООО
  ВПИ — 8
  VCI — 81
  Аутентификация — Авто

  Внимание (очень важно):

  Чтобы проверить, работает ли ваша линия ADSL, светодиод ADSL сначала будет мигать, а затем непрерывно светиться после того, как вы подключите модем / CPE к телефонной линии.

  Если на индикаторе ADSL модема / CPE нет ответа (нет непрерывного свечения), обратитесь в соответствующий NT MDF (местный коммутатор), чтобы узнать, есть ли какие-либо проблемы в вашей линии ADSL.

  Внимание !!!

  Если в вашей телефонной линии есть функция домашнего измерения (16 кГц), вам необходимо отдельно упомянуть об этом при подписке на услугу ADSL. Вам необходимо установить разветвитель, поддерживающий домашнее измерение, иначе ваш домашний счетчик не будет работать после подписки ADSL.

  ---

  Расширенная настройка модема | CenturyLink

  Затем выберите пункт меню на левой боковой панели. Полное меню параметров приведено ниже со ссылками на пошаговые инструкции для каждого параметра.

  Блокировка / фильтрация

  • Планировщик доступа: позволяет выбрать устройство, подключенное к вашей сети, и установить правила доступа в Интернет.

  • Блокировка служб: позволяет выбрать устройство, подключенное к вашей сети, и заблокировать определенные Интернет-службы.

  • Блокировка веб-сайтов: позволяет выбрать устройство, подключенное к вашей сети, и заблокировать для этого устройства доступ к определенным веб-сайтам.

  Broadband Settings: позволяет изменять параметры подключения к вашему поставщику услуг. Эти настройки не следует изменять, если это не предписано вашим интернет-провайдером.

  Настройки WAN

  • Настройки WAN: позволяет изменить протокол и тип адресации, требуемые вашим поставщиком Интернет-услуг для доступа в Интернет.Эти настройки не следует изменять, если это не предписано вашим интернет-провайдером.

  • Включите IPv6: IPv6 — это обновление IPv4, протокола, по которому работает Интернет.

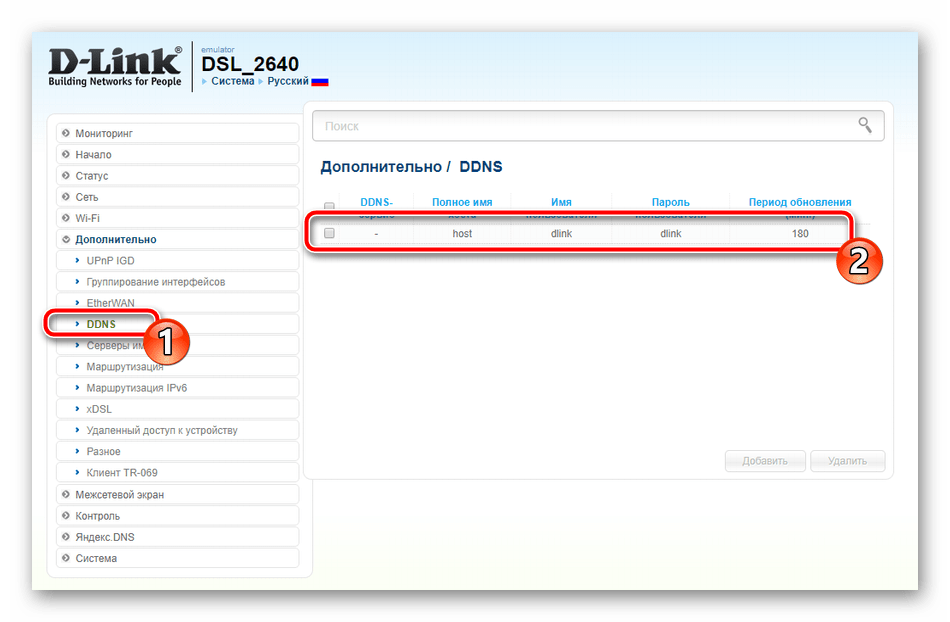

  • Dynamic DNS: связывает WAN IP-адрес вашего маршрутизатора с именем хоста.

  Настройки LAN

  • Настройки DHCP: позволяет редактировать настройки DHCP, которые определяют параметры адресации LAN для вашего модема, чтобы назначать IP-адреса устройствам LAN.

  • Резервирование DHCP: сдает клиенту в аренду постоянный адрес, назначенный DHCP.

  • DNS Host Mapping: Создает статическое имя хоста для указанного IP-адреса в маршрутизаторе DSL. Поддерживаются IP-адреса WAN и LAN.

  • Подсети LAN: Ваш модем может поддерживать несколько настроек подсети LAN. Используйте страницу настроек DHCP для настройки подсети IPv4 по умолчанию.

  • Конфигурация CBRAS: CBRAS — это специализированный сервер удаленного доступа CenturyLink, который позволяет нескольким источникам интернет-трафика (кабельному, DSL или широкополосному беспроводному подключению) объединяться в одной сети.

  QoS: приоритетность типов трафика (например, VoIP) перед стандартным трафиком данных. Формирование трафика вашей сети с помощью QoS может повысить производительность приложений и предотвратить перегрузку вашей сети.


  Удаленное управление

  • Удаленный графический интерфейс: разрешает доступ к маршрутизатору через WAN-соединение. Для удаленного доступа к модему вам нужно будет использовать https: //, а затем IP-адрес модема в глобальной сети.Здесь вы можете управлять именем пользователя и паролем администратора для графического интерфейса модема.

  • Удаленная консоль: разрешает доступ telnet или SSH к маршрутизатору из WAN-соединения с использованием WAN IP-адреса модема.

  Маршрутизация

  • Динамическая маршрутизация: используется, если за модемом установлен шлюз.

  • Статическая маршрутизация: добавляет маршрутизаторы в таблицу маршрутизации вручную. Если между двумя статически определенными узлами происходит изменение или сбой, трафик не будет перенаправлен и должен ждать, пока сбой не будет разрешен администратором.

  Безопасность

  • Пароль администратора: предотвращает доступ посторонних к настройкам прошивки модема. После создания имени пользователя и пароля вам нужно будет вводить их каждый раз при доступе к графическому интерфейсу микропрограммы модема, расположенному по адресу http://192.168.0.1.

  • Перенаправление приложений: перенаправляет порты на выбранное устройство LAN по имени приложения.

  • Переадресация портов: позволяет вводить порты или диапазоны портов для перенаправления Интернет-приложений на устройство LAN.

  • DMZ Hosting: позволяет устройству LAN использовать WAN IP-адрес модема как свой собственный. DMZ помещает устройство LAN за пределы брандмауэра.
  • IPv4 Firewall: активация межсетевого экрана не является обязательной. Когда брандмауэр активирован, безопасность повышается, но некоторые сетевые функции будут потеряны.

  • IPv6 Firewall: активация брандмауэра необязательна. Когда брандмауэр активирован, безопасность повышается, но некоторые сетевые функции будут потеряны.
  • NAT (преобразование сетевых адресов): отключение NAT откроет ваш широкополосный модем для постороннего вторжения, создавая угрозу безопасности.Эти настройки не следует изменять без указаний вашего интернет-провайдера.
  • UPnP: упрощает подключение и подключение устройств к вашей сети.

  • SIP ALG: Включает или отключает возможность передачи сеансов SIP в LAN.

  Настройка ADSL (маршрутизатор TP-Link TD-W8968)

  Вернуться к онлайн-поддержке TP-Link TD-W8969 Router

  Как настроить TP-Link TD-W8968 Router

  Это руководство покажет вам, как настроить маршрутизатор TP-Link TD-W8968.Базовая настройка одинакова для большинства маршрутизаторов ADSL, однако может незначительно отличаться для каждой модели.

  Шаг 1:

  Получите свой шлюз по умолчанию (для получения дополнительной информации щелкните здесь для Windows или щелкните здесь для Mac OS)

  Шаг 2:

  Откройте свой Интернет-браузер, например Internet Explorer, Google Chrome и т. Д.

  Шаг 3:

  Введите свой Default Gateway в адресной строке вашего Интернет-браузера и нажмите Введите .

  Шаг 4:

  Затем отобразится всплывающее окно для ввода имени пользователя и пароля маршрутизатора (см. Изображение ниже). Заводские настройки по умолчанию для имени пользователя и пароля должны быть «Admin» .

  Шаг 5:

  Когда вы попадете на эту страницу, выберите Interface Setup :

  Шаг 6:

  Измените режим инкапсуляции на PPPoA / PPPoE :

  Шаг 7:

  В поле «Имя пользователя и пароль» введите имя пользователя для подключения и пароль , предоставленные вашим поставщиком Интернет-услуг.

  Шаг 8:

  Сохраните , когда вся информация верна.

  Шаг 9:

  Следующим шагом является настройка параметров Wi-Fi (беспроводной), как показано на изображении ниже.

  1. Если вы не хотите использовать беспроводную связь на маршрутизаторе, установите флажок , отключите .
  2. Если вы действительно хотите использовать функцию беспроводной связи, убедитесь, что активирован, установлен флажок .

  Шаг 10:

  Введите свой SSID . SSID — это имя, по которому вы хотите, чтобы ваша беспроводная сеть называлась.

  Шаг 11:

  Следующий шаг предназначен для настройки безопасности беспроводной сети. Желательно иметь пароль для вашей беспроводной функции. Если вам не нужна безопасная настройка беспроводной сети, выберите Нет для режима безопасности.

  Шаг 12

  Выберите WPA / WPA2 , если вы хотите, чтобы ваша беспроводная сеть была защищена паролем.Введите желаемый пароль в поле рядом с общим ключом :

  Шаг 13:

  Убедившись, что все настройки верны, нажмите Сохранить

  Ваш маршрутизатор может перезагрузиться после сохранения конфигурации.

  Если вам потребуется помощь в настройке маршрутизатора TP-Link TD-W8968 , позвоните нам по телефону 010 555 0650 .

  С уважением,
  Команда iSAT

  Вернуться к началу

  Новый маршрутизатор с DSL | MetaGeek

  Использование автономного маршрутизатора с услугой DSL

  Многие интернет-провайдеры продают или сдают вам в аренду комбинированный блок модема и маршрутизатора.Он включает в себя модем DSL и беспроводной маршрутизатор, все в одной коробке.

  Эти небольшие поля со списком обычно подходят, но вы можете захотеть обновление до лучшего маршрутизатора, который поддерживает 5 ГГц, имеет лучшую брандмауэр и имеет больше функций.

  Мы не хотим просто подключать новый маршрутизатор к этому через Ethernet, потому что тогда у нас было бы два NAT и два межсетевых экрана, которые может вызвать проблемы с подключением для некоторых приложений.В основном это было бы небрежным налаживанием сетей, а мы этого не хотим.

  Вместо этого нам нужно, чтобы наш модем был просто модемом, а наш новый маршрутизатор обрабатывать всю маршрутизацию. Раньше это было обычным делом, но это уже не обычное дело.

  Чтобы модем был просто модемом, нам нужно его вставить в Режим прозрачного моста . Таким образом модем будет обрабатывать разговоры с вашим интернет-провайдером, и маршрутизатор будет маршрутизировать все трафик в вашей сети.Две коробки, каждая из которых посвящена выполнению их собственная работа.

  В этом случае мы используем комбинацию модема и маршрутизатора CenturyLink и Apple AirPort Extreme, но вы можете применить эти концепции к большинству другие модемы DSL и домашние маршрутизаторы.

  В диапазоне 2,4 ГГц 1, 6 и 11 являются единственными неперекрывающимися каналы. Выбор одного или нескольких из этих каналов является важным часть правильной настройки вашей сети.В настоящее время многие беспроводные маршрутизаторы автоматически выбирают канал для вас при первоначальной настройке, где, в зависимости от вашей беспроводной среды, это может привести к замедлению Скорости Wi-Fi и помехи. В этой статье будет рассказано, что вмешательства, с которым вы имеете дело, и проведет вас через шаги, чтобы выбрав правильный канал, чтобы вы могли понять, почему вам следует выберите канал 1, 6 и 11.

  Надежный Wi-Fi дома

  Для профессионалов, работающих на дому, студентов, обучающихся из дома, а учителя учат из дома, надежный домашний Wi-Fi часть того, что нам нужно пережить в течение дня.

  Signifi Personal расскажет, что не так, и поможет исправить Правильно.

  Настроить модем

  1. Прежде чем начать, получите имя пользователя и пароль PPPoE. от CenturyLink.

  Примечание: вы можете войти в свой текущий маршрутизатор и скопировать его. в текстовый файл, но если пароль скрыт, вы можете необходимо позвонить в CenturyLink.Просто скажите: «Мне нужен PPPoE. имя пользователя и пароль «, и они должны знать, о чем вы говорите о.

  2. Подключитесь к модему через Ethernet. Если вы уже подключены через Wi-Fi, это нормально.

  3. Перейдите к 192.168.0.1 в своем веб-браузере, чтобы открыть настройки. страница для модема.

  4. Войдите в свой модем с учетными данными внизу. Обычно это «admin» и случайный пароль.

  5. Щелкните Advanced Setup.

  6. В меню слева нажмите на Ссылка WAN Settings.

  7. Найдите раскрывающееся меню ISP Protocol .

  8. Выберите Transparent Bridging из Протокол ISP меню.

  9. Нажмите кнопку Применить , чтобы сохранить настройки и перезагружаем роут … Я имею ввиду модем, так как теперь это действительно просто модем.

  Настройка маршрутизатора

  Теперь, когда комбинированный модем / маршрутизатор находится в режиме «Прозрачный мост», он больше не работает как маршрутизатор, а работает только как модем DSL. Теперь мы готовы приступить к настройке нашего нового маршрутизатора, которым в нашем случае является Apple AirPort Extreme (но вы можете применить эти концепции к любому потребительскому беспроводному маршрутизатору).

  11. Отсоедините кабель Ethernet от модема и подключите его к одному из портов LAN на новом маршрутизаторе.

  12.Откройте служебную программу AirPort и щелкните вкладку Internet .

  13. Измените Connect Используя на PPPoE и используя информацию об учетной записи CenturyLink, которую мы искали ранее, заполните поля Account Name и Password .

  Leave a comment Cancel reply
