Как Обжать Витую Пару RJ-45

Поговорим про то, как обжать экранированный кабель витой пары. Простыми словами, как присоединить к штекеру сетевой провод для подключения интернета с коннектором RJ-45, состоящего из 8 или 4 жил. С его помощью также соединяются между собой роутер, компьютер и другие устройства. В данной статье хочу поделиться схемами с цветами и опытом работы с инструментом — клещами или кримпером. Навык пригодится каждому, кто имеет дело с сетевым оборудованием любой категории. Например, если разболтался коннектор интернет кабеля от провайдера в результате многократных подключений, либо чтобы подсоединить новый компьютер к роутеру.

Инструменты для обжима витой пары RJ-45 из 8 (4) жил

Наверняка многие сталкивались с такой ситуацией, когда «вилка» интернет кабеля в ходе эксплуатации замусоливалась, ломалась (особенно часто это происходит с пластмассовой защелкой), в результате чего контакты отходили, и интернет плохо работал. Лечится все просто — надо заново обжать сетевой кабель (витую пару) коннектором RJ-45.

Для этого нам потребуется:

  • Собственно кабель от интернета (Ethernet) — витая пара.
  • Несколько коннекторов RJ-45 для подключения к роутеру (потребуется один, а остальные про запас)
  • Обжимные клещи, или кримпер — специальный инструмент, который можно приобрести на любом радиорынке

Схемы и цвета распиновки восьмижильного сетевого кабеля интернет

Прежде всего надо определиться, по какой схеме будем обжимать кабель. А их есть две. Надежнее всего посмотреть, как он был обжат раньше — на откусанном коннекторе. Если же обжимаете витую пару с нуля, то придется подумать.

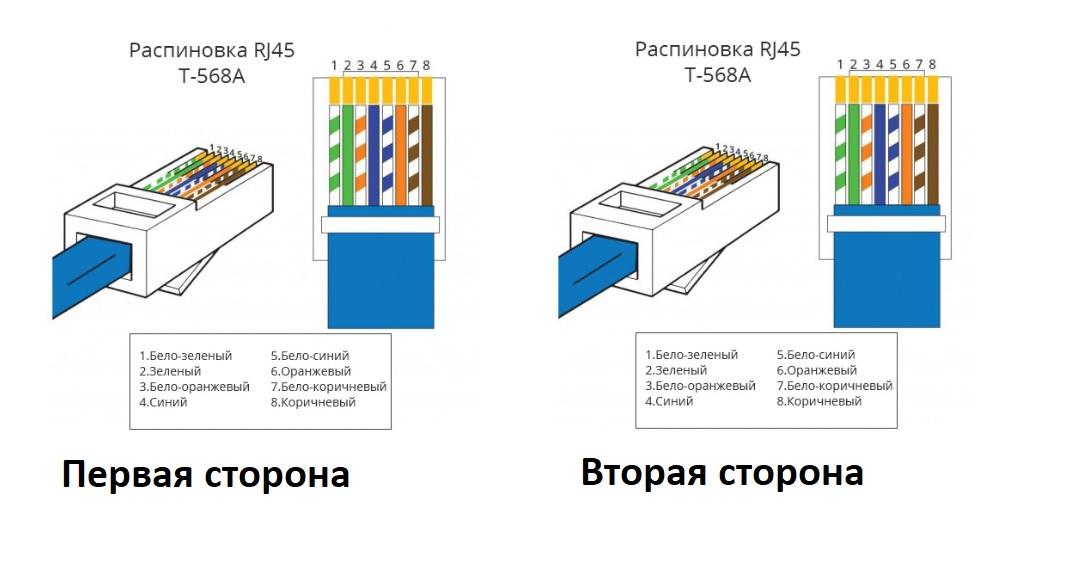

Прямой тип обжима по цветам

Прямой тип обжима — подойдет для интернет кабеля или сетевого патчкорда, с помощью которого можно подключить компьютер к роутеру. Называется прямым, потому что оба конца обжимаются одинаково. Поскольку, один конец уже подключен в коробке вашего провайдера, нам нужно проделать эту процедуру только 1 раз. Если же вам надо соединить ПК с роутером, то второй конец обжимаем точно также, как первый — поэтому такой тип и называется «прямым».

Показать результаты

Проголосовало: 11401

Стоит отметить, что для стандарта Ethernet 100Base-T (скорость до 100 мб/с) используется только 4 проводка — оранжевые и зеленые. Остальные же зарезервированы для более скоростного 1000 Мб-ного стандарта. И для прямого обжима есть еще два подтипа — «A» и «B». Разница между ними в том, что поменяны местами оранжевые и зеленые проводки (вместо оранжевого — зеленый, вместо оранжево-белого — зелено-белый).

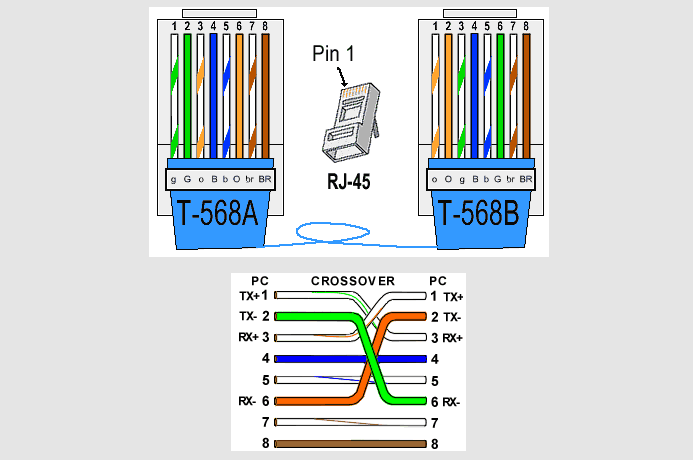

Перекрестная схема распиновки RJ-45

Еще один вид сетевого кабеля RJ-45, который подойдет только для соединения напрямую двух компьютеров — перекрестный или кроссовый (от англ. «cross» — крест). Здесь два конца имеют разный порядок проводов — один по типу «А», а второй по типу «В».

Как обжать витую пару с помощью инструмента «клещи»?

  1. Прежде чем обжать витую пару, надо откусить и сохранить старый коннектор — он будет примером нам в дальнейшем.
  2. Далее аккуратно, не повредив «витые пары», очистить конец нового кабеля от изоляции. Для этого можно использовать специальный двойной нож на приобретенных клещах или просто вскрыть и очистить изоляцию перочинным ножиком.
  3. Перед вами окажутся 4 витые пары из 8 цветных жил проводков. Необходимо их отсоединить друг от друга и ровно обкусить, чтобы все они были одной длины.
  4. После этого распрямляем все жилы из сетевого кабеля и складываем их в нужной последовательности соответственно схеме — главное не перепутать цвета проводов витых пар.
  5. Далее самое ответственное — берем в левую руку коннектор защелкой вниз, в правую — сетевой кабель. И аккуратно вставляем в пазы проводки — главное, чтобы не нарушилась их последовательность, иначе ничего не будет работать. При этом общая внешняя оплетка должна войти внутрь коннектора для надежной фиксации и предотвращения повреждения мелких проводков.
  6. Вставляем до упора, после чего берем обжимные клещи, вставляем коннектор в соответствующий «разъем» — их бывает несколько для разных типов кабелей.
  7. Теперь осталось только обжать витую пару — плотно зажимаем клеoи до упора, чтобы проводки на коннекторе прорезали изоляцию и соприкоснулись с проводами из кабеля.

Если все было сделано правильно, то при подключении патч-корда к компьютеру у вас должен заработать интернет. Как видите, ничего сложного в том, чтобы обжать сетевой кабель нет!

Видео, как соединить интернет кабель к штекеру

Для закрепления знаний рекомендую посмотреть наглядное видео, после просмотра которого рекомендую подписаться на обновления блога — обещаю, что Вас ждет еще много интересной практической информации из мира IT технологий.

Спасибо!Не помогло

Цены в интернете

Александр

Выпускник образовательного центра при МГТУ им. Баумана по специальностям «Сетевые операционные системы Wi-Fi», «Техническое обслуживание компьютеров», «IP-видеонаблюдение».

Автор видеокурса «Все секреты Wi-Fi»

Задать вопрос

Как обжать сетевой кабель без инструмента (отверткой)

В этой инструкции я покажу как обжать сетевой кабель LAN и изготовить интернет кабель своими руками без инструмента. Вместо кримпера (специального инструмента для обжима витой пары в RJ-45) мы будем использовать обычную отвертку. А для зачистки витой пары – нож.

В статье как обжать витую пару в RJ-45 я показывал весь процесс с использованием кримпера. И обещал подготовь руководство по обжиму интернет кабеля без обжимных клещей. Здесь все просто: если у вас уже есть специальный инструмент, то все эти инструкции вам скорее всего не нужны, вы и так в теме. А если вы ищите в интернете, как своими руками изготовить сетевой кабель, то у вас кримпера скорее всего нет. И покупать вы его не собираетесь, по той причине, что он вам просто не нужен. Инструмент не дешевый, и купить его, чтобы обжать два коннектора – не лучшая идея. Поэтому, можно все сделать с помощью обычной отвертки и ножа.

Да, может получится немного колхозно и не с первого раза, но получится. Зато бюджетно и без сторонней помощи.

Нам понадобятся такие материалы и инструменты:

  • Сам кабель витая пара. Я взял маленький кусочек, у вас же кабель должен быть необходимой длины. Покупайте немного с запасом.
  • Коннекторы RJ-45. Для изготовления одного сетевого кабеля нужно два коннектора. Но обязательно купите больше. Коннектор одноразовый. И если что-то не получится с первого раза, придется снова идти в магазин.
  • Отвертка, с помощью которой мы будем обжимать витую пару в коннектор RJ-45.
  • Нож для зачистки витой пары.
  • И желательно еще кусачки, чтобы подровнять проводки. Так же можно использовать кусачки, которые есть обычно на плоскогубцах. Если у вас нет ни кусачек ни плоскогубцев, то можно обрезать кабель ножницами, или ножом. Это не очень просто правильно, но в крайнем случае можно.

Вот такой набор у меня:

Нож у меня немного большой для такого дела, но это неважно. Главное, чтобы острый был 🙂

Как оказалось (узнал об этом в процессе написания статьи), что есть так называемые безинструментальные коннекторы. Интересная штука. С их помощью можно изготовить интернет кабель даже без отвертки. Понадобится только нож для зачистки кабеля. Выглядят они примерно вот так (на фото коннектор фирмы SUPR):

Как работают: зачищаем кабель и вставляем его в коннектор. На самом коннекторе даже есть схема, куда какой проводок вставлять. Затем просто защелкиваем его и кабель обжимается. Штука вроде не очень популярная. Даже не знаю, можно ли купить такой коннектор в обычном магазине. Нужно спрашивать.

Прежде чем приступить к обжиму витой пары с помощью нашей отвертки, нужно определится со схемой, по которой мы будем изготавливать кабель.

Схемы обжима сетевого кабеля LAN

Есть два способа, которыми можно изготовить интернет кабель. Скорее всего вам нужен первый способ, прямой обжим. Разберемся подробнее.

1 Если вам нужен кабель для подключения ноутбука, компьютера, телевизора, или другой техники к роутеру, или модему, то вам нужно изготовить кабель по этой схеме. Это прямой порядок обжима. Самый простой и распространенный способ. Такой сетевой кабель, например, идет в комплекте с маршрутизатором.

Есть два способа обжима: T568A и T568B. Я делал по схеме T568B, которую вы можете увидеть ниже. Получается, что оба коннектора мы обжимаем одинаково.

2 Второй способ — кроссовый, или перекрестный. Такой кабель пригодится для соединения напрямую двух компьютеров (без роутера).

Думаю, вы определились со схемой. Более подробно об этом можете почитать в статье: витая пара: что это? Схемы и способы обжима витой пары. Я буду делать простой кабель (прямой обжим) по схеме T568B.

Обжим витой пары без инструмента (кримпера)

Если все необходимое у вас есть, можно приступать к изготовлению кабеля. Постараюсь показать все максимально подробно и пошагово.

1 Снимаем внешнюю изоляцию с витой пары. Где-то два сантиметра. Легонько обрежьте изоляцию по кругу и стяните ее. Только смотрите осторожно, чтобы не повредить изоляцию самих проводов.

2 Расправляем проводки и выставляем их по цвету. По той схеме, которую вы выбрали (фото выше). Желательно выставить их так, чтобы они не переплетались. У меня получилось вот так:

3 Дальше нам нужно подрезать проводки. Оставить примерно сантиметр. Я буду делать это с помощью специальных кусачек для кабеля. Как я уже писал выше, можно обрезать их с помощью ножниц, или ножа.

4 Проверяем правильно ли выставлены проводки по схеме, и вставляем их в коннектор. Сам коннектор RJ-45 держим защелкой от себя. Как на фото ниже.

Вставляем проводки до упора. Они должны зайти полностью, и упереться в переднюю стенку коннектора.

5 Еще раз проверяем правильно ли зашла витая пара в коннектор, и приступаем к обжиму. Берем нашу отвертку (может у вас что-то другое), и по очереди вдавливаем контакты. Смотрите аккуратно, не повредите руку!

Контакты нужно вдавливать сильно. Так, чтобы они пробили кабель. Сам контакт должен не просто выровняться с корпусом коннектора, а быть немного утопленным в корпус. Занятие не самое простое. Я когда обжал кабель отверткой, то он с трудом вставлялся в LAN порт роутера (но уже работал) после чего я еще дожал контакты с помощью отвертки.

После того, как я обжал каждый контакт, я еще защелкнул фиксатор кабеля. Он просто вдавливается внутрь и прижимаем внешнюю изоляцию.

Все готово. Делаем все то же самое с другой стороны кабеля. У меня получилось вот так:

Как видите, сами контакты немного повреждены отверткой. При обжиме с помощью кримпера таких повреждений нет.

Я проверил кабель подключив с его помощью ноутбук к маршрутизатору. Интернет на ноутбуке появилась, а это значит, что все получилось и работает. У меня получилось изготовить сетевой кабель с первого раза. Даже без специального инструмента, с помощью обычного ножа и отвертки. Надеюсь, у вас так же все получилось.

Что делать, если сетевой кабель не работает?

Может быть и такое. Но я бы не спешил сразу сваливать все на кабель. Вполне возможно, что проблема в маршрутизаторе, компьютере, или другом устройстве которое вы подключаете. Нужно проверить.

  • Подключите с помощью изготовленного кабеля другое устройство. Если есть возможность, проверьте устройства подключив их другим кабелем. Чтобы убедится, что дело именно в сетевом кабеле, который мы только что обжали.
  • Обязательно внимательно проверьте последовательность проводов в коннекторе в соответствии со схемой.
  • Если вы перепутали последовательность проводов, то откусите коннектор и переделайте.
  • Если все по схеме, то возьмите отвертку, и дожмите контакты на коннекторе. Вполне возможно, что нет контакта.

На этом все. Пишите в комментариях о своих результатах, задавайте вопросы, и делитесь советами. Всем удачи!

категории, обжим, советы по работе

Несмотря на распространение оптических сетей, медные линии остаются основным типом кабелей на расстояниях до 100 метров. Простые в монтаже и обслуживании, надёжные и очень экономичные. Да, некоторые производители пытаются изменить ситуацию, но в ближайшие лет 15 серьёзных подвижек в этой области ждать не приходится.

Самым распространённым медным кабелем сегодня является витая пара – четыре пары медных или медно-алюминиевых проводника диаметром 0.52мм. Нет сетевого инженера, которой бы не сталкивался с этим кабелем. Рассмотрим основные типы витой пары и как с ней обращаться.

Категорий витой пары

Создателем витой пары считается Александр Белл, предложивший скрученный парный провод для защиты телефонной линии от помех, наводимых соседствующими проводами телеграфа или линий электропередачи. Такая скрученная пара проводов успешно использовалась в течение почти 100 лет, пока не была вытеснена современными типами медного кабеля.

Витая пара. Общий вид

Как и любое телекоммуникационное оборудование для медных кабелей разработаны международные стандарты. В данном случае ISO/IEC 11801. Кроме того, существует норматив EIA/TIA 568, действующий на территории США и его сателлитов. Данные стандарты неоднократно дополнялись и сегодня выделены 8 категорий витой пары:

  • Категория 1(Сat1). Та самая витая пара проводов Александра Белла. Применяется только в аналоговой телефонии.
  • Категория 2 (Сat2). Двухпарный кабель, разработанный для сетей Arcnet и TokenRing и обеспечивающий скорость передачи до 4Мбит/с. Снят с производства в начале 2000-х.
  • Категория 3 (Сat3). Первый кабель на 4 пары. Создан для сетей Ethernet 10Base-T. Снят с производства в 2000-е.
  • Категория 4 (Сat4). Кабель на 4 пары для сетей Token Ring, 10/100Base-T. Снят с производства, но встречается на старых сетях.
  • Категория 5 (Сat5). Первый кабель способный передавать информацию на скорости до 100 Mbps. Практически полностью вытеснен преемником.
  • Категория 5e (Сat5e). Усовершенствованная версия cat5. Наиболее популярная категория на сегодняшний день. Кабель способен передавать данные на скорости до 1Гбит/с. Встречается в двух вариантах: двухпарном и четырехпарном.
  • Категория 6 (Сat6). Представлена в 2002 году. Пропускная способность витой пары 10Gbps. Первый кабель, способный работать на скорости 10Gbps, хотя и на небольшое расстояние. Рассматривается как возможная альтернатива cat5e.
  • Категория 6A (Сat6a). Модификация стандарта Сat6, представленная в 2008 году. Пропускная способность витой пары Cat6a — 10Gbps сохраняется на дистанциях до 100 метров. Фактический аналог Сat5e для 10GE-сетей.
  • Категория 7 (Сat7). Представлена в 2002 году вместе с Сat6. Стандарт первоначально позиционировался как более мощная версия Сat6, способная передавать 10Gbps на расстояние свыше 50 м, но с появлением Сat6A утратил свою актуальность.
  • Категория 7А (Сat7a). Глубокая модернизация Сat7, предназначенная для работы с 25GE. Пропускная способность этого кабеля также позволяет предавать сигнал 40GE, но лишь на дистанцию 1-15 метров.
  • Категория 8 (Сat8). Новейший стандарт, представленный в 2016 году. Этот кабель на четыре пары способен передать 40GE-сигнал, на расстояние до 42 метров. Cat8 делится на 2 категории:
    • Cat8. 1 – стандартизирована для работы с коннекторами типа RJ-45 и обратно совместим с кабелями Сat6A.
    • Cat8.2 – предназначена для коннекторов типа TERA (разработка Siemens Company), GG45 (разработка Nexans), и ARJ-45 (разработка Bei Fuse Ltd). Данные коннекторы являются проприетарными и перспективы их применения пока туманны.

Типы витой пары

Помимо категорий, медные кабеля различают по конструкции. Выделяют следующие разновидности кабеля:

  • UTP – кабель в простой оболочке, без брони или защитного экрана (неэкранированная витая пара). Обычно прокладывается внутри помещений.
  • FTP – экранированная витая пара (экран из фольги).
  • STP – здесь в защитный экран помещена каждая пара проводов и между двумя оболочками проложена броня из проволочной сетки.
  • S/FTP он же SSTP – кабель с двойным экранированием. Первый оплетает каждую пару по отдельности, второй – охватывает весь пучок.
  • U/STP – аналог STP, но без внешней брони.
  • SFTP – эта экранированная витая пара имеет наиболее толстый кабель из всех. Имеет три экрана: внутренний, охватывающий парные жилы и два внешних. Один из фольги, другой из проволочной сетки.

Различия в характеристиках отнюдь не ограничены конструкцией кабеля. Свою роль играют и материалы, из которых он изготовлен. Так, жилы из чистой меди имеют лучшие характеристики проводимости по сравнению с аналогом из алюминия, покрытого медью. Другое дело, что медный проводник намного дороже алюминиевого.

Следует также различать материалы оболочек. Наиболее ходовой на сегодня остаётся оболочка из поливинилхлорида (ПВХ). Кабель с такой оболочкой маркируется буквами PVC и чаще всего окрашен в серый цвет. Он предназначен для прокладки внутри помещений. Такая оболочка очень дешева, но хорошо горит и имеет ограниченную стойкость к жаре и холоду.

Еще одним популярным материалом для оболочки кабеля является полиэтилен (обозначение PE). Он используется в кабеле для наружной прокладки. Уличная витая пара отлично переносит перепады температур и не боится сырости. В ряде вариантов оснащается несущим тросом. Это позволяет натягивать кабель между опорами, без риска повредить проводники.

Уличный кабель витая пара с тросом

В последние годы набирает популярность витая пара с оболочкой из мало дымного безгалогенного компаунда (маркировка LSZH) для прокладки в помещениях. Она плохо горит и не выделяет вредных веществ. Поэтому если к линиям или помещениям предъявляются строгие требования пожарной безопасности, выбирать следует именно его. Да, он дороже PVC, но долговечнее и безопаснее.

Существуют также более редкие оболочки для кабеля. Например, маркировка FRNC означает, что оболочка кабеля огнеупорна и устойчива к коррозии. Оболочка из полиуретана (PUR) отлично сопротивляется маслу и многократному изгибу. Такие кабеля используются в робототехнике и других сферах с особыми требованиями к проводникам.

Обжим витой пары

Главными достоинствами медного кабеля по сравнению с оптическим — это дешевизна и легкость развертывания. Всё, что требуется для оконечивания – инструмент для обжима витой пары кримпер (клещи для обжима витой пары) и коннектор типа RJ45. При этом монтажнику не требуется специальное снаряжение и подготовка. Прокладка медного кабеля внутри помещения не требует применения защитных чехлов или гофротрубы, как оптическим патч-кордам. А если разъем загрязнится, то его можно легко очистить или установить новый.

Для применения медные кабели должны быть оконечены соответствующими разъемами. Чаще всего применяется 8P8C, более известный как RJ-45. Последнее, кстати, является популярным заблуждением. Настоящий коннектор типа RJ-45 имеет несколько иную форму и несовместим с разъемами своего «тезки».

Примеры кримперов для установки модульных коннекторов RJ-45:







Jonard Tools UC-864

  • Обжим коннекторов RJ22, RJ11, RJ12 и RJ45
  • Тип кабеля: Витая пара STP/UTP  0.32 — 0.64 мм
  • Двухкомпонентные прорезиненные рукоятки
  • Нож для обрезки кабеля, или проводников
  • Стриппер для снятия изоляции с круглых кабелей
  • Стриппер для зачистки плоского кабеля
  • Стальная конструкция, оксидное покрытие
  • Матрицы из высокоуглеродистой стали
  • Скобы безопасности для защиты пальцев



Jonard UC-4569 — кримпер для сквозных коннекторов

  • Обжим сквозных и стандартных коннекторов RJ45
  • Гильотина для удаления выступающего провода
  • Обжим коннекторов RJ22, RJ11, RJ12 и RJ45
  • Тип кабеля: Витая пара STP/UTP  0. 32 — 0.64 мм
  • Двухкомпонентные прорезиненные рукоятки
  • Нож для обрезки кабеля, или проводников
  • Стриппер для снятия изоляции с круглых кабелей
  • Стриппер для зачистки плоского кабеля
  • Стальная конструкция, оксидное покрытие
  • Матрицы из высокоуглеродистой стали
  • Скобы безопасности для защиты пальцев







Greenlee PA1561

  • Обжим коннекторов RJ22, RJ11, RJ12 и RJ45
  • Нескользящие рукоятки
  • Нож для обрезки кабеля, или проводников
  • Стриппер для снятия изоляции с круглых кабелей
  • Механизм для освобождения обжимаемого разъема
  • Вес: 390 гр



Greenlee 45553

  • Установка разъемов RJ-11 и RJ-45
  • Надежный храповый механизм
  • Строго перпендикулярный ход матрицы
  • Гарантия длительного срока жизни инструмента
  • Высокое качество обжима
  • Нож для обрезки кабеля, или проводников
  • Стриппер для снятия изоляции с круглых кабелей











Hobbes Tooltest — кримпер c LAN тестером

  • Обжим коннекторов RJ22, RJ11, RJ12 и RJ45
  • Нож для обрезки кабеля, или проводников
  • Стриппер для снятия изоляции с круглых кабелей
  • Встроенный кабельный тестер RJ-45
  • Испытание кабеля на непрерывность, обрыв, перепутанные жилы, короткое замыкание.
  • Индикатор низкого заряда батарей.
  • Обжимной инструмент и тестер кабелей в одном





Схемы обжима витой пары

 Существуют две основных схемы обжима:

  • Прямая. Оба конца кабеля обжаты одинаково. Применяется при соединении компьютеров с модемами, коммутаторами или маршрутизаторами, а также при подключении коммутаторов к маршрутизаторам.
  • Кросс (обжим витой пары компьютер компьютер). Первая и вторая пары проводов меняются местами. Используется для соединения компьютер-компьютер, а также для подключения маршрутизатора к маршрутизатору. Сегодня практически не применяется, т.к. устройства уже научились «переставлять» контакты в разъеме программно.



Распиновка витой пары при прямой схеме обжима и кросс-обжиме

При оконечивании кабеля необходимо применять специальный инструмент – кримперы, которые также часто называют клещами. Но если нужно срочно смонтировать один-два коннектора, а кримпера нет, можно воспользоваться плоской отверткой. Но будьте аккуратны. Ею очень легко повредить коннектор или поранить руки.

Обжим витой пары 8 жил (4 пары): схема цветов

Обжим витой пары на 8 жил происходит следующим образом:

Снимите оболочку, внешние экраны и броню с кабеля. Лучшего всего, когда под рукой есть инструмент для резки оболочки кабеля — стриппер. Но если его нет, подойдет и канцелярский нож.



Раскрутите пары, выпрямите жилы кабеля и разместите их в порядке схемы цветов на фото



Обрежьте все проводники на длину, равную примерно ширине большого пальца от края оболочки кабеля



Установите коннектор для витой пары. Убедитесь, что все провода встали на свои места до конца, а кабельная оболочка входит в разъем.



Вставьте разъем в гнездо клещей для обжима и плавным движением сожмите их рукоятки до упора



Результат обжима витой пары на 4 пары (8 жил)

Обжим витой пары 4 жилы схема

Особняком стоит схема расположения проводников в разъеме для кабеля на 4 жилы (2 пары). В этом случае, первые 3 жилы размещаются аналогично 4-парной схеме, а последний занимает место в шестом контакте (позиции) разъема.

Схема обжима витой пары 4 жилы

Главная проблема здесь – не ошибиться с размещением последнего провода. Одним из способов избежать этого – вставлять его после трех предыдущих.

Подключение витой пары к розетке

Расшивка кабеля на сетевую розетку немного проще из-за того, что схема размещения проводников нанесена прямо на панель контактов розетки. Главное — ничего не перепутать. При монтаже розеток рекомендуется использовать инструмент для заделки витой пары, например, такой расшивочный нож-эскрактор. Часть современных розеток позволяет обойтись без него – после распределения проводников просто закройте крышку розетки и она зафиксирует соединения.



Подключение витой пары к розетке с помощью расшивки

Частным случаем расшивки на розетку является соединение кабелей витой пары через муфту. Здесь всё аналогично розетке, только операция повторяется дважды: сначала для первого кабеля, а затем для второго. Возможно наиболее простым способом для соединения двух патч-кордов является специальный соединитель витых пар RJ-45 из двух розеток, размещенных в одной коробке.

Примеры расшивок для установки розеток RJ-45:



Palladin Tools PT-1913 — стриппер UTP/STP c расшивкой 110

  • Зачистка кабеля UTP/STP категории CAT-5, 5e, 6
  • Расшивка витой пары на кросс 110
  • Качественное исполнение
  • Простота в использовании
  • Саморегулирование глубины зачистки кабеля

Jonard Tools ENI-110 — расшивки кабеля на кросс 110

  • Назначение: расшивка провода на 110 кросс
  • Два лезвия: с ножом для обрезки провода и без ножа
  • Цвет рукояти: светло синий
  • Вес: 64 г

Jonard EPD-9Krone — ударный инструмент для расшивки кабеля KRONE

  • В комплекте лезвие для кросса типа KRONE
  • Прочный ударный механизм
  • Два режима силы забития Hi и Low: 18. 14 кг и 13.6 кг
  • Крючок для извлечения проводника с кросса
  • Двухцветная рукоять для идентификации режима
  • Отделение для хранения лезвий с фиксатором
  • Ресурс инструмент: 100 000 операций в режиме
    забития Hi (18,14 кг / 178 N)
  • Вес без лезвия: 127 г

Как облегчить монтаж витой пары: секреты из практики

Следует отметить еще некоторые тонкости монтажа витой пары:

  • Чтобы отмерить 1 метр кабеля не обязательно искать метки на нем. Длина в 1 метр — это расстояние от кончиков пальцев до противоположного плеча по линии груди человека среднего роста.
  • В разъем должна заходить и быть обжата оболочка кабеля. Это помогает избежать случайного срыва разъема. Если вы сняли слишком много оболочки, попробуйте растянуть остаток. Учтите, что в кабелях с толстой оболочкой это работает далеко не всегда.
  • Установив коннектор для витой пары, проверьте, чтобы все провода были вставлены в разъем до упора. Зазоры приводят к плохому контакту.
  • Пользуйтесь тестерами витой пары для контроля качества установки разъемов. Зачастую достаточно простейших моделей. Более продвинутые устройства позволять собрать максимум доступной информации и даже составить небольшой отчет.



ЛАН-тестер для витой пары: продвинутая модель компании Softing

  • Если ситуация требует соединение жил кабеля с применением скотчлоков для витой пары – желательно запастись специальным инструментом — кримперами для кнопочных коннекторов. В отличие от пассатижей они не вредят соединителям и существенно ускоряют монтаж скотчлоков.
  • Если вы обжимаете кабель типа FTP/STP экранированными коннекторами для витой пары, рекомендуется сначала подготовить провода для монтажа как для UTP-кабеля, а затем срезать еще часть оболочки и обжать нетронутый экран.
  • Помните, что хотя сечение жилы витой пары составляет около 0.5 мм, её применение в качестве проводника допускается только в слаботочных системах. Применять витую пару для запитывания активного оборудования категорически запрещено.

Набор инструментов для работы с кабелем типа витая пара

И последнее. Если вам часто приходится работать с медным кабелем типа витая – соберите свой набор инструментов или возьмите готовый набор инструментов для системного администратора. Можете взять готовой или собрать комплектующие набора по своему усмотрению.

Выбор кабеля для локальной сети

 Главной задачей при планировании структурированных кабельных сетей (СКС) является создание инфраструктуры, которая будет использоваться долгие годы. Поэтому, первое с чем требуется определиться – назначение локальной сети. Какие устройства будут к ней подключаться? Где будет прокладываться кабель?

Например, витая пара на 4 жилы категории 5e остаётся отличным выбором для «последнего метра» в сетях FTTx, где 100 Mbps пропускной способности вполне достаточно, а меньшее число пар существенно экономит бюджет. К тому же, средний срок жизни подобного кабеля составляет около 3 лет, а класть туда сверхнадёжный кабель – нерентабельно.

Cat5e всё еще востребована в мире

С другой стороны, локальная сеть современного бизнес-центра будет эксплуатироваться долгое время. Здесь намного перспективнее брать витую пару 6 категории.

В целом основные критерии выбора витой пары следующие:

  • Витая пара категории 5e на 2 пары (4 жилы) — слаботочные системы (сигнализация, СКУД), кабельные сети с пропускной способностью не более 100Mbps.
  • Витая пара категории 5e на 4 пары (8 жил) — локальные сети для дома и небольшого офиса, сети видеонаблюдения и СКУД. Использование Cat 5e для сетей GE – нежелательно, т.к. подобные скорости обеспечиваются лишь кабелями высокого качества, сопоставимыми по цене с Cat6.
  • Витая пара категории 6/6A — уровень доступа локальных сетей офисного или административного здания на скоростях до 3-5 Гбит/с.
  • Витая пара категории 7/7A — внутренние сети ЦОД и узлов связи, уровень агрегации корпоративных локальных сетей с пропускной способностью до 10GE включительно. При этом стоит учитывать, что применение витой пары 7 категории оправдано лишь на небольших участках до 50 метров.
  • Витая пара категории 8 — внутренние соединения ЦОД на расстояниях от 5 до 15 метров. На меньших расстояниях становится выгоднее использовать direct-attach кабели (SFP-модули соединенные кабелем).

Не стоит забывать и про конструкцию кабеля. Неэкранированная витая пара UTP отлично подходит для подключения рабочих мест или телефонных розеток. Одним словом, мест где наличие внешних помех не критично.

В свою очередь экранированная витая пара FTP больше подходит для подключения офисных точек доступа Wi-Fi, рабочих станций типа «тонкий клиент», требующих постоянного подключения к ЦОД и других линий чувствительных к помехам.

Последнее, но не по важности – цена вопроса. Разница между ближайшими категориями кабеля может достигать 100%. А ведь кабеля требуется много. К тому же модернизация кабельной сети в большинстве случаев означает необходимость косметического ремонта помещений. Да, зачастую проблема решается применением кабельных коробов. Но они далеко не всегда вписываются в интерьер.



Для офисного Wi-Fi лучше использовать Cat6A

На сегодняшний день наиболее перспективным кабелем уровня доступа является Cat6. Пропускная способность витой пары этой категории полностью покрывает потребности офисной сети передачи данных на ближайшие 5-7 лет.

Если же речь идёт о точках доступа – то здесь лучше применить экранированный кабель Cat6A/7. Скорости Wi-Fi растут как на дрожжах, к тому же последние годы наметилась тенденция к созданию беспроводных офисных сетей. И здесь требования к пропускной способности ужесточаются.

Какая витая пара будет завтра?

Несмотря на серьёзную конкуренцию со стороны оптического кабеля, витая пара продолжает прочно удерживать сегмент «последнего метра». Не последнюю роль здесь играет цена и габариты оптических трансиверов, которые не позволяют использовать их в персональных компьютерах и ноутбуках.

Действительно, во многих случаях оптические кабели оказываются перспективнее медных, благодаря большей надёжности и огромному запасу для модернизации. Одна и та же пара волокон может передать и 1GE и 40GE. При этом оптический кабель абсолютно не подвержен электромагнитным помехам, более устойчив к непогоде и влажной среде. Да, монтаж ВОК намного сложнее медных линии, но если расстояние между узлами сети превышает 70 метров, берите оптику — не прогадаете.

 Тем не менее, в ближайшие годы рынок витой пары будет продолжать расти. Как ожидают эксперты «ResearchAndMarkets»,[12] к 2023 году более 90% рынка кабеля для передачи данных составит медная витая пара UTP. Кабель Cat5e уже сдаёт позиции более современным Cat6/6A, а кабель Cat7 расширит присутствие на рынке, заняв нишу, которую сейчас занимает Cat6A.

Что касается экзотики вроде витой пары на 6 пар проводников, то она стремительно уходит в прошлое, не в последнюю очередь благодаря распространению IP-телефонии. IP-аппараты уже сравнялись по цене с аналоговыми собратьями, так что сегодня легче и дешевле передать и данные и телефонию по единственному UTP, чем использовать комбинированные решения.

Фактически, главным конкурентом витой пары в её нише «последнего метра» является не оптические, а беспроводные линии. Внедрение стандарта Wi-Fi 6 может серьезно изменить расклад сил в этой области, и как будут развиваться события станет ясно уже совсем скоро, после 2021 года.

Заключение

Металлический кабель витая пара всё ещё остаётся основным способом подключения оконечных устройств к сети передачи данных. Простой, недорогой, надежный. Да, витая пара уступает оптическим линиям в пропускной способности, и беспроводным соединениям в удобстве. Но по совокупности факторов, не последним из которых является цена, витая пара все еще остается вне конкуренции.

Как обжать интернет кабель в домашних условиях

При первом подключении интернета, провайдер берет на свои плечи все технические работы, связанные с проведением кабеля в квартиру. В список входит и подготовка провода для дальнейшей эксплуатации. Но со временем кабель может повредиться или сломается коннектор. В таких случаях можно обратиться за помощью к своему провайдеру: большинство из них предоставляют подобные услуги бесплатно. Но зачем несколько дней ждать, если можно сделать всё самому? Сегодня мы расскажем вам, как правильно обжать интернет кабель в домашних условиях.

Типы интернет-кабелей «витая пара»

Название витая пара произошло не случайно и напрямую связано с устройством кабеля. Если со шнура снять защитный полимер, то вы увидите несколько пар мелких проводов скрученных друг с другом спиральным образом.

Количество и цвет маленьких проводов зависят от типа кабеля. Они классифицируются по степени защиты, пропускной способности и количеству жил.

  • UTP — самый распространенный тип кабелей, который используется в большинстве домашних сетей. Отличительная особенность — низкий уровень защиты без экранирования.
  • FTP — в производстве таких кабелей применяется так называемое фольгирование, которое защищает шнур не только от внешних механических воздействий, но и от силовых помех других линий.
  • STP — самый надежный вариант из всех. В производстве также применяется фольгирование, но не только самого наружного слоя, но и каждого маленького проводка в отдельности. Разумеется, такие кабели самые дорогие. Не предназначены для домашнего использования и подходят для крупных узловых сетей с множеством источников силовых помех.

Кабели могут быть 1-жильными и многожильными. Первые плохо поддаются деформации, но имеют высокий показатель стабильности сигнала. Вторые более эластичные, но работать с ними значительно сложнее. Чаще всего пользователей интересует, как обжать интернет кабель в 8 жил.

Также шнуры различаются по типу пропускной способности. Основные наименования: CAT5, CAT5e, CAT6, CAT6a. На оплетке каждого кабеля можно найти соответствующее обозначение.

Инструменты, которые потребуются для обжимки

  • Первым делом подготовьте несколько коннекторов формата RJ 45. Лучше взять сразу несколько, потому что делать обжим без кримпера (специальный инструмент, предназначенный для работы с интернет-кабелями) очень трудно и не факт, что процесс завершится успешно с первого раза.
  • Сам кримпер или, как его еще называют «обжимник». Они также бывают разных видов: для коннекторов определенного типа, или же многофункциональные, которые подойдут для любых типов контактных разъемов.
  • По желанию можете приобрести соответствующие резиновые насадки, которые одеваются поверх коннектора и защищают провод от перегиба. Кроме того, они не позволяют проводу выскакивать из гнезда.

Схема расположения проводов

Это самая важная часть теории, которую необходимо знать перед практикой. Интернет-кабель работает правильно только в том случае, если провода вставлены в коннектор определенным образом. В зависимости от типа подключения и количества витых пар, порядок может отличаться. Существует два основных вида подключения: прямой (568в) и перекрестный (568а).

Первый вид используется при подключении компьютера к роутеру. Второй вид необходим, когда нужно соединить ПК с ПК, маршрутизатор с маршрутизатором и так далее. Но технологии не стоят на месте, и на данный момент многие устройства научились распознавать тип расположения проводов. Таким образом, перекрестное подключение со временем станет частью истории, как старые кассетные плееры.

Прямой тип подключения

С обоих концов шнура, провода должны быть вставлены в коннектор в следующем порядке от первого слота до восьмого. В 8-жильном кабеле схема выглядит следующим образом:

  1. Бело-оранжевый
  2. Оранжевый
  3. Бело-зеленый
  4. Синий
  5. Бело-синий
  6. Зеленый
  7. Бело-коричневый
  8. Коричневы

Порядок должен быть строго соблюден за небольшим исключением. Оранжевый и зеленый провод могут заменять друг друга. То есть 4 слот и 6 можно поменять местами. Остальные цвета должны быть на своих местах. Также обязательно вставляйте провода зеркальным образом на двух коннекторах. Если с одной стороны у вас будет правильный порядок с первого по восьмой слот, а с другой стороны, наоборот, с восьмого по первый — интернет работать не будет!

Тех, кто ищет, как обжать интернет кабель 4-жилы, обрадуем: схема немного проще из-за того, что банально меньше проводов.

  1. Бело-оранжевый
  2. Оранжевый
  3. Бело-зеленый
  4. Зеленый

Перекрестный тип подключения

Имеет очень трудный порядок цветов, который тоже очень важно соблюдать. На одном коннекторе выглядит следующим образом:

  1. Бело-оранжевый
  2. Оранжевый
  3. Бело-зеленый
  4. Синий
  5. Бело-синий
  6. Зеленый
  7. Бело-коричневый
  8. Коричневый

А на втором конце провода цвета располагаются в абсолютно другом порядке:

  1. Бело зеленый
  2. Зеленый
  3. Бело-оранжевый
  4. Синий
  5. Бело-синий
  6. Оранжевый
  7. Бело-коричневый
  8. Коричневый

Теперь понимаете, почему от такого сложного типа подключения решили отказаться?

Как обжать кабель под RG45

  1. Возьмите провод с небольшим запасом по длине, чтобы была возможность провести обжимку повторно, и кабель после нескольких неудачных попыток всё равно дотянулся до нужного устройства.
  2. Замерьте на каждом конце около 20 мм и удалите оплетку с помощью ножа или любого другого инструмента.
  3. Раскрутите маленькие провода и выстройте в соответствии с нужной схемой (цветовой порядок описан выше и зависит от типа подключения).
  4. Выровняйте все маленькие провода по длине, чтобы их можно было равномерно засунуть в коннектор до упора. Главное условие — каждый проводок должен зайти в соответствующие желобки в коннекторе до конца.
  5. Вставьте коннектор в клещи для зажима и сожмите кримпер до конца. И на этом процесс закончен, интернетовский кабель готов к эксплуатации.

Как обжать lan кабель без кримпера своими руками

Можно обойтись и без специализированного инструмента. Его роль заменит обычная отвертка или нож. Первые четыре пункта абсолютно идентичные, разница лишь заключается в самом процессе обжимки. На коннекторе есть маленькие металлические пластины, которые и прижимают провода.

Кримпер сдавливает эти пластины, которые слегка разрезают провода, тем самым создавая новую поверхность для контакта электричества. Сдавить эти металлические наконечники можно вручную, аккуратно нажав на каждую до упора. Их количество зависит от типа коннектора.

Как проверить работоспособность кабеля после обжимки

  1. Есть соответствующий прибор, который называется кабельным тестером. Он совместим с большим количеством типов коннекторов. Оба конца кабеля вставляются в соответствующие разъемы, и индикатор показывает, есть ли соединение между частями прибора. Мы думаем, каждый сам сможет разобраться, как пользоваться таким устройством.
  2. Мультиметр может пригодиться вам даже здесь. Сложно в таком процессе проверке тоже ничего нет. Прикладываем концы прибора к каждому цвету с обоих концов кабеля и смотрим на показания.
  3. Самый простой способ — выполнить прямое подключение с помощью компьютера. Если на значке сетевых подключений отсутствует красный крестик, то ваш ПК соединен с всемирной паутиной. Значит процесс обжимки прошел успешно.

Читайте также:

Как обжать витую пару с помощью кримпера: пошаговая инструкция

После знакомства со схемами и стандартами обжима кабеля “витая пара”, а также с инструментарием сетестроителя, пора переходить к практике.
Сегодня поговорим о том, как обжать витую пару с помощью специальных щипцов, чтобы получить патч-корд для связи компьютера с сетевым оборудованием (маршрутизатором, свитчем) или двух ПК между собой. Но сначала вспомним, что для этого понадобится. Итак…

Кабель utp с экранированной RJ45

Материалы и инструменты

Прежде чем приступать к операции, подготовьте следующее:

    • Отрезки провода, учитывая ограничение по длине. В сетях Ethernet стандартов 10Base-Т, 100Base-Т, 100Base-ТХ, 1000Base-Т, 1000Base-ТХ – максимальная длина сегмента – 100 м.

Кабель UTP 4 пары

    • Коннекторы RJ45 (8Р8С) – минимум два на один почт-корд. Это небольшие “детальки” из прозрачного пластика с рядом металлических контактов. Внутри их корпусов находятся позолоченные “ножи”, которые прорезают проводники, образуя прочное соединение с контактами. Снаружи каждый коннектор оснащен “язычком” – фиксатором для удержания кабеля внутри гнезда устройства. Коннекторы выпускаются нескольких типов: для одножильных, многожильных кабелей, а также универсальные. Для экранированной витой пары используются экранированные разъемы – покрытые слоем металла, который внутри соединяется с экраном провода.

RJ45

    • Кримпер или обжимные щипцы (как обжать витую пару без него, мы расскажем в другом материале). О том, как выбрать кримпер для дома или работы, мы писали ранее, поэтому, надеемся, вы уже держали этот инструмент в руках и представляете, как им пользоваться.

Кримпер

    • Стриппер – нож для аккуратного снятия изоляции с провода. Вместо него можно использовать острый канцелярский ножик, резак, вмонтированный в кримпер или маникюрные ножницы.

Стриппер

    • Кабельный тестер. С его помощью будем проверять, насколько качественно выполнен обжим кабеля витая пара – все ли проводники подключены к своим контактам, а также нет ли внутри патч-корда перекрестов и коротких замыканий.

Тестер для сетевого кабеля

Схемы опрессовки

Теперь немного вспомним порядок обжима витой пары по стандарту TIA/EIA-568. Так как о нем мы тоже рассказывали, приведем только схемы расположения проводников при прямой и перекрестной (кроссоверной) опрессовке. Прямая, как вы помните, используется в соединениях типа компьютер-сетевое устройство, а кроссовая – между двумя свитчами или двумя ПК.

Прямая обжимка

Кроссовый обжим

Поскольку в нашей стране больше привыкли к раскладке проводников по типу В (Т568В), его и приводим. Тип А отличается от него только расположением зеленой и оранжевой скрутки – они меняются местами. Согласно стандарту, оба варианта опрессовки равнозначны и взаимозаменяемы.

Порядок обжима

Наконец, переходим к основному – к тому, как правильно обжимать витую пару. Рассказываем пошагово:

  1. Отрежьте часть провода от бухты. Для резки используйте специальные лезвия кримпера, нож или бокорезы. Стараться делать срез ровным и аккуратным на этом этапе необязательно – выравнивать его вы будете потом;
  2. Отступите от среза 3-5 см. С помощью стриппера или другого инструмента сделайте круговой надрез внешней изоляции, не повредив проводники и экран (если провод экранированный). Снимите отрезанную часть изоляции;

    Снимаем изоляцию

  3. Расплетите скрутки и расположите жилы в нужном порядке по одной из приведенных выше схем. Нейлоновую нить, которая придает кабелю прочность, отведите назад;

    Отмеряем зачищенные жилы

  4. Отступите от среза внешней изоляции 12-14 мм. Строго перпендикулярно оси кабеля срежьте концы проводников – так, чтобы все они были одной длины;

    Срезаем лишнее

  5. Выровняйте проводники и вставьте конец кабеля в разъем RJ45 до упора. Так, чтобы при взгляде со стороны ряда контактов оранжево-белая (зелено-белая) жила располагалась наверху;

    Надеваем коннектор

  6. Дальше выполняется непосредственно обжим кабеля витая пара: вставьте разъем в гнездо кримпера “8Р” и сожмите инструмент до щелчка;

    Обжимаем коннектор

  7. Проверьте надежность крепления: потяните руками кабель и разъем в разные стороны. Правильно подключенный коннектор не удастся вырвать даже силой. Выработайте привычку делать это всегда, чтобы не создавать себе или другим людям лишней проблемы: слабо прикрепленный коннектор может оторваться от кабеля, когда будет вставлен в гнездо устройства. А вытащить его оттуда очень трудно;
  8. Следующий этап – тестирование патч-корда. Подключите разъемы к тестеру (какой к какому модулю – не имеет значения). Включите аппарат и наблюдайте за поведением светодиодов. Если опрессовка выполнена качественно, на обоих модулях будут поочередно зажигаться зеленые огоньки. Отсутствие свечения какого-либо индикатора указывает на обрыв проводника, а красный огонек – на то, что данная жила перекрещена или замкнута накоротко;

    Проверяем правильность и надежность соединения

При обнаружении дефекта кабель придется опрессовать заново. Если все нормально – он готов к использованию.

Заключение

Теперь вы узнали, как правильно обжать витую пару. Не унывайте, если что-то не получилось – с первого раза это выходит не у всех. Кому-то достаточно двух-трех попыток, а кто-то должен “помучаться” десяток раз и испортить кучу разъемов RJ45, благо, что стоят они недорого.

В результате это ремесло осваивает каждый желающий, значит, все получится и у вас.

О том, как обжимать витую пару отверткой, читайте в наших следующих материалах.

пошаговые инструкции и схемы цветов на 4 и 8 жил

Несмотря на кажущуюся простоту вопроса и наличия в сети необходимой информации, с обжимом витой пары могут возникнуть сложности, особенно у тех, чья профессиональная деятельность не связана с инсталляцией локальных сетей. В этой подборке мы постарались собрать всю информацию, максимально раскрывающую данную тему, начиная от необходимого инструмента и заканчивая различными схемами обжима.

Что понадобится для обжимки?

Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:

  • Кримпер. Это специальные клещи, служащие для обжимки разъемов RJ-45 и/или RJ-11. Процесс обжима довольно прост: подготовленный конец витой пары вставляется в коннектор, который помещается в соответствующее гнездо клешей, после чего сжимаются ручки инструмента, в результате производится опрессовка до характерного щелчка. Универсальные обжимной инструмент для коннекторов RJ-45 и RJ-11

При выборе кримпера следует обращать внимание на следующие моменты:

  1. Инструмент должен быть достаточно массивным. Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент будет вызывать быструю усталость.
  2. Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме.
  3. Эргономичность, инструмент должен быть удобен.
  • Стриппер — универсальный инструмент для «разделки» витой пары (обрезка, снятие изоляции и т.д.). Безусловно, отформовку конца кабеля можно выполнить при помощи монтажного ножа, но стриппер для этой цели более удобен. Универсальный нож для разделки витой пары

Преимущество данного инструмента заключается в том, что при снятии внешней изоляции не повреждается покрытие проводов. Обратим внимание, что стриппером не допускается разделка FTP кабеля (имеющего фольгированный экран, то есть, экранированного).

  • Тестер для витой пары. При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т.д. Кабельный тестер

Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote, соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

Тестирование производится следующим образом:

  • К основному и удаленному модулю подключается тестируемый кабель.
  • Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
  • Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.
Универсальный кроссовый инструмент.

Собственно, для обжима будет достаточно универсальных клещей, но снятие изоляции более удобно выполнять стриппером, а для тестирования правильности разводки использовать тестер.

В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки. Это действительно возможно в качестве крайней меры, когда кримпера нет под рукой. Качество такого соединения будет ненадежным, поэтому при первой возможности необходимо пережать кабель, используя клещи.

Последовательность обжима 8 жильной витой пары + схема

Существует два стандарта обжима 8-ми жильной витой пары: Т568А и Т568В. Ниже представлена принятая распиновка для этих стандартов.

Стандарты: А)Т568А В)Т568В

Теперь перейдем к процессу обжимки кабеля UTP. Алгоритм последовательности действий следующий:

  1. Необходимо подготовить конец кабеля для обжима. Для отформовки необходимо снять слой внешней изоляции, примерно 25,0-30,0 мм. Сделать это можно при помощи стриппера или универсальным кримпером. Кабель укладывается в соответствующую площадку, оборудованную ножом, и после сжатия рукояток осуществляется круговое движение инструментом для обрезки внешней изоляции. Снятие изоляции при помощи стриппера
  2. Расправляем провода, в соответствии с выбранной схемой, и отрезаем лишнее. Производите обрезку
  3. Вставляем провода в коннектор. Каждый из проводков должен доходить до конца канала. При этом фиксирующий «язык» должен прижимать кабель в изоляции. Правильный и неправильный обжима показан ниже. Рис. 8. А – правильный обжим, В – неправильный
  4. Коннектор со вставленными проводами устанавливаем в соответствующее гнедо кримпера и сжимаем рукояти инструмента до характерного треска. Обжатие коннектора кримпером

Обжим отверткой

Кратко расскажем об этом способе, хотя использовать его мы не рекомендуем, но, если нет инструмента, то такой вариант может быть единственной альтернативой. Если взять за основу выше описанную инструкцию, то она будет изменена только в четвертом пункте. Плоской отверткой мы прижимаем ножи в коннекторе (8 штук).

Отвертка в качестве обжимного инструмента

После чего зажимаем пластиковый язык, фиксирующий кабель. Рекомендуем приготовить для этого процесса несколько коннекторов, как показывает практика, не имея опыта сломать разъем в процессе «варварского» обжатия элементарно.
https://www.youtube.com/watch?v=rNNckAnvFX4

Витая пара на 4 жилы: правила обжима + схема

Витая пара из 8-ми жил используется для гигабитной сети, если планируется ЛВС на 100 мбит, то будет достаточно 4-е жилы. В коннекторе в таких случаях задействуются контакты «1», «2», «3», «6». Ниже продемонстрированы три возможных варианта распиновки 4-х жильной витой пары.

Варианты распиновки двухпарного кабеля

Обжим и разделка производится по тому же принципу, что и для 4-х парного кабеля.
https://www.youtube.com/watch?v=ty7slfm7bzI

Прямой и перекрестный обжим

Теперь перейдем к вариантам обжима. Они бывают двух видов:

  1. Прямой, то есть, оба конца витой пары обжимаются по одному стандарту.
  2. Перекрестный, в данном случае один из концов обжимается по стандарту Т568А, второй – Т568В.
Рисунок 12. Прямое (А) и перекрестное (В) подключение

Такая специфика связана со схемой подключения. Собственно существует три варианта:

  1. Роутер-роутер. В этом случае кроссовая линия соединяет два роутера или хаба.
  2. PC-PC. Здесь все понятно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
  3. Роутер-PC. То есть, персональный компьютер подключен к сетевому узлу.

Давайте кратко рассмотрим перечисленные схемы подключения.

Обжим витой пары по схеме роутер-роутер

При таком варианте подключения положено использовать прямую схему (см. А на рис.12). Но, при использовании в топологии сети интеллектуальных узлов, данное ограничение соблюдать не обязательно. То есть, допускается прямая и перекрестная схема соединения, поскольку роутер способен опознать ее тип. Но, правильным считается придерживаться выбранного стандарта для той или иной ЛВС.

Обжим витой пары по схеме компьютер-компьютер

Совсем иная ситуация возникает, при соединении ПК между собой. В этом случае может работать только перекрестная схема — кроссовер. Данный тип подключения был продемонстрирован на рисунке 12 (В).

Обжим витой пары по схеме роутер-компьютер

Данный тип соединения принято выполнять по прямой схеме. Для интеллектуальных коммутаторов (свичей) данное условие не обязательно, но тем не менее, «хорошим тоном» считается придерживаться данного условия.

Подведем итоги

В данной подборке мы собрали всю необходимую информацию, благодаря которой, не составит труда своими руками, используя необходимые инструменты выполнить обжим витой пары под ту или иную схему соединения. Главное придерживаться основных правил, не будет лишним повторить их еще раз:

  1. Обжимка должна производиться с соблюдением цветовой схемы.
  2. Важно соблюдать правила разделки кабеля. Напомним, провода должны упираться в упор каналов. Зажим должен фиксировать кабель без снятой изоляции (см. В рис. 8).
  3. Порядок обжима допускает прямой и обратный способ, но недопустимо производить соединение четырехжильной и двужильной схемы соединения.
  4. Не смотря на то, что интеллектуальные хабы позволяют комбинировать прямой и перекрестный способ соединения, рекомендуется придерживаться одного типа стандарта.
  5. Проверка кабеля тестером позволяет оперативно обнаружить проблему.
  6. Качественный инструмент гарантирует соответствующий результат. Можно приобрести и китайские щипцы, но в этом случае качество обжима и срок службы инструмента будет на совести производителя.

Список использованной литературы

  • Бартош А.И. «Электрика для любознательных» 2019
  • Кирюхин А. «Справочник домашнего электрика» 1996
  • Черничкин М.Ю., Степанов С.И., Екимов И.В. «Все об электрике. Современная иллюстрированная энциклопедия» 2016
  • Джексон Альберт «Электрика. Популярная энциклопедия» 2017

Подключение интернет розетки и обжим коннектора RJ-45

Для подсоединения компьютера к интернету используют провод, который называется витая пара. Чтобы его подключить, нужно предварительно подготовить концы кабеля. Точнее — поставить на них специальные коннекторы, которые уже можно подсоединить в компьютер или роутер.

Иногда требуется развести провода интернета по дому или офису. В этом случае на конце витой пары ставят специальные розетки. В рамках данной статьи будут рассмотрены способы установки интернет розеток, а также основные правила обжима коннектора RJ-45 и подключения витой пары.

Обжим коннектора RJ-45

Второе его название: патч-корд. Это небольшой пластиковый коннектор прозрачного цвета, который является подобием «вилки» для гнезд сетевых карт, роутеров, свитчей и прочих коммуникационных устройств.

В зависимости от того, к чему будет подключен кабель, различают два типа коммутации:

  1. Прямая. Для коммутации сетевой карты компьютера с роутером/свитчем.
  2. Перекрестная. Для коммутации двух компьютеров напрямую, а также свитчей, роутеров или хабов.

Для использования конкретного типа коммутации, провод обжимают с двух сторон. Сам кабель состоит из нескольких цветовых жил, которые заводят в патч-корд в определенном порядке. Этот порядок и определяет функциональную нагрузку кабеля.

ВАЖНО: Обычно провод в квартиру заводит компания-провайдер. В этом случае не всегда возможно посмотреть, как он обжат в коммутационной коробке. Если вы решили поставить коннектор RJ-45 самостоятельно, стоит предварительно узнать у тех. поддержки компании, как изначально был обжат кабель в распределительной коробке.

Схема подключения интернет кабеля по цветам

Итак, витая пара состоит из 8 жил проводов. Каждая жила находится в изоляции определенного цвета. Перечислим все цвета:

  • Коричневый.
  • Синий.
  • Зеленый.
  • Оранжевый.
  • Коричнево-белый.
  • Сине-белый.
  • Зелено-белый.
  • Оранжево-белый.

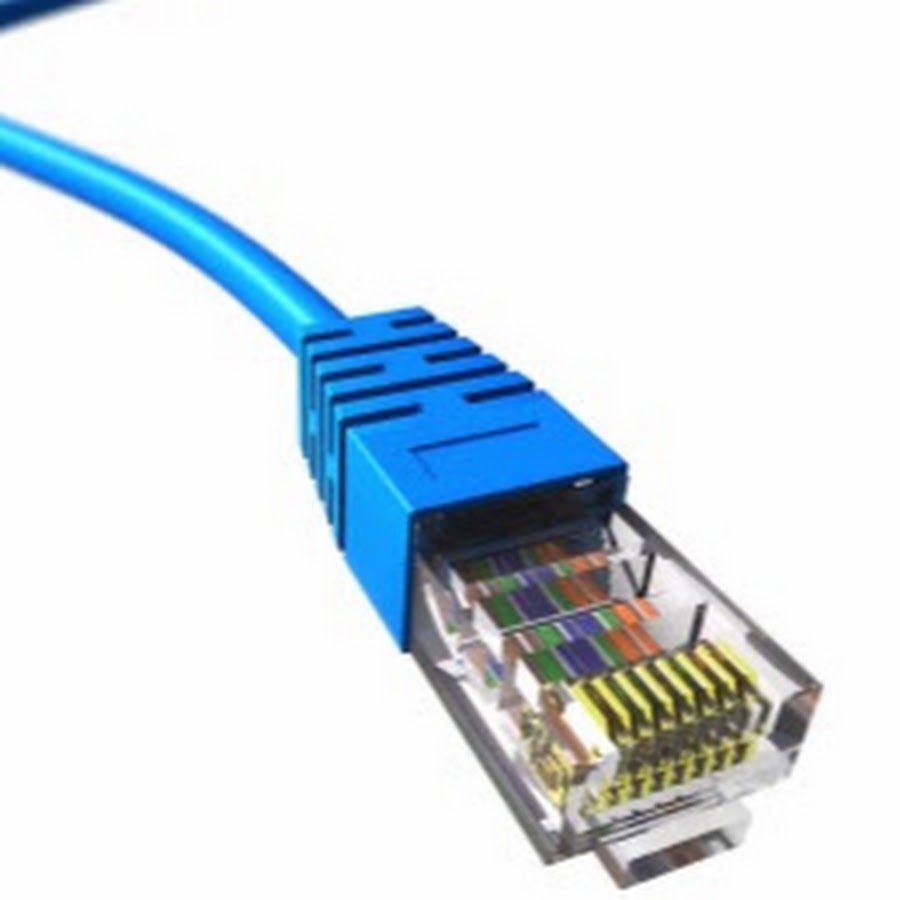

Теперь перейдем к самому коннектору RJ-45. В патч-корде также присутствуют 8 контактов (пинов), к которым подводят жилы витой пары. В зависимости от того, в какой последовательности заведены жилы, меняется функционал провода. Очередность установки жил в коннектор также называется «распиновкой».

Если взглянуть на коннектор снизу так, чтобы защелка фиксатор смотрела в пол, а медные контакты — на человека, получится, что контакты будут располагаться в порядке от 1-го до 8-го справа-налево. Важно не перепутать порядок!

Исходя из этого, схема подключения по цветам выглядит следующим образом:

Прямая:

  • Оранжево-белый.
  • Оранжевый.
  • Зелено-белый.
  • Синий.
  • Сине-белый.
  • Зеленый.
  • Коричнево-белый.
  • Коричневый.

Оба конца коннектора обжимаются по данной схеме.

Обратная (для перекрестного соединения). Один конец витой пары обжимается как при прямой схеме. Второй подсоединяется в следующе последовательности:

  • Зелено-белый.
  • Зеленый.
  • Оранжево-белый.
  • Коричнево-белый.
  • Коричневый.
  • Оранжевый.
  • Синий.
  • Сине-белый.

Чтобы скоммутировать провод, желательно иметь под рукой специальный инструмент, а также обладать минимальными навыками разводки проводов.

ИНФОРМАЦИЯ: Если в квартире или офисе находится сразу много проводов витой пары, причем все они скоммутированны разными способами, стоит разметить провода с обратной коммутацией. Это облегчит работу с кабелями в будущем.

Обжим витой пары в коннекторе

Для обжатия витой пары потребуется:

  1. Два коннектора RJ-45.
  2. Специальные обжимные ножницы — кримпер.

Рассмотрим пошаговый алгоритм обжимки провода:

  • Один конец витой пары зачищают от внешней изоляции при помощи кримпера. Для этого его вставляют в круглое отверстие ножниц, примерно на 1-5 см и снимают внешний резиновый слой провода. Данное действие схоже со снятием изоляции с электропроводки.
  • Расплетаем и выставляем жилы согласно коммутационной схеме. Выравниваем жилы по длине. Важно, чтобы каждый проводок был одного размера. После чего аккуратно вставляем жилы в 8 микроотверстий на кримпере и снимаем изоляцию с них.
  • Вставляем оголенные жилы согласно цветовой схеме в патч-корд. При этом не забываем про распиновку коннектора. Еще раз проверяем, чтобы каждая жила зашла в свой контакт. Важно чтобы на один пин не заходило несколько жил!
  • Аккуратно устанавливаем коннектор в прямоугольное отверстие кримпера и сжимаем рукояти ножниц.
  • Достаем обжатый провод.

Это правильный способ обжима кабеля. Однако существуют и кустарные методы установки коннектора.

Как обжать витую пару без кримпера

Не в каждом доме есть обжимные ножницы. Это, скорее, профессиональный инструмент, который не находит своего приспособления в обыденной жизни. Чаще всего их кримпер находится под рукой, поэтому приходится работать с тем, что есть в доме.

Итак, для домашнего монтажа коннектора RJ-45 нам понадобится:

  1. Острый нож.
  2. Маленькая прямая отвертка.

Последовательность действий точно такая же, как и при работе с обжимными ножницами. Только снятие всей изоляции с проводов будет производиться при помощи ножа, а зажим жил — при помощи отвертки.

Необходимо очень аккуратно поджимать каждую жилу в коннекторе. Для этого лучше всего зафиксировать патч-корд в тисках, а витую пару придерживать свободной рукой. Жилу зажимают медным язычком пина. Его фиксируют с помощью небольшой отвертки.

Проверка соединения

Стоит проверить все патч-корды на надежность. Существует три основных способа:

  • Подключение готового провода в сеть на проверку работоспособности. При этом проверяют скорость передачи данных и отклик сети.
  • Проверка провода на излом и качение. В этом случае коннектор чуть отгибают от провода или покачивают из стороны в сторону. Правильно обжатая витая пара не даст патч-корду болтаться, также коннектор не будет сильно гнуться, а все жилы провода останутся на своих местах.
  • Проверка мультиметром. Один из самых надежных способов, который можно использовать, как метод диагностики всего кабеля. Прозвон каждой жилы одного цвета с двух концов витой пары позволит определить разрыв провода, а также качество передачи сигнала на нем по показателям сопротивления жилы.

Перечисленные способы позволяют оценить качество коммутации в полной мере.

Разобравшись с обжимом витой пары, перейдем к главной теме статьи — подключение розетки к витой паре.

Установка интернет розетки

Розетка для витой пары позволяет спрятать все ненужные провода в стене, а на ее поверхности оставить вывод под интернет в любой комнате. Весь процесс монтажа можно разбить на несколько этапов:

  1. Проектирование и разнос коммутационных узлов (розеток) по квартире или офису.
  2. Подведение интернет кабеля к розеткам. Пробитие штробы и разъемов под коммутацию.
  3. Прокладка кабеля и установка розеток.

Данный порядок подходит для установки розеток разных типов. Рассмотрим по порядку разные типы подключений.

Настенная розетка

Внешняя розетка напоминает по своей форме старые телефонные узлы. Это маленькие пластиковые коробочки с вводом кабеля с одной стороны и гнездом для провода с другой. Рассмотрим алгоритм установки данного узла:

  • Установка пластиковой подножки с клеммником на стену.
  • Ввод витой пары в розетку. Необходимо завести провод с запасом, примерно 10-15 см, на случай, если первичное подключение будет неверным.
  • Зачистка жил витой пары.
  • Подключение жил в клеммную коробку согласно цветовой схеме. Обычно в каждой розетке есть подсказки по коммутации жил в клеммник. Необходимо аккуратно распределить жилы по цветам и опустить каждое из них в зажимное отверстие. Обратите внимание, при проделывании данной операции снимать изоляцию с жил не обязательно. Ее прорезает внутренний механизм клеммника. При успешной установке провода вы услышите характерный щелчок.
  • После коммутации жил можно закрывать розетку пластиковым кожухом.

ПОЛЕЗНО: Если щелчка не было слышно, можно установить жилу до конца с помощью маленькой отвертки. Аккуратно опустите жилу до нижней части основания клеммника так, чтобы он попала на медный контакт.

Внутренняя розетка

Установки внутренней розетки в стену не отличается от монтажа обычной электрической розетки. При этом коммутация внутри устройства идентична подсоединению жил в настенном узле. Разница может заключаться только в техническом исполнении клеммников и внутренних зажимных устройств отдельных производителей.

ВНИМАНИЕ: Чтобы аккуратно разобрать розетку и ничего не сломать, внимательно читайте инструкцию пользователя. В ней указывается полный алгоритм сборки/разборки узла.

Заключение

Установка розетки в стену — это несложное мероприятие. Главное, не перепутать цветовую схему и действовать аккуратно и без спешки. Не заводите слишком короткие провода в узел. Качество сетевого соединения проверяйте перед тем, как вмонтировать розетку в стену.

Как сделать кабель Ethernet

ПРИМЕЧАНИЕ — Максимальная длина кабеля Ethernet CAT-5, CAT-5e или CAT-6 составляет 328 футов. или 100 метров.

КАК СДЕЛАТЬ КАБЕЛЬ ETHERNET
Приобретение кабелей Ethernet может быть довольно дорогим, а заранее изготовленные отрезки не всегда подходят вам. Изготавливать кабели Ethernet легко с помощью коробки с большим количеством кабелей Ethernet категории 5e и Разъемы RJ-45, которые прикрепляются к обрезанным концам кабеля желаемой длины.

Bulk Ethernet Cable — Категория 5e или CAT5e

(Вы также можете использовать кабели категории 6 или CAT6, которые имеют более высокие характеристики производительности и примерно на 20% дороже, чем CAT5e.)

Объемные обжимные разъемы RJ45 для CAT-5e
или
Объемные обжимные разъемы RJ45 для CAT-6

RJ-45 Инструмент для обжима

Есть два типа кабелей Ethernet, которые вы можете марка, Straight Through и Crossover .ПРЯМОПРОВОДНЫЕ Кабели Ethernet являются стандартными кабелями, которые используются почти для всех целей, и их часто называют «коммутационными кабелями». Очень рекомендую вы дублируете порядок цветов, как показано слева. Обратите внимание, как зеленый пара не находится рядом, как все другие пары. Этот конфигурация позволяет использовать более длинные кабели.
КРОССОВЕРНЫЕ КАБЕЛИ — Перекрестный кабель Ethernet предназначен для прямого подключения одного компьютера к другому компьютеру (или устройству), минуя маршрутизатор, коммутатор или концентратор.
Вот как сделать стандартный кабель:

Вырежьте пластиковую оболочку примерно на 1 дюйм (2,5 см) от конца отрезанного кабеля. Обжимной инструмент имеет лезвие бритвы, которое сделает трюк с практикой.

Расслабьтесь и соедините похожие цвета.

Зажмите провода пальцами и распрямите их, как показано. Порядок цветов очень важен.

Ножницами сделайте прямой надрез через 8 проводов, чтобы сократить их до 1/2 дюйма (1.3 см) от отрезанного рукава до конца проводов.

Осторожно вставьте все 8 незакрепленных цветных проводов в разъем. Обратите внимание на положение синий пластиковый рукав. Также обратите внимание, как все провода идут путь до конца.

Вид сверху.Все провода полностью вставлены. Коротких проводов нет.

НЕПРАВИЛЬНЫЙ ПУТЬ — Обратите внимание, что синяя пластиковая втулка не внутри разъема, где он может быть зафиксирован на месте. Провода слишком длинные. Провода должны выходить всего на 1/2 дюйма от синей гильзы.

НЕПРАВИЛЬНЫЙ ПУТЬ — Обратите внимание, как провода не проходят полностью конец разъема.

ОБЖИМАЯ КАБЕЛЬ … осторожно вставьте разъем в устройство для обжима Ethernet и защелкните ручки плотно.Медь сращивание вкладки на соединителе будут проткните каждый из восьми проводов. Также есть фиксатор, который удерживает синюю пластиковую втулку на месте для плотной компрессионной посадки. Когда вы удаляете кабель от обжимного устройства, конец которого готов к использованию.

Для стандартного прямого кабеля повторите все шаги и порядок цветов проводов на другом конце кабеля.Для перекрестного кабеля другой конец будет иметь другой цветовой порядок, как показано на изображении кроссовера выше.

Обязательно проверьте кабели перед их установкой. Недорогой тестер кабеля Ethernet с этим справляется.

Как обжать собственные кабели Ethernet — Первые шаги: отрезание и снятие изоляции — Учебные пособия — LinuxPlanet

Мы живем в мире, в котором все больше делается своими руками. Мы можем проверить наши собственные продукты, заправить свой собственный бензин и диагностировать свой собственный — хорошо, может быть, не последний. Но для тех, кто занимается своими руками, сделать сетевые кабели — не проблема. В наши дни готовые кабели Cat 5 — стандартный вид, используемый для большинства сетей Ethernet — относительно легко найти в большинстве магазинов электроники по разумным ценам.Так зачем собирать собственные сетевые кабели? Возможно, это не то, чем вы занимаетесь каждый день, но наличие расходных материалов и ноу-хау для сборки сетевого кабеля на месте может быть очень кстати.

Возможно, вы хотите использовать кабель нестандартной длины, очень короткий или очень длинный. В конце концов, наматывать 25-футовый кабель, когда вам нужно всего два фута, кажется глупым, не говоря уже об украшении. С другой стороны, если вы хотите проложить 50 футов кабеля наверх через потолок шкафа, вы можете свести к минимуму просверленное отверстие, выловив оголенные концы и позже обжав разъемы.Или, может быть, вам прямо сейчас нужен сетевой кабель , а бежать до местного склада электроники неудобно. С 1000-футовыми катушками кабеля, стоимость которых на eBay составляет менее 40 долларов, не требуется больших вложений, чтобы иметь запас под рукой.

Даже если вы похожи на меня и в конечном итоге превращаете большинство поделок мастеров своими руками в своего рода экзотическое народное творчество, собрать сетевой кабель на удивление легко. Немного потренировавшись, вы сможете закончить работу менее чем за десять минут.

Принадлежности

Большой кабель Cat5, вилки RJ-45 и обжимной пресс

Конечно, вам понадобится кабель категории 5.Вы можете купить его оптом в магазинах электроники и в Интернете. Или, если у вас уже есть кабель с поврежденными разъемами, отрежьте их и начните заново. Cat 5 выпускается в самых разных цветах куртки, но чаще всего встречается синего цвета — используйте любой, который вам нравится.

Также потребуются разъемы RJ-45 — пластиковые заглушки на конце кабеля. Вы также можете найти их во многих магазинах электроники в упаковках по 25, 50 или 100 штук, часто менее чем за 10 долларов.

В большинстве стандартных сетевых кабелей используются многожильные провода, но также доступны и одножильные провода, которые иногда предпочтительнее для длинных кабелей или прокладок внутри стены.Уточните у поставщика, совместимы ли ваши разъемы RJ-45 с многожильным или одножильным кабелем — некоторые разъемы подходят для обоих, а некоторые нет. Несоответствие может привести к ненадежной работе.

Наконец, вам понадобится обжимной инструмент, который поддерживает 8-проводные модульные вилки, иногда также называемый обжимным устройством RJ-45. «Профессиональный инструмент для обжима» Radio Shack (товар № 279-405) сделает эту работу за 33 доллара, но вы можете найти одинаково хорошие решения за половину этой цены на eBay и в интернет-магазинах.

Шаг 1

Возьмитесь за один конец кабеля и при необходимости обрежьте его, чтобы получился прямой разрез. Вам нужно снять примерно один дюйм куртки. Если у вашего устройства для обжима есть устройство для снятия изоляции, просто вставьте конец кабеля в устройство для снятия изоляции до упора, осторожно сожмите устройство для обжима и скрутите кабель, пока бритва разрезает оболочку. Снимите кабель и снимите обрезанный конец куртки.

Шаг 2

После снятия оболочки вы обнаружите четыре скрученные пары проводов.Каждая пара представлена ​​сплошным цветом и полосатым цветом — коричневым, зеленым, оранжевым и синим. Разделите эти пары, чтобы они были разделены.

Шаг 3

Теперь разделите пары, чтобы получилось восемь отдельных проводов. Используя ловкие фигурки, расположите восемь проводов в точной последовательности, представленной на электрической схеме, обозначенной 568B.

Для последовательного конфигурирования проводов может потребоваться некоторая практика.Они могут быть непослушными и нуждаться в некотором извращении. Вы хотите, чтобы провода были как можно ближе друг к другу. Иногда помогает слегка согнуть провода, чтобы лучше манипулировать ими в нужном положении.

Эта последовательность подключения, известная как 568B, является наиболее распространенной схемой подключения кабеля Ethernet.

Как сделать кабель Ethernet Cat6 Patch

Step 1

Эта процедура обычно применима к разъемам Cat 6 RJ45.
Для соединителей, использующих «нагрузочную планку», дается альтернативный метод.

См. Разъемы

Шаг 2

Отрежьте кабель до необходимой длины.
Если вы планируете использовать ботинки без зацепа, сейчас подходящий момент, чтобы надеть их.
Убедитесь, что ботинки обращены «наружу» к разъему.

См. Ботинки без коряг

Шаг 3

Зачистите оболочку кабеля примерно на 1 дюйм.
Используйте резак, входящий в комплект обжимного инструмента или ленты, вручную.
Будьте осторожны, чтобы не порезать отдельные провода.
Раскрутите каждую из 4 пар и распрямите каждую проволоку, насколько это возможно, между пальцами.

Шаг 4

Используйте схему подключения 568-B на обоих концах стандартного соединительного кабеля.

Шаг 5

Соедините все провода как можно ближе.
Удерживайте сгруппированные (и отсортированные) провода вместе большим и указательным пальцами.
Обрежьте все провода под идеальным углом 90 градусов от кабеля, на расстоянии
1/2 дюйма от конца оболочки кабеля.
Используйте острый режущий инструмент, чтобы не «раздавить» концы проволоки.

См. Прецизионный режущий инструмент

Шаг 6

Повернув контакты разъема вверх, осторожно вставьте провода в разъем.
Приложите умеренное усилие, чтобы правильно прижать провода к контактам в разъеме.

Альтернатива для соединителей типа «нагрузочная планка»
А.

Обратите внимание, что грузовая балка имеет прорези на одной стороне с отбортовкой на одном конце.
Сторона с прорезью должна быть обращена к контактам внутри разъема.
Провода вставляются во фланцевый конец.

Б.

Удерживайте сгруппированные (и отсортированные) провода вместе большим и указательным пальцами.
Обрежьте все провода под острым углом от кабеля.
Используйте острый режущий инструмент, чтобы не «раздавить» концы проволоки.

К.

Удерживайте нагрузочную планку так, чтобы ступенчатые отверстия были обращены к кабелю.
Проденьте тросы через нагрузочную планку по одному, внимательно следя за ориентацией.
Сдвиньте грузовую штангу как можно глубже.

Д.

Отрежьте лишние концы проводов прямым надрезом на расстоянии около 0,25 дюйма от нагрузочной планки.
Вставьте соединительную штангу штырями вверх, вставьте блок силовой штанги в соединитель.
Убедитесь, что провода плотно прилегают к концу соединителя. .
Коричневая пара проводов должна быть справа.

Шаг 7

Посмотрите на кончик разъема, чтобы убедиться, что все провода полностью вставлены.
Конец каждого провода вы должны быть на виду.
Внутри разъема должно быть достаточно оболочки кабеля, чтобы его можно было обжать.

Совет: Сдвиньте грузовую штангу вперед по мере необходимости, чтобы обеспечить идеальное положение.

Шаг 8

Поместите разъем в обжимной инструмент и сильно сожмите его так, чтобы ручка полностью повернулась.

См. Обжимные инструменты

Шаг 9

Повторите процесс на другом конце, используя желаемую схему подключения.
Обязательно наденьте ботинки без зацепа на разъемы, когда закончите.


Шаг 10

Всегда используйте кабельный тестер для проверки целостности, обрывов и коротких замыканий.

См. Кабельные тестеры

Шаг 11

Создание соединительных кабелей требует практики, так что продолжайте, пока не овладеете техникой!

Загрузить Как сделать соединительный кабель Cat6

Вопросы? Комментарии?

Позвоните нам по телефону 866-738-8993

Как сделать собственный кабель Ethernet

Следующая процедура описывает создание собственного кабеля Ethernet.Этот процесс можно использовать для создания кабелей категорий 5 и 6. В этой демонстрации мы использовали обжимной комплект 902-351. Это идеальный набор инструментов для тех, кто учится делать свои собственные сетевые кабели.

Шаг 1 — Намотайте длину кабеля
Вытяните кабель, достаточный для длины, необходимой для вашей установки. Обязательно оставьте достаточно обрезков на несколько дюймов с каждого конца. Всегда лучше пойти немного дольше, чем иметь достаточно кабеля!

Шаг 2 — Снимите внешнюю оболочку
Вставьте кабель в устройство для зачистки проводов.В этой демонстрации мы используем круглый кабель Cat 5. Если вы используете плоский кабель, вам нужно использовать инструмент для зачистки плоского кабеля. Большинство стрипперов, предназначенных для создания сетевых кабелей, подходят для кабелей любого типа. Вращайте стриппер вокруг кабеля до тех пор, пока оболочка не будет разрезана по всей окружности. Осмотрите внутренние провода, чтобы убедиться, что ни один из них не порезан. Если на каком-либо из них виден оголенный медный провод, вам необходимо отрегулировать глубину лезвия и попробовать еще раз.

Шаг 3 — Разделите пары проводов
Раскрутите все 4 пары проводов и выпрямите их как можно лучше.Если в центре есть белые волокна или пластиковая перегородка, вы можете их обрезать.

Шаг 4 — Расположите провода в соответствии со схемой
Выровняйте отдельные провода в порядке, указанном на схеме. В нашем примере мы использовали общую схему подключения B. Большим и указательным пальцами распрямите все отдельные провода, при этом хорошо держите их, чтобы держать их в порядке.

Шаг 5 — Обрежьте провода
Обрежьте провода заподлицо примерно на 1/2 дюйма от того места, где с кабеля была снята оболочка.Обязательно оставьте достаточно, чтобы концы проводов доходили до контактов разъемов. Кабель должен входить в корпус разъема достаточно, чтобы зажим для обжима опустился на верхнюю часть оболочки и удерживал его на месте.

Шаг 6 — Вставьте провода в разъем
Вставьте провода в разъем. Убедитесь, что разъем ориентирован правильно, фиксатор должен быть обращен вниз к земле. Убедитесь, что все провода по-прежнему находятся в правильном порядке после того, как они полностью вставлены в контакты.

Шаг 7 — Обожмите разъем
Вставьте разъем с проводом в прорезь 8P8C вашего обжимного инструмента. Сильно сожмите обжимной инструмент, чтобы убедиться, что он проходит через полный диапазон движений и создает надлежащий обжим. Вытяните разъем из обжимного инструмента, чтобы показать готовый разъем. Повторите все эти шаги, чтобы обжать разъем на другом конце кабеля.

Дополнительно: проверьте кабель
Используйте тестер модульного кабеля / кабеля LAN, чтобы убедиться, что все 8 проводов подключаются.

Купите инструменты, использованные в этом руководстве.

Завершение кабеля Ethernet (CAT5e / CAT6): 6 шагов

Шаг 1:
Разделите витые пары в виде «x», как показано. Если вы посмотрите на кабель с конца, вы не увидите, чтобы витые пары пересекались друг с другом. Кроме того, провода не обязательно должны иметь ту же конфигурацию, что и на изображении, если провода не пересекаются друг с другом.

Шаг 2:
Разделите провода витых пар.Когда провода разделены, они не должны пересекаться друг с другом.

Шаг 3:
Соберите провода в виде веера и поместите их в разъем для передачи данных. Есть два распространенных способа организовать провода для разъема данных. Независимо от того, какой из них вы используете, оба конца кабеля ДОЛЖНЫ использовать одинаковую конфигурацию, иначе кабель не будет работать.
Я использую следующую конфигурацию движения слева направо (по часовой стрелке от позиции «9 часов»)
• Оранжевый-белый
• Оранжевый
• Зелено-белый
• Синий
• Сине-белый
• Зеленый
• Коричнево-белый
• Коричневый

СОВЕТ: Если это второй конец провода, посмотрите на конец, который уже заделан, чтобы убедиться, что кабели одинаковы на обоих концах.Если вы допустили ошибку на первом конце, это ваша возможность исправить ее, настроив провода так же, как и на оконечном конце.

ПРИМЕЧАНИЕ. Конфигурация проводов, использованная выше, — это конфигурация T-568B, которая является наиболее распространенной конфигурацией. Конфигурация T-568A работает точно так же и не влияет на качество передачи по кабелю. Обе эти конфигурации используют конструкцию проводов (витые пары) для изоляции проводов друг от друга и предотвращения помех и потери данных.Полезно запомнить любую конфигурацию, которую вы предпочитаете. Если вы заинтересованы в изготовлении перекрестного кабеля Ethernet, просто выполните поиск изображений по запросу «Схема перекрестного кабеля Ethernet», чтобы получить схему конфигурации проводов.

Шаг 4:
Крепко возьмитесь за все провода возле оболочки и проведите пальцами вверх, собирая все провода в ровную линию. Убедитесь, что ни один из проводов не перескакивает. Если смотреть на цвета проводов слева направо, они должны иметь такую ​​же конфигурацию, как описано выше.

Шаг 5:
Выпрямите провода. Провода не обязательно должны быть ровными, просто распрямите их как можно лучше.

СОВЕТ: Если у вас стол с острым (не закругленным) краем, зажать кабель между большим пальцем и краем стола. Затем протяните провода между большим пальцем и краем. Это выпрямит провода и упростит работу с ними в следующих шагах.

Шаг 6:
Используя кусачки, обрежьте концы проводов так, чтобы все провода были ровными.Убедитесь, что разрез перпендикулярен проводам.

Как легко заделать кабели с помощью разъема RJ45

ШАГ 1

С помощью обжимного инструмента обрежьте конец концевого кабеля, чтобы убедиться, что концы токопроводящих проводов ровные.

STEP 2

Соблюдая осторожность, чтобы не повредить внутренние проводящие провода, снимите примерно 1 дюйм оболочки кабеля с помощью модульного инструмента для обжима или устройства для зачистки кабеля UTP.

ШАГ 3

Отделите 4 пары витых проводов друг от друга, а затем размотайте каждую пару, чтобы в итоге получилось 8 отдельных проводов. Как можно сильнее выровняйте провода, так как они должны быть очень прямыми для правильной вставки в разъем.

ШАГ 4

Удерживая кабель концами проводов от себя.Двигаясь слева направо, расположите провода в виде плоской ленты бок о бок, расположив их в следующем порядке: белый / оранжевый, сплошной оранжевый, белый / зеленый, сплошной синий, белый / синий, сплошной зеленый, белый. / коричневый, сплошной коричневый.

STEP 5

Удерживая разъем RJ45 так, чтобы его контакты были обращены от вас, а сторона с зажимом для вилки была обращена вниз, осторожно вставьте сплющенные, расположенные провода в разъем, нажав до тех пор, пока концы проволоки не выйдут из штырей.Для прочности соединения также вставьте как можно больше оболочки кабеля в разъем.

STEP 6

Убедитесь, что концы проводов, выходящие со стороны контактов разъема, находятся в правильном порядке; в противном случае извлеките их из разъема, переставьте в правильную форму и снова вставьте. Помните, что после обжима разъема на кабеле он становится постоянным. Если вы поймете, что после завершения подключения была сделана ошибка в порядке проводки, вам придется отрезать разъем и начать все заново!

STEP 7

Вставьте подготовленный разъем / кабельный узел в слот RJ45 вашего обжимного инструмента.Плотно сожмите ручки клещей, пока не перестанете двигаться дальше. Освободите ручки и повторите этот шаг, чтобы обеспечить надлежащий обжим.

STEP 8

Если ваш обжимной пресс не обрезает автоматически концы проводов при заделке, осторожно обрежьте концы проводов, чтобы они были как можно заподлицо с поверхностью разъема. Чем ближе концы проводов обрезаны, тем лучше будет окончательное штекерное соединение.

STEP 9

После завершения первого завершения повторите процесс на противоположном конце кабеля

Сделайте кабель cat 5 / ethernet / RJ45

Преимущества: стоимость и гибкость

Предварительно обжатые кабели категории 5, кажется, стоят от 10 до 15 долларов, независимо от того, длина.Тем не менее, вы можете купить комплект с 500-футовым не обжатым кабелем категории 5, включая обжимной инструмент и 50 штекеров категории 5 примерно за 90 баксов. Предположим, что средняя длина кабеля категории 5 составляет 10 футов. Этого достаточно, чтобы сделать 50 десятифутовых кабелей стоимостью 1,80 доллара США за кабель. Производители кабелей могут взимать надбавку в размере 830%, потому что большинство люди не понимают, насколько легко сделать свой собственный кабели. (Если вы купите кабель оптом, когда у вас будут нужные инструменты, вы можете вероятно, снизит предельную стоимость до 0,50 доллара за кабель.)

Но стоимость — не единственное преимущество изготовления собственных кабелей. Если вам нужно протянуть кошку 5 через плотный канал в вашем доме, это намного проще проложить кабель без прикрепленных головок и обжима концы, как только он будет на месте.

Или, если вам нужно проложить кабель на очень большое расстояние (> 50 футов), Часто бывает трудно найти в магазинах обжатые кабели такой длины.

Наконец, если вы пытаетесь очистить шкаф, полный проводов, вы можете Избегайте перекрученных стяжек, перерезав кабели категории 5 только на нужной длины (плюс, конечно, небольшой провисание.)

Принадлежности

Чтобы сделать собственный кабель Cat 5, вам понадобятся:

Или вы можете купить универсальный комплект, в котором есть все (плюс инструмент для тестирования линии):

Три этапа: зачистка, расположение, обжим

После того, как вы отрежете кабель до нужной длины и пропустите его между две локации, пора вставлять заглушки. К счастью, это простой трехэтапный процесс на каждом конце.

Шаг 1. Зачистка

С помощью бритвы для зачистки на обжимном инструменте зачистите 3-5 миллиметров. от оболочки на конце кабеля.(Обжимные инструменты имеют специальную бритву, которая разрезает оболочку, не разрезая внутренности, но вы можете использовать любое острое лезвие или пару ножницы, если вы будете осторожны.)

Если вы как-то случайно перережете внутренние провода, просто перережьте Проведите на дюйм вниз и попробуйте снова зачистить. (Так что оставьте себе несколько свободных дюймов на случай, если вы напортачите.)

После зачистки внутри вы обнаружите 8 проводов с цветовой кодировкой.

Шаг 2. Расположение

Для изготовления стандартного кабеля категории 5 вам понадобится провода с цветовой кодировкой на обоих концах в одинаковом порядке.На самом деле не имеет значения, в каком порядке вы расставляете цвета, если он то же самое на обоих концах.

Если вы хотите следовать популярному соглашению, используйте порядок «568B». Заказ 568B:

  1. Белая / оранжевая полоска.
  2. Сплошной оранжевый.
  3. Белая / зеленая полоска.
  4. Сплошной синий.
  5. Белая / синяя полоска.
  6. Горит зеленым.
  7. Белая / коричневая полоска.
  8. Коричневый.
Банкноты

Если вас интересуют подробности, технически вам нужно всего лишь 4 провода в одном и том же положении для 10/100 Ethernet. 10/100 использует два внутренних провода (провод 1 и провод 2) для создания цепи для отправки и два внутренних провода для создания цепи для приема (провод 3 и провод 6). По-прежнему рекомендуется использовать одинаковый порядок на обоих концах, поскольку все больше устройств (например, гигабитный Ethernet, домашние камеры безопасности или Приемопередатчики HDMI) могут работать по 5 линиям в год, и эти устройства ожидают, что все провода будут в нужном месте.

(если вы хотите сделать менее распространенный «патч» или «перекрестный» кабель для перехода напрямую с компьютера на компьютер вместо компьютер-маршрутизатор / модем / концентратор / коммутатор, вам понадобится немного разный порядок на обоих концах. Собственно, соединительный кабель делать нужно редко. в наши дни, поскольку многие устройства автоматически определяют, какой кабель подключен. Если вы не знаете, что делать, сделайте стандартный кабель я описываю выше.)

Шаг 3: Обжим

Вставьте цветные провода в вилку cat 5.Я рекомендую «зачерпнуть» их в розетку, так как вам, вероятно, пришлось разложить их веером, чтобы расставьте их в правильном порядке. После того, как вы их зачерпнули, еще раз убедитесь, что они находятся в правильном порядке. На то, чтобы все исправить, может потребоваться одна-две совки.

Как только они будут вставлены в вилку в правильном порядке, прижмите их к кончику.

Затем вставьте вилку в обжимной инструмент и сожмите.

Вилки категории 5 содержат металлические «зубцы», протыкающие цветные провода. во время опрессовки для создания электропроводности.

Повторите этот процесс для другого конца, и все готово.


.

Leave a comment
