Как подключить провода к материнской плате

Материнская плата – это основной элемент любого компьютера, к которому подключаются другие компоненты системы (планки оперативной памяти, жёсткие диски, видеокарты и т.д.). От того насколько правильно вы их подключили зависит работоспособность компьютера.

Про подключение элементов ПК к материнке

Вы можете подключать эти компоненты в любой последовательности, но всё же изначально рекомендуется подключить блок питания, дабы иметь возможность отслеживать работоспособность системы. К тому же, некоторые компоненты требует подключение не только к материнской плате, но и к блоку питания.

Читайте также:
Как установить материнскую плату в системный блок
Как запустить блок питания без материнской платы

Этап 1: Подключение блока питания

Блок питания – это одни из главных элементов любого компьютера. Его желательно подключить в первую очередь. Подключение происходит при помощи специального кабеля на с 24 контактами (24 pin). Также есть варианты, где главный кабель имеет вид 20+4, то 20 контактов основных и ещё 4 дополнительных. Когда будете производить установку, то ни в коем случае не подключайте блок питания к электросети.

Помимо основных контактов на блоке питания есть и дополнительные, которые нужны для подвода питания для винчестера, процессора, видеокарты и т.д. На данном этапе вы будете работать с основным кабелем на 24 контакта.

Найдите его. Он самый крупный среди всех кабелей, плюс, иногда может выделятся цветом или обозначаться соответствующей надписью. Аналогично нужно найти под него разъём на материнской плате. Он тоже крупнее остальных и может носить определённые пометки. Просто подключите провод к этому разъёму и всё. Удостоверьтесь, что кабель достаточно плотно установлен, но не нужно использовать силу, так как вы можете повредить материнскую плату и/или кабель. На некоторых моделях предусмотрены специальные защёлки, воспользуйтесь ими.

Этап 2: Подключение к питанию сокета

Перед тем, как установить в процессорный сокет центральный процессор и кулер, нужно запитать его от блока питания. Несмотря на то, что сокет тоже расположен на материнской плате, питание он получает от отдельного кабеля. Данный кабель имеет всего 4 контакта (обозначается как 4 pin), отличается от остальных небольшим размером, а также выраженной квадратной формой.

Подключается к разъёму, расположенному возле чипсета. Удостоверьтесь, что вы плотно установили кабель в разъём, используйте специальные защёлки для более плотной фиксации, если те предусмотрены в конструкции.

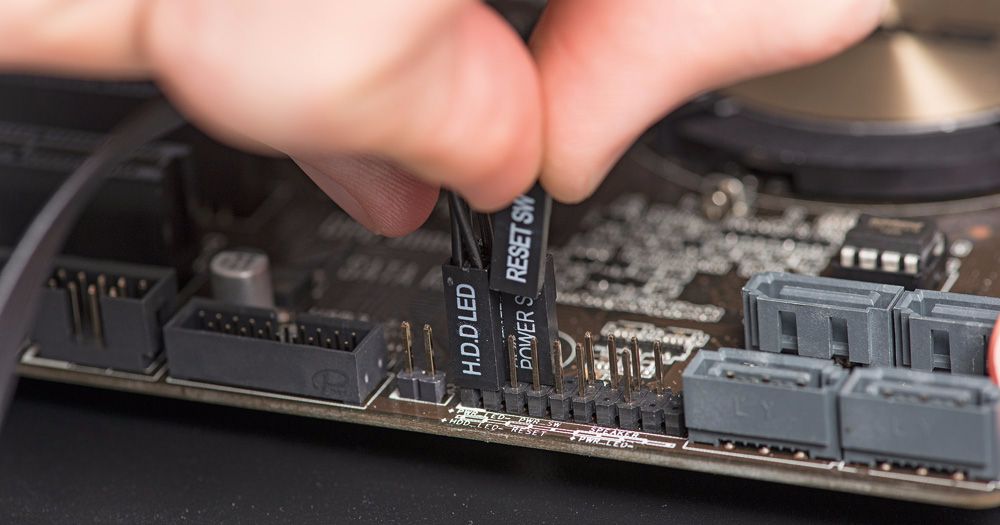

Этап 3: Подключение передней панели

На передней панели расположены кнопки включения, индикаторы питания, разъёмы под USB и аудиоустройства. Желательно подключить эту панель сразу после того, как вы запитали материнскую плату, дабы можно было проверить сразу же работоспособность всего компьютера.

Кабели, представленные на передней панели, имеют по 1-2 pin (контакта) и подключаются непосредственно к материнской плате. Подключать их нужно в определённой последовательность и к определённым разъёмам. Разъёмы и кабели имеют специальные пометки, благодаря чему вы вряд ли сможете ошибиться, а вот касательно последовательности подключения нужно смотреть в документации к материнской плате, либо передней панели.

Всего есть несколько кабелей:

  • PowerSW – отвечает за работоспособность кнопки включения. Может обозначаться красным, белым или зелёным цветом, реже жёлтым и чёрным. Имеет 2 контакта;
  • ResetSW – отвечает за кнопку перезагрузки компьютера. Обычно обозначен жёлтым цветом. Тоже имеет по 2 контакта;
  • PowerLED – кабель, отвечающий за работоспособность индикатора питания. Имеет всего 1 контакт, не имеет особого цветового обозначения;
  • DDLED – этого кабеля может и не быть, либо под него может не быть разъёма на материнской плате. Кабель отвечает за работоспособность индикатора загрузки жёсткого диска. Имеет всего 1 контакт.

Также в конструкции передней панели могут быть встроены кабели под USB и Audio выходы.

Подключайте кабели в строгом соответствии с инструкцией, которая приложена в комплекте с передней панелью, либо материнской платой. Старайтесь закрепить контакты максимально плотно, но не применяйте силу, так как они очень хрупкие.

Читайте также: Как подключить USB к материнской плате

После подключения передней панели проверьте работоспособность системы, подключив её к сети электропитания и воспользовавшись кнопкой включения. Если всё нормально, то снова отключите компьютер от питания и продолжайте подключение основных элементов к материнской плате.

Этап 4: Подключение винчестера

Теперь можно подключить жёсткий диск с уже установленной операционной системой, либо пустой SSD/HDD.

Читайте также: Как подключить SSD к компьютеру

HDD-диск, имеющий разъём SATA подключается по следующей инструкции:

  1. Закрепите диск в специальном слоте. Таковой обычно расположен в районе передней панели. Слотов может быть несколько, вы можете расположить диск в любом из них, но если вы подключаете несколько жёстких дисков, то не рекомендуется устанавливать их слишком плотно друг к другу (оставьте хотя бы один разъём пустым, если это позволяет конструкция).
  2. Найдите SATA-шину. Она имеет один прямой сплющенный кабель с соответствующем разъёмом на конце, который обычно подписывается. Подключите этот кабель к специальным разъёмам на диске и материнской плате. Разъёмы тоже имеют своё обозначение, но если таковых нет, то можно посмотреть в документации к плате расположение и назначение всех её элементов.
  3. Теперь подключите шину питания к БП. Кабель будет идти либо в комплекте с блоком питания, либо вместе с диском. Разобраться что и к чему подключать можно самостоятельно, так как все кабели и разъёмы имеют соответствующие обозначения.
  4. Окончательно закрепите диск при помощи болтов и/или защёлок в его ячейке.

Этап 5: Подключение планок ОЗУ

Оперативная память – это один из самых важных компонентов любого компьютера, так как без неё просто не будет запущена операционная система. На материнских платах может быть от 1 до 8 разъёмов под ОЗУ. Также встречаются модели, где уже по умолчанию впаяна планка ОЗУ. В таком случае вам не обязательно подключать ещё одну планку.

Установка планок ОЗУ не отличается какими-либо сложностями. Вам нужно найти специальный разъём на материнской плате. Разъём под ОЗУ имеет характерный внешний вид, благодаря чему его сложно перепутать или не узнать. Просто вставьте в этот разъём планку до тех пор, пока не услышите щелчок. Закрепите планку при помощи защёлок.

Этап 6: Установка видеокарты

В качестве завершающего этапа вам нужно установить видеокарту. Если в центральный процессор уже вмонтирован какой-то видеоадаптер, то вы вполне можете использовать его, не устанавливая при этом видеокарту, но особой производительности вы не получите.

Разъёмы для видеокарт на материнских платах бывают следующего типа:

  • AGP – устаревший тип разъёма, в современных платах не используется. Если у вас на плате именно такой разъём, то могут возникнуть проблемы с подключением последних моделей видеокарт;
  • PCI – до сих пор в ходу, но уже начинает стремительно устаревать. Самые современные видеокарты могут не поддерживать, либо поддерживать с определёнными оговорками, например, уменьшением производительности;
  • PCI-Express – современный разъём, использующийся в большинстве материнских плат. Обеспечивает максимальную производительность.

Рассмотрим подключение видеокарты к разъёмам PCI и PCI-Express, к счастью, процесс подключения выглядит одинаково для двух типов разъёмов:

  1. Снимите заглушку с задней крышки корпуса. На месте этой заглушки должны будут выходить разъёмы видеокарты. Заглушки обычно крепятся при помощи специального винта.
  2. Установите видеокарту в специальное гнездо на материнской плате таким образом, чтобы панель с интерфейсами выходила на то место, где ранее находилась заглушка. Прилагать силу во время установки не требуется, так как адаптер отлично входит в разъём. О том, что адаптер плотно установлен будет свидетельствовать щелчок.
  3. Закрепите видеокарту, воспользовавшись специальными защёлками. Если их нет в конструкции порта или графического адаптера, то пропустите этот шаг.
  4. Зафиксируйте её болтами, которые остались от старой заглушки. Если всё правильно установили, то проблем с фиксацией у вас не должно возникнуть.
  5. Теперь нужно подключить видеокарту к питанию. Оно подключается отдельно, как и процессор с жёстким диском. Подключение происходит при помощи 6 или 8 контактного кабеля. Данных кабелей может быть предусмотрено несколько. Подключайте любой из них, имеющий специальное обозначение (будет либо подпись, либо эти кабели будут отличаться от остальных по цветам). Подключите эти контакты к специальному разъёму, который расположен около разъёма для установки самой видеокарты на материнской плате.

На этом этапе можно закончить подключение основных компонентов к материнской плате и попытаться запустить компьютер. Если всё хорошо, то BIOS либо выдаст ошибку, что не обнаружена операционная система, либо начнёт её загрузку, но это только при условии, что ОС на диске уже установлена.

Также к материнке можно подключить дополнительные компоненты, например, Wi-Fi адаптер, звуковую карту и т.д. Однако их подключение не является обязательным для нормального функционирования ПК, поэтому рассматриваться не будет.

Подключение материнской платы. Собираем компьютер своими руками

Подключение материнской платы

Подключение материнской платы требует большой аккуратности и внимательности: во-первых, к материнской плате подсоединяется много шлейфов и проводов, а во-вторых, доступ к ней затруднен, что особенно ощущается при подключении органов управления с передней панели корпуса.

Подключение проводов, идущих от передней панели корпуса. Сначала нужно подсоединить провода, идущие от передней панели корпуса.

Большинство корпусов снабжаются следующими органами управления: кнопками включения/выключения и перезагрузки компьютера, индикаторами включения и обращения к винчестеру, звуковыми и USB-портами. Могут также присутствовать индикаторы температуры, реобасы, универсальные считыватели и т.  д.

Чтобы правильно подключить описанные провода, лучше обратиться к справочной документации к материнской плате, откуда можно узнать, где находятся соответствующие контактные группы.

Стандартный набор проводов, идущих от перед ней панели корпуса, состоит из нескольких проводов или их пар, которые могут иметь следующие надписи: RESET, HDD LED, POWER LED, SPK и т. д. (рис. 3.10).

Рис. 3.10. Провода, идущие от передней панели корпуса

Обычно к ним добавляются два провода с контактными группами, которые подключаются к USB-портам на материнской плате.

Руководствуясь информацией из документации, можно определить расположение нужных контактных групп. Остается подсоединить к ним провода, соблюдая полярность подключения (рис. 3.11).

Рис. 3.11. Подключаем провода

Подключение интерфейсных шлейфов от накопителей информации.

Для подключения винчестера к IDE-контроллеру материнской платы используется 80-жильный шлейф длиной 40–70 см.

Обычно такой шлейф имеет три разъема: один для подсоединения к материнской плате, остальные – к винчестерам, работающим в режимах master и slave. Иногда встречаются шлейфы (скругленные) только с двумя разъемами.

Для подключения шлейфа к материнской плате используются ключи на шлейфе и коннекторе материнской платы. На шлейфе они выглядят как выступ и запаянное отверстие (рис. 3.12), на коннекторе материнской платы – как подходящая по размеру выемка. Остается только совместить их.

Рис. 3.12. Интерфейсный шлейф

Для подключения SATA-винчестера используется четырехконтактный проводшлейф, что облегчает его подключение. Достоинством тонких проводов является улучшенная система вентиляции, так как при узком шлейфе меньше сопротивление циркуляции воздуха внутри корпуса.

Подключение такого шлейфа не вызывает сложностей, нужно ориентироваться на ключи на коннекторе и соответствующем SATA-разъеме материнской платы.

Подключение звукового кабеля. Звуковой кабель используется для соединения цифрового звукового выхода CD/DVD-привода с цифровым звуковым входом на материнской плате. Данная связь существует с момента появления оптических приводов, когда эти устройства предназначались для воспроизведения аудиодисков, а материнские платы не имели интегрированного звукового контроллера. Сегодня распространен MP3-формат, не требующий описываемого подключения, однако некоторые пользователи по-прежнему слушают на компьютере аудиодиски.

Для данного подключения используется звуковой шнур длиной примерно 20–40 см с набором коннекторов разного типа (рис. 3.13).

Рис. 3.13. Звуковой шнур

Для подсоединения этого шнура необходимо подобрать нужный коннектор и вставить его в соответствующие разъемы на приводе и материнской плате. Это несложно, но, чтобы правильно соединить шнур с материнской платой, необходимо обратиться к справочной документации.

Подключение устройства для работы с картами памяти (Card-Reader). Распространенные универсальные считыватели 5-в-1 или 7-в-1 подключаются к материнской плате с помощью шнура, имеющего четырехконтактный разъем для подсоединения к USB-порту материнской платы (рис. 3.14).

Рис. 3.14. Коннектор подключения универсального считывателя

Для подключения такого шнура руководствуйтесь справочной документаций к материнской плате. Найдите на материнской плате свободный разъем USB-порта. При подсоединении провода соблюдайте полярность подключения, иначе USB-порт и Card-Reader могут выйти из строя.

Для подключения универсального считывателя, распознающего большее количество форматов, может потребоваться больше USB-портов, однако принцип тот же.

Подключение провода питания. Чтобы материнская плата работала, на нее необходимо подать напряжение.

Для этого предназначен специальный разъем, имеющий 20 или 24 контакта. Аналогичный пучок проводов с соответствующей контактной группой выходит из блока питания.

Обычно разъем содержит 20 контактов, хотя в последнее время стали появляться 24-контактные серверные разъемы. Коннектор питания подключается просто, так как имеет специальные ключи (рис. 3.15).

Рис. 3.15. Коннектор для подключения питания к материнской плате

Коннектор обладает специально сформированными отдельными контактами (практически каждый контакт имеет свою форму), что исключает возможность неправильного подсоединения к материнской плате. Размещение коннектора на разъеме питания материнской платы фиксируется защелкой, поэтому нужно только правильно развернуть коннектор и до упора (должен раздаться щелчок) вставить его в разъем на материн ской плате (рис. 3.16).

Рис. 3.16. Установка коннектора в разъем

Подключение акустической системы.

Звуковые провода акустической системы подключаются, если планируется использовать интегрированное звуковое решение. На ATX-панели материнской платы находится предназначенная для этого группа выходов, количество которых зависит от спецификации звукового контроллера. Чаще всего на панели присутствуют три выхода, иногда их бывает шесть и более. Звуковые кабели от акустической системы подсоединяются согласно спецификации акустической системы или исходя из количества выходов на ATX-панели.

Для правильного подключения этих проводов к материнской плате воспользуйтесь справочным руководством к материнской плате.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Как подключить провода к материнской плате msi

Один из важных этапов сборки компьютера предполагает подключение проводов к материнской плате. Учитывая, что разных соединений там достаточно, следует разъяснить некоторые моменты. И хотя производители материнских плат и блоков питания стараются делать все разъемы интуитивно понятными для пользователя, иногда возникают проблемы.

Инструкция по подключению проводов материнской платы (MSI, ASUS, ASRock и т. д.)

Сразу отметим, что приведенный ниже пример справедлив не для всех моделей и типов плат. Он описывает общую картину подключения проводов к материнской плате, но разного рода мелкие отличия могут присутствовать всегда. Начнем мы с подключения коннекторов. Предполагается, что материнская плата уже прикручена к корпусу и готова для подключения. Также и блок питания уже установлен и прикручен.

Подключение коннекторов

Самый первый этап – это подключение кнопок Power, Reset на панели корпуса. Также подключим питание для светодиодов, которые выполняют функцию индикации работы компьютера. Эти провода направлены от лицевой панели корпуса, и они имеют разные цвета (желтый, красный и т. д.). На их конце находятся коннекторы. На каждом из них есть специальная сокращенная маркировка. Их нужно подключить к материнской плате в гнезда, отведенные специально для них.

Стоит отметить, что все коннекторы имеют защиту от неправильного подключения, поэтому у вас навряд ли получится вставить коннектор в неподходящий разъем. Важно, чтобы подключение происходило плавно, без приложения усилий.

Коннектор, который идет от кнопки питания на корпусе, маркируется как M/B SW. Откройте инструкцию конкретно вашей материнской платы и посмотрите, куда нужно его вставить. У него нет плюса или минуса, поэтому его можно вставить любой стороной.

Второй коннектор отвечает за кнопку перезагрузки, он имеет маркировку RESET SW.

Есть также еще два мелких единичных коннектора с указанием плюса и минуса и маркировкой POWER LED+ и «–». Они отвечают за индикацию работы компьютера. Важно не перепутать «плюс» и «минус» местами, поэтому обязательно сверьтесь с инструкцией.

Светодиод жесткого диска без указания плюса и минуса маркируется как H.D.D LED. Однако его обязательно нужно установить белым проводом на минус.

Чтобы иметь возможность подключать наушники к корпусу, а не к материнской плате, нужно подключить коннекторы AUDIO. Гнезда на материнской плате тоже маркируются как AUDIO, но перед подключением сверяйтесь с инструкцией.

То же самое и с коннекторами для подключения USB-интерфейсов. Их нужно вставить в гнезда на плате с пометкой USB. Напомним, что если подключение проводов к материнской плате Asus (или других производителей) осуществляется с прикладыванием больших усилий, то есть вероятность, что вы ошиблись гнездом или коннектором. Последние имеют защиту от неправильного подключения, и вы просто физически не сможете вставить их в неподходящие гнезда.

Чаще всего гнезда для коннекторов находятся в правом нижнем углу – ищите их там.

Подключение разъема питания процессора

Теперь речь идет о подключении проводов к материнской плате, которые выходят из блока питания. В первую очередь подключаем процессор. Гнездо для его питания всегда находится рядом с самим процессором, но точное местоположение указывать не будем, т. к. оно индивидуально для разных моделей.

Итак, из блока питания выходит 4-жильный провод, который подключается в гнездо процессора. Скорее всего, он будет единственным на материнской плате, поэтому вряд ли вы сможете вставить коннектор в какое-нибудь другое гнездо. И да, на нем тоже есть специальный ключ от неправильного включения.

Подключение основного кабеля

Главный питающий кабель для материнской платы является самым большим. В дополнение к нему идет отдельный 4-жильный коннектор. Возьмите их вместе и подключите к материнской плате в один единственный существующий разъем. Коннекторы имеют специальные защелки. Поэтому при подключении убедитесь, что вся эта массированная конструкция защелкнулась на специальном выступе в самом разъеме.

Оперативная память

Планки оперативной памяти подключаются без проводов. Здесь используется контактный способ. Для ОЗУ есть специальные слоты с защелками. Их нужно отодвинуть и вставить слоты (или слот, если он один) единственно верным образом из-за разреза в слоте и на самой планке. Вставлять планку нужно аккуратно, слегка придавливая сверху. Зажимы должны постепенно сходиться и в результате защелкнуться.

Будьте аккуратны и не давите сильно, иначе будет прогибаться материнская плата. Таким образом необходимо вставить все планки.

Подключение SATA и IDE-устройств

Жесткий диск подключается к материнской плате с помощью специального SATA-кабеля. Он обычно имеет красный цвет. На обоих концах SATA-кабель имеет одинаковые коннекторы. Подключите один к жесткому диску (там тоже есть ключ от неправильного подключения), а второй – в разъем на материнской плате с пометкой SATA 1. Обычно на материнских платах бывает 2-4 таких разъема. Можете выбирать любой. После подключения SATA-кабеля подключайте питание. В самое правое отверстие (обычно оно является самым правым) включайте коннектор, к которому подведено 4 жилки от блока питания.

Через IDE-шлейф подключается оптический привод. Но сегодня современные компьютеры не оснащаются дисководами по причине их ненадобности.

Подключение видеокарты

Завершающий этап подключения проводов к материнской плате – это установка видеокарты. Она устанавливается в разъем PCI-E, который соответствующе маркируется. По факту вы не сможете вставить графический чип в какое-нибудь другое гнездо. В зависимости от модели материнской платы, видеокарта фиксируется или не фиксируется специальным зажимом, а вот шурупом всегда крепится к корпусу.

Мощные видеокарты нуждаются в дополнительном питании от блока. Если на самом конце видеокарты есть разъем для подключения питания, то обязательно используйте его. После подключения у нас не остается свободных проводов из блока питания. Впрочем, могут и остаться в том случае, если у вас не установлен оптический привод. На этом инструкцию по подключению проводов материнской платы можно считать завершенной.

Закрывайте крышку корпуса и включайте компьютер. Все должно работать. Но даже если при подключении проводов к материнской плате Gigabyte (или другой марки) вы забыли подать питание на какое-либо комплектующее, то ничего страшного в этом нет. Просто компьютер не запустится, но это ничему не повредит.

Большинство неопытных компьютерных пользователей считают, что подключить переднюю панель корпуса компьютера, на которой находятся кнопки включения и перезагрузки компьютера, а также USB входы и аудио выходы, к материнской плате является сложным и трудно выполнимым занятием.

Но, как часто это бывает, потратив 5 минут на изучение вопроса, все становится понятно и очень даже выполнимо. В данной статье мы рассмотрим последовательность действий, которые необходимо выполнить для успешного и правильного подключения передней панели к к материнской плате, будь это плата фирмы Asus, Gigabyte, Asrock, MSI и других.

Шаг 1 — находим шлейфы, идущие от передней панели к мат. плате

Это те самые шлейфы, которые мы будем подключать к соответствующим разъемам материнской платы. Особенность этих самых шлейфов, по которым их можно найти среди других проводов в корпусе системного блока это надписи на концах их разъемов:

  • Power SW (PWRBTN) — Кнопка включения компьютера;
  • Reset SW (Reset) — Кнопка перезагрузки;
  • HDD LED ( >

Разъемы передней панели системного блока

Для тех, у кого Power LED состоит из 2-ух фишек на 2 и 3 контакта (как на рисунке выше) обоснование следующее: на некоторых материнских платах разъем подключения POWER LED (индикатор включения компьютера) выполнен на 3-ех контактах (средний не используется), а на некоторых на 2-ух. Поэтому в вашем случае нужно использовать либо одну фишку Power Led, либо другую.

Шаг 2 — находим контакты на материнской плате для подключения передней панели

Стоит отметить, что подключение кнопок включения, перезагрузки, индикатора работы жесткого диска и индикатора включения компьютера, а также спикера (F_Panel) это одна группа разъемов (1 на рисунке ниже), подключение передних USB (USB) — другая группа (2 на рисунке ниже) и разъемы наушников с микрофоном (AAFP) — третья (3 на рисунке ниже).

На материнской плате они расположены примерно вот так:

Расположение разъемов на материнской плате для подключения передней панели системного блока

Шаг 3 — Подключаем фишки разъемов передней панели к соответствующим разъемам материнской платы

Далее возможны 2 варианта развития ситуации.

Вариант первый

На вашей материнской плате все контакты подписаны и вы просто одеваете фишки на контакты соблюдая соответствующие названия и полярность. Полярность важна для HDD LED (IDE LED) и Power LED. На плате плюсовой контакт подписан как «+», а на фишке плюсовой контакт это цветной провод (отличный от белого и черного). Либо же если все провода от передней панели черного цвета, то на них «+» тоже будет подписан.

Полярность + и — при подключении PLED и HDLED

Даже если вы перепутаете полярность, то ничего страшного не произойдет. Просто на просто при включении не будет загораться кнопка включения и не будет моргать светодиод активности жесткого диска. В этом случае просто переверните не работающую фишку вверх ногами на контактах мат. платы, чтобы поменять полярность.

Вариант второй

Контакты на материнской плате не подписаны, как на фото ниже.

Контакты подключения передней панели на материнской плате без подписей

В этом случае вам нужно определить модель своей материнской платы, найти ее в интернете и посмотреть документацию по распиновке контактов кнопок, индикаторов, usb и звуковым выходам.

Инструкция со схемой подключения передней панели к материнской плате

Подключение передних аудио выходов и микрофона

особенности соблюдения полярности при подключении передней папнели

Подключение передних USB входов к материнской плате

Разъемы и кабели

Нет звука через HDMI: устройство уже используется другим приложением

Разъемы и кабели

CLRTC на материнской плате asus что это?

Разъемы и кабели

jcom1 на материнской плате что это?

3 Комментариев

Александр

Сайт датирован 2018 годом, а фрагменты мам c разъёмами и др.элементами 10-летней давности ;-(

Передняя панель на корпусе системного блока никак не связана с остальными «внутренностями» компьютера. Значит, при ручном отключении с целью чистки или, что немного сложнее, при замене материнской платы, придётся самостоятельно подключать фронтальную панель. Далее будет в подробностях рассказано, как сделать это максимально правильно.

Этапы подключения передней панели к материнской плате

Рассмотрим основные моменты в подключении фронтальной панели к «материнке»:

Этап 1

Первым делом необходимо найти основной шлейф с 4 (иногда 5-6) штекерами. Возможна некоторая разница в названиях, цвете и т. д.

Расположенные на фото сверху штекеры подразумевают собой следующее:

  • POWERSW (или PWRBTN) – активирует манипуляции с кнопкой включения/выключения компьютера на панели.
  • H.D.D.LED (или HDLED) – лампочка, мигающая при работе жёсткого диска.
  • POWERLED + и – (или PLED) – лампочка на кнопке включения/отключения компьютера; если компьютер работает, то горит, и наоборот; может быть цельным штекером.
  • RESTARTSW (или RESET) – активирует кнопку перезагрузки компьютера.
  • SPEAKER – небольшой динамик, издающий писк, если наблюдаются проблемы в работе компьютера.

Названия этих штекеров могут различаться, но не сильно. Например, вместо POWERSW может быть указано PW. А вместо RESTARTSW – просто RES. Сравнивая первые буквы названия штекеров и разъёмов, можно без труда понять, какой штекер куда должен подключаться. Также помогают цвета, которые, зачастую, соответствуют цвету кабелей от штекеров. Но в первую очередь нужно сравнивать именно названия, следом – цвета, ведь они могут различаться, в отличие от названий.

Этап 2

Вставлять штекеры необходимо в одно большое гнездо (FRONTPANEL или F_PANEL) на краю материнской платы. Обычно оно выглядит вот так:

Чтобы подсоединить провода в разъёмы правильной стороной, можно просто посмотреть на сам штекер. Если в нём не будет хватать одного контакта (железная «спица»), то присоединять нужно этим местом, в соответствии с другим пустым местом на материнской плате, в разъёме. Также могут помочь боковые крепления на некоторых гнёздах и штекерах (крепления должны быть на одной стороне). Дополнительно можно ориентироваться по цветам в разъёме или визуальным подсказкам в виде блестящих контактов и т. п. Как правило, штекеры подсоединяются надписью «на себя» или в сторону надписей на материнской плате (схеме).

Внизу, под цветными разъёмами, схематично указаны (подписаны) места, куда нужно подключать штекеры. Например, согласно схеме под разъёмами, отвечающий за кнопку включения компьютера штекер (POWERSW) следует подсоединить в красное гнездо (второе слева, сверху, подписано как PW). Все остальные провода присоединяются в указанные на схеме места соответствующим образом.

В сопроводительной к компьютеру документации, если она имеется, также есть подсказки по подключению штекеров в гнёзда. Выглядят данные подсказки так:

Как видно на рисунке, в документах даже расшифровываются названия штекеров и сокращений на схеме. Например, RES – ResetSwitch (рус. «кнопка перезагрузки») и т. д.

Этап 3

Штекеры, отвечающие за работу USB-портов на передней панели, подключаются чуть иначе и проще. Выглядит USB-штекер — вот так:

Разъём для данного штекера может иметь следующие названия:

  • F_USB1/F_USB2;
  • USB1/USB2;
  • или все гнёзда для этого штекера могут называться просто USB.

Не имеет значения, куда будет подключаться провод, так как все USB-гнёзда полностью идентичны. За исключением USB 3.0. Если на передней панели имеется именно такой USB-штекер, то и разъём на материнской плате нужно искать с соответствующим названием. Зачастую именно так он и называется – USB 3.0, но могут быть и исключения в виде F_USB30 и т. д.

Этап 4

Подключение звука (наушники/микрофон) на фронтальной панели происходит идентично описанным ранее процессам.

Берётся штекер из передней панели с названием AC97 или HDAUDIO и вставляется в разъём с соответствующей надписью:

Если звук так и не появился, возможно, проблема кроется в BIOS. Перезагрузив компьютер и «попав» в систему BIOS, следует проверить фронтальную панель и её характеристики. Иногда бывает, что подключён штекер HDAUDIO, а BIOS распознал подключённое устройство как AC 97. Решается данный недочёт изменением в BIOSе неправильного драйвера на соответствующий подключённому в материнской плате.

Видео-инструкция по подключению фронтальной панели к «материнке»

В следующем видео на наглядном примере и во всех деталях объясняется процесс присоединения штекеров в разъёмы на материнской плате.

Сборка компьютера часть 3 подключение проводов

Продолжаем собирать компьютер, начатой в первой и второй части .В этой части будем подключать провода от всех комплектующих к материнской плате. Первое подключим провода идущие от кнопки включения, перезагрузки, питание светодиодов, индикаторы работы компьютера и работы жесткого диска.

Подробно о проводах корпуса было описано в статье «описание коннекторов корпуса». У каждой материнской платы подключение проводов корпуса сугубо индивидуальное поэтому откройте руководство к вашей материнской плате и найдите там схему подключения. Далее следуя схеме подключите провода корпуса.

Если же инструкции нет, то ее всегда можно найти в интернете на сайте производителя материнской платы.

Приведу ниже фотографию подключенных проводов корпуса.



Далее подключаем провода внешних usb и внешних аудио входов/выходов здесь так же сверяемся с инструкцией к материнской плате.





Теперь подключаем дополнительный разъем питания процессора. В блоке питания есть специальный выход с 4-мя проводами вот его и подключаем в дополнительное гнездо питания процессора.





 На рисунке виден белый четырех контактный разъем. На нем сделан специальный ключ предотвращающий неправильное подключение.





Далее подключаем основной питающий кабель к материнской плате. На современных материнских платах  необходимо подключать еще и дополнительный  четырех контактный разъем который как правило отдельно от основного. Для того что бы легче было подключить возьмите в руки основной разъем и совместите с дополнительным и уже потом всю конструкцию подключите к материнской плате.

рисунок





Подключаем все это целиком должно выйти так что специальная защелка защелкнется на выступе сделанном на разъеме материнской платы.

Далее подключаем оперативную память. Для этого отодвигаем специальные зажимы на слотах смотрите рисунок ниже. Описания типов оперативной памяти.





Теперь вставляем в специальную прорезь планку оперативной памяти, следите за ключом, вырез на планке.







Аккуратно нажимаем сверху на планку до защелкивания зажимов, будьте внимательны не стоит уж сильно нажимать, так что бы прогнулась материнская плата.





Далее подключаем сигнальные кабели sata и ide устройств .Жесткий диск  подключаем через Sata кабель к разъему sata 1 на материнской плате а оптический привод через Ide шлейф.





Подключение шлейфа к материнской плате.







Теперь подключаем питание жесткого диска.





и питание оптического привода





 Осталось только вставить в разъем видео карту рисунок ниже





Прикручиваем винтом к корпусу.





Если необходимо то подключаем к видео карте дополнительное питание ( в зависимости от модели видео карты)





Теперь все у нас в сборе , еще раз закрепим все висящие провода, проверим надежность подключения и можем смело закрывать боковую крышку и подключать компьютер к монитору .клавиатуре ,мышке. Подключаем кабель питания для розетки и нажимаем на кнопку запуска компьютера .Если у вас на жестком диске не стоит операционная система то компьютер пройдет POST тест и выдаст вам информацию что не может найти загрузочного устройства.

На этом закончу статью о сборке компьютера самому.​ Можно приступать к установке операционной системы Windows.

Все об установке и подключении материнской платы

Как заменить материнскую плату

Вам потребуется такой набор инструментов:

  • Отвертка маленькая и большая с крестовым наконечником.
  • Чистая тряпочка и спирт для чистки компонентов.
  • Новая термопаста для установки модулей.
  • Желательно иметь пинцет, не у всех материнских плат все элементы в зоне доступности.
  • Емкость для болтиков, чтобы их не потерять.
  • Флешка, диск или любой другой накопитель с драйверами на новую материнскую плату. Если вы не скачаете заранее сетевой драйвер, то есть вероятность, что система просто не сможет подключиться к интернету, так как не умеет работать с новым сетевым адаптером.

Важно! Не используйте шуруповерт, из-за высокой скорости вращения и мощности легко можно повредить нежные компоненты на плате, если бита соскользнет. Допустимо использовать аккумуляторные отвертки вроде Xiaomi Mijia Electric Screwdriver или Bosch IXO IV. У них не такая большая скорость вращения и мощность заметно ниже.

Действия при замене материнской платы

Материнская плата – это основа всего компьютера и к ней подключено все. Перед тем, как ее вытаскивать, обязательно нужно отключить питание. Отсоедините все провода сзади корпуса, отключайте все, от мышки до монитора, там не должно остаться ничего.

Снять крышку

Нас интересует левая крышка, если смотреть спереди корпуса. Открутите винты (они сзади) и сдвиньте влево, она легко отсоединится от корпуса. Если у вас крышка корпуса стеклянная, то она прикручена четырьмя винтами по краям. Они могут быть как под отвертку, так и с накаткой для того, чтобы открутить их вручную.

Достать видеокарту

Она прикручена к поддерживающей стойке. Там может быть безвинтовой зажим, но она точно прикреплена к нему. Не забудьте отжать защелку на PCI-E разъеме: если этого не сделать, можно легко повредить как материнку, так и саму карту.

Более подробную инструкцию можно посмотреть здесь.

Отключить разъемы питания и вентиляторы

Помните, что разъемы питания всегда имеют защелку, которая надежно фиксирует их в гнезде, обязательно отогните ее при отключении. Хотя разъемы надежно запаяны, пластиковый корпус контактов снимается достаточно легко, придерживайте рукой крепление или примените рычаг на штекере, используя пинцет или нож.

Также выдерните все подключенные вентиляторы. Если они подключены напрямую к блоку питания по MOLEX, их также следует отключить.

Вынуть блок питания

В большинстве корпусов он не препятствует замене материнки, но, чтобы вам было удобнее орудовать отверткой, его лучше вытянуть. Открутите винты на задней крышке системного блока. На фото красными стрелочками показаны блоки питания в корпусе с верхним расположением БП (слева) и с нижним (справа). Они прикручены четырьмя винтами – откручивайте и вынимайте.

Важно! Блок питания – одно из самых запыленных мест в компьютере, так как там много магнитных полей, которые притягивают к себе пыль. Если уж вы его сняли, лучше открыть крышку и продуть его сжатым воздухом или хотя бы почистить кисточкой, после чистки он будет работать тише и станет меньше греться.

Снять радиатор с процессора

Отогните прижимной механизм, если у вас AMD, или поверните 4 пластиковых прижима, если вы используете процессор Intel. Если у вас дорогая система охлаждения с большим количеством трубок, она может быть прикреплена на усиливающую плану винтами. В таком случае нужно открутить винты, чтобы снять радиатор.

После того как сняли радиатор с процессора, нужно почистить радиатор и крышку процессора от термопасты, повторно ее использовать нельзя, а если оставить ее там, она может запачкать вам что-то.

Снять процессор

Для этого нужно отогнуть лапку и достать его из гнезда. Если у вас AMD, то он тут же выпадет, поэтому желательно проводить все эти манипуляции, положив материнскую плату на бок, чтобы процессор не упал на пол или в корпус. Если это произойдет, он может повредиться, или ножки контактов могут погнуться, а то и вообще отпасть.

Камушки Intel прижаты металлической рамочкой (на фото). После того, как отогнули лапку, нужно открыть прижимную рамочку.

Вынуть планки оперативной памяти

Достаточно нажать на пластиковые защелки по бокам самой платки, и она выскочит из гнезда. Лучше всего нажимать их одновременно, чтобы плату не перекосило, но это не критично. Если компьютер уже старый и давно не чистился, на контактах оперативной памяти могут быть темные пятнышки, их легко можно убрать при помощи спирта, а затем протереть обычным ластиком для карандаша. После чистики контакт станет лучше и надежнее.

Отсоединить NVMe накопитель

Если у вас такой есть, конечно. Открутите болтик и достаньте плату из гнезда.

Снять материнскую плату

У вас могли остаться подключенные вентиляторы или накопители, к разъемам которых вам было неудобно подлезать. Но сейчас нужно отключить абсолютно все провода.

Чтобы достать плату из корпуса, нужно открутить болтики. На разных платах могут быть разное количество болтиков, это зависит от форм фактора, откручивайте все.

Важно! Не откручивайте радиаторы чипсета. Они крепятся напрямую к материнской плате и не участвуют в креплении материнки к корпусу.

На фото – крепление радиатора чипсета и отверстия для болтиков крепления материнки к корпусу. Нам нужны только вторые, они очерчены и имеют армирование в месте контакта со шляпкой болта.

Последним штрихом будет демонтаж заглушки сзади корпуса. Она крепится на защелках, вам нужно подковырнуть их сзади корпуса и выдавить ее изнутри корпуса наружу. Не применяйте силу, слабый тонкий металл корпуса легко выгнуть, а загнуть его ровно обратно будет непросто, скорее всего останется вмятина.

Узнаем как к материнской плате подключить провода: пошаговая инструкция

При сборке компьютера, обязательно нужно знать, как к материнской плате подключить провода, ведь без этих знаний ничего вообще не получится. Данный этап осуществляется, когда все комплектующие уже установлены в корпус. То есть сама материнская плата, блок питания, жесткий диск находятся на своих местах. Также желательно установить и материнскую плату в PCI-E разъем и прикрутить ее к корпусу. Только теперь и нужно к материнской плате подключить провода. Как это сделать? Об этом мы сейчас и поговорим.

Важно сразу отметить тот факт, что описанный ниже метод сильно обобщен. Разные материнские платы подключатся немного по-разному. То есть некоторые отличия могут быть, однако принцип остается тем же. Начнем с разъяснения и подключения коннекторов корпуса: кнопки питания, перезагрузки, USB-портов.


Подключение коннекторов

Перед тем как к материнской плате подключить провода от блока питания, нужно подключить к ней коннекторы. Здесь важно понимать, что все они имеют защиту от неправильного подключения, поэтому вставлять их нужно крайне аккуратно, без приложения усилий.

Обратите внимание, что каждый коннектор имеет маркировку, которая описывает его назначение. На материнской плате также есть маркировка, но на некоторых моделях она отсутствует. Описание клемм можно найти только в инструкции к материнской плате.

Подключаем первый коннектор с маркировкой M/B SW. Он отвечает за кнопку питания на корпусе. Также он может иметь название POWER SW. Внимательно присмотритесь к материнской плате (справа внизу), есть ли там пара контактов с пометкой POWER. Если есть, то именно на них и нужно нацепить данный коннектор. Если такой надписи нет, тогда открывайте инструкцию к плате и ищите схему там.

Второй коннектор с маркировкой RESET SW отвечает за кнопку перезагрузки. По аналогии с POWER, подключаем коннектор RESET SW. Если на плате нет указания, то ищем в инструкции к материнской плате, какие именно контакты нужно замыкать.

Есть также провода с пометками POWER LED+ и POWER LED-, благодаря которым светятся лампочки на корпусе системного блока. Здесь важно их подключить правильно и не перепутать местами плюс и минус. Сверяйтесь обязательно с инструкцией.

Не забываем и про USB-разъемы на корпусе. Если вы хотите иметь возможность вставлять флэшки в гнезда на корпусе, а не непосредственно в материнскую плату, то нужно подключить USB-разъемы. Они маркируются как USB. Провод Audi отвечает за подключение разъема Jack 3.5 mm, который используется для наушников или колонок.

Еще раз напомним, что важно знать, как подключить провода включения к материнской плате правильно. И если вам приходится с усилием втыкать коннектор, то, скорее всего, вы делаете что-то неправильно. После того как к материнской плате подключили провода коннекторов, можно приступать к блоку питания.

Подключение питания процессора

Центральный процессор ставится на отведенное для него гнездо, а на него надевается радиатор с кулером. К самому процессору никакой провод не подключается. Его питание осуществляется от материнской платы, и провод подключается непосредственно к ней. Гнездо питания находится рядом с процессором. Присмотритесь, есть ли рядом 4-пиновое гнездо. В инструкции к материнской плате обязательно указывается его расположение, однако его видно даже при беглом осмотре платы.

В гнездо питания процессора подключается 4-жильный провод. Обычно оно здесь единственное, поэтому ошибиться вряд ли у вас получится.

Подключение главного кабеля питания материнской платы

Самым крупным кабелем является именно этот. Он состоит из двадцати разъемов (пинов), а в дополнение к нему прилагаются еще 4 отдельных разъема. Получается, что материнская плата подключается через 24 разъема. А так как из блока питания выходит единственный провод с таким количеством пинов, то и ошибиться в его определении вы не сможете. Кроме того, на конце коннектора есть специальная защелка, которая не позволяет вставить кабель в разъем неправильно.

При подключении убедитесь, что эта конструкция вошла в гнездо и защелкнулась.

Подключение видеокарты

Если вы используете процессор с интегрированной видеокартой, то никакого подключения видеокарты не будет. Но чаще всего пользователи предпочитают использовать мощные графические платформы, которые подключатся через PCI-E-разъем и требуют дополнительного питания.

Видеокарта запитывается от 4-пинового коннектора. Место для питания, в зависимости от модели видеокарты, может быть где-то сбоку, но чаще всего оно находится сзади. Если видеокарта очень мощная и требовательная к питанию, то она может запитываться и от 6-пинового коннектора. Поэтому, при выборе блока питания, обращайте внимание, какие именно и сколько проводов для питания у него есть. При подключении карты коннектор должен защелкнуться — обратите на это внимание.

Подключение жесткого диска

Жесткий диск подключается к материнской плате через SATA-кабель. На материнской плате (где-то в правой части) обычно присутствует 4 разъема SATA, где написано: SATA1, SATA2, SATA3, SATA4. Выбирайте первый и подключайте к нему жесткий диск.

SATA-кабель имеет одинаковые разъемы на двух концах. Но этого недостаточно. Жесткий диск также требует питания и обычно подключается к блоку через 4-пиновый разъем. Поэтому подсоединяйте к нему кабель с четырьмя жилами. По аналогии подключается и оптический привод для дисков, но они сейчас крайне редко используются.

Подключение оперативной памяти

Мы разобрались, куда подключать провода на материнской плате, и в том, что оперативная память просто вставляется в разъемы и не требует подключения через провода. На вашей плате есть 2-4 гнезда для ОЗУ. Вставляйте память туда (обратите внимание, там есть защита от неправильной вставки) и немного придавливайте. Звук щелчка будет означать, что память стала на свое место.

Ну вот и все, теперь вы знаете, как правильно подключить провода к материнской плате, и сможете сделать это самостоятельно. Добавим, что разработчики стараются делать свое «железо» максимально удобным для подключения. Поэтому у вас обязательно получится собрать этот «конструктор», ведь даже при желании, вы не сможете подключить неправильные провода в неправильные гнезда. От этого есть надежная защита.

пошаговая инструкция. Подключение кабелей и проводов к системному блоку компьютера

Рядовой пользователь может не открывать корпус компьютера ни разу за весь срок эксплуатации, поэтому его вряд ли интересно, что там находится и как все обустроено. Другое дело, когда для себя или для друзей – данная статья надеюсь окажется полезной для Вас.

Рациональная укладка проводов внутри компьютера позволяет:

1. Сделать обслуживание компьютера намного проще. Доступ к компонентам системы с целью замены или установки дополнительного оборудования не будет затруднен свисающими кабелями и шлейфами.

2. Уменьшается риск повреждение самих компонентов системы во время установки, особенно этому подвержены конденсаторы.
Было несколько случаев из жизни, когда к нам приносили в ремонт компьютеры по такой причине. В одно из случаев провод зацепился за конденсатор, человек все-таки вытянул видеокарту из разъема, тем самым повредив ее. Иногда встречались случаи, когда на старых винчестерах, чтобы отсоединить IDE шлейф, часто нужно было приложить хорошее усилие. И в момент отсоединения под влиянием силы отрыва, рука непроизвольно дергается, цепляя на своем пути кабеля или установленные сетевые карты, видеокарты, ТВ-тюнеры. Результат не заставляет себя ждать: вырванные гнезда крепления проводов на материнской плате, погнутые конденсаторы, сломанные установленные платы.

3. Улучшается циркуляция воздуха внутри корпуса компьютера. Как наглядно показано на рисунке в статье ., циркуляция воздуха должна происходить методом обдува. Хаотичное расположение проводов создает на пути воздушного потока естественное препятствие, тем самым снижая эффективность работы системы охлаждения в целом.

Правильно уложив провода, возможно, добиться снижения температуры компонентов с пассивным охлаждением (чипсетов) на 1-3 градуса по Цельсию.

4. Снижение к минимуму риск попадания проводов под лопасти кулера CPU. Если раньше часто кулера CPU защищали решетками или хотя бы по периметру лопасти были скрыты самим корпусом кулера, то сегодня крыльчатка на боксовых системах охлаждения открыта. При изменении положения корпуса компьютера, перемещения (встряска) провода самого кулера так как они тонкие и легко могут изменить приданную им форму и попасть под лопасти вентилятора. Вследствие чего, застопорится или сломается кулер и процессор останется без охлаждения. У новых процессорах реализована технология отключения питания при достижении критической температуры, но на практике проверять ее не рекомендуем.

5. Эстетичный вид. Согласитесь, корпус компьютера выглядит намного лучше с аккуратно уложенными проводами. Этим подчеркивается качество сборки и монтаж компонентов.

Ну и в подтверждение своих слов несколько примеров.



Для фиксации проводов использовались виниловые стяжки, стоят они копейки, но весьма незаменимы в домашнем хозяйстве.


Тоненькие проводки желательно сплести попарно между собой. А такие как SATA кабель и провода куллеров намотать на карандаш/ручку и снять, они примут форму спирали.


Провода идущие к лицевой панели корпуса компьютера лучше спрятать сбоку за стойкой жестких дисков.

Еще желательно оставить на всякий случай один кабель с питанием для HDD, прикрепив к основным с помощью проволочки в изоляции (обычно ею скрепляют сетевые кабеля питания от монитора, видеокарты и т.д.) . В случае необходимости присоединения второго винчестера, не нужно будет снимать все зажимы.

Аналогичным образом можно поступить с внешними кабелями. За столом часто целая паутина провода (мышка. клавиатура, сетевые кабеля компьютера и монитора, акустической системы, принтера и т.д.). Собрав их аккуратно и зафиксировав при помощи виниловых зажимов. Вы не только с глаз уберете неряшливо разбросанные провода, но и сможете легко теперь проводить влажные уборки не боясь зацепится за провод и выдернуть разъем.

Внимание! Все работы выполнять при обесточенном питании. Не при выключенной кнопке на корпусе компьютера, а при выдернутой вилке из розетки.

Подключение материнской платы – это весьма интересно, хоть и индивидуально. Ведь разные модели могут иметь разные разъёмы, расположение разъёмов и особенности. Однако в общих чертах можно дать обобщённое руководство по подключению материнской платы, которое я приведу ниже.

В данной статье приведу инструкцию по подключению материнской платы на примере ASRock P67 Pro3. Она может отличаться по некоторым вещам от других плат, поэтому не пугайтесь, если у вас будет что-то не так, как я пишу.

Смотрите внимательно, и всё получится. А если не получился, то спрашивайте, я помогу вам.

Итак, для удобства приведу план-картинку, и будут рассказывать, что и куда подключать на материнской плате.

В нашем случае материнка питается от 24-х канального кабеля, а процессор от 8-ми канального. Перед, как подключить материнскую плату к питанию, найдите эти кабели, и подключи их в соответствующие разъёмы.

Подключение шлейфов к материнской плате

Шлейфами к материнской плате и приводы для компакт-дисков. Большинство современных материнских плат поддерживают два интерфейса девайсов — IDE ATA и Sata.

Подключение шлейфов к материнской плате осуществляется в соответствующие разъёмы: большой для ATA, маленький для Sata. Замечу, что IDE ATA поддерживают подключение сразу двух устройств к одному разъёму порта, а Sata позволяет к одному порту подключить только одно.

Очевидно, что когда подключение шлейфов к материнской плате осуществлено, к свободным их концам следует подсоединить устройства – жесткие диски или приводы компакт-дисков с соответствующими интерфейсами ATA или Sata.

Как подключить материнку к корпусу

Перед тем, как подключить материнку к корпусу, давайте проясним, что под этим выражением подразумевается соединение её с передней панелью – то есть, это кнопки старта, рестарта, динамика (если есть) и индикаторные светодиоды.


Среди всех рассмотренных выше аспектов эта мелочь является самой сложной, наверное, для многих, и какую-либо общую инструкцию о том, как подключить материнку к корпусу, я не дам, так как везде всё по-разному.

Перед тем, как подключить к материнке провода от светодиодов и кнопок панели, обратите внимание на их разъёмы, там должны маркировки, как показано на рисунке выше. Затем вам следует обратиться к инструкции подключения именно вашей платы, и подключить эти несколько проводов так, как там будет написано. Или же соответствующие обозначения будут указанны на самой плате.

3.1. Подготовка к сборке Проверьте, есть ли у вас компоненты, перечисленные в списке.

1. Корпус.

2. Блок питания.

3. Материнская плата.

4. Процессор.

5. Кулер процессора.

6. Накопители информации (винчестер, приводы, дисковод).

7. Видеокарта.

8. Монитор.

9. Клавиатура.

11. Инструменты для сборки (крестовая отвертка, пинцет, плоскогубцы).

12. Документация к материнской плате. Для чего нужны первые

10 составляющих, вы уже знаете. Внутренние комплектующие фиксируются с помощью крестовой отвертки и шурупов. Пинцет пригодится, чтобы завинтить шуруп в труднодоступном месте, а плоскогубцы понадобятся, если для установки материнской платы требуются пластиковые подпорки.

Главный пункт списка — 12-й. На материнской плате присутствуют контакты для подключения органов управления с передней панели корпуса и других устройств, таких как универсальный считыватель. Для их правильного подсоединения, во-первых, необходимо знать расположение контактов, а во-вторых, нужны правила подключения проводов. Это можно узнать только из документации к материнской плате.

Последовательность дальнейших действий такова.

1. Установка процессора и оперативной памяти.

3. Установка блока питания.

4. Установка и настройка накопителей информации.

5. Установка карт расширения.

6. Подключение шлейфов, питания и органов управления. Внимательно читайте следующие разделы и следуйте указаниям. Вы можете также наблюдать за процессом сборки, просмотрев видеоуроки с прилагаемого к книге компакт-диска.

3.2. Установка процессора и оперативной памяти

Сборка компьютера начинается с установки процессора и оперативной памяти, так как пока материнская плата не присоединена к корпусу, вы имеете свободный доступ к ее компонентам.

Установка процессора и подключение кулера

В данном разделе вы научитесь устанавливать процессор и подключать кулер.

Конструкция процессорного слота повторяет особенности размещения контактов или контактных площадок на подложке процессора. Если у процессора снизу расположены только контакты (без просветов), нужно использовать подсказку, или ключ.

Каждый процессор имеет как минимум один ключ, чтобы его можно было правильно установить в слот. Обычно таких ключей несколько — например, отсутствие выводов в смежных углах процессора (рис. 3.1). Аналогичные соответствующие ключи есть и на процессорном слоте.

Рис. 3.1. Ключи на подложке процессора

Правильно установить процессор несложно — достаточно сопоставить ключи, имеющиеся на нем и процессорном слоте.

Примечание

Вышесказанное касается также процессоров, которые не имеют выводов, а используют подложку из контактов. В любом случае на процессоре и процессорном слоте присутствуют ключи, которые необходимо совместить.

Откройте слот. Для этого переведите рычаг в перпендикулярное положение (рис. 3.2). Затем вставьте процессор и, убедившись, что он плотно прилегает по всей площади слота, опустите рычаг.

Рис. 3.2. Рычаг в положениях «закрыто» и «открыто»

Внимание! Если при вставке процессора в слот ощущается сопротивление или процессор лежит в слоте неровно, ни в коем случае не закрывайте слот (вы можете повредить процессор), а повторите процедуру с начала.

Если у процессора отсутствуют выводы, а на их месте имеются контактные площадки, нужно быть особенно острожным. В этом случае легко не заметить неправильную установку процессора, а после включения компьютера исправить ничего не удастся.

После установки процессора можно приступить к подключению системы охлаждения.

Кулер удерживается на процессоре с помощью пластмассовых креплений, прикрученных к материнской плате. Нужно только смазать поверхность процессора термопастой и вставить стандартный кулер для выбранного процессорного слота. Если кулер установлен правильно, вы услышите щелчки, свидетельствующие о том, что сработали защелки крепежного механизма.

Затем следует подключить питание кулера. Обычно оно берется с материнской платы — для этого предназначен специальный трех- или четырехконтактный разъем. В противном случае кулер питается от стандартного четырехконтактного молекса блока питания.

Установить модули оперативной памяти просто. Главное — правильно расположить модуль относительно слота (рис. 3.3).

Рис. 3.3. Правильное расположение модуля относительно имеющихся ключей

Сделать это просто, так как и на планке памяти, и на слоте присутствует по одному ключу (на модуле это выемка со стороны контактной группы, а на слоте — соответствующий выступ). Задача — сопоставить ключи и вставить до упора модуль (рис. 3.4).

Рис. 3.4. Вставьте модуль и плотно прижмите его с каждой стороны

Современная оперативная память работает в двухканальном режиме, поэтому при установке модулей нужно соблюдать следующее правило: планки памяти следует устанавливать в слоты одинакового цвета, например фиолетового.

Если слоты не окрашены, обратитесь к справочной документации, которая поставляется вместе с материнской платой, чтобы убедиться, что плата поддерживает двухканальный режим работы, и узнать, в какие слоты нужно установить модули оперативной памяти.

Примечание

Оперативная память будет работать в двухканальном режиме, только если установлено четное количество модулей и только в том случае, если материнская плата способна обеспечить такой режим работы .

3.3. Установка материнской платы

Установка материнской платы — самый сложный этап сборки компьютера.

Нужно разобраться, как правильно подсоединить шлейфы и подключить другие органы управления. Непосредственная установка материнской платы в корпус не сложна.

Снимите с корпуса крышку. Обычно там уже присутствует блок питания, но он не должен мешать установке материнской платы. Конструкция некоторых корпусов, например Mini Tower или Desktop, вынуждает производителей поворачивать блок питания параллельно шасси материнской платы. Это затрудняет установку платы, поэтому следует временно вынуть блок питания из корпуса, открутив удерживающие его винты.

Теперь положите корпус на бок, повернув ATX-панелью к себе.

Для крепления материнской платы используются винты-площадки (рис. 3.5), которые одним концом вкручиваются в шасси материнской платы. Количество таких площадок может быть различным, но чем больше их установлено, тем надежнее крепится материнская плата

Рис. 3.5. Винты (слева) и винты-площадки (справа)

Возьмите материнскую плату и поверните ее ATX-панелью к себе (рис. 3.6). Примерьте плату к шасси, чтобы определить, где необходимо вкрутить винты-площадки. Обычно они устанавливаются по периметру материнской платы и в центре.

Рис. 3.6. Материнская плата с установленным процессором, кулером и оперативной памятью

Примечание Помните, что некоторые корпусы имеют шасси с метками с указанием размеров большинства материнских плат, что облегчает расстановку винтовплощадок. Используйте их при монтаже материнской платы.

Вкрутите винты-площадки. Не пропускайте места, которые кажутся лишними, так как материнская плата может прогнуться при установке плат расширения, что в свою очередь приведет к внутреннему обрыву проводников.

Закончив подготовку крепежных площадок, установите материнскую плату в корпус и хорошо прикрепите ко всем уже установленным площадкам.

3.4. Установка блока питания

Установив материнскую плату, верните блок питания на место (если вы его доставали).

Действовать нужно осторожно — блок питания вставляется изнутри корпуса, поэтому можно случайно задеть электронные компоненты материнской платы.

Соберите провода питания в пучок, иначе молексы могут зацепиться за электронные компоненты платы. Затем аккуратно вставьте блок питания, прижимая его к верхней части корпуса.

Совет Многие корпусы имеют металлические направляющие, с помощью которых можно легко вставить блок питания на нужное место. Обязательно используйте их.

Прикрутите блок питания винтами (рис. 3.7).

Рис. 3.7. Фиксация блока питания с помощью винтов

3.5. Установка накопителей информации и универсального считывателя

Установка в корпус накопителей информации имеет специфику, которая заключается в правильном назначении режима их работы. Это особенно важно, если в корпус устанавливается несколько винчестеров или CD/DVD-приводов, использующих интерфейс IDE или SATA.

Каждый из накопителей должен работать в одном из режимов обмена информацией с контроллером материнской платы. В случае использования стандартного двухканального контроллера таких режимов четыре: Primary Master, Primary Slave, Secondary Master и Secondary SlaveКаждое из устройств должно работать в своем режиме, то есть они не должны пересекаться.

Прежде чем установить накопители в корпус, их нужно сконфигурировать. Каждый накопитель рядом с интерфейсным разъемом имеет площадку, контакты на которой можно соединять одной или двумя перемычками. Перемычки можно устанавливать в разные положения. Какое положение соответствует тому или иному режиму, помогает разобраться наклейка с расшифровкой на накопителе (рис. 3.8). Неправильный выбор режима работы приводит к тому, что перестает функционировать весь канал, то есть два устройства, подключенные к одному шлейфу.

Рис. 3.8. Конфигурация накопителя согласно таблице значений

При подключении накопителей нужно учитывать, что устройства, подсоединенные к одному шлейфу, будут работать со скоростью самого медленного из них, поэтому лучше подключать винчестеры к одному каналу, а CD/DVD-приводы — к другому. Назначив режимы работы, можно устанавливать накопители. Для поддержания нормального температурного режима их желательно разместить по всей высоте корпуса, учитывая длину шлейфа.

Определив приблизительное расположение накопителей, прикрутите их винтами. Многие пользователи прикручивают устройства только с одной стороны. Это допустимо только в случае, если отсеки накопителей жестко фиксируются на каркасе корпуса. В противном случае может возникнуть вибрация. Особенно на это реагируют CD/DVD-приводы, что обусловлено несовершенным механизмом фиксации диска в приемном лотке.

СОВЕТ!!! Многие корпусы снабжаются металлическими направляющими, которые не только облегчают установку накопителей, но и плотно прижимают устройства к отсеку. Используйте их.

Примечание

Обычно CD/DVD-приводы устанавливаются в верхние 5,25-дюймовые отсеки, а винчестеры — в 3,5-дюймовые.

Установить универсальный считыватель несложно, так как данное устройство имеет небольшие размеры.

Снимите с передней панели корпуса пластиковую заглушку 3,5-дюймового отсека. Затем аккуратно вставьте устройство с внешней стороны корпуса, зафиксируйте с обеих сторон винтами и выровняйте его лицевую панель.

Примечание

У корпуса часто есть только один 3,5-дюймовый отсек с внешней съемной панелью, который занят другим устройством. В этом случае придется поступиться одним из устройств в пользу второго или приобрести другой корпус.

3.6. Установка карт расширения

После установки в корпус основных комплектующих можно приступать к установке карт расширения — видеокарты, TV/FM-тюнера, модема, звуковой платы, FireWire-контроллера и т. д.

Все карты расширения устанавливаются по одному принципу — выбрать подходящий слот и вставить нужное устройство. Однако следует учитывать особенности размещения карт расширений относительно друг друга. Ограничением может быть тепловое или электронно-магнитное излучение одной карты, которое влияет на работу другой. Например, видеоадаптер сильно нагревается в процессе работы, поэтому не стоит устанавливать рядом с ним другое устройство, особенно TV/FM-тюнер. В противном случае видеокарта будет греться сильнее, а тюнер — работать с помехами, несмотря на защищающее его экранирование.

На материнской плате присутствуют различные виды слотов. Обычно это PCI, AGP и PCI Express. Современные видеокарты устанавливаются в слот AGP или PCI Express, так как только они могут обеспечить высокую скорость передачи данных между видеоадаптером, процессором и оперативной памятью. PCI-разъем используется для подключения медленных устройств — модема, звуковой карты или TV/FM-тюнера.

Нужно определить, какие слоты необходимы для установки подготовленных карт расширения. Предположим, необходимо подключить PCI Express-видеокарту и PCI-модем. В этом случае вариантов несколько, но предпочтительный — установка PCI-модема в один из нижних слотов, что обеспечит нормальный режим вентилирования в корпусе.

Практически все современные корпусы имеют заднюю стенку, доступ к слотам в которой закрыт одноразовыми заглушками (в некоторых моделях корпусов заглушки фиксируются винтами, что является безусловным плюсом). Нужно вынуть те из них, которые скрывают нужные слоты.

Карты расширения не имеют единого стандарта исполнения, и печатная плата карты может быть расположена как слева, так и справа от планки, на которую она крепится. Чтобы правильно выбрать заглушку, которую необходимо вынуть или выкрутить, возьмите карту расширения в руки и приложите ее к нужному слоту. Это позволит определить точное местоположение нужной заглушки.

Начинайте устанавливать карту с противоположной от задней стенки корпуса стороны. Вставив эту сторону, аккуратно вставляйте другую, одновременно поправляя пальцем левой руки планку карты таким образом, чтобы она не вышла за пределы корпуса, а попала в щель между материнской платой и задней стенкой. После этого аккуратно нажмите на карту, чтобы она плотно вошла в слот (рис. 3.9). Зафиксируйте планку винтом

Рис. 3.9. Вставка карты расширения

Описанным способом установите все необходимые карты расширения, по возможности оставляя достаточно свободного пространства между ними.

Совет Старайтесь точно определять заглушки, которые необходимо вынуть. Помните: каждая лишняя щель в задней части корпуса облегчает проникновение пыли. В случае если вынута не та заглушка, обязательно закройте образовавшуюся щель другой.

3.7. Подключение шлейфов, питания и органов управления

Подключения шлейфов и кабелей — завершающий этап сборки компьютера. Нужно подключить следующие шлейфы и кабели (табл. 3.1).

Таблица 3.1. Кабели и шлейфы, которые необходимо подключить

Количество и типы подключаемых устройств могут отличаться от приведенных в таблице. Иногда требуется подсоединить внешние звуковые устройства, накопители информации (стример, ZIP и др.), системы обработки видеоинформации, плоттер и т. д. Они подключаются по тому же принципу, что и устройства, упомянутые в таблице.

Подключение материнской платы требует большой аккуратности и внимательности: во-первых, к материнской плате подсоединяется много шлейфов и проводов, а во-вторых, доступ к ней затруднен, что особенно ощущается при подключении органов управления с передней панели корпуса.

Подключение проводов, идущих от передней панели корпуса . Сначала нужно подсоединить провода, идущие от передней панели корпуса. Большинство корпусов снабжаются следующими органами управления: кнопками включения/выключения и перезагрузки компьютера, индикаторами включения и обращения к винчестеру, звуковыми и USB-портами. Могут также присутствовать индикаторы температуры, реобасы, универсальные считыватели и т. д.

Чтобы правильно подключить описанные провода, лучше обратиться к справочной документации к материнской плате, откуда можно узнать, где находятся соответствующие контактные группы.

Стандартный набор проводов, идущих от перед ней панели корпуса, состоит из нескольких проводов или их пар, которые могут иметь следующие надписи: RESET, HDD LED, POWER LED, SPK и т. д. (рис. 3.10).

Рис. 3.10. Провода, идущие от передней панели корпуса

Обычно к ним добавляются два провода с контактными группами, которые подключаются к USB-портам на материнской плате. Руководствуясь информацией из документации, можно определить расположение нужных контактных групп. Остается подсоединить к ним провода, соблюдая полярность подключения (рис. 3.11)

Рис. 3.11. Подключаем провода

Подключение интерфейсных шлейфов от накопителей информации. Для подключения винчестера к IDE-контроллеру материнской платы используется 80-жильный шлейф длиной 40-70 см.

Обычно такой шлейф имеет три разъема: один для подсоединения к материнской плате, остальные — к винчестерам, работающим в режимах master и slave. Иногда встречаются шлейфы (скругленные) только с двумя разъемами.

Для подключения шлейфа к материнской плате используются ключи на шлейфе и коннекторе материнской платы. На шлейфе они выглядят как выступ и запаянное отверстие (рис. 3.12), на коннекторе материнской платы — как подходящая по размеру выемка. Остается только совместить их.

Рис. 3.12. Интерфейсный шлейф

Для подключения SATA-винчестера используется четырехконтактный проводшлейф, что облегчает его подключение. Достоинством тонких проводов является улучшенная система вентиляции, так как при узком шлейфе меньше сопротивление циркуляции воздуха внутри корпуса.

Подключение такого шлейфа не вызывает сложностей, нужно ориентироваться на ключи на коннекторе и соответствующем SATA-разъеме материнской платы.

Подключение звукового кабеля .

Звуковой кабель используется для соединения цифрового звукового выхода CD/DVD-привода с цифровым звуковым входом на материнской плате. Данная связь существует с момента появления оптических приводов, когда эти устройства предназначались для воспроизведения аудиодисков, а материнские платы не имели интегрированного звукового контроллера. Сегодня распространен MP3-формат, не требующий описываемого подключения, однако некоторые пользователи по-прежнему слушают на компьютере аудиодиски.

Для данного подключения используется звуковой шнур длиной примерно 20-40 см с набором коннекторов разного типа (рис. 3.13).

Рис. 3.13. Звуковой шнур

Для подсоединения этого шнура необходимо подобрать нужный коннектор и вставить его в соответствующие разъемы на приводе и материнской плате. Это несложно, но, чтобы правильно соединить шнур с материнской платой, необходимо обратиться к справочной документации.

Подключение устройства для работы с картами памяти (Card-Reader) . Распространенные универсальные считыватели 5-в-1 или 7-в-1 подключаются к материнской плате с помощью шнура, имеющего четырехконтактный разъем для подсоединения к USB-порту материнской платы (рис. 3.14).

Рис. 3.14. Коннектор подключения универсального считывателя

Для подключения такого шнура руководствуйтесь справочной документаций к материнской плате. Найдите на материнской плате свободный разъем USB-порта. При подсоединении провода соблюдайте полярность подключения, иначе USB-порт и Card-Reader могут выйти из строя.

Для подключения универсального считывателя, распознающего большее количество форматов, может потребоваться больше USB-портов, однако принцип тот же.

Подключение провода питания. Чтобы материнская плата работала, на нее необходимо подать напряжение.

Для этого предназначен специальный разъем, имеющий 20 или 24 контакта. Аналогичный пучок проводов с соответствующей контактной группой выходит из блока питания.

Обычно разъем содержит 20 контактов, хотя в последнее время стали появляться 24-контактные серверные разъемы. Коннектор питания подключается просто, так как имеет специальные ключи (рис. 3.15).

Рис. 3.15. Коннектор для подключения питания к материнской плате

Коннектор обладает специально сформированными отдельными контактами (практически каждый контакт имеет свою форму), что исключает возможность неправильного подсоединения к материнской плате. Размещение коннектора на разъеме питания материнской платы фиксируется защелкой, поэтому нужно только правильно развернуть коннектор и до упора (должен раздаться щелчок) вставить его в разъем на материн ской плате (рис. 3.16).

Рис. 3.16. Установка коннектора в разъем

Подключение акустической системы. Звуковые провода акустической системы подключаются, если планируется использовать интегрированное звуковое решение. На ATX-панели материнской платы находится предназначенная для этого группа выходов, количество которых зависит от спецификации звукового контроллера. Чаще всего на панели присутствуют три выхода, иногда их бывает шесть и более. Звуковые кабели от акустической системы подсоединяются согласно спецификации акустической системы или исходя из количества выходов на ATX-панели.

Для правильного подключения этих проводов к материнской плате воспользуйтесь справочным руководством к материнской плате.

Подключение винчестера

Подключение винчестера подразумевает подсоединение шлейфа и провода питания.

Жесткие диски имеют различные интерфейсы, а значит, и подключаются поразному. Наибольшее распространение получили IDE-винчестеры, поэтому будем рассматривать в качестве примера подключение такого жесткого диска.

Вне зависимости от количества разъемов на шлейфе, принцип его подсоединения к винчестеру аналогичен подключению шлейфа к материнской плате — нужно ориентироваться по присутствующим на коннекторе и контактной группе жесткого диска ключам (рис. 3.17), которые необходимо совместить.

Рис. 3.17. Ключ на разъеме винчестера

При подключении питания возможны два варианта. Первый — используется IDE-винчестер и обычный четырехконтактный молекс. Второй — нужно подключить жесткий диск SATA, и, соответственно, применяется свой провод питания.

Рассмотрим первый вариант.Полярность подключения питания крайне важна, поэтому молекс снабжается специальными ключами. Одна из плоскостей контакта имеет скос с каждой стороны (рис. 3.18).

Рис. 3.18. Стандартный четырехконтактный молекс

Аналогичные скосы присутствуют на разъеме питания винчестера. Эти ключи нужно совместить (рис. 3.19).

Во втором варианте для подсоединения питания используется специальный семиконтактный коннектор, который либо входит в состав блока питания, либо создается с помощью переходника, подключаемого к стандартному четырехконтактному молексу (рис. 3.20).

Рис. 3.20. Переходник питания для SATA-устройств

Коннектор питания имеет специальный ключ — выемку (рис. 3.21).

Подключать такой коннектор к винчестеру нужно осторожно: штыри контакта на жестком диске тонкие, их можно случайно согнуть.

Подключение CD/DVD-привода

Подключение CD/DVD-привода подразумевает подсоединение интерфейсного шлейфа, провода питания и звукового шнура. Сегодня CD/DVD-приводы выпускаются с тремя интерфейсами — SCSI, IDE и SATA. Первые используются в составе серверов, вторые и третьи — в серверах и обычных компьютерах.

Интерфейсный шлейф и провод питания CD/DVD-привода подключаются тем же способом, что и для винчестера, поэтому рассмотрим только подключение звукового шнура.

Для прослушивания аудиодисков (без программного проигрывателя, например WinAmp) используется звуковой шнур, соединяющий привод и звуковую карту. Для его подключения к CD/DVD-приводу предназначен специальный двухили четырехконтактный разъем (рис. 3.22).

Рис. 3.22. Разъем на приводе для подключения звукового шнура

Коннектор на звуковом кабеле имеет определенную форму, поэтому неправильно подсоединить его к разъему на приводе невозможно.

Подключение звуковой карты

К звуковой карте подсоединяется звуковой шнур от CD/DVD-привода.

Звуковые адаптеры могут иметь разное исполнение. Большинство пользователей довольствуются интегрированным звуковым контроллером, остальные — приобретают внешние решения или звуковые карты в виде плат расширения. К внешним звуковым картам звуковой шнур от CD/DVD-привода не подсоединяется, поэтому данный вариант рассмотрен не будет.

Подключение звукового шнура к интегрированному в материнскую плату контроллеру было описано выше. Рассмотрим вариант подсоединения шнура к звуковой карте, выполненной в виде платы расширения, которая устанавливается в PCI-слот. Для этого предназначены специальные разъемы (рис. 3.23). Они выполняют одну функцию, но имеют разный формат коннектора и различное количество контактов. Ранее CD-приводы не были универсальными и использовали разные типы подключений, поэтому производители снабжали звуковые карты несколькими разнотипными разъемами. Соответственно, звуковой шнур стал содержать различные коннекторы.

На звуковой карте присутствуют разные коннекторы, можно использовать любой из них. Подсоединять звуковой шнур нужно осторожно — этого требует малый размер коннекторов и штекеров.

Подключение внешних шнуров

В данном подразделе рассказывается о подключении внешних шнуров.

Подключение блока питания. Чтобы компьютер заработал, ему необходимо питание. Посредником между комплектующими и сетью с переменным напряжением является блок питания, к которому нужно подвести переменное напряжение. Иногда блок питания имеет дополнительный разъем, куда можно подсоединить провод питания от монитора, освободив одну розетку (которых часто не хватает).

Для подачи напряжения к блоку питания используется провод со стандартными коннектором и вилкой. Коннектор провода типа «мама» имеет специальную форму (скругленный треугольник), поэтому неправильно подключить его к разъему блока питания невозможно. В разъеме для подсоединения коннектора типа «мама» предусмотрена выемка в виде скругленного треугольника с тремя выводами (рис. 3.24).

Разъем для подключения провода питания от монитора имеет определенную форму с вырезом по контуру. К нему подсоединяется коннектор в виде скругленной трапеции (рис. 3.25).

Подключение клавиатуры и мыши. Подключить клавиатуру просто. Сегодня распространены два ее типа — с интерфейсами USB и PS/2. Использование PS/2-клавиатуры предпочтительнее, поскольку она не занимает USB-порт. Конструкция PS/2-коннектора исключает неправильное подсоединение клавиатуры.

Внимание! Конструкции PS/2-коннекторов клавиатуры и мыши одинаковы — не перепутайте гнезда их подключения. Разъем для клавиатуры обычно расположен ближе к боковой стенке корпуса. Для портов этих устройств используется цветовая раскраска, совпадающая с раскраской их коннекторов от устройств: коннектор клавиатуры и соответствующий PS/2-разъем на материнской плате имеют фиолетовый цвет, а мыши — зеленый .

USB-клавиатура подсоединяется просто — USB-коннектор можно вставить только одной стороной.

Мыши, как и клавиатуры, оснащаются разными интерфейсами. Наиболее популярны PS/2-мыши, хотя выпускаются и USB-модели. Подключение мыши аналогично подсоединению клавиатуры.

Подключение монитора. Монитор соединяется кабелем с выходом видеоадаптера и шнуром питания с розеткой или соответствующим разъемом на блоке питания.

Для подключения монитора к выходу на видеокарте используется специальный видеошнур. Видеовыход и коннектор на шнуре может быть двух типов — аналоговый VGA и цифровой DVI.

VGA — это устаревший тип интерфейса, который предполагает наличие цифроаналогового и аналого-цифрового преобразователей, необходимых для вывода изображения на аналоговый ЭЛТ-монитор. При этом возможна частичная потеря видеосигнала.

DVI — цифровой интерфейс. Он исключает потерю сигнала, передаваемого по кабелю между видеокартой и монитором, и более быстродействующий, поскольку передается не сформированное изображение, а цифровые данные. Современные видеокарты оснащаются только DVI-разъемом, что подразумевает использование цифровых мониторов. Данный разъем имеет определенную форму (скругленная трапеция), поэтому подсоединить к нему коннектор видеошнура просто (рис. 3.26).

На некоторых видеокартах присутствуют и VGA-, и DVI-разъемы — к ним можно подключать аналоговые или цифровые мониторы с VGA-разъемом. Данная операция также проста, поскольку разъем имеет форму скругленной трапеции, что исключает неправильное подсоединение коннектора.

Подключение шнура питания к монитору аналогично подсоединению такого же шнура к блоку питания.

Подключение принтера и сканера. Принтеры, как и любые внешние устройства, подключаются к компьютеру несколькими способами. Наиболее распространены два из них — через порты LPT и USB. К струйным принтерам с USB-интерфейсом часто не требуется подсоединять провод питания, поскольку напряжение подается прямо с USB-порта.

Для подсоединения к LPT-порту предназначен 25-контактный коннектор, имеющий форму скругленной трапеции на двух концах провода. Коннектор достаточно большого размера, поэтому, чтобы исключить потерю контакта между ним и разъемом, используется фиксирующая проволока. Подсоединить принтер к USB-порту также просто. USB-коннектор (рис. 3.27) имеет форму квадрата с двумя скошенными углами, поэтому неправильно подключить его невозможно.

Провод питания может подсоединяться либо к блоку питания, либо прямо к сети переменного напряжения.

Как и принтеры, сканеры могут подключаться разными способами, в частности к LPT-, USB-порту или к контроллеру в виде платы расширения. Наибольшее распространение получили сканеры с USB-интерфейсом, что обусловлено простотой их подключения. Подсоединение USB-шнура и кабеля питания к сканеру аналогично подключению таких шнура и кабеля к принтеру.

Подключение модема. Для подключения модема можно использовать шнур, подсоединяемый к USB-, LPT- или COM-порту. Подключение USB-шнура аналогично подключению такого шнура к сканеру или принтеру.

Независимо от того, подсоединяется модем к COM- или LPT-порту на материнской плате, на модеме имеется только COM-порт. Этот порт, как правило, девятиконтактный «папа» и имеет форму скругленной трапеции, поэтому подключить коннектор просто.

USB-модем не требует подсоединения шнура питания. При использовании другого типа подключения, как правило, используется блок питания, который поставляется в комплекте с модемом. Подключение акустической системы. Акустическая система требует подключения шнура питания, а в случае использования системы со спецификацией 3.1 и выше — соединительных звуковых кабелей.

Подсоединение звуковых кабелей зависит не только от спецификации акустической системы, но и от ее строения. Вариантов подключения множество. Рекомендуется использовать максимально короткие кабели, иначе возможно ухудшение качества звучания.

Для питания акустической системы может служить специальный блок питания или сеть переменного напряжения. Это также зависит от класса акустической системы и ее мощности.

При сборке компьютера, обязательно нужно знать, как к материнской плате подключить провода, ведь без этих знаний ничего вообще не получится. Данный этап осуществляется, когда все комплектующие уже установлены в корпус. То есть сама материнская плата, блок питания, жесткий диск находятся на своих местах. Также желательно установить и материнскую плату в PCI-E разъем и прикрутить ее к корпусу. Только теперь и нужно к материнской плате подключить провода. Как это сделать? Об этом мы сейчас и поговорим.

Как подключить провода к материнской плате Asus, ASRock, MIS и других производителей?

Важно сразу отметить тот факт, что описанный ниже метод сильно обобщен. Разные материнские платы подключатся немного по-разному. То есть некоторые отличия могут быть, однако принцип остается тем же. Начнем с разъяснения и подключения коннекторов корпуса: кнопки питания, перезагрузки, USB-портов.

Подключение коннекторов

Перед тем как от блока питания, нужно подключить к ней коннекторы. Здесь важно понимать, что все они имеют защиту от неправильного подключения, поэтому вставлять их нужно крайне аккуратно, без приложения усилий.

Обратите внимание, что каждый коннектор имеет маркировку, которая описывает его назначение. На материнской плате также есть маркировка, но на некоторых моделях она отсутствует. Описание клемм можно найти только в инструкции к материнской плате.

Подключаем первый коннектор с маркировкой M/B SW. Он отвечает за кнопку питания на корпусе. Также он может иметь название POWER SW. Внимательно присмотритесь к материнской плате (справа внизу), есть ли там пара контактов с пометкой POWER. Если есть, то именно на них и нужно нацепить данный коннектор. Если такой надписи нет, тогда открывайте инструкцию к плате и ищите схему там.

Второй коннектор с маркировкой RESET SW отвечает за кнопку перезагрузки. По аналогии с POWER, подключаем коннектор RESET SW. Если на плате нет указания, то ищем в инструкции к материнской плате, какие именно контакты нужно замыкать.

Есть также провода с пометками POWER LED+ и POWER LED-, благодаря которым светятся лампочки на корпусе системного блока. Здесь важно их подключить правильно и не перепутать местами плюс и минус. Сверяйтесь обязательно с инструкцией.

Не забываем и про USB-разъемы на корпусе. Если вы хотите иметь возможность вставлять флэшки в гнезда на корпусе, а не непосредственно в материнскую плату, то нужно подключить USB-разъемы. Они маркируются как USB. Провод Audi отвечает за Jack 3.5 mm, который используется для наушников или колонок.

Еще раз напомним, что важно знать, как подключить провода включения к материнской плате правильно. И если вам приходится с усилием втыкать коннектор, то, скорее всего, вы делаете что-то неправильно. После того как к материнской плате подключили провода коннекторов, можно приступать к блоку питания.

Подключение питания процессора


Центральный процессор ставится на отведенное для него гнездо, а на него надевается радиатор с кулером. К самому процессору никакой провод не подключается. Его питание осуществляется от материнской платы, и провод подключается непосредственно к ней. Гнездо питания находится рядом с процессором. Присмотритесь, есть ли рядом 4-пиновое гнездо. В инструкции к материнской плате обязательно указывается его расположение, однако его видно даже при беглом осмотре платы.

В гнездо питания процессора подключается 4-жильный провод. Обычно оно здесь единственное, поэтому ошибиться вряд ли у вас получится.

Подключение главного кабеля питания материнской платы


Самым крупным кабелем является именно этот. Он состоит из двадцати разъемов (пинов), а в дополнение к нему прилагаются еще 4 отдельных разъема. Получается, что материнская плата подключается через 24 разъема. А так как из блока питания выходит единственный провод с таким количеством пинов, то и ошибиться в его определении вы не сможете. Кроме того, на конце коннектора есть специальная защелка, которая не позволяет вставить кабель в разъем неправильно.

При подключении убедитесь, что эта конструкция вошла в гнездо и защелкнулась.


Подключение видеокарты

Если вы используете процессор с интегрированной видеокартой, то никакого подключения видеокарты не будет. Но чаще всего пользователи предпочитают использовать мощные графические платформы, которые подключатся через PCI-E-разъем и требуют дополнительного питания.

Видеокарта запитывается от 4-пинового коннектора. Место для питания, в зависимости от модели видеокарты, может быть где-то сбоку, но чаще всего оно находится сзади. Если видеокарта очень мощная и требовательная к питанию, то она может запитываться и от 6-пинового коннектора. Поэтому, при выборе блока питания, обращайте внимание, какие именно и сколько проводов для питания у него есть. При подключении карты коннектор должен защелкнуться — обратите на это внимание.

Подключение жесткого диска


Жесткий диск подключается к материнской плате через SATA-кабель. На материнской плате (где-то в правой части) обычно присутствует 4 разъема SATA, где написано: Выбирайте первый и подключайте к нему жесткий диск.

SATA-кабель имеет одинаковые разъемы на двух концах. Но этого недостаточно. Жесткий диск также требует питания и обычно подключается к блоку через 4-пиновый разъем. Поэтому подсоединяйте к нему кабель с четырьмя жилами. По аналогии подключается и оптический привод для дисков, но они сейчас крайне редко используются.

Подключение оперативной памяти

Мы разобрались, куда подключать провода на материнской плате, и в том, что оперативная память просто вставляется в разъемы и не требует подключения через провода. На вашей плате есть 2-4 гнезда для ОЗУ. Вставляйте память туда (обратите внимание, там есть защита от неправильной вставки) и немного придавливайте. Звук щелчка будет означать, что память стала на свое место.

Ну вот и все, теперь вы знаете, как правильно подключить провода к материнской плате, и сможете сделать это самостоятельно. Добавим, что разработчики стараются делать свое «железо» максимально удобным для подключения. Поэтому у вас обязательно получится собрать этот «конструктор», ведь даже при желании, вы не сможете подключить неправильные провода в неправильные гнезда. От этого есть надежная защита.

Материнская плата — основа любого компьютера. Она определяет, какие комплектующие можно будет к нему подключить, а следовательно — на что машина окажется способной. Все подключения легко провести самому, если знать, что и как делать.

Первое, что нужно совершить — подключить блок питания. Как и следует из названия, он будет подавать электричество ко всем комплектующим. От него отходят следующие разъемы:
  • 24-pin (реже — 20) к материнской плате с различными «линиями» на 3, 5 и 12 В.;
  • 4-pin на 12 В;
  • sata и molex;
  • питание дисковода.
Все разъемы имеют специфическую конструкцию, благодаря которой невозможно подключить их неправильно. Поэтому если «питание» не заходит в слот без труда, не нужно соединять их насильно. Ничего хорошего из этого не выйдет. Правильное подключение будет плотно зафиксировано и сопроводится характерным щелчком. Если все сделано верно, останется только запитать кнопку Power, включающую компьютер, а также Reset и встроенный динамик «материнки». Ориентируясь на картинки, соединяем соответствующие гнезда по краям платы с разъемами, обозначенными надписями «POWER SW» и «RESET SW». Нужные «штырьки» на плате обозначаются сокращениями, вроде PW и RES. Любые разъемы с надписью LED питают сигнальные лампочки, ответственные за различные уведомления. В данном пункте стоит упомянуть о том, что неправильно подключенные провода — это не смертельно. Микросхемы не сгорят, поэтому если компьютер не стартует, просто проверьте, все ли соединено нужным образом.


Для подключения жесткого диска или привода потребуется шлейф типа IDE ATA, SATA или eSATA — все зависит от имеющегося оборудования. Перепутать их очень сложно, поэтому просто внимательно смотрим на материнскую плату и устройство. Будьте осторожны с правильным размещением SATA, чтобы не поломать тонкие ножки контактов. Не забываем отдельно подводить питание к комплектующим от блока питания, как показано на фото.


Что и как подключать на задней панели системного блока? Эти разъемы также ведут к материнской плате. Тут все проще простого. Сверху находится гнездо подключения питания. Узнать его вы можете по размещенной рядом решетке с кулером, которые ведут к блоку питания. Ниже находятся два слота, зеленый и фиолетовый для соединения с ps/2 клавиатурой или мышью соответственно. Далее идут несколько usb-разъемов, которые при желании могут заменить ps/2, и вертикально размещенные слоты для соединения с различной видеоаппаратурой. Для дополнительной фиксации они могут прикручиваться миниатюрными болтиками. Три круглых гнезда одного или различных цветов — разъемы для устройств звука (колонок, микрофона, наушников и т.д.). Еще ниже идет вход модема с пластиковой защелкой и различные слоты для подключения специальных устройств.


Как мы увидели из статьи, в подключении проводов к материнской плате нет ничего сложного. Этот процесс может произвести любой пользователь, просто соединив нужный коннектор со слотом подходящей формы. Главное не спешить и производить все соединения без применения силы, чтобы техника осталась в работоспособном состоянии.

Руководство по подключению кабеля материнской платы

Если вы собираетесь собрать компьютер самостоятельно в первый раз, то единственная проблема, с которой вы столкнетесь, — это подключение кабелей к материнской плате. Кажется, есть дюжина кабелей, некоторые из которых выглядят одинаково, и вы не можете решить, какой кабель куда идет?

Не волнуйтесь, эта статья представляет собой пошаговое руководство по подключению всех без исключения кабелей, которые сегодня встречаются в современных компьютерах. Прежде чем перейти непосредственно к подключению кабелей, вы должны знать типы кабелей и разъемов, которые вы можете найти на своем ПК.

Не все следующие типы разъемов и кабелей могут присутствовать на вашем ПК, но просто сохраните это руководство, чтобы в будущем вы столкнулись с новым типом разъема, вы можете легко выполнить подключение с помощью этого руководства.

И, как всегда, мы здесь, чтобы помочь вам в разделе комментариев!

Разъемы и соединения

1. 24-контактный ATX

В то время как старые материнские платы обычно поставлялись с 20-контактным разъемом питания, 24-контактный разъем питания ATX имеет эти дополнительные 4 контакта для более высокого тока.Тем не менее, вы можете использовать блок питания с 20-контактным соединительным кабелем и использовать его на 24-контактной материнской плате.

Этот разъем отвечает за подачу питания по всей материнской плате к различным секциям, включая RAM, PCI, набор микросхем, аудио секцию, порты ввода / вывода и т. Д.

Как подключить: — Разъем от источника питания имеет небольшую защелку посередине, которая позволяет легко узнать, в каком направлении идет разъем. Некоторые блоки питания имеют 4 дополнительных контакта, отсоединенных от 20-контактного разъема.Итак, все, что вам нужно сделать, это объединить их оба и подключить, или вы также можете сделать это по отдельности, если вам неудобно с комбинацией.

Чтобы удалить это, вам нужно будет открыть защелку, нажав сверху. Он будет жестче любого из соединителей, поэтому для его удаления может потребоваться значительное усилие.

По теме: — Легко проверить, какая у вас материнская плата

2. EPS

В отличие от 24-контактного разъема, количество контактов разъема EPS различается. Он может быть от одинарных 4 контактов до двойных 8 контактов, и это зависит от уровня материнской платы.Этот разъем отвечает за подачу питания на секцию VRM, которая подает регулируемое напряжение на ваш главный процессор.

Как подключить: — Разъем EPS имеет небольшую защелку и в одном направлении похож на разъем ATX. Если на материнской плате есть 2 4-контактных разъема EPS, вам придется объединить 2 4-контактных разъема EPS от вашего блока питания. Обе защелки на них должны быть совмещены.

3. PCI-E

Этот разъем отвечает за питание вашей видео / видеокарты.Как правило, это 6-контактный разъем, который может достигать высоты двойного 8-контактного разъема для одной видеокарты.

Как подключить: — Разъем PCI-E имеет тот же метод подключения, что и разъем EPS. Если ваша видеокарта имеет 8-контактный разъем, вам придется объединить 2 дополнительных разъема с 6-контактным разъемом PCI-E от вашего блока питания. Тот же метод будет повторен для видеокарты, на которой присутствуют 2x 8-контактные разъемы.

4. Питание SATA

SATA — это 15-контактный разъем питания, который может подключать различные устройства.Обычно он используется для включения жестких дисков SATA и твердотельных накопителей.

Как подключить: — Кабель SATA имеет фиксированное расположение контактов и может проходить только в одном направлении, что очень легко узнать. Внутренний дизайн разъема будет иметь L-образную форму, что позволит легко понять, просто взглянув на него. У разъема нет фиксатора.

Разъемы

SATA обычно используются для питания жестких дисков SATA и твердотельных накопителей, но есть определенные устройства, такие как периферийные устройства / адаптеры / концентраторы RGB, которые также используют разъемы SATA.

5. SATA

Этот разъем SATA отличается от разъема питания SATA, поскольку он используется для подключения устройства хранения SATA непосредственно к материнской плате. Он не несет ответственности за подачу питания на какой-либо компонент.

Как подключать: — Кабель SATA также имеет L-образную форму внутри разъема, что позволяет легко определить направление подключения. Разъем, однако, намного меньше, чем любые другие упомянутые выше разъемы.Некоторые кабели SATA имеют защелку, а некоторые нет.

6. Molex

Большинство дополнительных аксессуаров, таких как вентилятор корпуса или старый DVD-привод, питаются от разъема Molex, который представляет собой 4-контактный разъем, который толще разъема SATA. В настоящее время разъем Molex редко используется в современных компьютерах из-за его замены на разъем питания SATA.

Как подключать: — Разъем Molex можно подключать в обоих направлениях. Для идеального подключения разъема обычно требуется много усилий.Некоторые устройства используют только два контакта для получения питания, и вы можете подключить их к 4-контактному разъему Molex, оставив 2 гнездовых разъема как есть.

7. Разъем вентилятора

Разъем питания вентилятора может быть трех- или четырехконтактным, оба имеют разное назначение. 3-контактный разъем питания вентилятора используется для вентиляторов постоянного тока, а 4-контактный разъем используется для вентиляторов PWM, которыми легче управлять. Обратите внимание, что заголовок CPU_fan в точности идентичен заголовку любого другого вентилятора, но он всегда будет там упоминаться, чтобы вы знали, куда будет подключен вентилятор кулера вашего процессора.Если вы подключите вентилятор процессора к другому разъему, он может не работать.

Как подключить: — Сначала проверьте, сколько отверстий есть в кабеле вентилятора. Если у него 3, то он может входить как в 3-контактный, так и в 4-контактный разъем. Подключение к 4-контактному разъему приведет к тому, что 4-й контакт разъема останется неподключенным, и это не сделает ваш вентилятор несовместимым. Вы потеряете только функцию ШИМ, поскольку у вашего вентилятора 3-контактный разъем.

8. Заголовки RGB и ARGB

Заголовки

RGB и ARGB используются для подключения периферийных устройств RGB к материнской плате.Заголовок RGB — это 4-контактный разъем питания с номиналом 12 В, а разъем ARGB — это 3-контактный разъем питания с рейтингом 5 В. Заголовок ARGB имеет возможность управлять отдельными светодиодами, в то время как заголовок RGB имеет ограниченное управление.

Как подключить: — Заголовок RGB имеет 4 контакта, а заголовок ARGB — только 3. В то время как устройство RGB с 4-контактным разъемом может быть подключено к заголовку ARGB с 3 контактами, устройство ARGB с 3-контактным разъемом не может быть подключен к 4-контактному разъему RGB.

Разъем

RGB может работать в обоих направлениях, а разъем ARGB — только в одном направлении.

9. Разъем USB 3.0

Разъем USB 3.0 предназначен для подачи питания на порт USB 3.0 на передней панели корпуса.

Как подключить: — Разъем USB 3.0 имеет всего 20 контактов. Разъем USB 3.0 имеет небольшой дополнительный пластик с одной стороны, который заполняет вырез на заголовке на материнской плате. Это заставляет его двигаться только в одном направлении.

10. Разъем USB 2.0

Материнская плата также имеет разъем USB 2.0 для подачи питания на USB 2 на передней панели.0 портов.

Как подключить: — Разъем USB 2.0 на материнской плате имеет 10-контактную схему расположения контактов, в которой отсутствует один контакт в последнем месте. Это заставит ваш соединитель двигаться только в одном направлении. Соединительный кабель будет присутствовать в вашем шасси, подключенном к портам на передней панели.

11. Разъем USB Type C

Некоторые корпуса сегодня поставляются с портом USB Type C на передней панели и могут использоваться только в том случае, если используемая материнская плата имеет разъем Type C.

Как подключать: — Заголовок типа C меньше, чем заголовок типа A, как и разъем.Некоторые материнские платы и корпуса поставляются с разъемом USB Type C и портами Type C соответственно. Если он есть и на вашей материнской плате, и на корпусе, вы можете подключить кабель Type C от корпуса к разъему Type C.

12. Аудио заголовок

Это разъем, который используется для подачи питания на разъемы Audio и Mic на передней панели для легкого доступа к аудио через динамик или наушники.

Как подключать: — Передний аудиоразъем имеет 10-контактное расположение, но один контакт отсутствует на 8-м месте, и поэтому разъем будет работать только в одном направлении.Обычно этот заголовок находится в нижней части материнской платы, и названия большинства плат будут указаны под заголовком.

13. Заголовок передней панели

Заголовок передней панели состоит из множества разъемов, используемых для различных функций, таких как питание, сброс, индикатор жесткого диска и индикатор питания. Обычно он находится в правом нижнем углу материнской платы.

Как подключиться: — Заголовок на передней панели имеет 4 разных заголовка, но они расположены близко друг к другу так, что кажутся одним заголовком.Всего имеется 9 контактов, 9-й не является контактом. Это позволяет легко узнать направление подключения.

Разъем питания будет подключен к верхнему 2-контактному разъему, где всего 4 контакта, а разъем сброса будет чуть ниже, где общее количество контактов равно 5 (включая 9-й контакт). Рядом с заголовком разъема питания будут два контакта, каждый из которых будет использоваться для отдельных разъемов светодиодов питания. Эти два светодиодных разъема будут называться PWR_LED + и PWR_LED-.

Аналогично, двухконтактный разъем, расположенный рядом с разъемом сброса, будет использоваться для разъема светодиода жесткого диска. Рассмотрим следующую диаграмму для облегчения понимания.

Создайте свой собственный компьютер — Шаг 5: Подключение материнской платы

Самый важный шаг при подключении материнской платы — это проконсультироваться с руководство, поставляемое с материнской платой. Есть два варианта питания Эта материнская плата, одна использует стандартный проводной разъем ATX 20, другая использует 24-проводной разъем ATXe, заимствованный из мира серверов ПК.В 24-проводная розетка на этой материнской плате Intel принимает 20-контактный разъем. разъем, и он имеет ключ, поэтому его можно вставить только в нужное место, к одному концу емкости.

Рисунок 30: Подключение 20-проводного питания ATX

В дополнение к стандартному 20-проводному разъему питания ATX, материнская плата этого типа также требует дополнительного подключения 12 В. Это реализовано в виде квадрата четырехпроводной разъем, который обычно находится рядом с процессором.Разъем имеет ключ так, чтобы его можно было вставить только в правильной ориентации.

Рисунок 31: Подключение к источнику питания 12 В

Наконец, нам нужно установить связь, чтобы компенсировать тот факт, что что мы использовали 20-проводной разъем вместо 24-проводного разъема для основной материнской платы власть. Вы можете купить переходник, который превращает 20-жильный коннектор в 24-жильный. разъем, но если цепь питания не обеспечивает достаточного питания, это не поможет.На материнской плате предусмотрена дополнительная розетка для питания 1×4. провод питания, который находится рядом с разъемом 12 В на этом материнская плата.

Рисунок 32: Установка альтернативного разъема питания 1×4

Некоторые блоки питания могут изменять скорость вращения вентилятора для улучшения охлаждения или уменьшения скорость для бесшумной работы. Чтобы BIOS контролировал скорость вращения вентилятора, блок питания должен иметь разъем для внешнего вентилятора, который можно подключить к материнской плате.Поскольку это соединение используется только для информации, вентилятор не потребляет питание от разъема и может использовать только один провод. Этот может быть прикреплен к точке подключения вспомогательного или заднего вентилятора.

Рисунок 33: Присоединение контрольного провода вентилятора блока питания

Большой вытяжной вентилятор диаметром 120 мм, предустановленный в нашем корпусе Antec, является питается от разъема 1х4 от БП. Поскольку мы уже принесли подвод питания к задней части корпуса для вспомогательного питания, второй разъем на проводе обеспечивает удобную розетку для вентилятора.

Рисунок 34: Подача энергии на задний вытяжной вентилятор

Благодаря такому большому количеству проводов питания, проложенных между задним выхлопом вентилятора, радиатора процессора и вентилятора, необходимо вынуть их из таким образом, чтобы они не мешали вентиляторам и не подвергались опасности изоляторов деградация из-за контакта с ребрами радиатора. Мы связываем все незакрепленные провода вместе и привяжите их кабелем к раме вытяжного вентилятора.

Рисунок 35: Объединение проводов блока питания

Кабель питания переднего всасывающего вентилятора подключается к точке переднего вентилятора на материнская плата. Вентилятор 80 мм оснащался переходником 1х4 для прямого подключение к источнику питания, если точки подключения материнской платы не было доступны, но в этом случае у нас, скорее всего, закончится питание провода, чем разъемы вентилятора материнской платы.

Рисунок 36: Подключение питания для всасывающего вентилятора

Самое важное соединение от передней панели к материнской плате — это выключатель питания, без которого невозможно включить ПК.В зависимости от материнская плата и производитель корпуса, некоторые выводы передней панели могут иметь цветовую маркировку или даже объединяться в полустандартные блочные разъемы. В функции выводов передней панели напечатаны прямо на разъемах, но маркировка материнской платы может быть непонятной или даже отсутствовать, поэтому имейте инструкцию под рукой, или распечатайте необходимые страницы, если руководство существует только в формате PDF. на компакт-диске с драйверами.

Рисунок 37: Подключение переключателя питания на передней панели

Светодиодные провода на передней панели, установленные задом наперед, не работают, но и не работают. никакого вреда, в то время как переключатели будут работать, пока они идут на правильные два посты.Большинство новых корпусов оснащены USB-портами на передней панели и аудиопортами, и в этом Например, разъем для двух передних портов USB интегрирован в один кабель и ключ для установки в правильной ориентации.

Рисунок 38: Подключение портов USB на передней панели

Перейдите к шагу 6: Установка двух дисков SATA. множество

Собери свой ПК | Дом

Кабельные соединения блока питания — NZXT

Кабельные соединения — это, пожалуй, самый устрашающий аспект построения системы.На первый взгляд кажется, что предстоит выполнить очень много подключений, но если свести процесс к нужным кабелям для нашей сборки, то быстро обнаружится обратное. Подключить кабели на удивление просто, как только процесс начался.

Необходимо подключить только несколько основных кабелей:

Кабели питания

  • 24-контактный разъем для подключения к материнской плате (всегда требуется)
  • 4/8-контактный разъем EPS12V для питания ЦП (всегда требуется)
  • 6/8-контактное питание видеокарты (обычно требуется)
  • Питание SATA для устройств хранения (обычно требуется)
  • MOLEX питание аксессуаров (опционально)
  • Вентилятор ЦП и мощность вентилятора корпуса (требуется)
  • Кабель питания к источнику питания системы (всегда требуется)

Кабели для передачи данных

  • Данные SATA в хранилище (обычно требуется)
  • USB2.0 заголовки на передней панели (обычно требуются)
  • Разъем передней панели USB3.0 (обычно требуется)
  • Заголовок передней панели HD Audio (обычно требуется)

Сигнальные кабели

  • Выключатель питания [PWR_SW]
  • Переключатель сброса [RESET]
  • Светодиоды питания [PWR_LED]
  • Индикаторы жесткого диска [HDD_LED]

Вот как должны выглядеть кабели блока питания:

Как подключить кабели блока питания
  1. Подключите кабели питания, начиная с 24-контактного разъема материнской платы.
  2. Затем подключите 8-контактный кабель процессора / материнской платы. Для некоторых материнских плат требуется только 4-контактный разъем.
  3. Затем подключите к видеокарте 6- или 8-контактный кабель питания PCI. Некоторым видеокартам не требуется дополнительное питание от блока питания. Для некоторых видеокарт потребуется два 6- или 8-контактных кабеля питания PCI.
  4. Затем подключите хранилище или дисковое устройство, такое как жесткий диск, твердотельный накопитель или DVD-привод. Подключите кабели для передачи данных SATA, входящие в комплект материнской платы. Подключите один конец к жесткому диску или диску, а другой конец — к соответствующему слоту SATA на материнской плате.Обратитесь к руководству для получения дополнительных инструкций о том, какой слот использовать.
  5. Подключите кабель питания SATA от блока питания к дискам.
  6. Подключите любые USB-разъемы от ваших аксессуаров, таких как GRID + или Aperture M Card Reader.
  7. Подключите питание SATA или MOLEX к любым аксессуарам или охладителям, например к разъему питания SATA в охладителе жидкости Kraken ™.
  8. Подключите разъем USB 3.0, чтобы активировать слоты USB 3.0 на внешней стороне корпуса.(Если есть)
  9. Подключите разъемы HD Audio и USB, чтобы активировать порты USB 2.0 и гарнитуры / микрофона на внешней стороне корпуса.
  10. Подключите разъемы Power SW, Reset SW и светодиодных индикаторов к материнской плате, чтобы включить светодиоды активности и кнопки питания / сброса на корпусе.
Может быть полезно составить схему того, как вы собираетесь все соединять.

Как сделать все чисто с помощью кабельной разводки
  1. Протяните лишние кабели через резиновые втулки, чтобы компьютер оставался чистым с передней стороны.
  2. Соберите оставшиеся связки кабелей и начните прикреплять их к корпусу с помощью точек для стяжки.
  3. Объедините кабели в группу, не перекрывая и не запутывая их.
  4. Застежка-молния привяжите их вместе к задней части футляра, чтобы создать аккуратный и тонкий профиль.
  5. Соберите лишние кабели и уберите их в пустое место, например на неиспользуемое крепление жесткого диска перед блоком питания.
  6. Продолжайте укладывать кабели и привязывать их к корпусу молнией, пока не будете довольны результатом.
  7. Закройте боковую панель и убедитесь, что лишние кабели не видны спереди корпуса.

Вот и все самые распространенные соединения в сборке ПК! На данный момент все решает организация кабелей и чистота, но это просто вопрос потратить на это время. — Стив Берк, GamersNexus

Необходимое оборудование для сборки ПК »

Как установить материнскую плату компьютера

Обновлено: 30.06.2020, Computer Hope

Установка материнской платы — сложный процесс.На этой странице представлены общие шаги и рекомендации по установке материнской платы. Подробные сведения об этапах установки и настройки см. В руководстве и руководстве по настройке, прилагаемом к материнской плате.

Примечание

При замене существующей материнской платы в компьютере на новую материнскую плату необходимо сначала удалить существующую материнскую плату. Шаги на этой странице можно использовать для снятия материнской платы в обратном порядке.

Перед началом работы

  1. Запишите соответствующую информацию сверху или снизу платы, например номер модели, серийный номер и технические характеристики.
  2. Убедитесь, что вы знакомы с электростатическим разрядом и его потенциальными опасностями при работе с любой печатной платой.
  3. При установке материнской платы выключите компьютер и отсоедините шнур питания от источника питания.

Форм-фактор

Перед установкой материнской платы компьютера убедитесь, что корпус поддерживает форм-фактор вашей материнской платы. Сегодня большинство доступных компьютерных материнских плат имеют формат ATX или microATX.

Проверить и установить перемычки

Перед установкой материнской платы компьютера убедитесь, что все перемычки или микропереключатели установлены правильно.Перемычки и микропереключатели можно менять после установки материнской платы. Однако их легче проверить, когда материнская плата находится вне корпуса.

Сегодня на материнских платах перемычки установлены в автоматическом режиме, что позволяет BIOS или программному обеспечению установить правильные настройки для процессора и памяти. Если материнская плата поддерживает эту функцию, убедитесь, что перемычки установлены в автоматический режим. Если вы хотите вручную настроить параметры периферийных устройств, убедитесь, что вы используете приемлемые параметры.Хотя вы можете разогнать систему, мы рекомендуем вам сначала использовать автоматические или реальные значения системы, чтобы убедиться, что система работает, прежде чем изменять ее настройки.

Установите колышки или стойки

После проверки перемычек, если штифты или стойки не находятся в шасси, вставьте эти крепления сейчас. Они необходимы для предотвращения короткого замыкания материнской платы и должны быть вставлены перед установкой материнской платы.

При установке штифтов или стоек убедитесь, что они вставлены в соответствующие отверстия.Многие корпуса поддерживают различные форм-факторы материнских плат, и, если их не вставить в соответствующие отверстия, это может привести к повреждению материнской платы. Отверстия на корпусе имеют небольшое указание на то, что их использует. Например, рядом с отверстием могут быть указаны слова ATX, указывающие на то, что отверстие предназначено для материнской платы ATX.

Во время установки стоек убедитесь, что они плотно установлены в корпус. Это поможет предотвратить такие проблемы, как расшатывание штифтов при отвинчивании винта от штифта.

Установка материнской платы

После прикрепления стоек и установки платы ввода-вывода установите материнскую плату в корпус. При этом убедитесь, что вы выровняли заднюю часть материнской платы с задней частью корпуса. Во время установки материнской платы совместите отверстия на материнской плате со штифтами или стойками.

После совмещения начните ввинчивать в материнскую плату винты, которые должны войти в штифт или стойку, вставленную ранее.

Осторожность

При заворачивании винта не нужно, чтобы винт был слишком тугим.Если затянуть слишком сильно, материнская плата может треснуть. Однако винта должно быть достаточно, чтобы удерживать материнскую плату на месте.

Установить основные компоненты

Установите в компьютер перечисленные ниже необходимые компоненты, если они еще не установлены.

Настройка передней панели

После того, как материнская плата физически установлена ​​в компьютер, необходимо подключить Fpanel (сокращение от разъемов передней панели). Эта панель управляет такими вещами, как кнопка питания, кнопка сброса, индикатор жесткого диска и индикатор питания.

К сожалению, настройка этой панели поначалу может сбивать с толку, даже если следовать инструкциям производителя материнской платы. Ниже приведены шаги и дополнительная информация, а также помощь по подключению кабелей к этому разъему.

  1. Этот разъем состоит из серии двухконтактных разъемов.
  2. Кабели, которые подключаются к разъему, представляют собой 2-, 3- или 4-контактные разъемы.
  3. Кабели обычно состоят из красного, зеленого, синего, белого или другого цвета кабеля с черным кабелем.Цвета на вашем кабеле могут быть разными, но черный или самый темный кабель — это земля, обозначенная знаком «-».
  4. В большинстве случаев для каждой настройки используется отдельный кабель, но некоторые компьютеры теперь имеют все эти кабели как один большой разъем. Если у компьютера один большой разъем, он подключается только в одном направлении. Если вы устанавливаете новую материнскую плату компьютера в корпус OEM, в котором используется большой разъем, она может не работать с вашей материнской платой, поскольку она может быть проприетарной.
  5. Наконец, компьютер не может загрузиться, если один или несколько кабелей подключены неправильно.Если вы не можете включить компьютер или не получаете почту, сначала проверьте эти кабели.

Соединительные кабели

После подключения кабелей передней панели подключите остальные кабели в указанном ниже порядке.

  1. Подключите к материнской плате кабель питания в стиле ATX основной материнской платы, идущий от блока питания.
Примечание

Подключайте кабели в правильном направлении и никогда не давите на кабель. При неправильном подключении можно повредить материнскую плату. Сегодня материнские платы ATX и других форм-факторов имеют разъем блока питания с ключом, который позволяет кабелю подключаться только в одном направлении.

  1. Затем подключите кабели IDE / EIDE, SATA или SCSI к материнской плате от жесткого диска, привода компакт-дисков, дисковода гибких дисков.
  2. Подсоедините кабели питания Molex от блока питания к каждому из дисководов компьютера.

Настройка CMOS

После того, как материнская плата установлена ​​и подключена к компьютеру, подключите клавиатуру, монитор и питание к компьютеру. Пока не подключайте все кабели, если у вас возникнут проблемы и вам придется снова отсоединить все кабели.

После загрузки компьютера войдите в программу настройки CMOS и установите все значения, которые не определяются автоматически. Мы рекомендуем вам проверить или установить следующие значения.

  1. Настройки ЦП — убедитесь, что отображаются правильная скорость и напряжение ЦП или что для него установлено значение «Авто».
  2. Память — убедитесь, что настройки памяти верны и вся память обнаружена.
  3. Приводы — убедитесь, что показаны все дискеты, жесткий диск и привод CD-ROM.
  4. Если на материнской плате есть встроенное видео, модем, сеть или звук и вы хотите отключить их для устанавливаемой карты расширения, отключите эти устройства сейчас.
  5. Проверьте другие настройки, такие как время, дата и COM-порты.

Как только все будет обнаружено и настроено, сохраните настройки, затем выйдите из настройки CMOS и перезагрузите компьютер.

Советы и помощь при покупке

Устранение неисправностей

Как подключить мой компьютер к корпусу Tower

При сборке компьютера вы достигнете точки, когда все компоненты, такие как материнская плата, оперативная память, жесткие диски и т. Д., Находятся в корпусе компьютера, но они должны быть соединены вместе.Основные проблемы при подключении внутренних компонентов компьютера — убедиться, что источник питания подключен ко всему, что требует питания, и убедиться, что все компоненты подключены к материнской плате.

Шаг 1

Подключите вентиляторы к материнской плате. Обычно есть вентилятор для охлаждения процессора, а также один или два на корпусе. Обратитесь к руководству по материнской плате для определения конкретного местоположения, но разъемы вентиляторов обычно находятся в непосредственной близости от ЦП (который находится под блоком радиатора / вентилятора).Разъемы могут идти только в одну сторону.

Шаг 2

Подключите жесткий диск (и) и дисковод (и) к материнской плате. Если вы используете жесткие диски и дисководы IDE, подключите кабель IDE от основной среды IDE к жесткому диску. Подключите вторичный IDE к дисководам. Если у вас несколько жестких дисков, используйте Y-кабель IDE (с двумя разъемами IDE на одном конце). Если вы используете диски SATA, просто подключите кабели SATA от материнской платы к задней части дисков.

Шаг 3

Подсоедините провода корпуса к материнской плате.Провода корпуса идут в правом нижнем углу материнской платы. Обратитесь к руководству по материнской плате за точной разводкой, потому что расположение разъемов может отличаться в зависимости от марки материнской платы.

Шаг 4

Подключите все периферийные кабели к материнской плате. Компьютер может иметь дополнительные порты USB или дисковод может иметь аудиокабель, который необходимо подключить. Разъемы для портов USB обычно расположены вдоль нижнего края материнской платы, как и аудиоразъем дисковода.В руководстве к материнской плате можно указать точное местоположение.

Step 5

i Разъем питания SATA. Закройте вверх. Отдельный на белом фоне. изображение Андрея Хритина с сайта Fotolia.com

Подключите блок питания к плате и накопителям. Должен быть 20-контактный большой прямоугольный разъем, который можно подключить к материнской плате. Расположение разъема обычно в верхнем правом углу, но оно может отличаться в зависимости от производителя. Также не забудьте подключить любые дополнительные разъемы, относящиеся к процессору.Некоторые процессоры имеют дополнительный четырехконтактный разъем, который может идти рядом с 20-контактным разъемом или рядом с процессором. Это зависит от используемого процессора. Также подключите разъемы питания SATA или Molex к задней части дисководов. Разъемы Molex белые и прямоугольные. Кабели питания SATA черные и широкие, но тонкие. Некоторым видеокартам также требуется шестиконтактный разъем питания.

как подключить провода от материнской платы к ЧПУ

ИС драйвера DRV8825 от TI (Texas Instruments) имеет два основных соединения, называемых STEP и DIR.Это два основных соединения, которые вам нужно использовать для подключения к контроллеру Pokeys57CNC. Вам также необходимо подключить положительный цифровой вывод напряжения (5 В) от разъема двигателя контроллера Pokeys57CNC как к контактам сброса, так и к выводам сна. Контакт GND разъема двигателя Pokeys57CNC подключен к контакту GND драйвера DRV8825. Контакт включения DRV88525 может оставаться неподключенным.

На DRV8825 есть подстроечный потенциометр, который может увеличивать или уменьшать настройку силы тока для двигателя.В зависимости от приобретенной вами платы DRV8825 могут быть две контактные площадки для определения настройки усилителя при повороте триммера (в настройке напряжения на вашем мультиметре).

A1 и A2 подключены к одной из катушек двигателя, а B1 и B2 подключены к катушке другого двигателя. На DRV8825 есть вывод под названием VMOT, который вы будете подключать к источнику питания (макс. 45 В постоянного тока), а вывод GND рядом с VMOT — это V- для того же источника питания.

Надеюсь, это поможет. Если нет, добавьте дополнительную информацию в эту ветку.

Дополнительная информация:
Я следовал (в меру своих возможностей) инструкциям, приведенным в моем первоначальном вопросе, но я не получил успешных результатов. Когда я выполнил инструкции и подключил заземляющий контакт разъема двигателя Pokeys57CNC к плате расширения DRV8825 / A4988, он остановил связь между платой Pokeys57CNC и двигателями 1-3, с которыми я работал ранее. Плата расширения DRV8825 / A4988 будет четвертым драйвером, который я подключаю к Pokeys57CNC.Предыдущие три драйвера относятся к PoStep-60, если это помогает понять проблему.

Перед тем, как подключить контакт заземления (я использовал контакт 10 от разъема двигателя Pokeys57CNC) к контакту заземления плат расширения DRV8825 / A4988, я смог увидеть, что питание подается через красный светодиод на плате DRV8825; после этой новой конфигурации свет не включается.

В новой рекомендованной конфигурации я использовал термоусадочную припой, чтобы добавить шунт для соединения с выводом спящего режима.Я считаю, что мои проблемы связаны с подключением к кнопке сна. Я должен подключать его к неправильному контакту (в пределах 9-контактной схемы на плате расширения DRV8825 / A4988). У вас есть какие-либо упоминания о 9-контактной распиновке на плате расширения A4988? Я дважды проверил распиновку, представленную на странице Texas Instruments, но она дает ясность только распиновке на самой плате DRV8825. Изучив их документацию, я попытался подключить провод 5 В (контакт 9 от соединения двигателя Pokeys57CNC, который разделен для подключения к контакту сброса на DRV8825 / A4988) непосредственно к клемме на плате DRV8825, и это тоже не сработало.

Будем признательны за любую помощь или разъяснения, которые вы можете предоставить!

Щелкните ссылку, чтобы ответить:
Как я могу подключить контроллер Pokeys57CNC к плате расширения DRV8825 / A4988?

Раздел 28.9. Шаг 9: Подключите кабели к материнской плате

28.9 Шаг 9: Подключите кабели к материнской плате

Все системы требуют подключения различных кабелей к материнской плате. К ним относятся:

  • Кабели, соединяющие дисководы гибких, жестких и оптических дисков со встроенными интерфейсами материнской платы.

  • Кабели для различных функций, таких как подключение аудиовыхода на задней панели привода CD-ROM к аудиоразъему на материнской плате или подключение вентилятора ЦП к разъему питания на материнской плате.

  • Кабели, соединяющие переключатели на передней панели (питание, сброс, блокировка клавиатуры и т. Д.) И индикаторы (активность привода, включение, динамик и т. Д.).

  • Дополнительные вентиляторы корпуса, которые могут подключаться к материнской плате или к разъемам блока питания.

Обычно эти кабели проще подключить до того, как вы начнете устанавливать карты расширения. Выполните следующие действия:

  1. Подключите кабели данных диска на задней панели каждого диска к соответствующему разъему на материнской плате, убедившись, что контакт 1 правильно совмещен как на диске, так и на контроллере. Типичные системы имеют как минимум два таких кабеля: 34-жильный ленточный кабель, соединяющий дисковод гибких дисков с интерфейсом контроллера FDD на материнской плате, и кабель IDE, соединяющий жесткий диск и привод CD- или DVD-ROM с первичным интерфейсом IDE. разъем на материнской плате.Если в системе более двух устройств IDE или если вы размещаете жесткий диск и оптический привод на разных каналах, вам также потребуется подключить второй кабель IDE от дополнительного устройства (устройств) к вторичному разъему интерфейса IDE на материнской плате. . Если в системе установлены устройства SCSI, а на материнской плате есть встроенный хост-адаптер SCSI, также подключите кабель (-и) от устройства (-ов) SCSI к разъему (-ам) SCSI.

    Если вы подключаете устройства к обоим интерфейсам ATA, убедитесь, что каждый кабель подключен к соответствующему интерфейсу.На Рис. 28-37 показан кабель Ultra ATA (40-контактный, 80-проводный) от жесткого диска, подключенного к основному интерфейсу. Позади этого кабеля виден стандартный (40-контактный, 40-проводный) кабель ATA, подключенный к вторичному интерфейсу.

    Рисунок 28-37. Подключите кабели данных накопителя к материнской плате
  2. Если это еще не было сделано, подсоедините кабель питания от источника питания к разъему питания на задней панели каждого накопителя (Рисунок 28-38). Если у вас больше дисководов, чем проводов питания, используйте разветвитель, чтобы два диска могли совместно использовать один провод питания.Разветвители могут поставляться в комплекте с корпусом и блоком питания, или их можно недорого купить в любом компьютерном магазине. Хотя это, вероятно, не является серьезной проблемой, в проводах питания используются провода относительно небольшого сечения, поэтому мы стараемся, когда это возможно, подключать устройства с высокой потребляемой мощностью, такие как быстрые дисководы и записывающие устройства компакт-дисков, к отдельным кабелям питания. Когда вы вставляете разъем питания, нажмите с достаточной силой, чтобы убедиться, что он полностью встал на место. Иногда это требует значительного давления, и мы видели системы с «отказавшими» дисками, вызванными выпадением разъема питания.

    Рисунок 28-38. Подключите кабели питания к дисководам
  3. Подключите все необходимые дополнительные кабели, такие как аудиосистема для компакт-дисков, вентилятор ЦП, управление оборудованием, датчики температуры, Wake-on-LAN, вторжение в корпус, линейный вход видеоисточника, линейный вход Aux , телефония и так далее. За подробностями обращайтесь к руководству по материнской плате.

  4. Подсоедините кабели передней панели к штыревым разъемам на материнской плате, которые обычно расположены в блоке рядом с передним краем (Рисунок 28-39).Обычно эти разъемы включают: выключатель питания (только ATX), выключатель сброса, индикатор активности жесткого диска, индикатор включения и динамик. В зависимости от материнской платы и корпуса у вас также могут быть разъемы для блокировки клавиатуры, инфракрасного порта и, возможно, светодиодного индикатора активности дополнительного диска.

    Рисунок 28-39. Подключите кабели переключателей и индикаторов на передней панели к материнской плате.

    Разъемы могут иметь или не иметь маркировку. Если нет, вам придется проследить каждый провод до передней панели, чтобы определить, какой из разъемов является каким.Большинство разъемов двухконтактные. Для тех, кто подключается к переключателям, полярность не имеет значения. Для тех, кто подключается к светодиодам, полярность может иметь значение, а может и не иметь значения. Лучше всего сориентировать разъем, соблюдая полярность. В большинстве случаев для заземления используется черный провод каждой пары. Контакт заземления для каждого разъема может быть отмечен на материнской плате, а может и не быть. Если нет, обратитесь к руководству.

  5. Если в вашем корпусе есть дополнительный охлаждающий вентилятор или вентиляторы, подключите провода питания вентилятора к материнской плате или к разъему питания запасного блока питания, в зависимости от ситуации.

Проблема несоответствия выводов

Одна проблема возникает чаще, чем должна. Иногда распиновка на материнской плате не совпадает с распиновкой на разъеме. Intel и другие производители пытаются стандартизировать расположение и распиновку разъемов на передней панели, но многие материнские платы и корпуса по-прежнему используют свои собственные устройства. Например, мы встречали материнские платы, на которых все четыре контакта присутствовали для стандартного четырехпозиционного разъема динамика (которому в любом случае требуется только два провода).Если у четырехпозиционного разъема на проводе динамика заблокировано одно положение, как это часто бывает, невозможно надеть этот разъем на контакты на материнской плате без какой-либо операции. Иногда можно пробить заблокированное положение иглой или острым шилом или удалить пластиковый блок с помощью небольшой отвертки или плоскогубцев. Если это не сработает, вы можете согнуть дополнительный штифт достаточно далеко, чтобы надеть разъем на три оставшихся контакта. В других случаях вам придется кусачками отрезать лишнюю булавку.

Даже это не худший случай. Мы столкнулись с некоторыми комбинациями корпуса и материнской платы со странными распиновками, которые невозможно сопоставить. Например, на корпусе имеется один четырехпозиционный разъем, в который встроены индикатор питания и переключатель сброса, тогда как на материнской плате эти функции разделены несколькими контактами. В таких случаях единственное решение — осторожно использовать бритвенный нож, чтобы разделить многопозиционный разъем на отдельные одно- или двухпозиционные разъемы.

В некоторых случаях (как ни странно, обычно в очень недорогих) эта проблема полностью устраняется за счет использования однопозиционных разъемов на всех проводах, ведущих к переключателям и индикаторам на передней панели.

Leave a comment
