Как проложить и подключить интернет, ТВ и аудио-видео кабель


Во время ремонта своего дома или квартиры каждый хозяин задумывается о прокладке коммуникаций.

Помимо основных, отопления, канализации, водопровода и электричества, нашу жизнь тяжело представить без интернета, телевидения и разнообразных слаботочных медиа (аудио и видео) подключений.

Правильнее всего будит заложить все коммуникации еще на этапе чернового ремонта, потому как провода необходимо максимально спрятать и уложить в штробы.

Провайдер заводит интернет с помощью одного сетевого кабеля, для квартир — через подъездный щиток, а для частных домов — через чердак или любым другим удобным способом.
Дальше по пути стоит компьютер, но если в вашем доме есть много устройств которые нуждаются в работе с интернетом — ставится маршрутизатор (роутер).

Чтобы не штробить стены и не коробить много отверстий, особенно когда не планируется начинать ремонт, роутер должен быть с WiFi.

Но беспроводной WiFi имеет свои недостатки по сравнению с проводным и в первую очередь плохой сигнал в больших домах или просто даже когда в доме толстые стены с железобетона.
В квартирах многоэтажек наличие большого количества роутеров у соседей, временами будит глушить сигнал роутера и заставлять его переключаться между беспроводными каналам, будут возникать обрывы связи и другие ошибки.

При работе домашней бытовой техники, как например микроволновка или во время дождя с грозой сигнал будит на минимуме или вовсе пропадать.

Можно установить несколько WiFi роутеров создав некую беспроводную сеть чтоб не было «мертвых зон» когда дом большой, но все равно проводной интернет будит более надежным вариантом когда есть возможность на этапе ремонтных работ сразу заложить сетевой кабель и другие коммуникации в штробы в стенах.

Таким образом по проводам можно подключать компьютеры, сетевые принтеры, телевизоры и другие WiFi роутеры, размещенные в разных частях большого дома для создания большего покрытия беспроводной сети, которая так необходима нашим телефонам, планшетам и ноутбукам.

Первое с чего нужно начать это откуда будит заведен интернет кабель провайдера, будит ли это оптоволокно или сетевой кабель.
В случае подключения оптоволокна в дом, лучше всего заводить его на чердак где будит размещен «медиаконвертер», так само его можно разместить и в этажном щитке многоквартирного дома.

Следующим моментом нам нужно определится где будит размещен главный роутер и как к нему будит заведен сетевой интернет кабель.

Для небольших квартир, как правило, роутер размещают возле входной двери. Для многокомнатных квартир и больших домов такой вариант будит неприемлемым, так как мощности сигнала будит недостаточно, в таких случаях нужно выбирать роутер на 3 антенне и размещать его в центре дома, но возникают ситуации когда и этого становится недостаточно и тогда вдоме устанавливают 2-3 WiFi роутера которые между собой можно соединить как беспроводным способом при помощи функции «моста» и ретранслятора (доступно не во всех роутерах) так и проводным который доступен практически для всех моделей роутеров, последний вариант более предпочтительней в виду уменьшения вредного излучения и недостатков связанных с обрывом связи и другими ошибками, но при таком варианте нужно подумать как спрятать провода, а их помимо укладки в штробы стен, можно припрятать и в плинтуса на полу и в за потолочное пространство как это делают в офисах.

Монтаж сетевого кабеля в штробы стен делается как и электрическую проводку: вырезаются штробы, без натяжки укладывается сетевой кабель и прихватывается с помощью гипса (алебастра), позже штукатурится и проводятся отделочные роботы.

Но есть важное правило — нужно понимать что сетевые, антенные, телефонные и другие слаботочные кабели нельзя прокладывать вместе с силовыми линиями 220 вольт в одной штробе. Допускается их пересечение если нет другой возможности прокладки, но нив коем случае не параллельное размещение в одной штробе.

В месте подключения свича или роутера рекомендуется оставить небольшой запас кабеля.
В комнатах где будут размещены сетевые (интернет) розетки можно установить накладные розетки если провод проводился в плинтусе и больших черновых ремонтов не затевалось.

А в случае полномасштабных ремонтов с прокладкой кабелей в штробах, лучше всего, устанавливать внутреннюю интернет розетку, можно даже в одной группе розеток обьедененных общей декоративной рамкой вместе с обычными розетками и выключателями что будит смотреться более практично и компактно.

Иногда, когда возникает необходимость использования большого количества сетевого оборудования, например, WiFi роутеры и точки доступа, сетевые хранилища NAS, оборудование «умный дом», в таких случаях нужно подумать об обустройстве специализированного щитка или «серверной» которую можно упрятать за небольшим декоративным лючком в стене.

При ремонте квартиры рекомендуется провести два — три сетевых UTP-5e кабеля от этажного щитка в квартирный слаботочный щиток. В будущем по ним можно будит подключить интернет, домофон, телефон, выход сигнализации и другие слаботочные коммуникации.

Под штукатурку сетевой кабель рекомендуют укладывать в гофро-трубку, в ней он не будит подвержен сильному изгибу и натяжению, а также будит хорошо защищена изоляция кабеля.

Телевизор и аудио — видео


Цифровое телевидение (IPTV) которое так часто предоставляют провайдеры интернета передается по тому же сетевому кабелю что и интернет, но роутер должен поддерживать данную функцию, а каждый телевизор должен быть укомплектован своей IPTV приставкой.

Соответственно к каждому месту где будит установлен телевизор должен быть проложен сетевой кабель, а лучше два, так как помимо цифрового телевидения современные телевизоры могут подключаться к интернету подобно компьютеру.
Удобней всего компоновать сетевые розетки в одной группе розеток с общей декоративной рамкой.

Также в одной группе розеток для телевизора можно разместить розетку аналогово — цифровой антенны, спутникового ресивера и аудио — видео подключения для акустической системы телевизора.
Нередко в акустической системе телевизора используют ресивер. При подключение телевизора через HDMI кабель, по нему передается как видео так и звук.

Уже на выходе ресивера может быть многоканальный звук на акустическую систему вашего домашнего кинотеатра и акустические колонки в оптимальном варианте (звук 5.1) размещаются по разным сторонам комнаты.

Здесь важно максимально эффективно спрятать аудио провода в стенах или плинтусах чтоб не нарушить рекомендации и чтоб не было в колонках посторонних звуков и потерь мощности в проводах.

Если сабвуфер и три передних канала можно подключить напрямую от ресивера или усилителя, то два задних канала нужно подключать уже удаленно. Для этих целей применяются специализированные аудио розетки которые можно встроить в стену если выбран метод прокладки аудио по средствам штроб в стенах. Такую же сдвоенную розетку ставят в месте размещения ресивера где аудио сигнал поступает к колонкам.

Общие рекомендации

  • Максимальная длина сетевого кабеля от точки к точке не должна превышать 80м. при условие качественного кабеля.
  • Укладывая кабеля в штробах, отверстиях и плинтусах избегайте его заламывания и излишнего перегиба, кроме того не допускается его наращивание подручными методами. Радиус изгиба должен быть не меньше 8-ми внешних диаметров сетевого или антенного кабеля.
  • Все слаботочные системы, интернет, тв, телефон, сигнализация, аудио — видео провода не прокладывать вблизи проводов сетевого напряжения 220 вольт. Расстояние от силового кабеля должно быть не меньше 5 сантиметров на горизонтальной прокладке и не меньше 30 сантиметров при вертикальном монтаже.
  • Фиксируя кабель в штробах и других каналах, фиксируйте с расстоянием точек фиксации не ближе 50 см.
  • Сетевой кабель должен быть соответствующего качества и стандарта «витая пара UTP5» на гигабит.
  • Обжим сетевого кабеля проводить только с использованием специализированного инструмента.
  • Применяйте группы розеток для локального использование под конкретное устройство, для аудио-видео, интернета, антен спутникового и аналогового телевидения совмещенных в одной группе с розетками сетевого напряжения 220 вольт.

Как подключить телевизор к антенне, кабельному телевидению

Для подключения телевизора к кабельной сети или антенне цифрового телевидения нужно приобрести специальный телевизионный кабель и на его концы надеть F-штекеры.

При неграмотном решении этой задачи телевизор при приеме аналогового сигнала может работать неустойчиво или с помехами, а цифрового – изображение и звук могут пропадать из-за потерь сигнала в кабеле и местах его соединения.

Преимуществом цифрового телевидения является отсутствие помех на картинке и в звуке. Но если сигнал с большими помехами, то картинка и звук в телевизоре будут периодически пропадать, а если сигнал слабый, то полностью отсутствовать.

Выбор TV кабеля

Даже отличный телевизор и правильно надетые на концы кабеля F-штекера не смогут обеспечить высокое качество изображения на экране при использовании некачественного телевизионного кабеля. И возникает вопрос, а какой же антенный кабель лучше для подключения телевизора и по каким критериям его выбирать?

Устройство телевизионного кабеля

Рассмотрим, как устроен современный телевизионный коаксиальный кабель на примере кабеля типа CAT-703.

По центру всей длины коаксиального кабеля проходит медная, или стальная, покрытая медным слоем жила провода. Эта жила покрыта слоем изоляции из диэлектрического материала. На изоляцию надета экранирующая медная или сделанная из алюминиевой фольги оплетка, которая выполняет функцию второго проводника. Для защиты от механических и климатических воздействий кабель покрыт герметичной защитной оболочкой.

В недорогих кабелях применяют только алюминиевую оплетку, в бюджетных — медную, а в дорогих – алюминиевую и медную одновременно, как показано на фотографии.

Как проходит ток по антенному кабелю

Чтобы осознанно выбрать хороший антенный кабель, нужно представлять, как течет высокочастотный ток. Ток в электрической сети протекает по всему сечению проводников.

Высокочастотный ток телевизионного сигнала течет по другому закону. Все знают, как отжимается белье в центрифуге стиральной машины: чем больше обороты, тем сильнее центробежная сила действует на воду, и она лучше удаляется из белья, белье становится суше. На собственном теле многие еще в детстве испытали, катаясь на каруселях, действие центробежной силы.

Аналогично течет и высокочастотный ток телевизионного сигнала в антенном кабеле. Чем выше частота, тем ближе к поверхности проводника он протекает. Проявляется скин-эффект. Если взять, например медный провод диаметром 10 мм и трубку такого же диаметра из меди с толщиной стенки 1 мм, то ток частотой 1000 МГц будет течь по ним с одинаковыми потерями!

Поэтому в антенных кабелях, применяемых для военной и космической аппаратуры, для снижения потерь сигнала (затухания) зачастую центральную жилу и оплетку кабеля покрывают тонким слоем серебра и даже золота. Это очень дорогое удовольствие, и в быту такие кабели не применяют.

Из-за малой величины телевизионного сигнала в антенном кабеле и его высокой частоты определить наличие его в кабеле и тем более провести измерения в домашних условиях без специализированных дорогостоящих приборов не представляется возможным. Только подключение антенного кабеля к телевизору позволит определить наличие и качество телевизионного сигнала.

Маркировка TV кабеля

Наибольшее распространение на рынке получили антенные коаксиальные кабели разных производителей с волновым сопротивлением 75 Ом марок RG 6U, SAT 50, SAT 703B и DG 113, которые успешно можно использовать для приема аналогового и цифрового телевизионного сигнала вплоть до передачи его со спутниковой антенны частотой до 2,15 ГГц. Марки приведены в порядке возрастания качества антенного кабеля – уменьшения потери сигнала (затухания) при передаче. Маркировка (обозначение) в обязательном порядке наносится на оболочке антенного кабеля по всей его длине через каждый метр с цифровой меткой метража.

Данная маркировка антенного кабеля обозначает следующее:

  • CABLETECH – фирма-производитель CABLETECH (Китай).
  • RG 6U/48 – марка кабеля.
  • HIGH QUALITY COAXIAL CABLE – высококачественный коаксиальный кабель.
  • 75 OHM – волновое сопротивление 75 Ом.
  • 055М – метка метража, с каждым метром метка изменяется на 1.

Как выбрать антенный телевизионный кабель

На оболочке антенного кабеля в обязательном порядке должна быть маркировка, как показано выше. Антенный кабель должен иметь волновое сопротивление 75 Ом (на такое сопротивление рассчитаны все телевизоры и коммутационные приборы – усилители, разветвители, приставки для приема цифровых каналов DVB-T2). Внешний диаметр оболочки антенного кабеля должен быть не менее 6 мм. Центральная жила и экранирующая оплетка из электротехнической меди. Этим требованиям соответствуют антенные кабели марки SAT 703B и DG 113. В кабеле RG 6U центральная жила стальная, покрытая гальваническим методом медью, экран из алюминиевой фольги и оплетки из сплава меди, это бюджетный вариант.

Описать все представленные на рынке телевизионные кабели невозможно, но представленной информации вполне достаточно для правильного самостоятельно выбора.

Как установить антенный штекер на кабель

Незачем приглашать специалистов для того, чтобы подключить телевизор к антенному кабелю. Эту работу может выполнить каждый домашний мастер самостоятельно с помощью подручного инструмента, если будет следовать представленной ниже инструкции.

Напряжение аналогового или цифрового телевизионного сигнала в антенном кабеле составляет миллионные доли вольта, поэтому подключенный к кабельной сети или другому телевизору антенный кабель не опасен для человека. Спокойно можно разделывать кабель, не отключая второй его конец от разветвителя или телевизора. Не опасно и при разделке кабеля случайное короткое замыкание между центральным проводником и экранирующей оплеткой.

Как установить на антенный кабель F-штекер

Штекеры продаются трех типоразмеров для антенных кабелей разного диаметра. При покупке обратите внимание, чтобы F-штекер подходил для Вашего антенного телевизионного кабеля. Этот тип штекера подходит для аналогового, цифрового телевизионного сигнала и сигнала, идущего со спутниковой антенны.

Накрутить F-штекер на кабель можно, разделав его двумя способами, с заворотом экранирующей оплетки, на схеме с левой стороны, и не заворачивая ее, на схеме справа, в соответствии с приведенной ниже схемой разделки.

Надежнее F-штекер будет держаться в случае заворота экранирующей оплетки, но если не удается его накрутить, то можно воспользоваться вторым способом.

Для разделки телевизионного кабеля, несильным нажатием ножа, чтобы не повредить экранирующую оплетку антенного кабеля, внешняя его оболочка прорезается вдоль на несколько сантиметров.

После надреза оболочки, она отгибается в сторону и срезается в месте начала разреза.

Отворачиваются алюминиевая фольга и медная оплетка. Экран в антенных кабелях бывает в трех исполнениях: одна медная оплетка, алюминиевая фольга и сверху нее медная оплетка (как в моем случае), только алюминиевая фольга.

Многие не знают, что для придания механической прочности фольгу покрывают с внутренней стороны полиэтиленом. Зачистить пластик невозможно. Если накрутить штекер на внутреннюю сторону фольги антенного кабеля, то контакта не будет, или он будет очень плохой. Чтобы такого не случилось, нужно половинку отвернутой фольги загнуть обратно, тогда токопроводящая сторона будет снаружи.

Бывают ситуации, когда диаметр отверстия внутренней резьбы F штекера больше, чем диаметр антенного кабеля. В таком случае нужно перед заворотом фольги навить на антенный кабель несколько слоев изоляционной ленты, чтобы подогнать размер кабеля. Далее все делать, как описано. Снимается изоляция с центральной жилы по технологии, описанной в статье «Подготовка проводов к монтажу».

На фольгу накручивается F штекер «накрутка на кабель».

Откусывается центральная жила антенного кабеля таким образом, чтобы осталось выступать около 2–3 мм.

Накручивается до упора вторая половина штекера, и F-штекер готов к работе.

Бывают случаи, когда после вставления антенного штекера в гнездо телевизора кабель приходится изгибать под прямым углом или невозможно установить телевизор близко к стене из-за мешающего антенного кабеля. В таком случае можно использовать F-гнездо – штекер угловой конструкции.

Различие между двумя описанными штекерами – только в их форме. Технология установки на телевизионный кабель штекеров прямой и угловой конструкции одинаковая.

Как установить на антенный кабель штекер старой конструкции

До появления антенных F-штекеров использовались штекеры другой конструкции, которые тоже не требовали пайки, но подсоединялись к антенному кабелю по своей технологии.

Прежде чем приступить к установке штекера на антенный кабель, нужно, удерживая его за металлическую часть, открутить, вращая против часовой стрелки, пластмассовый корпус. Затем корпус одеть на кабель, чтобы не забыть.

Следующий этап – подготовка антенного кабеля к монтажу. Для этого лезвием ножа нужно с легким нажатием прорезать его внешнюю оболочку на длину около сантиметра. Далее снять оболочку и подрезать экранирующую оплетку на 5 мм. Удалить пять миллиметров изоляции центральной жилы. Теперь антенный кабель готов для заделки в штекер.

При заправке кабеля в штекер нужно исключить касание проводников оплетки крепежа центральной жилы. Плоскогубцами обжимаются лепестки антенного штекера вокруг экранирующей обмотки. Большого усилия прилагать не следует. Главное, чтобы был надежный контакт.

Далее завинчивается до упора винт крепления центральной жилы антенного кабеля.

Последний шаг – накрутить на металлическую часть штекера пластиковую и вставить штекер в гнездо телевизора.

Куда вставить антенный кабель в телевизоре

После того, как на кабель установлен разъем его можно подключить к телевизору. Гнездо для подключения телевизора к антенне или кабельной сети обычно расположено на его задней стенке и рядом с ним нанесена маркировка в виде сокращенной надписи «ANT».

На фотографии с правой ее стороны видно гнездо для подключения антенны. Гнездо специальное, стандартное и отличается от всех других разъемов и гнезд имеющихся на панели коммутации. Поэтому ошибочно вставить антенный штекер в другое гнездо физически невозможно. В телевизионное гнездо хорошо вставляется любой из разъемов, установка которых рассмотрена в статье выше.

В современных телевизорах для приема телевизионного сигнала устанавливается два разъема для подключения антенны: — кабельного (цифрового) телевидения и спутниковой антенны.

Один, который обозначается RF (ANT 1 IN), предназначен для подключения антенны цифрового телевидения или кабельной сети, такой установлен на всех моделях телевизоров, как старых, так и современных. Второй стали устанавливать недавно, LNB (ANT 2 IN с внешней резьбой) предназначен для подключения спутниковой антенны.

Если в телевизор поддерживает стандарт DVB-S2, то спутниковую антенну можно подключать без ресивера, непосредственно к разъему LNB. Для приема цифровых телевизионных каналов с телевизионной вышки на индивидуальную антенну телевизор должен поддерживать стандарт DVB-T2. Поэтому при покупке телевизора необходимо обратить особое внимание на перечень стандартов вещания, которые он поддерживает.

Для приема телевизором сигнала с заданного разъема в его Меню нужно выбрать источник сигнала Антенна или Спутниковое телевидение и выполнить автоматическую или ручную настройку каналов.

Как подсоединить антенный кабель к телевизору без штекера

В жизни бывают ситуации, что нужно срочно подключить к телевизору антенный кабель, а штекера под рукой нет. Временно подключить антенный кабель можно и без штекера. Для этого нужно сначала снять верхнюю оболочку на длину 5 см, развить и отвернуть экранирующую оплетку, снять изоляцию с центральной жилы кабеля и саму жилу загнуть в петельку. Ширина петельки должна быть чуть больше отверстия в центральном гнезде разъема.

Если разъем в телевизоре как на фото, то на центральный контакт нужно надеть изоляционную трубку. Далее вставляется петелька в центральный контакт, а экранирующая оплетка заправляется в разъем лезвием отвертки. Главное – не допустить соприкосновения проводов экранирующей оплетки с центральной жилой кабеля.

Если оплетка алюминиевая, то можно вставить ее в телевизионный разъем и в свободное место набить тонких медных проволочек, взятых от любого многожильного медного провода. Чтобы провод не вываливался из разъема телевизора, можно его зафиксировать несколькими зубочистками или спичками. Такой импровизированный разъем будет служить довольно надежно.

Как подсоединить антенный кабель к крабу без штекера

Подготовка кабеля происходит точно так же, как для надевания F-штекера, центральная жила вставляется в F-разъем краба, а экран надевается на выступающую часть разъема краба и фиксируется любой проволочкой или хомутом. В крайнем случае, можно зафиксировать кабель, туго навив несколько слоев изоленты. Работать будет не хуже, чем с F-соединением.

Если использовать хомут с винтовым устройством обжатия, то качество и надежность соединения будут не хуже, чем с F-разъемом.

Какой антенный штекер лучше

Ответ однозначный: лучшим из трех рассмотренных штекеров для телевизионного коаксиального кабеля является F-штекер. Это легко заметить на фотографиях, приведенных выше, даже не владея специальными знаниями.

Как видите, у антенного штекера старой конструкции и советского антенного штекера есть небольшой участок центральной жилы кабеля, не закрытый экранирующей оплеткой. Это нарушает однородность волнового сопротивления, что приводит к незначительным потерям телевизионного сигнала.

В F-штекере нет открытого участка центральной жилы антенного кабеля. Еще одно преимущество антенного F-штекера – простота монтажа. Имея минимальный набор стандартного инструмента, без навыков, практически любой может правильно надеть антенный F-штекер на кабель.

Как подключить несколько телевизоров


к кабельной сети или антенне

Подключить несколько телевизоров к кабельной сети или антенне, передающей аналоговый или цифровой телевизионный сигнал не сложней, чем один, разве что придется надеть на кабель не один F-штекер, а несколько. Для этого существуют разветвители телевизионного сигнала, именуемые в народе «краб», еще их называют «сплиттер», «разветвитель» или «делитель».

В крабе имеется один разъем для подключения сигнала от антенны или разветвителя в подъезде, маркируется IN (вход), и несколько разъемов для подключения телевизоров, маркируются OUT (выход). Если маркировки нет, то обычно вход находится у краба с одной стороны корпуса, а выходы в ряд на противоположной. Все выходы для правильной работы краба должны быть подключены к телевизорам.

Если выхода два, – то к двум телевизорам, если выхода три, – то к трем, и так далее. Свободных разъемов на крабе оставаться не должно. Если остается не подключенный выход, то его надо нагрузить на резистор сопротивлением 75 Ом. Или как говорят, поставить заглушку. Но при этом будет теряться часть полезного сигнала, лучше применять краб, у которого количество отводов равно количеству подключенных телевизоров.

Конструкция разветвителя представляет собой тонкостенный корпус из силумина или латуни, в котором заодно выполнены разъемы для подключения F-штекеров. Схема делителя обычно трансформаторная, по одному витку эмалированного провода диаметром 0,2–0,4 мм, продетых через ферритовые кольца или трубочки. Монтаж трансформаторов выполняется навесным способом. Корпус герметично закрывается металлической крышкой и запаивается или фиксируется клеем.

Для крепления краба на стене предусмотрены проушины. В корпусе имеется также резьба с винтом для заземления, хотя где взять земляной провод в подавляющем числе квартир, не понятно. Обычно не заземляют, поэтому возможны на некоторых каналах наводки от проводов электрической проводки, Интернета, телефона, проходящих рядом с телевизионным кабелем. По возможности при прокладке кабеля следует избегать такого соседства. Для более детального ознакомления с конструкцией и электрической схемой краба можете посетить страницу «Как антенный телевизионный усилитель подключить к блоку питания».

Если есть желание, то краб, не уступающий по техническим параметрам дорогим образцам известных фирм, можно сделать своими руками.

При подключении телевизоров через краба уровень телевизионного сигнала, доходящий до каждого подключенного к нему телевизора, вне зависимости от того, работает телевизор или нет, из-за потерь в крабе и дополнительной длины кабеля уменьшится. При подключении двух телевизоров – на 30%, трех – на 60%, четырех – на 90%, и если приходящий к крабу аналоговый или цифровой телевизионный сигнал уже слабый, то качество изображения на всех подключенных телевизорах может существенно снизится. Обычно сигнал в кабельном телевидении достаточно мощный, и его уровня хватает для нормальной работы всех подключенных к крабу телевизоров.

Как подключить антенный кабель


к магистрали телевизионного сигнала в подъезде дома

Обычно телевизионный кабель прокладывается по крыше дома и далее, после усиления магистральным усилителем, разветвляется по подъездам дома. Так как есть разные пакеты телевизионных программ, то на входе в подъезд кабель разветвляют с помощью краба фильтра, представляющего собой краб с двумя выходами. С одного выхода сигнал выходит без изменений, а со второго выхода – обрезанный фильтром по высокой частоте. Таким образом, ограничивается возможность смотреть все телевизионные каналы для тех, кто покупает более дешевые социальные пакеты. Поэтому по подъездам вниз проходят два кабеля.

Если Вы осмотрите стены в своем подъезде, то обязательно найдете на каждом этаже металлическую коробку, из которой к квартирам идут телевизионные антенные кабели. В современных домах коробки уже не устанавливают, а все размещают в стенных шкафчиках, в таком случае Вы увидите металлическую дверку с замком. В этих коробках размещаются абонентские ответвители телевизионного сигнала. Если снять с коробки крышку или открыть дверку шкафчика, то вы увидите приблизительно такую картину. На фото слева ответвитель для абонентов полного пакета телевизионных программ, а справа для абонентов социального пакета.

По правилам ответвители должны быть закреплены и заземлены, но кабельщики для упрощения работы этого не делают. Возможно, это и лучше, так как если заземление будет некачественным, то такое заземление может создать помехи.

Ответвители, установленные в коммутационных коробках, принципиально не отличаются от крабов для подключения нескольких телевизоров, но работают несколько по-другому. Один F разъем служит для подключения кабеля, идущего от магистрали IN (Вход). Второй OUT (Выход) предназначен для передачи сигнала к следующему ответвителю, установленному этажом ниже. Остальные F разъемы TAP (ОТВОД), их может быть от одного до пяти, предназначены для подключения абонентов, то есть для подключения телевизионных кабелей, идущих в квартиры.

Не подключенных абонентских разъемов не должно быть. В случае отключения одного абонента, допустим за неуплату, допускается вместо кабеля установить F-разъем с нагрузочным сопротивлением 75 Ом. Если требуется подключить нового абонента к кабельной телевизионной сети, то разветвитель на два абонента, как в данном примере, заменяется трехразъемным.

Таким образом, для подключения телевизора к кабельной сети достаточно отрезка телевизионного кабеля необходимой длины с установленными на концах антенными F-разъемами. Один F-разъем антенного кабеля подключается к абонентскому ответвителю в подъезде, а второй – к телевизору.

Чем отличается краб от ответвителя

В крабе мощность приходящего телевизионного сигнала, как правило, делится на равные части между всеми подключенными телевизорами. В отличие от краба, в ответвителе абонентам отводится только небольшая часть поступающей на вход мощности сигнала, около 6 дБ.

Для обеспечения достаточного уровня телевизионного сигнала, поступающего к абонентам, сигнал на вход ответвителя подается с магистрального усилителя мощностью, в зависимости от количества подключенных абонентов. В совокупности все ответвители, установленные в одном подъезде, представляют собой краб с многочисленными ответвлениями.

Усилитель телевизионного сигнала

Если после установки краба изображение стало неудовлетворительным, то придется перед ним дополнительно поставить телевизионный усилитель. Устроен усилитель так же, как и краб, но в его корпусе дополнительно установлены еще активные элементы (транзисторы или микросхема), усиливающие видеосигнал. Для телевизионного усилителя дополнительно потребуется питающее сетевое напряжение, и это надо учесть при выборе места его установки.

Телевизионный усилитель нужно устанавливать максимально близко к источнику телевизионного сигнала, так как усилитель усиливает вместе с полезным телевизионным сигналом и шум. На фото представлен телевизионный усилитель TERRA HA123, предназначенный для работы в домашней телевизионной сети, имеющей один выход, с возможностью регулировки коэффициента усиления от 8 до 28 дБ. Если есть возможность, то идеальный вариант – поместить усилитель непосредственно в коробке магистрального разветвителя сигнала по квартирам.

Если телевизоры расположены не далеко от телевизионного усилителя, то целесообразнее установить вместо телевизионного усилителя и краба только один усилитель телевизионного сигнала с несколькими выходами. Например, телевизионный усилитель-разветвитель модели Televes 5523 (Испания), имеющий коэффициент усиления 16 дБ и пять выходов, что дает возможность подключить к нему до 5 телевизоров.

Если сигнал берется от индивидуальной антенны, то существуют усилители, которые предназначены для установки непосредственно на антенне вместо согласующей петли. Антенные усилители обеспечивают качественный прием на удалении от передающей антенны до 100 км.

На фотографии антенный усилитель телевизионного сигнала SWA-555/LUX, который выпускается с разным коэффициентом усиления, от 10 до 15 дБ в метровом диапазоне и от 34 до 43 дБ в дециметровом диапазоне. Как правильно подключить блок питания к телевизионному кабелю для подачи напряжения на антенный телевизионный усилитель, Вы можете узнать на странице сайта «Как антенный телевизионный усилитель подключить к блоку питания».

Антенный усилитель в зависимости от уровня сигнала в точке установки антенны требуется подбирать по коэффициенту усиления для каждого конкретного случая. Питающее напряжение для таких усилителей подается по коаксиальному кабелю.

Борьба с помехами


установкой на антенный кабель ферритового кольца

Иногда после подключения к кабельному телевидению или антенны нескольких телевизоров с помощью краба на некоторых каналах могут появиться помехи в виде хаотично возникающих белых или черных точек, бегущих волн или сетки по экрану. При приеме цифрового телевидения изображение и звук могут периодически пропадать или полностью отсутствовать.

Это может происходить из-за попадания на антенный вход телевизора высокочастотного сигнала помехи от гетеродина, параллельно подключенных телевизоров или других источников помех. Не исключено проникновение помех и от телевизоров, подключенных в соседних квартирах.

Уровень такого рода помех можно существенно уменьшить или даже устранить помехи полностью с помощью установки на кабель ферритового кольца.

Эффективность подавления помех ферритовым фильтром зависит от площади сечения кольца: чем площадь его больше, тем больше будет индуктивность сделанного дросселя. Одетое на антенный кабель ферритовое кольцо образует дроссель и в совокупности с погонной емкостью антенного кабеля образует П-образный фильтр высокой частоты. Максимальное подавление помех будет достигнуто при установке на антенном кабеле двух колец на его концах.

Ферритовые кольца продаются в магазинах и бывают двух видов: цельные и состоящие из двух половинок, запрессованных в пластиковый корпус с защелками. Но можно обойтись и без лишних затрат. Если присмотреться к интерфейсным проводам, идущих от системного блока компьютера к принтеру, сканеру, монитору и другому периферийному оборудования, то можно увидеть утолщение кабелей цилиндрической формы. Это и есть ферритовые фильтры.

Наверняка у Вас пылится старый кинескопный монитор или имеются ненужные интерфейсные кабели. Достаточно ножом разрезать пластик, извлечь ферритовое кольцо и установить его на антенный кабель. После установки ферритового кольца помехи на экране телевизора больше не будут мешать просматривать телепрограммы.


Евгений 14.06.2012

Здравствуйте, у меня такая штука приключилась. Телевизор был подключен к антенне и отлично работал, но понадобилось подключить к ней второй телевизор с помощью краба. В результате первый телевизор показывает только два канала и те с помехами, а второй не показывает вовсе.
Не подскажете в чем может быть проблема? Может краб неисправен, или антенный кабель, он у меня старый совсем оплетка медь.

Александр

Возраст кабеля значения не имеет, хоть 20 лет, если нет физической деформации, то будет служить.
Раз телевизор работал нормально до вмешательства, то вероятнее всего произошло короткое замыкание в разъеме или в местах разделки кабеля. Если вы распаивали штекер, то при перегреве, изоляции центральная жила могла коснуться экрана.
Для поиска короткого замыкания нужно прозвонить мультиметром кабель на предмет КЗ между центральной жилой кабеля и экранирующей оплеткой.

Николай 03.03.2016

Здравствуйте, Александр Николаевич!
У меня такая проблема, решить не могу. В доме 2 телевизора и надо, чтобы один работал напрямую от антенны, а второй, цифровой, от части сигнала, чтобы не влиял на первый.
Как это сделать?

Александр

Здравствуйте, Николай.
Вам нужно использовать абонентский ответвитель, которые обычно устанавливают в подъездах многоквартирных домов. О работе такого ответвителя написано в статье выше, в подразделе «Как подключить антенный кабель к магистрали телевизионного сигнала в подъезде дома».

Олег 11.01.2017

Уважаемый Александр Николаевич.
Есть проблема – сделать выключатель телесигнала для того, чтобы внука хоть временно оттаскивать от телевизора.
Сделал пластмассовую коробку, в ней входной и выходной разъемы телевизионного кабеля и посредине тумблер на центральный проводник. При этом все соединения экранировал с помощью фольги. К моему удивлению этот тумблер чуть ухудшает сигнал, но всё же не отключает.
Если возможно напишите свои рекомендации по конструкции этого выключателя.
Заранее благодарю.

Александр

Здравствуйте, Олег.
Телевизионный сигнал высокочастотный и проходит через небольшие зазоры, то есть через расстояние между разорванными контактами.
Попробуйте одновременно с разрывом выключателем центральной жили ее еще со стороны входа в телевизор соединять с экраном, то есть закоротить провода. Возможно поможет.
Это безопасно как для телевизора, так и для разветвителя ТВ сигнала, так что можете, смело экспериментировать.
Для коммутации высокочастотных сигналов в профессиональной аппаратуре используют специальные высокочастотные реле, управляемые постоянным напряжением.

Олег

Закоротил центральную жилу кабеля с экраном со стороны входа телевизора и со стороны антенны одновременно. Пишет на экране телевизора – плохой сигнал, пропал звук, но изображение не исчезло!
Может ещё какие нибудь советы. Был бы очень Вам признательным.
С уважением, Олег.

Александр

В данном случае остается только отсоединять один из разъемов Вашей коробки. Для того, чтобы внук не понял этого, нужно взять отрезок кабеля, надеть на него разъем и подключать его вместо сигнального.

Роман 09.03.2017

Александр, здравствуйте!
Возник такой вопрос. Телевизор не имеет выхода на колонки, они встроенные. Можно ли вскрыть корпус, чтобы подключиться к его динамикам, чтобы подать звуковой сигнал на внешние активные колонки, которые имеют питание от сети 220 В, т. е. с небольшим усилителем?
Спасибо.

Александр

Здравствуйте, Роман.
Входное сопротивление активных колонок (с усилителем) большое и поэтому дополнительной нагрузки, способной перегрузить звуковой усилитель телевизора не возникнет. Следовательно, так подключить активные колонки можно, но нужно соблюдать полярность подключения, чтобы не нарушилась фразировка и учесть, что по одному из входящих проводов правого и левого каналов колонки обычно соединены вместе (экранирующие провода). Динамики в телевизоре обычно тоже имеют общий провод, вот к нему и должен быть подключен общий провод колонок.

Александр 07.07.2021

Добрый день!
Подскажите пожалуйста ответ на такой вопрос. Строил дачный дом и был расчет на два телевизора, поэтому поставил сплитер на 2 TV. После сделали пристройку и появилась необходимость в подключении ещё одного телевизора. Подобраться к старому сплитеру и заменить его на тройной не представляется возможным. Что будет с сигналом если врезать ещё один двойной сплитер в антенный кабель ближайшего телевизора и подключить к немму 3-й TV-приёмник?
Спасибо!!!

Александр

Здравствуйте, Александр!
Если установить, как вы предлагаете, сплитер, то , естественно уровень сигнала на его выходах снизится. Если качество изображения не будет устраивать, или некоторые каналы не будут доступны для просмотра, то нужно будет установить антенный усилитель. Для Вашего случая возможны, если уровень сигнала будет недостаточный, три варианта установки антенного усилителя в телевизионной сети:
– непосредственно на антенне;
– в любое место перед вторым сплитером, который вы собираетесь установить;
– вместо второго сплитера усилитель с встроенным разветвителем на 2 телевизора, например типа Alcad CA-215.

Как подключить телевизионный кабель: к штекеру, антенне, щитку

Даже в век цифровых технологий и тотального проникновения интернета во все сферы жизни, во многие квартиры телевизионный сигнал поступает по кабелю. Неправильное отношение к его монтажу может самым негативным образом повлиять на качество получаемого сигнала, даже в случае выбора самого современного и дорогостоящего материала. В статье расскажем, как подключить телевизионный кабель разными способами, дадим рекомендации новичкам.

Особенности проведения кабеля

Телевизионный кабель «приходит» в квартиру из этажного щита и разводится по имеющимся в доме телеприемникам. Чтобы правильно выполнить разводку TV-кабеля по квартире следует придерживаться некоторых рекомендаций.

Главные элементы ТВ кабеля в зачищенном и полностью оголенном виде

Во избежание появления помех для сигнала кабель рекомендуется располагать на удалении от электропроводки. Телефонный провод или кабель для интернета не создают помех для нормального прохождения ТВ-сигнала, а потому разрешается общая укладка этих коммуникаций в одном кабель-канале. Если же избежать совместного размещения электрокабеля с телевизионным нельзя, то следует приобрести TV-кабель с жилой диаметром свыше 1 мм со сдвоенным защитным экраном.

По квартире кабель следует тянуть цельным куском, избегая каких-либо соединений и скруток, влияющих на качество картинки. Скрещение кабеля с электросетями не рекомендуется, если же избежать этого невозможно, то пересечение следует устраивать строго под углом 90°.  Читайте также статью: → «Критерии выбора кабеля для электропроводки в квартире».

Разведение кабеля по комнатам для обеспечения экранирования и высокого качества контактов и выполняется с использованием разветвителей заводского производства. Изготовленные своими руками устройства вряд ли смогут дать приемлемое качество сигнала. Также следует исключить подключение телевизионного кабеля с резкими изгибами либо в бухте — качество картинки на экране может сильно от этого пострадать.

Участок линии, идущий от этажной коробки к квартире, лучше проложить в уширенном кабель-канале, учитывая возможное включение сигнализации или дополнительной телефонной линии. Для облегчения обслуживания разветвители следует размещать в местах со свободным доступом.

Модели телевизионных кабелей могут быть различными, но общий принцип подключения их неизменен

Как правильно выбрать кабель

Даже самый современный телеприемник и кабельные штекеры не в силах выдать приемлемое изображение при недостаточно качественном кабеле. Высокочастотные токи телесигнала протекают несколько иначе, чем токи домашней электросети. Чем больше частота тока, тем ближе к краям главного провода он течет, потому в использующихся в военной или космической промышленности кабели, во избежание критического снижения качества телесигнала обрабатывают серебряным или золотым составом.

Выбор кабеля для подключения

При подборе материала необходимо придерживаться следующих рекомендаций:

  • на внешней оболочке обязательно должны присутствовать все обозначения;
  • значение сопротивления изделия должно быть 75 Ом, потому как все телевизионные приемники рассчитаны именно на эту величину;
  • внешний диаметр должен составлять свыше менее 6 мм;
  • главная жила и экранирующая оплетка должны быть выполнены из меди.

В последнем случае производители часто грешат стремлением максимально удешевить продукцию, изготавливая центральную жилу из стали и просто покрывая ее медным напылением, выполняя оплетку из сплавов меди, а экранирование — из фольги. Читайте также статью: → «Рейтинг лучших российских и зарубежных производителей кабеля».

Маркировка телевизионных кабелей

Рассмотрим маркировку на примере китайского телевизионного кабеля RG 6U, наиболее распространенного в нашей стране.

CABLETECH RG 6U/48 HIGH QUALITY COAXIL CABLE 75 OHM 055M
ОбозначениеРасшифровка
CABLETECHНаименование компании-производителя
RG 6UМарка кабеля
HIGH QUALITY COAXIL CABLEКоаксиальный кабель высокого качества
75 OHMСопротивление 75 Ом
0,55МОтметка протяженности кабеля
Пример маркировки кабеля российского производства с указанием основных характеристик и технических условий

Как подключить кабель к штекеру

Соединить штекер с кабелем можно собственными силами, тем более, что напряжение ТВ-сигнала слишком мало, чтобы нанести какой-либо вред здоровью. Даже не отключенный кабель разделывается, не боясь удара током. Не несет никакого вреда также и закорачивание промеж оплеткой и главной жилой. Для разных размеров кабелей производятся различные штекеры, потому, подбирая кабель, необходимо обратить внимание на его диаметр. Наиболее часто применяются F-штекеры.

Для начала следует выполнить разделку кабеля, которая может осуществляться двумя методами:

  • с загибом оплетки;
  • без заворота.

Самым надежным методом считается разделка с заворотом, но если установить штекер не представляется возможным, то применяется второй метод. Кабель разделывается скальпелем или остро наточенным ножом: наружная оболочка аккуратно раскраивается по длине без повреждения экрана. Закончив разрез, изоляция отгибается и удаляется.

Поэтапная схема обжатия телевизионного кабеля с загибом оплетки и выпуском главной жилы на 3-5 мм

Оплетка из меди и экранирующая фольга заворачиваются. Вообще же в ТВ-кабелях может быть применено три типа экранирования:

  • алюминиевая фольга;
  • медная оплетка;
  • алюминиевая фольга с медной оплеткой.

Алюминиевая фольга в целях упрочнения с внутренней стороны часто покрывается полиэтиленом. Без порчи фольги зачистить пленку вряд ли получится, поэтому для улучшения контакта накручиваемого штекера с фольгой отогнутая ее часть немного заворачивается обратно так, чтобы неизолированный отрезок фольги был обращен наружу. Если диаметр кабеля слишком мал, входящий в штекер конец оборачивается изолентой.

Изоляция с главной жилы снимается привычным для многих способом, аналогичным снятию изоляции с электрических проводов, без повреждения самой жилы. Затем штекер накручивается на фольгу, а излишки главной жилы откусываются кусачками или обрезаются ножом, оставив снаружи отрезок длиной примерно 3 мм.

Подключение кабеля к антенне

Подключение ТВ кабеля к антенне следует выполнять с обязательным соблюдением правил коммутации электроприборов, руководствуясь схемами, имеющимися техническом паспорте телевизора. Для выполнения работ потребуются:

  • разветвитель;
  • антенный кабель;
  • антенный усилитель;
  • кусачки;
  • остро наточенный нож или скальпель;
  • паяльник.

Антенный усилитель применяется при недостаточно сильном или слишком слабом сигнале. Разветвитель пригодится для подключения к одной антенне сразу нескольких телевизоров. Читайте также статью: → «Особенности подключения ТВ розетки, правила проверки сигнала».

Подсоединение кабеля непосредственно к ТВ антенне производится посредством винтовых зажимов

Кабель, разветвитель и усилитель необходимо установить рядом с разведенным кабелем. В индивидуальном доме лучшее место для размещения всех приборов является чердак. Выходящий от антенны конец кабеля подсоединяется к усилителю через специальную клемму. От усилителя сигнал приходит на разветвитель, к которому подключаются имеющиеся в доме телеприемники. При подсоединении к спутниковой антенне потребуется применение ресивера, к которому посредством антенного разъема подсоединяется кабель. Подготовка кабеля выполняется аналогично разделке его перед соединением со штекером.

Совет №1. Перед тем как подключить телевизор необходимо тщательно проверить все соединения коммутирующих приборов и надежность установке штекеров в соответствующие гнезда. Если изображение передается с помехами либо сигнал слишком слаб, следует выполнить настройки антенного усилителя.

Подключение к разветвителю (сплиттеру)

В наше время никого уже нельзя удивить наличием телевизора в каждой комнате. Небольшая проблема заключается в подаче телесигнала на все приемники, так как источник сигнала в большинстве случаев один. Решением этой задачи является использование антенного разветвителя. Качество картинки при подключении телеприемников через сплиттер может несколько ухудшиться, но сам процесс подключения не составляет никакого труда и выполняется буквально за несколько минут.

Поэтапно схему подключения можно представить в следующем виде:

  • выбор места размещения сплиттера и закрепление его в нем;
  • снятие заглушек с использующихся разъемов;
  • разделка и подсоединение ТВ кабеля.

Подключение кабеля в щитке

При прокладке либо подключении кабеля не допускается его скручивание в узлы и бухты, перегибы или резкие изгибы, резко ухудшающие качество принимаемого телесигнала.

Совет №2: Участок кабеля, идущий первым от щитка к квартире, следует разместить в широком кабельном канале.

В случае, когда в лестничной коробке подключение кабеля необходимо выполнять способом пайки, следует свести к минимуму протяженность неэкранируемых участков, так как их наличие и длина напрямую оказывает влияние на качество сигнала и изображения. По окончании пайки каждый контакт рекомендуется укрыть под слоем лака — он способен предотвратить возникновение очагов коррозионных повреждений и попадание пылевых частиц между контактами. Налипающая между контактами пыль является причиной ухудшения сигнала при повышении влажности воздуха: воспроизводимое аналоговым телевизором изображение будет сильно снежить, а при передаче цифрового сигнала изображение будет просто распадаться на пиксели с неприятным для слуха писком.

Подсоединение телевизионного кабеля в подъездном щитке не представляет никакой сложности

Часто задаваемые вопросы

Вопрос №1. Подходит ли F-штекер для цифровых для передачи цифрового телевизионного сигнала, или только для аналогового?

Несмотря на то, что такой тип штекера используется уже достаточно давно, и разъем его, и характеристики позволяют в полной мере насладиться не только аналоговым (к слову, в ближайшем будущем навсегда прекращающим вещание) телевидением, но и цифровым, и спутниковым телесигналом.

Вопрос №2. Как поступить и что сделать, если диаметр кабеля оказался несколько меньше диаметра внутренней резьбы штекера? Ведь в таком случае надежного обжатия не получится.

В этом случае рекомендуется накрутить на кабель требуемое количество слоев изоленты чтобы подогнать диаметр кабеля вплотную к внутреннему диаметру штекера.

Вопрос №3. При установке штекера в соответствующее гнездо телевизор невозможно поставить вплотную к стене. Какой есть выход из такой ситуации?

В таком случае следует воспользоваться угловым штекером, который можно купить практически в любом магазине, торгующем электрическими бытовыми приборами.

Вопрос №4. В старых телевизорах еще советского производства кабель присоединялся к штекеру пайкой. Как подключить к нему современный тип кабеля?

В случае ухудшения качества сигнала или необходимости замены кабеля по причине плохого контакта, штекер и кабель можно соединить, как и прежде, методом спайки.

Вопрос №5. Каким образом можно подключить к антенне либо сети кабельного телевидения сразу несколько телевизоров?

Для подключения нескольких телевизионных приемников можно воспользоваться специальным прибором — сплиттером, так же именующемся «делителем» или «разветвителем».

Применение разветвителей для подключения нескольких телевизоров к одному ТВ кабелю

Типичные ошибки при подключении

  • Не все знают, что фольга в кабеле некоторыми производителями изнутри покрывается полиэтиленом, который невозможно зачистить даже при помощи скальпеля. Пластик, даже при самой качественной зачистке кабеля, будет препятствовать созданию качественного контакта со штекером. Во избежание искажения сигнала рекомендуется часть отвернутой фольги завернуть в обратную сторону, чтобы токопроводящая сторона оказалась снаружи.
  • Типичной ошибкой является попадание тончайших проводков оплетки на главную жилу кабеля при его обжатии. Это может привести к ухудшению качества или периодическому пропаданию сигнала. Часто встречающейся ошибкой при монтаже и прокладке кабеля является его размещение в одном плинтусе с электропроводкой. Так делать нельзя, в противном случае создаваемые помехи могут значительно испортить настроение при просмотре телепередач.

Оцените качество статьи:

Как подключить интернет розетку — Схема распиновки и обжимки

Что представляет собой internet розетка?



Основное отличие компьютерных розеток от обычных, в том, что они имеют такой тип проводов, как витая пара. Что это означает? Это означает, что розетка имеет 8 медных проводов, свитых друг с другом в 4 пары. Именно при помощи этих проводов все электрические помехи благополучно гасятся, и обеспечивается высокая скорость передачи данных (до 1000 Мбит/cек).

Такая розетка имеет отличительную от других видов розеток конструкцию и специальный разъем (наиболее часто используемый разъем для сетевой розетки — RJ-45).

Подключение сетевой розетки с таким интерфейсом производится довольно просто, особенно если есть подробная инструкция этого процесса. Сетевые розетки бывают как скрытой так и для открытой установки, если вам вдруг нужно установить ее в место с повышеной влажностью или на открытом воздухе, то вам необходима именно накладная интернет розетка.

Подготовительные работы

Первое, что нужно сделать, это проложить электрическую проводку под интернет, конечно, если это не было сделано еще при строительстве дома. Проводка прокладывается к одной точке в квартире, а к ней уже будет подключен Wi-Fi роутер, который обеспечит надежное покрытие для всех интернет-пользователей.

После того как проводка будет подведена, можно устанавливать подрозетник. Для этого используется перфоратор и специальная коронка, при помощи которых в стене выдалбливается подходящее отверстие. Готовая ниша очищается от пыли и прочих загрязнений, и затем в нее устанавливается подрозетник. Закрепить его можно при помощи густой алебастровой смеси.

На этом подготовительные работы заканчиваются и можно переходить к разводке проводов.

Подключение интернет розетки

Каждая интернет розетка содержит клемник, к которому подключаются витые пары. Этот клемник нужно отсоединить от механизма розетки. Для этого нужно повернуть розетку к себе тыльной стороной и найти там белый фиксатор.

Данный фиксатор (стопорное кольцо) нужно немного повернуть по часовой стрелке до тех пор, пока съемная часть не отсоединится от корпуса розетки.

Если клемник стационарный, то ничего ни снимать не понадобится.

Зачистка витой пары

Отсоединив клемник от розетки, можно приступать к подсоединению интернет кабеля.

Для начала через заднюю часть съемного клемника нужно просунуть интернет провод.

После этого нужно очень аккуратно зачистить витую пару при помощи ножа, чтобы оголить жилы. Затем жилы необходимо расправить, подготовив их к соединению.

Важно! При зачистке витой пары нужно действовать очень внимательно и не давить ножом на защитную оболочку чересчур сильно, так как жилы легко повредить.

Далее следует самый важный момент — подключение жил витой пары в соответствии со схемой кроссировки, которая находится прямо на корпусе клемника.

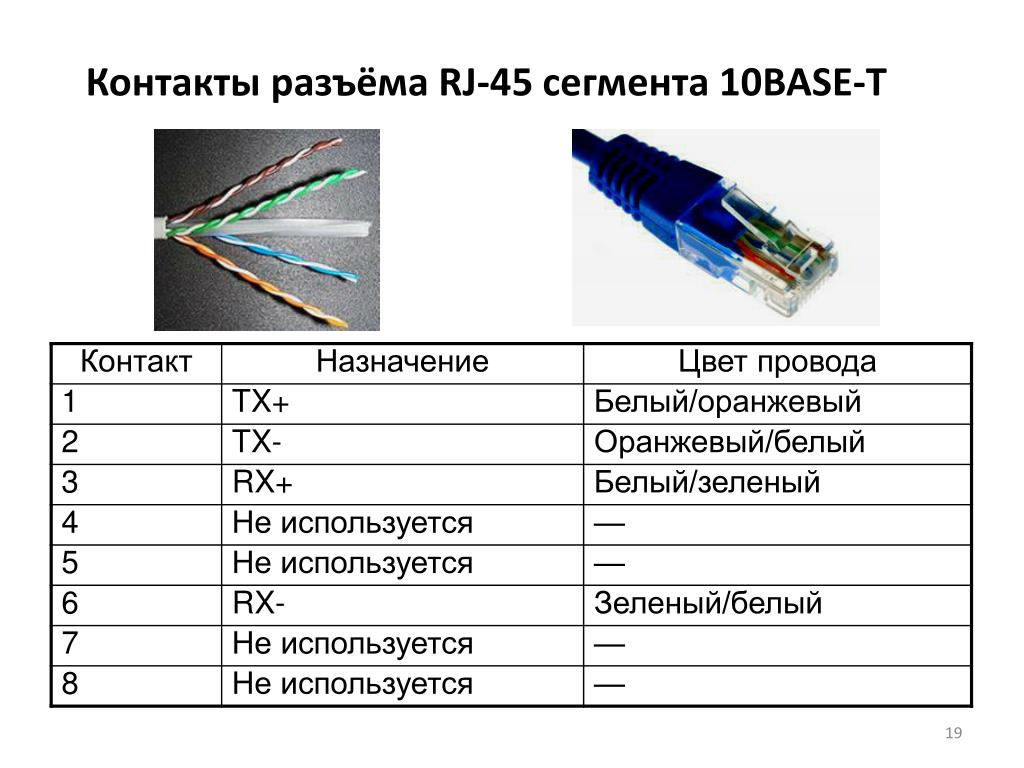

Схема подключения интернет кабеля по цветам

Для того чтобы правильно подключить жилы витой пары сетевого кабеля к розетке, нужно разобраться, что означают цвета и цифры на клемнике. Крайне важно правильно соблюсти порядок подключения цветов интернет кабеля.

Существует 2 стандарта подключения: A и B. Для того чтобы понять, какую схему следует использовать, нужно, чтобы она дублировала схему проводящих каналов в розетке.

Важно! Для того чтобы не ошибиться с выбором схемы подключения, нужно обязательно проконсультироваться поставщиком интернет услуг, который подскажет, какая схема была задействована во время монтажа.

Теперь нужно разобраться с цветовой маркировкой. Каждая пара проводов обозначается одним цветом.

К примеру:

  • Бело-коричневый — коричневый

  • Бело-синий — синий

  • Бело-оранжевый — оранжевый

  • И так далее

Используя цветовую маркировку, можно подключать до 4-х витых пар, но для частных квартир обычно используется соединение 2-х витых пар.

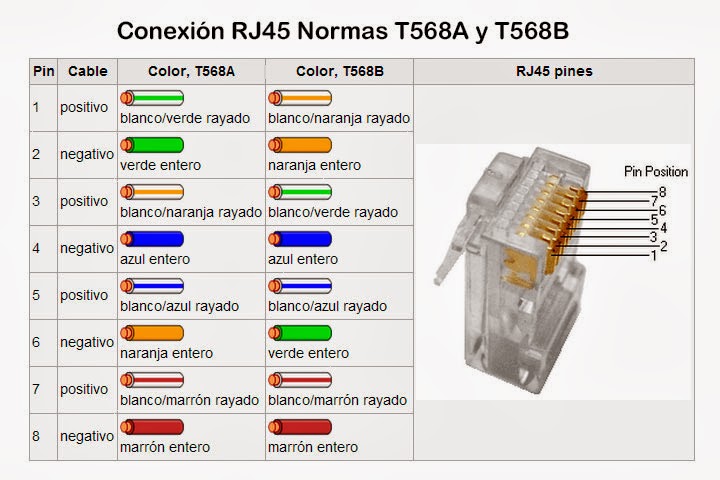

Для более подробного разъяснения, можно рассмотреть схему подключения интернет розетки с обозначениями:

T568A — это, соответственно, вариант A, а T568B — вариант B.

Подключение проводов к сетевой розетке

Разобравшись со схемой, можно начинать подключать жилы интернет провода, вставляя их в соответствующие пазы на коробке.

Инфо! Перед подключением проводов их концы не зачищаются, так как надежное и правильное подключение обеспечивается самим механизмом контактной площадки.



На фото видно, что цвет каждого провода соответствует цветовой схеме, расположенной напротив каждого паза.

Для того чтобы обеспечить высокую прочность соединения, нужно углубить провода в пазах при помощи кроссировочного ножа (именно поэтому процесс обжимки интернет кабеля по цветам называют кроссировкой витой пары). А дальше контактные площадки розетки выполняют свое дело, надежно закрепляя провода на своих местах.

Как же действует такие площадки? На самом деле все довольно просто: эти площадки изготовлены в виде заостренных пластин, расположенных друг от друга на таком расстоянии, чтобы при опускании крышки на свое посадочное место, изоляция жил легко прорезалась лезвиями, и они коснулись сердцевин, которые проводят электрический сигнал. Именно такое соединение обеспечивает бесперебойную работу розетки.

Установка клемника в компьютерную розетку

Как только все манипуляции с соединением проводов были выполнены, клемник можно возвращать обратно в розетку таким же образом, каким он был оттуда изъят, и затем крепко закрутить стопорное кольцо.

После этого следует удостовериться в том, что подключение выполнено верно, для этого нужно подключить к розетке какое-нибудь устройство, например, модем — если он заработал, значит, все нормально. В случае же, если устройство не заработает, нужно будет проверять правильность подключения проводов и качество их обжатия.

Совет! Для того чтобы подключение было верным, лучше осуществлять его со специальным кабельным тестером.

После проверки работоспособности новой сети, можно подрезать торчащие жилы и приступать к монтажу розетки в уже устроенный в стене подрозетник.

Монтируем розетку

При установке ethernet розетки в подрозетник не нужно прибегать ни к каким ухищрениям — этот процесс полностью схож с процессом установки обычной электрической розетки. Но нужно обязательно проследить за тем, чтобы кабель аккуратно разместился в коробке, а уже только потом прикручивать розетку винтами.

После монтажа розетка для интернета оснащается декоративной накладкой. Потом вам только останется подключить интернет кабель к розетке.

Подобную схему подключения витой пары и монтажа розетки можно использовать для всех видов интернет розеток. Разве что, они могут отличаться формой и расположением контактных групп, а также способом установки, но суть подключения при этом нисколько не меняется.

Если есть необходимость в подключении к двум сетям, существуют двойные розетки 2хRJ-45, по конструкции и схеме подключения они не отличаются от стандартных сетевых розеток RJ-45. Одну интернет розетку на два выхода, очевидно, купить и установить дешевле, чем две одинарных.

Подключение интернет розетки своими руками доступно каждому пользователю, но стоит соблюдать правила соединения проводов витой пары и следовать цветовым и цифровым схемам, так как это наиболее важный момент при подключении такой розетки.

Как подключить интернет розетку — видео:

Видео о соединении витой пары:

Интернет через электрическую розетку 220 В

Если вы не хотите сверлить стены, кидать провода через весь дом или забыли смонтировать интернет-розетку, то в наше время существует вариант подключения интеренета в любом помещении, где есть розетка 220 В. Для этого вам понадобится PowerLine адаптеры, которые выглядит вот так:

Вы подсоединяете один такой адаптер к интернету, а другой уже в другой комнате просто коннектится с первым, такое вы можете проделать в каждой комнате, где нужен интернет и есть электрическая розетка, сам адаптер вы с помощью стандартной витой пары подключаете к компьютеру или ноутбуку.

Больше информации

Вопросы и ответы

Задать вопрос

Как подключить кабельный модем

8 июля 2019 г.

Загрузите краткое руководство для кабельного модема GCI.

Просмотрите следующие шаги и схемы, чтобы настроить сетевое соединение. Если у вас возникнут проблемы, позвоните в службу поддержки GCI Integrated Technical (ITS) по телефону 868-0316 (Анкоридж) или 1-800-800-4800 (в масштабе штата).

Как подключить кабельный модем?

  1. Подключите коаксиальный кабель к коаксиальной розетке. (Нужно только затянуть пальцы.)
  2. Подключите коаксиальный кабель к кабельному модему. (Требуется только затягивание от руки.)
  3. Подключите кабель Ethernet (телефонный аналог) к компьютеру. Вы должны услышать щелчок при подключении.
  4. Подключите кабель Ethernet (телефонный аналог) к кабельному модему. Вы должны услышать щелчок при подключении.
  5. Подключите шнур питания к кабельному модему.
  6. Вставьте шнур питания в розетку.
  7. Индикаторы должны циклически переключиться, а затем загореться ровным светом.Фактическая световая диаграмма зависит от модели кабельного модема.
  8. Как только индикаторы загорятся, вы сможете подключиться к Интернету.

Как подключить к сети несколько компьютеров?

Вы можете подключить более одного компьютера в вашем доме к сетевому соединению с помощью маршрутизатора. При подключении более 2 компьютеров всегда требуется маршрутизатор. Есть два способа настроить сетевое соединение с помощью маршрутизатора: с помощью кабеля Ethernet или по беспроводной сети.

Хотя GCI предлагает использовать маршрутизатор, служба технической поддержки GCI не поддерживает их, за исключением случаев, указанных на этих страницах. Если у вас возникли проблемы с маршрутизатором, обратитесь к производителю.

Подключение Ethernet

Вместо того, чтобы подключать один компьютер напрямую к кабельному модему, вы можете использовать маршрутизатор для обеспечения портов Ethernet для нескольких компьютеров. Ваш компьютер должен быть оснащен портом Ethernet, чтобы использовать этот метод.

  1. Подключите кабель Ethernet (телефонный кабель) к маршрутизатору.
  2. Подключите кабель Ethernet (телефонный кабель) к кабельному модему.
  3. Подключите к маршрутизатору дополнительные кабели Ethernet. Вам понадобится 1 кабель на компьютер.
  4. Подключите кабели Ethernet к компьютеру.
  5. Индикаторы должны циклически переключиться, а затем загореться ровным светом. (Фактическая световая диаграмма зависит от маршрутизатора.)
  6. Как только индикаторы загорятся, вы сможете подключиться к Интернету.

Беспроводное соединение

Использование маршрутизатора для настройки беспроводного подключения дает больше свободы, поскольку для подключения не требуется кабель.При использовании этого метода GCI рекомендует защитить вашу беспроводную сеть.

GCI не поддерживает роутеры; пожалуйста, обратитесь к руководству вашего маршрутизатора для получения информации по настройке.

Могу ли я подключить свой компьютер напрямую к настенной сети Ethernet? — MVOrganizing

Могу ли я подключить свой компьютер напрямую к настенной сети Ethernet?

Если на вашем компьютере есть порт RJ-45, вы можете подключить кабель Ethernet напрямую. Возможно, вам придется настроить некоторые параметры перед подключением к Интернету.Если вам нужна беспроводная сеть, вам понадобится беспроводной маршрутизатор.

Можно ли подключить Ethernet к Ethernet?

Да, будет, пока вы включите (сделаете этот ПК опровергнутым) в настройках сети. Могу ли я сделать это с помощью прямого кабеля Ethernet или это должен быть кроссовер? Это должен быть перекрестный кабель Ethernet, поскольку прямые кабели предназначены для маршрутизаторов.

Как мне подключиться к Ethernet вместо WIFI?

Чтобы ваш ноутбук использовал проводное соединение, если оно доступно, даже при подключении к беспроводной сети, вам нужно будет выбрать Wi-Fi и затем щелкнуть зеленую стрелку, указывающую вниз.Это автоматически поднимет Ethernet наверх. Вот и все.

Можно ли подключиться напрямую к Интернету?

Ваша домашняя сеть (ваш компьютер или NAT-маршрутизатор, обеспечивающий связь с другими вашими устройствами) подключена к Интернету так же напрямую, как и большинство серверов. Помните, что Интернет — это сеть сетей. Большинство конечных узлов подключены через одного вышестоящего сетевого провайдера.

Должен ли я подключать Ethernet к модему или маршрутизатору?

Если у вас есть отдельный модем, вам нужно подключить маршрутизатор к модему с помощью кабеля Ethernet.Большинство маршрутизаторов имеют несколько портов Ethernet, поэтому тот, который вы подключаете к своему модему, обычно обозначается как «Интернет» или «WAN» (глобальная сеть).

Подключаю ли я Ethernet к WAN или LAN?

Иногда обозначается как WAN. Этот порт предназначен для подключения вашего маршрутизатора к модему и внешнему миру оттуда. Порты LAN предназначены для подключения к локальным устройствам. Подключите один кабель Ethernet к модему, а другой конец — к порту WAN маршрутизатора.

Имеет ли значение маршрутизатор, если вы используете Ethernet?

Если вы используете кабель Ethernet, вы, вероятно, получите более высокую скорость, чем Wi-Fi, и диапазон Wi-Fi не будет иметь значения.

Нужен ли мне Ethernet, если у меня есть Wi-Fi?

Подключение Wi-Fi позволяет пользователям получать доступ к сети и Интернету через беспроводное подключение к маршрутизатору Wi-Fi — кабели не требуются. А для подключения к сети Ethernet используется кабель Ethernet для подключения устройств к сети или Интернету.

Является ли Ethernet быстрее, чем WiFi 2020?

Ethernet просто быстрее, чем Wi-Fi, от этого никуда не деться. Точная максимальная скорость вашего кабеля Ethernet зависит от типа используемого кабеля Ethernet.Однако даже обычный кабель Cat5e поддерживает скорость до 1 Гбит / с. И, в отличие от Wi-Fi, эта скорость стабильна.

Могу ли я использовать WiFi и Ethernet одновременно?

Ответ: Да. Если у вас есть беспроводной маршрутизатор, который также имеет порты Ethernet, вы можете использовать проводные и беспроводные устройства вместе. ЛВС, в которую входят как проводные, так и беспроводные устройства, иногда называют «смешанной сетью».

Насколько Wi-Fi должен быть медленнее, чем Ethernet?

80 Мбит / с — 80 мегабит в секунду — на самом деле сейчас неплохо для Wi-Fi.Максимальные скорости многих протоколов Wi-Fi ниже, чем скорости, предлагаемые обычными соединениями Ethernet… .Максимальные скорости Wi-Fi и Ethernet.

Протокол Максимальный теоретический битрейт
802.11n 600 Мбит / с
802.11ac 6933 Мбит / с
802.11ax 9608 Мбит / с

Уменьшают ли длинные кабели Ethernet скорость?

Уменьшают ли более длинные кабели Ethernet скорость? Нет.Разница в пропускной способности будет равна нулю при любой длине от 1 до 100 метров (приблизительно 330 футов) на кабеле Cat 5 / 5e / 6 и т. Д. С оконечной заделкой.

Почему Ethernet намного быстрее, чем WiFi?

Поскольку Ethernet использует кабели, он обычно работает немного быстрее, чем беспроводное соединение. Беспроводное соединение немного медленнее, но обеспечивает удобство использования в пределах досягаемости. Сегодня точки доступа Wi-Fi можно легко найти во многих местах. Таким образом, выбор стоит между скоростью и удобством.

Какой самый быстрый кабель Ethernet?

Cat 8, кабели Ethernet следующего поколения, уже не за горами, но в настоящее время Cat 7a (Cat 7 с «дополнениями») является самым производительным из имеющихся кабелей Ethernet. Как и кабели Cat 6a и Cat 7, Cat 7a поддерживает скорость до 10 000 Мбит / с, но максимальная полоса пропускания намного выше при 1000 МГц.

5g WiFi быстрее, чем Ethernet?

5 ГГц WiFi может быть быстрее, чем MegaBit (100 Мбит Ethernet), но никоим образом не может конкурировать с Gigabit Ethernet.Некоторые маршрутизаторы «говорят», что даже 1200 Мбит Wi-Fi на практике медленнее, чем Gigabit Ethernet. Ethernet 1000 Мбит / с быстрее, чем ВСЕ известные решения WiFi для одного компьютера.

USB Ethernet быстрее, чем WiFi?

Выбор правильного адаптера USB-Ethernet для компьютера и сети. Некоторые предлагают скорость намного выше, чем обычное беспроводное соединение или более старая сетевая карта. Проводное соединение также более стабильное, надежное и безопасное, чем беспроводное соединение.

Адаптеры USB Ethernet хороши?

Если у вас одновременно подключено несколько USB-устройств, это может снизить скорость вашей сети при использовании USB-адаптера. Подводя итог, можно сказать, что адаптер USB-Ethernet отлично подойдет для большинства приложений, и средний пользователь компьютера даже не заметит разницы.

Есть ли у Ethernet к USB медленная скорость?

2 ответа. Скорость Ethernet в настоящее время обычно составляет 1000 Мбит / с, хотя она может быть несколько меньше, если другие устройства в сети активны.Скорость USB 2.0 ограничена 480 Мбит / с, поэтому адаптер USB 2.0 — Ethernet имеет максимальную скорость 480 Мбит / с, а адаптер USB 3.0 — Ethernet обычно ограничен 1000 Мбит / с.

Работают ли адаптеры Ethernet-USB?

Он не позволяет преобразовать порт Ethernet на вашем ПК в порт USB. Если у вас нет модема ADSL, который вы предпочитаете подключать через USB, а не через Ethernet, то этот адаптер вам бесполезен. Не существует способа превратить сетевое соединение (например, Ethernet) в шину (например,грамм. USB или PCI).

Могу ли я подключить Ethernet к USB?

Если вам требуется подключение к сети Ethernet и нет доступных портов, адаптер USB-Ethernet можно подключить к порту USB, чтобы обеспечить возможность подключения к сети Ethernet. Все, что требуется для завершения сетевого подключения, — это подключить кабель Ethernet к адаптеру, а затем к сетевому концентратору, маршрутизатору или модему.

Что такое адаптер USB-Ethernet?

Адаптер USB-Ethernet — это устройство, которое может обеспечивать интерфейс между USB-соединением и Ethernet-соединением.Они полезны в ситуациях, когда одно устройство имеет только порт USB, а другое — только порт Ethernet.

Кабель USB — это то же самое, что и кабель Ethernet?

USB — это универсальная последовательная шина. USB используется для подключения периферийных устройств к компьютеру. С другой стороны, Ethernet — это высокоскоростной сетевой протокол. Ethernet также можно использовать для подключения DSL или кабельного модема к компьютеру.

Для чего используется кабель USB — RJ45?

Адаптер USB-Ethernet позволяет преобразовать USB 2.0 к коммуникационному порту Ethernet, готовый к подключению к вашей локальной сети или Интернету. Этот адаптер отлично подходит для старых компьютеров без порта Ethernet. благодаря своему компактному размеру, он портативен и может использоваться на большинстве устройств с доступом в Интернет.

Как подключить внешний жесткий диск USB к Ethernet?

Если на вашем жестком диске есть собственный порт Ethernet, вы можете подключить устройство к сети напрямую. Просто подключите жесткий диск к источнику питания, подключите устройство к маршрутизатору с помощью кабеля Ethernet, и все готово.Теперь ваш жесткий диск будет доступен для удаленных подключений по сети.

Могу ли я подключить к роутеру внешний жесткий диск?

Большинство современных маршрутизаторов имеют порт USB, к которому вы можете подключить USB-совместимое устройство для совместного использования с другими устройствами в вашей сети, такими как принтер или, в данном случае, внешний жесткий диск. Как только вы обнаружите порт USB на маршрутизаторе, подключите внешний жесткий диск USB.

Как мне совместно использовать внешний жесткий диск между двумя компьютерами?

На первом компьютере

  1. Подключите внешний жесткий диск к компьютеру и включите его.
  2. Щелкните правой кнопкой мыши имя внешнего жесткого диска, к которому вы хотите предоставить общий доступ, и выберите «Свойства». Щелкните вкладку «Совместное использование» и выберите «Расширенный доступ». При появлении запроса утвердите окно управления учетными записями пользователей.

Как мне совместно использовать внешний жесткий диск с моим маршрутизатором?

Общий доступ к жесткому диску для всех пользователей вашей сети Wi-Fi

  1. Шаг 1. Выберите диск. Общий диск может быть размером с флэш-накопитель или размером с внешний жесткий диск емкостью 3 ТБ.
  2. Шаг 2. Включите общий доступ к USB-накопителю. На любом компьютере, подключенном к вашей сети Wi-Fi, запустите браузер и перейдите к IP-адресу вашего маршрутизатора.
  3. Шаг 3. Доступ к диску.

Могу ли я подключить кабель Ethernet к расширителю WiFi?

Могу ли я подключить кабель Ethernet к удлинителю Wi-Fi

Настройка надежной, удобной и быстрой сети — непростая задача. Вы должны быть предельно осторожны при настройке сети и действовать по этим причинам с осторожностью.

Однако есть несколько интересных приемов, которые помогут вам достичь поставленных целей в домашней или офисной сети, не запутывая свои станции кабелями.

Для большинства людей кабели — беспорядок, и они хотят иметь чистую, минималистичную рабочую станцию. Но некоторые люди хотят иметь подключение к сети Ethernet для повышения производительности Интернета на ПК.

Могу ли я подключить кабель Ethernet к повторителю WiFi?

Да, вы можете подключить удлинитель Wi-Fi с помощью кабеля Ethernet для двух приложений.Если вы используете или собираетесь использовать расширитель Wi-Fi и хотите проверить совместимость повторителя с кабелем Ethernet. Вот как это работает.

Расширитель Wi-Fi

Расширитель Wi-Fi — это устройство, которое увеличивает мощность сигнала от вашего существующего маршрутизатора Wi-Fi. Основное различие между усилителем и расширителем Wi-Fi заключается в том, что усилитель только увеличивает мощность сигнала, что увеличивает географическую зону, покрываемую вашим маршрутизатором Wi-Fi.

Но расширитель, с другой стороны, также улучшает скорость и возможности подключения, создавая собственную сеть Wi-Fi, которая взаимодействует с вашим исходным маршрутизатором Wi-Fi.

Его можно подключить к маршрутизатору Wi-Fi с помощью различных кабелей или через само соединение Wi-Fi, но его необходимо подключить к розетке. Если вы хотите подключить кабель Ethernet к повторителю Wi-Fi, вы должны знать две концепции.

Подключение повторителя к маршрутизатору через кабель Ethernet

Хотя наиболее оптимальным решением является подключение вашего Wi-Fi Extender к вашему оригинальному Wi-Fi роутеру через сам Wi-Fi.У него также есть некоторые недостатки, которых вы не хотите иметь в своей сети.

К ним относятся низкая скорость Интернета, случайные потери сигнала, ошибки подключения и многое другое. Просто помните, что вы подключаете кабель к входному порту, а не к выходному порту.

Итак, у большинства расширителей Wi-Fi есть порт Ethernet, который работает как входной порт. Что вам нужно сделать, так это подключить кабель Ethernet к одному из выходных портов вашего маршрутизатора, а затем подключить этот кабель к входному порту вашего расширителя Wi-Fi.

Это улучшит связь между ними, и вы сможете наслаждаться плавным просмотром веб-страниц. Это сработает для вас, если между маршрутизатором и повторителем больше различий, и вы можете прокладывать провод.

Подключение устройства к удлинителю через Ethernet-кабель

Если вы хотите повысить скорость подключения своего игрового ПК, ноутбука, Smart TV или игровой консоли, вы также можете подключить его с помощью кабеля Ethernet.

На вашем повторителе есть несколько выходных портов, которые вы можете использовать для этой цели.

Все, что вам нужно сделать, это подключить кабель Ethernet к одному из этих выходных портов на расширителе Wi-Fi, а другой конец подключить к вашему устройству. Это будет работать нормально, поскольку эти порты предназначены для той же цели.

Техническая поддержка

Техническая поддержка

Часы

Наш отдел технической поддержки доступен с 9:00 до 17:00 с понедельника по пятницу.Если это нерабочее время, оставьте сообщение со своим именем, адресом, проблемой, с которой вы столкнулись, и номером телефона, по которому мы можем с вами связаться. Мы регулярно проверяем голосовые сообщения и решим вашу проблему, как только сможем.

С нашим отделом технической поддержки можно связаться по телефону 989.269.2306
.
Информация о подключении

Кабель от радио / антенны в вашем доме или офисе необходимо подключить к разъему с маркировкой POE на блоке инжектора питания (POE).Это подает питание на радио.

Сторона с надписью LAN предназначена для кабеля, идущего к беспроводному маршрутизатору или компьютеру. Если вы подключаетесь к маршрутизатору, вам необходимо подключиться к порту с маркировкой WAN , Ethernet или <--> . Этот порт обычно отличается по цвету от других портов.

POE необходимо подключить к розетке на 110 вольт, чтобы ваше интернет-соединение работало. Когда POE подключен к розетке, на нем горит небольшой синий или зеленый свет.Он должен гореть.

Устранение неполадок

Если вы обнаружите, что у вас возникли проблемы с подключением к Интернету M3 Wireless, прежде чем звонить в нашу службу технической поддержки, проверьте следующее:

    • 1. Кабели были отключены?
  • 2. Если у вас есть беспроводной маршрутизатор, подключается ли к нему ваш компьютер?
  • 3. Есть ли в инжекторе питания (POE) электричество? На нем должен быть световой индикатор.
    • 4. Убедитесь, что кабель, идущий в ваш дом от радио, подключен к стороне POE инжектора питания. Кабель, выходящий со стороны LAN, должен идти к вашему компьютеру или к маршрутизатору.

Если вышеуказанные элементы соответствуют требованиям, попробуйте следующее:

  • 1. Отключите маршрутизатор, подождите 30 секунд, подключите его снова и дайте ему время для перезапуска (около 1 минуты). Если это не сработает, переходите к шагу № 2.
  • 2. Отключите инжектор питания (POE) от сетевой розетки на 110 вольт на 30 секунд. Подключите его снова и дайте ему время для перезапуска (примерно 1 минута).

Wireless описывает, как интернет-сигнал попадает в ваш дом. Никакой стационарный телефон или спутник не требуется. Сигнал может достигать примерно 5-6 миль, но может быть заблокирован деревьями или зданиями. Оборудование (абонентский блок), установленное снаружи вашего дома, связывается с нашей антенной вышкой (поставщиком услуг) для установления соединения.Небольшой кабель (кабель Ethernet) передает Интернет от этого оборудования на ваш компьютер или маршрутизатор. Установка беспроводного маршрутизатора обеспечивает беспроводное подключение к ноутбукам, игровым консолям, телефонам и другим устройствам с поддержкой беспроводной связи в доме.

Что можно и чего нельзя делать при прокладке кабеля Ethernet

С каждым годом кабельная проводка Ethernet становится все более важной в нашем мире постоянно развивающихся технологий, особенно из-за Интернета вещей (IoT), а теперь и промышленного Интернета вещей (IIoT).Концепция IoT предполагает развитие Интернета, в котором повседневные объекты имеют возможность подключения к сети, что позволяет им отправлять и получать данные.


Правильно установленный сетевой кабель Ethernet сокращает время простоя и обеспечивает постоянный поток данных, соединяя ваши системы передачи данных и сетевые устройства, такие как маршрутизаторы, модемы, адаптеры или что-то еще, что требует подключения по всему объекту.

Учитывая, что вы ранее определили центральное место, где будут завершаться все ваши кабели, вы можете приступить к планированию прокладки сетевого кабеля.Имейте в виду, что это центральное место для вашего кабеля должно быть достаточно большим, чтобы вместить ваш текущий проект, а также любые будущие планы расширения сети передачи данных на вашем предприятии. Если кабель будет подвергаться суровым условиям окружающей среды, выберите кабель, обладающий промышленными прочностными характеристиками, такими как высокий срок службы при изгибе и устойчивость к ультрафиолетовому излучению, порезам, истиранию, маслу, химикатам и экстремальным температурам.

Выбор Проводка Ethernet
  • PROFINET: В этом промышленном кабеле Ethernet используется экран из фольги и оплетки для защиты сигналов от шума, ожидаемого на производственных площадях.
  • CAT6: Эти кабели обратно совместимы со всеми предыдущими кабелями CAT, имеют провода большего диаметра, могут работать с большей длиной, поддерживают до 10 Гбит / с и полосу пропускания 250 МГц и имеют более длительный срок службы.
  • CAT6A: Этот кабель Ethernet увеличивает пропускную способность CAT6 вдвое за счет работы на частоте до 500 МГц и может работать на больших расстояниях — до 100 метров.
  • CAT7A : Подключение Ethernet CAT7A поддерживает 10-гигабитный Ethernet, частоты до 1000 МГц и является жизнеспособной альтернативой волоконно-оптическим кабелям.

Как установить кабель Ethernet

Что нужно сделать: перекрестное питание кабеля под углом 90 градусов

Если вам все-таки нужно или случилось пересечь кабели сети передачи данных, их следует держать под углом 90 градусов, чтобы избежать помех.

Запрещается прокладывать кабель в небезопасных местах
  • В какой-то момент может потребоваться проложить кабель к потолку или стене. Убедитесь, что кабель не касается потолочной плитки, и не прокладывайте кабель по кабелепроводу, водопроводным или другим трубам, так как это небезопасно и может не пройти проверку.
  • Не прокладывайте кабель передачи данных под полом.

Можно: использовать разные цветовые схемы
  • Разделение цветов кабелей удобно и позволяет организовать ваши линии передачи данных.

Не связывайте кабели слишком туго
  • Перекрученный кабель может отрицательно сказаться на сети и снизить качество кабеля.
  • Кабели, которые связаны слишком туго, трудно устранить, если проблема когда-либо возникнет.

Сделайте: Пометьте кабель

Задайте себе следующие вопросы, чтобы помочь с процессом маркировки:

  • Для какого места предназначен кабель?
  • Как это было прекращено?
  • Кабель для Ethernet или разъем?

Не допускайте «перенапряжения» стоек

Слишком большое количество кабелей в вашем центре обработки данных приведет к избыточному нагреву, что нехорошо, поскольку стойки должны оставаться прохладными.

Как: используйте эффективную систему управления проводкой
  • Используйте безопасное и эффективное устройство для связывания проводов (например, Velcro® или кабельные стяжки ) для организации коммутационных кабелей между стойками.
  • Разместите провода в патч-панели.
  • Укрепляйте кабели без ныряния и перекрещивания кабелей.
  • Создайте простую схему расположения кабелей, которая послужит быстрым и легким ориентиром для поиска кабеля для ремонта или замены.

Запрещается: оставлять провода незащищенными от клемм

Оставление проводки кабеля Ethernet незащищенной от заделки может привести к повреждению провода внутри заделки и поломке внутри вилки.

Сделать: Приобрести соединительный кабель

Покупка кабеля с разъемами упрощает установку по принципу «plug-and-play» и обеспечивает точную сборку.

Подготовьте свои системы обработки данных к более разумному будущему

Интернет вещей описывает мир, в котором (практически) все может быть подключено и будет общаться разумным образом. Сократите время простоя и подготовьте системы данных вашего предприятия к гораздо более интеллектуальному будущему в области связи.Начните разработку плана прокладки сетевого кабеля уже сегодня, загрузив лист «Что можно и чего нельзя делать при установке кабеля Ethernet» от TPC Wire & Cable®, в том числе лист «Соберите собственные комплекты шнуров Ethernet».

Можно ли подключить кабельный модем к любой кабельной розетке?

3 ответа. Можно безопасно попробовать переместить модем на другое гнездо . У вас может быть один или несколько сплиттеров в вашей системе, которые исходят от одной линии , исходящей от провайдера.Целью должно быть усиление сигнала , чтобы каждая розетка имела тот же уровень сигнала, что и исходный кабель от провайдера.

Щелкните, чтобы увидеть полный ответ

Также знаете, как мне подключить модем к моей кабельной розетке?

Подключите один конец коаксиального кабеля к кабелю настенной розетке , затем подключите другой конец к модему . Подключите модем шнур питания к электрической розетке , затем подключите другой конец к модему .Примечание. Большинство модемов всегда включены и не имеют выключателя питания. Если на модеме есть выключатель питания, включите его.

Также знайте, какой тип кабеля использует кабельный модем? В системе используется стандартный коаксиальный кабель для общественного антенного телевидения (CATV) и блоки интерфейса шины (BIU) на базе микропроцессора для подключения абонентских компьютеров и терминалов к кабелю . Кабель , шина состоит из двух параллельных коаксиальных кабелей , одного входящего и другого исходящего.

Также знайте, одинаковы ли кабельные и интернет-розетки?

Кабельный Интернет Служба использует тот же коаксиальный кабель сети в качестве кабельного телевидения , чтобы обеспечить ваш дом Интернетом . Затем модем использует кабель Ethernet для подключения к вашему компьютеру или маршрутизатору, который дает вам доступ к высокоскоростному Интернету .

Leave a comment
