Как подключить жесткий диск к ноутбуку

Старый компьютер или ноутбук сломался, и от него остался рабочий жесткий диск? Он может пылиться на полке, а может еще послужить в новом ноутбуке. Как в таком случае выполнить подключение жесткого диска к ноутбуку – будет рассказано в материале ниже.

Бокс для внешней памяти

Самый простой вариант, как подключить жесткий диск к ноутбуку – это использовать его в качестве внешнего носителя. Здесь потребуются небольшие денежные затраты, но при этом совершенно не важно, какой именно подключается старый диск – формата 2,5” от ноутбука или 3,5” от стационарного ПК. Нужно просто купить соответствующего размера бокс под него. Жесткий диск внутри корпуса подключается через SATA 2 или SATA 3, а непосредственно к ноутбуку — через USB кабель.

Для выбора usb контейнера нужно учесть не только размер жесткого диска, но и тип SATA, ведь покупать корпус с поддержкой SATA 2 для SATA 3 смысла нет, так как скорость передачи данных останется медленной.

Также стоит обратить внимание на то, какая поддержка USB у корпуса. В настоящее время покупать вариант с USB 2.0 не целесообразно, это будет замедлять скорость передачи данных.

Важно! Стоит понимать, что к обычному жесткому диску от ПК нужен корпус с питанием от розетки, так как потребление энергии у подобной памяти выше, чем у ноутбучных накопителей.

После помещения памяти в специальный корпус, он становится полным аналогом внешнего жесткого диска. Для подключения требуется лишь вставить соединительный кабель в USB разъем. В своем большинстве никаких дополнительных действий, чтобы подключить второй жесткий диск, не требуется, но если система самостоятельно не обнаружила накопитель, то следует обратиться к инструкции от бокса: возможно, для его работы

требуется установить драйвер. В таком случае в инструкции будет указан адрес, по которому его можно скачать.

Док-станция

Еще один вариант, который позволит подключить жесткий диск от ПК к ноутбуку без специального корпуса – док-станция. Это устройство, которое подключается к лэптопу через USB и имеет интерфейсы для подключения жестких дисков разного формата – 2,5” и 3,5”. Его удобно использовать в том случае, если требуется на время подключить накопитель

, а после вернуть его на место.

Важно! Через подобное устройство можно подключить сразу несколько винчестеров.

Подключение через кабель

Еще один способ подключить дополнительный жесткий диск — использовать специальные провода и переходники. Считается, что он самый дешевый и универсальный, так как одними проводами можно подключить ноутбучный или компьютерный винчестер, но при этом сложность в том, что найти нужные провода непросто.

Итак, основной элемент подобного подключения – это контроллер, у которого присутствуют разные интерфейсы подключения HDD, в том числе для очень старых моделей памяти, которые сегодня в продаже недоступны. От этого контроллера уходит два переходника на питание и непосредственно SATA или IDE выхода накопителя.

На обратной стороне контроллера расположен сетевой адаптер (для питания диска 3,5”) и USB кабель для синхронизации памяти с ноутбуком. Данный способ позволяет сделать внешний накопитель без покупки специального бокса.

Важно! Минус в том, что подобный набор неудобно носить с собой, а внешняя память подразумевает мобильность и удобность перемещения. Кроме того, разбросано слишком много проводов, которые легко зацепить и нарушить соединение.

Подключение к MacBook

Пользователи макбуков тоже могут столкнуться с необходимостью подключить внешний накопитель к устройству. С точки зрения особенностей выходов существенных отличий между техникой Apple и других брендов нет. MacBook в качестве разъемов для подключения периферии использует либо привычный USB, либо Thunderbolt. Если память покупалась универсальная, а не конкретно для Apple, то в комплекте поставляется USB кабель. В таком случае подключить его можно с помощью переходника с Thunderbolt – USB.

После подключения винчестер отобразится на рабочем столе в качестве съемного носителя. Если это не произошло, то проблема может заключаться в

отличиях файловых систем. В своем большинстве память для Windows форматируется в NTFS, а для MacOS – ExFAT или Mac OS Extended. Первый вариант является универсальным и позволит работать на обеих операционных системах, второй является исключительно эпловским, и гаджеты на Виндовс его понимать не будут.

Формат NTFS читаем макбуком, но при этом функционал будет урезан – файлы можно открыть и посмотреть, но сохранить их на устройство или записать с него не получится. Для получения полноценного набора возможностей диск требуется отформатировать.

  1. На рабочем столе MacOS проходим по пути: «Go» — «Utility» — «Disk Utility».
  2. В левой рабочей области находим подключенную память.
  3. Выделяем накопитель и жмем на кнопку «Erase» (стереть).
  4. Кликаем по «Partition» (раздел дисков) и указываем тип файловой системы, который должен получиться после форматирования. Оптимальный вариант – ExFAT.
  5. После выбора типа системы нажимаем «Apply», это запустит процесс форматирования, и ждем окончания процедуры.

Важно! Независимо от типа файловой системы MacBook должен видеть подключенный к нему диск. Если этого не происходит, то проблема заключается в недостаточном питании (может потребоваться двойной USB кабель, чтобы задействовать сразу два выхода в ноутбуке и получить достаточный объем питания), нерабочем кабеле или же самом накопителе.

В случае ошибок при работе с винчестером после его форматирования в меню Disk Utility можно выбрать пункт «First Aid». Это софт для «лечения» накопителя. Он может устранить некоторые проблемы, но если они возникли, то это первый признак неисправности носителя, и лучше позаботиться о сохранности данных, сбросив их в другое место.

Лучшие ноутбуки 2019 года

Ноутбук Apple MacBook Air 13 with Retina display Late 2018 на Яндекс Маркете

Ноутбук Xiaomi Mi Notebook Air 13.3″ 2018 на Яндекс Маркете

Ноутбук Lenovo ThinkPad Edge E480 на Яндекс Маркете

Ноутбук Acer SWIFT 3 (SF314-54G) на Яндекс Маркете

Ноутбук Acer ASPIRE 7 (A717-71G) на Яндекс Маркете

Подключение SATA-диска. Очень хороший самоучитель пользователя компьютером. Как самому устранить 90% неисправностей в компьютере и увеличить его возможности

Читайте также

Проверка диска

Проверка диска Ошибки, возникающие на жестком диске, можно условно разделить на два типа: аппаратные и программные. Аппаратные связаны с механическим повреждением магнитного слоя диска в некоторых секторах, в результате чего они становятся непригодными для записи и

2.

3. Разбивка диска

2.3. Разбивка диска В ASPLinux предусмотрено три варианта использования дискового пространства для размещения ОС:1. Весь диск. В этом случае все существующие разделы будут уничтожены, а значит, вся информация будет потеряна. Этот вариант удобен, если вы устанавливаете

2.3.2. Разделы диска и таблица разбиения диска.

2.3.2. Разделы диска и таблица разбиения диска. Физические диски в Intel-системах принято разбивать на разделы. Повелось это, кажется, из-за того, что первые версии MS-DOS не могли обеспечить доступ к большим дискам (а объемы дисков росли быстрее, чем возможности DOS). Тогда

18.7.2 Подключение физического диска к виртуальному компьютеру

18. 7.2 Подключение физического диска к виртуальному компьютеру Итак, мы имеем виртуальный компьютер, на котором работает ОС Windows (в одном из ее вариантов), запускаемая с виртуального диска C:. И, предположим, у нас имеется раздел жесткого диска (пусть, для определенности, это

4.14. Подключение магнитооптического диска

4.14. Подключение магнитооптического диска Я решил написать этот раздел в силу большой распространенности магнитооптических дисков. Первые магнитооптические диски подключались к контроллеру SCSI, что не способствовало их широкому распространению из-за довольно высокой

Дефрагментация диска

Дефрагментация диска Как уже было сказано, оснастка Дефрагментация диска предназначена для выполнения дефрагментации и входит в состав консоли dfrg. msc.Оснастка имеет GUID-номер {43668E21-2636-11D1-A1CE-0080C88593A5}, то есть если вы создадите DWORD-параметр Restrict_Run в ветви реестра

Проверка диска

Проверка диска Изменение времени ожиданияПри загрузке Windows после неправильного выключения запускается проверка дисков. При этом пишется что-то вроде «Через 10 секунд начну проверять…». Чтобы уменьшить время ожидания надо в разделе HKLMSYSTEMCurrentControlSetControlSession Managerсоздать или

Копирование диска

Копирование диска Чтобы создать копию компакт-диска, выберите в меню Инструменты команду Копирование диска. Откроется окно, изображенное на рис. 9.9. Рис. 9.9. Окно Копирование диска.Из раскрывающегося списка Источник выберите привод компакт-дисков, который будете

Очистка диска

Очистка диска Для удаления информации с CD-RW щелкните мышью на команде Очистка диска меню Инструменты. Откроется окно Очистка диска (рис. 9.14).С помощью переключателя Выберите необходимый способ очистки укажите нужный способ очистки перезаписываемого

Проверка диска

Проверка диска Итак, ошибки, возникающие на жестком диске, можно условно разделить на два типа: аппаратные и программные.Аппаратные связаны с механическим повреждением диска. Как правило, разрушается не весь диск, а его отдельные участки. Такие участки называются

Дефрагментация диска

Дефрагментация диска Вторая кнопка в окне, изображенном на рис. 8.14, слева, отвечает за выполнение дефрагментации диска.Что это такое? Дело в том, что с течением времени жесткий диск постепенно заполняется файлами: постоянно создаются новые, реже удаляются ненужные, файлы

Очистка диска

Очистка диска Любой пользователь знает, что компьютер не только приносит пользу, но и вызывает головную боль. Все потому, что о нем, как и о домашнем любимце, нужно постоянно заботиться. Ежедневные разговоры с друзьями, серфинг в Интернете, установка и удаление

10.1. Очистка диска

10.1. Очистка диска Очистка диска – первый этап в его профилактике и ускорении работы.Существует множество программ для облегчения процесса поиска и очистки жесткого диска от ненужных данных. Примером такой программы может служить утилита The Mop (в переводе с английского

Физическое подключение жесткого диска

Физическое подключение жесткого диска Как мы знаем, жесткие диски бывают двух типов: ATA (IDE) и SATA (Serial ATA). Первые диски более «древние», но тем не менее есть в продаже вторые – более современные, перспективные и более быстрые. Однозначно – будущее за SATA. Мне кажется, что уже

Подключение ATA-диска (IDE)

Подключение ATA-диска (IDE) Как правило, на материнской плате есть два контроллера для подключения IDE-дисков – первичный и вторичный[4]. К каждому контроллеру можно подключить два IDE-устройства. Я специально не говорю «два жестких диска», потому что к IDE-контроллеру могут

Дефрагментация диска

Дефрагментация диска Каждый диск разбит на небольшие участки, называемые кластерами. Один файл занимает минимум один кластер. Если размер файла превышает размер кластера (в большинстве случаев так оно и есть), то он занимает столько кластеров, сколько нужно. В процессе

Как подключить жесткий диск к Macbook? Ответ от iCover.

ru

Ответ:

Для начала рассмотрим интерфейсы подключения. Современные жесткие диски подключаются при помощи интерфейсов IDE (он же РАТА) и SATA. Эти интерфейсы различаются скоростью передачи информации: так, более производительный SATA обеспечивает пропускную способность до 6 Гбит/с, практически вытеснив с рынка стандарт IDE, который обеспечивает всего лишь 133 Мбит/с. Отличить диски с тем или иным интерфейсом достаточно просто: для IDE-диска используется широкий соединительный кабель, а для SATA – узкий. Если ваш жесткий диск приобретен недавно, скорее всего там используется интерфейс SATA.

Есть и другие, менее распространенные интерфейсы передачи данных, например, Thunderbolt (используется в основном в компьютерах производства компании Apple). Конечно же, перед тем как подключить жесткий диск с компьютера к ноутбуку, нужно определить тип интерфейса и уже отталкиваясь от него, выбирать способ подключения.

Существуют специальные переходники, предназначенные для подключения винчестера к материнской плате с другими разъемами, например, SATA-IDE, SATA-USB, IDE-USB.

Их можно использовать для подключения 3,5” винчестера от ПК к ноутбуку — чаще всего через интерфейс USB. Однако из-за универсальности такого решения такой переходник нельзя назвать очень удобным — например питание для HDD следует подключать отдельным проводом.


Решением может стать специальный карман-контейнер, который соединяет винчестер с ноутбуком через USB-порт.

Достаточно вставить жесткий диск в этот контейнер (конечно же, важно, чтобы размеры и разъемы кармана и винчестера совпадали) и подключить его к USB-порту ноутбука. Винчестер опознается операционной системой как съемный накопитель, после чего вы сможете приступить к работе с ним. Существуют версии контейнеров как для винчестеров 2,5”, так и для 3,5” жестких дисков.

Подключение жесткого диска SATA к старой материнской плате. Как к компьютеру подключить второй жесткий диск SATA или IDE

Процесс подключения жесткого диска кажется сложным для тех, кто этого никогда не делал. В действительности же подключить жесткий диск к компьютеру совсем несложно в случае наличия интерфейса SATA и IDE. Рассмотрим оба варианта подключения.

Чтобы подключить к материнской плате жесткий диск с разъемом IDE, нужен специальный широкий кабель. При этом обратите внимание, что кабели IDE серого цвета менее производительны, чем шлейфы желтого цвета. С последним ваш винчестер будет работать намного быстрее. Теперь подключаем один конец IDE-шлейфа к материнке (обычно он цветной), выбрав соответствующий разъем на ней.


Переходим к подсоединению жесткого диска. И вот здесь вам нужно будет определиться с приоритетами, поскольку кабель IDE может взять на себя подключение не одного, а сразу двух устройств. К примеру – винчестера и CD/DVD привода или сразу двух винчестеров. Но при этом сохраняется главенство одного из них, а второе подключенное устройство будет в роли подчиненного. Соответственно на IDE-шлейфе выделены режим Master (для приоритетного устройства) и Slave (для подчиненного).


Если устанавливаемый вами жесткий диск содержит операционную систему и другие важные утилиты, выбирайте для его подключения штекер Master, который обычно находится ближе к штекеру, подключаемому к системной плате. Если же вы хотите подключить второй (дополнительный) винчестер, присоединяйте его к штекеру Slave, расположенному на противоположном от материнской платы конце шлейфа.


Иногда режимы Master и Slave нужно выставлять при помощи специальной перемычки (джампера), распложенной на самом жестком диске в районе разъема для подключения IDE кабеля.


С подключением винчестера с интерфейсом SATA все проще. Здесь вам нужно просто один штекер кабеля SATA подключить к соответствующему разъему на жестком диске, а второй – на системной плате. На этом кабеле оба штекера одинаковы, поэтому какой куда подключать – нет никакой разницы. Для большего удобства подключения можно взять SATA-кабель со штекерами в виде уголков.


При этом для подключения на системной плате лучше выбирать первые разъемы – SATA 0, SATA 1, SATA 2.


Подключая жесткий диск к материнской плате, не переживайте за правильность соединения штекеров и разъемов. И в случае интерфейса SATA, и в случае интерфейса IDE производители устройств предусмотрели специальные замки на штекерах и выемки на разъемах, которые не позволят вам воткнуть конец кабеля в разъем неправильно.

Недавно я получил по почте вопрос:

Здравствуйте Максим. Пишет Вам ваш подписчик с предложением — просьбой. Расскажите, как правильно подключить 2-й жесткий диск и 2-а пишущих DVD. Я думаю, что это интересует многих простых пользователей ПК.

Дело в том, что описать в одной заметке все способы и варианты подключения невозможно, в связи с разнообразием интерфейсов подключения и их комбинаций на материнских платах разных производителей.

С одной стороны, сейчас наиболее распространены всего два интерфейса подключения жестких дисков и оптических приводов: ИДЕ (IDE) и САТА (SATA) , и кажется, что подключить все просто.

А с другой стороны, производители материнских плат сделали очень большое количество плат с самыми разными конфигурациями этих интерфейсов: начиная от 2/4 ИДЕ и 1 САТА в момент выхода интерфейса САТА на рынок до 1 ИДЕ и 6/8 САТА в настоящий момент (здесь и далее число перед интерфейсом означает максимальное возможное количество устройств, которое можно подключить по интерфейсу к материнской плате).

При этом существуют такие мат.платы, в которых невозможна одновременная работа всех интерфейсов, т.е. например, при подключении одного диска по САТА отключались 3-й и 4-й ИДЕ.

С постепенным переходом на интерфейс САТА все станет проще – одно устройство — один разъем .

Это означает, что каждое устройство подключается на свой разъем, и пользователю не надо дополнительно конфигурировать устройство и думать, какой стороной кабель подключать к мат.плате, а какой – к устройству. А в случае проблем лучше подробно рассказать про тот вариант, где возникли проблемы.

У меня на домашнем ПК (мат.плата GigaByte GA-P35-DS3L) есть два жестких диска САТА, один ДВД-РВ (DVD-RW) САТА и один ДВД ИДЕ. Как они подключены, я покажу на следующей картинке:

На рисунке показана примерно 1/6 часть мат.платы. Зеленый – это разъем для ИДЕ устройств, к нему у меня подключен ДВД ИДЕ. Желтые – это разъемы для САТА устройств, к ним у меня подключены два жестких диска САТА и один ДВД-РВ САТА.

Радиатор южного моста и фиксатор разъема PCI-Express показаны для более быстрого нахождения разъемов. В большинстве мат.плат разъемы ИДЕ и САТА находятся рядом с южным мостом.

На следующих рисунках показаны кабели для подключения ИДЕ устройств. Эти кабели имеют 80 жил, могут обозначаться как «кабель IDE-100/133» или «кабель ATA-100/133» . Существуют еще варианты на 40 жил, но они уже практически не применяются.

На следующем рисунке показаны кабели для подключения САТА устройств. Производитель GIGABYTE делает не простые кабели для подключения САТА , а «с удобствами».

Первое – это металлический фиксатор с обоих концов кабеля. Этот фиксатор предотвращает самопроизвольное отключение кабеля, например, когда Вы вставляете или извлекаете видеокарту из системного блока и случайно задеваете кабель.

Второе – это угловой разъем на одном из концов кабеля. Такой кабель удобно использовать для коротких корпусов, в случае, когда кабель надо вести сразу вниз от двд или жесткого диска. Я рекомендую пользоваться такими кабелями.

В настоящий момент и другие производители стали комплектовать свои мат.платы кабелями с такими «опциями». Также можно попробовать приобрести их отдельно.

Если Вы приобрели новый жесткий диск или двд c разъемом САТА, и при этом Ваш ПК не старше 2-х лет, то подключение по САТА очень простое.

Первое – устанавливаете устройство в корпусе. ДВД – как Вам удобно, а жесткий диск – желательно так, чтобы сверху и снизу от него было небольшое пустое пространство для лучшей вентиляции.

Второе – соединяете информационный разъем устройства и свободный разъем на материнской плате.

Третье – подключаете питание к устройству. На устройстве может быть разъем питания нового типа (для САТА), может быть старого типа (Molex), и могут быть оба разъема.

На следующей картинке в качестве примера показана задняя сторона жесткого диска и подписаны разъемы: питание САТА, информационный САТА, питание Molex.

Если разъем один, то подключаете его.

С появлением устройств САТА производители блоков питания стали оснащать свои блоки специальными разъемами питания для подключения таких устройств.

Большинство новых устройств уже выпускаются без разъема Molex. Если разъемов для САТА в блоке питания Вашего ПК нет или они уже заняты, тогда можно воспользоваться специальным переходником питания, который показан на следующей картинке.

Белый разъем с 4-мя штырьками – это разъем Molex . Два черных плоских разъема – это разъемы для САТА устройств.

Если разъема питания два , то подключать надо какой-либо один из них, но не оба сразу! Я рекомендую использовать разъем питания для САТА устройств.

После этого можно включить ПК, зайти в БИОС и проверить, что устройство видно. Если не видно, надо все САТА разъемы перевести в режим АВТО. Затем надо сохранить изменения в БИОСе и выйти. После этого с устройством можно работать

Если Вы не уверены, как правильно подключить устройство или у Вас возникли проблемы с подключением, тогда посмотрите ниже видеоурок или пройдите наш пошаговый видеокурс «Сборка компьютера от А до Я» .

В статье использованы материалы сайта www.nix.ru

Каким образом должна быть произведена правильная установка и подключение жесткого диска . Куда мы будем его устанавливать? В корпусе имеются отсеки для устройств. Верхние отсеки корпуса предназначены, как правило для установки CD/DVD привода. А нижние отсеки, которые изображены на картинке, предназначены для установки винчестера.

Мы выбираем любой отсек и туда помещаем винчестер. Каким образом мы будем его располагать? Необходимо его поместить так, чтобы разъемы винчестера смотрели внутрь корпуса.


Все. Диск мы вставили, теперь его нужно прикрутить болтами. Как вы видите на картинке, в корпусе имеются соответствующие отверстия для крепления.


Необходимо сделать так, чтобы отверстия на диске совпали с отверстиями в корпусе. В них мы будем закручивать болты.


Какое количество болтов должно быть? Желательно, чтобы болтов было четыре. Два с одной стороны и два с другой.

Прикрутив диск с одной стороны, разворачиваем корпус и прикручиваем другую сторону.


Винчестер мы зафиксировали. Проверьте, чтобы он не двигался, если диск шатается, то подтяните болты посильнее.


Установка винчестера в корпус завершена.

Подключение жесткого диска SATA и IDE


Теперь мы разберемся как подключить жесткий диск с интерфейсами SATA и IDE . Жесткий диск может подключаться к материнской плате с помощью узкого кабеля SATA или широкого IDE, которые изображены на рисунке.

Подключение жесткого диска SATA.


Если у вас жесткий диск подключается с помощью интерфейсов SATA, то берем этот кабель и один конец подключаем к жесткому диску, а другой к соответствующему разъему на материнской плате.


Жесткий диск с интерфейсом SATA у нас подключен.

Подключение жесткого диска IDE

В подключении диска, с помощью кабеля IDE, есть свои особенности. Цветной конец кабеля, в нашем случаи голубой (как правило он самый длинный), должен подключаться к материнской плате.

Другие два конца, отмеченные на рисунке, подключаются либо к жесткому диску либо к CD/DVD приводу.


Особенность IDE в том, что на один кабель, можно подключить два устройства.


Важно! Если мы подключаем два устройства на один кабель, то какое-то из устройств должно быть приоритетным.

Существуют два режима:

  • Master — это устройство,подключенное к ближайшему к системной плате штекеру IDE кабеля.В качестве MASTER рекомендуется подключать основной жесткий диск с операционной системой.
  • Slave — это устройство,на сомом отдаленном штекере от системной платы.Устройством SLAVE (не главное) рекомендуется подключать CD/DVD привод либо же еще один,не основной второй жесткий диск


Обратите внимание, что на штекере имеется ключ. (выделен на картинке)


И в разъеме на системной плате, также имеется выступ под ключ. Необходимо, чтобы эти выступы совпадали.


Вставляем кабель в разъем и слегка нажимаем на него сверху, чтобы он надежно зафиксировался на плате.

Кабель у нас подключен. Теперь нам необходимо подключить его к жесткому диску.
Мы берем кабель и в соответствии с ключами (на кабеле есть ключ и на жестком диске) вставляем его в диск.

Внимание!

В каком-либо конкретном случае,возможно,потребуется самостоятельно выставить режим (Master или Slave) для каждого из устройств IDE с помощью перемычки на данном устройстве.

Вот и все. Жесткий диск у нас установлен и подключен, надеюсь, у вас все получилось.

Производство жестких дисков не стоит на месте. Технологии активно развиваются: скорость записи и считывания растет, увеличивается срок эксплуатации, появляются новые стандарты и форм-факторы, из-за чего многие старые устройства становятся несовместимы с современными компьютерами. Использовав IDE SATA переходники, можно заставить даже старую машину работать с новыми накопителями.

Различия SATA и IDE

IDE (ATA) — параллельный интерфейс подключения накопителей или оптических приводов к материнской плате. Старый стандарт 1990-х годов. IDE технология использует разъем 40 пин для подключения к материнской плате и отдельно 4 пина питания. В настоящее время почти вышедший из употребления класс. Исключение составляет старая техника, которая все еще эксплуатируется по непонятным причинам.

SATA — последовательный интерфейс обмена информацией. Сейчас применяется во всех новых устройствах. Обладает рядом преимуществ перед старой системой.

Основные достоинства SATA:

  • высокая скорость считывания/записи информации;
  • увеличенный объем непосредственно накопителя;
  • возможность подключения устройств без перезапуска системы.

Существует также более свежая разновидность — eSATA. Тот же SATA, но гарантирует стабильный контакт на протяжении всего времени работы. Применяется для внешних HDD.

Зачем нужен переходник?

Есть несколько проблем, которые способны вызвать желание приобрести переходник IDE SATA. Например, дома лежит старый жесткий диск с интерфейсом IDE на 80 ГБ, а вам вдруг понадобилось «вытянуть» из него фотографию. Подключить его к новому компьютеру с разъемами SATA не выйдет.

  1. На компьютере резко стало не хватать объема памяти, а под рукой оказался IDE жесткий диск нужного объема, который на первый взгляд бесполезен.
  2. Ситуация может быть и обратной: без апгрейда на IDE интерфейсах хочется получить больше дополнительной памяти или восстановить файлы.

У всех ситуаций одно решение — использовать SATA/IDE или IDE SATA переходник. Он способен конвертировать поток данных из одной системы в другую, таким образом стирая границы между разными стандартами. Сложность применения — не более чем использование адаптера для microSD карт.

Как выбрать?

Первым делом стоит определиться, какой именно переходник нужен. Есть целых пять вариантов:

  • IDE/SATA.
  • SATA/IDE.
  • IDE USB.
  • SATA USB.
  • IDE SATA USB.

Первые два пункта подходят для внутренней установки. Они будут полезны, если один или несколько жестких дисков, или SSD разных стандартов захочется поместить в корпус компьютера. Обычно эти переходники даже не имеют корпуса и никак не защищены. Выглядят как обычная плата, где интуитивно понятно — куда и что подключать.

Важным параметром переходника с IDE на SATA является скорость считывания и передачи информации. В случае с USB адаптером, это может быть 2.0 или 3.0 версия. Последняя позволяет быстрее оперировать информацией, но зависима от версии портов компьютера, а также от возможностей самого винчестера.

IDE SATA с USB выходом

Кроме адаптеров переключения между стандартами IDE SATA, на прилавках можно встретить IDE SATA USB переходники. Данный девайс позволяет подключать любые жесткие диски прямо к порту USB независимо от стандартов. Так, допускается использовать обычные в качестве большой флэшки. Это полезно в большей степени для ноутбуков или планшетов.

Встречаются как универсальные (SATA IDE переходник на одной плате, подключение сразу нескольких носителей одного или разного типа), так и раздельные (только SATA или IDE) переходники. Выбор зависит от конкретных потребностей и цены. Важным параметром при выборе будет наличие встроенного или дополнительного блока питания. Без него адаптер обойдется немного дешевле, но окажется менее функциональным. Есть возможность использования центрального блока питания компьютера, но это не всегда удобно, к тому же придется каждый раз откручивать крышку.

Питание

Диски серии IDE питаются от обычного разъема Molex с выводами 12v и 5v. Он есть на всех блоках питания.

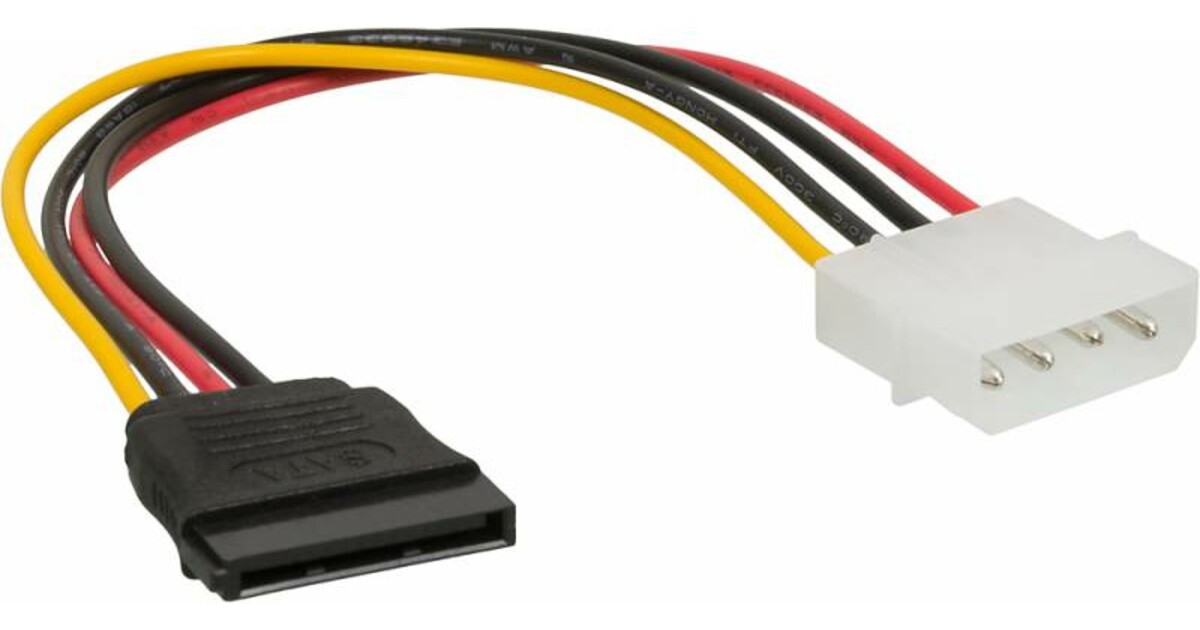

SATA диски требуют подключения для плат 12v, 5v и 3.3v. Для это можно подыскать обычный переходник питания SATA IDE на 15 пин с Molex разъема. Проблема в том, что стандартный Molex не имеет провода 3. 3v, а значит, и запитать некоторый блок платы не в состоянии. Эта особенность была учтена производителями дисков, в некоторой степени решена.

Подключенный через накопитель с питанием от переходника Molex/Sata, будет адекватно работать на всех машинах, но не на всех сможет поддерживать технологию горячего подключения (извлечение или присоединение к системе во время работы). На большинстве современных блоков питания присутствует отдельный вывод — SATA разъем, который не относится к Molex и включает питание 3.3v. Так или иначе, но для работы современные SATA девайсы не требуют напряжения 3.3v.

Переходник или новый накопитель?

На этот вопрос нет однозначного ответа. Все зависит от ваших предпочтений и бюджета. В нынешнее время цены на память сильно снизились, но все равно не радуют в некоторых моментах. Возможно, более рациональным решением будет приобретение нового накопителя или док станции, которая позволит быстро подключать жесткие диски разных форматов по принципу флешки.

Стоит учесть, что покупка нового винчестера может потянуть за собой апгрейд всей системы, в то время как установка адаптера ни к чему не обязывает.

Сделай сам

Большинство полезных электронных девайсов можно собрать всего за несколько долларов своими руками, без особых знаний электроники, но адаптер IDE SATA вряд ли попадает под категорию легко воспроизводимых устройств. В конечном счете, скорее всего, будет потрачено куда больше времени и средств, чем в случае покупки готового переходника, хотя на просторах Интернета легко найти множество рабочих схем. А вот «техномонстрам» такая задача должна прийтись по душе.

Современные «винчестеры» представлены в широком спектре моделей и технологических исполнений. Есть те, что подключаются к ПК через слоты материнской платы. Можно использовать и внешний жесткий диск, подсоединяемый к компьютеру посредством USB-порта. Есть и вовсе экзотичные форматы носителей — беспроводные, работающие по Wi-Fi. Но сегодня мы поговорим о более или менее привычных российскому пользователю модификациях «винчестеров». Определимся с тем, как подключить жесткий диск внутреннего или внешнего типа и добиться его корректной работы. В первом случае мы «залезем» в системный блок ПК (или открыв корпус ноутбука). Во втором — воспользуемся USB-соединением.

Жесткий диск для ПК: основные интерфейсы

Полезно будет совершить небольшой теоретический экскурс в «дисковые» технологии. Чем отличаются между собой интерфейсы IDE и SATA, о которых мы только что рассказали?

Стандарт IDE появился достаточно давно — в 1986 году. Но он остается актуальным до сих пор. Его основные преимущества: универсальность, а также достаточно быстрая даже для большинства современных пользовательских задач скорость передачи данных. SATA — значительно более новый формат. Он появился на рынке в конце 90-х. Есть, конечно, и другие стандарты подключения винчестера к ПК — такие как, например, SCSI, который, так же, как и IDE, появился в середине 80-х.

Наибольшую распространенность сегодня (если говорить о сегменте десктопов) имеет SATA. Но на тех компьютерах, что были представлены на рынке в середине 2000-х (очень многими из них владельцы пользуются до сих пор) стоят и вполне функционируют IDE-интерфейсы. SCSI-стандарт в силу его относительной дороговизны применяется, главным образом, в серверах.

Одна из главных причин, обусловивших лидерство SATA — высокая (для ПК домашнего уровня) скорость передачи данных. Как правило, она достигает значений в несколько сотен мегабит/сек. Конечно, тот же SCSI-интерфейс работает намного быстрее — типовым значением для него считается 600 мбит/сек и более.

Есть также отдельный класс винчестеров, подключаемых через USB-разъем. С технологической точки зрения они практически ничем не уступают «классике» в виде жестких дисков с интерфейсами IDE и SATA, и в то же время подключать их гораздо проще. Достаточно лишь найти свободный USB-разъем на ПК.

Внутри системного блока

Если речь идет о настольном ПК, то как подключить новый жесткий диск к нему? В отличие, к примеру, от ноутбука (не говоря о планшете или КПК), «десктопы» дают возможность подсоединять к себе не один, а сразу несколько внутренних «винчестеров» — габариты корпуса позволяют. И пользовательские задачи, можно сказать, тоже того требуют. На практике необходимость в подключении нового «винчестера» может возникнуть, если текущий заполнился (сейчас это не редкость, даже если в распоряжении жесткий диск 1 ТБ — современные игры и HD-фильмы потребляют очень много пространства) или по каким-то причинам его функциональность не устраивает владельца ПК. Этапы подключения носителя следующие.

Прежде всего, необходимо определить, через какой канал передачи данных работает новый жесткий диск (и убедиться в том, что материнская плата способна работать посредством этого стандарта соединения). Большинство современных «винчестеров» функционирует через технологию SATA. Устаревшие модели могут работать через канал IDE. Отличаются они не только технологически, но и внешним видом. SATA-стандарт подразумевает использование кабеля с небольшим количеством жил. IDE, в свою очередь — это многожильная лента. Кстати, если материнская плата, что называется, слишком современная и на ней нет слота для устаревших IDE-дисков, всегда можно купить недорогой переходник между двумя стандартами.

IDE

Что касается IDE-слотов, то, как правило, на материнской плате их два — первичный (англ. primary) и вторичный (secondary). Однако к каждому можно подсоединить по два жестких диска (или иного типа устройства, совместимого с IDE-стандартом, например DVD-привод). В свою очередь, между ними также имеет место субординация: обязательно будет «главное» (по англ. master) устройство и «ведомое» (slave). Таким образом, есть четыре варианта подсоединения жесткого диска к ПК: в качестве главного (или ведомого) первичного (или вторичного). Нет никаких проблем с тем, как подключить второй жесткий диск.

Ширина IDE-разъема примерно в два раза больше, чем SATA. Впрочем, ошибочно подключиться вместо одного к другому невозможно совершенно. Важно то, какого цвета IDE-кабель, при помощи которого материнская плата и винчестер соединяются. Менее производительным IT-специалисты назыают шлейф серого цвета. В свою очередь, более продвинутым — желтый. Будет здорово, если получится купить второй, если он по умолчанию отсутствует. Дело в том, что в серых кабелях — всего 40 жил, а в желтых — целых 80. Конечно, разница в скорости будет не в два раза, но на порядок.

IDE-кабель обычно оснащен тремя слотами — с одного конца, с другого, а также посередине. Таким образом, первый подключается к контроллеру, расположенному на материнской плате. Ко второму и третьему можно подсоединять винчестеры.

Желательно, чтобы при подключении IDE-кабеля к первичному слоту подсоединяемый разъем был маркирован небольшим треугольником. Это обеспечит наибольшую стабильность работы инсталлируемых жестких дисков. Еще одно правило — при подключении IDE-кабеля к винчестеру следует подключать первичный слот шлейфа к аналогичному разъему на винчестере. Как мы уже сказали выше, они обозначаются по-английски — primary.

Подключив кабель питания и IDE-разъем, нужно не забыть также подсоединить провод, ведущий к лампочке-индикатору (которая обычно выводится на переднюю панель системного блока. Он призван сигнализировать пользователю о том, что жесткий диск работает (к нему идут обращения). Конечно, можно и не подключать его — это по желанию.

Перемычки

Как подключить дополнительный жесткий диск наиболее корректным образом с точки зрения его взаимодействия с прежним винчестером и аппаратной структурой ПК в целом? Многое зависит от правильного расположения так называемых «перемычек». Именно они регулируют то, в каком режиме работает винчестер — «primary» или «slave». Также положение перемычек определяется количеством подключенных к ПК жестких дисков. То, как именно их следует фиксировать, зависит от конкретной модели винчестера. Обычно при покупке нового жесткого диска к нему прилагается руководство пользователя. На что обращать внимание, читая его?

Прежде всего, на такие термины как «Drive Select» и «Slave Present». Первый отвечает за корректность положения перемычек относительно задания диску статуса главного или ведомого. Обычно, если перемычка стоит, то активируется первый режим, если нет — второй. Если мы используем только один винчестер, то соответствующая деталь должна быть с него удалена. Переключатель типа «Slave Present» следует устанавливать на диске, который предполагается использовать как главный (но при условии, что к этому же контроллеру подсоединен дополнительный винчестер).

SATA

Если у нас в распоряжении современный ПК, то с высокой вероятностью новый жесткий диск у нас будет работать в стандарте SATA. Инсталлировать новый винчестер, как считают многие IT-специалисты, работающий в рамках этого интерфейса, предельно просто. Все, что мы делаем — находим соответствующий провод на материнской плате и подсоединяем винчестер к нему (предварительно разместив и надежно зафиксировав посредством креплений или болтов устройство в предусмотренном для него гнезде — см. рисунок).

Следующим шагом важно подключить провод, отвечающий за питание, также предварительно найдя его на материнской плате (как правило, их там с избытком). Закрепить винчестер очень важно — нельзя, чтобы он, скажем, висел на SATA-кабеле.

Настройка BIOS и дополнительное ПО

Установка жесткого диска, как правило, не заканчивается работой только лишь с аппаратной частью. Несмотря на то что ПК практически гарантированно распознает винчестер как новое устройство и сможет наладить с ним коммуникацию на уровне «железа», скорее всего, нам понадобится настроить некоторые опции в части ПО.

Стоит отметить, что никаких драйверов для жесткого диска, как правило, устанавливать не требуется. Базовая система работы с аппаратным обеспечением, предустановленная в ПК, почти всегда гарантирует корректную работу с винчестерами (при условии, конечно, что они правильно подключены). Однако иногда дополнительное ПО все-таки приходится задействовать. Речь не идет о драйверах — может возникнуть потребность в прикладных приложениях.

Самый распространенный сценарий, при котором возникает необходимость в дополнительных программных настройках — сбой последовательности загрузки дисков. Дело в том, что когда происходит установка жесткого диска в дополнение к текущему, то базовая система управления компьютером — BIOS, может ошибочно посчитать (образно выражаясь), что загрузка Windows (или той ОС, что установлена) должна идти с нового винчестера. Так как на жестком диске, который мы подключили, скорее всего, никакой операционной системы нет, то компьютер в этом случае загрузиться не сможет. Но это легко исправить, задав в BIOS нужную последовательность обращений к дискам при загрузке.

Следует зайти в эту систему (клавиша DEL в самом начале загрузки компьютера), а затем найти опцию Boot Sequence. Важно, чтобы в ней на первом месте стояла загрузка с основного винчестера (HDD1). Если в BIOS и так стоит HDD1 (а загрузка ОС все равно не идет), то, наоборот, нужно установить на первую позицию HDD2. Или, как вариант, снова влезть внутрь системного блока и поменять SATA-разъемы между двумя жесткими дисками местами — но это довольно сложный вариант, при том, что можно обойтись простейшей сменой настроек в BIOS. Все должно заработать. Никакая дополнительная программа для жесткого диска, как правило, не требуется.

В некоторых случаях возникает необходимость, не считая выставления очередности загрузки дисков, осуществить более тонкую настройку винчестера. Например, задать такие параметры как число головок и дорожек (а в некоторых случаях — и секторов), используемых в качестве ресурсов для хранения данных. Однако такого рода настройки следует доверять опытным IT-специалистам.

Иногда требуется отформатировать новый винчестер. Какого типа программа для жесткого диска оптимальная для решения этой задачи? Практически всегда можно обойтись стандартными средствами Windows. Запустить процесс форматирования винчестера можно, кликнув по нему правой кнопкой в окне «Мой Компьютер» и выбрав соответствующую опцию. Обычно эта программка просит выбрать файловую систему — NTFS или FAT32. В большинстве современных компьютеров используется первая — ее и выбираем. Рекомендуется выполнять полное форматирование.

Внутри ноутбука

Ноутбуки — не менее распространенный вид персональной вычислительной техники, если сравнивать с популярностью настольных ПК. Поэтому нам полезно будет знать, как подключить жесткий диск к компьютеру такого типа. Речь в данном случае идет о внутреннем винчестере (о внешнем — чуть позже).

Как правило, внутреннее пространство корпуса ноутбука позволяет подсоединять к устройству только один жесткий диск, второй — попросту не влезет. Поэтому в данном случае мы имеем дело не с добавлением винчестера, а с заменой старого на новый. Но как подключить два жестких диска к ноутбуку одновременно? Только в одном случае — если, как минимум, один из них — внешний. Теоретически можно подсоединить два винчестера, если использовать SATA-кабель с двумя разъемами. Но от этого снизится мобильность ноутбука — второй жесткий диск придется располагать вне корпуса. Это неэстетично и неудобно.

В пространстве ноутбука жесткий диск располагается, как правило, ближе к нижней части корпуса (а не к клавиатуре). Как правило, винчестер открыт взору сразу после откручивания крышки. Но иногда он скрывается за защитными панелями, дополняющими в функциональном отношении стенки корпуса. Чтобы снять их, обычно надо открутить буквально пару винтиков.

Отметим сразу: если жесткий диск инсталлирован в ноутбуке существенно глубже, чем в случае с защитными панелями (то есть требуется, как вариант, съем клавиатуры для получения доступа к нужной области внутри корпуса), то лучше доверить замену винчестера IT-профессионалам. Иначе есть риск некорректно собрать компьютер, после чего он не будет работать.

Вынимается старый жесткий диск, как правило, очень просто. Новый подсоединяется также достаточно легко. Во многих случаях подключение к материнской плате ноутбука идет без кабелей (сразу в разъем — и почти всегда тот самый SATA). Поэтому, «промахнуться» мимо нужного слота при подсоединении нового винчестера сложно. Также практически никогда не возникает проблем с тем, как подключить старый жесткий диск обратно.

ОС про запас

Так как штатный винчестер к ноутбуку будет подключен, скорее всего, только в единичном экземпляре, нужно заблаговременно позаботиться о том, откуда будет загружаться операционная система (старый жесткий диск с предустановленной ОС мы вынимаем). Основная сложность здесь в том, что заранее инсталлировать на винчестер Windows или другую ОС с помощью другого ноутбука с гарантией того, что она будет работать на новом компьютере, нельзя. Слишком разным может оказаться подбор аппаратных компонентов. Есть вероятность, что операционная система не загрузится. Поэтому рекомендуется, планируя инсталляцию нового жесткого диска, обзавестись загрузочным носителем, с которого можно переустановить ОС. Или, как вариант, временно воспользоваться какой-нибудь портативной операционной системой — из Linux-серии, например, не требующей инсталляции.

Диск вовне компьютера

Изучив то, как подключить жесткий диск к компьютеру или ноутбуку посредством инсталляции в качестве аппаратного комплектующего, рассмотрим вариант с подключением внешнего винчестера. Здесь возможны две основные технологические реализации.

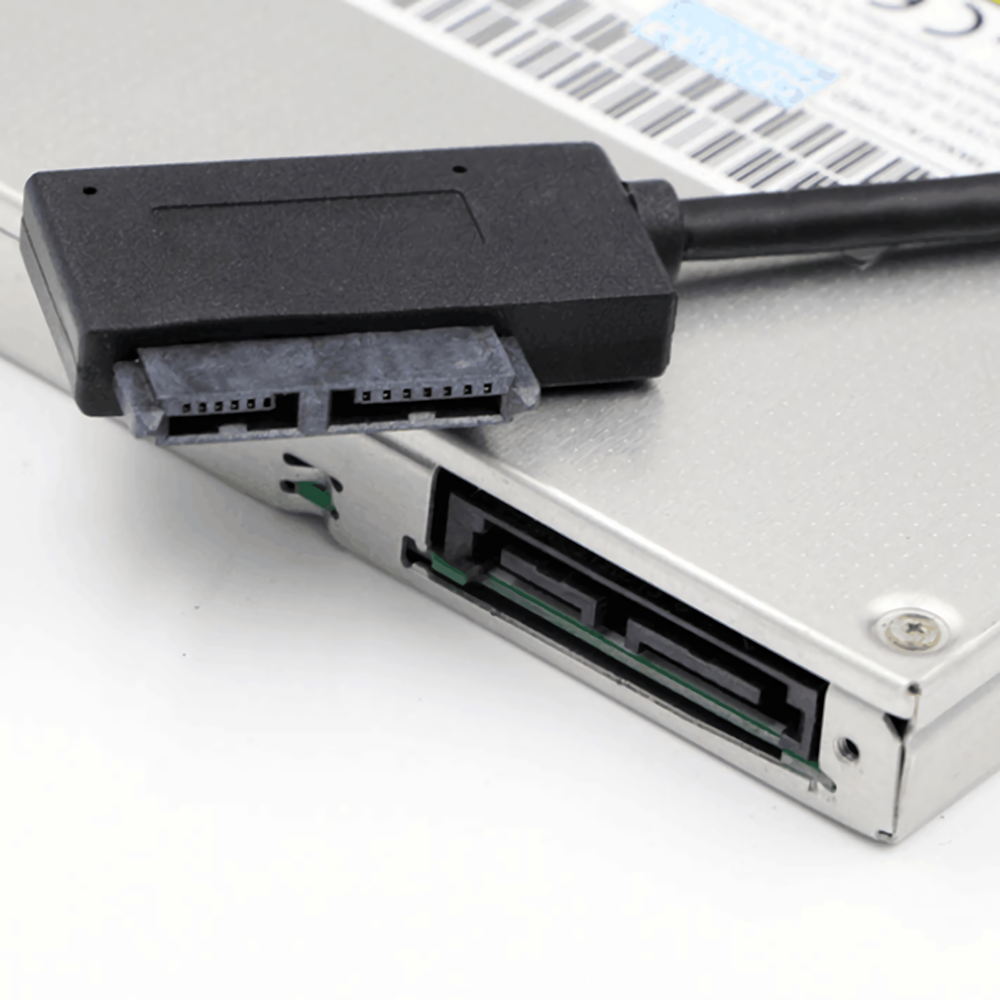

Есть вариант с подключением жесткого диска, штатное назначение которого — подсоединение как раз таки к материнской плате, внешним способом. Для этого нужно задействовать особый адаптер, который преобразует SATA-сигналы в те, что передаются через USB-технологию. Таким способом можно подключить к ноутбуку (равно как и к другому компьютеру, оснащенному USB-портами) практически любой жесткий диск. Есть у этой схемы, правда, один минус — относительная дороговизна переходников, о которых идет речь. В некоторых случаях она может быть сопоставима с ценой хорошего, объемного винчестера, который не требует дополнительных аксессуаров для подключения по USB.

Данное устройство отражает вторую технологическую реализацию подсоединения накопителя к компьютеру. Это — «классический» внешний жесткий диск, который под таким названием и продается в большинстве магазинов цифровой техники. Его можно подключать к любому свободному USB-слоту на ПК или ноутбуке — примерно так, как «флэшку».

Следует отметить один важнейший нюанс, касающийся первой технологии. Если мы решаем подключить жесткий диск через USB (речь идет об IDE- и SATA-девайсах), то очень нежелательно отсоединять устройство от порта в активном состоянии. Необходимо заблаговременно задействовать «безопасное извлечение» в Windows. Иначе винчестер, обороты которого «раскручены», может не выдержать резкой остановки и выйти из строя. В свою очередь, «классический» внешний жесткий диск (как подключить его, мы знаем — через USB без переходников) работает по несколько иным принципам, и вполне рассчитан на отключение от ПК, даже если вовремя не использовать «безопасное извлечение». Хотя, как отмечают IT-специалисты, и этого, по возможности, делать не следует. Подобного рода эксперименты могут снизить срок службы жесткого диска.

Меры предосторожности при работе с винчестером

Перед тем, как подключить жесткий диск к компьютеру, следует убедиться, что поблизости нет источников статического электричества (которым может быть, к примеру, шерстяной свитер). IT-специалисты даже не рекомендуют вынимать винчестер из упаковки (она выполняет антистатические функции) вплоть до непосредственной его инсталляции в системный блок. При монтаже жесткого диска нельзя касаться деталей микросхем, которые выведены наружу. Самое главное — перед тем, как подключить жесткий диск к компьютеру, важно обесточить системный блок (а в идеале — и все устройства, к нему подключенные — монитор, принтер и т.д.).


Можно ли подключить жесткий диск Sata 2 к разъему Sata 3?

Опубликовано 5.07.2021 автор — 0 комментариев

Привет, всем! Сегодня рассмотрим, можно ли подключить жесткий диск SATA 2 к разъему SATA 3, как это сделать, совместимы ли эти слоты для компьютеров и что будет.

О том, как повысить быстродействие HDD в Windows 10 и стоит ли это делать, читайте здесь.

Пропускная способность интерфейса САТА

Все современные HDD используют преимущественно интерфейс САТА 3-й ревизии.

Его пропускная способность 6 Гбит/с. У предыдущей, второй ревизии, она в 2 раза меньше — 3 Гбит/с. У первой версии она еще ниже — 1.5 Гбит/с.

По коннекторам эти интерфейсы полностью совместимы, а для подключения используется одинаковый кабель.

Если номер версии не совпадает, сборка будет работать на меньшей скорости.

Будет ли работать жесткий диск SATA 3 к разъему SATA 2

Объясню на примере. Если винчестер САТА 3-го поколения подключить к материнской плате со слотом 2-го поколения, данные будут передаваться на скорости 3 гигабита за секунду, то есть на наименьшей из возможных. Что же самое будет, если к разъему SATA 1 подключить более быстрый жесткий диск.

В любом случае данные будут передаваться с наименьшей возможность скоростью, так как старые форматы быстрее не могут работать физически.

Если вы хотите ускорить ваш компьютер, то, в первую очередь, нужно менять материнскую плату.

Конечно, быстрее будет работать твердотельный накопитель, однако и жесткие диски с интерфейсом САТА 3-го поколения и сегодня не теряют актуальности. При этом учитывайте, что заменить в большинстве случаев нужно будет также и процессор с оперативной1 памятью.

Также советую почитать о том, что такое ресурс TBW и как он рассчитывается. Буду признателен всем, кто расшарит этот пост в социальных сетях.

До скорой встречи на страницах моего блога!



С уважением, автор блога Андрей Андреев.

Друзья, поддержите блог! Поделитесь статьёй в социальных сетях:

Компьютеры HP и Compaq — Настройки перемычки для установки жестких дисков, а также приводов CD, CDRW и DVD

Перемычки для жестких дисков и приводов CD/DVD находятся сзади привода. Перемычка представляет собой маленький мателлический ползунок, накрытый прямоугольным пластиковым элементом. Перемычки жестких дисков предназначены для перемещения и соединения 2 металлических контактов для обеспечения прохождения электричества между ними.

Перед тем, как использовать перемычку, нужно знать настройку жесткого диска для каждой пары контактов.

Информацию о контактах можно прочесть непосредственно на этикетке жесткого диска, плате PCA под контактами или на пластиковой/металлической табличке рядом с контактами. Некоторые диски используют настройку по умолчанию при отсутствии перемычки. Параметры жесткого диска могут быть следующими (данный список не является полным):

  • MS, MA, DS, 0, or M = Главное или Устройств 0. Диск является первым устройством для использования на кабеле/канале (подключен к концевому разъему на кабеле IDE).

  • SL, PK, 1, or S = Вспомогательное или Устройство 1. Диск является вторичным устройствои для использования на кабеле/канале (подключен к среднему разъему кабеля IDE).

  • CS, CSEL = Выбор кабеля. Привод может быть автоматически настроен соответствующей системой.

Если не получается найти названия настроек жесткого диска для контактов, см. информацию производителя диска — либо на его веб-сайте поддержки, либо в любых доступных руководствах, предоставленных при покупке.

Контакты обычно располагаются сзади приводя рядом с разъемом плоского кабеля. Для настройки диск должен обладать тремя или четырьмя парами контактов.

Также нужно знать расположение и тип каждого доступного канального разъема на материнской плате. Приводы используют два основных типа разъемов:

  • IDE и SATA. Плоский кабель IDE подключается к первичному или вторичному разъему IDE на материнской плате. Каждый кабель IDE поддерживает до двух IDE-совместимых жестких дисков.

  • Кабель SATA подключается к разъему SATA. Каждый кабель поддерживает один диск. Как правило, настройка перемычки не требуется.

Каждый из разъемов отмечен на материнской плате. Компьютер может быть оснащен одним разъемом IDE (или не оснащен таковым), а также не содержать или содержать несколько разъемов SATA. Возможность подключения жесткого диска к компьютеру ограничивается числом и типом разъемов IDE и SATA на материнской плате. Например, нельзя подключить 2 диска SATA при наличии только одного доступного разъема SATA на материнской плате.

    Рис. : Пример разъемов на материнской плате для дисков (конфигурация вашего компьютера может отличаться)

  1. Разъемы IDE (первичный и вторичный)

  2. Разъемы SATA, 1-4

И наконец, тип используемого кабеля также может оказывать влияние на конфигурацию дисков.

Для дисков SATA все, что нужно — это подключить кабель SATA к разъему на материнской плате и диску.

    Рис. : Пример подключений SATA

  1. Подключение кабеля питания

  2. Кабель и разъем SATA (тип — 90 град., тип разъема может меняться)

Тем не менее, для дисков IDE используйте плоский кабель IDE (стандартный 40-проводной или 80-проводной Ultra-IDE, либо EIDE). Плоский кабель подключает жесткий диск или привод CD/DVD к материнской плате. Можно подключить до двух устройств к одному и тому же плоскому кабелю, если кабель оснащен тремя разъемами (один подключается к материнской плате, а два других — к дискам).

    Рис. : Верхние кабельные разъемы IDE

  1. Вспомогательный разъем (средний)

  2. Основной разъем (концевой)

    Рис. : Пример подключения IDE

  1. Плоский кабель и подключение IDE

  2. Подключение кабеля питания

Теперь, когда настройка жесткого диска, канальные разъемы и типы кабелей понятны, можно проверить параметры перемычки для дисков.

Как подключить второй жесткий диск sata. Как установить жесткий диск на компьютер? Правила установки жесткого диска на компьютер. Подключение к БП

С каждым годом количество хранящейся на компьютере информации увеличивается. В результате компьютер начинает долго загружаться и периодически подвисает. И это естественно, ведь все данные хранятся на жестком диске, память которого ограничена.

Пользователи решают эту проблему по-разному. Кто-то перекидывает информацию на различные носители , кто-то обращается к мастеру, и просит увеличить память компьютера, а кто-то решает подключить к компьютеру второй жесткий диск . Поэтому давайте разбираться, как без помощи специалиста – самостоятельно – подключить второй жесткий диск к компьютеру.

Для начала необходимо полностью обесточить системный блок : отключаем все кабели и кабель питания. Теперь необходимо открутить боковые крышки системника. Разворачиваем его задней частью к себе и откручиваем четыре винта по бокам. Слегка надавив на боковые части, сдвигаем их по направлению стрелки и снимаем.

Жесткие диски в системном блоке устанавливаются в специальные отсеки или ячейки. Такие отсеки могут находиться в задней части системного блока внизу или посередине, некоторые жесткие диски устанавливаются повернутыми на бок. Если в Вашем системном блоке несколько ячеек для жестких дисков , установите второй не впритык к первому – это улучшит его охлаждение.

В зависимости от способа подключения к материнской плате внутренние жесткие диски делятся на два типа: с IDE и SATA-интерфейсом. IDE является более старым стандартом, сейчас все системные блоки рассчитаны на подключение жестких дисков с SATA-интерфейсом. Различить их не сложно: у IDE широкие порты для подключения жесткого диска и питания и широкий шлейф, у SATA и порты, и шлейф значительно уже.

Подключение жесткого диска через SATA-интерфейс

Если в Вашем системном блоке установлен жесткий диск с SATA-интерфейсом, то подключить второй не составит особого труда.

Вставляем второй жесткий диск в свободную ячейку и прикрепляем его к корпусу винтами.


Теперь берем SATA-кабель, по которому будут передаваться данные, и подключаем его к жесткому диску любой стороной. Второй штекер кабеля подключаем к SATA-разъему на материнской плате.


Во всех системных блоках имеется как минимум два SATA-разъема, выглядят они так, как показано на картинке ниже.


Для подключения к блоку питания используется кабель, штекер которого немного шире, чем у SATA-кабеля. Если от блока питания отходит только один штекер, необходимо купить разветвитель. Если блок питания не оснащен узким штекером, потребуется купить переходник.


Подключите кабель питания к жесткому диску.


Второй жесткий диск на компьютер установлен. Поставьте боковые крышки системного блока на место и закрепите их винтами.

Подключение жесткого диска через IDE-интерфейс

Хоть стандарт IDE и устаревший, но жесткие диски с IDE-интерфейсом все еще встречаются. Поэтому дальше рассмотрим, как подключить второй жесткий диск через IDE-интерфейс.

Для начала необходимо установить перемычку на контактах жесткого диска в нужное положение. Это позволит определить, в каком режиме будет работать жесткий диск: ведущем (Master) или ведомом (Slave). Обычно в режиме Master работает жесткий диск, который уже установлен на компьютере. Именно он является основным и с него загружается операционная система . Для второго жесткого диска, который мы собираемся установить, нужно выбрать режим Slave. На корпусе жесткого диска контакты обычно подписаны, поэтому просто поставьте перемычку в нужное положение.


IDE-шлейф, по которому передаются данные, имеет три штекера. Один расположен на конце длинного отрезка, синего цвета , подключается к материнской плате. Еще один – посредине, белого цвета , подключается к ведомому диску (Slave). Третий, на конце короткого отрезка, черный, подключается к ведущему диску (Master).


Вставьте жесткий диск в свободную ячейку. Затем закрепите его с помощью винтиков.


Выберите свободный штекер от блока питания и вставьте его в соответствующий порт на жестком диске.


Теперь вставьте штекер, который расположен посередине шлейфа , в порт жесткого диска для передачи данных. При этом один конец шлейфа уже подсоединен к материнской плате, другой – к ранее установленному жесткому диску.


Подключение второго жесткого диска через IDE-интерфейс на этом завершено.

Как видите, ничего сложного мы не сделали. Просто будьте внимательны, и тогда у Вас точно получится подключить второй жесткий диск к компьютеру .

А также смотрим видео

Как установить жесткий диск?

Жёсткий диск или винчестер — это именно та деталь компьютера, которая чаще всего требует замены. Это происходит не потому, что выходит из строя, просто место на жёстком диске заканчивается быстрее, чем устаревают остальные детали. В этой статье мы рассмотрим, как заменить жёсткий диск, установить новый или второй жёсткий диск, не прибегая к дорогостоящим услугам платных специалистов. Тем более, что процедура эта абсолютно не сложная.

Форматы жестких дисков

Перейдем к делу.
Первый наш жесткий диск мы оставим под операционную систему, а второй мы подключим для хранения фильмов, игр, музыки и другой информации. Такая конфигурация не только удобна, но и повышает быстродействие самого компьютера.

Рассмотрим по пунктам как «добраться» до места установки нашего жесткого.
1. Необходимо отключить компьютер от сети питания.
2. Снимите крышку системного блока (если крышка раздельная, то необходимо её снять с обоих сторон).
3. Найдите первый свой жесткий диск (чаще всего располагается он ближе к торцевой части).




Кабель питания SATA



Вот так выглядит разъем SATA на материнской плате для подключения шлейфа передачи данных.

Для информации:
Если у вас на материнской плате имеется SATA выход, то разумнее будет поставить именно этого типа жесткий диск. SATA имеет большую пропускную способность по отношению к IDE. IDE сложнее уже найти в магазинах из-за того, что данный интерфейс уже выходит из активного пользования , а на смену ему пришел SATA, SATA-II, SATA-III (чем больше цыфра тем выше скорость обмена данными).

5. Если ваш выбор все же пал на жесткий диск типа IDE, то на задней панеле необходимо переставить перемычку в положение Slave. Так же необходимо проверить как установлена перемычка на первом жестком диске (она должна быть установлена в положение Master).

6. Теперь установите ваш дополнительный жесткий диск на место и подключите к материнской плате и подайте на него питание.

7. Закрепите жесткие диски с обоих сторон на болты идущие в комплекте.

8. Установите крышку системного блока на место.

9. Подключите провода которые ранее были отключены и подайте на него питание.

10. Включите компьютер, дождитесь полной загрузки после чего проверте появился ли новый жесткий диск (для проверки зайдите в «Мой компьютер»)

11. Если все прошло успешно и диск появился в компьютере, то перед началом работы следует его отформатировать.

Ну вот на этом и закончена установка второго жесткого диска.

Здравствуйте! Пожалуйста, подскажите простому пользователю компьютера разобраться с жесткими дисками и возможностью их автономной работы…
Суть в следующем. Появилась возможность установить на свой ПК второй жесткий диск, с тем, чтобы первый был исключительно под ОС + необходимые программы + часто используемые файлы и (документы, технические схемы и пр.), а второй под домашний архив (видео, фото, фильмы, редко используемые файлы.
Второй жесткий диск я успешно установил самостоятельно (ОС его хорошо видит и обслуживает)… Но здесь возникает одна проблема. Этот жесткий диск должен использоваться время от времени, но получается, что при каждом включении и выключении компьютера, ОС все равно его запускает — а это ведь влияет на ресурс!
Как сделать так, чтобы этот, назовем его «архивный» жесткий диск, без надобности не запускался? Возможно ли такое?

Николай | 29 апреля 2015, 08:40
» YUM писал: в порядке обсуждения: а механическим путём не пойти? Ну, например, удлинить провод питания. Вынести папу/маму наружу и по ненадобности, просто размыкать колодки. Шлейф, правда, все-едино торчать будет в «маме», но, думаю, дальше показа: «неизвестное устройство «, ОСька не пойдет… »

Собственно говоря, именно этот вариант я рассматривал первым и вот почему. Сейчас у меня системный блок стоит (широкой стороной) вплотную за монитором и задняя (своболдная) сторона (по определенным причинам) без крышки (т.е. имеется свободный доступ к «железу»). Шлейфы обоих НЖМД имеют удобный доступ . Вобщем все предрасположено к тому, чтобы вынимать/вставлять разъемы. Но понимая, что так все быстро придет в негодность, вот я и задался вопросом не механического, а программного включения и выключения НЖМД. Ну и выяснилось, что это, к сожалению, невозможно.
Так что, YUM, мне придется идти по уже обсуждавшемуся пути…

YUM | 19 апреля 2015, 15:32
в порядке обсуждения: а механическим путём не пойти? Ну, например, удлинить провод питания. Вынести папу/маму наружу и по ненадобности, просто размыкать колодки. Шлейф, правда, все-едино торчать будет в «маме», но, думаю, дальше показа: «неизвестное устройство», ОСька не пойдет. Помнится, втыкал вентиляторы в свободные колодки на БП. С наружным использованием. Один чтобы дул — на меня, второй — в корпус. Ибо, случалось, перегревались мы с компом оба…: -)

Николай | 8 апреля 2015, 13:58
Ник Ник, спасибо за ответ. Из ответов я понял, что интегрированный в ПК второй НЖМД все равно будет опрашиваться ОС при любых её действиях. И поэтому, для устранения «непроизводительных» включений и отключений, необходимо исключить его из дирекции одной ОС. Т.е, это либо ПК с двумя материнскими платами (и разными ОС), либо второй ПК, либо внешний НЖМД, либо NAS…

Ник Ник | 7 апреля 2015, 14:47
У меня сделано так, в системном блоке стоит диск на 500 gb разделен на два раздела на одном разделе система на другом скачанные фильмы и т.д. В красивом пластиковом футляре который называется внешний бокс для HDD стоит второй (стоит прямо на столе) жесткий диск тоже на 500. Причем у него автономное питание на корпусе выключатель. На нем фото и архивы и подключается он выключателем когда нужен, а не нужен выключается выключателем на корпусе. Соединен он с компьютером USB (идет с боксом в комплекте) Диск система видит как флеш больших размеров . Взял этот бокс и смотри фото и видео DVD или везде где есть USB.

Николай | 7 апреля 2015, 08:19
Ник, возможно в чем-то Вы и правы. Но опять же, мне не нужен диск для бэкапа (правильно я назвал?), который будет хранится в шкафу.
В наличии имелось 2 НЖМД (на 500 ГБ и на 2 ТБ). На первом я разместил ОС с сопуствующими программами (которые установлены еще не все нужные). Кстати, как и упоминал Свинкин Дима, системный диск был разделен на два логических-под саму ОС и для разных файлов,необходимых в повседневной работе . А второй НЖМД (2 ТБ) постепенно заполняется «домашней всячиной» (фото, видео, фильмы, музыка, редко используемые документы, чертежы и прочее).

В итоге,»двухтеррабайтник» после включения ПК, через некоторое время (как Вы и упоминали, Ник) «засыпает», я даже и не знаю, когда это происходит. С одной стороны это хорошо-НЖМД не используется, а с другой возникает описываемая мной проблема.
Ник, купить внешний диск пока не могу (тем более сейчас очень дороги, да и уже имеется 2 ТБ в наличии). Просто у меня есть возможность получить маленький системный блок-вероятно придется «плясать» от этого варианта.
Кстати, Ник, я конечно не специалист в IT, но все таки везде говорится о том, что к НЖМД нужно относиться бережно, в.т.ч для него лучше весь день «крутиться», чем запускаться и останавливаться.

Итак, итогом можно сказать следующее:
1) раздельное управление на одном компьютере, с одной ОС, двух физических НЖМД (без хороших системных знаний и доступа в БИОС) практически невозможно.
2) для решения описываемой мной проблемы, предлагается либо физически отключать второй НЖМД (что малореально), либо использовать внешний НЖИД, либо можно использовать второй системный блок маленького форм фактора.
Все правильно?

Ник | 6 апреля 2015, 22:47
Для Николая: «профессор» на одном из IT-сайтов — советовал вам правильно. Лучше всего иметь 2 диска в системе. Но они используются совсем для другого. Например на одном диске только система. И если система рухнет или нужно восстанавливать ее из резервного образа полугодичной давности, то ваши текущие документы никак не будут затронуты, т.к. они на другом диске. Ничего не потеряете. Либо нужно выполнить проверку на ошибки или дефрагментацию системного диска — операция будет по времени произведена гораздо быстрее на небольшом системном диске (где только система), чем на огромном общем диске , где помимо системы находится еще куча ваших документов, картинок, видео и пр. Короче, 2 диска используются для разноса данных — и это нужно для удобства обслуживания системы.

Не знаю, чего вы боитесь включений-выключений дисков. Ничего страшного нет, современные диски на это рассчитаны, даже могут отключаться и засыпать, если к ним долго не обращаются.

Ну а если хотите сами отключать диск, то купите внешний диск. Например, внешний диск на USB-3 у меня используется. Работает быстро, чтоб отключить — просто нужно разъем со шнурком вынуть из гнезда компа (вставляется в разъем для флешки).

Николай | 6 апреля 2015, 20:54
Благодарен всем, кто ответил на мой вопрос. Отдельный «реверанс» для Alek55sandr5-похоже что Вы сразу «ухватили» суть вопроса.
Теперь становится понятно, что если к одной ОС подключены два (3,4) жестких диска (которые система «видит» как отдельные физические диски), то при каждом включении, выключении или перезагрузке система всегда будет запускать их все (что, естественно, сокращает их ресурс, ведь для жесткого диска одним из самых тяжелых режимов является пуск, когда шпиндель раскручивает «блины» Правильно?)
Странно, что в свое время, какой-то «профессор» на одном из IT-сайтов, «посоветовал» в своем ПК иметь два отдельных жестких диска (причем не в каком-то райд-массиве, а именно два отдельных физических-один для ОС и сопутствующих программ, а другой для домашнего видео , фото, книг, архива документов и других, относительно редко используемых файлов). Вот я и «купился» на этот «призыв».
То есть, для меня будет правильным решением : отдельный малоразмерный системный блок, из которого сделать что-то типа NAS и подключать его по мере надобности? Только так я смогу уберечь второй жесткий диск от лишних включений. Правильно?

Дмитрий | 6 апреля 2015, 10:59
Поставь туда файл подкачки и папку для временных файлов . Диск будет давать отдачу.

Свинкин Дима | 5 апреля 2015, 16:43
Категорически с вами не согласен! Домашний архив нужно создавать и хранить на внешнем жёстком диске. Каких размеров у вас системный (физический диск)? Для ОС+различные программы обычно достаточно 100-150 ГБ, а у многих пользователей системный (логический) даже меньше этих размеров в разы. Если у вас в компьютере стоял один физический диск номинальным размером 320 ГБ и более, то неразумно весь этот объём определять под ОС+программы. Его нужно разделить на два раздела (два логических диска) C:\ и D:\. Диск С — системный, а на диске D:\ следует разместить папки для временных файлов всех программ, папки для загрузок из интернета, папки для сохранения файлов, созданных в разных программах и временный архив из наиболее востребованных файлов. Любое лишнее физическое устройство в компьютере может обернуться головной болью в любой момент — это практика.

Alek55sandr5 | 5 апреля 2015, 15:50
На сколько я знаю, то к сожалению реализовать полностью выключение жесткого диска невозможно, если он подключен к ПК. При каждом старте операционной системы жесткий диск будет загружаться вместе с ней и его ресурс будет медленно изнашиваться. Вы можете скопировать какие-то файлы на этот жесткий диск и вынуть из его разъема подключенные кабели. Таким образом он будет полностью отключенным и его ресурс будет больше. Но конечно, если вам подойдет такой вариант.

Это не совсем так. Для начала нужно знать с какими интерфейсами ваши устройства. Если они оба SATA то вам достаточно их подключить, возможно придется выставить в BIOS очередность обращения системы к устройствам для загрузки с того диска на котором у вас установлена система, который у вас является загрузочным. В противном случае если на вновь установленном диске ранее была установлена операционная система и он был активным то загрузка пойдет с него и вероятней всего она не пройдет нормально. Если же диск чистый и система обратится к этому диску первым то загрузки вообще не будет, система выдаст сообщение No system disk . Что бы управлять этим параметром нужно войти в BIOS. зависят от того чей именно BIOS у вас установлен (AWARD,American Megatrends Inc (AMI), General Software Inc, Microid Research, Phoenix Technologies) Что именно у вас установлено вы можете узнать при включении компьютера, производитель BIOS будет указан на экране. В общем узнаете кто производитель, пишите, подскажем в каком разделе искать.
Если ваши диски с интерфейсами IDE, то тут нужно разобраться с подключениями устройств. Если оба диска подключаются на один шлейф то нужно разобраться с правильностью установки перемычек на диске, если они будут установлены не правильно то система может вообще не увидеть ваши диски не смотря на то что до подключения все было в порядке. (сразу стоит оговориться что не стоит вешать диск HDD и CD/DVD Rom на один шлейф. При таком подключении скорость передачи данных будет заметно ниже. Канал IDE сам выставит скорость обмена на оба канала не превышающую скорость обмена наименее скоростного устройства, т.е. CD/DVD Rom и ваш HDD будет работать медленно.
Вернемся к шлейфу. На шлейфе 3 одинаковых разъема. самый отдаленный от двух других вставляется в материнскую плату это System. Средний это разъем Slave, третий это Master. Некоторые шлейфы имеют надписи возле разъемов. На самих дисках есть рисунок который показывает какому подключению соответствует положение перемычки. Итак, разъем System вставляем в материнскую плату, разъем Master вставляем в один из дисков и ставим перемычку в положение Master, второй диск подключаем к разъему Slave, для Slave обычно перемычка вообще не ставится поэтому чтоб её не потерять ставим ей в положение Cable select. Кстати сказать сто все подключения следует выполнять при отключенном питании. На задней стенке системного блока есть выключатель. Выключаем его и нажимаем кнопку POWER(ту которой вы включаете компьютер) это позволит снять остаточное напряжение с заряженных конденсаторов блока питания. При этом могут даже мигнуть лампочки и начать вращаться вентиляторы. Подключаем разъемы питания к вашим дискам и включаем питание компьютера. Теперь нужно войти в BIOS и посмотреть видны ли ваши диски. Если всё подключено правильно и диски исправны и выставлен параметр определения дисков в AUTO, то информацию о них вы увидите на главной странице . Отображаются как каналы интерфейса SATA , таки каналы IDE. Если же не видно то стрелками переходите на канал у которого вместо диска написано None и нажимаете Enter. Далее снова нажимаете Enter и система попробует найти и опознать ваш диск. Если не нашла нажимаем Esc и переходим к следующему каналу и так пока все ваши диски не найдутся. Когда найдутся вы сами это увидите. Если же не нашлись то проверяйте подключение, надежность контакта. Если всё определилось, хорошо. Сохраняем настройки (обычно это клавиша F10 и нажатие клавиши Y для подтверждения). Теперь пробуем загрузить компьютер. Если все пошло как надо по замечательно. Если же диски определились но загрузка не пошла значит дело опять же в очередности обращения к устройствам. Чтоб точно сказать вам что нужно делать дальше нужно опять же знать производителя вашего BIOS.
Вот, информации выше крыши для того кто пока вообще ничего об этом не знает. Может быть и трудно так сразу всё воспринять но сделаете один раз, потом будите делать это с закрытыми глазами , сложного в этом ничего нет. Главные критерии это аккуратность и внимательность.
Если есть скайп обращайтесь, может на словах у меня лучше получится объяснять.

ЗЫ
Во блин нафигачил Гы Гы.

С каждым годом количество хранящейся на компьютере информации увеличивается. В результате компьютер начинает долго загружаться и периодически подвисает. И это естественно, ведь все данные хранятся на жестком диске, память которого ограничена.

Пользователи решают эту проблему по-разному. Кто-то перекидывает информацию на различные носители, кто-то обращается к мастеру, и просит увеличить память компьютера, а кто-то решает подключить к компьютеру второй жесткий диск. Поэтому давайте разбираться, как без помощи специалиста – самостоятельно – подключить второй жесткий диск к компьютеру.

Для начала необходимо полностью обесточить системный блок : отключаем все кабели и кабель питания. Теперь необходимо открутить боковые крышки системника. Разворачиваем его задней частью к себе и откручиваем четыре винта по бокам. Слегка надавив на боковые части, сдвигаем их по направлению стрелки и снимаем.

Жесткие диски в системном блоке устанавливаются в специальные отсеки или ячейки. Такие отсеки могут находиться в задней части системного блока внизу или посередине, некоторые жесткие диски устанавливаются повернутыми на бок. Если в Вашем системном блоке несколько ячеек для жестких дисков, установите второй не впритык к первому – это улучшит его охлаждение.

В зависимости от способа подключения к материнской плате внутренние жесткие диски делятся на два типа: с IDE и SATA-интерфейсом. IDE является более старым стандартом, сейчас все системные блоки рассчитаны на подключение жестких дисков с SATA-интерфейсом. Различить их не сложно: у IDE широкие порты для подключения жесткого диска и питания и широкий шлейф, у SATA и порты, и шлейф значительно уже.

Подключение жесткого диска через SATA-интерфейс

Если в Вашем системном блоке установлен жесткий диск с SATA-интерфейсом, то подключить второй не составит особого труда.

Вставляем второй жесткий диск в свободную ячейку и прикрепляем его к корпусу винтами.

Теперь берем SATA-кабель , по которому будут передаваться данные, и подключаем его к жесткому диску любой стороной. Второй штекер кабеля подключаем к SATA-разъему на материнской плате.

Во всех системных блоках имеется как минимум два SATA-разъема, выглядят они так, как показано на картинке ниже.

Для подключения к блоку питания используется кабель, штекер которого немного шире, чем у SATA-кабеля. Если от блока питания отходит только один штекер, необходимо купить разветвитель . Если блок питания не оснащен узким штекером, потребуется купить переходник .

Подключите кабель питания к жесткому диску.

Второй жесткий диск на компьютер установлен. Поставьте боковые крышки системного блока на место и закрепите их винтами.

Подключение жесткого диска через IDE-интерфейс

Хоть стандарт IDE и устаревший, но жесткие диски с IDE-интерфейсом все еще встречаются. Поэтому дальше рассмотрим, как подключить второй жесткий диск через IDE-интерфейс.

Для начала необходимо установить перемычку на контактах жесткого диска в нужное положение. Это позволит определить, в каком режиме будет работать жесткий диск: ведущем (Master) или ведомом (Slave). Обычно в режиме Master работает жесткий диск, который уже установлен на компьютере. Именно он является основным и с него загружается операционная система. Для второго жесткого диска, который мы собираемся установить, нужно выбрать режим Slave. На корпусе жесткого диска контакты обычно подписаны, поэтому просто поставьте перемычку в нужное положение.

IDE-шлейф, по которому передаются данные, имеет три штекера. Один расположен на конце длинного отрезка, синего цвета, подключается к материнской плате. Еще один – посредине, белого цвета, подключается к ведомому диску (Slave). Третий, на конце короткого отрезка, черный, подключается к ведущему диску (Master).

Вставьте жесткий диск в свободную ячейку. Затем закрепите его с помощью винтиков.

Выберите свободный штекер от блока питания и вставьте его в соответствующий порт на жестком диске.

Теперь вставьте штекер , который расположен посередине шлейфа , в порт жесткого диска для передачи данных. При этом один конец шлейфа уже подсоединен к материнской плате, другой – к ранее установленному жесткому диску.

Подключение второго жесткого диска через IDE-интерфейс на этом завершено.

Как видите, ничего сложного мы не сделали. Просто будьте внимательны, и тогда у Вас точно получится подключить второй жесткий диск к компьютеру.

А также смотрим видео

Подключаем второй жесткий диск к компьютеру.

Настало время, когда одного жесткого диска в компьютере уже недостаточно. Все больше пользователей решает подключить второй HDD к своему ПК, но далеко не все знают, как сделать это правильно самому, чтобы не допустить ошибок. На самом деле, процедура добавления второго диска несложная и не требует специальных умений. Необязательно даже монтировать винчестер — его можно подключить как внешнее устройство, если есть свободный USB-порт.

Подключение второго HDD к ПК или ноутбуку

Варианты подключения второго жесткого диска максимально просты:


  • Подключение HDD к системному блоку компьютера.

    Подойдет владельцам обычных стационарных ПК, не желающих иметь внешних подключенных устройств.


  • Подключение жесткого диска как внешний накопитель.

    Самый простой способ подключения HDD, и единственный возможный для владельца ноутбука.


Вариант 1. Установка в системный блок

Определение типа HDD

Перед подключением вам нужно определить вид интерфейса, с которым работает винчестер — SATA или IDE. Практически все современные компьютеры оснащены интерфейсом SATA, соответственно, лучше всего, если и жесткий диск будет этого же типа. Шина IDE считается устаревшей, и может попросту отсутствовать на материнской плате. Поэтому с подключением такого диска могут возникнуть некоторые сложности.

Распознать стандарт проще всего по контактам. Вот так они выглядят у SATA-дисков:

И вот так у IDE:

Подключение второго SATA-диска в системном блоке

Сам процесс подключения диска очень легкий и проходит в несколько этапов:


Приоритетность загрузки SATA-дисков

На материнской плате обычно есть 4 разъема для подключения SATA-дисков. Они обозначаются как SATA0 — первый, SATA1 — второй и т. д. Приоритет винчестера напрямую связан с нумерацией разъема. Если вам нужно вручную задать приоритет, то потребуется зайти в BIOS. В зависимости от типа BIOS, интерфейс и управление будут разными.

В старых версиях заходите в раздел Advanced BIOS Features и работайте с параметрами First Boot Device и Second Boot Device . В новых версиях BIOS ищите раздел Boot или Boot Sequence и параметр 1st/2nd Boot Priority .

Подключение второго IDE-диска

В редких случаях есть необходимость в установке диска с устаревшим IDE-интерфейсом. В этом случае процесс подключения будет немного отличаться.


Подключение второго IDE-диска к первому SATA-диску

Когда нужно подсоединить IDE-диск к уже работающему SATA HDD, используйте специальный переходник IDE-SATA.

Схема подключения следующая:


  1. Перемычка на переходнике устанавливается на режим Master.

  2. Штекер IDE подключается в сам винчестер.

  3. Красный кабель SATA подсоединяется одной стороной к переходнику, второй — к материнской плате.

  4. Кабель питания подключается одной стороной к переходнику, а другой — к блоку питания.

Возможно, вам потребуется приобрести переходник с 4-контактного (4 pin) разъема питания на SATA.

Инициализация диска в ОС

В обоих случаях после подключения система может не видеть подсоединенный диск. Это не значит, что вы сделали что-то неправильно, наоборот, это нормально, когда новый HDD не виден в системе. Чтобы им можно было пользоваться, требуется инициализация жесткого диска. О том, как это делается, читайте в другой нашей статье.

Вариант 2. Подключение внешнего жесткого диска

Нередко пользователи выбирают подключение внешнего HDD. Это гораздо проще и удобнее, если некоторые файлы, хранящиеся на диске, иногда нужны и вне дома. А в ситуации с ноутбуками этот способ окажется особенно актуальным, поскольку отдельного слота для второго HDD там не предусмотрено.

Внешний жесткий диск подключается посредством USB ровно так же, как и другое устройство с этим же интерфейсом (флешка, мышь, клавиатура).

Жесткий диск, предназначенный для установки в системный блок, также можно подключить по USB. Для этого нужно использовать либо адаптер/переходник, либо специальный внешний корпус для винчестера. Суть работы таких устройств схожа — через адаптер на HDD подается нужное напряжение, а соединение с ПК осуществляется через USB. Для винчестеров разных форм-факторов есть свои кабели, поэтому при покупке всегда нужно обращать внимание на стандарт, задающий габаритные размеры вашего HDD.

Если вы решили подсоединить диск вторым методом, то соблюдайте буквально 2 правила: не пренебрегайте безопасным извлечением устройства и не отсоединяйте диск во время работы с ПК во избежание ошибок.

Мы рассказали о способах подключения второго жесткого диска к компьютеру или ноутбуку. Как видите, в этой процедуре нет ничего сложного и совершенно необязательно пользоваться услугами компьютерных мастеров.


Доброго времени суток!

Места на диске — никогда много не бывает!

Эта истина вот уже последние лет 30 как никогда актуальна. Несмотря на развитие IT-сферы (появление облачных дисков, сетевых хранилищ, высокоскоростного интернета) — все равно, мы сталкиваемся с нехваткой свободного места на HDD.

Очевидное решение этой проблемы — покупка и подключение еще одного диска. Но, как и в любом вопросе, в этом есть свои нюансы… Собственно, в этой статье решил рассмотреть этот вопрос поподробнее (чтобы статья была понятна большинству неискушенных читателей).

И так, начнем разбираться …

Примечание! Обратите внимание, что место на диске может «пропадать» из-за не оптимальных настроек Windows (например, «раздуты» файлы подкачки и гибернации), или большого скопления мусора. Рекомендую очистить весь мусор и оптимизировать ОС ( ), прежде чем покупать новый диск (возможно освобожденного места хватит под все ваши задачи).

Вариант 1: установка классического HDD в системный блок ПК

Пару слов насчет выбора нового диска

Вообще, выбор нового жесткого диска — это отдельная большая тема. Здесь хочу заострить внимание на одной важной детали — интерфейсе . Сейчас наиболее часто встречаются IDE (устаревший) и SATA. Прежде чем покупать диск, рекомендую проверить свой ПК (особенно, если он у вас уже старый) и узнать какой интерфейс поддерживается (иначе в придачу к диску придется приобретать переходники/адаптеры — а с ними часто возникают доп. проблемы…) .

SATA III и IDE — сравнение (в качестве примера. На фото представлены 2 жестких диска)

Об установке:


Дополнение (если ПК не видит новый диск)!

После того, как вы включите компьютер (с установленным вторым диском *) — совсем не факт, что вы сразу же увидите этот накопитель в «Моем компьютере» или «Проводнике». Дело в том, что новые диски часто идут не отформатированными (и такой накопитель не всегда может видеть Windows).

Поэтому, после включения и загрузки Windows, рекомендую сразу (это системная утилита в Windows) или воспользоваться специальными , чтобы отформатировать накопитель и начать с ним полноценно работать.

Вариант 2: подключение диска к USB-порту (внешние диски)

Если вы не хотите «лазить» по внутренностям системного блока (а многие начинающие пользователи просят подсказать именно такой вариант, чтобы этого не делать) , или у вас просто не вышла гарантия на ПК (и не хотите открывать блок и лишний раз рисковать ей) — то есть выход…

Дело в том, что сейчас в продаже есть сотни различных спец. боксов: они представляют из себя разборную коробку (см. скрин ниже) , внутрь которой можно установить классический жесткий диск (как 2,5, так и 3,5 дюйма (т.е. диск как от ноутбука, так и от ПК)) и после подключить его к USB-порту. Причем, подключать можно не только к компьютеру, но и к маленькому нетбуку, например.

Работа с таким диском ничем не отличается от обычного диска (который внутри сист. блока): также на него можно складировать музыку, фильмы, документы, игры и пр. (плюс к этому, легко переносить и подключать его к другим устройствам).

Единственный минус: могут быть проблемы с установкой ОС Windows на него (поэтому, использовать внешний диск как системный — не стоит. Для всего остального — вполне неплохой вариант).

Кстати, в продаже сейчас есть не только боксы (для классических HDD), но и полноценные внешние жесткие диски. Их сейчас довольно большое разнообразие, отличаются не только объемом, но и интерфейсом подключения, габаритами, скоростью и т.д.

В помощь! Как выбрать внешний жесткий диск (HDD) — 7 важных моментов —

Стационарный внешний жесткий диск — подключается к сети 220 В через блок питания

В помощь!

Вариант 3: если у вас ноутбук…

Многие под словом «компьютер» часто имеют ввиду ноутбук. Именно поэтому в этой статье также рассмотрю и этот случай…

Вообще, ноутбук плохо поддается апгрейду. Если в обычный системный блок можно «запихнуть» несколько жестких дисков (например, штук 5-6), то многие классические ноутбуки — имеют всего 1 слот под HDD (предусмотренный производителем). И, как правило, он уже занят текущим диском — т.е. под второй накопитель слота нет.

Однако, не спешите отчаиваться, есть варианты решения:


На этом пока всё, дополнения по теме приветствуются.

Удачной работы!

Своими силами и без привлечения специалиста, в случае необходимости, можно подсоединить к своему компьютеру дополнительный жесткий диск. Далее разберем схему установки и последующего подключения нового винчестера в системнике. Следует отметить, что действия производятся плавно, четко, без приложения силы и резких действий.

Первым шагом, потребуется обесточить весь системный блок, для этого отключаем питание, а затем отсоединяем абсолютно все провода. Далее откручиваются и снимаются боковые крышки, также как на изображении.

Для винчестера, разумеется, предусмотрены собственные отсеки, которые в зависимости от модели системного блока, могут располагаться в разных позициях и иметь различное положение.

По способу подсоединения винчестера непосредственно к материнской плате, они подразделяются на два вида, а именно SATA и IDE . Второй вариант, имеет для подключения весьма широкие шлейфы и порты, считается устаревшим и сейчас используется крайне редко. За своей неактуальностью IDE вариация рассматриваться здесь не будет.

Если винчестер SATA уже подключен к компьютеру, то добавить второй можно легко и быстро. Дополнительный диск вставляется в надлежащую свободную ячейку и крепится к корпусу. Желательно, чтобы они располагались на достаточном расстоянии друг от друга, для избегания перегревов.

Для того, чтобы подсоединить новый жесткий диск к самой материнской плате, понадобится кабель SATA . Один конец воткнуть в соответствующий слот на плате, а второй к винчестеру.

Стоит отметить, что в каждой современной модели системного блока, предусмотрено минимум два SATA -разъёма .

Следующим шагом, потребуется подсоединить новый винчестер непосредственно к блоку питания. Для этого применяется специальный кабель , штекер которого несколько шире, нежели у SATA-кабеля. В случае, когда от блока питания выходит единственный штекер, то понадобится разветвитель. Бывает, что узкий штекер в блоке питания не был предусмотрен, то следует приобрести переходник . Примеры показаны на изображениях:

Заполучив, все вышеупомянутые кабели, следует соединить жесткий диск с кабелем для питания.

Теперь вспомогательный носитель полноценно подключен. Далее можно запустить компьютер, прикрепив крышки, подключив кабеля и подав питание. После этого, последует, в случаенеобходимости этап системной настройки нового жесткого диска.

Как: установить жесткий диск SATA

Добро пожаловать в первое издание практических руководств PC Build Advisor.

Сегодня мы расскажем, как установить жесткий диск SATA. Это простая задача, которую может выполнить каждый, имея немного ноу-хау.

Обзор

: Как установить жесткий диск SATA

Это руководство научит вас:

Установите новый жесткий диск SATA в настольный компьютер

С этого момента мы будем говорить о настольных компьютерах, а не о ноутбуках (поскольку на большинстве ноутбуков действительно нет места для второго или дополнительного жесткого диска).

После завершения установки вам необходимо настроить жесткий диск. Мы расскажем, как это сделать, в отдельном руководстве.

Кто извлечет выгоду из этого руководства

Если вы хотите установить дополнительный жесткий диск SATA, это руководство научит вас всему, что вам нужно знать.

Если вы хотите узнать больше о том, как установить новый жесткий диск (например, заменить текущий жесткий диск), вы все равно можете использовать это руководство, однако вам необходимо сначала удалить существующий жесткий диск перед установкой нового один.Просто отключите его, а затем используйте те же кабели для подключения вашего нового жесткого диска.

Инструменты, которые вам понадобятся

Вам нужно будет открыть корпус компьютера, чтобы установить новый жесткий диск SATA, поэтому вам могут потребоваться следующие инструменты:

  • Маленькая отвертка с крестообразным шлицем Отвертка размером №1 или №2, подобная этой, — это все, что вам нужно для большинства работ по сборке компьютеров. Магнитный наконечник очень помогает удерживать винты во время работы.

Дополнительные опции:

Такой антистатический браслет не является обязательным, но вы можете использовать один из них, если вас беспокоит статическое электричество.

Подготовка к работе

При работе с компьютером всегда в первую очередь заботьтесь о безопасности. Выключите и отсоедините компьютер от сети, прежде чем открывать корпус. Кроме того, распечатайте эти инструкции или возьмите отдельное устройство (телефон или ноутбук), чтобы просматривать их для удобства во время работы.

Возможно, вам потребуется подтвердить, что внутри корпуса компьютера достаточно места для физического монтажа нового жесткого диска. (Вам не нужно этого делать, если вы заменяете существующий жесткий диск)

Вам также следует проверить, есть ли на материнской плате свободный порт SATA, куда вы можете подключить новый жесткий диск.

Вы можете сделать это либо визуально, выключив компьютер и открыв корпус, чтобы посмотреть, либо, если вы знаете, какая у вас модель материнской платы, вы можете посмотреть ее характеристики, чтобы узнать, сколько портов SATA она имеет. Имейте в виду, что некоторые порты SATA могут уже использоваться существующим оборудованием, например, вашим существующим основным жестким диском и оптическим приводом (DVD / CD). Убедитесь, что у вас есть свободный порт для подключения нового жесткого диска. (Опять же, вы можете пропустить эту проверку, если просто заменяете существующий жесткий диск)

Установка нового жесткого диска

Шаг 1. Откройте корпус компьютера

Выключите компьютер и отключите его от электросети, прежде чем начать.

После отключения вы можете открыть корпус компьютера, открутив винты, удерживающие боковую панель на месте. Это могут быть винты с накатанной головкой или вам может потребоваться отвертка.

Обязательно заземлите себя, дотронувшись до оголенного металла на корпусе компьютера. Это предотвратит риск повреждения внутренних компонентов статическим электричеством.

Можно перевернуть корпус компьютера на скамейке или столе так, чтобы открываемая сторона была обращена к вам и была легко доступна.Или вы можете предпочесть работать, когда компьютер стоит в нормальном вертикальном положении.

Снимите боковую крышку компьютера и отложите боковую панель.

Шаг 2. Определите кабели SATA и подключите жесткий диск

Вам необходимо подключить новый жесткий диск к источнику питания и данных.

После подключения ваш жесткий диск должен выглядеть примерно так:

Типичное подключение жесткого диска с помощью кабелей SATA. Красный кабель — это данные SATA, а разъем справа — кабель питания SATA.

Кабель питания соединяет ваш новый жесткий диск с блоком питания компьютера. Обычно это кабель SATA, показанный ниже:

Кабель питания SATA для жесткого диска

Если у вас старый блок питания, он может иметь только разъем питания типа «молекс», а не разъем SATA, показанный выше. Сначала найдите запасной разъем питания SATA, идущий от блока питания, но если вы не можете его найти, посмотрите, не имеете ли вы дело с разъемом Molex. Большинство жестких дисков имеют возможность подключения питания как Molex, так и SATA, и вы можете использовать один или другой по своему усмотрению.Два разных типа вместе выглядят так:

Это два варианта подключения питания к жесткому диску. Вам нужно только подключить одно или другое. Верхний штекер представляет собой разъем «Molex», а нижний — разъем питания SATA.

После того, как вы подключили питание, самое время подключить данные. Вам понадобится кабель SATA для подключения нового жесткого диска к материнской плате.

Кабель SATA с заглушкой на 90 градусов на одном конце. Вы можете выбрать разные варианты заглушек на обоих концах.

Один конец кабеля SATA подключается к новому жесткому диску, а другой конец кабеля должен подключаться к порту SATA на материнской плате.

Вот как выглядит порт SATA на материнской плате вблизи:

Порты SATA на материнской плате. Убедитесь, что у вас есть запасной для подключения к , прежде чем вы пойдете и купите новый жесткий диск!

Шаг 3. Установите новый жесткий диск на место

Вставьте жесткий диск в свободный слот в монтажной секции вашего компьютера, как показано на рисунке ниже.

Затем вы можете закрепить его на месте с помощью винтов, вставленных снаружи монтажной стойки в боковую часть жесткого диска.

Шаг 4: Закройте корпус компьютера

Вы почти закончили установку жесткого диска! Пора закрыть корпус, включить его и приступить к настройке нового жесткого диска SATA для использования. Обратитесь к нашему следующему руководству из этой серии, чтобы узнать, как настроить новый жесткий диск. Как: настроить жесткий диск SATA.

Сводка

В этом руководстве мы рассмотрели, как физически установить новый жесткий диск с интерфейсом SATA в настольный или вертикальный компьютер.Теперь вы знаете, как подключить жесткий диск SATA как к материнской плате, так и к источнику питания, чтобы он был готов к использованию.

Следующим шагом является настройка нового жесткого диска в вашей операционной системе так, чтобы вы действительно могли его использовать. Это включает в себя включение компьютера и нажатие нескольких кнопок в программном обеспечении. Мы расскажем, как именно это сделать, в другом руководстве, так что следите за обновлениями!

Обновление

: часть 2, как настроить жесткий диск SATA.

Вы ранее заменяли или устанавливали жесткий диск SATA? Если вы нашли это руководство полезным или у вас есть какие-либо вопросы, напишите нам в комментариях ниже.Мы будем рады услышать ваши отзывы!

Как подключить жесткий диск SATA в качестве ведомого | Small Business

Добавление дополнительного диска SATA к офисному компьютеру — отличный способ увеличить емкость хранилища данных и одновременно повысить безопасность. Все, что вы храните на дополнительном жестком диске, останется неизменным в случае, если ваш основной диск Windows станет не загружаемым или выйдет из строя. В отличие от старых дисков IDE, диски SATA не имеют перемычек, и нет необходимости настраивать между ними отношения главный / подчиненный.Если в системе установлен диск Windows, ваш компьютер будет распознавать дополнительный диск как вторичный.

Выключите компьютер и отсоедините все кабели от башни.

Поставьте компьютер на стол или стол и снимите его боковую панель. Вам нужно будет либо потянуть фиксирующую защелку, либо открутить несколько винтов с крестообразным шлицем или винта с накатанной головкой на задней стороне корпуса.

Найдите отсек для жесткого диска, который обычно находится в верхней передней части корпуса.

Установите диск SATA в свободный отсек корпуса.В зависимости от модели вам может потребоваться закрепить диск непосредственно в отсеке двумя винтами с крестообразным шлицем с каждой стороны. Если вы видите съемный пластиковый кронштейн внутри пустого отсека, выньте его и закрепите на нем винтами с крестообразным шлицем. После этого вся сборка должна войти внутрь. Убедитесь, что разъемы дисковода направлены наружу.

Подключите кабель питания SATA к длинному L-образному разъему на задней панели жесткого диска. Один конец кабеля должен быть подключен к источнику питания вашего компьютера, а другой конец — это черный штекер с подходящим L-образным разъемом.

Подключите один конец кабеля данных SATA к меньшему L-образному разъему на жестком диске, а другой конец — к одному из контроллеров SATA на материнской плате вашего компьютера. Контроллеры SATA обычно обозначаются как SATA1, SATA2 и так далее.

Установите на место боковую панель, снова подключите компьютер и снова включите его. Если диск уже разбит на разделы и отформатирован, Windows автоматически присвоит ему букву диска. Если диск новый или недавно очищенный, вам нужно будет инициализировать диск, создать раздел и отформатировать его, прежде чем вы сможете его использовать.

Войдите в Windows, используя учетную запись администратора.

Щелкните «Пуск», введите «diskmgmt.msc» (без кавычек) в поле поиска и нажмите «Enter». Запустится «Управление дисками», и мастер инициализации дисков должен запуститься автоматически.

Выберите диск (возможно, «Диск 1», если у вас не установлено два дополнительных жестких диска) и выберите стиль раздела. В большинстве случаев вам понадобится MBR (основная загрузочная запись), если размер вашего диска не превышает 2 терабайта. «GPT (таблица разделов GUID)» является довольно новым и не распознается более старыми версиями Windows.

Нажмите «ОК», чтобы инициализировать диск. После завершения диск будет отображаться в Управлении дисками как нераспределенное пространство. Щелкните правой кнопкой мыши в этой области и выберите «Новый простой том».

Нажмите «Далее» и выберите размер тома в мегабайтах. Значение по умолчанию отражает размер всего диска. Если вам нужен только один большой том на диске (чаще всего), вы можете оставить это значение как есть. Если вы хотите создать несколько томов меньшего размера, вы можете отрегулировать это соответствующим образом.

Выберите любую доступную букву диска из раскрывающегося меню и нажмите «Далее».»

Выберите« Отформатировать этот том со следующими настройками ». Выберите «NTFS» в раскрывающемся списке «Файловая система» и при необходимости измените метку тома.

Установите флажок «Выполнить быстрое форматирование», затем нажмите «Далее» и «Готово».

Ссылки

Автор биографии

Писатель и корректор с 2006 года, Б. Стил также работает аналитиком службы поддержки ИТ, специализируясь на технической поддержке потребителей и бизнес-пользователей. Она получила степень бакалавра искусств. по английскому языку и журналистике Университета Роджера Уильямса.Стил также имеет сертификаты сертифицированного Microsoft специалиста по поддержке настольных компьютеров, сертифицированного Microsoft ИТ-специалиста, специалиста по корпоративной поддержке Windows 7 и ИТ-специалиста CompTIA A +.

Могу ли я использовать жесткий диск SATA ноутбука в качестве настольного компьютера? — Узнать здесь

Последнее обновление 6 ноября 2020 г.

Возможно, вы знаете, что большинство современных ноутбуков и настольных компьютеров используют интерфейс SATA для подключения жестких дисков к материнской плате. Хотя интерфейс одинаков для обоих типов компьютеров, здесь возникает вопрос: можно ли использовать жесткий диск SATA ноутбука в настольном компьютере?

Конечно, это можно сделать, потому что оба файла 2.5-дюймовый жесткий диск ноутбука и 3,5-дюймовый жесткий диск для настольных ПК используют интерфейс SATA. Вам необходимо проверить наличие пустого порта SATA на материнской плате и кабеля питания SATA от блока питания для подключения. Вы также можете установить 2,5-дюймовый жесткий диск в корпус вашего компьютера, и он будет нормально работать как 3,5-дюймовый диск.

Поскольку люди часто переключаются между портативными и настольными компьютерами, может возникнуть необходимость подключить жесткий диск портативного компьютера к настольному компьютеру.

Plus, если у вас есть запасной 2.5 ″ HDD лежат без дела, вы можете легко разместить его на рабочем столе и воспользоваться преимуществами увеличенного места для хранения.

Могу ли я использовать жесткий диск SATA ноутбука в качестве настольного компьютера?

Жесткий диск SATA ноутбука можно подключить к настольному компьютеру с помощью кабеля для передачи данных и питания SATA.

Существует общая неуверенность и вопрос в умах многих людей относительно использования жесткого диска SATA ноутбука в настольном компьютере.

Короткий ответ на этот вопрос — да. Вы можете подключить жесткий диск ноутбука к настольному компьютеру и использовать его.

Как видите, жесткие диски бывают двух физических размеров: 2,5 дюйма и 3,5 дюйма. Обычно 2,5-дюймовые диски используются для ноутбуков, а 3,5-дюймовые — для настольных компьютеров.

Большинство современных 2,5-дюймовых и 3,5-дюймовых жестких дисков используют интерфейс SATA. 2,5-дюймовый жесткий диск SATA можно подключить к настольному компьютеру, если на материнской плате есть порт SATA и кабель питания, выходящий из блока питания.

Имейте в виду, что 3.5-дюймовый жесткий диск SATA, 2,5-дюймовый диск SATA будет нормально работать на рабочем столе в соответствии со стандартом SATA.

Также читайте:

Безопасно ли использовать жесткий диск SATA ноутбука на рабочем столе?

Как видите, жестким дискам портативных компьютеров для работы требуется 5 В постоянного тока, а блок питания настольного компьютера по умолчанию обеспечивает 5 В и 12 В постоянного тока. Таким образом, возникает вопрос, что подключать жесткий диск ноутбука к настольному компьютеру может быть небезопасно и рискованно.

Обычно это не причинит вреда жесткому диску, потому что разъемы данных SATA и питания универсальны по стандарту.

Пока вы подключаете привод, он будет работать только при 5 В и не будет использовать предоставленные 12 В. Большинство жестких дисков ноутбуков сконструированы таким образом, и нет риска взрыва жесткого диска, как некоторые люди по этому поводу спорят.

Также нет необходимости в адаптере для преобразования 12 В в 5 В, что противоречит распространенному мнению, что это необходимо.

Основная процедура подключения

Для размещения 2,5-дюймового корпуса в настольном корпусе можно использовать переходник с 2,5 на 3,5 дюйма.

Процедура подключения 2,5-дюймового жесткого диска ноутбука к настольному компьютеру проста, и вы также можете сделать это самостоятельно. Перед запуском убедитесь, что ваш компьютер выключен и не подключен к розетке переменного тока.

  1. Снимите корпус рабочего стола и найдите кабель питания SATA, выступающий из блока питания.
  2. Осторожно подключите кабель питания SATA к жесткому диску, чтобы он встал на свое место.
  3. Найдите на материнской плате пустой порт SATA.С помощью кабеля для передачи данных SATA подключите жесткий диск к материнской плате. Один конец подключается к жесткому диску, а другой — к порту SATA на материнской плате.
  4. Установите жесткий диск в корпус. В большинстве современных корпусов ПК есть слот для SSD, который можно использовать для установки жесткого диска. В противном случае вам может потребоваться скоба для крепления жесткого диска.
  5. Закройте корпус и включите компьютер. Тогда ваш жесткий диск будет обнаружен.
  6. Если вы хотите загрузиться с жесткого диска ноутбука, вы можете изменить порядок загрузки в BIOS.

Также читайте: Лучшие внешние жесткие диски Thunderbolt

Зачем подключать жесткий диск ноутбука к настольному компьютеру?

Может быть несколько причин для подключения жесткого диска ноутбука к настольному компьютеру.

Например, если у вас есть и настольный компьютер, и ноутбук, и последний неисправен, вы можете получить доступ к ценным данным на жестком диске вашего портативного компьютера, подключив его к настольному компьютеру.

Вы также можете использовать жесткий диск портативного компьютера в качестве дополнительного жесткого диска на настольном компьютере.Это позволяет перемещать данные между основным жестким диском рабочего стола и дополнительным для различных целей, например для резервного копирования.

Если вы хотите загрузиться с операционной системы (например, Windows 10), которая установлена ​​на диске ноутбука, а не с настольного компьютера, то это также возможно. Имейте в виду, что вам, возможно, придется установить драйверы и повторно активировать Windows для правильного функционирования операционной системы.

Мы повторяем здесь, что вы можете постоянно использовать 2,5-дюймовый жесткий диск SATA ноутбука в настольном компьютере так же, как если бы вы использовали 3.5-дюймовый настольный накопитель.

Минусы использования жесткого диска портативного компьютера в настольном компьютере

Может быть несколько недостатков подключения жесткого диска портативного компьютера к настольному компьютеру, которые мы обсудим здесь.

Если материнская плата вашего настольного компьютера поддерживает SATA версии 3, а накопитель вашего ноутбука основан на SATA версии 2 или 1, вы не сможете в полной мере использовать интерфейс.

Это связано с тем, что ваш жесткий диск не обеспечивает полную скорость передачи данных SATA версии 3, равную 6 Гбит / с.В конечном итоге он будет работать, но со сниженной скоростью передачи данных (3 Гбит / с или 1,5 Гбит / с) в зависимости от SATA версии 2 или 1 вашего диска.

С другой стороны, большинство доступных сегодня жестких дисков для настольных ПК работают со скоростью 7200 об / мин (оборотов в минуту), а портативные — со скоростью 5400 об / мин. Следовательно, если вы подключите диск ноутбука 5400 об / мин к настольному компьютеру, это снизит производительность системы по сравнению с жестким диском настольного компьютера.

В такой ситуации вы можете почувствовать, что ваш компьютер замедляется при загрузке и выполнении других задач.

Заключение

К настоящему моменту у вас должно быть четкое представление об ответе на вопрос: могу ли я использовать жесткий диск SATA ноутбука на рабочем столе.

Это может быть очень полезно при использовании портативных и настольных компьютеров.

В этой статье мы также попытались осветить различные аспекты подключения жестких дисков портативных компьютеров к настольным компьютерам.

Мы повторяем, что жесткие диски являются хрупкими компонентами и требуют осторожного обращения при подключении к настольному компьютеру.

Как установить жесткий диск или SSD

Обновлено: 06.03.2020, Computer Hope

Независимо от того, собираете ли вы компьютер, модернизируете хранилище, ищете улучшенную производительность или используете комбинацию этих трех факторов, жесткий диск или твердотельный накопитель имеет важное значение. В последние годы твердотельные накопители стали популярным носителем информации из-за их скорости и надежности. Однако некоторым пользователям по-прежнему требуется дополнительное пространство, предоставляемое жестким диском. Чтобы узнать, как установить дополнительный накопитель, выполните действия, описанные в разделах ниже.

Прочтите перед запуском

  1. Если у вас есть какие-либо важные данные на диске, которые вы хотите сохранить, создайте их резервную копию.
  1. Убедитесь, что у вас есть рабочая копия Windows.
  2. Запишите важную информацию сверху или снизу жесткого диска, например номер модели, серийный номер и технические характеристики.
  3. Убедитесь, что вы знакомы с ESD (электростатический разряд) и его потенциальными опасностями.
  4. При физической установке диска убедитесь, что компьютер выключен и отключен от сети.

Монтаж привода

Откройте компьютер и выберите подходящий отсек для диска для установки. Все компьютеры имеют отсеки 3,5 дюйма. Однако по мере того, как твердотельные накопители становятся популярными, в корпусах используются отсеки для дисков, которые больше похожи на «слоты», поэтому твердотельные накопители подходят без дополнительного оборудования. Если вы устанавливаете твердотельный накопитель и у вас есть только 3,5-дюймовые отсеки, вы можете приобрести монтажные кронштейны в Интернете.

Определите интерфейс привода и подключите кабели

Интерфейс различается в зависимости от вашего нового диска.Вам необходимо знать, какой тип подключения доступен на вашем компьютере, чтобы вы могли подключить диск к источнику питания и материнской плате после его установки. Если вы уже знаете, какой интерфейс использует ваш накопитель, вы можете выбрать одну из следующих быстрых ссылок.

SATA

Жесткий диск или твердотельный накопитель SATA требует двух подключений к материнской плате: кабеля SATA и кабеля питания.

После установки диска подключите к материнской плате кабели данных и питания, совместив их с соответствующими портами.Если вы не уверены, какие порты использовать, обратитесь к руководству пользователя материнской платы.

Оба конца кабеля SATA выглядят одинаково, имеют L-образный разъем. Такая конструкция обеспечивает правильную ориентацию разъема SATA при подключении к порту. Совместите конец кабеля SATA с разъемом SATA накопителя и осторожно вставьте конец кабеля в накопитель.

Кончик

Если у вас возникли проблемы с подключением кабелей, используйте изображение в качестве справки.

PCIe

Хотя интерфейс PCIe использовался с видеокартами в течение многих лет, теперь его можно использовать для создания чрезвычайно быстрых соединений SSD.Эти диски самые простые в установке из трех. Вам нужно будет открыть корпус компьютера и вставить диск в порт PCI Express. Некоторые из этих портов должны быть на вашей материнской плате. Примеры показаны на изображении ниже.

После того, как вы найдете соответствующий порт, совместите контакты со слотом. Не касайтесь только краев запоминающего устройства. Осторожно и сильно надавите прямо вниз. Когда запоминающее устройство надежно вставлено, установка завершена.

IDE / EIDE

Жесткие диски

IDE требуют правильной установки перемычек. Проще завершить этот процесс перед установкой. На задней стороне жесткого диска есть небольшой набор контактов с небольшой пластиковой оболочкой, соединяющей два контакта. Эта съемная пластиковая деталь известна как перемычка или шунт. Расположение перемычки конфигурируется для одиночной, первичной, вторичной или кабельной операции. Если вы не уверены в настройках перемычек, обратитесь к руководству пользователя жесткого диска или поищите схему перемычек, прикрепленную к самому жесткому диску.

  • Если новый жесткий диск будет единственным жестким диском в компьютере, установите перемычку в качестве основного.
  • Если новый жесткий диск будет вторым жестким диском на том же кабеле IDE, что и другой жесткий диск, установите перемычку как вторичную.

Если жесткий диск использует интерфейс IDE / EIDE и использует кабель совместно с другим устройством (например, дисководом), другой диск должен быть вторичным, а жесткий диск — первичным. Проконсультируйтесь с вашим руководством или схемой перемычек для правильных настроек и установите перемычки каждого привода соответственно.

В качестве альтернативы, если все устройства на кабеле IDE имеют перемычки, установленные в положение «выбор кабеля», их первичная / вторичная конфигурация определяется их положением на кабеле. Обратитесь к руководству пользователя для получения подробной информации о возможности выбора кабеля вашего привода.

После установки перемычек подключите кабели данных и питания к материнской плате, совместив их с портами с соответствующим количеством контактов.

Кабель IDE / EIDE (серый плоский ленточный кабель) имеет синюю, красную или пунктирную линию на одной стороне, обозначающую контакт 1.Эта сторона кабеля указывает на сторону, где питание подключается к задней части жесткого диска.

Если кабель IDE / EIDE еще не подключен к интерфейсной плате или материнской плате, подключите этот конец кабеля сейчас. Если это единственный жесткий диск, мы рекомендуем подключить его к разъему PRIMARY 0 (PRI 0) или PRIMARY 1 (PRI 1) материнской платы.

Настройка BIOS

После установки жесткого диска снова подключите клавиатуру, монитор и кабель питания к компьютеру.Мы рекомендуем вам пока не подключать какие-либо другие кабели, потому что, если у вас возникнут проблемы, вам, возможно, придется снова отсоединить все кабели.

После подключения включите компьютер. Когда компьютер загружается, войдите в программу настройки BIOS. Убедитесь, что диск распознается или каждый диск настроен как автоматический.

Настройка программного обеспечения

После того, как жесткий диск был обнаружен в BIOS, его может потребоваться настроить с помощью программного обеспечения, предоставленного производителем вашего диска. Если жесткий диск не поддерживает Plug and Play, используйте загрузочный диск для подготовки к установке.

Кончик

Если вы планируете использовать другую операционную систему, например Linux, разбиение диска на разделы будет выполнено в процессе установки. Вы также можете использовать живой ISO, такой как GParted, для создания загрузочного USB-накопителя или CD-R и загружаться с этого диска для редактирования ваших разделов.

Поиск и устранение неисправностей

Если во время или после установки жесткого диска возникнут другие проблемы, обратитесь к нашей странице справки и поддержки жесткого диска для получения дополнительной помощи и информации.

адаптеров для жестких дисков — Newegg.com

Если вам нужно извлечь файлы со старого жесткого диска или устранить неисправность сломанного диска на более старой машине, вероятно, пора поискать новый адаптер жесткого диска. Обновление оборудования часто требует использования устройств, использующих другие стандарты питания, поэтому вам может понадобиться адаптер питания SATA — Molex под рукой. По кабелю SATA можно подавать питание на оптические приводы, такие как жесткий диск или DVD-ROM. Адаптеры жестких дисков также упрощают включение старого диска, используя другой компьютер в качестве источника питания.

Для чего нужны адаптеры жестких дисков?

Замена материнской платы может занять много времени, а отказ жесткого диска почти катастрофичен.Как только вы знаете, что диск вот-вот выйдет из строя, еще есть время передать файлы на работающее устройство. Для этой задачи часто требуется адаптер жесткого диска. Кроме того, когда вы переходите на новый твердотельный накопитель или SSD, проще отразить старый накопитель на новом накопителе. Вам почти всегда понадобится адаптер жесткого диска, особенно если старый диск находится внутри старого ПК или ноутбука. Когда вы переносите файлы с ПК в среду Mac, адаптер жесткого диска может быть важным требованием.

Зачем нужен адаптер питания SATA — Molex?

SATA стал де-факто стандартным интерфейсом для многих распространенных интерфейсов, поскольку это более быстрый и эффективный способ удовлетворить вычислительные потребности более мощных компьютеров. Популярность SATA также выросла, потому что он предоставляет дискам смещенный и, следовательно, более стабильный доступ к блоку питания компьютера. Если у вас есть резервные копии файлов на старом жестком диске или вы заменяете диск на ПК, адаптер позволяет вам питать старый диск Molex от источника питания SATA.SATA также позволяет выполнять так называемую «горячую замену» или замену диска или платы без выключения устройства. Ознакомьтесь с другими модульными адаптерами для получения дополнительных стандартов вывода и ввода кабеля.

Как распознать булавку Molex?

До того, как был разработан стандарт SATA, Molex был стандартным стандартом питания, который можно было найти почти в каждом компьютере. Molex чаще всего использовался с приводами и считывающими устройствами, такими как диски CD-ROM и DVD. Кабель Molex легко идентифицировать благодаря его общей 4-контактной конструкции.Для преобразования данных с диска Molex или для питания диска Molex с помощью 15-контактного адаптера питания SATA вам понадобится 4-контактный адаптер Molex. Ознакомьтесь с другими адаптерами данных, если они вам нужны для выходов последовательного кабеля и порта данных.

Как еще можно использовать переходник с разъема SATA на розетку Molex?

Если у вас есть работающий жесткий диск и вам нужно извлечь с него какие-либо большие файлы, не устанавливая его обратно на ПК, эта задача, вероятно, потребует использования USB-адаптера SATA для перемещения этих файлов на внешний жесткий диск.4-контактный адаптер Molex часто используется для включения корпусных вентиляторов и стандартных блоков питания Molex. Другие преобразователи данных позволяют подключать к зарядным устройствам и мониторам различные устройства, включая игровые консоли, мобильные устройства и ноутбуки.

Серия рабочих станций HP Z — Установка жестких дисков

Отсеки для жестких дисков

спроектированы таким образом, чтобы их можно было легко установить. Кабели передачи данных предварительно подключены к рабочей станции в соответствии с заводской конфигурацией.

Рабочая станция обычно поставляется с жестким диском, но для расширения хранилища данных можно добавить дополнительные диски:

  • См. Служебную этикетку на боковой панели доступа вашей рабочей станции, чтобы определить расположение портов SAS и SATA.

  • Дополнительные жесткие диски необходимо добавлять в определенной последовательности, в зависимости от типа рабочей станции.

  • После установки жестким дискам назначаются буквы дисков, причем C: \ является типичным загрузочным диском.Буквы дисков назначаются с помощью служебной программы настройки компьютера (F10).

  • При установке дополнительных жестких дисков последовательность загрузки рабочей станции может быть изменена таким образом, чтобы рабочая станция загружалась с одного из дополнительных дисков. Последовательность загрузки задается с помощью служебной программы настройки компьютера (F10).

При установке дополнительных жестких дисков у вас есть место на жестком диске для дополнительных программ, файлов данных и резервного копирования.

Привод и конфигурация кабеля

Отсеки для жестких дисков не обозначены на корпусе.

Кабели подключаются к разъемам на системной плате следующим образом:

  • Кабели жестких дисков

    SATA подключаются к портам SATA, начиная с нулевого порта SATA.

  • Кабели жестких дисков

    SAS подключаются не к разъемам на системной плате, а к отдельной плате контроллера SAS.

Привод и конфигурация кабеля

Отсеки для жестких дисков имеют маркировку 0 (верхний отсек) и 1 .

В отсеках есть два кабеля данных.Они обозначены как HDD BAY 0 и HDD BAY 1 .

Кабели подключаются к разъемам на системной плате следующим образом:

  • Кабели жестких дисков

    SATA подключаются к портам SATA, начиная с нулевого порта SATA.

  • Если последний подключенный жесткий диск — это SATA, кабели от пустых отсеков для жестких дисков вставляются в порты SATA.

    Заметка:

    Это будет первый жесткий диск (второй пустой отсек). Кроме того, если ваш жесткий диск отличается от существующего диска, вам может потребоваться отсоединить / повторно подключить кабель данных к правильному контроллеру.

Привод и конфигурация кабеля

Отсеки для жестких дисков имеют маркировку 0 (верхний отсек), 1 , 2 и 3 .

В отсеках предусмотрено четыре кабеля данных. Они обозначены как HDD BAY 0 , HDD BAY 1 , HDD BAY 2 и HDD BAY 3 .

Кабели подключаются к разъемам на системной плате следующим образом:

  • Кабели жестких дисков

    SATA подключаются к портам SATA, начиная с нулевого порта SATA.

  • Если последний подключенный жесткий диск — это SATA, кабели от пустых отсеков для жестких дисков вставляются в порты SATA.

    Заметка:

    Это будет первый жесткий диск (второй пустой отсек). Кроме того, если ваш жесткий диск отличается от существующего диска, вам может потребоваться отсоединить / повторно подключить кабель данных к правильному контроллеру.

  • Кабели жестких дисков

    SAS подключаются к портам SAS, начиная с нулевого порта SAS.

  • Если последний подключенный жесткий диск — это SAS, кабели от пустых отсеков для жестких дисков вставляются в порты SAS.

Как подключить жесткий диск к USB-порту

Простой SATA -> USB-адаптер

Иногда вам может потребоваться временно подключить внутренний жесткий диск к другому компьютеру. Вы можете, например, отсканировать / очистить зараженный диск или использовать его как грязное решение для резервного копирования (в основном то, для чего я их использую), или стереть его для перепродажи.

Какими бы ни были ваши причины, для этого вам понадобится переходник с жесткого диска на USB.

На одном конце имеется плагин, совместимый с большинством жестких дисков SATA, и два USB-адаптера на другом конце для подключения к компьютеру.После подключения подключенный жесткий диск появится на вашем компьютере, как и любой другой диск с внутренним подключением.

Адаптер SATA-USB

Этот кабель работает только с дисками SATA ноутбука, но не с настольными. Диски для настольных ПК нуждаются во внешнем источнике питания. Вот тут-то и пригодится следующий адаптер.

Powered SATA -> USB-адаптер

Powered SATA to USB Adapter

Этот адаптер также может работать с дисками SATA без подключенного адаптера питания.

То, что меня вдохновило на написание этого документа, — это старый попавшийся мне жесткий диск. У него была странная установка контактов, несовместимая ни с одним из имеющихся у меня адаптеров. Я уже некоторое время искал в Интернете совместимый. Я решил выложить картинку на компьютерных форумах, чтобы посмотреть, может ли кто-нибудь предложить адаптер.

XP IDE Drive

Они предположили, что адаптер уже подключен, и все, что мне нужно было сделать, это удалить его. Эта мысль приходила мне в голову раньше, но когда я попытался ее реализовать, она показалась мне довольно твердой, и я не хотел ее ломать.

Leave a comment
