Как узнать какой сокет на материнской плате?

Привет ребята Наверно, железо компа, это то, что я знаю лучше всего. Ну как-то так. Расскажу я вам немного о сокете, а вернее о том как узнать какой у вас сокет на материнке.

Итак, сперва давайте будем грамотными и четко поймем что такое сокет вообще? Это гнездо, куда вставляется процессор. Есть мнения, я просто не проверял правда это или нет, что вставлять процессоры Intel в сокет можно определенное количество раз, после чего сокет может глючить. Ну тут есть здравый смысл, при каждом вставлении процессора, ножки в сокете могут становиться менее упругими. Но это мои мысли и возможно что неверные…

Никогда процессор нельзя вставлять силой, любой неосторожное движение может повредить сокет, но это по большей части относится к сокетам Intel. У AMD сокет немного другой, там обычно процессор насаживается ножками в сокет, поэтому там больше нужно быть осторожным с самим процессором.

У меня платформа Intel кстати, хотя мне очень хотелось взять AMD, но что-то стрельнуло и я взял Intel… Сейчас немного жалею, ибо за теги что я взял плату и проц, я мог взять плату под AMD и 8-ядерник… Но это уже совсем другая история

Итак, вернемся к сокетам. Вот сокет у платы под AMD:

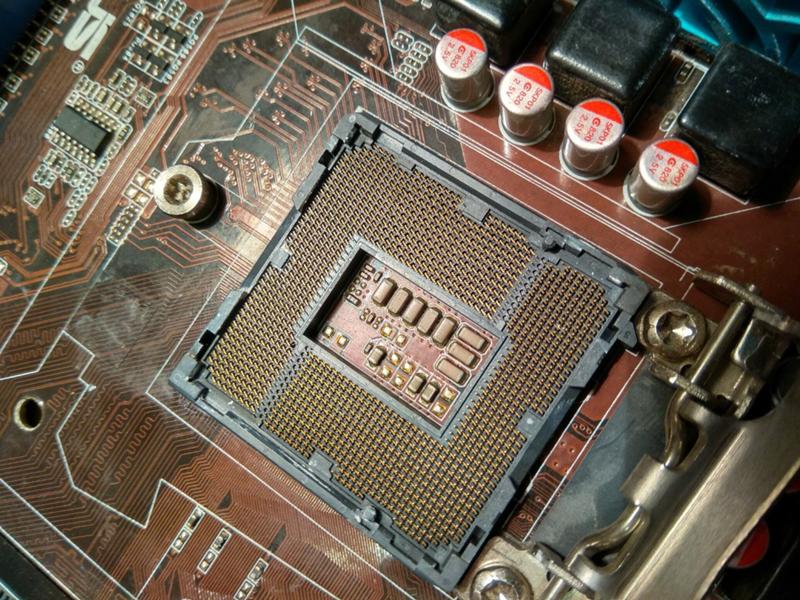

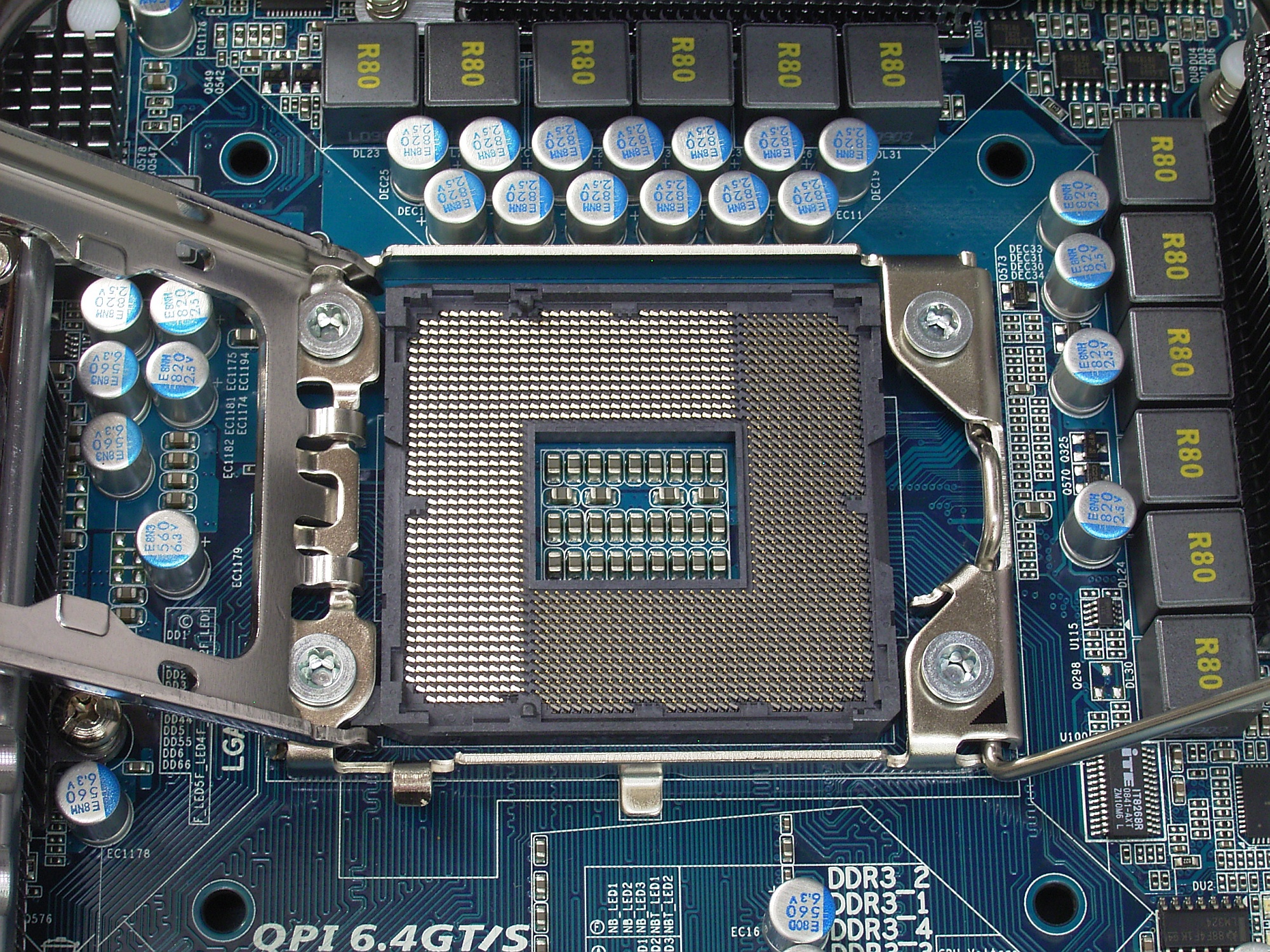

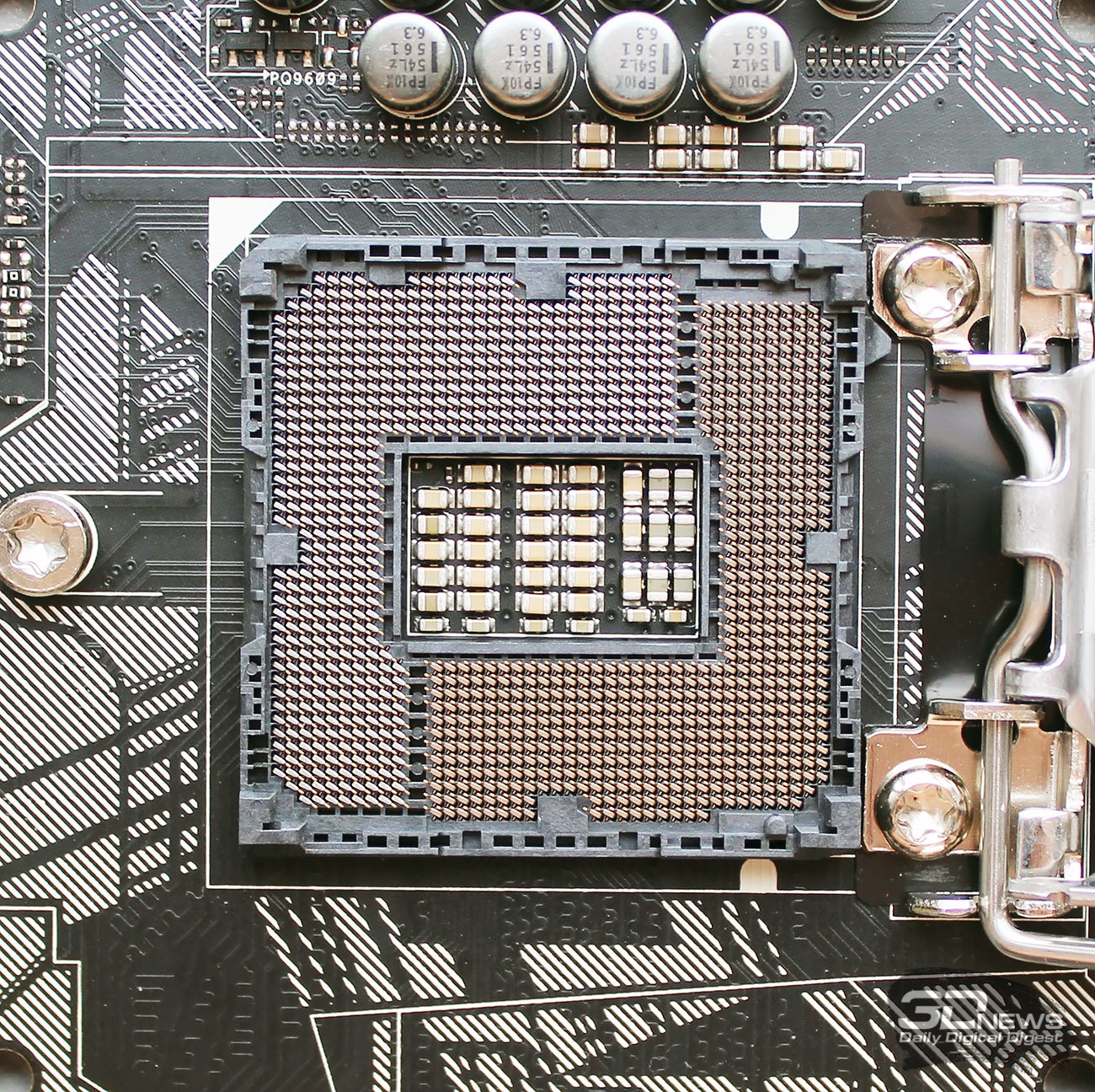

А это сокет платы под Intel (для установки процессора верхняя эта железная рамка поднимается):

В общем ребята, вы уж извините, я просто люблю железо и вот написал вам даже что такое сокет, ну а теперь переходим к тому как узнать какой сокет на материнской плате

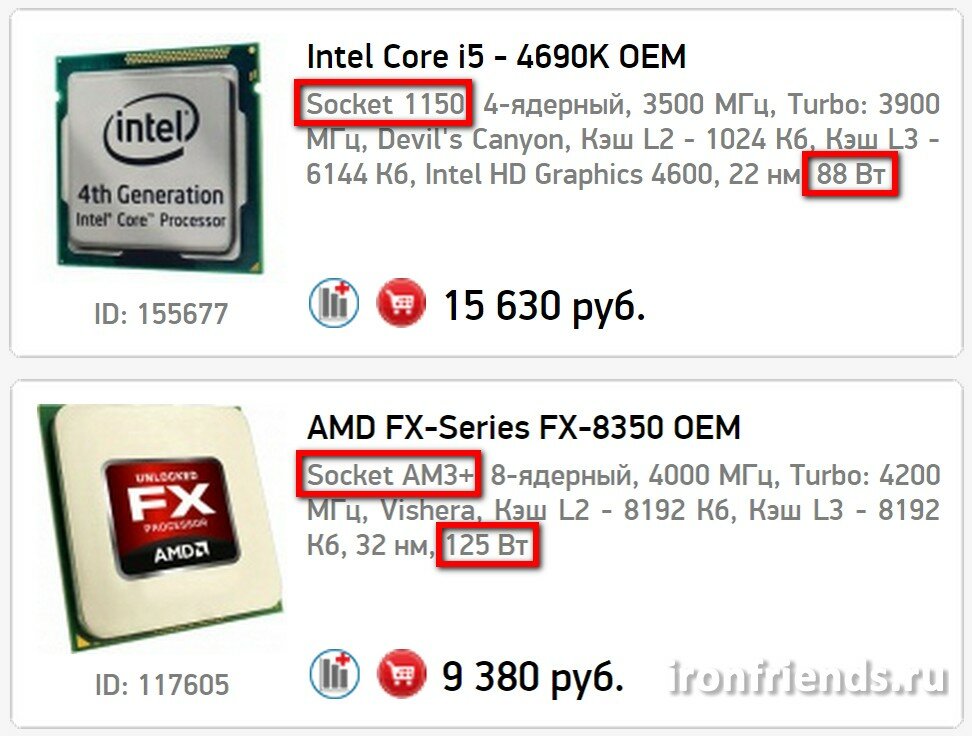

Есть несколько способов узнать какой сокет. Можно посмотреть на коробку материнки, там обычно указано что за сокет, хотя согласен что там может быть и не написано. Можно также посмотреть инструкцию, пробить в интернете модель матерински и так узнать. Но все это немного не те способы…

Самым лучшим способом это узнать при помощи специального софта. Например программа AIDA64, ее можно легко скачать в интернете и она показывает вообще все что только можно ну в плане железа. В самой программе какой у вас сокет указано вот тут:

Ну то есть как видите нет ничего сложного. А теперь вторая программа и тоже крутая, даже немного больше, ей пользуются часто оверлокеры, то есть те кто разгоняют процессор. Это CPU-Z, кстати полностью бесплатная и весит чучуть и работает четко. Она выводит всю подробную инфу о процессоре, ну и разумеется показывает в каком сокете ваш процессор сидит:

Вот этими двумя программами вы можете узнать какой сокет у вас, я думаю что другие программы использовать нет смысла.

Это проверенные временем и добротные проги

Ну что, вроде бы все я рассказал? Осталось теперь пожалеть вам удачи, побольше улыбайтесь

На главную! железо материнская плата сокет 18.07.2016

Как узнать модель материнской платы

В этом уроке я покажу как узнать модель материнской платы. Для этого мы будем использовать системные средства компьютера и бесплатные программы.

Материнская плата (motherboard) – это основная плата внутри системного блока, которая взаимодействует и питает все подключенные на нее устройства.

Это устройство, как и любое другое оборудование, периодически обновляется в компьютерном сегменте. Добавляются новые компоненты и функции, улучшается производительность и быстродействие. В связи с этим изменяется и её архитектура.

В обновленных моделях устанавливается новый сокет для процессора, слоты для памяти и другие характеристики. Потому если вы решите сделать апгрейд ПК, нужно точно знать модель материнской платы и её совместимость с приобретаемым оборудованием.

Например, если вы купите несовместимый процессор, в лучшем случае он просто не подойдет в сокет. А в худшем — можно повредить и новый процессор, и саму плату.

Способ 1: при помощи Windows

В системе Windows уже встроены инструменты, с помощью которых можно узнать модель, не прибегая к установке дополнительных программ.

Через командную строку

1. Прямо в открытом меню Пуск напечатайте командная строка и запустите программу.

2. Введите команду: wmic baseboard get product, Manufacturer

Затем нажмите Enter.

Откроются подробные сведения об установленной плате.

В системных сведениях

1. В меню Пуск напечатайте msinfo32 и откройте «Сведения о системе».

2. Справа будет показан производитель и модель.

Модель может не отобразиться. Тогда переходим к другим вариантам.

В управление DirectX

Напечатайте в меню Пуск команду dxdiag и запустите приложение.

В поле «Изготовитель и модель компьютера» будут указаны интересующие нас сведения.

В DirectX модель может не отобразиться.

В Windows PowerShell

1. В меню Пуск введите powershell и запустите приложение.

2. Напечатайте команду: gwmi win32_BaseBoard | fl *

Нажмите клавишу Enter.

3. В строках «Manufacturer» и «Product» будут показаны производитель и модель.

В редакторе реестра

1. В меню Пуск напечатайте regedit и откройте приложение.

2. Разверните ветку HKEY_LOCAL_MACHINE > HARDWARE > DESCRIPTION > System > BIOS.

3. В правом окошке в «BaseBoardManufacturer» и «BaseBoardProduct» будет показана интересующая информация.

Способ 2: при помощи специальных программ

Через специальную программу для диагностики можно узнать не только производителя и модель, но и дополнительные параметры: частоту, тип памяти, информацию о сокете и другие.

Speccy

Официальный сайт: ccleaner.com/speccy

На сайте выбираем «Download Free Version», загружаем и устанавливаем бесплатную версию.

После запуска в общей сводке уже будут показаны краткие сведения о материнке.

Для дополнительных сведений переходим во вкладку «Системная плата». Справа будет отображена расширенная информация.

CPU Z

Официальный сайт: cpuid.com

Бесплатная программка для просмотра свойств процессора. Дополнительно в ней присутствует раздел, в котором можно узнать название материнской платы.

1. Запустите утилиту и перейдите во вкладку «Mainboard». В поле «Manufacturer» будет указан производитель, в «Model» — наименование.

2. Для дополнительной информации перейдите на вкладку «CPU». Там можно узнать какой поддерживается сокет.

И просмотрите вкладку «Memory», чтобы определить тип поддерживаемой памяти.

Hardware Info

Официальный сайт: hwinfo. com/download

HWiNFO – бесплатная англоязычная программа, которая показывает детальную информацию об имеющимся на ПК оборудовании, в том числе и материнке.

Откройте раздел «Motherboard». В полях «Motherboard Model & Chipset» будут показаны производитель и модель.

Для расширенной информации кликните по значку +, разверните и просмотрите информацию в следующих разделах:

AIDA 64

Официальный сайт: aida64.com/downloads

Профессиональное платное программное обеспечение для комплексной диагностики ПК. Разработчики позволяют оценить функционал в течении 30 дней пробного периода, которого вполне хватит для получения информации.

1. Откройте ветку «Системная плата».

2. В правом окне будут отображены основные параметры.

3. Для просмотра подробных сведений кликните на «Системная плата».

SIW

Официальный сайт: gtopala.com/download

SIW является платным решением и основным конкурентом программы AIDA. Вы можете загрузить, установить и попробовать работу с программой в течении 14 дней пробного режима.

1. В главном окне прокрутите страницу немного вниз.

2. В разделе «Оборудование» кликните по подразделу «Материнская плата».

Способ 3: в служебной программе материнской платы

Все современные мат. платы в комплекте с драйверами имеют специальные служебные программы для просмотра информации и настройки параметров. Например, для моей материнки «ASUS» в комплекте идет программа AI Suite.

В главном окне я выбираю утилиту «System Information», в которой будет отображена информация о плате, поддерживаемый сокет и тип памяти.

Найти и загрузить для вашей платы аналогичную программу можно на сайте производителя.

Способ 4: в BIOS

BIOS — это программа, встроенная в материнскую плату, которая перед запуском всех компонентов ПК проверяет их на работоспособность и позволяет выполнить настройку многих из них.

Биосы можно разделить на две версии:

Устаревшую, где все действия выполняются только клавиатурой.
Новую — расширенную версию UEFI, в которой присутствует графический интерфейс и более широкие возможности.

Рассмотрим оба варианта.

1. На этапе загрузки ПК нажимайте клавишу «Del» или «F2».

На некоторых моделях клавиши могут отличаться.

2. Откроется меню настройки BIOS. Так выглядит устаревшая версия:

3. Нажмите клавишу «F1» для показа информации о системе. Дополнительно можно посмотреть раздел «Advanced BIOS Features».

Если не сработает, попробуйте нажать F1 при включении ПК.

4. Откроется панель, в которой в строке «Model Name» будет указана модель материнки.

В BIOS UEFI вся основная информация чаще всего отображена на главной странице. Если её нет, поищите раздел «Information» в меню.

Другие способы

Еще узнать модель можно из документов, которые прилагаются к компьютеру (ноутбуку). Обычно вместе с ПК продавец выдает от него коробку с паспортом, гарантией и инструкцией по установке. В паспорте будет указана точная модель, а в инструкции описан метод установки и список совместимого оборудования.

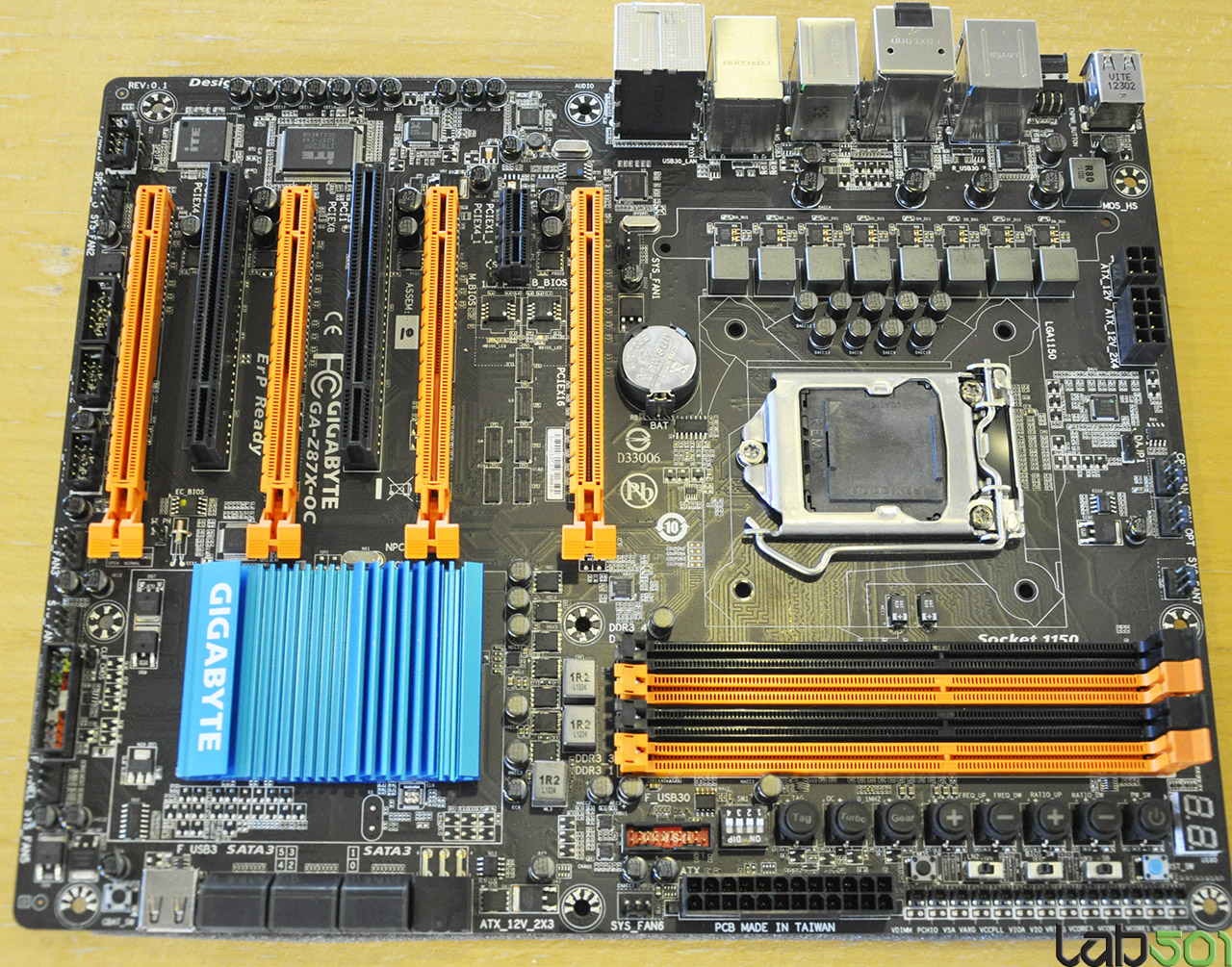

Также узнать модель материнки можно по этикетке или маркировке внутри системного блока:

Открутите два болта с передней крышки и аккуратно сдвиньте её на себя.
Возьмите фонарик и осмотрите материнскую плату. По умолчанию на ней должна быть информация о производителе и модели.
Если информацию обнаружить не получилось, введите в поисковике те сведения, которые удалось найти. Скорее всего, на одном из форумов уже обсуждалась эта тема и люди подскажут, где искать модель.

Важно! Если ваш ПК на гарантии, а крышка опломбирована, попробуйте просветить модель через вентиляционные дыры в корпусе. Крышку лучше не снимать, дабы не лишиться гарантии.

Автор: Илья Курбанов
Редактор: Илья Кривошеев

Как проверить серийный номер материнской платы.

Как Узнать Серийный Номер Материнской Платы Asus. Визуальный осмотр материнской платы и поиск ее модели

Всем привет! Когда то очень давно я писал о том, что такое . Времени после покупки прошло много, вот вы переустановили Windows, и теперь нам нужно скачать драйвера на чипсет, звук и прочее оборудование, распаянное на материнке. (А как правило все диски и документы имеют свойства теряться со временем)

И тут у многих в голове созревает вопрос: а как мне узнать, какая модель моей материнской платы? Или созрели Вы для покупки новой видеокарты или процессора, опять же — пока вы не выясните модель материнки, что-либо определить будет проблематично. Если в случае с драйверами вы можете найти их по ID оборудованию, то в случае апгрейда так не получится.

Визуальное определение модели и производителя материнской платы

Как узнать модель материнской платы визуально? Очень просто, для этого нам понадобится отвертка и хорошее освещение. Откручиваем болтики с боковой крышки системника и убираем ее подальше чтобы не мешалась.

Теперь самое главное — внимательно осматриваем материнку. К сожалению некоторые производители умудряются написать название там, где днем с огнем не сыщешь. Обычно маркировку наносят над PCI-E слотом или рядом с процессором. Например на фото ниже материнская плата имеет маркировку GA-790FXTA-UD5. Именно это название и будем вбивать в Google или Яндекс, чтобы определить характеристики оборудования или скачать драйвера

Способ этот дедовский и никогда не подводил, но я бы не стал Вам его рекомендовать. Во-первых Вам придется вскрывать системный блок (что совсем нехорошо, если он опечатан и находится на гарантии), и найти название материнской платы не всегда просто (особенно если вы открыли его впервые, ведь там будет куча надписей и вы просто не поймете: что именно тут модель платы), а во вторых есть способы намного проще 😉

Узнать модель материнской платы можно программно

Софт не стоит на месте. Развивается и программа CPU-Z. Отличная утилита предназначена для получения информации о центральном процессоре, но и подсказать модель материнки она нам тоже поможет. Скачать можно посетив официальный сайт программы.

Убедительная просьба сообщать о нерабочих ссылках:

Перейти на сайт загрузки программы CPU-Z [Размер: очень маленький]

Итак, открываем программу и переходим на вкладку «Mainboard». Здесь мы можем подсмотреть изготовителя в строчке Manufacturer и саму модель в строчке Model.

Вопросов тут возникнуть не должно, так как способ прост как три копейки. Однако существуют и другие программы чтобы понять — что же внутри нашего компьютера?

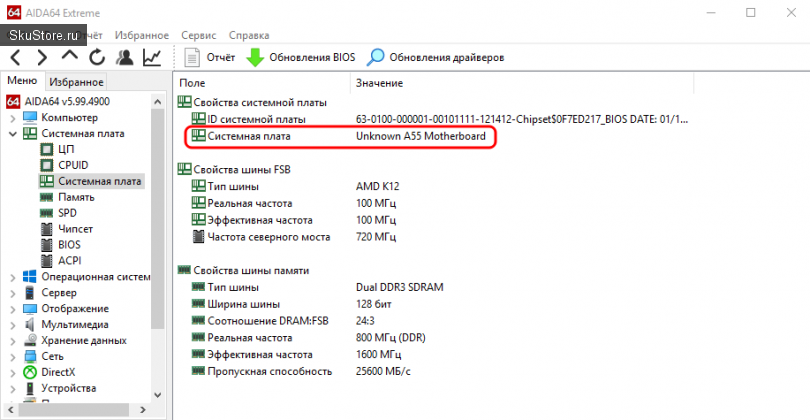

Для этих целей отлично подойдет AIDA64 (в былые времена носила гордое название Everest). Назначение АИДЫ как раз показать нам полную информацию об оборудовании, установленном в нашем компьютере. К сожалению программа платная, но имеет 30 дневный пробный период (думаю этого времени будет достаточно,чтобы определиться с моделькой мат. платы)

В левом окне раскрываем «Системная плата» и выбираем «Системная плата» (понимаю что написал бредово, но оно так и есть — смотрите на скрин выше) . В правом окошке в строке «Системная плата» видим точное название нашей системной платы.

Как определить модель материнской платы средствами Windows

На мой взгляд самый простой способ узнать какая системная плата установлена в компьютере — это запрос в командной строке. Ничего устанавливать не нужно, просто открываем меню «Выполнить» (если вы не можете найти этот пункт, то почитайте о том, ). В появившемся окне наберите CMD . Откроется командная строка, это значит, что осталось только ввести команды:

— для определения производителя материнской платы — wmic baseboard get Manufacturer
— для определения модели материнской платы — wmic baseboard get product

На картинке ниже все наглядно показано как это выглядит.

В статье бессмысленно рассматривать все способы как узнать модель материнской платы, да и не нужно это, ведь приведенные тут действия позволяют ответить на наш вопрос в полной мере. Всего доброго 😉

Вконтакте

Как узнать модель материнской платы, установленной на компьютере, средствами Windows и при помощи сторонних программ. В операционной системе Windows можно узнать модель материнской платы несколькими способами, о которых я расскажу в данной статье.

Компьютер состоит из отдельных блоков (устройств), собранных воедино для взаимодействия друг с другом. Основное устройство компьютера — материнская плата, на которой размещены различные компоненты ПК, к материнской плате (motherboard) подключены другие устройства, входящие в состав компьютера.

Для чего бывает необходимо узнать модель материнской платы на компьютере? Определение модели необходимо при апгрейде (обновлении оборудования компьютера), установке драйверов и т. п.

От модели материнской платы зависит, какой процессор можно установить на данный компьютер, модель BIOS и чипсета, поддержка типа оперативной памяти (DDR2, DDR3, DDR4), периферийных устройств и т. д.

В случае с драйверами, от модели материнской (системной) платы зависит, какие именно драйвера следует установить на данный компьютер. Поэтому важно узнать название компании — производителя материнской платы и модель системной платы.

Определить модель материнской платы можно несколькими способами:

визуальным осмотром;
с помощью утилит и средств операционной системы Windows;
с помощью сторонних утилит для мониторинга системы.

Первый способ — визуальный осмотр, применим, в основном, только к стационарному компьютеру. После открытия системного блока, пользователь может увидеть обозначение марки материнской платы, нанесенное непосредственно на саму печатную плату.

Определить модель материнской платы ноутбука подобным способом очень проблематично. В этом случае, на помощь придет программное обеспечение. Далее мы рассмотрим 7 разных способов для получения сведений о модели системной платы.

Как узнать модель материнской платы с помощью «Сведения о системе» Windows

В ОС Windows 10 войдите в меню «Пуск», в списке программ откройте папку «Средства администрирования Windows», нажмите на «Сведения о системе». В Windows 7 пройдите по пути: «Все программы» => «Стандартные» => «Служебные». В Windows 8.1 для вызова «Сведения о системе» потребуется ввести команду, подробнее читайте .

В окне «Сведения о системе» отобразится подробная информация о системе, аппаратных ресурсах и программной среде. Напротив элементов «Изготовитель» и «Модель», вы увидите информацию о производителе и модели материнской платы.

Получение сведений о модели материнской платы с помощью DxDiag

Введите в окне интерпретатора командной строки следующую команду:

Wmic baseboard get Manufacturer

После выполнения команды, в окне отобразится название фирмы — производителя материнской платы (Manufacturer), в данном случае — Gigabyte.

Wmic baseboard get product

В окне командной строки появится модель (Product) материнской платы — B85M-DS3H.

Если начинающему пользователю узнать модель материнской платы через командную строку сложно, воспользуйтесь другими более простыми вариантами.

Выводы статьи

Пользователь может узнать модель материнской платы с помощью разных способов: используя утилиты и средства операционной системы Windows, или сторонние программы для мониторинга оборудования и системы.

Опытный пользователь ПК и Интернет

Нужно ли вам обновить драйверы, проверить аппаратную совместимость или вам просто любопытно, проверить номер вашей материнской платы можно с помощью этих простых трюков, – это проще, чем открывать корпус и искать заветный набор символов с фонариком в руках.

Зачем нужен номер материнской платы

Знание номера вашей материнской платы важно, если вы подумываете об обновлении драйверов , покупке нового оборудования (например, вам потребуются знать формат слотов памяти) или просто хотите проверить возможности вашей материнской платы, если планируете модернизировать весь компьютер.

Если вы сохранили документы, прилагаемые к компьютеру (или отдельным компонентам), вы часто можете найти эту информацию там. Но, даже тогда, лучше проверить, чтобы убедиться, что документация верна. Вместо того, чтобы открывать корпус и искать номер модели на самой плате, используйте инструменты в Windows , чтобы проверить номер материнской платы.

Проверьте номер из командной строки (или PowerShell)

Если вам удобно использовать командную строку (или PowerShell, где эти команды также работают), вы можете легко проверить различные материнские платы и статистику оборудования, используя удобную оснастку управления Windows (WMIC) – интерфейс командной строки от Microsoft.

С помощью WMIC вы можете ввести запрос baseboard – чтобы проверить статистику материнской платы, а затем использовать дополнительные модификаторы: get Manufacturer, Model, Name, PartNumber, slotlayout, serialnumber, или poweredon – чтобы получить более подробную информацию о материнской плате .

В качестве примера давайте проверим производителя материнской платы, номер модели и серийный номер с помощью WMIC.

Откройте командную строку в Windows с помощью диалогового окна запуска (Windows + R) или путем поиска «cmd» в меню «Пуск» – нет необходимости запуска командной строки в качестве администратора. И, как мы уже упоминали, вы также можете использовать PowerShell, если хотите. Команды работает одинаково в обеих оболочках. В командной строке введите следующий текст (отметим, что между модификаторами-запятыми нет пробелов), а затем нажмите Enter :

Wmic baseboard get product,Manufacturer,version,serialnumber

Полученная информация сообщает, что мы используем материнскую плату от ASUSTeK, плата PRIME X370-PRO, и серийный номер. То есть мы получили всю нужную нам информацию без открытия корпуса или использования каких-либо сторонних инструментов.

Проверка номера модели с помощью Speccy

Если вы предпочитаете использовать графический интерфейс (это метод также даёт больше информации, чем инструмент WMIC), вы можете загрузить бесплатный инструмент Speccy . Это удобное приложение.

После загрузки и установки Speccy, запустите его. Вы можете увидеть номер модели материнской платы прямо на странице сводки вместе с текущей рабочей температурой (при условии, что ваша плата передаёт эти данные). Вы также можете увидеть основные сведения о других системных компонентах.

Перейдите на вкладку «Материнская плата» слева, чтобы увидеть ещё больше информации о вашей материнской плате, включая подробную информацию о наборе микросхем и напряжениях, а также типах слотов, входящих в состав платы, независимо от того, используются ли они в настоящее время.

Как выяснить модель материнской платы.

Всем привет! Когда то очень издавна я писал о том, что такое материнская плата. Времени после покупки прошло много, вот вы переустановили Windows, и сейчас нам необходимо скачать драйвера на чипсет, звук и прочее оборудование, распаянное на материнке. (Как правило все диски и документы имеют характеристики теряться с течением времени)

Как узнать производителя, модель и серийный номер материнской платы

И здесь у многих в голове созревает вопрос: как мне узнать , какая модель моей материнской платы? Либо созрели Вы для покупки новейшей видеоплаты либо микропроцессора, снова же — пока вы не выясните модель материнки, что-либо найти будет проблематично. Если в случае с драйверами вы сможете отыскать их по ID оборудованию, то в случае апгрейда так не получится.

Зрительное определение модели и производителя материнской платы.

Как выяснить модель материнской платы зрительно? До боли просто, для этого нам пригодится отвертка и не плохое освещение. Откручиваем болтики с боковой крышки системника и убираем ее подальше чтоб не мешалась.

Сейчас самое главное — пристально осматриваем материнку. К огорчению некие производители умудряются написать заглавие там, где деньком с огнем не сыщешь. Обычно маркировку наносят над PCI-E слотом либо рядом с микропроцессором. К примеру на фото ниже материнская плата имеет маркировку GA-790FXTA-UD5. Конкретно это заглавие и будем вбивать в Гугл либо Yandex, чтоб найти свойства оборудования либо скачать драйвера.

Метод этот дедовский и никогда не подводил, но я бы не стал Для вас его советовать. Во-1-х Для вас придется вскрывать системный блок (что совершенно нехорошо, если он опечатан и находится на гарантии), и отыскать заглавие материнской платы не всегда просто (в особенности если вы открыли его в первый раз, ведь там будет куча надписей и вы просто не поймете: что конкретно здесь модель платы), а во вторых есть методы намного проще 😉

Выяснить модель материнской платы можно программно.

Софт не стоит на месте. Развивается и программка CPU-Z. Хорошая утилита создана для получения инфы о центральном микропроцессоре, да и дать подсказку модель материнки она нам тоже поможет. Скачать можно посетив официальный веб-сайт программки.

Убедительная просьба докладывать о нерабочих ссылках:

Перейти на веб-сайт загрузки программки CPU-Z [Размер: очень небольшой]

Итак, открываем программку и перебегаем на вкладку «Mainboard». Тут мы можем подсмотреть изготовителя в строке Manufacturer и саму модель в строке Model.

Вопросов здесь появиться не должно, потому что метод прост как три копейки. Но есть и другие программки чтоб осознать — что все-таки снутри нашего компьютера?

Для этих целей прекрасно подойдет AIDA64 (в былые времена носила гордое заглавие Everest). Предназначение АИДЫ как раз показать нам полную информацию об оборудовании, установленном в нашем компьютере. К огорчению программка платная, но имеет 30 дневный демонстрационный период (думаю сих пор будет довольно,чтоб обусловиться с моделькой мат. платы)

В левом окне раскрываем «Системная плата» и избираем «Системная плата» (понимаю что написал бредово, но оно так и есть — смотрите на скрин выше) . В правом окошке в строке «Системная плата» лицезреем четкое заглавие нашей системной платы .

Как определить модель материнской платы средствами Windows.

На мой взгляд самый простой способ узнать какая системная плата установлена в компьютере — это запрос в командной строке. Ничего устанавливать не нужно, просто открываем меню «Выполнить» (если вы не можете найти этот пункт, то почитайте о том, где «выполнить» в Windows). В появившемся окне наберите CMD . Откроется командная строка, это значит, что осталось только ввести команды:

Для определения производителя материнской платы — wmic baseboard get Manufacturer.

Для определения модели материнской платы — wmic baseboard get product.

На картинке ниже все наглядно показано как это выглядит.

В статье бессмысленно рассматривать все способы как узнать модель материнской платы , да и не нужно это, ведь приведенные тут действия позволяют ответить на наш вопрос в полной мере. Всего доброго 😉

Красавчег! Самый чёткий способ — через командную строку. Всё очень просто. Ctrlr -> Ввести cmd -> После C:/Users/Administrator>wmic baseboard get product. Вместо Administrator может стоять любое другое значение. Автор, спасибо! 5

Тезисы

Как узнать серийный номер (S/N, Serial Number). Как узнать серийный номер Серийный номер — ряд Проверка версий материнской платы и. Как узнать серийный номер (S/N, Serial Number). Как узнать серийный номер Интернет-радио asus Проверка версий материнской платы и bios;. Как узнать серийный номер материнской платы? Требуется из билдера узнать номер мат платы такой как возвращает программа Everest. Как правильно определить модель своего ноутбука. Но правильней присылать нам модели материнской платы, Так как у Asus в серийный номер . как узнать серийный номер материнской платы -. Как узнать серийный быть серийный номер . Как узнать модель материнской платы. В статье разобрано несколько способов, как можно узнать модель материнской платы . Как узнать модель материнской платы? Не знаете как узнать модель материнской платы? Я расскажу вам 4 простых способа, которые. Как узнать модель материнской платы. Буду благодарен Вашему сайту, если мне подскажут как узнать модель материнской платы и как. Как узнать программно серийный номер материнской платы. Как узнать программно серийный номер материнской платы Packard серийный номер ASUS или. Как узнать серийный номер ноутбука ASUS . Как узнать серийный номер ноутбука asus? ноутбуке узнать серийный номер материнской платы?

— сегодня мы рассмотрим как узнать модель материнской платы на компьютере. Обновление драйверов, проверка совместимости железа и чисто из любопытства — … использовать приведенные в заметке способы проверки модели материнской платы намного проще, чем разбирать компьютер и изучать наклейки внутри системника.

Можно смоделировать достаточно много ситуаций, в которых очень важно знать модель материнской платы: банальное обновление драйверов, покупка нового «железа» (узнать, что можно добавить в систему и есть ли для этого нужные слоты, например для расширения оперативки)…

Если у вас сохранились документы, которые выдают вместе с компьютером (или отдельные позиции по компонентам, если вы подбирали комплектующие сами) вы можете узнать ответы на свой вопрос именно там. Наверное это даже лучший способ, ведь вы можете проверить соответствие реальной ситуации с тем, что указано в ваших доках.

Я принципиально не буду рассказывать как узнать название материнской платы способом вскрытия системного блока — в современной ситуации это абсолютно не нужно, ведь программные способы дадут информации больше чем просто визуальный осмотр материнки.

Конечно же я не отрицаю что можно узнать модельку взглянув на саму плату (я не настолько упорот чтобы говорить что этого делать ни в коем случае нельзя) , а продвинутый пользователь наверняка и сам знает где и что посмотреть… ну а нам я рекомендую использовать наиболее простые и правильные методы

Способ 1. Узнаем название материнской платы через командную строку

Если вы с удовольствием пользуетесь командной строкой Windows, то вы можете с легкостью выяснить модель материнской платы при помощи мощного инструмента WMIC Microsoft.

С WMIC мы можем выполнить запрос baseboard чтобы проверить материнскую плату и несколько дополнительных параметров таких как серийный номер, ревизия и другая подробная информация о вашей материнке. Давайте с вами попробуем на примере узнать производителя нашей материнской платы, модель и серийник с помощью WMIC.

Программа на английском, но для нас это не будет проблемой, конкретно нас интересует строка Motherboard — это и есть название нашей материнской платы.

Не смотря на столь малый размер (менее 1 мегабайта в архиве) программа может рассказать многое о вашем компьютере, но я бы не стал рекомендовать ей пользоваться… выяснить что за материнка на компьютере — она отлично подходит, для всего остального есть более удобные аналоги.

Способ 3. AIDA64 — узнаем модель системной платы

Существует несколько редакций AIDA64, нам прекрасно подойдет версия Extreme Edition (приложение стоит денег, но нам подойдет 30 дневная пробная версия, обозначенная на странице загрузки как TRIAL )

После установки AIDA64 запустите программу и в левой части найдите значок «Системная плата». В открывшемся окне во второй строчке «Системная плата» будет отображаться производитель и модель материнской платы. Как вы можете видеть в моем компьютере название материнки — Asus P8H67.

Если прокрутить окно вниз до конца, то можно найти ссылку на страницу загрузки свежего BIOS (Строка «Загрузка обновлений BIOS»). Это может быть полезным, если цель определения материнской платы прошивка новой версии микропрограммы BIOS

Способ 4. Piriform Speccy — хорошая программа от разработчиков Ccleaner

Если вы хоть раз пользовались программой Ccleaner и она оставила у вас только положительные эмоции своим результатом, то на вопрос как узнать модель материнки вам ответит маленькая программа Speccy от разработчиков той самой Cclener (Piriform). Скачать как всегда можно на официальном сайте:

Запустите приложение и в левой части перейдите на вкладку «Системная плата». В правой части в строке «Модель» и будет ответ на наш вопрос — в нашем случае это P8H67 (LGA1155)…

Мало того, что программа правильно определила название материнской платы установленной в компьютере, но и показала ее сокет (1155) и еще много полезной информации (такой как напряжение, версия BIOS и температура системы)

Способ 5. CPU-Z — расскажет не только о процессоре

CPU-Z очень популярная утилита для идентификации процессора, но отлично подойдет для определения модели материнской платы на компьютере. Программа абсолютно бесплатная и не требует установки, просто загрузите актуальную версию с официального сайта

После запуска утилиты перейдите на вкладку «Mainboard» и в строке «Model» будет название установленной материнской платы. У меня на компьютере системная плата P8H67 (пока показания всех приложений совпадают)

Для многих будет полезен блок BIOS, тут отображаются версия и производитель микропрограммы…

Способ 6. HWiNFO32 — подробная информация о материнке

Для загрузки программы перейдите на официальный сайт (существует несколько версий программы — HWiNFO32 для 32 битных систем и HWiNFO для 64 разрядных). В моем случае я скачал HWiNFO64.

После установки соответствующей версии HWiNFO запустите ее (запуск может занять продолжительное время собирая информацию о комплектующих вашего компьютера). Программа автоматически отобразит экран «System Summary», где модель материнской платы будет показана в разделе «Motherboard»

Кстати, обратите внимание что HWiNFO корректно определила видеокарту… надо бы добавить ее в заметку о видеокартах

Способ 7. Sisoftware Sandra — недооцененная программа

Когда я искал информацию о том как посмотреть материнскую плату на компьютере, то ни разу не встретил в обзорах такое приложение как Sandra Lite (именно ее мы и будем использовать, так как конкретно Lite — распространяется бесплатно). Как обычно скачать можно на официальном сайте, избегайте левых источников…

После установки Sisoftware Sandra Lite запустите программу и перейдите на вкладку «Устройства». В появившемся окне дважды кликните по значку «Материнская плата» и подождите пока утилита соберет всю нужную информацию. В новом окне откроется подробная информация о вашей системной плате, в строке «Модель» и будет ответ на вопрос как узнать модель материнской платы?

В данном разделе отображается не только название вашей материнской платы, здесь вы найдете еще достаточно много другой полезной информации о вашей материнке. Например можно узнать сколько памяти и сколько всего слотов под нее… или модель чипсета на котором построена ваша система

БОНУС! Информация о материнской плате в HTML отчете

Данное приложение называется LookInMyPC и скачать его можно с сайта разработчиков (на английском, есть портативная версия не требующая установки)

http://www.lookinmypc.com/download.htm

После запуска можно выбрать о чем именно генерировать отчет, но мы оставляем все как есть и жмем кнопку «Generate Report»… останется только дождаться когда сформируется отчет — это быстро.

Файлик с отчетом откроется в любом браузере, в блоке «BIOS Information» в строке «Board Product ID» и будет название нашей материнской платы.

На самом деле в отчете достаточно много интересной и полезной информации, а что касается английского языка — Google Chrome замечательно все переводит.

В отчете генерируется достаточно много данных о программной части, а просмотреть его можно в любой момент без самой программы — это очень удобно

Что мы узнали о материнской плате? — Выводы

Друзья, мы с вами рассмотрели несколько способов узнать модель материнской платы. Как вы поняли из заметки, это вполне реально сделать не разбирая системный блок — существуют более цивилизованные методы.

Что делать с данной информацией? — даже если вам нужно визуально взглянуть на вашу материнку, то вполне возможно найти ее изображение и спецификации на официальном сайте по названию модели.

Анатомия материнской платы — из чего состоит материнская плата

Каждый компонент любого компьютера выполняет какую-то определенную задачу. Накопители записывают/считывают данные, попутно сохраняя оную на магнитных пластинах или в чипах флэш-памяти. Видеокарта отображает информацию, звуковая карта озвучивает происходящее и т. п. Но есть один элемент, который управляет всем этим хозяйством, начиная с процессора и заканчивая какой-нибудь флешкой. Сегодня разговор о системных платах. Давайте немного углубимся в суть вопроса и разберемся, из чего состоит, какие части имеет, для чего они служат, в общем, какова анатомия материнской платы. Итак, добро пожаловать в нашу прозекторскую.

Разновидности и основные функции материнской платы

Собственно, основных задач у системной платы две:

Обеспечение электропитанием установленных компонентов (с оговорками, о которых позже).
Обеспечение связи между компонентами ПК для их успешного функционирования и взаимодействия.

Упрощая, можно сказать, что материнской плате надо накормить/напоить «детей» (установленные компоненты – CPU, модули памяти, видеокарту и т. п.) и отправить их играться самих по себе и всех вместе под собственным внимательным присмотром.

Конечно же, есть и другие функции. Например, материнская плата предоставляет физическое место для установки устройств и их надежную фиксацию. Или не их самих, но хотя бы кабелей, связывающих какой-то девайс с материнкой.

Материнские платы различаются по размеру в зависимости от разнообразия задач, которые требуется выполнять, и соответствующего набора и номенклатуры компонентов, которые могут/должны быть использованы. Обычно говорят, что они имеют такой-то форм-фактор. Наиболее распространенными являются:

Mini-ITX – размер 170х170 мм.
MicroATX (mATX, uATX, µATX) – размер 244×244 мм.
ATX (Advanced Technology Extented) – размер 305х244 мм. Для крепления к корпусу имеют 8-9 отверстий.
E‑ATX (Extented) – увеличенный вариант «просто» ATX размером 305х330 мм.

Есть и другие форм-факторы, например, Mini-STX, серверные платы и т. п.. Это специфические продукты, и в домашнем или офисном компьютере используются редко. Также не рассматриваю материнские платы для ноутбуков. Классификации они не поддаются и могут иметь самые замысловатые формы и размеры, ибо изготавливаются под конкретную модель переносного ПК.

Размеры накладывают ограничения на функционал. Чем меньше плата, тем сложнее разместить на ней большое количество разъемов и прочих компонентов. Сегодня за основу возьму наиболее ходовой форм-фактор, ATX. Он позволяет разместить почти все, что необходимо.

Для примера буду рассматривать популярную и весьма удачную модель Gigabyte Z390 Aorus Pro. Если чего-то на ней нет, то примеры будут взяты от других материнок, о чем упомяну.

Питание материнской платы

Начну я все же не с разъемов, чипов и проч., а с системы питания. Ибо без электричества материнская плата, как и подключенные к ней остальные комплектующие, просто красивые куски текстолита со множеством блестящих, и не очень, штучек, установленных на них. А вот с электричеством…

Обеспечивает его блок питания (БП), от которого через 24-контактный разъем подаются основные напряжения – это ±12 В, +5 В, +3.3 В. Такой разъем есть на всех материнских платах для настольных ПК. Это не все требуемые напряжения, но о них будет рассказано ниже, в соответствующем разделе, посвященном питанию процессора.

На иллюстрации приведена распиновка разъема. Провода имеют разный цвет, и по ним можно определить, какое напряжение/сигнал они передают.

Материнская плата от этого разъема передает необходимые напряжения на все разъемы и компоненты, но тут есть одна проблема. В первую очередь она связана с питанием дискретных видеокарт, особенно мощных. Дело в том, что через разъем PCI-Express можно обеспечить потребителя мощностью примерно до 75 Вт. Мощность же в 200-300 Вт для видеокарт – обычное дело. С такой нагрузкой материнская плата справиться уже не может.

Приходится звать на помощь БП, который через специальный разъем запитывает видеокарту. Или несколько, если используется более одного графического адаптера в режиме SLI/CrossFire. К сожалению, это не единственный на данный момент случай, когда требуется внешнее питание компьютерного компонента.

Следует добавить, что на современных материнских платах иногда можно встретить еще один разъем питания, чаще всего 6-пиновый. Располагается он чаще всего у нижней грани и предназначен для помощи в питании именно разъемов PCIe. Например, модель MSI MEG Z590 Godlike имеет такой коннектор.

Процессорный сокет

Собственно, процессор – та самая «печка» (в прямом и переносном смысле), от которой часто и начинается сборка и конфигурирование будущего компьютера. С точки зрения анатомия материнской платы его можно назвать сердцем всей системы. У него множество характеристик, но сегодня нас интересует одна – сокет. По сути, это разъем, используемый для установки его в материнскую плату.

Если говорить о современных ПК, то для процессоров Intel используется два сокета, мэйнстримовский 1151v2 и 2066 для построения высокопроизводительных игровых систем и рабочих станций. Наиболее актуальными для CPU AMD являются AM4 для последнего поколения процессоров Ryzen и TRX4 для мощных Ryzen Threadripper.

До сих пор используются и более старые сокеты, 1151 первой версии для процессоров Intel Core 6-го или 7-го поколений, 1155 для еще более старых CPU, AM3+ для процессоров AMD и ряд других. Различаются они только размерами, количеством контактов.

Металлическая скоба фиксирует процессор в сокете, обеспечивая надежный контакт. Следует быть аккуратным и не трогать эти контакты. Повредить их просто, а восстановить может оказаться очень сложно.

Собственно, это все, что необходимо знать. Этот сокет служит только для установки процессора.

Система питания процессора/памяти

И здесь уместно вновь вернуться к вопросу питания. Раньше мы уже говорили про 24-контактный разъем, от которого подаются требуемые напряжения на многие компоненты компьютера. Опять-таки, с точки зрения анатомия материнской платы напрашивается аналогия с кровеносной системой. Также ранее мы уже видели, что для мощных видеокарт необходимо внешнее питание из-за большой потребляемой мощности.

Похожая история и с процессором, с той лишь разницей, что БП просто не имеет необходимого напряжения. Когда речь заходит о мощных многоядерных «камнях», то без дополнительного питания не обойтись. Поэтому, вновь на помощь приходит БП, имеющий соответствующие шлейфы.

Соответственно, на материнской плате находятся разъемы, которые обычно располагаются рядом с процессором для уменьшения длины дорожек, идущих от разъема до CPU. Как правило, используется как минимум один 4-х или 8-контактный разъем. Чаще встречаются два таких разъема – один 8-контактный, а второй имеет либо 4, либо 8 контактов.

Фазы питания CPU

Но важно не только наличие дополнительных разъемов питания. Важно и количество фаз питания, и их конфигурация. В первую очередь на это надо обращать внимание при использовании мощных CPU и их разгоне. По сути, правило «чем больше фаз, тем лучше» вполне себя оправдывает.

О фазах питания более подробно написано в другом моем материале. Сейчас кратко о тех компонентах, которые располагаются вокруг процессорного сокета. Они закрыты двухсекционным радиатором с тепловой трубкой, но если его снять, то увидим такую картину.

Плата Gigabyte Z390 Aorus Pro имеет 13 фаз питания процессора. Если посчитать все элементы (конденсаторы, дроссели и мосфеты), то их будет ровно по 13. Для процессора используются 12 элементов Vishay SiC634 с максимальным током в 50 А каждый. Для питания встроенного видеоядра — один Vishay SiC632.

Управляется это 7-канальным ШИМ-контроллером Intersil ISL69138. Он виден на фото в левом верхнем углу, помеченный розовой точкой. Как же получаются итоговые 13 фаз? Для этого применяются удвоители ISL6617A, которые распаяны на обратной стороне платы. В итоге, 6 фаз на CPU удваиваются, и получаем 12. Подробности работы удвоителей и вообще фаз питания смотрите по ссылке выше.

Это хозяйство, мосфеты в первую очередь, необходимо охлаждать. Чем мощнее CPU, чем выше разгон, тем более внимательно надо следить за температурой этих элементов. Для этого устанавливается специальный радиатор. В экстремальных ситуациях не лишим будет дополнительный обдув этой зоны.

Околосокетное пространство

В данном случае речь именно о пространстве. При взгляде на любую материнскую плату в непосредственной близости от процессорного сокета видим незанятое место. Если там и расположены какие-либо элементы, то необходимо, чтобы они имели как можно меньшую высоту.

Нужно это для того, чтобы ничто не мешало установке процессорного кулера. А ведь он может быть весьма внушительных размеров, когда речь заходит об охлаждении мощных CPU. На плате есть четыре монтажных отверстия.

Т. к. процессорный кулер, порой, громоздок и тяжел, обычно на обратной стороне платы располагается увеличивающая механическую прочность металлическая пластина. Она не позволяет под весом кулера деформироваться плате в районе сокета. Иногда данная пластина бывает большой, выполняя заодно роль дополнительного элемента системы охлаждения.

Слоты памяти

Куда уж без памяти. И опять-таки, следовать правилу «памяти много не бывает» мешают только ограничения платы, собственные финансовые возможности, количество слотов и… околосокетное пространство.

Почему? Если планируется разгон процессора, то скорее всего будет установлен массивный кулер, который справится с высокой нагрузкой. При этом память вряд ли будет бюджетная. Она должна быть способна работать на повышенных частотах, а, соответственно, тоже будет оборудована радиатором, увеличивающим высоту модулей DRAM.

В итоге нередко встречается ситуация, что размеры процессорного кулера не позволяют установить определенные модули памяти в один или даже два разъема. Даже если все же получится поставить модули DRAM, а сверху над ними будет нависать радиатор процессорного охладителя, то на работоспособность это не повлияет, но вот неудобств добавит, если понадобится заменить планку памяти другой.

Если теплорассеиватели памяти снабжены подсветкой, а они частично будут закрыты вентилятором/радиатором массивного охладителя для CPU, эстеты вряд ли этому обрадуются. Избежать проблем поможет система жидкостного охлаждения.

Количество сокетов памяти зависит от процессора, т. к. контроллер памяти находится в нем. В большинстве случаев имеется двухканальный контроллер, с возможностью установки до двух модулей DRAM на каждый канал. Итого – четыре слота. В более дорогих системах слотов может быть до 8 штук, и каналов, соответственно, тоже больше.

Установка модулей DRAM

Рассматриваемая в качестве примера материнка не имеет цветовой дифференциации разъемов оперативной памяти. Просто рядом со слотами есть надписи «DDR4-B1», «DDR4-B2», «DDR4-A1», «DDR4-A1». Что это такое? Это как раз и есть маркировка каналов памяти. Рекомендуется использовать по два одинаковых модуля DRAM в параллельном режиме. Это подразумевает, что один модуль подключается к разъему первого канала памяти, второй – к разъему второго канала памяти. Если есть еще пара модулей, то они ставятся аналогично. Параллельный режим позволяет задействовать сразу два контроллера памяти и несколько увеличить быстродействие.

В случае с подопытной платой, если, например, есть два модуля по 8 ГБ, то их лучше поставить в разъемы, промаркированные как «DDR4-B1» и «DDR4-A1». Это первый и третий, если смотреть со стороны процессора. Или установить в другую пару разъемов, что сути дела не меняет. В любом варианте один модуль будет работать с первым каналом памяти, второй – со вторым.

Разводка шины DRAM

Следует пару слов сказать о том, как процессор связывается с оперативной памятью. Да, есть n-е количество слотов, кучка проводников на плате, идущие к ним, ну и что тут может быть интересного? Кое-что есть.

Все сказанное далее никак не относится к материнским платам, у которых по одному разъему для модулей памяти на канал (Gigabyte Z590 AORUS TACHYON, Asus ROG CROSSHAIR VIII IMPACT, MSI MEG Z590 UNIFY-X и подобные). Речь только о моделях с двумя модулями RAM на каждый канал.

Итак, существуют два способа развести шину DRAM на материнской плате:

T-топология. Длина проводников до обоих модулей одинаковая, но несколько большая, нежели при иной топологии. Этот вариант хорошо подходит для установки модулей памяти во все слоты, т. е. четырех штук. Разгон, если это позволяет чипсет, также будет лучше при наличии четырех модулей, а вот с двумя рекордов достигнуть вряд ли удастся.
Daisy Chain. По сути, это последовательное подключение слотов RAM. В отличии от предыдущей топологии, тут обратная ситуация. Разгон лучше, если установлены два модуля, и чуть хуже, если четыре, да и в общем случае длина проводников меньше.

Получается, что для установки четырех модулей предпочтительнее платы с T-топологией, а для двух модулей, да еще с перспективой разгона — Daisy Chain. Осталось только узнать, какой именно вариант используется в той или иной модели платы, и сделать выбор.

И вот тут нас ждет разочарование. В спецификациях эта информация не указывается, да и в красочных описаниях на материнскую плату специфика разводки шины DRAM расписана далеко не всегда. Например, у Gigabyte Z590 GAMING X явно указано, что «Daisy Chain», а вот у Z590 AORUS XTREME того же производителя на этот счет молчок.

Считается, что на топологию «Daisy Chain» косвенно указывает рекомендация производителя в случае использования только двух модулей памяти устанавливать их во второй и четвертый слоты.

Насколько полезно знание о топологии разведения шины DRAM? Для обычного пользователя мало. Разве что вам требуется большой объем памяти, планируется установка четырех модулей, а интересующая модель материнской платы имеет T-топологию, то звезды сошлись в лучшем виде. В теории, стабильность работы будет лучше, частот при разгоне можно достичь больших.

Если же модулей будет скорее всего два, и вы не прочь выжать из них максимум, то чуть лучше себя проявит Daisy Chain.

Если же неизвестно, сколько в итоге будет модулей DRAM, а разгон не интересует совсем, то все эти топологии вам вряд ли будут интересны.

Система питания DRAM

Оперативную память, как и любое другое устройство, надо обеспечивать электричеством, и на материнской плате также присутствуют цепи питания DRAM. Если посмотреть на спецификации модулей памяти, то можно увидеть, что рабочее напряжение у них обычно 1.2 В. Штатный блок питания такого напряжения не предоставляет. Значит, опять его надо сформировать самостоятельно по аналогии с питанием процессора, с той лишь разницей, что большое количество фаз не требуется и часто обходятся одной, редко – двумя.

Возле сокетов для модулей ОЗУ на рассматриваемой в качестве примера плате можно найти несколько чипов Richtek RT8120, которые являются однофазными ШИМ-контроллерами. Они используются для питания памяти, а также сигналов VCCSA и VCCIO. Большой нагрузки тут нет, параллелить незачем, да и греться тоже нечему, поэтому дополнительные средства охлаждения в данном случае не используются.

На других моделях материнок могут быть иные компоненты разных производителей, но суть от этого не меняется.

Чипсет

Это еще один весьма важный компонент материнской платы. Обычно каждый производитель CPU предлагает несколько моделей чипсетов, предоставляющих свой набор возможностей. Так, младшие модификации не имеют функции разгона процессора по множителю, имеют меньшее количество линий PCI- E интерфейса и прочие ограничения.

Топовые модификации предоставляют максимальный функционал. Правильный выбор чипсета не менее важен, чем выбор процессора.

Порой чипсет называют еще набором системной логики. Почему «набор», если микросхема, по сути, одна? Те, кто еще лет 10 назад держал в руках материнскую плату, помнят, что в те былинные времена использовались две микросхемы, которые назывались незатейливо – «северный мост» (Northbridge — NB) и «южный мост» (Southbridge — SB). И это действительно было набором.

Северный мост отвечал за общение процессора с памятью, а также за обмен с видеокартой. Южный мост обеспечивал работу накопителей, портов ввода/вывода, сетевых интерфейсов и т. п. Ныне функции северного моста переданы процессору, и надобность в дополнительном чипе отпала. В наборе остался только южный мост, коим, по сути, и является чипсет.

Если проводить аналогии с анатомией человека, то ранее мы рассматривали голову, мозг, его кровоснабжение (систему питания) и т. п. Сейчас же добрались до позвоночника. До этакого каркаса, который обеспечивает управление большинством устройств, составляющих компьютерную систему.

Именно на чипсет возложены функции работы с накопителями, подключаемыми по интерфейсам SATA или PCI-E, с USB портами, обеспечение функционирования аудио чипа, сетевого контроллера и т. п. Несколько особняком стоит задача перераспределения линий PCI-Express.

Что такое линии PCI-Express

Что это такое? Более подробно читайте тут, а если кратко, то этот интерфейс предоставляет n-ое количество интерфейсных линий. Каждая из них обеспечивает известную пропускную способность. На данный момент наиболее используемой является 3-я версия PCI-E, имеющая скорость в 8 ГТ/с на каждую линию. Новейшие на данный момент чипсеты AMD X570 и TRX40 поддерживают более скоростную, 4-ю версию этого интерфейса с пропускной способностью каждой линии в 16 ГТ/с.

Количество имеющихся в распоряжении чипсета линий PCI-E разнится в зависимости от модификации этого чипа. Так, самый младший на настоящий момент Intel h410 имеет всего 6 линий, причем уже устаревшей 2-й версии интерфейса, а топовые Z390 и Q370 располагают 24-мя линиями.

Задача системного чипа состоит в распределении их между имеющимися устройствами. Сразу скажем, что вполне реальна ситуация, когда линий может и не хватить. Если возвращаться к рассматриваемой для примера Gigabyte Z390 Aorus Pro, то использующийся чипсет предоставляет 24 линии PCI-E. О распределении их мы поговорим чуть позже.

Возможности разгона

Еще одна важная функция чипсета – возможность разгона процессора по множителю. Не все модификации системной логики позволяют это. По сути, у Intel это только Z390 имеет такую способность. Уже неактуальный Z370 и редко встречающийся Q370 в расчет не берем.

AMD более лояльна к пользователям. Гнать CPU по множителю можно не только на топовом X570. Тем не менее, не следует забывать об этом, и если оверклокинг входит в сферу интересов, то выбор существенно ограничивается.

Чипсеты требуют охлаждения, и как минимум, они закрыты радиаторами. В случае с AMD X570 этот чип работает с шиной нового поколения, позволяет подключать большее количество устройств и из-за этого греется весьма прилично. Неудивительно, что пассивного охлаждения оказалось мало и добавлен специальный небольшой вентилятор.

PCI разъемы

В большинстве случаев используется как минимум одна дискретная видеокарта, т. к. встроенное видеоядро для игр не годится. Значит, материнская плата должна иметь разъем для дополнительного графического адаптера и обеспечить его функционирование. Нередко видеокарт может быть 2 и даже больше.

Но не только видеокартами ограничивается список устройств, которые используются в компьютере. Внешняя звуковая карта, адаптер для SSD M.2 накопителей, RAID-контроллер и т. п. – все они устанавливаются в разъемы PCI-E и забирают себе часть имеющихся ресурсов.

В зависимости от типа устройств, используются разные по физическому размеру разъемы PCI-E. Всего существует 3 типоразмера таких разъемов. Два из них, самый большой и самый маленький, представлены на плате, которая служит нам сегодня в качестве образца.

Возможность использования нескольких плат расширения зависит не только от наличия нужного количества разъемов, но и от чипсета. А если точнее – то от количества линий интерфейса PCI-E и возможности их перераспределения между устройствами.

Для видеокарт и прочих устройств, которым требуется 4 (и более) линии PCI-E применяется самый большой разъем, чаще всего его обозначают как PCI-E x16. В данном случае «x16» показывает количество линий интерфейса. Это максимальное их количество, но не обязательное, и это надо помнить.

Распределение линий PCI-Express

Давайте рассмотрим нашу плату. Хорошо видно, что есть три разъема PCI-E x16. Значит ли это, что все они имеют по 16 линий? Теоретически, они МОГУТ иметь столько линий, но НЕ ОБЯЗАНЫ. Если обратиться к спецификациям на плату, то мы видим, что первый разъем действительно имеет 16 линий PCI-E, которыми ее обеспечивает процессор.

Второй разъем при тех же физических размерах может использовать только 8 интерфейсных линий, а третий – 4. Причем, линии к первым двум разъемам PCI-E x16 поступают от процессора, а к остальным – от чипсета. И этот последний как раз играет тут важную роль.

Если установлена только одна видеокарта в первый PCI-E разъем, то все просто, 16 интерфейсных линий подаются от CPU. Если же установить во второй разъем еще одну видеокарту, то ситуация изменится. 16 процессорных линий поделятся пополам между разъемами, и эту диспетчеризацию выполняет чипсет.

Кстати, то же самое произойдет, если во второй разъем будет установлена любая другая карта расширения. Видеокарта в первом разъеме будет переведена в режим x8. Еще 8 процессорных линий чипсет отдаст второму разъему. Будет ли использовать все предоставленные ресурсы установленная в него плата расширения или нет – не важно, разделение линий пополам все равно произойдет.

Напомню, что в данном случае я рассмотрел пример реализации конкретной модели материнской платы. Распределение интерфейса может варьироваться в зависимости от модели чипсета и даже поколения процессора, что в большей степени актуально для CPU AMD.

Сам же чипсет имеет n-ое количество собственных линий PCI-E, и распоряжается он ими сам. Вернемся к нашей Gigabyte Z390 Aorus Pro. Третий PCIe x16, который располагает 4-ми линиями, и все «маленькие» PCIe x1 (по одной линии PCI-E каждый) подключены к чипсету. Итого, из имеющихся у Z390 24 линий 7 (4+1+1+1) уже заняты. Куда девать остальные – об этом чуть ниже, а сейчас закончим с разъемами PCI-E.

На нашей плате можно заметить, что два из трех разъемов заключены в металлический каркас. Чаще всего его используют там, куда ставится видеокарта. Нужна эта «броня», во-первых, для усиления механической прочности разъема, т. к. мощные видеокарты с громоздкой системой охлаждения могут весить очень прилично. Во-вторых, считается, что металлическая оболочка позволяет снизить влияние помех и улучшить прохождение сигналов.

Сложно сказать, насколько все это справедливо, но если производители так считают – то тут все равно ничего не сделаешь. Зато имеем косвенный признак, сколько видеокарт можно использовать с данной материнской платой.

Разъемы M.2

Практически все современные материнские платы имеют как минимум один разъем M.2 для установки SSD накопителей соответствующего форм-фактора. На рассматриваемой сегодня Gigabyte Z390 Aorus Pro таких разъемов два, но может быть их три, и даже больше в некоторых топовых моделях, использующих специальную переходную плату.

Располагаться разъемы M.2 могут в разных частях, это зависит только от фантазии производителя. Бывает, что один из разъемов размещается на обратной стороне платы. У некоторых моделей материнок ASUS такой разъем расположен вертикально, что позволяет выиграть место за счет перпендикулярного по отношению к плоскости платы расположению накопителя. Насколько этот вариант удобен в пользовании – вопрос спорный.

О том, какой/какие интерфейсы поддерживаются каждым из разъемов, надо смотреть в спецификациях на материнскую плату. Разъемы могут быть универсальными, т. е. позволяют установить как SATA, так и PCIe накопители. Либо может использоваться только один интерфейс.

Также в описании на конкретную модель материнской платы указано, твердотельники какого размера получится установить. В модели, взятой для примера, в первом разъеме можно использовать любые SSD M.2 с размером от 2242 до 22110. Во втором – только до 2280. О том, чем отличаются накопители M.2 и что они из себя представляют, читайте в этом моем материале.

Вновь про линии PCI-E

Еще один важный момент – охлаждение накопителей в этих разъемах. Большинство материнских плат среднего и более высокого уровня уже имеют штатные радиаторы, и как показывают тестирования накопителей M.2, особенно с интерфейсом PCIe, нагрев – проблема, с которой приходится бороться.

Вернемся немного к линиям интерфейса PCI-E. Выше мы уже видели, что 7 линий были задействованы для разъемов PCI-E. В данном случае, если в нашу плату мы установим два накопителя PCIe x4, то нам потребуется еще 8 линий интерфейса, и таким образом, из имеющихся 24 15 уже будут заняты.

На этот момент тоже следует обращать внимание, на количество дополнительного оборудования, которое планируется использовать. Может оказаться, что вам не хватит ресурсов для подключения всего. Например, чипсет Intel B360 имеет всего 12 линий PCI-E 3.0.

Следует также упомянуть, что разъем M.2 используется не только для накопителей. Многие материнские платы снабжены беспроводным адаптером, или предусматривают возможность его установки. Для этого на плату ставят еще один M.2, который имеет ключ E и предназначен только для таких устройств. В данном случае плата поддержки модуля Wi-fi не имеет.

Разъемы для накопителей

Строго говоря, в предыдущем разделе тоже было рассказано о разъемах для накопителей. Сейчас же речь про более традиционные SATA и гораздо менее известные U.2.

Хотя скорость SSD, особенно с интерфейсом PCI-E, впечатляет и радует, сравнение их цен с традиционными жесткими дисками несколько расстраивает. Старые добрые HDD медленные, шумные, но пока что имеют как минимум одно преимущество – емкость. Если точнее, то стоимость единицы емкости. За цену среднестатистического SSD емкостью 1 ТБ можно легко приобрести 4-терабайтный «винчестер».

Для подключения таких накопителей нужен используемый уже не одно десятилетие интерфейс SATA и соответствующий разъем. В настоящее время этот интерфейс имеет 3-ю версию, и служит для подключения как традиционных HDD, так и SSD форм-фактора 2.5 дюйма. Скорость их работы будет ограничена пропускной способностью интерфейса, но далеко не всегда необходимо быстродействие шины PCI-E. А вот для хранения всякой всячины SATA устройства подходят более чем.

В подавляющем большинстве случаев материнские платы имеют как минимум 4, а чаще всего 6, и даже более таких разъемов. Расположение их на плате, ориентация в пространстве (параллельно плоскости платы и перпендикулярно) – это зависит от производителя материнки.

Взаимозависимости разъемов

Здесь вновь следует сказать несколько слов про распределение интерфейсов В данном случае не PCI-E, а SATA. Чипсет позволяет подключить до 6 устройств SATA, но у нас есть возможность установки двух SSD M.2 с таким интерфейсом. Значит ли это, что мы можем в итоге получить 8 накопителей SATA?

Нет, не можем. В мануале на нашу плату написано, что если в первый разъем M.2 установить SSD SATA, то чипсет отключит порт SATA3-2. Если же SSD M.2 SATA будет установлен во второй разъем, от отключатся порты SATA3-4 и SATA3-5. Т. е. в любом случае можно использовать максимум 6 SATA устройств.

Некоторые материнские платы имеют разъем U.2, который пригоден для подключения соответствующих накопителей. Например, у Asus Pro WS X570-ACE такой разъем есть. Устройства для U.2 широкого распространения не имеют, но тем не менее, иногда встречается их поддержка.

Вспомогательные чипы

Чипсет может многое, но не все. Ему требуется помощь других чипов, которые занимаются узкоспециализированными задачами. С рядом таких чипов давайте кратко познакомимся.

Контроллер Ethernet

Сложно сейчас представить компьютер, который не подключен к сети. Хотя все большее распространение получает Wi-fi, старый добрый «кабель» пока чувствует себя уверенно. Мало того, он может предложить скорости, пока что не достижимые для беспроводных альтернатив.

В рассматриваемой для примера Gigabyte Z390 Aorus Pro есть один гигабитный интерфейс на хорошо зарекомендовавшем себя чипе Intel i219-V. Кстати, металлический округлый элемент слева от него – это кварцевый резонатор.

В ряде моделей может использоваться несколько сетевых интерфейсов, в том числе с пропускной способностью до 10 Гб/с. Для каждого из них имеется свой собственный контроллер.

Контроллер SATA

Про порты SATA мы уже говорили, за их работу отвечает чипсет. Какой еще может быть контроллер? Дело в том, что, например, плата ASRock Z390 Extreme4, имеет 8 разъемов SATA. Понятно, что возможностей чипсета не хватит. Поэтому на помощь приходят микросхемы сторонних производителей.

Как правило, используется чип компании ASMedia ASM1061. Этот контроллер позволяет получить два дополнительных порта SATA. Интересно, что плата ASRock X570 Creator имеет аж два таких чипа, хотя всего разъемов SATA здесь 8. Используемый чипсет AMD X570 вполне мог бы справиться с ними самостоятельно. Видимо, такое решение принято для того, чтобы частично разгрузить чипсет, т. к. ему и так есть чем заняться. Заодно получится несколько снизить нагрев этого и так горячего «камушка».

Аудиоконтроллер

Наверное, сейчас нет ни одной материнской платы (за исключением, возможно, серверных), не оснащенной встроенной звуковой картой. Обсуждение качества их звучания не входит в сферу сегодняшнего разговора.

В зависимости от иерархии материнки могут использоваться бюджетные аудиоконтроллеры, либо более «продвинутые», да еще дополнительно снабженные дополнительным усилителем наушников, ЦАП и т. п.

Обычно аудиотракт производители стараются изолировать от остальной части материнской платы для снижения помех, наводок, искажений. Найти все это хозяйство обычно не трудно. В большинстве случаев аудиоконтроллер и вспомогательные элементы расположены в левом нижнем углу платы. Часто выделяется звуковая карта и наличием нескольких блестящих высококачественных конденсаторов, а также подсветкой.

Мультиплексоры шины PCI-E

Выше мы говорили про деление 16 процессорных линий PCI-E поровну между двумя разъемами в случае использования двух видеокарт. Упоминали, что управляет этим действием чипсет. А собственно «перебросом» линий с одного разъема на другой занимаются микросхемы-мультиплексоры. В данном случае, на рассматриваемой плате это чипы ASM1480 производства ASMedia.

Они хорошо видны на фото, располагаются под первым разъемом PCI-E x16. В других моделях материнских плат могут применяться микросхемы других производителей, но принцип работы остается тем же.

Мониторинг и управление вентиляторами

На плате есть специальный чип, который выполняет контроль за состоянием материнки, мониторит температурный режим и задает скорость вращения подключенных вентиляторов. В Gigabyte Z390 Aorus Pro используется чип iTE IT8688E, дополненный контроллером IT8795. Он позволяет подключать восемь устройств охлаждения. Два из них могут иметь потребляемый ток до 2 А каждый, что в результате дает возможность использовать системы жидкостного охлаждения.

Чипы других производителей можно встретить в материнских платах иных брендов, но выполняемые функции аналогичны.

Управление подсветкой

Без лампочек сейчас не жизнь, а иллюминацией также должен кто-то управлять. Грузить этой задачей процессор или чипсет не вполне логично. Зато эту работу отлично выполняют специализированные контроллеры. В нашем случае это микросхема ITE IT8297FN.

BIOS

Компания Gigabyte традиционно применяет функцию DualBIOS. Она заключается в использовании двух микросхем емкостью по 128 Мб для хранения текущей конфигурации и резервной. Расположены эти два чипа в нижнем правом углу.

Материнские платы других производителей могут обходиться одной микросхемой, выпускаться она может разными фирмами.

USB

Чипсет имеет широкие возможности по поддержке самых разнообразных версий USB. Тем не менее, чтобы разгрузить Z390, применяются сторонние контроллеры, концентраторы. К последним относится чип GL850S, который обеспечивает работу 4-х портов USB 2.0 на задней панели.

HDMI

Поддержку протокола HDMI 1.4b осуществляет микросхема обработки графики PTN3360DBS производства NXP. На других платах могут стоять иные чипы. Выводов на монитор может вообще не быть, если не предусмотрена поддержка процессоров со встроенным видеоядром.

Дополнительные разъемы и коннекторы

Не только слотами памяти и процессора, чипсетом, разъемами PCI-E и M.2 богата плата материнская. Она может иметь ряд других разъемов, включая те, что выведены на заднюю панель для подключения самой разнообразной периферии.

Количество и номенклатура этих разъемов довольно широко варьируется у разных моделей материнок. Останавливаться на них смысла особого нет, а вот о тех коннекторах, которыми усыпана сама плата, немного поговорим.

Разъемы для вентиляторов/помп СЖО

Система охлаждения – важная составляющая любого компьютера, и от качества ее работы зависит общее быстродействие системы. В любом ПК есть как минимум один (вентилятор блока питания не в счет) вентилятор – процессорный. Как правило, есть еще несколько коннекторов для подключения корпусных вентиляторов. В данном случае Gigabyte Z390 Aorus Pro позволяет подключить до 8 охладителей.

Возле процессорного сокета находятся два разъема. Один — для вентилятора обычного воздушного кулера CPU. Второй – для помпы водяной системы охлаждения. В левом верхнем углу находится еще один для корпусного вентилятора. на нижней грани есть еще три.

Справа есть еще два разъема, позволяющие подключить системы охлаждения с высокой нагрузкой (ток до 2 А), предназначенные для «водянки».

Разные модели материнских плат имеют разное количество таких коннекторов. Располагаться они могут в разных местах. О их наличии и возможности подключения того или иного вентилятора/помпы следует узнавать из мануала.

Разъемы для светодиодных RGB-лент

Рассматривая для примера плата позволяет подключить по две адресуемые и не адресуемые ленты, для чего имеются соответствующие разъемы. Два располагаются в правом верхнем углу, еще два – на нижней грани.

В других моделях системных плат их расположение и количество может варьироваться. Все подробности – в мануале не плату.

USB

На задней панели есть не все разъемы USB. На плате располагается еще несколько коннекторов.

В данном случае на материнке есть один коннектор для порта USB 3.1 Gen2 Type-C, два коннектора для USB 2.0 на нижней грани платы и один для подключения двух USB 3.1 Gen1 на опциональной фронтальной панели.

Другие разъемы

Помимо перечисленного, на плате есть также разъемы для подключения термодатчиков, аудиокабеля и колодка для кнопок и индикаторов передней панели корпуса. Их расположение и порядок подключения описан в мануале на материнскую плату.

Помимо прочего, на дорогих моделях, особенно ориентированных на оверклокеров, могут иметься переключатели режимов настройки системы, кнопки включения и перезагрузки, сброса настроек BIOS к заводским, индикатор POST-кодов и т. п.

Заключение. Сложная анатомия материнской платы

Учитывая, сколько всего понапихано на материнскую плату, совсем не удивляет то, что это едва ли не самый крупный (за исключением корпуса и монитора) компонент компьютера. Круг выполняемых задач у этого компонента любого ПК весьма широк. Это не только обеспечение других частей компьютера питанием и средствами коммуникации между собой. Это еще и механическое крепление процессора, памяти, разнообразных плат, кабелей.

Добавим сюда еще и представительские функции. Корпусов с прозрачной боковиной много, и сейчас модно выставлять внутренности напоказ. Посему желательно, чтобы материнская плата имела интересный дизайн и подсветку.

В результате получается, что это очень непростой компонент, и не самый дешевый в системе. Утверждение, что это самый важный элемент, является спорным. Процессор не менее важен, память – тоже, а разве нельзя того же сказать про блок питания, процессорный кулер? И все же многофункциональность и «широта взглядов» материнской платы вызывает уважение.

Производители предлагают нам большое количество моделей, ориентированные на выполнение разных задач, выполненные на разный эстетический вкус и кошелек. Дело остается за малым – из всего обилия предложений просто выбрать ту единственную, которая максимально полно удовлетворит запросы. А сделать это, порой, весьма непросто.

Хороших и правильных покупок!

Intel Socket 1700 | Материнская плата

Серверные материнские платы для требовательных приложений выпускаются в форм-факторах: EEB / E-ATX / ATX / microATX / mini-ITX.

Инновации и производительность заключаются в этих оптимальных стоечных серверах для развертывания в центрах обработки данных с требовательными приложениями.

Масштабируемые серверы параллельных вычислений с высокой плотностью графических процессоров, созданные для обеспечения высокой производительности.

Вычисления, хранение и работа в сети возможны на многоузловых серверах высокой плотности при более низкой совокупной стоимости владения и большей эффективности.

Основанные на стандартах OCP Open Rack Standards, базовые стойки и узлы для центров обработки данных.

Автономное шасси, которое клиенты могут настраивать и расширять по мере необходимости.

Вычислительная мощность, большие объемы данных, быстрая сеть и ускорители объединяются в готовое горизонтально масштабируемое серверное решение для высокопроизводительных вычислений и / или искусственного интеллекта.

Системы, которые делают визуальные приложения от компьютерной графики до компьютерной анимации, полагаются на серверы визуальных вычислений.

Программно определяемый кластер узлов может быть выделен для вычислений, хранения, сети или виртуализации.

Емкость, надежность и гибкость хранилища встроены в эти серверы хранения для предприятий и центров обработки данных.

Безопасно управляйте использованием файлов и приложений в офисных средах, сохраняя при этом большие объемы данных.

Ресурсы сервера эффективно распределяются посредством виртуализации, и эти серверы очень гибкие.

Обработка данных в реальном времени в источнике требуется для граничных вычислений с уменьшенной задержкой для сетей Интернета вещей (IoT) и 5G, поскольку они используют облако.

Часто задаваемые вопросы об обновлении процессора

: обновление сокетов Часто задаваемые вопросы об обновлении процессора

: обновления разъемов

[Главное меню / Главная страница часто задаваемых вопросов / Обновления сокетов]

Вопросы

У меня 486-я материнская плата. На что я могу перейти?
У меня 273-контактная материнская плата Socket 4. На что я могу перейти?
У меня 320-контактная материнская плата Socket 5.На что я могу перейти?
Что за материнская плата Socket 6?
У меня 321-контактная материнская плата Socket 7. На что я могу перейти?
У меня 387-контактная материнская плата Socket 8. На что я могу перейти?
У меня материнская плата со слотом 1 на 242 вывода. На что я могу перейти?
У меня 370-контактная материнская плата Socket 370. На что я могу перейти?
А как насчет слота 2?
У меня материнская плата с 242-выводным разъемом A. На что я могу перейти?
У меня 462-контактная материнская плата Socket A.На что я могу перейти?
У меня 423-контактная материнская плата. На что я могу перейти?
У меня 478-контактная материнская плата. На что я могу перейти?
У меня 754-контактная материнская плата. На что я могу перейти?
У меня 940-контактная материнская плата. На что я могу перейти?
У меня 939-контактная материнская плата. На что я могу перейти?
У меня материнская плата Socket AM2. На что я могу перейти?
У меня материнская плата Socket AM2 +. На что я могу перейти?
У меня материнская плата Socket AM3.На что я могу перейти?
У меня материнская плата Socket AM3 +. На что я могу перейти?
У меня материнская плата Socket FT1. На что я могу перейти?
У меня материнская плата Socket FM1. На что я могу перейти?
У меня материнская плата Socket FM2. На что я могу перейти?
У меня материнская плата Socket FM2 +. На что я могу перейти?
У меня материнская плата Socket FS1b. На что я могу перейти?
У меня материнская плата Socket AM4. На что я могу перейти?
У меня материнская плата Socket TR4.На что я могу перейти?
У меня материнская плата Socket sTRX4. На что я могу перейти?
У меня материнская плата Socket T на 775 шаров. На что я могу перейти?
У меня материнская плата Socket 775. На что я могу перейти?
У меня материнская плата Socket 771. На что я могу перейти?
У меня материнская плата Socket 1366. На что я могу перейти?
У меня материнская плата Socket 1156. На что я могу перейти?
У меня материнская плата Socket 1155.На что я могу перейти?
У меня материнская плата Socket 2011. На что я могу перейти?
У меня материнская плата Socket 1150. На что я могу перейти?
У меня материнская плата Socket 2011. На что я могу перейти?
У меня материнская плата Socket 1151. На что я могу перейти?
У меня материнская плата Socket 2066. На что я могу перейти?
У меня материнская плата Socket 1200. На что я могу перейти?
У меня материнская плата Socket 1700. На что я могу перейти?

Ответы

У меня 486-я материнская плата.На что я могу перейти?
- Socket 6 указан ниже.
- Материнские платы, поддерживающие процессор 80486, представлены в нескольких вариантах. Первоначально было 168-контактное гнездо, которое могло принимать процессоры SX и DX. Второй разъем (Socket 1) имеет 169 отверстий для контактов и чаще всего использовался в качестве дополнительного разъема для «модернизации» вместе с исходным процессором. Этот сокет занимает процессоры Intel OverDrive (ODP). Socket 2 и Socket 3 использовались как отдельно стоящие сокеты, так и как апгрейдные.Это более крупные разъемы (с 4 рядами отверстий вместо трех), в которые можно установить процессор Intel Pentium OverDrive PODP5V 63 и 83 (P24T).
  - Все 486 розеток (486 розетка, розетка 1, розетка 2, розетка 3)
    1. 486SX 16, 20, 25, 33, 50, 66 .
    2. 486DX 25, 33, 40, 50, 66, 75, 80, 100, 120 .
    3. Intel OverDrive 486DXODPR 25, 33, 50, 66, 75, 100 .
    4. CCT 586 Адаптер
      - AMD 486DX4 100 .
      - AMD 5×86-133 133 .
    5. Компьютерный адаптер Nerd RA4
      - AMD 486DX 80, 100, 120 .
      - AMD 5×86-133 133, 150, 160 .
      - Cyrix 5×86 100, 120, 133 .
      - Intel 486DX4 100 .
    6. Evergreen 586 Адаптер
    7. Gainbery 5×86-133 Адаптер (вышел из строя)
    8. Kingston Turbochip 133 Адаптер
    9. PowerLeap PL / 586-133 Адаптер
    10. Адаптер Trinity Works P5x-133
      - AMD 5×86-133 64, 80, 100, 133 .
  - 169-контактный разъем 1
    1. Intel OverDrive 486SXODP 25, 33, 50 .
    2. Intel OverDrive 486DXODP 25, 33, 50, 66, 75, 100 .
  - 238-контактный разъем 2
    1. Intel OverDrive 486SXODP 25, 33, 50 .
    2. Intel OverDrive 486DXODP 25, 33, 50, 66, 75, 100 .
    3. Intel Pentium OverDrive 63, 83 .
  - 237-контактный разъем 3
    1. AMD 5×86-133 100, 133 .
    2. Cyrix 5×86-133 100, 133 .
    3. Intel OverDrive 486SXODP 25, 33, 50 .
    4. Intel OverDrive 486DXODP 25, 33, 50, 66, 75, 100 .
    5. Intel Pentium OverDrive 63, 83 .
- Разнообразие процессоров 486 поистине огромно. Общее название «486» обозначает процессоры, произведенные AMD, Cyrix, IBM, Intel, SGS Thomson, Texas Instruments и некоторыми другими. Лучше сконцентрироваться на нескольких лучших исполнителях, которые будут работать с вашей материнской платой.Руководство по материнской плате и информация от производителя системы могут оказаться неоценимыми при определении совместимых процессоров.
- Обратите внимание, что существует несколько материнских плат 486 с процессором для поверхностного монтажа и без разъема для обновления. Для этих зверей вообще нет пути улучшения.
- ЦП для поверхностного монтажа и 169-контактный разъем OverDrive
  - На материнской плате с процессором для поверхностного монтажа и 169-контактным разъемом для обновления единственным выбором являются Intel 486 OverDrive (ODP), версия Trinity Works 5×86 и Evergreen 586.Адаптер Trinity Works имеет необычный вывод 169 ^th, который предотвращает неправильную установку микросхемы (он также имеет удлинитель сокета, поэтому он подходит для 168-контактных разъемов). Для OverDrive лучшим вариантом будет версия 100 МГц (при условии, что на материнской плате доступна частота шины 33 МГц).
- Оригинальное 168-контактное гнездо и Без гнезда OverDrive
  - Для материнской платы 486 с 168-контактным разъемом и без разъема для модернизации чипы AMD или Cyrix 5×86 являются отличным выбором.Чипы обеспечивают очень хорошую производительность, близкую к процессорам Pentium. Но оба этих чипа имеют напряжение 3,3 или 3,45 вольт, а 486 Socket — только 5 вольт, поэтому придется использовать адаптер. Кроме того, оба используют кэширование с обратной записью для кэша L1 (на кристалле). Это вызовет проблемы для старых материнских плат (только более поздние версии материнской платы Socket 3 поддерживают эту функцию), поэтому режим обратной записи необходимо отключить. Адаптеры Computer Nerd, Gainbery и Trinity Works делают это автоматически, но насчет остальных я не уверен.Обратите внимание, что чип Cyrix 5×86 справляется с проблемой кеш-памяти обратной / сквозной записи лучше, чем AMD 5×86. Версии DX4 на 100 и 120 МГц также будут здесь хорошо работать. Поскольку он работает от 5 вольт, DX4 OverDrive (ODPR) также может быть вариантом. Но имейте в виду, что большинство обычных микросхем DX4 имеют только 3,3 вольт.
  - 169-контактная автономная версия этого разъема (Socket 1) допускает все вышеперечисленные опции, а также 169-контактные процессоры OverDrive (ODP).
- Оригинальное 168-контактное гнездо и 169-контактное гнездо OverDrive
  - Для платы 486 с оригинальным 168-контактным разъемом и 169-контактным гнездом для модернизации существует еще пара возможностей.Контакт 169 ^th — это контакт KEY для предотвращения неправильной установки процессора OverDrive (ODP). Эти чипы бывают самых разных скоростей (от 25 до 100). Хотя апгрейд на что-то меньшее, чем DX4-75, вероятно, не стоит возиться. Переход от 486SX-33 к 486DX2ODP-66 даст некоторый прирост производительности, но недостаточный, чтобы оправдать затраты. Пожалуй, лучшим вариантом здесь будет замена исходного процессора на чип AMD или Cyrix 5×86. Хотя и для того, и для другого потребуется адаптер напряжения.
- Оригинальное 168-контактное гнездо и 238-контактное гнездо OverDrive 2
  - 486 материнские платы с 168-контактным разъемом и разъемом для модернизации Socket 2 будут принимать все 5-вольтовые чипы, все 5×86-чипы (с адаптером напряжения), OverDrive (ODP и ODPR), а также Pentium OverDrive для 486 (P24T). ). Чипы 5×86 по-прежнему не смогут работать с кешем с обратной записью, но все равно будут немного быстрее, чем P24T (хотя и не в производительности с плавающей запятой).Обратите внимание, что P24T может потребовать, чтобы переходник отключил режим обратной записи в кэше L1.
- Оригинальное 168-контактное гнездо и 237-контактное гнездо OverDrive 3
  - В материнских платах 486 с 168-контактным разъемом и разъемом для модернизации Socket 3 возможны все перечисленные процессоры (даже версии с низким напряжением). Перемычка позволит выбрать напряжение. Но вам все равно нужно быть осторожным с режимом кеширования с обратной записью на AMD 5×86 и Pentium OverDrive (не все материнские платы поддерживают эту функцию).Для отключения режима обратной записи на P24T может потребоваться промежуточный преобразователь.
- 238-контактный разъем 2
  - Автономный Socket 2 может принимать все 5-вольтовые процессоры. Однако кеш с обратной записью все еще остается проблемой.
- 237-контактный разъем 3
  - Автономный Socket 3 поддерживает все перечисленные выше процессоры. Хотя кэш с обратной записью все еще может быть ограничивающим фактором, поскольку он не поддерживался на всех материнских платах Socket 3.На этих платах есть перемычка для выбора 3,3 / 3,45 вольт или 5 вольт, в зависимости от процессора. Процессоры с напряжением 3,3 В включают AMD Enhanced DX2, Enhanced DX4 и 5×86; Cyrix DX2, DX4 и 5×86; и Intel DX4 и DX4WB. Однако некоторые микросхемы Intel DX4 имеют напряжение 5 вольт. Все процессоры Intel OverDrive имеют напряжение 5 В.
- На некоторых материнских платах с разъемом для обновления (169, 237 или 238 контактов) есть перемычка для отключения встроенного процессора. Эта функция может позволить процессору, у которого нет вывода для обновления (который отключает встроенный процессор), работать в разъеме для обновления при условии, что на микросхему подается правильная распиновка.YMMV (ваш пробег может отличаться) с этой опцией.
- Будьте осторожны с напряжением. Некоторые материнские платы Socket 3 могут переключаться между 3,3 / 3,45 вольт и 5 вольт, но другие только 5 вольт. Cyrix DX2, DX4 и 5×86 имеют напряжение 3,3 или 3,45 В. Как и AMD Enhanced DX2, DX4 и 5×86. А на чипе Intel DX4 всего 3,3 вольта.
- Обновление BIOS может потребоваться для некоторых из этих обновлений, особенно с Pentium OverDrive и Cyrix 5×86. Кроме того, если AMD 5×86 распознается как Cyrix 5×86, необходимо обновить BIOS.AMD заявляет, что чип будет работать правильно, но со временем возникнут проблемы со стабильностью.
- 486 процессоры с частотой выше 33 МГц должны иметь радиатор. Комбинация радиатора и вентилятора рекомендуется для процессоров с тактовой частотой 100 МГц и выше.
- Intel больше не перечисляет обновления процессоров OverDrive (ODP) на своей главной странице OverDrive Upgrade, и они больше не находятся на сервере. Они указали совместимость DX4 OverDrive с некоторыми OEM-производителями, но удалили их, когда переделали страницу поддержки.{sigh}
- Кроме того, 31 марта 1998 г. Intel прекратила производство Pentium OverDrive для 486 (P24T).
- Дополнительные сведения о микросхемах 5×86 и P24T см. в разделе «Обновление процессоров» в этом разделе часто задаваемых вопросов.
- This Old 486 — отличный обзор модернизации 486 от Computer Craft.
У меня 273-контактная материнская плата Socket 4. На что я могу перейти?
- Материнские платы Socket 4 содержат оригинальный процессор Pentium (версии 60 и 66 МГц).Эти процессоры работают от 5 вольт и хорошо известны тем, что выделяют огромное количество тепла. Материнская плата может обеспечивать частоту шины 50, 60 и 66 МГц и не имеет настройки умножителя тактовой частоты (она не может быть установлена перемычками на материнской плате, так как процессоры имеют только один внутренний умножитель и не имеют контактов умножителя (BF). ).
- Эти материнские платы можно модернизировать с помощью микросхем Pentium OverDrive 120 и 133, но для их надежной работы может потребоваться переходник.
  - Intel Pentium 60, 66
  - Intel Pentium OverDrive 120, 133 .
  - Компьютерный адаптер Nerd RA3
    1. Cyrix / IBM 6×86 PR150 +, PR166 + .
    2. Intel Pentium 100, 120, 133, 150, 166 .
  - Evergreen AcceleraPCI адаптер
    1. Intel Celeron 333, 366, 400, 433, 466
  - Адаптер PowerLeap PL / 54C
    1. Intel Pentium 100, 120, 133, 150, 166, 200 .
  - Адаптер PowerLeap PL / 54C-MMX
    1. AMD K6 150, 166, 180, 200, 210, 233 .
    2. IDT C6 150, 180, 200 .
    3. Intel Pentium 150, 166, 180, 200 .
    4. Intel Pentium с MMX 150, 166, 180, 200, 210, 233 .
  - Адаптер PowerLeap PL-Renaissance / AT ISA
    1. Большинство микросхем Socket 7.
  - Адаптер PowerLeap PL-Renaissance / PCI PCI
    1. Intel Celeron 300, 333, 366, 400, 433, 466, 500, 533 .
    2. Intel Pentium III 500, 550, 600 .
  - Адаптер Trinity Works P6x (снят с производства)
    1. AMD K5 PR133, PR166 .
- Одно из лучших обновлений для систем с Socket 4 — это замена материнской платы и процессора. Переход от Pentium-60 (с рейтингом 51 iCOMP) к недорогому Pentium MMX-233 (203 iCOMP) или даже Pentium II-233 (267 iCOMP) обеспечит значительное увеличение скорости. Это также может позволить будущие обновления той же материнской платы.Однако возможны некоторые проблемы с совместимостью.
  1. Новая материнская плата может не подойти. Во многих системах массового производства крупных OEM-производителей (таких как AST, Gateway, IBM, Packard Bell и т. Д.) Использовались материнские платы и корпуса проприетарных (нестандартных) размеров. Чтобы установить новую материнскую плату, корпус должен быть в стиле AT (ATX еще не было в то время, когда продавались системы Pentium-60 и -66). Проверка того, сколько интегрированных компонентов имеет ваша материнская плата, может быстро определить, нестандартен ли ваш корпус.Платы типа AT имеют только 5-контактный разъем клавиатуры DIN, встроенный в плату. Другие разъемы ввода / вывода (последовательный, параллельный) подключаются к материнской плате с помощью кабелей. Если эти другие порты интегрированы, ваша материнская плата (и, следовательно, ваш корпус) нестандартна, и ее необходимо будет заменить на стандартный корпус в стиле AT или ATX, чтобы установить в него новую плату. Вы можете увидеть мою страницу ATX, а также Руководство для ПК, чтобы узнать больше о различных стандартах. Если вы не уверены в том, что у вас есть, спросите у производителя системы или материнской платы.Хотя они могут быть заинтересованы в продаже вам новой (и, как правило, очень дорогой) фирменной материнской платы, которая действительно впишется в ваш корпус. Но когда-нибудь в будущем это вызовет ту же дилемму обновления. По возможности придерживайтесь стандартных компонентов.
  2. Еще одно зависание с заменой материнской платы — старая интегрированная видеокарта. Многие системы поставлялись с «бортовым видео», которое на самом деле уже не так быстро (и не было даже в то время, когда оно было продано). Это определенно не дойдет до новой материнской платы.Так что его тоже нужно будет заменить, что может стать немного дороже. Кроме того, на некоторых платах Socket 4 были установлены видеокарты с локальной шиной VESA. Хотя это съемная видеокарта, в настоящее время на материнских платах нет разъема VLB.
  3. Избыточный нагрев также может быть проблемой для старых систем. В то время как процессоры Pentium-60 и -66, работающие на 14,6 Вт и 16 Вт соответственно, не были точно известны как чипы, работающие без охлаждения, новейшие процессоры иногда могут выделять до 30 Вт тепла.С таким нагревом не справлялись старые системные вентиляторы и корпуса. Чрезмерный жар может причинять боль в ягодицах; блокировка системы в самый неподходящий момент. Помните Закон Мерфи:
    - Закон Мерфи: «Если что-то пойдет не так, то так и будет».
    - Следствие Мерфи: «… и в самый неподходящий момент».
    - Комментарий О’Тула: «Мерфи был оптимистом.«
- Другая возможность обновления — использование стороннего адаптера напряжения. Computer Nerd и PowerLeap создали адаптеры для Socket 4, которые позволяют устанавливать различные процессоры на плату Socket-4. Вы можете достичь 233 МГц. Но, к сожалению, это может быть не так просто, как plug-n-play. Вы должны проверить на их сайтах списки совместимости систем, а также форумы по их продуктам. Некоторые из проблем несовместимости включают:
  1. Несовместимость BIOS.Использование процессора с более крупным и быстрым кешем L1 может не работать без стороннего обновления BIOS. Цикл синхронизации BIOS для тестирования скорости ЦП может быть полностью отключен, и компьютер не сможет загрузиться. Кроме того, BIOS может отключить кэш L1 или L2, если он не может правильно идентифицировать чип для «лучшей» совместимости с неизвестным чипом.
  2. Чрезмерная сила тока. Не все процессоры могут работать с адаптером напряжения, который получает питание от материнской платы. Новые чипы работают при гораздо более низком напряжении, но обычно потребляют большую силу тока, с которой mobo может не справиться.Эту проблему может решить адаптер напряжения, который получает питание напрямую от источника питания, а не через розетку.
  3. Как упоминалось выше, чрезмерный нагрев в старых системах может вызвать серьезные проблемы с надежностью и может стать просто головной болью.
- Третий вариант — использовать старый резервный процессор: процессор Intel OverDrive. Как правило, это самое простое обновление. На самом деле это часто plug-n-play. Хотя в некоторых системах может потребоваться переходник. Но 120 и 133 МГц OverDrives не особо быстрое обновление.Pentium-60 имеет рейтинг iCOMP 2.0 51, а OverDrive 133 МГц — только 84. Вряд ли. Но, в конце концов, это может быть единственное доступное обновление. Однако имейте в виду, что Intel больше не производит этот OverDrive, поэтому его поиск может оказаться трудным.
- Еще один вариант (который может быть самым простым и дешевым) — просто заменить видеокарту. Если у вас есть открытый слот PCI, даже установка недорогой новой видеокарты может обеспечить больший прирост производительности, чем обновление процессора.Хотя новая видеокарта не превратит ваш Pentium-60 в систему Pentium-II, она определенно может дать компьютеру более плавное и более отзывчивое «ощущение». Он также перейдет на новую материнскую плату, когда вы, наконец, решите перейти на новую материнскую плату.
У меня 320-контактная материнская плата Socket 5. На что я могу перейти?
- Материнские платы Socket 5 изначально были разработаны для работы с процессорами, которые сейчас называются Pentium Classic. К ним относятся Pentium 75 — Pentium 133.Эти материнские платы могут обеспечивать различное напряжение:
  - STD: 3,3 В (3,135 В ~ 3,465 В) — Стандартное напряжение.
  - VR: 3,38 В (3,300 ~ 3,465 В) — Регулируемое напряжение.
  - VRE: 3,52 В (3,450 В ~ 3,600 В) — Расширенное регулирование напряжения.
- Сокет имеет частоту шины 50, 60 и 66 МГц. Обычно есть только две возможности для множителей (1,5x и 2,0x), хотя некоторые платы могут включать 2.Настройки 5x и 3.0x. Этот тип сокета не поддерживает новые микросхемы с разделением напряжения и рассеивает только 15 Вт мощности (по сравнению с 17 Вт для Socket 7). Список возможных процессоров:
  - AMD K5 PR75, PR90, PR120, PR133 .
  - IDT Winchip 240 .
  - IDT Winchip-2 240 .
  - IDT Winchip-2A 166, 200, 222, 233 .
  - Intel Pentium 75, 90, 100, 120, 133 .
  - Intel Pentium OverDrive 125, 150, 166 .
  - Intel Pentium OverDrive с технологией MMX 150, 166, 180 .
  - CCT 686 Адаптер
    1. AMD K5 100 .
    2. AMD K6 166, 200
    3. IBM 6×86 PR166 +
    4. Intel Pentium с MMX 166, 200
  - Concept Manufacturing VA55C Адаптер
    1. AMD K6 166 .
    2. Cyrix / IBM 6x86L PR120 +, PR150 +, PR166 + .
    3. Intel Pentium с MMX 166, 200 .
  - Evergreen PR166 + Адаптер
    1. Cyrix 6x86L PR166 + .
  - Адаптер Evergreen MxPro
    1. IDT C6 (Winchip) 180, 200 .
    2. AMD K6 233 .
  - Адаптер Evergreen Spectra
    1. IDT C6 + (Winchip-2) 233 .
    2. АМД К6-2 333, 400 .
  - Evergreen AcceleraPCI адаптер
    1. Intel Celeron 333, 366, 400, 433, 466
  - Kingston TurboChip Адаптер
    1. AMD K6 200 .
    2. АМД К6-2 333 .
    3. АМД К6-2 366 .
    4. Intel Pentium MMX 233 .
  - Адаптер PowerLeap PL / OD54C
    1. Intel Pentium 120, 133, 150, 166, 180, 200 .
  - Адаптер PowerLeap PL-ProMMX
    1. AMD K6 150, 166, 180, 200, 210, 233, 266, 300 .
    2. AMD К6-2 266, 300, 333, 366, 400 .
    3. Cyrix / IBM 6x86L 150, 166 .
    4. Cyrix / IBM 6x86MX 166, 200, 233 .
    5. Intel Pentium 150, 166, 200 .
    6. Intel Pentium с MMX 150, 166, 175, 200, 210, 233 .
  - Адаптер PowerLeap PL-Renaissance / AT ISA
    1. Большинство микросхем Socket 7.
  - Адаптер PowerLeap PL-Renaissance / PCI PCI
    1. Intel Celeron 300, 333, 366, 400, 433, 466, 500, 533 .
    2. Intel Pentium III 500, 550, 600 .
  - Адаптер Trinity Works P7x (снят с производства)
    1. AMD K5 PR133, PR166 .
- Микросхема AMD K5 может работать на материнских платах с разъемом 5 без использования адаптера, но процессор K5 выделяет большое количество тепла, с которым сокет может не справиться эффективно. Так что правильное охлаждение просто необходимо. AMD K5 требует настройки 3,52 В (VRE). Чтобы чип K5 мог работать на материнской плате, произведенной Intel, потребуется обновление BIOS.Однако чип всегда будет идентифицироваться как процессор Pentium, независимо от того, используется ли обновление BIOS или нет. Обратите внимание, что K5 PR-100 потребляет слишком много усилителей и рассеивает слишком много тепла для надежной работы на плате Socket 5.
- IDT Winchip и Winchip-2 работают при стандартном (3,3 В) или VRE (3,52 В) напряжении и могут стать хорошими кандидатами для обновления платы Socket 5. Но ограниченные множители на многих платах Socket 5 ограничивают выбор микросхем теми, которые используют множитель 4.0x [процессоры Winchip интерпретируют 1.5x как 4,0x], например 240 (60×4) и 266 (66×4). Также может потребоваться обновление BIOS.
- Как и Winchip-2, Winchip-2A по-новому интерпретирует множители 1.5x и 2.0x. На 2A 1,5x интерпретируется как 3,5x. На шине 66 МГц это позволяет использовать микросхему 233 МГц. Множитель 2,0x интерпретируется как необычный 3,33x. Таким образом, с Winchip-2A возможны частоты 166, 200 и 222 МГц (шина 50, 60, 66 МГц соответственно). И, как его двоюродный брат Winchip-2, он работает от напряжения 3,3 или 3,5 В. Несовместимость BIOS обычно менее проблемна с Winchips, чем с другими микросхемами сторонних производителей, но это варьируется от платы к плате.Иногда единственный способ узнать это — попробовать.
- Хотя микросхемы 6×86 питаются одним напряжением, имейте в виду, что исходная спецификация материнской платы Socket 5 позволяла материнским платам обрабатывать только 4,33 А при 3,3 В и рассеивать до 15 Вт мощности (тепла). Все чипы Cyrix 6×86 потребляют больше энергии и выделяют больше тепла, чем были рассчитаны на материнские платы. Вставка 6×86 в плату Socket 5 может сработать, но, скорее всего, это приведет к чрезмерной нагрузке на плату. Хотя возможно, что производитель вашей материнской платы переоценил свои материнские платы.Вы можете связаться с ними, чтобы определить, рассчитана ли ваша плата на работу с микросхемой Cyrix 6×86.
- Даже с адаптером напряжения версии PR133 + и PR200 + микросхемы Cyrix / IBM 6x86L не будут работать на своих номинальных скоростях на плате Socket 5, потому что материнская плата не может обеспечить правильные скорости шины для процессоров. Скорость автобуса нельзя регулировать с помощью адаптера розетки. Версии процессоров Cyrix / IBM 6x86MX PR166 и PR200 с тактовой частотой 75 МГц также не будут работать на своей нормальной рабочей скорости из-за отсутствия поддержки скорости шины 75 МГц.
- Несмотря на то, что он работает при почти стандартном напряжении, процессор AMD K6-233 с разделением напряжения 3,2 В / 3,3 В, вероятно, будет иметь проблемы с нагревом с этими материнскими платами. Даже с адаптером для регулировки напряжения и настроек множителя микросхема просто пропускает слишком много энергии через сокет и выделяет слишком много тепла для надежной работы. Хотя есть некоторые материнские платы Socket 5 со спецификациями Socket 7 (рассеиваемая мощность 17 Вт, питание минимум 5 ампер), для K6-233 этого все же недостаточно.
- Из-за проблем с нагревом Pentium OverDrive с частотой 200 МГц с MMX, скорее всего, не совместим с материнскими платами Socket 5 (если материнская плата не была перепроектирована для поддержки спецификаций Socket 7).
- Процессоры Intel OverDrive совместимы только с материнскими платами Socket 5, имеющими разъем ZIF (Zero Insertion Force) (с рычагом), потому что они не подходят к платам с 296-контактным разъемом LIF (без рычага). Чипы OverDrive имеют 320 контактов.
- Обратите внимание, что некоторые материнские платы Socket 5 имеют ограничение в 120 МГц (60×2.0).
Что за материнская плата Socket 6?
Бьет меня. Они должны были стать последним вариантом модернизации процессоров класса 486. Они имеют 235-контактный ZIF и поддерживают процессоры с низким напряжением (3,3 В и 3,45 В), такие как Intel 486DX4-75 и 100. Я не знаю, производились ли они когда-либо.
У меня 321-контактная материнская плата Socket 7. На что я могу перейти?
Фактически существует три версии материнской платы Socket 7.Исходный сокет не мог поддерживать процессоры с разделением напряжения, такие как 6x86L и различные MMX-совместимые процессоры. Плата второго типа поддерживает различные разделенные напряжения (в частности, 2,8 В и 2,9 В) и иногда имеет все три вывода умножителя. Новейший, названный Super-7, имеет полный диапазон напряжений от 2,0 В до 3,5 В с шагом 0,1 В, все три вывода умножителя, поддерживает частоту шины 100 МГц и добавляет графический слот AGP.
Доступные процессоры:
AMD K5 PR75, PR90, PR100, PR120, PR133, PR150, PR166, PR200 .
AMD K6 166, 200, 233, 266, 300 .
AMD K6-2 266, 300, 333, 350, 366, 380, 400, 450, 475, 500, 533, 550 .
AMD K6-III 400, 450 .
Cyrix / IBM 6×86 PR90 +, PR120 +, PR133 +, PR150 +, PR166 +, PR200 + .
Cyrix / IBM 6x86L PR120 +, PR133 +, PR150 +, PR166 +, PR200 + .
Cyrix / IBM 6x86MX PR166, PR200, PR233, PR266 .
Cyrix M-II 300, 333, 366, 400, 433 .
IBM 6x86MX 300, 333 .
IDT Winchip 180, 200, 225, 240 .
IDT Winchip-2 225, 240 .
IDT Winchip-2A 200, 233, 266 .
Intel Pentium 75, 90, 100, 120, 133, 150, 166, 180, 200 .
Intel Pentium OverDrive 125, 150, 166 .
Intel Pentium с технологией MMX 166, 200, 233 .
Intel Pentium OverDrive с технологией MMX 150, 166, 180, 200 .
CCT 686 Адаптер
AMD K5 100 .
AMD K6 166, 200, 233
IBM 6×86 PR166 +
Intel Pentium с MMX 166, 200, 233
Адаптер Computer Nerd RA5
AMD K6 166, 200, 233
Cyrix / IBM 6x86L PR120 +, PR133 +, PR150 +, PR166 +, PR200 + .
Intel Pentium с MMX 166, 200, 233
Concept Manufacturing VA55C Адаптер
AMD K6 166 .
Cyrix / IBM 6x86L PR120 +, PR133 +, PR150 +, PR166 +, PR200 + .
Intel Pentium с MMX 166, 200, 233 .
Evergreen PR166 + Адаптер
Cyrix 6x86L PR166 + .
Адаптер Evergreen MxPro
IDT C6 (Winchip) 180, 200 .
AMD K6 233 .
Адаптер Evergreen Spectra
IDT C6 + (Winchip-2) 233 .
АМД К6-2 333, 400 .
Evergreen AcceleraPCI адаптер
Intel Celeron 333, 366, 400, 433, 466
Kingston TurboChip Адаптер
AMD K6 200 .
АМД К6-2 333 .
АМД К6-2 366 .
Intel Pentium MMX 233 .
Адаптер PowerLeap PL-ProMMX
AMD K6 150, 166, 180, 200, 210, 233, 266, 300 .
AMD К6-2 266, 300, 333, 366, 400 .
Cyrix / IBM 6x86L PR120 +, PR133 +, PR150 +, PR166 +, PR200 + .
Cyrix / IBM 6x86MX PR166, PR200, PR233 .
Intel Pentium с MMX 150, 166, 175, 200, 210, 233 .
Адаптер PowerLeap PL-Renaissance / AT ISA
Большинство микросхем Socket 7.
Адаптер PowerLeap PL-Renaissance / PCI PCI
Intel Celeron 300, 333, 366, 400, 433, 466, 500, 533 .
Intel Pentium III 500, 550, 600 .

Не все материнские платы для Socket 7 поддерживают необычные частоты шины 40, 55, 75, 83 и 95 МГц, характерные для различных процессоров.
Процессоры AMD K5, AMD K6 и Cyrix 6×86 требуют значительного охлаждения для обеспечения их стабильности. Большой радиатор с использованием термопаста и хороший вентилятор на шарикоподшипниках — , настоятельно рекомендуется .
Многие из вышеперечисленных процессоров имеют разделенное (двойное) напряжение.Например, Pentium с MMX требует настройки 2,8 / 3,3 В. Первое число указывает напряжение ядра, подаваемое на процессор. Второе число — это напряжение ввода / вывода. Эти процессоры могут быть повреждены при установке на более старые платы Socket 7, которые работают только с одноплоскостным напряжением (либо Standard 3.3, либо VRE 3.5). Необходимо использовать адаптер напряжения.
Процессоры Intel OverDrive совместимы только с материнскими платами Socket 7, имеющими разъем ZIF (Zero Insertion Force) (с рычагом), потому что они не подходят к платам с 296-контактным разъемом LIF (без рычага).Чипы OverDrive имеют 320 контактов.
Socket 7 добавляет несколько дополнительных возможностей напряжения по сравнению с Socket 5. Но старые платы Socket 7 не имеют возможности разделения шины (двойного напряжения).
STD: 3,3 В (3,135 В ~ 3,465 В) — Стандартное напряжение.
VR: 3,38 В (3,300 ~ 3,465 В) — Регулируемое напряжение.
VRE: 3,52 В (3,450 ~ 3,600 В) — Расширенное регулирование напряжения (B-шаг).
VRE: 3,5 В (3,400 ~ 3,600 В) — Расширенное регулирование напряжения (ступень C2 и выше).
VRT: (2,9 В, _{, ядро} / 3,3 В, _{I / O}) — Технология раздельного снижения напряжения (только для мобильных устройств).

Новые материнские платы Socket 7 имеют широкий выбор выбираемых напряжений ядра. Некоторые даже идут от 1,3 В до 3,5 В, чтобы соответствовать различным типам процессоров.
Процессор AMD K5 использует несколько необычных множителей для достижения надлежащей скорости работы. Когда на материнской плате установлена перемычка на 1.5x или 2.0x, K5 интерпретирует этот параметр как 1.5x. При перемычке на материнской плате на 2,5x, K5 интерпретирует это как 1,75x. И когда на материнской плате установлена перемычка 3.0x, K5 интерпретирует это как 2.0x. Несмотря на то, что написано на материнской плате или в инструкции, именно процессор фактически определяет, какой множитель использовать. Процессор не определяет параметры напряжения или скорости шины, но он управляет множителем. Таким образом, AMD 5×86-133 может иметь перемычку 2,0x на материнской плате, внутренне интерпретируемую как 4,0x.Intel Pentium с MMX 233 и AMD K6-233 также используют эту схему для переопределения множителя 1,5x на платах Socket 7 как 3,5x. В более новых платах Socket 7 добавлен еще один вывод умножителя (BF2), позволяющий использовать множители до 5,5х, но процессор все еще должен интерпретировать настройку для себя. Итак, нет, вы, , не можете разогнать Pentium с частотой 233 МГц с MMX до 366 МГц (66×5,5). Процессор просто не поддерживает этот множитель. См. Таблицу настроек множителя материнской платы на странице «Скорости процессора» для получения дополнительной информации о том, какие множители доступны для каких процессоров.
AMD K6-2 на скоростях выше 350 МГц потребляет более 10 ампер в максимуме (как и K6-III). Это может быть проблемой для материнских плат до Super-7, которые работают до 10 ампер. Свяжитесь с производителем материнской платы, чтобы узнать, рассчитана ли ваша плата на работу с этими процессорами.
У меня 387-контактная материнская плата Socket 8. На что я могу перейти?
Материнские платы Socket 8 — это проприетарные сокеты Intel, которые работают только с процессорами Intel Pentium Pro.Розетка представляет собой уникальную модифицированную решетку с шахматной сеткой контактов. Pentium Pro — это высокопроизводительный серверный чип Intel, поэтому вы часто будете видеть двойные и даже четырехъядерные конфигурации на платах Socket 8. Pentium Pro не только физически и электрически не похож на своих собратьев по Socket 7, но и использует совершенно другие наборы микросхем, чем другие процессоры.
Доступные процессоры:
Intel Pentium Pro 150, 166, 180, 200 .
Intel Pentium II OverDrive 300, 333 .
Evergreen AcceleraPCI адаптер
Intel Celeron 333, 366, 400, 433, 466
Адаптер PowerLeap PL-Renaissance / AT ISA
Большинство микросхем Socket 7.
Адаптер PowerLeap PL-Renaissance / PCI PCI
Intel Celeron 300, 333, 366, 400, 433, 466, 500, 533 .
Intel Pentium III 500, 550, 600 .

Чипы 150 и 180 МГц работают на шине 60 МГц.Чипы с частотой 166 и 200 МГц имеют частоту шины 66 МГц. Pentium Pro получает напряжение 3,1 В, 3,3 В или, в некоторых случаях, 3,5 В. В большинстве случаев процессор запрограммирует модуль регулятора напряжения материнской платы (VRM) на правильное напряжение, хотя более старые микросхемы могут не поддерживать эту функцию. В этом случае на материнской плате должны быть перемычки для ручной установки напряжения. Некоторые материнские платы могут только использовать функцию VID (Voltage ID) для программирования VRM, поэтому микросхемы, которые не поддерживают эту функцию, не будут работать на этих материнских платах.
Чипы Pentium Pro поставляются с различными объемами кэш-памяти L2.
Поскольку Pentium Pro поддерживает двух- и четырехкратную обработку, иногда могут возникать проблемы, связанные с разными степпингами процессора и даже смешиванием размеров кэша L2. Лучше всего получить две одинаковые фишки. Хотя, если один был куплен изначально вместе с системой, а второй — это обновление, найти соответствие для более старого процессора может быть очень сложно. Лучшим источником информации о том, будут ли работать на материнской плате два или более разных чипа, является производитель материнской платы.Как правило, допускается разница в один шаг. Два шага толкают его. Обратите внимание, что некоторые версии некоторых операционных систем могут быть более щадящими, чем другие. Немного больше информации можно найти в разделе Mixing Steppings на странице General Info этого FAQ.
Единственный другой чип, который существует для Socket 8, — это Intel Pentium II OverDrive. OverDrive основан на процессоре Pentium II Deschutes. Хотя, в отличие от текущего Pentium II, кэш второго уровня чипа интегрирован в ЦП и работает на частоте ядра.OverDrive обновляет системы на базе 60 МГц (150 МГц и 180 МГц) до 300 МГц (60×5,0). А системы на базе 66 МГц (166 МГц и 200 МГц) увеличатся до 333 МГц (66×5,0). Чип имеет собственный радиатор и вентилятор и должен работать по принципу plug-and-play с большинством систем Socket 8. Хотя может потребоваться обновление BIOS. Pentium II OverDrive — единственный чип OverDrive, поддерживающий двойную обработку.
У меня материнская плата со слотом 1 на 242 вывода. На что я могу перейти?
Материнские платы для слота 1 являются собственностью Intel (другие производители ЦП не могут разрабатывать процессоры для этого слота).Доступные процессоры включают в себя:
Intel Pentium II 233, 266, 300 (Klamath)
Intel Pentium II 266, 300, 333, 350, 400, 450 (Deschutes)
Intel Pentium III 450, 500, 533B, 550, 600B (Katmai)
Intel Pentium III 533EB, 550E, 600E, 600EB, 667, 700, 733, 750, 800, 800EB, 850, 866, 933, 1.0, 1.0B, 1.13 (Coppermine)
Intel Celeron 266, 300 (Ковингтон)
Intel Celeron 300A, 333, 366, 400, 433 (Мендосино)
Адаптер Evergreen Performa
Intel Celeron 400, 500 (Мендосино)
Новая волна обновляет адаптер NW Slot-T
Intel Celeron 1.2Г, 1,3Г, 1,4Г (Туалатин)
Intel Pentium III 1.13S, 1.26S, 1.4G (Туалатин)
Адаптер PowerLeap PL-iP3
Intel Celeron 533A, 566, 600, 633, 667, 700, 733, 766, 800, 850, 900, 950, 1.0G (Coppermine-128)
Intel Pentium III 500E, 533EB, 550E, 600E, 600EB, 650, 667, 700, 733, 750, 800, 800EB, 850, 866, 900, 933, 1.0, 1.0B (Coppermine)
Адаптер PowerLeap PL-iP3 / T
Intel Celeron 533A, 566, 600, 633, 667, 700, 733, 766, 800, 850, 900, 950, 1.0Г, 1,1Г (Коппермайн-128)
Intel Celeron 1.2G (Туалатин)
Intel Pentium III 500E, 533EB, 550E, 600E, 600EB, 650, 667, 700, 733, 750, 800, 800EB, 850, 866, 900, 933, 1.0, 1.0B, 1.1, 1.13 (Coppermine)
Intel Pentium III 866, 933, 1.0B, 1.13 (Coppermine-T)
Intel Pentium III 1.13A, 1.2, 1.33 (Туалатин)
Intel Pentium III-S 700, 1.0B, 1.13, 1.26 (Туалатин)

Преобразователи Slotket могут также позволить чипам Celeron и Coppermine с сокетами работать на материнских платах Slot 1.
Pentium II связан с Pentium Pro, но вместо того, чтобы иметь его кэш L2, интегрированный в чип, он размещается на печатной плате, на которой монтируется сам чип. Текущие чипы Pentium II имеют максимум 512 КБ кеш-памяти второго уровня, и кеш-память работает только на половине скорости процессора. Для полноскоростной кеш-памяти необходимо использовать слот 2. Процессор Deschutes бывает двух видов: один для слота 1 и один для слота 2. К сожалению, процессор слота 1 и слота 2 несовместимы друг с другом (хотя они основаны на одном и том же чипе) из-за физических, электрические и чипсетные различия.
Микросхемы Pentium II основаны на частоте шины 66 или 100 МГц. Микросхемы с тактовой частотой 100 МГц требуют 100-мегагерцовой материнской платы и набора микросхем (например, Intel 440BX / ZX) для их поддержки. Чипы Pentium III бывают в вариантах 100 и 133 МГц, при этом для чипов 133 МГц требуется набор микросхем с тактовой частотой 133 МГц (например, Intel 810e или 820 или VIA Apollo Pro-133). В более поздних выпусках чипов Pentium II и III множители были ограничены тем, на каком чипе предполагается работать (чип 300 МГц имеет максимум 4.5-кратный множитель). Если установлен для работы с более высоким множителем, микросхема возвращается к 2,0x. Это помогает предотвратить появление отметок на чипах, но может раздражать оверклокеров. См. Страницу Windwalker об отключенных множителях для получения более подробной информации. Все производимые в настоящее время микросхемы синхронизированы с заданным множителем; более низкие множители больше не доступны.
Оригинальный Pentium II (Klamath) работает от 2,8 В для большей части чипа и 3,3 В для контактов кэша L2. Эти чипы (особенно версия с частотой 300 МГц) отводят огромное количество тепла (максимум 43 Вт для чипа с частотой 300 МГц) и требуют серьезных усилий по охлаждению.Новый чип Deschutes, с другой стороны, работает при приятном прохладном напряжении 2,0 В / 3,3 В, а Katmai — при 1,8 В / 3,3 В. Как и процессор Pentium Pro, Pentium II использует функцию VID, чтобы запрограммировать модуль регулятора напряжения для подачи правильного напряжения на чип.
Pentium Pro использует те же наборы микросхем, что и Pentium II, но физически несовместим с материнскими платами. Однако некоторые производители материнских плат делают слот для адаптера, в который можно установить один или два чипа Pentium Pro, а затем адаптер вставляется в разъем.Этот адаптер имеет собственный встроенный чипсет и по большей части совместим только с определенными материнскими платами этого производителя. Адаптер от одной компании вряд ли будет совместим с материнской платой Slot 1 от другой.
Большинство материнских плат на базе Pentium-II имеют форм-фактор ATX и требуют другого корпуса и источника питания, чем платы в стиле AT.
У меня 370-контактная материнская плата Socket 370. На что я могу перейти?
Как и их собратья по слоту 1, материнские платы с Socket 370 являются патентованной разработкой Intel (другие производители ЦП не могут разрабатывать процессоры для этого сокета (фактически, шины P6 полностью)).Текущие фишки:
Intel Celeron 300A, 333, 366, 400, 433, 466, 500, 533 (Мендосино)
Intel Celeron 533A, 566, 600, 633, 667, 700, 733, 766, 800, 850, 900, 950, 1.0G, 1.1G (Coppermine-128)
Intel Celeron 900A, 1.0A, 1.1A, 1.2G, 1.3G, 1.4G (Туалатин)
Intel Pentium III 500E, 533EB, 550E, 600E, 600EB, 650, 667, 700, 733, 750, 800, 800EB, 850, 866, 900, 933, 1.0, 1.0B, 1.1, 1.13 (Coppermine)
Intel Pentium III 866, 933, 1.0Б, 1.13 (Коппермайн-Т)
Intel Pentium III 1.0B, 1.13A, 1.2, 1.33, 1.4 (Туалатин-256)
Intel Pentium III-S 700, 1.13, 1.26, 1.4 (Туалатин-512)
VIA Cyrix-III 533, 550, 600, 667, 700 (Самуэль)
ЧЕРЕЗ C3 733A, 750A, 800A (Самуил 2)
ЧЕРЕЗ C3 800A, 850A, 866A (Ezra)
VIA C3 800T, 866T, 933T, 1.0T (Ezra-T)
Новая волна обновляет адаптер NW 370T
Intel Celeron 1.2Г, 1,3Г, 1,4Г (Туалатин)
Intel Pentium III 1.13S, 1.26S, 1.4G (Туалатин)
Адаптер PowerLeap Neo S370
Intel Pentium III 500E, 533EB, 550E, 600E, 600EB, 650, 667, 700, 733, 750, 800, 800EB, 850, 866, 933, 1.0B (Coppermine) .

Концепция с разъемами изначально использовалась Intel в качестве меры экономии. Микросхема Pentium Pro с двумя (или тремя) полостями, в которых размещается основной процессор и его полноскоростной кэш L2, был дорогостоящим в производстве.Конструкция слота позволила изготовить кэш L2 сторонними производителями и смонтировать отдельно; значительно сокращая общую стоимость производства, а также значительно экономя место на пластинах. Но по мере того, как конструкция микросхем сократилась до размеров 0,25 мкм и 0,18 мкм, стало дешевле производить ЦП и кэш на одном кристалле, что и делает Celeron.
Чтобы еще больше снизить стоимость своих «недорогих» Socket, Intel разработала менее дорогие наборы микросхем для работы в паре с Celeron. Первоначально 440EX на базе 66 МГц, а затем 440ZX-66 (есть также версия на 100 МГц) предназначались для снижения стоимости плат и снижения производительности.Но есть множество производителей плат, которые не последовали пожеланиям Intel и вставили чипсеты 440BX с тактовой частотой 100 МГц в свои платы Socket 370. Хотя 100-мегагерцовые платы пока бесполезны, они могут в конечном итоге поддерживать процессоры других производителей, а в конечном итоге даже начальные чипы Intel Coppermine на базе 100-мегагерцовой шины. Трудно держать в очереди всех этих надоедливых производителей материнских плат. 🙂 И одна (ABit) даже зашла так далеко, что выпустила двойную плату S-370, функция, которую чипы Celeron не должны поддерживать!
Celeron с разъемом, хотя и имеет больше контактов, на самом деле имеет тот же физический размер, что и различные микросхемы Socket 7, и использует тот же радиатор, что и материнская плата Socket 7.Хотя было бы лучше приобрести радиатор, который был разработан специально для Celeron, или использовать хороший, рассчитанный на AMD K6-233 или K6-2-400. Celeron способны откладывать много тепла. Естественно, термопаста тоже обязательна.
Некоторые материнские платы Socket 370 имеют форм-фактор micro-ATX, уменьшенную версию стандартного ATX.
Первоначально предназначенный только для Celeron начального уровня, S-370 в конечном итоге стал использоваться в качестве сокета для процессора Intel Power для настольных ПК: Pentium III Coppermine.Coppermine поставляется с 256 КБ встроенного L2 и инструкциями Intel SSE SIMD. Но будьте осторожны, предполагая, что чип Coppermine будет автоматически работать на вашей существующей материнской плате Socket-370. Coppermine работает от 1,6 В, требует шины 100 МГц и даже имеет немного другую распиновку, чем его двоюродный брат Celeron. Обратитесь к производителю материнской платы за информацией о совместимости.
VIA анонсировала свой чип Cyrix-III на базе ядра процессора Samuel (он же C5, он же Winchip-4) для плат Socket 370.Оригинальный Cyrix-III должен был быть основан на ядре Cyrix Joshua (он же Gobi, он же Jedi, он же Cayenne), но так и не был выпущен.
А как насчет слота 2?
Slot 2 — это серверная версия платы Slot 1 Intel. Как и слот 1, он поддерживает процессор Pentium II на базе Deschutes, называемый Xeon. Однако в слоте 2 есть 330 выводов, соединяющих микросхему с розеткой. Таким образом, процессор Deschutes, работающий в слоте 1, не будет физически или электрически совместим с материнскими платами со слотом 2.Обратное также верно.
Intel Pentium II Xeon 400, 450 (Дрейк)
Intel Pentium III Xeon 500, 550 (Таннер)
Intel Pentium III Xeon 600, 667, 700, 733, 800, 866, 900, 933, 1.0B (каскады)

Процессоры Pentium II слотом 2 запускают встроенный кэш L2 на полной скорости процессора и могут иметь больший размер кэша L2 (1 МБ и 2 МБ), чем чипы Pentium II с слотом 1. Для слота 2 требуется другой набор микросхем (Intel 440GX или 450NX), чем для платы слота 1.Если вы серьезно думаете о том, чтобы потратить уйму денег на чип Slot 2, чтобы получить самый быстрый чип x 86, возможно, вам стоит дважды подумать, прежде чем вкладывать такие деньги. Несмотря на то, что его кэш-память второго уровня работает на полной частоте ядра, один процессор Xeon с тактовой частотой 400 МГц не намного быстрее, чем его аналог с частотой 400 МГц в слоте 1. Разница в производительности даже не в двузначных цифрах. Процессор Xeon был разработан для 4- и 8-процессорных серверов, а не для конечной игровой машины или даже рабочей станции.
У меня материнская плата с 242-выводным разъемом A. На что я могу перейти?
Физически похожий на разъем Intel Slot 1, Slot-A электрически отличается и в нем находится процессор AMD Athlon.
AMD Athlon 500, 550, 600, 650, 700 (K7)
AMD Athlon 550, 600, 650, 700, 750, 800, 850, 900, 950, 1G (K75)
AMD Athlon 650, 700, 750, 800, 850, 900, 950, 1G (Thunderbird)
У меня 462-контактная (на самом деле 453) материнская плата с разъемом A.На что я могу перейти?
Socket A — менее дорогая версия платформы AMD Slot A. Для этого нужны и процессоры Athlon, и Duron.
AMD Athlon 650, 700, 750, 800, 850, 900, 950, 1.0G, 1.1G, 1.2G, 1.3G, 1.33G, 1.4G (Thunderbird)
AMD Athlon MP 1.0G, 1.2G, 1500+, 1600+, 1800+, 1900+, 2000+, 2100+ (Palomino)
AMD Athlon MP 2000+, 2200+, 2400+, 2600+ (Чистокровный)
AMD Athlon MP 2800+ (Barton)
AMD Athlon XP 1500+, 1600+, 1700+, 1800+, 1900+, 2000+, 2100+ (Palomino)
AMD Athlon XP 1600+, 1700+, 1800+, 1900+, 2000+, 2100+, 2200+, 2400+, 2600+, 2700+, 2800+ (чистокровные)
AMD Athlon XP 2500+, 2600+, 2800+, 3000+, 3200+ (Barton)
AMD Athlon XP 2000+, 2200+, 2400+ (Thorton)
AMD Sempron 2200+, 2300+, 2400+, 2500+, 2600+, 2800+ (чистокровные)
AMD Sempron 2200+, 2400+, 2500+, 2600+, 2800+ (Thorton)
AMD Sempron 3000+ (Бартон)
AMD Duron 600, 650, 700, 750, 800, 850, 900, 950 (Spitfire)
AMD Duron 1.0 г, 1,1 г, 1,2 г, 1,3 г (Морган)
AMD Duron 1.4G, 1.6G, 1.8G (Applebred)

Разъем A имеет компоновку, которая позволяет использовать 462 контакта, но имеет только 453 отверстия для контактов, чтобы предотвратить случайную вставку чипа Intel Pentium III Celeron.
Mobile Athlon / Duron имеет разводку выводов, отличную от других микросхем Socket A, и поэтому не совместимы с существующими настольными системами.
У меня 423-контактная материнская плата.На что я могу перейти?
Socket 423 содержит первое воплощение Intel своего процессора Pentium 4.
Intel Pentium 4 1,3 ГБ, 1,4 ГБ, 1,5 ГБ, 1,6 ГБ, 1,7 ГБ, 1,8 ГБ, 1,9 ГБ, 2,0 ГБ (Willamette)
Новая волна обновляет адаптер NW 478
Intel Celeron (Northwood-128)
Intel Pentium 4 (Northwood)
PowerLeap P4 / N
Intel Celeron (Northwood-128)
Intel Pentium 4 (Northwood)
У меня 478-контактная материнская плата.На что я могу перейти?
Socket 478 — это разъем micro-PGA, в котором установлен процессор Intel Pentium 4.
Intel Pentium 4 1,4 ГБ, 1,5 ГБ, 1,6 ГБ, 1,7 ГБ, 1,8 ГБ, 1,9 ГБ, 2,0 ГБ (Willamette)
Intel Pentium 4 1.6A, 1.8A, 2.0A (маломощный Northwood)
Intel Pentium 4 1.6A, 1.8A, 2.0A, 2.2G, 2.26G, 2.4G, 2.4B, 2.4C, 2.5G, 2.53G, 2.6G, 2,66G, 2,8G (Northwood)
Intel Pentium 4 2.6C, 2.8C, 3.0C, 3.06G, 3,2 ° C, 3,4 ° C (Northwood-HT)
Intel Pentium 4 2.26A, 2.4A, 2.4E, 2.8A, 2.8E, 3.0E, 3.2E, 3.4E (Prescott)
Intel Pentium 4 Extreme Edition 3,2 ГБ, 3,4 ГБ (Gallatin)
Intel Celeron 1,7 ГБ, 1,8 ГБ (Willamette)
Intel Celeron 1,6 ГБ, 1,8 ГБ, 2,0 ГБ, 2,1 ГБ, 2,2 ГБ, 2,3 ГБ, 2,4 ГБ, 2,5 ГБ, 2,6 ГБ, 2,7 ГБ, 2,8 ГБ (Northwood)
Intel Celeron D 310, 315, 320, 325, 330, 335, 340, 345, 350 (Prescott)
PowerLeap P4P
Intel Celeron (Прескотт)
Intel Pentium 4 (Prescott)
У меня 754-контактная материнская плата.На что я могу перейти?
Socket 754 содержит процессор AMD Athlon 64.
AMD Athlon 64 2800+, 3000+, 3200+, 3400+, 3700+ (Clawhammer)
AMD Athlon 64 2800+, 3000+, 3200+, 3400+ (Ньюкасл)
AMD Sempron 2600+, 2800+, 3000+, 3100+, 3300+ (Париж)
AMD Sempron 2500+, 2600+, 2800+, 3000+, 3100+, 3300+, 3400+ (Палермо)
У меня 940-контактная материнская плата.На что я могу перейти?
Socket 940 содержит процессор AMD Athlon 64 FX (а также Opteron). Память, используемая в этом сокете, должна быть буферизована.
AMD Athlon 64 FX 51, 53 (Кувалда)
У меня 939-контактная материнская плата. На что я могу перейти?
Socket 939 содержит процессоры AMD Athlon 64 и Athlon 64 FX. С этим сокетом можно использовать небуферизованную память.
AMD Athlon 64 3500+, 3800+ (Ньюкасл)
AMD Athlon 64 4000+ (Кувалда)
AMD Athlon 64 4000+ (Сан-Диего)
AMD Athlon 64 3000+, 3200+, 3500+ (Винчестер)
AMD Athlon 64 3000+, 3200+, 3500+, 3800+ (Венеция)
AMD Athlon 64 FX 53, 55 (Кувалда)
AMD Athlon 64 FX 57 (Кувалда)
AMD Athlon 64 FX 60 (Толедо)
AMD Athlon 64 X2 3800+, 4200+, 4600+ (Манчестер)
AMD Athlon 64 X2 4400+, 4800+ (Толедо)
AMD Sempron 3000+, 3200+, 3400+, 3500+ (Палермо)
У меня материнская плата Socket AM2.На что я могу перейти?
Socket AM2 поддерживает процессоры AMD Athlon 64, Athlon 64 X2 и Sempron. Этот разъем поддерживает память DDR2 (и DDR для устаревшего чипа Toledo). Он также имеет 940 контактов, но несовместим с процессорами Socket 940 (или наоборот).
AMD Athlon 64 LE-1600, LE-1620, LE-1640, LE-1660, 3000+, 3200+, 3500+, 3800+, 4000+ (Орлеан)
AMD Athlon 64 2650e, 3500+ EE, 3800+ EE (Лима)
AMD Athlon 64 FX 62 (Толедо)
AMD Athlon 64 X2 3800+, 4000+, 4200+, 4400+, 4600+, 4800+, 5000+, 5200+, 5400+, 5600+, 6000+, 6400+ (Windsor)
AMD Athlon 64 X2 3250e, 3600+, 4000+, 4050e, 4200+, 4400+, 4450e, 4600+, 4800+, 4850e, 5000+, 5050e, 5200+, 5400+, 5600+, 5800+, 6000+ (Брисбен)
AMD Athlon X2 7450, 7550, 7750, 7850 (Kuma)
AMD Athlon X2 BE-2300, BE-2350, BE-2400 (Брисбен)
AMD Phenom 9500, 9600 (Agena)
AMD Phenom X3 8400, 8600 (Толиман)
AMD Phenom X4 9100e, 9150e, 9350e, 9550, 9650, 9750, 9850, 9950 (Agena)
AMD Athlon 1640B бизнес-класса (Брисбен)
AMD Athlon X2 бизнес-класса 4450B, 4850B, 5000B, 5200B, 5400B, 5600B (Брисбен)
AMD Phenom X3 бизнес-класса 8600B, 8750B (Toliman)
AMD Phenom X4 бизнес-класса 9600B, 9750B (Agena)
AMD Sempron 2800+, 3000+, 3200+, 3400+, 3500+, 3600+ (Манила)
AMD Sempron LE-1100, LE-1150, LE-1200, LE-1250, LE-1300 (Спарта)

Процессоры Phenom технически совместимы с материнскими платами Socket AM2, но фактическая совместимость зависит от платы (обратитесь к производителю).Однако Hypertransport 3.0 не будет доступен на плате AM2.
У меня материнская плата Socket AM2 +. На что я могу перейти?
Socket AM2 + — это обновление AMD Socket AM2. AM2 + физически такой же, как AM2, но с добавлением поддержки Hypertransport 3.0, и он остается обратно совместимым со старыми процессорами. Точно так же процессоры Phenom, которые изначально совместимы с материнскими платами AM2 +, также могут быть обратно совместимы с некоторыми старыми платами AM2 (уточняйте у производителя).
AMD Athlon 64 LE-1600, LE-1620, LE-1640, LE-1660, 3000+, 3200+, 3500+, 3800+, 4000+ (Орлеан)
AMD Athlon 64 2650e, 3500+ EE, 3800+ EE (Лима)
AMD Athlon 64 FX 62 (Толедо)
AMD Athlon 64 X2 3800+, 4000+, 4200+, 4400+, 4600+, 4800+, 5000+, 5200+, 5400+, 5600+, 6000+, 6400+ (Windsor)
AMD Athlon 64 X2 3250e, 3600+, 4000+, 4050e, 4200+, 4400+, 4450e, 4600+, 4800+, 4850e, 5000+, 5050e, 5200+, 5400+, 5600+, 5800+, 6000+ (Брисбен)
AMD Athlon X2 7450, 7550, 7750, 7850 (Kuma)
AMD Athlon X2 BE-2300, BE-2350, BE-2400 (Брисбен)
AMD Athlon II X2 250u, 260u, 270u, 215, 220, 235e, 240e, 240, 245e, 245, 250, 255, 260 (Regor — AM3)
AMD Athlon II X3 400e, 405e, 415e, 425, 425e, 435, 440, 445, 450, 455, 460 (Rana — AM3)
AMD Athlon II X4 600e, 605e, 610e, 620, 630, 635, 640, 645, 650 (Propus — AM3)
AMD Phenom 9500, 9600 (Agena)
AMD Phenom X3 8250e, 8400, 8450e, 8450, 8600, 8650, 8750, 8850 (Toliman)
AMD Phenom X4 9100e, 9150e, 9350e, 9550, 9650, 9750, 9850, 9950 (Agena)
AMD Phenom II X2 545, 550, 555, 560, 565, 570 (Callisto — AM3)
AMD Phenom II X3 700e, 705e, 710, 720 (Heka — AM3)
AMD Phenom II X4 920, 940 (Денеб)
AMD Phenom II X4 805, 810, 820, 840, 900e, 905e, 910, 910e, 925, 945, 955, 965, 970, 975, 980 (Deneb — AM3)
AMD Phenom II X6 1035T, 1045T, 1055T, 1065T, 1075T, 1090T, 1100T (Thuban — AM3)
AMD Athlon 1640B бизнес-класса (Брисбен)
AMD Athlon X2 бизнес-класса 4450B, 4850B, 5000B, 5200B, 5400B, 5600B (Брисбен)
AMD Athlon II X2 бизнес-класса B22, B24 (Regor — AM3)
AMD Athlon II X2 бизнес-класса B53, B55 (Callisto — AM3)
AMD Athlon II X3 бизнес-класса B73, B75 (Heka — AM3)
AMD Athlon II X4 бизнес-класса B93, B95 (Deneb — AM3)
AMD Phenom X3 бизнес-класса 8600B, 8750B (Toliman)
AMD Phenom X4 бизнес-класса 9600B, 9750B (Agena)
AMD Sempron 2800+, 3000+, 3200+, 3400+, 3500+, 3600+ (Манила)
AMD Sempron LE-1100, LE-1150, LE-1200, LE-1250, LE-1300 (Спарта)
AMD Sempron 140, 145, 150 (Саргас — AM3)
У меня материнская плата Socket AM3.На что я могу перейти?
Socket AM3 — это дальнейшее расширение Socket AM2. Он добавляет поддержку процессоров на основе DDR3, но нарушает обратную совместимость с его 938-контактной конфигурацией (старые 940-контактные процессоры Socket AM2 и AM2 + физически не подходят для нового разъема).
AMD Athlon II X2 250u, 260u, 270u, 215, 220, 235e, 240e, 240, 245e, 245, 250e, 250, 255, 260, 265 (Regor)
AMD Athlon II X3 400e, 405e, 415e, 420e, 425, 425e, 435, 440, 445, 450, 455, 460 (Rana — AM3)
AMD Athlon II X4 600e, 605e, 610e, 615e, 620, 630, 635, 640, 645, 650 (Propus)
AMD Phenom II X2 545, 550, 555, 560, 565, 570 (Callisto)
AMD Phenom II X3 700e, 705e, 710, 720 (Heka)
AMD Phenom II X4 805, 810, 820, 840, 900e, 905e, 910, 910e, 925, 945, 955, 965, 970, 975, 980 (Deneb)
AMD Phenom II X6 1035T, 1045T, 1055T, 1065T, 1075T, 1090T, 1100T (Thuban)
AMD Athlon II X2 бизнес-класса B22, B24 (Regor)
AMD Athlon II X2 B53 бизнес-класса, B55 (Callisto)
AMD Athlon II X3 бизнес-класса B73, B75 (Heka)
AMD Athlon II X4 B93 бизнес-класса, B95 (Deneb)
AMD Sempron 140, 145, 150 (Sargas)
У меня материнская плата Socket AM3 +.На что я могу перейти?
Socket AM3 + является дальнейшим расширением Socket AM3.
AMD Athlon II X2 250u, 260u, 270u, 215, 220, 235e, 240e, 240, 245e, 245, 250e, 250, 255, 260, 265 (Regor)
AMD Athlon II X3 400e, 405e, 415e, 420e, 425, 435, 440, 445, 450, 455 (Rana — AM3)
AMD Athlon II X4 600e, 605e, 610e, 615e, 620, 630, 635, 640, 645, 650 (Propus)
AMD Phenom II X2 545, 550, 555, 560, 565, 570 (Callisto)
AMD Phenom II X3 700e, 705e, 710, 720 (Heka)
AMD Phenom II X4 805, 810, 820, 840, 900e, 905e, 910, 910e, 925, 945, 955, 965, 970, 975, 980 (Deneb)
AMD Phenom II X6 1035T, 1045T, 1055T, 1065T, 1075T, 1090T, 1100T (Thuban)
AMD Athlon II X2 бизнес-класса B22, B24 (Regor)
AMD Athlon II X2 B53 бизнес-класса, B55 (Callisto)
AMD Athlon II X3 бизнес-класса B73, B75 (Heka)
AMD Athlon II X4 B93 бизнес-класса, B95 (Deneb)
AMD Sempron 140, 145, 150 (Sargas)
AMD FX 4100, 4130, 4170, 6100, 6200, 8120, 8150 (Замбези)
AMD FX 4300, 4320, 4350, 6300, 6330, 6350, 8300, 8320, 8320E, 8350, 8370, 8370E, 9370, 9590 (Vishera)

Socket AM3 + имеет 942 контакта и может работать с более старыми процессорами Socket AM3 Athlon и Phenom.Однако новые чипы AM3 + не имеют обратной совместимости со старыми платами.
У меня материнская плата Socket FT1. На что я могу перейти?
Socket FT1 содержит APU AMD Fusion первого поколения.
AMD серии C 30, 50, 60 (Онтарио)
AMD серии E 240, 300, 350, 450, E1-1200, E2-1800 (Zacate)
У меня материнская плата Socket FM1. На что я могу перейти?
Socket FM1 содержит APU AMD Fusion.
AMD Athlon II X4 631, 638, 641, 651 (Llano)
AMD серии E E2-3200 (Llano)
AMD серии A A4-3300, A4-3400, A4-3420, A6-3500, A6-3600, A6-3620, A6-3650, A6-3670K, A8-3800, A8-3850, A8-3870K (Ллано)

Существующие кулеры ЦП с разъемом AM3 совместимы с разъемом FM1.
У меня материнская плата Socket FM2. На что я могу перейти?
Socket FM2 содержит APU AMD Fusion.
AMD серии A A4-5300, A6-5400K, A8-5500, A8-5600K, A10-5700, A10-5800K (Trinity)
AMD Athlon X4 740, 750K, 760K (Trinity)
AMD серии A A4-4000, A4-4020, A4-6320, A6-6400K, A6-6420K, A8-6500, A8-6500T, A8-6600K, A10-6700, A10-6700T, A10-6790K , A10-6800K (Ричленд)
У меня материнская плата Socket FM2 +. На что я могу перейти?
Socket FM2 + содержит APU AMD Fusion и обратно совместим с процессорами FM2.
AMD серии A A4-5300, A6-5400K, A8-5500, A8-5600K, A10-5700, A10-5800K (Trinity)
AMD серии A A4-4000, A6-6400K, A8-6500, A8-6600K, A10-6700, A10-6800K (Richland)
AMD A-серия A6-7400K, A6-7470K, A8-7600, A8-7650K, A10-7700K, A10-7800, A10-7850K, A6 Pro-7400B, A8-Pro 7600B, A10 Pro-7800B ( Кавери)
AMD серии A A8-7670K, A10-7860K, A10-7870K, A10-7890K (Годавари)
AMD Athlon X4 860K (Kaveri)
AMD Athlon X4 845 (Carrizo)
AMD Athlon X4 870K, 880K (Годавари)
AMD FX 770K (Кавери)
У меня материнская плата Socket FS1b.На что я могу перейти?
Socket FS1b содержит APU AMD Fusion.
AMD Sempron 2650, 3850 (Кабини)
AMD Athlon 5150, 5350 (Kabini)
У меня материнская плата Socket AM4. На что я могу перейти?
Socket AM4 для процессоров AMD Fusion. Добавив поддержку DDR4, сокет несовместим с какими-либо старыми процессорами.
AMD A-серия A6-9500, A6-9500E, A8-9600, A10-9700, A10-9700E, A12-9800, A12-9800E (Бристольский хребет)
AMD Athlon X4 950 (Бристольский хребет)
AMD Athlon 200GE, 220GE, 240GE (Raven Ridge)
AMD Athlon 3000G (Raven Ridge)
AMD Ryzen 3 1200, 1300X (Summit Ridge)
AMD Ryzen 3 2200G, 2200GE, 3200G (Raven Ridge)
AMD Ryzen 3 2300X (Pinnacle Ridge)
AMD Ryzen 3 4300G, 4300GE (Ренуар)
AMD Ryzen 3 5300G, 5300GE (Сезанн)
AMD Ryzen 5 1400, 1500X, 1600, 1600X (Summit Ridge)
AMD Ryzen 5 2400G, 2400GE, 3400G (Raven Ridge)
AMD Ryzen 5 2500X, 2600, 2600X (Pinnacle Ridge)
AMD Ryzen 5 3600, 3600X, 3600XT (Matisse)
AMD Ryzen 5 4600G, 4600GE (Ренуар)
AMD Ryzen 5 5600X (Vermeer)
AMD Ryzen 5 5600G, 5600GE (Сезанн)
AMD Ryzen 7 1700, 1700X, 1800X (Summit Ridge)
AMD Ryzen 7 2700, 2700X (Pinnacle Ridge)
AMD Ryzen 7 3700X, 3800X, 3800XT (Matisse)
AMD Ryzen 7 4700G, 4700GE (Ренуар)
AMD Ryzen 7 5800, 5800X (Vermeer)
AMD Ryzen 7 5700G, 5700GE (Сезанн)
AMD Ryzen 9 3900X, 3900XT, 3950X (Matisse)
AMD Ryzen 9 5900, 5900X, 5950X (Vermeer)
AMD Athlon Pro 200GE, (?)
AMD Ryzen 3 Pro 1200, 1300 (?)
AMD Ryzen 5 Pro 1500, 1600, 2600 (?)
AMD Ryzen 7 Pro 1700, 1700X, 2700, 2700X (?)

В зависимости от номера модели некоторые процессоры Ryzen могут не поставляться с кулером с вентилятором.
процессоры Ryzen требуют установки последней версии BIOS на существующие материнские платы AM4; Перед установкой обратитесь к производителю за информацией о совместимости.
У меня материнская плата Socket TR4. На что я могу перейти?
Socket TR4 содержит процессоры AMD Threadripper. Поддерживая 256-битную память DDR4, сокет несовместим со старыми процессорами.
AMD Ryzen Threadripper 1900X, 1920X, 1950X (Уайтхейвен)
AMD Ryzen Threadripper 2920X, 2950X, 2970WX, 2990WX (Colfax)

Установка процессора Threadripper сильно отличается от обычной для процессоров в розничной торговле.Обязательно посмотрите несколько видеороликов, прежде чем пытаться установить его самостоятельно.
У меня материнская плата Socket sTRX4. На что я могу перейти?
Socket TRX4 содержит процессоры AMD Threadripper. Поддерживая 256-битную DDR4 и другую компоновку контактов, сокет несовместим с какими-либо старыми процессорами.
AMD Ryzen Threadripper 3960X, 3970X (Castle Peak)

Установка процессора Threadripper сильно отличается от обычной для процессоров в розничной торговле.Обязательно посмотрите несколько видеороликов, прежде чем пытаться установить его самостоятельно.
У меня материнская плата Socket T на 775 шаров. На что я могу перейти?
Socket T, разъем LGA на 775 шаров, вмещающий процессор Intel Pentium 4
Intel Celeron-D 325J, 330J, 335J, 340J, 345J (Prescott с битом NX)
Intel Celeron-D 326, 331, 336, 341, 346, 351, 355 (Prescott с EM64T и битом NX)
Intel Celeron-D 347, 352, 356, 360, 365 (Cedar Mill с EM64T и битом NX)
Intel Pentium 4 2.8A, 505, 515 (Прескотт)
Intel Pentium 4 505J, 515J, 519J (Prescott с битом NX)
Intel Pentium 4 506 (Prescott с EM64T и битом NX)
Intel Pentium 4 520, 530, 540, 550, 560 (Prescott с Jackson HT)
Intel Pentium 4 520J, 530J, 540J, 550J, 560J, 570J (Prescott с битами Jackson HT и NX)
Intel Pentium 4 521, 531, 541, 551, 561, 571 (Prescott с битами Jackson HT, EM64T и NX)
Intel Pentium 4 3.2E, 3.4E, 3.6E (Prescott с EM64T)
Intel Pentium 4 3.2F, 3.4F, 3.6F, 3.8F (Prescott сервер ж / Джексон HT и EM64T)
Intel Pentium 4 630, 640, 650, 660, 670 (Prescott 2M с битами Jackson HT, EM64T и NX)
Intel Pentium 4 662, 672 (Prescott 2M с Jackson HT, EM64T, NX bit и VT)
Intel Pentium 4 631, 641, 651, 661 (Cedar Mill с битами Jackson HT, EM64T и NX)
Intel Pentium D 805, 820, 830, 840 (Smithfield с EM64T и битом NX)
Intel Pentium D 915, 945 (Преслер ж / EM64T и NX бит)
Intel Pentium D 920, 930, 940, 950, 960 (Presler с EM64T, бит NX и VT)
Intel Pentium 4 Extreme Edition 3.4G, 3.46G (Галлатин)
Intel Pentium 4 Extreme Edition 3,73 ГБ (Prescott 2M с битами Jackson HT, EM64T и NX)
Intel Pentium Extreme Edition 840 (Smithfield с битами Jackson HT, EM64T и NX)
Intel Pentium Extreme Edition 955, 965 (Presler с Jackson HT, EM64T, NX bit и VT)
У меня материнская плата Socket 775. На что я могу перейти?
Socket 775 поддерживает процессоры Intel Core 2.
Intel Celeron-D 420, 430, 440, 450 (Conroe-L)
Intel Celeron E1200, E1400, E1500, E1600 (Conroe)
Intel Celeron E3200, E3300, E3400, E3500 (Вольфдейл)
Intel Pentium E2140, E2160, E2180, E2200, E2220 (Conroe)
Intel Pentium E2210, E5200, E5300, E5400, E5500, E5700, E6300, E6500, E6600, E6700, E6800 (Wolfdale)
Intel Core 2 Duo E4300, E4400, E4500, E4600, E4700 (Allendale)
Intel Core 2 Duo E6300, E6320, E6400, E6420, E6540, E6550, E6600, E6700, E6750, E6850 (Conroe)
Intel Core 2 Duo E7200, E7300, E7400, E7500, E7600 (Wolfdale)
Intel Core 2 Duo E8190, E8200, E8300, E8400, E8500, E8600, E8700 (Wolfdale)
Intel Core 2 Extreme X6800 (Conroe)
Intel Core 2 Quad Q6600, Q6700 (Кентсфилд)
Intel Core 2 Extreme QX6700, QX6800, QX6850 (Кентсфилд)
Intel Core 2 Quad Q8200, Q8200S, Q8300, Q8400, Q8400S, Q9300, Q9400, Q9400S, Q9450, Q9500, Q9505, Q9505S, Q9550, Q9550S, Q9650 (Yorkfield)
Intel Core 2 Extreme QX9650, QX9770 (Йоркфилд)

В то время как Socket 775 является производным от Intel Socket T с 775 шарами и имеет ту же физическую компоновку, Socket 775 имеет немного другое расположение выводов, поэтому не все существующие платы могут принять новый процессор Core 2 с 775 шарами.
У меня материнская плата Socket 771. На что я могу перейти?
Socket 771 содержит различные процессоры Intel Xeon (здесь не показаны), а также некоторые чипы Core 2.
Intel Core 2 Extreme QX9775 (Харпертаун)
У меня материнская плата Socket 1366. На что я могу перейти?
Socket 1366 содержит процессоры Intel Core i7 (архитектура Nehalem).
Intel Core i7 920, 930, 940, 950, 960 (Bloomfield)
Intel Core i7 965, 975 Extreme (Bloomfield)
Intel Core i7 970, 980X, 990X Extreme (Галфтаун)

Подобно Socket 775, Socket 1366 использует массив шариковой сетки LGA.Socket 1366 — это первый сокет Intel, поддерживающий оперативную память.
Передняя шина была заменена двухточечным интерфейсом под названием QPI (Quick Path Interconnect). Core i7 и Core i7 Extreme отличаются скоростью работы QPI (4,8 ГТ / с для Core i7 и 6,4 ГТ / с для версий Extreme).
У меня материнская плата Socket 1156. На что я могу перейти?
Socket 1156 содержит процессоры Intel Core i5 (архитектура Nehalem).
Intel Pentium G6950 (Кларкдейл)
Intel Core i3 530, 540, 550, 560 (Кларкдейл)
Intel Core i5 650, 655K, 660, 661, 670, 680 (Clarkdale)
Intel Core i5 750, 750S, 760 (Lynnfield)
Intel Core i7 860, 860S, 870, 870S, 875K, 880 (Lynnfield)

Производное от Socket 1366, Socket 1156 использует массив шариковой сетки LGA, но удаляет поддержку интерфейса QPI и уменьшает ширину шины памяти со 192-битной до 128-битной.
У меня материнская плата Socket 1155. На что я могу перейти?
Socket 1155 содержит процессоры Intel Core i7 (архитектура Sandy Bridge).
Intel Celeron G440, G460, G465, G470, G530, G530T, G540, G550, G550T, G555 (Sandy Bridge-DT)
Intel Celeron G1610, G1610T, G1620 (Ivy Bridge M-2)
Intel Pentium G620, G620T, G630, G630T, G640, G640T, G645, G645T, G840, G850, G860, G860T, G870, G2100T, G2120 (Sandy Bridge-DT)
Intel Pentium G2010, G2020, G2020T, G2100T, G2030, G2030T, G2100T, G2120, G2120T, G2130, G2140 (Ivy Bridge M-2)
Intel Core i3 2100, 2100T, 2105, 2120, 2120T, 2125, 2130 (Sandy Bridge-DT)
Intel Core i3 3210, 3220, 3220T, 3225, 3240, 3240T, 3245, 3250, 3250T (Ivy Bridge M-2)
Intel Core i5 2390T (Sandy Bridge-DT)
Intel Core i5 2300, 2310, 2320, 2380P, 2400, 2400S, 2405S, 2450P, 2500, 2500K, 2500S, 2500T, 2550K (Sandy Bridge-DT)
Intel Core i5 3470T (Ivy Bridge HM-4)
Intel Core i5 3330, 3330S, 3335S, 3350P, 3450, 3450S, 3470, 3470S, 3475S, 3550, 3550S, 3570, 3570K, 3570S, 3570T (Ivy Bridge HM-4)
Intel Core i7 2600, 2600K, 2600S, 2700K (Sandy Bridge-DT)
Intel Core i7 3770, 3770K, 3770S, 3770T (Ivy Bridge HE-4)

Производная от Socket 1156, Socket 1155 использует массив шариковой сетки LGA, но имеет совершенно другую распиновку и поэтому несовместима с микросхемами Socket 1156.
У меня материнская плата Socket 2011. На что я могу перейти?
Разработанный для серверных процессоров, Socket 2011 поддерживает высокопроизводительные процессоры Core i7 (Sandy Bridge E, Ivy Bridge E).
Intel Core i7 3820, 3930K (Sandy Bridge E)
Intel Core i7 3960X, 3970X Extreme (Sandy Bridge E)
Intel Core i7 4820K, 4930K (Ivy Bridge E)
Intel Core i7 4960X Extreme (Ivy Bridge E)
У меня материнская плата Socket 1150.На что я могу перейти?
Socket 1150 содержит процессоры Intel Core i7 (архитектура Haswell).
Intel Celeron G1820, G1820T, G1820TE, G1830, G1840, G1840T, G1850 (Haswell)
Intel Pentium G3220, G3220T, G3240, G3240T, G3250, G3250T, G3258, G3260, G3260T, 3320TE, G3420, G3420T, G3430, G3440, G3440T, G3450, G3450T, G3460, 3460T), 341470 (
Intel Core i3 4130, 4130T, 4150, 4150T, 4160, 4160T, 4170, 4170T, 4330, 4330T, 4330TE, 4340, 4340TE, 4350, 4350T, 4360, 4360T, 4370, 4370T (Haswell-DT)
Intel Core i5 4430, 4430S, 4440, 4440S, 4460, 4460S, 4460T, 4570, 4570S, 4570T, 4570TE, 4590, 4590S, 4590T, 4670, 4670K, 4670S, 4670T, 4690, 4690S, 4690T (Haswell- ДТ)
Intel Core i5 4690K (Каньон Дьявола / Haswell-DT)
Intel Core i7 4765T, 4770, 4770K, 4770S, 4770T, 4770TE, 4771, 4785T, 4790, 4790S, 4790T (Haswell-DT)
Intel Core i7 4790K (Каньон Дьявола / Haswell-DT)
Intel Core i7 5675C, 5775C (Broadwell-H)

Некоторые материнские платы могут позволять регулировать BCLK (регулировка ремешка процессора) ЦП от 100 МГц до 125 МГц, 166 МГц или 250 МГц, сохраняя при этом постоянные внешние тактовые частоты.
У меня материнская плата Socket 2011-3. На что я могу перейти?
Производная от Socket 2011, Socket 2011-3 предназначена для высокопроизводительных процессоров Core i7.
Intel Core i7 5820K, 5930K (Haswell E)
Intel Core i7 5960X Extreme (Haswell E)
Intel Core i7 6800K, 6850K, 6900K, 6950X Extreme (Broadwell E)

Новый сокет, хотя и заимствован из Socket 2011, НЕ совместим со старыми процессорами, а старый сокет не совместим с новыми процессорами.
Пока старый радиатор Socket 2011 может выдерживать более высокую тепловую мощность, он будет работать с новым разъемом.
У меня материнская плата Socket 1151. На что я могу перейти?
Socket 1151 содержит процессоры Intel Core i7 (архитектура Skylake), усадочный кристалл Haswell.
Intel Celeron G3930T, G3930, G3930E, G3950 (озеро Каби)
Intel Pentium G4400T, G4400TE, G4400, G4500, G4500T, G4520 (Skylake)
Intel Pentium G4560T, G4560, G4600T, G4600, G4620 (Kaby Lake)
Intel Core i3 6098P, 6100, 6100T, 6100TE, 6300, 6300T, 6320 (Skylake)
Intel Core i3 7100T, 7100, 7100E, 7101TE, 7101E, 7102E, 7300T, 7300, 7320, 7350K (Kaby Lake)
Intel Core i5 6400, 6400T, 6402P, 6500, 6500T, 6500TE, 6600K, 6600T (Skylake)
Intel Core i5 7400T, 7400, 7500T, 7500, 7600T, 7600, 7600K (Kaby Lake)
Intel Core i7 6700, 6700K, 6700T, 6700TE (Skylake)
Intel Core i7 7700T, 7700, 7700K (Kaby Lake)
Intel Celeron G4900, G4900T, G4920, G4930, G4930T, G4950 (Coffee Lake)
Intel Pentium Gold G5400, G5400T, G5420, G5420T, G5500, G5500T, G5600, G5600T, G5620 (Coffee Lake)
Intel Core i3 8100, 8100F, 8100T, 8300, 8300T, 8350K, 9100, 9100F, 9100T, 9300, 9300T, 9320, 9350K, 9350KF (Coffee Lake)
Intel Core i5 8400, 8400T, 8500, 8500T, 8600, 8600K, 8600T, 9400, 9400KF, 9400T, 9500, 9500F, 9500T, 9600, 9600K, 9600KF, 9600T (Coffee Lake)
Intel Core i7 8086K, 8700, 8700K, 8700T, 9700, 9700F, 9700K, 9700KF, 9700T (Coffee Lake)
Intel Core i9 9880H, 9880HK, 9900, 9900K, 9900KF, 9900KS, 9900T (Coffee Lake)

Имейте в виду, что процессоры Coffee Lake (серия 8000) требуют более новых материнских плат с набором микросхем серии 300 (например,г. Z370) для работы. Они подходят, но не будут работать на старых материнских платах Socket 1151. Точно так же новые материнские платы, поддерживающие процессоры Coffee Lake серии 8000, не имеют обратной совместимости со старыми процессорами 1151.
У меня материнская плата Socket 2066. На что я могу перейти?
Socket 2066 поддерживает процессоры Intel Core i9 (архитектура Skylake-X).
Intel Core i5 7640X (Kaby Lake-X)
Intel Core i7 7740X (Kaby Lake-X)
Intel Core i7 7800X, 7820X (Skylake-X)
Intel Core i7 9800X (Skylake-X)
Intel Core i9 7900X, 7920X, 7940X, 7960X (Skylake-X)
Intel Core i9 7980XE Extreme (Skylake-X)
Intel Core i9 9820X, 9900X, 9920X, 9940X, 9960X, 9980XE (Skylake-X)
Intel Core i9 10900X, 10920X, 10940X, 10980XE Extreme (Cascade Lake)

Существующие радиаторы 2011 года выпуска должны соответствовать платам Socket 2066.Модули Socket 115x, которые поставляются с удерживающим кронштейном 2011 года, также должны работать, но проконсультируйтесь с производителем.
У меня материнская плата Socket 1200. На что я могу перейти?
Socket 1200 — это обновление до Socket 1151, но несовместимо с предыдущими процессорами.
Intel Celeron G5900, G5900T, G5920 (Comet Lake S)
Pentium Gold G6400, G6400T, G6405, G6405T, G6500, G6500T, G6505, G6505T, G6600, G6605 (Comet Lake S)
Core i3 10100, 10100F, 10100T, 10105, 10105F, 10105T, 10300, 10300T, 10305, 10305T, 10320, 10325 (Comet Lake S)
Core i5 10400, 10400F, 10400T, 10500, 10500T, 10600, 10600K, 10600KF, 10600T (Comet Lake S)
Core i5 11400, 11400F, 11400T, 11500, 11500T, 11600, 11600K, 11600KF, 11600T (Rocket Lake S)
Core i7 10700, 10700F, 10700K, 10700KF, 10700T (Comet Lake S)
Core i7 11700, 11700F, 11700K, 11700KF, 11700T (Ракетное озеро S)
Core i9 10850K, 10900, 10900F, 10900K, 10900KF, 10900T (Comet Lake S)
Core i9 11900, 11900F, 11900K, 11900KF, 11900T (Ракетное озеро S)
У меня материнская плата Socket 1700.На что я могу перейти?
Socket 1700 — это следующее поколение сокетов после Socket 1200. Оно имеет другое количество контактов и другое расположение. Он также тоньше, поэтому для существующих радиаторов потребуются переходники.
Core i5 12600K, 12600KF (Ольховое озеро)
Core i7 12700K, 12900KF (Ольховое озеро)
Core i9 12900K, 12900KF (Ольховое озеро)

Текущий URL-адрес : http: // www.pchardwarelinks.com/cpu_sock.htm
Разработано : Крис Хэйр
© 1997-настоящее время Крис Хэйр
Legal Stuff

Как исправить погнутые контакты на процессоре и материнской плате (LGA и PGA)
Погнутые штифты могут вызывать множество проблем. Он может варьироваться от отсутствия определения вашей памяти и отсутствия загрузки до нормальной работы.
Почему? Потому что это зависит от вашей удачи. Если вы испортили только зарезервированный вывод, предназначенный для будущего процессора, у вас не будет проблем с запуском вашего ПК сейчас.
Изогнутые контакты LGA (на материнской плате)
Изогнутые контакты PGA (на процессоре)
Если вы напортачили, и ваш плохой разъем / процессор материнской платы выглядит примерно так, не теряйте надежды. Есть простое решение.
Вот что нужно делать:
Убедитесь, что ни один из штифтов не отломился. Если они все еще там, отлично, переходите к следующему шагу. Если одна или несколько булавок полностью отломились, возможно, вам придется прибегнуть к более рискованным мерам, как показано в этом видео.
Проверить, как гнут штифт. Если вы не уверены, посмотрите на розетку под как можно более плоским углом.
Загнутые штифты на головке TR4; LinusTechTips
Разъем TR4; LinusTechTips
Видите пробел на первом изображении?
Предупреждение — если один или несколько из этих штифтов сильно согнуты, попытка выпрямить их может привести к их поломке. Булавки также могут сломаться, если вы исправите их заново, а затем попытаетесь вернуть их обратно. БЫТЬ НЕЖНЫМ.
Фиксация изогнутых штифтов PGA
Теперь есть несколько вещей, которые вы можете использовать для выпрямления штифтов PGA. Пинцет Precision, тончайшая кредитная карта (или любая жесткая пластиковая карта), которую вы только можете найти, или даже достаточно тонкая отвертка — это подходящие варианты. Хотя многие используют пинцет, я считаю, что я слишком неуклюж, чтобы обращаться с тем, что требует такой точности. Я предпочитаю метод карты / отвертки.
Выпрямление загнутых контактов PGA на AMD Ryzen (Hardware Canucks)
Просто вставьте отвертку / нож рядом с проблемными контактами и медленно вставьте их обратно в линию.Вы можете увидеть пример того, как это сделать, на изображении выше.
Фиксация изогнутых штифтов LGA
К сожалению, фиксация штифтов LGA иногда может быть сложной задачей. Это может потребовать некоторых изящных «подъемных» маневров.
Изогнутые штифты LGA Z390 (Northridge Fix)
На изображении выше вы можете видеть, что штифты должны быть обращены в правильном направлении, а также соответствовать высоте других штифтов. Вот когда может оказаться недостаточно отвертки или кредитной карты. Я бы порекомендовал захватить пинцет, швейную иглу или очень тонкий складной нож, чтобы выправить эти булавки.
Имейте в виду, они могут не сгибаться на место идеально, и ваш окончательный результат может выглядеть примерно так:
Изогнутые контакты Z390 LGA (Northridge Fix)
Попытайтесь сделать их как можно ближе к идеальным, и наденьте их. Не возитесь с ними слишком много, потому что вы рискуете полностью сломаться с каждым небольшим рывком / толчком.
Часто задаваемые вопросы (FAQ)
Можно ли согнуть контакты процессора?
Ага, конечно же! Если повреждение не слишком велико, это легко исправить.
Какие проблемы могут вызвать погнутые контакты процессора?
Ну, во-первых — никогда не пытайтесь установить процессор, если он или материнская плата погнуты (более подробную информацию о LGA и PGA можно найти здесь). ВСЕГДА старайтесь их исправить, насколько это возможно, перед тем, как использовать.
Что касается проблем, которые они могут вызвать, вы можете столкнуться с целым рядом проблем — от абсолютно ничего до мертвого процессора, если отваливается неправильный вывод.
Какие проблемы могут вызвать отсутствие контактов ЦП?
К сожалению, это невозможно узнать, если вы не попробуете запустить его.Некоторые выводы зарезервированы для будущих процессоров или могут быть предназначены для тестирования. Ваш процессор будет работать без проблем, если один из этих контактов отсутствует.
Однако, если какой-либо из других контактов отсутствует, ваши проблемы могут варьироваться от нестабильности до мертвого процессора.
Можно ли повторно подключить сломанные контакты ЦП?
Не совсем, но если вам удалось сломать один или несколько контактов на процессоре PGA, есть обходной путь, который вы можете попробовать, если отчаялись (при условии, что у вас все еще сломан контакт).
Сначала определите контакт, который отвалился от ЦП. Увидев его, поищите подходящее место на разъеме материнской платы.
Теперь вставьте сломанный штифт в правильное место на разъеме материнской платы. Повторите то же самое с таким количеством сломанных булавок, сколько у вас есть. Наконец, установите процессор, очень осторожно вставив его в гнездо. Вот видео, в котором показано, как это сделать.
Обратите внимание, что если вы все же испортите эту попытку, вы, вероятно, нанесете дополнительный ущерб вашему процессору или повредите материнскую плату (или и то, и другое).
Описание 14 различных компонентов материнской платы
Материнская плата — это основной компонент вашего компьютера, который действует как мост для вашего процессора, графического процессора, жесткого диска и другого оборудования.
Если вы не являетесь энтузиастом ПК и используете компьютер только для учебы и работы в офисе, вы можете быть ошеломлены тем, что вы видите на материнской плате.
Материнские платы
не такие уж и сложные, несмотря на то, что в них много компонентов.
Чтобы вы лучше понимали материнские платы, мы перечислим их основные компоненты и дадим вам краткое объяснение их функций.
Вот некоторые из наиболее распространенных компонентов материнских плат.
Процессорный разъем
Набор микросхем
Слот RAM
Слоты расширения PCIe
CMOS и чип BIOS
Разъемы SATA
USB-разъем
Разъемы передней панели
Разъемы FAN
Разъем питания ATX
Порты ввода-вывода на задней панели
Модуль VRM
Заголовки RGB
Слоты M.2
1.Разъем процессора
Первым в нашем списке идет сокет процессора. Он часто находится в центре материнской платы, к которому прикреплен ваш процессор.
Разъем ЦП использует ряд контактов, которые соединяют процессор с материнской платой. Разъемы ЦП различаются в зависимости от поколения процессора и поддерживаемой архитектуры.
Разъем материнской платы
Разъемы AMD
Что касается AMD, то ознакомьтесь со списком новейших процессорных сокетов, которые они используют.
AM4 — поддерживает процессоры серий Ryzen 1000, 2000, 3000.
TR4 — Поддерживает высокопроизводительные процессоры Threadripper серий Ryzen 2000 и 1000.
sTRX4 — поддерживает новейшие процессоры Threadripper серии 3000.
Intel розетки
Для Intel, вот список их последних сокетов для ЦП.
LGA 1151 — поддерживает процессоры Intel 6-9 поколений.
LGA 1200 — заменен LGA 1151 и поддерживает новейшие процессоры Intel 10-го поколения.
LGA 2066 — Специально разработан для процессоров Intel Extreme и использует набор микросхем X299.
2. Набор микросхем
Набор микросхем материнской платы отвечает за управление обменом данными между процессором, видеокартой, оперативной памятью и другими компонентами. Как и сокеты ЦП, они специально созданы для поддержки процессоров определенного поколения.
Mainstream Market — эти чипсеты более популярны среди энтузиастов, таких как геймеры, моддеры и обычные пользователи компьютеров.Чипсеты высшего уровня на этом рынке, такие как X570 для AMD и h470 для Intel , имеют поддержку для 1×16 PCIe или 2×8 PCIe для установки одной или двух видеокарт и слотов расширения.
Чипсеты AMD
Х300
X370
X470
X570
A300
A320
B350
B450
B550
Наборы микросхем Intel
High-End Desktop Computing Market или HEDT — это наборы микросхем, которые используются для высокопроизводительных рабочих станций и серверов.Он используется процессорами Ryzen Threadripper и Intel Extreme серии , которые имеют большое количество ядер.
Набор микросхем AMD X399 поддерживает 8x PCIe 2.0 , а Intel X299 поддерживает один PCIe x16 или два PCIe x8 для конфигураций с несколькими графическими процессорами.
Чипсеты AMD
Наборы микросхем Intel
3. Слоты DIMM / RAM
Разъем памяти или слот RAM позволяет вставлять карты RAM в компьютер.В большинстве случаев материнские платы имеют от 2 до 4 слотов ОЗУ для одно-, двух- или четырехканального режима.
Одноканальный
Этот режим обеспечивает работу с одноканальной полосой пропускания и активируется только в том случае, если в разъем установлена одна флешка RAM. Одноканальный режим также можно активировать, если вы используете две RAM-карты разного размера и частоты.
Двухканальный
Для материнских плат с 4 слотами ОЗУ вы можете запустить два набора ОЗУ, которые работают в двухканальном режиме.Это позволяет использовать 2x 64-битный канал, что означает удвоение скорости при передаче данных из шины памяти.
Четырехканальный
Подобно двухканальному режиму, Quad-Channel предлагает 4x 64-битный канал, что намного быстрее. Материнские платы с 8 слотами для оперативной памяти используют это преимущество и могут быть активированы, если вы используете в своей системе 4 или 8 карт памяти.
4. Слоты расширения PCIe
Большинство современных материнских плат имеют один или два слота PCIe x16 для видеокарты и более короткий слот PCIe x1.Некоторые платы также имеют слот x4, что не очень распространено, поскольку карты x4 и x1 также могут быть подключены к слоту x16, что в большинстве случаев делает его бесполезным.
Слоты PCIe для материнской платы
Вот список некоторых карт расширения, которые вы можете установить в свою систему.
Видеокарта
Звуковая карта
Сетевой адаптер или беспроводная сетевая карта
Платы расширения слота USB
Твердотельные накопители PCIe
Карты видеозахвата
5.CMOS и BIOS
Bios или базовая система ввода-вывода содержит все настройки вашей материнской платы, включая конфигурации разгона, основные параметры загрузки и другие системные настройки, необходимые для загрузки вашего компьютера.
Пример программного BIOS материнской платы Gigabyte
С другой стороны, CMOS или дополнительный металл-оксид-полупроводник — это небольшая микросхема, которая помогает сохранять конфигурации BIOS после выключения компьютера.
6.Разъемы SATA
Разъемы SATA — это то место, куда вы должны подключать все устройства хранения, использующие разъем SATA, такие как механические жесткие диски и твердотельные накопители.
Разъемы
SATA используются для подключения различных периферийных устройств, таких как твердотельные накопители, жесткие диски, оптические приводы, такие как записывающие устройства DVD.
7. USB-разъем
Разъемы USB
на материнской плате используются для подключения дополнительных портов USB на корпусе процессора. Типичные материнские платы будут иметь разъемы USB 2.0 для передних панелей ввода, но более дорогие модели также могут поддерживать USB 3.0 и 3.1 для передней панели.
Некоторые новые материнские платы также имеют разъемы USB-C для передней панели. Таким образом, у вас может быть порт USB C на передней панели корпуса вашего ПК.
8. Передние порты ввода-вывода / заголовок
Большинство корпусов ЦП будут поставляться с входом для звука и микрофона на передней панели. Они подключены к материнской плате, в частности, к передним разъемам портов ввода-вывода.
Другие компоненты, такие как светодиодные индикаторы, переключатель включения / выключения и кнопка сброса, также подключены к передним портам ввода-вывода.
Эти разъемы имеют форму контактов с маркировкой, указывающей на их назначение. Подробности об этих контактах можно найти в руководстве к материнской плате.
9. Заглушки для вентиляторов
Поскольку большинство пользователей оснастили бы свои системы корпусными вентиляторами, материнские платы поставляются с разъемами для вентиляторов, которые питают и контролируют скорость ваших вентиляторов. Стандартные кулеры от Intel и AMD также используют разъемы для вентиляторов для питания своих кулеров.
По сравнению с подключением вентиляторов напрямую к источнику питания, разъемы для вентиляторов дают вам возможность установить индивидуальные кривые вентиляторов для вашего корпуса вентилятора, а также установить максимальные обороты, которые они могут работать.
10. Разъемы питания ATX
Помимо компьютерных компонентов, материнская плата также имеет разъем питания, который используется для питания подключенных к ней компонентов, таких как ОЗУ, видеокарта и процессор.
Разъемы питания материнской платы имеют форму разъемов ATX, которые обычно имеют от 20 до 24 контактов «мама». Это самый большой разъем, который вы могли бы увидеть на материнской плате, поскольку он потребляет всю необходимую мощность от вашего блока питания.
Его часто размещают на правой средней стороне материнской платы, рядом с разъемом ЦП и слотами для оперативной памяти.
11. Порты ввода-вывода на задней панели
Порты ввода и вывода расположены на задней стороне корпуса процессора и часто имеют цветовую маркировку. Эти порты позволяют подключать к компьютеру внешние устройства, такие как мышь и клавиатура.
Audio I / O — этот порт используется для подключения наушников, динамиков и микрофонов к компьютеру.
USB-порты — они используются для подключения внешних устройств, использующих USB-разъемы, таких как внешние диски, флэш-накопители, мышь, клавиатура и другие.
Display Port — некоторые материнские платы начального уровня и более старые модели будут иметь синий женский порт VGA в качестве выхода основного дисплея. Однако более новые платы будут иметь порт HDMI или DVI в качестве выходов дисплея.
Порт LAN — здесь вы подключаете кабель LAN, чтобы получить доступ к проводному Интернет-соединению. Как правило, современные материнские платы поставляются с гигабитным портом Ethernet, но более старые модели могут иметь более медленный порт Ethernet 100 Мбит / с.
Порт PS / 2 — это специальные разъемы для клавиатуры и мыши, которые по-прежнему используют соединение PS / 2.Однако современные материнские платы редко имеют это, поскольку клавиатуры и мыши уже используют разъемы USB.
Игровая материнская плата Asus ROG Strix B450-F
12. Модуль VRM
VRM или модуль регулятора напряжения используется для увеличения или уменьшения напряжения, подаваемого на ваши компоненты, такие как графический процессор и процессор. Без VRM питание вашего блока питания не могло бы использоваться для ваших компонентов.
VRM делает ток от вашего блока питания более стабильным, так что он может использоваться процессором и видеокартой без каких-либо проблем.Его часто закрывают радиатором VRM, чтобы помочь ему остыть, поскольку модуль нагревается во время использования.
13. Заголовок RGB
Конечно, мы бы не пропустили RGB! Поскольку большинство пользователей настольных ПК предпочитают для эстетики использовать RGB-подсветку на корпусе процессора, производители материнских плат решили включить специальный заголовок RGB, который позволяет синхронизировать и управлять всеми светодиодными лампами в вашей системе.
Однако имейте в виду, что ваши устройства RGB должны поддерживать настройку, чтобы иметь возможность использовать выделенный заголовок RGB.
14. Слот M.2
Слоты
M.2 имеют малый форм-фактор и призваны заменить устаревшие Serial ATA или SATA. Он может взаимодействовать с SATA 3.0, PCIe 3.0 и даже USB 3.0.
Материнская плата Порты M.2
Большинство современных материнских плат среднего и высокого уровня уже оснащены этим слотом и обычно используются для устройств хранения M.2 NVMe.
Форм-фактор материнской платы
Материнские платы
могут различаться в зависимости от поддерживаемого форм-фактора. Он сделан таким образом, чтобы у сборщиков настольных компьютеров была возможность использовать ЦП полной башни или корпус малого форм-фактора.
1. ATX
Материнские платы
ATX являются наиболее распространенными на рынке и часто используются типичными сборщиками систем и геймерами. Форм-фактор ATX — лучший выбор, если вы хотите максимально увеличить количество слотов, доступных для PCIe и RAM.
Стандартные материнские платы ATX имеют размеры 305 x 244 мм и поставляются с 4 слотами RAM, 2–3 слотами PCIe x16 и парой разъемов x4 или x1 PCIe.
Игровая плата Asus ROG Strix B450-F — одна из лучших материнских плат для процессоров AM4.Он оснащен двумя разъемами M.2, двумя разъемами USB 3.1 Gen2 и двумя разъемами PCIe 3.0 x16.
С другой стороны, MSI Z390-A PRO — одна из лучших материнских плат ATX, которая поддерживает сокет Intel LGA 1151. Он поддерживает до 4 слотов ОЗУ в двухканальной конфигурации и интерфейс M.2 PCIe для накопителей NVM.
2. Micro ATX
Материнские платы
Micro ATX занимают второе место по наиболее часто используемому форм-фактору материнских плат. Это баланс между платами mini-ITX и полноразмерными платами ATX, и при этом не нужно сильно жертвовать, когда речь идет о слотах расширения.
Платы
M-ATX часто имеют размеры 244 x 244 мм и поддерживают те же процессоры и видеокарты, что и полноразмерные платы ATX. В большинстве случаев он также имеет 4 слота ОЗУ , но имеет только один или два слота PCIe x16 .
Меньшее количество разъемов SATA и USB-разъемов также является недостатком платы Micro ATX, поскольку она позволяет разместить все компоненты на таком небольшом размере.
Gigabyte B365M DS3H — хороший пример платы M-ATX, которая поддерживает процессоры Intel LGA 1151.Он по-прежнему имеет четыре слота для оперативной памяти в двухканальной конфигурации и слот PCIe x16 для вашей видеокарты.
GIGABYTE B365M DS3H
Для процессора AMD AM4 GA-A320M от Gigabyte является одним из лучших вариантов и поставляется с двумя слотами для оперативной памяти в двухканальной конфигурации. Он также имеет один слот PCIe x16 для вашей видеокарты и два слота x1 PCIe для расширения.
3. Mini ITX
Это наименьший форм-фактор материнской платы. Он часто используется для небольших корпусов ПК, которые хорошо сочетаются с чистой настольной настройкой.
Платы
Mini ITX часто имеют размеры 170 x 170 мм и имеют на разъемов PCIe и RAM меньше. Они часто поставляются с 2 слотами ОЗУ и одним слотом PCIe x16 , которого достаточно для установки одной видеокарты.
Материнская плата MSI GAMING PLUS B450 — одна из лучших плат формата mini-ITX для сокета AMD AM4. Он имеет два слота для оперативной памяти в двухканальном режиме, которые могут обрабатывать до 32 ГБ памяти. Плата также поддерживает диски M.2 и специальный слот PCIe x16 для одной видеокарты.
С другой стороны, ASUS ROG Strix B460-I Gaming — лучший выбор для процессоров LGA 1151. Он имеет два слота для оперативной памяти, которые могут обрабатывать до 64 ГБ памяти. Плата также имеет необычные функции, которые не так распространены в этом форм-факторе, такие как подключение к Wi-Fi 6 и выделенный заголовок Gen 2 RGB.
Заключение
На этом мы завершаем статью о компонентах материнской платы. Теперь вы должны иметь четкое представление о том, из чего состоит материнская плата и каково назначение каждой ее части.
Если вы хотите узнать больше о характеристиках материнской платы, прочтите следующий пост:
Объяснение 11 важных характеристик материнской платы — полное руководство
Если у вас есть какие-либо вопросы или отзывы, дайте нам знать в комментариях ниже.
📌 Что такое сокет, для чего он нужен и какие форматы наиболее распространены.
Материнская плата — это вычислительный компонент, на котором установлено остальное компьютерное оборудование. Одним из компонентов, устанавливаемых на материнскую плату, является процессор, и для этого требуется специальная система, которая называется сокетом. Существует несколько типов розеток в зависимости от производителя и типа монтажа.
Что такое сокет
Это физическое пространство на материнской плате, на котором установлен процессор и прикреплен к нему.
Следует отметить, что сокет определяет производителя и семейство процессоров, которые мы можем установить (чипсет также может играть роль). Intel и AMD, два основных производителя процессоров, они используют очень разные сокеты. Значит, на материнскую плату Intel нельзя установить процессор AMD, и наоборот.
В прошлом сокеты, хотя и существовали несколько поколений, поддерживали только одно поколение процессоров. Появление процессоров AMD Ryzen изменило эту тенденцию, поддерживая один и тот же сокет для нескольких поколений процессоров. Обратите внимание, что на данный момент ограничение дается набором микросхем, а не сокетом.
В случае Intel первым поколением с обратной совместимостью является 11-е поколение, известное как Comet Lake-S.Материнские платы с разъемом LGA 1200 для процессоров Comet Lake-S после обновления BIOS смогут поддерживать процессоры Rocket Lake-S.
👉 Подключение к материнской плате 👈
Для чего нужен сокет?
В основном это пространство , где процессор «прикреплен» к материнской плате. Через сокет процессор может обмениваться данными с другими компонентами. Кроме того, у них есть специальная система крепления, предотвращающая смещение процессора со своего места.
Установить процессор в разъем материнской платы (если мы говорим о настольном компьютере) это очень простая задача. Конечно, сначала мы должны увидеть, каково положение установки. Процессоры часто имеют дизайн или выемки, которые позволяют установку только в одном положении. . Если мы его потеряем, мы можем повредить процессор и материнскую плату.
Наиболее распространенные типы сокетов
В основном есть три основные группы сокетов:
LGA (Land Grid Array)
Группа , разработанная Intel для своих процессоров, действительна для модели LGA775.Для данной конструкции характерно то, что не имеют контактов на процессоре, эти контакты находятся на материнской плате . Контактная часть процессора с материнской платой имеет ряд электрических контактов.
PGA (Pin Grid Array)
Первоначальный проект, на котором основаны процессоры , который в настоящее время все еще используется AMD. Процессор He внизу имеет ряд контактов, которые подходят к разъему на материнской плате. Будьте осторожны при установке, так как они относительно легко гнутся.
BGA (Ball Grid Array)
Это особая конструкция, в которой процессор припаян к материнской плате. Обычно это конструкция, используемая, в частности, в портативных компьютерах, встраиваемых компьютерах или компактных компьютерах, таких как Intel NUC. Замена процессора в этом случае нецелесообразна.
Материнские платы Socket 3 и выходят за их пределы
Ранее я писал в этой статье о расширении возможностей Socket 7. На этот раз я собираюсь изучить возможности одной из моих любимых материнских плат — платы socket 3.Материнские платы Socket 3 были разработаны для ЦП 486 и представляют собой золотой век DOS с начала до середины 1990-х годов. Поэтому неудивительно, почему многие энтузиасты ретро-компьютеров лелеют и сосредотачиваются на этой эре компьютерных игр. На самом деле люди, пытающиеся понять, насколько далеко они могут раздвинуть границы материнских плат, предназначенных для почтенного 486-го, — довольно популярная тема в хобби.
, прежде чем я перейду к статье, я хочу отметить, что Фейпоа, пользователь форума Vogons, написал очень подробный и хорошо проработанный пост по теме под названием The Ultimate 486 Benchmark Comparison. Цель этой статьи состоит не только в том, чтобы выполнить мои собственные тесты и прийти к своим собственным выводам, но и в том, чтобы попытаться выразить результаты в упрощенной форме. Каким бы классным и хорошо ни было пост в Vogons, он немного длинен и техничен и может показаться немного ошеломляющим для новичка в ретро-ПК или обычного пользователя. Надеюсь, эта статья будет удобной и понятной для новичка в ретро-ПК, а также, возможно, даже будет полезна для более опытного пользователя ПК.Я действительно рекомендую читателям проверить ссылку выше, если вы хотите читать дальше по этой теме.
Первым делом, очевидно, нам понадобится материнская плата с разъемом 3. В общем, если вы расширяете границы сокета 3, вам могут понадобиться платы более поздних моделей, а это означает материнские платы со слотами PCI. Материнские платы с разъемом PCI 486 могут быть дорогими и в некоторых случаях содержать ошибки, поскольку производители не до конца разобрались со стандартом PCI, но на самом деле это ваш единственный выбор для получения максимальной отдачи от высокопроизводительных процессоров 4 × 86/5 × 86, поскольку он предлагает Большинство опций в BIOS, поддержка типа ЦП, а также позволяет видеокартам с более высокой скоростью PCI использовать преимущества быстрого ЦП.
Для тестирования я использовал материнскую плату Shuttle-HOT 433. Эти платы, как известно, немного глючны, но поддерживают широкий спектр более быстрых процессоров 486 и 586 при более высоких настройках передней шины.
Для всех тестов я буду использовать эту материнскую плату. Я использую 32 МБ ОЗУ FPM, 512 КБ кеш-памяти l2 15 нс, 0 состояний ожидания с синхронизацией памяти 2-2-2, а для видео я использую PCI Matrox G200.
В качестве базового процессора я использую Intel DX2 66 МГц. Я использую этот процессор в качестве основы, поскольку он представляет собой типичный 486-й процессор середины 90-х годов и был широко используемым, функциональным и популярным игровым процессором.
Память с обратной и сквозной записью
Я также хочу уделить минуту, чтобы поговорить о памяти с обратной и сквозной записью. Начиная с 66 МГц DX2 вы начинаете видеть варианты микросхем, использующих кэш с обратной записью, такие как этот 66 МГц DX2 ниже. SX955 обозначает этот ЦП как вариант с обратной записью.
Если не вдаваться в подробности, этот тип памяти быстрее стандартной памяти со сквозной записью. Обычно вам нужно включить обратную запись через экран конфигурации BIOS, иначе она просто действует как сквозная запись.Опция должна быть доступна на большинстве поздних плат с сокетом 3 и выглядеть примерно так.
По своему личному опыту я не заметил значительного скачка производительности при использовании обратной записи, но если вы пытаетесь добиться максимальной производительности, об этом нужно помнить. Есть несколько предостережений при использовании обратной записи, и это возможные проблемы со стабильностью, как и при раннем использовании RAM EDO. Другая проблема заключается в том, что почти все карты VLB SCSI, если не все, несовместимы с настройками обратной записи.Это означает, что если вы планируете использовать карту SCSI VLB для жесткого диска или привода CD-ROM, вы также не сможете включить кэш с обратной записью. Я полагаю, что прочитал, что это связано с конфликтами при мастеринге шины. Я читал, что некоторые карты контроллера SCSI могут быть совместимы или иметь перемычку, которую необходимо установить для обеспечения совместимости с кешем обратной записи, но я не подтверждаю это.
Разъем высшего класса 3 варианта ЦП
Хорошо, теперь давайте поговорим о вашем выборе быстрого высокопроизводительного процессора в формате socket 3.На самом деле у вас есть около трех вариантов, и это сводится к маршруту Intel, маршруту AMD или маршруту Cyrix. У каждого из них есть свои плюсы и минусы, и каждый по-своему подходит к ситуации.
драм 5 × 86
Начнем с рассмотрения процессора AMD 133 МГц 5 × 86.
Это наиболее распространенное решение для турбонаддува платформы socket 3. AMD 5 × 86 довольно распространен и дешев. Название 5 × 86 является немного ложным, поскольку этот чип не имеет много общего с другими микросхемами Socket 3 5 × 86, на которые собирались взглянуть, и является гораздо более традиционным процессором 4 × 86.Подход AMD заключался в простом турбонаддуве ЦП 486, и в этом случае они преуспели. AMD 5 × 86 — это, пожалуй, зрелая высота традиционного процессора 486-го поколения. Изображение выше относится к более старому варианту, в котором говорится, что для него требуются радиатор и вентилятор, но более поздние чипы, работающие с кулером, не имеют этого требования (хотя вам, вероятно, все равно следует это сделать). Все чипы AMD 5×86, вне зависимости от того, являются отличными мастерами разгона и могут быть разогнаны до 160 МГц в обычном порядке, установив частоту шины на передней панели на 40 МГц. AMD 5 × 86 на 133 МГц примерно эквивалентен Pentium 75 МГц по скорости (но не по функциям FPU).Разогнанный до 160 МГц, он больше похож на Pentium 90 МГц по производительности, что является значительным приростом скорости для чипа с сокетом 3. Помните, что Pentium превосходит по скорости даже при работе на той же тактовой частоте, поэтому настоящий Pentium 100 МГц превосходит Intel 486 DX4 на 100 МГц. Этот чип в целом очень совместим с платами с сокетом 3 и, как правило, работает очень круто и стабильно даже на частоте 160 МГц. Я читал о нескольких случаях разгона этого чипа до 200 МГц, но это следует считать довольно продвинутым и нестандартным, поэтому это выходит за рамки статьи.
AMD 5 × 86 производился в течение некоторого времени, поэтому маркировка на самом процессоре различается в зависимости от того, когда он был произведен. Справа — более поздний выпуск чипа с датой 2000 года. Пользователи заявили, что им больше повезло с разгоном чипов ADZ, чем чипов с маркировкой ADW.
Cyrix 5 × 86
Далее у нас есть Cyrix 120mhz 5 × 86 CPU
ЦП Cyrix на самом деле является полной противоположностью идеи AMD 5 × 86.В то время как чип AMD берет 486 и заряжает его в режиме турбонаддува, Cyrix 5 × 86 использует процессор следующего поколения 6 × 86 и сокращает его, отключая функции, чтобы он работал стабильно на плате с сокетом 3. Микросхема Cyrix 100 МГц очень распространена, но микросхема 120 МГц, как показано выше, довольно редко. Мне повезло, что я нашел свой на eBay около года назад, но с тех пор не видел ни одного всплывающего окна. Также есть Cyrix 5 × 86 на 133 МГц, но этот чип очень редок, и какое-то время сомневалось, что он вообще был произведен. Поскольку 133 МГц чип довольно недоступен, мы не будем рассматривать его в этой статье.
В отличие от чипа AMD, чип Cyrix требует небольшой доработки, чтобы полностью раскрыть свой потенциал, поскольку могут быть получены программы для повторного включения некоторых функций, которые Cyrix отключил для решения проблем со стабильностью. Повторное включение некоторых из этих функций приводит к увеличению скорости, но, в свою очередь, вы можете пострадать от стабильности. Единственная известная материнская плата, которая имеет встроенные опции для повторного включения некоторых функций микросхемы Cyrix (LINBRST и LSSER), — это печально известная материнская плата M919, в противном случае вам нужно загрузить и запустить программу для повторной активации этих функций.Более подробную информацию об этих функциях и программах можно найти здесь. Я использовал утилиту Peter Moss со своими чипами Cyrix и использовал эти настройки loop_en = off, rstk_en = on, lsser = off, fp_fast = on, btb_en = on, при этом все еще достигая стабильности. ваш пробег может отличаться.
Если вы не можете найти чип Cyrix на 120 МГц, есть надежда, так как IBM произвела Cyrix 5 × 86 по лицензии. Благодаря превосходным производственным предприятиям IBM они смогли произвести множество микросхем с тактовой частотой 100 МГц, которые легко можно было разогнать до 120 МГц.Это чип, который я использовал для тестов в этом тесте.
Хотя эти чипы редко встречаются на таких местах, как eBay, гораздо чаще, чем 120-мегагерцовые чипы Cyrix, и многие из них легко могут быть разогнаны до 120 МГц, как показано выше. Обратите внимание, что у вас, вероятно, не будет такого же успеха в разгоне фирменных чипов Cyrix 100 МГц 5 × 86, которые, похоже, распространены на eBay. Некоторые чипы IBM 5×86 могут даже разогнаться до 133 МГц, но мой нет, и это считается менее вероятным случаем, чем нет.Результаты с разогнанным чипом IBM на 120 МГц должны быть эквивалентны истинному чипу Cyrix на 120 МГц.
Intel Pentium Overdrive
Наконец, у нас есть предложение Intel, которое представляет собой спаренный процессор Pentium, модифицированный для работы в слоте сокета 3.
Этот чип, возможно, является наиболее технически продвинутым из всех путей обновления, но также и чипом с самой низкой тактовой частотой в группе, работающей на частоте 83 МГц. Я читал, что Intel пыталась выпустить более быстрый чип, но столкнулась с множеством проблем.Вы можете разогнать Pentium Overdrive до 100 МГц, но это не рекомендуется. В моем исследовании большинство источников советовало не разгонять овердрайв, так как он плохо разгоняется и может повредить чип. По этой причине разгон не следует рассматривать как рутинный процесс, поэтому он не имеет отношения к данной статье.
Несмотря на то, что перегрузка была ограничена тестами архитектуры сокета 3, проведенными HighTreason, другим пользователем Vogons, он показал, что перегрузка 83 МГц по-прежнему превосходит настоящий Pentium 66 МГц на материнской плате с сокетом 4 в большинстве тестов.В моих собственных сравнительных тестах Overdrive и Pentium 66 были практически равны друг другу примерно в половине тестов, но тогда я не использовал сопоставимые видеокарты и тому подобное.
Одним из преимуществ овердрайва по сравнению с конкурентами является его значительно превосходящая математическая обработка с плавающей запятой по сравнению с AMD и Cyrix. Его способность использовать преимущества приложений с оптимизированным кодом Pentium также является огромным преимуществом для некоторых игр и приложений. Посмотрим, как это отразится на тестах.
Непредставленная микросхема
Единственным чипом, который я хотел включить в тестирование, но до него так и не дошел, был 100 МГц DX4 от Intel хотя бы потому, что это был последний 486-й чип Intel. Я сомневаюсь, что этот чип добавит слишком много к тестам, хотя, вероятно, он примерно равен Cyrix 100 МГц 5 × 86 и немного быстрее, чем 100 МГц 486 от AMD.
Контрольные точки
И теперь, когда мы поговорили о вариантах ЦП, мы приступили к тестам производительности. Для тестов я использую эталонный тест Фила, который представляет собой набор из четырех эталонных тестов, включая PCBench, 3DBench, а также временные демонстрации DOOM и Quake.
Давайте посмотрим на результаты в виде гистограммы, потому что я люблю графики.
Как мы видим, плохой Intel dx2 66mhz отстает по всем параметрам, но, что удивительно, в некоторых тестах, таких как DOOM, он действительно неплохо справляется с Cyrix 100mhz. AMD 5 × 86 133 МГц довольно близок по производительности к 83 МГц Pentium Overdrive, в то время как Cyrix 5 × 86 120 МГц и AMD 5 × 86 160 МГц лидируют. В целом AMD, разогнанная до 160 МГц, превосходит все остальные чипы, включая Cyrix 120 МГц, во всех тестах, кроме 3dBench, где она отстает от Cyrix только примерно на 1 FPS.Обратите внимание, что Pentium Overdrive доминирует в тесте Quake, опережая все остальные чипы. Это легко объяснить, поскольку Quake в значительной степени полагается на математический сопроцессор FPU и оптимизирован для кода Pentium. Я бы предположил, что если бы у меня был Cyrix 5 × 86 133 МГц, он мог бы превзойти AMD 160 МГц во всех тестах, будучи лидером.
Итак, мой вывод о том, какой чип лучше всего подходит для платформы Socket 3? Ну, это немного зависит от обстоятельств. Без учета чипа Cyrix 133 МГц лидером, очевидно, является AMD 5 × 86, разогнанный до 160 МГц.Еще одним замечательным достоинством этого чипа является его доступность, низкая стоимость и надежная стабильность даже при разгоне. Это определенно будет первая микросхема, которую я бы порекомендовал.
Cyrix определенно имеет своего рода «крутой» фактор, но он требует более точной настройки с включенными улучшениями. из-за более высокой цены, меньшей доступности и большего количества хлопот я, вероятно, не рекомендовал бы идти по пути Cyrix, если вы не хотите отличаться или если вы не хотите разгоняться и можете найти настоящий чип Cyrix 120 МГц по доступной цене.Опять же, я думаю, что в целом Cyrix 133mhz победил бы всех конкурентов, но если бы это был я, я бы побоялся бежать и изнашивать такой редкий чип.
Наконец, у нас есть Pentium Overdrive, который, несмотря на свою более медленную тактовую частоту, ведет отважную борьбу, обойдя Cyrix 100 МГц во всех тестах и в целом немного опередив AMD 133 МГц. Опять же, совместимость материнской платы с PO не будет такой хорошей, как у AMD, но если вы планируете играть во многие более поздние игры DOS или игры Win9x, которые используют преимущества кодирования Pentium, такие как Quake или Duke 3D, это может быть выходом. идти.Чипы Pentium OD не так уж редки, но, как правило, они дороже, чем чипы AMD или Cyrix 100 МГц.
Нравится:
Нравится Загрузка …
Связанные
Наборы микросхем и сокеты AMD 101
Когда вы покупаете компьютер, часто очень важно решить, какой у него процессор. Многие люди забывают, особенно в настольных компьютерах, о возможностях материнской платы, которые могут ограничивать производительность ваших процессоров.Это приводит к появлению набора микросхем и сокета для вашей материнской платы. Оба этих ключевых компонента требуют некоторого рассмотрения, но многие люди завалены обилием знаний от каждого. Здесь мы разбили это для вас, чтобы помочь вам изучить основы и помочь вам принять окончательное решение о процессоре.
ЦП против набора микросхем против сокета
Действительно быстро, давайте резюмируем, что представляет собой каждый из этих компонентов и что они делают. Набор микросхем и разъем находятся на материнской плате вашего компьютера.Чипсет похож на подсознание мозга. На самом деле вы его не видите, потому что он находится под сокетом и обеспечивает связь между компонентами компьютера, такими как ЦП, и остальной материнской платой. Разъем представляет собой матрицу контактов (PGA), в которую вставляется ЦП. По сути, это женский конец вилки. ЦП — это центральный процессор и последний кусок головоломки. Он отвечает за то, чтобы ваш компьютер действительно мог выполнять свою работу. Все три части должны работать вместе друг с другом, чтобы работать эффективно.
Когда вы покупаете процессор, вы ДОЛЖНЫ обращать внимание на то, какой набор микросхем и сокет у вашей материнской платы. Набор микросхем будет определять, какой процессор может установить материнская плата, и сокет — также. Если приобретенный вами ЦП несовместим с разъемом, вы не сможете правильно установить ЦП на материнскую плату.
Разъемы AMD
На момент написания этой статьи AMD имеет на рынке 3 разъема, которые работают с текущими процессорами.Каждый из этих разъемов имеет разные конфигурации контактов и может работать с разными процессорами и APU. Знание некоторых различий этих сокетов поможет определить, какой процессор вам нужен, а какой — нет. Ниже приведены сокеты, поддерживающие текущие продаваемые процессоры, и немного о них.
Socket Поддерживаемые процессоры Количество контактов Преимущества
AM3 + Процессоры AM3; Архитектура бульдозера 942 Улучшенное регулирование мощности; Обрабатывает более быстрые процессоры
FM2 + APU Kaveri; Архитектура Steamroller 906 Поддерживает блоки APU; Встроенный графический процессор
AM1 APU Athlon и Sempron 721 Чрезвычайно экономичный
Наборы микросхем AMD
Набор микросхем AMD
одинаково уместно.Поскольку это подсознание, неправильный выбор набора микросхем может ограничить вычислительную мощность вашего компьютера, что было бы пустой тратой денег. Чипсет состоит из двух основных компонентов: северного и южного. Северный мост имеет дело с интерфейсами, требующими наибольшей производительности (RAM, PCI-E, CPU и т. Д.). Южный мост поддерживает большее количество медленных интерфейсов, таких как USB, BIOS и PCI. За последние несколько поколений AMD интегрировала кристалл ЦП с некоторыми функциями северного моста.
AMD предлагает на рынке две серии чипсетов: A-Series и 9-Series. Серия A больше предназначена для APU, тогда как серия 9 на шаг выше среднего уровня для обычных процессоров.
Серия A:
Это технические характеристики линейки A-Series. A85X, A75 и A55 подпадают под разъемы FM2 (более старая версия FM2 +). Остальные четыре попадают под гнездо FM2 +.
14 (4) 14 (4) 14 (0) 14 (4) 14 (4) 10 (2) 14 (0)
934 934 934 934 934 934 934 934 934 934 934 934 934 934 934 934 934
CHIPSET BRAND A85X A75 A55 A88X A78 A68H A58
92 92 PCI EXPRESS® 1 × 16 1 × 16/2 × 8 1 × 16 1 × 16 1 × 16
SATA III 8 (8) 6 (6) 6 (0) 8 (8) 6 (6) 4 (4) 6 (0)
RAID 0, 1, 5, 10 0, 1, 10 0, 1, 10 0, 1, 5, 10 0, 1, 10 0, 1, 10 0, 1, 10
RAID-ДРАЙВЕР Promise Promise Promise Dot Hill Dot Hill Dot Hill Dot Hill
9-Series:
Графические карты.Их всего четыре, но они предлагают одни из новейших технологий для вашего ПК.
Набор микросхем 990FX Набор микросхем 990X Набор микросхем 980G 970 970 970 970 970 970 Графический набор Обновление Не входит
До 2 слотов для обновления графики ATI Radeon ™ HD 4250
Поддержка DirectX 10.1
1 слот для обновления графики Не входит в комплект
Один слот для обновления графики
СОВМЕСТИМОСТЬ ЦП AMD Athlon ™ II, AMD Phenom ™ II, AMD FX AMD Athlon ™ II, AMD Phenom ™ II , AMD FX AMD Athlon ™ II, AMD Phenom ™ II, AMD FX AMD Athlon ™ II, AMD Phenom ™ II, AMD FX
ПОДДЕРЖКА ПАМЯТИ Разъем AM3 + материнские платы поддерживают разъем DDR3 AM3 + материнские платы поддерживают DDR3 разъем AM3 + материнские платы поддерживают DDR3 AM3 + материнские платы поддерживают DDR3
PCI EXPRESS® PCI Express® 2.
Leave a comment Cancel reply

Найти:
Рубрики
Related Posts
Как правильно кормить грудью лежа: 14 удобных поз для мамы и малыша
Posted by alexxlab - 17.11.2024
Низкая плацентация при беременности: причины, симптомы и тактика ведения
Posted by alexxlab - 17.11.2024
Антибиотики для профилактики: можно ли принимать и каковы риски
Posted by alexxlab - 17.11.2024

2025 © Все права защищены.

Blog
