Как проверить аккумулятор ноутбука на работоспособность мультиметром: Как проверить батарею ноутбука, смартфона или планшета

Содержание

Как проверить батарею ноутбука, смартфона или планшета

Ёмкость любой батареи снижается по мере её использования. Чем больше раз перезаряжался аккумулятор, тем меньше энергии он способен в итоге вместить.

Поэтому перед покупкой ненового устройства стоит всегда смотреть не только на исходную ёмкость (Design capacity), заявленную производителем, но и на её текущее значение (Total capacity или Full charge capacity). Чем больше разница между ними, тем сильнее износ батареи и тем чаще её придётся заряжать.

Перечисленные ниже инструменты позволят вам быстро проверить аккумулятор. Чтобы подготовить устройство к проверке, достаточно полностью зарядить его.

Как проверить батарею ноутбука с Windows

В Windows есть встроенное средство диагностики аккумулятора. Чтобы включить его, сначала наберите в поиске по системе «Командная строка», кликните правой кнопкой мыши по найденной утилите и запустите её от имени администратора. Затем введите в появившемся окне команду powercfg /batteryreport и нажмите Enter.

Через несколько секунд Windows сохранит отчёт о состоянии батареи в папке по адресу C:Windowssystem32. Найдите в ней файл с названием battery-report.html и откройте его с помощью любого браузера. Затем прокрутите страницу до раздела Installed batteries — здесь вы должны увидеть значения Design capacity и Full charge capacity.

www.howtogeek.com

Если в отчёте не будет нужной информации, можете посмотреть её с помощью бесплатных сторонних программ вроде BatteryInfoView и BatteryCare. Первая показывает Design capacity и Full charge capacity прямо в стартовом меню, во второй достаточно кликнуть Detailed Information.

BatteryInfoView →

BatteryCare →

Как проверить аккумулятор MacBook

Один из простейших способов узнать статус батареи MacBook — с помощью бесплатной утилиты coconutBattery. Все необходимые для проверки данные, включая Design capacity и Full charge capacity, отображаются сразу после её запуска. Плюс ко всему, программа может показывать аналогичную информацию для подключённых к компьютеру iOS-устройств.

Если вдруг coconutBattery по какой-то причине вам не нравится, попробуйте одну из альтернативных программ.

coconutBattery →

Как проверить аккумулятор Android-устройства

Всю необходимую информацию можно посмотреть в бесплатном приложении AccuBattery. Показатели Design capacity (на русском отображается как «Проектная ёмкость») и Full charge capacity («Вычисленная ёмкость») доступны на вкладках «Зарядка» и «Здоровье».

Найти другую программу в Google Play, которая отображает аналогичные данные, мне не удалось. Другие популярные приложения из этой категории показывают только примерное состояние аккумулятора в виде оценки плохо / средне / хорошо. Среди них «Батарея» и Battery Life.

Как проверить батарею iPhone или iPad

В iOS 11.3 Apple добавила встроенную функцию, которая показывает здоровье батареи. Необходимую информацию вы найдёте в разделе «Настройки» → «Аккумулятор» → «Состояние аккумулятора». Тут можно увидеть показатель «Максимальная ёмкость», который отображает максимальное значение ёмкости аккумулятора относительно нового в процентах.

Если на iPhone или iPad стоит более старая версия ОС, вы можете посмотреть исходный и текущий уровни ёмкости аккумулятора с помощью Mac и упомянутой выше утилиты сoconutBattery для macOS. Для этого нужно установить её на Mac, подключить iOS-устройство через USB-кабель и кликнуть по вкладке iOS Device в окне программы.

Если вас не устраивает сoconutBattery или нет под рукой Mac, воспользуйтесь альтернативной программой iBackupBot, которая подходит для Windows и macOS.

coconutBattery →

iBackupBot →

Диагностика батареи ноутбука. Как проверить аккумулятор ноутбука на работоспособность

В какой-то момент каждый пользователь ноутбука сталкивается с проблемами связанными с аккумулятором. Большинство людей отдают предпочтение ноутбукам из-за его портативности и возможности работать в различных местах без подключения к сети, потом когда ноутбук перестает работать так как раньше это начинает создавать проблемы. Существует несколько причин по которым аккумулятор может выйти из строя:

Прежде всего, каждая батарея имеет определенное количество зарядов и разрядов, исчерпав их она перестает работать и единственное, что может вернуть вашему ноутбуку автономность — это покупка нового.
В следствии нарушения условий эксплуатации (использование не совместимого блока питания, все возможные механические повреждения, попадание влаги в корпус.
Качество контроллера батареи, который может преждевременно выйти из строя.
Короткое замыкание.

Иногда можно столкнуть еще с одной проблемой. Если ноутбук видит аккумулятор (работоспособный), но зарядка не выполняется, причиной этому может быть: поврежденные контакты; батарея неправильно вставлена; проблемы с питанием материнской платы; не работают или не установлены драйвера.

После обнаружение проблем с ноутбуком, лучшим вариантом будет обратиться к специалисту, который произведет диагностику и определит проблему и устранит ее, но вы всегда можете попытаться сделать это самостоятельно. Есть один простой способ для восстановления его работы:

Отключаем свой компьютер.
Отключаем шнур питания.
Достаем аккумулятор.
Нажимаем на кнопку питания, держим ее в течении 20 секунд.
Вставляем обратно батарею и включаем компьютер.

Если появился минимальный заряд, то можно подключать блок питания. В том случаи, если вам не помогла проделанная процедура, следует обратится к профессионалу.

Диагностика батареи

Для того чтобы определить уровень работоспособности, нужно провести диагностику батареи, а сделать это можно с помощью простых программ. Обычно они выполняют следующие функции:

Мониторинг состояния аккумулятора. Показывает информацию о работе батареи: количество полных циклов, процент на который сократилась емкость, дата калибровки.
Советы по уменьшению потребления заряда. Срок работы каждой батареи можно продлить за счет использования некоторых служб и услуг системы.
Тестирует состояние батареи и сообщает ее реальную емкость на данный момент.
Некоторые программы могут выявить неиспользуемые программы и предложить завершить их работу. Это должно помочь сохранить заряд аккумулятора.

Также, очень важным моментом для продления жизни батареи будет соблюдения всех правил по эксплуатации. Но как бы мы не старались, рано или поздно все равно ее придется заменить, потому, чтобы не оказаться в неудобном положении лишившись возможности работать автономно, нужно обязательно купить запасную батарею для ноутбука. Лучше всегда подготовиться заранее, чем потом бегать по магазинам в поисках подходящую модель аккумулятора. Закажите запаску прямо сейчас на «Zeto.com.ua» и будьте подготовленными!

Последнее изменение: 05.04.2021

Как проверить аккумулятор автомобиля на работоспособность: напряжение аккумулятора

Как известно, аккумулятор автомобиля (АКБ) является важным элементом, который обеспечивает запуск двигателя от стартера и питает бортовую сеть тогда, когда двигатель не работает. Однако, аккумулятор машины, как и любая другая батарея, имеет ограниченный срок службы, а также может разряжаться по причине определенных неисправностей.

При этом напряжение на аккумуляторе автомобиля является одним из основных показателей, по которым можно определить, что с аккумулятором возникли проблемы. Далее мы рассмотрим, какое напряжение должно быть на аккумуляторе, как выполняется проверка аккумулятора мультиметром, а также как проверить АКБ на работающем и заглушенном двигателе.

Содержание статьи

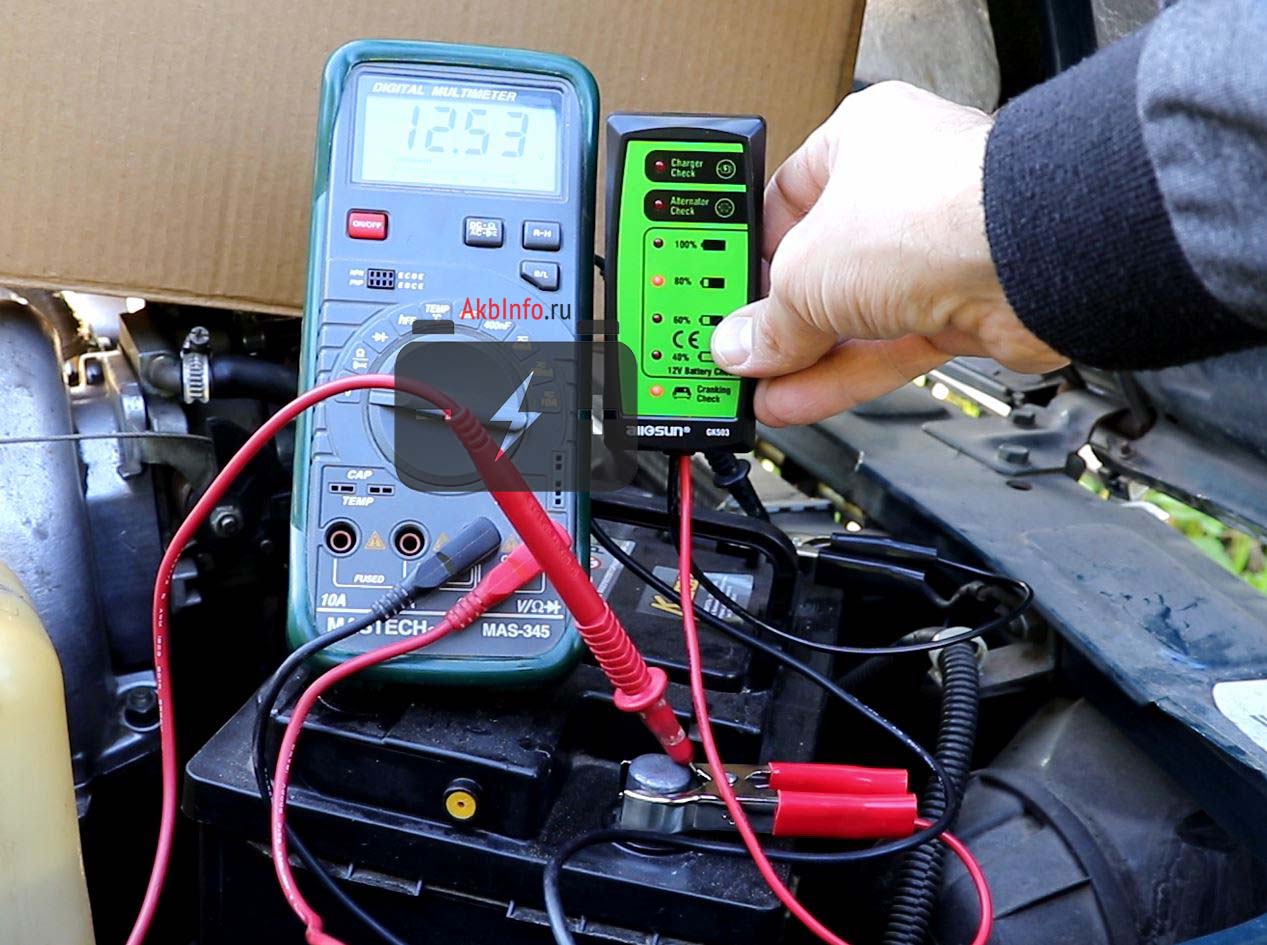

Как проверить аккумулятор мультиметром и нагрузочной вилкой

Как показывает практика, реальное напряжение АКБ, которое может показывать БК автомобиля или различные устройства, запитанные в бортовую сеть, далеко не всегда соответствует тому, что отображено на экране бортового компьютера или на отдельном устройстве. Причина- высока вероятность потерь. Другими словами, уровень заряда аккумулятора на клеммах и напряжение в бортовой сети может отличаться. По этой причине нужно знать, как проверить заряд АКБ именно на клеммах.

Прежде всего, проверка АКБ мультиметром является простым и доступным способом, который позволяет быстро и точно определить напряжение аккумулятора. Для такой проверки необходимо иметь мультиметр (тестер), который переводится в режим измерения напряжения. Если мультиметр только приобретается, оптимально покупать цифровой мультиметр, так как с ним удобнее работать, чем со стрелочным аналогом.

Идем далее. Для получения достоверных результатов, напряжение аккумулятора автомобиля мультиметром изменяется пошагово, то есть двумя способами:

проверка аккумулятора при работающем двигателе;
замер напряжения АКБ на заглушенном моторе;

Сначала напряжение на аккумуляторе измеряется на заведенном ДВС. Обратите внимание, нормальное напряжение аккумулятора должно быть от 13.5 до 14 В. Если показатель больше 14.2 В, тогда это говорит о том, что АКБ разряжена и генератор активно заряжает батарею. Так происходит не всегда, однако возможно в ряде случаев. Например, в морозы аккумулятор может разряжаться от холода, то есть при замерах напряжение будет повышено.

Также на некоторых авто па АКБ может подаваться большой заряд, так как бортовая система автомобиля определяет, что температура воздуха низкая и пытается максимально быстро и эффективно подзарядить батарею. При этом повышенное напряжение, если оно не держится постоянно, не указывает на неполадки.

После того, как аккумулятор немного подзарядится и с учетом того, что электрооборудование машины в норме, спустя некоторое время все показатели придут в норму, то есть напряжение будет 13.5-14 В.

Итак, чтобы проверить АКБ, нужно отключить все потребители электроэнергии в авто (габариты, фары, кондиционер, подогревы и т.д.). С учетом того, какое должно быть напряжение на аккумуляторе, мультиметр должен показать от 13.5 до 14 В. Это значит, что все в норме.

В том случае, если напряжение ниже, это может указывать на то, что генератор автомобиля работает некорректно или окислились клеммы АКБ. Как правило, проверять генератор и/или клеммы нужно тогда, когда напряжение при работающем двигателе и выключенных потребителях энергии упало ниже отметки 13В.

На практике, частой причиной становятся именно контакты аккумулятора. Если заметен характерный налет (серо-зеленый), тогда их нужно зачистить мелкой наждачкой.

Если же все в порядке, нужна отдельная проверка генератора автомобиля.

Кстати, работоспособность АКБ и генератора можно проверить еще одним способом. На работающем двигателе и выключенных источниках энергопотребления напряжение на аккумуляторе 13.6. Так вот, если включить ближний свет, напряжение должно понизиться на 0.1-0.2 В.

Затем можно включить магнитолу, кондиционер, подогревы и т.д. После включения каждого потребителя напряжение должно снижаться, но незначительно. В случае, когда показатели заметно падают, это указывает на то, что генератор не выдает заряд в полном объеме, возможны проблемы со щетками генератора и т.д.

В норме, когда все потребители включены, напряжение на клеммах АКБ не должно просаживаться ниже 12.8-13.0 В. Если показатели меньше, тогда это указывает на то, что происходит разряд аккумулятора. В этом случае батарея обычно требует обслуживания (если это возможно) или замены аккумулятора на новую АКБ.

Как проверить АКБ при заглушенном двигателе: напряжение заряженного аккумулятора

Прежде всего, замер напряжения АКБ на заглушенном моторе также позволяет определить состояние батареи. Если показатель 11.8-12 В, тогда это говорит о том, что аккумулятор разряжен и ДВС может не заводиться.

В норме показатель должен составлять 12.5 или 13 В. Кстати, чтобы понять, какой уровень заряда аккумулятора по напряжению, показатель 12.9 В свидетельствует о заряде батареи на 90%, тогда как падение напряжения до 12.5 В говорит о заряде не больше половины. Показатель 12.1 В будет означать, что АКБ разряжена почти полностью и заряд аккумулятора составляет не более 10%.

Такие замеры позволяют быстро определить, каков заряд АКБ. Единственное, важно понимать, что данные могут отличаться в зависимости от температуры батареи. Например, если замерить напряжение сразу после того, как двигатель работал, температура под капотом высокая и т.д., показания будут одни. Если же повторить измерения «на холодную», то есть заглушить мотор и не запускать несколько часов, тогда высока вероятность других данных.

С учетом такой особенности лучше измерить напряжение на аккумуляторе именно до запуска мотора, а не после. Также уровень заряда аккумулятора при таком подходе покажет, как АКБ держит заряд долгое время.

Нормальная батарея после полной зарядки не потеряет свой заряд через 5-10 часов, также напряжение только слегка упадет через 5-7 дней. Если же с аккумулятором возникли проблемы, он будет разряжаться очень быстро.

Проверка аккумулятора нагрузочной вилкой

Данный способ проверки достаточно точный, позволяет также быстро определить работоспособность аккумулятора автомобиля. По результатам можно точно понять, заряжен аккумулятор или АКБ разряжена.

Чтобы выполнить проверку, к аккумулятору подсоединяется нагрузочная вилка. При подключении нужно следить за полярностью, не путая «плюс» и «минус», подключается вилка к АКБ на время не более 3-5 сек.

В начале замеров показатели должны быть 12-13 В, а через 3-5 сек. все равно больше 10 В. В этом случае можно считать, что АКБ исправна и аккумулятор заряжен, а также нормально работает под нагрузками.

В том случае, когда при проверке аккумулятора нагрузочной вилкой напряжение оказывается ниже 9 В, такой аккумулятор можно считать пришедшим в негодность (для необслуживаемых АКБ) или таким, который нуждается в комплексном обслуживании (для обслуживаемых аккумуляторов).

Даже если такая батарея еще крутить стартер, это не значит, что проблему низкого заряда под нагрузкой можно решить банальной дозарядкой от внешнего ЗУ для аккумулятора. В любом случае, малейшее похолодание или длительный простой выведет такую АКБ из строя, то есть двигатель завести в тот или иной момент не получится.

Что в итоге

С учетом приведенной выше информации становится понятно, что напряжение аккумулятора, которое показывает бортовой компьютер автомобиля или внешние устройства, может отличаться от реального непосредственно на клеммах АКБ.

По этой причине наиболее достоверными будут показания замеров напряжения, которые выполняются на заведенном, а также на заглушенном двигателе при помощи мультиметра. Также рекомендуется отдельно проверять аккумулятор нагрузочной вилкой, чтобы убедиться в работоспособности АКБ под нагрузкой.

Рекомендуем также прочитать статью о том, какой аккумулятор для дизельного двигателя лучше купить. Из этой статьи вы узнаете об особенностях выбора АКБ для дизеля, чем аккумуляторы для дизельного мотора отличаются от аналогов для моторов на бензине, а также что нужно учитывать при покупке АКБ для дизельного двигателя.

Напоследок отметим, чтобы увеличить срок службы АКБ автомобиля, батарея нуждается в периодической дозарядке аккумулятора, при этом нужно знать, как правильно заряжать аккумулятор автомобиля зарядным устройством.

Также при необходимости нужно обслуживать аккумулятор, следить за плотностью электролита и т.д. Такой подход позволяет сохранять и поддерживать полную работоспособность АКБ на протяжении всего срока службы батареи.

Как проверить блок питания ноутбука: 3 основных способа

Пришли в кафе, достали ноутбук, чтобы показать друзьям фотографии из отпуска. Неприятная неожиданность: лэптоп не включается, хотя простоял на зарядке несколько часов. Знакома ситуация? Первая мысль – сломался лэптоп. Не спешите делать скоропалительные выводы, проверьте зарядное устройство для ноутбука. Мы расскажем, как это сделать, а помогут нам компьютерные профессионалы – эксперты компании Batterion.

Из чего состоит зарядное устройство для ноутбука

Прежде чем проверять адаптер, нужно выяснить из каких элементов он состоит. Составные части зарядного устройства:

Кабель с вилкой (вставляется в розетку).
Блок питания – «сердце» зарядника. Электронная «начинка», упакованная в прямоугольный пластиковый корпус.
Шнур с коннектором (вставляется в разъем ноутбука).

Если поврежден хоть один из элементов, зарядное устройство выйдет из строя или будет работать некорректно.

Ноут не заряжается: ищите реальную причину

Для начала нужно исключить посторонние причины, возможно, блок питания здесь ни при чём.

Первое – проверьте напряжение и исправность розетки. Для этого нужно включить в сеть точно исправный прибор (настольную лампу, фен, мобильный телефон). Другой вариант – включить ноутбук в другую, точно исправную розетку. Напряжение – 220V и розетка в полном порядке – идем дальше.

Достаньте батарею из ноута и подсоедините блок питания к сети электропитания и включите лэптоп. Компьютер работает, индикатор на панели задач показывает работу от сети, значит, с зарядным устройством все в порядке. Проблема с аккумулятором. Если же ноутбук не заряжается через адаптер, переходим к осмотру этого устройства.

Что ломается в заряднике – визуальный осмотр

Иногда достаточно внимательно осмотреть все части адаптера, чтобы увидеть повреждение. Начнем с кабеля: вилка должна быть целой, металлические «рожки» ровные, не шатаются, вилка не оплавлена. Прощупайте шнур – он должен быть ровным, без разрывов, трещин, торчащих проводов и заломов. Обнаружили дефект – меняйте шнур. Можно найти подходящий кабель в магазине или сервисном центре.

Поврежденный разъем – самая частая причина неисправности адаптера. Сломаться может сам штекер или гнездо в ноуте. Штекер болтается в разъеме, оголились провода, треснул коннектор – пользоваться блоком питания нельзя, нужен ремонт или замена детали.

Очередь дошла до «черного ящика» — блока питания. Его можно даже понюхать: слышите запах горелой проводки или пластика – дело плохо. А если увидели оплавления на корпусе – лучше сразу подыскивайте новое зарядное устройство для ноутбука. Ремонт в данном случае нецелесообразен, говорят компьютерщики. Подобрать качественное устройство, которое на 100% подойдет к лэптопу помогут специалисты компании Batterion.

Мультиметр – незаменимый «диагност»

Когда внешних повреждений не обнаружено, розетка и батарея целы, определиться с «диагнозом» поможет мультиметр – специальный электроизмерительный прибор. Если тестера нет в доме, его можно взять на день у знакомых или купить в любом радиотехническом магазине. Стоит устройство недорого, а служит десятилетиями.

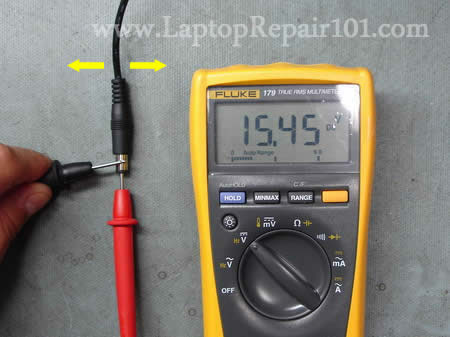

Как проверить блок питания мультиметром:

Подключите зарядное устройство к сети.
К коннектору присоедините клеммы тестера. Красный провод вставить внутрь штекера, а черный приложить металлическим острием сверху. Блок питания точно неисправен, когда на экране мультиметра напряжение не стабилизируется, постоянно отклоняясь в сторону на 2-3 Вольта. В этом случае специалисты однозначно советуют заменить устройство.
Другой вариант: тестер вообще не показывает напряжения. Значит, нужно проверять шнур – он не подает ток на блок питания. Переключите мультиметр на специальный режим, клеммы приложите к противоположным концам кабеля. Услышали звуковой сигнал – провод исправен. Тишина в ответ говорит о повреждении контактов внутри кабеля. Меняйте шнур – это дешевле, чем новое зарядное устройство для ноутбука.

Провести диагностику нужно поскорее, ведь литий-ионные аккумуляторы не могут долго находиться в разряженном состоянии. Всего 10-14 дней вынужденного «простоя» пустой батареи, и ее можно выбрасывать – емкость утрачена безвозвратно. Не хотите тратиться на новый аккумулятор – срочно решайте проблемы с блоком питания.

Адаптер, батарея и клавиатура – эти детали ноутбука выходят из строя чаще всего. Нужна качественная замена комплектующих к лэптопу – обращайтесь к профессионалам! Бережное отношение к ноуту, грамотная диагностика и оперативное решение проблем – главные условия долгой работы лэптопа!

Статья подготовлена по материалам сайта http://batterion.ru/

Как проверить работоспособность ИБП

Если у вас есть современный компьютер, холодильник, стиральная машинка и другие электроприборы, не терпящие внезапного отключения электроэнергии, у вас наверняка имеется источник бесперебойного питания. Также используются ИБП для отопления и других нужд. Этот прибор очень важен, так как при включении питания напрямую, без него, велик риск выхода из строя дорогого электрооборудования. Но и сам ИБП также нуждается в обслуживании, диагностике и устранении неисправностей. Если что-то не работает, для начала следует прочитать инструкцию к прибору, там всегда есть указания, как можно устранить мелкие неполадки. Также нужно воспользоваться специальным ПО, которое идет в комплекте с прибором. С помощью программы можно проверить работоспособность различных узлов системы.

Диагностика и основные виды неисправностей

Для того, чтобы проверить, как работает ваш ИБП, отключите электропитание и проверьте, сколько времени будет работать прибор под нагрузкой. Если время работы намного меньше того, которое указано в паспорте прибора, то, вероятнее всего, пора менять аккумуляторную батарею. Ремонт тут простой: купить новую батарею и установить её взамен старой. Не забывайте, что нельзя выбрасывать старые аккумуляторы. Если у вас их накопилось много, можно попытаться продать, или просто сдавайте отработавшие ресурс аккумуляторы на утилизацию.

Вы включаете ИБП, а он начинает пищать? Здесь возможны такие варианты:

АКБ не прошла проверку системы. Нужно посмотреть, что показывают индикаторы на лицевой панели прибора. Также можно запустить программную диагностику и посмотреть, что она покажет. Как правило, программа подскажет и пути решения проблемы;
Перегрузка прибора. Чтобы проверить, подключение какого оборудования ведет к перегрузке, нужно отключить все подключенные устройства, а потом последовательно подключать их к ИБП. Определив, какое устройство вызывает перегрузку, нужно отключить его от ИБП.

Если ваш бесперебойник отказывается работать автономно, то, вероятнее всего, вышло из строя зарядное устройство. Нужно проверить напряжение на клеммах, не отключая устройство от сети. У нормально работающего прибора напряжение будет 13-14 В, если у вас 1 аккумулятор, и 26-28 В, если последовательно подключены несколько батарей.

Если отказывается работать ИБП компьютера, то в большинстве случаев причина будет в аккумуляторной батарее. Так же, как в предыдущем случае, нужно проверить напряжение: при показателях ниже 12 В однозначно надо менять батарею.

Еще один способ проверки работоспособности аккумулятора: подключение к нему обычной 100-ваттной лампочки. Заряда нового аккумулятора должно хватать на 20 минут нормальной работы лампочки. Если же лампочка светила меньше 14 минут, то аккумулятор нужно менять.

Батарею проверили, она исправна, а ИБП не работает. Тогда нужно проверить, а правильно ли АКБ подключена. Возможен вариант неправильно сработавшей программы, тогда требуется калибровка устройства. Если причина кроется в чем-то другом, нужно обратиться в сервисный центр.

Бывает такое, что ИБП не включается. Довольно часто причина кроется в низком заряде аккумулятора. Это происходит тогда, когда плата управления работает от аккумулятора, а не от сети. Попробуйте просто воткнуть вилку ИПБ в розетку, если устройство может таким образом подзаряжаться, достаточно немного подождать, а потом повторить попытку включить ИБП. Если такая подзарядка не предусмотрена, можно извлечь аккумулятор и подзарядить его другим способом, подобрав подходящий зарядник.

Если не включается новый ИБП, то чаще всего нужно просто подключить АКБ. При перевозке, по инструкции, АКБ должна быть отключена.

Также устройство не может включиться, если у него оборван кабель или продавлена кнопка включения.

Если у вас источник бесперебойного питания большой мощности, например, устройство, обеспечивающее бесперебойное питание для котла, доверить его обслуживание лучше профессионалам. В таком ИБП присутствуют токи до 16 ампер и высокое напряжение, что может быть очень опасным, если работает непрофессионал или не соблюдены нормы безопасности. Не подвергайте опасности свои электроприборы, а главное – свою жизнь.

Как проверить батарею планшета на работоспособность?

Аккумулятор является главной запчастью любого мобильного устройства, будь то телефон или планшет, ведь без него устройство вовсе не включится. Работаспособность батареи определяет взаимодействие человека с планшетом, поэтому максимально важно, чтобы АКБ была исправна. Но везде есть свои подводные камни. Батареи с течением времени могут плохо держать заряд, нагреваться или же вздуваться. В этой статье мы подробно рассмотрим, как проверить АКБ планшета на проверку.

Из статьи вы узнаете, как проверить аккумулятор планшетного устройства на работоспособность

1-ый способ

Самый очевидный и простой способ определения найти неисправность с АКБ это осмотр визуального составляющего . Заметить даже незначительно «вздутый» аккумулятор не составит проблем. Также тревожным звоночком могут быть различные пятна. Обнаружив такие признаки, надо быстро отнести в сервисный центр или к нам в магазин by-mobile. Затягивать этот процесс нельзя, так как последствия могут быть необратимыми, может сгореть плата, повредиться дисплей и так далее. Признаки вздутия батареи, само вздутие а так-же пятна на АКБ.

Второй способ это проверка устройства посредством кручения на плоскости. Необходимо положить батарейку на плоскости (на столе) и покрутить её. Можно будет заметить линии вздутия и непропорциональные изгибы.

Батареи для планештов Apple

Если же вы владелец устройства от Apple Ipad, извлечь аккумулятор не получиться. Что же делать в таком случае? В этой ситуации вам поможет стандартная IOS утилита, Настройки — Аккумулятор — Состояние аккумулятора. В утилите будет показано в процентах состояние АКБ.

Батареи для планшетов на Android

Для телефонов на систему управления Andoid и вовсе можно не вынимать батарею. Достаточно ввести специальный код *#*#4636#*#*, находясь в режиме звонка. После ввода на экране будет информация о состоянии батареи.

Если код не сработал вы легко можете скачать специальную программу в Google Play. На данный момент их очень много и описывать каждую нету никакого смысла. Просто в поиске напишите «батарея» и выберите программу с большим рейтингом.

Вывод

В статье мы описали как можно проверить батарею вашего планшета. Но не забывайте, что лучший способ это купить новую батарею у нас в каталоге. В нашем магазине есть аккумуляторы для планшетов ASUS, Lenovo, Apple, ZTE, Sony.

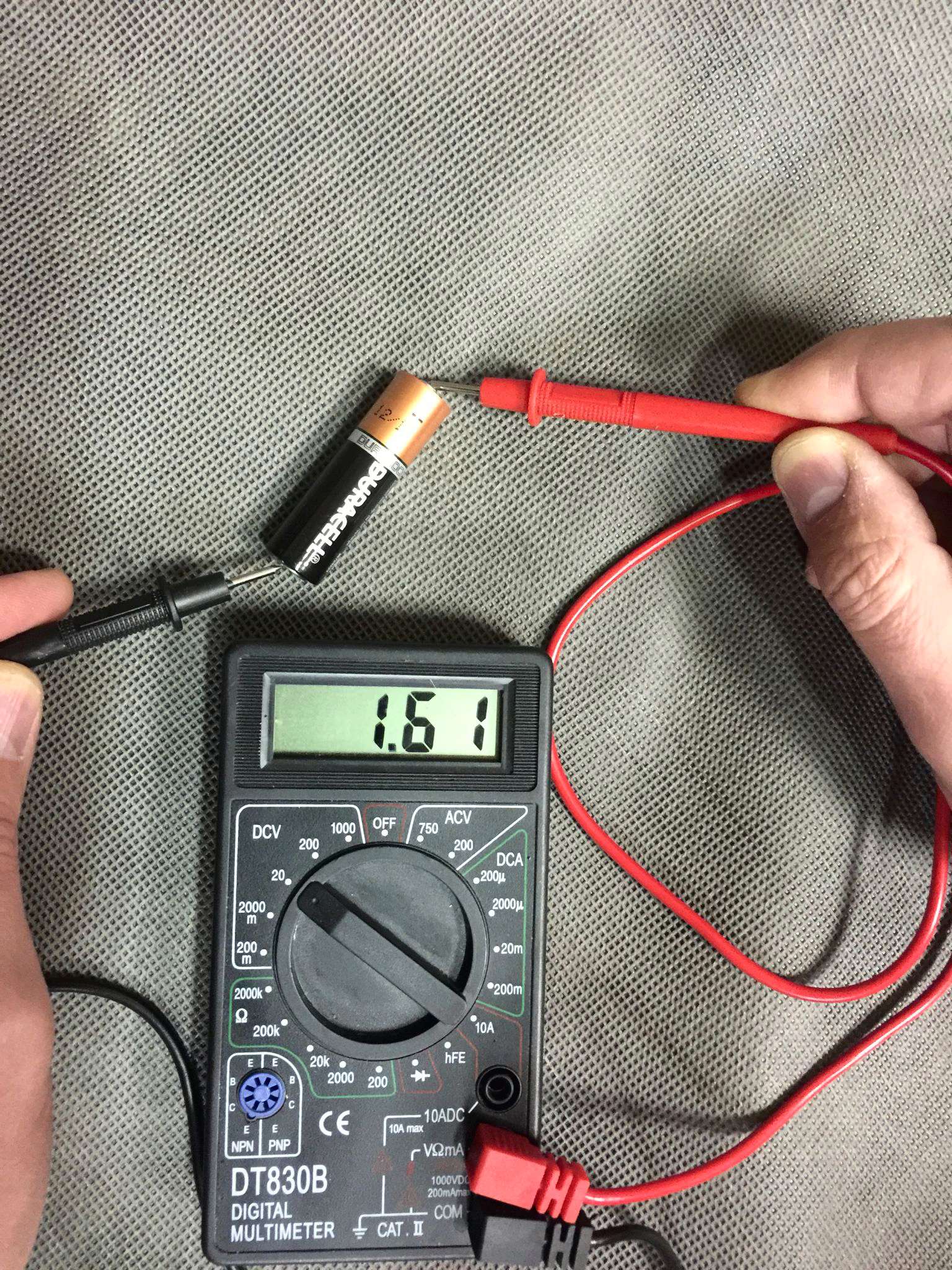

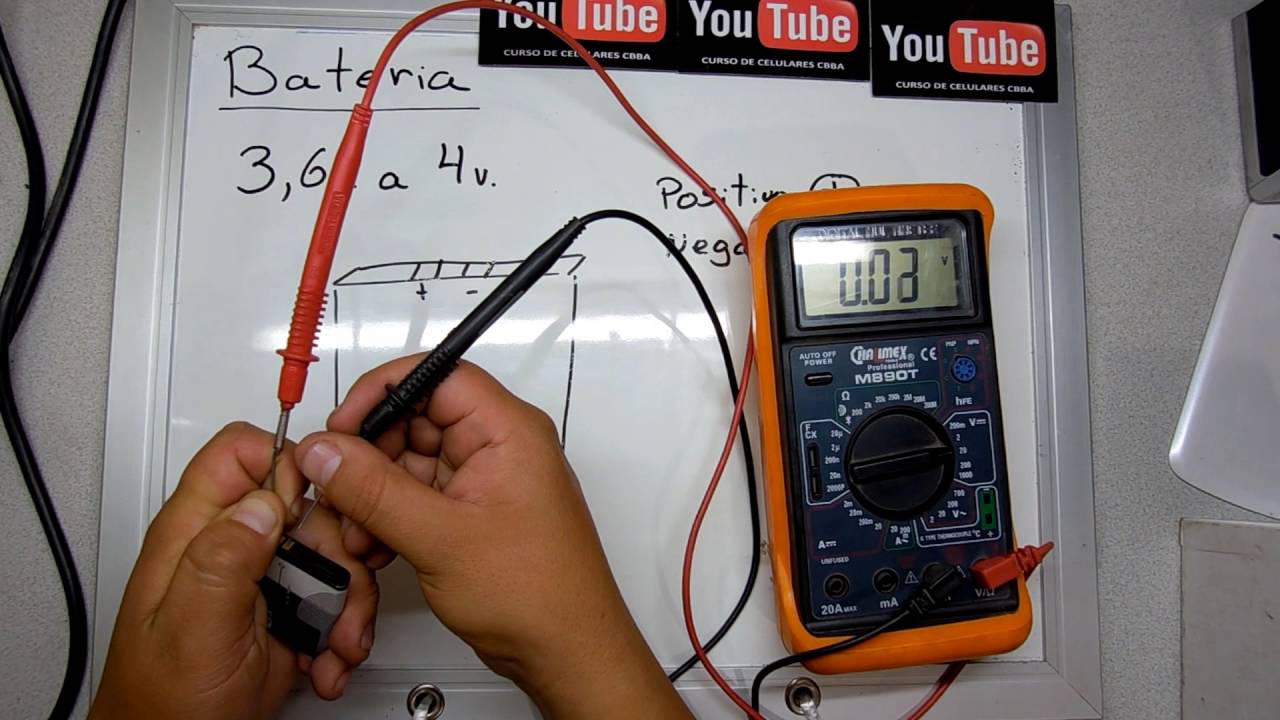

Еще один способ это проверка батареи с помощью устройства Мультиметром.

1 Извлечь АКБ из смартфона.

2 Установить на приборе диапазон измерений — 10−20 В.

3 Коснуться красным щупом положительного контакта батареи, а черный установить на отрицательную клемму.

4 Убедиться, что показания на дисплее прибора совпадают с номинальным напряжением аккумулятора.

как проверить мультиметром? Автомобильные аккумуляторы

Аккумуляторный блок требует бережного обращения и в целом строгого соблюдения правил эксплуатации. Надо понимать, что это важнейший компонент электрохимической структуры автомобиля, от которого зависит работоспособность многих узлов и агрегатов. Особое значение с точки зрения обслуживания имеет анализ состояния АКБ. Для этого применяются специальные инструменты, в частности позволяющие оценить напряжение, в котором работает аккумулятор. Как проверить мультиметром данное устройство – центральный вопрос данной статьи. Несмотря на внешнюю легкость процесса, есть множество нюансов, которые должен учитывать автомеханик и тем более начинающий автолюбитель.

Перед началом мероприятия следует оценить внешнее состояние аккумуляторной батареи. Зачастую важные выводы о рабочем потенциале устройства удается сделать уже на этом этапе. В первую очередь визуальный контроль должен показать, не является ли блок испорченным и непригодным для восстановления. Об этом может свидетельствовать серьезная физическая деформация корпуса или нарушение герметичности. В последнем случае следует немедленно изолировать аккумулятор. «Как проверить мультиметром?» – к этому вопросу можно переходить в том случае, если явных внешних повреждений не было обнаружено. Однако это не значит, что сразу можно начинать операцию тестирования. Корпус и особенно участки подведения контактов должны находиться в очищенном состоянии. Также следует убедиться, что конкретный экземпляр аккумулятора в принципе допускается для проверок в бытовых условиях тестерами.

Проверка работающего блока

Прибор переводится в активный режим, после чего при необходимости можно выставить диапазон величин, в которых будет оцениваться аккумулятор. Как проверить мультиметром АКБ при работающем двигателе? Подключение устройства выполняется в обычном порядке, с соблюдением полярностей. В данном случае действует классическая конфигурация подсоединения клемм. Что касается показаний, то нормальным считается уровень напряжения от 13,5 до 14 В. Нельзя сказать, что выход за эти рамки указывает на серьезную поломку в блоке питания, но определенные отклонения в работе имеют место.

Если напряжение превышает величину в 14,2 В, то речь может идти о низком заряде. То есть изначально будет не лишним осведомиться о том, каким должен быть заряд на момент проверки. Возможно, его понижение было связано с морозной ночью, когда электроника в автоматическом режиме потребляла энергию на обогрев. В вопросе о том, как проверить зарядку аккумулятора, также важна подготовка других компонентов местной электротехники. Следует изначально отключить всех потребителей, а затем уже начинать замер.

Особенности проверки АКБ в неработающем состоянии

Механика выполнения замера в данном случае соответствует вышеописанной модели. Для получения результатов необходимо подождать минут 15 – это зависит от версии самого мультиметра. Кстати, вопрос о том, как проверить аккумулятор на работоспособность, нередко подразумевает именно выполнение процедуры такого формата. Причем само по себе наличие электрохимической активности в блоке еще не говорит о возможности его нормальной эксплуатации.

Показания напряжения меньше 12 чаще всего указывают на то, что блок полностью разряжен и не годится для использования – во всяком случае на данный момент. Диапазон нормальных для работы величин при неработающем движке составляет коридор 12,5-13,0 В. По этим же показаниям узнают, каким зарядом располагают авто-аккумуляторы на момент измерения. Данная методика не дает точного представления об этом значении, но чаще всего она оказывается верной с небольшой погрешностью. Так, например, напряжение в 12,9 может свидетельствовать о том, что аккумулятор заряжен на 90%, а уровень в 12,5 говорит о наличии половины заряда.

Проверка аккумулятора нагрузочной вилкой

Для проверки заряда также рекомендуется использовать нагрузочную вилку, которая по сути является вольтметром. Подключение производится так же, как в случае с мультиметром с соблюдением полярностей. Но есть и важная особенность такого замера. Ответ на вопрос о том, как проверить аккумулятор тестером-вольтметром, предполагает соблюдение короткой выдержки, при которой будет подаваться нагрузка. Сразу после подключения следует начинать отсчет 5 секунд, после чего нагрузка прекращается и с прибора снимаются показания. Если тестер показывает 10 вольт и более, значит, заряд присутствует и батарея может работать. Надо учитывать, что нагрузочная вилка по своему взаимодействию с АКБ аналогична пусковому разряду от двигателя. Однако часто проводить такие испытания вредно для аккумулятора.

Проверка плотности аккумулятора

Часто опытные автовладельцы проверяют АКБ и на плотность электролита. Данная процедура позволяет не только узнать о состоянии активного вещества, но и оценить уровень того же заряда. Для выполнения этой операции используют тестер-ареометр. Хотя и некоторые модели мультиметров поддерживают эту функцию. Так или иначе, результат замера будет представлен в виде соотношения грамм и кубических сантиметров (г/см³). Например, авто-аккумуляторы с показанием плотности в 1,24 г/см³ считаются оптимально заряженными, исправными и готовыми к работе. И напротив, пониженная плотность электролита на уровне 0,08 г/см³ свидетельствует о том, что блок имеет заряд меньше половины.

Можно ли проверить аккумулятор без специального инструмента?

Встречаются и ситуации, когда в распоряжении не оказывается измерительных электроприборов, но важно иметь представление о состоянии АКБ. Как проверить автомобильный аккумулятор в таком случае? Собственно, заряд можно приблизительно оценить опытным путем. Практикуется проверка с помощью автомобильной оптики. Изначально сложив совокупную нагрузку, требуемую для работы ламп, можно испытать, как аккумулятор будет ее обеспечивать.

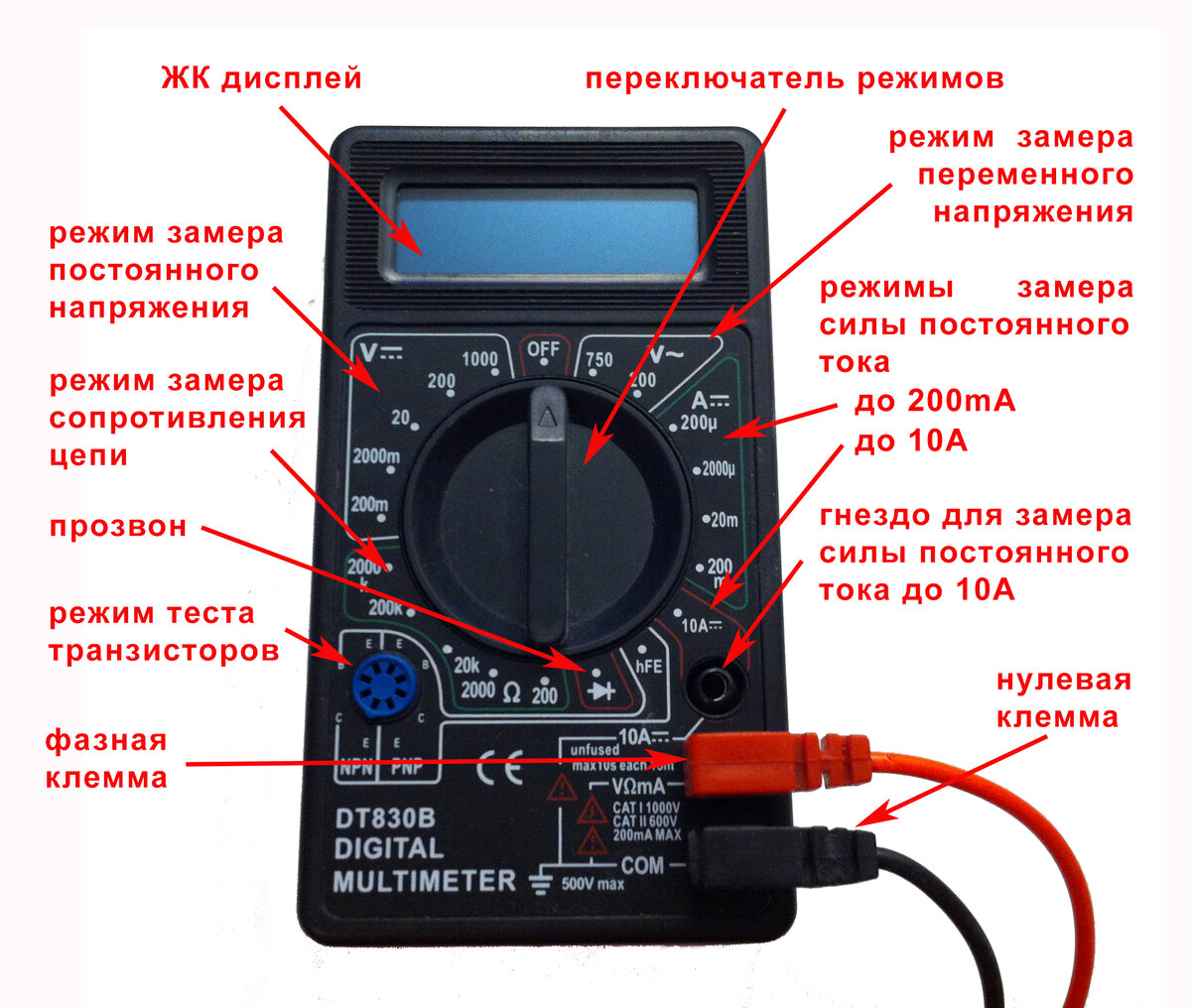

Как выбрать подходящий мультиметр для АКБ?

Для автомобиля нужно иметь под рукой небольшой, но функциональный прибор. Желательно, чтобы устройство работало с такими показателями, как емкость, напряжение, частота и температура. Этого набора хватит, чтобы пользователь смог всесторонне проверить любой аккумулятор. «Как проверить мультиметром блок, который требует другой разрядности?» – это тоже распространенный вопрос, о котором следует задуматься на этапе покупки прибора. Чем дороже и сложнее мультиметр, тем с большим количеством разрядностей, то есть с более глубокой разрешающей способностью, он работает, поэтому экономить на этом преимуществе тоже не стоит.

Заключение

Добросовестное следование предписаниям инструкции по эксплуатации аккумуляторного блока, казалось бы, должно избавить пользователя от частых испытаний устройства по различным показаниям. Тем не менее вопросы относительно того, как проверить аккумулятор тестером, вполне себя оправдывают и в таких ситуациях. Знание текущих характеристик блока питания поможет эффективнее использовать его ресурсы, подбирая более подходящие параметры зарядки. Сама же процедура выполнения тестирования не представляет особой сложности, если соблюдать корректность подключения к контактам и правильно считывать значения.

Как проверить аккумулятор ноутбука с помощью мультиметра?

Как проверить аккумулятор ноутбука с помощью мультиметра? Аккумуляторы — одно из слабых мест портативных компьютеров. Мы все полагаемся на наши ноутбуки для множества вещей, и знание того, как проверить аккумулятор ноутбука, может иметь решающее значение, если на вашем ноутбуке есть важные документы. Батареи также изнашиваются быстрее, чем другие компоненты ноутбука. Если производительность станет достаточно низкой, вам потребуется заменить батарею.Достаточно легко проверить уровень заряда и работоспособность вашего аккумулятора, и таким образом вы сможете избежать нежелательных сюрпризов.

Проверка заряда аккумулятора в Windows

Шаг 1

Нажмите кнопку Windows, чтобы открыть меню «Пуск».

Шаг 2

Найдите строку поиска с надписью «Искать программы и файлы» в нижней части меню «Пуск».

Шаг 3

Введите «Центр мобильности Windows» в поле поиска.Когда появятся результаты, нажмите «Центр мобильности Windows» в разделе «Программы» вверху результатов. Центр мобильности Windows имеет различные индикаторы, показывающие, является ли ваш ноутбук мобильным.

Найдите индикатор «Состояние батареи». Это показывает, какой процент заряда батареи у вас остался. Если вы обычно не выключаете ноутбук, он должен показывать около 100 процентов.

Проверка заряда аккумулятора мультиметром

Шаг 1

Полностью зарядите аккумулятор ноутбука.

Шаг 2

Выключите компьютер и выньте аккумулятор. Найдите номинальное напряжение, указанное на батарее. Это число будет сравниваться с показаниями мультиметра. Многие ноутбуки имеют напряжение 9,6 В, 10,8 В, 11,1 В, 14,4 В или 14,8 В. У некоторых рейтинг ниже или выше.

Шаг 3

Найдите разъем, в котором батарея соединяется с компьютером.Он будет находиться ближе к центру стороны батареи, которая обращена к компьютеру, когда он подключен. Примерно в дюйм длиной, он должен напоминать серию из как минимум пяти очень узких одинаковых слотов, которые немного похожи на вытяжной вентилятор вашего ноутбука. решетка, кроме меньшего размера. Крайние из этих слотов будут положительной и отрицательной клеммами батареи.

Шаг 4

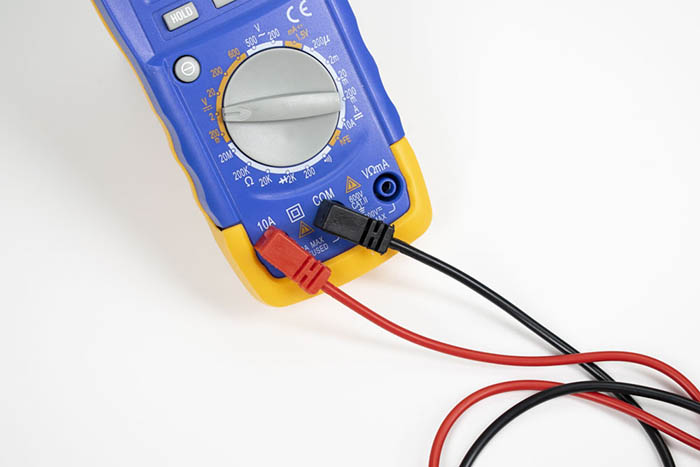

Включите мультиметр и настройте его на измерение напряжения постоянного тока по шкале 20 вольт (или что-нибудь близкое к 20 вольт).Настройки напряжения обозначаются буквой «V», а настройки напряжения постоянного тока обозначаются прямыми линиями рядом с V, в отличие от волнистых линий для переменного тока.

Шаг 5

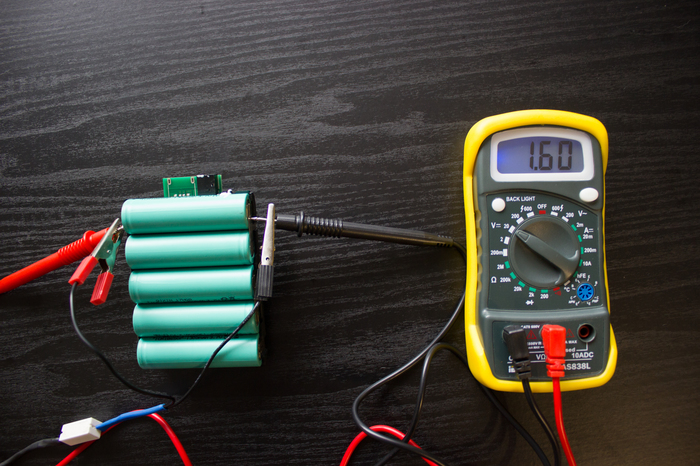

Вставьте один зубец мультиметра в крайний слот на одном конце разъема батареи. Вставьте другой штырь мультиметра в другой крайний слот разъема. Неважно, совпадаете ли вы со своими плюсами и минусами.Если вы перевернете их, это просто изменит знак напряжения, а не фактическое число, а число — вот что важно. Убедитесь, что каждый штырь касается оголенного, оголенного металла.

Шаг 6

Наблюдайте за показаниями мультиметра. Полностью заряженный, здоровый аккумулятор ноутбука будет иметь размеры, очень близкие к значению, напечатанному на аккумуляторе.

Попробуйте измерить напряжение аккумулятора после 60-80-процентного разряда, чтобы сравнить его со значением полного заряда.Разряженная батарея ноутбука не измеряет напряжение, близкое к 0 В. В нем все равно будет несколько вольт. Что происходит, так это то, что, как только батарея падает ниже определенного напряжения, ваш компьютер автоматически выключается. Это связано с тем, что если напряжение упадет слишком низко, аккумулятор повредится. Защитная схема в батарее сделает невозможным использование разряженной батареи.

Проверка общего состояния батареи

Шаг 1

Полностью зарядите аккумулятор ноутбука.

Шаг 2

Включите компьютер, отключите его от розетки и работайте только от аккумулятора.

Определите, насколько быстро разряжается батарея. Здоровой батареи должно хватить примерно на столько часов, сколько указано на упаковке. Нездоровая батарея разряжается намного быстрее. Для этого теста не полностью разряжайте аккумулятор, а только наполовину. Как только ваша батарея разряжается слишком быстро, чтобы вы могли использовать ее на практике, пора покупать новую.

Активный, предварительный заряд, постоянный ток и постоянное напряжение — это этапы режима зарядки. Первоначальный режим зарядки зависит от напряжения аккумулятора, поэтому активная и предварительная зарядка происходит не для всех аккумуляторов.

Время тестирования составляет 30 секунд, и цель состоит в том, чтобы проверить характеристики зарядки и разрядки.

Значение емкости батареи в микросхеме управления батареей будет отличаться от фактической емкости после того, как батарея пройдет много циклов утилизации.Когда разница достигнет определенной степени, это повлияет на использование батареи. Корректировка емкости — это глубокая разрядка аккумулятора, а затем полная зарядка, что приведет к корректировке значения емкости в микросхеме управления аккумулятором.

Сначала зарядите, а затем разрядите до 50% емкости. Сначала разрядите, а затем зарядите до 50% емкости.

Тестер может быть подключен к мастер-машине через порт USB. Пользователи могут контролировать, контролировать и устанавливать параметры с помощью программного обеспечения Battery Manager на главной машине.

Информацию о батарее можно отслеживать в трех окнах. Battery Manager может полностью контролировать подчиненное устройство. Меню, вызываемое щелчком правой кнопкой мыши на панели батарей, включает соответствующие команды.

Пользователи могут установить рабочие параметры через окно установки параметров в диспетчере батарей.

Это мультиметр батареи, который мы часто использовали:

Кроме того, мы в основном продаем оригинальные аккумуляторы для ноутбуков. Оригинальные аккумуляторы имеют гораздо более длительный срок службы и более длительное время работы в режиме ожидания.Он на 100% совместим с вашим ноутбуком! Replacement-batteries.com дает гарантию на наши аккумуляторы для ноутбуков в течение 1 года, и мы предлагаем 30-дневный возврат денег за каждый аккумулятор для ноутбука, который мы продаем. Как проверить аккумулятор ноутбука с помощью мультиметра? это моя статья.

Как проверить аккумулятор ноутбука с помощью мультиметра

Нас поддерживают читатели. Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать партнерскую комиссию.

Аккумуляторы для ноутбуков — один из важнейших компонентов любого ноутбука.Это связано с тем, что единственной целью эволюции персональных компьютеров от настольных компьютеров к портативным была мобильность. Невозможно переносить всю настройку рабочего стола из одного места в другое. Ноутбук обеспечивает такое удобство, что его можно легко носить с собой в дороге. Кроме того, еще одной уникальной особенностью портативного устройства является то, что его не нужно постоянно включать в розетку. Он может работать в течение значительного периода времени без прямого подключения к розетке.Однако это зависит исключительно от емкости аккумулятора. Общеизвестно, что производительность литий-ионных аккумуляторов значительно падает после двух или трех лет использования.

Источник: Instructables.com

Низкая производительность аккумулятора ноутбука может быть вызвана несколькими причинами. Более того, батареи — это единственный элемент, который изнашивается быстрее, чем любой другой компонент ноутбука. Если падает исправность аккумуляторов, то другого выхода, кроме замены блока, быть не может.Однако перед этим необходимо узнать о исправности аккумулятора. Это можно сделать несколькими способами. Один из них — проверка аккумулятора ноутбука мультиметром. Прочтите эту статью, чтобы узнать о тестировании батареи мультиметром.

Шаги для проверки аккумулятора ноутбука с помощью мультиметра

Хотя может быть несколько других шагов для проверки аккумулятора ноутбука, проверка его с помощью мультиметра может быть надежным методом. Давайте посмотрим на следующие шаги для решения задачи.

Полностью зарядите аккумулятор ноутбука.
Выключите ноутбук и снимите с него все подключенные устройства.
Извлеките аккумулятор из ноутбука.
Найдите номинальное напряжение, которое должно быть напечатано на поверхности батареи.
Этот основной рейтинг необходимо сравнить с показаниями мультиметра.
Многие ноутбуки поставляются с различными номинальными напряжениями в диапазоне от 9,6 В до 10,8 В, 11,1 В или 14.8В. У некоторых других ноутбуков рейтинг может быть ниже или выше.
Найдите разъем на аккумуляторе для интерфейса с ноутбуком.
Интерфейс находится сбоку от аккумулятора. Посмотрите в центр сторон, которые обращены к ноутбуку, когда он помещается внутрь и подключен к розетке.
Он был бы размером с дюйм.
Интерфейс должен выглядеть как серия идентичных слотов, узких по размеру, напоминающих вентиляционное отверстие ноутбука, но интерфейс должен быть меньше.
Прорезь, которая находится во внешней области, должна быть положительной и отрицательной клеммами батареи.
Включите мультиметр.
Установите мультиметр на настройку, которая позволит ему измерять напряжение постоянного тока, которое находится на шкале 20 вольт или ниже.
Здесь следует отметить, что буква V обозначает настройки, относящиеся к напряжению.
Прямые линии рядом с буквой V указывают или представляют напряжение постоянного тока.
Волнистые линии рядом с буквой V указывают или представляют напряжение переменного тока.
Вставьте зубец мультиметра в паз на самой внешней части на конце интерфейса батареи. Подключите другой вывод мультиметра к другому внешнему разъему на разъеме.
Здесь очень важно помнить, что не имеет значения, совпадают ли при подключении плюсы и минусы.
Это потому, что если соединение выполнено таким образом, это приведет к изменению знака напряжения.Однако показание или число не изменятся.
Все пользователи должны знать, что важно число или чтение, а не знак.
Убедитесь, что штыри касаются оголенного, оголенного металлического корпуса.
Обратите внимание на показания мультиметра.
Если батарея исправна и функционирует нормально, то показания должны совпадать или быть очень близкими к значению, напечатанному на поверхности батареи.
Повторите процесс измерения напряжения аккумулятора, когда он разрядился сверх своей мощности (примерно от 60 до 80%).
Это даст вам сравнительную таблицу с полностью заряженной батареей.
Батарея ноутбука, которая полностью разряжена, никогда не будет измерять напряжение около 0 В.
Даже если аккумулятор полностью разряжен, он все равно будет измерять несколько вольт.

Эти шаги необходимо выполнить для проверки аккумулятора портативного компьютера с помощью мультиметра. Очень важно понимать, что когда аккумулятор полностью разряжен или падает ниже определенной точки напряжения, ноутбук автоматически выключается.Это связано с тем, что работа батареи, напряжение которой может упасть ниже определенного уровня, может серьезно повлиять на нее. При этом срабатывает защитная схема аккумулятора, не позволяющая включить ноутбук. Таким образом, если батарея разрядится или разрядится, она станет бесполезной и ее нужно будет заменить.

Часто задаваемые вопросы

Как понять, разрядился ли аккумулятор ноутбука?

Значок батареи на панели задач портативного компьютера должен отображаться с красным крестом или знаком X.Более того, Windows или другая операционная система также уведомит вас о консультации с техническим специалистом или замене батареи.

На сколько хватит батарей ноутбука?

Среднее время работы от аккумулятора составляет от 3 до 4 часов. Более того, в среднем аккумулятора ноутбука хватает примерно на 1000 зарядов.

Можно ли держать разряженный аккумулятор в ноуте?

Нет, не рекомендуется хранить разряженный аккумулятор внутри ноутбука. Это потому, что это может привести к катастрофам, так как ноутбук может загореться.Более того, это также может привести к неисправности ноутбука.

Заключение

Один из самых важных компонентов ноутбука — это аккумулятор. Рекомендуется продлить срок службы аккумулятора, полностью разрядив аккумулятор перед повторной зарядкой. Правильный уход продлит срок службы ноутбука и аккумулятора.

Как проверить аккумулятор ноутбука за несколько простых шагов

Мы все полагаемся на наши ноутбуки для множества вещей, и знание того, как тестировать аккумулятор ноутбука, может иметь решающее значение, если на вашем ноутбуке есть важные документы.Некоторые из нас рассчитывают на это, чтобы завершить нашу работу, сделать карьеру и положить еду на стол. Другие из нас рассчитывают на это, чтобы выполнить школьные задания, сдать уроки и получить желанную степень. А третьи рассчитывают на него для важных личных проектов, поддержания связи с друзьями и семьей, игр или просмотра веб-страниц.

Независимо от того, для чего мы полагаемся на наши ноутбуки, очевидно, что они имеют решающее значение, а это означает, что наши аккумуляторы для ноутбуков также имеют решающее значение.Потому что без аккумулятора ноутбук совершенно бесполезен. Ага!

Вот почему наша команда из Battery Depot написала это полезное руководство по тестированию аккумуляторов для ноутбуков. Если у вас есть вопросы, позвоните по номеру и свяжитесь с нами прямо сейчас . В конце концов, мы здесь, чтобы помочь вам.

Как проверить аккумулятор ноутбука Метод №1: Диагностика системы

Первый способ проверить аккумулятор вашего ноутбука может произойти прямо на вашем компьютере. Выполните следующие общие шаги (очевидно, процесс может немного отличаться в зависимости от вашей операционной системы):

Отключите шнур питания.
Выключите ноутбук.
Нажмите кнопку питания, чтобы перезагрузить ноутбук.
Сразу после включения ноутбука нажмите клавишу Esc.
Появится меню запуска. Выберите Диагностика системы.
Должен появиться список диагностик и тестов компонентов. Выберите Battery Test.
Снова вставьте шнур питания.
Нажмите кнопку Start Battery Test.

После того, как ваша система завершит тест батареи, вы должны увидеть сообщение о состоянии, например OK, Калибровать, Слабый, Очень слабый, Заменить, Нет батареи или Неизвестно. Мы советуем вам проконсультироваться с руководством пользователя вашей конкретной модели, чтобы определить дальнейшие действия в зависимости от того, какое сообщение о состоянии появляется.

Как проверить батарею ноутбука Метод № 2: умный трюк

Вы также можете устранить неполадки аккумулятора ноутбука, используя гораздо более простой прием. Это больше способ выяснить, кроется ли проблема в вашей батарее или в самом ноутбуке, а не в чем-то еще.Вот что надо делать.

Если ваш ноутбук не работает должным образом:

Извлеките аккумулятор
Запустите свой ноутбук только от адаптера переменного тока
Если он начинает работать нормально, значит, проблема в аккумуляторе, а не в компьютере.

Найдите доступные замены батарей для ноутбуков в Интернете

Мы располагаем огромным ассортиментом аккумуляторов для ноутбуков, совместимых с машинами Acer, ASUS, Compaq, Dell, Gateway, Hewlett-Packard, Panasonic, Samsung, Sony, Toshiba и многих других производителей.В общем, у нас более 600 аккумуляторов для ноутбуков на нашем обширном складе аккумуляторов.

Вы знаете, что это значит. Если аккумулятор вашего ноутбука внезапно упал, вы можете обратиться к нам за качественной и доступной заменой. Кроме того, если вы хотите узнать больше о том, как проверить срок службы аккумулятора ноутбука, мы будем рады поговорить с вами об этом. Свяжитесь с нами как можно скорее!

Тестовый мультиметр для литиевой батареи Пояснение_ Зеленая батарея

Перезаряжаемые ионно-литиевые батареи бывают разных форм и размеров.Литий-ионные батареи были первоначально разработаны в 1970-х годах и с тех пор стали предпочтительными батареями для широкого спектра электронных устройств, в первую очередь сотовых телефонов и портативных компьютеров. Ожидаемый срок службы около двух-трех лет является одним из недостатков перезаряжаемых литиевых батарей, поскольку ионно-литиевые батареи со временем теряют свою несущую способность.

Во многих случаях аккумулятор подключен к зарядному устройству. Обычно он расположен на задней панели, например, в сотовых телефонах, до которого можно добраться, сползая с экрана.Возможно, вам придется открутить несколько винтов, чтобы достать аккумулятор в других телефонах. Вы должны просмотреть системное руководство владельца или проверить аккумулятор, для которого он используется.

Эта статья содержит подробное объяснение литиевой батареи мультиметра и шаги по тестированию литиевой батареи с помощью мультиметра, что очень полезно при тестировании батарей, содержащих литий-ионные батареи.

Что такое тестовый мультиметр литиевой батареи?

Чтобы узнать о мультиметре для литиевой батареи, во-первых, вы должны знать, что это за мультиметр и для чего он нужен.

Мультиметр

Мультиметр — это электронный прибор или тестовое оборудование, которое обычно используется каждым электронным техником и инженером. Мультиметр в основном используется для измерения напряжения, тока и сопротивления трех основных электрических характеристик. Его также можно использовать для проверки целостности электрической цепи между двумя точками.

Мультиметр имеет множество функций, таких как амперметр, вольтметр и омметр. Это портативное устройство над электронным цифровым ЖК-дисплеем с положительной и отрицательной индикаторной стрелкой.Мультиметры также можно использовать для проверки аккумуляторов, домашней сантехники, источников питания и электродвигателей.

Приложения

Приложения мультиметра в основном включают тестирование компонентов в различных электрических и электронных проектах, а также используются в различных измерительных приложениях, а его основное применение — проверка аккумуляторов, работают ли они хорошо или нет.

Мультиметр для литиевых батарей

Мультиметр для литиевых батарей — это устройство, которое используется для проверки батарей, содержащих литий, путем измерения их напряжения или тока, чтобы проверить, находится ли батарея в хорошем состоянии или достигла ли она своей конечной точки.

Можно ли использовать мультиметр для точного тестирования батарей?

Да, мультиметр можно использовать для точного тестирования батарей, так как одно из применений мультиметра — это проверка батарей.

Как следует из названия, мультиметр означает, что он может выполнять несколько задач, поэтому, если вы должны протестировать батарею, вы можете проверить ее напряжение или ток, поскольку он выполняет задачи как вольтметра, так и амперметра.

На рынке есть определенные мультиметры, которые приблизительно соответствуют тестовой нагрузке батареи.Вы можете значительно добавить эти мультиметры в свой набор инструментов и проверить свои устройства, когда они работают немного иначе, чем фактические, чтобы узнать их производительность, то есть напряжение и ток.

Как проверить литиевую батарею мультиметром?

Основная идея состоит в том, чтобы проверить, может ли батарея обеспечить достаточную силу тока для нагрузки. Для этого предположим, что в нашем случае нагрузкой является пульт от телевизора (ПДУ). Мы проверим напряжение, а также ток для девятивольтовой батареи.

Как проверить напряжение батареи мультиметром

Настройте мультиметр с батареей для измерения в таблице. Для этого маршрута мы будем использовать литиевую батарею на 9 вольт.

Шаг 1.

Мы собираемся измерить напряжение аккумулятора. Для этого используйте дисковый переключатель, чтобы выбрать расчет постоянного напряжения. Мы должны измерять постоянное напряжение, поскольку аккумулятор производит постоянное электричество.

Шаг 2.

Мы уже знаем, что напряжение батареи составляет 9 В пиковое, поэтому мы собираемся установить циферблат на 20 В i.е. более высокий диапазон.

Шаг 3.

Подключите тестовые образцы батареи — черный к отрицательному, красный к положительному — и следите за дисплеем.

Шаг 4.

Монитор должен считывать значение, не превышающее 9 В. Поскольку эта батарея использовалась некоторое время, она показывает 8,74 В, что все еще достаточно для питания нагрузки.

Шаг 5.

Для другой (разряженной) батареи показания выглядят так.

Этот расчет напряжения батареи важен в большинстве ситуаций, чтобы знать, что она работает правильно.

Тем не менее, давайте также рассчитаем силу тока в миллиампер-часах (мАч), чтобы обеспечить достаточный ток для нагрузки.

Как проверить ток батареи с помощью мультиметра

Теперь с помощью мультиметра измерим ток батареи.

Шаг 1.

Используя циферблат, выберите текущую функцию постоянного тока и оставьте ее на уровне 200 мА, поскольку мы знаем, что сила тока батареи будет около 100 мАч.

Шаг 2.

Свяжите тестовые образцы так же, как вы делали для измерения напряжения, и проверьте экран.

Он должен колебаться около 98,3, что означает, что сила тока 100 мА — достаточная для питания крошечной печатной платы пульта ДУ телевизора. Очевидно, что одно из лучших его применений — это проверка батареи с помощью мультиметра.

Итак, если пульт от вашего телевизора или кондиционера начинает работать глупо, вы можете быстро достать мультиметр и получить ответы.

Вывод

Таким образом, можно сделать вывод, что мультиметр имеет много преимуществ, и он также может сэкономить ваше время, чтобы проверить батарею ваших устройств, которые содержат ион лития, поэтому лучше приобрести мультиметр и поставить его у себя дома и всякий раз, когда ваше устройство работает иначе, Вы можете проверить это сидя дома.Кроме того, при диагностике производительности батарей может быть хорошей идеей приобрести новую, если напряжение батареи составляет половину ее первоначальной оценки. Это потому, что, когда они достигают средней точки, батареи разряжаются быстрее, и они так быстро теряют свой ресурс.

Вы также можете проверить батареи с помощью аналогового мультиметра. Такие измерители могут дать вам точные, прямые показания на шкале, а не на цифровом дисплее.

Проверить аккумулятор, будь то автомобильный аккумулятор или аккумулятор AA, очень легко и быстро.Ключ в том, чтобы попытаться понять разные положения зарядки для разных батарей, которые могут лежать поблизости (в вашем доме или лаборатории).

Мы надеемся, что это руководство было полезно при проверке батареи мультиметра.

литий-ионный аккумулятор для электровелосипеда литиевая батарея

Как проверить уровень заряда батареи в BIOS | Small Business

Автор: Jeva Anand Обновлено 11 января 2019 г.

Если у вас есть компьютер в течение нескольких лет, вы можете заметить определенные проблемы, например, он может больше не запоминать текущее время и дату, некоторые периферийные устройства могут перестать загружаться должным образом, и он может даже вообще отказаться от загрузки, отображая сообщения об ошибках, такие как «Нет операционной системы» или «Неправильно разряжена батарея CMOS в BIOS.«Эти симптомы указывают на то, что батарея BIOS, имеющая форму монеты 3 В, расположенная на материнской плате компьютера, разряжена.

Совет

Для проверки батареи вам потребуются инструменты, включая отвертку и мультиметр.

Перезагрузите, затем выключите компьютер.
Перезагрузите компьютер и нажмите «F10» или «Удалить», когда будет предложено загрузить BIOS. Запишите все пользовательские настройки оборудования. Выключите компьютер и отсоедините все подключенные к нему кабели.
Снимите корпус
С помощью отвертки Phillips открутите винты, которыми корпус крепится к корпусу компьютера. Вставьте винты в одну из боковых панелей корпуса или в небольшую тарелку, чтобы их было легко найти. Прикоснитесь рукой к неокрашенной части корпуса, чтобы снять статическое электричество.
Извлеките аккумулятор и подготовьте мультиметр
Найдите аккумулятор BIOS и положите его на непроводящую поверхность.Включите мультиметр и установите поворотный переключатель в положение «вольт». Если мультиметр не определяет автоматически переменный и постоянный ток, укажите «постоянный ток».
Проверка батареи с помощью мультиметра
Поместите контакты мультиметра на полюса батареи — красный сбоку и черный сверху. Если выходное напряжение батареи меньше 2 В, приобретите новую батарею BIOS.
Переустановите батарею или ее замену
Присоедините старую батарею BIOS или ее замену к материнской плате.Прикрутите корпус к корпусу компьютера и снова подсоедините к нему все кабели.
Включите компьютер
Включите компьютер. Когда будет предложено загрузить BIOS, нажмите «F10» или «Удалить». Загрузите настройки по умолчанию, если есть возможность. Загрузите любые пользовательские настройки оборудования, обращаясь к руководству пользователя вашего компьютера. Сохраните все изменения перед выходом из экрана BIOS.

Совет

Батарея BIOS также известна как батарея CMOS.Не загромождайте рабочее место, чтобы не потерять мелкие детали, например, винты. Расположение аккумулятора зависит от типа и производителя материнской платы. В зависимости от типа материнской платы аккумулятор крепится с помощью металлического зажима, пластикового корпуса или вставного провода. Обратитесь к руководству по эксплуатации мультиметра, чтобы узнать, как настроить устройство для измерения напряжения постоянного тока или В постоянного тока.

Предупреждение

Все пользовательские настройки оборудования теряются при извлечении батареи BIOS.Электростатический разряд может повредить ваш компьютер и не подлежит ремонту. Не затягивайте винты слишком сильно.

Как проверить ток батареи с помощью мультиметра — ток пуска и время работы в ампер-часах -battery-knowledge

Аккумуляторы — один из важнейших элементов наших автомобилей. Любой ущерб, нанесенный аккумуляторной батареей, также может повлиять на ваш автомобиль. Если фары вашего автомобиля перестают работать или вы не можете включить двигатель, велика вероятность того, что аккумулятор поврежден в той или иной форме.Лучший способ продлить срок службы батареи — время от времени проверять ее. Мультиметр — один из лучших инструментов для проверки усилителя автомобильного аккумулятора. Читайте дальше, чтобы узнать больше о том, как использовать мультиметр для проверки ампер-часов аккумулятора, автомобильного аккумулятора и т. Д.

Низкотемпературный большой ток Источник питания аварийного пуска 24 В Характеристики батареи: 25,2 В 28 Ач (литиевая батарея), 27 В 300 Ф (блок суперконденсаторов) Температура зарядки ： -40 ℃ ~ + 50 ℃ Температура нагнетания: -40 ℃ ~ + 50 ℃ Пусковой ток: 3000A

Как проверить ток автомобильного аккумулятора с помощью мультиметра?

Мультиметр — это эффективный инструмент для проверки автомобильных аккумуляторов.После того, как вы усовершенствуете процесс измерения, вам будет легко проверить автомобильные аккумуляторы.

Если вы хотите улучшить свое чтение, вам следует начать с практики различных типов клеток. Например, вы можете потренироваться с батареями от пультов дистанционного управления, видеоигр, фонариков, ламп и т. Д.

1. Проверьте свой мультиметр, установив его функции на Ом. Когда вы подключаете измерительные провода, показания должны быть нулевыми, а при разрыве соединения они должны равняться единице. Если батарея не работает по схеме, упомянутой выше, значит, с ней что-то не так.

2. Мультиметры, доступные на рынке, бывают двух типов — аналоговые и цифровые. Первый отображает показания с помощью микрометра и подвижного указателя. Между тем, последний показывает показания с помощью цифрового дисплея.

3. Вам необходимо установить мультиметр на напряжение 20 В. Диапазон 20 В подразумевает, что дальномер будет измерять от 0 В до 20 В.

4. Выключите зажигание и автомагнитолу.

5. Затем вам нужно будет найти аккумулятор вашего автомобиля.Автомобильный аккумулятор находится в машинном отделении. Вам придется открыть и искать аккумулятор рядом с двигателем автомобиля. Вам нужно будет подключить мультиметр к батареям вашего автомобиля. Красный зонд мультиметра должен быть подключен к положительной клемме. Между тем, черный щуп необходимо подключить к отрицательной клемме.

Низкая температура Высокая плотность энергии Прочный полимерный аккумулятор для ноутбука Спецификация аккумулятора: 11,1 В 7800 мАч -40 ℃ 0,2C емкость разряда ≥80% Пыленепроницаемость, устойчивость к падению, защита от коррозии, защита от электромагнитных помех

6.Вы можете включить мультиметр и установить правильный диапазон напряжения для измерения напряжения батареи. Автомобильные аккумуляторы обеспечивают постоянный ток 12,6 В через шесть ячеек, каждая из которых выдает 2,1 В.

Если ваш автомобильный аккумулятор показывает 12,6 В, это означает, что он полностью заряжен. Между тем, 12,4 В означает, что аккумулятор заряжен на 75%. 12,2 В означает, что он заряжен на 50%, а 12 В означает, что он заряжен на 25% и должен быть заряжен как можно скорее.

Если показание показывает 11,9 В и ниже, это указывает на то, что аккумулятор полностью разряжен.

Как проверить автомобильный аккумулятор и ток пуска с помощью мультиметра?

Благодаря тому, насколько быстрые тесты мультиметра и насколько надежны результаты, тесты мультиметра проводятся во всем мире дома и автомобильными техниками. В Интернете доступно множество мультиметров, и вы можете легко купить один, чтобы позаботиться обо всех домашних батареях без помощи автомеханика.

Вот шаги, которым вы можете следовать, чтобы эффективно проверить ток холодного пуска или CCA автомобильного аккумулятора.

1. Подключите мультиметр к клеммам аккумулятора и запустите зажигание автомобиля. Для этой задачи вам понадобится дополнительная пара рук, так как один должен будет контролировать зажигание, а другой должен будет отслеживать колебания, пока двигатель все еще работает.

2. Идеальная ситуация, когда показание мультиметра падает до 10 В, а затем поднимается до значения около 12 В. Если показание остается неизменным после первого падения значения, это указывает на хорошее состояние.

3. Если первоначальное показание мультиметра составляет около 5 В и не меньше, это означает, что аккумулятор вашего автомобиля не прослужит долго. Если показание ниже 5 В, пришло время заменить элементы.

Как проверить время работы батареи в ампер-часах с помощью мультиметра?

Технические специалисты используют термин мАч или Миллиампер-часы, чтобы узнать о сроке службы автомобильного аккумулятора. Вот шаги, чтобы проверить мАч с помощью мультиметра:

1.Установите ручку управления инструмента в положение проверки аккумулятора. Если внутренняя батарея измерителя полностью разряжена, вы можете заменить ее,

2. Поместите батарею в держатель. Вам нужно будет использовать защелкивающуюся батарейку и провода для 9-вольтовых батарей.

3. Поместите зажимы типа «крокодил» на наконечники щупа измерителя.

4. Выберите резистор, который идеально подходит для напряжения батареи и типичного тока стока. Следующая таблица может помочь: батарея

D, ток стока 200 мА.

Батарея

C, 100 мА

Батарея

AA, 50 мА

Батарея

AAA, 10 ма

9 В, 15 мА

Чтобы получить значение сопротивления, можно разделить напряжение батареи на потребляемый ток в амперах.

5. Сбросьте секундомер.

6. Подключите один из выводов резистора к положительной клемме автомобильного аккумулятора.

7. Измените положение ручки управления, чтобы получить значение постоянного или постоянного тока в диапазоне 2200 миллиампер.

8. Закрепите положительный щуп на неподключенном выводе резистора.Затем прикрепите отрицательный щуп к отрицательной клемме аккумулятора. Вы получите положительное значение тока на счетчике.

9. Запустите секундомер

10. Обязательно проверяйте показания тока через каждый час. Остановите секундомер, когда ток достигнет примерно 70% от исходного значения.

11. Вы сможете рассчитать миллиампер-час батареи, умножив текущее показание счетчика на часы, записанные на секундомере.

Основы электрических испытаний

Задача специалиста по тестированию состоит в том, чтобы знать, какое тестовое оборудование использовать для решения поставленной задачи, а также понимать ограничения используемого тестового оборудования.

Электрические испытания в своей основной форме — это приложение напряжения или тока к цепи и сравнение измеренного значения с ожидаемым результатом. Электрическое испытательное оборудование проверяет математические расчеты схемы, и каждая единица испытательного оборудования предназначена для конкретного применения.

Задача специалиста по тестированию состоит в том, чтобы знать, какое тестовое оборудование использовать для решения поставленной задачи, а также понимать ограничения используемого тестового оборудования.В этой статье мы рассмотрим наиболее распространенные образцы испытательного оборудования, используемые в полевых условиях.

Электрическое испытательное оборудование следует рассматривать как источник смертельной электрической энергии. Технические специалисты должны соблюдать все предупреждения по технике безопасности и соблюдать все практические меры предосторожности для предотвращения контакта с частями оборудования и соответствующими цепями, находящимися под напряжением, включая использование соответствующих средств индивидуальной защиты.

Связано: Обзор средств индивидуальной защиты от поражения электрическим током и дугового разряда

Мультиметр

Цифровые мультиметры — наиболее распространенный вид измерителей, используемых сегодня.Фотография: « Fluke

».

Также известный как VOM (вольт-омметр), мультиметр — это портативное устройство, которое объединяет несколько функций измерения (таких как напряжение, ток, сопротивление и частота) в одном устройстве.

Мультиметры

в основном используются для диагностики электрических проблем в широком спектре промышленных и бытовых устройств, таких как электронное оборудование, средства управления двигателями, бытовые приборы, источники питания и системы электропроводки.

Цифровые мультиметры — наиболее распространенный вид измерителей, используемых сегодня; однако аналоговые мультиметры все же предпочтительнее в некоторых случаях, например, при мониторинге быстро меняющегося значения или чувствительных измерениях, таких как проверка полярности трансформатора тока.

Мегомметр

Мегомметры — одно из наиболее часто используемых испытательных устройств. Фото: TestGuy

Мегаомметр, который чаще всего называют просто мегомметром, представляет собой особый тип омметра, который используется для измерения электрического сопротивления изоляторов.

Значения сопротивлений мегомметрами могут находиться в диапазоне от нескольких МОм до нескольких миллионов МОм (тераом). Мегомметры вырабатывают высокое напряжение через внутреннюю схему с батарейным питанием или ручной генератор с выходным напряжением от 250 до 15000 вольт.

Мегомметры являются одним из наиболее часто используемых единиц испытательного оборудования и могут использоваться для измерения изоляции различных типов оборудования, таких как автоматические выключатели, трансформаторы, распределительное устройство и кабели.

Связано: Основное испытательное оборудование: Тестер сопротивления изоляции

Омметр низкого сопротивления

10A DLRO (слева) и 100A DLRO (справа). Фотография: Megger

Этот низкоомный омметр, часто называемый в полевых условиях DLRO, используется для высокоточных измерений сопротивления ниже 1 Ом.Омметры с низким сопротивлением вырабатывают токи постоянного тока низкого напряжения от батареи с выходным током до 100 А.

Измерение сопротивления достигается с помощью четырех клемм, называемых контактами Кельвина. Две клеммы несут ток от измерителя (C1, C2), а два других позволяют измерителю измерять напряжение на резисторе (P1, P2). В измерителе этого типа любое падение напряжения, вызванное сопротивлением первой пары проводов и их контактным сопротивлением, не учитывается измерителем.

Омметры с низким сопротивлением

являются одними из наиболее часто используемых единиц испытательного оборудования и могут использоваться для измерения сопротивления различных типов оборудования, таких как автоматический выключатель и переключающие контакты, кабель и шинопровод, трансформаторы и генераторы, обмотки двигателя и предохранители. .

Набор для проверки гипотенциала (AC / DC / VLF)

Испытательные комплекты Hipot состоят из высоковольтного провода, возвратного провода и заземляющего провода. Фото: HV, Inc.

Испытание на устойчивость к диэлектрику (или испытание на высоковольтное сопротивление) проверяет хорошую изоляцию в аппаратуре среднего и высокого напряжения, в отличие от испытания на целостность цепи. Изоляция нагружена выше номинальных значений, чтобы гарантировать минимальные токи утечки из изоляции на землю.

Испытательные комплекты Hipot состоят из высоковольтного провода, возвратного провода и заземляющего провода.Высоковольтный провод подключается к тестируемому устройству, при этом все остальные компоненты заземляются, и результирующий ток измеряется через обратную цепь.

Если протекает слишком большой обратный ток, сработает внутренняя защита испытательного комплекта. Hipot-испытание — это испытание на ходу, а это значит, что ток утечки не должен отключать испытательный комплект, но минимально допустимого значения не существует.

Выходное напряжение может находиться в диапазоне от 1 кВ до 100 кВ + переменного тока при частоте сети или постоянного тока в зависимости от тестируемого устройства.Испытание на устойчивость к очень низкой частоте (VLF) — это применение синусоидального сигнала переменного тока, обычно с частотой 0,01 0,1 Гц, для оценки качества электрической изоляции в высоких емкостных нагрузках, таких как кабели.

Связано: Обзор тестирования и диагностики силового кабеля

Набор для сильноточных испытаний (от 500A до 15000A +)

Сильноточный испытательный комплект первичного впрыска с присоединенным автоматическим выключателем. Фотография: Megger

Сильноточный испытательный комплект может состоять из двух частей, известных как блок управления и блок вывода, или эти функции могут быть объединены в одном корпусе.Низковольтные и сильноточные выходы используются для проверки первичного впрыска выключателей низкого напряжения.

Испытательный комплект с высоким током или первичной инжекцией состоит из больших трансформаторов, которые понижают линейное напряжение (например, 480 В) до очень низкого уровня, например 2-15 В. Большое снижение напряжения позволяет значительно увеличить доступный выходной ток (15 кА +), особенно на короткое время.

Токовый выход управляется переключателем ответвлений и переменным резистором. Встроенные таймеры отображают период между включением и отключением тока, чтобы указать, сколько времени требуется для отключения автоматического выключателя.

Автоматические выключатели могут быть подключены непосредственно к сильноточной испытательной установке через шину или кабель. В зависимости от размера, этот тип испытательного оборудования может также использоваться для проверки реле тока замыкания на землю и других реле тока путем прямого подключения к шине распределительного устройства.

Вторичный испытательный набор

. Автоматические выключатели

с полупроводниковыми и микропроцессорными расцепителями можно проверить, подав вторичный ток непосредственно в расцепитель, а не пропуская первичный ток через трансформаторы тока с использованием испытательного комплекта для сильноточного тока.Основным недостатком метода проверки подачи вторичного тока является то, что проверяются только логика и компоненты твердотельного расцепителя.

Вторичные испытательные комплекты разработаны производителями расцепителей для использования с расцепителями одного типа или семейства с использованием специального подключения. Наборы для испытаний могут варьироваться от простых ручных, кнопочных по дизайну до более сложных чемоданов, которые работают аналогично испытательному комплекту для первичного впрыска.

Переносные блоки

часто используются для отключения защитных функций расцепителей, таких как замыкание на землю, при проверке автоматических выключателей через первичный ввод.

Связано: Тестирование первичной и вторичной подачи для автоматических выключателей

Набор для проверки реле

Наборы для тестирования реле

оснащены несколькими источниками для проверки твердотельной и многофункциональной цифровой защиты. Фото: TestGuy

Это симуляторы энергосистем, используемые для тестирования устройств защиты, используемых в промышленных и энергетических системах. Испытательные комплекты реле оснащены несколькими источниками для проверки твердотельной и многофункциональной цифровой защиты, каждый канал напряжения и тока работает независимо для создания различных условий энергосистемы.

Высококачественное испытательное оборудование реле может проверять не только простые реле напряжения, тока и частоты, но и сложные схемы защиты, такие как защита линии с помощью связи и схемы защиты, в которых используются IED (интеллектуальные электронные устройства), соответствующие стандарту IEC61850.

Связано: Проверка и техническое обслуживание реле защиты

Набор для проверки коэффициента мощности

Примеры оборудования для проверки коэффициента мощности. Фото: TestGuy

Наборы для измерения коэффициента мощности

обеспечивают комплексный диагностический тест изоляции переменного тока для высоковольтного оборудования, такого как трансформаторы, вводы, автоматические выключатели, кабели, грозовые разрядники и вращающееся оборудование.

Испытательные напряжения обычно составляют 12 кВ и ниже, набор для проверки коэффициента мощности измеряет напряжение и ток тестируемого устройства с использованием эталонного импеданса. Все представленные результаты, включая потерю мощности, коэффициент мощности и емкость, получены из векторных значений напряжения и тока.

Испытания проводятся путем измерения емкости и коэффициента рассеяния (коэффициента мощности) образца. Измеренные значения изменятся при возникновении нежелательных условий, таких как наличие влаги на изоляции или внутри нее; наличие токопроводящих загрязняющих веществ в изоляционном масле, газе или твердых телах; наличие внутренних частичных разрядов и т. д.

Тестовые соединения включают один провод высокого напряжения, (2) провода низкого напряжения и заземление. Защитные выключатели и стробоскоп включены для защиты оператора, а датчик температуры используется для корректировки значений теста. Комплекты для проверки коэффициента мощности обычно работают с портативным компьютером, подключенным через USB или Ethernet.

Связано: 3 основных режима проверки коэффициента мощности

Набор для испытания сопротивления обмотки

Примеры оборудования для испытания сопротивления обмотки трансформатора.Фото: TestGuy

Измерение сопротивления обмотки — важный диагностический инструмент для оценки возможных повреждений обмоток трансформатора и двигателя. Сопротивление обмоток в трансформаторах изменится из-за короткого замыкания витков, слабых соединений или ухудшения контактов в переключателях ответвлений.

Измерения получаются путем пропускания известного постоянного тока через тестируемую обмотку и измерения падения напряжения на каждой клемме (закон Ома). Современное испытательное оборудование для этих целей использует мост Кельвина для достижения результатов; Вы можете представить себе набор для измерения сопротивления обмоток как очень большой омметр с низким сопротивлением (DLRO).

Комплекты для измерения сопротивления обмоток имеют (2) токовые провода, (2) провода напряжения и (1) заземляющий провод. Типичный диапазон тока комплекта для проверки сопротивления обмотки составляет 1–50 А. Было обнаружено, что более высокие токи сокращают время испытаний на сильноточных вторичных обмотках.

Связано: Описание испытаний сопротивления обмотки трансформатора

Набор для измерения коэффициента трансформации трансформатора (TTR)

Схема подключения тестирования трехфазного ТТР. Фото: EEP.

Испытательный комплект TTR подает напряжение на высоковольтную обмотку трансформатора и измеряет результирующее напряжение от низковольтной обмотки, это измерение известно как коэффициент трансформации.Помимо коэффициента трансформации, блоки измеряют ток возбуждения, отклонение фазового угла между обмотками высокого и низкого напряжения и погрешность отношения в процентах.

Наборы для измерения коэффициента трансформации трансформатора

бывают разных стилей и различных типов соединений, однако все тестеры для измерения коэффициента трансформации имеют как минимум два верхних вывода и два нижних вывода. Напряжение возбуждения испытательного комплекта TTR обычно меньше 100 В.

Связано: Введение в испытание коэффициента трансформации трансформатора

Набор для испытаний трансформатора тока

Пример испытательного оборудования трансформатора тока

Фото: Megger

Испытательные комплекты

CT — это небольшие многофункциональные устройства, предназначенные для проверки размагничивания, соотношения, насыщения, сопротивления обмотки, полярности, отклонения фазы и изоляции трансформаторов тока.Высококачественное испытательное оборудование ТТ может напрямую подключаться к ТТ с несколькими передаточными числами и выполнять все испытания на всех ответвлениях одним нажатием кнопки и без замены проводов.

Трансформаторы тока

можно испытывать в конфигурации оборудования, например, при установке в трансформаторы, масляные выключатели или распределительные устройства. Современный трансформатор тока с несколькими выходами по напряжению и току может использоваться в качестве испытательного комплекта реле при работе с портативным компьютером.

Связано: Объяснение 6 электрических испытаний трансформаторов тока

Набор для испытания атмосферных условий магнетрона (MAC)

Пример испытательного комплекта для испытания атмосферных условий магнетрона (MAC).Фото: Испытание вакуумного прерывателя

Традиционные полевые испытания вакуумных прерывателей используют испытание с высоким потенциалом для оценки диэлектрической прочности баллона, это испытание дает результат годен / не годен, который не определяет, когда или если давление газа внутри баллона снизилось. упал до критического уровня. В отличие от высокотемпературного теста, тестирование вакуумных прерывателей с использованием принципов магнетронных атмосферных условий (MAC) может обеспечить жизнеспособные средства для определения состояния вакуумных прерывателей до отказа.

Тест магнитного поля настраивается путем простого помещения вакуумного прерывателя в катушку возбуждения, которая создает постоянный ток, который остается постоянным во время теста. К разомкнутым контактам прикладывается постоянное напряжение постоянного тока, обычно 10 кВ, и измеряется ток, протекающий через VI.

Набор для проверки сопротивления заземления

Оборудование для проверки сопротивления заземления с принадлежностями. Фотография: AEMC

Комплект для проверки сопротивления заземления работает путем подачи тока в землю между испытательным электродом и удаленным зондом, измеряет падение напряжения, вызванное почвой, до заданной точки, а затем использует закон Ома для расчета сопротивления.

Наборы для испытания сопротивления заземления

представлены в различных стилях, наиболее распространенными из которых являются 4-контактный блок для измерения удельного сопротивления грунта и трехконтактный блок для тестирования падения потенциала. Медные стержни или аналогичные стержни используются для контакта с землей вместе с катушками с небольшими многожильными проводами для измерения больших расстояний.

Измерительные клещи для измерения сопротивления заземления измеряют сопротивление заземляющего стержня и сети без использования вспомогательных заземляющих стержней. Они предлагают точные показания без отключения тестируемой системы заземления, но имеют ограничения.

Связано: 4 Важные методы проверки сопротивления заземления

Регистратор мощности

Существует много различных типов регистраторов мощности, которые различаются по размеру, точности и вместимости. Фотография: « Fluke

». Регистраторы мощности

— это устройства, используемые для сбора данных о напряжении и токе, которые могут быть загружены в программное обеспечение для анализа состояния электрической системы. Это инструменты для поиска и устранения неисправностей, которые используются для выявления электрических проблем, таких как скачки напряжения, провалы, мерцание и низкий коэффициент мощности.

Регистраторы мощности

также могут использоваться для измерения энергопотребления за определенный период времени, что полезно для инженеров, планирующих расширение системы, или для клиентов, желающих проверить свои счета за электроэнергию. Существует много различных типов регистраторов мощности, которые различаются по размеру, точности и вместимости.

Установка трехфазного регистратора мощности включает в себя обертывание проводов трансформаторами тока с разъемным сердечником и отсечение ряда выводов от напряжения системы и заземления. Регистратор настроен для измерения в соответствии с конфигурацией системы в течение определенного периода времени, а также его можно просматривать в режиме реального времени с помощью ПК или встроенного экрана.

Инфракрасная камера

Инфракрасные камеры

доступны в различных стилях и разрешениях. Какая камера лучше всего подходит для проверки, зависит от типа проверяемого оборудования и условий окружающей среды. Фото: TestGuy

Тепловизоры — это камеры, которые обнаруживают невидимое инфракрасное излучение и преобразуют эти данные в цветное изображение на экране. Инфракрасные камеры чаще всего используются для проверки целостности электрических систем, поскольку процедуры тестирования являются бесконтактными и могут выполняться быстро при работающем оборудовании.

Сравнение тепловых характеристик нормально работающего оборудования и оборудования, которое оценивается на предмет аномальных условий, является отличным средством поиска и устранения неисправностей. Даже если аномальное тепловое изображение до конца не изучено, его можно использовать для определения необходимости дальнейшего тестирования.

Тепловизоры классифицируются по точности и разрешающей способности детектора. Инфракрасные камеры высокого класса отличаются захватом изображений с высоким разрешением и точностью измерения температуры до десятых долей градуса или меньше.

Связанный: Инфракрасная термография для электрических распределительных систем

Тестер вибрации

Во время работы тестируемой машины акселерометр определяет ее вибрацию в трех плоскостях движения (вертикальной, горизонтальной и осевой). Фото: Brithinee Electric

. Анализаторы вибрации

используются для выявления и обнаружения наиболее распространенных механических неисправностей (подшипники, перекос, дисбаланс, ослабление) во вращающемся оборудовании. По мере возникновения механических или электрических неисправностей в двигателях уровни вибрации возрастают.Это увеличение уровней вибрации и шума происходит при разной степени тяжести развивающейся неисправности.

Акселерометры

используются для измерения вибрации при работающем оборудовании, а данные загружаются в программное обеспечение для анализа. Во время работы тестируемой машины акселерометр определяет ее вибрацию в трех плоскостях движения (вертикальной, горизонтальной и осевой).

Ультразвуковой тестер

Дуга, трекинг и корона — все это вызывает ионизацию, которая нарушает молекулы окружающего воздуха.Ультразвуковой тестер обнаруживает высокочастотные звуки, производимые этими излучениями, и переводит их в слышимые человеком диапазоны.

Звук каждого излучения слышен в наушниках, а интенсивность сигнала отображается на дисплее. Эти звуки могут быть записаны и проанализированы с помощью программного обеспечения ультразвукового спектрального анализа для более точной диагностики.

Обычно электрическое оборудование должно быть бесшумным, хотя некоторое оборудование, такое как трансформаторы, может издавать постоянный гул или некоторые устойчивые механические шумы.Их не следует путать с беспорядочным, шипящим жаром, неравномерным и хлопающим звуком электрического разряда.

Ультразвуковые извещатели также используются для обнаружения утечек воздуха в баках трансформаторов и автоматических выключателях с элегазовой изоляцией.

Банк нагрузки

Блоки нагрузки

доступны для различных применений и обычно имеют размер в зависимости от номинальной мощности в кВт. Фотография: ASCO Avtron

Блоки нагрузки

используются для ввода в эксплуатацию, обслуживания и проверки источников электроэнергии, таких как дизельные генераторы и источники бесперебойного питания (ИБП).Блок нагрузки прикладывает электрическую нагрузку к тестируемому устройству и рассеивает полученную электрическую энергию через резистивные элементы в виде тепла. Резистивные элементы охлаждаются моторизованными вентиляторами внутри конструкции блока нагрузки.

При необходимости можно соединить несколько блоков нагрузки. Некоторые банки нагрузки являются чисто резистивными, в то время как другие могут быть чисто индуктивными, чисто емкостными или любой их комбинацией. Банки нагрузки — лучший способ воспроизвести, доказать и проверить реальные потребности критически важных систем электроснабжения.

Тестер импеданса батареи

Оборудование для испытания импеданса батарей

в основном используется на подстанциях и ИБП для определения состояния свинцово-кислотных ячеек путем измерения важных параметров батареи, таких как импеданс ячеек, напряжение ячеек, сопротивление межэлементного соединения и ток пульсации. Все три теста могут быть выполнены на одном устройстве.

Тестер импеданса батареи работает, подавая сигнал переменного тока на отдельную ячейку и измеряя падение переменного напряжения, вызванное этим переменным током, а также ток в отдельной ячейке.Затем он рассчитает импеданс. Используется стандартный набор отведений с двумя точками Кельвина. Одна точка предназначена для подачи тока, а другая — для измерения потенциала.

Батарейный ареометр

Удельный вес измеряется ареометром. Цифровые ареометры, подобные изображенному выше, — самый простой способ получить показания. Фото: BAE Canada.

Аккумуляторный ареометр используется для проверки состояния заряда аккумуляторного элемента путем измерения плотности электролита, что достигается путем измерения удельного веса электролита.Чем больше концентрация серной кислоты, тем плотнее становится электролит. Чем выше плотность, тем выше уровень заряда.

По мере старения аккумулятора удельный вес электролита будет уменьшаться при полной зарядке. Удельный вес измеряется путем втягивания пробы жидкости в испытательное оборудование и получения показаний.

Blog

Как проверить батарею ноутбука, смартфона или планшета

Как проверить батарею ноутбука с Windows

Как проверить аккумулятор MacBook

Как проверить аккумулятор Android-устройства

Как проверить батарею iPhone или iPad

Читайте также

Диагностика батареи ноутбука. Как проверить аккумулятор ноутбука на работоспособность

Диагностика батареи

Как проверить аккумулятор автомобиля на работоспособность: напряжение аккумулятора

Как проверить аккумулятор мультиметром и нагрузочной вилкой

Как проверить АКБ при заглушенном двигателе: напряжение заряженного аккумулятора

Проверка аккумулятора нагрузочной вилкой

Что в итоге

Как проверить блок питания ноутбука: 3 основных способа

Как проверить блок питания мультиметром:

Как проверить работоспособность ИБП

Диагностика и основные виды неисправностей

Как проверить батарею планшета на работоспособность?

Батареи для планештов Apple

Батареи для планшетов на Android

Еще один способ это проверка батареи с помощью устройства Мультиметром.

как проверить мультиметром? Автомобильные аккумуляторы

Особенности проверки АКБ в неработающем состоянии

Проверка аккумулятора нагрузочной вилкой

Проверка плотности аккумулятора

Можно ли проверить аккумулятор без специального инструмента?

Как выбрать подходящий мультиметр для АКБ?

Заключение

Как проверить аккумулятор ноутбука с помощью мультиметра?

Шаг 1

Шаг 2

Шаг 3

Как проверить аккумулятор ноутбука с помощью мультиметра

Как проверить аккумулятор ноутбука за несколько простых шагов

Тестовый мультиметр для литиевой батареи Пояснение_ Зеленая батарея

Как проверить уровень заряда батареи в BIOS | Small Business

Совет

Перезагрузите, затем выключите компьютер.

Снимите корпус

Извлеките аккумулятор и подготовьте мультиметр

Проверка батареи с помощью мультиметра

Переустановите батарею или ее замену

Включите компьютер

Совет

Предупреждение

Как проверить ток батареи с помощью мультиметра — ток пуска и время работы в ампер-часах -battery-knowledge

Основы электрических испытаний

Мультиметр

Мегомметр

Омметр низкого сопротивления

Набор для проверки гипотенциала (AC / DC / VLF)

Набор для сильноточных испытаний (от 500A до 15000A +)

Вторичный испытательный набор

Набор для проверки реле

Набор для проверки коэффициента мощности

Набор для испытания сопротивления обмотки

Набор для измерения коэффициента трансформации трансформатора (TTR)

Набор для испытаний трансформатора тока

Набор для испытания атмосферных условий магнетрона (MAC)

Набор для проверки сопротивления заземления

Регистратор мощности

Инфракрасная камера

Тестер вибрации

Ультразвуковой тестер

Банк нагрузки

Тестер импеданса батареи

Батарейный ареометр

Leave a comment Cancel reply

Related Posts

Как вызвать панель управления в windows 10: Как открыть панель управления в Windows (в т.ч. в Windows 10, где убрали ссылки на нее)

512 кб в гб: Килобайт в Мегабайт | Онлайн калькулятор

Как посмотреть на какие сайты заходили с моего wifi: Просмотр истории посещенных сайтов через Wi-Fi роутер
