Как собрать пк самому для игр: Как собрать мощный игровой ПК самостоятельно – Как собрать игровой ПК

Содержание

Как собрать игровой ПК

Центральный процессор (ЦП)

Центральный процессор (ЦП), или просто процессор, — это, по сути, мозг вашего ПК. Именно здесь происходит волшебство — компьютерная программа при запуске отправляет процессору список команд (которые в действительности больше похожи на задачи). Процессор выполняет операции в соответствии с этими «инструкциями» и отправляет сигналы другим компонентам, чтобы они знали, когда выполнять ту или иную задачу.

С процессорами связаны два основных показателя производительности: количество ядер и тактовая частота. Количество ядер показывает, сколько процессоров в ЦП, другими словами, сколько задач может выполнять процессор одновременно, а тактовая частота характеризует скорость выполнения каждой задачи процессором. Некоторые передовые процессоры поддерживают технологию Hyper-Threading, которая позволяет каждому ядру выполнять несколько потоков и обеспечивает повышенную производительность многопоточных приложений.

Совет эксперта. Большинство современных процессоров — многоядерные, и многие современные игры используют это преимущество, поэтому вам следует выбрать процессор, в котором не менее четырех ядер. Дополнительные ядра могут быть полезны, когда добавляются новые задачи, например запись и потоковая трансляция вашего игрового процесса.

Системная плата

Системная плата является главной печатной платой ПК и координирует работу всех компонентов. Процессор устанавливается непосредственно на системной плате. Процессор и системная плата должны быть совместимы. Проверить совместимость вам поможет инструмент Intel® для проверки совместимости настольных ПК. Все остальные компоненты — графические адаптеры, жесткие диски, ОЗУ, оптические диски, платы беспроводной связи — подключаются к системной плате.

Системные платы бывают нескольких размеров. Наиболее распространенными форм-факторами являются Extended ATX, ATX, Micro-ATX и Mini-ITX. Extended ATX — самые большие платы (30,5 х 33 см или 30,5 х 25,7 см). Они могут иметь восемь слотов для ОЗУ (объем ОЗУ может достигать 128 ГБ). Размер платы ATX немного меньше (30,5 х 24,4 см). На таких платах обычно четыре слота для ОЗУ. На платах Micro-ATX (24,4 х 24,4 см) может располагаться до четырех слотов ОЗУ, а вот платы форм-фактора Mini-ITX (17 х 17 см) оснащены только двумя слотами.

Совет эксперта. Каждый компонент должен быть подключен к системной плате, поэтому выберите полноразмерную системную плату, отвечающую требованиям современного и будущего аппаратного обеспечения.

Оперативная память (ОЗУ)

Оперативная память (ОЗУ) — это краткосрочная память вашего ПК, доступ к которой быстрее и проще, нежели к долговременной памяти (например, к жестким дискам). Однако память эта временная. Именно здесь ПК хранит данные, которые он активно использует (те самые «списки команд», которые ЦП должен прочитать и выполнить). Определение требуемого объема ОЗУ может оказаться непростым делом. Если памяти будет больше, чем в действительности используется, она не будет задействована, и вы просто потратите лишние деньги. А слишком маленький объем оперативной памяти отрицательно скажется на производительности. В идеале объем ОЗУ должен быть оптимальным (для игровой системы, как правило, требуется 8–16 ГБ ОЗУ).

При покупке оперативной памяти необходимо помнить, какой тип ОЗУ поддерживает ваша системная плата и процессор. Если скорость оперативной памяти не будет поддерживаться вашей системой, то частота понизится для работы системы.

Совет эксперта: Если вы решите использовать высокоскоростную оперативную память, обратите внимание на память с поддержкой Intel® Extreme Memory Profile (Intel® XMP®). Без выполнения оверклокинга высокоскоростная оперативная память будет работать со стандартной скоростью, которая ниже заявленной в рекламе. Intel® Extreme Memory Profile (Intel® XMP) облегчает процесс оверклокинга благодаря предварительно определенным и протестированным профилям.

Графический процессор (ГП)

Существует два типа графических процессоров: интегрированные и дискретные. Интегрированные графические процессоры встроены непосредственно в ЦП. За последние несколько лет интегрированные графические системы значительно улучшились, хотя в целом они по-прежнему уступают дискретным графическим системам.

Дискретные графические системы представляют собой крупные мощные компоненты, которые подключаются к системной плате через интерфейс PCIe* и имеют собственные ресурсы, включая видеопамять и (обычно) активную систему охлаждения. Дискретный графический адаптер — незаменимая вещь для геймеров, которые играют в современные ресурсоемкие игры с большим объемом графических операций. Серьезным геймерам необходимы графические адаптеры, которые обеспечивают стабильную частоту смены кадров не менее 60 кадров в секунду (FPS) при требуемом разрешении. При более низкой частоте изображение может быть прерывистым. Геймерам, желающим играть в виртуальной реальности, следует искать адаптеры, которые обеспечивают стабильную частоту смены кадров не менее 90 кадров в секунду.

Совет эксперта. Графический процессор — не единственный компонент, который влияет на частоту смены кадров, поэтому важно оптимизировать вашу сборку, исключив узкие места, влияющие на производительность.

Совет эксперта. Мощные графические карты стоят довольно дорого. Если вы хотите сэкономить, обратите внимание на предыдущее поколение графических адаптеров. Они могут демонстрировать аналогичные результаты по более низкой цене.

Запоминающие устройства: твердотельные накопители (включая память Intel® Optane™) и жесткие диски

Существует два основных типа запоминающих устройств: твердотельные накопители (SSD) и жесткие диски (HDD). У каждого типа устройства есть свои плюсы и минусы, но, к счастью, вам не нужно выбирать только один из них.

В твердотельных накопителях для хранения данных используется флэш-память на основе NAND, как в USB-накопителях, только более быстрая и надежная. В жестких дисках информация записывается на жесткие вращающиеся пластины. Твердотельные накопители получают доступ к хранящимся данным с помощью интегрированного процессора, а жесткие диски используют механическую головку. Поскольку в твердотельных накопителях нет механических головок, они гораздо быстрее жестких дисков. Не содержат они и вращающихся элементов, поэтому они гораздо компактнее и менее подвержены механическим повреждениям. За быстродействие и удобство твердотельных накопителей приходится платить, их стоимость в пересчете на гигабайт выше, чем у жестких дисков.

Современные твердотельные накопители поддерживают два протокола: SATA (более старый протокол с большим уровнем задержек и меньшей пиковой пропускной способностью) и Non-Volatile Memory Express* (NVMe*), который для достижения более высокой производительности использует интерфейс PCI Express*.

Жесткие диски поставляются в двух форм-факторах: 2,5 дюйма (как правило, устанавливаются в ноутбуках, и их скорость обычно немного меньше — 5400 об/мин) и 3,5 дюйма (чаще встречаются в настольных ПК и работают на скорости 7200 об/мин и выше).

Преодолеть разрыв в скорости между традиционными твердотельными накопителями и жесткими дисками помогает технология памяти Intel® Optane™. Память Intel® Optane™ использует технологию памяти 3D Xpoint для ускорения работы более медленных накопителей (преимущественно жестких дисков) благодаря запоминанию часто используемых данных и моделей доступа. Память Intel® Optane™ запоминает, в какие игры вы играете чаще всего, и использует эти данные для ускорения запуска этих игр и загрузки уровней.

Совет эксперта. Не обязательно делать выбор в пользу того или иного типа запоминающего устройства. Многие используют небольшой твердотельный накопитель в качестве загрузочного диска (для операционной системы, игр и других программ) и заполняют остальные отсеки недорогими жесткими дисками для обеспечения максимальной емкости хранения.

Блок питания (БП)

Блок питания (БП) — это не такой интересный компонент, однако к его выбору тоже необходимо подойти ответственно. Не стоит экономить — блок питания должен быть качественным и достаточно мощным, чтобы поддерживать все имеющиеся и будущие компоненты, да и хорошая гарантия не помешает. Помните, что блок питания будет снабжать электроэнергией все остальные компоненты вашего компьютера.

Блоки питания поставляются в немодульном, частично модульном и полностью модульном исполнении. В немодульном блоке питания кабели запаяны. Это самый дешевый вариант, но вам необходимо найти пространство, где можно разместить все кабели, которые вам точно не понадобятся. Слишком большое количество неиспользуемых кабелей трудно разместить оптимальным образом. Они могут препятствовать воздушному потоку, что негативно отразится на производительности компьютера.

Полумодульные блоки питания являются оптимальным вариантом для большинства случаев. Они поставляются с несколькими подключенными кабелями и стоят меньше, чем полностью модульные блоки питания. Полностью модульные блоки питания еще проще использовать, чем полумодульные, но за дополнительное удобство придется платить.

Совет эксперта. При покупке блока питания через Интернет убедитесь, что он подходит для вашей страны/региона.

Охлаждение системы — охлаждение ЦП и воздушная проходимость корпуса

Во время работы ПК выделяют тепло, а высокопроизводительные игровые ПК выделяют очень много тепла. Вы получите некоторые функции охлаждения по умолчанию вместе с компонентами: графические процессоры и блоки питания оснащаются собственными вентиляторами. В корпусах, как правило, тоже имеется пара вентиляторов. Для неигровых конфигураций такое минимальное охлаждение может быть вполне приемлемым, но игровые системы обычно требуют дополнительного внимания.

Существует два основных способа охлаждения ПК: воздушное и жидкостное.

Воздушное охлаждение использует вентиляторы, которые отводят горячий воздух из системы и от компонентов, предотвращая перегрев. Основные преимущества воздушного охлаждения — относительно низкая стоимость и простота установки (небольшие вентиляторы легко устанавливать в корпусе с компонентами). Самый большой недостаток воздушного охлаждения в том, что оно зависит от эффективного потока воздуха, отводящего тепло от компонентов внутри корпуса, поэтому любое препятствие на пути воздушного потока может создавать проблемы.

В жидкостном охлаждении в качестве хладагента используется жидкость (например, дистиллированная вода), которая поглощает тепло компонентов и переносит его в область, где нет никаких препятствий (и где расположен радиатор). Жидкостное охлаждение меньше зависит от потока воздуха внутри корпуса и, следовательно, более эффективно для охлаждения отдельных компонентов. Недостаток жидкостных систем охлаждения в том, что они обычно более громоздкие, и их сложнее устанавливать, чем стандартные вентиляторы. Кроме того, они дороже.

В дополнение к общему охлаждению системы также необходимо приобрести отдельную систему охлаждения для процессора. Системы охлаждения процессора поставляются в воздушном и жидкостном форм-факторах и устанавливаются непосредственно на процессор. При покупке системы охлаждения процессора важно убедиться, что она совместима с вашим процессором и подходит для вашей сборки.

Совет эксперта. В системе воздушного охлаждения эффективность охлаждения зависит не только и не столько от количества вентиляторов. Большую роль играют качество вентиляторов и место их расположения.

Периферийные устройства

Мониторы, клавиатуры, мыши, гарнитуры и другие периферийные устройства выбираются исходя из личных предпочтений. Не обязательно приобретать их вместе с компонентами, но вам потребуется монитор, клавиатура и мышь для настройки системы после сборки.

Совет эксперта. Не забывайте о балансе при выборе периферийных устройств — если вы раздобыли лучшие в мире компоненты, но все еще используете монитор с разрешением 1080p и частотой 60 Гц, вы не сможете воспользоваться всеми преимуществами своего оборудования.

❓ Сборка игрового компьютера — как собрать мощный ? игровой ПК недорого в 2019 году

Сборку мощного игрового ПК стоит начать с выбора процессора и видеокарты – это 70-80% стоимости всего системного блока. Они определяют, насколько мощной будет готовая сборка.

Видеокарта в играх – компонент номер один. Она отвечает за визуализацию трехмерного мира, определяет объемные фигуры в пространстве, натягивает на скелет текстуру и добавляет эффекты с просчетом отражения света. Все эти операции требуют мощности, особенно в современных играх.

Мощный игровой компьютер в 2019 году – это система под монитор с разрешением 2560×1440, которое, если не углубляться в подробности, можно назвать разрешением 2К. Логика проста: чем большое пикселей – тем четче изображение. Но тут есть нюанс – чем больше пикселей на экране, тем больше нагрузка на видеокарту.

Если говорить о сборке мощного игрового ПК, то нет смысла покупать монитор со стандартным FHD. Большинство топовых видеокарт рассчитаны на такие нагрузки. Есть еще 4К мониторы, но игры редко оптимизируют под него, а карточки нужны самые топовые.

Видеокарта

Стабильный FPS – залог победы. По большей части он зависит от видеокарты. При сборке мощного игрового ПК нужна хорошая карточка. При выборе нужной модели обратите внимание на то, что системные требования в играх с каждым годом растут. Если не оставить запас по мощности, то чтобы играть на максималках в новинки, придется раз в год обновляться. А видеокарта в игровом системнике может стоить до 70% от общего бюджета.

Как определить мощность видеокарты?

При сборке системника можно долго сравнивать параметры видеокарт, но красноречивее всего таблица производительности в играх. Она показывает, сколько кадров в секунду выдает карточка в разных играх на максимальных настройках графики и разрешении 2560×1440 пикселей.

Кадров в секундуGTX 1070GTX 1080GTX 1080 TiRTX 2060RTX 2070RTX 2080
The Witcher 3: Wild Hunt 73 88 113 80 99 117
PUBG 62 76 97 81 88 106
Subnautica 72 85 107 83 96 106
Far Cry New Dawn 70 85 111 81 92 117
Battlefield 5 70 83 103 75 91 109
Anthem 48 58 75 56 64 81
Shadow of the Tomb Raider 51 62 81 62 68 85
Forza Horizon 4 65 81 100 73 89 104
Call of Duty: Black Ops 4 52 63 90 86 96 108
Devil May Cry 5 71 86 112 82 92 117
Assassin’s Creed III Remastered 99 121 157 73 123 156

Помимо высокого разрешения, нужен хороший FPS: минимальным считается 30 кадров, но с таким показателем о комфортной игре можно забыть. Стандартные 60 кадров в секунду – это уже приятный геймплей, но в 2019 году на рынке есть немало моделей мониторов, которые способны выдать и больше.

Количество выводимых кадров в секунду зависит от монитора и видеокарты. Сам экран должен позволять выводить больше кадров, в технических характеристиках данный параметр обозначается как Hz или Гц – герцы, частота обновления картинки.

Если ваш монитор имеет 60 герц, а карта выдает 90 FPS, то глазами разницу вы не заметите, так как виртуальная картинка будет обновляться 90 раз в секунду, а реальная лишь 60. Но разница в отклике управления довольно ощутимая. Если же ваш монитор имеет 144 Гц, а видеокарта выдает меньше, например 100, то вы увидите всю сотню кадров.

Сейчас мониторы с повышенной частотой стали доступнее, чем раньше, и нет смысла экономить на этом. Лучше взять экран с 144 Гц – картинка будет приятнее, а в онлайн-играх вы получите преимущество за счет чувствительного управления.

Средний FPS

В таблице указан средний FPS. Он не бывает стабильным в играх и всегда колеблется по 15-25% в каждую сторону, зависит от нагрузки в конкретной трехмерной сцене. Если в таблице указано 100 кадров, то в реальности могут быть просадки до 75-80 кадров. На таких больших значениях это вряд ли заметно, но если средний 60 кадров, то просадки до 45 вы заметите точно.

Если карта выдает 40 или меньше FPS, то ее брать точно не стоит. Или же готовьтесь к компромиссу по настройкам.

Особенность сетевых игр

В таблице нет массовых многопользовательских игр, кроме Anthem и PUBG – они совсем свежие и их системные требования достаточно высокие. А вот другие классические игрушки вроде World of Tanks, Dota 2, CS:GO, League of Legends, World of Warcraft и т.д. разрабатываются уже очень давно и имеют крайне низкие запросы к вашей системе. Такие игры чаще всего можно запустить даже на холодильнике или табуретке.

Выбор видеокарты

Как видно из таблицы, новые карточки от NVIDIA хорошо показывают себя с экранами большого разрешения. Они имеют встроенные ядра CUDA, пригодятся для игр с поддержкой трассировки лучей – новой технологией реалистичного отображения света.

Также карточки серии RTX прекрасно работают с виртуальной реальностью. Для современных очков нужны выдающиеся мощности. Например, HTC Vive с общим разрешением двух экранов 2880×1600 требовательнее, чем тот же 2К монитор.

NVIDIA GeForce RTX 2080 – лучшая основа геймерского ПК. Эта карточка достаточно мощная, чтобы не думать об обновках ближайшие 2-3 года. До конца этого срока она справится с любой игрой на «ультра» настройках.

Как самостоятельно собрать ПК из комплектующих | Комплектующие для ПК | Блог

Если вы решили собрать компьютер из комплектующих самостоятельно, но вас отпугивает сам процесс сборки из-за вероятности допустить ошибку или что-то случайно сломать, то не нужно волноваться, на самом деле это не сложнее конструктора LEGO.

Имея минимальные навыки работы с отверткой, можно все сделать самостоятельно без привлечения специалиста и избежать лишних затрат. Это еще и увлекательный творческий процесс. Статья поможет пройти все этапы, учесть все подводные камни и прочие грабли.



Установка процессора, охлаждения и памяти

Начнем с установки процессора (CPU), так как это требует наибольшей концентрации вашего внимания.

Для правильного расположения CPU на одном из его углов присутствует метка, которую нужно сориентировать по такой же метке на процессорном сокете.



Процессор должен встать в сокет легко, без усилий и перекосов. Если этого не происходит, то вы неверно выбрали положение процессора. Главное, не надавить при этом слишком сильно, иначе есть шанс замять контактные ножки – у платформы Intel на сокете, у AMD непосредственно на CPU. Причем, если на втором ножки чаще всего можно выправить, то в большинстве случаев с Intel это фатально. Поможет только замена сокета в сервисном центре, причем платно, так как это негарантийный случай.



Лучше всего это делать на лежащей горизонтально материнской плате вне корпуса. Осталось только зафиксировать процессор специальным зажимом, и готово.



На процессор устанавливаем систему охлаждения. Вариантов крепления много, чаще это или клипсы, вставляющиеся в отверстия на материнской плате (платформа Intel), или подпружиненные защелки (платформа AMD). А также различные варианты креплений из винтов и гаек. Обязательно изучите иллюстрированную инструкцию к конкретной модели кулера.



Перед установкой убедитесь, что вы сняли защитную пленку с основания кулера, затем нанесите термопасту на крышку процессора. Она так же может быть уже нанесена на само основание радиатора или прилагаться в тюбике или пакетике. Слой должен быть максимально тонким и равномерным.



Чтобы избежать перекоса, плавно затягиваем винты по очереди по схеме крест-накрест.

Некоторые крупногабаритные башенные кулеры могут перекрывать слоты оперативной памяти и винты креплений, поэтому придется монтировать охлаждение после установки материнской платы в корпус и подключения планок памяти. Крепить вентилятор на подобный кулер так же следует после установки модулей оперативной памяти. Не забудьте подключить вентилятор к штекеру CPU_FAN на материнской плате.

Далее в слоты DDR вставляем планки памяти. У контактной группы имеется специальный вырез, который нужно совместить с ключом в слоте, иначе планка не вставится.

Закрепляются планки зажимами с двух сторон, причем в некоторых платах подвижные фиксаторы только с одной стороны — в этом случае вначале вставляем планку памяти в неподвижный фиксатор.

Установка комплектующих в корпус

Снимаем с корпуса боковые стенки и первым делом устанавливаем блок питания. Обычно он расположен снизу корпуса. Ориентируем его вентилятором вниз и прикручиваем на четыре винта с тыльной стороны. Возможна установка БП и вентилятором вверх – такое положение рекомендуется при полупассивном режиме охлаждения, а также, если его RGB-подсветка используется для визуального оформления корпуса. Кабели от БП пропускаем за поддон материнской платы в имеющиеся отверстия.

До установки материнской платы, понадобится вывести из-за поддона и продеть в соответствующее отверстие кабель питания CPU, и только потом уже прикрутить плату.

Далее прикручиваем материнскую плату. Не забудьте на интерфейсную панель установить комплектную заглушку – она защелкивается в вырезе на тыльной панели корпуса. Главное, сориентировать ее правильно в зависимости от разъемов.

На поддоне обычно уже вкручены стойки под материнскую плату. Их количество и положение можно изменить в зависимости от форм-фактора материнской платы.

Затем разберемся с основным 24-пиновым шлейфом питания материнской платы. Ориентироваться нужно на то, с какой стороны находится защелка на колодке и разъеме. Вставляем с усилием, до щелчка.

Если корпус тесный, то на этом этапе уже можно подключить к материнской плате провода, идущие от интерфейсной панели корпуса. Определиться с разъемами вам поможет руководство пользователя из комплекта материнской платы и маркировка возле контактов.

Установка накопителей и плат расширения

Накопители обычно фиксируются в отсеки винтами или предварительно устанавливаются в съемные корзины. Ориентированы они могут быть как вертикально, так и горизонтально.

Для жестких дисков желательно использовать антивибрационные прокладки. При их отсутствии в комплектации корпуса, можно их сделать самостоятельно из кусочков резины.

Твердотельные накопители SSD, особенно скоростные, требовательны к охлаждению, поэтому желательно, чтобы корзины с накопителями продувались вентилятором.

Шлейфы SATA подключаем к накопителям в последнюю очередь, после подключения и укладки всех кабелей питания. Существует возможность при неаккуратных действиях отломить контактную площадку.

Как исключение, накопители форм-фактора М.2 устанавливаются в слоты на материнской плате, и сделать это удобнее еще на первом этапе сборки, вне корпуса.

Устанавливаем в разъем PCI-E видеокарту до щелчка. Прикручиваем ее винтами в слотах расширения корпуса. В этом месте корпуса присутствуют заглушки – разовые или съемные. Перед выламыванием разовых примерьте, куда будет вставляться видеокарта, чтобы не удалить лишнюю, иначе в этом месте останется дырка. Расшатывайте заглушку осторожно. Чтобы не повредить элементы на материнской плате, поворачивайте наружу корпуса.



Подключение остальных кабелей питания и их укладка

Подключаем к видеокарте шлейфы PCI-E. Они чаще всего разборные: 6+2 пин. Важно не перепутать шлейфы CPU и PCI-E в случае использования модульного БП. Как правило, разъемы на панели блока питания подписаны, коннекторы промаркированы. Возможно и отличие в цветовом оформлении.

Вместе со шлейфом SATA подключаем питание к накопителям. Коннекторы у них могут быть прямые или угловые. Используйте те или иные в зависимости от ориентирования разъемов на материнской плате и расположения накопителей в корпусе.

При наличии подсветки или реобаса корпуса используем как коннекторы SATA, так и 4-пин коннекторы Molex. Последние часто используются и для корпусных вентиляторов.

После подключения кабелей аккуратно укладываем их за поддоном материнской платы и фиксируем стяжками.

В бюджетных моделях иногда нет возможности протянуть кабели за задней стенкой. В этом случае их придется собрать в пучки и уложить так, чтобы они не препятствовали потокам воздуха. Неиспользованные кабели можно разместить за корзиной для жестких дисков.

Организация охлаждения корпуса

Корпус комплектуется разным количеством вентиляторов. Минимальный набор: один вентилятор на вдув, установленный на лицевой панели, и один на выдув, установленный на тыльной или верхней панели корпуса. Если корпус не оснащен вентиляторами «из коробки», обязательно докупите.

Если вентиляторов нечетное количество, то большее количество ориентируем на вдув, создавая тем самым повышенное давление в корпусе. Если сделать наоборот, то воздух будет засасываться из всех щелей, обходя пылевые фильтры, а его поток будет неоптимален.

Желательно использовать системы регулировки оборотов (реобас), чтобы оптимально настроить скорость вентиляторов для наилучшего сочетания температура/шум. Так же подойдут вентиляторы 4-pin с авторегулировкой — материнская плата самостоятельно будет управлять числом оборотов в зависимости от нагрева комплектующих.

После этого можно установить боковые стенки, подключить питание и периферийные устройства и включить компьютер. Если все сделали верно, и комплектующие исправны, то ваш новый компьютер должен стартовать с одним коротким сигналом спикера. Далее вам предстоит процедура установки операционной системы.

В случае возникновения проблем со сборкой, можно собрать комплектующие вне корпуса, установив только процессор с охлаждением и одну планку оперативной памяти, подключив все к блоку питания. При удачном старте поочередно подключаем накопитель и видеокарту.

Заключение

Не бойтесь учиться новому, многие операции выполняются достаточно просто. В ПК почти все разъемы и слоты сделаны так, что вставить и подключить что-то не так практически невозможно. В инструкциях к комплектующим обычно все этапы сборки и подключения подробно расписаны и проиллюстрированы. Главное не спешить и быть аккуратным и внимательным. Удачных экспериментов!

Собираем игровой компьютер: недорогой, но мощный

Наверх
  • Рейтинги
  • Обзоры
    • Смартфоны и планшеты
    • Компьютеры и ноутбуки
    • Комплектующие
    • Периферия
    • Фото и видео
    • Аксессуары
    • ТВ и аудио
    • Техника для дома
    • Программы и приложения
  • Новости
  • Советы
    • Покупка
    • Эксплуатация
    • Ремонт
  • Подборки
    • Смартфоны и планшеты
    • Компьютеры
    • Аксессуары
    • ТВ и аудио
    • Фото и видео
    • Программы и приложения
    • Техника для дома
  • Гейминг
    • Игры
    • Железо

Как собрать компьютер / Мастерская

У 3DNews большая и разнообразная аудитория. Ресурс посещают как матерые энтузиасты, собравшие далеко не один ПК, так и читатели, которые только начинают вникать во все премудрости компьютерной техники. Тестовая лаборатория элегантно скальпирует процессоры и разгоняет их до серьезных частот, проводит масштабные эксперименты по изучению долговечности накопителей, сравнивает десятки видеокарт в современных играх и участвует в авантюрах по закупке необычного железа за рубежом, но в то же время не забывает и про неопытных пользователей. Так появилась рубрика «Компьютер месяца», в которой предлагаются разнообразные конфигурации системных блоков. После знакомства с комментариями и личного общения с читателями сайта мне стало понятно, что пора подробно рассказать и показать новичкам, как предлагаемые в статье комплектующие собрать в единое целое. Именно этому и посвящен данный материал.

⇡#Выбор и совместимость комплектующих

Порой определиться с набором комплектующих, из которых будет состоять твой ПК, тяжелее, чем собственноручно собрать системный блок в домашних условиях. В продаже можно найти огромное количество процессоров, материнских плат и видеокарт. Можно долго спорить о том, какой бренд предпочтительнее, а также дискутировать на тему, чья графика быстрее, — главное, чтобы при окончательном выборе конфигурации все железо было полностью совместимо друг с другом. Кстати, именно такие системы я предлагаю в «Компьютере месяца». При соблюдении этого правила сборка системного блока мало чем отличается от игры в конструктор, в котором все детали подходят друг к другу. Размеры комплектующих, параметры монтажных отверстий и разъемы — все элементы компьютера строго регламентируются, а потому, например, не может быть такого, чтобы оперативная память стандарта DDR3 вдруг заработала бы на материнской плате со слотами DIMM, предназначенными для установки исключительно DDR4-модулей. Вы просто не сможете установить их в соответствующие разъемы.

Для полноценного функционирования системного блока необходимо приобрести следующие устройства: материнскую плату, центральный процессор, кулер, оперативную память, жесткий диск или твердотельный накопитель, видеокарту (если у ЦП или материнской платы нет встроенного графического ядра), блок питания и корпус. К дополнительным комплектующим можно отнести оптический привод, а также всевозможные дискретные устройства: сетевые и звуковые карты, дополнительное охлаждение.

Материнская плата — это основа любого компьютера. Именно от нее зависит, какие будут использованы процессоры, сколько модулей оперативной памяти, видеокарт и накопителей может быть установлено. Размеры системной платы играют важную роль и при выборе корпуса. На данный момент среди материнок самыми ходовыми считаются решения форм-факторов E-ATX (305 × 330 мм), ATX (305 × 244, 305 × 225 или 305 × 199 мм), mATX (244 × 244, 244 × 225 или 191 × 188 мм) и mini-ITX (170 × 170 мм), хотя самих типоразмеров подобных устройств насчитывается гораздо больше. Форм-фактор всегда указывается в технических характеристиках корпусов.

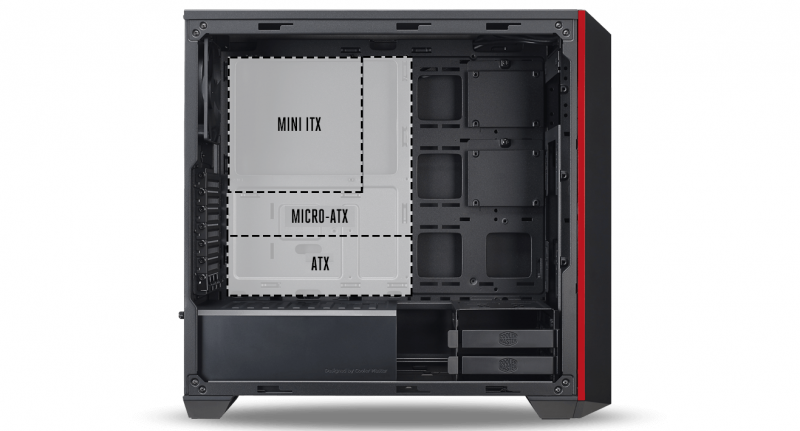

Само «жилище» для комплектующих тоже делится на типы в зависимости от размера и формы. Как правило, чем больше компьютерный корпус, тем более производительное железо мы можем установить в него, обеспечив при этом качественное охлаждение всех компонентов системы. Зависимость, впрочем, нелинейная — практика показывает, что и в компактных корпусах объемом 7-10 литров вполне реально собрать мощный игровой ПК. Просто предварительно придется более тщательно подбирать все комплектующие.

Среди ПК-корпусов наибольшей популярностью пользуются модели четырех типов: Midi-Tower (примеры — Deepcool Dukase и Zalman Z11 Neo), Full Tower (be quiet! Dark Base Pro 900), Mini-Tower (Fractal Design Define Nano S) и Slim Desktop (Fractal Design Node 202). Естественно, чем компактнее устройство, тем меньше у него посадочных мест под установку дискретных видеокарт, накопителей и корпусных вентиляторов. Например, в Node 202 объемом 10 литров можно установить исключительно 2,5-дюймовые жесткие диски и SSD. Все эти особенности добросовестный производитель указывает в технических характеристиках устройства.

Виды корпусов
  Full-Tower Midi-Tower Mini-Tower Slim Desktop
Ориентировочная высота 550+ мм До 500 мм До 400 мм До 400 мм
Поддерживаемый форм-фактор матплат E-ATX, ATX, mATX, mini-ITX E-ATX, ATX, mATX, mini-ITX mATX, mini-ITX mATX, mini-ITX
Количество слотов расширения 1-7 1-7 1-4 1-4
Форм-фактор блока питания ATX ATX ATX, SFX ATX, SFX
Рекомендуемая длина кабеля 4+4 ATX PS 12V для питания центрального процессора От 550 мм До 550 мм До 500 мм До 400 мм

При выборе комплектующих обратите внимание и на другие ограничения, которыми обладает любой компьютерный корпус:

  • максимальная высота процессорного кулера;
  • максимальная длина видеокарты;
  • максимальная длина блока питания.

Перед покупкой техники обязательно убедитесь в том, что все устройства совместимы друг с другом, не конфликтуют и точно помещаются в компьютерном корпусе. Самая простая логическая цепочка, которая не позволит вам приобрести неподходящие друг к другу комплектующие, выглядит следующим образом:

  • Определяемся с моделью центрального процессора.
  • Выбираем материнскую плату с подходящим для этого CPU сокетом.
  • Изучаем список совместимого оборудования материнской платы на официальном сайте и выбираем комплект оперативной памяти.
  • Выбираем накопители, которые совместимы с материнской платой.
  • Подбираем видеокарту, блок питания, процессорное охлаждение и корпус, в которые поместятся все комплектующие.

Опять же, приведенная последовательность ни в коем случае не является аксиомой. Так как сборка ПК — это всегда творческий процесс, то последовательность выбора железа может меняться. Например, вам понравился определенный корпус и хочется собрать систему своей мечты только в нем. Или же у вас на руках уже есть какие-то комплектующие, и требуется докупить все остальное.

Варианты установки системы водяного охлаждения: A — трехсекционные, двухсекционные и односекционные радиаторы; B — односекционный радиатор

Варианты установки системы водяного охлаждения: A — трехсекционные, двухсекционные и односекционные радиаторы; B — односекционный радиатор

Если в системном блоке будет использоваться необслуживаемая система водяного охлаждения для процессора или видеокарты, то дополнительно необходимо узнать размеры поддерживаемых радиаторов, а также места, в которых они могут быть установлены. Очевидно, что посадочные места для установки СВО совпадают с местами крепления вентиляторов. Односекционные радиаторы обычно устанавливают на задней стенке, двухсекционные и трехсекционные — на верхней и/или передней.

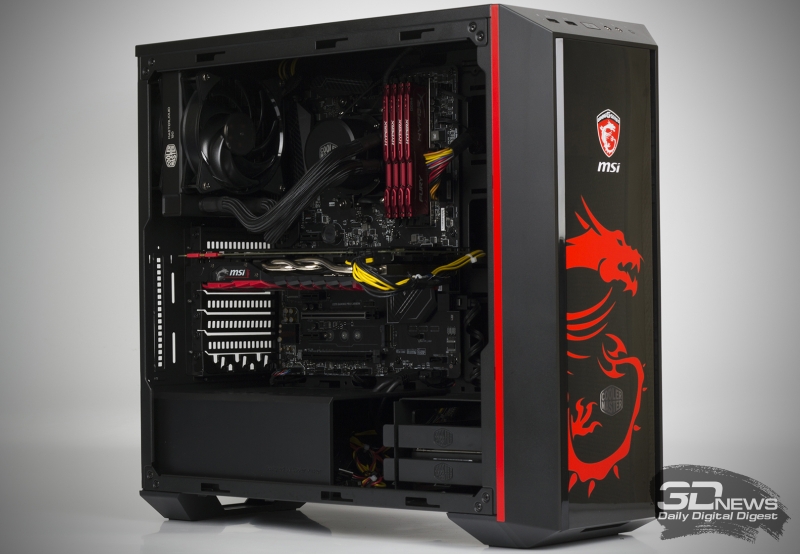

К сборке системного блока все готово

К сборке системного блока все готово

Для написания этого материала я, основываясь на приведенной выше последовательности выбора комплектующих, использовал следующий набор устройств:

  • центральный процессор AMD Ryzen 7 1700, сокет AM4, 3,0 (3,7) ГГц;
  • материнская плата MSI X370 GAMING PRO CARBON, сокет AM4, чипсет X370;
  • оперативная память Kingston HyperX Fury (HX426C16FR2K4/32), 4 × 8 Гбайт, DDR4-2666;
  • твердотельный накопитель Kingston HyperX Predator (SHPM2280P2H/480G), 480 Гбайт;
  • видеокарта MSI GeForce GTX 1070 GAMING X, 8 Гбайт;
  • блок питания Cooler Master MasterWatt, 500 Вт;
  • корпус Cooler Master MasterBox 5 MSI Edition;
  • процессорное охлаждение Cooler Master MasterLiquid 120.

Как видите, при подготовке этого материала используются самые распространенные форм-факторы — ATX для материнской платы и Midi-Tower для корпуса. Аналогичные варианты предлагаются в «Компьютере месяца» — потому что такой типоразмер наиболее универсален и пользуется наибольшей популярностью. Правда, не могу сказать, что процесс сборки в корпусах Mini-Tower и Slim Desktop принципиально чем-то отличается. Просто требования к подбору совместимого друг с другом железа оказываются заметно выше.

Дополнительно отмечу, что при подборе устройств учтены все современные веяния. Основным накопителем выступает модель Kingston HyperX Predator с интерфейсом PCI Express. А выбор в пользу Cooler Master MasterBox 5 MSI Edition сделан из-за возможности установки блока питания в нижней части шасси, а также наличия крепления для накопителей на заградительной стенке. Плюс большой популярностью пользуются необслуживаемые системы жидкостного охлаждения. Cooler Master MasterLiquid 120 — яркий представитель односекционных «водянок», которые уже из коробки готовы к работе. Остальные комплектующие подобраны таким образом, чтобы в конечном итоге получился производительный системный блок для работы и развлечений. Оптический привод не использовался. На мой взгляд, в 2017 году в нем нет никакой необходимости, да и Cooler Master MasterBox 5 MSI Edition (а также многие другие новые корпуса подобного формата) лишен посадочных мест под установку устройств в 5,25-дюймовые отсеки.

Принадлежности, которые пригодятся при сборке системного блока

Принадлежности, которые пригодятся при сборке системного блока

Для сборки системного блока вам точно понадобятся две крестовые отвертки с разным диаметром шлица, нейлоновые стяжки и кусачки. Возможно, пригодятся пассатижи — в дешевых корпусах резьбу нарезают на глаз, а также двухсторонняя клейкая лента, обезжиривающая жидкость и ватные палочки. Для того чтобы не поцарапать корпус и не повредить материнскую плату, я кладу все комплектующие на резиновый коврик. Антистатический браслет или перчатки тоже пригодятся новичкам, но, если честно, больше для придания уверенности в собственных силах. Так как сборка ПК — это в том числе и подключение мелких разъемов к материнской плате, то без хорошего освещения или фонарика под рукой точно не обойтись.

⇡#Шаг №1. Установка процессора и оперативной памяти

В руководстве пользователя материнской платы всегда присутствует описание установки всех основных компонентов и разъемов. Новички, держите эту книжку при себе. Последовательность выполнения шагов по сборке системного блока может меняться в зависимости от типа комплектующих. Например, иногда процессорный кулер лучше установить сразу же, а иногда — в предпоследнюю или последнюю очередь. Еще до закрепления материнской платы в корпусе следует установить центральный процессор и оперативную память в соответствующие гнезда.

Установка центрального процессора AMD Ryzen в гнездо AM4

Установка центрального процессора AMD Ryzen в гнездо AM4

Вы наверняка в курсе, что конструктивно процессоры AMD и Intel заметно отличаются друг от друга. Так, у чипов AMD выступающие контакты, именуемые железячниками «ногами», расположены непосредственно на подложке из текстолита. А вот чипы Intel такими элементами не располагают — для этих CPU контакты размещены непосредственно в сокете материнской платы.

Чипы AMD устанавливаются очень просто: поднимаем рычаг, кладем процессор на пластиковую подложку, опускаем рычаг.

Установка центрального процессора Intel в гнездо LGA115X

Установка центрального процессора Intel в гнездо LGA115X

Что касается решений Intel для платформ LGA115X, то здесь используется схожая методика: вместе с рычагом поднимаем прижимную рамку, устанавливаем процессор, опускаем рычаг и прижимную рамку.

Установка центрального процессора Intel в гнезда LGA2011 и LGA2011-v3

Установка центрального процессора Intel в гнезда LGA2011 и LGA2011-v3

В случае с платформами Intel LGA2011 и LGA2011-v3 для поднятия прижимной рамки потребуется высвободить из фиксирующих пазов два рычага.

Установка центрального процессора Intel в гнезда LGA2011 и LGA2011-v3   Установка центрального процессора Intel в гнезда LGA2011 и LGA2011-v3

Обратите внимание, что все центральные процессоры и материнские платы оснащены указателями и так называемой защитой от дурака. В принципе, вы не сможете установить чип в гнездо иным способом, поэтому при сборке компьютера НИКОГДА не применяйте силу. Защитой от неправильного подключения оснащены все элементы в системном блоке. Помимо центрального процессора, вы не сможете подключить каким-то иным образом кабели блока питания, корпусные разъемы, вентиляторы, дискретные устройства, накопители и оперативную память. Точнее, сможете, но для этого потребуется приложить максимум усилий. Думаю, о последствиях неправильной установки компонентов ПК лишний раз говорить не стоит.

Установка оперативной памяти

Установка оперативной памяти

После центрального процессора в слоты DIMM, расположенные обычно с правой стороны от центрального процессора, я устанавливаю оперативную память. MSI X370 GAMING PRO CARBON поддерживает ОЗУ стандарта DDR4, на печатной плате распаяно сразу четыре порта. В некоторых материнках их может быть всего два (чаще всего это либо самые дешевые устройства, либо решения форм-фактора mini-ITX, либо необычные эксперименты от производителей), в моделях для платформ LGA2011 и LGA2011-v3 — восемь. Обычно на текстолите все слоты DIMM промаркированы.

Большинство современных процессоров AMD и Intel имеют двухканальные контроллеры оперативной памяти. Поэтому в материнских платах и используется либо два, либо четыре слота DIMM. Поэтому же оптимальной считается установка либо двух, либо четырех модулей ОЗУ. В первом случае оперативная память устанавливается через один разъем. На некоторых материнских платах предусмотрены специальные указатели. Например, в MSI X370 GAMING PRO CARBON модули устанавливаются в слоты DIMMA2 и DIMMB2 — именно в таком случае оперативная память будет работать в двухканальном режиме. В других матплатах встречаются надписи типа DDR4_A1/DDR4_A2/DDR4_B1/DDR4_B2, DIMM_A1/DIMM_A2/DIMM_B1/DIMM_B2, DDR4_1/DDR4_2/DDR4_3/DDR4_4 — в таких случаях для обеспечения работы двухканального режима модули необходимо установить в слоты DDR4_A1/DDR4_B1, DIMM_A1/DIMM_B1 и DDR4_1/DDR4_2 соответственно.

Защита «от дурака» у оперативной памяти

«Защита от дурака» у оперативной памяти

Я уже говорил, что неправильно вставить оперативную память не получится, так как в конструкции разъемов DIMM используется перемычка. Она применяется в том числе и для того, чтобы пользователь не смог «втиснуть» в материнскую плату, поддерживающую DDR4, модули другого стандарта.

Платы оперативной памяти фиксируются при помощи защелок, расположенных по краям слотов DIMM. В некоторых материнских платах такие защелки расположены только на одной стороне разъемов. Это сделано для того, чтобы пользователь мог беспрепятственно менять модули ОЗУ, не снимая, например, при этом видеокарту.

Установка боксовых кулеров (слева направо): для платформ AMD AM1/AM2/AM2+/AM3/AM3+/FM2/FM2+; для платформы AMD AM4; для платформ Intel LGA115X

Установка боксовых кулеров (слева направо): для платформ AMD AM1/AM2/AM2+/AM3/AM3+/FM2/FM2+; для платформы AMD AM4; для платформ Intel LGA115X

После установки ЦП и ОЗУ вы можете сразу же установить процессорный кулер, но только если в его конструкции используется радиатор небольшого размера. Применение габаритной системы охлаждения затруднит монтаж материнской платы, а также последующее подключение проводов. На фотографии выше приведены примеры установки боксовых кулеров — так называются СО, которые продаются вместе с процессорами. Кулеры для платформ AMD AM3+ и FM2+ крепятся при помощи пластиковых «ушей» — за них цепляется специальная металлическая скоба с проушинами. Боксовое охлаждение для чипов Ryzen устанавливается иначе, здесь придется поработать отверткой: сначала снять пластиковое крепление, а затем прикрутить радиатор к бекплейту. Кулер для процессоров Intel крепится при помощи пластмассовых клипс: устанавливаете радиатор на ЦП и нажимаете на защелку, пока не услышите характерный щелчек. В общем, в случае с установкой боксовых систем охлаждения проблем даже у новичков возникнуть не должно.

На подошву некоторых кулеров уже нанесена термопаста — ее применение заметно увеличивает эффективность отвода тепла от CPU. В любом случае термопаста всегда идет в комплекте с процессорным охладителем. Например, вместе с Cooler Master MasterLiquid 120 шел небольшой тюбик, которого тем не менее должно хватить на 3-4 раза. Пожалуйста, не забудьте снять защитную пленку перед установкой системы охлаждения, если таковая имеется на основании устройства. Процесс нанесения термопасты описан в пункте под номером пять.

А вот установка других кулеров производится в индивидуальном порядке, так как каждый изготовитель использует крепежный набор собственной разработки. Поэтому сразу же доставайте из упаковки от СО инструкцию. Большинство устройств оснащены универсальными крепежными механизмами, которые подходят как для процессоров AMD, так и для Intel. Правда, ответная часть крепления, которая должна быть предварительно зафиксирована на плате, у разных платформ разная. Список поддерживаемого оборудования, а также размеры кулера всегда указаны в технических характеристиках. И все же в продаже достаточно моделей, которые совместимы только с одной определенной платформой.

Установка боксовых кулеров (слева направо): для платформ AMD AM1/AM2/AM2+/AM3/AM3+/FM2/FM2+; для платформы AMD AM4; для платформ Intel LGA115X

Еще раз: если устройство большое или же, как в моем случае, применяется необслуживаемая система жидкостного охлаждения, то на первом этапе достаточно закрепить на плате заднюю пластину и рамки, за которые и будет держаться радиатор кулера. Сам радиатор мы установим в предпоследнюю очередь, после того как к материнской плате будут подключены все кабели. Да, в корпусах уровня Cooler Master MasterBox 5 MSI Edition заградительная стенка имеет окно для доступа к бекплейту кулера, но далеко не всегда им удобно пользоваться.

Расположение башенных кулеров

Расположение башенных кулеров

Если говорить о воздушных процессорных охладителях, то наиболее популярными считаются кулеры башенного типа. В зависимости от используемой платформы и от конкретной модели радиатор СО может быть установлен в двух положениях. В первом случае вентилятор кулера будет выдувать воздух через заднюю стенку корпуса, во втором случае — через верхнюю. Правильный вариант установки определяет форма используемого корпуса. Так, в случае с моделями форматов Full-, Midi- и Mini-Tower лучше использовать первый вариант. Важно, чтобы применяемая СО не перекрывала слоты расширения, а также не упиралась в элементы охлаждения подсистемы питания материнской платы. Вот, например, MSI X370 GAMING PRO CARBON не конфликтует даже с самыми крупными башенными охладителями. А еще широкий процессорный кулер может помешать установке модулей оперативной памяти с высокими радиаторами охлаждения. Поэтому лучше использовать компактные комплекты ОЗУ, такие как Kingston HyperX Fury например, или же на 100 % удостовериться в том, что охлаждение CPU и память не будут конфликтовать друг с другом.

В нашей сборке применяется необслуживаемая система жидкостного охлаждения Cooler Master MasterLiquid 120, поэтому ее установка будет производиться в предпоследнюю очередь (шаг №5).

Коннекторы для подключения вентиляторов

Коннекторы для подключения вентиляторов

Вентиляторы кулера и корпуса подключаются к материнской плате при помощи 3- и 4-контактных разъемов. У MSI X370 GAMING PRO CARBON подобных элементов распаяно сразу шесть штук, что очень удобно. Количество таких портов никак не регламентируется, но минимум два разъема на плате должны присутствовать: для подключения вентилятора CPU-кулера и для системной (корпусной) крыльчатки. Все коннекторы маркируются соответствующим образом: CPU_FAN, SYS_FAN (или CHA_FAN). Иногда 4-контакнтный разъем, предназначенный для процессорного охладителя, выделяют другим цветом (чаще всего белым). А еще в платах среднего и высокого ценовых диапазонов можно встретить коннектор PUMP_FAN. Он предназначен для подключения ротора помпы водяного охлаждения, но в то же время подходит и для любых других вентиляторов. Просто через этот порт передается ток большей силы.

Разъем с тремя контактами не позволяет регулировать обороты подключенного к нему вентилятора. А вот 4-пиновый порт обладает такой возможностью, причем современные материнские платы умеют регулировать частоту вращения «вертушек» как с широтно-импульсной модуляцией (вентиляторы с четырьмя контактами), так и без нее (вентиляторы с тремя контактами).

При нехватке разъемов для подключения корпусных вентиляторов помогут всевозможные переходники. Это может быть обычный разветвитель, позволяющий подключить к одному 3- или 4-контактному порту сразу несколько крыльчаток. Или же кабель, подключаемый к разъему MOLEX или SATA. А еще существуют такие устройства, как реобасы, хотя их популярность никогда не была высокой. Впрочем, некоторые корпуса изначально оснащены простенькими (чаще всего — трехпозиционными) контроллерами, управляющими частотой вращения вентиляторов при помощи понижения напряжения с 12 до 7 или 5 В.

В случае с нашим ПК необходимости в дополнительных переходниках и разветвителях нет, так как требуется подключить к материнской плате только два вентилятора СВО и одну корпусную крыльчатку.

⇡#Шаг №2. Установка материнской платы и подключение разъемов корпуса

Теперь, когда центральный процессор и оперативная память подключены к материнской плате, пора начинать работать с корпусом.

Внутреннее устройство Cooler Master MasterBox 5 MSI Edition

Внутреннее устройство Cooler Master MasterBox 5 MSI Edition

Уже давно в Tower-корпусах блок питания устанавливается преимущественно снизу. Сделано это как из эстетических соображений (так удобнее и проще прокладывать провода), так и ради увеличения эффективности охлаждения, в первую очередь самого PSU. Однако в продаже встречаются модели корпусов и с иными вариантами установки БП.

Посадочные места для установки блока питания, 2,5-дюймовых накопителей и 3,5-дюймовых накопителей

Посадочные места для установки блока питания, 2,5- и 3,5-дюймовых накопителей

В конструкции Cooler Master MasterBox 5 MSI Edition предусмотрена небольшая корзина с салазками, в которой помещаются два 3,5-дюймовых жестких диска. Более компактные 2,5-дюймовые накопители крепятся на заградительной стенке.

Установка заглушки от I/O-панели материнской платы

Установка заглушки от I/O-панели материнской платы

Установка материнской платы начинается с закрепления заглушки I/O-панели в специально отведенном для этого прямоугольном отверстии. Никаких сложностей у вас не возникнет. Заглушка всегда идет в комплекте вместе с материнской платой.

Крепеж: винт-стойка для установки материнской платы; винты для закрепления материнской платы, видеокарт и блока питания; винты для закрепления накопителей

Крепеж: винт-стойка для установки материнской платы; винты для закрепления материнской платы, видеокарт и блока питания; винты для закрепления накопителей

Крепежные принадлежности всегда поставляются в комплекте с корпусом. Вместе с Cooler Master MasterBox 5 MSI Edition я нашел три типа винтов, а также пластиковые клипсы для установки дополнительных вентиляторов. В других корпусах вариантов крепежа может быть больше. В некоторых моделях винты-стойки, необходимые для установки материнской платы, уже вкручены в соответствующие резьбовые отверстия на заградительной стенке. В случае с Cooler Master MasterBox 5 MSI Edition эту процедуру придется проделать самостоятельно.

Крепеж: винт-стойка для установки материнской платы; винты для закрепления материнской платы, видеокарт и блока питания; винты для закрепления накопителей

Итак, корпус поддерживает установку материнских плат форм-факторов mini-ITX, mATX, ATX и даже E-ATX. На стенке присутствуют условные обозначения (схожая памятка используется во многих моделях). Так как в сборке используется плата форм-фактора ATX, то необходимо вкрутить все восемь винтов-стоек в резьбовые отверстия, помеченные буквой «А». Однако не все материнки, относящиеся к данному типоразмеру, соответствуют параметрам длины и ширины 305 × 244 мм. Например, MSI Z270A-PRO уже MSI X370 GAMING PRO CARBON на 19 мм, поэтому ее невозможно закрепить в корпусе по правому краю. Следовательно, при подключении проводов от блока питания или монтаже модулей памяти в слоты DIMM текстолит будет прогибаться. Аккуратнее устанавливайте эти элементы в подобных случаях.

Подключение органов управления и разъемов корпуса к материнской плате

Подключение органов управления и разъемов корпуса к материнской плате

После того как материнская плата закреплена, лично я сразу же подключаю органы управления и разъемы фронтальной панели корпуса. На переднюю стенку Cooler Master MasterBox 5 MSI Edition выведены два порта USB 3.0 А-типа, два 3,5-мм мини-джека для наушников и микрофона, а также клавиши включения системы и принудительной перезагрузки. Сложности могут возникнуть только при подключении органов управления — это пучок проводов с разъемами Power LED- и Power LED+ (передают информацию индикатору состояния компьютера), Power SW (отвечает за работу клавиши включения), HDD LED- и HDD LED+ (передает информацию индикатору активности накопителей), а также Reset SW (отвечает за работу кнопки принудительной перезагрузки). Некоторых элементов может не быть на «морде» корпуса, так как не все устройства оснащены, например, клавишей Reset или LED-индикаторами. Однако во всех случаях эти разъемы подключаются в определенной последовательности, как это показано в таблице ниже. Просто производители материнских плат используют собственные обозначения по сути одной и той же контактной площадки: JFP1 в матплатах MSI; PANEL в ASUS; PANEL1 в ASRock и F_PANEL в GIGABYTE.

Power LED+ Power LED- Power SW Power SW
HDD LED+ HDD LED- Reset SW Reset SW
Подключение органов управления и разъемов корпуса к материнской плате

Кроме того, среди внутренних разъемов на материнской плате могут присутствовать контактные площадки для подключения портов USB 3.1 и USB 2.0, RGB-лент, модуля TPM, FP-аудио и спикера.

⇡#Шаг №3. Установка и подключение накопителей

Современные платформы AMD и Intel позволяют установить несколько типов накопителей. В продаже вы легко найдете SSD с интерфейсами SATA 6 Гбит/с и PCI Express.

Установка накопителей

Установка накопителей

Жесткие диски форм-фактора 3,5’’ в Cooler Master MasterBox 5 MSI Edition удобно устанавливать в корзину. Пластиковые салазки оснащены системой безвинтового крепления, а также имеют антивибрационные шайбы. Сюда же могут быть помещены и 2,5-дюймовые запоминающие устройства, но в таком случае придется дополнительно поработать отверткой.

SSD с разъемом SATA 6 Гбит/с и компактные HDD, подключаемые к материнской плате при помощи гибкого кабеля, крепятся в том числе и к разделительной стенке. Выглядит подобное решение весьма привлекательно. На каждый накопитель приходится по четыре винта.

Установка M.2-накопителя при помощи платы PCI Express x4

Установка M.2-накопителя при помощи платы PCI Express x4

В нашем системном блоке основным накопителем выступает модель Kingston HyperX Predator объемом 480 Гбайт. В комплекте с этим SSD идет плата расширения с интерфейсом PCI Express x4 — она пригодится тем пользователям, у которых нет порта M.2 на материнской плате. MSI X370 GAMING PRO CARBON располагает сразу двумя такими разъемами: к верхнему подведено четыре линии PCI Express 3.0, к нижнему — тоже четыре линии, но PCI Express 2.0. Поддерживается установка накопителей длиной 42, 60, 80 и даже 110 мм, хотя самым распространенным форматом на сегодняшний день является типоразмер M.2 2280 (где «22» — это ширина печатной платы в миллиметрах, а «80» — длина).

Форм-фактор M.2 подразумевает наличие двух типов ключей — «B» (Socket 2 на две линии PCI Express) и «M» (Socket 3 на четыре линии PCI Express), однако в современных материнских платах используется только второй вариант. К нему подходят M.2-накопители как с интерфейсом SATA (на таких SSD присутствуют сразу оба ключа-выреза), так и с PCI Express. Однако перед покупкой обязательно убедитесь в том, что выбранная вами материнская плата поддерживает M.2 SATA SSD, M.2 PCI Express SSD или оба варианта сразу.

Модель Kingston HyperX Predator предназначена для установки в разъем M.2 c ключом «M» (Socket 3), к которому подведено четыре линии PCI Express. Так как у MSI X370 GAMING PRO CARBON присутствует сразу два таких порта, то необходимости использовать плату расширения нет. Я просто вставил Kingston HyperX Predator в верхний M.2-слот и закрепил накопитель при помощи небольшого винта, который шел в комплекте с SSD. Для работы такого SSD не нужно никаких драйверов, так как BIOS системной платы определяет накопитель самостоятельно.

Как правило, при использовании M.2-накопителя в режиме SATA отключается одна из колодок на материнской плате. Номер порта, который будет деактивирован, обязательно указан в руководстве по эксплуатации.

Подключение SATA-кабелей к накопителям и материнской плате

Подключение SATA-кабелей к накопителям и материнской плате

SSD формата M.2 удобны тем, что к ним не нужно подключать провода. А вот к «обычным» накопителям необходимо тянуть и кабели питания, и кабели передачи данных. Впрочем, ничего сложного в этом нет. Гибкие провода SATA 6 Гбит/с идут в комплекте с системной платой. Только учтите, что вместе с дешевыми «мамами» кладут всего парочку кабелей.

Если Вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.

Собираем лучший игровой ПК: проще, чем кажется

Наверх
  • Рейтинги
  • Обзоры
    • Смартфоны и планшеты
    • Компьютеры и ноутбуки
    • Комплектующие
    • Периферия
    • Фото и видео
    • Аксессуары
    • ТВ и аудио
    • Техника для дома
    • Программы и приложения
  • Новости
  • Советы
    • Покупка
    • Эксплуатация
    • Ремонт
  • Подборки
    • Смартфоны и планшеты
    • Компьютеры
    • Аксессуары
    • ТВ и аудио
    • Фото и видео
    • Программы и приложения
    • Техника для дома
  • Гейминг

MSI Россия

Клавиатура

Клавиатура используется преимущественно для ввода текста. Клавиатуры используют интерфейсы USB и PS/2. Чаще всего используются USB-клавиатуры, а PS/2 применяется только в отдельных современных или устаревших моделях.

Механизм и способ работы клавиатуры определяют ее отклик на нажатие при печати. Есть два основных типа клавиатур: мембранные и механические.

  • Механическая клавиатура обладает независимыми физическими переключателями. Различные переключатели обладают разными откликами на нажатие. Основные типы таких клавиатур носят кодовые названия Brown, Blue, Black и White.
  • Мембранные клавиатуры дешевле и наиболее широко представлены на рынке. У них есть проблема в регистрацией одновременных нажатий клавиш, поэтому разборчивые игроки могут склониться к выбору клавиатур с поддержкой N-Key Rollover (NKRO).

Мышь

Мыши обычно классифицируются по методу подключения как проводные и беспроводные. Также их можно классифицировать на основании датчика оптического или лазерного типа.

Проводная мышь обычно подключается через порт USB, а беспроводная мышь используется Bluetooth и Wi-Fi на 2,4 ГГц. Для игр рекомендуется использовать проводную мышь во избежание проблем с потерей сигнала и разрядкой аккумулятора.

Параметр DPI (точки на дюйм) — еще один критерий, который надо учитывать при покупке мыши. DPI определяет количество шагов — «точек» — которые мышь регистрирует при смещении на дюйм. Чем больше значение DPI, тем более чувствительна мышь, и тем быстрее ее указатель может перемещаться по экрану. Мышь с высоким показателем DPI сама по себе не гарантирует точность. Для полноценного ее использования вам потребуется экран высокого разрешения. Наиболее чувствительные мыши из представленных на рынке имеют показатель DPI, равный 8200. Стандартные мыши имеют показатель, равный примерно 1200.

Мониторы

По форме мониторы можно разделить на плоские или изогнутые. При покупке монитора обратите внимание на тип панели, яркость, контрастность и частоту обновления. В настоящее время самыми популярными считаются панели IPS. Кроме учета личных потребностей, при выборе монитора вам следует учесть характеристики своей графической карты. Технологичные игровые мониторы могут поддерживать NVIDIA G-Sync или AMD Freesync — технологии, помогающие уменьшить разрыв изображения на экране. Как правило, мониторы получают выходные данные для отображения через интерфейсы D-Sub/DVI/HDMI.

Leave a comment
