Как расставить колонки в комнате правильно | Колонки | Блог

Звучание интерьерной акустики определяется не только качеством колонок, но еще и их корректным расположением в помещении. Расстановка «на авось» может нивелировать преимущества самой дорогой аппаратуры, а правильное размещение – выжать максимум даже из бюджетной системы.

Любая комната работает как резонатор: стены, потолок, пол и предметы интерьера задают определенные частоты колебаний, звуковые волны пересекаются и отражаются от поверхностей, звучание искажается. Полностью избавиться от резонанса невозможно, остается только минимизировать его влияние при помощи правильной расстановки колонок.

Расположение колонок 2.0

В идеале звуковая волна должна дойти до слушателя, прежде чем она отразится от поверхностей или предметов. Для этого колонки устанавливают на короткой стороне помещения и поворачивают к слушателю под углом примерно 30 градусов. Но если комната значительно вытянута, громкоговорители лучше расположить вдоль длинной стены. Это позволит избежать излишнего подчеркивания басов, появления звона и грохота при воспроизведении музыки.

При установке важна не только физическая, но и акустическая симметрия. Например, если на левой стене есть окно, а на правой – полки с книгами, частотный баланс аудиоканалов будет нарушен. Ситуацию исправят плотные шторы.

Высокочастотный динамик располагают на уровне глаз сидящего человека, если это невозможно – чуть выше. На такое положение ориентируется большинство производителей. Отклонение от этой схемы чревато искажением амплитудно-частотной характеристики (АЧХ), особенно это заметно на высоких частотах.

Для акустики с задним расположением фазоинвертора оптимальное расстояние от стены составляет 20-40 см, точная цифра устанавливается опытным путем. Более близкое расположение негативно сказывается на звучании: низкочастотные волны намного сильнее отражаются от стен, басы становятся более навязчивыми и «бубнящими».

Зона прослушивания

Оптимально, если колонки и зона прослушивания находятся в углах равностороннего треугольника, образуя так называемое «золотое сечение». При этом расстояние от громкоговорителя до слушателя должно составлять от 0,8 до 1,33 расстояния между колонками. Лучшее место для прослушивания находится в зоне 38-42% от общей длины комнаты.

Сабвуферы систем 2.1 устанавливают в том же направлении, что и колонки. Хотя при правильной настройке их местоположение роли не играет, чаще всего сабвуферы находятся в передней части комнаты.

Как расставить акустическую систему 5.1

Передние колонки, сабвуфер и зону прослушивания располагают по той же схеме, что в системах 2.0 и 2.1. Для остальной аппаратуры действуют следующие правила:

●    Центральная колонка находится над или под телевизором. При этом высокочастотный динамик располагается на уровне ушей слушателя. Если не удается добиться такого положения, оборудование следует наклонить в нужном направлении.

●    Тыловые колонки устанавливают под углом в боковых частях зоны прослушивания – позади дивана или кресла, но не сразу за ним. Расстояние между тыловыми громкоговорителями должно быть немного больше, чем между передними колонками. Если места не хватает, лучше направить их друг на друга либо вперед. Так звук будет максимально объемным.

Как правило, акустические системы (АС) ставят на специальные полки, стойки или прямо на пол в случае с крупными напольными системами. Для достижения хорошего звукового эффекта тыловые и фронтальные колонки должны располагаться в одной плоскости. Оптимальная высота составляет от 0,5 до 1,5 метров. Расстояние от каждого громкоговорителя до головы слушателя должно быть примерно одинаковым.

Важно:

Не рекомендуется размещать колонки в углах комнаты, хотя это и кажется самым удобным решением. При такой расстановке проявляются значительные фазовые искажения (эхо) и сильные стоячие волны. Пространство между элементами АС должно быть пустым.

Как быть, если не получается расставить АС по схеме

Многие производители дают рекомендации по расстановке элементов акустической системы, но в стесненных условиях квартир не всегда удается следовать предложенным схемам. Особое внимание стоит уделить расположению передней и фронтальных колонок, а с тыловыми можно поэкспериментировать. На практике бывает достаточно поиграть настройками баланса, немного изменить расположение громкоговорителей, добавить текстиля в интерьер. Проверяя звучание акустической системы, лучше стоять к ней спиной.

Как установить и настроить компьютерную акустику

Хороший звук — важный компонент работы компьютера. Воспроизведение аудио требуется не только для игр и фильмов, но также для взаимодействия с некоторыми музыкальными программами. Поэтому нужно знать, как подключить колонки к компьютеру, чтобы звук оставался качественным и удовлетворял запросы пользователя.

Установка драйвера звуковой карты

Первичная настройка звука на персональном компьютере или ноутбуке начинается с установки драйверов для звуковой карты. Разумеется, последние современные операционные системы, такие как Windows 10, сами в состоянии определить модель звукового устройства, вне зависимости от того, встроенное оно или отдельное, и установить нужное вспомогательное программное обеспечение. Конечно, этот вариант не подойдет владельцам звуковых карт, которые вышли совсем недавно.

Обычно для подключения колонок используется встроенная звуковая карта. Современные платы поддерживают шестиканальную систему. Для подключения стереосистемы 5.1 ее хватит, если же вы хотите наслаждаться профессиональным звуком с системой 7.1, придется задуматься о покупке внешней звуковой карты.

Если ОС не установила драйвера в автоматическом режиме, то не стоит отчаиваться. Нам необходимо начать с самого начала, а именно – точно понять, какая звуковая плата установлена на вашем персональном компьютере. Они существуют трех видов: 2.1, 5.1, 7.1. В самом начале при установке специальных драйверов с помощью всплывающих подсказок вы легко сможете это определить. И уже в зависимости от вида звуковой платы сможете начинать настройку звука на компьютере, зная, какой звук вы должны получить в результате.

Подключение акустики

Простые системы 2.0 (два динамика) и 2.1 (сабвуфер, две колонки) подключаются с помощью одного кабеля, который подсоединяется к разъему зеленого цвета.

Для системы 5.1 требуется уже три аудио выхода:

• зеленый – для фронтальных колонок;
• черный – для задних динамиков;
• оранжевый – для сабвуфера и центральной колонки.

Для начала вам необходимо выключить компьютер, полностью обесточив его. Затем подключить колонки к разъемам, соответствующим по цветам со шнурами.На разъеме может быть написано Line Out.

Выбор места для колонок

Для расположения колонок необходимо правильно выбрать место, в котором звук от колонок будет максимально приятно слушать. Благоприятное расстояние, которое должно находиться между двумя или более колонками на компьютере должно быть не менее 1,5 или даже более метров. В случае же когда колонки будут находиться друг от друга на близком расстоянии, их звук будет размываться и тем самым получится не качественное звучание.

Колонки рекомендуется располагать на столе или других приспособлениях, только не на полу, пол способен заглушать и искажать их звучание, это никак не касается сабвуфера. Идеальная высота расположения колонок от пола считается от 1 до 2 метров. Что же касается сабвуфера, то его максимально хорошее звучание будет слышно, если он будет находиться именно на полу, ведь известно что, низкие частоты хорошо воспринимаются на идеально ровной и твердой поверхности. Если на вашем сабвуфере маленькие динамики, то лучше всего его установить между левой и правой передней колонками на расстоянии около метра впереди них.

Если вы решили ставить колонки не на стол возле монитора, а подвесить их, к примеру, на стену следует, помните некие правила. Если колонки небольшие и легкие по весу. То дополнительная страховка им не понадобится, в случае же с тяжелыми колонками, вес которых может достигать 5 кг, стоит позаботится, о специальных страховочных кронштейнах, дабы избежать неприятных ситуаций. Если при установке вы не допустили ошибок, то колонки на компьютере должны звучать максимально ровно, в случае же когда одна колонка звучит громче, нежели другая, стоит отрегулировать их звучание с помощью сабвуфера или программно.

Подключение Bluetooth-акустики

Если не хотите ограничивать свои передвижения проводами от колонок, выбирайте Bluetooth-устройства. Они работают не только с ноутбуками и ПК, но и с телефонами, поэтому их приобретение становится весьма выгодным вложением.

Bluetooth-колонки не отличаются большой мощностью, зато подключить их довольно просто:

• Включите сами динамики. Должен загореться светодиодный индикатор.
• Включите Bluetooth на ноутбуке или ПК (если нет встроенного адаптера, можно приобрести съемный).
• Запустите поиск новых устройств.
• Найдите название своих колонок и выполните соединение между устройствами. В некоторых моделях требуется ввести пароль для подключения.
• Если соединение прошло успешно, индикатор замигает или поменяет цвет.
• Включайте музыку и наслаждайтесь звучанием.

Сегодня компьютер применяется во многих сторонах нашей повседневной жизни. Каждый человек имеет свои приоритеты при использовании компьютера. Но даже тот, кто использует компьютер для печати документов, не прочь послушать музыку с CD или из интернета, что уж тут говорить о тех, кто играет в игры, смотрит фильмы и, уж тем более, слушает музыку. Для того чтобы наслаждаться звуком, вам нужна правильная настройка звука на компьютера.

Юрий Алисиевич, Торговый портал Shop.by

как правильно расставить колонки в комнате / Stereo.ru

Судите сами: интересные продвинутые источники, усилители и АС появляются практически непрерывно, поэтому всегда есть соблазн попробовать что-то новое. Ну а если выбор компонента вдруг оказался не слишком удачным, поиск кандидата на замену из тягостной неизбежности практически всегда превращается в дополнительное приключение. С другой стороны, шанс выбрать новое помещение для музыкальной системы или домашнего кинотеатра большинству из нас представляется очень редко, некоторым — вообще никогда.

По этой причине лихорадка перманентного апгрейда на комнату прослушивания, как правило, не распространяется. Но ведь именно она – самый главный компонент звуковой инсталляции, от которого самым драматическим образом зависит характер и качество звучания аппаратуры независимо от её класса. Ну а раз так, вариант остается только один: оставить на время покупательский азарт и заняться приведением имеющейся недвижимости в акустический порядок.

Профилактика лучше, но лечение чаще

Работники Hi-Fi-салонов не дадут соврать, фраза «У вас играло, а у меня дома не играет» — лучшая иллюстрация к проблеме интерьерной акустики. То есть у самой акустики проблем нет, а появляются они у тех, кто пытается игнорировать ее существование.

Допустим, обрела молодая семья собственную квартиру. Первым делом составляется план обустройства и ремонта. «Холодильник поставим здесь, стиральную машину в ванной, а диван — в гостиной». Телевизор вешаем напротив дивана, если, конечно, кому-нибудь не придет катастрофическая идея загнать его в угол. Затем, кстати, вполне может выясниться, что экран оказался напротив смотрящего на юг окна — лично видел такое не один раз.

Ради бескомпромиссной борьбы с ранними отражениями, оптимизации басов и снижения времени реверберации некоторые обладатели домашних студий пускаются на самые радикальные меры, вроде постройки стен из акустических ловушек

О колонках чаще всего вспоминают в последнюю очередь, и дай бог, если это происходит хотя бы до установки пресловутого дивана. Почему — понятно: даже если будущие обитатели квартиры действительно любят послушать музыку, забот и расходов во время масштабного ремонта выше крыши, тут бы унитаз не забыть заказать…

Итог предсказуем. Колонки оказываются загнанными в углы комнаты, а сабвуфер затравленно выглядывает откуда-нибудь из-за занавески. В результате звук, скорее всего, окажется достойным первой машины молодого поклонника хип-хопа, испытывающего острый дефицит финансовых средств и музыкального вкуса.

А вот чисто случайно расставить акустику так, чтобы ваша тёща — потомственный музыковед, придя в гости, погрузилась в глубокую эйфорию, не получится никогда. Дело в том, что правила оптимального расположения источников звука практически всегда идут вразрез с устоявшимися нормами (чтобы не сказать штампами) интерьерного дизайна.

О том, что акустика комнаты влияет на многое, говорит, например, профиль работы британской фирмы Oscar Acoustics. Они делают специальное оформление в переговорных комнатах офисов, которое улучшает разборчивость речи всех участников встречи

Важно понимать, что любая комната всегда работает как резонатор, формируя характер звучания не в меньшей степени, чем, скажем, скрипичная дека. Однако в отличие от корпуса скрипки, форма комнаты в подавляющем большинстве случаев благозвучию не способствует.

Например, прямоугольная топология с параллельными поверхностями большой площади неизбежно приводит к возникновению нежелательных отражений и стоячих волн, превращающих более-менее плоскую (в лучшем случае) АЧХ колонок в кривую, больше всего напоминающую сейсмограмму землетрясения. Причем в разных точках пространства форма этой кривой может меняться самым причудливым образом.

Четыре плохих комнаты

Перечислим основные факторы негативного влияния комнаты на звук:

1. Недостаточное, или, наоборот, слишком большое время реверберации. Этот параметр характеризует «звонкость» помещения, то есть длительность затухания звука, и выражается временем, необходимым для его ослабления в тысячу раз (на 60 дБ). Слишком гулкая комната так же малопригодна для нормального восприятия музыки, как и абсолютно глухая, лишающая слушателей малейшего ощущения пространственного объема.

2. Стоячие звуковые волны. Возникают из-за отражений и взаимных наложений низкочастотных колебаний, длины волн которых сопоставимы с размерами помещения. На слух воспринимаются как резкие подъемы и провалы басов в строго определенных точках пространства.

Да-да, так оно и происходит не только с разговорами позади вас, но и с отражениями звука от акустики, стоящей перед вами

3. Ранние отражения. Высокочастотные (в меньшей степени — среднечастотные) колебания, отраженные от поверхностей, расположенных неподалеку от АС (в основном голых боковых стен, пола и потолка). Они попадают к нам в уши почти одновременно с прямым сигналом, нарушая правильное восприятие локализации источников звука в стереопанораме. Более того, несовпадение фаз прямой и отражённой волн (к тому же гуляющее по частоте) приводит к резкому ухудшению равномерности частотной характеристики.

4. Порхающее эхо. Череда быстрых повторений звука на определенных частотах, возникающих при расположении колонок между двумя параллельными, хорошо отражающими поверхностями.

Спасение звука подручными средствами

Существует масса способов обуздания звуковой анархии, самые радикальные из которых предполагают построение точной акустической модели комнаты посредством ее лазерного сканирования. Задуматься об акустической подготовке крайне желательно ещё в начальной стадии капитального ремонта, и доверить её лучше проверенному специалисту. Причем именно инсталлятору, а ни в коем случае не интерьерному дизайнеру. Потому что последний (если он, конечно, по совместительству не аудиофил), не знает, что большие площади гипсокартона поглощают басы с удивительным аппетитом, а средние и высокие отражают с характерными призвуками. Или что незашторенная стеклянная стена — воплощённый кошмар любого меломана с ушами.

Так выглядит акустическая обработка одного из залов студии Manifold Recording. Это к вопросу о том, сколько труда надо вложить, чтобы помещение зазвучало по-настоящему

Однако если этот поезд уже ушел, оставив как данность комнату со сложившимися отделкой и интерьером, можно попробовать улучшить её акустические свойства и собственными силами. Кстати, шансы заметно облагородить звучание системы в этом случае довольно высоки. Полностью избавиться от всех проблем, конечно, не получится, но зато и денег в сравнении с «инсталляторским» вариантом удастся сэкономить изрядно.

Начнем с осмысленной расстановки колонок. Первым делом отодвиньте их от задней стены, особенно если порты фазоинверторов направлены как раз на неё. Это позволит сделать басы менее гулкими и более разборчивыми, улучшить глубину музыкальной сцены. На сколько двигать? Универсального ответа нет, так что первым делом прочтите мануал к колонкам, а затем слушайте и экспериментируйте. Самому слушателю, кстати, по той же причине не стоит упираться затылком в стену. Хорошо помогают мягкие подушки на спинке дивана, а в идеале — тканый гобелен или тяжелая портьера за спиной.

Близость боковых стен способствует возникновению ранних отражений и стоячих волн, так что от них акустику так же стараемся держать подальше. В борьбе с последними, кстати, очень полезно получить детальную информацию о модах – то есть частотах, на которых возникают резонансные явления, заодно выяснив и их примерное расположение в комнате. Для этого потребуется лишь рулетка и онлайновый акустический калькулятор, например, вот этот.

Акустически калькулятор

Еще один способ определения оптимального положения колонок — метод четных и нечетных сечений. Например, длина комнаты делится на четный коэффициент, а ширина — на нечетный. Поделив, допустим, ширину на два, а длину на три, получим своего рода разметку, на пересечениях линий которой и рекомендуется устанавливать АС.

Правда, если меломан живет не один, в этот момент крайне вероятно возникновение конфликтной ситуации с домочадцами, не считающими хорошей идеей установку двух полутораметровых деревянных столпов прямо посреди комнаты. Что ж, видимо придется идти на компромиссы, главное, чтобы они опять-таки были осмысленными с точки зрения акустики. И имейте в виду, что с уменьшением расстояния между колонками верхняя составляющая басового спектра, как правило, начинает звучать ярче, а самые глубокие низы — наоборот. Кроме того, всегда старайтесь минимизировать длину проводов, соединяющих колонки с оконечным усилителем. Скорее всего, для этого придется удлинить межблочники, но овчинка стоит выделки.

После того как АС обрели стабильное положение в пространстве, сориентируйте их акустические оси прямо на место прослушивания. Любые отклонения от «прямого выстрела» чреваты искажением АЧХ, особенно на высоких частотах, ведь разработчики стремятся получить наилучшее звучание именно для такого положения излучателей. Правда, некоторые производители (например, Dali для колонок с ленточными твитерами широкой направленности) рекомендуют не разворачивать их на слушателя, но данное исключение лишь подтверждает общее правило. В варианте с полочниками из этих же соображений ВЧ-излучатели колонок должны находиться на уровне уха сидящего человека.

Стены и потолок, сходящиеся под прямым углом — главная акустическая проблема большинства помещений. Большие акустические ловушки помогут даже в самых тяжелых случаях, главное суметь вписать их в интерер

Если же речь идет о конфигурации 2.1 (многоканальные системы для домашнего кино мы рассмотрим в отдельном материале), самое время заняться сабвуфером. С понижением частоты звука направленность его распространения снижается, но это совершенно не означает, что саб можно задвинуть куда угодно — лишь бы не мешал и проводов хватило.

Индивидуальный для каждой комнаты набор мод и потенциальных источников резонансов (застекленный шкаф с посудой) делает поиск оптимального расположения сабвуфера делом увлекательным, творческим и далеко не простым. Не поленитесь поэкспериментировать с его положением — и вы удивитесь, насколько по-разному могут звучать «ненаправленные» низкие частоты.

Чтобы не таскать в процессе экспериментов тяжеленный ящик, некоторые поступают наоборот: усаживают саб в кресло, а сами в поисках правильного баса (не более громкого, но более разборчивого и равномерного) ползают по комнате на четвереньках, а потом в лучшее на слух место и ставится саб. Отправная точка в поисках нам уже известна: ближе к стенам и углам — больше баса, и, чаще всего, неуправляемого гула. Кстати, в процессе перемещений не забудьте о регулировках частоты среза и поворота фазы, тоже помогает.

О пользе зеркал и вреде отражений

Во время всех манипуляций с акустическими системами важно помнить, что самые большие неприятности обычно доставляют хорошо отражающие звук поверхности большой площади, особенно, когда они расположены симметрично. Именно поэтому студии звукозаписи и концертные залы высокого класса не имеют прямых углов и параллельных стен, а потолки их сформированы панелями сложной формы, работающими, в зависимости от конкретной задачи, на поглощение или рассеивание звуковой энергии.

Применительно к нашей ситуации, «настройка комнаты» может включать три этапа. Сначала определяем уровень реверберации (самый простой способ — громко хлопнуть в ладоши и внимательно вслушаться в реакцию помещения). Слишком звонкие комнаты встречаются куда чаще, чем переглушенные. Для корректировки сгодятся любые звукопоглощающие материалы и объекты: мягкая мебель, плотные занавески, картины и книжные полки на стенах (ни в коем случае не застекленные), и даже большие плюшевые игрушки. Если же звук от хлопка исчезает чуть ли не раньше, чем вы свели ладони, значит с элементами украшательства и комфорта явный перебор, и от некоторых из них неплохо бы избавиться.

Этап второй — борьба с ранними отражениями. Тут отлично помогает ковер на полу (чем толще, тем лучше), и потолок, облицованный звукопоглощающими плитками (отлично работает и натяжная ткань). Компромиссный вариант: декоративный коврик непосредственно перед колонками. Не забудьте и про стены, вместо картин на них лучше разместить специальные звукопоглощающие панели, некоторые из которых выглядят вполне стильно и симпатично. Оптимальное место для размещения поглощающих элементов найти не сложно. Приложите к исследуемой поверхности зеркало или лист зеркальной пленки и перемещайте до тех пор, пока сидящий в месте прослушивания не увидит в нем отражение динамиков. Ну а поскольку угол падения равен углу отражения, в данной области и нужно располагать звукопоглощающий материал.

Пример эффективного размещения звукопоглощающих панелей

В финале еще пара слов об укрощении басов. Эффективный способ борьбы с их избытком, неравномерным распределением и характерным бубнением — размещение в углах (иногда и вдоль стен тоже) акустических ловушек — цилиндрических конструкций, поглощающих энергию низкочастотных колебаний. Для их установки не придётся затевать ремонт, однако нужно быть морально готовым к появлению в комнате ещё нескольких громоздких объектов.

Как правильно расставить колонки: 10 шагов. Инсталлируем систему правильно

Инсталлируем систему правильно

Формат современных квартир редко когда позволяет добиться идеальных параметров при инсталляции системы. Между тем, правила размещения АС в комнате прослушивания исключительно важны. И даже очень дорогие акустические системы могут не дать того самого сверхъестественного звука, который был в салоне, при их неверной установке дома. Описанные десять шагов при расстановке колонок помогут как начинающим аудиофилам, так и продвинутым – ряд тонкостей вполне можно забыть, пытаясь не испортить интерьер.

1. Ориентируем систему по длинной стороне зала

Установка по длинной стене комнаты прослушивания – настоящее благо для качества и точности басовой линии. Как правило, при такой ориентировке волны просто не успевают развернуться и «завести» помещение НЧ-модами. Если есть такая возможность – начините установку с такого формата.

2. Отодвигаем АС от стен на большое расстояние

Чем ближе громкоговоритель размещен к стене, тем больше будет баса – но, и тем менее качественным он будет. Всего несколько моделей спикеров (например, легендарные Klipsch Klipschorn) требуют инсталляции в углах зала, остальные модели будут играть идеально лишь при выдвижении их вперед на 1/3 длины зала! При этом, если АС имеют выведенные назад большие порты фазоинвертора, их смело можно ставить и на расстоянии от стен в 1/2 от длины зала – именно такие комплексы вы часто можете лицезреть на High End выставках. «Кашу маслом» в случае жилого помещения испортить сложно.

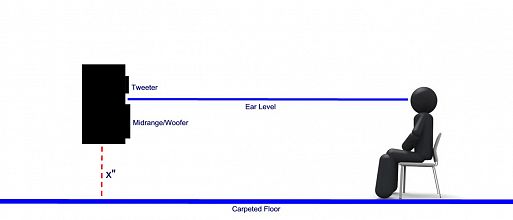

3. Ориентируем твитер по уровню ушей в точке прослушивания

Исключительно важна и высота сидячего места – если диван сильно «провален» (или поднят) относительно высоты размещения динамиков АС, пострадают высокие частоты. Нужно подобрать оптимальную высоту – если же такое невозможно, переходим к п. 9.

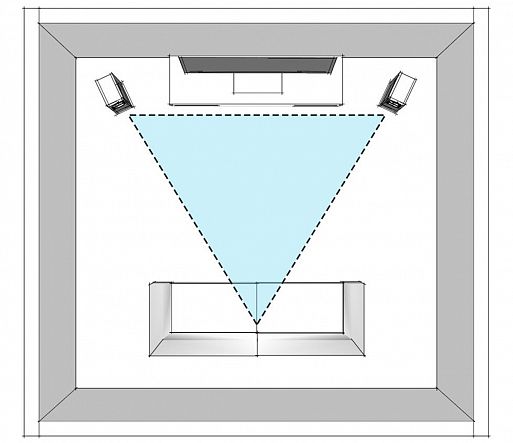

4. Соблюдаем «золотое сечение» – равносторонний треугольник

Наконец, мы приблизились к выбору позиции. Идеальная конструкция зоны прослушивания – равносторонний треугольник, ориентированный углом вниз. Расстояние от ушей слушателе до АС и расстояние между колонками должны быть равны или приблизительно равны. Данный пункт является решающим в построении стереообразности, сцены, соблюдения когерентности звучания.

5. Разворачиваем колонки так, чтобы слушатель не видел боковых граней спикеров

Иногда можно увидеть АС установленные параллельно боковым станам зала. Это – ошибка, по всем канонам акустические системы должны разворачиваться «лицом на слушателя». Правило при такой установке очень простое – сидя в точке прослушивания пользователь не должен видеть ни левой, ни правой грани колонок (это даст более четкую прорисовку сцены и создаст эффект настоящей голографии звуковых образов).

6. Прибегаем к несимметричной установке в случае проблем с басом

Если конфигурация вашей мебели, наличие окон и дверей в зале дают басовые моды – даже при соблюдении всех описанных выше условий можно попробовать несимметричную установку, разворачивая линию размещения акустических систем к углам зала. Или даже выдвигая и поворачивая одну колонку. Конечно же, при соблюдении пп. 2, 3, 5.

7. Снимаем грили

Любые грили чуть-чуть замыливают звук. Прежде всего, падение детализации заметно на высоких частотах. Если в комнату прослушивания не ходят маленькие дети или домашние животные – грили с колонок лучше снять.

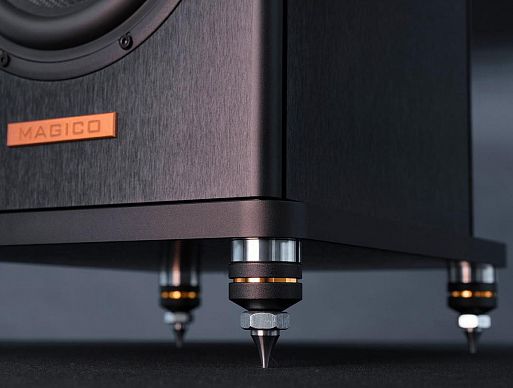

8. Развязываем колонки от пола

Как правило в комплекте с напольными АС идут шипы (для полочных громкоговорителей придется купить специальные стойки). Лучше всего менять систему развязки от пола, приобретая более массивные опоры и шипы, так звучание станет более точным по части баса. Улучшится и общая достоверность саунда.

9. При возможности используем дополнительные антивибрационные платформы

Дополнительные антивибрационные системы не только помогут увеличить высоту акустики и идеально сориентировать высоту твитера. Это станет еще и дополнительным усилением п. 8, благоприятно сказавшись на качестве звучания! Если бюджета нет на фирменные плиты, развязку можно организовать, заказав обычные 5 см. алюминиевые или стальные плиты в размер оснований АС. А вот решения из мрамора зачастую могут навредить.

10. Для кабелей тоже стоит подумать о подставках!

Финальный штрих – кабели. Толстые провода, висящие из акустических терминалов АС, могут не только вибрировать сами – они еще и нарушают стабильность самих колонок. Особенно если речь идет о полочных моделях. Позаботьтесь о подставках для кабелей – если нужно сэкономить, отлично подойдут пластиковые хозяйственные решения для настенного хранения пакетов. В них много отверстий и кабели, проложенные через такие системы, не будут висеть в воздухе.

Денис Репин

17 октября 2019 года

Домашний кинотеатр на практике. Часть 1

Корректная расстановка акустических систем в комнате

Эта статья открывает цикл материалов, рассказывающий о наиболее волнующих вопросах, которые, так или иначе, возникают при подборе и инсталляции домашнего театра. Сегодня мы поговорим о возможных вариантах расстановки акустических систем в комнате. Само собой, будут рассмотрены и типичные ситуации с отечественными малогабаритными комнатами.

Как всё должно быть в идеале

Не секрет, что построить серьёзный домашний кинотеатр, соблюдая все правила, можно только при наличии двух вещей: желания и больших денег 🙂

В идеале для домашнего театра отводится специальное помещение. Особо состоятельные ценители кино часто строят комнату специально под домашний театр. Геометрия комнаты в таком случае рассчитывается специально под определённую аудиосистему, которая и будет установлена в помещении. Да и акустическая оптимизация помещения проводится очень серьёзная. Но в этом случае площадь комнаты часто зашкаливает за сотню квадратных метров, а стоимость оборудования и работ может оцениваться во многие десятки или даже сотни тысяч долларов. Именно поэтому таких проектов в наше время не так много, как можно подумать. Чаще при наличии достаточной суммы денег выделяется отдельная комната (обычно 30-80 м²) под домашний кинотеатр, а стоимость оборудования и работ не превышает нескольких десятков тысяч долларов.

Но большинство людей не имеют таких серьёзных финансовых возможностей, да и выделить специальное помещение для этого мероприятия часто бывает нереально, поэтому строить театр приходится в одной из жилых комнат своей квартиры. Сегодняшняя статья будет интересна как раз этой категории людей.

Но первым делом необходимо рассказать об отправной точке. То есть о том, каким образом акустические системы домашнего кинотеатра должны располагаться в комнате, если соблюдать все правила. Сразу оговорюсь, что про установку сабвуфера в данной статье речь не пойдёт, поскольку расположение сабвуфера в комнате — это персональное мучение каждого кинотеатрала. Дело в том, что звучание сабвуфера сильно зависит от акустики помещения, от расположения в комнате предметов интерьера и, собственно, от места расположения самого сабвуфера и слушателя. И тут существует огромное количество возможных комбинаций, описать даже часть которых просто нереально. А по сему, могу предложить два метода решения проблемы установки сабвуфера:

1. Включите какую-нибудь музыкальную композицию с чётким и выразительным басом (скажем, такую, в которой будет звучать акустический контрабас) и начните экспериментировать: поставьте сабвуфер в какое-либо место комнаты, сядьте на заранее определённое место прослушивания системы домашнего театра и слушайте. Если бас чёткий, чистый и не гудящий, если вы слышите не «кашу» и «грохот», а именно контрабас, то можете оставлять сабвуфер на том месте и радоваться, что эксперимент так удачно и быстро закончился. Если же бас вас не устраивает — продолжайте пробовать ставить сабвуфер в другие точки комнаты и слушать результат. Не исключено, что придётся сделать в комнате небольшую перестановку мебели….

2. Второй вариант называется «от противного». Он проще, эффективнее и отнимает меньше времени. Но помните, что бас в тестовой музыкальной композиции дожен быть как можно более продолжительным по времени и однообразным по звучанию, ведь вам предстоит… ползать по комнате. Итак, поставьте сабвуфер на то место, где вы предполагаете сидеть во время просмотра кино. Включите тестовый трэк и начинайте неспеша ползать по комнате. К сожалению, ползать придётся на четвереньках, чтобы голова оказалась на высоте около 30-40 см. от пола. Это не очень-то удобно, но делать нечего. Цель этого мероприятия — найти то место в комнате, где бас работающего сабвуфера будет наиболее комфортным и корректным. Туда и ставьте сабвуфер.

Ну а далее мы будем говорить лишь об установке основных каналов — полнодиапазонных акустических систем фронтальных каналов, тыловых каналов и центрального канала.

Если представить, что все акустические системы совершенно одинаковы, акустика помещения также идеальна и есть свободное место, то ставить колонки следует, глядя на эту схему. В данном случае описывается модель расстановки системы для работы комплекса по схеме 5.1 (пять каналов, один сабвуфер). Именно при таком расположении АС и производится сведение многоканальных саундтрэков к кинофильмам в современных студиях:

Центр и фронтальная пара расположены на линии виртуальной окружности, радиусом которой является расстояние от слушателя до центральной АС, а центром окружности — голова слушателя. Расстояние от слушателя до каждой из фронтальных АС и центральной АС равны. Расстояние между фронтальными АС равно расстоянию от слушателя до каждой из АС. Тыловые каналы расположены на таком же удалении от слушателя (также на виртуальной окружности) под углом примерно 110° к оси «слушатель — экран».

В этом случае минимизируются все возможные неточности, связанные с искусственной задержкой, вводимой для компенсации звучания при некорректном расположении АС в пространстве, а также уравнивается влияние акустики помещения на все АС. В теории все каналы совершенно равнозначны как по громкости, так и по звуковоспроизведению, что нам и нужно в настоящем домашнем театре.

На практике же многие неточности в подборе и размещении АС можно скомпенсировать электроникой AV-ресивера или AV-процессора.

На следующей схеме приведена схема идеального размещения АС в домашнем кинотеатре, работающим с 7.1 звуком.

В данном случае тыловых АС не 2, а 4 — две из них расположены строго по бокам слушателя, а две других — сзади.

Так что, если позволяют возможности и ситуация, при расстановке АС в домашнем театре нужно ориентироваться именно на эти две схемы размещения (для 5.1 системы и для 7.1 системы), ибо они являются референсными. Только не забудьте про акустическую обработку помещения — это очень важная деталь при постройке домашнего театра. И отнестись к этому нужно серьёзно, поскольку плохая акустика помещения с лёгкостью «убьёт» звук даже самого дорогого и грамотно подобранного комплекса.

Как это выглядит на практике

Если попытаться построить 5.1 домашний кинотеатр по референсной схеме, то выглядеть это будет примерно вот так:

Если же у вас есть желание построить кинотеатр не только для двух-трёх человек, а устраивать просмотр всей семьёй или с друзьями, то самым логичным решением будет просто поставить несколько лишних кресел. Однако, и тут есть свои подводные камни. Например, размещать всех сидящих вот таким образом не стоит.

Дело в том, что сидящие по краям (на креслах) слушатели будут находиться вне зоны сбалансированного звукового поля (зелёная зона на рисунке), потому что будут ощущать явный дисбаланс каналов театра: ближайшая тыловая АС будет буквально «долбить» в ухо (нет-нет, название Dolby Digital не от этого пошло), а наиболее удалённой от сидящего в крайнем кресле фронтальной колонки практически не будет слышно. Ввиду чего, полностью пропадёт эффект присутствия в гуще событий, и удовольствия от просмотра не будет никакого.

Разместить всех корректно можно, поставив диван и кресла следующим образом:

Если комната, в которой установлен домашний театр, имеет площадь около 25-30 м², то одна пара тыловых АС не сможет охватить всех сидящих (а размещать в такой комнате более 5-6 человек не следует) — в этом случае крайне желательно установить вторую пару тылов (как на схеме). То есть, получится, что каждая пара тыловых АС работает для определённой зоны (в данном случае, для одного ряда сидящих людей) — именно так и происходит в больших кинотеатрах: в зале устанавливается множество АС тыловых каналов, чтобы каждый сидящий не чувствовал дисбаланса каналов в системе.

Ну а если ваша комната прослушивания имеет площадь 40 м² и более, то создать корректное звуковое поле для всех сидящих (до 10 человек по схеме «3 ряда по 3 кресла») можно и одной парой достаточно мощных АС, ведь колонки будут располагаться на приличном удалении от сидящих, а значит их звук будет успевать распространяться более широко.

Если попробовать построить домашний театр 7.1 по референсной схеме, то выглядеть система будет примерно так:

Опять же, в случае желания обустроить театр для 5-6 человек, можно воспользоваться дополнительной парой боковых АС окружающего звука (пара тыловых АС будет в любом случае одна). Если же комната достаточно большая, то можно воспользоваться референсной схемой размещения для 7.1 систем (рисунок выше). И ещё: в случае построения 7.1 системы по схеме с двумя парами боковых АС окружающего звучания (как на рисунке ниже) необходимо первую пару боковых АС окружающего звучания чуть сместить назад, относительно первого ряда сидящих, и сориентировать динамики этих боковых АС на первый ряд (как на схеме ниже), иначе зрители второго ряда будут слышать звук боковых АС первого ряда, то есть тыловые колонки первого ряда окажутся для сидящих во втором ряду впереди, и, следовательно, перестанут быть тыловыми — получится не очень хорошо, так как многие эффекты будут воспроизводиться не совсем корректно.

Если комната не слишком велика

В совсем небольших комнатах наиболее распространённой является схема с расположением телевизора у одной стены, а дивана — у противоположной, строго напротив. И это наиболее логичная схема с точки зрения референса. Однако, многие люди пытаются втиснуть в зону эффективного озвучивания ещё пару кресел, как, например, на рисунке:

Нет, уважаемые, так делать не надо. Причина та же самая: сидящие в крайних креслах всё равно не будут находится в «зелёной зоне» (поэтому удовольствия от просмотра не будет никакого), да ещё и тыловые АС будут загораживать собой. Так что наиболее правильной является вот такая схема размещения, если речь идёт о комнате площадью 10-20 м²

«Я так хочу!» или «по-другому не получается»

Очень часто встречается ситуация, когда домашний театр пытаются поставить по диагональной схеме. И должен вам сказать, уважаемые читатели, что это весьма неудачная идея.

Часто многие приносят план комнаты и говорят: «у меня будет система стоять вот так — это уже решено».

И затем следует второй вопрос: «куда повесить тыловые АС, чтобы всем сидящим было комфортно?». Ответ — это невозможно.

При таком расположении слушателей создать корректное звуковое поле можно только для одного человека, сидящего в угловом кресле. Просто при попытке повесить тыловые АС широко, дабы охватить всех сидящих, получится ситуация, когда для сидящего в угловом кресле тыловые АС окажутся впереди, а сидящие на диване всё равно будут слышать заметный дисбаланс каналов. Так что остаётся «театр для одного человека»

При этом, крайне желательно разнести фронтальные АС немного в стороны, дабы соблюсти принцип равностороннего треугольника (см. референсную схему).

При желании, вместо кресла можно поставить диван — в этом случае фильмом смогут насладиться двое или трое, но тогда тыловые АС придётся вешать немного шире. Главное не перестарайтесь: помните, что желательно соблюдать угол 110° для тыловых АС (см. референсную схему).

А вот примеры совсем некорректного размещения АС комплекса. Думаю, не надо объяснять причину — достаточно взглянуть на референсную схему.

Насущные вопросы

На какую высоту надо вешать тыловые АС?

— Поскольку колонки часто имеют разные характеристики направленности, то вымерять каждый градус или сантиметр не стоит. Постройте угол 30-40° с вершиной в точке прослушивания, где за нулевую высоту принимается уровень головы слушателя. Старайтесь максимально точно следовать референсным схемам (для систем 5.1 и для систем 7.1). Получится, что тыловые АС будут висеть выше головы слушателя (примерно на 0,6-1,5 метра в зависимости от расстояния тыловых АС до слушателя).

На картинке изображены рекомендации по размещению настенных тыловых АС в 5.1 системе. В комплексе 7.1 высота АС определяется аналогичным образом, а размещение в горизонтальной плоскости — согласно схеме.

Если же тыловые колонки в системе не будут располагаться на стене, а будут стоять на полу, то сильно переживать не стоит. Хотя лучше, когда тыловые АС являются «полочниками», ведь в этом случае есть возможность использовать довольно высокие подставки (1-1,5 метра — в зависимости от расстояния от слушателя до АС) или даже повесить эти АС на стену (существует множество кронштейнов для этого).

А как вешать дипольные тыловые АС?

— Что касается высоты, то здесь всё остаётся без изменений, а что касается расположения, то обычно к каждой модели подобных колонок даётся рекомендация производителя. Если описать в общих чертах, то обычно такие колонки вешаются строго по бокам от слушателей, но с учётом, что за спинами слушателей есть некоторое пространство и стены (диван стоит хотя бы на расстоянии 1,5-2 метра от задней стены и на таком же — от каждой из боковых), поскольку для корректной работы таких АС нужно обеспечить корректные отражения звуковых волн этих АС от стен. В этом плане диполи более требовательнее, чем обычные однонаправленные АС.

Имеет ли смысл строить 7.1-систему в небольшой комнате площадью 10-15 м²?

— Особого смысла в этом нет, поскольку АС окружающего звучания будут находиться довольно близко от головы слушателя, а значит легко локализовываясь на слух, что не есть правильно. А в случае расположения дивана вплотную к стене театр 7.1 вообще не возможен. Так что лучше построить 5.1, но с умом.

Насколько можно отступать от референсной схемы?

— Что касается вариантов расположения АС, то это уже описано выше. Можно лишь сделать одно дополнение: если домашний театр строится в относительно большой комнате с расчётом на размещение нескольких (более 3) человек, то центральную и фронтальные АС лучше размещать в одну линию. Если же говорить о расстоянии от слушателей до тыловых АС, то крайне желательно соблюдать хотя бы симметрию. То есть, расстояние до левой и правой АС должны быть равны в идеале. Но если это не так, или если возникают ещё какие-то небольшие отклонения от референсной схемы (особенно, в плане расстояния), то бить тревогу не стоит, поскольку в современных AV-ресиверах и процессорах существует множество настроек для компенсации не корректного размещения АС в довольно широких пределах.

«Мой дизайнер отвёл под компоненты домашнего театра и колонки следующие места в комнате: вот тут, тут и тут»

— Начнём с главного: какое отношение дизайнер интерьеров имеет к инсталляции домашних театров? Верно — никакое. Поэтому, самое страшное, когда дизайнер, исходя из своих художественных задумок, пытается оставить место для компонентов и колонок системы не по принципу «так должно быть», а по принципу «так гармонично выглядит». Должен предупредить, что в ещё пустой комнате надо заранее спланировать где и как будут расположены компоненты и колонки домашнего театра, а потом, с учётом этого, уже додумывать остальную обстановку в комнате, иначе может получиться не театр, а не пойми что. Так что, дизайнера в этой ситуации можно тактично попросить не лезть не в свои дела. Если Вы сами не готовы составить проект комнаты с планом театра, то лучше пригласите инсталлятора домашних театров, который сможет обговорить с дизайнером все аспекты будущей инсталляции — будет и в комнате красиво, и система будет установлена корректно.

Продолжение следует…

Четыре секрета расстановки акустических систем [перевод] / Stereo.ru

Местоположение слушателя по отношению к колонкам критически важно

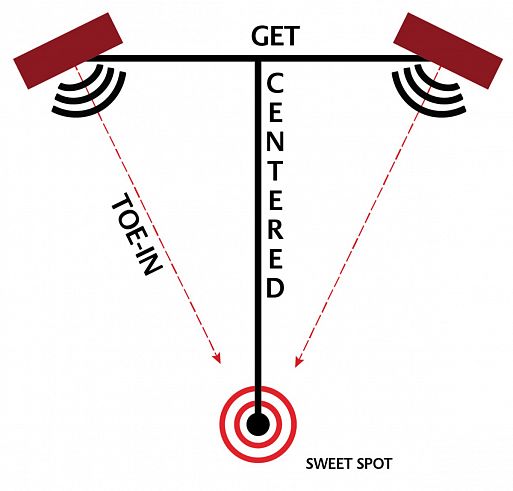

Базовый принцип, без которого невозможно добиться хорошей сцены и образности, таков: точка прослушивания и колонки должны располагаться по схеме равностороннего треугольника. Слушатель должен сидеть точно между двумя акустическими системами (эта точка называется «зоной комфортного прослушивания»). Расстояние до каждой колонки должно быть лишь немного большим, чем расстояние между самой акустикой. Если этот основной принцип не соблюден, то о хорошей звуковой сцене не может быть и речи.

Дистанция между колонками напрямую влияет на ширину звуковой сцены, образность и ощущение сосредоточенного центра. Чем дальше друг от друга находятся колонки (точка прослушивания при этом остается неизменной), тем шире становится звуковая сцена. Однако большое расстояние негативно влияет на образность — в конечном итоге слушатель может полностью потерять этот нужный эффект. Чем ближе стоят колонки, тем, соответственно, уже сцена.

При правильной, оптимальной расстановке громкоговорителей появляется эффект достаточно широкой сцены и сфокусированной образности. Для поиска лучшего местоположения акустики идеально подходит музыкальный материал, где основная роль отдана вокалисту с ненавязчивым аккомпанементом. Поставьте колонки поближе друг к другу, чтобы услышать максимально собранный в центре вокал. Постепенно отодвигая системы в разные стороны, слушайте музыку и анализируйте слышимое. Повторяйте процедуру до тех пор, пока не поймете, что центральный звуковой образ стал шире, рассеяннее. Исчезающая сфокусированность станет индикатором того, что максимально возможная дистанция между колонками была превышена.

Расстояние между стеной и акустической системой влияет на уровень баса

Чем ближе к стене и углу стоит АС, тем громче басы. Если отодвинуть колонку от стены, то низкие станут мягче. Расстояние до стен также влияет на ясность баса. В некоторых точках колонки вызывают меньше резонансов, в других — больше. Можно постараться снизить эти резонансы, если руководствоваться «правилом третей»: оптимальный уровень баса достигается тогда, когда дистанция между колонкой и стеной равна одной трети длины комнаты. Это не всегда практично, поэтому в качестве второго запасного варианта можно использовать схему расстановки, при которой колонки отодвинуты от стены на расстояние равное одной пятой длины помещения.

Чем дальше от стены, тем глубже и правильнее звуковая сцена

Установленная впритык к углам или стене акустика портит впечатление от звуковой сцены — исчезает глубина. Также на качество сцены могут повлиять отражающие звук объекты, включая телевизоры и камины. Если поставить колонки близко к стене, то вряд ли получится услышать качественную выраженную звуковую сцену. При этом буквально полметра могут сделать из плохой звуковой сцены замечательную.

Разворот громкоговорителей напрямую влияет на тональный баланс, ширину звуковой сцены и образность

Под разворотом мы имеем в виду развернутые по отношению к слушателю вовнутрь (или наружу) колонки. Эта техника очень полезна, если есть задача улучшить звуковую сцену и добиться сбалансированных высоких частот. Строгих правил здесь нет — оптимальный угол разворота зависит от самой акустики и помещения.

Чем больше колонки развернуты по отношению к слушателю, тем выразительнее становятся ВЧ. Чтобы получить желаемое звучание, следует постепенно менять угол разворота и оценивать результат после каждого небольшого изменения.

Помимо прочего, развернутые вовнутрь громкоговорители добавляют звучанию сфокусированности. Как правило, большой угол разворота дает очень выраженную, буквально оконтуренную звуковую сцену. Музыкальные образы становятся более независимыми, собранными и четкими, а размытость и пространственная неопределенность уходят.

Оптимальный разворот — это то положение, при котором высокие не слишком превалируют, но сосредоточенность в центре сцены явно ощущается. Если разворот вовнутрь сделать слишком большим, то звук станет чересчур ярким. Полное отсутствие разворота колонок сделает высокие частоты более плавными, однако это негативно повлияет на образность. Как и всегда, нужно шаг за шагом искать лучшее положение.

Стоит также отметить, что разворот акустики сказывается на объемности звуковой картины. Если колонки стоят прямо, то звуковая сцена становится больше, обширнее и при этом неразборчивее. Звук покажется «большим», но отследить положение инструментов станет сложнее. Направив акустические системы на точку прослушивания, звучание можно сделать гораздо яснее. Наконец, разворот двух колонок должен быть абсолютно идентичным. От этого зависит уровень реализма звуковой сцены.

Помните, процесс «слушай, подстраивай, слушай» невозможно обойти — только таким методом вы найдете идеальное местоположение для колонок.

Оригинал: The Four Secrets of Speaker Placement
