Как узнать что неисправен блок питания: Блок питания компьютера. Как определить неисправность? – Как определить неисправность блока питания

Содержание

Блок питания компьютера. Как определить неисправность?

Блок питания компьютера.Случаи выхода из строя блоков питания в компьютере не редкость. Причинами тому являются:

1. Выбросы напряжения в электросети;

2. Низкое качество изготовления, особенно касается дешевых блоков питания и системных блоков;

3. Неудачные конструктивные и схемотехнические решения;

4. Применение низкокачественных компонентов при изготовлениии;



Блок питания компьютера. Дежурное напряжение.5. Перегрев элементов из-за неудачного расположения системного блока, загрязнения блока питания, остановки вентилятора охлаждения.

Какие «симптомы» неисправности блока питания в компьютере?

Чаще всего это полное отсутствие признаков жизни системного блока, то есть ничего не гудит, не горят светодиоды индикации, нет звуковых сигналов.

В некоторых случаях не стартует материнская плата. При этом могут крутиться вентиляторы, гореть индикация, издавать звуки приводы и жесткий диск, но на экране монитора ничего не появляется.



Блок питания компьютера. Принудительный запуск.Иногда системный блок при включении начинает подавать признаки жизни на несколько секунд и тут же выключается по причине срабатывания защиты блока питания от перегрузок.

Для того чтобы окончательно убедиться в неисправности блока питания нужно открыть правую крышку системного блока, если смотреть сзади. Вытащить основной штеккер основного разъёма блока питания, который имеет 20 или 24 контакта, из гнезда материнской платы, и замкнуть контакты с зелёным (иногда серым) и ближайшим чёрным проводом. Если при этом блок питания запустится, то, скорее всего, виновата материнская плата.

Запуск блока питания можно определить по вращению вентилятора блока питания, если он исправен и щелчкам приводов, но для надёжности лучше проверить напряжения на разъёме. Между контактами с черным и красным проводами — 5в, между черным и желтым — 12в, между черным и розовым — 3,3в; между черным и фиолетовым — 5в дежурного напряжения. Минус на черном, а плюс на цветных. Для того чтобы убедиться что блок питания запущен достаточно измерить одно из напряжений, кроме «дежурных» 5в на фиолетовом проводе.

Иногда пользователи начинают искать предохранитель. Не ищите, снаружи их нет. Есть один внутри, но менять его в большинстве случев не только бесполезно, но опасно и вредно, так как это может привести к ещё большим проблемам.

Если обнаружится, что блок питания неисправен, то в большинстве случаев лучше его заменить, но можно и отремонтировать, если это экономически целесообразно.

При покупке нового блока питания нужно, прежде всего, учитывать мощность, которая не должна быть меньше прежнего. Также необходимо обратить внимание на выходные разъёмы, чтобы была возможность подключить все устройства системного блока, хотя в необходимых случаях проблемы подключения могут быть решены при помощи переходников. О том, как выбрать блок питания нужного качества можно прочитать тут.

Нужно ли ремонтировать блок питания самостоятельно? Если Вы не обладаете хотя-бы элементарными знаниями и навыками в области электроники, однозначно нет. Во-первых, Вы скорее всего не сможете это сделать, во-вторых это опасно для жизни и здоровья если не соблюдать правила безопасности.

Для тех, кто всё-таки решил заняться ремонтом блока питания, есть возможность ознакомиться с моим личным опытом и соображениями по этому поводу здесь.

Поделитесь этим с вашими друзьями:

Подключайтесь:

основные причины и симптомы неисправностей

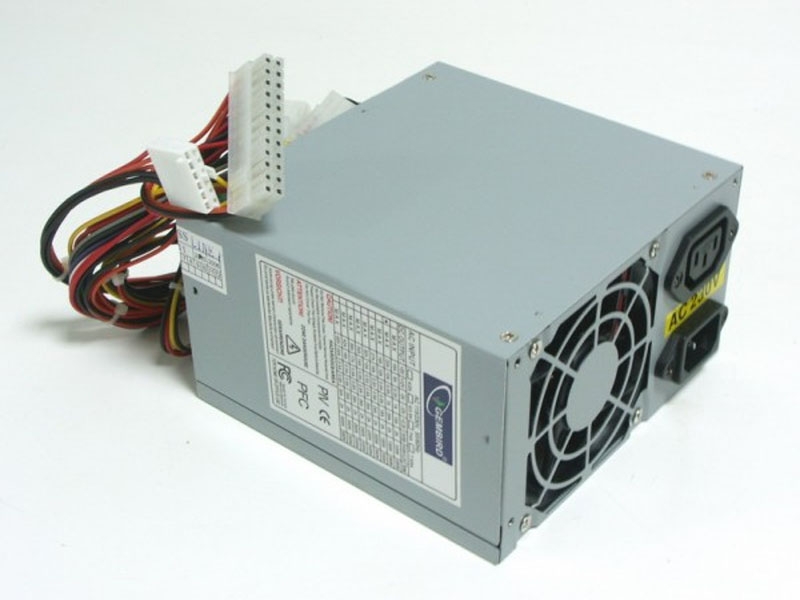

Блок питания для стационарного компьютера — необходимая вещь в реалиях ситуации с электричеством в странах бывшего СНГ: частые перепады напряжения и периодические отключения. Давайте разберемся с тем, как он работает, как проверить блок питания и что делать, если он пищит?

Что такое блок питания?

Блок питания компьютера — это прибор, который формирует напряжение, которое необходимо для нормальной работы компьютера, преобразуя ток, который в него поступает из общей электрической сети. В России прибор делает из переменного тока от общей электросети 220В и частотой 50Гц в несколько показателей постоянного тока низких значений: 3,3В; 5В; 12В и т.д.

Основное, на что стоит смотреть при покупке электрического прибора — его мощность, которая измеряется ваттами (Вт). Чем больше мощности потребляет компьютер, тем больше мощности должно быть в показателях блока питания.

Бюджетные компьютеры, которые часто покупаются для оборудования офисов или школ, потребляют около 300-500 Вт. Если модель не из дешевых — игровая или для работы с тяжелыми инженерными или монтажными программами, то мощность у такого компьютера около в 600 Вт. Кроме того, есть модели, которые нуждаются в мощности на киловатт, но это компьютеры с видеокартами топ-класса, которые редко бывают у обычного пользователя.

Блок питания выступает энергетическим ядром стационарного компьютера, ведь именно он подает напряжение на все составляющие вычислительной машины и дает возможность компьютеру продолжать работу и не сбиваться из-за перепадов тока. Сначала блок питания подключают к общей сети через розетку, а потом присоединяют его к компьютеру. Он распределяет напряжение, которое требует та или иная деталь, на весь ПК.

Обычно, из компьютерного блока питания к самому ПК идет много кабелей: к материнской плате, жесткому диску, видеокарте, приводу, к вентилятору и прочее. Чем лучше и качественнее блок, тем более стабильно он реагирует на то, что в общей сети происходит перепад напряжения. Именно то, что блок питания всегда выдает постоянное напряжение, вне зависимости от того, что творится в общей сети и сохраняет стационарный компьютер и его отдельные компоненты от поломок и износа.

Если в компьютере стоят даже самые лучшие видеокарта, материнская плата и современная система охлаждения, а блок питания не справляется с поставленной перед ним задачей, то вся мощность комплектующих бесполезна.

Чем опасна нехватка мощности в ПК?

Если вы не определились с тем, брать ли достаточно мощный блок питания компьютера, то приведем несколько примеров того, что бывает, когда мощность у блока питания недостаточная:

  • Может выйти из строя или частично повредиться жесткий диск. Если он не получает достаточно мощности, на головки для считывания не работают в полном объеме, скользят по поверхности жесткого диска и царапают его. Интересно, что могут быть слышны звуки царапанья.
  • Могут быть проблемы с видеокартой. В некоторых случаях на мониторе даже пропадает изображение. Особенно это случается, если запущена тяжелая игра.
  • Также съемные накопители могут не распознаваться компьютером, если нет нормального питания.
  • Когда ПК работает на полной мощности, он может сам выключиться и перезагрузиться.

Однако не стоит думать, что все проблемы только в блоке питания. Если стоят плохие комплектующие, то проблема скорее всего в них. Однако, если с запчастями все хорошо, то стоит купить более мощный БП — и все проблемы уйдут.

Отличие плохого блока питания от хорошего

Как узнать какой блок питания стоит у вас, хороший или недостаточно мощный? Есть несколько критериев по которым определяется качественный БП:

  1. Хороший защищает от скачков напряжения в общей сети. Если произойдет сильный скачок, то блок питания сам сгорит, но оставит компьютер и комплектующие целыми и невредимыми.,
  2. У хорошего блока питания удобная система проводов, она современная, есть возможность подключать и отключать некоторые кабеля самостоятельно.
  3. У качественной модели хорошая система охлаждения, он не перегревается, вентилятор у БП не шумит сильно при работе.

Проверка блока питания

Иногда бывает так, что компьютер плохо работает, не включается или выключается сам, тогда нужна проверка блока питания. Есть способ, как можно сделать это дома самостоятельно без мультиметра переподключений схем.

Метод скрепки

Есть простой способ, как проверить нормально ли работает блок питания с помощью простой скрепки. Это простой способ, который не покажет, нормально ли работает блок питания, но с помощью него легко понять, подает ли устройство ток на компьютер в целом. Последовательность действий такова:

  • Отключите компьютер от напряжения.
  • Откройте крышку корпуса и отключите разъем от материнской платы.
  • Из канцелярской скрепки сделайте перемычку в форме U и закоротите перемычкой зеленый провод разъема и черный, который работает рядом с зеленым.
  • Включите блок питания.
  • Если все заработало, то в теории БП работает нормально. Если нет — то его стоит нести в ремонт.

Основные симптомы и неисправности

Как можно определить, нужна ли блоку питания тщательная проверка и ремонт в сервисе или он работает хорошо? Если БП совсем вышел из строя, он не будет включаться с перемычкой, но иногда есть проблемы, которые просто так не заметить.

Чаще всего это происходит, если пользователь замечает, что есть какие-то нарушения в работе материнской платы или в оперативной памяти. На самом деле, это может быть проблема с мощностью БП и с тем, как регулярно и без перебоев он ее подает на определенные микросхемы. Описанные ниже проблемы могут возникать у пользователя, если неисправен блок питания.

  1. Компьютер зависает, когда включается или перезагружается.
  2. Система без вашего ведома выключается или перезагружается самостоятельно.
  3. Ошибки памяти.
  4. HDD останавливает работу.
  5. Внезапно глохнет вентилятор.
  6. Компьютер не видит флеш-карты или съемные жесткие диски.
  7. Есть запах дыма — причина тут может быть в том, что трансформатор или дроссели перегорели. Также часто бывает, что раздуло конденсаторы.
  8. Блок питания пищит. Чаще всего в этом случае неисправен вентилятор в БП. Нужна его проверка, смазка и очистка.

Если вы заметили один из этих симптомов и подозреваете, что проблема может быть в блоке питания, так как он старый или дешевый, то нужно нести его в ремонт, так как это может быть опасно для компьютера. Часто ПК просто горели от того, что неисправен или плохо работает БП. Однако, если причин сомневаться в надежности БП мало, то стоит вызвать специалиста для того, чтобы он провел комплексную проверку всех систем компьютера, сделал необходимую очистку и проверил сам блок питания. Помните, что проверка и починка обойдутся дешевле, чем покупка нового компьютера, к тому же, своевременная консультация поможет сохранить много нервов и продлить жизнь устройства еще на несколько лет сверх отмеренного ему срока.

Пищит блок питания

Стоит подробнее разобраться с проблемой писка блока питания, так как это — одна из самых частых причин, по которой пользователи обращаются в сервис. Это не только раздражающий симптом, но и серьезная причина задуматься о ремонте или покупке нового устройства.

Есть несколько причин, по которым пищит блок питания:

  1. Причина в электричестве. Если возникают сильные перепады напряжения, они сбивают слаженную работу блока питания и это проявляется неприятным писком. Однако он чаще всего разовый, не длится долго, не повторяется чаще пары раз в неделю (если в вашем доме нет серьезных проблем с напряжением, от которых часто гаснет свет и страдает вся бытовая техника). Проблема чаще всего оказывается в розетке. Для того, чтобы это проверить, стоит подключить устройство к новой розетке, желательно — на противоположной стороне комнаты и убедится, не пищит ли БП так часто, как до этого.
  2. Частый писк, который длится дольше пары секунд — более тревожный звонок, ведь он говорит о неисправности внутри самого блока питания. Так чаще всего бывает когда ослаблены соединения внутренних компонентов.
  3. Кроме того, писк может указывать на ошибки при сборке блока питания. Однако, в таком случае, частый и неприятный писк у БП будет сразу после покупки. Если вы обратитесь в сервисный центр с чеком, они вам его поменяют или пересоберут, чтобы неисправности не было.
  4. Обратите внимание, если писк частый, он не уходит, когда вы подключаете его к другой сети, а также блок питания сильно греется и шумит, его срочно нужно нести в ремонт. Кроме того, тревожным звоночком является вздутие корпуса БП — тогда нужно его менять как можно быстрее. И помните, что покупка нового блока питания или починка старого обойдется дешевле, чем новый компьютер и данные, которые сгорят вместе с жестким диском, если произойдет внезапный скачок напряжения в сети.

Компьютеры и Интернет

Я занимаюсь ремонтом компьютеров уже много лет, и работаю с сотней компьютеров в месяц, и я не помню, чтобы заменил источник питания в любом из компьютеров. Наверное, просто повезло с моей стороны. В последнее время, удача изменила. Вы когда-нибудь слышали, какие вещи случаются в числе три? В данном случае, три было магическим числом. Следующие сбои компьютерного блока питания произошли в течение 3 дней на 3 разных компьютерах, которым было примерно по 3 года.

Во-первых, у моей племянницы компьютер перестал загружаться. Питание присутствовало на мониторе и других периферийных устройствах; но, не было питания на компьютере. Мои подозрения позже подтвердились, что это был блок питания.

Во-вторых, у моего брата также перестал не загружаться компьютер. Питание присутствовало на мониторе и других периферийных устройствах; но, не было питания на компьютере. И здесь мои подозрения позже подтвердились, что это был блок питания.

В-третьих, мой ПК тоже затронуло. Первый симптом, который я заметил, начался около месяца назад. В некоторых случаях устанавливал время на моём компьютере, возвращая его на час или два позже, чтобы обнаружить, что мой компьютер имел выключение и загрузку. Второй симптом был более недавний. После загрузки компьютера я захотел зайти в Интернет, и вдруг это привело к затормаживанию компьютера. Когда эти два симптома произошли, я часто перезагружался и работал без проблем, и я не испытывал эти симптомы в течение нескольких дней. Третий симптом, который произошёл, было то, что компьютер внезапно выключился. Потом пришел симптом четыре… питание присутствовало на мониторе и других периферийных устройствах; но, не было питания на компьютере.

Вот некоторые симптомы которые могут возникнуть, что может означать, что ваш блок питания не работает. Диагностика проблем питания может быть трудной, но, как только вы начинаете видеть больше, чем один из этих симптомов, поставьте электропитание на вашем контрольном в список поиска и устранения неисправностей.

При включении компьютера он не включается
Сбои при запуске системы или зависания
Заметное изменение в том, как долго загружается ПК, для загрузки и выключения
Спонтанная перезагрузка или периодические зависания во время обычной работы (малые колебания)
Ошибки памяти
Жесткий диск и вентилятор одновременно не крутяться
На жёстком диске повреждена файловая система
Проблемы USB-устройств
Перегрев из-за не работающего вентилятора
Поражение электрическим током, которое ощущаются, когда коснёшься корпуса
Дым
БИОС пищит и выдаёт коды

По ходу всё, что я испытывал, я склоняюсь к тому, что виноват во всём БП и подготовился заранее. Как только я начал переживать первый раунд, я убедился, что у меня была резервная копия всех моих данных (которые я свято выполнял на регулярной основе). Я также зашёл на сайт производителя компьютера, чтобы изучить проблемы питания и определить, если там были какие-то технические характеристики на блок питания в моем компьютере, и если какая-либо информация о том, как снять и установить блок питания.

У меня мультимедийный ПК с 450 ваттным блоком питания. Что я нашел на сайте HP для моего ПК был потрясающим. Он показал, шаг за шагом, процесс удаления (с фото) и даже видео о том, как снять переднюю и боковые панели компьютера, где установлен БП и что нужно быть осторожным (например, статическое электричество).

Питание

Я был внутри компьютеров много раз и точно знал, как снять и заменить блок питания, но не так то просто, как удаление крышка панели. Когда пришло время, чтобы удалить блок питания в моём компьютере, домашние задания окупились. Я имел панель от ПК, провода питания к материнской плате и отключенные диски, диски я вытолкнул вперёд, чтобы создать пространство, и источник питания был удалён в течение 10 минут. Всё вместе, в моем случае, это снятие шести винтов которые были задействованы. Примечание: в то время как я был внутри корпуса компьютера, я также провел его тщательную очистку.

Чтобы заменить блок питания, в итоге я с 450 ваттным блоком питания на 600 ватт блок питания, я воспользовался руководство по эксплуатации dynex. Форм-фактор из руководства по эксплуатации dynex соответствуют прекрасно моей системе. Существуют многочисленные варианты электропитания доступные на рынке.

Руководство по зксплуатации БП Dynex

После замены блока питания в моём компьютере я заметил два замечательных улучшения. Мой компьютер запускается заметно быстрее и выключается заметно быстрее. Например, мне потребовалось от 1,5 до 3 минут для загрузки ОС до замены БП. После замены блока питания, теперь мой компьютер загружается до рабочего стола Windows 7 менее чем за 1 минуту.

В конце концов, диагностировать недостатки блока питания может быть проблемой, но со временем симптомы будут проявляться. Просто нужно быть готовым, иметь резервные копии ваших данных, и сделать некоторые исследования.



Причины и признаки неисправности блока питания компьютера

Основные неисправности блока питания

Признаки неисправности блока питания:

  • Внезапные перезагрузки или зависания компьютера. Это связано стем, что при снижении напряжения в сети, пропадает сигнал PW_OK, из-за которого прекращают работать все модули компьютера. Иногда скачек бывает незаметный для нас, однако сигнал пропал и появился, а компьютер перезагрузился
  • Повышение температуры в блоке питания или корпуса компьютера
  • Появление напряжение на корпусе блока. Проверяется касанием руки к корпусу или задней стенки блока 🙂
  • Ошибки и зависания компьютера при включении питания. Режим включения питания является самым болезненным для блока питания.

Нужно уяснить, что неисправности блока могут обойтись пользователю дорого. Заменить блок питания проще, чем заменить то, что в последствии выйдет из строя от нерабочего блока питания. Ремонт блока питания можно поделить на ручной и специальный. Специальным ремонтом должны заниматься только специалисты в сервисных центрах. Ручной ремонт представляет собой, заменой вентиляторов, или перепайки контактов.

Также самостоятельно можно почистить блок питания от пыли:

  • Нужно отключить блок питания, и подождать на несколько минут, что бы остаточные заряды на конденсаторах разрядились
  • Нужно снять крышки над блоком питания, и аккуратно почистить пыль кисточкой с диэлектрической ручкой
  • Также можно продуть блок питания от пыли пылесосом, феном или компрессором.

Если вы не можете включить, то нужно понять, является ли блок питания причиной неисправности. Нужно провести следующее:

  • Отсоединить все комплектующие от блока питания
  • Подключить блок питания к розетке переменного тока. Что бы его запустить, нужно замкнуть контакты на разъеме для питания материнской платы контакты с зеленным и черным проводами. Это можно сделать с помощью скрепки или проволки. На контактах нету ощутимых и опасных напряжений, есои вентилятор блока начал крутиться, значит блок питания возможно работает.

Рисунок — 1 (Замыкаем зеленый и черный провод для проверки работоспособности блока питания)

Также можно проверить вольтметром напряжение на контактах разъема. Нужно проверить красный-черный, желтый-черный, синий-черный, белый-черный, оранжевый-черный на вольтажность: +5, +12, -12, -5 и 3,3 В. Значения могут отличаться, так как блок питания не работает в нагрузочном режиме.

Если при касании к блоку питания, вас бъет током, то это указывает на недостаточность изоляции между высоковольтными цепями блока питания и корпусом. Такой блок питания лучше сразу отдать в ремонт. Также бить током может и не только через неисправность блока питания. К примеру к компьютеру может быть подсоединен антенный усилитель или еще что-то к разным розеткам. Из-за чего возникает разность потенциалов, что может достигать в 10 В. Также такая ситуация подводит к тому, что ваши розетки не заземлены ( не имеют трехпроводного контакта). И сразу заверить, что НЕЛЬЗЯ заземлять к батареям отопления или другим трубам.

Также если у вас компьютер не включается через кнопку Power ON, не нужно сразу винить блок питания. Возможно в сети нету напряжения 220 В. Это можно проверить по другим электроприборам, или по лампам света. Устранить такие ситуации могут стабилизаторы напряжения.

Смотрите также:

10 причин возникновения неисправности блока питания 🌟

На чтение 1 мин.

Блок питания является очень важным элементом в компьютерной технике. Именно он обеспечивает работу его основных узлов. При возникновении проблем с блоком питания компьютерная техника плохо работает или вообще не включается. Далее более подробно рассмотрим основные причины поломки блока питания.

Причины поломки блока питания

1. При перегорании предохранителя не светится индикатор питания на компьютере.

2. Неисправность схемы управления.

3. Повреждение микросхемы генератора. При этом не будет работать вентилятор.

4. Повреждение датчика обратной связи.

5. Неисправность конденсатора в схеме управления.

6. Блок питания не будет работать при повреждении импульсного трансформатора.

7. При отсутствии сигнала «Power good» не будет включаться компьютер.

8. Если блок питания самовольно выключается, то причина может быть в системах защиты от перегрузки.

9. Неисправность в стабилизирующих или фильтрующих цепях.

10. Повреждение одной из обмоток трансформатора.

проголосуй за пост!

Загрузка…

Поиск неисправностей и самостоятельный ремонт компьютерного блока питания

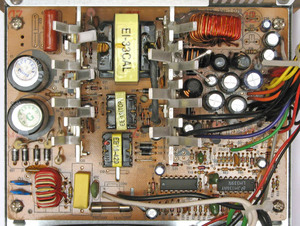

Ремонт блока питания компьютераРаботоспособность персонального компьютера (ПК) не в последнюю очередь зависит от качества работы блока питания (БП). В случае его выхода из строя устройство не сможет включиться, а значит, придётся провести замену или ремонт блока питания компьютера. Будь то современный игровой или слабый офисный компьютер, работают все БП по сходному принципу, и методика поиска неисправностей для них одинакова.

Принцип работы и основные узлы

Перед тем как взяться за ремонт БП, необходимо понимать, каким образом он работает, знать его основные узлы. Ремонт блоков питания следует осуществлять предельно осторожно и помнить про электробезопасность во время работы. К основным узлам БП относят:

  • входной (сетевой) фильтр;
  • дополнительный формирователь стабилизированного сигнала 5 вольт;
  • главный формирователь +3,3 В, +5 В, +12 В, а также -5 В и -12В;
  • стабилизатор напряжения линии +3,3 вольта;
  • выпрямитель высокочастотный;
  • фильтры линий формирования напряжений;
  • узел контроля и защиты;
  • блок наличия сигнала PS_ON от компьютера;
  • формирователь напряжения PW_OK.

Фильтр, стоящий на входе, используется для подавления помех, генерирующихся БП вУстройство блока питания. устройство БП электрическую цепь. Одновременно с этим он выполняет защитную функцию при нештатных режимах работы БП: защита от превышения значения тока, защита от всплесков напряжения.

При включении БП в сеть на 220 вольт на материнскую плату через дополнительный формирователь поступает стабилизированный сигнал с величиной равной 5 вольт. Работа основного формирователя в этот момент блокируется сигналом PS_ON, сформированным материнской платой и равным 3 вольта.

Ремонт блока питания: ПК не включаетПосле нажатия кнопки включения на ПК, значение PS_ON становится равным нулю и происходит запуск основного преобразователя. Источник питания начинает вырабатывать основные сигналы, поступающие на компьютерную плату и схемы защиты. В случае значительного превышения уровня напряжения схема защиты прерывает работу основного формирователя.

Для запуска материнской платы на неё одновременно, с прибора питания, подаётся напряжение +3,3 вольта и +5 вольт для формирования уровня PW_OK, что обозначает питание в норме. Каждый цвет провода в устройстве питания соответствует своему уровню напряжения:

  • чёрный, общий провод;
  • белый, -5 вольт;
  • синий, -12 вольт;
  • жёлтый, +12 вольт;
  • красный, +5 вольт;
  • оранжевый, +3,3 вольта;
  • зелёный, сигнал PS_ON;
  • серый, сигнал PW_OK;
  • фиолетовый, дежурное питание.

Устройство питания в основе своей работы использует принцип Простой ремонт блока питанияширотно-импульсной модуляции (ШИМ). Сетевое напряжение, преобразованное диодным мостом, поступает на силовой блок. Его величина составляет 300 вольт. Работой транзисторов в силовом блоке управляет специализированная микросхема ШИМ контроллер. При поступлении сигнала на транзистор происходит его открывание, и на первичной обмотке импульсного трансформатора возникает ток. В результате электромагнитной индукции проявляется напряжение и на вторичной обмотке. Изменяя длительность импульса, регулируется время открытия ключевого транзистора, а значит и величина сигнала.

Контроллер, входящий в состав основного преобразователя, запускается Как применяется блок питанияот разрешающего сигнала материнской платы. Напряжение попадает на силовой трансформатор, а с его вторичных обмоток поступает на остальные узлы источника питания, формирующих ряд необходимых напряжений.

ШИМ контроллер обеспечивает стабилизацию выходного напряжения путём использования в схеме обратной связи. При увеличении уровня сигнала на вторичной обмотке, схема обратной связи уменьшает величину напряжения на управляющем выводе микросхемы. При этом микросхемой увеличивает длительность сигнала, посылаемого на транзисторный ключ.

В конце каждой линии БП ставится фильтр. Его назначение убирать паразитные пульсации, образованные переходными процессами транзисторов. Состоит он, как и любой сетевой фильтр, из электролитического конденсатора и индуктивности.

Диагностика устройства питания

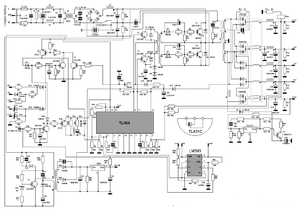

Принципиальная схема блока питания компьютераПеред тем, как перейти непосредственно к диагностике компьютерного прибора питания, нужно убедиться, что неполадка именно в нём. Проще всего, это сделать, подключив заведомо исправный блок к системному блоку. Поиск неисправностей в блоке питания компьютера можно осуществлять по следующей методике:

  1. В случае повреждения БП необходимо попытаться найти пособие по его ремонту, принципиальную электрическую схему, данные о типичных неисправностях.
  2. Проанализировать условия, при каких условиях работал источник питания, исправна ли электрическая сеть.
  3. Используя свои органы чувств определить есть ли запах горевших деталей и элементов, не было ли искрения или вспышки, прислушаться слышны ли посторонние звуки.
  4. Предположить одну неисправность, выделить неисправный элемент. Обычно это самый трудоёмкий и кропотливый процесс. Этот процесс ещё более трудоёмкий, если отсутствует электрическая схема, которая просто необходима при поиске «плавающих» неисправностей. Используя измерительные приборы проследить путь прохождение сигнала неисправности до того элемента, на котором имеется рабочий сигнал. В результате сделать вывод, что сигнал пропадает на предыдущем элементе, который и является нерабочим и требует замены.
  5. После ремонта необходимо протестировать источник питания с максимально возможной его нагрузкой.

Практические рекомендации по ремонту

Блок питания - очень важный компонент любого компьютера, именно поэтому важно знать, как ремонтироватьЕсли принято решение самостоятельно починить источник питания, в первую очередь он извлекается из корпуса системного блока. После выкручиваются крепёжные винты и снимается защитный кожух. Продув и почистив от пыли, приступают к его изучению. Практический ремонт блока питания компьютера своими руками пошагово можно представить следующим образом:

  1. Внешний осмотр. При нём особое внимание уделяется почерневшим местам на плате и элементах, внешнему виду конденсаторов. Верхушка конденсаторов должна быть плоской, выпуклость говорит о его негодности, внизу у основания не должно быть подтёков. Если имеется кнопка включения, не лишним будет провести её проверку.
  2. Если осмотр не вызвал подозрений, то следующим шагом будет прозвонка входных и выходных цепей на присутствие короткого замыкания (КЗ). При присутствии короткого замыкания выявляется пробитый полупроводниковый элемент, стоящий в цепи с КЗ.
  3. Измеряется сетевое напряжение на конденсаторе выпрямительного блока и проверяется предохранитель. В случае наличия напряжения 300 B переходим к следующему этапу.
  4. Если напряжение отсутствует, при этом сгорает предохранитель, проверяется диодный мост, ключевые транзисторы на короткое замыкание. Резисторы и защитный терморезистор на обрыв.
  5. Проверяется присутствие дежурного напряжения, стабилизированных пяти вольт. Статистика свидетельствует, что когда устройство питания не включается, одна из наиболее распространённых причин, это неисправность схемы дежурного питания, при работоспособных силовых элементах.
  6. Если стабилизированные пять вольт присутствуют, проверяется наличие PS_ON. Когда значение менее четырёх вольт, ищется причина занижения уровня сигнала. Обычно PS_ON формируется от дежурного напряжения через подтягивающий резистор номиналом 1 кОм. Проверяется цепь супервизора, прежде всего на соответствие в цепи значений ёмкости конденсаторов и номиналы резисторов.

В случае, если причина не найдена, проверяется ШИМ контроллер. Для этого понадобится стабилизированный прибор питания на 12 вольт. На плате отключается нога микросхемы, отвечающая за задержку (DTC), а питание источника подаётся на ногу VCC. Осциллографом смотрится наличие генерации сигнала на выводах, подключённых к коллекторам транзисторов, и присутствие опорного напряжения. Если импульсы отсутствуют проверяется промежуточный каскад, собранный чаще всего на маломощных биполярных транзисторах.

Типовые неисправности и проверка элементов

Как работает узел управления блока питания При восстановлении блока питания ПК понадобится использовать различного рода приборы в первую очередь, это мультиметр и желательно осциллограф. С помощью тестера возможно провести измерения на короткое замыкание или обрыв как пассивных, так и активных радиоэлементов. Работоспособность микросхемы, если отсутствуют визуальные признаки выхода её из строя, проверяется с использованием осциллографа. Кроме, измерительной техники для ремонта блока питания ПК, потребуется: паяльник, отсос для припоя, промывочный спирт, вата, олово и канифоль.

Если не запускается блок питания компьютера, возможные неисправности можно представить в виде типичных случаев:

  1. Перегорает предохранитель в первичной цепи. Пробиты диоды в выпрямительном мосту. Звонятся на короткое замыкание элементы разделительного фильтра: B1-B4, C1, C2, R1, R2. Обрыв варисторов и терморезистора TR1, звонятся накоротко переходы силовых транзисторов и вспомогательных Q1-Q4.
  2. Постоянное напряжение пять вольт или три вольта занижены или завышены. Нарушения в работе стабилизирующей цепи, проверяются микросхемы U1, U2. Если проверить ШИМ контроллер не удаётся, то проводится замена микросхемы на идентичную или аналог.
  3. Уровень сигнала на выходе отличается от рабочего. Неисправность в цепи обратной связи. Виновата микросхема ШИМ и радиоэлементы в её обвязке, особое внимание уделяется конденсаторам C и маломощным резисторам R.
  4. Нет сигнала PW_OK. Проверяется присутствие напряжений основных напряжений и сигнала PS_ON. Проводится замена супервизора, отвечающего за контроль выходного сигнала.
  5. Отсутствует сигнал PS_ON. Сгорела микросхема супервизора, элементы обвязки её цепи. Проверить путём замены микросхемы.
  6. Не крутит вентилятор. Замерить напряжение, поступающее на него, оно составляет 12 вольт. Прозвонить терморезистор THR2. Замерить сопротивление выводов вентилятора на отсутствие короткого замыкания. Провести механическую чистку и смазать посадочное место под лопасти вентилятора.

Принципы измерения радиоэлементов

Корпус БП соединён с общим проводом печатной платы. Измерение силовой части источника питания проводится относительно общего провода. Предел на мультиметре выставляется более 300 вольт. Во вторичной части присутствует только постоянное напряжение, не превышающее 25 вольт.

Проверка резисторов осуществляется путём сравнений показаний тестера и маркировки, нанесённой на корпус сопротивления или указанной на схеме. Проверка диодов проводится тестером, если он показывает нулевое сопротивление в оба направления, то делается вывод о его неисправности. Если существует возможность в приборе проверить падение напряжения на диоде, то можно его не выпаивать, величина составляет 0,5−0,7 вольта.

Проверка конденсаторов происходит путём измерения их ёмкости и внутреннего сопротивления, для чего необходим специализированный прибор ESR-метр. При замене следует учитывать, что используются конденсаторы с низким внутренним сопротивлением (ESR). Транзисторы прозванивают на работоспособность p-n переходов или в случае полевых на способность открываться и закрываться.

Проверка отремонтированного источника питания

После того, как АТХ блок отремонтирован, важно правильно провести его первое включение. При этом, если были устранены не все неполадки, возможен выход из строя отремонтированных и новых узлов прибора.

Запуск устройства питания можно осуществить автономно, без использования компьютерного блока. Для этого перемыкается контакт PS_ON с общим проводом. Перед включением на место предохранителя впаивается лампочка 60 Вт, а предохранитель удаляется. Если при включении лампочка начинает ярко светить, то в блоке присутствует короткое замыкание. В случае когда лампа вспыхнет и погаснет, лампу можно выпаивать и устанавливать предохранитель.

Следующий этап проверки БП происходит под нагрузкой. Сначала проверяется наличие дежурного напряжения для этого выход нагружается нагрузкой порядка двух ампер. Если дежурка в порядке, блок питания включается замыканием PS_ON, после чего делаются замеры уровней выходных сигналов. Если есть осциллограф — смотрится пульсация.
