Как устроен блок питания, который работает в каждом системнике / Хабр

Блок питания извлечён из корпуса. Пучок проводов слева подключается к компьютеру. Большой компонент посередине типа трансформатора — это фильтрующий индуктор. Кликабельно, как и все фотографии в статье

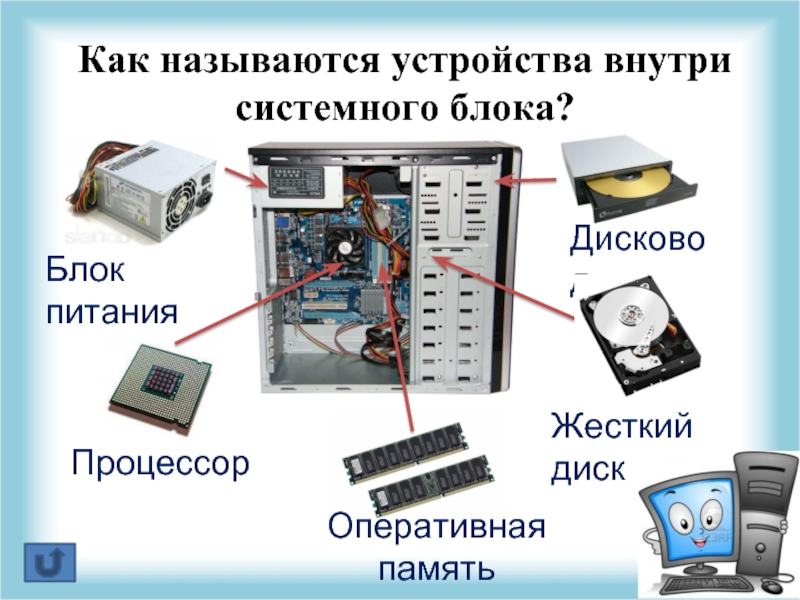

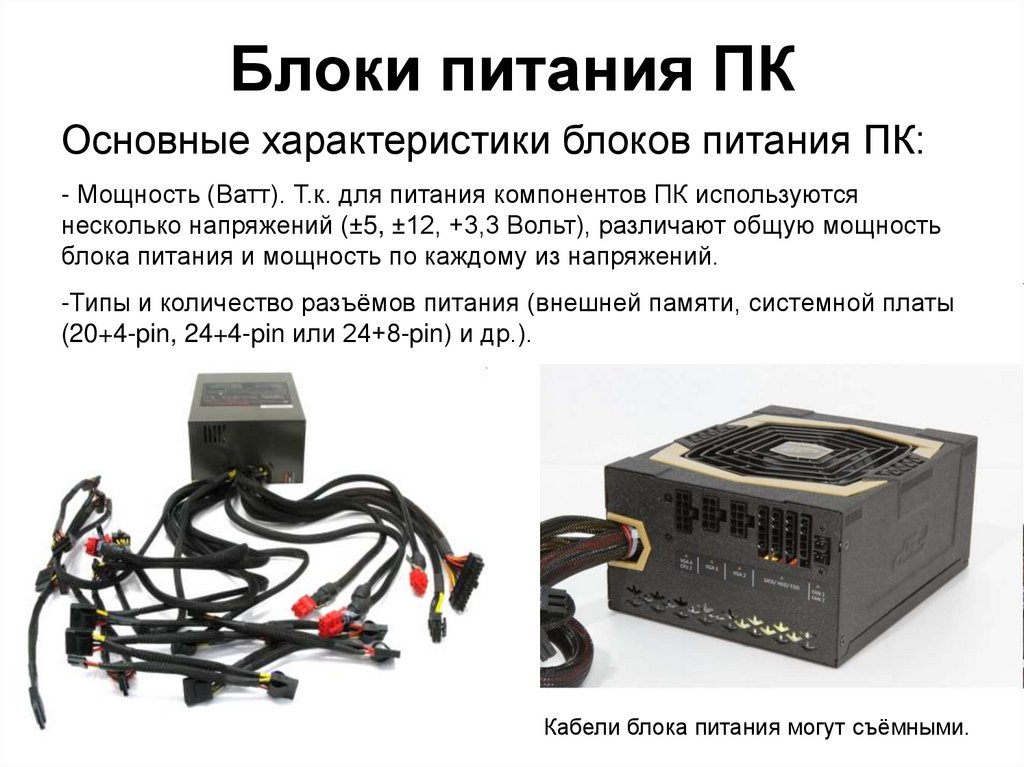

Вы когда-нибудь задумывались, что находится внутри блока питания (БП) вашего компьютера? Задача БП — преобразовать питание из сети (120 или 240 В переменного тока, AC) в стабильное питание постоянного, то есть однонаправленного тока (DC), который нужен вашему компьютеру. БП должен быть компактным и дешёвым, при этом эффективно и безопасно преобразовывать ток. Для этих целей при изготовлении используются различные методы, а сами БП внутри устроены гораздо сложнее, чем вы думаете.

В этой статье мы разберём блок стандарта ATX и объясним, как он работает¹.

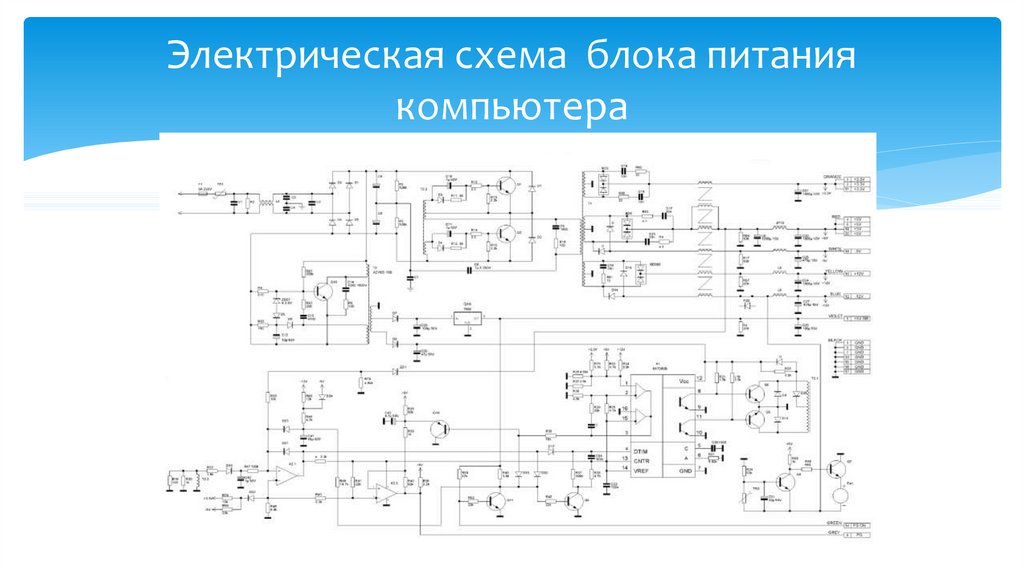

Как и в большинстве современных БП, в нашем используется конструкция, известная как «импульсный блок питания» (ИБП). Это сейчас они очень дёшевы, но так было не всегда. В 1950-е годы сложные и дорогие ИБП использовались разве что в ракетах и космических спутниках с критическими требованиями к размеру и весу. Однако к началу 1970-х новые высоковольтные транзисторы и другие технологические усовершенствования значительно удешевили ИБП, так что их стали широко использовать в компьютерах. Сегодня вы можете за несколько долларов купить зарядное устройство для телефона с ИБП внутри.

Наш ИБП формата ATX упакован в металлический корпус размером с кирпич, из которого выходит множество разноцветных кабелей. Внутри корпуса мы видим плотно упакованные компоненты. Инженеры-конструкторы явно были озабочены проблемой компактности устройства. Многие компоненты накрыты радиаторами. Они охлаждают силовые полупроводники. То же самое для всего БП делает встроенный вентилятор. На КДПВ он справа.

Начнём с краткого обзора, как работает ИБП, а затем подробно опишем компоненты. Своеобразный «конвейер» на фотографии организован справа налево. Справа ИБП получает переменный ток. Входной переменный ток преобразуется в высоковольтный постоянный ток с помощью нескольких крупных фильтрующих компонентов. Этот постоянный ток включается и выключается тысячи раз в секунду для генерации импульсов, которые подаются в трансформатор. Тот преобразует высоковольтные импульсы в сильноточные низковольтные. Эти импульсы преобразуются в постоянный ток и фильтруются, чтобы обеспечить хорошее, чистое питание. Оно подаётся на материнскую плату, накопители и дисководы через кабели на фотографии слева.

Хотя процесс может показаться чрезмерно сложным, но большинство бытовой электроники от мобильника до телевизора на самом деле питаются через ИБП. Высокочастотный ток позволяет сделать маленький, лёгкий трансформатор. Кроме того, импульсные БП очень эффективны. Импульсы настраиваются таким образом, чтобы обеспечить только необходимую мощность, а не превращать избыточную мощность в отработанное тепло, как в линейном БП.

Первым делом входной переменный ток проходит через цепь входного фильтра, которая фильтрует электрический шум, то есть беспорядочные изменения электрического тока, ухудшающие качество сигнала.

Фильтр ниже состоит из индукторов (тороидальных катушек) и конденсаторов. Квадратные серые конденсаторы — специальные компоненты класса X для безопасного подключения к линиям переменного тока.

Компоненты входного фильтра

Переменный ток с частотой 60 герц в сети меняет своё направление 60 раз в секунду (AC), но компьютеру нужен постоянный ток в одном направлении (DC).

Полномостовой выпрямитель

на фотографии ниже преобразует переменный ток в постоянный. Выходы постоянного тока на выпрямителе отмечены знаками

?

+

, а переменный ток входит через два центральных контакта, которые

постоянно меняют свою полярность

. Внутри выпрямителя — четыре диода. Диод позволяет току проходить в одном направлении и блокирует его в другом направлении, поэтому в результате переменный ток преобразуется в постоянный ток, протекающий в нужном направлении.

На мостовом выпрямителе видна маркировка GBU606. Цепь фильтра находится слева от выпрямителя. Большой чёрный конденсатор справа — один из удвоителей напряжения. Маленький жёлтый конденсатор — это специальный керамический Y-конденсатор, который защищает от всплесков напряжения

Ниже — две схемы, как работает мостовой выпрямитель. На первой схеме у верхнего входа переменного тока положительная полярность. Диоды пропускают поток на выход DC. На второй схеме входы переменного тока поменяли полярность, как это происходит постоянно в AC. Однако конфигурация диодов гарантирует, что выходной ток остаётся неизменным (плюс всегда сверху). Конденсаторы сглаживают выход.

На двух схемах показан поток тока при колебаниях входного сигнала AC. Четыре диода заставляют ток течь в направлении по стрелке

Современные БП принимают «универсальное» входное напряжение от 85 до 264 вольт переменного тока, поэтому могут использоваться в разных странах независимо от напряжения в местной сети. Однако схема этого старого БП не могла справиться с таким широким диапазоном. Поэтому предусмотрен переключатель для выбора 115 или 230 В.

Переключатель 115/230 В

Переключатель использует умную схему с удвоителем напряжения. Идея в том, что при закрытом переключателе (на 115 В) вход AC обходит два нижних диода в мостовом выпрямителе, а вместо этого подключается непосредственно к двум конденсаторам. Когда «плюс» на верхнем входе AC, полное напряжение получает верхний конденсатор. А когда «плюс» снизу, то нижний. Поскольку выход DC идёт с обоих конденсаторов, на выходе всегда получается двойное напряжение. Дело в том, что остальная часть БП получает одинаковое напряжение независимо от того, на входе 115 или 230 В, что упрощает его конструкцию. Недостаток удвоителя в том, что пользователь обязан установить переключатель в правильное положение, иначе рискует повредить БП, а для самого БП требуются два больших конденсатора. Поэтому в современных БП удвоитель напряжения вышел из моды.

Схема удвоителя напряжения. Каждый конденсатор получает полный вольтаж, поэтому на выходе DC двойное напряжение.

Серые диоды не используются в работе удвоителя

В целях безопасности высоковольтные и низковольтные компоненты разделены механически и электрически, см. фотографию ниже. На основной стороне находятся все цепи, которые подключаются к сети AC. На вторичной стороне — низковольтные цепи. Две стороны разделены «пограничной изоляцией», которая отмечена зелёным пунктиром на фотографии. Через границу не проходит

никаких

электрических соединений. Трансформаторы пропускают энергию через эту границу через магнитные поля без прямого электрического соединения. Сигналы обратной связи передаются на основную сторону с помощью оптоизоляторов, то есть световыми импульсами. Это разделение является ключевым фактором в безопасной конструкции: прямое электрическое соединение между линией AC и выходом БП создаёт опасность удара электрическим током.

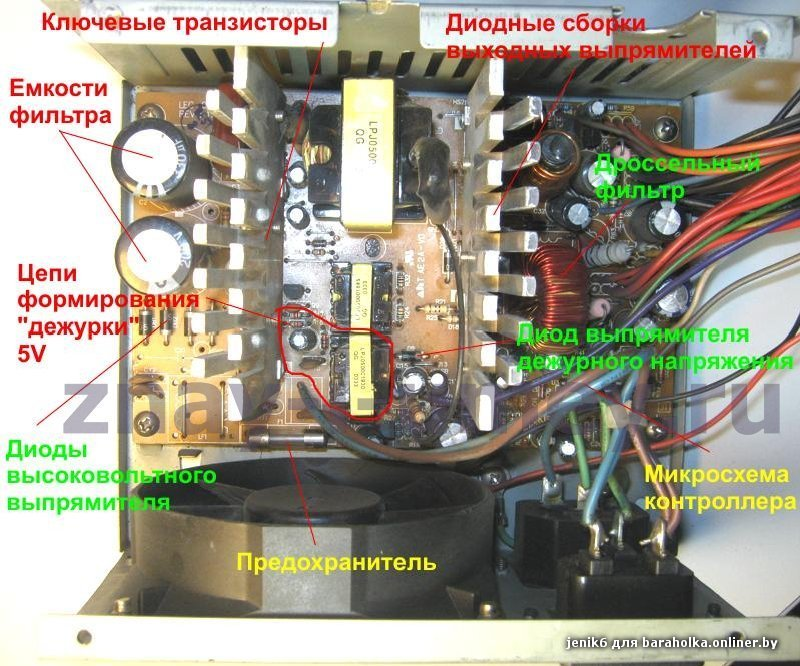

Источник питания с маркировкой основных элементов. Радиаторы, конденсаторы, плата управления и выходные кабели удалены ради лучшего обзора (SB означает источник резервного питания, standby supply)

К этому моменту входной переменный ток преобразован в высоковольтный постоянный ток около 320 В

Постоянный ток нарезается на импульсы переключающим (импульсным) транзистором (

switching transistor

на схеме выше). Это силовой МОП-транзистор (MOSFET)

. Поскольку во время использования он нагревается, то установлен на большом радиаторе. Импульсы подаются в главный трансформатор, который в некотором смысле является сердцем БП.

Трансформатор состоит из нескольких катушек проволоки, намотанных на намагничиваемый сердечник. Высоковольтные импульсы, поступающие в первичную обмотку трансформатора, создают магнитное поле. Сердечник направляет это магнитное поле на другие, вторичные обмотки, создавая в них напряжение. Так ИБП безопасно вырабатывает выходной ток: между двумя сторонами трансформатора нет электрического соединения, только соединение через магнитное поле. Другим важным аспектом является то, что в первичной обмотке много оборотов проволоки вокруг сердечника, а на вторичных контурах гораздо меньше. В результате получается понижающий трансформатор: выходное напряжение намного меньше входного, но при гораздо большем вольтаже.

Переключающий транзистор³ управляется интегральной схемой под названием «ШИМ-контроллер режима тока UC3842B». Этот чип можно считать мозгом БП. Он генерирует импульсы на высокой частоте 250 килогерц. Ширина каждого импульса регулируется для обеспечения необходимого выходного напряжения: если напряжение начинает падать, чип производит более широкие импульсы, чтобы пропускать больше энергии через трансформатор

Теперь можно посмотреть на вторую, низковольтную часть БП. Вторичная схема производит четыре выходных напряжения: 5, 12, ?12 и 3,3 вольта. Для каждого выходного напряжения отдельная обмотка трансформатора и отдельная схема для получения этого тока. Силовые диоды (ниже) преобразуют выходы трансформатора в постоянный ток. Затем индукторы и конденсаторы фильтруют выход от всплесков напряжения. БП должен регулировать выходное напряжение, чтобы поддерживать его на должном уровне даже при увеличении или уменьшении нагрузки. Интересно, что в БП используется несколько различных методов регулирования.

Крупным планом показаны выходные диоды. Слева вертикально установлены цилиндрические диоды. В центре — пары прямоугольных силовых диодов Шоттки, в каждом корпусе по два диода. Эти диоды прикреплены к радиатору для охлаждения. Справа обратите внимание на два медных провода в форме скоб. Они используются в качестве резисторов для измерения тока

Основными являются выходы 5 и 12 В. Они регулируются одной микросхемой контроллера на основной стороне. Если напряжение слишком низкое, микросхема увеличивает ширину импульсов, пропуская больше мощности через трансформатор и увеличивая напряжение на вторичной стороне БП. А если напряжение слишком высокое, чип уменьшает ширину импульса. Примечание: одна и та же схема обратной связи управляет выходами на 5 и 12 В, поэтому нагрузка на одном выходе может изменять напряжение на другом. В более качественных БП два выхода регулируются по отдельности⁵.

Нижняя сторона печатной платы. Обратите внимание на большое расстояние между цепями основной и вторичной сторон БП. Также обратите внимание, какие широкие металлические дорожки на основной стороне БП для тока высокого напряжения и какие тонкие дорожки для схем управления

Вы можете задать вопрос, как микросхема контроллера на основной стороне получает обратную связь об уровнях напряжения на вторичной стороне, поскольку между ними нет электрического соединения (на фотографии виден широкий зазор). Трюк в использовании хитроумной микросхемы под названием оптоизолятор. Внутри чипа на одной стороне чипа инфракрасный светодиод, на другой светочувствительный фототранзистор. Сигнал обратной связи подаётся на LED и детектируется фототранзистором на другой стороне. Таким образом оптоизолятор обеспечивает мост между вторичной и первичной сторонами, передавая информацию светом, а не электричеством⁶.

Источник питания также обеспечивает отрицательное выходное напряжение (?12 В). Это напряжение в основном устарело, но использовалось для питания последовательных портов и слотов PCI. Регулирование питания ?12 В кардинально отличается от регулирования +5 и +12 В. Выход ?12 В управляется стабилитроном (диодом Зенера) — это специальный тип диода, который блокирует обратный ток до определённого уровня напряжения, а затем начинает проводить его. Избыточное напряжение рассеивается в виде тепла через силовой резистор (розовый) под управлением транзистора и стабилитрона (поскольку этот подход расходует энергию впустую, современные высокоэффективные БП не используют такой метод регулирования).

Питание ?12 В регулируется крошечным стабилитроном ZD6 длиной около 3,6 мм на нижней стороне печатной платы. Соответствующий силовой резистор и транзистор A1015 находятся на верхней стороне платы

Пожалуй, наиболее интересной схемой регулирования является выход 3,3 В, который регулируется магнитным усилителем. Магнитный усилитель — это индуктор с особыми магнитными свойствами, которые заставляют его работать как ключ (переключатель). Когда ток подаётся в индуктор магнитного усилителя, то сначала он почти полностью блокирует ток, поскольку индуктор намагничивается и магнитное поле увеличивается. Когда индуктор достигает полной намагниченности (то есть насыщается), его поведение внезапно меняется — и индуктор позволяет частицам течь беспрепятственно. Магнитный усилитель в БП получает импульсы от трансформатора. Индуктор блокирует переменную часть импульса. Выход 3,3 В регулируется изменением ширины импульса⁷.

Магнитный усилитель представляет собой кольцо из ферритового материала с особыми магнитными свойствами. Вокруг кольца намотано несколько витков проволоки

В блоке питания есть небольшая плата, на которой размещена схема управления. Эта плата сравнивает напряжение с эталонным, чтобы генерировать сигналы обратной связи. Она отслеживает вольтаж также для того, чтобы генерировать сигнал «питание в норме» (power good). Схема установлена на отдельной перпендикулярной плате, поэтому не занимает много места в БП.

Основные компоненты установлены на верхней стороне платы со сквозными отверстиями, а нижняя сторона покрыта крошечными SMD-компонентами, которые нанесены путём поверхностного монтажа. Обратите внимание на резисторы с нулевым сопротивлением в качестве перемычек

В БП есть ещё вторая цепь — для резервного питания

⁹

. Даже когда компьютер формально «выключен», пятивольтовый источник резервного питания обеспечивает ему мощность 10 Вт для функций, которые продолжают работать: часы реального времени, функция пробуждения по локальной сети и др. Цепь резервного питания является почти независимым БП: она использует отдельную управляющую микросхему, отдельный трансформатор и отдельные компоненты на вторичной стороне DC, но те же самые компоненты на основной стороне AC. Эта система гораздо меньшей мощности, поэтому в цепи трансформатор меньшего размера.

Чёрно-жёлтые трансформаторы: трансформатор для резервного питания находится слева, а основной трансформатор — справа. Перед ним установлена микросхема для управления резервным питанием. Большой цилиндрический конденсатор справа — компонент удвоителя напряжения. Белые капли — это силикон, который изолирует компоненты и удерживает их на месте

Блок питания ATX сложно устроен внутри, с множеством компонентов, от массивных индукторов и конденсаторов до крошечных компонентов поверхностного монтажа

¹⁰

. Однако эта сложность позволяет выпускать эффективные, маленькие и безопасные БП. Для сравнения, я когда-то писал о

блоке питания 1940-х годов

, который выдавал всего 85 ватт мощности, но был размером с чемодан, весил 50 кг и стоил сумасшедшие деньги. В наше время с продвинутыми полупроводниками делают гораздо более мощные БП дешевле 50 долларов, и такое устройство поместится у вас в руке.

Блок питания REC-30 для телетайпа Model 19 (ВМФ США) 1940-х годов

Я уже писал о БП, включая историю блоков питания в IEEE Spectrum. Вам также могут понравиться детальные разборы зарядного устройства Macbook и зарядного устройства iPhone.

Intel представила стандарт ATX для персональных компьютеров в 1995 году. Стандарт ATX (с некоторыми обновлениями) по-прежнему определяет конфигурацию материнской платы, корпуса и блока питания большинства настольных компьютеров. Здесь мы изучаем блок питания 2005 года, а современные БП более продвинутые и эффективные. Основные принципы те же, но есть некоторые изменения. Например, вместо магнитных усилителей почти везде используют преобразователи DC/DC.

Этикетка на блоке питания

На этикетке БП указано, что он изготовлен компанией Bestec для настольного компьютера Hewlett-Packard Dx5150. Этот БП слегка не соответствует формату ATX, он более вытянут в длину. [вернуться]

² Вы можете задать вопрос, почему AC напряжением 230 В преобразуется в постоянный ток 320 В. Причина в том, что напряжение переменного тока обычно измеряется как среднеквадратичное, которое в каком-то смысле усредняет изменяющуюся форму волны. По факту в 230-вольтовом сигнале AC есть пики до 320 вольт. Конденсаторы БП заряжаются через диоды до пикового напряжения, поэтому постоянный ток составляет примерно 320 вольт (хотя немного провисает в течение цикла). [вернуться]

³ Силовой транзистор представляет собой силовой МОП-транзистор FQA9N90C. Он выдерживает 9 ампер и 900 вольт. [вернуться]

⁴ Интегральная схема питается от отдельной обмотки на трансформаторе, которая выдаёт 34 вольта для её работы. Налицо проблема курицы и яйца: управляющая микросхема создаёт импульсы для трансформатора, но трансформатор питает управляющую микросхему. Решение — специальная цепь запуска с резистором 100 kΩ между микросхемой и высоковольтным током. Она обеспечивает небольшой ток для запуска микросхемы. Как только чип начинает отправлять импульсы на трансформатор, то питается уже от него. [вернуться]

⁵ Метод использования одного контура регулирования для двух выходов называется перекрёстным регулированием. Если нагрузка на одном выходе намного выше другого, напряжения могут отклоняться от своих значений. Поэтому во многих БП есть минимальные требования к нагрузке на каждом выходе. Более продвинутые БП используют DC/DC преобразователи для всех выходов, чтобы контролировать точность напряжения. Дополнительные сведения о перекрёстном регулировании см. в этих двух презентациях. Один из обсуждаемых методов — многоуровневая укладка выходных обмоток, как в нашем БП. В частности, 12-вольтовый выход реализован в виде 7-вольтового выхода поверх 5-вольтового выхода, что даёт 12 вольт. При такой конфигурации ошибка 10% (например) в 12-вольтовой цепи будет составлять всего 0,7 В, а не 1,2 В. [вернуться]

⁶ Оптоизоляторы представляют собой компоненты PC817, которые обеспечивают 5000 вольт изоляции между сторонами БП (то есть между высокой и низкой сторонами). Обратите внимание на прорезь в печатной плате под оптоизоляторами. Это дополнительная мера безопасности: она гарантирует, что ток высокого напряжения не пройдёт между двумя сторонами оптоизолятора вдоль поверхности печатной платы, например, при наличии загрязнения или конденсата (в частности, прорезь увеличивает расстояние утечки). [вернуться]

⁷ Ширина импульса через магнитный усилитель устанавливается простой схемой управления. В обратной части каждого импульса индуктор частично размагничивается. Схема управления регулирует напряжение размагничивания. Более высокий вольтаж усиливает размагничивание. Тогда индуктору требуется больше времени для повторного намагничивания, и, таким образом, он дольше блокирует входной импульс. При более коротком импульсе в цепи выходное напряжение уменьшается. И наоборот, более низкое напряжение размагничивания приводит к меньшему размагничиванию, поэтому входной импульс блокируется не так долго. В итоге выходное напряжение регулируется изменением напряжения размагничивания. Обратите внимание, что ширина импульса в магнитном усилителе регулируется управляющей микросхемой. Магнитный усилитель сокращает эти импульсы по мере необходимости при регулировании выходного напряжения 3,3 В. [вернуться]

⁸ Плата управления содержит несколько микросхем, включая операционный усилитель LM358NA, чип супервизора/сброса TPS3510P, четырёхканальный дифференциальный компаратор LM339N и прецизионный эталон AZ431. Чип супервизора интересный — он специально разработан для БП и контролирует выходное напряжение, чтобы оно было не слишком высоким и не слишком низким. Прецизионный эталон AZ431 — это вариант эталонного чипа TL431, который часто используется в БП для обеспечения опорного (контрольного) напряжения. Я уже писал о TL431. [вернуться]

⁹ Источник резервного питания использует другую конфигурацию — обратноходовой трансформатор. Здесь установлена управляющая микросхема A6151 с переключающим транзистором, что упрощает конструкцию.

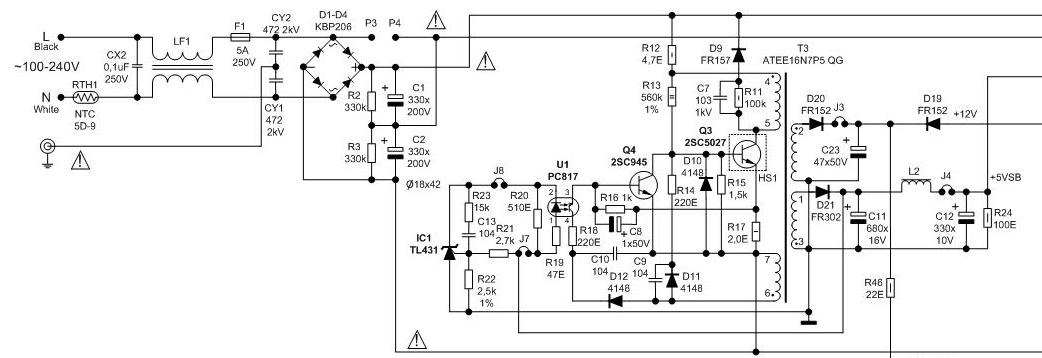

Схема БП с использованием A6151. Она взята из справочника, поэтому не идентична схеме нашего БП, хотя близка к ней
[вернуться]

¹⁰ Если хотите изучить подробные схемы различных БП формата ATX, рекомендую сайт Дэна Мельника. Удивительно, сколько существует реализаций БП: различные топологии (полумостовые или прямые), наличие или отсутствие преобразования коэффициента мощности (PFC), разнообразные системы управления, регулирования и мониторинга. Наш БП довольно похож на БП с прямой топологией без PFC, внизу той странички на сайте Дэна. [вернуться]

Как проверить блок питания компьютера собственными руками?

Как проверить блок питания компьютера . Компьютер не включается.

Итак, провод питания от розетки к блоку питания компьютера проверен. Таким образом, на блок питания подходит необходимое напряжение. Но при нажатии на кнопку включения ничего не происходит и компьютер не включается. Скорее всего, речь идёт о неисправности блока питания. Можно самостоятельно проверить блок питания , его исправность и хотя бы попытаться определиться с тем, по какой причине блок питания компьютера не работает.

Что ж, придётся освободить компьютер от боковой крышки со стороны вентиляционного отверстия. Вторую снимать необязательно. Если при нажатии на кнопку включения вентиляторы не крутятся, возможны лишь несколько вариантов. Главные причины: неисправен блок питания или кнопка включения. Да, бывает всякое, и это может быть просто неисправность кнопки или обрыв провода от кнопки к разъёму на материнской плате. Давайте выделим направление, в каком будем двигаться.

Что нам понадобится?

закоротка в виде металлической проволочки, небольшой кусок провода небольшого сечения; я использую радиоэлемент типа резистор номиналом в 1 кОм, но для разового опыта и скребки будет достаточно; однако надолго советую БП со скребкой не оставлять: чем меньше сечение, тем сильнее наша ипровизированная закоротка будет греться
мультиметр (если собираетесь проверить не только работоспособность БП, но и напряжение по основным каналам нагрузки)

Всю процедуру проверки предлагаю разбить на следующие этапы:

А кнопка-то сама работает?

Чтобы отделить неисправность блока питания от неисправности по кнопке, нам пока не понадобиться снимать сам блок питания. Для начала выньте вилку шнура питания компьютера из розетки или выключите кнопкой на задней панели блока питания.

При открытой крышке проследите путь проводов включения и «светодиодных» проводов от передней панели компьютера до материнской платы. Их найти не трудно, они имеют смешанное (красные, синие, чёрные и зелёные провода) цветовое обозначение и, заканчиваясь джекерами, подключаются на разъёмы типа «папа» материнской платы. Эти разъёмы обычно находятся в нижнем квадранте платы.

Наша задача – выделить разъём, который отвечает за включение компьютера с кнопки. Напряжение на материнской плате невелико и электрического разряда бояться не нужно. Единственный совет – стараться не повредить материнскую плату пока вы пытаетесь проверить блок питания нижеописанными манипуляциями.

Искомый разъём определить нетрудно. Он обозначен буквами с участием литер PW или POWER (от английского — питание). Как и на фото ниже, он почти всегда имеет схожую цветовую гамму проводов – зелёный (красный или синий) плюс белый (редко другие). Но учитывая тот факт, что нам неизвестно, кто собирал наш компьютер, самым лучшим способом определить принадлежность любых проводов, это рисунок рядом с этими разъёмами. Как видно на фото, правая часть рисунка обозначена именно этими буквами. Значит, это и есть кнопка питания. Она связана двумя проводами и она тоже поможет нам проверить блок питания .

схема подключения нарисована прямо на плате, а сами разъёмы на фото уже не попали, они чуть правее зоны съёмки

Указанные символы обязательны для кнопки включения. Потяните на себя и извлеките джекер из разъёма. Запомните его. В следующем шаге торчащие штырьки будем замыкать между собой. Следующим шагом вставим вилку шнура питания в розетку или включим кнопку на блоке питания.

Теперь давайте попробуем проверить блок питания на запуск

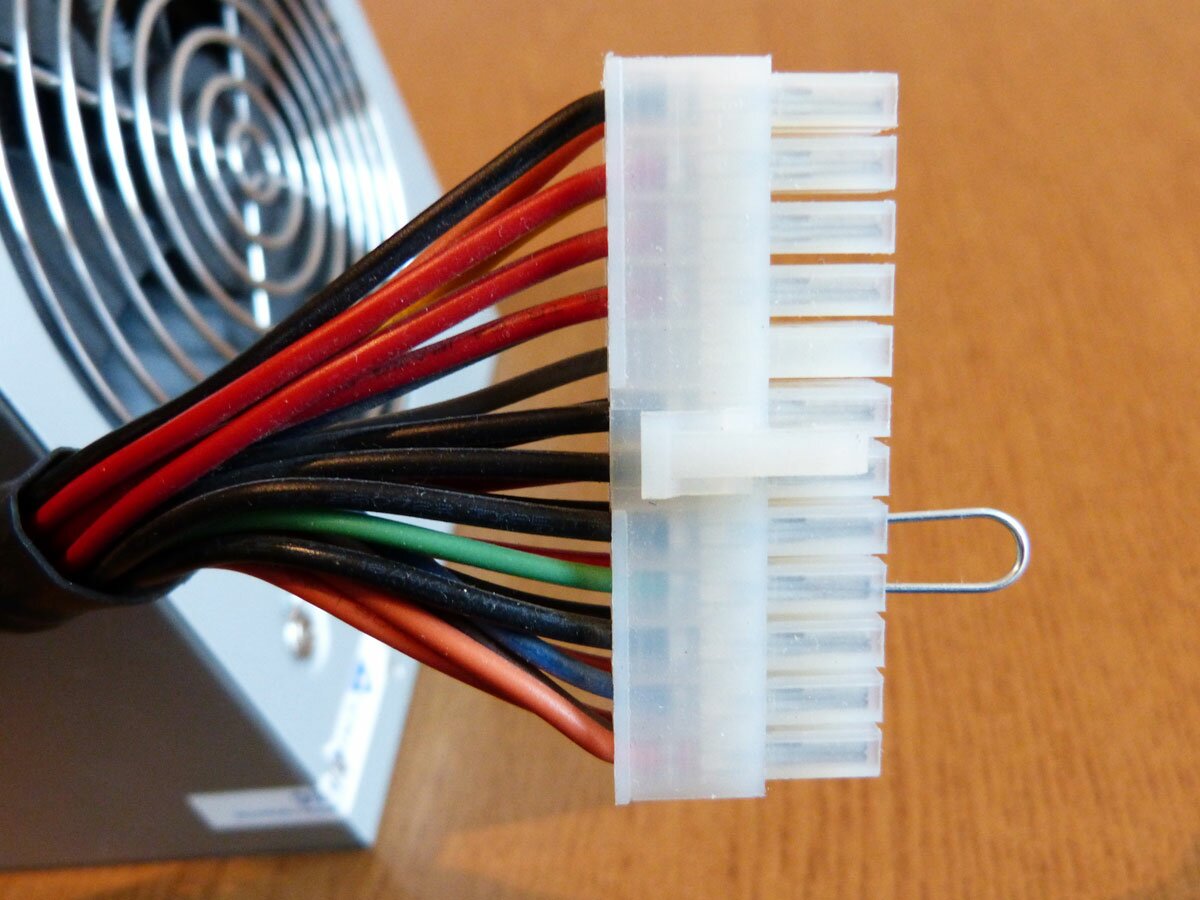

Пользуясь плоским жалом маленькой отвёртки, лезвием ножниц или канцелярской скрепкой, кратковременно перемкнём освободившиеся от джекера кнопки питания контакты материнской платы как показано на фото. Попробуйте несколько раз.

Если блок питания исправен и исправна сама материнская плата, компьютер включится и будет продолжать работать. Выключить компьютер можно будет простым выключением с кнопки на блоке питания, выдёргиванием вилки шнура из розетки или повторным замыканием отвёрткой тех же контактов, но удержанием до выключения.
Если включились кулеры блока питания, охлаждения процессора и обдува системного блока (если таковой имеется), однако с кнопки в сборе такого не происходило, блок питания в порядке и неисправность кроется в кнопке включения.
Если компьютер не реагирует на манипуляции, переходим к следующему шагу.

Отсоедините главный разъём ATX, идущий от блока питания к материнской плате. Это самый большой разъём, его ни с чем не спутаешь. Это 24-штырьковый (или 20 + 4) разъём:

вспышка камеры немного испортила вид…

Нажмите большим (или указательным) пальцем на пластиковый замок сбоку, освободив разъём для демонтажа, и потяните разъём покачивающими продольными движениями на себя. Упритесь свободными пальцами при необходимости в материнскую плату. Не сломайте (хотя я ни разу не ломал).

Теперь попробуем проверить блок питания и запустить его напрямую

В собранной схеме сигнал на включение идёт с кнопки через материнскую плату на контакт зелёного цвета разъёма, который вы держите в руках. Мы же минуем плату и замкнём этот контакт на любой из чёрный проводов. Чтобы проверить блок питания , замыкание контактов чёрного и зелёного цветов будем проводить кратковременно. А значит можно воспользоваться любыми подручными средствами: канцелярской скрепкой, пинцетом и т. д. Не бойтесь поражения током, напряжение в этой части системы абсолютно безопасно. Контакты, которые будут замыкаться, расположены рядом: они имеют условную нумерацию 15 и 16 (запомните это: нам нумерация пригодится при поиске остальных контактов). Чёрный провод — «земляной» (пустой), зелёный при включённом в розетку проводе несёт в себе напряжение. Замыкать можете прямо при включённом в розетку в БП; вы не пострадаете, напряжение мизерно и для человека не опасно:

Если блок питания продолжает молчать, кулеры крутиться не хотят, неисправность заключается в блоке питания. На языке электротехники это означает, что напряжение на этом участке цепи блока питания менее положенных 5 В. Подробнее об этом в другой статье. Можете вызвать специалиста или продолжить поиски самостоятельно.

Пора проверить блок питания с помощью прибора

Если блок питания ожил, переходим к замерам прибором. Выключите блок питания на время. Переведите мультиметр в режим замера постоянных величин напряжения. На каретке прибора это сектор с символами V — :

и сразу выставлю предел измерений в 20 вольт:

Откину основных потребителей (диски, дисководы, питание на видеокарту) компьютера от шлейфов питания и сигналов:

жёсткий диск отключен

А за ним и DVD дисковод:

Включаем компьютер в розетку или клавишей на БП сзади. При включённом блоке питания (кулер в нём закрутился) я проверяю напряжение на выводах 24-х штырькового блока питания 12В. Распиновка блока питания приведена в одноимённой статье. Мы же замкнули провода с номерами 15 и 16. А вот как идёт сама нумерация:

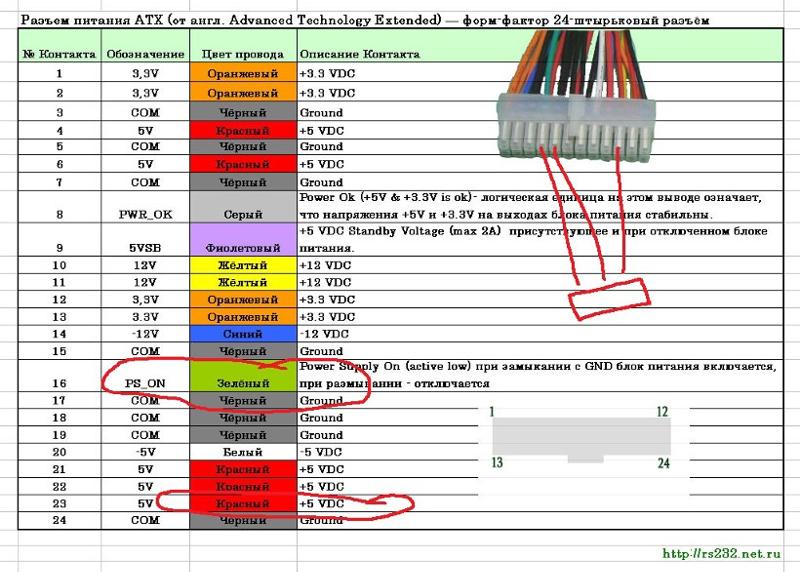

Два (обычно оранжевых по краям) в противоположном от зелёного ряду — 1 и 2. И так далее слева направо. Нумерация следующего ряда также слева направо. Смотрите на фото.

Чёрный щуп прибора надолго вставляем в контакт разъёма чёрного же цвета (это будет контакт 3). Он располагается как раз напротив чёрного контакта 15, занятого скребкой. На языке специалистов это называется «посадить щуп на землю», его вынимать из разъёма на время проведения замеров вынимать не будем (можете его там зафиксировать, только не переусердствуйте):

Красным щупом прибора мы поочерёдно будем проверять величину выдаваемого напряжения по всем каналам блока (сразу говорю — подопытный блок питания здоров) и начнём с 1-го:

Второй контакт разъёма показывает те же параметры:

Следующий по порядку испытуемый контакт номер 4 — это 5-ти вольтовый. Проверим (не обожгитесь о скребку!):

И так далее. И таким образом, от контакта к контакту, вы должны постепенно сравнить паспортные показания распиновки БП ( см. ссылку выше) с показаниями прибора. То есть, показания мультиметра будут примерно совпадать (с небольшой погрешностью) с показаниями в таблице статьи. Заметьте, что на контакт 3 с контактами 5, 7, 17, 18, 19, 24 прибор реагировать не должен.

ВНИМАНИЕ. Следующим этапом мы попробуем проверить блок питания под нагрузкой. Все проведённые только что замеры будут проводиться аналогично, но уже с подключённым разъёмом к плате. Когда я проводил такие замеры впервые, я отчасти пронумеровал (чтобы не запутаться) провода на разъёме бирками из изоленты. Советую и вам. Все не нужно — заметьте лишь начальную точку и порядок отсчёта. Про показатели напряжения вам напомнит цвет провода.

Проверить блок питания под нагрузкой

Если значения напряжений таблицы распиновки и показания мультиметра при работе БП на холостом ходу совпадают (погрешности замеров в пределах долей процента допустимы и лучше в большую сторону), попробуем проверить блок питания под нагрузкой. Соберём схему, подсоединив все шлейфы, и включим компьютер в работу. КРЫШКУ ПОКА НЕ ЗАКРЫВАЕМ! Нам нужен BIOS и вкладка типа Power с пунктом Hardware Monitor (версий BIOS множество, интерфейс у них разный — так что не обессудьте). У меня так:

Во вкладке отображаются величины напряжений так, как их видит BIOS. Как видите, считываемая информация совпадает с измеряемыми. Блок питания работает нормально. А вот теперь стоит сверить указанные показания на экране с показаниями мультиметра при работе под нагрузкой. Вставляем разъём БП в разъём типа «мама» материнской платы, подключаем все устройства, включаем компьютер и проверяем прибором тем же порядком, также последовательно меняя щупы в выставленном диапазоне измерений, но уже таким манером:

Думаю, некоторые выводы о работоспособности блока питания я вам помог сделать. Конечно, все эти выводы поверхностны, и о чистоте работы БП можно сказать, лишь вооружившись осциллографом.

Успехов

Как определить, что пора менять блок питания компьютера

Мы меняем блок питания только тогда, когда он перестает работать совсем, или его мощности перестает хватать, например, для новой видеокарты. Но иногда БП стоит заменить раньше, когда сомнений в его работоспособности еще не возникает. Как же узнать, что его пора менять?

Во-первых, у современных БП выше КПД, соответственно, меньше расход электроэнергии, нагрев и шум. Кроме того, блок питания может деградировать, теряя мощность. А при работе на пределе есть большой риск того, что скоро он выйдет из строя. Оптимальный уровень загрузки БП должен составлять не более 80 процентов. И некорректная работа чревата его полным выходом из строя или повреждением других, питаемых им компьютерных узлов.

Есть и признаки, по которым можно понять, что блок питания работает некорректно. Например, перестали заряжаться или работать некоторые USB-устройства. В первую очередь это касается всего, что питается от USB – например, внешних жёстких дисков или веб-камер. Если при подключении к хабу с внешним питанием проблема исчезает, то причина явно кроется в блоке питания ПК.

Второй момент, который может навести на мысль о замене БП – ошибки в S.M.A.R.T жесткого диска. В первую очередь стоит обратить внимание на значения:

Spin-Up Retry Count — число повторных попыток раскрутки дисков до рабочей скорости. Так как самое большое энергопотребление у жёсткого диска происходит в момент старта, с большой вероятностью проблемы проявляются именно в этот момент.
Raw Read Error Rate — частота ошибок при чтении данных, обусловленных аппаратной частью диска. Это значение тоже может расти при нестабильном питании жёсткого диска.
Spin-Up Time — время раскрутки дисков до рабочей скорости. Растёт при износе механики, но также может свидетельствовать о некачественном питании, например, просадке напряжения.

Критические ошибки системы (BSOD) часто вызваны аппаратными проблемами, в том числе из-за плохого питания. При таких ошибках в качестве временной меры часто может помочь отключение функций энергосбережения.

Из-за проблем с БП может проявляться и нестабильная работа компьютера при серьезных нагрузках. Это могут быть ошибки, подвисания, отказ драйверов, например, в играх или при конвертировании видео. Проявляются они только при пиковом энергопотреблении и максимальной нагрузке на БП.

Операционная система или драйвера видеокарты также могут сигнализировать о недостаточном питании. Это может происходить при отключенном дополнительном питании видеокарты, нехватке номинальной мощности или когда БП больше не выдаёт необходимые токи.

Проблемы с блоком питания могут обнаружиться и благодаря писку. Сам по себе писк не опасен, пищать могут дроссели, если они плохо залиты специальным компаундом на основе эпоксидной смолы. Но если высох или вытек электролит в конденсаторах, пищать может начать трансформатор, и это уже повод для беспокойства.

Согласно нормам стандарта ATX, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала. Если отклонение больше – это признак неправильной работы БП. Посмотреть значения можно в BIOS или специальных утилитах.

Работающий на максимуме вентилятор с регулировкой оборотов может быть признаком перегрева в БП из-за его неправильной работы.

Если вы столкнулись с одной из подобных проблем, то стоит задуматься о выборе нового блока питания.

Как работает блок питания

Для контроля доступа, IP-камер и домофонов требуются блоки питания

Разработка источника питания — одна из первых задач в области электротехники, которую я решал в колледже. Я помню те дни. Мы многому научились, например, не пить много пива перед лабораторным занятием. Не вставляйте палец в электрическую розетку. Всегда пытайтесь угадать, что на тесте. И держитесь подальше от курсов об антеннах, потому что они ужасны.

Источники питания в компьютерах, IP-камерах, системах контроля доступа, IP-пейджинге и домофонах.Это один из самых недооцененных компонентов компьютерной системы. Когда вы указываете компьютер, вы думаете о скорости процессора, памяти, хранилище и видеокарте. Блок питания никогда не рассматривается. Конечно, если это не удастся, ни один из других компонентов не будет работать. Иногда самая важная часть системы оказывается самой важной. Кто-нибудь помнит старый анекдот о споре между различными частями тела *?

Конструкция блока питания

В этой статье описывается, как работает блок питания, и некоторые вещи, которые следует учитывать при покупке блока питания.

Что такое блок питания?

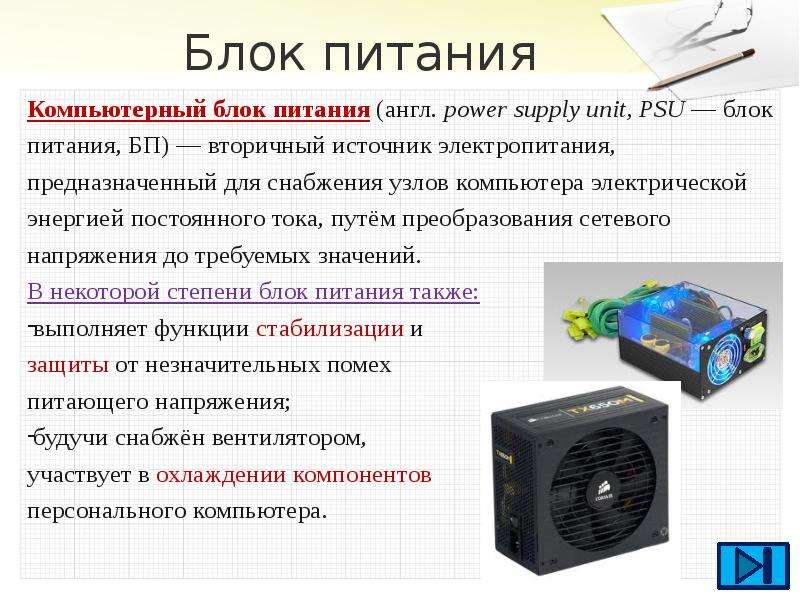

Блок питания (PSU) — это устройство, которое преобразует энергию входящей электрической мощности в мощность, которая может использоваться устройством компьютерного типа. Блок питания компьютерного типа преобразует мощность переменного (переменного тока) в постоянный (постоянный), обеспечивает фиксированный уровень выходного напряжения и регулирует или поддерживает выходное напряжение в диапазоне условий нагрузки. На самом деле он не «поставляет» энергию; он преобразует или изменяет его, чтобы электронное устройство могло его использовать.

Например, блок питания вашего компьютера преобразует 120 В переменного тока переменного тока (AC) в низковольтный постоянный ток (DC) при 5 В или 12 В постоянного тока. Блок питания (блок питания) также должен регулировать выходное напряжение, чтобы оно не изменялось более чем на несколько процентов. Он также обычно включает в себя переключатель ограничения тока, который отключается (как предохранитель) при обнаружении слишком большого тока нагрузки. Это защищает загрузочное устройство от повреждений.

Принципиальная схема источника питания

Блок питания состоит из четырех основных частей.

Трансформатор : Регулирует напряжение переменного тока до нужного уровня для конкретного источника питания
Выпрямитель : Преобразует сигнал переменного тока (переменный ток), чтобы он всегда был положительным (постоянный ток)
Фильтр : сглаживает выпуклости в сигнале
Регулятор : регулирует выходное напряжение постоянного тока таким образом, чтобы оно поддерживалось на нужном уровне (12 В постоянного тока). Он поддерживает постоянное напряжение, несмотря на изменение нагрузки.

Блок-схема блока питания

Типы блоков питания

Существует два типа источников питания: линейный источник питания и импульсный источник питания .Линейный источник питания имеет простую конструкцию и дешевле импульсного источника питания. Импульсный источник питания сложнее, но он намного эффективнее и гибче.

Линейный источник питания

Вот пример принципиальной схемы. Линейный источник питания включает в себя большой трансформатор, который регулирует входное напряжение, выпрямитель, транзисторы и компонент регулятора напряжения.

Принципиальная схема линейного источника питания

Преимущества линейного источника питания

Простое устройство .В линейных регуляторах используется меньше компонентов, чем в импульсных источниках питания. На приведенной выше принципиальной схеме показано, как микросхему регулятора (7812) можно использовать в источнике питания.
Низкая стоимость . Если вашему устройству требуется выходная мощность менее 10 Вт, то стоимость компонентов и производства намного ниже, чем у импульсных источников питания.
Низкий уровень шума / пульсаций . Линейные регуляторы имеют очень низкие пульсации выходного напряжения и широкую полосу пропускания. Это делает их идеальными для любых приложений, чувствительных к шуму, включая устройства связи и радио.

Недостатки

Более крупный : Для линейных источников питания требуется трансформатор большего размера, поэтому они больше и тяжелее, чем импульсные источники питания.
Ограниченная гибкость . Линейные регуляторы обычно могут использоваться с фиксированными входным напряжением и частотой. Например, они предназначены для подключения к входу питания 120 В переменного тока, 60 Гц или 240 В переменного тока. Если вы хотите использовать питание 240 В переменного тока, вам необходимо переключить ответвления на входном трансформаторе.
Ограниченные тиражи .Источники питания с линейной стабилизацией обеспечивают только одно выходное напряжение. Если вам нужно больше, вам нужно будет добавить отдельный линейный стабилизатор напряжения на каждый требуемый выход.
Низкая эффективность . Среднее устройство с линейным регулированием достигает КПД от 30% до 60% за счет рассеивания тепла. Также требуется радиатор, который увеличивает размер и вес устройства.

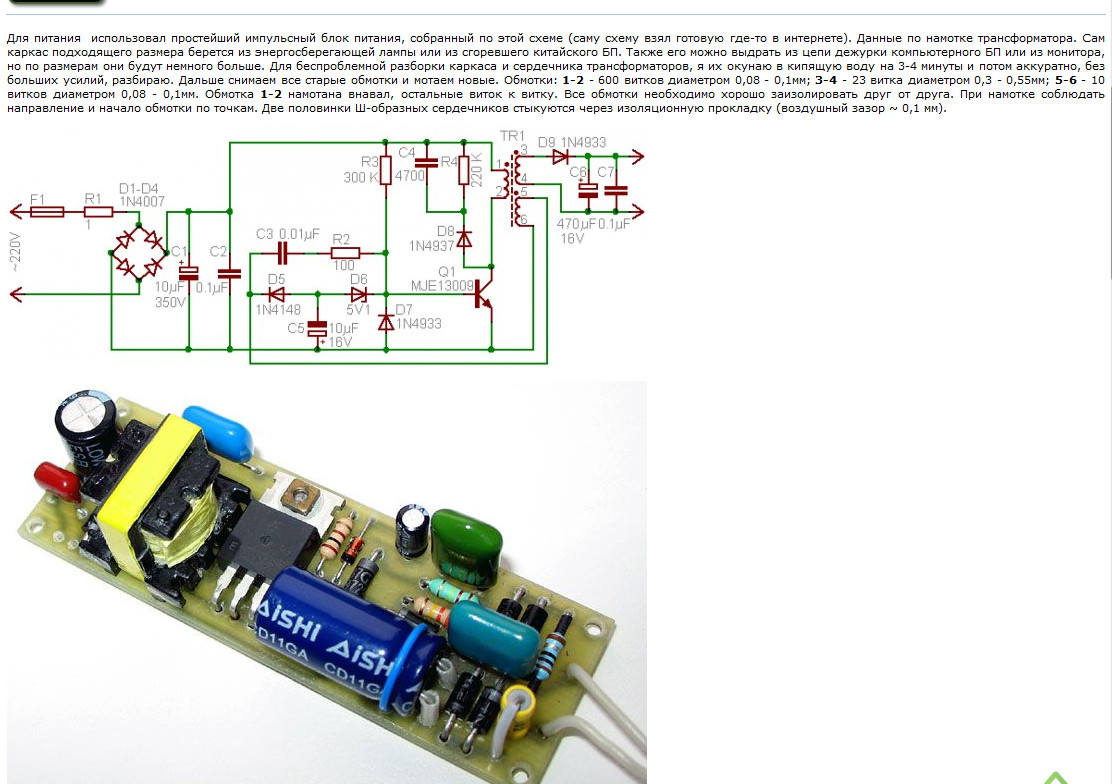

Импульсный источник питания

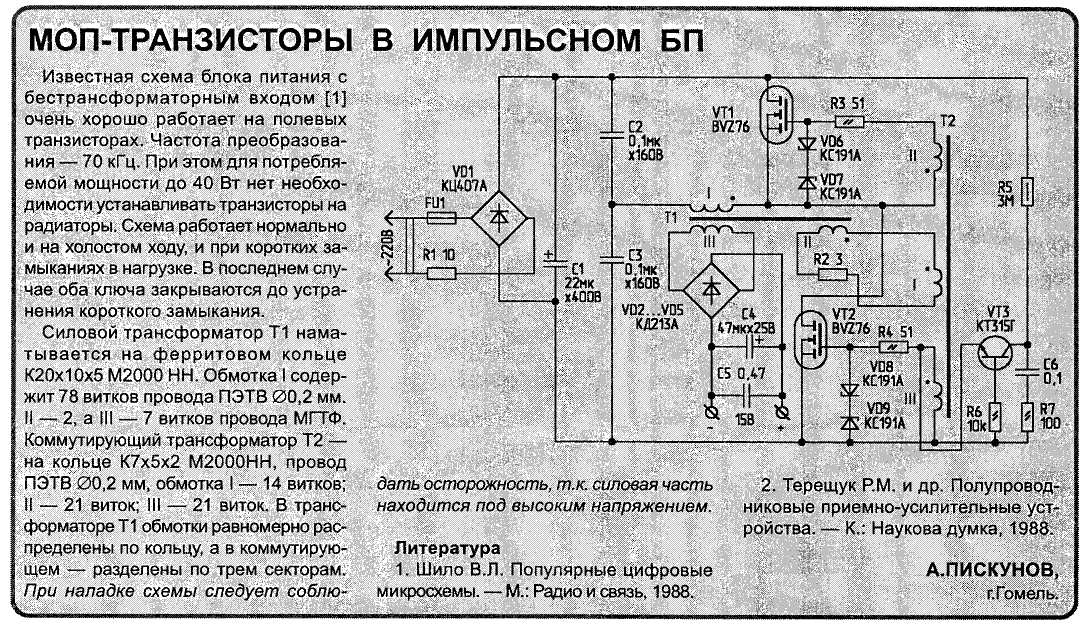

Многие современные источники питания используют импульсное питание. Этот тип источника питания включает импульсный стабилизатор для управления напряжением и током.Он более гибкий и намного более эффективный, чем линейный источник питания. Применяются в домофонах, IP камерах, считывателях-контроллерах контроля доступа.

Схема состоит из намного большего количества блоков, чем линейный источник питания.

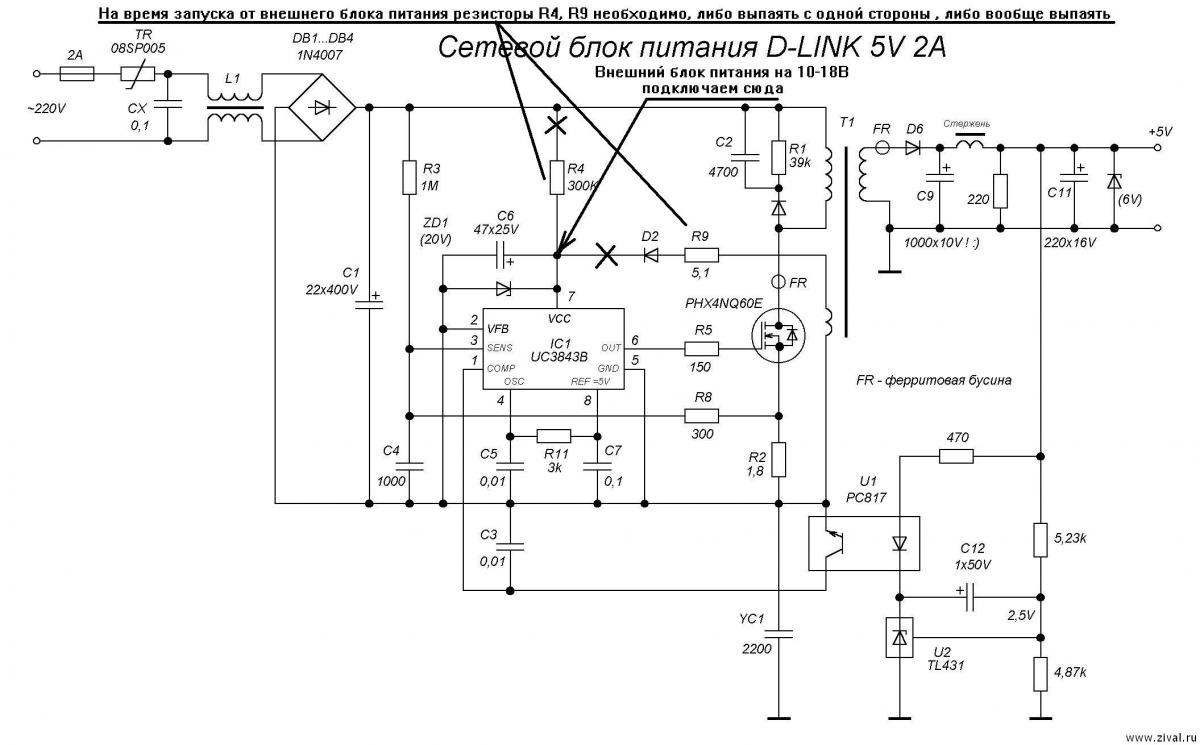

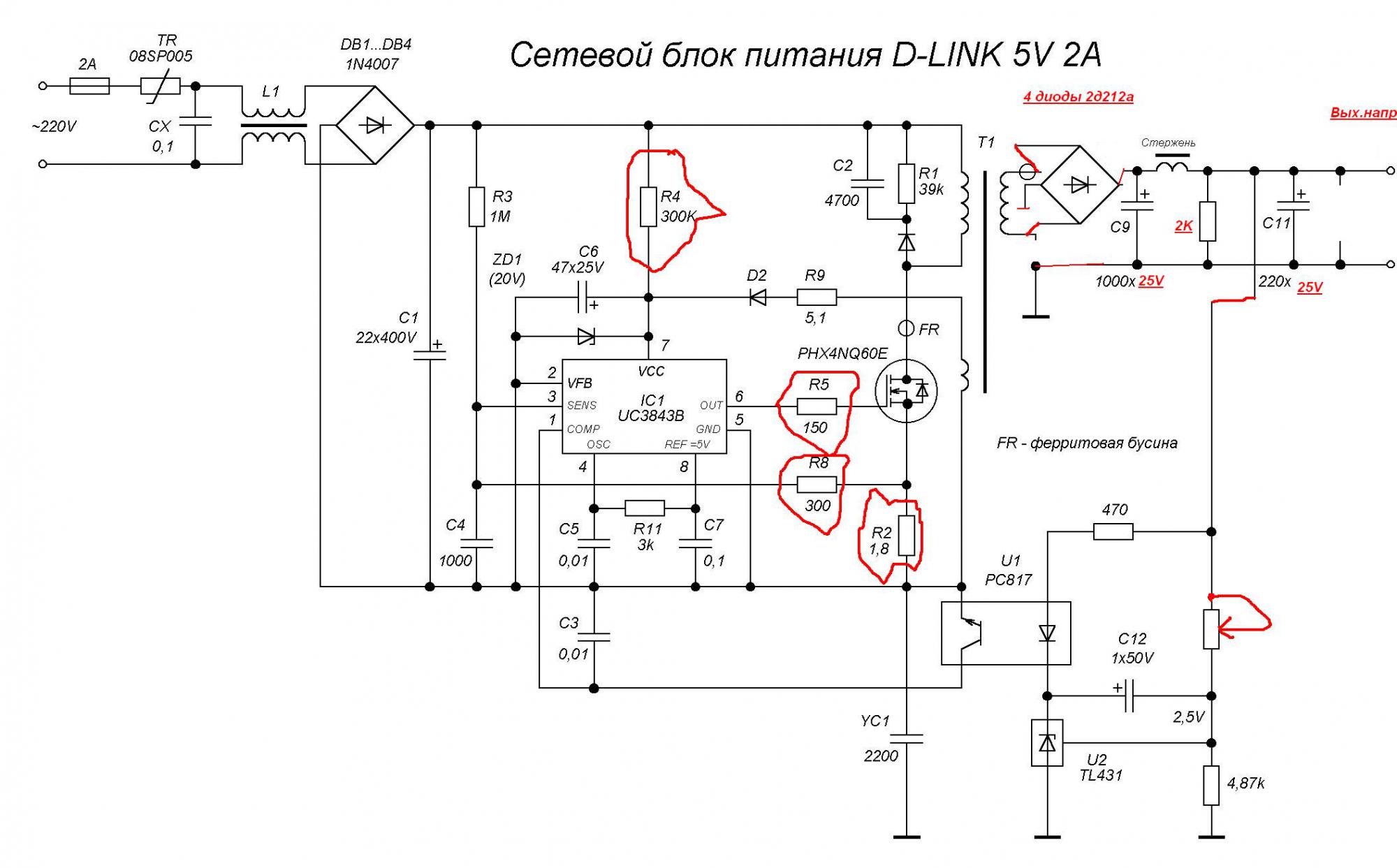

Схема импульсного источника питания

Импульсный источник питания может обрабатывать множество различных уровней входного напряжения и частоты переменного тока (переменного тока). Компьютерные продукты продаются в Японии, где напряжение составляет 100 В переменного тока, 50 Гц, и во Франции, где напряжение составляет 230 В при 50 Гц.Импульсный источник питания может вместить все эти источники питания.

Импульсные источники питания также могут преобразовывать мощность постоянного тока с одного уровня напряжения на другой. Например, инжекторы PoE обеспечивают около 48 В постоянного тока на устройство в сети. IP-устройство, такое как камера, имеет преобразователь постоянного тока в постоянный, который преобразует 48 В постоянного тока в 5 В постоянного тока для питания цепей камеры.

Преимущества и недостатки коммутационных расходных материалов

Импульсные источники питания могут иметь более высокий КПД, чем линейные регуляторы, но они могут стать проблемой в некоторых ситуациях, когда шум делает их плохим выбором.Например, для приложений радиосвязи и связи требуется малошумящий источник питания.

Преимущества

Малый форм-фактор . Понижающий трансформатор в импульсном регуляторе работает на высокой частоте, что означает, что трансформатор намного меньше и легче.
Высокая эффективность . Регулировка напряжения в импульсном блоке питания рассеивает меньше тепла. КПД может достигать 85% -90%.
Гибкие приложения .К импульсному источнику питания можно добавить дополнительные обмотки, чтобы обеспечить более одного выходного напряжения. Устройство с трансформаторной изоляцией также может обеспечивать выходное напряжение, не зависящее от входного напряжения.

Недостатки

Сложная конструкция . Конструкция требует большего количества компонентов, поэтому ее следует разрабатывать тщательно, чтобы обеспечить надежность.
Высокочастотный шум . Операция переключения полевого МОП-транзистора в импульсном источнике питания обеспечивает высокочастотный шум в выходном напряжении.Это часто требует использования радиочастотного экранирования и фильтров электромагнитных помех в чувствительных к шуму устройствах.
Более высокая стоимость . Для более низкой выходной мощности 10 Вт или менее дешевле использовать линейно регулируемый источник питания.

Обзор выбора источника питания

Блок питания преобразует уровни напряжения. Он также преобразует мощность переменного тока в постоянный и поддерживает постоянное напряжение, несмотря на нагрузку. Линейная подача стоит меньше, но менее эффективна и гибка. Импульсный источник питания легче, дороже и эффективнее.

* Шутка:

Однажды разные части тела спорили, чтобы выбрать, кто должен быть ответственным.
Мозг сказал: «Я все думаю, поэтому я самый важный и должен нести ответственность».
Глаза говорили: «Я все вижу и сообщаю остальным, где мы находимся, поэтому я самый важный, и я должен нести ответственность».
Руки сказали: «Без меня мы бы не смогли ничего поднять или что-либо сдвинуть.Так что я самый важный, и я должен быть главным ».
Желудок сказал: «Я превращаю пищу, которую мы едим, в энергию для остальных. Без меня мы бы голодали. Так что я самый важный, и я должен быть главным ».
Ноги говорили: «Без меня мы не смогли бы никуда двигаться. Так что я самый важный, и я должен быть главным ».
Затем прямая кишка сказала: «Думаю, я должен быть ответственным».
Все остальные части говорили: « Ты?!? Вы ничего не делаете! Ты не важен! Вы не можете нести ответственность.
Значит, прямая кишка закрыта.
Через несколько дней все ноги стали шататься, живот был тошнотворным, руки дрожали, глаза слезились, а мозг был затуманен. Все они согласились, что больше не могут этого выносить, и решили взять прямую кишку под контроль.
Мораль истории?
Вам не обязательно быть самым важным, чтобы быть ответственным; любой мудак может это сделать.

Если вам нужна помощь в выборе IP-камеры, контроля доступа или IP-пейджинга и внутренней связи, пожалуйста, свяжитесь с нами по телефону 800-431-1658 в США, 914-944-3425 в любом другом месте или воспользуйтесь нашей контактной формой.

Общие сведения об источниках питания переменного / постоянного тока | Статья

СТАТЬЯ ОБРАЗОВАНИЯ

Получайте ценные ресурсы прямо на свой почтовый ящик — рассылается раз в месяц

Мы ценим вашу конфиденциальность

Что такое блок питания?

Источник питания — это электрическое устройство, которое преобразует электрический ток, поступающий от источника питания, такого как сеть, в значения напряжения и тока, необходимые для питания нагрузки, такой как двигатель или электронное устройство.

Назначение источника питания — обеспечить нагрузку надлежащим напряжением и током. Ток должен подаваться контролируемым образом — и с точным напряжением — на широкий диапазон нагрузок, иногда одновременно, и все это без изменения входного напряжения или других подключенных устройств, влияющих на выход.

Источник питания может быть внешним, что часто встречается в таких устройствах, как ноутбуки и зарядные устройства для телефонов, или внутренним, например, в более крупных устройствах, таких как настольные компьютеры.

Источник питания может быть регулируемым или нерегулируемым. В регулируемом источнике питания изменения входного напряжения не влияют на выход. С другой стороны, в нерегулируемом источнике питания выходная мощность зависит от любых изменений на входе.

Все источники питания объединяет то, что они берут электроэнергию от источника на входе, каким-то образом преобразуют ее и доставляют в нагрузку на выходе.

Питание на входе и выходе может быть переменным (AC) или постоянным (DC) током:

Постоянный ток (DC) возникает, когда ток течет в одном постоянном направлении.Обычно он поступает от батарей, солнечных элементов или преобразователей переменного / постоянного тока. Постоянный ток — предпочтительный тип питания для электронных устройств.
Переменный ток (AC) возникает, когда электрический ток периодически меняет свое направление. Переменный ток — это метод, используемый для подачи электроэнергии по линиям электропередачи в дома и на предприятия

Следовательно, если переменный ток — это тип питания, подаваемого в ваш дом, а постоянный ток — это тип питания, который вам нужен для зарядки телефона, вам понадобится источник питания переменного / постоянного тока для преобразования переменного напряжения, поступающего из электросети к напряжению постоянного тока, необходимому для зарядки аккумулятора вашего мобильного телефона.

Общие сведения о переменном токе (AC)

Первым шагом в разработке любого источника питания является определение входного тока. И в большинстве случаев источником входного напряжения электросети является переменный ток.

Типичная форма волны переменного тока — синусоидальная (см. Рисунок 1) .`

Рисунок 1: Форма сигнала переменного тока и основные параметры

Есть несколько показателей, которые необходимо учитывать при работе с блоком питания переменного тока:

Пиковое напряжение / ток: максимальное значение амплитуды волны
Частота: количество циклов, которые волна завершает в секунду.Время, необходимое для завершения одного цикла, называется периодом.
Среднее напряжение / ток: Среднее значение всех точек напряжения в течение одного цикла. В чисто переменном токе без наложенного постоянного напряжения это значение будет равно нулю, потому что положительная и отрицательная половины компенсируют друг друга.
Среднеквадратичное напряжение / ток: определяется как квадратный корень из среднего значения за один цикл квадрата мгновенного напряжения. В чистой синусоидальной волне переменного тока его значение можно рассчитать с помощью Уравнение (1) :
Он также может быть определен как эквивалентная мощность постоянного тока, необходимая для достижения такого же нагревающего эффекта.Несмотря на сложное определение, он широко используется в электротехнике, поскольку позволяет найти эффективное значение переменного напряжения или тока. Из-за этого его иногда обозначают как V _AC.
Фаза: угловая разница между двумя волнами. Полный цикл синусоидальной волны делится на 360 °, начиная с 0 °, с пиками при 90 ° (положительный пик) и 270 ° (отрицательный пик) и дважды пересекая начальную точку, при 180 ° и 360 °. Если две волны изображены вместе, и одна волна достигает своего положительного пика в то же самое время, когда другая достигает своего отрицательного пика, тогда первая волна будет под углом 90 °, а вторая волна будет под углом 270 °; это означает, что разность фаз составляет 180 °. Считается, что эти волны находятся в противофазе, так как их значения всегда будут иметь противоположные знаки. Если разность фаз равна 0 °, мы говорим, что две волны находятся в фазе.

Переменный ток (AC) — это способ передачи электроэнергии от генерирующих объектов конечным пользователям. Он используется для транспортировки электроэнергии, потому что в процессе транспортировки электроэнергию необходимо преобразовывать несколько раз.

Электрогенераторы вырабатывают напряжение около 40 000 В или 40 кВ.Затем это напряжение повышается до любого значения от 150 кВ до 800 кВ, чтобы снизить потери мощности при транспортировке электрического тока на большие расстояния. Когда он достигает места назначения, напряжение снижается до 4–35 кВ. Наконец, прежде чем ток достигнет отдельных пользователей, он снижается до 120 В или 240 В, в зависимости от местоположения.

Все эти изменения напряжения будут либо сложными, либо очень неэффективными по сравнению с постоянным током (DC), потому что линейные трансформаторы зависят от колебаний напряжения для передачи и преобразования электрической энергии, поэтому они могут работать только с переменным током (AC).

Линейный и импульсный источник питания переменного / постоянного тока

Линейный источник питания переменного / постоянного тока

Линейный источник питания переменного / постоянного тока имеет простую конструкцию.

При использовании трансформатора входное напряжение переменного тока (AC) снижается до значения, более подходящего для предполагаемого применения. Затем пониженное напряжение переменного тока выпрямляется и превращается в напряжение постоянного тока (DC), которое фильтруется для дальнейшего улучшения качества формы сигнала (Рисунок 2) .

Рисунок 2: Блок-схема линейного источника переменного / постоянного тока

Традиционный линейный источник питания переменного / постоянного тока эволюционировал с годами, улучшая его эффективность, диапазон мощности и размер, но эта конструкция имеет некоторые существенные недостатки, которые ограничивают ее интеграцию.

Огромным ограничением линейного источника питания переменного / постоянного тока является размер трансформатора. Поскольку входное напряжение преобразуется на входе, необходимый трансформатор должен быть очень большим и, следовательно, очень тяжелым.

На низких частотах (например, 50 Гц) необходимы большие значения индуктивности для передачи большого количества энергии от первичной катушки ко вторичной. Это требует больших сердечников трансформатора, что делает практически невозможной миниатюризацию этих источников питания.

Еще одним ограничением линейных источников питания переменного / постоянного тока является регулировка напряжения большой мощности.

В линейном блоке питания переменного / постоянного тока используются линейные регуляторы для поддержания постоянного напряжения на выходе. Эти линейные регуляторы рассеивают лишнюю энергию в виде тепла.Для малой мощности особых проблем не представляет. Однако для высокой мощности тепло, которое должен рассеивать регулятор для поддержания постоянного выходного напряжения, очень велико и потребует добавления очень больших радиаторов.

Импульсный источник питания переменного / постоянного тока

Новая методология проектирования была разработана для решения многих проблем, связанных с проектированием линейных или традиционных источников питания переменного / постоянного тока, включая размер трансформатора и регулировку напряжения.

Импульсные источники питания теперь возможны благодаря развитию полупроводниковой технологии, особенно благодаря созданию мощных полевых МОП-транзисторов, которые могут очень быстро и эффективно включаться и выключаться даже при больших напряжениях и токах.

Импульсный источник питания переменного / постоянного тока позволяет создавать более эффективные преобразователи мощности, которые больше не рассеивают избыточную мощность.

Блоки питания

AC / DC, в которых используются импульсные преобразователи мощности, называются импульсными блоками питания. Импульсные источники питания переменного / постоянного тока имеют несколько более сложный метод преобразования переменного тока в постоянный.

В импульсных источниках питания переменного тока входное напряжение больше не снижается; скорее, он выпрямляется и фильтруется на входе.Затем постоянное напряжение проходит через прерыватель, который преобразует напряжение в серию высокочастотных импульсов. Наконец, волна проходит через другой выпрямитель и фильтр, который преобразует ее обратно в постоянный ток (DC) и устраняет любую оставшуюся составляющую переменного тока (AC), которая может присутствовать до достижения выхода (см. Рисунок 3) .

При работе на высоких частотах катушка индуктивности трансформатора может передавать больше мощности, не достигая насыщения, что означает, что сердечник может становиться все меньше и меньше.Следовательно, трансформатор, используемый для переключения источников питания переменного / постоянного тока для уменьшения амплитуды напряжения до заданного значения, может составлять часть размера трансформатора, необходимого для линейного источника питания переменного / постоянного тока.

Рисунок 3: Блок-схема импульсного источника питания переменного / постоянного тока

Как и следовало ожидать, этот новый метод проектирования имеет некоторые недостатки.

Импульсные преобразователи мощности переменного / постоянного тока могут создавать в системе значительный уровень шума, который необходимо устранить, чтобы исключить его на выходе.Это создает потребность в более сложных схемах управления, что, в свою очередь, усложняет конструкцию. Тем не менее, эти фильтры состоят из компонентов, которые можно легко интегрировать, поэтому они не оказывают существенного влияния на размер блока питания.

Меньшие трансформаторы и повышенная эффективность регуляторов напряжения в импульсных источниках питания переменного / постоянного тока — вот причина, по которой теперь мы можем преобразовывать напряжение переменного тока 220 В ¬RMS в напряжение 5 В постоянного тока с помощью преобразователя питания, который может поместиться у вас на ладони.

Таблица 1 суммирует различия между линейными и импульсными источниками питания переменного / постоянного тока.

Транзисторы Нерегулируемые источники питания

	Линейный источник питания переменного / постоянного тока	Импульсный источник питания переменного / постоянного тока
Размер и вес	Необходимы большие трансформаторы, что значительно увеличивает размер и вес	Более высокие частоты позволяют при необходимости использовать трансформаторы гораздо меньшего размера.
КПД	Если не регулировать, потери в трансформаторе являются единственной существенной причиной потери эффективности.В случае регулирования приложения с большой мощностью будут иметь решающее влияние на эффективность.	обладают небольшими коммутационными потерями, поскольку они ведут себя как малые сопротивления. Это позволяет использовать эффективных мощных приложений .
Шум	могут иметь значительный шум, вызванный пульсациями напряжения, но регулируемые линейные источники питания постоянного тока переменного тока могут иметь чрезвычайно низкий уровень шума. Вот почему они используются в медицинских приложениях.	Когда транзисторы переключаются очень быстро, они создают шум в цепи. Однако это можно либо отфильтровать, либо частоту переключения можно сделать чрезвычайно высокой, выше предела человеческого слуха, для аудиоприложений
Сложность	Линейный источник питания переменного / постоянного тока, как правило, имеет меньше компонентов и более простые схемы, чем импульсный источник питания переменного / постоянного тока.	Дополнительный шум, создаваемый трансформаторами, вынуждает добавлять большие сложные фильтры, а также схемы управления и регулирования для преобразователей.

Таблица 1: Линейные и импульсные источники питания

Сравнение однофазных и трехфазных источников питания

Источник питания переменного тока может быть однофазным или трехфазным:

Трехфазный источник питания состоит из трех проводников, называемых линиями, каждая из которых передает переменный ток (AC) той же частоты и амплитуды напряжения, но с относительной разностью фаз 120 °, или одной трети цикл (см. рисунок 4) .Эти системы являются наиболее эффективными при передаче большого количества энергии и поэтому используются для доставки электроэнергии от генерирующих объектов в дома и на предприятия по всему миру.
Однофазный источник питания является предпочтительным методом подачи тока в отдельные дома или офисы, чтобы равномерно распределять нагрузку между линиями. В этом случае ток течет от линии питания через нагрузку, а затем обратно через нейтральный провод. Это тип питания, который используется в большинстве установок, за исключением крупных промышленных или коммерческих зданий.Однофазные системы не могут передавать столько энергии нагрузкам и более подвержены сбоям питания, но однофазное питание также позволяет использовать гораздо более простые сети и устройства.

Рисунок 4: Форма кривой переменного тока трехфазного источника питания

Существует две конфигурации для передачи энергии через трехфазный источник питания: конфигурация треугольника $ (\ Delta) $ и конфигурация звезды (Y), также называемые конфигурациями треугольника и звезды, соответственно.

Основное различие между этими двумя конфигурациями заключается в возможности добавления нейтрального провода (см. Рисунок 5) .

Соединения

Delta обеспечивают большую надежность, но соединения Y могут подавать два разных напряжения: фазное напряжение, которое является однофазным напряжением, подаваемым в дома, и линейное напряжение для питания больших нагрузок. Соотношение между фазным напряжением (или фазным током) и линейным напряжением (или линейным током) в конфигурации Y заключается в том, что амплитуда линейного напряжения (или тока) в √3 раз больше, чем амплитуда фазы.

Поскольку стандартная система распределения электроэнергии должна обеспечивать питанием как трехфазные, так и однофазные системы, большинство сетей распределения электроэнергии имеют три линии и нейтраль.Таким образом, и дома, и промышленное оборудование могут быть снабжены одной и той же линией электропередачи. Поэтому конфигурация Y наиболее часто используется для распределения мощности, тогда как конфигурация треугольника обычно используется для питания трехфазных нагрузок, таких как большие электродвигатели.

Рисунок 5: Трехфазные конфигурации Y и треугольника

Напряжение, при котором электросеть поставляет однофазную электроэнергию своим пользователям, имеет различные значения в зависимости от географического положения.Вот почему очень важно проверить диапазон входного напряжения источника питания перед его покупкой или использованием, чтобы убедиться, что он предназначен для работы в электросети вашей страны. В противном случае вы можете повредить блок питания или подключенное к нему устройство.

В таблице 2 сравниваются напряжения в сетях в разных регионах мира.

Действующее значение (AC) Напряжение	Пиковое напряжение	Частота	Регион
230 В	310V	50 Гц	Европа, Африка, Азия, Австралия, Новая Зеландия и Южная Америка
120 В	170V	60 Гц	Северная Америка
100 В	141V	50 Гц / 60 Гц	Япония *

* Япония имеет две частоты в национальной сети из-за того, что она была электрифицирована в конце 19 века.В западном городе Осака поставщики электроэнергии купили генераторы 60 Гц в Соединенных Штатах, а в Токио, который находится на востоке Японии, они купили немецкие генераторы 50 Гц. Обе стороны отказались изменить свою частоту, и по сей день в Японии все еще есть две частоты: 50 Гц на востоке и 60 Гц на западе.

Как упоминалось ранее, трехфазное питание используется не только для транспортировки, но также для питания больших нагрузок, таких как электродвигатели или зарядки больших аккумуляторов. Это связано с тем, что параллельное приложение мощности в трехфазных системах может передавать гораздо больше энергии нагрузке и может делать это более равномерно из-за перекрытия трех фаз (см. Рисунок 6) .

Рисунок 6: Передача энергии в однофазных (слева) и трехфазных (справа) системах

Например, при зарядке электромобиля (EV) количество энергии, которое вы можете передать аккумулятору, определяет, насколько быстро он заряжается.

Однофазные зарядные устройства подключаются к сети переменного тока (AC) и преобразуются в постоянный ток (DC) внутренним силовым преобразователем переменного / постоянного тока автомобиля (также называемым бортовым зарядным устройством). Мощность этих зарядных устройств ограничена сетью и розеткой переменного тока.

Ограничение варьируется от страны к стране, но обычно составляет менее 7 кВт для розетки на 32 А (в ЕС 220 x 32 А = 7 кВт). С другой стороны, трехфазные источники питания преобразуют мощность из переменного в постоянный внешне и могут передавать более 120 кВт на батарею, обеспечивая сверхбыструю зарядку.

Сводка

Источники питания переменного / постоянного тока есть повсюду. Основная задача источника питания переменного / постоянного тока — преобразовывать переменный ток (AC) в стабильное постоянное напряжение (DC), которое затем может использоваться для питания различных электрических устройств.

Переменный ток используется для транспортировки электроэнергии по всей электрической сети от генераторов до конечных потребителей. Цепь переменного тока (AC) может быть сконфигурирована как однофазная или трехфазная система. Однофазные системы проще и могут обеспечивать мощность, достаточную для питания всего дома, но трехфазные системы могут обеспечивать гораздо больше мощности более стабильным образом, поэтому они часто используются для питания промышленных приложений.

Разработка эффективных источников питания переменного / постоянного тока — непростая задача, поскольку современные рынки требуют мощных, чрезвычайно эффективных и миниатюрных источников питания, способных поддерживать эффективность в широком диапазоне нагрузок.

Способы проектирования источников питания переменного / постоянного тока со временем изменились. Линейные источники питания переменного / постоянного тока ограничены по размеру и эффективности, поскольку они работают на низких частотах и регулируют выходную температуру, рассеивая избыточную энергию в виде тепла. Напротив, импульсные источники питания стали чрезвычайно популярными, поскольку в них используются импульсные регуляторы для преобразования переменного тока в постоянный. Импульсные блоки питания работают на более высоких частотах и преобразуют электроэнергию намного эффективнее, чем предыдущие разработки, что позволило создать мощные блоки питания переменного / постоянного тока размером с ладонь.

_________________________

Вам это показалось интересным? Получайте ценные ресурсы прямо на свой почтовый ящик — рассылайте их раз в месяц!

Статьи по теме

Чему о синхронных выпрямителях не говорят в школе — Избранные темы из реальных проектов

Источник питания

— обзор

4.1 Первичный источник питания

Хотя источник питания может означать трансформатор, аккумулятор или выпрямительный фильтр с или без схемы зарядки, которая преобразует переменный ток (AC) в постоянный (DC), инженеры по аварийной сигнализации обычно применяют этот термин к компонентам как группе.В большинстве резервных источников питания в качестве вторичного источника питания используются аккумуляторные батареи.

Источник питания начинается с понижающего трансформатора, который преобразует его 240 В переменного тока в напряжение 12–18 В переменного тока, используемое в большинстве систем охранной сигнализации. Трансформатор — это устройство, использующее электромагнитную индукцию для передачи электрической энергии от одной цепи к другой, то есть без прямого соединения между ними. В своей простейшей форме трансформатор состоит из отдельных первичной и вторичной обмоток на общем сердечнике из ферромагнитного материала, такого как железо.Когда переменный ток протекает через первичную обмотку, результирующий магнитный поток в сердечнике индуцирует переменное напряжение на вторичной обмотке; индуцированное напряжение, вызывающее протекание тока во внешней цепи. В случае понижающего трансформатора вторичная сторона будет иметь меньшее количество обмоток. От этого трансформатора питание по двухпроводному кабелю поступает в схему выпрямителя и фильтра, где переменный ток преобразуется в постоянный. Цепь зарядки будет содержаться в блоке питания, так что резервная батарея может постоянно заряжаться, пока присутствует переменный ток.

Источник питания должен всегда иметь регулируемое напряжение и поддерживать фиксированное выходное напряжение в диапазоне нагрузок и зарядных токов. Компоненты микропроцессора, особенно интегральные схемы, предназначены для работы при определенных напряжениях и не особенно устойчивы к колебаниям. Низкое напряжение заставляет компоненты пытаться потреблять избыточную мощность, что еще больше снижает их допуск, в то время как более высокое напряжение может их разрушить. По этим причинам напряжение следует измерять на источнике и еще раз на входных клеммах точки оборудования.

Решающим фактором при выборе источника питания является определение нагрузки, которую он должен поддерживать. Первым делом необходимо установить, сколько мощности потребуют все энергопотребляющие устройства, подключенные к источнику питания. Затем рассчитывается промежуток времени, в течение которого резервный источник питания должен обеспечивать систему в случае потери основного питания.

Основным источником электроэнергии является подача электроэнергии в здание, которая будет поддерживать систему в течение большей части времени. Вторичный источник питания — это система поддержки на случай отказа основного источника питания, т.е.е. батареи. Системы, в которых мы заинтересованы, будут, как правило, питаться от трансформаторной / выпрямленной сети и перезаряжаемых вторичных ячеек через блок питания или источник бесперебойного питания (ИБП). Другие системы электропитания могут включать трансформатор / выпрямленный источник питания плюс неперезаряжаемые (первичные) элементы или только первичные элементы, но эти два типа менее широко используются. Отсюда следует, что сигнализация вторжения в значительной степени зависит от электросети, которая должна быть источником, который:

•: не будет легко отключен;
•: никогда не изолирован;
•: от непереключаемой ответвления с предохранителем;
•: без скачков напряжения или тока;
•: подается непосредственно на панель управления, а не через выключатель, вилку и розетку или удаленный ответвитель, который может выйти из строя или отключиться.

Трансформатор должен быть установлен в закрытом положении и вентилироваться, и его нельзя ставить на легковоспламеняющиеся поверхности. Трансформаторы находятся внутри самой панели управления или на оконечной станции, если в системе используются независимые удаленные клавиатуры. В тех же пределах находятся выпрямитель и зарядное устройство. В системе будет либо зарядное устройство (BCU), либо ИБП.

ИБП обладает большей способностью подавлять помехи и скачки напряжения в электросети, и он, как правило, широко используется в компьютерных источниках питания с резервными системами.Основные требования к зарядному устройству заключаются в следующем:

•: оно может полностью зарядить все батареи в течение 24 часов при сохранении системной нагрузки;
•: с внутренними предохранителями, как первичными, так и вторичными;
•: свободно плавающий и включает звуковые и видимые признаки неисправности.
•: включает триггер напряжения для активации дистанционной сигнализации отказа;
•: предусмотрена тамперная защита крышки;
•: имеет защиту от короткого замыкания с заземленным минусом на вторичной обмотке постоянного тока.

Как указывалось ранее, ИБП имеет лучшую защиту от помех с усилением записи и мониторинга. Он также должен иметь безопасный изолирующий трансформатор и иметь указанную мощность плюс требования к перезарядке при любой комбинации номинального напряжения питания и частоты питания при температурах от –10 до 40 ° C.

ИБП дополнительно будет иметь полностью выпрямленный трансформатор с низкой тепловой мощностью, твердотельный регулятор напряжения, линейный регулятор тока и высокотемпературный выключатель с непрерывным мониторингом цепи аварийной сигнализации низкого напряжения.Сетевые фильтры подавления используются для устранения кратковременных скачков высокого напряжения. BS 4737 требует следующих ИБП:

•: , чтобы они имели достаточную мощность и скорость перезарядки, чтобы справиться с любой длительной сетевой изоляцией основного источника питания, связанной с работами, выполняемыми для пожарной безопасности, нормальной изоляцией или нормальной работой на электрические услуги;
•: , что они расположены там, где обслуживание может быть легко выполнено;
•: , чтобы была обеспечена достаточная вентиляция, чтобы предотвратить накопление газа на вентилируемой батарее, которое может вызвать повреждение или травму;
•: , чтобы они не подвергались воздействию коррозионных условий и чтобы элементы были полностью закреплены, чтобы предотвратить их падение или разливание;
•: , что на агрегатах должна быть указана дата установки.

Прежде чем рассматривать типы вторичного источника питания, используемые в зоне охранной сигнализации, учащийся может пожелать уделить некоторое внимание проверке сетевого питания и испытаниям, которые необходимо провести, чтобы доказать его приемлемость. Эти испытания варьируются от визуальных проверок повреждений кабеля до требований к электрическому контролю и рассматриваются в главе 8.

Устранение неполадок источника питания постоянного тока с помощью мультиметра и осциллографа

Рисунок 1. Источники питания постоянного тока

Цифровой мультиметр является опорой для поиска и устранения неисправностей в электрических цепях. и инструмент, к которому большинство из нас обращается в первую очередь.В разделе «Помимо мультиметра» мы рассмотрим пять примеров того, как следующий шаг за осциллографом может сделать поиск и устранение неисправностей более быстрым, простым и эффективным.

Часть 5 описывает использование цифрового мультиметра и осциллографа для поиска и устранения неисправностей источника питания (см. , рисунок 1, ) с периодическим отказом.

Блок питания постоянного тока (PSU) является одним из наиболее важных компонентов любой системы автоматизации или технологического процесса. Если в блоке питания произошел «серьезный сбой», вы просто замените его и продолжите работу.Но что, если проблема временная? Или что, если проблема вернется через короткое время после замены блока питания?

Рис. 2. Цифровой мультиметр , отображающий входное напряжение сети переменного тока, соответствующее спецификации

. Без правильного инструмента поиск первопричины проблемы может оказаться долгим и утомительным процессом.

В этом примере загорелся светодиод «Ошибка» на источнике питания постоянного тока. Ваша задача по поиску и устранению неисправностей — определить, связана ли проблема с источником питания, входным напряжением питания или изменением нагрузки на стороне спроса.

Поиск и устранение неисправностей с помощью цифрового мультиметра

Рисунок 3. Цифровой мультиметр , отображающий выходное напряжение постоянного тока в соответствии со спецификацией

. Используя цифровой мультиметр, вы измеряете входное линейное напряжение и видите, что оно нормально (см. Рисунок 2 ).

Затем вы проверяете выходное напряжение постоянного тока, и снова все в порядке (см. Рисунок 3 .)

Вы решаете заменить блок питания на заведомо исправный заменяющий блок и надеетесь на лучшее.Однако, когда вы вернетесь через два часа, вы увидите, что светодиодный индикатор неисправности снова горит. Что тебе теперь делать? Вот где осциллограф может доказать свою ценность.

Поиск и устранение неисправностей с помощью осциллографа

Рисунок 4. Осциллограф , отображающий входное напряжение линии переменного тока на источник питания постоянного тока

Проверьте вход и выход блока питания

Сначала вы подключаете осциллограф к входным клеммам линии переменного тока источника питания и проверяете входной сигнал визуально для любых колебаний, искажений или выпадений.Вы видите, что линейное напряжение переменного тока представляет собой идеальную синусоидальную волну (см. , рисунок 4, ).

Убедившись, что напряжение питания переменного тока хорошее, вы затем проверяете выходное напряжение постоянного тока и видите, что оно также хорошо выглядит.

Примечание. Для некоторых осциллографов может потребоваться разделительный трансформатор или дифференциальный пробник для одновременного измерения входного линейного напряжения и выходного постоянного напряжения.

Проверить вход и выход блока питания с течением времени

Рисунок 5.Осциллограф , отображающий входное напряжение линии переменного тока с помощью TrendPlot ™

Поскольку сразу не очевидны проблемы, вы затем отслеживаете входное и выходное напряжение источника питания с течением времени с помощью TrendPlot ™ на измерительном приборе Fluke ScopeMeter®. Если есть нарушение, TrendPlot ™ фиксирует и отображает его на графике, как самописец на бумаге, сообщая вам время и масштаб проблемы.

Используя TrendPlot, вы определяете, что входное линейное напряжение упало до 71 вольт через 14 часов 23 минуты и 15 секунд, в результате чего загорелся светодиод «Ошибка» (см. , рис. 5, ).Неисправность в источнике переменного тока, а не в блоке питания.

Другой сценарий…

Что, если график тренда покажет, что входное напряжение сети в норме в течение значительного периода времени? Следующим шагом является использование TrendPlot для проверки выходного напряжения постоянного тока блока питания.

Для измерения выходного постоянного тока и напряжения блока питания с помощью TrendPlot:

Рисунок 6. Использование токовых клещей и осциллографа для измерения выходного постоянного тока с помощью TrendPlot ™

Поместите токовые клещи вокруг одного из проводов источника постоянного тока (см. Рисунок 6 ) и подсоедините зажим к каналу A измерительного прибора ScopeMeter.
Подключите канал B к выходному напряжению постоянного тока блока питания.
Запустите TrendPlot.

Теперь вы можете построить график выходного тока и напряжения блока питания с течением времени.

TrendPlot показывает, что через 16 часов 33 минуты и 59 секунд ток нагрузки превышает максимальный номинал источника питания, что приводит к его отключению (см. , рисунок 7, ). Пора поискать источники питания, потребляющие слишком много тока, или пришло время установить источник питания большего размера!

Нижняя строка

Рисунок 7. ScopeMeter с графиком TrendPlot ™, показывающий превышение постоянного тока нагрузки источника питания (верхний график), с падением выходного постоянного напряжения (нижний график)

Цифровой мультиметр может дать вам точные измерения в реальном времени, но Fluke ScopeMeter позволяет видеть фактические формы сигналов напряжения и тока.

TrendPlot работает как безбумажный самописец и фиксирует возмущения, колебания и другие аномалии на срок до шестнадцати дней без присмотра.

Чем больше вы видите, тем больше можете исправить!

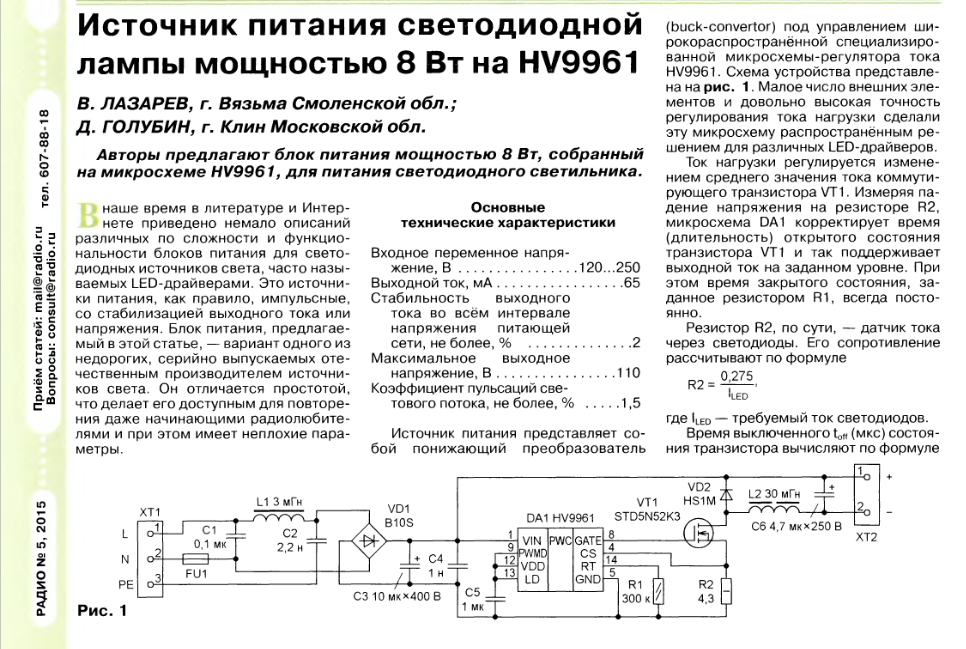

Как выбрать источник питания для светодиодов

Независимо от того, собираете ли вы свой собственный светодиодный светильник, ремонтируете и модернизируете существующие светильники или покупаете новые светодиодные светильники, вам нужно будет найти правильный источник питания для своих светодиодов.Вам понадобится либо драйвер светодиода постоянного тока, либо источник питания постоянного напряжения (или их комбинация), чтобы ваши светодиоды работали должным образом. При выборе источника питания для светодиодного освещения следует учитывать множество различных факторов. В этом посте мы рассмотрим все эти факторы и поможем вам выбрать правильный источник питания для ваших светодиодов!

ПЕРВЫЙ… Убедитесь, что у вас есть контроль над током светодиодов

Большинству светодиодов требуется устройство ограничения тока (будь то драйвер или резисторы), чтобы предотвратить перегрузку светодиодов.Этот драйвер постоянного тока или токоограничивающий резистор используется для регулирования тока светодиодов, обеспечивая их безопасную работу и продлевая срок их службы. Электрические характеристики светодиодов меняются по мере нагрева; если ток не регулируется, светодиоды со временем будут потреблять слишком много тока. Из-за перегрузки по току яркость светодиода будет колебаться, что приведет к сильному внутреннему нагреву, что в конечном итоге приведет к выходу светодиода из строя. Если вы создаете свой собственный светодиодный светильник или работаете с любым из наших компонентных светодиодов типа «звезда», вам понадобится устройство постоянного тока в вашей системе.Большинство готовых светодиодных продуктов или светодиодных лент (которые вы бы купили прямо в магазине) уже имеют встроенные драйверы или резисторы для регулирования тока. Если вы не уверены, нужен ли вам источник постоянного тока, прочтите этот полезный пост, чтобы узнать. Если у вас нет устройства ограничения тока, поиск драйвера — ваш первый шаг; но если у вашего светодиодного продукта уже есть ток под контролем, вы можете следить за этим постом, чтобы найти источник питания постоянного напряжения.

Источник питания постоянного напряжения может использоваться для питания светодиодных ламп с резисторами или драйверами постоянного тока, уже установленными в системе.Для этих типов продуктов обычно требуется постоянное напряжение постоянного тока. Если вы питаетесь от батареи или у вас постоянное напряжение постоянного тока, достаточное для освещения, считайте, что вам повезло. В девяти случаях из десяти это не так, и вам понадобится источник питания, чтобы преобразовать вашу энергию в безопасное напряжение постоянного тока для ваших фонарей. Например, гибкие светодиодные ленты имеют встроенные токоограничивающие резисторы (как вы можете видеть, встроенные в основание гибкой платы). Если вы захотите установить это в машине, вам не понадобится никакой блок питания.Автомобильные аккумуляторы выдают 12 В постоянного тока плюс-минус. Электропитания 12 В от аккумулятора будет вполне достаточно для вашего освещения. Но для того, чтобы использовать эти полосы в домах, необходим преобразователь переменного тока в постоянный, который будет принимать стандартное бытовое напряжение 120 В переменного тока и преобразовывать его в 12 В постоянного тока.

Как правильно выбрать блок питания?

Итак, вам нужен источник постоянного напряжения, который может преобразовать домашнее переменное напряжение в безопасное постоянное напряжение. Есть много факторов, влияющих на выбор источника питания, отвечающего вашим потребностям.Во-первых, мы должны заблокировать питание, которое нам требуется от нашего источника питания.

Мощность

Для начала выясните, сколько ватт будет потреблять ваш свет. Если вы планируете использовать более одного источника питания от одного источника питания, вы должны просуммировать ватты, чтобы найти общие использованные ватты. Убедитесь, что у вас достаточно большой блок питания, обеспечив себе 20% -ную амортизацию по сравнению с общей мощностью, которую вы рассчитываете для своих светодиодов. Это легко сделать, умножив общую мощность на 1,2 и затем найдя источник питания, рассчитанный на эту мощность.

Скажем, у нас есть 4 ряда светодиодных лент мощностью около 12 Вт каждая. Простое их умножение покажет, что мощность нашей системы должна быть около 48 Вт. Теперь мы можем добавить рекомендованную подушку на 20% с 48 x 1,2 = 57,6 Вт. Для этого проекта будет достаточно блока питания мощностью 60 Вт (или больше).

Напряжение / ток

При создании светодиодного светильника или замене неисправного источника питания важно сначала убедиться, что выходное напряжение совместимо с напряжением светодиодов.Светодиодные продукты со встроенными регуляторами тока обычно хорошо определяют, какое входное напряжение следует использовать. Например, с нашими гибкими светодиодными лентами будет использоваться источник питания 12 В, поскольку это то, что им требуется.

Другое распространенное применение — использование высокомощных светодиодов с драйверами постоянного тока, для которых требуется вход постоянного напряжения. Допустим, у нас есть шесть светодиодов Cree, работающих от драйвера Mean Well LDD-H. Каждый светодиод работает примерно на 3,1 вольт. С шестью из них общее напряжение в этой последовательной цепи составило бы 18.6 В постоянного тока. Обычно низковольтные драйверы, такие как Mean Well LDD-H, работают лучше, если у вас есть небольшая подушка для требуемого напряжения. Для этой установки я бы использовал источник питания с выходным напряжением не менее 24 В постоянного тока. Обратите внимание, что вы всегда должны убедиться, что используемый драйвер низкого напряжения (в данном случае Mean Well LDD-H) рассчитан на напряжение, которое вы хотите ввести. Mean Well LDD-H может потреблять 9-56 В постоянного тока, поэтому мы все настроены на эту ситуацию. Узнайте больше о расчете напряжения в различных цепях здесь.

Кроме того, убедитесь, что выбранный вами блок питания может справиться с имеющейся у вас входной мощностью.Напряжение в сети будет меняться в зависимости от того, в какой точке мира вы находитесь. Убедитесь, что вы знаете, какой у вас источник переменного тока: низкое (90–120 В переменного тока) или высокое (200–240 В переменного тока). Многие источники питания, например продукты Mean Well, рассчитаны на полный диапазон, но всегда полезно знать входное напряжение переменного тока и убедиться, что используемый источник питания подходит для этого.

Блоки питания для светодиодов с регулируемой яркостью

Если ваши светодиоды регулируются, и вы хотите отрегулировать их яркость, убедитесь, что вы выбрали источник питания с возможностью регулировки яркости.В спецификациях источника питания должно быть указано, является ли источник питания регулируемым или нет, и какой тип управления диммером он использует. Я кратко рассмотрю два типа управления:

ШИМ-регулировка яркости: Также известная как регулировка яркости с широтно-импульсной модуляцией, может использоваться на всех источниках питания. Даже блоки питания на нашем сайте, для которых прямо в спецификациях не указано «регулируемый», можно регулировать яркость с помощью настенных или удаленных диммеров с ШИМ-управлением. Это связано с тем, что диммеры с ШИМ идут в соответствии с полосой света, затемняя на стороне 12 В постоянного тока цепи.ШИМ-диммеры на самом деле пульсируют светом на высоких частотах, чтобы изменить восприятие света невооруженным глазом. Чем выше частота, тем ярче они будут.

TRIAC Dimming: Этот тип регулировки яркости позволяет регулировать яркость светодиодов с помощью стандартных регуляторов яркости. Вы должны убедиться, что источник питания подходит для диммирования переменным током (TRIAC), проверив спецификации. Наши текущие продукты, которые предлагают такие элементы управления диммированием, — это блоки питания с регулируемой яркостью Magnitude. Эти источники питания работают, изменяя мощность на стороне переменного тока цепи через диммер TRIAC.Изменение мощности, создаваемое диммером на стороне входа переменного тока, будет изменять напряжение на выходе постоянного тока и управлять яркостью светодиодов. Диммеры TRIAC можно найти в обычных магазинах бытовой техники. Самыми популярными / узнаваемыми брендами будут Lutron и Leviton.

Температура и погода

Важным фактором, который нельзя упускать из виду при выборе источника питания, является область и среда, в которой он будет использоваться. Источники питания работают наиболее эффективно, если они используются в пределах своих температурных параметров.Спецификации блока питания должны включать безопасный диапазон рабочих температур. Лучше всего работать в этом режиме и убедитесь, что блок питания не стоит там, где может накапливаться тепло и подниматься выше этой максимальной рабочей температуры. Как правило, размещать блок питания в крошечном корпусе без системы вентиляции — плохая идея. Это позволит даже минимальному количеству тепла, выделяемого источником, со временем накапливаться и в конечном итоге привести к свариванию источника энергии. Поэтому убедитесь, что в помещении не слишком жарко или холодно и что жара не может накапливаться до опасного уровня.

Каждый блок питания светодиодов также имеет степень защиты от проникновения (IP). Степень защиты IP состоит из двузначного кода, который указывает размер твердых частиц и давление жидкости, которому может выдержать источник питания. Первое число относится к размеру твердых частиц, которые может выдержать устройство, тогда как второе число относится к количеству жидкости, которое может выдержать устройство. По мере увеличения каждого числа увеличивается и уровень защиты. По мере увеличения первого числа продукт становится защищенным все меньшими и меньшими объектами (вплоть до частиц пыли), что делает его менее уязвимым для чего-либо, попадающего внутрь и причиняющего ему вред.По мере увеличения второго числа продукт переходит от защиты только от небольшого дождя к защите при полном погружении. Взгляните на полезную таблицу ниже и убедитесь, что у вас есть блок питания с классом защиты IP, который защитит ваш источник от окружающей среды, в которой он будет находиться.

Эффективность

Эффективность источника питания говорит о количестве энергии, которое фактически уходит на то, чтобы загорелся светодиод. Чем выше процент КПД блока питания, тем больше энергии вы в конечном итоге экономите.Для светодиодных приложений рекомендуется выбрать источник питания с КПД 80% или выше. Ознакомьтесь с источниками питания Mean Well и Phihong для наиболее эффективного выбора, так как они имеют рейтинг эффективности, который находится в пределах 90 процентилей.

Размер

При выборе источника питания для вашего светодиодного проекта важно знать, где он должен поместиться или быть установлен. Если вы хотите поместить его внутрь продукта, который вы делаете, он должен быть достаточно маленьким, чтобы поместиться в отведенном для этого месте.Если он находится вне приложения, он должен иметь возможность монтироваться поблизости. Существует множество источников питания различных размеров и форм, соответствующих вашим потребностям.

Класс II или Класс 2 ??

Легко спутать эти два рейтинга, поэтому давайте убедимся, что мы уже в этом разбираемся, когда мы приближаемся к концу понимания источников питания для светодиодов. Источник питания класса 2 соответствует ограниченным уровням мощности, определенным Национальным электротехническим кодексом (NEC), и отвечает требованиям стандарта UL 1310.Источники питания класса 2 ограничены 60 В постоянного тока и 100 Вт. Поскольку их мощность ограничена, блоки питания класса 2 не могут питать столько светодиодов, сколько другие, не входящие в номинал. Именно здесь вы должны определить, хотите ли вы работать на большей длине от одного источника питания или придерживаться безопасности источника питания класса 2, который защищен от огня и поражения электрическим током.

Класс II относится только к входным и выходным проводам с двойной изоляцией. Драйверы класса II популярны, так как не требуют заземления.

Найдите лучший блок питания

Надеюсь, этот пост помог вам найти правильный источник питания для ваших светодиодных фонарей. Есть много вариантов на выбор, так что не торопитесь и выберите тот, который лучше всего подходит для вашей ситуации и соответствует требованиям безопасности в окружающей среде, чтобы он прослужил долгое время. Если вы ищете, с чего начать, я настоятельно рекомендую блоки питания Mean Well, это уважаемый бренд с множеством светодиодных драйверов и расходных материалов с фантастическими гарантиями.

По техническим вопросам или если вам нужна дополнительная помощь, звоните нам по телефону (802) 728-6031 или по электронной почте [email protected]. Наша служба технической поддержки работает с 8:00 до 17:00. EST с понедельника по пятницу.

Как запустить проект

Добавлено в избранное Любимый 64

Обзор

Это руководство расскажет о различных способах реализации ваших электронных проектов.В нем будут подробно описаны параметры напряжения и тока, которые вы, возможно, захотите сделать. Также будут учтены дополнительные соображения, которые вы должны учесть, если ваш проект является мобильным / удаленным или, другими словами, вы не собираетесь сидеть рядом с розеткой на стене.

Если это действительно ваш первый электронный проект, у вас есть возможность прочитать это руководство или придерживаться рекомендованных материалов для проекта или платы разработки по вашему выбору. Комплект SparkFun Inventor’s Kit содержит USB-кабель, необходимый для питания, и отлично подходит для всех проектов в комплекте, а также для многих более сложных проектов.Если вы чувствуете себя подавленным, лучше всего начать с этого комплекта.

способов питания проекта

Вот некоторые из наиболее распространенных методов, используемых для поддержки проекта:

Питание от USB
Настольный источник питания переменного тока
Настенный адаптер переменного тока в постоянный (например, компьютер или ноутбук)
Батареи

Четыре распространенных способа электроснабжения вашего проекта

Какой вариант мне выбрать для поддержки моего проекта?

Ответ на этот вопрос во многом зависит от конкретных требований вашего проекта.

Питание от USB

Если вы начинаете с SparkFun Inventor’s Kit или другой базовой платы для разработки, вам, скорее всего, понадобится только USB-кабель. Arduino Uno — это пример, для которого требуется только кабель USB A — B для подачи питания на работу схем из комплекта. Вот несколько USB-кабелей из нашего каталога для питания вашего проекта от USB-порта.

Кабель USB micro-B — 6 футов

В наличии CAB-10215

USB 2.0 типа A на 5-контактный micro USB. Это новый разъем меньшего размера для USB-устройств. Разъемы Micro USB примерно вдвое дешевле…

Кабель USB от A до B — 6 футов

В наличии CAB-00512

Это стандартная проблема USB 2.0 кабель. Это наиболее распространенный периферийный кабель типа «папа / папа» от А до В, обычный…

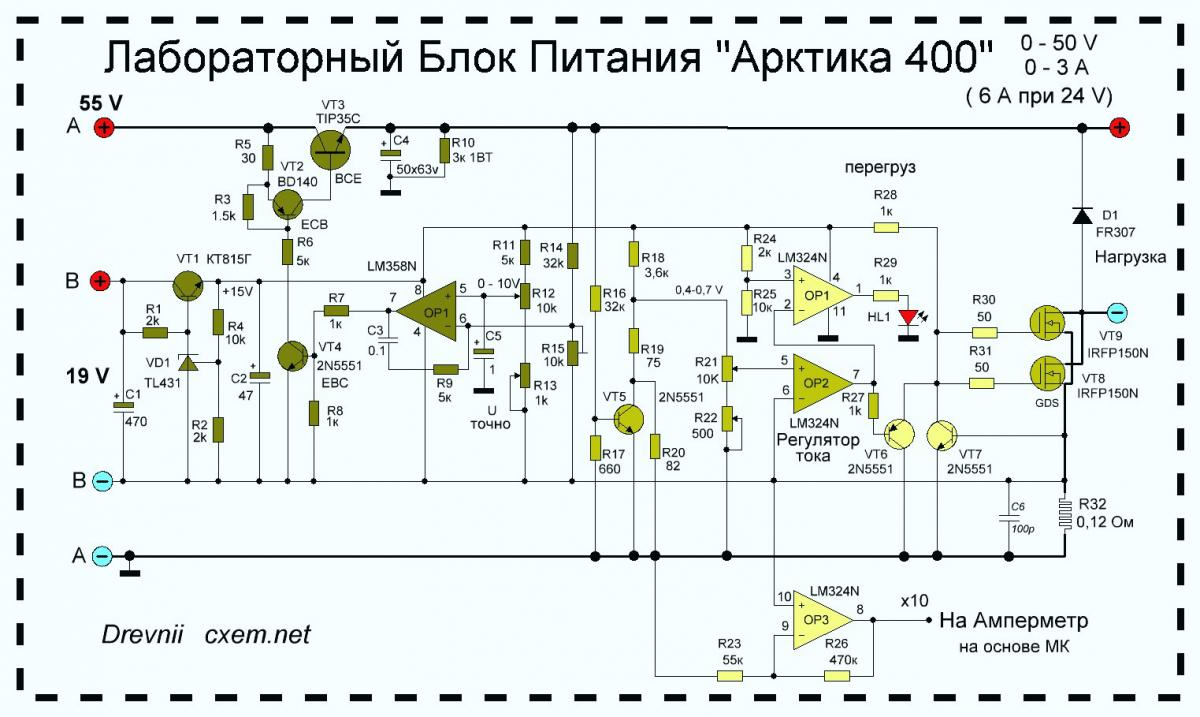

Настольный источник питания переменного тока

Если вы занимаетесь строительными проектами и регулярно тестируете схемы, настоятельно рекомендуется приобрести настольный источник питания переменного тока. Это позволит вам установить напряжение на определенное значение в зависимости от того, что вам нужно для вашего проекта.Это также дает вам некоторую защиту, поскольку вы можете установить максимально допустимый ток. Затем, если в вашем проекте произойдет короткое замыкание, питание скамейки будет отключено, и мы надеемся, что это предотвратит повреждение некоторых компонентов в вашем проекте.

Вот несколько настольных источников питания переменного тока из нашего каталога.

Настенные адаптеры переменного тока в постоянный

Особый источник питания переменного тока в постоянный часто используется после проверки цепи. Этот вариант также хорош, если вы часто используете одну и ту же доску разработки снова и снова в своих проектах.Эти настенные адаптеры обычно имеют заданное выходное напряжение и ток, поэтому важно убедиться, что выбранный вами адаптер имеет правильные характеристики для проекта, который вы будете использовать, и не превышать эти характеристики. Вот несколько настенных адаптеров из каталога, которые предлагают несколько усилителей.

Для более актуальных проектов, ознакомьтесь с некоторыми из этих источников питания в нашем каталоге. Просто убедитесь, что в списке рекомендованных продуктов на странице продукта вы найдете кабель, подходящий для вашего региона.

Батареи

Если вы хотите, чтобы ваш проект был мобильным или базировался в удаленном месте, вдали от того, где вы можете получить настенное питание переменного тока из сети, батареи — это то, что вам нужно. Батарейки бывают самых разных, поэтому обязательно ознакомьтесь с последующими частями этого руководства, чтобы вы могли точно определить, что выбрать. Обычно выбираются щелочные батареи, аккумуляторы NiMH AA и литий-полимерные. Вот несколько батареек из каталога.

Литий-ионный аккумулятор — 2 Ач

В наличии PRT-13855

Это очень тонкие и чрезвычайно легкие батареи на основе литий-ионной химии.Каждая ячейка выдает номинальное напряжение 3,7 В при 200…

. 7

Щелочная батарея 9 В

В наличии PRT-10218

Это ваши стандартные щелочные батарейки на 9 вольт от Rayovac. Даже не думайте пытаться перезарядить их.Используйте их с…

Никель-металлгидридный аккумулятор 2500 мАч — AA

В наличии PRT-00335

Никель-металлогидридные аккумуляторные батареи AA емкостью 2500 мАч, 1,2 В. [Технология NiMH] (http://en.wikipedia.org/wiki/Nickel_metal_hy…

Если вашему проекту требуется определенное напряжение или немного больше тока от батареи, попробуйте добавить повышающий преобразователь или импульсный стабилизатор.Вы можете снимать переменное напряжение с батареи и выдавать заданное напряжение 5 В. В зависимости от платы и компонентов, используемых в вашем проекте, вы потенциально можете выводить 9 В или 10 В в зависимости от конфигурации. Вам просто нужно убедиться, что вы получили необходимые компоненты для построения вашей схемы, чтобы выходное напряжение превышало 5 В. Вот несколько конвертеров из нашего каталога.

Подключения

Как подключить аккумулятор или источник питания к цепи?

Есть много способов подключить источник питания к вашему проекту.

Общие способы подключения питания к вашей цепи

Настольные переменные источники питания обычно подключаются к цепям напрямую с помощью банановых разъемов или проводов. Они также похожи на разъемы на кабелях щупов мультиметра.

Кабели от банана к банану

Распродано CAB-00507

Это различные кабели с выводами для подключения к мультиметрам, источникам питания, осциллографам, функциональным генераторам и т. Д. Кабели…

Многие проекты сначала строятся на макетной плате с использованием проводов в качестве прототипа, прежде чем они станут конечным продуктом.Существует множество способов питания вашей макетной платы, многие из них используют те же разъемы, которые упоминаются здесь.

Как только проект проходит стадию прототипирования, он обычно попадает на печатную плату. Если вы планируете сделать схему один или два раза, можно перенести схему на макетную плату и вручную подключить схему для защиты проекта. Если вы планируете создавать схему более нескольких раз, возможно, вы захотите разработать схему с помощью программного обеспечения САПР (т.е. Eagle), чтобы сэкономить время при подключении проекта или если вы планируете уменьшить размер всей схемы.

Один из наиболее распространенных разъемов питания, используемых на готовой печатной плате, как в бытовой электронике, так и в электронике для хобби, — это цилиндрический разъем, также известный как цилиндрический разъем. Они могут различаться по размеру, но все они работают одинаково и обеспечивают простой и надежный способ поддержки вашего проекта. В зависимости от вашего дизайна вы также можете получать питание от USB-порта компьютера или настенного адаптера.

Разъем SparkFun USB-C

В наличии BOB-15100

SparkFun USB-C Breakout обеспечивает в 3 раза большую мощность, чем предыдущая плата USB, при этом отключая каждый контакт на соединении…

Батареи обычно хранятся в футляре, который удерживает батареи и подключает цепь с помощью проводов или бочкообразного разъема.Некоторые батареи, такие как литий-полимерные ионные батареи, часто используют разъем JST. Вот несколько из нашего каталога.

Держатель батареи 9 В

В наличии PRT-10512

Этот держатель батареи 9 В позволяет вашей батарее плотно защелкнуться и удерживать ее на месте, что отлично подходит в ситуациях, когда вы надеваете…

Чтобы узнать больше о различных разъемах питания, см. Наше руководство по разъемам.

Основные сведения о разъемах

18 января 2013 г.

Разъемы — главный источник путаницы для людей, только начинающих заниматься электроникой. Количество различных вариантов, терминов и названий соединителей может сделать выбор одного или найти тот, который вам нужен, непростым. Эта статья поможет вам окунуться в мир разъемов.

Удаленное / Мобильное питание

Какой аккумулятор выбрать?

Когда вы запитываете удаленную цепь, все еще возникают те же проблемы с поиском батареи, которая обеспечивает правильное напряжение и ток.Срок службы или емкость аккумулятора — это показатель общего заряда аккумулятора. Емкость аккумулятора обычно оценивается в ампер-часов, (Ач) или миллиампер-часов (мАч), и это говорит вам, сколько ампер может обеспечить полностью заряженная батарея за период в один час. Например, аккумулятор емкостью 2000 мАч может обеспечивать ток до 2 А (2000 мА) в течение одного часа.

Размер, форма и вес аккумулятора также следует учитывать при создании мобильного проекта, особенно если он будет летать на чем-то вроде небольшого квадрокоптера.Вы можете получить приблизительное представление о разнообразии, посетив этот список в Википедии. Узнайте больше о типах аккумуляторов в нашем руководстве по аккумуляторным технологиям.

Батареи, подключенные последовательно и параллельно

Вы можете добавлять батареи последовательно или параллельно, чтобы получить желаемое напряжение и ток, необходимые для вашего проекта. Когда две или более батареи помещаются в серии , напряжения батарей складываются. Например, свинцово-кислотные автомобильные аккумуляторы фактически состоят из шести одноэлементных свинцово-кислотных аккумуляторов, соединенных последовательно; шестерка 2.Ячейки 1 В в сумме дают 12,6 В. При последовательном соединении двух батарей рекомендуется, чтобы они были одного химического состава. Кроме того, будьте осторожны при последовательной зарядке аккумуляторов, поскольку многие зарядные устройства рассчитаны только на одноэлементную зарядку.

При подключении двух или более батарей в параллельно емкости увеличиваются. Например, четыре батареи AA, подключенные параллельно, по-прежнему будут вырабатывать 1,5 В, однако емкость батарей увеличится в четыре раза.

Какая емкость аккумулятора мне нужна для моего проекта?

На этот вопрос легче ответить, если вы определили величину тока, который обычно потребляет ваша схема.В следующем примере мы будем использовать оценку. Однако рекомендуется измерять ток, потребляемый вашей схемой, с помощью цифрового мультиметра, чтобы получить точные результаты.

В качестве примера давайте начнем со схемы, оценим ее текущий выходной ток, затем выберем батарею и посчитаем, как долго схема будет работать от батареи. Давайте выберем микроконтроллер ATmega 328, который станет нашим мозгом для схемы. В нормальных условиях он потребляет около 20 мА. Давайте теперь подключим три красных светодиода и стандартные резисторы ограничения тока 330 Ом к цифровым контактам ввода / вывода микроконтроллера.В этой конфигурации каждый добавленный светодиод заставляет схему потреблять ток примерно на 10 мА больше. Теперь давайте подключим к микроконтроллеру два мотора Micro Metal. Каждый из них при включении потребляет примерно 25 мА. Наш общий возможный текущий розыгрыш сейчас составляет:

Давайте выберем для этого стандартную щелочную батарею AA, потому что она имеет более чем достаточный ток (до 1 А), имеет приличную емкость батареи (обычно в диапазоне от 1,5 Ач до 2,5 Ач) и очень распространена. Мы предположим, что в этом примере среднее значение составляет 2 Ач.Обратной стороной использования AA является то, что он имеет выходное напряжение только 1,5 В, а поскольку остальные наши компоненты будут работать от 5 В, нам необходимо увеличить напряжение. Мы можем использовать этот повышающий переход на 5 В, чтобы получить необходимое нам напряжение, или мы можем использовать три батареи AA последовательно, чтобы приблизить нас к необходимому напряжению. Три последовательно включенных АА дают нам напряжение 4,5 В (3 раза по 1,5 В). Вы также можете добавить еще одну батарею на 6 В и отрегулировать напряжение до уровня, необходимого для вашей схемы.

Чтобы рассчитать, как долго цепь будет работать от батареи, мы используем следующее уравнение:

Для схемы, питаемой параллельно от 3 AA и подключенной к цепи с постоянным потребляемым током 100 мА, это соответствует:

В идеале мы могли бы получить 60 часов автономной работы от этих трех щелочных батарей AA в этой параллельной конфигурации.Однако рекомендуется «снижать номинальные характеристики» аккумуляторов, что означает предполагать, что время автономной работы будет ниже идеального. Давайте консервативно скажем, что мы получим 75% идеального времени автономной работы и, следовательно, около 45 часов автономной работы для нашего проекта.

Срок службы батареи также может варьироваться в зависимости от фактического потребляемого тока. Вот график для батареи Energizer AA, показывающий ожидаемое время автономной работы при постоянном потреблении тока.

Energizer AA, ток и время работы от батареи

Это лишь одна из многочисленных конфигураций, которые вы можете использовать для удаленного управления вашим проектом.

Ищете другие примеры? Ознакомьтесь с Powering LilyPad LED Projects, чтобы увидеть еще один пример расчета, сколько энергии потребуется вашему проекту для светодиодов!

Стресс-тестирование

Теперь, когда вы выбрали блок питания и разъем, обязательно протестируйте свой проект и понаблюдайте за его поведением. В зависимости от производителя блоки питания могут иметь разную производительность. Обязательно протестируйте сетевой адаптер в течение определенного периода времени, чтобы убедиться, что микроконтроллер не отключится, а блок питания не сбросится под нагрузкой.Для определенных проектов, использующих емкостные сенсорные датчики, обязательно проверьте, нет ли задержек, вызванных шумными источниками питания.

Если вы управляете своим проектом удаленно, обязательно проверяйте его с аккумулятором. Батареи могут обеспечивать разную мощность в зависимости от подключенной нагрузки и химического состава батареи. Это также может привести к отключению микроконтроллера или прекращению подачи питания.

Ресурсы и дальнейшее развитие

Теперь вы должны знать наиболее распространенные способы питания вашей цепи и то, как определить, какой из них лучше всего подходит для вас, в зависимости от конкретных требований вашего проекта.Теперь вы можете сделать лучшее суждение, исходя из соображений тока, напряжения, разъема и мобильности для вашего проекта. Ознакомьтесь с этими другими замечательными руководствами для мониторинга, управления или поддержки вашего проекта!

Учебное пособие по сервоприводам для хобби

Сервоприводы — это двигатели, которые позволяют точно контролировать вращение выходного вала, открывая всевозможные возможности для робототехники и других проектов.

Или посмотрите некоторые из этих сообщений в блоге, чтобы найти идеи:

Как рассчитать максимальный входной переменный ток

Как рассчитать максимальный входной переменный ток.

Ан-21

Знание максимального входного тока источника питания может быть полезно при выборе требований к электроснабжению, выборе автоматического выключателя, выбора входного кабеля переменного тока и разъема и даже при выборе изолирующего трансформатора для плавающих приложений. Вычислить максимальный входной ток довольно просто, зная несколько основных параметров и некоторую простую математику.

Номинальная мощность блока питания высокого напряжения
Все блоки питания Spellman имеют заявленную максимальную номинальную мощность в ваттах.Это первый параметр, который нам понадобится, и его можно найти в паспорте продукта. У большинства блоков питания Spellman максимальная мощность указана прямо в номере модели. Как и в этом примере, SL30P300 / 115 представляет собой блок 30 кВ с положительной полярностью, который может обеспечить максимум 300 Вт; работает от входной линии 115Vac.

КПД источника питания
КПД источника питания — это отношение входной мощности к выходной мощности. Эффективность обычно указывается в процентах или в виде десятичной дроби меньше 1, например 80% или 0.8. Чтобы вычислить входную мощность, мы берем заявленную максимальную выходную мощность и делим ее на эффективность:

300 Вт / 0,8 = 375 Вт

Коэффициент мощности
Коэффициент мощности — это отношение реальной мощности к используемой полной мощности. . Обычно она выражается десятичным числом меньше 1. Реальная мощность выражается в ваттах, а полная мощность выражается в ВА (вольт-амперах). Однофазные импульсные источники питания без коррекции обычно имеют довольно низкий коэффициент мощности, например 0.65. Трехфазные импульсные источники питания без коррекции имеют более высокий коэффициент мощности, например 0,85. Блоки со схемой активной коррекции коэффициента мощности могут иметь очень хороший коэффициент мощности, например 0,98. В нашем примере выше источник питания представляет собой неисправный блок, питаемый от однофазной сети, поэтому:

375 Вт / 0,65 = 577 ВА

Напряжение входной линии
Нам нужно знать входное напряжение переменного тока, от которого устройство рассчитано. . В приведенном выше примере входное напряжение переменного тока составляет 115 В переменного тока. Это номинальное напряжение, в действительности входное напряжение указано как ± 10%.Нам нужно вычесть 10%, чтобы учесть худший случай, состояние низкой линии:

115Vac — 10% = 103,5Vac

Максимальный входной переменный ток
Если мы возьмем 577 VA и разделим его на 103,5Vac, получим:

577 ВА / 103,5 В переменного тока = 5,57 ампер

Если входное напряжение переменного тока однофазное, то ответ будет 5,57 ампер.

Трехфазное входное напряжение
Блоки с трехфазным входным напряжением питаются от трех фаз, поэтому они имеют лучший коэффициент мощности, чем однофазные блоки.Также за счет наличия трех фаз, питающих агрегат, фазные токи будут меньше. Чтобы получить входной ток на каждую фазу, мы разделим наш расчет входного тока на √3 (1,73).

Рассчитаем этот пример: STR10N6 / 208. Из таблицы данных STR мы узнаем, что максимальная мощность составляет 6000 Вт, КПД составляет 90%, а коэффициент мощности составляет 0,85. Несмотря на то, что STR по проекту будет работать с напряжением до 180 В переменного тока, в этом примере он будет питаться от трехфазной сети 208 В переменного тока. Мы получаем максимальный входной ток на фазу следующим образом:

КПД источника питания
6000 Вт /.9 = 6666 Вт

Коэффициент мощности
6666 Вт / 0,85 = 7843 ВА

Напряжение входной линии
208 В переменного тока — 10% = 187 В переменного тока

Максимальный входной ток переменного тока
7843 ВА / 187 В переменного тока = 41,94 А (если он был однофазным)

Поправка для трехфазного входа
41,94 ампера / √3 (1,73) = 24,21 ампера на фазу

Итак, у нас есть два уравнения, одно для однофазных входов и одно для трехфазных входов:

Однофазное уравнение максимального входного тока
Входной ток = максимальная мощность / (КПД) (коэффициент мощности) (минимальное входное напряжение)

Уравнение трехфазного максимального входного тока
Входной ток = максимальная мощность / (КПД) (коэффициент мощности) (минимальное входное напряжение) ( √3)

Эти расчеты входного тока предназначены для наихудшего случая: предполагается, что блок работает на максимальной мощности, работает при низком уровне напряжения в сети и с учетом КПД и коэффициента мощности.

Blog

Как устроен блок питания, который работает в каждом системнике / Хабр

Как проверить блок питания компьютера собственными руками?

Что нам понадобится?

Теперь давайте попробуем проверить блок питания на запуск

Теперь попробуем проверить блок питания и запустить его напрямую

Пора проверить блок питания с помощью прибора

Проверить блок питания под нагрузкой

Как определить, что пора менять блок питания компьютера

Как работает блок питания

Что такое блок питания?

Типы блоков питания

Линейный источник питания

Преимущества линейного источника питания

Недостатки

Импульсный источник питания

Преимущества и недостатки коммутационных расходных материалов

Преимущества

Недостатки

Обзор выбора источника питания

* Шутка:

Общие сведения об источниках питания переменного / постоянного тока | Статья

Что такое блок питания?

Общие сведения о переменном токе (AC)

Линейный и импульсный источник питания переменного / постоянного тока

Сравнение однофазных и трехфазных источников питания

Сводка

_________________________

— обзор

4.1 Первичный источник питания

Устранение неполадок источника питания постоянного тока с помощью мультиметра и осциллографа

Поиск и устранение неисправностей с помощью цифрового мультиметра

Поиск и устранение неисправностей с помощью осциллографа

Проверьте вход и выход блока питания

Проверить вход и выход блока питания с течением времени

Другой сценарий…

Нижняя строка

Как выбрать источник питания для светодиодов

Как правильно выбрать блок питания?

Мощность

Напряжение / ток

Блоки питания для светодиодов с регулируемой яркостью

Температура и погода

Эффективность

Размер

Класс II или Класс 2 ??

Найдите лучший блок питания

Как запустить проект

Обзор

Рекомендуемая литература

способов питания проекта

Какой вариант мне выбрать для поддержки моего проекта?

Питание от USB

Кабель USB micro-B — 6 футов

Кабель USB от A до B — 6 футов

Настольный источник питания переменного тока

Настенные адаптеры переменного тока в постоянный

Батареи

Литий-ионный аккумулятор — 2 Ач

Щелочная батарея 9 В

Никель-металлгидридный аккумулятор 2500 мАч — AA

Рекомендации по напряжению / току

Сколько напряжения мне нужно для Project X?

Сколько тока мне нужно для Project X?

Не знаете, насколько актуален ваш проект?

Подключения

Как подключить аккумулятор или источник питания к цепи?

Кабели от банана к банану

Разъем SparkFun USB-C

Держатель батареи 9 В

Основные сведения о разъемах

18 января 2013 г.

Удаленное / Мобильное питание

Какой аккумулятор выбрать?

Батареи, подключенные последовательно и параллельно

Какая емкость аккумулятора мне нужна для моего проекта?

Стресс-тестирование

Ресурсы и дальнейшее развитие

Учебное пособие по сервоприводам для хобби
