Как узнать какой sata стоит: Как определить, жёсткий диск подключён через SATA II или через SATA III

Содержание

Как определить, жёсткий диск подключён через SATA II или через SATA III

Как определить, жёсткий диск подключён к SATA II или к SATA III порту материнской платы? Один из способов сделать это – раскрыть системный блок или корпус ноутбука и посмотреть поддерживает ли материнка интерфейс SATA III (6 Гбит/с).

Затем посмотреть надпись у порта, к которому ведёт информационный шлейф от жёсткого диска. В нашем случае HDD подключен к разъёму SATA III, на материнке он имеет маркировку SATA 6G.

Разъём SATA II (3 Гбит/с) имеет маркировку SATA 3G

Таким образом, если материнская плата поддерживает третью версию интерфейса обмена данными, но в данный момент подключение почему-то идёт через версию вторую, можно сразу и осуществить переподключение. Но такой способ не всегда подойдёт. Например, в случае с ноутбуками, при разборке которых требуется особая щепетильность. Или когда ПК находится на гарантии, и его корпус опломбирован конторой-сборщиком.

Как определить, жёсткий диск подключён через SATA II или через SATA III

Вариант, как справиться с этой задачей без разборки корпуса – найти в Интернете характеристики материнской платы и носителя данных. Однако ответ на вопрос в этом случае может быть получен, если хотя бы одно из устройств не поддерживает интерфейс SATA III. Тогда очевидно, что подключение осуществляется через интерфейс SATA II. Если же есть вероятность того, что и материнка, и жёсткий диск могут работать в режиме третьей версии интерфейса, разувериться в этом или, наоборот, окончательно убедиться, а также понять, не простаивает ли без дела мощностной потенциал компьютера, помогут специализированные Windows-программы. Такие программы могут определять, какие версии SATA-портов поддерживаются устройствами, а также к какой из них подсоединены носители данных в текущий момент. Рассмотрим две из таких программ.

1. HWINFO

Бесплатная программа HWINFO – один из самых удачных и в плане юзабилити интерфейса, и по части функционала анализаторов комплектующих компьютерного устройства. Выдаёт полнейшую картину сведений об аппаратной части, замеряет температуру, предусматривает возможность тестирования производительности компьютеров и т. п. Отсутствие мультиязычной поддержки (в частности, русского) является, пожалуй, единственным недостатком этой программы. Тем не менее это не помешает нам узнать информацию в рамках поднятого в статье вопроса.

Запускаем HWINFO. В первую очередь можем посмотреть характеристики материнской платы. На панели слева раскрываем ветку «Motherboard» и в правой части окна видим, что на тестируемом компьютере присутствует поддержка SATA III – это два порта, обозначенные «6 Gb/s».

На другом тестируемом компьютере в этом же разделе программы увидим иную картину. Здесь не то, что скоростного интерфейса подключения жёстких дисков нет. Здесь, как видим на скриншоте ниже, нет даже поддержки режима контроллера AHCI.

К какому из портов SATA подключён в данный момент конкретный SSD или HDD, узнаем, раскрыв ветвь «Drives». Здесь увидим все дисковые устройства. Выбираем интересующий нас носитель и переключаемся на панель справа. В графе «Drive Controller» будет отображаться информация об интерфейсах подключения – поддерживаемом самим носителем и через который по факту осуществляется подключение. На скриншоте ниже приведён пример подключения SSD через SATA II. Первая часть значения графы «Serial ATA 6Gb/s» (до значка «@») говорит о том, что накопитель имеет интерфейс SATA III. А вторая часть значения графы «3 Gb/s» утверждает, что в данный момент SSD работает на пониженной скорости SATA II.

А вот в другом случае наблюдаем идеальную картину – и в первой, и во второй части значения отображается «6 Gb/s». А это значит, что SSD имеет интерфейс SATA III и подключён к третьей версии интерфейса, то есть по максимуму использует свой потенциал.

2. CrystalDiskInfo

Небольшая утилита CrystalDiskInfo – ещё один бесплатный способ, как можно узнать о версии SATA, поддерживаемой жёстким диском и через которую осуществляется подключение по факту. С помощью CrystalDiskInfo не получим информации ни по каким иным комплектующим компьютера, кроме как по носителям информации – SSD и HDD. Среди отображаемых параметров в окне программки нам нужна графа «Режим передачи».

Здесь будут отображаться два значения, разделённые вертикальной чертой: первое – это режим версии интерфейса по факту, второе – режим, поддерживаемый жёстким диском в потенциале. На скриншоте ниже видим, что в графе «Режим передачи» указывается «SATA/300 | SATA 600», и это значит, что SSD подключён через интерфейс SATA II, но может работать в режиме SATA III.

В ситуации с другим компьютером и другим SSD графа «Режим передачи» содержит значения «SATA/600 | SATA 600». Это говорит о том, что и текущая версия интерфейса подключения накопителя, и поддерживаемая им в потенциале – одна и та же, третья. Кстати, если на борту компьютера имеется несколько жёстких дисков, информацию по каждому из них можно смотреть, переключаясь между виджетами температуры вверху.


Метки к статье: Железо и периферия, Жёсткий диск, Программы

Как узнать какой SATA в ноутбуке

Жесткие и твердотельные диски могут работать в разных режимах, в зависимости от того, к какому интерфейсу материнской платы они подключены.

Режимы работы именуются как SATA и от того, через какую версию работает устройство, зависит очень многое. Например, при режимах SATA II и SATA III, значительно отличается максимальная скорость, с которой может работать устройство. Причем разница может достигать показателя в полтора-два раза.

Способов проверить, в каком режиме на данный момент работает ваш жесткий диск, есть несколько. Рассмотрим все последовательно и в отдельности.

Как узнать какой SATA в ноутбуке

Разборка корпуса

Самый прямой вариант – это разобрать корпус ноутбука и проверить, к какому интерфейсу устройство подключено.

  1. Для начала, проверьте, поддерживает ли материнская плата последнюю версию SATA. Это можно установить по наличию такой надписи.

    Находим надпись SATA на материнской плате

  2. Обратите внимание на гнездо, к которому через кабель подключен ваш твердотельный носитель. А точнее, обратите внимание на надпись возле него. Возле гнезда должно быть обозначение интерфейса SATA. Понять, какая именно это версия очень просто: 3G – это вторая, а 6G – третья.

    Рядом с гнездом находим обозначение интерфейса SATA

Важно! Но тут есть одна проблема. Этот способ больше подходит для стационарных компьютеров, чем для ноутбуков. В разборке корпуса ноутбука необходимо соблюдать особую осторожность, чтобы не повредить микросхемы. Поэтому не каждый пользователь решается на такую операцию.

К счастью, справиться с поставленной задачей можно и не разбирая устройство. Достаточно использовать специальное программное обеспечение.

На заметку! Существует способ проверить подключение, не разбирая корпус и не используя посторонние программы. Найдите в сети характеристики вашего ноутбука и узнаете, поддерживают ли материнская плата и жесткий диск работу через SATA III. Но на этом можно закончить только в том случае, если один из компонентов SATA III не поддерживает. В обратном случае, мы все еще не знаем, через какой интерфейс идет подключение.

Как определить SATA с помощью программ

Определяем подключение SATA с помощью сторонних утилит

Существует несколько программ, с помощью которых можно проверить характеристики и режим работы ноутбука. В том числе и жесткого диска. Например, следующие:

HWiNFO

Программа HWiNFO считается одной из лучших. На, то есть две причины:

  • удобный и доступный интерфейс;
  • самая подробная характеристика устройства.

Заметка! Есть у программы и недостаток – отсутствие русификатора. Однако она не сложная и в ней можно разобраться, даже не зная английского языка. Интерфейс понятен интуитивно.

Установка утилиты HWiNFO
  1. Скачиваем программу с официального сайта разработчика.

    Переходим на официальный сайт разработчика HWINFO, нажимаем «Free Download»

  2. В открытом окне под версией «HWiNFO Installer» щелкаем по кнопке «Download Installer».

    Выбираем версию «HWiNFO Installer», щелкаем по кнопке «Download Installer»

  3. В раскрывшемся меню щелкаем по ссылке «FossHub (Fast CDN)».

    Щелкаем по ссылке «FossHub (Fast CDN)»

  4. Вас перебросит в другое окно, где нужно щелкнуть по ссылке «Download HWiNFO Installer».

    Щелкаем по ссылке «Download HWiNFO Installer»

  5. Запускаем скаченный файл.

    Щелкаем левой кнопкой мышки по скаченному файлу

  6. Появится окно установочника, нажмите «Next».

    Нажимаем «Next»

  7. Примите условия лицензионного соглашения, установив галочку на соответствующий пункт, нажмите «Next».

    Ставим галочку на пункт «I accept the agreement», нажимаем «Next»

  8. Оставьте все параметры по умолчанию и в следующих окнах нажмите «Next».

    Программа определит по умолчанию место сохранения программы, нажимаем «Next», для изменения щелкаем по кнопке «Browse»

    Щелкаем по кнопке «Next»

    На заметку! Можно изменить место хранения файла в системе, для этого нужно нажать кнопку «Browse» и выбрать другой путь.

  9. Нажмите кнопку «Install».

    Нажимаем «Install»

  10. В появившемся окне нажимаем «Run». После недолгой загрузки программа открывается.

    Нажимаем «Run»

Определение SATA с помощью утилиты HWiNFO

Слева есть меню, на котором можно увидеть перечень всех внутренних устройств. Нас интересует материнская плата, то есть «Motherboard».

  1. Нажимаем на строку «Motherboard» и в правой части окна видим характеристики устройства. В данном случае, мы видим целых два порта SATA с маркировкой 6G. Одного такого порта хватило бы, чтобы утверждать, что устройство поддерживает подключение через SATA III.

    Нажимаем на пункт «Motherboard», в правой части окна мы увидим в соответствующих пунктах какие версии SATA на нашей материнской плате

  2. Проверяем к какому порту подключен жесткий диск на данный момент. Для этого слева щелкаем по строчке «Drives» открывается ветка, в которой нужно выбрать свой жесткий диск. В самой верхней строчке отражено, какой интерфейс доступен для накопителя и через какой он на деле подключен.
    Разделяются эти два параметра значком «@». В данном случае, мы видим, что накопитель поддерживает SATA III (6G), но подключен, почему-то через SATA II (3G).

    В пункте «Drives», щелкаем по названию жесткого диска, в строчке «Drive Controller» находим информацию через какой SATA подключен диск

Если вы не знаете, как называется ваш жесткий диск, посмотрите в интернете, какая модель должна быть установлена на вашем ноутбуке.

Узнайте, подробную информацию с пошаговой инструкцией, как посмотреть комплектующие своего компьютера, в новой статье на нашем портале

CrystalDiskInfo

Еще одна программа – CrystalDiskInfo. Утилита не дает подробной характеристики всех составляющих, но для того чтобы понять, через какой SATA подключен диск, подойдет.

Кроме того, CrystalDiskInfo дает нам еще одну важную информацию. Окно программы показывает, какой диск установлен SSD или HDD. Это важная информация, потому что HDD в принципе не способен работать быстрее, чем на SATA II. Поэтому не важно, через какой интерфейс его подключать. А вот для SSD разница принципиальна.

Открываем программу и видим два интересующих нас значения: скорость вращения и режим передачи.

  • в первом мы найдем информацию о том, какой же у нас стоит диск. В данном случае, стоит SSD;

    Пункт «Скорость вращения» показывает, какой диск подключен

  • второй расскажет о потенциальном и фактическом подключении. Эти два значения разделяет знак «|». Слева от знака указана маркировка интерфейса, через которую диск на данный момент работает. Справа обозначен интерфейс, который поддерживается диском. В данном случае, мы видим, что по факту подключение происходит через SATA II, хотя способен накопитель выдержать скорость SATA III.

    В пункте «Режим передачи» слева от знака «-» фактическое подключение диска, справа, которое он поддерживает

С помощью этих способов вы сможете узнать, на полную ли скорость работает ваш жесткий диск. Если он ограничен недостаточно мощным интерфейсом, это повод обратиться в сервисный центр, чтобы вам его переподключили.

Видео — Установка SSD в ноутбук. Что такое SATA, размер диска?

Понравилась статья?
Сохраните, чтобы не потерять!

Как определить тип sata

Здравствуйте! В прошлой статье мы с вами в подробностях рассмотрели устройство жесткого диска, но я специально ничего не сказал про интерфейсы – то есть способы взаимодействия жесткого диска и остальных устройств компьютера, или если еще конкретней, способы взаимодействия (соединения) жесткого диска и материнской платы компьютера.

А почему не сказал? А потому что эта тема – достойна объема никак не меньшего целой статьи. Поэтому сегодня разберем во всех подробностях наиболее популярные на данный момент интерфейсы жесткого диска. Сразу оговорюсь, что статья или пост (кому как удобнее) в этот раз будет иметь внушительные размеры, но куда деваться, без этого к сожалению никак, потому как если написать кратко, получится совсем уж непонятно.

Понятие интерфейса жесткого диска компьютера

Для начала давайте дадим определение понятию «интерфейс». Говоря простым языком (а именно им я и буду по-возможности выражаться, ибо блог то на обычных людей рассчитан, таких как мы с Вами), интерфейс – способ взаимодействия устройств друг с другом и не только устройств. Например, многие из вас наверняка слышали про так называемый «дружественный» интерфейс какой-либо программы. Что это значит? Это значит, что взаимодействие человека и программы более легкое, не требующее со стороны пользователя большИх усилий, по сравнению с интерфейсом «не дружественным». В нашем же случае, интерфейс – это просто способ взаимодействия конкретно жесткого диска и материнской платы компьютера. Он представляет собой набор специальных линий и специального протокола (набора правил передачи данных). То есть чисто физически – это шлейф (кабель, провод), с двух сторон которого находятся входы, а на жестком диске и материнской плате есть специальные порты (места, куда присоединяется кабель). Таким образом, понятие интерфейс – включает в себя соединительный кабель и порты, находящиеся на соединяемых им устройствах.

Ну а теперь самый «сок» сегодняшней статьи, поехали!

Виды взаимодействия жестких дисков и материнской платы компьютера (виды интерфейсов)

Итак, первым на очереди у нас будет самый «древний» (80-е года) из всех, в современных HDD его уже не встретить, это интерфейс IDE (он же ATA, PATA).

IDE – в переводе с английского «Integrated Drive Electronics», что буквально означает – «встроенный контроллер». Это уже потом IDE стали называть интерфейсом для передачи данных, поскольку контроллер (находящийся в устройстве, обычно в жестких дисках и оптических приводах) и материнскую плату нужно было чем-то соединять. Его (IDE) еще называют ATA (Advanced Technology Attachment), получается что то вроде «Усовершенствованная технология подсоединения». Дело в том, что ATA – параллельный интерфейс передачи данных, за что вскоре (буквально сразу после выхода SATA, о котором речь пойдет чуть ниже) он был переименован в PATA (Parallel ATA).

Что тут сказать, IDE хоть и был очень медленный (пропускная способность канала передачи данных составляла от 100 до 133 мегабайта в секунду в разных версиях IDE – и то чисто теоретически, на практике гораздо меньше), однако позволял присоединять одновременно сразу два устройства к материнской плате, используя при этом один шлейф.

Причем в случае подключения сразу двух устройств, пропускная способность линии делилась пополам. Однако, это далеко не единственный недостаток IDE. Сам провод, как видно из рисунка, достаточно широкий и при подключении займет львиную долю свободного пространства в системном блоке, что негативно скажется на охлаждении всей системы в целом. В общем IDE уже устарел морально и физически, по этой причине разъем IDE уже не встретить на многих современных материнских платах, хотя до недавнего времени их еще ставили (в количестве 1 шт.) на бюджетные платы и на некоторые платы среднего ценового сегмента.

Следующим, не менее популярным, чем IDE в свое время, интерфейсом является SATA (Serial ATA), характерной особенностью которого является последовательная передача данных. Стоит отметить, что на момент написания статьи – является самым массовым для применения в ПК.

Существуют 3 основных варианта (ревизии) SATA, отличающиеся друг от друга пропускной способностью: rev. 1 (SATA I) – 150 Мб/с, rev. 2 (SATA II) – 300 Мб/с, rev. 3 (SATA III) – 600 Мб/с. Но это только в теории. На практике же, скорость записи/чтения жестких дисков обычно не превышает 100-150 Мб/с, а оставшаяся скорость пока не востребована и влияет разве что на скорость взаимодействия контроллера и кэш-памяти HDD (повышает скорость доступа к диску).

Из нововведений можно отметить – обратную совместимость всех версий SATA (диск с разъемом SATA rev. 2 можно подключить к мат. плате с разъемом SATA rev. 3 и т.п.), улучшенный внешний вид и удобство подключения/отключения кабеля, увеличенная по сравнению с IDE длина кабеля (1 метр максимально, против 46 см на IDE интерфейсе), поддержка функции NCQ начиная уже с первой ревизии. Спешу обрадовать обладателей старых устройств, не поддерживающих SATA – существуют переходники с PATA на SATA, это реальный выход из ситуации, позволяющий избежать траты денег на покупку новой материнской платы или нового жесткого диска.

Так же, в отличии от PATA, интерфейсом SATA предусмотрена «горячая замена» жестких дисков, это значит, что при включенном питании системного блока компьютера, можно присоединять/отсоединять жесткие диски. Правда для ее реализации необходимо будет немного покопаться в настройках BIOS и включить режим AHCI.

Следующий на очереди – eSATA (External SATA) – был создан в 2004 году, слово «external» говорит о том, что он используется для подключения внешних жестких дисков. Поддерживает «горячую замену» дисков. Длина интерфейсного кабеля увеличена по сравнению с SATA – максимальная длина составляет теперь аж два метра. eSATA физически не совместим с SATA, но обладает той же пропускной способностью.

Но eSATA – далеко не единственный способ подключить внешние устройства к компьютеру. Например FireWire – последовательный высокоскоростной интерфейс для подключения внешних устройств, в том числе HDD.

Поддерживает «горячу замену» винчестеров. По пропускной способности сравним с USB 2.0, а с появлением USB 3.0 – даже проигрывает в скорости. Однако у него все же есть преимущество – FireWire способен обеспечить изохронную передачу данных, что способствует его применению в цифровом видео, так как он позволяет передавать данные в режиме реального времени. Несомненно, FireWire популярен, но не настолько, как например USB или eSATA. Для подключения жестких дисков он используется довольно редко, в большинстве случаев с помощью FireWire подключают различные мультимедийные устройства.

USB (Universal Serial Bus), пожалуй самый распространенный интерфейс, используемый для подключения внешних жестких дисков, флешек и твердотельных накопителей (SSD). Как и в предыдущем случае – есть поддержка «горячей замены», довольно большая максимальная длина соединительного кабеля – до 5 метров в случае использования USB 2.0, и до 3 метров – если используется USB 3.0. Наверное можно сделать и бОльшую длину кабеля, но в этом случае стабильная работа устройств будет под вопросом.

Скорость передачи данных USB 2.0 составляет порядка 40 Мб/с, что в общем-то является низким показателем. Да, конечно, для обыкновенной повседневной работы с файлами пропускной способности канала в 40 Мб/с хватит за глаза, но как только речь пойдет о работе с большими файлами, поневоле начнешь смотреть в сторону чего-то более скоростного. Но оказывается выход есть, и имя ему – USB 3.0, пропускная способность которого, по сравнению с предшественником, возросла в 10 раз и составляет порядка 380 Мб/с, то есть практически как у SATA II, даже чуть больше.

Есть две разновидности контактов кабеля USB, это тип «A» и тип «B», расположенные на противоположных концах кабеля. Тип «A» – контроллер (материнская плата), тип «B» – подключаемое устройство.

USB 3.0 (тип «A») совместим с USB 2.0 (тип «A»). Типы «B» не совместимы между собой, как видно из рисунка.

Thunderbolt (Light Peak). В 2010 году компанией Intel был продемонстрирован первый компьютер с данным интерфейсом, а чуть позже в поддержку Thunderbolt к Intel присоединилась не менее известная компания Apple. Thunderbolt достаточно крут (ну а как иначе то, Apple знает во что стоит вкладывать деньги), стоит ли говорить о поддержке им таких фич, как: пресловутая «горячая замена», одновременное соединение сразу с несколькими устройствами, действительно «огромная» скорость передачи данных (в 20 раз быстрее USB 2.0).

Максимальная длина кабеля составляет только 3 метра (видимо больше и не надо). Тем не менее, несмотря на все перечисленные преимущества, Thunderbolt пока что не является «массовым» и применяется преимущественно в дорогих устройствах.

Идем дальше. На очереди у нас пара из очень похожих друг на друга интерфейсов – это SAS и SCSI. Похожесть их заключается в том, что они оба применяются преимущественно в серверах, где требуется высокая производительность и как можно меньшее время доступа к жесткому диску. Однако, существует и обратная сторона медали – все преимущества данных интерфейсов компенсируются ценой устройств, поддерживающих их. Жесткие диски, поддерживающие SCSI или SAS стоят на порядок дороже.

SCSI (Small Computer System Interface) – параллельный интерфейс для подключения различных внешних устройств (не только жестких дисков).

Был разработан и стандартизирован даже несколько раньше, чем первая версия SATA. В свежих версия SCSI есть поддержка «горячей замены».

SAS (Serial Attached SCSI) пришедший на смену SCSI, должен был решить ряд недостатков последнего. И надо сказать – ему это удалось. Дело в том, что из-за своей «параллельности» SCSI использовал общую шину, поэтому с контроллером одновременно могло работать только лишь одно из устройств, SAS – лишен этого недостатка.

Кроме того, он обратно совместим с SATA, что несомненно является большим плюсом. К сожалению стоимость винчестеров с интерфейсом SAS близка к стоимости SCSI-винчестеров, но от этого никак не избавиться, за скорость приходится платить.

Если вы еще не устали, предлагаю рассмотреть еще один интересный способ подключения HDD – NAS (Network Attached Storage). В настоящее время сетевые системы хранения данных (NAS) имеют большую популярность. По сути, это отдельный компьютер, этакий мини-сервер, отвечающий за хранение данных. Он подключается к другому компьютеру через сетевой кабель и управляется с другого компьютера через обычный браузер. Это все нужно в тех случаях, когда требуется большое дисковое пространство, которым пользуются сразу несколько людей (в семье, на работе). Данные от сетевого хранилища передаются к компьютерам пользователей либо по обычному кабелю (Ethernet), либо при помощи Wi-Fi. На мой взгляд, очень удобная штука.

Думаю, это все на сегодня. Надеюсь вам понравился материал, предлагаю подписаться на обновления блога, чтобы ничего не пропустить (форма в верхнем правом углу) и встретимся с вами уже в следующих статьях блога.

Современные жесткие диски бывают двух основных видов: HDD и SSD, есть еще гибридные. Давайте для начала рассмотрим два этих типа. Если рассказать о них простым и понятным языком то получиться следующие. Диск HDD – это привычная коробочка внутри которой находится круглые намагниченные пластины. На них хранится информация и считывающие головки, которые эту информацию считывают. Шпинделя в этом устройстве раскручивают диски до нескольких тысяч оборотов в минуту. Самые распространённые скорости — это 5400 и 7200 оборотов.

SSD или твердотельный накопитель — проще говоря это большая флешка, но с невероятно высокой скоростью чтения и записи, причём чем больше объем файлов, тем существеннее становится разница между SSD и обычным жестким диском. Любая программа, установленная на SSD диск, запускается в несколько раз быстрее это уже знает практически каждый. Но как обычному пользователю узнать какой диск установлен именно в его компьютере?

Три способа узнать какой жесткий диск установлен

Существует три распространённых способа, чтобы узнать какой диск установлен в вашем компьютере ssd или hdd: с помощью средств Windows, софта, разобрав компьютер.

Первый — Средствами Windows

Самый простой и более актуальный способ определить тип жесткого диска — с помощью средств Windows. Необходимо зажать клавиши Win + R. В появившемся окне прописать комбинацию «mmc devmgmt.msc». Комбинация пишется без кавычек, после прописывания комбинации, необходимо нажать кнопочку ок.

Далее у вас появятся открытый диспетчер устройств, данная комбинация работает на всех операционных системах Windows. В появившемся Диспетчере устройств находим кнопку дисковые устройства. Открываемые и смотрим название вашего диска.

В результате вы получите полное название вашего диска. Эту информацию вам нужно будет прописать в любом поисковике. Чаще всего в данной панели находится всего одно дисковое устройство, но если у вас находится два, то необходимо прописывать каждое имя по отдельности. Любой поисковик по названию вам выдаст характеристики диска и прочую информацию о вашем устройстве.

Данный способ является самым простым и доступным для каждого пользователя. Но также существует второй способ, который поможет узнать какой у вас стоит диск с помощью специальных приложений и программ.

Второй — определить тип жесткого диска с помощью AIDA64

Самый распространенный программой, которая поможет узнать какой жесткий диск установлен является AIDA64. Программу можно скачать абсолютно бесплатно со страницы интернета. Она удобная, выдает огромное количество полезной информации практически для всей вашей системы и имеет вполне простой и удобный интерфейс. Помимо этого, программа располагает не только представлениям данными о вашем жестком диске, а также выдает полные характеристики о всей вашей машины. Работать с ней очень легко и просто, для того чтобы узнать какой диск у вас стоит, вам необходимо:

Запустить приложение AIDA64.

Перейти во вкладку хранения данных, а там выбрать вкладку ATA. Именно данная вкладка и будут отвечать за всю информацию о вашем жестком диске, его значениях, свойствах, типе устройства и многое другое.

Помимо этого, данное приложение поможет разобраться и узнать характеристику других устройств, информацию о вашем компьютере, а также улучшить качество и работоспособность вашей операционной системы.

Третий способ — визуальный

И последний способ, благодаря которому можно узнать какой диск установлен на вашем компьютере — это разобрать пк. Открываем крышку компьютера и находим жесткий диск. Как было написано выше, жесткий диск — это коробочка, в которой есть пластины-магниты. Чаще всего жесткий диск находится в отдельной «местности», выделенной под это устройство. После чего нам необходимо подобраться к жесткому диску и прочитать информацию о нём. Выглядит обычный HDD жесткий диск так

Но есть ли у вас SSD, то выглядит он будет чуть-чуть иначе, напоминая большую флешку

При этом на жестком диске всегда можно прочитать информацию и узнать его данные.

Как можно заметить, существует достаточно много способов узнать какой жесткий диск стоит на вашем компьютере. Каждый способ по-своему интересен, удобен и прост. Помимо этих способов, существует еще другие варианты, но они менее практичны и удобны, особенно для простых пользователей. Каждый владелец своего персонального компьютера обязан знать какой у него жёсткий диск и отличать SSD диск от HDD диска.

Жесткие и твердотельные диски могут работать в разных режимах, в зависимости от того, к какому интерфейсу материнской платы они подключены. Режимы работы именуются как SATA и от того, через какую версию работает устройство, зависит очень многое. Например, при режимах SATA II и SATA III, значительно отличается максимальная скорость, с которой может работать устройство. Причем разница может достигать показателя в полтора-два раза.

Способов проверить, в каком режиме на данный момент работает ваш жесткий диск, есть несколько. Рассмотрим все последовательно и в отдельности.

Разборка корпуса

Самый прямой вариант – это разобрать корпус ноутбука и проверить, к какому интерфейсу устройство подключено.

    Для начала, проверьте, поддерживает ли материнская плата последнюю версию SATA. Это можно установить по наличию такой надписи.

Важно! Но тут есть одна проблема. Этот способ больше подходит для стационарных компьютеров, чем для ноутбуков. В разборке корпуса ноутбука необходимо соблюдать особую осторожность, чтобы не повредить микросхемы. Поэтому не каждый пользователь решается на такую операцию.

К счастью, справиться с поставленной задачей можно и не разбирая устройство. Достаточно использовать специальное программное обеспечение.

На заметку! Существует способ проверить подключение, не разбирая корпус и не используя посторонние программы. Найдите в сети характеристики вашего ноутбука и узнаете, поддерживают ли материнская плата и жесткий диск работу через SATA III. Но на этом можно закончить только в том случае, если один из компонентов SATA III не поддерживает. В обратном случае, мы все еще не знаем, через какой интерфейс идет подключение.

Как определить SATA с помощью программ

Существует несколько программ, с помощью которых можно проверить характеристики и режим работы ноутбука. В том числе и жесткого диска. Например, следующие:

HWiNFO

Программа HWiNFO считается одной из лучших. На, то есть две причины:

  • удобный и доступный интерфейс;
  • самая подробная характеристика устройства.

Заметка! Есть у программы и недостаток – отсутствие русификатора. Однако она не сложная и в ней можно разобраться, даже не зная английского языка. Интерфейс понятен интуитивно.

Установка утилиты HWiNFO
  1. Скачиваем программу с официального сайта разработчика.

На заметку! Можно изменить место хранения файла в системе, для этого нужно нажать кнопку «Browse» и выбрать другой путь.

Определение SATA с помощью утилиты HWiNFO

Слева есть меню, на котором можно увидеть перечень всех внутренних устройств. Нас интересует материнская плата, то есть «Motherboard».

    Нажимаем на строку «Motherboard» и в правой части окна видим характеристики устройства. В данном случае, мы видим целых два порта SATA с маркировкой 6G. Одного такого порта хватило бы, чтобы утверждать, что устройство поддерживает подключение через SATA III.

Если вы не знаете, как называется ваш жесткий диск, посмотрите в интернете, какая модель должна быть установлена на вашем ноутбуке.

Узнайте, подробную информацию с пошаговой инструкцией, как посмотреть комплектующие своего компьютера, в новой статье на нашем портале

CrystalDiskInfo

Еще одна программа – CrystalDiskInfo. Утилита не дает подробной характеристики всех составляющих, но для того чтобы понять, через какой SATA подключен диск, подойдет.

Кроме того, CrystalDiskInfo дает нам еще одну важную информацию. Окно программы показывает, какой диск установлен SSD или HDD. Это важная информация, потому что HDD в принципе не способен работать быстрее, чем на SATA II. Поэтому не важно, через какой интерфейс его подключать. А вот для SSD разница принципиальна.

Открываем программу и видим два интересующих нас значения: скорость вращения и режим передачи.

    в первом мы найдем информацию о том, какой же у нас стоит диск. В данном случае, стоит SSD;

С помощью этих способов вы сможете узнать, на полную ли скорость работает ваш жесткий диск. Если он ограничен недостаточно мощным интерфейсом, это повод обратиться в сервисный центр, чтобы вам его переподключили.

Видео — Установка SSD в ноутбук. Что такое SATA, размер диска?

Понравилась статья?
Сохраните, чтобы не потерять!

Как определить, жесткий диск (SSD) подключен и работает через SATA 2 или SATA 3

Современные материнские платы поддерживают множество различных стандартов интерфейсов. Это сделано с целью, чтобы была возможность подключить к ним, как старые устройства, так и новые. Касается это и жестких дисков или SSD-накопителей. Практически каждая современная материнская плата имеет SATA 2 и SATA 3 разъемы для подключения накопителей. В рамках данной статьи рассмотрим, как определить, к SATA 2 или SATA 3 подключен жесткий диск компьютера или SSD.


Оглавление:
1. В чем разница между SATA 2 и SATA 3
2. Как определить, подключен диск к SATA 2 или SATA 3
- Механический способ
- Программный способ

В чем разница между SATA 2 и SATA 3

Конструктивно разъемы SATA 2 и SATA 3 не отличаются. Они выглядят на материнской плате абсолютно идентично, и только при желании производитель материнской платы может их сделать отличными друг от друга цветом. Собой SATA 2 и SATA 3 разъемы представляют площадку из семи контактов.

Ключевое различие SATA 2 и SATA 3 интерфейсов — это скорость передачи данных. Как можно понять, стандарт SATA 3 более современный, и через него данные на запись и чтение идут на скоростях выше, чем у SATA 2, если их поддерживает подключенный накопитель. Максимальная пропускная способность обмена данными через SATA 2 составляет не более 3 Гб/с, тогда как у SATA 3 этот показатель до 6 Гб/с.

Современные SSD диски для раскрытия их потенциала следует подключать к SATA 3 разъему, поскольку через SATA 2 они будут работать медленнее, чем способны. Что касается обычных HDD, их можно подключать, как к SATA 2, так и к SATA 3. По сути, для раскрытия их потенциала вполне достаточно скоростей интерфейса SATA 2.

Обратите внимание: Если на материнской плате свободны SATA 3 разъемы, следует их использовать и для подключения HDD дисков. Связано это с тем, что они способны обеспечить улучшенное управление питания устройством.

Как определить, подключен диск к SATA 2 или SATA 3

Зачастую многие пользователи не знают, к какому SATA разъему в их компьютере подключены имеющиеся накопители. Это может стать проблемой, которая тормозит скорость работы накопителя. Например, если подключить SSD в SATA 2 разъем, он будет работать значительно медленнее, чем способен при подключении к SATA 3.

Имеются программные и механические способы, как узнать, к какому разъему подключен жесткий диск. Рассмотрим оба варианта.

Механический способ

Механический способ крайне простой. Он подразумевает разбор системного блока компьютера (или ноутбука) и определение по информации на материнской плате, какие SATA-разъемы используются для установленных в компьютере накопителей.

Рядом с SATA-разъемами должна быть нанесена информация об их пропускной способности, по которой и можно понять — это SATA 2 или SATA 3 разъем. Как было сказано выше, разъем SATA 3 имеет пропускную способность в 6 Гб, поэтому около него на материнской плате наносится надпись “SATA 6G”. Около разъема SATA 2 можно видеть надпись “SATA 3G”.

Таким образом, можно понять по тому, к какому разъему подключен текущий накопитель, работает он через SATA 2 или SATA 3.

Программный способ

Если возможности разобрать компьютер нет, можно воспользоваться специализированными приложениями для анализа компьютерных составляющих. Программ, которые позволяют определить, через SATA 2 или SATA 3 подключен диск, достаточно много.

Одним из приложений, которое позволяет узнать, какие у материнской платы имеются разъемы для подключения накопителей, и как они используются, является HWINFO. Чтобы получить через него необходимую информацию, нужно:

  1. Загрузить программу HWINFO из интернета, установить ее и запустить. Слева на панели выбора устройств для анализа перейти в раздел Motherboard. В правой части окна будет отображено, какие SATA порты имеются. Как было сказано выше, если около порта написано 6 Gb/s, это говорит о том, что он стандарта SATA 3.
  2. Чтобы узнать, какой из портов используется для конкретного диска в данный момент, нужно перейти в раздел Drives. Здесь отображаются все подключенные в данный момент диски. Выберите анализируемый диск и в правой части экрана посмотрите информацию, которая значится в графе Drive Controller. Там будет указана примерно следующая надпись:
Serial ATA 6 Gb/s @ 3 Gb/s

В данной надписи значение до значка @ говорит о том, какой потенциал пропускной способности имеется у устройства, а после значка @ указано, к какому порту подключено устройство. То есть, из указанного выше примера можно сделать вывод, что это SSD диск, который подключен к SATA 2 разъему, не раскрывающему его потенциал целиком.

Обратите внимание: Если SSD диск подключен правильно к SATA 3 разъему, то надпись будет Serial ATA 6 Gb/s @ 6 Gb/s.

Второе приложение, которое позволяет провести анализ подключения накопителей к SATA разъемам, называется CrystalDiskInfo. Эта программа направлена именно на анализ накопителей, в отличие от рассмотренного выше приложения HWINFO, способного сообщить различную информацию о системе.

Чтобы посмотреть через CrystalDiskInfo информацию о том, к какому разъему подключены диски, нужно установить приложение и запустить его. После этого сверху можно выбрать, данные о каком диске вы хотите посмотреть (в том случае, если дисков подключено несколько). Переключитесь на нужный диск.

Далее в графе “Режим передачи” можно посмотреть информацию о том, какое рекомендуется для диска подключение, и какое он в данный момент используется. До вертикальной черточки указана информация о том, к какому интерфейсу диск сейчас подключен — SATA 2 (SATA/300) или SATA 3 (SATA/600), а после черточки информация о том, какой потенциал диска. Если значения одинаковые или второе значение меньше первого, это указывает на то, что SATA разъем выбран правильно.

Загрузка…

Как узнать какой жесткий диск стоит на компьютере?

К основным параметрам любого жесткого диска можно отнести форм фактор (2.5 – для ноутбука, 3.5 – для настольного ПК), объем, интерфейс подключения (Sata 1, Sata 2, Sata 3 и так далее), скорость вращения шпинделя, размер буфера.

Для того, чтобы узнать какой жесткий диск установлен в вашем компьютере или ноутбуке существует множество методов. В данной статье мы поговорим о самых простых и доступных из них. Будет способ без установки дополнительных программ и при помощи программы Aida64.

Способ узнать какой жесткий диск стоит на компьютере №1 – Через управление компьютером

Итак для определения модели жесткого диска нам потребуется зайти в управление компьютером.

Для этого правой кнопкой мыши нажимаем на значок “Компьютер” на рабочем столе или в меню пуск и выбираем “Управление” (“Управление компьютером”).

Входим в управление компьютером

В левом верхнем углу раскрываем пункт “Запоминающие устройства” -> “Управление дисками”.

Открываем “Запоминающие устройства” -> “Управление дисками”

В правой части окна вы увидите все установленные в компьютер жесткие диски и сд приводы.

По объему выделяем жесткий диск, параметры которого хотим узнать, кликаем по нему правой кнопкой мыши и в открывшемся меню выбираем “Свойства”.

Откроется окно свойств жесткого диска, где на вкладке “Общие будет написана его модель”.

Находим в свойствах модель установленного в компьютер жесткого диска

Теперь чтобы узнать все основные параметры нужно ввести эту модель в любой поисковик и посмотреть в интернете интересующие вас параметры.

Ищем модель в интернете

Смотрим полное описание всех характеристик жесткого диска

Программа Aida64 – Способ узнать какой жесткий диск стоит на компьютере №2

Скачиваем и устанавливаем программу Aida64 с официального сайта. Программа имеет 30-ти дневный пробный срок действия. Поэтому вы без проблем сможете воспользоваться пробной версией.

Скачать Aida64 с официального сайта.

Качаем любую версию из предложенных по ссылке выше.

После запуска программы открываем слева пункт меню “Хранение данных” – >”ATA”.

Узнаем какой жесткий диск установлен в компьютере или ноутбуке через программу Aida64

Если у вас установлено несколько жестких дисков, то в правой части окна выбираем нужный и ниже просматриваем все характеристики жесткого диска.

Как определить, используете ли вы SATA или PATA в Linux —

Традиционные диски Parallel ATA все еще существуют в некоторой степени вместе с дисками SATA. Вы можете привыкнуть к вызову PATA по имени IDE или по ряду других имен. Если вы используете активную машину, вы, вероятно, не захотите открывать кейс, просто чтобы посмотреть, какой интерфейс использует ваша система. Те, у кого есть определенные типы Linux-планшетов и миниатюрных ноутбуков, могут даже не открыть дело, чтобы посмотреть, что происходит внутри.

К счастью, есть простая команда, которая сообщит вам, с каким устройством вы работаете. Есть несколько других инструментов, которые могут дать вам немного больше информации о вашем диске, если вы его ищете. Любой из этих инструментов может быть полезен в зависимости от того, какие задачи вы надеетесь выполнить с помощью вашей системы.

Способ 1: использование команды lspci

Хотя это не является полностью нечувствительным доказательством, вы можете использовать простую единственную строку lspci, чтобы проверить, есть ли у вас жесткий диск SATA или PATA. Этот метод не всегда определяет тип диска, который у вас есть, но если он делает это, он всегда делает это мгновенно и с абсолютным минимумом игры. В отличие от многих других методов, вам на самом деле также не потребуется административный доступ суперпользователя, что делает его удивительно простым в использовании и метод goto для большинства людей, которые хотят быстро изучить свой диск.

Откройте терминал вверх, удерживая клавиши Ctrl, Alt и T. Возможно, вы также захотите найти слово «Терминал» в Ubuntu Unity Dash. Пользователи KDE, LXDE и Xfce4 могут щелкнуть меню «Приложения», указать «Системные инструменты» и также выбрать «Терминал». Как только вы в командной строке, введите lspci | grep SATA; lspci | grep PATA и нажмите ввод. Если вы скопировали эту строку, нажмите Shift, Ctrl и V, чтобы вставить ее, или щелкните меню «Правка» в окне терминала и выберите «Вставить». У вас не будет обычного графического ярлыка вставки в среде командной строки.

Если все сработало, то теперь все готово, потому что вы получили сообщение, в котором указано, какой тип жесткого диска или SSD вы используете, а также тип интерфейса, к которому он подключен. Стоит прочитать SATA или PATA прямо в описании. Возможно, у вас будет одна строка для самого диска, а другая — для интерфейса контроллера. Если это все, что вы ищете, то вы сделали, потому что вы действительно нашли то, что вы ищете, с помощью одной простой команды. Помните, что подавляющее большинство новых дисков не используют более старый стандарт, но вы можете увидеть его, если работаете с более старым оборудованием.

Существует небольшая вероятность того, что вы не увидите ни одного из этих терминов, поскольку система представляет ваш диск как нечто более экзотическое, чем любой из этих двух стандартов. Если это так, или если вы предпочитаете получить полную информацию о вашем диске, то читайте дальше.

Способ 2: использование программы lshw

Перед тем, как попробовать этот следующий метод, имейте в виду, что он собирается выстрелить в вас кучу подробной информации. Поначалу это немного сбивает с толку, но идеально, если вам нужно узнать о своем диске! В командной строке введите sudo lshw -class disk и нажмите enter. Вероятно, вы не привыкли немного ждать, пока запустятся терминальные программы, подобные этим, но сбор информации о вашем диске займет некоторое время.

Вы, вероятно, захотите прокрутить вверх и вниз, потому что если у вас есть оптический привод или дополнительный жесткий диск, то он также дал вам представление о них. Вам сообщат номер продукта, а также описание типа диска. Если вам нужно переупорядочить детали или что-то в этом роде, вы можете скопировать номер продукта, а затем найти его в Интернете, чтобы найти запасные части. Это отлично подходит для тех, кто не хочет выключать свою систему, чтобы проверить точный номер модели.

Любопытно, что вы можете обнаружить, что ваш диск помечен как диск SCSI, когда сомнительно, что к вашей машине подключен адаптер SCSI. Это просто, как ваш дистрибутив Linux эмулирует интерфейс как удобный способ взаимодействия с вашим диском. Если вы видите строку, которая читает что-то вроде «description: ATA Disk», то это на самом деле ваш диск. Вы также можете увидеть информацию о подключенном оптическом приводе, которую вы можете игнорировать на этом этапе. При этом, возможно, вы захотите использовать эту команду в будущем, чтобы узнать о типе оптического привода, который вы установили, если он у вас вообще есть. Возможно, он также обнаружит диски, подключенные через интерфейс USB.

Способ 3: использование утилиты дисков GNOME

Если у вас установлено приложение GNOME Disks, вы можете запустить его, выполнив поиск в Ubuntu Unity Dash. Возможно, вы захотите щелкнуть меню «Приложения», выбрать «Стандартные» и нажать «Диски», или вы можете ввести gnome-disk в окне терминала. По умолчанию это должен быть ваш основной жесткий диск или SSD.

Глядя только на это окно, вы увидите информацию о разделах и файловой системе. Если вы хотите просмотреть данные SMART, удерживайте нажатой клавишу Ctrl и нажмите S или щелкните в правом меню и выберите «SMART Data». Self-тесты.

Вы получите еще одну прекрасную страницу с информацией о диске, который вы используете. Это особенно полезно, если вы хотите проверить любое из условий перед сбоем и, возможно, получить предупреждение о том, будет ли скоро выдан ваш диск. Эта программа предоставит гораздо больше информации, чем даже два других варианта, но это означает, что вы непременно захотите сначала попробовать два других метода, поскольку они не требуют почти столько же прокрутки.

Как узнать какой sata на материнке yodroid.ru

Последовательный интерфейс Serial ATA – что это такое, виды и использование

SATA – это интерфейс использующийся для связи между материнской платой и HDD. Технология основывается на протоколе правил, который определяет, как будут передаваться биты в контроллере, который осуществляет передачу и сигнальные линии на кабеле. Интерфейс является последовательным, а это значит, что данные передаются бит за битом.

Разработка технологии началась ещё в 2000 г., лучшими компаниями в IT-сфере. В материнские платы разъём начал интегрироваться в 2003 г.

SATA – переводится как последовательное применение новейших технологий. Расшифровывается как Serial Advanced Technology Attachment. Ключевым тут является слово Serial, что означает «последовательное», чем соответственно и отличается интерфейс от своего предшественника PATA.

IDE (он же PATA) использует параллельную передачу данных, чем сильно уступает по скорости более новому интерфейсу. К тому же IDE использует 40-контактный кабель, чем затрудняет циркуляцию воздуха внутри ПК и способствует росту температуры.

Кабеля и разъемы

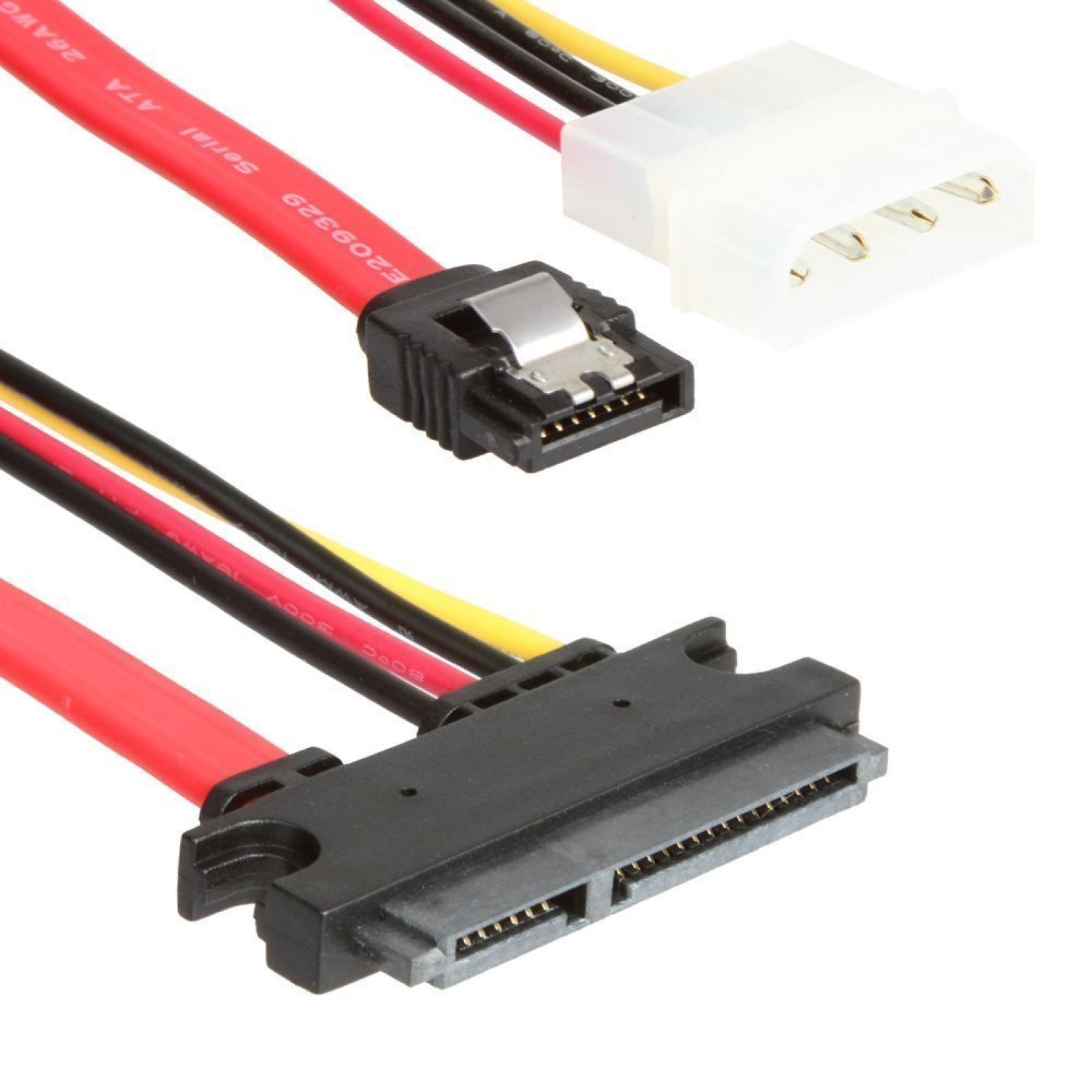

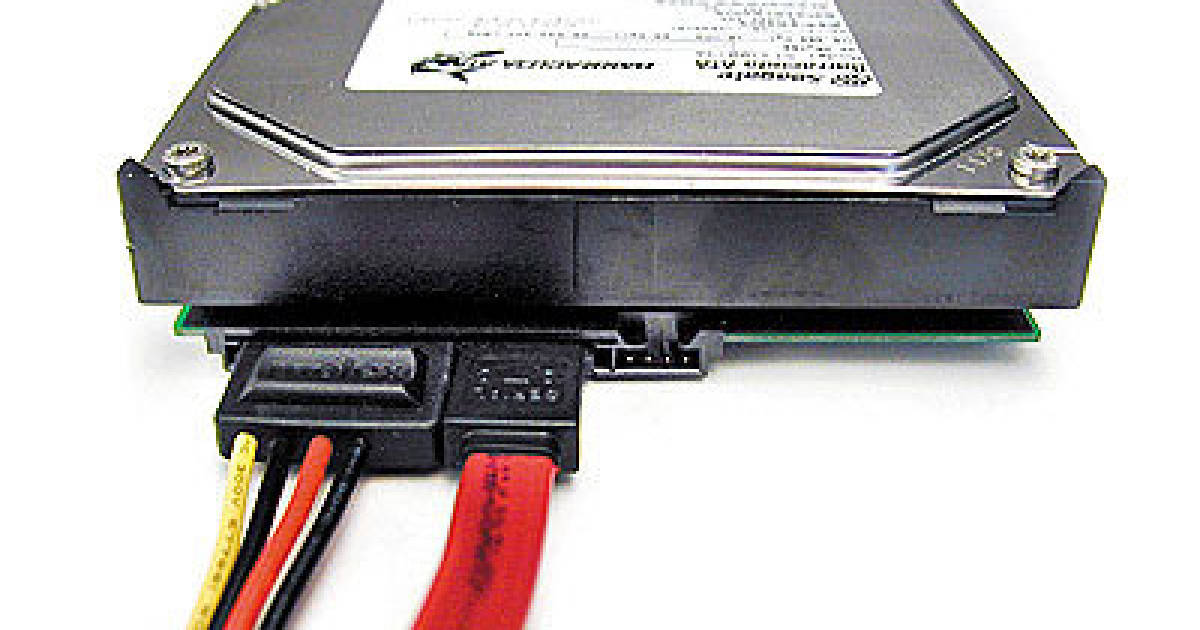

Для подключения жесткого диска с помощью Serial ATA потребуется два кабеля.

Первый кабель служит для передачи данных и имеет 7 контактов. Второй же SATA кабель является питанием и подключается непосредственно к блоку питания через 4-х контактный MOLEX-разъём. Напряжение, которое проходит через кабель питания равняется 3, 3,5 и 12 В, при этом сила тока 4,5 А.

Чтобы не создавать резких скачков в переходе с одного интерфейса на другой, в плане питания, на многих HDD присутствуют старый 4-х контактный разъём.

Более новые HDD используют уже только 15-контактный SATA разъём.

Разновидности САТА

С момента выхода (2003 г.) разработка технологии не стояла на месте и выпускались всё более быстрые и стабильные версии. На данный момент существует 6 основных версий, которые широко популярны и востребованы.

Первую модель, в данный момент встретить в ПК достаточно сложно. Работает на частоте 1.5 ГГц и имеет пропускную способность в 150 Мб/с, что не сильно превышает пропускную способность Ultra ATA. Основным преимуществом перед прошлым интерфейсом является последовательная шина, которая обеспечивает большую скорость передачи данных.

SATA 2 вышла на следующий год после выхода первой версии. Частота шины стала 3 ГГц, а пропускная способность 300 Мб/с. Использовала чипсет от NVIDIA с названием nForce 4. Визуально выглядит, как и первая версия.

Первая вариация 3 версии появилась в 2008 году. Скорость передачи данных 600 Мб/с.

В версии 3.1 была улучшена работа с SSD, снижено общее энергопотребление для системы, в которую входят несколько устройств.

Версия 3.2 имеет отличительную особенность — это слияние в PCI Express и Serial ATA названное как SATA Express. Основным является PCI, но программно по-прежнему совместим с Serial ATA. Имеет пропускную способность в 1969 Мб/с.

Данная технология используется для подключения внешних устройств, использующих функцию «Hot Swap». Разъёмы были изменены и теперь несовместимы с стандартным Serial ATA хотя сигнально они идентичны. Также разъёмы стали более прочными, что позволяет сделать больше число подключений/отключений устройств до выхода из строя. Используются два кабеля, один для передачи данных, другой для питания.

Power eSATA

Power eSATA (eSATAp) – специально разработан для того, чтобы избавится от двух кабелей требуемых при подключении. Данный интерфейс по одному кабелю передаёт данные и питание, чем упрощает использование.

Интерфейс, который используется в нетбуках и ультрабуках, заменяя собой более громоздкий разъём предшественника. Пропускная способность 6 Гбит/с.

Интерфейс подключения по физическому каналу, аналогу Serial ATA, устройств, которые управляются с помощью набора команд SCSI. Тем самым появляется возможность подключать любые устройства, которые в управлении используют набор команда SCSI, этому так же способствует обратная совместимость с Serial ATA. Если сравнивать два эти интерфейса, то топология SAS находится на более развитом уровне, что позволяет подключить по двум или более каналам параллельно одно устройство. Первые ревизии SAS и Serial ATA 2 значились как синонимы, но со временем создатели решили, что использование SCSI в ПК нецелесообразно и разделили их.

Это технология совмещения PCI Express и SATA. На материнской плате выглядит как два рядом расположенных порта SATA, что позволяет подключить как устройства использующие прошлые интерфейсы так и более новый. Пропускная способность 8 Гб/с при подключении одного разъёма и 16 Гб/с при подключении сразу двух разъёмов.

Отличия и совместимость

Все версии обратно совместимы между собой. Т.е. при наличии Serial ATA 3 пользователь без труда сможет подключить устройство использующее версию 2. И так со всеми версиями.

Пропускная способность у 3 версии вдвое выше чем у 2 и составляет 6 Гбит/с. По сравнению с предыдущей было улучшено управление питанием.

Распиновка

Распиновка кабеля питания Serial ATA:

Распиновка кабеля подключения:

Как узнать какой SATA на материнской плате

Узнать какой разъём Serial ATA установлен на материнской плате пользователь может в несколько способов. Для владельцев стационарных ПК первый способ будет наиболее актуальный.

Нужно снять боковую крышку системного блока, чтобы добраться до материнской платы. Если у вас ноутбук придётся производит полную разборку. Делать это неопытному пользователю не рекомендуется. После того, как добрались до материнской платы следует найти разъём с надписью SATA или же можно просто отследить кабель, который идёт от HDD в материнскую плату. Возле этого разъёма на материнке и будет написано SATA. 6 Гб/с – это третья ревизия, а 3 Гб/с — это вторая.

Если же нет возможности разобрать, а разъём Serial ATA узнать нужно, можно воспользоваться программами. Нужно скачать программу HWiNFO, установить её и открыть.

В главном окне выбрать Bus Pci Bus и посмотреть в правой части окна какие порты Serial ATA присутствуют на материнской плате.

Интерфейс SATA — особенности и характеристики данного порта

Доброго времени суток дорогие друзья.

Вы часто встречаете словосочетание «интерфейс SATA», о нем говорят ваши знакомые, а вы понятия не имеете, что это? Тогда вам стоит прочесть эту статью, из которой вы получите ответ не только на данный вопрос, но и научитесь разбираться в поколениях разъемов этого семейства.

Разбор полётов

Начнем с того, что собой представляет интерфейс. Это средство взаимодействия между двумя устройствами; в данном случае между материнкой и жестким диском. Оно состоит из контроллера, сигнальных линий и специального протокола — правил, по которым работает именно этот вид интерфейса. Чтобы вам было понятнее, физически он является разъемом в материнской плате, куда вставляется HDD.

SATA на английском языке расшифровывается как Serial Advanced Technology Attachment, что в переводе — «последовательное применение новейших технологий». Первое слово в данном случае играет ключевую роль, так как именно оно определяет вид данного интерфейса — он последовательный.

Это значит, что данные передаются бит за битом — по одному — за определенный промежуток времени. Я акцентирую внимание на этом не случайно, ведь предшественником SATA является PATA (IDE) — параллельный интерфейс, который передавал информацию по несколько бит сразу. В настоящее время он считается устаревшим, поэтому не используется.

Разработки сата стартовали в 2000 году передовыми компаниями компьютерного рынка того и нынешнего времени, среди которых Dell, Seagate, Maxtor, APT Technologies, Quantum и пр. Повсеместно интегрировать разъем в платы начали в 2003 году.

Преимущества

SATA считается лучше, чем PATA тем, что быстрее передает информацию, имеет тоньше провод. Еще один плюс — сниженное рабочее напряжение из-за сокращенного числа контактов и микросхем, поэтому контроллеры выделяют меньше тепла, следовательно, не перегреваются и дольше служат.

Судите сами, SATA обладает 7 контактами, в то время как у PATA их было 40. Также усовершенствованная форма кабеля обеспечивает ему устойчивость к многократным подключениям.

Вдобавок устаревший интерфейс предполагал подсоединение 2х устройств к одному шлейфу, в то время как в современном выделены отдельные провода для каждого гаджета. Таким образом, все приборы могут работать одновременно, устранены задержки в передаче данных и возможные проблемы при сборке комплектующих.

Для работы с любым интерфейсом SATA применяются 2 кабеля: на 7 контактов для обмена информацией и на 15 контактов для подключения питания. Вместо последнего может применяться разъём Molex с 4 контактами. Силовой кабель отдает напряжение 5 и 12 В. Ширина провода составляет 2,4 см.

Отличия между видами состоят в скорости передачи данных и частоте работы шины. Рассмотрим существующие поколения:

  • SATA. Модель, вышедшая первой. Сейчас практически не используется. Ее шина функционировала на частоте 1,5 ГГц, из-за чего пропускная способность не превышала 150 Мб/с.
  • SATA 2. Впервые интерфейс появился в 2004 году на чипсете nForce 4 бренда «NVIDIA». Внешне: то же, что и предыдущий вариант. Увеличена частота до 3 ГГц, благодаря чему повысилась скорость обмена информацией до 300 Мб/с.
  • SATA 3. Релиз состоялся в 2008 году. По традиции, производительность стала больше в 2 раза (600 Мбайт/с). Сохранена совместимость между девайсами, предназначенными для предыдущих поколений.

После выхода данного интерфейса были выпущены еще 2 его модификации:

— 3.1 (2011 год). Из нововведений: Zero-power оптического дисковода (не потребляет энергию в спящем режиме), mSATA (разъем для портативных и твердотельных винчестеров, нетбуков и мобильных гаджетов), Queued TRIM Command (повышает продуктивность SSD-накопителей), Hardware Control Features (выполняет хост-идентификацию возможностей девайса). Данные передаются с той же скоростью, что и в 3 поколении.

— 3.2 — SATA Express (2013 год). Произошло слияние этого семейства и PCIe, то есть интерфейс по программному обеспечению совместим с SATA, но несущим разъемом считается PCIe.

Физически данная модель выполнена в качестве двух рядом расположенных портов SATA, поэтому можно одновременно подключать устройства, предназначенные для интерфейсов предыдущих поколений и — непосредственно для Express. Скорость передачи данных существенно повысилась: до 8 Гб/с, если задействован 1 разъем, и до 16 Гб/с — если оба.

Этот вид интерфейса стоит выделить в отдельную группу. Потому что он предназначается для подключения устройств с внешней стороны. На это указывает первая буква в названии, которая несет в себе понятие «External» (внешний). Разъем появился в 2004 году.

В сравнении с первым поколением SATA:

  • Более надежное исполнение;
  • Провод удлинен с 1 м до 2 м;
  • Используются различные уровни сигнала.

Минусом этой версии является необходимость в специальном кабеле для подсоединения гаджетов. Недостаток упразднен в следующей модификации — eSATAp — путем внедрения технологии USB 2.0, при этом информация передается по проводам с напряжением 5 и 12 В.

Определяем версию интерфейса.

Как узнать, какой разъем SATA предполагает ваша материнская плата и подключенные к ней устройства? Есть несколько способов сделать это:

  • Почитать технические характеристики вашей модели в инструкции или на официальном сайте.
  • Посмотреть надписи непосредственно на материнке.

  • Воспользоваться утилитой CrystalDiskInfo. После установки откроется окно, где будет представлена полная информация о вашем железе.

Вот оф сайт этой програмки: http://crystalmark.info/software/CrystalDiskInfo/index-e.html

Если вы соберетесь покупать новый винт, но понравившаяся модель не будет соответствовать разъему на материнке, не спешите отказываться от своего выбора, так как продаются специальные переходники под интерфейс SATA.

Как определить в каком режиме работает диск: SSD, HDD

Доброго дня. Скорость работы диска зависит от того, в каком режиме он работает (например, разница в скорости работы современного SSD диска при подключении к порту SATA 3 против SATA 2 может достигать разницы в 1,5-2 раза!).

В этой, сравнительно не большой, статье я хочу рассказать, как легко и быстро определить, в каком режиме работает жесткий диск (HDD) или твердотельный диск (SSD).

Некоторые термины и определения в статье были несколько искажены для более простого пояснения для неподготовленного читателя.

Как посмотреть режим работы диска

Чтобы определить режим работы диска — потребуется спец. утилита. Я предлагаю использовать CrystalDiskInfo.

CrystalDiskInfo

Бесплатная программа с поддержкой русского языка, которая не нуждается в установке (т.е. достаточно скачать и запустить (скачивать нужно portable версию)). Утилита позволяет быстро и легко узнать максимум информации о работе вашего диска. Работает с большинством железа: компьютеры ноутбуки, поддерживает как старые HDD, так и «новые» SSD. Рекомендую иметь такую утилиту «под рукой» на компьютере.

После запуска утилиты сначала выберите диск, для которого вы хотите определить режим работы (если у вас в системе всего один диск — то он будет выбран программой по умолчанию). Кстати, помимо режима работы, утилита покажет информацию о температуре диска, скорости его вращения, общего времени работы, оценить его состояние, возможности.

В нашем случае, далее нужно найти строчку « Режим передачи » (как на рис. 1 ниже).

Рис. 1. CrystalDiskInfo: информация о дисках.

В строке указывается через дробь 2 значения:

SATA/600 | SATA/600 (см. рис. 1) — первое SATA/600 — это текущий режим работы диска, а второе SATA/600 — это поддерживаемый режим работы (они совпадают не всегда!).

Что означают эти цифры в CrystalDiskInfo (SATA/600, SATA/300, SATA/150)?

На любом боле-менее современном компьютере, вы, скорее всего, увидите несколько возможных значений:

1) SATA/600 — это режим работы SATA диска (SATA III), предусматривающий пропускную способность до 6 Гбит/с. Впервые был представлен в 2008г.

2) SATA/300 — режим работы SATA диска (SATA II), предусматривающий пропускную способность до 3 Гбит/с.

Если у вас подключен обычный жесткий диск HDD — то, в принципе, без разницы в каком режиме он работает: в SATA/300 или в SATA/600. Дело в том, что жесткий диск (HDD) не способен превзойти в скорости стандарт SATA/300.

Но если у вас SSD диск, то рекомендуется, чтобы он работал в режиме SATA/600 (если он, конечно, поддерживает SATA III). Разница в производительности может отличаться в 1,5-2 раза! Например, скорость чтения с диска SSD работающего в SATA/300 — 250-290 Мбайт/с, а в режиме SATA/600 — 450-550 Мбайт/с. Не вооруженным глазом заметна разница, например, при включении компьютера и загрузке Windows…

Более подробно о тестировании скорости работы HDD и SSD: https://pcpro100.info/ssd-vs-hdd/

3) SATA/150 — режим работы SATA диска (SATA I), предусматривающий пропускную способность до 1,5 Гбит/с. На современных компьютерах, кстати, почти не встречается.

Информация на материнской плате и диске

Достаточно легко узнать какой интерфейс поддерживает ваше оборудование — просто визуально, взглянув на наклейки на самом диске и материнской плате.

На материнской плате, как правило, есть и новые порты SATA 3 и старые SATA 2 (см. рис. 2). Если вы подключите новый SSD, поддерживающий SATA 3, к порту SATA 2 на материнской плате — то диск будет работать в режиме SATA 2 и естественно весь свой потенциал скорости не раскроет!

Рис. 2. Порты SATA 2 и SATA 3. Материнская плата Gigabyte GA-Z68X-UD3H-B3.

Кстати, на упаковке и на самом диске, обычно, всегда указывается не только максимальная скорость чтения и записи, но и режим работы (как на рис. 3).

Рис. 3. Упаковка с диском SSD.

Кстати, если у вас не очень новый ПК и на нем нет интерфейса SATA 3 — то установка SSD диска, даже подключив его к SATA 2 — даст существенный прирост в быстродействии. Причем, заметно это будет везде и невооруженным глазом: при загрузке ОС, при открытии и копировании файлов, в играх и т.д.

На этом я отклоняюсь, всем удачной работы 🙂

Интерфейсы подключения жестких дисков — IDE, SATA и другие

Здравствуйте! В прошлой статье мы с вами в подробностях рассмотрели устройство жесткого диска, но я специально ничего не сказал про интерфейсы — то есть способы взаимодействия жесткого диска и остальных устройств компьютера, или если еще конкретней, способы взаимодействия (соединения) жесткого диска и материнской платы компьютера.

А почему не сказал? А потому что эта тема — достойна объема никак не меньшего целой статьи. Поэтому сегодня разберем во всех подробностях наиболее популярные на данный момент интерфейсы жесткого диска. Сразу оговорюсь, что статья или пост (кому как удобнее) в этот раз будет иметь внушительные размеры, но куда деваться, без этого к сожалению никак, потому как если написать кратко, получится совсем уж непонятно.

Понятие интерфейса жесткого диска компьютера

Для начала давайте дадим определение понятию «интерфейс». Говоря простым языком (а именно им я и буду по-возможности выражаться, ибо блог то на обычных людей рассчитан, таких как мы с Вами), интерфейс — способ взаимодействия устройств друг с другом и не только устройств. Например, многие из вас наверняка слышали про так называемый «дружественный» интерфейс какой-либо программы. Что это значит? Это значит, что взаимодействие человека и программы более легкое, не требующее со стороны пользователя большИх усилий, по сравнению с интерфейсом «не дружественным». В нашем же случае, интерфейс — это просто способ взаимодействия конкретно жесткого диска и материнской платы компьютера. Он представляет собой набор специальных линий и специального протокола (набора правил передачи данных). То есть чисто физически — это шлейф (кабель, провод), с двух сторон которого находятся входы, а на жестком диске и материнской плате есть специальные порты (места, куда присоединяется кабель). Таким образом, понятие интерфейс — включает в себя соединительный кабель и порты, находящиеся на соединяемых им устройствах.

Ну а теперь самый «сок» сегодняшней статьи, поехали!

Виды взаимодействия жестких дисков и материнской платы компьютера (виды интерфейсов)

Итак, первым на очереди у нас будет самый «древний» (80-е года) из всех, в современных HDD его уже не встретить, это интерфейс IDE (он же ATA, PATA).

IDE — в переводе с английского «Integrated Drive Electronics», что буквально означает — «встроенный контроллер». Это уже потом IDE стали называть интерфейсом для передачи данных, поскольку контроллер (находящийся в устройстве, обычно в жестких дисках и оптических приводах) и материнскую плату нужно было чем-то соединять. Его (IDE) еще называют ATA (Advanced Technology Attachment), получается что то вроде «Усовершенствованная технология подсоединения». Дело в том, что ATA — параллельный интерфейс передачи данных, за что вскоре (буквально сразу после выхода SATA, о котором речь пойдет чуть ниже) он был переименован в PATA (Parallel ATA).

Что тут сказать, IDE хоть и был очень медленный (пропускная способность канала передачи данных составляла от 100 до 133 мегабайта в секунду в разных версиях IDE — и то чисто теоретически, на практике гораздо меньше), однако позволял присоединять одновременно сразу два устройства к материнской плате, используя при этом один шлейф.

Причем в случае подключения сразу двух устройств, пропускная способность линии делилась пополам. Однако, это далеко не единственный недостаток IDE. Сам провод, как видно из рисунка, достаточно широкий и при подключении займет львиную долю свободного пространства в системном блоке, что негативно скажется на охлаждении всей системы в целом. В общем IDE уже устарел морально и физически, по этой причине разъем IDE уже не встретить на многих современных материнских платах, хотя до недавнего времени их еще ставили (в количестве 1 шт.) на бюджетные платы и на некоторые платы среднего ценового сегмента.

Следующим, не менее популярным, чем IDE в свое время, интерфейсом является SATA (Serial ATA), характерной особенностью которого является последовательная передача данных. Стоит отметить, что на момент написания статьи — является самым массовым для применения в ПК.

Существуют 3 основных варианта (ревизии) SATA, отличающиеся друг от друга пропускной способностью: rev. 1 (SATA I) — 150 Мб/с, rev. 2 (SATA II) — 300 Мб/с, rev. 3 (SATA III) — 600 Мб/с. Но это только в теории. На практике же, скорость записи/чтения жестких дисков обычно не превышает 100-150 Мб/с, а оставшаяся скорость пока не востребована и влияет разве что на скорость взаимодействия контроллера и кэш-памяти HDD (повышает скорость доступа к диску).

Из нововведений можно отметить — обратную совместимость всех версий SATA (диск с разъемом SATA rev. 2 можно подключить к мат. плате с разъемом SATA rev. 3 и т.п.), улучшенный внешний вид и удобство подключения/отключения кабеля, увеличенная по сравнению с IDE длина кабеля (1 метр максимально, против 46 см на IDE интерфейсе), поддержка функции NCQ начиная уже с первой ревизии. Спешу обрадовать обладателей старых устройств, не поддерживающих SATA — существуют переходники с PATA на SATA, это реальный выход из ситуации, позволяющий избежать траты денег на покупку новой материнской платы или нового жесткого диска.

Так же, в отличии от PATA, интерфейсом SATA предусмотрена «горячая замена» жестких дисков, это значит, что при включенном питании системного блока компьютера, можно присоединять/отсоединять жесткие диски. Правда для ее реализации необходимо будет немного покопаться в настройках BIOS и включить режим AHCI.

Следующий на очереди — eSATA (External SATA) — был создан в 2004 году, слово «external» говорит о том, что он используется для подключения внешних жестких дисков. Поддерживает «горячую замену» дисков. Длина интерфейсного кабеля увеличена по сравнению с SATA — максимальная длина составляет теперь аж два метра. eSATA физически не совместим с SATA, но обладает той же пропускной способностью.

Но eSATA — далеко не единственный способ подключить внешние устройства к компьютеру. Например FireWire — последовательный высокоскоростной интерфейс для подключения внешних устройств, в том числе HDD.

Поддерживает «горячу замену» винчестеров. По пропускной способности сравним с USB 2.0, а с появлением USB 3.0 — даже проигрывает в скорости. Однако у него все же есть преимущество — FireWire способен обеспечить изохронную передачу данных, что способствует его применению в цифровом видео, так как он позволяет передавать данные в режиме реального времени. Несомненно, FireWire популярен, но не настолько, как например USB или eSATA. Для подключения жестких дисков он используется довольно редко, в большинстве случаев с помощью FireWire подключают различные мультимедийные устройства.

USB (Universal Serial Bus), пожалуй самый распространенный интерфейс, используемый для подключения внешних жестких дисков, флешек и твердотельных накопителей (SSD). Как и в предыдущем случае — есть поддержка «горячей замены», довольно большая максимальная длина соединительного кабеля — до 5 метров в случае использования USB 2.0, и до 3 метров — если используется USB 3.0. Наверное можно сделать и бОльшую длину кабеля, но в этом случае стабильная работа устройств будет под вопросом.

Скорость передачи данных USB 2.0 составляет порядка 40 Мб/с, что в общем-то является низким показателем. Да, конечно, для обыкновенной повседневной работы с файлами пропускной способности канала в 40 Мб/с хватит за глаза, но как только речь пойдет о работе с большими файлами, поневоле начнешь смотреть в сторону чего-то более скоростного. Но оказывается выход есть, и имя ему — USB 3.0, пропускная способность которого, по сравнению с предшественником, возросла в 10 раз и составляет порядка 380 Мб/с, то есть практически как у SATA II, даже чуть больше.

Есть две разновидности контактов кабеля USB, это тип «A» и тип «B», расположенные на противоположных концах кабеля. Тип «A» — контроллер (материнская плата), тип «B» — подключаемое устройство.

USB 3.0 (тип «A») совместим с USB 2.0 (тип «A»). Типы «B» не совместимы между собой, как видно из рисунка.

Thunderbolt (Light Peak). В 2010 году компанией Intel был продемонстрирован первый компьютер с данным интерфейсом, а чуть позже в поддержку Thunderbolt к Intel присоединилась не менее известная компания Apple. Thunderbolt достаточно крут (ну а как иначе то, Apple знает во что стоит вкладывать деньги), стоит ли говорить о поддержке им таких фич, как: пресловутая «горячая замена», одновременное соединение сразу с несколькими устройствами, действительно «огромная» скорость передачи данных (в 20 раз быстрее USB 2.0).

Максимальная длина кабеля составляет только 3 метра (видимо больше и не надо). Тем не менее, несмотря на все перечисленные преимущества, Thunderbolt пока что не является «массовым» и применяется преимущественно в дорогих устройствах.

Идем дальше. На очереди у нас пара из очень похожих друг на друга интерфейсов — это SAS и SCSI. Похожесть их заключается в том, что они оба применяются преимущественно в серверах, где требуется высокая производительность и как можно меньшее время доступа к жесткому диску. Однако, существует и обратная сторона медали — все преимущества данных интерфейсов компенсируются ценой устройств, поддерживающих их. Жесткие диски, поддерживающие SCSI или SAS стоят на порядок дороже.

SCSI (Small Computer System Interface) — параллельный интерфейс для подключения различных внешних устройств (не только жестких дисков).

Был разработан и стандартизирован даже несколько раньше, чем первая версия SATA. В свежих версия SCSI есть поддержка «горячей замены».

SAS (Serial Attached SCSI) пришедший на смену SCSI, должен был решить ряд недостатков последнего. И надо сказать — ему это удалось. Дело в том, что из-за своей «параллельности» SCSI использовал общую шину, поэтому с контроллером одновременно могло работать только лишь одно из устройств, SAS — лишен этого недостатка.

Кроме того, он обратно совместим с SATA, что несомненно является большим плюсом. К сожалению стоимость винчестеров с интерфейсом SAS близка к стоимости SCSI-винчестеров, но от этого никак не избавиться, за скорость приходится платить.

Если вы еще не устали, предлагаю рассмотреть еще один интересный способ подключения HDD — NAS (Network Attached Storage). В настоящее время сетевые системы хранения данных (NAS) имеют большую популярность. По сути, это отдельный компьютер, этакий мини-сервер, отвечающий за хранение данных. Он подключается к другому компьютеру через сетевой кабель и управляется с другого компьютера через обычный браузер. Это все нужно в тех случаях, когда требуется большое дисковое пространство, которым пользуются сразу несколько людей (в семье, на работе). Данные от сетевого хранилища передаются к компьютерам пользователей либо по обычному кабелю (Ethernet), либо при помощи Wi-Fi. На мой взгляд, очень удобная штука.

Думаю, это все на сегодня. Надеюсь вам понравился материал, предлагаю подписаться на обновления блога, чтобы ничего не пропустить (форма в верхнем правом углу) и встретимся с вами уже в следующих статьях блога.

ssd — Как узнать, какую версию SATA поддерживает моя материнская плата ноутбука?

Предполагая, что у вас есть стандартный контроллер AHCI, вы можете найти максимальную поддерживаемую скорость в регистре конфигурации. Возможно, это значение где-то видно — / sys или / proc , но если это так, я не знаю об этом.

Это включает в себя возню с пространством ввода-вывода устройств, поэтому будьте осторожны, чтобы не ошибиться, иначе вы можете повредить материал.

Вот как это работает в моей системе:

1) Найдите свой контроллер AHCI, используя lspci :

  $ lspci
...
00: 1f.2 Контроллер SATA: Контроллер SATA AHCI семейства наборов микросхем Intel Corporation серии 6 / серии C200 (версия 05)


2) Посмотрите ресурсы, убедитесь, что он используется модулем ядра ahci :

  $ lspci -vk -s 0: 1f.2
00: 1f.2 Контроллер SATA: Контроллер SATA AHCI семейства наборов микросхем Intel Corporation 6 Series / C200 Series (версия 05) (prog-if 01 [AHCI 1.0])
    Подсистема: Контроллер SATA AHCI семейства наборов микросхем ASRock Incorporation 6 Series / C200 Series
    Флаги: мастер шины, 66 МГц, средний девелопмент, задержка 0, IRQ 26
    Порты ввода-вывода на f0b0 [size = 8]
    Порты ввода-вывода на f0a0 [size = 4]
    Порты ввода-вывода на f090 [size = 8]
    Порты ввода-вывода на f080 [size = 4]
    Порты ввода-вывода на f060 [size = 32]
    Память на f7e06000 (32-разрядная, без предварительной загрузки) [size = 2K]
    Возможности: <доступ запрещен>
    Используемый драйвер ядра: ahci
    Модули ядра: ahci


3) Области PCI BAR теперь можно найти в / sys / devices / pci0000: 00/0000: 00: 1f.2 / resource * (где нужно заменить 0: 1f.2 на адрес вашего контроллера). Моя карта имеет 5 регионов для портов ввода / вывода (номера 0–4), а область отображения памяти — номер 5. Это тот, который нам нужен.

4) Загрузите и скомпилируйте какой-нибудь инструмент для mmap и прочитайте регион, например Вот этот.

5) Считайте первое 4-байтовое слово со смещением 0 с помощью только что загруженного инструмента (опять же, замените адрес и ресурс PCI на те, которые есть в вашей системе). Для этого вам необходимо иметь root-права.

6) Как описано в спецификации AHCI Intel, биты 23-20 называются поддержкой скорости интерфейса и указывают максимальную скорость (1 = Gen 1 / 1,5 Гбит / с, 2 = Gen / 3 Гбит / с, 3 = Gen 3/6 Гбит / с). Эти биты представлены третьей шестнадцатеричной цифрой, отмеченной выше, в моем случае 3 , поэтому мой контроллер поддерживает 6 Гбит / с.

Жесткий диск

. Стоит ли покупать SSD для моего настольного компьютера, если поддерживает только SATA II?

Интересно, действительно ли я заметил разницу

Ах да.Я приложил результаты двух моих дисков, оба SATA II. Seagate — это диск со скоростью вращения 5200 об / мин, но, похоже, он работает лучше, чем мои старые диски со скоростью вращения 7200 об / мин. Но для сравнения я использовал два новых диска (оба менее 6 месяцев назад), чтобы дать вам представление.

Что касается стоимости — разница в стоимости одного гигабайта для пластины и SSD велика, но для меня я нашел OCZ за $ 0,54 / ГБ , а seagate — за $ 0,16 / ГБ . Но я чувствовал, что за 65 долларов оно того стоило.

Результаты Crystal Disk Mark для диска seagate 1 ТБ и OCZ Vertex Plus R2 120 ГБ

Результаты Seagate (с включенным AHCI)

CrystalDiskMark 3.0.1 x64 (C) 2007-2010 гг. Hiyohiyo

  • МБ / с = 1 000 000 байт / с [SATA / 300 = 300 000 000 байт / с]

      Последовательное чтение: 105,395 МБ / с
      Последовательная запись: 102,510 МБ / с
     Случайное чтение 512 КБ: 29,256 МБ / с
    Случайная запись 512 КБ: 46,686 МБ / с


    Случайное чтение 4 КБ (QD = 1): 0.304 МБ / с [74,1 IOPS]

    Случайная запись 4 КБ (QD = 1): 0,748 МБ / с [182,7 IOPS]

    Случайное чтение 4 КБ (QD = 32): 0,359 МБ / с [87,8 IOPS]

    Случайная запись 4 КБ (QD = 32): 0,754 МБ / с [184,1 IOPS]

    Тест: 1000 МБ [E: 16,1% (225,3 / 1397,3 ГБ)] (x5) Дата: 14.10.2012 21:11:03 ОС: Windows 7 Home Premium Edition SP1 [6.1 Build 7601] (x64)

OCZ Vertex 120 ГБ Результаты


CrystalDiskMark 3.0,1 x64 (C) 2007-2010 гг. Hiyohiyo

  • МБ / с = 1 000 000 байт / с [SATA / 300 = 300 000 000 байт / с]

      Последовательное чтение: 240,114 МБ / с
      Последовательная запись: 160,529 МБ / с
     Случайное чтение 512 КБ: 140,087 МБ / с
    Случайная запись 512 КБ: 155,941 МБ / с


    Случайное чтение 4 КБ (QD = 1): 16,242 МБ / с [3965,4 IOPS]

    Случайная запись 4 КБ (QD = 1): 31,987 МБ / с [7809,4 IOPS]

    Случайное чтение 4 КБ (QD = 32): 42,707 МБ / с [10426,5 IOPS]

    4 КБ произвольной записи (QD = 32): 31.443 МБ / с [7676,6 IOPS]

    Тест: 1000 МБ [C: 21,7% (25,0 / 115,2 ГБ)] (x5) Дата: 14.10.2012 20:59:59 ОС: Windows 7 Home Premium Edition SP1 [6.1 Build 7601] (x64)

Могут ли жесткие диски полностью использовать SATA III?

С появлением накопителей, заполненных гелием, производители выпускают жесткие диски емкостью 10 ТБ, 12 ТБ и даже 14 ТБ, вращающиеся со скоростью 7200 об / мин, благодаря более низкой плотности гелия, которая снижает турбулентность, особенно при большом количестве пластин внутри диска. привод.(Раньше более крупные диски ограничивались скоростью 5400 об / мин, а традиционные негелиевые жесткие диски в настоящее время ограничены 8 ТБ.)

По мере увеличения емкости жестких дисков их скорость также увеличивается, а это означает, что электромеханические диски могут насыщать интерфейс SATA 3 Гбит / с . В частности, диск Seagate BarraCuda Pro 12 ТБ может превышать 270 МБ / с. Это очень близко к теоретическим 300 МБ / с, допускаемым SATA 3 Гбит / с, и на самом деле достаточно близко, чтобы накопитель не смог достичь такой скорости на практике без соединения SATA 6 ГБ / с.

Однако в настоящее время нет жесткого диска, способного достичь 550-560 МБ / с или около того, необходимого для насыщения интерфейса SATA 6 ГБ / с — вышеупомянутый BarraCuda Pro только на полпути. Однако по мере развития технологии жестких дисков вполне могут появиться диски, которые смогут достичь такой скорости. Ожидается, что HAMR и MAMR позволят жестким дискам иметь емкость более 20 ТБ или даже 40 ТБ. Эти диски, скорее всего, будут сначала выпущены для использования в центрах обработки данных, где преобладающим интерфейсом является SAS 12 Гбит / с, что в два раза быстрее, чем SATA 6 Гбит / с.Тем не менее, есть прецедент, когда технологии корпоративного хранения данных доходят до потребителей позже (это произошло как с твердотельными накопителями NVMe, так и с гелиевыми жесткими дисками), поэтому велики шансы, что в конечном итоге мы увидим диски, которые могут насыщать SATA 6 Гбит / с. Однако к тому времени, когда появятся такие диски, весьма вероятно, что они получат более быстрый интерфейс для поддержки этих скоростей.

Короче говоря, есть электромеханические жесткие диски, которым для достижения полной производительности может потребоваться SATA 6 Гбит / с, но нет таких, которые могут насыщать интерфейс .


С другой стороны, подавляющее большинство твердотельных накопителей способны насыщать интерфейс SATA 6 Гбит / с, а самые быстрые потребительские твердотельные накопители PCIe могут работать со скоростью до , в шесть раз превышающей скорость последовательного ввода-вывода твердотельных накопителей SATA (и это с моего личного рабочего стола Astaroth ):

Жесткий диск

— стоит ли 7200 об / мин через sata 2?

Основываясь на моем личном опыте разработки прошивки для контроллеров дисков, вот ответ с другой точки зрения.Ваш вопрос, кажется, основан на неправильном представлении о том, что скорость передачи R / W_head-to-platter каким-то образом влияет на скорость передачи от диска к хосту. Реальность такова, что эти две передачи ввода-вывода являются отдельными операциями и не взаимодействуют ни на каком уровне, кроме как одна следует за другой.

Существует широко распространенное заблуждение, что биты данных, считываемые с диска, могут быть немедленно помещены в интерфейс (SATA). Это заблуждение подразумевает, что низкая скорость чтения может / будет препятствовать более высокой скорости интерфейса.Проблема в том, что HDD так не работает.

Вот аналогия:
Вам нужно отправиться в путешествие в другой город.
Половина пути по суше.
Другая половина пути — по воздуху.
Для наземной части поездки вы можете использовать автомобиль или рейсовый автобус.
Для воздушной части путешествия можно использовать реактивный или винтовой самолет.

Итак, какой вид транспорта доставит вас к месту назначения за минимальное время?
Поскольку каждую часть поездки нужно совершать последовательно, в самой быстрой поездке, очевидно, будет использоваться автомобиль, а затем реактивный самолет.
Скорость автобуса или автомобиля не может повлиять на скорость любого самолета.
Итак, вы не сомневаетесь, что если вы используете один режим в первой половине, как это повлияет на другую часть поездки.

Жесткий диск работает аналогичным образом, то есть состоит из двух отдельных и отдельных фаз.
Данные, считанные с диска, сохраняются в секторном буфере .
Весь сектор должен быть прочитан (с диска) и подтвержден (с использованием ECC) до того, как данные этого сектора когда-либо будут помещены на интерфейс (SATA) для передачи на хост.
Эта двухэтапная передача данных жесткого диска является основой для приведенной выше аналогии.

Обороты диска — это рабочая спецификация, которая просто не имеет отношения к производительности интерфейса SATA или наоборот. Что касается пропускной способности данных, то характеристики диска будут доминирующим термином над интерфейсом. Но не путайте доминирующий элемент в суммировании с отношением взаимозависимости.

Что такое SATA? Вот все, что вам нужно знать об этом

Если в последние полтора десятилетия у вас был настольный ПК или ноутбук, вы можете быть уверены, что это оборудование, совместимое с Serial ATA (SATA).Будь то жесткий диск (HDD), твердотельный накопитель (SSD) или оптический привод, почти все они до недавнего времени использовали SATA. Что такое SATA? Короче говоря, так почти все, что связано с памятью, подключается к вашей материнской плате.

Это не всегда так, поскольку для высокоскоростных приводов доступны более новые стандарты. Но наряду с PCIe и NVMe, SATA по-прежнему играет важную роль, особенно когда речь идет о жестких дисках и твердотельных накопителях большего размера.

Это может немного сбивать с толку, поэтому читайте дальше, чтобы узнать больше о SATA, и не забудьте ознакомиться с нашим руководством по твердотельным накопителям, а также с нашим руководством по некоторым из лучших твердотельных накопителей, доступных на сегодняшний день.

Данные и мощность

Несмотря на то, что существует множество компьютерных продуктов, обозначенных как устройства SATA , они называются так потому, что используют интерфейс SATA . Другими словами, ваш компьютер подключается через два порта SATA, один на диске, а другой на материнской плате.

Хотя разъемы SATA описываются как один порт или разъем, SATA включает в себя два порта: разъем данных и разъем питания. Первый — это короткий L-образный семиконтактный разъем, а второй — более удлиненный 15-контактный разъем — более высокий «L» из двух.

Оба разъема обычно перевернуты на приводах, которые они допускают для подключения, с основаниями их соответствующих L-образных форм, обращенными друг к другу. Помимо длины, их можно отличить по кабелям, которые к ним подключаются. Там, где кабель для передачи данных SATA обычно состоит из твердого пластика, который переходит в плоский одножильный кабель, разъем питания SATA будет продолжаться от его головки до нескольких тонких закругленных проводов разных цветов.

Оба кабеля необходимы для работы устройств SATA, и оба выполняют разные задачи.Кабель для передачи данных обеспечивает высокоскоростное соединение с остальной частью компьютера, передавая информацию туда и обратно по запросу, а кабель питания — это то, что в первую очередь дает приводу электричество для работы.

Поколения SATA

Кабель для передачи данных SATA BlickPixel / Pixabay

Хотя большинство ПК в последние годы использовали устройства SATA, стоит отметить несколько различных типов. SATA был впервые представлен в 2000 году, заменив устаревшие ленточные кабели PATA. Он был пересмотрен в 2003 году, а затем снова в 2004 и 2008 годах, в результате чего SATA была доведена до третьей версии, обычно называемой SATA III или 3.0. Эти стандарты увеличили скорость и добавили дополнительные функции, позволяющие создавать более быстрые и надежные накопители, но не изменили внешний вид самого разъема SATA. SATA III является наиболее распространенным интерфейсом SATA, используемым сегодня, хотя с момента его появления было внесено пять изменений, а именно с 3.1 по 3.5.

В версии 3.1 SATA была направлена ​​на повышение производительности твердотельных накопителей, позволяя хост-компьютерам определять емкость своих аппаратных устройств и порт, который сделал возможными USB-накопители, универсальный модуль хранения (USM).Улучшения версии 3.2 включают уменьшение размера USM, включение micro SSD для уменьшения размера компонентов хранилища, добавление портов USB 3.0 и снижение требований к питанию для устройств, постоянно работающих. Версия 3.3 предлагала пользователям больший выбор и гибкость, с поэтапными вариантами запуска и индикатором активности, а также улучшенным обслуживанием центра обработки данных и пространством на жестком диске. В обновлении SATA 2018 года, Revision 3.4, были добавлены улучшения, такие как мониторинг температуры устройства SATA, запись важных данных в кэш и улучшенная совместимость с производителями, при этом минимизируя влияние на работу вашего ПК.Обновление 2020 до версии 3.5 дает хост-устройству лучший контроль над порядком обработки команд и снижает задержку для повышения производительности.

За прошедшие годы появилось несколько альтернативных интерфейсов SATA, например mSATA для дисководов ноутбуков, который дебютировал в 2011 году. Последним поколением этой технологии был стандарт M.2. В настоящее время самые быстрые диски вышли за рамки интерфейса mSATA и теперь используют порты PCI Express для повышения производительности.

Впервые представлен с SATA 3.2 в 2013 году SATA Express позволил обеспечить перекрестную совместимость с дисками SATA III и PCI Express. Тем не менее, это не было популярным выбором, в то время как eSATA предлагал SATA-скорости для внешних накопителей. Сегодня большинство высокоскоростных внешних накопителей используют соединения USB 3.0, обычно со стандартом разъема Type-C.

Насколько важен SATA сегодня?

В 2008 году SATA был стандартом для жестких дисков и твердотельных накопителей ПК и ноутбуков, однако сейчас мы выходим за рамки SATA. Особый интерес представляют накопители M.2, поддерживающие новейший протокол NVMe.Эти SSDS предлагают максимальный уровень производительности и, следовательно, привлекают энтузиастов, которые ценят производительность превыше всего.

Накопители

M.2 и NVMe не ограничены этими тонкими кабелями для передачи данных SATA, и в результате они могут обеспечить лучшую производительность. Добавьте к этому преимущества интерфейса PCI Express 4.0, и вы обнаружите, что современные твердотельные накопители, такие как Samsung 980 Pro, имеют скорость передачи данных 7 Гбит / с. Это эквивалентно более чем 50 Гбит / с, что с огромным отрывом превосходит жесткое ограничение SATA III в 6 Гбит / с.

Покупка кабеля SATA

Когда вы покупаете новую материнскую плату, можете быть уверены, что она будет снабжена несколькими кабелями SATA, которые обеспечат самое быстрое соединение SATA III. Однако, если вы обнаружите, что подключаете диск SATA к существующему ПК, вы можете в конечном итоге использовать кабель адаптера того или иного типа, что может быть достойным подходом, если вы используете соответствующее оборудование. С другой стороны, если вы используете адаптер SATA, который подключается к USB, вы вполне можете обнаружить, что скорость вашего подключения ограничена, поэтому мы настоятельно рекомендуем вам по возможности использовать собственный кабель SATA III.

Рекомендации редакции

Стоит ли SSD на SATA 2?

В этой статье мы ответим на вопрос, стоит ли SSD на SATA 2 или интерфейс 3 ГБ / с, используемый старыми компьютерами. Ответ определенно да, и вы увидите, что в следующих реальных тестах и ​​сравнениях с жесткий диск. Вы можете посмотреть следующее видео или прочитать написанную ниже статью.

Обзор


В качестве примера я буду использовать Samsung SSD 850 EVO на моем старом компьютере, настольном ПК Dell 2009 года выпуска:

  • CPU: Core 2 Duo E8400 на 3.0 ГГц
  • Оперативная память: 5 ГБ оперативной памяти
  • HDD: Hitachi 750 ГБ HDD при 7200 об / мин

Тесты для обоих дисков будут выполняться в одной и той же операционной системе, Windows 8.1 Professional установлена ​​на моем жестком диске, а затем перенесена или клонирована на твердотельный накопитель.

SSD и HDD, Сравнение


Я начну с тестов, выполненных с помощью программного обеспечения CrystalDiskMark. Результаты очевидны, и можно заметить значительное увеличение скорости как чтения, так и записи.

Теперь давайте посмотрим на разницу в скорости копирования файлов.В качестве примера у меня есть два видеофайла размером около 2,3 ГБ. Здесь мы можем заметить примерно в четыре раза большую скорость копирования с SSD. Он придерживается около 120 МБ / с, а жесткий диск — около 30 МБ / с.

Следующий тест — загрузка компьютера с Google Chrome, настроенным на запуск при запуске, а также дополнительный запуск Mozilla Firefox и перезапуск Google Chrome. Общее затраченное время с SSD составляет около 1 минуты 15 секунд, а с жестким диском — около 1 минуты 55 секунд, то есть разница примерно в 40 секунд.

Заключение


Подводя итог сравнения в видео, могу сказать, что SSD стоит каждой копейки даже для более старого компьютера с интерфейсом SATA 2.

  • В целом пользовательский опыт значительно лучше
  • Программы запускаются намного быстрее
  • Быстрее работать с требовательными к производительности программами, такими как редактирование фото или видео
  • Быстрое переключение между несколькими программами
  • Просмотр стал быстрее и так далее.

Ваш старый компьютер был бы очень доволен этим.

SATA 2SSD

SATA против SSD против NVMe: типы жестких дисков

Выпущенный в 2013 году, энергонезависимая память Express, или NVMe, представляет собой тип твердотельного накопителя, который подключается к слоту PCI Express (PCIe) на основной плате. Эти слоты изначально были разработаны для видеокарт, поэтому они невероятно быстрые. Скорости на дисках NVMe могут достигать скорости интерфейса 32 Гбит / с с пропускной способностью 3.9 ГБ / с. Это может быть очень полезно, если вы делаете что-то, что требует большой пропускной способности диска, например, игры или редактирование видео с высоким разрешением.

Несмотря на свою скорость, у NVM есть некоторые недостатки. Во-первых, они доступны только на настольных ПК и очень дороги. Кроме того, хотя их можно использовать в качестве дополнительных дисков, чтобы использовать их в полной мере, вы захотите установить на них свою операционную систему. В настоящее время большинство BIOS не поддерживает загрузку с NVMe. Еще можно получить такую, но это может означать замену всей вашей основной платы.

Плюсов:

Минусы:

Когда выбирать SATA, SSD или NVMe

При выборе компонентов необходимо учитывать множество факторов. Вы должны выбрать то, что соответствует вашим техническим, емкостным и бюджетным требованиям. Ниже приведены некоторые рекомендации, которые могут помочь, и, хотя они не подходят для каждой ситуации, вы можете найти их полезными при планировании следующей сборки ПК.

Вы можете рассмотреть диск SATA, если вы:

Вы можете рассмотреть вариант SSD-накопителя, если вы:

Возможно, вам лучше подойдет диск NVMe, если вы:

  • Строим высокопроизводительную рабочую станцию ​​или игровой ПК

  • Нет бюджетных ограничений

  • Строим сервер, на котором будет размещаться приложение с интенсивным хранением

Также стоит отметить, что вы не ограничены покупкой только одного жесткого диска; ПК обычно могут поддерживать несколько одновременно.И то, получите ли вы от него желаемую производительность, будет зависеть от того, где вы сохраняете файлы. Например, распространенная конфигурация компьютеров, которые обрабатывают видео, заключается в использовании более быстрого диска, такого как SSD или NVMe, для запуска программного обеспечения для рендеринга видео (Camtasia, Adobe Premier и т. Д.), А затем перенос готового продукта на более дешевый и больший диск SATA.

Продолжайте развивать свои знания и навыки

Теперь, когда вы прошли ускоренный курс по распространенным типам жестких дисков и их функциям, вы должны чувствовать себя уверенно, принимая осознанное решение.Внимательно изучите причины замены диска, объем необходимого места и сумму, которую вы можете потратить. Сделав это и применив то, что вы узнали здесь, вам будет намного проще покупать жесткий диск.

.

Leave a comment
