Intel networks adapers 700 family

Выбор скорости сетевого соединения для вашего бизнеса.

 Современные центры обработки данных нуждаются в высокой оперативности, достижению которой немало способствуют новые сетевые технологии. Для специалистов, работающих в сфере информационных технологий одним из важных навыков является способность быстро разобраться во всем множестве существующих сетевых стандартов, технологий, скоростей передачи данных, а также в способах коммутации, комбинациях переключателей, кабелей и разъемов. Все элементы сетевой инфраструктуры должны быть тщательно подобраны в соответствии c предполагаемыми уровнями нагрузки и сценариями использования датацентров.

До недавнего времени основным сценарием повышения производительсти сети был переход c Gigabit Ethernet на более высокие скорости 10Gbe и 40Gbe. Однако c момента утверждения стандарта IEEE 802.3by 25Gbe и выхода на рынок коммутаторов 100Gbe стал возможен переход и на более высокопроизводительную сетевую инфраструктуру.

С появлением новых технологий задача выбора оптимальной производительности сетевой инфраструктуры отчасти усложнилась. Выбор сетевого оборудования настолько широк и разнообразен, что невозможно однозначно ответить на вопрос о наилучшем сетевом решении c точки зрения скорости передачи данных и пропускной способности сети. Чтобы найти оптимальное сетевое решение, придется учитывать большое количество различных факторов, прямо или косвенно влияющих на общую производительность центра обработки данных, например:

• С какими затратами связан переход на более высокие скорости сети?
• Есть ли вероятность появления новых узких мест в платформе при обновлении сетевой инфрастуктуры?
• Как именно повлияет обновление оборудования на скорость сети и системы хранения данных?

Если ваша сеть работает на скорости 1Gbe c использованием экранированных кабелей CAT6A, вы можете перейти на стандарт 10GBASE-T c сохранением существующей кабельной инфраструктуры. При ряде условий также возможен переход на 10Gbe соединение без обновления кабельной составляющей существующей оптоволоконной сети.

В целом ожидается, что в современных датацентах будут сосуществовать сети c разными скоростями, от 1Gbe до 100Gbe, в зависимости от планируемых уровней нагрузки. Представленные на рынке сетевые адаптеры в большинстве своем поддерживают разные скоростные режимы, имеют общую технологическую базу, поставляются c драйверами и дополнительными утилитами.

Тенденции развития высокоскоростных сетевых соединений

Еще несколько лет назад был доступен лишь ограниченный выбор скоростных сетевых соединений. В настоящее время этот сегмент значительно расширился, в качестве оборудования доступны адаптеры и коммутаторы c поддержкой скорости передачи данных 1/10/25/40Gbe, а также 100Gbe. На сегодняшний день около 90% рынка сетевых решений представлены оборудованием сегмента 1/10Gbe, в то время как на более современное оборудование сегмента 25/40/100Gbe приходятся оставшиеся 10% от общего числа предложений.

Ожидается, что переход на скорость 25Gbe в сегменте high-end Enterprise произойдет быстрее, чем предшествующий переход c 1Gbe на 10Gbe, но возрастающие требования к пропускной способности сети будут лишь одной из причин. Существенную роль сыграет фактор стоимости предстоящей модернизации, так как ценовая разница между оборудованием 10Gbe и 25Gbe не настолько велика, чтобы становиться причиной для отказа от более производительных решений. В общем и целом ожидается сосуществование сетей со скоростями от 1Gbe до 100Gbe внутри центров обработки данных в ближайшем будущем.

Продолжение перехода на 10Gbe в сегменте Enterprise

Большая часть рынка сегмента Enterprise по-прежнему использует сети 1Gbe и будет стремиться перейти на 10Gbe в ближайшие 5-6 лет. Датацентры, построенные на базе 1Gbe сетей имеют возможность простого и быстрого перехода на 10GBASE-T, поскольку они смогут использовать существующую CAT6A кабельную инфраструктуру для объединения нового оборудования в 10Gbe сеть.

Рост сегмента 25Gbe в 2018 году

Значительный рост сегмента 25Gbe ожидается в 2018 году, однако, согласно прогнозам, поставки 25Gbe оборудования количественно превысят сегмент 10Gbe не раньше 2021 года. На сегодняшний день скорость 25Gbe не является особо востребованной в сегменте Enterprise решений, за исключением высоких нагрузок в виртуальной среде и систем хранения данных. Однако благодаря тому, что некоторые 25Gbe адаптеры имеют обратную совместимость c 10Gbe, их можно использовать как заблаговременную подготовку к переходу на будущую инфраструктуру c использованием 100Gbe коммутаторов. Подобный сценарий может быть актуален для предприятий использующих оптоволоконные соединения.

Соединения 40Gbe в сегменте Enterprise

Появление в продаже более доступных двухпортовых адаптеров 25Gbe вызвало ожидаемое сокращение рынка адаптеров 40Gbe, тем не менее этот сегмент будет оставаться актуальным для ряда предприятий, уже построивших сети c использованием 40Gbe коммутаторов.

Установленный в сервере сетевой адаптер c портом QSFP+ может работать в разных режимах в зависимости от имеющейся конфигурации портов. Возможны как прямые соединения QSFP+ 40gbe to QSFP+ 40Gbe, так и соединения QSFP+ 40Gbe to 4 х SFP+ 10GbE c использованием Breakout кабелей. Использование такого сетевого адаптера также позволит уменьшить количество используемых кабелей при подключении сервера по типу 4 x 10GbE.

Консолидированные предложения поставщиков сетевого оборудования

Многие поставщики коммутаторов и другого сетевого оборудования уже сейчас консолидируют свои предложения продуктов. В отличии от недавнего сложного многообразия продуктовых линеек коммутаторов, сейчас многие производители предлагают унифицированные решения с поддержкой 10/25/40Gbe и 100Gbe. Твинаксиальные кабели стандарта QSFP28 25Gbe Direct Attach имеют обратную совместимость с 10Gbe SFP+, в то время как твинаксиальные кабели QSFP28 100Gbe поддерживают передачу данных стандарта 40Gbe SFP+. Благодаря этому унифицированные коммутаторы могут использоваться в датацентрах, обеспечивая широкий выбор поддерживаемых скоростей и интерфейсов подключения.

Какие факторы следует учесть при переходе к более высоким скоростям?

Модернизация сетевой инфраструктуры обычно подразумевает увеличение скорости сети путем замены части оборудования на более современное, однако следует учитывать некоторые факторы, также влиящие на эффективность работы сети: имеющиеся типы кабелей и разъемов, совместимые модели коммутаторов, имеющийся компьютерный парк и т.д. Нужно также принять во внимание, что увеличение скорости сети не только устраняет определенное количество узких мест в инфраструктуре, но также может стать причиной появления новых узких мест, обусловленных увеличением нагрузки на некоторые компоненты сети.

  Кабели и разъемы 10Gbe

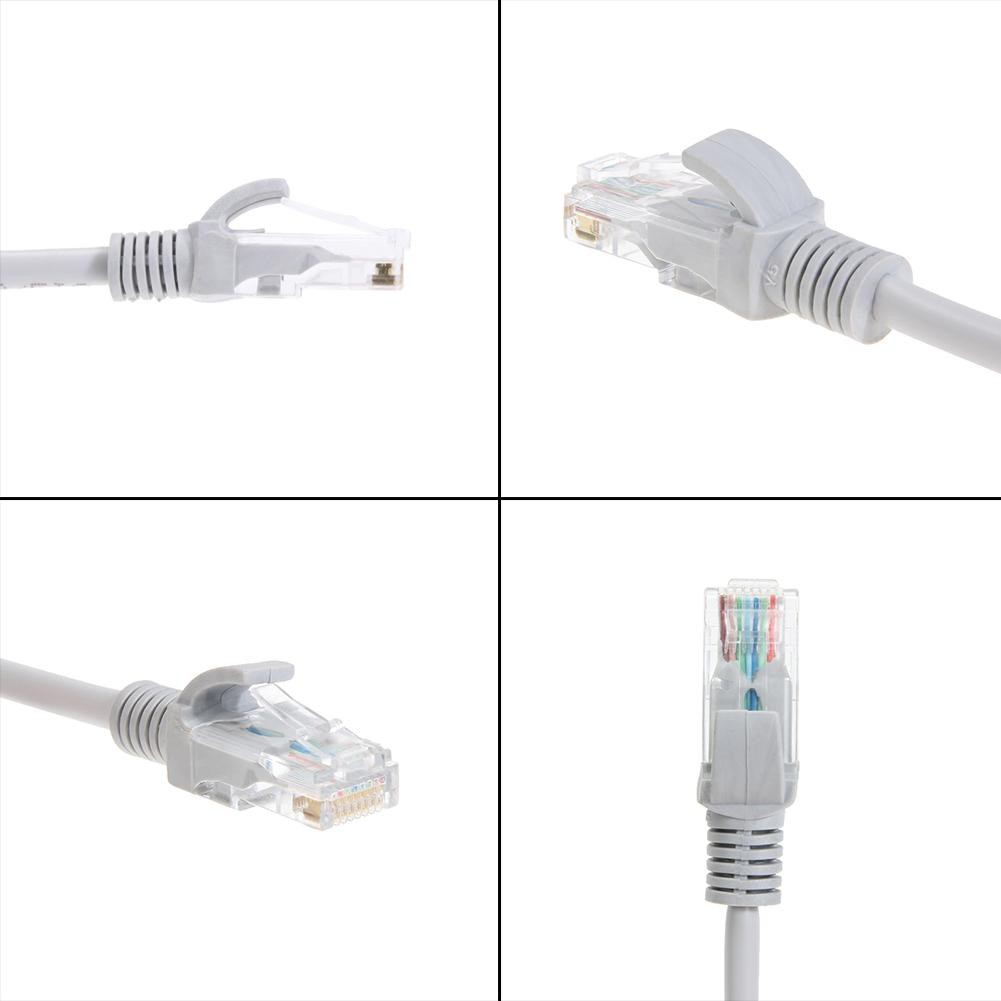

Для сетевых соединений 10Gbe используются кабели “twisted pair” категории CAT6/6A или CAT7 c разъемами RJ45, а также медные твинаксиальные кабели или оптоволоконные кабели с подключением через оптические модули.

Большая часть организаций сегмента Enterprise продолжает использовать сети 1GbE. Если на предприятии уже проложены сети с использованием кабелей CAT6/6A или CAT7, то наиболее эффективной и низкозатратной будет модернизация сети посредством замены существующих 1 Gbe адаптеров на решения семейства Intel Ethernet Converged Network Adapter CNA X550 или Intel Ethernet CNA 710-T4. В этом случае потребуется только заменить адаптеры и коммутаторы.

Кабели и разъемы 25Gbe

Для построения полноценной 25Gbe сети потребуется использование оптоволоконных кабелей или твинаксиальных медных кабелей с разъемами SFP28. Интерфейсы подключения SFP+ или QSFP+ не могут использоваться для построения 25Gbe сетей, так как поддерживают максимальную скорость 10Gbe.

Сетевые адаптеры серии Intel CNA XXV710 имеют разъемы SFP28. В качестве среды передачи данных могут использоваться медные твинаксиальные кабели или оптоволоконные линии с использованием оптических модулей SFP28 SR/LR согласно стандарту ассоциации IEEE. Длина кабелей может варьироваться в зависимости от наличия или отсутствия поддержки технологии исправления ошибок FEC (Forward Error Correction).

Использование кабелей типа Breakout позволяет подключить к одному порту QSFP28 до четырех соединений 25Gbe с интерфейсом SFP28.

Если при переходе на 25Gbe планируется использовать существующие оптоволоконные линии, то следует уделить внимание вопросу их совместимости, в частности потребуется убедиться, что каждый фрагмент оптоволоконных линий не превышает максимально допустимую длину для передачи сигнала согласно спецификациям SR-optics. При использовании существующих твинаксиальных кабелей SFP+ скорость передачи данных составит 10Gbe даже если используются сетевые карты и коммутаторы 25Gbe.

  Примеры компонентов сети для 25Gbe соединения

Твинаксиальный кабель SFP28	Оптический модуль SFP28	Твинаксиальный кабель QSFP28 (breakout)



Характеристики кабелей и поддерживаемые скорости передачи данных

Максимально допустимая длина кабеля определяется требуемой скоростью передачи данных и способом передачи сигнала (электрический, оптический).







Переход на стандарт 100Gbe в сегменте коммутационного оборудования

Увеличивается ассортимент и доля рынка коммутаторов, совместимых с сетями 25Gbe, доступны как решения с портами QSFP28, так и решения с комбинациями портов SFP28 и QSFP28. Большинство коммутаторов, поддерживающих стандарт 100Gbe оснащены портами QSFP28 c поддержкой режимов работы 4x10Gbe, 4x25Gbe, 1x40Gbe или 1x100Gbe. Следует отметить также, что по причине широкой применимости нового оборудования теряют свою актуальность коммутаторы, поддерживающие только соединения 10/40Gbe, вследствие чего сокращается их производство.

Коммутаторы 100Gbe c портами SFP28 / QSFP28 представляются наиболее вероятной заменой для решений 10Gbe на момент их устаревания в будущем, так как обратная совместимость интерфейса SFP28 c стандартом 10Gbe SFP+ позволит осуществить постепенный переход на более высокие скорости без необходимости единовременной замены всей сетевой инфраструктуры. Также большим плюсом является то, что коммутационное оборудование 100Gbe поддерживает одновременное использование подключений на разных скоростях (10Gbe, 25Gbe, 40Gbe) как показано на иллюстрации ниже:



Влияние модернизации сетевой составляющей на производительность системы

Замена сетевого адаптера на более производительный способствует устранению узких мест в производительности системы, но лишь с точки зрения пропускной способности сети. Если в в конфигурации присутствуют классические жесткие диски, то, вероятнее всего, новым узким местом станет именно дисковая подсистема. Если же в системе используются твердотельные накопители (SSD – Solid State Drive), то модернизация сетевой составляющей, безусловно, в несколько раз увеличит скорость работы с данными по сети. Обязательным шагом при переходе к более высоким скоростям является обновление драйверов сетевых устройств, а также обновление версии ПО для удаленного управления.

Увеличение пропускной способности сервера или другого отдельного компонента сети само по себе не увеличит пропускную способность всей сети. Увеличение скорости сети возможно лишь при сбалансированной модернизации, когда улучшаются характеристики всех участников работы с трафиком. Стоит также заметить, что улучшение характеристик сети может стать причиной необходимости модернизации используемых систем хранения данных NAS/SAN. Благодаря поддержке обратной совместимости устройств допускаются различные варианты поступенчатого улучшения сетевой составляющей.

Варианты перехода на более скоростные сети

Сеть с использованием витой пары CAT6A/CAT7, переход с Gigabit на 10/25 Gbe.
Медные кабели CAT6A/CAT7 могут использоваться как для Gigabit, так и для 10Gbe сетей, поэтому такой переход предполагает только замену сетевых адаптеров и коммутаторов. Одним из бюджетных решений будет использование адаптеров Intel Ethernet CNA X550 или Intel Ethernet CNA X710-T4. Переход с Gigabit на более высокие скорости позволит более эффективно использовать возможности серверной и сетевой виртуализации, таких как консолидация рабочих нагрузок, миграции виртуальных машин, уменьшение количества физических портов (адаптеров) потреблямой мощности датацентра.
При переходе на 25Gbe использование кабелей twisted-pair невозможно, поэтому потребуется замена существующей кабельной инфраструктуры на одну из поддерживаемых.

Сеть с использованием оптоволоконных линий, переход с 10Gbe на 25Gbe.
Существующую инфраструктуру оптоволоконных линий можно использовать как для построения 10Gbe так и 25Gbe сетей. Необходимо учесть такие технические характеристики, как максимально поддерживаемая длина кабеля. При переходе с 10Gbe на 25Gbe максимальная поддерживаемая длина кабеля уменьшается с 300 метров до 70 метров для кабелей ОМ3 и с 400 метров до 100 метров для кабелей ОМ4 (в multi-mode режиме). При использовании single-mode режима максимальная поддерживаемая длина линии остается неизменной (10 км).

В случае если используются твинаксиальные медные кабели с подключением SFP+, их также можно использовать с адаптерами и коммутаторами 25Gbe, однако это переведет оборудование в режим 10Gbe. Для обеспечения скорости 25Gbe потребуется заменить кабели с подключением SFP+ на рекомендованные кабели с подключением SFP28. Аналогичные действия потребуется совершить и с подключением QSFP+ to 4хSFP+ (замена на QSFP28-to-4хSFP28).

Характеристики типов подключения и кабелей



Спецификации 25Gb Ethernet

Пилотные продукты стандарта 25Gbe увидели свет до официального выхода спецификации IEEE 802.3by и были основаны на спецификациях 25G Consortium Spec. В связи с этим многие продукты не соответствовали требованиям IEEE spec, например отсутствовала поддержка автоматического определения типа сети (auto-negotiation). Продукция семейства Intel Ethernet Network Adapter XXV710 выполнена в соответствии со стандартами IEEE 802.3by и совместима с оптикой регламентных форм факторов.

Характеристики 25GbE
• позволяет использовать топологию аналогичную 10/40GbE
• стандарт 25GbE использует систему сигналов одиночной полосы 25Gbe, разработанную для поддержки 100GbE
• возможно использование как SFP28-SFP28 подключений так и подключений по типу QSFP28-4xSFP28 (breakout)
• большинство адаптеров 25Gbe также имеют 10Gbe режим работы и поддерживают соответствующие стандарты и форм факторы подключения  

Заметки по вопросам совместимости сегмента 25Gbe
• в настоящее время не все представленные на рынке решения 25Gbe соответствуют официальным спецификациям 25Gb Ethernet.
• некоторые продукты не поддерживают сервис AN (auto negotiation) CL-73, который является обязательной спецификацией кабелей Direct-Attach.
• ряд продуктов поддерживает только сервис Consortium AN, который отличается от спецификации IEEE802.3by
• также может отсутствовать поддержка FEC (Forward Error Correction) которая является обязательной для подключений 25Gbe.

В адаптерах семейства Intel Ethernet Network Adapter XXV710 реализуется встроенный сервис Link Establishment State Machine (LESM), который позволяет адаптеру поддерживать все типы подключений 25Gbe заявленные как в ранних спецификациях 25G Consortium так и в официальных спецификациях IEEE802.3 by. В настоящее время только сетевая продукция Intel Ethernet имеет встроенный сервис LESM.



 Переход на более высокие скорости Ethernet всегда был связан с определенными сложностями. Примерно такая же картина наблюдается и сейчас, когда актуальными стали сетевые стандарты 10/25/40 Gbe. Кроме расходов на новые сетевые адаптеры, в большинстве случаев требуется также учесть расходы на необходимую модернизацию кабельной инфраструктуры и коммутаторов. Критически важным становится понимание, какой тип модернизации необходим для каждого сегмента сети и какие расходы с этим связаны. Для перехода с Gigabit Ethernet на более высокие скорости есть несколько опций, каждая со своим уровнем сложности и связанных затрат. Самым простым и бюджетынм способом представляется использование существующей кабельной составляющей twisted-pair CAT6/6A/CAT7.

Согласно прогнозам группы Dell’Oro, самые сильные позиции в сегменте Enterprise в ближайшее время будет занимать сегмент 10Gbe, тогда как решения 25Gbe останутся опциональными. Возможность поступенчатого обновления оборудования позволит совершить плавный переход к более высоким скоростям, временно используя комбинации подключений 10Gbe – 25Gbe благодаря обратной совместимости новых решений со стандартами предыдущих поколений.

В течение следующих нескольких лет, согласно прогнозам, будет уменьшаться доля рынка решений 40Gbe. Тем не менее, адаптеры, поддерживающие 4 полнодуплексных канала 10Gbe в одном QSFP+ подключении, могут быть использованы для экономии количества портов, кабелей с одновременным увеличением скоростей передачи данных.

При всем многообразии подключений и скоростей, наиболее рациональным представляется выбор сетевых продуктов, способных обеспечить высокую производительность при передаче данных и совместимых с наибольшим количеством вариантов скорости и типа подключения. Такими решениями могут стать адаптеры Intel Ethernet Network Adapter серии 700 с поддержкой 10/25Gbe или 10/40Gbe.  

Адаптеры Intel Ethernet Network Adapter серии 700



Опции для сетевых адаптеров Intel серии 700

Более подробная информация http://www.intel.com/content/www/us/en/ethernet-products/optics-cables/overview.html

Испытательные адаптеры | nVent

Страна

АфганистанÅland IslandsАлбанияАлжирАмериканское СамоаAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaАрменияArubaАвстралияАвстрияАзербайджанBahamasBahrainBangladeshBarbadosБеларусьБельгияBelizeBeninBermudaBhutanBoliviaBonaireБосния и ГерцеговинаBotswanaBouvet IslandБразилияBritish Indian Ocean TerritoryBrunei DarussalamБолгарияBurkina FasoBurundiКамбоджаCameroonКанадаCape VerdeCayman IslandsCentral African RepublicChadChileКНРChristmas IslandCocos (keeling) IslandsColombiaComorosCongoCongo, The Democratic Republic of TheCook IslandsCosta RicaCôte D’ivoireХорватияCubaCuraçaoКипрЧешская РеспубликаДанияDjiboutiDominicaDominican RepublicEcuadorЕгипетEl SalvadorEquatorial GuineaEritreaЭстонияEthiopiaFalkland Islands (malvinas)Faroe IslandsFijiФинляндияФранцияFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaГрузияГерманияGhanaGibraltarГрецияGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-bissauGuyanaHaitiHeard Island and Mcdonald IslandsHoly See (vatican City State)HondurasHong KongВенгрияIcelandИндияИндонезияIran, Islamic Republic ofИракИрландияIsle of ManИзраильИталияJamaicaЯпонияJerseyJordanКазахстанKenyaKiribatiKorea, Democratic People’s Republic ofKorea, Republic ofKuwaitKyrgyzstanLao People’s Democratic RepublicЛатвияЛиванLesothoLiberiaLibyaLiechtensteinЛитваЛюксембургMacaoMacedonia, The Former Yugoslav Republic ofMadagascarMalawiМалайзияMaldivesMaliМальтаMarshall IslandsMartiniqueMauritaniaMauritiusMayotteМексикаMicronesia, Federated States ofMoldova, Republic ofMonacoMongoliaЧерногорияMontserratМароккоMozambiqueМьянмаNamibiaNauruNepalНидерландыNetherlands AntillesNew CaledoniaНовая ЗеландияNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsНорвегияОманПакистанPalauPalestinian Territory, OccupiedPanamaПапуа-Новая ГвинеяParaguayPeruФилиппиныPitcairnПольшаПортугалияPuerto RicoКатарRéunionРумынияРоссийская ФедерацияRwandaSaint BarthélemySaint HelenaSaint Kitts and NevisSaint LuciaSaint Martin (French Part)Saint Pierre and MiquelonSaint Vincent and The GrenadinesSamoaSan MarinoSao Tome and PrincipeСаудовская АравияSenegalСербияSeychellesSierra LeoneСингапурSint Maartin (Dutch Part)СловакияСловенияSolomon IslandsSomaliaЮАРSouth Georgia and The South Sandwich IslandsSouth SudanИспанияSri LankaSudanSurinameSvalbard and Jan MayenSwazilandШвецияШвейцарияSyrian Arab RepublicTaiwan, Republic of ChinaТаджикистанTanzania, United Republic ofТаиландTimor-LesteTogoTokelauTongaTrinidad and TobagoТунисТурцияТуркменистанTurks and Caicos IslandsTuvaluUgandaУкраинаОбъединенные Арабские ЭмиратыВеликобританияСШАUnited States Minor Outlying IslandsUruguayУзбекистанVanuatuVenezuela, Bolivarian Republic ofViet NamVirgin Islands, BritishVirgin Islands, U. S.Wallis and FutunaWestern SaharaYemenZambiaZimbabwe

Установка сетевого адаптера в компьютер. Домашние и офисные сети под Vista и XP

Установка сетевого адаптера в компьютер

Сетевой адаптер – устройство, отвечающее за передачу и прием пакетов, то есть это «окно», через которое компьютер взаимодействует с другими компьютерами и устройствами сети.

Как вы уже знаете, сетевые адаптеры бывают внешние и внутренние, интегрированные в материнскую плату.

Внешние сетевые карты изготавливают в виде плат расширения, вставляющихся в слот на материнской плате (наиболее распространены), или устройств, подключаемых к USB-порту.

PCI-слот – основной слот, использующийся для подключения устройств такого рода. Он может работать на частотах 33 и 66 МГц и согласно спецификациям в широком диапазоне скоростей начиная с 132 Мбайт/с и заканчивая 528 Мбайт/с, чего вполне достаточно для работы в любой сети, будь то 10 Мбит/с или 1000 Мбит/с.

В последнее время практически все материнские платы имеют интегрированный сетевой адаптер, что достаточно удобно и к тому же позволяет сэкономить немного денег. Однако большинство встроенных сетевых плат – невысокого уровня, что не позволяет использовать их для организации работы серверов и других функциональных компьютеров. Поэтому многие системные администраторы предпочитают устанавливать дополнительную сетевую карту. Кроме того, дополнительная сетевая карта просто необходима в разного рода серверах.

Скорость работы адаптера зависит от сетевого оборудования, которое используют для организации сети. Если оно функционирует на скорости 100 Мбит/с, то нет смысла приобретать сетевые карты, работающие со скоростью 10 Мбит/с. В крайнем случае можно использовать адаптер, работающий со скоростью и 10 Мбит/с, и 100 Мбит/с.

К выбору беспроводных сетевых адаптеров стоит подходить очень аккуратно – иначе можно получить сеть, в которой половина компьютеров не сможет общаться с другой половиной.

Если используется коаксиальный кабель, то нужно также учесть, что сетевые карты должны иметь BNC-разъем. Как правило, в этом случае приобретают комбинированные сетевые карты с двумя разъемами: BNC и RJ-45. Такие карты обычно работают на скорости 10 Мбит/с и 100 Мбит/с.

Для проводной сети на основе витой пары лучше всего приобретать сетевые адаптеры, рассчитанные на работу в сети 100Base-TX или даже Gigabit Ethernet.

Чтобы избежать неприятных моментов при работе в сети, лучше использовать беспроводные сетевые адаптеры одного стандарта, например IEEE 802.11b. Еще лучше – приобрести оборудование стандарта IEEE 802.11g или IEEE 802.11n, которое имеет совместимость со всеми предыдущими беспроводными стандартами.

Для установки сетевого адаптера в компьютер нужно снять с системного блока прикрывающую его образную крышку (или левую боковину), открутив сзади корпуса несколько винтов.

Выбрав PCI-слот, в который планируется установить сетевую карту, следует открутить или выломать соответствующую планку в задней стенке корпуса (рис.  13.2).

Рис. 13.2. Выкручиваем заглушку

Внимание!

Перед тем как выкручивать и тем более выламывать планку, приложите сетевую карту к PCI-слоту, чтобы определить, какую из прорезей на задней стенке корпуса нужно освободить. Сетевые карты могут быть как в левом исполнении, когда сама плата находится слева от слота, так и в правом. От этого зависит, какую из планок нужно снимать.

После этого возьмите сетевую плату в руки так, чтобы металлическая планка оказалась повернутой в сторону, противоположную от компьютера, и несильным, но настойчивым нажатием на плату с двух сторон вставьте ее в слот (рис. 13.3).

Рис. 13.3. Вставляем сетевой адаптер

Пошатав плату в разные стороны, проверьте плотность контактов и при необходимости еще раз нажмите с двух сторон, чтобы металлическая планка, к которой прикручена сетевая плата, плотно прижалась к шасси корпуса. Затем прикрутите металлическую планку к шасси с помощью винта.

Теперь можно установить крышку корпуса обратно и подключить к выходу сетевой карты кабель (рис.  13.4) или (при использовании беспроводной сетевой карты) прикрутить антенну.

Рис. 13.4. Установка завершена, прикручиваем антенну

Установив сетевой адаптер, можно включить компьютер и заняться установкой и настройкой драйверов.

Установка драйвера сетевого адаптера

После установки сетевой карты в слот материнской платы нужно загрузить ее драйвер. Такие операционные системы, как Windows 2000/XP/Server 2003, имеют большую базу драйверов разнообразных устройств, поэтому сетевая карта, скорее всего, определится автоматически и система сама установит сетевые драйверы. Если система не распознала тип сетевой карты, то придется установить драйвер самостоятельно.

После подключения к компьютеру нового устройства и загрузки операционной системы через несколько секунд в области уведомлений появится сообщение о том, что найдено новое оборудование (рис. 13.5). Еще через несколько секунд, если в базе драйверов будет найден необходимый драйвер, отобразится сообщение, что устройство установлено и готово к работе.

Рис. 13.5. Сообщение об обнаружении нового устройства

Возможна ситуация, когда при установке происходит какой-то сбой и система не может правильно установить сетевую карту, о чем будет также сказано в соответствующем сообщении.

В любом случае можно проверить состояние сетевой карты, используя для этого Диспетчер устройств. Следует щелкнуть правой кнопкой мыши на значке Мой компьютер и в появившемся контекстном меню выбрать пункт Свойства – откроется окно Свойства системы, содержащее несколько вкладок с разнообразной справочной информацией. Некоторые из них также можно использовать для вызова определенных системных утилит. В частности, можно запустить автоматическое обновление компонентов операционной системы через Интернет или восстановление системы и наблюдение за дисками.

Перейдем на вкладку Оборудование (рис. 13.6), содержащую команды, предназначенные для работы с имеющимся оборудованием. Она позволяет не только просматривать информацию об установленных устройствах и драйверах, но и устанавливать новое оборудование и настраивать профили для разных конфигураций системы.

Рис. 13.6. Вкладка Оборудование

Нас интересует информация об установленных устройствах, поэтому нажмите кнопку Диспетчер устройств. В открывшемся окне можно увидеть информацию о любом установленном в системе устройстве, выбрав соответствующий пункт и дважды щелкнув кнопкой мыши на названии нужного устройства (рис. 13.7).

Рис. 13.7. Окно Диспетчер устройств. Сетевая карта установлена

Если система не смогла найти сетевую плату после включения компьютера или, обнаружив ее, не установила нужный драйвер, то придется сделать это вручную.

Для добавления нового устройства в систему удобно использовать Мастер установки оборудования, для чего следует выполнить команду Пуск ? Панель управления и в открывшемся окне дважды щелкнуть кнопкой мыши назначке Установка оборудования – откроется окно Мастер установки оборудования (рис. 13.8).

Рис. 13.8. Мастер установки оборудования

Принцип действия здесь такой же, как в предыдущих версиях операционной системы. Прочитав полезную информацию о том, что умеет мастер и для чего он предназначен, нажмите кнопку Далее – мастер проанализирует систему и соберет информацию о подключенных устройствах. Для этого потребуется некоторое время, поэтому придется немного подождать, после чего мастер спросит, на какой стадии подключения находится устройство (рис. 13.9).

Рис. 13.9. Выбираем стадию подключения устройства

Предлагается два варианта ответа, однако необходимо выбрать первый – Да, устройство уже подсоединено – и нажать кнопу Далее – откроется окно (рис. 13.10), содержащее список обнаруженных устройств, в котором под знаком вопроса должно находиться ваше устройство. Если его там нет, то следует перейти в самый конец списка, отметить позицию Добавление нового устройства и нажать кнопку Далее.

Рис. 13.10. Ищем устройство в списке

Примечание

Если выбрать вариант Нет, устройство еще не подсоединено (см. рис. 13.9), то в следующем окне мастер предложит выключить компьютер, установить устройство и снова запустить Мастер установки устройств.

Как обычно, мастер предложит два варианта дальнейших действий:

• Поиск и автоматическая установка оборудования (рекомендуется) – данный механизм запускается сразу после загрузки операционной системы, поэтому если начальная установка сетевой карты не дала никаких результатов, то повторный поиск, скорее всего, не поможет;

• Установка оборудования, выбранного из списка вручную – подразумевается, что пользователь знает, где находится драйвер устройства, и сам укажет его месторасположение (рис.  13.11).

Рис. 13.11. Выбор варианта установки

Если вы все-таки решили использовать первый вариант, то установите переключатель в требуемое положение и нажмите кнопку Далее. Не забудьте при этом установить в привод диск, который идет в комплекте с сетевой картой.

Мастер начнет искать устройство, что может занять достаточно много времени. Если поиск не дал результатов, то появится соответствующее окно с предложением поискать драйвер устройства вручную. При успешном поиске появится окно с сообщением, что драйвер сетевой платы установлен.

Чтобы начать поиск драйвера вручную, прежде всего необходимо в появившемся окне (рис. 13.12) указать, что будет устанавливаться сетевая карта, выбрав пункт Сетевые платы и нажав кнопку Далее.

Рис. 13.12. Выбираем нужный тип оборудования – сетевую плату

По умолчанию мастер предлагает выбрать драйвер из собственной базы драйверов, указав производителя сетевой карты и ее название. Поскольку этот вариант эффекта не дает (неудачный поиск), используя кнопку Установить с диска (рис.  13.13), укажите путь к месту расположения драйвера на установленном в приводе диске или другом известном вам месте.

Рис. 13.13. Указываем производителя и название сетевой карты или используем кнопку Установить с диска

После подтверждения выбора мастер, обнаружив подходящий драйвер, начнет копировать нужные файлы. При этом он проверит наличие цифровой подписи у драйвера сетевой карты, чтобы обеспечить максимальную защиту операционной системы от непроверенного (ранее не протестированного) программного обеспечения, в нашем случае – драйвера сетевой карты.

Если подпись у драйвера отсутствует, то есть драйвер сетевой карты может каким-либо образом нарушить работоспособность системы, то мастер установки сообщит об этом и предложит выбрать вариант дальнейших действий: продолжить установку драйвера или установить другой. Если вы уверены, что драйвер работоспособен, то продолжите установку, иначе придется искать новый драйвер.

По завершении установки мастер выдаст результирующее окно с сообщением об этом (рис.  13.14).

Рис. 13.14. Установка драйвера завершена

Чтобы убедиться, что сетевая карта уже установлена, проверьте это, запустив Диспетчер устройств, как это было описано ранее.

Следует отметить, что беспроводное оборудование очень редко устанавливается автоматически. Поэтому придется выполнить подобные действия для каждого беспроводного устройства. Единственное, что может облегчить задачу, – более-менее интеллектуальная программа установки, которая должна находиться на идущем в комплекте с устройством компакт-диске.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Сетевые карты (NIC)

Сетевые карты(NIC).

Сетевая карта или сетевой адаптер — это плата расширения, вставляемая в разъем материнской платы (main board) компьютера. Также существуют сетевые адаптеры стандарта PCMCIA для нотебуков (notebook), они вставляются в специальный разъем в корпусе нотебука. Или интегрированные на материнской плате компьютера, они подключаются по какой либо локальной шине. Появились Ethernet сетевые адаптеры, подключаемые к USB (Universal Serial Bus) порту компьютера. Позволяющие подключаться к сети без вскрытия корпуса компьютера.

Сетевые платы характеризуются своей:

* Разрядностью: 8 бит (самые старые), 16 бит и 32 бита. Следует ожидать появления 64 бит сетевых карт (если их уже не выпустили).
* Шиной данных, по которой идет обмен информацией между материнской платой и сетевой картой: ISA, EISA, VL-Bus, PCI и др.
* Микросхемой контроллера или чипом (Chip, chipset) , на котором данная плата изготовлена. И который определяет тип используемого совместимого драйвера и почти все остальное : разрядность, тип шины и т. д.
* Поддерживаемой сетевой средой передачи (network media) , по-русски сказать: установленными на карте разъемами для подключения к определенному сетевому кабелю. BNC для сетей 10Base-2, RJ45 для сетей 10Base-T и 100Base-TX, AUI для сетей 10Base-5 или разъемы для подключения к волоконной оптике.
* Скоростью работы: Ethernet 10Mbit и/или Fast Ethernet 100Mbit, Gigabit Ethernet 1000Base-..
* Также, карты на витую пару могут поддерживать или не поддерживать FullDuplex — ный режим работы.
* MAC- адресом

Для определения точки назначения пакетов (frames) в сети Ethernet используется MAC-адрес. Это уникальный серийный номер присваиваемый каждому сетевому устройству Ethernet для идентификации его в сети. MAC-адрес присваивается адаптеру его производителем, но может быть изменен с помощью программы. Делать это не рекомендуется ( только в случае обнаружения двух устройств в сети с одним MAC- адресом). При работе сетевые адаптеры просматривают весь проходящий сетевой трафик и ищут в каждом пакете свой MAC-адрес. Если таковой находится, то устройсво (адаптер) декодирует этот пакет. Существуют также специальные способы по рассылке пакетов всем устройствам сети одновременно (broadcasting). MAC-адрес имеет длину 6 байт и обычно записывается в шестнадцетиричном виде, например 12:34:56:78:90:AB. Двоеточия могут и отсутствовать, но их наличие делает число более читаемым. Каждый производитель присваивает адреса из принадлежащего ему диапазона адресов. Первые три байта адреса определяют производителя.

При выборе сетевого адаптера следует принять во внимание следующие соображения:

* Тип шины данных, установленной в вашем компьютере (ISA, VESA, PCI или какой-либо еще). Старые компьютеры 286, 386 содержат только ISA, соответственно и карту вы можете установить только на шине ISA. 486 — ISA и VESA или ISA и PCI (хотя существуют платы поддерживающие все три ISA, VESA и PCI). Узнать это можно посмотрев в описании или посмотрев на саму материнскую плату, после того как откроете корпус компьютера. Вы можете установить сетевую карту в любой соответствующий свободный разъем. Pentium, Pentium Pro, Pentium-2 и им подобные используют ISA и PCI шины данных, причем шина ISA — для совместимости со старыми картами.

* Есть еще одно достаточно веское соображение — шина ISA, скорее всего постепенно будет вытеснена шиной PCI. Наиболее современные, на данный момент, Pentium-III уже не содержат шины ISA. Установка PCI адаптера, обычно проще чем адаптера ISA. Тип сети к которой вы будете подключаться. Если, например, вы будете подключаться к сети на коаксиальном кабеле (10Base-2, «тонкий» Ethernet), то вам нужна сетевая карта с соответствующим разъемом (BNC).
* Его стоимость, учитывая, что цена на самое передовое компьютерное оборудование падает очень быстро. А выйти из строя сетевая карта, при неблагоприятных обстоятельствах, может очень легко вне зависимости от того, сколько денег вы за нее заплатили.

* С другой стороны, скорость работы и надежность у совсем «no-mame» сетевых адаптеров обычно хуже, чем у адаптеров, выпущенных известными фирмами. Еще надо учитывать поддержку вашего адаптера различными операционными системами. В случае совместимых, например, с NE2000 ISA адаптеров проблем, обычно, не возникает, вы просто указываете «NE2000 Compatible» не задумываясь какая фирма его произвела. Существует еще целый ряд адаптеров, поддержка которых обеспечена практически во всех операционных системах. Для того, чтобы проверить какие сетевые карты поддерживает ваша ОС надо посмотреть в «Compatibility List». Часто в таком списке указан чип, котрый поддерживается, т.е. если приобретаемый сетевой адаптер сделан на основе этой микросхемы, то все будет работать.

От использования некоторых сетевых карт приходится отказываться, так как никто не хочет выпустить драйвер именно для этой карты, именно для этой операционной системы. Тут все очень похоже на использование принтера, если драйвер под вашу ОС есть — его можно покупать, если драйвера нет — надеяться не на что. Правда если вы всегда пользуетесь Windows, проблем с поиском драйверов, обычно, не возникает.



Downloads>>

Как они выглядят?
ISA
PCI
VL-Bus

Настройка сетевых карт:
адреса и прерывания
Как найти свободные?
DOS
Win95
WinNT
OS/2

Какой тип сетевой карты?
p’n’p
software conf.
hardware conf.

Как сетевые карты устанавливать в компьютер?
как открыть компьютер?
куда вставлять карту ?

Обзор сетевого адаптера питания Anker PowerPort+ Atom III | Зарядные устройства и кабели | Обзоры

Сетевой адаптер Anker PowerPort+ Atom III с двумя разъемами, для одновременной зарядки смартфона, планшета или другого девайса. Данный адаптер имеет выходную мощность 60 Вт (в сумме на порта, 45 Вт на один порт и 15 Вт на другой) и поддерживает быструю зарядку устройств по стандарту PowerIQ 3.0 и PowerIQ 2.0

Многие производители смартфонов и других гаджетов не комплектуют свои девайсы сетевыми адаптерами питания. В таких случаях пользователю нужно самому выбрать тот адаптер питания, с помощью которого он будет заряжать свое устройство. Адаптеров питания для гаджетов на рынке очень много и лучше выбирать тот, который не только поддерживает одновременную зарядку нескольких устройств, но и стандарт быстрой зарядки этих устройств.

Таким сетевым адаптером питания для нескольких ваших гаджетов, может быть сетевой адаптер от компании Anker. Эта новинка от этой компании — модель PowerPort+ Atom III, поддерживающая одновременную зарядку двух гаджетов, с возможностью быстрой зарядки.

Технические характеристики

Разъем USB Type-C	1 шт.
Разъем USB Type-A	1 шт.
Входное напряжение	100 — 240V ~ 1.8A 50 — 60Hz
Минимальное выходное напряжение	5 В
Максимальное выходное напряжение	20 В
Выходная мощность	60 В
Другие характеристики	Технология защиты Anker Multiportect, защита от перегрузки, защита от перегрева, защита от замыкания, защита от перезаряда батареи
Вес	261 гр.

Данный адаптер продается в красивой упаковки. Упаковка — не безликий кусок картона, а красиво оформленная коробочка, раскрашенная в фирменные цвета компании.

Внутри упаковки есть специальное прозрачное окно, чтобы еще до покупки рассмотреть данный адаптер. На обратной стороне технические характеристики и возможности сетевого адаптера.

Комплектация

Сетевой адаптер питания

Документация

Комплектация простая, только сам адаптер и документация к нему.

Внешний вид

Сетевой адаптер Anker выглядит монолитно и надежно. Сборка качественная, неприятного запаха от пластика нет. На одной из сторон розетки есть небольшая надпись производителя устройства.

Вилка адаптера расположены прямо, угол расположения вилки неизменяемый. На одном из торцов устройства напечатаны характеристики адаптера. Шрифт аккуратный, надписи не стираются.

В сборке применяется пластик белого цвета, пластик глянцевый, корпус неразборный. При нажатии на пластик прогибов и скрипов нет.

Сетевой адаптер от Anker по размерам немногим больше от стандартного адаптера смартфона.

При этом адаптер Anker обладает гораздо большими возможностями.

Два разъема для зарядки подписаны аккуратными надписями.

Адаптер удобно применять и при подключении к сетевому фильтру и на одиночной розетке в стене.

Отлично, что адаптер Anker не имеет больших, раздражающих LED индикаторов. У данного адаптера есть только один LED индикатор, неяркого голубого цвета. Цвет LED лампочки красиво сочетается с надписями над разъемами.

Применение сетевого адаптера

Сетевой адаптер Anker PowerPort+ Atom III поддерживает быструю зарядку устройств. Но для быстрой зарядки вашего смартфона нужно соблюсти ряд условий.

Конечно же для быстрой зарядки гаджетов лучше применять фирменные кабеля, которые будут поддерживать стандарт быстрой зарядки. Например, фирменный кабель от компании Anker.

USB- C кабель питания Anker Powerline Select Lightning поддерживает стандарт быстрой зарядки, а благодаря качественной оплетке прослужит вам долго.

Данный кабель Anker поставляется в красивой упаковке и помимо самого кабеля в комплектации есть чехол для хранения и переноски.

Такой чехольчик является приятным дополнением к современным характеристикам Lightning кабеля от компании Anker.

Вы можете применять как один кабель для зарядки смартфона.

Так можно одновременно заряжать и два гаджета. Два кабеля вставляются в адаптер и не мешают друг другу.

Для зарядки смартфона емкостью аккумулятора 3110 мАч, с помощью фирменного адаптера от Anker, потрачено 50 минут. Смартфон был заряжен за это время с 25% уровня заряда, до 95%. С адаптером, который не поддерживает быструю зарядку, на этот процесс потрачено больше двух часов.

Что важно, адаптер Anker поддерживает быструю зарядку PowerIQ 3.0\2.0 на оба своих разъема. Теперь быстрая зарядка устройств вам доступна и для смартфона и для планшета.

Достоинства

• качественная сборка, пластик не имеет неприятных запахов
• поддержка стандарта быстрой зарядки
• два порта для быстрой зарядки
• один не яркий LED индикатор
• корпус сетевого адаптера не греется во время работы

Сетевая плата — это… Что такое Сетевая плата?

Сетевая плата (ISA) с разъёмами AUI (сверху) и BNC (снизу).

В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники. Эта отметка установлена 14 мая 2011.

Сетевая плата 3Com 3CXFE575CT установленная в ноутбук.

Сетевая плата, также известная как сетевая карта, сетевой адаптер, Ethernet-адаптер, NIC (англ. network interface controller) — периферийное устройство, позволяющее компьютеру взаимодействовать с другими устройствами сети. В настоящее время, особенно в персональных компьютерах, сетевые платы довольно часто интегрированы в материнские платы для удобства и удешевления всего компьютера в целом.

Типы

По конструктивной реализации сетевые платы делятся на:

На 10-мегабитных сетевых платах для подключения к локальной сети используются 4 типа разъёмов:

Эти разъёмы могут присутствовать в разных комбинациях, иногда даже все три сразу, но в любой данный момент работает только один из них.

На 100-мегабитных платах устанавливают либо разъём для витой пары (8P8C, ошибочно называемый RJ-45^[2]), либо оптический разъем (SC, ST, MIC^[3]).

Рядом с разъёмом для витой пары устанавливают один или несколько информационных светодиодов, сообщающих о наличии подключения и передаче информации.

Одной из первых массовых сетевых карт стала серия NE1000/NE2000 фирмы Novell с разъемом BNC.

Параметры сетевого адаптера

При конфигурировании карты сетевого адаптера могут быть доступны следующие параметры:

• номер линии запроса на аппаратное прерывание IRQ
• номер канала прямого доступа к памяти DMA (если поддерживается)
• базовый адрес ввода/вывода
• базовый адрес памяти ОЗУ (если используется)
• поддержка стандартов автосогласования дуплекса/полудуплекса, скорости
• поддержка тегированных пакетов VLAN (802.1q) с возможностью фильтрации пакетов заданного VLAN ID
• параметры WOL (Wake-on-LAN)
• функция Auto-MDI/MDI-X автоматический выбор режима работы по прямой либо перекрестной обжимке витой пары

В зависимости от мощности и сложности сетевой карты она может реализовывать вычислительные функции (преимущественно подсчёт и генерацию контрольных сумм кадров) аппаратно либо программно (драйвером сетевой карты с использованием центрального процессора).

Серверные сетевые карты могут поставляться с двумя (и более) сетевыми разъёмами. Некоторые сетевые карты (встроенные в материнскую плату) также обеспечивают функции межсетевого экрана (например, nforce).

Функции и характеристики сетевых адаптеров

Сетевой адаптер (Network Interface Card (или Controller), NIC) вместе со своим драйвером реализует второй, канальный уровень модели открытых систем (OSI) в конечном узле сети — компьютере. Более точно, в сетевой операционной системе пара адаптер и драйвер выполняет только функции физического и MAC-уровней, в то время как LLC-уровень обычно реализуется модулем операционной системы, единым для всех драйверов и сетевых адаптеров. Собственно так оно и должно быть в соответствии с моделью стека протоколов IEEE 802. Например, в ОС Windows NT уровень LLC реализуется в модуле NDIS, общем для всех драйверов сетевых адаптеров, независимо от того, какую технологию поддерживает драйвер.

Сетевой адаптер совместно с драйвером выполняют две операции: передачу и прием кадра. Передача кадра из компьютера в кабель состоит из перечисленных ниже этапов (некоторые могут отсутствовать, в зависимости от принятых методов кодирования):

• Прием кадра данных LLC через межуровневый интерфейс вместе с адресной информацией MAC-уровня. Обычно взаимодействие между протоколами внутри компьютера происходит через буферы, расположенные в оперативной памяти. Данные для передачи в сеть помещаются в эти буферы протоколами верхних уровней, которые извлекают их из дисковой памяти либо из файлового кэша с помощью подсистемы ввода/вывода операционной системы.
• Оформление кадра данных MAC-уровня, в который инкапсулируется кадр LLC (с отброшенными флагами 01111110). Заполнение адресов назначения и источника, вычисление контрольной суммы.
• Формирование символов кодов при использовании избыточных кодов типа 4В/5В. Скремблирование кодов для получения более равномерного спектра сигналов. Этот этап используется не во всех протоколах — например, технология Ethernet 10 Мбит/с обходится без него.
• Выдача сигналов в кабель в соответствии с принятым линейным кодом — манчестерским, NRZI, MLT-3 и т. п.

Прием кадра из кабеля в компьютер включает следующие действия:

• Прием из кабеля сигналов, кодирующих битовый поток.
• Выделение сигналов на фоне шума. Эту операцию могут выполнять различные специализированные микросхемы или сигнальные процессоры DSP. В результате в приемнике адаптера образуется некоторая битовая последовательность, с большой степенью вероятности совпадающая с той, которая была послана передатчиком.
• Если данные перед отправкой в кабель подвергались скремблированию, то они пропускаются через дескремблер, после чего в адаптере восстанавливаются символы кода, посланные передатчиком.
• Проверка контрольной суммы кадра. Если она неверна, то кадр отбрасывается, а через межуровневый интерфейс наверх, протоколу LLC передается соответствующий код ошибки. Если контрольная сумма верна, то из MAC-кадра извлекается кадр LLC и передается через межуровневый интерфейс наверх, протоколу LLC. Кадр LLC помещается в буфер оперативной памяти.

Распределение обязанностей между сетевым адаптером и его драйвером стандартами не определяется, поэтому каждый производитель решает этот вопрос самостоятельно. Обычно сетевые адаптеры делятся на адаптеры для клиентских компьютеров и адаптеры для серверов.

В адаптерах для клиентских компьютеров значительная часть работы перекладывается на драйвер, тем самым адаптер оказывается проще и дешевле. Недостатком такого подхода является высокая степень загрузки центрального процессора компьютера рутинными работами по передаче кадров из оперативной памяти компьютера в сеть. Центральный процессор вынужден заниматься этой работой вместо выполнения прикладных задач пользователя.

Поэтому адаптеры, предназначенные для серверов, обычно снабжаются собственными процессорами, которые самостоятельно выполняют большую часть работы по передаче кадров из оперативной памяти в сеть и в обратном направлении. Примером такого адаптера может служить сетевой адаптер SMC EtherPower со встроенным процессором Intel i960.

В зависимости от того, какой протокол реализует адаптер, адаптеры делятся на Ethernet-адаптеры, Token Ring-адаптеры, FDDI-адаптеры и т. д. Так как протокол Fast Ethernet позволяет за счет процедуры автопереговоров автоматически выбрать скорость работы сетевого адаптера в зависимости от возможностей концентратора, то многие адаптеры Ethernet сегодня поддерживают две скорости работы и имеют в своем названии приставку 10/100. Это свойство некоторые производители называют авточувствительностью.

Сетевой адаптер перед установкой в компьютер необходимо конфигурировать. При конфигурировании адаптера обычно задаются номер прерывания IRQ, используемого адаптером, номер канала прямого доступа к памяти DMA (если адаптер поддерживает режим DMA) и базовый адрес портов ввода/вывода.

Если сетевой адаптер, аппаратура компьютера и операционная система поддерживают стандарт Plug-and-Play, то конфигурирование адаптера и его драйвера осуществляется автоматически. В противном случае нужно сначала сконфигурировать сетевой адаптер, а затем повторить параметры его конфигурации для драйвера. В общем случае, детали процедуры конфигурирования сетевого адаптера и его драйвера во многом зависят от производителя адаптера, а также от возможностей шины, для которой разработан адаптер.

Классификация сетевых адаптеров

В качестве примера классификации адаптеров используем подход фирмы 3Com. Фирма 3Com считает, что сетевые адаптеры Ethernet прошли в своем развитии три поколения.

Первое поколение

Адаптеры первого поколения были выполнены на дискретных логических микросхемах, в результате чего обладали низкой надежностью. Они имели буферную память только на один кадр, что приводило к низкой производительности адаптера, так как все кадры передавались из компьютера в сеть или из сети в компьютер последовательно. Кроме этого, задание конфигурации адаптера первого поколения происходило вручную, с помощью перемычек. Для каждого типа адаптеров использовался свой драйвер, причем интерфейс между драйвером и сетевой операционной системой не был стандартизирован.

Второе поколение

В сетевых адаптерах второго поколения для повышения производительности стали применять метод многокадровой буферизации. При этом следующий кадр загружается из памяти компьютера в буфер адаптера одновременно с передачей предыдущего кадра в сеть. В режиме приема, после того как адаптер полностью принял один кадр, он может начать передавать этот кадр из буфера в память компьютера одновременно с приемом другого кадра из сети.

В сетевых адаптерах второго поколения широко используются микросхемы с высокой степенью интеграции, что повышает надежность адаптеров. Кроме того, драйверы этих адаптеров основаны на стандартных спецификациях. Адаптеры второго поколении обычно поставляются с драйверами, работающими как в стандарте NDIS (спецификация интерфейса сетевого драйвера), разработанном фирмами 3Com и Microsoft и одобренном IBM, так и в стандарте ODI (интерфейс открытого драйвера), разработанном фирмой Novell.

Третье поколение

В сетевых адаптерах третьего поколения (к ним фирма 3Com относит свои адаптеры семейства EtherLink III) осуществляется конвейерная схема обработки кадров. Она заключается в том, что процессы приема кадра из оперативной памяти компьютера и передачи его в сеть совмещаются во времени. Таким образом, после приема нескольких первых байт кадра начинается их передача. Это существенно (на 25—55 %) повышает производительность цепочки «оперативная память — адаптер — физический канал — адаптер — оперативная память». Такая схема очень чувствительна к порогу начала передачи, то есть к количеству байт кадра, которое загружается в буфер адаптера перед началом передачи в сеть. Сетевой адаптер третьего поколения осуществляет самонастройку этого параметра путем анализа рабочей среды, а также методом расчета, без участия администратора сети. Самонастройка обеспечивает максимально возможную производительность для конкретного сочетания производительности внутренней шины компьютера, его системы прерываний и системы прямого доступа к памяти.

Адаптеры третьего поколения базируются на специализированных интегральных схемах (ASIC), что повышает производительность и надежность адаптера при одновременном снижении его стоимости. Компания 3Com назвала свою технологию конвейерной обработки кадров Parallel Tasking, другие компании также реализовали похожие схемы в своих адаптерах. Повышение производительности канала «адаптер-память» очень важно для повышения производительности сети в целом, так как производительность сложного маршрута обработки кадров, включающего, например, концентраторы, коммутаторы, маршрутизаторы, глобальные каналы связи и т. п., всегда определяется производительностью самого медленного элемента этого маршрута. Следовательно, если сетевой адаптер сервера или клиентского компьютера работает медленно, никакие быстрые коммутаторы не смогут повысить скорость работы сети.

Четвёртое поколение

Выпускаемые сегодня сетевые адаптеры можно отнести к четвертому поколению. В эти адаптеры обязательно входит ASIC, выполняющая функции MAC-уровня (англ. MAC-PHY), скорость развита до 1 Гбит/сек, а также есть большое количество высокоуровневых функций. В набор таких функций может входить поддержка агента удаленного мониторинга RMON, схема приоритезации кадров, функции дистанционного управления компьютером и т. п. В серверных вариантах адаптеров почти обязательно наличие мощного процессора, разгружающего центральный процессор. Примером сетевого адаптера четвертого поколения может служить адаптер компании 3Com Fast EtherLink XL 10/100.

Примечания

1. ↑ В настоящее время малоизвестные сетевые карты 10BASE, основанные на чипе RTL8002, например «SHI-TEC PE-NET/CT» с максимальной скоростью передачи данных до 1,5 Мбит/с
2. ↑ Trulove, James (December 19, 2005). «Designing LAN Wiring Systems». LAN wiring (3rd ed.). McGraw-Hill Professional. p. 23. ISBN 0-07-145975-8. «The 8-pin modular jack is sometimes referred to as an «RJ-45,» because the connector/jack components are the same. However, RJ-45 actually applies to a special purpose jack configuration that is not used in LAN or standard telephone wiring.»
3. ↑ «Embedded ethernet and internet complete: designing and programming small devices for networking» ISBN 1-931448-00-0 Page 74

Ссылки

http://loknet.ru/oborudovanie/setevaya-karta-setevoj-adapter.html

Что такое кабель сетевого адаптера?

Кабель сетевого адаптера представляет собой набор проводов или оптоволоконных кабелей, которые соединяют проводной сетевой адаптер с другим сетевым устройством. Различных типов разъемов, проводников и экранирования могут быть использованы, в зависимости от типа и скорости соединения. Эти факторы также определяют максимальную длину сетевого кабеля. Кабели сетевого адаптера используются для соединения сетевых портов компьютеров, маршрутизаторов и сетевых коммутаторов. Они также могут переносить сетевые соединения на большие расстояния между офисными помещениями, этажами и зданиями.

Большинство проводных сетевых кабелей содержат витые пары медного провода. Несколько факторов влияют на номинальную категорию кабеля сетевого адаптера: уместность марки провода, количество витков и расположение сигналов. Уровень экранирования и тип разъема также важны. Каждая конкретная категория кабеля диктует сертифицированную максимальную скорость передачи данных и длину кабеля. Американский национальный институт стандартов (ANSI) часто определяет часто используемые категории сетевых кабелей.

Очень распространенным типом кабеля сетевого адаптера в 2000-х годах была категория 5 (CAT 5). Он включает 8-контактный 8-контактный (8P8C) разъем на каждом конце и четыре витые пары медного провода. Оценка CAT 5 указывает максимальную скорость передачи данных 100 мегабит в секунду (Мбит / с) при максимальной длине 328 футов. Для кабеля категории 7 (CAT 7) требуется разъем TERA или 12-линейный разъем GigaGate 45 (GG45). Максимальная скорость передачи данных для этого типа кабеля составляет 10 гигабит в секунду (Гбит / с) при 328 футах.

Кабель оптоволоконного сетевого адаптера обычно изготавливается из жилы из пластмассы или стекловолокна. Волокно обычно заключено в пластмассу с герметичными разъемами, чтобы внешний свет не мешал сигналам. Данные часто передаются по оптоволоконному сетевому кабелю с помощью лазера малой мощности в высокоскоростной сети Fibre Channel. Например, типичная скорость передачи данных для оптоволоконного кабеля составляет не менее 40 Гбит / с в кабеле длиной более мили (0,6 км). Даже более длинные кабели могут передавать данные с пониженной скоростью, легко подключаясь к удаленным зданиям.

Некоторые интерфейсы Gigabit Ethernet могут использовать медный провод или кабель оптоволоконного сетевого адаптера. Адаптер включает в себя специальный разъем, который сопрягается с гигабитным преобразователем интерфейса. С таким адаптером можно использовать несколько преобразователей, каждый из которых предназначен для определенного типа кабеля. Например, с соответствующим преобразователем можно использовать как оптоволоконные, так и витые пары. Это дает департаментам информационных технологий (ИТ) гибкость в подключении и изменении своих сетей.

ДРУГИЕ ЯЗЫКИ

Что такое сетевой адаптер?

Что означает сетевой адаптер?

Сетевой адаптер — это компонент внутреннего оборудования компьютера, который используется для связи по сети с другим компьютером. Это позволяет компьютеру подключаться к другому компьютеру, серверу или любому сетевому устройству через подключение к локальной сети (LAN). Сетевой адаптер можно использовать в проводной или беспроводной сети.

Сетевой адаптер обычно является единственным компонентом компьютера для взаимодействия или подключения к сети.Обычно он построен на печатной плате с перемычками, соединяющими его с материнской платой компьютера.

Сетевой адаптер для проводных сетей имеет порт RJ-45, который использует витую или нескрученную пару для подключения к сети. Беспроводные адаптеры подключаются к сети через встроенную или внешнюю антенну. Оба сетевых адаптера поддерживают популярные протоколы LAN, включая TCP / IP.

Techopedia объясняет сетевой адаптер

Некоторые термины, относящиеся к сетевым адаптерам, могут сбивать с толку.Исторически ее также называли сетевой интерфейсной картой (NIC), особенно когда она работала как расширение, подключенное к конкретной рабочей станции. Он также может называться контроллером сетевого интерфейса или сетевой картой. Все эти типы устройств подключают компьютер к сети, что является основным определением сетевого адаптера в целом.

Сетевые адаптеры имеют множество форм-факторов — они могут быть USB-ключом или разъемом Ethernet в порт RJ-45. Они также могут быть антенной, использующей стандарты, основанные на 802.11.

Сетевые администраторы и другие лица могут оценить сетевые адаптеры в соответствии с их конструкцией и скоростью. Например, существуют полнодуплексные и полудуплексные сетевые адаптеры, а также различные конструкции, рассчитанные на скорости от мегабайт в секунду до гигабайт в секунду, или, для передовых технологий, величины порядка больших, чем гигабайт (тера- peta — zeta — и т. д.)

Адаптеры, модемы и маршрутизаторы

Другой способ подумать о сетевом адаптере — сопоставить его роль в сети с другими устройствами, которые конечные пользователи иногда путают с самим сетевым адаптером.

Один из них — модем, который обычно работает как мост к большому Интернету. Модем (сокращенно от устройства модуляции / демодуляции) был разработан как способ переноса данных в развивающийся Интернет через телефонные линии и другую инфраструктуру. Это шлюз для локальной сети, а не соединительный элемент внутри самой локальной сети.

В отличие от этого, сетевой адаптер подключает компьютер не напрямую к Интернету, а к локальной сети или, более конкретно, к другим частям локальной сети.Некоторые из этих внешних сетевых адаптеров, популярных для мобильных портативных компьютеров, будут искать доступные сети для подключения, но, как правило, часто применяется защита паролем. В любом случае, хотя они могут подключаться к локальным сетям, они обычно подключаются к маршрутизатору, а не напрямую к модему.

Еще одним отличным оборудованием в локальной сети является маршрутизатор. Как правило, как уже упоминалось, сетевой адаптер подключается к маршрутизатору, который управляет трафиком LAN. Опять же, это можно сделать через кабель Ethernet или по беспроводной сети.

Технология в значительной степени перешла от внешних сетевых адаптеров к внутренним адаптерам беспроводной сети, многие из которых встроены непосредственно в материнскую плату устройства. Смартфон, например, никогда не имел бы внешнего сетевого адаптера, как это было у ранних персональных компьютеров, когда пользователи подключали USB-ключ или сетевую карту к определенному порту на ноутбуке или настольном компьютере. В таких случаях часто приходилось устанавливать определенные драйверы в операционной системе, что приводило к собственным проблемам.

Существует несколько различных типов адаптеров беспроводной сети на выбор. В их состав входят:

• PCI адаптеров.
• Адаптеры PCMCIA (или PC-карты).
• Адаптеры Mini PCI.
• Беспроводные USB-адаптеры.

Напротив, при развитии таких технологий, как Bluetooth и Wi-Fi, простые реализации сетевых адаптеров в значительной степени стали общепринятым стандартом. Имея это в виду, среднему конечному пользователю вообще не нужно думать о «сетевом адаптере» — он использует терминологию и современное оборудование, мобильное устройство с программным обеспечением для подключения к локальной сети, а оттуда, к информационной супермагистрали, также известной как Интернет.

Типы и характеристики соединителей сетевого кабеля

В этом руководстве объясняется, какие кабели сетевого мультимедиа используют какие разъемы. Изучите спецификации наиболее распространенных типов сетевых мультимедийных разъемов.

Есть несколько типов сетевых кабелей. Каждый тип сетевого кабеля использует определенные типы разъемов для подключения к другому сетевому кабелю или сетевой карте. Чтобы соединить два сетевых кабеля или подключить сетевой кабель к сетевой карте, вам потребуются соответствующие разъемы.В следующем разделе мы обсудим некоторые наиболее распространенные и популярные сетевые мультимедийные разъемы.

Соединители цилиндрические

Разъемы

Barrel используются для соединения двух кабелей. Цилиндрические разъемы представляют собой розетки с обеих сторон. Они позволяют увеличить длину кабеля. Если у вас есть два небольших кабеля, вы можете сделать длинный кабель, соединив их через цилиндрический разъем.

Цилиндрические соединители

, которые используются для подключения коаксиальных кабелей, известны как цилиндрические соединители BNC .На следующем изображении показаны цилиндрические разъемы BNC.

Разъемы типа

типа «барабан», которые используются для подключения кабелей STP или UTP, известны как соединители LAN Ethernet или соединители . На следующем изображении показаны соединители или соединители Ethernet LAN.

Разъемы

Barrel не усиливают сигналы. Это означает, что после соединения общая длина кабеля не должна превышать максимальную поддерживающую длину кабеля. Например, стандартный кабель UTP поддерживает максимальное расстояние 100 метров.Можно соединить два кабеля UTP, если их сумма не более 100.

Например, вы можете присоединить следующие кабели.

Кабель 1 (45 метров) + кабель 2 (30 метров) = соединительный кабель (75 метров = 45 метров + 30 метров)

Длина соединительного кабеля менее 100 метров.

Но вы не можете присоединить следующие кабели.

Кабель 1 (65 метров) + кабель 2 (45 метров) = соединительный кабель (110 метров = 65 метров + 45 метров)

Длина соединительного кабеля более 100 метров.

F разъемы

Разъем F используется для подключения коаксиального кабеля к устройству. Разъемы F в основном используются для установки бытовой техники, такой как спутниковое телевидение, кабельный Интернет, камеры видеонаблюдения и т. Д. На следующем изображении показаны разъемы F.

Разъемы Terminator

Когда устройство передает сигналы по коаксиальному кабелю, сигналы проходят по его концу. Если к другому концу кабеля подключено другое устройство, оно получит сигнал.Но если другой конец кабеля открыт, сигналы будут отражаться и возвращаться в том же направлении, откуда пришли. Чтобы сигналы не возвращались, все конечные точки должны быть отключены.

Терминаторный разъем используется для оконечной точки коаксиального кабеля. На следующем изображении показаны разъемы терминатора.

Т-образные соединители

Т-образный соединитель создает точку подключения на коаксиальном кабеле. Точка подключения используется для подключения устройства к кабелю.

На следующем изображении показаны Т-образные соединители.

Разъемы RJ-11

Разъемы

RJ-11 рассчитаны на шесть маленьких контактов. Однако во многих случаях используются только два или четыре контакта. Например, стандартное телефонное соединение использует только два контакта, а модемное соединение DSL использует четыре контакта. У них есть небольшой пластиковый фланец в верхней части разъема для обеспечения надежного соединения.

На следующем изображении показаны разъемы RJ-11.

Разъемы RJ-45

Разъемы

RJ-45 похожи на разъемы RJ-11, но они разные.У них 8 контактов. Они также больше по размеру, чем RJ-11. Разъемы RJ-45 чаще всего используются в компьютерных сетях. Они используются с кабелями STP и UTP. Некоторые старые реализации Ethernet используют только четыре из восьми контактов. Современная реализация Ethernet использует все 8 контактов для достижения максимальной скорости передачи данных.

На следующем изображении показаны разъемы RJ-45.

Разъемы DB-9 (RS-232)

Разъем DB-9 или RS-232 соединяет устройство через последовательный порт.Имеет 9 контактов. Он доступен как с разъемами типа «папа», так и с разъемами «мама». Он используется для асинхронной последовательной связи. Другой конец кабеля можно подключить к любому популярному типу разъема. Например, вы можете подключить одну сторону кабеля к разъему DB-9, а другую сторону кабеля — к другому разъему DB-9, или к разъему RJ-45, или к разъему USB.

На следующем изображении показаны разъемы DB-9.

Одно из самых популярных применений разъема DB-9 — подключение последовательного порта компьютера к внешнему модему.

Разъемы универсальной последовательной шины (USB)

Разъемы USB

являются самыми популярными. Они поддерживают 127 устройств этой серии. Все современные компьютеры имеют порты USB. Большинство устройств, которые вы можете подключить к системе, имеют порты USB. Некоторыми примерами устройств, которые поддерживают или имеют порты USB, являются мыши, принтеры, сетевые карты, цифровые камеры, клавиатуры, сканеры, мобильные телефоны и флэш-накопители.

Если устройство имеет порт USB, вы можете использовать кабель с разъемом USB на обоих концах для подключения устройства к компьютеру.Если на устройстве нет порта USB, вы все равно можете подключить устройство к порту USB. Для этого вы можете использовать кабель с разъемом USB с одной стороны и соответствующим разъемом с другой.

Соединители для оптоволоконных кабелей

Для подключения оптоволоконных кабелей используются различные разъемы. Некоторые популярные разъемы — ST, SC, LC и MTRJ. Давайте обсудим эти разъемы.

Соединители с прямым наконечником (ST)

Разъемы с прямым наконечником (ST) также известны как байонетные разъемы .У них длинный наконечник, выходящий из разъема. Они обычно используются с кабелями MMF. В них используется замок байонетного типа с полукручивающейся головкой. Разъем ST подключается к оконечному устройству, вставляя соединитель в оконечное оборудование, а затем поворачивая корпус соединителя, чтобы зафиксировать его на месте.

На следующем изображении показаны разъемы ST.

Разъемы SC

Разъемы

SC также известны как абонентские разъемы , стандартные разъемы или квадратные разъемы .Разъем SC подключается к оконечному устройству, вставляя соединитель в оконечное устройство, и его можно удалить, потянув за соединитель из оконечного устройства. В нем используется двухтактный разъем, аналогичный аудио- и видеоразъемам.

На следующем изображении показаны разъемы SC.

Разъемы LC

Разъемы

LC известны как разъемы Lucent . Для надежного соединения они имеют сверху фланец, похожий на разъем RJ-45.Разъем LC подключается к оконечному устройству, вставляя соединитель в оконечное устройство, и его можно удалить, нажав на язычок на разъеме и вытащив его из оконечного устройства.

На следующем изображении показаны разъемы LC.

Разъемы MTRJ

Разъем MTRJ подключается к оконечному устройству, вставляя разъем в оконечное устройство, и его можно удалить, потянув за соединитель из оконечного устройства.Он включает в себя две оптоволоконные жилы: передающую и принимающую в одном соединителе.

На следующем изображении показаны разъемы MTRJ.

Это все для этого руководства. Если вам понравился этот урок, не забудьте поделиться им в своей любимой социальной сети.

Сетевая интерфейсная карта (NIC)

: типы, функции и определение — видео и стенограмма урока

Типовая сетевая карта

Соединение Ethernet

Наиболее широко используемым сетевым соединением для персональных компьютеров является соединение Ethernet .Ethernet действительно является стандартом для компьютерных сетевых технологий, который описывает как аппаратное обеспечение, так и протоколы связи. Ethernet был коммерчески представлен в 1980 году и в значительной степени заменил другие технологии проводных сетей.

Поскольку Ethernet так широко используется, большинство современных компьютеров имеют сетевую карту, встроенную в материнскую плату. Отдельная сетевая карта не требуется, если не используется другой тип сети. Здесь вы можете увидеть соединение Ethernet, встроенное в материнскую плату. Несколько других подключений расположены непосредственно рядом с подключением Ethernet.

Подключение Ethernet, встроенное в материнскую плату

Соединение Ethernet использует стандартный интерфейс, известный как разъем RJ45 . «RJ» означает «зарегистрированный домкрат».

Кабель Ethernet с разъемом RJ45

Этот кабель подключается к Ethernet-соединению компьютера. Небольшие светодиодные индикаторы, встроенные в соединение, показывают, что соединение активно и передаются ли данные.

Беспроводное соединение

В то время как большинство настольных компьютеров используют проводное соединение, мобильные вычислительные устройства, такие как ноутбуки, планшеты и смартфоны, используют беспроводное соединение. Наиболее широко используемой системой для беспроводных подключений является WiFi , которая использует радиосигналы.

Большинство портативных компьютеров имеют как Ethernet-соединение, так и соединение Wi-Fi, в то время как устройства меньшего размера обычно имеют только соединение Wi-Fi. Сетевая карта управляет обоими типами подключений, поэтому, независимо от того, используете ли вы подключение по Ethernet или Wi-Fi, вы можете использовать свой компьютер для одних и тех же задач независимо от типа подключения.Беспроводные соединения, как правило, медленнее и иногда менее безопасны, но в типичной сети эти два соединения предназначены для бесперебойной работы друг с другом.

Краткое содержание урока

Сетевое подключение является ключевым фактором для современных компьютеров. Для подключения к сети компьютер использует карту сетевого интерфейса или контроллер (NIC) . Часто это встроено в материнскую плату. Двумя наиболее распространенными типами сетевых подключений являются Ethernet (проводной) и WiFi (беспроводной) .

Ключевые термины

Современные компьютеры используют сетевые адаптеры для подключения к сети

• Сетевая карта (NIC) : позволяет компьютеру подключаться к компьютерной сети через Ethernet или WiFi
• Ethernet : проводное соединение
• WiFi : беспроводное соединение
• Local Area Network_: тип NIC
• Разъем RJ45 : кабель, используемый для подключения компьютера к Ethernet

Результаты обучения

Когда вы закончите этот урок, примените свои знания для достижения следующих целей:

• Укажите функцию сетевой карты
• Оцените процессы, необходимые для подключения компьютера к Wi-Fi или Ethernet

Руководство по оптоволоконным и сетевым разъемам

Что такое оптоволоконные и сетевые разъемы?

Оптоволоконные соединители уникальны.Волоконно-оптические кабели передают световые импульсы вместо электрических сигналов, поэтому выводы должны быть более точными. Вместо того, чтобы просто позволять контактам контактировать металл-металл, оптоволоконные соединители должны идеально выравнивать микроскопические стеклянные волокна для обеспечения связи. Хотя существует много различных типов оптоволоконных соединителей, они имеют схожие конструктивные характеристики. Симплекс или дуплекс: Симплекс означает 1 разъем на конец, а дуплексный означает 2 разъема на конец. Оптоволоконный соединитель состоит из трех основных компонентов: наконечника, корпуса соединителя и соединительного механизма.

• Феррула: это тонкая структура (часто цилиндрическая), которая фактически удерживает стекловолокно. Он имеет выемку в центре, которая обеспечивает плотный захват волокна. Наконечники обычно изготавливаются из керамики, металла или высококачественного пластика и обычно удерживают одну прядь волокна.
• Корпус соединителя: это пластиковая или металлическая конструкция, которая удерживает наконечник, прикрепляется к оболочке и укрепляет элементы самого оптоволоконного кабеля.
• Механизм соединения: это часть корпуса соединителя, которая удерживает соединитель на месте, когда он присоединяется к другому устройству (коммутатору, сетевой карте, соединителю переборки и т. Д.). Это может быть защелка, гайка байонетного типа или подобное приспособление.

Выберите оптоволоконный соединитель, о котором вы хотите узнать больше:

Доступны другие соединители:

---

ST

Соединитель ST был одним из первых типов соединителей, широко применяемых в приложениях для оптоволоконных сетей. Первоначально разработанный AT&T, он расшифровывается как Straight Tip connector. Для соединений ST используется наконечник 2,5 мм с круглым пластиковым или металлическим корпусом. Разъем остается на месте с помощью байонетного механизма «вкручивание / откручивание».Несмотря на огромную популярность в течение многих лет, разъем ST постепенно вытесняется более мелкими и плотными соединениями во многих установках.

Shop ST

---

SC

В разъемах SC также используется круглый наконечник 2,5 мм для удержания одиночного волокна. В них используется сопрягаемый механизм «нажимать / снимать», который, как правило, проще в использовании, чем поворотный соединитель ST в ограниченном пространстве. Корпус разъема SC имеет квадратную форму, и два разъема SC обычно удерживаются вместе пластиковым зажимом (это называется дуплексным соединением).Разъем SC был разработан в Японии NTT (японской телекоммуникационной компанией) и считается аббревиатурой от Subscriber Connector или, возможно, Standard Connector.

Shop SC

---

MTP

^®

Гнездо:

изображение для расширения

MTP ^® — это особый тип оптоволоконного соединителя. Сделанный US Conec, он является усовершенствованием оригинального разъема MPO (Multi-fiber Push-On), разработанного NTT.Разъем MTP ^® предназначен для подключения нескольких волокон — до 12 жил — в одном наконечнике. Соединения MTP ^® удерживаются на месте с помощью защелки для установки / снятия, а также могут отличаться парой металлических направляющих штифтов, которые выступают из передней части соединителя. Из-за большого количества волоконных прядей, доступных в небольшом соединении, сборки MTP ^® используются для магистральных сетей, кросс-коммутации и коммутации.

Магазин MTP ^®

---

LC

Одним из популярных разъемов малого форм-фактора (SFF) является тип LC.Этот интерфейс был разработан Lucent Technologies (отсюда и Lucent Connector). В нем используется фиксирующий механизм язычка, похожий на телефонный разъем или разъем RJ45, а корпус разъема напоминает квадратную форму разъема SC. Соединители LC обычно соединяются в дуплексной конфигурации с помощью пластикового зажима. Обойма разъема LC составляет 1,25 мм.

Shop LC

---

MTRJ

Это еще один популярный разъем SFF. Основанный на спецификации NTT, он был разработан AMP / Tyco и Corning и расшифровывается как Mechanical Transfer-Registered Jack.Разъем MTRJ очень похож на модульную вилку в стиле RJ, даже получив часть своего названия из-за сходства. Соединители MTRJ всегда дуплексные, так как содержат два волокна. Корпус и наконечник обычно изготавливаются из пластика или пластикового композита и фиксируются на месте с помощью язычка (точно так же, как модульная вилка RJ-типа).

Магазин MTRJ

---

RJ-45

Штекер:

Женский:

изображение для расширения

8-позиционный 8-проводной модульный разъем, который чаще всего используется для сетей передачи данных, таких как Ethernet.Разъемы RJ-45 физически шире, чем разъемы RJ-11/12, используемые для телефона. В сетевых приложениях кабельные сборки RJ-45 используются для подключения коммутационной панели к сетевому коммутатору, а также для подключения сетевой карты компьютера к порту данных.

Shop RJ-45

---

Infiniband

^™ (4x)

Infiniband — это коммуникационная технология ввода-вывода с высокой пропускной способностью, которая обычно используется в центрах обработки данных, кластерах серверов и приложениях для высокопроизводительных вычислений.В кабелях Infiniband используется разъем на основе серии Micro GigaCN, разработанный Fujitsu. Наиболее распространенным типом используемого соединителя является «4X», названный так потому, что он поддерживает четыре канала агрегированных данных. Кабельная сборка будет похожа на кабели 10G-CX4; однако кабели 10G-CX4 тестируются на соответствие другому набору стандартов. Кабели Infiniband нельзя использовать в приложениях 10G-CX4.

Shop Infiniband ^™

---

10G-CX4

10G-CX4 был первым опубликованным стандартом для меди 10G.Используемый разъем аналогичен разъему Infiniband. Спецификация 10G-CX4 предназначена для работы на расстоянии до 15 метров. Каждая из 4 полос пропускает 3,125 Гбод полосы пропускания сигнализации. 10G-CX4 дает преимущество в виде низкого энергопотребления, низкой стоимости и малой задержки.

---

FDDI

FDDI означает оптоволоконный распределенный интерфейс данных и фактически относится к стандарту локальной сети, например Ethernet или Token Ring. Терминал на самом оптоволоконном кабеле называется разъемом FDDI или также известен как разъем MIC (разъем мультимедийного интерфейса).Он содержит две манжеты в большом, громоздком пластиковом корпусе, в котором используется механизм удержания язычка.

---

Разъемы малого форм-фактора (SFF)

Разъемы SFF выросли из попытки уменьшить размеры оптоволоконных соединений. В стойке или шкафу пространство для нескольких подключений ограничено, поэтому производители искали способ увеличить плотность портов. Для разъемов меньшего размера был разработан стандарт, названный SFF (Small Form Factor). Существует много различных типов разъемов SFF, но все они меньше, чем обычные соединения ST или SC.

---

Все еще не уверены?
Мы готовы помочь, просто свяжитесь с нами! Или используйте ConnectXpress, чтобы найти нужный вам продукт.

Используйте SAVE20NOW при оформлении заказа, чтобы получить скидку 20% на
весь ваш заказ. Только цена рекомендованной розничной цены,
без учета налогов и доставки.

Извините, не сегодняЗакрыть карту сетевого интерфейса

— обзор

Многосетевые серверы

При выборе сетевой карты следует учитывать один фактор: делать машину многодомной или нет. Машина является многосетевой , если она содержит две или более сетевых адаптеров, каждая из которых подключается к сегменту сети.Это могут быть отдельные сегменты или один и тот же сегмент в случае множественной адресации машины из-за проблем с избыточностью или скоростью. Многосетевые машины могут действовать как маршрутизаторы, если фактический маршрутизатор недоступен, но это потребляет центральный процессор (ЦП) для обеспечения службы маршрутизации. Многодомность сервера XenApp может быть реализована по нескольким причинам, в том числе:

▪

Серверы, требующие избыточного доступа

▪

Серверы, которым требуется доступ к внешнему управлению (только удаленное администрирование)

▪

Серверы, которым требуется отдельная резервная сеть

▪

Конфигурация частной внутренней сети

▪

Серверы, которым требуется связь с ресурсами вне внутренней сети.

Узкие места в сети могут возникать в любое время, когда приложение, выполняемое сервером XenApp, фактически не существует на самом сервере. Например, Microsoft Word обычно устанавливается локально на сервере XenApp, но данные обычно существуют где-то еще в сети. Это еще более верно для клиент-серверных приложений, таких как PeopleSoft или SAP. Хотя пропускная способность, используемая сеансами, которые размещает сервер, относительно мала, требования к сети для этих сеансов будут значительно выше.Есть несколько способов решения этой проблемы:

▪

Объединенные карты для увеличения доступной полосы пропускания

▪

Совместное размещение приложения и данных на сервере презентаций

▪

Многосетевые серверы с сетью подключает эту отдельную полосу пропускания сеанса от полосы пропускания приложения

Объединение сетевых карт для резервирования почти всегда является хорошей идеей. Объединяя несколько сетевых карт вместе, их «физическая» пропускная способность может быть логически суммирована, чтобы обеспечить большее количество «каналов».«Большинство сетевых карт сегодня поддерживают объединение в группы (в различных формах), а в некоторых случаях возможность объединять разнородные сетевые карты (например, карту 10/100 Мбит / с с картой 1 Гбит / с), если возникает необходимость. Мы рекомендуем вам всегда пытаться объединить идентичные карты, чтобы уменьшить сложность и проблемы с поддержкой, которые могут возникнуть в противном случае.

Размещение приложения и данных на сервере XenApp, безусловно, уменьшит объем трафика, необходимый для обслуживания запроса пользователя, тем самым устраняя сеть как потенциальное узкое место.Однако это действие означает, что мы косвенно создали единую точку отказа для доступа к этому приложению. Если данные расположены на одном сервере XenApp Server, мы, скорее всего, не сможем «сбалансировать нагрузку» приложения на ферме; поэтому этот вариант не является жизнеспособным решением, за исключением определенных обстоятельств.

Последний вариант множественной адресации нашего сервера XenApp Server предоставляет множество возможностей для повышения производительности и, в более ограниченном виде, для повышения отказоустойчивости.Концепция серверов множественной адресации всех видов существовала в сетевом мире почти столько же, сколько и сама сеть! Многосетевые серверы представили решения для обеспечения отказоустойчивости, увеличения пропускной способности и, в некоторых случаях, «частных» сетей для служб резервного копирования и аутентификации. Однако исторически у предков XenApp были проблемы с несколькими «путями» к серверу. В прошлом сервер Citrix мог непреднамеренно направить сеанс пользователя на «неправильную» карту в сценарии многодомного сервера, создавая таким образом отказ в обслуживании.Эта проблема давно решена, поэтому сегодня мы можем обсудить преимущества множественной адресации наших серверов XenApp для повышения качества обслуживания (QoS).

Путем множественной адресации серверов XenApp вы можете сегментировать трафик сеанса от трафика данных (а также, возможно, трафика аутентификации и резервного копирования). Размещение двух «ветвей» или «маршрутов» к сети также может обеспечить некоторую степень отказоустойчивости для доступа к конкретному серверу XenApp (хотя обычно это не так надежно или автоматически, как объединение).Ситуация возникает из-за характера приложения и доступа к сети. Рассмотрим следующий сценарий. Предположим, у вас есть один сервер XenApp с одной сетевой картой для всех пользовательских сеансов и доступа к сетевым данным. Сервер обслуживает 50 пользовательских сессий. Все приложения работают нормально, за исключением вашей внутренней системы базы данных для отслеживания заказов. Когда приложение, работающее на сервере XenApp Server (или клиентской рабочей станции), обращается к базе данных для запросов, между сервером и базой данных создается большой объем трафика до тех пор, пока запрос не будет выполнен.Это приводит к периодам замедления других пользовательских сеансов на сервере (даже если с процессором, памятью и производительностью диска все в порядке). Почему? Ответ заключается в том, что все пользовательские сеансы и доступ к данным приложения конкурируют за одно и то же сетевое соединение. Рассмотрите возможность разделения пользовательских сеансов и доступа к базе данных на две отдельные сетевые карты. Рисунок 8.4 демонстрирует эту концепцию изоляции сети «данных» от сети «сеанса».

Рисунок 8.4. Многосетевой сервер XenApp

Характеристики кабелей

Ethernet

Ethernet-адаптеры Intel® имеют небольшой разъем RJ45 с защелкой.Кабели RJ45 также известны как витая пара Ethernet (TPE), неэкранированная витая пара (UTP) и 10BASE-T. Тип кабеля, который вы должны использовать, зависит от вашего адаптера.

Темы, рассмотренные ниже:

• Основы кабельной разводки
• Адаптеры Fast Ethernet и Gigabit
• Адаптеры 100BASE-T4
• Соединение двух станций без коммутатора
• Целостность канала
• Общие проблемы

3

Для работы со скоростью 10 Мбит / с см. Файл справки по спецификациям кабелей 10 Мбит / с.

Основы кабельной разводки

Кабели должны соответствовать стандарту IEEE 802.3 10BASE-T для двухпарного кабеля UTP.

• Для Fast Ethernet и Gigabit кабель должен быть категории 5 или 6.
• Для 100BASE-T4 кабель должен быть категории 3 или выше.

Длина кабеля между компьютером и коммутатором не должна превышать 100 метров.

Для каждого сигнала требуется пара проводов (полярности сигналов + и -).Пара — это два провода, обычно одного цвета, внутри кабеля большего размера.

Соблюдайте полярность проводов от конца до конца. Например, провод, подключенный к контакту 1 на одном конце, должен подключаться к контакту 1 на другом конце.

Промежуточное кабельное оборудование, такое как перфорированные блоки и настенные панели, должно соответствовать номинальной категории кабеля или превышать его.

При раскручивании пары проводов для обжима не раскручивайте провод более чем на 1/2 дюйма или примерно на 1½ витка.

Адаптеры Fast Ethernet и Gigabit

Распиновка кабеля и разъема

Если вам нужно отремонтировать кабель или предоставить разъемы для кабеля UTP, проводите прямо (показан кабель MDI):

2 9020 2 9020

Функция	Контакт №	Контакт №
TX +	1	1
TX-	2
RX-	6	6

Контакты 1 и 2 должны быть парой.Контакты 3 и 6 должны быть парой. Пара — это два провода, обычно одного цвета, скрученные друг вокруг друга в большом кабеле.

Для использования прямого кабеля в коммутаторе предусмотрена функция внутреннего кроссовера передачи / приема. Цепь передачи сетевой карты подключена к цепи приема коммутатора и наоборот.

Распиновка разъема RJ45 (предлагаемые цвета проводов):

1	| — |	8	| коричневый или коричневый / белый — | \
2	| — |	7	| —белый / коричневый ————— | \
3	| — —-	6	| зеленый или зеленый / белый —- | \
4	| — |	5	| синий или бело-голубой ——— | —
5	| — |	4	| —белый / синий —————— | _CABLE
6	| — —-	3	| —белый / зеленый ————— | /
7	| — |	2	| оранжевый или оранжевый / белый- | /
8	| — |	1	| —белый / оранжевый ————— | /
ВИД С КОНЦА		ВИД Сверху (напротив фиксатора)

Название и функция контакта:

1. Передача данных плюс (TD +): положительный сигнал для дифференциальной пары TD.Сигнал содержит последовательный выходной поток данных, передаваемый в сеть.

2. Минус передаваемых данных (TD-): отрицательный сигнал для дифференциальной пары TD. Он содержит тот же выход, что и контакт 1.

3. Прием данных плюс (RD +): положительный сигнал для дифференциальной пары RD. Сигнал содержит поток последовательных входных данных, полученных из сети.

4. Не используется.

5. Не используется.

6. Минус приема данных (RD-): отрицательный сигнал для дифференциальной пары RD.Сигнал содержит тот же вход, что и контакт 3.

7. Не используется.

8. Не используется.

Распиновка кабелей и разъемов

В отличие от кабелей TX, в кабелях T4 не используются отдельные выделенные пары для передачи или приема данных. В кабелях T4 используются все четыре пары проводов. Три пары передают данные, а четвертая пара обнаруживает коллизии.

Пары контактов:

3

3

Контакт #	Сигнал
1	TX_D1 +
2	BI_D3 +
5	BI_D3-
6	RX_D2-
7	BI_D4 +
BI_D4 +
9204
пара. Контакты 3 и 6 должны быть парой. Контакты 4 и 5 должны быть парой. Контакты 7 и 8 должны быть парой. Для использования прямого кабеля в коммутаторе предусмотрена функция внутреннего кроссовера передачи / приема. Цепь передачи сетевой карты подключена к цепи приема коммутатора и наоборот. Соединение двух рабочих станций без коммутатора Fast Ethernet и Gigabit используют звездообразную топологию. Коммутатор находится в центре звезды, и каждая рабочая станция или сервер подключены к коммутатору. В целях тестирования вы можете напрямую соединить две рабочие станции или рабочую станцию ​​и сервер без использования коммутатора. Для установки требуется специальный кабель с функцией кроссовера, описанной ранее в этом документе. См. Схему ниже, чтобы узнать, какие провода пересекать. Кроссовер Ethernet ( MDI-X) схема кабеля: Функция 1 9020 Функция Контакт № Контакт № 3 RX + TX- 2 6 RX- RX + 3 1 TX + TX- Пара принимаемых данных (два провода, обозначенные RD) должна быть витой парой.Пара данных передачи (обозначенная TD) должна быть витой парой. Схема перекрестного кабеля Ethernet BI_D3- Контакт # Сигнал Сигнал Контакт # 2 TX_D1- RX_D2- 6 3 RX_D2 + TX_D1 + 1 9020 BI 9020 BI BI_D4- 8 6 RX_D2- TX_D1- 2 7 BI_D4 9020 BI_D4 + 9020 BI_D4 + 9020 BI_D4 + 9020 BI_D4 + 9020 BI_D4 + 9020 BI_D4 + БИ_Д3- 5 902 03 Пара принимаемых данных (два провода, обозначенные RX_D2) должна быть витой парой.Пара данных передачи (обозначенная TX_D1) должна быть витой парой. Первая двунаправленная пара (обозначенная BI_D3) должна быть витой парой, а вторая двунаправленная пара (обозначенная BI_D4) должна быть витой парой. Вы можете использовать кабель категории 3, 4, 5 или 6. Целостность соединения Светодиоды на адаптерах показывают целостность связи: Индикатор LNK для соединения Индикатор ACT для активности Индикатор 1000, указывающий на соединение 1000 Мбит / с В некоторых моделях используется один светодиод для отображения как ссылки, так и активности. Дополнительную информацию см. В руководстве по установке адаптера или в файле Readme светодиодов диагностики . Примечание Светодиод ACT указывает активность чтения / записи в сети, не обязательно активность адаптера. Общие проблемы Если в кабеле или коммутационном шкафу перекрещен провод, коммутатор не может обнаружить рабочую станцию. На коммутаторе и адаптере должен быть световой индикатор.Убедитесь, что проводка правильная. Проблемы полярности Распространенной проблемой в проводке 10BASE-T является пересечение положительной и отрицательной фаз сигналов передачи или приема. Например, скрещивание контактов 1 (TX +) и 2 (TX-). Ethernet-адаптеры Intel® автоматически обнаруживают эту проблему и корректируют ее внутри. Мы рекомендуем вам проверить вашу проводку, чтобы устранить проблему. USB-C — адаптер Gigabit Ethernet Если устройство USB не работает после того, как компьютер находится в расширенном режиме гибернации, вероятно, Windows автоматически отключила корневой концентратор USB для экономии энергии. Следующие шаги описывают, как настроить корневой концентратор USB, чтобы он оставался включенным во время гибернации, чтобы этого не произошло. Windows 10/8 На клавиатуре нажмите клавишу Windows + X и выберите Панель управления . Щелкните Оборудование и звук , затем щелкните Электропитание . Нажмите Изменить настройки плана для плана, который вы хотите изменить. Нажмите Изменить дополнительные параметры питания . Щелкните значок плюс (+) рядом с «Настройки USB» и «Настройка выборочной приостановки USB», чтобы развернуть параметры и изменить настройку на Отключено . Нажмите ОК , чтобы применить настройку. Примечание : Вам может потребоваться отключить и снова подключить устройство USB после применения этих настроек, чтобы восстановить соединение. Windows 7 / Vista Нажмите кнопку Пуск и выберите Панель управления . Щелкните Оборудование и звук , затем щелкните Электропитание . Нажмите Изменить настройки плана для плана, который вы хотите изменить. Нажмите Изменить дополнительные параметры питания . Щелкните значок плюс (+) рядом с «Настройки USB» и «Настройка выборочной приостановки USB», чтобы развернуть параметры и изменить настройку на Отключено . Нажмите ОК , чтобы применить настройку. Примечание : Вам может потребоваться отключить и снова подключить устройство USB после применения этих настроек, чтобы восстановить соединение. Windows XP На рабочем столе щелкните правой кнопкой мыши значок Мой компьютер и выберите Свойства . Щелкните вкладку Диспетчер устройств . Разверните Контроллеры универсальной последовательной шины , щелкнув стрелку слева от нее. Щелкните правой кнопкой мыши первое устройство USB Root Hub и выберите Properties . Щелкните вкладку Управление питанием . Снимите флажок рядом с Разрешить компьютеру выключать это устройство для экономии энергии . Нажмите ОК , чтобы применить настройку. Повторите шаги 4–7 для всех оставшихся устройств в разделе «Контроллеры универсальной последовательной шины» с « Root Hub » в имени. Примечание : Вам может потребоваться отключить и снова подключить устройство USB после применения этих настроек, чтобы восстановить соединение. . Leave a comment Cancel reply Related Posts Как вызвать панель управления в windows 10: Как открыть панель управления в Windows (в т.ч. в Windows 10, где убрали ссылки на нее) Posted by alexxlab - 26.07.2021 512 кб в гб: Килобайт в Мегабайт | Онлайн калькулятор Posted by alexxlab - 25.07.2021 Как посмотреть на какие сайты заходили с моего wifi: Просмотр истории посещенных сайтов через Wi-Fi роутер Posted by alexxlab - 24.07.2021
