что важно знать про опрессовку кабельных наконечников?

Содержание:

  • Что такое опрессовка наконечников и в чём её преимущество
  • Типы кабельных наконечников
  • Клеммные кабельные наконечник типа «открытый цилиндр»
  • Втулочные кабельные наконечники
  • Трубчатые неизолированные кабельные наконечники
  • Трубчатые изолированные кабельные наконечники
  • Штыревые Turned Pin контакты (D-SUB)
  • Коаксиальные коннекторы BNC, TNC, SMA, SMB, SMC, F-типа
  • Оптоволоконные коннекторы
  • Модульные вилки RJ9, RJ11, RJ12, RJ14, RJ25, RJ45
  • Универсальный кримпер и сменные матрицы для обжима
  • Площадь поперечного сечения провода, перевод AWG в мм и мм2

1. Что такое опрессовка кабельных наконечников

Опрессовка (обжим, пресс, кримп) — это метод постоянного соединения провода (кабеля) с разъемом, при котором проводник вставляется в цилиндр разъема, который затем сжимается вокруг провода для образования твердого соединения.

Или по-простому – это установка коннектора с помощью кримпера.

Технически проводник и коннектор деформируются при настолько высоком давлении, что материалы как бы сливаются воедино, разрушаются оксидные слои и получается высококачественное газонепроницаемое соединение, механические и электрические свойства которого превосходят свойства самого провода. Побочным и важным эффектом такого процесса объединения (холодного слияния) является то, что механическая прочность и электрическая проводимость увеличиваются вместе со сжатием. Но только до определённого момента. На графике показана зависимость прочности и проводимости материалов от сжатия:

Зависимость проводимости и прочности от силы сдавливания кабельного наконечника

Как правило, механическая прочность соединения является наибольшей, когда общая площадь поперечного сечения меди была уменьшена на 10%. При меньшем сжатии провод может выскакивать из коннектора. При слишком сильном сжатии, нити провода имеют тенденцию деформироваться и разрушаться. Эксперименты показали, что максимальная проводимость возникает при сжатии около 30%. Это обусловлено более эффективным разрушением оксидных слоев между клеммой и проводом возникающей при более жестокой деформации. Тем не менее, при таком сдавливании, механическая прочность материалов сильно ухудшается. Оптимальная опрессовка — это компромисс между электрическими требованиями и механическими характеристиками. График показывает, что оптимальная компрессия для многих типов разъемов лежит в пределах 10-20% от исходного сечения. Сила и профиль обжима должны быть разработаны таким образом, чтобы обеспечить оптимальные электрические и механические характеристики, необходимые для конкретного применения.

Метод опрессовки имеет преимущества в сравнении с винтовым креплением и пайкой. Каждый, кто когда-либо соединял зачищенные провода винтовыми клеммами, понимает, что это не лучший метод. Провода часто пережимаются и ломаются, или недожимаются и выпадают! Пайка требует определённых условий, навыков и как минимум доступа к сети 220 Вольт, что не всегда возможно.

Для преодоления этих проблем в прошлом веке были разработаны кабельные наконечники, обеспечивающие правильное электрическое соединение. Сегодня обжим — это основной метод крепления разъема к проводу, или кабелю. По сути, опрессовка является относительно недорогой по сравнению с другими альтернативами, она опробована, испытана и доказана.

Преимущества опрессовки:

  • Испытан и проверен — используется во всех отраслях промышленности во всем мире.
  • Низкая стоимость соединителей и установки — массовое производство снизило стоимость деталей и инструментов.
  • Надежный — проверено на протяжении более чем 100 лет.
  • Быстрый — новейшие конструкции обжимных инструментов обеспечивают превосходную скорость монтажа.
  • Доступный — разъемы изготавливаются практически для любой области применения.
  • Простой контроль и проверка — от визуальных до лабораторных методов.
  • Не требует нагрева или химикатов — более безопасный метод.
  • Не требует высокой квалификации — современные кримперы минимизируют риск человеческой ошибки.
  • Экологически чистый — вредные газы не выделяются, как в случае пайки.

2. Типы кабельных наконечников (по профилю опрессовки)

  • Трубчатые неизолированные кабельные наконечники
  • Трубчатые изолированные кабельные наконечники
  • Втулочные и концевые кабельные наконечники:
  • Штыревые Turned Pin контакты (D-Sub)
  • Клеммные кабельные наконечники (открытый цилиндр)
  • Коаксиальные разъёмы
  • Оптоволоконные коннекторы
  • Модульные вилки для интерфейсов RJ45, RJ11, RJ14, RJ25

3. Клеммные кабельные наконечники типа «открытый цилиндр»

Этот тип коннектора часто называют авто клеммы или клеммные зажимы. Оригинальное наименование этих соединителей – «open barrel» («открытая бочка» или «открытый цилиндр»). Наименование они получили из-за внешнего вида своего крепёжного хвостовика, который выглядит как разрезанная трубка с развёрнутыми наружу стенками-лепестками чем-то, напоминающими крылья бабочки. Существует множество форм коннекторов с хвостовиком типа открытый цилиндр. Они используются в автомобилях, бытовой технике, Hi-Fi оборудовании и т. д.

Обжимной профиль в поперечном сечении обычно имеет B-образную форму с лепестками, вгрызающимися в изоляцию и проводники. Эти соединители относительно дешевы в изготовлении, и, поскольку они могут поставляться в виде цепи (соединены вместе), они идеально подходят для производства в больших объемах с использованием полностью автоматических отрезных лент и концевых станков. Тем не менее, сама форма обжима является одной из самых трудно обжимаемых, особенно при использовании ручного инструмента. Только качественные ручные пресс клещи могут дать повторяемый стабильный обжим клеммных разъемов.


Клеммные кабельные наконечники типа «открытый цилиндр» под опрессовку

Профиль обжима

Инструмент для обжима клеммных кабельных наконечников (кримперы и пресс-клещи)

4.

Втулочные кабельные наконечники

Могут быть изолированными и нет. Используются для улучшения проводимости, защиты и надёжности крепления проводника. Обеспечивает крепкое соединение с клеммными колодками и винтовыми соединителями. В таких наконечниках обжимается не хвостовик, а передняя часть коннектора. Профили обжима: трапеция, квадрат, шестигранник, двенадцатигранник.

Втулочные изолированные и неизолированные кабельные наконечники под опрессовку


Профили обжима

Инструмент для обжима втулочных кабельных наконечников (кримперы и пресс-клещи)

5. Трубчатые неизолированные кабельные наконечники

Изготовливаются из листовой или трубной меди и латуни. Швы трубки коннектора могут быть спаяны вместе для обеспечения лучшей опрессовки наконечника. Матрица пресс-клещей обычно имеет выступ-зуб для вдавливания трубки, или может иметь шестигранный профиль для больших сечений. Особенностью неизолированных трубчатых соединителей является то, что при опрессовке они должны быть правильно выровнены.

Шов трубки должен находится в центре вверху, иначе он может быть повреждён.


Наконечники кабельные медные луженые под опрессовку


Профили обжима

  1. кольцевой медный луженый наконечник
  2. вилочный медный луженый наконечник
  3. плоский медный луженый наконечник
  4. штыревой медный луженый наконечник

Инструмент для обжима трубчатых неизолированных кабельных наконечников (кримперы и пресс-клещи)

6. Трубчатые изолированные кабельные наконечники

Трубчатые наконечники с изоляционным покрытием. Обжимной профиль обычно овальный или подобен овалу. Изоляция имеет цветовую маркировку для обозначения сечения совместимого провода: красный 0.5 – 1.5 мм2, синий 1.5 – 2.5 мм2 и желтый 4.0 – 6.0 мм2. Внутренние края изоляции часто выгнуты наружу, чтобы обеспечить легкий ввод провода в разъем. Особенностью изолированных цилиндрических соединителей является то, что при опрессовке они должны быть правильно выровнены (шов в центре вверху), для гарантии, что паяный шов не будет поврежден.

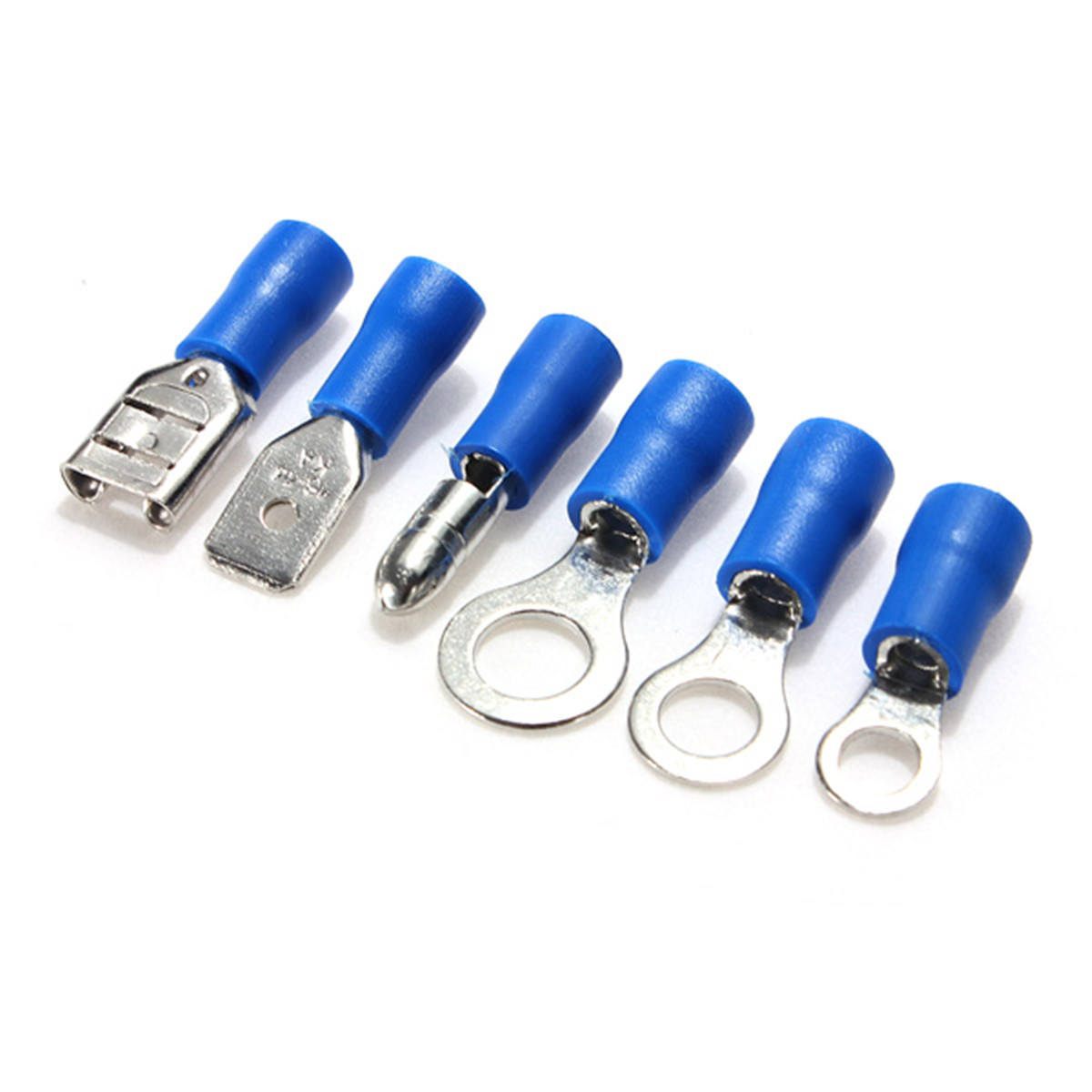

Трубчатые изолированные кабельные наконечники под опрессовку

  1. Штекерный изолированный коннектор «папа»
  2. Вилочный изолированный коннектор
  3. Кольцевой изолированный коннектор
  4. Плоский полностью изолированный коннектор «мама»
  5. Плоский изолированный коннектор «мама»
  6. Плоский изолированный коннектор «папа»
  7. Штекерный изолированный коннектор «мама»
  8. Соединительная трубка изолированная
  9. Соединительная трубка изолированная термоусадочная


Профиль обжима

Инструмент для обжима трубчатых изолированных кабельных наконечников (кримперы и пресс-клещи)

7. Штыревые Turned Pin контакты (D-SUB)

Pin коннекторы имеют очень высокое качество и стоимость. Доступны в конфигурациях «мама» и «папа». Используются в модульных вилках и розетках высокой плотности. Профиль обжима обычно квадратный. Из-за небольшого размера этих разъемов на обжимных инструментах (кримперах) обычно предусмотрены специальные держатели для закрепления разъема.


Штыревые Turned Pin / D-Sub контакты


Профиль обжима

Инструмент для обжима Turned Pin и D-SUB контактов (кримперы и пресс-клещи)

8. Коаксиальные разъёмы под опрессовку BNC, TNC, SMA, SMB, SMC, F

Коаксиальный радиочастотный разъём (RF-разъём, Radio frequency connector) — предназначенный для соединения коаксиального кабеля с оборудованием и для соединения двух коаксиальных кабелей вместе. Соединители бывают двух видов: вилки (штыревая часть, «папа») и розетки (гнездовая часть, «мама»). Для коаксиальных разъемов обычно требуется два обжима, один на центральном штыре, а другой — на оплеточной втулке.

BNC коннектор (Bayonet Neill-Concelman)

Наиболее распространенный, широко используется в видео- и радиочастотных (RF) приложениях для сетей 2,4 ГГц,
10BASE2 Ethernet, кабельных соединениях, сетевых картах и измерительных приборах. Коннекторы BNC устанавливаются на коаксиальный кабель диаметром до 8 мм (RG59, RG58, RG-6, RG-51).


Обжимные коаксиальные коннекторы типа BNC



TNC коннектор (Threaded Neill-Concelman)

Версия BNC коннектора с резьбовым соединением. Работает на частотах до 12 ГГц. Используется в антеннах.


Обжимные коаксиальные коннекторы типа TNC



SMA коннектор (Sub-miniature version A)

Один из наиболее распространенных радиочастотных / микроволновых разъемов. Работает до 12,4 ГГц, а возможно и до 18 или 24 ГГц. Используется в авионике, радиолокации и микроволновой связи. Вилка (разъём типа «папа») имеет шестигранную гайку 7.925 мм, внутреннюю резьбу и выступающий контакт. Разъёмы SMA рассчитаны на 500 циклов подключения/отключения при условии правильной затяжки гайки. Для правильной затяжки требуется динамометрический ключ (0.3-0.6 Н•м для медных разъёмов и 0.8-1 Н•м для стальных).


Обжимные коаксиальные коннекторы типа SMA



SMB коннектор (Sub-miniature version B)

Это уменьшенная версия SMC также они меньше чем SMA. Имеет защелкивающуюся муфту. Предназначен для частот от 2–4 ГГц, но может работать до 10 ГГц. SMB устанавливаются на кабели: 3 мм / 1.7 мм (внешний / внутренний диаметр) и 2.2 мм / 1.0 мм (внешний / внутренний диаметр).


Обжимные коаксиальные коннекторы типа SMB



SMC коннектор (Sub-miniature version C)

Представляет собой небольшую винтовую версию SMA. Используется до 10 ГГц, в основном в микроволновых средах. Фиксируется с помощью резьбы. На разъёмы может быть нанесён слой золота, никеля, серебра или других металлов. Применяются для соединения Wi-Fi оборудования с антеннами и в СВЧ-устройствах с повышенными требованиями к защите от вибраций. Диаметр совместимого коаксиального кабеля: от 2 мм до 3 мм.


Обжимные коаксиальные коннекторы типа SMC



F — коннектор

Разработан для телевизионного оборудования. Самый дешёвый соединитель для высоких частот на сегодняшний день. Рабочая частота до 2150 МГц. Соединители F-типа, обычно, устанавливаются на коаксиальный кабель диаметром до 7 мм. В соединителях для кабеля диаметром до 11 мм используются специальная вставка и насадка на центральную жилу.


Обжимные коаксиальные коннекторы F-типа


Профили обжима



Инструмент для обжима коаксиальных коннекторов BNC, TNC, SMA, SMB, SMC, F (кримперы и пресс-клещи)

Инструмент для напрессовки BNC/RCA/F коннекторов на коаксиальный кабель

Коаксиальные кабели и их характеристики

Марка кабеля Диаметр кабеля,
мм		 Сопротивление
волновое, Ом		 Ёмкость погонная,
пФ/м
RG-S 8.4 52.5 93.5
RG-SB 8. 4 50 96.78
RG-6A 8.4 75 65.62
RG-8A 10.3 50 100.07
RG-9 10.7 51 98.42
RG-9B 10.8 50 100.07
RG-10A 12.1 50 100.07
RG-11A 10.3 75 67.26
RG-12A 12.1 75 67.26
RG-13A 10.8 75 67.26
RG-14A 13.8 50 98.42
RG-16 16 52 96. 78
RG-17A 23 50 98.42
RG-18A 24 50 100.07
RG-19A 28.4 50 100.07
RG-20A 30.4 50 100.07
RG-21A 8.4 50 98.42
RG-29 4.7 53.5 93.5
RG-34A 16 75 67.26
RG-34B 16 75 70.54
RG-3SA 24 74 67.26
RG-54A 6.4 58 86.94
RG-5SA 5. 5 50 96.78
RG-55B 5.2 53 93.5
RG-S8 5 53.5 93.5
RG-58C 5 50 98.42
RG-59A 6.1 75 67.26
RG-S9B 6.1 75 68.9
RG-62A 6.1 93 44.29
RG-74A 15.6 50 98.42
RG-83 10.3 35 144.36
RG-213 10.3 50 96.78
RG-218 23 50 96.78
RG-220 28. 4 50 96.78

9. Оптоволоконные клеевые коннекторы с опрессовкой

Правильный обжим волоконно оптического соединителя обеспечивает передачу растягивающего усилия на разъём, а не на стекловолокно. В процессе обжима участвуют тело оптического коннектора, металлическая обжимная гильза и арамидная нить (также известная как Kevlar®), которая является упрочняющим элементом кабеля. Кримперы для обжима делятся на два основных типа: первый — для коннекторов FC, SC, ST и второй — для LC соединителей.


Клеевые оптические коннекторы под опрессовку


Профиль обжима

Инструмент для обжима оптических коннекторов (кримперы и пресс-клещи)

10. Модульные вилки для интерфейсов RJ45, RJ11, RJ14, RJ25

Registered Jack (RJ) — стандартизированный физический сетевой интерфейс включающий штекер «вилку» и порт «розетку». Применяется для соединения телекоммуникационного оборудования. Хотя передний край этих разъемов в значительной степени стандартизирован международными спецификациями, само тело коннекторов разных производителей может отличатся. Эти разъемы, на самом, деле не являются обжимными, а представляют собой коннекторы типа IDC (Insulation Displacement Connectors). IDC разъемы имеют острые контакты-штыри, которые при пробивании провода счищают изоляцию и контактируют с проводником.


Модульные коннекторы RJ9, RJ11/RJ12*, RJ45*

Стандарты и слэнговые названия коннекторов RJ:

Стандарт Коннектор Использование
RJ9* 4P4C (4P2C) Применяется для подключения телефонных трубок к аппарату. Ширина 7.5 мм
RJ11 6P2C Применяется для подключения двухпроводных телефонов.
RJ12* 6P6C Предназначен для подключения шестипроводных телефонных аппаратов
RJ14 6P4C Предназначен для подключения четырёхпроводных телефонных аппаратов
RJ22* 4P4C (4P2C) Применяется для подключения телефонных трубок к аппарату. Ширина 7.5 мм
RJ25 6P6C Предназначен для подключения шестипроводных телефонных аппаратов
RJ45* 8P8C Используется для построения локально вычислительных сетей (ЛВС)
RJ45S 8P4C с ключом Используется для подключения модемов.

P — количество мест для проводников.
С — количество проводников в разъёме.
* Стандарта RJ-9 не существует, это общепринятое название разъёмов 4P4C и 4P2C
* Стандарта RJ-12 не существует, это общепринятое название стандарта RJ-25 (6P6C)
* Стандарта RJ-22 не существует, это общепринятое название разъёмов 4P4C и 4P2C
* Стандарта RJ-45 не существует, это общепринятое название восьмипроводного разъёма 8P8C

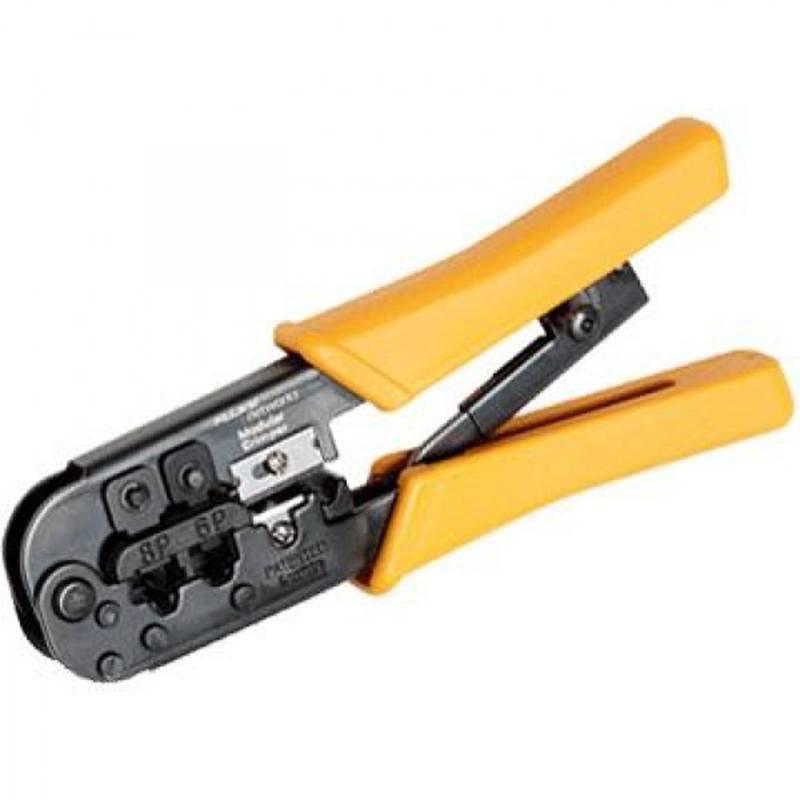

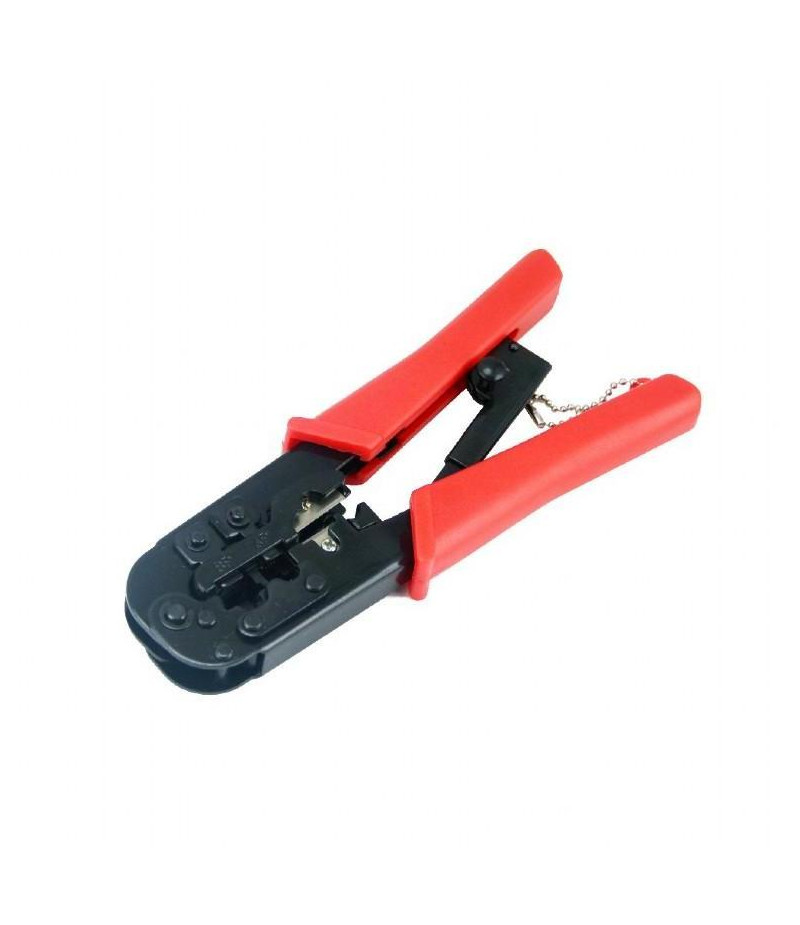

Инструмент для обжима модульных коннекторов RJ (кримпер и пресс-клещи)



11.

Универсальный кримпер и сменные матрицы для обжима

12. Площадь поперечного сечения провода (ППС)

Для качественной установки наконечника провод должен быть нужного типа и сечения, также важно его правильно подготовить. Заявленное и фактическое поперечное сечение проводника не всегда одинаковы! Номинальная площадь поперечного сечения (ППС) имеет мало отношения к фактической ППС. Это потому, что указываемое сечение (например 0.75 мм2, 1.5 мм2, 2.5 мм2 и др.) основано на проводимости стандартного медного проводника этого сечения, но тот же провод с медью высокой проводимости будет иметь меньшую ППС. Кроме того и наружный диаметр провода в изоляции может сильно отличаться.
Пример: Заявленное сечение провода в примерах A, B, C, D = 18 AWG (0.8 мм2). При этом мы наблюдаем следующее:

  • Площадь поперечного сечения проводника B и C на 18% больше, чем у A
  • Эффективный наружный диаметр проводников D на 38% больше, чем у A
  • Наружный диаметр B в 2 раза больше диаметра C.

Перевод AWG в мм и мм

2

AWG

Диаметр (D), мм

Сечение (S), мм2

Соответствие ГОСТ, мм2

Сопротивление (R), Ом/км

1

7,348

42,4



0,4066

2

6,544

33,6

35

0,5127

3

5,827

26,7

25

0,6465

4

5,189

21,2



0,8152

5

4,621

16,8

16

1,028

6

4,115

13,3



1,296

7

3,665

10,5

10

1,634

8

3,264

8,37



2,061

9

2,906

6,63

6

2,599

10

2,588

5,26



3,277

11

2,305

4,17

4

4,132

12

2,053

3,31



5,211

13

1,828

2,62

2,5

6,571

14

1,628

2,08



8,286

15

1,45

1,65

1,5

10,45

16

1,291

1,31



13,17

17

1,15

1,04

1

16,61

18

1,024

0,823

0,75

20,95

19

0,912

0,653



26,42

20

0,812

0,518

0,5

33,31

21

0,723

0,41



42

22

0,644

0,326

0,32

52,96

23

0,573

0,258

0,25

66,79

24

0,511

0,205

0,2

84,22

25

0,455

0,162



106,2

26

0,405

0,129

0,14

133,9

27

0,361

0,102

0,1

168,9

28

0,321

0,081



212,9

29

0,286

0,0642



268,5

30

0,255

0,0509

0,05

338,6

31

0,227

0,0404



426,9

32

0,202

0,032



538,3

33

0,18

0,0254



678,8

34

0,16

0,0201



856

35

0,143

0,016



1079

36

0,127

0,0127



1361

37

0,113

0,01



1716

38

0,101

0,00797



2164

39

0,0897

0,00632



2729

40

0,0799

0,00501



3441

Виды обжима коннектора RJ45

Соединительное устройство

Коннектор – устройство для соединения электрических цепей между собой. Коннектор RJ 45 представляет собой разъем (штекер, розетка) на конце провода или кабеля для электрического контакта с разъемом (гнездо), установленном на следующем телекоммуникационном оборудовании:

  • сетевые карты;
  • АТС;
  • сетевые коммутаторы;
  • компьютеры;
  • коммутационные панели;
  • маршрутизаторы;
  • патч-панели.

Обжим сетевого кабеля

Для создания и функционирования компьютерной сети необходимо грамотно соединить оборудование. Сетевой кабель – провод, без соединительных устройств. Процесс закрепления коннектора на конце кабеля, называется обжимом коннектора RJ45. Для обжима сетевого кабеля необходимы принадлежности:

Виды обжима коннектора RJ45

Сетевой кабель – витая пара, провод, состоящий из восьми медных жил, используемый для создания компьютерной сети. В зависимости от типа сетевого кабеля, выделяют два способа обжима коннектораRJ45:

А.  Прямой способ – создание прямого сетевого кабеля для соединения компьютера с коммутатором. Коммутатор — Сетевая карта

В. Кроссоверный способ – создание перекрестного сетевого кабеля для соединения двух компьютеров без коммутатора. Сетевая карта — Сетевая карта

Для каждого способа обжима используют конкретную схему, с цветовой последовательностью проводников (жил) кабеля. Для успешного обжима важно:

  • Выбрать способ обжима, изучить схему цветовой последовательности.
  • Снять с кабеля изоляцию.
  • Отсортировать жилы сетевого кабеля, убедиться, что они равной длины.
  • Выстроить жилы сетевого кабеля в нужной последовательности по цветовой схеме расположения.
  • Не перепутать цвета;
  • Вложить жилы по схеме в коннектор, акцентируя внимание на том, чтобы две жилы не вошли в одну дорожку.
  • Вставить коннектор в обжимные клещи, и крепко сжать рукоятки.
  • Протестировать результат.

Желаем успеха!

Как установить коннектор на коаксиальный кабель: подготовка, накрутка и обжим

  1. Главная
  2. Как установить коннектор на коаксиальный кабель: подготовка, накрутка и обжим

Для передачи сигнала кабельного телевидения применяются коаксиальные кабели. Большинство вариантов их соединения (сращивание кабеля, а также подключение кабеля к разветвителю) подразумевает использование так называемых F-разъемов. В этих резьбовых разъемах роль одного из контактов выполняет центральная жила коаксиального кабеля. Внешняя экранирующая оболочка присоединяется к другому контакту разъема (одновременно являющемся резьбовым соединением) без применения пайки, путем обжима или накрутки.

Подготовка к установке коннекторов на коаксиальный кабель

При установке F-разъема первым делом требуется ровно обрезать кабель. Плоскость среза должна быть строго перпендикулярна оси кабеля. Это можно сделать, конечно, и обычными кусачками, но желательно, чтобы применялся инструмент (кабелерез), обеспечивающий ровную поверхность среза. Впрочем, в некоторые бюджетные наборы для установки кабельного телевидения, например, Greenlee 46602 входят кусачки. Но от обычных кусачек они отличаются формой и заточкой режущих поверхностей.


Состав набора для работы с коаксиальным кабелем Greenlee 46602


Далее следует отступить от конца кабеля около 12 мм и сделать надрез на внешней изолирующей оболочке. Надрез нужно нанести с поистине виртуозной точностью. С одной стороны, достаточно глубоко прорезать изоляцию, чтобы она легко снялась. Но, с другой стороны, нельзя при этом перерезать оплетку. Конечно, данные действия можно проводить остро заточенным ножом. Тем не менее даже если у вас огромный опыт инсталляции систем кабельного телевидения, возможны ошибки. Если оплетка перерезана, то придется снова обрезать кабель и снимать изоляцию. Для профессионального применения такое недопустимо. Вот почему для снятия изоляции следует использовать специальное устройство, именуемое стриппером. Оно подрезает изоляцию на заданную глубину. Следует отметить, что современные материалы позволили начать выпуск коаксиальных кабелей с более тонкой внешней изоляцией. Поэтому лучше, если глубина разреза у стриппера будет регулируемой, как, например, у инструмента, входящего в набор Greenlee 46603.


Состав набора для работы с коаксиальным кабелем Greenlee 46603

После снятия внешней оболочки оплетку расплетаем и складываем в направлении, противоположном концу кабеля. На расстоянии примерно 2 мм от края изоляции снимаем экран и внутреннюю изоляцию, покрывающую центральную жилу. Далее следует установка разъема на конец кабеля, которая может осуществляться одним из двух способов: накруткой и обжимом.


Коаксиальный кабель, разделанный под установку F-коннектора

Установка коннектора способом накрутки

Для этого способа применяются разъемы из относительно твердого сплава, имеющие со стороны подвода кабеля внутреннюю резьбу. Разделанный кабель с оплеткой плотно вворачивается в разъем до упора. При этом диаметр резьбы должен точно соответствовать диаметру кабеля, чтобы можно было без проблем закрепить разъем и он надежно держался. Как уже отмечалось, диаметр современных коаксиальных кабелей может варьироваться в зависимости от толщины внешней изоляции. Известны как минимум два широко используемых варианта накручиваемых на кабель разъемов, отличающихся диаметром резьбы со стороны кабеля.


Коннектор RG-6 под накрутку

Преимуществом накрутки является возможность повторного использования разъема. Недостатками являются трудоемкость и большое время, затрачиваемое на установку разъема. Поэтому накрутка используется, когда пользователь осуществляет прокладку своими силами, а также при индивидуальном монтаже кабельного телевидения в пределах одной квартиры.


Коннектор RG-6 под обжим

Установка коннектора способом обжима

Разъем, предусматриваемый такой способ монтажа, имеет мягкую металлическую гильзу, в которую вставляется разделанный кабель с оплеткой. Гильза сжимается с помощью устройства, именуемого кримпером. В результате обеспечивается прочное и надежное соединение.


Инструмент для установки коаксиальных разъемов F-типа Greenlee 45516

Преимуществами обжима являются быстрота проведения операции, а также хорошая повторяемость результата. Недостатком является невозможность повторного использования разъема без ухудшения его свойств. Установка разъемов путем обжима применяется главным образом профессиональными мастерами. Большую выгоду дает обжим при реализации крупных проектов, например, прокладке кабельного телевидения по всему многоквартирному дому.

После завершения обжима или накрутки из разъема могут торчать жилы оплетки. Рекомендуется аккуратно их обрезать, не повредив внешнюю изоляцию кабеля.

Особенности установки разъема CATV

Для того, чтобы подключить кабель к телевизору, на него устанавливают штекер типа CATV (кабельное телевидение, тип male). Данный разъем не является резьбовым, а значит, создаваемое им соединение недостаточно надежно. Но он по-прежнему применяется в телевизорах для обеспечения совместимости со старым оборудованием. Разъем CATV применялся еще в те времена, когда телевизоры были электронно-лучевыми, а принять на него можно было, в лучшем случае, пять аналоговых каналов. Современные телевизоры плоские, их вешают на стену. Для того, чтобы подключить коаксиальный кабель, в комплект поставки телевизора входит переходник из разъемов CATV male и CATV female, соединенных друг с другом под прямым углом. Как показывает практика, появление еще одного нерезьбового соединения на пути телевизионного сигнала может ухудшать качество приема. Кроме этого, до сих пор встречаются CATV-разъемы старого образца, также создающие проблемы для современного кабельного телевидения.


Рекомендуемый для качественного приема переходник CATV — F-connector

Поэтому, если у вас плоский телевизор, а ваш провайдер кабельного телевидения представляет цифровые каналы высокой четкости, рекомендуем установить переходник следующей конструкции, обеспечивающий надежное соединение. С одной стороны переходника находится разъем CATV. С другой стороны, под прямым углом к нему — гнездо типа F. В результате количество нерезьбовых соединений не увеличивается.

Профессиональные наборы инструментов для работы с коаксиальным кабелем

Профессиональные наборы для прокладки кабельного телевидения выпускаются в основном под технологию обжима. Они могут размещаться как в мягком футляре (например, Jonard TK-450M), так и в жестком кейсе (DataShark PT-70008).


Наборы инструментов Jonard TK-450M и DataShark PT-70008

Минимальный набор инструментов: кабелерез (или специально предназначенные для коаксиального кабеля кусачки), стриппер и кримпер. Весьма удобным дополнением является прибор для тестирования линии, входящий, в частности, в состав набора Paladin Tools PT-901083 Broadcast Ready.


Набор инструментов для работы с коаксиальным кабелем Paladin Tools PT-901083 Broadcast Ready

Для передачи всех видов информации (телефон, телевидение, интернет) в цифровом виде достаточно Ethernet кабеля. Тем не менее, для удобства пользователей, чтобы они не приобретали дополнительные приставки, крупные провайдеры до сих пор практикуют заведение в квартиру клиента отдельно кабелей для телефона, телевидения и интернета. В таком случае специалистам, работающим в таких компаниях, окажутся удобны многофункциональные наборы вроде Paladin Tools PT-901081 CoaxReady.


Набор инструментов для обслуживания Video,CATV и СКС сетей Paladin Tools PT-901081 CoaxReady

В комплект поставки некоторых наборов, например, Paladin Tools PT-4910 SealTite Pro CATV входят образцы разъемов.


Набор инструментов для монтажа коаксиального кабеля Paladin Tools PT-4910 SealTite Pro CATV

Удобство заключается в том, что работу прибора можно сразу опробовать на примере заведомо совместимых с ним коннекторов. Кроме этого, под разъемы выделено пространство в сумке или кейсе. По мере расходования коннекторов, идущих в комплекте, на их место можно будет класть другие, приобретенные отдельно.

Остались вопросы по установке коннекторов на коаксиальный кабель? Отправьте нам сообщение!

Смотрите также:






Примеры оборудования:




Инструменты для обжима коннекторов RJ-45/12/11

Для выполнения всего комплекса операций по монтажу модульных разъемов необходим многофункциональный инструмент — инструмент для обжима коннекторов (modular crimping tool). В среде монтажников этот инструмент получил емкое название — обжимка. С помощью инструмента для обжима модульных вилок (коннекторов) можно выполнить сразу три операции, а именно: снять внешнюю оболочку кабеля, ровно отрезать проводники, обжать проводники коннектором. Все операции выполняются разными рабочими органами. Безусловно, удалить внешнюю оболочку кабеля с помощью специальной зачистки намного удобнее, но если у Вас ее нет под рукой, то для этой цели вполне подойдет обжимка.

Основные типы обжимных устройств

Многочисленные варианты инструментов для обжима модульных вилок предназначены для разных видов работ и существенно отличаются сроком службы и ценой. Для мелкого ремонта можно использовать экономичный дешевый инструмент. Однако, он пригоден лишь для минимального объема эпизодически выполняемых монтажных работ. В качестве примера таких инструментов можно привести следующие изделия фирмы Hanlong/Тайвань: HT-210C, HT-2096C. Следует отметить, что изделия фирмы Hanlong (http://www.hanlong.com.tw/) получили самое широкое распространение на отечественном рынке и знакомы буквально каждому монтажнику.


HT-210C            HT-2096C


Профессиональный обжимной инструмент

Профессиональные обжимные инструменты всегда выполнены из металла и в целях качественной опрессовки обеспечивают движение пуансонов строго перпендикулярно к поверхности разъема за счет специальной конструкции рабочего органа. Инструменты этого класса, как правило, имеют многошарнирный механизм с трещоткой (ratchet mechanism)  для снижения прикладываемого к рукояткам усилия, и обеспечивают универсальность за счет сменных матриц. Стоят они весьма дорого, но служат долго. Для каждого из типов коннекторов предлагается отдельный инструмент. Имеются и такие универсальные варианты, в которых возможность опрессовки различных типов коннекторов обеспечивается набором сменных матриц и пуансонов. Примерами таких инструментов, являются изделия фирм AMP/Германия p/n: 1-231666-1 и Siemon Company/США p/n: PT-908-D.


1-231666-1   PT-908-D

Профессиональный обжимной инструмент фирмы Hanlong/Тайвань.

Промежуточное положение занимают простые одношарнирные металлические обжимные инструменты. Они имеют упрощенную механическую схему и ограниченный срок службы — после выполнения большого объема работ качество опресcовки контактов резко снижается по причине износа пуансона. Универсальность подобных инструментов обеспечивается не сменными комплектами, а наличием нескольких матриц для опрессовки различных модульных вилок (два в одном и три в одном). Например: HT-500, HT-2008AR.


HT-500   HT-2008AR

Для удобства выбора обжимного инструмента данные сведены в таблицу.

Вендор Модель Наименование 4P 2C 4P 4C 6P 2C 6P 4C 6P 6C 8P 8C 10P 10C ХМ Цена
      RJ-11 RJ-11 RJ-12 RJ-12 RJ-12 RJ-45 RJ-50
                                      Одноматричные обжимные устройства
Hanlong HT-2094 Обжимной инструмент Hanlong HT-2094 для 4P4C, 4P2C                 240р.
Hanlong                 0
Hanlong                 0
Hanlong HT-2092C Клещи для обжима разъемов RJ-50 (10P10C)
                          Двуматричные обжимные устройства
Hanlong                     0
Hanlong                     0
Hanlong [~model=3~] [~link=3~]                     [~price=3~]
Hanlong                     0
                           Мультиматричные обжимные устройства
Hanlong                 0
Hanlong                 0
Hanlong                 0
Hanlong                 0
Fluke [~model=67590~] [~link=67590~]                 [~price=67590~]

 В отдельном столбце — «ХМ» отмечены инструменты, которые снабжены храповым механизмом (ratchet mechanism).

Как обжать витую пару в RJ-45? Сетевой кабель своими руками

Сразу признаюсь, что я не специалист по обжиму витой пары, и у меня нет большого опыта в этом деле, но кое-что все таки знаю и умею. Мне уже не раз приходилось самому изготавливать сетевой кабель, и я даже купил специальные клещи. На самом деле, в этом нет ничего сложного. Правильно обжать витую пару сможет каждый. Правда, для этого желательно иметь специальный инструмент – кримпер. И здесь уже возникают небольшие проблемы. Скорее всего вам нужно один раз изготовить сетевой кабель необходимой длины, и покупать для этого кримпер не очень правильно. Вы им один раз воспользуетесь, и скорее всего он вам больше не пригодится. А стоит он не копейки. Есть вариант обжать сетевой кабелю без специального инструмента. Например, с помощью отвертки. Это не очень правильно, но вполне реально. Как вариант изготовления кабеля в домашних условиях вполне может быть. Об этом я писал в статье: как обжать сетевой кабель без инструмента (отверткой). А в этой инструкции я покажу, как все сделать с использованием этого самого специального инструмента.

Что касается самого кабеля витая пара, то более подробно о нем я рассказывал в статье: витая пара: что это? Схемы и способы обжима витой пары. Как вы уже наверное поняли из названия статьи, там я так же писал о схемах, по которым можно изготовить сетевой кабель. Все зависит от того, для каких целей вам нужен кабель. К этому вопросу мы еще вернемся, когда перейдем непосредственно к изготовлению кабеля.

Что понадобится для изготовления сетевого кабеля?

Давайте рассмотрим, какие материалы и инструменты нам понадобятся.

  • Разумеется, сам кабель «витая пара» необходимой нам длины. Кабель нужен 5-той категории (cat.5). В нем 8 жил.Вы можете сразу отмерить и купить кабель определенной длины. Возьмите лучше с небольшим запасом.
  • Как минимум 2 коннектора RJ-45, в которые мы будем обжимать витую пару.
    Коннекторов так же берите с запасом. Если будете делать первый раз, то с первого раза может не получится. А коннектор одноразовый.
  • Инструмент для обжима витой пары. Он называется кримпер, или просто обжимные клещи.
    Внешний вид самого кримпера может отличатся. Как правило, таким инструментом можно обжимать не только сетевой коннектор RJ-45, но и RJ-11 (под телефонный кабель). Так же, на кримпере обычно есть кусачки и специальное отверстие с лезвием для снятия изоляция с витой пары. И поэтому нам не понадобится инструмент стриппер, который создан специально для снятия изоляции.

С набором материалов и инструментов мы разобрались. Давайте теперь выберем схему, по которой мы будем обжимать сетевой кабель. Это очень важный момент.

Выбор схемы обжима витой пары

Есть две схемы, по которым можно изготовить сетевой кабель. Давайте выясним, какой способ подойдет именно вам.

  • В большинстве случаев, используется именно прямой порядок обжима. Такой кабель можно использовать для соединения компьютеров, ноутбуков и других устройств с роутерами, и другим сетевым оборудованием. Скорее всего вам нужно обжать витую пару именно этим способом. Создать прямой кабелю можно по одному из двух стандартов: T568A и T568B. Для наглядности смотрим схему, на которой все подробно показано (по цветам).
    Я буду обжимать прямой кабель по стандарту T568B.
  • Кроссовый кабель (crossover), он же перекрестный. Такой кабель используется для соединения двух компьютеров напрямую ПК-ПК. Без маршрутизаторов и другого сетевого оборудования. Так же, ходят слухи, что именно такой кабель нужен для соединения со старым сетевым оборудованием. Вот схема:

Я практически уверен, что вам нужен обычный прямой кабель. Которым вы сможете подключить свой компьютер, телевизор, игровую приставку к маршрутизатору. Или, например, соединит два роутера между собой.

Обжим сетевого кабеля (витой пары) с помощью кримпера

Со всеми нюансами мы разобрались, время переходить к самому интересному. Я буду пошагово все описывать, и конечно же показывать на фото.

1 Нам нужно снять верхнюю изоляцию с кабеля. Для этого вставляем кабель в специальное отверстие на кримпере, и круговым движением срезаем изоляцию.

Получится вот так:

2 Дальше нам нужно расплести витую пару, и выровнять проводки по схеме обжима. Я использую «Прямой обжим по схеме T568B». Фото самой схемы вы найдете выше. Обрезаем проводки, чтобы осталось примерно сантиметр, или чуть больше.

3 Выравниваем проводки, проверяем правильно ли они выставлены (по схеме), и вставляем их в коннектор RJ-45. Коннектор нужно держать защелкой к низу. Как на фото ниже. Вы увидите, как каждый из проводков будет занимать свое место в коннекторе. Вставляем кабель до упора. У меня на фото ниже, кабель вставлен не до конца (я только начал его вставлять). Сами проводки должны зайти под блестящие контакты и упереться в стенку.

4 Проверьте, правильно ли расположены провода в коннекторе. И вставлены ли они до конца в коннектор. 5 Вставляем коннектор в кримпер, и медленно обжимаем кабель сжимая ручки. Сжать ручки кримпера нужно сильно.

После обжима:

Точно так же делаем обжим на другом конце кабеля. Наш кабель готов, можно проверят.

Я подключил с помощью этого кабеля свой ноутбук к роутеру, и все заработало. Может я выполнил обжим витой пары не совсем идеально, для этого конечно же нужно практиковаться, но у меня все получилось. А это значит, что и у вас получится.

Без специального инструмента, кримпера, обжать сетевой кабель конечно же сложнее. Вся разница лишь в том, что после зачистки, выравнивания, и установки кабеля в коннектор, нужно чем-то острым (например, отверткой) по очереди продавить каждый контакт на коннекторе.

Если у вас остались вопросы по каким-то моментам, то задавайте их в комментариях.

Коннекторы для витой пары: виды и отличия

Сегодня поговорим о том, как устроены соединительные стандартизированные разъемы — Registered Jack (RJ). В статье читайте о видах и характеристиках наконечников для витого кабеля.

Разъем состоит из конкретного количества токопроводящих контактов, которые могут передавать электрические импульсы сразу по нескольким каналам. Также у всех моделей есть определенное количество фиксаторов.

Строением все наконечники похожи друг на друга. У них есть пластиковые корпуса и контактные вставки. Они позолоченные. Как правило, толщина позолоты составляет 50 микрон, но есть модели с более тонким покрытием.

Внимание! Чем толще позолота, тем лучше передается сигнал и тем дольше служит коннектор.

Ножи коннекторов отличаются количеством вилок. Оно влияет на тип витой пары, с которой совместим наконечник. Существует 2 варианта разъемов:

  • с двойной вилкой — для кабеля с несколькими жилами;
  • с тройной — для одножильного провода.

На верхней части корпуса разъема расположена защелка для фиксации наконечника в порту устройства. Сзади же у коннектора есть отверстие под витую пару.

Важно! Покупайте модель только с прозрачным корпусом. Если на пластике есть мелкие трещины, царапинки, если он выглядит размытым — скорее всего, его делали из полимерного вторсырья. А такой коннектор долго не протянет: он может прийти в негодность еще при обжиме.

3 типа коннекторов RJ по назначению

Модели отличаются количеством ножей (C) и позиций (Р). От этого зависит их назначение. Модели делят на 3 вида:

  1. Наконечники RJ-11 — у них одинаковое количество ножей и позиций: по четыре штуки. Разъемами типа 4Р4С обжимают телефонные кабели.
  2. Разъемы RJ-12 — пазов у них всегда шесть. А вот контактов может быть столько же, а может быть и четыре. 6P4C и 6Р6С наконечники используют с телефонами, а также некоторыми сетевыми устройствами.
  3. Коннекторы RJ-45 — 8 позиций и 8 или же 6 контактов. Разъемы 8P6C и 8Р8С используют для мультимедийных, компьютерных, игровых и других сетевых девайсов.

Виды коннекторов по типу обжима

По этому признаку модели делят на:

  • Классические/обычные — оснащены передней стенкой, куда упираются проводники витого кабеля.
  • Сквозные/проходные — передняя стенка отсутствует: проводники при обжиме проходят сквозь разъем.

В классических наконечниках при опрессовке проводники могут перепутаться и попасть не в свои пазы. Сквозные же модели облегчают распиновку. Кроме того, в случае с простыми разъемами проводники могут просто не достать до контактов: соединения не произойдет. Использование проходных коннекторов исключает такую вероятность.

Также сквозные наконечники позволяют избежать проблем со слишком длинными проводниками. Последние усложняют фиксацию витой пары в коннекторе вместе с изоляцией, если речь идет о классическом разъеме.

Теперь поговорим об отличиях моделей по техническим характеристикам.

Категории коннекторов

Помимо конструктивных особенностей, разъемы отличаются друг от друга категорией. Она указывает на максимальную скорость передачи информации. У телефонных наконечников, а это RJ-11 и RJ-12, категория всегда третья. А вот коннектор для интернет кабеля может принадлежать к категории 5, 5е, 6 и 6а, а также 7 и 7а. Впрочем, наибольшей популярностью пользуются коннекторы кат.5е с гигабитной скоростью, а также разъемы кат.6. Они поддерживают передачу данных на уровне 10 Гбит/сек.

Тип экранирования наконечников

Существуют экранированные наконечники. Они оснащены защитным экраном в виде металлической оплетки, которая отводит электромагнитные волны. Зачастую это коннекторы FTP, но они могут иметь и другую маркировку, например, STP. Используют их в местах, где радиочастотное излучение может повлиять на сигнал. В обратных ситуациях применяют коннекторы UTP — неэкранированные. Телефонные наконечники не оснащаются защитными экранами.

Помните! Кабели и коннекторы, а также патч панели должны быть идентичными по категории и типу экранирования. Также важно помнить, что использование защитного экрана делает обязательным заземление.

Зная об особенностях коннекторов типа Registered Jack, вы сможете подобрать оптимальный вариант.

N разъем (вилка) | тип N

N разъем высокочастотный (вилка) | тип N-male обжимной для RG-58 купить цена в Севастополе

N разъем для прямого монтажа на коаксиальный радиочастотный кабель серии RG-58 волновым сопротивлением, как правило, 50 Ом. Данное гнездо предназначено для соединения фидера (коаксиального кабеля) с нагрузкой (приемные устройства, антенные адаптеры 3G 4G LTE модемов и роутеров) и с антенными устройствами в системах радиосвязи и телевидения, беспроводной передачи данных в GSM, CDMA, 3G UMTS, 4G LTE и WiFi сетях.

Данный тип разъема применяется в основном при профессиональной сборке антенно-фидерного устройства, так как для монтажа на кабель требуется профессиональный инструмент и особые навыки. Данный N разъем относится к профессиональным из-за минимальных потерь (КСВ меньше 1,5). В антенных системах для 3G 4G сотовых сетей передачи данных 50 Омная кабельная сборка и N разъем применяются для отрезков 15 и более метров. Если вам необходим отрезок кабеля длинной 10 и меньше метров, для кабельной сборки дешевле и целесообразней будет купить 75 Ом-ный кабель (доступен по этой ссылке), 3G 4G антенну с обычным F разъемом и антенный адаптер с F разъемом, цена такой сборки будет минимум в два раза дешевле.

N разъем (вилка) – характеристики

СерияВЧ разъем N-111F Серия N
Тип центрального контакта (пин)штырь (male)
Модель кабеляRG-58
Волновое сопротивление50 Ом
Коэффициент стоячей волны (КСВ, VSWR)<1.5 max 0-2 ГГц
Монтаж оплетки кабеляОбжим
Монтаж центрального контакта (пина)Пайка
Покрытие корпусаНикель
Покрытие центрального контакта (пина)Золото
Материал диэлектрикаВоздух
Конструктивное исполнениеКабельное (прямой)
Диапазон рабочих частот, ГГц0-3
Диапазон рабочих температур, Сот -55 до +85
Способ соединенияРезьбовое (розетка)

Как сделать качественное обжимное соединение: 6 шагов (с изображениями)

Дополнительная информация
Немного науки и контроля качества

Обжим клеммы возможен как излишне, так и недостаточно;

Системы обжима предназначены для уплотнения жил проволоки до заданного уровня, чтобы не оставалось никаких промежутков (зазоров) между жилами. Это предотвращает попадание влаги и кислорода в обжимку и, следовательно, предотвращает возникновение коррозии. Если это сделано правильно, пайка задней части обжима (как рекомендуют некоторые) не повлияет на коррозионную стойкость соединения, так как для припоя не останется места.В конечном итоге процесс обжима направлен на деформацию проволоки и обжим до заданного уровня, устранение зазоров, а также на холодную обработку проволоки до заранее определенного уровня.

Недостаточная обжимка, которая может быть достигнута с помощью неправильного инструмента или матрицы для обжима, без циклического полного закрытия инструмента, с использованием инструментов типа плоскогубцев или неправильного выбора обжима и проволоки, эти промежуточные пространства останутся открытыми, что приведет к попаданию влаги и кислород поступает, что в конечном итоге приводит к коррозии и, следовательно, к образованию соединения с высоким сопротивлением или механическому разрушению.В случае недостаточного обжима соединение также будет иметь пониженную механическую прочность и на крайнем уровне будет вырываться с очень малым усилием. Хотя прочность соединения на разрыв не является идеальным тестом (из-за проблем с чрезмерным обжимом, описанных ниже), это обычный тест, который быстро применяется в заводских условиях и, следовательно, обычно используется в качестве проверки контроля качества.

Чрезмерное обжатие соединения может иметь столь же плачевные результаты — в крайнем случае приложенное напряжение к проводам может привести к полному выходу из строя, что, вероятно, очевидно.Менее очевидная проблема — это повышенная чувствительность к усталости, которая возникает в местах с вибрацией, где отказ может не проявляться в течение некоторого времени. Этот тип отказа аналогичен тому, что происходит, когда вы продолжаете сгибать скрепку — материал затвердевает, а затем в конечном итоге выходит из строя. Избыточный обжим труднее обнаружить, поскольку простой тест на растяжение не обязательно решит проблему, из-за этого, как правило, используются другие методы контроля качества, хотя ни один из них не является практичным для домашнего мастера;

Микрошлифование — это разрушающий тест, который является единственным полностью определенным методом определения качества обжима. Поэтому он часто используется в промышленности для обеспечения правильности проектирования / калибровки и настройки оборудования для обжима, где могут быть взяты образцы. взяты и проанализированы.Процесс состоит из прорезания гофрированного соединения через гофрированный участок, монтажа и полировки профиля, а также осмотра и измерения с помощью микроскопа. Критерии хорошего соединения в основном заключаются в том, чтобы определить, произошло ли правильное уплотнение, т. Е. Отсутствие пустот, включений посторонних веществ или оксидов и приблизительно шестиугольные участки гофрированных жил проволоки.

Испытания на растяжение — это может быть легкое подергивание соединения вручную, но в производственной среде обычно используется откалиброванный тестер для приложения силы до тех пор, пока соединение не выйдет из строя, с учетом достигнутого усилия текучести.Это может быть быстрая проверка в процессе, которая обнаружит недостаточный обжим, но не обязательно чрезмерный обжим.

Высота обжима — измерение высоты оконечного провода в зоне обжима является хорошим методом контроля качества, поскольку он неразрушающий и позволяет легко определить как чрезмерный, так и недостаточный обжим.

Усилие обжима — многие автоматические обжимные инструменты измеряют силу, прилагаемую во время процесса обжима. Это еще один надежный метод определения качества обжима, и его преимущество заключается в том, что это проверка в процессе — нет необходимости останавливать машины или удалять образцы.

Пайка — вы можете увидеть рекомендации по пайке обжимов в другом месте. Нет необходимости паять какие-либо опрессовки. Фактически, это может снизить надежность обжима. Обжимные устройства предназначены для контроля изгиба кабеля в точке входа. Пайка может сделать соединение жестким и привести к преждевременному выходу из строя.

Эзотерические инструменты — Из-за опасности чрезмерного обжима, описанного выше, и сложности его обнаружения, я настоятельно не рекомендую использовать молотковый инструмент или что-либо еще, не предназначенное специально для этого типа обжима.Это включает в себя сжатие в тисках, сдавливание тисками с гвоздем до углубления, использование плоскогубцев, удары молотком или любой другой жестокий метод, который может прийти в голову. Вы можете получить приемлемый результат, но есть очень высокий риск, что вы этого не сделаете, и сустав выйдет из строя преждевременно.

Дополнительная литература
К сожалению, имеется очень мало широко доступной информации о технологии обжима, и, безусловно, лучшая книга в настоящее время не издается;

Руководство по электрическим разъемам: Технология и приложения (серия электронных корпусов и межсоединений), Роберт С. Мроцковски, ISBN 978-0070414013

Однако большинство крупных производителей обжима выпускают своего рода руководства, следующие хорошие примеры.Другие доступны;

http://tooling.te.com/pdf/US_crimpposter.pdf
http://tooling.te.com/europe/pdf/crimp-connections-english-german-3-1773444-1.pdf
http: //www.molex.com/pdm_docs/ats/TM-638000029.pdf
http://www.molex.com/pdm_docs/ats/TM-640160065.pdf

Pololu — Корпуса для обжимных соединителей

Доступны альтернативы с вариациями этих параметров: булавки Выбрать вариант…

Эти корпуса работают с нашими проводами с предварительно обжатыми клеммами, а также с нашими обжимными штырьками и розетками, чтобы вы могли быстро изготавливать индивидуальные кабели, которые подходят к различным 0.Разъемы 1 ″ (2,54 мм), включая штекерные и розеточные разъемы и макеты без пайки. Просто выберите корпус для правильного количества контактов, выберите цвета и род для ваших проводов и вставьте их в корпуса (см. Видео ниже для демонстрации).

Сравнить все товары в этой категории

Продукты в категории «Корпуса обжимных соединителей»

Эти однополюсные корпуса работают с нашими проводами с предварительно обжатыми клеммами и нашими обжимными контактами, чтобы вы могли быстро изготавливать нестандартные кабели, которые сопрягаются с различными 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются в упаковках по 25 .

Эти двухконтактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными разъемами с шагом 0,1 дюйма, включая штекерные или гнездовые разъемы и макетные платы без пайки. Они продаются упаковками по шт. 25 .

Эти трехконтактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые подходят для различных 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются в упаковках по 25 .

Эти четырехконтактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро создавать индивидуальные кабели, которые сочетаются с различными 0,1-дюймовыми разъемами, включая штекерные или розеточные разъемы и макеты без пайки. Они продаются упаковками по шт. 10 .

Эти пятиконтактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые подходят для различных 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макетные платы без пайки. Они продаются в упаковках по 10 .

Эти шестиконтактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными разъемами с шагом 0,1 дюйма, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по шт. 10 .

Эти семиконтактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые подходят к различным 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макетные платы без пайки. Они продаются в упаковках по 10 .

Эти 8-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро создавать индивидуальные кабели, которые сочетаются с различными 0,1-дюймовыми разъемами, включая штекерные или розеточные разъемы и беспаечные макеты. Они продаются упаковками по шт. 10 .

Эти девятиконтактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые подходят для различных 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 5 .

Эти десятиконтактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными 0,1-дюймовыми разъемами, включая разъемы типа «папа» или «мама» и макеты без пайки. Они продаются упаковками по шт. 5 .

Эти 1 × 12-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые подходят для различных 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 5 .

Эти 1 × 16-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными 0,1-дюймовыми разъемами, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются в упаковках. из 5 .

Эти 1 × 20-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые подходят к различным 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 5 .

Эти 2 × 2-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро создавать индивидуальные кабели, которые сочетаются с различными 0,1-дюймовыми разъемами, включая штекерные или розеточные разъемы и макеты без пайки. из 10 .

Эти 2 × 3-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые подходят к различным 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макетные платы без пайки. Они продаются в упаковках по 10 .

Эти 2 × 4-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными 0,1-дюймовыми разъемами, включая штекерные или розеточные разъемы и макеты без пайки. Они продаются в упаковках. из 10 .

Эти 2 × 5-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые подходят к различным 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 5 .

Эти 2 × 6-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными 0,1-дюймовыми разъемами, включая штекерные или розеточные разъемы и макеты без пайки. Они продаются в упаковках. из 5 .

Эти 2 × 7-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые подходят к различным 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 5 .

Эти 2 × 8-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными 0,1-дюймовыми разъемами, включая штекерные или розеточные разъемы и макеты без пайки. Они продаются в упаковках. из 5 .

Эти 2 × 10-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, чтобы вы могли быстро изготавливать нестандартные кабели, которые сопрягаются с различными 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 5 .

Эти 2 × 12-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать индивидуальные кабели, которые сочетаются с различными разъемами с шагом 0,1 дюйма, включая штекерные или гнездовые разъемы и макеты без пайки. из 5 .

Эти 2 × 13-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые подходят к различным 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 5 .

Эти 2 × 16-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными 0,1-дюймовыми разъемами, включая штекерные или розеточные разъемы и макеты без пайки. Они продаются в упаковках. из 5 .

Эти 2 × 17-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, чтобы вы могли быстро изготавливать нестандартные кабели, которые сопрягаются с различными 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 5 .

Эти 2 × 18-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые сочетаются с различными 0,1-дюймовыми разъемами, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются в упаковках. из 5 .

Эти 2 × 20-контактные корпуса работают с нашими проводами с предварительно обжатыми клеммами, что позволяет быстро изготавливать нестандартные кабели, которые подходят к различным 0.Разъемы с промежутком 1 дюйм, включая штекерные или гнездовые разъемы и макеты без пайки. Они продаются упаковками по 5 .

Работа с проводом — learn.sparkfun.com

Введение

Когда кто-то упоминает слово «проволока», они, скорее всего, имеют в виду гибкий цилиндрический кусок металла, размер которого может варьироваться от нескольких миллиметров в диаметре до нескольких сантиметров. Провод может относиться как к механическому, так и к электрическому применению.Примером механического провода может быть Guy-wire, но в этом руководстве основное внимание будет уделено электропроводке.

Внутри многожильного провода

Электропровод — это основа нашего общества. В домах есть провода, по которым можно включать свет, топить печь и даже разговаривать по телефону. Провод используется, чтобы позволить току течь из одного места в другое. Большинство проводов имеют изоляцию, окружающую металлическую жилу. Электрический изолятор — это материал, внутренние электрические заряды которого не текут свободно и, следовательно, не проводят электрический ток.Идеального изолятора не существует. Однако некоторые материалы, такие как стекло, бумага и тефлон, которые обладают высоким удельным сопротивлением, являются очень хорошими электрическими изоляторами. Изоляция существует, потому что прикосновение к оголенному проводу может позволить току течь через тело человека (плохо) или непреднамеренно в другой провод.

Рекомендуемая литература

Вот несколько тем, которые вы, возможно, захотите изучить, прежде чем читать о проводе:

Многожильный или одножильный провод

Провод может быть двух видов: одножильный или многожильный.

Твердый сердечник

Сплошная проволока состоит из цельного куска металлической проволоки, также известного как прядь. Один очень распространенный тип сплошной проволоки — проволочная обмотка.

Жесткий провод различных цветов

Многожильный сердечник

Многожильный провод состоит из множества кусков сплошного провода, связанных в одну группу. Он намного более гибкий, чем сплошная проволока того же размера.

Многожильный провод различных цветов и размеров

Применение одножильных и многожильных проводов

Поскольку многожильный провод более гибкий, чем одножильный провод такого же размера, его можно использовать, когда провод необходимо часто перемещать, например, в руке робота.И наоборот, сплошной провод используется, когда требуется небольшое перемещение или его отсутствие, например, для создания прототипов схем на макетной плате или макетной плате. Использование одножильного провода позволяет легко протолкнуть провод в макетную плату и покрыть ее сквозь отверстия печатной платы.

Попытка использовать многожильный провод на макетной плате или металлическое сквозное отверстие может быть очень сложной задачей в зависимости от толщины, так как жилы хотят разделиться при вдавливании.

Совет: Пытаетесь подключить многожильные провода к винтовым клеммам, макетной плате или сквозным отверстиям? Попробуйте скрутить проволоку и залудить кончики.Ниже приведен пример шагового двигателя в Руководстве по подключению Stepoko. Концы провода выглядят довольно потрепанными с завода.

На изображении слева показаны скрученные жилы проволоки, скрученные примерно на 180 градусов по длине полосы. На изображении справа показаны луженые с пайкой провода. Нанесите излишки припоя, чтобы флюс подействовал, и снимите лишний припой вместе с утюгом, получив сплошной цилиндр из проволоки.

Имейте в виду, что паяное соединение (луженого наконечника) может сломаться под действием механического напряжения, а термоциклирование может привести к выходу из строя соединения.

Толщина проволоки

Термин «калибр» используется для определения диаметра проволоки. Калибр провода используется для определения силы тока, который может безопасно выдержать провод. Калибр провода может относиться как к электрическому, так и к механическому. В этом руководстве рассматривается только электрическая часть. Существует две основные системы измерения толщины проволоки: американский калибр проволоки (AWG) и стандартный калибр проволоки (SWG). Различия между ними не важны для этого руководства.

Примерный масштаб проволоки разного калибра

Сила тока, который может пропускать провод, зависит от нескольких различных факторов, например, от состава провода, длины провода и состояния провода.Как правило, более толстый провод может пропускать больший ток.

Примерная толщина провода в соответствии с таблицей допустимых значений

Здесь, в SparkFun, мы обычно используем провод 22 AWG для прототипирования и макетирования. При использовании макета или печатной платы твердый сердечник идеально подходит, потому что он хорошо входит в отверстия. Для других прототипов / сборок, связанных с пайкой, многожильный сердечник — №1, просто убедитесь, что не пропускаете слишком большой ток через один провод. Он станет горячим и может расплавиться!

SparkFun поддерживает как одножильные, так и многожильные провода 22 AWG.

Нажмите, чтобы просмотреть больше вариантов проводов!

Тем не менее, есть возможность использовать проволочную обмотку 30 AWG , если вам нужно меньше.

Совет: Обмотка проводов была впервые использована для создания прототипов схем. В наши дни это встречается гораздо реже. Тем не менее, он по-прежнему полезен для подключения к маленьким контактам на компоненте поверхностного монтажа или печатной плате, проектах с ограниченным пространством или ремонте плат (например, «зеленый» ремонт проводов). Работа с толстым проводом? Обмотка проводов также полезна, когда сращивание толстой проволоки.Для получения дополнительной информации ознакомьтесь с руководством по созданию автомобиля с автономной мышью.

Как зачистить провод

Безопасные и надежные электрические соединения начинаются с чистого и аккуратного зачистки проводов. Очень важно снять внешний слой пластика, не повредив провода под ним. Если провод все же будет надрезан, соединение может оборваться или может произойти короткое замыкание.

Без вмятин и царапин. Эти провода были зачищены должным образом

Инструменты

Ручной инструмент для зачистки проводов

Простой ручной инструмент для зачистки проводов представляет собой пару противоположных лезвий, очень похожих на ножницы.Есть несколько выемок разного размера. Это позволяет пользователю подбирать размер надреза в соответствии с размером провода, что очень важно, чтобы не повредить провода. В зависимости от производителя могут быть дополнительные функции, в том числе блокирующий механизм, эргономичная ручка и возможность нарезания шурупов.

Инструмент для зачистки проводов — 20-30AWG

В наличии ТОЛ-15220

Это более качественные устройства для зачистки проводов от Jonard Industries с удобной изогнутой ручкой, что делает их доступным вариантом…

1

Предупреждение: Многие устройства для зачистки проводов, которые можно найти в хозяйственном магазине, не зачищают провода малого калибра (от 22 до 30).Приступая к созданию прототипа, убедитесь, что у вас есть инструмент, способный снимать изоляцию 22 AWG и меньше. Возможность зачистить очень маленький провод 30 AWG (также известный как проволочная обмотка) является плюсом.

Хотя нож также может зачистить провода, он также может повредить провод, надрезая металл или разрезая его. Использование ножа для зачистки провода тоже очень опасно! Нож может легко выскользнуть и причинить серьезные травмы.

Саморегулирующийся инструмент для зачистки проводов

Существуют также саморегулирующиеся устройства для зачистки проводов, которые автоматически зачищают провод, помещая провод в середину зубцов и сжимая ручку.Они берут практически любой провод и каждый раз идеально зачищают провода. В зависимости от производителя могут быть предусмотрены дополнительные функции для обрезки или обжима изолированных / неизолированных проводов.

Совет: Саморегулирующийся инструмент для зачистки проводов также полезен для снятия оболочки с кабелей или одновременного снятия изоляции с нескольких изолированных проводов.

Примечание: Мы обнаружили, что саморегулирующийся инструмент для зачистки проводов очень полезен при модификации электрода EL. Просто поместите проволоку EL посередине зубьев и отрегулируйте ручку, чтобы уменьшить захват проволоки.При зачистке провода убедитесь, что коронирующие провода не находятся прямо под зубьями. >
Инструмент для намотки проволоки

Если вы используете инструмент для намотки проволоки, чтобы обернуть проволоку вокруг булавки, в середине может уже быть встроенное лезвие для зачистки тонкой проволоки. Просто поместите проволоку между лезвиями и потяните.

Инструмент для намотки проволоки

В наличии TOL-14915

Этот Wire Wrap Too наматывает, разворачивает и даже снимает проволоку соответствующего диаметра с помощью уникального встроенного лезвия для зачистки.

Зачистка провода ручным устройством для зачистки проводов

Просто отжав ручки ручного инструмента для зачистки проводов примерно на 1/4 дюйма от конца провода или желаемой длины, используя правильный вырез на инструменте, а затем слегка повернув его, изоляция будет снята.

Затем, потянув инструменты для зачистки проводов к концу провода, изоляция должна соскользнуть с провода.

Зачистка кабельных проводов с помощью саморегулирующихся приспособлений для зачистки проводов

Специальные саморегулирующиеся устройства для зачистки проводов позволяют легко снимать оболочки и зачищать несколько изолированных проводов.В этом примере мы собираемся зачистить кабель питания. Поместите конец кабеля между кусачками для резки проволоки. Когда все будет готово, сожмите ручки, чтобы отрезать конец кабеля.

Отверните пластиковую направляющую от головки и выдвиньте ее, чтобы отрегулировать длину отрезка проволоки. Переставьте пластиковую направляющую, когда вас устраивает длина провода. Для кабелей вы можете захотеть зачистить больше, чем рекомендовано.

Вставьте кабель между зажимами. При необходимости увеличьте / уменьшите натяжение губок с помощью ручки натяжения по мере необходимости, в зависимости от кабеля и сечения провода.

Удерживая кабель на месте, сожмите ручки, чтобы снять оболочку с кабеля.

После снятия оболочки с кабеля поместите внутренние провода между зубцами. При необходимости отрегулируйте натяжение губок с помощью ручки натяжения в зависимости от кабеля и размера провода.

Примечание: Обязательно проложите внутренние провода между зубцами левой челюсти, чтобы зачистить провода кабеля.

Когда закончите, ваши кабельные провода должны быть полностью зачищены!

Советы, уловки и подсказки

Важно, чтобы размер проволоки соответствовал правильной выемке в приспособлении для снятия изоляции.Если выемка будет слишком большой, провод не будет зачищен. Если выемка слишком мала, есть риск повредить провод. Использование выемки меньшего размера означает, что приспособления для зачистки будут закрываться слишком далеко, впиваясь в провод внизу. В случае многожильного провода инструмент обрежет внешнее кольцо проволоки, уменьшив общий диаметр проволоки и снизив ее прочность. Надрез в проволоке со сплошным сердечником сильно снизит прочность и гибкость проволоки. Вероятность обрыва проволоки при перегибе значительно возрастает.

Этот провод не был полностью зачищен, есть зазубрины и недостающие жилы

Если на проводе случайно образовалась царапина, лучший план действий — отрезать поврежденную часть провода и повторить попытку.

Как соединять провода

Подготовьте провод, зачистив концы проводов с помощью приспособления для зачистки проводов. Если вы работаете с многожильным проводом, попробуйте скрутить концы, чтобы сгруппировать жилы вместе, и залудите кончики перед пайкой.

Отрежьте кусок термоусадки, чтобы закрыть оголенные провода. Пропустите термоусадочную пленку через один из проводов. Обязательно сдвиньте термоусадочную пленку с места, где вы выполняете сварку.

Поверните клеммы проводов друг к другу и соедините оголенные концы вместе.

Удерживайте провода вместе с помощью ленты, чтобы удерживать провода на месте против паяльного коврика.

Добавьте припой к проводам. Старайтесь не оставлять паяльник на проводах слишком долго.Изоляция может расплавиться, обнажив больше проводов.

Убедитесь, что нижняя сторона провода также припаяна.

Переверните провод и распределите по ним припой. При необходимости добавьте флюс и припой для покрытия проводов.

Если вы используете термоусадку, наденьте ее на клемму, чтобы изолировать соединение. Нагрейте термоусадку паяльником или термовоздушной паяльной станцией.

Тепло от паяльника Тепло от паяльной станции горячего воздуха

По завершении термоусадка должна плотно прилегать к оголенному проводу.

Советы: Ищете другие идеи и методы резки проволоки? Попробуйте скрутить провода вместе. Скрученные провода могут быть обращены друг к другу (иначе говоря, скрученная спираль) или в одном направлении.
Вы также можете попробовать зацепить и скрутить провода вместе в соединителе Western Union (он же Lineman’s Splice). Этот метод идеально подходит для одножильных проводов, но его можно использовать и для многожильных проводов.
Для продвинутых пользователей вы также можете врезаться в провод для тройника Western вместо того, чтобы разрезать провод прямо.Это полезно при добавлении компонента (ов) (т. Е. Подтягивающего резистора), если у вас ограниченное пространство для работы, чтобы сэкономить время и сократить расходы. Просто зачистите середину вашего провода, удалите изоляцию с помощью ножа для хобби / паяльника, намотайте отдельный провод / клемму на оголенный провод и припаяйте. Когда закончите, добавьте немного термоусадки или горячего клея для изоляции. На изображении ниже показаны резистор и провод, добавляемые к середине двух проводов.

Западный метод Т-образного сращивания, используемый для соединения 3 перемычек и 10 кОм; Резистор

Совет: Возникли проблемы с соединением проводов вместе или подключением проводов к контакту? Попробуйте использовать печатную плату в качестве опоры при пайке, подобную той, которая встроена в специальный удлинительный кабель EL.

Как обжать электрический разъем

Электрический соединитель — это устройство для соединения электрических цепей с помощью механического узла. Соединение может быть временным или служить постоянным электрическим соединением между двумя проводами. Существуют сотни видов электрических разъемов. Разъемы могут соединять два отрезка провода вместе или подсоединять провод к электрическому зажиму.

Ниже приведены несколько типов разъемов. В дальнем верхнем левом углу у нас есть изолированный соединительный элемент для соединения двух концов проводов вместе.Справа — вилочный соединитель (он же лопата или разрезное кольцо) используется для подключения провода к винтовым клеммам, вставляя вилку в гнездо винтовой клеммы. Перед установкой терминала можно частично вкрутить винты. Кольцевые клеммы посередине также используются для подключения провода к винтовым клеммам. Кольцевая клемма обеспечивает более надежное соединение, однако перед установкой клеммы необходимо полностью вывернуть винт. В дальнем правом верхнем углу у нас есть штыревой лопаточный разъем (a.к.а. лезвие) . Они могут вставляться в гнездовой лопаточный соединитель (также известный как двойной обжим) , который показан в правом нижнем углу. В зависимости от конструкции и применения эти разъемы могут быть разных видов, например, с фланцевой вилкой или зажимным кольцом.

Изолированные соединители, вилочные, кольцевые, с наружной и внутренней лопаткой

Эти разъемы также могут быть разных размеров и номиналов. На изображении ниже показан лопаточный разъем с внутренней резьбой 1/4 дюйма и 2,8 мм.

Вам необходимо, чтобы размер разъемов соответствовал размеру безопасного соединения. На изображении ниже показаны 1/4 «гнездовые лопаточные разъемы, подключаемые к штыревым лопаточным клеммам микропереключателя.

Что такое обжим?

Слово «обжим» в этом контексте означает соединение двух металлических частей вместе, деформируя один или оба из них, чтобы удерживать другой. Деформация называется деформацией.

Металл деформирован, чтобы зажать провод и удерживать его на месте

Инструмент

Для обжима соединителя на проводе требуется специальный инструмент для обжимного штифта.В зависимости от обжимного штифта доступно несколько различных стилей обжимных клещей.

Инструмент для обжима трещотки

Лучший обжимной станок имеет встроенный храповик. Когда ручки будут сжаты вместе, это приведет к трещотке и не даст челюстям снова раскрыться. Когда будет приложено достаточное давление, храповик выйдет из зацепления и освободит обжатую часть. Это гарантирует, что приложено достаточное давление. Обжимные клещи этого типа также имеют широкую губку, чтобы покрыть большую площадь поверхности разъема.

Инструмент для обжима быстроразъемных соединений с храповым механизмом

В зависимости от размера соединителя тип «штампа» (то есть головки обжимного инструмента) будет иметь разный размер. Обжимной инструмент, представленный ниже, использует другую матрицу для обжима более мелких обжимных штифтов, которые вставляются в корпус штыревого разъема.

Инструмент для обжима обжимных штифтов с трещоткой

На изображениях ниже показаны провода разного калибра, обжатые для разветвленного разъема, и обжимной штырь для поляризованного разъема.

Вилочные соединители обжаты для настенного адаптера Обжимной штифт обжимается перед вставкой в ​​пластиковый корпус
Ручной обжимной инструмент
Инструменты для ручного обжима

позволяют достичь почти тех же результатов, хотя от пользователя требуется гораздо больше бдительности. Обжимные клещи этого типа обычно менее прочные. При обжиме необходимо следить за тем, чтобы губки правильно выровнялись на разъеме.Несоосность приведет к менее желательному обжимному соединению. Со временем износ в результате нормального использования также может привести к тому, что челюсти разделятся и не закроются полностью. Как правило, достаточно сильно сжать его. Необычный инструмент для зачистки проводов, показанный ниже, можно использовать с быстроразъемными соединениями. Инструмент также можно использовать для обрезки проводов и зачистки проводов / кабелей.

Ручной инструмент для обжима саморегулирующегося устройства для зачистки проводов для изолированных и неизолированных лопаточных соединителей

Хотя с саморегулирующимся устройством для зачистки проводов немного сложнее работать, чем с храповым механизмом, он может зачищать, разрезать и обжимать при быстром отсоединении.

Предупреждение! Плоскогубцы не для обжима! Также нельзя использовать молотки, тиски, плоскогубцы или плоские камни. Хороший обжимной пресс при правильном использовании сделает холодный шов между проволокой и корпусом соединителя. Если бы вы разрезали хорошо выполненный обжим пополам, вы бы увидели твердую форму провода и разъема. Использование неправильного инструмента не приведет к хорошему обжиму!
Почему требуется такой уровень совершенства? Плохой обжим оставляет воздушные карманы между проводом и разъемом. Воздушные карманы позволяют собирать влагу, влага вызывает коррозию, коррозия вызывает сопротивление, сопротивление вызывает нагревание и в конечном итоге может привести к поломке.

Обжим быстроразъемного соединителя

Есть несколько аргументов за и против использования одножильного провода с обжимными соединениями. Многие считают, что обжатие провода с твердым сердечником создает в нем слабое место, что может привести к обрыву. Также существует большая вероятность отсоединения обжимного соединения с проводом с твердым сердечником, потому что провод также не будет соответствовать клемме. Если вы должны использовать провод с твердым сердечником, рекомендуется припаять провод на место после того, как вы его обжали.

Во-первых, необходимо выбрать провод правильного размера в соответствии с размером клеммы или наоборот. Предположим, что вы используете многожильный провод, чтобы он соответствовал обжатому соединению. Далее зачистите провод. Количество оголенного провода должно быть равно длине металлической гильзы на разъеме, обычно около ¼ дюйма или около того. Если зачищенный провод подходит к металлической части ствола с небольшим пространством или без него, разъем подходящего размера.

Хорошее соотношение длины провода к стволу

Затем следует вставить провод до тех пор, пока изоляция на проводе не коснется конца цилиндра.

Хорошо: проволока немного торчит за ствол

Затем провод и клемма вставляются в обжимной пресс. Цвет изоляции клеммы должен совпадать с цветом обжимного инструмента. Поэтому, если изоляция клеммы красная, используйте место, отмеченное красной точкой на обжимных зажимах. В качестве альтернативы, если обжимной пресс не имеет цветной маркировки, используйте метку калибра сбоку.

Терминал должен располагаться горизонтально корпусом вверх.Затем инструмент удерживают перпендикулярно клемме и помещают на цилиндр, ближайший к кольцу (или другому типу соединения). Чтобы закончить обжим, инструмент сжимают со значительным усилием. В общем, «пережать» соединение практически невозможно.

После того, как обжатие будет завершено, провод и разъем должны оставаться вместе после попытки их разъединить с большой силой. Если соединение можно разорвать, обжим был выполнен неправильно. Лучше, чтобы обжим вышел из строя сейчас, а не после того, как он был установлен в своем приложении.Ниже приведена таблица технических характеристик обжимных соединений.

Совет: Если провод не входит в цилиндр или слишком ослаблен, значит, был выбран неправильный размер и тип провода или разъема. При необходимости можно добавить пайку между проводом и разъемом. Однако правильно обжатые провода образуют газонепроницаемое холодное соединение и не требуют пайки.
Имейте в виду, что добавление припоя увеличивает нагрузку на соединение из-за механических вибраций и термоциклирования, вызывая разрушение соединения.Пайка также может повысить сопротивление стыка. Для приложений с низким энергопотреблением пользователи не должны заметить значительной разницы. Совет: В зависимости от области применения два провода можно обжать вместе в одном обжимном соединителе. Вам нужно будет убедиться, что объединенный диаметр провода подходит для обжимного соединения, а обжимной разъем способен выдерживать ток, заданный в проекте.

На изображении ниже показаны два провода с загнутыми лопатками для средних соединений.В этом случае обжатые провода использовались для подключения нескольких устройств к земле.

Обжим обжимного штифта

Помните, что в мире существуют сотни типов электрических разъемов. В зависимости от конструкции разъем может быть сконструирован таким образом, чтобы он помещался в пластиковый корпус. Вместо того, чтобы обжимать провод цилиндром, соединитель может иметь две защелки (т. Е. Крылышки) для обжима провода и его изоляции. Дополнительные зажимы для изоляции обеспечивают разгрузку от натяжения.Обжимной штифт может также иметь фиксирующий язычок и концевой упор, когда штифт вставлен в пластиковый корпус.

Обжимной штифт, вырезанный из катушки для поляризованного разъема Пластиковый корпус для поляризованного разъема

Один из примеров можно найти в предварительно заделанных перемычках премиум-класса. Они используются для подключения к печатным платам с контактными площадками 0,1 дюйма PTH. Ниже представлено изображение нескольких обжатых контактов перед их вставкой в ​​пластиковый корпус.Слева находится обжимной штифт для установки в поляризованный корпус. В центре находится контактный штифт, который используется для сопряжения с штырем справа.

Процесс немного более утомительный, так как вы работаете с меньшими выводами. В зависимости от вашего уровня опыта это может занять много времени. Однако пользователи могут создавать нестандартные длины проводов и кабелей для проекта.

Сначала отрежьте и зачистите кусок проволоки. Убедитесь, что калибр провода соответствует характеристикам обжимного штифта. В этом случае мы будем использовать многожильный соединительный провод 22 AWG для подключения к разъему JST RCY, как рекомендовано в таблице данных обжимного штыря.После извлечения обжимного штифта из металлической полосы совместите жилы провода с проводящим язычком, а изолятор — с выступом изолятора, чтобы проверить, соответствует ли провод спецификациям обжимного штифта.

Если провод достаточно зачищен, вставьте обжимной штифт в одну из губок обжимного инструмента. Возможно, вам придется загнуть язычки изолятора внутрь, чтобы они подошли. Мы будем использовать большую челюсть.

Обязательно обратите внимание на канавки обжимного инструмента при вставке обжимного штифта в матрицу.Если присмотреться, на одной стороне губки вырезаны две полуцилиндрические канавки, а на другой — одна канавка. Сторона с двумя канавками будет использоваться для обжима лапок. Кроме того, половина матрицы утоплена под язычок изолятора.

Обжимной инструмент с трещоткой, вид сбоку Крупный план обжимного инструмента с двумя канавками и матрицей для выступа изолятора
Предупреждение! Если вы вставите обжимной штифт неправильно, обжимной инструмент с храповым механизмом не будет в достаточной степени обжимать язычки.В результате провод может не полностью проходить со штифтом, и штифт будет поврежден. Обжимной инструмент также может застрять в одном положении. Если обжимной инструмент застрял, вам нужно будет перевернуть предохранительный фиксатор чуть выше ручки.

Медленно закройте обжимной инструмент с храповым механизмом, чтобы удерживать обжимной штифт на месте, и вставьте зачищенный провод. Возможно, вам потребуется отрегулировать обжимной штифт так, чтобы его выступ изолятора был заподлицо с матрицей.

Когда будете готовы, медленно сожмите ручки еще больше, чтобы продолжить обжимать язычки.Если что-то не так и вы используете обжимной инструмент с храповым механизмом, переверните предохранительный фиксатор прямо над ручкой. Продолжайте сжимать ручку, пока храповик не освободится автоматически, чтобы завершить обжим.

Осторожно извлеките обжимной штифт из обжимного инструмента. Обратите внимание на гофрированные язычки. Вы должны увидеть что-то похожее на гофрированные булавки внизу. При необходимости вам может потребоваться снова вставить штифт обратно в губки, чтобы в достаточной степени обжать язычки. Обжимной штифт в дальнем левом углу был частично обжат, и его нужно было поместить в меньшую губку для правильного обжима.

Когда все будет готово, вставьте обжимной штифт в соответствующий корпус. В этом случае обжатый гнездовой штифт был вставлен в соответствующий корпус разъема JST RCY. Убедитесь, что фиксирующий язычок совпадает с отверстием в пластиковом корпусе.

По окончании провод должен защелкнуться в соответствующем гнезде. Ниже приведены несколько обжимных контактов в соответствующих корпусах. В крайнем левом углу у нас есть обжимные контакты, используемые для поляризованного разъема 1×2 «Molex». Два справа с черным корпусом — это пример гофрированных контактов, используемых со стандартным 0.1-дюймовые разъемы. Наконец, гофрированные контакты в красном корпусе используются для разъема JST RCY.

Обычные неудачи

Ниже приведен список типичных ошибок при опрессовке быстроразъемных соединений и обжимных штифтов. Мы будем использовать быстрое отключение для демонстрации.

Разъем неподходящего размера для провода или провод неправильного размера для разъема.

Плохой обжим. Разъем был слишком мал для выбранного калибра провода.

Будьте осторожны, чтобы не снять слишком много изоляции.

Слишком много изоляции снято, обнажено слишком много оголенного провода

Также стоит упомянуть, что, хотя это и не обязательно вредно, проволока не должна выходить слишком далеко за ствол. В этом случае рекомендуется обрезать проволоку.

Лишний оголенный провод следует обрезать

Осторожно! Помните, что для проволочной обмотки используется небольшой калибр. Хотя это идеально подходит для проектов, в которых мало места для работы, он не может справиться с большой мощностью из-за толщины провода.

Зачистите провод 30 AWG, вставив его между лезвиями инструмента для намотки проводов. Потяните за провод, чтобы удалить изоляцию.

Обязательно зачистите достаточно провода, чтобы обернуть его вокруг клеммы для надежного соединения. Примерно 1 дюйм должно быть достаточно.

Вставьте оголенный провод в отверстие сбоку. Убедитесь, что провод вставлен на сторону с надрезом, и поместите провод в надрез вдоль стороны цилиндра.

Вставьте провод в контакт разъема (a.к.а. Почта). В этом случае на мини-макетной плате использовались штыревые контакты заголовка.

Примечание: Штыри разъема с внутренней резьбой можно скручивать с помощью инструмента для намотки проволоки и проволоки. Рекомендуется обернуть проволокой штырьки штекерного разъема.

Поверните инструмент по часовой стрелке, чтобы начать наматывать провод на квадратный штифт жатки. Другой рукой прижмите провод и штыри жатки. Продолжайте вращать инструмент так, чтобы вся зачищенная проволока обернулась вокруг штифта.

Снимите инструмент со штифта.По завершении изоляция провода должна начинаться с нижней части штифта. Для более прочного и безопасного соединения добавьте припой между проводом и контактом.

Если вам требуется больше соединений на одном и том же контакте, оберните больше проводов вокруг верхней части первого соединения и повторите шаги, описанные выше. Сумма, которую вы можете укладывать, зависит от длины штифта жатки. Попробуйте использовать инструмент для намотки проводов, чтобы обернуть провода вокруг разъемов микроконтроллера, светодиода или резистора для прототипирования.

Удаление витых проводов

Если вам нужно отсоединить провод от штифта, просто используйте другой конец инструмента и поверните его против часовой стрелки.

Освободив проволочную обертку, потяните проволоку от штифта.

Управление проводами

Скручивание проволоки в оплетку

Это хорошая идея, чтобы заплести длинные провода, которые используются в проекте.Есть несколько преимуществ скручивания проводов вместе:

  • поддерживает организацию проекта
  • предотвращает вытягивание проводов от движущихся частей
  • усиливает связь

Ниже приведен пример сплетения четырех соединительных проводов вместе для неадресуемого светодиода. Чтобы заплести провода, скрутите пару проводов обеими руками против часовой стрелки между указательным и большим пальцами. В этом случае сначала скручивали зеленый и красный провода.

Скрутите вторую пару проводов против часовой стрелки.

Скрутите пары проводов по часовой стрелке.

По окончании работы с проводами в вашем проекте будет проще управлять. Ниже приведены несколько примеров использования плетеной проволоки в проектах.

Рукава и канатные дороги

Гильзы и кабельные держатели также полезны для дополнительной защиты соединения от движущихся частей. На изображении ниже показаны незакрепленные провода на Shapeoko.

Ниже приведены изображения проводов внутри рукава и держателя кабеля для защиты.

Электромонтажный комплекс этикетировочного

Иногда полезно маркировать провода с помощью стикеров, ленты или маркеров, чтобы отслеживать соединения с использованием провода одного цвета и сложной проводки, а также для устранения неполадок в проектах.

Маркированные провода из комплекта micro: arcade Советы: Дополнительные идеи можно найти по ссылкам ниже.

Изолированный обжимной клеммный соединитель с закрытым концом (MISUMI) | MISUMI

Технические характеристики


CE-1 Молочно-белый
CE-2
CE-5
CE-8

Дополнительная информация 900

Таблица внешних размеров и спецификации

Электрический провод Электрический провод Таблица
(Как пользоваться таблицей)
В случае CE-1, например, это означает, что для одного стандартного провода сечением 0,3 мм2 возможные комбинации сечения провода и количества проводов составляют от 1 до 3 для 0,3. мм2, или от 1 до 2 для 0.5 мм2 или 1 для 0,75 мм2.

CE-1 Нейлон 300V -40 ° C
~
+ 105 ° C		 2.4 7,0 0,5 5,0 6,5 20,0 9,5 0,8 0,62 7ГОУ-А
CE-2 3,0 7,1 7,6 3,0 7,1 7,6 9,3 0,80 8GOU / 7GOU-A
CE-5 4,0 8,1 0,8 7,3 9,4 23,0 10,5 0,9 1.46 8GOU / 7GOU-A
CE-8 5,0 9,5 1,0 9,0 10,4 28,0 11,8 2,57 8GOU
CE-1 0,5 ~ 1,25 0,3 (22) 1 1 ~ 3 1 ~ 2 1 1 — — —
2 1 ~ 2 1 1 — — — —
3 — 1 1 — 1 — — —
0.5 (20) 1 1 ~ 3 — — — — — —
2 1 ~ 2 — — — — — —
0,75 (18) 1 1 ~ 2 1 1 — — — —
1,25 (16) 1 1 1 — — — — —
CE-2 1.0 ~ 3,0 0,3 (22) 1 3 ~ 7 2 ~ 4 1 ~ 2 1 ~ 2 1 — —
2 — 1 ~ 3 1 ~ 2 1 1 — —
3 — 1 ~ 3 1 ~ 2 1 1 — —
0,5 (20) 1 2 ~ 6 1 ~ 4 1 ~ 2 1 ~ 2 1 — —
2 1 ~ 5 — 1 ~ 2 1 1 — —
3 1 ~ 4 — 1 ~ 2 1 — — —
0.75 (18) 1 1 ~ 5 1 ~ 3 1 ~ 2 1 1 — —
2 1 ~ 4 1 ~ 2 1 1 — — —
3 1 ~ 2 1 — — — — —
1,25 (16) 1 1 ~ 4 1 ~ 2 1 ~ 2 1 — — —
2.0 (14) 1 1 ~ 2 1 1 — — — —
CE-5 2,5 ~ 6,0 0,3 (22) 1 7 ~ 9 5 ~ 9 3 ~ 6 2 ~ 3 2 1 1
2 — 4 ~ 8 3 ~ 6 2 ~ 3 1 1 —
3 — 4 ~ 7 3 ~ 5 2 1 1 —
0.5 (20) 1 7 ~ 8 4 ~ 7 3 ~ 5 2 ~ 3 1 ~ 2 1 1
2 5 ~ 7 — 2 ~ 4 1 ~ 2 1 ~ 2 1 —
3 3 ~ 5 — 2 ~ 3 1 ~ 2 1 ~ 2 1 —
0,75 (18) 1 6 ~ 8 4 ~ 7 2 ~ 4 2 ~ 3 1 ~ 2 1 —
2 4 ~ 6 1 ~ 5 — 1 ~ 2 1 ~ 2 1 —
3 1 ~ 5 1 ~ 3 — 1 ~ 2 1 1 —
1.25 (16) 1 5 ~ 8 3 ~ 4 2 ~ 4 1 ~ 2 1 ~ 2 1 —
2 1 ~ 6 1 ~ 3 1 ~ 2 — 1 — —
3 1 ~ 5 1 ~ 2 1 ~ 2 — — — —
2,0 (14) 1 2 ~ 7 1 ~ 4 1 ~ 4 1 ~ 2 1 ~ 2 1 —
3.5 (12) 1 1 ~ 6 1 ~ 4 1 ~ 2 1 1 — —
CE-8 4,0 ~ 9,0 0,5 ( 20) 1 — 7 ~ 12 5 ~ 8 3 ~ 4 2 ~ 3 1 ~ 2 1
2 — — 4 ~ 7 2 ~ 4 2 ~ 3 1 ~ 2 1
3 — — 4 ~ 7 2 ~ 4 2 1 1
4 — — 3 ~ 6 1 ~ 3 1 ~ 2 1 1
5 — — 2 ~ 5 1 ~ 3 1 ~ 2 1 1
6 — — 2 ~ 4 1 ~ 2 1 1 1
0.75 (18) 1 — 7 ~ 11 5 ~ 8 3 ~ 4 2 ~ 3 1 ~ 2 1
2 — 5 ~ 10 — 2 ~ 4 2 1 ~ 2 1
3 — 4 ~ 9 — 2 ~ 3 1 ~ 2 1 1
4 — 2 ~ 8 — 1 ~ 2 1 ~ 2 1 1
5 — 1 ~ 6 — 1 ~ 2 1 1 —
1.25 (16) 1 — 7 ~ 11 4 ~ 8 3 ~ 4 2 1 1
2 — 5 ~ 10 2 ~ 6 — 1 ~ 2 1 —
3 — 1 ~ 7 1 ~ 4 — 1 ~ 2 1 —
4 — 1 ~ 6 1 ~ 3 — 1 ~ 2 1 —
2.0 (14) 1 — 7 ~ 10 3 ~ 7 2 ~ 4 1 ~ 2 1 1
2 — 1 ~ 8 1 ~ 4 1 ~ 2 — 1 —
3 — 1 ~ 5 1 ~ 2 1 ~ 2 — — —
3,5 (12) 1— 1 ~ 8 1 ~ 5 1 ~ 2 1 1 1
2 — 1 ~ 2 1 ~ 2 1 1 — —
5.5 (10) Многожильный провод 1 — 1 ~ 5 1 ~ 4 1 ~ 3 1 1 —

Искусство опрессовки разъемов (ненужное?)

«Принцип обратного завершения» — это метод решения проблемы путем визуализации конечного результата и последующего продвижения в обратном направлении от этой точки. Сообщение в блоге, которое недавно написал [Алан Хоуз] о тонкостях обжима проводов для штекерных разъемов, является прекрасным примером этого принципа.Конечным результатом его работы является осознание того, что вам, вероятно, не стоит беспокоиться об обжиме собственных разъемов, но наблюдать, как он работает в обратном направлении с этого момента, все еще увлекательно. Это также название рок-альбома 80-х годов The Tubes , но это бесполезная информация в отношении электропроводки.

Конечно, иногда люди делают глупости. Несмотря на то, что в Интернете есть предварительно обжатые провода за бесценок, вы все равно можете сделать это самостоятельно.Имея это в виду, [Алан] составил исключительно подробный и хорошо проработанный пост, который дает вам всю информацию, которую вы, возможно, захотите знать об опрессовке, которую часто ошибочно называют «соединителем JST».

Он начинает с демонстрации некоторых распространенных примеров этого разъема, которые, если вы когда-либо открывали бытовую электронику, будут похожи на просмотр школьного ежегодника. Вы можете не узнать их имен, не прочитав их, но вы точно помните, как они выглядят.

Затем мы получаем ряд макроснимков, показывающих масштаб задействованных элементов. Если вам нравится знакомство с металлическими кусочками длиной всего в несколько миллиметров, то вам действительно понравится эта часть.

Наконец, пост завершается несколькими словами о типах обжимных инструментов, доступных на рынке, а затем демонстрацией его личного метода обжима. В то время как некоторые инструменты требуют одновременного обжима обоих наборов «крыльев», [Алан] говорит нам, что, по его опыту, использование их по отдельности приводит к лучшим результатам.

Если этот маленький вкус заставил вас проголодаться по настоящему пиршеству сверхспециализированных знаний, обязательно ознакомьтесь с докладом на Суперконференции [Брэдли Гоутроп].

DB9 Гнездовой обжимной разъем | ShowMeCables.com

Что такое разъемы D-Sub?

Разъемы

D-Sub названы в честь их D-образной формы. Они поставляются с различными номерами контактов, чтобы соответствовать потребностям вашего компьютерного приложения.

Одинаковы ли D-Sub и последовательные разъемы?

Да, это одно и то же.

Каковы преимущества использования разъема под пайку?

При использовании паяных соединителей это более надежное решение по сравнению с обжимными соединителями. Вам не нужно беспокоиться о выдергивании контактов на паяных соединителях, что может произойти в обжимных соединителях. По этой причине пайка может быть более надежной.

Каковы преимущества использования обжимного соединителя?

Использование обжимных соединителей часто так же надежно, как и паяных, но их установка требует меньше времени.Установка так же проста, как нажатие на обжимной инструмент для закрепления соединения.

Каковы преимущества использования пластиковой металлизированной пластмассовой или металлической крышки для моего разъема?

Пластиковые кожухи — наиболее экономичный вариант при конструировании разъемов D-Sub. Металлизированные пластиковые кожухи обеспечивают защиту от электромагнитных / радиочастотных помех, но при этом являются экономичным вариантом. Металлические кожухи обеспечивают долговечность, а также защиту от помех EMI / RFI.

Что мне нужно для сборки разъема DB9?

Для создания коннектора DB9 вам понадобится всего несколько вещей.Вы можете выбрать один из двух типов; тип припоя или тип обжима.

Тип припоя

: для изготовления коннектора под пайку вам понадобится коннектор типа «папа» или «мама» под пайку, кожух DB9 (металлический или пластиковый, в зависимости от ваших предпочтений), втулка DB9 и паяльник.

Тип обжима: для изготовления разъема обжимного типа вам понадобится штекер или розетка обжимного типа, обжимные штифты D-Sub в соответствии с полом вашего разъема, кожух DB9 (металлический или пластиковый в зависимости от ваших предпочтений), DB9 втулку и инструмент для обжима D-Sub.

Обжимные разъемы

Изображение предоставлено Instructables

Обжимной разъем — это тип электрического разъема без пайки, который используется для заделки многожильных проводов. В зависимости от типа обжимные разъемы, иногда называемые обжимными клеммами, могут иметь различные конфигурации разъемов с плоской подошвой, сращивания проводов и винтовых клемм.

Первым шагом в установке обжимного разъема является снятие электрической изоляции с конца многожильного провода с помощью инструмента для зачистки проводов.Обычно дюйма — это общий ориентир для зачистки проводов, поскольку это довольно стандартно для электропроводки в жилых помещениях. Однако длина изоляции, которую необходимо удалить, действительно зависит от области применения и требует перекрестных ссылок с рекомендациями производителя, особенно при промышленном использовании.

После снятия изоляции оголенный провод вставляется в разъем. Затем обжимной фитинг сжимают (обжимают) вокруг провода с помощью пары обжимных клещей.При правильном выполнении это соединение является механически прочным и газонепроницаемым.

Существует много различных типов обжимных соединителей, но наиболее распространенными являются цилиндрические и открытые цилиндрические. В соединителях цилиндрического типа многожильный провод вставляется в цилиндрическое металлическое отверстие (отсюда и «бочонок»), а затем обжимается. Это, пожалуй, наиболее часто встречающийся тип разъема.

Открытые цилиндрические соединители также удачно названы, так как «бочонки» имеют открытую V- или U-образную форму. Провод вставляется в разъем, прежде чем он будет плотно обжат.Поскольку провод можно уложить в соединитель, а не ввинчивать в него, как в цилиндрических соединителях, этот тип соединителя проще использовать в автоматизированных приложениях. Эти соединения обычно прочнее, чем соединения цилиндрических соединителей. Прочность и простота использования делают их обычными для автомобильного и промышленного использования.

Существует много споров о преимуществах и недостатках гофрированных и паяных соединений. Какое соединение наиболее целесообразно, во многом зависит от конкретного размера и типа провода, а также от области применения.

.

Leave a comment
