IDE to SATA / SATA to IDE Drive Dual Convert Adapter

По работе регулярно сталкиваюсь со старыми ПК, с которых или на которые нужно переписать какую то информацию (обычно все что есть на харде). Не во всех компах есть sata интерфейс, и приходилось искать «транзитный» комп. Но с покупкой этого адаптера такая необходимость отпала. Под катом мало текста и много фото.

1. Доставка 4/5
Доставка заняла стандартные, для чайна пост, 30 дней. Думаю это уже норма, вряд ли в этом плане нас ждут сильные изменения.

2. Упаковка 4/5
Стандартная пупырка для БИКа, сам переходник лежал в индивидуальном пакетике. Какой либо инструкции нет, но она и не понадобилась.

3. Комплектность 5/5

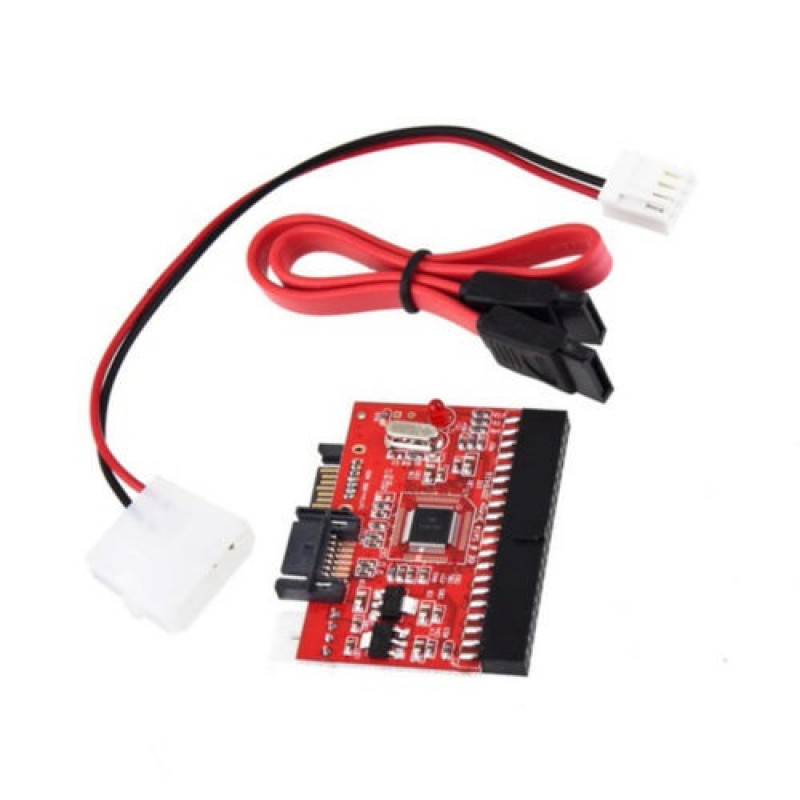

Этот пункт особенно порадовал, в комплекте есть все необходимое: адаптер, sata шнурок и шнурок питания (хотя по возможности лучше сразу докупить переходник с 4х пинового разъема питания на sata’шный).

4. Простота подключения 4/5
Тут все просто, нужно подключить хард в соответствии с подписями на адаптере.

Для IDE винта например так.

А для подключения SATA винта к старой матери без SATA, вот так.

В подключенном виде.

Как видите в подключении ничего сложно. Но есть один нюанс, если подключаете IDE винт через переходник, джампер должен стоять в положении мастер.

5. Простота использования 4/5
Все очень просто, сначала подключаем винт как на картинке, грузимся и работаем :).
Вот как определяется в биосе винт с IDE интерфейсом, подключенный через переходник (SATA1).

А вот так его видит Акронис.

Главное достоинство этого адаптера, то что можно не только подключить старые винты к новой матери, но и наоборот. В использовании нет ничего сложного, скорость копирования/записи для IDE винта визуально осталась той же.

Вывод.
Однозначно стоит брать, если вы активно пользуете ПК — эта штука вам рано или поздно пригодится, да и к тому же стоит сущие копейки.

update: 80Гб IDE HDD занятый на 7гб, скопировался через переходник на SATA винт за 3.5 минуты.

Не работает ide sata переходник. Когда нужен переходник IDE-SATA

Переходник IDE-SATA был создан для того, чтобы дать вторую жизнь жестким дискам старого поколения, которые еще не пришли в непригодность. В статье будут описаны оба интерфейса и способы их подключения к различным устройствам.

Прежде чем приступить к описанию переходника IDE-SATA, разберемся в том, что такое разъем IDE/PATA. Многие пользователи будут уверять, что данный разъем потерял свою актуальность.

Расшифровка трех букв IDE означает «встроенную в привод электронику», то есть, аббревиатура указывает на наличие запчастей внутри корпуса жесткого диска, которые работают с разъемом PATA. Получается, что устройство сокращенно называется IDE, а разъем, к которому оно подключается — PATA.

Современный интерфейс SATA превышает устаревший вариант жесткого диска по скорости, которая стартует от 150 мегабайт в секунду, в то время как максимальная скорость передачи данных у IDE меньше и достигает 130 мегабайт в секунду.

Жесткие диски с разъемом IDE подключаются к материнской плате с помощью шлейфа на 40 или 80 контактов. Шлейфы могут иметь несколько штекеровов, один из которых подключается к разъему на материнской плате, а остальные подсоединяются к жестким дискам, причем, работать одновременно несколько жестких дисков данного поколения могут под определенным протоколом, а системой будет выбрано первичное и вторичное устройство.

Этот разъем предназначен и для использования переходника IDE-SATA, и для подключения к материнской плате. В отличие от предыдущей версии интерфейса, подключение SATA обладает большей скоростью передачи данных.

Так как интерфейс SATA последователен, то способ передачи данных осуществляется путем отправки одного бита за другим непрерывным потоком, в то время как предыдущий вариант подключения к материнской плате обладал параллельным интерфейсом, передающим данные по определенному количеству бит одновременно.

Кроме ускоренной передачи данных интерфейс может похвастаться пониженным энергопотреблением, что повлечет увеличение срока эксплуатации в связи с уменьшенным тепловыделением.

Разница с устаревшей версией заключается и в самих разъемах: у PATA было 40 контактов, а SATA демонстрирует всего семь. К тому же усовершенствованный кабель обеспечивает повышенную прочность при многократных подключениях.

Если старая версия подразумевала максимальное количество подключаемых жестких дисков в количестве двух штук при помощи одного шлейфа, то у SATA есть возможность обеспечить работу каждого устройства по-отдельности, подключив их к материнской плате отдельными кабелями.

Чтобы подключить интерфейс SATA, потребуется два кабеля, один из которых будет присоединен к материнской плате, а другой — к блоку питания. Если использовать старый интерфейс, то понадобится переходник IDE-SATA. Иногда для подключения к блоку питания используется четырехконтактный кабель Molex («Молекс»), который подает напряжение 12 и 5 вольт, ширина провода составляет 2,4 см.

Первое поколение SATA сейчас мало где используется, так как ее шина работала на 1,5 гигагерцах, а скорость обмена данными была всего 150 мегабайт в секунду.

Следующее поколение, которое впервые появилось в 2004 году, внешне ничем не отличалось от предыдущей версии, однако частота шины была увеличена до 3 гигагерц, а пропускная способность выросла вдвое, то есть до 300 мегабайт в секунду.

Третье поколение, и последнее, стало доступно в 2008 году. В лучших традициях этого интерфейса была увеличена скорость передачи данных в два раза, а именно — до 600 мегабайт в секунду.

Так как третье поколение было последним, а технологии не стоят на месте, то было выпущено две модификации данного разъема, которые работают с переходниками на жесткие диски IDE-SATA.

SATA 3.1 стал доступен в 2011 году и получил нововведение, которое активирует протокол, позволяющий не потреблять электроэнергию в спящем режиме. Передача данных осталась на том же уровне, что и у базового третьего поколения.

Вторая модификация, которая носит название SATA 3.2, также известна как SATA Express. В 2013 году разработчики данного разъема решили совместить два семейства интерфейсов — это PCIe и SATA. В работе двух интерфейсов базовым принято считать PCIe, так как его скорость передачи данных гораздо выше, что идет на пользу SATA.

Данный интерфейс был определен в отдельную группу, так как его задача — подключение устройств, которые являются внешними. Для лучшего определения в название была добавлена буква «е», которая означает External, то есть «внешний». Широкое применение нового разъема стало популярным с 2004 года.

В первой версии данного интерфейса был один существенный нюанс, который заключался в приобретении отдельного кабеля для объединения устройств. В дальнейшем, когда была выпущена модификация eSATAp, появилась возможность подключать его через кабель USB 2.0, а данные могли передаваться с напряжением в 12 и 5 вольт.

Когда стало ясно, что из себя представляют оба разъема, можно разобраться, как подключить переходник IDE-SATA. Итак, если в наличие есть оптический привод IDE, который необходимо подключить к современной материнской плате, то можно воспользоваться специальным переходником.

Большинство материнских плат переходники IDE-SATA используют в обоих направлениях. Другими словами, если устройство новое, а плата старая, то переходник станет идеальным решением проблемы, и наоборот.

Подключение IDE-SATA

Итак, на переходнике расположено четыре разъема, каждый из которых выполняет свою роль:

Разъем на четыре контакта предназначен для подключения питания для переходника.
Первый разъем SATA используется в качестве подключения аналогичного устройства к устаревшей материнской плате.
Второй разъем SATA рассчитан на подключение к устройству IDE от более современного варианта материнской платы.

Последний разъем — это 40-контактный IDE интерфейс, который подключается к соответствующему шлейфу.

Для того чтобы не запутаться и грамотно скорректировать работу переходника, инженеры установили на нем контроллер, который нужно переключать в соответствии с выбранным режимом работы. После этого переходник IDE-SATA для DVD-привода будет работать идеально.

Подключение винчестера ноутбука на шлейф IDE производится с помощью переходника IDE 2.5 на SATA 3.5.

Если в стационарном варианте переходник был необходим для того, чтобы продлить жизнь старому жесткому диску, то в этом случае он играет роль кабеля передачи данных. Дело в том, что при покупке нового ноутбука можно столкнуться с такой проблемой как перемещение информации со старого жесткого диска на новый. Именно для этого был изобретен переходник с IDE на SATA для ноутбука.

Для стандартной передачи данных с одного жесткого диска на другой вполне подойдет решение, в котором используется шлейф для подключения к стационарному ПК. Шлейф одним концом подключается к жесткому диску IDE, а другим концом присоединяется переходником к SATA.

Переходник такого формата однозначно подойдет для тех, кто облегчает свой ноутбук, используя только внешние оптические приводы, так как встроенный привод отсутствует.

Определение интерфейса на материнской плате

Итак, прежде чем приобретать новый жесткий диск, сначала уточните, какую версию поддерживает материнская плата.

Первый способ — это воспользоваться интернетом и выйти на сайт производителя материнской платы, где в ее характеристиках будет указана не только серия разъема, но и их количество.

Второй способ — визуальный: вам придется поискать на самой материнской плате уточняющие надписи рядом с разъемами для жестких дисков.

Следующий способ определения — это использование специальной программы тестирования жестких дисков, которая называется CrystalDisk Info. Она способна дать полное описание используемого жесткого диска, рассказать о его характеристиках и рабочем состоянии, наглядно показать, в каких режимах работает и какой поддерживает.

Если так случилось, что приобретенный по незнанию жесткий диск не соответствует заданному разъему, то не нужно его моментально возвращать. Именно для таких ситуаций были созданы переходники от одних версий для других.

IDE — устаревший разъем для подключения жестких дисков и дисководов для CD и DVD дисков. В современных материнских платах он встречается все реже. Следственно у владельцев таких устройств могут появляться загвоздки при подсоединении к ним больше современных комплектующих. Почаще каждого эти загвоздки решают при помощи переходников-конвертеров .

Инструкция

1. Приобретете переходник SATA-IDE.

2. Отключите питание и все соединительные кабели вашего компьютера. Откройте крышку системного блока. На несколько секунд прикоснитесь к батарее отопления. Это нужно для того, дабы снять с ваших рук заряд статического электричества, напротив он может повредить эмоциональные компоненты компьютера.

3. Возьмите шлейф SATA — он потребуется для подключения к материнской плате вашего переходника. SATA-шлейф традиционно около 25 сантиметров в длину, почаще каждого, красного цвета. Вы легко его узнаете по разъему: шириной около сантиметра, плоский, с небольшим загибом на одном крае. Обе стороны SATA-шлейфа равноправные, следственно не имеет значения, какой стороной вы его воткнете в материнскую плату, а какой — в переходник.

4. Также будет надобен шлейф IDE, дабы подключить ваш дисковод либо грубый диск к конвертеру. IDE-шлейф плоский, в ширину около 5 сантиметров, с жесткими пластиковыми коннекторами в виде 2-х рядов отверстий. Обыкновенно имеет три разъема, один на отдалении от 2-х других. Данный разъем применяется для подключения к материнской плате либо к контроллеру.

5. Обнаружьте на материнской плате всякий вольный SATA-коннектор. Они по форме соответствуют шлейфу SATA, только окружены защитной рамкой, которая поможет положительно подсоединить кабель. Воткните один конец кабеля в материнскую плату, а иной — в ваш переходник.

6. Объедините IDE-шлейфом ваше устройство (дисковод либо грубый диск) и переходник SATA-IDE. В переходник воткните далекий одиночный конец шлейфа, а в дисковод — один из свободных коннекторов с иной стороны.

7. Обратите внимание: рядом с местом для кабеля на вашем дисководе имеется группа из шести штырьков-контактов, которые могут быть объединены крошечной пластиковой перемычкой — джампером. С верхней либо нижней стороны дисковода вблизи этих штырьков вы обнаружите отметки MA/SL/CS. Если у вас нет перемычки, то ничего делать не необходимо. Если перемычка имеется, выдерните ее и установите наоборот метки CS. Это необходимо для верного определения вашего устройства.

8. Подключите белый прямоугольный коннектор от блока питания к вашему дисководу. Если на переходнике есть белое прямоугольное гнездо с четырьмя штырьками, подключите еще один коннектор от блока питания к нему. Вставьте дисковод либо грубый диск в корпус вашего системного блока, если вы его вынимали.

9. Воткните кабель питания, кабели от клавиатуры, мыши и монитора. Включите компьютер – ваш переходник готов к работе.

Что делать в обстановки, если у вас на материнской плате не установлен sata-разъем, а вам нужно подключить оборудование именно к этому разъему. Суровые диски сегодня продаются именно для sata-интерфейсов. А обнаружить грубый диск с интерфейсом IDE проблематично. Безусловно, это допустимо, но на искания такого винчестера может уйти много времени. На самом деле задачу решить дозволено достаточно примитивно – приобрести и установить в материнскую плату sata-контроллер .

Вам понадобится

Компьютер, sata-контроллер, отвертка

Инструкция

1. Отключите от компьютера питание. Открутите винты, которые крепят крышку системного блока, и снимите ее. Контроллер необходимо установить в PCI-слот. Если вы не знаете, где на вашей материнской плате PCI-слоты, можете посмотреть в технической документации к компьютеру. Если технической документации у вас нет, обнаружьте их на материнской плате независимо: все слоты на системных платах подписаны. Как водится, они находятся в левом нижнем углу материнской платы, рядом со слотом подключения видеокарты. В зависимости от модели системной платы, может быть различное число PCI-слотов. Три должно быть минимум.

2. Примитивно вставьте sata-контроллер в один из PCI-слотов, позже чего зафиксируйте его с поддержкой винта. Куда закручивать винт будет видно позже того, как вы подключите контроллер к PCI-слоту. Не закрывая крышку системного блока, подсоедините компьютер к питанию и включите. Когда загрузится операционная система, она должна распознать контроллер механически.

3. Фактически все контроллеры имеют спецтехнологию Plug & Play, так что при подключении настраивать их не придется. Когда устройство будет распознано системой, установите его программное обеспечение. Для этого воспользуйтесь диском с программным обеспечением, тот, что должен идти в комплекте к контроллеру. Дополнительное программное обеспечение расширит его вероятности.

4. После этого отключите компьютер и подсоедините к контроллеру надобные sata-устройства. Дальше надобно подсоединить к ним кабель питания. Посмотрите, есть ли на вашем блоке питания кабель с sata-интерфейсом. В том месте, где кабель подключается к устройству, должна быть надпись sata. Если на блоке питания такого кабеля нет, вы не сумеете подключить питание к устройству. В этом случае приобретите переходник для подключения питания sata. Такие есть в любом магазине компьютерной техники.

Суровые диски, дисководы для чтения и записи компакт-дисков с разъемом IDE выпускаются теперь в гораздо меньших числах, чем прежде. В новых системных блоках трудно обнаружить место для размещения таких устройств. Впрочем еще дозволено встретить компьютеры, в которых применяется данный тип разъема. При его подключении необходимо рассматривать некоторые особенности.

Инструкция

1. Обнаружьте разъем для подключения шлейфа IDE на дисководе для компакт- и dvd-дисков – он выглядит как прямоугольник с двумя рядами коротких штырьков, каждого 40 штук. Сурово говоря, IDE — наименование не вовсе точное и на любой случай, запомните остальные наименования этого интерфейса: PATA, EIDE, Parallel ATA. Это поможет вам предпочесть и купить необходимый шлейф в магазине.

2. Отключите ваш компьютер и отсоедините кабель питания. Перед тем как снять крышку системного блока, дотроньтесь до батареи отопления, дабы снять статическое электричество — оно может повредить электронные компоненты компьютера. Снимите боковую крышку системного блока.

3. Вначале обнаружьте IDE-разъем на материнской плате, к которой вы хотите подключить шлейф. На различных моделях колодка IDE-подключения может находиться в различном месте, изредка данный коннектор выведен на боковую сторону.

4. Возьмите ваш IDE-шлейф. Вы увидите на нем три разъема, причем один из них на большем расстоянии от 2-х других. Именно его и надобно воткнуть в место для подключения на материнской плате. Если коннекторов на плате не один, а два, можете применять всякий на ваше усмотрение.

5. Объедините разъем IDE-шлейфа с материнской платой. Обратите внимание, что колодка, которая окружает штырьки, имеет небольшую выемку. И верно такой же выступ есть на пластиковой части шлейфа. Поверните шлейф верной стороной и вставьте. Не необходимо прилагать огромное усилие – если перестараетесь, то можете сломать материнскую плату.

6. Сейчас подсоедините то устройство, у которого IDE-подключение. В различие от новых дисководов и жестких дисков, которые подключаются тонким кабелем SATA и которые немыслимо подключить ненормально, разъемы типа IDE требуют наблюдательности. Рядом с местом для шлейфа есть группа контактов в виде шести штырьков. Они традиционно помечены как CS/MA/SL. Если присмотреться, два контакта могут быть замкнуты пластиковой перемычкой – ее называют «джампер».

7. Если у вас шлейф будет подключать только одно устройство, выньте джампер и подключайте кабель любым из свободных коннекторов к вашему дисководу либо жесткому диску. Если у вас несколько дисководов и желаемый не заработал, испробуйте иной разъем.

Видео по теме

Интерфейс Sata на данный момент является самым комфортным методом подключения носителей информации к компьютеру, обеспечивающим высокую скорость передачи данных. Также разъемы занимают меньшую площадь, что гораздо продлевает срок службы устройства. Подключение дисковода через Sata отнимает гораздо поменьше времени, нежели установка носителей по привычному сценарию.

Вам понадобится

– отвертка либо шуруповерт.

Инструкция

1. Отключите компьютер и отключите его от источника питания. При помощи отвертки либо шуруповерта открутите крепежные элементы боковых стен системного блока. Если вы открываете крышку компьютера впервой, обратите внимание на присутствие гарантийных наклеек: если срок ручательства еще не вышел, это может лишить вас ручательства продавца либо изготовителя устройства.

2. Выберите оптимальное расположение дисковода так, дабы он находился в зоне вентиляции, от того что привод имеет качество нагреваться, что влияет на всеобщий показатель температуры. Сделайте так, дабы шлейфы не мешали работе компьютера, соприкасаясь с материнской платой и другими устройствами; также они ни в коем случае не обязаны задевать кулер. Если у вас в компьютере установлено много устройств-носителей информации, отличнее каждого поставить дополнительную систему охлаждения.

3. Установите оптический привод на выбранную позицию, при этом верно закрепив его особыми шурупами, они могут идти в комплекте с дисководом либо продаваться в компьютерном магазине, многие из них даже различаются по виду устройства. Класснее каждого не применять обыкновенные болты при установке компьютерной техники.

4. Подсоедините Sata-шлейф к разъему с соответствующим наименованием на материнской плате. При подключении устройств через данный интерфейс абсолютно не имеет значения, какой вид носителя информации к нему подсоединяется. Подключите иной конец шлейфа к разъему на дисководе. Обнаружьте неиспользуемый провод, идущий от блока питания, подсоедините его к приводу и расположите все провода в положительном порядке.

5. Включите компьютер. Установка дисковода через Sata не требует дополнительных действий при включении компьютера. При загрузке присутствие нового привода должно обнаружиться в механическом режиме.

Видео по теме

Обратите внимание!
Не допускайте установки дисковых устройств слишком близко друг к другу, дабы они поменьше нагревались.

Если по непонятным причинам ваш компьютер перестал «видеть» грубый диск, есть несколько причин для появления этой неисправности. Винчестер вышел из строя, кабель питания и дата-кабель подключены неплотно, в BIOS материнской платы отключен sata-контроллер . В первом варианте вам, скорее каждого, придется менять устройство, во втором – проверить кабель, в третьем — верно установить настройки BIOS.

Вам понадобится

– права менеджера.

Инструкция

1. Зайдите в BIOS компьютера. Для этого сразу позже включения нажмите Del на клавиатуре. На некоторых материнских платах особая клавиша для входа в BIOS может быть различной — прочитайте инструкцию на экране позже включения компьютера. Как водится, с первого раза может не получится, следственно необходимо будет испробовать еще раз. Усердствуйте сразу позже выключения компьютера зачастую нажимать на кнопку.

2. Позже входа в раздел BIOS обнаружьте пункт Integrated Peripherals либо всякий, тот, что по смыслу соответствует интегрированным устройствам. В этом пункте расположены пункты настройки параметров, касающихся внутренних вероятностей материнской платы. Обнаружьте запись Onboard SATA Controller. Либо всякую запись, содержащую слова SATA Controller. Проверьте варианты данного параметра — обыкновенно это Enabled и Disabled, Включен и Отключен соответственно. Наблюдательно устанавливайте все параметры. Для подтверждения нажимайте клавишу Enter.

3. Установите параметр Onboard SATA Controller в значение Enabled и сбережете метаморфозы BIOS, нажав кнопку F10 и ввод, либо перейдя в пункт Exit и предпочтя пункт Save changes. Если вы не нажмете данную кнопку, система в механическом режиме предложит вам сберечь все метаморфозы, которые были произведены. Позже перезагрузки компьютера еще раз зайдите в BIOS, как сделали в первом пункте, и проверьте, найден ли винчестер. Это дозволено сделать в пункте Standard CMOS Features либо Standard CMOS Setup, обыкновенно данный пункт размещен первым по списку. В совокупности же дозволено сказать, что включить sata-контроллер на персональном компьютере нетрудно, основное – немножко разбираться в системе BIOS.

Изредка появляется надобность подключить несколько внутренних жестких дисков к одному системному блоку. Задачи начинаются лишь в том случае, если эти диски имеют разные форматы: IDE и SATA.

Вам понадобится

переходник IDE-SATA.

Инструкция

1. Не стоит огорчаться – подключить к одной материнской плате суровые диски с различными форматами довольно легко. Снимите стенки системного блока и изучите порты на материнской плате.

2. Дело в том, что довольно зачастую даже те модели материнских плат, у которых стержневой грубый диск подключен через канал SATA, имеют в наличии порты IDE. Почаще каждого к ним подключаются DVD-приводы. Обнаружьте такие разъемы.

3. Если к одному из них подключен дисковод, отключите его и используйте освободившийся шлейф для подключения нового жесткого диска.

4. Если такой порт свободен, приобретите шлейф (если таковой отсутствует) и подключите к нему грубый диск.

5. Не торопитесь отчаиваться, если ваша материнская плата содержит только разъемы SATA либо только IDE. Существуют особые коннекторы, разрешающие подключать суровые диски с альтернативными портами. Приобретите надобный переходник.

6. Подключите купленный коннектор к шлейфу, идущему от материнской платы. Объедините коннектор с жестким диском.

7. Включите компьютер. Для входа в меню BIOS нажмите клавишу Del. Откройте меню Boot Device Priority. Назначьте ваш ветхий винчестер (на котором установлена операционная система) основным устройством при загрузке.

8. Сбережете метаморфозы, предпочтя пункт Save & Exit. Дождитесь загрузки операционной системы. Возможнее каждого, произойдет механическая установка драйвера для нового жесткого диска. Позже ее заключения удостоверитесь в работоспособности подключенного винчестер а.

Обратите внимание!
Относительно ветхие модели материнских плат могут не определить подключенный через переходник SATA-винчестер.Изредка может случиться неверное считывание информации с такого диска, в итоге чего он будет доступен не всецело.

Полезный совет
Перед покупкой коннектора удостоверитесь в том, что вы сумеете подключить питание к жесткому диску.

Производство жестких дисков не стоит на месте. Технологии активно развиваются: скорость записи и считывания растет, увеличивается срок эксплуатации, появляются новые стандарты и форм-факторы, из-за чего многие старые устройства становятся несовместимы с современными компьютерами. Использовав IDE SATA переходники, можно заставить даже старую машину работать с новыми накопителями.

Различия SATA и IDE

IDE (ATA) — параллельный интерфейс подключения накопителей или оптических приводов к материнской плате. Старый стандарт 1990-х годов. IDE технология использует разъем 40 пин для подключения к материнской плате и отдельно 4 пина питания. В настоящее время почти вышедший из употребления класс. Исключение составляет старая техника, которая все еще эксплуатируется по непонятным причинам.

SATA — последовательный интерфейс обмена информацией. Сейчас применяется во всех новых устройствах. Обладает рядом преимуществ перед старой системой.

Основные достоинства SATA:

высокая скорость считывания/записи информации;
увеличенный объем непосредственно накопителя;
возможность подключения устройств без перезапуска системы.

Существует также более свежая разновидность — eSATA. Тот же SATA, но гарантирует стабильный контакт на протяжении всего времени работы. Применяется для внешних HDD.

Зачем нужен переходник?

Есть несколько проблем, которые способны вызвать желание приобрести переходник IDE SATA. Например, дома лежит старый жесткий диск с интерфейсом IDE на 80 ГБ, а вам вдруг понадобилось «вытянуть» из него фотографию. Подключить его к новому компьютеру с разъемами SATA не выйдет.

На компьютере резко стало не хватать объема памяти, а под рукой оказался IDE жесткий диск нужного объема, который на первый взгляд бесполезен.
Ситуация может быть и обратной: без апгрейда на IDE интерфейсах хочется получить больше дополнительной памяти или восстановить файлы.

У всех ситуаций одно решение — использовать SATA/IDE или IDE SATA переходник. Он способен конвертировать поток данных из одной системы в другую, таким образом стирая границы между разными стандартами. Сложность применения — не более чем использование адаптера для microSD карт.

Как выбрать?

Первым делом стоит определиться, какой именно переходник нужен. Есть целых пять вариантов:

IDE/SATA.
SATA/IDE.
IDE USB.
SATA USB.
IDE SATA USB.

Первые два пункта подходят для внутренней установки. Они будут полезны, если один или несколько жестких дисков, или SSD разных стандартов захочется поместить в корпус компьютера. Обычно эти переходники даже не имеют корпуса и никак не защищены. Выглядят как обычная плата, где интуитивно понятно — куда и что подключать.

Важным параметром переходника с IDE на SATA является скорость считывания и передачи информации. В случае с USB адаптером, это может быть 2.0 или 3.0 версия. Последняя позволяет быстрее оперировать информацией, но зависима от версии портов компьютера, а также от возможностей самого винчестера.

IDE SATA с USB выходом

Кроме адаптеров переключения между стандартами IDE SATA, на прилавках можно встретить IDE SATA USB переходники. Данный девайс позволяет подключать любые жесткие диски прямо к порту USB независимо от стандартов. Так, допускается использовать обычные в качестве большой флэшки. Это полезно в большей степени для ноутбуков или планшетов.

Встречаются как универсальные (SATA IDE переходник на одной плате, подключение сразу нескольких носителей одного или разного типа), так и раздельные (только SATA или IDE) переходники. Выбор зависит от конкретных потребностей и цены. Важным параметром при выборе будет наличие встроенного или дополнительного блока питания. Без него адаптер обойдется немного дешевле, но окажется менее функциональным. Есть возможность использования центрального блока питания компьютера, но это не всегда удобно, к тому же придется каждый раз откручивать крышку.

Питание

Диски серии IDE питаются от обычного разъема Molex с выводами 12v и 5v. Он есть на всех блоках питания.

SATA диски требуют подключения для плат 12v, 5v и 3.3v. Для это можно подыскать обычный переходник питания SATA IDE на 15 пин с Molex разъема. Проблема в том, что стандартный Molex не имеет провода 3.3v, а значит, и запитать некоторый блок платы не в состоянии. Эта особенность была учтена производителями дисков, в некоторой степени решена.

Подключенный через накопитель с питанием от переходника Molex/Sata, будет адекватно работать на всех машинах, но не на всех сможет поддерживать технологию горячего подключения (извлечение или присоединение к системе во время работы). На большинстве современных блоков питания присутствует отдельный вывод — SATA разъем, который не относится к Molex и включает питание 3.3v. Так или иначе, но для работы современные SATA девайсы не требуют напряжения 3.3v.

Переходник или новый накопитель?

На этот вопрос нет однозначного ответа. Все зависит от ваших предпочтений и бюджета. В нынешнее время цены на память сильно снизились, но все равно не радуют в некоторых моментах. Возможно, более рациональным решением будет приобретение нового накопителя или док станции, которая позволит быстро подключать жесткие диски разных форматов по принципу флешки.

Стоит учесть, что покупка нового винчестера может потянуть за собой апгрейд всей системы, в то время как установка адаптера ни к чему не обязывает.

Сделай сам

Большинство полезных электронных девайсов можно собрать всего за несколько долларов своими руками, без особых знаний электроники, но адаптер IDE SATA вряд ли попадает под категорию легко воспроизводимых устройств. В конечном счете, скорее всего, будет потрачено куда больше времени и средств, чем в случае покупки готового переходника, хотя на просторах Интернета легко найти множество рабочих схем. А вот «техномонстрам» такая задача должна прийтись по душе.

Жесткий диск или винчестер — неотъемлемая часть любого компьютера.

Также он является одним из самых дорогих комплектующих, поэтому неправильный выбор, подключение и использование может привести к выходу из строя как самого винчестера, так и компьютера. А это очень неприятно и затратно.
Чтобы этого не произошло, в этой статье будут рассматриваться основные способы подключения жестких дисков к ПК.

Виды разъемов для подключения винчестеров

Итак, основные разъемы для передачи данных между материнской платой и жестким диском — это SATA и IDE.
IDE — устаревший вариант коннекторов.

Сейчас они практически не применяются. Только если вы собираете ПК из б/у комплектующих, то можете еще приобрести диск с таким разъемом. Стоить он может немного дешевле SATA. Также старые материнские платы могут иметь только IDE соединение. В таком случае и диск нужен соответствующий.
Иногда, конечно, можно приобрести разные переходники, но это лишняя головная боль и дополнительные траты, а порой некорректная работа оборудования.
SATA разъемы более современны и соответственно имеют большую скорость передачи данных, чем IDE. Она может достигать 3 Gb в секунду.

Шнур для передачи данных SATA имеет вот такой вид.

Шнур небольшой ширины. Разъемы состоят из минимального количества контактов. Разъем имеющий г-образную форму, подключается к винчестеру. Прямой — к материнской плате. Полное соединение сопровождается громким щелчком.

Чтобы вытянуть шнур, нужно нажать на металлический рычаг на разъеме и аккуратно потянуть. Не стоит при отсоединении прилагать большое усилие, так как можно вырвать само гнездо с материнской платы. Нужно убедиться, что защелка полностью вышла.
IDE шнур имеет широкий шлейф и большое количество контактов.

Для исключения ошибки соединения на разъеме имеется боковой вырез.

Чаще всего шнуры имеют несколько разъемов. Один для материнской платы и два для IDE устройств,- два жестких диска или диск и CD/DVD привод.

Что касается материнских плат, то они могут иметь:
1. Только IDE;
2. IDE и SATA;
3. Только SATA.
Последний применим в современных топовых материнских платах. Имея такую плату, нет никакого смысла покупать диск с IDE соединением, даже если он заманчиво дешевый.

Соединение шнура питания винчестера

Нетрудно догадаться, что и питающие разъемы в этих двух видах дисков различаются.
Для IDE он имеет во такую форму

Контактов четыре и они довольно мощные.
Для SATA — разъем широкий с поворотом на краю.

Благодаря этому повороту, неправильно соединить шнур практически невозможно.
Многое в этом моменте зависит от блока питания. Ранние могут совсем не иметь разъемов для SATA устройств. Но это не проблема. Тут на помощь придет специальный переходник. Стоимость его копеечная.

Современные блоки питания уже имеют несколько SATA шнуров.
Все это нужно иметь в виду при сборке ПК, чтобы не возникало проблем при несовместимости и в последствии траты денег на разные переходники.

Установка жесткого диска

Выбираем «полочку» в корпусе куда установить винчестер. Слишком низкая установка не обеспечит достаточно хорошего отвода тепла с нижней части диска. Перегрев не допустим.
Слишком высокий монтаж может быть затруднен из-за планок оперативной памяти и другого оборудования. Все зависит от особенностей материнской платы и разъемов на ней.

Избегайте статического электричества, способного вывести из строя не только жесткий диск но и другие компоненты ПК. Для этого снимите с себя синтетику и шерстяные вещи. Также перед каждой манипуляцией коснитесь заземленного предмета — это может быть батарея отопления или водопроводный кран. Так можно снять с себя статику.
Аккуратно вставляем диск открытой частью вниз, и стараемся совместить отверстия на корпусе с резьбой на винчестере. Когда все совпадает,-закручиваем винты.

Очень важно, чтобы винты не были слишком длинные, иначе можно повредить диск. Обычно рекомендуют 3мм длины винта.
Будьте осторожны в обращением с жестким диском. Лишняя тряска, удары, падения и т. д. могут повредить дорогостоящее устройство.
Когда винты зажаты и винчестер плотно закреплен в корпусе, подсоединяем шлейф. Сначала к материнской плате, затем к жесткому диску.
Соединение SATA разъемов.

Инструкция

Купите переходник SATA-IDE.

Отключите питание и все соединительные кабели вашего компьютера. Откройте крышку системного блока. На несколько секунд прикоснитесь к батарее отопления. Это необходимо для того, чтобы снять с ваших рук заряд статического электричества, иначе он может повредить чувствительные компоненты компьютера.

Возьмите шлейф SATA — он понадобится для подключения к материнской плате вашего переходника. SATA-шлейф обычно около 25 сантиметров в длину, чаще всего, красного цвета. Вы легко его узнаете по разъему: шириной около сантиметра, плоский, с небольшим загибом на одном крае. Обе стороны SATA-шлейфа равноправные, поэтому не имеет значения, какой стороной вы его воткнете в материнскую плату, а какой — в переходник.

Также будет нужен шлейф IDE, чтобы подключить ваш дисковод или жесткий диск к конвертеру. IDE-шлейф плоский, в ширину около 5 сантиметров, с жесткими пластиковыми коннекторами в виде двух рядов отверстий. Обычно имеет три разъема, один на от двух других. Этот разъем используется для подключения к материнской плате или к контроллеру.

Найдите на материнской плате любой свободный SATA-коннектор. Они по форме соответствуют шлейфу SATA, только окружены защитной рамкой, которая поможет правильно подсоединить кабель. Воткните один конец кабеля в материнскую плату, а другой — в ваш переходник.

Соедините IDE-шлейфом ваше устройство (дисковод или жесткий диск) и переходник SATA-IDE. В переходник воткните дальний одиночный конец шлейфа, а в дисковод — один из свободных коннекторов с другой стороны.

Обратите внимание: рядом с местом для кабеля на вашем дисководе имеется группа из шести штырьков-контактов, которые могут быть соединены маленькой пластиковой перемычкой — джампером. С верхней или нижней стороны дисковода возле этих штырьков вы найдете отметки MA/SL/CS. Если у вас нет перемычки, то ничего не нужно. Если перемычка имеется, выдерните ее и установите напротив метки CS. Это нужно для правильного определения вашего устройства.

Подключите белый прямоугольный коннектор от блока питания к вашему дисководу. Если на переходнике есть белое прямоугольное гнездо с четырьмя штырьками, подключите еще один коннектор от блока питания к нему. Вставьте дисковод или жесткий диск в корпус вашего системного блока, если вы его вынимали.

Воткните кабель питания, кабели от клавиатуры, мыши и монитора. Включите компьютер — ваш переходник готов к работе.

Очень часто места на жестком диске становится мало и появляется необходимость в увеличении объема памяти. Одним из способов увеличения объема является установка жесткого диска.

Вам понадобится

Знания об устройстве системного блока, отвертка.

Инструкция

Вы приобрели новый жесткий диск и принесли его домой с целью установить. Для установки необходимо обратится в сервисную службу производителя, если корпус на гарантии и закрыт наклейками, либо установить . Для самостоятельной установки необходимо снять стенку системного блока.

Далее необходимо найти и кабель , которые идут к жесткому диску. Обычно в современных материнских платах существует возможность установки до 8ми и более жестких . На каждом из кабелей есть по которым необходимо вставить шлейф в разъем на диске . Существует один единственно верный вариант подключения. Не применяйте силу, если шлейф не вставляется, возможно вы делаете что-то не так. Посмотрите чтобы ключи на шлейфе совпадали на жестком диске .

Видео по теме

Обратите внимание

Отключите питание от компьютера, прежде чем разбирать! Будьте аккуратны, внутренние элементы достаточно хрупки.

Рост цифровых технологий задает свой темп в мире компьютеров и уже мало кто удивляется тому, что приходиться наращивать объем жестких дисков и их производительность. Однако и старые модели могут послужить вам наряду с «новичками». Остается правильно разместить их в компьютере и обойти «подводные камни», с которыми можно столкнуться при таком совмещении.

Вам понадобится

— винчестер;
— дата-кабель с подходящим разъемом;
— свободное место в системном блоке компьютера.

Инструкция

Разместите новый в корпусе компьютера. Для этого выключите компьютер, обесточьте блок питания (выключить кнопку или выдернуть шнур питания), снимите обе боковые крышки системного блока, установите и закрепите с двух сторон винтами новый винчестер в свободные гнезда корпуса. Подключите дата-кабель (шлейф) и кабель питания. Современные винчестеры , как правило, подключаются через разъем SATA (Serial ATA). Убедитесь перед покупкой, что материнская вашего компьютера имеет подобный разъем. В противном случае необходимо использовать винчестер со старой технологией подключения – IDE.Установите перемычки в соответствующее положение (если это будет главный диск – в положение «Master», если подчиненный – «Slave»). Наклейка- с положением перемычек обычно расположена на корпусе винчестера. Установите боковые крышки системного блока и подключите питание.

Включите компьютер и войдите в утилиту SETUP BIOS (обычно для этого требуется в начале загрузки удерживать нажатой клавишу Del) . В программе SETUP необходимо убедиться, что новый и старые винчестеры корректно опознаны системой и занимают нужный порядок. Это можно увидеть в меню Standard CMOS Features. Открыв его, посмотрите список обнаруженных устройств, по каждому из которых будут показаны свойства (размер, количество цилиндров и т.д.). Если планируется загрузка с нового диска, то выберите в меню Advanced BIOS Features соответствующий пункт напротив вашего диска, укажите его первым.

Перезагрузите ПК. Проследите за загрузкой операционной системы и убедитесь в отсутствии сбоев и нештатных ситуаций ( , неожиданные перезагрузки). Если все прошло нормально, то система обнаружит новый винчестер с первым запуском и позволит работать с ним. Если диск , то стоит правильность подключения кабелей и установки SETUP.

Найденный винчестер готов к использованию: его можно форматировать, создавать новые разделы, назначать буквы логических дисков. Для простого использования этих возможностей откройте программу «Проводник» ( WIN + E) и выберите контекстного меню, нажав на новом диске правую кнопку мыши. Помните, дисков вся информация на них уничтожается! Принимайте меры к архивированию или резервному копированию информации на другие винчестеры или Flash устройства.

Обратите внимание

Для каждого винчестера необходим свой персональный шлейф (дата-кабель). Количество допустимых подключений определяется наличием свободных слотов (IDE или SATA) на материнской плате.

Вход в утилиту SETUP может осуществляться отличной от Del клавишей. Для ее определения следует обратить внимание на подсказку о входе в SETUP на начальной стадии загрузки ПК.

Полезный совет

Существует большое количество специализированных программ для работы с жесткими дисками. Они позволяют создавать и удалять логические разделы, форматировать диск для разных операционных систем, проверять исправность винчестера и целостность данных, тестировать скорость работы и многое другое.

Источники:

как подключить новый жесткий диск

Что делать в ситуации, если у вас на материнской плате не установлен sata-разъем, а вам необходимо подключить оборудование именно к этому разъему. Жесткие диски сегодня продаются именно для sata-интерфейсов. А найти жесткий диск с интерфейсом IDE проблематично. Конечно, это возможно, но на поиски такого винчестера может уйти немало времени. На самом деле проблему решить можно довольно просто — купить и установить в материнскую плату sata-контроллер .

Вам понадобится

Компьютер, sata-контроллер, отвертка

Инструкция

Отключите от компьютера питание. Открутите винты, которые крепят крышку системного блока, и снимите ее. Контроллер нужно установить в PCI-слот. Если вы не знаете, где на вашей материнской плате PCI-слоты, можете посмотреть в технической документации к компьютеру. Если технической документации у вас нет, найдите их на материнской плате самостоятельно: все слоты на системных платах подписаны. Как правило, они находятся в левом нижнем углу материнской платы, рядом со слотом подключения видеокарты. В зависимости от модели системной платы, может быть разное количество PCI-слотов. Три должно быть минимум.

Просто вставьте sata-контроллер в один из PCI-слотов, после чего зафиксируйте его с помощью винта. Куда закручивать винт будет видно после того, как вы подключите контроллер к PCI-слоту. Не закрывая крышку системного блока, подсоедините компьютер к питанию и включите. Когда загрузится операционная система, она должна распознать контроллер автоматически.

Практически все контроллеры имеют технологию Plug & Play, так что при подключении настраивать их не придется. Когда устройство будет распознано системой, установите его программное обеспечение. Для этого воспользуйтесь диском с программным обеспечением, который должен идти в комплекте к контроллеру. Дополнительное программное обеспечение расширит его возможности.

Затем выключите компьютер и подсоедините к контроллеру нужные sata-устройства. Далее нужно подсоединить к ним кабель питания. Посмотрите, есть ли на вашем блоке питания кабель с sata-интерфейсом. В том месте, где кабель подключается к устройству, должна быть надпись sata. Если на блоке питания такого кабеля нет, вы не сможете подключить питание к устройству. В этом случае приобретите переходник для подключения питания sata. Такие есть в любом магазине компьютерной техники.

IDE to Serial ATA Converter

The IDE to SATA Converter (TU-IDES) allows you to connect IDE devices such as CD, DVD and hard disk drives to a Serial ATA port on your computer’s motherboard. Without software installation required, simply connect power and data cables to IDE devices to SATA connector on your computer.

Connect any IDE CD, DVD or hard drive device to an available Serial ATA port
Use your current IDE device on new SATA motherboards
Utilizes Serial ATA 1.0 and hot-pluggable technology
Master/slave hard drive emulation supported
Supports PIO mode 0~4 and Ultra DMA mode 0~7
Supports ATAPI Packet command set, and 48-bit LBA addressing
Supports additional ATA commands for serial ATA SCR access
Power save mode built-in
Serial ATA Built In Self Test (BIST) ready
2-year limited warranty

Hardware
Standard	ATA 33/66/100/133, SATA 1.0
Supported OS	Any OS that supports ATA and SATA
Input	7-pin female SATA data connector 4-pin power connector
Output	40-pin IDE female connector to IDE device
Cables	1x SATA cable 1 x Y power cable
Power Consumption
Dimension	57 x 35 x 12mm (2.3 x 1.4 x 0.4 in.)
Weight	Main: 15g (0.6oz.) With wires: 40g (1.4oz.)
Temperature	-20°C to 60°C (-4°F to 140°F)
Humidity	Max. 90% (non-condensing)
Certification

Содержимое упаковки

TU-IDES
Quick Installation Guide
SATA cable (25 cm/ 10 in.)
Y power cable (10 cm/ 4 in.)

All references to speed are for comparison purposes only. Product specifications, size, and shape are subject to change without notice, and actual product appearance may differ from that depicted herein.

Как подключить жесткий диск от компьютера к ноутбуку

У кого есть старый жесткий диск, который лежит без дела, стоит задуматься о его использовании в качестве резервного хранилища. Туда, например, можно записать образ системного диска для быстрой переустановки ОС, фотогалерею и личный видеоархив. Подключить жесткий диск от компьютера к ноутбуку можно несколькими способами, рассмотрим их все.

Переходник

С изъятием HDD проблем возникнуть не должно. Да и извлекать винчестер из компьютера для подключения к ноутбуку с целью обмена большим объемом информации сейчас не актуально. Для этой цели гораздо проще воспользоваться домашней Wi-Fi сетью. Для коммутации, кроме ноутбука и накопителя, понадобятся:

переходник, адаптер, бокс – устройство, позволяющее подключить жесткий диск к ПК через USB порт;
питание для адаптера – без дополнительного питания HDD не будет работать, исключением являются накопители форм-фактора 2,5 дюйма.

Важно приобрести нужный адаптер и обязательно с блоком питания!

Жесткие диски подключаются по двум интерфейсам: IDE – на старых материнских платах и SATA – используется практически на всех выпущенных за последние 7-10 лет компьютерах и системных платах. Если на одном конце кабеля будет IDE или SATA порт, то на другом USB 2-й или 3-й версии. От неё зависит максимальная скорость передачи данных. Теоретическая скорость записи USB 3.0 достигает 4,8 Гбит/с, что на порядок выше, чем у предшественника. Притом новый интерфейс позволяет обмениваться информацией в режиме полного дуплекса – в обе стороны одновременно.

Подключите SATA/IDE штекер переходника К соответствующему разъёму HDD.
Подключите блок питания к переходнику.
Вставьте второй конец кабеля в USB-разъём.
Дождитесь завершения установки драйвера для винчестера, после чего появятся его разделы.

Адаптер или бокс (box)

Как и в случае с переходником, бокс выбирается, исходя из интерфейсов HDD (SATA/IDE) и компьютера (USB 2-й или 3-й версии). Адаптер выглядит как коробка, куда помещается винчестер, но он оснащён электронной платой и рядом интерфейсов для коммутации устройств. При выборе необходимо позаботиться и о дополнительном питании, так как штатного почти во всех боксах недостаточно для запуска пластин или обеспечения им нужных для работы оборотов.

Если всё подключено, а Windows не обнаруживает устройство, попробуйте перезапустить ОС, используйте иной USB-порт, переустановите драйверы для HDD или проверьте адаптер/переходник на ином ноутбуке. Возможно девайс не работает с вашим накопителем.

Помогло? Отблагодари автора

Как подключить старый IDE жесткий диск к новому компьютеру

Нам часто присылают письма с вопросом, как подключить древний винчестер с интерфейсом IDE к современному компьютеру, не обладающему устаревшими разъемами, или даже к ноутбуку.

Все предельно просто. Возможны два варианта.

Постоянное подключение IDE- винчестера к материнской плате.

Делается это через соответствующий переходник, который стоит не очень дорого, но и найти его в продаже бывает не так просто. Накопитель устанавливается внутрь системного блока как обычно и подключается с использованием SATA (питание и данные). Но, честно говоря, ставить старое устройство в современный компьютер не рационально. Оно будет шуметь и потрескивать головками, а кроме того, его быстродействие будет далеко не самым лучшим. Даже самый слабый современный жесткий диск обойдет его по скорости с большим запасом. Значительно удобнее переписать все его содержимое на новую и более емкую модель с интерфейсом SATA.

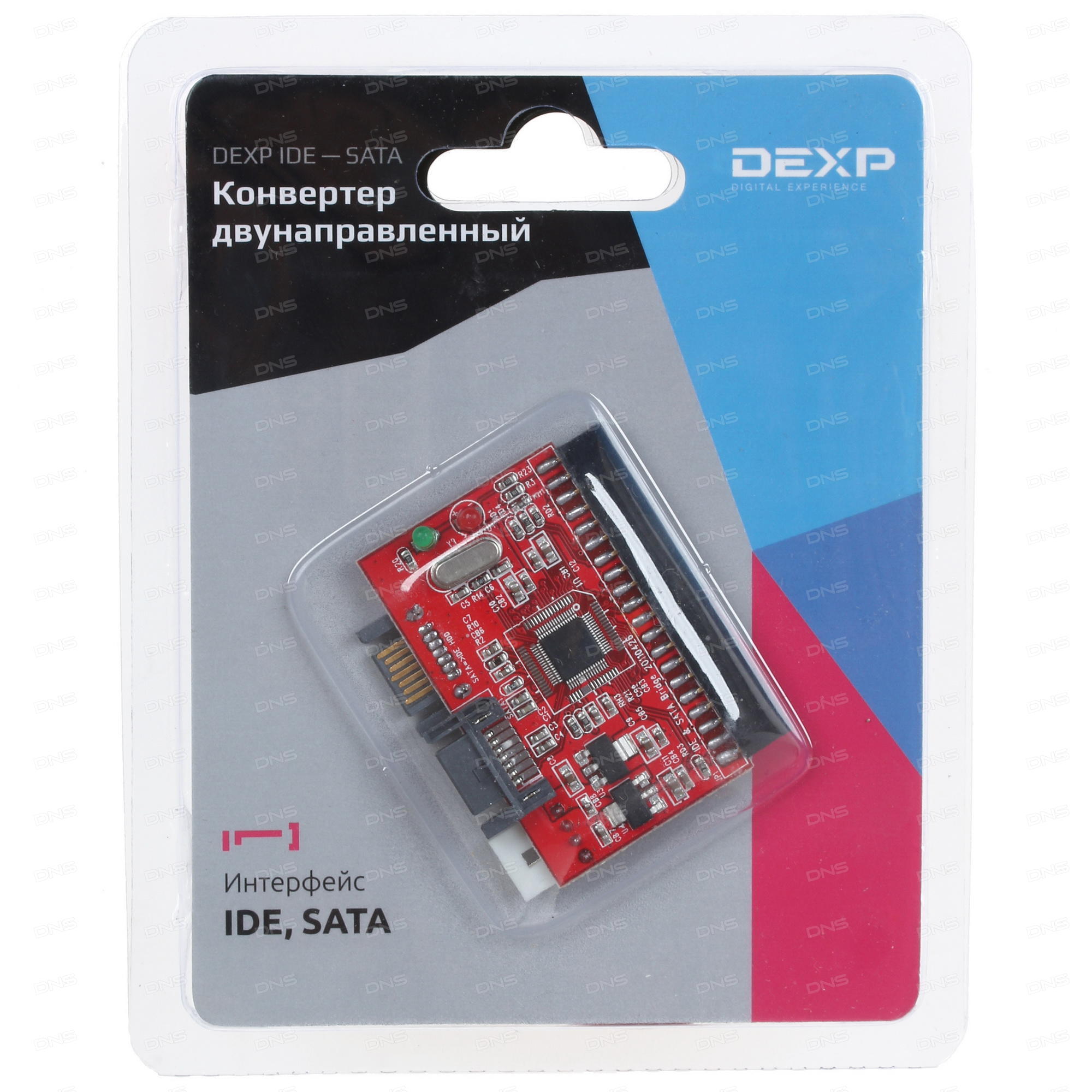

Переходник IDE <—> SATA

Переходник с закрытым корпусом. В остальном он ничем не отличается от предыдущей модели

Еще один вариант переходника. Компактная модель от TRENDnet

Временное подключение IDE- винчестера с помощью USB адаптера

Этот вариант предпочтительнее. Владельцам десктопов не придется снимать крышку системного блока, а обладателям ноутбуков вообще без него не обойтись. Покупается USB-адаптер для подключения IDE винчестеров форм-факторов 2,5 и 3,5 дюйма. К сожалению, в продаже их все меньше и меньше.

Но будьте осторожны, можно перепутать и купить адаптер только для SATA винчестера, коих сейчас большинство. Кроме того, не будут бесполезными док-станции, в основном они позволяют подключить только жесткие диски с интерфейсом SATA.

Адаптер с разъемом USB. В комплекте имеется насадка для подключения IDE 40-штырькового ноутбучного разъема

Самый универсальный адаптер от AgeStar. Можно подключить любые модели винчестеров. Кроме того, таким переходником можно подключить оптический привод CD-ROM и DVD-ROM с интерфейсом IDE к нетбуку

Однако есть один нюанс. Скорость работы накопителя в первом решении будет максимальной, так как устройство подключается напрямую к материнской плате, а во втором случае будет ограничена пропускной способностью USB 2.0 (480 Мбит/с) – на практике скорость достигает максимум 24-26 Мбайт/с, да и то не всегда. Все адаптеры с более совершенной шиной USB 3.0 позволяют подключать только SATA-винчестеры.

Мой совет такой. Пользуйтесь USB-переходниками, но при первой возможности сбрасывайте данные на более современный диск и отказывайтесь от старого стандарта IDE.

Получайте анонсы новых статей прямо на почту

Как сделать переходник sata ide. Делаем своими руками | Компьютеры и комплектующие | OnDevices.ru

Хранением информации на вашем персональном компьютере занимается жесткий диск. Прогресс, как известно, стоять на месте не может, поэтому его скорость работы и надежность постоянно улучшаются. Смена поколений также влечет за собой смену интерфейсов. Сегодня поговорим о переходниках sata ide.

Содержание

Что потребуется

Поход в магазин.

Инструкция

Не скроем тот факт, что разъемы типа Sata – это развитие ide-подключений, последний стандарт, все же, правильно называть АТА. После появления на рынке Sata-интерфейса, ATA был переименован в PATA. Как вы, возможно, знаете, шина, на которой работает ide, хвастается работающей частотой в 33Мгц. Если же вернуться к интерфейсу sata, работа его шины определяется частотой в 1.5Ггц. Разница, согласитесь, порядочная.

Это сразу отметает возможность понятия «переходник», ибо нельзя соединить пассивно два устройства, работающих на разных частотах – для этого применяют специальное приспособление под названием конвертер. Его задача – переделывать входящий сигнал одного протокола в другой, понятный для второго устройства

1. Покажем наглядно на рисунке, из чего состоит стандартный переходник-конвертер для ide и sata.

2. Как вы видите, передняя часть отвечает за подключение ide-шлейфа, задняя предусмотрена для sata. Микросхема по центру платы является тем самым контроллером, отвечающим за преобразования входящего сигнала в нужный выходящий. Также вы можете заметить разъем питания – он нужен для кварцевого генератора (блестящая «ванна») и контроллера.

3. Работа по «самоделке» не выдерживает никакой критики после выяснения стоимости устройства в магазине. Нижеприведенное доказательство должно напрочь отбить у вас желание тратить уйму своего времени на достаточно легкодоступное и дешевое устройство.

Цена в 4$—15$ — отличный показатель.

Также узнайте, можно ли сделать переходник с vga на тюльпан и sata usb своими руками.

Советы

Помните, что любое производство электроники в домашних условиях не может похвастаться должной безопасностью. Вам некому будет жаловаться, если ваш винчестер и контроллеры на материнской плате сгорят из-за подключения инородного устройства.

Если вам показалось, что запахло жареным, проверьте температуру вашего процессора.

Стоит обратить внимание

Наглядно рассмотреть еще одного представителя вы можете тут.

868

com_content.article

(11)

Как сделать переходник sata ide. Делаем своими руками3.18 out of 50 based on 11 voters.

< Предыдущая		Следующая >

IDE SATA переходник – вторая жизнь для старых жестких дисков

Различия SATA и IDE

IDE (ATA) – параллельный интерфейс подключения накопителей или оптических приводов к материнской плате. Старый стандарт 1990-х годов. IDE технология использует разъем 40 пин для подключения к материнской плате и отдельно 4 пина питания. В настоящее время почти вышедший из употребления класс. Исключение составляет старая техника, которая все еще эксплуатируется по непонятным причинам.

SATA – последовательный интерфейс обмена информацией. Сейчас применяется во всех новых устройствах. Обладает рядом преимуществ перед старой системой.

Основные достоинства SATA:

высокая скорость считывания/записи информации;
увеличенный объем непосредственно накопителя;
возможность подключения устройств без перезапуска системы.

Существует также более свежая разновидность – eSATA. Тот же SATA, но гарантирует стабильный контакт на протяжении всего времени работы. Применяется для внешних HDD.

Зачем нужен переходник?

На компьютере резко стало не хватать объема памяти, а под рукой оказался IDE жесткий диск нужного объема, который на первый взгляд бесполезен.
Ситуация может быть и обратной: без апгрейда старого компьютера на IDE интерфейсах хочется получить больше дополнительной памяти или восстановить файлы.

У всех ситуаций одно решение – использовать SATA/IDE или IDE SATA переходник. Он способен конвертировать поток данных из одной системы в другую, таким образом стирая границы между разными стандартами. Сложность применения – не более чем использование адаптера для microSD карт.

Как выбрать?

Первым делом стоит определиться, какой именно переходник нужен. Есть целых пять вариантов:

IDE/SATA.
SATA/IDE.
IDE USB.
SATA USB.
IDE SATA USB.

IDE SATA с USB выходом

Кроме адаптеров переключения между стандартами IDE SATA, на прилавках можно встретить IDE SATA USB переходники. Данный девайс позволяет подключать любые жесткие диски прямо к порту USB независимо от стандартов. Так, допускается использовать обычные HDD диски в качестве большой флэшки. Это полезно в большей степени для ноутбуков или планшетов.

Питание

Диски серии IDE питаются от обычного разъема Molex с выводами 12v и 5v. Он есть на всех блоках питания.

Подключенный через SATA интерфейс накопитель с питанием от переходника Molex/Sata, будет адекватно работать на всех машинах, но не на всех сможет поддерживать технологию горячего подключения (извлечение или присоединение к системе во время работы). На большинстве современных блоков питания присутствует отдельный вывод – SATA разъем, который не относится к Molex и включает питание 3.3v. Так или иначе, но для работы современные SATA девайсы не требуют напряжения 3.3v.

Переходник или новый накопитель?

Сделай сам

Преобразование

IDE в SATA | Как подключиться и все, что вам нужно знать.

Хотите подключить жесткий диск IDE к материнской плате SATA? Это означает, что на самом деле вы хотите знать способ преобразования IDE в SATA. Я хочу сказать вам, что если вы пришли сюда в поисках этого, то вы попали в нужное место. Бывают случаи, когда лично вам или вашему компьютеру нужен старый жесткий диск IDE с новой материнской платой SATA. Обычно это делается с помощью конвертера. Расслабьтесь, так как вы узнаете все о преобразовании IDE в SATA.

Что такое IDE?

IDE — это сокращенная форма «Integrated Drive Electronics», которая на самом деле представляет собой интерфейс для соединения процессора и дисководов. Должно быть понятно, под интерфейсом я подразумеваю способ соединения вашего компьютера и жесткого диска. Это также известно как ATA или Parallel ATA. На каждом диске в IDE есть свои контроллеры. Таким образом, привод можно подключать напрямую к материнской плате. Жесткие диски, которые имеют соединение IDE, имеют 8-контактное или 24-контактное соединение, которое обычно подключается непосредственно к разъему на материнской плате.Они были наиболее распространенными интерфейсами, которые можно было найти на жестких дисках большинства компьютеров IBM в первые дни.

Что такое SATA?

После многих дней использования жестких дисков с IDE-подключением появились жесткие диски SATA, которые призваны заменить жесткие диски IDE из-за их более эффективных характеристик. SATA означает «Последовательное дополнительное технологическое приложение». Основная характеристика, которая отличает SATA от PATA или IDE, заключается в том, что в SATA информация перемещается между жестким диском и материнской платой как последовательная, т.е.е. один бит за другим.

Основным мотивом создания SATA было увеличение скорости накопителя. Жесткие диски с подключением SATA работают очень быстро.

Преимущества SATA

SATA имеет все типы вещей и преимуществ, которые были ограничены в PATA.

Скорость передачи данных в соединениях SATA очень высока по сравнению со скоростью передачи данных в соединениях IDE. Фактически, основная причина использования SATA вместо IDE заключается в увеличении скорости передачи данных жестких дисков с подключением SATA.IDE имеет скорость передачи данных 33/66/100/133 МБ / с, тогда как SATA поддерживает 150/300/600 МБ / с. Различия в скорости связаны с различными версиями и разновидностями IDE и SATA.
Диски SATA обычно требуют меньше энергии, чем диски PATA. Накопитель SATA обычно потребляет всего 250 мВ питания, что составляет даже 25 процентов от одного вольт.
Более низкое энергопотребление дисков с подключением SATA помогает поддерживать охлаждение внутренней части корпуса компьютера, а также в значительной степени снижает потребление энергии блоком питания.
Кабели SATA до 40 дюймов. Таким образом, преимущество SATA перед IDE заключается в управлении кабелями и длиной кабелей, соединяющих жесткие диски и материнскую плату. Если у вас есть дополнительная длина кабелей, можно достичь большей гибкости в позициях привода.
Обычно на обычной материнской плате имеется от четырех до шести соединений SATA, что позволяет подключать несколько жестких дисков SATA.

Если вы внимательно изучите все факторы, описанные выше, вы увидите, что драйверы SATA лучше драйверов PATA почти во всех аспектах.

Зачем нужно подключаться к SATA?

Я лично считаю, что вам не следует задавать этот вопрос в момент чтения. Прочитав о преимуществах SATA, вы уже должны знать, зачем вам нужно подключаться к SATA. В наше время нет конкуренции между SATA и IDE; SATA всегда впереди IDE.

Более того, полный переход с IDE на SATA иногда не проходит без проблем. Если у вас есть жесткий диск IDE, но есть материнская плата SATA, вы все равно можете подключить диск к материнской плате.Это может быть вашей причиной преобразования IDE в SATA.

Подключение жесткого диска IDE к материнской плате SATA

Когда вы узнаете об этом, вы почувствуете, что подключение жесткого диска IDE к материнской плате SATA — очень простая задача. Это займет не более 10-20 минут. Помните, что компьютер должен быть отключен от электросети.

Для преобразования IDE в SATA необходимы определенные вещи.

Жесткий диск IDE: Это один из самых необходимых элементов.Теперь вы знаете, что такое IDE. Жесткие диски IDE обычно легко идентифицировать по точкам подключения контактов. В большинстве случаев установка выполняется путем подключения к необходимому компоненту. Это нужно для обеспечения плотного соединения.
Материнская плата SATA: Как вы знаете, SATA является текущим стандартом для подключения жесткого диска к материнской плате. Очевидно, это замена предыдущему соединению IDE. Его легко узнать по простому штекеру с одной точкой подключения.Материнские платы SATA, скорее всего, соответствуют нынешним стандартам и являются более эффективными, быстрыми и стабильными.
Конвертер / адаптер / кабель IDE в SATA: С развитием технологий возникает необходимость использовать старые технологии с более новыми; и так тоже есть способы. Адаптер или преобразователь используется для преобразования точек подключения жесткого диска IDE, чтобы использовать его с материнской платой SATA. По сути, адаптер представляет собой кабель, который на одном конце позволяет подключать адаптер IDE, а разъем SATA — на другом.Помните, что всегда важно выбрать адаптер правильного типа. Адаптер примет любую точку подключения, и это самое главное.

Как подключиться

Во-первых, откройте внешнюю часть компьютера или корпус компьютера, чтобы получить доступ к материнской плате и разъемам жесткого диска. Вам может понадобиться отвертка, а может и не понадобиться
Найдите разъемы жесткого диска на материнской плате и установите подходящий преобразователь. Вы можете легко сделать это, просто вставив разъем в розетку, без использования каких-либо дополнительных инструментов.При установке вы можете услышать щелчок.
Необходимо установить жесткий диск в открытый отсек для жесткого диска. Это зависит от типа корпуса компьютера. Обычно это требует небольшого сползания в открытый отсек и, как правило, очень простой процедуры.
Затем к точке подключения жесткого диска присоедините свободный конец кабеля преобразователя. В зависимости от точки подключения, иногда необходимо присоединить свободный конец кабеля к кабелю IDE.
Наконец, закройте корпус компьютера.После подключения источника питания загрузите компьютер. Могут быть некоторые последние процедуры настройки, которые будут выполняться во время процесса загрузки, если ваш диск IDE каким-то образом новый или на нем не хранятся данные. Вы всегда должны следить за любыми отображениями на экране. В большинстве случаев дополнительная настройка обычно не требуется, и вы обнаружите, что диск просто доступен для хранения.

Подведение итогов

Надеюсь, что вы ознакомились с процедурой преобразования IDE в SATA. Ведь это слишком легко сделать.Вам просто понадобится преобразователь правильного типа для вашей материнской платы. Затем следуйте приведенным выше инструкциям и завершите преобразование IDE в SATA. Соединения SATA лучше всего использовать на вашем компьютере в настоящее время. Если вы используете IDE, вам следует переключиться на SATA, чтобы получить более быструю и эффективную производительность. И вы не пожалеете.

На этом пока все. Спасибо.

Как использовать адаптер IDE / SATA? — АЛЬКСУМ

Привет всем, я почти компьютерный идиот, но все становится интересно, когда я случайно нахожу адаптер Alxum IDE / SATA.

Сегодняшний король:
Alxum USB 3.0 — адаптер IDE / SATA с универсальным преобразователем жесткого диска 2,5 ″ 3,5 ″ для жесткого диска SSD и IDE HDD, поддержка до 16 ТБ и резервное копирование в одно касание, включая адаптер питания 12 В 2 А и кабель USB 3.0 для ноутбука. (перечисление ide / sata hdd)

Как я это нашел:
Неисправность жесткого диска моего ноутбука, и Windows больше не загружается однажды, угадайте, что, я нашел ответ в блоге Alxum, это именно та проблема, которую я столкнулся. Поэтому меня пригласили ответить Как использовать адаптер IDE / SATA, надеюсь, и вам тоже станет легче.Я также считаю, что это отличный комплект для техника по мобильным компьютерам. Я многому научился у адаптера жесткого диска Alxum.

Как мне это сделать после получения адаптера Alxum IDE / SATA:
Мне просто нужно удалить старый диск из моего ноутбука, затем установить новый, установить на нем Windows, а затем подключить мой старый неисправный диск в качестве временного внешний привод. И я также получаю подробные инструкции с форума, которые также используют адаптер Alxum IDE / SATA.

Как использовать адаптер IDE / SATA?
Простая вещь, если вы попробуете пошагово изучить руководство пользователя Alxum.У них есть введение функции резервного копирования и функции восстановления. Вы также могли следить за моей операцией.

Что у меня в коробке с адаптером Alxum IDE / SATA:
В коробке вы получаете сам адаптер, руководство пользователя, адаптер питания 12 В, короткий кабель питания Molex для 3,5-дюймовых дисков IDE, USB 3.0 кабель для передачи данных типа A и мини-компакт-диск с программным обеспечением для резервного копирования в одно касание.

Сам адаптер IDE / SATA выглядит обманчиво простым, но имеет довольно много функций, с одной стороны — полноразмерный разъем IDE для 3.5-дюймовые жесткие диски, затем идет меньший разъем IDE для 2,5-дюймовых жестких дисков IDE, затем у нас есть разъем SATA для жестких дисков SATA 3,5 или 2,5 дюйма. Сверху — индикатор питания и кнопка, которая управляет функцией резервного копирования одним нажатием.

Вдоль задней части находится выключатель питания, вход питания 12 В, разъем USB 3.0 micro B и, наконец, выход питания для подключения Molex, он используется для подключения 3,5-дюймового жесткого диска IDE, вы просто используете прилагаемый Кабель Molex, вставляя меньший разъем в заднюю часть адаптера, а большой конец в жесткий диск после того, как он вставлен в адаптер, обеспечивает очень плотное прилегание, что мне нравится.

Одна интересная особенность этой установки заключается в том, что вы также можете подключать приводы CD и DVD на базе IDE в 3,5-дюймовый слот.

Выбор перемычки IDE:
Одна вещь, которую следует помнить, если вам нужно одновременно подключить 3,5- и 2,5-дюймовый диск IDE, — это выбор перемычки.

Если вы не слишком знакомы с жесткими дисками IDE старой школы, на каждом диске обычно есть небольшая область, обычно рядом с соединением для передачи данных с перемычкой, которая указывает, является ли жесткий диск основным жестким диском, также известным как главный или вторичный диск, известный как подчиненный.Вам просто нужно убедиться, что один привод настроен как главный, а другой — как ведомый.

Большинство приводов этого типа имеют схему или какое-либо указание того, где должна быть установлена перемычка для желаемого выбора. Этот старый привод Western Digital имеет диаграмму прямо на этикетке, а также простую легенду прямо под областью перемычки. Чтобы переместить перемычку, аккуратно снимите ее с помощью пинцета и сдвиньте в нужное положение. Имея это в виду, вы можете подключить до трех дисков одновременно, что делает этот адаптер весьма универсальным.

Производительность адаптера IDE / SATA:
Независимо от того, использую ли я диски IDE или SATA, когда я подключаю их и включаю адаптер, светодиодный индикатор сверху загорится синим, и все, что подключено, появится рядом с другими дисками, готовыми к работе. использовать.

Я хотел посмотреть, какую производительность вы можете получить от этого парня, поэтому провел несколько тестов. Чтобы лучше представить некоторые реальные передачи, я создал пакет объемом 1,5 ГБ с почти 2000 файлами, которые состоят из видео большого размера и большой иерархии файлов меньшего размера, таких как текстовые документы, электронные таблицы, изображения и т. Д.Запуск этого файла вперед и назад на старом SSD-диске Sandisk, установленном на место, показывает скорость передачи до 180 мегабайт в секунду или 1,4 гигабита в секунду, которая снижается ближе к концу, когда он поражает все файлы меньшего размера.

Не ожидайте такой производительности от диска IDE. Я видел максимальную скорость 54 мегабайта в секунду, что на самом деле удивительно, учитывая, что стандарт IDE требует гораздо более медленных скоростей. Сам факт, что вы можете подключить диск IDE к компьютеру, не возясь со старыми ленточными кабелями, меня удивляет.

Это само по себе окупается, особенно для тех, кому нужно извлекать данные из этих старых дисков, даже если компьютер, к которому они изначально были подключены, давно перестал работать. Я люблю эту вещь.

Резервное копирование в одно касание — OTB
Есть еще одна функция, которая увеличивает универсальность этого адаптера, это резервное копирование в одно касание, которое, на мой взгляд, довольно уникально для чего-то такого маленького. Для настройки требуется дополнительное программное обеспечение, которое можно установить с прилагаемого мини-компакт-диска или загрузить с Alxum, либо прямо со страницы продукта также по ссылке ЗДЕСЬ .

Чтобы настроить резервное копирование в одно касание или OTB, установите программное обеспечение и следуйте этим инструкциям:
1. На главном OTB экран выбирает диск, на который вы хотите скопировать данные, целевой.
2. Когда выбран целевой диск, будет активирован значок конфигурации резервного копирования, выберите этот значок.
3. Установите флажок «Установить исходный компьютер» и выберите «Сохранить».
4. Затем выберите значок «Путь к OTB» и выберите, какие папки вы хотите сделать резервную копию, вы можете выбрать весь диск или отдельные папки из этого Когда вы закончите со своими выборами, нажмите «Сохранить».
5. Просмотрите раздел «Опции», опция «Проверять состояние OTB» должна быть включена по умолчанию, если нет, установите этот флажок, и это обеспечит возможность запуска функции резервного копирования, нажав кнопку в верхней части адаптера. Вы также можете запросить подтверждение перед запуском резервного копирования, установив флажок рядом с «Подтверждать перед резервным копированием». Это может помочь избежать случайного резервного копирования.

Восстановление:
С помощью этой очень простой настройки вы можете начать резервное копирование наиболее важных файлов менее чем за 3 минуты.Если вы включили «Проверять статус OTB», то все, что вам нужно сделать, когда вы хотите создать резервную копию своих файлов, — это нажать кнопку в верхней части адаптера и позволить ей сделать свое дело.

Чтобы восстановить данные, выберите значок «Восстановить» и следуйте этим инструкциям.
1. Вы можете выбрать восстановление обратно в исходную папку, из которой были получены данные, или выбрать другое место для восстановления.
2. Нажмите кнопку «Восстановить», чтобы начать процесс.

Заключение:
На этом завершается моя демонстрация адаптера Alxum IDE / SATA, это отличный маленький компаньон для тех, кому нужно подключить старые диски IDE, не беспокоясь о совместимом оборудовании или ленточных кабелях.Или кто-то просто хочет получить архивы, не беря компьютер, чтобы получить это, и примерно за 20 долларов вы не ошибетесь.

———————————————— ———————
Адаптер жесткого диска Alxum IDE / SATA:
Адаптер USB A IDE / SATA
Адаптер USB C IDE / SATA

Alxum Блог, который может вас заинтересовать:
Зачем вам нужен переходник с IDE на SATA?
Часто задаваемые вопросы об адаптере жесткого диска Alxum SATA / IDE

USB 2.0 для адаптера SATA IDE

Все остальные товарные знаки являются собственностью соответствующих владельцев.
Для получения информации о гарантии посетите веб-сайт ниже и выберите Местоположение: www.dell.com/servicecontracts

Celeron, Intel, логотип Intel, Intel Atom, Intel Core, Intel Inside, логотип Intel Inside, Intel vPro, Intel Evo, Intel Optane, Intel Xeon Phi, Iris, Itanium, MAX, Pentium и Xeon являются товарными знаками корпорации Intel или ее дочерних компаний.

© 2018 NVIDIA, логотип NVIDIA, GeForce, GeForce RTX, GeForce MAX-Q, GRID, SHIELD, Battery Boost, CUDA, FXAA, GameStream, G-Sync, NVLINK, ShadowPlay, SLI, TXAA, PhysX, GeForce Experience, GeForce NOW, Maxwell, Pascal и Turing являются товарными знаками и / или зарегистрированными товарными знаками NVIDIA Corporation в США.С. и др. Страны.

* Возврат : 30-дневный период возврата рассчитывается с даты выставления счета. Исключения из стандартной политики возврата Dell по-прежнему применяются, и некоторые продукты не подлежат возврату в любое время. Возврат телеканалов облагается комиссией за пополнение запасов. См. Dell.com/returnpolicy.

Предложения могут быть изменены, не суммируются с другими предложениями. Применяются налоги, сборы за доставку и другие сборы. Предложение по бесплатной доставке действует в континентальной части США (кроме Аляски и П.О. Адреса ящиков). Предложение не действует для торговых посредников. Dell оставляет за собой право отменять заказы, связанные с ошибками ценообразования или другими ошибками.

* Награды начисляются на ваш онлайн-счет Dell Rewards Account (доступный через вашу учетную запись Dell.com My Account) обычно в течение 30 рабочих дней после даты отправки вашего заказа. Срок действия вознаграждения истекает через 90 дней (кроме случаев, когда это запрещено законом). Сумма «Текущий баланс вознаграждений» может не отражать самые последние транзакции. Проверьте актуальную информацию о балансе вознаграждений на сайте Dell.com My Account.Вознаграждение до 6% только при покупке предпочтительной учетной записи Dell. Вознаграждение до 3%, если вы потратите 800 долларов в течение 12 месяцев на все остальные покупки. Продукты Bose имеют право на вознаграждение до 3%. Общая сумма заработанных вознаграждений не может превышать 2000 долларов в течение 3-месячного периода. Покупки в аутлетах не дают права на вознаграждение. Ускоренная доставка недоступна для некоторых мониторов, батарей и адаптеров и доступна только в континентальной части США (кроме Аляски). Существуют и другие исключения. Не действует для торговых посредников и / или онлайн-аукционов.ПРЕДПОЧТИТЕЛЬНЫЙ СЧЕТ DELL (DPA): Предлагается резидентам США компанией WebBank, членом FDIC. Налоги и доставка являются дополнительными и варьируются. Выплаты равны более 3% от New Balance или 20 долларов США. Минимальная процентная ставка составляет 2,00 доллара США. Dell и логотип Dell являются товарными знаками Dell Inc.

Guide to the Best USB to SATA Adapter in 2021

Если вы собираетесь приобрести какое-либо приспособление для ремонта компьютера, вам следует выбрать адаптер USB-SATA. Этот преобразователь обеспечивает связь между двумя наиболее распространенными интерфейсами.SATA используется практически на каждом внутреннем накопителе — как настольном, так и портативном. И каждый компьютер, сделанный за последние 10 лет, обязательно будет иметь порт USB.

Для чего можно использовать эти адаптеры? Это ваша первая линия защиты в случае выхода из строя жесткого диска. Если что-то пошло не так с вашим внутренним диском, весьма вероятно, что ваш компьютер не загружается. Вам все равно придется заменить диск, но как насчет всех ваших старых данных? Тот факт, что жесткий диск частично вышел из строя, не означает, что все неисправимо.С адаптером USB-SATA вы, вероятно, сможете восстановить большинство своих файлов. Даже если диск не инициализируется, существует множество бесплатных программ, которые позволят вам сканировать таблицу разделов и определять любые восстанавливаемые носители.

Аппаратный сбой — не единственное применение адаптера USB-SATA. Что если вы перейдете на более быстрый или больший SSD? Эти адаптеры могут скопировать все ваши старые данные обратно с небольшим усилием, и они, вероятно, будут стоить вам значительно меньше, чем платить за это в компьютерном магазине.К тому же жесткие диски стали невероятно дешевыми. У любого, кто регулярно обновляет свой компьютер, будет хотя бы один накопитель на 500 ГБ. С помощью этого простого адаптера вы сможете превратить его в внешний диск или получить доступ к своим старым файлам, не тратя больше денег на новый внешний диск.

Но не все адаптеры одинаковы. Некоторые используют старый стандарт, который снижает вашу пропускную способность, другие несовместимы с новыми дисками. Давайте взглянем на три лучших адаптера USB-SATA и поможем вам найти тот, который подходит именно вам.

Кабель адаптера преобразователя Unitek USB 3.0 в SATA

Просматривая выборку Unitek, вы заметите, что у компании нет недостатка в аксессуарах и периферийных устройствах для компьютеров. Доступно все, от зарядных устройств до кабелей и адаптеров, и только положительные отзывы. Возможно, вы не увидите этого продавца в магазинах, но он является поставщиком white label для многих брендовых продуктов, позволяя продавать их товары по всей стране.

Дизайн

USB-порт Unitek 3.0 на адаптер SATA — это сугубо бизнес. Нет никаких ненужных компонентов, только самое необходимое, чтобы этот адаптер выполнял свою работу. Несмотря на это, дизайнеры позаботились о том, чтобы он был построен так, чтобы хорошо выполнять свою работу. Само устройство представляет собой сплошной черный прямоугольник. Это позволяет надежно закрепить его на столе, предотвращая его отделение от накопителя во время использования. На задней панели у вас есть два кабеля, которые можно подключить. Один — это USB-кабель для передачи данных, а другой — дополнительный шнур питания для использования с приводами большей мощности.Кабели красивые и длинные, что делает этот адаптер полезным, даже если между вашим ноутбуком или настольным компьютером и устройством SATA, которое вы хотите использовать, небольшое расстояние. Его серьезный дизайн идеально подходит для того, чтобы на вашем столе не было лишних предметов, что делает его отличным выбором для профессиональной среды.

Совместимость

В отличие от некоторых адаптеров на рынке, этот имеет аппаратный контроллер SATA. Другие устройства полагаются на программное обеспечение для преобразования сигналов, что часто может приводить к проблемам с производительностью и совместимостью.К счастью, используемый аппаратный контроллер является стандартным и был хорошо протестирован с множеством устройств. Это означает, что практически любой компьютер или диск, который может физически подключиться к этому адаптеру, будет работать. Он поддерживает как 2,5-дюймовые, так и 3,5-дюймовые диски благодаря входящему в комплект адаптеру питания. Ваш USB-порт способен выдавать только относительно небольшое количество энергии. Этого достаточно для питания компактных 2,5-дюймовых ноутбуков, а также твердотельных накопителей. Но для 3,5-дюймовых дисков требуется немного больше энергии, поэтому в таких случаях вам понадобится адаптер питания.Что касается совместимости дисков, вы можете использовать жесткие диски, твердотельные накопители, приводы Blu-Ray, записывающие устройства DVD и комбинированные приводы. Он также работает практически во всех операционных системах, от Windows 98 до Windows 10. Также поддерживается Mac OS. Теоретически нет никаких причин, по которым Linux не работал бы, хотя мы не смогли это проверить.

Производительность

Интерфейс USB 3.0 обеспечивает очень высокую производительность. Теоретический предел этого интерфейса составляет 5 Гбит / с, хотя по опыту мы знаем, что это не всегда достигается.С SSD мы смогли увидеть скорость около 350 МБ / с при чтении и 254 МБ / с при записи. За исключением самых быстрых твердотельных накопителей на рынке, вы вряд ли столкнетесь с какими-либо узкими местами. Для настольных жестких дисков максимальная скорость составляет около 120 МБ / с при чтении и 100 МБ / с при записи. На данный момент не адаптер вызывает падение скорости, а тот простой факт, что это максимальная пропускная способность, на которую способны жесткие диски.

Характеристики

В этом адаптере не так много дополнительных функций.Однако вы, вероятно, обнаружите, что его простота — это именно то, что открывает для вас так много дверей. Операционная система фактически не видит сам адаптер, она просто видит стандартный внешний USB-накопитель. Это означает, что все встроенное программное обеспечение резервного копирования будет работать без сбоев. Вы также сможете использовать любую программу восстановления данных или выполнять побитовое создание образов без каких-либо специальных драйверов или настроек. Благодаря работе без драйвера адаптер будет работать в безопасном режиме, что делает его идеальным для диагностики и ремонта.

Универсальный преобразователь USB 3.0 в IDE / SATA Inateck

Другой популярный производитель компьютерной периферии, Inateck, стремится сосредоточиться как на потребительских, так и на профессиональных линиях продуктов. Многие из их продуктов предлагают немного больше с точки зрения функций, чем у конкурентов, хотя по-прежнему продаются по очень доступной цене.

Дизайн

Конвертер Inateck USB в SATA / IDE немного похож на швейцарский армейский нож. Каждая поверхность покрыта функциями, от кнопки резервного копирования в одно касание до трех отдельных портов, расположенных на каждой стороне устройства.На задней панели есть три разъема: один для входного питания, один для передачи данных и один адаптер питания IDE. Никаких замысловатых дизайнерских уловок, придающих ему очень утилитарный вид. Тем не менее, он по-прежнему использует внешний вид адаптера для удаленного монтажа, который мы предпочитаем, поскольку он позволяет содержать кабели в чистоте и порядке, а адаптер остается на месте даже без подключенного диска.

Совместимость

Несмотря на большое количество функций, накопитель остается практически совместимым со всеми операционными системами и накопителями.Единственное, что отличает этот адаптер от других, — это поддержка дисков IDE. Хотя диски IDE вышли из моды, многие из них по-прежнему используются в дикой природе. Этот стандарт подключения используется для всего, от приводов для ноутбуков и настольных приводов до CD, DVD и даже некоторых дисководов для гибких дисков. Многие адаптеры совместимы только с компактными дисками IDE, так как отдельное питание не включено. Но благодаря специальному кабелю питания IDE вы сможете без проблем использовать полноразмерные диски IDE 3,5 и 5,25 дюйма.

Адаптер работает с OSX и от Windows XP до Windows 10, хотя резервное копирование в одно касание (подробнее об этом позже) не работает с Windows 8 или OSX. Он будет обратно совместим со всеми интерфейсами USB от USB 1.1 до 3.0. Однако стоит отметить, что для дополнительных функций этого накопителя требуется отдельный драйвер. Это означает, что в безопасном режиме могут возникнуть проблемы с совместимостью с Windows 7 (до SP1) или более ранними операционными системами. Однако на более новых проблем быть не должно.

Производительность

При подключении одного диска производительность такая же, как и с любым другим адаптером USB-SATA. Вы можете достичь максимальной пропускной способности около 350 МБ / с при чтении и 250 МБ / с при записи. При использовании нескольких дисков эта полоса пропускания поровну распределяется между тремя портами, даже если одновременно осуществляется доступ только к одному диску. Это означает, что вы ограничитесь скоростью около 110 МБ / с для каждого диска. С механическими приводами это не приводит к значительному снижению производительности. Однако вы не сможете подключить два совершенно новых твердотельных накопителя и извлечь из них максимальную пользу.

Характеристики

Самая впечатляющая особенность этого адаптера — резервное копирование в одно касание. После установки драйвера на ваш компьютер вы сможете использовать прилагаемое программное обеспечение «PC Clone EX Lite» для резервного копирования. У этого есть две основные функции. Во-первых, стандартное резервное копирование в одно касание. Вы устанавливаете программное обеспечение и выбираете, на каком диске вы хотите создать резервную копию. Просто нажмите кнопку, и все данные будут скопированы с одного диска на другой. Кроме того, вы можете скопировать весь раздел по частям, что полезно, если вы пытаетесь установить новый внутренний диск или восстановить данные с поврежденного диска.

StarTech.com Адаптер жесткого диска USB 3.0 — SATA / IDE

StarTech производит всевозможные переходники, кабели и преобразователи. Их продукты известны своей простотой, компактностью и эффективностью, и этот адаптер ничем не отличается.

Дизайн

Если вы ищете адаптер SATA, достаточно компактный, чтобы положить его в рабочую сумку, то вам повезло. Адаптер StarTech USB 3.0 — SATA / IDE настолько мал, насколько это возможно, и при этом имеет все основные функции, которые вам нужны.Есть только один кабель, который постоянно прикреплен к задней части, что гарантирует, что вы никогда не потеряете или не повредите прилагаемый кабель.

Совместимость

Этот адаптер дает тройной удар с точки зрения совместимости. Вы можете использовать диски IDE, стандартные диски SATA, а также внешние диски, поддерживающие eSATA-P. eSATA-P — это относительно новый стандарт, который объединяет в одном порту как подключение для передачи данных, так и питание. Это женский порт, поэтому для подключения дисков потребуется кабель.Однако это открывает двери к тому, какие диски вы можете использовать. Он разработан для работы практически со всеми операционными системами от OS X до Windows (от 7 до 10). Никаких драйверов не требуется, поэтому он также будет работать в безопасном режиме. Единственный минус этого накопителя — отсутствие внешнего адаптера питания. Это означает, что большие, энергоемкие 3,5-дюймовые диски вряд ли будут работать. Для IDE вы, вероятно, также будете ограничены компактными 2,5-дюймовыми дисками. Однако большинство приводов, представленных в настоящее время на рынке, довольно маленького размера, так что это не должно вас сильно ограничивать.

Производительность

С этим адаптером вы можете использовать только один диск за раз. К счастью, это означает, что вы можете получить такую же высокую производительность, на которую рассчитываете. Скачивайте файлы со скоростью до 350 МБ / с с помощью SSD-накопителя или выгружайте их со скоростью 250 МБ / с.

Итак, какой адаптер USB-SATA мне выбрать?

Мы рассмотрели широкий спектр адаптеров, каждый из которых предназначен для определенной цели. Если вы хотите получить максимальную отдачу от вложенных средств, адаптер Inateck, вероятно, будет вашим лучшим выбором.Он поддерживает практически любой привод и обладает множеством замечательных функций, которые делают его наиболее функциональным из всех адаптеров.

Однако почти в любых обстоятельствах вы встретите только диск SATA. В этом случае адаптер Unitek должен предоставлять более чем достаточно функций для большинства пользователей.

Наконец, если вы специалист по ремонту мобильных компьютеров, у которого есть тонны оборудования, которое можно возить с собой, адаптер StarTech — самый простой и самый компактный из имеющихся на рынке. Вы по-прежнему сможете диагностировать и отремонтировать практически любой мобильный накопитель, представленный на рынке, а настольные накопители можно отремонтировать в магазине с помощью настольного компьютера.

Было ли это полезно? Пожалуйста, рассмотрите возможность совместного использования:

USB 3.0 для SATA или преобразователя адаптера жесткого диска IDE USB3SSATAIDE Руководство пользователя

  Адаптер жесткого диска USB 3.0 - SATA или IDE
Преобразователь USB3SSATAIDE Руководство пользователя

* реальный товар может отличаться от фото

Заявление о соответствии FCC

Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 правил FCC.Эти ограничения разработаны для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Это оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно установлено и используется не в соответствии с инструкциями, может создавать вредные помехи для радиосвязи. Однако нет гарантии, что помехи не возникнут при конкретной установке. Если это оборудование действительно создает недопустимые помехи для приема радио или телевидения, что можно определить путем включения и выключения оборудования, пользователю рекомендуется попытаться устранить помехи одним или несколькими из следующих способов:

Переориентировать или переместить приемную антенну.
Увеличьте расстояние между оборудованием и приемником.
Подключить оборудование к розетке в цепи, отличной от той, к которой подключен приемник.
Обратиться за помощью к дилеру или опытному специалисту по радио / телевидению.

Использование товарных знаков, зарегистрированных товарных знаков и других охраняемых имен и символов

В данном руководстве могут содержаться ссылки на товарные знаки, зарегистрированные товарные знаки и другие защищенные наименования и / или символы сторонних компаний, никоим образом не связанных со StarTech.com. В тех случаях, когда они встречаются, эти ссылки предназначены только для иллюстративных целей и не означают одобрения продукта или услуги со стороны StarTech.com или одобрения продукта (ов), к которому относится данное руководство, соответствующей сторонней компанией. Несмотря на какое-либо прямое упоминание в другом месте в тексте этого документа, StarTech.com настоящим подтверждает, что все товарные знаки, зарегистрированные товарные знаки, знаки обслуживания и другие защищенные наименования и / или символы, содержащиеся в этом руководстве и связанных документах, являются собственностью их соответствующих владельцев. .

Введение

Содержимое упаковки

1 преобразователь USB 3.0 в SATA / IDE
1 x кабель для передачи данных SATA
1 переходной кабель адаптера питания
1 универсальный адаптер питания (NA / JP, UK, EU, AU)
1 инструкция по эксплуатации

Системные требования

Свободный порт USB 3.0
Доступная электрическая розетка переменного тока

Адаптер жесткого диска

Установка

ВНИМАНИЕ:

Не отсоединяйте кабели или источники питания, пока подключенные жесткие диски активны.Это может привести к потере данных и возможному повреждению жесткого диска. Чтобы избежать этого, выполните действия, описанные в разделе «Удаление подключенных дисков».
Перед подключением адаптера к главному компьютеру убедитесь, что жесткие диски были подключены к адаптеру.

Установка оборудования

Подсоедините переходной кабель адаптера питания к приводу.
Подключите адаптер питания к доступной розетке или шине питания.
Подключите универсальный источник питания к переходному кабелю адаптера питания.

Подключите диск (и) к адаптеру жесткого диска

ВНИМАНИЕ! Жесткие диски и корпуса для хранения требуют осторожного обращения, особенно при транспортировке. Если вы не будете осторожны с жестким диском, это может привести к потере данных. Всегда осторожно обращайтесь с жестким диском и запоминающим устройством. Убедитесь, что вы правильно заземлены, надев антистатический браслет при работе с компонентами компьютера или снимите с себя накопление статического электричества, прикоснувшись к большой заземленной металлической поверхности (например, к корпусу компьютера) в течение нескольких секунд.

ПРИМЕЧАНИЕ : если вы используете два жестких диска IDE одновременно, один из дисков должен быть настроен на работу в качестве главного диска, а другой — в качестве подчиненного. Если вы используете вместе 3,5-дюймовый диск IDE и диск SATA, диск IDE должен быть настроен на работу в качестве ведомого диска. Для получения дополнительной информации по этому поводу обратитесь к документации, прилагаемой к жесткому диску (дискам) на момент покупки.

Диск SATA

Вставьте один разъем кабеля данных SATA в порт SATA адаптера жесткого диска.
Вставьте оставшийся разъем кабеля данных SATA в порт данных SATA на жестком диске SATA.

40/44-контактный диск IDE

Совместите интерфейс диска IDE на жестком диске с соответствующим портом адаптера жесткого диска.
Осторожно, но надежно вставьте разъем IDE (предоставляется адаптером) в порт на задней панели жесткого диска. Убедитесь, что диск надежно подключен.

Подключите привод (ы) к адаптеру питания

Диск SATA
Вставьте разъем питания SATA, предоставленный адаптером питания, в порт питания SATA на задней панели жесткого диска SATA.

40-контактный диск IDE
Вставьте разъем питания LP4, входящий в комплект адаптера питания, в порт питания LP4 на задней панели жесткого диска IDE.

Подключите адаптер жесткого диска к главному компьютеру

Вставьте разъем USB в свободный порт USB на главном компьютере.
Операционная система обнаружит подключенный адаптер и подготовит диски к использованию. Если диск новый / пустой, его, возможно, потребуется отформатировать, прежде чем его можно будет использовать.За подробностями обращайтесь к документации по операционной системе.

Удаление подключенных дисков

ВНИМАНИЕ ! Не извлекайте подключенный жесткий диск, пока он используется. Чтобы предотвратить потерю данных или повреждение накопителя (ов), следуйте приведенным ниже инструкциям.

Для безопасного извлечения подключенного диска необходимо, чтобы диск не использовался. Чтобы убедиться в этом, вы можете извлечь диск одним из двух следующих способов:

Щелкните значок «Безопасное извлечение оборудования» на панели задач и выберите «Безопасное извлечение запоминающего устройства USB».
После этого вы получите уведомление о том, что можно безопасно извлечь запоминающее устройство USB:

Если вы не хотите использовать мастер безопасного извлечения оборудования:

Выключите главный компьютер. После выключения компьютера можно безопасно извлечь подключенные диски.

Установка драйвера

Для поддерживаемых операционных систем установка драйвера не требуется, так как драйверы уже установлены.

Технические характеристики

Техническая поддержка

СтарТех.Пожизненная техническая поддержка com является неотъемлемой частью нашего стремления предоставлять лучшие в отрасли решения. Если вам когда-либо понадобится помощь с вашим продуктом, посетите www.startech.com/support и получите доступ к нашему обширному выбору онлайн-инструментов, документации и загружаемых материалов.

Последние версии драйверов / программного обеспечения можно найти на сайте www.startech.com/downloads

Информация о гарантии

На этот продукт предоставляется двухлетняя гарантия.

Кроме того, StarTech.com гарантирует отсутствие в своих продуктах дефектов материалов и изготовления в течение указанных периодов после даты первоначальной покупки.В течение этого периода продукты могут быть возвращены в ремонт или заменены на эквивалентные по нашему усмотрению. Гарантия распространяется только на детали и оплату труда. StarTech.com не гарантирует отсутствие в своих продуктах дефектов или повреждений, возникших в результате неправильного использования, неправильного обращения, изменения или нормального износа.

Ограничение ответственности
Ни при каких обстоятельствах StarTech.com Ltd. и StarTech.com USA LLP (или их должностные лица, директора, сотрудники или агенты) не несут ответственности за любые убытки (прямые или косвенные, особые, штрафные, случайные). , косвенные или иные), упущенная выгода, коммерческая потеря или любые материальные убытки, возникающие в результате использования продукта или связанные с ним, превышают фактическую цену, уплаченную за продукт.В некоторых штатах не допускается исключение или ограничение случайных или косвенных убытков. Если такие законы применяются, ограничения или исключения, содержащиеся в этом заявлении, могут к вам не относиться.

Трудно найти — стало проще. Для StarTech.com это не слоган. Это обещание.

StarTech.com — ваш универсальный источник всех необходимых компонентов для подключения. От новейших технологий до устаревших продуктов — и всех компонентов, соединяющих старое и новое — мы можем помочь вам найти компоненты, объединяющие ваши решения.

Мы упрощаем поиск запчастей и быстро доставляем их в нужное место. Просто поговорите с одним из наших технических консультантов или посетите наш веб-сайт. Вы будете подключены к нужным продуктам в кратчайшие сроки.

Посетите www.startech.com, чтобы получить полную информацию обо всех продуктах StarTech.com, а также получить доступ к эксклюзивным ресурсам и инструментам для экономии времени.

StarTech.com является производителем компонентов для связи и технологических компонентов, зарегистрированных в соответствии с ISO 9001. StarTech.com был основан в 1985 году и работает в США, Канаде, Великобритании и на Тайване, обслуживая мировой рынок.

Преобразователь адаптера жесткого диска USB 3.0 в SATA или IDE Руководство пользователя USB3SSATAIDE — оптимизированный PDF
Преобразователь адаптера жесткого диска USB 3.0 в SATA или IDE Руководство пользователя USB3SSATAIDE — Исходный PDF

Адаптер клонирования с USB 3.0 на SATA / IDE

Сортировать по категориям

Зимняя распродажа
Зимняя коллекция
USB X’mas Stuff
Большие продажи
Летняя коллекция
Счастливого Хэллоуина
USB Д. И. Я.
Флешка
USB 3.1 Тип-E
USB 3.1 Type-C
USB 3.0
USB образ жизни
Шпионское снаряжение
USB-адаптер
USB Bluetooth / ИК-порт
USB аккумулятор
USB-кабель
Кардридер USB
USB-игры
Док-станция для жесткого диска USB
Корпус USB HDD
USB-концентратор
USB-клавиатура
USB-подсветка
USB-накопитель Jewel
USB-мышь
Безопасность USB
USB-динамик
USB игрушки
USB веб-камера
HDMI
Материалы для ПК
Охлаждение ПК
Сборник мультфильмов
Android Mini / Thumb PC
Планшет / HD-плеер / DV
USB-наушники / телефон

Главная> USB продукты> USB-адаптер> USB 3.0 для адаптера клонирования SATA / IDE

Адаптер клонирования с USB 3.0 на SATA / IDE

Код товара: UADAP013400

Адаптер

USB 3.0 для клонирования SATA / IDE позволяет легко клонировать данные устройств SATA или IDE.Просто подключите жесткий диск SATA / IDE к устройству и нажмите кнопку [CLONE]. Жесткий диск будет клонирован автоматически. Компьютер не требуется . Он также позволяет подключать жесткие диски SATA / IDE к компьютеру через порт USB. Это превращает любые жесткие диски SATA / IDE в удобное внешнее устройство. Теперь вам не нужно беспокоиться о данных на вашем старом жестком диске, потому что адаптер USB 3.0 для клонирования SATA / IDE помогает передавать данные с жесткого диска SATA / IDE на другие устройства. Вдобавок он предлагает USB 3.0 с теоретической скоростью передачи данных 5,0 Гбит / с. Это в десять раз быстрее, чем скорость USB 2.0, равная 480 Мбит / с. Это идеальное портативное устройство для всех.

Цена:

62,00 долларов США

Опции: Тип США Тип Европы Тип Великобритании Тип Австралии Тип

Количество:

Твитнуть

Характеристики:

Поддерживает SATA 2.5 «SSD / HDD, 3,5» HDD, 2,5 «/ 3,5» IDE HDD, до 4 ТБ
Конструкция без инструментов. Простота установки
Светодиодный индикатор
Компьютер не требуется для функции клонирования диска, просто нужно подключить к источнику питания
Интерфейс USB 3.0
Интерфейс USB 3.0 с высокой скоростью 5,0 Гбит / с
Plug and Play, поддержка функции горячей замены
Окно поддержки 8/7 / Vista / XP, MacBook Pro 2012
Размер: 80 x 75 x 20 мм (прибл.)
Вес: 99 г

Содержимое упаковки:

1 x USB 3.0 к адаптеру клонирования SATA / IDE
1 адаптер переменного тока (100 ~ 240 В, 50/60 Гц 0,8 А, 12 В / 3 А)
1 кабель USB 3.0
1 короткий кабель питания IDE
Адаптер IDE, 1 x 2,5 — 3,5 дюйма
1 x Руководство пользователя

** Все жесткие диски НЕ включены.

Сопутствующие товары

CENTURY USB 3.0 для адаптера клонирования SATA
…
ORICO USB 3.0 Двойная док-станция для 2,5-дюймовых жестких дисков SATA (USB 3.0 + клон)
…
Адаптер USB к IDE / SATA
…
USB 3.0 Двойная док-станция для жестких дисков SATA / IDE (USB 3.0 + клон)
…
USB 3.0 Двойная док-станция для жестких дисков SATA с OTB (K304)
…
Док-станция дубликатора USB 3.0 с двумя портами SATA
…
ORICO 6139U3 USB 3.0 SATA Прозрачная док-станция для жестких дисков
…
Кабель USB 2.0 — SATA / IDE
…

IDE-адаптер SATA не работает … Пожалуйста. Помощь!! — Устройства хранения

Совместимость с различными марками настольных компьютеров:

1, включите записывающее устройство с жестким диском SATA IDE, а затем используйте порт SATA материнской платы.

2, 3,5-дюймовый жесткий диск IDE, подключенный к материнской плате SATA, использование порта SATA

3, драйвер IDE передает SATA, а затем использует порт SATA материнской платы

4, IDE SATA, а затем включите порт SATA материнской платы записывающего устройства

5, настольный адаптер жесткого диска 3,5 «IDE с использованием видеомагнитофона SATA (отформатируйте жесткий диск компьютера).

6, через адаптер жесткого диска можно вызывать снимки с компакт-диска (необходимо переустановить систему, обновить BIOS и т. Д.).

7, после компакт-диска адаптера может быть загрузочная система.

8, райзер-карта максимальная поддерживает параллельный порт емкости жесткого диска 1000 ГБ.

При использовании устройств адаптера IDE перемычка должна быть вставлена в первичный бит.

10, совместим с SATA 1, SATA 2 поколения, SATA 3 поколения

Подключи и играй, драйвер не требуется

Продукт нельзя использовать для устранения неполадок:

Проверьте, нет ли проблем с линией данных SATA, и посмотрите, не ослабла ли она.Или поменяйте местами линию SATA для нормального использования.

Проверьте, находится ли перемычка на основном диске, а значение находится в положении основного диска.

3, настройка BIOS правильно загружается. Для большинства материнских плат требуется настройка BIOS (из режима SATA в режим IDE).

4, если невозможно иметь проблемы совместимости, то такая небольшая карта преобразования устройства будет иметь проблемы совместимости.

5. Из-за плохой совместимости продукта оборотная сторона каким-то образом опубликована ниже.Когда я не знаю: щелкните правой кнопкой мыши «мой компьютер — атрибут», «оборудование», «диспетчер устройств», затем откройте «Контроллер IDE ATA / PATA», а затем дважды щелкните первичный и вторичный каналы IDE. выберите «Дополнительные настройки», «тип устройства» установлен на «автоматическое обнаружение», «связь» установлен на «DMA (если доступно)» — укажите, нужно ли перезапустить систему, чтобы увидеть новое оборудование.

Blog

IDE to SATA / SATA to IDE Drive Dual Convert Adapter

Не работает ide sata переходник. Когда нужен переходник IDE-SATA

Подключение IDE-SATA

Определение интерфейса на материнской плате

Инструкция

Инструкция

Инструкция

Инструкция

Инструкция

Инструкция

Различия SATA и IDE

Зачем нужен переходник?

Как выбрать?

IDE SATA с USB выходом

Питание

Переходник или новый накопитель?

Сделай сам

Виды разъемов для подключения винчестеров

Соединение шнура питания винчестера

Установка жесткого диска

IDE to Serial ATA Converter

Как подключить жесткий диск от компьютера к ноутбуку

Переходник

Адаптер или бокс (box)

Как подключить старый IDE жесткий диск к новому компьютеру

Постоянное подключение IDE- винчестера к материнской плате.

Временное подключение IDE- винчестера с помощью USB адаптера

Получайте анонсы новых статей прямо на почту

Как сделать переходник sata ide. Делаем своими руками | Компьютеры и комплектующие | OnDevices.ru

Содержание

Что потребуется

Инструкция

Советы

Стоит обратить внимание

IDE SATA переходник – вторая жизнь для старых жестких дисков

Различия SATA и IDE

Зачем нужен переходник?

Как выбрать?

IDE SATA с USB выходом

Питание

Переходник или новый накопитель?

Сделай сам

IDE в SATA | Как подключиться и все, что вам нужно знать.

Что такое IDE?

Что такое SATA?

Преимущества SATA

Зачем нужно подключаться к SATA?

Подключение жесткого диска IDE к материнской плате SATA

Как подключиться

Подведение итогов

Как использовать адаптер IDE / SATA? — АЛЬКСУМ

USB 2.0 для адаптера SATA IDE

Guide to the Best USB to SATA Adapter in 2021

Кабель адаптера преобразователя Unitek USB 3.0 в SATA

Дизайн

Совместимость

Производительность

Характеристики

Универсальный преобразователь USB 3.0 в IDE / SATA Inateck

Дизайн

Совместимость

Производительность

Характеристики

StarTech.com Адаптер жесткого диска USB 3.0 — SATA / IDE

Дизайн

Совместимость

Производительность

Итак, какой адаптер USB-SATA мне выбрать?

USB 3.0 для SATA или преобразователя адаптера жесткого диска IDE USB3SSATAIDE Руководство пользователя

Введение

Содержимое упаковки

Системные требования

Адаптер жесткого диска

Установка

Установка оборудования

Установка драйвера

Технические характеристики

Техническая поддержка
