Как наносить термопасту — Intel

Термины, которые нужно знать

Чтобы правильно объяснить, как работает термопаста, необходимо определить некоторые термины, которые мы будем использовать.

Центральный процессор (ЦП) — это центр обработки информации ПК. Он выполняет все операционные инструкции и отправляет инструкции на другое аппаратное обеспечение компьютера. Если компьютер — это тело, то процессор — мозг, и он имеет важнейшее значение для функционирования любого ПК. Современные процессоры выполняют большие объемы операций в секунду, что приводит к выработке тепла. Чтобы процессор работал с максимальной эффективностью, его необходимо должным образом охлаждать, обычно с помощью специального устройства охлаждения. Для этого важно использовать термопасту. Если вы хотите узнать больше о том, как изготовлен процессор, обратитесь к подробной информации о процессе производства.

Встроенный теплораспределитель (IHS) — это металлическая «крышка» процессора.

Он служит теплоотводом, предназначенным для распределения тепла от самого процессора к системе охлаждения, а также для защиты процессора внутри. Это часть процессора, которая остается открытой после установки в системную плату и является поверхностью, на которую наносится термопаста.

Система охлаждения процессора — устройство, которое поддерживает оптимальную температуру процессора. В системах охлаждения процессора обычно используется воздух или жидкость для перемещения тепла, создаваемого работающим процессором.

Опорная пластина — металлическое основание системы воздушного охлаждения, которое крепится к встроенному теплораспределителю процессора. Такая конструкция позволяет передавать тепло через конвекцию к пластинам теплоотвода, где затем его можно перераспределить с помощью вентилятора.

Блок водяного охлаждения — устройство, которое крепится к встроенному теплораспределителю при использовании универсальной системы жидкостного охлаждения моноблоков или настраиваемой системы охлаждения. Он передает тепло от встроенного теплораспределителя в теплопередающую жидкость, которая затем перемещает это тепло для распределения вентиляторами в радиаторе.

Термопаста — серебристо-серая паста, которая наносится на процессор перед установкой системы охлаждения. Она обеспечивает эффективную передачу тепла от встроенного теплораспределителя процессора на опорную пластину или блок водяного охлаждения процессора, предназначенный для рассеивания этого тепла.

Как правильно заменить термопасту на ноутбуке, когда, примеры

Много пользователей хотят знать, как правильно заменить термопасту в ноутбуке и когда, как часто? Ведь от этого зависит температура процессора и производительность. Приводим примеры правильной  и неправильной замены термопасты и ее нанесения.

Неправильное нанесение термопасты

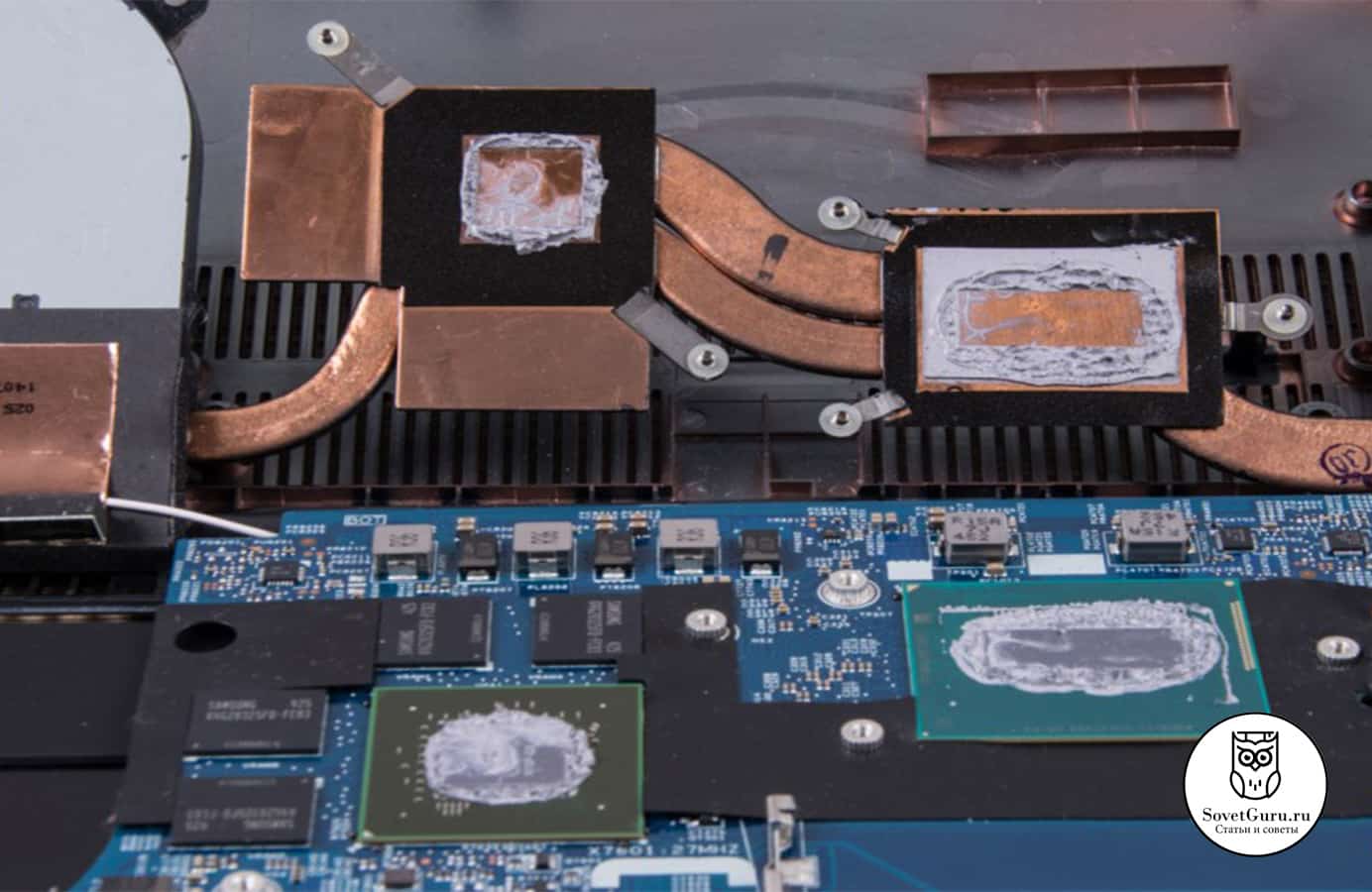

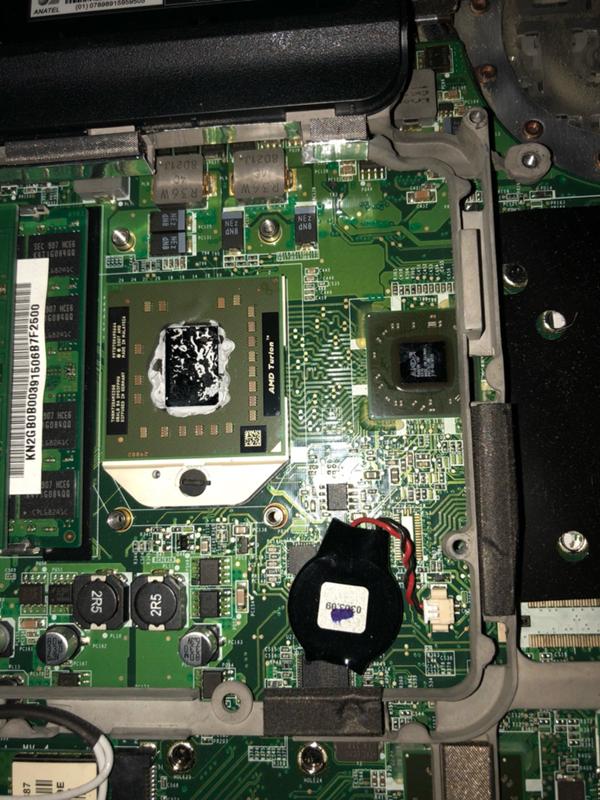

Пример неправильной замены термопасты в ноутбуке. Слишком много термопасты на процессоре и видеокарте. Лишняя термопаста не только препятствует теплоотводу, но и создает проблемы на материнской плате.

На фото часть материнской платы в области видеокарты и видеопамяти вымазано термопастой. Лишняя термопаста препятствует нормальной работе.  Это типичный пример, как не надо менять термопасту.

Как правильно нанести термопасту, советы

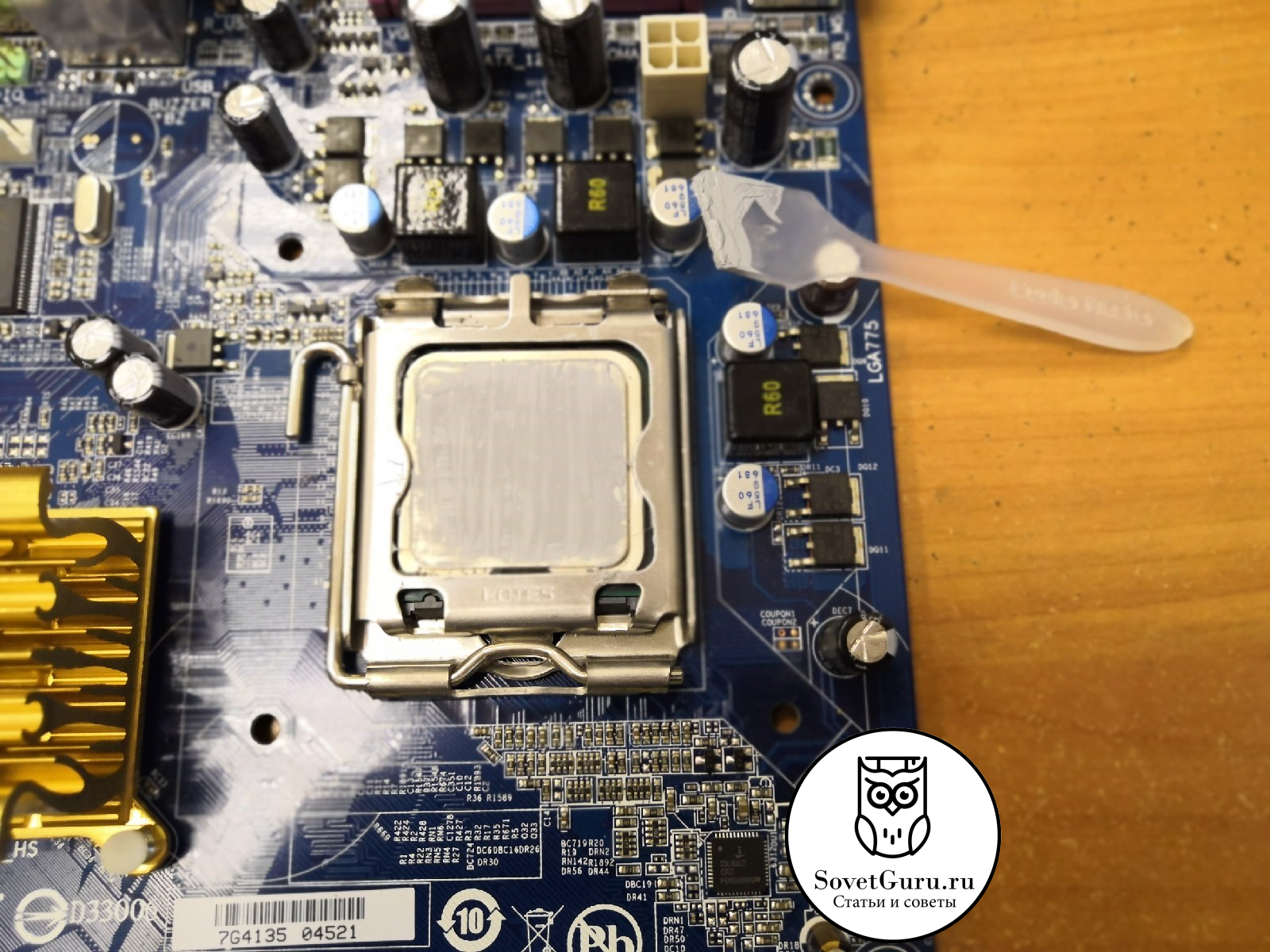

Правильно наносить термопасту нужно так, как на следующем фото. Чтобы термопаста не выходила за рамки кристаллов. Кстати, слой должен быть тонким и равной толщины. Единственная задача термопасты — это вытеснить воздух, который имеет малую теплопроводность.

Подсчет влияния качества термопасты на теплоотвод

Так ли важен выбор термопасты? Просто подсчитаем.

Что лучше проводит тепло, металл или термопаста? Медь обладает теплопроводностью 400 Вт/(м·К), а лучшая термопаста имеет теплопроводность 10 Вт/(м·К). Т.е у меди теплопроводность в 40 раз больше, чем у лучшей термопасты.

При подсчете теплопроводности складываются термосопротивления. Термосопротивление — это величина обратная теплопроводности, т.е. толщина слоя, деленная на теплопроводность. Толщина радиатора кулера 0.02 м, толщина зазора 0.000005 м. Если разделить термосопротивление кулера на термосопротивление зазора с термопастой, получим 100. Т.е. термосопротивление у кулера в 100 раз больше, чем у зазора с термопастой.

Выводы

Получатся, что чем тоньше слой термопасты, тем лучше, тем выше теплоотвод. Все это происходит потому, что зазор, который заполняет термопаста, составляет микроны при правильном нанесении. Следовательно, термосопротивление этого зазора очень мало.

Более того, отсюда следует вывод, что качество термопасты влияет гораздо меньше, чем правильность ее нанесения. Следовательно выбор термопасты не так и важен, если ее правильно нанесли.

И еще один важный вывод. При правильной замене термопасты за счет ее качества можно получить выигрыш только в несколько градусов. Но никак не 10-20.

Качество термопасты и проблема перегрева

Бытует мнение, что если ноутбук стал греться, то виновата в этом старая термопаста.

Только потому что засохла и перестала отводить тепло. Опять же это миф. Нет никаких данных, что со временем коэффициент теплопроводности термопасты падает.

Вывод: если не снимали систему охлаждения при чистке ноутбука, термопасту можно совсем не менять. Это верно при условии, что старая паста была качественной и ее правильно нанесли при ремонте ноутбука.

Приведем конкретный пример. В чистку принесли HP Probook 4520s, в котором поменяли термопасту, но не прочистили радиатор кулера.

Причиной перегрева и неисправности видеокарты HP Probook 4520s был забитый пылью кулер.

Вывод: замена термопасты не решает проблему перегрева ноутбука. Нужно правильно производить чистку.

Еще советуем прочесть:

Как правильно наносить термопасту | Термоинтерфейсы | Блог

Что может быть проще нанесения термопасты? Шлепнул каплю в центр крышки процессора, плюхнул сверху кулер, покрутил, защелкнул крепления и готово. Само прижмется — само растечется. А менять ее не надо, не царское это дело! Оправдан ли такой подход?

Зачем нужна термопаста? Ведь раньше жили без нее

Да, первым процессорам Intel 8088 охлаждение было просто не нужно. Необходимость в небольших радиаторах, приклеенных на термоклей или закрепляемых с помощью прижимных пластин, возникла в эпоху поздних 486-х процессоров. Intel Pentium и AMD K6-2 уже требовали радиатор с небольшим вентилятором. Но о необходимости использовать термопасту и тогда никто не задумывался. Процессоры были керамическими и выделяли не больше 10 Вт тепла.

Активное использование термопаст нашло свое применение уже после выхода Intel Pentium III и AMD Athlon. Небольшие кремниевые кристаллы этих CPU выделяли от 30 до 70 Вт тепла. Дальше — больше.

Самые «горячие» современные центральные процессоры могут выделять до 250 Вт тепла, а видеокарты — и того больше. Для сравнения, конфорка на электроплите выделяет примерно 1000 Вт.

Современному игровому ПК, как правило, требуется блок питания мощностью от 500 Вт, а, если использовать двухпроцессорную рабочую станцию и несколько видеокарт в режиме SLI или CrossFireX, то и киловаттного блока не всегда достаточно.

Иными словами, у вас в корпусе находится как минимум 1/2 конфорки от электроплиты. Зимой помещение можно отапливать. Естественно, такое количество тепла необходимо как-то выводить из системного блока, для этого нам и понадобится термопаста.

Как поможет термопаста?

Для понимания придется, увы, немного погрузиться в курс школьной физики.

Все металлы и их оксиды наряду с электропроводностью обладают также и теплопроводностью. Диэлектрики электропроводностью не обладают, но тепло проводят. У любого диэлектрика есть некий запас прочности, по исчерпании которого через него проходит электрический разряд. Воздух — это диэлектрик. Тепло он, как и любой газ, проводит плохо.

Итак, кремниевый кристалл центрального или графического процессора при активных вычислениях нагревается и выделяет тепло. Тепло от кристалла на себя принимает металлическая крышка процессора или, реже, непосредственно теплоприемник системы охлаждения. Далее тепло передается в радиатор, которым рассеивается в окружающую среду. Для повышения эффективности рассеивания тепла обычно используют вентиляторы, продувающие радиатор холодным воздухом.

При условии, что поверхность кристалла и теплоприемника идеально ровная, термопаста была бы ни к чему. Но, видели ли вы в этом мире хоть что-то идеальное? Даже зеркало, если на него посмотреть через бытовой микроскоп оказывается далеко не таким ровным, как это кажется на первый взгляд. А бывают еще и выпуклости или вогнутости при формально зеркальной поверхности.

То есть на практике, когда мы устанавливаем на процессор или GPU систему охлаждения, между двумя этими поверхностями остаются места, заполненные воздухом. И чем менее ровная поверхность крышки (кристалла) чипа и теплоприемника, тем больше воздушная подушка между ними.

Именно для того, чтобы устранить воздушную подушку между процессором и кулером, необходима термопаста. Она, как правило, электричество не проводит, но существуют термопасты, обладающие электропроводностью («жидкий металл») или термопасты с добавлением металлических частиц.

Любая термопаста с течением времени засыхает, поскольку испаряется жидкость, связывающая частицы, из которых она состоит. В этом случае в слое термопасты возникают микротрещины, в которые проникает воздух и снижает ее эффективность. По этой причине термопасту время от времени приходится менять. Увы, ничто не вечно в этом мире.

Как правильно наносить термопасту?

Последнее время на ютубе часто встречаются ролики, где «эксперты» разного уровня подготовленности тестируют по 5–10 термопаст, сравнивая их между собой и делая далеко идущие выводы. Причем мажут они термопасты, как правило, как масло на бутерброд или «профессионально» кладут жирную каплю по центру. Оставим ценность результатов таких тестов на совести видеоблоггеров.

Тем не менее, даже после просмотра десятка таких роликов вопрос правильного нанесения термопасты остается открытым. Давайте разберемся, как все-таки правильно наносить термопасту.

1. Перед нанесением новой термопасты необходимо полностью удалить остатки старой. Вы же не наносите обувной крем на покрытую грязью обувь?

2. Термопаста наносится максимально возможно тонким слоем. Часто в комплекте есть специальная лопатка для нанесения — не пренебрегайте ею.

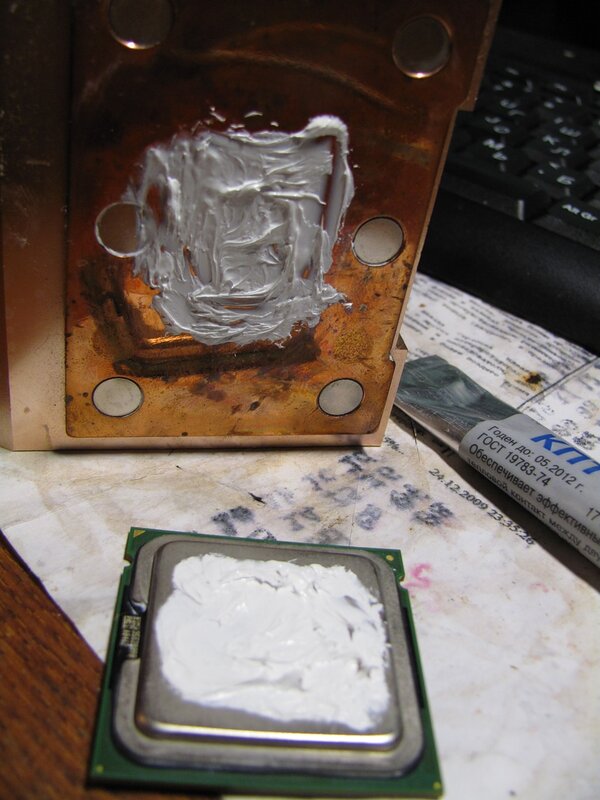

Толстый слой термопасты резко снижает эффективность охлаждения, поскольку теплопроводность термопасты хуже, чем у теплоприемника и крышки процессора.

3. Если вы наносите термопасту непосредственно на кристалл процессора, вокруг которого есть распаянные SMD компоненты, не рекомендуется использовать электропроводящие термопасты. Если вы все же решились на это, во избежание выхода чипа из строя термопасту необходимо наносить так, чтобы она не попала на SMD компоненты.

Что-то еще нужно делать после нанесения?

4. Прежде чем окончательно устанавливать систему охлаждения, желательно убедиться, что

соприкосновение теплоприемника и процессора обеспечивает достаточную теплопередачу. Для этого необходимо приложить кулер к процессору, прижать его, а затем снять. На кулере и процессоре останутся следы термопасты, они должны совпадать и быть максимально тонкими. Если слой термопасты с одной стороны толще, а с другой тоньше, значит одна из поверхностей неровная. Возможно, вы неправильно устанавливаете кулер. В худшем случае вам придется выравнивать теплоприемник или покупать другую систему охлаждения.

5. Прижим системы охлаждения к процессору должен быть одинаковым со всех сторон. При перекосе теплоприемника эффективность охлаждения снижается по причине, описанной выше.

Как часто нужно ее менять?

6. Любую термопасту необходимо менять как минимум раз в год, а лучше — раз в полгода. Жидкий металл сохраняет эффективность до 5 лет. Зависит от условий эксплуатации.

7. Чем термопаста гуще, тем сложнее ее наносить и ниже ее эффективность. Не надейтесь, что купленного 20 лет назад вашим дедушкой тюбика КПТ-8 вам хватит еще на 20 лет.

А зубная паста подойдет?

Нет. Не стоит использовать вместо термопасты подручные средства — зубную пасту, кетчуп, майонез, мазь от прыщей, крем для рук и т. п. Во-первых, неизвестно насколько агрессивен состав того вещества, которое вы нанесете вместо термопасты. Во-вторых, в качестве жидкости в них обычно используется вода, которая испарится за пару дней, а в процессе испарения может вызвать короткое замыкание. В-третьих, органические вещества имеют свойство прокисать (протухать) со всеми вытекающими последствиями.

Итак, ничего сложного в нанесении термопасты нет. Остался лишь вопрос ее выбора из всего многообразия в продаже. Стоит ли переплачивать за «бренд» или подойдет самая дешевая термопаста? Насколько велика разница между разными термопастами одного бренда? Действительно ли электропроводящие термопасты эффективнее диэлектрических? Что такое «термопрокладка» и зачем она? Но, об этом в следующий раз.

особенности, пошаговое описание и рекомендации

Чтобы понять для чего нужна термопаста, следует представить принцип содействия кулера и процессора. Процессор при работе выделяет большое количество тепла. Кулер призван охлаждать его. Эта система работает эффективно, если тепло быстро передается от процессора к кулеру. Роль высококачественного теплопроводника и выполняет термопаста.

До нанесения пасты необходимо снять кулер с процессора и извлечь сам процессор из гнезда. Обязательно обезжириваем крышку процессора, даже если процессор новый. Для этого понадобятся ватные палочки и этиловый спирт из аптеки. Смачиваем головку палочки в спирте, об горлышко пузырька отжимаем лишний спирт из ваты и движениями “челночком” обезжириваем верхнюю поверхность процессора. Эта процедура способствует качественному равномерному нанесению термопасты. Для нанесения свежей термпасты пригодится напальчник или отрезанный палец от резиновой перчатки. Если термопаста загустела от длительного хранения, можно воспользоваться пластиковыми или силиконовыми лопатками (либо ненужной пластиковой картой), но эти способы не дают такой равномерности и толщины слоя, как если наносить пальцем.

Надеваем напальчник на указательный палец рабочей руки, берем шприц с термопастой. Выдавливаем на процессор каплю термопасты, размером как две спичечные головки, и растирающими движениями пальца пытаемся добиться тонкого и равномерно нанесенного слоя на всей поверхности крышки процессора.

Если паста ввиду густоты налипает на напальчник, берем пластиковую карту, добавляем еще каплю термопасты на центр крышки и, нажимая на карту, размазываем термопасту от центра к краям поверхности. Термопаста не ляжет как надо за один мазок. Необходимо размеренно, монотонно, штрих за штрихом распределять ее, при этом стараться избегать свисания излишков с краев крышки процессора.

Для того чтобы убрать излишки термопасты на краях процессора, воспользуемся ватной палочкой, смоченной в спирте. Аккуратными штриховыми движениями снимаем излишки.

После завершения нанесения термопасты крышки процессора касаться пальцами категорически нельзя. Осторожно возвращаем процессор на место, закрепляем и устанавливаем на него тщательно вычищенный кулер.

Если температура процессора не достигает критической отметки при его работе, менять термопасту можно раз в полгода. Если же система нагружает процессор до температуры 65-70 градусов, стоит выполнить профилактическую замену термопасты хотя бы раз в два месяца.

Процессор является одним из самых нагревающихся элементов компьютера, и его охлаждение до оптимальной для работы температуры – это непростая задача. Кулеров, установленных в корпусе PC, мало, чтобы процессор не перегревался при серьезных задачах, и к вопросу его охлаждения подходят более радикально.

Между точками соприкосновения радиатора и процессора наносится слой термопасты, которая представляет собой вещество с высокой теплопроводностью. Благодаря этому, получается удалить лишний воздух, теплопроводность которого гораздо ниже, и тепло передается с «камня» напрямую на радиатор, после чего оно рассеивается.

Важно, чтобы пространство между кулером и процессором всегда имело максимальную теплопроводность. Однако со временем термопаста высыхает, и теплу с «камня» становится все сложнее передаваться на радиатор. В такой ситуации необходимо провести замену термопасты. Чтобы выполнить подобные работы вовсе необязательно обращаться в сервисный центр — они под силу каждому пользователю PC.

Как заменить термопасту на процессоре

Весь процесс по удалению старой и нанесению новой термопасты у опытного специалиста занимает пару минут, куда больше времени уходит на разборку компьютера или ноутбука, с процессором которого проводятся работы. Чтобы разобрать ноутбук для нанесения термопасты, рекомендуем найти в интернете видео, в котором специалисты показывают, как добраться до процессора конкретно в вашей модели портативного компьютера. Что касается разборки стационарного PC – здесь все просто, и снять блок из радиатора и процессора можно без особых трудностей.

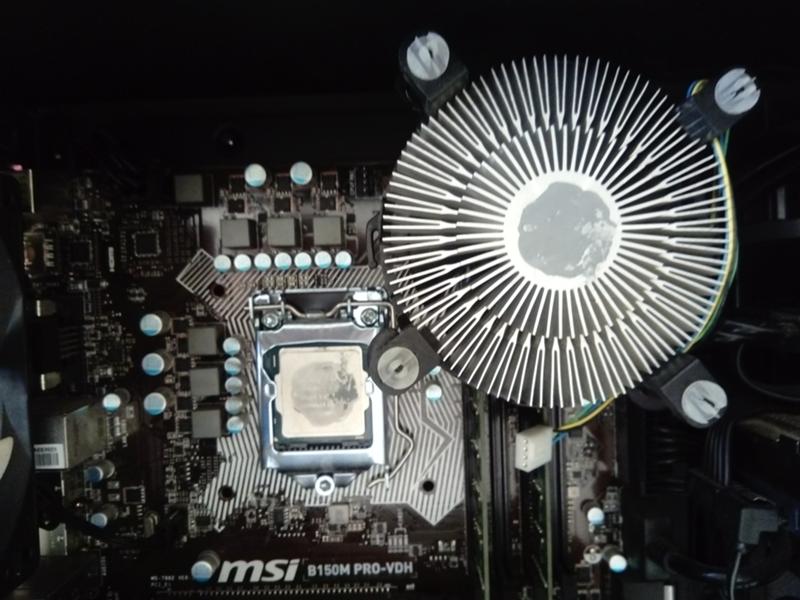

После того как вы извлекли из компьютера блок с кулером и процессором, необходимо выполнить действия, описанные ниже.

Сотрите остатки старой термопасты с процессора

Если термопаста в компьютере менялась пару месяцев назад, то отделить радиатор от процессора будет несложно. Когда пользователь не заботился о температуре процессора более 2 лет, а последние несколько месяцев «камень» постоянно перегревался, снять кулер с сильно засохшей термопасты станет гораздо сложнее. Ни в коем случае не старайтесь просунуть нож между радиатором и процессором, чтобы разъединить их от слипшейся термопасты. Единственно верным способом в такой ситуации является вращение процессора по кругу с применением физической силы. Это позволит немного размягчить термопасту, а после отделить детали друг от друга.

Перед нанесением новой термопасты, с процессора необходимо удалить засохшие остатки старой. Для этого можно использовать обычную салфетку. Если термопасту удалить с помощью салфетки не удается, возьмите канцелярский ластик и попробуйте с его помощью стереть остатки термопасты с процессора и радиатора. Также можно слегка намочить салфетку спиртом или специализированным средством ArctiClean, чтобы процесс по удалению термопасты пошел лучше.

Обратите внимание, что при удалении термопасты процессор лучше держать в сокете, чтобы избежать поломки или перегибания ножек. Постарайтесь, чтобы остатки термопасты не попали на процессор, иначе это приведет к большим проблемам, которые могут вылиться в необходимость замены процессора.

По итогу снятия термопасты с процессора вы должны получить две идеально чистые поверхности, на которых не осталось ее следов.

Для хорошей теплопроводности важно, чтобы слой термопасты был не слишком толстым и не слишком тонким. Вот некоторые параметры правильно нанесенной термопасты на процессор компьютера:

• После нанесения слоя сквозь него должен слегка просвечиваться процессор;
• Слой должен быть равномерно нанесен по всей площади процессора;
• Необходимо избежать появления разрывов в слое термопасты.

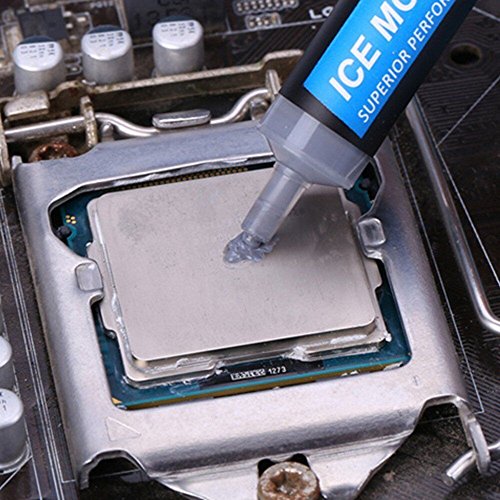

В большинстве инструкций термопасту рекомендуется наносить маленькой горошиной в центре процессора. Подобным образом делается, если есть необходимость быстро размазать ее по поверхностям процессора и радиатора. При этом данный метод не позволяет добиться равномерного полного нанесения термопасты.

Куда более эффективно, если работы выполняются в домашних условиях, нанести термопасту следующим образом:

Внимание: Во время нанесения термопасты на процессор, постарайтесь избежать ее попадания на другие компоненты компьютера, в частности, на материнскую плату.

Когда термопаста будет размазана по всей поверхности процессора, надевайте на него кулер, при этом непосредственно на радиатор наносить теплопроводную смесь не стоит.

Насколько часто необходимо менять термопасту

Не зная данных о компьютере пользователя, ни один специалист не сможет сказать, как часто надо менять термопасту на процессоре или чипе видеокарты. Все зависит от ряда факторов – активности использования компьютера, налаженности системы охлаждения в системном блоке, качества нанесенной термопасты и прочих.

При сборке компьютера или замене системы охлаждения у пользователей не редко возникает вопрос, как правильно наносить термопасту на процессор. Ведь если ошибиться, то процессор будет перегреваться и компьютер не будет нормально работать. В этом материале мы попробуем ответить на этот вопрос максимально подробно.

Для того чтобы понять, как правильно наносить термопасту на нужно сначала разобраться с тем, зачем вообще эта термопаста нужна. Почему нельзя просто установить радиатор прямо на процессор.

Дело в том, что поверхность радиатора и поверхность процессора не идеально ровные. Они могут казаться ровными, но на самом деле это не так. И на радиаторе, и на процессоре есть выступы, впадины, царапины и прочие неровности. Из-за этого радиатор и процессор не соприкасаются друг с другом всей своей поверхностью. А там, где нет соприкосновения между радиатором и процессором нет и отвода тепла.

Для решения этой проблемы и используют термопасту. С помощью термопасты можно заполнить все неровности и значительно улучшить передачу тепла от процессора к радиатору. Из этого становится понятно, что задача термопасты – заполнить неровности на процессоре и радиаторе.

Именно заполнить неровности, а не стать отдельной прослойкой материала между процессором и радиатором. Если нанести термопасты слишком много, то она начнет наоборот ухудшать передачу тепла, ведь в этом случае прямого соприкосновения между процессором и радиатором вообще не будет.

Правильное нанесение термопасты на процессор

Итак, мы разобрались с тем, зачем вообще нужна термопаста, теперь можно приступать к разбору непосредственно самого процесса нанесения термопасты. Если вы меняете старую термопасту на новую, то первое что нужно сделать это удалить остатки термопасты с процессора и радиатора. Для того чтобы не повредить процессор или материнскую плату процессор лучше снять с .

Для используют разные способы. Наиболее популярным является ватный тампон со спиртом. Берете ватный тампон смачиваете небольшим количеством спирта и начинаете аккуратно протирать поверхность процессора и радиатора, пока не удалите все остатки старой засохшей термопасты. Также для удаления термопасты не редко используют резинку для стирания карандашей. В этом случае термопасту можно стирать на сухую либо капнуть немного спирта.

После того, как старая термопаста удалена, нужно установить процессор в сокет и можно приступать к нанесению термопасты. Для того чтобы правильно нанести термопасту на процессор ее должно быть очень немного. Помните, задача термопасты заполнить неровности, а не стать отдельно прослойкой материала. Поэтому нанесите всего каплю термопасты и разровняйте ее ровным слоем по всему процессору.

Если вам не хватило термопасты для того чтобы покрыть весь процессор ровным слоем, то добавьте еще немного и снова разравниваете. Для разравнивания термопасты очень удобно использовать пластиковую карту.

Если вам кажется, что термопасты слишком много, то снимаем часть и снова разравниваем слой. В результате весь ваш процессор должен покрыться очень тонким и равномерным слоем термопасты. После этого можно устанавливать радиатор и собирать компьютер. После нанесения новой термопасты не забудьте проверить температуру процессора.

Каждый владелец знает что его компьютер или ноутбук греется — у кого-то слабо, а у кого-то как печка. Некоторые даже сталкивались с тем, что от перегрева их устройство зависало или выключалось. На старых ПК такая проблема может возникнуть из-за высохшей и потерявшей свои свойства термопасты на процессоре.
Что это такое? Термопаста это специальный теплопроводящий состав (ещё он называется термоинтерфейс), выполненный в виде пасты и предназначенный для нанесения на процессоры и чипы в целях улучшения теплоотвода. Простыми словами — это специальное вещество, которое позволяет лучше отвести тепло от процессора на радиатор системы охлаждения.
Почему нельзя установить кулер сразу на чип, не используя термопасту? Дело в том, что какими бы идеальными не были бы их поверхности — всё равно между ними будет микроскопическая воздушная прослойка, препятствующая эффективному теплоотводу. Так что без термопасты тут не обойтись.

К сожалению, она не вечная и через некоторое время теряет свои свойства и со временем вообще может высохнуть. Выглядит это примерно так:

Само-собой, из-за воздушной прослойки нагрев системы существенно увеличится. Именно поэтому термоинтерфейс лучше всего обязательно менять хотя бы раз в 2-3 года.

Порядок нанесения термопасты на процессор

1. Очистка поверхностей

При замене термопасты на ноутбуке или компьютере, сначала надо обязательно очистить от остатков старой радиатор кулера и поверхности процессора (или чипа), на который он устанавливается.

Сделать это можно с помощью жидкости для снятия лака или технического спирта. В принципе, подойдёт и водка. Она тоже отлично растворяет старую термопасту.

Очистку можно проводить с помощью ватной палочки или мягкой тряпочки. Главное, чтобы она не оставляла после себя ворса.

2. Наносим термопасту на процессор

Сейчас обычно паста идёт в шприце или тюбике, как в случае с КПТ-8. Сколько термопасты наносить? Выдавливаем небольшое её количество на процессор. Примерно с горошину:

Затем надо тщательно размазать её по поверхности чтобы получилась тонкая-тонкая плёнка. Можно делать это с помощью кусочка пластика, а можно просто аккуратно пальцем. Запомните, слой теплопроводящей пасты должен быть минимальным. Излишки её обязательно удалите — они не должны попасть на плату.

Теперь надо поставить на место радиатор кулера, прижать его и немного подвигать его в стороны. Это делается для того, чтобы сделать слой проводника как можно меньшим.

После этого можно застегнуть крепления системы охлаждения Теперь защелкните крепления кулера. Теперь надо включить компьютер, запустить программу мониторинга температуры и понаблюдать за ней в течение некоторого времени. Для этого отлично подойдёт бесплатная утилита SpeedFan . Если термопаста нанесена правильно, то перегреваться компьютер уже не будет, а температура процессора будет держаться на приемлемом уровне и не превышать допустимых пределов.

Термопаста защищает ядра центрального процессора, а иногда и видеокарту от перегрева. Себестоимость качественной пасты невысокая, а смену производить нужно не так часто (зависит от индивидуальных параметров). Процесс нанесения не сильно сложен.

Также не всегда замена термопасты необходима. Некоторые машины имеют отличную систему охлаждения и/или не слишком мощные процессоры, что даже в случае прихода имеющегося слоя в полную негодность, позволяет избежать значительного повышения температуры.

Если вы заметили, что корпус компьютера стал перегреваться (система охлаждения шумит сильнее, чем обычно, корпус стал более горячим, производительность упала), то есть необходимость задуматься о смене термопасты.

Для тех, кто собирает компьютер самостоятельно, нанесение термопасты на процессор обязательно. Всё дело в том, что первое время процессор «с прилавка» может нагреваться сильнее обычного.

Однако, если вы купили компьютер или ноутбук, который до сих находится на гарантии, от самостоятельной замены термопасты лучше воздержаться по двум причинам:

• Устройство всё ещё на гарантии, а любое самостоятельное «вторжение» пользователя во «внутренности» аппарата, скорее всего, повлечет за собой потерю гарантии. В крайнем случае, обратитесь в сервисный центр со всеми жалобами на работу машины. Специалисты выяснят, в чём проблема и исправят её по гарантийному обязательству.
• Если устройство до сих на гарантии, то, скорее всего, вы купили его не более чем год назад. За это время термопаста редко успевает высохнуть и прийти в негодность. Учтите, что частая смена термопасты, а также сборка и разборка компьютера (тем более ноутбука) тоже негативно сказываются на его сроке службы (в долгосрочной перспективе).

Термопасту в идеале нужно наносить раз в 1-1,5 года. Вот несколько советов для выбора подходящего изолятора:

Чем чреват отказ наносить термопасту на ЦП (особенно для ПК с плохим охлаждением и/или мощным процессором):

• Замедление скорости работы – от незначительных подтормаживаний до серьёзных багов.
• Риск, что раскалённый процессор повредит материнскую карту. В таком случае может потребоваться даже полная замена компьютера/ноутбука.

Этап 1: подготовительные работы

Производится в несколько шагов:

Этап 2: нанесение

Следуйте этим шагам при нанесении:

Когда работы будут закончены, спустя 20-30 минут соберите аппарат к исходному состоянию. Также рекомендуется проверить температуру процессора.

Нанести термопасту на процессор несложно, нужно лишь соблюдать аккуратность и элементарные правила безопасности при работе с комплектующими компьютера. Качественная и правильно нанесённая паста может прослужить долгое время.

Как нанести термопасту на чип видеокарты. Прикручиваем радиатор охлаждения.

Доброго времени!

Сегодня разберемся, как правильно наносить термопасту на чип видеокарты, а также правильно прикрутим радиатор охлаждения.

Как снять систему охлаждения читать ТУТ.

Для нанесения термопасты мы воспользуемся пластиковой картой. Она удобна тем, что она не загибается, нанесенный слой пасты получается ровный.

Для этого берем уголком карты небольшое количество пасты и аккуратно, равномерными движениями распределяем по чипу.

Нанесенная паста должна быть нанесена тонким слоем. Все излишки необходимо убрать.

Вот так у вас должно получиться.

Теперь разберемся, как прикрутить радиатор охлаждения.

В первую очередь надо подключить разъем питания.

Когда включили, кладем радиатор вниз, а сверху кладем нашу видеокарту.

Ровно укладываем ее и начинаем прикручивать подпружиненные винтики. Они сделаны для того, чтобы видеокарта равномерно притягивалась к чипу.

Делать это надо так: крест на крест наживляем винтики (винтиков четыре штуки), затем в таком же порядке помаленьку затягиваем.

Теперь давайте посмотрим, как выглядит термопаста, после того как к ней притянулся радиатор.

Для этого потребуется открутить видеокарту. Таким же способом, как прикручивали (крест накрест).

Когда открутите, не спешите резко поднимать видеокарту, так как нанесена термопаста, видеокарта приклеивается к радиатору. Потихоньку отсоедините.

Здесь вы должны увидеть, что часть термопасты перенеслась на радиатор.

Если вы нанесли правильно, то на радиаторе будет такой же белый квадрат, как на чипе.

Если же нет, то это может быть из-за перекоса, либо в системе охлаждения, либо на чипе. Это говорит о том, что нет полного соприкосновения.

Если чип соприкасается с радиатором примерно на 90%, то этого хватит для нормального охлаждения. Но всё, же старайтесь, чтоб термопаста была нанесена на все 100%.

На этом все.

или перейдите по ссылке: https://www.youtube.com/watch?v=FyuLFVRE-_o.

Всего доброго!

Термопаста . Зачем она нужна и ей как пользоваться?

Термопаста . Зачем нужна и как пользоваться?

Всем привет и в этой статье на страницах сайта Компьютер76 я расскажу о том, что такое термопаста, и как ей правильно пользоваться.

Для чего термопаста нужна?

Кто впервые пытается разобраться в устройстве компьютера, может столкнуться с ситуацией, когда во время замены деталей, относящихся к процессору, он\она натыкается на серого цвета прослойку, напоминающую зубную пасту. На момент, когда пользователь натыкается на термопасту, она скорее напоминает сухую глину. Что должно натолкнуть пользователя на замену высохшей пасты на новую.

Так вот, этот слой необходим для того, чтобы исключить воздушное пространство, образующееся между процессором в слоте и радиатором, который этот процессор, вкупе с вентилятором, призван охлаждать. Как бы плотно пластмассовый механизм не прижимал алюминиевый радиатор к поверхности процессора, воздушная прослойка между поверхностями увеличивает теплоизоляцию процессора. Термопаста призвана (за счёт специфичных свойств) улучшить теплоотдачу системы охлаждения. Термопаста появилась, конечно, не благодаря проблеме охлаждения процессора. Её теплопроводные и антиокислительные свойства, стойкость к высыханию и диэлектрические параметры (свойство не пропускать электрический ток) являются основными показателями и характеристиками для применяющих такое средство как термопаста .

Любой магазин, который занимается продажей компьютерных комплектующих, просто обязан предложить вам такой товар. . Тара имеет вид тюбика или чаще шприца 2 — 5 мл. В продаже не очень много разновидностей термопасты или термоклея. Причём отечественные марки ничуть не хуже иностранных представителей. На рынке лично я покупаю:

КТП-8 (хорошая теплопроводность, но приходится менять чуть чаще, особенно на ноутбуках; смотрите, что покупаете: по металлу или пластику):

КТП-19:

Arctic (дороговата, но для ноутов идеальна; как альтернатива ей паста DeepCool):

Порядок применения. Самый первый совет – не нужно выдавливать половину содержимого тюбика на охлаждаемую поверхность. Принцип «чем больше, тем лучше» здесь не работает. Большое количество термопасты при прижимании радиатором растечётся далеко за края процессора, создав дополнительные проблемы с отводом тепла от ЦП. Если термопаста наносится на другую поверхность, толстый её слой не будет выполнять функций теплоотвода. В начале статьи я подчеркнул её основное назначение – исключить воздушный слой, заполняя собой капли воздуха.

Как выбирать термопасту?

В принципе, можно ориентироваться не по торговой марке, как часто советуют, а именно по «тактико-техническим» характеристикам пасты. Но подобным, я думаю, есть смысл заниматься лёжа на диване, путешествуя по закоулкам АлиЭкспресс, нежели держа в руках пару оставшихся в ближайшем магазинчике тюбиков. На Али, к примеру, действительно есть куда развернуться: и выбор, и цены, и тара (хоть ведро термопасты купите). Не очень давно столкнулся с неплохим производителем термопасты — все довольны. Но, раз уж вы спустились до этого абзаца…

Параметров куча, я заостряю внимание на двух основных. Они, кстати, оба ГОСТированы стандартами. К ним производители (тем более китайские) не стремятся, однако кое-что запомните.

• ХХХ  Вт/(м•К) (W/mK)— это теплопроводность пасты (ватт-на-метр-кельвин — а если в параметре дефис, то перед нами именно коэффициент). В качестве указателя на этикетке можете встретить греческую «лямбду» λ или латинскую L и даже русскую Л (последние и есть производные λ). Сам по себе показатель неспециалисту (вроде нас с вами), ничего не скажет, однако при выборе и сравнении помните, что:

чем коэффициент ВЫШЕ, тем теплообмен ЛУЧШЕ

• ХХХ К*см²/Вт (С*см²/Вт) — термосопротивление (коэф-нт термического сопротивления — келвин/цельсий-сантиметр-квадратный-на ватт). На забугорной упаковке вы увидите C-in2/W (они предпочитают дюймы). По этому показателю вы можете «не париться» — почти все пасты придерживаются одних границ. Показатель же отвечает за стойкость пасты к нагреву, причём зависит от того, как контактные поверхности прижаты друг к другу. При выборе придерживайтесь правила:

чем коэффициент НИЖЕ, тем теплообмен ЛУЧШЕ

И напоследок в этом абзаце. Я не буду козырять знаниями ГОСТов и ТУ, а также опытом по наблюдениям за функционалом паст. Также, если брать за основу, что написанное на этикетке есть ПРАВДА, а не вымысел производителя, то ориентируйтесь при выборе на следующее:

• коэффициент теплопроводности пасты подбирайте НЕ НИЖЕ 1,2-1,3  Вт/(м•К)
• коэффициент термического сопротивления — НЕ ВЫШЕ 0,3-,0,4  К*см²/Вт

 Как правильно наносить термопасту?

Для этого достаточно приноровиться к таким движениям:

• Протрите процессор сухой тряпочкой. Остатки старой термопасты с процессора и радиатора снимаются ногтем или тонкой деревянной\пластмассовой скребочкой или чем-нибудь наподобие того (банковская карта подойдёт). С радиатора это можно сделать и растворителем, после чего тщательно протереть или просушить. Вода обычно в этих случаях не помогает: термопаста не боится воды, а высохшая термопаста вообще напоминает холодную сварку, знакомую автолюбителям и слесарям.

Попробуйте закрепить радиатор с кулером без термопасты. Потренируйтесь, чтобы с пастой можно было закрепить радиатор раз и навсегда.

• На процессор нанесите немного термопасты размером с небольшую горошину. Расположите её примерно по центру. Для наглядности процессор уже в сокете.

• Вращая кистью радиатор вправо-влево чуть заметными движениями (как бы втирая), прижмите его к процессору и закрепите защёлками. Термопаста не должна вытечь, а радиатор должен плотно прижаться к процессору. А защёлки потом закрепят радиатор и доведут дело до конца.

• Попробуйте вертикальным движением (не прилагая усилий) оторвать радиатор от поверхности процессора. Если термопаста нанесена в достаточном количестве, радиатор прочно прилипнет к процессору. Если пасты слишком много или слишком мало, вы без труда оторвёте радиатор от поверхности процессора. Проводите эту часть установки осторожно!
• Теперь закрепите конструкцию к материнской плате. Всё.

Вот небольшой фотообзор, снятый на коленке во время ремонта залитого водой ноутбука (в процессе было принято провести комплексную очистку и замену термопасты). Во время работы я активно использую средство-антисептик для очистки рук, который можно приобрести у кассы любого магазина.

отстёгиваем кулер и отвинчиваем винты крепления радиатора охлаждения

удаляем старую термопасту

наносим новую, размером с горошину

ставим на место, закрепляя винты по диагонали и вставляя коннектор питания в разъём

крепите винты до конца — иначе процессор будет греться, а ноутбук выключаться

Термопаста. А как часто менять?

Специальных рекомендаций нет. Однако, если вы чувствуете в себе силы, а может и накопились опыта, самостоятельно заменять пасту, можно принять период в 1 год для ноутбуков, 2 года — для десктопов. Это в среднем тот самый временной промежуток, когда паста сильно теряет в своих свойствах. В том числе, о скорой замене пасты можно судить и по косвенным признакам, как то:

• сильная нагрузка на процессор при выполнении серьёзных задач (особенно это касается вариантов бюджетных моделей десктопов и ноутбуков; ситуация усугубляется для моделей, обладающих встроенными видеокартами — ЦПУ берёт на себя вычислительные функции графического процессора, и как следствие этого процессор просто не отдыхает)
• отсюда вытекает и второй признак скорой замены: если вы чувствуете, что вентилятор охлаждения выбрасывает тёплый воздух, знайте, что это тот самый момент, когда термопаста выдыхается
• плохая вентиляция. И снова ноутбуки в зоне риска, ведь для них это основная проблема: аккумулятор нагревается, процессор нагревается, конфигурация ноутбука сама по себе не предусматривает качественного охлаждения, да и сам ноут валяется вместе с хозяином где попало.

Успехов.

Как правильно нанести термопасту на процессор и удалить засохшие остатки

Видеокарта и процессор, пожалуй, являются наиболее горячими комплектующими в среднестатистической системе. Поэтому первым делом нужно обеспечить этим комплектующим качественное охлаждение, особенно это актуально в жаркую летнюю пору.

Качественное охлаждение, будет начинаться с хорошего отвода горячего воздуха из системного блока, посредством вентиляторов на стенках корпуса, также сюда входят кулеры процессора и видеокарты, которые охлаждают радиаторы, а те в свою очередь отводят тепло от чипов с помощью термоинтерфейса, которым и является термопаста.

Вот мы и добрались по цепочке зависимости до самого понятия термопаста для процессора, о котором мы и будем говорить на протяжении всей статьи. И не только о понятии термопасты, а и о том как наносить термопасту на процессор.

Что такое термопаста? И для чего она нужна?

Казалось бы, ответы на данные вопросы достаточно простые, но вот когда дело доходит до подробного рассмотрения, то сразу возникает множество неясностей. Ведь если бы все «звезды ютуба», которые размещают там ролики по якобы правильному нанесению термопасты, были осведомлены в этом вопросе, то точно бы не выдавливали полтюбика на процессор, а остальные — на радиатор 🙂

Начнём со скучного определения, увы, без него никак. Термопаста (теплопроводная паста) – это многокомпонентное вещество, которое находится в пластичном состоянии и имеет высокую теплопроводность. Используется данное вещество для уменьшения теплового сопротивления между прикасающимися поверхностями.

Если говорить более просто и приближенно к тематике центральных и графических процессоров, то термопаста – это паста, которой мы заполняем неровности поверхности процессора и радиатора. Несмотря на то, что их поверхности и кажутся абсолютно ровными, там присутствуют микротрещины и впадины, которые и создают воздушную подушку, а она в свою очередь мешает эффективному отводу тепла. Именно относительно назначения термопасты и формируется необходимая толщина наносимого слоя. Но об этом мы поговорим немного позже, а сейчас давайте рассмотрим очень неприятный процесс очищения поверхности центрального и графического процессора от термопасты. Пожалуй, будем рассматривать именно на показательном примере графического процессора, ибо на видеокартах термопасту меняют не так часто, как на центральных процессорах, хотя и там и там, процесс очистки абсолютно идентичен.

Очищение поверхности процессора и радиатора от засохшей термопасты

Когда вы с легкостью снимаете радиатор с кулером и видите там пластичное вещество, то можно сказать вам повезло. Термопасту в таком случае запросто можно удалить с помощью спирта и тряпочки, ну или чем-то подобным. Зачастую, в большинстве систем я наблюдаю вещество, далеко не пластичное, а радиатор от поверхности процессора приходится отдирать руками и ногами. Ну, ногами — это конечно же шутка, но со скрипом точно. Так вот когда мы (тем, кому с веществом повезло меньше), можно сказать разорвали процессор и радиатор (это следует делать крайне осторожно), то перед нашим взором появляется не что иное, как солидно засохшая термопаста. Удалить термопасту нужно так, чтобы не поцарапать поверхности процессора и радиатора, потому что это может негативно сказаться на температурном режиме, да и вообще на корректной работе, если речь идёт об исцарапанном процессоре.

Я видел много разных способов удаления именно присохшей термопасты, но выбрал для себя только один. Данный способ воплощается в жизнь с помощью обычной школьной резинки («стирачки») и крепких пальцев. Запасаемся терпением и трём-натираем площадку до блеска. Как по мне этот способ один из самых безопасных для поверхности радиатора и процессора. Единственное неудобство, в том, что тереть придётся довольно долго. Если уж совсем невмоготу, то можно помочь каким-нибудь другим предметов (вандалов с ножиками прошу отойти), например деревянной линейкой, и то лишь на поверхности радиатора, процессор всё-таки лучше до конца аккуратно затереть резинкой. И ещё одно, когда затираете центральный процессор, то доставать его из сокета не надо, ибо помрут его ножки страшной смертью.

На рис. 1 можно заметить солидные остатки термопасты на поверхности графического процессора, которые своей формой образуют целые «горы» в таких масштабах. И это учитывая то, что половина уже вычищена.

Рис.1



И не странно, что видеокарта солидно перегревалась. Ладно, не буду вспоминать «не злым тихим словом» людей, которые её наносили, а просто начну усилено тереть. Через пару минут горы были в прямом смысле «свёрнуты» и передо мной заблестела поверхность графического процессора рис. 2

Рис.2



Точно так же, на рис. 3 и 4, наблюдается «прекрасное превращение» поверхности радиатора, с помощью резинки и деревянной линейки:

Рис.3



Рис.4



Нанесение термопасты

Важно уяснить тот факт, что термопасты для процессора нужно совсем немножко, буквально капельку размером со спичечную головку, а в случае нанесения термопасты на процессор видеокарты – ещё меньше. Да, конечно же, наша ментальность этого не позволяет, ведь если был приобретён тюбик термопасты, то чего ж добру пропадать-то? -нужно всю выдавить.  Это делать ни в коем случае нельзя, так как теплопроводность даже самой дорогой термопасты, намного хуже, чем теплопроводность самого дешевого радиатора. Поэтому для того, чтобы не ухудшить охлаждение графического или центрального процессора, необходимо наносить термопасту очень тонким равномерным слоем (даже чтобы немного просвечивалось). Прежде всего, необходимо замазать микротрещины, а не создать сантиметровый слой «масла» между радиатором и процессором.

После того как поверхность была очищена от остатков термопасты, то необходимо взять немного этилового спирта и обезжирить поверхность (для этого хорошо подойдут палочки с ватой), хотя делать это не обязательно, но для большего эффекта всё же желательно. Далее необходимо выдавить из тюбика небольшое количество термопасты (именно на корпус процессора, смазываем только его) и аккуратно растираем её (для этого хорошо подойдёт пластиковая карточка). Нужно растирать термопасту равномерно по всей поверхности, чтобы нигде по углам не оставалось пропущенных областей. И ещё раз напоминаю: очень и очень тонким слоем!

Данная картинка, взятая на одном из специализированных форумов, наглядно демонстрирует правильность нанесения термопасты.



Когда вы нанесли термопасту, можно смело накрывать её радиатором, а затем хорошо прикрутить, чтобы поверхности плотно соприкасались.

Собственно, теперь вы, я думаю, четко разобрались с тем, как наносить термопасту на процессор. Хочу ещё раз обратить ваше внимание на то, что не нужно вестись на откровенно глупые ролики на ютубе, где товарищи с «ровными» руками наносят термопасту килограммами. Возможно, система и будет работать с таким обилием термоинтерфейса, но вот температурный режим будет в разы хуже, по сравнению с системой, где термопаста была нанесена правильно.

Холодных процессоров вам. Удачи!

Как нанести термопасту на CPU и GPU [Простое руководство]

Кросс-метод против точечного? А что именно означает «рисовое зерно»?

Нанесение термопасты может показаться сложной задачей — в конце концов, ваш процессор — один из самых деликатных и дорогих компонентов в вашей сборке, — но не стоит паниковать.

В этом руководстве мы рассмотрим несколько простых способов нанесения термопасты на процессор и графический процессор.

Так что же такое термопаста? И почему это важно?

Термопаста — это проводящий состав, который находится между двумя поверхностями (например, радиатором и процессором), чтобы способствовать передаче тепла.Когда две металлические поверхности прижимаются друг к другу, из-за микроскопических дефектов поверхности образуются крошечные пузырьки воздуха.

Воздух — очень плохой проводник тепла, поэтому между поверхностями наносится термопаста, чтобы заполнить эти воздушные зазоры и улучшить скорость теплопередачи.

Большинство процессоров будут поставляться с каким-либо составом, уже нанесенным на стандартный вентилятор. Хотя этого, вероятно, достаточно для обычного пользователя, если вы занимаетесь разгоном или хотите выжать максимальную производительность из своей установки, мы рекомендуем удалить это и установить кулер для вторичного рынка.

Послепродажные охладители среднего класса начинаются всего с 40 долларов и предлагают более тихую работу, лучший отвод тепла и увеличенный срок службы вашего ПК.

Руководство по процессору

Шаг 1: Подготовьте ЦП и радиатор

Что вам понадобится:

• Спирт для протирки
• Ткань без ворса

Прямо из коробки, большинство процессоров не требуют очистки. Однако, если вы устанавливаете новый радиатор на свой текущий процессор, вам необходимо удалить существующую засохшую термопасту.

В Интернете можно найти специальные двухэтапные очищающие средства, но с этим справится высокий процент медицинского спирта, например 99% изопропилового спирта.

Нанесите несколько капель на старую пасту и оставьте ее на некоторое время, пока она не разрушит состав. Затем вытрите остатки безворсовой тканью. Повторите этот процесс как для ЦП, так и для радиатора, пока они не будут очищены от отходов.

Шаг 2: Нанесите пасту

Что вам понадобится:

В компьютерном сообществе ведется много споров по поводу нанесения термопасты.Одни используют точечный метод, другие — стойкие сторонники спирального стиля приложения.

На самом деле, обычно очень небольшая разница в производительности между этими методами .

Пока вы наносите соответствующее количество, вес радиатора равномерно распределяет состав для вас.

Имея это в виду, мы рекомендуем просто выдавить точку размером с горошину в центр вашего процессора. Затем аккуратно закрепите радиатор сверху.Не беспокойтесь о его распределении — если вы вручную распределите состав, вы рискуете создать маленькие пузырьки воздуха, которых раньше не было.

Руководство по графическому процессору

Шаг 1. Откройте карту

Что вам понадобится:

Заменить термопасту на графическом процессоре немного сложнее, потому что вам нужно будет открыть видеокарту.

Большинство графических процессоров можно открыть, просто ослабив четыре винта вокруг процессора, но будьте осторожны: вам может потребоваться удалить больше, чтобы полностью освободить радиатор на некоторых графических процессорах.

Если вам кажется, что вы все открутили, осторожно пошевелите кулером, чтобы убедиться, что он полностью ослаблен. Если он движется свободно, вы можете медленно вытащить его.

Не применяйте силу : если сопротивление все еще сохраняется, проверьте еще раз на пропущенные винты. И следите за вилкой вентилятора! Принудительное открытие карты может повредить это хрупкое соединение.

Компоненты вашего графического процессора могут иметь термопрокладки. Оставьте их на . Если у вас нет идентичных сменных колодок, возня с ними может привести к плохому контакту между вашим графическим процессором и кулером.

Шаг 2: Удаление пасты

Что вам понадобится:

• Протирочный спирт
• Ткань без ворса

Большинство производителей графических процессоров склонны переусердствовать с нанесением стандартной термопасты, поэтому этот шаг может оказаться довольно липким. Вы можете удалить засохшую термопасту с графического процессора, добавив несколько капель медицинского спирта к старому составу и аккуратно отполировав его.

Очистка радиатора — вот место, где может быть грязь. Нанесите немного спирта на свежий кусок безворсовой ткани.Затем удалите излишки пасты медленными, осторожными салфетками. Как только основная масса пасты исчезнет, ​​вы можете аккуратно стереть остатки более чистой частью ткани.

Шаг 3. Нанесите пасту

.

Что вам понадобится:

• Запасная термопаста

Наконец, поместите точку размером с горошину термопасты в центре графического процессора. Опять же, не выкладывай . Закрепите радиатор обратно на карту, и давление растечет пасту за вас.

Заключение

И вы сделали это!

Теперь вы можете успешно наносить термопасту как на CPU, так и на GPU.Как только вы начнете, процесс станет гораздо менее сложным и более простым, чем кажется.

Обновление термопасты — отличный способ вдохнуть жизнь в старый графический процессор или подготовить процессор к разгону. И, выполнив описанные выше действия, вы обязательно увидите улучшение как температуры холостого хода, так и температуры нагрузки.

Лучшие настройки для Mount and Blade 2: Bannerlord — Повышение производительности, увеличение FPS

Как нанести термопасту на ЦП?

Нанесение термопасты — важная часть процесса сборки ПК.Паста наносится поверх интегрированного теплораспределителя (IHS) ЦП, чтобы убедиться, что между ним и металлическим основанием кулера ЦП нет воздушных зазоров. Воздушные зазоры образуются из-за микроскопических дефектов на поверхности ИТС и основания кулера. Термопаста заполняет эти промежутки, обеспечивая более эффективную передачу тепла. Проще говоря, термопаста помогает вашему процессору всегда оставаться холодным.

Есть несколько различных способов размещения пасты на ЦП.Новички в мире создания ПК могут найти его подавляющим, особенно из-за некоторых ужасающих историй, возникающих в результате плохих методов применения. Что ж, если вы ищете надежное руководство по нанесению термопасты, чтобы избежать ошибки новичка, то вы попали в нужное место.

О чем следует помнить

Прежде чем мы начнем, важно убедиться, что поверхность кулера и процессора чистая. Ваши компоненты уже будут безупречно чистыми, если вы собираете новый компьютер, но они могут потребовать некоторой работы, если вы заменяете пасту или устанавливаете новый процессор / кулер.Затем вам нужно будет осторожно удалить старую термопасту с соответствующих поверхностей. Мы рекомендуем использовать для этого салфетку из микрофибры, ватные палочки или бумажное полотенце с изопропиловым спиртом (не менее 91%).

Когда вы закончите чистку поверхности, пора убедиться, что ваш процессор зафиксирован на месте, и вы готовы к установке кулера для процессора. Нанесение термопасты — это, по сути, последний шаг в процессе установки кулера, который предшествует установке радиатора или водоблока.Если вы нанесете пасту, поместите кулер, а затем поймете, что забыли заднюю пластину, ваш единственный выход — протереть ее и начать заново.

Как наносить термопасту

Как мы упоминали ранее, существует несколько различных способов нанесения пасты на IHS процессора. Не запутайтесь, если один человек попросит вас нанести только одну точку, а другой попросит вас нанести полоску пасты. Это во многом зависит от нескольких вещей, таких как размер кристалла ЦП, качество наносимой пасты и т. Д.Просто убедитесь, что вы получили полное покрытие и паста равномерно распределена по поверхности.

Вы хорошо поработали, если:

• Пасты достаточно, чтобы покрыть кристалл ЦП.
• Паста не растекается.
• Вы не создали толстый слой, который снижает эффективность из-за слишком большого расстояния между металлическими поверхностями.

Какой метод приложения использовать

Возможно, вы видели людей, использующих так называемый «точечный метод». Это простой метод, заключающийся в выдавливании небольшого количества пасты — размером, скажем, с маленькое рисовое зерно — в центр процессора.Некоторые предпочитают делать на плате точку размером с транзистор. Хотя этот метод подходит для большинства процессоров потребительского уровня, мы собираемся попробовать другой метод в этом руководстве.

Сделайте простую линию

Этот метод не требует пояснений, не так ли? Нанесите полоску пасты прямо на центр IHS. Не наносите пасту вручную и позвольте более низкому давлению сделать работу, пока вы закрепите ее на месте. Любая термопаста хорошего качества с хорошей консистенцией равномерно оседает на процессоре.Вы также можете сделать узор «%», проведя линию прямо по центру и сделав две маленькие точки с каждой стороны.

Меньше значит больше

Меньше значит больше, когда дело доходит до нанесения термопасты. Нет необходимости выливать абсурдное количество пасты на процессор, думая, что это волшебным образом снизит температуру вашего процессора. Мы просто пытаемся заполнить пастой дефекты поверхности на IHS и кулере, помните? Если вы делаете это впервые, то сейчас самое время снова снять кулер и посмотреть, обеспечивает ли ваш метод равномерное распространение.

Не стесняйтесь экспериментировать, пока вы контролируете количество термопасты. У каждого свой способ нанесения пасты для достижения желаемых результатов. Вы также можете добавить больше маленьких точек к центру, если считаете, что то, что вы уже нанесли, не распределяется равномерно после установки холодильника.

Выполните проверку стабильности

Поздравляем! Если вы дошли до этого руководства и следовали каждому шагу, то теперь вы успешно применили термопасту к процессору.Но помогло ли это? Если вы просто заменяли пасту, процессор или кулер, вы можете напрямую загрузиться в Windows и запустить несколько тестов, чтобы увидеть, насколько сильно нагревается ваш процессор. Мы рекомендуем использовать программное обеспечение для мониторинга, чтобы получать показания температуры за определенный период времени.

Если вы собираете новый компьютер, вы можете закончить сборку остальных компонентов и загрузиться в BIOS, чтобы увидеть температуру процессора перед установкой Windows. Если для того, чтобы просто сидеть в меню BIOS, он не слишком высок, то можете продолжить.

Мы рекомендуем запустить Cinebench R23, чтобы увидеть, как ЦП справляется с нагрузкой. Бенчмаркинг и выполнение стресс-тестов обычно заставляют ваш процессор работать с максимальной частотой. Это означает, что во время этих прогонов температура будет довольно высокой. Если система не дает сбоев всего через несколько секунд после начала теста, все будет в порядке. В качестве альтернативы вы также можете оставить процессор бездействовать и проверить температуру простоя, чтобы убедиться, что все в порядке.

Как часто нужно менять термопасту?

Термопаста не изнашивается так рано, как вы думаете.Однако замена термопасты не нанесет вреда вашей системе, и мы рекомендуем посещать ее каждый год на всякий случай. Если вы внезапно замечаете скачок температуры процессора после, скажем, года сборки вашего ПК, то это, вероятно, связано с частичками пыли, забивающими компоненты.

Но, как правило, следует всегда заменять термопасту после снятия кулера по любой причине. Ноутбуки не требуют такого внимания, когда дело доходит до замены термопасты. Просто убедитесь, что вы покупаете хороший ноутбук от надежного производителя, и качество будет говорить само за себя.

Последние мысли

Теперь, когда вы успешно нанесли термопасту на свой процессор, мы хотим выделить несколько моментов. Процесс нанесения пасты на графический процессор также такой же. Фактически, вы можете использовать ту же термопасту для своего графического процессора, даже если некоторые могут предложить иное. Частота замены термопасты для GPU тоже более-менее одинаковая. Этот процесс может быть утомительным в зависимости от видеокарты.

Термопаста должна иметь такой же приоритет, как и другие компоненты в вашем списке покупок для сборки нового ПК.Он заслуживает такого же отношения, и мы считаем, что люди должны принимать осознанное решение при его покупке, подобно тому, как можно было бы искать периферийные устройства, такие как лучшие мониторы или даже лучшие механические клавиатуры. Однако большинство людей относятся к термопасте второстепенно и берут все, что попадается на глаза. Давайте изменим это и придадим этому еще большее значение.

Как нанести термопасту на процессоры Intel и AMD

Раскрытий:

Наши обзоры Мы пишем отзывы после оценки продуктов / услуг в соответствии с нашими профессиональными стандартами.

Реферальные сборы Мы можем получать партнерскую комиссию при совершении покупки по нашим ссылкам. Однако это не влияет на содержание публикуемых нами обзоров или на продукты / услуги. Наш контент может включать прямые ссылки для покупки продуктов, являющихся частью партнерских программ.

Обзоры стандартов Все обзоры, опубликованные на CPUtemper, соответствуют нашим строгим стандартам проверки, чтобы гарантировать, что каждый отзыв основан на независимой, честной и профессиональной проверке продукта / услуги.Такие стандарты требуют от нас учитывать технические качества и характеристики продукта, а также его коммерческую ценность для пользователей, что может повлиять на рейтинг продукта на веб-сайте.

Q — Что используется в процессорах для устранения воздушных карманов, помогающих отводить тепло от процессора?

Ответ — термопаста

При сборке нового ПК или обновлении кулера ЦП необходимо нанести термопасту.Это важно, если вы хотите повысить производительность своей системы.

Между процессором и микросхемой используется термопаста, которая устраняет воздушные карманы, помогая отводить тепло от процессора? Термопаста для ЦП также известна как Thermal Interface Material .

А если задуматься, что такое термопаста ? Ответ таков: «это термопаста, своего рода теплопроводящий состав, который обычно используется в качестве интерфейса между радиаторами и источниками тепла.

Обеспечивает эффективную передачу тепла процессору кулеру, установленному непосредственно над ним. В результате устраните проблемы с перегревом ПК. Этот пост затронет ключевой момент;

• Как лучше всего нанести термопасту на процессор?
• Как лучше всего удалить термопасту с процессора?
• Как нанести термопасту на процессор?
• Сколько термопасты наносить на ЦП?
• Чем очистить термопасту от процессора?

Где нанести термопасту?

Сколько термопасты нужно нанести на ЦП? Это будет объяснено позже в этом посте.Но если вы спрашиваете , где наносить термопасту , вы можете нанести термопасту на два основных компонента , например. CPU и GPU.

Как часто нужно наносить термопасту? Это не обычное занятие, вам нужно наносить термопасту только в том случае, если вы считаете, что температура вашего процессора остается высокой.

В этом руководстве основное внимание уделяется нанесению термопасты на ЦП (Intel и AMD). Это руководство также включает в себя лучший способ нанесения термопасты.Объясняются два известных метода, а именно «Вертикальная линия» для процессоров Intel и «Pea Dot» для процессоров AMD.

Связано: Руководство для начинающих по диагностике и устранению перегрева ноутбука

Какая термопаста для ЦП лучше всего подходит для ПК и ноутбуков?

Термопаста best PC для CPU включает; Thermal Grizzly Hydronaut Paste, Akasa AK-TC TIM Clean CPU & Heatsink Cleaner и термопаста Arctic Silver 5.

Мы написали полезное руководство о том, какие термопасты лучше всего подходят для процессоров.Вы можете прочитать его, перейдя по ссылке.

Прежде чем начать, имейте в виду, , что термопаста наносится только на верхнюю часть процессора, а не на низ или где-либо еще.

Наносится на гладкую металлическую пластину, на которой производители наносят соответствующую информацию.

Следует ли наносить термопасту на процессор — почему?

Доказано, что если вы нанесете термопасту ПК на радиатор или процессор, она будет эффективно рассеивать тепло и предотвращать перегрев ПК.Но нанесение термопасты — само по себе искусство.

Например, , если термопаста наносится без выравнивания слоя, вы скоро заметите, что температура ядра процессора повышается на даже при номинальной нагрузке.

И если вы использовали слишком много термопасты, то узрите, чтобы засвидетельствовать пузырьков , выходящих из процессора и радиатора.

Эти пузыри образуют карманы, которые поглощают тепло , но не выводят его наружу.Это приводит к более высокой температуре процессора.

Связано: Как проверить температуру процессора ПК?

Каковы лучшие методы нанесения термопасты для охлаждения процессора

Если вы ищете в Интернете «лучший способ нанесения термопасты на процессор». Вы увидите, что большинство сообщений объясняют методы «распространения», по их мнению, этот метод лучше всего поддерживает нормальный температурный диапазон процессора.

К сожалению, современный радиатор или интегрированные теплоотводы ЦП (верхняя металлическая часть ЦП) не попадают на плоскую поверхность.Если вы будете наносить термопасту методом намазывания, она закроет микрозазоры, что приведет к меньшей теплопередаче.

Среди других методов, которые, конечно, вы можете использовать, помимо техники «распространения», являются методы X-shape , двух- и даже трехстрочные методы .

Здесь, в этом руководстве, мы выбрали наилучшие способы нанесения термопасты на ЦП, а именно методы «линия и точка ».

Эти методы используются во всех современных компьютерных процессорах.

Перед тем, как начать, здесь важно объяснить, что существуют разные типа пасты для процессора , имеющие разный состав. Но у них есть одно общее — они передают тепло от процессора к кулеру процессора.

Читайте также: Срок годности термопасты процессора истекает?

Как заменить термопасту в CPU

Те, кто построил новых ПК , могут пропустить эту часть удаления термопасты, потому что на эти системы не наносится предварительно термопаста.

Однако, если вы уже нанесли термопасту на свой процессор, вам следует удалить ее, прежде чем продолжить.

Для нанесения термопасты сначала необходимо заменить старую термопасту. После этого снимите кулер ЦП с процессора и аккуратно очистите термопасту бумажной салфеткой.

Вы также можете использовать TIM cleaner для очистки любых оставшихся остатков, для этого нанесите несколько капель очистителя TIM, а затем аккуратно протрите его круговыми движениями по процессору.Если вы последуете этому методу, он очистит IHS (интегрированные теплораспределители).

Если на защелке ЦП остались остатки термопасты, откройте защелку ЦП и очистите защелку и боковые стороны процессора.

Тот же метод используется для очистки радиатора кулера ЦП . Как только вы закончите процесс очистки, вы можете приступить к нанесению новой термопасты.

Как нанести термопасту на процессор Intel с помощью метода вертикальной линии

Метод вертикальной линии возможен для процессоров Intel , потому что они имеют прямоугольную матрицу под IHS.

Итак, использование метода вертикальных линий поможет вам поддерживать идеальную температуру процессора . Также было замечено, что температура процессора Intel остается выше на некоторых ядрах.

Связано: Каков идеальный диапазон температур графического процессора во время игр?

Например, температура ядра 3 на Intel i7-3770K выше из-за его близости к процессору IGPU module .

Чтобы использовать метод вертикальной линии , осторожно сожмите шприц с термопастой, чтобы вышло небольшое количество термопасты.

Теперь прижмите термошприц к процессору и проведите на нем прямую линию . Как показано на следующем рисунке.

Теперь установите на него кулер процессора , чтобы намазывать пасту, вы также можете использовать кусок пластика для той же цели.

Если вы воспользуетесь пластиковой техникой, вы заметите небольшое количество пузырей. Это результат неравномерного давления пластиковой детали.

Но если вы установите кулер процессора правильно, вместо того, чтобы использовать кусок пластика, вы можете избежать воздушных карманов .

Как нанести термопасту на ЦП с помощью метода горошины AMD

В отличие от , процессоров Intel прямоугольной формы, процессоры AMD имеют площадь квадратных поверхности под IHS.

Вот почему на этих процессорах термопаста наносится круговыми / круговыми движениями. Если вы правильно нанесете термопасту на процессоры AMD, тогда ваш процессор сможет распределять температуру по их ядрам ЦП.

Процессоры AMD

обычно имеют квадратную матрицу под IHS (Integrated Heat Spreaders).Таким образом, более круглое приложение с круглой термопастой для ЦП предпочтительнее по сравнению с овальным и прямоугольным приложением с термопастой.

Благодаря нашему опыту (и с правильно нанесенной термопастой) мы обнаружили, что процессоры AMD имеют равномерное распределение температуры по ядрам ЦП.

Метод горошины (он же метод средней точки) — лучший и возможный способ нанесения термопасты на процессоры AMD.

Но чтобы получить оптимальные результаты с помощью этого метода, вы должны держать шприц и толкать его прямо над поверхностью и помещать маленькую точку размером в центр.

Потому что, когда речь идет о нанесении термопасты, меньше, да лучше . Все, что вам нужно — это небольшая капля размером с горошину. Так что не выкладывайте его, иначе радиатор будет равномерно распределять его, когда вы его вкручиваете.

Как нанести термопасту на CPU или GPU [Рекомендации 2021]

Паника из-за вашей игровой настройки — естественный и автономный процесс, особенно если вы собираетесь обнаружить, что ваш компьютер сгорает до смерти. Да, я действительно говорю о температуре.Если вы геймер на ПК и вынуждены проводить много времени в сфере аппаратного обеспечения, то вам наверняка приходилось сталкиваться с термином «термопаста». Альтернативные названия: термопаста, термопаста, термогель и термоинтерфейсный материал (TIM).

Сегодня я пролью свет на вопрос, который так долго обсуждался и заслужил обсуждение на нашем сайте. Вопрос в том, «как наносить термопасту». Многие ютуберы продемонстрировали исключительные навыки нанесения термопасты; тем не менее, некоторые книжные черви больше следуют рекомендациям; таким образом, это для вас!

Обычно люди предпочитают метод «рисового зерна» или «гороховой смеси», но это полностью зависит от того, какой компонент вы используете.Естественно, графическим процессорам требуется немного больше, чем обычный термогель по сравнению с процессорами, поэтому нет жесткого правила. В любом случае, пора обсудить это подробно, так что приступим!

Когда следует наносить термопасту?

Когда дело доходит до нанесения термопасты / пасты, нет определенного периода времени. Это полностью зависит от текущей температуры ваших компонентов. Например, графические процессоры обычно снижают скорость до 90 градусов, что приводит к астрономическому снижению производительности.Если ваш графический процессор касается такой границы (вы можете проверить температуру с помощью программного обеспечения Speccy), то да, вам нужен сеанс термической обработки. Та же формула применима к процессорам и другим компонентам. Не говоря уже о том, что с процессорами вы получаете выделенные / внешние кулеры, поэтому имейте в виду, что вам нужно контролировать температуру VRM и самого процессора, а не температуру кулера.

Пошаговое руководство по нанесению термопасты

В этой части статьи я перечислю все шаги, которые нужно выполнить.Итак, приготовьтесь!

Снятие кулера

Перво-наперво, вам нужно разблокировать кулер, если он есть на вашем процессоре. С каждым процессором вы получаете кулер, поэтому, если его нет, я определенно рекомендую сначала купить кулер. В любом случае вам нужно будет открутить винты, которые находятся непосредственно на кулере.

Удаление старой термопасты

После этого снимите кулер и сотрите засохшую термопасту.Да, когда вы покупаете готовую установку, монтажники уже нанесли термопасту, поэтому вам нужно убедиться, что остатки предыдущей смазки были полностью удалены. Это необходимо для того, чтобы паста, которую вы наносите повторно, хорошо осела и не мешала работе. Я бы порекомендовал вам профессионально схватить опорную пластину, а затем нанести 70% раствор изопропила на протираемую хлопчатобумажную ткань / салфетку. Теперь просто протрите ЦП и удалите всю засохшую пасту.Когда вы закончите с этим, позвольте вашему чипсету испарить любые частицы воды (помните, что в изопропиловом растворе также содержится 30% воды. Вода вам не понадобится ни за какие деньги).

Нанесение новой термопасты

Есть два типа методов, которые вы можете практиковать, и оба работают как чары.

В этом методе вы наносите небольшое количество термопасты на соответствующий компонент и прижимаете его к радиатору.Капля размером с горошину сама расширится и затвердеет в зависимости от температуры. Я всегда рекомендую своим читателям болеть за метод размером с горошину, поскольку он не требует от вас выкатывания из ЦП. Просто нанесите немного пасты размером с точку, а все остальное сделает сам радиатор.

Есть несколько людей, которые предпочитают кросс-метод. И в нем используется немного больше, чем в обычной термопасте, так что временами это может быть опасно. Однако процентиль для обнаружения разбивки компонентов бесконечно мал.Просто поставьте крестик на чипсете, а затем сгладьте. Паста будет равномерно распределена.

Чего следует избегать при нанесении новой пасты

1. Не давите на опорную пластину при нанесении термопасты, так как это может привести к длительному повреждению самой пластины.
2. Нанесение термопасты по своему усмотрению может ввести в заблуждение. Всегда следите за тем, чтобы не распределять его случайно по чипсету, так как это может привести к образованию неровностей на чипсете.
3. Не используйте повторно одну и ту же пасту, так как она может вызвать образование пузырьков воздуха. Из-за этого может произойти обратное: температура растет экспоненциально. Скажем, до образования пузырьков воздуха; температура приближалась к 80-градусному порогу; теперь из-за пузырьков воздуха он просто взлетит до 90 или больше. Вы должны знать, что воздух задерживает тепло, отсюда и очевидное изменение температуры.
4. Использование острых предметов для разглаживания пасты может привести к повреждению детали на неопределенный срок.
5. Используя местную пасту / зубную пасту. Пожалуйста, ради Бога, никогда не используйте зубную пасту. Да, зубная паста может действовать как временный раствор, но вы не сможете удалить ее, когда она затвердеет. И, возможно, вы вообще никогда не сможете повторно нанести какой-либо тип термопасты.

Как узнать, успешно ли вы нанесли пасту?

Есть только один способ узнать это — нагрузить компьютер. Да! Когда вы закончите нанесение пасты, перезагрузите компьютер, загрузите стрессовое программное обеспечение, если у вас его нет, а затем выполните стресс-тест ваших компонентов.Если температуры находятся в пределах заданного порога при 100% использовании ЦП / ГП, то вуаля, вы сделали это успешно. Это также означает, что паста работает нормально. Также сделайте это в течение нескольких дней и запишите результаты. И если результаты будут стабильными, все в порядке; теперь вы можете играть в игры 24/7. Кроме того, если у вас есть какие-либо вопросы относительно термопаст, дайте мне знать в разделе комментариев.

«Слишком много термопасты» — эталон нанесения и количества термопасты | ГеймерыNexus

Методика тестирования нанесения пасты

Мы остановились на четырех приложениях вставки для тестирования: обычный blob-объект подходящего размера для настольных микросхем, blob-объект, который мы сочли бы слишком большим, тонкий распределенный по всей поверхности IHS и, наконец, огромное количество слишком большого количества вставить.Для всех этих тестов использовалась паста Thermal Grizzly Kryonaut. Мы обсуждали, использовать ли более распространенный продукт, такой как Arctic MX-4, но отчасти мотивация для этого теста заключалась в том, чтобы посмотреть, влияет ли наш метод нанесения пасты на наши тесты, и в настоящее время мы используем Kryonaut для всех наших тестов, которые не В частности, касается температуры процессора (для этого мы используем тонкий слой пасты Asetek). Все тесты проводились сразу после нанесения пасты. Характеристики термопасты могут со временем меняться по мере ее отверждения, поэтому измеренные нами температуры следует сравнивать только друг с другом, а не с другими тестами, выходящими за рамки этой статьи.

Мы использовали выделенный 8086K с тактовой частотой 5,1 ГГц на плате Maximus X, используя фиксированные напряжения по всей плате с неограниченным током. Идея заключалась в том, чтобы довести температуру до диапазона 80–90 ° C без сбоев или дросселирования, а также удалить термопасту Intel из уравнения, чтобы любые колебания температуры были резкими и увеличивающимися. В качестве кулера использовался Kraken X62, каждый раз затягиваемый одним и тем же способом, и Noctua NF-A12, направленный на материнскую плату, чтобы обдувать радиаторы VRM.

Чтобы нагружать ЦП, мы использовали Prime95 с БПФ 8Kx8K, протестированных на месте, с временем БПФ 30 минут. Каждый тест длился полчаса с токовыми клещами вокруг 8-контактного кабеля ЦП, датчиком температуры рядом со стендом для регистрации температуры окружающей среды и запущенным HWInfo64 для регистрации данных датчика.

Мы проверили скорость вращения вентилятора на 100% и оставили ее неизменной. Они не менялись.

Неверные данные и ужесточение наших результатов

Windows загружала обновления в фоновом режиме во время первых двух попыток тестирования, и оба пришлось отказаться.Обычно мы отключаем обновления Windows и не подключаемся к Интернету во время тестирования, и именно поэтому. Как видно из графиков, ток и температура меняются на протяжении тестов, поскольку Windows отвлекает системные ресурсы от Prime95. Также есть некоторая рассинхронизация между числами текущего зажима и записью температуры, но это нормально — они нанесены на один и тот же график только для визуализации, они не являются взаимозависимыми.

Big Blob — лучший способ нанесения термопасты

Размеры (XYZ): 10.12 мм x 12,22 мм x 3,1 мм

Тест «большой капли» был первым, дающим полезные результаты. Это чрезмерное количество термопасты, но в пределах того, что может использовать здравомыслящий человек. Размер капли составлял 10,12 мм x 12,22 мм x 3,1 мм в глубину. Когда кулер был установлен и затянут, только немного пасты выдавилось по краям IHS, и между охлаждающей пластиной и процессором остался слой пасты. Принято считать, что действительно толстый слой пасты — это плохо, поскольку в идеале холодильная плита и IHS должны быть как можно ближе друг к другу физически, но мы подождем до конца статьи, чтобы сравнить средние значения температуры.Имейте в виду, что при чрезмерном натяжении кулера прошлое вытесняется по сторонам, и снятие охладителя снимет это поверхностное натяжение. Чтобы уточнить: «После выстрелов» не видно, как паста выглядела, когда она была спрятана под охлаждающей пластиной, поскольку поверхностное натяжение во время удаления кулера будет засасывать пасту обратно вверх и внутрь, к середине охлаждающей пластины.

Вот временная диаграмма с данными для большого двоичного объекта. Мы сравним эти результаты с другими в конце содержания.На данный момент мы колеблемся между 58 и 61 градусом Цельсия дельта T по сравнению с окружающей средой. Мы усредним результаты позже. Сила тока составляет около 21 А, или около 250-256 Вт на шинах 12 В.

Тонкий спред — лучший способ нанесения термопасты

Размеры: полное покрытие IHS

Это метод приложения, который мы используем для тестов, которые конкретно включают тестирование ЦП. Отчасти потому, что это «лучший» метод в соответствии с древней традицией создания компьютеров, а отчасти потому, что паста Asetek, которую мы часто используем, поставляется в больших ваннах, и другого способа ее применить нет.Идея состоит в том, что нанесение тонкого слоя обеспечивает максимальный контакт между охлаждающей пластиной и IHS, а его уменьшение делает зазор между ними как можно меньше. Помогает ли это на самом деле — это корм для споров в Интернете. Одной из причин, вызывающих беспокойство при использовании этого метода, является то, что неровная поверхность может захватывать пузырьки воздуха, когда холодная пластина прижимается к ней, но нет никаких признаков того, что это было проблемой.

Вот наша динамическая диаграмма эффективности. Стоит отметить, что, независимо от тепловых характеристик, с тонким слоем пасты действительно легко справиться.Меньше опасность неравномерного покрытия, используется минимальное количество пасты и легко очищается. Кроме того, вы можете быть спокойны, зная со 100% уверенностью, что система IHS полностью покрыта без снятия кулера.

Точка размером с горошину — лучшие методы нанесения термопасты

Размеры (XYZ): 9,16 мм x 8,76 мм x 2,97 мм

Далее идет метод точки размером с горошину. Это метод, который мы используем для тестов, в которых температура процессора не важна, например, при создании новой ОС Windows или просто для проверки, все ли компоненты работают.Это чрезвычайно быстро и воспроизводимо: это может не иметь большого значения для обычного пользователя, но мы меняем несколько процессоров и кулеров каждый день, и удобство действительно имеет значение. На первом фото была показана точка, но после фото выявляется один из недостатков простого нанесения капли пасты, а именно то, что требуется дополнительная осторожность, чтобы равномерно надавить на кулер при его затяжке. Горячая точка над кристаллом была закрыта, но один угол IHS остался сухим. Этого мы избегаем при обычном тестировании, но в этом тесте это важная переменная, которую мы хотим учитывать.Это потенциально реальный пользовательский результат, поэтому мы протестировали его в этих условиях. На данный момент наша временная диаграмма показывает в основном схожие результаты, но для окончательного анализа нам нужно будет взглянуть на усредненные результаты в конце. Отметим, что эта точка размером с горошину была 9,16 x 8,76 x 2,97 мм в глубину.

Слишком много термопасты

Размеры: полная IHS, высота примерно 1,76 мм

Этот метод мы просто назвали «СЛИШКОМ МНОГО». Это 50% комментариев на YouTube о термопасте, а остальные 50% — «слишком мало».«В данном случае мы действительно применили слишком много, объективно, просто чтобы быть абсолютно уверенными, что нет никаких сомнений в том, что это расточительное количество пасты. Даже независимо от производительности, даже в сценарии, где производительность одинакова, это явно просто расточительно и раздражает очистку.

Размеры неизмеримы, но в основном вся IHS с высотой 1,76 мм на пике.

Вот наш временной график. Это слишком много пасты. Паста Kryonaut, которую мы использовали, не проводит ток, но некоторые пасты обладают, и даже если это не так, убирать мусор из сокета ЦП все равно неинтересно.Как видно на картинке, паста не только просачивалась по краям процессора, но и капала на крышку разъема и материнскую плату при снятии кулера.

Тест термопасты

: ручное нанесение и точка

Теперь, когда мы рассмотрели каждый тест по отдельности, фотографии до и после, и убедились, что текущие положения совпадают, мы должны сравнить все эти тесты на одной диаграмме. Мы посмотрим на среднюю внутреннюю температуру в устойчивом состоянии, включая ток для каждого теста.Это поможет проиллюстрировать, что энергопотребление было таким же. Помните: ток * напряжение дает вам мощность, а мы используем шину 12 В, так что наша средняя мощность составляет около 256 Вт.

Все результаты соответствуют дельте Т примерно на 58 градусов выше температуры окружающей среды, +/- 0,46 ° C от медианы. Средний ток, зафиксированный на шинах 12 В, составил 21,5 А с незначительными различиями в пределах отклонений. Условия испытаний остались прежними, комнатная среда и система отопления, вентиляции и кондиционирования воздуха контролировались и контролировались каждую секунду, а жидкостному охладителю позволяли снижать температуру воды до установившегося состояния холостого хода между каждым проходом испытания.Мы уверены в наших данных об этом процессоре. Помните, что это нагрузка 256 Вт с отключенным ЦП, использующим жидкий металл, поэтому это один из наиболее вероятных сценариев, когда вы увидите разницу в количестве пасты, влияющей на результаты. Мы производим тонны тепла, а это означает, что условия термоинтерфейсов подвергаются нагрузке, создавая таким образом среду, которая приведет к различиям, если таковые существуют. Не похоже, чтобы они это делали.

Последний график — беспорядок, но это сделано намеренно.Давай пройдемся через это.

На приведенном выше графике показаны журналы температуры для каждого из допустимых тестов, но с увеличением до восьми градусов. Почти каждая точка данных в течение периода тестирования попадает в диапазон двух градусов, 58-60 градусов C dT. Причина, по которой график трудно читать даже в этом масштабе, заключается в том, что все температуры почти одинаковы.

Этот график включает журналы температуры для каждого из допустимых тестов, но с увеличением до восьми градусов. Мы знаем, что масштаб безумный, но в том-то и дело.Почти каждая точка данных в течение периода тестирования попадает в диапазон двух градусов, и этот диапазон составляет 58-60 градусов C dT выше температуры окружающей среды. Причина, по которой график трудно читать даже в этом масштабе, заключается в том, что все температуры почти одинаковы.

Наше тестирование согласуется с тем, что показали многие другие тесты за прошедшие годы, в том числе наши собственные, и даже тесты Люка из прошлых веков: пока есть достаточно пасты, чтобы покрыть IHS или, по крайней мере, часть непосредственно над штампами, остается ничтожно малое количество пасты. разница между методами нанесения.Мы помещаем каплю среднего размера в середину IHS почти для каждого не чувствительного к температуре теста, который мы проводим, потому что он быстрый, работает так же хорошо, как и любой другой метод, и его легко воспроизвести. Мы вручную распределяем данные для упрощения репликации между несколькими сотрудниками, работающими над одним и тем же тестом, но только при выполнении тепловых тестов. Несмотря на то, что тест «на размер горошины» был единственным, в котором на IHS оставалось неокрашенное пятно, средний dT все еще был менее чем на градус, отличающийся от других тестов. Фактически, весь диапазон результатов от лучших до худших составлял менее одного градуса.

Нанесение слишком большого количества пасты на сокет, как правило, не ухудшает тепловые характеристики, потому что при затягивании кулера излишки вытесняются. Слишком мало пасты — плохо, но все, что выше минимального порога, будет иметь тот же эффект после того, как кулер будет затянут. Проблема с избытком заключается не в тепловом воздействии, а в опасности короткого замыкания компонентов токопроводящей пастой или просто огромного беспорядка. Также возможно, что применение пасты более низкого качества в больших количествах нанесет больший вред термикам, но, опять же, этот тест охватывает нашу собственную методологию, и мы используем Kryonaut.

Давайте вспомним некоторые старые статьи, чтобы проиллюстрировать, что это может быть очень ситуативным, несмотря на то, что наши результаты относительно убедительны для компонентов Intel для настольных ПК.

Резьбовой захват

Напомним, что ранее мы проводили подобное тестирование для процессоров AMD Threadripper, опубликованное год назад. Тестирование убедительно продемонстрировало, что самое большое соображение, особенно при использовании многочипового модуля, такого как Threadripper, заключается в том, что все матрицы должны быть закрыты. На нашей тепловой диаграмме нанесения пасты TR4 вы можете увидеть, что полное покрытие IHS также помогает, что мы снова продемонстрировали в наших тестах производительности Threadripper на планшете с полным покрытием Noctua.Мы еще раз продемонстрировали это в наших тестах Enermax CLC, где небольшие охлаждающие пластины Asetek изо всех сил пытались не отставать.

Разница с Threadripper, опять же, заключается в том, что мы работаем с многочиповым модулем и массивным процессором. Это противоположность небольшому процессору Intel K-SKU, и хотя процессоры AMD с несколькими кристаллами похожи на Ryzen, настольные процессоры AMD все же значительно меньше.

Краткий обзор холодной плиты

Наконец, в нашем последнем тестировании такого рода участвовал Corsair h200i Pro производства Asetek, где мы продемонстрировали, что ручное приложение значительно улучшает характеристики охлаждения.Мы наносим пасту на весь радиатор, в отличие от стандартного круглого приложения Asetek, которое покрывает только центральную часть X99 IHS. Здесь есть одно ключевое отличие: в этом тестировании участвовал процессор X99. Фактически он выделял меньше тепла, чем наш 8086K, с которым мы тестировали сегодня, но значительно больший IHS означал, что можно было получить больше от покрытия остальной части. Круг Asetek игнорировал около 25% площади поверхности теплораспределителя, тогда как методы нанесения 8086K никогда не оставляли открытыми более 10-15% поверхности распределителя.

Заключение: как лучше всего наносить термопасту?

Итак, еще раз, большая цель — покрыть IHS. Как только это будет сделано, если вы используете не безумное количество пасты, например целую тубу с ТГ, на самом деле не имеет значения, насколько велика капля. Если вы используете токопроводящую термопасту, не допускайте короткого замыкания SMD и мелких компонентов. Также не забывайте об очистке позже. Помимо этих нетепловых соображений, самая большая цель — не делать слишком мало. Об остальном позаботится давление кулера.

Редакция: Патрик Латан и Стив Берк
Тестирование: Патрик Латан и Стив Берк
Видео: Эндрю Коулман

Нанесение термопасты на ЦП — руководство по часто задаваемым вопросам

Вы собираете свой собственный компьютер? Это удивительный, интригующий процесс, которым все мы любим участвовать. В нем есть несколько шагов, которым мы должны внимательно следовать, и каждый из них очень интересен.

Как партнер Amazon я зарабатываю на соответствующих покупках.

Однако, если вы собираете свой компьютер впервые, у вас наверняка возникнут проблемы в нескольких местах.Здесь и там вы можете почувствовать себя застрявшим и сбитым с толку, в основном, когда дело доходит до обеспечения охлаждения путем правильной установки кулера. Мы знаем, что теперь происходит с перегретыми процессорами, не так ли?

Не пугая вас, мы просто перейдем к решениям. При установке ПК вам понадобится термопаста. Это закроет зазоры и обеспечит надлежащую передачу тепла. При правильном применении термопаста значительно улучшает характеристики. Мы здесь, чтобы помочь вам в этом.

Что такое термопаста?

Термопаста или термоинтерфейсный материал (TIM) — это агент или материал, передающий тепло.Он используется для заполнения промежутков между двумя металлами. Помните, что вы не сможете увидеть эти пробелы, но они обязательно существуют.

Если оставить без присмотра, зазоры не позволяют должному поглощению тепла, что снижает производительность. Когда мы наносим термопасту, мы решаем эту проблему, и кулер начинает плавно поглощать тепло.

Существуют ли разные типы термопасты?

Да, существует довольно много типов термопаст , и вы можете выбрать одну, исходя из двух поверхностей, между которыми вы хотите закрыть зазоры.У нас есть паста на керамической основе, твердые термопрокладки, паста на металлической основе и т. Д.

Лучшей термопастой, согласно нашим рекомендациям, будет паста на металлической основе. Купите что-нибудь из серебра, золота или меди. Они очень распространены и эффективны.

Как наносить термопасту?

Существует довольно много способов нанесения термопасты. Мы должны тщательно следить за процессом, чтобы не допускать ошибок. Рассмотрим наиболее распространенный метод:

.

1. Осторожно очистите процессор и не касайтесь золотых деталей при этом.
2. Если вы видите, что термопаста была нанесена ранее, вам нужно будет удалить ее перед тем, как начать. Для этого используйте мягкую ткань или сухую ткань.
3. После этого установите процессор.
4. Лучший способ нанести термопасту — использовать шприц, потому что вы будете использовать очень мало. Прямое применение может быть вообще нецелесообразным. Начните нанесение шприцом от центра в стороны. Некоторые из вас могут предпочесть подушку. В этом случае вы будете следовать инструкциям на упаковке.Разрежьте его по пунктирной линии и прижмите с края, чтобы нанести термопасту.
5. После нанесения вы можете легко установить радиатор или кулер и продолжить процесс.

Сколько термопасты нужно наносить?

Очень легко переборщить с приложением, потому что мы можем не понимать, сколько — это слишком много. Мы всегда думаем, что нам может понадобиться больше. Правило большого пальца — нанести небольшую каплю в центр, и все. Тепло в любом случае размельчит термопасту.

Следует ли повторно нанести термопасту?

Если вы переустанавливаете радиатор или процессор, вам нужно будет повторно нанести пасту. В противном случае вы можете оставить все как есть.

Можно ли вообще не применять?

Мы понимаем, что это может показаться сложным, но мы никогда не должны пропускать этот шаг. Отсутствие термопасты сильно сказывается на производительности. Это еще не все, мы можем столкнуться с проблемами отключения и перегрева.

Важно помнить — Осторожно!

1. Никогда не наносите термопасту на термопасту.Избавьтесь от старой пасты и нанесите еще.
2. Никогда не прикасайтесь к термопасте. В конечном итоге вы можете перенести в пасту инородные частицы, тем самым полностью ее скомпрометировав. Также не следует прикасаться непосредственно к радиатору или микросхеме. Даже отпечатки пальцев опасны!
3. Удаляя твердую или засохшую термопасту, используйте только лопатку. В этом процессе нельзя использовать металлические предметы.
4. Капли термопасты размером с горошину обычно более чем достаточно.

Где купить термопасту?

Термопаста довольно легко доступна на рынке. Вы также можете купить его у производителей компьютеров. Мы советуем вам провести тщательное исследование и тщательно выбирать поставщика.

Процесс нанесения термопасты может быть пугающим, но если вы разберетесь в этом процессе, это будет довольно просто. Мы советуем вам действовать медленно и осторожно, и вы не столкнетесь с проблемами!

Как нанести термопасту на ЦП или удалить ее (с анимацией)

— Реклама —

Итак, учитывая, что вы купили новый процессор или графический процессор и хотите установить его на свой компьютер, или вы собираете ПК и ищете решение о том, как наносить термопасту.Нанесение термопасты обязательно между процессором и кулером, чтобы эффективно охладить ваш процессор и графический процессор. Существует несколько способов нанесения термопасты, хотя многие из них кажутся подходящими, но самый простой из них, известный как точечный метод или одна точка, является наиболее эффективным. Если вы не знаете, какую пасту выбрать, я составил список лучших термопаст для покупки.

Примечание : Термопаста предназначена для нанесения на верхнюю (гладкую) сторону ЦП. Единственная цель термопасты — заполнить микроскопические зазоры между процессором и поверхностью кулера.Убедитесь, что процессор охлаждается как можно прямее.

Сколько наносить термопасту

Следует помнить несколько вещей: не используйте слишком много пасты. Рекомендуемое количество для нанесения равняется размера горошины. Следующее, что нужно сделать, это убедиться, что он правильно нанесен на и закроет область, к которой будет подключен кулер . Обязательно оставьте достаточный зазор сбоку от процессора и пасты, чтобы паста не доходила до углов, когда она сжимается кулером.

Метод 1: Термопаста Five Points

— Реклама —

Шаг 1 : Нанесите термопасту на пять разных точек, как показано на анимации ниже.

Шаг 2: Убедитесь, что все на месте, например, кронштейн и задняя пластина.

Step-3: Теперь установите кулер процессора в правильное положение и затяните скобы.

Вот и все, теперь вы можете установить RAM и другие вещи, и вы готовы к загрузке вашей системы.

Метод 2: перекрестное нанесение термопасты

— Реклама —

Шаг 1 : Нанесите термопасту крестиком, как показано на анимации ниже.

Step-2: Все должно быть на месте, например, кронштейн и задняя панель.

Step-3: Теперь установите кулер процессора в правильное положение и затяните скобы.

— Реклама —

Вот и все, если вы поднимете кулер процессора, вам придется очистить нанесенную пасту и нанести новую.

Метод 3: Нанесение термопасты и нанесение пасты

Шаг 1 : Первым делом очистите поверхность процессора

Шаг 2: Теперь нанесите термопасту и распределите ее по поверхности процессора. отображается в анимации ниже.

Step-3: Все должно быть на месте, например, кронштейн и задняя панель.

Step-4: Теперь установите кулер процессора в правильное положение и затяните скобы.

Если вы поднимете кулер процессора, удаление пасты станет обязательным, удалите ее и нанесите новую после очистки кулера и поверхности процессора.

Метод-4: Нанесение термопасты

Шаг-1 : Прежде всего, убедитесь, что поверхности процессора и кулера чистые.

Step-2: Как показано на анимации ниже, нанесите небольшое количество (размером с горошину) термопасты на ЦП.

Шаг-3: Убедитесь, что все на месте, например, кронштейн и задняя пластина.

Step-4: Теперь установите кулер ЦП в правильное положение, затем затяните скобы кулера ЦП.

Как правильно удалить термопасту с процессора

Удаление термопасты, как и в процессе нанесения, также требует внимания и осторожности. Выполните следующие действия, чтобы правильно удалить термопасту и очистить поверхность процессора и кулера.

Шаг-1: Используйте сухую ткань, чтобы удалить как можно больше кусков пасты.
