Что такое спикер, где находится и зачем он нужен в компьютере

О чем мечтается в конце трудового дня? О том, чтобы скорей очутиться дома, плюхнуться в любимое кресло, ткнуть пальцем в заветную кнопку и услышать приветливый писк железного «питомца».

Короткий одиночный звук при включении компьютера издает системный динамик – спикер. Это не то устройство, которое проигрывает музыку, его задача – только пищать. Пищать для того, чтобы…Итак, что такое спикер, и зачем он нужен в компьютере и где находится.

И это всё о нем

Спикер, бузер, бипер, хрипер, пищалка, гудок, свисток и системный динамик – все эти звучные имена принадлежат одной невзрачной загогулине в виде цилиндрика с отверстием посередине. Невзрачной – но важной, поскольку она – голос ПК, которым он извещает владельца о своем благополучии или неисправности по результатам процедуры POST – самодиагностики при включении, которую проводит BIOS.

Тот самый короткий писк и последующая загрузка операционной системы говорят о том, что все устройства компьютера успешно прошли проверку и готовы к работе. А если что-то пошло не так и какая-то из железяк сообщила о неполадке, спикер выдает POST-коды – серию звуковых сигналов определенной продолжительности, которые указывают на причину сбоя. Их количество, порядок и тональность индивидуальны для каждого производителя BIOS.

В частности, последовательность одного длинного и одного короткого сигнала означает:

  • У AMI BIOS – неполадку блока питания.
  • У Phoenix BIOS – ошибку оперативной памяти.
  • У Compaq BIOS – ошибку контрольной суммы памяти CMOS.
  • У IBM BIOS – неисправность материнской платы.

Более подробная информация о значении сигналов BIOS разных разработчиков приведена в многочисленных справочниках, например, в этом.

Почему именно звук?

«Зачем нужна какая-то пищалка, если информацию о прохождении POST можно вывести на экран?» – возможно, спросите вы. Так-то оно так, но инициализация видео происходит несколько позже, чем начинается процесс самотестирования, а спикер готов к работе сразу, как подключается к питанию. Поэтому только он может известить о неполадке, возникшей на ранних этапах запуска системы, пока видео еще не заработало.

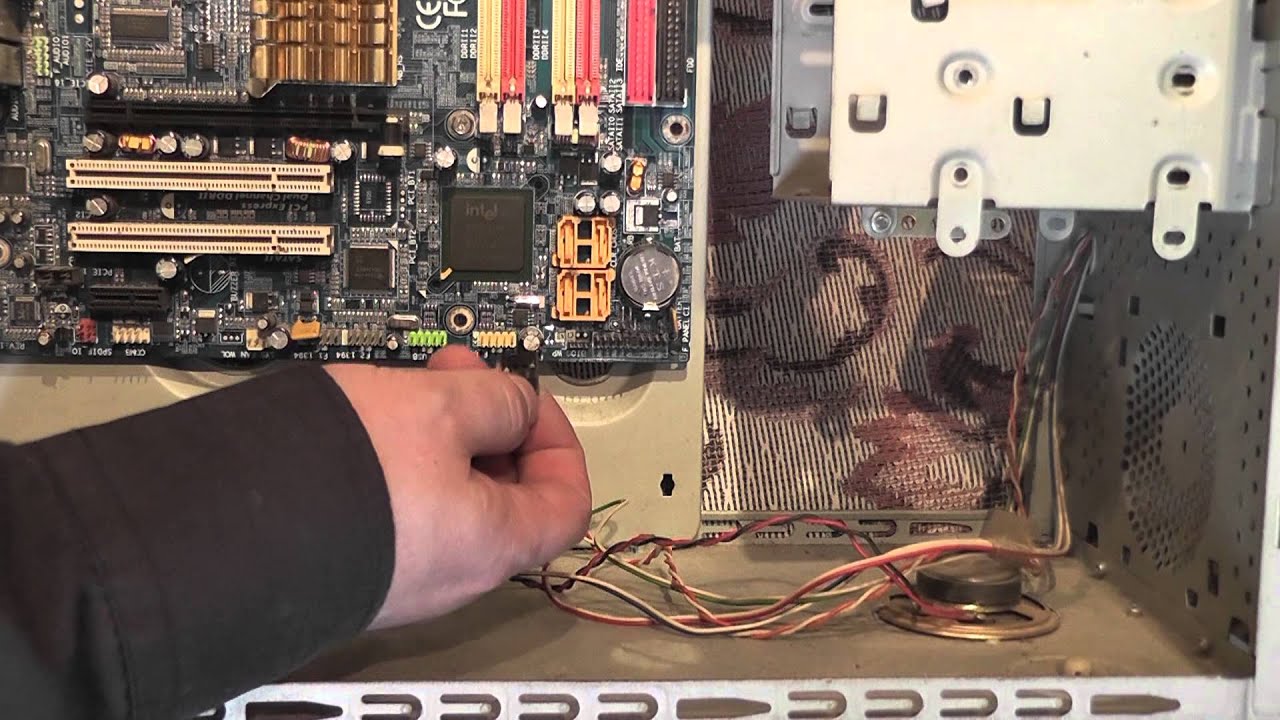

Где находится спикер. Как его подключить, если он не установлен

Системный динамик – это простой, недорогой и действенный инструмент диагностики неисправностей компьютера. И очень старый. Материнские платы 10-ти более летней давности, как правило, имели его в составе «набортных» устройств. Он был припаян непосредственно к плате и мог располагаться где угодно.

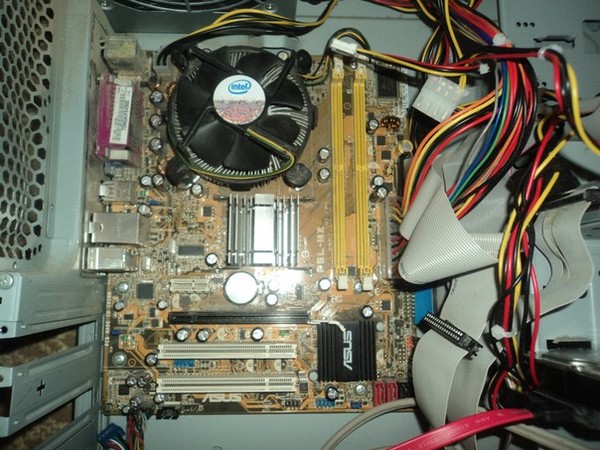

На современных материнках спикеров уже нет (за редким исключением), но есть разъемы для их подключения. Обычно они находятся в составе контактной группы F_Panel где-то поблизости от разъема кнопки включения компьютера либо на отдельной колодке.

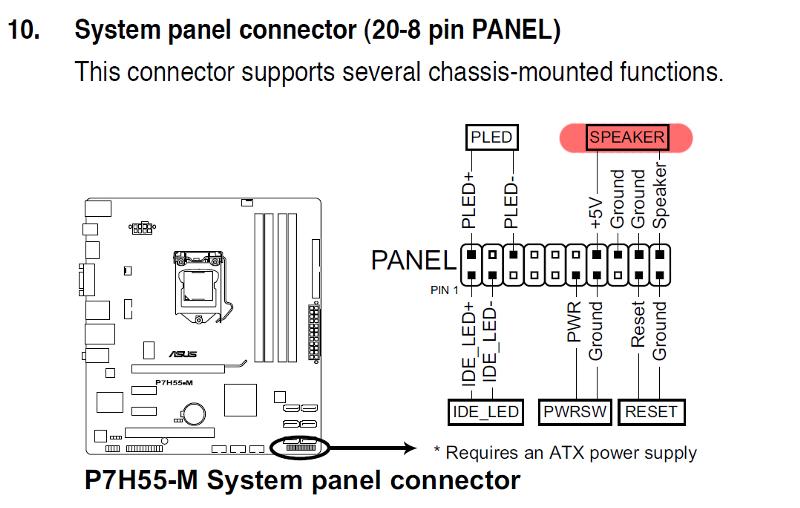

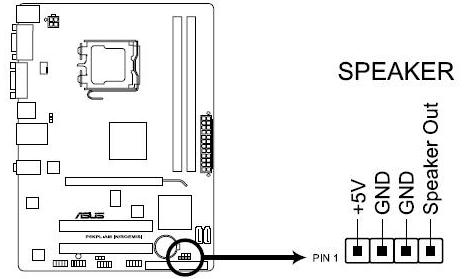

Разъем подключения системного динамика имеет 4 контакта, 1 из которых – плюсовой, подает на него питание +5V, 1 имеет потенциал -5V или земли и 2, ранее использовавшиеся для запитки этого устройства от линии 12V, подключены к земляной шине или не разведены.

Контакты спикера могут быть обозначены сокращениями BZR+ и BZR-, SPEAK+ и SPEAK-, SPK+ и SPK-, Speaker+ и Speaker-. В отличие от кнопки питания, при подключении пищалки следует соблюдать полярность – сторона разъема с проводком красного цвета соответствует контакту +5V.

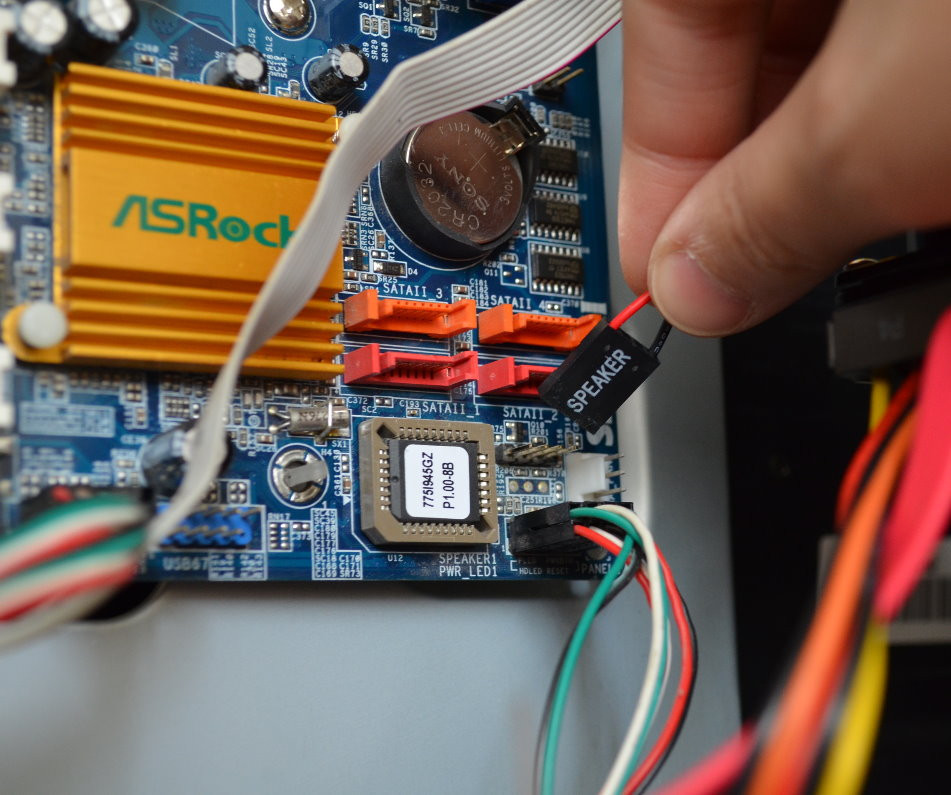

Перед подключением системного динамика к материнской плате не забудьте обесточить компьютер!

А где взять спикер, если его нет в комплекте поставки материнки? Возможны следующие варианты:

  • Снять с другого компьютера.
  • Приобрети отдельно, например, на Алиэкспресс.
  • Купить корпус системного блока со встроенным динамиком.

Кстати, спикеры могут быть не только на материнских платах, но и на видеокартах. На последних они используются для оповещения пользователя о проблемах с дополнительным питанием.

Индикатор POST – современная замена спикера

Современные материнские платы для геймеров, оверклокеров и т. д., вместо системных динамиков оборудуют дисплеями с сегментными индикаторами POST-кодов. На них высвечиваются числа в шестнадцатеричном формате, которые соответствуют этапам прохождения POST.

POST- индикаторы предназначены для тех же задач, что и пищалка, но они гораздо информативнее, так как событий, закодированных числами, значительно больше, чем всевозможных комбинаций писков.

В норме после включения ПК посткоды на дисплее индикатора моментально сменяют друг друга и останавливаются на последнем, который указывает на полное прохождение самодиагностики и передачу управления от BIOS к операционной системе. В случае возникновения ошибки остановка происходит на одном из промежуточных кодов, по значению которого и определяют источник сбоя. Таблицы с описанием значений посткодов публикуются в мануалах к материнским платам и на посвященных им веб-ресурсах.

Если же плата не оборудована ни спикером, ни POST-индикатором, для определения характера ее неисправности можно использовать внешнюю POST-карту. Ее подключают к одному из разъемов компьютера – чаще всего к PCI-E, PCI или USB, и по значению на дисплее, который может быть 2-4-6-значным, вычисляют виновника.

Впрочем, посткарты – это инструменты профессиональных ремонтников и домашним пользователям, как правило, не нужны. Но если вас интересует эта тема, желательно обзавестись (благо многие из них недороги), ведь спикеры, очевидно, в ближайшее время уйдут в историю, а хорошая посткарта прослужит много лет.

Speaker на материнской плате msi. Подключение кнопок к материнской плате — советы и подсказки. Подключение оперативной памяти

При сборке компьютера, обязательно нужно знать, как к материнской плате подключить провода, ведь без этих знаний ничего вообще не получится. Данный этап осуществляется, когда все комплектующие уже установлены в корпус. То есть сама материнская плата, блок питания, жесткий диск находятся на своих местах. Также желательно установить и материнскую плату в PCI-E разъем и прикрутить ее к корпусу. Только теперь и нужно к материнской плате подключить провода. Как это сделать? Об этом мы сейчас и поговорим.

Как подключить провода к материнской плате Asus, ASRock, MIS и других производителей?

Важно сразу отметить тот факт, что описанный ниже метод сильно обобщен. Разные материнские платы подключатся немного по-разному. То есть некоторые отличия могут быть, однако принцип остается тем же. Начнем с разъяснения и подключения коннекторов корпуса: кнопки питания, перезагрузки, USB-портов.

Подключение коннекторов

Перед тем как от блока питания, нужно подключить к ней коннекторы. Здесь важно понимать, что все они имеют защиту от неправильного подключения, поэтому вставлять их нужно крайне аккуратно, без приложения усилий.

Обратите внимание, что каждый коннектор имеет маркировку, которая описывает его назначение. На материнской плате также есть маркировка, но на некоторых моделях она отсутствует. Описание клемм можно найти только в инструкции к материнской плате.

Подключаем первый коннектор с маркировкой M/B SW. Он отвечает за кнопку питания на корпусе. Также он может иметь название POWER SW. Внимательно присмотритесь к материнской плате (справа внизу), есть ли там пара контактов с пометкой POWER. Если есть, то именно на них и нужно нацепить данный коннектор. Если такой надписи нет, тогда открывайте инструкцию к плате и ищите схему там.

Второй коннектор с маркировкой RESET SW отвечает за кнопку перезагрузки. По аналогии с POWER, подключаем коннектор RESET SW. Если на плате нет указания, то ищем в инструкции к материнской плате, какие именно контакты нужно замыкать.

Есть также провода с пометками POWER LED+ и POWER LED-, благодаря которым светятся лампочки на корпусе системного блока. Здесь важно их подключить правильно и не перепутать местами плюс и минус. Сверяйтесь обязательно с инструкцией.

Не забываем и про USB-разъемы на корпусе. Если вы хотите иметь возможность вставлять флэшки в гнезда на корпусе, а не непосредственно в материнскую плату, то нужно подключить USB-разъемы. Они маркируются как USB. Провод Audi отвечает за Jack 3.5 mm, который используется для наушников или колонок.

Еще раз напомним, что важно знать, как подключить провода включения к материнской плате правильно. И если вам приходится с усилием втыкать коннектор, то, скорее всего, вы делаете что-то неправильно. После того как к материнской плате подключили провода коннекторов, можно приступать к блоку питания.

Подключение питания процессора

Центральный процессор ставится на отведенное для него гнездо, а на него надевается радиатор с кулером. К самому процессору никакой провод не подключается. Его питание осуществляется от материнской платы, и провод подключается непосредственно к ней. Гнездо питания находится рядом с процессором. Присмотритесь, есть ли рядом 4-пиновое гнездо. В инструкции к материнской плате обязательно указывается его расположение, однако его видно даже при беглом осмотре платы.

В гнездо питания процессора подключается 4-жильный провод. Обычно оно здесь единственное, поэтому ошибиться вряд ли у вас получится.

Подключение главного кабеля питания материнской платы

Самым крупным кабелем является именно этот. Он состоит из двадцати разъемов (пинов), а в дополнение к нему прилагаются еще 4 отдельных разъема. Получается, что материнская плата подключается через 24 разъема. А так как из блока питания выходит единственный провод с таким количеством пинов, то и ошибиться в его определении вы не сможете. Кроме того, на конце коннектора есть специальная защелка, которая не позволяет вставить кабель в разъем неправильно.

При подключении убедитесь, что эта конструкция вошла в гнездо и защелкнулась.

Подключение видеокарты

Если вы используете процессор с интегрированной видеокартой, то никакого подключения видеокарты не будет. Но чаще всего пользователи предпочитают использовать мощные графические платформы, которые подключатся через PCI-E-разъем и требуют дополнительного питания.

Видеокарта запитывается от 4-пинового коннектора. Место для питания, в зависимости от может быть где-то сбоку, но чаще всего оно находится сзади. Если видеокарта очень мощная и требовательная к питанию, то она может запитываться и от 6-пинового коннектора. Поэтому, при выборе блока питания, обращайте внимание, какие именно и сколько проводов для питания у него есть. При подключении карты коннектор должен защелкнуться — обратите на это внимание.

Подключение жесткого диска

Жесткий диск подключается к материнской плате через SATA-кабель. На материнской плате (где-то в правой части) обычно присутствует 4 разъема SATA, где написано: Выбирайте первый и подключайте к нему жесткий диск.

SATA-кабель имеет одинаковые разъемы на двух концах. Но этого недостаточно. Жесткий диск также требует питания и обычно подключается к блоку через 4-пиновый разъем. Поэтому подсоединяйте к нему кабель с четырьмя жилами. По аналогии подключается и оптический привод для дисков, но они сейчас крайне редко используются.

Подключение оперативной памяти

Мы разобрались, куда подключать провода на материнской плате, и в том, что оперативная память просто вставляется в разъемы и не требует подключения через провода. На вашей плате есть 2-4 гнезда для ОЗУ. Вставляйте память туда (обратите внимание, там есть защита от неправильной вставки) и немного придавливайте. Звук щелчка будет означать, что память стала на свое место.

Ну вот и все, теперь вы знаете, как правильно подключить провода к материнской плате, и сможете сделать это самостоятельно. Добавим, что разработчики стараются делать свое «железо» максимально удобным для подключения. Поэтому у вас обязательно получится собрать этот «конструктор», ведь даже при желании, вы не сможете подключить неправильные провода в неправильные гнезда. От этого есть надежная защита.

В этой статье вы узнаете, как подключить переключатель питания, сброса и светодиоды, а также аудио и USB-порты к материнской плате. Прежде чем пытаться соединить их, очень важно знать место, и полярность подключения. Для этого необходимо найти схемы в руководстве по материнской плате, которые подскажут вам точно, где находится каждый набор контактов на материнской плате или воспользоваться информацией в этой статье.

Подключение индикаторов и кнопок питания

Компьютерный корпус имеет кнопки для управления питания которые подключаются к материнской плате, и светодиоды для обозначения деятельности материнской платы. Вы должны подключить эти кнопки и индикаторы к материнской плате с помощью проводов из передней части корпуса показанные на рисунке №1, в разъеме на материнской плате (рис. №2). Надпись на материнской плате возле разъема панели показывает место подключения каждого провода и полярность каждого из них однако надписи с обозначениями присутствуют не всегда на материнской плате.

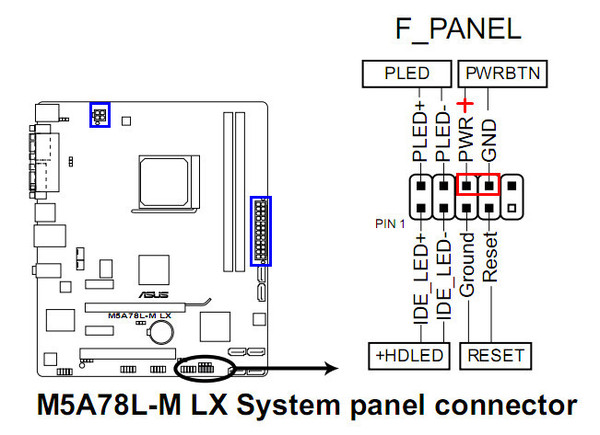

Найдите в компьютерном корпусе разъемы передней панели (см. рис. 1). Далее находим разъём на материнской плате обычно он находится внизу материнской платы, и подписан надписью PANEL1 или JFP1, он может быть в разном исполнении(см. рис. 2.0, 2.1).

Рис. №1. Разъемы передней панели.
Рис № 2.0. Разъем передней панели на материнской плате.
Рис № 2.1. Разъем передней панели на материнской плате.

Группа системных кабелей, показанных на картинке №1 имеют два провода, которые имеют цветовую маркировку. Черный или белый провод это земля (GND), а провода других цветов(красный, синий, зелёный, оранжевый) это питание. Подключение осуществляется с лева на право, при подключении Все плюсовые контакты всегда будут находиться слева кроме кнопки reset, однако полярность кнопок неважна так как кнопки при нажатии замыкают контакты.

Просто установите эти провода к разъему с тем же именем на материнской плате соблюдая полярность светодиодов.


Рис № 2.2. Полярность проводов передней панели.

Ниже перечислены возможные сокращенные имена для них, которые будут записаны на самих соединителях.

PWR-SW, PW SW, PW

= Кнопка питания (Power Switch)(не требуется полярность). Элемент управления кнопка питания, которая позволяет включать и выключать компьютер.

PWR-LED, P-LED, MSG = Светодиод питания (Power LED)(требуется полярность). Индикатор показывает когда компьютер включен или находится в режиме ожидания.

RES-SW, R-SW, RES = Переключатель сброса (Reset Switch) (не требуется полярность). Кнопка сброса для перезагрузки компьютера.

HDD-LED, HD = Светодиодный индикатор жесткого диска (Hard Disk Drive LED)(требуется полярность). Этот индикатор мигает при записи и чтении информации с жесткого диска.

SPK, SPKR, SPEAK = Внутренний динамик (Speaker)(требуется полярность), используемый для озвучивания звуковых сигналов, которые вы слышите от компьютера при загрузке.

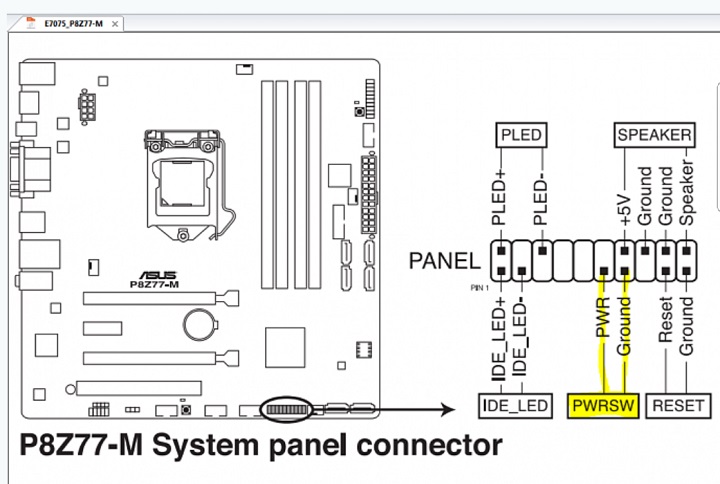

Рис № 3. Распиновка контактов передней панели на материнской плате

Подключение USB передней панели к материнской плате

Для начала находим разъём USB на материнской плате, обычно он находится внизу материнской платы и подписан надписью F_USB или USB. Так же на каждом проводном разъеме(Рис №4.0) можно прочитать его значение, которое может быть +5V (или VCC или Power), D+, D – и GND.


Рис № 4.0. Полярность USB.
Рис №4.1. Подключение USB 2.0 передней панель к материнской плате.

Рис №4.2. Подключение USB 3.0 передней панель к материнской плате.
Рис №4.3. Подключение USB 2.0 к материнской плате.

Подключение аудио передней панели к материнской плате

Чтобы использовать эти разъемы, ваша материнская плата должна иметь встроенную звуковую карту (другими словами, встроенный звук). Однако установка не так проста, как кажется, и в сегодняшней колонке мы объясним, как это нужно сделать.

В конце каждого провода имеется небольшой черный разъем, и в этом разъеме мы можем прочитать функцию провода. Вы найдете следующие провода: Mic In (или Mic Data), Ret L, Ret R, L Out (или Ear L), R Out (или Ear R) и два Gnd (или Ground). Если вы внимательно посмотрите, то увидите провода Ret L и L Out подключены друг к другу, то же самое происходит между проводами Ret R и R Out.


Рис №5.0. Подключение аудио к материнской плате.

Вы должны найти место установки таких проводов в вашей материнской плате. Это место обозначается как Audio, External Audio, Ext Audio, Front Audio, F Audio, HD Audio или что-то в этом роде. Это разъем состоит из 9-контактного разъема, и есть два перемычки, которые устанавливают соединение некоторых из этих контактов. Точное положение этого разъема варьируется в зависимости от модели материнской платы.


Рис №5.1. Вид штекера аудио на материнской плате.

Для установки проводов первым шагом является понимание системы нумерации штырей разъема материнской платы. В разъеме есть девять контактов, но разъем считается 10-контактным, потому что один из контактов был удален (контакт 8). Перемычки соединяют контакты 5 и 6 и 9 и 10. Поскольку имеется пространство без штифта (контакт 8), легко обнаружить нумерацию других контактов.


Рис №5.2. Распиновка аудио на материнской плате.

Удалите перемычки. Подключение проводов должно быть выполнено следующим образом: Mic In to pin 1; Gnd — контакты 2 и 3; R Вывести на вывод 5; Ret R для вывода 6; L Вывод на контакт 9, а Ret L — на контакт 10.

Передняя панель на корпусе системного блока никак не связана с остальными «внутренностями» компьютера. Значит, при ручном отключении с целью чистки или, что немного сложнее, при замене материнской платы, придётся самостоятельно подключать фронтальную панель. Далее будет в подробностях рассказано, как сделать это максимально правильно.

Этапы подключения передней панели к материнской плате

Рассмотрим основные моменты в подключении фронтальной панели к «материнке»:

Этап 1

Первым делом необходимо найти основной шлейф с 4 (иногда 5-6) штекерами. Возможна некоторая разница в названиях, цвете и т. д.

Штекеров может быть гораздо больше, это зависит от разновидности передней панели/материнской платы. Но следуя схеме на «материнке», не составит особого труда подключить их все безошибочно. Описание схемы находится чуть дальше в статье.

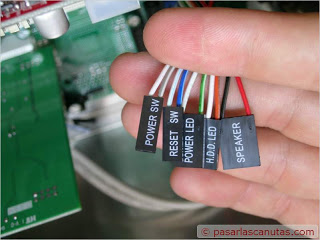

Расположенные на фото сверху штекеры подразумевают собой следующее:
  • POWERSW (или PWRBTN) – активирует манипуляции с на панели.
  • H.D.D.LED (или HDLED) – лампочка, мигающая при работе жёсткого диска.
  • POWERLED + и – (или PLED) – лампочка на кнопке включения/отключения компьютера; если компьютер работает, то горит, и наоборот; может быть цельным штекером.
  • RESTARTSW (или RESET) – активирует кнопку перезагрузки компьютера.
  • SPEAKER – небольшой динамик, издающий писк, если наблюдаются проблемы в работе компьютера.

Подключение SPEAKER штекера желательно, так как подобный писк-сигнал помогает спасти материнскую плату от поломки, мгновенно извещая пользователя о наличии критических проблем, о неправильном подключении какого-либо штекера или подсоединении в неверное гнездо. Также данный звуковой эффект позволяет в целом оценивать работу компьютера.


Названия этих штекеров могут различаться, но не сильно. Например, вместо POWERSW может быть указано PW. А вместо RESTARTSW – просто RES. Сравнивая первые буквы названия штекеров и разъёмов, можно без труда понять, какой штекер куда должен подключаться. Также помогают цвета, которые, зачастую, соответствуют цвету кабелей от штекеров. Но в первую очередь нужно сравнивать именно названия, следом – цвета, ведь они могут различаться, в отличие от названий.

Этап 2

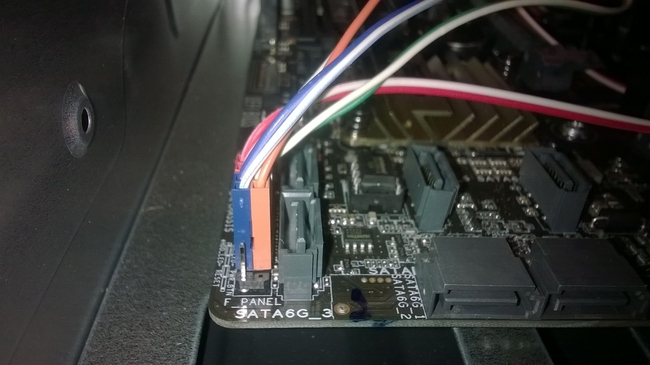

Вставлять штекеры необходимо в одно большое гнездо (FRONTPANEL или F_PANEL) на краю материнской платы. Обычно оно выглядит вот так:


Чтобы подсоединить провода в разъёмы правильной стороной, можно просто посмотреть на сам штекер. Если в нём не будет хватать одного контакта (железная «спица»), то присоединять нужно этим местом, в соответствии с другим пустым местом на материнской плате, в разъёме. Также могут помочь боковые крепления на некоторых гнёздах и штекерах (крепления должны быть на одной стороне). Дополнительно можно ориентироваться по цветам в разъёме или визуальным подсказкам в виде блестящих контактов и т. п. Как правило, штекеры подсоединяются надписью «на себя» или в сторону надписей на материнской плате (схеме).

Когда всё вышеперечисленное отсутствует, вставлять штекер можно любой стороной. Главное – чтобы процесс шёл плавно и без применения грубой силы. Если подключения штекера в разъём не происходит даже с небольшими усилиями, значит, подсоединение провода происходит неправильно.


Внизу, под цветными разъёмами, схематично указаны (подписаны) места, куда нужно подключать штекеры. Например, согласно схеме под разъёмами, отвечающий за кнопку включения компьютера штекер (POWERSW) следует подсоединить в красное гнездо (второе слева, сверху, подписано как PW). Все остальные провода присоединяются в указанные на схеме места соответствующим образом.

В сопроводительной к компьютеру документации, если она имеется, также есть подсказки по подключению штекеров в гнёзда. Выглядят данные подсказки так:


Как видно на рисунке, в документах даже расшифровываются названия штекеров и сокращений на схеме. Например, RES – ResetSwitch (рус. «кнопка перезагрузки») и т. д.

Этап 3

Штекеры, отвечающие за работу USB-портов на передней панели, подключаются чуть иначе и проще. Выглядит USB-штекер — вот так:


Разъём для данного штекера может иметь следующие названия:
  • F_USB1/F_USB2;
  • USB1/USB2;
  • или все гнёзда для этого штекера могут называться просто USB.
Не имеет значения, куда будет подключаться провод, так как все USB-гнёзда полностью идентичны. За исключением USB 3.0. Если на передней панели имеется именно такой USB-штекер, то и разъём на материнской плате нужно искать с соответствующим названием. Зачастую именно так он и называется – USB 3.0, но могут быть и исключения в виде F_USB30 и т. д.

Интересный факт заключается в том, что если вставить штекер USB 3.0 в разъём стандартного USB, то устройство будет работать. Но его скорость будет не как у USB 3.0, а ниже, ведь разъём поддерживает лишь стандартный USB (2.0). Если вдруг на материнской плате отсутствует гнездо под USB 3.0 или его не получается найти, данный способ может помочь.

Этап 4

Подключение звука (наушники/микрофон) на фронтальной панели происходит идентично описанным ранее процессам.

Берётся штекер из передней панели с названием AC97 или HDAUDIO и вставляется в разъём с соответствующей надписью:

  • A_AUDIO
  • AUDIO
  • AAFP и т. д.


Если звук так и не появился, возможно, проблема кроется в . Перезагрузив компьютер и «попав» в систему BIOS, следует проверить фронтальную панель и её характеристики. Иногда бывает, что подключён штекер HDAUDIO, а BIOS распознал подключённое устройство как AC 97. Решается данный недочёт изменением в BIOSе неправильного драйвера на соответствующий подключённому в материнской плате.

Видео-инструкция по подключению фронтальной панели к «материнке»

В следующем видео на наглядном примере и во всех деталях объясняется процесс присоединения штекеров в разъёмы на материнской плате.
Описанный способ подключения фронтальной панели подойдёт для любой материнской платы: msi, gigabyte, asus, asrock. Единственные отличия, как уже было сказано, могут скрываться в надписях на гнёздах и разъёмах, их расположении на материнской плате, цветовой раскраске и т. д. В остальном – процесс подключения всегда будет идентичен.

Помимо звуковой карты, в компьютере имеется узел управления встроенным динамиком. Сам динамик, однако, при сборке машины нередко забывают подключить. Он может понадобиться при запуске старых программ, а также при диагностике машины.

Инструкция

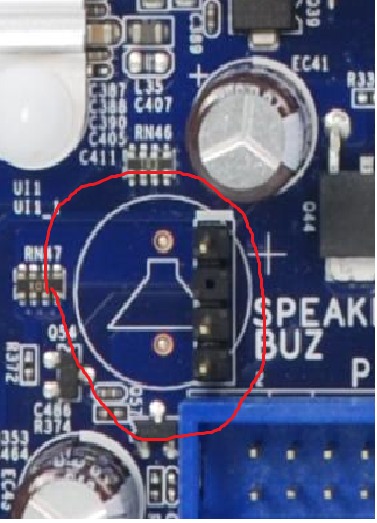

  • Внимательно осмотрите материнскую плату. Возможно, громкоговоритель в миниатюрном исполнении на ней уже имеется. Он имеет примерно такой же диаметр, как копеечная монета, и выполнен в черном корпусе. Если вы не можете его найти, попробуйте запустить машину, не присоединяя к материнской плате внешний спикер. При наличии такого динамика вы услышите во время автоматической проверки оборудования (POST — Power-On Self-Test) одиночный тональный сигнал.
  • Если оказалось, что встроенный динамик на материнской плате отсутствует, вначале попробуйте найти крупный громкоговоритель в корпусе вашего компьютера. Иногда его не видно по той причине, что он спрятан между металлической передней стенкой корпуса и пластмассовой фальшпанелью. Но в любом случае, к нему присоединен двухпроводной кабель с разъемом на конце. На этом разъеме обычно написано Speaker.
  • Случается и так, что разъемы никак не подписаны. В этом случае найдите кабель с широким четырехконтактным разъемом, который к материнской плате не подключен. Провода должны подходить только к его первому и последнему контактам, а средние должны быть никуда не подключены, либо могут и вовсе отсутствовать. Возьмите обычную батарейку на 1,5 В. Вставьте в первое и последнее гнезда разъема по булавке и подключите их к батарейке. Если при подключении и отключении вы услышите щелчки, то это именно разъем динамика. Не касайтесь при этом контактов, чтобы не получить удар напряжением самоиндукции (динамик — индуктивный элемент). Затем вытащите булавки.

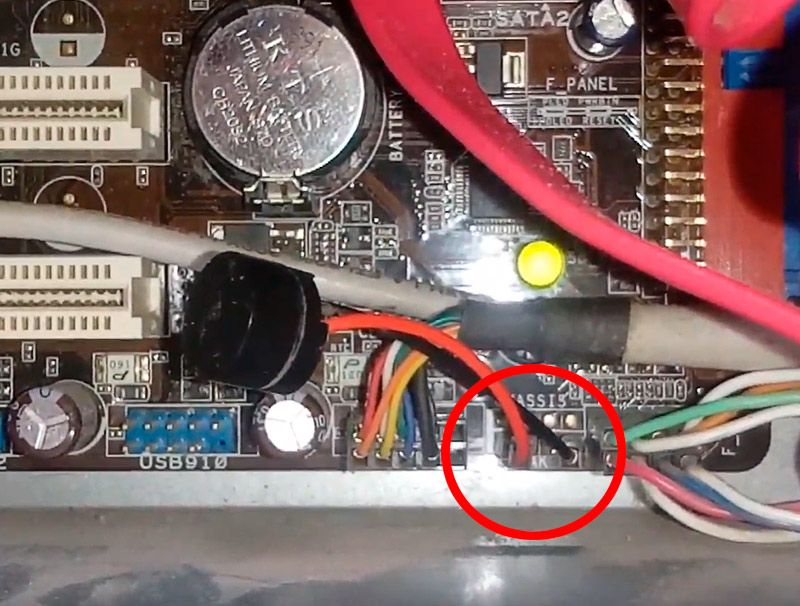

  • Найдите на материнской плате комбинацию штырьков, обозначенную как Speaker или SPKR. Их должно быть также четыре. К ним и присоедините (при обесточенной машине) разъем динамика в любой полярности.
  • Запустите компьютер, после чего во время прохождения POST убедитесь, что динамик заработал правильно. Запустите любую программу, использующую его.
  • Купил корпус и в комплекте к нему дали какую-то детальку: на одном конце написано speaker, от него идёт два провода и на конце какая-то круглая штучка с отверстием посередине.
    Подскажите, пожалуйста, что это такое и для чего она нужна.

    Такая штучка называется — спикер (speaker), это такой маленький динамик (пищалка), который подключается к материнской плате.

    При включении компьютера происходит автоматическая проверка оборудования (POST — Power-On Self-Test) до загрузки ОС и, если все в порядке, то слышан одиночный тональный сигнал, если нет — то слышны различные комбинации из длинных и коротких сигналов.

    Накопительное обновление Windows 10 1909 KB4528760

    14 января 2020 г. Microsoft выпустила накопительное обновление KB4528760 (Build 18363.592) для Windows 10 November 2019 Update (версия 1909) на базе процессоров x86, x64 (amd64), ARM64 и Windows Server 2019 (1909) для систем на базе процессоров x64.

    Cherry улучшила механические переключатели клавиатуры

    Компания Cherry, известная как поставщик механических переключателей для клавиатур, улучшила популярные модели серии MX: Red, Brown, Black и Speed.

    Драйвер AMD Radeon Software Adrenalin 2020 Edition 20.1.1

    CompHome | Спикер («пищалка») BIOS

    Крайне полезное устройство.

    В новых материнских платах системный динамик уже встроен в плату.

    В старых платах предусматривалось, что спикер установлен в корпусе и его надо отдельно подключить. Можно купить простую пищалку и подключить ее.

    Позволяет на первом этапе сборки ПК (еще без ОС и монитора) определить корректность работы материнской платы, процессора и оперативной памяти.

    Звуковые сигналы BIOS

       При включении компьютера происходит самотестирование основных его компонентов (выполняется так называемый POST – Power-On-Self-Test). Это действие производится программой, хранящейся в микросхеме BIOS. Если во время тестирования обнаружена ошибка, то встроенный динамик на материнской плате (speaker) издает серию звуковых сигналов. Также случается, в случае возникновении определенной ошибки во время POST, информация об этом на экран выводится и дополнительно дублируется звуком. Звуковой код (последовательность и характер сигналов – длинные, короткие, их тональность) указывает на конкретную неисправность железа системы.

       Каждый производитель программы BIOS использует свою, отличную от других звуковую кодировку. Узнать производителя можно, взглянув на материнскую плату и найдя на ней соответствующую микросхему. Также характер сигналов зависит от версии BIOS. Обобщенные сведения приведены в следующих таблицах.

    Award BIOS

    Характер сигналаAward BIOS
    1 короткийСистема в норме.
    2 короткихОбнаружены незначительные ошибки. Возможно, проблема с микросхемой BIOS или системной платой. Проверьте надежность крепления микросхемы в колодке, а также разъемов и шлейфов материнской платы. Зайдите в BIOS и установите значения по умолчанию (Load BIOS Defaults).
    Повторяющийся короткийПроблемы с блоком питания. Проверьте надежность соединения питающих разъемов с колодками на материнской плате. Проверьте соответствие напряжений питающих линий номиналу. Если проблема не уходит, требуется ремонт или замена блока питания.
    1 длинн. 1 кор.Ошибка оперативной памяти. Извлеките модуль памяти из разъема, почистите контакты модуля канцелярской резинкой до блеска, а контакты разъема – мягкой кисточкой. Попробуйте вставить модуль в другой разъем. Если проблема не ушла – замените модуль.
    1 длинн. 2 кор.Ошибка видеокарты. Рекомендуется извлечь видеокарту из разъема и заново вставить. Проверьте карту на другом компьютере. Если видеокарта не работает в обоих случаях, придется ее заменить.
    1 длинн. 3 кор.Ошибка при инициализации клавиатуры. Поступаем так же, как и при 3 длинных сигналах.
    1 длинн. 9 кор.Ошибка чтения данных из микросхемы BIOS. Попробуйте аккуратно извлечь микросхему из разъема, почистить контакты, вставить обратно. Можно так же перезаписать (перепрошить) микросхему. Если проблема осталась – замените микросхему.
    3 длинныхОшибка контроллера клавиатуры (PS/2). Проверьте целостность кабеля и качество соединения клавиатуры с портом. Можно проверить клавиатуру на заведомо рабочей ПЭВМ. Если клавиатура в порядке, необходим ремонт материнской платы.
    Повторяющийся длинныйПроблемы с оперативной памятью. Поступаем аналогично случаю с 1 длинным и 1 коротким сигналами.
    Повторяющийся высокая-низкая частотаПроблемы с процессором. Снять радиатор охлаждения, проверить крепление процессора в разъеме. Если не помогло, заменить процессор.
    НепрерывныйПроблемы с блоком питания. Действия аналогичны случаю с повторяющимися короткими сигналами.

    AMI BIOS

    Характер сигналаAMI BIOS
    1 короткийСистема в норме.
    2 короткихОшибка оперативной памяти. Извлеките модуль памяти из разъема, почистите контакты модуля канцелярской резинкой до блеска, а контакты разъема – мягкой кисточкой. Попробуйте вставить модуль в другой разъем. Если проблема не ушла – замените модуль.
    3 короткихОшибка первых 64 Kбайт оперативной памяти. Действия аналогичны случаю с 2 короткими сигналами.
    4 короткихНеисправность системного таймера. Можно попробовать перезагрузить компьютер. Если не помогло, требуется ремонт или замена материнской платы.
    5 короткихНеисправность центрального процессора. Для начала перезагрузите компьютер. Можно снять радиатор охлаждения, проверить крепление процессора в разъеме. Если не помогло, заменить процессор.
    6 короткихНеисправность контроллера клавиатуры .Проверьте целостность кабеля и качество соединения клавиатуры с портом. Можно проверить клавиатуру на заведомо рабочей ПЭВМ. Если клавиатура в порядке, необходим ремонт материнской платы.
    7 короткихНеисправность материнской платы. Перезагрузите компьютер. Если не помогло, требуется ремонт или замена материнской платы.
    8 короткихНеисправность ОЗУ видеокарты. Перезагрузите компьютер. Если не помогло, замените видеокарту.
    9 короткихОшибка при проверке контрольной суммы микросхемы BIOS. Попробуйте аккуратно извлечь микросхему из разъема, почистить контакты, вставить обратно. Можно так же перезаписать (перепрошить) микросхему. Если проблема осталась – замените микросхему.
    10 короткихНевозможно произвести запись в CMOS-память. Обнулите содержимое памяти (статья “Как сбросить настройки BIOS”). Зайдите в BIOS и установите значения по умолчанию (Load BIOS Defaults).
    11 короткихНеисправность кэш-памяти, расположенной на системной плате. Если микросхема кэша находится в колодке, извлекаем, чистим контакты, устанавливаем обратно. Если не помогло или микросхема впаяна, необходим ремонт или замена материнской платы.
    1 длинн. 1 кор.Проблемы с блоком питания. Проверьте надежность соединения питающих разъемов с колодками на материнской плате. Проверьте соответствие напряжений питающих линий номиналу. Если проблема не уходит, требуется ремонт или замена блока питания.
    1 длинн. 2 кор.Неисправность видеокарты. Для начала рекомендуется извлечь видеокарту из разъема и заново вставить. Проверьте карту на другом компьютере. Если видеокарта не работает в обоих случаях, придется ее заменить.
    1 длинн. 3 кор.Также отностится к неисправностям видеокарты. Рекомендуется извлечь видеокарту из разъема и заново вставить. Проверьте карту на другом компьютере. Если видеокарта не работает в обоих случаях, придется ее заменить.
    1 длинн. 8 кор.Ошибка видеосистемы, возможно, не подключен монитор. Проверьте подключение монитора. Рекомендуется извлечь видеокарту из разъема и заново вставить. Проверьте карту на другом компьютере. Если видеокарта не работает в обоих случаях, придется ее заменить.






    Вы можете сохранить ссылку на эту страницу себе на компьютер в виде htm файла

    Скачать htm файл

    Почитать в разделе: BIOS

    • Всего статей в разделе: 9
    • Показано статей в списке: 8
    • Сортировка: название по алфавиту
    POST-тест
    POST-тест — это самое первое, что мы видим при запуске ПК. POST (англ. Power-On Self-Test) — самотестирование при включении. Выполняется процессором на основе программ, «вшитых» в микросхему BIOS на материнской плате. Т.е. не нужен системный диск и операционная система. И да — в общепринятой русской лексике фактически слово «тест» повторяется два раза 🙂 Функции, аналогичные POST компьютера, характерны для многих современных электронных устройств — от ПЛК до смартфонов. Сокращённый тест включает: Проверку целостности программ BIOS в ПЗУ, используя контрольную сумму. Обнаружение и инициализацию основных контроллеров, системных шин и подключённых…
    (Читать полностью…)
    UEFI BIOS
    Первая спецификация EFI была разработана Intel, позднее от первого названия отказались и последняя версия стандарта носит название Unified Extensible Firmware Interface (UEFI). Extensible Firmware Interface (EFI) (с англ. — «расширяемый интерфейс прошивки») — интерфейс между операционной системой и микропрограммами, управляющими низкоуровневыми функциями оборудования, его основное предназначение: корректно инициализировать оборудование при включении системы и передать управление загрузчику операционной системы. EFI предназначен для замены BIOS — интерфейса, который традиционно используется всеми IBM PC-совместимыми персональными компьютерами. Основные отличия UEFI от BIOS: …
    (Читать полностью…)
    В чем разница между HD Audio и AC’97?
    Все (ладно, многие) видели в BIOS пункт выбора, Кстати вопрос «Не отключаются динамики при подключении штекера наушников на фронтальном выходе» — сюда же. И почему этот вопрос в разделе BIOS? Попробуем разобраться. Сначала определения. AC’97 (сокращенно от англ. Audio Codec ’97 или AC 97) — стандарт для аудиокодеков, разработанный подразделением Intel Architecture Labs компании Intel в 1997 г. Впоследствии, в 2004 году, компанией Intel была выпущена спецификация HD Audio (High Definition Audio, звук высокой четкости), хотя и являющаяся преемницей спецификации AC’97, но не предусматривающая обратной совместимости с ней. HD Audio обеспечивает воспроизведение…
    (Читать полностью…)
    Настройки BIOS
    Посмотрим на некоторые неочевидные настройки BIOS, которые влияют на работу ПК. USB Legacy Support — поддержка устройств USB. Возможные варианты — Auto, Enabled, Disabled. В варианте Enabled подключенные устройства USB определяются на уровне BIOS (а не на уровне операционной системы), т.е. можно использовать, например, USB-клавиатуру для входа в BIOS. В некоторых материнских платах установлено по умолчанию в Auto — корректно не работает, надо поставить в Enabled. Как бонус — получите нормально работающие разъемы USB на фронтальной панели корпуса. Примечание: по умолчанию задние разъемы usb и фронтальные (от материнской платы) получают разные +5В: — задние разъемы usb — 5В…
    (Читать полностью…)
    Прошивка BIOS
    ВАЖНО 1. Все изменения в прошивке BIOS (.ROM файл обычно) Вы делаете на свой страх и риск. При ошибке из материнской платы получается гарантированный «кирпич» 2. Размер файла оригинальной прошивки и измененного варианта должны совпадать до байта. 3. Прошивка измененного файла BIOS обратно в микросхему выполняется только с помощью фирменной утилиты от разработчика материнской платы (необходимо скачать с сайта производителя). 4. В топовых материнских платах в самом BIOS есть встроенный модуль обновления прошивки (например, EZ Flash 2 utility для ASUS P5Q в разделе Tools) — самый лучший вариант. Посмотрим на примере материнской платы ASUS P5Q. Смотрим в эвересте, прошивка…
    (Читать полностью…)
    Таблица SLIC 2.1
    SLIC — Software Licensing Description Table (Таблица описаний лицензий программного обеспечения) Это придумано для активации операционных систем (Vista, Win7 и Server 2008). Ключ активации хранится не на диске, а внутри памяти  BIOS , т.е. смело меняем старый диск на новый, заново устанавливаем операционную систему (на которую была лицензия) и УРА — система сразу активирована. Конечно тут и обратная ситуация — меняем материнскую плату — и БЕДА, у нас не лицензионная Windows, черный рабочий стол, «Вы стали жертвой мошенников!» — как пишет MicroSoft. Таблица SLIC обычно добавляется в  BIOS  крупными производителями компьютерного оборудования в целях ускорения процесса…
    (Читать полностью. ..)
    Хак BIOS. Добавляем CPU ID
    Если чипсет и материнская плата LGA 775 теоретически могут поддерживать XEON 771, но родной BIOS не поддерживает его, а модифицированного нет — то можно модифицировать BIOS самостоятельно. Как установить XEON 771 на LGA 775. ВАЖНО 1. Все изменения в прошивке BIOS (.ROM файл обычно) Вы делаете на свой страх и риск. При ошибке из материнской платы получается гарантированный «кирпич» 2. Размер файла оригинальной прошивки и измененного варианта должны совпадать до байта. 3. Прошивка измененного файла BIOS обратно в микросхему выполняется только с помощью фирменной утилиты от разработчика материнской платы (необходимо скачать с сайта производителя). 4. В топовых…
    (Читать полностью…)
    Хак BIOS. Меняем названия
    Первый уровень хакинга BIOS — изменяем названия пунктов меню и добавляем возможность выбора заблокированных параметров. На примере включения режима AHCI (если он физически в материнской плате есть, но в меню его нет). ВАЖНО 1. Все изменения в прошивке BIOS (. ROM файл обычно) Вы делаете на свой страх и риск. При ошибке из материнской платы получается гарантированный «кирпич» 2. Размер файла оригинальной прошивки и измененного варианта должны совпадать до байта. 3. Прошивка измененного файла BIOS обратно в микросхему выполняется только с помощью фирменной утилиты от разработчика материнской платы (необходимо скачать с сайта производителя). 4. В топовых материнских платах…
    (Читать полностью…)

    Как подключить к материнской плате спикер

    Опубликовано 2.08.2020 автор — 0 комментариев

    Всем привет! Сегодня обсудим, как правильно подключить к материнской плате спикер, где располагается и как выглядит разъем, что делать если нет разъема, можно обойтись без спикера. О том, чем лучше всего удалить старую термопасту с процессора, читайте здесь.

    Для чего нужен speaker

    Спикер (от английского speaker — говорилка) — небольшой динамик, который подключается к материнской плате. Он издает единичный писк при включении компьютера, сигнализируя, что устройство работает нормально и операционная система скоро загрузится.

    В случае неполадок в работе компьютера динамик издает характерный звуковой сигнал, ко которому можно определить, что именно сломалось. Как правило, это комбинации коротких и долгих писков. Как именно зашифрован сигнал, зависит от версии БИОС — у разных моделей для тех же неисправностей используются разные коды.

    Фактически, если система работает нормально, без спикера вообще можно обойтись. При возникновении неполадок он помогает определить возможный источник проблемы, но не более того, и не всегда слишком точно.

    Например, если писк сигнализирует о неполадках в работе видеокарты, то еще нужно будет выяснить, какой именно из ее компонентов вышел из строя.

    Куда подсоединить динамик

    Контакты на материнской плате, куда нужно подключать эту «приблуду», обычно маркируются надписью SPEAKER или SPKR. Там же указана полярность — плюс и минус. На самом динамике также указаны полюса, или же провода маркированы разными цветами. Обычно красный – это плюс, черный это минус.

    Если неправильно подсоединить спикерфон, ничего страшного не случится и короткого замыкания не будет. Просто динамик не будет подавать звуковой сигнал.

    Если же на системной плате вообще нет маркировки коннекторов, то крайний левый пин это плюс, крайний левый это минус — относительно надписи. Вообще, там 3 или 4 контакта, но остальные используются только для монтажа и не передают никакой сигнал.

    На самом динамике может быть как пара проводков, так и коннектор на 4 пина для удобного монтажа детали.

    Независимо от модели системной платы, будь то MSI, Gigabyte, Asrock, ASUS или любая другая, всегда есть коннектор для подключения спикера, ибо так предусмотрено стандартом. Найти его просто — он почти всегда расположен рядом с блоком контактов для подключения элементов управления — кнопок и индикаторов.

    Расположение и распиновка коннектора указаны в документации на системную плату. Если она утеряна, инструкцию в электронном формате можно скачать на сайте производителя.

    А если коннектор поврежден — например, сломана одна из ножек, то ее нужно отремонтировать, припаяв новый контакт. Альтернативы этому интерфейсу на системной плате нет, и при повреждении слота динамик работать не будет.

    Также советую почитать «Проверяем процессор на исправность и работоспособность: разные случаи – разные способы» и «Подключаем 3 pin вентилятор к 4 pin разъему и в чем их разница?». Буду признателен всем, кто расшарит этот пост в социальных сетях. До завтра!

    С уважением, автор блога Андрей Андреев.

    Что такое спикер в компьютере?

    Компьютерный спикер это совершенно простая и в то же время полезная вещь в любом компьютере. Представляет он из себя маленький динамик, который издает негромкий писк во время включения компьютера.

    Конечно, далеко не у всех он присутствует и без него ваш компьютер будет функционировать ни чуть не хуже чем с ним, но вот когда компьютер перестает включаться или при включении показывает черный экран без надписей, то вот здесь Speaker пригодиться как никогда кстати.

    Благодаря ему, а точнее той последовательности сигналов, которую он может выдавать, либо не выдавать вообще можно определить что в компьютере вышло из строя и почему он перестал работать.

    Самые распространенные последовательности сигналов спикера:

    Некоторые материнские платы имеют встроенный Speaker, но все же большинство из них требуют отдельного подключения этого небольшого, но полезного устройства.

    Определить есть ли спикер на вашей материнской плате просто. Если при включении компьютера вы слышите 1 или более коротких либо длинных сигналов, значит он у вас есть. Если компьютер уже не включается и ничего в нем не пищит, значит нужно заглянуть в открытый системный блок. Обычно спикер находится в правой нижней части материнской платы.

    Вот так выглядит встроенный в мат. плату Speaker:

    Встроенный компьютерный спикер на материнской плате

    А вот так выглядит внешний подключаемый Speaker:

    Внешний компьютерный спикер на материнской плате

    Как подключить спикер к материнской плате?

    Для начала нужно найти контакты. Обычно они находятся в правом нижнем углу материнской платы возле контактов кнопки включения и подписаны как “Speak” или “SPK”.

    Куда подключить спикер к материнской плате

    На рисунке выше видно место подключение спикера. Причем слева стоит значок “+”, а справа “-“. Это значит, что красный проводок спикера одевать на контакт со знаком “+”, а черный со знаком “-“.

    Если полярность на материнской плате не указана, либо провода на спикере одинакового цвета можете попробовать подключить Speaker сначала одной стороной, потом другой. Почти всегда он будет работать даже не соблюдая полярность.



    Для чего нужен speaker на материнской плате

    Купил корпус и в комплекте к нему дали какую-то детальку: на одном конце написано speaker, от него идёт два провода и на конце какая-то круглая штучка с отверстием посередине.
    Подскажите, пожалуйста, что это такое и для чего она нужна.

    Такая штучка называется — спикер (speaker), это такой маленький динамик (пищалка), который подключается к материнской плате.

    При включении компьютера происходит автоматическая проверка оборудования (POST — Power-On Self-Test) до загрузки ОС и, если все в порядке, то слышан одиночный тональный сигнал, если нет — то слышны различные комбинации из длинных и коротких сигналов.

    В зависимости от комбинации сигнала, можно предварительно определить какой элемент компьютера неисправен.

    Драйвера под спикер устанавливать не надо.

    Подключается спикер к материнской плате очень просто.
    Найдите на материнской плате комбинацию штырьков, обозначенную как Speaker или SPKR, на плате это обычно правый нижний угол, обычно в мануале материнской платы имеется картинка.

    Их должно быть четыре, к ним и присоедините, при обесточенном компьютере, разъем спикера в любой полярности.

    Положительный контакт гнезда обычно соответствует цветному (например, красный) проводу вилки, чёрный и белый провода обычно соответствуют «земле» или отрицательному полюсу, но для спикера это непринципиально.

    Драйвер AMD Radeon Software Adrenalin Edition 19.11.3

    В драйвере AMD Radeon Software Adrenalin Edition 19.11.3 добавлена поддержка технологии DirectX 12 в игре Fortnite.

    Сбой при установке обновлений в Windows 10

    При попытке установить обновления из Центра обновления Windows 10 может появиться сообщение: «Сбой обновлений с ошибками: 0x80073701, 0x800f0988».

    Пакет драйверов Intel Graphics Windows 10 DCH 26.20.100.7463

    14 ноября 2019 г. компания Intel представила пакет графических драйверов версии DCH 26.20.100.7463 для 64-битных систем Windows 10.

    Драйвер AMD Radeon Software Adrenalin Edition 19.11.2

    Драйвер AMD Radeon Software Adrenalin Edition 19.11.2 включает поддержку новой игры Star Wars Jedi: Fallen Order.

    Skype — версия 8.54

    Программа Skype версии 8.54 получила ряд улучшений в части перевода разговоров на разные языки.

    © 2000-2019

    Динамик ПК (англ. PC speaker; Beeper ) — простейшее устройство воспроизведения звука, применявшееся в IBM PC и совместимых ПК. До появления недорогих звуковых плат он являлся основным устройством воспроизведения звука. Из-за низкого качества звука получил прозвище PC sqeaker, «хрипер» и прочие.

    В настоящее время динамик остаётся штатным устройством IBM PC-совместимых компьютеров, и в основном используется для подачи звуковых сигналов об ошибках, в частности при проведении POST. Некоторые программы (Skype) всегда дублируют вызывной сигнал на динамик, но не выводят через него звук разговора — это бывает удобно, когда к звуковой плате подключены наушники (по умолчанию не надетые).

    64-битная Windows не поддерживает динамик, так как 64-битные версии изначально предназначались для серверов, в которых нет программируемого таймера. В настольных ОС пришлось налаживать технологии реабилитации, законодательно обязательные в США, в обход динамика, через звуковую плату [1] . К тому же динамик мешал энергосберегающим технологиям ноутбуков: программируемый таймер был связан с отдельным входом звукового чипа, и невозможно было включать-выключать звук по потребности, ведь сигнал динамика мог прийти когда угодно.

    Содержание

    Возможности [ править | править код ]

    Имеются два способа управления динамиком.

    • Программируемый таймер, генерирующий прямоугольную звуковую волну частоты, дольной 1,193 МГц, [2] без участия центрального процессора. Это позволяет проигрывать простые одноголосые звуковые сигналы. Тем не менее, к 1990-м годам программисты, запуская быстрые арпеджио, научились исполнять на динамике музыку, которая не вызывает отвращение [3] . Если программа зависала во время проигрывания звука, таймер продолжал работать, выдавая одну ноту, пока компьютер не перезагрузят.
    • И прямое управление мембраной через порт 61h с дискретностью в 1 бит. Подавая с большой частотой то 0, то 1, с помощью широтно-импульсной модуляции можно синтезировать низкокачественный оцифрованный звук — правда, за счёт существенного использования ресурсов процессора. Этим в своё время широко пользовались трекеры и некоторые игры (Another World, Metal Mutant). Все подобные программы не работают в многозадачных операционных системах. Впрочем, DOSBox успешно эмулирует даже такие трюки.

    Описание разъёма для динамика [ править | править код ]

    В старых компьютерах PC Speaker обычно представлял собой динамик значительных размеров, располагавшийся в корпусе системного блока и присоединявшийся к материнской плате через специальный разъём:

    Пин Имя Описание Цвет провода
    1 +SP +5V Выход для динамика или пьезоизлучателя Красный
    2 GND or KEY or NC or Buzzer+ Земля или неподключённый ключ или на некоторых материнских платах +12V выход для пьезоизлучателя Отсутствует или Красный для 12V Buzzer
    3 GND or KEY or NC or Buzzer- Земля или неподключённый ключ или на некоторых материнских платах -12V выход для пьезоизлучателя Отсутствует или Чёрный для 12V Buzzer
    4 −SP or Speaker Out −5V Выход для динамика или пьезоизлучателя Чёрный (в современных компьютерах может быть белым)

    В большинстве новых компьютеров, примерно с начала 2000-х годов, применяется миниатюрный динамик (пьезоизлучатель). В современных платах он может быть расположен (распаян) непосредственно на материнской плате либо поставляться отдельно, оставляя подключение на усмотрение пользователя. В современных ноутбуках всё чаще отсутствует вовсе, а при попытке их задействовать сигнал воспроизводится через звуковую систему либо не воспроизводится вовсе.

    Компьютерный спикер это совершенно простая и в то же время полезная вещь в любом компьютере. Представляет он из себя маленький динамик, который издает негромкий писк во время включения компьютера.

    Конечно, далеко не у всех он присутствует и без него ваш компьютер будет функционировать ни чуть не хуже чем с ним, но вот когда компьютер перестает включаться или при включении показывает черный экран без надписей, то вот здесь Speaker пригодиться как никогда кстати.

    Благодаря ему, а точнее той последовательности сигналов, которую он может выдавать, либо не выдавать вообще можно определить что в компьютере вышло из строя и почему он перестал работать.

    Самые распространенные последовательности сигналов спикера:

    • 1 короткий — Мат плата инициализирована и все предтесты устройств пройдены. 1 короткий сигнал при включении говорит о том, что с компьютером все хорошо на этапе инициализации устройств.
    • 1 длинный 3 коротких сигнала;
    • 1 длинный сигнал;
    • 1 длинный 2 коротких сигнала;
    • 1 короткий 1 длинный сигнал.

    Некоторые материнские платы имеют встроенный Speaker, но все же большинство из них требуют отдельного подключения этого небольшого, но полезного устройства.

    Определить есть ли спикер на вашей материнской плате просто. Если при включении компьютера вы слышите 1 или более коротких либо длинных сигналов, значит он у вас есть. Если компьютер уже не включается и ничего в нем не пищит, значит нужно заглянуть в открытый системный блок. Обычно спикер находится в правой нижней части материнской платы.

    Вот так выглядит встроенный в мат. плату Speaker:

    Встроенный компьютерный спикер на материнской плате

    А вот так выглядит внешний подключаемый Speaker:

    Внешний компьютерный спикер на материнской плате

    Как подключить спикер к материнской плате?

    Для начала нужно найти контакты. Обычно они находятся в правом нижнем углу материнской платы возле контактов кнопки включения и подписаны как «Speak» или «SPK».

    Куда подключить спикер к материнской плате

    На рисунке выше видно место подключение спикера. Причем слева стоит значок «+», а справа «-«. Это значит, что красный проводок спикера одевать на контакт со знаком «+», а черный со знаком «-«.

    Если полярность на материнской плате не указана, либо провода на спикере одинакового цвета можете попробовать подключить Speaker сначала одной стороной, потом другой. Почти всегда он будет работать даже не соблюдая полярность.

    Разъем спикера на материнской плате

    Купил корпус и в комплекте к нему дали какую-то детальку: на одном конце написано speaker, от него идёт два провода и на конце какая-то круглая штучка с отверстием посередине.
    Подскажите, пожалуйста, что это такое и для чего она нужна.

    Такая штучка называется — спикер (speaker), это такой маленький динамик (пищалка), который подключается к материнской плате.

    При включении компьютера происходит автоматическая проверка оборудования (POST — Power-On Self-Test) до загрузки ОС и, если все в порядке, то слышан одиночный тональный сигнал, если нет — то слышны различные комбинации из длинных и коротких сигналов.

    В зависимости от комбинации сигнала, можно предварительно определить какой элемент компьютера неисправен.

    Драйвера под спикер устанавливать не надо.

    Подключается спикер к материнской плате очень просто.
    Найдите на материнской плате комбинацию штырьков, обозначенную как Speaker или SPKR, на плате это обычно правый нижний угол, обычно в мануале материнской платы имеется картинка.

    Их должно быть четыре, к ним и присоедините, при обесточенном компьютере, разъем спикера в любой полярности.

    Положительный контакт гнезда обычно соответствует цветному (например, красный) проводу вилки, чёрный и белый провода обычно соответствуют «земле» или отрицательному полюсу, но для спикера это непринципиально.

    NV >

    23 декабря 2019 г. компания NVIDIA обновила приложение NVIDIA GeForce Experience (GFE) для Windows до версии 3.20.2.
    Обновление исправляет опасную уязвимость CVE-2019-5702.

    Возможно Microsoft упростит жизнь пользователям Windows 10

    По данным инсайдера WalkingCat компания Microsoft планирует кардинально изменить схему обновлений для своей операционной системы Windows 10.

    В магазине Google Play обнаружена вредоносная Soraka

    Команда исследователей кибербезопасности White Ops Threat Intelligence обнаружила в коде 104-х приложений для Andro >Читать далее

    Пакет драйверов Intel Graphics Windows 10 DCH 26.20.100.7584

    18 декабря 2019 г. компания Intel представила пакет графических драйверов версии DCH 26.20.100.7584 для 64-битных систем Windows 10.

    Драйвер AMD Radeon Software Adrenalin Edition 2020 19.12.3 Optional

    Компания AMD представила драйвер AMD Radeon Software Adrenalin 2020 Edition 19. 12.3 Optional, который исправляет многие известные ошибки и повышает стабильность работы.

    Компьютерный спикер это совершенно простая и в то же время полезная вещь в любом компьютере. Представляет он из себя маленький динамик, который издает негромкий писк во время включения компьютера.

    Конечно, далеко не у всех он присутствует и без него ваш компьютер будет функционировать ни чуть не хуже чем с ним, но вот когда компьютер перестает включаться или при включении показывает черный экран без надписей, то вот здесь Speaker пригодиться как никогда кстати.

    Благодаря ему, а точнее той последовательности сигналов, которую он может выдавать, либо не выдавать вообще можно определить что в компьютере вышло из строя и почему он перестал работать.

    Самые распространенные последовательности сигналов спикера:

    • 1 короткий — Мат плата инициализирована и все предтесты устройств пройдены. 1 короткий сигнал при включении говорит о том, что с компьютером все хорошо на этапе инициализации устройств.
    • 1 длинный 3 коротких сигнала;
    • 1 длинный сигнал;
    • 1 длинный 2 коротких сигнала;
    • 1 короткий 1 длинный сигнал.

    Некоторые материнские платы имеют встроенный Speaker, но все же большинство из них требуют отдельного подключения этого небольшого, но полезного устройства.

    Определить есть ли спикер на вашей материнской плате просто. Если при включении компьютера вы слышите 1 или более коротких либо длинных сигналов, значит он у вас есть. Если компьютер уже не включается и ничего в нем не пищит, значит нужно заглянуть в открытый системный блок. Обычно спикер находится в правой нижней части материнской платы.

    Вот так выглядит встроенный в мат. плату Speaker:

    Встроенный компьютерный спикер на материнской плате

    А вот так выглядит внешний подключаемый Speaker:

    Внешний компьютерный спикер на материнской плате

    Как подключить спикер к материнской плате?

    Для начала нужно найти контакты. Обычно они находятся в правом нижнем углу материнской платы возле контактов кнопки включения и подписаны как «Speak» или «SPK».

    Куда подключить спикер к материнской плате

    На рисунке выше видно место подключение спикера. Причем слева стоит значок «+», а справа «-«. Это значит, что красный проводок спикера одевать на контакт со знаком «+», а черный со знаком «-«.

    Если полярность на материнской плате не указана, либо провода на спикере одинакового цвета можете попробовать подключить Speaker сначала одной стороной, потом другой. Почти всегда он будет работать даже не соблюдая полярность.

    Привет, друзья. В процессе эксплуатации компьютера с ним случается множество проблем и зачастую их можно диагностировать и быстро исправить пр помощи спикера на материнской плате, который может сигнализировать о той или иной неисправности. Я даже писал о сигналах спикера материнской платы. Но что делать, если он не установлен? Давайте разберемся как подключить спикер к материнской плате. Причем модель платы значения не имеет. Это может быть Asus (у меня P5QL SE), Gigabyte, MSI или Asrock. Принцип будет тот же.

    Куда подключается спикер на материнской плате

    Для начала нужно проверить есть ли вообще в вашем системнике спикер. Может быть он просто молчит (не пищит). Тогда следует выяснить почему. Выглядит он как на фото сверху. Находится он обычно в самом низу материнки. Контакты с надписью Speaker или SPKR. Там же указана и полярность, плюс и минус. На самом спикере тоже. Либо один провод красный — это плюс, второй черный — минус, либо обозначениями (+) и (-). Если на МП не указаны, то левый — плюс, правый — минус.

    Отлично. Теперь мы знаем как правильно подключить спикер к материнской плате и давайте сделаем это своими руками. В некоторых случаях приходится отсоединять какое-то оборудование, чтобы добраться до разъемов, например очень часто мешает видеокарта.

    Так выглядит правильная установка спикера в материнскую плату. В конце всех действий нужно перезагрузить компьютер проверить спикер на работоспособность. При включении он должен издавать короткий сигнал, если все исправно. И вообще, с его помощью можно предотвратить множество серьезных поломок или узнать, что именно сломалось. В заключении посмотрите видео на тему установки спикера в материнскую плату.

    Как подключить компьютерные колонки | Small Business

    Компьютерные колонки обеспечивают функциональность звука для вашего компьютера, позволяя вам слушать звуки приложений и мультимедиа или воспроизводить звук для аудитории во время презентаций. На большинстве компьютеров по умолчанию установлена ​​звуковая карта, которая включает звуковые разъемы для микрофонов и динамиков. После того, как вы найдете разъемы звуковой карты на своем компьютере, вы можете подключить динамики компьютера к соответствующему разъему и отрегулировать громкость до желаемого уровня.Часто гнезда звуковой карты имеют цветовую маркировку, что позволяет определить правильное гнездо динамика, особенно при подключении динамиков к различным моделям компьютеров.

    Найдите разъемы звуковой карты на вашем компьютере. Обычно на задней панели настольного компьютера вы найдете три круглых разъема размером с разъем для наушников. Гнезда звуковой карты часто имеют розовую, синюю и зеленую маркировку или имеют такие ярлыки, как «Микрофон», «Линейный вход» и «Линейный выход». Для ноутбука поищите разъем для наушников на передней или боковой стороне устройства.

    При необходимости подключите один динамик к другому. Это может отличаться в зависимости от модели динамика, но обычно вы подключаете его к динамику, который содержит кнопку питания и регулятор громкости.

    Подключите кабель динамика к зеленому разъему «Line-out» настольного компьютера. Часто этот кабель также имеет разъем зеленого цвета. Подключите кабель динамика к разъему для наушников портативного компьютера.

    Вставьте шнур питания динамиков в электрическую розетку и включите динамики.

    Проверьте свой звук, открыв приложение со звуком или воспроизведя мультимедиа, например музыку или фильм, на своем компьютере. Если вы не слышите звук из динамиков, отрегулируйте громкость.

    Щелкните значок «Динамики» в области уведомлений на панели задач Windows.

    Отрегулируйте громкость Windows, перемещая ползунок «Mixer» вверх и вниз на шкале громкости. Если в ваших динамиках есть регулятор громкости, вам может потребоваться также отрегулировать громкость динамика.

    Ссылки

    Писатель Биография

    Эрин МакМэнауэй имеет B.А. в профессиональном письме из Университета Фрэнсиса Мариона, где она получила Мемориальную премию Ричарда Б. Ларсена за деловое и техническое письмо. С 2006 года она работала в сфере разработки материалов, средств массовой информации и информационных технологий в некоммерческом секторе. Макмануэй также является писателем и редактором с 2008 года.

    Поддержка ПК | Скорость Micro

    Как подключить динамики к компьютеру

    Существует несколько возможных конфигураций аудио для подключения динамиков к аудиосистеме компьютера.Обратитесь к документации на динамик и к руководству по материнской плате или звуковой карте для получения дополнительной помощи.

    Ниже приведен пример встроенных аудиопортов.


    Большинство современных компьютеров имеют встроенную аудиосистему, по крайней мере, с 3 стандартными аналоговыми аудиопортами: (6, 7, 8)

    Они также могут включать дополнительные аналоговые порты для многоканальных подключений …: (3, 4, 5)

    … и цифровые порты для цифрового аудиовыхода вашей звуковой системы: (1, 2)


    Пользователи, которые настраивают свои системы с добавлением звуковых карт PCI и отключают встроенный звук, могут иметь другой набор портов.Карта Creative Audigy на изображении ниже показывает (слева направо):


    1394 порт

    Центральный / НЧ канал

    Боковые (левый / правый) каналы

    Аудиовыход

    Микрофон

    Линейный вход

    (стиль RCA) Коаксиальный S / PDIF


    Аудиокарта на изображении ниже снова имеет другую конфигурацию (слева направо):


    FlexiJack — Комбинированный микрофон / линейный вход или цифровой выход S / PDIF

    Аудиовыход — (Линейный 1 выход)

    Задний канал — (Line 2 Out)

    Центральный / Задний Центральный / Канал сабвуфера — (Line 3 Out)


    Аудиопорты на изображении справа от ноутбука C90S (слева направо):


    Левый — Микрофон

    Правый — Комбинированный порт (для наушников или цифровой выход S / PDIF)


    Тип кабеля 1

    Тип разъема, используемый для аналоговых подключений, стандартный 3. Стереоразъем 5 мм, обычно используемый для стереонаушников или 2-канальных динамиков.


    Тип кабеля 2

    Тип разъема, используемый для цифровых подключений через коаксиальный S / PDIF.


    Тип кабеля 3

    Тип разъема, используемый для цифровых подключений через оптоволоконный S / PDIF. На изображении показан стандартный кабель Toslink с дополнительным адаптером mini Toslink.


    Подключения

    Микрофон: Розовый микрофонный кабель к розовому порту

    Линейный аудиовход: Линейный вход кабель к синему порту

    2 динамика или 2.Конфигурация 1 канала: Зеленый кабель динамика к зеленому порту

    4.1 Конфигурация канала: Зеленый кабель динамика к зеленому порту, черный кабель динамика к черному или серому порту

    5.1, 6.1, 7.1-канальная конфигурация: Зеленый кабель динамика к зеленому порту, черный кабель динамика к черному порту, оранжевый кабель динамика к оранжевому порту

    Обратите внимание: для совместимости с вашим звуковым оборудованием может потребоваться дополнительная покупка кабелей и / или адаптеров.

    Аудиопорты материнской платы — Типы и использование

    Материнская плата ПК имеет различные типы аудиопортов. Более десяти лет назад у нас не было столько разновидностей аудиопортов, сколько есть в современных компьютерах.

    Если вы ищете, какой тип аудиопортов имеет ваша материнская плата, или если вы хотите знать, какой тип устройства подключается к какому порту, то эта статья объяснит все, что вам нужно.

    Чтобы понять звуковые порты материнской платы, необходимо перечислить их вместе с их функциями.Не все материнские платы имеют одинаковый тип или количество аудиопортов. Во-вторых, каждая материнская плата имеет собственную звуковую схему, которая отличается от другой и обеспечивает разное качество звука.

    Линейный вход, линейный выход, аудиопорты микрофонного входа

    Даже если вы используете компьютеры с 2000 года, вы увидите по три аудиопорта на каждой материнской плате. Это порты линейного входа, линейного выхода и микрофонного входа. В каждом из этих портов используется гнездо шириной 3,5 мм, известное как аудиоразъем.

    На большинстве материнских плат они имеют синий, салатовый и розовый цвет, но на материнских платах высокого класса они могут быть черными с обозначениями рядом с ними.

    Типичным примером может быть следующий —

    Линейный порт

    Порт линейного входа используется для подключения внешних аудиоустройств, таких как проигрыватели компакт-дисков, музыкальные инструменты и микрофоны. Порт линейного входа обозначается любым из следующих символов —

    Порт линейного выхода

    Порт линейного выхода используется для подключения выходных аудиоустройств, таких как динамики и наушники.Обозначается следующими символами —

    Динамики

    2.1 или стереодинамики подключаются к компьютеру через этот порт. Важно отметить, что в этом разъеме используются два кольцевых разъема, поскольку разъемы с тремя кольцами чаще всего используются с мобильными устройствами.

    Из-за двух колец заглушка разделена на три части: правую, левую и гильзу. Это связано с тем, что стереодинамики и наушники используют двойные динамики для вывода звука с левой и правой сторон.

    Входной микрофонный порт

    Как это звучит, порт Mic-in используется для подключения микрофонов для записи звука.

    Аудиопорты C / Sub, Задний и Боковой

    Некоторые материнские платы имеют 6 аудиоразъемов. Три дополнительных предназначены для подключения динамиков объемного звучания 5.1 или 7.1.

    Это C / Sub, задний и боковой порты.

    • Черный — Задние динамики
    • Оранжевый — C / Sub, центральный или сабвуфер
    • Серый — Боковые динамики

    Вышеупомянутые разъемы для колонок 5.1 указывают, какой штекер в какой разъем входит.Задний черный порт останется неподключенным, если используются динамики 5.1.

    Для колонок 7.1 будет использоваться следующий метод подключения колонок к материнской плате —

    Изображение предоставлено MSI. com

    На некоторых материнских платах нет бокового или заднего разъема. Вместо этого они имеют разъем S / PDIF , который заменяет любой, который обозначает цифровой интерфейс Sony / Philips. Он обеспечивает лучшее качество звука, поскольку не преобразует цифровые аудиосигналы в аналоговые.

    Он выглядит совершенно иначе, чем остальные 3.5-миллиметровые аудиоразъемы и поставляются с материнскими платами высокого класса.

    Аудиоразъем 6,3 мм

    Некоторые материнские платы могут иметь дополнительный аудиоразъем 6,3 мм, предназначенный для высококачественного профессионального аудиооборудования.

    Изображение предоставлено — MSI.com

    Связанное —

    1. Направляющая для подключения кабеля материнской платы
    2. Как найти модель используемой материнской платы
    3. Типы материнских плат

    Как подключить монитор, динамики, мышь и клавиатуру

    Поздравляем! Вы ознакомились с нашим руководством по сборке ПК. Теперь пришло время дважды и трижды проверить, все ли правильно подключено, собрать корпус и подключить периферийные устройства. Давайте начнем.

    Шаг 1: Хорошо, время последней проверки. Одна из наиболее распространенных проблем, когда вы впервые включаете свой недавно построенный компьютер, — это… ничего не происходит. Обычно это происходит из-за того, что вы забыли куда-то подключить кабель, или он отсоединился — или, может быть, вы даже забыли щелкнуть выключателем источника питания на задней стороне корпуса.

    Чтобы все это не испортило момент, внимательно осмотрите свой корпус и убедитесь, что нет никаких ослабленных кабелей там, где их не должно быть — дайте все, что подключено, еще раз надежно нажмите, чтобы убедиться, что оно подключено правильно, и убедитесь, что все ваши компоненты надежно установлены в своих различных разъемах и разъемах.

    Пора в последний раз проверить все ваши связи. Если есть какие-то незакрепленные кабели, пора их снова закрепить.

    Убедитесь, что вашим вентиляторам ничего не мешает — протолкните лишние кабели через отверстия в лотке материнской платы, если они у вас есть, или убедитесь, что кабели сгруппированы вместе с помощью кабельных стяжек или изоленты и расположены как можно дальше от как можно больше поклонников, если в вашем кейсе нет дополнительного места для маршрутизации сзади.

    Объединение кабелей в группы — еще один способ улучшить воздушный поток внутри вашего корпуса. Я бы не рекомендовал использовать стяжки, так как их невозможно снова расстегнуть, если вам нужно что-то переместить или переставить. Возможно, у вас уже есть кабельные стяжки в коробке с материнской платой, но если их нет, то вам подойдет пара липких или проволочных стяжек.

    В некоторых футлярах будут небольшие металлические петли для кабельных стяжек. Используйте их, чтобы провода не прилегали к корпусу — это упростит установку боковой панели позже.

    Шаг 2: После того, как все ваши кабели будут проверены, вы можете снова прикрепить боковые панели — и, если вы сняли переднюю, чтобы установить другой комплект вентиляторов, затем снова установите его. Большинство боковых панелей должны скользить довольно легко, если на пути нет никаких кабелей, но вам также может потребоваться сначала зацепить верхнюю и нижнюю части, прежде чем они встанут на место. Как только они сядут заподлицо с вашим чемоданом, закрутите их, используя соответствующие винты с накатанной головкой на задней панели.

    Убедитесь, что ваши боковые панели а) расположены ровно напротив боковой стороны корпуса и б) как можно дальше вперед.

    Шаг 3: Да да! Теперь ваш компьютер готов к работе. Все, что нам нужно сделать, это подключить монитор, мышь, клавиатуру и любые другие периферийные устройства, которые могут вам понадобиться. Не забудьте также подключить компьютер к розетке, если вы еще этого не сделали.

    Во-первых, давайте рассмотрим ваши мыши и клавиатуру. В наши дни большинство подключается через USB, но если у вас особенно старый, вам может потребоваться вместо этого использовать зеленый и фиолетовый порт PS / 2 материнской платы (см. Ниже). В противном случае подключите их к задним USB-портам вашего ПК — вероятно, вверху, где они с меньшей вероятностью запутаются со всеми другими кабелями, которые вы собираетесь подключить.

    Старым мышам и клавиатурам может потребоваться зеленый и фиолетовый порт PS / 2, но в наши дни это маловероятно, если вы не собираете реликвии из прошлого.

    Шаг 4: Если вы используете проводное подключение к Интернету, сейчас самое подходящее время для подключения кабеля Ethernet. Он также будет на задней стороне вашего футляра.Затем вам просто нужно подключить другой конец к маршрутизатору или домашнему адаптеру, если вы вместо этого собираетесь использовать этот маршрут.

    Если вы не знакомы с домашними розетками, это отличная альтернатива подключению к проводному Интернету по всему дому, не прибегая к Wi-Fi и не прокладывая огромный кабель Ethernet вверх по лестнице. Они состоят из двух переходников — один для подключения к маршрутизатору, а другой — для подключения к Интернету в комнате. Все, что вам нужно сделать, это подключить к ним кабели Ethernet и подключить их к маршрутизатору / ПК, а домашняя электрическая проводка сделает все остальное.Магия. Они также не очень дорогие — всего 25 фунтов стерлингов в Великобритании и 40 долларов в США.

    Шаг 5: Затем ваше аудио решение — если оно у вас есть. Если у вас есть динамики, вы захотите подключить их к аудиопортам на задней панели компьютера (то же самое, если у вас есть гарнитура с аудиоразъемом 3,5 мм). С другой стороны, если у вас есть USB-гарнитура, подключите ее к другому свободному USB-порту.

    Если у вас есть пара динамиков или гарнитура с аудиоразъемом 3,5 мм, вам необходимо подключить их к правильным аудиопортам на панели ввода-вывода материнской платы.Пользователи беспроводной гарнитуры

    могут предпочесть подключить свой передатчик к переднему USB-порту, если он у вас есть, но, вероятно, лучше оставить их бесплатно для USB-накопителей и других вещей, которые вы хотите быстро удалить, а не возиться с задней стороны все время.

    Шаг 6: И, наконец, ваш монитор. Вы захотите использовать для этого порты на своей видеокарте, а не на материнской плате, иначе вы в конечном итоге будете использовать только встроенную графику материнской платы, а не тот большой модный выделенный графический процессор, на который вы только что потратили много сотен фунтов / долларов. .

    В наши дни большинство современных видеокарт имеют изобилие выходов HDMI или DisplayPort, но старые карты могут по-прежнему иметь DVI или даже VGA. В идеале вы захотите использовать либо HDMI, либо Displayport, если это возможно, поскольку они имеют большую полосу пропускания для отображения более высокого разрешения и более высокую частоту обновления, чем DVI или VGA.

    Подключите монитор к одному из выходов видеокарты, а не к выходам на материнской плате. Выше моя GTX 1070Ti имеет три порта DisplayPort (крайний левый верхний, центральный левый и крайний правый), один HDMI (центральный правый) и один двухканальный DVI-D (внизу).

    Часто ваш монитор поставляется с набором кабелей в коробке, но если нет, вам нужно убедиться, что кабели, которые вы покупаете, поддерживают правильный стандарт для каждого типа дисплея: в идеале DisplayPort 1.4 или HDMI 2.1

    Если вы не можете найти последнее, тогда подойдет HDMI 2.0b, поскольку этот стандарт по-прежнему поддерживает разрешения 4K со скоростью до 60 кадров в секунду и 2560×1440 со скоростью до 144 кадров в секунду без какого-либо ущерба для общего качества изображения.

    Если вы купили монитор, поддерживающий Nvidia G-Sync или AMD FreeSync — технологию адаптивной частоты кадров, которая динамически регулирует частоту обновления вашего монитора в соответствии с количеством кадров, выводимых вашей видеокартой, чтобы предотвратить заикание и разрывы, то тогда вам нужно будет придерживаться DisplayPort, поскольку эта технология не поддерживается через HDMI.Дополнительную информацию см. В нашем руководстве по лучшему игровому монитору.

    Шаг 7: Это почти здесь. Пришло время включить этот компьютер и настроить операционную систему, о чем я расскажу в следующем шаге: как установить Windows 10.

    Вперед!

    Состав:

    Как собрать руководство для ПК
    Как установить блок питания
    Как установить материнскую плату
    Как установить вентилятор корпуса
    Как установить ЦП
    Как установить RAM
    Как установить видеокарту
    Как установить SSD / HDD
    Как подключить разъем системной панели и кабели корпуса
    Как снова собрать корпус и подключить периферийные устройства
    Как установить Windows 10

    Куда идет динамик на материнской плате?

    Где на материнской плате находится динамик?

    Найдите разъем динамика ПК рядом с передней частью корпуса.Обычно у разъема два провода — черный и красный — и черный разъем с четырьмя отверстиями на конце. Осмотрите черный разъем и обратите внимание на отверстие в виде точки или стрелки рядом с ним. Этот конец разъема должен совпадать с контактом 1 на материнской плате.

    Нужен ли мне динамик на материнской плате?

    Во-первых, это не обязательно. Это помогает, если вам нужно устранить неполадки, но если ваша система загружается и позволяет установить ОС, все в порядке. Динамик материнской платы на самом деле не более чем разъем материнской платы, два провода и крошечный динамик.

    Есть ли на материнской плате динамик?

    единственный динамик, который фактически установлен на материнской плате, обычно является опцией, которая поставляется с корпусом и предназначена для кодов ошибок, а не для звука ПК.

    Что такое JFP2?

    JFP2 — это разъем на передней панели с контактами для переключателя питания / сброса / светодиода. Это не для фанатов.

    Могу ли я подключить светодиод к JFP2?

    В целом да. JFP1 и JFP2 являются частичными копиями друг друга, не беспокойтесь о том, что индикатор питания останется включенным (или оба) неподключенными.Некоторые корпуса поставляются с 2-контактными светодиодами питания, некоторые — с 3-контактными (середина пуста), поэтому MSI, как правило, включает оба.

    Что такое JRGB1 на материнской плате?

    JRGB1, JRAINBOW1: Разъемы для светодиодов RGB Разъем JRGB1 позволяет подключать светодиодную ленту 5050 RGB 12 В. Разъем JRAINBOW1 позволяет подключать светодиодную ленту Rainbow 5050 RGB 5В. Не подключайте светодиодные ленты неправильного типа.

    Что такое JUSB1 на материнской плате?

    mbreslin1954: Маленькие блоки разъемов на материнской плате, обозначенные как JUSB1 и JUSB2, предназначены для подключения USB-кабелей к корпусу.

    Можно ли подключить вентиляторы к JUSB1?

    Платы Asus

    поддерживают полную перенастройку всех разъемов для вентиляторов. Вы можете буквально запустить вентилятор процессора через заголовок CHA_FAN без потери какой-либо функциональности, и наоборот. Вам просто нужно перенастроить их в BIOS.

    К чему подключается силовое ПО?

    Он входит в разъем на передней панели материнской платы. Power SW переходит к переключателю питания (PWR SW), а сброс осуществляется переключателем сброса (Reset). Какая у вас материнская плата?

    Что нужно подключить к материнской плате?

    После того, как материнская плата физически установлена ​​в компьютер, необходимо подключить Fpanel (сокращение от разъемов передней панели).Эта панель управляет такими вещами, как кнопка питания, кнопка сброса, индикатор жесткого диска и индикатор питания.

    Что такое звуковая карта? Все, что вам нужно знать

    Если вы хотите улучшить звук или собрать компьютер, вы, вероятно, задаетесь вопросом, нужно ли вам покупать звуковую карту. К счастью для вас, время, когда это была необходимая покупка для ПК, давно прошло, но все еще есть ситуации, когда вы, возможно, захотите подумать о его покупке.Давайте быстро их рассмотрим.

    Звуковая карта — это компонент, преобразующий цифровые сигналы в аналоговые

    Звуковые карты

    PCI — вымирающая порода, но у них есть свое применение.

    Короче говоря, звуковая карта — это дополнительный компонент, который преобразует цифровой сигнал, выводимый вашим компьютером, в звук и преобразует его в аналоговый сигнал для ваших наушников или динамиков. Хотя вы могли бы сказать себе: «Эй, это как ЦАП», вы были бы правы. Оба эти компонента предназначены для преобразования сигналов в звук вдали от компьютера.

    Отличие звуковой карты в том, что она почти всегда устанавливается внутри самого корпуса компьютера, а не во внешний компонент. Обычно он подключается к материнской плате через слот для карты PCI или PCIe.

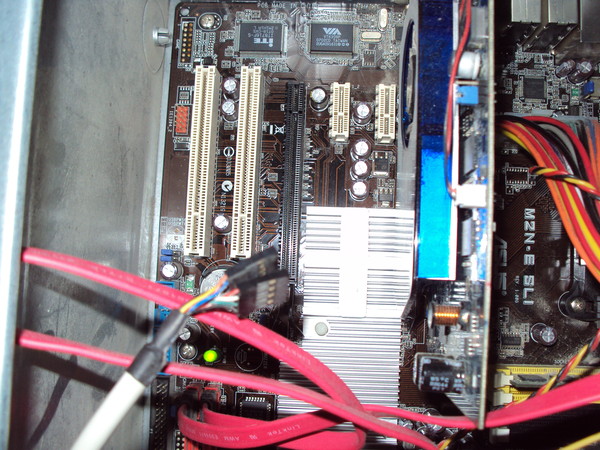

    Черные прямоугольные разъемы, показанные здесь, — это разъемы PCI (длинные) и PCIe (короткие).

    Используя эти соединения, карта может обеспечивать достаточную мощность для ваших динамиков, системы объемного звучания или наушников — при условии, что они не имеют особых требований к питанию, то есть. Кроме того, не потребуется дополнительных проводов, чтобы связать все с материнской платой: вы можете просто вставить карту в слот и прикрутить заднюю панель на место.

    Довольно просто, правда?

    Когда покупать звуковую карту?

    Как правило, большинство компьютеров выполняют работу звуковой карты с помощью интегральной схемы на материнской плате. Ноутбуки особенно редко используют отдельную звуковую карту, так как в современных тонких ноутбуках пространство ограничено.

    Когда звук на вашем компьютере заметно хуже, чем на вашем телефоне, вы хотите получить звуковую карту.

    Но иногда ваш настольный компьютер издает хриплый звук или испытывает трудности с поддержкой стандартов, которые вы хотите использовать для своей музыки.Когда звук на вашем компьютере заметно хуже, чем, скажем, на телефоне, вам нужна звуковая карта. Практически никому это не понадобится, но все же есть определенные обстоятельства, когда вам это понадобится.

    Когда ваша музыка плохо звучит

    Плохой звук на ПК почти всегда вызван шумом, создаваемым другими компонентами, и отсутствием экранирования вокруг материнской платы. Звуковая карта обходит эту проблему, обеспечивая защиту внутренних компонентов и удаленность от наиболее шумных частей вашего ПК.Даже плохая звуковая карта обычно предлагает небольшое улучшение по сравнению с шумной схемой вашей материнской платы , если и только если вы слышите проблему с исходной настройкой . Однако в девяти случаях из десяти звуковая карта — это не то, что вам нужно покупать для лучшего звука.

    Если ваша музыка не поддерживается

    Некоторые сверхдешевые компьютеры вообще не имеют аудиовыхода. Хотя в настоящее время это очень редко, но зачастую невозможно послушать музыку с помощью компьютера, или вы ограничены дерьмовым Bluetooth.В этом случае вам понадобится звуковая карта или внешний ЦАП и усилитель.

    Получение звуковой карты, поддерживающей вашу частоту дискретизации, может гарантировать, что вы не столкнетесь с высокочастотными ошибками в вашей музыке.

    Если вы собираете аудиофайлы в формате FLAC или без потерь, даже некоторые высококачественные аудиочипы на базе материнских плат не будут поддерживать воспроизведение с исходной частотой дискретизации или битовой глубиной вашей коллекции. В этом случае вам понадобится звуковая карта, чтобы воспроизводить звук с таким качеством, каким он должен быть.

    Если вам нужно больше портов, чем предоставляет ваш компьютер

    Тем из вас, у кого плохо работает настольный компьютер со студийными мониторами, микрофонами и наушниками, может потребоваться больше входов и выходов, чем в настоящее время предоставляет их ПК. В этом случае звуковые карты часто позволяют добавить оптический выход, выход объемного звука и многое другое.

    Что, черт возьми, означают эти цвета? Ознакомьтесь с таблицей ниже.

    Если вы музыкальный продюсер или собираетесь записывать на свой компьютер, звуковая карта, вероятно, лучший вариант, если учесть, что многие из компонентов, которые вы будете использовать, нуждаются в определенных входах и выходах, которые обеспечивают только звук. карта предоставляет.В этом случае мы рекомендуем приобрести высококачественную звуковую карту или интерфейс, соответствующий потребностям вашей стойки.

    Что делают все эти порты на задней панели?

    Цвет Форма
    Оптический Черный Квадратный
    Наушники / линейный выход Зеленый Круглый
    Микрофон в Розовый Круглый
    Линия в Синий Круглый
    Цифровой выход Желтый / Белый Круглый
    Выход для сабвуфера Оранжевый Круглый
    Объемный звук сзади Черный Круглый
    Центральный канал Серый Круглый
    MIDI Золото Закругленная трапеция
    Firewire Без цвета / металла Прямоугольник с закругленной стороной

    Взгляд на заднюю часть звуковой карты может быть немного пугающим, особенно если вы пытаетесь выяснить, куда вставить все эти проколотые провода. К счастью, все они имеют цветовую маркировку, чтобы избежать очевидных проблем.

    Скорее всего, вам не нужно будет использовать все эти порты, они предназначены для самых требовательных пользователей. Скорее всего, вы собираетесь использовать порты 3,5 мм и мало что еще.

    Когда покупать внешний ЦАП и усилитель?

    Если у вас есть портативный компьютер или компактный компьютер, добавление звуковой карты PCI или PCIe просто невозможно в… картах.

    В этом случае вам понадобится нечто, называемое ЦАП (или ЦАП и усилитель), чтобы заменить звуковую карту вне компьютера.Они часто подключаются к компьютерам или телефонам через USB-кабель (и прежде чем вы спросите: нет, кабели не имеют значения). ЦАП и усилитель будут выполнять те же функции, что и звуковая карта, только вне компьютера.

    Перед тем, как покинуть магазин, обязательно проверьте, есть ли на ЦАП регулятор громкости или кнопки. Вам также может потребоваться усилитель, если блок ЦАП не обеспечивает достаточную мощность для ваших динамиков или наушников.

    15 Лучшая акустическая система для материнских плат 2021 года

    После нескольких часов изучения и сравнения всех моделей, представленных на рынке, мы выяснили, какой динамик для материнских плат является лучшим в 2021 году.Проверьте наш рейтинг ниже.

    Отзывов: 2,601 Отсканировано

    Ранг №1 SoundOriginal Материнская плата ПК Внутренний динамик Зуммер тревоги BIOS (3 шт. / Упак.)
    • Динамик материнской платы ПК (компьютер) Внутренний динамик материнской платы
    • Системный динамик Внутренний динамик материнской платы ПК, используемый для прослушивания звуковых сигналов с почтовым кодом
    • Пьезо-динамик, кабель длиной около 3 дюймов, уменьшает беспорядок в проводке ПК
    • Динамик Bios, подключается к разъему динамика Подключение на материнской плате
    • 3 шт. материнская плата динамик зуммер материнская плата компьютер ПК BIOS звуковой сигнал код
    № ранга# 2 TOTOT 2 шт. Материнская плата ПК мини динамик настольный компьютер чехол DIY внутренний код мини-разъем звуковой сигнал зуммер
    • Тип: Внутренний код материнской платы Звуковой зуммер Мини-динамик
    • Кабель: красный + черный цвет, прибл. Длина 6 см.
    • Тип разъема материнской платы: 4-контактный гнездовой разъем с шагом 2,54 дюйма, подключается прямо к материнской плате там, где подключается динамик.
    • Функция: это динамики, используемые для получения звуковых кодов от материнских плат, систем сигнализации и другой электроники.Держите внутренний кабель корпуса компьютера в порядке.
    • В пакет включено: 2 шт. Мини-динамик для ПК Корпус материнской платы компьютера Зуммер Плата звуковой сигнал
    Ранг №3 RuiLing 2-Pack PC Материнская плата Мини Разъем Динамик Настольный компьютер Чехол DIY Внутренний BIOS Звуковой сигнал Зуммер
    • В коплект входит: 2 шт. Материнская плата звуковой сигнал, динамик, зуммер
    • Материал: пластик, металл; Цвет: черный
    • Цвет кабеля: красный и черный; Длина кабеля: прибл.6 см / 2,36 дюйма
    • Подходит для материнской платы Тип разъема: 4-контактный гнездовой разъем с шагом 2,54 дюйма, подключается прямо к материнской плате там, где подключается динамик.
    • Функция: Эти динамики используются для получения звуковых кодов от материнских плат, систем сигнализации и другой электроники. Держите внутренний кабель корпуса компьютера в порядке.
    Ранг №4 WEICHUANG 5 шт. Компьютер casemini колонки, ПК Внутренний BIOS мини-штекер зуммер материнская плата компьютера зуммер сигнализация
    • ТИП: Зуммер тревоги материнской платы компьютера 5PCS, длина 2.3 дюйма
    • ИСПОЛЬЗОВАНИЕ: Звук, издаваемый зуммером, используется для определения рабочего состояния материнской платы. Простота установки, 4-контактный гнездовой разъем, подключи и работай, легко подключается к разъему динамика на передней панели материнская плата
    • ПРОВОДКА: красный положительный полюс, черный отрицательный полюс (фактически, пока интерфейс подключен к динамику, можно использовать как положительный, так и отрицательный полюса)
    • КАК ИСПОЛЬЗОВАТЬ: После включения компьютера мы будем слышите знакомый звуковой сигнал, обычно указывающий на то, что компьютер работает нормально, звук исходит из этого зуммера.Если он ненормальный, то можно судить о неисправности по звуку
    • 100% новый и качественный
    Ранг № # 7 ZRM & E 2 шт. ПК ATX переключатель сброса питания линия двойной переключатель с двойным светодиодом + 2 шт. Материнская плата мини-динамик корпус ПК звуковой сигнал зуммер
    • Линия переключателя питания Содержимое: 1 переключатель питания, 1 переключатель сброса, 1 светодиодный индикатор жесткого диска и 1 светодиодный индикатор питания
    • Линия переключателя питания Использование: Работает с большинством корпусов настольных компьютеров с кнопкой на передней панели. Отлично подходит для замены вашего старого или поврежденного переключателя сброса питания ATX.
    • Установка линии переключателя питания: Подключите кабель к материнской плате, и вы можете включить питание или перезагрузить материнскую плату.
    • Установка мини-динамика на материнской плате: подключается прямо к материнской плате в том месте, где подключается динамик.
    • Упаковка и количество: упаковка из 2 комплектов, 2 шт., Линия переключателя сброса питания ATX для ПК + 2 шт. Мини-динамик для материнской платы
    № ранга# 10 Материнская плата компьютера Yohii, внутренний динамик, зуммер, корпус компьютера, зуммер, звуковой сигнал BIOS, сигнализация-30 шт.
    • В комплект входит — 30 шт. Компьютерных динамиков Зуммер
    • Тип — Внутренний код материнской платы Звуковой зуммер Мини-динамик
    • Кабель длиной примерно 2,36 дюйма / 6 см; Используется для получения звуковых кодов от материнских плат, систем сигнализации и другой электроники.
    • Тип разъема материнской платы: 4-контактный гнездовой разъем с шагом 2,54 дюйма; Подключите прямо к материнской плате, где подключается динамик.
    • Мини-динамики хороши, чтобы избежать оголения тыльной стороны проводов зуммеров и поддерживать порядок внутри корпуса компьютера.

    Последнее обновление 2021-04-14 / Партнерские ссылки / Названия продуктов, изображения, описания из Amazon Product Advertising API

    Как купить лучший динамик на материнской плате?

    Вы нервничаете, думая о покупке отличного динамика для материнской платы? Сомнения продолжают закрадываться в вашу голову? Мы это понимаем, потому что мы уже прошли весь процесс исследования динамика для материнской платы, поэтому мы составили полный список лучших динамиков для материнских плат, доступных на текущем рынке.Мы также составили список вопросов, которые, вероятно, возникают у вас самих.

    Мы сделали все, что в наших силах, с нашими мыслями и рекомендациями, но все же крайне важно, чтобы вы самостоятельно провели тщательное исследование в отношении динамика для материнской платы, который вы собираетесь купить. Ваши вопросы могут включать следующее:

    • Стоит ли покупать динамик для материнской платы ?
    • Какие преимущества дает покупка динамика для материнской платы ?
    • Какие факторы заслуживают внимания при покупке эффективного динамика для материнской платы?
    • Почему так важно вкладывать деньги в любой динамик для материнской платы , не говоря уже о лучшем?
    • Какие динамики для материнской платы подходят на текущем рынке?
    • Где можно найти подобную информацию о динамике материнской платы?

    Мы убеждены, что у вас, вероятно, будет гораздо больше вопросов относительно динамика материнской платы, и единственный реальный способ удовлетворить ваши потребности в знаниях — это получить информацию из как можно большего количества авторитетных интернет-источников.

    Потенциальные источники могут включать руководств по покупке материнской платы Speaker , рейтинговые веб-сайты, отзывы из уст в уста, онлайн-форумы и обзоры продуктов. Тщательное и внимательное исследование имеет решающее значение, чтобы убедиться, что вы получите лучший динамик для материнской платы. Убедитесь, что вы используете только заслуживающие доверия и заслуживающие доверия веб-сайты и источники.

    Мы предоставляем руководство по покупке динамиков для материнской платы, в котором информация абсолютно объективна и достоверна. Для корректуры собранной информации мы используем как искусственный интеллект, так и большие данные.Как мы создали это руководство по покупке? Мы сделали это, используя специально созданный набор алгоритмов, который позволяет нам составить список 10 лучших динамиков для материнских плат, доступных в настоящее время на рынке.

    Эта технология, которую мы используем для составления нашего списка, зависит от множества факторов, включая, помимо прочего, следующие:

    1. Ценность бренда : Каждая марка динамика для материнской платы имеет свою ценность. Большинство брендов предлагают своего рода уникальное торговое предложение, которое должно предложить нечто иное, чем их конкуренты.
    2. Характеристики: Какие навороты важны для динамика материнской платы?
    3. Технические характеристики : Можно измерить их мощность.
    4. Стоимость продукта : Это просто то, сколько денег вы получите от динамика материнской платы.
    5. Оценки клиентов : Колонки материнской платы оцениваются цифрами объективно.
    6. Отзывы клиентов : эти абзацы, тесно связанные с рейтингами, дают вам из первых рук и подробную информацию от реальных пользователей об их динамиках материнской платы.
    7. Качество продукции : Вы не всегда получаете то, за что платите, с динамиком материнской платы, иногда меньше, а иногда больше.
    8. Надежность продукта : Насколько прочен и долговечен динамик материнской платы, должно указывать на то, как долго он прослужит вам.

    Мы всегда помним, что поддержание актуальности информации о динамиках материнской платы является нашим главным приоритетом, поэтому мы постоянно обновляем наши веб-сайты.

    Leave a comment
